Медные провода и кабели: марки, сечения, характеристики

В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей.

• Преимущества и недостатки меди
• Марки медных проводов
• Марки медных кабелей

Преимущества и недостатки меди

В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.

Преимущества:

1. Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
2. Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
3. Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
4. Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
5. Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.

Недостатки:

1. Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
2. Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.

Марки медных проводов

ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.

ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.

РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.

ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.

ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно. Она легко гнется. Вариант с резиновой изоляцией называется ПР.

М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи.

Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена.

Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки.

В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Похожие материалы:

• Медная электропроводка в квартире
• Лучшие производители кабеля в России
• Как соединить алюминиевый провод с медным
• Преимущества и недостатки алюминиевой проводки

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

Ассортимент силовых кабелей нашего магазина доступен по ссылкам: медные и алюминиевые.

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

•

• Кабель ВВГнг LS
• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Ниже подробно описаны возможные виды медных и алюминиевых установочных кабелей.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

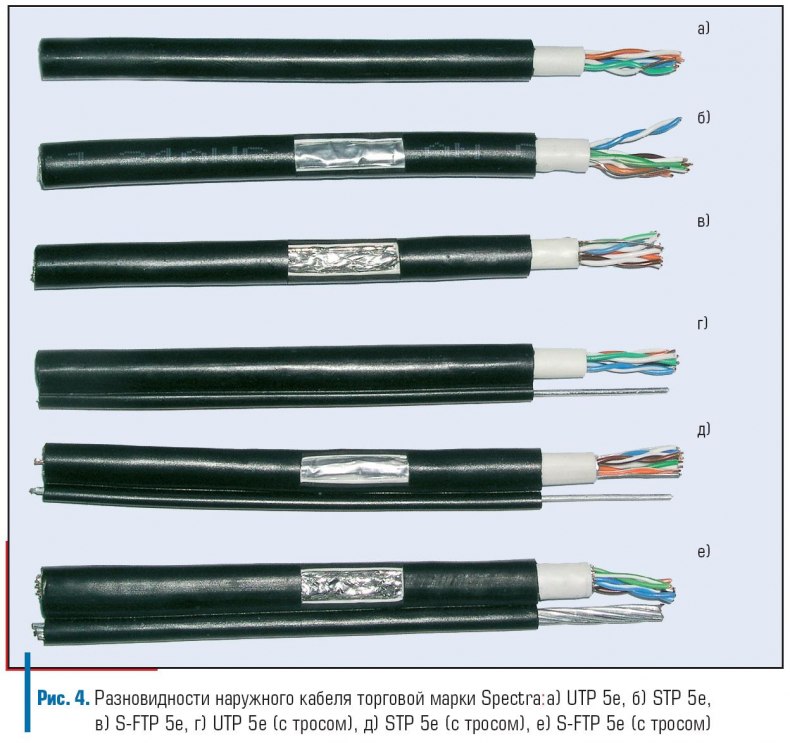

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
•

• Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Типы медных проводов

Медный провод обычно определяется как состоящий из одного проводника для электрических сигналов, в отличие от медного кабеля, в котором несколько медных проводов сгруппированы в общую оболочку. Многие типы медных проводов имеют общую функцию — проведение электричества с минимальным сопротивлением, что вызывает падение напряжения и рассеяние энергии в виде тепла. Фактически, медь использовалась с 1820-х годов, когда была разработана первая технология, требующая электропроводности. Никакой другой металл не может конкурировать с его проводимостью, плюс медный провод требует меньшей изоляции и может растягиваться более эффективно, чем другие металлы.

Среди распространенных типов медной проволоки:

• Бериллиевая медная проволока
• Проволока из медного сплава
• Алюминиевая проволока с медным покрытием
• Стальная проволока, плакированная медью
• Медь Никелированная и никелированная медная проволока
• Провод из бескислородной меди с высокой проводимостью (OFHC)
• Медная проволока, плакированная титаном

Подробнее об этом читайте ниже.

Бериллиевая медная проволока

Медная бериллиевая проволока

обладает преимуществом высокой прочности меди в сочетании с немагнитными и искробезопасными свойствами. Эта проволока из медного сплава может подвергаться старению или прокатке. Материал может образовывать пружины, замысловатые формы или сложные формы. Помимо гибкости, этот тип медной проволоки устойчив к коррозии. Этот тип проволоки отлично подходит для металлообработки, формовки и механической обработки.

Проволока из медного сплава

Проволока из медного сплава

доступна в стандартном и индивидуальном форм-факторах. Спецификации производителя, которые следует учитывать при выборе наилучшего соответствия вашим потребностям, включают размер, прочность на растяжение (измеряется в фунтах на квадратный дюйм) и рабочую температуру. Варианты включают цирконий, бериллий, латунь, бронзу, титан и другие металлы. Выбор сплава обычно влияет на прочность, паяемость, долговечность и потребность в изоляции. Некоторые поставщики в этой области известны как производители сварочной проволоки из медных сплавов.

Алюминиевая проволока с медным покрытием

Этот тип провода имеет различные диаметры жил, изоляцию и толщину оболочки. Особенности включают в себя рабочие температуры, огнестойкость, масло- и озоностойкость. Омедненный алюминиевый провод (CCA) имеет алюминиевый сердечник и внешнюю медную оболочку, которая придает ему проводимость при уменьшенном весе. CCA дешевле, чем провод из чистой меди, но имеет более высокую прочность и большую электропроводность, чем провод из чистого алюминия.

Стальная проволока с медным покрытием

Стальная проволока с медным покрытием (CCS) сочетает в себе проводимость меди с высокой прочностью на растяжение стали. Этот тип провода используется в медицинских изделиях, источниках питания, оборудовании, двигателях, магнитных узлах, интеллектуальных приборах для измерения давления и температуры и т. д. Отожженная/мягкоотпущенная сталь с медным покрытием обычно имеет более низкую прочность на растяжение, чем твердотянутая альтернатива.

Медь Никелированная и никелированная медная проволока

Поставщики

медных никелевых и никелированных медных проводов производят токопроводящие провода для аэрокосмической, оборонной, нефтехимической, атомной и медицинской промышленности.

Эти типы проволоки могут быть доступны в небольших количествах и нестандартных размерах или прокатных станах, рулонах, нарезанных по размеру, щелевых валках, агрегатных ситах, дисках, кругах, толстой тканой сетке или нестандартных переплетениях.

Это бескислородная медь до того, как из нее изготавливают провода.

Изображение предоставлено: Sequoia Brass & Copper

Провод из бескислородной меди с высокой проводимостью (OFHC)

Бескислородная медная проволока с высокой проводимостью

(OHFC) представляет собой рафинированный высококачественный тип проволоки, расплавленный и отлитый в строго контролируемых условиях для снижения уровня кислорода до 0,001% ниже (стандарт ASTM). Предлагая более высокую электро- и теплопроводность, более высокую рекристаллизацию и температуру, а также более высокую обрабатываемость, OFHC используется в приложениях, требующих высокой точности и долговечности. Эта нелегированная медь высокой чистоты также обладает хорошей паяемостью и коррозионной стойкостью.

Бескислородная проволока также устойчива к коррозии.

Медная проволока с титановым покрытием

Медная проволока

, плакированная титаном (Ti), представляет собой легированную медную проволоку с отличной проводимостью в коррозионных процессах. Соединение титана и меди также обеспечивает проволоку, которая является пластичной для формовки и формовки и обладает отличной свариваемостью для соединения, покрытия и соединения. Медная проволока с титановым покрытием находит применение в опреснении, очистке воды, производстве электроэнергии, химической обработке и других применениях, которые сочетают высокие требования к токопроводящей нагрузке с необходимостью высокой защиты от коррозии.

Другие виды изделий из медной проволоки

У Томаса также есть информация, необходимая для поиска поставщиков медных катушек, медных проволочных сеток и латунных, бронзовых и медных проволочных тканей.

Узнайте больше о медной проволоке

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Источники

• https://www.internationalwiregroup.com/cable-services/bare-copper-wire

Прочие изделия из проволоки

• Кабельные стяжки: конструкция и применение
• Ведущие производители и поставщики коаксиального кабеля в США
• Ведущие производители кабельных сборок в США
• Типы проводов
• Типы разъемов и сборки оптоволоконных кабелей
• Ведущие производители проводов и кабелей в США и во всем мире
• 10 ведущих компаний и поставщиков оптоволокна (США и другие страны)

Прочие «Типы» изделий

• Типы уплотнительного оборудования — Руководство по покупке Томаса
• Прототипы в электронике, компьютерном программном обеспечении и вычислительной технике
• Типы электрощеток
• Типы помех в электроснабжении
• Типы грузовиков и тележек — Руководство по покупке Томаса
• Типы клеев для аэрокосмической отрасли — Руководство для покупателей ThomasNet
• Пластиковые прототипы печатных плат
• Типы пускателей двигателей
• Типы систем сбора данных — Руководство для покупателей ThomasNet
• Типы чистых помещений — Руководство для покупателей ThomasNet
• Типы тиристоров — Руководство для покупателей ThomasNet
• Типы светильников
• Типы изоляции — Руководство по покупке Томаса
• Типы ламп и лампочек
• Типы магнитов
• Различные типы процессов литья, используемые в производстве
• Лабораторная стеклянная посуда: типы лабораторных пробирок
• Типы петель
• Типы картонных коробок
• Типы направляющих для ящиков

Больше из Металлы и изделия из металла

Типы медной проволоки

Что такое медная проволока?

Обычно медный провод определяется как один проводник для электрических сигналов, тогда как медный кабель состоит из нескольких медных проводов, сгруппированных в общую оболочку. Общая функция выполняется несколькими типами медной проволоки; проводимость электричества с минимальным сопротивлением, что вызывает падение напряжения и рассеивание энергии в виде тепла. На самом деле, с 1820-х годов медь широко использовалась (особенно в домашней электропроводке), когда была разработана первая технология, требующая электропроводности. Проводимость меди, несомненно, лучшая, и она также требует меньшей изоляции. Более того, его можно растягивать более эффективно, чем другие металлы.

Различные типы медных проводов

Некоторые распространенные типы медных проводов:

Типы медных проводов

Бериллиевый провод искрение и немагнитные свойства, и он может быть закален старением или прокатным станком. Помимо своей гибкости, эта проволока также устойчива к коррозии. Он может образовывать сложные формы, замысловатые формы или пружины. Среди этих применений медной проволоки мы обычно можем найти металлообработку, формовку и механическую обработку.

Провод из медного сплава

Эти медные провода доступны как в индивидуальном, так и в стандартном форм-факторе. Спецификации производителя, которые следует учитывать при выборе наилучшего соответствия вашим потребностям, включают прочность на растяжение (измеряется в фунтах на квадратный дюйм), рабочую температуру и размер. Среди вариантов вы найдете латунь, цирконий, бериллий, титан, бронзу и т. д. Долговечность, способность к пайке, потребность в изоляции и прочность обычно зависят от выбора сплава.

Омедненный алюминиевый провод (CCA)

Этот тип провода доступен с различной изоляцией, толщиной оболочки и диаметром проводника, с такими характеристиками, как работа с маслом, огнем, температурой и устойчивостью к озону. Провод CCA имеет алюминиевый сердечник и внешнюю медную оболочку, что придает ему проводимость при уменьшенном весе. Эта медная проводка имеет большую электропроводность и более высокую прочность, чем провод из чистого алюминия, но при этом дешевле, чем провод из чистой меди.

Стальная проволока, плакированная медью (CCS)

Проволока CCS сочетает в себе высокую прочность стали на растяжение с проводимостью меди. Среди применений этой медной проволоки мы можем найти источники питания, двигатели, медицинские изделия, оборудование, магнитные сборки, интеллектуальные приборы для измерения давления и температуры и многое другое. Обычно отожженная/мягкоотпущенная сталь с медным покрытием имеет более низкую прочность на растяжение, чем твердотянутая альтернатива.

Что такое медная проволока

Медь Никелированная и никелированная медная проволока

Эти поставщики медных проводов производят электропроводку для нефтехимической, ядерной, медицинской и аэрокосмической промышленности. Эти типы медной проволоки могут быть доступны в небольших количествах и размерах по индивидуальному заказу или в прокатном производстве, нарезке по размеру, в рулонах, совокупных экранах, кругах, щелевых роликах, дисках, толстой тканой сетке или нестандартных переплетениях.

No related posts.
