Что такое ленточный фундамент, виды и особенности

Содержание статьи

• 1 Что такое ленточный фундамент
• 2 Виды ленточных фундаментов
  • 2.1 Незаглубленный ленточный
  • 2.2 Мелкозаглубленный ленточный
  • 2.3 Заглубленный ленточный

Фундамент — очень ответственная конструкция здания. На проведение работ ниже отметки пола первого этажа может быть затрачено до трети всех финансовых вложений в строительство. К тому же ситуация осложняется тем, что после того, как рабочие перейдут к возведению коробки доступ к фундаменту будет ограничен, а его ремонт очень трудоемок. Выбор типа опоры под здание зависит от его конструкции, наличия подвала и характеристик грунта основания. Одним из наиболее распространенных типов является ленточный фундамент.

Что такое ленточный фундамент

Конструкция представляет собой каменную ленту, которая служит опорой стенам и может изготавливаться из следующих материалов:

• железобетон;
• кирпич;
• бутовый камень.

Наиболее распространенный вариант — изготовление из бетона с армированием. Такое решение может быть исполнено по двум технологиям:

• сборный ленточный фундамент;
• монолитная конструкция.

При использовании кирпича необходимо обращать внимание на его марку по прочности и по морозостойкости. По возможности, лучше остановиться на других материалах (бетон, бут). Лента фундамента предусматривается под все стены, как несущие, так и ненесущие. Под перегородки закладывать фундаменты не нужно.

Ленточный тип подходит для строительства массивных зданий на грунтах с достаточно хорошими показателями. Для болотистых почв он не подойдет. При наличии насыпных грунтов их нужно заменить на песок средней крупности с послойным виброуплотнением. Если грунт обладает высокой прочностью, некоторые виды ленточного фундамента можно применять даже для возведения многоэтажных зданий. На прочном основании можно без проблем возводить здания в 9-12 этажей. При использовании сборных блоков потребуется устройство монолитного железобетонного пояса жесткости.

Виды ленточных фундаментов

Существует несколько вариантов конструкции ленточного фундамента, каждый из которых применяется для определенных случаев и имеет свою несущую способность. В качестве общей классификации можно привести следующее разделение:

• незаглубленные фундаменты;
• мелкозаглубленный ленточный фундамент;
• заглубленные фундаменты.

Эти типы применяются в зависимости от определенных обстоятельств. При выборе необходимо обращать внимание на:

• нагрузку от здания на ленту;
• уровень расположения грунтовых вод;
• глубину промерзания грунта;
• необходимую высоту цоколя.

Незаглубленный ленточный

Схема незаглубленного ленточного фундамента.

Применяется для небольших построек из легких материалов. Для каменных зданий (из кирпича, газобетона, железобетона) использовать нельзя. Существует двух видов:

• железобетонный пояс;
• железобетонное ребро.

Эти типы могут возводиться только по монолитной технологии. При использовании бетонных блоков (блоки ФБС) возможно разрушение конструкции при незначительных подвижках грунта. Бетон в этом случае воспринимает сжимающие нагрузки. Для восприятия изгиба в конструкцию закладывают арматурные стержни. Обязательно устройство под ленту подушки из песка средней крупности или песчано-гравийной смеси.

Железобетонный пояс имеет высоту меньше ширины, а ребро наоборот. Применение ребра в качестве ленточного основания позволяет приподнять цоколь и обеспечить большую надежность. При одинаковой площади сечения ребро выдержит большие изгибающие нагрузки по сравнению с поясом.

Это можно объяснить тем, что лента рассчитывается как балка на упругом основании. Для определения прогиба необходимо вычислить момент инерции, который находится по формуле:

I = (b*h4)/12,

где b — ширина сечения, а h — его высота. Из формулы видно, что сильнее всего на величину момента инерции влияет высота сечения. Чем большее значение по формуле получается, тем больший изгиб выдержит конструкция.

Данный тип фундамента применяется при высоком уровне грунтовых вод (вода находится на расстоянии менее 1 метра от поверхности земли). Подходит для возведения каркасных пристроек, веранд, террас и тому подобных.

Важно! Для любого типа ленточного фундамента необходимо предусмотреть опорную подушку. Ее выполняют из песка (крупный или средний) или песчано-гравийной смеси. Толщина подушки принимается в зависимости от характеристик грунта (чаще всего 30-50 см).

Подробнее: Незаглубленный ленточный фундамент: своими руками.

Мелкозаглубленный ленточный

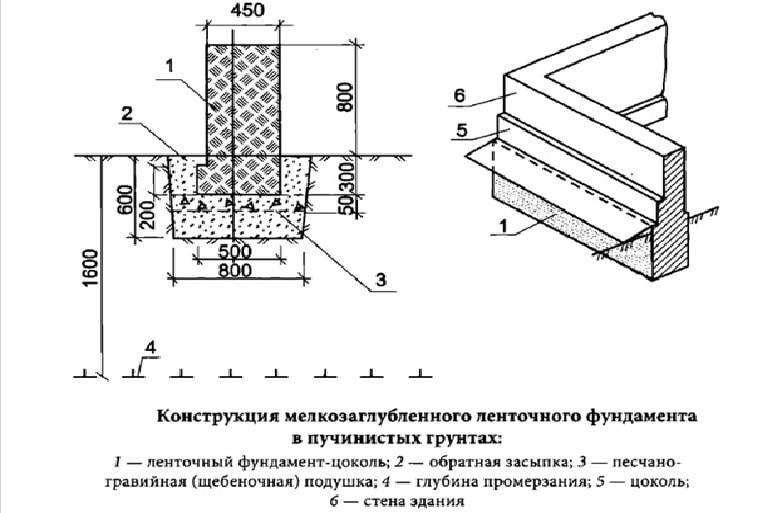

Схема мелкозаглубленного ленточного фундамента.

В отличие от предыдущего данный тип фундамента имеет небольшое заглубление в землю. Глубина опирания располагается в пределах 0,5-0,6 м от поверхности. Может быть двух видов:

• прямоугольного сечения;
• т-образного сечения.

Второй вариант имеет большую несущую способность, но требует увеличения расхода материалов и повышает трудоемкость. Т-образное сечение совмещает в себе пояс и ребро, поставленное на него. Нижняя уширенная часть воспринимает изгиб и увеличивает площадь опирания, т.е. распределяет нагрузку, а верхняя вертикальные нагрузки от здания.

Схема Т-образного мелкозаглубленного ленточного фундамента.

Оба этих вида могут быть возведены монолитным или сборным способом. При выборе т-образного сечения из сборных элементов под бетонные блоки укладывают специальные подушки заводского изготовления (плиты ФЛ).

Важно! При опирании фундаментов выше глубины промерзания грунта (принимается по СП «строительная климатология») необходимо предусмотреть их утепление и замену пучинистого грунта на песок средней крупности. В противном случае по конструкции пойдут трещины.

Мелкозаглубленные виды применяются при расположении уровня грунтовых вод на расстоянии 1 метра и более от поверхности земли. На такие основания можно ставить каркасные или деревянные дома (брус, оцилиндрованное бревно). Каменные дома ставить можно только на ленту т-образного сечения, поскольку при прямоугольном сечении и небольших подвижках грунта по стенам могут пойти трещины.

Подробнее: Мелкозаглубленный ленточный фундамент.

Заглубленный ленточный

Схема заглубленного ленточного фундамента.

Этот тип является самым надежным. Он позволяет проектировать в здании подвал. Глубину заложения определяют исходя из:

• высоты помещения подвала;
• глубины промерзания грунта;
• расположения слоев грунта и их несущую способность;
• уровень расположения грунтовых вод.

Необходимо опирать конструкцию на слой грунта с нормальной несущей способностью, это можно узнать только проведя геологию на участке застройки. Уровень грунтовых вод должен быть на 50 см ниже подошвы. При наличии подвала нижний край бетонной стены опускают на 200-300 мм от уровня пола подвала.

Фундаменты глубокого заложения, так же как и мелкозаглубленные могут быть двух видов: прямоугольного и т-образного сечения.

Для возведения многоэтажных домов применяют т-образные, для частного домостроения возможно использование прямоугольных. Для изготовления используют монолитный и сборный железобетон.

При использовании сборных элементов по обрезу ленты выполняют монолитный пояс, который свяжет отдельные блоки в единое целое и равномерно распределит нагрузку от стен. Блоки необходимо монтировать с перевязкой не менее 250 мм. Толщина подбирается в зависимости от толщины стен коробки здания. При монтаже т-образных фундаментов сборные подушки под блоки подбирают расчетом. С помощью вычислений находят необходимую площадь подошвы опирания.

Заглубленные ленты могут подойти для строительства домов из бетона, кирпича, газобетона или других материалов. При высоком уровне грунтовых вод их использование возможно, но необходимо предусмотреть надежную гидроизоляцию и дренажную систему.

Обобщить материал статьи можно в таблице.

Тип фундамента	Виды сечения	Область применения
Незаглубленный (на поверхности земли)	Пояс	Небольшие легкие постройки, каркасные одноэтажные здания при высоком уровне грунтовых вод(УГВ) на прочных основаниях
	Ребро
Мелкозаглубленный (опирание подошвы на глубине 50-60 см от поверхности)	Прямоугольное	Каркасные и деревянные здания в 1-2 этажа при УГВ ниже 1 м от поверхности земли
	Т-образное	Каркасные, деревянные, газобетонные дома до трех этажей при УГВ ниже 1 м от поверхности земли
Заглубленный	Прямоугольное	Каркасные, деревянные, газобетонные дома более 2 этажей, кирпичные и бетонные здания до 3 этажей
	Т-образное	Кирпичные и бетонные здания в 3 этажа и более

Подробнее: Технология строительства ленточного фундамента.

При грамотном выборе основания для коробки здания оно не вызовет проблем при эксплуатации и не потребует серьезного ремонта несущих конструкций, поэтому к выбору типа ленточного фундамента необходимо подойти со всей ответственностью.

Ленточный фундамент для дома, бани или беседки: виды, плюсы и минусы

Содержание

1. Основание из кирпича
2. Строительство
3. Сборной фундамент из железобетонных блоков
4. Технология создания
5. Бутовое основание
6. Этапы возведения
7. Монолит
8. Пошаговое строительство
9. Бутобетонный ленточный фундамент
10. Монтаж своими руками
11. Грунтоцементный тип
12. Этапы строительства
13. Ленточный фундамент на винтовых сваях
14. Основные этапы работ
15. Буронабивные сваи
16. Проводятся работы таким образом
17. Песчаный вариант фундамента
18. Возведение своими руками
19. Лента глубокого заложения
20. Создание фундамента вручную
21. Мелкозаглубленный ленточный фундамент (МЗЛФ)
22. Технология возведения
23. Незаглубленная лента
24. Последовательность строительства

Ленточное основание представляет собой замкнутую полосу, сделанную из различных строительных материалов. Проходит под несущими, внутренними стенками будущего здания. Выбор соответствующего типа зависит от грунта, механической нагрузки, назначения сооружения, климатических особенностей региона.

Как правило, классификацию видов ленточных фундаментов проводят по материалу и глубине заложения. Поэтому, чтобы выбрать правильно, рассмотрим каждый из типов.

Основание из кирпича

Возводится только на сухих песчаных почвах с постоянно низким уровнем грунтовых вод. Лучший  вариант сырья – полнотелый глиняный или красный пережженный. Этот материал подойдет для надземной, подземной части основы, цоколя конструкции.

Используется кирпич при строительстве каркасных домов из дерева, небольших построек, закрытых беседок, летних кухонь.

Важно помнить про гигроскопичность кирпича, поэтому укладка гидроизоляционного материала – обязательный этап создания основания.

1) гидроизоляция, 2) отмостка, 3) кладка из кирпича, 4) монолитная фундаментная плита

Плюсы:

• нет необходимости в спецтехнике;
• цена на материалы невысока;
• выдерживает значительные механические нагрузки.

Минусы:

• кирпич впитывает влагу, поэтому если гидроизоляции нет, то со временем он начинает крошиться;
• создание этого основания требует специальных знаний или заказ работы у мастеров;
• подходит такой фундамент только для песчаных грунтов;
• высокая трудоемкость работ;
• большой расход материалов.

Строительство

Для возведения фундамента этого типа стоит воспользоваться помощью мастеров или работать под их четким руководством.

Весь процесс состоит из таких этапов:

1. Участок расчищается от мусора, корней растений.
2. Выполняется разметка с помощью колышков, веревки.
3. Роется траншея необходимой ширины и длины. Точные цифры зависят от размеров будущего строения.
4. Дно утрамбовывается.
5. Создается подушка из песка и щебня высотой в 20 см, увлажняется водой, трамбуется.
6. Заливается небольшой слой бетонной стяжки в 5 см по всей длине траншеи.
7. Кирпичи укладываются на раствор нужной высоты.
8. При необходимости между порядовкой вставляется металлическая сетка, прутья арматуры. Делать это лучше в нижней и верхней части основания.
9. Готовая лента покрывается слоем гидроизоляционного материала.
10. По желанию хозяев проводится утепление фундамента.

Фото: кладка кирпича – продолжение фундамента

Сборной фундамент из железобетонных блоков

Используется для каркасных домов, сложных конструкций бань, гаражей, беседок.

Для возведения потребуется привлекать спецтехнику, которая доставит материал на место строительства, и кран, чтобы опускать блоки в траншею.

Фото: фундамент из блоков

Если вы решили сделать основание из ФБС сами, то следует закупить фундаментные блоки размерами 20*20*40 см.

Создается на устойчивой песчаной почве. Не рекомендуется устанавливать на пучинистом грунте, поскольку велика вероятность разрыва раствора на стыках блоков, что ведет к разрушению основы.

Плюсы:

• Низкая цена материалов.
• Высокая прочность.
• Скорость создания.
• Небольшой расход сырья за счет габаритности блоков.
• Простота монтажа.

Минусы:

• Необходимость привлечения спецтехники, что влечет дополнительные траты.

Технология создания

Схожа с устройством кирпичного основания, но имеет свои особенности. Этапы его возведения такие:

1. Очистка участка, разметка.
2. Рытье траншеи нужных размеров.
3. Укладка плиты ФЛ для распределения веса.
4. Установка блоков вплотную друг к другу. Соединение стыков изделий бетонным раствором.

   Фото: укладка ФБС блоков

5. Армирование. Выполняется между рядами.
6. Верхняя гидроизоляция ленты рубероидом.

Нужно учитывать, что, согласно нормам, минимальная высота такого фундамента – два блока.

Тематический материал:

• Фундамент для беседки своими руками
• Столбчатый фундамент под беседку
• Строительство ленточного фундамента для беседки

Бутовое основание

Создается из бутового камня. Подойдет доломит, базальт, гранит и любые другие скальные породы. Укладывается на бетонный раствор или без него.

Фото: бутовое основание на склоне

Такой фундамент можно обустраивать на пучинистых грунтах с большой глубиной промерзания. Он подходит для загородных домов из газобетона, кирпича, бруса.

Рекомендуемая толщина основания из бута – от 35 см. При высоте траншеи в 70 см лента закладывается на всю глубину.

Плюсы:

• возможность применения местных булыжников;
• долговечность ленты;
• морозостойкость;
• низкий уровень гигроскопичности;
• невысокая цена.

Минусы:

• Основа из бута не получила широкой популярности у жителей частного сектора из-за трудоемкости изготовления.
• По прочности на порядок ниже монолитного и сборного фундаментов.

Этапы возведения

1. Размечается участок.
2. Роется траншея нужной глубины.
3. Засыпается слоя песка и щебня высотой до 30 см, трамбуется.
4. Кладка первого ряда камней выполняется без раствора. Все последующие скрепляются цементной смесью слоем до 20 см.
5. Сверху настилается рубероид или другой гидроизоляционный материал.

Армирование и утепление основание проводится на усмотрение хозяев.

Монолит

Представляет собой сплошную ленту из бетонной смеси, усиленной арматурой. Один из наиболее надежных типов фундамента. Для его заливки рекомендуется использовать бетономешалку.

Схема монолитной ленты

Подойдет для пучинистых либо устойчивых грунтов. Выдерживает высокие нагрузки. Это крепкая основа для большого гаража с погребом, бани с летней кухней либо каркасного, кирпичного дома в несколько этажей.

Можно заглублять ниже точки промерзания грунта. Отличный вариант для регионов с суровыми зимами.

Плюсы:

• универсальность – подходит к конструкциям различной сложности;
• прочность и долговечность;
• строительные работы под силу одному человеку;
• возможность заливки основы разной глубины заложения.

Минусы:

• Большой расход материалов, а значит высокая затратность.

Пошаговое строительство

Все этапы, заканчивая засыпкой песчано-щебеночной подушки, аналогичны другим типам ленточных оснований.

После этого создается опалубка из деревянных досок. В траншею укладываются прутья арматуры. Лента заливается раствором бетона до необходимой высоты. Вся поверхность должно выглядеть монолитно (цельной), без перепадов. На застывший раствор настилается слой рубероида.

Бутобетонный ленточный фундамент

Создается из крупных камней в длину до 0,3 м, весом до 30 кг, которые заливаются раствором бетона. Но подходит бой кирпича или щебень. Под него необходимо возводить опалубку. Признан наиболее надежным типом ленты. По технологии строительства очень схож с монолитным, поэтому его несложно залить своими силами.

Делается на устойчивых грунтах. Не рекомендуется создавать на песчаной, скалистой почве – фундамент начнет быстро трескаться.

За счет надежности такое основание заливают под кирпичные дома с подвалом, гаражи, бани, крытые беседки с печью или камином.

В сооружениях с цокольной частью высота фундамента должна достигать пола первого этажа. Без него ленту делают выше на 15 см уровня грунта.

Плюсы:

• недорогой;
• прочный;
• имеет длительный срок службы;
• морозоустойчив;
• прост в монтаже.

Минусы:

• Отсутствуют, за исключением того, что эта лента подходит не ко всем почвам.

Монтаж своими руками

Для работы нужны:

• бут;
• кувалда;
• лопата;
• веревка и колышки;
• доски для опалубки;
• бетонный раствор.

Порядок действий следующий:

1. Делается разметка.
2. Роется траншея, утрамбовывается.
3. Первый ряд выкладывается из крупных булыжников. Каждый трамбуется кувалдой.
4. Щели заполняются бетоном.
5. Устанавливается следующий ряд камней, можно меньших размеров. Они должны покрыться раствором.
6. Слои чередуются до нужной высоты.



Согласно СНиП, ширина бутобетонной ленты должна быть больше ширины стен здания минимум на 15 см.

Делать армирование основы или нет – решение индивидуальное. Большинство мастеров считают, что на устойчивом грунте такой необходимости нет.

Грунтоцементный тип

Используется только под легкие сооружения в один этаж, которые не эксплуатируются круглый год. Это сараи, террасы, бани, беседки.

Подходящие виды почв – глинистая, супеси, суглинки, лессы с низким уровнем грунтовых вод.

Для изготовления ленты применяют грунт, вырытый из траншеи, смешанный с цементом и водой до нужной консистенции.

Фото: бетонный раствор

Плюсы:

• не требует большой закупки стройматериалов, поэтому обойдется дешево;
• заливается быстро и просто.

Минусы:

• По прочности и сроку службы в разы уступает остальным видам.

Этапы строительства

На размеченном участке подготавливается траншея. Ее дно разравнивается и трамбуется.

Смесь готовится в бетономешалке. Ингредиенты добавляются в пропорциях:

• просеянная почва – 75%;
• цемент марки не ниже М300 – до 10%;
• вода – 15%.

Цифры указаны примерные, их можно править по факту приготовления. Главное, чтобы на выходе получилась консистенция густой сметаны.

Применение бенономешалки в строительстве

В траншею раствор заливается послойно высотой в 15 см каждый с разрывом во времени в 20 минут.

Ленточный фундамент на винтовых сваях

Подойдет для домов из пеноблоков и других блочных конструкций. Рекомендуется устанавливать на пучинистом грунте, на участках под сильным уклоном. В таких условиях это послужит гарантией неподвижности и долговечности основания.

Фото: фундамент на винтовых сваях

Опоры свайного фундамента углубляют в грунт, связывают между собой ростверком – надежными перемычками из бетона, металла или дерева.

Плюсы:

• Возможность строительства на проблемных грунтах.

Минусы:

• обойдутся винтовые сваи недешево;
• расчеты должны быть выполнены с высокой точностью.

Основные этапы работ

1. В подготовленные ямы нужной глубины засыпается подушка из песка и щебня.
2. Устанавливаются сваи по периметру конструкций, под несущими стенами.
3. Для усиления опор и равномерного распределения нагрузки на фундамент трубы соединяются ростверком.

   Установка опалубки на винтовые сваи

4. Если ростверк делается из бетонного раствора, то выполняется армирование.
5. Делается гидроизоляционное перекрытие основания рубероидом.

Буронабивные сваи

Используются на склонах, пучинистых грунтах, в местах плотной застройки или вблизи водоемов. Фундамент имеет несущую способность до 5 тонн. Это отличная основа под дом, баню из кирпича, дерева, гараж из блоков.



Плюсы:

• экономичность;
• простота монтажа своими руками;
• подходит для регионов с суровыми климатическими условиями, проблемных грунтов;
• не нужно выравнивать участок под застройку;
• быстрая установка;
• не вредит близлежащим сооружениям.

Минусы:

• Значительная цена материалов.

Проводятся работы таким образом

1. После разметки выкапывается траншея.
2. Бурятся места под скважины.
3. Рекомендуется сделать рубашку из рубероида, а зазор между грунтом и материалом засыпать песком.
4. Создается каркас из арматурных прутьев и проволоки, погружается в скважину так, чтобы не касался дна.
5. В скважину заливается бетонный раствор. При этом края арматуры должны остаться на поверхности.
6. Траншею заполняют тонким слоем песка не более 2 см.
7. Делается опалубка из деревянных досок.
8. Монтируются ростверки.
9. Траншея заливается бетоном.

Песчаный вариант фундамента

Наиболее простая разновидность ленты. Сооружается только под облегченные постройки, предназначенные для временного пользования – небольшие дачные домики, хозблоки, открытые беседки, летние кухни.

Подойдет для сухих устойчивых грунтов. Обустраивается в траншеи, стенки которой делают немного расширенными кверху. Отмостку создают в виде замка из глины.

Плюсы:

• доступная цена;
• быстрота монтажа.

Минусы:

• Недолговечно, поэтому делается под сезонные постройки, когда нет возможности приобрести более надежные материалы.

Возведение своими руками

Роется траншея с расширяющимися стенками. Ее ширина должна быть на 10 см больше ширины несущих стен.

Подготовительные работы

Засыпается слой песка и щебня, которые чередуются между собой. Каждый слой увлажняется водой, трамбуется. Их должны быть не более четырех. Сверху щебня можно уложить два ряда кирпича либо залить все раствором глины и цемента.

Песчаный фундамент должен получиться на 15 см выше уровня грунта.

Лента глубокого заложения

Нашла свое применения на влажных, сильно промерзающих, проблемных грунтах. Возводят ее под монолитные здания в несколько этажей, массивные дома из камня и кирпича, загородные коттеджи.

Независимо от типа почвы лента делается на 30 см ниже ее уровня промерзания. Бывает сборной или монолитной. На участках со сложным рельефом заглубленный фундамент делают в виде ступеней или расширяют книзу.

Опалубка для ленты глубокого заложения

Плюсы:

• оправдана только в массивных конструкциях и в регионах с суровыми климатическими условиями;
• долговечна;
• надежна;

Минусы:

• дорогой тип основания;
• требует большой трудоемкости и много времени на его создание.

Создание фундамента вручную

Процесс возведения трудоемкий, поэтому одному человеку здесь не справиться. Кроме того, для рытья траншеи придется привлекать спецтехнику.

Важные этапы работ:

1. Разметка. Копка траншеи на глубину не менее 1,5 м.
2. Выравнивание стенок от неровностей.
3. Настил пленки из полиэтилена либо геотекстиля.
4. Засыпка подушки из песка и щебня высотой в 15 см.Трамбовка.
5. Заливка тонкой стяжки бетона.
6. После его частичного застывания строительство опалубки из досок или другого материала из дерева (фанера, ОСБ).
7. Высота опалубки должна быть выше уровня грунта на 20–30 см.
8. Вязка арматурного каркаса из прутьев и проволоки шагом в 30 см. Проводится по всей высоте траншеи.
9. Заливка бетона слоями в 15 см каждый. При этом его проштрыкивают в нескольких местах, чтобы удалить лишний воздух. Трамбуют
10. Поверхность выравнивают мастерком. В летнюю пору увлажняют водой, чтобы фундамент не потрескался.



Опалубку рекомендуют убирать через 7 дней после заливки раствора. После чего выполняется обратная засыпка, делается гидро- и теплоизоляция верха основания.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Строится на сухих устойчивых песчаных почвах с низким уровнем грунтовых вод. Оптимальный вариант для деревянных домов из бруса, бревен в один этаж, бань, массивных беседок.

Бывает:

Лента проходит по периметру здания под несущими стенами. Заглубляется на 60 см в грунт.

Плюсы:

• низкие затраты на строительство;
• надежность покрытия;
• не надо привлекать спецтехнику;
• большой выбор видов материала для создания.

Минусы:

• Нельзя применять под капитальные строения в несколько этажей, возводить на пучинистом, промерзшем грунте.

Технология возведения

Наиболее простой в создании монолитный фундамент. Его под силу сделать одному или вдвоем, без использования спецтехники.

Для заливки берут бетон марки от М200 и выше. Арматурный каркас вяжут из прутьев D12– D16.

Все строительные работы аналогичны возведению заглубленной ленты, за исключением глубины траншеи. Ее делают не больше полуметра.

Кроме того, нужно учесть несколько советов:

1. Внутри опалубки размечают предельный уровень заливки бетона, проверяя ровность строительным уровнем.
2. При высоте основания более 30 см армирование выполняют в несколько слоев.
3. Поверхность ленты выравнивают, посыпают через сито сухим цементом. Эта мера предотвратит появление трещин при высыхании фундамента.

Процесс застывания фундамента

Незаглубленная лента

Мелкозаглубленный ленточный фундамент применяется для строительства сараев, легких деревянных беседок, веранд исключительно на твердом устойчивом грунте, даже с высоким уровнем грунтовых вод.

Бывает сборной из кирпича или блоков либо столбчатой, реже монолитной. Создается на почве без заглубления.

Плюсы:

• проста в строительстве;
• экономичная;
• быстровозводимая;
• большой выбор видов материала для создания.

Минусы:

• По прочности и сроку службы в разы уступает другим видам фундамента.
• Используется под нежилые хозяйственные сооружения или строения сезонного пользования.

Последовательность строительства

Проще всего будет залить монолитную ленту. Для этого, согласно разметке, снимается плодородный слой почвы. Утрамбовывается дно. Засыпается песчаная подушка. Как и в других видах оснований, возводится опалубка, вяжется армирующий каркас. Раствор бетона рекомендуют заливать с разным углов траншеи. Когда он достигнет отмеченной высоты, его усаживают, постукивая в нескольких местах по опалубке. Поверхность выравнивают, после застывания гидроизолируют.

Выбор фундамента напрямую зависит от назначения конструкции, грунта, климатических условий региона и, конечно, финансовых ресурсов хозяев. Большинство оснований можно возвести и самостоятельно, а вот для массивных построек лучше привлечь в помощь мастеров.

Ленточный фундамент или ленточный фундамент

Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.

Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным перемещением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.

Типы ленточного фундамента

По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-

Глубокий ленточный фундамент

Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.

Фундамент широкий ленточный

Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.

Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.

Как определить, подходит ли ленточная основа?

Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-

1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.

2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.

3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

4. Высота ступени не должна быть больше толщины фундамента.

5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.

Подготовка перед Stip Foundation

Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-

1. Перед устройством ленточного фундамента после завершения траншей уложите на дно песчано-гравийную смешанную основу.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: The Dynamic Engineers

2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.

3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 22 фев 2022

См. вся история

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, обладающим достаточной несущей способностью и подходящими характеристиками осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру выше.

Ленточные фундаменты могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0012 . В других случаях может потребоваться железобетон.

Старые здания могут иметь ленточный кирпичный фундамент.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может потребоваться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.
