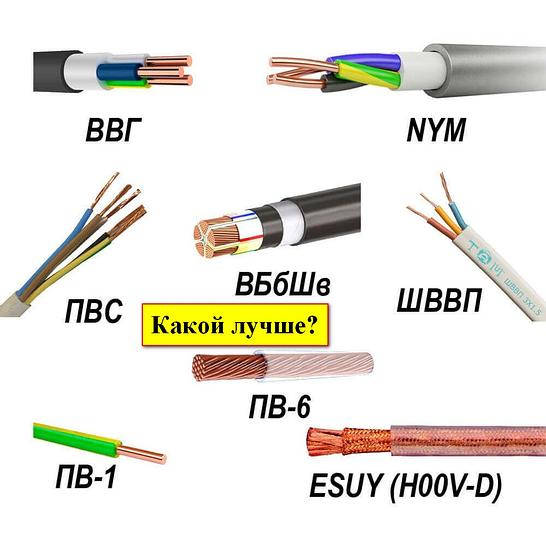

Виды электрических кабелей и проводов

Электрические кабели и провода выпускаются специализированной промышленностью в огромном ассортименте. Все они имеют свое предназначение и характеристики, позволяющие решать те или иные производственные задачи.

Все виды кабелей и проводов отличаются друг от друга областью применения, материалом оболочки и токопроводящей жилы (ТПЖ), наличием экрана и другими конструктивными элементами.

Рассмотрим более подробно основные типы кабелей и проводов, которые используются при монтаже.

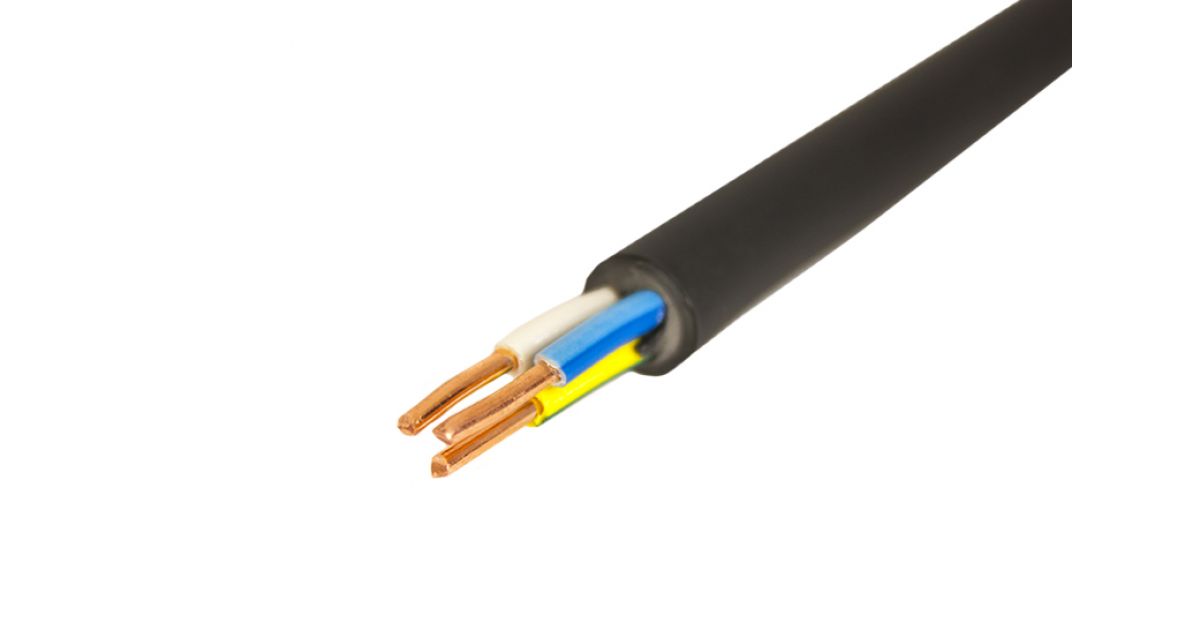

Силовой кабель ВВГ

Наиболее часто применяемым является кабель ВВГ и его модификации. ВВГ — силовой кабель с медной жилой, с ПВЧ изоляцией в ПВХ оболочке, не имеющий внешней защиты. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Силовой кабель ВВГ, как правило, имеет черную внешнюю оболочку. Изоляция ТПЖ маркирована различными цветами (голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным).

Количество жил кабеля варьируется от 1 до 5. Сечение жил — от 1,5 до 240 мм². Кабель имеет большой диапазон температур — от -50 °C до +50 °C. Радиус изгиба кабеля ВВГ, при повороте на 90°, должен быть не меньше 10 диаметров сечения кабеля.

Разновидность кабеля ВВГ:

АВВГ — кабель, в котором вместо медной жилы используется алюминиевая;
ВВГнг — кабель с оболочкой с повышенной негорючестью;
ВВГп — кабель с плоским сечением;
ВВГз — кабель в котором пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

Силовой кабель NYM

NYM — силовой кабель, с медными ТПЖ в ПВХ изоляции и оболочкой с негорючего ПВХ. Между слоями изоляции кабеля находится наполнитель, благодаря которому кабель обладает повышенной прочностью и термостойкостью. Количество жил кабеля — от 2 до 5, сечение жилы — от 1,5 до 16 мм

Кабель NYM предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Подходит для прокладки на открытом воздухе. Радиус изгиба кабеля — 4 диаметра сечения. Несмотря на то что диапазон рабочих температур — от -40 °С до +70 °С, не рекомендуется прокладка кабеля под прямое воздействие ультрафиолетовых лучей без защитного короба. Кабель NYM, по сравнению с ВВГ, более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

Силовой кабель КГ

КГ — силовой кабель предназначен для подключения различных мобильных механизмов и обеспечения электропитанием нестационарных потребителей тока от электрических сетей переменного или постоянного тока. Кабель имеет от 1 до 6 жил, с повышенной гибкостью. Изоляция ТПЖ и оболочка кабеля, выполнены из резины. Есть разновидность КГнг с негорючей изоляцией.

Силовой кабель ВВП

ВВП — медный силовой кабель с ПВХ изоляцией и ПВХ оболочкой, имеющий плоскую конструкцию. Кабель предназначен для монтажа электроустановок на переменное напряжение до 600В и постоянное напряжение до 1000В. Диапазон температур кабеля ВВП — от -50°С до +70°С. Монтаж производится при температуре не менее -15°С. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Бронированный силовой кабель ВББШв

ВББШв — бронированный силовой кабель, с одно проволочными или многопроволочными медными жилами, с изоляцией ТПЖ и оболочкой с ПВХ. В кабеле ВББШв может быть от 1 до 5 ТПЖ, сечением — от 1,5 до 240 мм² Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней.

Бронированный силовой кабель ВББШв применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам. Диапазон рабочих температур — от -50°C до +50°C. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Разновидность кабеля ВББШв:

АВББШв — кабель с алюминиевой жилой;
ВББШвнг — кабель с оболочкой имеющей пониженною горючесть;
ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Провода ППВ и АППВ

ППВ — плоский провод с медной ТПЖ и изоляцией из ПВХ с разделительными перемычками. Количество жил такого провода — две или три. Сечение ТПЖ — от 0,75 до 6 мм². Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

Провод устойчив к механическим повреждением и к агрессивным химическим средам, имеет пониженную горючесть, а также высокую влагостойкость. Температурный диапазон провода ППВ — от -50°С до +70°С. Радиус изгиба — не менее 10 диаметров сечения провода.

АППВ — по своим характеристикам аналогичен проводу ППВ. Отличается только материалом ТПЖ, в качестве которого используется алюминий.

Провода АПВ, ПВ1 и ПВ3

АПВ — одножильный алюминиевый провод с изоляцией из ПВХ. Применяется — для электрических установок при прокладке в силовой или осветительной сети, а также при монтаже электрооборудования, механизмов, станков и машин на номинальное напряжение до 450В и частотой тока до 400Гц или постоянным напряжением до 1000В. Сечение ТПЖ провода — от 2,5 до 16 мм².

Провод АПВ устойчив к механическим повреждениям, вибрациям и действию химических веществ. Температурный диапазон — от -50°С до +70°С. Провод имеет хорошую влагостойкость, при температуре +35°С — его влагостойкость составляет 100%. Радиус изгиба — не менее 10 диаметров сечения провода.

ПВ3 — по внешнему виду и характеристиками аналогичен кабелю АПВ, за исключение материала ТПЖ (используется медь) и повышенной гибкости. Минимальное сечение однопроволочной ТПЖ — 0,75 мм², многопроволочной — 16мм².

ПВ3 по характеристикам совпадает с ПВ1. Радиус изгиба — не менее 6 диаметров сечения провода. Применяется при выполнении электромонтажных работ на участках, где необходим частый изгиб проводов (в распределительных щитах или при установке большого количества электрических устройств).

Провод ПВС

ПВС — многожильный медный провод с изоляцией из ПВХ, в котором пространство между ТПЖ заполняется ПВХ, придавая ему круглую форму и повышенную плотность.

Используется для присоединения электроприборов и электроинструмента по уходу за жилыми помещениями и их ремонта, а также подключения бытовых приборов, таких как стиральные машины, холодильники, средства малой механизации для садоводства и огородничества и других подобных машин и приборов. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

Кабель ПВС, при одиночной прокладке, не распространяет горение, устойчив к механическому износу и изгибу. Диапазон рабочих температур — от -40°C до +40°С.

Провод ШВВГ

ШВВГ — медный провод, который имеет меднолуженый плоский состав жил, с изоляцией из ПВХ. Предназначен для присоединения приборов, машин и устройств бытового и аналогичного применения к сетям при номинальной переменном напряжении до 0,45кВ, а также для систем 0,45 / 0,75кВ.

Провод имеет две или три ТПЖ, сечением — от 0,5 до 0,75 мм

2. Преимуществом провода ШВВГ является повышенная гибкость, благодаря чему провод хорошо подходит для бытового использования.

Провод СИП

СИП (cамонесущий изолированный провод) — тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ. Диапазон температур — от -60°C до +50°С, монтаж кабеля происходит при температуре не менее -10°C.

Преимущества СИП состоят в том, что при его использовании:

Обеспечивается работа линий электропередач даже при схлестывании проводов или падения на них деревьев;
На проводах не происходит ледообразования;
Уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
Применение СИП снижает эксплуатационные расходы до 80 %;

Затрудняется возможность незаконных подключений для кражи электроэнергии;
Исключается гибель птиц на ЛЭП.

Краткая техническая характеристика проводов СИП

Марка провода	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество токопроводящих жил, шт	1 — 4	1 — 4	1	2 — 4	2 — 4
Сечение жил, мм²	16 — 120	16 — 120	35 — 240	16 — 120	16 — 120
Нулевая жила, несущая	сплав алюминия (со стальным сердечников)	сплав алюминия (со стальным сердечников)	отсутствует	отсутствует	отсутствует
Токопроводящая жила	алюминиевая	алюминиевая	сплав алюминия (со стальным сердечников)	алюминиевая	алюминиевая
Класс напряжения, кВ	0. 4 — 1	0.4 — 1	10 — 35	0.4 — 1	0.4 — 1
Тип изоляции жил	термопластичный полиэтилен	светостабилизир. полиэтилен	светостабилизир. полиэтилен	термопластичный полиэтилен	светостабилизир. полиэтилен
Температура эксплуатации	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С
Допустимый нагрев жил при эксплуатации	+70°С	+90°С	+70°С	+90°С	+90°С
Минимальный радиус изгиба провода	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров

самое полное описание основных видов кабеля, проводов

Сегодня на рынке присутствует большое количество различных кабелей, которые имеют разное предназначение.

Существует множество категорий, по которым можно их классифицировать:

материал
предназначение
конструкция
количество жил
наличие и тип изоляции
защита

Классификация видов кабеля по материалу

По типу материала, из которого производятся токопроводящие жилы, можно выделить наиболее часто используемые алюминиевые и медные провода. Также используются и другие металлы, но они не получили широкого распространения. Отдельно следует выделить категорию оптоволоконных информационных кабелей, в которых отсутствуют металлические проводники.

Классификация по предназначению

По предназначению кабели можно разделить на силовые и информационные. Первые используются для подачи питающего напряжения к электроприборам. Вторая категория применяется для передачи информационных сигналов (телефон, сигнализация, интернет, подключение антенн).

Конструкция и количество жил

Бывают одножильные и многожильные кабели. Многожильный кабель представляет собой соединенные параллельно проводники, изолированные друг от друга. Жилы могут состоять из одной или нескольких проволок. Гибкие провода, как правило, выполнены из многопроволочного проводника.

Наличие и тип изоляции

Существуют как неизолированные провода (используются для монтажа наружных электросетей), так и покрытые изоляцией. Изолированные кабели, в свою очередь, могут иметь однослойную и многослойную изоляцию. В первом случае каждая жила имеет лишь один слой собственного поркрытия, во втором – слоев индивидуальной изоляции может быть несколько, помимо того, они могут быть заключены в общую оболочку.

Классификация видов кабеля по типу и наличию защиты

Существуют экранированные и неэкранированные кабели. Наличие экранов обеспечивает защиту кабеля или окружающей среды от электромагнитного излучения. Исполняются они (экраны), как правило, в виде покрытия из фольги или многопроволочной оплетки, нанесенной поверх изоляции жилы.

Помимо защиты электромагнитной, присутствует также противопожарная, которая обеспечивает устойчивость изделия к перегреву. Кабели незащищенные, как правило, выдерживают температуры до 100 градусов Цельсия, огнестойкие могут противостоять недолговременному перегреву до 400.

Маркировка различных видов кабеля

Самая объемная категория для классификации. Буквы и цифры в названии, непонятные на первый взгляд для человека без специального образования, наиболее полно отражают информацию о кабеле. Они позволяют получить сведения о типе, материале, защите, функциональному предназначению изделия.

Приводим расшифровку некоторых букв в наименованиях кабелей, согласно отечественным ГОСТ:

А – означает материал жилы алюминий. Если буква отсутствует – кабель медный.

АС – алюминиевый проводник со свинцовой оболочкой.

АА – алюминиевая жила, кабель имеет дополнительную алюминиевую оболочку.

Б – обозначает бронированный кабель, имеющий двухслойную стальную оболочку.

В – изоляция кабеля изготовлена из ПВХ. Если буквы В две (первая и вторая или вторая и третья) – значит, помимо изоляции, имеется индивидуальная оболочка жил из ПВХ.

Г – значение зависит от положения литеры: в конце аббревиатуры обозначает «голый» кабель (без защитного покрытия), в начале – обозначает предназначение провода для горной промышленности. Маленькая г обозначает кабели с дополнительным водозащитным покрытием экрана.

Шв – оболочка кабеля выполнена в виде шланга из ПВХ.

Шп – полиэтиленовая оболочка-шланг. Шпс – полиэтилен является самозатухающим.

К – в начале аббревиатуры обозначает, что провод контрольный, в конце – указывает на наличие стальной брони из круглых проволок.

С – свинцовая оболочка кабеля.

О – отдельная оболочка каждой жилы.

Р – резиновая изоляция. НР – изоляция из негорючей резины.

Нг – кабель является огнестойким и не поддерживает горения.

LS и HF в конце – указывают на низкое выделение дыма и газа, соответственно, при возгорании.

Цифры в названии указывают на количество жил в кабеле и площадь их сечения.

Примеры:

1. ВВГнг-LS 4х2.5. Силовой кабель с поливинилхлоридной (первая В) изоляцией, с поливинилхлоридной индивидуальной оболочкой жил (вторая В). Защитного покрытия нет (буква Г указывает на «голый» кабель), зато присутствует пожарозащита (нг в конце), а в процессе горения провод не выделяет дыма (LS). Кабель имеет 4 медных (буквы А в названии нет) жилы, сечением 2.5 мм2. Аналогичный провод из алюминия имел бы маркировку АВВГнг 4х2.5.

2. ВБШв 4х16. Медный (нет литеры А) провод, в ПВХ-изоляции (буква В), со стальным бронированием ( Б), в защитном шланге из поливинилхлорида ( Шв). Состоит из 4 жил, сечением 16 мм2 каждая. Негорючя модификация имеет обозначение АВБШв-нг.

Также имеет значение цветовая маркировка оболочек жил. С целью унификации и облегчения монтажа, стандарт предусматривает следующие обозначения проводников цветом:

Голубой или синий – нулевой проводник (нейтральный)

Желто-зеленый (полосатый) – линия заземления.

Желто-зеленый с синим – нулевой проводник, совмещенный с «землей».

Черный, коричневый, оранжевый, красный и другие – токонесущие жилы.

Виды кабеля — КВИН

#квин_кабель #kvin_cable

Кабельная промышленность выпускает большое разнообразие Кабельно-проводниковой продукции (далее КПП). Все виды имеют специальное назначение, позволяющее решать те или иные производственные задачи.

Самое общее деление КПП можно сделать по принципиальному назначению того или иного кабеля:

Кабель для передачи энергии.
Кабель для передачи сигнала.
Комбинированные кабели (передают и сигнал и энергию).

В зависимости от сферы применения КПП можно разделить:

Кабели и провода силовые – предназначены для передачи энергии в осветительных и силовых электроустановках.

Контрольные кабели – применяют для обеспечения питания электротехнического оборудования и, дополнительно, для создания цепи контроля.

Кабели и провода связи – предназначены для передачи сигнала. В свою очередь делятся:

Кабели дальней связи – передача высокочастотного сигнала.
Кабели местной (зоновой) связи – передача низкочастотного сигнала.

Радиочастотные кабели — применяют для связи меду отдельными радиотехническими устройствами.

Волоконно-оптический кабель – Кабель на основе волоконных световодов, предназначенных для передачи оптических сигналов в линиях связи.

Специальные виды КПП – кабели, предназначенные для решения узкоспециализированных задач в различных отраслях промышленности.

Кабели для погружных электронасосов (Нефтяная отрасль).
Кабели шахтные (Горнорудная промышленность)
Кабели для сигнализации и блокировки (РЖД)
Провода и кабели авиационные.
Кабели и провода судовые.
Кабели и провода для подвижного состава (РЖД).
Провода неизолированные для воздушных ЛЭП (Энергетика).
Греющий кабель. (Строительство)

Все это далеко не полный перечень разновидностей КПП!

Присоединяйтесь к нам в социальных сетях, чтобы не упускать полезные знания от Кабельного центра. Если у вас есть, что добавить по теме, не стесняйтесь.

Виды кабелей применяемых в локальных сетях

Основные виды сетевых кабелей и разъемов, используемых при построении локальных сетей

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.

BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

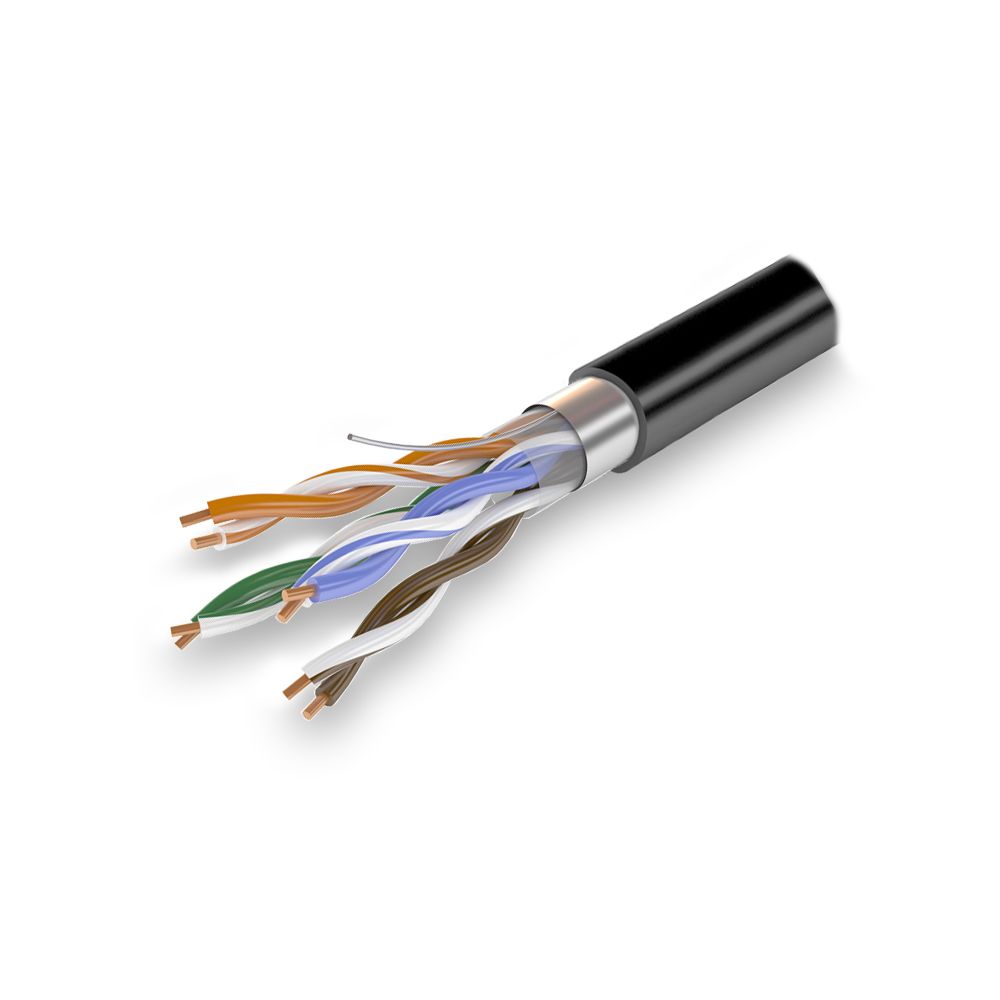

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:

Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:

Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:

Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:

Применение оптоволокна в локальных сетях ограничено двумя факторами.

Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Метки: монтаж сети, сетевое оборудование

Виды кабелей и их различия — Электродом

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый вид провода предназначен для решения определенного круга задач. Связавшись с электромонтажом на своем собственном участке или в собственной квартире, можно очень скоро заметить, что кабели и провода, используемые в монтаже – преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Далее можно заметить, что различной бывает и структура жил этих кабелей: жила может состоять из множества проволочек, а может быть цельной. Структура жил влияет на гибкость кабеля, но никак не сказывается на его проводимости. Кажется, что на том спектр характеристик кабелей и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП, КГ, ВББШв, ПБПП (ПУНП), АПВ, ПВ – чем же они отличаются друг от друга? Большей частью – свойствами изоляции. В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, и отметим области их применения.

1. Кабель ВВГ. Для электрификации жилых домов используют разные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, включая его модифицированные версии. Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил – также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля относительна, ведь до сечения 25 кв. мм. включительно его жилы выполняются сплошными, а не многопроволочными. Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля. Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по минимальному радиусу в 10 размеров провода по ширине. Кабель поставляется в бухтах по 100 метров. Среди его разновидностей встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГнг.п — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами. ВВГ – самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штробы. Изоляция данного кабеля обеспечивает ему длительный срок службы – 30 лет. Количество его жил кабеля может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти. Самый распространенный цвет внешней изоляции кабелей ВВГ – черный, но в последнее время и белый перестал быть редкостью. Цвет изоляции отдельных жил соответствует стандартной маркировке: для жилы РЕ – желто-зеленый, для жилы N – голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой. Модификации кабеля ВВГ с пометками «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация, отличающаяся способностью полностью противостоять открытому огню на протяжении какого-то определенного времени в минутах. Такая модификация обозначается латинскими буквами FR. В быту уже практически не встречается кабель, аналогичный по характеристикам такому кабелю, но имеющий жилы из алюминия – АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции. Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.

2. Кабель NYM имеет медные цельнопроволочные токопроводящие жилы с ПВХ-изоляцией, внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Данный кабель применим в широком температурном диапазоне от -40°C до +70°C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый. Он предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 вольт (300/500/660). Кабель может быть проложен как внутри помещения, так и на открытом воздухе, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо от солнечного света защищать, например поместив в гофру. При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров. В отличие от ВВГ, кабель NYM всегда имеет только медные и только цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.

3. Кабель (провод) СИП означает «самонесущий изолированный провод». Это означает, что он способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что его изоляция выполнена из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и ответвлений для индивидуальных вводов. Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС. Кабель (провод) СИП – это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил составляет 16 кв. мм., а максимальное – 150 кв. мм. В маркировке этого провода напрямую не указывается количество жил – приводится лишь номенклатурный номер, в котором и зашифрованы все данные. К примеру, СИП-1 – это кабель из трех жил, одна из которых – нулевая несущая. СИП-2 – это кабель из четырех жил, одна из которых – нулевая несущая. А СИП-4 имеет в своем составе четыре токоведущих жилы, механическая нагрузка на которые распределена равномерно. Поскольку СИП – очень специфичный кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

4. Кабель (шнур) ПВС – медный провод в изоляции из винила соединительный. Оболочка изготовлена так, что заполняет собой пространство между жилами, чем придает проводу высокую прочность. Количество жил — от двух до пяти, а сечение каждой — от 0,75 до 16 кв.мм. Диапазон рабочих температур — от -25°C до +40°C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Провод выдерживает многократные циклы перегибов, до 3000 раз гарантированно. Цвет оболочки белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый. Провод ПВС широко применяется в быту в качестве сетевых шнуров различных бытовых приборов, например электрочайников, а также в удлинителях. Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используют и в сетях, где требуется гибкий провод для прокладки проводки систем освещения, розеток и т. д. Гибкость — одно из важнейшых достоинств этого провода. Изоляция, как внутренняя, так и внешняя, выполнена из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС – многопроволочные, поэтому это очень гибкий кабель. Необходимо только учесть, что его жилы при монтаже надо обязательно оконцовывать или лудить. С учетом того, что внешний слой винила у круглого ПВС имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров питания переносных электроприемников. То есть для их «соединения» с сетью. Поэтому его и называют соединительным. Данный провод относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и переносок, не эксплуатирующихся в условиях низких температур. Ведь на морозе оболочка ПВС, к сожалению, просто лопается.

5. Кабель (шнур) ШВВП – шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель похож на ВВГ, но, в отличие от последнего, ШВВП имеет гибкие многопроволочные медные жилы. Поэтому он, как и ПВС, часто используется для удлинителей. Однако изоляция ШВВП не отличается повышенной прочностью, и ответственные нагруженные линии этим шнуром не выполняются. Соответственно, и сечения у него бывают только небольшие: 0,5 или 0,75 кв. мм. при количестве жил, равном двум или трем. Провод по форме плоский. Данный провод может эксплуатироваться при температурах от -25°C до +70°C, и выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет оболочки белый либо черный. Цвет жил: голубой, коричневый, черный, красный, желтый. Кроме слабеньких удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), этот провод чаще всего используется в автоматизации, для питания слаботочных систем. Также его применяют для присоединения к сети бытовых приборов, таких как холодильники, стиральные машины, приборы личной гигиены и т. д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Весьма гибок, что очень важно в быту. Основная функция этого провода — присоединительный шнур: на одном конце прибор, на другом — вилка

6. Кабель КГ – это гибкий медный резиновый кабель с многопроволочными жилами, сечение которых изменяется от 0,5 до 240 кв. мм. Число жил может составлять от одной до пяти. Резина изоляции жил — на основе натуральных каучуков. Рабочий температурный диапазон кабеля от -60°C до +50°C при влажности до 98%. Изоляция позволяет прокладывать его на открытом воздухе и даже на открытом солнечном свете. Жилы всегда многопроволочные, что и делает данный кабель гибким. Цветовая маркировка жил: голубой, черный, коричневый, желто-зеленый, серый. КГ чаще всего используется в промышленных установках, там где необходимо обеспечить гибкий подвижный кабельный ввод. Предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. д., от сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, либо постоянным напряжением до 1000 вольт. При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Имеется модификация КГнг — в негорючей изоляции. Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, и КГ практически всегда остается гибким, особенно если говорить о модификации ХЛ. Поэтому его часто используют для изготовления удлинителей, эксплуатирующихся в самых разных жестких условиях.

7. Кабель ВББШв — силовой бронированный кабель с медными токопроводящими жилами, которые могут быть как однопроволочными, так и многопроволочными. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют ПВХ изоляцию и ПВХ оболочку. Особенность данного кабеля заключается в наличии между жилами и оболочкой слоя стальной двухленточной брони. Кабель легко выдерживает температуру от -50°C до +50°C при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной либо в сочетании основных маркировочных цветов с белым. Кабель ВББШв Бронированный кабель ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электрических установок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей), таких как — греющий кабель. Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока применяют традиционно одножильные модификации данного кабеля. При монтаже допускаются изгибы радиуса не менее десяти внешних диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючее исполнение, ВББШвнг-LS – негорючее исполнение с низким газовыделением в условиях повышенной температуры.

8. Провод ПБПП (ПУНП) — плоский монтажный провод с медными однопроволочными жилами в ПВХ-изоляции и в ПВХ-оболочке. Жил может быть две или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°C до +50°C, допустимая влажность 98%. Стоек к агрессивным средам. Цвет оболочки белый или черный, цвет жил: белый, синий, желто-зеленый. Провод ПБПП (ПУНП) Предназначен для монтажа осветительных систем и проводки розеток в зданиях, при максимальном напряжении переменного тока промышленной частоты в 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров. Модификация ПБППг (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Модификация АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

9. Провод ППВ — плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными междужильными вставками. Жил может быть две либо три. Сечение жил от 0,75 до 6 кв.мм. Провод допускается эксплуатировать в температурном диапазоне от -50°C до +70°C. Изоляция стойка к воздействиям агрессивных сред и к вибрациям, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый, дополнительной защитной оболочки не требуется. Провод ППВ Провод ППВ предназначен для монтажа стационарных осветительных систем и бытовых сетей электрификации, которые прокладываются внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

10. Провод АПВ — алюминиевый одножильный провод круглого сечения в ПВХ изоляции. Встречается как многопроволочный, так и однопроволочный. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочная — от 2,5 до 16 кв.мм. Диапазон рабочих температур довольно широк — от -50°C до +70°C. Изоляция устойчива к воздействиям агрессивных сред, а сам провод устойчив к вибрациям. Допускается влажность до 100%. Изоляция белого цвета. Провод АПВ Провод АПВ применяется при монтаже распределительных щитов и автоматов, силовых сетей, осветительных систем, электрооборудования, например станков. Может работать под напряжением до 750 вольт при переменном токе частотой до 400 Гц, или при постоянном токе с напряжением до 1000 вольт. Прокладка допускается в закрытых помещениях, либо вне помещений, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. д. При монтаже допустим изгиб радиусом не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров.

11. Провод ПВ1 — медный одножильный провод круглого сечения в ПВХ-изоляции. Минимальное количество проволок в жиле — одна, минимальное сечение одной проволоки составляет 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная — от 0,5 до 10 кв.мм. Диапазон допустимых эксплуатационных температур — от -50°C до +70°C, изоляция стойка к химическим воздействиям, провод устойчив к механическим вибрациям, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый. Провод ПВ1 Применяется для электрификации в различных сферах, начиная с монтажа распределительных щитов и автоматов, осветительных систем, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе. Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров. Провод АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

12. Провод ПВ3 — медный одножильный провод круглого сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур — от -50°C до +70°C, изоляция стойка к воздействиям агрессивных сред, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый. Провод ПВ3 Применяется для электрификации в различных сферах: монтаж распределительных щитов и автоматов, проводка осветительных систем, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе. Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра провода. Поставляется в бухтах от 100 метров. Надеемся, что данная статья помогла вам получить общее представление о наиболее распространенных электрических проводах, об их характеристиках и областях применения, и теперь вы сможете без труда правильно подобрать провод подходящего типа для своих нужд.

Виды кабелей и их различия

Монтаж электрического оборудования невозможен без применения различных проводов и кабелей. Современные электротехнические кабели изготавливают из меди, реже из алюминия. Применение медных жил кабеля обусловлено меньшим удельным сопротивлением меди, по сравнению с алюминием или другими металлами. Существуют металлы и с меньшим удельным сопротивлением, например серебро, однако их стоимость куда выше стоимости меди и для массового применения они не используются. По структуре кабели выпускаются с жилой, составленной из множества проволочек, или с цельной жилой. Структура жил кабеля определяет его гибкость.

Существует стандартная маркеровка жил кабелей: для жилы РЕ – желто-зеленая изоляция, для жилы N – голубая или белая изоляция с голубой полосой, а изоляция фазных жил выполняется чисто белой.
Далее рассмотрим основные марки применяемых кабелей и проводов при электромонтаже.

1 Кабель марки ВВГ

Маркировка электротехнического кабеля ВВГ (зарубежный аналог кабель марки NYM) означает, что жилы кабеля гибкие, изоляция жил и внешняя изоляция кабеля выполнена из поливинилхлорида. Кабель ВВГ выполняется с медными жилами, кабель АВВГ – с алюминиевыми. Применение: внутренний монтаж электрической проводки. Также выпускаются кабели ВВГ с неспособностью изоляции распространять горение (маркировка «НГ»), низким уровнем образования дыма при воздействии открытого пламени (маркировка «LS») и с возможностью выдерживать воздействие огня несколько минут (маркировка «FR»).

2 Кабель (провод) марки СИП

СИП — самонесущий изолированный провод. Отличительной особенностью кабеля марки СИП является увеличенная механическая прочность кабеля, способного выдерживать существенные механические нагрузки. Кроме того, изоляция кабеля выполняется из сшитого полиэтилена, на который не воздействуют прямые солнечные лучи и атмосферные осадки. Применение кабеля СИП: наружная электропроводка, выполнение ответвлений от ЛЭП. Жилы кабеля СИП – алюминиевые, сечением от 16 кв. мм. до 150 кв. мм.

3 Кабель (шнур) марки ПВС

ПВС – медный провод с многопроволочными жилами в изоляции из поливинилхлорида соединительный. Кабель ПВС благодаря многопроволочной структуре жил кабеля обладает хорошей гибкостью. Однако в этом заключается и недостаток кабеля ПВС – необходимость применения специальных приспособлений для соединения кабеля или лужение.

4 Кабель (шнур) марки ШВВП

ШВВП – кабель с медными многопроволочными жилами в виниловой изоляции с сечением до 0,75 кв. мм. Применение кабеля: бытовые удлинители малой мощности, слаботочные системы электроснабжения.

5 Кабель марки КГ

Кабель КГ – гибкий кабель с медными многопроволочными жилами сечением до 240 кв. мм. и резиновой изоляцией. Применение кабеля: удлинители, подвод питания к электрическим кранам в помещении и на открытом воздухе.

Виды кабелей — Компьютерные сети

Самыми распространенными видами кабелей являются:

коаксиальный кабель

Коаксиальный кабель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов. Изобретён и запатентован в 1880 году британским физиком Оливером Хевисайдом.

Коаксиальный кабель (см. рисунок) состоит из:

(A) — оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала;

(B) — внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;

(C) — изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;

(D) — внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди и т. п.

Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.

Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;

фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;

экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.

Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на большие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Основное применение оптические волокна находят в качестве среды передачи на волоконно-оптических телекоммуникационных сетях различных уровней: от межконтинентальных магистралей до домашних компьютерных сетей. Применение оптических волокон для линий связи обусловлено тем, что оптическое волокно обеспечивает высокую защищенность от несанкционированного доступа, низкое затухание сигнала при передаче информации на большие расстояния и возможность оперировать с чрезвычайно высокими скоростями передачи. Уже к 2006-му году была достигнута скорость модуляции 111 ГГц, в то время как скорости 10 и 40 Гбит/с стали уже стандартными скоростями передачи по одному каналу оптического волокна. При этом каждое волокно, используя технологию спектрального уплотнения каналов может передавать до нескольких сотен каналов одновременно, обеспечивая общую скорость передачи информации, исчисляемую терабитами в секунду.

Глава 4: Кабельная разводка

Что такое сетевые кабели?

Кабель — это средство передачи информации от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

Кабель с экранированной витой парой (STP)
Волоконно-оптический кабель
Руководства по установке кабелей
Беспроводные локальные сети
Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Категория	Скорость	Использовать
1	1 Мбит / с	Только голос (телефонный провод)
2	4 Мбит / с	LocalTalk и телефон (редко используются)
3	16 Мбит / с	10BaseT Ethernet
4	20 Мбит / с	Token Ring (редко используется)
5	100 Мбит / с (2 пары)	100BaseT Ethernet
5	1000 Мбит / с (4 пары)	Гигабитный Ethernet
5e	1000 Мбит / с	Гигабитный Ethernet
6	10,000 Мбит / с	Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

Каждая пара проводов отдельно экранирована фольгой.
Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном в металлической оплетке (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейной шиной.

Толстый коаксиальный кабель также называют толстым сетевым кабелем. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Технические характеристики	Тип кабеля
10BaseT	неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	неэкранированная витая пара
100BaseFX	Оптоволокно
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	неэкранированная витая пара
1000BaseFX	Оптоволокно
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

Всегда используйте больше кабеля, чем нужно.Оставьте достаточно слабины.
Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
Пометьте оба конца каждого кабеля.
Используйте кабельные стяжки (не ленту), чтобы кабели вместе находились в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит / с	150 футов
802.11b	11 Мбит / с	300 футов
802,11 г	54 Мбит / с	300 футов
802.11n	100 Мбит / с	300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью подходящих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ. На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.: Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.: Используйте беспроводной маршрутизатор, который размещает все беспроводные соединения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.: Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.При отключении этой функции стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
Быстрая установка. Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).

Недостатки беспроводных сетей:

Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
Помехи — поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они чувствительны к помехам от света и электронных устройств.
Несогласованные соединения — Сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
Speed - Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
Кабель связи
Кабель прямой прокладки
Гибкие кабели
Кабель Heliax
Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока.
Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
Одинарный кабель (время от времени это название используется для провода)
Погружной кабель
Твинаксиальный кабель
Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает спаренный кабель, за исключением того, что спаренные провода скручены

Таблицы сечений проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG

Диаметр

витков провода,
без изоляции

Площадь

Медная проволока

Сопротивление / длина

Допустимая нагрузка ^{при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:}

Ток предохранителя

60 ° С

75 ° С

90 ° С

Прис

Ондердонк

(дюйм)

(мм)

(за дюйм)

(на см)

(тыс. Миль)

(мм ²)

(мОм / м ⁾

(мОм / фут ⁾

(А)

~ 10 с

1 с

32 мс

0000 (4/0)

0.4600

11,684

2,17

0,856

212

107

0,1608

0,04901

195

230

260

3,2 кА

33 кА

182 кА

000 (3/0)

0,4096

10,405

2,44

0,961

168

85,0

0,2028

0,06180

165

200

225

2.7 кА

26 кА

144 кА

00 (2/0)

0,3648

9,266

2,74

1.08

133

67,4

0,2557

0,07793

145

175

195

2.3 кА

21 кА

115 кА

0 (1/0)

0,3249

8,251

3,08

1,21

106

53.5

0,3224

0,09827

125

150

170

1,9 кА

16 кА

91 кА

0,2893

7,348

3,46

1,36

83,7

42,4

0,4066

0,1239

110

130

145

1,6 кА

13 кА

72 кА

0.2576

6.544

3,88

1,53

66,4

33,6

0,5127

0,1563

115

130

1,3 кА

10,2 кА

57 кА

0,2294

5,827

4,36

1,72

52,6

26,7

0,6465

0,1970

100

115

1.1 кА

8.1 кА

45 кА

0,2043

5,189

4,89

1,93

41,7

21,2

0,8152

0,2485

946 А

6.4 кА

36 кА

0,1819

4,621

5,50

2,16

33,1

16,8

1.028

0,3133

795 А

5,1 кА

28 кА

0,1620

4,115

6,17

2,43

26,3

13,3

1,296

0,3951

668 А

4.0 кА

23 кА

0,1443

3,665

6,93

2,73

20.8

10,5

1,634

0,4982

561 А

3,2 кА

18 кА

0,1285

3,264

7,78

3,06

16,5

8,37

2,061

0,6282

472 А

2,5 кА

14 кА

0,1144

2,906

8.74

3,44

13,1

6,63

2,599

0,7921

396 А

2.0 кА

11 кА

0,1019

2,588

9,81

3,86

10,4

5,26

3,277

0,9989

333 А

1,6 кА

8.9 кА

0.0907

2.305

11,0

4,34

8,23

4,17

4,132

1,260

280 А

1,3 кА

7,1 кА

0,0808

2,053

12,4

4,87

6.53

3,31

5,211

1,588

235 А

1.0 кА

5.6 кА

0,0720

1,828

13,9

5,47

5,18

2,62

6.571

2,003

198 А

798 А

4,5 кА

0,0641

1,628

15,6

6,14

4,11

2,08

8,286

2,525

166 А

633 А

3.5 кА

0,0571

1,450

17,5

6,90

3,26

1,65

10,45

3,184

140 А

502 А

2,8 кА

0,0508

1,291

19,7

7,75

2,58

1,31

13,17

4,016

22 * свободный воздух

13 * закрытые

117 А

398 А

2.2 кА

0,0453

1,150

22,1

8,70

2,05

1,04

16,61

5,064

99 А

316 А

1,8 кА

0,0403

1.024

24,8

9,77

1,62

0,823

20,95

6.385

83 А

250 А

1.4 кА

0,0359

0,912

27,9

11,0

1,29

0,653

26,42

8,051

–

70 А

198 А

1,1 кА

0,0320

0,812

31,3

12,3

1.02

0,518

33,31

10,15

7.5

–

58,5 А

158 А

882 А

0,0285

0,723

35,1

13,8

0,810

0,410

42,00

12,80

–

49 А

125 А

700 А

0,0253

0,644

39,5

15,5

0.642

0,326

52,96

16,14

–

41 А

99 А

551 А

0,0226

0,573

44,3

17,4

0,509

0,258

66,79

20,36

–

35 А

79 А

440 А

0.0201

0,511

49,7

19,6

0,404

0,205

84,22

25,67

3,5

2,1

–

29 А

62 А

348 А

0,0179

0,455

55,9

22,0

0,320

0,162

106,2

32,37

–

24 А

49 А

276 А

0.0159

0,405

62,7

24,7

0,254

0,129

133,9

40,81

2,2

1,3

–

20 А

39 А

218 А

0,0142

0,361

70,4

27,7

0,202

0,102

168,9

51,47

–

17 А

31 А

174 А

0.0126

0,321

79,1

31,1

0,160

0,0810

212,9

64,90

1,4

0,85

–

14 А

24 А

137 А

0,0113

0,286

88,8

35,0

0,127

0,0642

268,5

81,84

–

12 А

20 А

110 А

0.0100

0,255

99,7

39,3

0,101

0,0509

338,6

103,2

0,86

0,52

–

10 А

15 А

86 А

0,00893

0,227

112

44,1

0,0797

0,0404

426,9

130,1

–

9 А

12 А

69 А

0.00795

0,202

126

49,5

0,0632

0,0320

538,3

164,1

0,53

0,3

–

7 А

10 А

54 А

0,00708

0,180

141

55,6

0,0501

0,0254

678,8

206,9

–

6 А

7.7 А

43 А

0,00630

0,160

159

62,4

0,0398

0,0201

856,0

260,9

0,3

0,180

–

5 А

6,1 А

34 А

0,00561

0,143

178

70,1

0,0315

0,0160

1079

329.0

–

4 А

4,8 А

27 А

0,00500

0,127

200

78,7

0,0250

0,0127

1361

414,8

–

4 А

3,9 А

22 А

0,00445

0,113

225

88.4

0,0198

0,0100

1716

523,1

–

3 А

3,1 А

17 А

0,00397

0,101

252

99,3

0,0157

0,00797

2164

659,6

–

3 А

2,4 А

14 А

0.00353

0,0897

283

111

0,0125

0,00632

2729

831,8

–

2 А

1,9 А

11 А

0,00314

0,0799

318

125

0,00989

0,00501

3441

1049

–

1 А

1.Перейти к: ^a ^b ^c ^d Точно, по определению

В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм ². Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговой мил — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM .

Многожильный провод AWG, размеры

Калибры

AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG.

A Руководство по видеокабелям и входам на компьютерных мониторах

Внимательно рассмотрим интерфейсы видеовхода, используемые в ЖК-мониторах.С появлением интерфейсов нового поколения все больше ЖК-мониторов имеют несколько различных интерфейсов. Качество изображения и простота использования, вероятно, будут зависеть от того, насколько хорошо пользователь знает и использует уникальные характеристики каждого интерфейса при подключении соответствующих устройств.

Примечание. Ниже приводится перевод с японского языка «Курса по ЖК-дисплеям IT Media II, часть 2», опубликованного 16 декабря 2008 г. Авторские права 2011 ITmedia Inc.В английский перевод добавлена информация о Mini DisplayPort.

ЖК-мониторы имеют широкий спектр интерфейсов видеовхода

В связи со спросом на мониторы с более высоким разрешением и увеличением количества устройств с высоким разрешением, типы интерфейсов видеовхода (далее «интерфейсы»), присутствующие в ЖК-мониторах, продолжают расти. Более чем вероятно, что значительное число пользователей, сталкивающихся с ЖК-мониторами, включающими системы с несколькими входами, задаются вопросом, что подключать к какому терминалу.В этой статье мы обсудим один за другим основные используемые сегодня интерфейсы. Но сначала давайте сделаем обзор доступных типов интерфейсов.

Входные разъемы монитора FlexScan EV3237

Интерфейсы для ЖК-мониторов, предназначенные для использования с ПК, можно разделить на две категории: аналоговые интерфейсы, унаследованные со времен ЭЛТ-мониторов и цифровые интерфейсы, разработанные совсем недавно.Аналоговый интерфейс включает в себя дополнительные этапы преобразования цифровых сигналов в ПК в аналоговые сигналы для вывода и преобразования этих аналоговых сигналов обратно в цифровую форму с помощью ЖК-монитора, принимающего сигнал. Эта серия действий может ухудшить качество изображения. (Качество изображения также зависит от качества маршрута, используемого при преобразовании из аналогового в цифровой.) Цифровой интерфейс обеспечивает превосходное качество изображения, поскольку он передает цифровые сигналы без преобразования или модификации.

Интерфейсы ЖК-мониторов также можно сгруппировать по различиям в подключаемых устройствах. Основные категории здесь — это входы от ПК и входы от аудио-видео (AV) устройств. Вход ПК обычно включает один из следующих пяти типов интерфейса: D-Sub для аналоговых подключений; DVI-D для цифровых подключений; DVI-I, совместимый как с аналоговым, так и с цифровым подключением; а также HDMI и DisplayPort, представляющие новое поколение интерфейсов для цифровых подключений. Другие более современные адаптеры вводят и выводят сигналы RGB ПК и ЖК-мониторы, используя USB в качестве интерфейса ввода видео.

Основными интерфейсами входа AV являются композитное видео, S-Video, компонентное видео, D1-5 и HDMI. Все они, кроме нового стандарта HDMI, используют аналоговые соединения. Как и в случае входа ПК, цифровое соединение HDMI обычно обеспечивает лучшее качество изображения для входа AV, чем различные интерфейсы аналогового соединения.

Стоит отметить, что, хотя HDMI был разработан для использования с входом и выходом AV, стандарт также поддерживает вход и выход ПК.ЖК-мониторы с портами HDMI включают некоторые, которые официально поддерживают ввод с ПК, а другие — независимо от того, могут ли они отображать ввод с ПК — официально не поддерживают ввод с ПК.

D-Sub и DVI: стандартные интерфейсы для ПК использовать

D-Sub и DVI — современные стандартные интерфейсы в среде ПК.

Официально известный как D-Sub в миниатюре, D-Sub не предназначен исключительно для демонстрационного использования. Он также используется для последовательного порта, параллельного порта, SCSI и других разъемов, причем количество контактов разъема зависит от цели использования.Однако эти стандарты разъемов редко, если вообще когда-либо, встречаются на ПК для личного использования общего назначения, большинство таких приложений перекочевали на USB.

При использовании в качестве интерфейса монитора порт D-Sub также известен как порт VGA, стандарт аналогового подключения, который существует уже некоторое время. Разъем представляет собой разъем DE-15 с 15 контактами в три ряда, часто называемый 15-контактным разъемом mini-D-Sub или 15-контактным разъемом D-Sub. (В некоторых разъемах отсутствуют неиспользуемые контакты.) D-Sub в настоящее время является наиболее широко используемым интерфейсом монитора, совместимым с очень большим количеством ПК и ЖК-мониторов.

Гнездовой соединитель D-Sub (фото слева), установленный на стороне монитора, и штекерный соединитель D-Sub (центральное фото) со стороны кабеля. Кабель D-Sub имеет винт на каждом конце разъема, который можно повернуть вручную, чтобы предотвратить непреднамеренное отключение (фото справа).

Стандарт цифрового визуального интерфейса (DVI) использует один из трех типов разъемов: DVI-D для цифрового подключения; DVI-A для аналогового подключения; и DVI-I, совместимый как с цифровыми, так и с аналоговыми подключениями.Разъем DVI-A для аналогового использования не используется повсеместно, и его можно не учитывать при выборе мониторов.

Имейте в виду, что существует два основных типа цифровых подключений DVI-D: одноканальное и двухканальное. Для одноканального подключения DVI-D максимальное отображаемое разрешение составляет 1920 × 1200 пикселей (WUXGA). Для более высоких разрешений (например, 2560 × 1600 пикселей) требуется двухканальное соединение DVI-D, обеспечивающее вдвое большую пропускную способность по сравнению с одноканальным DVI-D (7.4 Гб / сек или выше). Чтобы использовать двухканальное соединение DVI-D, вход DVI-D на стороне ЖК-монитора, выход DVI-D на стороне ПК и кабель DVI-D должны быть совместимы с двухканальным DVI-D. стандарт.

DVI-I, другой стандарт DVI, может использоваться как с цифровыми, так и с аналоговыми соединениями, в зависимости от используемого кабеля монитора. Поскольку аналоговый сигнал DVI-I совместим со стандартом D-Sub, аналоговое соединение может быть выполнено с помощью кабеля монитора с разъемом D-Sub на одном конце и разъемом DVI-I на другом.В зависимости от кабеля и разъемов на стороне ПК и на стороне ЖК-монитора также возможно использование адаптера для подключения разъема DVI-I к разъему D-Sub.


Гнездовой разъем DVI-D, установленный на стороне монитора (фото слева), и одинарный (18-контактный) штекерный разъем DVI-D, установленный на кабеле (центральное фото). Как и кабели D-Sub, кабель DVI-D можно закрепить на месте, повернув винты на обоих концах разъема (фото справа).

Расположение контактов определяет тип разъема DVI. Слева — двухканальный (24-контактный) разъем DVI-D; справа — разъем DVI-A (17-контактный).

Слева — одноканальный (23-контактный) разъем DVI-I; справа — двухканальный (29-контактный) разъем DVI-I.

Кабели монитора с разъемами DVI-I на обоих концах были доступны в одно время.Сегодня это редкость, поскольку такая конфигурация затрудняла определение того, было ли соединение цифровым или аналоговым, и вызывала частые проблемы с подключением. Наличие разъемов DVI-I как на стороне ПК, так и на стороне ЖК-монитора может привести к путанице. В таких случаях идеальной конфигурацией является цифровое соединение с помощью кабеля DVI-D.

Три примера цифрового интерфейса нового поколения

В качестве новейших цифровых интерфейсов большое внимание привлекли мультимедийный интерфейс высокой четкости (HDMI), DisplayPort и Mini DisplayPort.Все стандарты предлагают возможность передачи аудио- и видеосигналов в цифровом виде по одному кабелю; все предлагают легкое присоединение и снятие кабеля.

По форме разъемы HDMI, DisplayPort и Mini DisplayPort напоминают разъем USB серии A (на стороне USB-хоста, например ПК). В разъемах отсутствуют винты, что позволяет легко вставлять и снимать кабели. (Недостаток: это облегчает отсоединение кабельного соединения, если за кабель цепляется рука или нога.)

Слева — гнездовой разъем HDMI (тип A); посередине — гнездовой разъем DisplayPort; справа — гнездовой разъем Mini DisplayPort. Разъем HDMI имеет 19 контактов. Разъемы DisplayPort и Mini DisplayPort имеют 20 контактов и асимметричный (слева направо) разъем. (Стандарт HDMI также определяет 29-контактный разъем типа B, совместимый с разрешениями, превышающими 1080p.)

Стандарты HDMI, DisplayPort и Mini DisplayPort также совместимы с системой защиты широкополосного цифрового контента (HDCP).Технология, предназначенная для защиты авторских прав на цифровой контент, HDCP позволяет авторизовать как устройства вывода, так и устройства ввода перед отображением видео.

Еще одна особенность заключается в том, что видеосигналы HDMI, DisplayPort и Mini DisplayPort можно преобразовывать туда и обратно с помощью стандарта DVI-D, цифрового интерфейса ПК. Используя соответствующий переходной адаптер или кабель, мы можем выводить видео через разъемы DVI-D, HDMI, DisplayPort и Mini DisplayPort и вводить их в любой из этих вариантов.Однако в настоящее время эта реализация кажется несовершенной: в некоторых случаях устройства ввода и вывода не полностью совместимы (т.е. видео не отображается).

В то время как HDMI, DisplayPort и Mini DisplayPort могут передавать как аудио, так и видео по одному кабелю, DVI-D может передавать только видео и требует отдельных портов ввода / вывода и кабелей для звука. По этой причине при преобразовании между стандартами DVI-D и HDMI, DisplayPort или Mini DisplayPort по одному кабелю можно передавать только видео.(Некоторые продукты могут передавать звук со стороны DVI через адаптер преобразования.)

Давайте подробнее рассмотрим технологии HDMI и DisplayPort.

HDMI, новый стандарт цифровых интерфейсов, совместимый с видео высокой четкости

Теперь стандартный интерфейс для устройств (в первую очередь для телевизоров и рекордеров), HDMI был создан в декабре 2002 года компаниями Sony, Toshiba, Thomson Multimedia, Panasonic (ранее Matsushita), Hitachi и Philips во главе с Silicon Image.Видеосигналы HDMI основаны на стандарте DVI-D, цифровом интерфейсе RGB, используемом в ПК, к которому были добавлены функции передачи звука и управления цифровыми правами (DRM). HDMI был предназначен в основном для использования в качестве цифрового видео- и аудиоинтерфейса для домашней электроники и AV-оборудования.

Гнездовой разъем HDMI (тип A) (фото слева) и штекерный соединитель (центральное фото). Компактный кабель HDMI легко подключается и отключается, как и кабель USB (фото справа).Кабели HDMI бывают двух типов: стандартные (категория 1), обозначающие те, которые прошли 74,25 МГц в тестах скорости передачи, и высокоскоростные (категория 2), обозначающие сертифицированные для 340 МГц. При использовании сигналов высокой четкости, например 1440p, рекомендуется использовать высокоскоростной кабель.

В дискуссиях о HDMI неизбежно возникает тема функциональных различий между версиями стандарта HDMI. В таблице ниже приведены основные различия.Существуют значительные различия в функциях, реализованных между версиями HDMI до версии 1.2a и HDMI версии 1.3 и выше.

Поскольку версии HDMI обратно совместимы, мы по-прежнему можем вводить и выводить видео и аудио, если сторона вывода совместима с версией 1.3 или выше, а сторона ввода — с версией 1.2a или ниже. Однако, если устройство вывода использует функции, реализованные в версии 1.3 или выше, эти функции будут отменены на устройствах ввода, соответствующих версии 1.2а или более ранней версии.

Между прочим, хотя HDMI 1.3 включает в себя такие стандарты, как стандарт широкой цветовой гаммы xvYCC и Deep Color, которые могут обрабатывать данные о цвете с более чем 24 битами, эти спецификации являются факультативными. Номер версии, такой как 1.3, — это просто номер применимых технических характеристик; производители могут выбирать, какие функции включать, в зависимости от конкретного продукта. По этой причине даже продукт, рекламируемый как совместимый с HDMI 1.3a, может не поддерживать все функции, поддерживаемые HDMI 1.3а.

Нажмите для увеличения

1 Consumer Electronics Control (CEC): сигнал, используемый для функций управления между устройствами, подключенными через HDMI; используется в таких технологиях, как Aquos Familink от Sharp, Regzalink от Toshiba и Viera Link от Panasonic.
2 Lip Sync: функция, которая автоматически синхронизирует аудио- и видеосигналы.

Нажмите для увеличения

DisplayPort, новейший интерфейс и конкурент HDMI в качестве преемника DVI

Официально утвержденный в мае 2006 года стандарт DisplayPort — это новый стандарт, выпущенный в мае 2005 года Ассоциацией стандартов видеоэлектроники США (VESA), отраслевой организацией, устанавливающей стандарты для интерфейсов, связанных с ПК. В качестве видеоинтерфейса, продвигаемого VESA, группой, состоящей в основном из производителей ПК и мониторов, он призван заменить стандарты DVI и D-Sub в качестве интерфейса для ПК.Однако нет причин, по которым его нельзя использовать и в AV-оборудовании.

Разъемы DisplayPort «мама» (фото слева) и «папа» (в центре). Хотя кабель DisplayPort похож на кабель HDMI, у него есть два крючка в верхней части разъема, чтобы его было сложнее случайно отсоединить (фото справа).

С максимальной скоростью передачи 10,8 Гбит / с, совместимостью с разрешениями до 2560 × 2048 пикселей или выше, глубиной цвета 48 бит (16 бит на цвет RGB) и максимальной частотой обновления 120 Гц (120 кадров в секунду), его основная Характеристики видеоинтерфейса близки к характеристикам HDMI.Однако, в отличие от HDMI, который передает данные для видеосигналов RGB и сигналов синхронизации отдельно, он отправляет все видео и аудио на целевое устройство через последовательное соединение, разделенное на микропакеты, называемые блоками передачи.

Поскольку DisplayPort представляет собой последовательный интерфейс, такой как PCI Express, который генерирует тактовую частоту из данных вместо использования внешних тактовых сигналов, скорость передачи данных и функциональность легко улучшаются. Кроме того, поскольку DisplayPort использует конфигурацию, в которой ЖК-монитор управляется напрямую, это позволяет уменьшить количество компонентов.Еще одним преимуществом является его способность передавать сигналы на расстояние до 15 метров.

В стандарте DisplayPort сторона вывода определяется как исходное устройство, а сторона ввода — как устройство синхронизации. В этой конфигурации источник и устройства синхронизации обмениваются данными друг с другом, что позволяет автоматически настраивать передачу до оптимального разрешения, глубины цвета и частоты обновления. Аудио- и видеоданные могут передаваться через комбинацию одинарных, двойных или четверных каналов, называемых дорожками, и двух скоростей передачи данных (1.62 Гбит / с и 2,7 Гбит / с). Минимальная конфигурация — однополосная скорость 1,62 Гбит / с; максимум — четыре полосы по 2,7 Гбит / с каждая, всего 10,8 Гбит / с.

Поддерживаемые аудиоформаты и другие атрибуты являются важными элементами устройств синхронизации. Для звука требуется совместимость с 16-битным линейным PCM (32 / 44,1 / 48 кГц). Другие форматы не обязательны. Тем не менее, стандарт совместим с форматами аудио высокой четкости, такими как Dolby TrueHD и DTS HD. Для получения информации о цвете требуется совместимость с RGB, YCbCr (4: 2: 2) и YCbCr (4: 4: 4).

31,1-дюймовый широкоэкранный ЖК-монитор Eizo ColorEdge CG3184-K со встроенными портами DisplayPort

Колонка: Лицензионные сборы: еще одно различие между HDMI и DisplayPort

Одно из основных различий, очевидных при сравнении HDMI и DisplayPort, — это наличие или отсутствие лицензионных сборов.Для реализации HDMI в продукте производители должны платить лицензионный сбор в размере 10 000 долларов в год, в то время как реализация HDCP требует отдельного лицензионного сбора в размере 15 000 долларов в год. Эти лицензионные сборы влекут за собой значительные расходы для производителей. Когда цены на продукты отражают эти затраты, они могут в большей или меньшей степени влиять на обычных пользователей. Более знакомый пример — кабель HDMI, за который также взимается лицензионный сбор, что делает его более дорогим, чем другие кабели AV. (Обратите внимание, что лицензионный сбор — не единственная причина повышения цен; требования к качеству и другие факторы также приводят к росту цен.)

DisplayPort не требует никаких лицензионных сборов, кроме платы за HDCP, что делает его более привлекательным и простым для производителей. Прогресс в массовом производстве, вероятно, приведет к ценовым преимуществам и для обычных пользователей. Тем не менее, HDMI, безусловно, является основным цифровым интерфейсом для таких продуктов, как аудио-видео оборудование и игровые приставки. DisplayPort, даже если он будет стандартизирован под руководством производителей ПК, вряд ли займет его место. С ростом поддержки DisplayPort среди поставщиков графических чипов для использования в средах ПК и увеличением числа совместимых продуктов, включая MacBook, использование DisplayPort будет расширяться.

D-терминал и компонентное видео, аналоговые видеоинтерфейсы, совместимые с видео высокой четкости

Давайте обсудим интерфейсы видеовхода, начав со стандартов D-Terminal и компонентного видео. Сами видеосигналы для них обоих идентичны. Видеосигнал состоит из следующих трех типов сигналов: сигнал яркости / синхронизации Y; сигнал Pb (Cb) для разницы между синим и Y; и сигнал Pr (Cr), несущий разницу между красным и Y.В целом они называются компонентными видеосигналами. Особенностью этой технологии является ее способность вводить и выводить высококачественные аналоговые видеосигналы за счет исключения процесса разделения и комбинирования видеосигналов.

Компонентные видеовходы видеосигналов с использованием трех кабелей

Компонентный видеопорт имеет отдельные разъемы для каждого из трех типов видеосигналов: зеленый разъем для сигнала Y, синий разъем для сигнала Pb (Cb) и красный разъем для сигнала Pr (Cr).В большинстве случаев совместимыми видеоформатами являются 480i, 480p, 720p и 1080i, с разъемами с маркировкой Y, Cb и Cr, совместимыми с видео 480i, и разъемами с маркировкой Y, Pb и Pr с видеоформатами более высокого качества.

Хотя порты компонентного видео предлагают более высокое качество и большие преимущества, чем большинство других типов аналоговых видеовходов, они также влекут за собой неудобства, включая более сложные соединения (поскольку они используют три разъема) и большие требования к пространству на устройствах, оборудованных такими портами.Кроме того, они не могут передавать управляющие сигналы. В Японии стандарт D-терминала, сформулированный Японской ассоциацией производителей электроники и информационных технологий (JEITA, известный в то время как Японская ассоциация электронной промышленности или EIAJ), который предлагает собственные улучшения по этим вопросам, получил широкое распространение. использовать.

Разъем D-Terminal объединяет три типа компонентных видеосигналов в один кабель, и его проще подключать.Он также включает управляющий сигнал для идентификации линий сканирования, метода сканирования и соотношения сторон изображения. (Между прочим, он называется D-терминалом только потому, что его разъем имеет форму буквы «D»; «D» не означает «цифровой». Сигналы, проходящие через D-терминал и соединительный кабель, являются аналоговыми.) В таблице ниже приведены типы D-терминалов (D1–5) и соответствующие видеоформаты. Хотя многие продукты оснащены терминалами D5, которые совместимы с видео 1080p, это не указано в официальном стандарте JEITA.

D-Terminal гнездовой (фото слева) и штекерный (центральное фото) разъемы. Каждый конец кабеля с разъемом D имеет крючок для предотвращения случайного отсоединения (фото справа). Разъем имеет 14 контактов.

Нажмите для увеличения

Сравнение качества изображения между стандартами компонентного видео и D-терминала показывает, что компонентное видео с его тремя отдельными разъемами обеспечивает более высокое качество изображения из-за структурных характеристик кабеля и разъема.Многие считают, что эта разница становится еще более заметной при использовании более длинных кабелей.

S-Video и композитное видео, аналоговые видеоинтерфейсы стандартной четкости

Рассмотрим порты S-Video и композитного видео. Видео состоит из сигнала яркости и цветового сигнала, объединенных для создания композитного видеосигнала. Композитный видеопорт передает композитный видеосигнал как есть; Порт S-Video передает составной сигнал, разделенный на сигнал яркости и цветовой сигнал.Поскольку для объединения и разделения сигналов яркости и цвета требуется меньше обработки, порт S-Video обеспечивает более высокое качество изображения, чем порт композитного видео.

На разъеме RCA с тремя одиночными контактами в ряд желтый контакт является составным гнездовым разъемом (фото слева). Большинство композитных кабелей имеют форму одного кабеля, который разделяется на три разъема: желтый разъем используется для видео, а красный и белый — для стереозвука (центральное фото).Гнездовой разъем S-Video (фото справа) с четырьмя контактами.

Кроме того, есть два типа портов S-Video: S1, который может идентифицировать видео с соотношением сторон 4: 3 и 16: 9; и S2, который может идентифицировать видео «почтовый ящик» с черными полосами сверху и снизу для отображения видео с соотношением сторон 16: 9 на мониторах с соотношением сторон 4: 3. Устройство отображения, принимающее видео с соотношением сторон 16: 9 или видео в формате почтового ящика, выполняет соответствующее масштабирование для отображения правильного соотношения сторон.

Порты S-Video и композитные порты могут обрабатывать видео вплоть до NTSC стандартной четкости (480i). Скорее всего, в будущем они будут постепенно сокращаться, за исключением приложений, требующих подключения более старого видеооборудования, такого как видеомагнитофоны VHS или камеры DV.

Аналоговые видеоинтерфейсы, включая D-терминал и компонентное видео, можно резюмировать следующим образом в порядке убывания общего восприятия качества изображения: компонентное видео, D-терминал, S-видео и композитное видео.

Некоторые продукты даже используют USB в качестве интерфейса ввода / вывода видео

В заключение вернемся к теме среды ПК. Некоторые недавние продукты используют порты USB для вывода на дисплей ПК. Хотя USB изначально не задумывался как интерфейс дисплея, возник спрос на более простой способ (более простой, чем использование кабеля D-Sub) для настройки среды с несколькими мониторами, особенно для ноутбуков и недорогих нетбуков.

Большинство таких продуктов представляют собой адаптеры, которые подключаются к ПК через USB и имеют разъемы DVI-D или DVI-I на выходной стороне.Затем они подключаются к ЖК-мониторам. После того, как пользователь устанавливает драйвер устройства, ПК распознает адаптер как адаптер монитора. Пользователи могут создать среду с несколькими мониторами в Windows, активировав дополнительный монитор, подключенный к адаптеру, в свойствах экрана. С точки зрения производительности дисплея эти адаптеры не очень подходят для задач, требующих высокой скорости отклика; они связаны с небольшими задержками при отображении операций мыши или клавиатуры.

Небольшое количество ЖК-мониторов на рынке используют USB в качестве интерфейса видеовхода, что позволяет выводить и отображать экран ПК через USB-соединение между ПК и ЖК-дисплеем.Они также идеально подходят для ноутбуков и нетбуков, поскольку позволяют пользователям использовать ноутбуки, подключенные к ЖК-мониторам с большим экраном, на своих офисных столах или дома, а затем использовать ноутбуки для мобильного использования в дороге, просто отсоединив один USB-порт. кабель.

Аудиокабели: все, что нужно знать музыкантам о типах аудиокабелей [Инфографика]

Соберите вместе свои знания о аудиокабелях.

Кабели имеют значение.

К сожалению, беспроводных музыкальных студий пока нет.Фактически, мы как никогда объединяем все виды старого, нового, аналогового и цифрового оборудования.

Да, я знаю, аудиоразъемы могут быть не самой интересной частью вашей музыкальной студии…

Но запись чистого и достаточно громкого сигнала с гитар, синтезаторов, драм-машин и микрофонов в вашу DAW имеет много , что связано с выбранными вами типами аудиокабелей.

Итак, вот иллюстрированное руководство по аудиокабелю (я бы хотел, чтобы он был рядом, когда я учился!). Это поможет вам улучшить звук во время концертов, записи или даже просто джема.

Разница между аналоговым и цифровым Аудиокабели

Прежде всего, в чем разница между аналоговыми и цифровыми аудиокабелями?

Ну, они оба передают аудиоинформацию. Единственное отличие состоит в том, что аналоговые кабели передают электрические аудиосигналы, в то время как цифровые кабели передают цифровую информацию в двоичном коде (нули и единицы, язык, на котором говорят компьютеры).

Симметричные и несимметричные кабели

А теперь давайте начнем с самого распространенного вопроса об аналоговых кабелях…

В чем разница между балансным кабелем и несимметричным ?

Несбалансированные кабели имеют больше шансов улавливать радиопомехи и шум.Если вы разрежете несимметричный кабель, вы увидите два провода: проводник и провод заземления.
Сбалансированные кабели , с другой стороны, предназначены для устранения этих помех и электрического шума. Они делают это с помощью дополнительного провода внутри — так , два проводника, и заземляющий провод. С помощью этого второго провода оба провода нейтрализуют шум.

Сейчас мы рассмотрим, какие кабели сбалансированы, а какие несимметричны.Но сначала…

Симметричные и несимметричные соединения

Теперь вопрос на миллион долларов: создают ли симметричные кабели симметричное соединение ?

Ответ нет ! Здесь важно помнить: все точки в вашей кабельной цепи должны быть сбалансированы , чтобы у вас было сбалансированное соединение . В том числе:

Мощность на вашем редукторе
Кабели
Вход, в который он входит (например, ваш микшер или PA)

Если хотя бы один из них не сбалансирован, это сделает ваше соединение несбалансированным.Об этом стоит написать на наклейке и приклеить к зеркалу в ванной.

Я знаю, что сейчас это может сбивать с толку, но продолжайте читать!

Как узнать, сбалансировано ли ваше снаряжение?

Ваше снаряжение сбалансировано если:

Имеет выходы XLR или входы
На нем написано или в инструкции

Например: микрофоны, некоторые микшеры, системы PA, некоторые профессиональные устройства и синтезаторы с выходом XLR (например, Roland Jupiter 8 и другие).

Ваша шестерня несбалансированная если:

Это гитара или бас
Имеет моно или стерео выходы outputs дюйма.
Имеет входы или выходы RCA

Многие шестерни разбалансированы, если они имеют выходы только дюйма. Скорее всего, он неуравновешенный, если ничего не говорит. Всегда проверяйте руководство или исследуйте, если вы не уверены.

Почему все это имеет значение?
Знание разницы между симметричными и несимметричными кабелями имеет решающее значение для выбора правильных кабелей в каждой ситуации.Это предотвратит неприятные потери сигнала или грубые шумовые помехи в ваших записях или концертных выступлениях. Неправильный кабель может даже повредить ваши устройства.
Если у вас есть симметричный редуктор и симметричный микшер, обязательно используйте симметричные кабели, которые обеспечат хорошее симметричное соединение!
Но если у вас нет симметричного соединения, не забывайте делать кабели как можно короче.
Горячий наконечник: для несимметричных соединений держите кабели ниже 6 футов (около 1.8 метров) для предотвращения помех.
Не волнуйтесь, ниже я подробно расскажу о том, какие кабели сбалансированы, а какие небалансные.
Типы аудиокабелей
Уф, я рад, что мы все это убрали. Пришло время прояснить самые распространенные типы аудиоразъемов.
АНАЛОГОВЫЕ КАБЕЛИ
Кабели XLR
Кабели
XLR всегда являются симметричными. Они встают на место, поэтому вы не отключите их по ошибке, если потянете за них (подумайте обо всех панк-шоу, которые это спасло).Кабели XLR могут быть очень длинными без помех.
Кабели
XLR используются для подключения:
Микрофоны>
Активные динамики
Системы оповещения
Инструменты с XLR
Кабели TRS
TRS (наконечник-кольцо-втулка) — это разъемы с тремя проводами внутри (два проводника и одно заземление), как я объяснил для симметричных кабелей. Их легко обнаружить по двум резиновым полоскам на разъеме.
Кабели
TRS могут быть как симметричными, так и несимметричными, в зависимости от того, как вы их используете. Они хамелеоны кабелей.
Позвольте мне объяснить!
Кабели
TRS будут симметричными , если вы используете их в качестве моно кабелей между симметричными устройствами. Это когда вы используете пару из них: один для левого канала, а другой — для правого. Таким образом, в каждом кабеле один из проводов будет для сигнала, а другой поможет подавить шум.
При использовании одного стереокабеля TRS (левый и правый вместе в одном и том же кабеле ) оба проводящих провода внутри будут использоваться для сигнала. Один провод передает левый сигнал, а другой — правый. Так что провода для шумоподавления не осталось. Это будет несимметричный кабель .
Эта ситуация чаще всего встречается в кабелях наушников и выходах для наушников на оборудовании.
TS кабели
Разъемы
TS ( Tip-Sleeve) всегда несбалансированы.Почему? Потому что они содержат два провода: один провод и один заземляющий. Это те, у которых на разъеме одна резиновая полоска.
Кабели
TS тоже моно. Они удобны для оборудования с монофоническим выходом: гитар, педалей моно эффектов, некоторых синтезаторов и драм-машин. Они очень распространены в любой музыкальной студии.
Убедитесь, что ваши кабели TS как можно короче — иначе они могут улавливать шумы и электрические помехи.
Кабели RCA
Разъемы RCA обычно идут парами для достижения стерео.В большинстве случаев красный цвет используется для правого канала ( красный и правый оба начинаются с буквы R!), А белый цвет используется для левого канала.
Кабели RCA
аналогичны кабелям TS. Каждый кабель RCA имеет один провод и одно заземление. Это означает, что они всегда неуравновешены.
Итак, применим тот же совет: держите их как можно короче.
Разъемы
RCA — это хлеб с маслом для ди-джеев. Это наиболее распространенные провода, используемые для подключения CDJ и проигрывателей к DJ-микшерам.
Горячий совет : Когда вы подключаете CDJ и проигрыватели, есть два типа входов RCA: Line и Phono.
Line предназначен для CDJ и других инструментов, Phono — всегда для вертушек.
Поворотные столы
имеют гораздо более низкий сигнал, поэтому им нужен более мощный предусилитель, чтобы вывести их на линейный уровень (подробнее об уровнях ниже). Всегда используйте правильный вход при подключении DJ-установки, чтобы избежать шума и искажений! Чтобы узнать больше о вертушках, посетите Turntable Lab.
ЦИФРОВЫЕ КАБЕЛИ
В современной домашней студии вы найдете все больше и больше цифровых кабелей.
Но я не буду вдаваться в подробности о них, потому что они более простые, чем аналоговые. И да, я исключил некоторые из менее распространенных — например, AES / EBU, S / PDIF и т. Д.
Многие думают, что длина цифровых кабелей не имеет значения (некоторые говорят, что она либо работает, либо нет). Но по опыту, если вы выберете на самом деле длиной с цифровыми кабелями (несколько метров), вероятность того, что он будет работать некорректно, выше.Так что кратко!
MIDI-кабели
Кабели MIDI используются для синхронизации и передачи инструкций между устройствами.
Как я уже писал в другом посте, MIDI не создает и не передает звук. Он передает сообщения о событии .
Сегодня самое современное оборудование имеет MIDI-вход, MIDI-выход и MIDI thru. Поэтому важно помнить о потоке MIDI-сигналов.
Когда вы спрашиваете себя: следует ли мне подключить свой MIDI-кабель к разъему IN, OUT или THRU? подумайте, есть ли у вас в машине:
Отправка информации = подключите кабель к OUT
Получение информации = подключите кабель к IN
Передача информации на другую машину = подключите кабель к THRU
USB-кабели
Кабели USB получили широкое распространение в аудиопроизводстве.Они есть на контроллерах MIDI-клавиатуры, аудиоинтерфейсах, современных синтезаторах и драм-машинах.
Они делают возможным обмен информацией между музыкальным оборудованием и компьютерами. USB-кабели также передают MIDI-информацию.
Самыми распространенными типами USB-кабелей для инструментов являются USB A-Type (классический плоский) и USB B-Type («квадратный USB»).
Разъемы USB
соответствуют продолжающейся тенденции к миниатюризации электроники. Большинство новых устройств поставляются с собственным USB-кабелем, так что вам не о чем беспокоиться.
Важно помнить, что если он перестанет работать, его легко заменить — просто найдите соответствующую форму. Они также имеют тенденцию быть довольно хрупкими, поэтому не держите их подключенными к розетке и не наматывайте на свое снаряжение при транспортировке.
Преобразование несимметричного в сбалансированное
Это сценарий, который случится с вами в какой-то момент.
Вы играете шоу, и в системе PA есть балансные разъемы XLR.
Ваше оборудование разбалансировано, потому что у вас есть гитара, бас или синтезатор.
Кроме того, главный микшерный пульт находится очень далеко от сцены, поэтому длинные несимметричные кабели будут привлекать шум и помехи.
Необходимо преобразовать несимметричное подключение в балансное. Что вы делаете? Как преобразовать несимметричное соединение в балансное?
Это делается с помощью блока DI.
Что такое блок DI?
Блок DI ( с прямым впрыском, ) — это устройство, используемое при записи и живом аудио для преобразования сигналов и согласования уровней звука (подробнее об уровнях ниже).Он позволяет подключать несимметричное оборудование (гитару, синтезатор, бас) к симметричным входам микшеров и систем PA — он преобразует их в симметричное соединение. Вы получаете снижение шума, отсутствие помех и возможность прокладки длинных кабелей. Спасибо DI box!
Подключите TS к TRS
Вы можете спросить: «Могу ли я подключить несимметричный штекер TS к сбалансированному разъему TRS?»
Ответ — да. В большинстве случаев входы диаметром ¼ дюйма (6,35 мм) являются как симметричными, так и несимметричными — они предназначены для переключения между ними.Производители часто пишут на самом смесителе: BAL / UNBAL.
Как правило, читайте, что написано на вашем редукторе и микшере! Это так просто.
Уровень звука 101: динамик, микрофон, инструмент и линейный уровень
Я обещал поговорить об уровнях. Это очень важно, когда вы подключаете устройства друг к другу.
В чем разница между сигналами микрофона, инструмента, динамика и линейного уровня ?
Что такое уровень динамика ? Уровень динамика — самый сильный сигнал.И это имеет смысл, ведь колонкам нужно много энергии — это знает любой, кто стоит перед клубной аудиосистемой!
Что такое линейный уровень ? Линейный уровень — это стандартный уровень сигнала (по напряжению). Уровни инструментов, фонокорректоров и микрофонов необходимо повысить, чтобы они соответствовали этому уровню.
Что такое инструментальный уровень ? Инструментальный уровень находится где-то посередине. Он слабее линейного, но сильнее микрофонного. Синты, басы и гитары обычно находятся на этом уровне.Поле DI используется для сопоставления уровня этих инструментов с линейным уровнем.
Что такое уровень микрофона ? Уровень микрофона — самый слабый сигнал. Ему нужен микрофонный предусилитель, чтобы вывести его на линейный уровень, иначе вы его не услышите.
Распутайте кабели
Знание о типах аудиокабелей и уровнях звука является ключевым моментом при записи музыки и выступлении на концертах. Это даст вам ноу-хау, необходимое для подключения вашей системы и получения наилучшего звука.
Кроме того, когда вы разговариваете со звукорежиссером в зале или покупаете что-то в музыкальном магазине, вы хотите знать, о чем говорите, верно?
Так что держите это руководство по аудиокабелю в своих закладках и возвращайтесь к нему каждый раз, когда вам нужно.
Потому что, хотя реклама оборудования всегда показывает инструменты, плавающие в космосе, волшебство музыки действительно происходит только тогда, когда вы соединяете все вместе.
Типы коаксиальных кабелей
и их применение
Коаксиальные кабели, обычно сокращаемые до «коаксиальных», представляют собой тип сверхмощных электрических кабелей, используемых в различных приложениях для передачи радиочастотных (РЧ) сигналов.
Эти кабели окружают нас с начала 20 века. У них есть важные приложения в телефоне, кабеле и Интернете, что делает их вездесущими в домах и на работе.
Технология коаксиальных кабелей постоянно развивается. Таким образом, может быть трудно запомнить каждый существующий тип коаксиального кабеля. Учитывая универсальность этих кабелей, они используются во многих сферах применения.
Ниже мы описали основные типы коаксиальных кабелей, а также их использование. Но сначала давайте посмотрим, что такое коаксиальный кабель.
Что такое коаксиальный кабель?
Как вы, возможно, уже знаете, назначение коаксиальных кабелей — передавать электрические сигналы от одного устройства, компонента или системы к другому.Коаксиальные кабели легко узнать из-за их тяжелой конструкции.
Кроме того, это также делает их одним из самых прочных типов кабелей, используемых в операциях радиопередачи. Название «коаксиальный» происходит от общей оси двух жил кабеля.
Как работают коаксиальные кабели
Чтобы понять, как работают коаксиальные кабели, мы должны сначала познакомиться с его четырьмя различными слоями.
Центральный проводник, который обычно изготавливается из меди.Этот проводник передает видео и данные.
Центральный проводник окружает пластиковый диэлектрический изолятор. Это предотвращает потерю сигнала и способствует снижению электромагнитных помех. Он также обеспечивает изоляцию и создает расстояние между проводником жилы и внешними слоями.
Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.
Внешний пластик предотвращает повреждение внутренних слоев.
Состав коаксиального кабеля
Основной причиной успеха коаксиального кабеля является его экранированная и многоуровневая конструкция.Рассмотрим обычный электрический кабель, внутри которого один или несколько проводов отвечают за пропускание электрического тока. Напротив, коаксиальный кабель передает радиочастотные (RF) сигналы, которые проявляются в виде поперечных электромагнитных волн.
Внутри коаксиального кабеля находится медный проводник. Этот кабель окружен легким пластиковым диэлектрическим слоем или изоляционным материалом. Изолятор, в свою очередь, защищен легкой плетеной сеткой. Кроме того, вся группа слоев покрыта внешней защитной изоляционной оболочкой.
Кроме того, именно эта конструкция позволяет коаксиальному кабелю успешно работать без помех от внешних электромагнитных полей. Не только это, но и факторы, вызывающие экологический стресс, также не допускаются. В результате получается высокопрочный кабель передачи, способный передавать сигналы высокой частоты с низкими потерями.
Коаксиальный кабель обеспечивает скорость передачи 10 мегабит в секунду. Их пропускная способность в 80 раз выше, чем у кабелей с витой парой.
Различные части коаксиального кабеля описаны ниже.
Центральный проводник: обычно изготавливается из стали, плакированной медью.
Соединение центрального проводника: в котором использование чистого удаляющего полимера предотвращает миграцию влаги.
Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми порами с высоким VP.
Первый внешний проводник: лента алюминий-полимер-алюминий соединена с диэлектрическим сердечником для создания экрана.
Второй внешний проводник: Вторая лента алюминий-полимер-алюминий используется в конструкции трех- и четырехслойных экранов.Это облегчает изоляцию ВЧ экрана до и после изгиба.
Третий внешний проводник: то же применение, что и
Четвертый внешний проводник: в среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка сечением 34/36 AWG используется в конструкции четырех экранов для облегчения изоляции экрана НЧ.
Защитное средство: Защитное средство должно быть устойчивым к коррозии.
В помещении и на воздухе: предотвращает миграцию влаги с помощью не капающего материала.
Под землей: текучий состав, который может герметизировать разрывы в рубашке.
Оболочка: изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.
Встроенный посыльный: опорный элемент из гальванизированной проволоки из углеродистой стали, соединенный с кабелем через отделяемую перемычку.

Типы коаксиальных кабелей и их использование
Без лишних слов, давайте перейдем к различным типам коаксиальных кабелей, которые доступны. Мы также рассмотрим практическое использование каждого типа, чтобы вы могли выбрать правильный вариант при настройке своей сети.
1. Жесткий коаксиальный кабель
Наиболее часто используемый тип коаксиального кабеля, жесткие коаксиальные кабели предпочтительнее в приложениях, требующих высокой мощности сигнала. Эти кабели обычно имеют толщину от 0,5 дюймов до 1,75, что делает их больше по диаметру, чем другие типы коаксиальных кабелей.
У них есть центральный проводник из таких материалов, как серебро, медь, алюминий или сталь. Некоторые жесткие кабели содержат азот под давлением для предотвращения проникновения влаги и образования дуги.
Жесткие коаксиальные кабели обычно используются для передачи кабельного телевидения. Один из этих кабелей может передавать сотни каналов кабельного телевидения. Кроме того, они также используются в телефонных линиях и интернет-линиях.
Если ваш офис или многоквартирный дом довольно среднего размера, можно положиться на жесткий коаксиальный кабель, обеспечивающий подключение к Интернету и телефону.
2. Коаксиальный кабель RG-6
RG-6 — еще один коаксиальный кабель, который широко используется в нашей среде.«RG» в названии означает «радиогид», а число означает диаметр кабеля. В этом случае «6» означает, что кабель имеет диаметр 0,06. Кабели RG-6 также называют радиочастотными кабелями.
Одна из причин, по которой RG-6 так популярна, заключается в том, что у нее, как правило, большие проводники. Это способствует повышению качества сигнала.
Так как они имеют уникальное экранирование и более толстую диэлектрическую изоляцию, они лучше воспринимают сигналы уровня ГГц.Кроме того, некоторые кабели RG-6 водонепроницаемы. Благодаря своей тонкости RG-6 легко устанавливается на потолки и стены.
Это то, что делает этот кабель идеальным для передачи кабельного телевидения и широкополосного доступа в Интернет, а также причина, по которой их так легко найти в домах. RG-6 — идеальный кабель для использования в развлекательных системах как в домашних, так и в коммерческих учреждениях.
3. Коаксиальный кабель RG-11
Подобно RG-6, RG-11 представляет собой кабель с сопротивлением 75 Ом.Однако он толще, чем RG-6, и чаще всего используется для приложений спутникового, телевизионного или кабельного телевидения. Хотя он менее гибкий, чем RG-6, он обеспечивает меньшие потери.
Более того, в результате на приемник доставляется более сильный сигнал. Таким образом, коаксиальные кабели RG-11 идеально подходят для использования на больших расстояниях. Они также отлично подходят для подключения к HDTV, поскольку имеют больший размер.
4. Коаксиальный кабель RG-59
Подобно RG-6, RG-59 используется во многих домашних видео приложениях.Он отличается относительно более тонким центральным проводником, что позволяет ему быть более эффективным для низкочастотных передач и коротких участков.
5. Трехосный кабель
Трехосный коаксиальный кабель (также называемый «Triax») характеризуется дополнительным экраном в виде медной оплетки. Поскольку эта оплетка заземлена, она защищает внутренние токопроводящие элементы кабеля от емкостных помех поля и токов контура заземления.
Кроме того, поскольку триаксиальный кабель обеспечивает более высокую полосу пропускания и подавление помех, он идеально подходит для использования в приложениях, где могут возникать помехи из-за сильных электромагнитных сил.
Кроме того, он эффективно снижает нагрузку на кабель и потери в кабеле. Чаще всего триаксиальный кабель используется на кабельном телевидении. Он также используется для подключения камер к их CCU (блоку управления камерой).
6. Полужесткий коаксиальный кабель
Как следует из названия, полужесткий коаксиальный кабель менее гибкий. Это связано с тем, что его экран обычно изготавливается из более твердых металлов.
Принимая это во внимание, вы можете себе представить, почему такие кабели обычно предпочтительны в ситуациях, когда кабель можно проложить прямо без необходимости изгибать или сгибать.После того, как он был сформирован изначально, этот тип кабеля нельзя согнуть или переформатировать.
7. Гибкий коаксиальный кабель
В отличие от полужесткого коаксиального кабеля, гибкий вариант можно, как следует из названия, сгибать или перемещать в соответствии с потребностями ситуации. Такие кабели поставляются с внутренним проводником из металла, который, в свою очередь, окружен диэлектриком из гибкого полимера. Поверх этого — защитная внешняя куртка.
Гибкий коаксиальный кабель следует использовать в ситуациях, когда вам может потребоваться увеличить его гибкость.В этом случае у вас есть возможность заменить провод с металлическим сердечником на одножильный многопроволочный. Между тем, диэлектрик из вспененного полиэтилена может заменить существующий полимерный диэлектрик.
Гибкие коаксиальные кабели чаще всего используются в приложениях, связанных с кабельным телевидением или домашним видеооборудованием.
8. Формируемый коаксиальный кабель
Формируемый коаксиальный кабель не следует путать с гибким коаксиальным кабелем, он является хорошей альтернативой полужестким коаксиальным кабелям. Эти кабели имеют прочную внешнюю оболочку из гибкого металла вместо жесткой меди.Этот металл можно формировать или изменять вручную (отсюда и название), чтобы соответствовать потребностям ситуации.
Формируемый коаксиальный кабель иногда используется в прототипах для проектирования прокладки кабелей. После настройки конструкция изменяется для использования полужесткого коаксиального кабеля.
9. Жесткий коаксиальный кабель
Жесткий коаксиальный кабель, также называемый жесткой линией, на самом деле неправильно называть, поскольку он довольно гибкий. Это связано с тем, что жесткие коаксиальные кабели обычно производятся и продаются в виде фланцевых прямых участков фиксированной длины.
Колена под 45 или 90 градусов могут использоваться для соединения участков линии передачи вместе в зависимости от ситуации.
На практике коаксиальный кабель с жесткой линией обычно используется внутри помещений. Они идеально подходят для мощных соединений в системах FM- и телевещания. Конструкция жесткого коаксиального кабеля включает медный внутренний проводник, а внешний проводник сделан из алюминия или меди.
10. Твинаксиальный кабель
Подобно коаксиальному кабелю, твинаксиальный кабель отличается тем, что в его центре расположены два отдельных проводящих провода (вместо одного).Твинаксиальные кабели обеспечивают снижение потерь в кабеле и более эффективную защиту от емкостных полей и контуров заземления.
Снижение низкочастотного магнитного шума также может быть аккредитовано для твинаксиальных кабелей. Твинаксиальные кабели являются наиболее подходящим вариантом для низкочастотных видео и цифровых приложений.
Заключение
Неуклонная популярность коаксиальных кабелей обусловлена не только их долговечностью и прочностью, но и другими факторами. Они доступны по цене и просты в установке.Кроме того, их легко расширить. И, конечно же, высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит / с.
Надеюсь, наше обсуждение каждого типа коаксиального кабеля просветило вас. Желаем удачи в построении вашей сети!
Кабель Ethernet // Подробное руководство покупателя по кабелям Ethernet
Как выбрать лучший кабель PoE
Когда вы ищете лучшие кабели Ethernet, вы получаете то, за что платите. В недавней статье Networkworld сообщалось о некачественных кабелях Cat5e и Cat6, приобретенных через Amazon.Это просто говорит о том, что даже надежные поставщики, такие как Amazon, могут иногда ошибаться.
Судя по всему, именно у этого кабеля была дешевая виниловая оболочка и плохо скрученные алюминиевые жилы. Ой!
Если вы новичок в установке Ethernet, вам может быть интересно: как узнать, какой кабель PoE лучше всего? Что ж, один простой идентификатор — это цена.
Покопайтесь на Amazon, и вы найдете виновного. Его низкая цена побудила некоторых клиентов рискнуть, но это должно было вызвать тревогу.Когда вы работаете в собственном доме, это одно, а установка в офисе клиента — совсем другое дело. Просто не стоит рисковать, срезая углы.
Если вы проследите цепочку комментариев, вы обнаружите, что несколько клиентов жалуются на неисправность кабеля. Другие упоминают отсоединение разъемов. Когда вы платите независимым подрядчикам за почасовую работу по прокладке кабеля, последнее, что вам нужно, — это столкнуться с проблемами, связанными с повреждениями кабеля.
Давайте рассмотрим, как избежать этого падения в ваших собственных установках.В конце концов, одно дело — поощрять покупку высококачественного кабеля; другое — определить это.
Для начала мы собираемся перечислить 5 способов убедиться, что вы вкладываете средства в лучшие кабели Ethernet.
1. Ищите маркировку UL на корпусе
Одна из вещей, на которую вы должны обратить внимание как признак качества, — это стандартная маркировка UL.
Underwriters Laboratory (UL) — международная независимая компания, занимающаяся вопросами безопасности. Это некоммерческая организация, специализирующаяся на тестировании, проверке, сертификации, аудите и проверке.Их цель — общественная безопасность. Они работают во многих отраслях, разрабатывая стандарты, нацеленные на то, чтобы производители придерживались передовой практики.
Итак, как вы можете определить, соблюдены ли их стандарты на должном уровне? Ищите следующие значки.
Знак UL сообщает покупателю, что продукт прошел надлежащие испытания. Тестирование проводится в Азии, Европе, Латинской Америке и Северной Америке.
Некоторые пираты могут попытаться подделать знак, поэтому внимательно посмотрите на них и запомните.Вы также можете перейти на веб-сайт UL, чтобы просмотреть действительные варианты значков.
2. Проверьте, соответствует ли он номинальному давлению
Еще одна особенность, которую необходимо проверить, — это номинальная мощность кабеля.
Неудивительно, что кислород может увеличить опасность возгорания. Кабели Ethernet с номинальной пленкой обозначают особый процесс изоляции с низким пламенем и низким уровнем дыма, необходимый для любого кабеля, установленного в помещениях для кондиционирования воздуха.
По сути, это огнестойкое покрытие, которое существенно снижает опасность за счет предотвращения контакта воздуха и воспламенения пропитанных теплом внутренних частей данного кабеля.
Кроме того, кабели, рассчитанные на герметичность, при сгорании выделяют гораздо менее токсичный дым. Таким образом, в случае возникновения чрезвычайной ситуации, если ваша установка находится в месте с высокой плотностью людей, потребуется пленум.
3. Проверьте, чистая ли это медь или алюминий с медной оболочкой
Как и в случае многих других мер по экономии, важно всегда тщательно взвешивать затраты и выгоды, прежде чем принимать решение.
Производители часто сокращают расходы на производство кабелей, используя медные (или погруженные) алюминиевые провода вместо чистых медных проводов.Как и следовало ожидать, это приводит к потере качества.
Чего вы не могли ожидать, так это размера этой потери. Один источник зарегистрирован и показывает, что сигналы, передаваемые через алюминий, покрытый медью, только на 60-68% эффективнее тех же сигналов, передаваемых по медным проводам.
Что еще хуже, более дешевые провода могут перегреваться при плотной нагрузке. Такая простая вещь, как несколько светодиодных ламп, подключенных к основному кабелю, может вызвать эту проблему.
И последнее, но не менее важное: алюминиевые провода более подвержены поломкам со временем, а это означает, что их придется заменять гораздо раньше, чем их аналоги из чистой меди.
4. Ищите стандарты TIA и IEC
Ассоциация телекоммуникационной промышленности (TIA) опубликовала набор стандартов, касающихся коммерческих зданий для телекоммуникационных продуктов и услуг.
Эти стандарты являются совместными стандартами, разрабатываемыми комитетами, и обеспечивают соблюдение последних результатов при разработке всех новых продуктов. Авторы — инженеры, и одна из областей, на которой они уделяют особое внимание, — это структурированные кабели.
Как вы уже догадались, стандарты структурированной кабельной разводки — это руководящие принципы, согласно которым конструкция должна быть соединена кабелями.На самом деле структурированная кабельная разводка состоит из 6 компонентов.
Контактный пункт входных устройств (EF) с провайдером интернет-услуг
Аппаратная (ER) централизованная телефонная связь для кампуса
Магистральные кабели, соединяющие кабели и кабели подсистем
Телекоммуникационная комната (TR) и телекоммуникационный шкаф (TE)
Горизонтальная кабельная проводка Кабельная подсистема 1)
Рабочая зона (WA)
Поскольку 100-омная витая пара (Cat5e и Cat6) является самой большой частью этих структурных рекомендаций, очень важно, чтобы кабели были прочными и качественными .
Между прочим, срок службы типичной кабельной системы составляет примерно 16 лет. В таком случае логично, что высококачественная кабельная разводка может сэкономить вашим клиентам много денег в долгосрочной перспективе!
Другой важный стандарт, который следует учитывать, выдвинут IEC (Международной электротехнической комиссией). IEC является частью совместных усилий ISO / IEC / IEEE 8802-3: 2014 по защите потребителей.
Эти стандарты нацелены на работу сети на выбранных скоростях от 1 Мбит / с до 100 Гбит / с.Ищите литературу производителя, поддерживающую эти стандарты, как часть разработки продукта.
5. Будьте осторожны при покупке
Если вы знаете, что искать, вы можете без колебаний покупать кабели где угодно, с одной оговоркой. Всегда учитывайте название производителя.
UL обслуживает Азию, Европу, Северную Америку и Южную Америку, но вы все равно должны быть осторожны перед покупкой. Если что-то кажется рискованным или слишком хорошим, чтобы быть правдой, вероятно, так оно и есть.
Лучше сразу заплатить больше за качественный кабель, чем за ремонт ненужных повреждений в результате пожара в будущем.
Финансовые вложения ваших клиентов, а также время и усилия, затрачиваемые на установку кабельных сетей Ethernet, делают критически важным, чтобы все было сделано правильно с первого раза. Вещи, которые всегда могут пойти не так, независимо от того, насколько вы хорошо подготовлены, но разумное мышление, когда дело доходит до прокладки кабеля, чревато опасностями.
Кабельная Библия
Параллельные данные
Цифровая передача может происходить одним из двух основных методов: параллельной или последовательной связью.При параллельной связи несколько битов (обычно 8 бит, иначе называемых одним байтом) передаются одновременно по отдельным каналам в одном кабеле, затем объединяются и синхронизируются. Это может привести к более высокой скорости передачи данных, чем последовательная передача, но также значительно дороже (поскольку для создания кабеля требуется гораздо больше проводов), а время синхронизации при параллельной передаче также зависит от расстояния, что делает его непрактичным для более длинных кабелей. Параллельная связь была популярна в 1980-х годах, но в современной передаче данных она не использовалась.
PATA
— сокращение от Parallel Advanced Technology Attachment, первоначально называвшееся просто ATA, пока не был разработан более поздний стандарт Serial ATA (SATA). Стандарт интерфейса для подключения запоминающих устройств, например жесткие диски, дисководы для гибких дисков и оптические приводы. Учитывая максимальную длину кабеля 18 дюймов, PATA в основном ограничивается внутренним использованием компьютера, но иногда его можно увидеть / использовать для подключения к внешним дискам.
Введен в эксплуатацию: 1986
Максимальная битовая глубина и скорость: 16 бит; изначально 16 мб / с, развивалось до 133 мб / с
Разъемы и порты:
40-контактный
PATA 40-контактный
Используется с наиболее распространенными 40-жильными ленточными кабелями PATA, а также с более редкими 80-жильными лентами, разработанными в конце срока службы стандарта PATA для увеличения скорости передачи данных.
Параллельный SCSI
Поочередно назывался SCSI (интерфейс систем малых компьютеров), параллельным интерфейсом, SPI, или, до появления последовательного SCSI, просто SCSI (произносится как «scuzzy»). К сожалению, Parallel SCSI технически не является единым стандартом, а представляет собой серию из почти дюжины связанных интерфейсов с неоднозначными названиями («Fast SCSI», «Ultra SCSI» и т. Д.) И переменной битовой глубиной и скоростью. См. Ссылку на сравнительную таблицу ниже. В любом случае для подключения периферийных устройств (сканеры, съемные накопители и контроллеры, приводы оптических дисков и т. Д.) Использовались параллельные кабели SCSI.) к компьютерам; В отличие от PATA, который мог подключать не более двух устройств, к одной шине данных Parallel SCSI можно было подключить до 8 или 16 устройств. Приведенный ниже символ обычно обозначает порт SCSI на компьютерах.
Введен в эксплуатацию: 1986
Макс.разрядность и скорость: См. Сравнительную таблицу
Разъемы и порты:
50-контактный
Микроленточный 50-контактный параллельный SCSI
Микроленточные или миниатюрные ленточные соединители имеют экранированную конструкцию, аналогичную семейству соединителей D-sub, но вместо штыревых контактов используются контакты другого типа, известные как ленточные контакты.Существуют различные конфигурации, которые использовались с параллельным SCSI, но наиболее распространенной разновидностью был 8-битный (побайтный) 50-контактный микроленточный соединитель. Эти разъемы часто назывались фирменным наименованием компании, которая их производила: например, Amphenol-50, IDC-50, CN-50 (Centronics).
Микро ДБ-50
Параллельный SCSI Micro DB-50
Аналогичен 50-контактным микроленточным параллельным разъемам SCSI, но с традиционными штыревыми контактами типа D-sub.Аналогично разрешена 8-битная передача. Встречается с более ранними (SCSI-2) съемными устройствами хранения, дисководами, контроллерами и т. Д.
VHDCI
Параллельный SCSI VHDCI
Соединительный кабель очень высокой плотности (VDHCI) имел 68 контактов в конструкции микроленточных контактов, внешне очень напоминающих 50-контактные микроленточные разъемы (дополнительные контакты для передачи 16 бит / 2 байта включены в более поздние стандарты SCSI, а не исходные 8-битные).Обычно наблюдается с внешними запоминающими устройствами, такими как RAID.
Микро ДБ-68
Параллельный SCSI Micro DB-68
Как и разъемы VHDCI, разъемы Micro DB-68 (MDB-68) имели 68 контактов для более поздних 16-разрядных приложений передачи протокола SCSI, но с традиционными контактами в стиле D-sub вместо контактов с микроленточными контактами. Чаще всего встречается с периферийными устройствами, такими как сканеры, дисководы и т. Д.
DB-25
Параллельный SCSI DB-25
Разъем D-sub, используемый Apple для параллельных соединений SCSI на своих ранних настольных компьютерах.
HDI-30
Параллельный SCSI HDI-30
Особый квадратный контактный разъем, используемый Apple для параллельных соединений SCSI в некоторых из своих ранних моделей портативных компьютеров.
Последовательные данные
В отличие от параллельной передачи, в последовательной связи биты передаются последовательно по одному и тому же проводу. Байты должны быть собраны и отправлены как единое целое, а затем разобраны принимающим устройством.Хотя последовательная передача данных была разработана до параллельной передачи, параллельная связь царила на протяжении большей части конца 1970-х — 1980-х годов, поскольку физические ограничения производительности первоначально обеспечивали параллельную связь более высокой скоростью передачи данных. Благодаря усовершенствованиям в конструкции кабелей и схем последовательная передача стала намного более быстрой и предпочтительной.
RS-232
Поскольку это был первый протокол последовательной передачи данных, который стал стандартной функцией в персональных компьютерах, RS-232 обычно назывался просто «последовательным портом».Он использовался для двунаправленного подключения ко многим периферийным компьютерным устройствам, включая модемы, принтеры, мыши, внешние накопители и т. Д. Он также использовался для удаленного подключения и управления некоторыми видеомагнитофонами. Он упоминается как «RS», потому что он изначально спонсировался сектором радиосвязи Ассоциации электронной промышленности — изменения в спонсирующей организации привели к тому, что стандарт поочередно назывался EIA-232 и TIA-232. Приведенный ниже символ обычно обозначает соединения последовательного порта на компьютерах.
Введен в эксплуатацию: 1962
Максимальная битовая глубина и скорость:
Разъемы и порты:
DB-25
RS-232 DB-25
Стандарт RS-232 рекомендует 25-контактный разъем D-sub, но не делает его обязательным — поэтому это, безусловно, самый распространенный тип разъема как для главных компьютеров, так и для периферийных устройств, но не исключительный.
DB-15
RS-232 DB-15
Обнаружен с соединениями RS-232 на некоторых модемах (на стороне модема).
DB-9
RS-232 DB-9
Обнаружено с соединениями RS-232 с некоторыми модемами, принтерами, периферийными устройствами (на стороне главного компьютера).
DE-9
RS-232 DE-9
Обнаружен с соединениями RS-232 на ранних мышах и клавиатурах.
RS-422
Улучшение стандарта RS-232 для увеличения скорости передачи и / или максимальной длины кабеля.Введена дифференциальная сигнализация в кабели данных — метод уменьшения электромагнитного шума, поскольку он передается по проводам в кабеле, аналогично симметричным кабелям в аналоговом аудио.
Введен в эксплуатацию: 1996
Макс.разрядность и скорость: 10 Мбит / с
Разъемы и порты:
DE-9
RS-422 DE-9
Встречается на более поздних видеомагнитофонах, особенно на моделях Sony.
Mini-DIN 8-контактный
Последовательный SCSI (SAS)
Serial Attached SCSI (SAS) заменил Parallel SCSI, используя тот же базовый набор команд, но заменив метод передачи с параллельного на последовательный для повышения скорости передачи.Обратная совместимость с SATA. В отличие от Parallel SCSI, он почти исключительно используется во внутренних компьютерных соединениях и очень редко используется с периферийными устройствами.
Введен в эксплуатацию: 2004
Макс.разрядность и скорость: Первоначально 3,0 Гбит / с, теперь до 12,0 Гбит / с
Разъемы и порты:
SF-8088 (Mini-SAS)
SAS SF-8088 (Mini-SAS)
Экранированная 26-контактная реализация SAS.
SFf-8470 (Infiniband)
SAS SF-8470 (Infiniband)
34-контактный внешний разъем высокой плотности.
SATA
Разработанный для замены Parallel ATA (PATA), Serial ATA используется для подключения устройств шины хоста к устройствам хранения большой емкости, таким как жесткие диски, оптические приводы, твердотельные накопители и т. Д. Обычно используется для внутренних подключений в настольных компьютерах и ноутбуках, но используется в некоторых случаях также для подключения к внешним накопителям.
Введен в эксплуатацию: 2003
Макс.разрядность и скорость: Первоначально 1,5 Гбит / с, теперь до 16,0 Гбит / с
Разъемы и порты:
eSATA
eSATA
Обнаруживается исключительно с подключениями SATA к внешним дискам и устройствам («e» означает «внешний»).
Apple, настольный автобус (ADB)
Эксклюзивная компьютерная шина для Macintosh для подключения низкоскоростных периферийных устройств — мышей, клавиатур и т. Д. Подключения ADB обычно обозначались символом ниже.
Введен в эксплуатацию: 1986
Макс.разрядность и скорость: 125 Кбит / с
Разъемы и порты:
Mini-DIN 4-контактный
ADB Mini-DIN 4-контактный
Точно такой же разъем, который используется для соединений S-Video, и кабели взаимозаменяемы.Кабели ADB обычно обозначались указанным выше символом.
PS / 2
ПК-совместимая низкоскоростная компьютерная шина для периферийных устройств, таких как мыши, клавиатуры и т. Д. Ее название происходит от линейки компьютеров IBM Personal System / 2, с которыми она была представлена. Обычно заменены старые соединения RS-232 с использованием разъемов DE-9.
Введен в эксплуатацию: 1987
Максимальная битовая глубина и скорость:
Разъемы и порты:
6-контактный мини-DIN
PS / 2 Mini-DIN 6-контактный
Единственные разъемы, используемые для подключения PS / 2.Часто имеют цветовую маркировку: зеленые разъемы использовались для мышей и фиолетовые для клавиатур.
USB
Сокращение от Universal Serial Bus, разработанное для стандартизации соединений компьютерной периферии после увеличения количества соединений в 1980-х и начале 1990-х годов. Используется с клавиатурами, мышами, цифровыми камерами, внешними накопителями, сетевыми адаптерами и т. Д. Может обеспечивать питание многих из этих устройств в дополнение к передаче данных. Обновления оригинального USB 1.0 (1,5 Мбит / с на низкой скорости, 12 Мбит / с на полной скорости) представили основные сдвиги в передаче данных, обычно сопровождаемые изменениями физического соединения, поэтому они подробно рассматриваются ниже. Все усовершенствования USB имеют обратную совместимость (поэтому соединение USB 3.0 может передавать данные USB 2.0 и т. Д.). Порты также обычно помечаются нижеприведенным символом.
Введен в эксплуатацию: 1996
USB 2.0
«Высокая скорость»
Введен в эксплуатацию: 2000
Макс.разрядность и скорость: 480 Мбит / с
Разъемы и порты:
Наберите «А
USB 2.0 Тип A
Обнаружено с хост-контроллерами USB, то есть компьютерами и концентраторами. Использует плоские штифты, чтобы выдерживать многократное прикрепление и снятие.
Тип B
USB 2.0 тип B
«Восходящее» соединение, предназначенное для использования на USB-совместимых периферийных устройствах (таким образом, для большинства соединений USB 2.0 требуется кабель типа A-to-Type B).
Мини А
USB 2.0 Мини A
Разработан для упрощения интерфейса типа A для использования с мобильными устройствами; быстро устарел Форумом разработчиков USB (который определяет спецификацию и соответствие протокола USB), что означает, что только несколько сертифицированных устройств когда-либо использовали соединения Mini Type A.
Mini B 5-контактный
USB 2.0 Mini B 5-контактный
Разработан для упрощения интерфейса типа B для использования с мобильными устройствами (КПК, цифровые камеры и т. Д.))
Mini B 4-контактный
USB 2.0 Mini B 4-контактный
Неофициальная реализация USB (никогда не поддерживаемая USB-IF), используемая в некоторых цифровых камерах, особенно в моделях Kodak.
Микро А
USB 2.0 Micro A
Используется на мобильных устройствах, таких как мобильные телефоны, цифровые камеры, устройства GPS и т. Д. Меньше, чем соединения типа Mini, и идентифицируется розеткой белого цвета с 5 контактами.
Micro B
USB 2.0 Micro B
Используется на мобильных устройствах, таких как сотовые телефоны, цифровые камеры, устройства GPS и т. Д. Меньше, чем соединения типа Mini, и идентифицируется розеткой черного цвета с 5 контактами.
USB 3.1
«SuperSpeed +»
Введен: 2013
Макс.разрядность и скорость: 10 Гбит / с
Разъемы и порты:
Тип C
USB 3.1 Тип C
Двусторонняя симметричная конструкция, обеспечивающая передачу данных со скоростью 10 Гбит / с (между двумя устройствами, совместимыми с USB 3.1), питание и встроенную поддержку видео DisplayPort и четырех каналов звука. Все чаще используется в качестве порта зарядки / передачи данных для ноутбуков ПК и ноутбуков Apple через протокол Thunderbolt.
FireWire
Разработан Apple примерно в то же время, что и USB, для аналогичной цели консолидации соединений и повышения скорости передачи данных.В отличие от USB, FireWire не требует использования хост-контроллера (FireWire-совместимые устройства могут обмениваться данными напрямую друг с другом без использования компьютера), но его реализация была более дорогостоящей, чем USB, и поэтому никогда не была такой популярной. Иногда его называют i.Link (в приложениях Sony) и Lynx (Texas Instruments), поскольку FireWire технически является всего лишь брендом Apple стандарта IEEE 1394. Используется для подключения к внешним жестким дискам, а также для связи и управления аудио / видео компонентами.Два основных варианта FireWire были представлены до того, как Apple прекратила разработку стандарта в пользу Thunderbolt. Порты обычно обозначаются символом ниже.
FireWire 400
«IEEE 1394a»
Введен в эксплуатацию: 1995
Макс.разрядность и скорость: 400 Мбит / с
Разъемы и порты:
6-контактный
FireWire 400, 6 контактов
Может передавать питание постоянного тока в дополнение к данным; таким образом, 6-контактные разъемы обычно встречаются на устройствах, которые могут обеспечивать питание, например.грамм. компьютеры.
4-контактный
FireWire 400, 4 контакта
Может передавать только данные, без питания, поэтому обнаруживается на периферийных устройствах и устройствах с собственным источником питания, таких как камеры DV, некоторые внешние жесткие диски.
FireWire 800
«IEEE 1394b»
Введен в эксплуатацию: 2002
Макс.разрядность и скорость: 800 Мбит / с
Разъемы и порты:
9-контактный
FireWire 800, 9 контактов
Обычно встречается на компьютерах Apple.Может быть адаптирован к более старым 6-контактным и 4-контактным разъемам, но передача данных будет ограничена старой скоростью 400 Мбит / с.
Thunderbolt
Разработан Apple как замена FireWire. Сочетает в себе передачу данных по компьютерной шине с цифровым видеоинтерфейсом DisplayPort, а также питание постоянного тока по одному кабелю / соединению. Первые две основные версии Thunderbolt имели общий физический разъем и совместимую проводку / каналы, но появление Thunderbolt 3 ознаменовалось серьезными изменениями в физическом интерфейсе.Порты обычно помечаются символом ниже.
Thunderbolt 1 и 2
Введен: 2011; 2013
Максимальная битовая глубина и скорость: 10 Гбит / с; 20 Гбит / с
Разъемы и порты:
Mini-DisplayPort
Thunderbolt 1 и 2 Mini-DisplayPort
Протокол Thunderbolt был разработан для совместимости с соединениями Mini-DisplayPort, которые уже присутствуют с 2008 года на многих компьютерах Apple.За несколько лет спас Apple от серьезной модернизации.
Thunderbolt 3
Введен: 2015
Макс.разрядность и скорость: 40 Гбит / с
Разъемы и порты:
USB типа C
Thunderbolt 3 USB тип C
Благодаря возможности передачи данных, цифрового видео / аудио и питания по одному и тому же соединению, Apple адаптировала разъем USB Type C к своему протоколу Thunderbolt и начала использовать это соединение в качестве единого порта на своих последних продуктах MacBook (c.2016 вперед).
HDBaseT
Стандарт для передачи несжатого HD-видео, звука, питания и / или сетевых подключений и Ethernet-соединений.
Введен: 2010
Макс.разрядность и скорость: 10,2 Гбит / с (100 Мбит / с Ethernet)
Разъемы и порты:
8P8C / RJ-45
HDBaseT 8P8C / RJ-45
Модульный разъем с 8 контактами / проводниками.Аналогичен модульным разъемам, используемым для телефонных линий, но шире их.
.
No related posts.
Навигация по записям
Предыдущая запись:
Утеплитель пенополиуретан характеристики: Пенополиуретан характеристики: технические, сравнительные как утеплителя
Следующая запись:
Стандартная длина кровати: Стандарты размеров кроватей, ГОСТ, таблицы размеров: длины, ширины, высоты
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
