Виды и типы электропроводки: Виды и типы электропроводок (скрытая, открытая, внутренняя, уличная), их особенности, требования к проводке в частном доме и квартире

12.04.2021 автор alexxlab

Содержание

Виды Открытой Проводки в Домaх их Бруса, Каркасных, Панельных

Открытая проводка в деревянном доме

Электропроводка в жилом доме зачастую монтируется своими силами. На страницах нашего сайта мы уже не раз обсуждали правила и нормы такого монтажа, но судя по вопросам читателей нам необходимо сделать это еще раз.

При этом более подробно остановиться конкретно на открытой проводке, которая в большинстве случаев используется в домах из дерева и других сгораемых материалов. Но давайте обо всем по порядку.

Когда следует применять открытую проводку?

Скрытая проводка в деревянном доме

Практически в любом помещении можно выполнить как открытую, так и скрытую проводку. Вопрос состоит только в усилиях, которые следует приложить для монтажа того или иного вида.

Если, например, скрытая электропроводка в панельном доме может монтироваться непосредственно внутри штроб, и после этого покрываться слоем шпаклевки, то для деревянных домов скрытая проводка должна выполняться либо в трубе из несгораемых материалов, либо предварительным покрытием проводов несгораемыми материалами. При должном желании реализовать такое возможно, но цена вопроса будет на порядок выше.

Негорючий провод ПРН

Конечно, возможен вариант использования проводов с покрытием из несгораемых материалов. К таковым можно отнести провода марки ПРН или кабели ПРГ. Но стоимость таких изделий достаточно высока, да и удобным такой монтаж сложно назвать. Ведь в большинстве случаев это кабели в броне, либо провода с очень большим допустимым радиусом закругления.

Обратите внимание! Для бытовых помещений сразу исключите провода, выполненные из алюминия. Ведь согласно изменений от 2010 года в ПУЭ, для жилых зданий обязательно использовать именно медные провода.

Открытая проводка в квартире

Но мы отвлеклись от темы. Обычно открытые проводки применяют для монтажа по сгораемым конструкциям, таким как дерево — брус (даже обработанный противопожарными растворами) и разнообразные каркасные конструкции из сгораемых материалов.

Кроме того, открытую проводку применяют в случаях, когда нет возможности или желания штробления несгораемых стен. Например, при выполнении косметических ремонтов.

С одной стороны, использование открытой проводки имеет массу преимуществ. Это и простота монтажа, и высокая ремонтопригодность.

Но с другой стороны, все стремятся к тому, чтобы инженерные сети были максимально спрятаны от посторонних глаз. И этот аспект полностью нивелирует все преимущества открытой проводки.

Правила монтажа открытой проводки

Электропроводка в загородном доме должна отвечать целому ряду правил. Для этого следует прежде всего правильно выбрать способ ее устройства, а уже затем правильно ее смонтировать. Поэтому давайте разберем оба эти вопроса отдельно.

Правила выбора способа монтажа открытой проводки

Виды открытой проводки в домах зависят от типа применяемых проводов. Это могут быть защищённые одножильные или многожильные провода. Провода из трудносгораемых материалов, к которым можно отнести марки ПУНП, ПРФ, а также другие марки проводов имеющих защиту НГ или LS. Ну и, конечно, несгораемые провода и кабели, марки которых мы приводили выше.

Таблица 2.1.2 ПУЭ	Исходя из этого давайте разберем, как и какие типы проводов можно монтировать открытым способом. При этом опираться мы будем на таблицы 2.1.2 и 2.1.3 ПУЭ. Но в отличие от этих таблиц, постараемся раскрыть вопрос более детально и скомбинируем их.
На фото таблица 2.1.3 ПУЭ	Итак, если мы имеем обычные защищенные провода, то как и где их можно монтировать? Вариант номер 1 – это монтаж проводов непосредственно по конструкциям с подкладкой несгораемых материалов. Это может быть асбестовое волокно, жесть или другие несгораемые материалы. Такой способ монтажа можно применять как в сухих, так и влажных помещениях как на видео.
Монтаж открытой электропроводки в медных трубах	Вариант номер 2 – это монтаж проводов в трубах, металлической гофре или коробе. При этом обязательно чтоб все эти материалы были выполнены из несгораемых материалов. В большинстве случаев для этого используется медная или стальная труба, металлическая гофра или короб. Это уже зависит от ваших предпочтений. Но тут стоит отметить, что применять данный способ для влажных помещений и наружной установки не допускается.
Монтаж электропроводки на изоляторах	Вариант номер 3 – это монтаж двух- или трехжильных проводов на струнах или изоляторах. Этот вариант подходит только для сухих помещений. Применять его в ванных комнатах, банях, санузлах, котельных ПУЭ запрещает. И тут стоит заметить, что инструкция такого монтажа требует не допускать соприкосновения провода с сгораемыми поверхностями.
Монтаж открытой электропроводки в коробах	Если вы решили применять трудносгораемые или несгораемые провода, то нормы будут на порядок менее жесткими. Их можно монтировать либо в трубах и коробах из несгораемых конструкций, либо даже непосредственно по сгораемым конструкциям. Но тут следует помнить, что в этом случае крайне желательно обеспечить их защиту от механических повреждений.

Обратите внимание! Подкладываемый материал должен выступать с обоих сторон от провода не менее чем на 10 мм.

Общие правила монтажа открытой проводки

Теперь давайте остановимся на том, как должна монтироваться электропроводка в доме из бруса. При этом разберем не общие правила типа: где монтировать розетки, и как выполнять подключение, а нормы, относящиеся непосредственно к открытым проводкам.

Высота прокладки проводки в деревянном доме

Монтаж частично скрытой проводки под полом в деревянном доме

Прежде всего остановимся на том, где должна располагаться проводка. Существует миф о том, что её обязательно прокладывать на высоте не менее 2 метров над уровнем пола. Такая норма действительно существует, но действует она только для промышленных объектов.
На жилые и общественные здания она не распространяется. Это же касается и спусков к выключателям и розеткам.

Обратите внимание! Если вы монтируете проводку на изоляторах, то на нее это правило не распространяется. Линии следует монтировать на высоте не менее 2 метров, а вот спуски к электрическим точкам можно дополнительно не защищать.

Монтаж проводов между перекрытиями

Следующим важным вопросом неизбежно становится норма прохода проводов и кабелей через перекрытие. Если монтаж выполняется в трубах или коробах, то и проход через перекрытия следует выполнять так же. Единственным нюансом является то, что места таких переходов следует заделать несгораемым материалом внутри короба или трубы. Это необходимо для снижения тепловых потерь и исключения распространения возгорания. Обычно для этого используют гипс, минеральную вату и тому подобные обязательно негорючие материалы.

Проводка на изоляторах и места пересечения с перекрытиями

Если же электропроводка в каркасном доме выполнена на изоляторах, то места переходов следует выполнять в трубах или коробах. С соблюдением приведенных выше норм.

Количество проводов в коробе

Отдельным вопросом является количество проводов, которые могут одновременно располагаться в одном коробе. Их число ограничено не его объемом, а нормой ПУЭ. Она допускает для прокладки проводов в коробах использовать не более 35% его площади в свету для глухих моделей, и не более 40% для вариантов с открываемыми крышками.

Пересечение проводки с газовой трубой

Так же важным вопросом становится пересечение проводов с другими инженерными коммуникациями. Если это просто трубы отопления, канализации или водоводы, то открытую проводку к ним допускается располагать на расстоянии не менее 5 см. Если же это газовые трубы или обвязка дизельного генератора, то к таким трубам проводка не должна приближаться ближе чем на 25 см.

Хотя здесь имеется исключение. Можно приближать проводку к таким трубам и на расстояние не менее 10 см, но в этом случае следует побеспокоиться о дополнительной механической защите проводки.

Вывод

Электропроводка в частном доме из дерева, может быть выполнена и скрытым способом, но открытый явно менее трудоемок и значительно дешевле. Как вы можете видеть, смонтировать его правильно не так уж и сложно, но очень часто наши строители забывают — или не знают о нормах монтажа проводки. Это приводит к пожарам и даже более тяжелым последствиям. Поэтому если уж вы решили самостоятельно делать проводку в своем доме, то делайте это правильно!

Виды соединений электропроводки: рассмотрим подробно

Виды соединения электропроводки

Любая схема соединения электрической проводки имеет большое количество соединений. Именно их принято считать «ахиллесовой пятой» любой электрической схемы.

Поэтому правильному монтажу соединений следует уделить самое пристальное внимание. А соблюдение норм ПУЭ (Правила устройства электроустановок) при монтаже соединений, позволит вам исключить пожары и другие неприятные ситуации, связанные с вашей электропроводкой.

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

Последовательное соединение электроприемников

Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим две лампы последовательным соединением — на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Обратите внимание, что при последовательном соединении, например ламп 220В, ярче будет гореть лампа с меньшим сопротивлением. Если вкрутить две лампы: одна на 60Вт, а другая на 200Вт, то светить будет ярче лампа с мощностью в 60Вт.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Методы соединения проводов

В соответствии с п.2.1.21. ПУЭ, соединение проводов можно осуществлять только методами сварки, пайки, опрессовки и сжимов. Как видим, излюбленный метод доморощенных электриков, скрутка, не входит в перечень разрешенных методов соединения.

А из всех представленных разрешенных методов наиболее оптимальным для использования в домашних условиях является сжим. Это может быть винтовое, болтовое или пружинное соединение.

Итак:

Для монтажа болтовых и винтовых соединений промышленность сейчас выпускает большое количество самых разнообразных клеммных соединений. Их цена достаточно не велика, а удобство монтажа находится на высоком уровне.
Отдельно хотелось бы сказать о пружинных клеммах. Я сам не являюсь сторонников пружинок, распорок и тому подобных соединений, но как-то раз довелось стать свидетелем испытаний одного из таких клеммников.
Это были клеммы WAGO. На испытательной установке мы плавно поднимали ток, протекающий через клемму, пока наш медный провод в 4 мм² не перегорел. При этом величина тока составляла 100А. После этого мы достали клеммник и не обнаружили на нем никаких дефектов. Это заставило изменить мое мнение о таких пружинных клеммниках, и поэтому вам я советую присмотреться к ним повнимательнее.
Так же стоит отметить, что отдельным преимуществом таких клеммников является возможность соединения алюминиевых и медных проводов. В обычных же условиях это можно осуществлять только через латунную вставку.

Варианты подключения электропроводки

Теперь давайте разберемся, какая должна быть электропроводка и как соединять провода. Для расключения однофазной сети необходимо применять трехжильный провод.

При этом следует применять нормы из п.1.1.29 ПУЭ для облегчения прокладки и снижения вероятности перепутывания проводов.

Цветовое обозначение проводов

Трехжильный провод следует применять со следующими проводами:

Фазный провод – цветовое обозначение для однофазной сети не нормируется. Для трехфазной сети желтый, зеленый, красный – соответственно фазы А,В и С.

Обратите внимание! Для трехфазной цепи нормы ПУЭ нормируют не только цветовую гамму обозначения каждой фазы, но и их расположение в распределительных щитках разных конструкций.

Нулевой провод – для любых сетей должен применяться проводник голубого цвета. При обозначении шин или клеммников применяется символ «N».
Заземляющий провод – в любых сетях должен применяться провод с продольными желто-зелеными полосами. При обозначении шин и клеммников применяется знак заземления.

Подключение в распределительном щитке

Теперь давайте рассмотрим виды соединения электропроводки в разных участках нашей электрической сети.

Начнем с распределительного щитка:

Сначала разберемся с фазным проводом. Он должен подключаться через защитное устройство. Это могут быть предохранители, пробки, но чаще всего используются автоматические выключатели. Питающий провод к автоматическим выключателям обычно подводится сверху, вы же подключаетесь снизу.
Нулевой провод ,согласно норм ПУЭ, не должен иметь коммутационных устройств. Поэтому обычно для него организуют отдельный клеммник в боковой части щитка. К нему мы подключаем голубую жилу нашего провода.
Это же правило относится и к заземляющему проводу. Только для него следует создать отдельный клеммник. К нему мы и подключаем наш желто-зеленый провод.

Подключение УЗО для всех групп потребителей

Отдельно остановимся на подключении УЗО. Для этого нам необходимо использовать не только фазный, но и нулевой провод. И схема во многом зависит от места установки УЗО.

Если вы устанавливаете УЗО на все группы вашей электрической сети:

В этом случае фазный и нулевой провод с счетчика подключается к вводам УЗО. Тут важно не перепутать и нулевой провод подключить к клемме, обозначенной «N». Иначе УЗО не будет работать.
Фазный провод на выходе УЗО подключаем ко всем автоматам, питающим отдельные группы.
Нулевой провод на выходе УЗО подключаем к шине или клеммнику, от которого подключаются нулевые провода всех групп.

Если вы устанавливаете УЗО на отдельную группу:

В этом случае фазный провод на ввод УЗО берется от автоматического выключателя группы.
Нулевой провод на ввод УЗО берется с нулевой шины вашего распределительного щитка.
С выводов УЗО нулевой и фазный провод идут непосредственно к потребителям.

Подключение в распределительной коробке

Соединение электропроводки на колодки при соблюдении указанных выше норм также не позволит вам запутаться. Отличается здесь только подключение светильников и розеток, но они незначительны.

При подключении розеток нам достаточно при помощи клемм сделать ответвление фазного, нулевого и заземляющего провода:

Для этого приходящий провод разрезается и каждая жила подключается к отдельному клеммнику. Для подключения одной розетки необходимо три клеммы, двух розеток — четыре, трех — пять и так далее.
Теперь подключаем к одной клемме фазный провод приходящего провода. Ко второй клемме подключается провод группы, идущий к другим присоединениям. К третьей клемме крепим фазный провод, идущий к нашей розетке.
Идентично выполняем операции с нулевым и заземляющим проводом.

Подключение светильника

Подключение светильников несколько усложняется ввиду наличия включателя.

Если вы вызвались подключать светильники своими руками, то на первом этапе делаем те же операции, что и при подключении розеток. То есть, разделываем кабель и каждую жилу подключаем к разным клеммникам. Так же можно сразу подключить провод, идущий к другим электроприемникам данной группы.
Согласно норм ПУЭ, выключатель сети освещения должен отключать фазный провод. Поэтому от клеммника фазных проводов делаем подключение к выключателю.
Если у вас однокнопочный выключатель, то на выходе с выключателя будет один провод. Если двух и более кнопочный, то два или более, соответственно. Мы рассмотрим однокнопочный выключатель для упрощения предоставления информации. Для двух, трех и более кнопочных выключателей схема подключения идентична.
Провод, подключенный к выводу выключателя, отправляется обратно в распределительную коробку. Здесь мы устанавливаем еще один фазный клеммник, к которому и подключается наш провод.
Теперь берется трехжильный провод, который подключен непосредственно к светильнику. Фазная жила этого провода подключается к фазному клеммнику провода, пришедшего от выключателя. Нулевая жила подключается к клеммнику нулевых жил, а заземляющая — к клеммнику заземляющих жил. Все, подключение нашего светильника выполнено. Если же посмотреть соответствующие видео, то данный процесс станет для вас еще более понятным.

Выводы

Надеемся, наша инструкция позволит вам без проблем выполнить подключение электрической сети любой сложности. Ведь элементарное соблюдение норм ПУЭ позволяет значительно облегчить этот процесс и исключить вероятность ошибки.

Электропроводка — rse-24.ru

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

алюминиевая,
медная.

По количеству жил электропроводящего материала электропроводку различают:

одножильная,
многожильная.

2. По месту расположения кабельной системы

внутренняя,
наружная.

3. По способу прокладки кабеля

открытая,
скрытая.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

однофазная (220 В),
трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

Без контура заземления (двухпроводная),
С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м²),
Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Открытая внутренняя электропроводка.

Это наиболее распространенный для садово-дачных строений вариант.

При монтаже открытой внутренней электропроводки применяют следующие способы:

Монтаж в специальном электротехническом плинтусе,
Монтаж в трубе (гофрированная труба, металлорукав),
Монтаж в кабельном канале,
Монтаж в лотке,
Монтаж на скобах,
Монтаж на изоляторах или фарфоровых роликах.

Скрытая внутренняя электропроводка.

Этот вид электропроводки обычно применяется в многоквартирных домах или коттеджах.

Монтаж скрытой внутренней электропроводки осуществляется разными способами:

Монтаж в технологических отверстиях строительных конструкций (например, в панелях многоквартирных домов),
Монтаж в штробах под штукатуркой (самый распространенный вариант),
Монтаж под натяжными и навесными потолками и конструкциями,
Монтаж под пластиковыми панелями,
Монтаж в кабельных коробах, гофрированных трубах, металлорукавах, размещенных внутри конструкций,
Монтаж непосредственно в полу.

Наружная электропроводка.

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
Прокладка по поверхности зданий и построек,
Подземная прокладка (скрытая проводка).

Электрик Срочно на дом, разводка электрики под ключ, монтаж розеток и выключателей, монтаж люстр и светильников, услуги электрика, услуги электромонтажа, Услуги электрика круглосуточно, Аварийный вызов электрика круглосуточно.

Виды и типы соединений электропроводки

Новые игроки на Slot V получат радушный прием после создания учетной записи у оператора. Некоторые из акций, доступных в настоящее время игрокам, включают:

1. Приветственный спортивный бонус в размере 250 долларов США

После внесения первого депозита игроки получают 50% бонус до 250 долларов, который можно использовать на занятиях спортом. От игроков требуется только внести депозит, и Slot V мгновенно зачислит бонусные средства на счет игрока. Стоит отметить, что бонусные средства будут доступны для отыгрыша в течение 30 минут. Ролловер — это 5-кратный спортивный и 5-кратный кони на сумму начального депозита и бонусные средства.

2. Приветственный бонус Slot V в размере 3000 долларов США

Этот бонус дает игрокам возможность потребовать до 3000 долларов в качестве приветственного бонуса, который они могут использовать, чтобы изучить выбор оператора из более чем 300 игровых автоматов. После регистрации в Slot V игроки могут использовать бонусный код, чтобы получить бонус. Эта акция предлагает 100% бонус до 1000 долларов США, который можно использовать три раза.

Условия и положения

Игрокам рекомендуется быть хорошо информированными об условиях и положениях оператора, прежде чем запрашивать какой-либо бонус. Это важно, так как нарушение условий бонуса может иметь серьезные последствия, например потерю выигрыша. Ниже приведены правила для приветственного бонуса Slot V:
• Первоначальная сумма депозита и бонусные средства подлежат 25-кратному прохождению, прежде чем их можно будет вывести.
• После погашения кода игроки должны выполнить требования по ставкам перед повторным погашением кода.
• Бонусные средства не могут быть использованы в крэпсах и играх с живыми дилерами, и они не учитываются при выполнении требований по переводу.

3. 100% приветственный бонус в покер

С помощью этого бонуса игроки получают 100% бонус до 500 долларов. Получить приветственный бонус в покер легко, вот что нужно сделать игроку:
• Зарегистрируйте аккаунт в Slot V — https://vslot-v.com.
• Сделайте депозит, и вы получите право на бонус.
• Разблокируйте бонус, загрузив покерное программное обеспечение, и заработайте Poker Rewards в течение следующих 30 дней.

Бонусные правила

• Выдаваемый бонус зависит от количества бонусных баллов, которые игрок заработает в течение первых 30 дней с момента их первого депозита.
• Бонус разблокируется с шагом 5 долларов за каждые 150 Rewards Points, заработанные при игре в покер.
• Для разблокировки средств приветственного бонуса не требуется переносить деньги.

4. Приветственный бонус в размере 5000 долларов США в биткойнах

Самый прибыльный приветственный бонус, предлагаемый оператором, — это приветственный бонус в биткойнах. С помощью этого бонуса игроки получают 150% бонус на матч до 1500 долларов, который можно погасить трижды, для использования в играх Slot V и 50% бонус на матч до 500 долларов, который можно использовать в спорте.

Вот как получить приветственный бонус в биткойнах:
• Войдите в свою учетную запись
• Погасите один из бонусных кодов (Slot V) при внесении депозита в биткойнах.
• Бонус будет автоматически зачислен на счет игрока.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Какие есть виды электропроводки, описание, характеристика, технология монтажа и схемы

15:38, 25 февраля 2020

Кабеля и провода Автор: profelectro
Перед проведением кабеля проводки самостоятельно, нужно выбрать вариант разводки проводов, подобрать основу и построить схему.
В данном обзоре мы поговорим какие проводки бывают и разберемся в возможностях их прокладки в доме.
Системы проводов делятся на несколько вариантов:
Не закрытая (кабель кладется на поверхность стены).
Закрытая (прокладывать внутри стен).
Внешняя (устанавливается на уличном пространстве).
У каждого варианта электрической проводки есть подвиды, их и разберем:
Открытый вид
При установке этого вида системы, пользуются следующим способом монтажа электропроводки:
В планке для сокрытия проводов.
В специальных каналах для кабеля.
В коробах для прокладки коммуникаций.
На фарфоровых катушках.
На крепежах для проводки.
В гофрированных или металлических трубках.
Закрытый вид
Используя этот вид, прокладка электропроводки делается таким образом:
В канавах и под раствором для отделки стен.
В строительных отверстиях, которые чаще всего встречаются в старых домах.
Под навесными потолочными конструкциями.
В коробах для коммуникаций, жатой трубке, в герметичном трубопроводе расположенные в конструкциях стен и потолков.
Внутри полового покрытия.
Внешний вид
Последним вариантом электропроводки-является внешняя прокладка кабеля. Как выше упоминалось, этот вариант относится к уличному типу электрической электропроводки, ее монтаж может проходить по следующему сценарию:
На стенах домов или строительных построек.
Между электрическими опорами (проводники которых подвешены на стальной проволоке или с встроенным тросом).
Скрытая под землей (закрытая уличная).
Вариант внешней электропроводки в основном пользуются для установки освещения уличного пространства, садового участка, гаражного бокса и чердачного помещения.
Дополнительные виды сети
Кроме уже рассмотренных вариантов монтажа системы проводов, есть еще более крупные виды сетей, о которых мы сейчас расскажем.
О том, что встречаются сети в одну фазу (220 В) и в три фазы (380 В) вы уже знаете. Кроме них, есть сети в две жилы-без заземления и в три жилы-без заземлением.
Предлагаем вам дополнительно узнать какие виды нулевых фаз встречаются, прочитав нужную статью.
Самое любопытное в том, что мы предлагаем вам узнать интересные конструкции по приложению кабелей электропроводки, начиная с щитовой конструкции.
Отсюда идёт разделение:
Зацикленная по кругу. Как показано на схеме ниже, эта система питает большое количество розеток в рамках жилого помещения. Одно из важных предписаний к установке сети, общая площадь пола не должна быть больше 100 квадратов.
Лучевая сеть электроснабжения. В этом варианте отдельный кабель подводится к каждому электрическому устройству и группе розеток, цепь не возвращается к распределительному щиту, что быстрее и безопаснее.

Тянущаяся как шлейф сеть проводов. Укладка производится к одной точке, от которой дальше напряжение передается к рядом стоящей, пока вся цепь не станет единой.
Дозирование распределительными коробками. От распределительного щита проходит отдельный провод на каждую коробку, расположенную между двумя соседними консолями.
Дальше, от распределителей отходит два кабеля, один к выключателю, другой к лампочке.

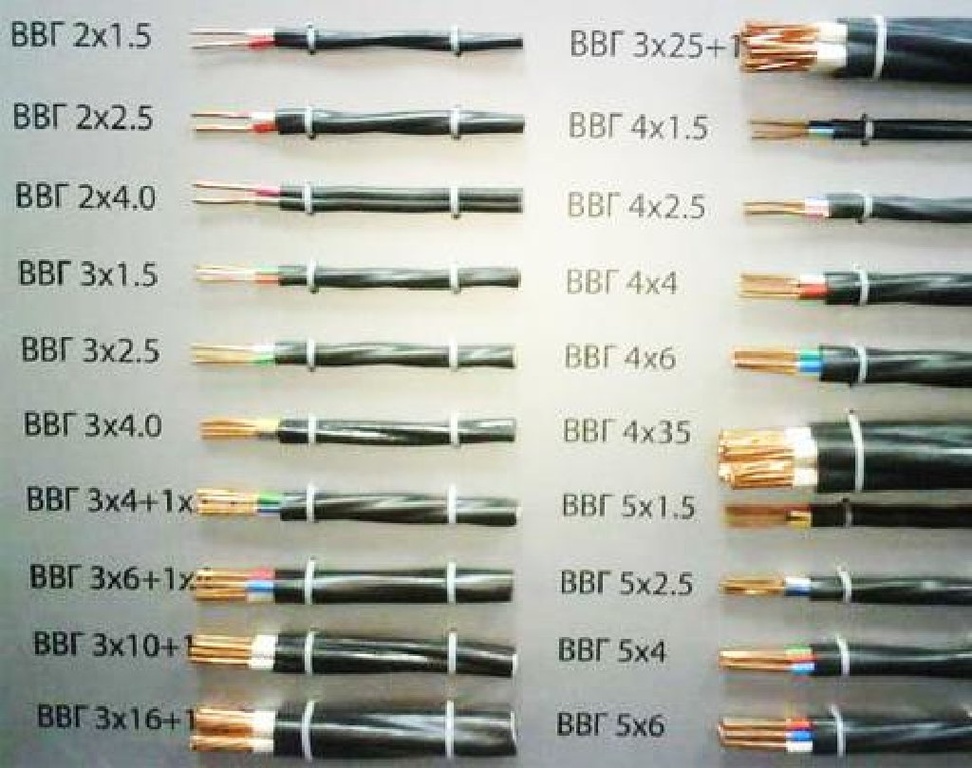

Это типы электрических проводов, используемых в жилых и нежилых зданиях. Чтобы выбрать правильный способ укладки проводов проводки, вы должны руководствоваться Правилами Установки.
Кроме того, выбор делается в зависимости от окружающих условий, это очень важно. Например, на чердаках необходимо обеспечить защиту электрической проводки от влаги, а в доме из бруса — от пожара.
ПУЭ 7. Правила устройства электроустановок. Издание 7
2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.
2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.
2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.
При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.
2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.
При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).
2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков.
Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций.
2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.
2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.
2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.
2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.
2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.
2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.
2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости.
2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими.
2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно.
2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде либо защищены от ее воздействия.
2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей.
2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, – трубами, коробами, ограждениями или применением скрытой электропроводки.
2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).
2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.
Таблица 2.1.2. Выбор видов электропроводок, способов прокладки и проводов и кабелей.
Условия окружающей среды
Вид электропроводки и способ прокладки
Провода и кабели
Открытые электропроводки
Сухие и влажные помещения
На роликах и клицах
Незащищенные одножильные провода
Сухие помещения
То же
Скрученные двухжильные провода
Помещения всех видов и наружные установки
На изоляторах, а также на роликах, предназначенных для применения в сырых местах. В наружных установках ролики для сырых мест (больших размеров) допускается применять только в местах, где исключена возможность непосредственного попадания на электропроводку дождя или снега (под навесами)
Незащищенные одножильные провода
Наружные установки
Непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях
Кабель в неметаллической и металлической оболочках
Помещения всех видов
То же
Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках
Помещения всех видов и наружные установки
На лотках и в коробах с открываемыми крышками
То же
Помещения всех видов и наружные установки (только специальные провода с несущим тросом для наружных установок или кабели)
На тросах
Специальные провода с несущим тросом. Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках
Скрытые электропроводки
Помещения всех видов и наружные установки
В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т. п.). В замкнутых каналах строительных конструкций. Под штукатуркой
Незащищенные и защищенные, одно- и многожильные провода.
Кабели в неметаллической оболочке
Исключения:
– запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках
– запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках
Сухие, влажные и сырые помещения
Замоноличенно в строительных конструкциях при их изготовлении
Незащищенные провода
Открытые и скрытые электропроводки
Помещения всех видов и наружные установки
В металлических гибких рукавах. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов. В изоляционных трубах с металлической оболочкой
Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической оболочке
Исключения:
– запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках
– запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках
Таблица 2.1.3. Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности.
Вид электропроводки и способ прокладки по основаниям и конструкциям
Провода и кабели
из сгораемых материалов
из несгораемых или трудносгораемых материалов
Открытые электропроводки
На роликах, изоляторах или с подкладкой несгораемых материалов¹
Непосредственно
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов
Непосредственно
Непосредственно
Защищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов
В трубах и коробах из несгораемых материалов
В трубах и коробах из трудносгораемых и несгораемых материалов
Незащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов
Скрытые электропроводки
С подкладкой несгораемых материалов¹ и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов
Непосредственно
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов
С подкладкой несгораемых материалов¹
Непосредственно
Защищенные провода и кабели в оболочке из трудносгораемых материалов
Непосредственно
Непосредственно
То же из несгораемых
В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба несгораемых материалов¹ и последующим заштукатуриванием²
В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т. п., в сплошном слое несгораемых материалов³
Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов
То же из несгораемых материалов — непосредственно
То же из трудносгораемых и несгораемых материалов — непосредственно
¹ Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
² Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.
³ Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.
Не допускается применение проводов и кабелей с алюминиевыми жилами для присоединения к электротехническим устройствам, установленным непосредственно на виброизолирующих опорах.
В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.
2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.
Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токопровода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).
2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.
Кабельные стяжки – jelectro.ru
Если к рабочему месту подведено несколько электрических кабелей, то при работе они могут путаться и, зацепившись за один такой провод, его легко повредить. Поэтому в таких ситуациях используют кабельные стяжки, которые позволяют быстро и надёжно соединить провода в один жгут.
Кабельные стяжки
Требования, предъявляемые к бандажам
Как и к любым изделиям, к хомутам предъявляются определённые требования. Они должны:
быть прочными;
иметь большой срок эксплуатации;
надёжно фиксировать провода;
в стянутом состоянии удерживать пучок кабелей длительное время;
изготовляться из пожароустойчивого материала;
быть устойчивыми при воздействии на них различных внешних факторов;
иметь большой рабочий диапазон температур.
На строительном рынке можно приобрести изделия разных форм, произведённых из различных материалов.
Классификация кабельных стяжек
Бандажи различаются по ширине, длине, материалу изготовления, типу замковых систем.
Чем шире хомут, тем он надёжнее, но и дороже. Чем длиннее изделие, тем большей толщины можно собрать жгут проводов.
Типы стяжек по материалу изготовления
В зависимости от материала, различают следующие виды изделий: пластиковые и металлические.
Пластиковые бандажи
Выпускаются двух видов: полиамидные, или нейлоновые, и полиэтиленовые.
Достоинства полиэтиленовых хомутов:
диапазон рабочих температур – от -40 до 80°С;
более дешёвые, чем нейлоновые аналоги;
более гибкие, поэтому с ними удобнее работать.
Недостатки полиэтиленовых хомутов:
их замковые соединения менее надёжны, чем у нейлоновых;
пластичность материала является не только достоинством, но и недостатком изделия, потому что это свойство в некоторых случаях может затруднить монтаж (хвостик крепежа труднее просовывается в замок).
Внимание! Обычный пластиковый хомут может использоваться только внутри помещения, так как воздействие ультрафиолета быстро разрушает материал.
Для проводов, находящихся вне помещения, используется специальный тип с добавлением угольного порошка. Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения.
Металлические стяжки
Изготавливаются из нержавеющей стальной пластины. Некоторые типы выпускаются с дополнительным ПВХ-покрытием для сопутствующей защиты пластины от агрессивного воздействия внешней среды.
Преимущества металлического типа:
самые прочные на разрыв;
диапазон рабочей температуры – от -80 до +500°С;
не поддерживают горение;
могут применяться как в помещениях, так и на улице;
стойкость к воздействию влаги, химических веществ, ультрафиолета, вибраций, радиации и т.д.
Типы бандажей по возможности их многоразового использования
Хомут представляет собой одноразовый бандаж с односторонним ходом, укомплектованный неразъёмными замками. Однако на рынке имеются и универсальные варианты с многоразовой застёжкой.
Пластиковые одноразовые кабельные стяжки
В отличие от одноразового крепежа, они имеют две проушины, что позволяет связывать их в виде цепочки для создания хомута нужной длины. Кроме этого, такую цепочку при необходимости можно быстро разобрать. Эти стяжки используются не только для электромонтажных работ, но и в быту для связывания объёмных предметов. С их помощью удобно укорачивать провода, сматывая лишнюю часть, зафиксировав при этом с помощью универсального фиксатора. Благодаря этому, рабочее место специалиста будет аккуратным, а лишний кусок кабеля не будет путаться под ногами.
Использование универсального хомута для укорачивания провода
К категории многоразовых вариантов относится и хомут с замком-липучкой. Изделия этого типа удобны в работе, надёжно скрепляют проводники, позволяют быстро добавлять в жгут новые кабели. Выполняются из нейлона или полиэтилена. Ими трудно передавить кабели в жгуте. На строительном рынке можно приобрести многоразовые бандажи разного цвета.
Также в качестве многоразового бандажа используют хомут на липучке. Такой фиксатор применим к пластиковым изделиям. При их использовании можно быстро и надёжно как связывать, так и разъединять пучки проводов.
Если же используется одноразовая стяжка, то при необходимости разъединить кабели её просто разрезают ножом.
Другие виды бандажей
Промышленность выпускает хомуты, предназначенные не только для связывания проводов в пучок, но и для маркировки самих пучков. Маркировка может выполняться с помощью разного цвета пластиковых бандажей.
Разноцветные кабельные стяжки
Металлические и пластиковые виды могут дополнительно оборудоваться небольшой площадкой, на которую может наноситься текст перманентным маркером, или наклеиваться информация с помощью самоклеющихся материалов, на которые предварительно нанесён текст. Сама площадка выполняется в виде обёртки или флажка.
Бандажи с площадками для маркировки пучков
Виды замковых систем для одноразовых стяжек
Хомуты оборудуются следующими типами замков:
стандартный;
замок с металлическим зубом;
шариковый;
усиленный.
Принцип действия стандартного замка
Кабельный хомут представляет собой полосу из пластика или металла с нанесёнными пилообразными выступами с внутренней стороны. На одном его конце находится замок, представляющий собой головку с вмонтированным фиксатором. На фиксаторе с внутренней стороны нанесены пилообразные выступы.
После того, как его обмотали вокруг жгута из проводов, свободный конец заводят в замок. Для этого между фиксатором и корпусом замка имеется специальная щель. При затягивании выступы на полосе входят в зацепление с выступами на фиксаторе. Обратного хода в устройстве нет. Затяжка выполняется ступенчато.
Принцип действия замка с металлическим зубом
С внутренней стороны замковой системы пластикового бандажа вмонтирована металлическая пластина, или зуб. Пластина выполняется из нержавейки. Зуб располагается под углом 45° к полосе и имеет заточку с одной стороны.
Стяжка с металлическим зубом
Во время стягивания пучка проводов полоса свободно перемещается в замке. При обратном движении зуб врезается в полосу и блокирует её перемещение. Затяжка выполняется плавно, что позволяет более точно определять степень стягивания.
Принцип действия шарикового замка
Используется в металлических бандажах. Замочная система имеет конусообразный металлический корпус, внутри которого находится металлический шарик. При стягивании полоса выталкивает шарик в более широкую область. При её обратном ходе шарик перемещается в более узкую часть и заклинивает полосу. Таким образом, получается надёжная фиксация.
Принцип действия замка для усиленного хомута
В данных видах пилообразные выступы находятся с внешней стороны нейлоновой полосы. Замок такой системы имеет зубья большего размера, чем в стандартных стяжках. Также и его конструкция отличается от стандартной (имеет параллельный замковый створ). Выпускаются хомуты с одинарным и двойным замком.
Правила связывания проводов с помощью бандажей
Для того чтобы связанные провода можно было эксплуатировать длительное время, стяжки нельзя сильно затягивать. Если бандаж перетянуть, то можно повредить изоляцию проводов.
Если планируется добавление новых проводов в пучок, то рекомендуется использовать многоразовые стяжки.
При использовании бандажей вне помещений нужно подбирать специальные хомуты, устойчивые к воздействию ультрафиолета.
Таким образом, использование стяжек при прокладке и эксплуатации электрических проводов позволит более аккуратно выполнить проводку, объединив вместе кабели одного типа. А использование бандажей с площадками или цветных стяжек позволит обозначить каждый тип пучка проводов. Это поможет в быстром поиске нужного электрокабеля в случае ремонта.
Видео
Оцените статью:
Типы проводов — Руководство по покупке Thomas
Термины провод и кабель часто используются как синонимы, но на самом деле они имеют два разных значения. Проволока — это одна гибкая металлическая нить. Кабель — это два или более провода или других проводников, сгруппированных с оболочкой или оболочкой вокруг них. В промышленности провод используется для поддержки нагрузок или для передачи электроэнергии и телекоммуникационных сигналов. Несколько скрученных вместе прядей проволоки называют тросом. Трос обычно используется для подъема и подъема грузов.В этой статье рассматриваются различные типы проводов, используемых в электропроводке, включая жгуты проводов и телекоммуникации.
Цельный
Сплошной провод, также известный как одножильный или одножильный провод, состоит из одного куска металлического провода, обычно окруженного защитной оболочкой. Его часто используют для разводки макетных плат. Его изготовление дешевле многожильного. Сплошная проволока менее подвержена коррозии, поскольку ее поверхность меньше подвержена воздействию окружающей среды.Он используется, когда требуется менее гибкий провод, например, в инфраструктуре зданий, органах управления транспортными средствами и на открытом воздухе.
Провод предохранителя
Плавкий провод имеет низкое сопротивление, чтобы позволить нормальному току безопасно проходить через него, но если есть короткое замыкание, которое вызывает прохождение через него тока более высокого напряжения, плавкий провод не выдерживает тепла, поэтому он плавится и ломается. схема. Этот разрыв защищает другие электрические устройства от тока короткого замыкания. Электрический предохранительный провод представляет собой сплошную проволоку из сплава с низкой температурой плавления.
Магнитный провод
Магнитный провод, также известный как эмалированный провод, представляет собой сплошной провод, обычно сделанный из меди, который изолирован очень тонким покрытием, а не более толстым пластиком или другой изоляцией, обычно используемой на электрическом проводе, чтобы обеспечить очень плотное прилегание. свернутый. Эти герметичные катушки используются для таких приложений, как индукторы, трансформаторы, двигатели, электромагниты и динамики
Многожильный
Многожильный провод состоит из нескольких небольших проводов, связанных или скрученных вместе.Многожильный провод более гибкий и более устойчивый к усталости металла, чем сплошной. Он используется для соединений печатных плат в устройствах с несколькими печатными платами, поскольку жесткость сплошного провода может вызвать слишком большое напряжение во время сборки или обслуживания. Многожильный провод также используется для шнуров питания переменного тока, кабелей музыкальных инструментов, кабелей сварочных электродов и кабелей компьютерной мыши среди других приложений.
Литц провод
Литц-провод — это многожильный провод, используемый в электронике для передачи переменного тока на радиочастотах.Он состоит из множества тонких проволочных жил, по отдельности изолированных и скрученных вместе, часто в несколько уровней. Литц-провод используется для радиопередатчиков и приемников, работающих на низких частотах, оборудования индукционного нагрева и импульсных источников питания. Название «litz» происходит от немецкого слова «Litzendraht», обозначающего плетеный / многожильный провод или тканый провод.
Мишура проволока
Проволока с мишурой — это тип электрического провода, который гораздо более устойчив к усталости металла, чем сплошной провод или другие виды многожильного провода.Он используется в приложениях, требующих высокой механической гибкости, но с низкой допустимой нагрузкой по току, таких как шнуры телефонов, наушников и небольшие электрические приборы. Он состоит из нескольких нитей тонкой металлической фольги, обернутых вокруг гибкого нейлонового или текстильного сердечника. Несколько проволок с мишурой обычно покрывают изоляционным слоем, чтобы сформировать один провод. Несколько проводников образуют шнур круглого профиля или плоский кабель.
Плетеный
Плетеная проволока состоит из нескольких небольших жилок, скрепленных вместе. Как и многожильные провода, плетеные провода являются лучшими проводниками, чем сплошные. Их нелегко сломать при сгибании. Плетеные провода часто используются в качестве электромагнитного экрана в кабелях для шумоподавления.
Жгут проводов
Жгуты проводов представляют собой пучки проводов или кабелей и могут иметь множество различных типов внешних связывающих материалов, например, оплетку, расширяемую оплетку, военную шнуровку, обертку для позвоночника и стяжки. Жгуты проводов упрощают установку и организацию электрических систем.
Типы проводов — сводка
В этой статье представлено понимание различных типов проводов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
Прочие изделия из проволоки
Прочие «виды» изделий
Больше от Metals & Metal Products
Типы проводов и кабелей
Иллюстрированное объяснение различий между одножильными и многожильными кабелями
В старых домах электрическая система, вероятно, состоит из одножильных проводов.Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию. Различные типы кабелей и изоляции
Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлическая или пластиковая обшивка. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.
Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.
Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения.Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.
Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.
Кабель
NM и NM-B можно купить за ногу, а также в коробках, которые можно хранить где угодно. От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, что упрощает прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.
Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.
Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.
Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила.
Допустимая допустимая нагрузка
Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции
Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.
Максимально допустимая нагрузка для медного провода
Поперечные сечения медных проводов и проводников
Поперечные сечения медных проводов и проводников
О Доне Вандерворте
Дон Вандерворт обладает более чем 30-летним опытом работы в качестве редактора зданий в Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Узнайте больше о распространенных типах электрических проводников Дона Вандерворта
— InterNACHI®
Ник Громико, CMI® и Кентон Шепард
Плохо проложенные и обслуживаемые электрические кабели являются частой причиной электрических пожаров в домах. Во многих старых домах есть проводка, которая сейчас считается устаревшей или опасной. Инспекторы InterNACHI должны понимать основные различия между различными типами кабельных систем, чтобы они могли определять небезопасные условия.
Romex Cables
Romex — это торговое название типа электрического проводника с неметаллической оболочкой, который обычно используется в качестве разводки жилого помещения. Ниже приведены несколько основных фактов о проводке Romex:
Romex ™ — это распространенный тип жилой проводки, которая классифицируется Национальным электрическим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC). .
Провода NM и NMC состоят из двух или более изолированных проводов, заключенных в неметаллическую оболочку. Покрытие кабеля NMC непроводящее, огнестойкое и влагостойкое. В отличие от других кабелей, обычно используемых в домах, их можно использовать во влажной среде, например в подвалах.
Подземные питающие жилы похожи на кабели NM и NMC, за исключением того, что UF-кабели содержат твердую пластиковую сердцевину, и их нельзя «свернуть» между пальцами.

Следующие правила NEC применяются к проводам Romex:
Они не допускаются в жилом строительстве выше трех этажей или в любом коммерческом строительстве.
Они должны быть защищены, закреплены и прикреплены зажимами к коробкам устройств, соединительным коробкам и приспособлениям.
Поддерживающие устройства, которые могут повредить кабели, например, гнутые гвозди и перегнутые скобы, не допускаются. Кабели
NM и NMC следует закреплять с интервалами, не превышающими 4½ футов, и их следует закреплять в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому правилу, могут провиснуть и уязвимы для повреждений.
Они предназначены для постоянной электропроводки в домах и не должны использоваться вместо электропроводки бытовых приборов или удлинителей.
Примечание. В некоторых общинах никогда не разрешалось использование электропроводки Romex в жилищном строительстве. В этих общинах обычно используется бронированный кабель.
Бронированные кабели (переменного тока)
Бронированные кабели (переменного тока), также известные как BX, были разработаны в начале 1900-х годов Эдвином Гринфилдом. Сначала он назывался «BX», что означает «продукт B — экспериментальный», хотя сегодня гораздо чаще используется переменный ток. Как и кабели Romex, их нельзя использовать в жилых домах выше трех этажей, а правила защиты и поддержки проводки переменного тока по существу такие же, как и правила для Romex.Однако, в отличие от Romex, проводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту. Некоторыми крупными производителями армированного кабеля являются General Cable, AFC Cable Systems и United Copper Systems.
Проводники входа для обслуживания (SE)
Эти кабели начинаются от места сращивания и входят в счетчик. Они не допускаются внутри домов, за исключением кабеля SE «стиль R», который может использоваться в качестве внутренней проводки в ответвленных цепях для духовок и сушилок для одежды. Кабели типа R должны иметь четкую маркировку на поверхности их оболочки.
Монтаж с помощью ручки и трубки (KT)
В большинстве домов, построенных до Второй мировой войны, проводка проводилась по методу ручки и трубки, которая сейчас устарела. Их сложнее улучшить, чем современные системы электропроводки, и они представляют собой опасность возгорания. Проводка с ручкой и трубкой поддерживается керамическими ручками и периодически проходит через керамические трубки под каркасом и в местах пересечения проводов. Каждый раз, когда инспектор сталкивается с проводкой с ручкой и трубкой, он должен идентифицировать это как дефект и рекомендовать квалифицированному электрику оценить систему.Ниже приведены несколько причин, по которым инспекторам следует с осторожностью относиться к этой старой системе электропроводки:
Рассеиваемое тепло от трубчатой проводки может создать опасность возгорания, если провода окружены изоляцией здания. Возможное исключение — изоляция из стекловолокна, которая является огнестойкой, хотя даже этот тип изоляции не должен перекрывать проводку с ручкой и трубкой. Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов KT.
Проводка с ручкой и трубкой более уязвима к повреждениям, чем современная проводка, поскольку она изолирована волокнистыми материалами и лаком, который может стать хрупким.
Некоторые страховые компании отказываются оформлять страхование от пожара для домов с таким типом проводки, хотя это можно исправить, если электрик сможет проверить безопасность системы.
Без учета каких-либо присущих им недостатков существующие кабельные системы KT, вероятно, будут небезопасными, поскольку им почти гарантированно будет не менее 50 лет.
Таким образом, инспекторы должны понимать различные типы проводов, которые обычно встречаются в домах.

Типы электропроводки — Электропроводка и решаемые примеры
×
Извините !, эта страница сейчас недоступна для добавления в закладки.
Что такое электрическая проводка?
СМОТРЕТЬ БОЛЬШЕ
(изображение будет загружено в ближайшее время)
Электропроводка — это кабельная система, через которую электрическая мощность или энергия распределяется между несколькими устройствами (например, предохранителями, выключателями, розетками, лампами, вентиляторами и т. Д.)), связанных с электричеством, структурированным образом для бесперебойного электроснабжения. Когда электрическая проводка сделана правильно на участке (например, в здании), тогда лучше регулировать нагрузку. Электропроводку в этом районе / здании можно использовать экономно. На рынке доступно несколько типов проводов, и каждый имеет свое применение. И перед тем, как приступить к электрическому проекту, включающему электрические соединения, человек должен узнать о типах проводов и типах проводных соединений, чтобы понять, что лучше всего соответствует структуре.
Электрические провода
Один электрический проводник или один канал, по которому может проходить электричество, называется проводом. Проводящая часть провода изготовлена из меди или алюминия или алюминия с медной оболочкой, обернутого непроводящим покрытием из пластика. В то время как сборка одного или нескольких из этих проводов другим способом (бок о бок, связка и т. Д.) Для проведения электрического тока называется кабелем.
(изображение будет загружено в ближайшее время)
Важно понимать типы проводов и их характеристики, регулируемые Национальным электрическим кодексом (NEC) для различных приложений и установок.Для выбора правильного состава необходимо учитывать следующие факторы электрических проводов:
Размер проводов — диапазоны размеров проводов определяются калибром проводов. Некоторые стандартные размеры проводов — 10, 12, 14, 18 и т. Д. И, скажем, для тока 10 А потребуется провод 18 калибра. А для 100А потребуется провод 2-го калибра.
Обозначение проводов — изоляция в типах проводов обозначается определенными буквами в соответствии с инструкциями NEC.Комбинации, такие как THHN, THWN, THW и THHN, представляют собой некоторые популярные типы изоляции проводов. Буквы означают:
H- Термостойкость.
HH- Высокая термостойкость, выдерживающая температуру до 194 градусов по Фаренгейту.
N- нейлоновое покрытие для защиты от повреждений.
T- Термопластическая изоляция.
W- Пригодность для влажных помещений.
X- Огнестойкое синтетическое полимерное покрытие.
Провода Triplex
Провода основного фидера
Провода питания панели
Провода в неметаллической оболочке
Одножильные провода
, через которые проходит ток пробеги красные.
Белые провода всегда нейтральны (нулевые провода тоже черные).
Для заземления используются провода зеленого цвета.
Для розеток и выключателей используются токоведущие провода, которые представлены черным цветом.
Провода синего и желтого цветов — это провода под напряжением, которые используются в бытовых приборах.
Решенные примеры
1. Каковы методы подключения системы электропроводки?
Типичными типами домашней электропроводки являются система соединительных коробок, которая широко известна как древовидная система электропроводки, и тип замкнутой системы электропроводки.
Древовидная система электропроводки — При электропроводке приборы соединяются через стыки, это называется соединительной коробкой или древовидной системой проводки. Эта система подключения электропроводки потребляет меньше кабеля, стоит недорого (цена соединительной коробки немного выше) и подходит для нескольких временных электрических установок.
(изображение будет загружено в ближайшее время)
Замкнутая или замкнутая система подключения — наиболее универсальный метод подключения — это система замкнутой или замкнутой цепи.Название таково, потому что подключение к свету или вентилятору осуществляется путем переноса цепи от одной точки к другой в серии петель, пока не будет достигнут последний контур. Типы домашней электропроводки — это в основном кольцевые системы, потому что они дешевы (так как не требуются соединительные коробки) и легко отслеживают места неисправностей, причем точки находятся только на выходах.
(изображение будет скоро загружено)
Интересные факты
Провода и кабели известны, вероятно, каждому на Земле, кто использует электричество.
Можно сказать, что наличие проводов и кабелей настолько хорошо известно, что их длина удерживает вместе весь мир.
Ученые также изобрели проволоку, которая в десять тысяч раз тоньше одной прядки человеческого волоса (длина проволоки составляет всего один атом в высоту и четыре атома в ширину).
проводов: типы, сорта и размер | Электропроводка
В этой статье мы обсудим: — 1.Классификация проводов 2. Типы проводов 3. Сорт 4. Размер.
Классификация проводов: Провода можно разделить на две группы:
(i) Обычные провода и
(ii) Кабели.
Для различных электрических работ используются проводники, как правило, из меди, хотя в настоящее время также широко используются алюминиевые проводники. Доступность меди в Индии чрезвычайно мала по сравнению с ее спросом. Большое количество необходимо импортировать из других стран.По этой причине использование алюминиевых проводов увеличивается день ото дня.
В настоящее время даже якорь и катушки возбуждения различных машин и приборов изготавливаются из алюминиевой проволоки. Для резистивных катушек используются такие сплавы, как эврика, никель-хром, германское серебро, платиноид и т. Д. Для плавких предохранителей обычно используется свинцово-оловянный сплав или медная проволока.
Провода используются в основном для двух разных целей:
(i) Для производства якоря и обмоток возбуждения генераторов, двигателей, электрических звонков, электрических инструментов и т. Д.,
(ii) Для домашней электропроводки и для прокладки воздушных линий электропередачи и распределения.
Для якоря, катушек возбуждения и подземных кабелей используется отожженная медная или мягкая алюминиевая проволока; для домашней электропроводки и для воздушных линий подходит жестко вытянутый медный провод или провод из твердого алюминиевого сплава.
Если для воздушных линий используются неизолированные провода, то для всех остальных работ используются изолированные провода. Для использования в генераторах, двигателях и других устройствах провода могут быть с хлопковой изоляцией, шелком или эмалью.Опять же, хлопковое или шелковое покрытие может быть нанесено на проводник в один слой, два или три слоя в соответствии с требованиями системы.
Однослойное нанесение называется одинарным хлопковым покрытием (SCC) или одинарным шелковым покрытием (SSC), при нанесении двух слоев оно называется двойным хлопковым покрытием (DCC) или двойным шелковым покрытием (DSC), а когда три слоя применяются, это называется тройное хлопковое покрытие (ТСС) или тройное шелковое покрытие (ТШП). Провода, используемые для домашней электропроводки, и подземные кабели имеют различные другие типы изоляции.
Типы проводов:
Различные типы изолированных проводов, используемых для домашней электропроводки и служебных подключений, описаны ниже:
и. Изолированные провода из вулканизированной индийской резины (V.I.R.):
В этой проволоке в качестве жилы используется луженая медь или алюминий. На этот проводник нанесен один или несколько слоев вулканизированной индийской резины, т.е. резины, обработанной серой при высокой температуре. Чтобы исключить негативное влияние серы на медь или алюминий, проводник тщательно покрывают лужением или сначала наносят слой чистой резины.
Наконец, резиновую изоляцию покрывают либо хлопковой лентой, пропитанной влагостойким составом, например битумом или воском, либо покрывают хлопковой лентой. Эта лента снова покрыта хлопковой тесьмой, пропитанной влагостойким составом. Иногда резиновый утеплитель покрывают только хлопковой оплеткой, пропитанной влагостойким составом.
V.I.R. провода одножильные. Эти провода обычно используются в кабелепроводах, деревянной обшивке и заглушке проводки, проводке с зажимами и т. Д.Но в наши дни одноядерный P.V.C. провода в значительной степени заменили V.I.R. провода из разных областей применения.
ii. Провода с жесткой резиновой оболочкой (T.R.S.) или кабиной с оболочкой (C.T.S.):
В этих кабелях также используются луженые медные или алюминиевые жилы. Поверх проводника наносится слой чистой резины или резины, обработанной серой. В качестве внешнего защитного слоя прочная резиновая оболочка из T.R.S. провода и оболочка покрышки кабины из C.T.S. предусмотрены провода. Эти оболочки не подвержены воздействию солнца или воды.Следовательно, их можно использовать во влажных местах или на открытом воздухе.
T.R.S. или C.T.S. провода дешевле по стоимости и легки. Такие провода бывают одножильными, двухжильными, трехжильными и двухжильными с заземляющим проводом. Одножильные и двухжильные провода широко используются в домашней электропроводке, а двухжильные и трехжильные провода используются для подачи питания на краны, подъемники и т. Д., А также для прокладки сервисных соединений от воздушных распределительных линий или от одного здания к другому. .Резиновая изоляция на каждом проводе обычно имеет разный цвет для разных жил.
Для сервисных подключений и домашней электропроводки в настоящее время P.V.C. провода предпочтительнее T.R.S. или C.T.S. провода.
iii. Провода в металлической или светодиодной оболочке:
В этих кабелях V.I.R. Провода снабжены сплошной свинцовой оболочкой вместо хлопковой ленты или хлопковой оплетки. Свинцовое покрытие механически прочное и влагостойкое. Эти провода используются в системе проводки со свинцовой оболочкой.Благодаря высокой стоимости по сравнению с C.T.S. провода, свинцовые экранированные провода обычно не используются для внутренней проводки. Эти кабели используются для сервисных соединений и для проводки в ненормальных климатических условиях с большим количеством влаги.
Кабели в свинцовой оболочке доступны в одножильных, двухжильных плоских, трехжильных плоских и двухжильных плоских кабелях с заземляющим проводом. Здесь также резиновая изоляция над проводником имеет разный цвет для разных жил.
iv.Погодостойкие провода:
Погодостойкая проволока обычно используется при наружных работах, когда проволока остается открытой в атмосфере. Эти кабели сделаны из V.I.R. изолированные провода, надлежащим образом обмотанные лентой, оплеткой и составленные из атмосферостойкого материала. Проводник изготовлен из луженой меди или алюминия, поверх которого нанесен слой резины, обработанной серой.
Резиновая изоляция покрыта хлопковой лентой, пропитанной изоляционным лаком. Наконец, хлопчатобумажная лента покрывается хлопковой плетенкой, пропитанной изоляционным составом, который не подвержен воздействию солнца, воды или влажности.
Погодостойкие кабели используются для питания промышленных предприятий и для наружной проводки при низком и среднем напряжении.
v. Провода с термопластичной изоляцией (ПВХ провода):
В этих кабелях проводник обычно изолирован поливинилхлоридом (ПХВ), который является термопластическим материалом. Этот тип изоляции не подвержен воздействию кислот, щелочей, озона, влажности или суммарного излучения. Резиновая изоляция очень быстро портится при контакте с маслом, но P.V.C. остается неизменным. P.V.C. намного тверже резины.
Следовательно, от механических повреждений не требуется никакой дополнительной защиты, такой как хлопчатобумажная пряжка или хлопковая тесьма. Он легко воспламеняется и горит до тех пор, пока находится в контакте с пламенем. Но как только источник пламени убран, он перестает гореть. Таким образом, доказывается, что P.V.C. изоляция не способствует горению.
P.V.C. при чрезмерном нагревании становится полутемным, а при очень низких температурах становится хрупким. Поэтому П.V.C. провода нельзя использовать для подключения к нагревательным приборам и другим подобным приложениям. Точно так же его нельзя использовать для проводки в местах, подверженных воздействию погодных условий, где часто выпадает снег.
P.V.C. провода заменили V.I.R. провода и C.T.S. провода в кабелепроводе и в C.T.S. проводка там, где провод проходит по деревянной обрешетке. P.V.C. кабели также используются в качестве силовых кабелей, кабелей управления, сигнальных кабелей и кабелей связи и т. д.
Кроме P.V.C. другие термопластические изоляционные материалы, такие как полихлоропрен, полиэтилен, также доступны на рынке.
Класс проводов: Для домашней и промышленной электропроводки в настоящее время обычно используются провода класса 250/440 вольт и 650/1100 вольт.
(i) Кабели класса 250/440 В могут использоваться там, где постоянный ток. напряжение питания не превышает 250 вольт, или линейное напряжение переменного тока. напряжение питания не превышает 415 вольт.
(ii) Кабель класса 650/1100 вольт можно использовать, если напряжение в цепи превышает 415 вольт, но давление между линейным проводом и землей не превышает 650 вольт.
В Индии кабельное производство занимается производством кабелей в соответствии с индийскими стандартными техническими условиями (I.S.S.).
Номера спецификаций, установленных Индийским институтом стандартов, приведены ниже:

Размер провода: Максимальный ток каждого проводника ограничен. Когда ток течет по проводнику, проводник нагревается. Это тепло пропорционально квадрату силы тока.Опять же, существует предел степени нагрева, которую может безопасно выдержать конкретная изоляция.
В соответствии со спецификацией, установленной Индийским институтом стандартов, максимальные токи, которые могут безопасно протекать через провода разных размеров с разными типами изоляции, являются фиксированными. Технические характеристики приведены в таблице № 5. Несоблюдение этой спецификации может привести к повреждению изоляции из-за чрезмерного нагрева проводника.
Один из способов выражения размера электрического провода — это стандартный калибр проводов (S.W.G.). Обычно используется калибр проводов Британского стандарта. Это приведено в таблице № 6.
Для определения калибра проволоки используется круглый стальной диск с отверстиями разного размера по всей его периферии (рис. 73), причем каждое отверстие соответствует определенному размеру. Это видно на рис. 73 видно, что каждое отверстие имеет прорезь, прикрепленную к его стороне, и разные прорези имеют разную ширину. Перед каждым отверстием есть номер.
Для определения калибра проволока протягивается через разные прорези.Число, указанное напротив прорези, в которой провод не провисает и не слишком туго натянут, является номером калибра этого провода. Например, если число напротив прорези, в которой проволока не провисает и не натягивается сверху, 18, размер проволоки будет 18 S.W.G.
Если провод состоит из одного жила, его можно выразить как 1/18. Точно так же, если размер провода выражен как 37/16, это означает, что провод имеет многожильный провод с 37 прядями, а размер каждой жилы составляет 16 S.W.G. Самый большой размер провода, доступный на рынке, имеет номер «0000000» (семь нулей) S.W.G., а наименьший размер имеет номер 48 S.W.G.
В настоящее время размер провода не выражается в единицах S.W.G. число, но по диаметру каждой пряди. В столбце 1 таблицы № 5 размеры проволоки выражены в количестве жил и диаметре каждой жилы в дюймах, а поперечные сечения жил в дюймах приведены в столбце 2.
В столбце 3 размер проволоки указан в количестве жил и диаметре каждой жилы в мм, а поперечное сечение проволоки в мм ² указано в столбце 4.Таким образом, размер провода, ранее выраженный как 37/16, теперь выражается как 37 / 0,064 дюйма. Это означает, что многопроволочный проводник имеет 37 жил, а диаметр каждой жилы составляет 0,064 дюйма.
Провода, имеющиеся на рынке, обычно обозначаются площадью поперечного сечения в кв. Дюймах или кв. Мм. Медные провода изготавливаются с диаметром, измеряемым либо в дюймах, либо в мм, а алюминиевые провода производятся с диаметром, измеряемым только в миллиметрах. В таблице нет. 5 дана допустимая токовая нагрузка как медных, так и алюминиевых проводников.Проводники имеют номинальную емкость, указанную в таблице, при температуре окружающей среды 30 ° C.
При температурах выше 30 ° C проводники не должны пропускать токи, указанные в таблице. В этом случае по проводнику должен протекать ток, который определяется током, указанным в таблице №. 5 умножить на коэффициент, указанный в таблице № 7. В противном случае изоляция жилы будет повреждена из-за чрезмерного нагрева.
Например, пусть температура окружающей среды в помещении составляет 35 ° C.Пусть 2-жильный, медный провод, P.V.C. должен использоваться изолированный провод. Из таблицы № 5 — видно, что максимальная токовая нагрузка этого провода при 30 ° C составляет 62 ампера. Теперь, поскольку температура окружающей среды в этом месте составляет 35 ° C, максимальный ток, который должен проходить через провод, не должен превышать 62 x 0,87 = 54 ампера.
Из следующих обсуждений можно понять, как можно использовать таблицу №. 5:
(a) Если ток в цепи известен, размер кабеля можно выбрать из таблицы.Пусть одножильный кабель выдерживает 15 ампер. В четвертой строке столбца 5 таблицы указан номинальный ток 15 ампер. После этой четвертой строки в столбце 1 указано, что размер медного проводника для тока 15 ампер составляет 3 / 0,036 дюйма. Также в пятой строке столбца 5 номинальный ток составляет 15 ампер. В пятой строке столбца 3 указан размер алюминиевого проводника на 15 ампер 1 / 1,80 мм.
(b) Если площадь поперечного сечения проводника известна, его допустимую нагрузку по току можно определить по таблице.Пусть площадь поперечного сечения проводника составляет 0,003 кв. Дюйма. Это поперечное сечение можно найти в четвертой строке столбца 2. В четвертой строке столбца 1 размер кабеля с медным проводником указан как 3 / 0,036 дюйма. В зависимости от того, является ли кабель двухжильным или трехжильным, допустимую нагрузку на кабель можно определить по столбцу 5 или столбцу 6.
В этой связи следует отметить, что допустимая токовая нагрузка проводника не является фиксированной.
Это зависит от следующих факторов:
(i) Допустимое падение напряжения на дальнем конце фидера.
(ii) Допустимое превышение температуры жилы.
(iii) Является ли кабель одножильным или многожильным.
В постоянном токе цепи или в однофазной сети переменного тока. цепи можно использовать либо двухжильный кабель, либо два одножильных кабеля. Точно так же в трехфазной сети переменного тока можно использовать либо трехжильный кабель, либо три одножильных кабеля. схема. Поверхность, доступная для теплового излучения в одножильном кабеле, больше, чем у двухжильного или трехжильного кабеля.
Следовательно, при одинаковом размере проводника и при одинаковой температуре окружающей среды одножильный кабель может пропускать больший ток, чем двухжильный или трехжильный кабель.Это можно четко понять из текущих рейтингов, приведенных в столбце 5 и столбце 6 таблицы № 5.
Таким образом, сечение жил в кабеле определяется либо с учетом допустимого падения напряжения по длине жилы, либо с учетом допустимого превышения температуры в проводнике. В схемах освещения обычно учитывается падение напряжения до самой дальней точки нагрузки.
Типы проводов и кабелей для электроники »Примечания к электронике
— обзор различных типов электронных кабелей и проводов, используемых в электронном оборудовании.
Учебное пособие по кабелям и проводам Включает:
Типы проводов / кабелей Соединительный провод
Существует много различных типов кабелей для электроники, которые можно использовать в электронном оборудовании. По большей части он представляет собой одиночный провод, покрытый изоляцией, но и другие типы проводов также используются в больших количествах.
Тип необходимого кабеля или провода для электроники зависит от области применения. Некоторым может потребоваться экранирование, тогда как другим может потребоваться несколько параллельных проводов для передачи шины данных.Конечно, есть также много других типов проводов, которые можно использовать в зависимости от области применения.
Виды провода
Существует несколько типов кабелей или проводов для электроники, которые можно использовать в производстве электроники. Некоторые из основных типов описаны ниже:
Соединительный провод
Коаксиальный питатель RF
Экранированный кабель
Ленточный кабель
Кабель для передачи данных
Каждый из этих типов кабелей или проводов для электроники используется в разных приложениях.Используя правильный тип кабеля для электроники, часто можно сэкономить значительное количество времени на этапе создания электроники в проекте или обеспечить получение нужных характеристик.
Соединительный провод электроники
Этот тип провода обычно считается одиночным проводом, покрытым какой-либо изоляцией. Обычно он используется для соединений точка-точка, или для разных соединений могут использоваться различные провода. В этих условиях провода могут быть связаны в жгут проводов.
Дополнительные сведения о типах проводов, которые можно использовать, можно найти на странице «Соединительный провод для электроники», к которой можно получить доступ через список «Связанные статьи», который находится под главным меню в левой части этой страницы. .
RF Коаксиальный фидер
Коаксиальный кабель
RF используется для передачи радиочастотных сигналов. Кабель разработан специально для радиосигналов, и его свойства позволяют передавать их с минимальными потерями.
Как следует из названия, коаксиальный или коаксиальный фидер состоит из концентрических круглых слоев.Самый внутренний слой представляет собой проводник круглого сечения. Снаружи находится изолирующий диэлектрик, который отделяет внутренний проводник от внешнего экранирующего проводника. Обычно это коса. Самый внешний слой — это защитная оболочка.
Коаксиальный кабель передает радиочастотные сигналы из одного места в другое с минимальным уровнем потерь. Сигнал распространяется по кабелю и ограничивается внешним проводником, который обычно представляет собой оплетку. Таким образом, не может быть сброшено ни электричества, ни дополнительных сигналов.
Коаксиальный кабель — наиболее широко используемый вид фидера для радиочастотных сигналов. Хотя в некоторых случаях используются другие формы фидеров, коаксиальный кабель очень удобен и прост в использовании, а также допускает попадание в различные среды.
ВЧ-фидер имеет так называемый характеристический импеданс — это импеданс, который источник увидел бы, если бы подавал свою мощность на бесконечно большую длину фидера. Чтобы получить максимальную передачу мощности, полное сопротивление источника генератора, характеристическое сопротивление фидера и полное сопротивление нагрузки должны быть одинаковыми.Наиболее распространенные значения импеданса коаксиального РЧ-кабеля составляют 50 Ом (используется для коммерческих / промышленных РЧ-приложений, а также CB и любительского радио) и 75 Ом, что является стандартом для домашних телевизионных и Hi-Fi антенных систем.
Экранированный кабель
Экранированный кабель по своим свойствам сильно отличается от коаксиального кабеля. Его нельзя использовать для передачи радиочастотных сигналов, так как его свойства не соответствуют этому применению.
Обычно экранированный кабель используется в тех случаях, когда один или несколько проводов должны иметь экран для защиты от паразитного излучения.Он широко используется для звука низкого уровня и может использоваться для микрофонов и даже для соединений между фонокорректорами аудиосистем.
Для некоторых аудиоприложений можно использовать два провода для обеспечения сбалансированной системы, в которой ни один из проводов не заземлен. Это дополнительно помогает снизить вероятность захвата. Если какие-либо сигналы будут обнаружены, они появятся на обеих линиях, и вход усилителя не увидит их — он должен реагировать только на любые различия между двумя линиями.Однако дополнительный экран обеспечивает максимальную защиту от случайного захвата.
Кабель для передачи данных
В связи с широким использованием компьютеров и компьютерных технологий возрастает потребность в отправке данных из одной точки в другую. Используется много типов кабелей для передачи данных.
Основным требованием к кабелю для передачи данных является то, что он должен иметь возможность передавать данные по всей длине с минимальным количеством ошибок данных на принимающей стороне. Это означает, что должен быть минимум излучения сигнала и захвата помех, а также форма волны должна оставаться неизменной.Для этого обычно используется формат витой проволоки. Это защищает провод от случайного захвата и излучения, в то же время позволяя волновой форме перемещаться по нему в неизменном виде.
Разнообразные формы кабельных сборок можно купить в готовом виде. Кабели RS232 часто доступны вместе с другими типами. Возможно, в наши дни наиболее широко используемый кабель — для приложений в стиле Ethernet, и форматы «Cat 5» или «Cat 5e» легко доступны при очень конкурентных условиях. Эти кабели можно использовать для многих подключений в стиле компьютерной сети.
Обзор кабелей
Видно, что существует большое количество различных типов кабелей для электроники. Каждый тип предназначен для разного использования и может быть использован с большим преимуществом в разных приложениях. Хотя основной соединительный провод, вероятно, является наиболее широко используемым, коаксиальный кабель, экранированный кабель, ленточный кабель, кабели данных и другие типы действительно подходят для их конкретных приложений.
Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .
Какие бывают типы цепей?
Главное, что нужно помнить при выборе типа схемы для электроустановки, — это требования, изложенные в Правилах электромонтажа IET. Это что:
Количество и тип цепей, необходимых для освещения, обогрева, питания, управления, сигнализации, связи и информационных технологий и т. Д., Должны определяться на основании знания:
Расположение точек потребления электроэнергии.
Ожидаемые нагрузки на различных цепях.
Ежедневные и годовые изменения спроса.
Любые особые условия, например гармоники.
Требования к управлению, сигнализации, связи, информационным технологиям и т. Д.
Ожидаемый спрос в будущем, если указан.
Лучший способ решить эту проблему — это разбить электрическую установку, чтобы посмотреть на ее различные части и определить типы цепей, необходимые для каждого отдельного элемента.Это может помочь с надежностью системы и кабельной разводкой, а также с пониманием того, что не все цепи в установке будут работать все время, и, следовательно, текущие потребности в некоторых областях установки будут переменными.
Каковы характеристики цепи освещения?
Схема освещения является особенностью большинства установок. Обычно они рассчитаны на 6А, но иногда могут быть на 10А или 16А. Цепи освещения присутствуют во всех установках и имеют постоянную нагрузку при включенном освещении.Цепи освещения могут быть соединены проводом с тремя пластинами , для цепей, соединенных составными кабелями (например, в домашних условиях), или методом кабелепровода , для цепей, соединенных одножильными кабелями в пределах подходящей системы герметизации.
Что такое трехпластинчатая проводка?
Осветительные цепи, соединенные композитными кабелями, нуждаются в большем количестве соединений в цепи, потому что композитные кабели ограничивают возможность прокладки одного проводника из одной точки в другую. Эти соединения, или петли , , обычно являются третьими выводами под напряжением в пределах световой точки, например потолочной розетки.За счет включения петель в установку отдельные жилы кабеля можно при необходимости удлинить в другом месте.
В системе с тремя пластинами распределительная коробка не используется. Дополнительная пластина в потолочной розетке позволяет соединить контурный кабель от потолочной розетки к потолочной розетке, а кабель переключателя подключать непосредственно к потолочной розетке, что фактически превращает потолок в собственную распределительную коробку.
Что такое двухпластинчатая проводка?
В системе электропроводки с двумя пластинами на каждой позиции освещения имеется распределительная коробка, к которой подключаются силовой кабель, кабель переключателя и кабель к потолочной розетке.Свое название система получила потому, что нужны всего две клеммные колодки.
Каковы характеристики силовой цепи?
Силовые цепи обычно питаются от розеток, но могут также питать отдельные постоянные электроприборы. Их можно подключить двумя способами:
Кольцевая проводка с оконечной разводкой — это традиционно основной метод подключения цепей розеток в Великобритании, позволяющий устанавливать большое количество розеток рядом с их нагрузками. В цепях с кольцевым выводом нагрузки распределяются между двумя параллельными проводниками, что помогает уменьшить падение напряжения, поскольку параллельное соединение проводников снижает сопротивление.Кольцевая проводка не подходит для постоянных нагрузок, таких как погружные нагреватели, и следует соблюдать осторожность при их использовании при установке на кухнях — нагрузки должны быть равномерно распределены по цепи.
Радиальная проводка — это силовая цепь кабеля соответствующего номинала, которая входит в каждую точку питания и переходит в следующую в одну большую линию. Схема заканчивается последней точкой на ней. Эта форма разводки становится все более популярной среди проектировщиков, потому что в ней намного легче определить неисправности, чем в кольцевой оконечной цепи — в радиальной цепи, если в любом месте кабеля есть разрыв, все цепи после разрыва перестанут работать, в то время как в цепи кольцевого вывода даже в случае неисправности на все розетки будет подаваться питание — это создает риск того, что неисправности не будут обнаружены, проводники будут перегружены, а затем возникнет электрический пожар.
Каковы характеристики цепей систем охранной и аварийной сигнализации?
Цепи аварийных систем нуждаются в дополнительной защите, чтобы не повредить их в случае неисправности или пожара.
No related posts.
