Виды электропроводок

Когда мы щелкаем выключателем, и в нашем доме загорается свет, мы не думаем о том, как электричество дошло до лампочки, а тем более о том, какие виды электропроводок использовались, чтобы лампочка горела, а приборы работали. Какие при этом использовались провода, где и, самое главное, как они проложены? Во все времена провода не были дешевыми, все-таки там использовался металл, и металл высокого качества.

Содержание примесей в металле, используемом для производства электрических кабелей, минимальное. Отсюда и стремление применить провод с минимально необходимым сечением. В зависимости от вида электропроводки нужно закладывать провода разного сечения. Рассмотрим существующие способы прокладывания электропроводки подробнее…

На самом деле все просто: существует внешняя и внутренняя проводка. Внешняя электропроводка – для улицы, внутренняя – для помещений. Вся электропроводка, что в помещении, бывает открытая и скрытая.

Виды электропроводок: открытая электропроводка

Открытой электропроводка является тогда, когда провода с изоляцией проложены поверх стен и отделки. Если вспомните, то такие решения еще остались в старых домах. Скрученные или обыкновенные провода пробрасываются между изоляторами непосредственно по поверхности стен, потолков и т. п. Крепятся провода на струнах, тросах, роликах, изоляторах, пропускаются в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Достоинства:

• минимальное сечение провода;
• всегда видно состояние проводки;
• быстрый доступ без дополнительных инструментов, для устранения возможной неисправности;
• только такая электропроводка разрешена в деревянных домах и пожароопасных помещениях.
• идеально подходит для оборудования дачных или садовых домиков.

Недостатки:

• находится на поверхности, мешает мебели, скапливается пыль;
• в случае прокладки в кабельных каналах требует дополнительных затрат;
• при ремонте трудно подобрать в тон отделку, провод или сопутствующие материалы;
• дизайн интерьера должен быть согласован с электропроводкой.

Виды электропроводок: скрытая электропроводка

Если все что находится снаружи запрятать внутрь стен, получим скрытую электропроводку. Особенно такой вид эоектропроводки удобен при прокладке в полых стенах. Если мы имеем сплошную каменную, кирпичную или железобетонную стену, то необходимо такие полости предусмотреть. Скрытая электропроводка – самый распространенный способ прокладки проводов в наших домах, офисах и прочих помещениях. Такая проводка всем хороша, но необходим запас по сечению провода. Если у вас крепкие железобетонные стены, то при малейшей реконструкции электропроводки вам нужно будет штробить стены. Отсюда и с точностью наоборот достоинства и недостатки такого решения.

Достоинства:

• невидимое положение электропроводки стирает все ограничения для дизайна интерьера и способа отделки помещения;
• ваша мебель встанет там, где вы захотите, и не повредит провода;
• исключено случайное попадание человека под напряжение;

Недостатки:

• затруднен доступ к неисправностям, иногда заменить оборванный в стене провод невозможно, и приходится отказываться вообще от эксплуатации части скрытой электропроводки;
• внесение изменений в схему электропроводки сопровождается значительным ремонтом, такая проводка безболезненно может быть скорректирована только на стадии реконструкции или капитального ремонта;
• штробление стен затруднительно, требует опыта, специальных инструментов, сопровождается шумом и пылью.

Как видите, недостатки скрытой проводки заставляют обращать на нее особое внимание еще на стадии проектирования, чтобы получить максимальный эффект от всех ее достоинств.

Виды электропроводок

Совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями называют электропроводкой. Согласно ПУЭ, это определение распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях микрорайонов, учреждений, предприятий, дворов, на строительных площадках, с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей в резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм² (при сечении более 16 мм² — кабельные линии).
Электропроводку, проложенную по поверхности стен, потолков, ферм и другим строительным элементам зданий и сооружений, опорам и т. п., называют открытой.
Электропроводку, проложенную внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п., называют скрытой.
Электропроводку, проложенную по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной 25 м каждый) вне улиц, дорог и т.п., называют наружной. Она может быть открытой и скрытой.
Стальную проволоку, натянутую вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют струной.
Металлическую полосу, закрепленную вплотную к поверхности стены, потолка и т.п., предназначенную для .крепления к ней проводов, кабелей или их пучков, называют полосой.
Тросом (несущий элемент электропроводки) называют проволоку или стальной канат, натянутый в воздухе, который используют для подвески к нему проводов, кабелей или их пучков.
Полую закрытую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей, называют коробом. Он служит защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба имеют только сплошные стенки со всех сторон. Короба можно применять в помещениях и наружных установках.
Открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей, называют лотком. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки изготовляют из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми; их применяют в помещениях и наружных установках.
Электропроводки осветительных и силовых сетей выполняют незащищенными изолированными проводами, защищенными проводами и кабелями.



Виды плоских проводов:
a — двужильные типов АППВ, ППВ, АППР; 6 — то же, трехжильные; в — двужильные типов
АППВС, ППВС
Незащищенные изолированные провода, наиболее часто используемые в электропроводках, показаны на рис.
Защищенные провода марок АПРН, ПРИ, ГТРГН, ПРВД, АВТ, АВТУ, АВТВ, АВТВУ, АПРФ и ПРФ используют в электропроводках с учетом способа прокладки, характера помещений и зон окружающей среды.

Виды электропроводок | Справочник заводского электрика

Страница 11 из 40

Глава IV
ЭЛЕКТРОПРОВОДНИКИ И ПРОВОДНИКОВЫЕ ИЗДЕЛИЯ
ВИДЫ ЭЛЕКТРОПРОВОДОК
По способу выполнения электропроводки разделяются на открытые и скрытые.
Открытые электропроводки выполняют по поверхности стен и потолков, по фермам и другим строительным сооружениям; они могут быть стационарного, передвижного и переносного исполнения. Скрытые электропроводки прокладывают в конструктивных элементах зданий (стенах, потолках, полах и перекрытиях). Такую электропроводку можно выполнять со сменой проводов при их повреждении (прокладка в трубах, коробах) и стационарно со сменой проводов при выполнении определенных строительных работ (прокладка непосредственно по поверхностям строительных сооружений, под штукатуркой).
При выполнении электропроводок необходимо соблюдать следующие условия: проводниковые изделия должны соответствовать номинальному напряжению сети, защитные оболочки — способу прокладки. В табл. 12 приведены виды электропроводок и способы прокладки в зависимости от характера помещений. Наибольшее распространение получили следующие способы прокладки проводов: открытая электропроводка на роликах и изоляторах, тросовая подвеска проводов, прокладка в трубах.

12. Характеристики электропроводок, выполняемых проводами и кабелями

Вид помещения	Способ прокладки электропроводки
	открытой	закрытой
Сухое	По конструкциям и поверхностям зданий и сооружений: на роликах и изоляторах, в трубах, коробах и лотках; кабелями и специальными проводами	В трубах, закрытых коробах, каналах стpoиτeльныx конструкций и под штукатуркой
Влажное	На роликах и изоляторах, в стальных трубах и коробах; кабелями и специальными проводами	Во влагостойких трубах, закрытых коробах
Сырое и особо сырое	На изоляторах, в стальных трубах, кабелями	Во влагостойких трубах
Жаркое	На роликах и изоляторах, в стальных трусах, коробах, лотках; кабелями и защищенными проводами	В изоляционных и стальных трубах
Пыльное	На изоляторах, в изоляционных трубах с металлической оболочкой, в стальных трубах, коробах и кабелями	В стальных трубах, коробах, кабелями и защищенными проводами
С химически активной средой	На изоляторах, в стальных трубах и кабелями	В стальных и изоляционных трубах, стойких к химическому воздействию среды

Открытую электропроводку на роликах и изоляторах выполняют внутри и снаружи помещений на высоте не менее 2,5 м от пола, кроме спусков к выключателям и розеткам. При выполнении таких проводок незащищенными изолированными проводами должны выполняться требования ПЭУ, приведенные в табл. 13, 14.

13. Наиболее допустимые расстояния, м, между осями крепления незащищенных изолированных проводов на изолирующих опорах.

Примечание. Для проводов любого сечения, закрепленных на изоляторах по стенам и полкам внутри помещений, наибольшее расстояние 2 м.
14. Наименьшие допустимые расстояния, мм, между осями незащищенных изолированных проводов на изолирующих опорах.

Ролики к деревянным стенам и потолкам крепят шурупами по дереву, на сухой штукатурке — к специальной планке. При прокладке по кирпичным или бетонным плитам применяют специальный крепеж или навивки проволоки, предварительно вмазанные на алебастре в подготовленное отверстие.
Тросовую подвеску проводов применяют для питания силовых и осветительных нагрузок внутренних и наружных сетей при больших пролетах. Марка провода определяется условиями среды и номинальным напряжением сети; сечение троса—механической нагрузкой (массой провода, длиной пролета, условиями прокладки). При подвеске на тросах незащищенных изолированных проводов наибольшие расстояния между точками крепления не должны превышать 1 м при сечении жилы 1 мм2 и 1,5 м при сечении до 6 мм2.
Прокладка проводов в трубах обеспечивает механическую защиту проводов и дает возможность заменять провода при их повреждении. Для этого промышленностью выпускается широкий сортамент труб; изготовляемых из различных материалов.
Стальные водогазопроводные трубы (толщина стенок 2,8 — 4 мм) рекомендуется применять только для помещений с взрывоопасной средой. Трубы соединяют при помощи муфт с резьбой, места соединений уплотняют. Для прокладки в сухих, влажных и жарких помещениях применяют стальные трубы толщиной стенок 1,6—2 мм, которые обеспечивают только механическую защиту. В табл. 15 приведено число проводов в тонкостенной стальной трубе в зависимости от ее наружного диаметра, сечения жилы провода и длины линии.

15. К выбору числа проводов в стальных трубах

Виды электропроводок, выполняемых в промышленных зданиях

⇐ ПредыдущаяСтр 5 из 11Следующая ⇒

Совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями называют электропроводкой. Согласно ПУЭ, это определение распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях микрорайонов, учреждений, предприятий, дворов, на строительных площадках, с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей в резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм² (при сечении более 16 мм² — кабельные линии).
Электропроводку, проложенную по поверхности стен, потолков, ферм и другим строительным элементам зданий и сооружений, опорам и т.п., называют открытой.
Электропроводку, проложенную внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п., называют скрытой.
Электропроводку, проложенную по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной 25 м каждый) вне улиц, дорог и т.п., называют наружной. Она может быть открытой и скрытой.
Стальную проволоку, натянутую вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют струной.
Металлическую полосу, закрепленную вплотную к поверхности стены, потолка и т.п., предназначенную для .крепления к ней проводов, кабелей или их пучков, называют полосой.
Тросом (несущий элемент электропроводки) называют проволоку или стальной канат, натянутый в воздухе, который используют для подвески к нему проводов, кабелей или их пучков.
Полую закрытую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей, называют коробом. Он служит защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба имеют только сплошные стенки со всех сторон. Короба можно применять в помещениях и наружных установках.
Открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей, называют лотком. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки изготовляют из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми; их применяют в помещениях и наружных установках.
Электропроводки осветительных и силовых сетей выполняют незащищенными изолированными проводами, защищенными проводами и кабелями.



Виды плоских проводов:
двужильные типов АППВ, ППВ, АППР; трехжильные двужильные типов АППВС, ППВС
Защищенные провода марок АПРН, ПРИ, ГТРГН, ПРВД, АВТ, АВТУ, АВТВ, АВТВУ, АПРФ и ПРФ используют в электропроводках с учетом способа прокладки, характера помещений и зон окружающей среды.





Вопрос

Прокладка проводов в стальных трубах



Прокладка открытой и скрытой электропроводки в стальных трубах требует затраты дефицитных материалов и трудоемка в монтаже. Поэтому их применяют для защиты проводов от механических повреждений, а также для защиты изоляции и самих проводов от разрушения едкими парами и газами, попадания внутрь трубы влаги, пыли и взрыво-пожароопасных смесей из окружающей среды.

Соединения и присоединения труб к коробкам, аппаратам и электроприемникам выполняют без специального уплотнения (когда они применяются для защиты проводов от механических повреждений), уплотненными (для защиты труб от попадания в них пыли, влаги, едких паров и газов) и взрывобезопасными для исключения возможности попадания внутрь труб, аппаратов и электроприемников взрывоопасных смесей.

Применяемые для электропроводок стальные трубы делятся на три группы: — -водогазопроводные обыкновенные,

Легкие

тонкостенные электросварные.

Перед монтажом внутреннюю поверхность труб очищают от окалины и грата и производят окраску внутренней и наружной поверхностей асфальтовым лаком. Трубы, прокладываемые в бетоне, снаружи не окрашивают для лучшего сцепления с бетоном. Оцинкованные трубы прокладывают без окраски. При монтаже придерживаются нормализованных значений углов и радиусов изгиба труб в зависимости от диаметра труб, количества и сечения прокладываемых в них проводов. Водогазопроводные обыкновенные трубы применяют только во взрывоопасных установках; легкие — в обоснованных (с точки зрения экономии металла) случаях при открытой прокладке в сухих и влажных помещениях; а также при скрытой прокладке в сухих и влажных помещениях, на чердаках, в подливных полах, фундаментах и других строительных элементах с уплотнением мест ввода в коробки и соединением труб стальными муфтами на резьбе. Тонкостенные электросварные трубыприменяют при открытой прокладке в сухих и влажных помещениях без уплотнения мест соединения и ввода в коробки.

Электромонтажные организации используютиндустриальный метод монтажа стальных труб. Заготовку труб, их обработку, очистку, покраску, комплектование в отдельные узлы и пакеты выполняют в МЭЗ.

На месте монтажа трубы укладывают готовыми узлами, соединяют их между собой и затягивают в них провода. Заготовка трубных блоков в МЭЗ предусматривает использование нормализованных элементов в виде углов со стандартными радиусами изгиба. Трубы заготавливают в мастерских либо по эскизам, либо по макетам, имитирующим расположение электроприемников, к которым подводят трубы с проводами. Соединение муфтой на резьбе выполняют с уплотнением паклей на сурике или специальной фторопластовой лентой марки ФУМ. Такое соединение обязательно для обыкновенных и легких водо-газопроводных труб во взрывоопасных зонах, сырых, жарких помещениях, а также в помещениях, содержащих пары и газы, которые оказывают вредное воздействие на изоляцию проводов. В сухих непыльных помещениях допустимо соединение стальных труб гильзами или манжетами, без уплотнения.

Стальные трубы при открытой прокладке крепят скобами и хомутами. Запрещено крепление стальных труб всех типов к металлоконструкциям с помощью электрической и газовой сварки. При прокладке стальных труб должны быть выдержаны определенные расстояния между точками их крепления: не более 2,5 м для труб с условным проходом 15 — 20 мм, 3 м — с проходом 25 — 32 мм, не более 4 м — с проходом 40 — 80 мм, не более 6 м — с проходом 100 мм. Допустимые расстояния между протяжными коробками зависят от числа изгибов трубной линии: при одном — не более 50 м; при двух — не более 40 м; при трех — не более 20 м. Выбор диаметра стальной трубы для размещения в ней проводов зависит от их количества и диаметра проводов.

Соединения и вводы стальных труб в коробки: 1 — муфтой на резьбе, 2, 9 — гильзой на винтах, 3 — отрезком трубы с приваркой по краям, 4, 7 — гильзой на сварке, 5 — муфтой с раструбом, 6 — на резьбе в патрубок коробки, 8 — установочными заземляющими гайками с обеих сторон.

Чтобы избежать повреждения изоляции проводов при протяжке, на концах стальных труб устанавливают пластмассовые втулки. Для облегчения протяжки проводов в трубы вдувают тальк и предварительно затягивают стальную проволоку диаметром 1,5—3,5 мм, к концу которой прикрепляют тафтяную ленту с шариком. Затем в трубу сжатым воздухом небольшого передвижного компрессора при избыточном давлении 200—250 кПа вдувают шарик, с помощью тафтяной ленты втягивают проволоку и за ней провод или кабель, прикрепленные к проволоке.

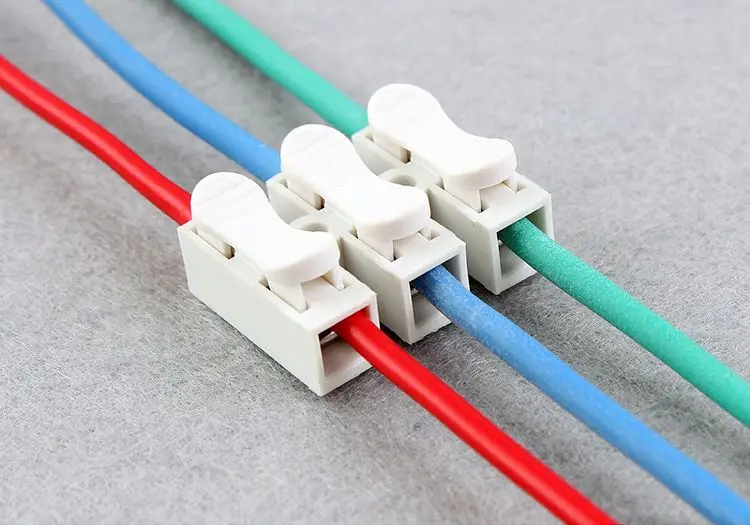

В вертикально проложенные трубы провода рекомендуется затягивать снизу вверх. Соединения и ответвления проводов, проложенных в трубах, выполняют в коробках и ящиках.





Вопрос

Рекомендуемые страницы:

Виды электропроводок и способы их прокладки.

 Видов электропроводок – их очень много, и выбор всегда зависит от некоторых факторов, которые учитываются еще на стадии планирования электрификации. Так, наиболее простым, а потому – наиболее востребованным, является открытый вид электропроводки, который заключается именно в том, что провода и кабель электросети, прокладываются уже по готовым поверхностям стен, перегородок, потолков и других различных элементов архитектуры  помощью систем кабельной прокладки и установки.

 Открытая электропроводка может выполняться несколькими различными способами: в электротехнических плинтусах или кабель-каналах, кабельных коробах, на струнах, или же стальной проволоке, в трубах, в лотках, на тросах, на изоляторах, в гофротрубах или гибких металлорукавах, на роликах, под наличниками, и, наконец, свободной подвеской, используя самонесущий провод. Последний способ открытой электропроводки является, несомненно и самым простым, но и одновременно с тем, имеет ряд эксплуатационных недостатков, а потому провода и кабель быстрее изнашивается, за счет постоянного воздействия неблагоприятных факторов.

 А вот открытая проводка, с любым изолирующим устройством, является одновременно и более безопасной для человека, и более защищенной, а потому – долговечной. При этом следует учитывать, что открытая электропроводка бывает трех типов: переносная, передвижная и стационарная. Переносная электропроводка может монтироваться в процессе строительства для временного подключения специального оборудования к стабилизаторам электропитания.

 Передвижная электропроводка часто используется в различных технических помещениях, на производстве особого цикла, но как правило, бывает на самом деле в любых сферах, предпочитают именно стационарную электропроводку, которая обеспечивает необходимый уровень безопасности для человека.

 Скрытая электропроводка — это система кабелей и проводов электрической сети, проложенная внутри стен, полов, межкомнатных и межэтажных перекрытий, фундаментов, арок и так далее. Она бывает нескольких типов, в зависимости от того, какие материалы и строительные приемы используются. Так, скрытая электропроводка может монтироваться в замкнутых каналах, в трубах, коробах, пустотелых строительных конструкциях, гибких металлических коробах, металлорукавах, под штукатуркой или в бороздках, подлежащих оштукатуриванию. После полного цикла оштукатуривания найти такую проводку под штукатуркой возможно только с помощью таких измерительных приборов, как сигнализаторы скрытой проводки.

 В многоэтажном строительстве используют способ замоноличивания электропроводки в строительные элементы еще в процессе их изготовления или укладывания в бетон пластиковых труб, по которым после пройдет электропроводка. Также широко распространен индустриальный способ монтажа скрытой электропроводки, который заключается в создании металлических каркасных сооружений, для которых могут быть использованы разные материалы, особенно это применяется для потолочных перекрытий и размещение на них приборов осветительного оборудования.

 Следует также учитывать, что сама электропроводка может проходить, как снаружи здания, на вводе, так и внутри. Вследствие чего различают внутреннюю и внешнюю электропроводку, а она, в свою очередь, может быть скрытой или открытой. Наружная электропроводка – это система проводов и кабелей, проходящая по наружной стене зданий и сооружений, между зданиями (опорные столбы), а также вне дорог, вне улиц и так далее.

 Та часть электропроводки, которая соединяет точку высоковольтной линии с электропроводкой внутреннего типа, проходящей в помещении, называется вводом. Ввод представляет собой целый электротехнический узел, включающий изоляторы, зажимы вводного устройства, оборудование защиты и другие элементы. При этом силовой кабель от высоковольтной линии до точки ввода в здание, прокладывается по стальной струне, которая представляет собой в данном случае несущий элемент ввода. А металлические полосы, зафиксированные на стенах или потолке, к которым прикрепляются провода, кабель и пучки, называются несущими полосами. Сейчас, все чаще для наружной проводки по электроопорам, стали применять самонесущий кабель, каждая многожильная жила которого, одета в светостабильный полиэтилен, а ввод в здание осуществляется под землей в специальных гибких усиленных двухслойных гофротрубах, гладких изнутри. Они очень хорошо защищают вводной кабель от механических повреждений и агрессивной внешней среды.

 Помимо этого наружная и внутренняя электропроводка могут быть смонтированы с несущими элементами, в качестве которых используются тросы, стальные канаты, металлорукав, пластиковые и металлические короба.

 Последние, представляют собой закрытую конструкцию разного сечения, изготовленную из металла, и предназначаются для того, чтобы обеспечивать кабелю и проводу, защиту от механических повреждений. Чаще всего используют два вида коробов: сплошные и перфорированные с крышками, и их применение оправдано в наружной и внутренней электропроводкой, в случаях сложных условий эксплуатации.

 Также в прокладке электропроводки используются лотки, представляющие собой, открытые конструкции из металла или оцинкованной проволоки, перфорированные, решетчатые или сплошные, которые позволяют облегчить сам процесс монтажа, но при этом не создают для кабеля дополнительной защиты от механических повреждений.

 Монтаж электропроводки должен осуществляться в два последовательных основных этапа, и они, в свою очередь, разделяются на несколько подэтапов. Подготовительный этап включает в себя разметку всей трассы электропроводки, а также точки крепления, узловые места с установкой распределительных и установочных монтажных коробок, точки угловых поворотов и так далее.

 При этом для скрытой электропроводки, подготовительный этап производиться еще до оштукатуривания стен, в зависимости от выбранного типа, а для открытой проводки разметка производиться уже после отделочных работ, или в их процессе. Процесс подготовки для скрытого метода электропроводки, намного сложнее, так как подразумевает еще и создание бороздок или иных устройств, для прокладки кабеля и провода, внутри штукатурки.

 Сам процесс прокладки кабеля, также зависит от типа выбранных материалов в магазине, и в каждом случае будут свои строительно-технологические особенности. При использовании открытого способа, гораздо проще весь процесс монтажа, но при этом важна сноровка и мастерство, так как можно нарушить целостность и эстетику внутренней отделки стен и потолков в случае, если она создается поверх готовой стены или потолка.

 Заключительный этап монтажа электропроводки любого типа – осуществление ввода силового кабеля в электрощитовую, находящуюся внутри помещения и заведение входящего кабеля на вводной автомат, при помощи описанных выше устройств. После этого монтируются основательно и окончательно все ключевые точки, производиться изолирование токоведущих частей электросети, установка электроинсталляции, то есть монтаж розеток и выключателей и всех точек освещения.

 По техническим правилам, ввод кабеля осуществляться только квалифицированным электриком, после чего должно произойти «официальное» подключение к электросетям, подразумевающее в первую очередь установку электронного счетчика электроэнергии, для подсчета электроэнергии и обязательную постановку его на учет.

Все, что вам нужно знать об электропроводке дома

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов систем электропроводки дома

1. Шпилька для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолках с помощью фарфоровых планок с пазами, дерева или пластика. Это временная система электропроводки, поэтому она непригодна для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и колпачков

   Раньше он был довольно популярен, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке.В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, где кожух был сделан из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Электропроводка

   Существует два типа кабельной проводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда GI или ПВХ трубы устанавливаются на стены или крышу, это называется поверхностной проводкой из кабелепровода.Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабелепроводы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Без риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт легко выполняется, так как старые провода можно легко заменить

Недостатки

• Дороже по сравнению с поверхностной проводкой
• Сложно изменить расположение выключателей или приборов
• Установка сложная
• Трудно найти дефекты в проводке
• Добавление дополнительного трубопровода в будущем — утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, например к возгоранию электрического тока. Поэтому важно проявлять большую осторожность при прокладке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий выбор электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, переключателей безопасности и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы будете:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель и провод

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Чистый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Сравнение многожильного провода и одножильного

Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• Цепи калибра 14, 15 А
• цепи 12 калибра, 20 ампер
• Цепи калибра 10, 30 А
• Цепи 8 калибра, 40 А
• Цепи калибра 6, 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Электропроводка низкого напряжения

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, если у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

Сюда входит все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Какие типы электропроводки?

17 июня Какие бывают типы электропроводки?

Отправлено в 12:00 в без категории Электрик KC

Общая концепция электропроводки включает прокладку проводов и систем освещения. Электромонтаж — это техническая установка, для выполнения которой требуются квалифицированные электрики.Различные правительства и профессиональные организации разработали меры безопасности. Эти стандарты регулируют электромонтаж в своих регионах. Правила руководствуются и применяются ко всем типам электропроводки.

Шпилька для проводов

Cleat wiring — одна из старых систем электропроводки, которая перестала использоваться. Кляммеры являются опорой для объектов с изоляцией — они удерживают провода на стене для поддержки. Кабели остаются открытыми снаружи.
Шипы могут быть предметами, сделанными из плохих проводников электричества, например из дерева.Провода со своей стороны также могут иметь изоляционные оболочки. Иногда другие защитные материалы защищают их от неблагоприятных погодных условий.
Большинство электриков не стали бы устанавливать этот тип электричества для своих домашних клиентов. Примечательно, что не при установке систем постоянной проводки. Зажимная проводка предназначена для таких функций, как домашние вечеринки. В некоторых случаях система работает для кемпинговых экспедиций и других временных целей.

Плюсы и минусы разводки шипов

Все типы систем электропроводки имеют свои достоинства и недостатки.Хорошие или плохие стороны зависят, помимо прочего, от причины, места установки.

Плюсы

• Поскольку система оставляет кабели снаружи, любые неисправности легко обнаружить и устранить.
• Это лучшая система для использования на мероприятиях, которые длятся всего несколько дней и ночей.
• Система проводки с планками скромна и позволяет сэкономить на расходах.
• Проводку легко удлинить и даже удалить, когда ее назначение закончилось.

Минусы

• Не подходит для стационарной установки из-за неплотного крепления.
• Система представляет собой угрозу безопасности. Это создает опасность поражения электрическим током.
• Провода не защищены от быстрого износа в результате воздействия суровых погодных условий.
• Инсталляция не имеет подлинной ценности. Порой это просто некрасивые, провисающие провода.

Проводка планки

Batten — еще один простой вид электропроводки. Как и проводка Cleat, она лучше подходит для неброского монтажа. Вот что требуется для процесса установки:
• Прямая деревянная рейка толщиной около 10 миллиметров
• Кабели (экранированные силовые кабели из медной ленты) или тип RTS
• Латунные штифты
• • Зажимы для пряжек
Установка включает в себя зажимание нескольких кабелей вместе на деревянная рейка. Обрезка использует зажимы с пряжкой. Работа латунных штифтов заключается в фиксации зажимов пряжки на рейке.

Плюсы разводки планок

• Это один из самых дешевых видов электропроводки. Используемые материалы менее дорогостоящие
• Процесс установки прост в использовании
• Проводка из планок является самоустойчивой к суровым погодным условиям
• Она более долговечна, чем проводка в планках
• Процесс устранения неисправностей не сложен
• Установка выглядит лучше планки проводки

Минусы разводки планок

• Установка снаружи опасна из-за воздействия на окружающую среду.Такие эффекты могут сделать его неэффективным
• Материалы, используемые при его установке, не могут удерживать тяжелые кабели
• Вероятность разрушения в результате пожара или дыма
• Подходит только для любого напряжения ниже 250

Кабельная проводка

Кабельная проводка относится к наиболее защитным типам электропроводки. Прокладка кабелей в этой системе направлена ​​на их защиту от влажности. Трубопроводы могут быть металлическими или неметаллическими.

Металлические трубопроводы

В их число входят:
• Жесткий металлический трубопровод (RMC)
• Металлические электрические трубки (EMT)
• Промежуточный металлический трубопровод (IMC)
• Гибкий металлический трубопровод (FMC)

Неметаллические трубопроводы

• Жесткий неметаллический кабелепровод (RNC)
• Электрический неметаллический трубопровод (ENT)
Из всех типов электропроводки кабелепроводы имеют лучшую защиту от всех разрушающих факторов.Кабелепроводы могут защитить кабели от возгорания. При использовании трубок вероятность случайного поражения электрическим током может быть незначительной.
Однако установка трубопроводов является очень дорогостоящей из-за характера трубопроводов. Кроме того, сложен процесс установки; лучше оставить профессиональным электрикам. Система в целом безопасна. Тем не менее, неправильное заземление может подвергнуть людей опасному поражению электрическим током.

Скрытая проводка

Concealed и Conduit — это почти аналогичные типы электропроводки.Однако скрытая разводка требует проведения труб внутри стен. Строители оставляют в стенах места для пластиковых электрических труб. По трубам проходят кабели из поливинилхлорида в оболочке.
В кабелепроводе есть отверстия, через которые кабели подключаются к остальной системе. В домашнем хозяйстве в моде скрытые типы систем электропроводки.

Требования к скрытой проводке

• Пластиковые трубы
• Кабели в оболочке из поливинилхлорида
• Винты
• Коробка распределительного щита
• Колена
• Контргайка
Процесс монтажа скрытой проводки также носит технический характер.Такие системы электропроводки требуют внимания к деталям, которое предоставляется только профессиональным установщикам.

Плюсы и минусы скрытой проводки

Плюсы

• Провода находятся внутри стен и не влияют на эстетический фактор.
• Риск поражения электрическим током от проводки равен нулю или нулю. Этот коэффициент действительно для всех других типов систем электропроводки.
• Скрытая проводка — прочная система; процесс износа идет медленно
• Изоляция также защищена от внешних повреждений
• Монтаж скрытых кабелей обычно происходит на этапе строительства.После этого не нужно беспокоиться об этом.
• Минимальное воздействие влажности окружающей среды, которая может быть разрушительной для проводов.

Минусы

• Процесс установки носит технический характер, хотя он идет на этапе строительства.
• Возможности модификации системы ограничены. Первоначальная установка остается без изменений.
• Установка наносит значительный ущерб вашей учетной записи. Технические и материальные вложения довольно дороги.
• Вы можете не заметить, если есть какие-либо проблемы с кабелями внутри маскировки.
• Процесс ремонта так же сложен с технической точки зрения, как и установка

Электроустановки в домах чувствительны.Электрики соблюдают многие стандарты безопасности и профессиональные стандарты при установке. В некоторых случаях домовладельцы пытаются завершить процесс самостоятельно.
Хотя это может сработать при мелком ремонте, это не рекомендуется. Тем более, когда речь идет об основных электрических установках. Профессиональные электрики могут установить все виды электропроводки. Они делают это при лучшем соблюдении правил техники безопасности, чем вы можете делать самостоятельно. Нанимайте надежных электриков у мистера Спарки и дышите легко, поскольку они делают это за вас.

Мистер Спарки Электрик KC, штатный электрик Америки, обслуживает Канзас-Сити, штат Миссури, вместе с командой сертифицированных электриков также в Оверленд-парке. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток, установку потолочных вентиляторов, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети. Позвоните нам сегодня по телефону (816) 535-8808, чтобы записаться на прием!

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам больше узнать о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, обычно имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электрическими правилами.Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и т. Д., К главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многожильный провод или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токоведущих) проводов
• нейтральный провод
• заземляющий провод

1.Кабель NM

Самый распространенный тип домашней электропроводки — это кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода.Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• Цепи калибра 6, 55 А в черной оболочке
• Цепи калибра 8, 40 А в черной оболочке
• Цепи калибра 10, 30 А в оранжевой оболочке
• Цепи калибра 12, 20 А в желтой оболочке
• Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2.Армированный кабель

Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

Проводка переменного тока

, также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Электрики также выбирают другой вариант — использовать под землей кабелепровод из ПВХ и протягивать провода.

Этот тип кабеля обычно используется для питания наружных приборов и содержит изолированные провод под напряжением и нейтраль, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей, в которых используется напряжение менее 50 вольт. Этот тип проводки является правильным выбором для предметов, которые не требуют большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белого или коричневого цвета;
• Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, то буквы обозначают ее свойства:

• T означает термопластик;
• H означает термостойкость, а HH означает высокая термостойкость;
• W означает номинальное значение для влажных помещений;
• N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или мусорных баков.Поскольку это электрические провода, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенный тип кабеля для этого — Cat (Категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, контакт проводки данных с домашней проводкой все же опасен. Поэтому обращайтесь с ним осторожно и не касайтесь оголенных проводов.

Электрик объясняет различные типы домашней электропроводки

Вы, наверное, знаете, что вам нужны определенные провода для питания различных приборов, но вы можете не знать, насколько сложна ваша домашняя система электропроводки. Компания Art Plumbing, AC & Electric объясняет основы домашней электропроводки, рассматривая различные типы, размеры и цвета электрических проводов.

Электропроводка: основы

Чтобы понять различные типы систем электропроводки в вашем доме, важно сначала знать основы электропроводки. Электрический провод состоит из материала, который может проводить электричество, известного просто как проводник. В домашних системах электропроводки проводник представляет собой либо одну толстую жилу из алюминия или меди, либо это может быть несколько опор из проводящего материала, сгруппированных вместе, чтобы образовать один провод.

Чтобы провода не подвергали нас электрошоку, они изолированы непроводящим пластиковым покрытием. Провода, покрытые черным или красным покрытием, считаются «горячими» проводами, к ним нельзя прикасаться. Нейтральные провода должны быть покрыты только белым пластиком, и технически их можно дотронуться, но лучше не прикасаться к любым проводам, которые выглядят красными, черными или белыми. Единственные провода, к которым действительно безопасно прикасаться, — это провода заземления, они сделаны из цельного куска меди, который либо остается оголенным, либо покрыт зеленым пластиком. Провода заземления не являются частью электрических цепей (они не переносят электричество), но вместо этого используются в качестве отказоустойчивых, если что-то пойдет не так с горячим проводом.

Какие провода используются в вашем доме?

Количество проводов, которые могут встретиться в вашем доме, действительно зависит от того, как давно был построен ваш дом или как недавно вы обновили свои системы электропроводки.

• • НМ Проволока

    Если ваш дом был построен за последние 50 лет, он, вероятно, покрыт неметаллическим кабелем в оболочке, широко известным как провод NM или Romex (названный в честь популярной марки проводов NM). Внутри кабелей NM вы найдете три (или более) провода разных цветов.Сами кабели покрыты непроводящей и термостойкой оболочкой из термопласта. В сухих помещениях используется стандартная проводка NM, поэтому ее категорически не следует проводить на открытом воздухе. Хотя он почти всегда находится за гипсокартоном или внутри других материалов, если вы встретите желтые, белые или оранжевые провода, это, скорее всего, стандартный внутренний провод NM.

    Наиболее распространенные размер (калибр) и сила тока для проводов NM:

    • 14 калибр, с контуром 15 часов
    • 12-сегментный, с 20-амперным контуром
    • Калибр 10, со схемой 30 А
    • калибр 8, со схемой 40 А
    • 6-канальный, со схемой на 55 А

• UF Кабель

  Кабель

  UF обозначает подземный питающий кабель и представляет собой тип проводки, который можно использовать вне помещений или во влажных помещениях.Обычно он серый и похож на кабели NM. UF-кабель — это тип кабеля для прямой прокладки, который часто используется для питания внешних фонарных столбов или отдельно стоящих гаражей. В отличие от кабеля NM, кабель UF покрыт твердым пластиком, который полностью окружает каждый отдельный провод.

• THHN / THWN Провод

  Провода имеют продуманную маркировку, указывающую, какой тип изоляционной оболочки покрывает отдельные жилы.

  • Провода с маркировкой «Т» представляют собой термопластичные огнестойкие кабели.
  • Одинарная буква «H» означает, что провод устойчив к нагреванию до температуры 167 ° F.
  • «HH» означает, что провод выдерживает температуру до 194 ° F.
  • Провода с буквой «W» могут использоваться во влажных помещениях.
  • Знак «X» означает, что проволока изготовлена ​​из огнестойкого синтетического полимера.
  • Провода с маркировкой «N» устойчивы к маслам и бензину благодаря нейлоновому покрытию.

  Самыми распространенными проводами, которые можно найти в доме, являются провода с термопластическим высокотермостойким нейлоновым покрытием (THHN) и провод с термопластичным тепло- и влагостойким нейлоновым покрытием (THWN). Эти провода часто проложены в так называемом кабелепроводе, который может быть жесткой или гибкой пластиковой или металлической трубкой, обычно не скрытой за стенами.

Хотя может возникнуть соблазн купить несколько проводов в Walmart или в местном магазине Home Depot и попытаться устранить проблемы с электропроводкой самостоятельно, всегда лучше позвонить в Art Plumbing, AC & Electric для получения помощи с проводкой. Электропроводка сложна и потенциально опасна. Не рискуйте своей безопасностью, работая с электричеством!

3 типа систем электромонтажа Использование подрядчиками электротехники

Когда вы нанимаете подрядчика по электромонтажу для установки новой проводки в вашем доме или офисе, это никогда не бывает универсальной работой.Они могут установить разные типы систем электропроводки, каждая из которых имеет свои преимущества. Надежная электрическая компания найдет время, чтобы оценить вашу собственность, чтобы определить, какая система лучше всего подходит для ваших нужд. Ниже приведены некоторые из наиболее распространенных вариантов.

3 основных типа систем электропроводки

1. Проводка в свинцовой оболочке

В системе электропроводки этого типа проводники изолированы с помощью VIR и имеют свинцово-алюминиевый сплав, выступающий в качестве дополнительной оболочки.Эта оболочка защищает кабели от влаги и коррозии. Соединительные зажимы удерживают кабели прикрепленными к стенам или потолку, в то время как свинцовая оболочка заземлена в целях безопасности; в конце концов, свинец проводит электричество.

2. Поверхностная проводка

Существует два основных типа систем кабельной разводки. Поверхностная разводка кабелепроводов включает трубы, которые устанавливаются непосредственно вдоль потолка или стен здания. Электрокомпания проделывает в стене отверстия на одинаковом расстоянии для прокладки водоводов.Трубы состоят из стальных труб, которые крепятся к стене с помощью крючков.

3. Скрытая проводка кабелепровода

При скрытой проводке кабелепроводы фактически скрыты в стенах за штукатуркой. Очевидно, это более предпочтительно с эстетической точки зрения, что делает его одним из самых популярных типов проводных систем, используемых в настоящее время. Помимо эстетических преимуществ, некоторые электрические подрядчики считают, что этот тип системы обеспечивает дополнительную защиту кабелепроводов.

Чтобы узнать, какой тип системы идеально подходит для ваших нужд, проконсультируйтесь со специалистом. Они учтут широкий спектр факторов, чтобы определить, какая система подходит для вашей собственности.

Ищете электрического подрядчика в районе Цинциннати, Огайо? Свяжитесь с Apollo Electric , предлагая услуги освещения и электроснабжения как жилым, так и коммерческим клиентам. Они продолжают бизнес с 1980 года, относясь к своим клиентам с уважением, которого они заслуживают.Посетите их в Интернете, чтобы узнать больше о том, что они могут сделать для вас, или позвоните по телефону (513) 860-4490.

Типы электропроводки | HomeTips

Схемы параллельной и коммутационной проводки

Объяснение различий между тремя типами проводки: параллельная, переключающая и последовательная

Электрическая цепь — это замкнутая цепь, по которой электричество непрерывно течет от источника через горячий подключите к устройству, которое нужно запитать, а затем снова к источнику через нейтральный провод. Вдоль цепи могут быть приспособления, розетки и / или переключатели (защищенные корпусными коробками), соединенные параллельной или последовательной проводкой.

Проводка может быть проложена любым из нескольких способов. Например, кабель переключателя может проходить через распределительную коробку и затем к свету, или он может проходить через свет к распределительной коробке через «петлю переключателя». Другие провода могут проходить либо через распределительную коробку, либо через корпусную коробку, либо через обе, некоммутируемые, по пути к питанию различных устройств по линии.

Параллельная проводка

В большинстве домов проводка параллельна, то есть несколько устройств получают питание по одной цепи. И горячий, и нейтральный провод проходят через различные корпуса по пути и отходят к отдельным светильникам и розеткам.

Электропроводка переключателя

Переключатели, которые устанавливаются на горячих проводах, позволяют или запрещают прохождение тока к свету или другому устройству. Переключатель с ножевым лезвием (показан справа) показывает положение переключателя, когда он замыкает цепь, позволяя электричеству питать устройство.На рисунке ниже показано положение переключателя, когда он прерывает прохождение тока от горячей шины, предотвращая прохождение электричества. Схема подключения

серии

Схема подключения серии

Этот тип проводки используется редко, потому что он работает так же, как рождественские огни старого стиля — когда перегорает одна лампочка, ни одна не загорается. Последовательная проводка направляет горячий провод через несколько устройств, а затем присоединяется к нейтральному проводу, который ведет обратно к источнику.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.

No related posts.
