Виды чугунных радиаторов отопления: Виды чугунных радиаторов отопления — Всё об отоплении

Виды радиаторов отопления для квартиры и особенности их монтажа. Чугунные радиаторы отопления – стоит ли отдать предпочтение? Виды чугунных радиаторов отопления

Не каждая батарея подходит для установки в многоквартирных домах, ведь частые скачки давления в системе и использование воды в роли теплоносителя сказываются на работоспособности радиаторов. Некоторые металлы при соприкосновении с водой и воздухом подвергаются коррозии и окислению. Проверенным остается чугунный радиатор.

Характеристики чугунных радиаторов

• Используемый материал устойчив к коррозии.
• За счет устойчивости чугуна к физическим воздействиям, батареи применяют с любым видом теплоносителя. Его максимальная температура может составлять 150 градусов. Отличительной чертой служит устойчивость к окислению, ведь чугун не реагирует при соприкосновении с водой, даже если кислотно-щелочной баланс доходит до отметки 9-10 по Ph.
• Превосходно аккумулирует тепло, что повышает его теплоотдачу, если сравнивать с другими материалами. Чугунные батареи сохраняют тепло продолжительное время после отключения подачи теплоносителя.
• Долговечность приборов отопления до 30 лет. При правильных установке и уходе, климатическая техника живёт дольше отведенного срока.
• Толстые стенки – причина, по которой чугунные радиаторы проживают долгую жизнь.
• Число секций может быть разнообразным, чтобы добиться нужного уровня обогрева.
• При повреждении одной секции, заменяют только её, а не всю батарею.

Дизайн современных приборов отопления отличается от привычных старых «гармошек», которые стоят в некоторых квартирах. Популярны устройства, созданные при помощи художественного литья, выполненные в ретростиле.

Подходят для трёх видов подключения.

• Нижний. При таком подключении трубы присоединяются к нижним выходам с двух сторон. Минус нижнего подключения – малая циркуляция.
• Боковой. Такой способ подключения предусматривает максимальную циркуляцию теплоносителя, так как трубы подсоединяются к крайней секции в нижний и верхний выходы одной стороны.
• Верхний. Трубы подсоединяются к верхним выходам крайних секций. Циркуляция при таком подключении гораздо выше, чем при нижнем.

Чугунные радиаторы отливаются из сплава однородной массы, предназначенного для эксплуатации в системах отопления многоквартирных домов. Секции изготавливают отдельно и соединяют, используя инженерные прокладки и ниппели для герметичности.

Заявленная в технических характеристиках мощность отопителя практически всегда разнится с фактической. Связано это с проведением испытаний радиатора в лабораторных условиях, отличающихся от реальных.

Нагретый теплоноситель поступает по трубам отопительной системы в отсеки радиатора и нагревает воздух в помещении, отдавая тепло.

Виды чугунных радиаторов

• Одноканальные. В конструкции радиаторов данного вида у каждой секции присутствует канал, по которому циркулирует жидкий теплоноситель. Климатические устройства такого вида легко мыть, поэтому их устанавливают в медицинских учреждениях.
• Двухканальные. В одной секции отопительных устройств этого вида присутствует 2 канала, что повышает теплоотдачу.
• Трехканальные. Показатели по теплоотдаче выше по сравнению с другими видами, при этом их вес и глубина гораздо больше, чем у собратьев.

В двух- и трёхканальных радиаторах отопления используется оребрение, которое повышает теплоотдачу. Секции бывают стилизованными в разных стилях, от ретро до футуристического. Иногда используют металлический кожух, скрывающий батарею.

Популярны двухканальные радиаторы отопления, так как они компактны и обладают хорошей теплоотдачей.

Чугунные радиаторы отопления делятся по способу установки:

• Настенные. Крепятся на стены при помощи усиленных кронштейнов, этот вид крепления – классический.
• Напольные. Батареи снабжаются четырьмя ножками. Они являются частями крайних секций, поэтому их трудно обломить. Такие не нуждаются в дополнительных крепежах, что позволит сохранить стену. К тому же, не все стены выдерживают чугун. За ними удобнее убирать, так как расстояние от стены может быть гораздо больше, чем у классических видов креплений.

По высоте, в среднем, размеры колеблются от 35 до 150 см. Длина зависит только от ваших предпочтений, ведь количество секций может быть разным, а ширина напрямую зависит от количества каналов.

Недостатки чугунных радиаторов

• Вес. Это главный минус для чугунного изделия, и радиаторы не исключение. Из-за веса, а не из-за эстетики, начался выпуск батарей на «ножках», ведь далеко не каждая стена способна выдержать на себе немалый вес чугуна.
• Эффект термоса. Относят к плюсам и к минусам. Холодные радиаторы долго разогреваются. При выключении отопления, чугун, за счёт этого же свойства, на продолжительном промежутке времени остается теплым и продолжает отдавать тепло.
• Гидроудары. Некоторые модели чугунных отопительных приборов не выдерживают гидравлических ударов. Удары происходят в многоквартирных домах, подключенных к централизованной системе отопления. Это решается установкой регулятора давления.
• Загрязнение. Чугунные батареи сильно пылятся, а конструкция не всегда позволяет произвести полную и качественную уборку.
• Внешний вид. Внешне чугунные устройства – привлекательны, однако, за красоту стоит доплачивать. Изделия из этого металла продаются неокрашенными, поэтому внешний вид не вызывает симпатии.

Выходы из такой ситуации:

Самостоятельно покрасить батарею. Окрашенная батарея может смотреться неэстетично, если неравномерно накладывать слои краски.

Установить над климатическим устройством решетку. При помощи металлических чехлов можно «спрятать» батарею от чужих глаз, однако такие накладки снижают качество теплоотдачи, и в помещении становится прохладнее.

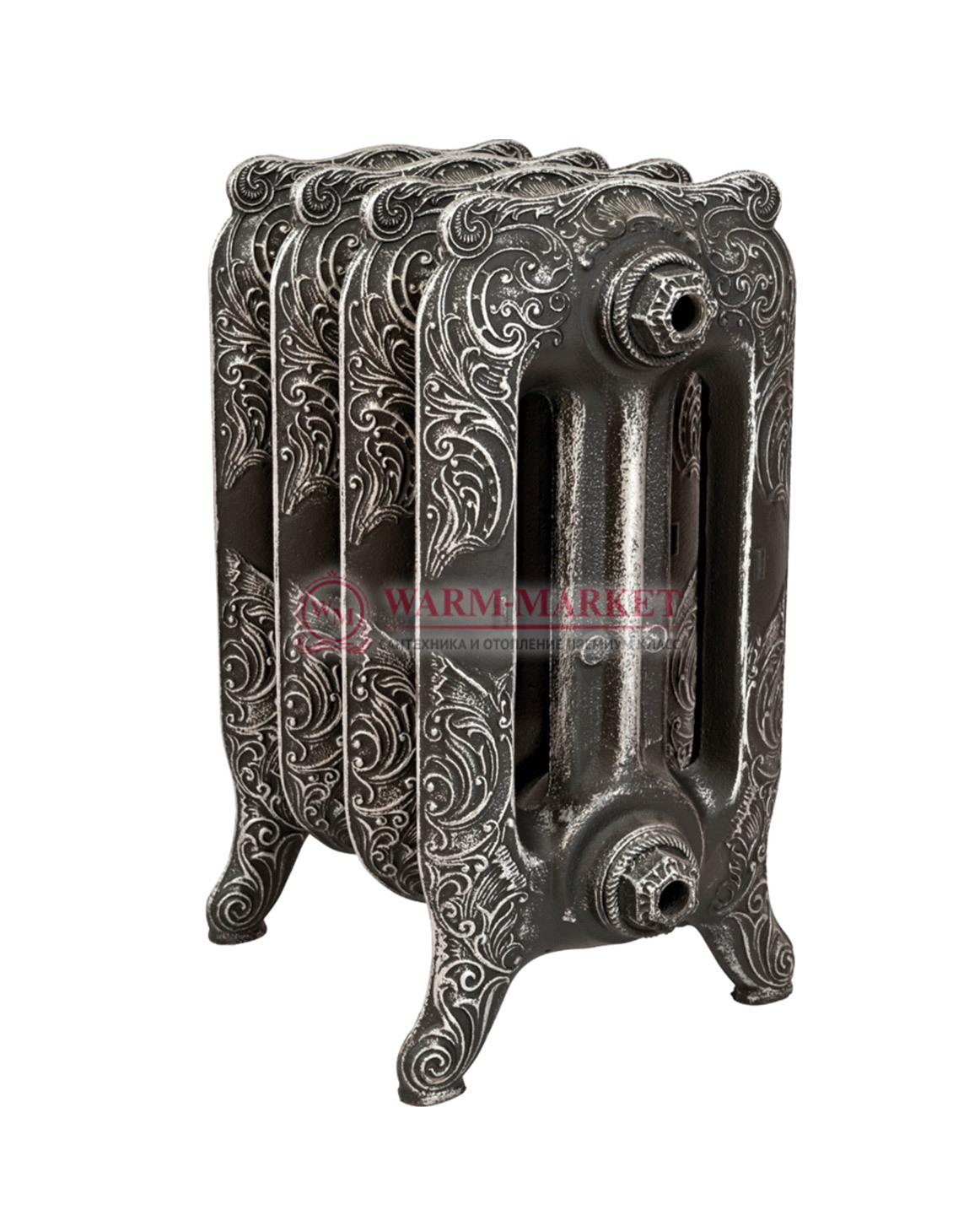

Заказать чугунный радиатор, выполненный в стиле художественного отлива. Батареи, отлитые в различных стилях, не нуждаются в покраске. Такой радиатор подойдет далеко не ко всем интерьерам.

Расчет секций чугунных радиаторов

Перед приобретением чугунного агрегата, потребуются расчёты, которые позволят точнее определить необходимое количество секций. В примере используются следующие данные:

1. Количество выделяемого тепла одной секцией равно 145 ватт (взят средний показатель, точные данные есть в техпаспорте изделия).
2. Расчет производится для комнаты с нормальным утеплением, одной уличной стеной и одним окном. Согласно СНиП, количество тепла, которое требуется для ее обогрева – 100 ватт.
3. Размеры комнаты – 4 х 3 метра.

Расчет

1. Определяется площадь комнаты. Она равна 12 м2.
2. Перемножается площадь и количество тепла, которое нужно для обогрева одного квадратного метра помещения. По СНиП, для комнаты из примера требуется 100 ватт/м2. После выполнения этого действия получается 1200 ватт.
3. Количество тепла, необходимое для помещения, нужно разделить на теплоотдачу одной части батареи. После – округлить получившийся результат в большую сторону.
4. Получается количество секций, необходимое для установки. Для комнаты, указанной в примере, устанавливается радиатор, состоящий из 9-ти секций.

Расчет ориентирован на помещения, высота которых не превышает 3 метров.

Так как каждое помещение является уникальным, существуют коэффициенты, которые позволяют точнее произвести расчеты:

Для точного измерения количества тепла на один квадратный метр, нужно разделить высоту потолков на коэффициент, равный 3. Для комнаты с потолком в 2.5 м он составит 0.83.

Для расчетов применяется средняя температура теплоносителей, которая составляет 70 градусов. При повышении этого показателя, из конечного числа надо вычитать 15 % через каждые 10 градусов, при понижении температуры – выполнять противоположное действие.

Если у помещения не одна, а 2 или 3 уличные стены, то стоит умножить количество тепла для 1 м2 на коэффициент 1.75. После этого число секций нужно разделить на количество окон и установить радиаторы под каждым из них.

Это обеспечит равномерный обогрев всего помещения.

Если помещение имеет дополнительные теплоизоляционные слои, а также если установлены стеклопакеты, количество тепла для 1 м2 разрешено разделить на 0.8.

Для домов, расположенных в регионах с экстремально низкими температурами, количество тепла для 1 м2 увеличивается в 2 раза.

Перед установкой чугунного радиатора, нужно разобрать его на секции, проверить закрепление ниппелей, затем собрать. Монтировать нужно, учитывая вес батареи и материал стены в помещении. Минимальный набор инструментов – болгарка, перфоратор, разводной ключ, строительный уровень и плашка.

1. Если стена кирпичная или бетонная, подбирается крепеж, который рассчитан на вес радиатора с теплоносителем. По СНиП, рекомендуется использование 3 и более кронштейнов.

2. Нельзя вешать чугунные радиаторы на стены из дерева или гипсокартона

, поскольку они могут не выдержать нагрузки. В таком случае можно установить радиатор на напольную подставку или ножки. Крепится на стену он лишь для поддержания в вертикальном положении.

После установки радиатора, производится его подключение к центральному отоплению с использованием соединительных втулок и сгона. Резьбовые соединения рекомендуется уплотнить.

Чугунные радиаторы нужно периодически подкрашивать краской, которая выдерживает температуру нагрева без изменения цвета.

Подключение к отопительной системе:

1. Диагональное . Используют при подключении многосекционных агрегатов. Подающая труба подключается в верхней части с одной стороны, а обратная – в нижней с другой.

2. Нижнее. Используется, когда трубы спрятаны в полу комнаты или за плинтусами. Это эстетичный способ подключения. Подающий и обратный патрубки расположены внизу.

3. Боковое . Подающая труба присоединяется к верхней футорке, обратная – к нижней. Боковое подключение отличается наибольшей отдачей тепла. В случае плохого прогрева в многосекционных отопительных приборах, рекомендуют монтировать удлинитель протока теплоносителя.

4. Последовательное. Теплоноситель движется под давлением отопительной конструкции. Для удаления воздуха используют краны Маевского. Недостаток заключается в необходимости снятия батарей и отключении отопителей при ремонтировании.

5. Параллельное. Подключение создают через трубопровод, присоединённый к подающему стояку. Теплоноситель уходит по трубе, подсоединённой к обратке.

Вес и размеры чугунных радиаторов отопления в первую очередь будут зависеть от количества секций в одном приборе, но эти самые секции тоже могут отличаться друг от друга коренным образом, так как они бывают одно-, двух- и трёхканальными.

Но, несмотря на громоздкость, батареи из чугуна очень востребованы для водяных систем централизованного отопления, так как полностью соответствуют необходимым параметрам по теплоотдаче и прочности при любых возможных скачках давления теплоносителя.

Именно об этих приборах, знакомых, наверное, каждому гражданину России, достигшему сознательного возраста, и пойдёт речь, а ещё мы продемонстрируем вам видео в этой статье.

Чугунные радиаторы

Радиатор из чугуна представляет собой конвекционно-радиационный колончатый отопительный прибор, который собирается из нескольких секций. Был изобретён Францем Сан-Галли в 1857 году.

Виды и конструкции

• Как мы уже говорили, то, сколько весит чугунный радиатор отопления, а также его объём, напрямую зависит от количества секций, а также от количества каналов в отдельно взятой секции данного прибора . Для примера мы рассмотрим такие отопители из серии ЧМ, которые сделаны в соответствии с требованиями ГОСТ 8690-94. Все они рассчитаны для монтажа с учётом глубины проёма под окном, то есть на маленькую, среднюю и большую глубину, которою можно заполнить, исходя из количества колонн в секциях.
• Отопительные приборы серии ЧМ рассчитаны на системы централизованного водяного отопления жилых, общественных и производственных зданий с минимальным рабочим давлением 1,2 Мпа (12,236 атм) и (испытательным) давлением 1,8М Па (18,354 атм) и температуре воды не выше 150 ᶷC (их цена наиболее доступна).

• Конечно, вес чугунных радиаторов отопления будет тоже зависеть от секций , из которых он собран, а они изготавливаются из серого чугуна в песчано-глинистой форме литьевым методом, что позволяет прибору выдерживать стабильные характеристики на протяжении примерно 40 лет и более.
• Чугун является достаточно устойчивым металлом к теплоносителю низкого качества , то есть, вода может иметь высокое содержание солей, щёлочей и ржавчины, но при этом он пористый, что способствует задержке различных элементов и оседанию шлама, поэтому батареи нуждаются в регулярной .

Комплектация чугунного отопительного прибора ещё состоит из двух боковых заглушек (левая резьба G 1 ¼), а также двумя футорками или, как их ещё называют, проходными пробками (G 1 ¼ правая резьба) и отверстием с левой резьбой G ¾ для фитингов теплопровода. При стыковке секций между собой используются стальные ниппели и теплостойкие резиновые прокладки в соответствии с ТУ 38. 105376-92.

Примечание. Одними из самых отрицательных факторов, которыми можно охарактеризовать такие отопительные приборы, является вес чугунного радиатора и его долгое нагревание, из-за чего, собственно говоря, его не используют в системах автономного отопления – большие энергозатраты для котлов на любом виде топлива.
Зато при этом он очень долго отдаёт тепло, что позволяет не так часто включать насосы для циркуляции воды, поэтому, такие батареи чуть ли не идеально подходят для централизованных систем.

Название параметра секции	Цифровое обозначение
	ЧМ1-70-300	ЧМ1-70-500	ЧМ2-100-300	ЧМ2-100-500	ЧМ3-120-300	ЧМ3-120-500
Количество каналов	Одноканальная прямоугольная		Двухканальная прямоугольная		Трёхканальная прямоугольная
Масса (кг)	3,3	4,8	4,5	6,3	4,8	7,0
Объём (л)	0,66	0,9	0,7	0,95	0,95	1,38
Площадь поверхности нагрева (м2)	0,103	0,165	0,148	0,207	0,155	0,246
	0,075	0,110	0,1009	0,1426	0,1083	0,1568
Монтажная высота (мм)	300	500	300	500	300	500
Высота (мм)	370	570	372	572	370	570
Глубина (мм)	70	70	100	100	120	120
Ширина (мм)	80	80	80	80	90	90

Таблица: технические характеристики чугунного радиатора на один, два и три канала

Обозначение ЧМ-1	Кол-во секций (шт)	Номинал теплового потока (кВт)		Вес (кг)		Длина радиатора (мм)
ЧМ1-70-500-1,2-2	2	0,22	48,64	10,7	0,396	178-184
ЧМ1-70-500-1,2-3	3	0,33	47,58	15,7	0,594	258-265
ЧМ1-70-500-1,2-4	4	0,44	47,05	20,7	0,792	338-346
ЧМ1-70-500-1,2-5	5	0,55	46,73	25,7	0,990	418-427
ЧМ1-70-500-1,2-6	6	0,66	46,52	30,7	1,188	498-508
ЧМ1-70-500-1,2-7	7	0,77	46,36	35,7	1,386	578-589
ЧМ1-70-500-1,2-8	8	0,88	46,25	40,7	1,584	658-670
ЧМ1-70-500-1,2-9	9	0,99	46,16	45,7	1,782	738-751
ЧМ1-70-500-1,2-10	10	1,10	46,09	50,7	1,980	818-832

Таблица характеристик ЧМ-1-70-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
100-500-1,2-2	2	0,285	48,1	13,7	0,512	178-184
100-500-1,2-3	3	0,428	47,2	20,2	0,769	258-265
100-500-1,2-4	4	0,570	46,8	26,7	1,024	338-346
100-500-1,2-5	5	0,713	46,7	33,3	1,281	418-427
100-500-1,2-6	6	0,856	46,5	39,7	1,537	498-508
100-500-1,2-7	7	0,998	46,4	46,3	1,792	578-589
100-500-1,2-8	8	1,141	46,4	52,9	2,049	658-670
100-500-1,2-9	9	1,283	46,3	59,4	2,304	738-751
100-500-1,2-10	10	1,426	46,1	65,8	2,561	818-832

Таблица характеристик ЧМ-2-100-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
120-500-1,2-2	2	0,314	47,78	15,1	0,564	198-206
120-500-1,2-3	3	0,470	46,95	22,3	0,844	288-297
120-500-1,2-4	4	0,627	46,60	29,5	1,126	378-388
120-500-1,2-5	5	0,784	46,39	36,7	1,408	468-477
120-500-1,2-6	6	0,941	46,21	43,9	1,690	558-568
120-500-1,2-7	7	1,098	46,11	51,1	1,972	648-659
120-500-1,2-8	8	1,254	46,05	58,3	2,252	738-750
120-500-1,2-9	9	1,411	45,96	65,5	2,534	828-841
120-500-1,2-10	10	1,568	45,92	72,7	2,816	918-932

Таблица характеристик ЧМ-3-120-500-1,2

Сборка, разборка

Как мы уже говорили, вы можете увеличить или уменьшить теплоотдачу и объем чугунного радиатора отопления путём добавления или откручивания секций, которых может быть от двух до бесконечности, хотя больше 15 штук вряд ли кто будет ставить.

Чаще всего нам приходится сталкиваться с двухколончатыми секциями, которые вы видите на верхнем фото – они соединяются при помощи ниппеля и термоустойчивой резиновой прокладки. Ниппель внутри имеет округлую форму с двумя параллельными плоскостями, что позволяет там зафиксировать головку ключа, но внутренний диаметр может быть либо 1 ¼ ̎или 1 ̎.

В соответствие с этим подбирается и ключ, где головка может быть плоской, либо повторять внутреннюю форму ниппеля – инструкция по этому поводу умалчивает. Для того чтобы открутить одну или несколько секций, вам нужно просунуть ключ так, чтобы головка достала до ниппеля, который находится на стыке, поэтому, сначала его прикладывают поверх батареи, чтобы отметить на стержне глубину погружения.

Усилий, которые прикладываются для вращения с помощью ворота обычно недостаточно, поэтому, рычаг увеличивают обрезком трубы – такой же рычаг нужен и при сборке, чтобы соединение не протекало.

Заключение

Вы всегда можете собрать и разобрать чугунный радиатор своими руками, если для этого у вас есть ключ с подходящей головкой, только при этом нужно ставить новые прокладки, а иногда и новые ниппели. При подключении батареи к отопительному контуру желательно обеспечить её запорной арматурой для возможности демонтажа во время отопительного сезона.

«Все новое – это хорошо забытое старое», говорят люди, но только не про чугунные радиаторы. Размеры, параметры старых моделей легли в основу усовершенствованных конструкций из этого металла. Недаром, многие потребители предпочитают вместо надоевших «гармошек» ставить стильные обогреватели, но снова из чугуна.

Это связано с тем, что на протяжении нескольких десятилетий эти радиаторы были надежными союзниками в борьбе с холодом.

Общие показатели радиаторов из чугуна

По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

• Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
• Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
• Размер секции чугунного радиатора влияет на его вес. Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
• Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
• Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0.7-0.8 л, а у зарубежных аналогов – 0. 4-0.6 л.
• Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.
• Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Это основные показатели, которые присущи многим моделям, но так как сегодня на рынке присутствуют производители разных стран, то и размер секции чугунного радиатора может отличаться, и ее вес, и другие параметры.

Основные размеры чугунных батарей

Хотя главным критерием, который принят всеми изготовителями, считается межосевое расстояние, встречаются изделия, которые при одинаковом этом параметре имеют различия в высоте, глубине и широте.

Основные показатели:

• Межосевое расстояние достаточно разнообразно. Оно может варьировать от 220 мм до 900 мм.
• Высота чугунной батареи колеблется от 330 мм до 950 мм.
• Глубина равна 85-200 мм.
• Встречаются изделия с шириной от 45 мм до 100 мм.

Учитывая такой широкий диапазон, все изделия делятся на низкие чугунные радиаторы отопления, высокие и стандартные. В каждом из этих модельных рядов можно найти и привычные «гармошки», и изделия под старину, и шикарные дворцовые или в стиле модерн, или современные образцы с плоской наружной панелью.

Как правило, для низких моделей место находят в помещениях с панорамными окнами, или там, где слабые стены, например, из гипсокартона. Их межосевое расстояние не превышает 30 см, а высота равна 38. 8 см. На отечественном рынке они представлены такими моделями, как МС-110 и 90. У современных низких аналогов основной показатель межосевого расстояния составляет почти 40 см. Самыми популярными являются изделия от таких производителей, как Bolton220 (Турция) и Viadrus (Чехия) – 34 см.

Высота чугунного радиатора стандартного размера опирается на межосевое расстояние 50 см. Если выбирать в квартиру привычного вида советскую «гармошку», то отечественные производители выпускают их под следующей маркировкой: МС-85 и 90, МС-110 и МС-140.

В этом сегменте чаще всего можно найти дизайнерские модели в старинном стиле. Стоят они дорого, но выглядят эффектно, и греют замечательно.

Не следует искать слишком высокий размер секции чугунной батареи. Хотя в новых устройствах вес вдвое меньше, чем в старых, все-таки выше 1 м радиаторов из этого металла не найти. В этом модельном ряду лидируют чугунные батареи от компании Demir Döküm (Турция). Их дизайнерские изделия отличаются оригинальностью, высочайшим качеством чугуна и высокой стоимостью.

Перед тем, как сделать выбор, следует тщательно изучить техпаспорт изделия и ознакомиться с основными его параметрами. Так как любому монтажу радиаторов предшествует расчет мощности по площади помещения, а их размер напрямую влияет на этот параметр, то следует сразу проверить все показатели, чтобы затем не докупать или не снимать секции.

МС-140 – основные параметры

На сегодняшний день из всех моделей, которые устанавливались в свое время в многоквартирных домах, осталась самая популярная из них – МС-140. Самое низкое межосевое расстояние имели радиаторы чугунные 300 мм, а самое высокое – 800 мм. В настоящее время на заводах производится только батареи двух параметров – МС 500 и 300.

Основные показатели:

• Рабочее давление 9 атмосфер.
• Теплоотдача до 175 Вт.
• Состоит из двухканальных секций.
• Радиатор чугунный 500 имеет высоту 50 см, а ширину 9.8 см.
• Объем теплоносителя составляет 1.35 л.
• Нагрев теплоносителя до +130 градусов.

Благодаря таким параметрам, МС-140 пользуется спросом у населения. Немалую роль в этом играют его низкая стоимость и высокая надежность, проверенная десятилетиями.

Радиаторы отопления STI нова

Если искать стильные батареи из чугуна отечественного производителя, то лучше STI нова не найти. Их основные параметры:

• Радиатор чугунный Нова 500 выдерживает напор до 18 атмосфер. Опрессовочное давление 16 атмосфер позволяет переживать гидроудары централизованной системы обогрева.
• Тепловая мощность конструкции составляет 150 Вт, чего вполне хватит, чтобы обеспечить теплом комнату площадью 15 м2.
• Внешне радиатор отопления Нова 500 (чугунный) выглядят так же стильно, как и алюминиевые аналоги.

Если верить отзывам потребителей, то этот вид отопительного устройства отличается качеством, надежностью и интересным дизайном.

Чугунные батареи Konner

Еще один «любимчик» публики – это фирма Konner, которая смогла найти свое место на российском рынке. Достаточно широкое разнообразие моделей, их цена и надежность сникали ей славу.

Основные параметры изделий:

• Тепловая мощность составляет от 120 Вт до 180 Вт в зависимости от размера. Например, радиатор чугунный 300 мм этой фирмы выдает 120-130 Вт тепла.
• Нагрев воды +110 градусов.
• Рабочее давление равно 12 атмосферам, при проверочном напоре – 20 атмосфер.

Размеры и стильный вид позволяют устанавливать батареи этого типа не только под окнами, если того требует дизайн помещения.

Сегодня на рынке присутствуют десятки производителей чугунных батарей. Все они соответствуют параметрам отечественной теплосети, имеют доступную цену, надежны в эксплуатации и отлично смотрятся в интерьере.

Батареи – важная часть отопительной системы в многоквартирном доме. Температура в помещении зависит не только от того, насколько горячая вода бежит по трубам. Качество обогрева помещения зависит от конструкции, материала, мощности и способа размещения радиаторов отопления.

Чрезвычайно широкий ассортимент отопительного оборудования может вызвать трудности при выборе подходящих батарей. Для того чтобы выяснить, каким приборам отдать предпочтение, придется предварительно изучить особенности существующих типов батарей.

Различные виды приборов отопления

Существует несколько классификаций батарей.

В зависимости от типа тепло- или энергоносителя они делятся на следующие виды:

• электрические радиаторы;
• масляные радиаторы, работающие на электричестве;
• водяные батареи.

В зависимости от материала батареи бывают:

• чугунными;
• стальными;
• алюминиевыми;
• медными;
• пластиковыми.

В зависимости от конструкции радиаторы отопления делятся на следующие типы:

• секционные – благодаря наличию отдельных секций позволяют регулировать размер и мощность устанавливаемого прибора отопления;
• трубчатые – батареи, разработанные специально для централизованной системы отопления. Представляют собой цельнометаллическую конструкцию с горизонтальным коллектором и вертикальными трубками;
• панельные – изготавливаются из стали и даже из бетона. Во втором случае такие батареи располагаются внутри стен и передают тепло в виде излучения;
• пластинчатые – имеют сердечник с насаженными на него пластинчатыми ребрами из тонких листов металла, осуществляют теплообмен конвекционного типа.

Виды батарей, подходящих для квартиры

Рассмотрим, какие виды радиаторов подойдут для стандартной централизованной системы отопления в многоквартирном доме. Она характеризуется использованием технической воды в качестве теплоносителя, высоким рабочим давлением и температурой. Характеристики отопительных приборов для квартиры должны соответствовать особенностям этой системы. Сравнить параметры приборов из разных материалов, чтобы понять какие их типы подойдут для вашего жилья, можно с помощью таблицы.

Классические радиаторы из чугуна, несмотря на большое количество современных аналогов из других материалов, уходить в отставку пока не собираются. Чугун устойчив к коррозии и воздействию высоких температур, долговечен. Некоторые производители изменили в лучшую сторону внешний вид чугунных изделий, украсив их резьбой и превратив этот прибор в элемент дизайна.

Совет: интенсивность излучения радиатора можно повысить, покрасив его в темный цвет.

Биметаллические радиаторы

Эффективность и надежность биметаллических радиаторов достигаются благодаря сочетанию двух видов материалов: стали и алюминия. Высокая теплопроводность алюминия делает его прекрасным материалом для корпуса батареи, а прочность стали обеспечивает невосприимчивость к перепадам давления и к процессам коррозии. Лучшими на российском рынке считаются биметаллические изделия итальянских производителей.

Стальные радиаторы

Радиаторы из стали могут быть панельными, трубчатыми и секционными. Наибольшей популярностью пользуется первый вид благодаря оптимальному сочетанию характеристик и стоимости. Однако батареи из стали практически не применяются в многоэтажных домах с централизованным отоплением, поскольку не предназначены для систем с высоким давлением.

Алюминиевые батареи

Радиаторы из алюминия имеют очень привлекательные характеристики, среди которых прекрасная теплоотдача и низкая инерционность, позволяющая быстро менять температуру в помещении. Но они очень требовательны к качеству теплоносителя, поэтому также не подходят для централизованной отопительной системы.

Медные радиаторы отопления

Медные батареи имеют массу достоинств и всего лишь один недостаток – очень высокую стоимость. Их эксплуатационные характеристики впечатляют: радиаторы из меди превосходят все существующие виды по эффективности, надежности и долговечности, а также по стойкости к коррозии и гидроударам.

Установка медных радиаторов дорогое удовольствие не только из-за стоимости самой батареи. Подключать их можно только к цельнометаллическим трубам, которые также стоят недешево. Воспользоваться достоинствами меди, и при этом приобрести изделие по более доступной цене можно, если выбрать медно-алюминиевый радиатор, трубки которого изготовлены из меди, а ребра — из алюминия.

Пластиковые батареи

Самый новый вид отопительных приборов – это пластиковые батареи. Такие изделия просты в установке, имеют широкий выбор цветов и не требуют дополнительного ухода. Однако многие заинтересовавшиеся новинкой владельцы квартир будут разочарованы: пластиковые радиаторы не могут быть установлены в доме с централизованной системой отопления. Причинами этого являются ограничения максимальной рабочей температуры и давления, которые не должны превышать 80 градусов и 2 бара соответственно.

Внимание: для стандартной комнаты с трехметровой высотой потолка, имеющей одну дверь и одно окно, на каждый квадратный метр потребуется радиаторная мощность от 90 до 125 Вт.

Требуемое количество секций будет зависеть от материала, и которого изготовлен радиатор. Мощность одной секции разных видов батарей:

• Чугунные – от 80 до 150 Вт;
• Алюминиевые – 190 Вт;
• Биметаллические – 200 Вт;
• Стальные – от 450 до 5700 Вт (имеется в виду мощность всей батареи).

виды и конструкции, сборка, разборка. Чугунные радиаторы отопления — технические характеристики и особенности Виды чугунных радиаторов отопления характеристики

Все мы знаем, что такое чугунные радиаторы отопления, но далеко не каждому известна их история возникновения, технические характеристики, а также чем современные экземпляры отличаются от своих предшественников. Все это и многое другое будет рассмотрено в материале, приведенном ниже.

Итак, первый увесистый радиатор был представлен миру в далеком 1857 году, а вот его создателем был знаменитый российский инженер и предприниматель немецкого происхождения Франц Сан-Галли. Конечно же, батареи того времени значительно отличались внешне от тех, которые мы привыкли видеть у себя в квартире. Они представляли собой трубу довольно большого диаметра, имеющую выступающие дисковые элементы. Эта конструкция была пустой и заполнялась, впрочем, как и современные экземпляры, горячей водой. Так что несмотря на несколько иной внешний вид, суть все же остается прежней.

Как видно, такие батареи пользуются популярностью уже более века, а ведь далеко не каждому изобретению удается продержаться на плаву столь длительный период. А все благодаря тому, что чугунные радиаторы отопления имеют очень нужные человеку характеристики. Одно из главных достоинств данного материала – коррозионная стойкость, благодаря которой внутренняя поверхность отопительного прибора остается в прекрасном состоянии на протяжении многих лет.

Кроме того, следует заметить, что вода, поступающая в отопительную систему вашего дома, проходит длинный путь и превращается в химически агрессивную среду. Также не исключено попадание в систему разных абразивных частиц вроде камешков и т. д. Однако даже это не страшно чугунным батареям, так что они лучше подходят как для монтажа в частных постройках, так и в квартирах многоэтажных домов.

Следующее преимущество, игнорировать которое не стоит – это длительный эксплуатационный период. Вам скорее захочется сделать капитальный ремонт и заменить старые чугунные радиаторы на новые отопительные элементы, более современные и подходящие по дизайну, чем придется их обновлять в связи с выходом из строя. Ведь при правильном уходе срок эксплуатации может достигать полувека, а вот в идеальных условиях подобные батареи, вообще смогут отпраздновать и столетие в рабочем состоянии. Правда производители указывают в характеристиках обычно срок службы не более 30 лет, но эти данные занижены.

Нужно еще упомянуть про инерционность чугуна. Подобные агрегаты нагреваются несколько дольше их аналогов, при этом и сохраняют тепло на протяжении длительного периода, в отличие от тех же алюминиевых батарей, которые остывают буквально за считаные минуты, да и технические характеристики стали во многом несравнимы с чугуном. А толстые стенки и достаточно большое внутреннее сечение не только самым благоприятным образом отражаются на их тепловых качествах, но и являются залогом долгой работы. Да и стоимость, которую имеют чугунные радиаторы, по карману всем слоям населения.

С достоинствами все понятно, их действительно очень много, но следует еще упомянуть и о минусах, присущих таким элементам системы отопления. Начнем с элементарных вещей, одна секция имеет массу около 6 кг, так что, прибегнув к простейшей математике, получаем вес шестисекционного чугунного радиатора равный 36 кг. А ведь далеко не всегда можно ограничиться именно таким количеством сегментов. Такой показатель веса не только усложнит транспортировку, но также и процесс монтажа. Во-первых, с ним работать действительно тяжелее в прямом смысле. Во-вторых, из-за такого веса не каждая стена сможет выдержать батарею. Так, например, если речь идет о , то лучше подстраховаться и установить радиаторы на специальных ножках .

Следующий за весом минус – габариты. В основном эти отопительные приспособления довольно громоздкие, что опять-таки усложняет процесс монтажа, крадет площадь и без того небольших помещений и не всегда органично вписывается в дизайн. Кроме того, чтобы их наполнить, нужен большой объем жидкости. Не самой лучшей характеристикой также является и теплоотдача всех чугунных радиаторов. А все потому что она всего на 20 % зависит от конвенции, а остальные 80 % осуществляется за счет теплового излучения. Поэтому если сравнивать их с аналогами, сделанными из других материалов, то конструкции чугунных батарей должны состоять из большего количества секций. А еще и из-за длительного остывания сплава их совместная работа с терморегуляторами невозможна.

Обсудив все за и против, можно перейти еще к одному важному вопросу, а именно, какие технические характеристики свойственны таким нагревательным элементам. Кто-то может думать, что важно знать только мощность, но интересно будет и многое другое. В основном все они имеют секционную конструкцию, а количество сегментов можно регулировать в зависимости от квадратуры помещения и желаемых результатов. Однако встречаются и цельнолитые экземпляры. Внутри, как уже говорилось выше, батареи полые, и по ним течет теплоноситель, максимальная температура которого может достигать целых 130 °С, хотя на практике так не всегда, бывает и 90 °С.

Когда проводятся расчеты, всегда учитываются такие параметры, как теплоотдача и мощность чугунных радиаторов. Причем последняя характеристика в основном указывается для одной секции и составляет около 160 Вт. Уже из этого значения определяется их оптимальное количество, если вам известна желаемая мощность будущей батареи. Также следует сказать пару слов и о ширине одной секции, она составляет почти 10 см, а вот о весе уже упоминалось, этот параметр колеблется от 5 до 6 кг. Еще одна важнейшая характеристика, которая играет определяющую роль – опрессовочное давление, оно достигает 15 атм. Рабочее же колеблется от 6 до 9 атмосфер.

Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество секций.

Одним из недостатков, которые имеют отопительные радиаторы этого типа, была указана громоздкость и, как следствие, невозможность вписаться в современный интерьер. Однако это не совсем так. Если говорить о стандартных недорогих моделях, то вы наверняка столкнетесь с вышеуказанными трудностями. Современная же продукция намного лучше гармонирует с идеями дизайнеров и может не только поднять настроение своим оригинальным и красочным внешним видом, но и легко добавит изюминку интерьеру.

Батареи бывают различной формы, имеют оригинальное литье разнообразных узоров и орнаментов. Невероятно интересными вариантами являются изделия, сделанные под старину, которые великолепно впишутся практически в любой интерьер, но лучше всего они украсят помещение, имеющее дизайн в классическом стиле. Что же насчет обыкновенных моделей, так их всегда можно покрасить, при этом разнообразие цветовой гаммы позволяет легко подобрать идеальный оттенок. А смелые эксперименты дадут возможность оригинально украсить помещение. Поэтому вам решать, какие батареи украсят ваши стены.

Радиаторы могут быть цельнолитые и секционные.

Подробнее рассмотрим конструкции чугунных и какие из них лучше. Наиболее распространенными моделями являются секционные, представляющие собой сборные устройства. Их главное преимущество – возможность регулировать габариты и мощность путем подбора числа фрагментов. Следующий же тип – цельнолитые чугунные радиаторы. К достоинствам такого вида относится отсутствие стыков, что самым благоприятным образом отражается на прочности и герметичности конструкции. А вот отрегулировать мощность и габариты не получится, данные параметры будут четко заданными. Но это не является большой проблемой, главное, правильно провести предварительные расчеты и купить батарею с мощностью, которая сразу будет соответствовать вашим запросам.

Итак, чугунные радиаторы, дизайн и технические характеристики которых были рассмотрены выше, пользуются огромной популярностью уже много десятков лет, и на сегодняшний день, несмотря на разнообразие тепловых элементов, их вклад в отопление квартир весом. А какие из них лучше подойдут для ваших целей, вы уже определите без труда.

«Все новое – это хорошо забытое старое», говорят люди, но только не про чугунные радиаторы. Размеры, параметры старых моделей легли в основу усовершенствованных конструкций из этого металла. Недаром, многие потребители предпочитают вместо надоевших «гармошек» ставить стильные обогреватели, но снова из чугуна.

Это связано с тем, что на протяжении нескольких десятилетий эти радиаторы были надежными союзниками в борьбе с холодом.

Общие показатели радиаторов из чугуна

По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

• Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
• Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
• Размер секции чугунного радиатора влияет на его вес. Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
• Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
• Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0.7-0.8 л, а у зарубежных аналогов – 0.4-0.6 л.
• Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.
• Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Это основные показатели, которые присущи многим моделям, но так как сегодня на рынке присутствуют производители разных стран, то и размер секции чугунного радиатора может отличаться, и ее вес, и другие параметры.

Основные размеры чугунных батарей

Хотя главным критерием, который принят всеми изготовителями, считается межосевое расстояние, встречаются изделия, которые при одинаковом этом параметре имеют различия в высоте, глубине и широте.

Основные показатели:

• Межосевое расстояние достаточно разнообразно. Оно может варьировать от 220 мм до 900 мм.
• Высота чугунной батареи колеблется от 330 мм до 950 мм.
• Глубина равна 85-200 мм.
• Встречаются изделия с шириной от 45 мм до 100 мм.

Учитывая такой широкий диапазон, все изделия делятся на низкие чугунные радиаторы отопления, высокие и стандартные. В каждом из этих модельных рядов можно найти и привычные «гармошки», и изделия под старину, и шикарные дворцовые или в стиле модерн, или современные образцы с плоской наружной панелью.

Как правило, для низких моделей место находят в помещениях с панорамными окнами, или там, где слабые стены, например, из гипсокартона. Их межосевое расстояние не превышает 30 см, а высота равна 38.8 см. На отечественном рынке они представлены такими моделями, как МС-110 и 90. У современных низких аналогов основной показатель межосевого расстояния составляет почти 40 см. Самыми популярными являются изделия от таких производителей, как Bolton220 (Турция) и Viadrus (Чехия) – 34 см.

Высота чугунного радиатора стандартного размера опирается на межосевое расстояние 50 см. Если выбирать в квартиру привычного вида советскую «гармошку», то отечественные производители выпускают их под следующей маркировкой: МС-85 и 90, МС-110 и МС-140.

В этом сегменте чаще всего можно найти дизайнерские модели в старинном стиле. Стоят они дорого, но выглядят эффектно, и греют замечательно.

Не следует искать слишком высокий размер секции чугунной батареи. Хотя в новых устройствах вес вдвое меньше, чем в старых, все-таки выше 1 м радиаторов из этого металла не найти. В этом модельном ряду лидируют чугунные батареи от компании Demir Döküm (Турция). Их дизайнерские изделия отличаются оригинальностью, высочайшим качеством чугуна и высокой стоимостью.

Перед тем, как сделать выбор, следует тщательно изучить техпаспорт изделия и ознакомиться с основными его параметрами. Так как любому монтажу радиаторов предшествует расчет мощности по площади помещения, а их размер напрямую влияет на этот параметр, то следует сразу проверить все показатели, чтобы затем не докупать или не снимать секции.

МС-140 – основные параметры

На сегодняшний день из всех моделей, которые устанавливались в свое время в многоквартирных домах, осталась самая популярная из них – МС-140. Самое низкое межосевое расстояние имели радиаторы чугунные 300 мм, а самое высокое – 800 мм. В настоящее время на заводах производится только батареи двух параметров – МС 500 и 300.

Основные показатели:

• Рабочее давление 9 атмосфер.
• Теплоотдача до 175 Вт.
• Состоит из двухканальных секций.
• Радиатор чугунный 500 имеет высоту 50 см, а ширину 9.8 см.
• Объем теплоносителя составляет 1.35 л.
• Нагрев теплоносителя до +130 градусов.

Благодаря таким параметрам, МС-140 пользуется спросом у населения. Немалую роль в этом играют его низкая стоимость и высокая надежность, проверенная десятилетиями.

Радиаторы отопления STI нова

Если искать стильные батареи из чугуна отечественного производителя, то лучше STI нова не найти. Их основные параметры:

• Радиатор чугунный Нова 500 выдерживает напор до 18 атмосфер. Опрессовочное давление 16 атмосфер позволяет переживать гидроудары централизованной системы обогрева.
• Тепловая мощность конструкции составляет 150 Вт, чего вполне хватит, чтобы обеспечить теплом комнату площадью 15 м2.
• Внешне радиатор отопления Нова 500 (чугунный) выглядят так же стильно, как и алюминиевые аналоги.

Если верить отзывам потребителей, то этот вид отопительного устройства отличается качеством, надежностью и интересным дизайном.

Чугунные батареи Konner

Еще один «любимчик» публики – это фирма Konner, которая смогла найти свое место на российском рынке. Достаточно широкое разнообразие моделей, их цена и надежность сникали ей славу.

Основные параметры изделий:

• Тепловая мощность составляет от 120 Вт до 180 Вт в зависимости от размера. Например, радиатор чугунный 300 мм этой фирмы выдает 120-130 Вт тепла.
• Нагрев воды +110 градусов.
• Рабочее давление равно 12 атмосферам, при проверочном напоре – 20 атмосфер.

Размеры и стильный вид позволяют устанавливать батареи этого типа не только под окнами, если того требует дизайн помещения.

Сегодня на рынке присутствуют десятки производителей чугунных батарей. Все они соответствуют параметрам отечественной теплосети, имеют доступную цену, надежны в эксплуатации и отлично смотрятся в интерьере.

Вес и размеры чугунных радиаторов отопления в первую очередь будут зависеть от количества секций в одном приборе, но эти самые секции тоже могут отличаться друг от друга коренным образом, так как они бывают одно-, двух- и трёхканальными.

Но, несмотря на громоздкость, батареи из чугуна очень востребованы для водяных систем централизованного отопления, так как полностью соответствуют необходимым параметрам по теплоотдаче и прочности при любых возможных скачках давления теплоносителя.

Именно об этих приборах, знакомых, наверное, каждому гражданину России, достигшему сознательного возраста, и пойдёт речь, а ещё мы продемонстрируем вам видео в этой статье.

Чугунные радиаторы

Радиатор из чугуна представляет собой конвекционно-радиационный колончатый отопительный прибор, который собирается из нескольких секций. Был изобретён Францем Сан-Галли в 1857 году.

Виды и конструкции

• Как мы уже говорили, то, сколько весит чугунный радиатор отопления, а также его объём, напрямую зависит от количества секций, а также от количества каналов в отдельно взятой секции данного прибора . Для примера мы рассмотрим такие отопители из серии ЧМ, которые сделаны в соответствии с требованиями ГОСТ 8690-94. Все они рассчитаны для монтажа с учётом глубины проёма под окном, то есть на маленькую, среднюю и большую глубину, которою можно заполнить, исходя из количества колонн в секциях.
• Отопительные приборы серии ЧМ рассчитаны на системы централизованного водяного отопления жилых, общественных и производственных зданий с минимальным рабочим давлением 1,2 Мпа (12,236 атм) и (испытательным) давлением 1,8М Па (18,354 атм) и температуре воды не выше 150 ᶷC (их цена наиболее доступна).

• Конечно, вес чугунных радиаторов отопления будет тоже зависеть от секций , из которых он собран, а они изготавливаются из серого чугуна в песчано-глинистой форме литьевым методом, что позволяет прибору выдерживать стабильные характеристики на протяжении примерно 40 лет и более.
• Чугун является достаточно устойчивым металлом к теплоносителю низкого качества , то есть, вода может иметь высокое содержание солей, щёлочей и ржавчины, но при этом он пористый, что способствует задержке различных элементов и оседанию шлама, поэтому батареи нуждаются в регулярной .

Комплектация чугунного отопительного прибора ещё состоит из двух боковых заглушек (левая резьба G 1 ¼), а также двумя футорками или, как их ещё называют, проходными пробками (G 1 ¼ правая резьба) и отверстием с левой резьбой G ¾ для фитингов теплопровода. При стыковке секций между собой используются стальные ниппели и теплостойкие резиновые прокладки в соответствии с ТУ 38.105376-92.

Примечание. Одними из самых отрицательных факторов, которыми можно охарактеризовать такие отопительные приборы, является вес чугунного радиатора и его долгое нагревание, из-за чего, собственно говоря, его не используют в системах автономного отопления – большие энергозатраты для котлов на любом виде топлива.
Зато при этом он очень долго отдаёт тепло, что позволяет не так часто включать насосы для циркуляции воды, поэтому, такие батареи чуть ли не идеально подходят для централизованных систем.

Название параметра секции	Цифровое обозначение
	ЧМ1-70-300	ЧМ1-70-500	ЧМ2-100-300	ЧМ2-100-500	ЧМ3-120-300	ЧМ3-120-500
Количество каналов	Одноканальная прямоугольная		Двухканальная прямоугольная		Трёхканальная прямоугольная
Масса (кг)	3,3	4,8	4,5	6,3	4,8	7,0
Объём (л)	0,66	0,9	0,7	0,95	0,95	1,38
Площадь поверхности нагрева (м2)	0,103	0,165	0,148	0,207	0,155	0,246
	0,075	0,110	0,1009	0,1426	0,1083	0,1568
Монтажная высота (мм)	300	500	300	500	300	500
Высота (мм)	370	570	372	572	370	570
Глубина (мм)	70	70	100	100	120	120
Ширина (мм)	80	80	80	80	90	90

Таблица: технические характеристики чугунного радиатора на один, два и три канала

Обозначение ЧМ-1	Кол-во секций (шт)	Номинал теплового потока (кВт)		Вес (кг)		Длина радиатора (мм)
ЧМ1-70-500-1,2-2	2	0,22	48,64	10,7	0,396	178-184
ЧМ1-70-500-1,2-3	3	0,33	47,58	15,7	0,594	258-265
ЧМ1-70-500-1,2-4	4	0,44	47,05	20,7	0,792	338-346
ЧМ1-70-500-1,2-5	5	0,55	46,73	25,7	0,990	418-427
ЧМ1-70-500-1,2-6	6	0,66	46,52	30,7	1,188	498-508
ЧМ1-70-500-1,2-7	7	0,77	46,36	35,7	1,386	578-589
ЧМ1-70-500-1,2-8	8	0,88	46,25	40,7	1,584	658-670
ЧМ1-70-500-1,2-9	9	0,99	46,16	45,7	1,782	738-751
ЧМ1-70-500-1,2-10	10	1,10	46,09	50,7	1,980	818-832

Таблица характеристик ЧМ-1-70-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
100-500-1,2-2	2	0,285	48,1	13,7	0,512	178-184
100-500-1,2-3	3	0,428	47,2	20,2	0,769	258-265
100-500-1,2-4	4	0,570	46,8	26,7	1,024	338-346
100-500-1,2-5	5	0,713	46,7	33,3	1,281	418-427
100-500-1,2-6	6	0,856	46,5	39,7	1,537	498-508
100-500-1,2-7	7	0,998	46,4	46,3	1,792	578-589
100-500-1,2-8	8	1,141	46,4	52,9	2,049	658-670
100-500-1,2-9	9	1,283	46,3	59,4	2,304	738-751
100-500-1,2-10	10	1,426	46,1	65,8	2,561	818-832

Таблица характеристик ЧМ-2-100-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
120-500-1,2-2	2	0,314	47,78	15,1	0,564	198-206
120-500-1,2-3	3	0,470	46,95	22,3	0,844	288-297
120-500-1,2-4	4	0,627	46,60	29,5	1,126	378-388
120-500-1,2-5	5	0,784	46,39	36,7	1,408	468-477
120-500-1,2-6	6	0,941	46,21	43,9	1,690	558-568
120-500-1,2-7	7	1,098	46,11	51,1	1,972	648-659
120-500-1,2-8	8	1,254	46,05	58,3	2,252	738-750
120-500-1,2-9	9	1,411	45,96	65,5	2,534	828-841
120-500-1,2-10	10	1,568	45,92	72,7	2,816	918-932

Таблица характеристик ЧМ-3-120-500-1,2

Сборка, разборка

Как мы уже говорили, вы можете увеличить или уменьшить теплоотдачу и объем чугунного радиатора отопления путём добавления или откручивания секций, которых может быть от двух до бесконечности, хотя больше 15 штук вряд ли кто будет ставить.

Чаще всего нам приходится сталкиваться с двухколончатыми секциями, которые вы видите на верхнем фото – они соединяются при помощи ниппеля и термоустойчивой резиновой прокладки. Ниппель внутри имеет округлую форму с двумя параллельными плоскостями, что позволяет там зафиксировать головку ключа, но внутренний диаметр может быть либо 1 ¼ ̎или 1 ̎.

В соответствие с этим подбирается и ключ, где головка может быть плоской, либо повторять внутреннюю форму ниппеля – инструкция по этому поводу умалчивает. Для того чтобы открутить одну или несколько секций, вам нужно просунуть ключ так, чтобы головка достала до ниппеля, который находится на стыке, поэтому, сначала его прикладывают поверх батареи, чтобы отметить на стержне глубину погружения.

Усилий, которые прикладываются для вращения с помощью ворота обычно недостаточно, поэтому, рычаг увеличивают обрезком трубы – такой же рычаг нужен и при сборке, чтобы соединение не протекало.

Заключение

Вы всегда можете собрать и разобрать чугунный радиатор своими руками, если для этого у вас есть ключ с подходящей головкой, только при этом нужно ставить новые прокладки, а иногда и новые ниппели. При подключении батареи к отопительному контуру желательно обеспечить её запорной арматурой для возможности демонтажа во время отопительного сезона.

Система отопления – это большое, теплое «сердце» дома и сложная инженерная конструкция, которая не терпит приблизительности и требует грамотного инженерного просчета. Ведь все это не просто радиаторы и трубы, а серьезный вопрос микроклимата в доме, эстетики и энергосбережения.

Не все представленные сегодня на рынке радиаторы подходят для установки в квартире с центральной системой отопления, поэтому подходить к выбору следует со всей ответственностью. Чтобы понять, как правильно подобрать радиаторы отопления, давайте рассмотрим их основные виды.

Чаще всего в магазинах и на рынках представлены радиаторы отопления из таких материалов:

1. Чугунные.
2. Стальные (трубчатые и панельные).
3. Алюминиевые.
4. Анодированные.
5. Биметаллические.
6. Медные.
7. Пластиковые.

Так, а какой же выбрать для квартиры, давайте вместе попытаемся разобраться в этом вопросе!

Чугунные радиаторы

Их можно назвать одними из самых «древних» отопительных приборов, которые и сейчас не утратили своей актуальности.

Благодаря особенностям чугуна, сегодня эти батареи пользуются большой популярностью в нашей стране. За счет толстых стенок, они не боятся гидроударов и способны выдерживать давление в 25-30 атмосфер. Чугунные радиаторы способны функционировать не только в автономной системе отопления, но и в центральной коммуникации. Этот материал не подвержен коррозии, что обуславливает популярность батарей в нашей стране, ведь, как известно, носитель тепла зачастую у нас не отличается чистотой. Еще одним преимуществом чугунных батарей является их способность долго сохранять тепло, даже после отключения отопительной системы.

К недостаткам чугунных батарей можно отнести тяжелый вес, что значительно усложняет процесс монтажа. В одиночку устанавливать эти радиаторы невозможно.

Кроме того, чугун обладает низкой теплопроводностью, из-за чего эффективность достигается только при стабильной температуре в 70 0 С. Для частного дома или автономного отопления это может стать накладным, а вот для квартирного решения при нормальном функционировании центральной отопительной системы, это хороший вариант.

В советские времена, производили чугунные размеры стандартного размера. Для увеличения обогрева квартиры приходилось наращивать систему, что не всегда положительно сказывалось на эстетическом виде. Сегодня же, на современном рынке, представлено множество вариантов чугунных радиаторов от отечественных и зарубежных производителей разной мощности. Поэтому можно подобрать небольшие батареи, которые идеально впишутся в общую концепцию интерьера. Раньше чугунные батареи крепились кронштейнами к стене. Сегодня можно выбрать красивые радиаторы с напольной установкой, которые имеют элегантный вид.

Современные чугунные батареи не нуждаются в дополнительной обработке и окраске. Они уже продаются готовыми к монтажу, и нет необходимости их каждый год окрашивать. Уход за ними минимальный: из-за гладкой поверхности, на них практически не оседает пыль.

Многообразие цветов и стилей чугунных батарей помогает сегодня их не только гармонично вписать в классический или ретро стиль, но и сделать радиаторы отдельным декоративным элементом.

Достоинства чугунных радиаторов:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Неприхотливость к чистоте носителя.
• Доступная цена.
• Длительное время сохраняют тепло.
• Могут функционировать в центральной и автономной системе отопления.

Недостатки:

• Тяжелый вес.
• Сложность монтажа.
• Долго нагреваются до нужной температуры.

Делаем вывод: для квартир с центральным отоплением выбор чугунных радиаторов оптимален. Они прослужат не менее 15-20 лет и будут эффективно отдавать тепло.

Особенности монтажа чугунных батарей

Учитывая большой вес чугунных батарей, монтаж – процесс достаточно трудоемкий и тяжелый. Если вы решили самостоятельно производить установку чугунных радиаторов, то необходимо учитывать следующие факторы:

	Монтаж лучше проводить в летний период времени, во время отключения отопительной центральной системы. Определите место для установки будущей батареи. Оптимальным местом будет зона под окном. Это обеспечит нормальную циркуляцию холодного и горячего воздуха по всей комнате.
	Выполните на стене разметку креплений и расположение конструкции. Используйте строительный уровень, чтобы проконтролировать горизонтальность линии. При неровном наклоне батареи, в процессе эксплуатации могут образоваться воздушные пробки.
	Перед процессом установки, выполните регулировку ниппелей. Особенно это касается приборов отечественных производителей. Для этого необходимо раскрутить батарею, отрегулировать ниппели и собрать все обратно. Для того чтобы избежать перекоса ниппелей, разборку батареи необходимо производить на радиаторном верстаке с использованием специальных ключей. При этом производим по одному обороту с каждой стороны, чтобы избежать перекоса. Открутив ниппели, снимаем секции. Отрегулировав ниппели, собираем обратно строго в обратной последовательности. Необходимо протестировать, не даст ли батарея течь. Производим «опрессовку». Только теперь можно приступать к монтажу.
	В бетонных и кирпичных стенах чугунные батареи крепятся к стене с помощью специальных кронштейнов. Этого будет достаточно, чтобы батарея не наклонилась под давлением воды. Радиатор стандартного размера должен крепиться к стене, как минимум, на четыре опоры. При креплении чугунных батарей к деревянной стене, нужно подстраховаться и создать дополнительную напольную опору. Расстояние от стены должно быть – 5 см, от пола – 10 см. Вбив опоры в стену, устанавливайте на них батарею сразу на все кронштейны.
	Процесс монтажа зависит от типа креплений. Обычно в продажу поставляются батареи с четырьмя отверстиями, расположенными по углам конструкции. Два отверстия используются для подключения прямой и обратной магистрали, остальные закрываются воздухоотводящими кранами и заглушками. К водоснабжению подключайте батарею только после того, ка проверили по уровню горизонтальность расположения конструкции. Открытые концы труб соединяйте газовой сваркой, чтобы обеспечить надежное, герметичное и долговечное соединение. По окончанию всех работ, проверьте герметичность всей конструкции, включив воду.

Стальные радиаторы

Стальные батареи представляют собой оптимальное соотношение цены и качества. Они способны выдерживать достаточно большую нагрузку и гидроудары отопительной системы. А благодаря высокому уровню тепло проводимости, стальные батареи быстро нагреваются. Для автономного отопления или обогрева частного дома, такой вариант достаточно практичен.

Говоря о стальных радиаторах, следует упомянуть, что они бывают двух видов: панельные и трубчатые.

Панельные стальные батареи

Панельные радиаторы представляют собой конструкцию из двух стальных листов, соединенных между собой сваркой. Некоторые модели оснащены конвекционными элементами для создания вертикального направления разогретого воздуха. Это позволяет создать своеобразный тепловой барьер для холодного потока, идущего от окна.

Для обеспечения прочности и долговечности, конструкцию окрашивают только после полной сборки. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию. На участках, окрашенных плохо, может возникнуть коррозия. Панельные радиаторы рассчитаны на нормальное давление, создаваемое в центральной отопительной системе. Длина может варьироваться от 40 см до 3 метров, а высота – от 20 до 90 см. Размер необходимо рассчитывать исходя из общей площади помещения.

Подключение к теплоносителю может быть снизу или сбоку, поэтому выбирая, нужно учитывать расположение разводки труб отопительного контура.

Плюсы:

• легкий вес;
• простота монтажа;
• быстрое прогревание, что позволяет экономить на коммунальных услугах;
• привлекательный внешний вид;
• компактный размер.

Минусы:

• уязвимость к мощным гидроударам центральной отопительной системы. Если же выбор при обустройстве отопительной системы дома все равно падает на панельные стальные батареи, необходимо защитить конструкцию и установить редуктор, который будет сглаживать перепады давления в сети.
• Подверженность коррозии.
• Небольшой срок эксплуатации. Как правило, внутренняя поверхность стальных панелей не имеет антикоррозийного покрытия, а теплоноситель не всегда отличается чистотой. В результате, уже через 7-10 лет, внутренний слой батареи может быть разрушен.

Трубчатые стальные батареи

В отличие от панельных батарей, трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Небольшая толщина труб от 1,5 до 2 мм предупреждает быть осторожным и стараться использовать подобные конструкции только для малоэтажных построек с системами закрытого типа.

Нормальная работа трубчатых стальных батарей возможна при давлении в 8-10 атмосфер. Если же центральная отопительная система «грешит» прыжками давления, то целесообразно будет установить редуктор для сглаживания напряжения.

Из-за небольшой толщины стенок, теплоноситель достаточно быстро нагревает стальную конструкцию. Сегодня на рынке представлен огромный выбор трубчатых стальных батарей в самых разных дизайнерских решениях. Их устанавливают не только традиционно у окна или стены, но даже по центру комнаты. Некоторые конструкции выполнены в виде скамейки, подножка которой представляет собой обогревательный прибор. Такую батарею целесообразно устанавливать в коридоре. Днем на нем комфортно будет обуваться, а ночью на стуле можно будет расположить обувь для просушки.

Плюсы:

• Быстрое нагревание. Из-за тонких стенок (1,5 мм) нагревание батарей происходит за считанные минуты, что позволяет экономить на коммунальных услугах (в том случае, если в квартире установлен счетчик). Впрочем, этот плюс может обратиться и в минус. Тонкие стенки подвержены механическому разрушению «грязной» воды, подаваемой центральной отопительной системой.
• Более высокая стойкость к механическим повреждениям по сравнению с панельными батареями.
• Большой выбор стилевых решений. Учитывая богатый выбор цветов, такие радиаторы легко подобрать практически под любой интерьер квартиры. Не нужно будет тратить силы и средства на дополнительное декорирование в виде экранов.

Минусы:

• Уязвимость к мощным гидроударам центральной отопительной системы. Впрочем, этим недостатком грешат практически все приборы, соединенные при помощи сварки. Во время мощного перепада давления, конструкция может начать разрушаться в местах соединения.

Подводя итог, следует сказать, что для квартиры трубчатые стальные батареи – далеко не самый лучший вариант. Установка в доме с автономным отоплением приведет к лишним затратам из-за быстрого остывания. А монтаж в квартире с центральным отоплением может стать причиной аварийных ситуаций.

Особенности монтажа стальных радиаторов

Стальные батареи достаточно легко монтируются, но до конца монтажных работ лучше не снимать упаковочную пленку. Это позволит сохранить чистый вид и не нарушить внешнее покрытие панели. Расстояние до пола и стены у каждой модели разное, поэтому внимательно изучите схему монтажа в инструкции.

В зависимости от типа конструкции, подбираем крепление. Навесной радиатор будем крепить к стене с помощью кронштейнов и дюбелей. Напольная конструкция устанавливается на полу на обычных стойках и традиционно подсоединяется к отопительной трубе.

Стальные радиаторы легко встраиваются в систему отопления и, в зависимости от модели, имеют разный тип подключения: боковой, нижний, верхний. Расстояние между стеной и задней панелью стального радиатора должно быть не менее 25 мм, в противном случае, значительно снизится теплоотдача прибора.

Современные модели обладают блокировочной системой против случайного «демонтажа», поэтому перед установкой прибора необходимо оттянуть вверх крепежный захват и зафиксировать его в таком положении. Начинаем монтаж с нижних крепежей, а уже после надеваем на верхние. Если вы все правильно выполнили, верхний крепеж автоматически защелкнется, надежно фиксируя радиатор на стене.

Алюминиевые батареи

Несмотря на свой прекрасный внешний вид, алюминиевые радиаторы – не лучший выбор для отопления квартиры с центральной системой. В квартирах же с автономной системой отопления, такой выбор батарей пользуется большой популярностью. Наряду со стильным внешним видом, они отличаются надежностью и достаточно длительным сроком эксплуатации – 20-25 лет.

Материалом для создания служит алюминий с добавлением кремниевых сплавов, что придает батареям особую прочность. В промышленности, как правило, используют силумин, дюралюминий для повышения технических свойств. Кроме того, добавление кремниевых сплавов позволяет снизить стоимость исходного продукта.

Конструкция алюминиевых батарей достаточно проста: каждая секция состоит из двух горизонтальных каналов большого диаметра и одного вертикального с меньшим диаметром. От вертикального канала отходит несколько ребер, которые «берут» тепловую энергию у горячей воды и «отдают» ее воздуху.

Рассчитанные на давление в 15 атмосфер, они очень уязвимы к воздушным пробкам и гидроударам. Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи.

Герметичность алюминиевых радиаторов достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

На рынке представлены алюминиевые радиаторы самой разной формы и размеров, что позволяет подобрать оптимальный вариант под готовый дизайн квартиры. В зависимости от площади помещения и отопительного эффекта, подбирается и размер алюминиевой батареи.

У батарей, произведенных с помощью технологии литья, более высокий запас прочности к перепадам давления. Рабочее давление в них достигает 16 атмосфер, но при испытаниях производитель тестирует радиаторы давлением в 25 атмосфер, что позволяет батареям порой выдерживать резкие скачки. Гладкая поверхность литых панелей обеспечивает более высокую теплоотдачу.

Другой метод изготовления алюминиевых батарей – экструзия. Это значительно удешевляет продукт, но и по техническим характеристикам он уступает литым батареям. В качестве основного сырья здесь используется вторичный алюминий, что со временем приводит к хрупкости и коррозии. Поэтому при выборе радиаторов, нужно ориентироваться не только на материал, но и уточнять метод производства. Батареи, произведенные по технологии экструзии, не подлежат наращиванию. Они поступают в продажу уже в стандартном размере.

Алюминиевые радиаторы обладают достаточно малым весом, что значительно упрощает их монтаж, который вполне можно проводить самостоятельно. За счет высокой теплоотдачи алюминия, батареи очень быстро нагреваются. Это позволяет контролировать степень расхода и вручную управлять системой, создавая комфортную температуру в помещении.

Плюсы:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Малый вес (в 3-4 раза легче чугуна).
• Многообразие цветов.
• Высокая теплоотдача.
• Разнообразие размеров.
• Возможность добавлять секции в процессе эксплуатации (применимо только для метода литья).

Минусы:

• Чувствительность к перепадам давления.
• Зависимость от качества воды. При загрязненной воде с высоким pH, конструкция достаточно быстро может выйти из строя.

Особенности монтажа алюминиевых батарей

Устанавливая алюминиевые батареи, следует, в первую очередь, ориентироваться на технические свойства материала. Если при монтаже чугунных батарей главной особенностью был большой вес, то здесь все наоборот. Алюминиевые батареи легкие и хрупкие, поэтому установку следует выполнять очень аккуратно, не снимая упаковки.

Поверхность алюминиевого радиатора может повредиться при монтаже даже от небольшого удара инструментом. В продажу алюминиевые батареи уже поступают в комплекте с кронштейнами, которые легко при помощи дюбелей можно прикрепить к стене.

Для создания максимально эффективной теплоотдачи, следует при монтаже руководствоваться такими параметрами:

• Расстояние между окном и отопительной панелью не должно превышать 10 см.
• Расстояние до стены – 3-6 см.
• Расстояние от панели до пола должны быть в пределах 5-6 см.

Запорный кран устанавливается с двух сторон радиатора для регулировки температуры и для случаев возникновения аварийной ситуации.

После выполнения установки и до момента подключения к отопительной системе, необходимо произвести «опрессовку» прибора. Для этого нужно вызвать представителя соответствующей службы или купить опрессовщик.

Анодные радиаторы

По сути, это тоже алюминиевые батареи. Только исходное сырье (алюминий) проходит более жесткую очистку с анодным оксидированием поверхности. Это позволяет повысить устойчивость к коррозии и химическому воздействию грязной воды.

Анодные батареи производятся по технологии литья, что обеспечивает им герметичность и устойчивость к гидроударам. Они способны выдерживать давление в 20-25 атмосфер. За счет того, что отдельные секции собираются при помощи резьбовых муфт и герметичных уплотнителей, батарея может быть разобрана и дополнена.

Благодаря идеально гладкой поверхности внутренней части радиаторов, достигается максимальная теплоотдача и более эффективная циркуляция горячей воды внутри конструкции. Внешне, анодные радиаторы тоже радуют глаз. Их плавная форма и гладкая поверхность более безопасна, чем угловатая конструкция чугунных батарей.

Единственным недостатком анодных конструкций, пожалуй, можно назвать их высокую стоимость по сравнению с алюминиевыми радиаторами.

Плюсы:

• Высокая теплоотдача.
• Разнообразие размеров и возможность добавления секций в процессе эксплуатации.
• Выдерживают высокое давление (в 20-25 атмосфер).
• Устойчивость к коррозии.
• Стильный внешний вид.

Минусы:

• Высокая стоимость.

Анодные алюминиевые батареи отлично подходят для квартир, как с центральной, так и автономной системой отопления. Если финансовые возможности позволяют, то такие радиаторы прослужат очень долго, радуя своей практичностью, функциональностью и отличным внешним видом.

Монтаж анодных батарей выполняется точно так же, как и установка алюминиевых радиаторов (см. выше).

Биметаллические радиаторы

Эти батареи демонстрируют оптимальное соотношение цены и качества. Они способны выдерживать достаточно избыточное давление, и не слишком требовательны к теплоносителю. Именно это обуславливает их сегодняшнюю популярность на строительном рынке, которая уступает только чугунным батареям.

Название радиаторов уже указывает на то, что они собираются из двух материалов. Внешняя часть выполнена из алюминия, а внутренний слой производится из высококачественного сплава меди или стали. Такая комбинация материалов позволяет решить сразу две задачи: улучшить теплоотдачу и повысить стойкость к коррозии. Красивый внешний вид батареям придает эмалевое покрытие в любом цветовом решении.

Биметаллический радиатор выпускается в двух модификациях:

1. Абсолютно биметаллический аппарат, который отличается повышенной прочностью и устойчивостью к перепадам давления в сети. Срок их службы – не менее 25 лет, что вполне оправдывает высокую цену. В таком приборе сердечник выполнен в виде труб, по которым течет вода без соприкосновения с самим корпусом.
2. Полубиметаллический представляет собой конструкцию, внутренние каналы которой просто усилены пластинами из другого металла.

Конструкция биметаллических радиаторов состоит из нескольких секций, которые между собой соединяются при помощи резьбовой муфты. При желании, всегда можно докупить еще секции и нарастить.

Биметаллические радиаторы станут оптимальным выбором для квартир с центральной отопительной системой благодаря высокой устойчивости к высокому давлению в 35-40 атмосфер. Им не страшны резкие изменения условий эксплуатации.

Плюсы:

• Быстро нагреваются и легко отдают тепло.
• Устойчивость к коррозии.
• Стильный внешний вид.
• Большой выбор размеров.
• Возможность доставлять секции в процессе эксплуатации.
• Выдерживают сильные гидроудары.
• Небольшой вес и простой монтаж.

Минусы:

• Высокая стоимость.

Такие радиаторы следует приобретать только в специализированных магазинах, при условии ознакомления с документацией. Внешне их невозможно отличить от алюминиевых батарей, а вот разница в цене будет весьма ощутима.

Биметаллические радиаторы – отличный вариант для квартир с любым типом отопления. Высокая цена компенсируется длительным сроком эксплуатации.

Особенности монтажа биметаллических радиаторов

Основным правилом при монтаже биметаллических радиаторов является то, что установка выполняется в упаковке. Не снимайте пленку до окончания всех работ. Дело в том, что внешняя поверхность радиаторов достаточно хрупкая и может быть повреждена ударом инструмента.

Нельзя зачищать соединяемые детали напильником или наждаком, во избежание протечки воды в дальнейшем.

Чтобы биметаллический радиатор работал исправно и эффективно, при монтаже необходимо руководствоваться следующими требованиями к расстоянию:

• Расстояние от стены до прибора – 3-5 см. Если установить ближе к стене, то будет нарушена естественная циркуляция воздуха, что значительно снизит эффективность прибора.
• Расстояние от пола не более 10 см. Если установить ниже, то это не только снизит эффективность теплообмена, но и затруднит в дальнейшем уход за радиатором.

Начинайте установку с крепления кронштейнов к стене, предварительно выполнив разметку. На каждом радиаторе в обязательном порядке должен быть установлен клапан для спуска воздуха. Это позволит в дальнейшем избежать воздушных пробок. Чтобы надежно затянуть клапан, используйте динамометрический ключ.

Видео. Установка биметалических радиаторов своими руками

Медные радиаторы

Пожалуй, единственным существенным недостатком этого вида радиаторов можно назвать их высокую цену. В остальном же, они отличаются высокими техническими свойствами, имеют великолепный внешний вид и прослужат не менее 25-30 лет при должном уходе.

Медные батареи нивелируют сопротивление теплоносителя, увеличивая его эффективность. Высокий КПД обуславливается высокой теплопроводностью. По сравнению с популярным чугунов – в 4 раза больше.

Плюсы:

• Устойчивость к коррозии.
• Выдерживают большое давление в трубах (30-36 атмосфер).
• Высокая теплоотдача.

Минусы:

• Высокая стоимость.

Особенности монтажа медных радиаторов

• Идеальным материалом для труб, к которым производится пайка радиатора, является медь. Это обеспечит герметизацию и продлит срок службы батареи. При комбинировании с другими видами металла, со временем может образоваться коррозия. Это касается и выбора фитингов.
• Перед монтажом медной батареи, необходимо установить фильтр, предназначенный для очистки воды. Иначе в процессе эксплуатации внутренняя часть прибора может стать шероховатой, что спровоцирует отложение солей.
• Все элементы конструкции соединяются при помощью спайки.
• На кронштейны, с помощью которых медные трубы крепятся к стене, необходимо устанавливать резиновые накладки, что поможет защитить поверхность труб от деформации и коррозии.

Видео. Как правильно устанавливать радиаторы отопления

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

• В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
• В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
• Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
• Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Калькулятор расчета количества секций радиаторов отопления

Как правильно выбирать радиаторы для квартиры?

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах. Здесь важно учитывать не только материал, но и предельную нагрузку радиатора.

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

• Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
• Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
• Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
• Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Видео: Как выбрать радиаторы отопления

Виды чугунных радиаторов. Виды радиаторов отопления для квартиры и особенности их монтажа

Качественная и эффективная работа системы отопления – залог комфортабельности и уюта в любом помещении. Это означает, что к выбору всех элементов отопительной системы необходимо подходить со всей тщательностью, отдавая предпочтение только лучшим предложениям рынка.

Одним из основных узлов любой системы отопления является радиатор – специализированный прибор, который передает тепло от теплоносителя к воздуху в помещении . В настоящее время выбор отопительных батарей просто огромен и нередко владельцы недвижимости теряются, если предстоит выбрать какой-то определенный вариант.

Для того чтобы исключить такие неприятности необходимо разобраться в основных характеристиках техники, рассмотреть преимущества и недостатки каждого радиатора.

Радиаторы отопления: функции и особенности

Современные отопительные батареи – приборы, которые кроме решения основной задачи (передачи тепла) имеют еще и ряд дополнительных преимуществ:

• Стабильная теплоотдача с высоким выходом энергии;
• Стильный внешний вид, возможность вписаться в любой интерьер;
• Небольшая тепловая инертность;
• Разнообразие вариантов оформления, начиная от стандартных и заканчивая дизайнерскими моделями.

Конструктивные решения радиаторов отопления: разнообразие видов

На отечественном рынке виды отопительных радиаторов представлены чрезвычайно широко. Дифференциация всей такой техники может производиться по нескольким основным параметрам, в том числе, материалу изготовления и конструктивным особенностям. Именно последний параметр значит очень многое для эффективности системы отопления, влияет он также и на стоимость:

• Секционные батареи отопления. Такие разновидности радиаторов отопления отличаются тем, что состоят из определенного количества секций. Могут изготавливаться из стали или же алюминия. Габариты, а также ширина, глубина и масса может колебаться в зависимости от модельного ряда;
• Трубчатые радиаторы. Основной составляющей подобных элементов отопительной техники являются специальные изогнутые трубки, по которым и циркулирует теплоноситель. Материалы для таких приборов могут быть самыми разнообразными, начиная от стали и заканчивая медью;
• Панельные радиаторы. Емкости, где циркулирует теплоноситель из системы, выполнены в виде прямоугольных панелей. Габариты подобных изделий могут быть самыми разнообразными.

Наиболее популярными панельными радиаторами являются всевозможные стеновые и потолочные панели. Как правило, особенностью таких приборов можно назвать низкотемпературную нагревательную поверхность, радиационную составляющую потока теплоты и возможность установки своими руками;

• Пластинчатые батареи. По сути, это пластины из стали или меди, на которые наживлены дополнительные нагревательные элементы. Конструкция может быть, как закрыта кожухом, так и оборудована декоративной решеткой, а то и просто открытая.

Совет: Выбор конструкции того или иного радиатора отопления следует производить, исходя не только из личных предпочтений, но еще и исходя из конструкции отопительной системы, площади помещения.

Материалы для изготовления радиаторов отопления: большой выбор и уникальные качества

На сегодняшний день виды радиаторов для отопления представлены просто в широчайшем ассортименте.

Одним из факторов, на которые следует обращать внимание при выборе того или иного типа, являются материалы изготовления.

• Стальные радиаторы. Такие батареи можно увидеть на фото и видео дизайнов многих современных домов. Появились радиаторы сравнительно недавно на отечественном рынке (всего лет 20-30 назад), но приобрели огромную популярность среди потребителей.

Отопительные приборы данной группы передают тепло от теплоносителя конвекционным способом. При этом отличительными чертами данной разновидности радиаторов отопления является повышенный уровень теплоотдачи, простота монтажа и универсальность. К тому же, цена стальных батарей доступна каждому.

Секции радиаторов из стали соединяются точечной сваркой, что повышает прочность и продлевает срок безотказной эксплуатации оборудования. Основным покрытием для батарей является качественный и экологически чистый лак, устойчивый к воздействию множества агрессивных факторов и механических повреждений.

Нельзя не отметить, что кроме преимуществ есть у стальных радиаторов и некоторые недостатки. Например, батареи из стали боятся гидроударов и чувствительны к качеству теплоносителя;

• Чугунные радиаторы. Наиболее традиционные и практичные батареи отопления. Обладают отличными показателями теплопроводности, способны выдерживать воздействия некачественного теплоносителя.

Радиаторы, выполненные из чугуна, можно эффективно использовать в любых системах отопления, начиная от централизованных и заканчивая автономными. На отечественном рынке это наиболее популярные радиаторы, что обусловлено их низкой стоимостью.

Несмотря на все достоинства, есть у чугунных батарей и недостатки. Например, при повышении давления в системе более 6 атм, возможно возникновение порывов. Да и выглядят подобные конструкции громоздко и не слишком привлекательно, а потому использование их в новомодных интерьерах недопустимо;

• Алюминиевые радиаторы отопления. Красивый внешний вид, секционность, небольшой вес и повышенный уровень теплоотдачи – все это сегодня привлекает потребителей в батареях, выполненных из алюминия. Работают они качественно и без проблем порядка 5-7 лет, не требуют ремонта или замены.

Основной проблемой, которая может возникнуть при эксплуатации данных батарей, является необходимость поддерживать определенное значение рН теплоносителя в системе (оптимальное значение 7-8). Другой проблемой, преследующей владельцев, является регулярное завоздушивание системы.

В различных специализированных магазинах нашей страны можно встретить три основных типа алюминиевых радиаторов – цельные (профили, соединенные при помощи сварки), секционные и комбинированные. Стоимость радиаторов данной группы зависит, как правило, от количества секций;

Совет: Если предполагается установка алюминиевых радиаторов в системе отопления дома, квартиры или офиса, важно соблюдать некоторые требования монтажа. Так, например, в системе не должно быть металлов-антагонистов, иначе возникнет конфликт материалов, что приведет к ускоренной коррозии.

• Биметаллические радиаторы. Современный и оригинальный выбор для системы отопления любого типа. Особенностью подобных отопительных приборов можно назвать возможность выдерживать высокое давление в системе, устойчивость к гидравлическим ударам, а также использование любого теплоносителя.

Такие виды отопительных радиаторов имеют оригинальную конструкцию – в них сочетаются сразу два типа материалов (как правило, медь и алюминий или же сталь и алюминий), что позволяет достичь повышенной эффективности работы и теплоотдачи, существенно продлить срок безотказной эксплуатации. При этом биметаллические батареи устойчивы к высокому давлению, а потому их можно выбирать как для автономных, так и для централизованных систем отопления.

Длительный срок эксплуатации биметаллических радиаторов отопления (порядка 20 лет), возможность работы при высоком давлении (до 20 атм), а также возможность индивидуального подбора количества секций делают подобные батареи лучшим выбором для многих объектов недвижимости.

Ещё одно преимущество биметаллических радиаторов – это сниженный объем циркуляции теплоносителя, что позволяет экономить на теплоносителе. Недостатки — небольшое сечение трубок (12-15 мм) и повышенное давление в системе, которое сказывается на ресурсе котла и резьбовых фитингов.

Вес и размеры чугунных радиаторов отопления в первую очередь будут зависеть от количества секций в одном приборе, но эти самые секции тоже могут отличаться друг от друга коренным образом, так как они бывают одно-, двух- и трёхканальными.

Но, несмотря на громоздкость, батареи из чугуна очень востребованы для водяных систем централизованного отопления, так как полностью соответствуют необходимым параметрам по теплоотдаче и прочности при любых возможных скачках давления теплоносителя.

Именно об этих приборах, знакомых, наверное, каждому гражданину России, достигшему сознательного возраста, и пойдёт речь, а ещё мы продемонстрируем вам видео в этой статье.

Чугунные радиаторы

Радиатор из чугуна представляет собой конвекционно-радиационный колончатый отопительный прибор, который собирается из нескольких секций. Был изобретён Францем Сан-Галли в 1857 году.

Виды и конструкции

• Как мы уже говорили, то, сколько весит чугунный радиатор отопления, а также его объём, напрямую зависит от количества секций, а также от количества каналов в отдельно взятой секции данного прибора . Для примера мы рассмотрим такие отопители из серии ЧМ, которые сделаны в соответствии с требованиями ГОСТ 8690-94. Все они рассчитаны для монтажа с учётом глубины проёма под окном, то есть на маленькую, среднюю и большую глубину, которою можно заполнить, исходя из количества колонн в секциях.
• Отопительные приборы серии ЧМ рассчитаны на системы централизованного водяного отопления жилых, общественных и производственных зданий с минимальным рабочим давлением 1,2 Мпа (12,236 атм) и (испытательным) давлением 1,8М Па (18,354 атм) и температуре воды не выше 150 ᶷC (их цена наиболее доступна).

• Конечно, вес чугунных радиаторов отопления будет тоже зависеть от секций , из которых он собран, а они изготавливаются из серого чугуна в песчано-глинистой форме литьевым методом, что позволяет прибору выдерживать стабильные характеристики на протяжении примерно 40 лет и более.
• Чугун является достаточно устойчивым металлом к теплоносителю низкого качества , то есть, вода может иметь высокое содержание солей, щёлочей и ржавчины, но при этом он пористый, что способствует задержке различных элементов и оседанию шлама, поэтому батареи нуждаются в регулярной .

Комплектация чугунного отопительного прибора ещё состоит из двух боковых заглушек (левая резьба G 1 ¼), а также двумя футорками или, как их ещё называют, проходными пробками (G 1 ¼ правая резьба) и отверстием с левой резьбой G ¾ для фитингов теплопровода. При стыковке секций между собой используются стальные ниппели и теплостойкие резиновые прокладки в соответствии с ТУ 38.105376-92.

Примечание. Одними из самых отрицательных факторов, которыми можно охарактеризовать такие отопительные приборы, является вес чугунного радиатора и его долгое нагревание, из-за чего, собственно говоря, его не используют в системах автономного отопления – большие энергозатраты для котлов на любом виде топлива.
Зато при этом он очень долго отдаёт тепло, что позволяет не так часто включать насосы для циркуляции воды, поэтому, такие батареи чуть ли не идеально подходят для централизованных систем.

Название параметра секции	Цифровое обозначение
	ЧМ1-70-300	ЧМ1-70-500	ЧМ2-100-300	ЧМ2-100-500	ЧМ3-120-300	ЧМ3-120-500
Количество каналов	Одноканальная прямоугольная		Двухканальная прямоугольная		Трёхканальная прямоугольная
Масса (кг)	3,3	4,8	4,5	6,3	4,8	7,0
Объём (л)	0,66	0,9	0,7	0,95	0,95	1,38
Площадь поверхности нагрева (м2)	0,103	0,165	0,148	0,207	0,155	0,246
	0,075	0,110	0,1009	0,1426	0,1083	0,1568
Монтажная высота (мм)	300	500	300	500	300	500
Высота (мм)	370	570	372	572	370	570
Глубина (мм)	70	70	100	100	120	120
Ширина (мм)	80	80	80	80	90	90

Таблица: технические характеристики чугунного радиатора на один, два и три канала

Обозначение ЧМ-1	Кол-во секций (шт)	Номинал теплового потока (кВт)		Вес (кг)		Длина радиатора (мм)
ЧМ1-70-500-1,2-2	2	0,22	48,64	10,7	0,396	178-184
ЧМ1-70-500-1,2-3	3	0,33	47,58	15,7	0,594	258-265
ЧМ1-70-500-1,2-4	4	0,44	47,05	20,7	0,792	338-346
ЧМ1-70-500-1,2-5	5	0,55	46,73	25,7	0,990	418-427
ЧМ1-70-500-1,2-6	6	0,66	46,52	30,7	1,188	498-508
ЧМ1-70-500-1,2-7	7	0,77	46,36	35,7	1,386	578-589
ЧМ1-70-500-1,2-8	8	0,88	46,25	40,7	1,584	658-670
ЧМ1-70-500-1,2-9	9	0,99	46,16	45,7	1,782	738-751
ЧМ1-70-500-1,2-10	10	1,10	46,09	50,7	1,980	818-832

Таблица характеристик ЧМ-1-70-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
100-500-1,2-2	2	0,285	48,1	13,7	0,512	178-184
100-500-1,2-3	3	0,428	47,2	20,2	0,769	258-265
100-500-1,2-4	4	0,570	46,8	26,7	1,024	338-346
100-500-1,2-5	5	0,713	46,7	33,3	1,281	418-427
100-500-1,2-6	6	0,856	46,5	39,7	1,537	498-508
100-500-1,2-7	7	0,998	46,4	46,3	1,792	578-589
100-500-1,2-8	8	1,141	46,4	52,9	2,049	658-670
100-500-1,2-9	9	1,283	46,3	59,4	2,304	738-751
100-500-1,2-10	10	1,426	46,1	65,8	2,561	818-832

Таблица характеристик ЧМ-2-100-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C), ЭКМ	Длина радиатора (мм)
120-500-1,2-2	2	0,314	47,78	15,1	0,564	198-206
120-500-1,2-3	3	0,470	46,95	22,3	0,844	288-297
120-500-1,2-4	4	0,627	46,60	29,5	1,126	378-388
120-500-1,2-5	5	0,784	46,39	36,7	1,408	468-477
120-500-1,2-6	6	0,941	46,21	43,9	1,690	558-568
120-500-1,2-7	7	1,098	46,11	51,1	1,972	648-659
120-500-1,2-8	8	1,254	46,05	58,3	2,252	738-750
120-500-1,2-9	9	1,411	45,96	65,5	2,534	828-841
120-500-1,2-10	10	1,568	45,92	72,7	2,816	918-932

Таблица характеристик ЧМ-3-120-500-1,2

Сборка, разборка

Как мы уже говорили, вы можете увеличить или уменьшить теплоотдачу и объем чугунного радиатора отопления путём добавления или откручивания секций, которых может быть от двух до бесконечности, хотя больше 15 штук вряд ли кто будет ставить.

Чаще всего нам приходится сталкиваться с двухколончатыми секциями, которые вы видите на верхнем фото – они соединяются при помощи ниппеля и термоустойчивой резиновой прокладки. Ниппель внутри имеет округлую форму с двумя параллельными плоскостями, что позволяет там зафиксировать головку ключа, но внутренний диаметр может быть либо 1 ¼ ̎или 1 ̎.

В соответствие с этим подбирается и ключ, где головка может быть плоской, либо повторять внутреннюю форму ниппеля – инструкция по этому поводу умалчивает. Для того чтобы открутить одну или несколько секций, вам нужно просунуть ключ так, чтобы головка достала до ниппеля, который находится на стыке, поэтому, сначала его прикладывают поверх батареи, чтобы отметить на стержне глубину погружения.

Усилий, которые прикладываются для вращения с помощью ворота обычно недостаточно, поэтому, рычаг увеличивают обрезком трубы – такой же рычаг нужен и при сборке, чтобы соединение не протекало.

Заключение

Вы всегда можете собрать и разобрать чугунный радиатор своими руками, если для этого у вас есть ключ с подходящей головкой, только при этом нужно ставить новые прокладки, а иногда и новые ниппели. При подключении батареи к отопительному контуру желательно обеспечить её запорной арматурой для возможности демонтажа во время отопительного сезона.

Батареи – важная часть отопительной системы в многоквартирном доме. Температура в помещении зависит не только от того, насколько горячая вода бежит по трубам. Качество обогрева помещения зависит от конструкции, материала, мощности и способа размещения радиаторов отопления.

Чрезвычайно широкий ассортимент отопительного оборудования может вызвать трудности при выборе подходящих батарей. Для того чтобы выяснить, каким приборам отдать предпочтение, придется предварительно изучить особенности существующих типов батарей.

Различные виды приборов отопления

Существует несколько классификаций батарей.

В зависимости от типа тепло- или энергоносителя они делятся на следующие виды:

• электрические радиаторы;
• масляные радиаторы, работающие на электричестве;
• водяные батареи.

В зависимости от материала батареи бывают:

• чугунными;
• стальными;
• алюминиевыми;
• медными;
• пластиковыми.

В зависимости от конструкции радиаторы отопления делятся на следующие типы:

• секционные – благодаря наличию отдельных секций позволяют регулировать размер и мощность устанавливаемого прибора отопления;
• трубчатые – батареи, разработанные специально для централизованной системы отопления. Представляют собой цельнометаллическую конструкцию с горизонтальным коллектором и вертикальными трубками;
• панельные – изготавливаются из стали и даже из бетона. Во втором случае такие батареи располагаются внутри стен и передают тепло в виде излучения;
• пластинчатые – имеют сердечник с насаженными на него пластинчатыми ребрами из тонких листов металла, осуществляют теплообмен конвекционного типа.

Виды батарей, подходящих для квартиры

Рассмотрим, какие виды радиаторов подойдут для стандартной централизованной системы отопления в многоквартирном доме. Она характеризуется использованием технической воды в качестве теплоносителя, высоким рабочим давлением и температурой. Характеристики отопительных приборов для квартиры должны соответствовать особенностям этой системы. Сравнить параметры приборов из разных материалов, чтобы понять какие их типы подойдут для вашего жилья, можно с помощью таблицы.

Классические радиаторы из чугуна, несмотря на большое количество современных аналогов из других материалов, уходить в отставку пока не собираются. Чугун устойчив к коррозии и воздействию высоких температур, долговечен. Некоторые производители изменили в лучшую сторону внешний вид чугунных изделий, украсив их резьбой и превратив этот прибор в элемент дизайна.

Совет: интенсивность излучения радиатора можно повысить, покрасив его в темный цвет.

Биметаллические радиаторы

Эффективность и надежность биметаллических радиаторов достигаются благодаря сочетанию двух видов материалов: стали и алюминия. Высокая теплопроводность алюминия делает его прекрасным материалом для корпуса батареи, а прочность стали обеспечивает невосприимчивость к перепадам давления и к процессам коррозии. Лучшими на российском рынке считаются биметаллические изделия итальянских производителей.

Стальные радиаторы

Радиаторы из стали могут быть панельными, трубчатыми и секционными. Наибольшей популярностью пользуется первый вид благодаря оптимальному сочетанию характеристик и стоимости. Однако батареи из стали практически не применяются в многоэтажных домах с централизованным отоплением, поскольку не предназначены для систем с высоким давлением.

Алюминиевые батареи

Радиаторы из алюминия имеют очень привлекательные характеристики, среди которых прекрасная теплоотдача и низкая инерционность, позволяющая быстро менять температуру в помещении. Но они очень требовательны к качеству теплоносителя, поэтому также не подходят для централизованной отопительной системы.

Медные радиаторы отопления

Медные батареи имеют массу достоинств и всего лишь один недостаток – очень высокую стоимость. Их эксплуатационные характеристики впечатляют: радиаторы из меди превосходят все существующие виды по эффективности, надежности и долговечности, а также по стойкости к коррозии и гидроударам.

Установка медных радиаторов дорогое удовольствие не только из-за стоимости самой батареи. Подключать их можно только к цельнометаллическим трубам, которые также стоят недешево. Воспользоваться достоинствами меди, и при этом приобрести изделие по более доступной цене можно, если выбрать медно-алюминиевый радиатор, трубки которого изготовлены из меди, а ребра — из алюминия.

Пластиковые батареи

Самый новый вид отопительных приборов – это пластиковые батареи. Такие изделия просты в установке, имеют широкий выбор цветов и не требуют дополнительного ухода. Однако многие заинтересовавшиеся новинкой владельцы квартир будут разочарованы: пластиковые радиаторы не могут быть установлены в доме с централизованной системой отопления. Причинами этого являются ограничения максимальной рабочей температуры и давления, которые не должны превышать 80 градусов и 2 бара соответственно.

Внимание: для стандартной комнаты с трехметровой высотой потолка, имеющей одну дверь и одно окно, на каждый квадратный метр потребуется радиаторная мощность от 90 до 125 Вт.

Требуемое количество секций будет зависеть от материала, и которого изготовлен радиатор. Мощность одной секции разных видов батарей:

• Чугунные – от 80 до 150 Вт;
• Алюминиевые – 190 Вт;
• Биметаллические – 200 Вт;
• Стальные – от 450 до 5700 Вт (имеется в виду мощность всей батареи).

Не каждая батарея подходит для установки в многоквартирных домах, ведь частые скачки давления в системе и использование воды в роли теплоносителя сказываются на работоспособности радиаторов. Некоторые металлы при соприкосновении с водой и воздухом подвергаются коррозии и окислению. Проверенным остается чугунный радиатор.

Характеристики чугунных радиаторов

• Используемый материал устойчив к коррозии.
• За счет устойчивости чугуна к физическим воздействиям, батареи применяют с любым видом теплоносителя. Его максимальная температура может составлять 150 градусов. Отличительной чертой служит устойчивость к окислению, ведь чугун не реагирует при соприкосновении с водой, даже если кислотно-щелочной баланс доходит до отметки 9-10 по Ph.
• Превосходно аккумулирует тепло, что повышает его теплоотдачу, если сравнивать с другими материалами. Чугунные батареи сохраняют тепло продолжительное время после отключения подачи теплоносителя.
• Долговечность приборов отопления до 30 лет. При правильных установке и уходе, климатическая техника живёт дольше отведенного срока.
• Толстые стенки – причина, по которой чугунные радиаторы проживают долгую жизнь.
• Число секций может быть разнообразным, чтобы добиться нужного уровня обогрева.
• При повреждении одной секции, заменяют только её, а не всю батарею.

Дизайн современных приборов отопления отличается от привычных старых «гармошек», которые стоят в некоторых квартирах. Популярны устройства, созданные при помощи художественного литья, выполненные в ретростиле.

Подходят для трёх видов подключения.

• Нижний. При таком подключении трубы присоединяются к нижним выходам с двух сторон. Минус нижнего подключения – малая циркуляция.
• Боковой. Такой способ подключения предусматривает максимальную циркуляцию теплоносителя, так как трубы подсоединяются к крайней секции в нижний и верхний выходы одной стороны.
• Верхний. Трубы подсоединяются к верхним выходам крайних секций. Циркуляция при таком подключении гораздо выше, чем при нижнем.

Чугунные радиаторы отливаются из сплава однородной массы, предназначенного для эксплуатации в системах отопления многоквартирных домов. Секции изготавливают отдельно и соединяют, используя инженерные прокладки и ниппели для герметичности.

Заявленная в технических характеристиках мощность отопителя практически всегда разнится с фактической. Связано это с проведением испытаний радиатора в лабораторных условиях, отличающихся от реальных.

Нагретый теплоноситель поступает по трубам отопительной системы в отсеки радиатора и нагревает воздух в помещении, отдавая тепло.

Виды чугунных радиаторов

• Одноканальные. В конструкции радиаторов данного вида у каждой секции присутствует канал, по которому циркулирует жидкий теплоноситель. Климатические устройства такого вида легко мыть, поэтому их устанавливают в медицинских учреждениях.
• Двухканальные. В одной секции отопительных устройств этого вида присутствует 2 канала, что повышает теплоотдачу.
• Трехканальные. Показатели по теплоотдаче выше по сравнению с другими видами, при этом их вес и глубина гораздо больше, чем у собратьев.

В двух- и трёхканальных радиаторах отопления используется оребрение, которое повышает теплоотдачу. Секции бывают стилизованными в разных стилях, от ретро до футуристического. Иногда используют металлический кожух, скрывающий батарею.

Популярны двухканальные радиаторы отопления, так как они компактны и обладают хорошей теплоотдачей.

Чугунные радиаторы отопления делятся по способу установки:

• Настенные. Крепятся на стены при помощи усиленных кронштейнов, этот вид крепления – классический.
• Напольные. Батареи снабжаются четырьмя ножками. Они являются частями крайних секций, поэтому их трудно обломить. Такие не нуждаются в дополнительных крепежах, что позволит сохранить стену. К тому же, не все стены выдерживают чугун. За ними удобнее убирать, так как расстояние от стены может быть гораздо больше, чем у классических видов креплений.

По высоте, в среднем, размеры колеблются от 35 до 150 см. Длина зависит только от ваших предпочтений, ведь количество секций может быть разным, а ширина напрямую зависит от количества каналов.

Недостатки чугунных радиаторов

• Вес. Это главный минус для чугунного изделия, и радиаторы не исключение. Из-за веса, а не из-за эстетики, начался выпуск батарей на «ножках», ведь далеко не каждая стена способна выдержать на себе немалый вес чугуна.
• Эффект термоса. Относят к плюсам и к минусам. Холодные радиаторы долго разогреваются. При выключении отопления, чугун, за счёт этого же свойства, на продолжительном промежутке времени остается теплым и продолжает отдавать тепло.
• Гидроудары. Некоторые модели чугунных отопительных приборов не выдерживают гидравлических ударов. Удары происходят в многоквартирных домах, подключенных к централизованной системе отопления. Это решается установкой регулятора давления.
• Загрязнение. Чугунные батареи сильно пылятся, а конструкция не всегда позволяет произвести полную и качественную уборку.
• Внешний вид. Внешне чугунные устройства – привлекательны, однако, за красоту стоит доплачивать. Изделия из этого металла продаются неокрашенными, поэтому внешний вид не вызывает симпатии.

Выходы из такой ситуации:

Самостоятельно покрасить батарею. Окрашенная батарея может смотреться неэстетично, если неравномерно накладывать слои краски.

Установить над климатическим устройством решетку. При помощи металлических чехлов можно «спрятать» батарею от чужих глаз, однако такие накладки снижают качество теплоотдачи, и в помещении становится прохладнее.

Заказать чугунный радиатор, выполненный в стиле художественного отлива. Батареи, отлитые в различных стилях, не нуждаются в покраске. Такой радиатор подойдет далеко не ко всем интерьерам.

Расчет секций чугунных радиаторов

Перед приобретением чугунного агрегата, потребуются расчёты, которые позволят точнее определить необходимое количество секций. В примере используются следующие данные:

1. Количество выделяемого тепла одной секцией равно 145 ватт (взят средний показатель, точные данные есть в техпаспорте изделия).
2. Расчет производится для комнаты с нормальным утеплением, одной уличной стеной и одним окном. Согласно СНиП, количество тепла, которое требуется для ее обогрева – 100 ватт.
3. Размеры комнаты – 4 х 3 метра.

Расчет

1. Определяется площадь комнаты. Она равна 12 м2.
2. Перемножается площадь и количество тепла, которое нужно для обогрева одного квадратного метра помещения. По СНиП, для комнаты из примера требуется 100 ватт/м2. После выполнения этого действия получается 1200 ватт.
3. Количество тепла, необходимое для помещения, нужно разделить на теплоотдачу одной части батареи. После – округлить получившийся результат в большую сторону.
4. Получается количество секций, необходимое для установки. Для комнаты, указанной в примере, устанавливается радиатор, состоящий из 9-ти секций.

Расчет ориентирован на помещения, высота которых не превышает 3 метров.

Так как каждое помещение является уникальным, существуют коэффициенты, которые позволяют точнее произвести расчеты:

Для точного измерения количества тепла на один квадратный метр, нужно разделить высоту потолков на коэффициент, равный 3. Для комнаты с потолком в 2.5 м он составит 0.83.

Для расчетов применяется средняя температура теплоносителей, которая составляет 70 градусов. При повышении этого показателя, из конечного числа надо вычитать 15 % через каждые 10 градусов, при понижении температуры – выполнять противоположное действие.

Если у помещения не одна, а 2 или 3 уличные стены, то стоит умножить количество тепла для 1 м2 на коэффициент 1.75. После этого число секций нужно разделить на количество окон и установить радиаторы под каждым из них. Это обеспечит равномерный обогрев всего помещения.

Если помещение имеет дополнительные теплоизоляционные слои, а также если установлены стеклопакеты, количество тепла для 1 м2 разрешено разделить на 0.8.

Для домов, расположенных в регионах с экстремально низкими температурами, количество тепла для 1 м2 увеличивается в 2 раза.

Перед установкой чугунного радиатора, нужно разобрать его на секции, проверить закрепление ниппелей, затем собрать. Монтировать нужно, учитывая вес батареи и материал стены в помещении. Минимальный набор инструментов – болгарка, перфоратор, разводной ключ, строительный уровень и плашка.

1. Если стена кирпичная или бетонная, подбирается крепеж, который рассчитан на вес радиатора с теплоносителем. По СНиП, рекомендуется использование 3 и более кронштейнов.

2. Нельзя вешать чугунные радиаторы на стены из дерева или гипсокартона , поскольку они могут не выдержать нагрузки. В таком случае можно установить радиатор на напольную подставку или ножки. Крепится на стену он лишь для поддержания в вертикальном положении.

После установки радиатора, производится его подключение к центральному отоплению с использованием соединительных втулок и сгона. Резьбовые соединения рекомендуется уплотнить.

Чугунные радиаторы нужно периодически подкрашивать краской, которая выдерживает температуру нагрева без изменения цвета.

Подключение к отопительной системе:

1. Диагональное . Используют при подключении многосекционных агрегатов. Подающая труба подключается в верхней части с одной стороны, а обратная – в нижней с другой.

2. Нижнее. Используется, когда трубы спрятаны в полу комнаты или за плинтусами. Это эстетичный способ подключения. Подающий и обратный патрубки расположены внизу.

3. Боковое . Подающая труба присоединяется к верхней футорке, обратная – к нижней. Боковое подключение отличается наибольшей отдачей тепла. В случае плохого прогрева в многосекционных отопительных приборах, рекомендуют монтировать удлинитель протока теплоносителя.

4. Последовательное. Теплоноситель движется под давлением отопительной конструкции. Для удаления воздуха используют краны Маевского. Недостаток заключается в необходимости снятия батарей и отключении отопителей при ремонтировании.

5. Параллельное. Подключение создают через трубопровод, присоединённый к подающему стояку. Теплоноситель уходит по трубе, подсоединённой к обратке.

какие бывают типы радиаторов для дома

Вы просматриваете раздел Радиаторы, расположенный в большом разделе Отопление.

Подразделы: Обслуживание, Установка, Виды.

Эффективность отопления зависит во многом от радиаторов отопления.

На рынке представлено огромное количество разнообразных вариантов, различающихся между собой по конструкции, материалам изготовления, способу установки и передаче тепла.

Какие бывают виды радиаторов отопления

Батареи изготавливаются из различных материалов:

• чугуна;
• стали;
• алюминия;
• меди;
• биметалла.

Чугунные

Чугунные радиаторы представляют собой несколько секций, соединённых между собой трубами. Трубы герметично сварены между собой и с секциями.

Такие калориферы устанавливаются под оконными проёмами. Размер и количество секций батареи выбирается в зависимости от объёма помещения и размещения квартиры: угловое или центральное.

Чугунные радиаторы способны выдержать давление в 18 атмосфер. Максимальная температура теплоносителя не должна превышать 150 °C. Мощность чугунных калориферов составляет 100—150 Вт.

К преимуществам такого отопительного устройства относятся:

• хорошая аккумуляция тепла;
• износостойкость;
• прочность;
• отсутствие засоров;
• длительный срок эксплуатации;
• совместимость с другими материалами;
• устойчивость к низкому качеству теплоносителя.

Фото 1. Чугунный радиатор Rococo в стиле «ретро», максимальная температура теплоносителя — 110° С, производитель — «Carron», Англия.

Недостатки:

• большой вес, что делает сложным монтаж и транспортировку батареи;
• необходимость дополнительного декорирования из-за непрезентабельного внешнего вида;
• большие затраты топлива;
• сложность в очистке из-за особенностей конструкции.

Алюминиевые

Алюминиевые батареи отличаются приятным глазу внешним видом. Они обогревают помещение двумя способами — при помощи теплопередачи и конвекции. Алюминиевые теплообменники изготавливают двумя способами: литьём и методом экструзии.

Литьевой метод заключается в том, что при повышенном давлении в алюминиевом листе создаются выемки-секции.

Два листа с секциями затем герметично скрепляются между собой. Количество секций может быть различным. К тому же имеется возможность присоединения дополнительных.

Второй метод предполагает изготовление на экструдере вертикальных элементов, которые соединяются на горизонтальном коллекторе. Такой метод изготовления исключает возможно добавления дополнительных секций.

Рабочее давление алюминиевых радиаторов составляет от 5 до 16 атмосфер. Они способны без деформации выдержать температуру не более 110 °C. Алюминий очень чувствителен к наличию в теплоносителе посторонних примесей и даже самых мелких загрязнений.

рН теплоносителя должен быть 7—8. Мощность одной батареи в зависимости от конструкционных особенностей составляет 81—212 Вт.

Достоинства:

• высокая теплопроводность;
• лёгкий вес, обеспечивающий простоту установки;
• приятный внешний вид, подходящий к любому интерьеру;
• быстрый нагрев;
• возможность модернизации путём добавления терморегуляторов и термоклапанов.

?

Фото 2. Алюминиевый радиатор Eco 200 настенный, секционнный, производитель — «Lammin», КНР.

Недостатки:

• чувствительность к физическим воздействиям, даже некачественный теплоноситель способен нанести непоправимый вред отопительному прибору из алюминия;
• необходимость установки приспособления для спуска воздуха;
• возможность протечки между секциями;
• несовместимость с трубами из других материалов.

Стальные

Стальные батареи имеют привлекательный внешний вид. Они бывают как стандартной конструкции, так и иметь оригинальный дизайн.

Рабочее давление стальных радиаторов составляет от 6 до 15 атмосфер. Толщина стенок теплообменника не должна быть меньше 1,15 мм.

?Батареи из стали способны выдержать температуру до 120 °C. Мощность калорифера может достигать 1800 Вт.

Стальные радиаторы подключают к системе отопления двумя способами: боковым или нижним. Универсальным является последний, но его стоимость выше.

В зависимости от количества секций существует несколько типов стальных радиаторов:

1. Тип 10 имеет один ряд панелей без конвектора.
2. Тип 11 — один ряд панелей, один конвектор, без решётки в верхней части.
3. Тип 20 — два ряда панелей, не имеет конвектора при наличии решётки, выпускающей тёплый воздух.
4. Тип 21 — два ряда панелей и конвекционные рёбра в закрытом кожухе.
5. Тип 22 — две панели, два конвектора и кожух.
6. Тип 30 — трехрядный теплообменник, но без наличия конвекционного оребрения с воздуховодной решёткой.
7. Тип 33 — три панели, три конвектора в закрытом кожухе.

Преимущества:

• быстрый нагрев;
• обогрев помещения двумя способами — конвекцией и излучением;
• долгий срок эксплуатации;
• небольшой вес;

• низкая цена;
• привлекательный внешний вид;
• совместимость с другими материалами;
• экономичность;
• простота обслуживания;
• возможность модернизации путём установки терморегулятора.

Недостатки:

• низкая устойчивость к коррозии;
• неспособность выдерживать перепады давления в системе отопления;
• если на длительный срок оставить его без воды, то сталь начнёт ржаветь.

Вам также будет интересно:

Биметаллические

Биметаллические калориферы имеют алюминиевый корпус и стальными трубами внутри. Они наиболее распространены при установке в жилых помещениях.

Рабочее давление может достигать 40 атмосфер. Мощность биметаллического теплообменника составляет 180 Вт. Биметаллические батареи способны выдержать температуру до 130 °C. Максимальный срок службы радиатора 20 лет. Биметаллические калориферы подразделяются на несколько разновидностей:

1. 100% биметаллические, состоят из стального сердечника и алюминиевого покрытия.
2. 50% биметаллические имеют стальные вертикальные трубы, остальное изготовлено из алюминия.

Достоинства:

• длительный срок эксплуатации;
• небольшой вес;
• прочность;
• способность выдерживать гидроудары;
• устойчивость к механическим воздействиям;
• устойчивость к коррозии;
• приятный внешний вид.

К недостаткам таких радиаторов можно отнести лишь их высокую стоимость.

Важно! Биметаллические радиаторы, как и стальные, нельзя надолго оставлять без воды, так как именно в стальных трубах располагается теплоноситель.

Медные

Медные теплообменники представляют собой оригинальные элементы. Они состоят из труб с циркулирующей внутри рабочей жидкостью и специальных оребренных пластинок. Рабочее давление медных радиаторов составляет 16 атмосфер.

Максимальная температура теплоносителя не должна превышать 150 °C.

Преимущества:

• высокая теплоотдача;
• небольшой вес;
• долгий срок эксплуатации;
• устойчивость к перепадам температур и давления;
• экономичность.

Внимание! Медные радиаторы рекомендуется устанавливать в отопительной системе, где теплоноситель содержит большое количество солей хлора.

Существенных недостатков медные радиаторы не имеют. Самым большим из них является высокая стоимость.

Типы конструкций батарей

По конструкции теплообменники бывают:

• секционные;
• панельные;
• трубчатые;
• пластинчатые.

Секционные радиаторы

Секционные теплообменники состоят из одной или нескольких секций, герметично соединённых между собой. Внутри каждой секции проведены каналы, по которым циркулирует теплоноситель.

К достоинствам таких батарей относится возможность добавления дополнительных секций.

Радиатор обогревает помещение двумя способами: теплоотдачей и конвекцией, что обеспечивает быстрый прогрев воздуха. Стоимость секционных радиаторов невысока.

Панельные

Панельные теплообменники представляют собой соединённые между собой металлические листы. На каждом листе с внутренней стороны выдавлены выемки. При соединении двух листов получаются своеобразные секции, по которым циркулирует теплоноситель.

Преимуществами панельных радиаторов является многообразие модельного ряда, что позволяет подбирать дизайн отопительного прибора в соответствии с интерьером. Панельные калориферы имеют небольшой размер, поэтому их можно устанавливать в любом, даже труднодоступном, месте.

Трубчатые

Такие теплообменники состоят из нескольких трубок, приваренных к коллектору.

Благодаря особенностям конструкции обеспечивается бесперебойная циркуляция теплоносителя.

К преимуществам такого калорифера относится устойчивость к гидроударам. Такие батареи компактны и имеют оригинальный внешний вид.

Пластинчатые батареи представляют собой изогнутую трубку с приваренными к ней вертикальными пластинами. Они обогревают помещение посредством конвекции и излучения. Ярким примером пластинчатого радиатора является медный.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про преимущества и недостатки различных видов радиаторов.

Батарея для квартиры

Не каждый из описанных выше теплообменников можно устанавливать в квартиру. В многоэтажных домах, особенно старой постройки, возможны перепады давления. Поэтому следует выбирать батарею, способную выдержать резкие перепады давления.

Для квартиры не подходит и алюминиевый калорифер, так как качество теплоносителя в трубах довольно низкое.

Какие бывают радиаторы отопления.

Выбор радиатора отопления только на первый взгляд кажется делом простым: покупай то, на что хватает денег, и это будет лучший вариант. На самом деле все далеко не так однозначно, как хотелось бы. Сейчас только основных и широко распространённых радиаторов есть несколько видов, каждый из которых имеет свои выраженные достоинства и недостатки. И если хочется сделать действительно правильный, взвешенный выбор, их необходимо знать и учитывать.

Стальные отопительные радиаторы

Панельные радиаторы

Радиаторы этого типа также называют конвекторами за счёт характерного конвекторного оребрения. Основное достоинство таких радиаторов — высокий КПД, который достигает 75%. Нагревательными элементами выступают стальные панели, расположенные внутри радиатора.

Панельные радиаторы на данный момент являются наиболее доступными в ценовом отношении, что обуславливает их стабильно высокую популярность. Они могут иметь различные размеры, а количество рёбер варьируется от 10 до 33 в зависимости от требований к теплоотдаче батареи. Имеется два способа подключения к системе отопления боковой и нижний. При последнем варианте можно сделать присоединение скрытым.

В целом можно выделить как достоинства, так и недостатки стальных радиаторов:

Плюсы панельных радиаторов

• Невысокая инертность при высокой теплоотдаче;
• Минимальный объем циркулирующего теплоносителя, что повышает экономию энергии;
• Экологичность, что позволяет устанавливать такие радиаторы везде, в том числе в детских садах и больницах;
• Низкая стоимость.

Минусы панельных радиаторов

• Если радиатор остаётся без воды, его изнутри начинает разъедать коррозия;
• Такие радиаторы боятся гидроударов, поэтому не очень хорошо подходят для применения в многоквартирных домах с центральным отоплением;
• Конвекция приводит к появлению лёгких сквозняков.

Трубчатые радиаторы

Конструктивно это простые радиаторы, выполненные из стальных труб, по каждой из которых циркулирует теплоноситель. Однако они стоят несколько дороже, чем панельные конструкции, хотя при этом отличаются большей вариативностью декоративного оформления, несколько высшим КПД и большей стойкостью к гидроударам. Во всём остальном оба вида стальных радиаторов обладают одинаковыми плюсами и минусами.

Самые важные характеристики трубчатых радиаторов:

• рабочее давление — до 15 бар;
• максимальная теплоотдача — 1600 Вт;
• максимальная кислотность воды — 9,5;
• максимально допустимое значение температуры теплоносителя — 120 градусов.

Алюминиевые отопительные радиаторы

Это полностью алюминиевые конструкции. Они делятся на две большие категории — экструзионные и литые. При этом любые алюминиевые радиаторы ориентированы на индивидуальные системы отопления, поскольку при всех своих достоинствах они довольно чувствительны к давлению и качеству теплоносителя.

Литые радиаторы

Их секции отливаются под давлением. Их основные отличительные черты — широкие циркуляционные каналы, а также толстые, достаточно прочные стенки. Главное преимущество таких радиаторов заключается в их модульности — можно в любой момент добавить новые секции или при необходимости убрать несколько существующих.

Экструзионные радиаторы

Они отличаются меньшей стоимостью, поскольку производятся на экструдере, где вертикальные части радиатора выдавливаются под давлением. Как правило, коллектор изготавливается из силумина. Главный недостаток таких радиаторов по сравнению с литьевыми — нет модульности, поэтому прибавлять и убирать секции не получится.

В целом, алюминиевые радиаторы отличаются некоторыми преимуществами и недостатками:

Плюсы алюминиевых радиаторов

• Минимальный вес;
• Простота монтажа;
• Отличная теплоотдача, одна из лучших среди популярных радиаторов отопления;
• Быстрый прогрев помещения;
• Экономичность, возможность оборудования терморегулятором;
• Привлекательный дизайн.

Минусы алюминиевых радиаторов

• Относительно небольшой срок службы — примерно 15 лет;
• Требовательность к качеству теплоносителя, чтобы избежать коррозии;
• Не слишком сильная конвекция;
• Случаются протечки между секциями;
• Неустойчивость перед гидроударами.

Основные характеристики алюминиевых радиаторов:

• давление — не более 16 бар;
• максимальная тепловая мощность секции — до 212 Вт;
• максимально допустимое значение температуры теплоносителя — 110 градусов;
• максимальная кислотность теплоносителя — 8.

Чугунные отопительные радиаторы

Это самые старые из используемых сейчас радиаторов, но благодаря своим неоспоримым достоинствам они все ещё не сдают позиций. Впрочем, на современном рынке хватает моделей чугунных радиаторов совсем не архаичного, а очень даже актуального дизайна, так что помещение такие обогреватели точно не испортят.

Достоинства чугунных радиаторов — это простота, удивительная долговечность (от 50 лет эксплуатации), прочность, минимальная стоимость. Они долго нагреваются, но и долго остывают. А самое главное — они совершенно не реагируют на любые проблемы, которые способно преподнести централизованное отопление.

Плюсы чугунных радиаторов

• Продолжительность эксплуатации — от 50 лет;
• Полное отсутствие коррозии;
• Хороший прогрев помещений с высокими потолками;
• Длительное остывание;
• Минимальная стоимость;
• Фантастическая прочность.

Минусы чугунных радиаторов

• Долгое прогревание;
• Большая масса и сложность монтажа;
• Потребность в большом количестве теплоносителя;
• Вероятность раскола батареи при мощном гидроударе.

Основные характеристики чугунных батарей таковы:

• рабочее давление — до 12 бар;
• максимальная теплоотдача секции — до 160 Вт;
• максимально допустимое значение температуры теплоносителя — 110 градусов.

Биметаллические радиаторы

Они представляют собой сочетание стальной трубчатой сердцевины с алюминиевой оболочкой. Большинство моделей являются секционными, изготовленными из чётного количества секций. Гораздо менее распространены монолитные модели, которые востребованы благодаря тому, что выдерживают огромное давление — до 100 атмосфер.

У полностью биметаллических отопительных радиаторов трубчатая сердцевина из стали проходит по всей длине каналов. Но существуют несколько более дешёвые модели, которые ещё называют псевдобиметаллическими, у них сталью усилены только вертикальные каналы. При меньшей стоимости они отличаются более высокой теплоотдачей, но хуже переносят коррозию и менее прочны.

Плюсы биметаллических радиаторов

• Высокая теплоотдача;
• Способность выдерживать гидроудары и высокое давление;
• Минимальный требуемый объем теплоносителя;
• Простой монтаж;
• Современный дизайн;
• Повышенная стойкость к коррозии.

Минусы биметаллических радиаторов

• Высокую стоимость;
• Меньшую по сравнению с полностью алюминиевыми радиаторами теплоотдачу.

Основные характеристики биметаллических батарей:

• рабочее давление — до 50 бар;
• максимальная теплоотдача секции — 180 Вт;
• максимально допустимое значение температуры теплоносителя — 130 градусов.

Выводы

В принципе, выбор радиатора отопления для каждого конкретного объекта полностью зависит от условий на нём, требований к отопительной системе и её характеристик. Самыми дорогими и качественными являются биметаллические отопительные радиаторы, самыми дешёвыми, но очень надёжными — чугунные. Все остальные модели — это своего рода компромиссы между различными характеристиками, каждая из которых хорошо подходит под те или иные условия эксплуатации.

Батареи отопления чугунные — Система отопления

Монтаж отопления имеет, бак для расширения, коллекторы, батареи, систему соединения терморегуляторы, трубы, крепежи котел, увеличивающие давление насосы, развоздушки. На этой вкладке мы постараемся найти и определить для своего особняка нужные части отопления. Сборка отопления коттеджа включает некоторые устройства. Любой узел имеет большое значение. Поэтому выбор частей монтажа необходимо планировать грамотно.

Батареи отопления чугунные

Автор: Pavel Дата: Просмотров: 2916

Привет дорогой читатель блога «СтройДом».

Сегодня мы рассматриваем чугунные батареи отопления.  Чугунные радиаторы на сегодняшний день остаются самыми популярными приборами отопления.

Вообще то существует четыре вида батарей отопления: чугунные, алюминиевые, биметаллические и стальные. Все эти виды батарей отопления рассмотрим в других статьях более подробно, а пока будем вести разговор за чугунные батареи отопления.

Сначала давайте определим все плюсы чугунных батарей.

1) Чугунные батареи — самые выносливые среди своих собратьев. У них большая толщина стенок, за счет чего они имеют самый продолжительный срок эксплуатации.

2) Чугунная батарея меньше окисляется.

3) У чугунных радиаторов большой канал по которому движется теплоноситель, что уменьшает шанс засорения батареи грязью, окалиной и окислами железа которые переносит теплоноситель.

4) Батареи отопления из чугуна прочнее к примеру алюминиевых, при падении на батарею какого нибудь тяжелого предмета на чугунных батареях не образуется трещин, вмятин, которые могут отрицательно повлиять на работоспособность батареи.

5) Чугунные батареи изготовлены методом литья, что позволяет исключить лишние соединения. Все соединения у отопительных приборов считаются самым уязвимым, так как они работают под большим давлением. А с учетом работы российских коммунальных служб давление в тубах отопления не постоянная, да и температура тоже.

Минусы чугунных батарей отопления.

1) Основным минусом является вес батарей. Большую секцию батареи из чугуна довольно трудно закрепить на гипсолитовой стене.

2) Не слишком привлекательный внешний вид. Хотя это не очень большой минус, всегда можно украсить батареи при помощи художественного литья, добиться выполнения различного орнамента, выдержанного в стиле ретро или в любом другом современном стиле.

3) Невозможность их установки в системы отопления с автоматическими регуляторами тепла.

Вот видите, минусов у чугунных батарей меньше, да и они не особо большие. А что касается эстетики, то  современные чугунные батареи отличаются довольно привлекательным внешним видом, есть чугунные батареи которые имеют литой растительный орнамент, прекрасно вписывающийся в интерьер помещения, для опоры такие батареи отопления имеют литые чугунные ножки оригинальной формы.

Но и чугунные батареи которые отличаются простотой и отсутствием дизайнерского изыска, по прежнему привлекают внимание потребителей. На чугунные батареи цена остается достаточно низкой и они продолжают пользоваться повышенным спросом.

Если все же внешний вид чугунной батареи вам кажется слишком простым, есть возможность скрыть батарею за декоративным экраном. Цены на экраны колеблются в широком диапазоне и зависят от его конструкции и материала. Помните, что чугунные батареи отопления слабо подвержены коррозии и прослужат вам долгие годы.

А гарантийный срок эксплуатации чугунных батарей отопления — 50 лет.  Характеристики чугунных батарей стоят на порядок выше, чем любого другого современного радиатора выполненного из алюминия, металла и биметалла. Если вы решили поменять чугунные батареи на какие то другие мой вам совет не делайте этого.

На этом у меня все, до встречи на страницах сайта. Удачи и тепла вашему дому.

Подписывайтесь на обновления блога. чтобы узнавать о выходе новых статей. Будет еще много интересного.

Улыбнись:

— Ненавижу апрель! На улице уже жара, а батареи все ещё греют!

— Ненавижу май! На улице ещё холодно, а батареи уже не греют!

—————————————————-

После того, как он уронил себе на ногу чугунную батарею, он признался что вступал в половые отношения с этой батареей, директором этого завода и собственно говоря со всем заводом…

—————————————————

Поменял тут батарею на кухне. Старую чугунную вытащил в подъезд. А этаж пятый, без лифта. Протащил кое-как один лестничный пролет и сдох. И тут у меня возникла гениальная идея. Зашел домой, на листочке пишу «кто донесет батарею до улицы, тому 100 р. Обращаться в кв. такую-то»

Пока писал, батарею спи….ли.

Источник: http://alina-sharapova.ru/otoplenie/batarei-otopleniya-chugunnye.html

Батареи отопления чугунные

Радиаторы отопления, чугунные могут прослужить несколько десятилетий, и при этом не будут требовать дополнительных ремонтных затрат. Чугун – это такой материал, который способен выдержать довольно высокое рабочее давление. Также для таких радиаторов можно использовать теплоноситель любого качества, даже тот, который содержит примеси, которые для других типов радиаторов могут оказаться губительными.

Чугунные радиаторы отопления

Радиаторы отопления, в зависимости от материала изготовления, могут отличаться своими техническими характеристиками. Чугунные радиаторы тоже обладают определенными техническими характеристиками, и есть несколько критериев, исходя из которых выбирается тот или иной тип радиатора из чугуна. Самый важный параметр радиатора – это уровень его теплоотдачи. На него и нужно ориентироваться в первую очередь. Кроме того, необходимо обратить внимание на такие параметры радиатора отопления чугунного, как: его общий вес, вес одной секции, размеры батареи, мощность и другие.

Если необходимо приобрести чугунный радиатор для частного или загородного дома, то вполне подойдет радиатор, который способен выдержать рабочее давление в 6 атмосфер.

Можно соблюдать некоторые несложные правила, учитывая тепловую мощность, которая необходима для той или иной комнаты дома:

• В случае если в комнате есть только одно окно и у нее всего одна наружная стена, то для обогрева 10 кв. метров помещения будет достаточно 1 кВт тепловой мощности.
• Если в комнате всего одно окно, но наружных стен две, то потребуется 1,2 кВт тепла на 10 квадратных метров.
• В случае если в комнате два окна и две наружные стены, то потребуется около 1,3 кВт тепловой мощности.

Подбор радиаторов отопления по тепловой мощности

Есть и более точные способы расчета необходимого количества тепловой энергии, но этих правил, в принципе, должно быть достаточно. После того, как были произведены расчеты относительно требуемой тепловой мощности, необходимо определить, какую мощность вырабатывает одна из секций отопительного радиатора.

Наиболее типичным примером радиатора из чугуна считается радиатор модели М-140, который представлен на фото. Такие радиаторы чугунные способен выдержать рабочее давление в 9 атмосфер. Такие радиаторы отличаются довольно высоким качеством и используются человечеством уже довольно долгое время. Чугунные радиаторы хороши тем, что они не чувствительны к характеристикам теплоносителя, то есть, может быть использован теплоноситель любого качества.

Чугунная батарея М-140

Российский рынок полон радиаторов отопления как отечественного производства, так и батарей, изготовленных в таких странах, как Чехия, Англия, Турция, Испания, Италия и других. Чем же отличаются радиаторы отечественных производителей от тех, которые изготавливаются за рубежом? В первую очередь, это более качественная поверхность. Такая характеристика способствует тому, что при меньшем размере радиатора он может обладать более высокой мощностью.

Возьмем, к примеру, для сравнения отечественный радиатор модели М-140 и радиатор чешского производства TERMO. Водоемкость нашего прибора составляет 1,3 литра, тогда как чешский радиатор обладает водоемкостью в 0,8 литров. Однако необходимо принять во внимание тот факт, что оба радиатора обладают практически теми же показателями мощности.

Радиатор чешского производства TERMO

Еще одно отличие наших радиаторов от импортных состоит в том, что вторые обладают более гладкой внутренней поверхностью. Это способствует тому, что эти батареи чугунные не подвергаются такому большому гидравлическому сопротивлению, как наши радиаторы.

Чугунные радиаторы можно использовать в открытых отопительных системах благодаря тому, что они обладают высокой прочностью к коррозийному воздействию. Чугунные радиаторы продаются уже полностью окрашенными или обладают покрытием, способным предотвратить образование коррозии.

Есть у чугунных радиаторов несколько недостатков. Самым главным считается то, что чугунные батареи отопления не способны перенести сильный гидравлический удар. Тем не менее, с этим недостатком можно смириться, если учесть, что они раза в три дешевле импортных.

Сильный гидроудар может разрушить чугунную батарею

Если отопительная система работает на топливе твердого типа, то такие радиаторы выделяются более высокой инертностью. В наших климатических условиях такая характеристика является, несомненно, плюсом, так как зимы у нас довольно холодные, а вот в других, более теплых странах высокая инертность – это недостаток.

Чугунные радиаторы выделяют тепло, которое неспособно нанести вред здоровью человека, и этим показателем они превосходят радиаторы, изготовленные из других материалов.

Для некоторых владельцев квартир или частных домов играет роль и внешний вид радиатора отопления. Более популярным чугунным радиатором считается прибор, изготовленный в стиле ретро, который впишется практически в любой интерьер.

Современные чугунные радиаторы

Особое внимание сегодня обращают на себя чугунные радиаторы отопления секционные нового поколения отечественного производства с одним, двумя или тремя каналами. Такие радиаторы выделяются необычным и оригинальным дизайном. Они подойдут практически для любого интерьера и придадут ему эстетичный облик.

Такие радиаторы пользуются довольно большой популярностью, так как обладают хорошими техническими характеристиками, и в то же время – обладают привлекательным обликом.

Секции подобных радиаторов изготавливаются из такого материала, как серый чугун. Для их изготовления используется метод литья. Для этого материал нагревается в современных высокотемпературных печах и выливается в формы из глины и песка. Такие приборы выделяются не только высокими техническими показателями, но и довольно высокой прочностью и отменным качеством. Ребра таких секционных радиаторов расположены в вертикальном положении и  поэтому выделяются довольно высокой отдачей тепла. Также чугунные ребристые трубы отопления изготавливаются таким образом, что любые полости полностью отсутствуют, а значит, там не будет собираться пыль, таким образом, они более хороши с точки зрения гигиены.

Выбирая чугунный радиатор, необходимо обратить внимание на все его характеристики, в том числе и технические. Любой радиатор должен продаваться вместе с инструкцией, которая дана от производителя. Благодаря инструкции и ее соблюдению, можно будет произвести устройство чугунного радиатора отопления без разрыва материала в тех местах, где есть швы или спайки. Такие радиаторы отличаются хорошей эффективностью. 30% тепла, которое излучают данные радиаторы, имеют место благодаря конвекции, а вот остальные 70% создаются путем излучения.

Технические характеристики чугунного радиатора отопления

Существует несколько основных причин, почему стоит остановить свой выбор именно на чугунных радиаторах отопления. Чугун в тепловом отношении является инертным материалом. Такой параметр радиаторов способствует тому, что они нагреваются довольно медленно, но в то же время, такие радиаторы способны длительный период времени раздавать тепло в помещении. Если отопление отключится из-за аварийной ситуации, чугунные батареи еще долгое время будут отдавать тепло в помещение. Например, радиаторы из стали, алюминия или биметаллические приборы остывают намного быстрее, как говорят отзывы.

Устройство чугунной батареи отопления лучше всего подходит для квартир в многоэтажных зданиях.

В условиях современных реалий нередко возникают такие ситуации, что центральное теплоснабжение может в один момент на время отключиться. Благодаря радиатору из чугуна такое явление может пройти вполне незаметно.

Также трубы отопления ребристые пользуются популярностью у тех, кто предпочитает интерьер в стиле ретро. Просто радиаторы другого типа в подобный интерьер не смогут вписаться столь удачно.

Значительную роль при выборе радиаторов отопления играет и их ценовая категория. Чугунные радиаторы выделяются более доступной ценой и благодаря этому пользуются довольно большим спросом. Редко необходима всего одна чугунная ребристая труба радиатора отопления, а вот если необходимо купить большое количество батарей, то экономия денег может оказаться вполне ощутимой.

Источник: http://otoplenie-doma.org/chugunnye-radiatory-otopleniya.html

Так же интересуются

07 ноября 2021 года

Теплоотдача чугунных радиаторов отопления. Достоинства чугуна.

Чугунные радиаторы по праву можно назвать классикой отопительного оборудования. На пике популярности такие батареи удерживаются более ста лет благодаря множеству полезных качеств этого материала. Да и большинство отопительных систем нашей страны не позволяют использовать другие виды радиаторов.

Процесс изготовления чугунных радиаторов заключается в отливе из однородного по своей структуре чугунного сплава отдельных секций. Затем эти секции соединяются друг с другом с помощью специальных прокладок, которые обеспечивают герметичность.

Следует отметить, что мощность, указанная в технических характеристиках, всегда отличается от таковой в реальных условиях. Это вызвано проведением испытаний оборудования в почти идеальных условиях. Так при температуре теплоносителя 60 градусов, мощность не поднимется выше 50 Ватт.

Принцип действия таких батарей заключается в отдаче тепла в помещение теплоносителем через поверхность радиатора.На строительных рынках можно найти трехканальные, двух- и одноканальные батареи.





Таблица теплоотдачи чугунных радиаторов отопления

Преимущества чугунных радиаторов:

• Высокая инерционность. Так при прекращении поступления горячей воды в системе, чугун еще долгое время будет отдавать тепло, поддерживая температуру в помещении.
• Высокая устойчивость к коррозии. В ТЭЦ в воду добавляется много различных присадок и красителей, а так же множество химических веществ, которые вызывают коррозию метала.
• Большой срок эксплуатации. При условиях регулярного обслуживания, которое включает замену межсекционных прокладок и чистку полости радиатора. Радиаторы отопления чугунные могут прослужить более шестидесяти лет.
• Малое гидравлическое сопротивление. Благодаря этой характеристике, такие батареи можно использовать в автономных отопительных системах с гравитационной системой.
• Широкое сечение каналов. Оно обеспечивает хорошее функционирование даже при наличии небольшого количества отложений в системе.

 Недостатки чугунных радиаторов:

• Большая масса (иногда более ста килограмм) и габариты. Эти недостатки серьезно затрудняют монтаж оборудования.
• Сложное межсекционное пространство. Многочисленные глубокие и узкие щели делают очень хлопотным и сложным процесс очищения батарей от скопившейся пыли и грязи.
• Невозможность быстрого регулирования величины теплоотдачи. Вызвана она большой вместительностью секций и высокой их теплоемкостью.
• Медленный нагрев помещения. Теплоотдача одной чугунной секции составляет около 110Ватт, что меньше таковой у алюминиевых или же биметаллических радиаторов в полтора раза. Однако это компенсируется за счет того, что чугунные батареи имеют лучевой способ передачи тепла (нагревает не только воздух, но и близко находящиеся предметы).
• Внешний вид. В большинстве своем, чугунные радиаторы имеют непрезентабельный внешний вид. Однако есть дизайнерские экземпляры, которые могут служить настоящим украшением помещения. Так что это весьма условно можно отнести к недостаткам.

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию пароотводчика, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши поставляются с одним в стандартной комплектации.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Что такое чугунный радиатор?

Чугунные радиаторы являются частью системы домашнего отопления, которая используется на протяжении нескольких поколений. Хотя эти типы систем были в значительной степени вытеснены более новыми системами принудительного воздушного отопления, они все же обладают некоторыми явными преимуществами перед своими более современными аналогами.

Чугунные радиаторы нагреваются, поскольку через них циркулирует горячая вода или пар из печи или котла. Когда чугун нагревается, он излучает тепло в воздух и может равномерно и эффективно обогреть ваш дом.

На самом деле системы отопления, в которых используются чугунные радиаторы, намного эффективнее отапливают дома. У них также обычно нет проблем, связанных с определенными типами принудительного воздушного отопления, таких как горячие точки, холодные точки или в целом неравномерное распределение тепла по дому.

Чугунные радиаторные системы отопления также обычно дешевле в установке, чем системы с принудительной подачей воздуха, поскольку для них не требуются воздуховоды. Вместо этого закрытая система труб соединяет радиаторы с котлом, их гораздо проще установить и, как правило, они занимают гораздо меньше места, чем воздуховоды.

Хотя радиаторы также могут быть изготовлены из других металлов, ничто не удерживает тепло так хорошо, как чугунные радиаторы. Кроме того, безопаснее нагревать чугун до более высоких температур, поэтому вам не нужно беспокоиться о том, что он будет работать слишком долго или работать в экстремальных условиях.Они также очень хорошо удерживают тепло, поэтому могут продолжать обогревать комнату даже после отключения тепла.

Конечно, чугунные радиаторы не являются решением для сохранения прохлады в вашем доме зимой, как некоторые из новых тепловых насосов и других систем центрального воздушного отопления и охлаждения. Если у вас есть чугунные радиаторы, вам все равно придется вложиться в какую-то систему кондиционирования воздуха, если вы хотите, чтобы в вашем доме было достаточно прохлады летом.

Кроме того, из-за того, что чугунные радиаторы очень сильно нагреваются, они могут представлять потенциальную опасность ожога, особенно для маленьких детей.Тем не менее, существует множество различных типов крышек радиаторов, которые могут как снизить этот риск, так и добавить приятный штрих в любую комнату в вашем доме.

A Справочник покупателя по чугунным радиаторам

Знакомство с чугунными радиаторами

Самые ранние образцы чугунных радиаторов относятся к 1841 году и были разработаны в течение следующих 50 лет для некоторых конструкций и методов производства, которые все еще используются Cегодня. Этот тип и стиль радиаторов оставались очень популярными вплоть до 1950-х годов, а с конца 1990-х годов снова стали популярными.

Каждый радиатор состоит из секций, которые отливаются по отдельности в литейном цехе, затем подвергаются механической обработке перед тем, как соединить их вместе с помощью соединительных ниппелей и прокладок. Мы предлагаем множество дизайнов и размеров, чтобы удовлетворить любые размеры помещения. Благодаря способу соединения каждой секции, мы даже можем доставить очень длинные радиаторы, разбитые на секции, чтобы их можно было перемещать и собирать на месте, что идеально подходит при покупке радиаторов для очень больших помещений.

Одним из больших преимуществ чугуна является его масса и способность этой массы удерживать и накапливать тепло; излучать тепло в комнату даже после выключения котла.Это сохранение тепла — момент, о котором клиенты часто упоминают, когда пишут отзывов о наших чугунных радиаторах.

Еще одна основная причина, по которой люди покупают чугунные радиаторы, — это стиль. Это прекрасные произведения искусства, которые станут стильным центральным элементом любой комнаты, а также производят большое впечатление при использовании в вестибюлях.

Поверхность и цвет

Помимо формы, дизайна и декоративных деталей, доступных на чугунных решетках , цвет может оказать реальное влияние.Самым популярным вариантом отделки будет одна из наших металлических лакокрасочных покрытий, особенно с нашими сериями Georgian 4 column и Shelbourne Victorian 3 column , которые могут быть изготовлены на заказ и доставлены всего за 7 рабочих дней.

Если радиатор имеет более четкие детали в таких моделях, как чугунные радиаторы Baroque Classique и Cromwell , можно применить полированную вручную отделку или «смывку», чтобы выделить детали или даже добавить радиатору состаренный вид.

Чугунные радиаторы можно даже отполировать вручную до металлической отделки. Эта полированная отделка требует лишь небольшого количества регулярного ухода, чтобы гарантировать, что она не потускнеет и сохранит свой потрясающий вид.

Установка и монтаж

Найдите время, чтобы прочитать этот раздел, чтобы вы были полностью готовы к доставке и установке ваших чугунных радиаторов.

Подъем и перемещение

Чугунные радиаторы очень тяжелые по характеру материала, из которого они сделаны.По этой причине вам понадобится много рабочей силы при доставке радиаторов и при их размещении для фактической установки. Идеальный способ переноски чугунного радиатора — это положить два куска дерева между секциями на каждом конце, чтобы радиатор можно было переносить вертикально (как обычно). Не кладите радиаторы на бок, чтобы переносить их, так как это может привести к повреждению уплотнений между каждой секцией и возникновению утечки. Секции можно повторно затянуть, но правильная переноска радиаторов должна в первую очередь избежать этой проблемы.

Монтаж

Все наши чугунные радиаторы поставляются с ножками, поэтому они располагаются на полу. В дополнение к этому должны быть установлены верхние подпорки или «настенные распорки», чтобы избежать опрокидывания радиатора. Мы поставляем настенные стойки с радиаторами собственной марки в стандартной комплектации, но вы также можете перейти на настенную стойку для радиаторов класса люкс , которая соответствует нашему ассортименту радиаторных клапанов и комплектов гильз.

Длинные радиаторы

Если вы заказываете радиатор длиной более 1200 мм, он может быть доставлен разделенным на две или более секции.Это связано с тем, что размер ограничен размером поддонов, на которых поставляются радиаторы, и для упрощения подъема и маневрирования радиатора в нужное положение. На месте две секции легко соединяются с помощью прилагаемых соединительных ниппелей и прокладок. При необходимости мы также можем предоставить подходящий соединительный ключ, который подлежит возврату с полным возмещением стоимости для всех радиаторов нашей собственной марки.

Трубопровод

Наши чугунные радиаторы подключаются к вашей системе отопления, как и любой другой радиатор, с помощью пары радиаторных клапанов для подачи и регулирования потока воды на входе и выходе.Установка проста, и вы должны иметь квалифицированного установщика, который выполнит работу за вас.

Чугунный радиатор какого размера мне нужен?

Тепловая мощность — это первый фактор, который следует учитывать при выборе радиатора того размера, который вам нужен, доступное пространство в вашей комнате — другой определяющий фактор. Конечно, при необходимости вы можете установить более одного радиатора в комнате, и это может оказаться лучшим вариантом для распределения тепла в больших помещениях, а также может быть более эстетичным.

Расчет требований к тепловой мощности радиатора

Позвоните нам, поскольку мы здесь, чтобы помочь вам рассчитать ваши потребности в тепле. Ваш установщик часто сообщит вам требования к отоплению для каждой комнаты. Пожалуйста, проверьте, указано ли это в Delta T50 или Delta T60, чтобы мы могли найти вам идеальный радиатор по лучшей цене. Если вы хотите, чтобы мы рассчитали вашу потребность в тепле, позвоните или напишите по электронной почте нашим опытным специалистам по продажам, указав следующие данные для каждой комнаты.

• Какой тип комнаты? Кухня, холл, спальня…
• Высота, длина и ширина помещения
• Окна — с одинарным или двойным остеклением
• Защищены ли внешние стены помещения, средние или открытые

Центры труб

Фраза «центры труб» используется для описания расстояние между впускной и выпускной трубами (также известными как подающая и обратная) на радиаторе, это трубы, которые присоединяются непосредственно к радиаторным клапанам. Монтажники часто запрашивают эти измерения на раннем этапе, чтобы они могли «грубо» провести трубопровод вашей системы отопления.Мы с радостью предоставим эти размеры для черновой обработки трубопроводов, но настоятельно рекомендуется дождаться прибытия радиаторов на место, прежде чем завершать трубопроводы или рассмотреть возможность укладки напольных покрытий.

Поскольку чугунные радиаторы изготавливаются секциями, и каждая секция имеет допуск по длине, может существовать значительная разница между заявленной общей длиной радиатора и фактической длиной поставляемого продукта. Другие переменные также могут иметь значение, например, конкретный радиаторный клапан, используемый на радиаторе, и даже количество тефлоновой ленты, которую установщик может нанести на резьбу соединительной муфты радиатора.

Принадлежности

Легко упустить из виду аксессуары, которые могут потребоваться для завершения установки вашего чугунного радиатора или для достижения определенного внешнего вида. Вот краткое руководство по вопросам, которые вы, возможно, захотите учесть.

Торцевые втулки

Втулки — это заглушки, которые устанавливаются на каждом конце радиатора, две внизу обычно используются для подключения радиаторных клапанов для входа и выхода, а две вверху обычно состоят из одной заглушки и тот, который имеет установленное вентиляционное отверстие, чтобы вы могли выпускать воздух из вашей системы.В стандартной комплектации они имеют простой дизайн, но для некоторых диапазонов мы можем предложить две альтернативные конструкции, это концевые втулки Leyton и Wendover. Стандартно все наши радиаторы поставляются с впускными втулками 1/2 дюйма, если вам потребуются впускные отверстия 3/4 дюйма или 3/4 дюйма радиаторные клапаны , мы можем поставить их по мере необходимости.

Клапаны радиатора

У нас есть Для наших радиаторов доступен широкий ассортимент клапанов, мы будем рады помочь, если вы не уверены, что вам нужно, поэтому, пожалуйста, позвоните нам.Для начала большинство клиентов выбирают между ручными клапанами или термостатическим управлением (TRV), последние дают вам более сбалансированную температуру в помещении и более энергоэффективны. Далее вы выберете стиль; Учитывая традиционный характер чугунных радиаторов, большинство людей выбирают традиционный чугунный радиаторный клапан , но мы также предлагаем ряд современных клапанов.

После того, как вы выбрали предпочтительный стиль, он должен перейти к направлению ваших впускных труб. Вы можете выбирать между угловыми, угловыми или прямыми радиаторными клапанами в качестве приблизительной направляющей

• Угловые клапаны — когда трубы поднимаются от пола до дна клапанов
• Прямые клапаны — где трубы проходят вдоль стены
• Угловые клапаны — там, где трубы выходят из стены прямо в заднюю часть клапанов.

Комплекты гильз

Кожухи для труб Комплекты гильз AKA являются идеальным завершающим штрихом для вашей установки и приобретаются примерно тремя четвертями всех клиентов.Эти металлические трубы подходят к вашим радиаторным клапанам и скользят по медным или пластиковым входным трубам, которые поднимаются от пола или выходят из стены. Поставляется с подходящей накладкой (напольной пластиной), которая удерживает крышку трубы на месте и закрывает любые неровные края и зазоры между полом (или стеной) и входным трубопроводом.

Настенные балки

Также популярны наши роскошные настенные балки. Снова поставляются с соответствующей отделкой для клапанов и комплектов втулок, они используются для крепления радиатора к стене в целях безопасности и предотвращения опрокидывания радиатора.Хотя это и не обязательно (поскольку мы поставляем стандартные стальные перегородки с каждым радиатором), эта роскошная настенная опора пользуется популярностью в качестве завершающего штриха и там, где стена, примыкающая к радиатору, не является прочной. Роскошные настенные опоры более универсальны, когда речь идет об использовании альтернативных креплений.

50+ Новые и старые чугунные радиаторы

Чугунный радиатор, конечно, по преимуществу старомодный отопительный прибор, но он очень популярен благодаря своему элегантному внешнему виду в гостиной, кухне или ванной комнате.К тому же чугунные радиаторы обеспечивают более равномерное распределение тепла. Ретро-радиатор доступен в различных размерах и исполнениях.

Новые чугунные радиаторы можно собирать по высоте и ширине. Здесь вы можете выбрать несколько вариантов, например, радиаторы с 2 колонками или радиаторы с 3 колонками, независимо от того, окрашены они или нет. Ассортимент бывших в употреблении радиаторов поступает из старых ферм, особняков и правительственных зданий в стране и за рубежом. Из-за этого наши поставки старых радиаторов регулярно меняются, но всегда есть большой выбор.

Радиатор на ножках

Поскольку радиатор сделан из чугуна, отопление почти всегда выполняется в виде радиатора на ножках. Классический радиатор из-за материала слишком тяжелый, чтобы его легко повесить. Такой чугунный радиатор на ножках практически всегда оснащается стеклянными ножками. Это имеет то преимущество, что на поверхности не может образовываться коррозия и пятна ржавчины. Это может произойти в долгосрочной перспективе, особенно с поверхностью, которую регулярно моют шваброй.

Кран для радиатора старинный

Старинный радиатор имеет соответствующий старинный радиаторный клапан.Такой ретро-радиаторный вентиль или набор кранов можно приобрести отдельно. Кстати, в ‘t Achterhuis также есть полный ассортимент сантехники, например, ностальгические смесители и чугунные ванны. Ностальгический радиатор, конечно, лучше всего выражается в настроенной обстановке с атрибутами в том же стиле.

Выставочный зал чугунных радиаторов

‘t Achterhuis предлагает широкий ассортимент старинных радиаторов и старинных печей, которые поставляются со склада. Новые чугунные радиаторы, например марки Belle Epoque, могут быть поставлены под заказ.Только ограниченная часть нашего предложения доступна онлайн для вдохновения. В нашем демонстрационном зале с радиаторами у нас есть несколько примеров ванных комнат, кухонь и гостиных, которые отделаны чугунными радиаторами. ‘T Achterhuis предлагает широкий ассортимент старинных строительных материалов, мебели и аксессуаров для дома. Приглашаем вас посетить наш выставочный зал, чтобы полюбоваться всем ассортиментом радиаторов и обогревателей в реальной жизни.

Какой стиль радиатора лучше? | Консультация по покупке радиатора

опубликовано: 7 октября 2020 г., среда

Поделиться: Facebook, Twitter

Когда дело доходит до выбора идеального радиатора для вашего дома, полезно знать, какой тип и стиль лучше всего подходят для каждой комнаты.

Не всегда легко узнать, покупаете ли вы радиатор впервые или хотите полностью изменить стиль определенной комнаты, чтобы освежить ее. Когда дело доходит до выбора дизайна радиатора, вы можете выбрать современный подход или что-то более традиционное и винтажное. Но какой из них лучше всего подходит для вас и вашего дома?

Что ж, Trads здесь, чтобы объяснить типы радиаторов, которые вы можете выбрать у нас, где они лучше всего подходят и как вы можете их стилизовать…

Какие стили радиаторов я могу выбрать?

Style — это игра для современных радиаторов, поскольку домовладельцы больше не ищут просто эффективные и компактные обогреватели.Вам следует подумать о форме на ранней стадии. Например, лестничные конструкции и перила идеально подходят для развешивания полотенец в ванных комнатах, а современные вертикальные конструкции лучше всего смотрятся на кухне или в помещении с ограниченным пространством.

Радиаторы с порошковым или окрашенным покрытием идеально подходят для комнаты, в отличие от стандартных белых или монохромных радиаторов. Более роскошные радиаторы могут иметь более высокую цену и более простую установку. Однако когда дело доходит до выбора стиля и дизайна радиатора, особенно важно то, в каком помещении он будет размещаться.

Лучшие радиаторы для каждой комнаты

При выборе радиатора для дома первый вопрос, который вы должны задать себе: «В какой комнате будет установлен радиатор?».

Это может быть неочевидно, но не все радиаторы подходят для каждой комнаты. Итак, ответ на этот вопрос первым поможет вам отфильтровать варианты радиаторов, которые вам не понадобятся в определенном пространстве. Затем вы можете перейти к выбору лучших радиаторов для выбранной комнаты.

Мы выбрали лучшие типы и стили радиаторов для основных комнат вашего дома, включая гостиную, спальню, ванную комнату, кухню и коридор.Мы выбрали несколько альтернативных стилей, например цветные радиаторы, потому что их можно разместить где угодно.

Колонный радиатор

Если вы хотите добавить или сохранить очарование старины в своем доме, но не полностью винтажно, стоит подумать о колонном радиаторе в традиционном стиле.

По стилю они похожи на чугунные радиаторы Викторианской эпохи, эти более современные модели сохраняют внешний вид, но могут обеспечить большую тепловую эффективность, чем их предшественники.Колонные радиаторы функциональны и эффективны, подходят как для резервуарных, так и для комбинированных котлов.

Доступные в потрясающих стилях, наши радиаторы-колонны могут быть отделаны кристально белым, темно-антрацитовым и даже красным или синим цветом, чтобы вы могли легко подобрать свой интерьер. Кроме того, низкоуглеродистая сталь обеспечивает долговечность и долговечность.

Радиаторы вертикальные колонные

Вертикально подвешенные радиаторы отлично подходят для обогрева помещения с ограниченным пространством — кухни или ванной комнаты.

Вертикальные радиаторы доступны в различных цветах и ​​стилях, которые подходят для ограниченного пространства стен и представляют собой творческую альтернативу более традиционным длинным конструкциям. В меньшей комнате они занимают меньше места, оставляя место для большего количества приспособлений и мебели.

Вертикальные радиаторы отопления могут стать предметом роскошного декора, особенно если вы выберете смелый дизайн, разрушающий традиционную текстуру стены. В Trads вы даже можете найти радиатор на стальной колонне красного или синего, а также белого и серого цветов.

Вешалка для полотенец

Сушить полотенца и добавить тепла в ванную комнату с помощью радиатора для полотенец — это просто и стильно.

Если вы предпочитаете что-то отличное от всех современных полотенцесушителей, тогда традиционный полотенцесушитель для вас. Наши традиционные полотенцесушители сочетают классический викторианский стиль с современными технологиями.

Вы можете выбрать настенную рейку или рейку со встроенным традиционным радиатором для ванной комнаты посередине.Каждый из них будет потрясающе смотреться в любой ванной комнате, оформленной в традиционном стиле, с соответствующими аксессуарами.

Декоративные радиаторы

Изготовленные вручную опытными мастерами здесь, в Великобритании, мы с гордостью представляем потрясающий выбор декоративных чугунных радиаторов.

Как и колонные радиаторы, они отличаются великолепной декоративной отделкой и элегантным дизайном колонн. Наши декоративные радиаторы, вдохновленные подлинными предметами старины, идеально подходят для тех, кто предпочитает внешний вид модных радиаторов простым альтернативам.

Мы предлагаем декоративные и декоративные радиаторы для вашего дома только самого высокого качества. Используя наши оригинальные конструкции, вы можете построить свой идеальный радиатор секцию за секцией в широком разнообразии цветов — от полированного или полированного металла до индивидуальной окраски.

Радиаторы чугунные

В Trads мы являемся экспертами в создании потрясающих копий радиаторов в викторианском стиле. Все они созданы нашими экспертами здесь, в Великобритании, и основаны на аутентичном дизайне, чтобы привнести в ваш дом настоящий характер.

Все наши чугунные радиаторы в викторианском стиле также доступны в различных цветах и ​​вариантах отделки, от чистого металла, ручного полирования и полировки до окрашенных по индивидуальному заказу.

Сегодняшние реплики чугунных радиаторов в викторианском стиле столь же эффективны, как и хотелось бы, чтобы они были в современном доме. Поскольку они сделаны из тяжелого и плотного металла, они сохраняют тепло в течение длительного периода времени, продолжая отдавать тепло еще долгое время после отключения вашей системы отопления.

Какие типы радиаторов для какой комнаты?

Не все радиаторы будут работать в каждой комнате вашего дома, поскольку существуют различные типы радиаторов центрального отопления.

Ванная

Полотенцесушитель для установки в ванной — идеальный вариант.На них можно хранить полотенца, держать полотенца в тепле, пока вы принимаете душ или принимаете ванну, и они доступны в огромном диапазоне размеров и дизайнов.

Большинство ванных комнат довольно маленькие, поэтому не переусердствуйте с теплопроизводительностью. Небольшие помещения могут быстро нагреваться. Если у вас ограниченное пространство на стене, здесь также хорошо подойдет вертикальный колонный радиатор. Кроме того, они не будут выступать так сильно, как полотенцесушитель.

Кухня

Как и ванная комната, на вашей кухне иногда может быть немного прохладно с ламинатом или плиточным полом, особенно если у вас нет надлежащего отопления.

Итак, как и в ванной комнате, вы можете обойтись установкой в ​​ней вертикальных радиаторов, потому что они обеспечивают более чем достаточно тепла, не занимая много места на стене. Кроме того, они отлично смотрятся и могут стать еще одним украшением вашей кухни.

Спальня

Поскольку к вам в спальню вряд ли будет приходить много гостей, тратить много денег на дизайнерский или декоративный радиатор может быть не лучшим вариантом.

Колонный или современный чугунный радиатор будет работать так же хорошо и серьезно снизит ваши закупочные расходы по сравнению с моделью, в которой на первом месте стоит декор.Они не стильные, но работают безупречно, а это главное при утеплении спальни.

Гостиная

Гостиная, как и ваша кухня, — это место, где вы будете развлекать людей. Поэтому, если у вас не ограниченный бюджет, мы не стали бы предлагать здесь простые радиаторы, сделайте заявление яркими цветами и декоративным дизайном.

Декоративные радиаторы отопления могут стать настоящим центром внимания, при этом обеспечивая более чем достаточно тепла. Цветные радиаторы, подобные тем, которые вы найдете с нашими радиаторами на стальных колоннах и готовыми радиаторами, создают истинное впечатление благодаря ярким оттенкам синего, красного, золотого и пурпурного и многих других.

Не пора ли обновить радиаторы? Здесь, в Trads, у нас есть отличный ассортимент красивых чугунных и стальных радиаторов для обновления вашего дома!

Интернет-магазин

Не стесняйтесь по телефону , свяжитесь с нами , если вам нужна помощь в выборе радиатора

<Вернуться в блог

различных типов чугунных радиаторов и стиль оформления помещения

Чугунные радиаторы сделают любую комнату теплой и уютной.С годами дизайнеры улучшили свои характеристики, и теперь производители предлагают несколько вариантов дизайна, сочетающих функциональность и стиль. Здесь есть из чего выбрать — от простоты до элегантности. Домовладельцы, подрядчики и консультанты по дизайну интерьера могут найти идеальный радиатор для любой комнаты, квартиры или дома с минимальным количеством покупок.

Однако наличие большого количества опций может быть немного подавляющим при рассмотрении покупки. Домовладельцы, желающие переделать, хотят сделать все правильно с первой попытки — в конце концов, они тратят значительное количество времени и денег.Вот почему, если кто-то из специалистов объяснит различные типы чугунных радиаторов и какой стиль сочетается с темой помещения, может быть очень полезным. Когда вы ищете правильный внешний вид, соответствующий комнате, а обычный белый плоский радиатор, который часто покупают установщики, просто не подойдет, представление тематики дома или комнаты является ключом к правильному выбору.

Благодать старых домов

Нет ничего более полезного, чем восстановление старого дома до его первоначального изящества и славы.Иногда может потребоваться выполнить некоторые обновления; радиаторы, возможно, потребуется отремонтировать или даже заменить. Если они просто нуждаются в ремонте, домовладельцы могут отремонтировать старые радиаторы в различных цветовых решениях профессионалами. И запасные части, безусловно, также доступны. Однако при восстановлении старого дома важно выбрать радиаторы, соответствующие временному периоду, если вы хотите получить надежные результаты. Радиатор в стиле ар-деко просто не будет выглядеть так же на фоне старинной красивой деревянной отделки.

Современный стиль

Современные дома сочетают в себе функциональность и эффективность с классом. Современные радиаторы доступны в любом стиле и представлены в различных формах, размерах и цветах, в традиционных или дизайнерских стилях. Радиатор действительно может быть привлекательным элементом в любой комнате, если его выбрать с осторожностью. Все дело в соответствии с темой.

Решатели проблем

Если у домовладельца ограниченный бюджет, то крышка может быть вариантом для старого некрасивого радиатора.Можно сделать чехлы, чтобы спрятать этого металлического зверя в углу, и их можно покрасить в тон комнате. Индивидуальные чехлы могут использоваться даже в качестве мебели.

Добавьте вешалку для полотенец к радиатору в ванной — это отличный способ добавить стиля и обеспечить семью теплыми пушистыми полотенцами в холодный день. Многие новые стили для ванной уже включают в себя вешалки для полотенец.

В случае сомнений домовладелец может провести небольшое исследование или нанять дизайнера интерьера. Или он или она может просто посоветоваться с профессиональным советником современного производителя радиаторов.AEL Heating Solutions может ответить на любые вопросы, дать компетентные рекомендации и предложить решения практически любой сложной проблемы. Являясь лидером в области энергосбережения с 70-х годов, компания AEL Heating Solutions ценит качество и объединяет его с эффективностью и эстетически приятными формами, дизайном и цветами, предлагая домовладельцам подходящий радиатор для любой комнаты. Они могут похвастаться самым большим запасом чугунных, стальных и алюминиевых радиаторов в Великобритании.

Они могут объяснить различные типы чугунных радиаторов и, конечно же, какой стиль сочетается с какой тематикой помещения.Выбор подходящего может быть важным решением, но с их квалифицированной помощью это не составит труда. Помимо полезного обслуживания клиентов и запчастей, аксессуаров и защиты, они также предлагают тщательно продуманные радиаторы, подходящие к любому интерьеру.

The Column: современная альтернатива чугунному радиатору

Что может быть прекраснее винтажного чугунного радиатора в классическом доме, таком как элегантный таунхаус? Правильно: ничего! К сожалению, этот тип радиатора очень тяжелый, дорогой и не очень эффективный .К счастью, Brugman может предоставить современную альтернативу любителям традиционных предметов. Узнайте больше об изготовленном по индивидуальному заказу радиаторе на стальной колонне Column .

Чугунный радиатор очень тяжелый

Большим минусом чугунных радиаторов является их вес . Эти старые нагревательные элементы весят намного больше, чем их современные аналоги. В результате им требуется серьезное крепление для надежной установки. Вы также должны быть уверены, что стены выдержат вес нагревательных элементов, что не всегда происходит в старых домах.

Пониженная эффективность

Чугунные радиаторы также значительно менее эффективны , чем радиаторы нового поколения. Старые радиаторы нагреваются очень медленно и не так быстро реагируют на изменение настроек температуры. Чугунные модели также излучают тепло , тогда как радиаторы Brugman также производят конвекционное тепло. В результате тепло более эффективно распространяется по помещению.

Замена стали

Все еще любите чугунный стиль? Это понятно, и именно поэтому в Brugman мы создали альтернативный радиатор с таким же стильным внешним видом, но на более эффективным .Колонка из коллекции Classic — это индивидуальный дизайн колонного радиатора с традиционным дизайном . Прочный внешний вид с массивными колоннами напоминает чугунный радиатор, но на легче . Колонка, в отличие от чугунных моделей, также подходит для низкотемпературного нагрева.

Радиатор под заказ

Колонный радиатор производится в серии , поэтому вы можете выбрать количество колонн в соответствии с вашими требованиями.Модель доступна с максимальной шириной 60 колонн и подходит для любого помещения.

Хотели бы вы увидеть Колонну «во плоти»? Найдите ближайшего к вам дилера Brugman.

.
