Виды бит для саморезов — Морской флот

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд.

Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. Какие они бывают и как правильно их подобрать? Ответы на эти вопросы даются в этой статье.

Что такое бита для шуруповерта?

Бита — это специальная насадка на шуруповерт, дрель, которая помогает закручивать саморезы, болты и другие крепежи. С одной стороны (которая вставляется в патрон шуруповерта) она имеет форму шестигранника. Их классификация осуществляется по тому, как выглядит обратная сторона насадки, из какого материала она сделана, а также где используется.

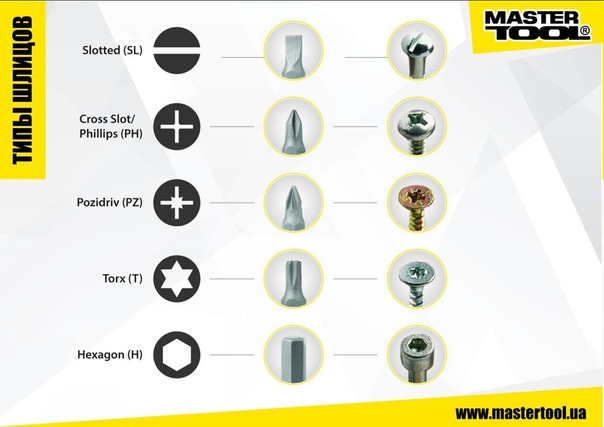

Классификация

Существует несколько основных типов бит:

Плоские или шлицевые. Их используют при закручивании винтов или шурупов с надрезом для плоской отвертки. Ширина наконечника может быть разной, она измеряется в миллиметрах и указана на хвостике. Глубина пропила бит бывает разной. Такая насадка обозначается буквой S, рядом с которой размещена цифра, обозначающая ширину жала.
Крестообразные. Они имеют четыре крупных лучевых диагональных ребра. Существуют Ph- и Pz-биты, они имеют разный угол в основании. Использовать их можно только по назначению, ведь вставив неправильную биту, можно повредить насечки на саморезах, вследствие чего они не закрутятся, а будут соскальзывать. Перепутав насадку, можно повредить и ее саму.
Шестигранные. Они предназначены для закручивания винтов, имеющих внутри шестигранник. Например, они применяются при сборке мебели, так как именно там используются конфирманты.

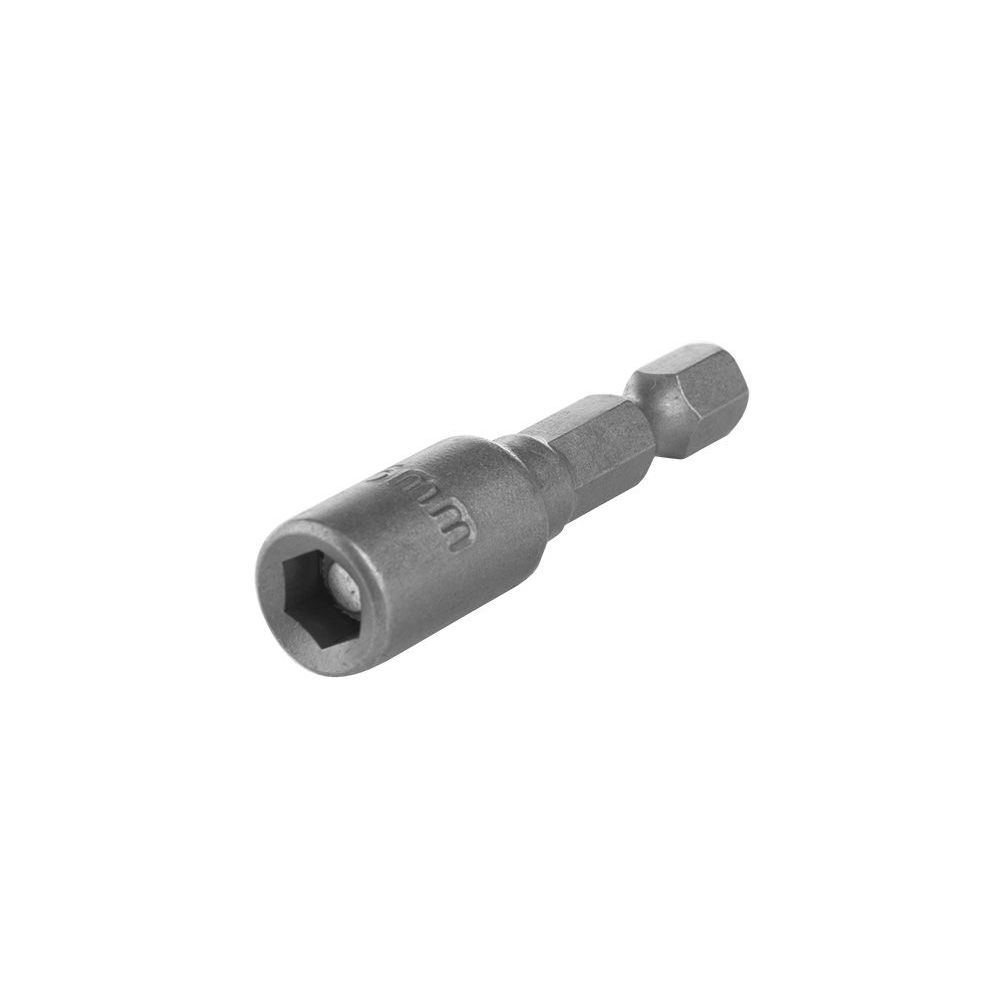

Биты для гаек. Их используют при завинчивании метизов с внешним шестигранником.
Звездочки. Они предназначены для крепежей бытовой техники, а также в автомобильном деле.

Бита для гипсокартона на шуруповерт

Такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Бита крестовая для шуруповерта

Существует два их вида:

Ph (крепеж со шлицем Phillips). Простой шлиц, предназначенный для закручивания саморезов, не имеющих дополнительных насечек.
Pz (крепеж со шлицем Poz >Важно! Если присмотреться к этому типу крепежа, можно легко определить, какая бита нужна. Если же при завинчивании насадка то и дело соскальзывает или начинает стираться, это сигнал того, что используется неправильная бита, и ее нужно заменить, чтобы избежать поломки шуруповерта и быстрой разрядки аккумулятора.

Насадка для шуруповерта под саморезы

Для монтажа болтов или саморезов в труднодоступных местах используются удлиненные биты. Их длина может составлять 300 мм. Такие удлинители гибкой формы позволяют облегчить монтаж в сложных местах.

Магнитная бита для шуруповерта

По способу крепления в патроне различают:

Магнитные биты. Они крепятся к патрону под воздействием магнитного поля стакана удлинителя.
Пружинные. Они жестко фиксируются в патроне.

Удобство магнитных бит состоит в том, что их замена осуществляется очень просто. Однако это не сказывается на работе — в процессе эксплуатации они не соскальзывают и не выпадают из патрона, если правильно в него вставлены.

Биты для шуруповерта ударные

Существуют также ударные шуруповерты. В них необходимо вставлять специальные биты, так как обычные не выдержат ударной нагрузки. Они должны быть прочными и износостойкими. Если необходимо будет интенсивно использовать ударную биту, лучше всего выбрать насадку с алмазным напылением. Такая бита будет отличаться повышенной прочностью, а также хорошим сцеплением, поэтому не будет соскальзывать и не сточится в работе.

Размер биты для шуруповерта

Ширина шлица у них может колебаться от 2 до 9 мм. Толщина — от 0,3 до 1,6 мм. Длина стандартной биты составляет от 25 до 90 мм. Однако существуют и более длинные насадки для закручивания крепежей в труднодоступных местах. Их длина может составлять 110 мм, 125 мм или 150 мм.

На бите всегда написана ее ширина, однако иногда вторым параметром может указываться ее толщина. Эти значения часто пропорциональны.

Маркировка бит для шуруповертов

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph3.

Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.

Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.

Самые крепкие биты для шуруповерта

Для того чтобы выбрать наиболее крепкие биты, необходимо обратить внимание на материал, из которого они изготовлены. Если насадка выполнена из сплава молибдена и хрома, ванадия и хрома или молибдена и ванадия, она прослужит долго. Долговечностью отличаются кремниево–магниевые насадки.

Адаптер для шуруповерта

Адаптеры используются для максимально быстрой замены бит, особенно если они имеют разные хвостики. Особой популярностью пользуются адаптеры с держателем, а также другие специальные: удлиненные, угловые, шарнирные или гибкие.

Правильно выбрав биту для своего шуруповерта, саморезов, гаек или других крепежей, можно использовать ее долго и не менять сразу после начала работы.

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 – 0,4	0,4	0,5	0,5 – 0,6	0,6 – 0,8	0,6	0,8	0,8 – 1,0	1,0 – 1,2	1,2 – 1,6	1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты		1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 – 3,0	3,1 – 5,0	5,1 – 7,0	более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Правильный выбор биты для шуруповерта или дрели — значительно ускоряет работу, например протягивая половицы дощатого пола используют длинные саморезы (80-100мм) которые отверткой вкручивать просто нереально, «рука отсохнет» — тут хорошему шуруповерту или электродрели самое место! Но без качественной биты работа может превратиться в пытку, срываются шлицы шурупов, ломаются перекаленные саморезы. А для разбора ноутбука или посудомоечной машины нужны специальные, фигурные биты — другими просто не раскрутить. Вроде бы мелочь, но надо разобраться в вопросе, какие биты для чего использовать и какие лучше выбрать.

набор бит для шуруповерта BOSCHE. Слева верхний — переходник с цанговой фиксацией бит

Как выбрать биты для шуруповерта — их классификация и разновидности

Биты – основная оснастка шуруповерта, оконечное устройство с помощью которого можно открутить или сломать, если головка подобрана неправильно. Стальной шестигранник длинной от 15 до 150 мм одним концом фиксируется в шуруповерте или патроне электродрели, второй конец биты фигурный, является рабочей частью. Сами биты делают из качественной высоко углеродистой стали с примесью хрома, ванадия. Рабочую кромку шлицов бит закаливают как традиционным способом, так и с использованием азотирования. Как правило процесс изготовления качественных бит, производители скрывают. Для поверхностного покрытия бит используют хромирование, оксид титана (имитация золота — маркируются Tin), алмазное напыление и просто чернят в процессе закалки.

Самые ходовые биты для шуруповерта с маркировкой PH и PZ считаются основными, отличие их незначительно. Размер головок от 0 до 4, самый ходовой — №2 и №3.

PZ (Pozidrive), модификация PH биты с крестообразными шлицами. Кроме основных крупных ребер, снабжены четырьмя дополнительных конусными ребрами меньшего размера. Считается, что площадь сцепления PZ бит больше, чем у PH-бит.

Для ремонта бытовой техники и автомобилей не обойтись без Т-бит (от Torx hole), с помощью которых можно открутить и закрутить винты со звездчатым отверстием на шляпке. Плоские, или шлицевые, биты подходят для работы с крепежами в мягком материале, при не слишком высокой нагрузке. Маркируются такие биты SL, от Slot. Они выпускаются с 0 по 7 размер. Шестигранные биты применяются для откручивания и закручивания винтов с шестигранником на шляпке, например, мебельных. Наиболее популярный размер для шестигранных бит – 4 мм. Для работы с болтами и гайками используют биты с рабочей частью в виде гаечного ключа. Применять их можно только с достаточно мощными шуруповертами. Размеры этих битов от 6 до 13 мм, но покупая их, стоит помнить, что это размер самого бита, а не болта или гайки. Так, для саморезов с диаметром головки 4,8 мм подойдет бита размером 8 мм.

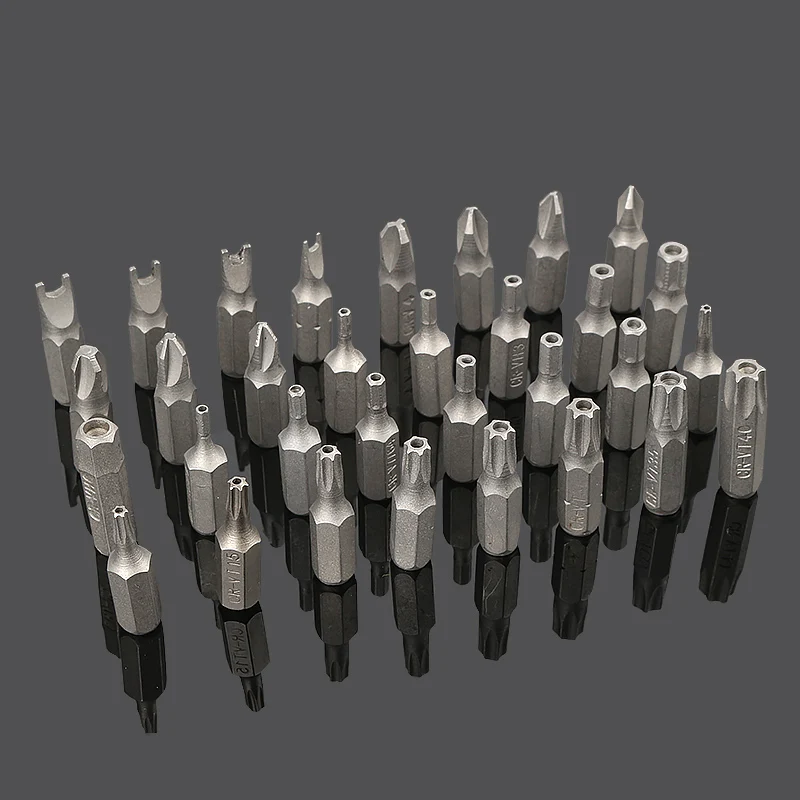

Специальные и комбинированные биты

специальные биты шестигранники

Специальные биты применяют для работы со специализированным крепежом, например ремонте бытовой техники, автомобилей, промышленного оборудования. Отдельно рассмотрим трехгранные биты, они похожи на РН, но с тремя гранями. И биты double pin, с двумя выступами в форме рогов. Из специальных бит в быту могут пригодиться биты для работы с гипсокартоном. Ограничитель не позволяет вкрутить саморез излишне сильно и испортить поверхность. К специализированным относятся биты с пружинными фиксаторами, позволяющие закручивать винты или саморезы под углом до 30 градусов, что очень удобно при работе в узких, труднодоступных местах.

Двухсторонние биты

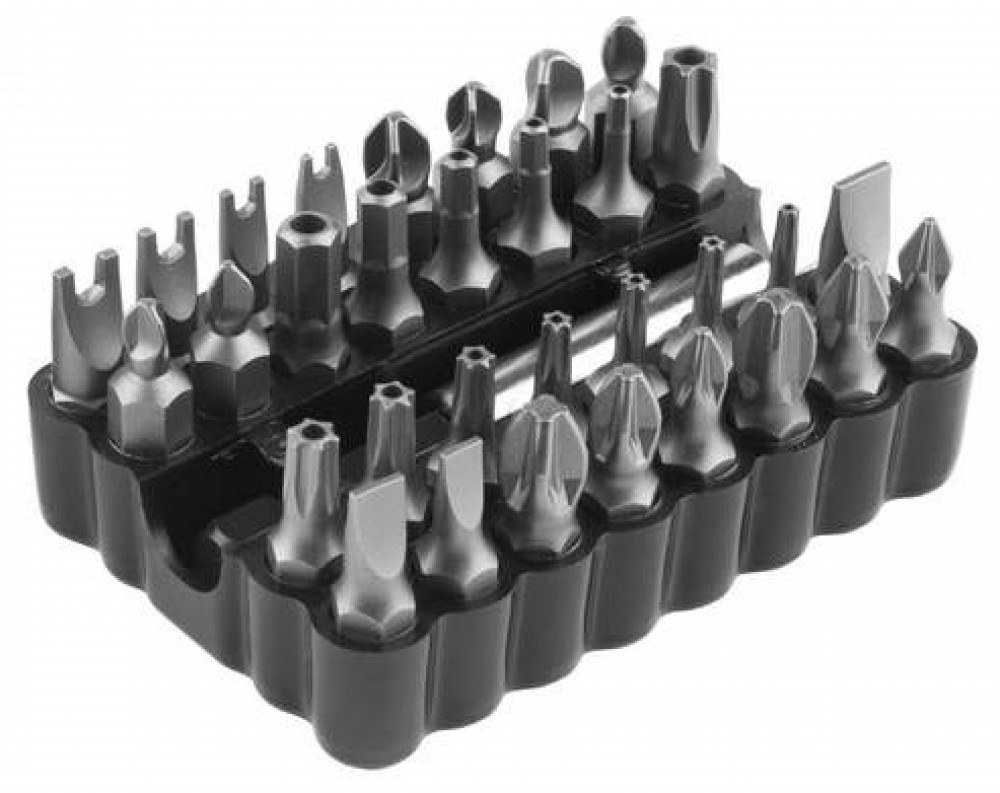

набор комбинированных бит

Комбинированные биты имеют 2 рабочих части разного типа или размера с обоих концов, например шлицевую и крестовую. Как правило, они более длинные, чем обычные биты. Для комфортной и быстрой работы важно правильно подобрать соответствующую крепежу биту. Сделать это проще всего опытным путем, поэтому при покупке бит необходимо иметь образец крепежа с собой.

1) Точное соответствие головки шурупа и биты.
У любого мастера есль любимая бита, та что живет в шуруповерте долго, покупая метизы, постарайтесь выбирать саморезы или шурупы под неё. Конфигураций головок, развелось множество, иногда с такой хренью приходится работать, на этот случай держите под рукой недорогой набор бит, можно даже Китайского производства.

2) Не забывайте о трещётке.
Вкручивая дюбель гвозди на «рывок», на всякий случай все же установите ограничение трещетки чуть больше максимального усилия. Если
саморез упрется в бетон это не даст сорвать шлицы. при работе с гипсокартоном и металлическим профилем, трещетка защитит поверхность листа ГКЛ от разрывов при излишнем погружении головки самореза.

3) Смазка для резьбы самореза или шурупа.
Перед вкручиванием смажьте рабочую поверхность, это значительно снизит усилие и как следствие разгрузит шуруповерт и бита проживет значительно дольше. Если вы вкручиваете саморез «навсегда» как например протягивая половицы деревянного пола, смазать лучше водой, такой саморез потом очень трудно выкрутить. Но если, предполагается в последствии выкрутить шуруп, тогда можно смазать мылом, керосином или WD-40. Такая смазка быстро высохнет и на качестве крепления никак не скажется, но вкручиваться будет как нож в масло.

4) Держите угол!
Банальный совет, но чаще всего срываются шлицы именно по причине «нетвердой руки» или спешки. Бита должна входить в головку «тютелька в тютельку», без люфта. Если возможно используйте биты с пружинным фиксатором, это замедляет работу, но только вначале, со временем Ваши руки сами будут делать все правильно и быстро.

5) Заведите коробку для старых бит

После завершения больших объемов работ, остаются биты «подуставшие», немного люфтят или сносились. Такие можно сложить впрок и в последствии эта коробочка вас не раз выручит. Эти биты еще пригодятся для выкручивания. У меня в этой коробке лежит мощный магнит, кроме того что им можно намагнитить любую биту, часто выручает в труднодоступных местах. Если меня спросят, какой бит самый любимый — это бита для шуруповерта ph3x50 graff от филлипс.

Дополнительные насадки для бит шуруповерта

Шуруповертом без насадки не везде доберешься, в работе мастера встречаются такие места, куда и заглянуть не удается. На этот случай в продаже есть несколько насадок, облегчающих использование шуруповерта или электродрели в трудно доступных местах. Переходник для бит так же можно отнести к этой категории. Далеко не все адаптеры для шуруповерта выпускаются должного качества, встречается откровенное барахло, вот с него и начнем:

Гибкий вал для бит

Или как его еще называют «гибкий бит», предназначен для работы в трудно доступных местах. Выпускается как с магнитной головкой для бит, так и без нее. Теоретически такой адаптер удлинитель справляется с своими функциями, а на практике, усилие далеко не каждый шуруповерт провернет гибкий вал согнутый под нужным углом. Сколько я пробовал приспособиться работать с этим мегаустройством, так и не нашел ему применения. При вкручивании самореза 6×60 в дерево — гибкий вал ощутимо нагревается и мой не слабый шурик урчит на пределе возможностей.

Магнитный адаптер — фиксатор бит

Очень полезный и удобный инструмент, ускоряет работу с шуруповертом, там где нужна частая смена бит. Автомеханик или мастер по ремонту бытовой техники оценят по достоинству такой адаптер, на смену биты уходит полсекунды, в отличии от пружинного фиксатора.

Адаптер для шуруповерта для головок торцевых ключей

Необходим каждому мастеру, им удобно откручивать гайки с помощью торцевых головок. Например, что бы разобрать и собрать головку ДВС, трещетка на шуруповерте поможет затянуть гайки с нужным усилием, не срывая шпильки.

Угловой адаптер бит

Позволяет закручивать саморезы, шурупы, гайки, винты под прямым углом, в тех местах куда и рукой не всегда можно добраться. Пользуюсь им редко, но всякий раз после использования, углового адаптера, понимаю без него бы тут не справился.

Биты и насадки

Когда-то было все просто: плоская отвертка, крестовая отвертка и набор гаечных ключей под шестигранные гайку/болт. И все!

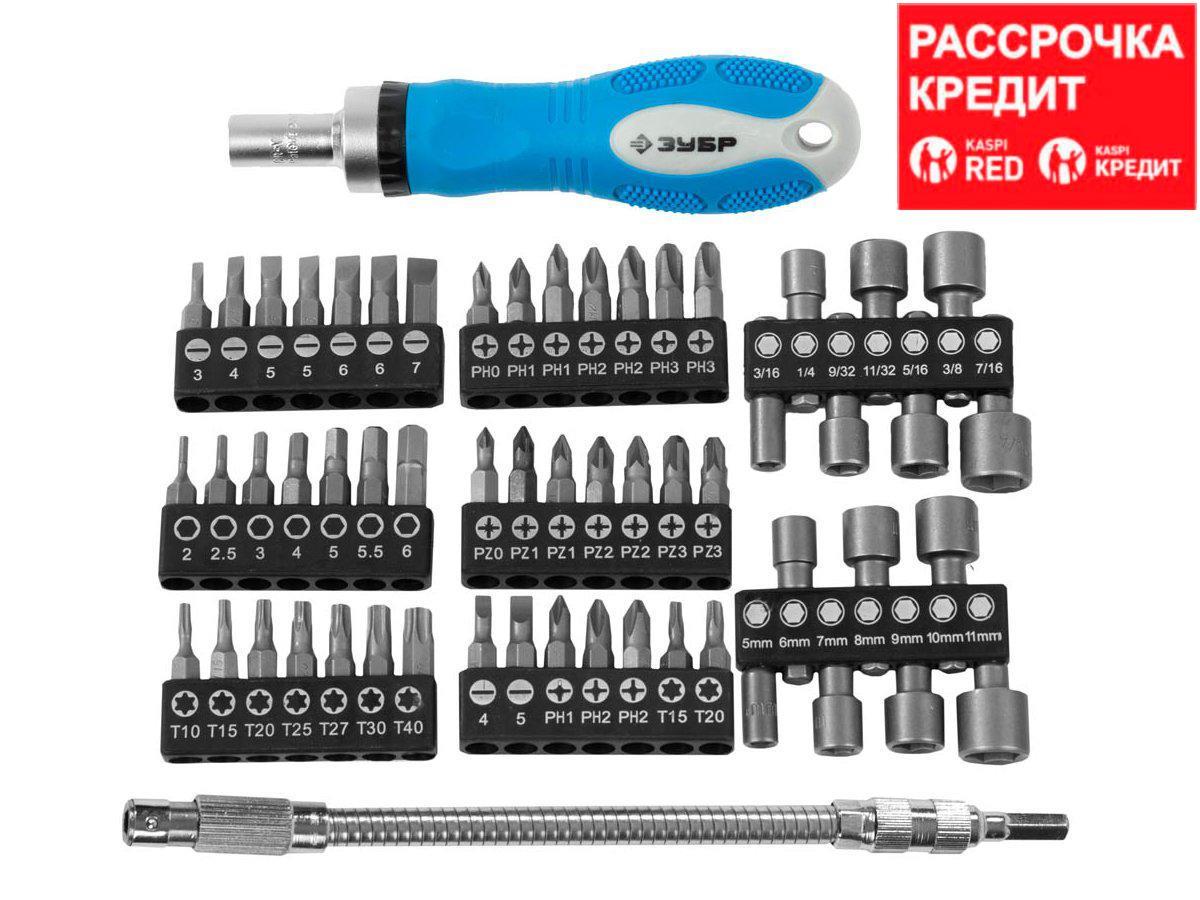

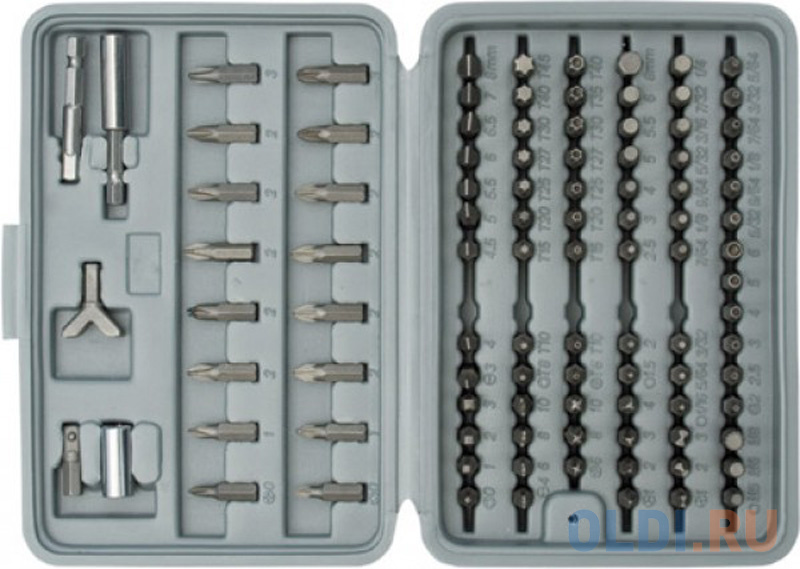

Сейчас в продаже имеются комплекты бит для шуруповерта, от которых разбегаются глаза. Впрочем, несмотря на большой выбор, в повседневной жизни наиболее ходовыми все равно являются всего несколько видов бит.

Прямой шлиц это самый классический вид: надрез в головке винта или шурупа под плоскую отвертку. Друг от друга отличаются только глубиной и шириной пропила.

Далее по распространенности следует крестовое сечение стандарта Philips или по названию маркировки Ph. Первый крест подойдет только для саморезов с диаметром 2,5-3мм. Крест номер 2 — это самая распространенная бита, она подойдет для черных саморезов по металлу, по дереву, оцинкованных саморезов с прессшайбой. Это самые ходовые виды, используемые в строительстве, ремонте, в быту. Крест №3 и №4 применяется достаточно редко, в основном при ремонте крупногабаритных предметов, автомобилей.

Следом идет крестовое сечение Pozidrive или Pz, которое напоминает Ph, но имеет дополнительные насечки на головке самореза и соответственно дополнительные усики на цевье отвертки или биты. Кроме того боковая рабочая поверхность у Pz в отличии от Ph имеет одинаковую толщину по всей длине, а не сужаются к концу. Используется для желтых (желтопассивированных) саморезов, бывают белого цвета. Также имеет несколько размеров. Для саморезов диаметром 2,5мм применяется насадки №0, для 3,5-4мм – насадка №2, если саморез свыше 4мм – насадка №3, такая же подойдет для закручивания анкерных рамных болтов.

Биты для кровельных саморезов, глухарей, анкерных болтов.

Предназначены для кручения метизов с внешним шестигранником. Самая распространенная – 8мм, подходит для кровельных саморезов диаметром, 4,8мм. Для 6,3мм самореза нужна бита на 10мм. Так как диаметр самореза не маленький, потребуется достаточно мощный шуруповерт. Размерный ряд от 6мм-13мм. Есть магнитные биты, есть простые. Магнитные, конечно, удобнее — саморез или болт не будет выпадать. Однако стоимость их выше примерно в 1,5 раза, по сравнению с обычными.

Насадки Н4 (шестигранные). Данный вид насадок используется для закручивания винтов с внутренним шестигранником.Например, если Вы собираете мебель, то понадобится 4мм шестигранная насадка: именно она подойдет для конфермата (мебельного самореза).

Насадка шуруповерная с сечением звездочка (TORX) чаще всего используются на винтах или для работ с высоким вращающим моментом. Такие применяют в бытовой технике, автомобилях. Размерный ряд от Т8-Т40. Есть конечно и Т5, Т6, Т7, но они применяются для ремонта сотовых телефонов, поэтому закручиваются только вручную

Биты | snab12.ru

Каталог >> Инструмент >> Слесарный инструмент

Биты

Бита— специализированная насадка для осевого инструмента, с помощью которой закручивают и выкручивают шурупы, саморезы, болты. Биты специализируются под каждую разновидность крепежа, и количество видов бит не малое количество. Рассмотрим их более подробно.

Вот некоторые виды бит предлагаемые магазином «Снабженец«:

Крестовая насадка

Имеют маркировку ph (расшифровывается Philips).

Есть несколько размеров, от №0 до №4, чем больше цифра, тем крупнее крестообразный шлиц, и соответственно, для большего самореза она предназначена.

Первый номер подойдет для шурупов с диаметром 2,5-3мм. Номер 2 — это самая распространенная бита, она подойдет для черных саморезов по металлу, по дереву, оцинкованных саморезов с прессшайбой. Это самые ходовые виды, используемые в строительстве, ремонте, в быту. №3 и №4 применяется достаточно редко, в основном при ремонте крупногабаритных предметов, автомобилей.

Есть крестовые насадки с покрытием Tin(нитрит титана), делается для повышения износостойкости, фирма «Bosch» выпускает такие, легко узнать по желтому покрытию.
Длина также может быть разной, от коротких 25мм, до 150мм, все зависит от характера работ и формы детали, заготовки с которой вы работаете. Если требуется большая длина, то понадобится специальный удлинитель (размером до 300мм), имеющим гибкую форму, что позволяет работать в труднодоступных местах.

Бита с маркировкой PZ

Используется для желтых (желтопассивированных) саморезов, бывают белого цвета. Также имеет несколько размеров. Для саморезов диаметром 2,5мм применяется насадки №0, для 3,5-4мм – насадка №2, если саморез свыше 4мм – насадка №3, такая же подойдет для закручивания анкерных рамных болтов.
В отличие от насадки Ph, Pz имеет дополнительные насечки, выглядит также в форме креста. В случае, если у вас нет под рукой Pz и нужно закрутить желтый саморез можно воспользоваться обычной крестовой Ph.

Используются для закручивания винтов с внутренним шестигранником. К примеру, если вы собираете мебель, вам понадобится 4мм шестигранная бита, она подойдет для конфирмата (мебельный саморез). Процесс сборки заметно ускоряется, в отличие от сборки вручную.

В магазине «Снабженец», город Йошкар-Ола, можно купить

биты слесарные по низким ценам, оптом и в розницу.

Каталог >> Инструмент >> Слесарный инструмент

Какая бита под черный саморез

Это простой, но в то же время важный вопрос. Большинство домашних мастеров не знают как подобрать биту к саморезу. И часто не могут купить саморезы, под биту, которая у них уже есть.

Это ведет к тому, что люди жалуются на биты или отвертки. Мол сыромятина и крутить невозможно.

Саморезы под PH и PZ

Чем саморезы PH отличаются от PZ нужно знать каждому мастеру, который мастерит по дому. Не говоря уже о монтажниках, которые занимаются обшивками балконов.

Большинство саморезов, имеют головку под крест. Существует два типа крестовых отверстий в саморезе PH и PZ.

Как понять какому саморезу какая бита нужна?

Саморез может быть маленький или большой, с потайной шляпкой или внешней. На шляпке любого самореза есть предписание.

Если на головке обычный крест, значит, нужна бита Ph.

Если на кресте есть характерные четыре засечки под 45°, значит, этому саморезу нужна бита Pz.

Два вида крестовых бит

PH – расшифровывается как Phillips. Имеет форму в виде обычного креста. Хорошая задумка. Практически нет минусов. Впервые была разработана инженерами компании Phillips.

PZ – расшифровывается как Pozidrive. Имеет форму в виде креста с характерными насечками между граней.

Бита Ph более универсальна. Ей можно закрутить и Ph саморез и Pz. Единственное, что в саморезе Pz она болтается. Потому как имеет меньшую полноту.

Битой Pz можно крутить только Pz, в Ph она не лезет и срывает грани.

Маркировка бит

На каждой бите есть маркировка. Либо наклеена наклейка, либо пробито прессом значение для какого самореза она подходит. То есть тот самый Ph или Pz и его размерность 1, 2, 3. Про размеры чуть ниже.

Величина бит

Длина бит бывает 25 мм, 50 мм, 70 мм, 90 мм, 120 мм, 160 мм, 200 мм.

Но кроме, длины, они отличаются еще и номерами. Биты Ph маркируются, как Ph 1, Ph 2, Ph 3. Бита Pz бывает : Pz 1, Pz 2, Pz 3.

Как правило, размеры меньше, чем Ph 1 и Pz 1 не применяются. Саморезов под них нет.

Они могут использоваться где-нибудь в радиотехнике, электронике. Также нет бит больше Ph 3 и Pz 3. Более крупные саморезы имеют другие виды бит, например, звезду либо шестигранник.

Зачем саморезу своя бита?

Бита или отвертка должны подходить под саморез. Кстати, на отвертках последнее время тоже указывается под какие саморезы она подходит.

Почему же так важно подобрать правильную биту?

Во-первых, используя неподходящий инструмент, вы постоянно срываете крестовое отверстие в саморезе. Что в дальнейшем затрудняет выкручивание крепежа.

Во-вторых, вы вытираете грани на самой бите. Тем самым быстро приводя ее в негодность.

Какие биты нужны для шуруповёрта и почему их вообще так много?

Все дело в том, что для разные типы крепежа выпускают с разным шлицем. Соответственно, необходимые и различные насадки.

Самые распространенные — это так называемые «крестовые» (или «фигурные») биты Pz и Ph. Разбираемся в подробностях.

Для черных саморезов (по дереву и металлу) нужна PH (Phillips). Простой крестовидный шлиц. Различаются по размеру, в наборе обычно от 1 (иногда от 0) до 4. Самая востребованная бита Ph3. Подходит для саморез от 3 до 5мм. Для мелких (2,5 — 3 мм) нужна Ph2, для 6 мм — Ph4 (но такой в дерево не всякий шуруповерт потянет).

Биты под прямой шлиц (Slotted)

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 – 0,4	0,4	0,5	0,5 – 0,6	0,6 – 0,8	0,6	0,8	0,8 – 1,0	1,0 – 1,2	1,2 – 1,6	1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Бита с прямым шлицем и TIN покрытием

Удлиненная бита под прямой шлиц

Крестообразные биты (Phillips)

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты		1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 – 3,0	3,1 – 5,0	5,1 – 7,0	более 7,1

Классическая крестообразная бита PH

Крестообразная бита со шлицем PH и TIN покрытием

Удлиненная крестообразная бита PH

Крестообразные биты (Pozidriv)

Шуруповерт — выбор качественных бит

Поговорив с мастерами или почитав отзывы в интернете о некачественных и дешевых битах для шуруповерта, можно услышать множество нелестных отзывов. Основная причина претензий — мягкая и ненадежная рабочая поверхность инструмента. Конечно, если вам приходится то и дело менять сломавшийся или стершийся инструмент, то ни о какой высокой производительности и эффективности нельзя вести и речи.

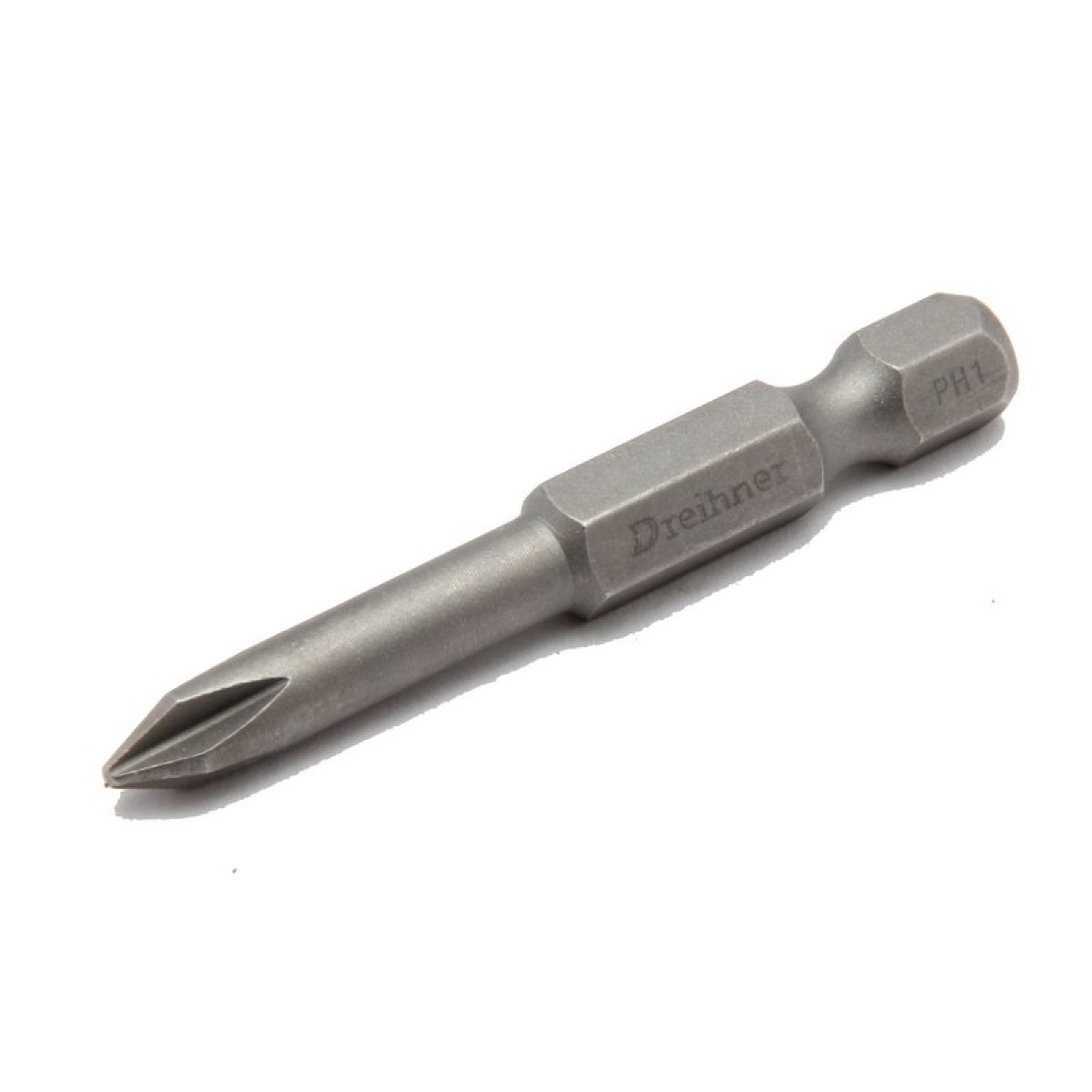

Бита Ph2 50 мм	Бита TXh40 50 мм	Бита 2P10 50 мм

Особенно этим вопросом обеспокоены профессиональные работники, которым приходится вкручивать до тысячи саморезов в течение смены, но для новичков и любителей возможно работать легко и быстро также не теряет своей актуальности. Те, кто работают с шуруповертом, знают, что такое выбор подходящего оснащения, в том числе и битов, и всегда подходят к этому вопросу крайне серьезно.

Особенно важно понимать, что каждый инструмент подбирается строго под специфику предстоящих работ и их продолжительность. Именно поэтому, мы не рекомендуем ориентироваться исключительно на цену изделия и в данной статье разберем все критерии выбора бита.

Критерии оценки качества

Главное правило, которого следует придерживаться при выборе — каждому типу работы своя насадка. В 90% случаев быстрый износ бита вызван неправильной эксплуатацией. Как следствие, высокие нагрузки и ударный эффект приводят к разрушению изделия. Для вашего удобства, мы разместили изображения бит согласно их форме, кликнув по иконке вы попадёте в нужный вам раздел.

Для того, чтобы вы получили четкую картину сравните вкручивание саморезов в дерево и монтаж стальных конструкций. Для того, чтобы выбрать оснастку следует точно определиться с тем, какие работы предстоит выполнять и обратить внимание на следующие показатели:

Материал. От качества материала напрямую зависит надежность и прочность всего изделия. Сталь с маркировкой от R-7 до R-12 считается стандартной для битов и чаще всего именно с ней вы столкнетесь при выборе. Такая сталь известная своей надежностью и хорошей стойкостью при контакте почти со всеми материалами. Чтобы защитить покрытие от коррозии, сталь принято покрывать хромованадиевым покрытием. Если вы ищите насадку, обладающую повышенной прочностью, то ваш выбор — биты с титан-нитридным покрытием. Узнать такие насадки вы можете по золотому окрасу. Не меньшей популярностью пользуются и вольфрамовые наконечники, а для интенсивной работы применяются биты с алмазным напылением.
Способ изготовления. Свою роль играют и способы, которым бит был обработан после изготовления. Самыми распространенными считаются фрезеровка и ковка. Если вам предстоит работать с твердыми материалами (например, листами железа), то выбор следует сделать в пользу кованных битов. При изготовлении с помощью фрезеровки с бита снимается верхний слой материала, что значительно уменьшает его износостойкость. При покупке также следует обратить внимание на особые технологии, которые могли быть использованы при изготовлении. Так, например, профилированные биты гораздо лучше фиксируют саморез, а для работы с винтами с антикоррозийными покрытиями применяются биты с микрошероховатостями. Такие изделия не повреждают защитный верхний слой антикоррозийных саморезов.
Твердость. Средняя твердость материала бит составляет 60 HRC. Однако, не всегда максимально твердая насадка это хорошо. Все биты принято разделять на две группы: твердые и мягкие. Для твердых характерны работы с ударными нагрузками, а для мягких вкручивания крепежей в режиме невысокой скорости.
Конструкционные особенности. Многие биты обладают некими конструкционными особенностями. Так, например, для удобства использования некоторые биты имеют магнитный наконечник. С другой стороны, магнит может стать причиной высокого износа бита, притягивая к нему стружку во время работы. Изделия с торсионным наконечником предназначены для больших ударных нагрузок и не сломаются во время работы.

Обзор производителей

Для того, чтобы сделать правильный выбор очень важно разбираться и в производителях инструментов, а также в особенностях их товаров.

Bosch. Производитель, давно завоевавший мировое признание и известность. Любимая фирма всех профессионалов. Биты Bosch выполнены по технологии Extra Hart, узнать которую можно по матово-серому цвету изделий.
Dreihner Тайваньский производитель бит начавший продвижение на Европейский рынок. выпускает продукцию для европейских и американских брендов. роизводство имеет сертификацию ISO.
AEG. Одна из самых популярных в России фирм. Все биты изготовлены о технологии Coldfire, что гарантирует высокую надежность металла.
Dewalt. Широкий выбор всевозможных битов, как с торсионными наконечниками, так и без.
WHIRLPOWER. Всемирно известный тайваньский бренд. Узнать можно по идеально ровно рабочей части. Множество профессионалов пользуется продукцией данного бренда. Отличается наличием защитного покрытия и высокой надежностью.

Биты Dreihner в магазине Trusty-tools

Высококачественные биты Dreihner, представленные в нашем ассортименте, изготавливаются из легированной композитной стали стандарта ANSI S2. Это специальная комплекснолегированная сталь с повышенным содержанием углерода, которую можно отнести к группе инструментальных сталей. По сравнению с битами из обычной хромованадиевой стали, инновационная комбинация легирующих элементов в стали S2 и повышенное содержание углерода, позволила получить наилучший спектр свойств, дающий возможность использовать этот сплав там, где не могут применяться другие инструментальные стали.

Термическая обработка бит с использованием лазерного излучения позволяет сформировать тонкий поверхностный слой металла, имеющего определенную структуру, с целью получения высокой износостойкости поверхности без коробления подложки и негативного влияния на определенные желаемые свойства основного металла — такие, как пластичность или прочность.

На нашем сайте представлены всевозможные виды бит, а также аксессуары при их использовании, например, держатели и переходники. Кроме того, представлен целый ряд наборов бит.

ᐅ Биты для шуруповерта — классификация и обзор

15 февраля 2021

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Биты для шуруповерта обязательно нужны каждому, кто имеет отношение к стройке или ремонту. На каждой стройплощадке и в мастерской нужно вкручивать саморезы, шурупы и прочие крепления. Шуруповерт сильно помогает при закручивании и откручивании большого количества крепежных элементов, но его эффективность напрямую зависит от того, правильно ли был подобран расходник.

Классификации бит для шуруповерта

Биты могут отличаться по нескольким критериям, в основном — форме, размеру и материалу, из которого они выполнены. Каждая бита похожа на шестигранный стержень из металла. Одна сторона — рабочая, она нужна для работы с крепежом, а вторая — вставляется в патрон и называется хвостовиком.

По своей функциональности биты можно разделить на 3 типа:

Основные. Имеют только одну рабочую часть, например, крестовую головку. Это самый частый вариант расходника.
Комбинированные. Обладают двойной рабочей частью. Их можно переворачивать — в этом случае неиспользуемая рабочая часть выполняет функцию хвостовика.
Специальные. Редкие биты для узкоспециализированных работ, которые продаются только поштучно.

Если говорить о типах расходника, можно выделить еще несколько разновидностей, которые на слуху у любого, кто работает с инструментом:

плоские — используются для работы с винтами и шурупами;
шестигранные — находят свое применение в мебельном производстве;
для болтов — нужны при работе с черепицей или профнастилом;
для гипсокартона — обладают ограничителем, который не позволяет закрутить крепеж больше нужного;

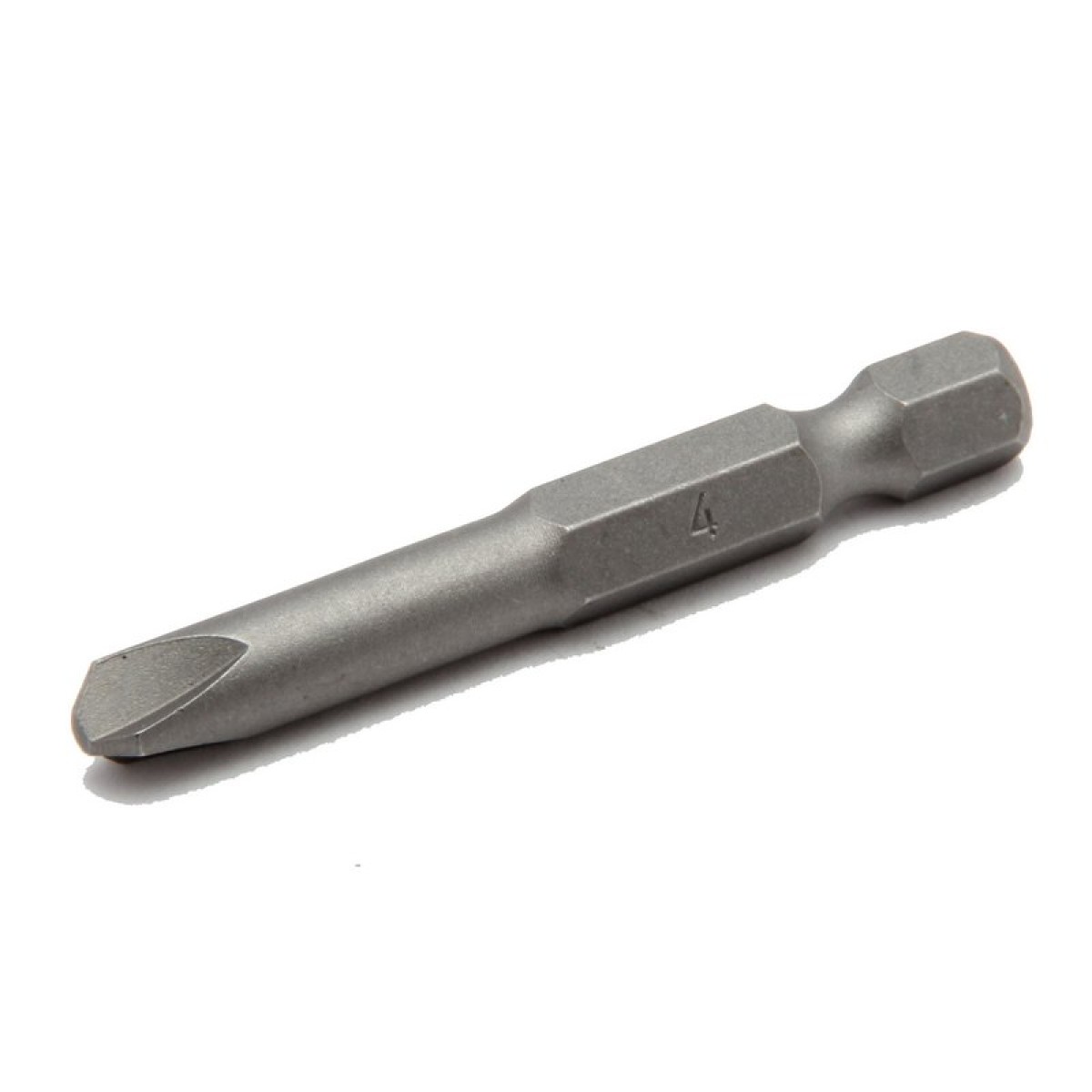

трехгранные биты.

Подробнее о стандартных типах бит

Вот самые популярные виды расходника в зависимости от того, для каких крепежей их используют:

Шлицевые. Самые распространенные и универсальные биты. Их форма подходит для работы с полосовыми выемками на головках крепежей (заменяют собой плоскую отвертку). Они различаются между собой по ширине и глубине, на которую могут входить.

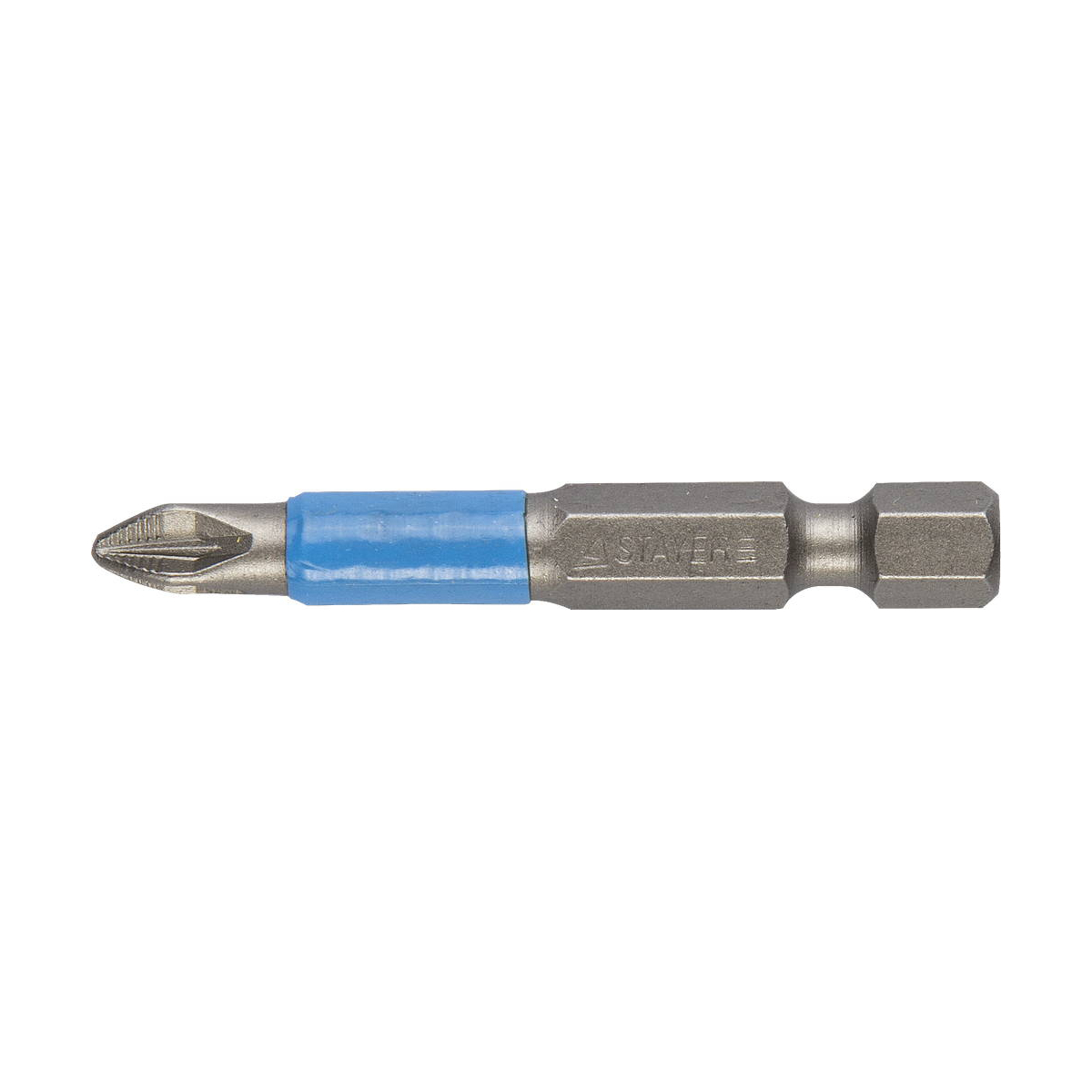

Крестовые. Имеют четыре ребра на рабочей головке и полностью заменяют собой обыкновенную крестовую отвертку.
Шестигранные. Нужны для работы с винтами, имеющими выемку в виде шестигранника. Чаще всего такие крепления используются в мебели.
Биты для болтов и гаек. Способны работать с крепежами, имеющими внешний шестигранник. У них высокая несущая способность.
Звездочки. Полезные при работе с автомобильной техникой.

Особые типы бит и их предназначение

В этом блоке мы опишем несколько более узкоспециализированных типов бит, которые отличаются от стандарта формой рабочей части.

Биты для гаек и болтов

У таких бит нестандартная форма. Основное отличие в том, что рабочая часть имеет не выпуклую, а впуклую рабочую часть. Они в прямом смысле надеваются на крепеж и снимают его обхватывая снаружи. Для работы с крепежами, имеющими большой диаметр, нужно использовать достаточно мощные шуруповерты.

С антивандальным шлицем

В отношении таких бит нередко можно услышать название «змеиный глаз», потому что у нее есть специальная головка, подходящая к вилочному ключу.

Профессиональные биты

Это разновидность бит, которые обладают высокой прочностью, надежностью и ресурсом. Они могут закручивать большее количество крепежей, более 400, оставаясь при этом в рабочем состоянии. Часто такой расходник также имеет покрытие защитными материалами, которое спасает его от действия коррозии и быстрого износа.

К этой категории относятся торсионные биты, которые предназначены для работы с ударными шуруповертами. Ее отличительная черта заключается в наличии гибкой вставки, которая использует в работе принцип скручивания.

Биты для гипсокартона

Гипсокартон — мягкий материал, поэтому в него очень легко слишком сильно загнать крепеж. По этой причине биты для гипсокартона имеют ограничитель, который не даст закрутить крепление слишком глубоко.

Биты «вилка»

Это разновидность антивандальных насадок. Они изготавливаются из очень прочной стали и имеют долгий эксплуатационный термин. Такие биты похожи на простые шлицевые, но имеют прорезь. Также есть расходник с шлицем, у которого три лопасти. Такой шлиц называется tri-wing. Его основное предназначение — работа с бытовой техникой и приборами.

Магнитные и пружинные

Биты с магнитными фиксаторами очень полезны при работе на высоте или в труднодоступных местах. Фиксаторы удерживают биту в адаптере, не давай ей выпасть. Кроме этого, насадка защищена от соскальзывания во время работы.

Пружинные насадки дают возможность работать с крепежами под углом и в труднодоступных местах. Пружина гнется под разными углами, даже больше прямого. Вращение при этом хорошо передается от шуруповерта к крепежу.

Классификация бит по материалу и покрытию

Для производства бит используются как мягкие, так и твердые металлы. От этого напрямую зависит их качество и эксплуатационный срок. Самыми прочными и качественными считаются следующие сплавы:

молибден и хром;
ванадий и хром;
молибден и ванадий;
кремниево-огневый спек.

В случае со стальными битами прочность повышается при помощи покрытия титаном. За ним по прочности следуют покрытия из алмаза, никеля или сплава вольфрама и никеля. При этом вольфрам обеспечивает запас прочности, а никель защищает от коррозии.

Размеры бит

Биты различаются между собой по длине, ширине и толщине шлица. У каждого параметра есть набор популярных значений. Чаще всего длина варьируется от 25 до 90 мм, ширина — от 2 до 9 мм, а толщина — от 0,3 до 1,6 мм.

Как выбрать качественную биту

Чтобы работа с шуруповертом проходила быстро и хорошо, нужно понимать, как выбрать для своего инструмента качественную биту. Сейчас мы опишем, на что ориентироваться при выборе расходника.

Основные критерии выбора бит для шуруповерта

Прежде всего, нужно понимать, с каким именно материалом предстоит работа. Например, закручивание в дерево связано с одними нагрузками, а металл — совсем другими.

3 критерия выбора бит:

Материал изготовления. От этого зависит эксплуатационный срок расходника и его прочность. Если бита не должна выдерживать очень высокие нагрузки, хватит стали R-7 — R-12 с хром-ванадиевой защитой. Если нужна повышенная устойчивость, стоит отдать предпочтение битам с титаннитриумным покрытием (они имеют золотистый оттенок).
Технология изготовления. Биты могут быть фрезерованными или коваными. Фрезеровка подразумевает удаление верхней части, а при ковке материал раскаляется, после чего ему придают необходимую форму. Кованые изделия имеют большую прочность.
Твердость. Насадки из мягкого металла быстрее стачиваются, но подходят для использования с жесткими креплениями. Твердые насадки обладают большим ресурсом, но также имеют повышенную хрупкость. Оптимальный показатель твердости для бит — 58-60 HRC.

Маркировка бит

Вот наиболее популярные маркировки бит для шуруповертов:

Slot — простая модель с плоским шлицем.
PH — крестовая. Возле букв обозначен диаметр от 0 до 4. Биты, которые лучше всего подходят для бытового использования, имеют маркировку РН2.
PZ — биты для работы с деревом и металлом. Ее особенность — дополнительные ребра для крепежей с крестовой выемкой.
H — шестигранные биты. Имеют размер от 1,5 до 10, который указывается в маркировке.
R — квадратный шлиц.
T — звездообразная насадка.
SP — антивандальный шлиц.
Gr — трехлопастная насадка.

Стоит ли покупать комплекты бит?

Комплект бит — отличное приобретение для тех, кто часто пользуется шуруповертом и выполняет с его помощью различные работы. Специалистам часто требуются различные размеры или типы бит, поэтому удобно будет держать их под рукой в одном месте. Можно подобрать набор с разным количеством бит, начиная от самых базовых насадок, и заканчивая большими наборами, включающими узкоспециализированные биты.

Важно всегда ответственно относиться к выбору бит, и тогда они оправдают затраты своим качеством.

Читайте также: Сетевые шуруповерты: Критерии выбора и обзор моделей Dnipro-M

Промышленные самонарезающие винты

и таблицы размеров

Саморезы — это категория крепежных элементов с резьбой, которые образуют резьбу (нарезание резьбы), когда винт ввинчивается в предварительно просверленное отверстие. Саморезы включают резьбонарезные, накатные и самонарезающие винты.

Наши саморезы могут быть адаптированы к вашему применению и отрасли. Пожалуйста, просмотрите и загрузите наши таблицы размеров саморезов ниже.

Приводные винты Тип U

Круглая головка

Плоская головка 100º

Крепежные винты

Размеры головки

Квадратный привод с плоской головкой

Этот тип выемки имеет плоское отверстие в центре, слегка заостренные боковые стенки и коническое дно.

Шестигранная головка

Шайба с шестигранной головкой

Крепежные винты
Саморезы
Самосверлящие винты

Овальная головка

Крепежные винты
Саморезы
Винты по дереву *

Головка с цилиндрической головкой

Крепежные винты
Саморезы
Самосверлящие винты

Размеры головки

Комбинированный привод

Поворотная головка

Круглая головка с квадратным приводом

Саморезы

Выемка этого типа имеет квадратное центральное отверстие, слегка суженные боковые стенки и коническое дно.

Головка с цилиндрической головкой

Torx

^® Привод

Головка фермы

Крепежные винты
Саморезы

Резьба и острие для винтов нарезания резьбы и самонарезающих винтов

Крепежные винты

Номинальный размер винта	O через l2	с 1/4 по 3/4
Номинальная длина винта	Допуск по длине
До 1/2 дюйма, Вкл. От 1/2 до 1 дюйма, вкл. От 1 до 2 дюймов, вкл. Более 2 дюймов	-0,02 -0,03 -0,06 -0,09	-0,03 -0,03 -0,06 -0,09

Тип A — AB

Номинальная длина винта	Допуск по длине
До 1 дюйма, вкл. Более 1 дюйма	+ 0,03 + 0,05

Тип B, F, H-L 1, 25 и 23

Номинальная длина винта	Допуск по длине
До 3/4 дюйма, Вкл. От 3/4 до 1-1 / 2 дюйма, вкл.	— 0,03 — 0,05

Тип U

Номинальная длина винта	Допуск по длине
До 3/8 дюйма, вкл. Более 3/8 дюйма	+ 0,02 + 0,03

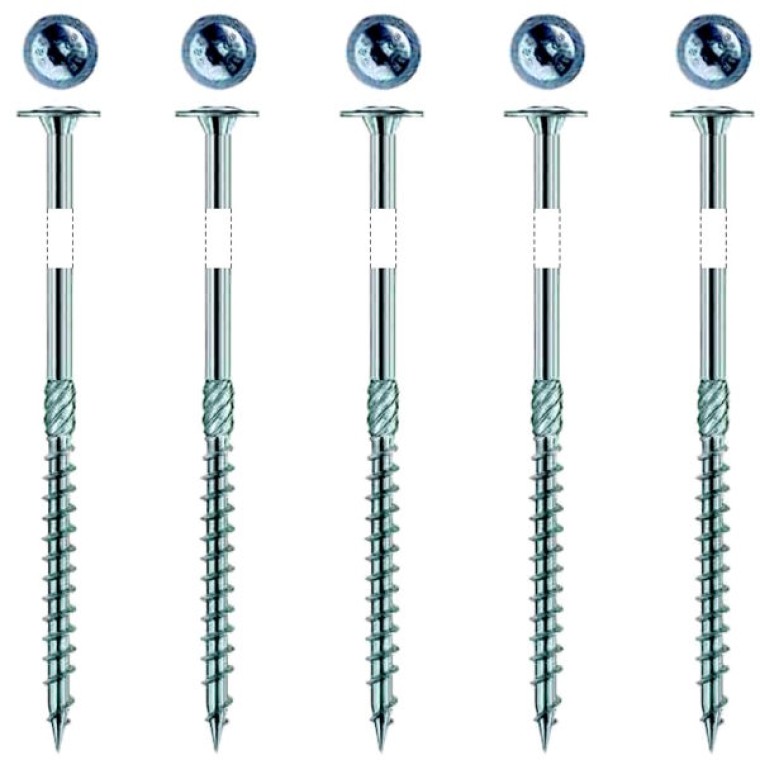

Шурупы по дереву

Номинальная длина винта	Допуск по длине
До 5/8 дюйма, Вкл. От 5/8 до 1/2 дюйма, вкл. От 1/2 до 2-3/4 дюйма, вкл. От 2-3 / 4 до 5 дюймов, вкл.	-0,03 -0,05 -0,06 -0,09

Резьба для саморезов

Тип A

Тип AB

Тип High-Low

Самонарезающие винты

Головка с цилиндрической головкой

Шестигранная шайба

Шайба шестигранная, шлицевая

Саморез

Термины для типов самонарезающих винтов

Самонарезающие винты с острым концом или сверлом

С тех пор, как несколько лет назад мы запустили этот блог о крепежах, мы часто слышим один из самых частых запросов: «Мне нужны саморезы». «Я хочу саморезов». Мы слышим это чаще, чем нет. Мы написали несколько статей о том, какую терминологию лучше всего использовать при заказе винтов, чтобы убедиться, что вы получаете нужные детали и не тратите время и деньги на их возврат поставщику.

Лето пришло, и строительный сезон на подъеме, так что сейчас самое время вернуться к этому еще раз. Даже некоторые сотрудники компаний, занимающихся производством крепежа, не понимают, как правильно использовать «саморез». Самонарезание относится к резьбе, а НЕ к острию винта.Для более подробного описания крепежей, которые часто называют «саморезами», нажмите здесь, чтобы посмотреть наше информативное видео.

В большинстве случаев, когда мы слышим, как кто-то просит саморез, они действительно ищут саморез. То, что иногда называют похожим на лопату острием, на самом деле представляет собой небольшое сверло. Путаница возникает из-за множества разных названий винтов, описывающих один и тот же винт. Некоторые из них являются фирменными наименованиями винтов, которые использовались так долго, что стали синонимами детали. Некоторые имена винтов использовались неправильно так долго, что вы, как бы, должны согласиться. Как «голубь», которого сейчас обычно называют «нырнул».

Вот наиболее часто используемые термины для винта, который выглядит следующим образом:

• Tek Screws
• Самосверлящие винты
• Саморезы
• Саморезы,
• Винты с битовой головкой
• Pro-Points

Вот действительно полезная таблица самосверлящих винтов, которую можно использовать для подачи документов.

Пожалуйста, не стесняйтесь обращаться к нам, если у вас возникнут вопросы относительно саморезов, часто называемых tek-винтами. Если у нас нет необходимой информации, мы сделаем все возможное, чтобы указать вам правильное направление!

Tek по сравнению с саморезами

Один из наиболее часто задаваемых вопросов нашей торговой организации: «В чем разница между винтом Tek и саморезом»? Это кажется таким глупым вопросом, но в мире промышленной изоляции он действительно имеет значение. Существует путаница по такому простому вопросу. Эти винты используются во многих проектах по механической изоляции. Оба типа винтов используются для крепления металлической оболочки, алюминиевых и нержавеющих колен, а также Т-образных крышек.

Что такое винты Tek?

Винты

Tek представляют собой саморезы с уникальной резьбой на конце наконечника, называемой сверлом. Этот тип шурупов популярен в ряде проектов по изоляции, поскольку, по сути, это саморез и сверлильный продукт.Их также можно использовать для обработки нержавеющей стали.

Области применения: Крепление металлической оболочки, колен из алюминия и нержавеющей стали и Т-образных крышек.

Сплавы: 410 Нержавеющая сталь и цинк

Стандартные размеры: # 8 x 1/2 дюйма, # 8 x 3/4 дюйма с другими размерами, доступными на рынке.

Типы головок: Шестигранная шайба с прорезями. На рынке доступны дополнительные типы головок.

преимущества:

— Отлично подходит для объединения двух или более частей материала (металл, дерево и т. Д.).

— Сверление и крепление одним движением. Наконечник позволяет сверлить без напряжения самые твердые металлы.

— Устраняет необходимость предварительного сверления отверстий.

Что такое саморезы

Саморезы — это крепежные детали, которые предназначены для нарезания собственной резьбы при ввинчивании в дерево, пластик или мягкий металл
. В промышленном применении термин «нарезание резьбы» относится к этим винтам, нарезающим собственную резьбу. Предварительное сверление требуется для тех применений, которые связаны с тяжелым металлом или твердым пластиком.

Применения: Крепление алюминиевой оболочки, колен и Т-образных крышек. Не подходит для применений из нержавеющей стали без пилотного отверстия.

Сплавы: 410 Нержавеющая сталь и цинк

Стандартные размеры: # 8 x 1/2 дюйма, # 8 x 3/4 дюйма с другими размерами, доступными на рынке.

Типы головок: Шестигранная шайба с прорезями. На рынке доступны дополнительные типы головок.

преимущества:

— Может применяться с помощью любой аккумуляторной дрели.

— При сверлении дерева, пластика или легких металлов направляющее отверстие не требуется.

Направляющая для точек винта

Тип A : на винтах из листового металла (самонарезающие)

Саморезы типа A имеют крупную резьбу и наконечники канавок. Они используются в тонком металле, смолистой фанере и различных композитных плитах.

Тип AB : На винтах из листового металла (самонарезающие)

Саморезы типа AB имеют разнесенную резьбу и вершины канавок.Как и тип А, они используются в тонком металле, смолистой фанере и различных композитных плитах. Винты типа AB предлагают более широкий спектр применения по сравнению с винтами типа A.

Тип B : На винтах из листового металла (нарезные)

Саморезы типа B имеют разнесенную резьбу и затупление с неполной входящей резьбой. Они используются в тонком металле, цветном литье, смолистой фанере, пластмассах и различных композитных плитах.

Тип 25 : Встречается на винтах для нарезания резьбы

Также известные как тип BT, винты типа 25 имеют разнесенную, неполную коническую резьбу с тупым концом и конические входные кромки, с одной или несколькими режущими кромками и углублениями для удаления стружки.Они используются в пластиковых, асбестовых композициях и других композитах.

Тип F : на винтах для нарезания резьбы

Винты типа F имеют резьбу с затупленным концом и скошенными входными кромками, с одной или несколькими режущими кромками и углублениями для удаления стружки. Они используются в отливках из цветных металлов, стальных листов, пластмасс, латуни, чугуна и т. Д.

Тип 23 : Встречается на винтах для нарезания резьбы

Также известные как Тип Т, винты Типа 23 имеют резьбу крепежного винта с тупым концом и коническими входными кромками, с одной или несколькими режущими кромками и углублениями для удаления стружки.В этом смысле они похожи на винты типа F. Однако режущая кромка острия шире и глубже, чем у винтов типа F. Винты типа 23 также используются для литья цветных металлов, стальных листов, пластмасс, латуни, чугуна и т. Д.

Тип 17 : Найдено на винтах для нарезания резьбы

Винт для нарезания резьбы, специально предназначенный для дерева, с крупной резьбой и специальным длинным острием с рифлением для захвата стружки.

Текс винт (самосверлящий винт)

Тип 2	Тип 3

Винты Teks, также известные как самосверлящие винты, просверливают собственное отверстие в тонком листе, металлах более толстой толщины и других материалах, а затем образуют в отверстии плотно прилегающую резьбу. Винт Teks идеально подходит для автоматизированной сборки и уменьшает или устраняет необходимость в сверлах или метчиках. После того, как отверстие просверлено, винты Teks (самосверлящие винты) нарезают отверстие так же, как резьбонарезные винты или винты для нарезания резьбы в предварительно просверленном отверстии. Они также предназначены для устранения скоплений краски, вспышек сварных швов или посторонних материалов, которые могут появиться в предварительно просверленных или пробитых отверстиях.

Тип U-drive :

Винты с U-образной передачей — это винты с металлической головкой и полукруглой головкой, имеющие несколько начальных резьб с большим углом спирали и шарниром.Имеет закаленную резьбу, более твердую, чем ответная часть. Винт с U-образным приводом используется, когда насадка не предназначена для снятия. Он вбивается в отверстие меньшего размера для лучшего прилегания, обычно в металле или пластике. Винты с U-образным приводом также имеют круглую головку без паза, которая также предназначена для постоянного крепления.

% PDF-1.7 % 42 0 объект > эндобдж xref 42 74 0000000016 00000 н. 0000002347 00000 п. 0000002458 00000 н. 0000003630 00000 н. 0000003769 00000 н. 0000004238 00000 п. 0000004655 00000 н. 0000005042 00000 н. 0000005459 00000 н. 0000005712 00000 н. 0000006144 00000 н. 0000006554 00000 н. 0000006589 00000 н. 0000006753 00000 н. 0000007206 00000 н. 0000007471 00000 н. 0000007584 00000 н. 0000007695 00000 н. 0000008175 00000 н. 0000008626 00000 н. 0000010187 00000 п. 0000010301 00000 п. 0000011230 00000 н. 0000011400 00000 п. 0000011954 00000 п. 0000012066 00000 н. 0000012506 00000 п. 0000012589 00000 п. 0000013136 00000 п. 0000013744 00000 п. 0000014354 00000 п. 0000014967 00000 п. 0000015525 00000 п. 0000016150 00000 п. 0000016970 00000 н. 0000017875 00000 п. 0000018350 00000 п. 0000018847 00000 п. 0000019391 00000 п. 0000019935 00000 п. 0000020842 00000 п. 0000047464 00000 п. 0000050112 00000 п. 0000052910 00000 п. 0000055595 00000 п. 0000060152 00000 п. 0000064137 00000 п. 0000068857 00000 п. 0000077990 00000 п. 0000078105 00000 п. 0000078174 00000 п. 0000078257 00000 п. 0000081580 00000 п. 0000081850 00000 п. 0000082020 00000 н. 0000082045 00000 п. 0000082345 00000 п. 0000082769 00000 н. 0000083123 00000 п. 0000083434 00000 п. 0000083791 00000 п. 0000084111 00000 п. 0000085271 00000 п. 0000085345 00000 п. 0000086838 00000 п. 0000093405 00000 п. 0000093834 00000 п. 0000097495 00000 п. 0000102687 00000 н. 0000105139 00000 п. 0000107591 00000 н. 0000108427 00000 н. 0000157010 00000 н. 0000001776 00000 н. трейлер ] / Назад 257676 >> startxref 0 %% EOF 115 0 объект > поток hb«b«g`g`1fb @

В чем разница между саморезами и саморезами?

Написано Джули Миллер

Знаете ли вы, что все саморезы — саморезы, но не все саморезы?

Винты с особенно острой резьбой, способной врезаться в материал, часто называют «саморезами». Тем не менее, при работе с этими типами винтов стоит сделать различие, которое может существенно повлиять на их использование и применение.

Обычно винты делятся на два типа, которые определяются как «самосверлящие» или «самонарезающие» — и эти типы не являются взаимозаменяемыми. Технически оба этих типа винтов будут нарезать собственную резьбу (как и большинство винтов в некоторой степени), но самосверлящие винты уникальны.

Наконечник самосверлящего винта имеет форму острия и канавки, напоминающую сверло.Зубчатая область на наконечнике действует как резервуар для приема стружки или опилок, поскольку материал вырезается винтом (при просверливании). Благодаря этому специализированному наконечнику самосверлящий винт позволяет монтажникам пропустить начальный этап сверления пилотного отверстия.

Напротив, для самонарезающего винта обычно требуется предварительное пилотное отверстие, прежде чем можно будет начать процесс крепления. При выборе винта правильного типа важно учитывать толщину и твердость материала.

Практическое правило: все саморезы являются саморезами, но не все саморезы.

По сути, самосверлящий винт — это самонарезающий винт с дополнительным элементом сверла. Винты любого типа врезаются в сопряженную резьбу в подложку для плотного прилегания. Оба типа винтов обычно изготавливаются из твердой стали или нержавеющей стали, обработанной для повышения ее твердости. Винт должен быть прочнее и долговечнее материала, в котором он будет просверливаться, чтобы предотвратить выход из строя соединения или повреждение винта, материала или крепежного инструмента.

Эти винты редко требуют стопорных шайб или других типов фиксаторов для предотвращения ослабления.

Самонарезающие и самосверлящие винты являются предпочтительными крепежными изделиями в строительстве, в системах отопления, вентиляции и кондиционирования воздуха и в других отраслях промышленности из-за их способности обеспечивать точную посадку. Их можно использовать для крепления металла, алюминия, дерева, гипсокартона и пластика. Саморезы также подходят для тонкого листового металла (один или два слоя) и кирпичной кладки.

Эти винты доступны в большом количестве размеров.Производители часто рекомендуют прилагаемое усилие и скорость двигателя привода при затяжке самонарезающего или самосверлящего винта в зависимости от размера винта.

Саморезы, саморезы, нарезание резьбы…. Я запуталась! — Маркировка болтов

Тип A : на винтах из листового металла (самонарезающие)

Саморезы

типа А имеют крупную резьбу и булавочные наконечники. Они используются в тонком металле, смолистой фанере и различных композитных плитах.

Тип AB : На винтах из листового металла (самонарезающие)
Саморезы типа AB имеют разнесенную резьбу и вершины канавки.Как и тип А, они используются в тонком металле, смолистой фанере и различных композитных плитах. Винты типа AB предлагают более широкий спектр применения по сравнению с винтами типа A.

Тип B : На винтах (нарезных) листового металла

Саморезы

типа B имеют разнесенную резьбу и затупление с неполной входной резьбой. Они используются в тонком металле, цветном литье, смолистой фанере, пластмассах и различных композитных плитах.

Самосверлящие шурупы (AKA Tek Screws) предназначены только для металла и плохо работают в дереве, потому что отверстие, которое они просверливают в древесине, слишком велико, и шуруп теряет большую часть своей первоначальной удерживающей способности.

Винт Teks (самосверлящий винт)

Тип 2	Тип 3

Винты Teks, также известные как самосверлящие винты, просверливают собственное отверстие в тонком листовом металле, металлах более толстой толщины и других материалах, а затем образуют в отверстии плотно прилегающую резьбу. Винт Teks идеально подходит для автоматизированной сборки и уменьшает или устраняет необходимость в сверлах или метчиках. После того, как отверстие просверлено, винты Teks (самосверлящие винты) нарезают отверстие так же, как резьбонарезные винты или винты для нарезания резьбы в предварительно просверленном отверстии. Они также предназначены для устранения скоплений краски, вспышек сварных швов или посторонних материалов, которые могут появиться в предварительно просверленных или пробитых отверстиях.

Винты для нарезания резьбы , как и саморезы, имеют множество точек. Они лучше всего работают с более толстыми материалами, так как нарезают собственные нити, как метчик.

Тип 25 : Встречается на винтах для нарезания резьбы

Также известный как тип BT, винты типа 25 имеют разнесенную, неполную коническую резьбу с тупым концом и конические входные кромки, с одной или несколькими режущими кромками и углублениями для удаления стружки. Они используются в пластиковых, асбестовых композициях и других композитах.
