Вакуумный радиатор — особенности, эффективность теплоотдачи

Лучшей заменой алюминиевых радиаторов, столь распространённых сегодня – это новейшие вакуумные радиаторы отопления. Вакуумное оборудование имеет ряд отличий от обычных радиаторов: это и принцип действия, и размеры, и безопасность использования. К тому же они позволяют ощутимо сократить расходы на отопление жилища.

Что вы узнаете

Принцип работы вакуумных радиаторов

Когда через обыкновенный агрегат пропускают трубу и наполняют его этанолом или литиево-бромидной солью, а также снижают внутри ёмкости давление, то получается его вакуумный вариант. О основе его работы заложено правило «тепловой трубки».

Вакуумную батарею заполняют особым теплоносителем, он легко испаряется. С внутренней стороны, т.е. на рёбрах батареи собирается конденсат. Поэтому тепло с трубы стремительно распространяется по всей поверхности радиатора.

Горячая жидкость циркулирует по прямой и обратной трубам, находящимся в нижней части агрегата с вакуумным принципом работы.

Парообразование начинается с достижения температурной отметки в 35 градусов по Цельсию. Это происходит из-за пониженного давления в отопительной системе. Пар в виде конденсата стекает вниз по трубам и снова встречается с трубой, полной горячей воды.

Интенсивность потока тепла, подаваемого сквозь стенку агрегата из стали напрямую связана с несоответствием температур внешней и внутренней стенок трубы. Она тем существеннее, чем ощутимее эта разница. С вапоризацией теплоносителя происходит распространение тепла с поверхности трубы. Это даёт возможность получения значительных результатов, вне зависимости от площади поверхности.

Становится вполне очевидным — залогом эффективности эксплуатации вакуумного радиатора является его непроницаемость, при нарушении которой внутри обогревателя восстанавливается обычное атмосферное давление. А чревато это тем, что, рабочая жидкость перестанет испаряться при низкой температуре и пар не станет образовываться.

Принцип работы вакуумного радиатора (видео)

Рассказываем, как дела обстоят на самом деле.

Реклама – двигатель торговли, что известно всем. В попытке навязать покупателю свой товар, производители вакуумных моделей радиаторов отопления на своих щитах и рекламных листовках размещают заманчивые описания достоинств своего оборудования. К сожалению, далеко не во всех случаях реальная картина совпадает с заявленной в рекламе.

Вот преимущества, вызывающие наибольшее количество вопросов:

быстрота прогрева помещения, которое отапливают;
высокая отдача тепла;
небольшой объём теплоносителя;
финансовая выгода;

Быстрота прогрева, которую обеспечивают вакуумные радиаторы

В большинстве своём изготовители ставят ударение вот на чём: будто бы вакуумным радиаторам по силам удивительно стремительно обогреть помещение.

Температура поверхности такого нагревателя и в самом деле довольно стремительно повышается, но в сущности это не столь колоссально влияет на то, насколько быстро прогреется всё помещение. Стоит иметь ввиду, что температура воздуха в доме гораздо больше зависима от обогрева всего строения, а также той мебели с большой теплоёмкостью, что в нём находится.

То есть радиатор, нагревая воздух, передаёт своё тепло находящимся в помещении вещам. Разумеется, процесс это не мгновенный, а отличается равномерностью и постепенностью. А значит, несмотря на то, что вакуумный радиатор достигнет высокой температуры оперативнее, чем обыкновенный на ситуацию коренным образом не повлияет. А значит данное «преимущество» – чистой воды рекламная уловка.

Радиатор хорошо отдает тепло

Распространено мнение, будто бы вакуумные радиаторы отопления могут похвастаться просто удивительной теплоотдачей, однако нигде нет какой-либо информации, подтверждающей подобные утверждения. Даже Интернет, где можно узнать сегодня ответ практически на любой вопрос, скромно молчит. Однако есть кое-какие протоколы имевших место испытаний, которые подтверждают существенную зависимость работы радиатора от расхода и температуры теплоносителя.

Производители, заявляя в сертификате теплоотдачу, всё же не могут дать никаких гарантий о соблюдении важного пункта ГОСТа, который определяет предельно возможный уровень отклонения заявленного оттока тепла от практического: — 4% — + 5%.

От превышения температуры теплоносителя есть риск, что упадёт способность трубки к проведению тепла, так как жидкость перейдёт в пар. В случае же слишком маленькой температуры жидкость этого сделать не может. Всё это свидетельствует, что прибор работает нестабильно, а значит использовать максимально эффективно его попросту не представляется возможным.

Исследованиями доказана прямая связь между ощутимыми колебаниями отдачи тепла вакуумного радиатора и переходными фазами, соответствующими быстрому образованию конденсата и выкипанию литиево-бромидного раствора внутри оборудования.

Имея такие неоднозначные характеристики практически невозможно осуществлять постоянный и равномерный обогрев. К тому же, и это важно, ощутимо отличается отдача у разных моделей и экземпляров вакуумных радиаторов.

Количество теплоносителя в радиаторе

Это преимущество тоже вызывает вполне обоснованные вопросы. В качестве основания для подобных заявлений фигурирует тот факт, что габариты агрегатов с вакуумным принципом работы меньше, чем обыкновенных из алюминия или батарей из чугуна, а, значит, и теплоносителя требуется меньше.

Но если взять, например, дом в частном секторе, где как теплоноситель применяют самую что ни на есть обыкновенную воду, то вопрос о дополнительном объёме жидкости в принципе выглядит странным. Ведь воду легко достать из тех же рек и скважин.

В дачных домах радиаторы заполняют жидкостями, устойчивыми к низким температурам. Возникает проблема соотнесения стоимости не только теплоносителя, но и самих агрегатов различного характера функционирования. Цена вакуумного радиатора и отдельных его секций не то, чтобы запредельная, но достаточно ощутимая. Поэтому рациональнее в таком случае обеспечить стандартную систему отопления незамерзайкой.

Есть точка зрения, что всё-таки проще прогреть маленький объем теплоносителя, и исключительно важно это обстоятельство для владельцев дач, вынужденных постоянно заново включать систему. Однако следует признать, что ощутить разницу мгновенно после запуска радиатора всё равно не удастся.

Как мы уже писали, до того момента, пока воздух в помещении прогреется до нужной температуры, пройдёт какое-то время, необходимое для того, чтобы нагрелся теплоноситель, потом стены и мебель.

А эта задача по зубам и обычному нагревателю.

Финансовая выгода при покупке вакуумного радиатора

Согласитесь, это также далеко не последний аргумент при выборе. Реклама делает упор на то, что вы сэкономите в два, или даже в 4(!) раза. Однако, как и в случае с высокой отдачей тепла, не совсем ясно, на основании каких данных делаются подобные громкие заявления.

Потери тепла должны быть полностью восполнены – просто согласно закону сохранения энергии. Важно понимать, что радиатор выполняет лишь функцию передатчика тепла, дополнительная энергия им не вырабатывается. Возвращаясь к разговору об экономии теплоносителя, мы уже выяснили, что данная информация не несёт под собой совершенно никакой доказательной базы.

Сюда же относится и вопрос скорости движения теплоносителя. Она довольно низкая и обусловлена только гравитационным давлением. А ведь это довольно важный фактор реализации адекватного функционирования агрегатов с вакуумным принципом работы. Обратите внимание: из-за своей технической специфики гравитационное давление в них по сравнению с традиционными будет меньше.

Отзывы покупателей о радиаторах

Как выясняется, мнение тех, кто приобрёл и опробовал вакуумные радиаторы, не совпадает с мнением продающей стороны.

Кто-то приобрёл радиатор ради пробы, однако разочаровался в передаче тепла, т.к. в действительности радиатор прогрелся примерно на 70% от теплоты самой трубы (хотя реклама уверяет нас в таких показателях, как один к одному.) К тому же радиатор оказался не таким уж бесшумным и издавал потрескивания на протяжении всего периода эксплуатации.

А кто-кто после сравнения работы вакуумного радиатора и обыкновенного алюминиевого выяснил, что за один час алюминиевый хоть и потратил больше электроэнергии, однако и температура в помещении поднялась в два раза выше по сравнению с вакуумным собратом.

Всё это свидетельствует лишь об одном: отдача тепла вакуумных радиаторов ощутимо меньше по сравнению с алюминиевыми. Поэтому становится совершенно ясно, что вопреки заверениям рекламщиков, вряд ли покупка вакуумного радиатора станет выгодным вложением.

Видео Вакуумные радиаторы

Вакуумный радиатор отопления своими руками

Вакуумный радиатор. Сущая правда и беспардонная ложь.

Возьмите обычный радиатор отопления, вставьте в нижний патрубок трубу, проходящую через весь радиатор, заполните емкость радиатора небольшим количеством раствора литиево-бромидной соли или этанола и откачайте воздух, чтобы снизить давление внутри. Вы получили так называемый «вакуумный радиатор», работающий по принципу «тепловой трубки», о котором так много споров в интернете.

По трубе, вставленной в радиатор, протекает горячий теплоноситель. Рабочая жидкость радиатора, соприкасаясь с внешней поверхностью трубы, быстро испаряется и ее пары конденсируются на внутренней поверхности ребер радиатора. Происходит быстрый перенос тепловой энергии от трубы с теплоносителем на внутреннюю поверхность радиатора.

Благодаря сниженному давлению рабочая жидкость испаряется при низких температурах. На внутренней стенке радиатора пар конденсируется и стекает вниз, чтобы вновь соприкоснуться с трубой с теплоносителем.

Тепловой поток через стальную стенку трубы прямо пропорционален разности температур между внутренней поверхностью ее стенки и наружной. При постоянном охлаждении наружной стенки рабочей жидкостью тепловой поток значительно выше, нежели в случае ее соприкосновения с воздухом.

Испарение жидкости приводит к поглощению большого количества тепловой энергии с поверхности трубы. Этим объясняется, казалось бы, парадоксальный факт: высокая теплоотдача трубы с теплоносителем при ее малой площади поверхности.

Анализируя вышесказанное, можно с уверенностью утверждать, что малейшая трещина в корпусе радиатора, нарушение целостности приведет к восстановлению атмосферного давления внутри. Результат — точка кипения рабочей жидкости повысится и образование пара также прекратится или будет незначительным.

Реклама настойчиво утверждает, что применение этого чудо-радиатора дает экономию и повышает эффективность работы любой системы отопления. Утверждение более чем спорно, и вот почему:

Теплоотдача. Начнем с того, что представленные некоторыми изготовителями сертификаты соответствия не подтверждают пункт 5.4 ГОСТа 31311-2005. который гласит: «Отклонения значения номинального теплового потока отопительного прибора от заявленного изготовителем должны быть в пределах от минус 4% до плюс 5%.»

Оно и понятно, поскольку этот параметр вакуумного радиатора весьма нестабилен. Вот что говорит, например, Википедия по запросу «Тепловая трубка»:

имеют узкий эффективный диапазон использования. При превышении расчетной температуры вся охлаждающая жидкость может перейти в пар, что приведет к катастрофическому снижению теплопроводности трубки (до 1/80). И наоборот, при недостаточной температуре жидкость плохо испаряется.

Поиск в интернете каких-нибудь протоколов испытаний вакуумного радиатора с целью определения его теплоотдачи почти ни к чему не привел, если не считать этот документ. диаграмму из которого привожу на рисунке (для увеличения щелкнуть по картинке). (Копия )

Как видим, теплоотдача радиатора очень сильно зависит и от температуры теплоносителя, и от его расхода, то бишь, скорости прохождения воды по трубе. Объясняется это так:

Резкие увеличения и снижения теплоотдачи связанны с фазовым переходом, соответствующим интенсивной конденсации и испарению литиево-бромидной смеси внутри радиатора.

Так это или не так, но с такими непредсказуемыми характеристиками не совсем просто организовать применение какой-то автоматики. Совершенно очевидно при такой нестабильности, что даже разные экземпляры радиаторов будут иметь разные характеристики.

Быстрое время прогрева поверхности радиатора, о котором постоянно вещает реклама, делая из этого чуть ли не основной аргумент в пользу эффективности, на самом деле мало на что влияет. Теплотехническая схема дома — это не только радиаторы отопления. Это еще стены, это перекрытия, это и мебель, наконец, и все это являет собой некую массу, обладающую значительной теплоемкостью.

Чтобы поднять температуру воздуха в доме даже на один градус, надо прогреть не только воздух, надо прогреть и всю эту массу. Нагретый радиатором воздух не изолирован от общей массы и отдает ей тепловую энергию. И это не может случиться одномоментно, так не бывает. Поэтому от того, с какой скоростью прогреется радиатор после включения (через секунду или в течение пары минут), практически ничего не зависит.

Небольшое количество теплоносителя. Не забывает реклама акцентировать внимание и на этом аргументе. Но и это при внимательном рассмотрении опять же не аргумент в пользу вакуумника.

Если речь о дачном доме, где хозяева вынуждены применять в качестве теплоносителя покупные незамерзающие жидкости, то надо просто сравнить сумму, затраченную на теплоноситель, с суммой, затраченной на радиаторы, каждая секция которых продается по баснословным ценам. В большинстве случаев выгоднее купить незамерзайку.

В частном доме с постоянным проживанием, как правило, в качестве теплоносителя применяется обыкновенная вода. По определению говорить о какой-то экономии нет смысла — воды в колодцах, реках и ручьях немеряно и бесплатно.

Оппоненты обычно здесь утверждают, что малый объем теплоносителя прогреется быстрее, чем большой. Очевидно, имеется ввиду дача, где хозяева появляются наездами. Приехал, включил, и сразу комфорт. Не бывает сразу. Во-первых, сначала нужно прогреть теплоноситель. Во-вторых, после прогрева теплоносителя необходимо прогреть не только воздух, но и массив стен и перекрытий, и только тогда можно рассчитывать на комфорт. Обычные радиаторы сделают эту работу с той же эффективностью.

О чем еще вещает реклама? На большинстве ресурсов говорят об экономии в 2 раза. а наиболее рьяные обещают и 4. Это уже беспардонная ложь. Доказывать тут ничего не требуется, если вспомнить о законе сохранения энергии и о том, что теплопотери должны восполняться в полном объеме. Радиатор не вырабатывает никакой энергии, он только транслирует ее. А остальные аргументы, о которых говорилось выше, никакой экономии не создают.

Кроме всего прочего, в частном доме с его системой отопления следует более серьезно рассмотреть вопрос о естественной циркуляции, если таковая предусматривается. Движение теплоносителя в такой системе очень медленное, обусловленное только гравитационным напором. (Это обстоятельство уже само по себе является серьезным препятствием в работе вакуумного радиатора.) И напор этот будет ниже, чем с обычными радиаторами.

Причина проста. Вот схема с обычными радиаторами. Напор зависит от величины H, определяющей расстояние от середины радиатора до середины котла. Если судить более строго, то это расстояние между расположением воды с одинаковой температурой в котле и радиаторе. Чем больше это расстояние, тем выше гравитационный напор. Подробнее.

А вот схема с вакуумным радиатором. Совершенно очевидно, что расстояние H здесь меньше. Следовательно, и гравитационный напор ниже. Как результат, эффективность работы системы в целом снижается.

Напоследок можно привести пару практических применений вакуумного радиатора от пользователей, а не от торгашей. Примеры взяты отсюда.

dahnik:
Ну вот, купил один 8-ми секционный на пробу. Увы передача тепла не 1 к 1, а где то процентов 70 (то есть труба значительно теплее самого радиатора), или мне не повезло и китайцы там чего то не доложили в плане бром-лития, или это очередной развод. А может и всё вместе. Кроме того слышно постоянное потрескивание, хотя продавец уверял, что трещали только батареи старой конструкции на каком то сухом порошке.

Suneco:
Здравствуйте Всем! Купил себе вакуумный радиатор на 8 секций и провел эксперимент. Для начала 8 секционный алюминиевый радиатор залил водой, вкрутил в него электрический тэн 1,6 кВт с термо-реле который выставил на 80 градусов и подключил через прибор замеряющий время работы и затраченную энергию. Установил в душевой кабинке с термометром и включил электротэн на час, затем повторил все с вакуумным радиатором.

Разница температур: 16° при 782 вт и 7° при 356 вт
Вывод: физику не обманешь. Поставь на вакуумный радиатор теплосьемники, как на алюм. рад. получим равные рузультаты.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Второй пример весьма примечателен. Вакуумный радиатор за час работы затратил в два раза меньше электроэнергии, чем обычный. Но и нагрел помещение в два раза меньше, хотя реле было выставлено также на 80 градусов! В чем дело? В плохой теплоотдаче. И чтобы получить такую же теплоотдачу, как в случае с алюминиевым радиатором, нужно ставить два вакуумных.

Как видим, экономии, как таковой, нет вообще. Мало того, покупая вакуумный радиатор по завышенным ценам, несем неоправданные расходы.

Комментарии.

почему автор этой статьи не подписался, наверное лоббирует производителей другого вида радиаторов.

Я публикую только свои материалы, потому подписываться не считаю необходимым. Если же размещу вашу статью, то непременно укажу ваши координаты и паспортные данные, если пожелаете.

Вакуумные радиаторы отопления: доступно, эффективно, качественно

Климат в наших регионах такой, что большая часть денежных ресурсов уходит именно на обеспечение комфортных условий проживания. Применяя вакуумный радиатор отопления можно сократить расходы на обогрев в два раза.

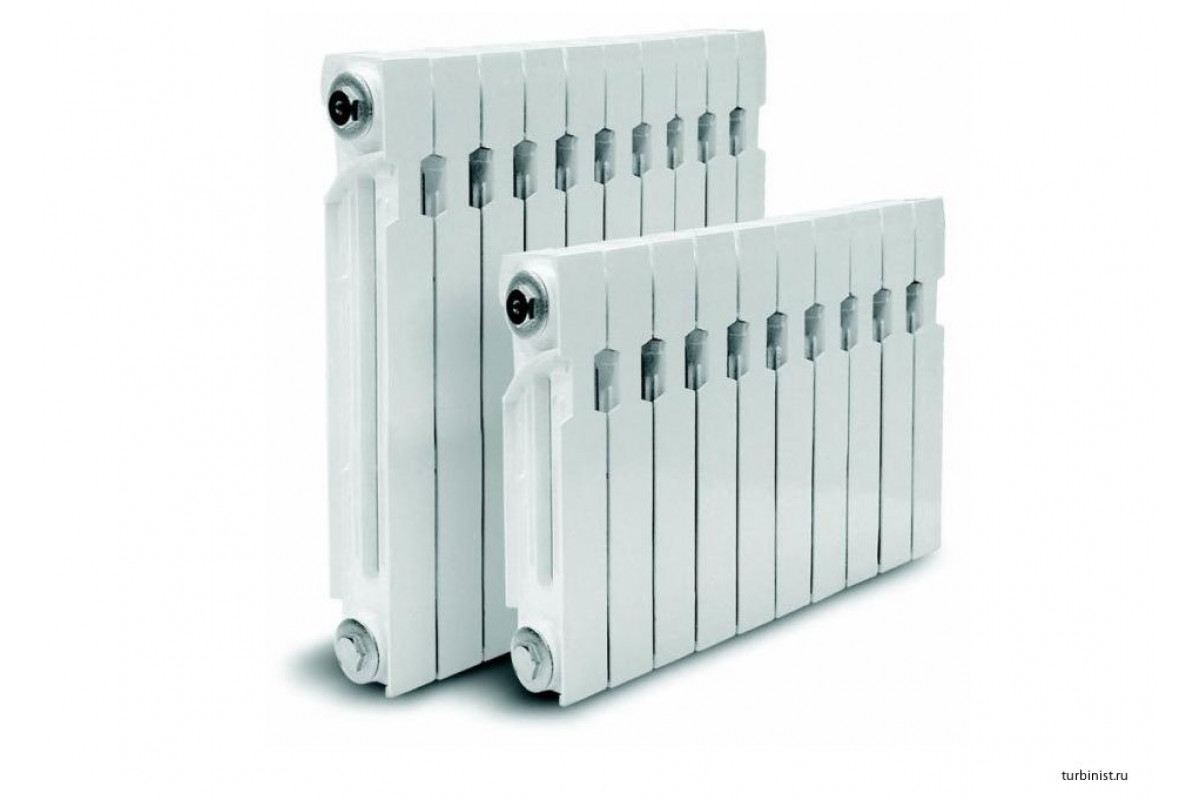

Внешний вид радиатора

Знакомство с вакуумным радиатором

Главным преимуществом является тот факт, что нагретая вода (теплоноситель), перемещается лишь в нижней части батареи. Оставшееся пространство секции наполнено вакуумом, в котором находится борно-литиевая смесь.

В одной секции такого радиатора находится всего лишь 0,05 литра теплоносителя. Если сравнивать с объемом алюминиевой батареи, то у нее он составляет 0,35 л.

Из вышесказанного становится очевидным небольшой итог: чем меньше объем, тем легче его нагреть, потому что необходимо меньшее количество теплоты для разогрева. Смесь в вакуумном пространстве батареи имеет температуру вскипания равную плюс тридцати пяти градусам Цельсия. За счет этого качества, радиатор полностью быстро нагревается при попадании теплоносителя в нижнюю часть.

Сравнение вакуумной(слева) и чугунной (справа) батареи с помощью тепловизора

Также добавим, что в самой простой системе очень часто появляются воздушные пробки, зашлаковывания труб, эрозия и как следствие ухудшается коэффициент теплопередачи. В таком случае разгон отопительной системы требует много времени и огромного количества теплоносителя.

Радиаторы отопления вакуумные хорошо решают вышеописанные проблемы.

Они будут великолепной заменой для обычных устаревших радиаторов отопления и смогут функционировать от различных источников теплоты:

Печи;
Природного газа;
Электричества;
Бойлера;
Солнечного коллектора и пр.

Солнечный коллектор и вакуумные радиаторы

Преимущества

Эксплуатируя такой радиатор, владелец получает следующие преимущества:

Снижение количества теплоносителя для отопления минимум на восемьдесят процентов;
Уменьшение использования тепла по счетчикам от центрального теплоснабжения больше чем в два раза. При эксплуатации индукционных котлов, экономия электроэнергии на тридцать – сорок процентов;
Простой монтаж, его можно выполнить даже своими руками;
Невозможность коррозии в секциях батареи, а также отсутствие проблем завоздушивания;
Маленькое местное сопротивление при циркуляции теплоносителя по всей отопительной системе;
Высокий уровень теплоотдачи.

Безопасность вакуумных батарей

В большинстве случаев при покупке отопительных приборов все внимание сосредотачивается на высокой теплоотдаче и красивом внешнем виде. Такой вопрос как безопасность и срок эксплуатации уходят на второй план.

Только после того, когда радиатор выходит из строя и преподносит плохие сюрпризы, люди начинают думать о безопасности и сроке эксплуатации. По этой причине могут случиться утечки на заглушках, футорках и прочих элементах, которые повлекут за собой финансовые убытки (цена которых не так уж и мала). Только после таких происшествий люди начинают уделять безопасности прибора достаточное внимание.

Совет! Советуем и вам не тратить свое время и деньги и перед покупкой тщательно проверять характеристики приборов, для этого вам сможет помочь инструкция по эксплуатации, она поставляется с каждым прибором.

Безопасность таких приборов достигается благодаря:

В радиаторе нет кранов Маевского, прокладок, футорок, заглушек, ниппелей. У батареи есть всего два резьбовых соединения, которые служат для подключения прибора к отопительной системе. Возможность разгерметизации на резьбовом соединении практически исключена;
В отопительном приборе минимальный объем вторичного теплоносителя, какой именно зависит от модели. Если радиатор выходит из строя, то затопления нет;
Гидростатический напор в приборе есть лишь в сквозной металлической трубе, последняя обеспечивает прохождение теплоносителя через батарею. Давление в батарее при вторичном теплоносителе этаноле и при температуре на поверхности прибора пятьдесят градусов равняется 0,29 атмосфер, при шестидесяти градусах – 0,47 атм. и семидесяти – 0,78;
Процесс разгерметизации повлечет за собой только выход прибора из строя и больше ничего.

Монтаж батарей собственноручно

Радиаторы отопления вакуумные можно смонтировать своими руками без особых проблем.

Для этого мы представим вашему вниманию приблизительный ход действий:

В случае если выполняется реконструкция системы отопления и необходимо заменить радиаторы, то первым делом демонтируются старые. Для начала нужно слить весь теплоноситель из отопительной системы;
Делаем разметку для креплений новых отопительных приборов;
Прикрепляем кронштейн к стене и крепим к нему наш вакуумный отопительный прибор. Обратите внимание на качество установки кронштейна, он должен быть надежно закреплён;
Следующим шагом будет монтаж шаровых кранов и подсоединение трубопроводов. Монтируя краны лучше использовать паклю и герметик;

Последний шаг – проверка всей нашей проделанной работы на герметичность.

Как выглядит смонтированный радиатор можно увидеть на фото и видео во всемирной паутине.

Что понадобится для выполнения монтажных работ

Для того чтобы самостоятельно провести работы по установке, вам будут нужны следующие инструменты:

Рулетка;
Карандаш;
Строительный уровень;
Набор рожковых ключей;
Пассатижи;
Ударная дрель.

Важно! Не применяйте для зачистки поверхностей, соединяемых в дальнейшем, наждак, напильник и подобные инструменты. Их применение может повлечь за собой плохую герметизацию.

Вакуумные радиаторы являются идеальным отопительным прибором для любого типа помещений. Они экономичны и надежны при эксплуатации, а также не требуют особых знаний для монтажа.

Как выбрать вакуумный радиатор отопления. Вакуумные радиаторы отопления: отзывы

February 21, 2015

Каждый из нас перед началом отопительного сезона задумывается над вопросом установки более современного, а следовательно, и эффективного оборудования. Согласитесь, чем эффективней от радиатора передается тепло в помещение, тем лучше. Обычно устанавливают более мощный котел, который позволяет хорошо прогревать весь дом или квартиру. Но есть и другой выход — установить вакуумный радиатор отопления. Это устройство, работающее по принципу снижения потери тепла за время его прохождения по радиаторам и трубам в помещении.

Немного об устройстве

Можно говорить о том, что вакуумный радиатор отопления – это не революционное открытие. Он известен давно, другое дело, что популярность приобрел лишь в последние годы. Устройство это достаточно простое. На вид мы имеем обычный секционный радиатор, но в качестве теплоносителя используется не вода, а литиево-бромидный раствор, который начинает кипеть уже при +35 градусах по Цельсию. Чтобы максимально снизить давление в системе, необходимо оттуда полностью удалить воздух, отсюда и название – вакуумный. В нижней части радиатора протекает вода, которая не соприкасается с теплоносителем. Контактируют эти жидкости через стенку металлической трубы. Получается так, что вода прогревает теплоноситель, а тот достаточно быстро отдает тепло на стенки радиатора.

В подробностях о принципе действия

Так как мы уже немного познакомились с конструкцией, хотелось бы получше разобраться с работой устройства. Итак, из системы поступает горячая вода, которая передает тепло литиево-бромидному раствору. За счет низкой температуры кипения он быстро испаряется, затем конденсат стекает вниз и опять превращается в пар. По этой простой причине происходит интенсивное охлаждение нижней стенки трубы. Разность температур способствует тому, что увеличивается тепловой поток. Из всего этого следует, что вакуумные радиаторы отопления обладают такими преимуществами, как быстрота нагрева и высокая теплоотдача. Кроме того, для радиатора из 10 секций достаточно всего 0,5 литра раствора для эффективной работы. Для достижения такого же эффекта в чугунную батарею необходимо залить 4, а в алюминиевый радиатор – примерно 3,5 л жидкости.

Кому подойдет такой способ отопления

В большинстве случаев имеет смысл задуматься о покупке радиаторов такого типа на даче или в большом загородном доме. Обусловлено это тем, что в помещениях с большой площадью необходимо нагревать большое количество теплоносителя до высокой температуры. А вакуумные радиаторы отопления позволяют существенно сократить расходы на отопление. Более того, помещение будет греться значительно быстрей. Кроме того, радиаторы имеют несколько датчиков. Когда будет достигнута нужная температура, они сами отключатся, а котел перейдет в режим ожидания. Что еще интересно: подойдет совершенно любой котел. Неважно, работает он на твердом или жидком топливе. Конечно, нельзя говорить о том, что такие батареи не имеют своих нюансов и недостатков, они есть. Но об этом мы поговорим немного позже. А сейчас давайте разберемся с выбором.

Как выбрать вакуумный радиатор?

Перед покупкой имеет смысл обратить внимание на качество изделия. Можно говорить о том, что используемая в качестве теплоносителя жидкость – ядовита. Поэтому вы не должны иметь с ней никакого контакта. Чтобы не ошибиться, обращайте внимание на качество сборки, соединения и герметичность. Конечно, последний момент является очень существенным, и определить его на глаз практически невозможно, но при тестировании системы все сразу станет на свои места. В принципе, играет роль и количество бромида лития. Его не должно быть слишком много. Чтобы это проверить, возьмите радиатор в руки и попробуйте его раскачать. Если услышите только небольшой шелест, то все в порядке. Когда же слышно переливание жидкости, то это говорит о ее избыточном количестве. Не забывайте о том, что вакуумные радиаторы отопления, принцип работы которых мы уже рассмотрели, должны быть полностью герметичны.

Вакуумные радиаторы отопления: отзывы потребителей

Согласно статистике, многие отдают предпочтение другим видам отопления. Причина достаточно простая – возможность утечки из вакуумного радиатора. Пусть она будет ничтожно мала, но она есть. Согласитесь, такое устройство уже не поставишь в детской комнате. Хорошо если брешь в корпусе обнаружится сразу, а если нет? Результаты могут быть не самыми лучшими. Это, пожалуй, основной недостаток, по мнению потенциальных покупателей.

Но есть и те, кто крайне положительно отзывается о таких радиаторах. Многие говорят, что это позволяет существенно экономить в среднем 20-40% на электроэнергии. В это можно поверить, ведь температура кипения теплоносителя довольно низкая, а его теплоотдача — на высоком уровне. Кроме того, есть и отклики, касающиеся появления малейшей трещинки в корпусе. Можете быть уверены, что в этом случае в помещении быстро станет холодно. Разгерметизация приведет к тому, что в системе будет атмосферное давление, а это, в свою очередь, увеличит точку кипения теплоносителя. В принципе, это все преимущества и недостатки, которыми, по мнению пользователей, обладают вакуумные радиаторы отопления. Отзывы, конечно, во многом зависят и от производителя.

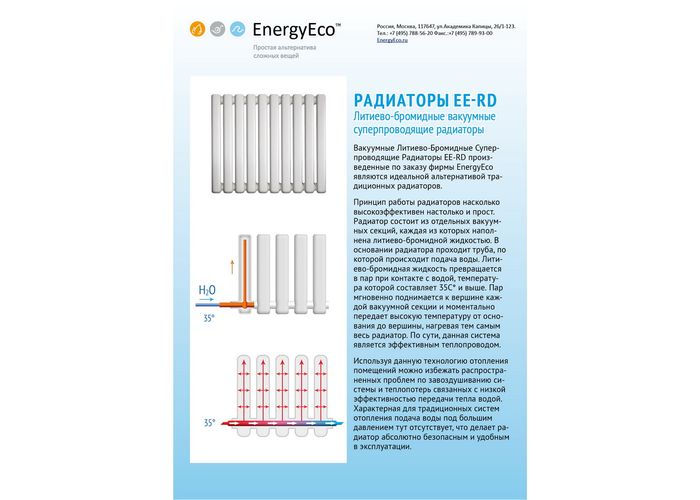

О компании EnergyEco

Можно смело говорить о том, что это самые известные вакуумные радиаторы отопления российского производства. Компания изготавливает приборы из углеродистой стали толщиной 1,5 мм. Примерная теплоотдача одной секции составляет 170 кВт при рабочем давлении в 0,6-1,3 МПа. В принципе, изделие может выдержать давление в 2 МПа, а уже при 5 МПа оно полностью разрушается. У потребителей продукция «ЕнерджиЕко» практически не имеет отрицательных отзывов, наоборот, все говорят о высоком качестве сборки.

Нельзя сказать, что такое удовольствие обойдется вам дешево. Так, шестисекционная батарея стоит порядка 300 евро, в агрегат на 12 секций – 550 евро. Но, несмотря на этот существенный недостаток, электрический вакуумный радиатор отопления приобретают не только для квартир и загородных домов, но и для обогрева производственных зданий и офисов. Как было отмечено выше, такая популярность обусловлена существенной экономией по сравнению с чугунными и алюминиевыми радиаторами.

Устанавливаем вакуумный радиатор отопления своими руками

Если нет желания платить специалистам деньги за сборку, то вполне можно обойтись собственными силами. Практического опыта у вас может и не быть, но вот теоретических знаний лучше предварительно набраться. Сложного здесь ничего нет, и все работы проходят в несколько простых последовательных этапов.

Для начала вам необходимо демонтировать старую систему отопления, если, конечно, вы этого еще не сделали. Для этого предварительно сливается теплоноситель. После нанесите места креплений для вакуумных радиаторов. Установите кронштейны и проверьте их на устойчивость и прочность, и только потом вешайте батарею. Если вдруг крепление не выдержит, радиатор может упасть и повредиться. На следующем этапе герметизируются шаровые краны. Для этого можно использовать обычный герметик. К кранам необходимо подключить магистральный трубопровод и повторно осуществить герметизацию системы. Обратите внимание, что во время зачистки стыков нельзя использовать абразив. Обусловлено это тем, что в системе металлические частички представляют опасность для насоса и уплотнителей. На последнем этапе в систему заливается теплоноситель.

О преимуществах и недостатках вакуумных радиаторов

Большая часть плюсов таких приборов уже была описана. К примеру, вакуумный радиатор может работать как на дровах, так и на угле или газе. Не исключением являются и электрические источники питания, а также такие инновационные решения, как солнечная батарея и т.п. При этом количество воды в системе снижается до минимума, примерно на 70%. Она нужна только для подогрева теплоносителя. Помимо этого, вы можете навсегда забыть о том, что такое воздушные пробки и ржавление внутренней части радиатора. У большинства производителей заявленный срок службы — порядка 30 лет, а КПД устройств – 98%.

Вас наверняка интересует, почему же тогда вакуумные радиаторы отопления в Москве, да и, собственно, во многих других городах России не слишком распространены? Все дело в их высокой стоимости. Однако в Европе такой способ обогрева помещения пользуется большой популярностью, да и стоят там такие радиаторы не слишком много.

Заключение

Как вы видите, это довольно интересный способ отопления. Однако ввиду большой стоимости и возможной некачественной сборки многие потребители до сих пор отдают предпочтение радиаторам, где в качестве основного теплоносителя выступает вода. Кстати, при монтаже рекомендуется клеить к стене изолон или же фольгу, то есть отражатель. Это позволит добиться еще лучшего эффекта с точки зрения теплоотдачи. Как вы видите, вакуумные радиаторы имеют свои сильные и слабые стороны. Но в любом случае, покупать их или нет, решать вам и только вам. Если вы уверены в их безопасности и у вас есть свободные деньги, то почему бы и нет?

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Источники: http://samteplo.ru/materialy/vakuumnyjj-radiator.html, http://otoplenie-gid.ru/elementy/radiatori/168-vakuumnye-radiatory-otopleniya, http://fb.ru/article/170435/kak-vyibrat-vakuumnyiy-radiator-otopleniya-vakuumnyie-radiatoryi-otopleniya-otzyivyi

Вакуумные радиаторы. В чем их фишка?

Ни для кого не секрет, что в нашей широкомасштабной стране каждый второй сталкивается с суровостью климата, особенно в зимние месяцы. Поэтому актуальной темой в любое время для каждого является модернизация отопительной системы, а также экономия энергосбережения при ее эксплуатации, и тем самым экономия своих денежных средств. Поэтому при появлении вакуумных радиаторов отопления решить данные проблемы стало намного легче. Использование данных радиаторов снижает затрат энергии на 30-40%.

Как работают вакуумные радиаторы?

Работа вакуумных радиаторов основана на принципе тепловой трубы. Основу радиатора составляет вакуумная батарея, которая состоит из нескольких металлических секций изготовленных из углеродистой стали. В отличии от радиаторов на основе воды, большая часть секций наполнены небольшим количеством теплоносителя, который легко испаряется (обычно это литиево-бромидный раствор, закипающий уже при 35 градусах Цельсия), а нагретая вода перемещается только в нижней части радиатора, и внутри батареи создается вакуум, за счет которого снижается температура кипения жидкости. Как раз таки по этому вакуумные радиаторы отопления, в отличии от водяных радиаторов, прогреваются очень быстро и равномерно, а это значит что теплоотдача начнется уже с первых пяти минут работы батареи.

Посмотрите подробное видео по принципу работу вакуумного радиатора:

[arve url=»https://www. youtube.com/watch?v=ZA2rTINPR6I» /]

Преимущества вакуумных радиаторов

Основными достоинствами вакуумных радиаторов являются высокая теплоотдача, то есть такой радиатор может работать от широкого спектра источников питания, вплоть до солнечных батарей. По сравнению с радиатором на основе воды, для работы вакуумного радиатора потребуется в разы меньше жидкости для системы отопления (около 0,5 литра на 1 радиатор с 10-ю секциями). Для сравнения в 10-ти секционный алюминиевый радиатор необходимо будет 3,5 литра жидкости. Также, так как используется литиево-бромидный раствор, то это способствует уменьшению температуры нагрева жидкости, поэтому понижается нагрузка на систему циркуляции. За счет вакуума в системе почти отсутствует давление и это понижает аварийность и повышает безопасность использования радиаторов. Гарантированный срок эксплуатации таких вакуумных радиаторов 25 лет. Еще не маловажный плюс этих радиаторов в том, что монтаж и установка их очень проста и ни чем не отличается от обычных радиаторов отопления и не требует дополнительной арматуры. За счет изготовления секций вакуумной батареи из углеродистой стали, секции не подвергаются коррозии. А также вакуумные радиаторы не создают воздушных пробок и не нуждаются в промывке, так как они совершенно не засоряются.

Недостатки вакуумных радиаторов

Всем известно что идеального механизма в мире нет, поэтому обозначим и небольшие недочеты в системе вакуумных радиаторов. В помещении, где нужно постепенно снижать или повышать температуру обогрева более целесообразно будет использовать традиционные чугунные обогреватели. Лучше всего данный вид отопительного оборудования подойдет для автономной системы отопления, нежели централизованной, потому что здесь будет более видима экономия средств за счет использования меньшего теплоносителя.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Вакуумные радиаторы отопления – что такое и как использовать

В поисках экономии средств, выделяемых на отопление, многие потребители ищут оборудование и системы, которые бы смогли справиться с поставленной задачей без снижения качества жизни в доме. Производители ежегодно предлагают новинки, но не все обыватели о них знают. Поэтому представляем одну из них – это вакуумные радиаторы отопления. В чем же их преимущество перед другими отопительными приборами?

Конструктивные особенности

Внешним видом эти радиаторы ничем не отличаются от обычных. А вот внутри отличия большие. Во-первых, это трубопровод, который проложен в нижней части радиатора. По нему движется горячая вода, которая нагревается в обычном котле. Во-вторых, весь остальной объем заполнен специальной борно-литиевой смесью, которая находится там под вакуумом. Отсюда и название.

Для чего такие сложности?

Борно-литиевая смесь (хладагент) начинает закипать при температуре +35С. То есть, проходящая по нижней трубе горячая вода нагревает эту смесь, которая закипает и нагревает металлический корпус радиатора. Горячие пары смеси поднимаются вверх, где охлаждаются и конденсируют, падая вниз. При этом температура теплоносителя может быть не такой высокой, как в случае с обычными отопительными батареями. В них она обычно +75С. Соответственно снижение температуры теплоносителя дает возможность снизить затраты по расходу топлива. В этом вся экономия.

Специалисты отмечают, что теплоотдача таких моделей ниже, чем, скажем, у алюминиевых батарей. Все верно, но, во-первых, разница не настолько существенна, чтобы делать выбор между первым и вторым. Во-вторых, приличная экономия перевешивает все остальные показатели. Чтобы добиться увеличения теплоотдачи, можно просто приобрести прибор с большим количеством секций или установить еще один. Для частных домов с большим количеством комнат и большой площадью эти радиаторы оптимальное решение, когда дело касается выделяемых денежных средств на покрытие расходов отопления.

Вакуумная батарея

Экономический критерий

Добавим, что в каждой секции находится всего лишь 0,05 литра теплоносителя. Это в семь раз меньше, чем в алюминиевых приборах. Такой объем нагреть будет очень просто, затраты на него будут мизерными. К тому же в вакуумных радиаторах никогда не образуются воздушные пробки, нет необходимости устанавливать дополнительные приборы, к примеру, краны Маевского. Опять экономия.

Устанавливают их в любые отопительные системы с различными нагревательными приборами. Это могут быть обычные печи, котлы, работающие на любых видах топлива. Степень экономии разная, все зависит от типа топлива:

При использовании электрических котлов экономия составляет 40%.
Использование теплоносителя от центральных отопительных сетей – 50%.
На газовых котлах экономия составляет 40-50%.

Минимальное сопротивление при движении теплоносителя, поэтому в таких системах нет необходимости монтировать циркуляционный насос. Вакуумные батареи отопления и коррозия металлов – это нонсенс. Поэтому у них очень большой срок эксплуатации. Чаще всего выходит из строя труба, по которой движется горячая вода. Но если из нее никогда не сливать теплоноситель, то она будет служить веками.

Установить вакуумный радиатор можно своими руками, здесь нет каких-то сложных соединений. Для этого понадобятся стандартные инструменты и небольшой навык работы с ними. Схема установки:

Определяется точное место установки.
Крепятся к стене кронштейны.
Навешивается радиатор.
Проводится подсоединение к трубопроводу, по которому движется теплоноситель. Обязательная установка отсекающих вентилей или шаровых кранов.

Разнообразие размеров

Безопасность

Основная масса потребителей в первую очередь свое внимание уделяет внешнему виду радиатора и его мощности. А вот такие критерии, как безопасность и срок службы, почему-то отходят на второй плане. И только когда прибор начинает преподносить сюрпризы, все мы вспоминаем и о них. С вакуумными радиаторами все то же самое. Но у них есть некоторые достоинства, которые поднимают показатель безопасности на более высокий уровень.

В конструкции вакуумной батареи нет ни прокладок, ни манжет, ни кранов Маевского, ни футорок, ниппелей и заглушек. Это герметичная конструкция, где есть только два резьбовых соединения – патрубки для системы отопления.
Минимальное количество теплоносителя. Даже если лопнет труба, то воды будет в семь раз меньше. Хотя для того чтобы она лопнула, должно произойти что-то невероятное.
Как такового давления в приборе нет, оно есть только в сквозной трубе. Хладагент при нагревании увеличивает свое давление, но оно мизерное. К примеру, при температуре +50С давление составляет всего лишь 0,29 атмосфер. Это несравнимо с 6-12 атмосферами. Если повысить нагрев хладагента до +70С, то давление поднимется до 0,78 атм.

Кроме высоких технических характеристик, вакуумный радиатор отопления обладает небольшим весом. Изготавливают его из углеродистой стали толщиною 1,5 мм. Это высокие прочностные характеристики плюс удобство и легкость проведения монтажных работ. Единственный минус этой модели – высокая стоимость. К сожалению, производители не могут еще понизить ее, потому что в производстве изделия используются высокотехнологичные производственные линии и высококачественное сырье. Но со временем все может измениться, меняются технологии и принципы торговли. Так что есть надежда, что вакуумные радиаторы появятся во многих домах и квартирах.

Вакуумные радиаторы отопления | Как выбрать?

Проблема выбора наиболее эффективного отопительного оборудования знакома, наверное, каждому, ведь от этого зависит комфортная обстановка в помещении. Установка вакуумных радиаторов позволяет эффективно решить этот вопрос. Работа такого оборудования строится на основе уменьшения тепловых потерь в процессе прохождения тепла. Вакуумные радиаторы – это не новинка рынка отопительных приборов, но широкую популярность они, действительно, приобрели относительно недавно. Само устройство таких радиаторов не отличается особой сложностью. Внешне они представляют собой секционный радиатор, однако теплоносителем здесь является литиево-бромидный раствор, а не вода. Особенностью данного раствора является то, что его кипение начинается при температуре +35 °C.

Название радиаторов – «вакуумные» – объясняется тем, что с целью снижения давления в системе из нее обязательно следует полностью удалять воздух. Вода не вступает в контакт с теплоносителем, поскольку находится в нижней части радиатора. Взаимодействие жидкостей осуществляется посредством стенки металлической трубки. В результате, теплоноситель прогревается при помощи воды. Затем происходит быстрая отдача тепла непосредственно на стенки радиатора.

Отопление при помощи данной разновидности радиаторов отлично подходит для больших помещений, загородных домов, дач. Установка такого оборудования позволяет снижать расходы на оплату отопления. Кроме того, оно характеризуются и тем, что помещение прогревается достаточно быстро. Наличие датчиков позволяет радиаторам отключаться при достижении необходимой температуры.

При приобретении радиаторов следует обращать особое внимание на их качество, поскольку это не только залог эффективной работы изделия, но и безопасности окружающих. Поэтому, следует тщательно проверять герметичность и качество сборки, а также количество используемого бромида лития (его не должно быть избыточное количество). Установка вакуумных радиаторов не вызывает особых сложностей. Нужно отметить, что для их более эффективной работы желательно приклеить к стене теплоотражатель: он позволит добиться лучшей теплоотдачи. Таким образом, подобные радиаторы имеют как преимущества, так и некоторые недостатки. Однако немалое количество потребителей, которые уже приобрели вакуумные радиаторы, положительно оценивают эффективность их работы.

Читайте так же:

Вакуумные радиаторы отопления — принцип работы, преимущества и недостатки: tvin270584 — LiveJournal

Вопрос о сокращении расходов на обогрев жилья одинаково актуален как для владельцев квартир, так и частных домов. Особенно остро данная проблема обстоит в регионах с «суровым» климатом, где воздух охлаждается до – 40°С и более.

Одной из современных и эффективных разработок в области экономии энергоресурсов являются вакуумные радиаторы отопления, применение которых позволит снизить расход теплоносителя и поддерживать оптимальный температурный режим в помещении. В статье мастер сантехник разберётся в конструкции и принципе действия вакуумных обогревателей, а также развеем некоторые мифы.

Конструкция и принцип работы

Вакуумные радиаторы появились на отечественном рынке относительно недавно, но уже успели обрести немалую популярность среди потребителей. Визуально данные отопительные приборы мало чем отличаются от привычных нам секционных батарей. Производятся они из углеродистой стали, имеют традиционно белую либо декорированную поверхность.

Но вот устроены вакуумные радиаторы кардинально по-иному. Теплоноситель системы отопления (вода, антифриз) в вакуумном радиаторе циркулирует только по прямой трубе, расположенной в нижней его части. Секции же прибора вместо воды содержат небольшое количество литиево-бромидной жидкости, закипающей в условиях вакуума уже при 35 °С. Контакт первичного теплоносителя (воды) с вторичным (специальной жидкостью) происходит исключительно через металлическую поверхность трубы.

Принцип функционирования вакуумного радиатора следующий:

Вода из системы отопления поступает в нижнюю часть радиатора.
Происходит передача тепла вторичному теплоносителю.
Рабочая жидкость переходит в парообразное состояние.
Мощное испарение быстро и равномерно прогревает металлический корпус прибора и радиатор отдает тепло окружающему воздуху.
Конденсат по внутренним стенкам секций опускается вниз, а затем, закипая, вновь превращается в пар.

Секции радиатора, за пару минут прогреваемые горячим паром, отдают тепло окружающему воздуху. Причем, как утверждают производители, это происходит моментально. Заявленная ими теплоотдача одной секции данного прибора – 300 ватт и при этом используется совсем небольшое количество теплоносителя (В одной секции вакуумного радиатора содержится всего лишь 50 мл теплоносителя, в алюминиевом – 350 мл).

Напрашивается вывод о том, что изложенный принцип действия предусматривает введение в процесс теплообмена дополнительного посредника с целью повышения его эффективности.

Что происходит на самом деле

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали:

Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время. И поэтому совсем не так важно, минуту или пять будет греться сам радиатор.
Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия. Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя
В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает реклама. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.
Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.
Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.
Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.
Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.
Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.
Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.
Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить рекламе, такой убедительной на первый взгляд.

Видео

В сюжете — Принцип работы вакуумных радиаторов

В сюжете — Эта съемка с тепловизора, вы можете наблюдать, как быстро и равномерно нагревается радиатор

Заключение

Применение вакуумных обогревателей вполне допустимо, этого отрицать нельзя.

Однако для того, чтоб тепло использовалось действительно разумно и экономно, надо создать определенные условия:

Помещение должно быть максимально утеплено. Использование теплосберегающих стеклопакетов на окнах, герметизация дверных щелей, теплоизоляция пола и крыши увеличивают эффективность работы вакуумного радиатора.
Количество секций и их общая теплоотдача должны соответствовать габаритам дома (нужно учесть метраж помещения и высоту потолков).
Теплоотдача вакуумных радиаторов напрямую зависит от температуры теплоносителя (оптимально, если вода будет нагреваться до 60°С).

Но никакой особой экономии, что позволит окупить затраты на их приобретение, ожидать не стоит. Зато проблемы с обогревом будут точно, они связаны с резкими колебаниями потребления тепла при изменении условий окружающей среды.

В продолжение темы посмотрите также наш обзор Геотермальное отопление — принципы работы, нюансы монтажа и его особенности при использовании

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Vakuumnyye-radiatory-otopleniya.html

Развеиваем рекламные мифы о вакуумных радиаторах

Принцип работы

Если через обычный радиатор пропустить трубу, наполнить его этанолом или литиево-бромидной солью и снизить давление внутри емкости, полностью откачав воздух, то можно получить вакуумный радиатор. Работа радиатора такого типа основывается на принципе действия «тепловой трубки».

Вакуумная батарея заполнена специальным теплоносителем, который легко испаряется. Конденсат оседает на ребрах батареи (с внутренней стороны). Таким образом, тепловая энергия с трубы с горячим теплоносителем достаточно быстро передается поверхности радиатора.

Циркуляция нагретой воды происходит по трубам (прямой и обратной), расположенным в нижней части вакуумного радиатора. Рабочая жидкость начинает испаряться уже при температуре 35 градусов – это обусловлено сниженным давлением в системе отопления. Конденсированный пар стекает по трубам вниз и вновь соприкасается с трубой, наполненной горячей водой.

Чем больше разница температур между наружной и внутренней стенкой трубы, тем более интенсивный тепловой поток, поступающий через стальную стенку радиатора. Испарение теплоносителя сопровождается поглощением с поверхности трубы тепловой энергии, что позволяет получать высокие показатели теплоотдачи при незначительной площади поверхности.

Можно сделать вывод, что эффективная работа вакуумного радиатора основана на его герметичности, нарушение которой (трещина и другие дефекты) способствует восстановлению внутри обогревателя нормального атмосферного давления. Это приведет к тому, что рабочая жидкость не сможет испаряться при низких температурах и пар не сможет образовываться.

Развеиваем рекламные мифы

Производители вакуумных моделей радиаторов отопления, продавая товар, делают особые акценты на некоторых преимуществах своего оборудования. Однако не всегда достоинства, описанные в рекламных постерах и акциях, соответствуют действительности.

Остановимся на наиболее спорных преимуществах вакуумных радиаторов:

скорость прогрева отапливаемого помещения;
высокая теплоотдача;
незначительное количество теплоносителя;
экономия денежных средств, затраченных на отопление дома.

Скорость прогрева отапливаемого помещения

Часто можно услышать, что вакуумные радиаторы способны быстро обогреть помещения – это, наверное, основной лозунг рекламных акций.

Поверхность вакуумного нагревателя действительно очень быстро нагревается, однако этот показатель несущественно влияет на скорость прогрева всего помещения. Надо учитывать, что температура воздуха в доме зависит от обогрева всей конструкции здания и имеющихся предметов мебели со значительной теплоемкостью.

Воздух, нагреваемый радиатором, передает свою тепловую энергию окружающим предметам. Это не может произойти в один момент – обогрев стен, перекрытий, мебели и воздуха происходит постепенно и равномерно. Поэтому, от того, что вакуумный радиатор нагреется на пару минут быстрее, чем обычный, температура в помещении особо не изменится, а данное преимущество нельзя назвать столь существенным, как его описывают рекламные компании.

Высокая теплоотдача

Бытует мнение, что вакуумные радиаторы отопления обладают высокой теплоотдачей, но поиски по просторам интернета доказательств данного высказывания результатов не принесли. Но, нашлись некоторые протоколы, проведенных испытаний, подтверждающие высокую зависимость работы радиатора от расхода и температуры теплоносителя.

Несмотря, на заявленную в сертификате теплоотдачу, производители не могут гарантировать выполнение одного из пунктов ГОСТа, определяющего предельно допустимый уровень отклонения номинального значения теплопотока от реального в размере – от минус 4% до плюс 5%.

Превышение температуры теплоносителя, может привести к преобразованию всей имеющейся жидкости в пар, за счет чего очень упадет теплопроводность трубки. А при недостаточной температуре теплоносителя – преобразование жидкости в пар невозможно. Это говорит об весьма нестабильной работе прибора и узком эффективном диапазоне его использования.

Проведенные испытания доказали, что значительные колебания теплоотдачи вакуумного радиатора напрямую связаны с переходными фазами, которые соответствуют активной конденсации, а также испарению литиево-бромидного раствора внутри оборудования.

С такими нестабильными характеристиками достаточно сложно организовать регулярную и бесперебойную подачу тепла. Надо отметить, что теплоотдача разных моделей и экземпляров вакуумных радиаторов могут существенно отличаться друг от друга.

Незначительное количество теплоносителя

Еще одно весьма спорное преимущество радиаторов отопления вакуумного типа. Основывается данное утверждение на том, что размеры вакуумных радиаторов меньше, чем стандартных алюминиевых или чугунных батарей – это позволяет использовать меньшее количество теплоносителя.

Однако если рассматривать в качестве примера частный дом, где в роли теплоносителя выступает обыкновенная вода, то особой проблемы в дополнительном объеме жидкости не возникает. Вода может поступать из речек, ручьев и колодцев.

В ситуациях (дачные дома), когда радиаторы заполняются незамерзающими жидкостями, ради справедливости надо сопоставить не только растраты на теплоноситель, а и стоимости радиаторов разного типа действия. Цена вакуумного радиатора и его отдельных секций достаточно высока, и дешевле снабдить стандартную систему отопление незамерзайкой, чем приобрести вакуумное оборудование.

Сторонники вакуумных радиаторов, настаивают на том, что легче и быстрее прогреть небольшой объем теплоносителя, считая это особенно актуальным для дачников, которым каждый раз при приезде необходимо заново запускать систему в работу. Но в реальности, ощутить видимый комфорт сразу после включения радиатора не получается.

Как описывалось выше, прежде чем воздух в помещении прогреется до оптимальной температуры, сначала должен нагреться теплоноситель, затем перегородки, стены дома и мебель. С этой же работой не менее эффективно справиться и обычный радиатор отопления.

Экономия

Экономия денежных средств, затраченных на отопление дома – не менее заманчивое и спорное достоинство вакуумных радиаторов, призванное завоевать своего покупателя. Некоторые производители обещают экономию в два, а то и в четыре раза. Хотя, откуда берется невиданная экономия, они не объясняют.

Теплопотери обязаны восполняться в полной мере – это закон сохранения энергии. Радиатор, в свою очередь не вырабатывает никакой дополнительной энергии, он выполняет роль лишь передатчика тепловой энергии. Если говорить об экономии теплоносителя, то и этот момент мы уже обсудили и опровергли его существенность.

Кроме того, не стоит забывать и о скорости движения теплоносителя, которая обуславливается лишь гравитационным напором (в частном доме с естественной вентиляцией) и остается достаточно низкой. А это в свою очередь является весомым фактором для обеспечения нормальной работы вакуумного радиатора. Надо отметить, что в силу технических особенностей радиаторов вакуумного типа, гравитационный напор в них будет меньшим, чем в традиционных радиаторах.

Отзывы реальных покупателей

Пользователи, имеющие опыт применения вакуумных радиаторов имеют свою точку зрения, несколько отличную от мнения торговых представителей.

Отзыв 1: Ради пробы, купил один радиатор (на восемь секций). Передача тепла, увы, не порадовала. Вместо обещанной один к одному, в реальности – радиатор прогрет процентов на 70% от теплоты самой трубы. Или экземпляр попался неудачный, или это норма. Продавец уверял, что при работе радиатор не издает никаких посторонних звуков, однако постоянно слышно потрескивание, что тоже несколько напрягает.

Отзыв 2: приобрел вакуумный радиатор восьмисекционный и решил провести эксперимент. Сперва обычный алюминиевый радиатор (тоже на 8 секций) залил водой и вмонтировал в него электрический тэн с термо-реле (выставил 80 градусов). Дополнительно подключил прибор для замера расхода энергии и времени работы. Включил в работу на час в маленькой комнате, а после – все повторил с вакуумным радиатором. Получил следующий итог: алюминиевый радиатор прогрел помещение на 16 градусов при расходе электроэнергии – 782 Вт, вакуумный радиатор прогрел воздух на 7 градусов, но расход энергии – 356 Вт.

Приведенные примеры, доказывают, что теплоотдача вакуумных радиаторов на порядок меньше, чем обычных алюминиевых. Увы, но затраты на покупку вакуумных радиаторов отопления зачастую необоснованны и нецелесообразны.

Как чистить радиаторы »Как чистить Stuff.net

Кэрол спросила: Как мне очистить внешнюю поверхность радиаторов в нашем доме? Я особенно хочу избавиться от пыли, которая скапливается под и внутри. Мои насадки для пылесоса не идут так далеко.

Радиаторы

сконструированы таким образом, что пыль и грязь могут скапливаться, и для их очистки требуется некоторое время. К счастью, процесс прост. Приложив немного времени и усилий, ваши радиаторы будут отлично выглядеть и будут обеспечивать тепло всю зиму.

Вам понадобится:

Удлиненная щетка для бутылок или
Удлиненная кисть своими руками:
- Ткань для пыли
- Мерный или другой длинный стержень
- Лента широкая
Полотенце
Мягкие салфетки
Вода
Мыло
Ковш
Губки

Этапы очистки радиаторов:

Начните с уборки пылесосом как можно большего количества пыли и грязи вокруг, внутри и под радиатором.
Если вам нужно часто чистить радиатор или нужно чистить несколько радиаторов, подумайте о приобретении удлиненной щетки для бутылок. Эти изделия хорошо вписываются в зазоры радиатора, а некоторым при необходимости можно даже придать различную форму. В Интернете есть много разновидностей, или вы можете найти один в супермаркете. Ершики для детских бутылочек похожи и почти всегда доступны в детских магазинах супермаркетов, хотя они и не такие длинные.
Если вы не хотите вкладывать деньги в какой-то конкретный продукт, просто оберните пылезащитной тканью конец мерной или другой длинной палки.
Закрепите его куском ленты с одного конца. Будьте осторожны при наклеивании ленты, чтобы не закрыть слишком большую часть ткани.
Разложите полотенце и положите его под радиатор.
Протолкните тряпку для пыли на палке от верхней части радиатора к нижней, выталкивая пыль и грязь вниз.
Повторите это для каждой секции радиатора. Полотенце внизу, на полу, будет собирать пыль, когда оно отсоединяется и падает.
Затем наполните ведро теплой водой.
Добавьте небольшое количество мыла и взбалтывайте до образования пены.
Смочите мягкую ткань мыльной водой и отожмите ее, чтобы она была немного влажной.
Протрите радиатор снаружи.
Просушите мягкой тканью, чтобы избежать коррозии.
Наконец, посмотрите на стену над радиатором. Тепло от радиатора может привести к прилипанию пыли и грязи к стенам.
Вымойте эти участки теплой мыльной водой.

Дополнительные советы и рекомендации

Часто пылесосьте радиаторы, чтобы предотвратить скопление грязи и пыли.
Лучше всего чистить радиаторы летом, когда они не используются.
Если чистите их зимой, убедитесь, что они выключены и полностью остыли перед чисткой.
Для радиаторов, которые слишком конденсированы, чтобы протолкнуть пылезащитную ткань, можно использовать сжатый воздух, чтобы продуть их.
Длинные круглые щетки, похожие на те, что используются для очистки вентиляционных отверстий сушилки, полезны для очистки между решетками на радиаторах.
Радиаторы можно снимать для тщательной очистки на открытом воздухе, но этого часто избегают.Слив, отключение и перемещение радиатора часто вызывает больше проблем, чем оно того стоит. Часто бывает проще очистить его прямо там, где он есть.

Использование пылесоса для радиатора »Блог о ноу-хау NAPA

Системы охлаждения транспортных средств довольно просты, мы рассмотрели почти каждый их аспект в различных статьях на протяжении многих лет, будь то диагностика, обслуживание или даже общие знания о том, как они функционируют, вы можете найти это в блоге «Ноу-хау». Когда вы узнаете о чем-то новом, вы чувствуете необходимость поделиться этим, и именно это привело нас сюда сейчас — новый инструмент, который поможет вам обслуживать систему охлаждения вашего автомобиля.Вакуумный инструмент для радиатора AirLift Kit от UView.

Хотя воздушные пробки всегда были проблемой для систем охлаждения двигателя, современные автомобили намного хуже. В современном автомобиле вся система охлаждения герметична; единственная точка доступа — это резервуар для перелива, который теперь считается резервуаром, а не просто резервуаром для перелива. Невозможно удалить воздух из системы, не отрывая шланги охлаждающей жидкости. Это означает много пролитого антифриза и потенциально обожженную кожу, потому что для этого должен работать двигатель.

Основным компонентом инструмента AitLift является головка радиатора. Этот манометр показывает вакуум внутри системы охлаждения.

Захваченный воздух в системе охлаждения приводит к разного рода проблемам, от перегрева до ошибочных показаний температуры, кодов неисправностей контроллера ЭСУД и плохой управляемости. Когда в герметичную систему охлаждения попадает воздух, эти карманы могут застрять над датчиками и другими участками, нанося ущерб системе. Чтобы вывести их из закрытой системы, нужно приложить много усилий или вождение и ожидание.На все это ни у кого нет времени.

Ручка с резьбой обеспечивает уплотнение головки в горловине или бачке радиатора.

Этот новый вакуумный инструмент для радиатора от UView удаляет воздух из системы охлаждения, сначала создавая вакуум в системе, а затем используя этот вакуум для втягивания охлаждающей жидкости в заменяющий воздух. Это похоже на вакуумную зарядку системы переменного тока.

Каждый комплект поставляется с различными резиновыми переходниками для облегчения крепления головки к системе.

Лучше всего это сделать с пустой системой, но вы можете использовать это и в полной системе.Вам нужен воздушный компрессор приличного размера, который может подавать постоянное давление 90 фунтов на квадратный дюйм, предпочтительно с системой осушения. Обогреватель должен быть включен (двигатель выключен). Инструмент вставляется в горловину сервисного порта радиатора или бачка с помощью адаптера, подходящего наилучшим образом. Он должен плотно прилегать к проему. Поверните ручку с накаткой, чтобы закрепить адаптер в отверстии. Подсоедините вакуумный модуль Вентури к устройству с открытым шаровым клапаном. Затем подсоедините воздуховод к вакуумной установке. Это должно запустить процесс, вы услышите громкое шипение, это воздух, обдувающий клапан Вентури, который создает вакуум.

Мы установили головку в радиатор, подключили воздушный шланг, и он опустил систему до чуть более 25 фунтов на квадратный дюйм.

Датчик должен начать подниматься. Как только вакуум достигнет 24-26 дюймов, закройте шаровой кран. Шланг радиатора может сломаться, это нормально. Если вы не можете достичь такого уровня вакуума, возможно, произошла утечка или необходимо перекрыть переливной шланг. Подождите 20-30 секунд и снова проверьте манометр. Если он стабилен, ваша система не протекает, и вы можете продолжить.

После того, как система проработала несколько минут в вакууме, мы закрыли клапан и отсоединили адаптер воздушного шланга от головки.Система должна удерживать вакуум, в случае утечки не герметична.

Вставьте экранированный конец заправочного шланга в кувшин для охлаждающей жидкости. Держите кувшин как можно ближе к высоте блока адаптера. Убедитесь, что кувшин с охлаждающей жидкостью не иссякает, так как это приведет к попаданию воздуха в систему. Закройте вентиль, чтобы наполнить кувшин.

Мы уронили экранированный заборный шланг в кувшин с антифризом. Это смесь 50/50.

Потом открыли вентиль.

Вакуум будет втягивать охлаждающую жидкость в систему, обеспечивая ее заполнение и отсутствие воздуха.

Когда датчик достигает нуля, система заполнена. Вы всегда можете отпустить и потянуть второй пылесос, чтобы убедиться вдвойне. Снимите вакуумный инструмент радиатора с порта системы охлаждения и закройте крышку. Больше никаких воздушных карманов!

Если у вас много автомобилей, этот вакуумный инструмент для радиатора сэкономит вам много времени, особенно с приближением зимы, поэтому проектируемые автомобили, в которых может не хватать антифриза в системе, чтобы предотвратить его замерзание, можно сэкономить всего за несколько минут, не запуская двигатель, не доводя его до температуры и т. д.Это также действительно полезно для поиска утечек в системе.

Ознакомьтесь со всеми инструментами и оборудованием, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации об использовании пылесоса для радиатора поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Наши стандартные вакуумные радиаторы: Радиатор «А» имеет размеры 25 дюймов в высоту, 25 дюймов в ширину и 3-1 / 4 дюйма в глубину. Размер радиатора «В» составляет 30 дюймов в высоту, 24 дюйма в ширину и 5 дюймов в глубину Размеры радиатора «С» 26 дюймов в высоту, 26 дюймов в ширину и 8-1 / 2 дюйма в глубину.На этой фотографии необрезанный и неокрашенный. Радиатор «C» на этой фотографии обрезан и окрашен. Радиатор «D» имеет размеры 21 дюйм в высоту и 3–1 / 8 дюйма в глубину и поставляется в виде секций по 13,25 дюйма, которые можно складывать вместе для получения более длинных секций. На этой фотографии показан четырехсекционный радиатор шириной 4-5 дюймов. Радиатор «E» имеет размеры 28-1 / 2 дюйма в высоту и 3-1 / 4 дюйма в глубину и поставляется в виде секций шириной 13,25 дюйма, которые можно складывать вместе для получения более длинных секций. Этот пятисекционный радиатор имеет размеры 5′-6-1 / 4 дюйма в ширину. Вот пример нашего удлиненного радиатора D на задней стене бродвейской постановки «Волосы»:

Наши радиаторы доступны в различных стилях, из пластика и отделки. Тем, у кого ограниченный бюджет, вы можете обрезать и покрасить их самостоятельно. Самый экономичный пластик — это наш винил 0,030, который можно разрезать ножницами. Наш АБС-пластик .125 более прочен и устойчив к высоким температурам. Пластик Kydex доступен в толщинах от .060 до .125 и имеет огнестойкость 94 VO, как и винил. Стандартная цена: Для скорлуп в листах Vac-form неразрезанные и неокрашенные: .030 (1/32 дюйма) винил … 100 долларов США за A, B или C и до 3 секций (шириной 39 дюймов) радиаторов D и E. .125 (1/8 дюйма) ABS … 150 долларов США за каждую для A, B или C и до 3 секций (шириной 39 дюймов) радиатора D и E. 0,060 (1/16 дюйма) Kydex ………… 200 долларов США за A, B или C и до 3 секций (шириной 39 дюймов) радиатора D и E. Мы разрежем и подрежем ваши радиаторы за дополнительную плату в размере 10 долларов за каждый для A, B или C. За три секции в ширину взимается плата в размере 20 долларов для D или E. Мы добавим порошковую краску под золото и бронзу за дополнительные 40 долларов за радиатор. Сообщите нам свои требования к цвету. Все наши радиаторы изготавливаются на заказ по вашему заказу, и мы придерживаемся политики невозврата изделий, изготовленных на заказ. Не стесняйтесь звонить с любыми особыми потребностями. Мы гордимся тем, что можем выполнить любые особые запросы.

Hazet 4801-1 Вакуумный наполнитель радиатора

Hazet 4801-1 Вакуумная заливная горловина радиатора
Совместима с одиночными или универсальными адаптерами из программы тестеров радиаторов HAZET 4800 или с набором конусов 4801-2 / 3
Применение:
Испытание на герметичность под вакуумом перед заправкой системы охлаждения
Заправка без пузырьков
Простое нанесение благодаря быстроразъемной муфте
Экономия времени, дополнительное удаление воздуха не требуется
Применение возможно практически на всех типах транспортных средств
Включая указание по применению
Сделано в Германии
Вес нетто: 1. 41 кг
4801-1

HAZET Гарантия
Вся продукция HAZET производится на сложных высокоспециализированных фабриках из лучших доступных материалов в соответствии с высочайшими стандартами качества, и на нее распространяется гарантия отсутствия дефектов материалов и изготовления.

KC Tool по своему усмотрению отремонтирует или заменит инструменты HAZET с надлежащим доказательством покупки, отвечающим требованиям гарантии.

Исключения из гарантии Hazet:

Биты

Адаптеры

Части, предназначенные для износа (например,грамм. внутренняя часть храповика)

Инструменты деформированной формы из-за неправильной нагрузки или изменения нагрузки

Инструменты с признаками повреждения «молотком»

Чрезмерный износ сверх разумного срока службы

Повреждение от нагрева или сварки

Повреждение от режущих кромок или зажима зубья, возникшие в результате использования закаленных материалов

Повреждение от дуги горячим проводом

Изношенные рукоятки и ручки из ПВХ

Злоупотребления из-за неправильного использования или применения

Индиустановка:

Индивидуальные инструменты

Страна происхождения:

Сделано в Германии

Состояние товара:

На складе

UPC / EAN:

4000896148806

Термовакуумная оценка моделируемых излучателей космических аппаратов с дискретными характеристиками поверхности излучения

[1] Гилмор Д.G., (ed.), Справочник по тепловому контролю космических аппаратов — Том 1: Фундаментальные технологии , 2-е изд., Aerospace Press, Эль-Сегундо, Калифорния, 2002.

[2] Ларсон В.Дж. и Пранке Л.К., (ред. .), Анализ и проектирование пилотируемых космических полетов , McGraw – Hill, New York, 1999, стр. 707–738.

[3] Харрис Г. Л., Истоки и технология усовершенствованного космического скафандра , Vol. 24, Серия истории Американского астронавтического общества, Univelt, Сан-Диего, Калифорния, 2001.

[4] Меттс Дж. Г., Набити Дж. А. и Клаус Д. М., «Теоретический анализ характеристик электрохромных излучателей для управления тепловым режимом скафандра», Advances in Space Research , Vol. 2011. 47, № 7. С. 1256–1264. doi: https: //doi.org/10.1016/j.asr.2010.11.018 ASRSDW 0273-1177

[5] Hill SA, Костык К., Мотил Б., Нотардонато В., Рикман С. и Суонсон T., «Дорожная карта систем теплового управления : Технологическая область 14 », НАСА, 2012 г.

[6] Чандрасекхар П., Зай Б.Дж., Бирур Г.К., Равал С., Пирсон Э.А., Каудер Л. и Суонсон Т., «Большой переключаемый электрохромизм в видимой области в дальней инфракрасной области в проводящих полимерных устройствах», Расширенные функциональные материалы , Vol. 12, № 2, 2002, с. 95–103. doi: https: //doi.org/10.1002/ (ISSN) 1616-3028 AFMDC6 1616-301X

[7] Чандрасекхар П., Зай Б.Дж., Лоуренс Д., Колдуэлл Э., Шет Р., Стефан Р. . и Корнуэлл Дж., «Инфракрасные электрохромные оболочки с переменным излучением, сочетающие уникальные проводящие полимеры, ионные жидкие электролиты, микропористые полимерные мембраны и полупроводниковые / полимерные покрытия для управления тепловым режимом космических аппаратов», Journal of Applied Polymer Science , Vol.131, No. 19, 2014, Paper 40850. doi: https: //doi.org/10.1002/app.40850

[8] Bannon ET, Bower CE, Sheth R., Stephan R., Chandrasekhar P. и Зай Б., «Тестирование уровня купона электрохромного радиатора и полномасштабное тепловое математическое моделирование для использования на лунном спускаемом аппарате Альтаира», AIAA Paper 2010-6110, 2010.

[9] Демирьонт Х. и Мурхед Д. «Электрохромный Модулятор излучательной способности для управления тепловым режимом космических аппаратов », Солнечные энергетические материалы и солнечные элементы, , Vol.93, № 12, 2009, с. 2075–2078. doi: https: //doi.org/10.1016/j.solmat.2009.02.025

[10] Хейл Дж. С. и Вуллам Дж. А. «Перспективы управления излучательной способностью ИК-излучения с использованием электрохромных структур», Thin Solid Films , Vol. . 339, №№ 1–2, 1999 г., стр. 174–180. doi: https: //doi.org/10.1016/S0040-6090 (98) 01335-2 THSFAP 0040-6090

[11] Кислов Н., Грогер Х. и Поннаппан Р., «Полностью твердотельные Электрохромные покрытия с переменным эмиттансом для управления температурным режимом в космосе », Международный форум космических технологий и приложений , Американский институт.of Physics, Альбукерке, Нью-Мексико, 2003 г., стр. 172–179.

[12] Меттс Дж. Г. и Клаус Д. М., «Анализ осуществимости первого порядка концепции радиатора космического скафандра на основе оценки сублимации водной массы с использованием данных миссии Аполлона», Advances in Space Research , Vol. 49, № 1, 2012, с. 204–212. doi: https: //doi.org/10.1016/j.asr.2011.09.001 ASRSDW 0273-1177

[13] Массина С.Дж. и Клаус Д.М., «Определение дискретного поверхностного излучателя скафандра с переменными характеристиками излучения», Журнал тепловых наук и инженерных приложений , Vol.7, No. 4, 2015, Paper 041014. doi: https: //doi.org/10.1115/1.4031132

[14]] Granqvist CG, Handbook of Inorganic Electrochromic Materials , Elsevier, Amsterdam, 1995, pp. 1–16, гл. 1.

[15] Гайер Дж. Р., Сиамидис Дж. И Ларкин Э. М. Г., «Влияние смоделированной лунной пыли на свойства терморегулирующих поверхностей», Journal of Spacecraft and Rockets , Vol. 2010. 47, № 1. С. 147–152. DOI: https: //doi.org/10.2514/1.41785 JSCRAG 0022-4650

[16] Мычковский А. и Поннаппан Р., «Калориметрическое измерение излучательной способности в космических условиях», 43-е совещание и выставка AIAA по аэрокосмическим наукам , документ AIAA 2005-961, 2005.

[17] «Стандартный метод испытаний для калориметрического определения полусферической излучательной способности и отношения солнечной абсорбции к полусферической излучательной способности с использованием солнечного моделирования», American Soc. по испытаниям и материалам (ASTM International), E434-10, West Conshohocken, PA, 2010.doi: https: //doi.org/10.1520/E0434-10

[18] Тейлор Дж. Р., Введение в анализ ошибок: исследование неопределенностей в физических измерениях , University Science Books, Саусалито, Калифорния, 1997, п. 75.

[19] Инкропера Ф. П., Девитт Д. П., Бергман Т. Л. и Лавин А. С., Основы тепломассообмена , 6-е изд., Wiley, Hoboken, NJ, 2007, p. 931.

[20] Вертц Дж. Р., Эверетт Д. Ф. и Пушелл Дж.J., Space Mission Engineering: The New SMAD , Библиотека космических технологий, Microcosm Press, Хоторн, Калифорния, 2011, стр. 691.

Вакуумная печь для пайки радиатора из алюминиевого сплава

В условиях непрерывного роста национальной экономики и непрерывного совершенствования науки и техники развитие промышленной индустрии совершило качественный скачок. Пластинчато-ребристые радиаторы из алюминиевого сплава широко используются в различных отраслях промышленности как современное охлаждающее оборудование.Его замечательные преимущества — легкий вес, высокая эффективность и простая конструкция. Чтобы обеспечить качество пластинчатого радиатора из алюминиевого сплава, мы должны полностью использовать роль процесса вакуумной пайки. Завод должен принять эффективные меры для решения проблем, существующих в процессе вакуумной пайки, в сочетании с фактическим применением, чтобы избежать всевозможных проблем с качеством радиаторов и эффективно удовлетворить потребности пользователей рынка. В этой статье мы дополнительно проанализируем и обсудим процесс вакуумной пайки радиатора из алюминиевого сплава.

В настоящее время наступила эпоха экономической глобализации. Развитие промышленной индустрии должно идти в ногу со временем и идти в ногу со временем. Если перерабатывающие предприятия хотят производить больше высококачественных радиаторов с пластинчатыми ребрами из алюминиевого сплава, чтобы обеспечить максимальную экономическую выгоду при наименьших затратах, а также удовлетворить потребности развития рынка и пользователей продукции, они должны проводить внутри- углубленное исследование технологии вакуумной пайки. Технические специалисты должны полностью владеть базовыми теоретическими знаниями о технологии вакуумной пайки, определять ее стандартный процесс и разумно настраивать различные параметры процесса, чтобы эффективно гарантировать безопасность и качество производства пластинчатых радиаторов из алюминиевого сплава.

Принцип работы вакуумной пайки радиатора из алюминиевого сплава
В практическом процессе производства пластинчатого радиатора из алюминиевого сплава принцип применения технологии вакуумной пайки основан на степени вакуума путем разумного контроля температуры в вакуумной печи при плавлении. точки основного металла и выше точки плавления припоя, так что припой в вакуумной печи может быть эффективно расплавлен до требуемой жидкости. Затем капиллярная сила используется для того, чтобы припой в жидком состоянии заполнял пространство между твердым основным металлом, и взаимодействие между ними будет происходить до тех пор, пока температура не остынет и не затвердеет.В настоящее время рабочий механизм технологии вакуумной пайки в основном включает в себя три процесса: процесс удаления оксидной пленки в вакуумной среде, процесс заполнения присадочным металлом зазора твердого основного металла в жидком состоянии и процесс взаимодействия жидкого присадочного металла и твердой основы. металл.

Технический персонал по вакуумной пайке должен понимать, что при производстве пластинчато-ребристого радиатора из алюминиевого сплава на поверхности материала из алюминиевого сплава легко образуется стабильная и плотная оксидная пленка, которая влияет на сочетание припоя и основного металла в процесс пайки до определенной степени, в результате чего образовалась вакуумная трещина на уплотнительной части уплотнения радиатора.Поэтому технологический персонал должен придавать большое значение удалению оксидной пленки с материалов из алюминиевых сплавов. Механизм удаления оксидной пленки в основном включает следующие аспекты:
(1) эффективному испарению металлического Mg в пары мг способствует термическая обработка, чтобы разрушить и удалить оксидную пленку на поверхности алюминиевого сплава;
(2) коэффициент теплового расширения металлического Mg намного меньше, чем у алюминиевого сплава. Оксидная пленка с низкой скоростью расширения в первый раз потрескается в результате термической обработки; Пары
(3) мг будут реагировать с водяным паром, оставшимся в вакуумной печи.Когда Si диффундирует к поверхности основного металла, пары Mg проникают через оксидную пленку и проникают в основной металл, так что поверхность материала мембраны будет эффективно образовывать легкоплавкий сплав Al Si mg, а оксидная пленка будет удаляется автоматически после реакции плавления;
(4) после того, как припой расплавлен, его адсорбция может в наибольшей степени снизить прочность оксидной пленки на поверхности алюминиевого сплава и способствовать одновременному разрушению оксидной пленки и ее проникновению в припой, так что жидкий припой может успешно смачивать основной металл.

Анализ процесса вакуумной пайки радиатора из алюминиевого сплава
Характеристики оборудования для вакуумной пайки
Для производства высококачественного пластинчато-ребристого радиатора из алюминиевого сплава перерабатывающее предприятие должно активно внедрять и применять современное оборудование для вакуумной пайки. В соответствии с различными методами нагрева в печи, мы обычно разделяем оборудование для вакуумной пайки на два типа: одна — это вакуумная печь для пайки с горячими стенками, а другая — это вакуумная печь для пайки с холодными стенками.Среди них печь для вакуумной пайки с горячими стенками — это широко используемое оборудование для вакуумной пайки в первые дни. Его самые замечательные характеристики — высокая эффективность, низкая стоимость и простота изготовления. Подходит для изготовления различных мелких и средних деталей. Недостатком является то, что распределение температуры в печи недостаточно равномерно, чтобы эффективно выполнять производство крупных деталей со сложной структурой. Как самое современное оборудование в современной вакуумной паяльной печи, вакуумная паяльная печь с холодными стенками отличается двухслойной циркуляционной структурой водяного охлаждения, которая эффективно объединяет вакуумную камеру с нагревателем, что позволяет максимально увеличить скорость теплового излучения в вакууме. окружающей среды, избегайте потребления большого количества тепла в печи, чтобы обеспечить более равномерное распределение температуры в печи.С развитием времени и совершенствованием технологии вакуумной пайки оборудование печи для вакуумной пайки с холодными стенками изменилось с колпаковой конструкции на многофункциональную, а пространство в печи становилось все больше и больше, что может удовлетворить спрос. изготовления крупногабаритных деталей на рынке.

Рабочий процесс вакуумной пайки радиатора из алюминиевого сплава
Когда пластинчатый радиатор из алюминиевого сплава изготавливается методом вакуумной пайки на перерабатывающем предприятии, соответствующий персонал должен выполнять операцию в соответствии со строгим и стандартизированным рабочим процессом, а не полагаться на собственный опыт.В настоящее время рабочий процесс вакуумной пайки при производстве пластинчатых радиаторов из алюминиевого сплава выглядит следующим образом:
(1) подготовка квалифицированных производственных материалов;
(2) очистить и собрать оборудование вакуумной печи для пайки;
(3) выполнить операцию пайки;
(4) осуществляет контроль качества выпускаемой готовой продукции;
(5) высушите и очистите квалифицированные продукты. При выборе оборудования для вакуумной печи соответствующий персонал перерабатывающего предприятия должен выбрать и применить оборудование для вакуумной печи для пайки в соответствии с фактическими размерами и сложностью радиаторной сварки.Операции, связанные со всем процессом пайки, в основном включают вакуумирование, нагрев печи, сохранение тепла и охлаждение и т. Д.

Параметры процесса вакуумной пайки
В процессе нанесения вакуумной пайки пластинчато-ребристого радиатора из алюминиевого сплава персонал должен правильно осознавать важность установки этого параметра процесса, в котором степень вакуума является основным параметром процесса вакуумной пайки, и настройка степени вакуума напрямую определяет конечное качество сварки [3].Следовательно, когда вакуумная печь для пайки используется в течение длительного времени на перерабатывающем предприятии, оборудование необходимо эксплуатировать заранее, чтобы оно работало без нагрузки в течение определенного периода времени, прежде чем оно будет использовано для обработки и производства пластинчатого ребра из алюминиевого сплава. радиатор. В то же время настройка параметров скорости нагрева оборудования вакуумной печи для пайки также повлияет на качество сварки изделий. Если скорость нагрева слишком высока, поверхность деталей потеряет цвет и повлияет на чистоту и гладкость деталей.Если скорость нагрева в печи слишком высока, температура обрабатываемых деталей будет неравномерной, и детали будут деформированы. Если скорость нагрева слишком низкая, это вызовет улетучивание компонентов с более низкой температурой плавления в припое, в то время как детали с более высокой температурой плавления останутся твердыми, поэтому трудно эффективно смачивать основной металл, а конечные части не могут быть точно паял. Поэтому операторы вакуумной печи для пайки должны научно контролировать время выдержки пайки и температуру печи.Среди них наиболее целесообразно контролировать время сохранения тепла пайки в течение 3 минут после того, как обрабатываемые детали достигают температуры ликвидуса припоя. Слишком короткое или слишком долгое время сохранения тепла в определенной степени повлияет на качество сварки деталей, что не способствует качественной обработке и производству деталей в больших количествах. Температура в вакуумной паяльной печи должна строго контролироваться между температурой ликвидуса припоя и температурой солидуса основного металла.Если температура в печи слишком низкая, припой не расплавится полностью, поэтому прочность паяного соединения деталей будет слишком низкой. Если температура в топке будет слишком высокой, это приведет к дефектам коррозии и другим проблемам.

Когда температура в вакуумной паяльной печи ниже 365 ℃, оператор может быстро повысить температуру в печи. В настоящее время в пределах 25 ℃ должна контролироваться только разница температур между вакуумной печью для пайки и фактической температурой производственных деталей.Когда температура в печи превышает 365 ℃, оператор должен строго контролировать время выдержки в печи, чтобы обеспечить непрерывную диффузию Si. Когда температура в печи достигает 525 ℃, металлический Mg подвергается реакции сублимации. На этом этапе требования к контролю температуры в печи самые высокие. Оператор должен следить за тем, чтобы разница температур между температурой в печи и температурой обрабатываемых деталей поддерживалась в пределах 20 ℃.Когда температура в печи достигает 597 ℃, как показано на рисунке, металлический Mg почти сублимируется, оксидная пленка на поверхности алюминиевого сплава будет удалена, и припой может эффективно смачивать основные металлические детали в печи, чтобы реализовать лучшую операцию пайки для деталей.

В заключение, чтобы производить высококачественные радиаторы с пластинчатыми ребрами из алюминиевого сплава и удовлетворять потребности пользователей огромного рынка, перерабатывающий завод должен с научной точки зрения применять технологию вакуумной пайки, укомплектовать соответствующее оборудование, организовать профессиональный персонал для работы с вакуумом. печи для пайки, разумно установите параметры процесса вакуумной пайки и работайте в соответствии со стандартным процессом.

Вакуумное паровое отопление: время для возвращения?

«Вернуться в категорию Управление помещениями HVAC Home

5 января 2017 — HVAC

Игорь Жадановский

Ближе к концу XIX века неизвестный инженер встал перед собранием торговой ассоциации и сказал: «Возможно, через несколько лет мы будем нагревать… паром с давлением ниже атмосферного и такой низкой температуры, что он дает все преимущества горячей воды без каких-либо ее недостатков.Это утверждение, процитированное А.Г. Кингом в «Практическом нагревании паром и горячей водой», может снова оказаться правдой сегодня.

Вакуумные системы считались кадиллаком паровых отопительных систем (SHS) в 1900-х годах из-за их эффективности и комфорта: в то время переход с паровой на вакуумную систему позволял экономить в среднем на 35 процентов затрат на топливо, по словам Дэна Холохана. , «Утраченное искусство парового отопления», 19-е издание. Для преодоления врожденной проблемы неравномерного распределения тепла был использован элегантный метод: вместо выталкивания воздуха из СВС с паром 1-2 фунта на квадратный дюйм в закрытой системе используется вакуум 6-10 дюймов ртутного столба (падение давления примерно 3-5 фунтов на квадратный дюйм). быстро, равномерно и при более низких температурах втягивать пар в радиаторы.Пар в вакууме движется с впечатляющей скоростью — до 160 миль в час. Дополнительным бонусом является устранение вентиляционных отверстий, шипения воздуха и разбрызгивания горячей воды.

В традиционных вакуумных системах каждый радиатор подключен к вакуумному насосу в подвале либо через отдельную линию со специальным клапаном, либо через линию возврата конденсата. Линия возврата конденсата от каждого радиатора имеет конденсатоотводчик для предотвращения попадания пара в вакуумную часть системы. Эти конденсатоотводчики стали ахиллесовой пятой вакуумных систем — пар, проходя через единственный вышедший из строя конденсатоотводчик, быстро разрушил термостатические элементы в соседних конденсатоотводчиках, что привело к дальнейшему распространению повреждений и затоплению вакуумного насоса горячим конденсатом и паром.Тем не менее, при тщательном обслуживании вакуумное отопление продемонстрировало чудеса эффективности и надежности — ярким примером является 80-летняя система вакуумного отопления в здании LEED Gold Empire State Building.

В новой системе вакуумного нагрева (NVHS) используется инновационная парадигма управления для устранения конденсатоотводчиков. Вакуумный насос используется в течение 1-1,5 часов в день с интервалами 3-7 минут, без взаимодействия с горячим паром. Трубки меньшего диаметра и современные сантехнические технологии поддерживают вакуум в системе в 25-27 дюймов ртутного столба, что сокращает время / стоимость установки. / потери тепла, устранение коррозии и предотвращение утечки воздуха.Современные литые алюминиевые радиаторы используются для экономии места и улучшения дизайна интерьера по очень разумной цене. Эти радиаторы нагреваются быстро и равномерно, имеют 20-летнюю гарантию и используют секции для добавления / удаления на месте. На рис. 1 представлены инфракрасные изображения излучателей старого и нового типа через 30 минут после «холодного» запуска системы (вверху — СВС и внизу — НВГС).

Рисунок 1: Инфракрасные изображения показывают различия между традиционной чугунной системой парового отопления (вверху) и новой вакуумной системой обогрева из алюминия (внизу) через 30 минут после холодного запуска.

В новых установках NVHS имеет следующие преимущества по сравнению с системами горячего водоснабжения:
• Здоровье и комфорт (лучистое отопление по сравнению с конвекцией)
• Безопасность (вакуум против 30-100 фунтов на кв. Дюйм)
• Надежность и низкие эксплуатационные расходы (минимум движущихся частей)
• Минимальная зависимость от электричества
• Отсутствие проблем с замороженными трубами
• Отсутствие повреждения водой из-за утечек
• Дополнительный контроль для каждого радиатора / контроля зоны или их комбинации
• Отсутствие механических полов в высотных зданиях

Миллионы людей живут / Работающие в старых и новых домах должны терпеть шум, неравномерное распределение тепла и низкую энергоэффективность своей системы парового отопления.Так было на протяжении десятилетий, возможно, со времен постройки и со временем постепенно ухудшалось. Современные системы водяного и воздушного отопления выглядят привлекательно, но переоборудование слишком дорогое и часто нецелесообразно для старого жилья; есть основания против инвестирования в старую структуру.

«Повышение вакуума» для существующего СВС может быть выполнено без вырывания старой водопровода / радиаторов / бойлера и с минимальным неудобством для жильцов. В начале цикла нагрева вакуумный насос создает в системе вакуум в 10-18 дюймов ртутного столба, поэтому вода в бойлере испаряется при более низкой температуре и равномерно заполняет систему.Давление пара продолжает расти, и в конечном итоге система работает с обычным регулированием давления 1-2 фунта на квадратный дюйм, чтобы предотвратить утечку воздуха в систему. Котел продолжает нагревать здание до выключения термостата. Конденсация пара в системе охлаждения естественным образом создает вакуум, а котел обеспечивает дополнительное мягкое тепло (которое в противном случае рассеивалось бы в подвале).

На Рисунке 2 представлены данные о годовых градусо-днях и расходах на отопление для модернизации однотрубного СВС в квартире второго этажа двухквартирного дома, начиная с зимы 2012-2013 годов.Поскольку в первоначальную однотрубную систему отопления на первом этаже не было внесено никаких изменений, она используется в качестве базовой линии для сравнения результатов. Зимой 2013-15 годов полная модернизация вакуумной системы позволила сэкономить примерно 50 процентов топливного газа. Частичная модернизация с «вакуумным наддувом» сэкономила примерно 30 процентов при части (от 10 до 23 процентов, в зависимости от схемы и состояния SHS) от полной стоимости модернизации — все материалы, инструменты и элементы управления доступны на полке.

Процитирую Дэна Холохана, известного эксперта по отоплению: «…. допустим, вы находитесь в одном из старых городов Америки и ломаете голову над старинным зданием с очень запутанной системой парового отопления. Что делать? Конечно, вы можете менять детали и ремонтировать до конца своей жизни или до тех пор, пока руководство не выбросит вас на улицу. Или вы можете предложить руководству вырвать все в здании и позволить вам начать все заново. Другой вариант — попробовать что-то новое, что на первый взгляд может показаться невозможным … Это относительно недорогая модернизация, и она будет работать в любом здании, не разбирая его.Он будет работать даже на городском паре ».

Игорь Жадановский, президент компании Applied Engineering Consulting, занимается паровыми и вакуумными паровыми системами с 2005 года. С ним можно связаться по [email protected].

Вакуумный радиатор — особенности, эффективность теплоотдачи

Принцип работы вакуумных радиаторов

Принцип работы вакуумного радиатора (видео)

Быстрота прогрева, которую обеспечивают вакуумные радиаторы

Радиатор хорошо отдает тепло

Количество теплоносителя в радиаторе

Финансовая выгода при покупке вакуумного радиатора

Отзывы покупателей о радиаторах

Видео Вакуумные радиаторы

Вакуумный радиатор отопления своими руками

Вакуумный радиатор. Сущая правда и беспардонная ложь.

Комментарии.

Вакуумные радиаторы отопления: доступно, эффективно, качественно

Знакомство с вакуумным радиатором

Преимущества

Безопасность вакуумных батарей

Монтаж батарей собственноручно

Что понадобится для выполнения монтажных работ

Как выбрать вакуумный радиатор отопления. Вакуумные радиаторы отопления: отзывы

Немного об устройстве

В подробностях о принципе действия

Кому подойдет такой способ отопления

Как выбрать вакуумный радиатор?

Вакуумные радиаторы отопления: отзывы потребителей

О компании EnergyEco

Устанавливаем вакуумный радиатор отопления своими руками

О преимуществах и недостатках вакуумных радиаторов

Заключение

Вакуумные радиаторы. В чем их фишка?

Как работают вакуумные радиаторы?

Преимущества вакуумных радиаторов

Недостатки вакуумных радиаторов

Автор: Андрей Елфимов

Вакуумные радиаторы отопления – что такое и как использовать

Конструктивные особенности

Для чего такие сложности?

Экономический критерий

Безопасность

Вакуумные радиаторы отопления | Как выбрать?

Вакуумные радиаторы отопления — принцип работы, преимущества и недостатки: tvin270584 — LiveJournal

Развеиваем рекламные мифы о вакуумных радиаторах

Принцип работы

Развеиваем рекламные мифы

Скорость прогрева отапливаемого помещения

Высокая теплоотдача

Незначительное количество теплоносителя

Экономия

Отзывы реальных покупателей

Как чистить радиаторы »Как чистить Stuff.net

Вам понадобится:

Этапы очистки радиаторов:

Дополнительные советы и рекомендации

Использование пылесоса для радиатора »Блог о ноу-хау NAPA

Hazet 4801-1 Вакуумный наполнитель радиатора

Термовакуумная оценка моделируемых излучателей космических аппаратов с дискретными характеристиками поверхности излучения

Вакуумная печь для пайки радиатора из алюминиевого сплава

Вакуумное паровое отопление: время для возвращения?

Добавить комментарий Отменить ответ
