Вакуумные радиаторы отопления | Строительный блог

Сейчас на рынке существуют четыре основных вида радиаторов отопления. Это – чугунные радиаторы, алюминиевые, биметаллические и стальные панельные радиаторы. Но сейчас уже существует новый вид отопительных радиаторов – так называемые вакуумные радиаторы! Производители заверяют, что экономия на отоплении может дойти до 30 – 40 % …

Для начала небольшое определение.

Вакуумный радиатор отопления – это радиатор, который имеет закрытый корпус с низким давлением вакуума. Также в этом корпусе есть жидкость, в составе которой литий-бромид. При небольшом нагреве она закипает и испаряется, и все это происходит в закрытом вакуумном пространстве, а низкое давление вакуума не дает радиатору разрушиться. Благодаря этому принципу эти радиаторы очень экономичны в отоплении.

А теперь подробнее.

Вакуумный радиатор отопления принцип работы

Давайте рассмотрим радиатор более подробно! Из чего он состоит, как и работает.

Все просто это обычный радиатор отопления, обычно его делают из стали или сплавов алюминия. Он делится на две основных части.

Первая нижняя часть

Нижняя малая часть, проточная, может быть установлена к классической отопительной трубе, также туда можно установить электрический ТЭН или еще что-либо. Эта часть как бы нагревательная часть всего радиатора. Потребление в воде или антифризе этой нижней части около 0,35 – 0,5 литра на радиатор в 8 секций.

Верхняя большая часть

Большая часть, замкнутая вакуумная. Именно в этой части и находится вакуум низкого давления и литий-бромидная жидкость. При нагревании нижней части, до + 35 градусов, эта жидкость начинает закипать и испаряется внутри радиатора, тем самым разогревая поверхность всего радиатора, после пар опять оседает в жидкость и опять закипает и испаряется, и так все по кругу. Закипевшая жидкость и пар не могут разорвать радиатор, потому как там вакуум под низким давлением

Таким образом, когда в нижнюю часть мы подаем теплоноситель (около 0,5 литра), верхняя часть очень быстро разогревается (благодаря закипанию и испарению литий-бромидной жидкости). Посмотрите наглядный ролик в стеклянной бутылке, именно этот ролик даст вам понять принцип работы.

Экономия на отоплении

В сети уже есть много видео, когда при помощи вакуумных радиаторов отопления, люди экономят до 30 – 40 % на отоплении. Как это происходит?

Давайте подумаем вместе.

Есть два типа отопления, которые прижились сейчас в России, при наших суровых зимах.

Первый это отопления газом или твердым топливом (углем или дровами)

Второй это отопление электричеством.

И та и другая системы обогревают определенный объем воды в системе. А при применении обычных батарей воды в системе (или другого теплоносителя) достаточно много! Особенно если мы используем чугунные радиаторы, ведь вместимость 1 чугунного радиатора около 5 – 6 литров теплоносителя. Если использовать алюминиевые или биметаллические радиаторы, то тут теплоносителя несколько меньше около 2-3 литров, однако в общей системе получается все равно много! Так в доме на 100 квадратных метров примерно нужно – если чугунные радиаторы около 400 – 500 литров теплоносителя, если применяем алюминиевые (биметаллические) радиаторы 150 – 200 литров теплоносителя.

И котел должен прогреть весь этот объем воды!

Теперь давайте подумаем о вакуумных батареях. Расход 1 батареи в 8 секций около 0,5 литра воды (теплоносителя). Если вам нужно 10 секций — то это 0,62 литра, 12 секций – 0,75 литра. Таким образом расход теплоносителя уменьшается в разы! Той же системе в 100 квадратных метров, нужно около 20 – 30 литров теплоносителя или воды.

А теперь давайте подумаем, что быстрее котел прогреет 150 – 200 литров, или же 20 – 30 литров? Конечно же 20 – 30 литров, причем он будет отключаться гораздо чаще из-за быстрого нагрева! Таким образом, достигается экономия на отоплении в 30 – 40 %!

Таким образом требуется и котел меньшей мощности, или можно поставить электрическое отопление, также меньшей мощности. На 100 квадратных метров, будет достаточно электрического котла в 4 — 5 кВт. Тогда как с обычными батареями нужно как минимум в 8 – 10 кВт!

Применение в альтернативных системах отопления

При таком низком потреблении теплоносителя, вакуумные батареи отопления могут применяться и в альтернативных системах, таких как солнечные коллекторы или солнечные батареи, это еще дополнительно позволит вам экономить на отоплении.

Скептики и «я не верю»

Всегда найдутся люди, которые не верят в новинки! И как обычно говорят — что нельзя отапливать 0,75 литрами (12 секций) комнату, ведь сколько тепловой энергии приложишь столько и получишь, это закон сохранения энергии! Простая ФИЗИКА!

С этим поспорить сложно! ФИЗИКА есть ФИЗИКА

Однако тут не совсем ФИЗИКА, но и ХИМИЯ! Вода (теплоноситель) которая проходит внизу является как бы катализатором для химического процесса литий-бромидной жидкости. То есть вода практически не присутствует при нагреве помещения, основное тепло отдается при химической реакции! А тут работают немного другие законы!

Для тех, кто вообще в «танке»!

Простой пример!

Условие

Есть стакан с бензином, в который опущен металлический болт. Задача нагреть этот болт до 50 градусов.

1) Первый физический способ — можно нагревать сам стакан (допустим зажигалкой), тогда нам нужно будет больше энергии (израсходуем весь газ), чтобы прогрелся стакан, а в нем бензин, а дальше уже и болт.

2) Второй способ химический — можно поджечь чуть бензина и нагреть болт на пламени. Болт согреется намного быстрее.

Так и вакуумной батареи. Тут как бы гибрид ФИЗИКИ и ХИМИИ, 0,75 литра (12 секций), выступают в качестве зажигалки поджигающей процесс горения бензина (катализатора).

Из минусов

Единственный минус, который я вижу для себя — это летний период! Ведь не редко, что у нас в России температура достигает + 35 градусов Цельсия, а это значит, процесс отопления в радиаторе будет запущен! И он будет топить комнату летом, что не совсем нужно в итак жаркую погоду!

А вообще в скором времени я приобрету себе, такую вакуумную батарею и буду ставить над ней опыты, так что обязательно читайте наш строительный блог.

В заключении посмотрите еще один ролик, также полезный

Вакуумный радиатор — особенности, эффективность теплоотдачи

Лучшей заменой алюминиевых радиаторов, столь распространённых сегодня – это новейшие вакуумные радиаторы отопления.

Вакуумное оборудование имеет ряд отличий от обычных радиаторов: это и принцип действия, и размеры, и безопасность использования. К тому же они позволяют ощутимо сократить расходы на отопление жилища.

Что вы узнаете

Принцип работы вакуумных радиаторов

Когда через обыкновенный агрегат пропускают трубу и наполняют его этанолом или литиево-бромидной солью, а также снижают внутри ёмкости давление, то получается его вакуумный вариант. О основе его работы заложено правило «тепловой трубки».

Вакуумную батарею заполняют особым теплоносителем, он легко испаряется. С внутренней стороны, т.е. на рёбрах батареи собирается конденсат. Поэтому тепло с трубы стремительно распространяется по всей поверхности радиатора.

Горячая жидкость циркулирует по прямой и обратной трубам, находящимся в нижней части агрегата с вакуумным принципом работы. Парообразование начинается с достижения температурной отметки в 35 градусов по Цельсию. Это происходит из-за пониженного давления в отопительной системе.

Пар в виде конденсата стекает вниз по трубам и снова встречается с трубой, полной горячей воды.

Интенсивность потока тепла, подаваемого сквозь стенку агрегата из стали напрямую связана с несоответствием температур внешней и внутренней стенок трубы. Она тем существеннее, чем ощутимее эта разница. С вапоризацией теплоносителя происходит распространение тепла с поверхности трубы. Это даёт возможность получения значительных результатов, вне зависимости от площади поверхности.

Читайте также: Как демонтировать радиатор отопления

Становится вполне очевидным — залогом эффективности эксплуатации вакуумного радиатора является его непроницаемость, при нарушении которой внутри обогревателя восстанавливается обычное атмосферное давление. А чревато это тем, что, рабочая жидкость перестанет испаряться при низкой температуре и пар не станет образовываться.

Принцип работы вакуумного радиатора (видео)

Рассказываем, как дела обстоят на самом деле.

Реклама – двигатель торговли, что известно всем. В попытке навязать покупателю свой товар, производители вакуумных моделей радиаторов отопления на своих щитах и рекламных листовках размещают заманчивые описания достоинств своего оборудования. К сожалению, далеко не во всех случаях реальная картина совпадает с заявленной в рекламе.

Вот преимущества, вызывающие наибольшее количество вопросов:

быстрота прогрева помещения, которое отапливают;
высокая отдача тепла;
небольшой объём теплоносителя;
финансовая выгода;

Быстрота прогрева, которую обеспечивают вакуумные радиаторы

В большинстве своём изготовители ставят ударение вот на чём: будто бы вакуумным радиаторам по силам удивительно стремительно обогреть помещение.

Температура поверхности такого нагревателя и в самом деле довольно стремительно повышается, но в сущности это не столь колоссально влияет на то, насколько быстро прогреется всё помещение. Стоит иметь ввиду, что температура воздуха в доме гораздо больше зависима от обогрева всего строения, а также той мебели с большой теплоёмкостью, что в нём находится. То есть радиатор, нагревая воздух, передаёт своё тепло находящимся в помещении вещам. Разумеется, процесс это не мгновенный, а отличается равномерностью и постепенностью. А значит, несмотря на то, что вакуумный радиатор достигнет высокой температуры оперативнее, чем обыкновенный на ситуацию коренным образом не повлияет. А значит данное «преимущество» – чистой воды рекламная уловка.

Радиатор хорошо отдает тепло

Распространено мнение, будто бы вакуумные радиаторы отопления могут похвастаться просто удивительной теплоотдачей, однако нигде нет какой-либо информации, подтверждающей подобные утверждения. Даже Интернет, где можно узнать сегодня ответ практически на любой вопрос, скромно молчит. Однако есть кое-какие протоколы имевших место испытаний, которые подтверждают существенную зависимость работы радиатора от расхода и температуры теплоносителя.

Производители, заявляя в сертификате теплоотдачу, всё же не могут дать никаких гарантий о соблюдении важного пункта ГОСТа, который определяет предельно возможный уровень отклонения заявленного оттока тепла от практического: — 4% — + 5%.

От превышения температуры теплоносителя есть риск, что упадёт способность трубки к проведению тепла, так как жидкость перейдёт в пар. В случае же слишком маленькой температуры жидкость этого сделать не может. Всё это свидетельствует, что прибор работает нестабильно, а значит использовать максимально эффективно его попросту не представляется возможным.

Исследованиями доказана прямая связь между ощутимыми колебаниями отдачи тепла вакуумного радиатора и переходными фазами, соответствующими быстрому образованию конденсата и выкипанию литиево-бромидного раствора внутри оборудования.

Имея такие неоднозначные характеристики практически невозможно осуществлять постоянный и равномерный обогрев. К тому же, и это важно, ощутимо отличается отдача у разных моделей и экземпляров вакуумных радиаторов.

Количество теплоносителя в радиаторе

Это преимущество тоже вызывает вполне обоснованные вопросы. В качестве основания для подобных заявлений фигурирует тот факт, что габариты агрегатов с вакуумным принципом работы меньше, чем обыкновенных из алюминия или батарей из чугуна, а, значит, и теплоносителя требуется меньше.

Но если взять, например, дом в частном секторе, где как теплоноситель применяют самую что ни на есть обыкновенную воду, то вопрос о дополнительном объёме жидкости в принципе выглядит странным. Ведь воду легко достать из тех же рек и скважин.

В дачных домах радиаторы заполняют жидкостями, устойчивыми к низким температурам. Возникает проблема соотнесения стоимости не только теплоносителя, но и самих агрегатов различного характера функционирования. Цена вакуумного радиатора и отдельных его секций не то, чтобы запредельная, но достаточно ощутимая. Поэтому рациональнее в таком случае обеспечить стандартную систему отопления незамерзайкой.

Есть точка зрения, что всё-таки проще прогреть маленький объем теплоносителя, и исключительно важно это обстоятельство для владельцев дач, вынужденных постоянно заново включать систему. Однако следует признать, что ощутить разницу мгновенно после запуска радиатора всё равно не удастся.

Как мы уже писали, до того момента, пока воздух в помещении прогреется до нужной температуры, пройдёт какое-то время, необходимое для того, чтобы нагрелся теплоноситель, потом стены и мебель. А эта задача по зубам и обычному нагревателю.

Финансовая выгода при покупке вакуумного радиатора

Согласитесь, это также далеко не последний аргумент при выборе. Реклама делает упор на то, что вы сэкономите в два, или даже в 4(!) раза. Однако, как и в случае с высокой отдачей тепла, не совсем ясно, на основании каких данных делаются подобные громкие заявления.

Читайте также: Как демонтировать радиатор отопления

Потери тепла должны быть полностью восполнены – просто согласно закону сохранения энергии. Важно понимать, что радиатор выполняет лишь функцию передатчика тепла, дополнительная энергия им не вырабатывается. Возвращаясь к разговору об экономии теплоносителя, мы уже выяснили, что данная информация не несёт под собой совершенно никакой доказательной базы.

Сюда же относится и вопрос скорости движения теплоносителя. Она довольно низкая и обусловлена только гравитационным давлением. А ведь это довольно важный фактор реализации адекватного функционирования агрегатов с вакуумным принципом работы. Обратите внимание: из-за своей технической специфики гравитационное давление в них по сравнению с традиционными будет меньше.

Отзывы покупателей о радиаторах

Как выясняется, мнение тех, кто приобрёл и опробовал вакуумные радиаторы, не совпадает с мнением продающей стороны.

Кто-то приобрёл радиатор ради пробы, однако разочаровался в передаче тепла, т.к. в действительности радиатор прогрелся примерно на 70% от теплоты самой трубы (хотя реклама уверяет нас в таких показателях, как один к одному.) К тому же радиатор оказался не таким уж бесшумным и издавал потрескивания на протяжении всего периода эксплуатации.

А кто-кто после сравнения работы вакуумного радиатора и обыкновенного алюминиевого выяснил, что за один час алюминиевый хоть и потратил больше электроэнергии, однако и температура в помещении поднялась в два раза выше по сравнению с вакуумным собратом.

Всё это свидетельствует лишь об одном: отдача тепла вакуумных радиаторов ощутимо меньше по сравнению с алюминиевыми. Поэтому становится совершенно ясно, что вопреки заверениям рекламщиков, вряд ли покупка вакуумного радиатора станет выгодным вложением.

Видео Вакуумные радиаторы

Вакуумные батареи отопления нового поколения

Звоните нам по телефону +77756618587

Или пишите в Whatsapp

Радиатор сверхпроводимости на принципе вакуума

С каждым днем общество все больше попадает под влияние энергетического кризиса (петролеум, природный газ, уголь, невоспроизводимые ресурсы электричества и так далее), цены на энергоносители непрерывно растут. Эта система позволяет экономить на энергоносителях до 50%!!!

* Высокая эффективность передачи тепла:

45 градусов необходима для старта передачи тепла в систему, максимальная эффективность в 95% достигается в считанные минуты. Обычная система отопления требует интенсивного нагнетания температуры в систему, и максимальная эффективность достигается только через 1-1,5 часа, что приводит к значительным затратам на энергоресурсы.

* Система безопасна для окружающей среды:

* Радиатор пожаробезопасен.

* Ресурс эксплуатации до 50 лет.

* При сборке системы нет необходимости в специальных средствах монтажа (соединения осуществляются без сварных швов).

Данная система отопления может применяться как в гражданских, так и промышленных целях.

Наша компания предлагает под заказ вакуумные батареи отопления, нового поколения.

Эта система позволяет экономить на энергоносителях до 50%!!!

* Высокая эффективность передачи тепла:

45 градусов необходима для старта передачи тепла в систему, максимальная эффективность в 95% достигается в считанные минуты.

Данная система отопления может применяться как в гражданских, так и промышленных целях.

Краткая характеристика

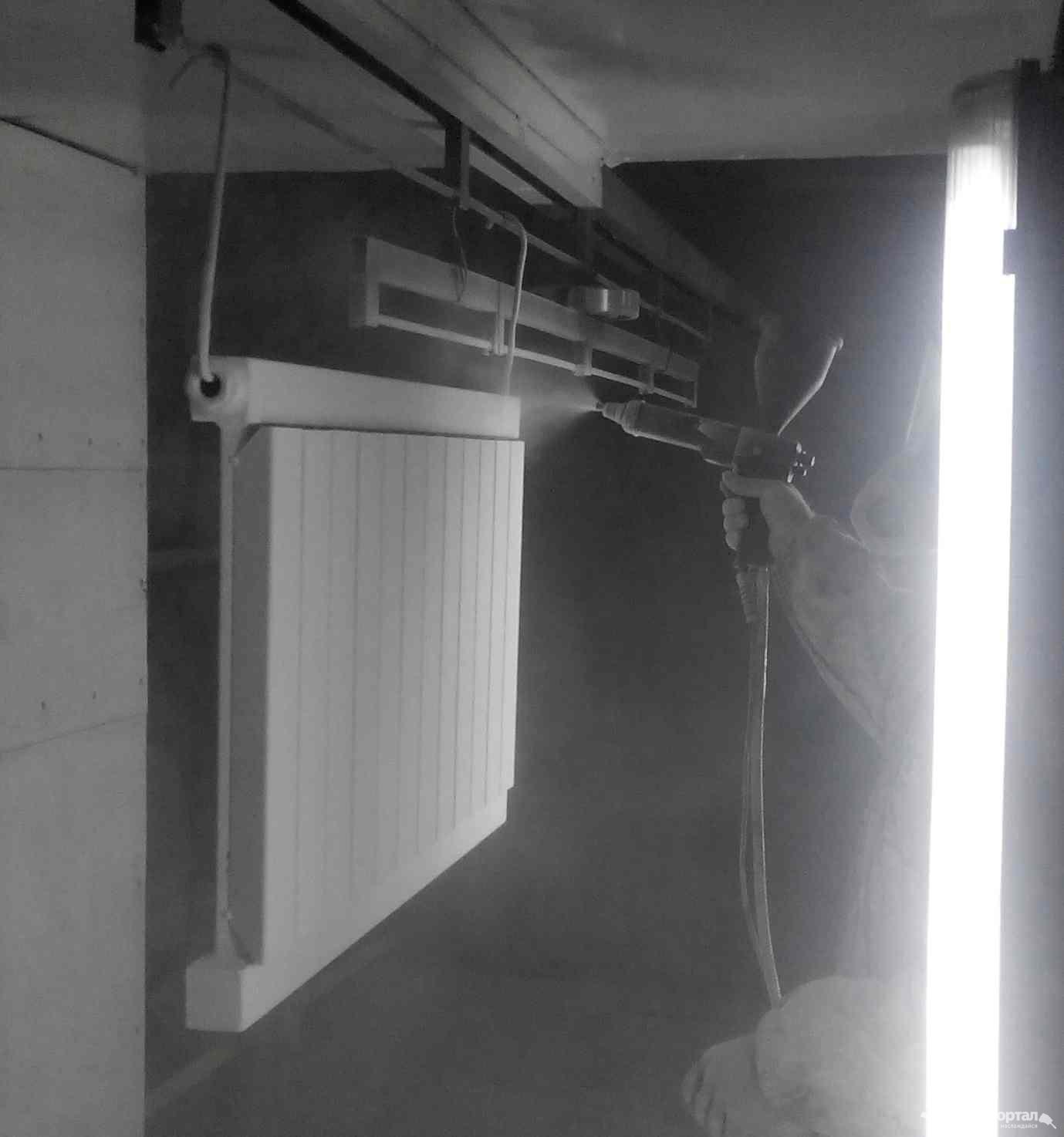

Батарея стальная с эмалированным покрытием.

Секции неразборные, цельно паянные вакуумные.

Размер секции

Высота-500-550мм

Ширина-70мм

Толщина-25мм

Срок службы до 50 лет

1секция обогревает 1,5метров квадратных.

Цветовая гамма по желанию заказчика.

Количество объема жидкости в системе отопления на 50% меньше чем в системе с обычными батареями.

Цена 1секция 2800тенге

Батарея 6 секции

Батарея 8 секции

Батарея 10 секции

Батарея 12 секции

Батарея 14 секции

Батарея 16 секции

НАИМЕНОВАНИЕ ПРОДУКЦИИ	Количество секций, штук	Теплоотдача одной секции, Вт	Размеры ДВГ, мм	Рабочее давление, Атм	Объем обогреваемой площади, м3	Количество теплоносителя в радиаторе, л	Вес одного радиатора, кг
Вакуумный радиатор отопления модель 1	8	134	70054048	12	28,8	0,485	12,8
Вакуумный радиатор отопления модель 1	10	134	86054048	12	36,0	0,600	16
Вакуумный радиатор отопления модель 1/2	12	134/185	102054048/ 104065060	12	43,2/61,2	0,720	19,2/22
Вакуумный радиатор отопления модель 1	14	134	118054048	12	50,4	0,830	22,4
Вакуумный радиатор отопления модель 1/2	16	134/185	134054048/ 135065060	12	57,6/81,6	0,945	25,6/29

В зависимости от количества покупаемой партии цена меняется.

А также мы готовы спроектировать и смонтировать данную систему.

Вакуумные радиаторы отопления: преимущества и недостатки

Наличие системы отопления жилого дома в условиях средней полосы нашей страны, а так же в ее северных и восточных районах является жизненной необходимостью в течение основной части календарного года. Жителей многоэтажек порой заботит лишь растущие тарифы да редкие перебои центрального отопления. Владельцы же частных домов озабочены множеством вопросов, связанных с организацией автономной системы отопления. Среди них наиболее актуальны такие, как выбор котла и оптимального вида топлива для его работы, применение тех или иных труб и радиаторов отопления, возможность экономии личных средств на каком-либо из указанных аспектов. Одним из вариантов значительного снижения расходов на отопление как квартиры, так и загородного дома является применение вакуумных радиаторов.

Наша статья расскажет об особенностях этих тепловых приборов, раскроет их основные преимущества и недостатки.

Экономичность подобных радиаторов связана, прежде всего, с конструктивными их особенностями. Принцип действия вакуумного радиатора принципиально отличается от принципа работы любого другого из известных до этого времени. Он состоит из горизонтальной трубы (1), располагаемой в нижней части батареи и предназначенной для движения теплоносителя. Непосредственно над ней располагаются несколько секций (2), в которые помещено небольшое (в пределах 50 миллиграмм) количество газа. Его особенностью является достаточно низкая (около 35оС) температура кипения. Температура испарения этого вещества в нормальных условиях при атмосферном давлении около 60оС. добиться значительного снижения этого температурного порога и помогает создание разреженной атмосферы (вакуума) непосредственно внутри рабочих секций.

Чем же обусловлены преимущества вакуумных радиаторов, позволяющие значительно (до 40% и более) сэкономить средства, затрачиваемые на организацию отопления дома? Отсутствие излишней «витиеватости» в движении нагретой воды, связанное с ее прохождением лишь по прямолинейному участку трубы в нижней части секции, препятствует образованию отложений непосредственно внутри такого радиатора. Это его первое преимущество. Такие приборы полностью лишены необходимости проведения с ними плановых ежегодных работ по промывке и очистке.

Отсутствие непосредственного контакта материала рабочих секций радиатора с водой препятствует и образованию коррозионного разрушения отопительного прибора. Это возможно лишь в нижней трубе, которую по мере износа можно полностью заменить. Такая особенность делает прибор практически вечным в использовании. Это его второй плюс.

Рассмотрев тепловизорное изображение работающего радиатора, многие будут приятно удивлены, заметив равномерность его теплового окрашивания.

Это связано с тем, что при прохождении теплоносителя по нижней трубе газ быстро нагревается и испаряется, равномерно заполняя все внутреннее пространство рабочих секций вакуумного радиатора, при условии, что температура воды в системе отопления выше 35оС. При этом пар быстро нагревается и приобретает температуру, равную температуре теплоносителя. При этом вся поверхность прибора начинает излучать тепловую энергию в окружающее его пространство. Это третье, неоспоримое преимущество такого вида радиаторов.

Применение вакуумных радиаторов при отоплении частного дома позволяет значительно снизить расходы на обогрев дома. Связано это с несколькими основными аспектами. Во-первых, благодаря максимальной передаче тепловой энергии даже в суровые российские зимы можно использовать теплоноситель, нагретый до сравнительно невысоких температур благодаря оптимизации теплообмена самого прибора.

Кроме этого, возникает возможность и значительного снижения объема теплоносителя, необходимого для полного заполнения системы. Ведь, в отличие от алюминиевого или чугунного радиатора, в который помещается до 4,5 литров теплоносителя, объем вакуумного не превышает 50 миллилитров. Следовательно, можно значительно снизить расход топлива. Так, при применении в качестве источника тепла твердо- или жидкотопливных котлов любого типа расход топлива снижается в два раза. При применении электрических котлов количество потребленной электроэнергии снижается до трех раз, а в случае с электродными котлами до четырех раз, что немаловажно при высокой стоимости электричества во многих регионах страны вкупе с отсутствием ночных тарифов. Это четвертый плюс использования таких радиаторов для отопления.

Не малую роль играет и легкость установки вакуумного радиатора. При наличии навыков владения простейшим слесарным инструментом или паяльником для пропиленовых труб, если вы выберете пластиковый вариант трубопровода, монтаж прибора не займет много времени. При этом вся разводка может быть выполнена в нижней части стены и быть малозаметной посетителям дома. Это пятый положительный аспект.

Конечно, вакуумные радиаторы, как сравнительно недавно появившиеся и высокотехнологичные приборы отопления имеют достаточно высокую стоимость, которая, порой, ограничивает выбор покупателей в свою пользу. Но, учитывая все вышесказанное в статье и то обилие положительных аспектов использования этих приборов в частной системе отопления, думаем что выбор в пользу пусть и дорогих, но инновационных радиаторов поможет не только сэкономить, в конечном счете, но и получить теплое жилье в любое время года.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Правила установки радиаторов отопления, СНиП, монтаж и размещение

Возможно, вас заинтересует информация о том, что собой представляет конвектор отопления водяной

Устройство и принцип работы вакуумных радиаторов отопления.

Вакуумные батареи образуют две горизонтальные трубы и некоторое количество вертикальных секций. Верхняя горизонтальная труба пуста, закрыта с торцов, и к ней ничего не присоединяется. Нижняя труба предназначается для теплоносителя (не обязательно – вода, он может быть любым). Все остальное пространство радиатора внутри занимает литиево-бромидная жидкость под небольшим давлением. Благодаря этому давлению для разогрева названной жидкости достаточно лишь пустить по нижней трубе теплоноситель с температурой в 35 градусов, и она закипит, начнет подниматься по секциям вверх, оседать на стенках прибора, отдавая ему свое тепло, конденсироваться, стекать вниз и снова закипать, подниматься, оседать и т.д. – бесконечно по кругу, пока не будет прекращена подача теплоносителя.

Выбираем радиатор

На выбор потребителя предлагается широкое разнообразие отопительных приборов, разобраться в которых подчас бывает достаточно сложно. Более того, товары из различных категорий ориентированы на покупателей с разным уровнем достатка, то есть могут существенно отличаться по цене. Однако в любом из случаев стоит разобраться в правилах установки радиаторов, поскольку даже достаточно дешевый прибор по степени эффективности может не уступать дорогому, если он смонтирован правильно.

Обратите внимание, что ценовой фактор не является основополагающим в процессе выбора радиатора отопления.

В данном случае стоит учитывать следующие условия:

После рассмотрения всех указанных факторов можно приступать непосредственно к выбору отопительных приборов. Если вы не уверены в своих силах, желательно посоветоваться с профессионалами и почитать о характеристиках тех или иных приборов.

Устройство вакуумных радиаторов

Вакуумные радиаторы внешне не отличаются от других подобных устройств. Внутри две трубы располагаются горизонтально. В верхней части расположена литиево – бромидная жидкость. По нижней трубе проходит вторичный теплоноситель, который нагревает верхний состав. Жидкость в верху закипает при небольшой температуре благодаря низкому давлению.

Литиево-бромидный раствор конденсируется на внутренних стенках и передает им тепло. Затем капли стекают вниз, нагреваются и опять устремляются наверх.

При этом для десяти секций потребуется пол литра воды.

Система отопления прогревается при температуре 30-50 градусов. Происходит быстрый прогрев помещения.

Вакуумное отопление снижает расходы на эксплуатацию приборов обогрева. Так как требуется меньше воды и температура нагрева ниже.

Преимуществом изделий считаются специальные датчики, которые при достижении определенной температуры в помещении выключают нагрев.

Вакуумные батареи отопления работают со всеми разновидностями котлов и считаются лучше алюминиевого радиатора отопления. Кроме этого, в них не создаются воздушные пробки.

Выделяются следующие технические характеристики конструкции:

в зависимости от материала корпуса значение теплоотдачи одной секции варьируется от 150 до 300 Вт.
вес одного элемента около 1,5 кг;
секция предназначена для отопления 2кв. м. помещения.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:Стоимость установки радиатора отопления и правила монтажа

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:Установка радиаторов отопления

Способы установки панельных радиаторов

Уже давно были определены типы подсоединения батарей к системе отопления.

Оно может быть:

Диагональным.
Боковым.
Нижним.

Первый способ сводит к минимуму теплопотери, поэтому считается самым лучшим.

При боковом подключении подающая труба и обратка подсоединяются с одного бока радиатора.

Нижний способ требует «жертву» в виде 15% теплопотерь, но при этом позволяет спрятать трубы в пол, что придает помещению более эстетичный вид, а любые потери можно восполнить, купив более мощный радиатор.

Подключение стальных панелей зависит от типа изделия, поэтому перед их покупкой нужно заранее продумать, каким оно будет. Если установка предстоит в квартире с центральным отоплением, то лучше не менять способ, а подобрать радиаторы с необходимым способом подключения.

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Некоторые способы оптимизации подключения радиаторов к контуру отопления

Стремление владельцев жилья иметь максимальную отдачу от радиаторов отопления — вполне объяснимо. Вместе с тем, несложно понять и нежелание многих из них создавать в помещениях причудливые трубные конструкции, которые бы позволили выйти на наиболее оптимальную из возможных схему подключения батареи. Такие «загогулины» могут серьезно подпортить создаваемый интерьер.

Далеко не каждому понравится такая «паутина труб», создаваемая для наиболее эффективного подключения батареи к трубам подачи и обратки

Во многих случаях есть более удобные решения, совершенно невидимые глазу. Это может быть как конструктивной особенностью самого радиатора, так и тем или иным дополнением в нее, которое можно установить самостоятельно.

Например, выпускаются батареи, которые внешне неотличимы от обычных, но в них внесены некоторые изменения под определённый тип врезки в контур. Рассмотрим на схемах.

Для начала, радиатор, предназначенный для двухстороннего нижнего подключения:

Доработка, оптимизирующая работу радиатора при нижнем двухстороннем подключении

Изменение, кстати, очень небольшое — это всего лишь перемычка со стороны подачи между первой и второй секцией батареи. Весь поток теплоносителя, попадающий в радиатор, вынужден подниматься по вертикальному каналу первой секции вверх, а затем уже распределяться дальше. Получается, что радиатор начинает работать по самой оптимальной схеме диагонального подключения с верхней подачей.

Иногда бывает выгоднее обе трубы подводки разместить сверху (особенно это характерно для высоких вертикальный трубчатых радиаторов). В этом случае схема несколько видоизменяется.

А этот вариант — для двухсторонней подводки сверху.

В такой батарее перемычка стоит перед последней секцией на выходе. Получается, что теплоносителю необходимо, пройдя через все внутренние каналы секций, собраться в последней, чтобы по ней подняться наверх — к выходному патрубку. В итоге — опять же имеем все то же самое эффективное диагональное подключение.

В ассортименте некоторых компаний представлены целые линейки однотипных радиаторов под различные способы подключения. Это обязательно оговаривается в паспорте изделия.

Но подобные доработки можно провести и самостоятельно. Для этого выпускаются специальные клапаны, которые вкручиваются вместо проходной пробки в том месте, где по замыслу должна расположиться заглушка между первой и второй (или последней и предпоследней) секцией.

Клапан для улучшения теплоотдачи радиатора отопления

Так же, как и обычные проходные пробки, такие клапаны могут иметь левую или правую резьбу, быть рассчитаны на подключения к трубам ½ или ¾ дюйма. При запаковке радиатора подпружиненная клапанная часть перекроет проход для теплоносителя ровно на соединительном ниппеле — длина клапана рассчитана под конкретную ширину секции.

Существует вариант доработки и для одностороннего подключения радиаторов. В этом случае используется специальное приспособление, называемое удлинителем потока. Он представляет собой длинную трубку проходным диаметром обычно в 16 мм, закреплённую с внутренней стороны футорки. При сборке радиатора этот удлинитель оказывается по центру коллектора и заканчивается в области границы между последней и предпоследней секцией с противоположной стороны.

Как это работает?

Удлинитель потока также превращает боковое подключение радиатора в аналог диагонального

В отличие от обычного бокового подключения, теплоносителю, чтобы выйти из радиатора в процессе циркуляции, необходимо достигнуть отрытого конца удлинителя, и только потом по этой трубке проследовать в трубу «обратки». В итоге общее движение жидкости в радиаторе вновь превращается в диагональное — наиболее оптимальное для эффективной теплоотдачи.

Такие удлинители можно приобрести в готовом виде — опять же, с выбором под правую или левую сторону установки.

Удлинитель потока заводского изготовления

Но несложно его изготовить и самостоятельно. Для этого потребуется приобрести не обычную, а специальную проходную пробку — с ее внутренней стороны имеется резьбовая часть, к которой можно накрутить трубку нужной длины и диаметра или, например, запаковать фитинг.

Так выглядят проходные пробки для изготовления удлинителей потока

А в качестве самого удлинителя многие мастера используют обычную металлопластиковую трубу, отрезок которой уже несложно соединить с фитингом.

Самодельный удлинитель потока из металлопластиковой трубы

В данной статье мы специально не рассматривали варианты одностороннего нижнего подключения радиаторов отопления. Просто потому, что тема эта достойна отдельного рассмотрения, так как для таких способов врезки либо применяют приспособленные к таким условиям (полностью или опционально) радиаторы, либо потребуется использование одного из многочисленных адаптеров.

В завершение же этой публикации — еще одна видеоинструкция по монтажу радиатора отопления модельной линейки «Rifar Monolit».

Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

Желательно устанавливать запорные краны на входе и выходе радиатора. Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики. Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально. При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.

Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Правда и вымысел о вакуумных радиаторах

Что касается отношения к новинке, то люди разделились на 3 группы:

одним новшество абсолютно безразлично, отопление работает, да и ладно;
другие уверены, что все это – происки маркетологов, а новинка абсолютно бесполезна;
третьи уверяют всех, что экономия энергозатрат составляет чуть ли не 50-70% по сравнению с обычным отоплением.

Что обещают производители

К заверениям продавцов всегда стоит относиться с опаской, ведь главная задача для них – продать товар, интерес покупателя стоит в лучшем случае на втором месте.

Но упомянуть о заявленных преимуществах стоит, судя по рекламе, вакуумный радиатор отопления позволит:

снизить количество теплоносителя в отопительной системе дома, радиатор в 10 секций потребует всего лишь 0,5 л воды для равномерного прогрева;

Характеристики радиаторов популярного производителя

Обратите внимание! Всего в отопительных системах такого типа объем теплоносителя может быть в пределах 15-20 л и даже меньше.

повысить скорость прогрева радиатора, если обычный чугунный будет разогреваться несколько минут, то вакуумный – меньше минуты;
понизить температуру теплоносителя в системе, вместо 80ᵒС его достаточно нагреть примерно до 50-60ᵒС;
сделать невозможным загрязнение внутренностей радиатора из-за плохой очистки теплоносителя просто невозможно, ведь вода течет только через нижнюю трубку;

образование воздушных пробок также невозможно;

Что касается недостатков, то в рекламе обычно упоминается только достаточно высокая цена, а также то, что при неаккуратном обращении возможна разгерметизация устройства. Учитывая высокую степень опасности литиево-бромидной жидкости, это чревато самыми негативными последствиями.

Вакуумные батареи в реальной жизни

Самое главное, что нужно понимать, так это то, что радиатор – всего лишь посредник, его роль заключается в том, чтобы максимально быстро передать тепло в комнату, сам по себе он энергию не вырабатывает. Так что потребность дома в энергии для обогрева останется той же, а снизить ее можно за счет грамотной теплоизоляции.

Вакуумные радиаторы конструктивные особенности вакуумных радиаторов отопления, принцип работы, мощность, целеобразность установки Вакуумные радиаторы отопления – устройство, преимущества, монтаж Вакуумные радиаторы отопления: принцип работы, выбор, монтаж Вакуумные радиаторы конструктивные особенности вакуумных радиаторов отопления, принцип работы, мощность, целеобразность установки Вакуумные радиаторы: видео-инструкция по монтажу своими руками, особенности электрических приборов отопления, принцип работы, цена, фото Вакуумные радиаторы отопления: виды, правила выбора и технология монтажа

По ряду пунктов есть замечания:

загрязнение, воздушные пробки действительно никогда не образуются, но вот в обычной отопительной системе достаточно просто следить за чистотой воды. А установленный кран Маевского позволит за считанные секунды спустить лишний воздух из системы;
объем воды действительно понадобится меньший и котел подогреет его быстрее, но для поддержания нужно температуры ему придется включаться чаще, то есть система будет обладать малой инерционностью;
вакуумные радиаторы обладают еще одним недостатком – площадь контакта трубы с теплоносителем и литиево-бромидной жидкости невелика. Так что вопрос эффективности теплопередачи под вопросом;

Площадь контакта невелика

помнить нужно и то, что температурный режим и эффективность нагрева радиатора имеют нелинейную связь. Если в случае с обычным температура поверхности плавно растет с увеличением температуры теплоносителя, то в вакуумных могут наблюдаться скачки, когда даже небольшое повышение температуры воды приводит к росту теплоотдачи. Связано это со свойствами литиево-бромидной жидкости.

Зависимость между теплоотдачей и температурой теплоносителя нелинейная

Обратите внимание! Обычно производитель сам устанавливает оптимальный температурный режим для своей продукции. Так что, хотя принцип работы вакуумных радиаторов отопления один и тот же, оптимальная температура теплоносителя может быть разной для разных моделей.

При несоблюдении рекомендуемой температуры теплоносителя есть большой риск того, что теплоотдача батареи снизится в разы. Такое может произойти в случае, если вся жидкость вдруг испарится, в таком случае нужно будет снизить температуру воды в трубе и ждать, когда пойдет процесс конденсации.

При малом нагреве испарение будет идти вяло

Также не стоит думать, что такие батареи будут эффективны при низкой температуре теплоносителя. Просто будет испаряться очень мало литиево-бромидной жидкости, что скажется на нагреве металла корпуса.

Тем не менее, перечисленные особенности являются скорее теоретическими, ощущается нехватка эксперимента, проведенного независимой организацией.

Пока что можно опираться только на опыт применения подобных систем:

г. Тюмень – снижение на 1/3 расходов на отопление жилья (200 м2), до этого стояли обычные алюминиевые батареи;
г. Екатеринбург – в сильный мороз для обогрева дома (около 400 м2) в час расходовалось 8 кВт энергии.

Подобных примеров можно привести немало, но есть и неудачный опыт использования вакуумных радиаторов, когда особой разницы с обычными батареями не ощущалось. Так что многое зависит еще и от качества самой батареи, качественные стоят очень дорого.

Устройство радиатора отопления: виды, характеристики, конструкция, принцип работы, подключение

: 2 004

Отопительные приборы пользуются большим спросом, поэтому многие потребители интересуются конструкцией изделия, производителем и другими параметрами. Устройство радиатора отопления делится на 2 вида секционное и панельное.

Радиаторы отопления для квартиры и дома изготавливаются из чугуна, стали и различных сплавов. В наше время они имеют множество форм, и это не единственное их отличие, они также выделяются конструктивными особенностями.

Виды и характеристики

Рассмотрим разные виды радиаторов и их технические характеристики. Наиболее известной и полюбившейся множеству людей, является батареи из чугуна. До недавнего времени применялась практически во всех зданиях. Неприметные и громоздкие с виду, непригодны в автоматизированных схемах отопления.

Но они имеют большое количество преимуществ, благодаря которым были и остаются популярными. Вот некоторые из них: устойчивость к изменению давления в отоплении, также устойчивость к коррозии и невосприимчивость примесей, находящихся в жидкости и паре пускаемых по трубам отопления.

Вот вы и узнали устройство радиатора системы отопления из чугуна.

Виды радиаторов отопления

Следующий вид обогревателей отопления — стальные радиаторы. Их намного тоньше, чем у остальных, а это способствует уменьшению инертности. Сделанные в виде панели обогреватели имеют высокую теплоотдачу, за счет большей площади.

Последний вид — алюминиевые радиаторы отопления. Подходят большинству людей, потому что являются легкими, как и стальные обладают большой теплоотдачей, выделяются компактностью и современностью технологий. Также в обогреватели добавляются примеси такие как кремний, который существенно влияет на сопротивление материала прибора на разрыв. А в более дорогостоящих моделях используется цинк и титан, они обеспечивают большое сопротивление ударам и противостоят ржавлению материалов.

Конструкция

Давайте разберем конструкции устройства радиатора отопления. При выборе нужно предусмотреть важные параметры.

Выбор секционного радиатора дает возможность увеличить его площадь, в панельном никаких изменении произвести не получится.

Из-за этого большинство специалистов рекомендуют секционное устройство, оно гораздо проще в эксплуатации по двум причинам:

Легкая замена вышедших из строя частей прибора.
Увеличение площади обогрева помещения за счет добавления новых секций.

Качество отопительной схемы зависит от межосевого расстояния, оно по вертикали отражает длину отрезка между центрами проводящей и отводящей трубы.

Это стоит учитывать при замене или устранении поломок радиаторов. При разном межосевом расстоянии трубы состыковать невозможно, поэтому, чтобы не тратить деньги попусту убедитесь, что межосевое расстояние совпадает.

Также нужно учитывать толщину труб изделия, если будут слишком тонкими, система засорится гораздо быстрее. Так называемый теплоноситель (то что течет по трубам) часто содержит в себе ржавчину, песок и окалину. Что при оседании снижает эффективность отопления, и даже вызывает поломку в его системе. Именно поэтому очень важно подобрать лучший радиатор для своей отопительной системы, так как от выбора зависит не только обогревание вашего жилья, но и здоровье вас и ваших близких.

Принцип работы

Принцип работы радиаторов для отопления довольно прост. При нагревании, как всем известно, с уроков физики 5 класса более нагретая жидкость находиться вверху, а более холодная внизу.

Также точно и с ним вода, нагреваясь до определенной температуры попадает в верхнюю часть котла, далее попадает в трубу и начинает отдавать тепло вашей квартире.

После этого она по тому же закону физики, остывая, опускается в трубу отвода, откуда возвращается в котел отопления. Так и происходит циркуляция в радиаторах.

Конвекционный способ ускорено согревает пространство комнаты, при нем тепло передается через поверхность батареи. А излучение отличается тем, что тепло исходит от нагретого источника с повышенной теплоемкостью и высокой температурой нагрева. Устройство системы отопления может быть и смежным в этом случае, она будет называться радиаторной-конвекционной.

Движение воздуха при конвекционном отоплении

При осмотре устройства радиатора отопления стоит отметить, что для ускоренного прогрева квартиры подходит конвекционная система, но она имеет один недостаток. При прохождении конвекций в воздух попадает много пыли что естественно сказывается на здоровье окружающих не с лучшей стороны.

Несмотря на теплоту батареи, она будет отдавать излучением только 60 % тепла, остаточное тепло будет передаваться конвективным способом.

Из-за этого хорошо прогреваются объекты, находящиеся в помещении. Сам принцип обогрева близок к процессу работы системы «теплый пол».

Подведение итогов

Вакуумные радиаторы – интересный ход производителей оборудования для отопления дома. Некоторые усматривают в этом заговор, цель которого – вытянуть побольше денег из карманов доверчивых покупателей, другие – едва ли не революцию в отоплении жилья, пока что просто не хватает статистики для окончательного вывода.

Но если высокая стоимость не пугает, то можно приобрести подобную модель, хуже обычной батареи она точно работать не будет. На видео в этой статье показано сравнение вакуумного радиатора с обычными моделями.

Постоянный адрес статьи $(‘.buttonn’).replaceWith(function(){return’‘+$(this).html()+’‘;})

Лучшие производители вакуумных радиаторов

Широким ассортиментом на рынке отопительных приборов вакуумные пока не отличаются. Среди потребителей особым авторитетом пользуются изделия компании EnergyEco. Этот российский производитель использует для изготовления батарей 1,5 мм сталь. Пользователи отмечают высококачественное исполнение, хорошую теплоотдачу — около 170 кВт на один элемент.

Рабочим для радиатора является давление от 0,6 до 1,3 МПа. Даже при 2 МПа прибор может работать, но 5 МПа для него очень много — он начинает разрушаться. Стоимость радиатора от ЕнерджиЕко немалая, но спрос на него не падает.

Вакуумные радиаторы отопления – устройство, преимущества, монтаж Вакуумные радиаторы: видео-инструкция по монтажу своими руками, особенности электрических приборов отопления, принцип работы, цена, фото Вакуумные радиаторы конструктивные особенности вакуумных радиаторов отопления, принцип работы, мощность, целеобразность установки Монтаж системы отопления: инструменты, радиаторы, трубы, этапы работы, способы Радиаторы отопления – биметаллические, чугунные и другие виды – монтаж, выбор, расчет | Как правильно выбрать радиаторы отопления – подробная инструкция

Производитель Форвакуум выпускает вакуумные приборы настенного и плинтусного типа. Теплоотдача регистра длиной 1 м при температуре теплоносителя 50 °C составляет 239 Вт.

Можно встретить на рынке и радиаторы китайского производства. Они будут иметь меньшую цену, но иногда и сомнительное качество. При покупке их следует тщательно осматривать, проверять документацию.

Правила выбора изделия

С ростом популярности этого высокотехнологичного оборудования на рынке встречается все больше контрафакта низкого качества.

При покупке следует проверить, приложили ли к прибору соответствующие сертификаты и другую техническую документацию. Следует запомнить, что основное правило эффективной работы агрегата — полная герметичность.

Важен для радиатора и такой параметр, как количество теплоносителя в вертикальных секциях — литиево-бромидной смеси. Большой объем может грозить перетеканием жидкости.

Чтобы оценить соответствие объема нужно ориентироваться на звук, возникающий при покачивании агрегата. Он должен напоминать негромкий шелест. Если же четко различим звук перетекающей жидкости, радиатор, с большой долей вероятности, может оказаться кустарной подделкой.

На большинство своих моделей европейские производители дают гарантию до 5 лет. Цены на них прямо пропорциональны числу секций и они выше, чем на водяные аналоги

На изделиях, изготовленных по заводской технологии, сварочные швы не имеют никаких изъянов в отличие от агрегатов неизвестного происхождения.

Производители с хорошей репутацией покрывают корпуса изделий качественной порошковой краской. Поэтому целостность окрасочного слоя трудно нарушить даже при соприкосновении с растворителем. Нельзя упускать и такой момент, как герметичность заправочного клапана.

Принципы действия

Принцип работы вакуумной батареи основан на способности теплоносителя при пониженном давлении закипать при низкой температуре и отдавать тепло при конденсации.

Вакуумные радиаторы отопления содержат теплоносители, способные к быстрому испарению при низкой температуре. Активация отопительной секции начинается уже при температуре 35°С, а полностью в рабочий режим радиатор входит при 50°С.

В нижней части секции находится теплообменник, представляющий собой прямой отрезок трубы, охваченный кольцом, переходящим в вертикальную емкость. Вертикальная трубка заполнена литиево-бромидной солью или этанолом, она герметично запаяна, воздух из емкости откачан. Прогрев батареи происходит при конденсации паров теплоносителя на поверхности трубки.

Сравнение с обычной батареей по данным тепловизора.

Верить ли рекламе, расхваливающей вакуумные приборы отопления

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали.

1. Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время. И поэтому совсем не так важно, минуту или пять будет греться сам радиатор.

2. Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия. Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя

3. В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает реклама. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.

4. Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.

5. Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.

6. Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.

7. Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.

8. Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.

9. Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.

10. Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить рекламе, такой убедительной на первый взгляд.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

Вакуумные радиаторы отопления: виды, правила выбора и технология монтажа Устанавливаем вакуумные радиаторы отопления, особенности выбора и монтажа, полезные советы Вакуумные радиаторы отопления – особенности, монтаж | Строительный портал Радиаторы отопления – биметаллические, чугунные и другие виды – монтаж, выбор, расчет | Устройство радиатора отопления, принцип работы секции батарей, схема Вакуумные радиаторы отопления: принцип работы, конструкция, преимущества

И напоследок, несколько полезных советов:

не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Вакуумные термосварочные машины для литиевых батарей для второго окончательного запечатывания ячеек пакета

Оборудование для литиевых батарей Машина для вторичной вакуумной запайки полимерных элементов после заполнения электролитом

Это оборудование используется для вакуумирования литиевых ячеек и окончательной термосваривания после заполнения и процесса диффузии электролита.

Характеристики:
1. Уплотнительная головка изготовлена из медного материала, поэтому эффект теплопередачи является хорошим для экономии энергопотребления
, повышения эффективности работы и большей экономии энергии, чем у
других аналогичных продуктов.
2. Давление верхней и нижней уплотнительных головок можно регулировать с помощью клапана регулировки давления в соответствии с требованиями различных технологических параметров.
3. Нижняя и верхняя уплотнительные головки приводятся в движение цилиндром через две линейно-направляющие втулки, что позволяет им гибко перемещаться вверх и вниз и обеспечивает требуемую параллельность после уплотнения.
4. Он разработан с функцией прокола.
5. Крышка камеры приводится в движение цилиндром через линейно-направляющие втулки, что делает их гибкими и обеспечивает хорошее уплотнение.
6. Его можно использовать для различных аккумуляторов, простая регулировка.
7. Простое управление, приятный внешний вид, небольшие размеры, легкий вес

Видео

Машина для термосваривания аккумуляторов TOB YF350 S

TOB-YF350-S компактная вакуумная машина для запечатывания пакетов — это ручная машина для запечатывания пакетов, которая в основном используется для термосваривания ламинированных алюминием ящиков в перчаточном ящике…

Оперативное видео машины для вакуумной запайки плоской литий-ионной батареи ячейки пакета

Описание PC-FVS-110 — компактный вакуумный упаковщик для ячеек пакетов. Это используется для окончательной герметизации ячейки мешочка. Это хранится в сухой атмосфере.

Машина для вакуумной запайки мешочков

MRX-YF200 вакуумная машина для запечатывания мешочков.

Видео взяты с Youtube. Если есть какие-либо нарушения, мы удалим их, пожалуйста, отправьте электронное письмо по адресу [email protected], спасибо.

Литий-ионная батарея Вакуумная запайочная машина Тепловой запайщик для ячеек-мешочков Второе окончательное запечатывание

Это оборудование используется для вакуумирования литиевых ячеек и окончательной термосварки после заполнения и диффузии электролита.

Характеристики:
1. Уплотнительная головка изготовлена из медного материала, поэтому эффект теплопередачи хорош для экономии энергопотребления
, повышения эффективности работы и большей экономии энергии, чем у
других аналогичных продуктов.
2. Давление верхней и нижней уплотнительных головок можно регулировать с помощью клапана регулировки давления в соответствии с требованиями различных технологических параметров.
3. Нижняя и верхняя уплотнительные головки приводятся в движение цилиндром через две линейно-направляющие втулки, что позволяет им гибко перемещаться вверх и вниз и обеспечивает требуемую параллельность после уплотнения.
4. Он разработан с функцией прокола.
5. Крышка камеры приводится в движение цилиндром через линейно-направляющие втулки, что делает их гибкими и обеспечивает хорошее уплотнение.
6. Его можно использовать для различных аккумуляторов, простая регулировка.
7. Простое управление, приятный внешний вид, небольшие размеры, легкий вес.

ОБОРУДОВАНИЕ ДЛЯ ЛАБОРАТОРИИ POUCH CELL LAB EQUIPMENT AOT-VFS-200
Материал камеры	Камера изготовлена из алюминиевого сплава, не вызывает коррозии.
Степень вакуума	≤-95 кПа (покупатель готовит вакуумный насос)
Температура уплотнительной головки	Температура в помещении ~ 250 ℃.это регулируется
Точность температуры	± 1,5 ℃
Давление термосваривания	0 ~ 7 кг / см2 (регулируется)
Время термосваривания	0 ~ 99 с регулируется
Ширина уплотнения	5мм
Максимальный размер уплотнения	200 мм
Плоскостность уплотнительной головки	Протестируйте тройную безуглеродистую бумагу, установите давление воздуха в головке на 0.6МПа, температура 200 градусов, выдавливание пломбы равномерное
Скорость работы воздушного компрессора	≥180 раз / ч
Сила	Нагревательная труба 300 Вт, потребляемая мощность около 0. 6кВт при обогреве.
Источник питания	220 В / 50 Гц
Мощность: 50 Вт	50 Вт
Сжатый воздух	0.5 ~ 0,7 МПа

Купить Вакуумная термосваривающая машина для вторичной батареи для мешочков, Вакуумная термосварочная машина для вторичной батареи для мешочных ячеек Поставщики

Аккумуляторная вторичная вакуумная термосварочная машина для мешочков

Технические характеристики

Это устройство в основном применяется для гибкой упаковки (среднего и малого размера) литиевой батареи при впрыске жидкости после постоянного вакуума, горячего сжатия упаковки; простая вторичная упаковка.

Полость из алюминиевого сплава, коррозионностойкая, прочная конструкция
Вакуум до-90 кПа ~ 0 регулируемый (принадлежит покупателю вакуумный насос)
Температура головы:	RT ~ 250 ℃, регулируемая температура
Точность контроля температуры:	± 1.5 ℃
Давление термосваривания:	0 ~ 7 кг / см2 регулируется
Время запечатывания:	0 ~ 99 секунд регулируется
Ширина края:	5 мм (согласно требованиям заказчика)
Максимальный размер кромки:	200 мм
Параллельность головы:	с тройной бескопирочной бумагой, давление головки 0. 6 МПа, температура при 200 ℃, когда печать из печати
Расход воздуха:	около 0,2 л сжатого газа / каждый раз
Пневматическая рабочая скорость:	≥ 180 раз / ч
Сила:	Тепловая труба 300 Вт, нагрев при энергопотреблении около 0.6кВт
Источник питания:	220 В / 50 Гц
Сила:	50 Вт
Источник сжатого воздуха:	0.5 ~ 0,7 МПа
Измерение
Рабочий отдел:	520мм * 350мм * 650мм

ДИСПЛЕЙ ПРОДУКТА

ПАКЕТ

Электронная почта: [адрес электронной почты защищен]

Skype: amywangbest86

Whatsapp / Телефон: +86181 2071 5609

(PDF) Исследование процесса сушки в вакууме и внутренней теплопроводности сердечника литий-ионной батареи

На протяженность сердечника батареи в основном повлияла внутренняя структура

; в частности, на скорость теплопроводности

влияли свойства каждого материала. Когда время выпекания

достигло 90 минут, внутренняя теплопередача сердечника батареи

была полностью завершена, а температура достигла 115 ° C.

Тепловизионное изображение сердечников батареи показало неравномерную теплопередачу

в некоторых местах из-за немного различающегося спаривания сердечников батареи между слоями во время процесса изготовления. Однако позиции были лишь некоторыми горизонтальными точками контакта, которые не повлияли на изучение переноса тепла в этих структурах.Была проверена применимость и осуществимость метода расчета температурной проводимости

, аналогичного сложной внутренней структуре

Температурный менеджмент и безопасность литий-ионных аккумуляторов

являются основными технологиями аккумуляторных систем. В процессе нагрева

основная часть батареи может быть повреждена рядом проблем,

, таких как высокая общая температура сердечника батареи или локальная температура

и неравномерность нагрева во время

теплопроводность сердечника батареи. Для устранения недостатков

существующих печей с литий-ионным аккумулятором был разработан новый тип цилиндрических печей

. Полезная модель

характеризовалась тем, что ядро батареи было запечено и помещено в ручную тележку

. Тележка

может быть автоматически объединена и соединена при входе в печь и выходе из нее, и в этот период не требуется ручная транспортировка

, что позволяет избежать вторичного загрязнения в процессе выпечки сердечника батареи.В процессе выпечки

ядро батареи проверялось в любое время

через перчаточный ящик для повышения уровня автоматизации. Ядро ионного аккумулятора Li-

состояло из различных интервалов материалов.

На основе особых конфигураций сердечника батареи и различных свойств материалов

была рассчитана взаимосвязь между тепловым потоком

и температурной теплопроводностью между слоями

Была смоделирована внутренняя модель встроенной модели ядра батареи в различные периоды времени. Используя различные материалы на

в любое время и при любой температуре, теплопроводность каждого слоя в пяти направлениях температурных испытаний на поперечном сечении сердечника батареи

была подобрана квадратично. Этот

помогает получить изменение температуры сердечника батареи в

разное время во время процесса обжига горячим газообразным азотом.

Теплопроводность легированных металлов обычно снижалась

с повышением температуры, что было подтверждено моделированием

и экспериментальными результатами. Также были определены механизм проводимости

тепла внутри сердечника батареи и характеристики изменения

внутренней температуры в сердечнике батареи с течением времени.

Важно изучить теплопроводность и обжиг

объектов с различными материалами и внутренней сложной структурой —

туров.Был предложен подходящий алгоритм исследования взаимосвязи между

сушки и осушения сердечника батареи и временем накопления bak-

, который больше не был слепым. Этот поиск re-

предоставляет ссылку на аналогичные исследования по выпечке.

Номенклатура

: Теплопроводность в i-м слое

ki: Скорость изменения температуры в i-м слое

qi: Плотность теплового потока между i-м и (i + 1) -м слоями ho-

горизонтальный контакт

Qi: плотность теплового потока между i-м и (i + 1) -м слоями окружности

кулярный контакт

ti: температура в i-м слое горизонтального контакта

Ti: температура в i-й слой кругового контакта

: Толщина i-го слоя

Li: Длина i-го слоя горизонтального контакта

ri: Радиус i-го слоя кругового контакта

Ai: Контакт площадь i-го слоя кругового контакта

Ci: Длина контакта i-го слоя кругового контакта

: Повышенные тепловые потоки от горизонтального участка контакта

i-го слоя

: Повышенные тепловые потоки от круглого сечения контакта

i-й слой 9 0003

: Коэффициент излучения материала i-го слоя

: Плотность материала i-го слоя

ci: Удельная теплоемкость материала i-го слоя

i: Номера слоев сердечника батареи

: Время

x , z: Пространственная координата

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в связи с публикацией этой статьи.

Благодарности

Это исследование было поддержано китайским проектом поддержки науки и техники

logy в Тяньцзине (грант 14JCTPJC00532).

Список литературы

К.П. Гош, С. Джейас, А.Е. Смит и др., Математическая модель —

сушки зерна пшеницы с учетом движения влаги —

исследований с использованием магнитно-резонансной томографии (МРТ), часть II:

Сравнение модели с опубликованными исследованиями, Biosystems Engin —

eering 100 (2008) 547–554.

[1]

Н.И. Рамос, М.Дж. Миранда, С.Р. Брандао и др., Оценка

параметров диффузии воды при динамической сушке винограда, журнал

из Food Engineering 97 (2010) 519–525.

[2]

A. Fabbri, C. Cevoli, L. Alessandrini, Численное моделирование

тепломассопереноса во время процесса обжарки кофе, журнал

из Food Engineering 105 (2011) 264–269.

[3]

Ф. Асдрубали, Масштабная модель для оценки испарения воды из закрытых плавательных бассейнов

, Энергия и здания 41 (2009)

311–319.

[4]

M.L. Бауэр, В.Т. Биггс, Оценки пространственных изменений в испарении

с использованием спутниковой температуры поверхности и модели баланса воды

, Hydrological Processes 22 (2010) 670–682.

[5]

W.J. Finch, C.H. Гаш, Применение простой конечно-разностной модели

для оценки испарения из открытой воды, Journal of

Hydrology 255 (2002) 253–259.

[6]

К. Лян, Дж.Н. Дадни, Й. Дж. Хоу, Иерархически структурированный нанокомпозитный материал sul-

мех / углерод для высокоэнергетической литиевой батареи

, Химия материалов 21 (2009) 4724–4730.

[7]

Дж. Родригезкарвахаль, Дж. Русс, К. Маскелье, Electronic crys-

Расчет в материале литиевой батареи: столбчатое упорядочение

электронов и дырок в шпинели LiMn2O4, Physical Review Let-

ters 81 (1998) 4660–4663.

[8]

H.Чжэн, Р. Ян, Г. Лю и др., Сотрудничество между активным материалом

, полимерным связующим и проводящей углеродной добавкой в

[9]

128 Z. Jiang et al. / Теоретическая и прикладная механика Letters 9 (2019) 120-129

Второй закон термодинамики для батарей с вакуумным состоянием — Quantum

В стохастической термодинамике работа — это случайная величина, среднее значение которой ограничено изменением свободной энергии системы . Однако в большинстве обработок рабочий резервуар, который поглощает это изменение, либо неявно предполагается, либо моделируется с использованием нефизических систем с неограниченными гамильтонианами (т.е. идеальный вес). В этой работе мы описываем последствия введения основного состояния батареи и, следовательно, нарушения ее трансляционной симметрии. Наиболее ярким следствием этого сдвига является то, что тождество Ярзинского заменено семейством неравенств. Используя эти неравенства, мы получаем поправки ко второму закону термодинамики, которые экспоненциально исчезают с расстоянием от начального состояния батареи до нижней границы ее спектра. Наконец, мы изучаем типичную тепловую операцию, которая реализует приблизительное стирание Ландауэра, и демонстрируем последствия, возникающие при явном введении основного состояния батареи. В частности, мы показываем, что заполнение состояния вакуума любой физической батареи устанавливает нижнюю границу колебаний работы, в то время как батареи без состояния вакуума допускают стирание без колебаний.

[1] Дж. В. Коски, В. Ф. Маиси, Т. Сагава и Дж. П. Пекола. Экспериментальное наблюдение роли взаимной информации в неравновесной динамике максвелловского демона. Phys. Rev. Lett., 113: 030601, июль 2014 г. 10.1103 / PhysRevLett.113.030601. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.113.030601.
https: / / doi.org/ 10.1103 / PhysRevLett.113.030601

[2] Дж. В. Коски, А. Кутвонен, И. М. Хаймович, Т. Ала-Ниссила и Дж. П. Пекола. Встроенный демон Максвелла как информационный холодильник. Phys. Rev. Lett., 115: 260602, декабрь 2015 г. 10.1103 / PhysRevLett.115.260602. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.115.260602.
https: / / doi.org/ 10.1103 / PhysRevLett.115.260602

[3] Кенсаку Чида, Самарт Десаи, Кацухико Нишигучи и Акира Фудзивара. Электрогенератор, управляемый демоном Максвелла. Nat. Commun., 8: 15310, май 2017 г. 10.1038 / ncomms15301. URL https: / / doi.org/ 10.1038 / ncomms15301. Статья.
https: / / doi.org/ 10.1038 / ncomms15301

[4] Патрис А. Камати, Джон П.С. Петерсон, Тьяго Б. Батальяо, Каонан Микадеи, Александр М. Соуза, Роберто С. Сартур, Иван С. Оливейра и Роберто М. Серра. Экспериментальное исправление производства энтропии демоном Максвелла в квантовой системе. Phys. Rev. Lett., 117: 240502, декабрь 2016 г.10.1103 / PhysRevLett.117.240502. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.117.240502.
https: / / doi.org/ 10.1103 / PhysRevLett.117.240502

[5] Peterson JPS, Sarthour RS, Souza AM, Oliveira IS, Goold J., Modi K., Soares-Pinto DO, and Céleri LC Экспериментальная демонстрация преобразования информации в энергию в квантовой системе в пределе Ландауэра. Proc. Royal Soc. А, 472 (2188): 20150813, апрель 2016 г. 10.1098 / rspa.2015.0813. URL https: // doi.org/ 10. 1098 / rspa.2015.0813.
https: / / doi.org/ 10.1098 / rspa.2015.0813

[6] Г. Л. Занин, Т. Хаффнер, М. А. А. Таларико, Э. И. Дуцциони, П. Х. Соуто Рибейро, Г. Т. Ланди и Л. К. Селери. Экспериментальная квантовая термодинамика с линейной оптикой. Brazilian Journal of Physics, 49 (5): 783–798, октябрь 2019 г. ISSN 1678-4448. 10.1007 / s13538-019-00700-6. URL https: / / doi.org/ 10.1007 / s13538-019-00700-6.
https: / / doi.org/ 10.1007 / s13538-019-00700-6

[7] К. Ярзинский.Неравновесное равенство разностей свободной энергии. Phys. Rev. Lett., 78: 2690–2693, апрель 1997a. 10.1103 / PhysRevLett.78.2690. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.78.2690.
https: / / doi.org/ 10.1103 / PhysRevLett.78.2690

[8] К. Ярзинский. Различия между равновесной свободной энергией и неравновесными измерениями: подход основного уравнения. Phys. Rev. E, 56: 5018–5035, ноябрь 1997b. 10.1103 / PhysRevE.56.5018. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevE. 56.5018.
https: / / doi.org/ 10.1103 / PhysRevE.56.5018

[9] Альваро М. Альгамбра, Луис Масанес, Джонатан Оппенгейм и Кристофер Перри. Колеблющаяся работа: от квантовых термодинамических тождеств к равенству второго закона. Phys. Ред. X, 6: 041017, октябрь 2016 г. 10.1103 / PhysRevX.6.041017. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.6.041017.
https: / / doi.org/ 10.1103 / PhysRevX.6.041017

[10] Джонатан Г. Риченс и Луис Масанес. Извлечение работы из квантовых систем с ограниченными колебаниями работы.Nat. Commun., 7: 13511, ноябрь 2016 г. doi.org/ 10.1038 / ncomms13511. URL https: / / doi.org/ 10.1038 / ncomms13511.
https: / / doi.org/ 10.1038 / ncomms13511

[11] Косуке Ито, Питер Талкнер, Б. Прасанна Венкатеш и Гентаро Ватанабе. Обобщенные измерения энергии и квантовая работа, совместимые с флуктуационными теоремами. Phys. Ред. A, 99: 032117, март 2019 г. 10.1103 / PhysRevA.99.032117. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevA. 99.032117.
https: // doi.org/ 10.1103 / PhysRevA.99.032117

[12] Тьяго Дебарба, Гонсало Манзано, Елена Гурьянова, Маркус Хубер и Николай Фриис. Оценка работы и колебания работы при неидеальных измерениях. New Journal of Physics, 21 (11): 113002, ноябрь 2019 г. ISSN 1367-2630. 10.1088 / 1367-2630 / ab4d9d. URL-адрес http: / / dx.doi.org/ 10.1088 / 1367-2630 / ab4d9d.
https: / / doi.org/ 10.1088 / 1367-2630 / ab4d9d

[13] Риккардо Рао и Массимилиано Эспозито. Подробные теоремы о флуктуациях: объединяющая перспектива.Энтропия, 20 (9): 635, 2018. 10.3390 / e200

.
https: / / doi.org/ 10.3390 / e200

[14] Марцин Лобейко. Неравенство второго закона для когерентных квантовых систем и термостатов конечных размеров, февраль 2021 г. ISSN 2041-1723. URL https: / / doi.org/ 10.1038 / s41467-021-21140-4.
https: / / doi.org/ 10.1038 / s41467-021-21140-4

[15] Том Первс и Тони Шорт. Каналы, измерения и пост-выбор в квантовой термодинамике, 2020. https://arxiv.org/ abs/2008.09065.
arXiv: 2008.09065

[16] Э. Г. Д. Коэн и Дэвид Маузералл. Заметка о равенстве Яржинских. Журнал статистической механики: теория и эксперимент, 2004 (07): P07006, июл 2004. 10.1088 / 1742-5468 / 2004/07 / p07006. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1742-5468 / 2004/07 / p07006

[17] Бенуа Палмьери и Дэвид Ронис. Равенство Яржинского: Связь с термодинамикой и вторым законом. Phys. Ред. E, 75: 011133, январь 2007 г. 10.1103 / PhysRevE.75.011133. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevE.75.011133.
https: / / doi.org/ 10.1103 / PhysRevE.75.011133

[18] Ф. Дуарш, С. Силиберто, А. Петросян и И. Раббиози. Экспериментальная проверка равенства Ярзинского в механическом эксперименте. Europhysics Letters (EPL), 70 (5): 593–599, июнь 2005 г. 10.1209 / epl / i2005-10024-4. URL https: / / doi.org/ 10.1209.
https: / / doi.org/ 10.1209 / epl / i2005-10024-4

[19] Шуомин Ан, Цзин-Нин Чжан, Марк Ум, Диншун Львов, Яо Лу, Цзюньхуа Чжан, Чжан- Ци Инь, Х. Т. Куан и Кихван Ким. Экспериментальная проверка квантового равенства Ярзинского с системой захваченных ионов. Nature Physics, 11 (2): 193–199, 2015. ISSN 1745-2481. 10.1038 / nphys3197. URL https: // doi.org/ 10.1038 / nphys3197.
https: / / doi.org/ 10.1038 / nphys3197

[20] Тай М. Хоанг, Руи Пан, Джонхун Ан, Джэхун Банг, Х. Т. Куан и Тонгкан Ли. Экспериментальная проверка дифференциальной флуктуационной теоремы и обобщенного равенства Ярзинского для произвольных начальных состояний. Phys.Rev. Lett., 120: 080602, февраль 2018 г. 10.1103 / PhysRevLett.120.080602. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.120.080602.
https: / / doi.org/ 10.1103 / PhysRevLett.120.080602

[21] Хорхе Курчан. Теорема о квантовой флуктуации. Препринт arXiv cond-mat / 0007360, 2000. https: // arxiv.org/ abs / cond-mat / 0007360.
https: / / arxiv.org/ abs / cond-mat / 0007360

[22] Хэл Тасаки. Соотношения Ярзинского для квантовых систем и некоторые приложения. препринт arXiv cond-mat / 0009244, 2000.https: // arxiv.org/ abs / cond-mat / 0009244.
https: / / arxiv.org/ abs / cond-mat / 0009244

[23] Себастьян Деффнер и Кристофер Ярзинский. Обработка информации и второй закон термодинамики: инклюзивный гамильтонов подход. Phys. Ред. X, 3: 041003, октябрь 2013 г. 10.1103 / PhysRevX.3.041003. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.3.041003.
https: / / doi.org/ 10.1103 / PhysRevX.3.041003

[24] Пол Скшипчик, Энтони Дж. Шорт и Санду Попеску.Извлечение работы и термодинамика для индивидуальных квантовых систем. Nat. Commun., 5, июн 2014 г. 10.1038 / ncomms5185. URL https: / / doi.org/ 10.1038 / ncomms5185.
https: / / doi.org/ 10.1038 / ncomms5185

[25] Йохан Оберг. Каталитическая согласованность. Phys. Rev. Lett., 113: 150402, октябрь 2014 г. 10.1103 / PhysRevLett.113.150402. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.113.150402.
https: / / doi.org/ 10.1103 / PhysRevLett.113. 150402

[26] Йохан Оберг. Полностью квантовые флуктуационные теоремы.Phys. Ред. X, 8: 011019, февраль 2018 г. 10.1103 / PhysRevX.8.011019. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.8.011019.
https: / / doi.org/ 10.1103 / PhysRevX.8.011019

[27] Луис Масанес и Джонатан Оппенгейм. Общий вывод и количественная оценка третьего закона термодинамики. Nat. Commun., 8: 14538, 2017. 10.1038 / ncomms14538.
https: / / doi.org/ 10.1038 / ncomms14538

[28] П. Фаист. Квантовая грубая: теоретико-информационный подход к термодинамике.ETH Zurich, PhD Thesis, 2016.

[29] Михал Городецки и Джонатан Оппенгейм. Фундаментальные ограничения для квантовой и наноразмерной термодинамики. Nature Communications, 4 (1), июнь 2013 г. ISSN 2041-1723. 10.1038 / ncomms3059. URL http: / / dx.doi.org/ 10.1038 / ncomms3059.
https: / / doi.org/ 10.1038 / ncomms3059

[30] Эрнст Рух и Олден Мид. Принцип увеличения характера перемешивания и некоторые его последствия. Теор. Чим. Acta, 41 (2): 95–117, июнь 1976 г. ISSN 1432-2234.10.1007 / BF01178071. URL https: / / doi.org/ 10.1007 / BF01178071.
https: / / doi.org/ 10.1007 / BF01178071

[31] Джонатан Г. Риченс, Альваро М. Альгамбра и Луис Масанес. Поправки ко второму закону термодинамики на конечных ваннах. Phys. Ред. E, 97: 062132, июнь 2018 г. 10.1103 / PhysRevE.97.062132. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevE.97.062132.
https: / / doi.org/ 10.1103 / PhysRevE.97.062132

[32] Фернандо Г. С. Л. Брандао, Михал Городецки, Джонатан Оппенгейм, Джозеф М.Ренес и Роберт В. Спеккенс. Ресурсная теория квантовых состояний вне теплового равновесия. Physical Review Letters, 111 (25), декабрь 2013 г. ISSN 1079-7114. 10.1103 / Physrevlett.111.250404. URL http: / / dx.doi.org/ 10.1103 / PhysRevLett.111.250404.
https: / / doi.org/ 10.1103 / Physrevlett.111.250404

[33] Маттео Лостальо. Ресурсная теория квантовой термодинамики. Имперский колледж Лондона, 2016. 10.25560 / 43760.
https: / / doi.org/ 10.25560 / 43760

[34] Кристофер Перри, Петр Виклински, Джанет Андерс, Михал Городецки и Джонатан Оппенгейм.Достаточный набор экспериментально реализуемых тепловых операций для небольших систем. Phys. Ред. X, 8: 041049, декабрь 2018 г. 10.1103 / PhysRevX.8.041049. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.8.041049.
https: / / doi.org/ 10.1103 / PhysRevX.8.041049

[35] Филипп Фаист, Фредерик Дюпюи, Джонатан Оппенгейм и Ренато Реннер. Минимальные затраты на обработку информации. Nat. Commun., 6: 7669, июл 2015а. 10.1038 / ncomms8669. URL https: / / doi.org/ 10.1038 / ncomms8669.Статья.
https: / / doi.org/ 10.1038 / ncomms8669

[36] Джон Гулд, Маркус Хубер, Арнау Риера, Лидия дель Рио и Пол Скшипчик. Роль квантовой информации в термодинамике — актуальный обзор. J. Phys. А, 49 (14): 143001, 2016. 10.1088 / 1751-8113 / 49/14/143001. URL http: / / dx.doi.org/ 10.1088 / 1751-8113 / 49/14/143001.
https: / / doi. org/ 10.1088 / 1751-8113 / 49/14/143001

[37] Филипп Фаист, Джонатан Оппенгейм и Ренато Реннер. Карты, сохраняющие Гиббса, превосходят тепловые операции в квантовом режиме.New J. Phys., 17 (4): 43003, апр 2015б. 10.1088 / 1367-2630 / 17/4/043003. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1367-2630 / 17/4/043003

[38] Маттео Лостальо, Камил Корзеква, Дэвид Дженнингс и Терри Рудольф. Квантовая когерентность, трансляционная симметрия во времени и термодинамика. Phys. Ред. X, 5: 021001, апрель 2015 г. 10.1103 / PhysRevX.5.021001. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.5.021001.
https: / / doi.org/ 10.1103 / PhysRevX.5.021001

[39] Камил Корзеква, Маттео Лостальо, Джонатан Оппенгейм и Дэвид Дженнингс.Извлечение работы из квантовой когерентности. New J. of Phys., 18 (2): 023045, feb 2016. 10.1088 / 1367-2630 / 18/2/023045. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1367-2630 / 18/2/023045

[40] Фернандо Брандао, Михал Городецки, Нелли Нг, Джонатан Оппенгейм и Стефани Венер. Вторые законы квантовой термодинамики. Proc. Natl. Акад. Sci. США, 112 (11): 3275–3279, 2015. 10.1073 / pnas.1411728112. URL https: / / www.pnas.org/ content / 112/11/3275.
https: / / doi.org/ 10.1073 / pnas.1411728112
https: / / www.pnas.org/ content / 112/11/3275

[41] Хёкджун Квон, Хёнсок Чон, Дэвид Дженнингс, Бенджамин Ядин и М.С. Ким. Компромиссное соотношение часов и работы для когерентности в квантовой термодинамике. Phys. Rev. Lett., 120: 150602, апрель 2018 г. 10.1103 / PhysRevLett.120.150602. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.120.150602.
https: / / doi.org/ 10.1103 / PhysRevLett.120.150602

[42] Маркус П.Мюллер. Корреляционные тепловые машины и второй закон на наномасштабе. Phys. Ред. X, 8: 041051, декабрь 2018 г. 10.1103 / PhysRevX.8.041051. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevX.8.041051.
https: / / doi.org/ 10.1103 / PhysRevX.8.041051

[43] Марцин Лобейко, Павел Мазурек и Михал Городецкий. Термодинамика квантовых тепловых двигателей с минимальной связью, 2020. ISSN 2521-327X. URL-адрес http: / / dx.doi.org/ 10.22331 / q-2020-12-23-375.
https: / / doi.org/ 10.22331 / q-2020-12-23-375

[44] Эдгар А.Агилар, Ханна Воеводка-Эсинько, Мацей Станкевич, Кристофер Перри, Петр Свиклинский, Анджей Грудка, Кароль Городецкий и Михал Городецкий. Тепловые операции вообще не без памяти, 2020. https://arxiv.org/ abs / 2009.03110.
arXiv: 2009.03110

[45] Пол Боуз, Нелли Х. Й. Нг и Хенрик Уилминг. Дисперсия относительной неожиданности как единичный квантификатор, 2020 г. https: / / arxiv.org/ abs / 2009.08391.
arXiv: 2009.08391

[46] Маттео Лостальо и Маркус П.Мюллер. Согласованность и асимметрия нельзя транслировать. Phys. Rev. Lett., 123: 020403, июль 2019 г. 10.1103 / PhysRevLett.123.020403. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.123.020403.
https: / / doi.org/ 10.1103 / PhysRevLett.123.020403

[47] Иман Марвиан и Роберт В. Спеккенс. Теорема об отсутствии вещания для квантовой асимметрии и когерентности и компромиссное соотношение для приблизительного вещания. Phys. Rev. Lett., 123: 020404, июль 2019 г. 10.1103 / PhysRevLett.123.020404. URL https: // ссылка.aps.org/ doi / 10.1103 / PhysRevLett.123.020404.
https: / / doi.org/ 10.1103 / PhysRevLett.123.020404

[48] Иман Марвиан, Роберт В. Спеккенс и Паоло Занарди. Квантовые ограничения скорости, когерентность и асимметрия. Phys. Ред. A, 93: 052331, май 2016 г. 10.1103 / PhysRevA.93.052331. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevA.93.052331.
https: / / doi.org/ 10.1103 / PhysRevA.93.052331

[49] Гилад Гур, Дэвид Дженнингс, Франческо Бушеми, Руньяо Дуан и Иман Марвиан.Квантовая мажоризация и полный набор энтропийных условий квантовой термодинамики. Nat. Commun., 9 (1): 5352, 2018. ISSN 2041-1723. 10.1038 / s41467-018-06261-7. URL https: / / doi.org/ 10.1038 / s41467-018-06261-7.
https: / / doi.org/ 10.1038 / s41467-018-06261-7

[50] Эрик Читамбар и Мин-Сю Се. Связь ресурсных теорий запутанности и квантовой когерентности. Phys. Rev. Lett., 117: 020402, июль 2016 г. 10.1103 / PhysRevLett.117.020402. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.117.020402.
https: / / doi.org/ 10.1103 / PhysRevLett.117.020402

[51] Патрисия Контрерас-Техада, Карлос Паласуэлос и Хулио И. де Висенте. Ресурсная теория сцепления с уникальным многочастным максимально запутанным состоянием. Phys. Rev. Lett., 122: 120503, март 2019 г. 10.1103 / PhysRevLett.122.120503. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.122.120503.
https: / / doi.org/ 10.1103 / PhysRevLett.122.120503

[52] Манабендра Н. Бера, Арнау Риера, Мацей Левенштейн и Андреас Винтер.Обобщенные законы термодинамики при наличии корреляций. Nat. Commun., 8 (1): 2180, 2017. ISSN 2041-1723. 10.1038 / s41467-017-02370-х. URL https: / / doi.org/ 10.1038 / s41467-017-02370-x.
https: / / doi.org/ 10.1038 / s41467-017-02370-x

[53] Маттео Лостальо, Дэвид Дженнингс и Терри Рудольф. Теории термодинамических ресурсов, некоммутативность и принципы максимальной энтропии. New J. Phys., 19 (4): 043008, апр 2017. 10.1088 / 1367-2630 / aa617f. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1367-2630 / aa617f

[54] Эрик Хайндс Минго, Елена Гурьянова, Филипп Фейст и Дэвид Дженнингс. Квантовая термодинамика с множественными сохраняющимися величинами, страницы 751–771. Спрингер, Чам, 2018. ISBN 978-3-319-99046-0. 10.1007 / 978-3-319-99046-0_31. URL https: / / doi.org/ 10.1007 / 978-3-319-99046-0_31.
https: / / doi.org/ 10.1007 / 978-3-319-99046-0_31

[55] Елена Гурьянова, Санду Попеску, Энтони Дж. Шорт, Ральф Сильва и Пол Скшипчик.Термодинамика квантовых систем с множественными сохраняющимися величинами. Nat. Commun., 7: 12049, июл 2016 г. 10.1038 / ncomms12049. URL https: / / doi.org/ 10.1038 / ncomms12049.
https: / / doi.org/ 10.1038 / ncomms12049

[56] Маттео Лостальо. Вводный обзор подхода теории ресурсов к термодинамике. Rep. Prog. Phys., 82 (11): 114001, октябрь 2019 г. 10.1088 / 1361-6633 / ab46e5. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1361-6633 / ab46e5

[57] Феликс Биндер, Луис А Корреа, Кристиан Гоголин, Джанет Андерс и Херардо Адессо.Термодинамика в квантовом режиме. Фундаментальные теории физики (Springer, 2018), 2019. 10.1007 / 978-3-319-99046-0.
https: / / doi.org/ 10.1007 / 978-3-319-99046-0

[58] Г. Гуарнери, НХИ Нг, К. Моди, Дж. Эйсерт, М. Патерностро и Дж. .Голд. Квантовая статистика работы и теории ресурсов: устранение разрыва через расхождения реньи. Physical Review E, 99 (5), май 2019 г. ISSN 2470-0053. 10.1103 / Physreve.99.050101. URL http: / / dx.doi.org/ 10.1103 / PhysRevE.99.050101.
https: / / doi.org/ 10.1103 / Physreve.99.050101

[59] Петр Овиклински, Михал Студзинский, Михал Городецкий и Джонатан Оппенгейм. Ограничения на эволюцию квантовой когерентности: к полностью квантовым вторым законам термодинамики. Phys. Rev. Lett., 115: 210403, ноябрь 2015 г. 10.1103 / PhysRevLett.115.210403. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.115.210403.
https: / / doi.org/ 10.1103 / PhysRevLett.115.210403

[60] G.H. Харди, Сборник математических исследований Карремана, J.Э. Литтлвуд, Г. Полиа, Д. Э. Литтлвуд и Г. Полиа. Неравенства. Кембриджская математическая библиотека. Cambridge University Press, 1952. ISBN 9780521358804. URL https: / / books.google.co.uk/ books? Id = t1RCSP8YKt8C.
https: / / books.google.co.uk/ books? Id = t1RCSP8YKt8C

[61] Камил Корзеква. Связь, термодинамика и отношения неопределенностей. Имперский колледж Лондона, 2016 г. https: / / doi.org/ 10.25560 / 43343. URL https: // spiral.imperial.ac.uk:8443/ handle / 10044/1/43343.
https: // doi.org / 10.25560 / 43343
https: / / spiral.imperial.ac.uk:8443/ handle / 10044/1/43343

[62] Д. Янцинг, П. Вочян, Р. Zeier, R. Geiss и Th. Бет. Термодинамическая цена надежности и низких температур: ужесточающий принцип Ландауэра и второй закон. Int. J. Theor. Phys., 39 (12): 2717–2753, декабрь 2000. ISSN 1572-9575. 10.1023 / А: 1026422630734. URL https: / / doi.org/ 10.1023 / A: 1026422630734.
https: / / doi.org/ 10.1023 / A: 1026422630734

[63] Донато Фарина, Джан Марчелло Андолина, Андреа Мари, Марко Полини и Витторио Джованнетти.Передача энергии через зарядное устройство для квантовых батарей: подход открытой системы. Phys. Ред. B, 99: 035421, январь 2019 г. 10.1103 / PhysRevB.99.035421. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevB.99.035421.
https: / / doi.org/ 10.1103 / PhysRevB.99.035421

[64] Джан Марчелло Андолина, Максимилиан Кек, Андреа Мари, Микеле Кампизи, Витторио Джованнетти и Марко Полини. Извлекаемая работа, роль корреляций и асимптотическая свобода в квантовых батареях. Phys. Rev. Lett., 122: 047702, фев 2019. 10.1103 / PhysRevLett.122.047702. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.122.047702.
https: / / doi.org/ 10.1103 / PhysRevLett.122.047702

[65] Дарио Ферраро, Микеле Кампизи, Джан Марчелло Андолина, Витторио Пеллегрини и Марко Полини. Мощная коллективная зарядка твердотельной квантовой батареи. Phys. Rev. Lett., 120: 117702, март 2018 г. 10.1103 / PhysRevLett.120.117702. URL https: / / link.aps.org/ doi / 10.1103 / PhysRevLett.120.117702.
https: / / doi.org/ 10.1103 / PhysRevLett.120.117702

[66] Феликс С. Биндер, Сай Винджанампати, Каван Моди и Джон Гулд. Quantacell: мощная зарядка квантовых батарей. New Journal of Physics, 17 (7): 075015, 2015. 10.1088 / 1367-2630 / 17/7/075015.
https: / / doi.org/ 10.1088 / 1367-2630 / 17/7/075015

[67] Серджи Хулиа-Фарре, Тимотеуш Саламон, Арнау Риера, Манабендра Н. Бера и Мацей Левенштейн. Границы емкости и мощности квантовых батарей.Physical Review Research, 2 (2), май 2020 г. ISSN 2643-1564. 10.1103 / Physrevresearch.2.023113. URL http: / / dx.doi.org/ 10.1103 / PhysRevResearch.2.023113.
https: / / doi.org/ 10.1103 / Physrevresearch.2.023113

[68] Джоан А. Ваккаро, Сара Кроук и Стивен М. Барнетт. Является ли когерентность катализатором? Журнал физики A: математические и теоретические, 51 (41): 414008, сентябрь 2018 г. 10.1088 / 1751-8121 / aac112. URL https: // doi.org/ 10.1088.
https: / / doi.org/ 10.1088 / 1751-8121 / aac112

[69] Альберт В.Маршалл, Ингрэм Олкин и Барри С. Арнольд. Неравенства: теория мажоризации и ее приложения, том 143. Springer, второе издание, 2011 г. 10.1007 / 978-0-387-68276-1.
https: / / doi.org/ 10.1007 / 978-0-387-68276-1

[70] Йохан Оберг. Поистине рабочее извлечение работы с помощью однократного анализа. Nat. Commun., 4: 1925, июнь 2013 г. URL https: / / doi.org/ 10.1038 / ncomms2712.
https: / / doi.org/ 10.1038 / ncomms2712

Аккумуляторная автоматическая вакуумная машина для нанесения покрытий с нагревателем крышки для литиевой батареи для покрытия электродов поставщики, производители, на продажу

Автоматическая машина для нанесения покрытий TMAX-TMH — это машина, предназначенная для производства однородной толстой пленки с нагревательным покрытием.Он имеет уникальную систему привода для получения гладкого покрытия на всех типах катодных и анодных материалов.

1. автоматическая сушилка для покрытий широко используется при изучении различных высокотемпературных покрытий, таких как материалы для аккумуляторов, пленки, специальные нанопленки; способна адаптироваться к будущему развитию науки и техники пленки в условиях высоких температур.

2. Сильное ветровое отопление и система сушки с цифровым дисплеем с контролем температуры, максимальная рабочая температура 200 градусов по Цельсию; скорость нанесения покрытия в диапазоне 0 ~ 120 мм / с, с цифровым дисплеем и вакуумной алюминиевой пластиной, можно быстро разместить или опустить подложку

Преимущества:

Простое управление

Экономическая

Поддерживать просто

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	ТМХ800-250	ТМх350-100	ТМх350-150	ТМх350-200	ТМх400-250	ТМх450-250	TMH550-250
Длина хода	10-800 мм регулируется с помощью регулируемого позиционного переключателя	10 — 250 мм регулируется с помощью регулируемого позиционного переключателя	10 — 250 мм регулируется с помощью регулируемого позиционного переключателя	10 — 250 мм регулируется с помощью регулируемого позиционного переключателя	10 — 300 мм регулируется с помощью регулируемого позиционного переключателя	10 — 350 мм регулируется с помощью регулируемого позиционного переключателя	10 — 550 мм регулируется с помощью регулируемого позиционного переключателя
Платформа	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 900 мм (Д) x 250 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 365 мм (Д) x 100 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 365 мм (Д) x 150 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 365 мм (Д) x 200 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 400 мм (Д) x 250 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 450 мм (Д) x 250 мм (Ш)	Плоский вакуумный патрон из алюминиевого сплава Вакуумный патрон Размеры: 650 мм (Д) x 250 мм (Ш)
Аксессуары: Аппликатор пленки	В комплект входит дополнительный регулируемый аппликатор пленки шириной от 50 до 250 мм с микрометром и регулируемой толщиной от 0. 01 мм — 5 мм Траверсный толкатель включен для толкания ракельного ножа для обеспечения постоянной скорости нанесения покрытия Примечание: самая тонкая пленка может быть> 10 микрон.
Дополнительное напряжение и мощность нагревательной крышки	110 В переменного тока или 220 В переменного тока
Скорость поворота	0 — 120 мм / сек переменная Точность: 10 мм / сек
Вакуумный насос	Вакуумный насос включен
Нагревательная крышка	1.Предустановлен на верхней крышке 2. Встроенный цифровой регулятор температуры с точностью +/- 1 ° C 3. Подвесная опора помогает легко и безопасно открывать крышку 4. Макс. Температура нагрева: 200 ° C
Согласие	Сертификат CE
Гарантия	Ограниченная гарантия сроком на один год с пожизненной поддержкой

Мы можем предоставить полный спектр материалов и оборудования для литиевых батарей.

1) полный комплект материалов литиевых батарей, в том числе:

LiMn2O4, LTO, LiNiMnCoO2 (NMC), LiCoO2, графит (MCMB) и другие материалы для катодных и анодных батарей;

Алюминиевая фольга, медная фольга, разделитель аккумуляторов и т. Д.

2) полный комплект литиевого аккумулятора , оборудование , например:

смесительная машина — лакировочная машина — вакуумная печь — вальцовочный пресс — сварочный аппарат — продольно-резательный станок

— резка т машина — намоточная машина — уплотнение ing машина и т. Д.

3) полный набор литиевых батарей.

мы можем спроектировать лабораторию и производственную линию по желанию заказчика.

Детали упаковки

1) Стандартный экспортированный пакет. Внутренняя защита от столкновений, внешняя экспортная деревянная упаковка.
2) Доставка экспресс-почтой, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.
3) Ответственный за повреждения в процессе доставки, бесплатно заменит поврежденную деталь.

Срок поставки

20-35дней

В чем наши преимущества?
1) полный комплект продуктов цепи из материала литий-ионных аккумуляторов, оборудования, технологии производства аккумуляторов.
2) литий-ионный аккумулятор более 20 лет.
3) более 9 лет опыта экспорта.
4) сильные команды для рынков, агентов и клиентов по всему миру из Азии, Америки, Европы,

Ближний Восток и др.

Рюкзак-пылесос с батарейным питанием

Современная технология литий-ионных аккумуляторов, обеспечивающая до 55 минут непрерывной очистки и более 900 циклов зарядки. Этот универсальный рюкзак-пылесос быстро справляется с рутинными задачами по уборке. Очистите до 9000 квадратных футов без подзарядки.

Двигатель 70 кубических футов в минуту (куб. Футов в минуту)
Гидравлический подъемник 65 дюймов, вакуумная производительность
Время зарядки 2,5 часа.
Цветной дисплей показывает состояние батареи

Непревзойденные характеристики

Современная технология литий-ионных аккумуляторов, обеспечивающая до 55 минут непрерывной очистки и более 900 циклов зарядки.
Эргономичная опора для спины и 5-точечная регулируемая привязь, разработанная Deuter, мировым лидером в области профессионального походного снаряжения.
Задняя панель обеспечивает непревзойденный комфорт, создавая слой проходящего воздуха, чтобы уменьшить потоотделение пользователя до 25% по сравнению с обычной системой с закрытой спиной.
Четырехступенчатая система фильтрации, включающая фильтрующий элемент HEPA, способствует улучшению качества воздуха в помещении (IAQ)
Превосходный рейтинг 65 дБ для бесшумной работы

Самый удобный пылесос, который вы когда-либо носили — Период

Стандартные ранцевые пылесосы нагреваются в спине оператора, что может вызвать дискомфорт и снизить производительность уборки. Специально разработанная система Aircomfort от Deuter удерживает слой воздуха между оператором и вакуумом. Независимые испытания знаменитой обвязки Aircomfort от Deuter доказали ее эффективность в снижении потоотделения на 25%, положительно влияя на температуру тела оператора по сравнению со стандартными системами с закрытой спиной. Aircomfort делает Deuter лидером среди них с заметным повышением комфорта для пользователя.

Максимальная производительность и экономия

Уборка на площади более 10 000 квадратных футов в час при времени работы от аккумулятора 55 минут, этот пылесос максимизирует производительность труда.

Аккумуляторный пылесос Pac-Vac 6 включает в себя следующее:

Литиевая батарея
Зарядное устройство
Вакуумный шланг: 1,5 дюйма (растяжение 2–6 футов)
Палочка: алюминий (2 шт.)
Инструменты для пола: 14-дюймовый инструмент для ковров, 14-дюймовый инструмент для твердых полов, 14-дюймовый инструмент Easy-Glide для ковров
Щелевая насадка: 17 дюймов
Щетка для пыли: 3 дюйма
Инструмент для обивки: 5 дюймов.

Рюкзак-пылесос Pac-Vac 6 с батарейным питанием. Технические характеристики.

Кузов:

Полиэтилен, полученный литьем под давлением

Размеры

Высота: 20 дюймов

Ширина: 7,5 дюйма

Диаметр: 13 дюймов

Вес: 19 фунтов

Вместимость: 6 кварт (1,5 галлона)

Вакуумная фильтрация — четырехступенчатая фильтрация:

Этап 1: 2-слойный микрофильтр (бумажный)

Этап 2: Микротканевый фильтр

Этап 3: купольный фильтр HEPA

Этап 4: Пенный фильтр выхлопных газов снижает уровень выхлопа и шума

Питание от аккумулятора:

Тип батареи: литий-ионный

Напряжение аккумулятора: 36 вольт

Продолжительность: 55 минут

Время перезарядки: 2.5 часов

Ожидаемый срок службы батареи: 900 циклов зарядки (4-5 лет в зависимости от использования)

Вакуумный двигатель:

Расход воздуха: 70 куб. Футов в минуту

Гидравлический подъемник: 65 дюймов

А: 8,5 А

Рейтинг децибел: 65 децибел

Производительность:

Скорость уборки в час: 10 500 квадратных футов в час

Гарантия:

Время работы: 1 год

Детали: 1 год

Регулируемая посадка в удобном рюкзаке-пылесосе

Наука о удобстве и комфорте.Система ремней Deuter Aircomfort серии Aircomfort от Pac-Vac предлагает пять уникальных регулировок, обеспечивающих безопасную, прохладную и индивидуальную посадку:

Ремень набедренный
Погоны
Грудные ремни
Ремни стабилизатора
Система Vari-Quick

Легкая закругленная рама и сетчатая спинка, которые создают воздушный поток между пользователем и рюкзаком для максимального охлаждения.

Мягкие контурные плечевые ремни, покрытые широкой воздушной сеткой, позволяющей телу пользователя дышать.

Эргономичные и устойчивые к анатомической форме набедренные ласты и поясной ремень, доказавшие свою способность уравновешивать вес рюкзака, позволяя владельцу свободно передвигаться.

.
No related posts.
