Устройство холодильного компрессора в разрезе – типы и классификация холодильных компрессоров

типы и классификация холодильных компрессоров

Работа бытового и промышленного холодильного оборудования напрямую зависит от циркуляции хладагента, отвечает за этот процесс компрессорная установка. По сути, это самый важный элемент конструкции, без которого домашний холодильник заинтересует только приемщиков вторсырья. Чтобы произвести ремонт этого устройства или произвести замену, важно понимать принцип его работы. В данной публикации мы расскажем о внутреннем устройстве различных компрессоров бытовых холодильников и их особенностях.

Кратко о типах оборудования

По принципу работы данное оборудование можно разделить на четыре вида:

• Пароэжекторное, в качестве хладагента выступает, как правило, вода. Применяется в различных промышленных техпроцессах.
• Абсорбционное, для работы использует не электрическую, а тепловую энергию.
• Термоэлектрическое, на элементах Пельтье, широкое применение остается под вопросом ввиду низкого КПД (подробную информацию об этих устройствах можно найти на нашем сайте).
• Компрессорное.

Именно последний вид оборудования широко используется в бытовых и промышленных агрегатах.

Компрессор для холодильника: принцип работы

Чтобы понять назначения данного аппарата, следует рассмотреть схему работы оборудования. Упрощенный вариант, где указаны только основные элементы конструкции, приведен ниже.

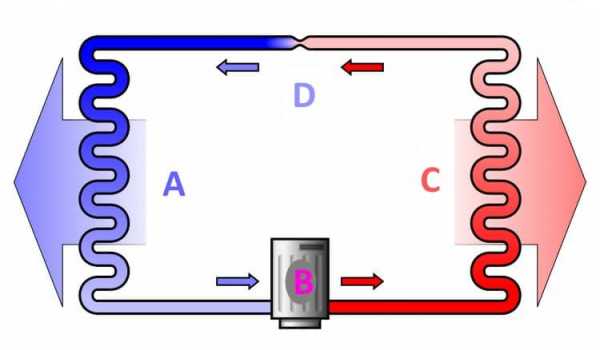

Рис. 1. Принцип работы холодильной установки

Обозначения:

• А – Испарительный радиатор, как правило, изготовлен из медных трубок и расположен внутри камеры.
• B – Компрессорный аппарат.

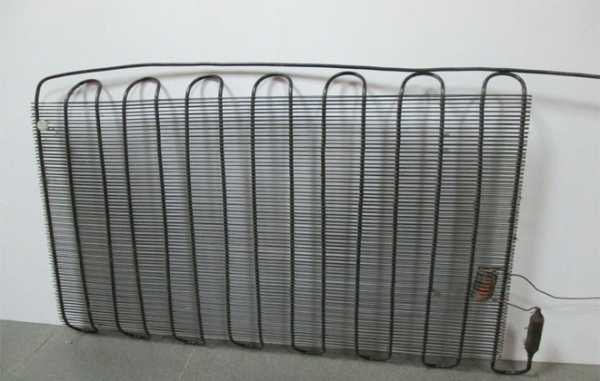

• С – Конденсатор, представляет собой радиаторную сборку, расположенную на тыльной стороне установки.
• D – Капиллярная трубка, служит для выравнивания давления.

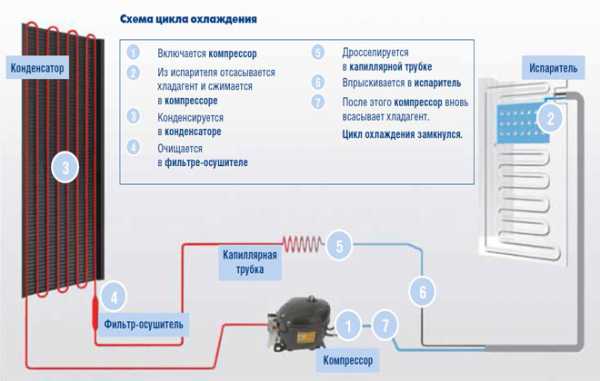

Теперь рассмотрим, алгоритм работы системы:

1. При помощи компрессора (В на рис. 1), пары хладагента (как правило, это фреон) нагнетаются в радиатор конденсатора (С). Под давлением происходит их конденсация, то есть фреон меняет свое агрегатное состояние, переходя из пара в жидкость. Выделяемое при этом тепло радиаторная решетка рассеивает в окружающий воздух. Если обратили внимание, тыльная часть работающей установки ощутимо горячая.
2. Покинув конденсатор, жидкий хладагент поступает в выравниватель давления (капиллярная трубка D). По мере продвижения через данный узел давление фреона снижается.
3. Жидкий хладагент, теперь уже под низким давлением, поступает в испарительный радиатор (А), под воздействием тепла которого, он опять меняет агрегатное состояние. То есть становиться паром. В процессе этого происходит охлаждение испарительного радиатора, что в свою очередь привод к понижению температуры в камере.

Далее идет повторение цикла, до установления в камере необходимой температуры, после чего датчик подает сигнал на реле для отключения электроустановки. Как только происходит повышение температуры выше определенного порога, аппарат включается и установка работает по описанному циклу.

Исходя из вышеописанного, можно заключить, что данное устройство представляет собой насос, обеспечивающий циркуляцию хладагента в системе охлаждения.

Классификация компрессоров в холодильном оборудовании

Несмотря на общий принцип работы, конструкция механизмов может существенно отличатся. Классификация производится по принципу действия на три подтипа:

1. Динамический. В таких устройствах циркуляция хладагента производится под воздействием вентилятора. В зависимости от конструкции последнего их принято разделять на осевые и центробежные. Первые устанавливаются внутрь системы, и в процессе работы нагнетают давление. Их принцип работы такой же, как у обычного вентилятора. Осевой компрессор

У вторых более высокий КПД за счет роста кинетической энергии, под воздействием центробежной силы.

Центробежный компрессор в разрезе

Основной недостаток таких систем – деформация лопастей вследствие эффекта кручения, возникающего под воздействием крутящего момента. Динамические установки не применяются в бытовом оборудовании, поэтому для нас они не представляет интереса.

2. Объемный. В таких устройствах эффект сжатия производится при помощи механического приспособления, приводящегося в действие двигателем (электромотором). Эффективность данного типа оборудования значительно выше, чем у винтовых агрегатов. Широко применялся до появления недорогих роторных аппаратов.
3. Роторный. Этот подвид отличается долговечностью и надежностью, в современных бытовых агрегатах устанавливается именно такая конструкция.

Учитывая, что в бытовых устройствах используются два последних подвида, имеет смысл рассмотреть их устройство более подробно.

Устройство поршневого компрессора холодильника

Данный аппарат представляет собой электрический мотор, у которого вертикальный вал, конструкция размещается в герметизированном металлическом кожухе.

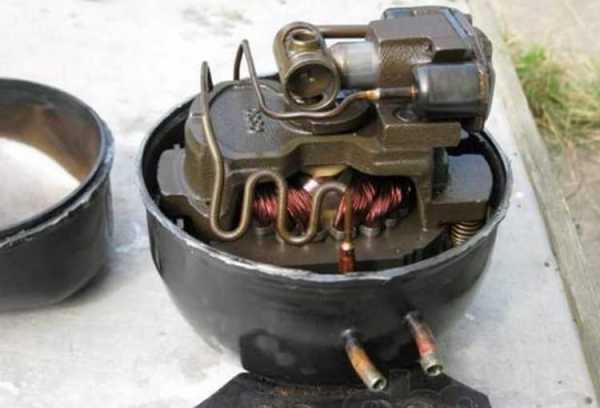

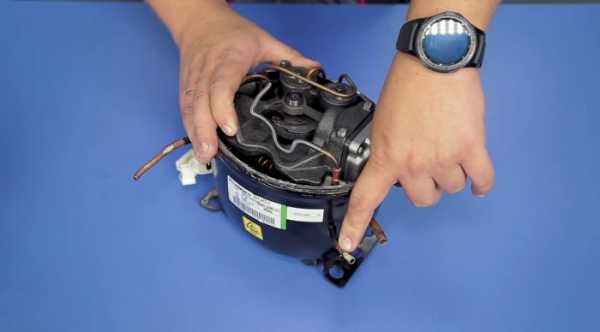

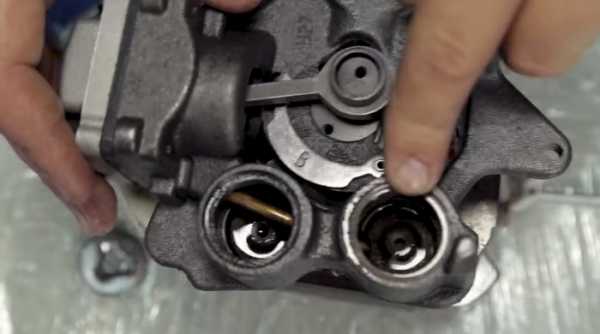

Внешний вид поршневого компрессора со снятым верхним кожухом

При включении питания пусковым реле мотор приводит в движение коленчатый вал, благодаря чему закрепленный на нем поршень начинает совершать возвратно-поступательное движение. В результате этого происходит откачка паров фреона из испарительного радиатора (А на рис. 1) и нагнетание хладагента в конденсатор. Данному процессу способствует система клапанов, открывающаяся и закрывающаяся при смене давления. Основные элементы поршневой конструкции представлены ниже.

Конструкция поршневого компрессора в виде схемы

Обозначения:

1. Нижняя часть металлического кожуха.
2. Крепление статора электромотора.
3. Статор двигателя.
4. Корпус внутреннего электромотора.
5. Крепеж цилиндра.
6. Крышка цилиндра.
7. Плита крепления клапана.
8. Корпус цилиндра.
9. Поршневой элемент.
10. Вал с кривошипной шейкой.
11. Кулиса.
12. Ползунок кулисного механизма.
13. Завитая в спираль медная трубка для нагнетания хладагента.
14. Верхняя часть герметичного кожуха.
15. Вал.
16. Крепление подвески.
17. Пружина.
18. Кронштейн подвески.
19. Подшипники, установленные на вал.
20. Якорь электродвигателя.

В зависимости от конструкции поршневой системы данные устройства делятся на два типа:

1. Кривошипно-шатунные. Используются для охлаждения камер большого объема, поскольку выдерживают значительную нагрузку.
2. Кривошипно-кулисные. Применяются в двухкамерных холодильниках, где практикуется совместная работа двух установок (для морозильника и основной емкости).

В более поздних моделях поршень приводится в действие не электродвигателем, а катушкой. Такой вариант реализации более надежен, за счет отсутствия механической передачи, и экономичен, поскольку потребляет меньше электроэнергии.

Обратим внимание, что поршневые аппараты не подлежат ремонту в бытовых условиях, поскольку их разборка приводит к потере герметичности. Теоретически ее можно восстановить, но для этого необходимо специализированное оборудование. Поэтому при выходе аппаратов из строя, как правило, производится их замена.

Устройство роторных механизмов

Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.

Внешний вид двухшнекового (ротационного) компрессора

Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.

Конструкция линейного роторного компрессора в виде схемы

Обозначения:

1. Отводной патрубок.
2. Отделитель масла.
3. Герметичный кожух.
4. Фиксируемый на кожухе статор.
5. Обозначение внутреннего диаметра кожуха.
6. Обозначение диаметра якоря.
7. Якорь.
8. Вал.
9. Втулка.
10. Лопасти.
11. Подшипник на валу якоря.
12. Крышка статора.
13. Вводная трубка с клапаном.
14. Камера-аккумулятор.

Устройство инверторного компрессора холодильника

По сути, это не отдельный вид, а особенность работы. Как уже рассматривалось выше, мотор установки отключается при достижении пороговой температуры. Когда она поднимается выше установленного предела, производится подключение двигателя на полной мощности. Такой режим запуска приводит к снижению ресурса электромеханизма.

Возможность избавиться от такого недостатка появилась с внедрением инверторных установок. В таких системах двигатель постоянно находится во включенном состоянии, но при достижении нужной температуры снижается его скорость вращения. В результате хладагент продолжает циркулировать в системе, но значительно медленней. Этого вполне достаточно для поддержки температуры на заданном уровне. При таком режиме работы продлевается срок службы и меньше потребляется электроэнергии. Что касается остальных характеристик, то они остаются неизменными.

Рекомендуем изучить:

www.asutpp.ru

виды и особенности холодильных компрессоров

Те, кто знают принцип работы двигателя внутреннего сгорания, могут легко догадаться, что происходит внутри компрессора. Там также находится поршень, а тоже установлена система клапанов. Испаренный фреон проходит и сразу же нагревается от сжатия, затем выходит под давлением в сторону конденсора. После этого он легко преобразуется в жидкое состояние, отдавая энергию, чтобы после пойти на повторный цикл через капиллярный расширитель.

Главная задача состоит в том, чтобы фреон постоянно циркулировал, как кровь по венам. Вот поэтому зачастую компрессор еще называют сердцем холодильника. Но они могут быть различные, инверторные и простые, то есть, перечислять долго – вступления для этого мало. Давайте рассмотрим, устройство компрессора подробней.

Классификация компрессоров в холодильном оборудовании

Здесь нужно сказать спасибо Быкову А.В. за отличный справочник по компрессорам для холодильников 1992 г. издания.

Вы, естественно, слышали, что в стандартных бытовых холодильниках поршневые компрессоры, и до сих пор считаете, что

корейцы, разработав в 1981 г. конструкцию двухшнековой соковыжималки, на самом деле открыли что-то новое? Это полное заблуждение! Винтовые компрессоры существуют с 1878 г., именно с этого времени используются роторы, которые крутятся навстречу друг другу, для создания давление. У винтовых компрессоров в холодильнике, в отличие от поршневых, есть целый ряд преимуществ:

• Отличный коэффициент сжатия, он, как правило, определяется качеством изготовления, обработки деталей, выдержкой заданных размеров, посадок и допусков. Проще говоря, необходима высокая технологичность.
• Постоянная скорость кручения валов не зависит от давления в системе. Это дает всем показателям винтового холодильного двухроторного компрессора повышенную стабильность в различных условиях.
• Возможность плавной регулировки мощности холодильника обычным изменением скорости кручения роторов. Это довольно удобно в инверторных холодильных системах управления.
• Специфика конструкции такая, что не находится деталей, которые несут высокую нагрузку, благодаря этому агрегат получается довольно долговечным. В паровую камеру добавляется впрыском масло.

Помимо этого, относительно промышленности есть и еще ряд основных преимуществ винтовых двухроторных компрессоров, в отличие от поршневых:

• Меньше размеры непосредственно компрессора холодильника.
• Относительно небольшой уровень шума, что дает возможность избежать в ряде случаев проблем с установкой холодильника.
• Низкий уровень вибраций холодильника. В результате этого не нужно создание прочного и тяжелого фундамента.

Недостаток только один:

• Небольшое КПД, в случае преобразования фреона из одного состояния в иное непосредственно внутри корпуса холодильника. Это объясняется постоянной скоростью кручения валов и различным уровнем сжатия по этой причине. Поршень-то вращается, пока есть силы, а шнеки мелют, не обращая на что-то внимания. Естественно, когда хватает мощности.

Вот простейшие факты. Но как работает это оборудование, и какие могут быть компрессоры в холодильнике? Данный класс оборудования делится на типы и подтипы

Динамический тип:

• Подтип осевые;
• Подтип центробежные.

Тип поршневые:

• Подтип с коленчатым валом;
• Подтип поступательные.

Тип ротативные:

• Подтип роторные: однороторные и двухроторные.
• Подтип с катящимся ротором.
• Подтип спиральные.
• Подтип пластинчатые.
• Подтип роторно-поршневые.

Итак, видно, какое количество может быть устройств, и многие из них нашли свое применения.

Динамические компрессоры

В отличие от объемных, данные устройства пользуются «живой» силой лопастей. Если в поршневых и их аналогах вся нагрузка находится на жестких конструкциях, то тут работа происходит за счет вентилятора. Кто знаком с вентиляционными системами и устройствами кондиционирования уже заметили сходство в названиях. И оно вполне логично: внутри динамических компрессоров находятся вентиляторы двух видов:

• центробежные;
• осевые;

Большинство читателей уже поняли смысл, но мы все же поясним, что:

• Центробежные работают благодаря тому, что каждое тело, которое перемещается по кругу, пытается выйти по прямой с орбиты.
• Осевые вентиляторы — это именно то, чем мы пользуемся в жару для обдува. Только это устройство устанавливают вовнутрь патрубка, чтобы образовалось давление в необходимом направлении. Благодаря этому среда перемещается под воздействием крутящихся лопастей.

Минусы динамических компрессоров явны: в них нет возможности получить хороший коэффициент сжатия, а соответственно, сложно и создать повышенное давление. Например, холодильные устройства нагнетают фреон до 20–30 атм., а многие говорят, что и это не предел. Это довольно высокие данные. Но конструкция динамических компрессоров относительно простая, а это хорошо. Требования к конструкции, наоборот, низкие, и это также отлично.

Поршневые компрессоры

Способ работы компрессора холодильника сильно похож на одноцилиндровый двигатель внутреннего сгорания. Внутри устройства находится такой же коленчатый вал, приводящийся в движение электромотором. Но есть и другая конструкция, она более экономичная и легче управляется инверторной системой образования импульсов.

В данном случае находится определенный шток с поршнем в конце, который расположен внутри проволочной катушки. Проходящий ток заставляет систему делать поступательные перемещения, благодаря этому и работает холодильник. Сегодня такие технологии являются наилучшими, и корейцы активно используют их в своих изделиях, о чем и создают поучительные и хорошие видеоролики.

В рабочей камере находятся 2 клапана – расходный и приточный. Как правило, они находятся на стенках. Когда же компрессор прямоточный, то вход иногда устанавливается на цилиндре. Но эта конструкция мало распространена. Клапан в дне поршня увеличивает массу движущегося элемента, также тяжело и обеспечить необходимые проходные отверстия. Потому сейчас в технике устанавливаются поршневые непрямоточные компрессоры.

Роторные компрессоры

Двухроторные компрессоры считаются абсолютным аналогом двухшнековой соковыжималки. Вот лишь, как правило, неравнозначны винтовые спирали. В ведущем роторе находится 4 выступа с немного округленными верхушками, под них на ведомом сделаны 6 ложбинок требуемого профиля. Оба вала размещаются в двойной цилиндрический корпус и по всей длине касаются друг друга. Вращение идет навстречу.

Выходное и заборное отверстия для фреона, как правило, находятся по диагонали:

• сжатый газ выводится в конце спиралей внизу;
• хладагент проходит в начале роторов вверху.

Конструкция сделана так, что спирали роторов надежно присоединялись к корпусу. Вращение происходит таким образом, чтобы от заборной камеры части воздуха выходили вбок (по разным сторонам), захватываясь вращающимися валами. На первом роторе этих порций 4, на втором 6. Вращаясь по окружности, в результате книзу спирали встречаются. Последующее кручение приводит к сильному сжатию фреона, под высоким давлением он выходит наружу.

Чтобы уяснить всю прелесть этой системы, вспомните, что у двухшнековых соковыжималок наибольший коэффициент отжима, и они могут перемалывать даже кости, когда изготовлены из металла, без большого ущерба. Такая конструкция компрессора холодильника дает возможность создать ударное давление, которого тяжело добиться в других случаях.

Напомним, что в паровую камеру холодильника проходит под впрыском масло для снижения трения. Однако это не одна причина. Вероятно, что КПД оборудования зависит непосредственно от того, как герметичны части роторов. Масло с помощью поверхностного натяжения образует пробку между корпусом и спиралями. Благодаря этому без каких-то усилий увеличивается давление. А соответственно, можно уменьшить скорость вращения для получения необходимых показателей, снизить потребляемую мощность, уменьшить технические требования к качеству и изготовлению деталей холодильника.

Способ работы холодильного компрессора далек от винтового, и, вероятно, зря. Но не надо считать, что повсюду царят поршни. Мы уже говорили, что большинство тепловых насосов имеют спиральный компрессор. Здесь находится ротор и статор. Это две спирали, вдетые друг в друга. При круговом перемещении ротора фреон сильно сжимается и выходит наружу.

Подводя итог

Итак, мы и рассмотрели, какие конструкции бывают, и каким образом работает холодильный компрессор. Теперь вы знаете, зачем нужен холодильнику компрессор, и усвоили немалый объем знаний в этой области. Данная статья объясняет, хоть и вкратце, что такое винтовые компрессоры.

elektro.guru

Поршневые компрессоры для холодильника – типы и принципы работы

Большинство современных бытовых холодильников и морозильников оснащены поршневыми компрессорами, оптимальными по КПД и энергозатратам, а также по эргономическим составляющим (шум, возможность настройки, стоимость оборудования). Что же находится внутри компрессора и как работает система охлаждения? Каковы особенности ремонта этих компрессоров? Давайте разбираться вместе.

Комплектация и назначение элементов поршневых компрессоров для холодильника

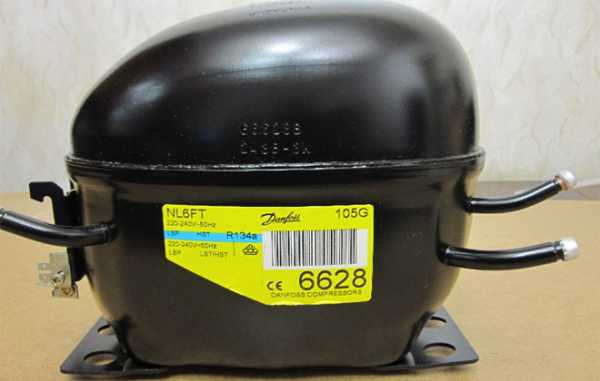

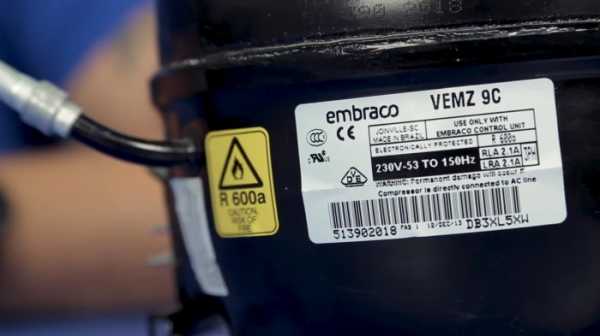

Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок. Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.


Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.

Третья трубка обычно запаяна с конца. Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном. Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.

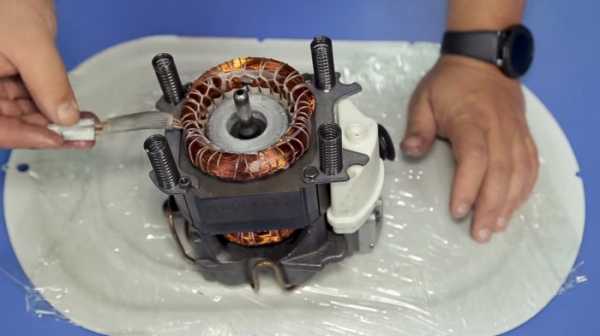

Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.

Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 градусов Цельсия. Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника. За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.



Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:

• Регулирует подачу электричества на компрессорную установку;

• Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;

• Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.

Общий принцип работы системы охлаждения

В результате большого давления, нагнетаемого компрессором и клапанами, фреон сильно нагревается, попадая в решетку конденсатора холодильника, которая находится на задней его стенке. Изменяя свое агрегатное состояние, то есть переходя из пара в жидкость, хладагент через капиллярную трубку, снижающую его давление, попадает в испарительный радиатор, в котором снова превращается в пар. Цикличное перемещение фреона по системе охлаждения сопровождается выделением тепла через радиаторную решетку в окружающую среду. А в испарительном радиаторе происходит охлаждение, которое затем передается в камеру холодильника.

Практические советы

1. Нельзя наклонять или опрокидывать холодильник до горизонтального положения. При чрезмерном наклоне механизм компрессора может легко соскочить с амортизирующих пружин независимой подвески, и уже больше никогда на них не встать. После того, как холодильник вернут в исходное вертикальное положение, основному агрегату – компрессору – понадобится ремонт.

2. В случае полного отсутствия включения компрессора, необходимо в первую очередь проверить пусковое реле, контактную группу и подводящий кабель. Возможно так удастся избежать сервисного ремонта холодильника.

3. Кожух компрессора хоть и состоит из двух частей, но они обычно плотно запаяны. Поэтому в случае неисправности, недостатки самой компрессорной установки так просто не определить. Иногда даже приходится разрезать корпус, отыскивая причину поломки. В таких случаях будет рациональнее заменить агрегат на новый.

Желающим демонтировать компрессор холодильника самому в домашних условиях, необходимо обеспечить хорошую вентиляцию или проветривание помещения, поскольку пары фреона могут оказаться ядовитыми. Особенно это касается старых холодильников советских времен. Ремонт холодильника, замена фильтра, резка и пайка медных трубок, демонтаж и ремонт компрессора, обратная заправка охладительной системы обладают массой нюансов, из-за которых разумнее эту работу доверить профессиональным мастерам или сервисному техобслуживанию.

Смотрите видео

sdelaysam-svoimirukami.ru

устройство, принципиальная электрическая схема, компрессора, простыми словами для новичка, принцып действия бытового прибора

Домашний современный уют предусматривает установку холодильника. Его предназначение заключается в длительном хранении продуктов. Несмотря на широкое распространение устройства, о принципе его действия знают не многие. Устройство компрессора холодильника и других элементов позволяет при минимальных затратах энергии поддерживать низкую температуру. Принцип работы холодильника предусматривает наличие других функций, которые позволяют содержать продукты в первоначальном состоянии.

Как устроен холодильник

Устройство и принцип работы предусматривают сочетание различных узлов. Наиболее важными считаются:

• Конденсатор.
• Двигатель.
• Испаритель.
• Капиллярная трубка.
• Докипатель.
• Осушительный фильтр.

Хладагент выступает в качестве основного активного элемента, за счет которого происходит снижение температуры. Дополнительные узлы требуются для упрощения процедуры управления. Современные модели снабжаются дисплеем, который отображает основную информацию. Устройство холодильника определяет возможность его установки в соответствии с рекомендациями в инструкции по эксплуатации.

Электродвигатель

Компрессорный холодильник снабжается двигателем, который предназначен для циркуляции охлаждающей жидкости по трубкам. Фреон продается в специализированных магазинах, заправляется исключительно при помощи специального оборудования. Рассматриваемый агрегат состоит из двух основных элементов:

• Электрического мотора.
• Компрессора.

Предназначение первого заключается в преобразовании электрического тока в механическую энергию. При этом конструкция состоит из двух элементов:

• Статора.
• Ротора.

При изготовлении статора применяется несколько медных катушек, ротор представлен стальным валом. Прохождение электрического тока становится причиной появления электромагнитной индукции, за счет которой возникает крутящий момент. Ротор приводится в движение под воздействием центробежной силы.

Подобный узел бытового устройства потребляет не менее 10% энергии. При частом открывании дверцы показатель электропотребления существенно повышается, т. к. происходит попадание теплого воздуха. Вращение ротора приводит к возвратно-поступательному движению поршня, за счет которого происходит перемещение жидкости.

Современные конструкции предусматривают установку компрессоров, внутрь которых вставляется электрический двигатель. Подобное расположение исключает вероятность самопроизвольной утечки вещества. Снизить степень вибрации устройства можно за счет установки двигателя на пружинах. Поэтому новые модели холодильников работают практически бесшумно.

Конденсатор

Изменение температуры окружающей среды может стать причиной прохождения различных процессов, большая часть которых связана с появлением влаги. Конденсатор считается важным элементом системы, он представлен трубкой диаметром до 5 мм.

Предназначение системы заключается в отводе тепла от рабочей жидкости в окружающую среду. В большинстве случаев этот элемент располагается сзади устройства, механическое воздействие может стать причиной повреждения.

Испаритель

За охлаждение окружающего пространства отвечает испаритель рабочей жидкости. Этот элемент может быть расположен снаружи или внутри морозильной камеры.

Применяемый принцип работы позволяет снизить степень воздействия окружающей среды на внутреннюю. Поэтому производители смогли снизить вес конструкции.

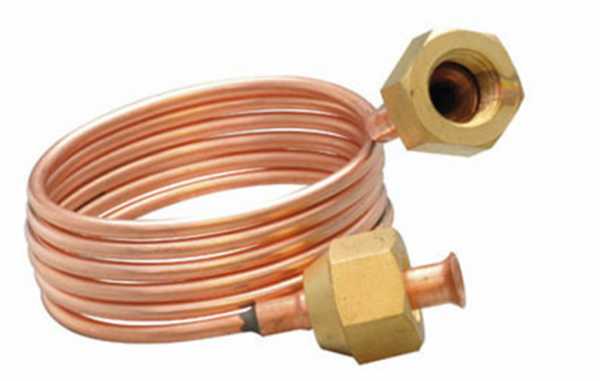

Капиллярная трубка

В системе применяется газ, который обеспечивает снижение температуры внутри основной и морозильной камер. Для снижения давления проводится установка капиллярной трубки. Ее особенности заключаются в нижеприведенных моментах:

• Диаметр составляет 1,5-3 мм.
• Располагается на участке между конденсатором и испарителем.

При изготовлении часто применяется медь. Основное требование заключается в высокой степени герметизации.

Фильтр-осушитель

Холодильник устроен так, чтобы состояние рабочего газа было неизменным. В некоторых случаях в него может попадать влага, которая удаляется специальным фильтром. Его особенности следующие:

• В качестве фильтра выступает трубка, диаметр которой составляет 10-20 мм.
• Концы этого элемента вставляются в капиллярную трубку и конденсатор. При этом обеспечивается высокая степень герметизации.
• Внутри устройства расположен цеолит, который представлен минеральным наполнителем с пористой структурой. Избежать попадания элемента в систему производители смогли за счет установки сетки.

Даже при длительной эксплуатации проводить замену фильтрующего элемента не приходится. Некоторые производители предусматривают возможность разборки фильтра для удаления старого материала и размещения нового.

Докипатель

Подобный элемент представлен металлической емкостью, которая устанавливается между входом компрессора и испарителем. Среди особенностей докипателя можно отметить следующее:

• Устройство применяется для доведения фреона до кипения.
• При высокой температуре происходит испарение активного вещества.

Докипатель служит для защиты всей системы от попадания жидкости. Это связано с тем, что жидкость может стать причиной поломки устройства.

Термостат

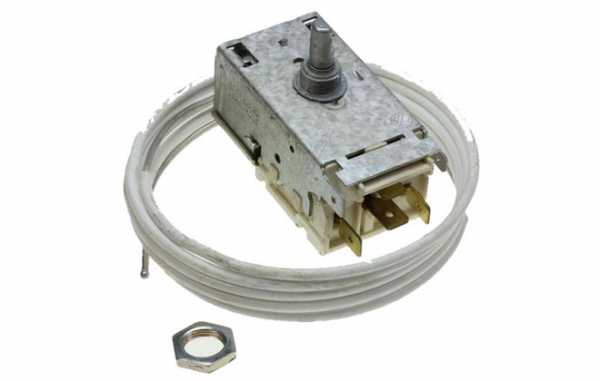

Практически все холодильники снабжаются терморегулятором. Этот элемент предназначен для изменения температуры внутри основной или морозильной камеры. Особенности термостата следующие:

• Контролирует температуру внутри холодильника.
• Выступает в качестве регулирующего элемента.

Современный термостат позволяет указывать температуру с высокой точностью. При этом регулирующий блок электронный, основная информация отображается на аналоговом или ЖК-дисплее.

Как работает холодильник

Принцип действия современного оборудования предусматривает выполнение двух основных операций. Они следующие:

• Вывод тепловой энергии, которая исходит от хранящихся продуктов. Корпус создается герметичным, поэтому естественное рассеивание тепла практически не происходит. Если не отводить тепло, то есть вероятность возникновения парникового эффекта.
• Концентрация холода внутри устройства. Для этого снижается температура при применении различных веществ.

Отбор тепла осуществляется за счет хладагента, в качестве которого применяется фреон. Простыми словами, это вещество выступает в качестве расходного материала, который приходится время от времени заменять.

Абсорбционный тип

Для новичка принцип действия рассматриваемого оборудования не прост в понимании. Устройства абсорбционного типа, где вещество циркулирует и испаряется, работают на основе применения аммиака. Ключевые особенности следующие:

• В охлаждающую систему часто добавляется хромат натрия и водород, которые предназначены для регулирования давления.
• При подаче энергии происходит нагрев жидкости.
• При нагреве осуществляется испарение аммиака, конденсат переходит в жидкость.
• На момент испарения происходит снижение температуры до -4°С.

Достоинством подобных устройств является бесшумность работы. Применяемое вещество оказывает негативное воздействие на окружающую среду.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

• Капельное.
• Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Мощность двигателя может составлять несколько десятков киловатт, при этом рабочая температура может составлять +5…-50°С.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор устанавливается для аккумуляции и преобразования постоянного тока в переменный. Это позволяет проводить плавную регулировку оборотов вала двигателя. Особенности инверторного холодильника заключаются в нижеприведенных моментах:

• При включении устройства в агрегате температура набирается за короткий промежуток времени. Для этого корпус создается с использованием изоляционного материала.
• На момент достижения требуемой температуры устройство переходит в режим ожидания. Это позволяет снизить расходы на электроэнергии и существенно продлить эксплуатационный срок устройства.

При повышении температуры срабатывает датчик, после чего скорость вращения вала повышается до требуемого значения.

Принципиальная электрическая схема холодильника

Современное оборудование снабжается большим количеством элементов, которые применяются для создания электрической схемы. Принципиальная электросхема холодильника представлена:

• Терморегулятором. Этот элемент может быть электрическим или механическим, предназначение заключается в установке требуемой температуры.
• Кнопкой принудительного отключения для оттаивания устройства. Этот элемент выступает в качестве замка, которым можно разорвать сеть.
• Реле тепловой защиты, которая исключает вероятность перегрева. Оно срабатывает в автоматическом режиме.
• Электрический мотор-компрессор. Это устройство является важным конструктивным элементом, который обеспечивает циркуляцию жидкости.
• Пусковое реле. Оно отвечает за подачу энергии.

Сложная электрическая схема холодильника представлена и другими элементами, за счет которых обеспечивается дополнительная функциональность.

Приведенная информация указывает на то, что холодильник представлен сложной системой, которая обеспечивает снижение температуры и ее поддержание на заданном показателе. При этом много внимания уделяется изоляции корпуса, для чего применяются специальные материалы. Некоторые электрические схемы холодильников включают дисплей и электронный блок управления, которые повышают комфорт в применении.

tehno.expert

устройство и виды, как разобрать в разрезе, принцип работы и как использовать

Главная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венамВ наше время такой агрегат как холодильник является незаменимым элементом бытовой техники и довольно таки сложно найти дом или квартиру где нет холодильника. И если холодильник ломается, то люди начинают понимать что без него просто не обойтись, а для того чтоб поломки возникали как можно реже, нужно подойти к разбору вашей техники, а именно холодильника с большим вниманием и ответственностью.

Устройство компрессора холодильника

И так как каждый холодильник имеет очень сложное устройство, то необходимо выяснить из каких частей он состоит.

Принцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндром

Холодильник состоит из:

• Конденсатора, который представлен решеткой, знакомы с ней и видели ее все, однако не каждый знает, в чем заключаются ее функции;
• Хладагента, в котором применяется фреон, если происходит его утечка, то можно сделать вывод о том, что холодильник вышел из строя;
• Испарителя, который не видно, а он представлен внутренней стенкой холодильника;
• Компрессора, который является основной частью холодильника и представлен насосом, который служит для прокачки хладагента по трубкам, для того чтоб он забирал горячий воздух из основы холодильника.

Самой частой поломкой холодильника является, выход из строя компрессора. Если сравнить холодильник с человеком, то компрессор является, сердцем человека, а хладагент можно сопоставить с кровью. Эти два составляющих играют основополагающую роль в функциональности холодильника.

Компрессор перекачивает пар и помещает в конденсатор, а там уже хладагент превращается в жидкое состояние. Хладагент овладевает высокой температурой и именно в этом заключается принцип и основа рабочего компрессора.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

• Винтовые и поршневые;
• Ротационные и спиральные;
• Центробежные.

 Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

Исключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпус

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для человека с руками нет, не возможного и он может разобрать компрессор.

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Если вы вызвали мастера, и он говорит, что нужна замена компрессора, то это даже не подлежит обсуждению и компрессор уже не отремонтировать. А насколько такой ремонт выгодный вам решать самим.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Роторный компрессор холодильника в разрезе

Компрессоры, которые имеют два ротора и называются двух роторными, являются аналогом соковыжималки с двумя шнеками, только винтовые спирали не равнозначны. Ведущий ротор имеет 4 выступа с закругленными вершами, от них прорезаны 6 ложбинок необходимого профиля. Два вала помещены в корпус в форме цилиндра сдвоенного типа. Вращение валов происходит на встречу друг другу.

К достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибраций

Выходные и заборные отверстия часто размещены в диагональном виде, то есть сам процесс хладагента происходит сначала сверху роторов, а заканчивается внизу на спиралях сжатым газом. Если конструкция выполнена в таком образе, то роторные спирали с максимальной плотностью прилегают к корпусу. Вращение ведется так, что б от заборной камеры воздух расходился по бокам, захватываясь движущими валами.

На одном из роторов таких порций 4 , а на другом 6. Вращаясь по кругу спирали, встречаются в конце ее, а дальнейший цикл ведет к ударному сжатию газа под воздействием большого давления, а затем выбросу его наружу.

Для того чтоб понять всю прелесть этой конструкции вспомним, то что коэффициент отжима двухшнековой соковыжималки максимальный и они способны молоть даже косточки, если же конечно шнеки сделаны из стали. А такое подобие компрессора предлагает получить максимальное давление, которое не сможет создать другой компрессор.

Принцип работы компрессора холодильника

Работа обычного холодильника основана на действии хладагента, часто это фреон. Это вещество передвигается по замкнутому контуру и при этом меняет свою температуру. Под давлением достигает точки своего кипения, а точка кипения фреона – это от -30 и до -150ти, он испаряется и забирает все тепло которое располагает на стенках испарителя. Как результат температурный режим во внутренней камере снижается до 6 градусов.

Мотор-компрессор – основной узел любого холодильного агрегата

Помощь в работе хладагента осуществляют составляющие части холодильника такие как:

• В роли компонента, который создает необходимое давление, выступает компрессор;
• Испаритель, он забирает тепло из нутрии холодильной камеры, которое туда попадает;
• Конденсатор, который выдает тепло в наружу;
• Отверстие дросселирующего типа, то есть вентиль терморегуляции и капиллиции.

Все эти действия динамические. Следует отдельно рассказать том, как работает двигатель в холодильнике. И какое действие необходимо применить в случае поломки. Мотор необходим для регулировки перепадов давления в системе. Он затягивает испаренный фреон, проводит сжатие и выталкивает назад в конденсатор. При этом температура хладагента повышается и снова он превращается в жидкость. Работает компрессор за счет электродвигателя, который расположен внутри корпуса. В холодильниках используют только, герметичные поршневые компрессора.

Такой принцип работы холодильника можно коротко описать как процесс отдачи внутреннего тепла в окружающую среду, а в результате этой отдачи воздух в камере охлаждается. И именно благодаря этому все продукты, которые мы храним в холодильнике долгое время, не портятся.

Еще отметим тот факт, что в разных местах холодильника разная температура, которую используют для оптимального хранения разных продуктов. В дорогих моделях холодильников есть четкое распределение зон, чаще всего это: обычное холодильное отделение, которое называют нулевой зоной (biofresh) предназначение, которой хранить мясо, рыбу, сыры, колбасы и овощей, следующая зона – это морозильная камера и зона быстрой заморозки. Быстрая заморозка способна заморозить продукт до 36 градусов за пару минут. При такой заморозке сохраняются все полезные вещества продуктов.

Как работает компрессор для холодильника (видео)

Как можно заметить исходя из статьи строение компрессора холодильника, это сложная тема. Если у вас сломалась данная техника, то самостоятельно ее отремонтировать без данных знаний невозможно, лучше обратится к специалисту. И, в конце концов, лучше не пренебрегать покупкой новой детали и ее замены, так как нет гарантий, что новая установка прослужит долго.

Примеры компрессора холодильника (фото)

megamasterok.ru

Устройство холодильного оборудования

Сведения об основных принципах устройства холодильного оборудования помогут Вам использовать его возможности наиболее полно, при этом сохранив его работоспособность на долгое время.

Устройство наибольшего количества холодильных машин базируется на компрессионном цикле охлаждения, основными конструктивными элементами которого являются — компрессор, испаритель, конденсатор и регулятор потока (терморегулирующий вентиль или капиллярная трубка), соединенные трубопроводами и представляющие собой замкнутую систему, в которой циркуляцию хладагента (фреона) осуществляет компрессор. Кроме обеспечения циркуляции, компрессор поддерживает в конденсаторе (на линии нагнетания) и высокое давление, порядка 20-23 атм.

Охлаждение в холодильной машине обеспечивается непрерывной циркуляцией, кипением и конденсацией хладагента в замкнутой системе. Кипение хладагента происходит при низком давлении и низкой температуре. Парообразный хладагент всасывается компрессором, и подается в конденсатор, давление хладагента повышается до 15-20 атм., а его температура повышается до 70-90?С.

Проходя через конденсатор, горячий парообразный хладагент охлаждается и конденсируется, т. е. переходит в жидкую фазу. Конденсатор может быть либо воздушным, либо с водяным охлаждением — в зависимости от типа холодильной системы.

На выходе из конденсатора хладагент находится в жидком состоянии при высоком давлении. Размеры конденсатора выбираются таким образом, чтобы газ полностью сконденсировался внутри конденсатора. Поэтому температура жидкости на выходе из конденсатора оказывается несколько ниже температуры конденсации. Переохлаждение в конденсаторах с воздушным охлаждением обычно составляет примерно 4-7?С. При этом температура конденсации примерно на 10-20?С выше температуры атмосферного воздуха.

Затем хладагент в жидкой фазе при высокой температуре и давлении поступает в регулятор потока, где давление смеси резко уменьшается — часть жидкости при этом может испариться, переходя в парообразную фазу. Таким образом, в испаритель попадает смесь пара и жидкости. Жидкость кипит в испарителе, забирая тепло у окружающего воздуха, и вновь переходит в парообразное состояние.

Размеры испарителя выбираются таким образом, чтобы жидкость в нем полностью улетучилась. Поэтому температура пара на выходе из испарителя оказывается выше температуры кипения — происходит так называемый перегрев хладагента в испарителе. В этом случае даже самые маленькие капельки хладагента, и в компрессор не попадает жидкость.

Следует отметить, что в случае попадания жидкого хладагента в компрессор — так называемого гидравлического удара — возможны повреждения и поломки клапанов и других деталей компрессора. Для конденсаторов с воздушным охлаждением величина перегрева составляет 5-8?С. Перегретый пар выходит из испарителя, и цикл возобновляется.

Таким образом, хладагент постоянно циркулирует по замкнутому контуру, меняя свое агрегатное состояние с жидкого на парообразное и наоборот. Несмотря на то, что существует много типов компрессионных холодильных машин, принципиальная схема цикла в них практически одинакова.

Опишем устройство отдельных агрегатов, узлов и деталей холодильного оборудования:

АГРЕГАТ

Холодильный агрегат состоит из следующих основных деталей и узлов: компрессора, ресивера, конденсатора, испарителя, терморегулирующего вентиля (ТРВ), осушительного патрона.

Компрессор

Холодильные агрегаты выпускаются на базе герметичных, экранированных, полугерметичных и сальниковых компрессоров. По своему конструктивному исполнению компрессоры, используемые в холодильных агрегатах, делятся на две основные категории: поршневые и ротационные, спиральные, винтовые.

Принципиальное отличие ротационных, спиральных и винтовых компрессоров от поршневых заключается в том, что всасывание и сжатие хладагента осуществляется не за счет возвратно-поступательного движения поршней в цилиндрах, а за счет вращательного движения пластин, спиралей и винтов.

В герметичных компрессорах электродвигатель и компрессор расположены в едином герметичном корпусе. Такие компрессоры широко используются в холодильных машинах малой и средней мощностей и в бытовых кондиционерах. Преимуществом герметичных агрегатов является их относительно невысокая стоимость и меньший уровень шума. Недостатком является невозможность ремонта компрессора даже при незначительных повреждениях, например, при выходе из строя клапана.

В экранированных компрессорах статор электродвигателя вынесен из фреономасляной среды. Агрегаты данного типа менее чувствительны к наличию влаги в холодильном контуре и, что немаловажно, позволяют все работы по монтажу и замене статора электродвигателя компрессора при его сгорании производить на месте эксплуатации, не нарушая герметичности всей системы.

В полугерметичных компрессорах электродвигатель и компрессор расположены в едином разборном корпусе. Эти компрессоры производятся различной мощности, что позволяет использовать их в агрегатах средней и большой мощности. Преимуществом является возможность ремонта и надежность в работе, недостатком — высокая по сравнению с герметичными компрессорами цена, повышенная шумность и необходимость технического обслуживания.

В сальниковых компрессорах электродвигатель расположен снаружи. Вал компрессора через сальники выведен за пределы корпуса и приводятся в движение электродвигателем с помощью ременной передачи. Такая конструкция способствует повышенной утечке хладагента через сальниковые уплотнения и требует регулярного технического обслуживания.

В настоящее время агрегаты на базе сальниковых компрессоров для торгового оборудования практически не выпускаются. Преимуществ в конструкциях с сальниковыми компрессорами на данный момент нет, ремонт подобных холодильных машин отличается невысокой надежностью.

Конденсатор

Конденсатор представляет собой теплообменный аппарат, который передает тепловую энергию хладагента окружающей среде. В холодильных агрегатах для торгового оборудования чаще всего применяют конденсаторы воздушного охлаждения. По сравнению с конденсаторами водяного охлаждения, они экономичнее в работе и проще в эксплуатации.

Конденсатор может быть смонтирован на раме агрегата или быть установленным отдельно от него. Преимущество выносного конденсатора заключается в том, что он менее требователен к температуре воздуха в машинном отделении и практически не требует дополнительной вентиляции в машинном отделении.

Как правило, воздушный конденсатор для холодильных или морозильных камер устанавливается на открытом воздухе. Но, несмотря на преимущество выносного конденсатора, при работе холодильной установки в зимний период есть определенные проблемы:

• возможность повреждения компрессора при пуске;
• опасность попадания жидкого хладагента в компрессор;
• обмерзание теплообменника при длительной работе;
• уменьшение холодопроизводительности.

Для устранения этих причин используется дополнительный комплект автоматики: реле давления или регулятор скорости вращения электродвигателя, дифференциальный клапан, обратный клапан и регулятор давления конденсации.

Ресивер

Ресивер – резервуар, служащий для сбора жидкого хладагента с целью обеспечения его равномерного поступления к терморегулирующему вентилю и в испаритель. В малых хладоновых машинах ресивер предназначен для сбора хладагента во время ремонта машины, а также для охлаждения газа и отделения капель масла и влаги.

Испаритель

Испаритель— это аппарат, в котором жидкий хладагент кипит при низком давлении, отводя тепло от охлаждаемых объектов (продуктов). Чем ниже давление, поддерживаемое в испарителе, тем ниже температура кипящего хладагента. Температуру кипения, как правило, поддерживают на 10—15°С ниже температуры воздуха в камере. Температура воздуха в камере зависит от вида охлаждаемого продукта. Испаритель может быть расположен непосредственно в охлаждаемом объеме (камере, шкафе) или находиться за его пределами.

В соответствии с этим по назначению различают испарители для непосредственного охлаждения среды и испарители для охлаждения промежуточного хладоносителя (вода, рассол, воздух, и др.). Конструкция испарителя зависит от вида охлаждающей среды, необходимой холодопроизводительности, свойств самого хладагента. Как правило, это пластинчатые теплообменники с медными или алюминиевыми трубками и ребрами из алюминия, меди или оцинкованной стали.

Терморегулирующий вентиль

Терморегулирующий вентиль (ТРВ)устанавливается в магистраль нагнетания перед испарителем и обеспечивает заполнение испарителя жидким хладагентом в оптимальных пределах. Избыток хладагента в испарителе может привести попаданию в компрессор жидкой фазы хладагента, что приведёт к поломке компрессора. Недостаток хладагента в испарителе резко снижает эффективность работы испарителя.

Осушительный патрон

Осушительные патроны предназначены для очистки циркулирующего по системе холодильного агрегата хладагента от механических частиц и влаги. Часто осушительные патроны используют для понижения кислотности среды внутри системы холодильного агрегата. Осушительные патроны могут устанавливаться как на магистрали нагнетания, так и на стороне всасывания.

ВОЗДУХООХЛАДИТЕЛЬ

Воздухоохладитель — аппарат для охлаждения воздуха внутри охлаждаемого объема. Состоит из испарителя и вентилятора (вентиляторов). Вентилятор прогоняет охлаждаемый воздух через испаритель и направляет на охлаждаемые продукты.

МОНОБЛОК

Машина холодильная моноблочная (моноблок) предназначена для создания искусственного холода в торговом холодильном оборудовании. Особенностью моноблока является то, что он не требует монтажа отдельных узлов на месте эксплуатации, а просто монтируется на холодильной камере. В отличие от сплит-систем, моноблок обладает меньшей стоимостью при одинаковых параметрах.

ТЕРМОСТАТ

Это устройство для отключения и включения компрессора, с целью поддержания определенной температуры в охлаждаемом объеме. Электронные термостаты основаны на принципе термопары, где электронное устройство — в зависимости от сопротивления температурного датчика — управляет временем работы компрессора.

Электромеханические термостаты работают на принципе расширения сильфонной гармошки, заполненной хладагентом. При охлаждении давление внутри сильфона понижается, сильфонная гармошка сжимается и контакты, через которые питается компрессор, размыкаются. При нагревании все происходит в обратной последовательности.

ХЛАДАГЕНТЫ

Хладагенты — это рабочие вещества паровых холодильных машин, с помощью которых обеспечивается получение низких температур.

Хладон-12 (R-12)имеет химическую формулу CHF₂C1₂ (дифтордихлорметан). Он представляет собой газообразное бесцветное вещество со слабым специфическим запахом, который начинает ощущаться при объемном содержании его паров в воздухе свыше 20%. Хладон-12 обладает хорошими термодинамическими свойствами

Хладон-22 (R-22), или дифтормонохлорметан (CHF₂C1), так же как и хладон-12, обладает хорошими термодинамическими и эксплуатационными свойствами. Отличается он более низкой температурой кипения и более высокой теплотой парообразования. Объемная холодопроизводительность Хладона-22 примерно в 1,6 раза больше, чем Хладона-12.

iceberg.ru

устройство и виды, как разобрать в разрезе, принцип работы и как использовать

Компрессор для холодильника: виды и устройство

Главная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венамВ наше время такой агрегат как холодильник является незаменимым элементом бытовой техники и довольно таки сложно найти дом или квартиру где нет холодильника. И если холодильник ломается, то люди начинают понимать что без него просто не обойтись, а для того чтоб поломки возникали как можно реже, нужно подойти к разбору вашей техники, а именно холодильника с большим вниманием и ответственностью.

Устройство компрессора холодильника

И так как каждый холодильник имеет очень сложное устройство, то необходимо выяснить из каких частей он состоит.

Принцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндром

Холодильник состоит из:

• Конденсатора, который представлен решеткой, знакомы с ней и видели ее все, однако не каждый знает, в чем заключаются ее функции;
• Хладагента, в котором применяется фреон, если происходит его утечка, то можно сделать вывод о том, что холодильник вышел из строя;
• Испарителя, который не видно, а он представлен внутренней стенкой холодильника;
• Компрессора, который является основной частью холодильника и представлен насосом, который служит для прокачки хладагента по трубкам, для того чтоб он забирал горячий воздух из основы холодильника.

Самой частой поломкой холодильника является, выход из строя компрессора. Если сравнить холодильник с человеком, то компрессор является, сердцем человека, а хладагент можно сопоставить с кровью. Эти два составляющих играют основополагающую роль в функциональности холодильника.

Компрессор перекачивает пар и помещает в конденсатор, а там уже хладагент превращается в жидкое состояние. Хладагент овладевает высокой температурой и именно в этом заключается принцип и основа рабочего компрессора.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

• Винтовые и поршневые;
• Ротационные и спиральные;
• Центробежные.

 Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

Исключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпус

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для человека с руками нет, не возможного и он может разобрать компрессор.

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Если вы вызвали мастера, и он говорит, что нужна замена компрессора, то это даже не подлежит обсуждению и компрессор уже не отремонтировать. А насколько такой ремонт выгодный вам решать самим.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Роторный компрессор холодильника в разрезе

Компрессоры, которые имеют два ротора и называются двух роторными, являются аналогом соковыжималки с двумя шнеками, только винтовые спирали не равнозначны. Ведущий ротор имеет 4 выступа с закругленными вершами, от них прорезаны 6 ложбинок необходимого профиля. Два вала помещены в корпус в форме цилиндра сдвоенного типа. Вращение валов происходит на встречу друг другу.

К достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибраций

Выходные и заборные отверстия часто размещены в диагональном виде, то есть сам процесс хладагента происходит сначала сверху роторов, а заканчивается внизу на спиралях сжатым газом. Если конструкция выполнена в таком образе, то роторные спирали с максимальной плотностью прилегают к корпусу. Вращение ведется так, что б от заборной камеры воздух расходился по бокам, захватываясь движущими валами.

На одном из роторов таких порций 4 , а на другом 6. Вращаясь по кругу спирали, встречаются в конце ее, а дальнейший цикл ведет к ударному сжатию газа под воздействием большого давления, а затем выбросу его наружу.

Для того чтоб понять всю прелесть этой конструкции вспомним, то что коэффициент отжима двухшнековой соковыжималки максимальный и они способны молоть даже косточки, если же конечно шнеки сделаны из стали. А такое подобие компрессора предлагает получить максимальное давление, которое не сможет создать другой компрессор.

Принцип работы компрессора холодильника

Работа обычного холодильника основана на действии хладагента, часто это фреон. Это вещество передвигается по замкнутому контуру и при этом меняет свою температуру. Под давлением достигает точки своего кипения, а точка кипения фреона – это от -30 и до -150ти, он испаряется и забирает все тепло которое располагает на стенках испарителя. Как результат температурный режим во внутренней камере снижается до 6 градусов.

Мотор-компрессор — основной узел любого холодильного агрегата

Помощь в работе хладагента осуществляют составляющие части холодильника такие как:

• В роли компонента, который создает необходимое давление, выступает компрессор;
• Испаритель, он забирает тепло из нутрии холодильной камеры, которое туда попадает;
• Конденсатор, который выдает тепло в наружу;
• Отверстие дросселирующего типа, то есть вентиль терморегуляции и капиллиции.

Все эти действия динамические. Следует отдельно рассказать том, как работает двигатель в холодильнике. И какое действие необходимо применить в случае поломки. Мотор необходим для регулировки перепадов давления в системе. Он затягивает испаренный фреон, проводит сжатие и выталкивает назад в конденсатор. При этом температура хладагента повышается и снова он превращается в жидкость. Работает компрессор за счет электродвигателя, который расположен внутри корпуса. В холодильниках используют только, герметичные поршневые компрессора.

Такой принцип работы холодильника можно коротко описать как процесс отдачи внутреннего тепла в окружающую среду, а в результате этой отдачи воздух в камере охлаждается. И именно благодаря этому все продукты, которые мы храним в холодильнике долгое время, не портятся.

Еще отметим тот факт, что в разных местах холодильника разная температура, которую используют для оптимального хранения разных продуктов. В дорогих моделях холодильников есть четкое распределение зон, чаще всего это: обычное холодильное отделение, которое называют нулевой зоной (biofresh) предназначение, которой хранить мясо, рыбу, сыры, колбасы и овощей, следующая зона – это морозильная камера и зона быстрой заморозки. Быстрая заморозка способна заморозить продукт до 36 градусов за пару минут. При такой заморозке сохраняются все полезные вещества продуктов.

Как работает компрессор для холодильника (видео)

Как можно заметить исходя из статьи строение компрессора холодильника, это сложная тема. Если у вас сломалась данная техника, то самостоятельно ее отремонтировать без данных знаний невозможно, лучше обратится к специалисту. И, в конце концов, лучше не пренебрегать покупкой новой детали и ее замены, так как нет гарантий, что новая установка прослужит долго.

Примеры компрессора холодильника (фото)

openfile.ru
