типовые неисправности + что делать если холодильник не работает

Холодильники Атлант – наследники популярного советского бренда «Минск». По мнению экспертов и большинства пользователей, оборудование не уступает европейским собратьям, а по соотношению «цена-качество» даже превосходит конкурентов. Вот только, как и любая другая техника, они могут ломаться.

Безусловно, можно обратиться в сервисный центр, но согласитесь, гораздо дешевле своими руками восстановить работоспособность агрегата. Как показывает практика, ремонт холодильников Атлант не вызывает особых трудностей, главное, разобраться в причине поломки. Действенную помощь в этом окажет представленная нами статья.

Мы расскажем о самых распространенных поломках белорусских холодильников, а также о способах их устранения. Еще вы узнаете о том, какие признаки могут послужить поводом для обращения в сервисный центр. В качестве иллюстраций мы приложили тематические фотографии и видеоролики с советами опытных мастеров-холодильщиков.

Содержание статьи:

Особенности холодильников Атлант

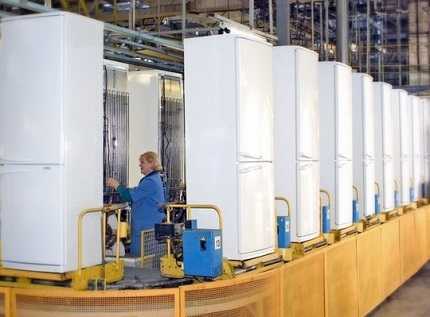

Оборудование Атлант собирается в Минске на одноименном заводе. Предприятие является советским первопроходцем по выпуску двухкамерного оборудования и внедрения пенополиуретановой теплоизоляции корпуса. Белорусская продукция поставляется в европейские страны и Китай.

Холодильники пользуются спросом и среди отечественных потребителей благодаря ряду преимуществ:

конкурентоспособной стоимости – цена на агрегаты несколько ниже товаров европейских брендов;
экономичности энергопотребления;
практичности и удобству пользования – предусмотрен вместительный холодильный отсек, полка для бутылок, вкладыш для яиц;
возможности самостоятельно перевесить дверцу;
наличию информационного дисплея с отображением температуры в морзильной/холодильной камере.

Дополнительный плюс – развитая сеть сервисцентров по обслуживанию техники Атлант. Гарантия на оборудование – 3 года.

В ассортименте компании 8 серий холодильников разной комплектации: одно- и двухкамерные, с системой охлаждения Fresh или No Frost, с механическим или электронным управления. Общая численность моделей – порядка 100

Концепция дизайна – строгий стиль с преобладанием прямых, лаконичных линий. Некоторым пользователям не хватает ультрамодных моделей с обтекаемым «фасадом». К недостаткам можно отнести отсутствие защиты от детей и зоны суперохлождения.

На всех моделях Атлант установлены терморегуляторы для выбора режима охлаждения, и колесики для удобного перемещения холодильника

Если говорить о поломках Атланта, то чаще всего в сервисный центр пользователи обращаются из-за отказа механического термостата, засора капиллярной трубки и неисправности электронного блока.

В старых модификациях испаритель морозильной камеры размещен открыто, поэтому его часто деформировали при эксплуатации. Царапина становилась причиной утечки хладагента. Производитель учел этот недостаток и в новых холодильниках испаритель защищен пластиком.

О неисправности холодильного шкафа сигнализирует красный световой индикатор вверху корпуса. Лампочка «Внимание!» загорается и в случаях, если прибор включен впервые или после разморозки, а также при отсутствии продуктов в морозильном отделении однокомпрессорного прибора

Мелкие неполадки: причины и устранение

Исправная техника работает без сбоев, не создает посторонних звуков – мотор не стучит, слив конденсата не слышен, а корпус шкафа не вибрирует. Неполадки заявляют о себе нарушением цикла охлаждения, появлением луж снаружи и внутри камеры, отсутствием освещения и другими признаками.

Чтобы вовремя решить проблему, необходимо знать и понимать причинно-следственные связи той или иной поломки. Некоторые сбои в работе под силу устранить самостоятельно.

#1. Вибрация во время работы

Если прибор шумно работает, то для начала необходимо исключить все незначительные причины «звукового эффекта». В случае, когда самостоятельная диагностика не дала результат, для ремонта холодильника Атлант придется вызывать мастера их сервисного центра.

Гул агрегата. Возможные причины излишнего шума:

холодильный шкаф расположен очень близко от стен и мебели – из-за вибрации мотора громыхают прилегающие элементы;
работа агрегата с максимальной производительностью – если выставлен на наибольшее значение, то нагрузка на мотор-компрессор возрастает;
ввод в эксплуатацию – первую неделю работы агрегат морозит громче обычного;
резкие перепады напряжения.

Более серьезная причина гула – поломка электродвигателя. Возможно истирание колец и поршней.

Стук и вибрация. Дребезжание и незначительная тряска могут быть вызваны неровностью пола, неправильной расстановкой посуды внутри холодильника.

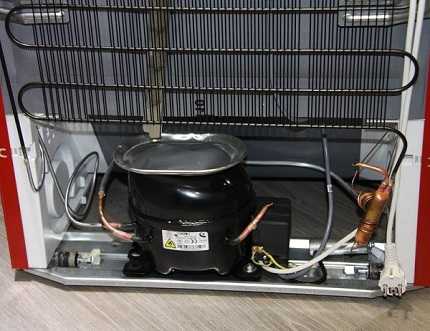

Частая причина стука – вибрация подвески кожуха компрессора. Решение проблемы: подложить под деталь кусочек резины и затянуть болты. Подложка поглотит вибрацию и снизит дребезжание

Стучать может и мотор-компрессор, если ослабли крепления амортизаторов. Для восстановления тихой работы достаточно затянуть крепеж. Иногда шум издают трубки с тыльной стороны агрегата. Переместить их нельзя, но для снижения стука под них можно уложить уплотнитель.

Возможная причина стука нового холодильника – неснятые транспортировочные крепления электромотора.

Если предпринятые действия не помогли устранить проблему, то лучше пригласить для диагностики мастера из близлежащего сервисного центра. Стук металла при запуске/выключении может свидетельствовать о его поломке и необходимости замены.

Скрип и треск. Эти звуки могут сигнализировать о таких неполадках:

изношенность электродвигателя и скорый выход детали из строя;
вентилятор морозилки цепляется за лед – возможно при длительной эксплуатации без размораживания.

При изменении температуры в кухне пластиковые стенки камеры могут слегка потрескивать – это явление не критично и не нуждается в устранении. Характерный скрип может наблюдаться при неправильной установке холодильника.

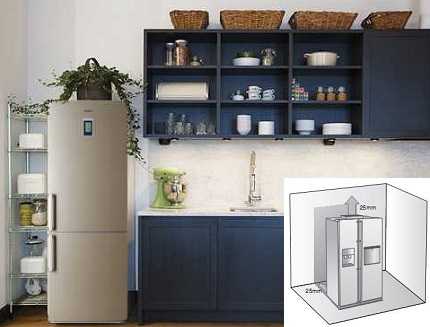

Рекомендованное расстояние от стен до боковых сторон прибора – 25 мм. Просвет со стороны задней панели корпуса – минимум 7-10 см. Этот зазор необходим для нормальной циркуляции воздуха в районе мотора-компрессора

Шипение и свист холодильника. Эти звуки, как правило, обусловлены забиванием капиллярных трубок или попаданием мусора на лопасти вентилятора. Похожие звуки издает и неисправный компрессор. Для решения каждой проблемы требуется помощь мастера.

Кратковременное бульканье и завывание иногда связано с интенсивным движением хладагента.

#2. Недостаточная температура охлаждения

Если слышен звук функционирующего компрессора холодильника, в камере светиться лампочка, но температура не снижается, то первым делом надо исключить типичные ошибки эксплуатации:

Некорректное положение терморегулятора. Возможно, ручка выставлена в положении «1» – минимальное охлаждение. Необходимо прокрутить терморегулятор до нужного значения, зависимо от количества продуктов внутри отделения, частоты открывания дверцы и температуры внутри помещения.
Неплотное прилегание дверцы. Из-за незначительного перекоса или смешения нарушается герметичность камеры. Дверь надо перевесить и через время проверить температуру в холодильном отсеке.

Сбои с температурой происходят и по более серьезным причинам: утечка фреона, засорение капиллярной трубки или поломка компрессора.

Вышеупомянутые сбои в однокомпрессорных моделях Атлант приводят к неработоспособности морозильного и холодильного отсека одновременно. В двухкомпрессорных агрегатах предусмотрены независимые контуры охлаждения – если один вышел из строя, второй продолжает работать

Недостаточная выработка холода может быть следствием поломки управляющей платы, дефекта мотора или терморегулятора. Исправление любой ситуации требует участия квалифицированного мастера.

#3. Появление снега на внутренней стенке

Образование снежной или ледяной корки внутри холодильного отделения вызвано одной из причин:

неправильный выбор температуры;
несоблюдение условий эксплуатации;
засор дренажной трубки;
утечка работающего вещества в испарителе;
отказ термодатчика.

Самостоятельному устранению подлежат первые три причины. Необходимо проверить плотность закрытия холодильника, изменить режим охлаждения. Если агрегат в жаркий день работает на максимальной производительности, то охлаждение не будет прекращаться – стенки не успевают оттаивать.

Белорусские модели снабжены датчиком оттаивания. Элемент начинает работать некорректно, если в холодильник помещать горячие кастрюли и контейнеры. Такой же эффект вызывает излишний приток теплого воздуха из помещения вовнутрь камеры.

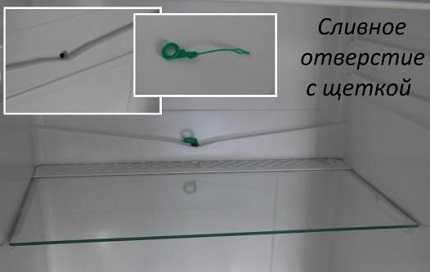

При засоре дренажной системы капли влаги скапливаются, и на стенках намерзает иней. Для устранения неполадки достаточно разморозить холодильник и прочистить сливной канал

#4. Вода внутри камеры или под холодильником

Появление воды под агрегатом или внутри холодильного отделения может быть вызвано различными причинами.

Наиболее распространенные из них:

Поломка системы оттаивания. Неисправность ТЭНа испарителя агрегата с функцией No Frost приводит к накоплению воды в холодильной камере.
Сбой в работе термостата. Единственно правильное решение – обращение в техподдержку для замены конструктивного элемента.
Засорение дренажного канала. Водяные капли, стекающие по внутренней стенке, не находят выхода и накапливаются внизу холодильного отделения.
Отсоединение водопроводной трубки. Жидкость через сливное отверстие попадает непосредственно на пол, а не в резервуар. Устранение проблемы – возврат водоотводного контура на место.

Периодически необходимо проверять целостность самого резервуара. Со временем материал растрескивается, и емкость требует замены.

Неплотное примыкание дверцы приводит к повышению температуры внутри холодильной камеры, как следствие – агрегат начинает интенсивнее морозить, образуя на стенках наледь. При попадании теплого воздуха лед подтаивает – часть жидкость скапливается внутри, а часть – поступает в водосборник и быстро переполняет резервуар.

Решение вопроса: регулировка дверных петель или выравнивание холодильника. Если действия не помогли, то следует проверить качество уплотнителя и при необходимости заменить изношенную деталь

#5. Длительная работа без отключения

Сначала следует уточнить в инструкции время работы холодильника без отключения в определенном режиме. Важно учесть: чем теплее в помещение, тем дольше агрегат будет морозить.

В некоторых моделях Атлант есть режим «Быстрой заморозки» – холодильник продолжает работать в течение 10-12 часов. Причем мотор беспрерывно функционирует до принудительного отключения: нажатия клавиши-переключателя.

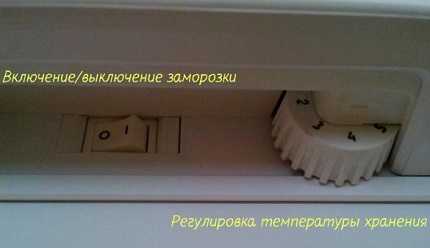

Если холодильник долго работает, обязательно надо проверить положения клавиши «заморозки». Об активации этого режима напоминает индикатор на верхней панели – как правило, он светиться желтым цветом

Еще одна вероятная причина длительной работы – неправильный прижим терморегулятора. В однокамерных моделях и изделиях с пластиной испарителя на тыльной стороне предусмотрены крепежные трубки. Через них терморегулятор фиксируется к испарительному элементу.

Со временем винты ржавеют, прижим ослабевает, и датчик терморегулятора начинает работать некорректно. Устранение дефекта – восстановление нормального крепежа.

Работа без отключения наблюдается и при неплотно закрытой дверце, износе уплотнителя или размещении холодильника вблизи нагревательных приборов

Сложнее обстоят дела, если беспрерывная работа прибора вызвана следующими поломками:

загрязнением капиллярной магистрали;
утечкой хладагента;
дефектом терморегулирующего контура или .

Перечисленные неполадки требуют привлечения опытного мастера по ремонту холодильного оборудования. Восстановление работоспособности оттягивать нельзя, так как высок риск перегрева мотора.

#6. Отсутствие подсветки в холодильном отделении

Банальная причина неисправности – перегорание лампочки.

Решение проблемы элементарно:

Отключить холодильный шкаф от электросети.
Снять плафон, выкрутить старую и установить новую лампочку.
Вернуть плафон на место.

После всех манипуляций нужно подключить холодильник к питанию и проверить работоспособность подсветки. Если проблема не решена, то неисправность кроется в проводке. Для дальнейшего устранения неполадки лучше пригласить специалиста.

Поводы для обращения в сервисный центр

Диагностику и ремонт холодильного оборудования однозначно следует поручить холодильщику, если требуется разбор контура, проверка работоспособности компрессора, теплового реле и наличия фреона. Оценка состояния, ремонт электропроводки и блока электронного управления – задача для профессионалов.

Повод #1. Быстрое отключение холодильника

Чтобы установить возможную причину укороченного цикла работы, необходимо проанализировать звук при включении/выключении агрегата.

Холодильник проработал несколько секунд, перед отключением произошел щелчок, а мотор стал громко работать, значит, поврежден компрессор или тепловое реле. Нарушение привычных интервалов работы связано с поломкой электронной платы или скачками напряжения

Для самостоятельной диагностики неполадки можно выполнить следующие действия:

Проверить напряжение сети.
Если показатель в пределах нормы, то надо снять тепловое реле, а после – подключить мотор напрямую.
Если агрегат работает исправно, значит, причина укороченного цикла установлена. Следующий шаг – замена теплового реле.

Если цикличность работы вызвана перепадами электропитания сети, то требуется установка стабилизатора переменного напряжения. Более серьезные поломки – разрыв обмоток компрессора или заклинивание мотора. Устранение неисправности или полная смена дефектного узла обойдется недешево.

Для замены пускозащитного и теплового реле, представляющих в бытовых холодильниках единый узел, лучше обратиться в мастерскую. Однако выполнить работы вполне можно и самостоятельно, ориентируясь на представленную в видео информацию:

Повод #2. Поломка внешнего и внутреннего терморегулятора

В большинстве моделей Атлант терморегулятор размещен за пределами холодильной камеры – под верхней крышкой. Замену элемента следует доверить профессионалам.

Для ознакомления приведем общий порядок работы:

Снять дверцу холодильника.
Убрать заглушки на крышке и отвернуть винты.
Снять верхнюю панель.
Отвинтить саморезы, которые крепят кронштейны терморегулятора, вынуть и заменить элемент.
Произвести сборку в обратном порядке.

В двухкамерных модификациях с верхней морозилкой термостат расположен внутри холодильника – трубка сильфона прикреплена к задней стенке агрегата.

Выход из строя терморегулятора – незначительная поломка. Мастер устранит проблему на дому – доставлять технику в сервисный центр не придется

Повод #3. Пробой тока на корпус холодильника

Если даже легкое прикосновение к корпусу сопровождается хотя бы незначительным разрядом электричества, то выяснять причину и устранять неисправность самостоятельно крайне не рекомендуется. Вероятно, оголенные провода контактируют с металлическими стенками. Холодильщик выявит поврежденный участок и изолирует проблемное место.

Повод #4. Засор капиллярной трубки и утечка фреона

Обе неисправности приводят к схожим последствиям: повышение температуры внутри холодильной камеры и беспрерывная работа мотора-компрессора. Для установки точного «диагноза» мастер выполняет диагностику – вскрывает систему.

Если газ находится в достаточном количестве, то определяется засор капиллярного трубопровода.

Пути устранения проблемы:

продавливание прессом – на засор воздействует масло под давлением;
промывка специализированным раствором по типу «жидкого осушителя»;
продувка сжатым азотом;
полная замена капиллярного контура.

Если холодильник Атлант перестал охлаждать и не работает по причине недостатка хладагента, потребуется , правила проведения которой подробно описаны в рекомендуемой нами статье.

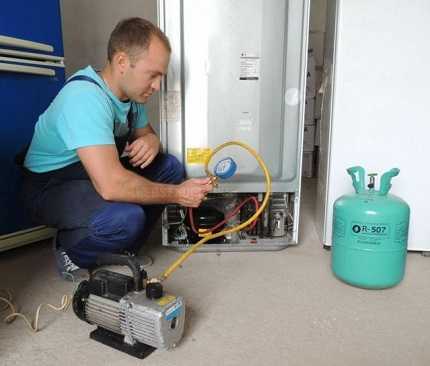

Выполнение работы требует осторожности и особых умений. Из инструментов понадобятся: манометры, баллон с фреоном, шланги. Заправка производится на изолированной площадке, вдали от нагревательных элементов, источников огня

Утечка фреона часто происходит по вине пользователей. Самая распространенная причина – повреждение канала острыми механическими предметами при размораживании морозильной камеры или испарителя.

С одним из вариантов определения поломки, выявления утечки, со способом ее устранения и процессом закачки фреона познакомит видео:

Коды неисправностей техники Атлант

В случае поломки на дисплее высвечиваются буквенно-цифровые символы, указывающие на проблему в определенном узле агрегата. Встроенная самодиагностика предусмотрена в моделях с электронной системой управления.

Расшифровка кодов ошибок:

F1 – проблемы с передачей сигнала от термодатчика – техника не может правильно определить требуемую мощность работы;
F2 – в моделях с опцией Fresh код указывает на поломку контроллера нагрева испарителя в холодильном отделении, в агрегатах с No Frost – на неполадку термостата в морозильной камере;
F3 – неисправность термодатчика в морозилке, в холодильниках с No Frost – дефекты на цепи оттаивания;
F4/F5 – высвечиваются при скачках напряжения и пропадают после нормализации параметров сети;
F6 – неисправность компрессора холодильной камеры, F7 – морозильной.

Буквенные обозначения H и L характеризуют критические температурные состояния. H – в холодильнике слишком тепло, L – холодно. Если значок высвечивается долго, то его можно расценивать как сигнал о неисправности.

Коды E1/E2 актуальны для модификаций с No Frost. Маркеры указывают на проблемы с механизмом оттаивания испарителя. Как правило, это поломка деталей-измерителей – датчиков температуры или оттайки

Общие для всех типов холодильников приемы и методы восстановления работоспособности подробно описаны в , с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Обзоры представлены для общего ознакомления, а не как руководство к действию. Для решения описанных проблем требуется квалифицированный подход.

Видео-курсы для начинающих домашних холодильщиков:

Отсутствие охлаждения в холодильной камере двухкомпрессорного агрегата повлекло замену компрессора:

Развитая сеть сервисцентров Атлант осуществляет ремонт по гарантии и послегарантийное обслуживание. Специалисты работают на дому или в условиях мастерской.

Если поломанная техника еще на гарантии, то лучше сразу обратиться в техцентр – самостоятельное вмешательство может стать поводом для отказа в бесплатном ремонте и замене запчастей.

Хотите рассказать о собственном опыте в восстановлении работоспособности белорусского холодильника? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фотоснимки.

sovet-ingenera.com

неисправности двухкамерных холодильников, дефекты двухкамерных холодильников, ремонт двухкамерного холодильника

В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильной камеры , «плачущий» испаритель холодильной камеры отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам – стальной контур подогрева периметра двери — наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.

в холодильной камере может быть установлен вентилятор для более равномерного распределения температуры как например в холодильнике Аристон RMBA1185.LV.022

Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильной камере. При понижении температуры в морозильной камере фреон начинает кипеть в испарителе холодильной камеры, соединенным последовательно с испарителем МК. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором.

Продукты в морозильной камере охлаждаются статическим испарителем. Испаритель, представляет из себя змеевик, выполняющий и функцию полок МК. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке ХК, в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.

дефекты

1 2 3 4 5 6 7 8 9 10

www.xn—63-mdduaoecugb2g2e.xn--p1ai

Неисправности холодильника Атлант — основные поломки и их устранение

Бренд холодильников Атлант белорусского производителя снискал славу надежных аппаратов, срок службы которых исчисляется десятилетием и более. В настоящее время 80 % продукции составляют разновидности двухкамерных моделей с одним и двумя компрессорами. Вечной техники нет, поломки случаются и в холодильнике Атлант. Определим основные причины неисправностей.

Неисправности холодильников Атлант и их устранение

Исправная техника не создает проблем, не заставляет обращать внимание на свою работу. Это значит, в камерах поддерживается стабильная температура, сухо, нет посторонних запахов. Работает агрегат в привычном режиме, звуки слива конденсата, включение мотора обходится без стуков, вибрации и свиста.

При любой неисправности холодильника Атлант срабатывает сигнал отклонения от режима – горит красная лампочка. Обратите внимание, когда рефрижератор:

перестал морозить;
нарушается цикл – длительные перерывы или длительная работа компрессора;
посторонние шумы;
появились лужи внутри камеры или снаружи;
в камере нет освещения.

Чтобы точно определить причину того или иного отклонения нужно провести диагностику – по признакам определить возможные неисправности, сверившись с инструкцией, устройством модели одного или двухкамерного холодильника Атлант и провести их ремонт

Перестал морозить холодильник полностью или в одной камере? Проверить, как реагирует аппарат на терморегулятор. Убедиться, что контур герметичный, уплотнение исправное. Важно обеспечить хорошее проветривание прибора снаружи. Если условия эксплуатации не менялись – причина в охлаждающем контуре или термостате.

Нарушен цикл? Команду на включение компрессора дает термостат, он же поддерживает регулирование. Если компрессор работает подолгу – может, не хватает фреона в системе или неисправен датчик температуры. Если в холодильной камере температура понижается до минуса – проверять нужно термостат.

Посторонний шум может свидетельствовать о неисправной подвеске, выработке посадочного места вала или дефекте в компрессоре. Может, прибор стоит близко к другому, вибрация усиливается.

Если внутри камеры при капельной разморозке появились лужи – забилось отверстие отбора конденсата на «плачущей» стене. Вода под днищем? Наверняка сместился конденсатный лоток или трубка над ним. Расположены они над компрессором, следует поправить.

Освещение камеры происходит при замыкании контактов на двери кнопкой. Она может поломаться, или заесть. Лампочки со временем перегорают. Если повреждение в электрической цепи – нужен специалист.

Холодильник Атлант двухкамерный неисправности

Двухкамерный холодильник может быть с одним или двумя компрессорами. Если компрессор один, две камеры взаимозависимы по распределению хладагента между двумя испарителями. Используется электронное или ручное регулирование. Холодильник Атлант с двумя компрессорами имеет независимые камеры, можно останавливать одну для размораживания или ремонта.

В случае неисправности двухкамерного холодильника Атлант горит лампочка красного цвета – сигнал «Внимание». Устранить неисправность можно самостоятельно, или вызвать мастера, в зависимости от обстоятельств.

Ваш холодильник громко работает? Вооружитесь отверткой и гаечным ключом. Обесточьте прибор. Разверните его и укрепите тепловое реле – оно неведомым образом освобождается от стяжек. После подтяните весь крепеж подвесок мотора-компрессора, отрегулируйте их.

Недостаточно низкая температура в двухкамерном холодильнике Атлант – измените задание на терморегуляторе и проверьте плотность прилегания двери к проему. Возможно, именно из-за этой неисправности и горит красная лампочка.

Если в камере нет света, проверьте, цела ли лампочка. Замените ее на другую, идентичную. Потрогайте кнопку, убедитесь, что она исправна. Если все в порядке, а лампочка не горит – вызывайте мастера.

Доверить диагностику и ремонт двухкамерного холодильника Атлант специалисту следует, когда необходимы специальные приборы и разбор контура. Возможные неисправности в системе охлаждения определяются состоянием компрессора, испарителя и наличием фреона. При неисправности в этом блоке холодильник зачастую не морозит вообще.

Чаще всего в двухкамерном холодильнике Атлант с ручным регулированием неисправности холодильной камеры связаны поломкой термостата. Этот прибор подает команду компрессору, для поддержания температуры в определенном диапазоне. Сбой в регулировании приводит к удлинению цикла между включениями или компрессор не отключается вообще.

Только мастер может определить такую неисправность в холодильнике Атлант как нарушение электрической проводки. Он может снова зажечь лампочку, найти пробой на корпус и изолировать провод.

Характерные неисправности двухкомпрессорных холодильников Атлант

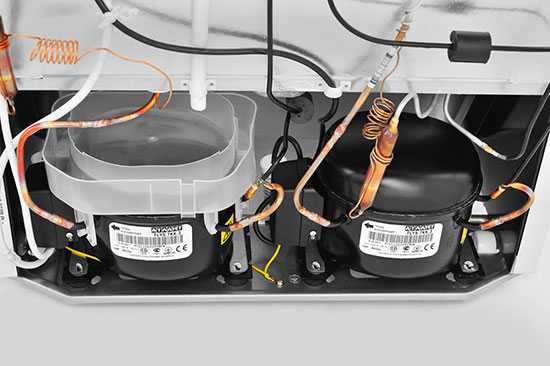

Двухкамерный холодильник Атлант имеющий 2 компрессора для охлаждения холодной камеры и морозильника конструктивно сложнее, чем с одним. При установленной в морозильной камере разморозке Ноу Фрост, здесь применяется более сложный термостат. Прибор регулирует не только охлаждение, но включает термоэлемент для удаления льда от испарителя. Неисправности в нем диагностируются как коды ошибок на электронном табло. К характерным для моделей Атлант поломкам добавляются:

не работает одна из камер;
корпус бьет током;
табло извещает об ошибке F5.

Двухкамерный двухкомпрессорный холодильник Атлант, с независимыми контурами охлаждения, проще в поиске устранении неисправностей. Две схемы можно проверять независимо. Ошибка F5 – сигнал о скачках напряжения в электрической сети. Защита не позволяет включиться аппарату, пока параметры нестабильны. Лучшим выходом станет установка стабилизатора напряжения.

Инструкция по устранению неисправности 2-х компрессорного холодильника Атлант

Следуя техническим требованиям по эксплуатации устройства, можно избежать поломок. Каждая возможная неисправность в инструкции двухкомпрессорного холодильника Атлант отражена. Имеется руководство по устранению проблем. В линейке аппараты с разными составами фреона, с ручным или электронным регулированием.

Понятная инструкция к двухкамерному холодильнику с 2 компрессорами четко объясняет, как устранить мелкие неполадки, когда следует обращаться в сервис центр.

Неисправности 1 компрессорного холодильника Атлант

Однокомпрессорный холодильник, при наличии двух зон охлаждения, использует общую схему отбора тепла. При этом в первую очередь хладагент подается в морозилку, потом поступает на охлаждение в камеру с плюсовой температурой.

К неполадкам, требующим специализированного ремонта, относят:

сбои в работе компрессора:
нарастание снега и льда в камерах;
одна из камер не работает.

Если горит красная лампочка – необходим анализ ситуации.

Если в однокомпрессорной модели не работает холодильник, а морозильник функционирует – значит, нужно проверить, не обросли ли льдом лопасти вентилятора, перегоняющие холодный воздух. Возможно, вентилятор придется менять. Может быть, сломался нагреватель испарителя, от которого зависит оттаивание наледи. Растает лед – заработает вентилятор.

Температура в холодильнике повысится,если внутри камеры горит лампочка. Необходимо проверить уплотнения двери. Нельзя выставлять на регуляторах максимальные значения – морозилка получит свою порцию холода, а холодильной камере его не хватит. Между тем оборудование работает на износ, недалеко до аварии.

Видео

Предлагаем посмотреть видео, как провести диагностику неисправного холодильника Атлант.

crio.pro

Неисправности двухкамерных холодильников — Город мастеров

Принципиальная схема двухкамерного холодильника

Принцип работы двухкамерного холодильника несущественно отличается от однокамерного. Смесь хладогента (как правило это фреон R12 или R134а) и масла (необходимо для смазки компрессора и теплоноситель) из компрессора под давлением по трубке (2), поступает в конденсатор, где охлаждается до комнатной температуры. Проходя через фильтр (4) который удаляет металлические частицы, поступает на капилярную трубку (5). С стороны конденсатора на капилярке высокое давление, со стороны испарителя (6,7) создается зона низкого давления с помощью компрессора. За счет перепада давления хладогента, газ сжижается и заполняет испаритель, в котором начинает испаряться создавая отрицательную температуру. В газообразном состоянии хладогент с маслом возвращается в компрессор, после чего процесс повторяется. Просто, как и все гениальное.
Как видно из рисунка ниже в конструкции двухкамерного холодильника используются те же блоки что и в однокамерном холодильнике или морозильной камере, за исключением дополнительного испарителя холодильной камеры (6) и капилярной трубки (5).

Компрессор
Трубопровод высокого давления (нагнетание)
Конденсатор
Фильтр-осушитель
Капиллярная трубка
Испаритель холодильной камеры
Испаритель морозильной камеры
Трубопровод низкого давления (всасывание)

Расположение элементов в двухкамерном холодильнике

Конструктивно расположение элементов двухкамерных холодильников, как правило, несущественно отличается, на рисунке Вы видите устройство холодильника NORD-214:
А — холодильная камера
Б — морозильная камера

решетка
испаритель морозильной камеры
лопатка
емкость с крышкой
вкладыш
испаритель холодильной камеры
барьер полки
дверь холодильной камеры
емкость для талой воды
уголок
декоративная планка
гайка
опора
болт с шайбой
болт с шайбой
ролик
фруктовая ванна
стеклянная полочка
защитный фланец полки
полка-решетка
бак с крышкой
панель управления
форма для льда
полка-поперечина

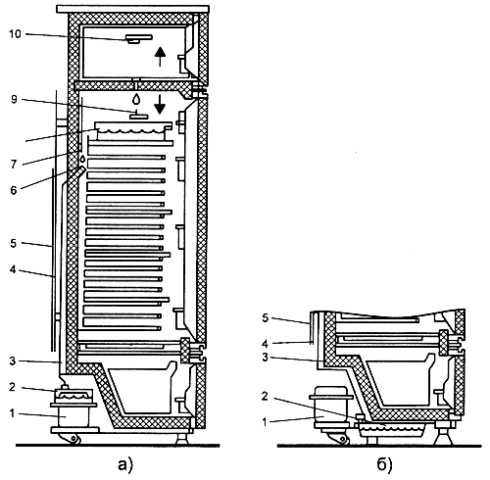

Схема устройства оттавания двухкамерного холодильника

Все современные холодильники снабжены устройством для размораживания льда, что очень удобно, раньше процедура оттайки занимала целый день — необходимо выложить продукты, дождаться когда с испарителя стает корка льда, помыть его и только после этого можно поместить продукты обратно, в холодильник.

1. компрессор
2. сосуд для талой воды
3. водоотвод
4. конденсатор
5. предконденсатор
6. лоток
7. испаритель холодильной камеры
8. бак для воды
9. пробка
10. заглушка

Лед и иней с испарителя (7) оттаивает после остановки компрессора. Во время оттайки испаритель покрывается конденсированой водой, которая по трубке водотвода (3) попадает в емкость для воды (2), установленный на компрессоре (1) или в основании холодильного шкафа и испаряется при комнатной температуре.
Важно! При повышении температуры окружающей среды, при большой загрузке свежими продуктами, в случае не герметичной дверцы холодильника — мотор компрессора работает непрерывно и оттаивание не производится. Что бы снизить нагрузку на холодильник, постарайтесь помещать в него продукты в целлофановой пленке или пакетах.

Оттаивание возобновляется при переходе холодильника в цикличный режим работы.

Принципиальная электрическая схема узла оттаивания холодильника

Кроме пассивной системы (плачущий испаритель) оттайки, во многих двух и трехкамерных холодильниках используется схема контроля и оттаивания льда с нагревом межкамерной полки.

Электрическая схема холодильника а) 1-й класс защиты и б) 0-й класс защиты

ЕК3 — электронагреватель системы оттаивания
ЕК1, ЕК2 — электронагреватели поперечины
SК — терморегулятор
EL — лампа освещения
М — мотор компрессора
К — реле пускозащитное
X, X1 — провода армированные
SQ — включатель освещения

[wpshortcodead id=»vdytg5b5747f492607″]

таблица неисправностей двухкамерных холодильников Атлант

Код ошибки	значение неисправности	Способ устранения
ошибка F1	Не работает воздушный датчик блока электронного управления	Проверить провода к датчику, если исправны заменить воздушный датчик
ошибка F2	Отсутствие сигнала датчика испарителя	Осмотрите шлейф проводки от главного модуля до датчика, нет ли повреждений. Проверьте контакты. Установите исправные детали.
ошибка F3	В морозильном отсеке не срабатывает датчик	Проверить провода к датчику, если исправны заменить реле температуры
ошибка F4	Низкое напряжение в сети: менее 170 вольт	Проверить розетку и проводку, если напряжение не удастся поднять, необходимо установить повышающий стабилизатор напряжения
ошибка F5	Высокое напряжение в электросети: свыше 260 вольт.	Отключить холодильник до устранения неисправности, вызвать электрика. Возможно, необходимо установить стабилизатор напряжения
ошибка F6	Двухкамерный холодильник получил неисправность мотора холодильного отделения.	Если холодильник совсем перестала работать, проведите диагностику электронного блока управления: Демонтируйте пускозащитное реле с компрессора. Подключите холодильник к сети. На панели установите часы -2. Проследите за изменениями. Время обнуляется? Значит, причина в перепадах напряжения. Снова показывает код? Возникли проблемы с модулем. Нужно выполнить ремонт неисправного элемента.
ошибка F7	Поломка компрессора морозильного отдела.	Необходимо вызов мастера для замены компрессора и заправки хладогентом
мигание L	Очень низкая температура в холодильной камере	Настройте термореле на блоке управления на более высокую температуру во избежании поломки холодильника
мигание H	В холодильной камере высокая температура	Возможная причина большая загрузка свежих продуктов, в таком случае проблема самоустранится, когда холодильник войдет в рабочий режим. Проверьте герметичность прилегания дверей, если проблема не устранилась, необходим вызов мастера.

[wpshortcodead id=»vdytg5b5747f492607″]

таблица кодов ошибок двухкамерных холодильников Самсунг Ноу Фрост

Код ошибоки	Причина неисправности
01	Сбои в работе или полная неисправность датчика льдогенератора. Также ошибка появляется при неправильном подключении устройства
02	Поломка или проблемы с подключением термодатчика, установленного в холодильном отделении
03	Ошибка датчика оттаивания холодильного отделения. Возможно обрыв проводки или нет контакта
04	Ошибка вентилятора холодильной камеры. Возможно обрыв проводки или нет контакта
05	Ошибка в работе генератора льда в моделях Самсунг Ноу Фрост
06	Ошибка подключения или неисправен датчик, установленный в отделении зонированного охлаждения (CoolSelect Zone)
07	Датчик внешней температуры неисправен. Ошибка указывает на его повреждение или неправильное подключение
08	Неисправен датчик в морозильном отделении. Вероятно неправильное подключение или нет контакта
09	Ошибка в работе системы автоматического оттайки испарителя холодильной или морозильной камеры
10	Не работает циркуляционный вентилятор, не подает холодный воздух в морозильную камеру. Возможно обрыв проводки или нет контакта
11	Не работает вентилятор конденсора, обрыв проводки, нарушение контактов

таблица ошибок двухкамерных холодильников hotpoint ariston

код ошибки	неисправность
ошибка F01	Неисправность мотора компрессора или пускового реле
ошибка F02	Нет питания на моторе компрессора
ошибка F03	Неисправен силовой блок управления
ошибка F04	Ошибка вентилятора в морозильной камере
ошибка F05	Ошибка в работе заслонки
ошибка F06	Нет напряжения на нагревательном элементе
ошибка F07	Обрыв в цепи питания нагревателя
ошибка F08	Ошибка клапана электромагнитного
ошибка F09	Ошибка прошивки
ошибка F10	Ошибка второго контура охлаждения или поломка заслонки, если холодильник с функцией No Frost
ошибка F11	Отсутствует питание на вентиляторе холодильного отсека
ошибка F12	Обрыв в шлейфе между платами индикации и управления
ошибка F13	Не исправен вентилятор
ошибка F14	Неисправность блока управления
ошибка F15	Ошибка в хотпоинт аристон с Multifiow, сигнализирующая о неисправности тиристора
ошибка F17	В холодильниках хотпоинт аристон AquaCare поломка клапана с электромагнитным приводом, а в хотпоинт аристон с EverFresh — неисправен вакуумный насос
ошибка F20	Ошибка лампы подсветки
ошибка F28	Ошибка платы индикации
ошибка F40	Неисправность клавиш на сенсорной панели хотпоинт аристон

Определить языкАзербайджанскийАлбанскийАмхарскийАнглийскийАрабскийАрмянскийАфрикаансБаскскийБелорусскийБенгальскийБирманскийБолгарскийБоснийскийВаллийскийВенгерскийВьетнамскийГавайскийГаитянскийГалисийскийГолландскийГреческийГрузинскийГуджаратиДатскийЗулуИвритИгбоИдишИндонезийскийИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКаннадаКаталанскийКиргизскийКитайский ТрадКитайский УпрКорейскийКорсиканскийКурманджиКхмерскийКхосаЛаосскийЛатинскийЛатышскийЛитовскийЛюксембургскийМакедонскийМалагасийскийМалайскийМалаяламМальтийскийМаориМаратхиМонгольскийНемецкийНепальскийНорвежскийПанджабиПерсидскийПольскийПортугальскийПуштуРумынскийРусскийСамоанскийСебуанскийСербскийСесотоСингальскийСиндхиСловацкийСловенскийСомалийскийСуахилиСунданскийТаджикскийТайскийТамильскийТелугуТурецкийУзбекскийУкраинскийУрдуФилиппинскийФинскийФранцузскийФризскийХаусаХиндиХмонгХорватскийЧеваЧешскийШведскийШонаШотландский (гэльский)ЭсперантоЭстонскийЯванскийЯпонский

АзербайджанскийАлбанскийАмхарскийАнглийскийАрабскийАрмянскийАфрикаансБаскскийБелорусскийБенгальскийБирманскийБолгарскийБоснийскийВаллийскийВенгерскийВьетнамскийГавайскийГаитянскийГалисийскийГолландскийГреческийГрузинскийГуджаратиДатскийЗулуИвритИгбоИдишИндонезийскийИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКаннадаКаталанскийКиргизскийКитайский ТрадКитайский УпрКорейскийКорсиканскийКурманджиКхмерскийКхосаЛаосскийЛатинскийЛатышскийЛитовскийЛюксембургскийМакедонскийМалагасийскийМалайскийМалаяламМальтийскийМаориМаратхиМонгольскийНемецкийНепальскийНорвежскийПанджабиПерсидскийПольскийПортугальскийПуштуРумынскийРусскийСамоанскийСебуанскийСербскийСесотоСингальскийСиндхиСловацкийСловенскийСомалийскийСуахилиСунданскийТаджикскийТайскийТамильскийТелугуТурецкийУзбекскийУкраинскийУрдуФилиппинскийФинскийФранцузскийФризскийХаусаХиндиХмонгХорватскийЧеваЧешскийШведскийШонаШотландский (гэльский)ЭсперантоЭстонскийЯванскийЯпонский

Звуковая функция ограничена 200 символами

Вам будет интересно:

100uslug.com

Устройство холодильника атлант двухкамерный чертеж. Схема холодильника и сервисные инструкции

Мир бытовых устройств в последнее время неуклонно расширяется и совершенствуется. Без некоторых из них наша жизнь уже немыслима. И кто не знает, какое огорчение приносит поломка незаменимого в доме прибора?

Однако, ремонт холодильника в домашних условиях вполне возможен без обращения в сервис. Причин тому несколько. Во-первых, за последние полвека холодильник стал действительно незаменимым прибором в домашнем хозяйстве. Распространенность холодильников позволяет накопить определенный опыт не только эксплуатации, но и устранения возникающих в её процессе неисправностей. Во-вторых, несмотря на размеры, холодильник относительно несложно устроен, разобраться в принципе его работы может даже пятиклассник.

Cтатья, которую мы предлагаем, помогут вам самостоятельно разобраться не только в устройстве холодильника, но и устранить большинство возникающих в быту неисправностей этого поистине незаменимого прибора.

Часть Первая: Откуда берется холод?

Прежде, чем говорить о ремонте холодильников, давайте разберемся в устройстве и принципах работы этого важного бытового устройства.
Основной принцип работы холодильного агрегата

Главная часть холодильника — холодильный агрегат — производит охлаждение основной части, рабочей камеры холодильника. Холодильный агрегат состоит из трех больших модулей, соединенных между собой системой трубопроводов: конденсатора, испарителя и компрессора, который является «сердцем» холодильника. Система холодильного агрегата замкнута, она заполнена специальным холодильным газом, в качестве которого раньше использовали фреон-12. Сейчас в качестве холодильного газа используются вещества, которые не представляют угрозу для озонового слоя земли. Схематическое устройство холодильного агрегата показано на рисунке 1.

Компрессор, снабженный электрическим мотором, выкачивает холодильный газ из испарителя, обеспечивая охлаждение его стенок. Газ нагнетается в конденсатор, где, благодаря системе радиаторов, охлаждается, переходит в жидкое состояние. Жидкий холодильный газ поступает снова в испаритель, где, под низким давлением испаряется, отдавая тепло внутренним стенкам испарителя. Благодаря непрерывному циклу, при работающем моторе обеспечивается непрерывное испарение.

Жизненный цикл охлаждения.

В целях экономии электрической энергии и предотвращения преждевременного механического износа холодильного агрегата, рабочая камера холодильника, как правило, большую часть времени изолирована от окружающей среды массивной дверцей. Для поддержания определенного температурного режима в таких условиях, существует система контроля над периодическим включением и выключением мотора компрессора.

Основным механизмом системы контроля температуры является температурное реле, которое работает в определенном коридоре. Если температура камеры холодильника выше верхней границы этого температурного коридора, то реле включает мотор компрессора, когда температура опускается ниже заданной границы, реле отключает мотор. Помимо этого, системы контроля температуры, как правило, снабжены реле защиты мотора от перегрева, которое, при достижении компрессором определенной температуры, также отключают мотор. Эти элементы автоматической работы холодильника обеспечивают непрерывную работу системы, схематически они изображены на принципиальной электрической схеме на рисунке 2.

Кроме того, холодильные камеры снабжены сигнальными лампами, лампами дополнительного освещения, нагревательными элементами принудительного оттаивания и многими другими дополнительными модулями, влияние которых на основной принцип работы холодильника малозначительно. Они на принципиальной электрической схеме холодильника не показаны.

Давайте визуально пройдемся по схеме и попробуем понять более детально, как работает холодильник.

В режиме «работа», когда идет охлаждение, и двигатель компрессора мотора вращается с номинальной скоростью, по основной цепи идет ток — из сети через замкнутые контакты датчика-реле температуры Р1, контакты датчика-реле оттаивания Р2 тоже замкнуты. Таким образом, образуется замкнутая цепь с рабочей обмоткой электродвигателя компрессора мотора, катушкой пускового реле К, нагревательным элементом Р2, биметаллической пластиной БМ, контактами теплового защитного реле КК. Потребляемый холодильником ток в таком режиме равен номинальной величине — то, что написано в паспорте устройства.

Когда температура в холодильной камере опускается ниже рамок заданного температурного коридора, срабатывает реле и размыкает контакты Р1, после чего по сети перестает течь ток, мотор холодильного агрегата останавливается.

Когда температура в холодильной камере достигает верхних рамок температурного коридора, реле снова срабатывает и замыкает контакты Р1, мотор компрессора включается.

Тут происходит самое интер

vemid.ru

Схема работы двухкамерного холодильника с одним компрессором. Устройство холодильника без заумных фраз

Чтобы приобрести качественный холодильник с теми функциональными возможностями, которые нужны именно нам, необходимы элементарные знания, о том, что представляет собой холодильник.

Из курса физики

Откуда берется холод в домашнем холодильнике? Чтобы понять это, достаточно вспомнить, как охлаждается кожа, если протереть ее ваткой, смоченной эфиром или иным летучим веществом. Для испарения плёночки жидкости нужно тепло, и она отбирает его у поверхности кожи. Именно тепловой эффект испарения жидкости (или, как нас учили на уроках физики, изменения ее фазового состояния) используется в холодильных машинах.

Изобретателям и инженерам пришлось упорно поработать, чтобы создать:

холодильные аппараты с замкнутым контуром, в одной части которого происходит испарение, а в другой части — конденсация рабочего тела;
специальные вещества (хладагенты), которые годами циркулируют в контуре холодильнике в качестве рабочего тела, то испаряясь, то снова конденсируясь;

надежные электрические машины (компрессоры), которые «гоняют» хладагент по замкнутому контуру холодильника.

Движение по контуру

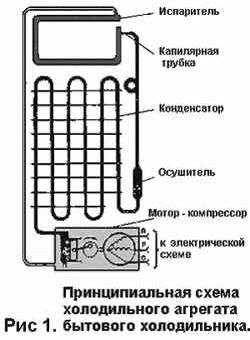

Схема движения хладагента по контуру показана на рис. 1. Повышенное давление на выходе работающего компрессора толкает газообразный хладагент в конденсатор, где происходит первое изменение его фазового состояния — газ превращается в жидкость. При этом выделяется тепло, которое отводится в окружающую среду, то есть идет на нагрев воздуха кухни. В этом легко убедиться, заглянув «за спину» холодильника и потрогав его заднюю стенку. У многих моделей холодильников конденсатор виден невооруженным глазом — это большой черный теплообменник на задней стенке, представляющий собой длинную, многократно изогнутую трубку.

Специалисты сервисного центра «Фрост ремонт» рекомендуют периодически очищать конденсатор от пыли — этим вы улучшите условия отдачи тепла в воздух.

После того как хладагент стал жидким, необходимо, чтобы произошло еще одно измене

rzdoro.ru

холодильник с клапаном, ремонт

Home
Холодильники «Атлант» с импульсным клапаном

Холодильники «Атлант» с импульсным клапаном

Двухкамерные холодильники с одним компрессором и импульсным клапаном в системе холодильного агрегата. Это модели холодильников ХМ-5010, ХМ-5011, ХМ-5012, ХМ-5013, ХМ-5014, ХМ-5015.

Однокомпреcсорные холодильники с клапаном приобрели популярность благодаря расширению функциональности.

Главное отличие холодильников с клапаном от однокомпрессорных без него — это возможность управлять потоками хладогента, циркулирующего в холодильном агрегате, с помощью клапана.

Благодаря клапану камеры холодильника охлаждаются раздельно, следовательно, есть возможность раздельной регулировки температуры в камерах. У однокомпрессорных холодильников без клапана такой возможности нет.

Это очень удобно, если вам необходимо охладить одну камеру больше, например, холодильную, а морозилка не требует охлаждения, вы можете перераспределить холод при помощи клапана. Не тратя лишнюю электроэнергию на ненужное охлаждение морозилки, тем самым вы экономите электроэнергию.

Разница в суточном потреблении электроэнергии у однокомпрессорных холодильников без клапана и с клапаном небольшая, но за годы работы выгода будет очевидна.

С помощью клапана можно при необходимости выключать холодильную камеру при работе морозильной.

ЗАО «АТЛАНТ» выпускает широкий модельный ряд холодильников с импульсным клапаном. Эти модели достаточно вместительны — общим объемом от 345 до 393 л. Есть модели с большой морозилкой объемом до 154 л или с вместительной холодильной камерой — объемом 278 л.

	Модель	Габариты (ВхШхГ), мм	Количество компрессоров	Объем холодильной камеры, л	Объем морозильной камеры, л
1	ХМ -5010	1860х600х630	1	230	115
2	ХМ — 5018	1610х600х630	1	268	115
3	ХМ — 5016	1420х600х630	1	168	76
4	ХМ — 5011	1860х600х630	1	278	76
5	ХМ — 5012	1950х600х630	1	205	154
6	ХМ — 5013	1950х600х630	1	252	115
7	ХМ — 5014	2050х600х630	1	230	154
8	ХМ — 5015	2050х600х630	1	278	115
9	ХМ — 5017	1570х600х630	1	205	76
10	ХМ — 5019	1670х600х630	1	230	76

В однокомпрессорных холодильниках с импульсным клапаном появились две новых функции — это звуковая сигнализация и режим «Замораживание».

Звуковая сигнализация включается, если оставить открытыми двери холодильной камеры более 30 секунд. Режим «Замораживание» позволяет замораживать до 12–15 кг свежих продуктов в сутки в зависимости от модели. Модели однокомпрессорных холодильников с импульсным клапаном приближаются по функциональным свойствам к двухкомпрессорным.

КОЛИЧЕСТВО КОМПРЕССОРОВ ДВА ИЛИ ОДИН, ЧТО ЛУЧШЕ

Число компрессоров, установленных в холодильнике. По количеству компрессоров холодильники делятся на одно и двухкомпрессорные. Преимуществами двухкомпрессорной схемы являются более точная и независимая регулировка температуры в разных камерах, а так же возможность отключать и размораживать камеры по отдельности. В холодильниках
