Устройство смесителя для ванной с душем: какие бывают

Каждая современная ванная комната обустроена различной сантехникой. Особое место в ней занимает ванна или душ. Для полноценного функционирования они оснащаются смесителем. Он предназначен для придания воде комфортной температуры. Кроме того, он осуществляет функцию переключения подачи воды из крана в лейку душа.

Но, как и любое другое изделие, смеситель не застрахован от поломок. Поэтому следует знать его устройство, чтобы в случае необходимости произвести ремонт без привлечения специалистов.

Содержание статьи

• Что такое смеситель для ванной, его предназначение
• Какие бывают смесители для ванной, особенности их устройства
• Типы переключателей смесителей с душем

Что такое смеситель для ванной, его предназначение

В большинстве стран горячая и холодная вода подаются отдельно. При таком варианте, для получения воды комфортной температуры пришлось бы сначала наполнять ванну горячей водой, а затем разбавлять её холодной. Но это не только неудобно, но и неэкономично. Поэтому было изобретено специальное устройство — смеситель. Функции его заключается в следующем:

1. Придание воде комфортной температуры. Устройство смешивает холодную и горячую, а из крана подаётся вода нужной температуры. Это позволяет сэкономить время и денежные средства.
2. Формирование струи воды. Вода подаётся под давлением. Это позволяет избегать появления брызг, которые попадали бы на стены и пол помещения.
3. Перенаправление воды из крана в лейку душа. Дополнительной функцией, делающей использование смесителя более удобным, является переключение подачи воды с крана в душ и обратно.

Справка. В некоторых европейских странах смесители не используют. Например, жителям Туманного Альбиона, чтобы получить воду комфортной температуры, приходится включать отдельно холодную и горячую.

Какие бывают смесители для ванной, особенности их устройства

Безусловно, ванна является наиболее комфортным сантехническим изделием, позволяющим не только мыться, но и полностью расслабиться. Ведь как порой приятно после трудового дня понежиться в тёплой ароматной воде.

Но случаются ситуации, когда на это не хватает времени. На помощь приходит душ. Помимо этого, душевая кабинка стала полноценной альтернативой ванне в помещениях с небольшой площадью. Каждый душ оснащается смесителем. При этом существует несколько моделей, которые различаются между собой в зависимости от конструкции.

В продаже можно встретить следующие варианты:

1. Вентильные. Один из самых распространённых вариантов смесителя. Регулирование мощности потока, температуры воды осуществляется при помощи вентилей. Внутри конструкции находится камера небольшого размера, в которой происходит смешивание воды разной температуры. Возможно это благодаря наличию кран-буксы. Популярность этого вида обуславливается надёжностью конструкции, простотой в использовании. К недостаткам можно отнести то, что точно настроить необходимую температуру достаточно сложно.
2. Однорычажные. Это более современный вариант сантехнического устройства. Конструкция предполагает наличие одного «барашка». Чтобы настроить мощность потока и необходимую температуру, его следует поворачивать в нужное направление. Если перемещать его в вертикальной плоскости, будет регулироваться интенсивность потока, если в горизонтальной — температура воды. Смешивание осуществляется при помощи шарового механизма или небольшого картриджа из керамики, который располагается внутри конструкции.
3. Сенсорный. Наиболее современная модель. За включение и выключение отвечает встроенный фотоэлемент. Несмотря на удобство конструкции, обладает существенным недостатком — в случае поломки придётся воспользоваться услугами профессионального сантехника.
4. Термостатический. Смеситель способен поддерживать необходимую температуру воды. Нужно лишь один раз произвести необходимую настройку режима. Достигается это при помощи термостатического элемента, установленного внутри конструкции. Устройство чутко реагирует даже на небольшие колебания температуры и в случае необходимости восстанавливает нужный уровень нагрева. Регуляторы могут иметь внешний вид рукояток или быть стилизованы под привычные «барашки». На рынке можно встретить модели с сенсорным управлением, оборудованные небольшим ЖК-дисплеем. На экране будет отображаться информация о температуре, а в некоторых моделях — данные о мощности потока.

Типы переключателей смесителей с душем

Как и любое другое изделие, смеситель не застрахован от поломок. Чаще выходит из строя переключатель. Поэтому нужно знать его устройство. Всего существует четыре вида переключателей:

1. Золотниковый. Один из старейших вариантов переключателей. Главная особенность конструкции — наличие пластиковой либо металлической рукояти, которая находится между «барашками».
2. Пробковый. Несмотря на то что такие переключатели уже сняты с производства, их можно встретить в некоторых квартирах домов старой застройки. Между вентилями располагается массивный поворотный рычаг. Главной особенностью является наличие массивной пробки, выполненной из латуни. Она осуществляет функцию перенаправления потока из крана в лейку душа.
3. Кнопочный. Основная отличительная характеристика — кнопка с клапаном, расположенным на длинном штырьке. Чтобы перекрыть подачу воды, следует нажать на кнопку. Обратный процесс осуществляет пружинка.
4. Картриджный. Самый распространённый вариант. Основным элементом является картридж, оборудованный тефлоновыми уплотнительными кольцами. По принципу работы похож на привычный кран-буксу. Определить, что перед вами именно картриджный вариант достаточно легко — рычаг смесителя поворачивается на полный оборот.

Зная особенности конструкции смесителя, при необходимости можно самостоятельно произвести его ремонт. Но чтобы смеситель служил вам долгие годы, помните: необходимо регулярно прочищать его от накопившихся загрязнений, вовремя менять прокладки.

наиболее частые поломки и способы их устранения

В современных ванных комнатах обязательно есть смесители — с их помощью можно контролировать температуру и напор подаваемой воды. Сантехническое устройство выполняет и дополнительную функцию — перенаправляет поток воды по шлангу к душевой лейке.

Зачастую такое оборудование работает достаточно долго, особенно, если товар сошел не с китайского конвейера. Но, случаются поломки, которые препятствуют нормальному использованию водопровода. Их возможно устранить самостоятельно, если разбираться в конструктивных особенностях многофункционального крана.

Однако устройство и ремонт смесителя для ванной понятны не каждому домашнему мастеру. Предлагаем разобраться в этих вопросах по порядку. В статье мы описали конструкции разных типов смесителей, обозначили наиболее вероятные поломки, а также привели понятные инструкции по их устранению.

Содержание статьи:

• Смесители и их устройство
• Виды неисправностей оборудования
  • Вариант №1 — наблюдается течь под изливом
  • Вариант №2 — течет вентильный смеситель
  • Варианг №3 — потек рычажный кран
  • Вариант №4 — неисправен переключатель кран-душ
  • Вариант №5 — не включается сенсорный смеситель
• Какие поломки требуют замены оборудования?
• Выводы и полезное видео по теме

Смесители и их устройство

Вентильные смесители пользовались популярностью предыдущие несколько десятилетий. Они отличаются надежностью и долговечностью. В продаже можно встретить продукцию, изготовленную из разных материалов: от дешевых сплавов на основе алюминия, до латуни и меди.

Эти смесители можно встретить в домах многих жителей. Такие устройства понятны в управлении, обладают высокими эстетическими качествами. В их конструкции нет таких сложных элементов, как картриджи. Также нет и батареек

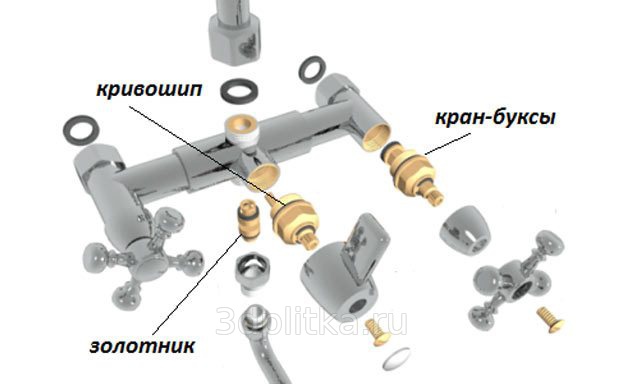

В конструкции этого смесителя главную роль играет кран букса. К ней фиксируется вентиль, с помощью которого и осуществляется напор подаваемой воды. Для холодной и горячей воды есть по одной кран буксе с вентилями. Поэтому такие смесители называются двухвентильными.

Другие основные элементы смесителей этого типа:

• корпус;
• рукоятки;
• резиновые прокладки;
• излив;
• золотник;
• фиксирующая гайка и др.

Устанавливаться излив может на стену, с помощью стальных уголков, или с помощью эксцентриков к трубам, подводящим воду.

Рычажные смесители (монокомандные) более просты в использовании. Для регулировки силы напора воды и её температуры есть всего один элемент – рычаг.

Рычажные смесители более компактны, в сравнении с вентильными аналогами. Здесь мало резиновых прокладок, которые нужно регулярно менять. Но, за состоянием картриджа нужно следить

Поднятие рычага вверх увеличивает напор, а смена положения этого элемента влево или вправо меняет температуру, смешивая горячую и холодную воду в нужных пропорциях.

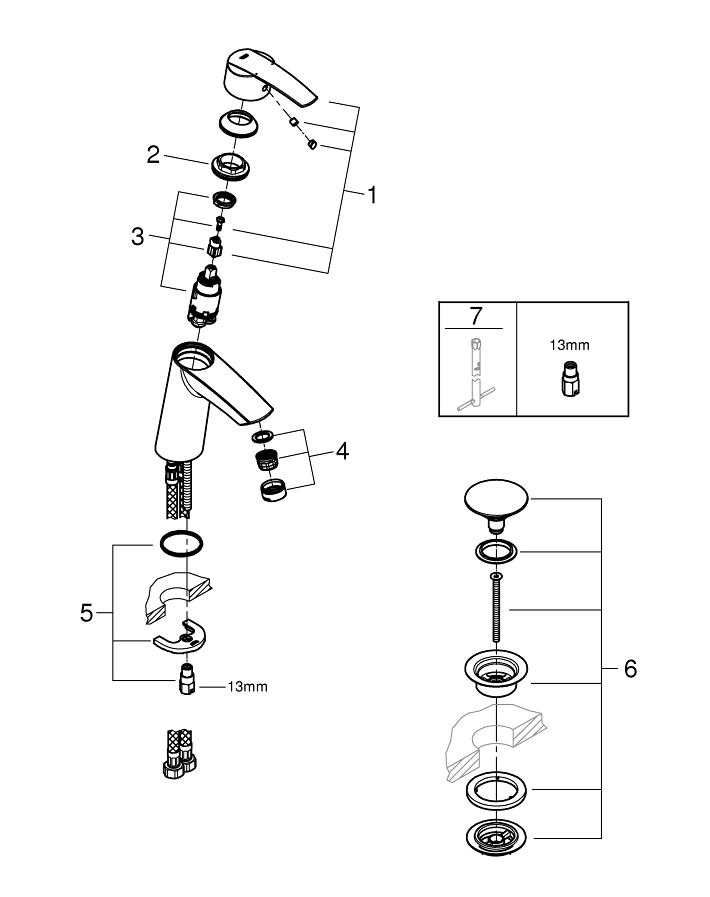

Состоит рычажный смеситель из следующих элементов:

• корпус;
• упряжь с металлической призмой;
• медные трубки для подвода воды;
• рассекатель;
• сливной клапан;
• картридж;
• излив;
• фиксирующая гайка.

Стоит отметить, что картридж может быть двух типов: шаровым и керамическим.

Термостатические смесители позволяют сэкономить время пользователей, отводимое на регулирование температуры и силы потока воды. Встроенный термостат с возможностью регулировки выходной температуры позволяют быстро выбрать нужный режим.

Он будет поддерживаться без изменений на протяжении всего времени пользования смесителем.

С каждым годом такие устройства становятся всё доступнее. С их помощью можно не только повысить уровень комфорта в своем жилье, но и сократить расход горячей воды

Для точного выставления нужной температуры воды предусмотрена точная шкала.

Основные элементы :

• термостат;
• патрон;
• корпус;
• излив;
• регулировочный винт.

Обжечься водой из такого смесителя невозможно ввиду наличия в устройстве защитного механизма.

Сенсорные смесители срабатывают от движений. Датчик срабатывает при фиксации перемещений возле излива или душевой лейки.

Такие смесители могут комплектоваться дополнительными устройствами. Например, термостатом, таймером включения, информационной панелью. Сенсорное оборудование станет отличным дополнением современных ванных комнат

Вода может подаваться порционно или до момента прекращения фиксации движений.

Основные элементы сенсорного смесителя:

• источник питания электронной части — батарейка или блок питания;
• датчики;
• корпус смесителя, излив, душевая лейка с шлангом;
• регулятор температуры;
• крышка отсека для батареи (если она предусмотрена в конструкции).

Примечательно, что в последние несколько лет всё чаще стали продаваться сенсорные смесители с инфракрасными датчиками.

Такие устройства срабатывают при фиксации источника тепла. Настройка оборудования осуществляется на производстве.

Подробный обзор смесителей для ванны с душем, советы по выбору и рейтинг лучших производителей представлены в .

Виды неисправностей оборудования

Каждый тип оборудования для смешивания воды имеет своеобразное устройство и конструкцию. Но, даже при неисправности одного из элементов смесителя может наблюдаться течь воды. Лучше исправить такую неисправность как можно скорее, чтобы избежать более серьезных проблем.

Причинами поломки могут служить:

• производственный брак;
• низкое качество комплектующих;
• механические повреждения;
• неправильный монтаж;
• неудовлетворительное качество воды;
• излишнее  или квартиры, а также его недостаток.

Соответственно, не всегда устранение поломки смесителя может дать гарантию на дальнейшее долговечное использование. Устанавливать точную причину поломки лучше всего со специалистом.

В этой же статье рассмотрим типовые неисправности смесителей для ванной с душем. Любую из них можно устранить самостоятельно без помощи специалистов.

К сожалению, не в каждом случае можно обойтись своими силами при ремонте сантехники в ванной. Бывают сложные поломки и неоднозначные ситуации. В этих случаях течь может не прекращаться даже после самостоятельного ремонта

Вариант №1 — наблюдается течь под изливом

В начальной стадии неисправности вода может сочиться редкими каплями. Если же пренебрегать проблемой, то вода вскоре начнет течь тонкими струйками. Таким образом, за сутки в канализацию может уйти несколько десятков литров воды. Чтобы избежать этого, нужно заменить прокладку.

Гусак (излив) крепится к корпусу прижимной гайкой. После того, как она откручена гусак нужно снять и извлечь изношенную прокладку. Желательно купить этот элемент из такого-же материала, чтобы быть уверенным в долговечности прокладки.

Резьбовую часть желательно защитить от возможных протечек. Это делается с помощью льна или ФУМ-ленты. С лентой обращаться проще, поэтому можно обойтись ей. Достаточно будет промотать 10-15 витков ленты на резьбу под гайку. После этого гайка с гусаком устанавливаются на своё место. Течь должна прекратиться.

Наличие комплекта гаечных ключей или хорошего разводного ключа, это обязательное условие при устранении такой неисправности. С помощью этого инструмента придется откручивать фиксирующие гайки

Вариант №2 — течет вентильный смеситель

Если с излива капает или течет вода, то виной всему изношенные резиновые прокладки в кран-буксе. Реже причиной неисправности является сама кран букса. Чтобы устранить проблему, нужно понять в какой из кран-букс стерлась прокладка. Это можно определить по температуре капающей воды.

Добраться к прокладкам можно следующим образом:

• открутить винт, фиксирующий ручку;
• снять ручку;
• выкрутить гаечным ключом кран-буксу (шток).

На последнем элементе можно увидеть изношенную прокладку из резины. Желательно иметь в запасе несколько таких прокладок, так как изнашиваются они часто. Заменив поврежденный элемент на новый установку деталей следует проводить в обратном порядке.

Если вентильный кран с шаровым механизмом, то необходимо промыть сам запорный механизм. Всего одна песчинка может быть причиной того, что при закрытом вентиле вода всё равно будет течь из крана.

Также от времени шарик может изнашиваться. Выработка даже в 0,5 мм будет ощутимой. В этом случае шаровой механизм нуждается в замене. Проблема временно устраняется изоляцией ФУМ-лентой в месте резьбового соединения.

В нижней части кран буксы находится резиновая прокладка, которая при регулярном использовании часто изнашивается. Цена уплотнителя низкая поэтому можно купить сразу комплектов резинок из 10 единиц, чего хватит на несколько лет использования крана

Варианг №3 — потек рычажный кран

Причиной может служить засоренный картридж или изношенная резьба крепления. Картридж нужно заменить на идентичный, так как их отремонтировать нельзя.

Дополнительными признаками неисправного картриджа могут быть: затрудненная регулировка рычага смесителя, плавная или резкая смена температуры воды (самопроизвольно), отсутствие подачи холодной или горячей воды.

На рычаге есть пластиковая или резиновая заглушка. Её нужно извлечь при помощи плоской отвертки. С помощью крестовой отвертки нужно ослабить фиксирующий винт, который находится под заглушкой.

После этого рычаг можно снять, вследствие чего открывается доступ к картриджу. Он извлекается после откручивания фиксирующей гайки. Заменив картридж на новый производится сборка в обратном порядке.

На фирменных картриджах есть выступы, которые должны совпадать с соответствующими углублениями во внутренней части корпуса смесителя. Если они совпадать не будут, то вода всё равно будет просачиваться

Если резьба выработана, то её необходимо уплотнить. Это избавит потребителей воды от течи из крана. Уплотнение проводится с помощью ФУМ-ленты.

Вариант №4 — неисправен переключатель кран-душ

Между корпусом смесителя и переключателем кран-душ находится герметичная прокладка. Она, со временем, может изнашиваться и пересыхать, если ей редко пользуются. Иногда владельцы смесителей после разборки и замены прокладки не замечают попавших на неё загрязнений (песка, мелкой бетонной пыли и т.д.).

При переключении режимов такие загрязнения повреждают резинку, что приводит к возникновению течи.

Для замены нужно снять ручку переключателя. Затем извлекается шток с клапаном. Со штока удаляется изношенная прокладка и заменяется на новую аналогичную. Предварительно её можно подержать несколько часов в растительном, а лучше машинном масле, чтобы она стала более эластичной и служила максимально долго.

Процесс замены прокладки на переключателе кран-душ схож с процессом замены прокладки на кран буксе вентильного смесителя. Следует уделить внимание обратной установке штока, чтобы резьба совпадала при его накрутке. Если резьбовые витки повредятся, то возможна течь

Еще одной причиной неисправности переключателя кран-душ является лопнувшая пружина. Свидетельствует об этом то, что кнопка переключения не возвращается на своё место. Замена пружины на новую решает эту проблему.

Вариант №5 — не включается сенсорный смеситель

В этом случае виной является севшая батарейка. Чаще всего проблему устранить можно заменой аккумуляторного элемента. Но, из-за того, что смеситель работает в среде с повышенной влажностью, токопроводящие контакты могут окисляться.

Это приводит к ослаблению контакта между элементами, в следствие чего смеситель не будет работать.

Батарейки могут находиться в корпусе самого смесителя или же в отдельном блоке, который устанавливается под ванной. Отличается как тип аккумуляторных элементов, так и их количество

Устранить это можно и своими силами. Удалив батарейку из отсека нужно зачистить контакты острым металлическим предметом. Если время позволяет, то можно на контакты нанести специальные средства, разъедающие коррозию и окислы.

Через 20 минут после нанесения средства контактные площадки необходимо вытереть сухой ветошью и просушить их. После установки батарейки смеситель будет работать.

Какие поломки требуют замены оборудования?

К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.

К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и .

Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно

В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.

Выводы и полезное видео по теме

Как устранить течь в вентильном смесителе можно узнать из следующего видео:

Исходя из вышесказанного, можно сделать обоснованный вывод о том, что для ремонта необходимо знать устройство и принцип работы крана смесителя для ванной с душем. Зная это устранить большую часть поломок можно в течение часа, если в наличие есть сменные детали и инструменты.

Есть опыт самостоятельного ремонта смесителя для ванной? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
