Установка газового настенного котла: Установка настенного газового котла | Отопление дома и квартиры

А) Монтаж настенного газового котла (доступен в виде опции к котлу):

1. Распаковка и размещение котла в котельной.
2. Ознакомление пользователя с рекомендациями и требованиями по установке оборудования.
3. Установка настенного котла с помощью монтажных креплений.
4. Установка отсечных кранов отопительного контура и контура ГВС (приобретается отдельно).

Б) Установка трубы дымоудаления:

Услуги по стандартной установке трубы дымоудаления настенного газового котла включают в себя:

1. Проект системы дымоудаления с учётом характеристик выбранного оборудования (тип камеры сгорания : открытая, закрытая).
2. Перфорирование отверстий под дымоход (брус, сибит, пенобетон) глубиной до 350мм. (Для бурения бетона, кирпича необходимо использование метода алмазного бурения — в стоимость установки не входит).
3. Сборка дымохода с учётом угола наклона длиной до 1 м.
4. Утепление отверстия (утеплитель приобретается отдельно).
5. Установка внутренних и внешних декоративных панелей и накладок.

Компания «ТОП-КОТЁЛ» оказывает услуги по установке и монтажу настенных газовых котлов в Новосибирске и Новосибирской области основных производителей:

Для покупателей котельного оборудования в нашем интернет магазине действуют специальные ценовые условия на дополнительные услуги (доставка, установка, ввод в эксплуатацию, сервисное обслуживание)

указаны в виде дополнительных опций к товару

Установка газового котла – правила и советы

Газовые нагревательные котлы это отличный способ, что бы создать комфортную систему в помещении. Газовые котлы экономичны и обладают высоким КПД. Однако такие котлы это всегда источник повышенной опасности. Вот почему при строительстве нужно соблюдать некоторые правила установки газового котла.

Первое что нужно запомнить, это все, что, так или иначе предназначается для работы с газом (это может быть котел, соединительные трубы и прочее) должно обладать соответствующим  сертификатом. Недопустимо применение в газовых системах  оборудования, которое предназначается, для водопровода. Все работы по установке газовых котлов должны выполняться работниками, которые прошли специальное обучение и имеют соответствующий допуск. Только в крайних случаях, можно устанавливать газовый котел индивидуально.

В связи с тем, что газ это источник повышенной опасности, то перед монтажными работами нужно получить некоторые разрешительные документы. Какие именно, Вам скажут в Горгазе.  Обычно это договор на подключение и проект газификации. После получение всех документов можно приступать к монтажу.

 Для того чтобы обеспечить стабильную и безопасную работу отопительного котла нужно соблюдать четкие, но довольно простые правила и условия.

Всегда помните, что природный газ это пожароопасное вещество. Его нельзя использовать в неподготовленных помещениях это может привести к довольно плохим последствиям.

Установка газового котла на кухне

1. По правилам газовый котел до 60 кВт разрешено устанавливать в любых помещениях, при условии, что котел одноконтурный. Если котел двухконтурный, то его установка в несоответствующем требованиям кухонном помещении запрещена.

По СНИП и правилам установки газового отопительного котла не желательно устанавливать такое оборудование в жилом помещении или на кухне. Предпочтительно, в собственном доме предусмотреть отдельно помещение под котельную, оборудованную окном для притока воздуха и лучшей вентиляции.

2. Устанавливать газовые отопительные котлы до 150 кВт можно на любом этаже. Если котел более мощный, то его можно устанавливать исключительно на цокольном этаже или в подвале.

3. Высота потолков в помещении, где устанавливается котел, будь то, котельная или

Дымоход для газового котла – какие существуют требования.

Накопление угарного газа вследствие неправильной работы дымохода может привести к трагическим последствиям.

Минимальный и максимальный диметр дымохода всегда указывается в паспорте к газовому котлу.  Важно чтобы входной диаметр и диаметр выхода дымохода совпадали.

Чтобы обеспечить удаление угарного газа, верхняя часть дымохода должна быть на пол метра выше конька крыши. Необходимо учесть, что дымоход газового отопительного котла не должен иметь не больше трех поворотов или изгибов.

Любой проект нужно утвердить, не исключение и проект газификации. При покупке проверьте комплектность и маркировку котла. При необходимости потребуйте сертификат на приобретаемый отопительный аппарат.

1. На начальном этапе, по правилам установки настенного газового котла, рекомендуется  продуть внутренние трубки котла. Снимите транспортные заглушки.  Можно прочищать трубки поточной водой с небольшим давлением, поток воды уберет пыль и прочий мусор.

2. Материал стены, где будет размещен газовый котел должна быть из негорючего материала. Или на стену нужно нанести или прикрепить пожаробезопасное покрытие,  толщина которого не менее 3 мм., а котел выносится на более чем в 45 мм от стены.

3. Нормативная высота, на которой  устанавливается газовый настенный аппарат от 80 до 160 см. Возле котла, на расстоянии не меньшем чем 20 см не должны находиться ни электрическое, ни другое газовое оборудование, а также любой быстровоспламеняющися материал.

4 Установку монтажных крепежей проверяйте строительным уровнем.

5. Все работы с газом должны проводить сертифицированные специалисты. Монтаж выполняется только металлическими трубами и специальными устройствами.

6. Если для работы вашего газового котла необходимо подключение электросети, то подключаем через отдельный автомат, для полной защиты от замыканий.

Обязательно, первый пуск газового котла нужно проводить с присутствием представителя горгаза и только после полной проверки всех норм и правил установки.

Как правило, напольный газовый котел, по сравнению с настенным, более мощный, что требует наличия более строгих рекомендаций и правил установки.

В процессе установки напольного котла производится монтаж и разводка отопительной системы, которая будет распределять тепло по помещениям или по этажам. Поэтому, до покупки котла, нужно позаботиться о проекте системы  отопления и четко знать, где будет расположен каждый элемент отопительной системы.

1. Напольный котел разрешается устанавливать как на бетонный, так и на деревянный пол. Деревянный пол нужно защитить листом оцинковки или плиткой из негорючих материалов. При этом такое основание должно выступать за габариты котла более, чем на 50 сантиметров.

2. Напольный газовый котел, при монтаже, тщательно выравнивают при помощи  строительного уровня. Правила установки напольного газового котла предусматривают наличие качественной дымоходной системы, о которой нужно позаботиться заранее.

3. Систему водяного отопления можно оборудовать фильтром жесткости если того требуют условия установки газового котла.

4. Каждый соединительный элемент в подводе и заборе воды обязательно оснащается  устройством, которое облегчает демонтаж, чтобы в случае ремонта заменять можно было любой элемент системы. Вдобавок на патрубках подходящих к котлу устанавливают запорные вентили.

Правила установки газового напольного котла требуют, как и в случае с настенным котлом, чтобы подключение и первый запуск проводился исключительно при участии специалиста газовщика.

Установка газового настенного котла отопления. Инструкция по установке своими руками

Многие жители частных домов и коттеджей используют газовое отопление. Не каждый человек решится на самостоятельную установку такого агрегата. Данная работа требует ответственности и внимательности. Несмотря на все сложности, монтаж газового настенного котла реально сделать своими руками. Важно соблюдать все установленные для этого правила.

Кто имеет право на работу данного типа?

Согласно закону, операции с газопроводом имеют право вести только специализированные работники газовых служб. Но установка газового котла относится к такому типу работ, которые допустимо выполнять самостоятельно. Однако подключение подобного агрегата уже должны выполнять сотрудники специализированных служб.

Что нужно выполнить для установки оборудования?

Монтаж настенных газовых котлов отопления своими руками нужно осуществлять только после определенных подготовительных этапов. Первым делом необходимо удостовериться, что помещение, где будет стоять котел, соответствует стандартам для установки. Нужно проверить отопительное устройство, выяснить, что оно по всем параметрам подходит под установленные нормы для отопительных приборов. Следует настроиться на два рабочих дня, которые займет установка.

Какой должна быть котельная?

Для установки отопительного агрегата необходимо обеспечить соблюдение следующих правил.

1. Подготовить просторную комнату. Она должна быть по объему больше четырех кубических метров. Нужно помнить, что объем комнаты прямо пропорционален мощности котла. Если вы хотите поставить агрегат мощнее прежнего, то стоит задуматься об увеличении помещения, в котором он будет находиться.
2. Не менее важным моментом является высота потолков. Котел можно ставить в комнате, где потолки будут не меньше двух с половиной метров.
3. Следуя инструкции по монтажу настенного газового котла, нужно помнить, что стену надо предварительно закрыть огнестойким материалом. Это может быть стекловата или штукатурка.
4. По правилам монтажа настенных газовых котлов, в помещении, где он будет находиться, обязательно должны быть окна. Оно должно проветриваться, а в случае пожарной опасности его должно быть возможно открыть. Если комната находится в цокольном помещении, то нужно сделать хотя бы одно окно.
5. По правилам пожарной безопасности, монтаж газового настенного котла должен проходить в помещении на высоте от 800 миллиметров и больше.
6. Если планируется установка котла, то обязательно нужен дымоход. Стоит заранее продумать, как к нему будет проходить подключение. Монтаж дымоходов настенных газовых котлов проводится индивидуально. Все зависит от крепления конструкции и ее параметров.
7. То место, где проходит дымоход через стену, тоже обшивается огнестойким материалом.
8. При монтаже настенного газового котла своими руками необходимо выдерживать дистанцию с другими электрическими приборами приблизительно в 300 миллиметров.

Общие правила для монтажа

Несоблюдение правил установки, а также дальнейшего использования некачественного оборудования грозит последствиями всем жильцам. Владелец котла с нарушениями будет выплачивать штраф.

Монтаж настенного газового котла в доме должен начинаться с обустройства качественного дымохода. Лучше, чтобы дымоход был отдельный от системы вентиляции. Такое условие объясняется тем, что при работе газового оборудования выделяется много вредных веществ. Они несут в себе угрозу для здоровья людей, а если сделать вытяжку через вентиляцию, то выделяемые вредные вещества попадут в жилые комнаты. Они нанесут серьезный вред здоровью людей.

Монтаж настенных газовых котлов отопления проводится после того, как владелец дома убедится, что у дымоходной трубы нет углов поворота. Если будут проявляться изгибы, то нужно помнить, что их не должно быть больше 3 штук. У трубы есть горизонтальная часть. Она находится в самой котельной. Ее длина не должна быть больше 3 метров.

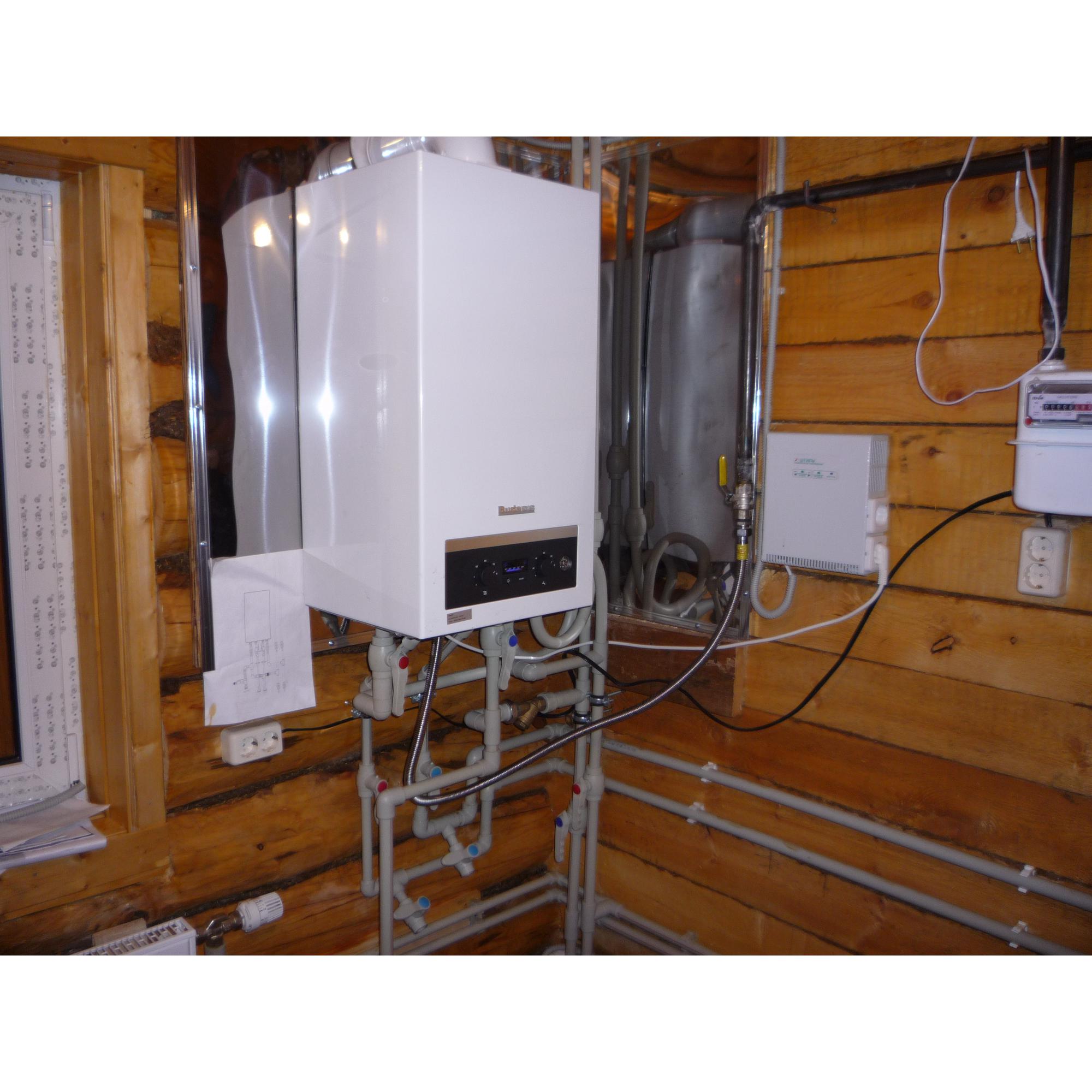

Деревянный дом

Чтобы выполнить монтаж настенного газового котла в деревянном доме, нужно знать определенные требования.

• Котельную располагают в одной из комнат либо на цокольном этаже. В деревянном доме нельзя устанавливать газовый котел в подвале.
• Помещение должно соответствовать требованиям, описанным в ППБ, и санитарным нормам.
• Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.
• Запрещается размещение оборудования в жилых комнатах. Не допускается установка в кухне, гостиной, условно запрещен монтаж в ванной комнате и туалете.

Насколько высоко над крышей допускается установка дымохода?

В процессе оборудования дымохода обычно используются исключительно огнеупорные материалы. Труба должна возвышаться над кровлей не меньше чем на 50 сантиметров.

Важная информация о дымоходах

В наше время, чтобы избежать рисков по отравлению людей вредными веществами, котлы оснащаются средствами безопасности: если вдруг случится авария, то моментально блокируется подача газа.

Наиболее удобный выход для трубы дымохода – это крыша. Бывают случаи, что котел ставят в многоэтажном доме, в котором не предусмотрен отдельный выход для трубы. Тогда жильцы сами продумывают обустройство дымохода.

В многоквартирных домах прокладка трубы осуществляется через внешнюю стену. Делается небольшое отверстие. Его диаметр не больше 100 миллиметров. Для успешной работы отопления котел лучше повесить на эту же стену.

К каждому газовому котлу прилагается инструкция. В ней можно прочитать рекомендации к данному отопительному прибору. Диаметр трубы дымохода обычно равен диаметру щели в корпусе газового котла.

Чтобы была возможность почистить данный агрегат, заранее стоит подумать о том, где сделать резиновое отверстие, ибо, чтобы прочистить котел от мусора, нужно открыть люк.

Какой формы стоит делать дымоход

По нормам монтажа газового настенного котла считается, что лучшей формой дымохода станет цилиндрическая. Труба должна быть из нержавеющей стали. Допускаются ли изгибы? Сгибов не должно быть больше трех в одной трубе.

Важно, чтобы соединяющая часть, которая идет между котлом и дымоходом, была длиной приблизительно 250 миллиметров. Если данный отрезок будет больше, то могут возникнуть дефекты в местах соединений.

Рекомендации по установке

Конструкция газового котла имеет свои нюансы. Они обуславливают ряд требований к монтажу.

1. Расстояние до пола должно быть от 800 миллиметров и выше. Отрез патрубка обычно устанавливают на уровне раковины.
2. Нельзя ставить что-либо под настенный котел.
3. В комнате, где располагается котел, необходимо закрывать пространства, куда попадают отходы от газового оборудования.
4. На пол обычно стелют металлический лист. Он должен быть прочным, квадратной формы. Его сторона, как правило, составляет 100 сантиметров.
5. Расширительную емкость ставят в наивысшей точке системы. Рядом с ней устанавливают воздушный кран.

Что нужно проверить перед приобретением газового котла

Перед тем как купить газовый настенный котел, нужно удостовериться, что он полностью укомплектован и есть все крепежные элементы. Нужно изучить инструкцию. В ней описывается, что входит в комплект оборудования.

Если крепежи отсутствуют в комплекте, то придется докупать их самим. Без них никак не обойтись. Важным моментом является наличие сертификатов на покупку. Если не будет данных документов, то вы не сможете зарегистрировать газовый котел. Внутри котла на одной из сторон ставится номер. В документах он дублируется. Необходимо проверить, одинаковые ли стоят номера.

Заранее нужно осмотреть поверхность, куда вы собираетесь прикрепить газовый агрегат. Если отделка стены имеет свойство возгораться, то необходимо ее полностью закрыть огнестойким покрытием. Только после этого можно начинать монтажные работы. Защитное полотно должно быть толщиной от 2 миллиметров и больше.

Между котлом и стеной должен быть зазор. Данное расстояние допускается от 40 до 50 миллиметров. Пространство должно быть пустое.

Перед тем как включить оборудование, необходимо пропустить через него воду по внутренним трубам. За счет напора воды будет смываться вся пыль и прочий мусор.

Установка

Монтаж газового настенного котла включает в себя несколько этапов:

1. Первоначально на выбранной стене прикрепляют планки для монтажа. Они должны находиться на расстоянии в 1,5 метра друг от друга. Возможно самое минимальное расстояние (оно составит 100 сантиметров). Строительным уровнем проверяется, насколько ровно они были установлены. Если они закреплены криво, то лучше их выровнять. Можно начинать установку, если вы убедились, что планки висят ровно.
2. На трубку подачи крепится специальный фильтр. Он предназначен для жесткой очистки. Благодаря фильтрации не будут появляться засоры в теплообменнике.
3. Устанавливается труба, которая является дымоотводом. Необходимо проверить, идет ли тяга. Она должна быть умеренная. Продукты горения у котлов ликвидируются за счет установленного для этого вентилятора, поэтому добиваться сильной тяги не нужно. Главным моментом на этой стадии является отсутствие обратной тяги. Ее точно не должно быть при включении устройства.
4. Вам понадобится специальная резьбовая муфта для подключения котла к трубопроводу. С нижней стороны необходимо подключить трубу, через которую осуществляется возврат воды. Поступает вода сверху, также через специальную трубку. Все элементы оборудования соединяются между собой методом газовой сварки. Уклон должен быть 0,5 сантиметра на каждый метр трубы.
5. Следует обратить внимание на то, что нельзя подключить котел к газопроводу самому. Такие действия может осуществлять только квалифицированный работник газовой службы.
6. Последним этапом является подключение газового оборудования к сети.

Если у вас получилось самостоятельно провести монтаж газового настенного котла, то следует пригласить специалистов, чтобы проверить проведенные работы.

В каком случае выгодно ставить газовый котел в квартире

В квартирах подобные агрегаты встречаются реже, чем в частных домах. В наше время идет тенденция повышения цен на отопление в холодное время года, поэтому все больше жильцов многоквартирных домов хотят иметь газовый котел, чтобы не зависеть от завышенных тарифов и иметь возможность самостоятельно регулировать температуру обогрева дома зимой.

Сейчас идет тенденция в строительстве сдавать дома с газовым отоплением. Пригодится газовое оборудование также в случае, когда в семье нет лишних средств, а горячую воду регулярно отключает местный водоканал. Можно приобрести простой одноконтурный котел, который предназначается для ГВС.

По ценам газовые агрегаты отличаются от стандартных бойлеров для нагревания воды. Стоит учесть, что установка счетчика позволяет окупиться данному оборудованию за один или два года.

Двухконтурный агрегат

Различают также двухконтурные котлы газовые настенные. Монтаж является довольно простым. Данные котлы признаны «умными». Они определяют температуру в доме, а также на улице. Можно задать в работу программу, которая самостоятельно уменьшит подогрев. Обычно это делается днем, пока все жители на работе или на учебе. Значительно сокращается расход газа, в процентном соотношении он уменьшится на 30 процентов и максимально на 70.

Но не всегда актуален монтаж двухконтурных настенных газовых котлов. Минусом данного отопительного агрегата является то, что он «не умеет себя вести» в экстремальных условиях. Например, когда происходят стихийные явления, системы в котле моментально глохнут. А сам котел переходит в режим минимального обогрева.

Что следует учесть

К установке газового отопительного прибора предъявляются достаточно суровые требования, но они обуславливаются техникой безопасности для человека. Например, недопустима установка газового котла в блочной хрущевке старого типа и если отсутствует магистральный газопровод.

Если вы не успели приватизировать свое жилище, то могут возникнуть трудности с котлом: вам не разрешат его установку. В такой квартире можно установить только водогрейный котел.

Не рекомендуется ставить напольный газовый котел в квартире, предпочтение лучше отдавать настенному. В частном доме рассматриваются разные варианты установки котла. Если особняк большой, то выбирают соответственный агрегат, который обогреет не только жилые, но и подсобные помещения.

Заключение

Итак, мы выяснили, как выполняется установка газового котла. Монтаж данного агрегата позволит значительно сэкономить на расходах на отопление. При этом производительность газового котла довольно высокая. В помещении всегда будет тепло и уютно.

Конденсационный настенный газовый котел Rinnai серии Q от 85 до 205 MBH

Оптимальный комфорт. Минимальные затраты на отопление.

Отапливайте весь дом — даже горячее водоснабжение — с помощью экономичного, надежного и компактного устройства от Rinnai. Теперь лидер в области безрезервуарного водяного отопления предлагает вам две новые серии настенных конденсационных газовых котлов, которые можно легко модернизировать для замены традиционных, менее эффективных котлов или обеспечить простую и компактную установку в новых зданиях.Все семь моделей оснащены эксклюзивно разработанным Rinnai теплообменником из нержавеющей стали, обеспечивающим непревзойденную производительность и эффективность.

Выберите одну из двух линеек, разработанных для вашего применения.

Rinnai предлагает большую эффективность, большую экономию энергии и большую надежность. Выберите из серии Rinnai E, идеально подходящей для домов с небольшими потребностями в горячей воде, или серии Q, идеально подходящей для всех домов, где более сложные требования требуют зонального отопления. Четыре модели, предназначенные только для обогрева, и три комбинированные модели обеспечивают максимальную потребляемую мощность от 75 000 до 205 000 БТЕ и работают на природном или сжиженном газе.

Преимущества

• 41 000-2012
• 41 000-205 000 (природный газ)
• 74 000-205 000 (LP GAS)
• до 96,5% эффективность AFUE
• AFE AFUE AFUE
• Neferende Steel Prime Coiler Теплообменник
• Медный никель Integleted вторичный пластинчатый обменник
• компактная стена навесная конструкция экономит место по сравнению с традиционными котлами
• Сверхтихая работа
• Дополнительный внутренний 3-ходовой клапан устраняет необходимость в насосе для бака непрямого нагрева
• Функция сброса на открытом воздухе с включенным датчиком
• В комплект входят водопроводные комплекты с гидравлическим разделителем с низкими потерями
• Выбор между агрегатами, работающими на пропане или природном газе (имеются комплекты для переоборудования)
• Доступны различные варианты вентиляции, с готовым прямым выпуском; Адаптер двойного труба включал
• ASME Аккредитованные единицы
• Energy Star ^® квалифицированные модели

• Полностью модулирующий насос сочетается с теплообменником из нержавеющей стали, чтобы сделать это одним из более Доступны эффективные блоки
• Комбинированный блок включает 6. Полностью изолированный бак косвенного нагрева объемом 6 галлонов
• Дополнительный 3-ходовой переключающий клапан (комплект бака ГВС косвенного действия) доступен для моделей системы «S»

Требования к помещению для установки настенного газового котла. Как повесить газовый котел на стену, как установить навесной газовый котел

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены вешать горшок? Какими СНиПами мы руководствуемся в 2015 году?

Хороший вопрос, спасибо. В интернете на эту тему много заблуждений, будет полезно разобраться.

«На какие СНиП ориентируются в 2015 году»? Как ни странно, нет, если речь идет о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в разных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

Видим, что расстояние между газовым настенным котлом и стена 10 см, при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011.В новых правилах нет даже упоминания о расстоянии между котлом и стеной. Это логично, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котла с закрытой камерой сгорания греется значительно меньше. Единственный документ, на который сегодня точно можно положиться – это инструкция по установке и эксплуатации газового котла. И для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Бош серии Газ 7000W, как с закрытой, так и с открытой камерой сгорания, должны располагаться не ближе 10 см от к стене, как по старым советским нормам

Котлы серии Beretta Ciao нельзя вешать ближе 3 см от боковой стены

Buderus Logamax plus можно монтировать вплотную к стене

Все понятно — строго соблюдать инструкции.Но изредка встречаются настенные газовые котлы, в инструкциях к которым нет указания на минимально необходимое расстояние до стены. При этом для котлов с закрытой камерой сгорания советуем ориентироваться на позицию СП о необходимости обеспечения удобного обслуживания отопительного агрегата. Обеспечить свободный демонтаж корпуса котла. Вам придется изучить конструкцию котла. На некоторых моделях, чтобы снять крышку, нужно открутить сбоку несколько винтов.Итак, вы должны оставить достаточно места на стене, чтобы поместилась отвертка, примерно 15 см. Мы рекомендуем подвешивать котлы, для которых не указано расстояние, не ближе 10 см от стены, даже если нет необходимости в обслуживании. Оформить ввод в эксплуатацию будет проще, у инспектора не возникнет вопросов.

Однако следует иметь в виду, что отдельные регионы вправе принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормативные акты. Мы не знаем, что на сегодняшний день региональные нормы ограничивают расстояние от котельной до строительных конструкций, но все же рекомендуем в любом случае проконсультироваться с местным отделением МГА.

Сейчас очень много жителей многоэтажек и собственных домов устанавливают всевозможные отопительные приборы.

Наиболее распространены газовые. Но перед этим нужно посетить множество инстанций и получить разрешение.

Котел нельзя устанавливать никуда, для этого есть определенные правила

Требования к помещению для установки газового котла в частном доме указаны в СНиП на «Газоснабжение».

Обратите внимание, документ в настоящее время не цитируется, но, тем не менее, содержит необходимую информацию для владельцев собственного дома.Дополнительные необходимые нормы для установки изложены в разделе «О котлоагрегатах».

Перед получением разрешения на подключение необходимо пройти определенные этапы согласования. Без согласования — подключение к газоснабжению невозможно.

Какие этапы согласования придется пройти:

• Первый этап касается технических условий. Для подключения к магистральным трубам необходимо написать заявление в газовую инспекцию вашего района. В заявке укажите расчетный часовой объем газа, который вам необходим.Обработка документов занимает от 7 до 14 дней.
• Если заявление положительное, вам будет предоставлен список всех таковых. Условия, которые необходимо выполнить для подключения. Документ является официальным и является разрешением на монтаж оборудования при соблюдении всех норм безопасности и других требований.
• Далее разрабатывается спецпроект установки агрегата — «Газоснабжение». Это полная схема прокладки газовых труб от точки подключения в помещении до необходимых коммуникаций в городе.Для жилых домов разрабатывается дополнительная схема, на которой показана вся конструкция труб особым образом до места ввода в жилье.
• Все чертежи проекта должны быть согласованы в Горгазе. От сложности трубопроводной системы решение занимает от 7 до 90 дней.

В соответствующей инспекции необходимо также предоставить:

• оригинальный технический паспорт приобретенного вами котла
• инструкция по эксплуатации того же котла
• сертификат соответствия техническим требованиям
• результаты проверки соответствия аппарата всем стандартам

Все документы предоставляются производителем проверяемого устройства.

Таким образом, если проект одобрен, он заверяется соответствующей печатью. В случае непринятия проекта Вы получите документ с указанием причин отклонения проекта, а также перечень всех необходимых доработок для согласования, после повторной проверки.

• На легковоспламеняющихся поверхностях.
• В коридорах помещения, будь то жилой дом или квартира.
• В ванной.
• В общежитиях.
• В помещениях без форточек для проветривания.
• В подвале частного дома и на балконе.

В общем, основные условия утверждения проекта:

• Площадь помещения, где будет располагаться аппарат, должна превышать 4 м 2 .
• Дверь в помещение должна быть шире 0,80 м., а высота потолка должна превышать 2,5 м.
• Хорошая освещенность (0,3 м 2 оконного пространства на 10 м 3 площади;
• Наличие трубопровода проточной воды.
• Стены комнаты должны быть оштукатурены и ровны.

  Требования к кухонной стене

Чаще всего газовый котел размещают на кухне, а для экономии места вешают на стену.

Но для этого тоже есть определенные правила и положения:

• Высота потолков должна быть более двух метров.
• Общий размер помещения должен быть более 7,5 квадратных метров. м
• Наличие работающей вентиляции и балкона.

Если нормы помещения не совсем соответствуют прописанным, то необходимо вызвать газоинспекционную комиссию, чтобы посмотрели и предложили вам установить котел.

Требования к напольному котлу

Напольные котлы важно использовать в частных домах, так как для них необходимо специально оборудованное помещение.

Для установки напольного котла необходимо выполнение следующих требований:

• Наличие вентиляции под потолком.
• Площадь помещения под котельную не менее четырех квадратных метров. м
• Наличие герметичного дымохода.
• Отдельный электрический щит для освещения.

Стандарты для деревянных помещений

Для установки агрегата требуется особое место для установки газового котла в деревянном доме.В частности, если устройство мощностью менее 60 кВт, в этом случае должно быть не менее 27 м 3 .

Установка котла в таком помещении разрешена, если все соответствует. условия Например, вы можете установить его на кухне, повесив на деревянную стену.

При мощности прибора от 60 до 150 кВт он устанавливается исключительно в отдельном помещении, например, подвале. Для установки стена и опора должны быть огнеупорными.

Подводя итоги, можно сказать, что идеальным местом для размещения газового котла является кухня. Именно это место соответствует всем требуемым нормам и при подключении к горячей и холодной воде сэкономит значительную часть ваших средств. Для тех устройств, которые размещаются на полу, по правилам необходимо отдельное помещение.

Выбор котла и тарифы на установку подробно описаны в видео:

Установка навесного котла, как повесить газовый котел на стену

Установка настенного газового оборудования может создать определенные трудности, которые придется устранить до его установки.Какие требования к этим газовым и пожарным службам? Что следует учитывать, если требуется установка в деревянном доме? Как повесить газовый котел на стену? Ниже приведены некоторые наиболее распространенные ситуации, которые могут значительно усложнить процесс монтажа и требуют знания требований и правил, касающихся установки газового оборудования.

Как повесить котел на деревянную стену

1. Пришить стальной лист к стене. Газовые настенные котлы монтируются на деревянную стену, в этом случае через железную прослойку. Для увеличения прочности соединения рекомендуется вшить под лист брусок, 10*10 см.
2. Шиферный лист. Этот материал также имеет хорошие огнеупорные характеристики.Для придания эстетической ценности после монтажа его можно облагородить керамической плиткой. Другой вариант – использовать для этой цели плиты ЦСП толщиной 2-3 см.

Анкер или другие крепежные материалы входят в стандартную комплектацию оборудования для газовых стен. Подвешивать котел лучше всего с их помощью.

Как повесить котел на газобетонную стену

1. Химический анкер Такой крепеж можно использовать для любых типов пустотелых строительных материалов: пенобетона, пустотелого кирпича.
2. Винты. Специальные шурупы для газобетона представляют собой дюбель, у которого крепеж имеет винтовую насадку.

Еще один возможный выход из этой ситуации – повесить подвесной котел на специально изготовленную стену. В этом случае выполняется кладка из полнотелого кирпича, после чего поверхность штукатурится.

Как повесить котел на бетонную или кирпичную стену

На бетонную или кирпичную поверхность стены газовый котел крепится с помощью обычных анкеров, которые идут в комплекте с оборудованием.Основание из бетона и кирпича (исключение — пустотелое), достаточно прочное, что позволяет выдерживать значительные нагрузки. Поэтому установить газовый настенный котел в этом случае не составит труда. Основные требования при установке – это глухая стена, лучше всего несущая, а также строгое соблюдение отступов от пола и боковых стен.

На какой высоте установить настенный котел

• Высота от пола. Настенные газовые котлы устанавливаются на высоте не менее 1,2 м от уровня пола. Это требование является наиболее строгим; остальным уделяется меньше внимания.
• Расстояние от стен. Расстояние до ближайшей боковой стены должно быть не менее 25 см. Это пространство обеспечивает беспрепятственный доступ в здание в случае необходимости технического обслуживания.
• Расстояние до других газовых устройств.Рекомендуемое расстояние до других бытовых приборов. Электрические приборы, плиты не должны находиться в непосредственной близости. Правильно установить навесной газовый котел в данном случае означает закрепить его вдали от них на минимальном расстоянии около 100 см. Хотя в некоторых регионах эта инструкция носит рекомендательный характер, газовая инспекция требует неукоснительного соблюдения.
• Расстояние до выхлопа. По требованиям дымоходный канал не должен располагаться вплотную к патрубку для отвода газов в самом котле. Минимальное расстояние – два диаметра дымохода.

Первый пуск газового оборудования должен производиться в присутствии газового инспектора. Он проверит его работу и соответствие установки всем существующим нормам, после чего введет устройство в эксплуатацию.

И еще немного о правилах

• Помещение не жилое.
• Подвальные и полуподвальные помещения не используются, если это не предусмотрено техническим проектом здания.
• Площадь более 6 м².
• Высота потолков не менее 2,2 м, рекомендуется 2,4 м.
• В комнате есть окна с открывающимся окном.
• В дверях есть выпускные клапаны.Циркуляция воздуха происходит в заданном объеме.

Хотя основные правила и положения, касающиеся установки, остаются неизменными, некоторые требования могут меняться в зависимости от инструкций местной пожарной инспекции.

Подробнее о том, как правильно повесить газовый котел, могут помочь сами газовщики. Соблюдение этих требований является необходимостью, направленной на безопасную эксплуатацию изделия.

http://avtonomnoeteplo.ru

%PDF-1.3 % 1 0 объект >>> эндообъект 2 0 объект >поток UUID: e0a12203-b04b-4a32-a8dc-40a9a4750684xmp.did: C82C287001A7E01198DF96F359C9C32Aadobe: DocId: INDD: e9bd4a24-68d3-11e0-8aa8-ab9da76bb2e9proof: PDF

сохраненоxmp.iid:74117FDC2007116889FCB3F41CD4CA9A2011-04-15T11:29:29+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:74117FD920071168AFFD98F8FDDCF1582011-04-15T13:52:58+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:74117FD120071168A7BAA5E8FFAA71822011-04-19T10:19:21+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:74117FCF20071168B628D22CEB4E7FE12011-04-19T12:23:17+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:74117FD020071168B5D4B997E460C6F12011-04-26T12:19:39+02:00Adobe InDesign 6. 0/;/метаданные

savexmp.iid:74117FD620071168AFFDDB935C0DDB3B2011-05-04T10:57:29+02:00Adobe InDesign 6. 0/

сохраненныйxmp.iid:B59008BE201D1168AFFDDB935C0DDB3B2011-05-04T12:06:40+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:A4C8799A20271168AFFDDB935C0DDB3B2011-05-04T12:19:29+02:00Adobe InDesign 6. 0/

сохраненныйxmp.iid:A4C879A120271168AFFDDB935C0DDB3B2011-05-04T12:25:57+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:4C92AA4E203B1168AFFDDB935C0DDB3B2011-05-04T14:57:02+02:00Adobe InDesign 6. 0/

сохраненоxmp.iid:E28FCF16203E1168AFFDDB935C0DDB3B2011-05-04T15:09:57+02:00Adobe InDesign 6. 0/

savexmp. iid:E28FCF1E203E1168AFFDDB935C0DDB3B2011-05-04T15:38:14+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:230B13BA20441168AFFDDB935C0DDB3B2011-05-04T15:48:57+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:2A66D47220461168AFFDDB935C0DDB3B2011-05-04T16:02:40+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:2A66D47920461168AFFDDB935C0DDB3B2011-05-04T16:13:16+02:00Adobe InDesign 6.0/

savexmp. iid:D2EE136320481168AFFDDB935C0DDB3B2011-05-04T16:40:10+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:3556CFB9204E1168AFFDDB935C0DDB3B2011-05-04T16:55:43+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:57A3E921201511689321EAA176F1007D2011-05-05T14:13:05+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FDB2007116881D6D76938C264342011-05-06T10:56:38+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FCF20071168923FC1EA0455915F2011-05-06T14:59:47+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FD220071168A6139D6D8DF1D4BE2011-05-10T10:16:07+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FDB20071168A7BAB8CEFD843E3B2011-05-10T13:37:48+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FD920071168B628A220876EF6A72011-05-11T10:08:37+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FD020071168AFFDA575DC2D15002011-05-11T13:28:56+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FCF20071168B1A4D317E39A10602011-05-12T11:55:42+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FC520071168917AA6B03B5467C32011-05-13T13:50:31+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FEF2007116880F4D38E00AE26222011-05-18T09:52:39+02:00Adobe InDesign 6.0/

сохраненоxmp. iid:74117FD3200711688BC0D33150940EE72011-05-18T15:41+02:00Adobe InDesign 6.0/

savexmp. iid:2137CD37AF8AE011ADFAA4A9005B940B2011-05-30T13:23:18+02:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:532C0FF8B18AE011ADFAA4A9005B940B2011-05-30T13:47+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:E8E93192C48AE011ADFAA4A9005B940B2011-05-30T15:56:09+02:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:0552EA19C88AE011ADFAA4A9005B940B2011-05-30T16:29:30+02:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp. iid:6F5CFA28D08AE011ADFAA4A9005B940B2011-05-30T17:31:17+02:00Adobe InDesign 7.0/

savexmp. iid:13CC38ECDC8AE011ADFAA4A9005B940B2011-05-30T18:50:28+02:00Adobe InDesign 7.0/метаданные

savexmp. iid:7C1F355E198CE011A984FEA6DFCAB99A2011-06-01T08:35:40+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:419EA1461E8CE011A984FEA6DFCAB99A2011-06-01T09:10:48+02:00Adobe InDesign 7. 0/;/metadata

savexmp. iid:15E80DC4258CE011A984FEA6DFCAB99A2011-06-01T10:04:25+02:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6B80B78D2A8CE011A984FEA6DFCAB99A2011-06-01T10:38:41+02:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp. iid:B77BD28B3490E011B3B5955F874B62202011-06-06T14:00:18+02:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:F71C8FD94190E011B3B5955F874B62202011-06-06T15:37:22+02:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp. iid:2DB1EC32B391E011AA4E8487823A4F092011-06-08T11:39:26+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:E158FE45B491E011AA4E8487823A4F092011-06-08T11:47:07+02:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp. iid:EFFD1623B791E011AA4E8487823A4F092011-06-08T12:07:37+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:

94DB891E011AA4E8487823A4F092011-06-08T12:15:57+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:23748DA66B92E011BEB4D5E58

982011-06-09T10:44:29+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T11:01:56+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T11:53:47+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T14:15:47+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T15:06:28+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T15:48:35+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T16:20:25+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T16:48:45+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T17:18:20+02:00Adobe InDesign 7. 0/;/метаданные

982011-06-09T17:36:17+02:00Adobe InDesign 7. 0/;/метаданные

savexmp.iid:E98792129396E01186A2CBFD5CA491A42011-06-14T16:32:03+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:92FDECF62E9BE011A3A2E08A56A15C2D2011-06-20T13:30:18+02:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:92D8DC9FDD9CE011BA34A0C64B115F9F2011-06-22T16:40:50+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:3061360D489EE0119801FBAC18F213F42011-06-24T11:59:07+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:F70E6C67DAA0E0119DB090AE26B3CD222011-06-27T18:30:39+02:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp. iid:12751C215CA1E011AE9AA709D5F344AB2011-06-28T09:56:28+02:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:9F8F68A802A7E01198DF96F359C9C32A2011-07-05T14:31:07+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:6594D917A2A7E011BAD6BCD60F51CC3C2011-07-06T09:32:24+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:65F63D13A4A7E011BAD6BCD60F51CC3C2011-07-06T09:46:36+02:00Adobe InDesign 7. 0/;/метаданные

savexmp. iid:58A4103BA6A7E011BAD6BCD60F51CC3C2011-07-06T10:02:01+02:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:361814DE3CA9E0119183E87043A4E7EB2011-07-08T10:32:51+02:00Adobe InDesign 7. 0/;/метаданные

BRADFORD WHITE FTCW199 РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Загрузить в формате PDF

Инструкция по установке и эксплуатации

ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ: Этот продукт должен устанавливаться и обслуживаться профессиональным специалистом по обслуживанию,

по установке и обслуживанию водогрейных котлов и водонагревателей.Неправильная установка и/или эксплуатация

может образовывать угарный газ в дымовых газах, что может привести к серьезным травмам, повреждению имущества или

смерти. Неправильная установка и/или эксплуатация аннулируют гарантию.

Если информация в данном руководстве не соответствует

следовал точно, пожар или взрыв может

результат причинение материального ущерба, личному

травмы или смерть.

Не храните и не используйте бензин или другие

легковоспламеняющиеся пары и жидкости вблизи

этот или любой другой прибор.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОНЯЛИ ГАЗ

• Не пытайтесь зажечь какой-либо прибор.

• Не прикасайтесь к электрическим выключателям; не

используйте любой телефон в вашем здании.

• Немедленно позвоните своему поставщику газа по номеру

рядом телефон. Следуйте

инструкции.

• Если вы не можете связаться с поставщиком газа, позвоните по номеру

пожарная часть.

Установка и обслуживание должны выполняться

квалифицированным установщиком, сервисным агентством или газовой службой

поставщик.

Установка и эксплуатация

Инструкции для

Настенный, модулирующий

Газовый, конденсационный, комбинированный котел

Модель FTCW

140 000 БТЕ/час

199 000 БТЕ/час

•

Природный газ (ПГ) — заводская конфигурация

•

Пропановый газ (LP) — трансформируемый в полевых условиях

ПРЕДУПРЕЖДЕНИЕ

футов

СЕРИЯ

Assurez-vous de bien suivres les инструкциям

données dans cette note pour réduire au

минимальный риск возгорания или взрыва

ou éviter tout dommage matériel, toute

благословение на смерть.

Ne pas entreposer ni utiliser d’essence или

d’autres vapeurs или легковоспламеняющиеся жидкости и

le à proximité de cet appareil ou de tout autre

одежда.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE

• Ne pas tenter d’allumer d’appareils.

• Не прикасайся к тому, что прерываешь. Ne pas vous servir

Телефоны в базе данных où vous vous

Тровез.

• Немедленная апелляция по номеру

gaz depuis un voisin.Suivez les инструкции

дю Фурниссёр.

• Si vous ne pouvez rejoindre le furnisseur de

gaz, appelez le sservice des incendies.

L’installation et l’entretien doivent être assurés par

un installateur или un service d’entretien qualifie

ou par le fournisseur de gaz.

Документ 1318F

ПРЕДОТВРАЩЕНИЕ

ГАЗ:

Настенный монтажный комбинированный газовый котел для радиаторного и напольного отопления от компании Dongyuan Gas Appliances

Название бренда : Дунъюань

Номер модели : L1PB24-NE

Сертификация: ТУВ, ИСО

Место происхождения : Китай

Минимальный заказ: 100

Цена : 240-250 шт. долл. США

Условия оплаты : Аккредитив, Д/П, Т/Т, Д/А, Вестерн Юнион

Возможность поставки : 100 ШТ.5 ДНЕЙ

Срок поставки : 5-8 рабочий день

Детали упаковки: Каждый продукт в пластиковом пакете, который поставляется с инструкциями по продукту и пенопластовой упаковкой, а затем картонная упаковка с другим более толстым пластиковым пакетом.

Установка : Настенный

Функция: Дистанционное управление

Темп.диапазон отопительной воды: 30~80℃

Использовать : Кухня

Тип газа: Природный газ, СНГ

Давление воды в системе отопления: 0. 1-0,3 МПа

Емкость расширительного бака: 6-10 л

Связаться сейчас

требований и установка. Требования к отдельным помещениям

Несмотря на то, что сегодня существует большое количество альтернативных источников тепла, газовое оборудование по-прежнему востребовано в этой сфере. Газовые котлы способны обеспечить помещение необходимым теплом.Причем их можно установить как в квартире, так и в частном доме. В этой статье мы рассмотрим требования к этому процессу, а также вы узнаете, что установка газового котла своими руками возможна.

• Если котел имеет мощность до 150 кВт, то его установка возможна в любом нежилом помещении дома, например, санузел, санузел, кухня.
• Мощность котла от 150 кВт и выше ограничена в выборе места.Допускается монтаж в подвале или на первом этаже.
• Если место установки – кухня, то на 1 кВт ее мощности должно приходиться 0,2 м 3 .
• В случае утечки газа в помещении должно быть устройство для отключения подачи газа.
• После установки газового котла ко всем основным компонентам должен быть обеспечен достаточный доступ для обслуживания.
• Что касается стен помещения, то они должны иметь уровень огнестойкости до 45 минут.
• Также есть требования к сечению вентиляционной решетки.Расчеты взяты на 1 кВт мощности 8 см 2 .

К дымоходной системе также применяются отдельные требования:

• Диаметр дымохода должен соответствовать указанному параметру в паспорте котла.
• Труба должна быть на 0,5 м выше конька.
• Дымоход должен быть не более 25.
• Допускается до 3-х сгибов.
• Должны быть специальные отверстия для чистки дымохода.
• Диаметр дымохода должен быть равен или больше отверстия дымохода.

При установке котла на кухне важно обеспечить следующие условия:

• На высоте не менее 800 мм от пола.
• Под котлом должно быть свободное пространство.
• Под котел на пол рекомендуется постелить металлический лист.

Перед установкой котла необходимо иметь необходимую документацию, позволяющую это сделать. В частности, создается проект газоснабжения вашей квартиры или дома.Эти документы разрабатывает газоснабжающая организация. В процессе получения данной документации от вас могут потребовать предоставить пакет документов, в котором указано, что вы являетесь собственником данной жилплощади.

Напольный котел довольно тяжелый. Поэтому в первую очередь необходимо подготовить поверхность, на которой будет стоять настенный котел. В том числе:

• На пол заливается стяжка. Пол следует обработать негорючим материалом.Убедитесь, что поверхность идеально ровная.
• Также стены желательно обшить негорючим материалом. В противном случае котел нельзя придвигать вплотную к стене. Необходимо будет выдерживать расстояние до 10 см.

Когда все приготовления завершены, осуществляется установка вспомогательного оборудования. В том числе:

• Расширительный бак.
• Коллектор.
• Гидрострел.
• Котел и др.

Установка намного проще, когда есть проект, на котором указаны все места установки. Используйте его, чтобы разметить стены, а затем сделать отверстия для крепежа. Также рекомендуется уже на этом этапе подключать установленное оборудование к трубопроводу, идущему к радиаторам или теплым полам.

Если котел уже установлен, могут возникнуть трудности с подключением оборудования к трубам. По этой причине все эти работы лучше проводить до установки котла.

Что касается установки напольного котла в доме, то в первую очередь на него следует прикрутить швабры и переходники, которые подключаются к трубопроводу. Переходники могут быть разного диаметра. Например, если система с естественной циркуляцией, то к котлу подводятся толстые трубы. Если будет принудительная циркуляция, то трубы и соответственно переходники будут небольшого диаметра.

Переместив котел на подготовленное место, его следует соединить с дымоходом.Далее подключаем группу безопасности и подключаем к остальным жгутам.

Если вы когда-то навешивали шкафы, полки и тому подобные предметы, то установить настенный котел вам не составит труда. Стена должна быть ровной и прочной. В большинстве случаев котлы в квартире монтируются на монтажную плиту. Ее следует закрепить к стене на нужной высоте. В зависимости от отделки стены может потребоваться крепление к ней негорючего материала толщиной до 3 мм.Также учитывайте тот факт, что котел должен быть подвешен на расстоянии не менее 20 см от другого оборудования.

Современные настенные котлы имеют нижнее подключение к системе отопления и водоснабжения. Поэтому после крепления котла к стене котел обвязывается.

Подключение газа

После установки котла необходимо также подключить газопровод. Этот этап работы следует выполнять аккуратно, ведь с газом «шутить» не стоит.Подключение включает в себя установку фильтра и вентиля, который при необходимости может перекрыть подачу газа. Далее подсоединяется специальный газовый шланг. Но ни в коем случае нельзя устанавливать резиновый шланг. Через некоторое время он треснет. Для герметизации резьбы используются прокладки из паронита. После затяжки гайки шланга обязательно проверьте его на газовое сечение.

Итак, мы рассмотрели с вами основные правила установки напольного и настенного газового котла. Своим опытом о проделанной работе вы можете поделиться в комментариях к этой статье.Схемы установки также можно посмотреть в соответствующем разделе.

Видео

В этом видео вы узнаете о тонкостях установки настенного и напольного котла:

Вы приобрели новый газовый котел для частного дома и пришло время занять его место в топке. Для этого можно нанять специализированную компанию или обратиться в соответствующую службу. Но стоимость монтажа в этом случае существенно ударит по кошельку, при этом есть возможность удешевить процесс.Да, некоторые операции разрешено выполнять только лицензированным организациям, но это только половина работы, с остальным можно справиться самостоятельно. Здесь мы расскажем вам о том, как установить газовый котел в частном доме от начала и до конца.

С чего начать?

Так как установка нового газоиспользующего оборудования требует соблюдения определенных правил, то стоит заказать все работы требующие лицензии в газовой службе:

• Выдача технических условий.
• Разработка конструкторской документации.
• Работы по подключению к магистральному газу.

Остальные действия вы можете сделать сами. Для начала нужно получить в газовой службе технические условия на монтаж газового оборудования. Ознакомьтесь с ними или сделайте копию и сразу закажите у них проектную документацию. Когда он будет готов, его нужно будет согласовать с газовой службой. Как нетрудно догадаться, эта процедура – ​​чистая формальность, после ее завершения к вам домой приедет бригада и установит газовый котел в части его подключения к топливопроводу, о чем будет составлен соответствующий акт.

Все, что вам остается сделать, это выполнить обвязку и подключение к системе отопления, прокладку электрических сетей. Здесь можно будет сэкономить, либо сделав все своими руками, либо с помощью знакомых сантехников. Последний этап – это окончательное оформление документов.

Это просто краткое описание одного из возможных алгоритмов решения проблемы, но на самом деле не все так просто, ведь газовые котлы должны быть установлены с соблюдением нормативных требований, ознакомиться с ними еще на этапе не помешает выбора теплогенератора.

Требования к установке котла

В первую очередь необходимо учесть все требования к помещению, где предполагается разместить источник тепла. Возможные варианты:

• кухня;
• помещение внутри дома, примыкающее к одной из наружных стен и имеющее окна;
• помещения в цокольном или цокольном этаже;
• во внешнем приложении.

На кухне нормы установки позволяют разместить напольный или настенный агрегат теплопроизводительностью до 60 кВт.Оборудование с показателями от 60 до 150 кВт может быть установлено в отдельном помещении на любом этаже, а от 150 до 350 кВт – только на первом или цокольном этаже, в подвале или пристройке. При этом важно соблюдать размеры отдельного помещения или пристроенной части, они не могут быть меньше прописанных в стандартах. Минимальная стандартная высота такого помещения составляет 2,5 м при любой мощности в указанных пределах.

Примечание. Значения тепловой мощности, прописанные в нормативах и влияющие на условия установки котла, представляют собой суммарную мощность всех агрегатов в котельной, в том числе работающих на нужды горячего водоснабжения.

Для теплогенераторов мощностью до 150 кВт в соответствии с нормами наименьший объем помещения для установки газового котла составляет 15 м3, кроме того, на каждый кВт водогрейного оборудования прибавляется 0,2 м3 к этот объем. Если суммарный показатель всех агрегатов превышает 150 кВт, то размеры помещения не нормируются. Но действуют правила установки и безопасной эксплуатации котлов, согласно которым необходимо выдерживать технологические зазоры между агрегатами и стенами помещения, они приняты из соображений удобства обслуживания и доступа ко всем системам в котле номер.Размеры проходов в соответствии с правилами следующие:

• От выступающей части газогорелочного устройства до стены с лицевой стороны теплогенератора — не менее 1 м.
• Если в инструкции по эксплуатации агрегата сказано, что его нужно обслуживать сбоку или сзади, то придется выдерживать ширину прохода 1,5 м, когда такой записи нет, но нужно обеспечить доступ к другому оборудованию или арматуры, то достаточно сделать зазор в 700 мм.В остальных случаях требования по установке выдвигаются в документах на изделие от производителя.
• Если в печи планируется установка 2-х источников тепла, то не следует размещать их друг напротив друга, так как придется предусмотреть зазор между выступающими частями горелок не менее 2 м.
• Ничего нельзя прокладывать через проходы на высоте менее 2 м.

Для кухни, где допускается размещение не слишком мощного отопительного оборудования (до 60 кВт), к установке газовых котлов предъявляются не самые жесткие требования.Нужно лишь соблюдать норму объема, приведенную выше, а также обеспечить воздухообмен в количестве 3-х раз в 1 час. Дополнительно требуется подавать приточный воздух на сжигание топлива, его расход на каждый агрегат указывается в технических характеристиках. Этот стандарт действует для всех типов котельных.

Примечание. Для теплогенераторов с закрытой камерой нормы установки газовых котлов не обязывают обеспечивать воздушную смесь для горения, так как они забирают воздух непосредственно с улицы через коаксиальный дымоход, о чем будет сказано ниже.

В нормативных документах предлагается организовать вентиляцию котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной в входную дверь. Сечение этой решетки также нормируется, ее площадь не может быть меньше 0,025 м2. Таким же образом можно устроить воздухообмен в отдельных топках. Сложности с подачей свежего воздуха могут возникнуть в цокольных или цокольных этажах, возможно потребуется установка специального приточного вентилятора по техническим условиям.

В котельных, расположенных на первом, цокольном этаже или в пристройке, оконные проемы с площадью остекления не менее 0,03 м2 необходимы на каждый кубический метр объема помещения. К пристроенным помещениям также выдвигаются требования по огнестойкости стен, отдельных фундаментов и входных дверей. Кроме того, пристройку нельзя строить на переднем фасаде здания, а при строительстве необходимо отступить от ближайшего окна или двери на 1 м по горизонтали.

Следует отметить, что требования к газовой котельной, расположенной в деревянном доме, идентичны нормам для построек из других материалов, то есть правила устройства котельных одинаковы для всех построек.

Работы по установке котла

Когда подобрана и изготовлена ​​подходящая проектная документация помещения, можно приступать к самостоятельной установке теплогенератора на место. Для этого вам понадобится схема подключения газового котла в частном доме, которая обязательно должна присутствовать в проекте.На нем указывается место установки, расстояние до всех ограждающих конструкций и технические требования к производству работ.

Часто для установки напольных газовых котлов требуется фундамент. Во многих случаях он не нужен, например, когда в помещении устроена качественная стяжка, а вес агрегата не превышает 50 кг. Если вес оборудования больше этого значения, то придется подготовить основание. Для этого необходимо разрушить имеющуюся стяжку, насыпать щебеночную подушку и тщательно ее утрамбовать.Затем связать сетку из периодической профильной арматуры диаметром от 8 до 12 мм, уложить ее на готовое основание и залить бетоном.

Чтобы выдержать технологию установки газовых котлов, размеры фундамента в плане должны превышать размеры оборудования на 50 мм, а по высоте его делают выступающим над уровнем стяжки на 50-100 мм. Полное застывание бетонной плиты займет у вас не менее 2 недель, это необходимо учитывать при планировании работ.

Далее сверху фундамента укладывают огнеупорную прокладку из асбеста или металла и на нее ставят теплогенератор, подгоняя ножки агрегата таким образом, чтобы сохранялась четкая горизонталь. После этого по схеме установки газового котла его подключают ко всем инженерным сетям, кроме топливопровода. Данное подключение, как было сказано выше, осуществляется лицензированной организацией.

Для установки настенного газового котла в частном доме нужен не фундамент, а прочный фундамент в виде наружной стены, способный выдержать вес агрегата.В первую очередь на нем делается разметка, показывающая, где будет подвешиваться сам теплогенератор и куда будет выходить дымоход. Затем при помощи перфоратора в этом месте просверливается сквозное отверстие, в которое вставляется металлическая втулка.

Подвесить настенный газовый котел особых сложностей не составляет. Если действие происходит на кухне в квартире или доме, необходимо принять меры по защите мебели от мусора и только после этого приступать к процессу крепления.Сложности могут возникнуть при монтаже тяжелых агрегатов, мощность которых достигает 120 кВт, здесь без помощника не обойтись.

Примечание. При креплении настенного котла к стене из горючего материала необходимо сделать специальный кронштейн, обеспечивающий зазор 45 мм между поверхностью стены и задней панелью обогревателя. Также к стене следует прикрепить лист негорючего материала, играющий роль защитного экрана.

Последний этап – обвязка газового котла и устройство дымохода.Здесь необходимо компактно разместить краны и другую арматуру под корпусом теплогенератора, чтобы все выглядело аккуратно и при этом была возможность разобрать или поменять какой-либо элемент. Поэтому, когда контур отопления в доме выполнен из полипропиленовых труб, то лучше использовать бронзовые краны и отстойник, а пластиковые трубы соединять через резьбовые переходники. В связи с этим несколько сложнее установка двухконтурного газового котла, где необходимо будет проложить трубы горячего водоснабжения и правильно подключить их к соответствующим патрубкам.

Требования к дымоходу

По сути требования к дымоходам напольных и настенных газовых котлов идентичны, разница может быть в конструкции самого дымохода. Зависит от устройства источника тепла:

• Теплогенераторы с открытой камерой сгорания забирают воздух из помещения и отводят продукты сгорания через традиционную дымовую трубу с естественной тягой.
• Агрегаты, оборудованные закрытой камерой, всасывают воздух с улицы принудительно, с помощью вентилятора, через двустенную трубу, которая одновременно служит и газоходом (коаксиальным дымоходом).

Традиционный дымоход для газового котла устанавливается в толще стены или подвешивается снаружи здания. Сечение выхода из агрегата определяет диаметр всего дымохода, оно должно быть одинакового размера, а лучше – больше на 20-50 мм. Горизонтальный участок, соединяющий котел с дымоходом, в идеале имеет длину 1 м, максимально допустимая длина – 2 м.

Ниже точки вставки требуется дверца для очистки и внутреннего осмотра, а глухой конец вертикальной трубы оснащен системой слива конденсата.При монтаже дымохода газового котла необходимо помнить, что не допускается закрывать выход трубы зонтами, дефлекторами, флюгером и так далее. В соответствии с нормами может быть поставлен только ограничительный патрубок.

В отличие от традиционных дымоходов для теплогенераторов с закрытой камерой намного проще установить двустенный дымоход. Проделав в наружной стене отверстие необходимого диаметра и встроенную в него металлическую втулку, устанавливают коаксиальный дымоход, представляющий собой горизонтальную двустенную трубу определенной длины.Единственное условие, которое должно быть соблюдено – это небольшой уклон в сторону выхода дыма. Это делается для того, чтобы конденсат, образующийся в воздуховоде, не стекал в котел.

Заключение

Итак, выполнить монтаж и обвязку котла своими руками задача сложная, но вполне выполнимая. На оформление всей документации уйдет много времени и терпения, но сами монтажные работы займут максимум 3-4 дня, а то и меньше. Важно хорошо подготовиться и заранее приобрести все недостающие элементы схемы обвязки, а также крепеж.

Автономная система отопления – мечта многих домовладельцев. Большинство из них выбирают газовое отопление, существенным недостатком которого является обязательная установка оборудования сертифицированными специалистами. Однако контроль за действиями приглашенных рабочих все же нужен, согласны?

Здесь вы узнаете, как по строительным нормам должен быть установлен напольный газовый котел. Мы расскажем, как подготовить помещение к установке теплогенератора, как правильно организовать отвод продуктов горения.Наши советы помогут вам построить безопасную и эффективную систему.

Информация, предоставленная для ознакомления, основана на нормативных документах. Для оптимизации восприятия сложной темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Сильно ошибаются те, кто считает, что установка начинается с покупки.

Начать надо со сбора разрешений. Одновременно с получением необходимых бумаг следует приступить к выбору и подготовке места для установки теплового узла, при этом учитывать следующие нормативные требования:

Фотогалерея

Во всех случаях, где бы ни планировалось размещение газового котла, на полу или на стене, монтаж осуществляется аккредитованными специалистами Горгаз .

Газонадзор разрешит установку, только при наличии сертификата соответствия приобретаемого оборудования.

Установка настенного газового котла. Материалы и инструменты

Остановив выбор на понравившейся модели, поинтересуйтесь, как крепить ее на стену и что для этого предлагается в комплекте к котлу (крючки, вилки). Если нагреватель продается без креплений, их придется приобрести дополнительно.

Откажитесь от покупки, если аппарат произведен не слишком авторитетным производителем … Либо это начинающий поставщик, либо, что более вероятно, не особо заботящийся о качестве.

Оплатив покупку, вы можете отнести ее домой и приступить к монтажу на стену. Для этого потребуются инструменты :

• электрическая дрель или перфоратор ;
• металлические патрубки ;
• строительный уровень (желательно лазерный).

С помощью последнего проверяют, насколько ровно установлен блок.Это особенно важно для конденсационных газовых котлов. Малейшее отклонение от вертикали гарантирует поломку , причем в ближайшее время.

Подготовка места установки

Следует помнить, что помещение, в котором устанавливается газовый котел, считается взрывоопасным и должно соответствовать многим критериям, установленным законом … Поэтому перед оформлением заказа следует убедиться, что это можно в вашем доме, иначе покупка станет абсолютно бесполезной: Горгаз откажется согласовывать процедуру.

Обычно устанавливается настенный котел на кухне … кроме вентиляции и сквозного отверстия на входной двери(и во всех случаях она должна выходить на улицу), обратите внимание на саму стену. Убедитесь, что он крепкий и выдержит установку на него силового приспособления, и даже котла. Для этого укрепить стену деревянными плашками … Стеновое покрытие должно быть негорючим … Если есть риск, что оно загорится при пожаре, на него укладывается слой негорючего материала. стена, затем котел.

Фото 1. Ориентировочные размеры настенного котла и нормы его размещения по отношению к примыкающим стенам, полу и потолку.

Блок, в соответствии со стандартами , отстоит от стены примерно на 45 см … Поэтому его необходимо крепить не непосредственно к панели, а к предварительно прикрепленным к стене брускам. Высота от пола должна быть от 0,8 до 1,6 м … Остальные стены облицованы для эстетики керамической плиткой.

Внимание! При установке конденсационного газового агрегата помните, что он висит с уклоном «от себя» , то есть расстояние между стеной и котлом вверху немного меньше, чем между стеной и низом агрегата .

Подвешивание котла

Процедура установки состоит из следующих шагов:

• распаковка котла ;
• сверка маркировки на корпусе с данными в паспорте и накладной на прибор;
• привинчивание скобы или других подходящих креплений;
• снятие заводских заглушек с блока;
• промывка внутренних труб .

Теперь котел можно повесить в нужном месте. Проверить горизонтальность котла , при необходимости исправить его положение.

Осталось подключить котел к системе. Если мастер уже приехал по вызову, вы можете привлечь его к работе.

Дымоход в частном доме

Чаще всего в домах есть котлы. с закрытой топкой . Это и понятно: с ними проще обращаться, их проще подключить к дымоходу — достаточно накрутить на коаксиальную трубу … В частных домах коаксиальный дымоход выводится наружу через стену .

Фото 2. Схема вывода дымохода от газового котла через ближайшую стену. Показано движение дымовых газов и воздуха.

Жестких требований к высоте подвеса трубы нет, так как тяга обеспечивается за счет работы встроенного вентилятора … Открытая топка подразумевает установку индивидуального дымохода, и особое внимание придется уплачивается за участок трубы.

Внимание! При покупке трубы смотрите, из чего она сделана. Для работы подходят только износостойкие материалы , которые не боятся капризов температур и воздействия продуктов горения.

Подключение к системе отопления

Фактически выполняется так же, как и при подключении отопления … Отличие заключается в отводах и диаметрах труб.

На «холодную» трубу ставится фильтр, который предотвратит попадание грязи и частиц металла в обогреватель.

Клапаны запорные с разъемными соединениями (так называемые американки). С ними гораздо проще и быстрее работать, а при выходе из строя крана его легко заменить на новый.

Соединения холодной головки подключаются слева, ориентируясь на центр блока, горячей — с правой стороны.

Вас также заинтересует:

Как подключиться к источнику газа

Ответвление газопровода соединяется гибким соединением с патрубком на узле отопления. Запорный вентиль должен быть оснащен герметически закрепленным фильтром. Герметизация резьбового соединения осуществляется с помощью краски и пакли.

Не используйте резиновые шланги , они служат крайне недолго. Обычно представитель Горгаза оговаривает это в самом начале. Лучше всего подходит гофрированный шланг из нержавеющей стали .

В помещении, где установлен настенный обогреватель, необходим датчик газа, подключенный к реле … При возникновении утечки датчик дает команду на перекрытие газа.

Одновременно сработает звуковая сигнализация , оповещающая владельца о поломке.

Консультация. Эта часть работы, как и первый запуск, является обязательной. доверено аккредитованному представителю Горгаз с допуском от СРО!

Двухконтурные и одноконтурные газовые котлы

Различия в принципе работы этих двух агрегатов заключаются в следующем. Двухконтурный водонагреватель не просто даст горячую воду из крана, благодаря ему все системы работают как и раньше, как бы не отключали горячую воду — это и водоснабжение, и батареи, и даже пол обогрев. Теплообменник нагревает воду из системы холодоснабжения.

Фото 3. Схема, показывающая отличия одноконтурных и двухконтурных настенных котлов. Для первого требуется бойлер.

Двухконтурный агрегат только содержит трехходовой клапан , регулирующий направление потока теплоносителя.Нагретая вода направляется на центральное отопление. При открытии горячего крана датчик внутри агрегата переключает трехходовой кран в другое положение – вода поступает в теплообменник, где нагревает воду.

Внимание! Пока кран горячей воды открыт, т.н. приоритет горячей воды , то есть центральное отопление закрыто. Пользователи часто расценивают этот нюанс как неудобство.

Чтобы горячую струю не пришлось ждать (обычно она появляется через полминуты, а то и больше после открытия крана), лучше приобрести котел проточного типа со встроенным бойлером.Однако такой вариант подходит только для квартир или небольших домов. Для большого особняка или поместья он невыгоден.

Одноконтурный котел пригодится только для нагрева холодной воды, поступающей из водопровода.

Газовое отопление считается самым дешевым, а также самым эффективным. Этим можно объяснить тот факт, что производители газовых котлов предлагают своим покупателям самый широкий ассортимент своей продукции. Газовый котел можно подобрать разной мощности исходя из общей площади дома, а также различных размеров, разместить в специально отведенном для него помещении.От того, насколько эффективно будет работать система отопления и насколько экономичным будет котел, зависит то, насколько качественно будет проведена установка газовых котлов отопления.

Требования к установке газового котла

Первый нюанс, на который следует обратить внимание, это то, что установка газовых котлов отопления должна производиться в нежилом помещении. Некоторые задаются вопросом, можно ли установить бойлер в ванной или на кухне. Ответ на этот вопрос зависит от того, удастся ли организовать отвод продуктов горения из такого помещения.Дымоход должен быть установлен таким образом, чтобы он не мешал проходу и соответствовал всем правилам пожарной безопасности. В котельной необходимо оборудовать приточно-проточную систему вентиляции. Воздух должен выходить через отверстия, расположенные под потолком, а поступать через отверстия, расположенные над полом, но не выше 30 см.

Для частного или загородного дома с небольшой площадью идеально подойдет котел мощностью 20-30 кВт. Чтобы установить такой котел, а затем подключить отопление к газовому котлу, вам понадобится помещение объемом не более 7.5 куб.м. Если котел планируется установить на кухне, то такое помещение должно иметь площадь не менее 12 кв. метров.

Как установить газовый бойлер в ванной

Для установки газового котла отопления в помещении данного типа необходимо выполнение одного из следующих условий:

• Наличие окна в санузле;
• Установить котел с открытой камерой сгорания или закрытого типа.

Для котла с закрытой камерой сгорания также можно выбрать помещение без окна.Обычно такие котлы оснащены дымоходом, который служит каналом для проникновения кислорода.

В случае установки котла с открытой камерой сгорания окошко будет просто необходимо. Если котел с открытой камерой сгорания, а окна нет, а установить его в ванной все же хочется, то не останется ничего другого, как прорезать окно. Если этого не сделать, то ЖКХ и ЖКХ просто не дадут вам разрешение на установку и подключение газовых котлов отопления.

Особое внимание следует уделить электропроводке газового блока. Современные устройства, оснащенные различной автоматикой и электронными компонентами. К проводке должен быть обеспечен хороший и надежный привод. Провода должны быть очень хорошо изолированы, так как в ванной всегда повышенная влажность.

Если вы не уверены, что сможете выполнить эти процедуры самостоятельно, лучше не рисковать и обратиться к специалисту в этой области.

Как установить бойлер на кухне

Кухня – одно из самых оптимальных помещений для установки газового котла, и на это есть несколько причин:

• Причина первая – кухня соответствует всем требованиям и нормам безопасности.
• Во-вторых, на каждой кухне есть окно, а иногда и несколько. Также у окна обычно есть окошко, а это важная деталь для проветривания помещения.
• Другая причина в том, что кухня проветривается.
• Обычно стены кухни возводят из материалов, не имеющих способности к воспламенению. Даже если стены выполнены из материала другого типа, то достаточно будет установить газовый котел отопления исходя из правил пожарной безопасности.

Установка напольного котла

делятся на несколько видов, и основным критерием разделения является способ монтажа.Производители современных котлов предлагают своим покупателям настенные и напольные котлы.

Напольный котел отличается более простой установкой. Для установки такого котла потребуется организовать подиум из металлического листа или бетонного раствора. Самое главное условие – сделать прочное основание и использовать для этого негорючий материал.

Единственным недостатком таких котлов является то, что они требуют больше свободного места, чем для настенных устройств.

Производители газовых котлов рекомендуют отводить для напольных устройств отдельное помещение в доме. Это позволит не только соблюдать правила техники безопасности, но и котел не будет мешать проходу. Котельную можно организовать из отдельного помещения. Сюда же можно установить и другие агрегаты и узлы системы отопления.

Монтаж такой системы начинается с самого главного элемента – котла. После этого к нему нужно приделать дымоход.После установки дымохода следует обвязка газового котла отопления. Для правильного выполнения этого существует схема обвязки газового котла отопления. Последним этапом является подключение устройства к газовой и водопроводной трубе.

Установка настенного котла

Установка газовых котлов отопления данного типа требует осторожности при установке креплений, которые закрепляются на одной из стен помещения. Такой котел очень популярен в частных или загородных домах, так как он легкий и компактный.

При установке такого котла также необходимо соблюдать некоторые правила и меры безопасности.

Если дом построен из такого материала, как дерево, то стена, на которой будет установлен котел, должна быть покрыта листом из негорючего материала, например металла. Часто в частных домах настенный газовый котел монтируется на кухне. Современные устройства имеют привлекательный внешний вид, поэтому впишутся в любой интерьер и будут сочетаться с кухонной мебелью.

Настенный газовый котел не требует отдельной котельной, так как включает в себя все узлы и узлы, такие как циркуляционный насос, запорное оборудование, автоматика и другие. Вам потребуется осуществить такой этап, как разводка отопления от газового котла.

Монтаж газового котла настенного или напольного типа, подключение и обвязка таких элементов, как газовые котлы отопления, ремонт — все это лучше доверить специалисту.

Это поможет избежать ошибок, которые могут повлиять на эффективность системы отопления.Если делать монтаж своими руками, то нужно иметь определенные навыки и знания, а также брать за основу все требования, которые указаны СНиП. В противном случае систему просто не одобрят госслужбы и потребуется ремонт газовых котлов отопления.
