Учимся правильно пользоваться пузырьковыми строительными уровнями

Пузырьковым уровнем называется измерительный инструмент, состоящий из колбы с водой, размещенной в корпусе. Без этого инструмента не обходится кладка кирпича, монтаж гипсокартона и даже монтаж полочки. Хотя этот прибор и считается строительным, но применяется он не только при строительстве, но и в быту, когда необходимо выровнять холодильник или стиральную машинку при их установке. Чтобы рассматриваемый инструмент был полезен в использовании, необходимо научиться и узнать, как пользоваться уровнем пузырьковым.

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.


Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

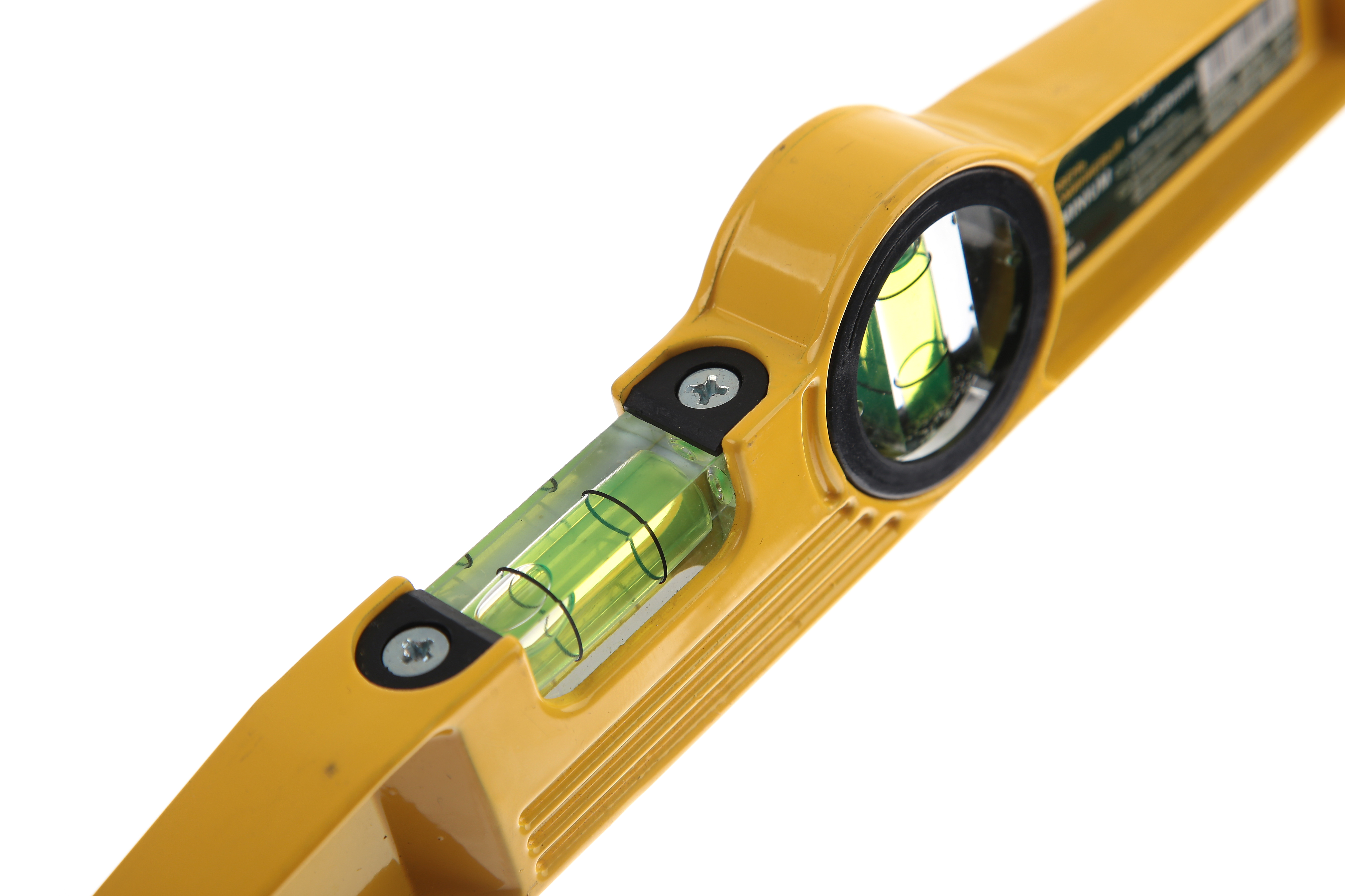

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

  • Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
  • Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
  • Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.


Это интересно! Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

  1. Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий. Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
  2. Какая длина прибора — зависит от того, где и что планируется выполнять инструментом. Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
  3. Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности. Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
  4. Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание. Если емкости шатаются или отпадают, то такие уровни лучше не покупать
  5. Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
  6. Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов. К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора

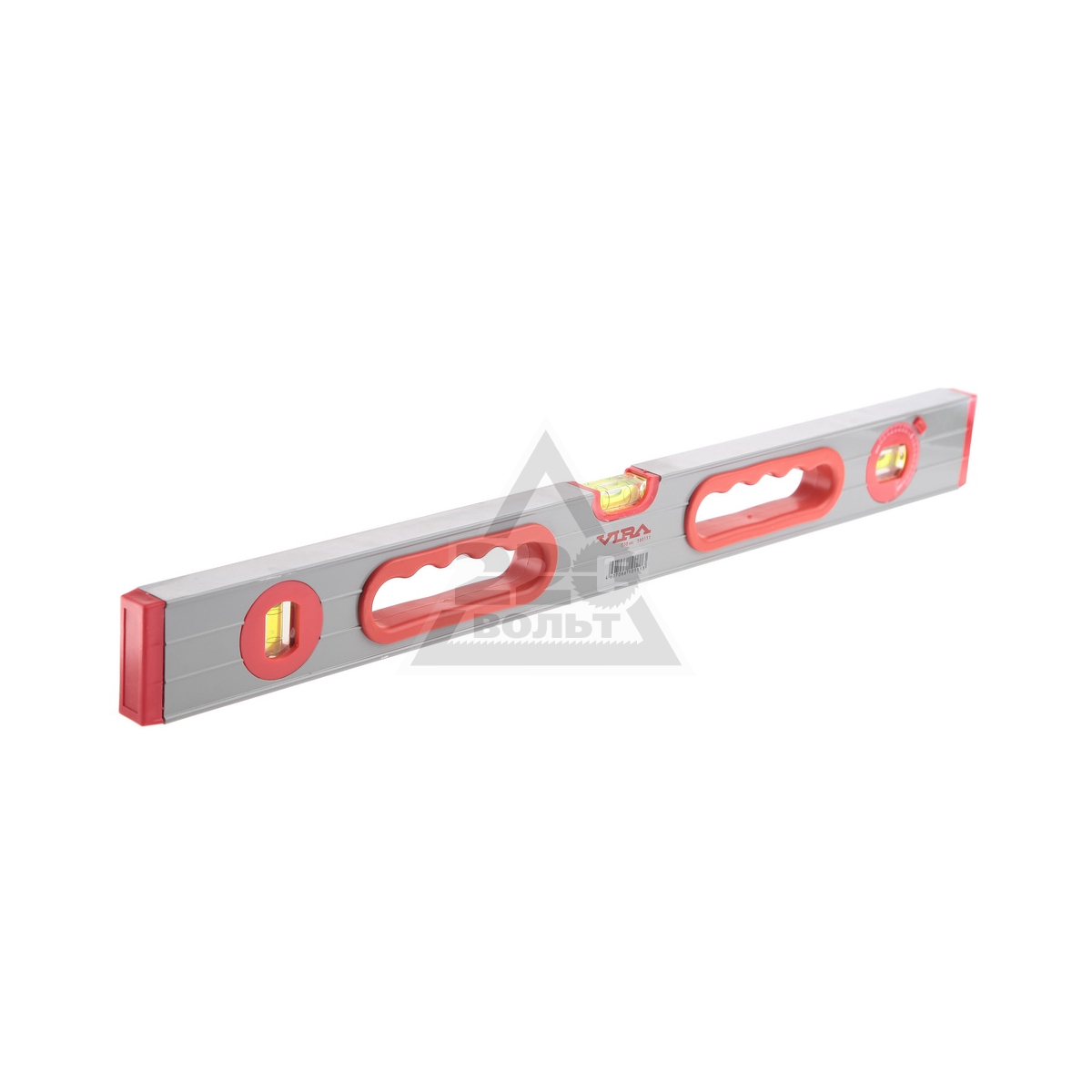

  7. Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента. Имеются такие рукоятки преимущественно на дорогих моделях инструментов


Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно! Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

  1. Расположить уровень на горизонтальной плоскости стены или любого основания
  2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
  3. Прочертить прямую линию карандашом
  4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке.
    При этом пузырек в колбе должен расположиться по центру

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.


Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

  1. Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
  2. Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
  3. Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

  1. Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
  2. Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
  3. Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.


Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

Как пользоваться уровнем строительным пузырьковым пошаговая инструкция

И только после того, как прибор будет предварительно проверен и при необходимости настроен, можно приступать к проведению измерительных работ. Без выполнения вышеперечисленных действий проводимые измерения могут иметь большие погрешности, что недопустимо в строительстве. Теперь, когда прибор готов к работе, остается научиться, как пользоваться уровнем пузырьковым с тремя пузырьками или с одним.


На дешевых уровнях нет фрезерованной грани, что повышает погрешность измерений. На приборах средней ценовой категории и дорогих имеется фрезеровочная сторона — это прикладная платформа. Именно этой частью необходимо прикладывать измеритель к поверхности для получения соответствующих данных. На колбе имеются две риски, которые являются своего рода линейкой. Расположение пузырька или капельки между гранями рисок говорит о ровности плоскости. На более дорогих уровнях имеются 4 риски. Две из них жирные, а вторые нарисованы тонкими линиями. Тонкие риски нужны для выявления величины погрешности отклонения от горизонта.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.


Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.


Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.


Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

  1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
  2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
  3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность. Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов.

Публикации по теме

Рейтинг пузырьковых строительных уровней

Каждый мастер, домашний или профессионал, всегда хочет пользоваться точным, качественным и удобным инструментом. И вопрос, какой строительный уровень лучше, звучит на тематических форумах практически постоянно. Ответ на него зависит от того, для каких именно работ выбирается инструмент. Однако во всех категориях, будь то профессиональный прибор высокой точности или приспособление для начинающих, есть лучшие строительные уровни пузырькового типа.

Рейтинг лучших изделий поможет выбрать пузырьковый строительный уровень для выполнения тех или иных операций. В топ вошли самые разные классы измерителей. Здесь найдется:

  • качественный строительный уровень для бытового применения;
  • компактные приспособления;
  • электронный измеритель, который подойдет как для укладки плитки, так и для проведения быстрых и точных измерений;
  • универсальные устройства для большого спектра строительных работ.

Лучшие пузырьковые строительные уровни выбирались по целому ряду критериев. В качестве главного принималась репутация модели, основанная на отзывах владельцев и опыте реального использования измерителя. Кроме этого, учитывалась доступность того или иного изделия для рядового потребителя. И конечно, большую роль играла долговечность и надежность приспособления.

10. Kapro Mini-246

Рейтинг пузырьковых строительных уровней компактного класса открывает модель с базовым функционалом. Но у нее есть все, чтобы понравиться потребителю. Компания Капро славится надежностью своих изделий, точностью их изготовления.

Kapro Mini-246 имеет длину около 100 мм, легко помещается в кармане рабочей спецовки. У уровня всего одна капсула для измерения горизонтали. Поэтому функционал прибора ограничен только этой возможностью, но применять уровень очень удобно. Расположенные внутри корпуса магниты позволяют легко крепить измеритель на металлических конструкциях.

Прорезиненные накладки на краях дают устройству возможность выдерживать падения, а прочная колба гарантирует сохранение работоспособности. Показатель погрешности прибора всего 0,5 мм на погонный метр измеряемой конструкции.

  • малые размеры;
  • точность;
  • незамерзающая жидкость колбы;
  • магниты в корпусе.
  • только измерение горизонтальных поверхностей;
  • нет регулировки колбы;
  • накладки со временем становятся хрупкими;
  • большой пузырек воздуха в колбе.

Kapro Mini-246 на Яндекс Маркете

9. STABILA POCKET ELECTRIC-17775

Продолжает рейтинг самый лучший строительный уровень для проведения электромонтажных работ. У модели базовый, начальный функционал. Оснащенная одной колбой, она может контролировать только горизонталь линии размещения.

Однако нельзя не отметить удобство применения изделия. Крайне компактный, около 70 мм длины, уровень имеет выемку. Изделие, размещенное для контроля линии или позиции прибора, позволяет без труда работать отверткой для крепления элементов. Уровень погрешности модели при малой длине составляет всего 1 мм на метр измерения.

  • очень компактный;
  • колба может смещаться при необходимости калибровки;
  • удобство работы отверткой;
  • мощный ниодимовый магнит для крепления к металлическим поверхностям.
  • только контроль горизонтали;
  • крупный пузырек воздуха;
  • пластиковый корпус;
  • погрешность.

STABILA POCKET ELECTRIC-17775 на Яндекс Маркете

8. Stanley 0-42-130

Популярность этой модели у пользователей просто огромная. Данный измеритель может позиционироваться как самый точный строительный уровень в компактном классе с погрешностью в 0,5 мм на метр.

Важно! Огромным достоинством является функциональность модели. С ее помощью можно контролировать горизонталь и вертикаль (две колбы), есть магниты в корпусе, расположенные по угловым граням.

Прибор крайне компактен и прост в переноске. Кроме того, что Stanley 0-42-130 легко помещается в карман, он может крепиться на пояс при помощи клипсы. Кроме этого, на длинной линии корпуса есть ложбинка для простого размещения измерителя на металлических трубах.

  • функциональность;
  • точность;
  • магнитное крепление;
  • легко очищается.
  • уровень точности только для бытового применения;
  • колбы зачастую прокручиваются в креплениях, необходима аккуратность;
  • магниты мощные, нельзя использовать возле чувствительных приборов;
  • колбы не регулируются, необходима проверка точности при покупке.

Stanley 0-42-130 на Яндекс Маркете

7. Kapro 340-08

Рейтинг пузырьковых уровней продолжает профессиональный измеритель, который найдет свое применение и в быту. Такая универсальность обусловлена особенностями конструкции приспособления. Уровень углового типа может менять угол раскрытия граней, работать как на трубах, линиях соединения поверхностей, так и на плоскости.

Прибор способен контролировать горизонталь и вертикаль, оснащен тремя колбами. Выполненный из пластика корпус имеет два крыла, поворачиваемых в шарнире. Для удобства крепления предлагаются не только четыре мощных магнита, но и ремень, продеваемый в отверстия корпуса.

  • контроль горизонтали, вертикали с точностью 0,5 мм на метр;
  • удобная конструкция;
  • фиксация шага поворота 15 градусов в шарнире;
  • компактный и функциональный.
  • при покупке необходимо проверять геометрию;
  • колбы не регулируются;
  • со временем шарнир разбалтывается, ухудшается сила фиксации;
  • корпус из пластика.

Kapro 340-08 на Яндекс Маркете

6. Stanley 0-43-511

Рейтинг строительных уровней широкого назначения открывает магнитный Stanley 0-43-511. Длина приспособления всего 23 см. Но при этом пользователю открываются самые широкие горизонты его применения. Измеритель оснащен металлическими вогнутыми пластинами с магнитными свойствами на длинных гранях корпуса. Он легко крепится на трубах. Функционал измерения стандартный для такого класса прибора. Есть три колбы для контроля горизонтали, вертикали, угла 45 градусов.

Благодаря накладкам на торцах, уровень легко выдерживает падения с большой высоты. Жесткая металлическая рама корпуса позволяет при этом сохранять работоспособность. Уровень точности прибора — 0,5 мм на метр.

  • точность;
  • магнитное крепление;
  • хороший обзор колб;
  • удобство, прочность.
  • иногда хромает качество сборки;
  • риски на колбах не окрашены, затруднено использование при недостаточной освещенности;
  • нет регулировки колб;
  • нет поворота угловой колбы.

Stanley 0-43-511 на Яндекс Маркете

5. Kapro 985D Digiman

Данная модель — прибор, имеющий электронный блок, самый точный строительный уровень с погрешностью измерения угла в 0,1 градус. Изделие предлагается в нескольких размерных исполнениях. Можно купить модель в корпусе 120 см, 600 и 250 мм.

Важно! Уровень полностью защищен от воздействия пыли, воды, ударов. Это большое преимущество для профессиональных строителей.

У изделия только две пузырьковые колбы для измерения горизонтали и вертикали. Угол поворота предлагается контролировать при помощи электронного дисплея с подсветкой. Система может хранить результаты измерений, автоматически подает звуковой сигнал на горизонтали, вертикали, поверхности 45 градусов. Есть простая механика калибровки. Прибор можно быстро разворачивать на 180 градусов, есть резиновые накладки на торцах для демпфирования ударов.

  • удобный;
  • точность электронных изменений;
  • защищенный прочный корпус;
  • хранение результатов, звуковые оповещения.
  • стоимость;
  • сложный функционал для начинающих;
  • маленькие, утопленные в корпус кнопки;
  • нет регулировки колб.

Kapro 985D Digiman на Яндекс Маркете

4. ProLevel 100 ADA А00393

Данная модель понравится всем, кто не хочет заботиться о периодической калибровке. Этот электронный уровень оборудован системой гироскопов, которые делают процедуру настройки автоматически. Длина корпуса прибора — 1000 мм, он оснащен двумя капсулами для контроля горизонтали и вертикали.

Угол наклона отображается на дисплее с подсветкой, размещенном сбоку уровня. Кнопки управления достаточно крупные, что понравится людям с мощными, грубыми пальцами. Устройство легко крепится к металлическим поверхностям благодаря встроенным в корпус магнитами. Две батарейки обеспечивают 96 часов непрерывных измерений.

  • удобная для строителей длина;
  • система автоматической калибровки;
  • простота конструкции;
  • магнитные крепления.
  • питание от солевых батарей;
  • тип дисплея не позволяет уверенно считывать данные на ярком солнце;
  • нет регулировки капсул;
  • соотношение цены и функциональности.

ProLevel 100 ADA А00393 на Яндекс Маркете

3. Sola MM40

Sola MM40 — это воплощение прочности, удобства и надежности. Металлический корпус данного уровня профилирован и имеет сложную форму. Его очень удобно прикладывать, переставлять. Крепление к металлическим поверхностям обеспечивается неодимовыми магнитами.

Прибор оснащен двумя колбами для контроля горизонтали и вертикали. Емкости выполнены из специального пластика высокой прочности. Считывать их данные очень удобно, поскольку блок контроля вертикали оснащен увеличивающей линзой, а горизонтальный максимально открыт.

  • уровень точности 0,5 мм на метр;
  • фрезерованный, профилированный прочный корпус;
  • качественное покрытие эпоксидной смолой;
  • удобство применения.
  • длина только 400 мм;
  • стоимость;
  • краска не отличается стойкостью к агрессивной химии;
  • только два горизонта контроля.

Sola MM40 на Яндекс Маркете

2. Kapro 985D 60 L

Данный профессиональный измеритель по праву называется самый точный строительный уровень цифрового класса. Его погрешность составляет всего 0,1 мм на метр. Цифровой блок измерения угла оснащен достаточно большим дисплеем с подсветкой. Для удобства разметки предлагается система проецирования лазерного луча.

Устройство выполнено в жестком металлическом корпусе с фрезерованными гранями. Оснащенный неодимовыми магнитами, он легко крепится к стальным конструкциям. Капсулы для измерения горизонтали и вертикали обладают высокой прочностью. Модель может выступать в роли лазерного уровня, для чего предусмотрено отверстие для размещения на штативе. В комплекте поставки удобный чехол для переноски.

  • 9 позиций хранения измерений;
  • звуковые оповещения;
  • точность;
  • функционал лазерного уровня.
  • стоимость;
  • недостатки окрашивания;
  • только два горизонта пузырькового контроля;
  • нет регулировки капсул.

Kapro 985D 60 L на Яндекс Маркете

1. Stanley «Fatmax Xtreme Torpedo» 250

Данный инструмент имеет характеристики, позволяющие считать название модели ответом на вопрос, какой строительный уровень лучше. У него есть все, чтобы понравиться огромной аудитории потребителей.

Корпус модели сложной формы выполнен из литого алюминия. Его легко брать, перемещать, для крепления на металлические поверхности предлагаются встроенные магниты из редкоземельных элементов.

Важно! Уровень точности прибора 0,5 мм на метр, при этом производитель дает 10 лет гарантии на поддержание стабильности показателя.

Капсулы измерения горизонтали и вертикали ударопрочные, в укрупненных блоках для удобства считывания показаний. Для калибровки предусмотрены винты. Колба контроля угла — поворотная, с шагом 2 градуса по четко различимой шкале. Дополнительное удобство для размещения на трубах гарантирует фрезерованная выемка на нижней грани корпуса. Прибор, при всех своих достоинствах, отличается доступной стоимостью.

  • регулируемые блоки колб;
  • удобство, функциональность;
  • поворот колбы контроля угла с шагом 2 градуса;
  • прочность;
  • магнитное крепление.
  • длина только 250 мм;
  • крупный пузырек воздуха в колбах;
  • с металлическим корпусом проблематично работать в морозы;
  • нет резиновых накладок.


Kanger Nebox 60W на Яндекс Маркете

Как пользоваться строительным пузырьковым уровнем

Пузырьковый уровень — один из самых распространенных и постоянно используемых инструментов строителя. Но что делать начинающему, который впервые держит это приспособление в руках? Важно не только правильно пользоваться строительным уровнем, но и знать, какие задачи может решать то или иное устройство. Научиться азам использования такого инструмента просто. Несложно и понять, как правильно выбрать изделие с хорошими характеристиками, чтобы работать со строительным уровнем с высокой точностью и прогнозируемыми результатами.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

  1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
  2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

Как работать с измерителем

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше. Для точных работ это играет значимую роль.

Совет! Перед тем, как прикладывать уровень, желательно очистить проверяемую поверхность от мусора.

Контроль горизонтали

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль можно проводить в нескольких направлениях. К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля. Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Важно! Уровень нужно прикладывать к стене так, чтобы вертикальная колба при измерениях находилась вверху. Отдельные модели требуют ее положения внизу. Однако у таких изделий обязательно есть соответствующая пометка на корпусе и указание в инструкции по эксплуатации.

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Как протестировать обычный уровень

Чтобы не сталкиваться с ситуацией, когда обычный пузырьковый уровень выдает неправильные показания, его стоит проверять прямо в магазине. Для этого нужно выставить уровень по горизонтали. Так как ни ванны с листом пенопласта, ни идеальных поверхностей в магазине не найти, прибегают к следующему методу проверки:

  • уровень устанавливается на столешнице;
  • отмечается положение края, в сторону которого уходит пузырек в горизонтальной колбе;
  • под другой край подкладываются листы бумаги до тех пор, пока шарик, помещенный на верхнюю грань прибора, не перестает катиться.

Если после такой процедуры уровень показывает идеальную горизонталь, ему уже можно верить. Но все же стоит повернуть его на 180 градусов, помещая край на ранее сделанную отметку. Если положение пузырька не поменялось, значит, у прибора отличная точность. В противном случае его можно попробовать откалибровать.

Калибровка пузырькового уровня

Удобно калибровать только тот уровень, у которого блоки колб закреплены винтами или есть система их поворота. Процедура выглядит так:

  • уровень устанавливается на пенопластовый лист, погруженный в наполненную водой ванну или корыто;
  • отмечается смещение пузырька;
  • производится поворот колбы до размещения пузырька воздуха четко между рисками верности горизонта;
  • уровень поворачивается по вертикали на 180 градусов и снова устанавливается на лист.

Регулировки продолжаются до момента, когда приспособление в любом направлении не начнет показывать верность горизонта с одинаковым положением пузырька. После этого блоки колб фиксируют полным затягиванием винтов.

Важно! Такая процедура калибровки проводится и для давно используемых уровней. Дело в том, что из-за ударов, вибрации, температурных воздействий со временем приспособление может давать неверные показания.

Недорогие модели, у которых нет винтов для регулировки положения колб, практически не поддаются калибровке, но есть варварский метод. После установки на плавающий лист пенопласта отмечают край колбы, к которому уходит пузырек. Уровень достают и легкими ударами молотка и отвертки пытаются сместить элемент в креплениях или деформировать его. Таким способом можно разбить колбу. Но если этого не случилось и удалось немного улучшить точность прибора, после регулировки цилиндрик намертво заливают в гнезде суперклеем.

Лучшие пузырьковые строительные уровни

Уровень Topex 29c897 на Яндекс Маркете

Уровень Stanley 1-42-474 на Яндекс Маркете

Уровень Kapro PLUMBSITE SHARK 920-10-40 на Яндекс Маркете

Строительный уровень, 43 см STABILA 70 Toolbox 16320 на Яндекс Маркете

Уровень карманный STABILA Pocket PRO Magnetic 17768 на Яндекс Маркете

пузырьковый уровень — это … Что такое пузырьковый уровень?

  • пузырьковый уровень — существительное Инструмент, использующий камеру с цветной жидкостью и воздушным пузырем, используемый для определения уровня поверхности по горизонтали, вертикали или под углом 45 градусов. Синоним: уровень духа… Викисловарь

  • пузырьковый уровень -… Полезный английский словарь

  • Уровень — или уровни могут относиться к: Содержание 1 Места 2 Инженерное дело 3 Наука и математика… Википедия

  • Bubble Shooter — компьютерная игра-головоломка, изначально разработанная для Microsoft Windows компанией Absolutist Games в 2000 году. Клон Puzzle Bobble, он сочетает в себе функции головоломки, шутера, стратегии и экшена. С 2000 года игра обновляется и…… Wikipedia

  • Bubble Bobble — Entwickler… Deutsch Wikipedia

  • Датчик уровня — Датчики уровня используются для определения уровня жидкости. Измеряемая жидкость может находиться внутри контейнера или иметь естественную форму (например, река или озеро). Измерение уровня может быть непрерывным или точечным.Датчики непрерывного действия…… Википедия

  • Пузырьковый синтез — Пузырьковый синтез, также известный как сонофузия, — это нетехническое название реакции ядерного синтеза, которая предположительно происходит во время сонолюминесценции, экстремальной формы акустической кавитации. Официально эта реакция называется акустической инерционной…… Wikipedia

  • Bubble Bobble Revolution — это 2D платформер для Nintendo DS. Разработанный компанией Dreams, он был выпущен в Европе в декабре 2005 года компанией Rising Star Games, в Японии в ноябре 2005 года компанией Taito Corporation и в Северной Америке в сентябре 2006 года…… Wikipedia

  • Пузырь — Пузырь, n. ] л), п. [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. {Librate}, {Libella}.] 1. Линия или поверхность, ведущая к…… Международный коллаборативный словарь английского языка

    • пузырьковых уровней | Пузырьковые и шариковые флаконы с уровнем спирта

    Мы специализируемся на производстве пузырьков для спиртовых уровней — пузырьковых уровней — в частности, пузырьков с электрооптическими датчиками для использования в самовыравнивающем оборудовании.Наши передовые технологии производства и контроля позволяют нам производить стандартные и индивидуальные пузырьковые уровни по конкурентоспособным ценам. Ниже показаны различные диапазоны пузырьков пузырьков, которые мы предлагаем. Нажмите на соответствующее изображение или ссылку или свяжитесь с нами, чтобы сообщить свои требования.

    Сенсорные флаконы

    Виалы с высокопроизводительными датчиками для систем самовыравнивания с замкнутым контуром

    Молотые флаконы

    Более 300 существующих моделей или изготовленных по вашей спецификации

    Согнутые флаконы

    Ряд изогнутых пузырьковых пузырьков или пузырьков, изготовленных по индивидуальному заказу в соответствии с вашими требованиями

    Шариковые флаконы

    Производство пузырьковых виал для инклинометров и пузырьковых пузырьков с индикаторами скольжения

    Пластиковые цилиндрические флаконы

    Широкий ассортимент высококачественных и недорогих пластиковых пузырьковых пузырьков цилиндрической формы

    Пластиковые флаконы квадратного сечения

    Высококачественные недорогие пластиковые флаконы с квадратным сечением

    Пластиковый винт на уровнях

    Пузырьковые флаконы для уровней, подходящие для приложений, требующих недорогого устройства для выравнивания

    Премиум-пузырь

    уровня

    Выберите countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanAzoresBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Индийский океан TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCongo Демократическая RepCook IslandsCosta RicaCote D’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJam aicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherland AntillesNetherlandsNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSerbiaSerbia & MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth SudanSpainSri LankaSt BarthelemySt EustatiusSt HelenaSt Киттс-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanzaniaT ГаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты АмерикиУругвайУзбекистанВануатуГосударство-город ВатиканВенесуэла (Соединенные Штаты Америки) Британия, США6, Вирджиния, Вирджиния, Вирджиния, острова, Вирджиния, Соединенные Штаты, Вирджиния, США, Вирджиния, острова, Вирджиния, Вирджиния, Соединенные Штаты

    DJ Новости Hi-Fi Новости

    Мы собираем вашу пользовательскую и контактную информацию, чтобы иметь возможность пересылать маркетинговые материалы при условии вашего согласия на это.

    bubble level — перевод на французский — примеры английский

    Эти примеры могут содержать грубые слова на основании вашего поиска.

    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    Встроенный пузырьковый уровень входит в комплект для облегчения выравнивания при установке.

    Niveau à bulle intégré est inclus pour l’alignement de laficé d’installation.

    приспособление для фиксации пузырькового уровня флакон

    Включает пузырьковый уровень и быстросъемную пластину.

    Включает простой в использовании пузырьковый уровень , руководство по установке и комплект монтажного оборудования.

    Простое и понятное руководство по установке и монтажу в бюллетене .

    С запатентованными высокотехнологичными индикаторами уровня пузырьков .

    Вертикальные и горизонтальные пузырьковые индикаторы в стационарном корпусе.

    Установите штатив и при необходимости отрегулируйте пузырьковый уровень .

    Модель с клинометром и пузырьковым уровнем была выпущена в 1980 году в оливково-коричневом корпусе (рис.любезно предоставлено Ф. Либау).

    Модель, датированная 1980 годом, имеет оливковое масло, имеющееся в клинике и , но не более (фото Liebau).

    2% наклона с первого взгляда благодаря дополнительной маркировке горизонтального индикатора пузырькового уровня .

    Inclinaisons de 2% détectables d’un seul coup d’œil grâce au marquage Supplémentaire du niveau à bulle horizontal.

    Каждый тестер на удар поставляется со встроенным пузырьковым уровнем , обеспечивающим точную настройку перед любым испытанием.

    Chaque testeur d’impact est fourni avec un niveau à bulle intégré permettant une configuration précise avant l’essai.

    основание может включать рулетку и пузырьковый уровень .

    Крепление для телевизора поставляется с пузырьковым уровнем , чтобы гарантировать идеально прямое положение, и имеет встроенную систему управления кабелями для аккуратного и безопасного размещения кабелей.

    Поддержка телевидения есть четыре с указанием номера на бюллетене с гарантией права на позиционирование и обеспечение прав и возможностей системы управления кабелями, встроенными в постоянный органайзер кабелей.

    Оставаться на одном уровне стало легко с пузырьковым уровнем на быстросъемном зажиме.

    Il est facile de rester à niveau avec un niveau à bulle sur la pince à relâchement rapide.

    Пузырьковый уровень встроен в верхнюю часть центральной колонны для точного кадрирования.

    Un niveau à bulle is intégré à la partie supérieure de la Colonne Centrale pour un cadrage précis.

    согласно некоторым вариантам осуществления индикатор ориентации уровня включает в себя устройство пузырькового уровня .

    Выберите определенные режимы реализации, указатель ориентации на предмет соответствия и диспозитив на бюллетень .

    пузырьковый уровень флакон , закрепленный внутри рамы так, чтобы его длинная ось была параллельна плоской измерительной поверхности

    Une fiole de niveau à bulle fixée à l’intérieur du cadre de telle sorte que son ax long est parallèle à la surface de mesure de plan

    Выравнивающая насадка включает в себя, по меньшей мере, один пузырьковый уровень для проверки горизонтальной или вертикальной ориентации выравнивающей насадки.

    La réglette à niveau comporte au moins un niveau à bulle pour vérifier l’orientation Horizontale or Verticale de la réglette à niveau.

    Если они могут работать в пределах допусков только при выравнивании, они должны быть оборудованы постоянными и чувствительными средствами индикации уровня (обычно пузырьковый уровень ).

    Si, pour respecter les tolérances, ils doivent absolument être de niveau, ils doivent alors être équipés d’indicateurs de niveau permanents et sensibles (постоянный жилищный элемент un niveau à bulle ).

    скорость наклона практически не зависит как от температуры пузырькового уровня , так и от размера пузырька

    le degré d’inclinaison, Essentiellement Indépendant à la fois de la température du niveau à bulle et de la Dimension de la Bulle

    Пузырьковый уровень отличается тем, что средство, проходящее параллельно краю, предназначено для направления функционального элемента, который может перемещаться в продольном направлении.

    ce niveau à bulle d’air est caractérisé en ce qu’un moyen s’étendant parallèment au bord permet le guidage d’un élément fonctionnel coulissant dans le sens longitudinal

    Пузырьковый уровень с nCloth | Блог майя

    Я уже давно не веду этот блог.В последнее время я был очень занят разработкой продукта. Вот простое руководство, в котором показано, как реализовать уровень плотника в стиле пузыря с помощью nCloth.

    1. Создайте простой цилиндр для стеклянной трубки и сферу для пузыря. Чтобы получить хорошие равномерные квадраты, начните с поликуба и сделайте «Mesh: Smooth» с делением уровня равным 3, чтобы превратить его в сферу. Это будет моделировать лучше, чем сфера по умолчанию.

    2. Сделайте сферу nCloth и сделайте цилиндр пассивным коллайдером. Отключите проверку с ловушкой на узле nRigid для цилиндра, потому что проверка с ловушкой предполагает, что мы сталкиваемся с внешней стороной объекта (или можно было бы перевернуть нормали на цилиндре). 3. Установите гравитацию -100 на узле ядра. Это заставит пузырь быстро подняться. Также сделайте подшагов 9 и maxCollisionIterations 17 для лучшего качества коллизий. Теперь пузырь поднимется, но рухнет, как пластиковый пакет.

    4. Установите для метода давления nCloth значение «Модель отслеживания объема». Ткань теперь должна вести себя как пузырь. При желании вы можете увеличить начальное давление (в основном это означает, что воздух внутри начальной сферы находится под давлением). Это сделает пузырь более сферическим. Если вы используете низкое значение для startPressure , позволяющее капле деформироваться сильнее, то она может местами искривиться или перекрыться. Чтобы справиться с этим, можно установить флаг самоуничтожения на «Вершина» и увеличить масштаб ширины самоуничтожения до тех пор, пока вершины не коснутся.(установите solverDisplay на «self collision» для предварительного просмотра) 5.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
