Уклон из процентов в градусы: Калькулятор уклонов

Как посчитать уклон кровли в процентах и градусах. Уклон крыши 5 градусов на 1 метр

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .

Малоуклонная крыша та крыша , монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%		16°	28,68%		31°	60,09%
2°	3,50%		17°	30,58%		32°	62,48%
3°	5,24%		18°	32,50%		33°	64,93%
4°	7,00%		19°	34,43%		34°	67,45%
5°	8,75%		20°	36,39%		35°	70,01%
6°	10,51%		21°	38,38%		36°	72,65%
7°	12,28%		22°	40,40%		37°	75,35%
8°	14,05%		23°	42,45%		38°	78,13%
9°	15,84%		24°	44,52%		39°	80,98%
10°	17,64%		25°	46,64%		40°	83,90%
11°	19,44%		26°	48,78%		41°	86,92%
12°	21,25%		27°	50,95%		42°	90,04%
13°	23,09%		28°	53,18%		43°	93,25%
14°	24,94%		29°	55,42%		44°	96,58%
15°	26,80%		30°	57,73%		45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

• Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

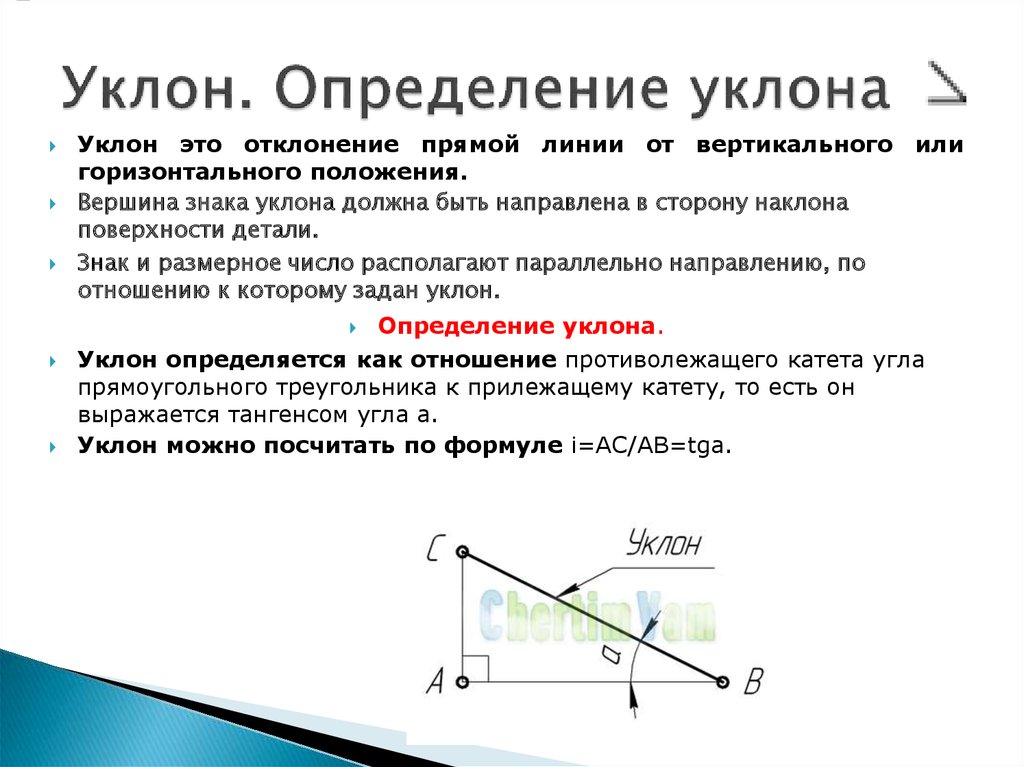

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
	в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1. 125

Инструкция

Самый удобный способ определить — нивелирование. Этот инструмент позволяет определить и расстояние между нужными точками, и высоту каждой по отношению к уровенной поверхности Земли. Современные цифровые нивелиры оснащены запоминающими устройствами. Для определения уклона остается только найти между ними разность.

Формулу для вычисления уклона в процентах в этом случае можно представить в виде простой дроби.Числитель ее представляет собой разность отметок, а знаменатель — расстояние между ними. Все это умножается на 100%. Таким образом, выглядит так: i=Δh/l*100%, где Δh — между отметками, l – расстояние, a i – уклон.

Однако не всегда есть смысл покупать довольно сложный и дорогостоящий инструмент. Значительно чаще приходится пользоваться теми средствами, которые есть в распоряжении. С такими ситуациями чаще всего приходится сталкиваться во время дачных работ. Выберите две точки, отметки которых . Они могут быть, например, обозначены на плане участка, который составляется при разбивке территории. Может быть, под рукой окажется крупномасштабная , где обозначения высоты также нередко бывают. На самом участке отметьте эти точки колышками и измерьте расстояние между ними с помощью землемерного циркуля. Дальше пользуйтесь той же самой формулой, что и при пользовании нивелиром. Расстояние должно быть выражено в метрах.

Если вам нужно определить уклон по топографической карте, внимательно посмотрите на обозначения. Там обязательно есть горизонтали и отметки. Горизонталью в топографии принято называть след пересечения физической поверхности Земли с ее уровневой поверхностью, и все точки той или иной горизонтали имеют одинаковую абсолютное значение высоты. Отметка выражает собой численное значение высоты той или иной точки. В правом нижнем углу топографической карты всегда находится график заложений, по которому можно очень быстро определить угол наклона.

При работе с топографической картой учтите несколько моментов. Отметку точки найдите на ближайшей к ней горизонтали. Если точка находится на самой линии, то численное значение ее отметки точно совпадает с указанным значением.

Для точек, находящихся между горизонталями, применяется метод интерполирования. В простейших случаях находится просто среднее значение. Расстояние вычислите по масштабу. Найдите соотношение разности отметок и между точками и умножьте дробь на 100%.

Обратите внимание

На топографических картах верх цифры отметки направлен в сторону повышения рельефа.

Источники:

• уклоны проценте

Углом в геометрии называется фигура на плоскости, образованная двумя лучами, исходящими из одной точки. Лучи называются сторонами угла, а точка – вершиной угла. Любой угол имеет градусную меру. Измерить угол можно, либо непосредственно, используя например транспортир, либо воспользовавшись соответствующими геометрическими соотношениями. Одним из способов вычисления величины угла без использования транспортира является определение его через соотношение катетов прямоугольного треугольника.

Инструкция

Теперь воспользовавшись тригонометрическим соотношением катетов в прямоугольном треугольнике получим
tg?? = BC/AC,
градусную меру угла?? можно узнать, обратившись к таблице тангенсов или, использую калькулятор с функцией «tg».

Видео по теме

При строительстве жилых домов учитывают погодные факторы. Внезапно пролившийся дождь может доставить некоторые неудобства, но этого можно избежать, если ваша кровля будет устроена таким образом, что ее скаты будут способствовать удалению воды и снега с крыши. Для обеспечения правильного угла скатов нужно определить уклон кровли.

Инструкция

Что же такое уклон? Это угол наклона ската относительно горизонтальной поверхности. Уклон крыши тем круче, чем выше угол. Его при строительстве измеряют в величине тангенса, в отношении высоты к основанию прямоугольного треугольника один к пяти. В процентах обычно отмечают уклоны с небольшим углом, так называемые малые уклоны (например, плоские кровли).

Уклоны измеряют с помощью такого приспособления как уклономер.Он представляет собой рейку с прикрепленной к ней рамкой. В уголке рейки между планками располагается ось к которой подвешен маятник. Маятник состоит из двух колец, пластинки, грузика и указателя. Грузик движется между направляющими с вырезами. На внутренней части выреза располагается шкала с делениями. Если указатель совпадает с нулем шкалы, то рейка находится в горизонтальном положении.

Уклон кровли выбирают в соответствии с используемым материалом. Учитывая количество осадков в данной местности, его либо увеличивают, либо уменьшают. Угол уклона колеблется обычно в пределах от десяти до шестидесяти градусов. Чем круче кровля, тем больше на нее потребуется материалов при строительстве.

При определении уклона крыши рейку уклономера располагают под прямым углом к коньку. Указатель маятника в этом случае покажет требуемую величину в градусах. Эти показания можно будет перевести в проценты с помощью специального графика.

Есть еще один способ, теоретический. Он состоит в том, что определить величину уклона можно с помощью формулы. В этом случае необходимо знать высоту конька от чердачного перекрытия и длину кровли. Формула будет выглядеть так: У=Вк:Дз/2, где У – это величина уклона, Вк – высота конька, Дз – длина заложения кровли. Если домножить полученный результат на сто, можно получить значение уклона в процентах.

Источники:

• как посчитать уклон кровли в 2018

Конус – фигура, полученная при помощи объединения лучей, которые исходят из одной точки (вершины) и проходят через плоскую поверхность. Этой фигурой можно также назвать тело, которое может быть получено при вращении прямоугольного треугольника вокруг одного катета. Конус, который является многоугольником, уже можно назвать пирамидой.

Инструкция

При помощи штрихов отложите равное расстояние с двух сторон оси на нижней границе. Так вы изобразите ширину основания.

Далее начертите эллипс. Четыре точки можно легко найти, если провести через центр квадрата в диагонали, которые соединят точки 2-4 и 1-3. Эти линии будут квадрата и будут проходить через его центр (в данном случае параллельной будет линия 2-4). Теперь попробуйте нарисовать овал, который по периметру проходит через все 4 точки.

Проведите косые линии от полученных двух противоположных сторон основания к точке центра, которая обозначена на круге.

Сотрите линии построения и дальнюю границу у эллипса. Конус можно считать начерченным.

На рисунке не забудьте поместить падающую тень в зависимости от нужного освещения. Заштрихуйте конус. Верхняя часть должна быть темнее нижней, в то же время тень и свет нужно завершить рефлексом. Падающая тень должна начинаться с того места, где начинается и тень предмета.

Видео по теме

Обратите внимание

Развертка образуется при помощи прямоугольного треугольника, в котором катет h является высотой конуса от основания до вершины. Гипотенуза треугольника образует боковую поверхность. Радиус основания определяется кругом с указанным радиусом r. Угол сектора на боковой поверхности фигуры определяется по формуле α = 360r/l.

Полезный совет

Если вам необходимо начертить усеченный конус (часть конуса), то подобно основанию придется начертить еще один эллипс аналогичным образом в верхней части фигуры. После этого достаточно лишь стереть вершину.

Расчет уклона может понадобиться при землемерных работах, при расчете ската крыши, либо для других целей. Отлично, если у вас есть специальный прибор для данных измерений, но если его нет – не огорчайтесь, достаточно будет рулетки и подручных средств.

Вопрос, сколько градусов в коньяке, некорректен, если говорить о напитке родом из Франции: только 40°. Все остальное подобное крепкое спиртное, отличающееся градусом или изготовленное из других сортов винограда, бывает только « ».

Да и название «коньяк» (Cognac) может принадлежать только напитку, который произвели на территории одноименного региона с соблюдением требований AOC (Appellation d’Origine Contrôlée).

Сколько градусов алкоголя в коньяке

Градус подлинного французского коньяка – твердая величина. Диапазон крепости французского же бренди – 40-60°. И их никогда не путают, даже если оба будут одинаковой крепости.
В России и странах бывшего Союза исторически сложилось так, что «коньяк» и «бренди» практически синонимы. И градус отечественной коньячной продукции может колебаться в том же диапазоне, что и у французского бренди.

ФЗ №171 от 22.11.1995 дает определение коньяку как спиртному напитку «с содержанием этилового спирта не менее 40 % объема готовой продукции», в процессе производства которого выполнены обязательные условия:

• должен быть использован коньячный дистиллят, сырьем для которого послужил виноград;
• «старение» напитка происходит в непосредственном контакте с дубом;
• выдержка производится более 3 лет.

Отечественные производители работают согласно техническим условиям (ТУ), в которых, кроме всего прочего, закреплена точная информация о крепости производимой ими марки. Так, знаменитый «Ереван» обладает крепостью в 57%, «Двин» – 50%. Марки КВ (коньяка выдержанного) содержат около 42% спирта, КВВК (коньяк выдержанный высшего качества) – 45%.

От чего зависит отклонение от нормы

«Созревает» или «стареет» коньяк только в емкости, изготовленной из древесины дуба. В процессе он не только насыщается различными веществами, экстрагируя из стенок бочки, но и активно «дышит». Скорость потери крепости в результате такого дыхания доходит до 0,5° в год (в зависимости от микроклимата помещения). Если спиртное «зрело» 70-100 лет, то крепость на выходе может упасть и до 30°.

Но вышесказанное не относится к готовому коньяку, разлитому в стеклянную тару. Перед тем как отправить напиток на продажу, его «стабилизируют». То есть все процессы, которые происходили при выдержке, в готовом продукте прекращены. И если крепость коньяка отличается от указанной на этикетке, то либо это фальсификат, либо были нарушены условия хранения конечного продукта (рассохлась пробка, например).

Как измерить крепость спиртного

Определить процент содержания спирта в приобретенном напитке можно путем несложного опыта либо воспользовавшись спиртометром. Первый способ даст только приблизительное представление о градусе покупки, более точные сведения выдаст спиртометр.

На начало эксперимента алкоголь при этом должен быть комнатной температуры (сразу из холодильника брать нельзя). Небольшим количеством смачивается салфетка и поджигается.

В зависимости от доли содержащегося в нем спирта, горение происходит по-разному:

• 40 об. и выше – пламя ровное, синего цвета;
• от 20 до 40 об. – пропитанная салфетка горит неровно, «мигает», пытается потухнуть;
• ниже 20 об. – поджечь не удастся.

Что касается спиртометра, то нужно знать, что почти все подобные приборы калиброваны для работы с жидкостями, содержащими только этиловый спирт и воду. Дополнительные включения (сахар, сок, дубильные вещества, соли тяжелых металлов) , и замеры становятся неточными. С многокомпонентными растворами адекватно могут работать только виномер, оптический и электронный спиртометры. Виномер отпадает из-за своей маленькой для коньяка шкалы. Остаются два последних.

Принцип работы ареометров (группа приборов, куда входят и спиртометры) основан на законе Архимеда. Их необходимо помещать в жидкость и снимать показания после того, как прибор прекратит «нырять». Но работа оптического и электронного спиртометров построена на ином алгоритме:

1. Цифровой (электронный) – выдает данные в онлайн-режиме, для замера достаточно окунуть щуп в жидкость. Прибор многофункциональный. Снимает показания в жидкости и парах. Некоторые модели оснащены термометром. Отличается точностью и быстрой реакцией.
2. Оптический – для замера каплю раствора помещают в специальную призму, а результат смотрят через окуляр. Способен показывать не только долю этилового спирта, но и концентрацию сахара. Диапазон прибора уже, чем у предыдущего, – до 25° или до 40°. Но его чаще используют для сложных растворов (имеющих в составе различные добавки).

На прилавках магазинов, в зависимости от страны и производителя, можно увидеть напитки с крепостью, указанной в градусах (°) и в процентах (%). Полезно знать, что значения эти не тождественны.

Градус – это одна сотая часть чистого безводного спирта с весом в 7,94 г. А учет в объемных долях (% от объема) не учитывает различия в весе воды, спирта и примесей. И концентрация этилового спирта будет выше в том напитке, где крепость указана в градусах, а не в процентах по объему.

То есть, видя на бутылке «40% vol», «40% ABV» (международная маркировка) или «40% об.» («объемные единицы» российская маркировка, в народе – «обороты»), нужно понимать, что между собой эти значения равны, но крепость их будет ниже чем 40°.

Как рассчитать угол наклона крыши

Что нужно перед тем, как рассчитать угол наклона крыши?

Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%		16°	28,68%		31°	60,09%
2°	3,50%		17°	30,58%		32°	62,48%
3°	5,24%		18°	32,50%		33°	64,93%
4°	7,00%		19°	34,43%		34°	67,45%
5°	8,75%		20°	36,39%		35°	70,01%
6°	10,51%		21°	38,38%		36°	72,65%
7°	12,28%		22°	40,40%		37°	75,35%
8°	14,05%		23°	42,45%		38°	78,13%
9°	15,84%		24°	44,52%		39°	80,98%
10°	17,64%		25°	46,64%		40°	83,90%
11°	19,44%		26°	48,78%		41°	86,92%
12°	21,25%		27°	50,95%		42°	90,04%
13°	23,09%		28°	53,18%		43°	93,25%
14°	24,94%		29°	55,42%		44°	96,58%
15°	26,80%		30°	57,73%		45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Онлайн калькулятор — уклон крыши

Расчитать уклон крыши онлайнПерейти

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
	в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°	1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°	1:6
Битумная черепица	11°	1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1. 125

Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3. 5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Почему это важно?

Проектирование и строительство любой кровли – всегда очень важное и ответственное дело. Особенно, если речь идет о кровле жилого дома или сложной по форме крыше. Но даже обычная односкатная, устанавливаемая на невзрачном сарайчике или гараже, точно так же нуждается в проведении предварительных расчетов.

Проект крыши

Если заранее не определить угол наклона кровли, не выяснить, какую оптимальную высоту должен иметь конек, то велик риск построить такую кровлю, которая рухнет после первого же снегопада, или все отделочное покрытие с нее будет сорвано даже умеренным по силе ветром.

Расчет угла наклона крыши

Также угол наклона кровли будет значительно влиять на высоту конька, на площадь и габариты скатов. В зависимости от этого можно будет более точно рассчитать количество требуемых для создания стропильной системы и отделки материалов.

Конек – важная часть стропильной системы

Цены на различные виды кровельных коньков

Конек кровельный

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Ширина основания (W)	м
Высота конька (H)	м
Длина стропил (L)	м
Угол: градусов

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия

. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Углы скатов и кровельные материалы

Не только климатические условия будут оказывать значительное влияние на форму и угол скатов. Немаловажную роль играют и используемые для строительства материалы, в частности – покрытие крыш.

Монтаж профилированного листа для кровли

Таблица. Оптимальные углы наклона скатов для кровель из различных материалов.

Вид материала	Угол ската, градусы
Профнастил (металл)	12
Металлочерепица	14-25
Рубероид в зависимости от количества слоев	2-15
Шифер	20-35
Штучный материал типа кровельных камней и черепицы	22-25
Мягкая черепица	Минимум 11

На заметку! Чем меньше показатель наклона кровли, тем меньший шаг используется при создании обрешетки.

Рассчитываем угол наклона скатов

Цены на металлочерепицу

Металлочерепица

Как измерить уклон

Таблица соотношения градус/процент уклона кровли.

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

1. Sc = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
2. S = Sc · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Почему крутизна склонов измеряется в процентах, и зачем водителям это нужно

Наверняка вы уже ни раз встречали предупреждающие дорожные знаки 1.13, он же «Крутой спуск», и 1.14 (соответственно, «Крутой подъем»). И кто-то из водителей точно обратил внимание, что уклон обозначен не в привычных градусах, а в процентах. Градусы – они же и при температуре, и в спиртном. Родные, понятные. Зачем все усложнять? Настало время разобраться с этим недоразумением и узнать, как автомобилистам может помочь данная информация при езде.

Представьте ситуацию: едете вы за городом и встречаете перед собой дорожный знак, предупреждающий водителей о том, что впереди подъем с крутизной уклона в 10%. Как на картинке выше. В голове сразу: 10% – это вообще сколько? Но если мы скажем, что это почти 6 градусов, вам разве станет от этого понятнее?

Тут важно понимать, что дорога постоянно меняет угол своего наклона, поэтому определить этот показатель в градусах будет сложновато. Зато уклон дороги в процентах – легко! Это то количество метров, на которое проезжая часть опустится или поднимется через 100 метров пути. То есть в нашем случае, проехав 1 километр по дороге с крутизной уклона в 10%, вы поднимитесь на 100 метров относительно первоначальной точки. Если вспоминать школьный курс тригонометрии, то цифра на дорожном знаке – это тангенс угла наклона проезжей части, выраженный в процентах. Впрочем, не заморачивайтесь: за вас уже давно все подсчитали, а вам нужно просто научиться этими данными пользоваться.

Зачем нужно знать крутизну склона?

Оказывается, тангенс угла наклона равняется коэффициенту сцепления с дорожным покрытием. Если вы едете по сухому асфальту, этот показатель составляет около 0,7 (при условии, что у вас не «лысая» резина). Пошел дождь – коэффициент сцепления с мокрой дорогой сразу упал до 0,5. А если дело происходит поздней осенью, и после ливня «удачно» подморозило, то асфальт превращается в настоящий каток. И тут уже коэффициент сцепления с проезжей частью снижается до минимума – менее 0,1. Что это значит в нашей ситуации, когда мы поднимаемся в горку с крутизной уклона в 10%, или 0,1?

Вы должны понимать, что, если вы остановитесь на склоне, то, в лучшем случае, не сможете тронуться, чтобы продолжить путь, в худшем – автомобиль с легкостью покатится обратно. И никакой водительский опыт или даже самая лучшая шипованная резина не помогут автомобилю остановиться, пока он не скатится с горы. Потому что с дорогой колеса практически ничего не связывает. Именно поэтому Правила дорожного движения (п. 11.7 ПДД) принуждают спускающихся со склона водителей уступать встречному поднимающемуся в гору потоку (даже, если препятствие расположено на их половине дороги).

Чем опасен затяжной спуск

Съезд с крутой горы – не менее опасное мероприятие. Во время длительного спуска, когда вы беспрерывно давите на педаль тормоза, в автомобиле могут перегреться и отказать тормоза. Чтобы этого не случилось, советуем научиться «гасить скорость» при помощи двигателя, постепенно снижая передачи. Чем круче спуск, тем ниже должна быть передача. Об особенностях торможения двигателем мы подробно писали в нашем блоге ранее.

Кстати, многие не обращают особого внимания на знаки «Крутой спуск» или «Крутой подъем». Особенно, когда там указан небольшой процент крутизны склона. Напрасно. Нередко случается, что в условиях плохой погоды (например, в снегопад, туман или когда темно) автомобилист может попросту не заметить небольшие, но затяжные спуски или подъемы. А именно на них чаще всего и перегреваются тормоза. Так что знаки не пропускаем. Стали бы чиновники тратить деньги из местного бюджета, если бы данный отрезок дороги не представлял никакой опасности?

Разница в знаках

Ну и напоследок расскажем о том, как отличить спуск и подъем на знаках. Конечно, чаще всего можно понять, что перед тобой чисто визуально. Но не всегда. Погода вносит коррективы, и в сильный снегопад небольшой длительный спуск можно запросто не заметить, а тормозная система автомобиля заметит. Так что в плохую погоду стоит особенно внимательно смотреть на знаки, установленные на обочине.

Отличить спуск от подъема на дорожных знаках вам поможет левая рука. Направьте ладонь по наклонной линии, над которой написана крутизна склона в процентах. Если пальцы будут направлены вниз, значит перед вами крутой спуск, если вверх, то значит вам предстоит забираться в гору.

К счастью, наибольшие продольные уклоны на автомобильных дорогах России не превышают 6-7% на равнинной и холмистой местности и 9-10% в горах. Конечно, в приморских городах есть дороги с довольно серьезными склонами, крутизна которых превышает все имеющиеся нормативы. Но мы-то теперь знаем, где опасность, а значит преодолеем даже самые крутые подъемы и спуски. Удачи на дорогах!

Поделитесь с друзьями

Подпишитесь на рассылку

Пандусы для маломобильных групп населения наклонные -Полезная информация

Уклон пандуса — одна из важнейших его характеристик — если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы — его использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

• до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
• до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

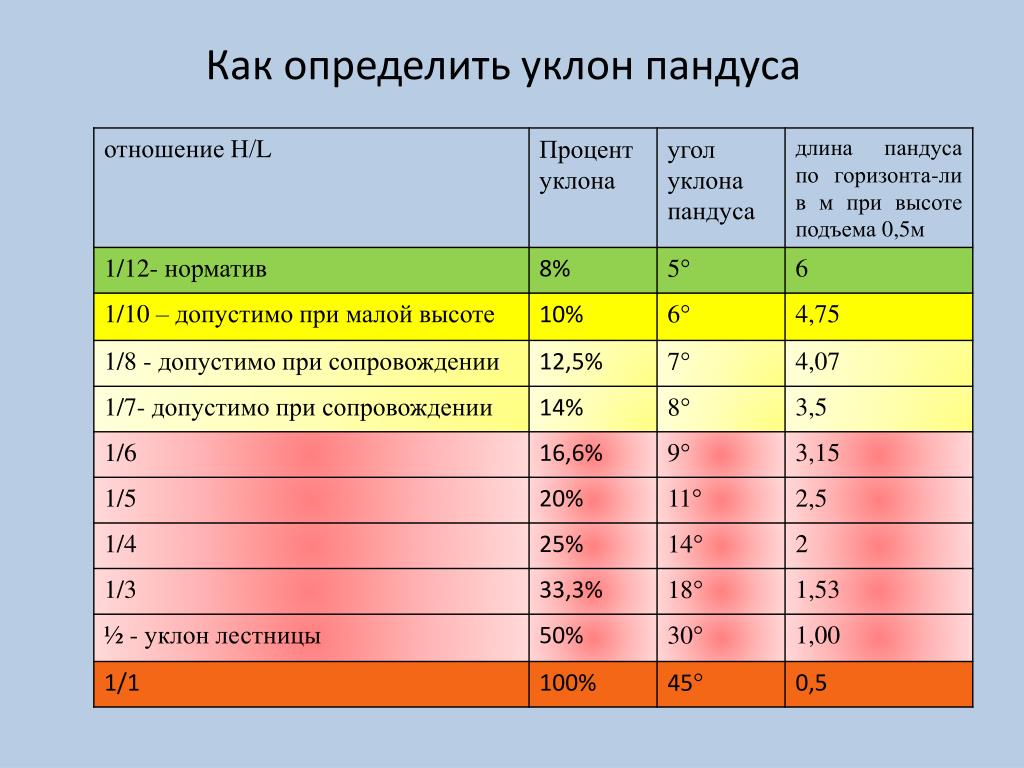

Как рассчитать угол наклона пандуса?

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,8²+ 0,4²) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса

Норматив	Соотношение	Значение в %	Значение в градусах
стандартный по СП 59.13330.2012	1:20	5%	2,86 градуса
для временных сооружений	1:12	8%	4,76 градуса
при перепаде высот до 0,2 м	1:10	10%	5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

• допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Пандус для маломобильных групп

Как узнать уклон крыши в градусах

как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать

Содержание:

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

• Общую массу кровельной конструкции;
• Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

• Сначала нужно определить вес одного квадратного метра кровельного пирога;
• Полученное значение умножается на общую площадь кровли;
• Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.

Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один из двенадцати».

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

Градусов	Градиент	Процент
0,6 °	1: 95,49	1,0%
1 °	1: 57.29	1,7%
1,15 °	1 : 50	2%
1,19 °	1: 48	2,08%
2,86 °	1: 20	5%
4,76 °	1: 12	8 .3%
7,13 °	1: 8	12,5%
10 °	1: 5,67	17,6%
14,04 °	1: 4	25%
15 °	1: 3,73	26,8%
26,57 °	1: 2	50%
30 °	1: 1,73	57,7%
45 °	1: 1	100%
56.31 °	1: 0,67	150%
60 °	1: 0,6	173,2%
63,43 °	1: 0,5	200%
78,69 °	1 : 0,2	500%
89,43 °	1: 0,1	1000%
90 °	1: 0	инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где подъем меняется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

Градиент крыши	Градусов	Процент
1/4: 12	1,19 °	2,08%
1/2: 12	2,39 °	4.17%
1: 12	4,76 °	8,3%
2: 12	9,46 °	16,67%
3: 12	14,04 °	25%

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.

Градиент крыши	Градусов	Процент
4: 12	18.43 °	33,33%
5: 12	22,62 °	41,67%
6: 12	26,57 °	50%
7: 12	30,26 °	58,33 %
8: 12	33,69 °	66,67%
9: 12	36,87 °	75%
10: 12	39,81 °	83,33%
11: 12	42.51 °	91,67%
12: 12	45 °	100%

.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки, находящейся непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro или уклоне.

• в виде отношения; и
• дюймов на фут.

Шаг

Уклон — это наклон крыши, выраженный в виде дробной части, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого больше нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом в 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как шаг 1/12, предполагая, что пролет в два раза больше длины пробега. Если уклон 4:12, шаг для 24-футового пролета будет 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

• Асфальтовую черепицу следует укладывать на крышах с уклоном 2:12 или больше (2015 IRC R905.2.2).
• Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
• Металлическая черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
• Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
• Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
• Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
• Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
• Застроенные крыши должны устанавливаться на уклонах кровли 0,25: 12 или больше (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон крыши составляет 1/8 единицы по вертикали на 12 единиц по горизонтали. (Уклон 1%).
• Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
  • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без нанесенного герметика
  • минимальная крыша наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
  • минимальный уклон крыши 0,25: 12 для фальцевых кровельных систем
• Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
• Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
• Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
• Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
• Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
• Фотовольтаическая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из асфальта и гальки предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно снимать на недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точного измерения из-за неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и держите ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.

Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования асфальтовой черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

.

Как измерить угол наклона крыши | Home Guides

Наклон крыши влияет на стоимость строительства, а также на внешнюю привлекательность дома. Определение уклона или наклона крыши — это простое математическое упражнение, которое можно выполнить на крыше, на чердаке или на потолке. Поскольку эти три метода одинаково эффективны, выберите метод чердака или метод потолка из-за меньшего риска, что вам не придется забираться на крышу.

Интерьер

Заберитесь на чердак.Найдите стропило на крыше. Стропила — это длинные наклонные балки, идущие от стен до пика крыши.

Отмерьте 12 дюймов от конца уровня и сделайте отметку. Вы будете использовать эту 12-дюймовую секцию для определения уклона.

Найдите наиболее доступную для вас часть стропила. Поскольку стропила прямые, их уклон не меняется по длине стропила, поэтому не имеет значения, какое сечение стропил вы выберете для измерения. Держите плотник ровно горизонтально, прижимая его конец к стороне стропила, обращенной к полу.Убедитесь, что край, касающийся стропила, — это тот край, от которого вы отмерили и отметили 12 дюймов.

Измерьте расстояние от верха уровня на отметке 12 дюймов до того места, где рулетка снова коснется стропила. Горизонтальный уровень, вертикальная лента и диагональное стропило образуют треугольник. Например, если уровень находится в шести дюймах от низа стропил на отметке 12 дюймов, уклон крыши будет 6 дюймов-12. Это означает, что более 12 дюймов по горизонтали наклон повышается на 6 дюймов. Каждый дюйм равен 3.75 градусов, поэтому угол наклона 6 дюймов 12 составляет 22,5 градуса.

Внешний вид

Отмерьте 12 дюймов от конца уровня и сделайте отметку. Вы будете использовать эту часть уровня для измерения уклона. Поставьте лестницу на устойчивое место у дома и поднимитесь на потолок.

Держите плотника ровно в горизонтальном положении, прижимая конец к низу потолка. Софит — это область под крышей, которая простирается над внешней стеной дома.

Измерьте расстояние от вершины уровня на отметке 12 дюймов до того места, где рулетка снова коснется потолка. Например, если уровень находится в четырех дюймах от потолка и отметке 12 дюймов, уклон крыши составляет 4 дюйма из 12. Это означает, что при высоте более 12 дюймов наклон увеличивается на 4 дюйма. Каждый дюйм равен 3,75 градуса, поэтому угол наклона 4 в 12 составляет 15 градусов.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Как определить уклон крыши в градусах. Расчет параметров уклона кровли

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье будет разбираться со второй позицией, а точнее, с углом наклона крыши: какие характеристики влияют на данный параметр, какие кровельные материалы под каким углом кровли укладываются, в каких единицах изменяется угол наклона скатов. Разобравшись в полученной информации, Вы легко сможете контролировать правильность сооружения крыши вашего дома.

Источник goldkryshi.ru

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Источник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крыши Источник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

с небольшим уклоном – от 6 до 30°;

с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне ската Источник belhouse.by

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материала Источник remotvet.ru

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H / L , то есть Н= l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S 2 = H 2 + L 2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины угла Источник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

Соотношение угла наклона скатов к объему мансардного помещения Источник legkovmeste.ru

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м. А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м. Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Источник ok.ru

Видео описание

Расчет высоты конька и угла наклона крыши:

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.

Каждый потенциальный домовладелец должен знать, как рассчитать угол наклона крыши загородного дома или дачи, ведь от угла наклона зависит не только стоимость кровельного материала и строительных работ, но и сама безопасность проживания. Правильная геометрия кровли позволяет сэкономить на стройматериалах и создать конструкцию, препятствующую накоплению на крыше снеговых шапок и ледяных глыб, обрушение которых может повредить и строению, и домочадцам. Поэтому в данной статье мы приведем методики расчета оптимального угла наклона ската.

В жилых домах можно использовать четыре основные разновидности крыш. Односкатный вариант подойдет пристройке или флигелю, но совершенно не смотрится на основном строении. Единственный настоящий плюс данного типа – это минимальный расход кровельного материала, но с безопасностью тут могут быть проблемы. На плоском скате задерживается практически весь выпавший снег, поэтому такие крыши чистят вручную, выбираясь на скат.

Для двускатной крыши не требуется построение сложного каркаса

Щипцовый вариант, построенный на основе двух скатов, позволяет создать безопасную кровлю, с которой будут сходить снеговые шапки любой толщины. Кроме того, двускатная крыша выглядит очень презентабельно и не требует строительства сложного каркаса. Вальмовый вариант и его производные – это четырехскатная конструкция со сложным каркасом и относительно небольшим расходом кровельного материала. Построить такую конструкцию способны далеко не все специалисты – обилие стыков (особенно в мансардном или полувальмовом варианте исполнения) требует больше умения и времени на сборку кровли. Ведь в случае ошибки она будет течь, затапливая жилой дом.

Многощипцовый вариант – это многоскатная конструкция сложной формы. Такой вариант построят лишь опытные кровельщики. На многощипцовую крышу уходит больше стройматериала и времени, что делает этот вариант самым дорогим из возможных. Причем усложненная форма (у такой кровли бывает пять и более скатов) может как украсить, так и перегрузить экстерьер жилища, создавая ощущения избыточной сложности, вызывающей чувство раздражения у людей с тонким архитектурным вкусом.

И если выбирать по соотношению простоты конструкции и проводимых расчетов, объема используемого стройматериала и презентабельности экстерьера, то лучшим вариантом будет щипцовая кровля с двумя скатами. Именно такую конструкцию мы и будем рассматривать, пытаясь понять, как рассчитать угол наклона крыши для загородного дома или дачи.

Перед вычислением оптимальной геометрии крыши для понимания процесса и применяемой терминологии вы должны ознакомиться с ее конструкцией. Это не отнимет много времени, поскольку выбранный нами вариант состоит из 7 оригинальных элементов:

1. 1. Мауэрлата – бревна в основании каркаса, которое укладывают на несущую стену.
2. 2. Конька – верхней грани кровли. В нашем случае это не совсем деталь, а место сопряжения скатов кровли.
3. 3. Лежня – балки под коньком крыши, укладываемой на одном уровне с мауэрлатом.
4. 4. Стойки – вертикальной балки, соединяющей лежень и коньковый прогон (балку под верхней гранью).
5. 5. Стропила – балки, опирающейся на мауэрлат и коньковый прогон крыши.
6. 6. Обрешетки – чередования продольных реек, укладываемых поверх стропил и образующих основу каркаса для ската крыши.
7. 7. Подкоса – балки, укладываемой под прямым углом к стропилу и протянутой до точки сопряжения стойки и лежня.

В основании каркаса лежат бревна, которые размещаются на несущих стенах (мауэрлата)

Общее число элементов зависит от их функционального назначения. Например, лежень у крыши всегда один, а мауэрлата – как минимум два. Число стропил всегда парное и равно количеству подкосов. Ну, а число стоек определяют, разделив сумму стропил на два. Ведь на каждую пару стропильных ног приходится только одна стойка. А теперь о самом главном – вычисляемые нами углы кровли образуются плоскостью основания (горизонталью) и линией стропила, уложенного под углом к мауэрлату.

Технически наклон крыши может изменяться в пределах от 0 до 90 градусов. В первом случае у нас получится плоская кровля, а во втором – односкатная (второй уклон должен быть меньше 90°).

Снеговая нагрузка — важный фактор для определения угла наклона крыши

Геометрия крыши с двумя скатами и углами отличается от предельных значений, но не может быть любой, возможное значение уклона стропил определяют под влиянием следующих факторов:

• Ветровой и снеговой нагрузки. Правильный уклон должен помочь сэкономить на строительстве каркаса. Ведь чем выше такая нагрузка, тем больше понадобится стропил, стоек и подкосов.
• Типа кровельного покрытия. Каждая разновидность конструкционного материала кровли накладывает ограничение на минимальное и максимальное значение вычисляемого угла.
• Стоимости строительных материалов – чем меньше уклон, тем дешевле конструкция. Ведь если уклон крыши равен нулю, то площадь ската равна габаритам кровельного перекрытия. А с увеличением уклона растет и площадь ската. И если вы выбрали дорогой стройматериал, то правильный уклон поможет сэкономить на его покупке.
• Габаритов самого строения – высота конька должна соответствовать расстоянию между мауэрлатами. Иначе вы получите искаженные пропорции и нарушите эстетику экстерьера дома.

Причем все упомянутые выше факторы взаимосвязаны, поэтому их рассматривают только в комплексе, когда высчитывают оптимальную геометрию кровли. Как это сделать? Об этом мы поговорим ниже по тексту.

Оптимальный угол наклона двухскатной крыши не должен приводить к увеличению снеговой и ветровой нагрузки, искажать экстерьер дома и вынуждать покупать больше кровельного и строительного материала. Поэтому для определения его величины мы будем последовательно двигаться по всем упомянутым параметрам, подбирая оптимальный размер для каждого из них. После чего мы вычислим уклон по среднему значению и допустимым пределам для кровельного материала.

Наиболее оптимальный угол наклона двухскатной крыши — около 37 градусов

Для ветровой нагрузки оптимальный уклон – это 0 градусов. В этом случае он не добавляет высоты строению. Поэтому все многоэтажные дома имеют плоскую кровлю. Кроме того, нулевой уклон дает минимальную площадь ската. В этом случае она равна площади перекрытия (потолка или пола). Для снеговой нагрузки оптимальный угол – это 60 градусов. Крыши с такими углами не накапливают снег на скатах, что позволяет не принимать во внимание снеговую нагрузку как таковую. В итоге средний уклон по снегу и ветру равен 30 градусам ((0+60)/2). Эта величина лежит за пороговым значением (25 градусов), позволяющим уменьшать расчётную снеговую нагрузку на 30 процентов и не наращивает нагрузку от ветра.

Оптимальный экстерьер дает соотношение высоты стойки и расстояние между мауэрлатом и лежней в пропорциях 3:4 или 1:1 (в случае с эксплуатируемой кровлей). То есть тангенс угла уклона в данном случае будет равняться 0,75 (3/4) или 1,0 (1/1), что соответствует углам 37 и 45 градусов. Средний угол по экстерьеру и ветровой/снеговой нагрузке равен 37,5 градусам ((30+45)/2), что соответствует оптимальной пропорции 3:4 (соотношение между высотой конька и половиной ширины строения со стороны фронтона).

То есть оптимальный угол ската должен находиться максимально близко к 37 градусам. Причем в заснеженных регионах его можно приблизить к 45 или даже 50°, а в южных областях – уменьшить до 30°. Ведь снеговая и ветровая нагрузка даже в средней полосе России соотносятся в пропорции 4:1. На квадратный метр кровельной конструкции в среднем давит около 200-210 килограмм снега или эквивалент 35-40 килограмм ветра. Поэтому противодействие снегу в наших широтах будет более актуальным.

С точки зрения кровельных материалов угол 37° позволяет использовать при обустройстве крыши такие разновидности, как двухслойный рубероид (толь), оцинковка с фальцами, шпунтованная черепица, шифер.

Как видите, под этот угол можно подобрать материал на любой вкус и кошелек. С позиции рационального использования пространства этот угол выгоден еще и тем, что обустроенная внутри крыши мансарда даст не менее 4 квадратных метров полезной площади на каждый метр длины лежня, а площадь внешнего покрытия будет колебаться в пределах 13 м 2 на метр длины конька. То есть 37° будут выгодны еще и с экономической точки зрения.

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он – минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и саморезы. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° – это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. А если кровля будет укладываться в двое и больше слоев, тогда минимальный порог будет еще выше. Вот почему современные строительные фирмы дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном, не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°, и даже больше.

Поэтому для профилированного стального листа как кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Градусы, проценты и соотношения

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это – одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

• Плоскими называют такие крыши, угол наклона которых не превышает 5°.
• Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
• Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
• Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
• Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
• А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

1. Меньший расход материала.
2. Более легкие и безопасные кровельные работы.
3. Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветра. Но почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Как рассчитать угол наклона самостоятельно?

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

1. Запланированного бюджета.
2. Предполагаемых снеговых нагрузок.
3. Среднего значения ветра.
4. Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Другие важные аспекты строительства

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

• В пределах 15-30° наклона нахлест делайте 15-20 см.
• А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
• Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
• При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как измерить уклон

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

получаем

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Единицы измерения и инструменты

В основание металлической конструкции встроены цифровой дисплей с элементами управления.

Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).

Угол уклона измеряется двумя способами:

1. Специальным уклономером.
2. Математическим способом, с помощью вычислений.

Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

Математический расчет

1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

Уклон крыши (его величину) с применением математического расчета находят так.

Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

Для полного понимания этого метода приведем наглядный расчет:

высота равна 3,0 м,

длина заложения равна 5 м.

По формуле вычисляем i:

Проводим расчет процентов

Переводим в градусы. Получаем 31 градус.

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора , который расположен ниже.

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли , климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования , которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

ОБРАТИТЕ ВНИМАНИЕ!

Когда уклон установлен на отметке 45 градусов и выше, расчет снеговой нагрузки уже не принимают во внимание, поскольку такая кровля является «самоочищающейся».

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции . Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса . Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Обозначения полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

ОБРАТИТЕ ВНИМАНИЕ!

Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

ОСТОРОЖНО!

При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке. Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов , для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов . Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º . Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28% . Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов , если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой . На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку . После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений , малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов . Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета . Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Полезное видео

Вконтакте

Расчет и нанесение уклона на обмерных чертежах. Что означает уклон в процентах, и как перевести его в градусы Измеряется угол наклона

С необходимостью посчитать уклон непрерывно сталкиваются архитекторы, проектировщики, строители дорог и коммуникационных сетей, а также люди ряда других профессий. На земной поверхности дюже сложно обнаружить безупречно ровный участок. Уклон выражается в градусах либо в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.

Вам понадобится

• – землемерный циркуль либо рулетка
• – топографическая карта;
• – нивелир;
• – бумага и карандаш.

Инструкция

1. Самый комфортный метод определить уклон — нивелирование. Данный инструмент дозволяет определить и расстояние между необходимыми точками, и высоту всей по отношению к уровенной поверхности Земли. Современные цифровые нивелиры оснащены запоминающими устройствами. Для определения уклона остается только обнаружить между ними разность.

2. Формулу для вычисления уклона в процентах в этом случае дозволено представить в виде примитивный дроби.Числитель ее представляет собой разность отметок, а знаменатель — расстояние между ними. Все это умножается на 100%. Таким образом, формула выглядит так: i=?h/l*100%, где?h — разница между отметками, l – расстояние, a i – уклон.

3. Впрочем не неизменно есть толк приобретать достаточно трудный и дорогостоящий инструмент. Гораздо почаще доводится пользоваться теми средствами, которые есть в распоряжении. С такими обстановками почаще каждого доводится сталкиваться во время дачных работ. Выберите две точки, отметки которых вам вестимы. Они могут быть, скажем, обозначены на плане участка, тот, что составляется при разбивке территории. Может быть, под рукой окажется крупномасштабная карта, где обозначения высоты также неоднократно бывают. На самом участке подметьте эти точки колышками и измерьте расстояние между ними с подмогой землемерного циркуля. Дальше пользуйтесь той же самой формулой, что и при пользовании нивелиром. Расстояние должно быть выражено в метрах.

4. Если вам необходимо определить уклон по топографической карте, наблюдательно посмотрите на обозначения. Там непременно есть горизонтали и отметки. Горизонталью в топографии принято называть след пересечения физической поверхности Земли с ее уровневой поверхностью, и все точки той либо другой горизонтали имеют идентичную безусловное значение высоты. Отметка выражает собой численное значение высоты той либо другой точки. В правом нижнем углу топографической карты неизменно находится график заложений, по которому дозволено дюже стремительно определить угол наклона.

5. При работе с топографической картой учтите несколько моментов. Отметку точки обнаружьте на ближайшей к ней горизонтали. Если точка находится на самой линии, то численное значение ее отметки верно совпадает с указанным значением. Для точек, находящихся между горизонталями, используется способ интерполирования. В простейших случаях находится легко среднее значение. Расстояние вычислите по масштабу. Обнаружьте соотношение разности отметок и расстояния между точками и умножьте дробь на 100%.

Тангенс угла – это отношение противолежащего катета к прилежащему. Надобно уметь определять его, потому что, зная тангенс угла, дозволено обнаружить и сам угол. Это дозволено сделать с подмогой тригонометрических формул.

Вам понадобится

• Тригонометрические формулы, калькулятор, таблица Брадиса.

Инструкция

1. Выходит, самый легкой метод обнаружить тангенс угла. Если вам дан синус и косинус данного угла, то дабы обнаружить тангенс, легко поделите синус на косинус.

2. 2-й метод. Если вам дан только косинус угла. Существует такая тригонометрическая формула: 1+тангенс в квадрате=1/косинус в квадрате. Выразите из данной формулы тангенс. У вас должна получиться дальнейшая формула: тангенс угла=корень квадратный из (1/косинус в квадрате-1). Сосчитайте.

3. 3-й метод. Если вам дан котангенс угла и синус 2-х таких углов. Существует такая тригонометрическая формула: котангенс+тангенс=1/синус 2-х таких углов. Выразите из данной формулы тангенс. У вас должна получиться дальнейшая формула: тангенс угла=1/синус 2-х таких углов-котангенс. Сосчитайте.

4. Четвертый метод. Если вам дан только котангенс данного угла и котангенс 2-х таких углов. Существует такая тригонометрическая формула: котангенс-тангенс=2*котангенс 2-х таких углов. Выразите из данной формулы тангенс. У вас должна получиться дальнейшая формула: тангенс угла=котангенс-2*котангенс 2-х таких углов. Сосчитайте.

5. Пятый метод. Если вам дан только косинус двойного угла. Существует такая тригонометрическая формула: тангенс в квадрате=(1-косинус двойного угла)/(1+косинус двойного угла). Выразите из данной формулы тангенс. У вас должна получиться дальнейшая формула: тангенс угла=корень квадратный из [(1-косинус двойного угла)/(1+косинус двойного угла)]. Сосчитайте.

6. Шестой метод. Если вам дан прямоугольный треугольник, и надобно обнаружить тангенс какого-нибудь угла в нем, и дан противолежащий катет этого угла и прилежащий. Тогда чтоб обнаружить сам тангенс данного угла, легко поделите значение противолежащего катета на значение прилежащего. Сейчас вы знаете шесть методов нахождения тангенса угла от самого простого до самого трудного. Вам также сгодится таблица тригонометрических формул. Обнаружив тангенс, если необходимо, вы можете обнаружить сам угол. Это дозволено будет сделать с подмогой таблицы Брадиса. И напротив, по значению угла вы можете в ней посмотреть его тангенс.

Видео по теме

Если вам надобно вычислить уклон ската крыши либо уклон дороги, ваши действия будут различными, правда тезис расчета идентичен. Выбирать формулу для расчета уклон а следует в зависимости от того, в каких единицах необходимо получить итог.

Вам понадобится

• – нивелир;
• – рулетка;
• – уровнемер;
• – ярус;
• – рейка.

Инструкция

1. В первую очередь реально либо мысленно постройте прямоугольный треугольник, в котором одной из сторон будет опущенный на землю перпендикуляр. Дабы возвести такой треугольник на участке земли либо дороге, воспользуйтесь нивелиром. Определите высоту в 2-х точках измеряемого объекта над ярусом моря, а также расстояние между ними.

2. Если надобно обнаружить уклон небольшого объекта, расположенного на земле, возьмите ровную доску либо и, применяя уровнемер, расположите ее сурово горизонтально между двумя точками. В нижней точке под нее придется подложить подручные средства, скажем, кирпичи. Померяйте рулеткой длину доски и высоту кирпичей.

3. Дабы обнаружить уклон ската крыши, зайдите на чердак и от определенной точки ската опустите вниз нить с грузом, до самого пола. Измерьте длину нити и расстояние от опущенного груза до пересечения ската с полом чердака. Методы измерения могут быть самыми различными, вплотную до фотографирования объекта и измерения сторон на фотографии – ваша цель при этом узнать длину 2-х катетов в полученном прямоугольном треугольнике.

4. Если у вас есть довольно подробная карта физическая карта местности, посчитайте уклон с ее подмогой. Для этого подметьте крайние точки и посмотрите, какие обозначения высоты там подмечены, обнаружьте между ними разницу. Измерьте расстояния между точками и при помощи указанного масштаба посчитайте настоящее расстояние. Обратите внимание, все расстояние обязаны быть измерены в одних и тех же единицах, скажем, только в метрах либо только в сантиметрах.

5. Поделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам необходимо получить уклон в процентах, умножьте полученное число на 100%. Дабы получить уклон в промилле, умножьте итог деления на 1000‰.

6. Если вам нужно получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов итог – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора (механического либо онлайн). В итоге вы получите значение уклон а в градусах.

Расчет уклона может потребоваться при землемерных работах, при расчете ската крыши, либо для других целей. Отменно, если у вас есть особый прибор для данных измерений, но если его нет – не огорчайтесь, довольно будет рулетки и подручных средств.

Вам понадобится

• – уклономер;
• – уровнемер;
• – нивелир;
• – рулетка;
• – рейка;
• – калькулятор;
• – ярус.

Инструкция

1. Проще каждого считать уклон с поддержкой уклономера, если у вас его нет, испробуйте сделать данный несложный прибор самосильно. Возьмите рейку и прикрепите к ней рамку, в углу рейки расположите ось с маятником. Маятник сделайте из 2-х колец, пластины, грузика и указателя. При измерении грузик будет двигаться между направляющими с вырезами. Внутри расположите шкалу с делениями, сделав ее с поддержкой транспортира.

2. Для измерения уклона крыши приложите рейку под прямым углом к коньку и посмотрите, на каком делении шкалы остановился указатель. Вы получите значение уклона в градусах.

3. Дабы измерить уклон с поддержкой подручных средств без создания особого прибора, мысленно постройте прямоугольный треугольник, наклонная сторона которого будет совпадать с наклоненной поверхностью, один катет будет параллелен земле, а 2-й – перпендикулярен. Сейчас ваша задача – обнаружить правда бы две стороны этого треугольника.

4. На участке земли либо дороги дозволено воспользоваться нивелиром. Определите с его поддержкой высоту точки над ярусом моря и обнаружьте разницу, а расстояние между точками померьте рулеткой. Если нивелира нет, примитивно возьмите длинную доску и расположите ее сурово горизонтально (выровняйте уровнемером либо народным методом). В нижней части для этого подложите под доску кирпичи либо другие подручные средства. Измерьте длину доски и высоту кирпичей.

5. Если объект находится вдалеке, сфотографируйте его и померьте длину сторон треугольника на фотографии. Обнаружьте длину 2-х катетов – горизонтального и вертикального.

6. Сейчас поделите длину противолежащего (вертикального) катета на длину прилежащего (горизонтального). Дабы получить уклон в процентах, умножьте на 100%, а если вы умножите итог деления на 1000‰, то узнаете уклон в промилле.

7. Для того дабы обнаружить значение уклона в градусах, обнаружьте инженерный калькулятор. Это может быть обыкновенный электронный прибор с расширенными функциями либо программа «Калькулятор» на компьютере (дозволено обнаружить и в интернете онлайн). Введите полученное в итоге деления катетов число и нажмите кнопку арктангенс (atan либо atg). Вы получите уклон поверхности в градусах.

При выполнении технических чертежей достаточно регулярно появляется надобность провести прямую под каким-то углом к теснее присутствующей линии. Данный угол и принимается за уклон . Правило построения уклона идентичен для классического черчения и для выполнения задания в программе AutoCAD.

Вам понадобится

• – бумага;
• – чертежные принадлежности;
• – калькулятор;
• – компьютер с программой AutoCAD.

Инструкция

1. Проведите начальную линию. Комфортнее, если она будет расположена вертикально либо горизонтально, но на практике так бывает не неизменно. Для того дабы осознать, как вообще считается и чертится уклон, примите эту прямую за горизонтальную. Обозначьте на ней точку А. Из точки А проведите перпендикуляр вверх.

2. Отложите на обеих прямых всякое число идентичных отрезков. В данном случае не важно, какой они будут длины. Главное — дабы они были идентичными по вертикальной и горизонтальной осям. Уклон обыкновенно записывается как отношение числа таких отрезков по обеим линиям.

3. Обозначьте горизонтальную прямую как l, а вертикальную — как h. Тогда уклон i будет равен отношению высоты к длине. Если представить надобную вам линию уклона как гипотенузу прямоугольного треугольника, образованного горизонтальной прямой и опущенным на нее из конечной точки линии уклона перпендикуляром, то получится, что уклон равняется тангенсу угла между линией уклона и прямой l, то есть сосчитать его дозволено по формуле i=h/l=tgA.

4. Возможен, вам необходимо начертить уклон, обозначенный как m:n. Отложите от точки А на прямой, которую вы обозначили как h, число идентичных отрезков, равное m. На прямой l отложите n таких же отрезков. Из финальных точек проведите перпендикуляры до их пересечения в некой точке, которую дозволено обозначить, скажем, как В. Объедините точки А и В. Это и будет надобный вам уклон.

5. В задачах дюже зачастую требуется начертить уклон под определенным углом, но при этом соотношение не дается. В этом случае допустимы варианты. Скажем, вы можете отложить от той же самой точки А угол к горизонтали и провести через него линию уклона. Дозволено и вычислить тангенс, а теснее по нему строить уклон верно так же, как и в первом методе.

6. Компьютерные программы значительно облегчили жизнь чертежникам и проектировщикам. Если у вас установлен AutoCAD, процесс вычерчивания уклона займет вовсе немножко времени. Некоторые промежуточные этапы, нужные при вычерчивании уклона на листе, при этом опускаются.

7. Задайте начальную линию. Сделать это дозволено, скажем, командой _xline. Введите ее в командную строку. Программа выдаст вам запрос, в результат на тот, что нужно ввести координаты начальной точки.

8. На экране у вас появится линия, которая вращается вокруг указанной точки. Ей необходимо придать надобное расположение. Если у вас теснее есть линия, к которой необходимо провести под углом иную, выберите опцию «Угол». В командной строке появится запрос, предлагающий ввести размер угла либо базовую линию. Выберите надобное значение.

9. Если вы зададите размер угла, то программа предложит задать точку, через которую будет проходить прямая. При выборе базовой линии вы можете указать на чертеже линию, касательно которой будет вычерчиваться уклон.

Обратите внимание!
Обозначьте уклон. Дозволено это сделать и словом, впрочем почаще используется значок ”

Приемы стремительного счета дозволяют осуществлять некоторые вычисления, не прибегая к помощи калькулятора. Освоив их, вы сумеете не только поражать друзей и коллег, но и применять эти приемы на практике при выполнении расчетов.

Инструкция

1. Обучитесь стремительно умножать однозначные числа на 11, 111, 1111, и так дальше. Для этого примитивно замените в этих числах единицу на ту цифру, из которой состоит однозначное число. Скажем, 1111*4=4444.

2. На 11 дозволено умножать в уме и двузначные числа. Для этого вначале сложите обе цифры двузначного числа. Скажем, у числа 43 при сложении цифр 4 и 3 получится 7. Итог разместите между цифрами двузначного числа: 473. Если сумма цифр получится больше 10 включительно, действуйте по-иному. Так, при умножении на 11 числа 48 при сложении цифр 4 и 8 получится 12. К старшему разряду двузначного числа прибавьте единицу: 4+1=5. Это будет старший разряд произведения. Средним его разрядом станет младший разряд суммы – 2, а младшим – младший разряд двузначного числа, то есть, 8. Таким образом, 48*11=528.

3. Дабы умножить число на пять, сначала умножьте его на десять, добавив справа нуль. Скажем: 82*10=820. После этого итог поделите на два: 820/2=410. Отсель следует, что 82*5=410. Оба действия совместно взятые (умножение на десять и деление на два) дозволено исполнить в уме невидимо стремительней, чем умножение на пять в одно действие.

4. Если вам доводится трудиться с вычислительной техникой, знать степени числа 2 следует назубок, как таблицу умножения. Не поленитесь выучить дальнейший ряд чисел: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536, 131072, 262144, 524288, 1048576. Это – значения степеней числа 2 в диапазоне от 0 до 20.

5. Используйте приближенные вычисления там, где требования к точности итога невысоки. Это дозволит свести математические действия с многозначными числами к таким же действиям с числами меньшей длины. Обучитесь пользоваться логарифмической линейкой, и в первую очередь – умножать и разделять на ней. Для умножения совместите единицу на шкале B с первым множителем на шкале A. Наоборот второго множителя на шкале B будет находиться произведение на шкале A. Для деления совместите делимое на шкале A с делителем на шкале B. Наоборот единицы на шкале B окажется частное на шкале A. Доведя эти действия до автоматизма, вы сумеете умножать и разделять числа из 2-х либо 3 разрядов стремительней, чем на калькуляторе.

6. При подсчете числа предметов либо событий используйте дальнейший прием. Подсчитывая 1-й, 2-й, 3-й либо четвертый объект, рисуйте стороны квадрата, а при происхождении пятого объекта перечеркивайте его. После этого начинайте новейший квадрат. Позже двадцати квадратов (что соответствует ста предметам либо событиям) начинайте новую строку. После этого вначале сосчитайте число полных строк – оно будет равно числу сотен. В оставшейся неполной строке сосчитайте число пар квадратов – это будет число десятков. В оставшейся неполной паре квадратов сосчитайте число линий, и получится число единиц.

Видео по теме

Обратите внимание!
Не используйте описанные приемы для ответственных вычислений.

Обратите внимание!
На топографических картах верх цифры отметки направлен в сторону возрастания рельефа.

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .

Малоуклонная крыша та крыша , монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%		16°	28,68%		31°	60,09%
2°	3,50%		17°	30,58%		32°	62,48%
3°	5,24%		18°	32,50%		33°	64,93%
4°	7,00%		19°	34,43%		34°	67,45%
5°	8,75%		20°	36,39%		35°	70,01%
6°	10,51%		21°	38,38%		36°	72,65%
7°	12,28%		22°	40,40%		37°	75,35%
8°	14,05%		23°	42,45%		38°	78,13%
9°	15,84%		24°	44,52%		39°	80,98%
10°	17,64%		25°	46,64%		40°	83,90%
11°	19,44%		26°	48,78%		41°	86,92%
12°	21,25%		27°	50,95%		42°	90,04%
13°	23,09%		28°	53,18%		43°	93,25%
14°	24,94%		29°	55,42%		44°	96,58%
15°	26,80%		30°	57,73%		45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

• Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
	в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора , который расположен ниже.

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли , климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования , которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

ОБРАТИТЕ ВНИМАНИЕ!

Когда уклон установлен на отметке 45 градусов и выше, расчет снеговой нагрузки уже не принимают во внимание, поскольку такая кровля является «самоочищающейся».

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции . Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса . Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Обозначения полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

ОБРАТИТЕ ВНИМАНИЕ!

Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

ОСТОРОЖНО!

При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке. Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов , для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов . Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º . Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28% . Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов , если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой . На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку . После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений , малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов . Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета . Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Полезное видео

Вконтакте

Отрезки линий на земной поверхности обычно имеют наклон, отчего начало и конец отрезка находятся на разных высотах. Разность их высот – превышение, а проекция отрезка на горизонтальную плоскость – его горизонтальное проложение.

Уклоном i линии называется отношение превышения h к горизонтальному проложению d:

i = h / d. (4.2)

Для определения по карте уклона линии на участке KL между двумя горизонталями (рис. 4.7) измеряют его горизонтальное проложение – заложение d. Поскольку концы отрезка лежат на смежных горизонталях, превышение hмежду ними равно высоте сечения рельефа, подписанному под южной рамкой карты. Воспользовавшись формулой (4.2), вычисляют уклон, который принято выражать в тысячных. Если, например, h=1 м, d=48 м, то уклон равен i =1 м / 48 м = 0,021=21‰.

С другой стороны, отношение превышения h к горизонтальному проложению d равно тангенсу угла n наклона линии. Поэтому

что позволяет, вычислив уклон определить по нему угол наклона.

При пользовании картой углы наклона не вычисляют, а определяют с помощью графика заложений (рис. 4.8), расположенного под южной рамкой карты. По горизонтальной оси графика отложены углы наклона, а по вертикальной — соответствующие этим углам заложения d, выраженные в масштабе карты и рассчитанные по формуле

d = h ¤ (M tg n),

где h — высота сечения рельефа, а M – знаменатель масштаба карты.

Для определения угла наклона отрезка KL (рис. 4.7), расположенного между горизонталями, берут его в раствор циркуля и на графике заложений (рис. 4.8) находят такой угол, над которым ордината равна раствору циркуля d. Это и есть искомый угол наклона.

При необходимости многократного определения уклонов пользуются графиком уклонов, построенным аналогично графику заложений, но с отложением по горизонтальной оси не углов наклона, а уклонов.

Проведение линии с уклоном, не превышающим заданного предельного. Необходимость решения такой задачи возникает, например, при выборе трассы для будущей дороги. Вычисляют соответствующее заданному предельному уклону iпр заложение, выраженное в масштабе карты, (здесь M – знаменатель масштаба). .

Чтобы уклон линии не превосходил iпр, ни одно заложение на ней не должно быть меньше, чем рассчитанное d. Если расстояние между горизонталями больше рассчитанного, направление линии можно выбирать произвольно. В противном случае в раствор циркуля берут отрезок, равный d, и строят ломаную линию, умещая между горизонталями рассчитанное предельное заложение (рис. 4.9).

12. Абсолютные, условные, относительные высоты точек.
Возьмём на поверхности земли 2 точки А и В.
Расстояние по вертикали от уровенной поверхности до заданной точки земной поверхности — абсолютная высота точки (Н). Не всегда нужно искать абсолютную высоту, можно взять условную поверхность – расстояние от условной отсчётной поверхности до заданной точки. Расстояние по вертикали между двумя смежными точками – относительная высота (превышение). Высота точки, выраженная числом – отметка. НА – 120,375 м. За уровенную поверхность принята среднее положение уровня Балтийского моря.

Балтийская система высот – принятая в России и ряде других стран СНГ система система абсолютных высот, отсчет которых ведется от нуля Кронштадтского футштока. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые обозначены на местности разными геодезическими знаками и нанесены на карты.

Балтийская система высот была принята в 1977 году в СССР.

Превышение (топографическое превышение) — понятие в классификации относительных высот гор, являющееся одним из главных критериев позволяющих считать вершины независимыми горами. Превышение вершины — это высота этой вершины относительно самой низкой точки на кривой, проведенной по наиболее высокому водоразделу от этой вершины к первой более высокой вершине на этом водоразделе, называемой родительской горой.

Разность высот двух точек называется превышением ДН, h и вычисляется по формуле:

ДН = h = Н 2 — Н 1,

где ДН, h — превышение между точками;

Н 2, Н 1 — отметки точек.

Расстояние по отвесной линии между соседними уровенными поверхностями называется высотой сечения рельефа h, а фактическое расстояние на карте между ними, соответствующее высоте сечения рельефа — заложением (а). Между ними существует зависимость:

Измерив по карте заложение а и зная высоту сечения рельефа h, можно вычислить тангенс угла наклона (уклон линии) и затем сам угол наклона н.

Углом наклона линии называется угол между горизонтальным проложением линии и самой линией.

Иногда вместо угла наклона используют уклон местности — это тангенс угла наклона, его выражают обычно в процентах (%) или промилле (‰) (промилле — это тысячная часть целого). Уклон можно вычислить по формулам:

где S1-2 — расстояние между точками в метрах.

Для быстрого определения угла наклона по карте пользуются специальным графиком заложений, который помещается внизу листа карты справа.

Направление понижения местности на карте указывается бергштрихами и характером надписей горизонталей (верх цифры направлен на повышение рельефа местности, а низ цифры — на понижение рельефа).

Отметка любой точки на топографической карте определяется по отметкам ближайших горизонталей. Если точка находится на самой горизонтали, то ее отметка равна отметке горизонтали. Если точка находится между горизонталями, то необходимо выполнить интерполирование.

Интерполированием горизонталей называется процесс нахождения на линии точек, через которые пройдут горизонтали.

Интерполирование может быть выполнено тремя способами: аналитическим, графическим и «на глаз».

Продольный профиль местности представляет собой уменьшенное изображение вертикального разреза земной поверхности по заданному направлению.

Объект местности, ситуация и некоторые формы рельефа изображаются на топографических картах условными знаками.

Условные знаки — это система графических обозначений изображаемых на картах предметов и явлений, при помощи которых показываются их местоположение, а также качественные и количественные характеристики. Они могут быть контурными или площадными, для изображения предметов, выражающихся в масштабе карты; внемасштабными для показа объектов, не выражающихся в масштабе карты и пояснительными подписями, которые служат для дополнительной характеристики объектов. Для лучшего восприятия карт используется многоцветность изображения ситуации, гидрографии и рельефа.

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно обозначаются в градусах. Полезно понять, как рассчитать каждый метод.

Существует три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один из двенадцати».

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые разрешают максимальный поперечный уклон 1:50.

Градусов	Градиент	Процент
0,6 °	1: 95,49	1,0%
1 °	1: 57.29	1,7%
1,15 °	1 : 50	2%
1,19 °	1: 48	2,08%
2,86 °	1: 20	5%
4,76 °	1: 12	8 .3%
7,13 °	1: 8	12,5%
10 °	1: 5,67	17,6%
14,04 °	1: 4	25%
15 °	1: 3,73	26,8%
26,57 °	1: 2	50%
30 °	1: 1,73	57,7%
45 °	1: 1	100%
56.31 °	1: 0,67	150%
60 °	1: 0,6	173,2%
63,43 °	1: 0,5	200%
78,69 °	1 : 0,2	500%
89,43 °	1: 0,1	1000%
90 °	1: 0	инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где высота подъема варьируется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Крыши с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

Градиент крыши	Градусов	Процент
1/4: 12	1,19 °	2,08%
1/2: 12	2,39 °	4.17%
1: 12	4,76 °	8,3%
2: 12	9,46 °	16,67%
3: 12	14,04 °	25%

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.

Градиент крыши	Градусов	Процент
4: 12	18.43 °	33,33%
5: 12	22,62 °	41,67%
6: 12	26,57 °	50%
7: 12	30,26 °	58,33 %
8: 12	33,69 °	66,67%
9: 12	36,87 °	75%
10: 12	39,81 °	83,33%
11: 12	42.51 °	91,67%
12: 12	45 °	100%

Преобразование процентов в градусы — Преобразование единиц измерения

›› Преобразовать процент в градус

Пожалуйста, включите Javascript для использования конвертер величин.
Обратите внимание, что вы можете отключить большую часть рекламы здесь:
https://www.convertunits.com/contact/remove-some-ads.php

›› Дополнительная информация в конвертере величин

Сколько процентов в 1 градусе? Ответ — 0.27777777777778.
Мы предполагаем, что вы конвертируете между процентами и градусами .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
процентов или градус
Производная единица системы СИ для угла — радиан.
1 радиан равен 15,91549430919 процентам, или 57,295779513082 градусам.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как переводить проценты в градусы.
Введите свои числа в форму для преобразования единиц!

›› Таблица быстрой конвертации процентов в градусы

1 процент до степени = 3.6 градусов

5 процентов до степени = 18 градусов

10 процентов до градусов = 36 градусов

15 процентов до степени = 54 градуса

20 процентов до степени = 72 градуса

25 процентов до градуса = 90 градусов

30 процентов до градусов = 108 градусов

40 процентов до степени = 144 градуса

50 процентов до градусов = 180 градусов

›› Хотите другие единицы?

Вы можете произвести обратное преобразование единиц измерения из градус в процент или введите любые две единицы ниже:

›› Преобразование общих углов

процентов до градиента
процентов до 1/2 круга
процентов до 1/8 круга
процентов до минуты
процентов до точки
процентов до 1/16 круга
процентов до вращения
процентов до второй
процентов до полного круга
процентов до 1 / 4 круг

›› Определение: Степень

Градус (или полный градус дуги), обычно обозначаемый символом °, представляет собой измерение плоских углов или местоположения вдоль большого круга сферы (например, Земли или небесной сферы), представляющих 1 / 360 полного оборота.

›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

Для определения процента уклона и угла наклона

Процент уклона определяется путем деления величины изменения высоты на величину пройденного расстояния по горизонтали (иногда называемого «подъем, деленный на пробег»), а затем умножение результата на 100.«Бег» предполагает, что вы путешествуете по идеализированной плоской поверхности — , а не учитывает фактическое пройденное расстояние с учетом изменения высоты.

Пример: предположим, что ваш набор высоты набрал 1000 футов (подъем), а горизонтальное расстояние, измеренное на карте, составляет 2000 футов (бег).

1000 разделить на 2000 равно 0,5
Умножьте 0,5 на 100, чтобы получить процент наклона: 50%

Пример: предположим, что ваш набор высоты набрал 500 футов (подъем), а горизонтальное расстояние, измеренное на карте, составляет 3 000 футов (бег).

500 разделить на 3000 равно 0,166
Умножить 0,166 на 100, чтобы получить процент наклона: 16,6%

Пример: предположим, что ваш набор высоты набрал 700 футов (подъем), а горизонтальное расстояние, измеренное на карте, составляет 500 футов (бег).

700 разделить на 500 равно 1,4
Умножьте 1,4 на 100, чтобы получить процент наклона: 140%

Угол наклона представляет собой угол, который образуется между бегом (помните, что это идеализированная плоская поверхность, которая игнорирует изменение высоты) и угловым отклонением вашего подъема от этой идеализированной плоской поверхности.Чтобы вычислить это, вы разделите подъем на длину пробега, а затем получите арктангенс результата.

Пример: предположим, что ваш набор высоты набрал 1000 футов (подъем), а горизонтальное расстояние, измеренное на карте, составляет 2000 футов (бег).

1,000 разделить на 2,000 равно ,5
Нажмите кнопку INV на вашем калькуляторе (иногда называется второй функцией)
Нажмите кнопку TAN на вашем калькуляторе
Ваш угол наклона составляет 26.5 градусов

Пример. Предположим, что ваш набор высоты набрал 1000 футов (подъем), а горизонтальное расстояние, измеренное на карте, составляет 1000 футов (бег).

1000 разделить на 1000 равно 1
Нажмите кнопку INV на вашем калькуляторе (иногда называется второй функцией)
Нажмите кнопку TAN на вашем калькуляторе
Ваш угол наклона составляет 45 градусов

Как мне рассчитать свою оценку от баллов до процентов? — MVOrganizing

Как я могу рассчитать свою оценку от баллов до процентов?

Система

баллов Для этого возьмите общее количество баллов, заработанных вами за задание, и разделите на количество баллов, которое было получено за задание.Если, например, вы заработали 38 баллов из возможных 50, то ваш процент составляет 76, как показано здесь: 38/50 =. 76 или 76 процентов.

Как перевести баллы в оценки?

Обычно баллы отслеживаются для вас в онлайн-системе, поэтому вы можете получить к ним доступ в любое время. Основная формула для усреднения оценок состоит в том, чтобы взять количество заработанных баллов и разделить его на общее возможное количество баллов. Умножьте ответ на 100, чтобы получить процентную оценку.

Сколько очков составляют процент?

Каждый процентный пункт можно разделить на 100 базисных пунктов, например, увеличение на 0.5 процентных пунктов также будут равны и увеличатся на 50 базисных пунктов.

Сколько баллов составляет 20 баллов?

Например, если вы набрали на тесте 90 процентов, а результат теста составляет 20 процентов от вашей общей оценки, вы должны умножить 90 на 0,2, чтобы получить 18 баллов из 20 возможных.

Что такое наклон 20%?

у.е. 0-10% = умеренный уклон 10-15% = слегка крутой уклон 15-20 = довольно крутой уклон 20-25% = крутой уклон 25-30 +% = очень крутой уклон.1 Нравится.

Уклон 5%?

Вертикальный подъем 5 футов на 100 футов соответствует уклону 5%. Часто используется при езде на велосипеде по горам и холмам. Имейте в виду, что оценка обычно является средней за весь период. Есть, наверное, участки более крутые и более мелкие.

Что такое оценка 25%?

Вот как выполнить преобразование в градусы. Выразите процентную оценку как дробь от 100. Например, 10-процентная оценка составляет 10/100, а 25-процентная оценка — 25/100.Преобразуйте дробь в десятичную дробь. В приведенных выше примерах 10/100 = 0,1 и 25/100 = 0,25.

Что такое уклон 2%?

Таблица общих наклонов в архитектуре

градусов	Градиент	процентов
0,6 °	1: 95,49	1,0%
1 °	1: 57.29	1,7%
1,15 °	1: 50	2%
1.19 °	1: 48	2,08%

Сколько дюймов на фут составляет уклон 2%?

100 футов, разделенные на 12 дюймов, увеличиваются на 2% = 12,24 дюйма, что немного меньше увеличения на 1/4 дюйма на каждый фут из 100 футов. Итак, если у вас есть 12-дюймовая линейка, полностью «ровная», то отмерьте 0,24 дюйма с одной стороны и отрегулируйте линейку так, чтобы одна сторона была на 0,24 дюйма выше, чем вы получите уклон 2%.

Что означает уклон 1 к 20?

как отношение увеличения одной части к такому количеству частей.Например, уклон, который имеет подъем в 5 футов на каждые 100 футов пробега, будет иметь коэффициент уклона 1 к 20. (Обычно используется слово «in», а не математическое соотношение «1:20»). .

Что такое уклон 1% в дюймах?

1% в виде десятичной дроби равен 0,01, следовательно, наклон равен 0,01. Это означает, что для участка трубы определенной длины подъем должен быть в 0,01 раза больше длины. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть равен 0.01 × 960 = 9,6 дюйма.

Что такое уклон 4: 1?

Например, «наклоны выражаются в соотношении, например 4: 1. Это означает, что на каждые 4 единицы (фута или метра) горизонтального расстояния приходится 1 единица (фут или метр) вертикального изменения вверх или вниз ».

Что такое уклон 6%?

Дорожный знак, указывающий на уклон 6% или уклон 6%. Шестипроцентный уклон означает, что высота дороги изменяется на 6 футов на каждые 100 футов горизонтального расстояния (рис. 1.3). Дорога поднимается с уклоном в 6 процентов.Высота дороги увеличивается на 6 футов на каждые 100 футов горизонтального расстояния.

Как рассчитать уклон 3%?

Наклон можно рассчитать как процент, который рассчитывается почти так же, как и уклон. Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, высота подъема 3 дюйма делится на пробег 36 дюймов =.

Что означает наклон 1 из 10?

Это означает, что на каждую единицу x тело движется по склону.Если единицы измерения — метры, 1 из 10 означает, что на каждые 10 метров ваш рост увеличивается на 1 метр. Вам дан угол наклона, а не угол наклона.

Как рассчитать уклон?

Чтобы найти наклон, вы разделите разность y-координат двух точек на прямой на разницу x-координат тех же двух точек.

Какой процент составляет наклон 3 к 1?

Рисунок 2.

Угол (°)	Процент (%)	Соотношение (В: В)
10.0	17,6
14,0	25,0	4: 1
18,0	33,5	3: 1
19,3	35,0

Что такое уклон 50%?

50-футовый подъем по 100-футовой трассе дает 50-процентный уклон. Другой способ выразить наклон — это угол наклона или градус наклона. Как показано ниже, если вы визуализируете подъем и бег как стороны прямоугольного треугольника, то степень наклона — это угол, противоположный подъему.

Что такое наклон 7%?

Склоны в зависимости от уклонов и% уклонов

Наклон
Угол (градусы)	Градиент
5,74	1	10
6	1	9,514
7	1	8,144

Каков уклон 1/8 на фут?

В футе 12 дюймов, поэтому все, что вы измеряете, имеет наклон на 1/8 дюйма на каждые 12 дюймов, перемещается по горизонтали.Наклон равен y больше x, поэтому вы просто возьмете одну восьмую и разделите ее на 12. Получается 1/96, и это наклон!

Каков уклон 1/4 дюйма на фут?

2%

Что такое уклон 30 градусов?

30 градусов эквивалентно уклону 58%, что является другим способом описания величины уклона.

Что такое 100-процентная оценка?

в процентах или градусах. o Угол наклона измеряется в градусах от горизонтали (0–90). ▪ Уклон 45 градусов соответствует 100-процентному уклону.o Наклон в процентах рассчитывается делением подъема наклона на. пробег, умноженный на 100 (см. пример ниже)

Что такое 30-процентная оценка?

Оценочные шкалы:

Марка	100	30
А	100-92	30–28
A-	91,9-90	27
В +	89,9-88
B	87.9-82	26-25

Является ли 40% успешным?

Эта статья требует дополнительных ссылок для проверки… .Оценка в вузах.

В процентах	Классификация / Подраздел
50+, но ниже 60	Второй класс
40 (или 35) +, но ниже 50	Проходной балл
Ниже 40 (или 35)	Отказ

Какой самый низкий проходной балл в средней школе?

Шкала оценок для старших классов

Оценка за урок (%)	Буквенный эквивалент	Рейтинг
80-89	B	Хорошо
70-79	С	Среднее значение
65-69	D	Пас
Ниже 65	F	Отказ

4.5 Наклон | NWCG

Под уклоном понимается угол или уклон уклона. Наклон может быть восходящим или нисходящим. Наклон обычно выражается в процентах и ​​соответствует величине подъема или вертикальному расстоянию, деленному на пробег, или горизонтальному расстоянию. Процент означает на 100. Наклон также можно выразить как угол, который дает величину отклонения от плоскости в градусах. Преобразование между процентами наклона и углом наклона можно выполнить с помощью научного калькулятора и функции обратного тангенса (тангенса угла наклона).По сути, угол наклона — это арктангенс процента уклона (с процентом наклона, выраженным в десятичной дроби).

Пример 1 — Наклон составляет 60 процентов. Какой угол наклона?
Шаг 1. Преобразование 60 процентов в десятичную форму. Шестьдесят процентов означает 60 из 100. Можно написать 60/100 = 0,60. См. Главу 1.
Угол наклона = обратный тангенс угла наклона в процентах (в десятичной системе)
Угол наклона = обратный тангенс угла наклона 0,60
Шаг 2. Введите.6 в калькулятор и нажмите кнопку инверсии, инверсии или «2nd», затем кнопку загар, чтобы получить арктангенс. Калькулятор покажет угол наклона.

Уклон 60 процентов соответствует углу наклона 31 °.

ИЗМЕРЕНИЕ ПРОЦЕНТОВ НАКЛОНА

Процент уклона можно измерить с помощью клинометра или измерителя наклона или разделив подъем на пробег, как описано в этом мультимедийном руководстве. Щелкните рисунок ниже, чтобы просмотреть урок, который включает аудио.

Щелкните изображение выше, чтобы просмотреть руководство по измерению уклона.

Если у вас есть клинометр или другое цифровое устройство для измерения процента наклона в полевых условиях, наведите указатель на клинометр, как показано ниже:
1. Откройте оба глаза, чтобы увидеть объект и прочитать шкалу.
2. Проверьте, какая шкала читается. В видоискателе есть две шкалы: шкала наклона в процентах на правом поле и шкала угла наклона на левом поле. Вертикальный угол указывается в градусах.
3. Наведитесь на клинометр с уровня глаз до объекта или до удаленной точки, которая также находится примерно на уровне глаз.
4. Считайте по шкале наклон в процентах или градус наклона.

Обратите внимание, что на неровной местности клинометр следует размещать на вехе на уровне глаз и снимать показания с удаленной точки на другой вехе той же высоты, чтобы получить более точные показания.

Пример 2 — Используйте измерения подъема и спуска на рисунке ниже, чтобы оценить наклон в процентах.

Процент уклона = (8 футов / 40 футов) × 100 = 0.20 × 100 = 20%

Угол наклона составляет 20 процентов.

РАСЧЕТ ГОРИЗОНТАЛЬНОГО РАССТОЯНИЯ

Если наклон и вертикальное расстояние (подъем) известны, то можно рассчитать горизонтальное расстояние (пробег). Уравнение процента наклона можно изменить, чтобы получить уравнение для горизонтального расстояния.

Процент уклона = (подъем / спуск) × 100
Переставьте члены уравнения: умножьте обе части на пробег.
пробег × уклон% = подъем / спуск × 100 × пробег
Разделите обе стороны на процент уклона.
(пробег × уклон%) / (уклон%) = (подъем × 100) / (уклон%)

пробег = (подъем × 100) / уклон% — это мера горизонтального расстояния.

Пример 3 — Холм имеет уклон 8 процентов. Высота холма 15 футов. Какое расстояние по горизонтали?

горизонтальное расстояние = пробег = (подъем × 100) / наклон%

Шаг 1. Введите заданные значения в уравнение.

Шаг 2. Решить.
пробег = ((15 футов × 100) / 8) = (1500 футов / 8) = 188 футов

Горизонтальное расстояние холма составляет 188 футов.

РАСЧЕТ РАССТОЯНИЯ НАКЛОНА

Расстояние откоса (h) — это длина откоса от низа до верха откоса, которая больше, чем расстояние по вертикали и горизонтали.

Наклонное расстояние можно рассчитать, если известны вертикальная высота (подъем) и горизонтальное расстояние (пробег) прямого угла. Существует прямой угол, если вертикальные и горизонтальные расстояния «истинны» по отношению к вертикали и горизонтали соответственно. См. Следующий рисунок, на котором x обозначен как бег, а y как подъем.Чтобы рассчитать наклонное расстояние, вам понадобится базовый научный калькулятор с функцией квадратного корня (√z).

Пример 4 — Найдите наклонное расстояние для вертикального и горизонтального расстояний, показанных на рисунке ниже.

Шаг 1. Используйте уравнение h = √ (x ² + y ² )
наклонное расстояние =
√ [(горизонтальное расстояние) ² + (вертикальное расстояние) ² ]

Шаг 2. Измените все значения на те же единицы, в данном случае футы.Коэффициент преобразования составляет 12 дюймов = 1 фут.

Шаг 3. Подставьте значения в уравнение и решите.
h = √ (x ² + y ² )

h = √ [(41,7 футов × 41,7 футов) + (9,3 футов × 9,3 футов)] = √ [(1738,9 футов ² + 86,5 футов ² )]

h = √ (1825 футов ² ) = 42,7 футов

Какое наклонное расстояние в футах и ​​дюймах?
h = 42 фута + 0,7 фута × 12 дюймов / 1 фут = 42 фута 8 дюймов

См. Главу 2, раздел 2.1 для обзора преобразования единиц.

h = наклонное расстояние = 42,7 фута или 42 фута 8 дюймов

{{quiztitle}}

Выберите правильный ответ из следующих вопросов:

Справка — Расчет уклона — Дуг Коррин

Основы расчета уклонов (SD — HD — Высота)

Измерения уклона — Единицы измерения

Уклон — это мера крутизны. Единицы могут быть в градусах, процентах или соотношении.

градусов : Большинство из нас знакомы с наклонами, измеряемыми в градусах. Полный круг составляет 360 градусов. С точки зрения движения нас в основном интересуют размеры от 0 ° (ровная поверхность) до 90 ° (прямо вверх / вниз, то есть обрыв). Наклон в 45 ° — ровно посередине между двумя предыдущими измерениями. На диаграмме ниже изображен прямоугольный треугольник, каждый из которых составляет 45˚. Обратите внимание, что горизонтальные и вертикальные линии имеют одинаковую длину; движение на 10 метров по горизонтали означает, что вы также переместились на 10 метров по вертикали.

Наклоны также можно выразить как отношение или процентное соотношение . Вычисление представляет собой знакомый «подъем / бег» (также известный как DE / HD … или, если вы знакомы с тригонометрией, противоположный / поправочный… что TAN)

Соотношение:

В приведенном выше случае у нас есть подъем и спуск по 10 м каждый.

Наклон = подъем / спуск = 10 м / 10 м = 1,0

Если бы у нас был подъем 3 м и спуск 10 м, то

Наклон = подъем / спуск = 3 м / 10 м = 0.3

В процентах:

Чтобы преобразовать отношение в процент, мы просто умножаем его на 100. Выражаясь в процентах, первая мера будет 100% (1,0 * 100), а вторая мера будет 30% (0,3 * 100).

Таким образом, угол на приведенной выше диаграмме может быть выражен как 45 °, 1,0 (соотношение) или 100%.

Измерения уклона — прибор (FRST 111)

Для измерения наклона склона в поле мы используем клинометр (Suunto — наиболее распространенная модель).Это устройство обеспечивает измерения как в градусах, так и в процентах. Цифры слева указаны в градусах, а числа справа — в процентах. (Вы всегда можете дважды проверить это, «посмотрев вверх» на клинометр, пока показание не станет 45 с одной стороны и 100 с другой (100 указывает на сторону%).

Преобразование значений уклона между отношением и градусами

Иногда нам нужно уметь переводить процент уклона в градусы…

Арктангенс (или арктангенс) противоположен касательной.Помните, что тангенс преобразует угол в отношение — ну … arctan преобразует отношение в угол. Забудьте все математические доказательства … , чтобы преобразовать коэффициент наклона в градусы наклона, вы воспользуетесь Arctan . Чтобы потренироваться на калькуляторе … если ваш наклон составляет 63%, вы наберете « 0,63 » в калькуляторе, а затем нажмите кнопку (-и) для « arctan » — вы получите ~ 32 (градуса). Итак, уравнение для преобразования коэффициента уклона в градусы:

Градусы наклона = arctan (коэффициент наклона)

Конвертировать SD в HD (FRST 111)

Когда мы путешествуем в «реальном мире», мы измеряем расстояние уклона (SD) и крутизну (уклон%).Однако для того, чтобы отобразить объекты в их надлежащем месте, нам необходимо преобразовать SD в HD (горизонтальное расстояние).

Меры уклона в градусов используются для преобразования наклонного расстояния в горизонтальное расстояние. Помните, что косинус «смежен по гипотенузе». Если вы считаете, что «смежный» = горизонтальное расстояние и «гипотенуза» = наклонное расстояние, то косинус = HD / SD. Думайте о косинусе как о соотношении горизонтального расстояния к наклонному расстоянию. Если это соотношение (т.е. косинус) = 0.85, то на каждый 1 м уклона вы фактически путешествуете только 0,85 м по горизонтали. Наклон 32 ° имеет косинус 0,85. (Попробуйте «вставить» 32 в свой калькулятор, а затем нажмите кнопку COS — вы должны получить 0,848).

Преобразование SD в HD : Предположим, вы прошли 25 м уклона с углом наклона 32º. Какое расстояние по горизонтали?

HD = SD * косинус (градусы наклона)

= 25 м * косинус (32)

= 25 м * 0.85

= 21,2 м по горизонтали

Теперь помните, что мы записываем уклоны в процентах, а не в градусах. Поэтому нам нужно сначала преобразовать процент уклона в градусы уклона. Как и в предыдущем разделе, мы, Arctan, должны это сделать.

Пример: наши исходные измерения поля следующие: SD = 25 м и уклон = 63%… вычислить HD. Пошаговый ср

1. преобразовать% крутизны в градусы — для этого мы берем арктангенс отношения (т.е. для 63% мы берем арктанган 0.63)

2. возьмите косинус градусов , чтобы получить соотношение (HD к SD)… это число «уменьшит» (преобразует) SD в HD

3. умножьте это соотношение на SD , чтобы получить HD

В форме уравнения…

HD = SD * косинус * [arctan * (коэффициент наклона)]

Наши исходные данные: SD = 25 м, а уклон = 63%… (в прошлый раз наклон был в градусах, на этот раз в условных процентах)

HD = 25m * cos [арктангенс (0.63)]

= 25 м * cos [32º]

= 25 м * 0,85

= 21,2 м

Конвертировать HD в SD (FRST 121, этот курс)

Чтобы найти наклонное расстояние, приведенное выше уравнение просто переставляется:

SD = HD / косинус [арктангенс (коэффициент наклона)]

, используя те же данные, предположим, что вам нужно пройти 21,2 м по горизонтали, чтобы добраться до центра графика, а угол наклона составлял 63%…

SD = 21.2 м / косинус [арктангенс (0,63)]

= 21,2 м / cos [32º]

= 21,2 м / 0,846

= 25 м

Определение изменения высоты (FRST 111)

Меры уклона в градусах полезны для преобразования наклонного расстояния в горизонтальное расстояние, но процент легче использовать для расчета изменения высоты. Помните, что тангенс угла наклона выражается как отношение… «подъем / бег». Другими словами, подъем (изменение высоты) выражается как отношение (%) горизонтального расстояния.Уравнение просто…

Ллев. Изменение = HD * коэффициент наклона

В нашем примере исходные данные были SD = 25 м, а уклон = 63%. По нашим расчетам, HD составляет 21,2 м. Таким образом, чтобы рассчитать перепад высот…

= HD * коэффициент наклона

= 21,2 м * 0,63

= 13,2 м

Таким образом, для SD 25 м при уклоне 63% вы прошли 21,2 м по горизонтали и получили перепад высот на 13.2 мес.

РЕЗЮМЕ

• Уклоны (подъем / спуск или DE / HD) могут быть в градусах,% или соотношении (TAN)

• Мы записываем уклоны в% (например, 63%)

• В наших расчетах мы используем коэффициент наклона (например, 0,63)


• Мы конвертируем уклоны в градусы, чтобы конвертировать между SD и HD

• Мы используем косинус для преобразования SD в HD

• Переставляем эту формулу, чтобы преобразовать HD в SD

• Мы используем коэффициент уклона напрямую для определения перепада высот

Как перевести градусы в проценты? — Цвета-Нью-Йорк.com

Как перевести градусы в проценты?

Объяснение: Полный круг имеет 360 градусов, что означает, что 100% круга составляет 360 градусов. Сначала преобразуйте в десятичную дробь. Если умножить 360 на 0,20, получится степень в градусах, соответствующая процентному соотношению, равному 72.

Сколько градусов в процентах?

Сколько градусов в 1 проценте? Ответ — 3,6.

Как найти процентное соотношение степени?

Сложите все оценки за шесть семестров и разделите их на общее количество оценок.Вы получите среднее. Например, если общее количество баллов равно 1000, а у вас всего 750, тогда ваш процент будет 750/1000 * 100 = 75%.

Какая степень составляет 30 процентов?

30 процентов = 108 градусов Для дальнейшего использования важно помнить, что полный круг имеет 360 градусов, и каждый градус представляет 3,6 процента полного круга.

Что такое уклон 30%?

Консультант по техническому обслуживанию

Эрик Хован демонстрирует крутизну 30-градусного уклона, сначала поднимаясь и спускаясь, а затем проезжая по тому же маршруту на тракторе Ventrac 4500.30 градусов эквивалентны уклону 58%, что является еще одним способом описания величины уклона.

Сколько градусов у 30% наклона?

Таблица общих наклонов в архитектуре

градусов	Градиент	процентов
15 °	1: 3,73	26,8%
26,57 °	1: 2	50%
30 °	1: 1,73	57.7%
45 °	1: 1	100%

Как выглядит уклон 25%?

Например, наклон в 25 процентов — это просто соотношение 25: 100. Приведенный ниже 25-процентный наклон показывает, что наклон повышается. 25 дюймов на каждый дюйм горизонтального расстояния. Наклон поднимается на 2,5 сантиметра или каждые 10 сантиметров горизонтального расстояния и поднимается на 1,25 дюйма на каждые 5 дюймов горизонтального расстояния.

Что такое уклон 1% в дюймах?

1% в виде десятичной дроби равен 0.01 и, следовательно, наклон 0,01. Это означает, что для участка трубы определенной длины подъем должен быть в 0,01 раза больше длины. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть 0,01 × 960 = 9,6 дюйма.

Что такое уклон 1 из 10?

Это означает, что на каждую единицу x тело движется по склону. Если единицы измерения — метры, 1 из 10 означает, что на каждые 10 метров ваш рост увеличивается на 1 метр. Вам дан угол наклона, а не угол наклона.

Что означает уклон 4: 1?

Например, «наклоны выражаются в соотношении, например 4: 1. Это означает, что на каждые 4 единицы (фута или метра) горизонтального расстояния приходится 1 единица (фут или метр) вертикального изменения вверх или вниз ».

Каков уклон 1/4 дюйма на фут?

2%

Что такое уклон 10%?

Например, 10-процентный уклон означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 10 футов: 10 футов 100 футов × 100 = 10 {10 футов \ более 100 футов} × 100 = 10% 100 футов 10 футов × 100 = 10.Предположим, наклон меняется на 25 футов на расстоянии 1000 футов.

Как выглядит склон?

Уклон равен подъему, разделенному на пробег:. Вы можете определить наклон линии по ее графику, посмотрев на подъем и пробег. Одной из характеристик линии является то, что ее наклон постоянен на всем протяжении линии. Итак, вы можете выбрать любые 2 точки на графике линии, чтобы вычислить наклон.

Насколько крутой склон в 45 градусов?

Угол наклона 45 градусов эквивалентен 100-процентному уклону, и оба значения означают, что бег спускается на одну вертикальную ногу на каждую горизонтальную ногу.«В перспективе очень крутая дорога для проезда через шоссе составляет примерно 7 процентов или около 4 градусов», — говорится в карте маршрутов Highlands Extreme Guide.

Как определить степень наклона?

Чтобы получить угол наклона в градусах, вычтите 90 градусов из нового вертикального угла. В этом примере новый угол составляет 120 градусов, поэтому угол наклона составляет 30 градусов (120-90 = 30).

Что такое наклон 20%?

у.е. 0-10% = умеренный уклон 10-15% = слегка крутой уклон 15-20 = довольно крутой уклон 20-25% = крутой уклон 25-30 +% = очень крутой уклон.1 Нравится.

Как выглядит уклон 2 к 1?

Численно говоря, уклон — это изменение высоты (подъема) на заданном расстоянии (пробеге). Другими словами, количество футов, на которое земля поднимается или опускается по горизонтали. Наклон часто выражается в процентах. Уклон 2: 1 также составляет 50%, а уклон 1: 1 — 100%.

Насколько я должен наклонять двор, чтобы обеспечить надлежащий дренаж?

Независимо от характеристик поверхности, когда дело доходит до поверхностного дренажа, уклон является наиболее важным вопросом, который следует учитывать.Для эффективного дренажа мощеные поверхности должны иметь уклон не менее 1%. Дерн или ландшафтные участки должны иметь уклон не менее 2 процентов.

Какой наклон 1 3?

Примеры алгебры Используя форму пересечения наклона, наклон равен 0.

Какой угол наклона точек?

Угол наклона — это общая форма y-y₁ = m (x-x₁) для линейных уравнений. Он подчеркивает наклон линии и точку на линии (это не точка пересечения по оси Y).

Каков наклон двух точек?

Уклон, иногда называемый в математике градиентом, — это число, которое измеряет крутизну и направление линии или участка линии, соединяющей две точки, и обычно обозначается буквой m.Как правило, крутизна линии измеряется абсолютным значением ее наклона, м.

Какой наклон равен 0?

Нулевой наклон — это просто наклон горизонтальной линии! Координата y никогда не меняется, независимо от координаты x! В этом руководстве вы узнаете о значении нулевого уклона.

Как выглядит 0 уклон?

Проще говоря, нулевой уклон — это идеально ровный горизонтальный участок. Уравнение прямой с нулевым наклоном не будет содержать x.Это будет выглядеть как «y = что-то».

А можно наклон 0?

Наклон линии может быть положительным, отрицательным, нулевым или неопределенным. Горизонтальная линия имеет нулевой наклон, поскольку она не поднимается вертикально (т.е. y1 — y2 = 0), а вертикальная линия имеет неопределенный наклон, поскольку она не проходит горизонтально (т.е. x1 — x2 = 0).

Что делать, если на склоне есть 0 на вершине?

Когда 0 находится на «вершине» дроби, это будет означать, что два значения y совпадают. Таким образом, эта линия горизонтальна (наклон 0).Если «низ» дроби равен 0, это означает, что два значения x одинаковы. Таким образом, эта линия вертикальная (наклон не определен).

Что означает наклон 0 7?

26 февраля 2017 г. Поскольку наклон 07 равен 0, это наклон горизонтальной линии. Линия, перпендикулярная этому, будет вертикальной линией. Вертикальная линия по определению имеет неопределенный наклон.

Какова форма пересечения наклона, если наклон равен 0?

Если уравнение прямой в форме пересечения наклона (y = mx + b) не имеет переменной x, это означает, что наклон равен 0.Любое число, умноженное на 0, равно 0.
