Онлайн калькулятор уклонов в процентах и градусах

Скачать, сохранить результат

Выберите способ сохранения

Информация

Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые. Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах.

В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Какие преимущества дает калькулятор уклонов:

Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.

  • Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
  • Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.

Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:

Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).

  • Выбрать единицу измерения.
  • Ввести данные и нажать кнопку «рассчитать».
  • Пролистать вниз страницы и Вы увидите точный ответ.

поделиться и оценить

Смотрите также:

Добавить комментарий

Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Алфавиты, номиналы, коды / / Перевод единиц измерения. / / Единицы измерения углов («угловых размеров»). Перевод единиц измерения угловой скорости и углового ускорения.  / / Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°

Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема — градиент индикатор.

Таблица 0-90°

  • % уклон это 100 * Y/X (подъем / горизонтальная проекция длины)
Угловые градусы Длина на единицу подьёма % уклона
Y X
0.1 1 573.0 0.17
0.2 1 286.5 0.35
0.3 1 191.0 0.52
0.4 1 143.2 0.70
0. 5 1 114.6 0.87
0.57 1 100 1
0.6 1 95.49 1.05
0.7 1 81.85 1.22
0.8 1 71.62 1.40
0.9 1 63.66 1.57
1
1 57.29 1.75
2 1 28.64 3.49
3 1 19. 08 5.24
4 1 14.30 6.99
5 1 11.43 8.75
5.74 1 10 10
6 1 9.514 10.5
7
1
8.144 12.3
8 1 7.115 14.1
9 1 6.314 15.8
10 1 5. 671 17.6
11 1 5.145 19.4
12 1 4.705 21.3
13 1 4.331 23.1
14
1
4.011 24.9
15 1 3.732 26.8
16 1 3.487 28.7
17 1 3.271 30.6
18 1 3.078 32. 5
19 1 2.904 34.4
20 1 2.747 36.4
21 1 2.605 38.4
22 1 2.475 40.4
23 1 2.356 42.4
24 1 2.246 44.5
25 1 2.145 46.6
26 1 2.050 48.8
27 1 1. 963 51.0
28 1 1.881 53.2
29 1 1.804 55.4
30 1 1.732 57.7
31 1 1.664 60.1
32 1 1.600 62.5
33 1 1.540 64.9
34 1 1.483 67.5
35 1 1.428 70. 0
36 1 1.376 72.7
37 1 1.327 75.4
38 1 1.280 78.1
39 1 1.235 81.0
40 1 1.192 83.9
41 1 1.150 86.9
42 1 1.111 90.0
43 1 1.072 93.3
44 1 1. 036 96.6
45 1 1.000 100.0
46 1 0.9657 103.6
47 1 0.9325 107.2
48 1 0.9004 111.1
49 1 0.8693 115.0
50 1 0.8391 119.2
51 1 0.8098 123.5
52 1 0. 7813 128.0
53 1 0.7536 132.7
54 1 0.7265 137.6
55 1 0.7002 142.8
56 1 0.6745 148.3
57 1 0.6494 154.0
58 1 0.6249 160.0
59 1 0.6009 166.4
60 1 0. 5774 173.2
61 1 0.5543 180.4
62 1 0.5317 188.1
63 1 0.5095 196.3
64 1 0.4877 205.0
65 1 0.4663 214.5
66 1 0.4452 224.6
67 1 0.4245 235.6
68 1 0. 4040 247.5
69 1 0.3839 260.5
70 1 0.3640 274.7
71 1 0.3443 290.4
72 1 0.3249 307.8
73 1 0.3057 327.1
74 1 0.2867 348.7
75 1 0.2679 373.2
76 1 0. 2493 401.1
77 1 0.2309 433.1
78 1 0.2126 470.5
79 1 0.1944 514.5
80 1 0.1763 567.1
81 1 0.1584 631.4
82 1 0.1405 711.5
83 1 0.1228 814.4
84 1 0. 1051 951.4
85 1 0.08749 1143
86 1 0.06993 1430
87 1 0.05241 1908
88 1 0.03492 2864
89 1 0.01746 5729
90 1 0.00000 ∞



Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Таблица уклонов кровли | Xatki.by

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/l
Для примера дано:
Высота конька (H): 2 м
Заложение (l): 2,86 м
Рассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент уклона.
Предложенная таблица поможет вам быстро перевести значения из одной меры в другую.

ГрадусыПроценты (%)ОтношениеУклон (i)Коэфф. уклона (К)
46,991:14,310,06991,003
58,751:11,430,08751,004
610,511:9,520,10511,006
712,281:8,140,12281,008
814,051:7,120,14051,010
915,841:6,310,15841,012
1017,631:5,670,17631,015
1119,441:5,140,19441,019
1221,261:4,700,21261,022
1323,091:4,330,23091,027
1424,931:4,000,24931,031
1526,791:3,730,26791,035
1628,671:3,490,28671,040
1730,571:3,270,30571,046
1832,491:3,080,32491,051
1934,431:2,900,34431,058
2036,41:2,750,36401,064
2138,391:2,610,38391,071
2240,41:2,480,40401,079
2342,451:2,360,42451,086
2444,521:2,250,44521,095
2546,631:2,150,46631,104
2648,771:2,050,48771,113
2750,951:1,960,50951,122
2853,171:1,880,53171,133
2955,431:1,800,55431,143
3057,741:1,730,57741,155
3160,091:1,660,60091,167
3262,491:1,600,62491,179
3364,941:1,540,64941,192
3467,451:1,480,67451,206
3570,021:1,430,70021,221
3672,651:1,380,72651,236
3775,361:1,330,75361,252
3878,131:1,280,78131,269
3980,981:1,240,80981,287
4083,911:1,190,83911,305
4186,931:1,150,86931,325
4290,041:1,110,90041,346
4393,251:1,070,93251,367
4496,571:1,040,96571,390
451001:111,414
46103,551:0,971,03551,439
47107,241:0,931,07241,466
48111,061:0,901,11061,495
49115,041:0,871,15041,524
50119,181:0,841,19181,556
51123,491:0,811,23491,589
52127,991:0,781,27991,624
53132,71:0,751,32701,662
54137,641:0,731,37641,701
55142,821:0,701,42821,743
56148,261:0,671,48261,788
57153,991:0,651,53991,836
58160,031:0,631,60031,887
59166,431:0,601,66431,942
60173,21:0,581,73202,000
61180,41:0,551,80402,063
62188,11:0,531,88102,130
63196,31:0,511,96302,203
64205,01:0,492,05002,281
65214,51:0,472,14502,366
66224,61:0,452,24602,459
67235,61:0,422,35602,560
68247,51:0,402,47502,670
69260,51:0,382,60502,790
70274,71:0,362,74702,924
72307,81:0,333,07803,236
74348,71:0,293,48703,628

Уклон в процентах и промилле

     Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр. ) относительно уровня горизонта.

     Угловые размеры указывают на чертежах в градусах, минутах и секундах с обозначением единицы измерения (ГОСТ 2.307-2011 «Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений«).



     В соответствии с ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», на планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции. Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.
     На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак,
     острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

     Также вместо знака угла, на чертежах встречается и буквенное обозначение уклона ( i ).

     В процентах обычно обозначают углы уклонов крыш, пандусов, лестничных маршей и т.п.


     В промилле обозначают углы уклонов плоскостных сооружений — спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения — автомобильные и железные дороги.
     Процент ( % ) — одна сотая доля.
     Промилле ( ‰ ) — одна тысячная доля.

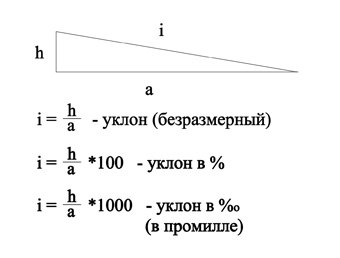

     Например: уклон при высоте 0,2 метра и протяженностью по горизонтали 4 метра будет равен 5 % (читается как — пять сотых) или 50 ‰ (читается как — пятьдесят тысячных), это значение также будет соответствовать приблизительно — 3 о.

     Чертеж 1

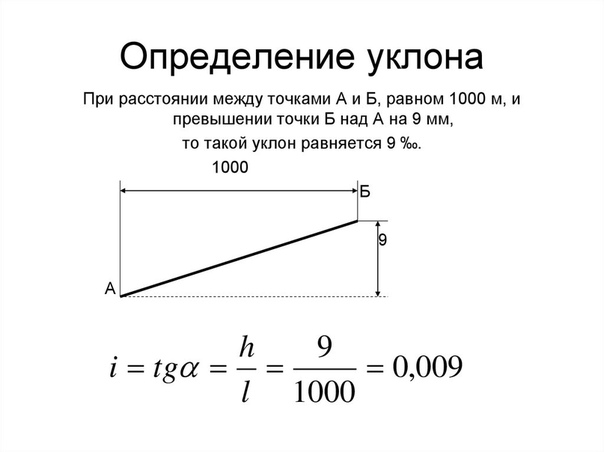

     Часто спрашивают, что означает уклон, на пример 0,05 — это соотношение высоты к длине горизонтального участка (0,2 м / 4 м = 0,05 — см. чертеж 1), которое при необходимости можно перевести в проценты или промилле, смотря что требуется.
     Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.

     Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.

     Ту же величину уклона можно обозначить и как соотношение высоты к длине горизонтального участка — 1:20 (4 / 0,2 = 20).

     Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо — 0,2 м / (5 % / 100) = 4 м.

     Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо — 5 % / 100 х 4 м = 0,2 м.

     Аналогичным образом вычисляются размеры для угла уклона выраженного в промилле, только вместо деления на 100, выполняется деление на 1000.

     Примечание: для того чтобы ввести на компьютере символ промилле (‰), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ ‰.

     Если требуется определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число — 0,05 необходимо найти в таблице tg (тангенсов) для углов. Приближенное значение в таблице — 0,0524, будет соответствовать углу 3 о (см. таблицу).

     Полная таблица тангенсов для углов от 0о до 360о


Как посчитать уклон кровли в процентах и градусах. Уклон крыши

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:


  1. С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах. Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.
  2. По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.

Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность измеряемого участка кровли, и стрелка обозначит угол.

Определение угла наклона через тангенс

Из тригонометрии известно, что тангенс — дробь, в основании которой прилежащий к углу катет, а поверх — противолежащий (перепад высот). Чтобы определить уклон кровли в процентах и градусах через тангенс, понадобится выполнить замеры:

  • высоты от потолочного перекрытия до конька кровли;
  • расстояния от края ската до проекции верхней линии смыкания двух плоскостей.

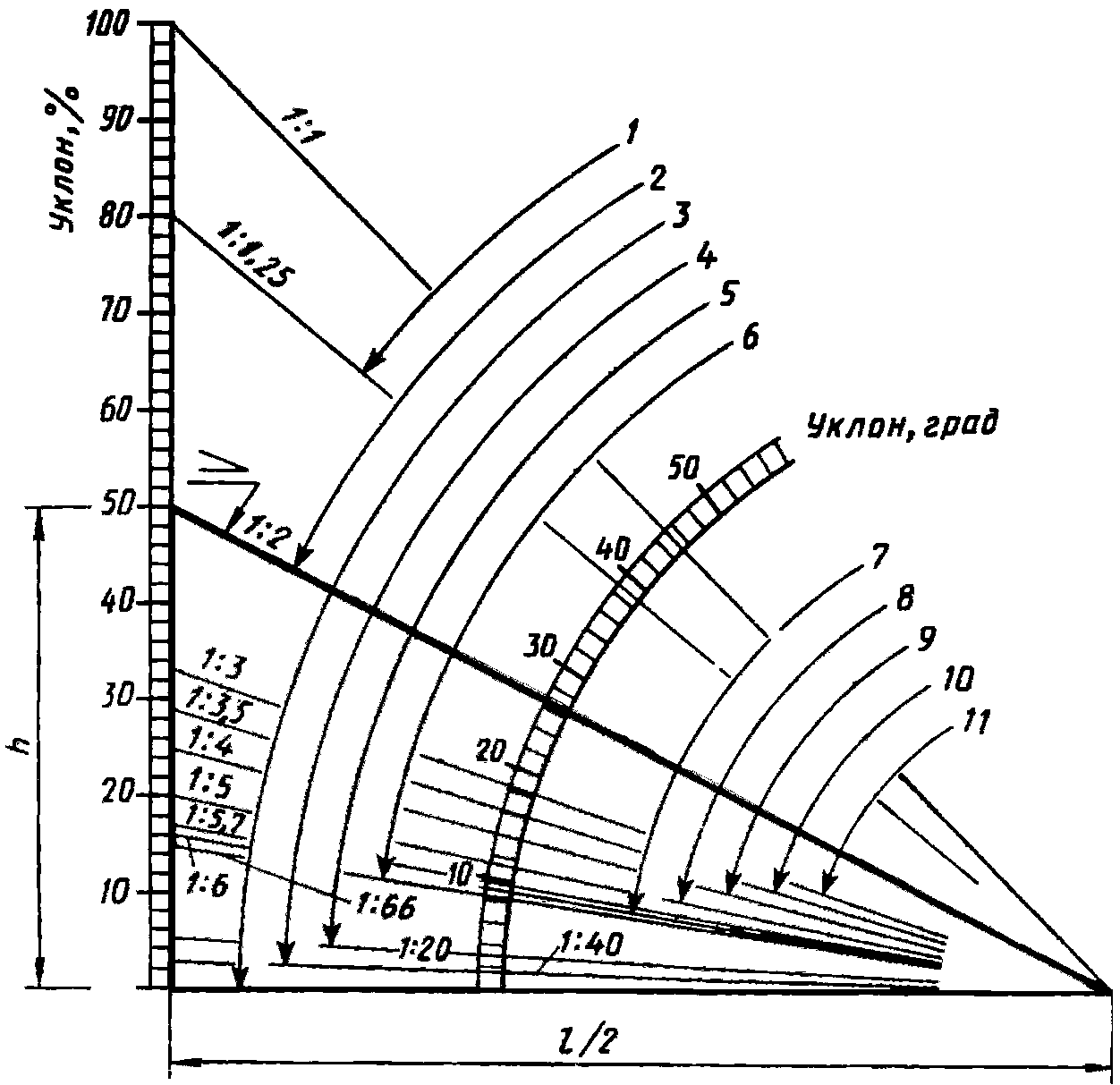

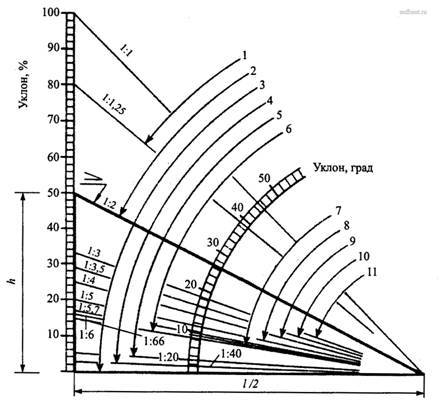

Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы, влияющие на выбор угла скатов крыши:


  • способность комплексно защищать строение от внешних воздействий — техногенных и природных;
  • стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;
  • преобладание определённых решений архитекторов в отдельных регионах;
  • количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус ºТангенсПроцент, %Промилле, ‰Градус ºТангенсПроцент, %Промилле, ‰
10,01751,7517,5220,404040,40—
50,08758,7587,5240,445244,52—
100,174017,40174260,487848,78—
120,212521,25—280,531853,18—
140,249424,94—300,577357,73—
160,286828,68—350,700170,01—
180,325032,50—400,839083,90—
200,382838,28—451,0000100,0—


Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

Уклон плоской кровли по СНиП


У плоской кровли, которая возведена согласно требованиям строительных норм и правил, всегда есть небольшой уклон. Если он минимальный – неопытный наблюдатель не заметит. Но если уклона нет вообще – это будет видно сразу. Дело в том, что при отсутствии хотя бы некоторого наклона конструкции на ней станет обязательно собираться дождевая или талая вода.

Даже если поверхность плоской кровли создана идеально ровной, и, казалось бы, ни о каких лужах не может быть и речи, реальность иная. Под воздействием ветра, солнечного излучения, дождей различной кислотности, перепадов температур кровля со временем деформируется, на ней образуются зоны, в которых может задерживаться вода или грязь, приносимая ветром. Если же имеется минимальный уклон, шансов на то, что на крыше будет надолго задерживаться вода или снег, значительно меньше.

Какой смысл в уклоне


Казалось бы, что рано или поздно снег, задержавшийся на крыше, растает, а вода или высохнет, или с ней справится система водоотвода. Опыт, который в конечном итоге вылился в рекомендации Строительных норм и правил, говорит о противоположном. Вода имеет свойство разнообразными методами разрушать конструкцию кровли.

Во-первых, вода на крыше не бывает полностью дистиллированной, ее химический анализ покажет наличие растворенного кислорода и целой гаммы веществ, которые будут активно разрушать материал крыши. Во-вторых, в холодное время года вода может несколько раз в сутки менять агрегатное состояние. Кроме прочего, это еще и изменение объема, несущее в себе мощную разрушительную силу.

Уклон плоской кровли нужен еще и для того, чтобы на ней не скапливалась пыль. Многие видели растительность на крышах жилых и производственных зданий. Казалось бы, откуда там взяться траве и деревьям? Но ветер, вода и солнце делают свое дело неуклонно. А корни растений, как известно, способны разрушить даже очень крепкие материалы.

В чем измеряется и чем определяется уклон

Параметры плоской кровли, в перечень которых входит и минимальный уклон, регулируются сводом правил СП 17.13330.2011 СНиП II-26-76. Столь сложный в обозначении документ проще различать по названию. Называется он «Свод правил кровли», или же Theroofs на английском языке.

Область действия документа – проектирование кровель с применением рулонных, битумных и других кровельных материалов, нескольких видов черепицы, шифера и плиток, стального оцинкованного и медного листа, профилированного листа, алюминиевых, цинк-титановых и прочих конструкций.

Прежде чем рассмотреть таблицу, имеющуюся в своде правил, следует уточнить, что уклон плоской кровли может измеряться или в градусах, или в процентах. Существуют еще и относительные единицы вида 10/12, но они применяются редко.

Таблица, регламентирующая уклон


В пункте 4.3. упомянутого выше свода правил размещена таблица, в которой прописаны нормы, определяющие уклон плоской кровли, то есть его минимальный размер. Значения зависят от вида материалов, применяемых для обустройства крыши, а также от некоторых других факторов.

Итак, если кровля обустраиваться из рулонных материалов или из мастик на основе битума, она должна быть наклонена в пределах от 1° до 6° (1,5-10%), если сверху насыпан гравий или другие крупнозернистые вещества. Если верхний слой – фольга, уклон плоской кровли варьируется в пределах от 1° до 16° (1,5-25%).

При употреблении полимерных рулонных материалов уклон не должен превышать 1° (1,5%) без защитного слоя и 2° (3%) с защитным слоем.

Совсем другие значения предусмотрены для штучных материалов, металлических листов и бетонных конструкций. Для черепицы и шифера наклон плоской кровли по минимуму составляет от 12° (20%) до 22° (40%). Металлические листы могут размещаться минимум под 7° (12%), лотки из железобетона – 3°-6° (5-10%).

Нормы допускают применение значительных уклонов, но при этом требуется соблюдение некоторых дополнительных требований.

Как создают уклоны


Процесс создания уклонов кровли принято называть разуклонкой. В этом процессе применяют:

  • сыпучие материалы, в частности перлит и керамзит;
  • легкие бетонные составы на основе тех же перлита и керамзита;
  • легкие бетонные составы на основе полимерных материалов;
  • утеплительные материалы.

Какой материал будет применен, зависит от конструкции здания, от требуемого уклона и от некоторых других факторов. К примеру, легкие бетоны в некоторых случаях могут оказаться слишком тяжелыми, создающими существенную нагрузку. С другой стороны, при использовании сыпучих материалов создать большой угол невозможно. В общем, у разных материалов есть свои достоинства, недостатки и сфера применения.

Уклон плоской кровли поможет уберечь конструкцию от преждевременного разрушения, значительно продлить ее срок службы и сделать уход более простым.

Формулы угла наклона крыши и длины ската

На картинке: a — угол ската, S — длина ската кровли, H — высота кровли в верхней части, L — длина проекции ската кровли

Соответственно все величины можно найти:

  • a = arctg(H/L) или a = arcsin(H/S)
  • H = L * tg a
  • S = H / sin a

Выше приведенные формулы позволяют рассчитать любое требуемое значение (если Вам почему-то не подошел наш калькулятор)

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1°1,75%16°28,68%31°60,09%
2°3,50%17°30,58%32°62,48%
3°5,24%18°32,50%33°64,93%
4°7,00%19°34,43%34°67,45%
5°8,75%20°36,39%35°70,01%
6°10,51%21°38,38%36°72,65%
7°12,28%22°40,40%37°75,35%
8°14,05%23°42,45%38°78,13%
9°15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровлиМинимальный уклон крышив градусахв %в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3°до 5%до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от15
Фальцевая кровляот 4°
Ондулин5°1:11
Волнистые асбоцементные листы (шифер)9°161:6
Керамическая черепица11°1:6
Битумная черепица11°1:5
Металлочерепица14°
Цементно-песчанная черепица34°67%
Деревянная кровля39°80%1:1. 125

Виды кровли в зависимости от угла уклона крыши

Существует 4 основных типа крыш в зависимости от угла наклона:

  • 3-10° — плоские
  • 10-30° — пологие
  • 30-45° — скатные
  • 45-60° — высокие

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

  • крыша из рубероида – 5-10 градусов
  • из профнастила – от 8 до 20 градусов
  • из металлочерепицы – 20-30 градусов
  • из шифера – 20-35 градусов
  • для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т.к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Какой минимальный уклон плоской кровли

При строительстве крыш хозяйственных и промышленных зданий необходимо делать хотя бы минимальный уклон кровли. Абсолютно плоская и ровная крыша неэффективна в качестве отведения воды. Атмосферные осадки задерживаются на крыше, а со временем появляются области застоя, высыхающие лишь в сильную жару. Со стороны такая крыша выглядит плоской, как на фото, но при этом эффективность отведения повышается, а соответственно, увеличивается срок службы кровельного покрытия.

Почему необходимо сделать уклон

Образование зон застоя вредно для кровельного материала. В холодную пору года вода постоянно замерзает и тает, из-за этого кровельный материал разрушается, и создаются все условия для возникновения коррозии.

Кроме того, в зонах застоя образуется аналог почвы, где могут прорастать принесенные ветром семена растений. В результате однажды можно обнаружить на крыше растение, проросшее сквозь кровлю. Чтобы избежать данных неприятностей, необходимо сделать разуклонку. Делают разуклонку еще во время строительства плоской крыши. Минимальный уклон плоской кровли СНИП должен составлять 1-4 градуса. Обычно такого уклона достаточно для того, чтобы отвод талой и дождевой воды с крыши был эффективным. Данный угол, под которым плоскость крыши направлена к горизонтали, называют уклоном. Работы, с помощью которых можно создать данный угол, называют разуклонкой.

Уклон плоской кровли в процентах должен составлять 1,7-7%.

Варианты разуклонки кровли

Для создания наружного водоотвода используются водосточные трубы, к которым предъявляются следующие требования:

  • подвесные желоба нельзя ставить на скатах, которые выполнены под углом меньше 15 градусов;
  • борта желобов должны иметь высоту 120мм;
  • наклон вдоль оси желобов должен превышать два градуса;
  • расстояние между водосточными трубами не должно быть больше 24м;
  • поперечное сечение трубы определяют, исходя из того, что на один «квадрат» площади крыши должно приходиться полтора квадратных сантиметра трубы.

Наружные водостоки рекомендуется использовать в том случае, когда вероятность образования льда в водостоке небольшая.

В областях с холодными зимами лучше делать внутренние водостоки. Внутренняя водосточная система состоит из отводной трубы, выпуска, вертикального стояка и водоприемной воронки. Отвод воды нужно осуществлять в ливневую канализацию. Водоприемные воронки в таких водостоках следует делать параллельно коньку. Вдоль наружных стен стояки или воронки ставить нельзя, так как стены могут промерзнуть. Прочитайте также: «Протечка кровли в многоквартирном доме: причины возникновения «.

Таким образом, уклон должен быть у любой крыши, даже плоской. Если уклон не сделать, и крыша будет идеально плоской и ровной, то на ней будет собираться вода. Соответственно, кровельное покрытие вскоре начнет разрушаться. Поэтому у любой крыши должен быть уклон, для плоских крыш он должен быть равен 1-4 градусам. Сделать уклон можно несколькими способами, каждый из которых имеет свои преимущества и недостатки. Если есть сомнения в том, что получится сделать разуклонку правильно, лучше обратиться к специалистам. Грамотно выполненная разуклонка поможет избежать главной проблемы плоских крыш – плохого отведения талой и дождевой воды, и продлить жизнь кровельному покрытию. Прочитайте также: «Минимальный угол наклона крыши и материал кровли «.

Уклон плоской кровли

Идеально плоской крыша не может быть по своему определению. Иначе, она будет скапливать дождевую и талую воду, что приведет ее к скорейшему износу. А потому согласно общепринятым нормам плоская кровля имеет уклон от 1до 11.5 градусов. При этом среднее значение колеблется в районе 1-5 градусов, что на практике составляет 1.5 и более сантиметров уклона на один метр.

Как рассчитать угол наклона

Для того чтобы узнать угол наклона кровли, необходимо:

  • Знать высоту парапета.
  • Знать толщину кровельного пирога.
  • Знать точное местонахождение водоприемной воронки.

В качестве примера возьмем высоту парапета 500 мм; толщина кровельного пирога без учета слоя уклонообразования 250 мм, при этом 50 мм парапета должно остаться сверху, над плоскостью крыши; водоприемная воронка располагается в 5 метрах от одного из парапетов. Таким образом, 500–250–50=200 – это толщина уклонообразующего материала у парапета. Воронка находится в 5 метрах, значит, за эти 5 метров нам нужно выйти в ноль: 200/5=40. Таким образом, уклон кровли будет составлять 4 сантиметра на один метр или 4%. При минимальном значении в 1.5% – это достаточный уровень.

Но специалисты рекомендуют выводить уклон не в ноль, а оставить небольшой запас, хотя бы в 2 сантиметра. Таким образом, 200-20=180. 180/5=36. Шаг уклона в этом случае будет составлять 3.6 сантиметра на один метр.

Если считаете такой уклон слишком большим, его можно уменьшить до минимального – 1.5%. Значит, если от воронки до парапета 5 метров, и мы будем каждый метр подниматься на 1.5 сантиметра, то толщина уклонообразующего слоя у парапета составит 5*1.5+2=9.5 сантиметров.

При условии расположения водоприемной воронки не снаружи, а внутри крыши есть два варианта организации уклона:

  1. Образование круговой системы. То есть, сделать наклон таким образом, чтобы вода равномерно стекала по всей площади кровли.
  2. Образование косынок. Расчертить крышу от воронки наподобие конверта. Так, создаются импровизированные водосточные желоба.

Отметим, что при расположении двух и более водоприемных воронок, уклон крыши организуется исключительно по второму варианту .

Чтобы удобно было размечать будущую стяжку, понадобится лазерный уровень. Лазер наводят на приемлемый уровень толщины парапета, в нашем случае это 200 мм, и строительным карандашом проводят линию по периметру всей кровли. За отсутствием лазерного уровня можно воспользоваться обычным, или гидравлическим. Тогда мы находим толщину парапета в одном месте и, приставляя уровень, рисуем линию по всему периметру. Проверить, чтобы линия не уползла вверх или вниз можно с помощью гидроуровня.

Далее от парапета к воронке натягивается шнурка. По шнурке можно выставить маячки, так работать будет удобней. Если разуклонка происходит при помощи образования косынок – шнурка обязательно натягивается по их границе.

Разуклонка кровли полистиролбетоном

Полистиролбетон представляет собой разновидность легкого бетона, изготавливаемого из цемента, воды, минерального наполнителя и всевозможных дополнительных добавок. В целях утяжеления допустимо добавление песка. Чтобы произвести полистиролбетон в домашних условиях, понадобится:

  • Бетономешалка. Специалисты используют специальный агрегат, позволяющий подавать бетон через шланг сразу на крышу.
  • Цемент 500 марки.
  • Полистироловая крошка. Изготавливается из бракованных плит полистирола.
  • Вода.
  • Жидкое мыло.
  • Песок.

Изготавливается из расчета: 2 лопаты цемента, лопата песка, 5 десятилитровых ведер полистироловой окрошки, 50 грамм жидкого мыла, вода, до достижения смесью желаемой консистенции. Бетон должен быть не жидким и не слишком сухим.

Порядок работ следующий:

  • Создание разметки на крыше. Используют брус или маячки. Учтите, что брус впоследствии необходимо вовремя доставать. То есть, когда один участок залит, и раствор уже застыл, брус убирают, чтобы он не мешал заливать соседний участок. Шнурка в данном случае – слабый помощник. От бетона она намокнет и просядет.
  • Для создания уклона плоской кровли получившуюся смесь необходимо доставить наверх. Советуем Вам заранее позаботиться о создании лебедки. Так поднимать бетон будет проще. Еще лучше, занести изначально на крышу весь материал, а также доставить туда бетономешалку. Это значительно упростит произведение работ по разуклонке.
  • Полистиролбетон стягивают по маячкам при помощи правила. Желательно, оставить как можно меньше неровностей, впоследствии по бетону будет укладываться утеплитель. Раствор застывает за сутки, и по нему уже можно свободно передвигаться.
  • По уклонообразующему слою укладывают утеплитель, а затем фиксируют все цементно-песчаной стяжкой, для которой обязательно укладывают арматурную сетку. Толщина стяжка примерно 6 сантиметров.

Полистиролбетон используют как на железобетонных основаниях, так и на основаниях из профилированных листов.

К преимуществам этого материала относят:

  • Недорогая стоимость.
  • Хорошие теплоизоляционные характеристики.
  • Сложность монтажа при условии самостоятельного выполнения работ.

Разуклонка керамзитом

Создание минимального уклона плоской кровли допустимо при использовании керамзита. Его получают при обжигании глинистого сланца. Керамзит укладывают как на основание из железобетонных плит или профнастила, так и на утеплитель.

Порядок работ следующий:

  • Создание разметки на крыше. Для этого можно использовать деревянный брус, металлопрофиль или просто шнурку. С брусом и профилем работать удобней, но ближе к окончанию работ их нужно достать, а образовавшиеся ямы заровнять. При использовании шнурки этого делать не нужно.
  • Засыпка керамзита. Чтобы облегчить этот процесс можно заказать манипулятор, который доставит керамзит прямо на кровлю. Иначе вручную материал носить придется очень долго.
  • Выравнивание по маячкам. Выравнивают с помощью правила. Для удобства можно смастерить деревянное правило с ручкой, по принципу граблей, только вместо зубьев – ровный, широкий брус. Керамзит стягивается от парапета в сторону воронки. Если материала оказалось слишком много, его можно растянуть к краям парапета, чтобы обеспечить хороший сток воды.
  • Чтобы зафиксировать керамзит в нужном положении его поливают цементным молочком. Приготавливают из цемента и воды, с расчетом 200 кг цемента на 1 кубический метр керамзита. Консистенция молочка должна быть достаточной для того, чтобы оно пролилось до основания, но в тоже время нельзя допускать затапливания.

Фиксация керамзита не обязательна, но желательна, так как в процессе монтажа кровли по нему часто придется ходить, нарушая при этом созданный уровень.

  • Демонтаж разметки. Если использовался брус, или металлопрофиль – засыпают впадины.
  • Далее необходимо полноценно зафиксировать уклон цементно-песчаной стяжкой, толщиной примерно 6 сантиметров. Также как и в предыдущем случае для нее обязательно укладывают арматурную сетку.

  • Низкая стоимость. Даже ниже, чем при использовании полистиролбетона.
  • Удобство создания уклона плоской кровли по СНиП. Керамзит легкий, растаскивать его удобно, излишки снимать с крыши не нужно. Единственная проблема – доставить материал на кровлю.
  • Хорошие теплоизоляционные характеристики.
  • Цементное молочко, как и иные фиксирующие растворы не в состоянии на 100% обеспечить сохранность уровня керамзита.
  • Если в процессе монтажа пойдет дождь – это может стать большой проблемой. Из-под керамзита влагу не выгонишь, значит, придется ждать, пока все не просохнет.

Разуклонка керамзитобетоном

Еще один популярный материал, для создания уклона плоской кровли по СНиП – керамзитобетон.

Для его приготовления понадобится:

Изготавливается по пропорции: одна лопата цемента, две лопаты песка, три лопаты керамзита. Вода добавляется до достижения раствором необходимой консистенции.

Порядок работ ровно тот же что и в случае с полистиролбетоном:

  • Разметка.
  • Доставка раствора на крышу.
  • Растягивание по уровню.
  • Укладка утеплителя и формирование фиксирующей стяжки.

  • Низкая стоимость. Сравнима с полистиролбетоном.
  • Хорошая теплоизоляция.
  • Очень сложный монтаж при самостоятельном проведении работ. Главная проблема заключается в доставке бетона на крышу.

Разуклонка утеплителем

Специально для плоских крыш выпускают клиновидный утеплитель. Изготавливается в виде минеральной ваты и экструзионного пенополистирола.

Для создания основного уклона используются три основных элемента:

  • Плиты типа А, создающие небольшой уклон.
  • Плиты типа В, дополняющие плиты А.
  • Доборные плиты, необходимые для поднятия высоты.

Порядок работ следующий:

  • Разметка не нужна, поэтому после укладки пароизоляционной пленки переходят сразу к установке плит. Начинают с самой нижней точки, первым рядом укладывают плиты типа А.
  • За первым рядом укладывают плиты типа В.
  • Затем укладывают доборные плиты, толщиной 40 мм и на них плиты А.
  • Вновь доборные плиты толщиной 40 мм и плиты В. Данные операции повторяются до достижения парапета. При этомплоская кровля имеет уклон 1.7%.
  • При необходимости механического крепежа используют специальные дюбеля «грибы». Средний расход – два дюбеля на один лист.
  • Поверх данной разуклонки укладывается еще один слой утеплителя для равномерного распределения нагрузки.

Для создания контруклона по получившемуся водосточному желобу используют:

Контруклон выполняют в виде ромба, с последовательной укладкой листов J и Кпараллельно его линиям.

От чего зависит уклон кровли?

Уклон кровли — это положение плоскости скатов по отношению к горизонтали. Значение, которое определяется при выполнении проектных работ.

Уклон зависит от трех факторов:

  • количество снега в зимний период
  • сила ветра, характерная для данной местности
  • особенности материала кровельного покрытия

Кроме основных критериев, необходимо учитывать дополнительные условия:

  • назначение чердака — будет ли он эксплуатироваться или отапливаться
  • площадь кровли
  • конструкция крыши, количество скатов
  • ориентация дома относительно направления преобладающих ветров

Важным фактором также станет общая высота здания и его месторасположение. Если строительство ведется в регионе с большими перепадами высот и изменчивым рельефом, нагрузки могут быть компенсированы расположенными поблизости холмами или складками. На плоскости все воздействия приобретают максимальное значение.

Особенности

Уклон кровли во многом определяет нагрузку, которую придется выдерживать стенам и фундаменту дома. Основная особенность состоит в том, что все условия выбора противоречат друг другу. Чем меньше угол наклона скатов, тем экономнее расходуются строительные материалы.

При этом, снеговая нагрузка будет максимальной, так как с пологих крыш снег самостоятельно не сходит. Если увеличить угол, появится возможность самостоятельного соскальзывания снеговых масс, но резко увеличится сопротивление ветрам. Это создает немалую опасность, так как снег — явление сезонное, а сильный ветер возможен в любой день года.

Поэтому процесс подсчета оптимального угла наклона представляет собой поиск компромиссного варианта, обеспечивающего минимальные потери по всем позициям.

Виды

Существует масса разновидностей конструкции крыш. Они разрабатывались с учетом условий эксплуатации. Для каждого региона есть своя оптимальная форма кровли. Наиболее распространенные виды

Односкатная крыша

Распространена в южных странах, где никогда не бывает снега. Угол наклона практически отсутствует.

Двускатная кровля

Типичный вариант для европейских и северных стран.

Шатровый тип

Кровля со скатами, сходящимися вверху в одну точку. Наиболее экономичный вариант в отношении количества стройматериалов, но конструкция стропильной системы — одна из самых сложных.

Вальмовая

Вариант шатровой крыши, где длинные скаты соединяются в продольную линию.

Сводчатая (купол)

Применялась до появления бетонных плит перекрытия. В настоящее время практически не используется.

Многощипцовая

Сложная и эффектная конструкция с множеством ребер и примыканий.

Все эти разновидности могут иметь разный угол наклона скатов, обусловленный величиной предполагаемых нагрузок и условиями эксплуатации.

Влияние климата

Особенности климата оказывают наиболее существенное влияние на степень наклона скатов. Наиболее важными факторами являются:

  • сила ветра
  • величина снеговой нагрузки

Количество дождевой воды не столь важно, поскольку она сразу же стекает с кровли. Основная проблема — снег. Она создает статичную нагрузку на стропила и всю опорную систему дома в целом.

В приложениях СНиП имеется таблица, показывающая зависимость давления снега от географического расположения региона. В некоторых областях оно доходит до полутонны на квадратный метр кровли, что создает опасную для стропильной системы нагрузку. В таких условиях выбирают увеличенные углы наклона скатов и применяют гладкие кровельные покрытия.

Сила ветра — показатель непостоянный. Однако, сильный порыв может разрушить крышу или сорвать кровельное полотно. Поэтому выбирать слишком крутые углы подъема в регионах с преобладающими сильными ветрами или возможными шквалистыми порывами, нецелесообразно.

При проектировании учитывают максимальные значения, отмеченные в данной местности в течение многолетних наблюдений. В приложениях СНиП есть карта регионов России, объединенных по величине характерных ветровых нагрузок.

Источники

  • https://krovli.club/uklon-kryshi
  • https://planken.guru/vse-dlya-kryshi-i-krovli/kak-poschitat-uklon-krovli-v-procentah-i-gradusah.html
  • http://krovlya-mp.ru/minimalnyj-uklon-ploskoj-krovli-snip.html
  • https://stroyka.expert/ru/calcs/roof/roof-pitch-calculator.html
  • https://srbu.ru/krysha/151-uklon-krovli.html
  • https://Krysha-pro.ru/krovlya/uklon.html

[свернуть]

Как рассчитать поперечный и продольный уклоны? — PROGENPLAN

Нормативные требования по уклонам

При проектировании улиц населенных пунктов необходимо соблюдать требования по минимальным и максимальным показателям продольных и поперечных уклонов. Значения уклонов приводятся в промилле.

Поперечный уклон проезжей части улиц и площадей принимается в зависимости от типа дорожного покрытия:

— асфальтобетонные и цементобетонные – 15 ‰ — 25 ‰;

— сборные из бетонных и железобетонных плит, брусчатые мостовые — 20 ‰ — 25 ‰;

— щебеночные и гравийные — 20 ‰ — 30 ‰;

— булыжные мостовые — 20 ‰ — 35 ‰.

При возведении и реконструкции в стесненных условиях можно увеличить поперечные уклоны на 5 ‰.

Поперечные и продольные уклоны машино-места на площадках автостоянок и парковок принимается в пределах от 5 ‰ до 40 ‰.

Поперечный уклон машино-места на парковках, прилегающих непосредственно к проезжей части улиц, допускается увеличивать до 60 ‰.



Минимальный продольный уклон на улицах со стоком поверхностных вод, осуществляемым

по лоткам вдоль проезжей части, следует принимать:

— для асфальтобетонных и цементобетонных покрытий — 4 ‰;

— для остальных типов покрытий — 5 ‰.

Если водоотводные лотки вдоль проезжей части не предусматриваются, то значение минимального продольного уклона не нормируется, и он обеспечивается за счет поперечных уклонов.

Продольные уклоны на участках улиц с движением автобусов, троллейбусов и трамваев не должны превышать:

— 60 ‰ — с остановочными пунктами и радиусами кривых в плане 250 м и более;

— 40 ‰ — с остановочными пунктами и радиусами кривых в плане от 100 до 250 м;

— 40 ‰ — без остановочных пунктов с радиусами кривых в плане менее 100 м.



Перевод промилле в градусы



При переводе промилле в градусы можно пользоваться таблицей Брадиса. Для этого нужно поделить количество промилле на 1000 – это тангенс угла, и посмотреть в таблице значение угла в градусах.

Но куда проще и быстрее воспользоваться онлайн конвертером величин (откроется в новой вкладке).





При помощи таблицы Брадиса можно выполнить и обратную задачу – перевести градусы в промилле. Например, значение 50 по таблице = 0,08749. Если умножим это значение на 100, то получим проценты (8,749%), а умножим на 1000 – получим промилле (87,49‰).



Расчет продольного уклона



Чтобы проверить, соответствует ли запроектированное значение продольного уклона нормативным показателям, можно выполнить небольшой расчет:

Разницу проектных отметок поделить на расстояние между этими отметками и умножить на 1000. Получите значение уклона в промилле.

Пример:

179.04 — 178.93 = 0,11;   0,11/15,2м*1000 = 7,2 ‰.



Расчет поперечного уклона



Запроектированное значение поперечного уклона проверим с помощью двух выбранных горизонталей. С середины одной из выбранных горизонталей проводим перпендикуляр. Продлеваем другую горизонталь до перпендикуляра.Длина получившейся линии (от начала перпендикуляра до точки пересечения) равна 16м. как на рисунке. Зная превышение и расстояние просчитываем поперечный уклон – ( 0,1м : 16м) * 1000= 6,3 ‰.

Калькулятор градусов, градиента и уклона

Наклон или уклон линии описывает направление и крутизну линии. Наклон может быть выражен в углах, уклонах или ступенях.

Наклон, выраженный как Угол

S угол = tan -1 (y / x) (1)

где

S угол = угол (рад, градусы (°))

x = горизонтальный участок (м, фут..)

y = вертикальный подъем (м, футы …)

Пример — уклон как угол

Наклон как угол для отметки 1 м на расстоянии 2 м можно вычислить как

S угол = тангаж -1 ((1 м) / (2 м))

= 26,6 °

Наклон, выраженный как уклон

S уклон (%) = (100%) y / x (2)

, где

S уклон (%) = уклон (%)

Пример — уклон как уклон

Уклон как уклон для отметки 1 м на расстоянии 2 м можно рассчитать как

S уклон (%) = (1 м) / (2 м)

= 50 (%)

Наклон и Уклон кровли

Уклон кровли — это уклон, созданный стропилами. Вы можете найти уклон крыши в виде x: 12, например 4/12 или 9/12.

Уклон кровли в форме x: 12 может быть выражен в ступенях как

S уклон (%) = (100%) x / 12 (3)

Пример — Изображение крыши 4/12 как степень

S уклон (%) = (100%) 4/12

= 33,3%

Уклон крыши на форме x: 12 может быть выражен в углах как

S угол = tan -1 (x / 12) (3b)

Пример — пик крыши 4/12 как угол

Угол S = tan -1 (4/12)

= 18.4 °

Калькулятор наклона или уклона

Расчет угловых градусов, уклона и длины уклона.

y — вертикальный подъем (м, футы, дюймы ….)

x — горизонтальный проход (м, футы, дюймы ….)

(включить всплывающее окно)

Диаграмма наклона или уклона

Используйте эту диаграмму для оценки наклона или уклона. Измерьте горизонтальный пробег и вертикальный подъем и проведите линии на диаграмме, чтобы оценить наклон.

Загрузите и распечатайте диаграмму уклона / уклона

Уклоны в зависимости от уклонов и% уклонов

.5 9064 301804 61 67
Уклон
Угол
(градусы)
Градиент90 9000 (уклон90 9000)
Y X
0,1 1 573,0 0,17
0,2 1 0,35
0,3 1 191,0 0,52
0,4 1 143,2 0,70
0,57 1 100 1
0,6 1 95,49 1,05
0,7 1 81. 85 1,22
0,8 1 71,62 1,40
0,9 1 63,66 1,57
2 1 28,64 3,49
3 1 19,08 5,24
4 1 14.30 6,99
5 1 11,43 8,75
5,74 1 10 10
7 1 8,144 12,3
8 1 7,115 14,1
9 1 6.314 15,8
10 1 5,671 17,6
11 1 5,145 19,4
13 1 4,331 23,1
14 1 4,011 24,9
15 1 3. 732 26,8
16 1 3,487 28,7
17 1 3,271 30,6
3,0 19 1 2,904 34,4
20 1 2,747 36,4
21 1 2.605 38,4
22 1 2,475 40,4
23 1 2,356 42,4
25 1 2,145 46,6
26 1 2,050 48,8
27 1 1.963 51,0
28 1 1,881 53,2
29 1 1,804 55,4
31 1 1,664 60,1
32 1 1,600 62,5
33 1 1. 540 64,9
34 1 1,483 67,5
35 1 1,428 70,0
37 1 1,327 75,4
38 1 1,280 78,1
39 1 1.235 81,0
40 1 1,192 83,9
41 1 1,150 86,9
43 1 1,072 93,3
44 1 1,036 96,6
45 1 1.000 100,0
46 1 0,9657 103,6
47 1 0,9325 107,2
49 1 0,8693 115,0
50 1 0,8391 119,2
51 1 0. 8098 123,5
52 1 0,7813 128,0
53 1 0,7536 132,7
55 1 0,7002 142,8
56 1 0,6745 148,3
57 1 0.6494 154,0
58 1 0,6249 160,0
59 1 0,6009 166,4
1 0,5543 180,4
62 1 0,5317 188,1
63 1 0.5095 196,3
64 1 0,4877 205,0
65 1 0,4663 214,5 1 0,4245 235,6
68 1 0,4040 247,5
69 1 0. 3839 260,5
70 1 0,3640 274,7
71 1 0,3443 290,4 73 1 0,3057 327,1
74 1 0,2867 348,7
75 1 0.2679 373,2
76 1 0,2493 401,1
77 1 0,2309 433,1 79 1 0,1944 514,5
80 1 0,1763 567,1
81 1 0.1584 631,4
82 1 0,1405 711,5
83 1 0,1228 814,4 85 1 0,08749 1143
86 1 0,06993 1430
87 1 0. 05241 1908
88 1 0,03492 2864
89 1 0,01746 5729
  • Уклон 1% = 0,57 градуса = 1 см на 100 см = 1 дюйм на 100 дюймов = 0,125 дюйма на фут

Вертикальный подъем, горизонтальный ход и длина наклона

Преобразование сантиметров в метры (см в метры )

Введите ниже длину в сантиметрах, чтобы преобразовать значение в метры.

Перевод сантиметров в метры

Чтобы преобразовать сантиметр в метр, разделите длину на коэффициент преобразования. Один метр равен 100 сантиметрам, поэтому используйте эту простую формулу для преобразования:

метры = сантиметры ÷ 100

Длина в метрах равна сантиметрам, разделенным на 100.

Например, вот как преобразовать 500 сантиметров в метры, используя формулу выше.

500 см = (500 ÷ 100) = 5 м

Наш калькулятор дюймовой доли может добавить сантиметры и метры вместе, а также автоматически преобразует результаты в стандартные, британские и метрические значения США и системы СИ.

Сантиметры и метры — это единицы измерения длины. Продолжайте читать, чтобы узнать больше о каждой единице измерения.

Один сантиметр равен одной сотой (1/100) метра, который определяется как расстояние, которое свет проходит в вакууме за интервал времени 1 / 299 792 458 секунд.

Сантиметр или сантиметр кратны метру, который является базовой единицей измерения длины в системе СИ. В метрической системе «санти» является префиксом для 10 -2 . Сантиметры можно обозначить как см ; например, 1 сантиметр можно записать как 1 см.

Метрические линейки обычно имеют длину 30 см, что представлено 30 крупными делениями. Чтобы получить приблизительное представление о реальной длине сантиметра, стандартный карандаш имеет толщину всего около 1 см.

Метр определяется как длина пути, пройденного светом в вакууме за интервал времени продолжительностью 1 / 299 792 458 секунды, согласно последнему определению 2019 года. [1] Один метр равен 100 сантиметрам или 39,37 дюйма.

Метр или метр — это основная единица измерения длины в метрической системе СИ.Счетчики могут быть сокращены до м ; например, 1 метр можно записать как 1 метр.

Мы рекомендуем использовать линейку или рулетку для измерения длины, которую можно найти в местном магазине или на дому. Доступны линейки в британской, метрической системе или в сочетании с обоими значениями, поэтому убедитесь, что вы выбрали правильный тип для своих нужд.

Нужна линейка? Попробуйте наши бесплатно загружаемые и распечатываемые линейки, которые включают в себя британские и метрические единицы измерения.

Изменение климата: глобальная температура | NOAA Climate.gov

Учитывая размер и огромную теплоемкость мирового океана, требуется огромное количество тепловой энергии, чтобы повысить среднегодовую температуру поверхности Земли даже на небольшое количество. Повышение средней глобальной температуры поверхности на 2 градуса, которое произошло с доиндустриальной эры (1880-1900), может показаться небольшим, но это означает значительное увеличение накопленного тепла. Это дополнительное тепло приводит к региональным и сезонным экстремальным температурам, сокращению снежного покрова и морского льда, усилению проливных дождей и изменению ареалов обитания растений и животных — расширение одних и сокращение других.

История глобальной температуры поверхности с 1880 года

Изучите этот интерактивный график: Щелкните и перетащите, чтобы отобразить различные части графика. Чтобы сжать или растянуть график в любом направлении, удерживайте нажатой клавишу Shift, затем щелкните и перетащите. На графике показаны среднегодовые глобальные температуры с 1880 года (исходные данные) в сравнении с долгосрочным средним значением (1901–2000 годы). Нулевая линия представляет собой долгосрочную среднюю температуру для всей планеты; синие и красные полосы показывают разницу выше или ниже среднего за каждый год.

Условия в 2019 году

Согласно отчету о глобальном климате за 2019 год, подготовленному Национальными центрами экологической информации NOAA, 2019 год начался с явления Эль-Ниньо от слабого до умеренного, происходящего в тропической зоне Тихого океана. На большей части суши и океана в течение большей части года температуры были выше средних.

Рекордно высокие годовые температуры над землей были измерены в некоторых частях Центральной Европы, Азии, Австралии, южной части Африки, Мадагаскара, Новой Зеландии, Северной Америки и восточной части Южной Америки.Рекордно высокие температуры поверхности моря наблюдались во всех частях всех океанов, включая северную и южную части Атлантического океана, западную часть Индийского океана и районы северной, центральной и юго-западной частей Тихого океана. Ни одна из областей суши или океана не была рекордно холодной за год, и единственный значительный карман с температурами на суше ниже средних был в центральной части Северной Америки. Подробную информацию о регионах и дополнительную статистику климата за 2019 год см. В Ежегодном климатическом отчете за 2019 год Национальных центров экологической информации NOAA.

Изменение с течением времени

Хотя потепление не было равномерным по всей планете, тенденция к повышению глобальной средней температуры показывает, что больше областей нагреваются, чем охлаждаются. Согласно Global Climate Summary NOAA 2019, с 1880 года общая температура суши и океана повышалась в среднем на 0,07 ° C (0,13 ° F) за десятилетие; однако средняя скорость роста с 1981 г. (0,18 ° C / 0,32 ° F) более чем в два раза выше.

Все 10 самых теплых лет за всю историю наблюдений приходились на период с 1998 г., а 9 из 10 — с 2005 г.1998 год — единственный год двадцатого века среди десяти самых теплых лет за всю историю наблюдений. Оглядываясь назад на 1988 год, вырисовывается закономерность: за исключением 2011 года, когда каждый новый год добавляется к историческим данным, он становится одним из 10 самых теплых за всю историю наблюдений в то время, но в конечном итоге заменяется окном «первой десятки» сдвигается вперед во времени.

К 2020 году модели прогнозируют, что глобальная температура поверхности будет более чем на 0,5 ° C (0,9 ° F) выше, чем в среднем за 1986–2005 годы, независимо от того, по какому пути выбросов углекислого газа будет следовать мир.Это сходство температур независимо от общего объема выбросов — краткосрочное явление: оно отражает огромную инерцию обширных океанов Земли. Высокая теплоемкость воды означает, что температура океана не мгновенно реагирует на увеличение тепла, удерживаемого парниковыми газами. Однако к 2030 году дисбаланс нагрева, вызванный парниковыми газами, начинает преодолевать тепловую инерцию океанов, и прогнозируемые температурные траектории начинают расходиться, причем неконтролируемые выбросы углекислого газа, вероятно, приведут к нескольким дополнительным степеням потепления к концу века.

О температуре поверхности

Представление о средней температуре для всего земного шара может показаться странным. В конце концов, в этот самый момент самые высокие и самые низкие температуры на Земле, вероятно, различаются более чем на 100 ° F (55 ° C). Температуры варьируются от ночи к дню и от сезонных экстремумов в Северном и Южном полушариях. Это означает, что некоторые части Земли довольно холодные, а другие — совершенно горячие. Поэтому говорить о «средней» температуре может показаться чепухой.Однако концепция глобальной средней температуры удобна для обнаружения и отслеживания изменений в энергетическом балансе Земли — сколько солнечного света Земля поглощает за вычетом того, сколько он излучает в космос в виде тепла — с течением времени.

Чтобы вычислить среднюю глобальную температуру, ученые начинают с измерений температуры в разных точках земного шара. Поскольку их цель — отслеживать изменений температуры, измерения преобразуются из абсолютных показаний температуры в температурные аномалии — разницу между наблюдаемой температурой и долгосрочной средней температурой для каждого местоположения и даты.Несколько независимых исследовательских групп по всему миру проводят собственный анализ данных о температуре поверхности, и все они демонстрируют аналогичную тенденцию к росту.

В недоступных областях, где мало измерений, ученые используют температуру окружающей среды и другую информацию для оценки недостающих значений. Каждое значение затем используется для расчета средней глобальной температуры. Этот процесс обеспечивает последовательный и надежный метод мониторинга изменений температуры поверхности Земли с течением времени.Узнайте больше о том, как создается глобальный рекорд температуры поверхности, в нашем пособии по климатическим данным.

Список литературы

Санчес-Луго, А., Беррисфорд, П., Морис, К., и Аргуэс, А. (2018). Температура [в Состояние климата в 2018 г. ]. Бюллетень Американского метеорологического общества, 99 (8), S11 – S12.

Национальные центры экологической информации NOAA, Состояние климата: глобальный климатический отчет за 2019 год, опубликовано в Интернете в январе 2020 года, получено 16 января 2020 года по адресу https: // www.ncdc.noaa.gov/sotc/global/201913.

IPCC, 2013: Резюме для политиков. В: Изменение климата 2013: основы физических наук. Вклад Рабочей группы 1 в 5-й доклад об оценке Межправительственной группы экспертов по изменению климата [Stocker, T.F., D. Qin, G.-K. Платтнер, М. Тиньор, С.К. Аллен, Дж. Бошунг, А. Науэльс, Ю. Ся, В. Бекс и П.М. Мидгли (ред.)]. Издательство Кембриджского университета, Кембридж, Великобритания и Нью-Йорк, штат Нью-Йорк, США.

Интерактивный график данных

Суммарные годовые аномалии глобальной температуры для суши и океана, выраженные как отклонения от среднего значения за 1901–2000 годы.Национальный центр климатических данных.

Калькулятор градиента, уклона, уклона, шага, превышения пробега

Выберите элемент, который хотите ввести:

Велосипедистам, автомобилистам, плотникам, кровельщикам и другим нужно либо рассчитывать уклон, либо, по крайней мере, иметь какое-то представление о нем.
Наклон, наклон или наклон можно выразить тремя способами:
1) как коэффициент подъема к разбегу (например, 1 из 20)
2) как угол (почти всегда в градусах)
3 ) Как процент назвал « класс «, что составляет (подъем ÷ бег) * 100 .

Из этих трех способов уклон гораздо чаще выражается в соотношении или уклоне, чем в фактическом угле, и вот почему.
Если указать соотношение, например, 1 к 20, то вы сразу увидите, что на каждые 20 горизонтальных единиц ваша высота увеличивается на 1 единицу.
Выражая это в процентах, независимо от расстояния по горизонтали, которое вы путешествуете, ваша высота увеличивается на 5% от этого расстояния.

Если указать это как угол 2,8624 градуса, вы не сможете понять, как подъем по сравнению с бегом.

Расчет оценки по карте Один из способов рассчитать высоту холма — использовать карту, на которой показаны высоты местоположения.
Например, вы измерили расстояние в 3 мили (бег) с изменением высоты на 396 футов (подъем).
Во-первых, единицы должны быть согласованы, поэтому мы преобразуем 3 мили в 15 840 футов. Градус = (подъем ÷ бег) * 100 оценка = (396 ÷ 15 840) * 100 = 2,5%
Расчет уклона путем измерения расстояния до дороги С помощью альтиметра и одометра мы путешествуем по точному маршруту, который мы измерили на карте, и наш альтиметр показывает изменение высоты на 396 футов, что неудивительно, это именно то, что мы уже измерили на карте.Однако есть небольшая разница между расстоянием в 3 мили, измеренным на карте, и 3 000 9375 милями (15 844,95 футов), которые мы только что прошли по дороге. Расстояние по карте — это истинное горизонтальное расстояние, но расстояние в 3 0009375 миль — это длина уклона или расстояние уклона. Чтобы вычислить истинный пробег, нам нужно использовать теорему Пифагора.
пробег = квадратный корень (15 844,95² — 396²) пробег = 15 840 футов Теперь мы можем рассчитать уклон = (396 ÷ 15840) * 100 = 2,5%
Угол наклона точно равен , что мы рассчитали ранее, потому что вместо использования длины уклона в качестве пробега мы использовали его для вычисления истинного горизонтального расстояния.

Расчет уклона с использованием уклона Расстояние Если , мы рассчитываем наклон по формуле: уклон = (подъем ÷ длина откоса) * 100 мы должны помнить, что это , а не — правильный способ сделать это, и что это , а не — метод, который мы изучили на уроке алгебры. Однако у него есть то преимущество, что обычно легче найти длину уклона, чем горизонтальный участок, и он достаточно точен, когда углы составляют 10 градусов и меньше.
Итак, возвращаясь к предыдущей задаче, мы можем вычислить оценку как (396 ÷ 15 844.95) * 100 что составляет 2,49922%, и, поскольку мы имеем дело с небольшим углом, это очень близко к фактическому значению 2,5%.
По мере увеличения углов расчеты резко расходятся.

Посмотрите на таблицу ниже.
Столбец 1 — угол в градусах.
Колонка 2 — процент превышения пробега для этого угла. (Тригонометрическое определение для столбца 2 — это тангенс этого угла, умноженный на 100. Это также , уклон для этого угла.)
Столбец 3 — это процентное превышение длины уклона (или гипотенузы) для этого угла.(или синус этого угла, умноженный на 100).
Столбец 4 представляет собой процентное значение того, насколько столбец 2 больше, чем столбец 3.

1
Угол
2 900 90% подъем / ход 3
% рост / снижение
4
% разница
5 8,74887 8,71557 100.3820
10 17,63270 17,36482 101,5427
15 26.79492 25.88190 103.5276
20 36.39702 34.20201 106.4178 25 46,63077 42,26183 110,3378
30 57.73503 50.00000 +115,4701
35 70,02075 57,35764 122,0775
40 83, 64,27876 130,5407
45 100.00000 70,71068 141,4214
50 119.17536 76.60444 155.5724
55 142.81480 81, 174,3447
60 173,20508 86,60254 200,0000
65 214,45069 90,63078 236,6202
70 274,74774 93,96926 292,3804
75 373.20508 96,59258 386.3703
80 567.12818 98.48078 575.8770
85 1,143.00523 99.61947 1,147.3713 бесконечное бесконечное бесконечное

Как можно видеть, когда углы достигают 10 градусов, использование длины уклона для вычислений начинает генерировать ошибки примерно в 1½ процента, поэтому было бы разумно использовать 10 градусов в качестве верхнего предела для вычислений «длины уклона». .

Эта таблица удобна для просмотра уклона под разными углами. Например, угол наклона 10 градусов соответствует уклону 17,63270%. Интересно видеть, что угол в 45 градусов дает 100% уклон.

Измерение наклона напрямую

Вместо того, чтобы определять уклон путем измерения расстояний, мы можем измерить его напрямую. Существуют инструменты (инклинометры), которые измеряют наклон, наклон и т. Д. Конечно, если мы используем один из них, будет хорошей идеей провести несколько измерений в разных местах.Например, на этом участке дороги длиной 3 мили маловероятно, что уклон составляет 2,5% в каждой отдельной точке. Таким образом, использование инклинометра в нескольких местах с последующим вычислением среднего значения этих измерений даст гораздо лучшее представление об уклоне дороги.
Еще один способ определения уклона — с помощью уровня. Кровельщики (среди прочих) используют этот метод.

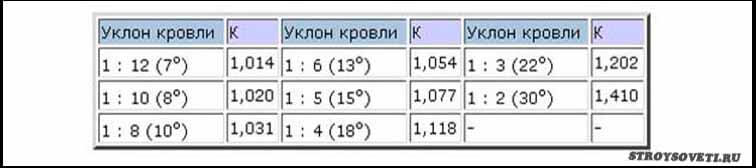

Один конец уровня помещается вдоль ската крыши, а нижний конец поднимается до тех пор, пока пузырек не покажет, что он идеально горизонтален.Затем измеряется подъем. Кровельщики и плотники обычно используют уровень в 1 фут, а подъем измеряется в дюймах, поэтому уклон крыши (или шаг , как они его называют) указывается в дюймах на 12 дюймов. Итак, уклон крыши может быть 1 к 12, 2 к 12 и так далее.

Пандусы для инвалидных колясок Помимо дорог и крыш, концепция уклона очень важна при проектировании пандусов для инвалидных колясок. С этой целью уклон никогда не должен превышать 1: , чем 1: 12. При проектировании пандуса для инвалидных колясок для пожилых людей следует учитывать более пологий уклон 1: 18.
Если пандус будет подвергаться воздействию погодных условий, в целях безопасности следует принять во внимание ледяной покров.

Формулы, показывающие соотношения уклона, отношения и угла

1) Если нам известно соотношение дороги или шоссе (например, 1 из 20), тогда угол
= арктангенс (подъем ÷ пробег), который равен
арктангенс (1 ÷ 20) =
арктангенс (0,05 ) =
2,8624 градуса и

оценка = (подъем ÷ пробег) * 100, что равно
(1 ÷ 20) * 100 =
5%.

2) Если нам известен угол дороги или шоссе (например, 3 градуса), то соотношение = 1 дюйм (1 ÷ tan (A)), что равно
1 дюйм (1 ÷ tan (3)) =
1 дюйм (1 ÷ 0,052408) =
1 дюйм 19,081 и

оценка = (подъем ÷ бег) * 100, что равно
(1 ÷ 19,081) * 100 =
5,2408%

3) Если нам известен уклон дороги (например, 3%), тогда
угол A = арктангенс (подъем ÷ пробег), что равно арктангенсу
(.03) =
1,7184 градуса и

соотношение = 1 дюйм (1 ÷ тангенс (A)), что равно
1 дюйм (1 ÷ тангенс (1,7184)) =
1 дюйм (1 ÷ 0,03) =
1 дюйм 33,333

К А Л К У Л А Т О Р И Н С Т Р У К Т И О Н С Этот калькулятор вычисляет уклон как подъем за пробег (первая выходная строка) и наклон как подъем за длину уклона (вторая выходная строка).
Давайте воспользуемся некоторыми предыдущими вычислениями в качестве примеров:
Рост 396 футов 15 840 футов Бег 15 844,95 футов Длина склона
2.Уклон 5% 1,4321 градус, угол 1 из 40 передаточных чисел

1) Нажмите на , соотношение . Введите 396 подъем и 15840 бег, затем нажмите рассчитать.
Поскольку мы ввели истинный горизонтальный пробег, мы читаем первую строку вывода
1,4321 градуса и уклон 2,5%.
Вводя 396 подъемов и 15844,95 спуска (что на самом деле является длиной уклона).
мы читаем вторую строку выходных данных и видим, что результаты составляют 1,4321 градуса и уклон 2,5%, что в точности соответствует им. Третья строка показывает расчет истинного горизонтального пробега, который составляет 15840 футов.

2) Нажмите на угол . Введите 1.4321 и нажмите «Рассчитать».
Поскольку этот угол был вычислен по истинному соотношению подъема и хода, мы читаем первую выходную строку: соотношение 1 к 40 и уклон 2,5%.

3) Нажмите на класс . Введите 2.5 и затем нажмите рассчитать.
Ответы: соотношение 1 из 40 и 1,4321 градус.
Предположим, мы вводим уклон, который был рассчитан путем подъема по длине склона.

No related posts.

Навигация по записям

Предыдущая запись:

Топ духовых шкафов – обзор ТОП-15 лучших устройств из бюджетного, среднего и премиум сегмента

Следующая запись:

Решение для маленькой ванной комнаты – 90+ идей дизайна маленькой ванной комнаты с фото

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Дизайн
  • Дом
  • Интерьер
  • Кухня
  • Стиль
  • Эко
  • Разное
Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
