Толщина стеклопакета однокамерного: Однокамерный стеклопакет. Полное описание

Однокамерный стеклопакет — стоимость и характеристики однокамерного стеклопакета: толщина, вес

13 июня 2014

Современные стеклопакеты принято делить на два вида: однокамерные и двухкамерные. Наиболее популярным является первый вид, хотя его использование в наших климатических условиях не всегда, а точнее, мало когда является оправданным. Однако большинство покупателей при выборе окон в основном ориентируются на цену, оставляя, по сути, за бортом другие два фактора: качество и надежность. К чему это приводит и насколько все-таки эффективен однокамерный стеклопакет в наших реалиях?

Характеристики и устройство однокамерного стеклопакета

Однокамерным он называется потому, что два стекла формируют одну воздушную камеру, тогда как двухкамерный стеклопакет состоит из трех стекол, которые образуют две камеры. Стекла по контуру запаяны бутилом, а внутреннее пространство заполнено сухим воздухом или инертным газом, например, аргоном. Расстояние между двумя плоскостями выдерживается при помощи дистанционной рамки, под которой находится абсорбент, предотвращающий образование влаги на внутренних сторонах камеры.

Стандартная толщина однокамерного стеклопакета равна 24 мм, однако здесь многое зависит от толщины стекла и дистанционной рамки. Например, при использовании триплекса толщина будет равна 32 мм.

Эффективность стеклопакета зависит не только от его толщины. Важную роль здесь играет устройство дистанционной рамки. В дешевых конструкциях применяются алюминиевые рамки, которые создают «мостики холода» и тем самым приводят к промерзанию краевых зон. Лучшим решением этой проблемы является использование комбинированных дистанционных рамок, у которых боковые части (те, что клеятся к поверхности) выполнены из нержавейки, а середина — из пластика. Понятное дело, что стоимость однокамерного стеклопакета в этом случае будет выше, но взамен вы получите более эффективную с точки зрения теплоизоляции конструкцию. В расчет стоимости пластиковых окон также следует включать цену на фурнитуру и профиль, так что прежде чем определиться с вариантом стеклопакета, советуем трезво оценить свои возможности.

Муки выбора: низкая стоимость или качество?

Что же выбрать: сравнительно дешевый однокамерный стеклопакет или более дорогой двухкамерный? Обратимся к СНиПам. Для Москвы и Московской области требования по энергосбережению составляют 0,53 м²˚C/Вт, а их могут обеспечить только двухкамерные конструкции. Именно поэтому мы не рекомендуем устанавливать однокамерные стеклопакеты в жилых помещениях. Исключение составляет однокамерный стеклопакет с энергосберегающим стеклом, но и здесь речь идет лишь об оборудовании комнат с выходом на застекленные лоджии.

По большому счету, у однокамерных конструкций есть только один плюс — это низкий вес, из-за чего их часто используют как раз при утеплении балконов и лоджий.

Для утепления жилых помещений мы советуем использовать двухкамерные теплопакеты СтиС, которые идеально подходят для наших климатических условий. Их мультифункциональные стекла отражают 20% солнечной энергии и способны сберегать не только тепло зимой, но и холодный воздух жарким летом. К тому же, эти теплопакеты могут похвастаться отличными характеристиками в плане звукоизоляции.

В комбинации с немецким многокамерным профилем Рехау такие теплопакеты составляют идеальный барьер для посторонних звуков и холодного воздуха. Результат от их установки вы почувствуете после первой же зимы — ваши расходы на отопление упадут примерно на 70%.

• 17 июня 2014

  Установка пластиковых окон зимой

  Многие владельцы квартир скептически относятся к установке пластиковых окон зимой. Дескать, минусовая температура негативно сказывается на качестве монтажа и может даже привести к повреждению оконной конструкции. Однако практика показывает, что такое мнение абсолютно не верно. На самом деле зима — даже более удобный период для установки окон, чем лето. Безусловно, погодные условия накладывают свои ограничения на процесс установки, но в целом никаких противопоказаний к работе в этот период времени нет.

• 16 июня 2014

  Пластиковые окна для офиса

  Если проанализировать время нашей жизни, то окажется, что большую часть периода бодрствования мы проводим на работе. О том, что от атмосферы на рабочем месте зависит наша трудоспособность, написаны десятки книг, поэтому проблема выбора пластиковых окон для офиса чрезвычайно актуальна. У многих может возникнуть резонный вопрос: разве критерии выбора профиля и стеклопакетов для офисов чем-то отличаются от критериев жилых помещений? Ответ далеко не прост и известен лишь специалистам.

• 12 июня 2014

  Металлопластиковые окна

  Окна могут изготавливаться из различных материалов: алюминия, дерева, поливинилхлорида и их комбинаций, но из всех возможных вариантов более всего востребованы именно металлопластиковые окна. Этот вид светопрозрачных конструкций производят из профиля на основе поливинилхлорида с металлическим каркасом внутри, который обеспечивает прочность и устойчивость всей конструкции. Однако это лишь вершина айсберга. На самом деле такие ПВХ окна имеют огромное количество нюансов, знать которые необходимо каждому, кто озаботился модернизацией своего дома.

• 11 июня 2014

  Пластиковые окна «от кутюр» или Правильная фурнитура в правильном месте

  Этот рассказ, который поведал нам руководитель бригады установщиков окон в качестве анекдота, как раз и стал поводом для написания данной статьи. Сейчас вы поймете почему.

Все новости и публикации

Однокамерный стеклопакет что это такое, толщина и цена

Количество камер в стеклопакете определяется количеством примененных в нем стекол. Одна камера создается пакетом из двух стекол. В принципе, встречаются еще и рамы с одним стеклом (например, для остекления лоджий и балконов), но там говорить о стеклопакете бессмысленно. Тремя стеклами создается двухкамерный стеклопакет. Если кому-то придет в голову создать трехкамерный пакет, потребуется, соответственно, четыре стекла. Но в этом просто нет смысла. Увеличение веса пакета сопровождается дальше настолько мизерным улучшением характеристик, что о создании многокамерных пакетов речь не идет.

Однокамерный или двухкамерный стеклопакет

Стоит определиться с тем, насколько оправдано создание двухкамерных стеклопакетов, обеспечивает ли дополнительное стекло существенное улучшение характеристик окна? Если сравнивать простые пакеты, с самыми обычными стеклами, однокамерный стеклопакет не обеспечивает необходимые в средней полосе России характеристики. То есть, однокамерный стеклопакет с обычным оконным стеклом категорически не обеспечивает поддержание требуемых условий в помещении.





Образование конденсата на таком стеклопакете возможно при температуре за окном уже около восьми – десяти градусов мороза, а снижение шума составляет около 35 децибел. Характеристики двухкамерного пакета значительно лучше. Коэффициент сопротивления передаче тепла у него выше примерно на семьдесят процентов. Это значит, что при такой же влажности в помещении конденсат появится лишь при морозе в тридцать градусов. Гораздо лучшими оказываются и звукоизолирующие характеристики такого стеклопакета. Особенно при использовании более толстого наружного стекла, исключающего возникновение резонансных колебаний. Но речь пока идет о стеклопакетах с обычными стеклами.

Однокамерный стеклопакет энергосберегающий

Но относительно недавно у двухкамерных стеклопакетов появились серьезные конкуренты, причем, аргументы в их пользу становятся все более весомыми. Речь идет о более простых и легких однокамерных стеклопакетах с различными специальными стеклами. Прежде всего, стоит сравнить двухкамерные стеклопакеты с однокамерными теплосберегающими, имеющими низкоэмиссионные стекла. Еще совсем недавно говорить о такой конкуренции было просто бессмысленно.

Но сегодня технологии создания таких стекол обеспечивают их все большую доступность. Даже самые простые и дешевые теплоотражающие стекла обеспечивают однокамерным пакетам общий коэффициент сопротивления теплопередаче такой же, а иногда и немного выше, чем у двухкамерных. При выборе более дешевых стекол придется лишь мириться с тем, что окна будут выглядеть слегка затемненными. Более дорогие стекла типа «І» избавлены и от этого недостатка. И сразу же отметим, что все разговоры о низкой экологичности этих стекол и прочих их недостатках просто не имеют смысла. А казавшийся еще недавно абсолютно очевидным выбор между однокамерными и двухкамерными стеклопакетами становится намного проблематичнее.

Однокамерный стеклопакет цена

Но встает и другой не менее серьезный вопрос, которым наши соотечественники, увы, вынуждены задаваться в первую очередь. Речь идет о цене различных стеклопакетов. Этот аспект может стать решающим. В принципе, цена стеклопакетов тоже помочь в выборе практически не может, так как заплатить за оба варианта тоже придется примерно одинаково. То есть, цена однокамерного теплосберегающего стеклопакета оказывается ненамного большей, чем обычного двухкамерного.

Но для того, чтобы обеспечить большую безопасность помещения и самого чудесного стекла, установленного в теплосберегающем стеклопакете, а также повысить его звукоизолирующие свойства, мы рекомендовали бы применить и второе специальное стекло.

Говорить о достаточно дорогом триплексе или закаленных стеклах не будем, но специальной противовандальной пленкой стекло защитить необходимо точно. Дело в том, что разбитое стекло может означать крах уникальных характеристик внутреннего стекла. Напыление не любит контакта с атмосферой. Пленка и ее нанесение обойдутся не слишком дорого, зато безопасность повысится заметно. Даже на четвертом этаже гарантий безопасности нет.

Толщина однокамерного стеклопакета

Когда мы говорим о теплосберегающем однокамерном стеклопакете, речь идет о применении в нем низкоэмиссионного стекла, которое благодаря прозрачной металлизированной сверхтонкой пленке, напыляемой на его поверхность, способно отражать тепловое излучение. То есть, ИК-излучение из помещения на улицу благодаря таким стеклам проникает в гораздо меньшем объеме. Но прямой теплообмен такого стеклопакета остается таким же, как и у обычного однокамерного. Уменьшить его можно лишь за счет увеличения воздушной прослойки. Казалось бы, решение вполне очевидно – сделать большей толщину камеры.

Базовый однокамерный стеклопакет имеет формулу 4-16-4, то есть между двумя четырехмиллиметровыми стеклами располагается шестнадцатимиллиметровая камера газа. И увеличить ее, как оказалось, нельзя. В противном случае начинается конвекция и воздух, перемешиваясь, начинает «доставлять» холод к внутреннему стеклу. И эффект оказывается абсолютно противоположным желаемому. В принципе, толщину газовой камеры увеличить можно, но тогда необходимо думать о том, как ухудшить условия для начала конвекции, что усложнит и сделает значительно дороже конструкцию стеклопакета.

Вес однокамерного стеклопакета

Но есть у однокамерного стеклопакета и неоспоримый плюс. Речь идет о его весе, который практически в полтора раза меньше, чем у двухкамерного собрата. Это вполне логично, ведь львиная доля веса стеклопакета приходится на стекло. И применение двух стекол вместо трех дает серьезный выигрыш по весу. Прежде всего, благодаря этому, существенно снижаются нагрузки на фурнитуру, что в итоге должно дать существенный выигрыш в плане долговечности конструкции.

На практике это пока не доказано, просто металлопластиковые окна у нас еще используются недостаточно долго.

Зато многие пользователи однозначно отмечают, что снижение веса обеспечивает несомненное удобство в плане управления окнами. Если говорить о конкретных цифрах, базовый однокамерный стеклопакет с четырехмиллиметровым стеклом весит двадцать килограмм (естественно, речь идет о квадратном метре остекления), в то время, как двухкамерный весит около тридцати килограмм. Конечно же, меньший вес стеклопакета сказывается и на стоимости доставки и установки. Пусть разница и не столь велика, но она есть. Да и в случае замены стеклопакета меньший вес удобнее.

Однокамерный стеклопакет цена

При сопоставимой цене и практически одинаковых характеристиках в плане энергосбережения однокамерный теплосберегающий стеклопакет обладает таким несомненным преимуществом, как меньший в полтора раза вес. Зато у двухкамерного намного лучшими оказываются звукоизолирующие свойства. Применение же низкоэмиссионных стекол в двухкамерном стеклопакете делает его практически идеальным средством для защиты и холода, но и существенно удорожает его. Выбирать потребителю. Благо, сегодня ему, как никогда ранее, есть из чего выбрать.

Видео про однокамерный стеклопакет

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 239

Стеклопакет – все, что нужно знать

Стеклопаке́т – это конструкция, состоящая из двух или более стекол, которые разделены специальными рамками, образуя при этом герметичные камеры. Они устанавливаются в деревянные и пластиковые окна, балконные рамы, двери и другие светопрозрачные конструкции.

Основное назначение – защита от шума, сохранение тепла и пропускание света в помещение.

Современный стеклопакет

Формула

Формула стеклопакета – это его обозначение по общепринятым стандартам. Она отражает всю необходимую информацию:

• Толщину, тип и марку стекла.
• Ширину дистанционной рамки и межстекольного пространства.
• Количество камер.
• Тип используемого для заполнения газа или воздух.

Формула однокамерного стеклопакета – 4М1-16-4М1 и двухкамерного – 4М1-16-4М1-12-4М1

Формула однокамерного стеклопакета 4М1-16-4М1 (часто можно встретить, упрощенную формулу – 4-16-4) означает, что стеклопакет имеет ширину – 24 мм, толщина стекла – 4 мм, ширина спейсерной рамки – 16 мм, марка листового стекла – М1, камеры заполнены обычным воздухом.

Для двухкамерного – указанная формула 4М1-16-4М1-12-4М1 расшифровывается:

• Марка стекла – М1.
• Толщина стекла – 4 мм.
• Ширина рамки – 16 мм и 12 мм соответственно.
• Толщина – 40 мм.

Кроме обозначения марки стекла, также может быть указано заполнение (Ar – аргон, Kr – криптон).

Конструкция стеклопакета

До второй половины 60-х годов стекла соединялись тремя разными способами:

• Спаивание.
• Заплавление.
• Склеивание.

По современным стандартам, стеклопакеты изготавливаются методом склеивания (ГОСТ 24866-2014) и имеют единую структуру.
Они состоят из:

• Стекла.
• Дистанционной рамки.
• Осушителя (молекулярное сито или силикагель).
• Герметика.
• Осушенного воздуха или инертных газов.

1 – Стекло; 2 – Дистанционная рамка; 3 – Молекулярное сито; 4 – Герметик; 5 – Камеры с осушенным воздухом

Заказывая окна, конструкцию стеклопакета – размер, толщину стекла, ширину рамки и заполнение – подбирают с учетом особенностей климата, нагрузок и пожеланий конкретного клиента.

Стекло

Стекло – основная и самая большая по площади часть всей конструкции стеклопакета. Его прямое назначение – пропускание солнечного света внутрь помещения. В производстве стеклопакетов используют различные стекла, каждое из которых имеет свои характеристики и предназначено для решения конкретных задач.

Стекло

Для изготовления стеклопакетов допускаются стекла, у которых:

• Толщина не менее 3 мм.
• Отсутствуют сколы и щербление по краю.
• Чистая внутренняя поверхность (не содержит следы от пальцев рук, герметик, пыль).
• Присутствуют явление интерференции, видимое под углом более 60 градусов к плоскости стеклопакета.

Виды стекла, применяемые при производстве стеклопакетов

Наиболее распространенные виды стекол и их условное обозначение

Дистанционная рамка

Второй по значимости элемент – дистанционная рамка. Она является разделителем стекол между собой и каркасом всей конструкции, а также заполняется осушителем. Рамки изготавливают из алюминия, оцинкованной стали или пластика.

Дистанционные рамки

Для производства рамок используют перфорированный профиль. Через отверстия которого, осушитель поглощает излишки влаги из межстекольного пространства и препятствуют образованию конденсата.

Молекулярное сито

Молекулярное сито – это гранулы синтетического цеолита без связующих веществ, которые засыпаются в полость дистанционной рамки и служат влагопоглотителем. Главная задача этого компонента – поглощение молекул воды, что предотвращает запотевание стекол изнутри.

Молекулярное сито

Осушитель, как и любой другой компонент, должен соответствовать ряду требований:

• Размеры гранул должны превышать размеры диффузных отверстий.
• Количество влагопоглотителя должно быть не менее 50% от объема полости рамки.

Герметик

Герметик – вещество, которое служит изолятором и препятствует попаданию влаги внутрь стеклопакета. В процессе производства, по периметру наносят два герметизирующих слоя:

• Первичный слой – наносят бутиловый герметик. Он хорошо препятствует проникновению водяного пара. Бутил наносится на дистанционную рамку, а затем, под воздействием высокой температуры и давления, стекла сдавливаются.
• Второй слой – с наружной стороны наносят силиконовый или полиуретановый герметик. Он обеспечивает требуемую герметичность и прочность соединения всех компонентов.

D – Общая глубина герметизирующих слоев; F – Глубина внутреннего (первичного) герметизирующего слоя; G – Глубина вторичного герметизирующего слоя; E – Глубина наружного герметизирующего слоя; H – Толщина первичного герметизирующего слоя

Используемые герметики должны иметь хорошую адгезионную способность к стеклу и спейсерной рамке, что обеспечит требуемые характеристики стеклопакета. Компоненты первого и второго герметизирующих слоев должны быть совместимы между собой. В противном случае между ними могут произойти химические реакции, которые впоследствии могут нарушить герметичность камер.

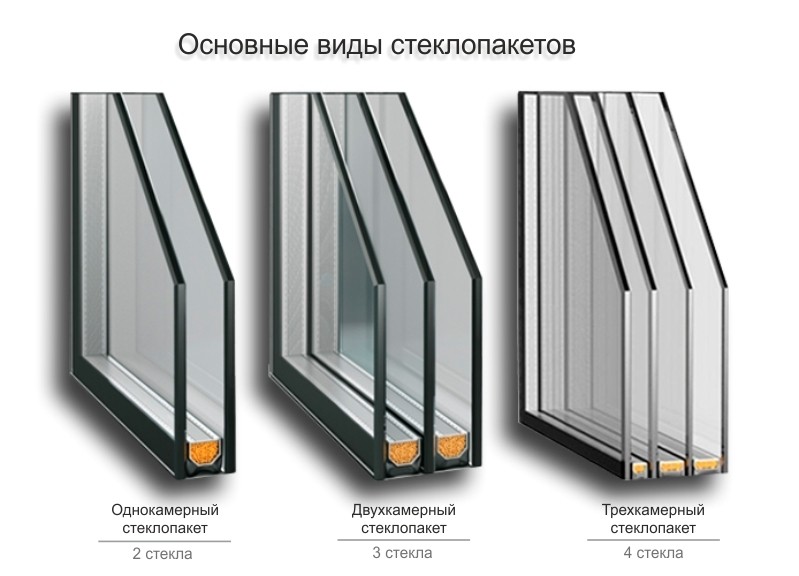

Виды стеклопакетов

В настоящее время существует две основные классификации.

По количеству камер:

• Однокамерные.
• Двухкамерные.
• Трехкамерные.

Наиболее распространенными вариантами являются стеклопакеты с двумя и тремя камерами.

Виды стеклопакетов по количеству камер

По согласованию с изготовителем, можно производить стеклопакеты:

• Состоящие из 4 и более стекол (трех-, четырехкамерные).
• Содержащие декоративные рамки в своей конструкции.

Вторая классификация, делит стеклопакеты на виды по назначению:

Однокамерный стеклопакет

Однокамерным называют стеклопакет, состоящий из 2 стекол, разнесенных на расстояние равное ширине дистанционной рамки. Наиболее часто такие стеклопакеты имеют толщину стекла от 4 до 6 мм, а общая ширина конструкции составляет 24 мм. Данный размер является оптимальным, а его увеличение негативно скажется на теплосберегающих свойствах изделия.

Однокамерный стеклопакет

Однокамерные стеклопакеты рационально устанавливать в:

• Балконные рамы и лоджии – в случае, если балкон не будет утепляться;
• Балконный блок – когда балкон уже застеклен.
• Летние дома.
• Террасы.

Двухкамерный стеклопакет

Двухкамерный стеклопакет – это конструкция из 3 стекол, соединенных двумя дистанционными рамками. Данный тип стеклопакетов имеет толщину от 32 мм и может иметь разные по ширине камеры. Эти различия в размерах позволяют повысить звукоизоляционные свойства стеклопакета, что способствует снижению уровня шума в помещении (более 35 дБ).

Двухкамерный стеклопакет

Большой вес – один из немногих минусов двухкамерных стеклопакетов. Однако использование качественной фурнитуры и стального армирования, дает возможность устранить этот недостаток.

Трехкамерный стеклопакет

Трехкамерный стеклопакет состоит из 4 стекол и 3 камер. Обладает более высокими звуко- и теплоизоляционными свойствами. Устанавливают такие стеклопакеты крайне редко, в случаях, когда жилье находится в зоне повышенного шума или сурового климата. Поэтому их использование в нашей климатической зоне неоправданно и рациональным решением будет установка двухкамерного стеклопакета.

Трехкамерный стеклопакет

Заказывая трехкамерный стеклопакет необходимо обратить внимание на то, что он имеет:

• Большой вес – необходимо разбивать конструкцию на несколько частей.
• Низкую светопропускаемость.
• Высокую стоимость.

Характеристики стеклопакетов

Характеристики однокамерных и двухкамерных стеклопакетов, с обычным и И-стеклом, толщиной – 24 мм, 32 мм, 40 мм

Полная таблица

Калькулятор веса

Результат вычислений

Однокамерный стеклопакет — Veles Trade

Eсли вам необходим Cтеклопакет нестандарной формы или размера — мы с радостью вам поможем

Мы рекомендуем использовать однокамерные стеклопакеты при остеклении: балконов и лоджий, помещений с большой площадью, хорошим отоплением и вентиляцией, летних загородных домов, нежилых помещений. Если у Вас в квартире, уже установлены металлопластиковые окна с однокамерным стеклопакетом, их всегда можно заменить на двухкамерный стеклопакет. Меняется только стеклопакет, все остальные элементы окна не требуют демонтажа или замены. Если двухкамерный стеклопакет шире однокамерного, также меняется штапик.

Шумоизолирующий стеклопакет. Окна, выходящие на улицы с интенсивным движением транспорта(3-е кольцо, Садовое и др.), требуют повышенных шумопоглощающих свойств. Зная физические свойства звуковой волны, нетрудно догадаться, что для погашения звукового резонанса в шумоизолирующих стеклопакетах необходимо обеспечить герметичность стыков и плотный прижим створок , различную толщину и плотность материала, а так же расстояния между стёклами. Звукоизолирующий стеклопакет должен состоять из стёкол различной толщины(4;6 мм) и желательно различного качества (триплекс и др.), а также различной ширины дистанционных рамок, с другим расстоянием между стёкол. К примеру, однокамерный стеклопакет с триплексом улучшает звукоизолирующие свойства окна на 4дБ, что сопоставимо обычному 2-х камерному стеклопакету 32 мм.

Солнцезащитный стеклопакет. В солнцезащитном стеклопакете используется тонированное стекло в массе или тонированное плёнкой. Данное стекло обладает обычными свойствами стекла за исключением светопроницаемости. Как правило, тонированные стеклопакеты используют в помещениях с солнечной стороны, там, где нет недостатка света, а так же в декоративных целях, и в помещениях, где необходимо скрывать внутренний мир от посторонних глаз.

Противоударный или защитный стеклопакет. В защитном стеклопакете применяют, как правило, стекло триплекс. Триплекс — многослойное стекло, состоящее из двух слоёв соединённых между собой прозрачной плёнкой, обладает высокой гибкостью, широко применяется в автопроме. Толщина стекла триплекс бывает от 6 до 40мм. При разбивании данного стекла плёнка не даёт разлететься множественным осколкам и тем самым оберегает от получения травм. Триплекс толщиной более 13 мм является пуленепробиваемым для пистолета Макарова. Ещё в противоударных стеклопакетах наша компания использует стёкла с классом защиты А2 и А3. Данные стёкла, как правило, используются при остеклении витрин и объектов, содержащих культурные и товарные ценности. Защитные стёкла А2 и А3 испытывают падением шара весом 4 кг с высоты 6,5 — 9.5 м.

Декоративный стеклопакет. С помощью различных видов имитаций и раскладок снаружи и внутри стеклопакета можно получать интересные стилизации и эффекты.

Шпросы — это специальные профили, которые устанавливаются внутри стеклопакета, для декоративного украшения окна. Возможно соединение под разными углами, сложные геометрические формы, в том числе изогнутые под различным радиусом. Используются различной ширины и цвета.

При мытье окон шпросы более удобны, чем фальш-переплет, который монитруется на поверхности стеклопакета.

Фальш-переплёт или фальшнакладки — это самоклеющийся накладной декоративный профиль, который наклеивается снаружи, на стекло или стеклопакет с двух сторон, образуя имитацию оконного переплёта. Используется в декоративных целях Конструктивной нагрузки не несёт. Накладка может иметь разную ширину и высоту, и, как правило, красится в один цвет с окном. Фальшнакладки часто используют при изготовлении окон под старину при реставрации зданий.

Толщина двухкамерного стеклопакета, размеры

Помещение хорошо и равномерно освещено, когда в комнаты в течение дня попадает много естественного света. Однако классические большие окна, которые обеспечивают его проникновение, являются и охлаждающим фактором. Очевиден тот факт, что стеклопакеты больших размеров, а также максимальная толщина стеклопакета обеспечивают нужную глубину проникновения дневного света, при этом они обладают отменными термоизоляционными свойствами.

Максимальная толщина однокамерного стеклопакета

Однокамерный стеклопакет большого размера состоит из двух стекол, разделенных рамкой. При этом максимальная толщина стеклопакета составляет 30 и более мм, и зависит от толщины стекла и размера рамки. Для стеклопакетов (более 1500 x 1500 мм) обычно используется стекло толщиной от 5 мм.

Толщина двухкамерного стеклопакета

Для двухкамерного стеклопакета – толщина может составить максимум 46 мм.

Благодаря увеличению толщины стеклопакета происходит улучшение теплофизических параметров изделия. Однако следует учесть, что такой эффект не бесконечен и, начиная с определенного момента, толщина двухкамерного стеклопакета не повышает уровень теплоизоляции, т.е. наблюдается ее уменьшение при каждом следующем сантиметре увеличения толщины двухкамерного стеклопакета. Поэтому специалистами определено оптимальное расстояние между стёклами 16 мм. Если происходит уменьшение этого расстояния, то соответственно уменьшается и толщина воздушного слоя, т.е. его тепловое сопротивление.

Устанавливая стеклопакеты больших размеров в жилом помещении, необходимо найти золотую середину между его площадью, максимальной толщиной двухкамерного стеклопакета и собственно размером окон. Например, в гостиной, площадью от 28 до 30 м² для установки можно использовать стеклопакет размером 1,5 x 2,3 м.

Максимальный размер стеклопакета

При использовании стеклопакета большого размера необходимо знать, что существуют ограничения по его высоте и ширине 3,2 x 3,0 м, согласно требованиям ГОСТ 24866-99. Но на практике строители производят расчеты максимального размера и толщины стеклопакета с учетом количества камер, ширины дистанционной рамки, толщины стекла и других немаловажных параметров:

• Однокамерный стеклопакет: ширина дистанционной рамки 16 мм; толщина стекла от 5 до7 мм; площадь от 4,5 до 6,5 м²
• Двухкамерный стеклопакет: ширина дистанционной рамки 12 мм; толщина стекла от 5 до7 мм; площадь от 4,5 до 6 м²

Стеклопакет толщина окна двухкамерного и однокамерного

Современное окно невозможно представить без качественного стеклопакета, который в свою очередь и обеспечивает заданные параметры качества изделия: показатели шумо и теплоизоляции, внешний вид и т.д. Такие модели являются не только надежными и безопасными, но и очень эффективными в энергетическом и тепловом плане.

Что собой представляют стеклопакеты

Изобретены были стеклопакеты еще в середине двадцатого века, но распространение они получили только в последние десятилетия. Данной изделие представляет собой конструкцию из определенного набора стекол, разделенных герметичными камерами. В состав входят минимум два стекла, объединенные посредством дистанционной рамы из металла.

Что касается характеристик рассматриваемой конструкции, то зависеть они будут от количества и качества используемых стекол. Кроме того, влияние на качество выполнения окном своих функций будет оказывать и материал, из которого выполнена рама и правильность установки.

Плюсы и минусы

У стеклопакетов есть целый ряд достоинств, но не обходится и без недостатков. К положительным качествам относят:

1. Высокий уровень надежности.
2. Высокие звукоизоляционные параметры.
3. Высокий коэффициент сохранности тепла в помещении (особенно для двух трехкамерных изделий).
4. Обеспечение герметичности окна, что спасет от сквозняков.
5. Удобство использования и высокая функциональность.

В качестве минуса отмечается высокая стоимость по сравнению со стандартным остеклением окон. Кроме этого, за все дополнительные функции придется дополнительно платить (защитное напыление от инфракрасного излучения, обустройство вентиляции и т.д.)

Виды

Все стеклопакеты можно классифицировать по нескольким параметрам. Например, по качеству стекол, количеству камер и т.д. выбирать стоит в зависимость от назначения и расположения окна. Базовая характеристика делит все изделия на однокамерные, двухкамерные и трехкамерные.

Однокамерный

Однокамерный стеклопакет состоит из двух стекол и воздушной камеры между ними. Стоит отметить, что состав конструкции предусматривает наличие влагопоглощающего вещества внутри камеры, чтобы предотвратить запотевание окна.

Для стандартной модели приняты следующие параметры:

1. Ширина пакета – 24 мм;
2. Толщина стекла – 4 мм;
3. Воздушный зазор камеры – 16 мм.

К достоинствам такого варианта относят небольшой вес, что обеспечивает надежное крепление в проеме, и высокую степень пропускания солнечного света; к недостаткам – невысокие характеристики тепло и звукоизоляции.

Двухкамерный

Двухкамерная модель стеклопакета обеспечивает высокие показатели коэффициента сохранности тепла и защиты от шума, но пропускает немного меньше света (это, впрочем, незаметно невооруженным глазом). Такие характеристики получаются благодаря конструкции изделия. В него входят три стекла, которые разъединены двумя герметичными камерами.

Для стандартной модели приняты следующие параметры:

1. Ширина пакета – 38 мм;
2. Толщина стекла – 4 мм;
3. Воздушный зазор камеры – 14 и 12 мм.

Трехкамерный

В состав трехкамернной замкнутой конструкции входит четыре стекла, которые разделены тремя камерами. Такие изделия появились не так давно для применения в суровых климатических условиях или при больших шумовых нагрузках. Стоит отметить, что толщина стекол в составе таких моделей может быть как одинаковая, так и разная.

Толщина

Толщина стеклопакета напрямую зависит от его структуры. Данный параметр будет состоять из суммарной толщины стекол, входящих в состав и ширины воздушного зазора камер. Обычно толщина каждого стекла составляет 4 мм, а ширина камеры от 12 до 16 мм.

Количество и качество стекол

Количество стекол в модели зависит от вида стеклопакета (однокамерный, двухкамерный или трехкамерный). Таким образом, может быть два, три или четыре стекла. Что касается качества, то тут огромную роль играют требования и пожелания заказчика.

Основными требованиями считается пропускная способность света, сбережение тепла, отражение света и т.д. в связи с этим могут использоваться:

1. Энергосберегающие варианты. Для них характерно наличие специального напыления (покрытия), способного к селективному отражению инфракрасных лучей. Такое излучение переносит тепло и благодаря специальному покрытию отражается обратно в помещение. Такой подход позволит повысить коэффициент теплосбережения. Покрытие может быть мягкого и твердого типа.
2. Закаленный вариант. Для получения стекол такого формата, их подвергают дополнительным тепловым воздействиям. Таким образом достигается повышение механической и термической прочности, что важно при установке окон на мансардах и застеклении балконов. При разрушении такое стекло распадается на небольшие части без острых краев, что является безопасным.
3. Триплекс вариант. Такие стекла являются многослойными, причем между слоями находится клейкая пленка или смола, что при разрушении не дает изделию рассыпаться на мелкие и острые частички. Кроме показателей безопасности отмечаются и высокие показатели шумовой изоляции.
4. Вариант с защитой от солнца. Для выполнения солнцезащитных свойств на стекло напыляют тонкий слой оксида металла.

После установки мастером готового остекления в оконный проем можно самостоятельно проверить количество стекол в пакете.

Для этого достаточно поднести зажженную спичку или зажигалку к поверхности и посчитать сколько раз отразится изображение. Это число и будет искомым.

Как выбрать стеклопакет

К выбору стеклопакета стоит подходить ответственно, поскольку использоваться они будут достаточно длительный период. Поэтому стоит сразу подобрать составляющие с требуемыми характеристиками.

Кроме этого, есть несколько пунктов, на которые обращают особое внимание:

1. При подборе изделия не стоит упускать из вида сам оконный полихлорвиниловый профиль. Для установки в местности с умеренным климатом достаточно изделия толщиной 34 мм (двухкамерная модель). Такой вариант обеспечит надежность окна, звукоизоляцию и минимализацию потерь тепла. Для северных регионов лучше выбрать продукцию с толщиной 44 мм.
2. Для помещений с высокоэффективным и качественным отоплением не стоит останавливать выбор на многокамерных моделях стеклопакета. Такое сочетание может сделать атмосферу внутри дома очень жаркой. Оптимальным вариантом в таком случае будет установка одинарной модели с энергосберегающим покрытием.
3. Аналогично не стоит добиваться повышения шумоизоляции при помощи толщины модели. Более эффективно будет выполнить дополнительные звукоизоляционные работы и выбрать стекла с повышенными требованиями к пропуску шума с улицы.

При анализе выше представленных рекомендаций можно сказать, что при выборе стеклопакета основополагающим является требования к сохранности тепла, безопасности, отражению и пропусканию света, звуковой изоляции.

При подборе качества и вида изделия и его составляющих нет необходимости добиваться требуемых параметров посредством толщины и массивности. В первую очередь стоит подумать о рациональном соотношении качества, чтобы минимизировать толщину и количество камер пакета. Главное не забывать, что чем тяжелее ваши стекла, тем сложнее будет зафиксировать и удержать их в оконном проеме.

Ремонт стеклопакетов

Ремонт стеклопакета подразумевает ликвидацию каких-либо неприятностей, возникших в процессе эксплуатации. В то же время, если на изделии появилась трещина, то ремонт не имеет никакого смысла, необходимо будет делать замену. Такие неприятности могут произойти от механических повреждений и при резких перепадах температурного режима. При этом не стоит думать, что если трещину дало только одно стекло из конструкции, то нет необходимости производить замену. Даже при одном поврежденном элементе необходимо принимать подобные меры.

Для проведения ремонтных работ лучше всего привлекать специалистов. Это связано с высокими требованиями к квалификации и навыкам человека, проводящего такие действия. При ремонте есть вероятность повредить изделие и снизить срок его эксплуатации.

В заключение хочется еще раз отметить, что рассматриваемый вариант застекления помещения является высокоэффективным и многофункциональным по сравнению со стандартным единичным стеклом в раме. Но стоит внимательно продумать все характеристики и составляющие при заказе, чтобы оптимизировать ценовые и качественные параметры будущих окон.

Статья была полезна?

0,00 (оценок: 0)

Основные размеры стеклопакетов и их значения

Конструкция данного решения остекления включает в себя раму и несколько стекол, между которыми закачен газ, либо сухой воздух. Стеклопакеты бывают нескольких видов. Также они отличается по количеству камер — существуют однокамерные, двухкамерные и трехкамерные модификации.

Ни одно возведение здания не обходится без остекления оконных проемов – это известно всем. Для того, чтобы в помещение проникало как можно больше естественного света проектировщики стараются закладывать в архитектурные проекты применение стеклопакетов больших размеров (насколько позволяет проем окна).

Между тем, им необходимо соизмерять допустимые размеры данного решения и ветровую нагрузку, которой будет подвергаться оконная конструкция.

Основные характеристики стеклопакета – это размер и толщина. При монтаже стекол, следует учитывать угол наклона их поверхностей, чаще всего он равняется 90 градусам. Немаловажную роль играет и назначение изделия – для офисных или промышленных зданий, либо для жилых помещений. При современном остеклении максимальный размер стеклопакета равняется 6 на 3,2 метра (6000х3200 мм).

Типичный однокамерный вариант данного изделия идет толщиной, равной 24 мм. Максимально возможная толщина стеклопакета равняется не более 60 мм.

Типичные размеры окон в домах (2 створки): панельных, деревянных, «сталинках», «хрущевках», «брежневках» — это 1,3 метра по высоте и 1,4 по ширине. Трехстворчатые окна идут размерами: высота 1,4 метра, ширина либо 2,05, либо 2,07 метра.

Что необходимо учитывать при выборе.

Прежде всего, ознакомьтесь со статьями «Виды стеклопакетов» и «Характеристики стеклопакетов» — в них дана подробная информация, касающаяся стекол, устройства, состава, различия данных изделий. К этому можно добавить, что крайне желательно использовать вариант, где расстояние между стеклами будет не более 2 см.

Если конструкция окна значительных размеров, а расстояние между стеклами небольшое, то при прогибе или деформации одного стекла, дефекты со временем появятся и на соседних. Если же изделие наоборот, слишком маленькое, то разрушение стекла также вполне возможно. Особенно характерен такой вариант развития события для зимнего времени – вследствие воздействия на окно низких температур. Это происходит из-за того, что внутри камеры происходит уменьшение объема закачанного газа, и стекло не может подстроиться под данную особенность вследствие своих небольших размеров.

Помимо всем привычных стеклопакетов, существуют и другие, например энергосберегающие и солнцезащитные. Также, те, кто живет на мансарде, безусловно, остановят свой выбор на стеклопакетах для мансардных окон. Они функциональны и смотрятся очень красиво.

---



Влияние толщины стеклопакетов и снижения веса на их функциональные свойства

Многослойные стеклопакеты (стеклопакеты) широко используются в строительстве. Большее количество газонаполненных зазоров выгодно с точки зрения снижения тепловых потерь в остеклении, однако увеличенный вес и толщина стеклопакета создают дополнительные трудности при изготовлении, транспортировке и установке таких элементов. Этот недостаток можно частично устранить, используя стеклянные панели толщиной менее 4 мм и уменьшая толщину газонаполненных зазоров между отдельными стеклянными панелями.В статье анализируется влияние уменьшения веса и толщины стеклопакетов и газонаполненных зазоров на их функциональные свойства. Анализ касался двух аспектов: потерь тепла через остекление и статических величин, возникающих в стеклопакетах, нагруженных изменениями атмосферного давления, температуры и давления ветра. На основе принятых расчетных моделей определены значения коэффициента теплопередачи и статики для отдельных вариантов конструкции конструкций. Показано, что использование стеклопакетов толщиной 2 и 3 мм в стеклопакетах оправдано при изменении атмосферного давления и температуры. Конструкции стеклопакетов со стеклянными панелями уменьшенной толщины показали большие прогибы и напряжения при воздействии ветровой нагрузки. Уменьшение толщины газонаполненных зазоров способствует снижению результирующей нагрузки, вызванной климатическими факторами, однако вызывает увеличение потерь тепла.

1 Введение

Стеклопакеты (стеклопакеты) — широко используемый элемент конструкций, составляющих прозрачные строительные перегородки. Такая перегородка состоит как минимум из двух стекол, соединенных с помощью распорки по краям для получения плотного стыка [1].Пространство между стеклами представляет собой герметичный зазор, заполненный газом, что позволяет снизить тепловые потери в зданиях. В течение ряда лет в жилищном строительстве доминирует стандартный набор, состоящий из изолированного блока из двух оконных стекол (один зазор) с заявленным значением коэффициента теплопередачи U = 1,1 Вт / м ² K. Такое Блок состоит из двух стеклянных панелей толщиной 4 мм, разделенных зазором (пространством), заполненным аргоном стандартной толщины 16 мм. В настоящее время в связи с повышенным интересом к энергосберегающему и пассивному строительству и ужесточением требований к теплоизоляции зданий [2, 3] существует потребность в улучшении теплоизоляции перегородок зданий, в том числе в остеклении.Поэтому более широкое использование стеклопакетов представляется необходимостью — преимуществом таких стекол является снижение коэффициента теплопередачи и уменьшение потерь тепла через остекление.

Однако основным недостатком стеклопакетов является значительное увеличение веса и толщины таких элементов, что может вызвать трудности при производстве, транспортировке и установке стеклопакетов. Кроме того, оконные рамы должны выдерживать повышенный вес стеклопакетов.Этот недостаток может быть частично устранен за счет использования стеклянных панелей толщиной менее 4 мм и уменьшения толщины газонаполненных зазоров между составляющими стеклопакетами [4, 5, 6].

Целью анализа, проведенного в статье ниже, было определение влияния уменьшения толщины стеклопакетов и толщины газонаполненных зазоров в стеклопакетах на их функциональные свойства.

Анализ был сосредоточен на двух аспектах: потери тепла через остекление (коэффициент теплопередачи) и статические значения (результирующая нагрузка, прогиб, напряжение), возникающие в стеклопакетах, подверженных воздействию климатических факторов (изменения атмосферного давления и температуры, ветровая нагрузка).

2 Анализ коэффициента теплопередачи стеклопакетов

2.1 Методика расчета

Коэффициент теплопередачи U [Вт / м ² K] для стеклопакетов был определен расчетным методом на основе стандарта [7]. Значение U зависит от:

• — коэффициенты термической поверхности на внутренней и внешней стороне перегородки; значения этих коэффициентов зависят от условий окружающей среды, в первую очередь от скорости движения воздуха,

• — толщина стеклопакетов, из-за хорошей теплопроводности стекла это влияние незначительно,

• — термическое сопротивление герметичных газонаполненных зазоров — это влияние было проанализировано в главе 2. 2,

• — расположение оконного стекла; В этой статье предполагается, что стеклопакеты вертикальные, в случае горизонтальных или наклонных стеклопакетов значение U увеличивается.

2.2 Термическое сопротивление герметичных газонаполненных зазоров

Тепловое сопротивление герметичного зазора, заполненного газом R _с [м ² K / Вт], рассчитывается по следующей формуле

(1) р s знак равно 1 час р + час грамм

где:

h _r — теплопроводность от излучения [Вт / м ² K],

ч _г — теплопроводность газа [Вт / м ² K].

В соответствии с расчетной моделью, описанной в [7], значение h _r зависит от средней температуры газа в газовом зазоре T _m [K] и, во-первых, от коэффициента излучения ϵ [-] поверхностей стекол, ограничивающих зазор. Предполагается, что ϵ = 0,837 для оконных стекол без модифицирующего покрытия. Покрытие с низким E снижает коэффициент излучения поверхности до = 0,1 ÷ 0,04. Применение такого покрытия ограничивает теплопроводность за счет излучения, тем самым увеличивая термическое сопротивление газового зазора в несколько раз [8, 9].

Параметр h _g описывает теплопроводность газа за счет теплопроводности с учетом конвекции. Влияние конвекции не учитывается для тонких зазоров, что означает, что значение h _g обратно пропорционально толщине зазора, а зависимость термического сопротивления R _s от толщины зазора, заполненного газом, является приблизительно линейной. При превышении определенного предельного значения влияние конвекции становится видимым — дальнейшее увеличение толщины газового слоя больше не приносит пользы.Предельное значение толщины зазора, заполненного газом, зависит, прежде всего, от разницы температур ΔT [K] на поверхностях, ограничивающих этот зазор [10]. Описанное явление представлено на рис. 1, где показана зависимость термического сопротивления газового зазора от его толщины для слоя аргона. Были сделаны следующие допущения: T _м = 283,15 K (10 C), излучательная способность ограничивающих поверхностей ϵ _{1 с} = 0.837 и ϵ _{2 с} = 0,04, скорость ветра 4 м / с. На основании графика на Рисунке 1 было установлено, что:

Рисунок 1

Зависимость термического сопротивления зазора, заполненного аргоном, от его толщины и от перепада температур ΔT ограничивающих поверхностей, описание приведено в тексте.

• — добавление газонаполненных зазоров к стеклопакету выгодно, потому что значения ΔT для отдельных зазоров обычно ниже, чем в стеклопакете

• — при больших значениях ΔT , например в зимнее время, уменьшение толщины газонаполненного зазора не может привести к снижению его термического сопротивления.

2.3 Влияние толщины газонаполненного зазора на коэффициент теплопередачи стеклопакета

Анализ влияния толщины газонаполненного зазора на величину U проводился для двух различных вариантов условий окружающей среды:

• — внешняя температура t _e = 0 C, внутренняя температура t _i = 20 C, скорость ветра 4 м / с — это приблизительные стандартные условия, определенные в [7] ,

• — зимние условия — падение внешней температуры t _e = −20 ^∘ C.

На рис. 2 представлена ​​конструкция анализируемых стеклопакетов. Толщина компонентного остекления обозначена как d , а толщина газонаполненного зазора обозначена как s . Для идентификации отдельных элементов стеклопакета были применены следующие индексы: камеры были помечены номерами, начиная со стороны наружного воздуха, внешнее стекло обозначено как «ex», внутреннее стекло обозначено как «In», а остальные стеклянные панели помечены индексом, а камеры, в которые они помещены, пронумерованы по порядку.

Рисунок 2

Состав стеклопакета: стеклопакет, б) стеклопакет, а) стеклопакет. A — Компонентное остекление, B — Заполненный газом зазор, C — Покрытие Low-E, D — Герметик, E — Прокладка края с поглотителем влаги.

При расчетах значения U предполагалось, что одна из ограничивающих поверхностей каждой камеры имеет покрытие Low-E (прерывистая линия на рисунке 2).Такая конструкция выгодна с точки зрения уменьшения потерь тепла. Также предполагалось, что толщина всех оконных стекол составляет 4 мм, зазоры заполнены аргоном.

Результаты расчетов представлены на рисунках 3 и 4 и в таблице 1. На диаграммах прерывистой линией обозначена критическая толщина камеры, когда влияние конвекции становится видимым. В таблице 1 значения в скобках означают изменение значения U применительно к блоку с зазорами толщиной 16 мм, заполненными аргоном.

Рисунок 3

Зависимость коэффициента теплопередачи от толщины газонаполненного зазора для условий: t _e = 0 ^∘ C, t _i = 20 ^∘ C.

Рисунок 4

Зависимость коэффициента теплопередачи от толщины камеры для условий: t _e = −20 C, t _i = 20 ^∘ C.

Таблица 1

Вариационные характеристики коэффициента теплоотдачи стеклопакетов.

Толщина газонаполненного зазора s [мм]	Коэффициент теплопередачи U [Вт / м 2 K]
	Стандартные условия			Зимние условия
	Стеклопакет	Тройное остекление	Стеклопакет	Стеклопакет	Тройное остекление	Четырехкамерный стеклопакет
8	1. 63 (46,4%)	0,95 (69,1%)	0,66 (73,0%)	1,58 (19,0%)	0,92 (43,3%)	0,65 (62,3%)
10	1,41 (26,5%)	0,80 (42,8%)	0,55 (44,8%)	1,36 (2,6%)	0,78 (20,8%)	0,54 (35,6%)
12	1,25 (11.9%)	0,70 (24,3%)	0,48 (25,3%)	1,30 (-2,5%)	0,67 (4,9%)	0,47 (17,1%)
14	1,12 (0,7%)	0,62 (10,6%)	0,42 (10,9%)	1,31 (-1,2%)	0,63 (-1,4%)	0,42 (4,0%)
16	1,11	0.56	0,38	1,33	0,64	0,40
18	1,13 (1,1%)	0,53 (-5,8%)	0,35 (-8,6%)	1,34 (1,0%)	0,65 (1,3%)	0,41 (1,3%)

2.

4 Обсуждение результатов

Значение U — это измерение тепловых потерь, возникающих в стеклопакетах при заданных условиях теплопередачи.Использование газонаполненных зазоров толще предельных значений толщины, превышение которых делает заметным влияние конвекции, нецелесообразно. Предельные значения увеличиваются при увеличении количества стекол в стеклопакете и снижении внешней температуры.

В стеклопакетах и ​​тройных стеклопакетах, у которых толщина газонаполненных зазоров составляет 16-18 мм, значение U в зимних условиях значительно выше, чем в стандартных. В случае более тонких зазоров или стеклопакетов значения U могут быть более выгодными в зимних условиях.Здесь мы учитываем два сосуществующих фактора: большее значение перепада температур ΔT усиливает конвективную и лучистую теплопередачу в газонаполненных зазорах, но снижение средней температуры газа T _м в зазорах ограничивает эту теплопередачу.

На основании выполненных расчетов можно констатировать, что использование слишком узких газонаполненных зазоров способствует увеличению теплопотерь через остекление, что особенно заметно в случае стеклопакетов с тройным и четверным остеклением.В таких агрегатах использование зазоров менее 12 мм приводит к значительному ухудшению тепловых свойств перегородки.

3 Анализ статических величин стеклопакета в условиях эксплуатации

3.1 Методика расчета

Стеклопакеты обладают особыми свойствами, когда речь идет о передаче климатической нагрузки. Каждое изменение температуры газа в газовом зазоре или внешнего атмосферного давления создает нагрузку на оконные стекла компонентов и вызывает их отклонение (рис. 5a, 5b).В результате прогиба стекол газ в узком зазоре изменяет свой объем и давление, частично компенсируя изменения давления и температуры, однако это не меняет того факта, что все изменения погодных условий, давления и температуры неблагоприятны. для этих структур. Например, отклонения стекол видны, поскольку изображение, видимое в свете, отраженном стеклом, искажается. Предпринимаются попытки снизить нагрузки климатического воздействия с помощью устройств, уравнивающих давление газа в газонаполненных зазорах с атмосферным давлением [11, 12].Эти решения сейчас находятся на стадии тестирования и массового производства не производятся.

Рисунок 5

Типичные прогибы стеклопакетов: а) увеличение внешнего давления или снижение температуры газа в зазорах, б) уменьшение внешнего давления или повышение температуры газа в зазорах, в) давление ветра.

В случае приложенной поверхностной нагрузки, например давления ветра (рис. 5c), изменения параметров газа в зазорах оказывают положительное влияние на распределение нагрузки, так как она распределяется по всем остекленным стеклам в установке.

Распределение статических величин — результирующая нагрузка на площадь q [кН / м ² ], прогиб w [мм] и напряжение σ [МПа] компонентных оконных стекол в единице, следовательно, является результатом мгновенное равновесие между внешними нагрузками и параметрами газа в герметичных зазорах: давлением, объемом и температурой.

Чтобы определить результирующую нагрузку, приложенную к каждой из составляющих стеклянных панелей, необходимо рассчитать рабочее давление газа, при котором система находится в равновесии.Для стеклопакета соответствующие расчетные модели указаны, в том числе, в [13, 14, 15]. В статье [16] автором представлена ​​собственная модель, позволяющая оценить рабочее давление газа для агрегата с любым количеством газовых зазоров. В этой модели предполагалось, что газ в зазорах удовлетворяет общему уравнению газа.

(2) п 0 ⋅ v 0 Т 0 знак равно п s е ⋅ v s е Т s е знак равно const

где:

p ₀ , T ₀ , v ₀ — начальные параметры газа в зазоре: давление [кПа], температура [K], объем зазора [м ³ ], получено в процессе производства,

p _se , T _se , v _se — параметры обслуживания соответственно.

Также предполагалось, что каждый из заполненных газом зазоров изменяет свой объем из-за отклонения ограничивающих стекол.

(3) Δ v j знак равно ∫ 0 б ∫ 0 а ш Икс , y dxdy знак равно α j ⋅ q j

где:

Δv _j — изменение объема газонаполненного зазора из-за прогиба одного из стекол, ограничивающего этот зазор [м ³ ],

w ( x, y ) — функция отклонения, [м] зависимость величины отклонения от координат ( x, y ) любой точки, расположенной на стекле шириной a [м] и длиной b [м],

α _j — коэффициент пропорциональности [м ⁵ / кН]; это изменение объема с единичной результирующей нагрузкой на площадь стеклянной панели,

q _j — результирующая нагрузка на площадь стекла, ограничивающего зазор [кПа].

Предположение, что зависимость прогиба от нагрузки является линейной, является достаточным приближением в том случае, если величина прогиба не превышает толщину стеклопакета [17].

На основе формул (1) и (2) можно составить уравнение для каждого заполненного газом зазора, которое описывает его рабочий объем в состоянии равновесия с определенной нагрузкой. Решение этого уравнения (для стеклопакетов) или одновременных уравнений (для стеклопакетов) позволяет определить рабочее давление в газонаполненных зазорах, как подробно описано в [16].Результирующая нагрузка для каждого из составных оконных стекол определяется отдельно на основе разницы давлений между зазорами или между зазором и окружающей средой с учетом внешних поверхностных нагрузок, например . давление ветра. Знание результирующей нагрузки позволяет рассчитать максимальный прогиб и напряжение для каждой стеклянной панели с помощью зависимостей, известных в теории пластин Кирхгофа-Лява, например, в соответствии с [18].

3.2 Влияние толщины газонаполненных зазоров и толщины стеклопакетов на статические значения стеклопакетов

Анализ влияния толщины газонаполненных зазоров и толщины стеклопакетов на статические значения стеклопакетов проводился по методике, представленной в [16], на базе блока следующих размеров: 0, 8 × 1,2 м.Было принято: модуль Юнга для стекла 70 ГПа и коэффициент Пуассона 0,2. Предполагаемые начальные условия: p ₀ = 100 кПа, T ₀ = 293,15 K (20 C). Были проанализированы два типа нагрузки:

• — повышение атмосферного давления на 3 кПа, на примере нагрузки, приложенной симметрично (падение температуры газа в газовых зазорах на 8,8 К дает те же результаты),

• — давление ветровой нагрузки 0.3 кН / м ² , как на рисунке 5c, в качестве примера несимметричной нагрузки.

Было принято следующее соглашение о знаках: результирующая нагрузка на площадь и прогиб считаются положительными, если их направление — от внешнего к внутреннему (слева направо на рисунке 2).

В таблицах 2 и 3 представлены результаты расчетов статических значений для каждой из составляющих стеклянных панелей (использовались обозначения индексов, как на Рисунке 2). Были проанализированы стеклопакеты и стеклопакеты различной конструкции.

Таблица 2

Статические значения в оконных стеклах — повышение атмосферного давления на 3 кПа.

Структура стеклопакета [мм]	Результирующая нагрузка на площадь q [кН / м 2 ]				Прогиб w [мм]				Напряжение σ [МПа]
	из	1-2	2-3 ​​	в	из	1-2	2-3 ​​	в	из	1-2	2-3 ​​	в
d ex — с 1 — d 1-2 — с 2 — d дюйм					Стеклопакеты
4-16-4-16-4	0. 129	0,000	–	-0,129	1,05	0,00	–	-1,05	2,44	0,00	–	2,44
4-12-4-12-4	0,098	0,000	–	-0,098	0,80	0.00	–	-0,80	1,85	0,00	–	1,85
3-12-3-12-3	0,042	0,000	–	-0,042	0,82	0,00	–	-0,82	1,42	0,00	–	1.42
4-12-2-12-4	0,098	0,000	–	-0,098	0,80	0,00	–	-0,80	1,85	0,0	–	1,85
6-12-2-12-4	0,154	-0,006	–	−0. 147	0,37	-0,41	–	-1,20	1,29	0,48	–	2,77
6-12-2-12-3	0,082	-0,009	–	-0,073	0,20	-0,60	–	-1,41	0.69	0,70	–	2,45
d ex — с 1 — d 1-2 — с 2 — d 2-3 — с 3 — d дюйм					Стеклопакеты
4-16-4-16-4-16-4	0,189	0,062	−0.062	-0,189	1,54	0,50	-0,50	-1,54	3,56	1,17	1,17	3,56
4-12-4-12-4-12-4	0,144	0,048	-0,048	-0,144	1,17	0,39	-0,39	-1. 17	2,71	0,89	0,89	2,71
3-12-3-12-3-12-3	0,063	0,021	-0,021	-0,063	1,21	0,40	-0,40	-1,21	2,10	0,70	0,70	2,10
4-12-2-12-2-12-4	0.145	0,006	-0,006	-0,145	1,18	0,39	-0,39	-1,18	2,73	0,45	0,45	2,73
6-12-2-12-2-12-4	0,231	-0,003	-0,015	-0,213	0,56	−0. 20	-0,97	-1,74	1,94	0,24	1,12	4,02
6-12-2-12-2-12-3	0,133	-0,007	-0,019	-0,107	0,32	-0,47	-1,26	-2,06	1,11	0,54	1.46	3,57

Таблица 3

Статические значения в оконных стеклах — нагрузка «ветер слева» 0,3 кН / м ² .

Структура стеклопакета [мм]	Результирующая нагрузка на площадь q [кН / м 2 ]				Прогиб w [мм]				Напряжение σ [МПа]
	из	1-2	2-3 ​​	в	из	1-2	2-3 ​​	в	из	1-2	2-3 ​​	в
d ex — с 1 — d 1-2 — с 2 — d дюйм					Стеклопакеты
4-16-4-16-4	0.107	0,098	–	0,094	0,87	0,80	–	0,77	2,02	1,85	–	1,77
4-12-4-12-4	0,106	0,099	–	0,096	0,86	0,8	–	0.78	1,99	1,86	–	1,80
3-12-3-12-3	0,102	0,100	–	0,098	1,97	1,92	–	1,89	3,43	3,33	–	3,28
4-12-2-12-4	0.146	0,018	–	0,136	1,19	1,15	–	1,11	2,75	1,33	–	2,56
6-12-2-12-4	0,229	0,008	–	0,063	0,55	0,53	–	0.51	1,91	0,61	–	1,19
6-12-2-12-3	0,259	0,009	–	0,031	0,62	0,61	–	0,60	2,17	0,71	–	1,05
d ex — с 1 — d 1-2 — с 2 — d 2-3 — с 3 — d дюйм					Стеклопакеты
4-16-4-16-4-16-4	0.086	0,076	0,070	0,067	0,70	0,62	0,57	0,55	1,63	1,44	1,32	1,26
4-12-4-12-4-12-4	0,084	0,076	0,071	0,069	0,68	0.62	0,58	0,56	1,57	1,43	1,34	1,30
3-12-3-12-3-12-3	0,079	0,076	0,073	0,072	1,52	1,46	1,42	1,39	2,64	2,53	2.46	2,42
4-12-2-12-2-12-4	0,144	0,017	0,016	0,123	1,17	1,11	1,05	1,00	2,71	1,28	1,22	2,31
6-12-2-12-2-12-4	0,225	0.008	0,008	0,060	0,54	0,52	0,50	0,48	1,88	0,60	0,58	1,12
6-12-2-12-2-12-3	0,252	0,009	0,009	0,030	0,61	0,59	0.58	0,57	2,11	0,69	0,67	1,00

На рисунке 6 представлены графики, демонстрирующие влияние толщины стеклопакетов компонентов на максимальный прогиб w и напряжение σ в стеклопакете при изменении нагрузки атмосферного давления на 3 кПа и постоянной толщине газонаполненного зазора с = 12 мм.

Рисунок 6

Влияние толщины стеклопакетов на: а) прогиб, б) напряжение в типовой установке, нагруженной повышением атмосферного давления на 3 кПа.

На рисунке 7 представлен параллельный метод анализа влияния толщины газонаполненного зазора при предполагаемой толщине стеклопакета d , равной 4 мм.

Рисунок 7

Влияние толщины газонаполненных зазоров на: а) прогиб, б) напряжение в типовой установке, нагруженной повышением атмосферного давления на 3 кПа.

3.3 Обсуждение результатов

Представленный расчет продемонстрировал, что оконные стеклопакеты в единицах передают нагрузки определенным образом, в зависимости от способа приложения нагрузки.

При симметричном воздействии климатической нагрузки (изменение атмосферного давления, однородное изменение температуры газа в газонаполненных зазорах) статические значения увеличиваются примерно пропорционально увеличению суммарной толщины газонаполненных зазоров. Таким образом, прогиб и напряжение почти в три раза больше в стеклопакете, чем в стеклопакете (рис. 7). Учитывая вышеизложенное, целесообразно уменьшить толщину газонаполненных зазоров, так как это приводит к уменьшению прогиба и напряжения.

Когда дело доходит до влияния толщины оконных стекол на статические значения, расчеты показали, что для каждой единицы существует критическая толщина с самыми высокими значениями напряжения в составных стеклянных панелях (прерывистая линия на рисунке 6b). Это связано с тем, что толстые стеклянные панели очень жесткие, поэтому величина напряжения низка даже в случае больших нагрузок, однако очень тонкие стеклянные панели более подвержены прогибу — в этом случае изменение давления в зазорах в результате изменения их объема в большей степени уравновешивает изменение атмосферного давления и результирующая нагрузка уменьшается.Например, при модификации стеклопакета толщиной d с 4 мм до 2 мм для четырехкамерного остекления увеличение прогиба w очень незначительное (с 1,17 до 1,23 мм), но уменьшение напряжения σ составляет значительный (от 2,72 до 1,42 кПа).

Уменьшение толщины оконных стекол внутренних компонентов (с индексами 1-2, 2-3) не имеет отрицательных результатов, так как эти стекла не подвергаются значительному воздействию нагрузок.

Тем не менее, дифференциация толщины внешних стекол может дать определенные отрицательные результаты (с индексами «ex» и «in») в случае, если одно из них толще.В этом случае атмосферная нагрузка в меньшей степени выравнивается давлением газа в газонаполненных зазорах. Видно, что сумма абсолютных значений составляющих оконных стекол увеличивается (хотя алгебраическая сумма всегда равна 0), что не выгодно. Например, утолщение стеклянной панели с индексом «ex» с 4 мм до 6 мм привело к увеличению прогиба и напряжений во всех остальных стеклянных панелях блоков (таблица 2).

Стеклопакет, подверженный воздействию ветровой нагрузки, ведет себя совершенно иначе.Внешняя нагрузка распределяется на все стекла в установке (сумма результирующих нагрузок на стекла равна внешней нагрузке). Величина нагрузки, воздействующей на конкретное стекло, зависит от его расположения внутри стеклопакета, но в первую очередь от его жесткости. Уменьшение толщины оконных стекол приводит к увеличению прогиба и напряжения в агрегате. Например, в блоках, состоящих из стеклопакетов толщиной 2 мм, даже небольшая ветровая нагрузка приводит к большим прогибам, что, как следствие, ограничивает возможность использования таких блоков.

Еще один пример уменьшения стеклопакетов внутренних компонентов (с индексами 1-2, 2-3) с 4 до 2 мм (таблица 3). В этом случае стекла с индексами «ex» и «in», как более жесткие, принимают на себя большую часть внешней нагрузки, поэтому их прогиб и напряжение возрастают. Однако желательно утолщать стекло «ex», на которое непосредственно воздействует нагрузка, , например . до 6 мм, как показано в расчетах.

Распределение нагрузок в оконном стекле под действием ветровой нагрузки практически не зависит от толщины газонаполненных зазоров.

4 Выводы

Формирование стеклопакетов, то есть выбор толщины составляющих элементов, является сложной задачей, особенно в случае стеклопакетов, где для отдельной конструкции возможно несколько вариантов. Эту проблему следует учитывать в отношении потерь тепла через остекление, а также в отношении результатов воздействия окружающей среды на стеклянные панели. Утверждается, что некоторые действия, полезные из-за тепловых свойств остекления, вызывают повышенный прогиб и напряжение в стеклопакетах.Таким образом, необходимо искать своего рода компромисс между двумя вышеупомянутыми аспектами.

В статье было продемонстрировано, что уменьшение толщины некоторых оконных стекол в агрегате с целью уменьшения веса агрегата не приводит к значительному увеличению прогиба и напряжения агрегата, а в определенных условиях значения уменьшены. Прежде всего, можно уменьшить стеклянные панели внутренних компонентов даже до 2 мм, а внешние стекла — до 3 мм.

Однако стеклопакеты

со стеклянными панелями уменьшенной толщины следует использовать с осторожностью в местах, подверженных сильной ветровой нагрузке. В таких случаях целесообразно увеличить толщину внешнего остекления, которое непосредственно подвергается ветровой нагрузке «ex».

Уменьшение толщины газонаполненных зазоров в большинстве случаев приводит к ухудшению тепловых свойств перегородки, но также к уменьшению прогиба и напряжений в стеклопакетах, подверженных климатической нагрузке. Это особенно актуально для стеклопакетов и стеклопакетов.Такие блоки подвергаются гораздо большим результирующим нагрузкам, чем стеклопакеты. Проведенный в статье анализ показал, что уменьшение газонаполненных зазоров в стеклопакетах ниже 12 мм не оправдано из-за значительного увеличения коэффициента теплоотдачи.

При толщине 12 мм тепловые потери в стандартных условиях увеличиваются примерно на 25%, но суммарное значение газовых слоев и связанных с ними прогибов и напряжений уменьшается на 25% (для стеклопакетов), что может быть приемлемым компромиссом между профессионалами. и минусы этого решения.

Номенклатура

a ширина (по стеклу), [м]

b длина (стеклопакета), [м]

d толщина (стеклопакета), [мм]

ч теплопроводность, [м ² K / Вт]

p давление, [кПа]

q результирующая нагрузка на площадь, [кН / м ² ]

R термическое сопротивление, [Вт / м ² K]

с толщина (газонаполненного зазора), [мм]

T температура (газа в зазоре), [К]

t температура (воздуха), [K] или [ ^∘ C]

U Коэффициент теплопередачи, [Вт / м ² K]

v объем (зазора), [м ³ ]

w прогиб, [мм]

w ( x, y ) функция отклонения, [м]

греческие буквы

α Коэффициент пропорциональности, [м ⁵ / кН]

ΔT разность температур, [К]

Δv изменение объема, [м ³ ]

ϵ коэффициент излучения поверхности, [-]

σ напряжение, [МПа]

Индексы и обозначения

0 начальные параметры газа

1, 2, 3 Удельный газовый зазор

1-2, 2-3 оконные стекла (между зазорами)

1с, 2с поверхностей (ограничение зазора)

e внешний

ex внешнее стекло

г газ

i внутренний

в внутреннее стекло

j оконное стекло (ограничивающее зазор)

м среднее

r излучение

с газовый зазор

se параметры рабочего газа

Ссылки

[1] Van Den Bergh S., Hart R., Jelle B.P., Gustavsen A., 2013 Оконные распорки и кромочные уплотнения в стеклопакетах: современный обзор и перспективы на будущее. Energy and Buildings, 2013, 58, 263-280. Поиск в Google Scholar

[2] Hee WJ, Alghoul MA, Bakhtyar B., Elayeb OK, Shameri MA, Alrubaih MS et al., Роль оконного остекления при дневном освещении и энергосбережение в зданиях. Обзоры возобновляемой и устойчивой энергетики, 2015, 42, 323-343. Поиск в Google Scholar

[3] Юра Дж., Rozwój technologii i konstrukcji okien zewnętrznych.Построение оптимизированного энергетического потенциала, 2016, 17 (1), 27-32 (на польском языке). Искать в Google Scholar

[4] Hardtke R., Die Zukunft von Qualitäts — Isolierglas ist multifunktional. BAUflash, 2016, 1-2, 14-16 (на немецком языке) Искать в Google Scholar

[5] Макаревич М., О potrzebie i możliwości zmniejszenia ciężaru okien z szybami dwukomorowymi. Świat Szkła, 2012, R.17, 7-8, 18-20 (на польском языке) Искать в Google Scholar

[6] Siegele C., Szkło z rolki. Cienkie szkło rewolucjonizuje tafle szklane i szyby zespolone, wiat Szkła, 2018, 1 (225), 38-41 (на польском языке) Искать в Google Scholar

[7] PN-EN 673: 2011 Стекло в здании — Определение коэффициента теплопередачи ( U value) — Метод расчета.Искать в Google Scholar

[8] Хуанг С., Ван З., Сюй Дж., Лу Д., Юань Т., Определение оптических констант функционального слоя низкоэмиссионного стекла онлайн на основе теории Друде. Thin Solid Films, 2008, 516, 3179-3183 Искать в Google Scholar

[9] Соловьев А.А., Работкин С.В., Ковшаров Н.Ф., Полимерные пленки с многослойными низкоэмиссионными покрытиями. Материаловедение в обработке полупроводников, 2015, 38, 373-380. Поиск в Google Scholar

[10] Арыджи М., Карабай Х., Кан М., Поток и теплопередача в окнах с двойным, тройным и четверным стеклопакетом, Энергия и здания , 2015, 86, 394-402 Искать в Google Scholar

[11] Sack N., Rose A., Untersuchungen zur Umsetzbarkeit von druckentspanntem Mehrscheiben-Isolierglas. Istitut für Fenstertechnik Rosenheim. https://www.ift-rosenheim.de/documents/10180/671018/FA_GR1406.pdf/2d0f2a7b-4c25-4133-900f-48953b6bfdad (на немецком языке) Поиск в Google Scholar

[12] Swisspacer Triple, 2018, http : //www.swisspacer.com/en/products/swisspacer-triple Искать в Google Scholar

[13] Фельдмайер Ф., Klimabelastung und Lastverteilung bei Mehrscheiben-Isolierglas. Stahlbau, 2006, 75 (6), 467-478 (на немецком языке) Искать в Google Scholar

[14] Obliczenia szyb zespolonych podpartych na krawędziach, Instrukcje, Wytyczne, Poradniki 426, Instawaytut Techniki Budzowlanej, 2007 (на польском языке) Искать в Google Scholar

[15] Stratiy P., Численно-аналитический метод оценки деформаций стеклопакетов под воздействием климатических нагрузок. В: Мургуль В., Попович З. (ред.), Международная научная конференция «Энергетический менеджмент на муниципальных транспортных объектах и ​​транспорте EMMFT 2017», «Достижения в области интеллектуальных систем и вычислений», 2017, т. 692, 970-979 Искать в Google Scholar

[16] Respondek Z., Rozkład obciążeń środowiskowych w wielokomorowej szybie zespolonej. Построение оптимизированного энергетического потенциала, 2017, 19 (1), 105-110 (на польском языке) Поиск в Google Scholar

[17] Klindt L.Б., Кляйн В., Glas als Baustoff. Eigenschaften, Anwendung, Bemessung, Verlagsgesellschaft R. Müller, Köln-Braunsfeld, 1997 (на немецком языке) Искать в Google Scholar

[18] Тимищенко С.В. Войновски-Кригер С., Теория пластин и оболочек, McGraw-Hill Book Company, Inc., Нью-Йорк — Торонто — Лондон, 1959 г. Поиск в Google Scholar

Поступила: 24.04.2018

Принято: 16.07.2018

Опубликовано в сети: 24.11.2018

© 2018 З.Respondek, опубликованный De Gruyter

Это произведение находится под лицензией Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 License.

Стандартные стеклопакеты, G3, G31, G32, G33, DU6

Стеклопакет G3 — Solar Factor

• Однокамерный стеклопакет «Solar Factor» 4HT — Tg16Ar — 4H
• Наружное стекло солнцезащитного крема закалено, 0,16 «толщиной
• Внутреннее стекло закалено, толщина 0,16″
• Теплая прокладка TGI
• R-значение 5.7 (стекло)
• Полость остекления, заполненная инертным газом — аргон
• Модели, применимые к: FX, FV, FVE

Стеклопакет G31 — Solar Factor, ламинированный

• Однокамерное остекление «Solar Factor» блок 4HT– Tg14Ar — 33.2
• Солнцезащитное стекло, закаленное, толщина 0,16 дюйма
• Ламинированное внутреннее стекло 33,2 PVB (0,25 дюйма) — класс P2A согласно EN 356, 1 (B) 1 согласно EN 12600
• Теплая распорка TGI
• R-ценность 5.2 (стекло)
• Полость остекления, заполненная инертным газом — аргон
• Модели, применимые к: FX, FV, FVE

Стеклопакет G32 — Solar Factor

• Однокамерный стеклопакет «Solar Factor», 4HT — Tg16Ar — 4H, почернение по краю стеклопакета (1,2 дюйма), цвет RAL 9005
• Солнцезащитное внешнее стекло, усиленное, толщиной 0,16 дюйма
• Внутреннее стекло, усиленное, толщиной 0,16 дюйма
• Теплая распорка TGI
• R-значение 5.7 (стекло)
• Полость остекления, заполненная инертным газом — аргон
• Модель применима к: FXC

Стеклопакет G33 — Solar Factor , ламинированный

• Однокамерный стеклопакет «Solar Factor», 4HT– Tg14Ar — 33,2, почернение по краю стеклопакета (1,2 «), цвет RAL 9005
• Солнцезащитное внешнее стекло закаленное, толщина 0,16″
• Ламинированное внутреннее стекло 33,2 PVB (0,25 «) — класс P2A согласно EN 356, 1 (B) 1 согласно EN 12600
• Теплая распорка TGI
• R-значение 5.2 (стекло)
• Полость остекления, заполненная инертным газом — аргон
• Модель применима к: FXC

Стеклопакет DU6 — Высокоэффективный

• Двухкамерный стеклопакет, более широкий с 4 сторон, 6H-18-4HT-18-44.2T
• Наружное стекло, отражающее (# 2), закаленное, толщиной 0,024 дюйма
• Среднее стекло, закаленное, толщиной 0,16 дюйма
• Внутреннее стекло, ламинированное, 44,2 PVB (0,35 дюйма) — класс P2A согласно EN 356, 1 (B) 1 согласно EN12600
• Теплая распорка TGI
• R-значение 11.4 (стекло) согласно EN 673
• Полость остекления, заполненная инертным газом — Аргон
• Модели, применимые к: DRF, DEF

* покрытие с низким уровнем выбросов (отмечено красным на рисунке)

Стандартные стеклопакеты — ФАКРО

Стеклопакет — У2 * — энергоэффективный

• Однокамерный 4Н — Ст16Ар — 4Т.
• Наружное стекло закаленное, стальная распорка, внутреннее стекло с покрытием с низким уровнем выбросов.
• Пространство между стеклами заполнено инертным газом — аргоном.

Стеклопакет — U3 * — энергоэффективный

• Однокамерный 4H — Tg16Ar — 4T.
• Наружное закаленное стекло, теплая распорка, внутреннее стекло с покрытием с низким уровнем выбросов. Пространство между стеклами заполнено инертным газом — аргоном.

Стеклопакет — U4 * — энергоэффективный

• Стеклопакет двухкамерный 4HT-Tg12Ar-4-Tg12Ar-4T
• Закаленное внешнее стекло, теплая распорка TGI черного цвета, внутреннее стекло с покрытием с низким уровнем выбросов.Пространство между стеклами заполнено инертным газом — аргоном.

Стеклопакет — U5 * — высокоэффективный

• Двухкамерное остекление 4HT — Tg10Kr — 4H — Tg10Kr — 4HT.
• Двухкамерное остекление состоит из трех закаленных стекол толщиной 4 мм, крайние стекла
  изготовлены из низкоэмиссионного стекла.
• Обе полости 10 мм камеры между стеклами заполнены инертным газом — криптоном.
• В остеклении с высоким энергопотреблением используется теплая распорка TGI из пластика.
• В остеклении алюминиево-пластиковых окон У5 используется конструкция 4HT — Tg8Kr — 4H — Tg10Kr — 4HT.

Стеклопакет — U6 * — высокоэффективный

• Стеклопакет двухкамерный 6HT — Tg18Ar — 4H — Tg18Ar — 33.2T.
• Состоит из трех стекол: внешнего закаленного стекла, внутреннего закаленного с низким уровнем выбросов и внутреннего (состоит из двух стекол с 0,76 мм (2×0,38 мм) слоем ПВБ пластиковой мембраны между ними) ламинированного противовзломного класса P2A.
• Агрегат имеет две теплые прокладки TGI.
• Полости камеры заполнены инертным газом-аргоном.

Стеклопакет U8 * — пассивный

• Трехкамерное остекление 4H — Tg12Kr — 4HT– Tg12Kr — 4HT — Tg12Kr — 4HT, состоит из четырех закаленных стекол.
• Имеет три низкоэмиссионных слоя и теплые прокладки TGI. внутренний ламинат класса защиты от взлома P2A. В агрегате есть три теплые проставки TGI.
• Пустоты камеры диаметром 12 мм между стеклами заполнены инертным газокриптоном.

Стеклопакет — L3 * — Сейф

• Стеклопакет однокамерный 4HS — Tg14Ar — 33.1T.
• Наружное стекло, упрочненное слоем легкого ухода, теплая распорка TGI, внутреннее стекло состоит из двух листов стекла толщиной 3 мм с 0,38 мм слоем полиэтиленовой мембраны ПВБ между ними. Полость остекления заполнена инертным газом аргоном.
• Ламинированный элемент расположен со стороны остекления со стороны помещения и покрыт слоем с низким уровнем излучения.
• В случае повреждения или разбития многослойного стекла осколки стекла будут прилипать к мембране. Многослойное стекло также снижает проникновение УФ-лучей на 92%.
• Внутреннее стекло (33.1) имеет класс 2 (B) 2 согласно EN 12600.
• В остеклениях P2 и L3 внешнее стекло закалено и покрыто легким в уходе слоем, который предотвращает накопление грязи и помогает содержать окна в чистоте.
• Во-первых, он поглощает ультрафиолетовый свет солнца, вызывая реакцию на поверхности стекла, которая разрушается и разрыхляет грязь.
• Во-вторых, стеклянная поверхность имеет покрытие, которое при прохождении дождя или воды по окну заставляет их равномерно распределяться по поверхности вместо образования капель воды, тем самым унося с собой грязь.
• По сравнению с обычным стеклом вода сохнет быстрее, не оставляя пятен.

Стеклопакет — P2 * — Противовзломный

• Однокамерное остекление 4HS — Tg14Ar — 33.2T, ламинированное и класс защиты от взлома P2A согласно стандарту EN 356.
• Обеспечивает повышенную устойчивость к поломке.
• Устройство состоит из внешнего закаленного стекла с легким в обслуживании слоем, теплой распорки TGI и внутреннего стекла, которое состоит из двух листов стекла толщиной 3 мм со слоем пластиковой мембраны из ПВБ толщиной 0,76 мм (2×0,38 мм) между ними.
• Полость остекления заполнена инертным газом — аргоном.
• На внутренней стороне многослойного стекла имеется покрытие с низким уровнем излучения, которое снижает проникновение УФ-лучей до 99%.

Стеклопакет — P5 * — Противовзломный и энергоэффективный

• Двухкамерное остекление 4HS — 10 — 4HT — 8 — 33,2T, ламинат и класс защиты от взлома P2A согласно стандарту EN 356.
• Обеспечивает повышенную устойчивость к поломке.
• Полость остекления заполнена инертным газом — криптоном.
• Теплая прокладка TGI.
• На внутренней стороне многослойного стекла имеется покрытие с низким уровнем излучения, которое снижает проникновение УФ-лучей до 99%.

* низкоэмиссионное покрытие (на картинке отмечено красным)

разница, плюсы и минусы каждого типа

Люди при заказе пластиковой коробки часто не знают, что такое стеклопакет, и путают его с обычным окном. Далеко не все обращают внимание при выборе оконного профиля на то, что в него будет вставляться. Это не правильно. Стеклопакеты занимают большую площадь оконной конструкции и состоят из стекла и воздушной прослойки между ними, образуя замкнутую камеру.Его можно заполнять не только воздухом, но и другим газом. Сделать правильный выбор поможет знание комплектации и отличий в конструкциях. В чем разница между однокамерными и стеклопакетами? Разница в них значительная.

Однокамерная конструкция

Существует заблуждение, что слово «однокамерный» означает один стакан. Как уже было сказано выше, в камере уже два очка. Между ними помещается слой специального вещества, которое впитывает влагу и не дает образовываться конденсату.Другое название этой конструкции — одиночный. Мастера своего дела часто используют выражение «стандартный стеклопакет».

Эта система включает два стекла размером 4 мм с воздушным зазором между ними 16 мм. Итого 24 мм. Есть конструкции с отклонением от этого стандарта — 18 или 36 мм. Разница между однокамерными и стеклопакетами заключается в весе. Первый по массе намного меньше второго. Но как это влияет на работу? Чем меньше вес окна, тем надежнее оно крепится к проему и через два стекла проходит больше солнечного света.

Двойная камера

Двойное остекление, состоящее из трех окон и двух воздушных камер между ними, называется двухкамерным или двойным. Это самый популярный вид остекления окон. Применяется в любых жилых помещениях — квартирах, коттеджах, офисах. Популярный вариант стеклопакетов — толщина 38 мм. Он содержит 3 стакана по 4 мм и две камеры 14 и 16 мм.

Чем отличается однокамерный стеклопакет от двухкамерного? Разница между ними заключается в пропускании световых лучей, но простому человеку это сложно заметить.Также следует учесть, что двухкамерный стеклопакет весит больше, чем единичный, поэтому при установке необходимо знать, выдержит ли проем или балкон такую ​​нагрузку.

Механизм трехкамерный

Данный вид стеклопакетов применяется в северных регионах, так как при низких температурах показывает наибольшую сохранность тепла. Он состоит из 4 окон и трех комнат между ними. Толщина всего стеклопакета 58-60 мм.

Тройное стекло защищает от потери тепла на 50 процентов более чем в два раза. Но есть оговорка, что при температуре ниже 40 градусов этот показатель заметен, а вот при более высоких температурах разницы в жаре почти нет. Есть трехкамерные конструкции и недостатки. При большой толщине стекла вес увеличивается, а надежность крепления снижается. Поэтому рекомендуется разделять широкие проемы на несколько секций, чтобы установка была максимально надежной.Если за окном нет оживленной трассы или аэропорта, а температура зимой держится в пределах нормы, установка тройного стеклопакета себя не оправдает.

Разница в цене

Чем отличаются однокамерные стеклопакеты от двухкамерных? Прежде всего, потребители задаются вопросом о цене. При выборе двухкамерного или однокамерного стеклопакета разница в стоимости не будет тем фактором, который сыграет большую роль.Двойной стоит примерно на 25 процентов больше, чем одинарный. Но если говорить о трехкамерном стеклопакете, то его стоимость на 50 процентов выше, чем двухкамерный. При этом разница в цене стекла не так значительна, как в толщине профиля. Ведь она должна быть прочной и надежной, чтобы сохранить конструкцию стеклопакета.

Энергосберегающий

Есть вариант стеклопакетов, в котором только одна камера, но не нагнетается воздух, а особый газ — аргон.Стекло с одной стороны покрыто серебром. Они в таком корпусе энергосберегающие и немного дороже обычных.

В этом случае есть более дорогие варианты. Серебряное покрытие служит зеркалом, отражающим в жаркий день солнечные лучи. В холодную погоду не дает теплу уходить из комнаты. Такой вариант идеален для тех, кому нужен легкий, но теплый стеклопакет. Он на 30% легче, а по теплу намного лучше, чем однокамерный и двухкамерный стакан.Разница, минусы и плюсы очевидны. Но у этой конструкции есть недостаток — срок службы, который составляет всего 10-15 лет. По истечении этого времени газ испаряется и серебряное покрытие рассеивается. В этом случае окно становится обычным, однокамерным.

Применение однокамерных окон

Такие стеклопакеты не имеют большой тепловой защиты, но иногда их установка целесообразна и выгодна:

• Лоджия или балкон.Когда нет необходимости утеплять лоджию, то есть выносить дополнительные батареи и проводить утепление, то ее можно оборудовать цельным стеклопакетом. В этом случае между главным окном и окном лоджии будет непосредственно ее пространство, в котором будет находиться дополнительная камера. Таким образом, независимо от того, производится ли остекление балкона / балкона в одно или два стекла, температура будет одинаковой.
• Дача. Здесь используются однокамерные и стеклопакеты.Разница в установке в доме отдыха будет очевидна. Пластиковые окна по цене не выше, чем рамы из дерева, и вы можете купить их по указанным размерам. Поэтому для загородных домов такие окна (однокамерные) — наиболее оптимальный вариант. Осенью, когда прибор включается на обогрев, они сохранят тепло не хуже деревянных аналогов.

• Терраса. Часто такое помещение даже в капитальном доме не утеплено и не имеет отопления, поэтому очень кстати будет многослойный стеклопакет.При этом пластиковые конструкции отлично вписываются в образ любого помещения.
• Окна с одинарным стеклопакетом следует устанавливать в южных регионах, где самые суровые зимы сопровождаются морозами не ниже 10 градусов.

Толщина стекла

Не последнюю роль играет толщина этого стандарта — 5 мм, но лучше выбирать толщину не менее 6 мм. Тогда однокамерный стеклопакет станет намного эффективнее двухкамерного.При этом можно значительно сэкономить, ведь последний вариант всегда будет стоить дороже, вне зависимости от того, какое стекло ставить. Однокамерные и стеклопакеты, разница между которыми не только в цене, но и в энергосбережении, имеют разную толщину.

При выборе конструкции для подавления внешнего шума толщина большого значения не играет, но для сохранения тепла этот показатель значительный. Оптимальный вариант для города — двухкамерный механизм.

Плюсы и минусы однокамерного окна

Рассмотрим однокамерный и двухкамерный стеклопакеты.Отличия, плюсы и минусы таких конструкций рассчитываются исходя из основных характеристик. Достоинством первой конструкции можно считать небольшой вес. Применяется для обустройства лоджий, балконов и террас, не утяжеляя их. В финансовом плане это тоже большой плюс. К недостаткам можно отнести небольшое шумоподавление, нежели двухкамерное, а также меньшее сопротивление теплопередаче, которого не хватает для климата на большей части страны. Использование одинарных стеклопакетов могло быть очень ограниченным.Но все изменило внедренные энергосберегающие технологии.

Достоинства и недостатки стеклопакетов

Вариант данной конструкции намного прочнее однокамерного собрата. Основные показатели шумо- и теплоизоляции у двухкамерного окна намного выше, поэтому его применение получило наиболее широкое распространение.

Имеет три стакана и две подушки безопасности, а толщина профиля не намного больше конструкции в двух очках. Это приводит к хорошему подавлению шума и сохранению тепла.Стоимость стеклопакета не превышает дополнительных 20-30 процентов к цене одинарного стеклопакета. Поэтому он завоевал популярность у потребителей. При установке однокамерных и стеклопакетов (отличия и недостатки конструкций представлены в нашей статье) требуется большое внимание и аккуратность. Поэтому лучше прибегнуть к услугам профессионалов.

Советы по выбору

• Расстояние между очками в сумке не должно превышать 20 мм.В противном случае он не будет соответствовать хорошим характеристикам шумо- и теплоизоляции.
• Размеры стеклопакета не могут превышать 3,2 * 3 м. Большее значение приведет к тому, что однокамерный и двухкамерный стеклопакет в процессе эксплуатации может деформироваться или полностью выйти из строя. Разница в цене здесь не имеет значения.
• Цветное стекло устанавливается только снаружи и тщательно укрепляется.
• Монтаж стеклопакета выполняется только при температуре окружающей среды не ниже -15 градусов, а внутренней — не ниже +5 градусов.

Тщательно подходите к покупке стеклопакетов. При выборе производителя, а также при покупке профиля и фурнитуры не стоит экономить, ведь срок службы качественных окон составляет несколько десятков лет.

То есть с трехкамерным остеклением и его особенности

Трехкамерный стеклопакет очень популярен в России. Для большинства районов страны он наиболее оптимально отвечает поставленным задачам, качественно сохраняет тепло, изолирует шум, если окна расположены на шумных улицах или дворах.Именно оптимальная толщина и цена товара решат большинство проблем.

Какие особенности имеет тройное остекление?

В отличие от однокамерных и двухкамерных, трехкамерные окна отличаются значительно большей толщиной и, как следствие, большим весом. Также есть боле толстой конструкции, имеющей дополнительные подушки безопасности, однако трехкамерная модель считается самой удачной и лучшей. Он хорошо справляется с утепленным помещением с улицы, не имеет большого веса и более доступен по цене.Часто ставить изделие по толщине не имеет смысла.

Конструкция представляет собой остекление, имеющее три герметичные воздушные камеры и четыре окна. Камеры могут быть заполнены сухим воздухом или газом, кроме того, они могут отличаться по толщине.

Когда нужен трехкамерный стеклопакет?

Трехкамерные пластиковые окна могут быть любых размеров и формы. Их выбор зависит от следующих факторов:

• Особенности климата. Обычно такое остекление нужно там, где температура может опускаться ниже зимних -30 градусов.
• Если строительная площадка находится в шумном месте, и вам необходимо тихое помещение.

Нужны ли мне дополнительные камеры?

Чаще всего толстые окна можно встретить в северных регионах страны. Обычно в южной части России и в средней полосе ее окна изготавливаются строго индивидуально, а их производство незначительно корректируется из-за невысокого спроса.

Стоит отметить, что чем больше камер, тем выше коэффициент сопротивления.Каждая дополнительная камера увеличивается в 1,5 раза.

Если сравнивать стекло с тремя камерами и одной, то в первой будет намного теплее, комната почти неслыханная на улице, однокамерная, при этом изделие не способно адекватно изолировать звук. При температуре -15 начнет замерзать.

При выборе остекления обратите внимание, какое стекло используется. Основное качество зависит от того, стекло Low-E или нормальная стоимость. В случае с обычным стеклом количество камер роли не играет.

Трехкамерные окна отлично справляются с шумопоглощением. Чем больше камер, тем тише в комнате. Стоит отметить, что в основном от высокочастотного шума способно избавить вас от высокочастотного шума. От таких звуков, как движение поездов, он, к сожалению, не избавился. Толстые пластиковые окна пропускают значительно меньше света, чем обычные, поэтому будьте готовы к тому, что в комнате будет не так светло. Однако в тех районах, где освещения и так мало, например, в Арктике, заметной разницы не так уж и много.

Salamander BluEvolution

Соотношение цена / качество

При выборе стеклопакетов, двухкамерных или трехкамерных, многие покупатели руководствуются ценой продукта. Трехкамерный продукт значительно дороже двухкамерного, примерно на 50% стоимости. Цена обусловлена ​​дороговизной непрофильного, техничного и сложного производственного процесса. К тому же не все компании производят такие окна, в связи с этим существует некоторая монополия.

Кроме того, чем больше вес остекления, тем прочнее должен быть профиль.Его нужно усилить, иначе возникнет риск пригибания структуры. Фурнитура не сразу выбирает качество, иначе она быстро выйдет из строя, а также удорожает окно.

Не полагайтесь на установку окон непрофессиональными сотрудниками. Важно, чтобы конструкция была установлена ​​правильно и аккуратно, от ее качества зависит эта операция.

Чтобы ширма прослужила дольше, не следует сильно открывать створки — идеально фиксировать остекление, потому что на открытую створку ложится слишком большая нагрузка.Поскольку пространство требуется для вентиляции, можно заказать конструкцию с форточкой или установить специальный вентиль для вентиляции.

цена товара зависит от количества открывающихся створок

Что такое поперечное сечение?

Если вы посмотрите на трехкамерный стеклопакет в разрезе, то мы увидим 4 стекла, между которыми есть пустоты, заполненные газом или воздухом. Собранный стеклопакет герметичен полностью, в нем хранится газ в течение всего срока службы стеклопакета, если не нарушать условия его эксплуатации.Внутри полостей может быть распорная рамка, они служат для усиления конструкции. Герметик для наружного остекления с покрытием; Обычно используется прозрачный, чтобы не портить эстетику дизайна.

Отличить трехкамерную конструкцию визуально достаточно просто. Имеет большую толщину. Чтобы профиль выдержал вес остекления, сам профиль сделать шире, а площадь остекления — меньшей. Расстояние между стеклами может быть до 6 мм. Толщина самого стекла редко превышает 4 мм.Исходя из этого, можно сделать вывод, что толщина стеклопакета с тремя воздушными камерами будет не менее 34 мм.

Самая распространенная конструкция, толщина которой составляет 40 мм. Это оптимальное сочетание качества, которое не сильно влияет на вес конструкции. Таким образом, обычно используется 4 стекла по 4 мм, а толщина воздушной камеры 8 мм.

Трехкамерный стеклопакет отлично справляется с хладоизоляцией, может сделать комнату очень тихой. Конструкция тяжелая, и установить ее не всегда удается в любом оконном проеме.

Видео:

Видео:

Акустические свойства стекла: не все так просто

Вот почему мне постоянно приходят эти вопросы (помните, я неизлечимый универсал в мире фасадов): какое влияние толщина стекла оказывает на акустику двойного стеклопакета? Или что важнее в акустических характеристиках изолированного стекла: толщина монолитного стекла, эффект ламинирования или размер полости?

Здесь вы найдете графические ответы на эти вопросы.Как обычно, в результате интеллектуального анализа данных обнаруживается ряд скрытых сюрпризов.

Давайте начнем с рассмотрения двух концепций, которые имеют первостепенное значение для измерения характеристик стекла по сравнению с шумом: громкость (в частности, уровень звукового давления, децибелы) и частота (Герц, не связанный с прокатом автомобилей)

1 / Громкость: интенсивность звука, звуковое давление и уровень звукового давления

От физики до прикладной акустики в зданиях.Без боли, обещал. Громкость — интуитивно понятное понятие: громкий шум обычно имеет большее изменение давления, а слабый — меньшее изменение давления. В зависимости от того, что мы ищем — причину, следствие или восприятие шума — мы используем разные переменные и единицы измерения:

• Интенсивность звука относится к причине шума (не нашей заботы, интерес только для акустиков). Он измеряет поток энергии в источнике, поэтому его единица измерения — Вт / м2.
• Звуковое давление относится к эффекту шума как к волне, поражающей любую заданную поверхность, то есть к шуму как к энергии, передаваемой по воздуху.Это тоже не наша забота, больше для физиков. Его единица измерения — Паскаль или Н / м2 (1 Па = 1 Н / м2).

Уровень звукового давления или SPL (здесь самое интересное) относится к восприятию шума людьми, поскольку он может быть «прочитан» нашими ушами. Итак, SPL — вот что важно для нас, бедных товарищей по строительству. Для удобства нумерации звуковое давление измеряется в децибелах (дБ). ДБ — это безразмерная единица, используемая для логарифмического выражения отношения значения (измеренного звукового давления) к эталонному значению (нижний порог слышимости).Используются децибелы, поскольку уровень звукового давления, выраженный в Па, был бы слишком большим. 0 дБ (нижний порог слышимости для человека) равняется 0,00002 Па; в то время как 140 дБ (верхний человеческий порог или порог боли) равняется 200 Па. Это диапазон от 140 до 10 миллионов. Но логарифмы не «естественны» для понимания, поэтому вам помогут некоторые примеры.

Интенсивность звука, звуковое давление и уровень звукового давления, очевидно, взаимосвязаны, но они измеряют разные вещи, и их не следует путать.Таблица ниже, взятая с очень полезной веб-страницы аудио Sengpiel, дает несколько советов, как сделать это правильно, по крайней мере, концептуально:

Изменение уровня звукового давления (левый столбец) в зависимости от звукового давления (количество поля) и интенсивности звука (количество энергии)

Уроки из таблицы выше:

• Повышение уровня звукового давления (SPL) на 3 дБ равняется увеличению звукового давления (величина поля) в 1,414 раза и (при прочих равных) происходит в результате удвоения интенсивности звука (источник звука ).
• Снижение уровня звукового давления, измеренного внутри помещения, на 10 дБ равняется снижению звукового давления в 3,16 раза и происходит в результате деления интенсивности звука (шума, генерируемого снаружи) на десять.
• Типичный непрозрачный фасад (не стеклянный) может иметь индекс звукоизоляции (снижение уровня звукового давления) около 40 дБ. Это означает, что если SPL, измеренный на улице, составляет 70 дБ, то внутри фасада будет восприниматься только 30 дБ. До сих пор просто арифметика.

Теперь, если бы индекс звукоизоляции фасада можно было бы увеличить с 40 до 43 дБ, воспринимаемый шум, исходящий с улицы, был бы равен шуму при уменьшении источника шума вдвое.Более того, если бы фасад можно было акустически улучшить так, чтобы его индекс шумоподавления поднялся с 40 до 50 дБ (сложно, но это возможно), воспринимаемый шум, исходящий с улицы, будет равен шуму от уменьшения источника шума (интенсивности звука ) в десять раз: в десять раз меньше машин на улице, в десять раз меньше людей, празднующих победу своей футбольной команды на улице.

Ожидаемые уровни звукового давления для различных шумов и их эквивалентное звуковое давление и интенсивность звука. Источник: Sengpiel Audio.

Мы поняли: уровень звукового давления, измеренный в дБ (иногда обозначаемый как дБ-SPL), имеет решающее значение для архитектурной физики — небольшое изменение может иметь большое значение. Но громкость (звук, выражаемый как изменение давления) — не единственная история. Шум — чего мы хотим избежать внутри наших зданий — это смесь звуков разного «качества», некоторые из которых являются низкими, некоторые — высокими. Способен ли наш фасад или стеклянная панель в одинаковой степени снизить каждое из этих «шумовых качеств»? Может ли конверт служить барьером для низких частот и фильтром для высоких частот? Какое отношение к шуму имеют низкие и высокие частоты?

2 / Частота звука

Звук — это быстро меняющаяся волна давления, проходящая через среду.Когда звук распространяется по воздуху, атмосферное давление периодически меняется (оно как бы вибрирует). Количество колебаний давления в секунду называется частотой звука и измеряется в герцах (Гц), что определяется как количество циклов в секунду.

Графические изображения звуковой волны. (А) Воздух в состоянии равновесия при отсутствии звуковой волны; (B) сжатия и разрежения, составляющие звуковую волну; (C) поперечное изображение волны, показывающее амплитуду (A) и длину волны (λ).Источник: Британская энциклопедия.

Чем выше частота, тем более высокий звук воспринимается. Звуки, производимые барабанами, имеют гораздо более низкие частоты, чем звуки, производимые свистком.

Единица измерения частоты — герц (Гц). Чтобы люди могли слышать звуковую вибрацию, объект должен вибрировать от 20 до 20 000 раз в секунду. Другими словами, слышимый звук имеет частоту от 20 до 20 000 Гц.

Высокие звуки (высокие частоты) имеют гораздо большую частоту, чем низкие частоты.Высокие частоты находятся в диапазоне от 2000 до 4000 Гц, а низкие — от 125 до 250 Гц.

Вверху: мера громкости (высота волны). Чем выше, тем громче.
Внизу: мера частоты (длины волны). Басовый звук имеет длинные волны, а высокий — короткие.

Плохие новости: в человеческом ухе частота и громкость взаимосвязаны. Диапазон от 20 Гц до 20 000 Гц называется диапазоном звуковых частот — мы это уже знаем. Но звуки, которые мы слышим, представляют собой смесь разных частот, и мы не воспринимаем их все с одинаковой четкостью.Посмотрим, каковы последствия этого.

Весь слышимый частотный диапазон может быть разделен на 8 или 24 полосы частот, известных как октавные полосы или 1/3 октавные полосы соответственно для анализа. Октавная полоса — это полоса частот, в которой верхний предел полосы вдвое превышает частоту нижнего предела. Любой конкретный звук или шум можно представить в виде 8 (или 24) уровней звукового давления в полосах частот, как показано на диаграмме ниже.

Настоящий звук, показанный как комбинация различных уровней звукового давления, по одному на каждую из 24 полос частот.Ширина колонки: полоса 1/3 октавы (всего 24). Высота столбца: SLP на каждой полосе частот, измеряется в дБ.

Реакция человеческого уха на звук зависит от частоты звука. Человеческое ухо имеет максимальную чувствительность в диапазоне от 2500 до 3000 Гц и относительно низкую чувствительность на низких частотах. Следовательно, единый уровень звукового давления, полученный простым сложением вклада всех 1/3 октавных полос вместе, не будет хорошо коррелировать с нелинейной частотной характеристикой человеческого уха.

Это привело к концепции весов.

Снижение уровня звукового давления (в дБ) на частотах ниже и выше 2000–3000 Гц для отражения частотной характеристики человеческого уха.

По шкале «A-weighting» уровни звукового давления для диапазонов низких и высоких частот уменьшаются на определенную величину, прежде чем они будут объединены вместе, чтобы получить единое значение уровня звукового давления. Это значение обозначается как дБ (A). ДБ (A) часто используется, поскольку он более точно отражает частотную характеристику человеческого уха.

Другие, менее используемые весовые шкалы: дБ (B) и дБ (C). Децибел-C-фильтр практически линейен на несколько октав и подходит для субъективных измерений при очень высоких уровнях звукового давления. Фильтр децибел B находится между C и A.

Фильтрация шума на разных октавах частоты с применением шкалы фильтра децибел A, B или C.

Этого было достаточно для теории. Давайте теперь посмотрим, как все это влияет на характеристики стекла как настоящего акустического барьера.

Четыре нарисованных вручную графика, показанные ниже, взяты из первого издания великой книги под названием «Детализация для акустики», написанной Питером Лордом и Дунканом Темплтоном. На данный момент существует три издания, и я настоятельно рекомендую купить один, если вы архитектор, интересующийся вопросами акустики, применяемыми к зданиям.

3 / Эффект толщины стекла

Звукоизоляция любого материала зависит от его массы, жесткости и демпфирующих характеристик. Единственный эффективный способ улучшить характеристики одинарного стекла — увеличить его толщину, поскольку жесткость и демпфирование невозможно изменить.Потери при передаче звука для одиночного стекла, измеренные в диапазоне частот, варьируются в зависимости от толщины стекла.

Более толстое стекло способствует лучшему шумоподавлению, даже если оно действительно может передавать больше звука на определенных частотах. Каждая толщина стеклопакета имеет слабое значение частоты; то есть частота, при которой это стекло менее «поглощает шум», чем другие. Это значение называется критической частотой. См. Рисунок ниже:

Шумоподавление (в дБ) измерено в разных частотных диапазонах для стеклянных панелей разной толщины.Источник: Детализация для акустики, Лорд и Темплтон.

Стекло толщиной 4 мм достаточно прозрачно (слабое затухание измеряется в дБ) для высоких частот в диапазоне 3500 Гц; Стекло толщиной 6 мм плохо работает на частотах около 2000 Гц; а стекло толщиной 10 мм плохо работает на частоте 1300 Гц. Чем больше масса, тем меньше проблемная критическая частота: стекло толщиной 25 мм не имеет слабых мест, как это видно из приведенного выше графика.

Стеклопакет, состоящий из двух стекол одинаковой толщины, испытывает проблему критической частоты: говорят, что два стекла вместе вибрируют (резонируют) на этой частоте, что снижает общие акустические характеристики стекла.

По этой причине мы рекомендуем использовать стеклопакеты разной толщины. Стекло 6-12-4 мм будет поглощать больше звука на высоких частотах 2000 Гц (шум клаксона), чем стекло 6-12-6 мм, несмотря на меньшую массу. С другой стороны, на более низких частотах от 125 до 250 Гц (шум движения) это не так: стекло толщиной 6-12-6 мм снижает звук более эффективно, чем стекло толщиной 6-12-4 мм. На низких частотах затухание звука прямо пропорционально массе.

4 / Ламинированная vs.монолитное стекло

Многослойное стекло будет лучше ослаблять звукопередачу, чем монолитное стекло той же массы. См. График ниже:

Звукопоглощение монолитного (цельного) стекла по сравнению с многослойным стеклом той же массы. Источник: Детализация для акустики, Лорд и Темплтон.

Многослойное стекло толщиной 2 + 2 мм снижает уровень звука на высоких частотах значительно больше, чем монолитное стекло толщиной 4 мм (это дополнительное затухание от 8 до 10 дБ).Почему? потому что эффект критической частоты исчезает из-за звукопоглощения, обеспечиваемого поливинилбутиралем (мягкая прослойка, используемая для прочного соединения стеклянных панелей, рассеивает энергию за счет вибрации). То же самое и с ламинированным 3 + 3 мм против монолитного 6 мм. Напротив, на низких частотах (транспортный шум) эффект бутирала менее выражен, хотя он все еще положительный (увеличение примерно на 2 дБ).

5 / Эффект воздушной полости

Сюрприз: стандартный стеклопакет не намного снижает передачу звука, чем монолитное стекло.Имеет значение толщина воздушного пространства между стеклами, но только для действительно широких полостей.

Влияние ширины воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.

Акустическое затухание стекла 6-12-6 мм обычно выше, чем у монолитного стекла толщиной 6 мм, но только на 2 или 3 дБ, и все же могут быть полосы низких частот, где DGU работает хуже. Конечно, если мы сравним 6-миллиметровый монолитный стеклопакет с 12-6-10-миллиметровым стеклопакетом, то звукопоглощение намного лучше у стеклопакета.

Что действительно имеет значение, так это ширина воздушного пространства, не такого маленького, как у двойного остекления, а у двойного остекления. Идеальная ширина полости для усиления шумоподавления составляет 200 мм. Для ширины меньше (или больше) 200 мм эффект менее заметен (хотя широкое воздушное пространство всегда будет работать лучше, чем узкое). Двойное остекление с 10-миллиметровым воздушным пространством работает почти как 20-миллиметровое воздушное пространство.

6 / Комбинированная воздушная полость и эффект толщины стекла

Вывод делается на последнем графике: комбинация большой толщины, разной толщины между двумя панелями и большого расстояния до воздушного пространства (даже лучше, если мы используем многослойное стекло) обеспечивает максимальное шумоподавление.Мы можем достичь 45 дБ.

Комбинированное влияние толщины стекла и воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.

Чтобы добиться этого при стандартной ширине двойного остекления (только около 28-35 мм), мы должны использовать акустический прослойку или своего рода полимер между двумя стеклами в многослойном стекле, объединенном в DGU. Эти акустические прослойки или смолы рассеивают звуковые волны намного больше, чем два или три прослойки ПВБ, как в типичном многослойном стекле.Некоторые марки ламинированных продуктов с улучшенными акустическими характеристиками:

А как насчет эффекта от использования аргона или криптона вместо воздуха? Теоретически газ с более высокой плотностью в пространстве между стеклами должен положительно сказаться на акустических характеристиках. Сравнительные испытания стандартных симметричных изолирующих элементов показывают, что обычные газы, такие как аргон, практически не оказывают повышенного влияния на показатели звукопоглощения. Хотя на некоторых частотах было отмечено некоторое улучшение, на самом деле резонансные эффекты стали более выраженными.

7. Некоторые полезные значения

Индекс Rw: Индекс Rw или индекс звукоизоляции (выраженный в децибелах) измеряет одним числом акустические характеристики конкретного стеклопакета. Чем выше индекс Rw, тем лучше уровень звукоизоляции, обеспечиваемый данной стеклянной композицией. Индекс Rw обычного двойного остекления составляет около 29 дБ, тогда как хороший акустический промежуточный слой предлагает индекс Rw около 50 дБ.

Rw — это однозначная оценка изоляции воздушного шума строительных элементов (не только стекла).Он включает в себя взвешивание человеческого уха и измеряет фактический коэффициент пропускания звука. Rw измеряется в лаборатории, а не на месте (эквивалентное значение, измеренное на месте, имеет египетское обозначение DnT, W). Значение Rw — это просто среднее, упрощающее взаимное сравнение различных компонентов здания. Иногда это может сбивать с толку. Два стеклопакета могут иметь одинаковый индекс Rw, при этом один из них хорошо работает на низких частотах и ​​плохо — на высоких, а другой — наоборот.

Коэффициенты C и Ctr: Чтобы немного избежать этой проблемы, были добавлены два коэффициента настройки спектра: C и Ctr для модуляции среднего значения Rw.Для звуковых волн с высокими частотами коэффициент C добавляется к значению Rw. Для более низких частот необходимо добавить коэффициент Ctr. Таким образом, акустическое поведение строительного компонента определяется тремя числами: Rw (C, Ctr). Компонент здания со значениями Rw (C, Ctr) = 40 (-1, -4) обеспечивает среднюю изоляцию 40 дБ. Для более высоких звуков звукоизоляция уменьшается на 1 дБ (39 дБ), а для источников звука с более низким уровнем звука — на 4 дБ (36 дБ).

Приведенная ниже таблица, извлеченная из Saint Gobain, помогает показать, как эти три числа применимы к различным ламинированным элементам с акустическими прослойками.

Значения индекса звукоизоляции для нескольких стеклопакетов с акустическими прослойками. Толщина, указанная в правом столбце, является общей. 13 мм означает прослойку 6 мм + 6 мм + 0,8 мм.

C учитывает средне- и высокочастотные источники шума, такие как телевизор, музыка, громкие разговоры или шум самолетов, находящихся на небольшом расстоянии. Ctr учитывает источники шума средней и низкой частоты, такие как шум городского транспорта или шум самолетов на большом расстоянии.

Розовый шум: Выражается в дБ (A), это оценка звукоизоляционных свойств строительного материала на заданных стандартных частотах, которые представляют общий шум деятельности, когда равных уровней мощности применяются на каждой частоте . Итак, в розовом шуме каждая октава несет равную мощность шума. Как ни странно: название происходит от розового цвета видимого света с этим спектром мощности.

Ra: Ra — это аббревиатура для индекса шумоподавления, когда термин адаптации спектра C применяется к однозначному взвешенному индексу уменьшения звука (Rw), с использованием розового шума в качестве источника звука.

Ra, tr: Ra, tr — это аббревиатура для индекса уменьшения звука, когда термин адаптации спектра Ctr применяется к взвешенному по одному числу индексу снижения звука (Rw) с использованием розового шума в качестве источника звука.

Пока все хорошо. Акустические характеристики стекла теперь не должны быть для нас темной материей. Но это еще не все: помните, что детализация для достижения должной герметичности между стеклом и рамой будет требоваться всегда! Незакрепленные прокладки могут серьезно навредить лучшему выбору стекла для акустики…

SGG Stadip Silence

Источник: Façades Confidential
Автор: Игнасио Фернандес Солла, консультант по фасадам в Arup

Вы можете найти полную статью, опубликованную ЗДЕСЬ.

Формула стеклопакета: просто о непонятном

Современные окна ПВХ — сложная конструкция, без подготовки сложно сориентироваться, какой профиль выбрать, сколько камер и «энергий» должно быть в стеклопакете.Но самый непонятный показатель — это формула стеклопакета. Но она просто показывает, что вы покупаете.

Три ключевых момента:

Расшифровка формулы стеклопакета
Почему именно с энергосбережением?
Дополнительные показатели в оформлении стеклопакета
Расшифровка формулы стеклопакета
Что в витрине сегодня главное, кроме качества? — Сохранение энергии. Вопреки широко распространенному мифу о преувеличении ценности профиля, энергосбережение обычно обеспечивает стеклопакет.А чтобы убедиться, что вы продаете именно энергоэффективное окно, обратите внимание на формулу стеклопакета, которую при расчетном проектировании должен предоставить консультант оконной компании. Понимание формулы также поможет при самостоятельном расчете энергоэффективности окна Energy Calculators OKNA.ua (пункт «Стеклопакет»).

Рассмотрим на примере 4i-14Ar-4-14Ar-4i — это формула двухкамерного стеклопакета с двумя «энергиями», заполненного аргоном, где:
4 — толщина стекла в миллиметрах (всего в стеклопакете три стекла, в однокамерном — два).
i — энергоэффективный слой (для согласования окна с нормативными показателями энергоэффективности для I климатической зоны необходимо два слоя «энергии» — на внутреннем и внешнем стекле).
14 — это расстояние между стеклами в миллиметрах, которое сильно влияет на тепловые характеристики окна: основной изолятор в стекле — это газовая среда между стеклами (обычно: воздух, аргон и криптон), и если сравнивать окна которые отличаются только шириной камер в стеклопакете, то окно с меньшей газовой прослойкой в ​​стеклопакете значительно хуже изолирует (это касается ширины между стеклами до 14-20 мм по ДСТУ EN 673: 2009 — дальнейшее увеличение расстояния не приводит к значительным изменениям тепловых характеристик окна и).
Ar — наполнение стекол аргоном (это инертный газ, который в сочетании с i-glass улучшает энергоэффективность окна).

Формула стеклопакета
SHARETWITGOOGLE +
ПОДПИСАТЬСЯ на
Фото: OKNA.ua
Почему именно с энергосбережением?
Сейчас в Украине набирает обороты процесс термомодернизации зданий и уже работает ряд программ по компенсации затрат на утепление.Окна могут быть установлены в рамках этих программ, для I климатической зоны Украины должен быть двухкамерный энергоэффективный стеклопакет, наполненный инертным газом — именно тот, о котором говорилось выше (см. Статью «Как купить энергоэффективные окна по цене обычных за счет государства? »).

Дополнительные показатели в рецептуре стеклопакета
Стекло также может иметь теплую раму, а солнцезащитный слой представлен формулой, например: 4s-10Ar (T) -4-10Ar (T) -4i, где
Т — наличие теплого каркаса, сильно влияет на тепловые характеристики окон, особенно с небольшими «теплыми» стеклопакетами, и снижает вероятность образования конденсата по периметру стеклопакета;
s — наличие солнцезащитного слоя (присутствует в многофункциональных окнах из стеклопластика, которые используются для окон, выходящих на солнечную сторону, для уменьшения нагрева помещения летом солнцем).

Стеклопакеты прочие варианты
4-14Ar-4-14Ar-4i — энергия только на внутреннем стекле
4-14-4-14-4 — без энергии и аргона
4-10-4-10Ar-4i — с одной энергией и аргоном во внутренней камере
Варианты однокамерных стеклопакетов
4i-16-4i — два стакана с энергией
4 [16-20] -4i — энергия на внутреннем стекле, расстояние между стеклами может варьироваться от 16 до 20 мм.
