Типы проводов для электропроводки: Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий

Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и силовой кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение	Сечение, мм²	Предельная мощность, кВт	Рекомендуемый номинал защитного автовыключателя, А
Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS — имеющие небольшое газо- и дымовыделение;
• нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Виды проводов и кабелей для электропроводки • 1000Вольт.рф

Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение. Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов.

Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности. Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально внимательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Разновидности электрических проводов и их назначение

Провода могут быть:

В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.

• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки провода или кабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле или проводе бывает от 1 до 4 жил. Негорюч.
• ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле или проводе может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
• ПВС – провод круглый, имеющий медные многожильные проводники
• ШВВП – провод плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
• Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения. В деревянных домах следует монтировать электропроводку только при помощи проводов или кабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего провода, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких электрокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие. Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

В комнатах с повышенной влажностью Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура. Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение провода, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на ВУ(ВРУ) и через автоматы сделать схему разводки по помещениям, с учетом сечения провода для каждой комнаты отдельно. Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса. Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

• Медный: 21 ампер (4,6 кВт при 220В)
• Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

Выбор, чему придавать значение при покупке

Выбор нужной марки провода или кабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности. При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

• ШВВП — белый или черный
• ВВГ — черный
• ПВС – оранжевый, белый
• NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

• ГОСТы
• ТУ
• завод-изготовитель
• марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

• ПУНП
• ПУНГП
• ПУВП
• ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести провод или кабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Поделиться ссылкой:

Какой кабель использовать для проводки в квартире

Ремонтные работы в квартире затрагивают множество аспектов, требующих определенных финансовых затрат. Немаловажным моментом является замена проводки. Зачастую владельцы жилых площадей стараются сэкономить на новых кабелях ради более эффектных отделочных работ, однако такой подход может привести к негативным последствиям. Чтобы правильно выбрать какой кабель использовать для проводки в квартире и при этом не потерять деньги и время, необходимо знать нюансы электромонтажных работ.

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

• Возраст постройки и соответственно проводов.
• Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
• Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

Критерии выбора

Чтобы определить какой провод купить и использовать для проводки в доме или квартире изначально необходимо изучить стандартную характеристику силовых кабелей.

В него входят следующие пункты:

1. Устройство кабеля.
2. Материал, из которого изготовлены жилы.
3. Пропускная способность.
4. Толщина изоляционных оболочек.
5. Качество маркировки и ее цвет.
6. Наличие сертификационных документов.
7. Внешний вид.

Приобретая кабель для электропроводки в квартире необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать в слепую нужно изучить характеристики проводов и кабелей самостоятельно.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

• Низкая проводимость.
• Недостаточная прочность и изгибаемость.
• Маленький срок службы из-за быстрого окисления.

Медь:

• Прочность и эластичность.
• Высокая электропроводность.
• Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил.

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение провода лучше выбрать, можно руководствоваться следующими значениями:

• 1,5 мм² для освещения.
• 2,5 мм² для обычных розеток.
• 4-6 мм² для розеток к которым будут подключаться мощные потребители электрического тока – духовые шкафы, электроплиты и т.п.

Следует учесть, что производители, отмечая в маркировке пропускную способность, могут указать расчетные, а не реальные данные, пользуясь тем, что некоторая погрешность заложена в ТУ или ГОСТы и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом большим, чем надо на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция – неотъемлемая часть безопасности

Каждый одно- или многожильный кабель имеет изоляционную оболочку. Чаще всего они изготовлены из ПВХ-пластиката стандартного типа или с низким уровнем воспламеняемости. В некоторых случаях используются полиэтилен или полимеры.

Насколько толстой должна быть изоляция токоведущих жил определяется ГОСТами. Провода для монтажа проводки в квартире должны быть изолированы слоем от 0,44 мм и выше. Все что меньше уже является нарушением.

Оболочка жил также имеет стандартную толщину. Для одножильных кабелей норма – 1,4 мм, для многожильных – 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и сохранность кабеля от внешних повреждений.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно. Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

• Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
• Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
• Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
• Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
• Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Как итог

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов необходимо отнестись серьезно и ответственно. Перед приобретением проводки надо рассчитать нагрузки, определить места установки розеток и способы ведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, что прослужит без сбоев не один десяток лет.

Зная перечисленные нюансы, приобретение провода для домашней проводки не должно составить труда даже если человек недостаточно «подкован» в технических вопросах. Если же приведенных объяснений кажется недостаточно, то лучше доверить выбор и покупку специалистам, которые будут проводить монтаж.

Выбор провода для проводки в доме

Без электрического кабеля невозможно смонтировать домашнюю систему электроснабжения. Также, кроме правильной установки кабеля, его еще нужно правильно подобрать. Чтобы сделать грамотный выбор типа кабеля, необходимо знать его характеристики.

Из чего делают электрический кабель?

Любой электрокабель состоит из жил. Жилы являются основными элементами кабеля и служат для прохождения электрического тока. Элементы заключены в общую оболочку и изолируются друг от друга внутренней.

Обозначаются как ТПЖ (токопроводящие жилы). Кроме жил в кабеле есть:

• заполнитель;
• проволочная броня или стальная;
• внешняя оболочка.

Различают два типа жил:

1. Сплошные однопроволочные;
2. Многопроволочные из множества тонких нитей.

Главное заблуждение людей в том, что однопроволочные жилы и одножильные кабели – это одно и то же. Но это совсем не так. На самом деле у одножильных кабелей только одна жила, которая может быть однопроволочной или многопроволочной.

Однопроволочная жила одножильного провода Однопроволочные жилы двужильного провода

Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно. При выборе особое внимание уделяют гибкости и прочности жилы.

Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.

Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.

Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.

Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.

Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и подключить к клемме. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.

Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.

То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.

Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.

Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.

Слой изоляции в основном может быть:

• резиновый;
• полиэтиленовый;
• из поливинилхлорида.

Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).

Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.

Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.

1. Первый слой защищает внутренние жилы, собранные в пучок;
2. Второй слой опоясывает лишь одну жилу.

Электрические провода: разновидности

Есть несколько характеристик, на которые обращают внимание при выборе кабеля для монтажа проводки в квартире или доме.

Первая особенность – количество жил. В специальных таблицах отображаются все эксплуатационные характеристики одножильных и многожильных электротехнических изделий, которые зависят от количества задействованных нитей. Различаются они не только по устройству, но и по назначению. Выделяют четыре наиболее распространенных вида кабелей, используемых для внутридомовой проводки.

Кабель ВВГ (однопроволочная жила)

Если при обустройстве электропроводки предусмотрено устройство распределительной коробки, то используется кабель ВВГ. Он предназначен для передачи тока при напряжении около 1000 В. Количество жил в таком кабеле – 1-5.

Проводник тока ВВГ может быть в виде изделия с:

1. Плоским сечением;
2. Круглым сечением;
3. Треугольным сечением;
4. Круглым сечением.

Основное преимущество ВВГ изделия устойчивость к любым температурам. Его можно использовать при температуре в пределах от -50°С до +50°С. Также к его достоинствам относят высокую прочность на разрыв и способность выдержать высокую влажность (до 98%).

ВВГ кабель может иметь следующие обозначения:

• «з» — значит между изоляционным слоем ТПЖ и внешней оплеткой расположены ПВХ-жгуты или резиновая смесь;
• «п» — плоский тип сечения;
• «нг» — изоляция не распространяет горение.

У любого кабеля такого типа между внешней оболочкой и слоем изоляции пространство не заполняется, кроме типа «з».

Внешняя оболочка кабеля черного цвета, внутренняя изоляция ТПЖ может быть: желто-зеленой, голубой, красной или белой с синими полосками.

Для нужд освещения применяют провода с сечением 1,5 мм². Для обустройства электропроводки в частном доме подойдет кабель 2,5 мм².

Наиболее доступный по цене и показателям безопасности – кабель ВВГнг-LS. Согласно ГОСТ 31565-2012 его можно использовать для монтажа внутренней системы электроснабжения. Изоляция такого кабеля содержит минимальное количество галогенов. Так, в случае возникновения пожара и тления у людей будет больше времени на эвакуацию и они не успеют вдохнуть опасную дозу токсичных веществ.

Кабель ВВГнг-HF имеет самую безопасную изоляцию, потому что в ней полностью отсутствуют галогены. Этот кабель один из самых лучших, но его цена самая высокая на строительном рынке.

В государственных нормативах и правилах устройства электроустановок сказано, что кабели с маркировкой ВВГнг и ВВГ нельзя использовать для устройства внутренней проводки. В их изоляции содержится опасное количество галогенов, такая доза является угрозой для человеческой жизни.

Кабель NYM ( бывает с однопроволочными ОЖ и многопроволочными жилами )

NYM – кабель, используемый для монтажа силовых и осветительных сетей с напряжением до 660В. Токопроводящие илы у этого кабеля многопроволочные, изготовленные из меди. Количество жил – 1-5.

На строительном рынке представлены кабели с сечением от 1,5 мм² до 16 мм².

Если рассмотреть этот кабель в разрезе, то можно увидеть:

• медные жилы в поливинилхлоридных оболочках;
• негорючую герметизацию между жилами;
• наружную оплетку из ПВХ.

Изделие имеет два изоляционных слоя:

1. Наружный слой из ПВХ;
2. Внутренний из негорючего поливинилхлорида.

Внутренний промежуток между изоляцией заполнен мелованной резиной. Благодаря такому решению, повышаются прочностные характеристики изделия и он становится более устойчив к влиянию высоких температур.

Данный вид кабеля считается термо- и влагостойким. Рабочий температурный диапазон NYM-кабеля в пределах от -40°С до +70°С.

Минусом является отсутствие устойчивости ультрафиолетовому излучению. Поэтому если кабель используется на открытых участках, куда попадают прямые солнечные лучи, то его нужно прокладывать в гофре.

Если сравнить кабель ВВГ и NYM, то эксплуатационные показатели второго значительно выше. Но если бюджета не хватает, то можно сэкономить следующим образом: для внутрикомнатных соединений и квартирных щитков использовать NYM-кабель, а на остальных участках задействовать кабель ВВГ.

Провод ПУНП (многопроволочные жилы)

Провод ПУНП намного дешевле вышеперечисленных кабелей. Он плоский и состоит из 2-3 жил с сечением от 1,5 до 6 мм². Каждая жила однопроволочная и изготовлена из меди.

ПУНП используют для стационарных осветительных систем, «запитки» розеток при напряжении сети 250В и частоте 50ГЦ.

У этого провода также двойная изоляция:

1. Наружная оболочка из поливинилхлорида-пластиката;
2. Внутренняя из ПВХ.

Что касается качества, то ПУНП-кабель выбор не из лучших. Изоляция такого кабеля неустойчива к перепадам температур, а при нагревании быстро происходит разрушение.

Бронированный кабель ВБбШв (бывает с однопроволочными и многопроволочными жилами)

Такой кабель наиболее подойдет для монтажа системы освещения на придомовой территории. Он может работать и в случаях перепада номинального напряжения (от 660 до 1000В).

Провод влагоустойчивый и его удобно прокладывать в земле, железобетонных трубах. Если создать дополнительную защиту от прямого воздействия солнца, то применять кабель можно и в гофрах на открытом воздухе.

Основное преимущество ВБбШв – наличие металлизированной брони, благодаря чему его можно использовать для устройства в траншеях.

ТПЖ в кабеле медные. Количество нитей – 1-5.

Сечение провода от 1,5 мм² до 240мм². Для внутреннего слоя изоляции применяется поливинилхлорид.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев. Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества.

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

• марка;
• название производителя;
• соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

• «К» – контрольный;
• «П» – плоский;
• «Ш», «У» – установочный;
• «М» – монтажный;
• «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

• «В» или «ВР» – изоляция оплетки резиновая;
• «П» – полиэтиленовая изоляция;
• «Пв» – используется вулканизирующий полиэтилен;
• «Пс» – применяется самозатухающий полиэтилен;
• «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

• «НГ» – огнестойкий, негорючий;
• «Б» – бронированный;
• «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм².

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм². Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм², так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Полезное: как подключить и где установить стиральную машину

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм² используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм² подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм² нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм² чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм².

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.

Выбор кабеля для электропроводки в доме

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

Минусы	Плюсы
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет	· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля

Минусы	Плюсы
· высокая стоимость	· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки	Суммарная мощность нагрузки	Сечение провода	Автоматический выключатель
Освещение	до 2,2 кВт	1,5 мм²	до 10 А
Группа розеток	до 3,5 кВт	2,5 мм²	до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)	от 3,5 кВт	от 2,5 мм² и выше	от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:

• ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
• ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
• ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
• ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».

О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

• Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
• «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».

Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».

Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:

Картинка взята с сайта ruscable.ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM. Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение

Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.

Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

Монтаж проводки

— Типы проводов

Типы проводов

Удовлетворительная работа любого современного самолета в очень большой степени зависит от постоянной надежности электрических систем и подсистем. Неправильно или небрежно обслуживаемая проводка может быть источником как непосредственной, так и потенциальной опасности. Постоянная надлежащая работа электрических систем зависит от знаний и технических приемов техника, который устанавливает, проверяет и обслуживает провода и кабели электрической системы.

Процедуры и методы, описанные в этом разделе, являются общими рекомендациями и не предназначены для замены инструкций и утвержденных методов производителя.

Под проводом понимается одиночный сплошной провод или многожильный провод, покрытый изоляционным материалом. На рис. 9-110 показаны эти два определения провода. Из-за вибрации и деформации в полете круглый провод должен быть скручен, чтобы свести к минимуму усталостный разрыв.

Рисунок 9-110.Электрический кабель для самолета.

Термин «кабель», используемый в электроустановках самолетов, включает:

1. Два или более отдельно изолированных проводника в одной оболочке.
2. Два или более отдельно изолированных проводника, скрученных вместе (витая пара).
3. Один или несколько изолированных проводов, покрытых экраном с металлической оплеткой (экранированный кабель).
4. Одинарный изолированный центральный провод с металлической оплеткой внешнего проводника (радиочастотный кабель).

Термин «жгут проводов» используется, когда массив изолированных проводов связывается вместе шнуром шнуровки, металлическими лентами или другим креплением в компоновке, подходящей для использования только в определенном оборудовании, для которого был разработан жгут; он может включать прекращения.Жгуты проводов широко используются в самолетах для соединения всех электрических компонентов. [Рисунок 9-111] Рисунок 9-111. Экранированный жгут проводов.

В течение многих лет стандартным проводом в легких самолетах был MIL-W-5086A, в котором используется медный провод с луженым покрытием, рассчитанный на 600 В и температуру 105 ° C. Затем на этот основной провод наносят различные изолирующие покрытия. В коммерческих и военных самолетах используется провод, изготовленный в соответствии со спецификацией MIL-W-22759, которая соответствует текущим военным требованиям и требованиям FAA.

Наиболее важным соображением при выборе провода для самолета является правильное соответствие конструкции провода среде применения. Следует выбирать конструкцию провода, подходящую для самых суровых условий окружающей среды. Провода обычно классифицируются как подходящие как для открытой, так и для защищенной проводки. Номинальная температура провода обычно является мерой способности изоляции выдерживать сочетание температуры окружающей среды и повышения температуры проводника, связанного с током.

Проводник

Два наиболее часто используемых проводника — медь и алюминий. Каждый из них имеет характеристики, которые делают его использование выгодным при определенных обстоятельствах. Также у каждого есть определенные недостатки. Медь имеет более высокую проводимость; более пластичный; имеет относительно высокий предел прочности на разрыв; и легко поддается пайке. Медь дороже и тяжелее алюминия. Хотя алюминий имеет только около 60 процентов проводимости меди, он широко используется.Его легкость делает возможными большие пролеты, а его относительно большой диаметр для данной проводимости уменьшает коронный разряд (разряд электричества из провода, когда он имеет высокий потенциал). Разряд больше при использовании проволоки малого диаметра, чем при использовании проволоки большого диаметра. Некоторые шины изготовлены из алюминия вместо меди, где имеется большая излучающая поверхность при той же проводимости. Характеристики меди и алюминия сравниваются на Рисунке 9-112.

Рисунок 9-112.Электрический кабель для самолета.

Покрытие

Чистая медь образует поверхностное оксидное покрытие со скоростью, зависящей от температуры. Эта оксидная пленка плохо проводит электричество и препятствует определению проволоки. Поэтому вся проводка самолета имеет покрытие из олова, серебра или никеля, которое имеет гораздо более низкую скорость окисления.

1. Луженая медь — очень распространенный материал для покрытия. Его способность успешно паяться без высокоактивных флюсов быстро снижается со временем после изготовления.Его можно использовать до предельной температуры 150 ° C.
2. Проволока с серебряным покрытием используется там, где температура не превышает 200 ° C (392 ° F).
3. Проволока с никелевым покрытием сохраняет свои свойства при температуре выше 260 ° C, но большинство авиационных проводов, в которых используются такие покрытые жилы, имеют системы изоляции, которые не могут превышать эту температуру при длительном воздействии. Паяные выводы никелированного проводника требуют использования других паяльных гильз или флюса, чем те, которые используются для луженых или посеребренных проводников.

Изоляция

Два основных свойства изоляционных материалов — это сопротивление изоляции и электрическая прочность. Это совершенно разные и разные свойства.

Сопротивление изоляции — это сопротивление утечке тока через поверхность изоляционных материалов. Сопротивление изоляции можно измерить с помощью мегомметра / тестера изоляции без повреждения изоляции, а полученные таким образом данные служат полезным руководством при определении общего состояния изоляции.Однако данные, полученные таким образом, могут не дать истинного представления о состоянии изоляции. Чистая, сухая изоляция с трещинами или другими дефектами может иметь высокое сопротивление изоляции, но не подходит для использования.

Диэлектрическая прочность — это способность изолятора выдерживать разность потенциалов, которая обычно выражается через напряжение, при котором изоляция выходит из строя из-за электростатического напряжения. Максимальные значения электрической прочности изоляции могут быть измерены путем повышения напряжения испытательного образца до разрушения изоляции.

Тип изоляционного материала проводника зависит от типа установки. Характеристики должны выбираться в зависимости от окружающей среды, например стойкость к истиранию, дугостойкость, коррозионная стойкость, прочность на разрез, диэлектрическая прочность, огнестойкость, механическая прочность, дымовыделение, сопротивление жидкости и тепловая деформация. Такие типы изоляционных материалов (например, ПВХ / нейлон, Kapton® и Teflon®) больше не используются для новых конструкций самолетов, но могут по-прежнему устанавливаться на старых самолетах.Изоляционные материалы для новых конструкций самолетов изготавливаются из Tefzel®, Teflon® / Kapton® / Teflon® и PTFE / Polyimide / PTFE. Разработка более качественных и безопасных изоляционных материалов продолжается.

Поскольку электрический провод может быть проложен в местах, где осмотр нечасто проводится в течение продолжительных периодов времени, необходимо уделять особое внимание характеристикам теплового старения при выборе провода. Теплостойкость имеет первостепенное значение при выборе провода для использования в самолетах, так как это основной фактор при оценке проводов.Если может потребоваться, чтобы провод работал при более высоких температурах из-за высоких температур окружающей среды, большой токовой нагрузки или сочетания этих двух факторов, выбор должен производиться на основе удовлетворительных характеристик в наиболее жестких условиях эксплуатации.

Экранирование проводов

С увеличением количества высокочувствительных электронных устройств, используемых в современных самолетах, стало очень важно обеспечить надлежащее экранирование многих электрических цепей.Экранирование — это процесс нанесения металлического покрытия на проводку и оборудование для устранения электромагнитных помех (EMI). Электромагнитные помехи возникают, когда электромагнитные поля (радиоволны) индуцируют высокочастотные (ВЧ) напряжения в проводе или компоненте. Индуцированное напряжение может вызвать неточность системы или даже отказ.

Рекомендуется использовать экранирование с охватом не менее 85 процентов. При необходимости следует использовать коаксиальные, трехосные, твинаксиальные или четырехосные кабели с заземлением их экранов в одной или нескольких точках, в зависимости от цели экранирования.[Рис. 9-113] Заземленную конструкцию планера можно также использовать в качестве защиты от электромагнитных помех.

Рисунок 9-113. Экранированный жгут проводов для управления полетом.

Замена проводов

Если при ремонте и модификации существующего самолета требуется замена провода, сначала необходимо просмотреть руководство по техническому обслуживанию этого самолета, чтобы определить, одобрил ли производитель оригинального самолета (OAM) любую замену. Если нет, то необходимо связаться с производителем для получения приемлемой замены.

Зоны, обозначенные как проблемы с сильным ветром и влажностью (SWAMP)

Зоны SWAMP различаются от самолета к самолету, но обычно это колесные арки, около закрылков, складки крыльев, пилоны и другие внешние области, которые могут иметь жесткие окружающая обстановка. Провода в этих областях часто имеют внешнюю оболочку для защиты от окружающей среды. Провода для этих приложений часто имеют конструктивные особенности, включенные в их конструкцию, которые могут сделать провод уникальным; поэтому найти приемлемую замену может быть трудно, а то и невозможно.Очень важно использовать провода того типа, который рекомендован в руководстве по обслуживанию самолета. Изоляция или оболочка зависят от окружающей среды. [Рисунок 9-114] Рисунок 9-114. Жгут проводов с защитной оболочкой.

Летный механик рекомендует

Что такое трос? Понимание спецификаций и конструкции

Трос представляет собой сложное механическое устройство, в котором множество движущихся частей работают в тандеме, помогая поддерживать и перемещать объект или груз.В подъемной и такелажной промышленности трос прикрепляется к крану или подъемнику и снабжен вертлюгами, скобами или крюками для прикрепления к грузу и перемещения его в контролируемых условиях. Его также можно использовать для подъема и опускания лифтов или в качестве опоры для подвесных мостов или башен.

Трос является предпочтительным подъемным устройством по многим причинам. Его уникальный дизайн состоит из нескольких стальных проволок, которые образуют отдельные пряди, уложенные по спирали вокруг сердечника. Эта структура обеспечивает прочность, гибкость и способность выдерживать изгибающие напряжения.Различные конфигурации материала, проволоки и структуры прядей обеспечат различные преимущества для конкретного подъемного оборудования, в том числе:

• Прочность
• Гибкость
• Сопротивление истиранию
• Сопротивление раздавливанию
• Сопротивление усталости
• Сопротивление коррозии
• Сопротивление вращению

Однако выбор правильного троса для вашего подъемного оборудования требует тщательного обдумывания. Наша цель — помочь вам разобраться в компонентах троса, конструкции троса, а также в различных типах троса и в том, для чего они могут использоваться.Это позволит вам выбрать наиболее эффективный и долговечный трос для выполняемой работы.

Канат — это машина с множеством движущихся частей

С самого детства многие из нас привыкли думать о машине как о каком-то устройстве с шестернями, валами, ремнями, кулачками и различными вращающимися частями. Тем не менее, по законам физики обычная монтировка — это простая машина, хотя она состоит только из одной части.

На самом деле канат — очень сложная машина. Типичная веревка размером 6 x 25 имеет 150 проволок на внешних прядях, каждая из которых движется независимо и вместе по очень сложной схеме вокруг сердечника при изгибе веревки.Зазоры между проволоками и прядями уравновешиваются, когда канат спроектирован таким образом, чтобы существовали надлежащие зазоры в подшипниках, позволяющие внутреннее перемещение и регулировку проводов и прядей, когда канат должен изгибаться. Эти зазоры будут меняться по мере изгиба, но находятся в том же диапазоне, что и зазоры в подшипниках автомобильных двигателей.

Понимание и принятие «идеи машины» дает пользователю веревки большее уважение к веревке и позволяет им добиться лучших характеристик и увеличения срока службы веревки.Любой, кто использует веревку, может использовать ее более эффективно, если полностью понимает концепцию машины.

Компоненты стального каната

Конструкция готового стального каната состоит из четырех основных компонентов:

1. Металлические провода, образующие одиночную прядь
2. Многопроволочные пряди, наложенные на сердечник по спирали
3. Волокно или стальной сердечник
4. Смазка

Проволока

Провода — это наименьший компонент стального каната, и они составляют отдельные пряди каната.Провода могут изготавливаться из различных металлических материалов, включая сталь, железо, нержавеющую сталь, монель и бронзу. Проволока может изготавливаться различных марок, которые зависят от прочности, износостойкости, сопротивления усталости, коррозионной стойкости и изгиба троса.

Сами провода могут иметь покрытие, но чаще всего доступны с «светлым» покрытием или без покрытия.

Пряди

Пряди каната состоят из двух или более проволок, скрученных и скрученных определенным образом.Затем отдельные пряди укладываются по спирали вокруг сердечника каната.

Пряди из проволоки большего диаметра более устойчивы к истиранию, а жилы из проволоки меньшего диаметра более гибкие.

Сердечник

Сердечник каната проходит через центр каната и поддерживает пряди и помогает сохранять их относительное положение при нагрузках и напряжениях изгиба. Сердечники могут изготавливаться из различных материалов, включая натуральные или синтетические волокна и сталь.

Смазка

Смазка применяется во время производственного процесса и проникает до самой сердцевины. Смазка стального каната имеет два основных преимущества:

1. Снижает трение при перемещении отдельных проволок и прядей друг относительно друга
2. Обеспечивает защиту от коррозии и смазку сердечника, внутренней проволоки и внешней поверхности

---

---

Конструкция проволочного каната

Следующие термины помогают определить конструкцию и свойства каната:

• Длина
• Размер
• Предварительно формованная или неформованная
• Направление и тип свивки
• Обработка проволоки
• Класс каната
• Тип сердечника

Длина

Общее количество ножек (обрезанных по размеру) при намотке на катушку и доставке.

Размер

Это указанный номинальный диаметр троса, который может быть указан в дюймах или миллиметрах.

Образцы прядей

Количество слоев проводов, количество проводов на слой и размер проводов на слой — все это влияет на тип узора прядей. Проволочный трос может быть построен с использованием одного из следующих шаблонов или может быть построен с использованием двух или более шаблонов, представленных ниже.

• Однослойный — Наиболее распространенный пример — это 7-жильная жила с однопроволочным центром и шестью жилами одинакового диаметра вокруг нее.
• Присадочная проволока — Два слоя проволоки одинакового размера вокруг центра, причем внутренний слой имеет половину количества проволок по сравнению с внешним слоем. Мелкие присадочные проволоки, равные количеству во внутреннем слое, прокладываются во впадинах внутренней проволоки.
• Seale — Два слоя проволоки вокруг центра с одинаковым количеством проволок в каждом слое. Все провода в каждом слое имеют одинаковый диаметр. Большие внешние провода лежат в углублениях между внутренними проводами меньшего размера.
• Warrington — Два слоя проволоки вокруг центра с одним диаметром проволоки во внутреннем слое и двумя диаметрами проволоки, чередующимися большие и малые позже во внешнем.Более крупные проволоки внешнего слоя лежат в впадинах, а меньшие — на венцах внутреннего слоя.
• Комбинация — Комбинированная прядь создается с использованием любой комбинации двух или более вышеперечисленных схем.

Предварительно сформованные или неформованные

На предварительно сформованном стальном канате пряди и проволока в процессе производства формуются в спиральную форму, которую они будут принимать в готовом стальном канате.

Предварительно сформованный канат может быть полезен в определенных случаях, когда он должен более равномерно наматываться на барабан, требует большей гибкости или большей устойчивости к усталости при изгибе.

Направление и тип укладки

(A) Правая обычная укладка (B) Левая обычная укладка (C) Правильная укладка (D) Левая поперечная укладка (E) Правая альтернативная укладка

Направление и тип укладки относятся к способу укладки Провода укладываются в прядь (правую или левую) и способ укладки прядей вокруг жилы (обычная, длинная или альтернативная).

• Regular Lay — Провода совпадают с осью каната. Направление свивки проволоки в пряди противоположно направлению свивки.Канаты обычной свивки более устойчивы к раздавливанию, обладают большей естественной устойчивостью к вращению, а также лучше наматываются в барабане, чем канаты с длинной свивкой.
• Lang Lay — Проволока образует угол с осью каната. Проволока и жила уложены вокруг сердечника в одном направлении. Канаты Lang Lay имеют большую усталостную прочность и более устойчивы к истиранию.
• Альтернативная свивка — Канат состоит из чередующихся прядей регулярной свивки и прямой свивки — используется в основном для специальных применений.

Обработка проводов

Оцинковка (гальванизация), покрытие из сплава цинка / алюминия (мишметалл), нержавеющая сталь или необработанная сталь («блестящая»).

Марка каната

Прочность каната подразделяется на различные классы, в том числе:

• Улучшенная сталь для плугов (IPS)
• Улучшенная сталь для плуга (EIPS) на 15% прочнее, чем IPS
• Extra Extra Improved Сталь для плуга (EEIPS) на 10% прочнее, чем EIPS

Кривая прочности стали для плуга является основой для расчета прочности большинства стальных канатов.

Тип сердечника

Сердечники каната обозначаются как:

• Волоконный сердечник (FC)
• Независимый сердечник каната (IWRC)
• Сердечник из проволочного каната (WSC)

Волоконный сердечник может быть выполнен из натурального материала. или синтетические полипропиленовые волокна. Волокнистые сердечники обладают большей эластичностью, чем стальные, но более подвержены раздавливанию и не рекомендуются для работы в условиях высоких температур.

Стальной сердечник может представлять собой отдельный трос или отдельную прядь.Стальные сердечники лучше всего подходят для применений, в которых сердцевина волокна не может обеспечить надлежащую опору, или в рабочей среде, где температура может превышать 180 ° F.

Основываясь на том, что мы узнали выше, это описание троса предоставит пользователю следующая информация:

1 ″ 6 x 25 FW EIP RRL IWRC

• Диаметр = 1 ″
• Количество жил = 6
• Количество жил на жилу = 25
• Рисунок жил = присадочная проволока
• Сорт = Extra Улучшенная сталь для плуга
• Направление и укладка = правильная обычная свивка
• Тип сердечника = независимый сердечник троса

Различные типы троса

Классификация троса дает общее количество прядей, а также номинальное или точное количество жил в каждой пряди.Это общие классификации, которые могут отражать, а могут и не отражать фактическую конструкцию прядей. Однако все стальные канаты одного размера и сорта проволоки в каждой классификации будут иметь ОДИНАКОВЫЕ значения прочности и веса и обычно одинаковую цену.

В таблице ниже показаны некоторые из наиболее распространенных конфигураций стальных канатов, сгруппированных по определенным классам.

Помимо общих классификаций стальных канатов, существуют другие типы стальных канатов, которые имеют особую конструкцию и предназначены для специальных подъемных работ.

Стальной трос, устойчивый к вращению

Некоторые типы стальных тросов, особенно трос большой свивки, более чувствительны к вращению под нагрузкой. Трос, устойчивый к вращению, предназначен для предотвращения скручивания, вращения или вращения и может использоваться в однопроводной или многоэлементной системе.

Следует проявлять особую осторожность при перемещении, разматывании и установке устойчивого к вращению троса. Неправильное обращение или наматывание каната может привести к перекручиванию каната, что может вызвать неконтролируемое вращение.

Канат из спрессованной пряди

Канат из спрессованной пряди изготавливается из прядей, которые были уплотнены, что позволяет уменьшить внешний диаметр всей пряди путем пропускания через матрицу или ролики. Этот процесс происходит до закрытия троса.

Этот процесс выравнивает поверхность внешней проволоки пряди, но также увеличивает ее плотность. Это приводит к более гладкой внешней поверхности и увеличивает прочность по сравнению с аналогичным канатом круглого сечения (сравнивая тот же диаметр и классификацию), а также помогает продлить срок службы поверхности за счет повышенной износостойкости.

Прессованный / обжатый проволочный канат

Прессованный проволочный канат отличается от сжатого стального каната тем, что диаметр обжатого каната уплотняется или уменьшается с помощью роторной обжимной машины после того, как канат был замкнут. Обжимной трос можно изготавливать из круглых или уплотненных прядей.

Преимущества обжатого стального каната заключаются в том, что он более устойчив к износу, имеет лучшее сопротивление раздавливанию и высокую прочность по сравнению с круглым стальным канатом того же диаметра и класса.Однако обжатый трос может иметь меньшее сопротивление усталости при изгибе.

Трос с пластмассовым покрытием

Пластиковое покрытие может быть нанесено на внешнюю поверхность троса для защиты от истирания, износа и других факторов окружающей среды, которые могут вызвать коррозию. Однако, поскольку вы не можете увидеть отдельные жилы и провода под пластиковым покрытием, их может быть сложно проверить.

Проволочный канат, пропитанный пластиком (PI)

Канат, наполненный пластиком, пропитан пластиковой матрицей в местах, где заполнены внутренние пространства между прядями и проводами.Пластиковый наполнитель помогает снизить усталость при изгибе за счет уменьшения внутреннего и внешнего износа. Тросы с пластиковым наполнением используются для подъемных работ с высокими требованиями.

Проволочный трос IWRC с пластиковым покрытием или с пластиковым наполнением

В канате этого типа используется независимый сердечник троса (IWRC), который либо заполнен пластиком, либо покрыт пластиком, чтобы уменьшить внутренний износ и увеличить усталостную долговечность при изгибе.

В завершение

Помните, трос — сложная часть механического оборудования.Существует ряд различных характеристик и характеристик, которые могут повлиять на рабочие характеристики и срок службы каната. При выборе лучшего типа каната для вашего подъемного оборудования учитывайте следующее:

• Прочность
• Гибкость
• Сопротивление истиранию
• Сопротивление раздавливанию
• Усталостное сопротивление
• Коррозионная стойкость
• Сопротивление вращению

При выборе кусок веревки, устойчивый к одному свойству, вы, скорее всего, придете к компромиссу, который повлияет на другое свойство.Например, канат с волоконным сердечником будет более гибким, но может иметь меньшее сопротивление раздавливанию. Канат с проволокой большего диаметра будет более устойчивым к истиранию, но будет иметь меньшее сопротивление усталости.

Компания Mazzella предлагает все виды стальных канатов от всех ведущих производителей. Мы продаем такелажные изделия самого высокого качества для отечественного и зарубежного производства, поскольку качество продукции и безопасность эксплуатации идут рука об руку. Мы располагаем одним из самых больших и наиболее полных запасов как отечественной, так и не отечественной такелажной и подъемной продукции, которая удовлетворит ваши потребности в подъеме.

Если вы ищете стандартный или нестандартный трос для вашего подъемного проекта, обратитесь к специалисту по подъемным работам в ближайшем к вам офисе компании Mazzella.

---

---

Авторские права 2018. Компании Mazzella.

Все о ювелирной проволоке — проволоку какого калибра использовать для чего?

С возвращением в All About Jewelry Wire! Это пятая часть серии, в которой раскрываются все важные аспекты выбора правильной ювелирной проволоки для ваших проектов.Мы рассмотрели различные системы измерения толщины проволоки, твердость проволоки, различные формы проволоки и материалы для ювелирной проволоки.

Сегодня мы собираемся рассказать, какие калибры проволоки обычно используются в проектах по изготовлению ювелирных изделий. Также важно учитывать все другие факторы — помните, что не все материалы ведут себя одинаково или измеряются с помощью одной и той же системы калибровки проволоки.

И, конечно же, это не столько правила, сколько общие рекомендации, которым нужно следовать, если вы только начинаете.Обычно есть веская причина, по которой определенные размеры используются для определенных проектов, поэтому, если вы новичок в работе с проводкой, это отличное место для начала, чтобы избежать некоторых типичных для новичков разочарований методом проб и ошибок 🙂

Во-первых, запомните, что чем меньше число, тем больше длина провода . Вот наша удобная таблица размеров калибра проволоки для наглядности:

28-30 калибр

Проволока тонкая и тонкая, как нить.Он может легко перекручиваться и ломаться, поэтому с этими небольшими сечениями проводов лучше работать медленно. При таком размере нить (или твердость) проволоки на самом деле не имеет большого значения, поскольку она настолько тонкая, что легко поддается гибкости. Проволока 28-30 калибра используется для:

• намотка
• ткачество
• вязание / вязание крючком / вязание викингов
• Проволока 28 калибра также может использоваться для обмотки очень маленьких легких бусинок, хотя готовая обертка будет очень тонкой и может легко согнуться и сломаться.

Эти небольшие провода не подходят в качестве структурных проводов (для обертывания другого провода), и их нельзя использовать для линий разомкнутого контура. Используйте инструменты для изготовления украшений с обычными или тонкими наконечниками, чтобы придать им форму и вырезать.

Магазин ювелирной проволоки 28-30 калибра

26 калибр

Проволока

26 калибра по-прежнему неплохая, но относительно прочная. Обычно используется для:

• намотка
• ткачество
• вязание / вязание крючком
• обмотка проволокой (обернутые петли) бусины и бриолеты
• обертывание камней
• скрученные булавки

Проволоке

26 калибра можно придать форму с помощью обычных или тонких инструментов для изготовления ювелирных изделий.Его не следует использовать в качестве структурного провода или звеньев разомкнутого контура.

Магазин ювелирной проволоки 26 калибра

24 калибра

Проволока

калибра 24 — это очень универсальный провод, который я покупаю и использую в больших количествах. Проволока калибра 24 может использоваться для:

• намотка
• плетение
• переплет
• спирали
• шпильки
• проволочные перемычки, оберточные бриолеты и другие камни
• рамы *
• маленькие прыгуны
• шпильки
• настройки проволоки для мелких камней

Проволока калибра 24 не рекомендуется для цепей с открытым звеном в большинстве случаев.Его можно использовать в качестве рамки для обертывания проволоки меньшего размера в некоторых приложениях * — например, в серьгах, когда готовая деталь не является конструктивной. Ей можно придать форму как вручную, так и с помощью обычных инструментов для изготовления украшений.

Магазин ювелирной проволоки 24 калибра

22 и 21 калибр

• звенья с проволочной обмоткой
• цепи с открытыми звеньями (для легких и мелких камней)
• швензы
• штифты, наглазники
• прыгающие кольца
• спирали
• рамки
• маленькие застежки
• настройки проволоки для мелких и средних камней
• 21 Многие предпочитают калибр для настройки штырей и проводов

Проволоку

калибра 21 и 22 можно формировать вручную и с помощью обычных инструментов для изготовления ювелирных изделий.

Магазин ювелирной проволоки 21 и 22 калибра

20 калибр

• швензы
• серьги-кольца
• оправы
• спирали
• штифты, наглазники
• цепи с открытыми звеньями
• тонкие застежки, двойные крючки
• прыжковые кольца, разрезные кольца
• кольца
• настройки проволоки для средних камней
• дужки для светлых камней

Проволока

20 калибра также подходит для множества других деликатных деталей ручной работы, таких как звенья или петли для деталей серег люстр.Ей можно придать форму как вручную, так и с помощью обычных инструментов для изготовления украшений.

Магазин ювелирной проволоки 20 калибра

18 калибр

• дужки
• большие прыжковые кольца, ювелирные изделия кольчуги
• каркас / структурная проволока
• браслеты
• кольца
• тонкие застежки
• шейные воротники
• другие детали ручной работы

Проволоку 18 калибра можно формовать вручную и с использованием обычных инструментов для изготовления ювелирных изделий (для формовки и резки)

Магазин ювелирной проволоки 18 калибра

16 калибр

• каркас / структурная проволока
• застежки
• толстые прыжковые кольца, кольчужные украшения
• кольца
• браслеты, манжеты, браслеты
• шейные воротники

Проволока

калибра 16 для некоторых материалов может быть как в умеренно мягком, так и в полутвердом состоянии.Для придания формы и резки могут потребоваться сверхмощные инструменты для изготовления ювелирных изделий.

Магазин ювелирной проволоки 16 калибра

14 калибр

• застежки
• толстые прыжковые кольца
• шейные воротники
• кольца
• браслеты, манжеты, браслеты
• каркас / структурная проволока

Проволока

калибра 14 часто доступна только в очень мягком состоянии для большинства материалов. Для придания формы и резки могут потребоваться некоторые сверхмощные инструменты для изготовления ювелирных изделий.

Магазин ювелирной проволоки 14 калибра

12 калибр

• шейные воротники
• браслеты, манжеты, браслеты
• кольца
• каркас / структурная проволока

Проволока

калибра 12 обычно выпускается только в очень мягком состоянии.Для придания формы и резки могут потребоваться сверхмощные инструменты для изготовления ювелирных изделий.

Магазин ювелирной проволоки 12 калибра

Все еще хотите узнать больше о выборе ювелирной проволоки? Вся эта серия посвящена тому, чтобы помочь вам точно определить, какой провод вам нужен для вашего проекта:

Связанные

Лучшие методы электромонтажа

Wire бывает разных типов, размеров и конфигураций. Пробираясь через всю проволоку доступность — это сама по себе монументальная задача, но для наших целей у нас есть только посмотрите типы проводов, подходящие для подключения контроллера ЧПУ.Дополнительно, способ использования провода может иметь некоторое влияние на всю систему. какая Ниже приведены несколько советов, которые могут оказаться полезными.

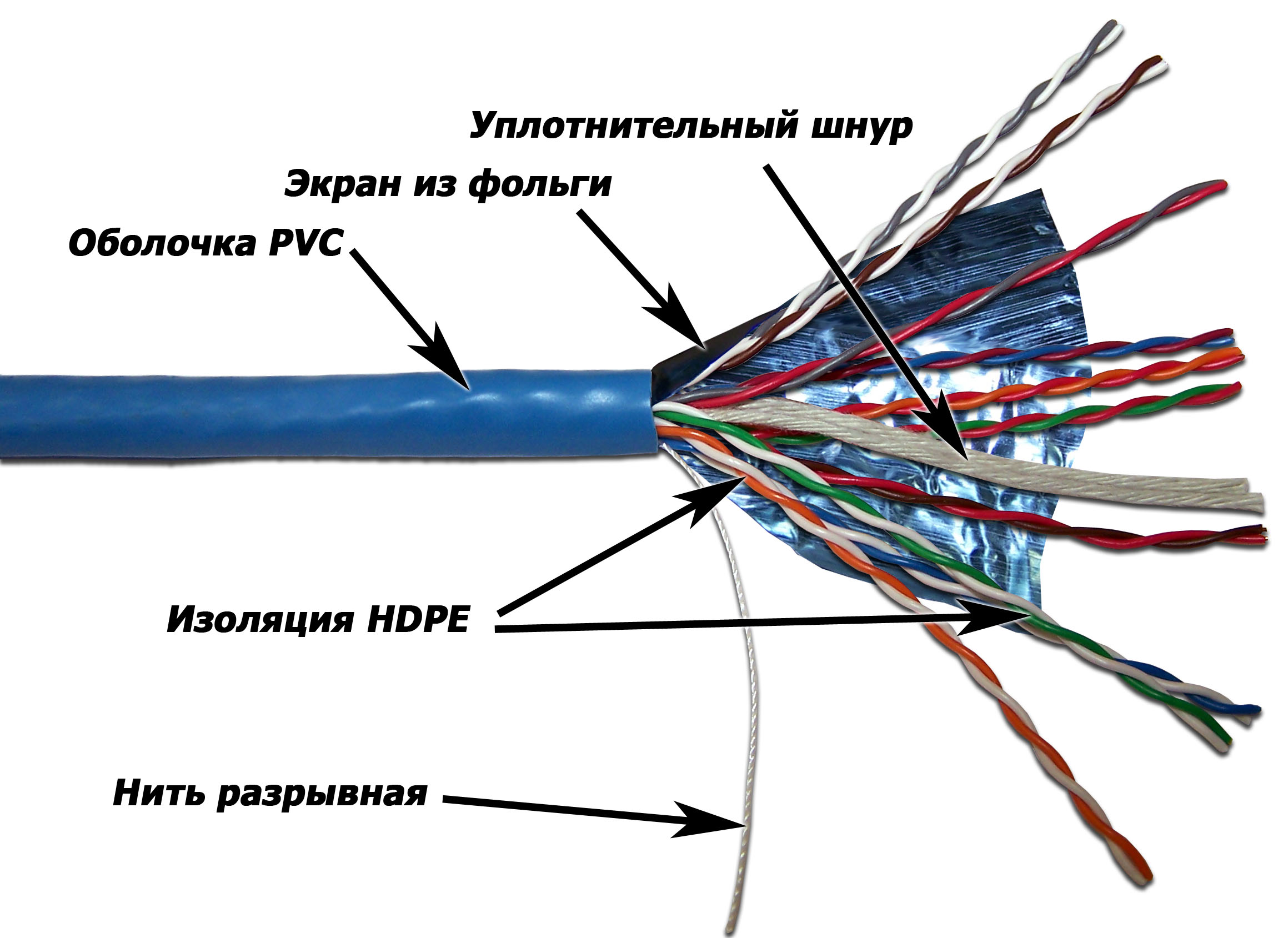

Существует три основных типа экранированных проводов. У одного есть оплетка из голого провода, которая окружает провод внутри, а другой имеет металлическую фольгу, которая окружает провод внутри. И на последок есть и тесьма, и металлическая фольга. Все это разработан для предотвращения попадания шума в прилагаемый провод. Тип длины экранированного провода, который вы выберете, будет зависеть от уровня шума, который вы пытаясь бороться.Ниже приводится краткое обсуждение каждого из них.

Провод, экранированный фольгой, имеет тонкую металлическую алюминиевую фольгу, которая обычно приклеивается к пленка из пластика, окружающая провод. Вложенный провод обычно 100% покрыты и это хорошо. Экранированный фольгой провод может быть трудно использовать, особенно при попытке прикрепить разъем к экрану, чтобы заземлить его. За по этой причине вы обычно найдете в комплекте голый металлический многожильный провод, можно установить соединение с. Из трех типов экранированного провода это наименьшее эффективный.

Плетеный экранированный провод имеет металлическую оплетку, которая окружает провод. Это больше громоздкий, чем экранированный фольгой провод, и не обеспечивает 100% покрытия. Это обычно покрывает от 70 до 95% покрытия в зависимости от того, насколько плотно заплетена коса. Оплетка обычно изготавливается из луженой медной проволоки. Потому что медь лучше проводник, чем алюминиевый, и его громоздкий размер лучше защищает провод чем провод, экранированный фольгой. Следует отметить, что этот вид экранированного провода будет стоить больше, чем экранированный фольгой провод выше.Из трех типов этот более эффективен, чем экранированный фольгой провод, но менее эффективен, чем следующий обсуждали.

Для очень шумных сред — провод, содержащий как провод, обернутый фольгой, так и тесьма обеспечит максимальную защиту. Как несложно догадаться, из трех типов это самый дорогой.

Объяснение

различных типов лучших кусачков (с изображениями)

Вероятно, существует столько же типов кусачков, сколько и типов проводов, и вряд ли сегодня в мире есть какая-либо профессия или профессия, в которой не используются какие-либо формы кусачки.

Ювелиры, врачи, электрики, автомеханики, флористы и даже пожарные зависят от качества своих кусачков для достижения профессиональных результатов. Хотя большинство специализированных кусачек не имеют применения на рынке DIY, тем не менее, есть несколько типов кусачков, которые должны быть в ящике с инструментами каждого мастера.

Ниже представлена ​​подборка различных типов лучших кусачков, которые могут сделать любой домашний проект проще простого.

1.Hakko CHP170 Flush Cutter

Это миниатюрный кусачок, лучше всего подходит для резки проволоки диаметром до 16 (1.3 мм). Нескользящая ручка делает этот резак идеальным инструментом для самостоятельной работы с электроникой и ювелирными изделиями.

В таких приложениях, как изготовление ювелирных изделий, цветочные композиции и электроника, наличие шипа на проволоке нежелательно. В этих случаях лучшим вариантом будет использование фрезы заподлицо с уменьшенными скосами. Это помогает аккуратно обрезать края, вместо того, чтобы заставлять проволоку порваться на месте разреза до его завершения.

Хотя обрезанные поверхности проволоки могут быть не идеально ровными, уменьшенные скосы на режущих кромках означают, что для разрезания проволоки требуется меньшее усилие, что является определенным бонусом для людей, которым приходится делать сотни разрезов в день. .Использование некачественного инструмента может привести к усталости и серьезному заболеванию, называемому синдромом запястного канала, для восстановления которого часто требуется хирургическое вмешательство.

2. Ножницы Xuron Micro Shear

Ножницы для резки требуют наименьшего усилия по сравнению с другими боковыми ножами, и они обеспечивают максимально гладкий рез. Однако при выполнении разрезов следует проявлять особую осторожность, так как слишком сильное нажатие может затупить лезвия, когда разрез будет завершен.

Микрорезак Xuron рекомендуется для тонкой проволоки (более мягкие металлы) и изготовления ювелирных изделий.

Высококачественные инструменты этого типа снабжены регулировочными или установочными винтами, которые предотвращают касание режущих кромок друг друга после резки. И эта особенность должна быть первым элементом, на который нужно обращать внимание, когда вы покупаете ножницы.

3. Диагональные плоскогубцы Whizzotech (боковой резак)

Как следует из названия, эти кусачки обеспечивают диагональный разрез и являются наиболее распространенным типом, используемым торговцами во всем мире. Они известны под несколькими разными названиями, такими как бокорезы, диагональные фрезы, « дайки, » или даже «диагонали».”

В сфере электротехники эти резаки используются для резки мягких медных или алюминиевых электрических проводов. Но бокорезы используются повсюду в мире и в каждой профессии, где требуется резка мягкой и гибкой проволоки.

Однако боковые кусачки после резки оставляют на проволоке острый шип, который является результатом того, что челюсти заставляют проволоку порваться, а не резать чисто. В случаях, когда образующийся шип не является проблемой, лучше всего подойдут обычные боковые резаки, поскольку они относительно дешевы, а инструмент хорошего качества может прослужить много лет.

Бокорезы никогда не должны использоваться для резки стальной проволоки, гвоздей, шурупов, проволоки для ограждений или чего-либо более твердого, чем медная или алюминиевая проволока. Это может повредить их челюсти до такой степени, что они будут бесполезны для любого вида резки.

Бокорезы также доступны для точной резки, при которой края разрезов остаются гладкими.

4. Клещи для резки концов

Кусачки имеют губки в форме полукругов с режущими кромками, расположенными под прямым углом к ​​корпусу инструмента.Это позволяет вырезать гвозди, шурупы и заклепки близко к поверхности обрабатываемой детали, не повреждая поверхность.

Закругленная форма губок также позволяет извлекать гвозди и шурупы из дерева, используя радиус губок в качестве точки опоры.

При покупке плоскогубцев первое, на что следует обратить внимание, — это выравнивание губок, которые должны смыкаться друг с другом без видимого света между ними, а это означает, что между режущими кромками должен быть полный контакт. ширина челюстей.Также не должно быть люфта в точке поворота между двумя ручками.

5. Изолированные кусачки для проволоки

Практически все типы кусачков доступны в изолированных версиях для предотвращения поражения электрическим током. Однако следует соблюдать осторожность, чтобы не перепутать пластмассовое или резиновое покрытие на рукоятках обычных инструментов с надлежащей электрической изоляцией.

Большинство кусачков поставляются с ручками с мягким захватом, чтобы их было удобнее использовать, но эти покрытия не обеспечивают защиты от случайного поражения электрическим током.

Если вам нужны кусачки с надлежащей изоляцией, покупайте пару инструментов только у авторитетного продавца инструментов и избегайте дешевых некачественных инструментов, которые продаются в магазинах автозапчастей и у других неспециализированных дилеров.

Эти инструменты могут показаться безопасными в использовании, но обнаружить, что толстое пластиковое покрытие на вашем новом кусачке проволоки не рассчитано на работу с высоковольтным электричеством после поражения электрическим током, — это не то, что вам нужно, верно?

6. Кусачки для проволоки Lineman

Также известный как комбинированный резак, это рабочая лошадка в семействе инструментов для резки проволоки.Помимо широких плоских губок для захвата предметов, эти инструменты также имеют режущие кромки, аналогичные тем, которые используются на боковых резцах, прямо перед точкой поворота.

Они могут без проблем перерезать стальную проволоку для ограждений, толстые гвозди или даже стальные винты благодаря рычажному действию длинных ручек.

Кроме того, в этих плоскогубцах часто используется режущее действие, подобное гильотине. У них есть паз на каждой ручке, очень близко к точке поворота.

Открытие ручки выравнивает две канавки, а при закрытии ручек режущие кромки на внутренней стороне канавок выполняют режущее действие, которое может прорезать практически любой гвоздь, винт или даже стальной стержень малого диаметра.

7. Кусачки с игольчатым носиком

Кусачки с игольчатым наконечником часто используются электриками, потому что острые конические губки позволяют легко сгибать и вставлять провод в распределительное устройство в электрических панелях, где часто бывает недостаточно места для использования любых других плоскогубцев или кусачков.
