Типы крыши: 9 основных видов крыш по конструкции: какую выбрать?

Разновидности крыш

Относительно разных характеристик существует множество классификаций кровельных сооружений. Просмотрев издания архитектурной тематики, можно увидеть много фото самых разных видов крыш.

Но все они условно разделяются на два основных вида:

• плоская;
• скатная.

Основные виды далее делятся на категории по их внешнему виду и способу сооружения. Выбор подходящей крыши зависит от многих факторов.

Делая чертежи лучших типов крыш обязательно нужно учесть размер здания, его предназначение, материалы для изготовления постройки, а также стилистику готового сооружения.

Плоская крыша

Основное преимущество плоских кровель – это самая низкая стоимость такой постройки. Чаще всего материалом для их строительства является самый обыкновенный бетон, цена которого в сравнении с более современными материалами совсем незначительна. Благодаря бетону повышается степень прочности конструкции.

Говоря о достоинствах плоской крыши важно отметить, что она позволяет расширять пространство двора, либо полноценно заменить его. На такой конструкции можно соорудить сад, зону отдыха с беседками и бассейном, либо небольшую смотровую площадку. Выбор зависит от площади и финансов владельца.

Но стоит заметить, что архитектура с плоскими видами конструкций крыш значительно проигрывает скатным конструкциям в привлекательности. Плоский вид кровли чаще используется при строительстве многоэтажных жилых домов, офисных центров и прочих зданий.

Недостатки плоской кровли

При строительстве частного дома плоскую крышу предпочитают не использовать. Ведь для частного дома важно наличие чердака, а в таких конструкциях его сделать не возможно. В таких домах также не получиться сделать мансардный этаж.

Поверхность плоской крыши делается с учетом необходимого наклона на три градуса. Наклон необходим для того, чтобы осадки не скапливались, а стекали в водосточные трубы.

Благодаря наклону лужи после дождя не собираются на крыше. Но если зимой наблюдались сильные снегопады, вероятнее всего с наступлением весны талые воды скопятся. Их необходимо будет убирать вручную.

Стоит помнить, что наличие излишней воды очень опасно для здания, поскольку возможно просачивание влаги во внутренние помещения. Особенно часто такое случается, когда допускаются ошибки или халатное отношение к работе во время строительства. Для устранения таких недостатков, как и их последствий, понадобится много сил и денежных средств.

Крыши скатного типа

Самой распространенной на территории нашей страны является скатная крыша. Этот вид являет собой объемную кровлю, скаты которой размещаются под большим углом.

Благодаря такой конструкции задерживание атмосферных осадков на ней исключается.

Скатные кровли являются прочными и долговечными сооружениями. Они выглядят привлекательно, легко вписываются в любой стиль.

Главное достоинство, которым обладают крыши с эркером, и мансардой является возможность заметно расширить полезное пространство вашего дома. С такой целью можно использовать как знакомые всем чердаки, так и дополнительный мансардный этаж.

Для строительства скатных кровель требуются использование следующих строительных материалов:

• досок;
• балок;
• утеплителя;
• покрытия;
• различных крепежей.

Существует много видов кровельных материалов для крыши скатного типа. Чаще всего используют шифер или черепицу, реже – металлические листы. Можно выбирать и другие варианты на усмотрение владельца.

Минусы скатной крыши

Поскольку материалов для строительства понадобится значительно больше, чем для плоских крыш, цена такой кровли будет значительно выше. Построить обычный чердак будет дешевле и быстрее, чем соорудить мансарду. Ведь для чердака не обязательно применять внутреннюю обшивку. В таком случае теплоизолятором выступает потолок.

Кровельные конструкции, имеющие несколько скатов, отличаются долгим сроком службы. Но стоить помнить, что не рекомендуется экономить на материалах. Поскольку из-за низкого качества строительных материалов в дальнейшем будут возникать поломки. Процесс ремонта таких сооружений довольно проблематичный и требует значительных финансовых растрат.

Фото видов крыш

Также рекомендуем просмотреть:

Виды и типы кровли, какие бывают крыши. Сравнение конструкций кровли

При строительстве дома следуют особо уделить внимание монтажу кровли. Очень часто человек не знает, какой выбрать материал для своей крыши, какой должен быть ее дизайн и тип, а это немаловажно на мой взгляд.

Виды кровли крыш

Крыша выполняет тепло и гидроизолирующие, а также несущие функции.

Обратите внимание

В зависимости от того, какой процент уклона они имеют, принято различать скатные и плоские крыши.

Скатные кровли применяются в основном при индивидуальном строительстве, то есть при строительстве частных домов.

Скатные в свою очередь можно разделить на:

• пологоскатные
• крутоскатные крыши.

Хочу заметить, что скатные крыши имеют преимущества перед плоской в том, что на них не образуется застоев воды. А плоские крыши, зато можно использовать для различных целей. Существует такое понятие, как многофункциональная крыша, которое как раз и применимо к плоской крыше.

Типы крыш

Разделять чердачные и бесчердачные крыши.

Чердачные крыши, в свою очередь, могут быть холодными и утепленными. Что касается бесчердачных крыш, то перекрытием верхнего этажа при такой крыше служат несущие элементы. Можно разделить еще крышу на не эксплуатируемую и эксплуатируемую.

Тип крыши следует определять по ее геометрической форме, а также по материалу, который используется при ее монтаже. По форме они могут быть односкатными, двускатными и многоскатными.

Классификация типов кровли

Далее я хочу рассказать вам о классификации скатных крыш. Но, прежде приведу список:

• Односкатная;
• Двускатная;
• Шатровая;
• Вальмовая;
• Мансардная;
• Многощипцовая.

Расскажу подробнее о каждом типе кровли

Односкатная крыша представляет собой конструкцию, которая на наружные стены, которые в свою очередь находятся на разных уровнях. Такой вид кровли применим в основном для хозяйственных построек, террас, веранд, складов.

Наиболее распространенной является классическая конструкция двускатной крыши, ее еще принято называть щипцовой. К этому типу можно отнести и крыши имеющие равномерные и неравномерные углы наклона. Я писал об этой кровле подробную статью — Все о двускатной кровле — описание, достоинства, советы

Далее идет шатровая крыша, которая имеет четыре ската. Все они имеют форму равнобедренного треугольника и сходятся в одной точке. Отличается своей симметричностью, что и придает определенный внешний вид. Применяется такой вид крыши исключительно на строениях, которые имеют форму квадрата.

Хочу обратить ваше внимание на вальмовую крышу, которая имеет 4 ската, 2 из которых имеют форму трапеции, а 2 других форму треугольника.

Следующий тип – мансардные крыши, которые принято использовать для увеличения жилой площади, за счет формы кровли. Здесь я подробно все расписал — Мансардная кровля — стоимость устройства и тонкости монтажа

Ну, и самым последним типом принято считать многощипцовую крышу. Такой тип крыши устанавливается на строениях, которые имеют форму многоугольника.

Вот и все, что касается классификации крыш. Если у вас есть ко мне вопросы или пожелания, относительно видов и типов кровли, то вы можете оставить их в форме ниже. Постараюсь ответить на все вопросы.

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

Дополнительные материалы по теме

Добавить комментарий

Виды крыш частных домов по конструкции: формы и варианты

Виды крыш частных домов достаточно разнообразны как по конструкции, так и по внешнему виду. Обычно существует несколько наиболее распространённых для конкретной местности вариантов, популярность которых объясняется культурными обычаями народа, проживающего на этой территории, лучшей приспособленностью к климатическим условиям страны, доступностью строительного материала.

Однако, непрерывный прогресс и развитие строительных технологий позволяет создать практически любую форму, отдать предпочтение такой конструкции, которая удовлетворит и функционально, и эстетически. В этой статье мы расскажем крыш для частного дома, которые чаще всего используются на территории России.

Содержание статьи

Крыша и ее функции

Крышей называют верхнюю часть конструкции дома, которая отделяет внутренние помещения от окружающей, придавая законченный и гармоничный вид сооружению. Как правило, кровля может иметь сложное строение.

В зависимости от своей формы, она состоит из одного или нескольких скатов и фронтонов, которыми зашивается пространство между ними. Каркасом крыши служат стропильные ноги, которые придают механическую прочность, форму конструкции.

Гидроизоляционное покрытие изготавливают из профнастила, металлочерепицы, рубероида, шифера или других материалов, которые обладают высокой устойчивостью к воздействию влаги.

Все виды крыши домов благодаря своей конструкции и трехслойному строению выполняют следующие функции:

• Гидроизоляционную. Все конструкции кровли имеют гидроизоляционное финишное покрытие, которое защищает внутренние помещения дома от проникновения осадков в виде дождя или снега. Это первостепенная задача крыши, с которой она справляется не только благодаря использованию материалов, не пропускающих воды, но и с помощью уклона кровли.
• Термоизоляционную. Помимо защиты от влаги, все разновидности крыш помогают защитить дом от проникновения холода. Согласно законам физики, теплый воздух поднимается вверх, из-за чего даже отапливаемый дом постепенно выхолаживается. Поэтому термоизоляционный материал обязательно используются при строительстве кровель. Он прокладывается между стропильными ногами или укладывается поверх них.
• Эстетическую. В конце концов, здания с правильно подобранной кровельной конструкцией выглядят более гармонично, законченно. Ведь этот элемент помогает подчеркнуть архитектурный стиль сооружения.

Устройство крыши

Обратите внимание! При строительстве сараев, гаражей или других небольших по площади сооружений крыша не несет существенной нагрузки. Но возведение частного дома требует проведение точного расчета, а также создания проекта кровли, ведь она должна обладать достаточной несущей способностью, прочностью.

Плоские и скатные варианты

Виды кровли (крыш) частных домов существенно различаются по внешнему виду, особенностям конструкции и затратам на их сооружение. Чтобы разобраться во всем этом многообразии форм, нужно для начала разделить их все на скатные и плоские:

1. Плоская

Плоской называют кровлю, которая укладывается на строго горизонтальном перекрытии здания. Она представляет собой многослойный пирог из термоизоляционных и гидроизоляционных материалов, уложенным в несколько слоев для образования монолитного покрытия, не пропускающего тепло и влагу.

Монтаж такой кровли обычно происходит путем наплавления или приклеивания рулонной гидроизоляции или специальной мембраны. Такой вариант не позволяет использовать пространство под крышей для организации чердака, а также требует оборудования мощной внутренней системы водоотведения.

Поэтому чаще плоские кровельные конструкции используются при возведении высотных домов, многоэтажек и производственных объектов. Также для монтажа плоской крыши можно использовать наливную гидроизоляцию.

Плоская кровля

2. Скатная

Скатной называют крышу, которая состоит из одного или нескольких скатов, расположенных под углом к основанию конструкции. Особенность скатных кровель – уклон ее скатов, позволяющий более эффективно отводить атмосферные осадки с ее поверхности.

Односкатный вариант является самым простым способом перекрыть сооружение, а с увеличением количества скатов повышается сложность и стоимость данного вида кровли.

Скатная кровля

Интересно, опытные строители подчеркивают рациональность и доказанную эффективность скатных кровель для частных домов. При сравнительно небольшой площади перекрытия этот вариант намного лучше защищает от протекания и холода. Кроме того, он более эстетичен и удобен при эксплуатации.

Разновидности по уклону

Рассматривая частные загородные дома, можно заметить, что, хотя их кровельные элементы имеют общие черты, визуально они очень сильно различаются. Уклон кровли оказывает существенное влияние на внешний вид постройки.

Под этой характеристикой конструкции понимают угол наклона плоскости ската к основанию крыши. Уклон может составляет от 1 до 60 градусов. Чем больше угол уклона, тем лучше стекает вода и легче соскальзывает снег.

Очень важно правильно рассчитать оптимальный уклон, основываясь на климатических условиях зоны, где ведется строительство. По величине этого уклона кровли разделяют на следующие типы:

• Плоские. Такими считаются конструкции, угол наклона скатов которых составляет не более 3 градусов. Покрытие крыша плоского типа обычно имеет покрытия из рулонных материалов. Они чаще всего используются при строительстве хозяйственных и производственных объектов, многоэтажных домов. Среди частных домов они считаются редкостью, так монтировать их на ограниченной площади и на деревянным основании не представляется возможным.
• Малоуклонные. Скаты таких конструкций составляют от 5 до 30 градусов. Они отличаются наиболее оптимальным соотношением затрат на ее возведение и эффективным водоотведением. Это самый удобный уклон, который чаще всего выбирают для перекрытия частных домов. Кроме того, этот вид крыши позволяет использовать практически любой вид кровельных покрытий.
• Крутоуклонные. Если скаты имеют угол наклона больше 35 градусов, кровля считается крутосклонной. Большой угол гарантирует эффективное отведение атмосферных осадков и снежных масс со склона, однако, увеличивает вес и стоимость каркаса. Кровли такого типа в устройстве сложнее, чем малоуклонные, поэтому их используют только в регионах с повышенной снеговой нагрузкой. Они хорошо отводят осадки, но обладают высокой парусностью.

Уклон скатов

Разновидности крыш по уклону скатов

Запомните! Чем больше количество осадков выпадает в регионе, где ведется строительство, тем больше уклон должен быть у скатов. Напротив, если местность характеризуется сильными ветрами, лучше отдать предпочтение малоуклонным вариантам, которые помогают снизить нагрузку на каркас скатов.

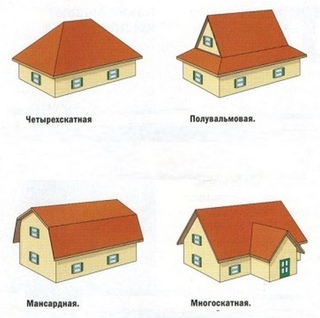

Классификация по количеству скатов

Анализируя архитектуру частного домостроения, специалисты отмечают, что наиболее востребованными в России являются все-таки скатные конструкции. Безусловно, эти варианты имеют неоспоримые преимущества: эффективное отведение атмосферных осадков, экономичность и удобство монтажа и эстетичность. Скатные крыши по количеству скатов разделяются на следующие типы:

1. Односкатные. Такое перекрытие состоит из одного ската, обычно расположенного под небольшим уклоном к основанию. Форма ската в таком случае будет прямоугольной или квадратной. Достоинство односкатной кровли в простоте ее монтажа и низкой стоимости, поэтому именно этот вариант используют при строительстве гаражей, сараев и других хозпостроек. Однако, если вам нужен чердак, то от этого экономичного способа придется отказаться.
2. Двухскатные. Традиционно на территории России самыми распространёнными являются двухскатные конструкции. Визуально они напоминают треугольник с вершиной в районе конька. Такие кровли состоят из двух наклонных скатов и двух фронтонов, заключенных между ними. Одной из разновидностей является мансардная крыша, которая имеет ломанную геометрию скатов, которая позволяет максимально полно использовать площадь чердачного помещения. Стропильная система двухскатной крыши может быть висячей или наслонной.
3. Четырёхскатная (вальмовая). Вальмовые конструкции сложнее в устройстве, чем односкатные или двухскатные, они имеют 4 ската и ни одного фронтона. Благодаря такому строению подкровельное помещение будет сложнее обустроить в том числе из-за массивности стропильного каркаса.
4. Полувальмовая. В этом случае часть фронтона заменяется на небольшой скат, который меньше, обычного. Как видите на фото, эта кровля имеет две разновидности: голландскую, в которой на скат заменяется верхняя часть фронтона, и датская, имеющая скат в нижней части фронтона. Такое строение позволяет разместить на фронте мансардные окна, улучшив освещение подкровельного пространства.
5. Шатровые. Шатровые конструкции имеют четыре или более скатов. Они подходят только для перекрытия сооружений квадратной формы. Для сооружения купольного дома потребуется больше дерева для изготовления стропильного каркаса, а помимо этого больше кровельного материала.

Виды скатных кровель

Учтите, благодаря сложным формам, крыша приобретает нарядный и экстравагантный вид. Однако, по этой же причине возрастает расход кровельного материала и дерева для монтажа стропильного каркаса, увеличивается сложность, а, следовательно, и стоимость сборки. Именно поэтому при строительстве частного дома чаще всего используют надежную, но достаточно простую двухскатную конструкцию.

Теплые и холодные способы обустройства перекрытия

Виды крыш по конструкции отличаются также сильно, как и по внешнему виду.  Первую очередь, речь идет о составе кровельного пирога, который меняется в соответствии с разновидностью перекрытия, а также характером использования подкровельного пространства.

По этим характеристикам все кровли разделяют на чердачные и бесчердачные.  Они отличаются по следующим критериям:

• «Холодная» кровля не имеет в составе кровельного пирога термоизоляционного материала, так как под ней находится неотапливаемое помещение, называемое чердак. Чердак служит воздушным слоем, который имеет теплоизоляционное значение. Достоинство этого варианта в его дешевизне, простоте монтажа, а также в повышенной изоляционной способности.
• «Теплая» кровля в составе кровельного пирога обязательно имеет термоизоляционный материал. Пользуются такими видами с мансардой, если под крышей оборудуется отапливаемое, жилое помещение. Утепление скатов и фронтонных стен, которое обязательно проводится в таком случае, необходимо, чтобы сохранить в мансарде тепло, а также предотвратить образование конденсата.

Отличия теплой и холодной кровли

Помните, что конструкция теплой кровли намного сложнее, чем холодной. В состав ее кровельного пирога входит не только термоизоляционный материал, но также дополнительная гидроизоляция и пароизоляция, которая защищает утеплитель от выпревания.

Классификация по типу кровельного материала

Различные виды крыш имеют отличия не только во внешнем виде и конструкции, но и в использованном кровельном материале. Нет более важного элемента крыши, чем гидроизоляционное покрытие, которое влияет на срок службы, устойчивость к осадкам, особенностям эксплуатации. Чаще всего встречаются следующие разновидности:

1. Металлические покрытия. Очень часто для перекрытия частных домов используются кровельные материалы на основе коррозионно-устойчивого металла, например, оцинкованной стали. К этому типу относится кровельный профнастил, металлочерепица или просто металлические листы. Достоинствами этого варианта перекрытия – прочность, долговечность, высокая несущая способность.
2. Мягкие материалы. Для перекрытия скатов сложной или неправильной формы, например, шатровых, используют мягкие покрытия на основе битума – рубероид, кровельные мембраны, битумную черепицу. Они недорогие, легкие, эластичные, из-за чего могут принимать любую форму.
3. Керамические. Классическая черепица обладает отличной термоизоляционной способностью, эффектным видом, но при этом достаточно много весит, а также может применяться, только если угол скатов достаточно крут.

Типы кровельных материалов

Обратите внимание! Очень важно выбирать качественные, долговечные кровельные материалы при работе крыши дома, чтобы конструкция крыши обладала всеми необходимыми характеристиками, способствующими лучшей гидроизоляции, а также теплоизоляции помещения.

Видео-инструкция

какую выбрать и из какого материала

Строительный рынок все развивается и развивается, создавая более усовершенствованные кровельные материалы. Видов материалов для покрытия крыши очень много, главное – сделать правильный выбор, подходящий строению. Чтобы не ошибиться в этом, следует знать, что такое кровля, какие существуют виды кровли, материалы, а также иметь небольшой навык кровельных работ.

Виды кровли

Кровельное покрытие предназначено главным образом для защиты от атмосферных влияний. Для этого материал должен быть достаточно прочным.

Выделяют следующие типы кровли:

• пленка, применяющаяся для укладки на бетонные помещения с небольшим уклоном;
• мастика, образующая при застывании монолитное пленочное покрытие;
• листовой материал;
• рулонный материал, приклеивающийся с помощью мастики;
• штучный – такие материалы, как черепица, сланец, дерево.

Виды кровли также различаются физическими особенностями и областью применения.

Мягкая кровля

Гибкое покрытие на основе стекловолокна гармонично смотрится на любом жилом помещении, защищая его от влияния атмосферных осадков на срок от 25 лет. Широко применяется для устройства скатных крыш с уклоном от 11°.

Достоинства использования этого вида кровли неоспоримы:

• хорошая гидроизоляция;
• легкость;
• доступность по цене;
• небольшая теплопроводность;
• возможность покрытия разных видов крыш;
• простота установки;
• использование в процессе укладки доступных приборов и материалов;
• поглощение шума во время осадков;
• стойкость к разрушению;
• возможность ремонта при повреждении.

Недостатки также имеются:

• возможна установка только на сплошное твердое основание;
• пожароопасный материал;
• слабая теплоизоляция;
• повреждение небольшого участка требует замены целого листа при ремонте.

Еще совсем недавно к мягкой кровле относили только рубероид и толь. В настоящее время она представлена большим количеством материалов, отличающихся друг от друга не только основой, но и свойствами, областью применения, внешними характеристиками.

Материалы, из которых изготавливается мягкая кровля:

• Битумная черепица. Так называемая гибкая плитка, состоит из нескольких слоев: верхний, созданный с помощью каменной крошки; средний, состоящий из битума и стеклохолста; нижний, составленный из резины и битума – клеевой слой. Преимущества очевидны: допускает создание покрытия со сложной геометрией; обладает хорошей звукоизоляцией и служит практически 50 лет.
• Рулонное покрытие. Представляет собой длинное полотно, свернутое в рулон. Это могут быть рубероид и рубемаст. Используется чаще всего на плоских и скатных кровлях, где невозможно использовать другой вид покрытия. Среди недостатков такой кровли – множество нахлестов при укладке. Рулонное покрытие настилается в теплый день без дождя и ветра.
• Мастика. Может использоваться для плоской кровли как клеящая смесь, а также в качестве самостоятельного материала. Основным отличием ее является формирование в покрытие непосредственно на поверхности крыши. Минус — неравномерность толщины покрытия в разных местах, особенно на уклонах и неровностях.
• Полимерные рулонные материалы. Отличаются хорошей прочностью, эластичностью, стойкостью к атмосферным проявлениям. Недостатком является высокая стоимость.

Металлическая кровля

Широкое применение такой вид кровли получил в строительстве многоэтажных домов и высоких общественных зданий. Установка производится на специальные опоры для крепления листов: прогоны или обрешетку.

Среди положительных моментов использования данной кровли можно выделить:

• простой монтаж;
• длительный срок эксплуатации;
• устойчивость к атмосферным явлениям;
• легкость;
• отсутствие расходов по эксплуатации.

Металлические листы могут быть изготовлены из алюминия, меди, оцинкованной стали или титан-цинкового сплава.

Выделяют следующие типы кровли из металла:

• Профилированные листы или профнастил. Могут отличаться по форме, высоте волн, по ширине изделия и по условиям использования. Для их изготовления используют оцинкованную сталь, которой придается волнообразная форма для повышения жесткости. Невысокие листы часто используют как декоративный элемент, а высокие выполняют конструктивную функцию, поэтому использовать вторые можно только после проведения нужных расчетов, подтверждающих безопасность применения. Профнастил укладывается внахлест, затем крепится на опору с помощью саморезов.
• Металлочерепица. Самый используемый материал для покрытия крыши. Его популярность обусловлена привлекательными внешними характеристиками, простотой установкой, доступной ценой. Для изготовления металлочерепицы может использоваться оцинкованная сталь или алюминий. Металлочерепица используется на всех крышах с уклоном от 15°. Среди преимуществ можно выделить небольшой вес материала, быструю и простую установку, большой срок эксплуатации, привлекательность готового изделия и доступную цену. Недостатком можно считать шумовые эффекты при выпадении осадков, обусловленные некачественным монтажом.
• Фальцевые покрытия. Их изготавливают из оцинкованной стали, меди или титан-цинкового сплава. Отличаются от остальных видов соединением элементов с помощью специального шва – фальца. В зависимости от положения шва, различают такие виды фальцевой кровли, как лежачие или стоячие, кроме этого, они делятся на одинарные и двойные. На всю длину крыши сплошная кровля не имеет поперечных швов. Такие покрытия отличаются высокой герметичностью, надежно защищающей дом от атмосферных осадков в течение многих десятилетий. Эксплуатировать титан-цинковые покрытия можно почти два столетия.

Внешние характеристики и длительность использования металлической кровли во многом зависит от защитного слоя, который предохраняет металл от коррозии. Для декорации и защиты от разрушения используют специальные покрытия из полимеров. В качестве них могут выступать акрил, полиэстер, пластизоль. Разные покрытия по-разному защищают металлические листы, поэтому при покупке такой кровли важно уделить внимание изучению характеристик полимерного покрытия, если оно имеется.

Плоская кровля

Кровля с незначительным уклоном или вовсе без него считается более функциональной, располагая широкими возможностями в использовании. Достоинства такой кровли включают в себя более надежную гидроизоляцию, а также наличие прочного пола, выложенного из дерева или бетонных плит.

Выделяют следующие виды плоских кровель:

• эксплуатируемая;
• неэксплуатируемая;
• традиционная;
• инверсионная, имеющая непростую конструкцию.

Плоская крыша может быть чердачной или бесчердачной. Во втором случае необходимо будет добавить теплоизоляцию. На эксплуатируемой кровле можно открыть ресторан, поставить бассейн или автостоянку, создать спортивную или детскую площадку.

Рулонная кровля

Ограничением использования рулонной кровли является уклон более 30°. Положительными моментами эксплуатации являются долговечность и быстрый ремонт. Немаловажную роль играет легкость установки и внешняя привлекательность. Покрытие обладает хорошей стойкостью к воздействию воды, ветра и ударных нагрузок.

Разновидности в зависимости от состава:

• полимерно-битумная, устойчивая к воздействию ультрафиолета;
• фальцевая, сделанная на основе оцинкованного металла;
• полимерная, состоящая из каучука и нефтеполимерных смол;
• битумная;
• гибкая черепица, основой которой является стеклохолст.

Рулонные покрытия могут производиться с применением разных технологий:

• основание из картона или стеклохолста, на которое наносится наплавляемая смесь;
• безосновной материал, образуемый путем термообработки некоторых смесей, которые потом раскатываются в полосы.

На основе первой технологии производятся рубероид и рубемаст. Последний отличается наличием защитной пленки, еврорубероид – усовершенствованный вид рубероида. С помощью второй технологии изготавливаются мембранное покрытие, изол, полученный в результате переработки резины, бризол, являющийся результатом смеси битумов.

При правильной установке качественного рулонного материала можно выделить следующие преимущества:

• хорошая звукоизоляция;
• водонепроницаемость;
• огнеупорность;
• быстрый и несложный ремонт;
• легкие кровельные работы.

Перед установкой рулонного покрытия необходимо очистить и выровнять всю кровельную поверхность.

Кровля для скатной крыши

Скатные крыши позволяют использовать любые виды покрытия кровли, среди которых можно выделить:

• ондулин, основным преимуществом которого является легкость монтажа;
• различные виды кровельной черепицы: битумная, цементно-песчаная и металлочерепица, привлекающие доступностью, прочностью и возможностью выбора формы и цвета.

Кровля для плоской крыши

Для плоских кровель используются материалы, отличающиеся надежностью, простотой укладки и ухода, соответствующие правилам противопожарной безопасности.

Кровельные материалы выбираются с учетом назначения и архитектуры здания. Если основание плит не имеет выбоин и дефектов, то кровлю настилают по этому основанию. Если имеются изъяны, то предварительно выравнивают основание с помощью цементно-песочной стяжки.

На выравнивающий слой кладут пароизоляционное покрытие, затем утеплитель и гидроизоляцию. Последний финишный слой может состоять из песка и гравия, бетонного слоя, геотекстиля с почвенным слоем для выращивания растений или рулонной наплавляемой кровли.

Выбор кровельного материала

На выбор кровли воздействуют следующие факторы:

• Вес. Необходимо провести расчет допустимой нагрузки на несущие опоры, не забывая о дополнительной нагрузке снежных осадков и ветра.
• Архитектура. Кроме практичности и надежности, важна также эстетичность крыши.
• Назначение. Для эксплуатируемой крыши или неэксплуатируемой.
• Стоимость. Доступность является весомой составляющей при выборе кровельных материалов.

Идеальными характеристиками кровельного материала являются:

• прочность;
• долговечность;
• устойчивость к атмосферным воздействиям;
• тепло- и звукоизоляция;
• антикоррозийные свойства;
• огнестойкость.

Какую кровлю выбрать – решать вам, однако, во избежание ошибок стоит серьезно подойти к этому вопросу: изучить все виды покрытий, рассмотреть их недостатки и преимущества и остановиться на той, которая будет отвечать всем функциональным запросам и соответствовать климатическим условиям. Только в этом случае можно получить качественную и красивую кровлю, которая прослужит очень долго.

Автор: Любовь Полюдова,
специально для xFasad.ru

Полезное видео о видах кровли

Типы кровельных систем | Всем нужна крыша

Кровля пологая

Существует пять общих классификаций мембран или систем для крыш с низким уклоном. Нажмите на кровельной системе для получения дополнительной информации.

• Атмосферостойкий слой или слои — атмосферостойкий компонент является наиболее важный элемент, потому что он предотвращает попадание воды на крышу.
• Армирование — армирование увеличивает прочность, устойчивость к проколам и увеличивает размеры. устойчивость к мембране.
• Покрытие — наплавка — это компонент, защищающий от атмосферных воздействий и армирование от солнечных лучей и непогоды. Некоторые покрытия дают другие преимущества таких как повышенная огнестойкость, улучшенная устойчивость к движению и граду, а также повышенная солнечная отражательная способность.

Крутоскатная кровля

Существует шесть общих классификаций покрытий для крутых крыш. Нажмите на тип кровельного покрытия для получения дополнительной информации.

• Настил крыши — настил крыши является структурной подложкой и обычно изготавливается из дерева. такой материал, как фанера или ориентированно-стружечная плита (OSB).
• Подложка — подстилка обеспечивает временную защиту до покрытия кровли. устанавливается и обеспечивает вторичный защитный барьер от атмосферных воздействий.Иногда подложка упоминается как «войлок» или «бумага».
• Кровельное покрытие — кровельное покрытие является наружным водоразделительным материалом.

Кровельные системы | WBDG — Руководство по проектированию всего здания

Введение

Для выбора, детализации и определения наиболее подходящей кровельной системы для проекта; Рекомендуется иметь прошлый опыт работы с несколькими доступными вариантами материалов и понимание материалов для сборки крыши и вариантов системы, а также понимание особенностей конструкции крыши. Цель этого раздела — предоставить рекомендации по проектированию высокоэффективных конструкций кровли с низким и крутым уклоном. Этот документ основан на многих других отраслевых стандартах, с которыми также следует обращаться. Его цель — предоставить рекомендации, выходящие за рамки содержания этих стандартов, особенно в том, что касается интеграции кровельного узла в общий корпус здания и конструкции механической системы. Он предназначен для обеспечения «передовой практики» и никоим образом не должен толковаться как установление юридических стандартов обслуживания, требуемого от лицензированных специалистов.

До середины и конца 1970-х годов почти все крыши с низким уклоном были крышами из асфальта или каменноугольной смолы. Фактически, в начале века крыши из каменноугольной смолы часто использовались для охлаждения зданий, позволяя преднамеренно собирать воду на поверхности каменноугольной смолы для эффекта испарения и охлаждения. Каменноугольный пек не состоит из растворителей, таких как асфальт, и поэтому не растворяет и не испаряет масляные растворители из кровельного покрытия, как асфальт в условиях пруда. Вот почему каменноугольный пек можно наносить на плоскую кровельную поверхность; прудовая вода не оказывает на нее отрицательного воздействия. Каменноугольная смола типа I обладает хорошими адгезионными и самовосстанавливающимися свойствами и используется для облицовки заполнителей на скатах кровли толщиной до 1/8 дюйма: 12. Разработчики должны указать каменноугольную смолу для использования в кровельных мембранах из каменноугольной смолы в соответствии со стандартом ASTM D450, тип I. Кроме того, мембранные системы из каменноугольной смолы должны быть подробно описаны в соответствии с требованиями производителя, особенно на водостоках, шпигерах и краях кровли.

Асфальт продолжает оставаться более распространенным кровельным материалом по сравнению с каменноугольным пеком. Необходимо помнить о критическом различии в составе масляных растворителей асфальта, поскольку эти растворители могут выщелачиваться из асфальта в условиях образования отложений, испаряться и оставлять асфальтовую мембрану высушенной и растрескивающейся именно там, где образование отложений является наиболее распространенным. Имейте в виду, что по этой причине производители асфальтовых кровель требуют уклона минимум 1/4 дюйма на фут, чтобы предотвратить любую возможность образования луж.Производители обычно считают, что влага, которая остается на поверхности крыши, является нормальной, если она испаряется в течение 48 часов в условиях, способствующих высыханию. Гарантия на асфальтовую систему обычно не действует для склонов менее 1/4 дюйма на фут и, конечно же, там, где происходит образование водоемов, что, к сожалению, и является местом утечки.

В течение последних двух десятилетий 20-го века множество других типов низкосклонных кровельных систем начали конкурировать с традиционными сборными кровлями (BUR). Эти новые системы включали модифицированные битумы, однослойные, напыляемую пенополиуретан, металлические панели и армированные кровельные мембраны, наносимые жидкостью.Жидкостная кровля была добавлена ​​в Международный строительный кодекс, издание 2012 г. (IBC 2012) в разделе 1507.15. В NRCA есть раздел и подробные сведения об этом типе кровли в The NRCA Roofing Manual: Membrane Roof Systems .

В то время как модифицированные битумные системы связаны с BUR, другие альтернативы с малым уклоном кардинально отличаются. Наряду с новым выбором мембранных материалов в 1970-х годах появилась изоляция для крыш из пенопласта. Обилие материалов и приложений, из которых можно выбирать, создало сложную и интересную тему.

Примечание. Крыши с малым уклоном определяются как крыши с уклоном, меньшим или равным 3:12 (25 процентов). Однако, за исключением металлических крыш, большинство крыш с малым уклоном имеют уклон примерно 1/4: 12 (2 процента). Рекомендуется, чтобы крыши с низким уклоном имели уклон 1/2: 12 (4 процента), где это возможно. Крыши с крутым уклоном определяются как крыши с уклоном более 3:12 (25 процентов). Как обсуждалось в разделе «Описание», некоторые материалы можно использовать как на пологих, так и на крутых склонах, в то время как другие ограничиваются либо пологими, либо крутыми склонами.Материалы для крутых склонов могут потребовать дополнительных улучшений при установке на уклонах менее 4:12 (33 процента).

Область применения

В разделе «Описание» обсуждаются материалы для сборки крыши, в том числе настилы крыши, антипирены и пароизоляция, изоляция кровли и кровельные покрытия. В разделе «Приложение» обсуждаются критерии выбора системы, вопросы гарантии, ключевые элементы чертежей и спецификаций, а также управление строительными контрактами. В разделе «Подробности» обсуждаются и представлены различные детали.Остальные разделы — это «Новые проблемы», «Соответствующие нормы и стандарты» и «Дополнительные ресурсы».

Это руководство предназначено для относительно краткого введения в кровлю, взвешивания «за» и «против» различных материалов, которые отсутствуют в других справочных документах, и для предоставления некоторых предложений по усовершенствованиям, выходящим за рамки систем, которые просто соответствуют минимальным нормам и гарантии. В нем рассматриваются основы, но не углубляется в предмет. Получив общее представление о вариантах сборки крыши и различных связанных с ними проблемах, проектировщик может сделать выбор: либо выбрать дальнейшее расширение своих навыков и знаний, либо работать с профессиональными подрядчиками по кровельным работам или консультантами по кровле. Много лет назад для проектировщиков было непривычно работать с консультантом по кровле или обращаться за советом к надежному подрядчику. Но сложности, вызванные альтернативами BUR, теперь требуют включения консультанта по кровле в состав проектной группы, если этот опыт не накоплен в офисе дизайнера.

Информацию о гидроизоляции нижнего уровня и настилах площадей см. В разделе «Системы нижнего уровня». По сейсмическим соображениям см. Сейсмическая безопасность. По соображениям безопасности при взрыве см. Безопасность при взрыве.

Реализация проекта

Успешный проект кровли состоит из двух этапов.Первый этап — это процесс проектирования. Крайне важно определить все критерии и требуемые рабочие характеристики на ранней стадии проектирования. Следует выбрать такую ​​кровельную систему, которая оптимально отвечает требованиям проекта и критериям выбора системы. После выбора кровельной системы разрабатываются особенности системы (например, тип настила, тип (ы) и толщина изоляции, образцы креплений и гарантийные требования), а также разрабатываются детали. Этот этап завершается подготовкой спецификаций и чертежей, которые передают концепцию проекта и требования дизайнера профессиональному подрядчику по кровельным работам для выполнения работ.

Второй этап — администрирование строительного контракта. В дополнение к традиционным действиям, таким как анализ и полевые наблюдения, проектировщик кровли должен также проинформировать владельца здания о важности полугодовых проверок кровли и текущего обслуживания.

Описание материалов

При выборе конструкции кровли проектировщики могут выбирать из множества материалов. В этом разделе представлен краткий обзор основного кровельного настила, воздушного барьера, пароизоляции, изоляции и материалов кровельного покрытия, используемых в США. Для получения дополнительной информации об этих материалах см. The NRCA Roofing Manual (опубликовано National Roofing Contractors. Ассоциация). Критерии выбора кровельной системы обсуждаются в разделе «Применение».Объединение различных материалов в сборку также обсуждается в Руководстве по кровельным материалам NRCA , а для кровельных систем зданий федерального значения см. UFC 3-110-03.

Конструктивная проблема при проектировании крыш в холодном климате — возможность падения льда и снега, как описано в статье «Соображения по проектированию зданий в холодном климате» Майка Картера, CET и Романа Стангла, CET.

Термин «кровельная система» означает воздушный барьер или пароизоляцию (если имеется), изоляцию крыши (если есть), кровельную мембрану, гидроизоляцию и аксессуары.

Кровельные покрытия с малым уклоном (уклон не более 3:12):

• Сборные крыши (BUR)
• Эластомерные покрытия, армированные сеткой (MREC)
• Битум модифицированный (МБ)
  • Атактический полипропилен (АПП)
  • Стирол-бутадиен-стирол (SBS)
  • Стирол-этилен-стирол (SEBS)
• однослойный
  • Термопласт однослойный
    • Поливинилхлорид (ПВХ)
    • Термопластический полиолефин (ТПО)
    • Кетонэтиленэфир (KEE)
  • Термореактивные однослойные
    • Этилен-полипропилен-диеновый мономер (EPDM)
• Пенополиуретан с напылением (SPF)
• Металлические панели
• Гидроизоляционные кровельные мембраны горячего и холодного нанесения

Кровельные покрытия с крутым уклоном (уклон более 3:12):

• Металлические панели и черепица
• Асфальт, дерево и синтетическая черепица
• Вуд встряхивает
• Глина и бетонная плитка

Настил крыши

Коммерческие и общественные здания обычно имеют стальную или бетонную крышу, хотя настилы из фанеры или OSB также используются в небольших зданиях. Настил может иметь значительное влияние на кровельную систему.

Из используемых сегодня типов настилов наиболее распространена сталь. Хотя обычно используются окрашенные стальные настилы со сварными соединениями, рекомендуется использовать оцинкованные настилы, чтобы получить большую защиту от коррозии в случае протечки крыши. Также рекомендуется указывать винтовое, пневматическое или порошковое крепление вместо сварки, поскольку винты обеспечивают более надежное крепление.См. Отраслевой отчет NRCA, «Влага в легких конструкционных бетонных настилах крыш».

Кроме того, NRCA рекомендует, чтобы установка стального настила крыши соответствовала требованиям, описанным в Руководстве Института стальных настилов (SDI) по строительству со стальным настилом и справочнику для композитного стального настила. Проверьте приложение с инженером-строителем, который принимает окончательное решение и уточняет. В холодном климате пар внутри помещения обычно проходит через простые нахлесты в стальном настиле, а затем конденсируется в кровельной изоляции, пропитывая изоляцию и просачиваясь обратно через стыки настила в виде свободной воды. В случае холодного климата всегда лучше предусмотреть непрерывно герметичный пароизоляционный слой под изоляцией крыши поверх стального настила. Если кровельные материалы должны быть приклеены к новому бетонному настилу, убедитесь, что бетон затвердевший, достаточно сухой и что результаты испытаний на влажность соответствуют рекомендациям производителя для хорошей адгезии.

Убедитесь, что инженер-строитель спроектировал настил с учетом ветровых нагрузок, особенно по периметру и угловым зонам.

Воздушные барьеры

Если кровельная мембрана монолитная (т.е.е., мембранная крыша) служит замедлителем образования воздуха. Однако в кровельные системы иногда включают отдельные воздушные барьеры. Когда воздушные барьеры встраиваются в стеновые системы, они обычно включаются для управления движением воздуха, контроля влажности и / или снижения энергопотребления, или для предотвращения перекачивания из-за ветра, который может вызвать подъем из-за механически закрепленных мембран. Когда воздушный барьер, отличный от кровельной мембраны, включен в систему крыши, он обычно включается для решения проблем с ветровыми характеристиками, как описано в разделе «Безопасность ветра», или для выполнения требований строительных норм.Чтобы снизить вероятность попадания внутреннего воздуха в кровельную систему, на уровне настила крыши под изоляцией крыши следует располагать воздушный барьер, герметизирующий все пустоты настила крыши.

Сам настил может быть преградой, если он монолитный, например монолитный. Когда палуба используется в качестве воздушного барьера, отверстия на палубе, такие как вентиляционные отверстия, должны быть герметизированы, а палуба должна быть закрыта у парапетов. Однако для создания воздушного барьера обычно используется отдельный листовой материал, такой как полиэтилен толщиной 6 мил, одобренная оберточная бумага, двухслойная мембрана или однослойный модифицированный битумный лист.Мембраны, используемые в качестве воздушных барьеров, должны быть герметичными во всех местах проникновения. Воздушные барьеры дополнительно обсуждаются в документе «Руководство по ветровому проектированию механически прикрепленных гибких мембранных крыш », которое можно получить в Национальном исследовательском совете Канады.

Требования к воздушным барьерам включены в некоторые строительные нормы и правила и широко принятые стандарты, такие как Международный кодекс энергосбережения (IECC), издание 2012 г. и Стандарт 90 Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE).1–2010 и –2013 — Энергетический стандарт для зданий, кроме малоэтажных жилых домов.

Также см. Руководство NRCA по кровельным материалам: Гидроизоляция металлических конструкций, контроль конденсации и утечки воздуха, а также ремонт кровли для получения информации о требованиях к воздушному барьеру и замедлителю образования пара.

Замедлители образования пара

Замедлители образования пара — это материалы с рейтингом проницаемости 0,1 или менее и обычно представляют собой листовые материалы, такие как полиэтилен толщиной 6 мил, двухслойная мембрана или однослойный модифицированный битумный лист. Нельзя использовать домашнюю обертку в качестве замедлителя образования пара, поскольку она не обладает достаточным сопротивлением потоку пара.

Наличие замедлителя парообразования может затруднить поиск утечек, поскольку они могут переносить воду на большие расстояния от источника утечки. Однако, как обсуждалось выше в разделе «Палубы крыши», замедлители образования пара необходимо использовать на всех новых бетонных настилах и на стальных настилах везде, где внизу присутствует высокая влажность, особенно в холодном климате. Чтобы быть эффективными, замедлители образования пара должны быть герметичными во всех местах проникновения.Также могут потребоваться антипаровые агенты для предотвращения конденсации под белыми или светлыми мембранами (холодные крыши) в холодном климате, поскольку температура таких мембран может быть настолько низкой, что даже помещения с низкой или средней влажностью внутри помещения могут вызвать конденсацию в таких обстоятельствах.

Как отмечалось выше, если настил представляет собой новый бетонный настил, наверху настила должен быть установлен пароизоляционный агент, чтобы предотвратить попадание влаги, присущей новым бетонным настилам, в систему крыши. Это верно независимо от относительной влажности воздуха в помещении.

Изоляция

Существует три категории утеплителя крыши: жесткая доска, нежесткая (войлок, одеяло или волокно) и пенополиуретан с напылением. Жесткие доски обычно используются в узлах с малым уклоном. Это может быть полиизоцианурат (наиболее распространенный), экструдированный полистирол или минеральная вата. Нежесткие утеплители обычно используются в чердачных помещениях и в сборных домах. Дополнительную информацию об этом типе см. В разделе «Пенополиуретан с напылением».

Заглушки

Покровная плита представляет собой тонкий слой изоляции (например, перлит, древесноволокнистую плиту или плотный полиизоцианурат) или гипсовую кровельную плиту из стекломата, предпочтительно предварительно загрунтованную.Иногда используются фанера и ориентированно-стружечная плита, если это необходимо для гарантии подъема при сильном ветре. Покровные плиты следует укладывать поверх первичной теплоизоляции (как правило, одной из изоляционных материалов из пенопласта), чтобы обеспечить улучшенные физические характеристики, такие как улучшенная огнестойкость и сопротивление сжатию, предотвращение отслоения облицовочных материалов из-за движения по крыше, обеспечение улучшенных характеристик. сопротивление ветру, а также во избежание образования пузырей или проблем совместимости.

Покровные плиты также широко используются при повторном покрытии для улучшения поверхности нанесения; для закрытия стыков между изоляционными плитами; и обеспечить разделительный слой между существующей и новой кровельной мембраной.При использовании в этом приложении их часто называют «платой восстановления».

Покровные плиты в коммерческом строительстве обычно представляют собой гипсовую кровельную плиту со стекломатом (предпочтительно предварительно грунтованную) или перлит. Некоторые материалы, используемые для облицовочных плит, иногда указываются для использования в качестве подкровельной плиты непосредственно над стальным настилом крыши, чтобы обеспечить тепловой барьер для обеспечения противопожарной защиты между стальным настилом и некоторыми типами пенопластовой изоляции (IBC определяет требования к тепловому барьеру) или чтобы обеспечить гладкую поверхность для замедлителя образования пара. Учтите, что перлит лучше впитывает воду, чем гипсокартон со стекломатом; это может быть рассмотрено, если есть утечка.

Жесткие изоляционные плиты

Жесткая изоляция, или изоляция из картона, обычно имеет достаточную прочность на сжатие, чтобы выдержать кровельную мембрану и нагрузки, приложенные к ней. Помимо поддержки кровельной мембраны, жесткая изоляция может обеспечивать другие функции кровельной системы, такие как однородная поверхность для нанесения мембраны и повышенная устойчивость к граду.Жесткая изоляция обычно используется для создания уклона на пологих участках, где настил не обеспечивает необходимый уклон. Коническая изоляция обычно обеспечивает уклон от 1/4 до 1/2 дюйма. Изоляцию обычно следует наносить в два слоя со смещенными стыками, чтобы минимизировать тепловые мосты.

Доступны следующие распространенные типы жестких теплоизоляционных плит:

Перлит: Это изоляция с открытыми ячейками с низким значением R (R-2,78 на дюйм), которая обычно используется в качестве защитной плиты (см. Примечание ниже).Он обладает хорошей огнестойкостью, но при контакте с водой теряет сопротивление сжатию, превращается в кашицу и легко сжимается. Плиты толщиной в полдюйма имеют больший процент содержания органического материала, чем плиты толщиной 3/4 дюйма и более. Следовательно, когда горячий асфальт укладывается на плиты толщиной 1/2 дюйма, существует возможность образования пузырей в наростах и ​​горячих — увеличено применение модифицированных битумных мембран. По этим причинам перлит обычно не рекомендуется.

Полиизоцианурат: Исторически возникали проблемы, связанные со старением полиизоцианурата, влияющим на значение R.Тем не менее, полиизоцианурат представляет собой изоляцию с высоким значением R (R-5,6 на дюйм толщины в условиях охлаждения и R-5,0 на дюйм толщины в условиях нагрева с использованием рекомендаций NRCA «в эксплуатации», или приблизительно R-5,7 для толщины в один дюйм с использованием Метод долговременного термического сопротивления (LTTR) для определения сопротивления).

Полиизоцианурат — один из пенопластов. Он широко используется в системах кровли с низким уклоном. Изоляция из полиизоцианурата по своей природе более огнестойка, чем изоляция из полистирола.Он всегда поставляется с облицовочными материалами, которые представляют собой тонкие листы на обеих сторонах изоляции, потому что облицовочные материалы необходимы в производственном процессе. Обратите внимание, что пенопластовая изоляция может сжиматься и облицовочные материалы могут расслаиваться при интенсивном движении, поэтому всегда рекомендуется использовать облицовочную плиту. Кроме того, облицовочные материалы действуют как замедлители образования пара, что может быть нежелательно.

Рассмотрите возможность использования продукта 25 фунтов на квадратный дюйм вместо стандартных 20 фунтов на квадратный дюйм. В случае утечки полиизоцианурат впитает влагу, потеряет свои изоляционные свойства, и его придется заменять для исправления, в отличие от полистирола, который часто можно использовать повторно. Хотя он более огнестойкий, чем полистирол, необходимо уточнить у производителя, требуется ли термобарьер (см. Следующий параграф). Полиизоцианурат дешевле экструдированного полистирола.

Полистирол: Существует два типа изоляции из полистирола: пенополистирол (иногда называемый EPS или бортовым картоном) и экструдированный полистирол (иногда называемый XPS). Эти два типа обладают совершенно разными свойствами. Полистирол является одним из изоляционных материалов из пенопласта, и его следует использовать с осторожностью при использовании горячих кровельных материалов.Международные строительные нормы и правила требуют наличия противопожарного слоя, называемого «тепловым барьером», с изоляцией из полистирола, используемой поверх стального настила. Обычно это лист гипса толщиной 1/2 дюйма прямо над настилом.

Полистирольные плиты не должны находиться в прямом контакте с ПВХ-мембранами, иначе полистирол выщелачивает пластификаторы из ПВХ. Между полистиролом и ПВХ должен быть подходящий разделитель.

Пенополистирол (EPS) : EPS иногда называют «формованным пенополистиролом» или «бортовым картоном».«Это изоляция с умеренным значением R (от чуть меньше до чуть больше R-4 на дюйм, в зависимости от плотности). Продукт с низкой плотностью относительно недорог. Клей на основе растворителя и горячий асфальт разрушают EPS. Следовательно, если любой из них из них необходимо установить подходящую защитную панель поверх EPS. EPS также может разлагаться или плавиться при высоких температурах. Следовательно, EPS не следует использовать под черной мембраной, если между EPS и мембрана.Национальная ассоциация кровельных подрядчиков (NRCA) рекомендует изоляцию из пенополистирола, предназначенную для использования в качестве изоляции крыши из жестких плит, иметь минимальную плотность номинальной 1,25 фунта на кубический фут, что соответствует стандарту ASTM C578, тип VIII, с минимальной плотностью 1,15 фунта на кубический фут. кубический фут. Ячейки EPS заполнены воздухом. Следовательно, в отличие от других изоляционных материалов из пенопласта, пенополистирол не подвержен термическому старению (т. е. не теряет R-значение со временем). EPS не очень устойчив к водяному пару; при воздействии водяного пара EPS может поглощать значительное количество влаги.

(XPS, иногда EXPS или XEPS): это изоляция с высоким значением R (R-5 на дюйм для продуктов с минимальным сопротивлением сжатию 25 фунтов на кв. Дюйм, R-4,6 на дюйм для продуктов с минимальным сопротивлением сжатию 15 фунтов на кв. Дюйм). Как правило, для крыш используются продукты с коэффициентом сопротивления R 5,0 на дюйм. Некоторые производители предлагают XPS, изготовленный из переработанного XPS.

Рис. 1. PMR состоит из двух слоев XPS. На верхнюю доску нанесен заводской раствор.

Покровная плита обычно требуется для XPS, чтобы обеспечить поверхность для приклеивания мембраны (XPS не доступен с облицовочными материалами). XPS очень устойчив к действию водяного пара. Однако, как и EPS, XPS не следует подвергать воздействию растворителей, горячего асфальта или очень высоких температур. Но в отличие от EPS, чтобы избежать расщепления мембраны, XPS не следует использовать под наложенной или модифицированной битумной мембраной (даже если поверх XPS установлена ​​защитная плита).

XPS — единственная изоляция, подходящая для использования над кровельной мембраной в системах защищенных мембранных крыш (PMR) (см. Раздел по этой теме).Однако платы, предназначенные для PMR, должны быть специально изготовлены для этого применения. Некоторое незначительное водопоглощение может происходить в плитах, расположенных над мембраной, в течение срока службы кровли. Чтобы учесть снижение R-ценности из-за водопоглощения, рекомендуется, чтобы проектировщик крыши уменьшил начальную R-ценность плиты на 10%.

XPS часто можно повторно использовать при переливах кровли, поскольку он не впитывает воду при неизбежных утечках, что отличает его от более широко используемой полиизоциануратной изоляции.Это, в сочетании с обязательным использованием облицовочной плиты с XPS, что увеличивает долговечность, является причиной того, что стоимость жизненного цикла XPS-изоляции часто выше, чем у полиизоциануратной изоляции.

XPS с чрезвычайно высоким сопротивлением сжатию доступны для использования на площадках, где возникают высокие сжимающие нагрузки. 40 фунтов на квадратный дюйм рекомендуется для легких пешеходов, 60 фунтов на квадратный дюйм рекомендуется для тяжелых пешеходных нагрузок с легким движением транспортных средств, 100 фунтов на квадратный дюйм рекомендуется для интенсивного движения транспортных средств.

Минеральная вата: R-4 (приблизительно) не очень часто встречается на крышах с низким уклоном, за исключением замены стекловолоконной изоляции между стропилами в жилищном строительстве. Требуется облицовочная плита или жесткий верхний слой, интегрированный с минеральной ватой (или обшивкой в ​​жилищном строительстве).

Композитные плиты: Композитные плиты обычно состоят из двух слоев разного типа изоляции, которые ламинируются вместе на заводе.Первичная изоляция обычно представляет собой полиизоцианурат или EPS. Вторичный слой обычно представляет собой перлит, древесноволокнистую плиту, ориентированную стружечную плиту (OSB), фанеру или гипсокартон. Композитные плиты, изготовленные из OSB или фанеры, обычно называют «гвоздевой базой». Некоторые изделия из гвоздей имеют небольшую вентиляционную полость между первичной изоляцией и OSB или фанерой. Использование композитных материалов OSB и ДВП не рекомендуется, поскольку они не выдерживают случайного намокания.

Изоляционный материал на основе гвоздей следует проверить, чтобы убедиться, что он обладает достаточной прочностью на сжатие и сдвиг, чтобы выдерживать нагрузки, ожидаемые от системы крыши.Для вентилируемой изоляции основания гвоздя необходимо проверить изделие, чтобы убедиться, что материал распорки и расстояние между распорными блоками обеспечивают достаточную прочность на сжатие, а несущая поверхность распорок обеспечивает адекватную прочность на сдвиг.

У некоторых композитных плит вторичный слой (который обычно является верхней поверхностью) поверхностно приклеивается к первичному слою. При использовании этих досок важно механически прикрепить композитную плиту, а не приклеивать ее. В противном случае вторичный слой может легко отслоиться.Проектировщик должен понимать, что стыки между плитами и крепежными элементами будут представлять собой путь для теплового моста, поэтому рекомендуется устанавливать композитную изоляцию поверх нижележащего слоя не композитной изоляции. Композитная изоляция верхнего слоя может использоваться вместо отдельной изоляционной облицовки.

Для всех типов изоляции рекомендуется использовать несколько слоев с шахматными стыками. Стыки шириной более 1/8 дюйма обычно заполняются изоляцией из распыляемой пены, особенно если имеется только один слой изоляции.Рассмотрите возможность использования досок максимум 4 на 4 фута, чтобы уменьшить зазоры, вызванные усадкой изоляции.

Батт, одеяло и изоляция с обдувом

Этот тип изоляции обычно используется для изоляции чердачных помещений. Строительные нормы и правила обычно требуют, чтобы пространство между изоляцией из войлока и крышей с низким уклоном вентилировалось наружу, что создает множество проблем, связанных с контролем проникновения воздуха из потолка в пространства ниже. Лучше всего избежать ситуации и использовать жесткую изоляцию сверху палубы с водостойкой воздухо- и пароизоляционной мембраной снизу и покрывать доской или обшивкой сверху.Изоляция одеяла обычно используется для изоляции крыш сборных металлических зданий. Изоляция из стекловолокна является наиболее распространенной изоляцией для войлока / одеяла, и она также доступна в виде выдувного продукта. Минеральная вата также доступна в конфигурациях, подходящих для кровли; он имеет более высокую прочность на сжатие, чем стекловолокно. Целлюлоза (переработанная газетная бумага) также является распространенной выдувной изоляцией. Если указана целлюлоза, укажите продукт, прошедший обработку на предмет устойчивости к плесени и огня.

Примечание. Изоляция «батат» — это изоляция, которая предварительно разрезается на заводе на отрезки длиной примерно 4, 8 или 9 футов и скручивается без прокатки.Бланкетный утеплитель — это утеплитель, который поставляется в рулоне.

Изоляция из напыляемой пенополиуретана

Изоляционные системы из напыляемой полиуретановой пены (SPF) представляют собой самоклеящиеся двухкомпонентные материалы, которые наносятся непосредственно на настил крыши и могут использоваться в качестве изоляции и воздушного барьера при нанесении на нижнюю сторону настила крыши или могут использоваться в сочетании с одним из нескольких типов защитных покрытий в качестве основного кровельного покрытия. Изоляция SPF доступна в виде закрытых или открытых ячеек с различными уровнями паропроницаемости, поэтому требуется согласование с основным кровельным покрытием для предотвращения проблем с влажностью.Обратитесь к разделу «Покрытие SPF» ниже для получения дополнительной информации о его использовании в качестве основного кровельного покрытия.

Кровельные покрытия для пологих крыш

Следующие ниже мембраны обычно используются на крышах с низким уклоном, но могут также использоваться и на крышах с крутым уклоном. При использовании на крутых склонах огнестойкость системы может быть снижена и / или могут потребоваться особые меры предосторожности при использовании на крутых склонах.

Террасы Plaza и зеленые крыши

Кровля с низким уклоном иногда выполняется с помощью террасы Plaza или обширных растительных крыш.

Сборные крыши (BUR)

Рис. 2. Заливка битума и укладка щебеночного покрытия на сборную крышу.

Мембраны кровельной заделки состоят из чередующихся слоев битума (асфальта или, реже, каменноугольной смолы) и армирующих листов (войлок). Войлок из стекловолокна обычно используется для асфальтовых BUR. Исторически сложилось так, что листы слоев армировались либо матами из стекловолокна, либо органическими матами. В настоящее время листы, армированные органическим матом, в значительной степени исчезли из U.С. рынок. Асфальт обычно наносится горячим способом, однако доступен асфальт холодного нанесения (асфальт холодного нанесения включает растворитель). Мембрана либо приклеивается к субстрату битумом, либо лист основы (т.е. тяжелый войлок) прикрепляется механически.

При установке BUR поверх полиизоцианурата необходимо установить подходящую облицовочную плиту поверх полиизоцианурата. Рекомендуется использовать четыре слоя войлока (если устанавливается основание с гвоздями, рекомендуется использовать четыре слоя в дополнение к листу основы).Доступны «сверхмощные» войлоки из стекловолокна (ASTM E2178, тип VI), но из-за их жесткости в мембране легче создавать нежелательные пустоты. Поэтому рекомендуется использовать войлоки типа IV. Полиизоцианурат на сегодняшний день является наиболее распространенным утеплителем, используемым при сборке кровли. Иногда будет использоваться минеральная вата.

Битум обеспечивает гидроизоляционные свойства; войлок улучшает физические характеристики. Полное и полное заделывание войлока в битум имеет решающее значение.

Открытый асфальт подвержен разрушению под действием ультрафиолета. Таким образом, BUR покрывают заполнителем, покрытием, наносимым в полевых условиях, или минеральным покрытием. Если указан агрегат, следует учитывать обдув ветра, см. Ветровая безопасность — кровельные системы. Покрытия включают пигментированный алюминием асфальт, асфальтовую эмульсию (отражающую или неотражающую), уретан и акрил. Покрытия могут повысить огнестойкость. Однако, если указаны покрытия, потребуется периодическое повторное покрытие. Покрытия не рекомендуются из-за будущих требований к техническому обслуживанию.Если указан верхний лист, он должен быть в дополнение к 4 слоям фетра.

Асфальт с возрастом становится хрупким, что делает его неспособным выдерживать нормальные движения здания. А нанесение горячего асфальта требует открытого огня и работы с очень горячими жидкостями. Некоторые клиенты и проектировщики не используют крыши BUR, чтобы избежать этих проблем с безопасностью. Пары особенно ядовиты для многих людей, и их следует избегать в жилых зданиях.

Стандарт ASTM D312 — это стандарт на асфальт, используемый в кровле.Есть четыре вида асфальта. Тип I гораздо более подвержен течению, чем Тип IV. ASTM D6510 предоставляет руководство по выбору типа асфальта в BUR. Следует проявлять осторожность при нагревании асфальта, чтобы предотвратить изменение его физических свойств и, следовательно, его непригодность для кровли.

Основания BUR обычно изготавливаются из модифицированных битумных листов.

Плюсы и минусы для BUR

ПРОФИ	МИНУСЫ
Долгая и проверенная история при правильной установке.	Особо внимательный к опыту и знаниям установщика
Легко ремонтируется	Асфальтовые материалы по своей природе не обладают оптимальными долгосрочными эксплуатационными характеристиками.
Прочный	Вопросы безопасности при установке
	Ядовитые пары

Хотя каменноугольная смола — единственное кровельное покрытие, отмеченное в Международном строительном кодексе как подходящее для уклонов от одной восьмой вертикальной единицы на 12 горизонтальных единиц для нового строительства и по-прежнему доступно, подавляющее большинство БУР построены. с асфальтом.Каменноугольный пек считается канцерогенным, и большинство владельцев и проектировщиков избегают его по этой причине, несмотря на превосходные эксплуатационные характеристики.

Битум модифицированный (МБ)

По физическим характеристикам асфальт не подходит для кровли; они не устойчивы к ультрафиолету, становятся хрупкими с возрастом и холодом, трескаются, растрескиваются и относительно быстро разрушаются. Чтобы сделать асфальт более подходящим для кровли, его модифицируют другими химикатами. Мембраны MB демонстрируют общую прочность и устойчивость к неправильному обращению.Обычно они состоят из предварительно изготовленных листов модифицированного полимером асфальта с армирующим слоем. В битум добавляются полимеры для улучшения различных свойств битума. Качество продуктов MB во многом зависит от качества и совместимости битума и полимеров, а также от рецепта, используемого в процессе смешивания. Они также сильно зависят от армирования внутри листа. Производители высококачественного асфальта тщательно следят за происхождением сырого асфальта и за тем, как он модифицируется.К сожалению, есть много производителей МБ, и не все они так старательны.

Существует три основных типа листов MB, а также модифицированный асфальт для мытья полов:

Виды кровли

РАЗРАБОТАННЫЙ / КОМПОЗИТНЫЙ

Разработано — композит, имитация шифера

Они сделаны из вторичных материалов, бывают разных цветов и стилей и обычно имитируют шиферную крышу или крышу с тряской крышей. Их срок службы составляет от 30 до 50 лет, и они могут быть довольно рентабельными по сравнению с другими материалами.Он должен работать с любым стилем дома. Эти продукты представляют собой модернизацию черепицы, но они более доступны по цене, чем бетонная плитка или шифер.

АСФАЛЬТНЫЕ КРЫШИ

Битумную черепицу можно использовать в любом доме, и это отличное соотношение цены и качества. Есть много стилей и расцветок. Они просты в ремонте и огнестойки.Асфальтовая черепица также предлагает широкий выбор конструкций от простой черепицы с 3-мя слоями до умеренной 30-летней черепицы, до высококачественной черепицы из трехслойного ламината / встряхиваемой черепицы. Доступна даже черепица с зубчатым краем.

Типы крыш. Кровельные материалы разные для плоских и скатных крыш

Есть два типа крыш.

Плоские крыши

Плоская крыша — это горизонтальная конструкция с очень небольшим уклоном, позволяющая направлять воду в канализацию.Обычно плоские крыши распространены для высоких и больших зданий. Это нет вопросов все зависит от дизайна, но большинство зданий многоквартирных от пары почти сто этажей имеет плоские крыши. Его намного проще построить, и его можно использовать для размещения кондиционеров, что очень удобно. На плоской крыше легко построить террасу на крыше или даже бассейн, что добавит стоимости любому пентхаусу. Экологичные дома становятся все популярнее, а плоская крыша идеально подходит для создания сада на крыше.У плоской крыши есть и недостатки. В холодных регионах с низкими температурами велика вероятность скопления льда, который действительно может повредить крышу. Также существует возможность скопления воды на крыше, создавая пруды, если дренажная система выходит из строя по какой-либо причине, а стоячая вода может вызвать протекание крыши. Гидроизоляция плоской кровли должна быть полной и сложной — это не исключение, но все же вода не может долго оставаться на поверхности, иначе это создаст проблемы.

В зависимости от используемых материалов бывают разные типы плоских кровель.

Наращивание кровли состоит из двух или нескольких слоев кровельного материала. Обычно это войлок, который прикрепляется непосредственно к крыше, и битум в качестве защитного слоя.

Однослойные мембраны , такие как EPDM, PVC или TPO, которые химически или механически прикрепляются к крыше.

Жидкие кровельные покрытия , наносимые на существующую крышу для повышения эксплуатационных характеристик кровли.

Некоторые продукты для плоских крыш можно использовать в качестве кровельного материала для крыш с низким уклоном, но всегда проверяйте рекомендации производителя.

Скатная крыша

Если уклон крыши больше 1/12, она считается скатной. Есть три различных категории наклонных крыш, основанных на скате крыши.

Крыши с малым уклоном , если уклон от 2/12 до 4/12. По такой крыше еще легко ходить и производить монтаж.

Среднескатные крыши , если уклон от 4/12 до 8/12. Для работы на такой крыше необходимо использовать дополнительное оборудование из-за ее крутизны.

Высококатные крыши , если уклон больше 8/12. Работа должна выполняться с дополнительными мерами предосторожности и безопасности из-за ее опасности.

Наклонные крыши очень распространены в жилищном строительстве. Вода не может накапливаться на наклонной крыше, особенно с большим уклоном, а вероятность протечки значительно ниже по сравнению с плоской крышей.Но ее может повредить сильный ветер, что не проблема для плоской кровли.

Существует различных типов кровельных материалов для скатной кровли.

Битумная черепица

— это очень популярный кровельный материал на континенте Северной Америки из-за его относительно невысокой стоимости и простоты монтажа. Существует множество цветов и стилей битумной черепицы на выбор. Они подходят и могут использоваться для любого типа дома, но в регионах с очень сильным ветром их можно сдувать.

Деревянная черепица или тряска

Древесина кедра обычно используется для изготовления деревянной черепицы, но также могут использоваться и другие породы, такие как красное дерево или некоторые сосны. Установка деревянной черепицы может быть дорогой, но обязательно привнесет всю красоту природы в интерьер любого дома. Деревянная черепица или тряска требуют надлежащего ухода и ухода.

Бетонная или глиняная черепица

Бетонная и глиняная черепица доступна во многих цветах и ​​дизайнах.Это очень тяжелый продукт, и его установка может быть выполнена только на крышах с соответствующей структурой дома из-за его веса. Это очень прочный, но дорогой кровельный материал, который прослужит долго при правильном уходе.

Металлические кровли

Есть много стилей металлических крыш, от металлической черепицы до больших массивных листов. Это очень прочный вариант кровли. Обычно используются нержавеющая сталь, медь и алюминий. Металлическая крыша может быть дорогостоящей в установке, но при низких эксплуатационных расходах и долговечности она является одним из лучших вариантов кровли.Это также выгодно для окружающей среды, поскольку это перерабатываемый материал.

Натуральный и синтетический сланец

Сланец — красивый и очень прочный кровельный вариант. Это огнестойкий материал, который при очень низких эксплуатационных расходах прослужит очень долго. Шифер — тяжелый продукт, поэтому его сложно установить. Кроме того, он хрупкий, и после установки следует соблюдать дополнительные меры предосторожности при выполнении домашнего обслуживания, которое требует хождения по крыше. В последние годы все большую популярность приобретает синтетический сланец.Он легче натурального сланца, проще в установке.

Сравните затрат на ремонт и замену кровли .

Типы металлических кровель — скрытые или открытые крепления и штампованные

Если вас интересует металлическая кровля со скрытыми шурупами (обычно называемая «стоячий шов»), либо открытая металлическая кровля с винтами, вы найдете подробные сведения и фотографии наших металлических кровельных панелей по ссылкам ниже.

»Кровля со скрытым креплением

Также называемые «стоячими швами», эти системы не имеют открытых винтов, что делает их наиболее водонепроницаемыми и не требующими обслуживания системами.Стоячий шов — хороший выбор для коммерческих и элитных жилых проектов, но для его установки требуются более квалифицированные мастера и большие затраты на рабочую силу.

Эта 1-дюймовая система защелкивания — отличный вариант для многих жилых и небольших коммерческих помещений. Фаворит подрядчиков и одна из самых продаваемых панелей. Узнать больше

Посмотреть фотографии

Этот смелый 1¾-дюймовый профиль — шаг вперед по сравнению с системой гвоздей-планок, но все же с защелкивающимся замком. Узнать больше

Посмотреть фотографии

Золотой стандарт и отличный выбор для большинства коммерческих приложений. Механически сшитый. Превосходная прочность, водонепроницаемость и долговечность. Узнать больше

Посмотреть фотографии

»Кровля с открытыми крепежными элементами

В открытых системах крепления используется специально разработанный крепеж с уплотнительной шайбой для крепления через панели. Эти панели требуют меньше труда для установки и являются экономичным выбором для многих жилых и некоторых легких коммерческих проектов.

Долговечность в сочетании с простотой установки делают этот профиль отличным выбором для многих открытых креплений. Узнать больше

Посмотреть фотографии

Получите тот «традиционный» вид металлической кровли прошлого с этой классической кровельной системой с открытыми креплениями. Узнать больше

Посмотреть фотографии

Разумный выбор для многих областей применения, особенно для открытых конструкций и крыш с малым уклоном. Открытая система застежек шириной 3 фута.Невероятная прочность и водонепроницаемость. Узнать больше

Посмотреть фотографии

Оседлайте волну архитектурного своеобразия с этой открытой застежкой 3/4 дюйма с высокими ребрами жесткости. Как дома, на крыше, так и в качестве архитектурного акцента. Узнать больше

Посмотреть фотографии

»Штампованная металлическая кровля

Ознакомьтесь с нашими новейшими предложениями, которые помогут придать внешний вид сланцу, черепице или бочкообразной черепице с долговечностью металла!

Типы крыш изображений, фотографии и векторные изображения

Вход

Зарегистрироваться

• Все изображения
• Фото Векторы
• Иллюстрации Editorial
• Видеоматериал
