Описание параметра «Тип розетки» — Профсектор

Тип С

Под типом C понимаются несколько разновидностей двухконтактных вилок и розеток. Розетки имеют 2 круглых гнезда. Такие разъёмы рассчитаны в основном на 220—250 В. Применяются для электроприборов, не требующих заземления. Некоторые розетки типа C имеют отверстия, в которые можно вставить вилки со штырями, диаметром не более 4 мм, или имеют выступы, чтобы предотвратить подключение к ним вилок Schuko или французских вилок.

С-1а Розетка двухполюсная без заземляющего контакта на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

С-1b Вилка двухполюсная без заземляющего контакта на 10/16 А, 250В
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

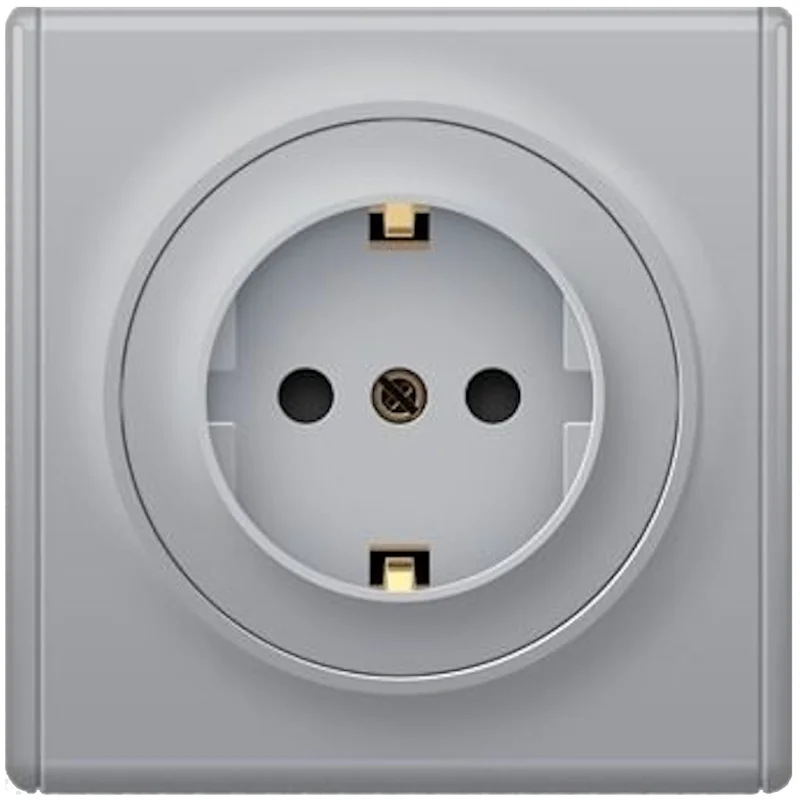

Тип F (немецкий стандарт)

Розетка типа F определена в стандарте CEE 7/4 и обычно называется «Schuko» (произносится «Шуко», сокращение от немецкого Schutzkontakt — защитный контакт. Заземление выполнено в виде металлической скобы. Она рассчитана на ток до 16 Ампер, неполяризована и принимает как вилки Europlug, так и CEE 7/17. Используется во многих европейских странах, а после распада СССР принята, как стандарт в России и некоторых странах бывшего Советского Союза.

С-2а Розетка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

С-2b Вилка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

Тип E (французкий стандарт)

В некоторых странах континентальной Европы, а также Азии и Африки приняли французский стандарт на штепсельные разъёмы. В этом стандарте заземление выполнено круглым штырём, выступающим из розетки, который входит в гнездо на вилке. Эти вилки и розетки поляризованы по своей конструкции, но нет универсального стандарта на подключение фазного и нейтрального проводов. Сама вилка имеет круглое основание, два круглых контактных штыря 4,8‭×‭19 мм, на расстоянии 19 мм друг от друга, и гнездо для заземляющего штыря розетки.

С-3а Розетка двухполюсная на 10/16 А, 250В со штифтовым заземляющим контактом согласно ГОСТ 7396.1-89

Совместимые вилки:

С-3b Вилка двухполюсная на 10/16 А, 250 В со штифтовым заземляющим контактом
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

Тип L (итальянский стандарт)

Итальянский стандарт на заземлённые вилку/розетку, CEI 23-16/VII, включает две модели, на ток 10 А и 16 А, различающиеся диаметром контактов и расстоянием между ними.

от классических образцов до современных многофункциональных моделей

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Это, так называемый, американский тип и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом . Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра.

Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

На заметку туристам, мигрантам и охотникам за сезонными скидками в иностранных торговых очках. Давным-давно обуздав силу электричества, довольное человечество так и не смогло толком договориться о единых стандартах его эксплуатации – в XXI веке опрометчиво путешествовать без комплекта адаптеров.

Обычные электрические розетки в разных странах имеют различные конструкции. Если вам случалось выезжать за пределы своей страны, то вы наверняка заметили эту особенность. Обусловлено данное отличие многими факторами, часть из которых мы раскроем далее.

Почему типы розеток отличаются?

Прежде всего, процесс развития электросетей происходил неоднородно по всему миру, что естественно сказалось на форме выпускаемых розеток. Также не стоит упускать из внимания тот факт, что в разных уголках нашей планеты люди применяли для выработки энергии различные виды электрогенераторов, а это также имело свое влияние на конструкцию разъемов. К тому же форма розеток зависела еще и от компаний, занимавшихся монтажом электросетей в отдельно взятом регионе, так как эти компании поставляли оборудование, созданное ими же и совместимое именно с их сетями.

Часть старых разъемов в исправленном виде до сих пор используется в некоторых странах, от многих же со временем решили отказаться, так как они не отвечали нормам безопасности. Более того, единых стандартов нет даже в рамках электросетей – в разных регионах частота тока и напряжение могут быть различными.

Например, в США, Канаде, Бразилии, Японии, Мексике, Ямайке, Кубе и ряде других стран используется напряжение 100–127 В при частоте 60 Гц, остальные же используют напряжение 220–240 В с частотой 50 Гц. При этом конструкция разъемов отличается даже при условии одинаковых параметров.

В основном же выделяют 12 видов розеток (иная классификация насчитывает 15). Рассмотрим их характерные особенности:

Американские разъемы: типы А и В

Из самого названия можно понять, что разработаны эти розетки были в США. Соответственно распространены они в Центральной, Северной и Южной (частично) Америке, а также в Японии. Разъем В отличается от А наличием дополнительного отверстия для заземляющего штыря.

Европейский разъем: типы С и F

Наиболее знакомые нам варианты розеток. Как и в предыдущем случае отличаются наличием отдельного отверстия под заземление. Распространены на территории СНГ, во многих странах ЕС, в Алжире и Египте.

Британский разъем: тип G

Особенность устройства розеток в Великобритании была связана с тем, что во времена Второй мировой войны страна испытывала дефицит меди. По этой причине пришлось разработать штепсель с тремя штекерами и небольшим медным контактом.

Помимо Великобритании, тип G был также распространен в странах, ранее находившихся под влиянием Британской империи (Сингапур, Кипр, Мальта и др.).

Австралийский разъем: тип I

Данную конструкцию розеток можно встретить в Австралии, Новой Зеландии, Новой Гвинее, на Фиджи, Самоа, в Кирибати и на островах Кука. Также разъем используется в некоторых регионах Китая.

Израильский разъем: тип Н

Этот тип розеток распространен только на территории Израиля и Палестины. Штекеры у вилок могут отличаться – быть круглыми или плоскими, – но оба варианта совместимы с данным разъемом.

Датский разъем: тип К

Используется в Дании, на Мальдивах и в Бангладеше. Отличается самым «дружелюбным» дизайном.

Все представленное разнообразие разъемов преодолевается приобретенными заранее соответствующими переходниками. Это обезопасит путешественника от излишних хлопот во время посещения другой страны.

Неудивительно, что универсальные зарядные устройства в таком почете у поклонников стартапов.

У крупных производителей потребительской электроники свой ответ на извечный вопрос – Apple, например, выпускает собственный комплект переходников World Travel Adapter Kit. В то же время на просторах AliExpress можно найти .

По материалам yablyk

В мире существует более сотни способов подключения электроприборов к сети. Есть огромное количество вилок и розеток. Также необходимо учитывать, что в каждой стране особое напряжение, частота и сила тока. Это может превратиться в серьезную проблему для туристов. Но этот вопрос сегодня актуален не только для тех, кто любит путешествовать. Некоторые, делая в квартире или доме ремонт, намеренно устанавливают розетки стандарта других стран. Одна из таких — американская розетка. Она имеет свои особенности, недостатки и преимущества. Сегодня существует только 13 стандартов розеток и вилок, которые используют в разных странах мира. Рассмотрим некоторые из них.

Два стандарта частоты и напряжения

Казалось бы, зачем нужно столько стандартов и типов электрических элементов? Но следует учитывать, что существуют разные стандарты напряжения в сети. Многие не знают, что в бытовой электрической сети стран Северной Америки используются не традиционные 220 В, как в России и СНГ, а 120 В. Но так было далеко не всегда. До 60-х годов на всей территории Советского Союза бытовое напряжение составляло 127 вольт. Многие спросят, почему так. Как известно, количество потребляемой электрической энергии растет постоянно. Ранее, кроме лампочек в квартирах и домах, каких-либо других потребителей просто не было.

Все, что каждый из нас каждый день включает в розетку — компьютеры, телевизоры, микроволновки, бойлеры, — тогда еще не существовало и появилось гораздо позже. Когда растет мощность, необходимо увеличивать напряжение. Больший ток влечет за собой перегревы проводов, а с ними и определенные потери на данный нагрев. Это серьезно. Для того чтобы избежать этих ненужных потерь драгоценной энергии, потребовалось увеличить сечение провода. Но это очень трудно, долго и дорого. Поэтому было решено повысить напряжение в сетях.

Времена Эдисона и Теслы

Эдисон являлся сторонником постоянного тока. Он считал, что именно такой ток удобен для работы. Тесла же верил в преимущества переменной частоты. В конце концов двое ученых начали практически воевать друг с другом. Кстати, окончилась эта война только в 2007 году, когда США перешли к переменному току в бытовых сетях. Но вернемся к Эдисону. Он создал производство лампочек накаливания с нитью на основе угля. Напряжение для оптимальной работы этих ламп составляло 100 В. Он добавил еще 10 В на потери в проводниках и на своих электростанциях принял за рабочее напряжение 110 В. Именно поэтому американская розетка долгое время была рассчитана на 110 В. Далее в Штатах, а затем и в других странах, которые тесно сотрудничали с США, приняли в качестве стандартного напряжения 120 В. Частота тока составляла 60 Гц. Но электрические сети создавались таким образом, что к домам подключались две фазы и «нейтраль». Это давало возможность получать 120 В при использовании фазовых напряжений или 240 в случае с

Зачем две фазы?

Все дело в генераторах, которые создавали электричество для всей Америки.

Они до конца 20 века являлись двухфазными. К подключали слабых потребителей, а более мощных переводили на линейные напряжения.

60 Гц

Это полностью заслуга Теслы. Случилось это в далеком 1888 году. Он плотно работал с Дж. Вестингаузом и в том числе над разработкой генераторов. Они много и подолгу спорили об оптимальной частоте — оппонент настаивал на выборе одной из частот в диапазоне от 25 до 133 Гц, однако Тесла твердо стоял на своей идее и цифра в 60 Гц максимально вписалась в систему.

Преимущества

Среди преимуществ такой частоты можно выделить меньшие затраты в процессе изготовления электромагнитной системы для трансформаторов и генераторов. Поэтому оборудование под эту частоту имеет значительно меньше размеры и вес. Кстати, лампы практически не мерцают. Американская розетка в Штатах гораздо лучше подходит для питания компьютеров и другой техники, которой требуется хорошее питание.

Розетки и стандарты

В мире распространены два главных стандарта по частоте и напряжению.

Один из них — американский. Это напряжение в сети 110-127 В при частоте в 60 Гц. А в качестве вилки и розетки применяется стандарт А и B. Второй тип — европейский. Здесь напряжение составляет 220-240 В, частота — 50 Гц. Европейская розетка — это преимущественно С-М.

Тип А

Эти виды широко распространены лишь в Северной и Центральной части Америки. Также их можно встретить и в Японии. Однако между ними есть некоторые различия. У японцев два штыря параллельны друг другу и плоские с одинаковыми размерами. Американская розетка немного другая. И вилка к ней, соответственно, тоже. Здесь один штырь шире, чем второй. Это сделано с учетом того, чтобы постоянно соблюдалась правильная полярность при подключении электроприборов. Ведь ранее ток в американских сетях был постоянным. Еще эти розетки назывались Class II. Туристы рассказывают, что вилки от японской техники без проблем работают с американскими и канадскими розетками. Но подключить эти элементы наоборот (если американская вилка) не получится. Нужен подходящий переходник для розетки. Но обычно люди просто подпиливают широкий штырек.

Тип B

Эти виды устройств используются только в Канаде, США и Японии. И если приборы типа «А» предназначались для маломощного оборудования, то в такие розетки включаются преимущественно мощные бытовые приборы с токами потребления до 15 ампер.

В некоторых каталогах такая американская вилка или розетка может обозначаться как Class I или же NEMA 5-15 (это уже международное обозначение). Сейчас они практически полностью заменили собой тип «А». В США пользуются только «B». Но в старых постройках все еще можно встретить и старую американскую розетку. В ней отсутствует контакт, отвечающий за подключение заземления. Кроме того, промышленность США уже давно производит приборы с современными вилками. Но это не мешает использовать новые электроприборы в старых домах. Находчивые американцы в таком случае просто спиливают или уничтожают заземляющий контакт, чтобы он не мешал и его можно было подключить к розетке старого типа.

О внешнем виде и отличиях

Кто приобретал айфон из США, отлично знает, как выглядит американская розетка. Она имеет свои особенности. Розетка представляет собой два плоских отверстия или же щели. В приборах нового типа внизу дополнительный заземляющий контакт.

Также, чтобы не возникло ошибок, один штырь вилки делается шире другого. Американцы решили такой подход не менять, и в новых розетках оставили все так же. Контакты на вилке представляют собой не штыри, как европейская розетка. Это, скорее, пластины. На их концах могут быть отверстия.

Как эксплуатировать американскую технику в странах СНГ

Случается, что люди привозят технику из Штатов и хотят использовать ее в Европе или России. И они сталкиваются с проблемой — розетка не подходит под вилку. И что же делать? Можно заменить шнур на стандартный европейский, но это вариант далеко не для всех. Для тех, кто не разбирается в технике и ни разу не держал паяльник в руках, рекомендуется приобрести переходник для розетки. Их существует достаточно много — все они разные по качеству и цене. Если планируется поездка в США, тогда следует запастись переходниками заранее. Там они могут стоит пять и более долларов. Если заказывать в интернет-магазине, можно сэкономить до половины стоимости. Также следует учесть, что даже в гостиницах США все розетки идут под американский стандарт — причем неважно, что большинство людей, которые останавливаются, это иностранные туристы.

В этом случае ему мог бы помочь переходник с американской розетки на европейскую. Это же касается и техники, купленной в США. Если не хочется паять, можно приобрести недорогой переходник китайского производства и в полной мере пользоваться электрическими приборами, заряжать телефон или планшет на нестандартной розетке. Других вариантов здесь нет.

Резюме

Говорят, что умом не понять Россию, однако в США тоже все не так просто. Нельзя просто приехать и использовать розетки американского типа с европейскими или любыми другими вилками. Поэтому следует брать в дорогу переходники, причем заказывать их нужно заранее. Это значительно экономит время и деньги.

В мире 12 типов электрических вилок и розеток.
Классификация буквенная — от А до Х.
Перед поездкой за границу, особенно в редко посещаемые страны, я сверяюсь с данными ниже.

Тип А: Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством. Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.

Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Тип B: аналогично типу А, кроме Японии

Страны: Канада, США, Мексика, Центральная Америка, Карибские острова, Колумбия, Эквадор, Венесуэла, часть Бразилии, Тайвань, Саудовская Аравия

Два плоских параллельных контакта и один круглый для заземления.
Дополнительный контакт длиннее, поэтому при подключении устройство заземляется раньше, чем включается в сеть.
В розетке нейтральный контакт находится с левой стороны, фаза — с правой, земля — внизу. На вилках этого типа нейтральный контакт делается более широким, чтобы предотвратить нарушение полярности при нестандартном подключении.

Тип C: Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта.
Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними.

Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.
Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам.

Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии.
В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

Тип D: Индия, Африка, Ближний восток

Три больших круглых контакта, расположенных треугольником.
Этот старый английский стандарт поддерживается в основном в Индии. Также встречается в Африке (Гана, Кения, Нигерия), Среднем Востоке (Кувейт, Катар) и в тех частях Азии и Дальнего Востока, где электрификацией занимались англичане.
Совместимые розетки используются в Непале, Шри-Ланке и Намибии. В Израиле, Сингапуре и Малайзии этот тип розеток применятся для подключения кондиционеров и электрических сушек одежды.

Тип E: Франция

Два круглых контакта и заземленный контакт, выступающий из верхней части розетки.
Этот тип подключения используется во Франции, Бельгии, Польше, Чешской республике, Словакии и в Дании.
Диаметр контактов — 4,8 мм, расположены они на расстоянии 19 мм друг от друга. Правый контакт нейтральный, левый — фаза.
Так же как и описываемый ниже немецкий стандарт, розетки этого типа допускают подключение вилок типа C и некоторых других. Иногда подключение требует применения силы так, что вы можете повредить розетку.

Тип F: Германия

Два круглых контакта и два заземляющих клипа вверху и внизу розетки.
Часто этот тип называется Schuko/Шуко, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого стандарта симметричны, положение контактов при подключении не имеет значения.
Несмотря на то, что стандарт предусматривает использование контактов диаметром 4,8 мм, отечественные вилки легко подходят к немецким розеткам.
Многие страны Восточной Европы постепенно переходят от старого советского стандарта на тип F.
Часто встречаются гибридные вилки, объединяющие боковые клипы типа F и заземляющий контакт типа Е. Такие вилки одинаково хорошо подключаются как к «французским» розеткам, так и к немецким Schuko.

Тип G: Великобритания и бывшие колонии

Страны: Великобритания, Ирландия, Малайзия, Сингапур, Кипр, Мальта

Три больших плоских контакта, расположенных треугольником.
Удивляет массивность вилок этого типа. Причина кроется не только в больших контактах, но и в том, что внутри вилки находится предохранитель. Он необходим, потому что британские стандарты допускают большую силу тока в бытовой электрической цепи. Обратите на это внимание! Переходник для евровилки тоже должен быть оснащен предохранителем.
Вилки и розетки этого типа помимо Великобритании распространены так же в ряде бывших британских колоний.

Тип H: Израиль

Три контакта, расположенных в форме буквы Y.
Этот тип подключения уникален, встречается только в Израиле и несовместим со всеми остальными розетками и вилками.
До 1989 г. контакты были плоскими, затем приняли решение заменить их круглыми, диаметром 4 мм, расположенными так же. Все современные розетки поддерживают подключение вилок как со старыми плоскими, так и с новыми круглыми контактами.

Тип I: Австралия

Страны: Австралия, Новая Зеландия, Папуа Новая Гвинея, Фиджи

Два плоских контакта, расположенных «домиком», и третий — заземляющий контакт.
Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
Похожие подключения встречаются в Китае, только по сравнению с австралийскими они поставлены «с ног на голову».
В Аргентине и Уругвае применяются розетки, совместимые с типом I по форме, но с перевернутой полярностью.

Тип J: Швейцария

Три круглых контакта.
Эксклюзивный швейцарский стандарт. Очень похож на тип C, только есть третий, заземляющий контакт, который отнесен немного в сторону.
Вилки европейского стандарта подходят без переходников.
Похожее подключение встречается в части Бразилии.

Тип K: Дания и Гренландия

Три круглых контакта.
Датский стандарт очень похож на французский тип E, только выступающий заземляющий контакт находится в вилке, а не в розетке.
С 1 июля 2008 г. в Дании будут устанавливаться розетки типа Е, а пока самые распространенные вилки евростандарта C без проблем подключаются к существующим розеткам.

Тип L: Италия и Чили

Три круглых контакта в ряд.
Вилки евростандарта C (наших с вами) без проблем подходят к итальянским розеткам.
Если очень захотеть, то вилки типа E/F (Франция-Германия) кои у нас представлены в зарядках к Макбукам, можно засунуть в итальянские розетки. В 50% случаев итальянские розетки ломаются в процессе вытаскивании такой вилки: вилка вынимается из стены вместе с нанизанной на неё итальянской розеткой.

Тип Х: Таиланд, Вьетнам, Камбоджа

Гибрид розеток типа A с C. К розеткам этого типа подходят как американские, так и европейские вилки.

Стандарты бытовых вилок и розеток

Тип разъема	Внешний вид	Пояснения
A		Тип А NEMA 1-15 (Североамериканский 15 А/125 В, незаземлённый) Северная Америка ГОСТ 7396. 1-89 — тип А 1-15 Россия JIS C 8303, Класс II ( 15 А/100 В, незаземлённый)Япония Вилки типа A совместимы с розетками типа B. Существуют поляризованные и неполяризованные вилки типа A. Поляризованные вилки типа A не входят в неполяризованные розетки типа A потому, что обе щели в розетке одинаково узки. Однако, неполяризованные и поляризованные вилки типа A входят в поляризованную розетку типа A и розетку типа B. Японские вилка и розетка идентичны типу NEMA 1-15. Многие японские розетки и многовилочные адаптеры неполяризованные — щели в розетках одинакового размера — и принимают только неполяризованные вилки. Японские вилки в общем случае без проблем подходят к большинству североамериканских розеток, но поляризованным североамериканским вилкам может потребоваться переходник или замена для подключения к старым японским розеткам.
B		Тип B NEMA 5-15 (15 А/125 В, заземлённая) Северная Америка ГОСТ 7396. 1-89 — тип A 5-15, Россия JIS C 8303, Класс I (15 А/100 В, заземлённая), Япония CSA 22.2, _ 42, Канада NEMA 5-20 (20 А/125 В, заземлённая) Северная Америка ГОСТ 7396.1-89 — тип A 5-20, Россия PBG (Parallel Blade with Ground), Северная Америка Hubbell, Северная Америка Edisson, Северная Америка Вилка типа B имеет кроме параллельных плоских ножей круглый, или в форме буквы U заземляющий контакт. Иногда оба питающих контакта в вилках типа B узкие, потому, что из-за наличия заземляющего контакта вилку нельзя включить неправильно, однако в розетке щели имеют разные размеры для правильного подключения вилок типа A. Не всегда 20 и 15 амперные вилки и розетки совпадают (но часто это так).
С		Тип C CEE 7/16 (Europlug) 2.5 А/250 В ГОСТ 7396. 1-89 — тип C5 вариант II CEI 23-5 Италия Данная ПЛОСКАЯ вилка рассчитана на силу тока 2,5 А. Поскольку она неполяризована, то может быть вставлена в розетку в любом положении, поэтому фаза и нейтраль подключаются случайным образом. Разнос и длина штырей позволяют безопасно включать её в большинство розеток CEE 7/17 тип C, тип E, тип H , CEE 7/4 (Schuko) тип F, CEE 7/7 тип E/F, тип J , тип K и тип L (L10 амперная). Вилка CEE 7/17 (16 А/250 В, незаземлённая) ГОСТ 7396.1-89 — тип C6 У этой вилки также два круглых штыря, но они имеют диаметр 4,8 мм, как и у типов E и F. У вилки имеется круглое пластмассовое или резиновое основание, которое препятствует её включению в маленькие розетки, предусмотренные для Europlug. Вилка предназначена только для больших круглых розеток для типов E и F, но может быть вставлена в розетку типа H, хотя это нежелательно, так как они рассчитаны на штыри меньшего диаметра. На вилке есть как отверстие для заземляющего штыря, так и (иногда) контактные полосы для боковых контактов. (иногда) контактные полосы для боковых контактов.
С1 / C СССР		ГОСТ 7396.1-89 — тип C1 a (розетка) и b(вилка). В СССР, согласно ГОСТ 7396.1-89 была стандартная вилка C1, такая же, как тип C, но со штырями, диаметром 4 мм. Такая вилка рассчитана на ток 6А. В советсткую розетку евровилку тяжело включить из-за разницы в толщине штырей. В еврозетку советскую вилку тяжело включить из-за того, что вилка C1 имеет круглое основание.
D и M	тип D тип M	Тип D BS 546 BS 546 (5 А/250 В, заземлённая) ГОСТ 7396.1-89 — тип B1 У неё три больших круглых штыря, размещённых по вершинам треугольника. Тип M 15-амперная версия вилки D. В большинстве случаев, вилки и розетки D и M совместимы. Штыри на вилке D уже штырей на M и эту вилку всегда можно запихнуть в розетку M (будет ли контакт — как повезет), вилку же М не всегда можно запихать в розетку D.
E		Тип E CEE 7/5 Французский тип E ГОСТ 7396.1-89 — тип C3 Розетка несовместима с вилкой тип F CEE 7/4. Заземление в розетке типа E выполнено круглым штырём, постоянно встроенным в розетку. Вилка круглая, с двумя круглыми штырями размером 4.8х19 мм, с расстоянием между ними 19 мм и отверстием для заземляющего штыря розетки. Розетка стыкуется с плоскими вилками тип C Europlug 7/16 и CEE 7/17. Вилка часто подходит к розеткам других типов, при применении силы можно повредить розетку.
F		Тип F CEE 7/4 Немецкая Schuko 16 А/250 В, с заземлением ГОСТ 7396. 1-89 — тип C2 Рассчитана на ток до 16 Ампер, неполяризована и принимает вилки Тип C и Europlug CEE 7/16 и 7/17.
E/F		Тип E / F Вилка CEE 7/7 Французско-Немецкая 16 А/250 В, с заземлением ГОСТ 7396.1-89 — тип С4 Вилка CEE 7/7 совместима с типами E и F. Поляризована при применении с розеткой типа E, но в розетках типа F привязка фазного и нейтрального проводов не соблюдается. Вилка рассчтана на 16 А. Заземляющие скобы на обеих сторонах для подключения к розетке тип F CEE 7/4 и гнездовой контакт для заземляющего штыря розетки тип E CEE 7/5 .
G		Тип G BS 1363 Британская 13 А/230-240 В 50 Гц, заземлённая, с предохранителем ГОСТ 7396. 1-89 — тип B2 BS 1363. Предохранитель в вилку может быть вставлен любой, но по требованиям безопасности он должен быть рассчитан на максимальный ток предохраняемого устройства. Предохранитель имеет длину 1 дюйм (25,4 мм) согласно британскому стандарту BS 1362.
H		Тип H SI 32 Израильская 16 А/250 В, с заземлением IS16A-R Две вилки и одна розетка, не встречаются нигде, кроме Израиля. Вилки несовместимы с розетками других типов. К большинству розеток типа H пожно подключить вилки типа C.
I		Тип I AS/NZS 3112 Австралазийский тип 10 А/240 В Китайский 10 А/250 В ГОСТ 7396.1-89 — тип A10-20 IRAM 2073 Аргентинский 10А/250В
J		Тип J SEV 1011 (Швейцарский тип 10 А/250 В). Для розеток подходят швейцарские вилки или плоские Europlug CEE 7/16 тип C .
K		Тип K Розетка подходит для датских вилок, в нее можно вставить вилки типа C CEE 7/16 или CEE 7/17,типа E/F CEE7/7 и типа F CEE 7/4 (Schuko). Вилки почти никуда не подходят.
L		Тип L — центральный штырь — заземление CEI 23-16/VII (итальянский 10 А/250 В) В 10 амперную розетку (она поменьше) входит плоская вилка тип C (CEE 7/16) CEI 23-16/VII (итальянский 16 А/250 В) Не подходит более никуда.
M	См. тип D
N		Тип N Используется в Бразилии и Южной Африке. Вилки типа N на самом деле имеют два исполнения со штырями 4 мм, рассчитанные на ток до 10 А, и штырями 4,8 мм, на ток до 20 А. Средний штырь предназначен для заземления электроприборов. Розетки типа N совершенно свободно принимают вилки типа С. А вот с типом J, не взирая на визуальную схожесть, у них полная несовместимость, так как средний контакт расположен ближе к центральной оси.

Розетки и вилки в разных странах мира

Еще 20 лет назад
мы могли путешествовать почти налегке. Сейчас же наш чемодан заполняется
кучей электроники, без которой просто не может обойтись современный
турист. Но, отправляясь в другую страну, необходимо понимать, что не
всегда и не везде вы сможете найти подходящую розетку для подключения
вашего прибора. Знания о принятых электрических стандартах,
безусловно, пригодятся вам в поездках.

Переходники в интернет-магазине «Инфокод»

Итак. В мире чаще всего встречается два вида напряжения и частоты.

Первый — это американский стандарт 100-127 Вольт/60 Герц, совместно с
вилками A и B. Другой стандарт — европейский, 220-240 Вольт/50 Герц,
вилки типов C — M.

Существует множество способов подключения к электрической сети, видов вилок и розеток, а также разные напряжение и
частота. Все это становится серьезной проблемой для туриста.

Для подключения электрических приборов к сетям с розетками неподходящего
формата применяют различные переходники и адаптеры. Лучше приобрести здесь, в России, например, здесь. О типах розеток и напряжении в
наиболее популярных туристических странах мы и расскажем ниже.

В России напряжение сети 220 вольт, частота 50 герц. Используются типы розеток С и F (с заземлением).

Великобритания (Англия)

Напряжение сети 230 вольт, частота 50 герц. Розетки типа G, реже D.

Греция

Напряжение сети 220 вольт, частота 50 герц. Тип розеток –евростандарт (тип С), реже — тип D.

Израиль

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С, Н.

Индия
Напряжение сети 230 вольт, частота 50 герц. Розетки типа С и D.

Италия

Напряжение сети 230 вольт, частота 50 герц. Чаще всего установлены евророзетки (тип С и F, как в России),
но также может встретиться розетка типа L.

Египет

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С (как в России), а также D.

Куба

Напряжение сети 110/220 вольт, частота 60 герц. Типы розеток A, B, C,L, F. Переходник лучше приобрести на месте, все будет зависеть от того, какой именно тип розетки будет установлен у вас в отеле.

Мексика

Напряжение 127 вольт, частота 60 герц. Типы розеток А, В.

США

Напряжение 120 вольт, частота 60 герц.

Типы розеток А, В.

Швейцария

Напряжение 230 вольт, частота 50 герц. Типы розеток С и J.

Япония

Напряжение 100 вольт, частота 50/60 герц. Типы розеток А, В.

Турция, Тунис, Финляндия, Франция, Испания, Германия – переходники не потребуются.

Типы розеток:

budenka.ru

Переходники в интернет-магазине «Инфокод».

—

Собираясь в поездку за границу, мы едва ли расстанемся со своими любимыми гаджетами, которые сегодня могут заменить нам дорожную карту, путеводители,телефонный справочник и даже организовать наш досуг. Однако, сколько бы полезных гаджетов мы бы не взяли с собой, они окажутся ненужной поклажей без маленького, но совершенно необходимого в некоторых странах переходника для подзарядки.

Существует огромное количество способов подключения к электросети, огромное количество вилок и розеток, а также разные напряжения и частота.

И так, немного физики.

В мире применяется, главным образом, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.

Напряжение 100—127 В при частоте 60 Гц используют в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т. д.

Остальной мир за редким исключением использует напряжение 220—240 В с частотой 50 Гц.

Для того, чтобы Ваши электрические приборы можно было подключить к сетям с розетками неподходящего формата, и наши гаджеты работали в любой стране – применяются адаптеры и переходники.

Давайте посмотрим, какие переходники нам понадобятся в Великобритании и США.

Розетка Великобритании

В Великобритании напряжение сети 230 вольт, частота 50 герц. Используются розетки типа G, реже D и M. Российские электроприборы требуют переходник для всех видов английских розеток.

В США напряжение 120 вольт, частота 60 герц. Типы розеток А, В, и без адаптера никак не обойтись.

Розетка США

Переходники, безусловно, можно купить по приезде в страну, однако лучше это сделать дома в России. Во-первых, в аэропортах и на вокзалах цены на адаптеры довольно высоки. Во-вторых, если Вы прибыли в страну вечером, магазины могут быть уже закрыты, а в маленьком отеле адаптеров и вовсе может не быть. По собственному опыту можем сказать, что, прилетев однажды в Англию вечером, мы остались без связи до утра и даже не смогли позвонить домой. Магазины были закрыты, а в отеле никто не смог нам ни продать, ни одолжить переходник. Его просто не было. Отсутствие такой, казалось бы, мелочи как переходник испортило нам первый день пребывания в Англии.

С тех пор адаптер стал неизменным спутником во всех наших поездках. Наш фаворит — универсальный адаптер. Можно не думать, какой переходник брать с собой — универсальный адаптер подходит для всех видов сетевых розеток во всех странах мира.

Купить переходники под английские, американские и другие розетки вы можете в нашем интернет-магазине.

Розетки. Какие типы и виды бывают?

Розетками называются устройства, предназначенные для быстрого подключения и отключения различных приборов всевозможного назначения посредством электрошнуров с вилками (штепселями), кабелей с разьемами, различных адаптеров.

Главными розетками в нашей жизни были и остаются электрические розетки для подключения различных бытовых электроприборов.

Мы их называем силовыми.

Электрический разъём назван розеткой по аналогии с круглым элементом декора, крепящемся на стене или потолке. Сам же декор получил название от слова «роза».

Конструкция розетки состоит:

из основы (керамической или пластиковой), нескольких пружинных контактов (для контакта с вилками штепселя), клемм для подключения электрического провода, а также изолирующего корпуса.

Еще мы помним радиорозетки для подключения радиоточки ( как правило они были установлены на кухне).

В настоящее время добавилось множество других видов розеток: для подключения телевизионного коаксиального кабеля, телефонного кабеля, сетевого компьютерного кабеля, оптического кабеля и т. д.

Мы их называем слаботочками.

Бытовые электрические (силовые) розетки делятся на два вида — внутренние (для внутренней, скрытой электропроводки) и наружные (для открытой электропроводки).

По типу исполнения розеток огромное множество, выделим наиболее распространенные:

-одинарные розетки «евро» без заземления и с заземлением, сдвоенные, тройные;

-розетки «советского образца» одинарные и сдвоенные;

-защищенные со шторками, с крышками;

-влагозащищенные;

-с выключателем и комбинированные;

-розетки с встроенным УЗО, таймером, с выталкивателем вилки.

Электророзетки рассчитаны на напряжение сети 220 Вольт и силу тока до 16 Ампер.

Определенного стандарта на розетки не предусмотрено и многие страны решили вопрос быстрого включения и отключения приборов по своему.

На рисунке приведено 15 типов розеток:

Думаю, что их гораздо больше.

Успехов Вам! Да прибудет с Вами умение!

Дорожный адаптер для Египта | Электробезопасность прежде всего

Адаптеры для путешествий по Египту

Вам нужно будет продумать, что упаковать, чтобы вы могли безопасно пользоваться личными электрическими приборами, находясь за границей. Обычно это включает использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключить любой британский электроприбор к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для Египта существует два связанных типа вилок C и F.Вилка типа C — это вилка с двумя круглыми контактами, а вилка типа F — это вилка с двумя круглыми контактами с двумя зажимами заземления сбоку. Египет работает от сети с напряжением 220 В и частотой 50 Гц.

Тип C
Тип F

Преобразователи и трансформаторы напряжения

Электроэнергия по всему миру может варьироваться от 100 до 240 В. Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение может отличаться от страны к стране, вам может потребоваться использовать преобразователь напряжения или трансформатор во время пребывания в Египте. Если частота отличается, это также может повлиять на нормальную работу электроприбора. Например, частота 50 Гц может работать быстрее при питании от электросети 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам, возможно, не придется покупать отдельный адаптер для путешествий.

Все преобразователи и трансформаторы будут иметь максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любое устройство, которое вы собираетесь использовать, не превышает этого номинального значения.

Устройство с двойным номинальным напряжением

Вы можете определить, потребуется ли вам использовать преобразователь или трансформатор, посмотрев на паспортную табличку устройства.

Прибор с двойным номинальным напряжением будет отображать, например, «INPUT: 110–240V» на корпусе прибора или его источнике питания. Это означает, что вам не понадобится преобразователь или трансформатор, а только дорожный адаптер, потому что Египет работает от напряжения питания 220 В, которое находится в диапазоне 110–240 В, в котором работает устройство с двойным напряжением.

Прибор с одним номинальным напряжением

В Египте напряжение питания 220В. Если прибор представляет собой прибор с одним номинальным напряжением, он должен работать при том же напряжении, что и напряжение питания в стране, то есть 220 В. Если это не так, его следует использовать вместе с трансформатором напряжения или преобразователем, чтобы прибор работал правильно и безопасно.

Преобразователи и трансформаторы выполняют схожие функции, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для любых приборов, требующих заземления. Эти типы переходников следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Мы рекомендуем вам проверить свою технику перед поездкой, чтобы понять требования Египта.

Как правильно выбрать патрон лампы?

По количеству патронов для ламп существует несколько вариантов.С помощью следующего руководства мы наведем порядок в разнообразии различных сокетов. Существуют четкие характеристики, которые упрощают различие и обязательно приведут вас к подходящей альтернативе светодиодам. Существует два распространенных типа патронов: классическая розетка (Edison) и розетка pin .

Всегда проверяйте старый тип патрона, иначе новая лампа не подойдет!

Все замены возможны в соотношении 1: 1 без каких-либо механических или электрических регулировок.Если вы используете лампочки вместе с диммерами, что довольно часто встречается в декоративных осветительных приборах, обратите внимание на совместимые альтернативы светодиодам.

Edison / Байонетная головка

Наиболее распространенными патронами для лампочек являются E14 и E27 , число основывается на диаметре резьбы лампы (в мм). Обозначение «E» относится к вращающейся резьбе Эдисона, которая просто ввинчивается в соответствующий фитинг.

Кроме того, имеется также розетка B22 , относящаяся к байонетной розетке, которую вам нужно только вставить и повернуть на 180 °.

Гнездо

Традиционные лампы, которые не оснащены классической розеткой Эдисона (в основном это галогенные лампы и люминесцентные лампы), имеют так называемую двухконтактную розетку. Эти патроны для ламп классифицируются с помощью буквы «G», что означает стекло, поскольку это был оригинальный материал, из которого были сделаны контактные штыри.

Если вам нужны точечные светильники на кухне или в гостиной, возможно, у этих светильников будет патрон GU10 . «GU» означает, что это вставная розетка с поворотным замком. Вы вставляете лампу в штуцер, а затем вращаете лампу, пока она не встанет на место (тот же принцип, что и байонетный патрон).

Как и у электронных розеток, число за буквой является мерой, которая указывает расстояние между двумя полюсами в миллиметрах.

Вы ищете определенную лампочку, но цоколь у вас другой?

У нас есть для вас простое решение. В нашем магазине вы можете найти множество адаптеров собственной марки. С этими переходниками вы можете использовать, например, лампочки E14 в патроне E27 и многое другое! Ознакомьтесь со всеми возможностями здесь.

Вывод всех распространенных патронов ламп:

Какие бывают типы розеток для зарядки электромобилей?

Существует два разных типа зарядных розеток для электромобилей (EV).

Кабель, поставляемый с вашим электромобилем, будет иметь разъем с двумя вилками: один для входа или автомобильной розетки, а другой для зарядного гнезда электромобиля на зарядной станции .

Для зарядки переменным током от зарядных розеток для электромобилей предусмотрены кабели со следующими вилками:

Mode 1 и Mode 2 — штекер Schuko

Mode 3 — Тип 1 вилка Yazaki

Mode 3 — Вилка Mennekes типа 2

Mode 3 — Тип 3A Scame plug

В настоящее время кабель с вилкой типа 2 или Mennekes широко используется в Европе, за исключением Франции.Он заряжает автомобили от однофазного или трехфазного переменного тока до 22 кВт от зарядной розетки электромобиля и до 43 кВт через разъем на кабеле, подключенном к зарядной инфраструктуре.

Вилка и кабель типа 3A или Scame теперь используются только для легких транспортных средств, таких как скутеры и микроавтомобили, и могут заряжаться в однофазном режиме с максимальной мощностью 3,7 кВт.

В США и Японии зарядка переменного тока происходит через кабели, подключенные к зарядной инфраструктуре.Следовательно, на кабеле будет разъем, который покупатель вставит в розетку автомобиля. Разъем имеет вилку типа 1 или Yazaki, и он заряжает автомобиль от однофазного переменного тока с максимальной зарядной мощностью 7,4 кВт.

Для зарядки постоянным током (DC) кабели также присоединяются к зарядной инфраструктуре и имеют следующие разъемы:

Mode 4 — разъем CHAdeMO

Режим 4 — Комбинированная система зарядки (CCS) COMBO1 и CCS COMBO2 разъем

Кабель с разъемом CHAdeMO является наиболее распространенным в мире стандартом для быстрой зарядки постоянным током и используется, например, в автомобилях Nissan, Mitsubishi, Peugeot и Citroen. В настоящее время он заряжается от международной инфраструктуры быстрой зарядки с максимальной мощностью 50 кВт, но может заряжаться и на более высоких уровнях мощности.

Кабель CCS COMBO1 используется в основном японскими и американскими производителями автомобилей, а кабель CCS COMBO2 используется некоторыми европейскими брендами, такими как BMW и Volkswagen.

Кабель CCS COMBO2 допускает как быструю зарядку постоянным током, так и медленную зарядку переменным током, и в настоящее время он установлен в международной инфраструктуре быстрой зарядки постоянного тока с максимальной мощностью 50 кВт, но он может заряжаться и на более высоких уровнях мощности.Он заряжается от сети переменного тока с теми же уровнями мощности, что и ранее описанные для стандарта Типа 2. Производители автомобилей выбирают применяемый предел мощности.

Кроме того, существует специальный стандарт, используемый исключительно Tesla. Он оснащен одним разъемом типа 2 для зарядки как переменным, так и постоянным током. При использовании с постоянным током он заряжается исключительно с помощью нагнетателей Tesla, основанных на запатентованном протоколе.

PHP: socket_create — Руководство

(PHP 4> = 4.1.0, PHP 5, PHP 7, PHP 8)

socket_create — Создание сокета (конечная точка для связи)

Описание

socket_create (int $ domain , int $ type , int $ protocol ): Socket | false

Параметры

домен

Параметр domain указывает протокол семейство, которое будет использоваться сокетом.

**Доступные семейства адресов / протоколов**
Домен	Описание
`AF_INET`	Интернет-протоколы IPv4. TCP и UDP — распространенные протоколы это семейство протоколов.
`AF_INET6`	Интернет-протоколы IPv6. TCP и UDP — общие протоколы это семейство протоколов.
`AF_UNIX`	Семейство протоколов локальной связи. Высокая эффективность и низкая накладные расходы делают его отличной формой IPC (межпроцессного взаимодействия).

тип

Параметр type выбирает тип связи для использования сокетом.

**Доступные типы розеток**
Тип	Описание
`SOCK_STREAM`	Обеспечивает последовательные, надежные, полнодуплексные байтовые потоки на основе соединений. Может поддерживаться механизм внеполосной передачи данных. Протокол TCP основан на этом типе сокета.
`SOCK_DGRAM`	Поддерживает дейтаграммы (ненадежные сообщения без установления соединения фиксированной максимальной длины). Протокол UDP основан на этом типе сокета.
`SOCK_SEQPACKET`	Обеспечивает последовательный, надежный, двусторонний путь передачи данных на основе соединения для дейтаграммы фиксированной максимальной длины; Потребитель должен прочитать весь пакет с каждым вызовом чтения.
`SOCK_RAW`	Обеспечивает прямой доступ к сетевому протоколу. Этот особый тип розетки может использоваться для создания протоколов любого типа вручную. Обычное использование для этого типа сокета — выполнять запросы ICMP (например, ping).
`SOCK_RDM`	Обеспечивает надежный уровень дейтаграмм, который не гарантирует упорядочения.Скорее всего, это не реализовано в вашей операционной системе.

протокол

Параметр протокола устанавливает конкретный протокол в пределах указанного домена , который будет использоваться при общении по возвращенному сокету. Правильное значение может быть извлекается по имени с помощью getprotobyname (). Если желаемый протокол — TCP или UDP — соответствующие константы SOL_TCP и SOL_UDP также можно использовать.

**Общие протоколы**
Имя	Описание
icmp	Протокол управляющих сообщений Интернета используется в основном шлюзами. и хосты, чтобы сообщать об ошибках в передаче дейтаграмм. «Пинг» команда (присутствует в большинстве современных операционных систем) является примером применение ICMP.
udp	Протокол пользовательских дейтаграмм не требует установления соединения, ненадежен, протокол с фиксированной длиной записи.По этим причинам UDP требует минимальных накладных расходов протокола.
tcp	Протокол управления передачей — это надежный, основанный на соединении, ориентированный на поток, полнодуплексный протокол. TCP гарантирует, что все пакеты данных будут получены в том порядке, в котором они были отправлены. Если какой-то пакет каким-то образом потеряна во время связи, TCP будет автоматически повторно передавать пакет до тех пор, пока хост назначения подтверждает этот пакет. Для надежности и производительности Причины, реализация TCP сама определяет соответствующие границы октетов нижележащего уровня связи дейтаграмм. Следовательно, приложения TCP должны допускают возможность частичной передачи записи.

Возвращаемые значения

socket_create () возвращает экземпляр Socket в случае успеха, или false при ошибке.Фактический код ошибки можно получить, позвонив socket_last_error (). Этот код ошибки может быть передан в socket_strerror (), чтобы получить текстовое объяснение ошибка.

Ошибки / исключения

Если неверный домен или Дан тип , socket_create () по умолчанию AF_INET и SOCK_STREAM соответственно и дополнительно излучает E_WARNING сообщение.

История изменений

Версия	Описание
8.0.0	В случае успеха эта функция теперь возвращает экземпляр Socket; ранее ресурс возвращался.

4 типа сокетов ЦП, такие как [LGA, PGA, ZIF, BGA].

Для материнских плат ПК доступно различных типов сокетов ЦП ; Несмотря на это, зачем вам заботиться о сокетах процессора.Что ж, если вы хотите обновить свой процессор, вам нужно знать типы сокетов процессора.

Тип сокета вашей материнской платы определяет, какой процессор вы можете использовать, стоит ли модернизировать ваш процессор или модернизировать всю систему. Даже если вам нужно собрать новый компьютер, вы должны знать, что розетка в таком случае является одним из основных понятий.

Типы сокетов необходимо различать, учитывая разнообразие сокетов, которые мы наблюдаем у Intel и AMD, как на настольных компьютерах, так и на ноутбуках.

Типов не так много, но полезно увидеть различные типы сокетов ЦП , их размеры и совместимость, которые они предлагают. В этой статье мы расскажем о различных типах сокетов ЦП и особенностях их использования в ПК , и процессорах, которые к ним подходят.

Гнездо процессора — что это?

Разъем — это место на материнской плате компьютера, куда вставляется процессор. Он действует как соединитель для подключения и обеспечения механических и электрических соединений между центральным процессором (ЦП) и материнской платой.

Как мы понимаем, материнская плата важна для определения совместимости микросхем с сокетами ЦП на настольных компьютерах или серверах. Но в случае с ноутбуками они обычно используют процессоры для поверхностного монтажа вместо сокетных процессоров, чтобы сэкономить место на материнской плате и уменьшить ее общий физический размер.

Процессор перед установкой в материнскую плату должен соответствовать своему разъему. Так что сокет процессора — едва ли не самая важная характеристика. Именно на это следует обращать внимание при покупке нового процессора, потому что может случиться так, что процессор не подходит к материнской плате компьютера именно из-за сокета.

Разъемы различаются количеством выводов, которое обычно растет с увеличением мощности и сложности процессоров. Некоторые из контактов используются для питания процессора, а некоторые используются для работы самого процессора, шины PCI Express, RAM и т. Д. Для каждого сокета существует уникальная распиновка, и это выглядит примерно так: :

С другой стороны, , у некоторых типов сокетов ЦП есть несколько отверстий, известных как большая матрица, размеры и форма которых могут варьироваться в зависимости от контактов, которые будут вставлены, и каждого порта, выполняющего определенную функцию.Благодаря этой матрице можно поддерживать соединение с микропроцессором, при котором все оборудование работает одновременно.

4 типа сокетов ЦП
Существует большое количество разъемов, каждый из которых используется в микрокомпьютерах разных типов. Они имеют разные штырьки и различаются типом соединения и геометрическим расположением.
В зависимости от физического расположения компонентов сокета, в основном существует четыре типа сокетов компьютерных процессоров:
1.
LGA Sockets
LGA (Land Grid Array) — это сокет, сборка которого находится в упаковке для интегральных схем. В разъемах этого типа иглы расположены в разъеме ЦП, а в нижней части процессора есть металлические точки контакта. LGA может быть электрически подключен к материнской плате через разъем или путем непосредственной пайки платы.
Поскольку штыри гнезда расположены на материнской плате, а не на микропроцессоре, микропроцессор имеет отверстия в нижней части, куда они вставляются; это предотвращает повреждение выводов микропроцессора, и это самый современный разъем из всех.
Многие сокеты Intel встречались с типами LGA, такими как LGA 1150, LGA 1155 или LGA 1200. AMD также использовала этот тип сокетов со времен появления мощных чипов «Opteron» в начале 2000-х годов.
Если говорить о более поздних датах, сокет TR4 или sTRX4 (Threadripper) — это первый «потребительский» LGA, представленный AMD (LGA 4094). Вместо этого Intel использует LGA для всех диапазонов процессоров: серверов, настольных компьютеров и т. Д.
Разъемы LGA прилагают усилие сжатия после прикрепления лицевой панели. Следовательно, он может обеспечить превосходную механическую фиксацию , избегая при этом риска изгиба контактов при установке процессора в гнездо.
Кроме того, разъемы LGA намного прибыльнее и лучше, чем некоторые из предыдущих, и это то, что они имеют большое преимущество, позволяя использовать более крупный и безопасный источник питания для процессора, чем другие.
2.
Разъемы PGA
PGA (Pin Grid Array) — это корпус интегральной схемы, имеющий прямоугольную или квадратную форму, контакты которой выровнены в виде регулярной матрицы. Здесь штифты могут не покрывать всю поверхность, а оставлять зазоры между собой со стандартным расстоянием 2.54мм.
Он предназначен для установки процессоров с набором указательных штифтов. Захват PGA применяет сжимающее усилие, когда ручка находится на месте. Это обеспечивает лучшую механическую фиксацию и позволяет избежать риска сгибания контактов при вставке процессора в гнездо.
Он относится к самым старым типам сокетов ЦП в вычислительной технике, хотя и не является самым старым. Их конфигурация позволяет использовать больше контактов на цепь, чем разъемы DIP, которые намного старше. Большая проблема с PGA заключалась в том, что если штифт сломался, он стал бесполезным.
Примеры процессоров, которые использовали PGA, такие как легендарный Intel 80386 или 80486, использовали этот разъем.
Чтобы сказать, что мы видели переменные этого сокета, в основном PPGA (Plastic Pin Grid Array) и FCPGA (Flip-Chip Pin Grid Array), созданные Intel для процессоров Pentium. Также мы видели CPGA или OPGA, но они гораздо менее известны.
Эта конфигурация позволяет разъему материнской платы быть более прочным, поскольку контакты входят в процессор. Это типичный сокет AMD, от разъема Athlon A до AM4 Ryzen.
Разъемы LGA и PGA
Разъемы LGA и PGA можно рассматривать как противоположности. «Land Grid Array» (LGA) состоит из разъема с контактами, на который вы устанавливаете микросхему ЦП. PGA («Pin Grid Array»), в отличие от , размещает контакты на микросхеме процессора, которая затем встраивается в разъем с подходящими отверстиями.
В современную компьютерную эру процессоры Intel используют в основном разъемы типа LGA, а процессоры AMD используют разъемы PGA. Однако из этого правила есть существенные исключения.
Например, чудовищный AMD Threadripper использует Socket TR4 (Threadripper 4) — это сокет LGA. Раньше в процессорах Intel, таких как Pentium, Pentium 2 и Pentium 3, были разъемы PGA.
Разъемы LGA имеют важные преимущества перед более старыми разъемами PGA:
Более дешевое производство процессора,
Меньший ток утечки,
Возможность производства очень больших разъемов, таких как Intel LGA 3647 или AMD TR4,
Очень надежное удержание ЦП по сравнению с гнездами PGA.
Но разъемы PGA также имеют свои преимущества:
Сам разъем дешевле, что делает материнскую плату более доступной,
Ножки на процессоре более надежны, чем ножки на разъеме LGA, и позволяют ремонтировать помятые ноги. Повредить ножки в гнезде LGA очень легко, так же сложно выпрямить, гнездо
PGA более компактно и больше подходит для мобильной техники.
3. Розетки
ZIF
ZIF (Zero Insertion Force): это эволюция PGA, в которой контакты переносятся микропроцессором и вставляются в разъемы разъема. Этот механизм определяется тем, что не оказывает никакого давления (нулевое усилие вставки) при установке или извлечении процессора из гнезда .
Но вместо этого используется рычаг, который действует как предохранительное устройство, рычаг рядом с гнездом позволяет вставлять его без усилия, предотвращая сгибание штифтов и блокируя его, так что он не отрывается, даже если радиатор не установлен .
Для микросхем ЦП с большим количеством контактов предпочтительнее использовать разъемы ЦП типа ZIF. Чтобы установить процессор в гнездо ЦП ZIP, просто удалите чип.Как только микросхема установлена, поверните рычаг, чтобы зафиксировать ЦП на месте. Чтобы снять процессор, поверните рычаг в другую сторону и поднимите чип.
Разъемы ZIF широко используются в запоминающих устройствах или любых компьютерных компонентах, которые позволяют изменять информационные данные.
AMD — это тот, кто использовал сокет ZIF для своих сокетов 939, AM2, 757, 940, M2 или S1. Это идеально, чтобы не повредить контакты процессора, когда мы им управляем. Разъем AM4 также называется ZIF, потому что у него есть рычаг.
Мы также видели LIF (низкое усилие вставки). В этом механизме не было рычага, и это была технология, используемая в разъемах для интегральных схем, предназначенная для приложения (небольшого) усилия при установке или извлечении процессора. В конечном итоге они отказались от ЗИФов, потому что они были безопаснее.
4.
Разъемы BGA
Не столь известный, как другие типы разъемов, разъем BGA (Ball Grid Array) технически не является разъемом, потому что его основной характеристикой является то, что микропроцессоры постоянно установлены в этот разъем .
В данном случае вместо контактов к материнской плате припаяны медные шарики. Исключите любую возможность обновления или замены микропроцессора.
Разъем BGA и материнская плата могли бы стоить меньше, но существует очень мало эквивалентов между потребительскими продуктами BGA и продуктами LGA и PGA. Итак, где вы найдете эту розетку? Ну, в ноутбуках, мобильных телефонах, микросхемах памяти или любой другой небольшой электронной плате.
Однако с увеличением количества аппаратного обеспечения «система на кристалле» (Intel) Intel расширила использование своего гнезда BGA.Аналогичным образом, ARM, Broadcom, Qualcomm, Nvidia и другие производители SoC в значительной степени полагаются на BGA.
В некоторых периферийных устройствах используются разъемы типа BGA, поэтому процессоры ЦП должны быть впаяны в отсек. Следовательно, этот тип сокета ЦП не позволяет заменять ЦП после того, как он был установлен.
Почему разъёмы процессора разные?
Различные типы сокетов ЦП — результат непрерывного развития компьютерных технологий. Каждый из разъемов заменяет предыдущий, когда он не может обеспечить нормальную работу новых процессоров по некоторым параметрам.
На физическом уровне все сокеты различаются по размеру и форме, архитектуре процессора, количеству контактов, типу и расположению. Кроме того, они отличаются креплением системы охлаждения процессора. Эти часто новые требования делают разные типы розеток несовместимыми друг с другом.
Процессор с разъемом определенного типа не обязателен для установки на какую-либо материнскую плату с этим разъемом. Таким образом, только процессор, разработанный специально для него, может подключаться к определенному типу сокета.Вы не можете снять процессор с компьютера и заменить его любым другим. Будет работать только процессор с таким же разъемом.
Точно так же существует два основных производителя процессоров x86: AMD и Intel. Процессоры AMD и Intel имеют разные архитектуры процессоров, и в большинстве случаев совместимость между ними невозможна.
Intel против AMD CPU Sockets
CPU Sockets расположены рядом с разделом VRM материнской платы для современных процессоров Intel, в которых контакты расположены в самом сокете (на изображении ниже справа), и для В процессорах AMD они имеют разъемы, когда контакты припаяны к процессору, и в слоте есть разъемы, в которые эти контакты вставляются.
1. Разъемы процессора Intel
Существует несколько типов сокетов, которые INTEL использовал с самого начала, некоторые из них:
Socket 423 : он использовался в версиях, которые привели к Pentium 4 — своего рода легенда: «знак качества», о котором мечтал каждый компьютерный фанат.
LGA 771 : для установки серверных и настольных процессоров Xeon и Core 2.
LGA 775 : выпущен в 2004 году для 4 Stump, Dual-Core и Core 2 Duo.
LGA 1155 : выпущен в 2011 году.За «камнями» в архитектуре Песчаного моста.
LGA 1356 : Появился в 2012 году как решение для двухпроцессорных серверов.
LGA 1151 : Замена LGA1150, представленная в 2015 году. В 2017 году появилась версия 1151v2, которая сейчас поддерживается.
LGA 2066 : замена LGA 2011-3, выпущенная в 2017 году.
LGA 1200 : выпущена во втором квартале 2020 года для архитектуры Comet Lake (как правило, новая!)
2. Разъемы процессора AMD
Что касается AMD, Было использовано несколько типов сокетов, которые существовали с момента его появления, например:
Socket A : Представлен в 1999 году как решение для нового процессора Athlon, основного конкурента Pentium III.
Socket 754 : это первый сокет, который будет использоваться в процессоре AMD Athlon 64. Этот тип позволяет использовать Turion и Sempron.
Socket 939 : «Упрощенная» версия сервера Socket 940. Используется с 2004 года.
AM3 . Он появился в 2009 году. Предназначен для процессоров, которые уже поддерживают DDR3.
FM1 . Представлен в 2011 году как решение для гибридных процессоров с архитектурой Fusion.
АМ1 .Представлен в 2014 году для бюджетных процессоров Kabini с микроархитектурой Jaguar.
АМ4 . Представлен в 2016 году как слот для процессоров марки Ryzen на архитектуре Zen.
TR4 . Модификация для процессоров Ryzen Threadripper, выпущенная в 2017 году.
Как и в предыдущем случае, последние два сокета в списке по-прежнему являются наиболее актуальными на данный момент.
Как узнать, какой тип сокета у моего компьютера?
Чтобы определить, какой разъем находится на вашей материнской плате, достаточно снять кулер процессора и очистить процессор от термопасты; процессор сам скажет, какой у него сокет, и материнская плата будет иметь такое же гнездо. Что ж, это может быть не для всех.
Итак, вы можете использовать бесплатную программу под названием Speccy, которая весит пару мегабайт и определяет тип сокета на вашем компьютере. Как вы можете видеть на изображении ниже, он идентифицировал «Socket 1151 LGA».
Также, если вы только собираетесь приобрести или уже приобрели процессор. В этом случае маркировка сокета также будет написана на самой коробке или в документации к процессору. Для материнской платы производитель указывает разъем непосредственно на коробке упаковки, довольно крупными буквами.
Какую розетку выбрать?
Саму Socket при сборке компьютера, как правило, никто не выбирает. Socket влияет на то, какой кулер вам нужно будет купить, чтобы соответствовать материнской плате, так же, как Socket также выбирает его.
Выбор Socket может упасть только в том случае, если вы захотите модернизировать процессор в будущем, но этот вариант вам подойдет, если вы собираетесь купить процессор AMD. Но если вы собираетесь использовать процессор Intel, вам не нужно выбирать сокет, так как с выпуском нового процессора версия сокета меняется, и материнская плата должна быть заменена.
Pro Совет : Сначала выберите нужный процессор, а затем найдите материнскую плату и кулер с таким же разъемом.
Заключение
В этой статье я рассказал вам , что такое сокет, для чего он предназначен, типы сокетов ЦП и как получить информацию о типе интерфейса на вашем ПК . Короче говоря, в ПК наиболее известными являются PGA и LGA, а BGA — для ноутбуков или небольших устройств.
Однако за 40 лет розетки прошли долгий путь, постоянно меняя и увеличивая контакты в 30 раз.Некоторые типы сокетов остаются действующими очень короткое время и не пользуются большой популярностью, а некоторые становятся долгожителями.
И напоследок — Небольшая рекомендация для тех, кто будет покупать новый процессор: перед покупкой всегда проверяйте совместимость сокета материнской платы и процессора. Чтобы узнать о совместимости, вы можете ознакомиться с руководством в этой статье, щелкните здесь.
На этом заканчивается наша статья «Типы сокетов ЦП ». Также поделитесь этой содержательной статьей в социальных сетях.
сообщить об этом объявлении
Как узнать тип разъема процессора (ЦП) на материнской плате
Когда дело доходит до выбора подходящего ЦП для вашего компьютера, тип сокета ЦП на материнской плате является одним из наиболее важных факторов, которые вы должны учитывать. Совместимость процессора и материнской платы зависит от того, имеют ли они один и тот же тип сокета. Итак, когда вы собираетесь обновить или приобрести новый процессор, вам жизненно необходимо знать о типе процессорного разъема на материнской плате.В этом посте мы покажем вам , как узнать тип сокета процессора вашей материнской платы на настольном компьютере и ноутбуке.
Часть 1: Для настольного компьютера
Для настольного компьютера сначала необходимо указать название модели материнской платы или процессора. По названию материнской платы или модели процессора вы можете найти в Google дополнительные спецификации, откуда вы можете легко узнать тип сокета процессора на материнской плате. Возьмем, к примеру, мой настольный компьютер. Названия моделей моей материнской платы и процессора: B360M и i3-8100 соответственно.Итак, я поискал « b360m specs » в Google. Затем я узнал, что тип сокета моей материнской платы — LGA1151 на официальном сайте MSI. Точно так же вы также можете найти тип процессорного разъема вашей материнской платы по названию модели процессора.
Часть 2: Для портативного компьютера
У каждого ноутбука своя модель. Вы можете узнать тип разъема материнской платы, выполнив поиск по характеристикам модели вашего ноутбука в Интернете. Вообще говоря, существует множество веб-сайтов, на которых вы можете проверить подробные характеристики своего ноутбука, например, официальный веб-сайт ноутбука (Lenovo, ASUS), онлайн-рынок (Amazon, eBay) и некоторые ИТ-сайты (CNET, ZDNet).Например, я обнаружил, что тип процессорного разъема моего ноутбука (DELL G7 17) — FCBGA1440 на официальном сайте Dell. Фактически, вы также можете определить тип сокета вашего процессора, выполнив поиск по названию модели процессора или материнской платы, чтобы получить более подробную информацию.
Часть 3: Сторонняя утилита
Если вы считаете, что описанные выше способы являются настолько проблематичными, вы можете попробовать использовать стороннюю утилиту с именем CPU-Z для определения типа сокета процессора на материнской плате.Прежде всего, вам необходимо скачать эту утилиту и установить ее на свой компьютер. Открыв его, вы можете узнать тип процессорного разъема на материнской плате в разделе Processor на вкладке CPU . Как показано на следующем рисунке. Так удобно проверять тип процессорного разъема материнской платы по CPU-Z.
Какой тип разъема припаян к материнской плате вместе с процессором
Разъем BGA припаян к материнской плате компьютерной системы. Это Ball Grid Array, который представляет собой тип сокета, который генерирует электрические сигналы на материнской плате. Он бывает разных типов для разных материнских плат. Этот тип сокета служит PGA и LGA вместе с процессором.
Присоединение ЦП — это только соединитель, слой или посредник между ЦП и материнской платой. ЦП общается с лучшей материнской платой AAFP через насадку. ЦП не должен перемещаться, и в случае его перемещения предположительно это нанесет вред всей системе, из-за чего может быть повреждена и плата. Таким образом, разъем ЦП дополнительно выполняет роль замка для ЦП, который удерживает его плотно, чтобы избежать любого вреда из-за вибрации или любого типа работы.
Итак, мы заметили, что разъем BGA (Ball Grid Array) привязан к материнской плате вместе с процессором. Однако на самом деле BGA не является насадкой, поскольку это постоянная встроенная функция материнской платы. Тем не менее, поскольку он выполняет ту же функцию, что и насадки LGA и PGA, мы рассматриваем это также как насадку.
Производители
делают разъемы BGA навсегда прикрепленными к материнской плате вместе с процессором во время создания. Из-за этого модификации ЦП очень невообразимы. Крепления BGA обычно используются в небольших гаджетах, таких как игровые ноутбуки, сенсорные панели и мобильные телефоны.Удаление и замена микросхем на основе BGA требует дополнительного дорогостоящего оборудования. В любом случае он учитывает информацию о чипе для поиска, обновления и процедуры.
Благодаря присоединениям PGA (Pin Grid Array) и LGA (Land Grid Array) процессор может быть легко извлечен из разъема и без заминки. ЦП все еще можно модернизировать. По этой причине обычно говорят, что разъем BGA на самом деле не является насадкой.
Разница между LGA, PGA, BGA Насадки
LGA имеют контакты на разъемах, которые связаны с контактными площадками на процессоре.Интересно, что насадки PGA имеют вертикальные слоты на разъемах, которые связаны с контактами на процессоре. Хотя из-за BGA процессор обычно крепится к плате напрямую, а не на замену, что может быть очень дорогостоящим.
Многие люди не имеют четких данных или мыслей относительно вложений на материнской плате, особенно разъемов набора микросхем и портов на материнской плате. В качестве разъема для блока подготовки фокуса можно использовать различные насадки.Разъемы и присоединения, такие как разъемы кластера с матрицами контактов и ЦП, наряду с множеством контактов на сетевом дисплее и витрине, отображают тип соединения, которое они могут образовывать.
BGA состоит из миллионов мультиплексоров, схем и триггеров. Приставка BGA называется приставкой PGA. Это получено от PGA Technology, которая создает электрические знаки на материнской плате. BGA состоит из BGA 437, BGA 441, где BGA 437 содержит 437 насадок, а BGA 441 содержит 441 насадок.
Сетевой дисплей Ball известен как транспортер микросхем, обычно используемый для координированных схем. Он в основном используется для постоянного крепления гаджетов. Микрочипы — лучшая иллюстрация монтажа связок BGA за все время. У комплекта разъемов BGA есть много преимуществ и недостатков.
Обычно BGA не рассматривается как приспособление, но на самом деле является долговечной материнской платой; он имеет такую же емкость, что и PGA и LGA. Обычно тип присоединения BGA в основном используется на материнской плате вместе с процессором.
Заключение
Это была дискуссия о том, какой тип сокета припаян к материнской плате вместе с процессором. Это обсуждение объяснило разъем BGA и его использование. Для получения дополнительной информации присоединяйтесь к нашим форумам.
Часто задаваемые вопросы
Q # 1: Как мне узнать тип сокета моей материнской платы?
Ответ: Вы можете определить и узнать тип разъема материнской платы вашего компьютера следующим образом.
Загрузите CPU-Z для своего компьютера с их официального сайта.
Затем запустите инструмент и перейдите на вкладку CPU.
Теперь вы можете проверить тип сокета, где линия покажет вам, что ваша система использует LGA или любой другой тип сокета.
Связанные
.
No related posts.
