Пенобетон – это один из видов пористого бетона. Его характеристики и область использования схожи с газобетоном. Пенобетон изготовляют с помощью распределения пузырьков воздуха по всему массиву пенистого бетона. Пену получают, используя пеногенератор и бароустановку. Главное отличие пенобетона от газобетона в том, что пенобетон изготовляют путем смешивания приготовленного раствора бетона с пеной, а газобетон изготовляют путем химических реакций.

В данной статье мы рассмотрим основные свойства пенобетона в сравнении с другими строительными материалами.

Тип пенобетона	Маркировка средней плотности	Пенобетон, изготовленный не в автоклаве
Тип пенобетона	Маркировка средней плотности	Марка прочности на сжатие	Маркировка устойчивости к низким температурам
Теплоизоляционный	D400	B 0.75	не нормируется
Теплоизоляционный	D500	B 1	не нормируется
Конструкционно-теплоизоляционный	D600	B 2.5	F15-F35
	D700	B 3.5	F15-F50
	D800	B 5	F15-F75
	D1000	B 7.5	F15-F50
Конструкционный	D1100	B 10
	D1200	B 12. 5

Типы бетонов подразделяются на классы исходя из прочности на сжатие. Существуют такие классы: от В 0.5 до В 60. Эта маркировка дает нам представление о величине точной прочности при сжатии материала. При изготовлении пенистого бетона нам потребуется также знать прочность, определяемую маркой (вариация от М 5 до М 600 и больше). Формула для перевода класса материала в марку такова: класс делим на величину 0.77, итог умножаем на десять, округление последнего числа до 5.

Попробуем на конкретном примере. Дано: нужно перевести класс В 600 в марку М 26. Посмотрев на приведенную выше таблицу, определяем, что пенобетону маркировки М 600 соответствует усредненный класс прочности на сжатие В 2, воспользуемся формулой для расчета: 2 делим на 0.77, умножаем на десять, получаем величину двадцать шесть, это и есть марка пенобетона, М 26. Марка пенобетона рассказывает нам о прочности пенобетона, обозначается заглавной буквой М и числовым значением.

Число дает нам информацию о той величине нагрузки, которую материал вынесет на один квадратный сантиметр. Под морозостойкостью имеется ввиду возможность пенобетона не менять свои характеристики при неоднократном перепаде температур (замораживание – оттаивание). Эта способность выдерживать перепады температур маркируется заглавной буквой F. Число, следующее за буквой, обозначает количество разморозок, которое способен выдержать данный тип бетона.

Вид пенобетона	Марка пенобетона по средней плотности	Коэффициент теплопроводности, Вт/(м · ° С), не более, бетона в сухом состоянии, изготовленного		Сорбционная влажность бетона, % не более
				Коэффициент паропроницаемости, мг/(м · ч · Па), не менее, бетона, изготовленного		при относительной влажности воздуха 75 %		при относительной влажности воздуха 97 %
						Пенобетон, изготовленный
		на песке	на золе	на песке	на золе	на песке	на золе	на песке	на золе
Теплоизоляционный	D300	0,08	0,08	0,26	0,23	8	12	12	18
	D400	0,10	0,09	0,23	0,20	8	12	12	18
	D500	0,12	0,10	0,20	0,18	8	12	12	18
Конструкционно — теплоизоляционный	D500	0,12	0,10	0,20	0,18	8	12	12	18
	D600	0,14	0,13	0,17	0,16	8	12	12	18
	D700	0,18	0,15	0,15	0,14	8	12	12	18
	D800	0,21	0,18	0,14	0,12	10	15	15	22
	D900	0,24	0,20	0,12	0,11	10	15	15	22
Конструкционный	D1000	0,29	0,23	0,11	0,10	10	15	15	22
	D1100	0,34	0,26	0,10	0,09	10	15	15	22
	D1200	0,38	0,29	0,10	0,08	10	15	15	22

Положительные свойства пенобетона:

Устойчивость к деформации.

Здания из пенобетона крайне долговечны, не подвержены деформации, со временем становятся только прочнее, имеют схожие с камнем свойства. Могут быть использованы даже при строительстве зданий с сравнительно небольшим объемным весом, так как пенобетон обладает высокой прочностью при сжатии. Увеличивает термическую резистентность стен.
Теплоизоляционность.
Использование пенобетонных блоков в строительстве зданий значительно снижает расходы на отопление этих зданий, так как стены почти не пропускают тепло.
Оптимальный микроклимат.
Дома из пенобетонных блоков называют «дышащими» домами, в них тепло зимой и прохладно летом, стены впитывают излишнюю влагу, тем самым регулируя влажность воздуха в помещениях.
Простота установки.
Блоки из пенобетона легкие и большие по размеру, что делает монтаж зданий из данного материала простым и удобным. Блоки устанавливаются быстро, по сравнению, например, с кирпичом.
Блоки из пенобетона легко подвергаются резке, соответственно, установка проводки (розеток, выключателей и т.д.) не потребует больших усилий. Геометрия готовых зданий из пенобетонных блоков точная и четкая, максимальное отклонение от нормы составляет не более одного миллиметра.
Шумоизоляция
Пенобетонные блоки отлично поглощают звуки и соответствуют действующим ГОСТам.
Отсутствие выделения вредных веществ
Здания из пенобетонных блоков не выделяют в атмосферу вредных веществ, по существующим коэффициентам экологичности стоят на втором месте после дерева (коэффициент, к примеру, кирпича – десять пунктов, пенобетона – 2).
Красота
Пенобетонные блоки легко поддаются резке, что позволяет оформить фигурные блоки, арки, закругленные углы и так далее.

Низкие расходы
Как уже было сказано выше, геометрия пенобетонных блоков крайне точна, что делает возможным соединение блоков с помощью клея и отказ от так называемых мостиков холода. За счет этого обработка стен внутри и снаружи штукатуркой не требует большого количества слоев. Вес пенобетона меньше веса привычного нам бетона от десяти до девяноста процентов. Это также снижает нагрузку на фундамент здания, соответственно, дает возможность экономии на нем.
Низкая горючесть
Пенобетонные блоки проходили все необходимые исследования и испытания, которые показали, что пенобетонные блоки соответствуют первой степени огнестойкости. Таким образом, применение пенобетонных блоков разрешено в огнестойких конструкциях. Тяжелый бетон при сильном нагреве, к примеру, с помощью паяльной лампы, деформируется и может взорваться, такого не происходит с ячеистым бетоном. Можно сделать вывод, что арматура меньшее время находится под нагревом. Исследования показали, что пенобетон толщиной сто пятьдесят миллиметров не горит четыре часа.

Удобство в перевозках
Пенобетон легок, удобен в упаковке, всё это вкупе позволяет строителям транспортировать данный материал без особых проблем, использовать как железную дорогу, так и автотранспорт.
Широкая сфера применения
Сфера применения пенобетонных блоков во многом зависит от типа пенобетона (различие по плотности). Пенобетонные блоки высокой плотности применяют при строительстве фундаментов и межэтажных перекрытий. Пенобетон средней плотности используют в строительстве перегородок, перекрытий, утепления и шумоизоляции полов, кровли.

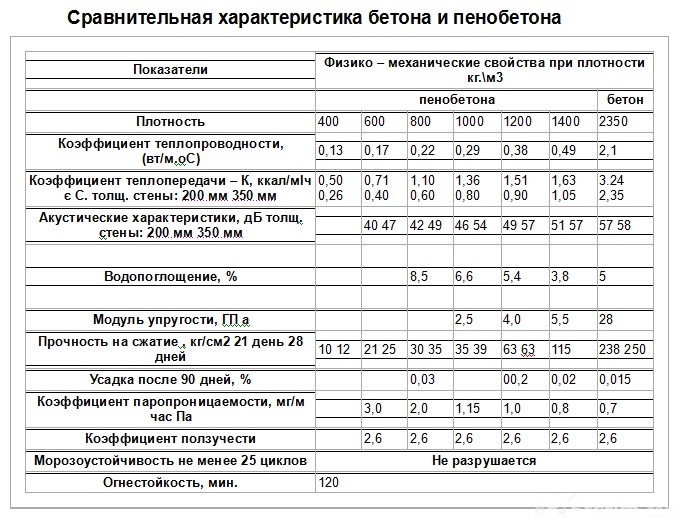

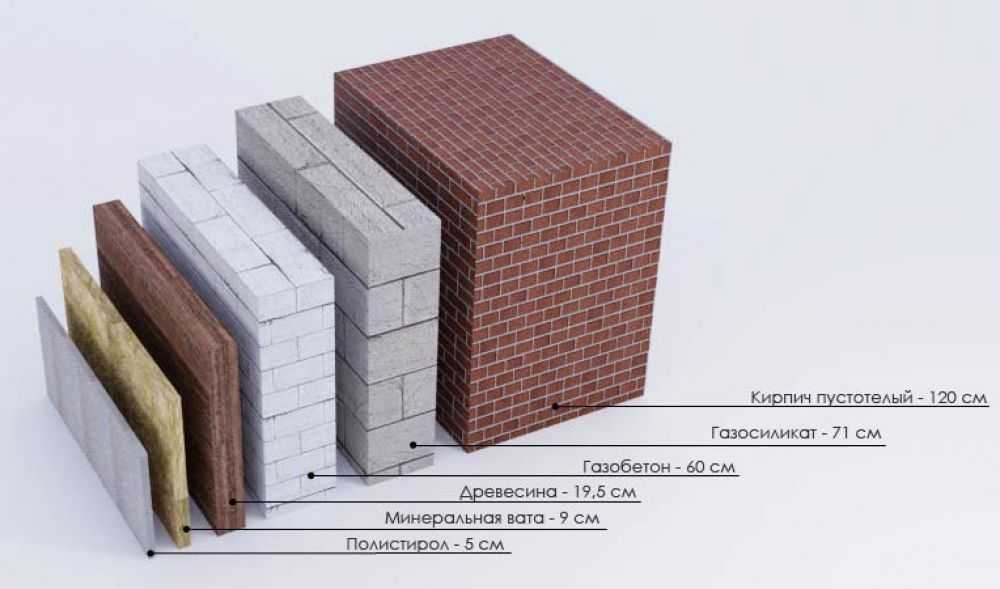

Сравнительный анализ пенобетонных блоков и других строительных материалов.

При сравнении пенобетона с другими строительными материалами не нужно забывать о неоспоримых преимуществах этого материала: огнестойкость, экологичность, способность пропускать воздух, легкость монтажа, низкая цена материала и небольшое количество и доступность ингредиентов для изготовления. Ниже дана таблица, анализирующая способность пенобетона проводить тепло в сравнении с другими строительными материалами. Нужно упомянуть, что пенобетонные блоки могут быть соединены с помощью клея, без использования мостиков холода.

Материал	Плотность, кг/м³	Теплопроводность, Ккал/м²г⁰С
Мрамор	2700	2,9
Бетон	2400	1,3
Пористый глиняный кирпич	2000	0,8
Пенобетон	1200	0,38
Пенобетон	1000	0,23
Пенобетон	800	0,18
Пенобетон	600	0,14
Пенобетон	400	0,10
Пробка	100	0,03
Минеральная вата	100	0,032
Пенополистирол	25	0,030
Пенополистирол	35	0,022

что это такое и в чём его преимущества и недостатки

Содержание:

1 Какие особенности имеет пенобетон
2 Пеноблоки – что это?
3 Как классифицируются пенобетонные блоки
4 Из чего изготавливается пенобетон
5 Специфика изготовления пенобетона
6 Преимущества пенобетона
7 Недостатки пенобетонных изделий
8 Рекомендации по выбору пенобетонных изделий
9 Подводим итоги

Легкие бетоны с пористой структурой применяются в строительной сфере для возведения частных домов, хозяйственных строений, а также промышленных и коммерческих объектов. Среди множества стройматериалов застройщики часто выбирают пенобетон. Он производится по специальной технологии, предусматривающей введение в бетонную смесь пенообразующих ингредиентов. Из рабочей смеси изготавливают пеноблоки. Они обладают достаточной прочностью и высокими теплоизоляционными свойствами. Остановимся на особенностях, классификации и свойствах пенобетонных композитов.

Какие особенности имеет пенобетон

Пористый бетон, полученный путем добавления пенообразующих ингредиентов в предварительно перемешанный цементно-песчаный раствор, после застывания и набора эксплуатационной прочности, приобретает характерную структуру.

Материал обладает рядом особенностей:

Пенобетон, разновидность ячеистого бетона

неоднородным распределением в пенобетонном массиве воздушных ячеек. Неравномерное размещение пор незначительно снижает прочность;
стабильным размером полостей, не превышающим 0,4–0,5 см. Постоянство размеров достигается путем тщательного перемешивания пенообразователя;
концентрацией пор, не превышающей 75% от объема пенобетонного массива. Благодаря ячеистой структуре снижается удельный вес;
замкнутой формой воздушных полостей. Герметичные ячейки повышают стойкость пенобетонных изделий к поглощению влаги.

Наличие внутренних ячеек благоприятно сказывается на паропроницаемости стройматериала, а также его теплоизоляционных показателях.

Пеноблоки – что это?

Изделия, изготовленные из пенобетонных композитов, востребованы в области частного домостроения. Большинство застройщиков сталкивалось с популярным стройматериалом и имеет представление о том, что такое пеноблок. Для тех, кто не знаком с материалом, сообщаем, что пенобетонные блоки представляют собой изделия, полученные в результате твердения в формовочных емкостях вспененного цементного раствора. Различные виды блоков имеют индивидуальные характеристики и делятся на виды. Размеры пеноблоков соответствуют внутренним габаритам литейных форм.

Пеноблоки легко отличить по следующим признакам:

форме изделий – прямоугольный параллелепипед;
увеличенной шероховатости наружной поверхности;
серому цвету стройматериала (это связано с использованием цемента).

Кроме того, материал держится на поверхности воды, что легко проверить, погрузив обломок пеноблока в воду.

Пенобетон создается путем равномерного распределения пузырьков воздуха по всей массе бетона

Как классифицируются пенобетонные блоки

Концентрация внутренних полостей в пенобетонных блоках влияет на следующие моменты:

удельный вес изделия;
величину воспринимаемой нагрузки;
сферу применения пенобетона.

Классификация предусматривает следующее деление пенобетона на разновидности в зависимости от плотности материала:

теплоизоляционные пеноблоки. Они маркируются буквенно-цифровым обозначением D150-D400. Цифра в маркировке обозначает массу одного кубометра пенобетона, указанную в килограммах. По прочностным характеристикам материал классифицируется В0,75. Пенобетон данного класса способен воспринимать нагрузку на квадратный сантиметр площади, равную 9 кг. При этом сохраняется целостность массива и не образуются трещины;
теплоизоляционно-конструкционные бетонные блоки. По сравнению с теплоизоляционными блоками имеют увеличенную плотность и повышенные прочностные свойства. Маркируются обозначениями D500, D600, D700 и D800. Максимальная плотность конструкционно-теплоизоляционных блоков составляет 0,8 т/м3. Предельно допустимое усилие, при котором структура пенобетонных блоков не нарушается, составляет до 30 кг/см2;

Пенобетон является почти нестареющим и практически вечным материалом, не подверженным воздействию времени, не гниет, обладает прочностью камня

конструкционные изделия. К ним относятся пенобетонные материалы, маркируемые обозначением D1000, D1100 и D1200. Главная отличительная особенность конструкционных пеноблоков — увеличенная плотность. Вес одного кубического метра конструкционного пенобетона достигает 1200 кг, что позволяет материалу сохранять целостность под воздействием значительных нагрузок. Максимальный класс прочности пеноблоков составляет В12,5.

Повышенная концентрация внутренних полостей улучшает теплоизоляционные свойства пенобетона, а также положительно влияет на звукоизоляцию помещения. Прочностные свойства материала обратно пропорциональны объемной доле внутренних ячеек — в более прочном пенобетоне, применяемом для постройки несущих стен зданий, содержится уменьшенный объем воздушных пор.

Пенобетонные композиты используются на различных стадиях строительства дома. Характеристики материала влияют на особенности применения блоков. Ячеистая структура пенобетонного массива не позволяет возводить из блоков фундамент. Стены и перекрытия, а также внутренние перегородки и теплоизоляция сооружаются из различных видов пенобетона.

Конструкционный стройматериал применяется для следующих целей:

строительства коробок зданий, воспринимающих нагрузки от веса строения и кровельной конструкции;
постройки внутренних стен, относящихся к малонагруженным частям строения;
возведения межкомнатных перегородок, не воспринимающих вертикально направленные усилия.

Благодаря высокому термическому сопротивлению, здания из пенобетона способны аккумулировать тепло, что при эксплуатации позволяют снизить расходы на отопление на 20-30%

Теплоизоляционные блоки предназначены для утепления следующих частей здания:

межэтажных перекрытий, изготовленных из железобетона;
несущих стен коробки строения, контактирующих с холодным воздухом;
подкровельного пространства, являющегося источником тепловых потерь.

Характеристики теплоизоляционных пеноблоков позволяют применять их в технологических целях для теплоизоляции устройств, магистралей и оборудования, нагревающихся до 450-550 °С.

Теплоизоляционно-конструкционные пеноблоки объединяют свойства конструкционных и теплоизоляционных изделий, что позволяет использовать их для утепления фасада здания и возведения несущих стен. Дома из пеноблоков отличаются повышенными теплоизоляционными свойствами по сравнению со зданиями из кирпича. Для обеспечения прочности и снижения теплопотерь через поверхность стен желательно устанавливать блоки одинакового профиля.

Из чего изготавливается пенобетон

Для изготовления пенобетона применяются следующие компоненты:

портландцемент с маркировкой М400, являющийся вяжущим веществом. Применение цемента более высокой марки положительно влияет на свойства пенобетона;
речной песок, применяемый в качестве наполнителя. Замена речного песка керамзитными гранулами позволяет повысить теплоизоляционные свойства и прочность;

Он экологически чистый

пенообразующие ингредиенты. Используются в виде концентрата, приготовленного на основе костного клея, канифоли, желатина или протеиносодержащих компонентов;
теплая вода. Оптимальная температура воды, согласно требованиям технологического процесса, составляет 22–25 °С, а рекомендуемое соотношение с цементом – 1:2,5.

Соблюдение предусмотренного технологией состава и использование качественного сырья позволяет добиться требуемых эксплуатационных свойств пенобетона.

Специфика изготовления пенобетона

Для изготовления пенобетона используют различные способы:

классическую технологию. Она регламентирует необходимость применения пеногенератора, подающего пенообразователь по трубам в подготовленный цементно-песчаный состав. Рабочий раствор, перемешанный в смесителе с пенообразующим веществом, заливается в формовочные емкости или подается по трубам на участок работ. В процессе гидратации цемента пеноматериал застывает, образуя внутри массива пористую структуру. Набор твердости происходит в естественных температурных условиях, соответствующих состоянию окружающей среды;
поризационный метод. Название способа изготовления связано с применением специального агрегата — поризатора. Он обеспечивает ввод сухих компонентов в струю пенообразователя. Частицы цементно-песчаной смеси осаждаются на оболочке пенных пузырьков. В результате образуется рабочий пеноматериал, подаваемый по напорным магистралям к месту выполнения работ. Профессиональные строители называют поризационный способ изготовления пенобетона методом сухой минерализации. Он востребован в области промышленного строительства для постоянной подачи пенобетонной смеси.

Определяясь с методом изготовления пенобетона, изучите особенности каждого способа изготовления и выполните экономические расчеты.

Себестоимость пенобетона невысока

Преимущества пенобетона

Рассмотрим, какие имеют пеноблоки плюсы. Главные преимущества пенобетона:

повышенные теплоизоляционные свойства. Материал позволяет поддерживать комфортную температуру помещения и более чем в 2 раза превосходит по данному показателю кирпич;
уменьшенная плотность пеноблоков. Благодаря небольшому весу, облегчается транспортировка материала, ускоряется выполнение мероприятий по кладке стен, а также исключается необходимость сооружения мощного фундамента;

возможность применения пеноблоков для возведения несущих стен.

Характеристики пенобетона позволяют использовать материал для строительства зданий высотой до 9 м:

стойкость к влиянию низких температур. Пеноблоки не разрушаются в условиях перепадов температур и сохраняют структуру в результате глубокого замораживания с ускоренным оттаиванием;
устойчивость к воздействию открытого пламени и высокой температуры. Правильно изготовленный пенобетон не разрушается в условиях экстремальной ситуации;
экологическая чистота материала. Применение для изготовления пенобетона экологически чистого сырья исключает выделение в процессе эксплуатации вредных веществ;
возможность изготовления пенобетонных изделий небольшими предприятиями или непосредственно на стройплощадке. Простота технологии позволяет снизить сметную стоимость строительства;

Небольшая плотность, а следовательно и лёгкость пенобетона, большие размеры блоков по сравнению с кирпичом позволяют в несколько раз увеличить скорость кладки

продолжительный период использования. Пенобетон сохраняет структуру и рабочие характеристики независимо от продолжительности эксплуатации;
легкость механической обработки пеноблоков. Использование ручного электроинструмента позволяет легко выполнить в пенобетонном массиве пазы и отверстия или разрезать блок на части.

Ознакомившись с положительными свойствами материала, обратите внимание и на его слабые стороны.

Недостатки пенобетонных изделий

Разберемся, какие имеют пеноблоки минусы. Главные недостатки:

увеличенная усадка пенобетонного массива;
необходимость защиты пенобетона от поглощения влаги;
недостаточно высокие прочностные свойства;
восприимчивость к ударному воздействию и повышенным нагрузкам;
сложность использования стандартного крепежа для пористого материала.

Пенобетон требует бережного отношения при транспортировании, а также нуждается в хранении на складе. Изучив, какие имеют пеноблоки минусы и плюсы, можно сделать вывод о его пригодности для решения поставленных задач.

Подводим итоги

Пенобетон обладает комплексом неоспоримых достоинств и дешевле, чем газобетон. Приняв решение использовать для постройки или утепления собственного дома пеноблоки или монолитный пенобетон, изучите свойства материала и проконсультируйтесь со специалистами. Они подскажут, что такое пескобетон, и как повышает прочность композита фибра для бетона. Задумываясь об использовании для строительства здания газонаполненных блоков, изучите отличие газобетона от газосиликата.

Механические характеристики легкого пенобетона

На этой странице

РезюмеВведениеРезультаты и обсуждениеВыводыКонфликты интересовБлагодарностиСсылкиАвторское правоСтатьи по теме

Пенобетон демонстрирует отличные физические характеристики, такие как малый собственный вес, относительно высокая прочность и превосходные тепло- и звукоизоляционные свойства. Это позволяет минимизировать расход заполнителя, а за счет замены части цемента летучей золой способствует реализации принципов утилизации отходов. В течение многих лет применение пенобетона ограничивалось засыпкой подпорных стен, утеплением фундаментов и звукоизоляцией черепицы. Однако в последние несколько лет пенобетон стал перспективным материалом конструкционного назначения. Проведена серия испытаний по изучению механических свойств пенобетонных смесей без золы-уноса и с содержанием золы-уноса. Кроме того, исследовано влияние 25 циклов замораживания и оттаивания на прочность на сжатие. Кажущаяся плотность затвердевшего пенобетона сильно коррелирует с содержанием пены в смеси. Увеличение плотности пенобетона приводит к снижению прочности на изгиб. При одинаковой плотности прочность на сжатие, полученная для смесей, содержащих летучую золу, примерно на 20% ниже по сравнению с образцами без летучей золы. Образцы, подвергшиеся 25 циклам замораживания-оттаивания, демонстрируют примерно на 15 % более низкую прочность на сжатие по сравнению с необработанными образцами.

1. Введение

Пенобетон известен как легкий или ячеистый бетон. Его обычно определяют как вяжущий материал с не менее 20% (по объему) механически увлекаемой пены в растворной смеси, где воздушные поры захватываются в матрице с помощью подходящего пенообразователя [1]. Он демонстрирует отличные физические характеристики, такие как малый собственный вес, относительно высокая прочность и превосходные тепло- и звукоизоляционные свойства. Это позволяет минимизировать расход заполнителя, а за счет замены части цемента золой-уносом способствует реализации принципов утилизации отходов [2]. При правильном подборе и дозировке компонентов и пенообразователя достигается широкий диапазон плотностей (300–1600 кг/м ³ ) может использоваться для различных конструкционных целей, изоляции или заполнения [2].

Пенобетон известен уже почти столетие и был запатентован в 1923 году [3]. Первое комплексное исследование пенобетона было проведено в 1950-х и 1960-х годах Валоре [3, 4]. После этого исследования более подробная оценка состава, свойств и областей применения ячеистого бетона была сделана Руднаи [5], а также Шортом и Киннибургом [6] в 1919 году. 63. В конце 1970-х – начале 1980-х годов были разработаны новые смеси, что привело к расширению коммерческого использования пенобетона в строительных конструкциях [7, 8].

В течение многих лет применение пенобетона ограничивалось засыпкой подпорных стен, утеплением фундаментов, звукоизоляцией [8]. Однако в последние годы пенобетон стал перспективным материалом и конструкционного назначения [7, 9], например, для стабилизации слабых грунтов [10, 11], базового слоя многослойных растворов для фундаментных плит [12]. , промышленные полы [13], а также инженерные сооружения для автомагистралей и метро [14, 15].

В связи с растущими экологическими проблемами крайне важно исследовать экологичные материалы для более широкого спектра применений, чтобы предложить возможные альтернативы традиционным материалам.

Пенобетон, являясь альтернативой обычному бетону, соответствует критериям принципов устойчивости строительных конструкций [16–18]. Общие принципы, основанные на концепции устойчивого развития применительно к жизненному циклу зданий и других строительных сооружений, определены в ISO 1539. 2:2008. Во-первых, пенобетон расходует относительно небольшое количество сырья по отношению к количеству затвердевшего состояния. Во-вторых, при его производстве могут использоваться переработанные материалы, такие как летучая зола. Таким образом, пенобетон способствует утилизации отходов тепловых электростанций. В-третьих, пенобетон можно перерабатывать и использовать вместо песка в изоляционных материалах. Кроме того, производство пенобетона нетоксично, а продукт не выделяет ядовитых газов при воздействии огня. Наконец, это рентабельно не только на этапе строительства, но и на протяжении всего срока эксплуатации и обслуживания сооружения.

Помимо вклада в утилизацию отходов тепловых электростанций, добавление золы-уноса улучшает удобоукладываемость свежей пенобетонной смеси и положительно влияет на усадку при высыхании [2, 19]. С одной стороны, единственным недостатком этой минеральной добавки является более низкая ранняя прочность раствора по сравнению со смесью без золы-уноса [20]. С другой стороны, доказано улучшение длительной прочности [19, 21].

Несмотря на благоприятные и многообещающие прочностные и физические свойства, пенобетон по-прежнему используется в ограниченном масштабе, особенно в строительных целях. В основном это связано с недостатком знаний о его механических свойствах и небольшим количеством исследований его поведения при разрушении [22–28].

Основной целью данной работы является исследование механических характеристик пенобетона различной плотности (400–1400 кг/м ³ ). Была проведена серия испытаний для проверки прочности на сжатие, модуля упругости, прочности на изгиб и характеристик деградации материала после циклов замораживания-оттаивания.

2. Экспериментальная программа

2.1. Подготовка образцов и состав бетонной смеси

Материалами, использованными в данном исследовании, были портландцемент, зольная пыль, вода и пенообразователь. Составы смеси представлены в табл. 1. Портландцемент промышленный ЦЕМ I 42,5 Р [29]. ], согласно PN-EN 197-1:2011. Ее химический состав и физические свойства, измеренные в соответствии с ПН-ЕН 196-6:2011 и ПН-ЕН 196-6:2011-4, приведены в таблицах 2 и 3. Во всех экспериментах использовалась водопроводная вода. Прочность цемента на сжатие определяли по ПН-ЕН 196-1:2016-07 (табл. 3).

Для улучшения удобоукладываемости и уменьшения усадки в некоторых смесях использовалась летучая зола. Используемая зола соответствовала требованиям PN-EN 450-1:2012. Химический состав приведен в таблице 4.

Для производства пены использовался коммерческий пенообразователь. Жидкий агент сжимали воздухом под давлением примерно 5 бар, чтобы получить стабильную пену с плотностью примерно 50 кг/м ³ . Готовили цементные массы с 2 ÷ 10 л жидкого пенообразователя на 100 кг цемента.

Были использованы два различных типа бетонных смесей (один без летучей золы, а другой с летучей золой). Всего было изготовлено 10 смесей по пять образцов на одну бетонную смесь (табл. 1). Для всех смесей использовалось постоянное соотношение (включает воду и жидкий пенообразователь; c – содержание цемента). Он был основан на результатах Jones и McCarthy [7] и Xianjun et al. [30]. Целевые плотности затвердевшего пенобетона, которые должны быть получены в этом исследовании, составляли от 400 до 1400 кг/м ³ .

Весь процесс производства пенобетона должен тщательно учитывать плотность смеси, производительность пенообразования и другие факторы для получения высококачественного пенобетона. Ключевыми факторами для получения стабильного пенобетона являлись нагнетание пенообразователя при стабильном давлении и постоянная скорость вращения смешения компонентов.

Все образцы после отливки в стальные формы закрывали и хранили в сушильной камере при температуре 20 ± 1°C и влажности 95% в течение 24 часов. Затем образцы извлекали из форм и хранили в условиях окружающей среды (при 20 ± 1°C и влажности 60 ± 10%) в течение 28 или 42 дней перед испытанием.

2.2. Испытания

Пенобетон является относительно новым материалом, и в настоящее время не существует стандартизированных методов испытаний для измерения его физических и механических свойств. Поэтому в данном исследовании были адаптированы процедуры подготовки образцов и методы испытаний, обычно используемые для обычного бетона. Прочность на сжатие, модуль упругости и прочность на изгиб определяли в соответствии с рекомендациями: PN-EN 1239.0-3:2011 + AC:2012, Инструкция НИИ № 194/98, ПН-ЕН 12390-13:2014 и ПН-ЕН 12390-5:2011 соответственно. Плотность измеряли согласно PN-EN 12390-7:2011.

Прочность на сжатие измерялась на стандартных кубах размером 150 × 150 × 150 мм, как указано в PN-EN 12390-3:2011 + AC:2012. Норма нагружения принята согласно PN-EN 772-1:2015 + A1:2015 как для элементов кладки из ячеистого бетона.

Модуль упругости определяли согласно Инструкции НИИ 194/98 и ПН-ЕН 12390-13:2014-02 с цилиндрическими образцами размерами 150 × 300 мм. Скорость нагружения составляла 0,1 ± 0,05 МПа/с в соответствии с PN-EN 679:2008 для блоков кладки из ячеистого бетона. Два тензодатчика электрического сопротивления с измерительной длиной 100 мм были приклеены к двум противоположным сторонам образцов на средней высоте. Для оценки модуля упругости регистрировали характеристику «напряжение-деформация».

Прочность на изгиб была испытана на трехточечном изгибе с балками 100 × 100 × 500 мм в соответствии с PN-EN 12390-5:2011. Номинальное расстояние между опорами составляло 300 мм. Ролики допускали свободное горизонтальное перемещение. Образцы нагружались с постоянной скоростью смещения 0,1 мм/мин как оптимальная величина, определенная экспериментально.

Характеристики деградации при циклах замораживания-оттаивания оценивали на стандартных кубиках размером 150 × 150 × 150 мм. Прочность на сжатие определяли по методике, описанной выше. Испытательная кампания состояла из 25 циклов замораживания и оттаивания. Каждый цикл включал охлаждение образцов до температуры -18°С в течение 2 ч. Затем образцы выдерживали в замороженном виде в течение 8 ч при температуре –18 ± 2°С и оттаивали в воде при температуре +19°С. °C ± 1°C в течение 4 ч. Образцы сравнения хранились погруженными в воду в качестве эталонов.

3. Результаты и обсуждение

3.1. Кажущаяся плотность

Дозировка пенообразователя сильно влияет на плотность смеси и затвердевшего пенобетона. На рис. 1 представлена зависимость между дозировкой пенообразователя и кажущейся плотностью затвердевшего пенобетона для образцов без золы-уноса (ЗЦ) и других с золой-уносом (ЗЦА). Кажущаяся плотность затвердевшего пенобетона сильно коррелирует с содержанием пены и составом цементного теста и воздушных пустот в свежей смеси. Увеличение содержания пены сопровождается увеличением объема свежего бетона, что приводит к уменьшению плотности затвердевшего пенобетона. Можно заметить, что существуют экспоненциальные зависимости для образцов FC и FCA. Кроме того, результаты, полученные в FC, показывают уровень плотности примерно на 20% выше, чем в FCA. Это можно объяснить тем, что в образцах, содержащих летучую золу, процесс твердения замедлен. Физическая реакция между летучей золой и воздушными порами приводит к увеличению количества воздушных пор, захваченных смесью. Также установлено, что смеси с содержанием пенообразователя более 10 литров на 100 кг цемента дают нестабильную смесь. Результаты были аппроксимированы полиномиальными функциями, как показано на рисунке 1.9.0003

3.2. Прочность на сжатие

Кубические образцы пенобетона, испытанные на сжатие, имеют механизм разрушения, аналогичный обычному бетону. Для всех образцов наблюдалась типичная коническая картина разрушения после разрушения (рис. 2).

Прочность на сжатие пенобетона без золы (FC) и пенобетона с добавкой золы-уноса (FCA) в зависимости от кажущейся плотности представлена на рисунке 3. Можно заметить, что существуют экспоненциальные зависимости как для FC, так и для FCA ; однако, по-видимому, существует разница между показателями прочности, полученными для образцов FC и FCA. Образцы без золы, по-видимому, демонстрируют более высокую прочность, чем смеси, содержащие золу. Это связано с тем, что процесс твердения замедляется из-за наличия летучей золы [20]. Кроме того, эта разница увеличивается вместе с плотностью. Полученные значения прочности на сжатие соответствуют результатам работ других авторов [31–34]. Результаты были аппроксимированы полиномиальными функциями, как показано на рисунке 3.9.0003

3.3. Модуль упругости

Цилиндрические образцы пенобетона, испытанные на сжатие, имеют механизм разрушения, аналогичный обычному бетону. Для всех образцов наблюдалась типичная коническая картина разрушения после разрушения (рис. 4). Зависимости напряжения от деформации цилиндрических образцов представлены на рис. 5. На графиках показаны зависимости в диапазоне 0,2 МПа до разрушения согласно ПН-ЕН 12390-13:2014-02.

На рис. 6 показаны зависимости между модулем упругости пенобетона и его плотностью. Можно заметить, что существуют экспоненциальные зависимости для FC и FCA. Образцы без летучей золы, по-видимому, имеют более высокий модуль упругости, чем смеси, содержащие летучую золу [35]. Полученные значения модуля упругости соответствуют результатам работ Олдриджа [8].

3.4. Прочность на изгиб

На рисунке 7 представлена зависимость между плотностью пенобетона и прочностью на изгиб. Испытания проводились на образцах без летучей золы. На рис. 7 приведены также результаты экспериментов, проведенных авторами и опубликованных в [23–28]. Можно отметить снижение предела прочности при изгибе с уменьшением плотности пенобетона. Значения прочности на изгиб соответствуют результатам работ Mydin и Wang [31] и Soleymanzadeh и Mydin [36].

3.5. Характеристики разложения при циклах замораживания-оттаивания

На рис. 8 показаны результаты прочности на сжатие пенобетона после 25 циклов замораживания-оттаивания в зависимости от плотности. В качестве справки результаты для необработанных образцов показаны на рис. 8. Обработка образцов методом замораживания-оттаивания оказывает лишь незначительное влияние на прочность пенобетона на сжатие. Прочность, полученная для образцов, подвергнутых циклам замораживания-оттаивания, показала примерно на 15% более низкие значения. Результаты были аппроксимированы полиномиальными функциями, как показано на рисунке 8.9.0003

4. Выводы

Пенобетон может иметь гораздо более низкую плотность (от 400 до 1400 кг/м ³ ) по сравнению с обычным бетоном. Была проведена серия испытаний для изучения механических параметров пенобетона: прочности на сжатие, прочности на изгиб и модуля упругости. Кроме того, было исследовано влияние 25 циклов замораживания и оттаивания на прочность на сжатие.

Основные выводы, которые можно сделать из этого исследования, следующие: (i) Дозировка пенообразователя влияет на плотность смеси и затвердевшего пенобетона. Плотность пенобетона сильно коррелирует с содержанием пены в смеси. (ii) Прочность на сжатие, модуль упругости и прочность на изгиб уменьшаются с уменьшением плотности пенобетона; для описания этих взаимосвязей были предложены полиномиальные функции. (iii) Прочность на сжатие и модуль упругости пенобетона были немного снижены при добавлении 5% золы-уноса. (iv) Прочность на сжатие пенобетона, подвергнутого замораживанию-оттаиванию. тесты показывают значения только примерно на 15% ниже по сравнению с необработанными образцами.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Благодарности

Работа выполнена при поддержке продолжающегося исследовательского проекта «Стабилизация слабого грунта путем нанесения слоя пенобетона, контактирующего с грунтом» (LIDER/022/537/L-4/NCBR/2013), финансируемого Национальный центр исследований и разработок в рамках программы ЛИДЕР. Авторы выражают признательность лаборанту Альфреду Кукельке за навыки и приверженность делу, без которого настоящее исследование не могло бы быть успешно завершено.

Справочные материалы

С. Ван Дейк, Пенобетон: взгляд голландцев , Британская цементная ассоциация, Блэкуотер, Великобритания, 1992. , «Классификация исследований свойств пенобетона», Cement and Concrete Composites , vol. 31, нет. 6, стр. 388–396, 2009.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Р. К. Валоре, «Ячеистый бетон, часть 1, состав и методы производства», ACI Journal Proceedings , vol. 50, нет. 5, стр. 773–796, 1954.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Р. К. Валоре, «Физические свойства ячеистого бетона, часть 2», ACI Journal Proceedings , vol. 50, нет. 6, стр. 817–836, 1954.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Г. Руднаи, Легкие бетоны , Академикиадо, Будапешт, Венгрия, 1963.
A. Short and W. Kinniburgh, Lightweight Concrete , Asia Publishing House, Delhi, India, 1963. Журнал исследований бетона , том. 57, нет. 1, стр. 21–31, 2005 г.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Д. Олдридж, «Введение в пенобетон: что, почему, как?» в Использование пенобетона в строительстве: Материалы международной конференции, Данди, Шотландия, Великобритания , K.Ravindra, D.Moray, and M.Aikaterini, Eds., vol. 5, стр. 1–14, июль 2005 г.
Посмотреть по адресу:
Google Scholar
Р. К. Дхир, М. Д. Ньюлендс и А. Маккарти, Использование пенобетона в строительстве , Томас Телфорд, Лондон, Великобритания 2005.
М. Друса, Л. Федорович, М. Кадела, В. Шерфель, «Применение геотехнических моделей в описании композитного пенобетона, используемого в контактном слое с грунтом», в Материалы 10-й Словацкой геотехнической конференции по геотехническим проблемам инженерных сооружений , Братислава, Словакия, май 2011 г. Беднарски, «Моделирование поведения пенобетона для слоистых конструкций, взаимодействующих с грунтом», в Технические заметки Катовицкой технологической школы , том. 6, стр. 73–81, Катовицкая технологическая школа, Катовице, Польша, 2014 г.
Посмотреть по адресу:
Google Scholar
Хулимка Й., Кноппик-Врубель А., Крживон Р., Рудишин Р. Возможности конструкционного использования пенобетона на примере плитного фундамента. Proceedings of the 9th Central European Congress on Concrete Engineering , стр. 67–74, Вроцлав, Польша, июнь 2013 г. слой как подконструкция промышленного бетонного пола» Procedia Engineering , vol. 161, стр. 468–476, 2016.
Посмотреть по адресу:
Сайт издателя | Google Scholar
М. Р. Джонс и А. Маккарти, «Поведение и оценка пенобетона для строительных применений», в Использование пенобетона в строительстве: материалы международной конференции, Данди, Шотландия, Великобритания , К. Равиндра , D. Moray и M. Aikaterini, Eds., vol. 5, стр. 61–88, июль 2005 г.
Посмотреть по адресу:
Google Scholar
В. Тянь, Л. Ли, С. Чжао, М. Чжоу и Н. Вамг, «Применение пенобетона в дорожном строительстве», в Трудах Международной конференции по транспортному машиностроению, ASCE , стр. 2114–2120, июль 2009 г.
Посмотреть по адресу:
Google Scholar
К. К. Б. Сирам и К. Арджун Радж, «Бетон + зеленый = пенобетон», International Journal of Civil Engineering and Technology , vol. 2013. Т. 4. С. 179–184.
Просмотр по адресу:
Google Scholar
А. С. Мун и В. Варгезе, «Устойчивое строительство с использованием пенобетона как зеленого строительного материала», Международный журнал современных тенденций в области инженерии и исследований , том. 2, pp. 13–16, 2014.
Посмотреть по адресу:
Google Scholar
A. S. Moon, V. Varghese, and S.S. Waghmare, «Пенобетон как зеленый строительный материал», International Journal of Research in Инженерия и технологии , том. 2, pp. 25–32, 2015.
Просмотр по адресу:
Google Scholar
П. Чиндапрасирт, С. Хомвуттивонг и В. Сирививатнанон, «Влияние крупности летучей золы на прочность, усадку при высыхании и стойкость к сульфатам» смешанного цементного раствора», Исследования цемента и бетона , том. 34, нет. 7, стр. 1087–1092, 2004.
Посмотреть по адресу:
Сайт издателя | Google Scholar
П. Чиндапрасирт и С. Рукзон, «Прочность, пористость и коррозионная стойкость трехкомпонентной смеси портландцемента, золы рисовой шелухи и раствора летучей золы», Строительство и строительные материалы , том. 22, нет. 8, стр. 1601–1606, 2008.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Э. П. Кирсли и П. Дж. Уэйнрайт, «Влияние высокого содержания летучей золы на прочность пенобетона на сжатие», Cement and Concrete Research , vol. 31, нет. 1, стр. 106–112, 2001.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Н. А. Рахман, З. М. Джайни, Н. Н. Захир, «Энергия разрушения пенобетона с помощью испытаний на трехточечный изгиб на образцах балок с надрезом», Журнал инженерных и прикладных наук , том. 2015. Т. 10. С. 6562–6570. зубчатые балки // Материалы 7-й Научно-технической конференции по проблемам материалов в строительстве МАТБУД’2015. 2015. Т. 108. С. 349–354.
Посмотреть по адресу:
Сайт издателя | Google Scholar
М. Козловски, М. Кадела и М. Гвуздз-Ласонь, «Численный анализ разрушения пенобетонной балки с использованием метода XFEM», Applied Mechanics and Materials , vol. 837, стр. 183–186, 2016.
Посмотреть по адресу:
Сайт издателя | Google Scholar
М. Кадела, А. Чинцио и М. Козловски, «Анализ деградации балки из пенобетона с надрезом», Applied Mechanics and Materials , vol. 797, стр. 96–100, 2016.
Посмотреть по адресу:
Сайт издателя | Google Scholar
А. Чинцио, М. Козловски, М. Кадела и Д. Дудек, «Численный анализ деградации пенобетонной балки», в Материалы 13-й Международной конференции по новым тенденциям в статике и динамике зданий , Словацкий технологический университет , Братислава, Словакия, октябрь 2015 г. балки», в Материалы 13-й Международной конференции по новым тенденциям в статике и динамике зданий, Словацкий технологический университет , Братислава, Словакия, октябрь 2015 г. , «Экспериментальное и численное исследование разрушения пенобетона на основе испытания балок на трехточечный изгиб с начальным надрезом», в Трудах Международной конференции по машиностроению, гражданскому строительству и материаловедению , Барселона, Испания, август 2015 г.
Посмотреть по адресу:
Google Scholar
Технический паспорт CEM I 42.5 R, http://www.gorazdze.pl.
T. Xianjun, C. Weizhong, H. Yingge и W. Xu, «Экспериментальное исследование сверхлегкого (<300 кг/м3) пенобетона», Достижения в области материаловедения и инженерии , vol. 2014 г., идентификатор статьи 514759, 7 страниц, 2014 г.
Посмотреть по адресу:
Сайт издателя | Академия Google
Мыдин М.А.О., Ван Ю.К. Механические свойства пенобетона при воздействии высоких температур // Строительство и строительные материалы . Вып. 26, нет. 1, стр. 638–654, 2012 г.
Посмотреть по адресу:
Сайт издателя | Google Scholar
К. Джитчайапхум, Т. Синсири и П. Чиндапрасирт, «Ячеистый легкий бетон, содержащий пуццолановые материалы», Procedia Engineering , vol. 14. С. 1157–1164, 2011.
Посмотреть по адресу:
Сайт издателя | Google Scholar
М. А. Сиппл, «Высокопрочный самоуплотняющийся пенобетон. начальный тезис», 2009 г., https://www.researchgate.net/publication/265483433_Structural_Strength_Self-Compacting_Foam_ConcreteACME, UNSW@ADFA.
Просмотр по адресу:
Google Scholar
А. К. Марунмале и А. К. Аттар, «Проектирование, разработка и испытание стены из ячеистого легкого бетона (CLC), построенной на связке «крысиная ловушка», Current Trends in Technology and Sciences , том. 2014. Т. 3. С. 331–336. Хрупкие матричные композиты 11-Материалы 11-го Международного симпозиума по хрупким матричным композитам BMC 2015, Институт фундаментальных технологических исследований PAS , стр. 489–496, Варшава, Польша, сентябрь 2015 г., ISBN: 978-838968796-8.
Просмотр по адресу:
Google Scholar
С. Солейманзаде и М. А. О. Мыдин, «Влияние высоких температур на прочность на изгиб пенобетона, содержащего летучую золу и полипропиленовое волокно», International Journal of Engineering , vol. 26, нет. 2, стр. 117–126, 2013 г.
Посмотреть по адресу:
Сайт издателя | Google Scholar

Copyright

Copyright © 2018 Марцин Козловски и Марта Кадела. Эта статья находится в открытом доступе и распространяется в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.

Базовый RGB

%PDF-1.4 % 1 0 объект > эндообъект 2 0 объект > /Шрифт > /ProcSet [/PDF /текст /ImageC] /XОбъект > /ExtGState > >> /Тип /Страница /Содержание [38 0 R 39 0 R 40 0 R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R] /Родитель 1 0 Р /Большой палец 46 0 R /MediaBox [0 0 595,276 793,701] /CropBox [0 0 595,276 793,701] >> эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 190 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > >> эндообъект 24 0 объект > >> эндообъект 25 0 объект > >> эндообъект 26 0 объект > эндообъект 47 0 объект > ручей приложение/постскриптум

Basic RGB

Adobe Illustrator CS32008-03-10T21:25:07+05:302008-04-10T16:18:19+05:302008-04-10T16:18:19+05:30

204256JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAADMAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9EeXfLvl9vL+mM2mWhJt ICSYI6k+mv8Ak4qmP+HPL3/VrtP+REX/ADTirv8ADnl7/q12n/IiL/mnFXf4c8vf9Wu0/wCREX/N OKu/w55e/wCrXaf8iIv+acVd/hzy9/1a7T/kRF/zTirv8OeXv+rXaf8AIiL/AJpxV3+HPL3/AFa7 T/kRF/zTirv8OeXv+rXaf8iIv+acVd/hzy9/1a7T/kRF/wA04q7/AA55e/6tdp/yIi/5pxV3+HPL 3/VrtP8AkRF/zTirv8OeXv8Aq12n/IiL/mnFXf4c8vf9Wu0/5ERf804q7/Dnl7/q12n/ACIi/wCa cVd/hzy9/wBWu0/5ERf804q7/Dnl7/q12n/IiL/mnFXf4c8vf9Wu0/5ERf8ANOKu/wAOeXv+rXaf 8iIv+acVd/hzy9/1a7T/AJERf804q7/Dnl7/AKtdp/yIi/5pxV3+HPL3/VRtP+REX/NOKu/w55e/ 6tdp/wAiIv8AmnFXf4c8vf8AVrtP+REX/NOKu/w55e/6tdp/yIi/5pxVj36G0f8Axd9V+o2/1anq eh6ScOfpU5caUrTvirIfLn/KPaX/AMwkH/JpcVX3V3DbUa4uvSDsQikA9D8jkgLYE1zKAXzLpLGg vnr4ekf+acl4Z7mPix71WDXdLnlWKPUKyOaKneAk/SuJgR0UZAeqZwMzIeR5EMy16dCRkC2BUwJd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirGv+m3/wCef/MvFU18uf8AKPaX/wAw kH/JpcVSnznbtPa2scbFZXmKximxJNaFh8Q+jLsRouPnFgMKMU6sxU1bmvwlTy2PFt1J3qKU98 лет cWim/l/Q59QuBd200a+hLG0gdWViFYnZeo6U3yE51sW3Hj4jYZ/b/Yb/AF3/AOJHMUuYFXAl2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf/nn/wAy8VTXy5/yj2l/8wkH/Jpc VWau/pRxzR2ouryMyG1DFQFeh+I8iv00ycWufussV1GXzJqGlRWs+mpFqMcolDRSxopkUk1AD8qd aitcvjwg3ezjSM5RojdR0S782WGqSONEi9DUGjNxILqOkcgYhyq1qVIIPjU4ZiBHPl5MccskZfTs fNn1t9hv9d/+JHMUucFXAl2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf/ AJ5/8y8VTXy5/wAo9pf/ADCQf8mlxVWuLKK4KmaJXMZbgakEB+v3jCDTExtR/Q9j6pmNsjSncuxJ JNa1+de+HiKOAdzjo1iWVjbISreou52c78h748ZXgHcjYUZFIbqWZtvck5EsgvxS7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FWNf8ATb/88/8AmXirFNC/O7yZFomnxNHe8o7aFWpB tvYwD+1lPjxdkOyspF+n5o7/AJXn5K/33ff9I/8Azdj48U/yTm/o/NdF+dvlGaVYoLbUZpX2WOO1 LsfoDHHx4oPZWUCyY/NfdfnP5XtJjDd2ep28ygM0ctoykKehNW6HxxOcDvRHsvJIWDE/FS/5Xn5K /wB933/SP/zdj48WX8k5v6Pzd/yvPyV/vu+/6R/+bsfHiv8AJOb+j83f8rz8lf77vv8ApH/5ux8e K/yTm/o/N3/K8/JX++77/pH/AObsfHiv8k5v6Pzd/wArz8lf77vv+kf/AJux8eK/yTm/o/N3/K8/ JX++77/kR/zdj48V/knN/R+bv+V5+Sv9933/AEj/APN2PjxX+Sc39H5q1v8AnL5ZuY5Zbay1OeKA AzvFaM4QHpyIbEZh5sT2ZkGxMRfmoD89PJRFRHff8iP+bsfHiy/knN/R+ab+V/zM8ueZNTOm6cly twImnJmi4LxQqp3qd/jGShlEjQadRoMmKPFKqZZljhOxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf/nn /way8VfMGmf8c20/4wx/8RGa483s4fSESSAKnoMDJ6V+jZvJf5e22vWhKa/rhjge4aha3glR5aQj s1EWpNd8vrhjfUuq4xnzmB+ih3nzSQ67Pd+QLi0uZ2vdWudQihjaQ+pcG3C81jB+0V9Ukj3Y5Hiu Pm5HggZwQKiI/C/7EL/yrrzcWtkW1jZrlzCAJkPpyhC/pzf77fiOh77YPCkz/O4t9+Xl9zrr8uvN 9st80lmCumosl2UcNQOC1Ep9shRVgOmJxyWOtxGt/q5JbrHlrXNGt7S41O1NtFeqXgLEVoOoYD7L d6HIyiRzbcWeEyRE3SYf8q981i3WeS2iirwLQyTIsqLK3FHkQ7qpY0qcl4cmr87iur+xF/8AKqvP h2j6uLKMy+mZSBMhAWtBU+LUNBj4UmH8oYau/sTn8s/Ih20X+p61YLPZwxvHZ28rCj3Ebsj8hUEc WTiK5PFjvctGv1nDUYGj19zzmRHhZ45KCSMlZO45Lsfxyh3gN8nsGiR2+h+VvKWqyXp0zT4VnuNT ttxLeTSoAkQjpWT9o0zJjsAXR5ScmTJEDilsB/RDyjVJln1C5uUt2tYp5ZJIoWUrxVmJAofnmOeb ucYqIF3TNvyQ/wCU2f8A5gZv+TkWW4PqcDtX+5/zh+l73mY847FXYq7FXYq7FXYq7FXYq7FXYqxr /pt/+ef/ADLxV8waZ/xzbT/jDH/xEZrjzezh9IREgJjYDqQQMDMPW/zLuo9W/L/y/e6efWtVdFlE fxBH9Ejiwh3SpBG+ZOU3EU6TQx4M8xLn+1L/AMn/AC9CnmRbzUouF4ttJNY2k0ZenAMqi4UMK0Y8 lujwPjkcMd923tLOTjqPK9z+hM/L2sRXfmDT9F0/S7iLTL3Up73UtTu4+LXN3Erzmg6DjIi9TUUA yUZb0BtbTmxEQM5SHEIgaDoOSpL5yvEtfPuvLM31aFobDSVr8HqRhwzRjpyPME08MPH9RQNKCcUK 3NkrH0eee98kaRqjerZ2SCe/lumr691OrSCMep/etUcmG+2Dh4iCkZQBllHmeVdAPuQFzLZaprOr abp+n3t7e6xfQwa1qt1Fxjht451YW6L8RCEKQOVOtcB3JA6tsQYQjKRiBGJMQOprmzeLUY7jz3qX A8rfy5p6IIkqay3FW+yOrARcR/blt+r3OvMKwx75y+7+1jEllqsH5YXqrH6eqa5eTNdMDQRoZW5G V+iBESjcuh3yujweZcsTidQP5sAPu6ML/Kuzs73z3psN4iSQ8ZpBDKoZWdIiVBVtiV+19ГВЫхкнП 7QkY4SR5M60zSNc8w6NrWkatJdW2paRqf1qxv3EomWFmLj6u/wBr7AKLwPtlwiZAg9C67JkhinGc aMZRoj9bzfznqmo6nrst3eJPAkn+8dtcFg0cKfuwfTbdOfDkdtzU5RMkl2ulxxhChXnXeyP8kP8A lNn/AOYGb/k5Fk8h2OL2r/c/5w/S97zMecdirsVdirsVdirsVdirsVdirsVY1/02/wDzz/5l4q+Y NM/45tp/xhj/AOIjNceb2cPpCJwMmVeRv8XD6/JompLpljbxmXULm5P+iL0pyDJKOZ7UWuWY+LoX D1fhbCceInlXN1xa+Z41m84Qa3HfG3dUbVYJH5eq54+iEljjNQtGK8ePEjEg/VaiWM/ujGr6fp5p ZP5u8zz6muqy6nMdQjRo4rgcBwR/tKi8eC8u+1cjxm7tuGmxiPDwjhQTanqLac2mtcOdPeQzva7c DKernblX6cFmqbOCPFxV6u9Uvdd1q+a1a8vppmsVC2ZLUMQXoV4032+11xMiWMMUI3Q580dd+efN 93cwXM+qy+vasXgZFjQK5UoX4qoVm4sRVgckckj1a46TFEECI3UbLzZ5lsbu7vLTUZYru/FLycBC 0lK0JquxFTQimATI6sp6fHIAEbDkp/4g1+TShoYvZW02SQt9UFPjkkfkamnNuTtWhPXHiNUnwYCX HXq71EjVdG1If3thqVqwI24SxtTwPscG4LL0zj3xKayfmF53kvIbx9YmM8CssRAjCAPTlWMLwavE bkZLxJd7SNFhArhFFJ9R1G+1K9lvr+Zri8nIMsz0q3EBR0AGwFBkSSdy3wgIioigGb/kh/ymz/8A MDN/yciy3B9Tr+1f7n/OH6XveZjzjsVdirsVdirsVdirsVdirsVdirGv+m3/AOef/MvFXzBpn/HN TP8AjDH/AMRGa483s4fSEQ7cVLeAJ+7AzD1XzvpUHl/8q9I0y3qr3txFNeN3kYxNI9aeD8aewzIy DhgA6bSZDk1MpHoNmJ+Wm1DW9NTyXYx0kvb4Xstyx+BI44wjFgN9qD9WVxsjhDm5+HHLxj0jSbJ5 L8rSw6nLFJqDDQ9Qj0++UegTP6kiw+pBsAgEj1oxPwjxyXAN+ezQdVkBiDw+uNjnt13ZC35O+Whr Tab9evFaS1M9sSYmPJGo7SUjAC/GoUdT8W+2T8EXTjfynk4OKhz/AB1YdoXkq2k0bU/MOuTyW+i6 cXRPq4X1riRDxonOqgV23B3yqMNiTyc7LqjxxxwFzl39E/j/ACv0RfMWo6JPc3XqQ2i31pMGhVFR hx4TEqxqHB3UAEZZ4QunGOvn4YmAOdHn9ijD+XXlW80221ex1eVtKt4ZpdYlf0zIDHQIIowBw5kP 9snpg8MEWDsyOtyRkYmPqJHCu8n+T/Ll3r+hXaNerb6hB+kbC1lETOv1d+LfWHUKOLHiy8VxhAWE anU5IwkPTcTwn49yB1PTNh2uXWfObvevoUUoR0pFHcz3UkiwiOCvJAilhu1cBANy6NuOc8fDi9PH 9gHPdJ/PPLaHy7q6WsErs208KTxCWnqqHrVX40FRTRTIZICJbtJqDljZ52xzIOU9A/JD/lNn/wCY Gb/k5Fl2D6nW9q/3P+cP0ve8zHnHYq7FXYq7FXYq7FXYq7FXYq7FWNf9Nv8A88/+ZeKvmDTP+Oba f8YY/wDiIzXHm9nD6QiGUMpU9CKYGT03zJrNr5s8gaQlvcwLrOnyKl3ZzTxQOVWMo0ieqycgTxO3 jl8pcUR3upwYjhzSsHhPI0T9zf5bXmieW9fjtr68sjcXVpJLLfpKjxRSM68bYzA8Nlj5Gh6tTHER E7rrozywsA0Dyr7aTXyZqPlvSdISy1bULQ6hrOotdXRE8TrEIW9ZGmcMVWvoqByPVsnAgDfqWnVQ yTlcQeGMa5fDb5taX5otrzX/ADtdjUrWCSSOC00ie4mRE4D1VZ42Y7qKhjx/jgE7Mt1yacxhiHCe plQ9yV6pLo95+V8eiaJfwySW17Iz211cQwzSRGeRuZ9VkHFuYb5YDRhQbsYnHUccwdx0B7gg7bUL Kz8qebbka2L7VblorOzmnl/0uWBGRHKK7NLw+N6e2+Rugd92coGWTGOGojc7bX9yH8j6lFa+TPMt pbGyGqTSQvFb33o8LiILQqFmKo/Gh3PT6ccZ9JZ6uBOWBPFw+V7fJPfy+1OODUNZvdY1ezOrLZxR WQeeFIIgylvShZSIgq/Dy9PYh4yWM7mzu4+tx3GIhE8N77G/j1+a6LXNLT8todO8tXVpHdW10EWH UHt1l4rL/vRxuKLWtH5U27b4eIcFBBxSOoMsgNEdL7uWzzjX5bmTVp/rGonVpUIVr8szh6DcIW34 qdhTbwyiXPvdphAERQ4fJLsi2s0/KTWNJ0nzY13ql5DY2xtJYxPcSLEnNnjIXk5AqQp2zI0sDKdA Xs6rtjJGGG5GhxD9L2X/AJWN5A/6mPTf+kuH/mrNh+XyfzT8nl/zeL+dH5h4/KxvIH/Ux6b/ANJc P/NWP5fJ/NPyX83i/nR+Yd/ysbyB/wBTHpv/AElw/wDNWP5fJ/NPyX83i/nR+Yd/ysbyB/1Mem/9 JcP/ADVj+XyfzT8l/N4v50fmHf8AKxvIH/Ux6b/0lw/81Y/l8n80/JfzeL+dH5h4/KxvIH/Ux6b/ ANJcP/NWP5fJ/NPyX83i/nR+Yd/ysbyB/wBTHpv/AElw/wDNWP5fJ/NPyX83i/nR+Yd/ysbyB/1M Эм/9JcP/ADVj+XyfzT8l/N4v50fmHf8AKxvIH/Ux6b/0lw/81Y/l8n80/JfzeL+dH5hOtP1Gw1Kz jvdPuY7uzmr6VxC4kjbiSp4spINCCMqlExNHYt0JiQsGwiMDJjX/AE2//PP/AJl4qxfQfyW8lS6H p0rrc8pLaFmpO3UxgnKfAi7EdqZgOnyVtR/JnyZb6fdXEa3PqQwySJWdiKqpIr92GOniSiXa2YAn b5PmQeY9QI3Ef/An+ubz+RsH9L5vN/6LNX/Q/wBL+1v/ABHqHhH/AMCf64/yNg/pfNf9Fmr/AKH+ l/a7/EeoeEf/AAJ/rj/I2D+l81/0Wav+h/pf2u/xHqHhH/wJ/rj/ACNg/pfNf9Fmr/of6X9rv8R6 h5R/8Cf64/yNg/pfNf8ARZq/6H+l/aiBqfmE2RvxZubBSA156EnoAk0AMv2Ou3XB/JOnurN+9s/0 T62uKo1/V/ah/wDEeodxH/wJ/rh/kbB/S+bX/os1f9D5ftd/iPUPCP8A4E/1x/kbB/S+a/6LNX/Q /wBL+13+I9Q8I/8AgT/XH+RsH9L5r/os1f8AQ/0v7Xf4j1Dwj/4E/wBcf5Gwf0vmv+izV/0P9L+1 3+I9Q8I/+BP9cf5Gwf0vmv8Aos1f9D/S/tULzV7u7hEUoUKGDfCKGoBHj75kabs/HhlxRu3C1/bm fVY+DJw8N3sPx3oHM50ypLb3EPD1oni9VBJFzVl5o3R1qByU9iNsAILIxI5qeFi7FXYq7FXYq7FX Yq+u/wAjP/JV6F/q3H/UVLnO67++Pw+56vsz+4j8f90Wd5iOexr/AKbf/nn/AMy8VTXy5/yj2l/8 wkH/ACaXFVTWv+ONf/8AMPL/AMQOShzDGf0l8KjoM6t4h3KHYq7FWbflH5Dg85+a/qN6XXTLSL6x emM8WYcgEjDb05mtfYZi6vOccLHMufoNKMs9+QTiH80NS1r8w7Jb6VF8qvdCz/Q7fBY/VGb0gZYi eDFQQ9W6Ee2VHSiOM19dc+ts/wA6Z5Rf0XVdK9ySX/lvzF5y8z67qekW8ctqb94o5nligidmYiKK JpGUO5VfsrlsscscUIg9zXPDPNOUo8r8vgh5Pyt8+TWN3fLpZS2sTIt2ZJYleNoa8w0fLnXbbbftk jqsdgXzYfkstE1y93625fyp/MCLV7XSH0eQX97E88EfOMr6cYqxdwxRCOLGPXANXjom9gp0WUSEe Hc+5DaX+XfnLVLa+uLHTjKmmyNBep6kYkSVDQp6fLmT4bUOSlqYRqzzYw0uSV0L4eah2ryV5q0TU LPT9T06SG81Dj9RiBWT1WchQiFCw5cjTjXDDPCQJB2CMmmyQIBG5Vtc8g+a9DtkuNRs1SN51tCIZ op3S4dSywyJEzsrsBsDjDUQkdinJpZwG46105oi6/LDz1b/V1n0zgbqRYFHrQfBK68ljm+P90zLu OdMiNVjPVkdFlFbfd+PmzOXYx568y+a/KvlrzBokENvoEFrHepbyLy/R/NY2aZ/UO7LERRMxhlxw hKcT9V/NzPBy5Jxxzj9AHy+bH/N/5eay3n7UtJ0bSEsbWNDc2sLTxLElmhEZneR5CEVn/mNfbLcO oj4YMjf62jUaQ+KYxFdefTl3pSv5b+dDqdzpz6d6M1nGs91NNLFHbpE/2JDcMwjKtQ0ofHwy38zC gb5tH5TJxEVy/HPl9qR6lpt7pl/NYX0RhurduMiVDDcVBVhVWVgaqw2Iy2MhIWGmcDE0eaFyTB2K uxV2Kvrv8jP/ACVehf6tx/1FS5zuu/vj8Puer7M/uI/H/dFneYjnsa/6bf8A55/8y8VTXy5/yj2l /wDMJB/yaXFVTWv+ONf/APMPL/xA5KHMMZ/SXwqOgzq3iHYodirsVez/APOMur2NtrusaZNKsd5q EMT2at+36PPmoPiAwNM1nacCYg9A7rseYEiCdz+15Tp2g3d1c3dvPysI7CKWTULmaJytuI1NBIAA QzvRFHUsRmfLIABW98nWY8JJ32A5/j7HtfmvQre91H8ptC0ZfUtI0e7DJ9kwx/V3eQ/8Dv8APNXi yUMspc/7XdZcXF4Qjy/sP6GRedtch8u+WvO3mbTZle51q7js7CaOhrNDbx2bAf6kkUn0jKcMOOUI noP2t2fJwQnMH6jQ+VH5brtV1R0/NPy15ftyf0d5X06fUdRiQE1Y2zwRDiN2I57AYxj+6lI85Gvt TOf76MRygL+z+z5sEQ67ofkP8xtfvIjb3ut3sUIRWDvGjltm4E8WCz0I7ZlemWTHEcoj8fc4Q4o4 скусиB8z+1l3k1tL0Tyv5c0TUAo8waNpN9q8dqwq8Ql5uDt0bjJ065j5rlOUh9JIDlYTGEiX1RE pfO2M/lFYa0PIN5rFrbJealrWqxTafFLIsYn+r1llbm2w2VzX2y/Vyj4gB2Ai0aSExjJq5GQrzrn +lN/NMul+bpNIm8sXhj07WtdjtPMeklFUSXdoqySSF6fEyJGoYoxVgB4ZXiBx3xDeMdi2ag+Jw8J 2lIAx+37u7yXafpOry/mv5v80z2xKadY3KaTBUNK/pKYEKxD4lDtG/Co+LtjKUfBjC+Z3RGMvGnO vpBofYPuKRQaP5b0X8mbSPzLJMPrWuV1eLTeE0k9zGJGFq8leIFU+JhXcUHXLTOUsx4f5u1/e18E IYPVf1b17jsya2856ff2uoWvn3RF0vy3qs9vpWnQM3qyI8cSyRQyxR1lVisgdXVfhPWnXKDhMSDj NyG7fDOJAjJGonb3bXv1eJ/mItxH531m1numvPqNw1pDO55N6MHwRIx7siUVveubTTV4YNVbpNWC MhF3X6NmOZe4zsVdirsVfXf5Gf8Akq9C/wBW4/6ipc53Xf3x+h4PV9mf3Efj/uizvMRz2Nf9Nv8A 88/+ZeKpr5c/5R7S/wDmEg/5NLiqprX/ABxr/wD5h5f+IHJQ5hjP6S+FR0GdW8Q7FDsVdiqrbXNx a3EdzbSvBcQsHimjJV1YdCpHTAQCKLKMiDYZD5g/Mjzr5gsPqGq6k01mxVpYUSOISFDVTJwC86Hf fKcemxwNgbt+XV5JipHb8dynYfmD5z0/SBpFnqksNiqtHEoC+pGj/bSOQjmit3AOMtPAy4iN1jq8 gjwgmkC3mfX30iz0ZrxzpdhN9ZtLU04pMXaTn0qTzcnfJ+FHiMq3LA558Ijew5Iu188ebY/MjeYI 9TdNauF9CW+bj/dsAlGFKUUb9NuuROCHDw16WUdTk4+K/V3vQdc8zt5Z8iaHB5c80Wl7rNtczXGs ekxmaeS6+IkrIpEiqa1Le2YWPFx5DxRIj0djlzeHiiITBlZv4/f8Xm0vm3zHL5j/AMSSXrtrfNXN 3QVPFQgUqBx48Bx40pTM4YY8PDXpdYc8zPjv1Iq9/MDzjeajZ6hJqckdxp5rYrCFiihrseEaAIKj Y7b4I6eABFc2ctVklIEncclt95781XuqWWpy3vp3mmkvZNAiRJG5NWcIgC8n/aNN8Y6eABFbFEtT MyEr3C6H8wPOUOqalqkWqSpf6uhiv5hT40IIAUdE4g/Bx+z2xOngQBWwUarICTZuXP8Ah58lnl7z z5r8u209ro+oNbW9weckRVZFD/78UOG4v/lDHJghM3ILi1M8YqJq1TR/zB836Qk6WWoEi5nN3KZ0 SdvrDAKZlMgYq5AAqME9PCXMJx6vJDkfx8Uiurq4u7qa6uZGmubiRpZ5W3Z5JGLOzHxLGuXAACg0 SkZGzzUsLF2KuxV2Kvrv8jP/ACVehf6tx/1FS5zuu/vj8Puer7M/uI/H/dFneYjnsa/6bf8A55/8 y8VTXy5/yj2l/wDMJB/yaXFUTf27XNjc2ykK00Txqx6AupFfxwxNG0SFinzyP+cXfMVP+O7af8iZ P+as3H8px7nRfyMf5zf/AEK75i/6vtp/yJk/5qx/lSPcj+Rj/Od/0K75i/6vtp/yJk/5qx/lSPcv 8jH+c7/oV3zF/wBX20/5Eyf81Y/ypHuX+Rj/ADnf9Cu+Yv8Aq+2n/ImT/mrH+VI9y/yMf5zv+hXf MX/V9tP+RMn/ADVj/Kke5f5GP853/QrvmL/q+2n/ACJk/wCasf5Uj3L/ACMf5zv+hXfMX/V9tP8A kTJ/zVj/ACpHuX+Rj/Od/wBCu+Yv+r7af8iZP+asf5Uj3L/Ix/nNf9CueYf+r5af8iZP+asf5Uj3 J/keX85v/oV3zF/1fbT/AJEyf81Y/wAqR7kfyMf5zFvMf5O6noWv6fo0+pQzzajx9OZI2VV5ME3B Ne+Vy7YiCBwlzMHs1PJAzEwOFlP/AEK75i/6vtp/yJk/5qyz+VI9zh/yMf5zv+hXfMX/AFfbT/kT J/zVj/Kke5f5GP8AOd/0K75i/wCr7af8iZP+asf5Uj3L/Ix/nO/6Fd8xf9X20/5Eyf8ANWP8qR7l /kY/znf9Cu+Yv+r7af8AImT/AJqx/lSPcv8AIx/nO/6Fd8xf9X20/wCRMn/NWP8AKke5f5GP853/ AEK75i/6vtp/yJk/5qx/lSPcv8jH+c7/AKFd8xf9X20/5Eyf81Y/ypHuX+Rj/Od/0K75i/6vtp/y Jk/5qx/lSPcv8jH+c9q/L3yxceV/J+naDcTpczWQkDzxgqrepM8goDU7B6ZrNRl8SZl3u30uDwsY h4X99siylyGNf9Nv/wA8/wDmXiqa+XP+Ue0v/mEg/wCTS4qmGKuxV2KuxV2KuxV2KuxV2KuxV2Ku xV47+an/AJMnyz84/wDk8Mxsv1h4nZ/9xP8AHR7FmS6N2KuxV2KuxV2KuxV2KuxV2KuxVjX/AE2/ /PP/AJl4qmvlz/lHtL/5hIP+TS4qmGKuxV2KuxV2KuxV2KuxV2KuxV2KuxV47+an/kyfLPzj/wCT wzGy/WHedn/3E/x0exZkujdirsVdirsVdirsVdirsVdirsVY1/02/wDzz/5l4qmvlz/lHtL/AOYS D/k0uKphirsVdirsVdirsVdirsVdirsVdirsVeO/mp/5Mnyz84/+TwzGy/WHedn/ANxP8dHsWZLo 3Yq7FUquPMljBPNC6ycomCAhTRiV5bHpt0yYxktZygFBL51sSQDBJ8bBY+m9e5qdvnkvCLDxwqW3 m+ynRyIJlKAEhl4j4n4DdqDuDicRCRmBcnm62eRQtrMUkXnGStCwqa7Hp9nvj4RXxh4KsvmmzW2g mSKR/rDskaEBD8BFWPIjbfAMZtJyik5yttdirsVY1/02/wDzz/5l4qmvlz/lHtL/AOYSD/k0uKph irsVdirsVdirsVdirsVdirsVdirsVeO/mp/5Mnyz84/+TwzGy/WHedn/ANxP8dHsWZLo1k7yJDI8 cZlkVSyRKQCxAqFBYgCvTc4QgsNPnTU7nW/0XBZlbyCOC4vdMikhe9gSUsGM/JhbemKD+5md/wDJ zI8ECN38en6/mHGOeRlwgfr/AFfIk+StYXmshG1671aeTRLRJ5JbM6dJbTSMGNPgkrKI41HwjjVj U1ptgkI/SB6veiMpfWZekXtw1+1N4/NugPHCxu41aaKKcLyVgqTCqFnQtH8Q3Hxb9srOKXc3DPA9 VsXnTyrJJFGmqQepPy9JC3EngAW2NKbMOvjicM+5A1GMmrCy488eWooGlF2JGEfqpEoId1/yAwWu wr8t+mEYZdynUQA5qi+btEE01vPN9WubdvTuIZRRkeiGm1QwpKvxLVffB4UuajPGyOo/H6Vv+NPK 5iaVNQjkRAzN6YdyFRQxNFBNKMCD3rtj4Mu5fzEKu0z0+/tdQsoL60cyW1wgkhcqyEqeh5sFYfSM hKJBotkJiQBHIojAyY1/02//ADz/AOZeKpr5c/5R7S/+YSD/AJNLiqYYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXjv5qf8AkyfLPzj/AOTwzGy/WHedn/3E/wAdHsWZLo3YqkfmXTdIupdOnv7ySy+pXaXa ejIYfXeJHVY5SN3T4+XHxGW45EXQuw1ZYxNWa3RM2p6VfxNZwaiIppgVjkt3X1VI7pyDio9wciIk b0kyEtgWOnQPKUUE8MmpTfU72hvo2eMRTy1LtIx9McWYtuqEL/kjLvEnfLcOP4MAKvY8/NRk8s+R ZLeNLq+aWMKsZZjHEGAZWXl6UcS1+AEGm43w+LO9gg4cZFE3+PJdcaR5Wu4547zWbmUiMWzTSi3V xQfA6SegprR9qfCfA74BOQ5D8fNTjgQbke7p+ph3OleVopXvfrMk0qtMl1cyt/fvcxqXZiFUH92o 48KKF6ZGU5HZsjjgN7/banovl7y9AFsNP1GfgIjBLbqsCc4goVY5CsKtWNem/Pc1JwzySO5CMeGI 2B+79XRkum2IsLC3sllknW3RY1ll4lyqig5cFRa09splKzbkQjwgDuRORZMa/wCm3/55/wDMvFU1 8uf8o9pf/MJB/wAmlxVMMVdirsVdirsVdirsVdirsVdirsVdirx381P/ACZPln5x/wDJ4ZjZfrDv Oz/7if46PYsyXRuxVSuLS1uOHrxLL6bc4+YB4t4iuEEhBAPNDw6JpEEiyQ2cUci14uqgMK7GhHzw mZPViMcR0aOh6QdjaRkE1oRUVO5NPE9zjxnvXw49zb6JpLkFrWMkUptT7IoOngNvljxleCPc1+hN J4sv1WOjkM23dem/tjxlfDj3Lv0PpfBk+rJwY8ilNq0pWny2+WPEU8A7lSDTrG3IaGFUYEkMBvUi hJPicBkSoiAiMDJ2Ksa/6bf/AJ5/8y8VTXy5/wAo9pf/ADCQf8mlxVMMVdirsVdirsVdirsVdirs VdirsVdirx381P8AyZPln5x/8nhmNl+sO87P/uJ/jo9izJdG7FXYq7FXYq7FXYq7FXYq7FXYqxr/ AKbf/nn/AMy8VTXy5/yj2l/8wkH/ACaXFUwxV2KuxV2KuxV2KuxV2KuxV2KuxV2KvHfzU/8AJk+W fnH/AMnhmNl+sO87P/uJ/jo9izJdG7FXYq7FXYq7FXYq7FXYq7FXYqxr/pt/+ef/ADLxVNfLn/KP AX/zCQf8mlxVMMVdirsVdirsVdirsVdirsVdirsVdirx381P/Jk+WfnH/wAnhmNl+sO87P8A7if4 6PYsyXRuxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf8A55/8y8VTXy5/yj2l/wDMJB/yaXFUezBVLHoo JP0Yqx3/AB1pH8sn3L/XL/y8mj8xF3+OtI/lk+5f64/l5L+Yi7/HWkfyyfcv9cfy8l/MRd/jrSP5 ZPuX+uP5ES/mIu/x1pH8sn3L/XH8vJfzEXf460j+WT7l/rj+Xkv5iLv8daR/LJ9у/wBcfy8l/MRd /jrSP5ZPuX+uP5ES/mIu/wadaR/LJ9y/1x/LyX8xF3+OtI/lk+5f64/l5L+Yi7/HWkfyyfcv9cfy 8l/MReYfmLrdpfee9AvIQwig4FwaV2lB23zC1GMxyRDv+zcglp8h/HJ6gfPOkA04yfcv9czfy8nQ fmItf460j+WT7l/rj+Xkv5iLv8daR/LJ9y/1x/LyX8xF3+OtI/lk+5f64/l5L+Yi7/HWkfyyfcv9 cfy8l/MRd/jrSP5ZPuX+uP5es/mIu/x1pH8sn3L/AFx/LyX8xF3+OtI/lk+5f64/l5L+Yi7/AB1p H8sn3L/XH8vJfzEXf460j+WT7l/rj+Xkv5iLv8daR/LJ9y/1x/LyX8xFJv8AE1h/iP8ASPF/Q/uq bV5elXxyPhG6ZeKKtlnlz/lHtL/5hIP+TS5U2pgQCKHocVSW9vPKtjcfV7w28E1FYI6gEhuVCNv8 g5YBM8mqUoA0aXG58r8A4+rsm/xKAQKMF3p7sMfUtwaN35SHWWzHfqnTGp+a8UPJuW68qxSRxyPa q0qiSOvGHUmgavgT0xHH5qTAdyw3/lAUPrWnFhUNVOPWnXDU/NeKHkqzTeWIHZJmto3TZlbiCDSu AcR70kwHct+s+VarVrYBlDqx4hSGrSh+jh2+aLh5LRe+UjMIPVtPVNKJ8Nfi+z99Man5rxQutnG9 8pCgMtoCQCASlaE0G2NT814oeS43PlQdZLQb06pj6/Nbh5NNeeUloGktAT0HwfPGp+a8UPJ5f+Za WZ/MDywbZUNvMIyOAHFgZR4dcw85PGLd/wBm1+XnX42ewfozTv8Almj/AOBGZXGe90fAO536L07/ AJZov+BGPGe9eAdzv0Xp3/LNF/wIx4z3rwDud+i9O/5Zov8AgRjxnvXgHc79F6d/yzRf8CMeM968 A7nfovTv+WaL/gRjxnvXgHc79F6d/wAs0X/AjHjPevAO536L07/lmi/4EY8Z714B3O/Renf8s0X/ AAIx4z3rwDud+i9O/wCWaL/gRjxnvXgHc79F6d/yzRf8CMeM968A7mO/UrP/ABj6Pop6XDlw4jjX 0utMHEU8ITvy5/yj2l/8wkH/ACaXAlMMVQt1pWm3UolubaOWQDiHYVNPCv05ISIYmAPMKNp5f0W0 iEVtaRxxrSiip6VG9Tv1wmZPMojjiOQWN5Y8vMAG063IVeC1jXZa1p9+PiS70eDDuC6Ty7oUn27G FvgWPdAfgQ1VfkvbHxJd6nFHuWDyt5cEXpDTbf0wQwT01pUCgP3Y+JLvXwYdwVX0HRpJDI9nE8jG rMygkkinfBxnvT4ce5zeX9EdQjWUTIpqFKggEinTHjPevhx7ljeWfL7EFrCEsDyDFBUMBStfGmHx Jd6PCj3Njy3oIkMv1CD1CKF+ArStaV+ePiS718KPc7/DuhUI+oQ0IoRwHTwx8SXenwo9zT+WtBdH RrCERICr/CKkEUO/Xpj4ku9HhR7nln5mwQwfmF5WghQRwxiNY0XYACYbDMPMbmHf9nCtPMD8bPZc yXSOxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf8A55/8y8VTXy5/yj2l/wDMJB/yaXFUwxV2KuxV2Kux V2KuxV2KuxV2KuxV2KvHfzU/8mT5Z+cf/J4ZjZfrDvOz/wC4n+Oj2LMl0bsVdirsVdirsVdirsVd irsVdirGv+m3/wCef/MvFU18uf8AKPaX/wAwkH/JpcVTDFXYq7FXYq7FXYq7FXYq7FXYq7FXYq8d /NT/AMmT5Z+cf/J4ZjZfrDvOz/7if46PYsyXRuxV2KuxV2KuxV2KuxV2KuxV2Ksa/wCm3/55/wDM vFU18uf8o9pf/MJB/wAmlxVMMVdirsVdirsVdirsVdirsVdirsVdirx381P/ACZPln5x/wDJ4ZjZ frDvOz/7if46PYsyXRuxV2KuxV2KuxV2KuxV2KuxV2Ksa/6bf/nn/wAy8VQvl/8AMDyGmg6aj+ZN LV1tYAym9twQRGoIIL4qj/8AlYfkD/qZtK/6Trb/AJrxV3/Kw/IH/UzaV/0nW3/NeKu/5WH5A/6m bsv+k62/5rxV3/Kw/IH/AFM2lf8ASdbf814q7/lYfkD/AKmbSv8ApOtv+a8Vd/ysPyB/1M2lf9J1 t/zXirv+Vh+QP+pm0r/pOtv+a8Vd/wArD8gf9TNpX/Sdbf8ANeKu/wCVh+QP+pm0r/pOtv8AmvFX f8rD8gf9TNpX/Sdbf814q7/lYfkD/qZtK/6Trb/mvFXf8rD8gf8AUzaV/wBJ1t/zXiryr8yfNPli 8/MDy9dWmr2VxbQFPWniuInjSkoPxMrEDbxzHyxJkHcaHLGOCYJAJ/U9В/5ВХ5А/6мбЗв+к62/5р zIdO7/lYfkD/AKmbSv8ApOtv+a8Vd/ysPyB/1M2lf9J1t/zXirv+Vh+QP+pm0r/pOtv+a8Vd/wAr D8gf9TNpX/Sdbf8ANeKu/wCVh+QP+pm0r/pOtv8AmvFXf8rD8gf9TNpX/Sdbf814q7/lYfkD/qZt К/6Трб/мвFXf8rD8gf8AUzaV/wBJ1t/zXirv+Vh+QP8AqZtK/wCk62/5rxV3/Kw/IH/UzaV/0nW3 /NeKpJ/i/wApf4m/Sf6bsP0dX0Prv1qH0PV9Hl6fqcuHOm/GtcVf/9k=

uuid:5BB4C6A5B3EEDC11BF4C8DD3CF145AD1uuid:B024F078EB06DD11AFF1D96B18AF51BAuuid:5AB4C6A5B3EEDC11BF4C8DD3CF145AD1uuid:B45F9ACCADEEDC11BF4C8DD3CF145AD1

EmbedByReferenceI:\Logos\CECO\Article\ceconew.

tifuuid:5B710D25DE06DD119766CEDEDC127FA5uuid:8e0bba25-fdea-40b9-afdc-3e0e790bae74

Базовый RGB209.999994297.000002Миллиметры1FalseFalse

Голубой

Пурпурный

Желтый

Черный

Образец по умолчанию Group0

WhiteRGBPROCESS255255255

ЧерныйRGBPROCESS000

RGB КрасныйRGBPROCESS25500

RGB ЖелтыйRGBPROCESS2552550

RGB ЗеленыйRGBPROCESS02550

RGB голубойRGBPROCESS0255255

RGB СинийRGBPROCESS00255

RGB ПурпурныйRGBPROCESS2550255

R=193 G=39 B=45RGBPROCESS1933945

R=237 G=28 B=36RGBПРОЦЕСС2372836

R=241 G=90 B=36RGBПРОЦЕСС2419036

R=247 G=147 B=30RGBПРОЦЕСС24714730

R=251 G=176 B=59RGBPROCESS25117659

R=252 G=238 B=33RGBПРОЦЕСС25223833

R=217 G=224 B=33RGBПРОЦЕСС21722433

R=140 G=198 B=63RGBPROCESS14019863

R=57 G=181 B=74RGBПРОЦЕСС5718174

R=0 G=146 B=69RGBPROCESS014669

R=0 G=104 B=55RGBPROCESS010455

R=34 G=181 B=115RGBПРОЦЕСС34181115

R=0 G=169 B=157RGBPROCESS0169157

R=41 G=171 B=226RGBПРОЦЕСС41171226

R=0 G=113 B=188RGBPROCESS0113188

R=46 G=49 B=146RGBPROCESS4649146

R=27 G=20 B=100RGBPROCESS2720100

R=102 G=45 B=145RGBPROCESS10245145

R=147 G=39 B=143RGBПРОЦЕСС14739143

R=158 G=0 B=93RGBPROCESS158093

R=212 G=20 B=90RGBПРОЦЕСС2122090

R=237 G=30 B=121RGBПРОЦЕСС23730121

R=199 G=178 B=153RGBPROCESS199178153

R=153 G=134 B=117RGBPROCESS153134117

R=115 G=99 B=87RGBPROCESS1159987

R=83 G=71 B=65RGBPROCESS837165

R=198 G=156 B=109RGBPROCESS198156109

R=166 G=124 B=82RGBПРОЦЕСС16612482

R=140 G=98 B=57RGBPROCESS1409857

R=117 G=76 B=36RGBПРОЦЕСС1177636

R=96 G=56 B=19RGBPROCESS965619

R=66 G=33 B=11RGBPROCESS663311

Оттенки серого1

K=100GRAYPROCESS255

К=90СЕРЫЙПРОЦЕСС229

К=80СЕРЫЙПРОЦЕСС204

К=70СЕРЫЙПРОЦЕСС178

К=60СЕРЫЙПРОЦЕСС153

К=50СЕРЫЙПРОЦЕСС127

К=40СЕРЫЙПРОЦЕСС101

К=30СЕРЫЙПРОЦЕСС76

К=20СЕРЫЙПРОЦЕСС50

К=10СЕРЫЙПРОЦЕСС25

R=241 G=241 B=242GRAYPROCESS12

конечный поток эндообъект 27 0 объект > эндообъект 48 0 объект > ручей hn0{ibc$t=le#Wqv#Z}B lPi*U4e[2~l.
