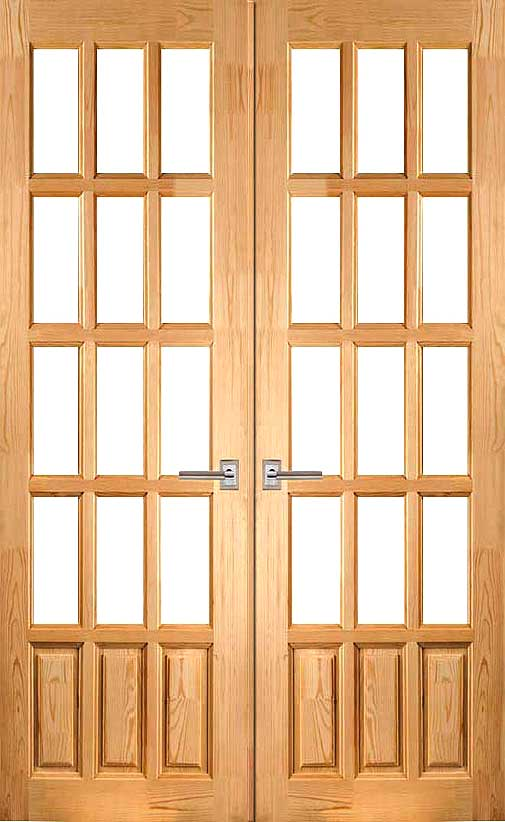

Створки дверей: Двери межкомнатные распашные двустворчатые (двойные): размеры, виды

плюсы и минусы, механизм открывания, особенности конструкции

Штульповые окна – современное решение для создания максимально комфортной обстановки в квартире, доме, офисе, другом помещении. Особенность конструкции – отсутствие вертикальной перемычки (импоста) между створками.

И хотя сейчас такие модели кажутся новинкой, идея пришла из прежних времен. Подобные окна, обе створки в которых распахиваются, оставляя проем полностью открытым, были во многих деревенских домах в России в 19-20 веках.

Компания «Макромер» на протяжении нескольких лет выпускает такие конструкции. Наши специалисты обладают необходимыми знаниями и опытом для реализации различных проектов.

Вы можете заказать у нас штульповые двери и окна во Владимире по индивидуальным параметрам. Заказы выполняются оперативно. Монтаж также проводят сотрудники компании. Квалифицированная установка оконной системы гарантирует, что конструкция прослужит максимально долго.

Чем штульп отличается от импоста?

Штульповые двери и окна, в отличие от импостных, имеют несколько иную конструкцию. Вместо вертикальной неподвижной перегородки между створками (импоста) в них используется штульп – подвижный профиль. Штульп закрепляется на одну створку, которую называют пассивной. Вторая носит наименование активной и комплектуется ручкой. Активная створка может поворачиваться, откидываться и устанавливаться на микропроветривание. Пассивная – только поворачиваться.

Крепление штульпа выполняется с применением саморезов. Верхний и нижний срезы профиля закрываются заглушками: это исключает появление зазора между рамой и штульпом.

Окно со штульпом в разрезе

Окно с импостом

Фурнитура в штульповых окнах и дверях из пластика

Штульповые модели комплектуются специальной фурнитурой.

• Шпингалеты. Их ставят на профиль штульпа в нижней и верхней частях пассивной створки. При закрывании шпингалета его выдвигающийся профиль заходит в отверстие ответной планки. При закрытых створках шпингалеты не видны снаружи. Получить к ним доступ можно, только открыв активную створку.
• Ручка, устанавливаемая на активной створке, такая же, как в импостных (обычных) окнах.
• Механическая штульповая тяга (запор), состоящая из фиксирующих колец, смонтированных на верхнем фальце штульпа вверху и внизу. Преимущество – ручка для открывания пассивной створки располагается только в нижней части штульпа, в отличие от шпингалетов, которые находятся вверху и внизу. Этот вариант применяется чаще других, хотя не является самым надежным.
• Пневматический доводчик, позволяющий закрывать створки плавно. При его использовании требуется ставить дополнительно фиксаторы на штульповые окна, чтобы исключить риск деформации стеклоблока из-за резкого захлопывания пассивной створки.
• Микролифт – устройство, предназначенное для микропроветривания. Оно позволяет слегка откинуть активную створку, чтобы появилась небольшая щель для прохода воздуха с улицы. Микрофлит в штульповых моделях также помогает уменьшать нагрузку на петли в верхней части оконной рамы, что увеличивает срок их службы.

Поскольку на фурнитуру штульповых балконных дверей приходится значительная нагрузка, она должна быть очень прочной. Такие устройства изготавливаются из особой нержавеющей стали. Поверхность деталей покрывается по методу горячего оцинкования, хромируется, никелируется или подвергается серебрению. Дополнительно металлические детали обрабатываются при помощи технического воска: это помогает создать дополнительную изоляцию.

Примеры штульповых окон и дверей

Окно с штульповыми шпингалетами

Окно с штульповыми шпингалетами

Окно с штульповым запором

Дверь с штульповым запором

Штульповые двери

Микролифт в штульповом окне с фурнитурой MACO

Особенности конструкции

Чтобы открыть безимпостное штульповое окно, требуется первым делом нажать на ручку активной створки – и распахнуть ее. После этого необходимо отодвинуть шпингалет или фиксатор механической тяги, чтобы открылась пассивная створка.

Штульповые створки могут открываться внутрь комнаты и на улицу.

Преимущества

Штульповые окна обладают рядом преимуществ, которые делают такие конструкции особенно востребованными.

• Панорамный вид: отсутствие импоста между створками позволяет любоваться окружающим ландшафтом без помех.
• В помещение проникает больше света. Это опять же связано с особенностями конструкции. Даже когда створки закрыты, перемычка между ними значительно уже, чем в импостных окнах.
• Повышенная взломоустойчивость. Штульповый механизм надежнее защищает помещение от несанкционированного проникновения.
• Более простой уход. Мыть окна, намного проще, чем традиционные ПВХ модели. Можно раскрыть створку внутрь помещения и комфортно помыть.
• Широкий проем, что делает возможным использование штульповых дверей или окон для проноса вещей большого размера.
• Продолжительный срок эксплуатации, сравнимым с обычными, импостными моделями.
• Створки плотно закрываются, не пропуская в помещения пыль, влагу, холод и шум.

Штульповое открывание: основные недостатки

Кроме достоинств, штульповые двери и окна имеют определенные особенности, которые можно считать ограничениями.

• Ширина створки не может превышать 75 сантиметров. В противном случае окно не сможет эффективно защищать помещение от ветра, холода, пыли и шума.
• Другой минус штульповых окон – более высокая стоимость по сравнению с импостными. Такие модели обходятся примерно на 10 процентов дороже, что объясняется большей ценой комплекта фурнитуры.
• Ставить москитную сетку можно только на весь проем. А поскольку в раме нет зазора, придется монтировать ее поверх окна с помощью особых резинок уплотнения.
• Створки нужно открывать по очереди: сначала активную, потом пассивную. Этот «недостаток» легко компенсировать, если заранее предусмотреть, какую их створок вы будете открывать чаще.

Почему штульповые окна и двери сложно взломать?

Как показывает практика, штульповые двустворчатые окна и двери намного реже подвергаются попыткам взлома. А если кто-то решит проникнуть в помещение без приглашения, сделать это будет значительно сложнее, чем через окна с импостом.

Причина более высокой устойчивости штульповых систем к взлому заключается в особенности конструкции. Вся запорная фурнитура располагается внутри рамы: на внутренней поверхности профиля штульпа. Добраться до нее и открыть окно намного сложнее, чем в импостных моделях.

Штульповые окно защищено минимум в четырех точках: штульповом замке, ригельных блоках активной створки, ребрах жесткости створок.

Основные поломки

Если окна со штульпом смонтированы по всем правилам, проблем с их эксплуатацией не возникает. Однако со временем могут появиться некоторые нарушения.

• Изменение геометрии петель. Чтобы исправить поломку, требуется просто подкрутить болты отверткой, шестигранником или звездочкой, чтобы рама заняла строго вертикальное положение. Проверить это можно при помощи уровня.
• Заедание ручки. Нарушение устраняется путем разбора замка, смазывания его деталей или смены пружины, если она повреждена.
• Проблемы с фиксацией в ответных планках. Это может случиться из-за того, что боковые фиксаторы деформированы. При превышении угла наклона десяти градусов требуется сменить направляющие, расположенные вертикально.
• Створка примыкает к раме неплотно. Это происходит, потому что геометрия створки нарушена. В этом случае подтягивают болты петель и смазывают их маслом.

Сфера применения

Штульповая система может использоваться практически везде, где могут устанавливаться импостные окна. Особенно актуально такое решение, если в проеме невыгодно ставить раздвижные двери (его ширина не превышает двух метров), а хочется сделать широкий проход и придать помещению стильный современный вид.

В случаях, когда предполагается реализовать дизайнерский проект оформления помещения, штульповые конструкции из окон и дверей особенно уместны. Такие механизмы позволяют делать красивые круглые и многоугольные окна без перегородок.

Возможно, Вам также будет интересно:

устройство и внешний вид, фото и видео

Разделы статьи:

Все чаще в процессе замены имеющихся межкомнатных дверей покупатели останавливают свой выбор на раздвижных системах. Такая тенденция имеет достаточно веское обоснование, ведь раздвижные двери существенно экономят имеющееся пространство, открываясь вдоль стены. Помимо этого, подобные конструкции не теряют своей оригинальности, поскольку имеют широчайший ассортимент декоративно-отделочных материалов.

Устройство дверей

Все изделия раздвижного типа имеют практически стандартный аналогичный набор элементов, в который входят такие составляющие:

• Створка двери, представленная в необходимом количестве;
• Декоративная обрамляющая рама;
• Набор фурнитуры в виде дверных ручек и замкового механизма;
• Механизм, в который входят направляющие рельсы, роликовые каретки и фиксаторы.

В некоторых случаях конструкция может дополняться инженерным элементом в виде кассеты. Данное устройство необходимо при монтаже раздвижных дверей скрытого типа, прячущихся в стену при открытии.

Декоративная обрамляющая рама имеет П-образную форму и используется в комплекте с наличниками в качестве элемента, закрывающего неровности стен и аккуратно обрамляющего дверной проем. В процессе изготовления чаще всего используется цельная древесина. Монтаж изделия производится при помощи анкеров, шурупов, клеящего состава либо монтажной пены. Благодаря раме раздвижные двери имеют аккуратный завершенный внешний вид.

Направляющий рельс изготавливается из стального либо алюминиевого профиля. Его подготовка к использованию заключается в обрезке до необходимых размеров и монтаже на соответствующую расчетам высоту.

Роликовые механизмы в большинстве случаев являются металлическими. Двери дополняются специальными резиновыми либо пластиковыми накладками на колесики для обеспечения плавности и бесшумности хода створок. От качества роликовых механизмов напрямую зависит долговечность и правильность работы конструкции, поскольку большая часть нагрузки приходится именно на них.

Для удобства и безопасности использования раздвижные двери чаще всего оснащаются врезными элементами фурнитуры. Использование выпирающих ручек в большинстве видов раздвижных систем не позволит полноценно открывать створки.

Материалы изготовления

Практически любая раздвижная дверь может быть выполнена из различных материалов и их комбинаций. Однако основными составляющими являются дерево и стекло. Исходя из принципа комбинации данных материалов, двери условно разделяются на четыре типа:

• Комбинированные;
• Цельномассивные;
• Деревянные с остеклением;
• Стеклянные с металлическими либо пластиковыми элементами.

Дверное полотно комбинированного типа представляет собой створку, каркас которой изготовлен из древесины недорогой породы, чаще всего сосны, с использованием ДСП либо ДВП плит. В качестве декоративно-защитного слоя чаще всего используется натуральный шпон из дуба, палисандра, бука, карельской березы либо ореха.

Цельномассивные раздвижные двери производятся из дорогих сортов древесины и отличаются своим большим весом и дороговизной. Данные двери требуют монтажа с использованием усиленных креплений и в большинстве случаев имеют одновременно и верхнюю и нижнюю направляющие. Однако в случае использования напольной рельсы рекомендуется произвести дополнительное укрепление пола в месте размещения направляющей. Это необходимо для того, чтобы в процессе использования в зоне размещения порога пол не просел под тяжестью полотна.

Деревянные раздвижные двери с остеклением могут изготавливаться как из цельного натурального массива, так и путем комбинирования цельного каркаса с ДСП или ДВП листами. Полностью остекленные изделия могут иметь обрамляющие элементы в виде пластикового либо алюминиевого профиля, либо изготавливаться только из цельного листа стекла.

При использовании безпрофильной системы крепеж стеклянных створок может производиться двумя способами: просверливанием отверстий для монтажа либо с применением специальных зажимных крепежных механизмов. Высверливание монтажных отверстий в полотне раздвижных дверей производится достаточно редко, поскольку данный метод нарушает целостность полотна и способствует изменению его физических характеристик. Однако в случае использования данного способа под крепежный элемент обязательно подкладывается резиновая, каучуковая либо силиконовая накладка. Она способствует эффективной защите стекла от разрушения в процессе эксплуатации изделия.

Использование зажимных крепежных элементов не требует дополнительных действий по подготовке к монтажу. Однако и для этих изделий требуется использование уплотнительных элементов в качестве подкладок. Их применение необходимо для обеспечения защиты створки раздвижной двери от растрескивания под воздействием естественных вибраций при движении полотна.

Классификация раздвижных конструкций

Исходя из принципа открытия, все раздвижные двери, предполагающие установку в комнату жилого помещения, по своей конструкции могут быть:

• Радиусными;
• Купе;
• Гармошкой либо книжкой;
• Каскадными.

При этом каждая из систем может иметь более одной створки. В процессе открытия полотна в одностворчатых дверях, в зависимости от типа конструкции, а также длины направляющей рельсы изделия могут двигаться как в одном направлении, так и в обоих. В случае с многостворчатыми конструкциями возможны варианты в виде открытия обеих створок по направлению друг от друга, а также в одну либо обе стороны одновременно.

Радиусные

Основным отличием подобных изделий является сферический внешний вид раздвижных полотен, а также дугообразная форма профильной системы. Производство подобных конструкций стало возможным благодаря разработкам новых полимерных и композитных составляющих материалов.

Процесс изготовления изделий радиусного типа практически не отличается от производства прямолинейных раздвижных дверей. В ходе изготовления изделий используются алюминиевые сплавы для создания направляющих и рамы. Отделочные работы заключаются в нанесении декоративно-защитного напыления. Изредка используется шпонирование из натурального дуба либо венге.

В большинстве случаев подобные конструкции являются остекленными. При этом в качестве вставок может использоваться не только закаленное, но и органическое стекло, а также прозрачный материал на основе поликарбоната или акрила. Одной из популярных новинок является голландский пластик. Материал представляет собой высокотехнологичную смесь из биополимерных материалов растительного происхождения.

Конструкция радиусных дверей представляет собой совокупность элементов, обеспечивающих бесшумность эксплуатации изделия. Основными деталями являются:

• Направляющие рельсы верхнего и нижнего размещения;
• Потолочный и напольный металлический профиль;
• Роликовые механизмы;
• Уплотнители;
• Набор фризов;
• Стопорные механизмы;
• Элементы фурнитуры в виде ручек, а также замков при необходимости.

Несомненно, радиусные раздвижные двери достаточно популярны ввиду своего оригинального внешнего вида как на рекламных фото, так и в реальности. Однако данные изделия являются эксклюзивными и не производятся серийно. Причиной тому является необходимость проведения индивидуальных замеров для каждого конкретного случая.

Купе

Межкомнатные двери купейного типа могут иметь одну либо две створки. В случае монтажа одностворчатого изделия, при помощи направляющего рельса определяется тип открытия конструкции. Полотно может перемещаться как в одну, так и в обе стороны. Монтаж двустворчатой двери предполагает два типа открытия полотен. В случае движения створок по направлению друг от друга роликовые механизмы размещаются в одном общем желобе направляющего рельса. При открытии путем задвигания одного полотна за другое процесс может выполняться по обе стороны прохода. В таком случае роликовые механизмы створок имеют разные желоба.

Раздвижная дверь купейного типа является одной из самых популярных конструкций. Изделие может быть как полностью подвесным, так и иметь одновременно верхнюю и нижнюю направляющие. В случае использования только верхней рельсы обеспечивается полная безопасность эксплуатации конструкции в связи с отсутствием порога. При напольном и потолочном крепеже основная нагрузка от веса конструкции приходится на нижнюю направляющую. Верхний рельс служит в такой ситуации лишь для обеспечения вертикальности створок.

В качестве материала для изготовления раздвижных дверных конструкций купейного типа могут быть использованы практически любые материалы: от натуральной древесины до стекла и пластика. Одними из самых популярных вариантов являются полностью стеклянные створки, либо шпонированные глухие и частично остекленные полотна.

Гармошка и книжка

Двери, имеющие при открытии вид книжки и гармошки, чаще всего используются при необходимости визуально расширить пространство комнаты. Такие изделия не требуют большой свободной зоны около дверей поскольку компактно складываются в процессе открытия. Это обеспечивается большим количеством створок небольшого размера.

Размещение подобных раздвижных дверей допустимо как в условиях узкого коридорного пространства и небольшого дверного проема, так и для широких проходов. Открытие может осуществляться как в одну из сторон, так и в обе. При этом такие двери являются частично фиксированными, поскольку крайняя створка устанавливается на штифте и является по своей сути распашной. Остальные полотна конструкции последовательно крепятся между собой при помощи карточных петельных механизмов.

Равномерность и правильность движения в процессе эксплуатации обеспечивается благодаря роликовым механизмам, движущимся по направляющему рельсу. При этом каждая из створок зачастую имеет свою каретку. Движение происходит по одному общему желобу. Для обеспечения долговечности конструкции ее оснащают специальными стопорными устройствами, препятствующими сильному удару полотен об предметы мебели и стены в процессе резкого открытия.

Несмотря на высокую степень надежности и прочности изделия, его не рекомендуется устанавливать в местах, предполагающих частое и интенсивное использование двери. Такое ограничение объясняется большим количеством связующих элементов и двигательных механизмов.

Каскадные двери

Изделия каскадного типа представляют собой сложную конструкцию, состоящую из нескольких дверных полотен закрепленных между собой. Такие раздвижные двери весьма оригинальны и очень эффектно выглядят на видео, и в жизни в процессе использования. Суть работы заключается в подтягивании крайней створкой остальных полотен при открытии и закрытии. Принцип работы механизма чем-то напоминает использование веера. При этом каждая створка имеет отдельный желоб на направляющей для движения закрепленного на ней роликового механизма.

Иное название системы – телескопическая, получено благодаря использованию одноименных связующих полотна элементов. Данная конструкция может иметь только верхнее расположение направляющей либо передвигаться по верхнему и нижнему рельсу одновременно. Несмотря на некоторые неудобства, более надежной и практичной является система с верхней и нижней направляющей. Верхний рельс в каскадной конструкции чаще всего закрепляется на потолке.

В качестве основного материала для изготовления раздвижных дверей подобного типа является закаленное либо полимерное стекло, выполненное в различных цветовых оттенках. Использование при изготовлении створок деревянных конструкций со шпонированием ограниченно, поскольку такой материал в большинстве случаев придает изделию визуальное ощущение тяжести и выглядит органично лишь в строгом классическом интерьере.

Направление открывания входных дверей — как определить левая или правая дверь?

При заказе двери люди выбирают цвет, размеры, отделку, но не всегда задумываются о правильном и удобном открывании створки. Это один из важных критериев, определиться с которым нужно до начала изготовления.

Как понять, какое открывание нужно

Чтобы заказчик с исполнителем говорили на одном языке, стоит придерживаться стандарта, принятого в нашей стране.

На дверях с левым открыванием ручка находится справа, а петли слева, с правым открыванием – наоборот.

Створка двери с внутренним открыванием движется в сторону помещения от себя, с наружным – на улицу или в коридор, на себя.

При определении стороны и направления нужно стоять перед входом в помещение лицом к двери.



Что выбрать

Если вы меняете старую дверь на новую и вас устраивает, в какую сторону она открывается, просто закажите аналогичную. Когда нужна установка «с нуля» или предыдущая дверь открывается неудобно, стоит задуматься о выборе комфортного открывания.

Внутреннее открывание предпочтительнее в следующих случаях:

• узкий коридор;
• близко расположенные двери соседних помещений;
• небольшой отгороженный тамбур в жилом доме;
• маленькая лестничная площадка.

Если пространство перед входом позволяет, а внутри помещения мало места или рядом с входом стоит мебель, подойдет открывание наружу.

Правая или левая сторона выбирается индивидуально, с учетом местоположения других дверей и удобства использования.

Еще один важный момент: расположение коробки. Если стена шире короба, то наличник будет только с одного края: внутри или снаружи помещения. Это важно обговорить с замерщиком или менеджером на этапе расчетов.

Мы делаем входные двери в квартиру, офис, на производство в любой комплектации, с различными вариантами отделки. Если вас интересует изготовление на заказ по своим размерам, позвоните менеджерам компании «СТАЛЬ-ГРУПП». Выезд замерщика на адрес для проведения расчетов и консультации бесплатный.

особенности механизма, плюсы и минусы, монтаж

Содержание статьи:

Стандартная распашная створка для открывания требует места. Рядом с такой дверью нельзя поставить мебель, повесить занавески. Решают эту проблему раздвижные двери своими руками. Есть несколько вариантов конструкции этого устройства и множество способов реализации.

Системы раздвижных дверей

Стильные раздвижные двери можно изготовить своими руками

Раздвижные двери от распашных отличаются способом открывания. Створка при этом смещается вдоль фасада и не занимает дополнительной площади. Конструкция используется как в мебели – шкаф-купе, так и в качестве межкомнатных дверей или ширмы в нишу.

Открывание створки обеспечивает движение роликов по специальной направляющей с пазами. Такой способ обеспечивает легкость открывания и плавность хода даже при большом весе створки. С другой стороны, такой механизм предполагает наличие технологических зазоров и невозможность плотного примыкания створки. От стены ее устанавливают на расстоянии, равном половине ширины направляющей, а дверной коробки нет вовсе. Поэтому тепло- и звукоизоляция межкомнатных раздвижных дверей оставляет желать лучшего.

Большой плюс такой системы – свобода выбора материала и декора. Жесткость дверному полотну придает каркас или профиль, а вертикальность положения – сама система направляющих. В результате для створки можно брать материалы, совершенно неподходящие для распашной – поликарбонат, зеркало, кожу.

Подвесная на верхнем рельсе

Двери на верхнем рельсе

На стену в верхней части комнаты или к потолку закрепляют одно- или двухполосную систему раздвижения. Нижняя рельса здесь отсутствует. Смещение выполняется за счет движения крупных роликов в верхнем рельсе. Этот же механизм обеспечивает вертикальное положение дверного полотна, то есть на верхние каретки приходится двойная нагрузка.

Эта особенность ограничивает выбор материала. Допускается устанавливать створки легкие, небольшой толщины. В противном случае фурнитура не справляется и дверь перекашивает под собственным весом. Но и слишком легкие ставить нельзя: на сквозняке она раскачивается.

Чтобы створка легко скользила без нижних рельсов, она размещается на некотором расстоянии от пола. Такая межкомнатная дверь не обеспечивает звуко- или теплоизоляции.

Рельсовые сдвижные

Двуполосная система включает нижнюю и верхнюю рельсу. Дверное полотно опирается на нижние ролики и перемещается за счет их движения по пазам. Верхние ролики поддерживают створку в вертикальном положении. Конструкция, особенно если это межкомнатная перегородка, оснащается внизу ограничителями движения, а наверху – стопами. В шкафу-купе можно обойтись без обоих элементов, хотя стопоры обычно ставят.

Двуполосный механизм намного надежней и прочней. Здесь можно ставить тяжелые створки из массива дерева, зеркала, толстого силикатного стекла. Еще один плюс – лучшая тепло- и звукоизоляция, так как механизм включает меньше технологических зазоров, а плотность примыкания можно увеличить за счет уплотнителей.

Монтаж откатной двуполостной двери своими руками сложнее и требует больше времени.

Если створки очень тяжелые, двойные направляющие ставят для каждого полотна.

Механизм для раздвижных дверей

Раздвижные двери на 2 рельсах

Механизм дверей на роликах состоит из направляющих и роликов с каретками. Последние составляют собой откатной блок и являются самым главным элементом конструкции. Систему дополняют ограничителями, не позволяющими створке выходит из пазов, стопорами и декоративными заглушками.

Различают 3 варианта:

• Синхронный – обе створки раздвигаются в разные стороны, смещаясь вдоль стены. Монтаж системы сложен, требует много усилий для синхронизации. Комплектация включает ролики, рельсы, зацепы, трос и крепежные приспособления.
• Телескопический – 2 и более створок смещаются в одну сторону, закрывая фасад или другую створку. Каждый элемент двигается по собственной рельсе. Такая система типична для шкафа-купе. Недостаток: для 2 дверей нужно установить 2 рельсы общей толщиной в 14 см. Для трехдверной конструкции потребуется направляющая шириной в 21 см, что уже неудобно.
• Трамвайный – вариант для складной модели. Обычно комплектуется запорным механизмом.

Фурнитуру для механизма подбирают по типу конструкции и по весу створки.

Преимущества и недостатки

Зонирование гостиной и спальни раздвижной конструкцией

Откатные межкомнатные двери обладают множеством преимуществ:

• Раздвижная система экономит место, так как для открывания створки не нужна свободная площадь.
• Легкость в обращении: толкать даже очень тяжелую створку легче, чем открывать.
• Выдвижные дверцы используют не только в качестве межкомнатных. С их помощью перекрывают ниши, зонируют помещение.
• Дизайн намного оригинальнее и разнообразнее.

Недостатки есть и существенные:

• Главный минус – плохая тепло- и звукоизоляция. Отсутствует возможность плотной стыковки дверного полотна со стеной или коробкой.
• Более надежной является двухполосная система. Однако для нее на полу требуется монтировать направляющие общей шириной от 7 до 14 см. Такой порожек весьма неудобен.
• Запоры на такой модели не могут обеспечить защиту.

Разнообразие и декоративные возможности откатных дверей компенсируют недостатки.

Разновидности направляющих

Направляющие из металла для рельсов

Для раздвижных межкомнатных дверей важное значение имеет направляющая. Она представляет собой П-образный профиль с ограничителями. Стандартная его ширина 7 см, высота – не более 3 см. Изготавливается рельса из металлов:

• Алюминий – легкий, устойчивый к коррозии металл. Такой профиль мало изнашивается, не нуждается в уходе или защите, обладает собственным приятным цветом и блеском. Однако механическая его прочность относительно невелика. Алюминиевые рельсы подходят только для легких створок.
• Сталь – более прочные и долговечные. Служат до 50 лет. Сталь почти не изнашивается. Однако склонна к коррозии, чтобы защитить профиль от ржавчины, сталь покрывает слоем цинка, хрома, лака, полимерной краски. За целостностью покрытия нужно следить.

Учитывают и другие факторы:

• вид роликовой системы и способ открывания;
• количество параллелью перемещающихся полотен – так вычисляют число направляющих;
• характер опирания створок – если это однополосная система, то верхний рельс должен быть усилен, так как подвергается двойной нагрузке.

Нижняя рельса, даже если ее «утопить» в полу, остается на виду. Поэтому при выборе нужно оценить ее дизайн.

Варианты монтажа

Кассетная конструкция дверей

Параллельно-сдвижные двери могут быть установлены в разном порядке. Это сказывается на конструкции механизма и материале створок.

Двери-купе

Самый известный вариант. Створка двигается по своей направляющей в обе стороны. Если конструкция двухстворчатая, створки двигаются навстречу друг другу. Направляющая у них общая. Это лучший вариант для простых межкомнатных дверей, так как монтировать на пол придется всего 1 рельсу, а ее ширина только 7 см.

Кассетные

При таком механизме открывания выглядят двери гораздо интереснее. Створка при открывании смещается не вдоль стены, а внутрь нее. Для этого в перегородке формируют полость. Если этого сделать нельзя, сооружают фальшь-стену. При этом створка действительно двигается вдоль настоящей стены, но скрывается с глаз в гипсокартонном коробе.

Конструкция может быть одно- или двухдверной.

Каскадные

Реализуют телескопический механизм открывания. Каждая створка двигается по своей направляющей в одном направлении. Для двухдверной конструкции нужно ставить 2 рельса, а для трехдверной – 3.

Каскадные двери больше подходят для шкафа-купе. Однако при сложной конфигурации примыкающих помещений – короб с одной стороны, большая разница в толщине стен и межкомнатных перегородок – такой вариант оказывается удобнее.

Установка своими руками

Чтобы установить дверь из ДСП, поликарбоната, пластиковых панелей, можно не прибегать к помощи специалистов, а следовать инструкции. Главное условие – придать створке вертикальное положение. Поэтому помимо шуруповерта, молотка, стамески, нужно приготовить строительные уровень и отвес.

В первую очередь монтируется верхняя направляющая к стене

Схема монтажа:

1. Нарезают профиль: нижняя направляющая для однодверной конструкции должна быть в 2 раза больше ширины дверного проема. Устанавливают так, чтобы створка при открывании полностью освобождала проем. При этом с другой стороны оставляют 50 мм около проема.
2. Для дверной конструкции направляющую монтируют так, чтобы ее середина совпадала с центром проема.
3. Через рельс просверливают в полу отверстия под дюбели. Вставляют дюбели и фиксируют крепежные элементы.
4. Определяют положение верхней направляющей. Для этого устанавливают в нижний рельс полотно и отмечают его край на стене. Прибавляют к величине 70 мм и делают отметку, строительным уровнем проверяют горизонтальность.
5. По отметке закрепляется деревянный брус сечением не менее 50*50 см. Снизу к нему закрепляют верхнюю рельсу таким же образом, что и нижнюю.
6. Устанавливают стопоры и другие дополнительные элементы.
7. Собранное по чертежу дверное полотно вводят в направляющие: сначала в верхней рельсе, так как верхние ролики прижимные, затем в нижней. Проверяют вертикальность положения и свободу перемещения.
8. Крепят декоративную планку, перекрывающую брус и верхнюю направляющую.

Рекомендуется не закреплять сразу верхнюю рельсу намертво. Если створка двигается плохо, можно корректировать ее положение, меняя положение верхней рельсы. Окончательную фиксацию выполняют, добившись свободного смещения.

Самодельные раздвижные двери

Даже из обычной двери можно сделать раздвижную.

Для двери весом более 30 кг необходимо делать верхнюю и нижнюю направляющие

Рекомендации по изготовлению:

• Если дверное полотно весит менее 30 кг, можно установить подвесную систему. Если больше – ставят двухполосную.
• Межкомнатная дверь из ДСП нередко имеет декоративные вставки или накладки. Если удалить их нельзя, нужно учитывать их размеры при определении местоположения нижней рельсы. Иначе створка не сможет зайти на стену.
• Обычную фурнитуру удаляют. За круглую ручку смещать створку неудобно.
• Фурнитуру покупают с учетом веса изделия. Дверные ручки – с учетом дизайна.
• Материал предпочтительнее легкий, но прочный: ДСП, МДФ, поликарбонат. С зеркалом и стеклом работать намного тяжелее.
• Баланс обычной створки не рассчитан на такое использование. Чтобы компенсировать это, ролики ставят как можно дальше друг от друга, чтобы обеспечить плавный ход.

Раздвижные двери практичны и удобны. Они не занимают места при открывании, очень декоративны и просты в обращении. Однако их тепло- и звукоизоляционные показатели ниже, чем у распашных.

Дверь оставляет

, Стоковые Фотографии и Роялти-Фри Изображения дверь оставляет

, Стоковые Фотографии и Роялти-Фри Изображения дверь оставляет | Depositphotos® Таинственный входДеревянная дверь старинного домаЗачарованный лес. Осенние листья падают в открытую дверьФасад дома в балийском стиле. Осеннее крыльцоИнтерьер прихожей с синим креслом и комнатным растениемДверьРастенияПанорамный урожай картонных коробок возле растений в новом доме, движущаяся концепция Ящики возле зеленых растений и двери в новой квартире, движущаяся концепция Дом на дереве в стиле фэнтезиЗрелый мужчина и улыбающаяся женщина приносят коробки в новый домЗадний вид зрелого мужчины, держащего улыбающуюся женщину возле нового дома, дверь на чердак старого фермерского домаЗрелый мужчина и улыбающаяся женщина приносят коробки в новый дом Принесение ящиков в новый дом Фасад здания с лестницей и деревянными ящиками с растениями Женщина выходит из офисаКрасивый дипломат в очках сидит в машине с открытой дверью машины Белая бетонная лестница рядом с зелеными и свежими листьями на стене Селективный фокус двери и зрелые мужчина и женщина несут коробки в новый дом на фоне веток с зелеными листьями проспект возле заброшенного здания в ЧернобылеЖелтые розы, букет цветов на фоне двериСелективный фокус матери, открывающей дверь нового дома, в то время как афроамериканский отец держит ребенкаСелективный фокус деревянной открытой двери возле зеленых листьевДверь в старом замкеЦифровая картина старого велосипеда на фоне сараяДверь с аркой и балконВход в прекрасное Осенний домСказочный дом на деревеДом Филадельфия Желтая осень Осенние листья ДеревоСтарые средневековые черные металлические двериДом и синяя входная дверьВинтажный ключ с листьями. Дом и красная входная дверьОсенние листья падают в открытую дверьОсенние листья падают в открытую дверьЗакрытие гаража на три машиныДом и входная дверьПочтовый ящикДеталь старого кирпичного дома со ступеньками, ведущими к входной двери в солнечный осенний день. Джорджтаун, Вашингтон, округ Колумбия. Красные и синие входные двери двух старых деревянных домов в Александрии, VAB Черная входная дверь Дверь с кирпичной дорожкой и зеленым растением в горшкеВинтажная осенняя границаПраздничный рождественский венокФэнтезийные пейзажи, показывающие мальчика, стоящего перед волшебными воротами в сияющем синем свете лес, стиль цифровое искусство, живопись-иллюстрацияДерево с воротамиИндийское лето-23Дом и синяя входная дверь Вид через арочную дверь, дубовую аллеюАутентичные двери в марокканской деревнеОткрытая дверьДомашний вход, дверная ручка.Комната для текстаОткрыто к небуСадовая арочная дверь в обрамлении изгороди из букаЦветочные ящики и венок в красивом маленьком домеЧерная входная дверьСтарая дверьЖелтый лист в дверце машиныЛомбард-стрит, Сан-ФранцискоОткрытая дверь в ресторан или столовую в Тоскане, ИталияОткрытые железные ворота в осеннем парке ВходЧерная входная дверьПередняя дверьСиний дом на холме с желтой дверьюДом и красная входная дверьКрасивый утренний свет в общественном парке с зеленым травяным полем иБелая парадная дверьВход в красивый домСтарые деревенские ворота, покрытые листвойВход в красивый домТеплицаПриглашение осеннего домаКонцепцииСтарая деревянная стена с зелеными вьющимися растениямиЦветыБелый фермерский дом с красной дверью осенью. Дверное полотно

, Стоковые Фотографии и Роялти-Фри Изображения дверное полотно

, Стоковые Фотографии и Роялти-Фри Изображения дверное полотно | Depositphotos®Осенние листья падают в открытую дверьКоричневое дерево старая дверь в АргентинеЧеловек держит гениталии в туалетеАрковая дверь и балконФасад дома в балийском стиле.Древняя текстура кованого металла с декоративными накладками. Двери, ворота, ставниДревняя кованая металлическая фактура с декоративными накладками. Двери, ворота, ставни Малыш вытаскивает туалетную бумагу Три синих деревянных двери на побеленной стене отреставрированного неоклассического дома, выходящего на набережную главной гавани в центре города.Остров Кастелоризо-Додеканес-Рег. Родос-Греция. Древняя кованая металлическая текстура с декоративными накладками. Двери, ворота, ставниЧеловек мочится в туалетеНомер в отеле и пляжный пейзажСказочная странаКрасивый канадский домЗаброшенное местоКанадский дом осеньюОсенние листья падают в открытую дверьЗакрытая деревянная дверь домаОсенние листья падают в открытую дверьДверное стекло. Откройте свое лето. Абстрактные оптимистичные фоныПередняя дверь и крыльцо английского таунхаусаКанадский дом осенью.Фантастический пейзажДвухстворчатая дверьКрасное деревянное украшение на бетонеБамбуковый спа в горизонтальной плоскостиКоттедж с фигурными растениямиПейзаж за открывающейся дверьюВид на входную дверь домаКрасивый утренний свет в общественном парке с зеленой травой и дверью стена с зеленьюТипичный двухмашинный деревянный дубовый гараж для автомобилейАжурные старые железные ворота в осеннем паркеРучное сердце из веток, висящих на белой двери в Ставангере крупным планомДверь дома с садомДверь дома с садомКоричневая деревянная старая дверьПеред двор в осенний сезонОсенний домДверь дома с садомМного подвесных корзин с цветами вне окон дома.Растения в горшках за пределами зданияДеревянная дверь с древним цветочным узором.Растения на фасадеЗеленый праздничный рождественский венокЖенские ноги в красных чулках, руки и дверьОкно с цветамиПриглашение осеннего домаДревняя дверьДревний домПейзаж за открывающейся дверьюЦветной витражный узор Дверь к лету, абстрактный фон окружающей средыЖелтые розы, букет цветы на фоне двериВенок из розовых и белых тюльпанов на серой стенеРождественский декоративный венок с красными ягодами падуба на белом фонеПрозрачные листьяПриглашение дома осеньюШлюзКрасивые свежие весенние цветы видны через старую деревянную дверь иСпиральные лестницы и волшебные двериИсторические ворота Старого ЛионаПеред крыльцом в октябреБелая классическая ваза для растение на чистом деревянном табурете ступеньки перед домом с дверью и приветственным ковриком Типичный американский дом с двухдверным гаражомДверь из витражного стеклаСтарая дверьРождественский венок на деревенской деревянной двериФлорист за работой: женщина делает венок из омелыЗамокРезные деревянные двери над 1 20 лет. Бунгало на пляже и песчаная дорожкаСовременный интерьер гостиной в теплых тонахРетро винтажный вход в дом, листья плющаБунгало на пляже — МальдивыУличная сценаРождественский венок на деревенской деревянной двериБольшой американский гараж на три двериДверь, украшенная золотомМногие Флер де Лис — Больше Флер-де-Лис от входа к могиле Наполеона в Доме Инвалидов. Золотая тайская деревянная дверь. Девушка открывает дверь. Дверь и стена дома, полностью заросшего плющом. Старая деревянная дверь в центре. Японский чайный дом осенью.

. Одностворчатые взрывозащищенные двери.

.

Мы поставили листовые и сборные стальные одностворчатые противовзрывные двери для различных критических применений, от атомных электростанций до испытательных камер в аэрокосмической промышленности, литейных цехов и бункеров для военных боеприпасов.Мы работаем с нашими клиентами, чтобы гарантировать, что наш индивидуальный продукт будет соответствовать их потребностям.

Наши двери оснащены широким спектром проверенной фурнитуры, которую можно увеличивать или уменьшать в соответствии с вашими требованиями. Наши петли и защелки, рассчитанные на большой рабочий цикл, оснащены подшипниками скольжения из бронзы, пропитанными маслом, и фитингами из нержавеющей стали.

Мы можем быстро и легко спроектировать двери для ваших уникальных треугольных или билинейных характеристик динамической взрывной нагрузки. Треугольная взрывная нагрузка характеризуется либо пиковым давлением (psi) и продолжительностью (мс), либо импульсом (psi-ms) и либо пиковым давлением, либо продолжительностью.Билинейная взрывная нагрузка представляет собой комбинацию двух треугольных нагрузок в результате ударного давления и давления газа.
Мы выполняем первоначальные проектные и инженерные расчеты на месте и отправляем их на рассмотрение и сертификацию профессиональному инженеру. Все первоначальное проектирование и проектирование выполняется собственными силами, затем дизайн проверяется внешними профессиональными инженерами, чтобы мы могли получить печати во всех 50 штатах, Канаде и других странах.

Обязательно ознакомьтесь с предлагаемым набором спецификаций для письменного описания наших дверей из листовой стали.

Наши двери с бетонным наполнителем — лучшее решение для бомбоубежищ и безопасных комнат. Это настоящие противовзрывные двери, а не декоративные двери «в стиле свода», сделанные из листового металла с причудливой покраской.

Эти двери также очень популярны для промышленного применения — даже в условиях низкого давления. По сравнению с дверями от 5 до 10 PSI других производителей, они стоят меньше и имеют значительный запас прочности!

Обладают выдающимися баллистическими свойствами — соответствуют стандарту UL 752, уровень 8 (несколько 7.62 NATO ball), а дверные полотна нельзя резать горелкой. Добавьте к этому сертифицированный нашим инженером рейтинг взрывной нагрузки 50 фунтов на квадратный дюйм, и вы получите идеальную дверь бомбоубежища.

Стандартная конструкция представляет собой стальную обшивку 3/16 дюйма с 4-дюймовым бетонным покрытием. Оболочка дверного полотна заполняется после того, как дверь крепится к стене. Установите 600-фунтовую дверь, а затем залейте ее бетоном, чтобы между вами и всем, что находится за пределами вашего убежища, будет 1600 фунтов массы!

См. Наши стандартные размеры, цены и техническое руководство в колонке справа >>>

Мы производим линейку дверной фурнитуры для тяжелых условий эксплуатации, которая обеспечит вам долгие годы безотказной работы.Наши инженеры выбирают комплект оборудования, исходя из требований к взрывной нагрузке, реакции отскока и веса дверного полотна.

Петли для стандартных условий эксплуатации
Эти массивные петли изготовлены из полуторадюймовых валов, которые захватывают пропитанные маслом бронзовые подшипники скольжения, запрессованные в стальные блоки. Они оснащены пресс-масленками для постоянной смазки. Концевые блоки имеют прочный непрерывный сварной шов с рамой, а штифты приварены к дверному полотну, чтобы распределять силы по большой площади. Мы используем эти петли на дверных полотнах весом до 2200 фунтов. Они рассчитаны на 60000 фунтов на петлю — и с этого момента наши петли становятся сильнее:

Петли для тяжелых условий эксплуатации
Эти петли позволяют снимать дверное полотно с рамы для сборки или ремонта в поле. Они изготовлены из холоднокатаной стали толщиной 2,375 дюйма 1018. И рама, и дверное полотно имеют сплошные сварные швы. В них используются пропитанные маслом бронзовые подшипники скольжения с фланцем, который выдерживает осевую нагрузку.

Вставляем пресс-масленку из нержавеющей стали в нижний штифт. Верхний штифт имеет захватывающий кронштейн. Захватывающий кронштейн на этом рисунке прикручен к раме болтами, поэтому дверное полотно можно снять при необходимости. Для приложений с высокой степенью защиты мы привариваем захватывающий кронштейн.

Смотрите видео ниже, чтобы продемонстрировать снятие и повторную установку дверного полотна из листовой стали размером 6 500 фунтов 78 дюймов x 132 дюйма с четырьмя усиленными петлями.

Петли для тяжелых условий эксплуатации
Мы изготавливаем эти петли из листовой стали ASTM A572.Они оснащены подшипниками скольжения из бронзового сплава с масляной пропиткой и отдельными упорными подшипниками из бронзового сплава с масляной пропиткой. Штифты изготовлены из двухдюймовой холоднокатаной стали 1018 и привариваются после установки дверных створок на закладную раму. Эти петли подходят для очень больших и тяжелых дверных полотен.

Посмотрите видео ниже, демонстрирующее дверное полотно размером 12,5 на 20 футов 7 тонн с этими петлями, которые проходят функциональные испытания в нашем производственном цехе:

Кулачковые защелки
Кулачковые защелки представляют собой вращающиеся ручки на внутренней стороне дверного полотна, которые входят в зацепление с кулачком, приваренным к раме. Они действуют в противоположных направлениях в случае, если дверь подвергается резкому движению при взрыве — одна может ослабить, а другая затянется, удерживая дверь на месте.

Когда вы их поворачиваете, они втягивают дверное полотно в раму, сжимая дверной уплотнитель.

На этом снимке показана защелка в закрытом (защелкнутом) положении. Обратите внимание на скобу на дверном полотне над защелкой, которая позволяет заблокировать защелки в открытом положении с помощью лопастного замка. Отверстие в кронштейне соответствует отверстию в ручке фиксатора кулачка.

На этом рисунке показаны защелки в открытом (незафиксированном) положении. Они находятся над скобками. Большинство машин и крупногабаритных инструментов имеют функцию блокировки для обслуживания. Это дублирует эту функцию на случай, если вам нужно предоставить доступ к вашему убежищу, который может попытаться заблокировать вас. Мы включили эту функцию во все наши противовзрывные двери после того, как клиент с подростком поинтересовался, как сделать так, чтобы его не заперли из своего убежища.

Внешние приводы
На дверях, требующих доступа с обеих сторон, мы устанавливаем внешние кулачковые фиксаторы.

Со стороны сиденья дверного полотна они работают так же, как наши стандартные кулачковые защелки. С одной стороны, у них есть ручка, которая находится на валу, который проходит через дверное полотно и поворачивает защелку кулачка внутри. Мы обрабатываем стальной цилиндр для вала. На каждом конце этого цилиндра есть бронзовая втулка, пропитанная маслом, а со стороны седла есть пресс-масленка из нержавеющей стали. Эти внешние операторы не подходят для бомбоубежищ или безопасных комнат, но они довольно популярны у наших промышленных клиентов.

Это пластинчатая стальная дверь, устойчивая к ракетам, размером 40 x 85 дюймов с внешними приводами и встроенным засовом, который блокирует один из приводов в закрытом или незафиксированном положении:

Это наш ответ на дешевые декоративные двери, которые компании интернет-маркетинга продают как «двери хранилищ». Мы использовали этот замок на паре больших дверей из листовой стали, которые мы построили для Cyogenic испытательных камер в Space X.

Есть три вращающихся защелки, фиксирующие кулачки, установленные в раму. Каждая защелка рассчитана почти на 15 000 фунтов. Все они управляются одной ручкой с валом, проходящим через дверное полотно. Этот вал имеет точку среза на случай, если внешняя ручка будет взломана при попытке взломать дверь.

Снаружи находится электронная клавиатура, которая имеет проводное соединение с засовом, установленным на плавающей жесткой пластине внутри. Эта жесткая пластина механически поворачивается изнутри из зацепления с защелками.Эта механическая разблокировка предотвращает любую возможность попадания внутрь из-за неисправности электронного замка.

Обязательно посмотрите короткое видео этих замков в действии ниже.

Полное представление этих замков можно найти на другом нашем веб-сайте:
AamericanSafeRoom.com/blast-doors/safe-room-doors/

Взрывобезопасные двери, распахивающиеся внутрь
Взрывные двери обычно открываются наружу, чтобы нести груз в сидячем положении.Взрывная нагрузка передается непосредственно от дверного полотна на раму и стену, а не через петли и защелки.

Для некоторых установок требуется открывающаяся внутрь дверь, и мы предлагаем ее в качестве опции. Это одна из наших кулачковых защелок, которые закрываются на двери, которая открывается внутрь. Устанавливаем кулачки на подступенки и расширяем торцевой фланец рамы. На этом рисунке показана защелка кулачка открывающейся внутрь двери, закрепленная под кулачком, который установлен на подступенке, чтобы уменьшить толщину дверного полотна.

Двери из листовой стали
Двери из листовой стали изготавливаются из цельного куска стали. Петли и защелки привариваются непосредственно к пластине дверного полотна. На дверях, для которых требуется менее одного дюйма пластины, мы изготавливаем раму для удержания пластины из труб из конструкционной стали.

Сборные стальные двери
Очень большие двери или двери, которые испытывают экстремальные взрывные нагрузки, могут потребовать толщины листа, которая становится слишком высокой по весу и стоимости. Мы проектируем дверные полотна, которые изготавливаются из широких полок со стальной обшивкой с каждой стороны.

Расчеты для листовых и сборных стальных дверей
Поскольку толщина листа и изготовление этих ворот зависят от характеристик взрывной нагрузки, мы проектируем эти двери в соответствии с вашими требованиями.Мы процитируем инжиниринг и расчеты отдельно от дверей. Свяжитесь с нашим отделом продаж, чтобы начать процесс.

См. Нашу страницу с индивидуальными противовзрывными воротами, где представлена ​​галерея дверей, которые мы спроектировали и построили.

Дверные полотна с бетонным наполнителем
Наши двери с бетонным наполнением имеют стандартные размеры и толщину.
Эти двери сертифицированы профессиональным инженером, чтобы выдерживать давление 50 фунтов на квадратный дюйм (3 бара). взрывная нагрузка в сидячем положении и 14.Отскок 5 фунтов на квадратный дюйм (1 бар) в неустановленном состоянии.

Компрессионное уплотнение
Эти двери имеют уплотнение из синтетической резины между дверью и рамой, что позволяет использовать систему фильтрации NBC с положительным давлением внутри укрытия. Внутренние кулачковые защелки втягивают дверь в уплотнение по мере их вращения.Это приводит к сжатию уплотнения между дверным полотном и коробкой. Строгие допуски, которые мы придерживаемся, позволяют нам использовать уплотнение из вспененного EPDM с закрытыми порами, а не уплотнение колбы (автомобильного типа), обычно используемое, когда производители не могут выдержать допуск, необходимый для твердого уплотнения. Этот уплотнитель наносится профессионально, не растягивая его, а углы имеют аккуратные фаски, чтобы изолировать переносимые по воздуху токсины.

Сталь на стали
Привариваем кусок плоского прутка к край дверного полотна, чтобы уплотнитель двери не пережимался.Этот упор «сталь на стали» удерживает уплотнение двери в пределах спецификаций производителя для сжатия.

Именно внимание к подобным деталям позволяет нашим дверям годами работать в промышленных условиях с высокими рабочими циклами.

Противопожарное уплотнение двери
В качестве опции вы можете получить второе огнестойкое уплотнение, устанавливаемое снаружи первичного уплотнения.

Это уплотнение колбы шириной 1/2 дюйма, которое должно выйти из строя, прежде чем основное уплотнение выйдет из строя в результате теплового воздействия.

Протестировано в соответствии со стандартами 105 и 252 NFPA (Национальная ассоциация противопожарной защиты), это уплотнение также соответствует ASTM E283, E90 и E413. Классификация UL для использования на полых металлических и стальных композитных противопожарных дверях, рассчитанных на срок до трех часов включительно. Соответствует UL 10B, UL 10C и UL 1784.

Варианты порога
Существует четыре различных варианта рамы для обработки любого типа порога:
Плоский порог
Трехдюймовый шаг по бетону
Пятидюймовый шаг по бетону
Шаг рамы над
Эта распашная дверь имеет плоский порог с регулируемая стрела, ригельный замок и встроенная ручка для вытягивания, чтобы над ней можно было установить открывающуюся деревянную дверь, чтобы скрыть вход в убежище.

Мы попросили одного из наших промышленных клиентов, у которого была установлена ​​дверь в здании FLEX на электростанции атомной электростанции в Миссури, проверить силу, необходимую для открытия двери. Эта конкретная дверь была размером 36 на 80 дюймов, но ее толщина была такой, чтобы противостоять определенному спектру ракетных угроз. Он отличался толщиной обшивки 5/16 дюйма (по сравнению с 1/4 дюйма на обычной двери) и общей толщиной дверного полотна 6,5 / 8 дюйма (по сравнению с 4.3/8 дюйма на обычной двери). Вес дверного полотна после заполнения составлял около 2300 фунтов (по сравнению с примерно 1700 фунтов на обычную дверь). Вот их результаты тестов:

Мы провели испытание дверей для персонала американского сейфа [комнаты], которые вы запросили. Все испытания проводились на южной двери завода. Мы провели тест 3 раза и получили стабильные результаты по всем 3 тестам. Для открытия двери не требовалось отрывного усилия, и усилие было постоянным на протяжении всего хода ОТКРЫТИЯ на 45 градусов.См. Ниже используемое оборудование и наблюдаемую силу:

Dillon Model GL Digital Force (0–100 фунтов)
Номер M&TE DYN2038MT
Cal. Срок сдачи: 10/11/15

1. Открытая дверь
2. Наблюдаемое начальное усилие 20 фунтов на ОТКРЫТУЮ дверь
3. Продолжается приложение 20 фунтов силы при движении до открытия на 45 градусов

Чтобы открыть дверь весом 2300 фунтов, потребовалось всего 20 фунтов силы!

Размеры — стандартные и нестандартные
Стандартные размеры 32 на 72 дюйма и 36 на 80 дюймов. Эти размеры представляют собой внешние кромки рамы, которые входят в проем в стене. Вам необходимо сделать проем в стене немного больше этих размеров — см. Руководство для одностворчатых дверей для получения дополнительной информации. Мы построили много дверей нестандартного размера. Если у вас уже есть проем, для которого требуется противовзрывная дверь, свяжитесь с нами.

Это дверь размером 36 на 80 дюймов с рамой на болтах и ​​переходным порогом.Он оснащен устойчивыми к атакам кулачковыми защелками, широкоугольным окном просмотра, врезным засовом и манометром дифференциального давления, который устанавливается чуть ниже зрителя.

Поставка
Двери отправляются литовым фрахтом. Мы можем указать, что у грузовика есть откидные ворота, чтобы доставка находилась именно там, где вы хотите. Вы должны убедиться, что достаточно места для разворота.

Обязательно посмотрите это видео, показывающее установку одностворчатой ​​взрывной двери:

Установка одностворчатых дверей

Многие из этих дверей используются в промышленных целях: в испытательных камерах в аэрокосмической отрасли, на химических заводах, в литейных цехах, в магазинах для хранения боеприпасов, на полигонах для испытаний боеприпасов, в камерах убежищ и даже в вольерах для носорогов в зоопарках.Если у вас есть приложение, которое должно защищать или сдерживать детонацию, свяжитесь с нашим отделом продаж по телефону 541-459-1806 или [email protected]

.
