Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы
  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

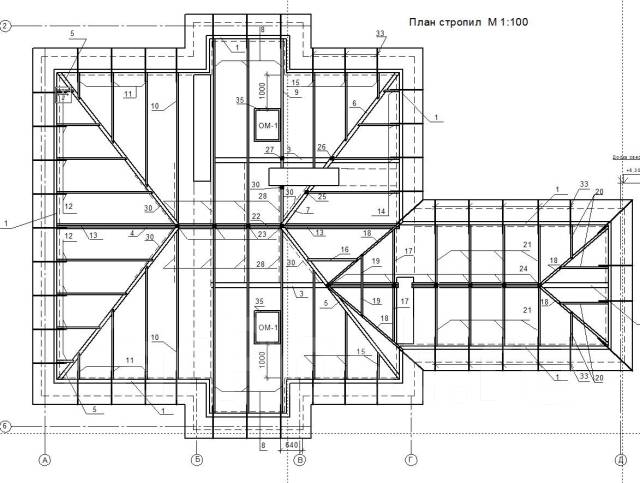

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька;
  • длина ската;
  • угол наклона;
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж
  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам;
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли
  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

обзор базовых конструкций с описанием типового монтажа

Практичность, надежность и простота конструкции двускатной крыши делают ее доступной для самостоятельного возведения даже начинающему застройщику. В этой публикации будет подробно рассмотрена стропильная система двухскатной крыши: ее разновидности, конструктивные элементы и правила проведения расчетов.

Достоинства двускатной системы

  1. Простота проектирования. Расчёт несущей способности и необходимых материалов для устройства такой кровли достаточно прост, так как вариантов типов  и размеров несущих конструкций немного;
  2. Простота монтажа. Двускатная кровля не имеет сложных конструктивных элементов. Малое количество типоразмеров позволяет быстрее установить все элементы кровли;
  3. Удобство эксплуатации. Чем меньше различных изломов имеет крыша, тем надёжнее она защищает жилище. В самом простом исполнении двускатная крыша имеет всего один излом – конёк. Такую кровлю проще ремонтировать в случае появления дефектов;
  4. Свободное пространство. Для обустройства мансарды предпочтительнее двускатная кровля, так как она меньше “съедает” пространство. Для сравнения, рассмотрим дом 6х6 м с мансардой. У наружных стен высота от пола помещения до кровли 1.5 м, у конька – 3 м. Для двускатной кровли при таких условиях объём помещения составит 81 , а для вальмовой, имеющей четыре ската, 72 Для больших размеров здания потери в объёме будут увеличиваться.

Прогоны и стойки в стропильных системах

Основными элементами подстропильной конструкции, направленной вдоль здания, являются долевые балки — прогоны. Прогоны покрытий предназначены для передачи действующих нагрузок (собственный вес, вес кровли, ветровые и снеговые нагрузки) на несущие конструкции.

  1. В чердачных крышах прогоны опираются на торцевые (боковые) и внутренние несущие стены или стойки, передающие давление от веса крыши на внутренние стены или столбы.
  2. В бесчердачных крышах прогоны опираются на несущие конструкции стен, ригелей или непосредственно на столбчатые фундаменты.
  3. В подвесных перекрытиях прогоны подвешивают к конструкциям колон и ферм.

Устройство и основные элементы двухскатной крыши

В состав кровли, состоящей из 2 скатов, входят:

  1. Мауэрлат – анкерами или стержнями с резьбой по периметру к несущим стенам крепится брус 10-15 см или для небольшой конструкции доска 50×250 мм. Он служит для передачи нагрузки от стропил к стенам.
  2. Стропильная нога – доска (брус) 5×10 или 5×15 см. Является основным элементом каркаса. Они ставятся с шагом 0,6-1,2 м. На стропила ложится вся тяжесть от снега, града, ветра.
  3. Лежень – расположен на внутренней несущей стене, имеет форму бруса 10×10 или 15×15 см, нужен для передачи усилия от стоек кровли.
  4. Затяжка – входит в состав системы с висячими стропилами, соединяя их между собой внизу.
  5. Стойки – устанавливаются от конька вертикально, передают нагрузку внутренней несущей стене. Чаще всего изготавливаются с квадратного бруса.
  6. Подкосы – соединяют несущие элементы и ноги стропил, входят в состав фермы, которая объединяет подкосы, затяжку и стропила.

Нагрузка от кровельного покрытия передается стропильной системе через расположенные перпендикулярно ногам доски или бруски – обрешетку. Она также является дополнительным скрепляющим элементом всей конструкции двускатной кровли.

Преимущества двухскатной конструкции

Основные преимущества, которое можно выделить для крыши с 2 скатами по сравнению с другими формами:

  • простота устройства, проектирования и монтажа;
  • все виды осадков сходят с поверхности быстро;
  • имеет минимальное число соединений, ребер, стыков;
  • равномерно распределяет на несущие элементы постройки нагрузку от ветра и снега;
  • обойдется дешевле, чем более сложные заменители;
  • при возведении конструкции можно обойтись без помощи профессиональных строителей.

Стропильная система двускатной крыши

Классическая двускатная крыша представляет собой две наклонные плоскости, расположенные в форме равностороннего треугольника. Стропильная система – это каркас крыши, созданный из связанных между собой опорных элементов. В зависимости от предполагаемых нагрузок, воздействующих на крышу постройки в процессе эксплуатации, элементы каркаса могут быть изготовлены из древесины или металла.

Назначение стропильной системы

Стропильная система двускатной крыши решает три основные задачи:

  1. Придание кровельным скатам необходимого угла наклона, который позволяет выдерживать максимальные для данной местности снеговые и ветровые нагрузки, дает возможность беспрепятственному сходу воды и снега с кровельного материала.
  2. Равномерное распределение нагрузок на каркас здания, создаваемых весом кровельного пирога, атмосферными осадками, ветром.
  3. Создание основы для крепления теплоизоляции кровельного материала. Узлы стропильной системы двухскатной крыши с кровлей создают пространство, защищающее постройку от теплопотерь и проникновения влаги.

Правильно спроектированная стропильная система должна выдерживать весьма серьезные нагрузки, которые могут превышать 500 кг/м2.

Именно поэтому все расчеты, связанные с выбором материала, сечения и шага установки стропил, рекомендуем доверить профессионалам, имеющим разрешение и опыт в выполнении подобных работ.

Как уже отмечалось выше, разрез крыши с двумя скатами представляет собой равнобедренный треугольник. Горизонтальная плоскость треугольника опирается на стены постройки. Наклонные плоскости – это не что иное, как скаты крыши. Угол наклона скатов формируется углом между основанием кровли и ее коньком.

Основные конструктивные элементы

Для простоты понимания данной конструкции рассмотрим основные элементы стропильной системы двухскатной крыши:

  1. Стропильные ноги – основные конструкционные элементы каркаса, благодаря которым создается необходимый наклон плоскостей крыши. Плоскости, образованные стропильными брусами являются основой для монтажа настила.
  2. Мауэрлат – это элемент опорной конструкции, который крепится к верхнему торцу внешних стен постройки. Мауэрлат для двускатной крыши позволяет максимально равномерно распределить массу кровельной конструкции.
  3. Затяжки представляют собой поперечные элементы каркаса, соединяющие в единый узел попарно расположенные стропила. Основное назначение затяжек –  увеличения жесткости всей системы.
  4. Лежни располагаются параллельно мауэрлатам и связывают между собой затяжки. В качестве опоры они используют верхний торец внутренних несущих стен. Назначение – распределения воздействий на стропильную систему.
  5. Балки перекрытия, устанавливаются между мауэрлатами и лежнем. Служат основой для крепления пола в чердачном помещении и потолка помещений постройки. Балки устанавливаются на затяжки.
  6. Коньковый прогон связывает между собой верхние части стропил. Этот элемент конструкции применяется в большинстве схем возведения стропильной системы.
  7. Боковой прогон – дополнительная конструктивный элемент, поддерживающий стропила и снимающий с них часть нагрузки.
  8. Стойки (бабки) основные конструктивные элементы системы усиления каркаса, которые принимают на себя некоторые нагрузки от прогонов.

В некоторых схемах применяются вспомогательные конструкции – кобылки – обеспечивающие создание карнизного свеса крыши при нехватке длины стропильных ног.

Каркас крыши может быть представлен в виде трех узлов:

  1. Обрешетка – основа для крепления теплоизоляционного слоя и кровельного материала. Монтируется на стропила. Стропильные ноги нижним концом опираются на мауэрлаты, верхним – на подстропильную систему
  2. Основная стропильная система, выполненная в виде смонтированного стропильного бруса.
  3. Подстропильная система представляет собой определенный набор дополнительных элементов каркаса: прогоны и стойки. При увеличении длины пролета, используют дополнительные конструктивные элементы – подкосы.   Среди мастеров в ходу другое название подкосов – «подстропильные ноги». Независимо от названия, основная задача этих элементов – поддерживать боковые прогоны. Одним концом подкос упирается в стропильный брус, вторым – в лежень. Подкосы стропил играют важнейшую роль в каркасе крыши – предотвращают деформацию стропильной ноги и значительно увеличивают ее несущую способность.

Основные виды крыш по конструктивному исполнению

Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:

Рисунок 1. Основные виды крыш по конфигурации

Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.

Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.

Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)

Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.

Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.

Рисунок 6. Полувальмовая крыша

Какие бывают стропильные системы крыши двускатного типа?

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

  • Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
  • Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Варианты стропильной системы

Мауэрлат и стропильная система – несущие элементы двухскатной конструкции. Сами стропила состоят из нескольких частей:

  • стропильные ноги и затяжки, их соединяющие и придающие жесткость;
  • вертикальные стойки;
  • ригели;
  • коньковые и боковые прогоны;
  • продольные подкосы, в регионах с существенной снеговой и ветровой нагрузкой выполняется дополнительная установка диагональных подкосов;
  • распорки;
  • лежень и обрешетка.

Совет! Схема стропил обязательно включает установку дымовой трубы и вентиляционной шахты.

Для выбранной двухскатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого способа.

  • Если крыша по ширине меньше 6 пм, рассматривается вариант установки висячих стропил. Процесс заключается в фиксации ноги между коньковым прогоном и опорной стеной. Это обеспечивает снижение воздействия распирающей силы на стропильные ноги. Соединение элементов стропил осуществляется с применением затяжки, выполненной из дерева или металла. Их установка внизу позволяет выполнять функцию несущих балок. Непременным условием является надежная фиксация затяжки, так как она подвергается распирающим воздействиям.
  • Наслонные стропила не ограничены размерами двухскатных конструкций, они включают лежень и стойки. Существенное преимущество такого типа стропил — простота установки. Омрачает практичность конструкции наличие стойки.
  • Сложные конфигурации двухскатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. При этом каждый элемент кровли нуждается в отдельном чертеже и фиксировании полученных результатов расчетов.

Конструктивные элементы двухскатных крыш

Вся конструкция крыши состоит из разнообразных досок, балок, брусков, которые имеют разную длину и толщину. Ниже разберем все элементы по отдельности.

Мауэрлат

Должен быть выполнен из хвойного бруса квадратного сечения, размер может быть либо 10 либо 15 сантиметров. Он монтируется поверх всех несущих стен, на которые будет опираться конструкция крыши. Крепится мауэрлат должен анкерами или резьбовыми стержнями. Этот элемент служит для распределения всей нагрузки на несущие стены.

Стропильная нога

Представляет собой брус, пятнадцать сантиметров в ширину и пять в толщину. Из них будет устанавливаться тот самый треугольник контура крыши, именно этот элемент будет брать нагрузку от погодных явлений. Оптимальным шагом между стропилами считается расстояние от 0,5 до 1,3 метра. Чем тяжелей планируется использовать покрытие крыши, тем меньше нужно делать шаги. Еще расстояние между стропилами может зависеть непосредственно от формы покрытия крыши.

Лежень

Применяется аналогичный брус как для мауэрлата. Но в этом случае он должен укладываться по плоскости вдоль внутренней несущей стены или поверх специальных колонн. Лежень выполняет похожую с мауэрата функцию, а именно, служит для распределения нагрузки от кровельных стоек.

Затяжка

Затяжки применяются для монтажа висячей стропильной системы. Они соединяют стропила во избежания расползания.

Стойки

Применяется квадратный брус, располагаются эти элементы строго по вертикали, подпирая конек, для передачи нагрузки несущей стене или колонны внутри строения.

Подкосы

Своего рода передаточное звено от стропил до несущих элементов. Скрепив воедино затяжку и подкосы, получится ферма – очень крепкая конструкция. Ферма используется при больших пролётах, где ожидается большая нагрузка на изгиб.

Обрешетка

Доски укладывается поперёк на стропила. Служат для равномерного распределения массы кровли на стропила, кроме этого, обрешетка прибавляет жесткости всей конструкции. Чаще для обрешётки используются обрезная доска, хотя допустимо и использование не обрезной доски, но с предварительно удаленной корой. Если планируется установка мягкой кровли, к примеру битумная черепица, то обрешетка делается сплошной. В этом случае применяются влагостойкие листы фанеры.

Конек крыши

Самый верхний элемент всей крыши, устанавливается горизонтально, на нём закрепляются стропильные ноги по обе стороны скатов.

Свес крыши

Этот элемент представляет собой обыкновенный свес, который свисает за пределы стен на 40-50 сантиметров, образовывая козырёк. Служит для защиты от дождя и снега.

Кобылки

Используются в том случае, когда для свеса крыши не хватает длины стропил. Кобылки закрепляются на концах стропильных ног, тем самым удлиняя их. Обычно для этого применяются доски более мелкого сечения нежили для стропил.

Особенности монтажа

Монтаж крыши проходит в несколько этапов. Можно выделить основные из них:

  1. Закрепить мауэрлат к стенам.
  2. Собрать стропильные фермы.
  3. Сделать конёк.
  4. Закрепить обрешётку.
  5. Завершить кровельные работы.
Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео Стропильная система двухскатной крыши: устройство, узлы Крыша двухскатная виды установки стропил: устройство, монтаж своими руками, схема, чертеж – forvardplast.ru – Декоративная пленка ПВХ для подоконников

Работая с деревом, следует проводить обработку поверхностей антигрибковым средством, чтобы деревянные части служили долгое время. Также, чтобы дерево в скором времени не сгнило, древесину перед монтажом нужно хорошо просушить. Сушка на открытом воздухе подойдёт, этот способ лучше, чем если сушить дерево искусственным путём.

Если ваш дом атаковала плесень, прочитайте статью как избавиться от грибка в квартире на стене.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

  1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
  2. Выше крыша – больше чердачное пространство, а соответственно и полезное
  3. Стандартный шаг между стропилами 60 см между осями последних
  4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
  5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
  6. Стропила и опоры допускается наращивать
  7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
  8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
  9. Стропило надёжней держится, если в нём сформировать посадочное место
  10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
  11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
  12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
  13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи

Основные нюансы монтажа стропильной системы

Монтаж стропильной системы можно условно поделить на четыре основных этапа:

Этапы монтажа

Несколько слов о проектировании

Проектирование кровли заключается в определении наиболее подходящей конструкции, и дальнейшем ее расчете. Что касается конструкции, то она подбирается индивидуально в каждом отдельном случае. Об основных нюансах конструкций я рассказал выше, поэтому далее рассмотрим, как выполнить расчет.

Угол ската. Расчет начинается с определения угла ската крыши. Чтобы правильно выбрать угол, нужно учитывать следующие требования и рекомендации:

  • Щипцовая крыша должна иметь наклон более 5 градусов;
  • В регионах с обильными осадками угол наклона следует сделать не менее 30-40 градусов, так как при уменьшении угла ската увеличивается снеговая нагрузка;

При увеличении угла ската снижается снеговая нагрузка, но увеличивается ветровая

  • Без особой надобности лучше не делать большой уклон. Дело в том, что при увеличении угла наклона скатов увеличивается и парусность, т.е. ветровая нагрузка. Кроме того, при увеличении угла наклона повышается цена крыши, так как увеличивается площадь скатов и, соответственно, количество материалов возрастает.

Что касается самого расчета, то это достаточно сложная задача, которой посвящено множество строительной литературы. Однако в наше время можно не углубляться в формулы, а выполнить расчет при помощи онлайн калькулятора, который имеется и на нашем портале.

В этом случае вам надо лишь ввести размеры конструкции и указать некоторые ее особенности, после чего программа произведет быстрый расчет, и выдаст точный результат с указанием количества материалов, их размерами, шагом монтажа и пр.

Монтаж мауэрлата

Процесс монтажа мауэрлата выглядит следующим образом:

Висячая стропильная система

Как я уже сказал, элементы висячей стропильной системы это собранные элементы, две стропильные ноги и затяжка, в виде треугольника. Собираются элементы на земле, а потом поднимаются и устанавливаются наверх остова дома.

Опираются треугольные стропильные элементы на две внешние стены дома, при этом ферма в виде треугольника остаются висеть. Поэтому эта стропильная система называются висячей.

Еще одна особенность. Все затяжки висячей стропильной системы создают обрешетку для устройства пола этажа под крышей. При этом между верхними балками дома и затяжками стропильных элементов, остается пространство. Это и есть чердак дома, который отлично подходит для вентиляции.

Монтаж висячей стропильной системы

Фермы для стропильной системы такого типа гораздо легче конструировать на земле, после чего поднимать и крепить в уже собранном виде.

Угол между стропилами определяется по наклону. Обычно делают кровлю с наклоном 40°, но допускается уменьшение до 20°.

Длина стропил рассчитывается исходя из расстояния между наружными стенами и углом фиксации стропильных ног.

  • Желательно, чтобы длина находилась в пределах 4-6 м, тогда конструкция будет максимально надёжной.
  • В эту длину учитывается свес карниза в 50-60 см.

Вверху стропилины можно крепить такими способами:

  • Встык;
  • Внахлёст;
  • В пазы.

Ниже крепятся затяжки. Для крепления элементов можно применять болты или стальные накладки. Готовые конструкции поднимают на объект и монтируют на мауэрлат. Первыми монтируются крайние треугольники.

Важно строго выдержать вертикальность плоскостей. Для фиксации на мауэрлате используют уголки и болты. Между фермами должно быть одинаковое расстояние. Если конструкция большая, временно можно дополнительно закрепить их укосинами.

Монтаж четырехскатной крыши

Когда строится четырехскатная крыша – чертеж стропильной системы является одним из основных технических документов проекта. Каркас кровли такого вида состоит не только из стропил – на несущие стены укладывают опорный брус (его называют мауэрлатом). Этот элемент следует смонтировать строго горизонтально, только так можно обеспечить соблюдение геометрии конструкции. На мауэрлат укладывают потолочные балки. Когда возводится деревянный сруб, стропила закрепляют по верхнему венцу.

Презентабельный внешний вид, надежность, долговечность – все это четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

  • Назначение чердака.
  • Используемое кровельное покрытие.
  • Климатические условия.

Оптимальный угол наклона двускатной крыши

стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Расстояние между стропилами – один из ключевых параметров, влияющих на прочность конструкции. Грамотный расчет шага установки стропил позволяет возвести кровлю, устойчивую к высоким эксплуатационным нагрузкам.

Из чего состоит крыша двускатного типа?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

  1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
  2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
  3. Конек – это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
  4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
  5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
  6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
  7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
  8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
  9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
  10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Онлайн-калькулятор двускатной крыши

Предварительный расчет двускатной кровли на угол наклона и площади всей конструкции выполняется с помощью виртуального калькулятор. В расчетную форму необходимо ввести точные или приблизительные данные параметров крыши, обрешетки, стропильной системы, указать снеговую и ветровую нагрузки, которые соответствуют конкретному региону и типу местности.

С помощью калькулятора можно получить дополнительные данные:

  • Приблизительную массу всех кровельных материалов, сколько потребуется рулонов изоляции.
  • Шаг, объем, масса обрешетки, а также количество рядов.
  • Минимальное сечение, количество и масса стропил, нагрузка на стропильную систему, объем бруса.

Для получения результата остается нажать клавишу «Рассчитать».

Укажите кровельный материал: —— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2) кг/м2Введите параметры крыши:Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123 Рабочий участок бокового стропила (не обязательно) (см)Расчёт обрешётки:Ширина доски обрешётки (см)Толщина доски обрешётки (см)Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки:Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2) Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVII Высота до конька здания 5 мот 5 м до 10 мот 10 м Тип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетовКрыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 :Нагрузка на стропильную систему: 0 кг/ стропил: 0 см. Количество стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Обрешетка под металлочерепицу

Пример обрешетки

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

  • Собственный вес кровли;
  • Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
  • Нагрузки снега и ветра и т. д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м2 натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

  1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
  2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
  3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
  4. Далее выполняют укладку пленки гидроизоляции. Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
    • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
    • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
    • Герметизация стыков полос осуществляется при помощи специальной ленты.
    • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
    • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

Ендова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

  • В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
  • Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
  • Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
  • Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
  • В области конька укладывают подряд две доски обрешетки;
  • В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.

Расчет двухскатной крыши онлайн калькулятор 3D, чертежи, стропильная система, площадь, угол наклона

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

  • Чертеж расстояний между стропилами двускатной крыши
  • Чертеж обрешетки односкатной крыши
  • Чертеж размеров стропила односкатной крыши
  • Чертеж размеров стропила односкатной крыши в положении для установки
  • Длина по скату крыши:  мм
  • Длина от конька до запила:  мм
  • Длина снизу от конька до запила:  мм
  • Длина от запила до конца свеса:  мм
  • Глубина запила по опоре (горизонтально): 5 мм
  • Глубина запила вдоль стены (вертикально):  мм
  • Установить стропилу на краю:  выбрано
  • Установить стропилу у стены:  выбрано
  • Расстояние друг от друга: 60 мм
  • Расстояние между досками: 50 мм

Задаетесь вопросами: как рассчитать двухскатную крышу, ее площадь, материалы для нее и основные конструктивные элементы?

Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора , визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

  • расчет длины стропил двускатной крыши
  • количества стропил и шага
  • расчет площади двухскатной крыши и угла наклона
  • расчет обрешетки на крышу
  • количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
  • параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

На закладке « 3 D – Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве – очень нужная возможность.

Вся информация на сайте предоставлена исключительно в ознакомительных целях. Пользователь несет самостоятельную ответственность за все возможные последствия, возникшие по причине использования полученной информации. Ни при каких условиях и обстоятельствах ответственность за последствия, которые прямо или косвенно повлекло за собой использование информации или программного обеспечения, размещенного на этом сайте, не может возлагаться на владельцев сайта и быть основанием для судебного разбирательства или иного к оплате:© 2014 — 2019 : Строительные калькуляторы онлайн — 3D расчеты лестниц, крыш, фундаментов.

Материал стропильных ног

Материалом стропил чаще является брус 25 х 10 см – 15 х 4 см, позволяющий снизить бюджет строительства.

Таблица выбора сечения стропильных ног.

При выборе пиломатериала естественной влажности застройщик гарантированно получает усадку конструкции в первые полтора года на 5-7 см по высоте. Увеличив пункт сметы на обустройство стропильной системы на 70%, можно приобрести клееный брус, значительно снизив конструкционные нагрузки, повысить ресурс крыши вдвое.

Расстояние между стропилами останется неизменным, однако вместо строганного бруса 17,5 х 5 см, рекомендуемого строительными нормами для пятиметровых ног, расставленных через 0,6 м, можно обойтись клееным брусом меньшего сечения 15 х 4 см. Снизятся транспортировочные затраты, облегчится работа на высоте, крой материала.

Сборными стропилами из досок пользуются при одноименной схеме крепления ферм вальмовой крыши. Верхние скаты выполняются из одиночных досок, нижние из трех досок, сшитых саморезами со смещением в рядах.

Выбор металлических стропил оправдан при сложной конфигурации кровли, обилии вентиляционных труб, дымоходов, обойти которые с соблюдением требований СНиП, пожаробезопасности не представляется возможным. В этом случае шаг между стропилами максимально увеличивается, так как металлопрокат гораздо прочнее пиломатериала.

Если стропила крепятся в нижней части к мауэрлату, шаг ног не критичен, элементы могут при необходимости смещаться на нужное расстояние в любую сторону. Если используется схема опирания на затяжки, являющиеся балками перекрытия, сместить отдельные элементы гораздо сложнее. В этом случае увеличивается количество отходов кроя при обшивке чернового потолка, пола чердачного либо мансардного помещения.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм. Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет. Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Что имеем в итоге

Процесс установки двускатной крыши и проектирование стропильной системы под металлочерепицу весьма затратный и отнюдь не из самых лёгких. Особая бдительность требуется не столько при монтаже, сколько при начальных расчётах всех параметров конструкции. Всего одна малейшая погрешность способна вскоре повлечь негативные последствия.

Однако стропильная система двухскатной крыши своими руками – более чем реально возможная идея.

Но учитывая все возможные трудности, пара тройка помощников при сборке конструкции, а также предварительные консультации с опытными специалистами по вопросам расчётов и проектировки, значительно предопределят качество результата в лучшую сторону.

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

  1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
  2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
  3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

  1. 16:0,6+1=27,66;
  2. округлив результат, получим 28 стропил на один скат;
  3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

  1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
  2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
  3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
  4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
  5. Лежень — опора для стойки. Размещается на переводах.
  6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
  7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
  8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

    В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Применение современных крепёжных элементов позволить эффективно усилить конструкцию и значительно сократить время монтажа

Выбор шага стропил под металлочерепицу

Чем вернее будет найден шаг стропил под металлочерепицу, тем, более надежной будет конструкция будущей крыши.

Если нагрузку на стропильную систему определить неправильно, в дальнейшем эти погрешности могут вызвать нарушение кровельного покрытия либо изменения формы стропил. Все это способно вызвать обрушение основания из стропил.

При расчетах каркаса крыши нужно также вычислять расстояние между соседними стропилами. Определить эти параметры не трудно, если грамотно использовать общие методики расчета данного расстояния.

Как рассчитать шаг между стропилами?

Расстояние между двумя стропильными ногами принято называть шагом стропильных ног или шагом стропил. Как правило, это расстояние составляет 60-100 см.

Чтобы для установленной длины крыши выполнить расчет требуемого количества стропил, следовательно, рассчитать шаг стропил, необходимо сделать следующее:

  1. измерить длину ската по карнизу крыши.
  2. полученное число необходимо разделить на единицу измерения — на выбранный шаг стропильных ног. К примеру, если шаг стропил составляет один метр, то длину нужно разделить на 1, если шаг — 70 см, то на 0,7 и т. п.
  3. далее полученному результату нужно добавить единицу, а затем это число необходимо округлить в большую сторону. В результате получаем количество стропил, которые нужно монтировать на один скат кровли.
  4. далее делим общую длину ската на полученное количество стропил. В итоге получаем шаг стропил.

Следует отметить, что в общей методике выполнения расчетов не предусматриваются особенности конкретных материалов для крыши.

Шаг стропил под металлочерепицу

При строительстве загородных домов самым популярным кровельным материалом является металлочерепица. Кровля из металлочерепицы выглядит как покрытие из глиняной черепицы, однако по сравнению с глиняным покрытием имеет множеством преимуществ.

Листовую металлическую черепицу намного легче укладывать. К тому же сооружение кровли из этого материала не занимает много времени. Металлочерепица весит намного меньше, чем черепица из глины. Разница в массе одного кв.м. будет составлять примерно тридцать пять килограмм.

При таком уменьшении веса кровельного покрытия можно существенно понизить требования, предъявляемые ко многим параметрам при расчете стропильной системы под металлочерепицу.

В частности, можно уменьшить стропил толщину, увеличить шаг стропильных ног, выбрать бруски с меньшим сечением для обрешетки под металлочерепицу.

При изготовлении кровли из металлочерепицы расстояние между стропилами устанавливают в диапазоне 60-95 сантиметров.  При этом сечение конструктивного элемента составляет 150×50 мм.

По заявлениям специалистов, для помещаемого между стропилами слоя утеплителя будет достаточно толщины в пятнадцать сантиметров.

Однако лучше выбрать теплоизоляционный материал толщиной в двадцать сантиметров. В таком случае сечение стропильной ноги тоже увеличивается до двадцати сантиметров.

При монтаже стропил, в них можно просверлить отверстия диаметром десять миллиметров вблизи верхней кромки. Это улучшит вентиляцию пространства, предназначенного для заполнения утеплителем. В целом стропильная система металлочерепицы мало чем не отличается от любой другой.

Ее единственная особенность состоит в том, что верхнюю опору стропил крепят на коньковый прогон, а не на коньковый брус.

Между состыкованными элементами вверху образуется свободная зона, за счет которой происходит циркуляция воздуха. В результате снижается риск появления конденсата под кровельным покрытием. Это играет важную роль для металлической поверхности кровельного материала.

Крепежные элементы системы стропил

Такой крепежный элемент, как затяжка стропил, применяется при возведении кровли с использованием висячих стропил.

Для затяжки стропил применяют бревно или горизонтальный брус, закрепляемое к основанию стропил. В итоге значительно сокращаются горизонтальные распирающие силы, воздействующие на стены здания.

Затяжку можно устроить и выше основания стропил, однако в таком случае ее делают более мощной. Это хорошо сказывается на долговечности крыши. Кобылка является продолжением стропильной ноги. Ее прикрепляют к ноге обыкновенными гвоздями.

Кобылку делают из доски толщиной и высотой наполовину меньшей по сравнению с стропильной ногой. Одна половина  кобылки создает свес, другая — реализует крепление к стропилу.

При возведении стропильной конструкции под металлочерепицу элементы конструкции фиксируют с помощью специальных уголков для закрепления стропил. Такой элемент обеспечивает высокую несущую способность.  Деревянные элементы стропильной конструкции и уголки соединяют шурупами или гвоздями.

Размеры стропил

Минимальный размер стропила для крыши дома должен быть 50х150 мм (40х150 мм), обычно применяют стропила 50х200 мм. При больших пролетах кровли могут использоваться стропила 50х250 мм или же сдвоенные, то есть две доски соединяются вместе с помощью гвоздей. Также возможен вариант использования брусков с размерами 100х150 мм. Чтобы точно знать какой размер стропил нужно выполнить расчет. Для этого собирается вся нагрузка (см. выше), которая воздействует на стропило и вычисляется нужное сечение.

Если же делать расчет нет желания, то можно воспользоваться табличными значениями, по крайней мере это лучше, чем принимать размеры наугад.

Задавшись шагом стропил и зная длину можно определить размер сечения стропилы. Данный вариант является не точным и желательно его подтвердить расчетом!

Нагрузка на стропила по схеме

Различают три типа нагрузки:

  • Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
  • Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
  • Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

Методика расчета шага каркаса крыши

Еще на этапе проектирования дома из дерева нужно произвести все расчеты нагрузок. Это относиться и к стропильной системе. Особенно важно это в деревянном домостроении, так как зачастую вместо мауэрлата используется верхнее звено. Исправить ошибки в такой конструкции впоследствии сложно. Для правильного расчета расстояния между балками существует методика.

Пролет каркаса крыши под строительство дома из бруса стандартно превышает 1 м, а самое маленькое допустимое значение это 60 см, такие показатели указаны в ГОСТах (). Правильно рассчитать длину стропил их шаг можно следующим вариантом:

С помощью рулетки замеряется длина ската крыши, результат делят на размер шага каркаса крыши. Например, если расстояние между стропилами 1 м, значит делить нужно на 1, если 70 см, то на 0,7. Полученную цифру суммируют с 1 и округляют до ближайшего большего числа. Так можно определить количество балок для одного ската крыши.

На полученный результат нужно разделить длину будущего ската. В результате получится расстояние между каждой стропилом.

Для примера рассмотрим крышу, скат которой равен 25,5 м и шагом в 0,6 м. Высчитывать нужно следующие показатели: 25,5:0,6=42,5, к 42,5+1=43,5. Эту цифру округляем до ближайшего большего целого, получаем 44. Это количество стропильных балок на 1 скат будущей крыши.

Теперь высчитываем пролет между стропилами: 25,5:44=0,58 м. Получается, ставить ноги каркаса нужно через 58 см. Так можно легко рассчитать шаг любого каркаса крыши односкатной или сложной, без учета кровли. Но профессионалы рекомендуют свои расчеты под определенный вид кровли.

Конструктивные элементы для металлочерепицы

Пример зависимости шага обрешетки от марки профнастила.

Поскольку в последнее время именно этот кровельный материал стал одним из популярных, то следует привести некоторые правила и советы при работе с ним. Визуально этот материал похож на обычную керамическую черепицу, однако в отличие от нее он обладает рядом достоинств. Так монтаж подобного материала более простой и занимает меньше времени, чем монтаж обычной керамической черепицы. Другой его плюс — гораздо меньшая масса (разница примерно в 12 раз!).

Меньшая масса позволяет существенно упростить конструкцию стропильной системы, а также сэкономить на брусе — потребуются брусья гораздо меньшего сечения. Также по сравнению с керамикой, металлическая черепица позволяет увеличить интервал между ногами, уменьшить сечения бруса для ног и сечения используемых материалов для обрешетки.

Если такой тип покрытия монтируется на деревянный дом, то необходимо обязательно уложить мауэрлат, который должен быть прочным. При этом следует произвести тщательный и подробный расчет при выборе мауэрлата и стропильной системы. Это связано с тем, что после строительства невозможно усилить конструкцию (при необходимости).

После определения шага стропил, следует определить сечение бруса для них. Так, стропильная система под металлочерепицу определяется по таблице в зависимости от длины стропил и расстояния между ними. По этим показателям и подбирают сечение бруса. Для выбранных параметров это значение будет составлять 90х100 мм. Приведем другой пример: длина ската 25 метров, выбранный шаг стропильной системы — 0,8 метра. Предварительное количество ног в этом случае будет равно: 25/0,8 = 31,25.

Округляем полученное значение в большую сторону: 31,25 = 32. К полученному значению прибавляем 1: 32+1 = 33. Вычисляем точное расстояние между ногами: 25/33 = 0,757 = 0,76 метра. Полученный результат в 0,76 метра и является шагом для ног стропильной системы под металлическую черепицу.

Так, оптимальным для ног стропильной системы под металлочерепицу считается брус 50х150, при шаге от 0,65 до 1 метра. Далее, исходя из опыта работ с таким покрытием, оптимальная толщина утепляющего материала равна 0,15 метрам, что полностью обеспечит изоляцию кровли. Если есть желание повысить изоляционные свойства, то толщину увеличивают до 0,2 метров, чего более чем достаточно. При этом, на столько же следует увеличить и сечение бруса для ног — до 70х150. В самих стропилах следует предусмотреть (просверлить) отверстия под вентиляцию (диаметром около 8-10 мм).

Но самым важным отличием стропильной системы под металлочерепицу является установка опор. Если для обычного материала опора крепится не сбоку конькового бруса, а над ним. При этом на стыке бруса и коньковой балки образуется свободное пространство, где свободно циркулирует воздух. Это предотвращает появление конденсата и скапливания влаги. Это очень необходимо для металлического покрытия, поскольку предотвращает коррозию и порчу металла.

Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

  • Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
  • Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
  • Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши. Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.

Стропильная система под металлочерепицу — шаг стропил

Металлочерепицу можно увидеть на любых строениях: и жилых, и нежилых. Металлическая «чешуя» хорошо смотрится на беседках, верандах и банях.

По функциональному назначению строения определяется наличие утеплителя, причем от этого во многом зависит строение стропильной системы:

  • Каркас утепленной крыши содержит три различных слоя изоляции и обязательный вентиляционный контур.
  • Холодная крыша состоит из вентиляционного контура и одного слоя изоляции.

Двускатная крыша под металлочерепицу с утеплителем необходима в том случае, если на чердаке будет обустроено жилое помещение. При расчете такой стропильной системы во внимание принимается размер утеплителя, чтобы он плотно входил в промежутки между стропильными ногами.

Крыша без утеплителя возводится над строениями, пребывание в которых не занимает много времени.

Также каркас крыши под металлочерепицу без утеплителя возводится при утеплении потолочного перекрытия. В качестве примера можно привести крышу над баней или жилым домом, чердак которого не предназначен для эксплуатации. В этом случае укладка утеплителя между потолочными балками будет более эффективной.

Каркас кровли под металлочерепицу может быть изготовлена из металлопроката или пиломатериалов. Первый вариант имеет схожие характеристики с металлическим покрытием, но для частных домов рекомендуется использовать древесину. Этот материал удобнее в работе для частного застройщика, который решил самостоятельно возвести стропильную систему под металлочерепицу. Во-первых, из дерева проще изготовить элементы каркаса и собрать из них единую конструкцию. Во-вторых, деревянные изделия более теплые и соответствуют экологическим требованиям и нормам.

Интервалы, между стропилами используемые под разные типы кровельных материалов

Осуществляя расчет шага ноги стропил необходимо учитывать характеристики и размеры кровельного материала. Наиболее популярными можно считать такие виды кровли:

  • профнастил;
  • керамическая черепица;
  • металлочерепица;
  • ондулин;
  • шифер.

Данные виды кровли используют для монтажа крыш жилых домов, бань, хозяйственных построек. Для каждого типа кровли и формы крыши, односкатной, двухскатной или иной используется определенный промежуток между стропилами.

Профнастил

Профнастил современный долговечный материал, изготовленный из оцинкованного листа, сформированного в определенный профиль. Материал легкий, прочный. При его использовании расчет расстояния между рядом стоящими стропилами составляет 60-90 сантиметров. Большее расстояние возможно, только если есть скрепляющая стропила доска большого сечения. Обрешетка для профнастила делается из доски тридцатки, монтируется через 50 см друг от друга, если угол крыши 15°, профлист укладывают на обрешетку, устланную без промежутков.

Шаг стропил под профнастил не зависит от его марки. Так, С44 самый тяжелый материал крепят на обрешетку с пролетом 30 см, но шаг стропил при этом не меняется.

Керамочерепица

Расчет шага стропильных балок под керамочерепицу, материала большого веса, дорогостоящего, несколько отличается от прочих. Для материала вес, которого велик, используют только просушенные прочные балки сечением 50х150, 60х180 см. Оптимальные, принятые за стандарты расстояния между стропилами составляют от 80 до 120 см. Выбор интервала зависит от уклона и типа крыши. Расчет необходимо производить с учетом длины стропильной балки. Для самого длинного стропила требуется минимальный шаг и наоборот малая длина стропила позволяет использовать шаг максимальной ширины.

Металлочерепица

Металлочерепицу можно смело назвать лидером среди всех кровельных материалов. Ее используют для сложных, вальмовых, щипцовых, шатровых, односкатных крыш. Монтаж ее намного проще керамической черепицы. Металочерепицу можно положить на старую крышу, заменить керамочерепицу, шифер, используя при этом старый шаг. Металлочерепица вести меньше в 10 раз, поэтому используют балки меньшего сечения 50х150, шаг между стропилами составляет от 60-90 см, стандартные величины. Особенно удобно утеплять такую крышу, включив в расчет ширину рулонного или листового утеплителя.

Этот вид мягкой кровли становится все более популярным, легкий, удобный в монтаже, прочный и долговечный. Листы ондулина крепятся в нахлесток на обрешетку 40х50 из досок хвойных пород деревьев (шаг 60 см).

Шаг стропильных ног при этом от 60 до 90 см. Балки нужны сечением 50х150 или 50х200.

Шифер широко используется для покрытия хозяйственных построек, бань, домов, гаражей. Поэтому, какое должно быть расстояние между стропилами при использовании этого кровельного материала знают многие. Использование именно этого материала создало систему шага стропил 60-80, обрешетки 50х50. Обрешетку делают из брусков 50х50 или тридцатой доски в зависимости от ската. Для пологой односкатной крыши используется шаг обрешетки 45 см, для двускатной – 65 см.

Стропильная система двухскатной крыши сделать самому своими руками. Чертеж и конструкция стропильной системы

Двухскатная стропильная система считается достаточно недорогим вариантом устройства кровли. Его часто выбирают владельцы частных жилых сооружений. Это несложная и практичная стропильная система. Конструкция ее надежна и обеспечивает необходимую защиту от непогоды. Далее рассмотрим подробнее возможные варианты ее устройства.

Общие сведения

Двухскатная стропильная система представляет собой соединение прямоугольных плоскостей под углом. С боков при этом остаются проемы треугольной формы. В них вставляются фронтоны. Конструкция крыши (стропильная система) включает в себя различные поддерживающие и подпорные элементы. Они обеспечивают надежность и прочность. Далее рассмотрим, из чего состоит конструкция крыши (стропильная система).

Мауэрлат

Элемент представлен брусом, имеющим квадратное сечение. Изготавливается он из хвойных пород. Мауэрлат предназначен для равномерной передачи нагрузки от стропильных ног к несущим стенам. Размер бруса, как правило, составляет 10-15 см. Его укладывают вдоль несущих стен. В качестве крепежного элемента выступают стержни на резьбе либо анкеры.

«Нога»

Она представляет собой брус, размер которого в разрезе 15 Х 5 (или 10) см. С помощью данного элемента осуществляется сборка треугольного контура кровли. Он, в свою очередь, несет всю нагрузку от атмосферных явлений: снега, града, дождя или ветра. Для обеспечения большей надежности стропильные ноги располагаются на расстоянии 0,6-1,2 метра. Расстояние тем меньше, чем увесистей предполагается выполнить кровлю. Кроме того, на размер шага в некоторых случаях будут влиять и конструктивные особенности покрытия крыши.

Лежень

Этот брус имеет то же сечение, что и для мауэрлата: 10 х 10 см. Его укладывают горизонтально на несущие стены. Это обеспечивает равномерную нагрузку от стоек.

Затяжка и подкосы

Первый элемент завершает треугольник «ног». Затяжка предотвращает его расползание. Подкосы выполняют задачу передаточного звена между стропильными ногами и несущими элементами. При соединении этих деталей с затяжкой получается ферма. Этот элемент очень крепкий. Даже в случае образования большого пролета ферма сможет стойко выдержать все нагрузки.

Стойки

Для этих элементов используется такой же брус, как и для затяжки. Стойки располагают вертикально. Они принимают на себя нагрузку от конька и передают ее несущей внутренней стене.

Обрешетка

Элементы каркаса укладываются перпендикулярно стропильным ногам. В качестве деталей обрешетки могут выступать доски или бруски. Эта конструкция передает тяжесть кровли ногам стропил и обеспечивает их дополнительное скрепление. Для устройства обрешетки лучше брать обрезные элементы. Однако если такой возможности нет, можно использовать необрезную доску или брус со снятой корой. Если будет использоваться мягкое кровельное покрытие, например черепица на основе битума, то обрешетка выполняется сплошной. В этом случае в качестве ее элементов выступают фанерные листы (влагостойкие).

Конек и свес

Первый элемент является верхним участком крыши. Здесь соединяются скаты кровли. Конек формируется за счет соединения ног. Он располагается горизонтально. На расстоянии приблизительно в 40 см от стен выступает свес. Этот элемент защищает от дождевых потоков.

«Кобылки»

Данные элементы формируют свес. «Кобылки» необходимы только тогда, когда ноги стропил слишком короткие. Для этих элементов используются доски меньшего сечения.

Их всего два: наслонного и висячего типа. Последние применяются в том случае, когда стены внешние стены здания располагаются на расстоянии до десяти метров друг от друга. Еще одним условием, при котором используется висячая стропильная система крыши (схема ее показана в статье), является отсутствие несущей перегородки между противоположными элементами здания. Если же она есть, то применяется наслонный тип. В случае если разделение внутри сооружения осуществляется при помощи колонн, а не несущей стены, применяется и та и другая стропильная система. Чертеж будет состоять из элементов, расположенных под наклоном, и находящихся между ними висячих деталей. Далее рассмотрим сооружения подробнее.

Висячий тип

Особенностью данной схемы устройства системы является расположение стропил с опорой на боковые стены. Минусом в этом случае считается образование распирающей нагрузки, вследствие которой стены со временем могут подвергнуться разрушению. Для предотвращения данного явления используется затяжка для соединения стропильных ног. В итоге формируется жесткий треугольник, который не подвергается деформации под нагрузкой. Вместо затяжек зачастую используются балки перекрытия. Они особенно актуальны, если предполагается обустройство мансардного помещения. Такая стропильная система двухскатной крыши своими руками обустраивается достаточно просто. Плюсом этого сооружения является отсутствие необходимости в креплении мауэрлата. Вместе с этим довольно просто крепятся те элементы конструкции, где стропильные ноги опираются на стены. Проложенная через слой изоляции доска позволит придать ферме ровность и устойчивость. Это становится возможным за счет обеспечения большей площади опоры. Существует несколько видов висячих стропил. Они все являются трехшарнирными.

Простое треугольное сооружение

Эта стропильная система двухскатной крыши своими руками собирается проще всех. Сооружение представляет собой замкнутый треугольник. Его две верхние стороны подвержены нагрузке на изгиб. Используемая в такой конструкции затяжка не работает исключительно на растяжение и не относится к несущему элементу. В связи с этим ее можно заменить стальным тяжем. Существует несколько вариантов организации устройства карнизного узла. Для этого могут быть использованы пластинчатые либо дощатые крепления, а также лобовые ортогональные вырубки.

Трехшарнирная треугольная арка с использованием приподнятой затяжки

Такая стропильная система двухскатной крыши своими руками обустраивается в том случае, если предполагается оборудование мансардного помещения. При этом затяжка устанавливается не внизу, а вверху. В этом случае увеличивается нагрузка на растяжение. Сами же стропила удерживаются на балках мауэрлата. При этом нагрузка становится равномерной, из-за чего будет более устойчивой вся стропильная система двухскатной крыши. Расчет сооружения следует проводить с учетом того, что края элементов должны выступать за внешние стены здания. Для предотвращения провисания затяжки ее следует уравновесить подвеской. Это особенно важно, когда предполагается сооружение навесного потолка либо прокладка изоляционного слоя. В случае если затяжка короткая, ее закрепляют к коньку и ригелю. Для этого прибивают две доски. Если затяжка длинная, то делается несколько подвесок.

Наслонный тип

Если устраивается такая стропильная система двухскатной крыши своими руками, то необходимо расположить ровно посередине вертикальную балку. Вес кровли будет проходить через нее от конька к расположенной на одинаковом расстоянии от краев здания внутренней несущей стене.

Безраспорное наслонное сооружение

Монтироваться такая стропильная система двухскатной крыши своими руками может тремя способами. Первый вариант предусматривает наличие мауэрлата в качестве опоры. Либо стропила подшиваются специальным брусом. В качестве крепления применяется врубка зубом. Для обеспечения надежности конструкция страхуется с помощью проволоки либо хомутов. В верхней части элементов в обязательном порядке закрепляются пробоины. Согласно второму варианту, стропильная система крыши своими руками обустраивается с использованием подвижного соединения по типу ползуна. Также можно осуществлять крепление при помощи штучного бруска. Для того чтобы обеспечить крепкое удержание ноги, сверху вбивается гвоздь или фиксируется гибкая стальная пластина. Лежащие на коньковом прогоне стропила вверху крепятся попарно к пробоинам либо к прогону. Что касается последнего варианта монтажа, то здесь имеет место жесткое соединение. Параллельно коньковому элементу набиваются с обеих сторон бруски или дощечки. В этом случае на балку оказывается сильная нагрузка на изгиб. Однако при этом стропильные ноги гораздо меньше прогибаются. Такой вариант монтажа несколько сложнее в исполнении, нежели первый. В связи с этим он применяется реже.

Распорные наслонные элементы

Такое устройство кровли практически аналогично приведенным выше вариантам. Однако при этом существует нюанс: подвижное крепление ног необходимо заменить неподвижным (жестким). В этом случае распирающая нагрузка стропил будет передаваться на несущие стены. В целом такие распорные элементы выступают в качестве промежуточного звена от наклонной к висячей системе. Однако здесь можно обойтись без прогона. Для обустройства распорной системы необходима очень крепкая фиксация мауэрлата к стене дома. При этом сами элементы здания должны быть прочными и толстыми.

Стропила с подкосами

В данном случае дополнительные элементы устанавливают под углом в 45 град. Подкос, по сути, выступает в качестве третьей ноги стропил, работающей на сжатие. Таким образом, становится возможным перекрытие пролетов, длина которых до 14 м. При этом могут использоваться балки с небольшим сечением. Расчет крепления подкоса производить нет необходимости, поскольку его достаточно подставить под стропилом и прибить с боков. В этом случае элемент не будет смещаться. Однако главным является точный срез угла подкоса. При этом следует учесть наклон стропильной ноги. Для определения сечения бруса нужно определить нагрузку на сжатие.

Подстропильные конструкции

Их используют в зданиях с двумя несущими стенами. Подстропильные конструкции включают в себя балки, уложенные по длинной стороне кровли. Под ними устанавливаются стойки, на которые укладывают балки. В качестве опоры также выступают внутренние стены здания и лежень. Стропильные ноги в верхних частях соединяются одна в другую. Их перевязывают деревянными либо стальными накладками. Коньковый прогон отсутствует, в связи с чем появляется распор. Затяжка ставится ниже сквозных прогонов. Таким образом, устраняется распор. Для стабильности стоек в нижней части крепятся схватки. Они принимают нагрузки на сжатие, выступая в качестве ригеля. Крепление расшивок осуществляется крест-накрест.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

  • хомуты;
  • паз-шипы;
  • болты, скобы и гвозди.

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше. Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах. Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу.

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы.

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

  • мауэрлат;
  • наклонные стропильные ноги;
  • ригель;
  • затяжки.

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил.

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Чертеж двухскатной крыши дома

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:


Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену. Вид кровли изнутриНачало конька

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.


Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м. Простая двускатная кровляКобылки в схематическом виде

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Стропильная система

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

  • При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
  • При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок. Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

  • Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.





Купольная крыша. Технология строительства и расчёт купольной крыши.

Когда делается двухскатная крыша своими руками, чертежи являются не прихотью, а производственной необходимостью. На этой странице опубликован чертеж стропильной системы двухскатной крыши, который позволит планомерно возвести этот конструктивный элемент дома.

Если говорить кратко, то схема двухскатной крыши – оптимальна для того, чтобы выстроить недорогой дом как в городе, так и на селе.

Типов крыш существует несколько, но наиболее популярным остаётся двухскатный. Наверняка каждый понимает, что двухскатная крыша состоит из двух плоскостей-скатов. Они опираются на несущие стены дома, а плоскость между этими скатами (фронтон) имеет форму треугольника. Как правило, двускатные крыши устанавливаются для каркасных и малоэтажных построек.

Конструкция крыши с двумя скатами состоит из стропил, кровли и балок. Часто помещение под крышей используют для жилых комнат – такое помещение называют мансардой.

Самыми важными достоинствами двухскатной крыши считается простота, практичность, лёгкость и доступность по цене.

Такая крыша наиболее популярна среди людей, готовых экономить на строительстве своего жилья, так как легка в монтировке, её можно сделать даже самостоятельно и в короткий срок.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.



Плюсы и минусы двускатной крыши

Преимущества двухскатной крыши:

  • практичность;
  • возможность отведения снега и воды с крыши;
  • простота в монтировке;
  • красивый вид;
  • экономна в установке и в ремонте.

Недостатки двухскатной крыши:

  • наклон скатов и высота крыши зависит от размеров дома;
  • количество материала зависит от площади дома;
  • для мансардного помещения потребуется увеличить высоту крыши, поэтому и стоимость возведения крыши повысится;
  • если это мансардное помещение, нужно устанавливать окна в крыше, а это усложняет работу.

Выбирать тип крыши и кровлю нужно очень ответственно, так как от этого зависит внешний вид дома, комфорт проживания и срок службы всего дома.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.



Разновидности ферм

Использование таких конструкций широко распространено. При этом для разных целей применяются различные типы металлических ферм.

Обычно используются следующие типы таких конструкций:

  • Параллельные являются наиболее простыми с точки зрения их устройства. Они состоят из нескольких одинаковых деталей.
  • Арочные конструкции имеют типовое строение. Они состоят из внутренней и внешней арочных поверхностей, соединёнными между собой при помощи большого количества рёбер жёсткости. Такие конструкции могут иметь различный радиус арки.
  • Треугольные металлические системы иногда представляют собой односкатную металлическую конструкцию. Они, например, могут применяться для устройства односкатной крыши. Применяются также треугольные двухскатные варианты. Их обычно используют для крыш, в которых поверхности по отношению друг к другу находятся под острым углом.


Двускатная ферма треугольная Источник images.ru.prom.st

  • Полигональные конструкции применяются в тех случаях, когда нужно работать с тяжёлым настилом. Использование их связанно с выполнением сложного монтажа.
  • Конструкции трапецевидной формы применяются аналогично полигональным, но имеют более простую форму.
  • Сегментные конструкции представляют собой наиболее сложный вид металлических ферм.

Здесь приведены не все, а наиболее распространённые виды металлических конструкций.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

  1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

  2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

  • Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

  • Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
  • Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

  • Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
  • К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

  • Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Кому доверить


В этом вопросе не может быть двух мнений — все проектные работы по строительству любых конструктивных элементов должны осуществляться только специалистом, имеющим право выполнять подобные работы. Это является залогом надежности конструкции, а для крыш это очень актуально. Ведь при монтаже придется вести высотные работы, связанные с повышенным риском, зачем необходимо увеличивать опасность пребыванием на ненадежных конструкциях.

Конструкция крыши — чертежи для которой сделаны профессионалом, будет отвечать всем строительным нормам и правилам. Будет существовать гарантия того, что выполнен правильный расчет сечений всех конструктивных элементов, обеспечена надлежащая надежность конструкции.

Кроме того, грамотный чертеж способен не только сократить время выполнения строительных работ, ведь в этом случае не придется вносить коррективы в конструкцию, он еще способен значительно снизить стоимость всей крыши.

Это достигается благодаря экономному, продуманному применению материалов.

Поэтому не поддавайтесь искушению добиться какой-то сомнительной экономии на отказе от услуг проектанта. Впоследствии, это может привести к значительному увеличению стоимости всего комплекса работ, ведь не зря же известная пословица утверждает: «Скупой платит дважды!», поэтому давайте относиться к возведению кровли с умом.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Стропила крыши своими руками. Чертеж и конструкция стропильной системы

Двускатная система крыши считается достаточно недорогим вариантом крыши. Его часто выбирают владельцы частных жилых домов. Это простая и практичная стропильная система. Его конструкция надежна и обеспечивает необходимую защиту от непогоды. Далее рассмотрим подробнее возможные варианты его обустройства.

Общие сведения

Двускатная система крыши представляет собой соединение прямоугольных плоскостей под углом.С боков имеются отверстия треугольной формы. В них вставлены фронтоны. В конструкцию крыши (стропильную систему) входят различные опорные и подпорные элементы. Они обеспечивают надежность и долговечность. Далее рассмотрим, из чего состоит конструкция крыши (стропильная система).

Мауэрлат

Элемент представляет собой квадратный стержень. Изготавливается из хвойных пород. Мауэрлат предназначен для равномерной передачи нагрузки от стропил к несущим стенам.Размер бруса, как правило, 10-15 см. Его укладывают вдоль несущих стен. В качестве элемента крепления выступали стержни на резьбе или анкеры.

«Нога»

Представляет собой брусок размером в сечении 15 X 5 (или 10) см. С помощью этого элемента собирается треугольный контур крыши. Он, в свою очередь, несет на себе всю нагрузку от атмосферных явлений: снега, града, дождя или ветра. Для обеспечения большей надежности стропильные ноги располагают на расстоянии 0,6-1,2 метра. Расстояние меньше высоты крыши.Кроме того, размер ступени в некоторых случаях будет влиять на конструктивные особенности кровельного покрытия.

Порог

Этот брус имеет такое же сечение, как и для мауэрлата: 10 х 10 см. Его укладывают горизонтально на несущие стены. Это обеспечивает равномерную нагрузку от стоек.

Стяжки и растяжки

Первый элемент завершает треугольник «ножек». Затягивание препятствует его распространению. Подкосы выполняют задачу связующего звена между стропильными ногами и несущими элементами.При соединении этих деталей с затяжкой получается ферма. Этот элемент очень силен. Даже в случае большого пролета ферма сможет выдержать все нагрузки.

Стойки

Для этих элементов используется та же планка, что и для затяжки. Стойки ставятся вертикально. Они принимают на себя нагрузку от конька и передают ее на несущую внутреннюю стену.

Обода

Элементы каркаса укладываются перпендикулярно стропильным ногам. В составе обрешетки могут использоваться доски или брусья.Такая конструкция переносит вес крыши на ноги стропил и обеспечивает их дополнительное крепление. Для обрешетки лучше брать обрезные элементы. Однако если такой возможности нет, можно использовать необрезную доску или брус со снятой корой. Если используется мягкое кровельное покрытие, например, черепица на битумной основе, обрешетку делают сплошной. В данном случае его элементами выступают листы фанеры (влагостойкой).

Конь и свес

Первый элемент — верхняя часть крыши.Здесь скаты крыши соединяются. Лошадка образуется за счет соединения ног. Он расположен горизонтально. На расстоянии около 40 см от стен находится навес. Этот элемент защищает от дождевой воды.

«Червяки»

Эти элементы образуют выступ. «Кобылки» нужны только тогда, когда ноги стропил слишком короткие. Для этих элементов используются доски меньшего размера.

Стропильная система: виды

Их всего два: наслонного и висячего типа.Последние применяются при расположении стен наружных стен здания на расстоянии до десяти метров друг от друга. Еще одним условием, при котором используется висячая стропильная система (приведена в статье), является отсутствие несущей перегородки между противоположными элементами здания. Если да, то используется нейлоновый тип. В том случае, если разделение внутри конструкции осуществляется с помощью колонн, а не несущей стены, используются оба стропила. Рисунок будет состоять из элементов, расположенных под наклоном, и расположенных между ними подвесных частей.Далее рассмотрим структуру более подробно.

Висячий тип

Особенностью данной схемы устройства системы является расположение стропил с опорой на боковые стены. Недостатком в этом случае является образование распирающей нагрузки, из-за которой стены со временем могут подвергнуться разрушению. Для предотвращения этого явления используется затяжка для соединения стропильных ног. В результате образуется жесткий треугольник, не подвергающийся деформации под нагрузкой. Вместо затяжек часто используют балки внахлест.Они особенно актуальны, если планируется чердачное помещение. Такая стропильная система двухскатной крыши своими руками обустраивается достаточно просто. Преимуществом такой конструкции является отсутствие необходимости крепления мауэрлата. Вместе с этим легко крепятся элементы конструкции, где стропильные ноги опираются на стены. Доска, проложенная сквозь слой утеплителя, сделает ферму ровной и устойчивой. Это стало возможным благодаря увеличенной площади основания. Висячие стропила бывают нескольких видов.Все они трехшарнирные.

Простая треугольная конструкция

Эту двухскатную кровельную систему своими руками выполнить проще всего. Структура представляет собой замкнутый треугольник. Две его верхние стороны подвержены изгибному напряжению. Затяжка, используемая в этой конструкции, работает не только на растяжение и не распространяется на несущий элемент. В связи с этим его можно заменить стальным тросом. Существует несколько вариантов организации устройства карнизного узла. Для этого могут использоваться пластинчатые или дощатые крепления, а также фронтальные ортогональные врубки.

Арка трехшарнирная треугольная с использованием приподнятого колена

Такая двускатная кровельная система своими руками устраивается в том случае, если предполагается оборудование мансардного помещения. В этом случае затяжка устанавливается не внизу, а вверху. В этом случае растягивающая нагрузка увеличивается. Сами стропила держатся на балках мауэрлата. При этом нагрузка становится равномерной, из-за чего вся стропильная система двускатной крыши будет более устойчивой. Расчет конструкции должен производиться с учетом того, что края элементов должны выступать за наружные стены здания.Чтобы предотвратить провисание, его необходимо уравновесить подвесом. Это особенно важно, когда планируется сооружение подвесного потолка или укладка теплоизоляционного слоя. В случае, если затяжка короткая, ее фиксируют к коньку и перекладине. Для этого прибиваются две доски. Если затяжка длинная, то делается несколько подвесов.

Наслон типа

Если такая стропильная система устроена двускатной крышей своими руками, то необходимо устраивать вертикальный брус ровно посередине.Через нее будет проходить вес крыши от конька к внутренней несущей стене, расположенной на одинаковом расстоянии от краев здания.

Безальтернативная сборная конструкция

Монтировать такую ​​стропильную систему двускатной крыши своими руками можно тремя способами. Первый вариант предполагает наличие мауэрлата в качестве опоры. Либо стропила подшивают специальным брусом. В качестве крепежа используется зуб. Для обеспечения надежности конструкцию страхуют проволокой или хомутами.В верхней части элементов обязательно фиксируются отверстия. По второму варианту стропильная система крыши оборудуется с помощью подвижного соединения ползункового типа. Вы также можете установить с куском бара. Для того чтобы обеспечить прочное крепление на ножке, сверху вбивают гвоздь или закрепляют гибкую стальную пластину. Лежащие на коньковом прогоне стропила крепятся попарно к отверстиям или к прогону. Что касается последней установки, то здесь жесткая связь. Параллельно набивается коньковый элемент с любой стороны бруса или доски.В этом случае на балку действует сильная изгибающая нагрузка. Однако стропильные ноги гнутся гораздо меньше. Этот тип установки несколько сложнее в выполнении, чем первый. В связи с этим применяется реже.

Элементы распорной подпорки

Такое кровельное устройство практически не отличается от вышеперечисленных вариантов. Однако есть нюанс: подвижное крепление ножек необходимо заменить неподвижным (жестким). В этом случае расширяющая нагрузка стропил будет передаваться на несущие стены.В целом такие распорные элементы выполняют роль промежуточного звена от наклонной к подвесной системе. Однако можно обойтись и без бега. Для обустройства распорной системы необходима очень прочная фиксация мауэрлата к стене дома. При этом сами строительные элементы должны быть прочными и толстыми.

Стропила с подкосами

В этом случае доборные элементы устанавливают под углом 45 градусов. Шарнир, по сути, выступает в роли третьей ноги стропилины, работающей на сжатие.Таким образом, появляется возможность перекрытия пролетов длиной до 14 м. Можно использовать балки с небольшим поперечным сечением. Расчет крепления подкоса необязателен, так как достаточно подставить его под стропила и прибить с боков. В этом случае элемент не будет двигаться. Однако главное – точный срез угла стойки. При этом следует учитывать наклон стропила. Для определения сечения стержня необходимо определить сжимающую нагрузку.

Конструкции подферменные

Применяются в зданиях с двумя несущими стенами. Подстропильные конструкции включают балки, уложенные по длинной стороне крыши. Под ними устанавливаются стойки, на которые укладываются балки. В качестве опоры также служат внутренние стены здания и бревна. Стропила в верхних частях соединяются одна с другой. Их перевязывают деревянными или стальными пластинами. Коньковый ход отсутствует, в связи с чем появляется распорка. Затяжка размещается ниже сквозных прогонов.Таким образом, распорка устраняется. Для устойчивости столбов внизу закреплены бои. Они принимают нагрузку на сжатие, выполняя роль засова. Закрепление стежков осуществляется крест-накрест.

p>>

Масштаб на чертеже

Понятие и использование масштаба в чертеже и важность выбора правильного масштаба.



Чтобы представить большой объект на листе бумаги (или на мониторе компьютера), мы должны показать его в другом размере, чем в реальной жизни.

Шкала на рисунке — часть 1:50

масштаб на рисунке — подъемники из фактических рисунков

Масштаб представляет собой простое отношение. Мы обозначаем отношение, используя символ двоеточия « : ». Таким образом, в чертеже с использованием метрической системы любой объект, нарисованный на чертеже в масштабе 1:100, в реальной жизни будет в 100 раз больше, чем на чертеже.Точно так же объект, нарисованный в масштабе 1:1, будет нарисован в натуральную величину.

Вы, ребята, использующие имперскую систему (я вам сочувствую), используете обыкновенные дроби, используемые в этой системе для весов, то есть 1/2, 1/8, 1/16. Так что что-то, нарисованное в масштабе 1/8, в реальной жизни будет в 8 раз больше. Также вы будете использовать такие шкалы, как 1 дюйм = 1 фут или 1 дюйм = 10 футов и т. д.

Мы должны сделать все наши официальные строительные чертежи в стандартных масштабах. Существуют стандарты, определенные для архитектурных чертежей, которые должны соблюдаться в отношении масштабов, которые мы используем.Например, я не могу использовать масштаб 1:77 только потому, что он хорошо заполняет мою бумагу. На этой странице показаны некоторые шкалы метрической системы.

  • Самый большой из эскизов на этой странице имеет масштаб 1:500 и используется для блок-планов.
  • Масштаб 1:1 является полноразмерным, и хотя он не используется в архитектурных чертежах, его обычно используют на строительной площадке
  • 1:100 — довольно распространенный масштаб для чертежей планов и фасадов домов.
  • Масштаб для деталей часто находится в диапазоне от 1:10 до 1:5.
  • Для нечетных эскизов мы должны специально указывать НТС или не в масштабе.

масштабирование чертежей

Причина, по которой нужно было приложить все усилия для определения масштаба, заключается в том, что в старые времена, когда карандаш и бумага были инструментами для рисования, чертежник использовал масштабную линейку, чтобы получить фактические длины, которые нужно начертить. Если он использовал масштаб 1:10, он помещал его на чертеж, чтобы пользователь мог затем получить размеры, используя свою собственную линейку масштаба 1:10.

Это уже не так, но программы САПР используют точно такую ​​же систему рисования в масштабе.Таким образом, объекты на чертеже, которые на самом деле не имеют размеров, все же могут быть измерены с помощью масштабной линейки.

но будьте осторожны!
  • Это верно только для верно для верных копий или оригинальных отпечатков и даже в этом случае только для получения некритичных измерений. Грубые оценки и тому подобное.
  • На хороших чертежах все важные размеры должны быть правильно указаны или напечатаны где-то на чертежах или в спецификациях.
  • Многие чертежники на самом деле имеют на своих чертежах надпись «НЕ МАСШТАБИРОВАТЬ».
  • Отчасти причина этого в том, чтобы просто прикрыть себя, если они сделают ошибку в своей работе.
  • Но главная причина заключается в том, что в наши дни копировальных мастерских и дешевого уменьшения или увеличения копий чертеж, который дается кровельщику на работе, часто может отличаться от того масштаба, который показан.

поэтому НЕ измеряйте длину или углы по архитектурным чертежам.

собственные чертежи в масштабе

Когда мы приступим к работе по нахождению фактических углов и длин различных элементов крыши, вы увидите, что я предпочитаю старый способ решения кровельных задач с помощью геометрических методов.Под этим я подразумеваю рисование различных прямоугольных треугольников в масштабе, а затем физическое измерение результатов без каких-либо математических вычислений.

После изучения этих геометрических принципов легко перейти к более быстрым и точным методам, таким как использование карманного научного калькулятора и получение ответов с помощью тригонометрии.

  • Меня учили этим методам в вечерней школе в качестве подмастерья плотника и столяра, используя деревянную чертежную доску, угольник, пару угольников, транспортир, набор циркуля, несколько карандашей и масштабную линейку.
  • Современная версия старой чертежной доски представляет собой чертежную систему САПР. Если вы молодой парень, начавший с намерением сделать карьеру в строительной отрасли, тогда вперед, приобретите программу САПР и потратьте некоторое время на изучение того, как ее использовать. Вы будете щедро вознаграждены за потраченное время. Но даже в этом случае вы должны выучить немного геометрии и немного тригонометрии!
Масштаб на чертеже — Использование старой двери в качестве чертежной доски из сотен крыш в течение сорока лет.
  • Я разбиваю все на прямоугольные треугольники и рисую их в довольно большом масштабе на куске фанеры или доски.
  • На типичной рабочей площадке я устанавливал пару козлов или коротких козлов и набрасывал на них старую дверь или лист фанеры, чтобы они служили чем-то вроде скамьи.
  • Он будет использоваться как место для хранения чертежей и как плоское удобное место для их чтения.
  • Его также можно использовать для хранения инструментов, коробок с шурупами и т. д. Где-то хранить вещи в порядке, где их можно легко найти.
  • Время от времени он может сдвигать шестерню в сторону, и он привыкает быстро рисовать в масштабе треугольник крыши, набросок сложного соединения в натуральную величину.
  • Все, что действительно необходимо, — это чистая площадь, скажем, 900×600 или 3 фута x 2 фута.
  • Если ничего другого не было, я делал их на стенах или бетонных полах. (Использование меловой линии на бетонном полу — отличный способ отметить многие вещи).
  • Скамья является лучшей по той причине, что когда стропильный треугольник нарисован с краем двери или фанерного листа в качестве одной из сторон треугольника, то отмеченные там срезы стропил можно использовать непосредственно для установки скосов, используемых для разметки. стропила.Они присутствуют в ходе работы, чтобы их можно было снова использовать для проверки фаски, если она была сброшена, или для ее сброса, если она была изменена.
  • Делая это таким образом, нет необходимости делать рисунок простым для понимания кем-либо еще. Это для вашей же информации.
  • Что вы должны сделать, так это четко обозначить каждый разрез, так как некоторые из них легко перепутать.
  • Еще один полезный совет: всегда, когда вы устанавливаете скос под углом, отмечайте его на кромке и аккуратно записывайте, для чего нужен скос.
  • Даже если вы их не рисуете, а говорите, что пользуетесь калькулятором и каким-нибудь транспортиром, то, когда вы уверены, что угол правильный, отметьте его на доске для справки.
  • Таким образом, вы можете неоднократно проверять свой скос на случай, если он упал и сдвинулся без вашего ведома.
  • так какая же на самом деле шкала используется на «двери»?

    Зависит от фактического пролета или половины пролета в коньковых крышах. Вот пример.

    • Крыша с половинным пролетом, скажем, 10 м и высотой подъема 5 м (скажем, 32 фута и 16 футов), которая является довольно большой для крыши дома, может быть нарисована в масштабе 1:10, что даст треугольник 1000 размахов и 500 подъемов. В США вы можете использовать 1 дюйм = 1 фут, что даст вам треугольник из 32-дюймового пробега и 16-дюймового подъема.
    • Этот масштаб 1:10 обеспечит достаточную точность для скосов и работы с древесиной, если он нарисован правильно, тогда масштабирование длины стропила также должно быть в порядке.
    • Я только что начертил его на моем столе, используя обычную рулетку, и край, который я измерял, был закруглен карандашом, и получил длину 1118 мм
    • Мой компьютер говорит мне, что реальная цифра должна быть 1118.3мм
    • Это означает, что в реальной жизни я бы обрезал свои стропила на 3 мм или 1/8 дюйма короче.
    • По большей части треугольники крыши намного меньше, и можно использовать 1:5 или 2 дюйма на фут.
    • Это обычно удваивает точность, а еще одно усовершенствование заключается в использовании 600 м или 2 футов. стальное правило при рисовании и измерении треугольников.


    Исторический отчет о структуре (существующие условия)

    Банделье
    Отчет об исторической структуре: Здания CCC


    СУЩЕСТВУЮЩИЕ УСЛОВИЯ (продолжение)


    СТРОИТЕЛЬНЫЕ КОМПОНЕНТЫ

    Из-за сроков завершения этого отчета (в отношение к фактической реабилитационной работе), существующие условия обсуждались с точки зрения обоих общих условий до Пакета 224 реабилитационные проекты и условия, найденные сегодня.Действительный Строительство, финансируемое пакетом, началось в 1982 финансовом году с первого нескольких законтрактованных коммунальных проектов и периодически продолжается различный ремонт дерева через культурный ресурс Юго-Западного региона Центр дневного труда. В дополнение к выделенному Конгрессом финансированию, около 75 000 долларов было собрано за счет частных пожертвований Ассоциация национальных парков и охраны природы. Эти парк, регион и ДСК проекты включали следующее:

    Восстановление водоснабжения, канализации и электроснабжения (чертеж 315/41,008А)

    Установка изолированных окон (чертеж 315/80,026)

    Ремонт электрической и газовой системы (чертеж 315/41,009)

    Ремонт системы водоснабжения (чертеж №.315/41,010)

    Установка изолированных окон (чертеж 315/41,012)

    Замена каналов и другой ремонт крыши (чертеж 315/80,030)

    Восстановление Вигас, Колонн и Разного Дерева Члены

    Замените каменную плиту и тумбу

    Установка системы пожарной сигнализации и охранной сигнализации

    Компоненты этого отчета ранее представлены и утверждены для большей части работы, проделанной на сегодняшний день.

    В связи с продолжающимся использованием и техническим обслуживанием постройки в целом в хорошем состоянии. Здания сохраняют большую часть их оригинальная ткань и большая часть оригинальной целостности дизайна. Тем не менее, определенные недостатки материала или конструкции или того и другого требуют обработка для обеспечения дальнейшего сохранения зданий и исторического персонаж. Поскольку здания похожи по дизайну, конструкция материалы, и состояние, существующие условия обсуждаются при застройке компонент, а не индивидуальное строительство.


    Крыши

    За исключением Б-30 и Б-25, все исходные конструкции сохранить свои первоначальные односкатные крыши, осушенные через каналы; позже пристройки сохранили конструкцию односкатной крыши. Оригинальный минеральный вал B-30 кровля заменена битумной черепицей; Каналы B-25 имеют убрали по южному фасаду и убрали металлический водосток установлен. Насыпная кровля, соединяющая Б-15 и Б-16 (над бывшим терраса) имеет односкатную крышу с выходом в два внутренних водостока.B-1 снят задний парапет и установлен металлический отлив (рис. 154).

    Рис. 154. Вид сзади (юг) Б-1 со снятыми парапетами и модификация водосточных желобов. (Фото: Коупленд для NPS)

    Все крыши оригинального состава были ранее замененные, некоторые еще в 1946 году, а другие — в 1962 году. За исключением Б-30, в 1980 году снова заменили все крыши.Эта работа заключался в удалении существующей кровли и открытых металлических отливов, установка 4-дюймовой изоляции из напыляемого пенополиуретана и использование уретановое покрытие серии Gacoflex U-66 класса A толщиной 30 мил, наносимое распылением над крышей и парапетами.

    Эта система изначально имела обширные точечные утечки и поверхностное пузырение. Многие из этих утечек, по-видимому, произошли из-за недостаточное смешивание различных компонентов смеси и, как следствие, газообразование микропустот на поверхности пены; эти карманы в конце концов сломался, что привело к потере субстрата для уретана.Эта потеря связи в свою очередь образовались дыры в системе и места протечек. Как и в большинстве кровельные системы, пузыри образовались в результате неадекватного склеивания и захваченный воздух. Эти условия якобы были скорректированы при гарантия производителя 1987 год, но протечки до сих пор присутствуют.

    Сегодня, помимо этих продолжающихся утечек, основной проблемной областью этих крыш является состояние подстилающего слоя. обшивка и уплотнение парапета (см. «Стены»).По крайней мере, в одном известном например, Б-21, сильно гнилая обшивка и изношенность древесины в мансардные окна не были заменены до установки крыши. Аналогичные, но менее серьезные состояния наблюдались во время недавний ремонт дерева и кровли. Предполагается, что в дополнительных областях ухудшились, но их трудно оценить или проверить неразрушающим способ.

    Другие проблемы с сохранением этой кровельной системы или его применение, или оба следующие (рис. 155-157):

    Он поднял несколько уровней крыши до уровня нижняя часть вигаса на промежуточных парапетах крыши, что приводит к увеличению воздействие воды и отрицание подсушивающего эффекта движения воздуха.

    Обнаружены обширные колонии живых муравьев в пене.

    Это обеспечило сомнительную клеммную пломбу на ограждения парапетов.

    Материал герметизирует инженерные коммуникации, проходящие по крышам или парапетам, что делает их будущий ремонт или демонтаж более сложно и затратно.

    Это уменьшило отверстие горла в каналах и шпигаты.

    Он закрыл некоторые вентиляционные отверстия на крыше и изменил конфигурация парапета таким образом, чтобы вода стекала наружу поверхности стен, а не крыши.

    Рис. 155. Крыша Б-15/16 с брызгозащитной мембраной на парапетах, 1984 г. Примечание. несколько попыток парка по устранению утечек. (Фото: Thorson для NPS)

    Рис. 156. Вздутие кровельной мембраны портала Б-13/14, 1984 г. (Фото: Торсон для НПС)

    Рисунок 157.Крыша над задним порталом Б-2, 1985 г. Обратите внимание на встроенные утилиты, распылить мембрану на парапеты и упавшие ветки. (Фото: Коупленд для NPS)

    Поверхность крыши всего комплекса зданий представляет собой сильная визуальная составляющая от захода на посадку. Эта новая кровельная мембрана также часто применялся в качестве попытки уплотнения парапета. Его расширение над настилом парапета хорошо просматривается снизу, в отличие от традиционная, наплавляемая, наплавляемая кровля. К этому изображению добавлено несовместимость и другие упомянутые проблемы являются серьезной проблемой с долговечность материала.Это покрытие легко прокалывается движение пешеходов или упавшие ветки деревьев. Помимо возможности утечки, это прокалывание подвергает нижележащую пену разрушающему ультрафиолетовому излучению и явное вторжение насекомых.

    В отличие от вышеуказанной системы, ремонт крыши выполненных до настоящего времени в рамках этого пакета, использовалась 15-летняя гарантия, Кровельная мембрана из этиленпропилена (EPDM) толщиной 45 мил, изготовленная Карлайл, с медным отражателем. Этот ремонт произошел на Б-13, Дровяные сараи Б-21 и Б-26, Б-7 и Б-11, подъезды Б-23 и Б-29. портала, а также для прошивки всех сменных каналов (рис. 158 и 159).Для обеспечения необходимого балласта, а также восстановить внешний вид гравийной кровли зданий. Один дилемма в дальнейшем использовании этой системы — необходимый балласт масса. Традиционная композитная крыша весит примерно 4 фунта на квадратный фут; полностью балластные мембраны требуют 10 фунтов. Загрузка мощность легко рассчитывается для тех зданий, на которых выставлены (снизу) viga также является стропилом крыши. На остальных постройках там, где существует второстепенная стропильная система из 2х (рис. 160), это расчет не требует деструктивного исследования.Из этого последнего система, была просмотрена только фактическая система кадрирования B-27. В таком случае, второстепенные стропила были разной длины, сколоченные вместе. Так как бюджетных ограничений на первоначальную конструкцию зданий, это подозревается, что эта струпьев вполне может быть обычным явлением. Так как ограниченной грузоподъемности в этих ситуациях полностью балластированный мембрана является сомнительной альтернативой для будущих кровельных работ без обширных усиление или замена стропил; однако другие методы кровли из EPDM существуют привязанности, которые не представляют серьезной проблемы для структурного емкость.

    Рис. 158. Замена кровли на портале Б-29, 1986 г. Примечание. оригинальный люк на крыше, закрытый мембраной на парапете. (Фото: Шланг для НПС)

    Рис. 159. Новая балластная крыша на Б-21, 1985 г. (Фото: Коупленд для АПЛ)

    Рисунок 160.Типичная оригинальная деталь каркаса парапета и крыши с вторичный каркас крыши.




    диапазон/hsr/hsr5b.htm
    Последнее обновление: 08 мая 2005 г.

    Открытые концы стропил — Fine Homebuilding

    Как архитектор я люблю аутентичность открытых структурных элементов, таких как концы стропил. Они прославляют работу мастеров, построивших дом, и позволяют продемонстрировать истинную природу его конструкции.

    Стропила крыши на многих домах выходят за пределы верхней стеновой плиты, образуя выступы на карнизе (так называемые смотровые площадки создают выступы на скатах).Эти свесы крыши отводят воду от стен и фундамента, защищают входные двери и затеняют окна от летнего солнца. Иногда выступающие части стропил — хвосты стропил — обрезаются вертикально и ровно, чтобы их можно было заключить в коробку с потолком и фасцией или более декоративной отделкой. В других случаях хвосты стропил остаются открытыми.

    Ранние примеры открытых концов стропил, вероятно, имели место из соображений эффективности и экономии, поскольку простые хвосты стропил, обрезанные отвесом, успешно создавали выступ без дополнительных усилий, материалов или затрат.Открытые стропильные хвосты также давали возможность функционировать. Например, вырезая выемки в хвостах стропил, вы могли бы создать место для размещения желобов прямо в конструкции крыши, что было элегантным решением до того, как стали доступны современные желоба.

    С эстетической точки зрения открытые концы стропил создают приятный и непритязательный вид, подчеркивая красоту, ритм и порядок, присущие самой структурной форме здания. Кроме того, открытые хвосты стропил давали дизайнерам и плотникам возможность продемонстрировать свои навыки, добавляя выступы, а также детали со скосами, зубцами или скошенными углами.С ростом популярности открытых хвостов стропил различные стили и формы стали характеризовать традиционные домашние стили, такие как ремесленник, Вест-Индия, итальянец и плотницкая готика.

    ЭНЕРГОЭФФЕКТИВНЫЕ ХВОСТЫ СТРОПИЛ НЕ НЕПРЕРЫВНЫ: Более термически эффективный подход к хвостовикам стропил состоит в том, чтобы заканчивать стропила крыши на верхней пластине и добавлять узел стропила на карнизе. Сборку стропильных хвостов и шпунтовых досок, создающих видимость обрешетки снизу, можно соорудить на земле и установить как цельно, так и секциями.В этой детали деревянные распорки проходят от верхней части сборки к крыше, где они совмещены со стропилами крыши для поддержки выступа.

    Открытые концы стропил стали визитной карточкой нашей фирмы. Они дополняют не только дома в традиционном стиле, но и некоторые из более современных домов, которые мы проектируем. Они предлагают возможности для интересных и отличительных деталей, обеспечивая при этом реальную функциональную ценность.
    К сожалению, настоящие сплошные хвосты стропил создают тепловой мост и снижают потребление энергии, поскольку они протыкают ограждающие конструкции здания.По этой причине, а также потому, что теперь мы изготовили фермы и альтернативные варианты каркаса, в современном строительстве стропила крыши чаще заканчиваются наружными стенами. В этих случаях стропильные хвосты все еще можно использовать в декоративной вау, прикрепленной к внешней фризовой доске под карнизом. Это дает возможность создать стиль и добавить характер, сохраняя при этом свес крыши для укрытия и защиты дома.

    Независимо от того, проектируете ли вы дом со сплошными стропилами или с накладными стропильными хвостами, важно правильно подобрать пропорции и детали.Например, в домах в традиционном стиле избегайте 2-кратного размера пиломатериалов, которые не были доступны, когда зарождались самые ранние американские архитектурные стили, и, вероятно, будут выглядеть низкорослыми и непропорциональными. В современных домах оставайтесь верными структурной целостности и ищите возможности для добавления функциональности.

    Вот несколько распространенных ошибок, которых следует избегать, несколько вдохновляющих примеров того, как правильно сделать стропильные концы, а также подробное описание конструкции энергосберегающего стропильного хвоста.

    Подробнее об архитектурных деталях для крыш

    Дизайн торцевого карниза:  Узнайте, как детализировать внешнюю отделку с гармоничными пропорциями на карнизах, которые не возвращаются на фронтон.

    Фронтон с коробчатым карнизом Возвраты: Как использовать идеи классической архитектуры для проектирования отделки крыши, которая соответствует вашему традиционному дому.

    Элегантные карнизы для ферменной крыши: Кедровые концы стропил и отделка — красивый штрих для линии крыши этого дома с вальмовой крышей.

    Карнизы, не требующие особого ухода: Алюминиевые панели и виниловые потолки не требуют покраски, прекрасно выглядят и оснащены вентиляцией.


    Марк Хаткер, FAIA, является директором и основателем компании Hutker Architects (hutkerarchitects.com), которая занимается проектированием домов в Новой Англии уже более 30 лет. Иллюстрации Мэтта Шиффера из Hutker Architects.

    Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

    ×

    Строительный словарь Дэйва

    A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

    5/4

    Толщина материала настила от 1×6 до 2×6.Хотя он называется 5/4×6, на самом деле он имеет толщину 1 дюйм и ширину 5 1/2 дюйма. Точно так же толщина 1×6 составляет 3/4 дюйма, а толщина 2×6 — 1 1/2 дюйма.

    Заполнитель, Бетон

    Щебень и песок бетонной смеси.

    Анкерный болт

    Болт, встроенный в бетон, используемый для удержания элементов конструкции на месте. В жилом строительстве анкерные болты 1/2 x 6 дюймов или 8 дюймов, как показано, используются для удержания плиты порога для балок пола или нижней плиты для стен.

    Астрагал

    Вертикальный молдинг, прикрепленный к кромке стыка на одной двери из пары дверей, чтобы закрыть зазор между ними.

    Навесное окно

    Окно, в котором створка качается на своей горизонтальной верхней кромке, чтобы она могла откидываться.

    Балясины

    Округлый или квадратный шпиндель, прикрепленный вертикально между нижней и верхней направляющей или ступенями и верхней направляющей ограждения или поручня.

    Балюстрада

    Элемент системы перил, состоящий из перил и балясин.

    Плата баржи

    Наружная отделка прибивается сбоку торцевого стропила или фермы двускатной крыши.

    План подвала

    См. план фундамента.

    Тестовая доска

    Временный каркас, используемый для помощи в определении углов при закладке фундамента или земляных работах. Для получения дополнительной информации см. статью The Foundation.

    Луч

    Элемент каркасной конструкции, используемый для поддержки ряда балок, ферм или стропил вместо сплошной стены.

    Гибка рельса

    Изгибающаяся рейка представляет собой поручень, состоящий из деревянных полос, которые можно склеить вместе и согнуть по кривой. Затем согнутые детали отправляются на фрезерование после высыхания.

    Изогнутый

    Жесткий каркас, обычно предварительно изготовленный, размещаемый последовательно по всей длине конструкции для поддержки основных элементов. Используется в мостах, эстакадах и т.п.

    Фаска

    Ребро, имеющее угол, не являющийся квадратным.

    Птичий рот

    См. вырез сиденья

    Чертежи

    Посмотреть планы

    Ножки для досок

    Розничные продавцы строительных материалов обычно взимают плату за большие объемы пиломатериалов со своих клиентов-подрядчиков, рассчитываемых в досочных футах, также известных как FBM (футы / футы доски).Досковой фут имеет ширину 1 фут, длину 1 фут и толщину 1 дюйм, то есть 1×12, длина 1 фута равна 1 FBM. 2×12 один фут длиной равен 2 футам доски или 2 футам доски. Обычно в магазине размер пиломатериалов оценивается в единицах 1000 досочных футов или MFBM, и он взимает плату с подрядчика соответственно. Наш удобный конвертер поможет вам преобразовать пиломатериалы ваших размеров в дощатые футы.

    Коробчатая балка

    Каркасный элемент, помогающий поддерживать концы ряда балок, прикрепленный к ним под прямым углом.Также известен как ободная балка.

    Кирпичная форма

    Молдинг, используемый на наружной двери или деревянном оконном косяке в качестве перехода между косяком и сайдингом, лепниной или кирпичной кладкой.

    Мост

    Куски 2х2 или металлические скрещенные или сплошные блоки той же ширины, что и лаги, устанавливаемые между лагами по центру их пролета. Перемычки должны быть установлены на расстоянии не более 7 футов друг от друга между каждой опорой или другой перемычкой.

    Яркий гвоздь

    Гвоздь не оцинкованный. Когда он новый, он выглядит ярким и блестящим.

    Поплавок для быков

    Очень большая бетонная поплавок с длинными ручками, используемая для плавания большой плиты.

    Строительный кодекс

    Официальный список правил, которым по закону обязано следовать здание или строительная площадка. Строительные нормы, как правило, распространяются на штат, провинцию или страну, но местные органы власти могут добавлять свои собственные правила. Правила строительных норм, как правило, хорошо продуманы и имеют под собой практическую основу. Даже если закон не обязывает кого-либо следовать строительным нормам, все же очень полезно знать и использовать их.(Для получения дополнительной информации см. Национальный строительный кодекс)

    Стыковая петля

    Петля, обычно используемая для крепления двери к косяку, где две стороны петель соприкасаются друг с другом.

    Стыковое соединение

    Две части соединения просто соединяются встык (конец в конец) без нахлеста.

    Лента из бруса

    Полоса пиломатериала, разорванная, чтобы сформировать поверхность под углом 45 градусов. Также известна как полоса с фаской, когда используется в формах, чтобы оставить кромку со скошенной кромкой.

    Крышка

    Пиломатериал или молдинг поверх другого, чтобы скрыть торцевую текстуру или обеспечить защиту или отделку.

    Болт с квадратным подголовком

    Болт с круглой головкой и квадратным плечом. Квадратное плечо втягивается в отверстие и не дает болту проворачиваться при затягивании гайки. Круглая головка не нуждается в шайбе, не имеет краев, за которые можно царапать или зацепляться, и придает законченный вид.

    Створчатое окно

    Окно, в котором створка качается на своем вертикальном крае, поэтому она может открываться или открываться.

    Корпус

    Наличник вокруг двери или деревянного окна как переход от косяка к внутренней или внешней отделке.

    Шип

    Полоса фанеры или пиломатериала для поддержки полки или приспособления. Также используется для усиления двери и т. д. или для увеличения ее размера.

    Галстук-воротник

    Также называется балкой воротника или скобой воротника .
    Горизонтальный элемент, используемый для обеспечения промежуточной поддержки противоположных стропил крыши, обычно расположенный в верхней трети стропила для уменьшения его пролета.

    Гребенчатая поверхность

    Это происходит от описания лицевой стороны доски, которая выглядит так, как будто кто-то взялся за нее гребенкой и оставил на поверхности небольшие выступы и впадины.

    Гвоздь обычный

    Гвоздь с головкой, используемый при обрамлении, называется обычным ярким гвоздем.

    Обычное стропило

    Одна из серии стропил, простирающихся от вершины наружной стены до конька крыши.

    Бетонный поплавок

    Инструмент, используемый на первом этапе отделки бетона, чтобы вывести цементное молоко на поверхность и выбить заполнитель непосредственно под поверхностью.

    Плавание — использование инструмента для запуска процесса отделки.

    Коуп

    Обрезать или сформировать конец молдинга так, чтобы он закрывал и соответствовал контуру соседнего куска молдинга.Для получения дополнительной информации см. мою статью «Как справиться с внутренним углом».

    Зенковка

    Бит для создания круглого конического или конического отверстия, чтобы соответствовать форме винта с плоской головкой, чтобы установить его заподлицо с поверхностью закрепляемого материала или ниже нее.

    Подпольное пространство

    Низкое пространство под полом здания, которое позволяет рабочим получить доступ к электропроводке или сантехнике.

    Кремовый

    См .: цементное молоко , бетон.

    Калека

    Также называется домкратом .Вертикальный элемент, поддерживающий коллектор в проеме несущей или опорной стены.

    Поперечное сечение

    См. раздел

    Корона

    Почти каждая доска слегка изогнута. Корона – это вершина изгиба доски.

    Дадо

    Прямоугольный паз в доске.

    Габаритный пиломатериал

    Пиломатериал стандартных размеров, например, 1х4, 1х6, 2х4, 2х6 и т.д.

    Дверной стопор

    См. Стоп

    Жилая единица

    Набор, используемый как хозяйственная единица, используемый или предназначенный для использования в качестве жилья одним или несколькими лицами и обычно содержащий помещения для приготовления пищи, приема пищи, проживания, сна и санитарные помещения.

    Карниз

    Нижняя, ровная часть крыши, нависающая над стеной.

    Высота

    Возвышение — это вид сбоку дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. На этом чертеже показаны все стороны дома, включая фундамент и крышу. Он показывает конфигурацию окон (раздвижные, створки, навесы и т. д.), наружные двери, поручни, желоба, уклон и свес крыши, сайдинг, кровлю и любые дымоходы.Обычно размеры не указываются, но чертеж выполняется в указанном масштабе. Этот чертеж используется для определения формы и проемов окон, при этом окна ванных комнат отмечены как неясные, внешний вид наружных дверей и форма крыши. Также легко определить высоту дома.

    Разработан

    Конструктивный элемент, спроектированный профессиональным инженером-строителем, используется в пролетах, превышающих разрешенные стандартными строительными нормами. Эти элементы поставляются со спецификациями для их крепления друг к другу, вырезания и сверления отверстий, необходимых опорных поверхностей и сборки.

    Инженерная древесина

    Изделия из дерева, которые производятся в соответствии с точными национальными и международными стандартами путем связывания древесных прядей, волокон или шпона с помощью клея. К ним относятся фанера, МДФ, OSB, ДСП, клееный брус, LSL, LVL, PSL и конструкционные двутавровые балки. Вместо мерных пиломатериалов используется инженерная древесина. Часто делается из ржаной соломы, пшеничной соломы или корки сахарного тростника вместо дерева.

    Лицевая рамка

    Каркас комплекта шкафов крепится перпендикулярно к фронтонам шкафов, на которые навешиваются дверцы.Каркас фасада состоит из стоек и реек.

    Лицо забито гвоздями

    Забивание гвоздей через лицевую сторону доски, в отличие от забивания гвоздей через шлицы доски или забивания гвоздей под углом.

    Лицевая панель

    Отделка, прибитая к концам ряда стропил или ферм, чтобы связать их вместе на нижнем, ровном конце крыши. Фасция поддерживает обшивку на краю крыши, а также на переднем крае софита.

    Лицевая панель

    Наружная отделка прибивается к фасции, которая прибивается к концам стропил или ферм, которые проходят горизонтально вокруг крыши, на которой установлены водосточные желоба.Фризовая доска образует отлив для дождевой воды, а также скрывает торец обшивки крыши и софиты.

    План этажа

    На этом чертеже показан каждый этаж дома (основной, второй и т. д.) и указаны перекрытия пола или потолка над ним или рекомендуемая схема расположения ферм. На нем должно быть показано расположение кухонных шкафов вместе с техникой и шкафами. Он покажет наружную стену и внутренние перегородки, а также любую планировку лестницы. На нем также может быть показано расположение выключателей, светильников и розеток, а также насадок для шлангов, сантехники и отопительных каналов.Этот рисунок может отсылать вас к сечению или поперечному сечению, которое он хочет детализировать, и направлению, на которое он смотрит в сечении. На плане это показано кружком с точкой на нем. Внутри круга буква раздела и страница, на которой его найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Окружность прикреплена к линии, которая разрезает рисунок по определенной части, чтобы изобразить внутреннее сечение этой части.

    Заподлицо

    Наличие ровных концов или поверхностей.

    Фундамент

    Распределяющий слой у основания фундаментной стены, опоры или колонны. Обычно бетонный фундамент для 8-дюймовой стены имеет ширину 16 дюймов и глубину 6 дюймов. Для получения дополнительной информации см. статью Бетонный фундамент.

    Бит Форстнера

    Круглое сверло по дереву с внешними режущими кромками с очень коротким центральным острием для сверления неглубоких отверстий.

    План фундамента

    Также называется План подвала . Этот чертеж представляет собой вид в плане фундаментных стен и плиты. На нем также показаны балки перекрытия над ним, их размер и направление, показанное стрелками.

    Каркасный квадрат

    См. Стальной квадрат.

    Г1С

    Расшифровывается как «Хорошая одна сторона». Это качество фанеры, одна из сторон которой достаточно гладкая, чтобы хорошо выглядеть при покраске или оклеивании обоями. Он будет использоваться там, где будет видна только его хорошая сторона.

    Г2С

    Расшифровывается как «Хорошие обе стороны». Это качество фанеры, обе стороны которой достаточно гладкие, чтобы хорошо выглядеть при покраске или оклеивании обоями. Он дороже, чем G1S, и поэтому используется только там, где будут видны обе стороны фанеры.

    Фронтон

    1. Каркас дома: верхняя треугольная часть торцевой стены дома.

    2. Шкафы: Фронтон в кухонном шкафу представляет собой структурное разделение между полками. Сегодня большинство шкафов изготавливаются в виде модулей, так что каждый модуль имеет фронтоны по бокам модуля, называемые торцами фронтонов. Во внутреннюю сторону фронтонов втачиваются полки и на внутренней стороне фронтонов также крепятся дверные петли — один фронтонный конец для дверных петель, другой фронтонный конец для нахлеста двери.Когда модули собираются на кухне, концы фронтонов скручиваются вместе, образуя шкафы. Серия фронтонов также поддерживает столешницу.

    Гейбл Энд

    Вся торцевая стена дома образована из ската крыши.

    Фронтальная ферма

    Концевая ферма в системе крыши, закрывающая торцевую стену. Если свес больше 16 дюймов, фронтонную ферму опускают на 3 1/2 дюйма, чтобы можно было навесить на эту ферму 2×4 и прибить гвоздями к соседней, образуя свес.

    Оцинкованный гвоздь

    Гвоздь покрыт цинковым покрытием для защиты от ржавчины во влажных условиях. Гвоздь без этого покрытия называется ярким.

    Балка балки

    Более тяжелая балка, которая несет другие балки в системе пола или крыши.

    Ганг-Лам

    См. Ламинированные пиломатериалы из шпона.

    Клееный брус

    Сокращение от (клееный брус). Инженерная древесина, состоящая из нескольких слоев пиломатериалов небольшого размера, склеенных вместе в один большой, прочный элемент конструкции, который можно использовать в качестве колонны или балки.

    Косынка

    Панель или скоба из дерева или металла, прикрепленная к пересечениям элементов или по углам для обеспечения прочности и жесткости.

    Болт подвески

    См. Ножной болт.

    Жатка

    Горизонтальный конструктивный элемент, поддерживающий нагрузку на оконный или дверной проем. Также известна как перемычка .

    Каблук

    Толщина стропила или фермы по вертикали над посадочным срезом или опорной поверхностью на стене.

    Бедро

    Наклонный конек крыши, образованный двумя пересекающимися скатами крыши.

    Вальмовое стропило

    Стропила, образующие вальму крыши. Обычно его изготавливают из доски, которая на следующий размер больше по ширине, чем обычные стропила (например, если обычные стропила имеют размер 2×6, вальмовое стропило имеет размер 2×8).

    Двутавровая балка

    Запроектированный структурный пол или балка крыши, состоящая из верхнего и нижнего поясов из размерных пиломатериалов и полотна из ориентированно-стружечной плиты.Также известен как Тихий этаж.

    Домкрат Стропила

    Существует два типа домкратов: домкрат и домкрат ендома . Вальмовый домкрат представляет собой короткое стропило, которое простирается от настенной плиты до вальмового стропила. Домкрат ендовы проходит от ендовы к коньку крыши.

    Джек Стад

    См. Калека.

    Косяк

    Каркас или облицовка дверного, оконного или другого проема.

    J Молдинг

    Молдинг, используемый для отделки в форме буквы J, используется для отделки края гипсокартона, фанеры и винилового сайдинга.

    Балка

    Один из группы конструктивных элементов, предназначенных для поддержки нагрузки на пол или потолок. Когда элемент поддерживает потолок, а также крышу, он называется балкой крыши.

    Балочная подвеска

    Стальная секция в форме хомута, которая специально изогнута, чтобы ее можно было прикрепить к балке, чтобы обеспечить торцевую опору для балок, перемычек и т. д.

    Юрисдикция

    Региональный район, округ или город, который интерпретирует и обеспечивает соблюдение Национального строительного кодекса в своей области.

    Ключ

    Ключ — это термин, используемый при заливке свежего бетона на существующий фундамент или стену. Канал формируется до того, как будет установлена ​​первая заливка, либо путем встраивания 2×4, разорванного, чтобы сформировать небольшой конус (для легкого удаления), либо путем соскабливания канала в бетоне с помощью инструмента. Когда бетон застынет, 2×4 удаляют, оставляя канал, по которому может течь свежий бетон. Это создает связь между двумя заливками и предотвращает боковое смещение.

    Шпоночный паз

    Дорожка замка или стержень, в который входит ключ, когда ключ вставляется в замочную скважину.

    Коленная стенка

    Короткая стена для поддержки ряда стропил или балок крыши.

    Стяжной болт

    Болт с резьбой по дереву, а не с машинной резьбой, и шестигранной или квадратной головкой, используемый там, где требуется большой винт с обычным диаметром от 1/4 до 5/8 дюйма.

    Цементное молоко, Бетон

    Также называется: кремовый .

    Крем или паста из бетона, которая поднимается на поверхность смеси при всплытии. Фото того, как это смывается с подъездной дорожки с открытым заполнителем, см. в разделе «Бетонные работы 1: Подъездная дорожка с открытым заполнителем» (второе фото снизу).

    Защелка

    Часть набора дверных замков, которая выступает из края двери, втягивается в дверь дверной ручкой и входит в зацепление с ответной планкой на косяке, когда дверь закрыта.

    Бухгалтерская доска

    Элемент конструкции, прикрепленный к вертикальному каркасу для поддержки балок или другого горизонтального каркаса. Также называется ленточной доской или полосой.

    Бухгалтерская лента

    Полоса пиломатериала, фанеры или ДВП для поддержки полки, верхней или нижней части шкафа.

    Ножной болт

    Ножной болт, также известный как подвесной болт , с резьбой для шурупов по дереву на одном конце и машинной резьбой на другом. Обычно их используют для крепления ножек к каркасу кровати или мебели. Я также использовал их для соединения поручней.

    Линия

    Кабель, веревка, веревка, шнур или проволока.

    Перемычка

    Горизонтальный элемент конструкции, поддерживающий нагрузку на оконный или дверной проем. Также известен как заголовок.

    Замок

    Комбинированные части дверного замка, включающие ручку и защелку для двери и ответную планку для косяка. Обычный набор замков сегодня представляет собой:

    • проходной набор , без возможности блокировки;
    • комплект секретных замков для двери в ванную или спальню, в которой нет ключа, открывающего ее при запирании изнутри;
    • Набор входных замков для входной двери , в комплекте с ключом снаружи и защелкой под большой палец или кнопочной защелкой для запирания или отпирания двери изнутри.

    ЛСЛ

    Расшифровывается как (клееный брус). Искусственная древесина, используемая для шпилек, пластин, перемычек или ободков двутавровых балок. Также известен как TimberStrand.

    латов Расшифровывается как (ламинированный брус). Инженерная древесина, используемая для балки или заголовка. Обычно они бывают шириной от 1 3/4 дюйма до длины 60 футов. Также известны как Gang-Lam и Micro=Lam.

    Каменная кладка

    Любая среда, используемая при строительстве стены, пола, потолка или крыши, состоящая из материала на основе цемента.Примеры включают бетон, керамику, терракоту, которые используются в кирпиче, черепице, черепице и т. д., включая формованные и заливаемые бетонные конструкции.

    МДФ

    Расшифровывается как (ДВП средней плотности). Искусственная древесина, изготовленная из волокон хвойных пород, которые были механически разделены, затем случайным образом объединены, склеены и спрессованы таким образом, что материал не имеет зернистости, но однороден во всем. Он набухает, если влажный, если его не лечить.

    Микролам

    См. Ламинированные пиломатериалы из шпона.

    Митра

    Стык, образованный путем разрезания и стыковки двух кусков доски таким образом, что каждая доска имеет одинаковый угол и одинаковую длину линии стыка между ними.Процесс изготовления торцевого соединения.

    Врезной

    Вставка в деревянную дверь, окно, элемент конструкции или древесину для установки шипа или механического устройства, такого как петля, замок или цилиндр.

    Набор гвоздей

    Пробойник, используемый для забивания шляпки гвоздя так, чтобы она находилась немного ниже или на одном уровне с поверхностью. Если вам нужно вбить только один или два гвоздя, другой гвоздь, перевернутый вверх дном, может заменить набор гвоздей. Но будьте осторожны, перевернутый гвоздь не соскользнет с гвоздя, который вы пытаетесь вбить, и не сделает отверстие большего размера.

    Ньюэл Пост

    Стойка, к которой крепятся перила или балюстрада.

    Нос

    Часть ступени, выступающая за подступенок.

    Оги

    S-образная кривая или арка, образованная двумя S-образными кривыми, встречающимися в верхней части арки.

    ОСП

    Расшифровывается как (ориентированно-стружечная плита). Искусственная древесина, изготовленная из тонких деревянных полос (длиной волокон около 1 x 6 дюймов), ориентированных поперек, склеенных и спрессованных вместе. Обычно используется для обшивки стен, полов и крыш.Также используется для сети в I-Joists.

    Бледный

    Доска забора или штакетник, также используемый для поручней палубы.

    Параллам

    См. PSL (Пиломатериалы из параллельных прядей).

    ДСП

    Искусственная древесина, изготовленная из частиц (древесной щепы, стружки и опилок), склеенных и плотно прижатых друг к другу, поэтому она плотная, тяжелая и плоская. Он дешевле, слабее и менее долговечен, чем дерево или фанера, и тяжелее для ваших пильных полотен. Набухает, если намокнуть.

    Мелкий гравий

    Тип небольшого круглого камня размером с горошину в бетонной смеси, используемый в отделке с открытым заполнителем.

    Пирс

    Бетонный столб или колонна.

    Уклон крыши

    См. Подъем (2)

    Вид сверху

    Также называется с высоты птичьего полета . Вид, который вы видите, когда смотрите прямо вниз на что-то.

    Планы

    Также называется , чертежи . Набор планов состоит из рисунков, показывающих разные виды дома с разных точек зрения. Термин «план» используется для обозначения вида с высоты птичьего полета. Зритель находится над домом и смотрит на него сверху вниз. Виды в плане включают план участка, план фундамента, план этажа и план крыши.В некоторых наборах планов мы можем встретить План Отраженного Потолка, на котором потолок показан так, как будто вы лежите на спине и смотрите вверх, а не летите над ним и смотрите вниз. Набор планов обычно не ограничивается видами в плане. Он должен включать фасады и разрезы. Возвышение — это вид сбоку дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. Разрез — это рисунок внутренних аспектов стены или пола и т. д., как если бы зритель разрезал стену или пол ножом пополам, чтобы увидеть, из чего они сделаны.Общим для каждого чертежа в наборе планов является Масштаб. Для соответствия размерам дома на листе бумаги рисунок уменьшен в размере. Это уменьшение известно как масштаб чертежа. Большинство чертежей в наборе планов домов показывают — Масштаб: 1/4″ = 1′-0″. Это означает, что каждые 1/4 дюйма на чертеже представляют собой 1 фут дома или масштаб 1/48.

    Пластина

    Любое из следующего:
    Верхняя пластина : Горизонтальный элемент, размещенный на стене и поддерживаемый стойками для несущих ферм или стропил крыши или балок пола.
    Двойная пластина прибита к этой верхней пластине для облегчения перекрытия стыков верхней пластины на углах и пересечениях. Для изображения нажмите здесь.
    Нижняя пластина : Горизонтальный элемент, на котором сидят шпильки стены, обеспечивая средство крепления к фундаменту или полу.
    Пороговая пластина : Нижняя пластина, прикрепленная к фундаменту.

    Виброплита

    Машина с виброплитой, а не с колесами или барабанами, для уплотнения грунта перед заливкой бетона.

    Линия пластин

    Линия, нанесенная или отмеченная на стропиле, которая соответствует внешней поверхности стены.

    План участка

    Это вид в плане, показывающий оболочку здания (периметр дома) по отношению к границам участка. Он должен иметь форму и внешние размеры дома и участка, расположение подъездной дорожки и отступ дома от линий участка. На плане участка могут быть высотные отметки по углам дома и участка, а также указатель географического направления: север, юго-запад и т. д.Масштаб может быть немного меньше, чем у других видов в плане (Масштаб: 1/8″ = 1′-0″).

    Отвес

    Вертикально, прямо вверх и вниз. (См. ниже)

    Отвес Боб

    Вес, который имеет веревку, соединенную с центром его вершины. Он используется в основном для того, чтобы возводимая стена была идеально вертикальной. Его также можно использовать для точного измерения точки прямо под тем, с чего он свисает. Пример: повесьте отвес на потолочное приспособление и измерьте расстояние от отвеса до стены, чтобы получить точное расстояние от приспособления до этой стены.

    Отвес

    Срез на обоих концах стропила. Стропила располагаются под уклоном, а срез бывает вертикальным или отвесным.

    Фанера

    Искусственная древесина, изготовленная из склеенных слоев шпона (слоев), расположенных таким образом, что волокна каждого слоя находятся под углом 90 градусов к предыдущему слою.

    Стена пони

    Короткая стена иногда используется для поддержки стропил, сокращая ее пролет. Как пони — это невысокая лошадь, так и стена пони — это невысокая стена.

    Сообщение

    Вертикальный элемент конструкции, предназначенный для поддержки балки.

    Седло стойки

    Формованная металлическая пластина, заделанная в бетон, используется для надежной фиксации нижней части столба.

    Древесина, обработанная давлением

    Древесина, пропитанная раствором консерванта под давлением, что делает ее очень устойчивой к гниению или насекомым и, следовательно, пригодной для длительного использования на открытом воздухе.

    ПСЛ

    Обозначает (Пиломатериалы из параллельных прядей). Искусственная древесина, используемая для колонн, перекрытий и балок. Они бывают толщиной от 2 11/16 до 7 дюймов. Также известен как Параллам.

    Прогон

    Также пишется: Пурлайн. Одна из нескольких горизонтальных балок, поддерживающих стропила крыши.

    Шпунт

    Канавка, прорезанная на поверхности по краю доски. Шпунт — это вырез по краю доски, оставляющий одну сторону шпунта открытой.

    Стропила

    Наклонные доски, которые придают крыше наклон и поддержку. Они похожи на шпильки стены, за исключением того, что они наклонены к крыше.

    Рейка

    Горизонтальные элементы лицевой рамы набора шкафов.

    Грабли

    Край наклонной крыши, образующий свес за стеной двускатной крыши или другой наклонной крыши.

    Арматура

    Арматурные стальные стержни, используемые в бетоне, позволяют бетону приобретать свойства стали.

    План потолка в отражении

    Отраженный план потолка показывает потолок, как если бы вы лежали на спине и смотрели вверх, а не обычный вид в плане, который летит над ним и смотрит вниз.

    Раскрыть

    Этот термин используется в строительных работах для обозначения пересечения двух или более краев, при этом один край имеет небольшой размер, выступающий из другого, а не поверхности, находящиеся на одном уровне друг с другом.Это обычное дело при применении наличников на дверных или оконных косяках или при сборке ряда молдингов для создания молдинга большего размера.

    R-фактор

    Также называется r-value .
    Коэффициент сопротивления или значение. R – сопротивление теплопотерям в данных материалах. Хороший изоляционный материал имеет высокое значение R.

    Лента

    Доска или отрезок досок, прибитых к стойкам стены с целью поддержки потолочных балок, прибитых к ленте.

    Ленточная доска

    См. Главную книгу.

    Коньковая доска

    Доска, которая проходит по верхнему краю всех стропил крыши и удерживает их на месте. (На фото см. разрез по отвесу.)

    Ободная доска

    Коробчатая балка обычно связывает двутавровые балки по периметру. Эта доска удерживает балки в вертикальном положении на внешней линии стены, чтобы балки не наклонялись и не теряли свою эффективность.

    Ободная балка

    См. коробчатую балку.

    Разорвать

    Распилить доску или фанеру в том же направлении, что и волокна древесины.С другой стороны, разрезать доску означает разрезать ее поперек волокон. Хотя фанера состоит из слоев шпона, каждый из которых расположен с направлением волокон, перпендикулярным слою под ним, фанера имеет волокна. Когда мы говорим о зернистости фанеры, мы имеем в виду верхний и нижний шпон. Эти внешние шпоны являются стружкой, если мы используем продольную пилу для поперечной резки. Разрыхляющее лезвие отличается от поперечного лезвия. У разрывного лезвия есть зубья, похожие на стамески, плоские поперек, тогда как у поперечного лезвия есть заостренные зубья, чтобы разрезать зерно.В настоящее время мы используем комбинированные лезвия, которые делают и то, и другое, отсюда и название. Вот почему, до появления электропил, у плотника была как продольная, так и поперечная пила.

    Подъем

    1) Высота одной ступени в лестничной клетке. Это расстояние по вертикали, которое проходит человек, когда он или она переходят с одной ступеньки на другую. В соответствии с большинством строительных норм и правил высота должна составлять от 5 дюймов до 7 7/8 дюймов, при этом идеальная высота для жилого дома составляет 7 дюймов.

    2) Для крыши подъем представляет собой расстояние по вертикали между верхней частью секции крыши и ее нижним краем.Измеряемая секция всегда имеет прогон (расстояние по горизонтали) в один фут (12 дюймов). Подъем используется вместе с прогоном для описания уклона крыши, например, если крыша поднимается на 5 дюймов с каждым футом прогона, называется 5 и 12 шагов. Если крыша поднимается на 7 дюймов с каждым футом пробега, это называется крышей 7 и 12.

    Подступенок

    Вертикальная часть лестницы между проступью и нижней стороной проступи над ней.

    Выполнить

    1) С лестницей : Горизонтальное расстояние одной ступеньки в лестнице.То, как далеко «внутри» идет лестница, дает место для чьей-то ноги, когда он или она поднимается по лестнице. Согласно большинству строительных норм и правил, длина должна составлять от 8 1/4 до 14 дюймов. Промежуточный пробег составляет 11 дюймов. См. протектор для сравнения с бегом.

    2) Для крыши длина прогона представляет собой расстояние по горизонтали секции крыши по сравнению с высотой, которая является расстоянием по вертикали той же секции. При измерении уклона крыши пробег составляет один фут. См. также подъем.

    Значение R

    См. R-фактор

    С1С2Е

    Расшифровывается как «Surfaced One Side Two Edges». Это доска, обычно кедровая, с гладкими обоими краями и гладкой с одной стороны. Оставшаяся сторона шероховатая, и эта сторона обычно считается хорошей стороной, которая видна.

    С4С

    Расшифровывается как «Поверхность с четырех сторон». Это доска, гладкая со всех сторон. Обычно это касается таких отделочных досок, как ель, сосна, дуб, клен и др.

    Парша

    Небольшой кусок фанеры или пиломатериала, который крепится к стыку для придания ему жесткости.

    Масштаб плана

    Общим для каждого чертежа в наборе планов является Масштаб. Для соответствия размерам дома на листе бумаги рисунок уменьшен в размере. Это уменьшение известно как масштаб чертежа. Большинство чертежей в наборе планов домов показывают — Масштаб: 1/4″ = 1′-0″. Это означает, что каждые 1/4 дюйма на чертеже представляют собой 1 фут дома или масштаб 1/48.

    Писец

    1) Отметить или провести линию вдоль прямой кромки.

    2) Отмечать или чертить линию с помощью чертилки на заданном расстоянии от поверхности, повторяя форму этой поверхности, будь то прямая, изогнутая или неправильная.

    Разметчик

    Настраиваемый инструмент для разметки линии на заданном расстоянии от поверхности, повторяющей форму этой поверхности, будь то прямая, изогнутая или неправильная.

    Вырез сиденья

    Также называется птичьим ртом .Это вырез в каждом стропиле, где нижняя часть стропила опирается на верхнюю часть стены. Без этой выемки верх стены касался бы только кончик нижнего края стропила. Срез седла дает более широкую поверхность для прибивания стропил к верхней части стены, а также помогает предотвратить расползание стен под весом крыши.

    Раздел

    Также называется Поперечное сечение . Разрез — это чертеж внутренних аспектов стены или пола и т. д.как если бы зритель разрезал ножом стену или пол пополам, чтобы увидеть, из чего он сделан. Любой рисунок может отсылать вас к сечению или поперечному сечению, которое он хочет детализировать, и направлению, на которое он смотрит в сечении. На плане это показано кружком с точкой на нем. Внутри круга буква раздела и страница, на которой его найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Окружность прикреплена к линии, которая разрезает рисунок по определенной части, чтобы изобразить внутреннее сечение этой части.

    Фанера Select

    Сорт фанеры с твердыми сучками на верхнем шпоне.

    Комплект

    Вбить гвоздь так, чтобы верхняя часть его шляпки находилась на уровне или чуть ниже поверхности материала, в который вбит гвоздь. используется как набор для ногтей.

    Прокладка

    Прокладка представляет собой тонкий клин, который можно поместить между двумя поверхностями, чтобы плотно заполнить зазор, например, между дверным косяком и калекой.

    Тихий пол

    См. I-Joist.

    Порог

    Нижний горизонтальный элемент каркаса сооружения, опирающийся на фундамент и поддерживающий балки перекрытия или стойки. Также относится к самой нижней части оконной или наружной дверной рамы.

    План участка

    См. план участка

    Привязать линию

    Для создания прямой линии вдоль поверхности с помощью меловой линии.

    Софит

    Нижняя сторона элементов здания, таких как выступы, лестницы и балки.

    Сонотрубка

    Картонная трубка, используемая в качестве формы при заливке бетонных колонн.

    Распорка

    Деревянный брусок между членами.

    Пролет крыши

    Это все горизонтальное расстояние, которое покрывает крыша. Обычно это вдвое больше общего пробега двускатной крыши. Есть факторы, при которых это не так, например, односкатная крыша или двускатная крыша с неодинаковым уклоном.

    Шпиндель

    Точеный круглый или квадратный вертикальный элемент системы перил.

    Раструб

    Наклон светового туннеля расширили, чтобы внутрь проникало больше света.

    Квадрат

    Углы похожи на квадрат (90 градусов).

    Лестничные датчики

    Это маленькие винтовые зажимы с накатанной головкой, которые вы прикрепляете к стальному угольнику (каркасному угольнику) прямо в точке измерения подъема и бега. С этими установленными на квадрате вы просто перемещаете квадрат вдоль стрингера, вместо того, чтобы смотреть на измерения для каждого движения вниз по стрингеру.

    Юбка для лестницы

    Финишная отделка стены и лестничного марша.

    Стандартный косяк

    Косяк с упором, который выбит наружу, а не кусок дерева, прибитый гвоздями в центре косяка, который действует как упор.

    Стальной квадрат

    Также называется обрамляющим квадратом . Используется плотниками для измерения косоуров лестниц и стропил крыши. (как пользоваться)

    СТК

    Расшифровывается как «Выберите тугой узел». Это доска, на которой есть узлы, но узлы скорее тугие, чем свободные.Выбор означает, что это лучшая оценка.

    Стайл

    Вертикальный элемент лицевой рамы набора шкафов.

    Стоп

    Дверной ограничитель. Тонкая доска или часть косяка, препятствующая проскальзыванию двери мимо косяка при закрытии двери.

    Обвязка

    Нанесение материала по всей длине конструкционного материала. Обвязка балки — это прибивание гвоздей 1×4 внизу балки в середине ее пролета, связывающих балки вместе и предотвращающих их перекручивание и разрушение под нагрузкой.Обвязка фермы — это прибивание гвоздей 1×4 в верхней части нижнего пояса или поперек его стенок, чтобы ферма оставалась вертикальной, расстояние было точным, а фермы были связаны вместе как единое целое. Обвязка балки или фермы должна быть сплошной, а ее концы должны крепиться к подоконнику или перемычке.

    Обвязка бетонных стен

    Чтобы прикрепить доски к бетонной стене, чтобы можно было прикрепить гипсокартон, панели или что-то еще. Обвязка стен 2х4 по краю позволяет утеплить стены перед укладкой гипсокартона и т.п.

    Запорная пластина

    Металлический фланец, врезанный в косяк двери или окна, который имеет отверстие для защелки, в закрытом положении будет плотно прижимать устройство к косяку.

    Стрингер

    Лестничный косоур — это одна из досок, которая удерживает каждую ступеньку на месте. Они проходят по длине прямой лестницы (см. рис. 1). Для получения дополнительной информации см. (Как вырезать косоур лестницы)

    Полоса

    См. Главную книгу.

    Сильная спина

    Опора, прикрепленная к верхней части потолочных балок, чтобы укрепить их, сохранить расстояние и удерживать их на одном уровне.

    Шпилька

    Вертикальный опорный элемент, придающий большую часть прочности стенам. Обычно это 2×4 на расстоянии 16 дюймов друг от друга, к которым прикреплена стеновая панель (в основном гипсокартон).

    Черный пол

    Доски или листовой материал укладывают на лаги под чистовой пол.

    Прихватка

    Прибить гвоздь к доске, но оставив шляпку гвоздя достаточно далеко, чтобы можно было вытащить ее, если позже потребуется переместить доску.

    Отрез хвоста

    Отвесный срез на нижнем конце стропила.

    Порог

    Также называется переходником . Полоса из металла, дерева или другого материала, скошенная на каждом краю и используемая на стыке двух разных напольных покрытий под дверью или поверх дверного порога у наружных дверей.

    ТимберСтэнд

    См. Пиломатериал из клееного бруса.

    Ногти на пальцах ног

    Гвоздь, вставленный под углом в сторону доски, чтобы обеспечить проникновение во вторую доску.Обычно это делается, когда первая доска слишком толстая, чтобы обеспечить достаточное проникновение при забивании гвоздями через лицевую сторону.

    Шпунт и канавка

    Средство облегчения соединения с цапфой в одной части и шлицем в другой, которое входит в цапфу, называется совмещенным.

    Общий подъем

    1) С лестницами : Общая высота лестницы, которая простирается от нижнего уровня до поверхности верхнего уровня. Лестница, построенная с одного этажа на другой, имеет общий подъем ровно на один этаж.

    2) С крышей : общая высота – это расстояние по вертикали от верха крыши до верха стен.

    Общий пробег

    1) Для лестниц : общий пробег равен горизонтальному расстоянию от отвеса, свисающего с вершины лестницы, до края ее нижней ступени. Это длина помещения под лестницей.

    2) С крышей : общая длина – это расстояние по горизонтали от отвеса, свисающего с вершины крыши, до наружной стены.На типичных крышах верхняя часть крыши находится в центре здания, а крыша спускается к бокам дома, при этом обе стороны крыши имеют одинаковый уклон. В этом типичном случае общий прогон крыши составляет половину пролета, то есть полное расстояние по горизонтали от одной стороны крыши до другой в верхней части наружных стен.

    Протектор

    1) Горизонтальное расстояние одной ступеньки в лестничной клетке. Это пробег плюс нос. Согласно большинству строительных норм и правил, шаг протектора должен составлять от 9 1/4 до 14 дюймов.Промежуточный протектор составляет 12 дюймов.

    2) Горизонтальная конструктивная часть лестницы или ступеньки. Часть, по которой вы ходите (наступаете).

    Ферма

    Конструктивная единица, состоящая из поперечин для обеспечения поддержки на больших пролетах крыши или моста. Ферма спроектирована так, чтобы обеспечить максимальную подъемную силу с использованием наименьшего количества материала, поэтому ее собственный вес сведен к минимуму.

    V-образный шарнир

    Совмещенные края досок, обычно шпунт и паз, образуют V-образную форму при сборке.

    Долина

    Стропила, расположенные в центре ендов крыши для поддержки нарожных стропил и обрешетки.

    Сводчатый потолок

    Потолок дома, повторяющий линию крыши или имеющий форму арки.

    Сеть

    Конструктивные элементы фермы, соединяющие верхний и нижний пояса. // *** КОНЕЦ ОПРЕДЕЛЕНИЙ ***

    Дизайн и рабочие чертежи

    Руководство по архитектурному проектированию легких стальных каркасов

    Эта публикация была написана, чтобы помочь практикующим архитекторам в выборе, проектировании и детализации стеновых и напольных систем, включающих элементы легкого стального каркаса (LSF) для малоэтажных коммерческих, а также средних и высотных жилых помещений.Это логическое дополнение к «Руководству по проектированию легких стальных каркасов», доступному в CSSBI в качестве руководства по проектированию для инженеров-строителей.

    Представлено общее описание легких стальных каркасных изделий и обзор преимуществ данного типа конструкции. Обсуждаются вопросы строительной науки, и применение этих принципов проиллюстрировано особым образом для систем стальных стоек из каменной кладки в малоэтажном коммерческом строительстве. Также включено предложение о распределении обязанностей по проектированию и строительству в типичном проекте LSF.

    Download — Руководство по архитектурному проектированию легких стальных каркасов


    Руководство по проектированию шпона из стального кирпича

    Это руководство было подготовлено в помощь практикующим инженерам-строителям и архитекторам при проектировании систем облицовки из стального кирпича для коммерческих и высотных жилых зданий. Небольшие жилые дома исключаются, поскольку они, как правило, менее подвержены воздействию окружающей среды и структурных нагрузок.

    Стены из облицовочного кирпича со стальным каркасом спроектированы так, чтобы выдерживать внеплановые ветровые и сейсмические нагрузки, а также обеспечивать разделение окружающей среды между внутренними и внешними условиями.Рассмотрены соответствующие принципы структурной и строительной науки. Общие рекомендации по детализации этих стен предоставляются вместе с некоторыми конкретными рекомендациями по проектированию конструкций. Справочный раздел включает обширный список справочных документов, на которые опирались при подготовке руководства.

    Загрузить — Руководство по проектированию облицовочного кирпича со стальным каркасом

    Следующие файлы содержат общую информацию для сборок облегченного стального каркаса:


    Дополнительная информация COMSLAB®:


    Tranquility® Серия готовых пергол | Просмотрите нашу серию предварительно разработанных пергол Tranquility® для вашего открытого пространства

    Отдельно стоящие перголы серии Tranquility ® быстро превращают унылый задний двор в доступное, роскошное убежище для развлечений или уединенное убежище для отдыха.Доступны с круглыми коническими колонками PermaCast ® 10″x8″ или квадратными колонками PermaLite ® 10″x8′, предварительно обработанными специальным покрытием White ChromaGaurd ®, нашей эксклюзивной системой фиксации Arbor-Loc ®, и хвост стропила Napa.

    Tranquility ® Серия Отдельные варианты размеров



    Tranquility ® Pergola Пристроенные перголы из стекловолокна позволяют расширить внутреннее жилое пространство на открытом воздухе, увеличивая жилую площадь дома.Доступны с круглыми конусообразными колонками PermaCast ® 10″x8″ или квадратными колонками PermaLite ® 10″x8′, предварительно обработанными специальным покрытием White ChromaGaurd ®, нашей эксклюзивной системой фиксации Arbor-Loc® и Napa. стропильный хвост.

    Tranquility ® Серия Прилагаемые размеры

    12’x10′ 14×14 футов 18’x10′ 20 футов x 16 футов
    12’x12′ 14’x16′ 18’x12′ 20’x18′
    12’x14′ 14’x20′ 18’x14′ 20х20 футов
    12×16 футов 16 футов x 10 футов 18’x16′ 22 х 10 футов
    12’x18′ 16 футов x 12 футов 18’x20′ 22’x12′
    12×20 футов 16 футов x 14 футов 20 футов x 10 футов 22’x14′
    14’x10′ 16 футов x 16 футов 20 футов x 12 футов 22’x16′
    14×12 футов 16 футов x 20 футов 20 футов x 14 футов 22 х 20 футов
    .

    No related posts.

    Навигация по записям

    Предыдущая запись:

    Двойной гипсокартон: Как и зачем ложить гипсокартон в 2 слоя?

    Следующая запись:

    Как работать лазерным уровнем видео уроки: Лазерный уровень принцип работы видео — Ремонт в квартире

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Дизайн
    • Дом
    • Интерьер
    • Кухня
    • Стиль
    • Эко
    • Разное
    Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
