Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.

Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.

Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.

2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.

Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.

Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.

При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.

Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.

Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.

3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).

Трапециевидные скаты, как правило, монтируют на более длинных стенах дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.

Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.

Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.

Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.

Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае будет ограничено только диагональными стропилами и нарожниками.

4.

Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.

Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).

При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.

5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).

Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.

Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.

Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.

Мои работы

Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.

висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.

Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.

Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю — это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Дополнительные материалы по теме

Добавить комментарий

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

Из чего состоит крыша двускатного типа?
Какие бывают стропильные системы крыши двускатного типа?
Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.

Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

Узнать площадь одного ската крыши, а полученный результат умножить на два;
При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.

Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.

Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.

Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.

После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Стропильная система крыши: расчет, устройство и монтаж, наслонные и висячие стропила кровли, мауэрлат

Основной несущей конструкцией крыши является стропильная система. Стропила должны выдерживать не только кровельное покрытие, но и ветровую и снеговую нагрузки. Как правило, основные элементы стропильной системы крыши изготавливают из хвойных пород древесины (не более 20% влажности) и обрабатывают специальными огнебиозащитными составами.

Нагрузки, которые воспринимает стропильная система, бывают постоянные и временные. К временным нагрузкам относятся: люди, выходящие на крышу, оборудование для обслуживания или ремонта, временно установленное на кровле, ветровая и снеговая нагрузка. Особые нагрузки: сейсмическое воздействие на здание (в сейсмоопасных районах). Постоянные нагрузки — это вес самой кровельной конструкции (кровельных материалов, стропил, утеплителя и изоляции, а так же отделки потолка помещения).

Снеговая нагрузка

Значение снеговой нагрузки определяют по формуле S=Sg*µ, где Sg — это расчётное значение веса снегового покрова на 1м² горизонтальной поверхности, принимается по таблице:

µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на кровлю.
Коэффициент µ зависит от угла наклона ската кровли:
µ=1 — при углах наклона ската кровли меньше 25°.
µ=0,7 — при углах наклона ската кровли от 25 до 60°.
При углах наклона ската кровли более 60° значение µ в расчёте полной снеговой нагрузки не учитывают.

Ветровая нагрузка

Значение средней составляющей ветровой нагрузки на высоте Z над поверхностью земли определяется по формуле W=Wo*k
Wo — значение ветровой нагрузки, которое принимается по таблице ветрового района России

k — коэффициент, который учитывает изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.

Высота здания, в метрах	А	B
5	0,75	0,5
10	1	0,65
20	1,25	0,85

А — открытые побережья, степи, пустыни, тундры.
B — города, лесные массивы и другие местности, которые равномерно покрыты препятствиями высотой более 10 м.
*При определении ветровой нагрузки тип местности может быть различным для разных расчетных направлений ветра.

Карты ветровых и снеговых районов РФ:

Типы стропильных конструкций скатной крыши

По типу строения стропила можно разделить на наслонные и висячие. Основная фигура в стропильной системе — треугольник, поскольку он является наиболее жестким.

Наслонные стропила опираются концами на стены дома, а серединой на промежуточные опоры. Их устанавливают в зданиях с несущей средней стеной или промежуточными опорами. При использовании наслонных стропил расстояние между опорами не должно превышать 6,5 метров. Наличие дополнительных опор позволяет увеличить эту ширину до 12-15 метров. В деревянных домах из оцилиндрованного бревна стропила опираются на верхние венцы, а в каркасных домах — на верхнюю обвязку. В домах из кирпича, камня или блоков в качестве опоры для стропильных балок применяется мауэрлат. При одних и тех же размерах дома крыша с использованием наслонных стропил будет более легкой.

Висячие стропила концами опираются только на стены здания или на мауэрлат (опорный брус), без промежуточных опор. Их применяют в строениях с легкими стенами. Стропильные ноги в такой системе работают на изгиб и сжатие. Конструкция создает горизонтальную распирающую нагрузку, передающуюся стенам. Для уменьшения этой нагрузки применяется металлическая или деревянная затяжка, которая соединяет стропильные ноги. Она располагаться как у основания стропильной ноги, так и выше. И чем выше находится затяжка, тем ее соединение со стропилами должно быть более надежное. Если пролет более 8 метров, то устанавливается «бабка» (стойка с подкосами). Преимущества висячих стропил — это возможность перекрывать большие по размеру пролеты.

При монтаже над несколькими пролетами одной единой стропильной конструкции, висячие и наслонные стропильные фермы возможно чередовать. В местах без промежуточных опор использовать висячие стропила, а в местах с опорами — наслонные стропила.

Мауэрлат

Стропильные ноги опираются не на стены, а на мауэрлат, опорный брус. В деревянных домах мауэрлатом является верхний венец сруба (бревно, брус). Для кирпичных стен это специально устанавливаемый заподлицо с внутренней поверхностью стены брус (с наружной стороны он должен ограждаться выступом кирпичной кладки). Между мауэрлатом и кирпичом обязательно прокладывается слой гидроизоляции из рулонных битумных материалов. Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу.

1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – перекрытие.

Коньковый прогон

В верхней части стропильной системы скатной крыши устанавливают прогон, который соединяет между собой стропильные фермы. На коньковом прогоне в дальнейшем и будет сделан конек крыши.

Подбор сечений стропил и других элементов стропильной конструкции

Сечение бруса, который используется для изготовления стропильных ног, будет зависеть от длины стропил, шага их установки и расчетных величин ветровых и снеговых нагрузок по данному региону. В таблице ниже указаны рекомендуемые значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для Подмосковья и Москвы. Они не заменят полноценного расчета несущей способности стропильной конструкции, но их можно рассматривать для простых кровельных конструкций. Таблица составлена с учетом ассортимента древесных и пиломатериалов, которые производят российские предприятия по ГОСТу 24454-80 «Необработанная древесина».

Шаг установки стропил (м)	Длина стропильного элемента (м)
Шаг установки стропил (м)	3,0	3,5	4,0	4,5	5,0	5,5	6,0
0,6	40х150	40х175	50х150	50х150	50х175	50х200	50х200
0,9	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1,1	75х125	75х150	75х175	75х175	75х200	75х200	100х200
1,4	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1,75	75х150	75х200	75х200	100х200	100х200	100х250	100х250
2,15	100х150	100х175	100х200	100х200	100х250	100х250	—

Сечения балок указаны миллиметрах

Рекомендуемые сечения других элементов стропильной системы:

Мауэрлат: брус 100х100мм, 100х150мм, 150х150мм.
Диагональные лаги и ендовы: брус сечением 100х200мм.
Прогоны: брус 100х100мм, 100х150мм, 100х200мм.
Затяжки: бруса 50х150мм.
Ригели, выступающие опорой для стоек: брус 100х150мм, 100х200мм.
Материалом для стоек обычно служит брус 100х100мм или 150х150мм.
Кобылки, доски карнизов и подкосы: брус 50х150мм.
Лобовые и подшивочные доски: 22-25х100-150мм.

Монтаж и установка стропильной системы

Монтаж стропил ведется по различным технологиям и зависит от конструкции кровли. Крепление стропил выполняют крепежными элементами – гвозди, шурупы, болты, хомуты, скобы. Они так же используются и для укрепления несущей системы крыши. Элементы стропильной системы, которые соприкасаются с блоками или кирпичной кладкой, нужно защитить от гниения. Это делается прокладкой рулонного материала на битумной основе. Так же деревянные части стропильной конструкции необходимо покрыть огнебиозащитой.

Мауэрлат крепится к кладке через штыри. Стропильная нога опирается на мауэрлат и притягивается скруткой из проволоки диаметром около 6мм. При установке стропил первым делом монтируют крайние пары стропильных ног, потом при помощи шнура необходимо проверить параллельность их граней. Далее шнур натягивается по коньку, по нему устанавливают промежуточные пары стропил и тщательно их выравнивают. Если на место установки выхода дымохода, вентиляции или мансардного окна попадает стропило, то допустима вырезка части стропильной ноги с установкой поперечных распорок из бруса такого же сечения. Расстояние от деревянных частей до дымохода по строительным нормам должно быть больше 13 см.

Устройство стропильной системы двускатной крыши

При сооружении одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это объясняется скоростью возведения конструкции. По этому параметру с двускатной крышей может соревноваться только односкатная. В устройстве двухскатная стропильная крыша не слишком сложная. И вы с успехом освоите эту работу самостоятельно.

Содержание:

Конструкция стропильной системы двухскатной крыши
Разновидности стропильной системы двускатной крыши
Двухскатная стропильная система своими руками

Конструкция стропильной системы двухскатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение – от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется после соединения всех стропильных ног.
Кобылки. Они выступают продолжением стропил и формируют свес двускатной крыши. Кобылки принято устанавливать, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этого конструктивного узла возьмите доску, которая имеет меньшее сечение, чем стропило. Использование кобылок облегчает возведение стропильной системы, так как позволяет использовать короткие стропила.
Свес крыши. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя от стен и при этом предотвращает их от намокания и быстрого разрушения. От стены свес, как правило, выступает на 400 мм.
Лежень. Он располагается на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления лежня применяют брус, который имеет сечение 150 на 150 или 100 на 100 мм.
Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента приготовьте брус, что имеет квадратное сечение 150 на 150 или 100 на 100 мм.
Подкосы. Они нужны для передачи нагрузок от стропил к несущим стенам. Подкосы и затяжки формируют прочную конструкцию, которая называется ферма. Подобное устройство предназначается для выдерживания нагрузок при больших пролетах.
Затяжка. Данный конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам разъехаться в разные стороны.
Обрешетка. Эта конструкция состоит из досок и брусков. Их крепят перпендикулярно к стропилам. Обрешетка необходима для равномерного распределения на стропила веса покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка требуется для скрепления между собой стропил. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и бруски, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале конструкция содержит их комбинацию. Стропила висячего типа принято устанавливать, если внешние стены располагаются на расстоянии, что меньше 10 м. Также между ними больше не должно находиться стен, которые разделяют пространство жилого дома. Конструкция с висячими стропилами создает распирающее усилие, передаваемое на стены. Его получится снизить, если вы устроите затяжку из дерева или металла и расположите её у основания стропил.

Стропила и затяжка при этом формируют жесткую геометрическую фигуру — треугольник. Он не способен деформироваться при нагрузках, которые оказываются в любых направлениях. Затяжка будет прочнее и мощнее, если её расположить выше. Затяжками выступают балки перекрытия. Благодаря их применению висячая стропильная система двускатной крыши выступает основой при обустройстве мансардного этажа.

Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посредине. Она отвечает за передачу веса всей крыши на промежуточную столбчатую опору или среднюю стену, располагающуюся между внешними стенами. Рекомендуется устанавливать наслонные стропила, если наружные стены размещаются на расстоянии более 10 м. Если присутствуют колонны вместо внутренних стен, вы можете чередовать стропила наслонного и висячего типа.

Двухскатная стропильная система своими руками

Крыша должна быть прочной для выдерживания различных нагрузок – атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но вместе с этим и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двускатная стропильная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от того материала, который вы выбрали для укладки на кровлю, и архитектурных требований:

При возведении двускатной крыши помните, что она должна наклоняться под углом больше 5 градусов. Бывает, что наклон крыши доходит до 90°.
Для районов с обильными осадками, и когда кровельное покрытие прилегает неплотно, делают крутые скаты. В этой ситуации угол должен составлять 35-40°, чтобы осадки не задерживались на кровле. Но такой угол не позволяет возводить на чердаке жилое помещение. Выходом станет ломаная конструкция крыши. Она будет иметь пологую верхнюю часть, а на нижней — присутствует резкий уклон.
В регионах с сильными порывами ветра обустраивают пологие кровли. Если в местности преобладают постоянные ветра, то делайте уклон 15-20° для качественной защиты кровельного покрытия.
Лучше всего выбрать средний вариант. Обустраивайте двускатную крышу не слишком крутой. Но также наклон должен быть и не очень пологим.
При выборе большого угла крыши увеличивается её парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь подобный наклон влечет возрастание площади кровли и соответственно количества необходимого материала — строительного и кровельного.

При покупке материалов для возведения двускатной крыши полезно рассчитать её площадь:

Найдите площадь одного ската конструкции, а потом результат удвойте.
В идеале скат – это наклоненный прямоугольник, который размещается вдоль длинной несущей стены. Для определения площади ската умножьте его длину на ширину.
Длина ската равняется длине стены. Кроме того, к длине добавляется длина выступа кровли над фронтоном. Помните, что выступы присутствуют с обеих сторон.
Ширина ската представляет из себя длину стропильной ноги. К ней добавляется длина выступа крыши над несущей стеной.

Чтобы правильно спроектировать конструкцию, рекомендуется провести точный расчет стропильной системы двухскатной крыши, в том числе определить нагрузки и характеристики стропил:

При возведении крыши для стандартной постройки, которая имеет один этаж, проектная нагрузка на кровлю будет состоять из двух величин. Первая из них — вес кровли, вторая — нагрузка от внешних факторов: осадков и ветра.
Вес кровли рассчитайте, сложив вес каждого слоя «пирога» — теплоизоляционного, пароизоляционного и гидроизоляционного материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитывайте вес на 1 м2.
Увеличьте результат на 10%. Также вы можете брать в учет поправочный коэффициент. В нашем случае К=1,1.
Если вы планируете со временем менять конструкцию крыши и увеличивать угол её наклона, то заложите в расчет запас прочности. Берите сразу более высокие показатели нагрузок, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от величины, которая составляет 50 кг на 1 м2.
При расчете нагрузки, которую оказывают атмосферные явления, учитывайте климатические особенности местности, где располагается строение. При таком расчете берите во внимание показатель наклона ската. Если двухскатная крыша формирует угол 25 градусов, то примите снеговую нагрузку, равной 1.
Если крыша обустроена при большем наклоне – до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла больше 60 градусов не учитывается.
Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому соответственными нужно принимать и их параметры. Подбирайте сечение и длину ноги стропила, зависимо от действующей нагрузки на кровлю и угла ската. Полученные величины увеличьте на 50% для обеспечения высокого запаса прочности.

Способы установки мауэрлата

Строительство любой крыши начинается с монтажа мауэрлата:

Если для возведения стен были использованы бревна или брус, то верхний брус и будет выступать мауэрлатом, как показано на фото стропильной системы двускатной крыши.
Если вы использовали для строительства стен кирпич, то замуруйте в кладку стержни из металла. Они должны иметь нарезанную резьбу для прикрепления мауэрлата. Устанавливайте стержни через каждые 1-1,5 м. Выбирайте стержни диаметром хотя бы 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
Для стен из керамических или пенобетонных блоков залейте сверху бетон. Обязательно следует сделать слой армированным. Он должен иметь высоту приблизительно 200-300 мм. К арматуре обязательно прикрепите металлические стержни, которые имеют резьбу.
Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет выступать своеобразным фундаментом для стропильной системы.
Уложите мауэрлат на верхний обрез стены. Зависимо от её конструкции, мауэрлат можно укладывать по наружному и внутреннему краю. Не размещайте его близко на самом крае, так как в противном случае его может сорвать ветер.
Мауэрлат рекомендуется располагать сверху на слой гидроизоляции. Чтобы соединить все части в одно целое, применяйте болты и металлические накладки.
Во избежание провисания сделайте решетку из стоек, подкосов и ригеля. Для этого возьмите доски размером 25х150 мм. Угол между подкосом и ногой стропила по возможности должен быть прямым.
В случае использования слишком длинной стропильной ноги установите еще одну опору. Она должна опираться на лежни. Каждый элемент связывается с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Самый лучший вариант стропильной системы двухскатной крыши – комбинация стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить расходы на строительные материалы. Учитывайте при работе такие рекомендации:

В качестве материала используйте только самую качественную древесину. Балки, которые имеют трещины и сучки, использовать категорически нельзя.
Стропила имеют стандартные размеры — 50х150х6000 мм. Когда балки имеют длину больше 6 м, то рекомендуется увеличивать ширину доски, чтобы балки под собственным весом не надломились. Берите доски шириной180 мм.
Сначала изготовьте шаблон стропильной ноги. Приложите доску к балке перекрытия и торцу конькового бруса. Очертив две линии, отпилите по ним доску. Шаблон готов.
Вырежьте стропила по такому шаблону. После этого проделайте на них верхний запил.
Возьмите полученную заготовку, поднесите её к балке перекрытия, чтобы разметить на месте нижний запил.
Установите все стропила. При этом запомните, что после установки одной ноги необходимо сразу устанавливать ей противоположную. Так вы быстрее снимете боковые нагрузки на коньковый брус.
Если скат имеет слишком длинный, то стандартных досок не хватит для изготовления стропильной ноги. В таком случае можно срастить две доски между собой. Для этого нашейте на них обрезок древесины аналогичного сечения. Он должен иметь длину 1,5 — 2 метра. Согласно схеме стропильной системы двускатной крыши, стык всегда должен находиться внизу. Под него установите дополнительную стойку.
Стропильную ногу к коньковому брусу прикрепите с помощью гвоздей. Для крепления стропил к балке перекрытия применяйте саморезы. Также подойдут крепёжные пластины из металла. Кроме того, добавляют несколько гвоздей.
Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующую стадию. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются пол них. Для снижения величины прогиба стропил правильно рассчитайте расположение подобных опор.
Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
При выполнении этой работы выдерживайте определенный шаг балок. Его размер установите на стадии проектирования.
После монтажа стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используют металлические уголки или скобы. А самой большой популярностью пользуются болты.

Придание конструкции жесткости

После установки стропильной системы двускатной крыши укрепите её по представленной ниже технологии:

Для небольших строений, которыми являются сауны, дачи, хозяйственные строения, и крыш с простейшими висячей системой стропил соедините каждую пару стропил снизу с помощи затяжки, а сверху – с использованием ригеля.
Для больших зданий, которые вместе с этим являются легкими, обустройте не тяжелую крышу. Её должны выдерживать стены.
Если дом имеет ширину 6-8 м, то следует ужесточить конструкцию. Установите посередине опоры. Такие стойки называют бабками. Располагайте их у каждой пары стропильных ног.
Если пролет стен достигает 10 метров, то понадобятся укрепительные балки. Подкосы выступают в качестве дополнительной опоры для стропильных ног на затяжку. Их крепят к каждому стропилу – ближе к коньку или в средине стропильной ноги. Скрепите их с нижним концом бабки и друг с другом, как показано на видео о стропильной системе двускатной крыши.
В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем монтажа раскосов. Верхний конец должен упираться в угол фронтона. Нижний крепится на центральной балке перекрытия. Для крепежа используйте брус, который имеет большое сечение. Так вы сможете предотвратить их излом, если наблюдаются сильные порывы ветра.
В местности, где преобладают ветра, стропилам должны быть устойчивыми к таким воздействиям. Укрепите их путем монтажа диагональных связей. Доски прибиваются от низа одного стропила к середине следующей.
Для большей жесткости при создании самых ответственных креплений лучше не использовать гвозди. Применяйте для этого накладки и металлические способы крепежа. Гвозди не смогут обеспечить качественное крепление, так как древесина способна спустя некоторое время рассыхаться.

Обрешетка стропильной системы

Завершающий этап устройства стропильной системы двухскатной крыши – создание обрешетки. Именно на неё вы будете укладывать кровельное покрытие. Работы проводите в такой последовательности:

Отберите для обрешетки сухой брус. На нем не должно быть трещин и сучков. Прибивайте брусья снизу. Возле конька прикрепите две доски так, чтобы не возникало зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
Если вы будете обустраивать мягкую кровлю, сделайте два слоя обшивки. Один – разреженный, второй — сплошной. То же самое касается и рулонной кровли. Для начала параллельно коньковому брусу расположите доски, которые имеют толщину 25 мм и ширину не больше 140 мм. Допускается небольшой зазор – не больше 1 см. Сверху уложите сплошной слой. Для этого лучше применять кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей – неровностей и сучков. Также проверьте, чтобы не торчали шляпки гвоздей.
Под металлочерепицу уложите один слой бруса. Он должен иметь сечение 50 на 60 мм. Аналогичным образом поступите при использовании шифера или кровельных листов стали. Выдерживайте между брусом шаг, зависимо от выбранного вами кровельного покрытия – от 10 до 50 см. Забивайте гвозди ближе к краям доски, а не в средину. Шляпки вбивайте вглубь. Так они впоследствии не смогут повредить кровлю. Если вы делаете обрешетку под металлочерепицу, то запомните, что соединение бруса на одном уровне должно попадать на стропило.

Когда вы произвели установку и усиление стропильной системы двускатной крыши, можно заняться монтажом кровельного пирога. Разместите между стропилами теплоизоляционный материал, слой пароизоляции и гидроизоляции. При использовании утеплителя в плитах, заранее рассчитайте шаг стропил под его укладку. На завершающем этапе проведите крепление кровельного материала.

устройство конструкции скатной крыши с деревянными стропилами, что входит в кровлю, названия кровельных элементов

Содержание:

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

наслонные;
висячие;
комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

Постоянные, куда относится вес самой кровли со всеми её составляющими.
Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
Деревянная стропильная система кровли более проста в монтаже.
Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

стропильные ноги;
мауэрлат;
подкосы;
стойки;
лежни;
распорки;
коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем. Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил. В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

высокая жёсткость конструкции;
простота проектировки и монтажа;
отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема — тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки — специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов — бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель — минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
Набивается контробрешетка и обрешетка;
Монтируется выбранное кровельное покрытие;
С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
Можно приступать к внутренней отделке помещения!

Особенности стропильных систем

01. 07.2019

Обустройство любой стропильной системы носит индивидуальный характер. Перед выбором окончательного варианта и способов его реализации первоначально необходимо определиться с материалом, которым будет облицована крыша. Особенности крепежа тех или иных материалов, их вес определяют выбор стропильной системы. Также учитывается ежегодное количество осадков, климат, сила ветров. Собранная конструкция должна соответствовать условиям эксплуатации. Только в таком случае кровля прослужит долгое время.

Требования, предъявляемые к стропильным системам

Использование качественных материалов. Для организации кровли допускается древесина 1-3 сорта. Её влажность не должна превышать 18%. В идеале каркасно-несущую часть крыши сделать из сухого дерева, например, лиственницы, либо качественной сосны. Каркас делается из черепного бруса и доски толщиной не менее 50 мм. Длина пиломатериалов не должна превышать 6,5 метров.
Небольшой вес. Для кровли используются преимущественно пиломатериалы, желательно сухие, реже металлоконструкции, что исключает дополнительную нагрузку на основание.
Жесткость конструкций. Для создания кровли используются точно соответствующие друг другу элементы, обеспечивающую точную сцепку, отсутствие движения кровли со временем.

Большое значение при создании стропильных систем принимает планировка и организация работ согласно готовым схемам. Только точные расчёты и продуманные действия — залог успеха в создании надёжной и долговечной кровли.

Обязательные элементы стропильных систем

Мауэрлат. Выполняет роль основы кровли. Располагается по периметру конструкции кровли, обеспечивает ровное распределение всей нагрузки по периметру.
Прогон. Элемент выполняющий функцию фиксации стропильных ног. Бывает боковой для крепления стропил в широкой части кровли и коньковый для соединения и закрепления стропил в верхней точке крыши.
Затяжки. Обеспечивают фиксацию ног стропил, чтобы они не разъезжались по сторонам.
Стропильная нога. Задает формирование вида и формы крыши, формирует угол наклона кровли.
Стойки, подкосы. Предназначены для закрепления стропильных ног, исключения их смещения в стороны, создания жёсткой фиксации.
Деревянная обрешетка. Монтируется перпендикулярно стропильным ногам. На неё укладывают покрытие кровли.
Кобылки. Элементы удлиняющие стропильные ноги, когда их длина слишком мала для формирования навеса.
Навес (свес). Дополнительный элемент боковой части кровли обеспечивающий защиту стен от попадания на них воды во время выпадения осадков.
Конек. Верхняя часть кровли, соединяющая вместе стропила. Отвечает за соблюдение формы кровли, её высоты, жёсткости. Предполагает использование дополнительной обрешетки для укрепления всей кровельной системы.

Существуют готовые схемы обустройства кровли, где количество описанных элементов известно заранее, что позволяет упростить монтаж и учесть его особенности заранее.

Виды кровельных систем

Навесная кровля. Получила распространение среди построек, выполненных из кирпича, бетона, камня, когда необходимо обустроить двухскатную крышу. Подходит в случае, когда расстояние пролета между наружными стенами составляет до 6 м, а внутренняя стена отсутствует. При создании такой кровельной конструкции стропила соединяются воедино на коньке в верхней точке, а в нижней точке в качестве опоры используют мауэрлат. В этом случае большая часть нагрузки ложится на стены. Обязательно используют затяжки на противоположных частях кровли, чтобы стропильные ноги не разъезжались и были жёстко зафиксированы по месту крепления. Навесная кровельная система получила популярность в случае с мансардой. Для этого затяжки устанавливают выше расположения основания стропил, что оставляет место для обустройства мансарды. Допускается использование навесной системы стропил для кровли при расстоянии между несущими стенами свыше 6 метров. Для этого используют дополнительно распорки и откосы, которые монтируют на прогон лежащий на перекрытии. В этом случае получится обойтись без установки дополнительных точек опоры кровельной системы. Сильными сторонами и достоинствами навесных стропильных систем считается возможность использования их на широких пролетах между стенами без дополнительных опор для кровли, создание многоуровневых кровель.

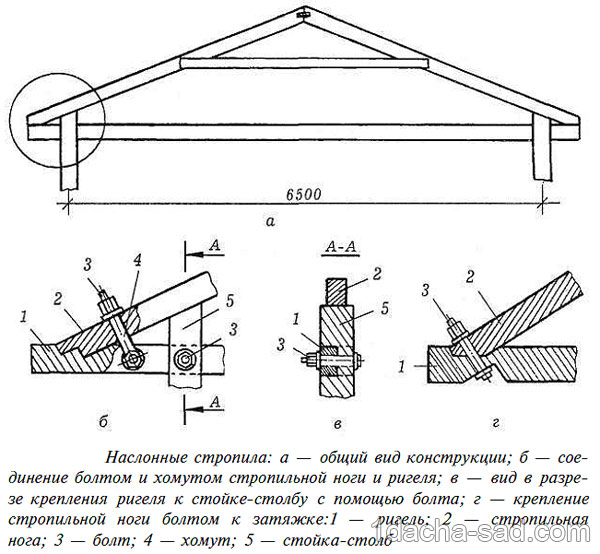

Наклонная кровля. Строится из наклонных стропил, расположенных под углом 20-60° по отношению к основанию. Нашла наибольшее применение среди каркасных построек из бревна, бруса. Может использоваться для перекрытия оснований более 16 метров при условии присутствия промежуточных опор.
Стропильные ноги крепятся в верхней свой части коньковым прогоном, который в свою очередь опирается на внутреннюю стену, нижнее основание стропил упирается на мауэрлат. В этом случае большая часть нагрузки распределена вертикально, поэтому затяжки для стропил не требуются. При длинных пролетах между стенами (12-16 метров) риски представляют изгибы стропильных ног. Чтобы этого избежать дополнительно используют боковые прогоны в качестве опоры стропил и крепление их посредством подкосов и ригелей.

Достоинствами наклонной стропильной системы кровли выступают универсальность использования, простота сборки, малая нагрузка на несущие конструкции и стены, поэтому такая система получила наибольшее распространение в строительстве.

Поделиться в социальных сетях:

стропил против ферм для жилых домов

Если вы строите новый дом или добавляете пристройку к уже существующему, вам необходимо принять одно из основных решений: как вы будете удерживать крыша? Если планы не предусматривают конструкцию плоской крыши, вам придется выбирать между стропилами или фермами.

Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом. Однако сегодня около четырех из пяти новых домов, построенных в У.S. использовать стропильную конструкцию. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или иного метода — или обоих — все еще продолжается каждый день.

Что такое стропила?

Метод, в котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция». Стропила представляют собой длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами.Эти длинные доски поддерживают кровлю и кровлю.

Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе со стропилами наверху создают целостную конструкцию крыши и чердака.

Что такое ферма?

Ферма — это сборная деревянная конструкция, которая объединяет треугольные перемычки структурных элементов, которые обеспечивают поддержку верхней крыши, связывая вместе внешние стены дома. Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально вдоль низа, называются поясами. Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

Типичная конструкция крыши дома состоит из нескольких ферм, равномерно распределенных по пролету от одного конца дома до противоположного конца. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы готовыми к установке.

Что у вас есть?

Если вы покупаете существующий дом, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это старый дом, он почти наверняка будет иметь стропила, а в новых домах будут использоваться стропильные фермы. Если это совершенно новая конструкция в новой застройке, конструкция фермы может считаться беспроигрышной. Однако в некоторых новых домах, спроектированных по индивидуальному заказу, все еще могут использоваться стропила частично или полностью.

Как они сравнивают?

Стропила Профи

Больше места на чердаке

Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

Варианты потолка

Если вы хотите включить специализированный потолок, например сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть сконфигурированы индивидуально для установки некоторых сводчатых потолков, но в основном это нестандартная процедура, требующая особого внимания.

Изоляция чердака

Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, обычно быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

Меньше время выполнения

Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньше времени на предварительное планирование.

Минусы стропил

Больше времени и дороже

Возведение стропил на строительной площадке происходит медленнее и требует больше людей. На строительство большой жилой стропильной крыши может потребоваться неделя.В зависимости от местных затрат на рабочую силу это может значительно увеличить стоимость строительства стропил.

Требуются квалифицированные, опытные рабочие

По мере того, как метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил. Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

Профильная конструкция

Заводской контроль качества

Поскольку они производятся в заводских условиях в помещении, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно. Фермы также могут быть проверены и сертифицированы сторонней организацией.

Доставка точно в срок

Строительный проект может быть согласован с производителем фермы так, чтобы готовые фермы были доставлены в тот день, когда они потребуются. Таким образом, хранение на месте не требуется, а фермы не подвержены атмосферным воздействиям.

Более быстрое строительство

Когда фермы достаточно малы, чтобы их вручную поднимали двое или трое рабочих, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

Большая сила

Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади. Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

Сниженные совокупные затраты

В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению затрат на рабочую силу и материалы на 16% по сравнению с домом, в котором использовались традиционные стропила.

Минусы фермы

Мансарда с ограниченным пространством

Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже существенно уменьшает доступное пространство для хранения коробок и других предметов.

Более высокая стоимость аванса

Первоначальная стоимость заводского изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшими трудозатратами на установку.)

Небольшая гибкость при изменении дизайна

После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными.Изменения в конструкции крыши или мансарды в последнюю минуту будут либо невозможны, либо осуществимы только с большими затратами.

Будущие изменения

Стропильная система — это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности. Это может включать такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак. Поэтому перед внесением случайных изменений в фермы рекомендуется осмотр и информированное заключение квалифицированного подрядчика.

Связанные

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до монтажа.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Для того, чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; пробег, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания — гипотенуза.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол от стеновой плиты до линии конька крыши.Шаг может сильно варьироваться, от небольшого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 к 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия лезвия до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. В результате получается цифра 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена вверх или от вас. Опыт показывает, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка. Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать отвесные разрезы, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке. Затем положите стропила на ровную ровную поверхность, оставив между ними 2 полосы по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании перед тем, как обрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете схеме стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел от сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C. H. Hanson Pivot Square упрощает работу по укладке крыши. Мне жаль, что у меня не было этого инструмента несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12. Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что на инструменте также отмечается шаг в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу для выполнения пропилов в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и предположений при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерять шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен находиться на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка уровня на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать шаг и градусы на «Град. Обычное восхождение »масштаб квадрата.

Чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный угол наклона угольника. Общая шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (менее 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде рта птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого необходимо проложить ровную линию на хвосте стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте доску конька до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как шпильки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.

Объяснение типов скатных крыш — разрезные и ферменные крыши

Существует два основных метода строительства скатных крыш;

«Резаная крыша» — это традиционный метод распиловки древесины на месте и строительства крыши с использованием стропил, коньковых досок, балки, прогоны и т. д. — точные детали определяются размером крыши, размером бруса и т. д.
«Ферменная крыша» — фермы заводского изготовления, которые доставляются на строительную площадку только что смонтированными.

Текущие строительные нормы и правила требуют подробного расчета напряжений, размеров древесины и т. Д., Используемых при строительстве крыши, поэтому завод Изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.

Срезанная крыша

Проще говоря этот тип кровли состоит из стропил и балок. Балки перекрытия предотвращают распространение стропил / стен наружу и обеспечивают удобную опору для потолок внизу.

Размер стропильных балок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия прогоны встроены в крышу. Более экономично сохранить поперечное сечение стропил вниз, однако там, где открыт требуется место на крыше, понадобятся стропила большего размера. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), более близкое расстояние позволит стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения / фиксации сланца или плитки, которые будут использоваться. Чем шире разрыв между стропилами, тем толще должны быть стропильные и реечные брусья.

Стропила прибиты к стене пластины в верхней части каждой несущих стен, они, как правило, 100x75mm (4х3 дюйма) древесины встроенные на цементном растворе поверх внутренней поверхности стены полости или внутренней части твердой стены. Стеновая плита брус по верх каждой стены должен быть соединен внахлест в месте стыка.

На каждом стропиле есть небольшой треугольник вырезать из них секцию (называемую «стыки рта птицы»), чтобы они могли аккуратно прилегать к настенной пластине.Верх стропила разрезается под углом и прибивается к коньковой доске, обычно 175 мм x 32 мм (7 x 21/2 дюйма), установленной вертикально.

Прогоны и соответствующие распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над несущей стеной. ниже.

Вешалки в сочетании с продольной перемычкой, идущей под прямым углом к балкам, используются для удержания потолка. вверх.Каждая подвеска прибивается между каждыми четвертыми (или около того) стропилами и балкой внизу. Чем больше размер балок, тем меньше вероятность понадобятся вешалки.

Хомуты, гребневые хомуты и / или хомуты ниже по стропилам иногда используются для обеспечения дополнительной связи между стропила с двух сторон крыши. Там, где они используются, они обычно крепятся к случайным парам стропил вдоль крыши.

Никакая часть деревянной крыши не должна быть разрезана, модифицирована, удалена или изменено покрытие крыши (т.е. замена шиферной крыши покрытие бетонной плиткой) без консультации инженера-строителя.

Ферменная крыша

Ферменная крыша состоит из нескольких фабричные рамы (или фермы), каждая из которых объединяет балку, стропило и подкосы. На иллюстрации справа показано типовая ферма для простой коньковой крыши Duo.

Каждая современная ферма крыши спроектирована и изготовлена для определенного места в конструкции крыши и состоит из древесины, соединенной встык. длины обычно скрепляются гвоздями с помощью пластинчатых креплений — никакие типы деревянных соединений не используются.Исторически стропильные бруса были соединены болтами или врезными с шипами, а затем привязаны.

Поскольку каждая ферма предназначена для формирования часть всей конструкции крыши, их нельзя разрезать, модифицировать или изменять их использование (например, замена шиферного покрытия крыши облицовкой бетонной плиткой) без консультации инженера-строителя.

На иллюстрации справа показана конструкция фермы Open Plan, включающая область для комнаты в пространстве под крышей. Различные другие конструкции фермы доступны для различных целей.

Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

Бад Дитрих, Houzz

После того, как вы установили фундамент, положили конструкцию пола и возвели стены, самое время построить крышу — один из важнейших архитектурных элементов. Фактически, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с его пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем представить себе стиль дома, который не имеет соответствующей конфигурации крыши.Чтобы получить желаемый вид, необходимо согласовать форму и конфигурацию крыши с общей эстетикой, которую вы хотите.

Связанный: Словарь дизайна: жаргон крыш

Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоский потолок одинаковой высоты, вы можете сэкономить время и деньги и построить крышу с использованием ферм. Если вы ищете различную высоту потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете палочную крышу, которая обеспечивает такую гибкость.Или вы можете объединить эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те особые пространства, которые вам нужны.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.

Бад Дитрих, AIA, оригинальное фото на Houzz

Простая треугольная крыша из стержней состоит из трех основных компонентов.

Во-первых, это коньковая доска , которая представляет собой горизонтальный деревянный элемент на вершине крыши, образующий вершину треугольника крыши.

Далее идут стропила , которые крепятся к коньковой доске и спускаются вниз к наружным стенам. Стропила делают тяжелый подъем конструкции крыши. Сопротивляясь нисходящей силе тяжести, наклонные стропила также служат средством, с помощью которого дом отводит воду, сохраняя внутренние помещения сухими и пригодными для жилья.

Последними являются потолочные балки , которые также выполняют роль стяжек. В то время как стропила противостоят нисходящей силе тяжести, балки потолка будут противостоять любой толчке наружу.Подумайте об этом так: стропила, устоявшие под действием силы тяжести, хотят отдохнуть и лечь. Но если бы им позволили, они бы вытолкнули наружные стены наружу — а это нехорошо. Балки потолка этого не допустят; они просто продолжают втягивать стены.

Бад Дитрих, AIA, оригинальное фото на Houzz

Важным моментом при проектировании является расположение потолочных балок или стропил. Их не нужно устанавливать наверху внешней стены; они могут быть установлены выше, что позволяет использовать потолок на выше.

Важно, чтобы стропильные полотна располагались в нижней трети общей высоты конструкции крыши. Это имеет смысл, так как большая часть выталкивающего движения наружу, которому эти стяжки призваны противодействовать, находится ниже в конструкции крыши, ближе к месту стыковки стропил с внешними стенами.

Установка потолочных балок выше, как это, с добавлением некоторого обрамления на концах комнаты, также метод, используемый для создания потолка из поддонов.

Бад Дитрих, AIA, оригинальное фото на Houzz
Допустим, вам нужен действительно высокий сводчатый потолок для большой большой комнаты. В этом случае вам нужно полностью избавиться от стропил и заменить тонкую и легкую коньковую доску более тяжелой и прочной коньковой балкой.
Стропила будут надежно прикреплены к этой коньковой балке, так что вся сборка будет противостоять выталкиванию стропил наружу. А поскольку эти коньковые балки могут быть довольно массивными, они сами по себе становятся отличительным архитектурным элементом.

Бад Дитрих, AIA, оригинальное фото на Houzz
Другой элемент крыши, хотя и не самый распространенный, — это прогон .Это доска, которая перекрывает стропила или фермы, обеспечивая возможность крепления обшивки крыши и последующих кровельных материалов.
Purlins традиционно использовались, когда стропила располагались дальше друг от друга, чтобы сэкономить на материалах в утилитарных зданиях, таких как сараи. Но прогоны стали популярными в жилищном строительстве благодаря своему уникальному архитектурному облику. Фактически, использование прогонов создаст иллюзию, что настоящий потолок парит над стропилами, что может быть архитектурно отличительным.

Бад Дитрих, AIA, оригинальное фото на Houzz
И последнее, но не менее важное: изготовленных ферм , изготовленных из пиломатериалов размером 2 на 4 (иногда 2 на 6) и металлических соединительных пластин. Такие фермы довольно часто используются на больших участках из-за эффективности их повторяющейся конструкции.
Но эти фермы также используются в нестандартном строительстве, поскольку они могут быть отличным способом сэкономить время и деньги. Даже при сложной форме крыши фермы можно спроектировать и построить на заказ.А благодаря эффективному использованию материалов и меньшему количеству отходов, образующихся при строительстве на заводе, изготовленные фермы могут быть более устойчивым способом строительства.
Связано: 7 шагов в строительстве нового дома
Одно предостережение по поводу дома, построенного с такими типами ферм: крышу, построенную с использованием искусственных ферм, сложнее изменить, чем сопоставимую крышу из палки. Так что, если в вашем доме потолки одинаковой высоты и крыша из стропил, вам будет сложнее открыть комнаты и получить тот высокий потолок, который вы хотите для этой новой великолепной комнаты.Обязательно обратитесь за помощью к архитектору или инженеру, прежде чем изменять конструкцию крыши.
Основы кровельного каркаса | HomeTips
Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий кровли
Эта диаграмма обрамления крыши иллюстрирует, как строится вальмовая крыша. Эта крыша имеет горизонтальные рейки под черепицу или металл.
Проезжайте практически по любому району, и вы увидите, что крыши имеют разные формы.Дома имеют двускатную, шатровую, мансардную, двускатную, плоскую и односкатную крыши. Многие дома сочетают типы крыш на одной крыше. Например, довольно часто можно увидеть шатровую крышу с двускатными мансардными окнами.
Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.
Крыши бывают разных форм.
Мансардные и двускатные крыши предлагают большую высоту головы для чердачных помещений. Односкатные крыши обычно проще всего соединить с существующей крышей при надстройке.
Каркас крыши может быть простым или сложным, в зависимости от кровли. Свесы, бедра и мансардные окна значительно усложняют обрамление.
Каркас крыши с палками и фермами
Почти все крыши обрамляются одним из двух методов: стандартным «палочным» каркасом или новым «каркасным» каркасом.
Крыши с решетчатым каркасом используют отдельные стропила, которые простираются от верха внешних стен до конька.
Крыша с решетчатым каркасом строится по отдельности.
Фермовые крыши строятся из готовых ферм треугольной формы.
Кровельные фермы изготавливаются в готовом к установке виде.
Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, строятся на палочках. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.
Каркас из планок объединяет стропила крыши с балками перекрытия.
Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости в большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются непосредственно над стойками стены.
Ферма — это одна смежная двойная балка из балок перекрытия и балок. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из палки.
Поскольку фермы — это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. А поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.
Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.
Рекомендуемый ресурс: Получите предварительно отобранного местного подрядчика по возведению каркаса дома
Позвоните, чтобы получить бесплатную оценку от профессионалов кровли:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт имеет Накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.
Как поддерживается кровельная конструкция
Хорошая крыша защищает вас от непогоды, но чтобы ее получить, вам нужно иметь дело с кровельными подрядчиками.
Это не так уж и плохо — за исключением того факта, что в половине случаев, , вы не понимаете, о чем мы говорим . Кровельные конструкции состоят из множества частей и частей, каждая из которых имеет свое название.К сожалению, кровельные подрядчики, вероятно, не найдут времени, чтобы все объяснить, так что вы можете полностью запутаться.
Но не волнуйтесь — мы здесь, чтобы помочь. Читайте дальше, чтобы узнать все, что вам нужно знать о кровельных конструкциях и их различных частях!
Что такое кровельная конструкция?
Прежде чем вы фактически установите крышу, вам понадобится какая-то рама, которая будет поддерживать ее и направлять вашу работу. Этот каркас называется кровельной конструкцией. Это часть крыши, которая находится под черепицей или черепицей, поэтому вы не сможете увидеть ее после завершения строительства.
Кровельная конструкция представляет собой серию балок, ферм и стропил . В типичном жилом доме во Флориде все эти части сделаны из пиломатериалов. В конце концов, это самый удобный в использовании материал — простой в производстве, дешевый и прочный.
Тип кровельной конструкции вашего дома во многом зависит от его архитектуры и кровельного покрытия. Простые жилые дома обычно имеют среднескатные конструкции кровли, в то время как более царственные дома — крутые.Тогда, в зависимости от конструкции кровли, крыша может быть низкой, средней или крутой.
Кровельное покрытие определяет, насколько прочной будет ваша кровельная конструкция. Например, если вы используете асфальтовую черепицу, которая довольно легкая, конструкция кровли не обязательно должна быть такой прочной. Но шифер и подобные тяжелые материалы требуют большего усиления, поэтому ваша кровельная конструкция также должна быть прочнее.
Детали кровельной конструкции
Теперь, когда вы знаете, что такое кровельная конструкция, давайте займемся самой большой проблемой — всеми частями и деталями, которые ее скрепляют.
Стропило
Ссылка на изображение: https://torange.biz/rafter-system-roof-4013
Стропила — это диагональные балки , которые встречаются вверху и обеспечивают основную опору для настила крыши и ее нагрузки. По сути, это та часть, которая придает вашей крыше крутую форму.
Хомут балки
Балки воротника горизонтальные, и они соединяют две стропила , которые встречаются на коньке. Обычно их кладут прямо под конек и не дают прогибаться стропилам.Иногда мы называем эти балки воротниковыми завязками.
Доска гребня
На самом пике крыши находится коньковая доска. Эта горизонтальная балка скрепляет вместе все стропила — в основном они встречаются у коньковой доски. Изготовленная из металла или дерева, это часть, которая объединяет всю конструкцию и делает ее целостной.
Верхняя плита
Верхняя плита — это еще одна опорная балка, но эта соединяет стропила со стеновыми стойками . Он поддерживает конструкцию кровли и передает всю нагрузку на несущие стены и фундамент.
Вы также можете встретить термин консольная верхняя пластина , которая выполняет ту же функцию, но поддерживается только на одном конце.
Балка потолочная
Балки перекрытия параллельны воротниковым балкам, но находятся под ними — вокруг основания конструкции. Их цель — поддерживать стропила снизу, как коньковая доска и воротниковая балка сверху.
Фассовая доска
Облицовочная доска проходит по нижнему краю крыши и скрывает концы стропил.Он также поддерживает нижний ряд плиток после их размещения.
Underpurlin
Подкладки — это горизонтальные балки, которые можно увидеть где-то посередине стропил. Они делают стропила более устойчивыми и позволяют перекрывать более длинные пролеты. Обычно вы можете увидеть подкладку в длинных зданиях, таких как традиционный американский амбар.
Стойка
Стойки
— это вертикальные балки, которые поддерживают и передают нагрузку от подкосов на опорные балки. Они добавляют устойчивости всей конструкции и сохраняют ее жесткость.
Распорка
Распорка горизонтальна и параллельна коньковой доске. Его основное предназначение — передача нагрузки на несущие стены при отсутствии доступных стеновых стоек.
Элементы, которые проходят над конструкцией кровли
Кровельная конструкция — это основа крыши, но сама по себе она не принесет вам много пользы. Когда у вас есть кровельная конструкция, самое время добавить другие элементы, чтобы сделать крышу полностью функционирующей.
Обшивка или профнастил
Профнастил идет прямо на конструкцию кровли и закрывает ее, образуя основу для черепицы. Обычно это выглядит как плоский лист голого материала — чаще всего фанеры. На более легких крышах иногда бывает настил из OSB (ориентированно-стружечная плита).
мигающий
Крыши обычно имеют крутые уклоны, так что можно ожидать, что вода просто соскользнет с них, верно? К сожалению, есть стыки и дымоходы, а также места, где может скапливаться вода, и их важно защитить.
Именно для этого нужна окантовка — она должна сохранять эти участки сухими и защищенными. Таким образом, он обычно сделан из металла, который отклоняет воду, заставляя ее скользить, а не скапливаться на крыше.
Вентиляция
Ваша крыша, как и вы, должна дышать. Если в зоне крыши собирается слишком много горячего воздуха, это может значительно сократить срок ее службы. По этой причине мы обычно устанавливаем вентиляцию вокруг конька и краев крыши. Он находится под покрытием, поэтому вам не нужно беспокоиться о том, что оно испортит внешний вид вашей крыши.
Кровельное покрытие
Наконец, у нас есть кровельное покрытие. Как мы уже говорили ранее, асфальтовая черепица является наиболее распространенным вариантом, но вы также можете использовать дерево, шифер, глину, бетон и даже металлические покрытия.
Покрытие должно быть прочным и защищать ваш дом от дождя и ветра. Тем не менее, не помешает, если он тоже будет хорошо выглядеть. В конце концов, это единственная видимая часть крыши!
Заключить
Крыши могут показаться довольно простыми снаружи, но под поверхностью их много. Теперь, когда вы это знаете, мы уверены, что вы серьезно отнесетесь к уходу за кровлей. И вы действительно поймете, о чем говорит ваш кровельный подрядчик!
Об авторе
Prime Roofing специализируется на замене крыш жилых домов в районе Джексонвилля. Вам нужно установить крышу? Свяжитесь с нами сегодня и запланируйте бесплатную оценку! Звоните нам с понедельника по пятницу с 8:00 до 17:00 по телефону (904) 530-1446.
Профессиональные кровельщики объясняют балки, фермы и стропила
В сегодняшнем блоге профессиональных кровельщиков мы решили немного заглянуть «под черепицу», чтобы обсудить некоторые важные структурные термины, которые относятся к вашей крыше, но которые вы точно не увидите снаружи своего дома: балки крыши, потолок балки, стропила и фермы.В зависимости от стиля и наклона крыши вашего дома, у вас, вероятно, будет один или два из этих структурных элементов, интегрированных в ваш дом. Все эти структурные компоненты немного отличаются, что мы вскоре объясним более подробно, и все же они все выполняют одну и ту же работу: несут рабочие и статические нагрузки на вашу крышу, поддерживают стены вашего дома, предотвращают стены вашего дома. дома от разложений или стеллажей (встряхивания) и создания пространства для вентиляции и изоляции. Другими словами, они невероятно важны и совершенно необходимы для любого современного дома.
Независимо от того, есть ли у вас наклонная крыша или плоская крыша, вам потребуется какая-то структурная опора, чтобы выдержать вес кровельных материалов, выбранных вами или вашими подрядчиками, а также для соединения стен вашего дома и предотвращения их распространения. или стеллажи. Эта структурная опора бывает в виде балок перекрытий, балок перекрытий, стропил или ферм и может быть изготовлена из различных материалов, включая дерево, металл, железобетон и т.д .; однако в Канаде наиболее распространенным материалом, используемым в каркасе жилых домов, является дерево, поэтому мы и обсудим его здесь.Предполагая, что ваши строители решили использовать дерево для каркаса вашего дома, ваши кровельные балки, балки перекрытия, стропила или фермы будут сделаны из длинных деревянных досок, размещенных параллельно друг другу с равными интервалами по длине вашей крыши.
Если у вас есть крыша с низким уклоном (или плоская крыша) размером менее 2 из 12, эти равномерно расположенные доски будут называться кровельными балками. «Балка» — это термин, используемый в строительстве для несущих досок, которые проходят горизонтально или почти горизонтально до земли.Таким образом, единственная причина, по которой эти доски называются балочными перекрытиями, состоит в том, что они идут горизонтально или почти горизонтально к земле. Точно так же «потолочные балки» — это деревянные доски, которые создают плоскую поверхность вашего мансардного этажа или потолка верхнего этажа. Балки перекрытия могут быть как на крышах с низким уклоном, так и на крышах с большим уклоном и помогают предотвратить раскатывание и раскладывание стропил или стен, что может привести к провисанию. Они являются важными несущими конструктивными элементами, которые выдерживают как вес потолочных материалов нижнего этажа, так и вес любых предметов или людей, которые могут находиться в чердачном помещении.
No related posts.
