Степлер. Виды и устройство. Работа и применение. Особенности

Степлер – это компактный инструмент, предназначенный для проведения соединения различных элементов с помощью металлических скоб. Существует два типа степлеров – канцелярские и монтажные. Канцелярские предназначены для скрепления бумажных листов, а монтажные для соединения твердых материалов, плотность которых не препятствует прохождению крепежа.

Канцелярский степлер

Канцелярские степлеры обеспечивают сквозное закрепление листов бумаги скобами с последующим загибание их хвостиков. Благодаря этому надежность соединения существенно возрастает. Принцип работы данного устройства очень простой. Загружаемая в лоток подачи пластинка со скобами подвергается точечному давлению, в результате чего от нее одна откалывается. Она врезается в бумажные листы, прокалывая их насквозь, после чего ее хвостики упираются в специальную жесткую пластину, которая имеет углубления, что приводит к их загибанию под заданным углом.

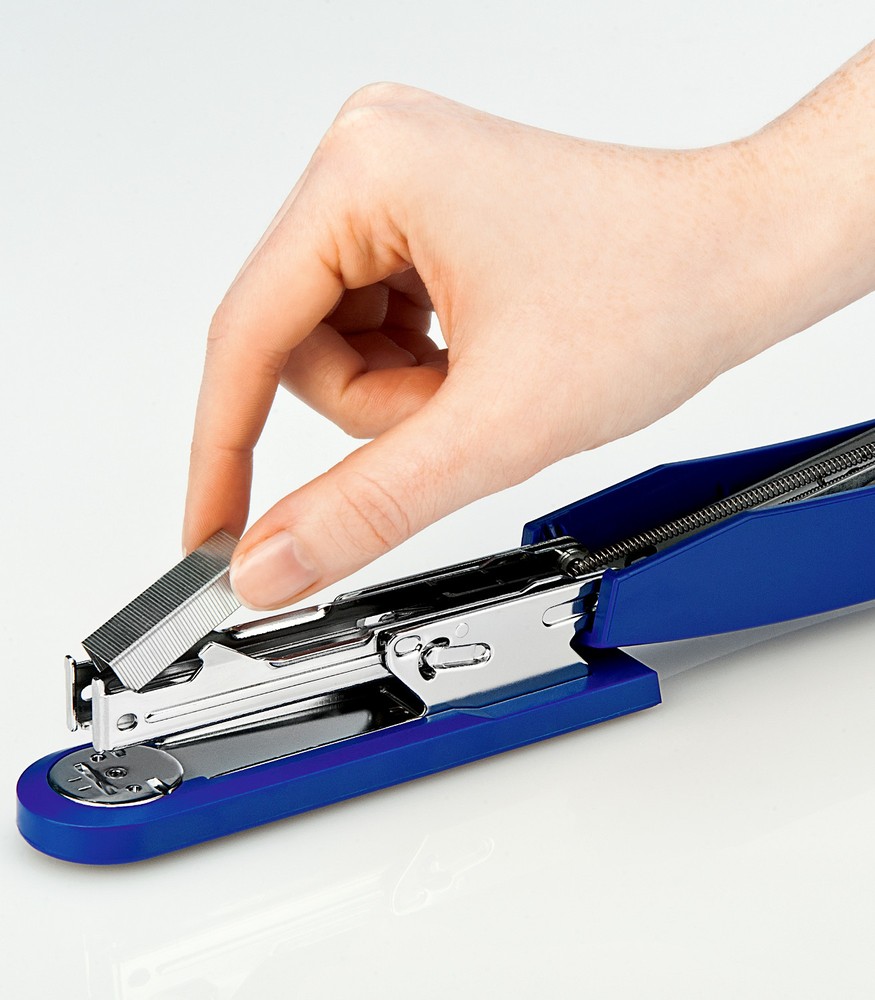

Стандартный степлер канцелярского типа предназначен для работы со скобами высотой 6 и 8 мм. Их жесткость вполне достаточна для пробивания до 50 листов. Для более серьезных задач применяются большие устройства, работающие с высокими скобами, сделанными из толстой проволоки. Крупные степлеры рассчитаны для скоб высотой до 26 мм.

Крепеж для степлеров продаются упаковками. В каждой из которых находится по 20 пластин, состоящих из 50 соединенных в ряд скоб. Таким образом, пачки достаточно для проведения 1 тыс. фиксаций.

Для достижения качественного соединения листов бумаги в первую очередь важна не настолько сама конструкция степлера, сколько применение качественных расходных материалов. Дешевый инструмент, работающий с хорошим крепежом будет существенно лучше, чем дорогой, в которой установлено дешевые расходники. Все же нельзя сказать, что стоимость и качество самого инструмента не имеет значения.

Дешевые поначалу работают хорошо, но со временем начинают заклинивать в результате снижения эффективности пружины, которая подает скобы. Кроме этого, может деформироваться механизм выдавливания, в результате чего начинается воздействие не на одну скобку, а сразу на несколько. Как следствие инструмент забивается в результате одновременного выхода нескольких крепежей сквозь узкую щель подачи.

У большинства степлеров выдавливание скобы осуществляется напрямую специальной пластинкой, которая выдвигается при надавливании рукой на корпус устройства. Дорогие и крупные приборы, предназначенные для пробивания картона и большого количества листов, имеют более совершенную конструкцию. В них предусмотрена дополнительная пружина, которая выступает в роли усилителя. Специальный плечевой механизм повышает силу, полученную от нажатия, в результате чего выход скобы происходит с меньшим напряжением для рук.

Дополнительные возможности канцелярских степлеров

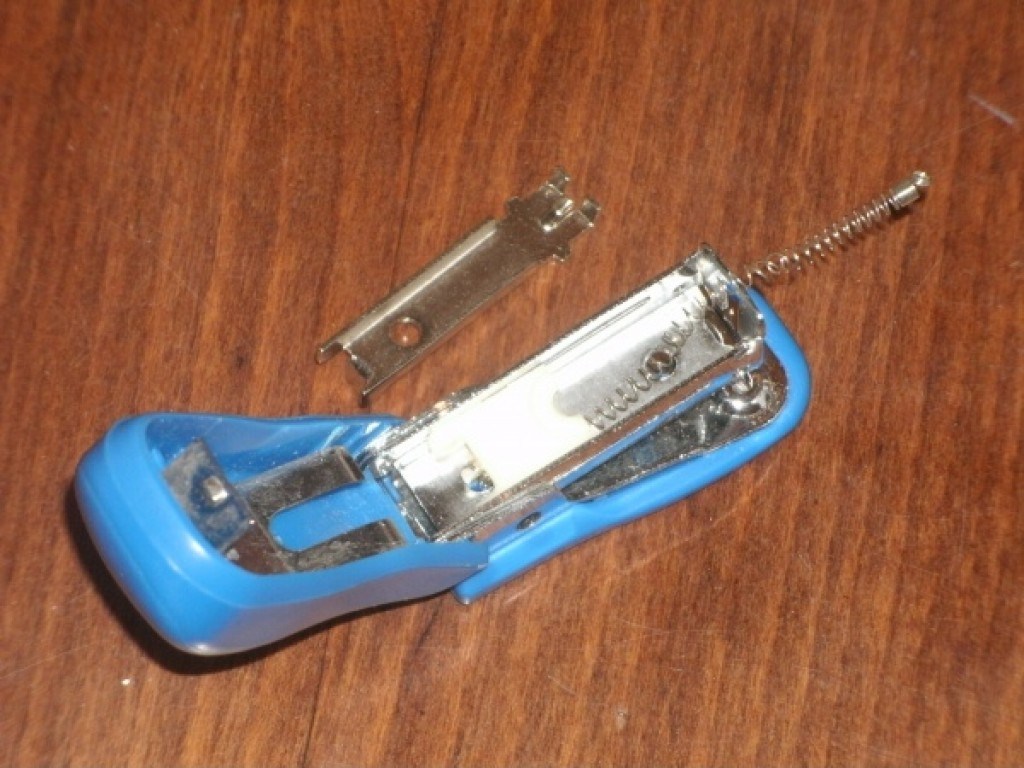

Канцелярский степлер на первый взгляд кажется совершенно простой конструкцией, которая вряд ли может иметь какие-нибудь дополнительные способы применения. Это не так. К примеру, мало кто знает о том, что пластинка, в которую упираются хвостики скоб перед загибанием, может переворачиваться. Она имеет два установочных положения. В первом технологические углубления для загибания хвостиков стоят близко друг другу, а во втором более широко. В первом положении скобы загибаются вовнутрь, после чего их хвостики плотно врезаются в соединяемые листы бумаги с противоположной стороны. Во втором положении пластинки, когда углубления расположены широко, скобы выгибается наружу. Такое скрепление применяется в тех случаях, когда нужно временно присоединить стопку бумаги, при этом в дальнейшем ее придется рассоединить. Данный способ крепления обеспечивает надежную фиксацию, но при этом для извлечения скобы понадобится минимум усилий.

Также многие модели канцелярских степлеров могут раскрываться, в результате чего их форма из острого угла превращается в прямую линию. Такое техническое решение в конструкции сделано с целью забивания скоб в поверхность без их загибания, что необходимо при закреплении бумажных листов к различным материалам. К примеру, инструментом в таком положении можно прикрепить объявление на доску или ствол дерева.

Некоторые разновидности инструмента имеют на противоположном конце выступающую заостренную пластинку. Она необходима для извлечения ранее забитых скоб. Для этого ее нужно загнать под установленную скобу и подтянуть степлер на себя. Стоит отметить, что такой способ довольно продуктивный, но не самый лучший. Гораздо удобнее воспользоваться специальным инструментом, который называется антистеплер.

Монтажные степлеры

Монтажный степлер применяется для прибивания скобами различных материалов. Надежность такого соединения ничем не уступает мелким гвоздям, при этом прибиваемый материал получает большую площадь прижима, чем это может обеспечить шляпка гвоздика или шурупа. Это особенно важно в тех случаях, когда нужно фиксировать ткань или полиэтиленовую пленку.

Существует три разновидности монтажных степлеров:

1. Механические.
2. Электрические.
3. Пневматические.

Механический степлер

Является самым популярным. Этому способствует его низкая стоимость, благодаря чему его может позволить себе каждый. Им можно воспользоваться в любом месте, поскольку он не нуждается в подключении к электрической сети или компрессору. Его конструкция очень простая и имеет много общего с канцелярским степлером. Единственное отличие заключается в том, что у монтажных моделей имеется значительно более мощная пружина, возведение которой для осуществления удара по скобам осуществляется специальным механизмом с ручкой. При сжатии ладонью пускового механизма осуществляется одно срабатывание.

Нужно отметить, что механический степлер довольно часто не справляется с поставленной задачей. Используемая в нем пружина со временем изнашивается и становится более мягкой. Как следствие, скоба может входить в материал лишь наполовину. Зачастую она перекашивается в сторону и просто деформируется. Данные проблемы особенно часто встречаются у дешевого сегмента. Что касается дорогих устройств, то они служат значительно дольше. Недостаток всех механических степлеров заключается в необходимости прикладывания существенных усилий для забивания каждой скобы. Если нужно сделать несколько десятков креплений, то это не проблема, но когда приходится работать долго, то рука сильно устает.

При работе с механическим монтажным степлером нужно учитывать, что не стоит одновременно укладывать в загрузочное гнездо больше одной пластинки скоб. Даже в том случае, если в инструменте была использована часть расходников, пока они полностью не закончатся, добавление других скобок не рекомендовано. Это связано с тем, что будет нарушена оптимальная ширина хода сдавливающей пружины подачи. В результате со временем она начнет надавливать все хуже, что приведет к заклиниванию скоб внутри лотка.

Электрический степлер

Тоже имеет в своей конструкции пружину. Ее возведение осуществляется от действия электрического привода. Благодаря этому работать с такими устройствами существенно легче, хотя непосредственно сам инструмент более тяжелый, чем механический. Нужно отметить, что несмотря на снижение нагрузки на руки, такие устройства имеют и свои недостатки. В первую очередь это касается электрического провода, который постоянно мешает. Сравнительно недавно появились модели, работающие на аккумуляторе, которые не нуждаются в подключении к сети. Это существенно расширило диапазон работы подобных приборов, но все же привело к увеличению веса инструмента.

Электрические устройства относятся к более дорогому ценовому сегменту, чем ручные. Они обладают высокой производительностью, поэтому зачастую используются на различных производствах. В частности, их применяют при обивке мебели. Особенно такой инструмент полюбился мастерам, которые занимаются перетяжкой мебели на дому у клиента. Использование такого степлера позволяет работать быстро, и отпадает необходимость ношения компрессора, который необходим в случае применения более мощного оборудования пневматического типа.

Электростеплер имеет дополнительную степень защиты для предотвращения случайного вылета скобы при нажатии на кнопку. Перед заправкой электрического степлера необходимо отключить его с розетки. В противном случае существует риск получения травмы. Кроме того, многие модели имеют механизм блокировки, который не позволит открыть лоток для установки пластинки с крепежом, пока прибор подключен к сети. На отдельных устройствах имеется специальная кнопка «rev», позволяющая перевести прибор в безопасный режим и открыть загрузочный лоток.

Пневматический степлер

Выдавливает скобы за счет подачи сжатого воздуха от компрессора. Это довольно легкий прибор, который обеспечивает высокую скорость забивания. Такие устройства обычно можно встретить на производствах. С их помощью сколачивают мебель, прикрепляют обивку, а также проводят упаковку различных предметов в обрешетку для перевозки или хранения. Пневматические устройства имеют высокую силу, поэтому способны пробить очень твердые материалы. В связи с этим при работе с данным типом необходимо точно следовать правилам безопасности.

Строительный степлер: как выбрать, заправить и пользоваться

Строительный степлер имеет второе название – мебельный степлер. Название обусловлено областью применения инструмента. Строительный степлер используется для соединения двух и более элементов изделия между собой. Наиболее частое применение строительный степлер находит в деревообрабатывающей промышленности и при производстве мебели. В бытовом назначении степлер тоже необходим, он помогает быстро соединить детали, не тратя время на забивание гвоздей. Как выбрать строительный степлер, и как правильно им пользоваться, читайте в статье ниже.

Как выбрать строительный степлер

Технические характеристики строительного степлера зависят от выбранного вида. Классификация степлеров производится по типу движущей силы. Различают три вида строительных степлеров:

• Механический строительный степлер. Работает за счет механической силы. Нажимая на курок, срабатывает пружина внутри степлера, забивая скобу в материал с большим усилием. Минус механического степлера в низкой эффективности при работе с твердыми материалами, однако, он компактный, имеет небольшой вес, его легко возить с собой в стандартном ящике с инструментами.

• Электрический строительный степлер. В движение пружину приводит тот же курок, но в этом инструменте уже не требуется механическое усилие, источник питания – электричество. Степлеры выпускаются двух видов: работающие от сети и от аккумулятора. У каждого степлера свои преимущества и недостатки: сетевой степлер мощнее и не сядет в нужный момент, но электрический провод мешается под руками; у аккумуляторной модели исключен риск пробивания кабеля, но из-за аккумулятора инструмент тяжелый и громоздкий.

• Пневматический строительный степлер. Работает за счет высокого давления, создаваемого пневматикой внутри степлера. Имеют высокую производительность, но из-за тяжелого компрессора, являются стационарными, и чаще приобретаются в промышленных целях, чем в домашнее пользование.

Помимо типа движущей силы, принято различать профессиональный и бытовой инструмент. Бытовые степлеры недолговечны, выполнены по большей части из пластмассы. Профессиональные степлеры нацелены на длительную работу и долгий срок службы. Для дома и бытовых нужд я рекомендую приобретать полупрофессиональный ручной инструмент, он собран из качественных материалов, прослужит много лет, но стоить будет в несколько раз меньше профинструмента.

Как заправить строительный степлер

У многих начинающих строителей возникает вопрос, как правильно заправить строительный степлер. В этой работе нет ничего сложного, но необходимо соблюдать последовательность действий, чтобы исключить риск внезапного выстрела инструментом.

• Первым делом необходимо заблокировать инструмент при помощи кнопки или рычага предохранителя, в зависимости от модели.
• С обратной стороны откройте паз магазина строительного степлера. В зависимости от конкретной модели, может понадобиться механическое усилие или нажатие на кнопку.
• Достаньте внутренний удерживающий стержень, отодвинув пружину, установите на стержень скобы строительного степлера, направив острие в сторону от рукоятки.
• Верните стержень на место, закройте магазин.
• Снимите инструмент с предохранителя, сделайте несколько выстрелов в брусок древесины для тестового запуска.

Как пользоваться строительным степлером

Правила пользования строительным степлером просты: перед использованием проверьте на отдельном куске материала работоспособность инструмента, при необходимости подрегулируйте натяжение пружины, плотно приложите головку инструмента к материалу, нажмите курок и не сдвигайте инструмент до совершения прострела. Гораздо важнее знать и использовать технику безопасности при работе со строительным степлером. Инструмент считается потенциально опасным, не пренебрегайте правилами во время проведения работ.

• Когда работы закончены, всегда закрепляйте рукоятку предохранителем от случайного срабатывания.
• Никогда не направляйте инструмент на руку, других людей или животных.
• Отложите работы со степлером, если вы не трезвы или плохо себя чувствуете.

• Рабочее место держите в чистоте. Освещение должно быть ярким, никто не должен отвлекать от работы. Не забывайте об устойчивом положении тела и защитных очках на глаза.
• Электрический степлер подключайте к сети, только предварительно убедившись в отключенном инструменте и наличии предохранителя на рукоятке.
• Не используйте электрический инструмент во влажном помещении или под дождем. Следите за положением провода во время работы.

В работе со строительным степлером нет ничего сложного или опасного, если придерживаться правил работы с инструментом и не пренебрегать техникой безопасности. Залог качественной работы – внимательность и аккуратность.

Как пользоваться мебельным степлером: устройство, работа, советы

Мебельный степлер является достаточно универсальным инструментом, с помощью которого можно не только выполнить процедуру по обивке мебели, но и ряд других строительных операций.

На сегодняшний день существует несколько видов подобного оборудования, отличающегося между собой по принципу работы:

Пневматический степлер используют в промышленности, а электрический и ручной — в быту. Модели, относящиеся к последнему типу, являются наиболее распространёнными в мебельной промышленности в виду своей мобильности и простоты эксплуатации. Давайте именно на таком примере рассмотрим принцип работы, эксплуатации и ремонта мебельных степлеров.

Однако перед тем, как перейти к данной процедуре, хотелось бы сказать несколько слов о скобах и их разновидностях.

Характеристика и виды мебельных скоб

Основным показателем, на который ориентируются при выборе скобы, является её глубина. В зависимости от характера производимых работ, данный показатель может варьироваться в пределах от 4 до 14 миллиметров.

Так, к примеру, для того, чтобы осуществить процедуру обивки мебели тканью, достаточно будет скобы с глубиной равной 8 миллиметрам, тогда как для фиксации более толстых материалов следует подбирать скобу с большей глубиной.

Также, в зависимости от габаритных размеров, скобы подразделяются на следующие типы:

• 53 – является самым распространённым. Скобы данного типа имеют ширину 11,4 миллиметра и толщину равную 0,7 мм. Глубина данного крепёжного элемента варьируется в пределах от 4 до 14 миллиметров;
• 140 – обладающий следующими характеристиками: ширина – 10,6 миллиметра, толщина – 1,2 мм, глубина – аналогичная предыдущему типу;
• 36 – такая маркировка обозначает, что степлер может стрелять скобами, имеющими полукруглую форму и применяющимися, в основном, для монтажа кабеля;
• 300 – это специальные гвозди, предназначающиеся только для степлера.

При выборе скобы следует также учитывать структуру материала, из которого она изготовлена.

Схема мебельного степлера

Ручной строительный степлер имеет магазин, в который загружается обойма со скобами или специальными гвоздями. По скобе бьет боек, который крепится к ударнику. Размер бойка в инструменте зависит от габаритов используемых расходных материалов (скоб). Ударник, в свою очередь, касается пружины, степень сжатия которой регулируется специальным винтом. Гашение удара производится с помощью амортизатора, который находится внутри степлера.

Устройство степлера смотрите на схеме:

Витая боевая пружина устанавливается на недорогих моделях.

Степлер с пластинчатой пружиной более мощный и дорогой.

Как пользоваться степлером

Заправка

Для того, чтобы осуществить заправку степлера скобами (т.е. зарядить скобострел), необходимо, сперва, отодвинуть пружину, предназначающуюся для их прижимания. Сами скобы размещаются в специальном жёлобе, в который, собственно, их и необходимо разместить. После этого пружина ставится на место. Инструмент полностью готов к работе.

Видео: как заправить степлер скобами

Теперь вы знаете, как вставить скобы в степлер, можем переходить непосредственно к работе.

Выстрел

Для того, чтобы зафиксировать необходимый элемент, следует плотно приложить устройство к тому месту, куда планируется забить скобу. После этого, не отрывая устройство от поверхности, необходимо нажать на кнопку (рычаг) пускового механизма. В случае успешного проведения данных манипуляций вы услышите характерный звук и увидите скобу, вошедшую в материал.

Советы и рекомендации

Для того, чтобы обезопасить себя при работе со строительным степлером, следует придерживаться некоторых правил:

• В случае использования механической модели устройства, необходимо произвести регулировку винтового регулятора. Выполнять данную операцию следует на куске чернового материала путём вращения винта от минимума к максимуму. Если скоба вошла до конца с первого выстрела, можно приступать к работе на «чистовике». В противном случае, требуется повторная регулировка;
• Для того, чтобы вбить скобы на одинаковом расстоянии, следует предварительно пометить необходимые места карандашом или шариковой ручкой;
• Придерживайте материал свободной рукой, дабы при выстреле он не сместился с заранее намеченного места;
• Следите за количеством скоб в «магазине», чтобы не остаться без единого крепёжного элемента в самый неподходящий момент;
• После окончания работы зафиксируйте рукоятку предохранителем во избежание самопроизвольного или случайного выстрела.

Кроме всех вышеперечисленных советов, вам также может потребоваться помощь по ремонту данного строительного инструмента, так как степлеру, впрочем, как и любому другому оборудованию, свойственно ломаться.

Ремонт

Наиболее распространённой причиной выхода из строя степлера является поломка ударного механизма. Однако, для того, чтобы до него добраться, следует сперва разобрать инструмент. Сделать это можно, выполнив ряд несложных операций:

• Демонтируйте регулировочный винт;
• Удалите пружину;
• Снимите кожух защиты;
• Уберите штифты;
• Снимите стопорные шайбы.

Если по списку действий вам непонятно, как разобрать степлер, то увидеть это вы сможете ниже в видео.

После совершения всех вышеперечисленных манипуляций вы сможете увидеть ударник, который, в большинстве своём, выходит из строя из-за выработки своего ресурса.

Для того, чтобы осуществить ремонт данного элемента, следует извлечь его, установить в тиски и при помощи обыкновенного напильника придать ударнику первоначальную форму.

Всё, ремонт окончен, а инструмент опять находится в полной боевой готовности.

Советы, почему не работает степлер и как исправить:

• Если ваш инструмент не достреливает (не добивает) скобы, то попробуйте подтянуть пружину, возможно она ослабла;
• Если строительный степлер гнет скобы — попробуйте отрегулировать болт натяжения пружины (расслабить или затянуть, поэкспериментируйте). Еще одна вероятная причина неисправности — несоответствие типа скоб структуре материала — для ДСП и фанеры рекомендуется покупать скобы из закаленной стали;
• Если скобы не выходят из степлера, а гнутся и застревают внутри — возможно, боек (язычок), который их толкает, округлился и его надо подточить;
• Если сам механизм работает, а скобы не выстреливает — возможно, не захватывает скобу, стерся боек. Попробуйте подпилить боек и повернуть другой стороной демпфер.

Как отремонтировать скобострел своими руками смотрите в видео.

Видео: ремонт степлера своими руками

Как разобрать мебельный степлер, что делать если он заклинил. В чем может быть причина, что делать если строительный степлер не выстреливает скобы:

В видео в режиме реального времени по шагам показано, как разобрать степлер, в чем может быть причина поломки и как ее исправить своими руками, а также как собрать степлер.

Видеообзор степлеров

Так же можете посмотреть небольшое видео по обзору мебельных степлеров, а так же принцип их заправки, настройки и работы с ними:

Всем домашним мастерам удачи, будут вопросы — пишите!

Что такое строительный степлер? Виды и назначение, как правильно вставить скобы самому

Строительный степлер постепенно приобрел достойную популярность в качестве инструмента для проведения отделочных работ. Этот простой прибор стал незаменим при креплении рулонных материалов, доказав свою эффективность и универсальность.

В настоящее время в магазинах предлагается широкий ассортимент степлеров, а потому надо правильно выбрать инструмент с учетом реальных условий его эксплуатации.

Что такое степлер?

Строительный степлер (мебельный степлер, скобкозабиватель) представляет собой ручной инструмент для крепления различных элементов. По принципу действия он мало отличается от обычного канцелярского степлера, т.к. в обоих случаях скрепляемые элементы соединяются скобами (обычно П-образной формы).

Однако если канцелярский инструмент прошивает насквозь соединяемые материалы и загибает концы скобы, фиксируя крепление, то его строительный аналог загоняет концы скобы в основу по принципу гвоздей.

Для чего нужен?

Строительный степлер можно использовать при проведении таких работ:

• обивка мебели – любые виды ткани, кожа, замша, микрофайбер и т.д.;
• фиксация утеплителя, паро- и гидроизоляции при монтаже полов, стен, потолка;
• крепление плакатов и фотообоев к стене и щитам;
• фиксация в шкафах задних стенок из ДВП, оргалита, фанеры и других литовых материалов;
• сборка упаковочных конструкций, сшивание гофрокартона;
• установка штапиков на оконных рамах;
• монтаж шпунтованной доски на полу и крепление напольного покрытия;
• монтаж теплиц и парников;
• крепление кабелей и проводов;
• облицовка полимерными плитами и драпировка тканью;
• другие монтажные и отделочные работы.

По сути, степлер предназначен для замены таких способов крепления, как забивание мелких гвоздей и приклеивание.

Он имеет такие преимущества:

• большая площадь прижатия по сравнению с гвоздями, что повышает надежность соединения;
• простота и точность крепления, меньшая вероятность смещения элементов относительно друг друга при соединении;
• ускорение процесса и механизация труда;
• возможность использования в труднодоступных местах;
• крепление различных элементов, независимо от материала, что выгодно отличает от клея, который надо подбирать;
• универсальность.

Какой выбрать?

Строительные степлеры подразделяются на несколько типов по некоторым параметрам. Например, по принципу действия – механические, электрические и пневматические инструменты.

По назначению:

1. Типовой (классический) степлер. В нем обычно используются П-образные скобы, но могут устанавливаться и специальные гвозди. Он имеет универсальное назначение.
2. Кабельный степлер способен закреплять кабели и провода диаметром до 8-10 мм, для чего применяются округленные скобы. Такое крепление можно осуществлять в электросетях с напряжением не более 50 В. При больших напряжениях использовать нельзя из-за риска короткого замыкания. Основное назначение – телефонные, компьютерные, коммуникационные линии.
3. Упаковочный инструмент предназначен для работы с картоном (в т.ч. гофрокартоном) и различными пленочными материалами. Он напоминает канцелярский прибор, т.к. загибает концы скоб, но имеет значительно большую мощность и размеры.
4. Оконный вариант способен закреплять штапики и другие элементы с помощью металлических шпилек. Длина этих крепежных элементов может составлять от 10 до 50 мм в зависимости от принципа действия степлера.
5. Тэкер использует V-образные скобы. Такая конструкция крепежа позволяет соединять заготовки, расположенные под углом друг к другу. Пример использования – сборка рамок для фотографий или картин.
6. Заклепочный степлер (заклепочник) способен устанавливать алюминиевые, медные и стальные заклепки.
7. Скобозабивной молоток использует инерционный принцип, т.е. он применяется, как молоток, но сила удара увеличивается за счет специального механизма. Основное назначение – монтаж кровельного и напольного покрытия.

По техническим характеристикам:

1. Сила удара. Это важный критерий выбора инструмента, т.к. он определяет глубину забивания крепежного элемента (скобы, гвоздя). Для бытовых строительных данный параметр находится в диапазоне 3-16 мм. Инструмент слабой мощности работает со скобами высотой до 8 мм, а более мощные – со скобами, превышающими 10 мм.
2. Ширина скобы. От этого показателя зависит площадь прижатия элементов при их скреплении, а значит, скорость операции и надежность соединения.

Механический

Наибольшее распространение находит механический степлер, принцип действия которого основан на увеличении физической силы с помощью пружинного механизма. При работе пользователь нажимает рукой на рукоятку, которая изгибает пружину.

В максимальной точке изгиба пружина освобождается и вся ее накопленная энергия направляется на удар по крепежному элементу (скобе, шпильке или гвоздю). Этого усилия оказывается достаточно для забивания его в основу.

Пружина в механическом степлере может быть витого или пластинчатого (рессорного) типа. При выборе инструмента предпочтение лучше отдавать второму варианту, т.к. в нем обеспечивается значительная сила удара при практически полном отсутствии отдачи. В современных конструкциях сила удара регулируется, что дает возможность настраивать инструмент на работу с материалами разной твердости.

Электрический

Электрический степлер отличает от механического инструмента тем, что изгибание пружины обеспечивается с помощью электроэнергии. При включении устройства он сразу входит в готовое состояние, а для удара по скобе достаточно нажать пусковую кнопку. Работать такой степлер может от сети или встроенного аккумулятора.

Обычно предпочтение отдается аккумуляторному питанию, т.к. устраняется привязанность к розетке и отсутствует шнур, мешающий в работе. Наиболее часто используются аккумуляторные батареи никель-металлгидридного типа (2 элемента на 14,5 В) и литий-ионного типа на 18 В. Наиболее надежен второй вид аккумулятора.

Основные преимущества электрического степлера – устранение физических усилий, что важно при большом объеме работ; ускорение работ; удобство и практичность. Недостатки – более высокая стоимость, меньшая надежность и большая масса инструмента.

Пневматический

В пневматическом степлере ударная нагрузка обеспечивается сжатым воздухом. Такой инструмент может выпускаться в стационарном и ручном исполнении.

В первом случае подача воздуха регулируется педалью, а во втором – пусковой кнопкой.

Для работы пневмоинструмента необходимо наличие воздушного компрессора, что и создает главный недостаток – громоздкость оборудования.

Среди положительных сторон данного степлера выделяется система блокировки от случайных включений, предотвращение заедания вылета скоб, регулировка ударной нагрузки. Самый важный плюс – наибольшая скорость операции и огромная пробивная способность.

Скобы: типы и размеры

При работе со строительным степлером важно правильно подобрать скобы для крепления конкретных элементов. При выборе наиболее распространенных расходных материалов следует придерживаться таких рекомендаций:

1. Для крепления тонкой ткани, бумажных листов, картона подойдут П-образные скрепки толщиной 0,7-0,75 мм, шириной – 11,3 мм, высотой в диапазоне 4-14 мм.
2. Для ДВП, пластика, плотной ткани – П-образные скобы толщиной 1,2 мм, шириной 10,7 мм, высотой – от 6 до 14 мм.
3. Для монтажа кабелей и проводов – полукруглые скобы модели S толщиной 1,2 мм, шириной 4,5 мм, высотой 8-10 мм или модели L такой же толщины, шириной 6 мм, высотой 10-15 мм.

Кроме того, при выборе скоб надо учитывать, что они различаются по таким характеристикам:

• заточенные и незаточенные;
• по форме – с узкой (для малозаметного соединения) и широкой (повышенной надежности) спинкой, а также плоской формы для соединения пленок нетканного типа;
• по используемой для изготовления проволоки – по толщине, диаметру и жесткости проволоки и размерам скобы (наиболее распространен тип 53, среди маломощного инструмента – тип 10 и 24, для профессионального использования – тип 140).

Полезные видео

Виды и применение, как выбрать подходящий инструмент и скобы для него:

почему мебельный степлер не до конца забивает скобы? Как починить пистолет своими руками, если он не выстреливает? Причины и устранение неисправностей

Ремонт степлера, используемого в домашних условиях для решения различных задач, всегда начинается с поиска причин, по которым произошла поломка. Провести диагностику и устранение неисправностей, понять, почему мебельный инструмент не до конца забивает скобы, помогает точное следование инструкции. Подробный рассказ о том, как починить пистолет своими руками, если он не выстреливает, позволит разобраться во всех тонкостях ремонтных работ.

Устройство конструкции

Мебельный или строительный степлер, также именуемый пистолетом или стробострелом, представляет собой простое пружинное устройство, при помощи которого происходит стыковка скоб с материалом.

Воздействие осуществляется вручную, путем нажатия на рычаг. При подаче усилия на него пружина приводит в действие механизм. Скоба подвергается ударному воздействию, входит в материал, закрепляясь в нем.

Все степлеры имеют в своей конструкции следующие элементы:

• рукоять с подвижным ходом;
• регулировочный винт для подачи усилия на пружину;
• взводитель;
• транспортировочную рукоятку;
• ударник;
• амортизатор.

Корпус изделия изготавливается из металла или его комбинации с пластиком. Кроме того, внутри присутствует сразу несколько пружин — цилиндрическая боевая, возвратная, фиксирующая магазин, и еще одна для натяжения взводителя. Винт, отвечающий за регулировку, обычно находится в вертикальной плоскости по отношению к поверхности.

В более редких случаях используется вариант, в котором он расположен под рукоятью.

Что делать, если степлер не до конца забивает скобы?

Наиболее распространенной проблемой в эксплуатации степлера является неполное вхождение скобы в материал. Причина проблемы обычно заключается в неправильной регулировке натяжения пружины. Чтобы починить инструмент своими руками в этом случае, не понадобится много времени. Заметив, что степлер не добивает используемые скобы, нужно остановить работу, а затем отрегулировать винт, отвечающий за натяжение пружины.

Усилив натяжение, можно повысить силу воздействия. Соответственно, степлер, который плохо пробивает материалы, станет работать лучше. Регулировочный винт, в зависимости от типа конструкции инструмента, располагается перед рукояткой или под ней.

Он может разболтаться в процессе эксплуатации, ослабив натяжение.

Иногда проблема плохого вхождения скоб в материал имеет более прозаичные объяснения, не связанные с регулировкой. Пружина может растянуться или сломаться. В этом случае придется производить ее замену.

Как отремонтировать в других случаях?

Многие случаи поломки степлеров довольно типичны. Чаще всего они связаны с отсеком, в котором находятся скобы. Если в нем вылетела пружина или произошло засорение выходного отверстия, ждать штатной работы от инструмента не придется. Самые распространенные причины поломок, их признаки и способы устранения стоит рассмотреть более подробно.

Если скобы не выстреливают

Самая очевидная причина — отсутствие скоб в магазине строительного пистолета. Нужно проверить отсек — возможно, расходные материалы закончились. Также иногда причиной проблем становится несоответствие размерных параметров. Если расходные материалы не подходят к конкретной модели или их установка произведена с нарушениями, придется повторить все необходимые действия, исправив ошибки.

Мебельный пистолет имеет множество элементов, сбои в работе которых приводят к отказу оборудования от штатной работы. Скобы не вылетают, если выходное отверстие засорено.

Так бывает при выборе слишком мягких или неподходящих по размеру расходных материалов. Металл сминается под давлением, засоряя отверстие. Следующие скобы просто не могут свободно выйти при подаче — необходимо остановиться, прочистить сформировавшуюся «пробку», а затем продолжить работу.

Также при использовании инструмента можно столкнуться со следующими проблемами.

1. Застревание досылающего механизма. Он находится в отсеке для скоб, должен обеспечивать свободный ход внутри отсека. При недостаточном количестве смазки прижимной элемент застревает, подаваемое усилие оказывается недостаточным. Решить проблему можно, использовав каплю машинного масла. Предварительно придется открыть отсек со скобами, вынуть их, а затем нанести смазку на проблемный участок.
2. Сгибание и сминание расходного материала. Скобы в этом случае выходят, но не втыкаются в материал достаточно глубоко. Связано это со слишком твердой структурой основания. Решить проблему помогает замена скоб на более прочные, а также изменение их длины в сторону уменьшения. Короткие ножки легче закрепятся в твердом основании, при этом будут держать материал не хуже.
3. Удвоение элементов. Исправный степлер имеет боек, отвечающий за выпуск скоб. При его деформации происходит нарушение его штатной работы. Боек сплющивается или немного отгибается, его приходится менять или восстанавливать путем ударного воздействия. При этом придется разобрать весь инструмент.

Это основные проблемы, связанные с нарушением работы степлера. Но есть и другие признаки неисправностей — не такие явные. Они также заслуживают внимания, поскольку без поиска решения добиться успеха в работе с инструментом будет достаточно сложно.

Скобы постоянно застревают

Ситуация, при которой на одну удачно закрепленную скобу приходится сразу несколько застрявших, довольно часто встречается при длительной эксплуатации степлера. Связано это все с тем же износом или деформацией бойка. Даже небольшое увеличение просвета приводит к тому, что скобы будут в него попадать в большем количестве или застревать. Поначалу частота проявления проблемы будет не слишком высокой, в дальнейшем деформация усилится.

Устранить неисправность в этом случае можно даже в домашних условиях. Для начала придется полностью разобрать степлер при помощи тисков, молотка и пассатижей, отвертки, напильника.

Порядок работ будет следующим.

1. Открыть магазин со скобами, извлечь из него содержимое.
2. Вывернуть регулировочный винт. Он должен полностью выйти из корпуса инструмента.
3. Через образовавшееся отверстие извлечь регулировочную пружину.
4. Разобрать корпус. Для этого с каждого штифта снимается запорная шайба. После можно вынуть крепежные элементы из их гнезд. Обычно достаточно извлечь только 2 штифта, возле бойка.
5. Извлечь ударный механизм из корпуса. Изучить боек на предмет наличия повреждений. Особое внимание следует уделять признакам деформации, отклонениям от плоскости. Выправить изгиб или сплющивание бойка помогут тиски, при появлении неровностей и зазубрин понадобится обработка напильником.
6. Собрать отремонтированный инструмент. Ударный механизм перед установкой рекомендуется смазать маслом, применяемым в обслуживании швейных машинок. После этого можно поместить в магазин скобы, опробовать инструмент в работе. Если сборка проведена верно, проблем не возникнет.

При более серьезном повреждении в инструменте может оторваться упор, с которым контактирует пружина при сдавливании. В этом случае речь идет о полной замене ударного механизма. Даже приварив отколовшуюся деталь, невозможно гарантировать, что она сможет выдержать значительные нагрузки.

При рессорном типе пружины проблема с застреванием или удвоением выпускаемых скоб решается другим путем.

В этом случае необходимо изготовить из металла пластину П-образной формы. Она прокладывается между досылателем и фиксирующим механизмом, исключая свободный ход элементов. Степлер будет работать более эффективно.

Скоба выстреливает в виде буквы «М»

Иногда степлер гнет скобы посередине, придавая им вид литеры «М». В этом случае ремонт самого инструмента обычно не требуется. Инструмент загибает слишком длинные скобы, просто не обеспечивая достаточно плотную фиксацию бойка при ударе.

Проблема решается максимально легко – заменой выбранного расходного материала. Нужно взять скобы с более короткими ножками.

При сохранении признаков сминания крепежных элементов по центру придется разобрать инструмент. В этом случае наиболее вероятным источником проблем станет боек. При его стачивании, износе плотность контакта скобы с ударником теряется. Исправить положение помогает обработка металлической поверхности поврежденной детали напильником с мелкозернистой поверхностью. Важно не снимать слишком много металла, чтобы избежать снижения силы удара.

Рекомендации

Меры профилактики помогают избежать поломок в тех случаях, когда степлер длительное время остается без нагрузок. Отправляя инструмент на хранение, важно позаботиться об ослаблении натяжения пружины. Регулировочный винт раскручивается на максимальную длину. Это позволяет исключить преждевременный износ пружинного элемента.

После хранения нужно будет дополнительно отрегулировать инструмент. Подстройка натяжения пружины производится до тех пор, пока скобы не будут правильно входить в поверхность материала. После длительного простоя нужно предварительно смазать механизм бойка. Для этих целей хорошо подходят миниатюрные масленки, используемые в обслуживании швейного оборудования.

Порядок смазывания будет следующим.

1. Полностью вывинтить регулировочный крепеж. В освободившееся отверстие залить 1-2 капли масла.
2. Установить крепеж на место. Завернуть его до упора, совершить 2-3 «холостых» нажатия с пустым магазином.
3. Открыть блок, в который устанавливаются скобы. В прорезь ударного механизма добавить смазку. Повторно совершить 3-4 нажатия, распределяя масло внутри инструмента. Степлер в этот момент нужно держать перевернутым, чтобы исключить разбрызгивание смазочных материалов.
4. Установить скобы. Провести тестирование работы устройства.

Стоит учесть, что даже при штатной работе степлера повторять процедуру смазывания придется не реже, чем 1 раз в 3 месяца. Это существенно сократит износ деталей, предотвратит их истирание, образование ржавчины.

О том, что делать, если степлер не забивает скобы, расскажет следующее видео.

Как настроить строительный степлер

Строительный степлер – функциональный инструмент, при помощи которого можно скрепить между собой различные элементы мягкой мебели. Такие устройства сейчас выпускают в различных видах и модификациях, поэтому выбрать единственно правильный вариант бывает сложно.

Внешний вид механического строительного степлера

Разновидности степлеров

Перед тем, как отправиться в магазин за этим инструментом, стоит четко оценить цель его покупки и те параметры, которые должны присутствовать в устройстве. Только после этого в представленном ассортименте получится подобрать то, что необходимо.

Ручной степлер

Это прибор, который работает механическим образом, то есть для выхода скобы из устройства понадобиться нажать на ручку и приложить некоторую физическую силу. Главным положительным качеством этого мебельного степлера является его автономность. Так, работать с ним можно даже на улице, работоспособность устройства совершенно не зависит от наличия электрической сети.

Строительный механический степлер в работе

Но, если планируется проводить большой объем работ, то это потребует немалых затрат не только времени и силы. Можно сделать вывод, что мебельный степлер такого типа хорош для использования в домашних условиях при решении небольших задач.

Электрический прибор

Подобное устройство, в свою очередь, требует подключения к электрической сети или наличия аккумулятора. Этот мебельный инструмент уже используют профессионалы для проведения более длительных работ. Но, как правило, электрический степлер обладает малой силой удара и быстрым выходом механизма из строя.

Электрический строительный инструмент для фиксации скоб

Пневматический степлер

Для задач, выполняемых в масштабах производства, используют пневматические приборы, которые обладают большей скоростью, прочностью и долговечностью по сравнению с остальными вариантами.

Конструкция пневматического степлера сложнее, чем у механического

Выбор правильного степлера

Основываясь только на характере будущей работы с мебельным степлером, его уже можно выбрать. К примеру, для единичной смены обивки на кресле или диване в домашних условиях вполне подойдет механическая модель. Это обусловлено тем, что для формирования каркасов мебели на производстве используются в основном мягкие сорта древесины и для крепления к ним ткани много усилий не требуется.

Если же работа будет сопряжена с монтажом на твердое основание, то механический вариант не поможет. В этом случае выручит электрический степлер. Конечно, можно выбрать и пневматический инструмент, но стоимость его велика, поэтому, если не требуется профессиональное устройство для постоянного использования, покупать его нет смысла.

Расходные материалы для правильной работы степлера

Вот те дополнительные детали конструкции, которые во многом облегчают пользование механическим степлером и на наличие которых стоит обращать внимание при выборе:

1. Прозрачный отсек для скоб. Это дополнение позволит следить за количеством расходного материала и при необходимости быстро среагировать на его окончание.
2. Регулировка силы удара, позволяющая подстроить степлер под любой материал.
3. Стопор на рукоятке, который исключит случайное выстреливание скобой.
4. Наличие резиновой накладки на рукояти позволяет инструменту не скользить в руках.

Подбор скоб

К каждому степлеру необходимо подобрать тот расходный материал, который будет обеспечивать бесперебойную работу устройства. Обычно типы скоб для того или иного инструмента указываются в инструкции к нему. Необходимо знать об основных параметрах скоб для степлера:

1. Глубина, которая может варьироваться, – от 4 до 14 мм. Выбирают ее в зависимости от материала, с которым предстоит работать. К примеру, для обивки мебели гобеленом будут нужны скобы глубиной в 8 мм.

1. Тип скоб обязательно должен сочетаться с маркой степлера. Так, скобы неверной маркировки, к примеру, слишком маленькие могут стать причиной вылетания друг за другом во время работы или заклинивания инструмента.

Работа с механическим степлером

Чтобы научиться проводить ремонтные работы при помощи строительного степлера, необходимо знать об основных правилах этого процесса.

Заряжаем прибор

Прежде чем начать проводить, к примеру, обивку дивана, стоит узнать, как заряжать степлер. Делается это пошагово по следующему алгоритму:

1. Установка прибора на предохранитель.
2. Откидывание створки в задней части степлера, за которой находится отсек для скоб.
3. Вытягивание стержня с пружиной из отсека.
4. Установка скоб верхней согнутой частью к ручке степлера.
5. Отпускание стержня для их зажимания.
6. Захлопывание створки до щелчка и начало работы.

Некоторые модели обладают другим механизмом и поэтому многие думают, как заправить их. Здесь тоже нет ничего сложного, достаточно вынуть специальный желоб, появляющийся при нажатии кнопки. В него и устанавливаются скобы острыми концами вниз. После заполненный элемент вставляется обратно.

Процесс зарядки механического степлера скобами

Крепим скобы на основание

После уточнения инструкции по зарядке не лишним будет узнать, как пользоваться степлером при непосредственной работе.

Делается это так:

1. Подготавливают материалы для фиксации и сам инструмент.
2. Размечают линию, по которой пойдет крепление скоб. Так проще монтировать крепежные элементы именно в то место, куда планируется.
3. Степлер прикладывают в нужное место довольно плотно.
4. Не отрывая прибор от поверхности, нажимают на рычаг.
5. После этого, если все сделано правильно, будет слышен характерный звук, а скоба надежно прикрепится к основанию.

Процесс фиксации скоб

Советы по работе с устройством

Для соблюдения безопасности в процессе работы с мебельным степлером необходимо соблюдать следующие рекомендации:

1. Перед фиксацией скоб механическим степлером проводят его регулировку на ненужном куске материала. Для этого после выстрела смотрят, вошла ли скоба полностью в основание. Если да, то можно сразу начинать работать. Если же нет, то придется крутить винтовой механизм от минимума к максимуму, чтобы добиться удачного положения.
2. При работе стоит обязательно придерживать материал для исключения смещения свободной рукой.
3. После окончания работы рукоятка обязательно ставится на предохранитель, чтобы избежать случайного нажатия и срабатывания прибора.

Степлер с рукояткой на предохранителе

Строительный степлер позволяет в кратчайшие сроки закрепить на поверхности мебели любой материал. Советы из этой статьи помогут правильно выбрать инструмент и грамотно подойти к работе с ним.

Мебельный степлер является достаточно универсальным инструментом, с помощью которого можно не только выполнить процедуру по обивке мебели, но и ряд других строительных операций.

На сегодняшний день существует несколько видов подобного оборудования, отличающегося между собой по принципу работы:

Пневматический степлер используют в промышленности, а электрический и ручной — в быту. Модели, относящиеся к последнему типу, являются наиболее распространёнными в мебельной промышленности в виду своей мобильности и простоты эксплуатации. Давайте именно на таком примере рассмотрим принцип работы, эксплуатации и ремонта мебельных степлеров.

Однако перед тем, как перейти к данной процедуре, хотелось бы сказать несколько слов о скобах и их разновидностях.

Характеристика и виды мебельных скоб

Основным показателем, на который ориентируются при выборе скобы, является её глубина. В зависимости от характера производимых работ, данный показатель может варьироваться в пределах от 4 до 14 миллиметров.

Так, к примеру, для того, чтобы осуществить процедуру обивки мебели тканью, достаточно будет скобы с глубиной равной 8 миллиметрам, тогда как для фиксации более толстых материалов следует подбирать скобу с большей глубиной.

Также, в зависимости от габаритных размеров, скобы подразделяются на следующие типы:

• 53 – является самым распространённым. Скобы данного типа имеют ширину 11,4 миллиметра и толщину равную 0,7 мм. Глубина данного крепёжного элемента варьируется в пределах от 4 до 14 миллиметров;
• 140 – обладающий следующими характеристиками: ширина – 10,6 миллиметра, толщина – 1,2 мм, глубина – аналогичная предыдущему типу;
• 36 – такая маркировка обозначает, что степлер может стрелять скобами, имеющими полукруглую форму и применяющимися, в основном, для монтажа кабеля;
• 300 – это специальные гвозди, предназначающиеся только для степлера.

При выборе скобы следует также учитывать структуру материала, из которого она изготовлена.

Схема мебельного степлера

Ручной строительный степлер имеет магазин, в который загружается обойма со скобами или специальными гвоздями. По скобе бьет боек, который крепится к ударнику. Размер бойка в инструменте зависит от габаритов используемых расходных материалов (скоб). Ударник, в свою очередь, касается пружины, степень сжатия которой регулируется специальным винтом. Гашение удара производится с помощью амортизатора, который находится внутри степлера.

Устройство степлера смотрите на схеме:

Витая боевая пружина устанавливается на недорогих моделях.

Степлер с пластинчатой пружиной более мощный и дорогой.

Как пользоваться степлером

Заправка

Для того, чтобы осуществить заправку степлера скобами (т.е. зарядить скобострел), необходимо, сперва, отодвинуть пружину, предназначающуюся для их прижимания. Сами скобы размещаются в специальном жёлобе, в который, собственно, их и необходимо разместить. После этого пружина ставится на место. Инструмент полностью готов к работе.

Видео: как заправить степлер скобами

Теперь вы знаете, как вставить скобы в степлер, можем переходить непосредственно к работе.

Выстрел

Для того, чтобы зафиксировать необходимый элемент, следует плотно приложить устройство к тому месту, куда планируется забить скобу. После этого, не отрывая устройство от поверхности, необходимо нажать на кнопку (рычаг) пускового механизма. В случае успешного проведения данных манипуляций вы услышите характерный звук и увидите скобу, вошедшую в материал.

Советы и рекомендации

Для того, чтобы обезопасить себя при работе со строительным степлером, следует придерживаться некоторых правил:

• В случае использования механической модели устройства, необходимо произвести регулировку винтового регулятора. Выполнять данную операцию следует на куске чернового материала путём вращения винта от минимума к максимуму. Если скоба вошла до конца с первого выстрела, можно приступать к работе на «чистовике». В противном случае, требуется повторная регулировка;
• Для того, чтобы вбить скобы на одинаковом расстоянии, следует предварительно пометить необходимые места карандашом или шариковой ручкой;
• Придерживайте материал свободной рукой, дабы при выстреле он не сместился с заранее намеченного места;
• Следите за количеством скоб в «магазине», чтобы не остаться без единого крепёжного элемента в самый неподходящий момент;
• После окончания работы зафиксируйте рукоятку предохранителем во избежание самопроизвольного или случайного выстрела.

Кроме всех вышеперечисленных советов, вам также может потребоваться помощь по ремонту данного строительного инструмента, так как степлеру, впрочем, как и любому другому оборудованию, свойственно ломаться.

Ремонт

Наиболее распространённой причиной выхода из строя степлера является поломка ударного механизма. Однако, для того, чтобы до него добраться, следует сперва разобрать инструмент. Сделать это можно, выполнив ряд несложных операций:

• Демонтируйте регулировочный винт;
• Удалите пружину;
• Снимите кожух защиты;
• Уберите штифты;
• Снимите стопорные шайбы.

Если по списку действий вам непонятно, как разобрать степлер, то увидеть это вы сможете ниже в видео.

После совершения всех вышеперечисленных манипуляций вы сможете увидеть ударник, который, в большинстве своём, выходит из строя из-за выработки своего ресурса.

Для того, чтобы осуществить ремонт данного элемента, следует извлечь его, установить в тиски и при помощи обыкновенного напильника придать ударнику первоначальную форму.

Всё, ремонт окончен, а инструмент опять находится в полной боевой готовности.

Советы, почему не работает степлер и как исправить:

• Если ваш инструмент не достреливает (не добивает) скобы, то попробуйте подтянуть пружину, возможно она ослабла;
• Если строительный степлер гнет скобы — попробуйте отрегулировать болт натяжения пружины (расслабить или затянуть, поэкспериментируйте). Еще одна вероятная причина неисправности — несоответствие типа скоб структуре материала — для ДСП и фанеры рекомендуется покупать скобы из закаленной стали;
• Если скобы не выходят из степлера, а гнутся и застревают внутри — возможно, боек (язычок), который их толкает, округлился и его надо подточить;
• Если сам механизм работает, а скобы не выстреливает — возможно, не захватывает скобу, стерся боек. Попробуйте подпилить боек и повернуть другой стороной демпфер.

Как отремонтировать скобострел своими руками смотрите в видео.

Видео: ремонт степлера своими руками

Как разобрать мебельный степлер, что делать если он заклинил. В чем может быть причина, что делать если строительный степлер не выстреливает скобы:

В видео в режиме реального времени по шагам показано, как разобрать степлер, в чем может быть причина поломки и как ее исправить своими руками, а также как собрать степлер.

Видеообзор степлеров

Так же можете посмотреть небольшое видео по обзору мебельных степлеров, а так же принцип их заправки, настройки и работы с ними:

Всем домашним мастерам удачи, будут вопросы — пишите!

Я встречал два варианта исполнения степлеров по регулировке, оба пришлось регулировать.

Сразу скажу, что все эти инструкции особо не помогли, пришлось извести примерно десяток скрепок, чтобы добиться наилучшего результата, а потом по ходу работы подрегулировать его через каждые 15-20 ударов. Поэтому процесс регулировки – это постоянное действие во время использования.

Ещё момент – один строитель посоветовал после работы расслаблять пружину, чтобы не было на неё напруги в процессе хранения, это причина того, что перед каждой работой нужно его регулировать.

1 вариант

Регулировочный винт находится сверху степлера, внутри по всей длине стоит прямая пружина, давящая на боёк. Если винт закручивать по часовой стрелке, то удар будет сильнее и соответственно скрепка будет заходить глубже. Откручивая регулировочный винт против часовой стрелке, удар ослабевает.

2 вариант

В этом варианте степлер исполнен посредством пластинчатой пружины, именно она давит на боёк и регулирует силу удара. Регулировочный винт находится под ручкой. Точно не помню в какую сторону необходимо крутить этот винт, попробуйте сами. Когда его крутишь, то пластинка изгибается и давит на боёк, либо происходит обратное действие.

Если степлер (скобострел) не добивает скобы, то нужно подтянуть регулировочный упорный винт, который больше сожмёт ударную пружину и усилие при работе будет больше, регулировка предназначена для того, чтоб степлер (скобострел) мог использовать меньшие по длине скобы и не портить (повреждать) поверхность.

Так что закручивайте до упора регулировочный винт и всё будет нормально!

Вот только если степлер (скобострел) не рассчитан, на длину скоб и не может их добить в силу своих конструктивных особенностей или уже прямо скажем существенного износа (проседания пружины или расшатывания механизма), то тут уже ни чего не исправить, его нужно выбросить в утиль, так как работать им будет одно наказание!

Вот схема механического (ручного) степлера.

Чтобы он добивал скобы надо сжать пружину.

Пружина сжимается винтом который чаще всего находится вверху самого изделия, то есть в доступном месте.

А регулируется простой закруткой, закручиваете винт, скобы забиваются сильней, раскручивайте, удар слабей.

Регулировать надо отталкиваясь от того с какими материалом работаете, можно предварительно потренироваться где-то на не нужном куске.

Тут могут быть конечно свои нюансы, одно дело к примеру ткань прибивать к деревянному каркасу и другое дело вагонку ПВХ.

Если болт регулировочный пережать, то скоба может насквозь пробить вагонку ПВХ (скобы крепятся в шип вагонки).

Если постоянно работаете степлером с одним материалом, то нет смысла постоянно крутить этот болт, выставили и работаем, надо заменить скобы, меняем и винт не трогаем.

Если регулировка с нуля (новый степлер) то регулируем от минимума к максимуму, работая с таким же, но черновым материалом (например кусок той же вагонки ПВХ), как только визуально, устроит глубина захода скобы, так и прекращаем регулировку.

Степлер — это… Что такое Степлер?

Это статья о канцелярском степлере. Статья о строительном степлере называется Строительный степлер.

Обыкновенный степлер

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 14 мая 2011.

Сте́плер или Сшиватель (англ. stapler, /ˈsteɪplə(r)/) — устройство для оперативного скрепления листов металлическими скобами. Сшиватели предназначены как для традиционного скрепления в угол и втачку, так и для изготовления брошюр. Сшиватели могут быть ручные и электрические, но ограничением толщины сшиваемой стопы являются характеристики используемых скоб. Как правило, используются обычные и файловые скобы длиной 6 и 8 мм, позволяющие скреплять 10—50 листов.

Характерным отличием сшивателя является сквозное скрепление. Скоба проходит через пачку листов насквозь, а затем её концы упираются в отклоняющую пластину. На поверхности пластины находится пара углублений, которые отклоняют концы вдавливаемой скобы так, чтобы они загнулись (внутрь или наружу). В некоторых сшивателях отклоняющая пластина может иметь два набора углублений и поворачиваться, обеспечивая при необходимости загибание как внутрь, так и наружу. Загибание скобы наружу применяется для временного скрепления листов, так чтобы скобу можно было легко вытащить.

В задней части сшивателя (ближайшей к шарниру) может располагаться металлический выступ, который применяется для подцепления скоб при их разгибании и извлечении. В этом случае сшиватель может использоваться и как антистеплер.

Ручные сшиватели могут иметь механический усилитель. В таких устройствах усилие руки давит не на саму скобу, а на механизм, который выбивает скобу. Это позволяет при небольшом давлении вбивать скобы с достаточной силой.

История

Первый известный сшиватель был ручной работы. Изготовлен в XVIII столетии во Франции для короля Людовика XV. Каждая скоба была помечена знаком отличия королевского двора. Растущее использование бумаги в XIX столетии создало запрос на эффективное устройство для соединения листов бумаги. В 1866 году Джордж Макгилл получил патент на приспособление для скрепления латунных листов, которое было предтечей современной скобы для сшивателя. В 1867 году он получил патент на пресс, позволяющий скреплять вышеупомянутыми приспособлениями листы бумаги.

Бесскрепочный сшиватель

Изобретатель Кристиан Бергер (англ. Christian Berger) в 1997 году изобрёл, а в 1999 запатентовал т. н. «бесскрепочный сшиватель», официальное название которого «Device for mechanically binding documents» (патент США № 5,899,841).

Изображения

• Сшиватель и скобки (начало XX века)

• Сшиватель с интегрированным антистеплером

• Сшиватель с механическим усилителем

• Канцелярский сшиватель

См. также

Строительный степлер —виды, какие скобы применять и особенности ремонта

Одновременно с изобретением канцелярского степлера, появились строительные модели. Вскоре обычный механический прибор был дополнен усовершенствованным электрическим вариантом. Как и в канцелярии, так и в строительстве степлер получил широкую популярность. Этот инструмент, без которого не могут обойтись мебельщики. Если возникает необходимость приобретения этого прибора, то сначала разберемся, какие виды степлеров бывают, и чем они отличаются.

Виды степлеров и их назначение

Строительным степлером называется прибор, которым осуществляется скрепление различных материалов посредством специальных скоб. Этот прибор еще называют скобозабивным инструментом, скобострелом, скобозабивателем и даже пистолетом. Инструмент популярен не только среди мастеров по обшивке мебели, но и у работников разных сфер. Всегда пригодится он в домашнем хозяйстве, ведь с его помощью можно быстро и эффективно осуществлять соединение двух различных деталей.

Подразделяются строительные степлеры на виды по типу привода. Какими они бывают, и чем отличаются, выясним далее:

1. Механические — это самый распространенный вариант устройств, которые популярны не только среди домашних мастеров. В действие прибор приводится за счет прикладывания физической силы. Чем плотней материал, в который осуществляется заколачивание скоб, тем больше усилий требуется приложить человеку. Механический степлер отличается небольшими габаритами, невысокой стоимостью и отсутствием привязанности к электрической сети или компрессору
2. Электрические — принцип их работы заключается в применении электричества. Скобы выстреливают после легкого нажатия курка. Физические усилия, которые требуются для выстреливания скоб в механических степлерах, заменяются электрическим приводом. Надо отметить, что электрические приборы делятся на сетевые и аккумуляторные. Сетевые требуют подключения к розетке, а аккумуляторные являются более громоздкими, и нуждаются в регулярной зарядке АКБ
3. Пневматические — если в механических используется физическая сила, а в электрических — усилие, создаваемое электродвигателем, то в пневматических, основным приводным устройством является сжатый воздух. Этот воздух подается от компрессора, поэтому степлер привязан к оборудованию, что вызывает неудобство его применения. Если электрические и механические модели используются не только специалистами, но и домашними мастерами, то пневматические приборы применяются зачастую только профессионалами. Достоинство инструмента в его относительно невысокой стоимости, которая выше, чем механические, но меньше, чем электрические

Для домашнего использования вполне хватает механического степлера, который в отличие от электрического, может применяться в любых условиях. Такие устройства неприхотливы, доступны по цене и обеспечивают высокую надежность проведения работ. Именно о ручных степлерах пойдет речь в материале.

Как устроен механический прибор и принцип его функционирования

Рассматриваемый инструмент приводится в действие за счет прикладывания физических усилий. Именно поэтому этот прибор еще называется ручным степлером. Конструкция и принцип работы его отличается от канцелярского прибора. Строительный инструмент развивает большое усилие, что необходимо для скрепления или закрепления материалов. По конструкции приводного механизма изделия делятся на два типа — с витой и рессорной пружиной. Основные конструктивные элементы строительного степлера:

1. Корпус — зачастую изготавливается из стали, внутри которого располагаются рабочие детали и механизмы. На корпусе имеется выемка для руки, что позволяет удерживать прибор во время применения
2. Рукоятка — соединяется с ударным механизмом, осуществляя взвод пружины с последующим выстреливанием скобы. Именно на эту рукоятку пользователю необходимо оказать физическое воздействие, чтобы привести инструмент в действие
3. Ударный механизм — это основа инструмента, так как именно за счет этого устройства осуществляется выстреливание скобы. Ударный механизм состоит из пружины, ударника, амортизатора и бойка. Боек воздействует на скобу, осуществляя ее выталкивание и забивание в материал. Составным элементом ударного механизма также является регулировочный винт, посредством которого настраивается сила воздействия на скобу
4. Отсек для установки крепежных элементов — это специальный канал, в который устанавливаются кассеты из скоб. Немаловажную роль в конструкции отсека играет досылательный механизм. Это специальное устройство, которое подталкивает магазин со скобами к бойку по мере их использования
5. Наконечник — отверстие, через которое происходит подача скоб для их забивания
6. Фиксатор — это не главный элемент устройства, который предназначен для транспортировки инструмента. Он фиксирует рукоятку в нерабочем состоянии, тем самым предотвращая случайное воздействие на нее

Подробная схема устройства строительного степлера представлена на фото ниже.

Внешне все механические степлеры имеют одинаковую конструкцию, однако внутренние рабочие механизмы отличаются по конструктивному исполнению. Главное отличие в устройстве ударного механизма, который реализуется за счет обычной витой и пластинчатой или рессорной пружины. Чем они между собой отличаются, описано подробно.

• Забиватель скоб с витой пружиной — это распространенный вариант степлеров, относящийся к категории бытовых инструментов. Главный их недостаток в том, что они имеют большую нагрузку и силу отдачи. При длительном применении возникает физическая усталость рук, поэтому инструмент не предназначен для продолжительного использования.Принцип работы такого скобозабивателя заключается в том, что рукоятка входит в зацепление с бойком, тем самым перемещая его вверх, преодолевая сопротивление пружины. Чем больше сжимается пружина, тем сильнее удар по скобе. Когда ударник достигает максимально верхнего положения, происходит его соскакивание с крепления рукоятки, и тем самым он движется с высокой скоростью вниз, ударяя по скобе бойком. Скоба под воздействием удара бойка, выстреливает из наконечника, входя в материал. Принцип работы строительного степлера надо знать для того, чтобы иметь возможность устранить его поломки при их возникновении

• Забиватель скоб с пластинчатой пружиной — такие степлеры относятся к категории профессиональных инструментов. Они характеризуются плавностью работы, увеличенным ресурсом, а также более высокой стоимостью по сравнению со скобозабивателями бытового типа. Однако это вовсе не означает, то такой скобозабиватель предназначен исключительно для профессионального применения. Если планируете часто пользоваться инструментом, то лучше взять прибор с пластинчатой пружиной. Принцип их работы схож с устройствами, которые состоят из витой пружины. При нажатии на рукоятку, происходит перемещение плоского ударника с одновременной деформацией боевой пластины. Как только ударник достигнет максимально верхнего положения, произойдет его возврат в исходное положение с мгновенной скоростью. Это достигается за счет того, что пластина стремится принять исходное положение. Ударник возвращаясь вниз воздействует на боек, а последний, в свою очередь, ударяет по скобе. Такие приборы также оснащены регуляторами усилия. Они имеют более сложную конструкцию, что отражается на их стоимости

Разница в цене между этими инструментами значительная, как и эксплуатационный ресурс. Перед тем, как купить механический степлер для забивания скоб, следует дать ответ на вопросы — для чего нужен инструмент и, как часто планируется им пользоваться.

Это интересно! Отличить степлер с витой пружиной от прибора с пластиной внешне можно по такому характерному признаку, как расположение регулировочного винта. На устройствах первого типа винт расположен сверху, а на приборах второго вида настроечная шайба находится на рукоятке.

Технические характеристики механических степлеров

Зная устройство и принцип работы строительных степлеров механического типа, необходимо также разобраться с их основными конструктивными характеристиками. К таковым характеристикам принадлежат:

1. Материал — из чего изготавливается корпус степлера. Чаще всего используется сталь, а более дешевые варианты производятся из сплава алюминия. Самыми простыми являются изделия из ударопрочного пластика, но они не предназначены для частого и продолжительного применения. Рукоятка стальных и алюминиевых степлеров может покрываться резиновым или полиуретановым слоем
2. Размеры и вес — все механические степлеры имеют компактные компактные, поэтому никаких трудностей с их хранением и транспортировкой не возникает. Длина приборов составляет от 155 мм до 230 мм, а высота при этом варьируется от 120 до 200 мм. Ширина 25-35 мм не только характеризует габариты инструмента, но еще и возможность применения скоб разных размеров. Весят ручные модели от 300 до 800 грамм, а если корпус прибора пластиковый, то их масса еще меньше
3. Сила удара — этот параметр у ручных скобозабивателей является самым низким, по сравнению с электрическими, и тем более, пневматическими. Сила удара регулируется специальным винтом, которым оснащаются все модели степлеров
4. Частота ударов или скорострельность — этот параметр измеряется в количестве забивания скоб за одну минуту. У ручных инструментов этот показатель является самым низким. Электрические модели показывают такие результаты — от 20 до 50 скоб в минуту, а самыми высокопроизводительными являются пневматические аналоги, которые выстреливают 50-60 раз за минуту
5. Глубина заколачивания скоб — это параметр зависит от силы удара, которой обладает инструмент, а также типа материала для заколачивания скобы. Механические степлеры способны забивать 10-15 мм скобы, в то время как их современные соперники электрические и пневматические устройства справляются с 50 и даже 100 мм крепежами. Однако в хозяйстве редко возникает необходимость соединения различных деталей при помощи таких длинных скоб, тем более, что намного надежнее выполнить соединение посредством саморезов

Надо отметить тот факт, что ручные степлеры предназначены для забивания скоб в твердые поверхности. Зачастую это древесина, фанера и пластик. Необходимость применения скобозабивателя возникает в случае потребности присоединения тканных материалов к твердым основаниям. Кроме того, что степлер справляется с этой задачей быстро, так еще и получаемый результат отличается декоративностью, именно поэтому эти инструменты получили широкое применение в сфере мебелестроения и ремонта.

В отличие от механических приборов, электрические и особенно пневматические, позволяют прикреплять мягкие материалы к твердым, и даже обеспечивать соединение двух твердых поверхностей. Для таких целей применяются соответствующей толщины и прочности скобы. О том, какие виды скоб для строительных степлеров выпускаются, узнаем далее.

Какие скобы выпускают для строительных степлеров

Скобы — это расходные материалы, которые нужны для соединения двух элементов (ткани с древесиной). Расходники подразделяются на различные виды по следующим критериям:

1. Материал изготовления
2. Степень твердости и прочности
3. Наличие дополнительного защитного покрытия
4. Размеры
5. Форма

Рассмотрим, какие бывают виды скоб в зависимости от вышеперечисленных критериев.

Материал изготовления скоб на степлер

Производители выпускают скобы из различных материалов, что позволяет расширить сферу их применения. Они бывают следующих видов:

• Алюминиевые — служат для работы с нетвердыми видами материалов
• Медные — такие скобы еще называют декоративными, так как они предназначены для обшивки мебели различными видами тканей
• Стальные — самые популярные и недорогие. Их можно использовать для вбивания не только в мягкие, но и твердые материалы. Основной недостаток в том, что они со временем ржавеют
• Нержавеющие — изготавливаются из нержавеющей стали, и применяются тогда, когда необходимо исключить возникновение коррозионных процессов

Дополнительное цинковое покрытие скоб исключает возникновение коррозионных процессов. При выборе крепежей соответствующего материала, необходимо учитывать, что планируется соединять.

Крепежи для степлера по форме

Скобы для строительных степлеров бывают разных форм, что делается специально для того, чтобы расширить сферу их применения. Различают следующие разновидности:

1. П-образные
2. U-образные
3. T-образные

П и U-образные скобы имеют практически одинаковую форму, однако сфера их применения кардинально различается. П-образные устройства являются наиболее популярными, и используются практически везде. U-образные устройства применяются в сфере электромонтажных работ. С их помощью осуществляется закрепление кабельных линий при их прокладке. Т-образные скобы являются альтернативной заменой гвоздей, только для их забивания не требуется несколько десятков раз бить по шляпке, чтобы заколотить его в поверхность. Отличительная особенность Т-образных скоб от гвоздей в том, что первые имеют прямоугольную или квадратную форму шляпки.

Твердость скоб и на что она влияет

Чем больше твердость расходника, тем выше эффективность его вхождения в поверхность забиваемого материала. Чтобы понимать, почему выпускают скобы разной твердости, надо представить себе картину, когда необходимо в доску из твердых пород дерева вбить скобу. Мягкая алюминиевая или медная скоба не войдет в поверхность такой древесины. В результате получим испорченную скобы с загнутыми ножками. Чтобы этого не происходило, производители выпускают расходники со следующими наименованиями твердости:

1. Простой
2. Очень твердый
3. Каленый

Описание степени твердости скоб представлена в порядке возрастания. Концы устройств могут иметь дополнительную заточку, которая позволяет обеспечивать эффективное вхождение детали в поверхность твердых материалов с наименьшим сопротивлением.

Размеры крепежей для строительного скобострела их назначение и применение

Зачастую при покупке механического степлера, к нему прилагается комплект скоб. Эти устройства бывают разных размеров, что необходимо учитывать в зависимости от их применения. Причем отличаются они не только по длине спинки и высоте ножек, но еще и по толщине. При их покупке можно увидеть, что на упаковке имеются такие обозначения:

• a — толщина
• b — ширина

Наиболее популярными типами скоб являются следующие виды:

1. 53 — это наиболее распространенный вариант изделий, которые имеют толщину 0,7 мм и ширину 11,4 мм. Высота ножки от 4 до 14 мм выбирается в зависимости от поставленной задачи
2. 140 — такие изделия имеют утолщенную форму 1,2 мм с шириной спинки в 10,6 мм. Высота ножек также колеблется от 4 до 14 мм
3. 36 — такая маркировка говорит о том, что в упаковке представлены U-образные скобы для закрепления кабеля
4. 300 — это гвозди для специального скобозабивного пистолета

Ниже представлена таблица типоразмеров скоб от разных производителей.

Как правильно пользоваться строительным степлером

Перед тем, как воспользоваться инструментом, необходимо первоначально выбрать соответствующий вид скоб, и установить их в отсек прибора. Для зарядки нового крепежа осуществляются следующие манипуляции:

1. Первым делом нужно заблокировать рукоятку прибора от случайного ее нажатия
2. Сзади на инструменте имеется специальный люк со стержнем и толкателем (досылательный механизм), при извлечении которого открывается отсек для установки кассеты из скоб
3. Кассета устанавливается внутрь отсека, развернув ее так, чтобы ножки смотрели вниз
4. Далее возвращаем досылательный механизм на место, тем самым прижимая скобы
5. Рукоятка снимается с предохранителя
6. Инструмент готов к применению. Теперь можно сделать несколько тестовых выстрелов, чтобы убедиться в работоспособности прибора

В аналогичной последовательности осуществляется установка или зарядка скоб разных размеров и форм. Однако перед тем, как установить соответствующие крепежи в инструмент, надо убедиться, что он предназначен для работы с ними.

После этого можно приступать к применению строительного степлера по назначению. Работать мебельным степлером не трудно, а единственным регулятором осуществляется настройка силы удара. Если при попытке забивания скобы, она входит не до конца, значит нужно вращать регулятор в направлении по часовой стрелке. Если же крепеж сильно утапливается внутри материала, значит необходимо ослабить прижим пружины.

Это интересно! Когда скобы в пистолете заканчиваются, то не рекомендуется щелкать рукояткой вхолостую. Механизм инструмент с каждым ударом изнашивается, поэтому прибор в таком случае прослужит недолго.

Особенности регулировки силы удара для степлеров бытового и профессионального типа:

• Особенности настройки бытовых скобозабивателей — закручивание винта по часовой стрелке способствует сжатию пружины. В итоге выстрел скоб происходит с большей силой, что будет также способствовать ее вхождению в материал глубже. Если вращать регулятор в обратном направлении, то удар будет слабее
• Настройка профессионального степлера — регулятор находится возле рукоятки. При его вращении также происходит увеличение или уменьшение силы удара. В регулировке инструмент нуждается каждый раз, когда осуществляется смена обрабатываемого материала

Правильно отрегулированным инструмент считается тогда, когда скоба полностью входит внутрь материала. Приступать к применению инструмента следует только после того, как будет правильно отрегулирована сила удара.

Это интересно! Часто в процессе эксплуатации мебельного степлера возникает такая ситуация, когда скоба входит в материал не полностью. Причина такого явления в том, что изнашивается пружина. Если отрегулировать силу удара винтом на максимальную величину, и при этом крепеж не будет входить полностью, значит инструмент нуждается в ремонте.

Какой степлер строительный лучше

Сегодня очень много выпускается строительных степлеров, которые отличаются не только внешними конструктивными особенностями. Они отличаются по производительности и ресурсу. Однако с этими словами можно поспорить, ведь продолжительность ресурса зависит от особенностей использования инструмента. Перед тем, как купить строительный степлер для дома, рекомендуется ознакомиться с популярными моделями, которые получили наивысшую оценку в рейтинге — недорогие и качественные. Выбрать, какой строительный степлер лучше, можно самостоятельно, ознакомившись с ниже представленными моделями:

1. STAYER 31510 — недорогой и очень эффективный скобозабиватель бытового типа. Несмотря на немецкое название, производится этот инструмент в Китае. Отличается он высокой надежностью и безотказностью. Отзывы показывают, что прибор устойчив к различному негативному воздействию — падениям и ударам. Рукоятка имеет прорезиненный слой, что исключает вероятность образования мозолей при продолжительном использовании инструмента
2. Вихрь — очень мощный инструмент, который справится с выполнением любой сложности работ по дому. Применяется не только для обшивки мебели, но еще и для закрепления листовых материалов. Имеет высокую силу удара, что позволяет пробивать им фанеру. Весит этот мощный бытовой инструмент 500 грамм, что можно назвать недостатком. Еще один недостаток — это жесткость рукоятки, за счет чего достигается большая сила удара. Отзывы показывают, что ресурс инструмента при частом его использовании достаточно большой, и если нужен надежный скобозабиватель, то следует присмотреться к моделям от компании Вихрь
3. Gigant — еще один надежный скобострел от китайского производителя. Имеет простейшую конструкцию, что отражается положительно на его стоимости. Материал корпуса покрыт хромом, за счет чего обеспечивается надежная защита от коррозии. Ударный механизм из инструментальной закаленной стали обеспечивает продолжительный эксплуатационный ресурс инструмента

Надо отметить, что при выборе следует учитывать такой фактор, как стоимость. Чем выше цена на конкретную модель, значит инструмент изготовлен из более качественных материалов, и будет служить он дольше. Если однажды приходилось работать электрическим степлером, то вряд ли вы будете рассматривать механические модели. Однако не имеет смысла покупать электрический скобострел, если планируется его применение не более нескольких раз в месяц. В случае возникновения неисправности механического степлера, не составит большого труда самостоятельно разобрать его и отремонтировать.

Ремонт строительного степлера своими руками

Часто в процессе эксплуатации инструментов возникает их неисправность. Не исключением является механический степлер, ремонт которого может понадобится вскоре после покупки, если приобретается самый дешевый вариант.

Рассмотрим особенности ремонта мебельного степлера на примере такой неисправности, когда выстреливают две скобы. Почему степлер выстреливает двумя скобами, и можно ли исправить такую поломку? Для начала надо разобраться, почему он выстреливает двумя крепежами. Причинами такой неисправности является ослабевание прижима кассеты скоб. Прижим обеспечивается за счет досылателя. Со временем пружина теряет свои прижимные свойства, что приводит к возникновению такого дефекта, когда прибор выстреливает сразу двумя скобами.

Исправить это можно следующим способом:

• Для степлеров с рессорным типом пружины — сделать П-образную пластинку, и подложить ее между фиксатором и досылателем. Такая пластина исключит свободный ход досылателя, и в итоге степлер будет бить точно по одной скобе
• Для степлеров с витковыми пружинами — увеличить усилие пружины досылателя. Сделать это можно путем добавления проставки в виде шайб

Подробное описание процесса ремонта механического степлера представлено в видео материале.

Не менее популярной является проблема, когда из степлера не вылетают скобы. Если в первом случае проблема решается без необходимости разборки прибора, то здесь без этого не обойтись. Разобрать степлер легко, что зависит от его модели. Для этого снимаются шплинтовочные шайбы, а затем осуществляется разборка инструмента. Дальше надо добраться до ударного механизма, так как неисправность связана именно с ним. Ремонт строительного степлера при такой неисправности, как невыстреливание скоб, выглядит следующим образом:

1. Производится осмотр граней ударника
2. В месте их соприкосновения с рукояткой не должно быть слизанных участков. Присутствие таковых говорит о том, что ударник не перемещается в верхнее положение, а соскакивает практически сразу при нажатии на рукоятку
3. Слизанные участки граней необходимо сточить болгаркой, после чего можно считать, что инструмент отремонтирован
4. Остается собрать его, и проверить исправность функционирования

Еще одна разновидность поломок механического степлера — когда скоба выстреливает в виде буквы «М». Такое крепление получается не надежным, поэтому неисправность необходимо как можно быстрее устранить. Причины такой неисправности и особенности ее устранения рассмотрим далее:

1. Если скобы заминает в виде буквы «М», то причина заключается в выработке бойка
2. Боек представляет собой пластину, которая соединена с ударником
3. Поломка такого типа возникает зачастую из-за того, что боек изготовлен из стали низкого качества. При продолжительном использовании инструмента, происходит истирание торцевой части бойка, что и способствует заминаю скоб в виде буквы «М»
4. Выравнивание бойка осуществляется при помощи напильника мелкой зернистости
5. При этом важно учитывать, что снимать большое количество кромки с бойка не рекомендуется, так как это отразится на снижение силы удара

После проведения ремонта строительного степлера, можно продолжать его эксплуатацию. Рассматриваемый инструмент отличается своей универсальностью, за что он получил широкую популярность. В завершении надо отметить что, как и любой другой вид инструмента, степлер мебельный нуждается в смазке. Смазывается ударный механизм литолом или солидолом, что позволяет снизить трение, а значит, увеличить эксплуатационный ресурс прибора.

Публикации по теме

Канцелярский степлер

Впервые мир увидел степлер еще в 18 веке. Первый из них был создан по приказу Людовика XV. Устройство имело иную форму, нежели современный механизм. Более того, на французских скобах, сделанных руками мастеров, ставили гербовое отличие. Лишь США смогли запустить массовое производство степлеров. Видообразие. Карманные степлеры. Это самый простой канцелярский товар с функцией скрепления бумаги. Его размер – с ладонь. Основную часть устройства составляет пластик. Производительность – небольшое количество листов формата А4. Данный механизм отличается низкой ценой, простотой эксплуатации и хранения, удобной перевозкой. Купить такие степлеры можно в интернет магазине канцтоваров в Украине. Настольный вид. Чтобы скреплять бумагу таким механизмом, нужен стол или любая другая поверхность, которая была бы ровной. Такой степлер оснащен покрытием против скольжения, вот почему исключены любые перемещения из стороны в сторону. В состав механизма входит рычаг, на который необходимо нажать, чтобы скрепить листы. Особенности вида: регулируемая глубина скрепления, высокая мощность и работоспособность (скрепить можно до 300 листов!). Какие виды сшивания бумаг существуют? Степлеры делятся на виды в зависимости от способа сшивания бумажных листов. Самый распространенный – это офисный вид скрепления, известный сотрудникам офисов и организаций. Такой вид называется закрытым. Главное отличие в том, что скобы загибаются как бы внутрь, делая сшивание более качественным и надежным. Не удивительно, что закрытый вид сшивания так распространен во всем мире. Другой вид, как можно догадаться, – открытый, то есть с наружным загибом скоб. Такой способ используется редко и в основном тогда, когда требуется временное скрепление. При необходимости листы можно разделить. Крепление почти не оставляет следов. Есть еще один способ крепления, который называют редким. Он заключается в том, что бумаги сшивают скобами, которые имеют прямую форму. Такой степлер используют для крепления объявлений к твердым поверхностям. Что нужно знать перед приобретением? Решив приобрести степлер, нужно четко понимать, для каких целей он будет использоваться: чтобы скреплять бумаги или чтобы прикреплять объявления к дачным доскам. Для частой офисной эксплуатации лучше всего выбрать настольный качественный степлер, чьи детали выполнены из металла. А вот пластмассовые канцелярские товары подойдут для редкого использования — 1-2 раза в день. Также необходимо учитывать мощность устройств. Если мощность степлера низкая, то он вряд ли сможет скрепить 200 листов сразу — такому изделию под силу справиться лишь с 5-6 листами. Не менее важно обращать внимание на производителя, в том числе и скоб – они могут мяться, ломаться и даже застревать, деформируя бумагу. Еще один важный момент касается дополнительных функциональных возможностей канцелярского изделия. Желательно, чтобы у покупки были прорезиненные ножки, которые выглядят как кусочки материала. Такие ножки позволяют защитить поверхность, на которой стоит устройство, от царапин и трещин. Придя в магазин, следует обратить внимание на наличие дестеплера, чья функция – разгибать скобы, если они встали неправильно. Как работает степлер? Главная часть устройства называется желобом. Как правило, он выполняется из металла – туда и вставляются скобы, которые скрепляют бумагу. Внутри желоба находится пластина, передвигающая скобы. Когда нужно поставить скобы, степлер раскрывается. Чтобы устройство функционировало складно, потребуется одна пластина новых скоб – купить их можно в канцелярском магазине. Современные модели оснащены фронтальным отверстием для установки скоб. Чтобы оно открылось, достаточно нажать на кнопку. Если же покупатель работает с бумагами постоянно, то ему лучше всего обратить внимание на профессиональные модели степлера. Такие механизмы подходят для загрузки сразу нескольких пластин. При этом можно контролировать то, насколько глубоко крепятся листы. Описанные выше моменты пригодятся при выборе канцелярского степлера и помогут разобраться в его устройстве. Последние материалы в этом разделе: ↓↓ Ниже смотрите на тематическое сходство (Похожие материалы) ↓↓

Степлер

Смотрите цены на степлирование — Переплет на скобу

Степлер — это устройство для быстрого скрепления листов бумаги, картона с помощью металлических скоб. Степлер предназначен как для обычного скрепления листов в угол, втачку, так и для изготовления брошюр. Документ, скрепленный степлером удобен в работе, так как его листы не распадаются.

Сквозное крепление является характерным отличием степлера. При этом скоба проходит через стопку листов насквозь и упирается в отклоняющую пластину степлера , на поверхности которой есть пара углублений. Вдавливаясь в них, концы скоб загибаются внутрь или наружу. Некоторые степлеры имеют отклоняющую пластину с двумя наборами углублений, которая может поворачиваться , обеспечивая при необходимости загибание концов скоб как внутрь, так и наружу.

Существуют различные виды степлеров: карманные мини-степлеры, настольные вертикальные и горизонтальные степлеры (большего размера, имеют резиновую или пластиковую подошву), ручные степлеры (со специальными углублениями для пальцев, применяются не столько в офисах, сколько на складах, брошюровочные степлеры (с максимальной глубиной прошивки), а также типографские степлеры (для сшивания журналов, архивации, способны прошивать до 250 листов, обычно используются в крупных учреждениях, библиотеках, поликлиниках).

Степлеры бывают механическими, которые приводятся в действие резким нажатием руки и электрическими, работающими от сети или батареек. Степлер, рабочий механизм которого приводится в действие путем сжатия двух ручек — рычагов на противоположной от него стороне получил название плаер (иногда встречается плиер) от англ. pliers — клещи, плоскогубцы. Его конструкция позволяет сшивать большое количество листов, не прилагая особых усилий. Еще одной разновидностью степлера является текер (такер) — скобозабивной пистолет для крепления объявлений, плакатов на стены.

Внутренний механизм степлера является его важнейшей частью. Главная двигательная система степлера приводится в действие пружиной или специальной металлической пластиной. В отличие от пружины, которая имеет привычку растягиваться, пластина служит дольше и обеспечивает более мягкое скольжение толкательного «язычка» по желобу. Все чаще встречаются степлеры, конец желоба у которых снабжен крышкой, обеспечивающей прочность конструкции Язычок может быть выполнен из металла (который более долговечен) или пластика, обеспечивающего большую плавность при подаче скоб.

Характеристиками степлера являются мощность и глубина. Мощность пробивки указывает, сколько листов бумаги способен пробить степлер. Глубина прошивки определяется расстоянием от края бумаги до места пробивки.

Ограничением толщины сшиваемой степлером стопки листов являются характеристики используемых скоб. Артикул скобы пишется через дробь, где первая цифра – номер скобы, вторая – длина ножки скобы. На степлере или на упаковке написано, какой номер скобы к нему подходит. Также стоит учитывать, что мощность прошивки степлером будет варьироваться в зависимости от плотности сшиваемых листов.

Способ загрузки степлера также может быть разным. Настольные механические степлеры бывают полнозагрузочными и нет. При полной загрузке степлера достаточно достать из упаковки плотно сжатую пластину из скоб и поместить ее в желоб, при неполной загрузке придется переломить ее пополам. В некоторых степлерах с тыльной стороны или на верхней крышке предусмотрена кнопка для фронтальной загрузки. Нажатие этой кнопки высвобождает пружину механизма, и она выталкивает вперёд магазин (желоб). Существует и задняя загрузка, но она в основном используется в плиерах (кнопка находиться на ручке, а магазин выезжает не вперёд, а назад). Особенный случай — те степлеры, в которые можно загружать до 7 видов скоб да к тому же регулировать глубину скрепления. Такая система используется в профессиональных моделях.

Для разъединения страниц, скрепленных степлером можно использовать специальный расскрепитель — антистеплер (или дестеплер). Однако в некоторых степлерах предусмотрен металлический выступ, расположенный ближе к шарниру, который применяется для подцепления скоб при их разгибании и извлечении. Такие степлеры являются одновременно и антистеплерами.

Существуют также бесскрепочные степлеры. Бесскрепочный степлер скрепляет небольшое количество листов бумаги бумажными полосками, которые вырезает из них сам. Использование бесскрепочных степлеров не требует расходных материалов — скрепок, кнопок, скоб, как в обычном степлере. Листы, скрепленные бесскрепочным степлером легко разъединить, при этом на них остается малозаметный разрез. Степлер без скрепок удобен при использовании шредера, так как металлическая скоба, случайно забытая в уничтожаемых документах, может его повредить. Такой степлер безопасен для детей.

Изобретен бесскрепочный степлер был в 1997 году Кристианом Бергером, а запатентован в 1999 году, получив официальное название «Device for mechanically binding documents» (патент США № 5,89)

Долговечность степлера во многом зависит от материала, из которого сделан его корпус. Металлические корпуса прочнее и выглядят очень эффектно. Но и пластик имеет свои несомненные преимущества: он удобен при транспортировке, его приятнее держать в руках и он легче. Очень удобны в эксплуатации модели с комбинированными корпусами. В некоторых моделях есть приятная на ощупь вставка из резины или пластика, позволяющая избежать скольжения. Встречаются надежные изделия, целиком выполненные из нержавеющей стали.

Желательно, чтобы у настольного степлера была прорезиненная подошва, обеспечивающая устойчивость при скреплении. Резина не обязательно может покрывать всю площадь подошвы, это могут быть резиновые вставки – подушечки, которые так же будут защищать поверхность столов от царапин. А встроенный пенал для запасных скоб может стать выгодным преимуществом.

Внешний вид степлеров разнообразен. Дизайн корпуса может напоминать зверушек: китов, дельфинов, улиток. Для школьников и студентов выпускаются облегченные модели с корпусами из пластика, более ярких цветов, в упаковках, соответствующих сезону. Для людей с изысканным вкусом, которые во всем ценят стиль, существуют оригинальные степлеры из натурального дерева, которые презентабельно смотрятся на рабочем столе.

В целом, цветовое решение степлера зависит от размера и специфики применения. Обычно, чем мощнее степлер , чем больше он выполняет функций, тем сдержаннее будет его цвет. Однако, существуют и модные тенденции. Например, добавление в цвет крошки, создающей шероховатость поверхности, использование металлических цветов, неожиданных комбинаций сочных оттенков, позволяющих быстро обнаружить предмет на столе, цветовых акцентов на деталях корпуса. Очень актуальны серебристые модели, подчеркивающие строгость офиса, настраивающие на рабочий лад.

Качественно изготовленный, имеющий стильный вид, степлер может стать хорошим подарком для коллег по работе или близкого Вам человека, чья деятельность связана с документооборотом.

Хирургические степлеры и скобы | FDA

Хирургические степлеры и скобки используются как внутри, так и снаружи.

Съемные кожные скобки — это медицинские устройства, используемые снаружи для закрытия ран, находящихся под высоким давлением, включая раны на коже черепа или туловища.

Хирургические скобки для внутреннего использования — это медицинские устройства, используемые для доставки совместимых скоб к внутренним тканям во время операции.

Преимущества хирургических скоб:

• Быстрое размещение
• Минимальная реакция тканей
• Низкий риск заражения
• Сильное закрытие ран

Как используются хирургические степлеры?

При использовании с имплантируемыми скобами хирургические степлеры могут применяться при желудочно-кишечных, гинекологических, торакальных и многих других операциях. Примеры такого использования включают:

• Удаление части органа (резекция)
• Рассечение органов и тканей (рассечение)
• Создание связей между конструкциями (анастомозами)

Есть ли проблемы с хирургическими степлерами?

Да, FDA описывает проблемы, о которых сообщалось в письме поставщикам медицинских услуг, выпущенном в марте 2019 года, в котором FDA также предоставляет несколько рекомендаций и новых действий FDA в отношении безопасного использования хирургических степлеров.

Как было впервые объявлено в нашем письме поставщикам медицинских услуг от 8 марта 2019 г., FDA выдало:

• Проект руководства «Хирургические степлеры и скобы для внутреннего использования — Рекомендации по маркировке», чтобы помочь производителям разработать маркировку с информацией о конкретных рисках, ограничениях и инструкциях по использованию устройства.
• Предлагаемый приказ о реклассификации хирургических сшивателей для внутреннего использования из медицинских устройств класса I в класс II.
  • В настоящее время хирургические степлеры для внутреннего использования относятся к медицинским изделиям класса I, которые не требуют предварительного представления в FDA.
  • Классификация устройства класса II позволит FDA установить обязательные специальные меры контроля и потребовать предварительного уведомления (510 (k)).
• A Федеральный регистр уведомление об официальном объявлении открытого открытого заседания Группы по устройствам общей и пластической хирургии Консультативного комитета по медицинским устройствам. 30 мая 2019 года комитет обсудил и дал рекомендации относительно предлагаемой реклассификации хирургических сшивающих устройств для внутреннего использования с класса I (общие меры контроля) до класса II (специальные меры контроля).

Как я могу сообщить о проблеме с хирургическим степлером или скобами?

Потребители могут сообщать о серьезных побочных эффектах или других проблемах, связанных с хирургическими степлерами и другими медицинскими устройствами, через программу MedWatch FDA.

Производители, больницы и другие пользовательские учреждения должны сообщать о случаях смерти, серьезных заболеваний и травм, связанных с использованием медицинских устройств.

• Текущее содержание с:

  25.06.2019

Степлер

— обзор | ScienceDirect Topics

Одно из самых страшных осложнений кишечной хирургии — несостоятельность анастомоза.Уровень утечки за пределы таза должен быть очень низким, но постепенно увеличиваться по мере создания анастомоза в нижнем тазу. Как показывает опыт, на каждые 5 см анастомоз создается дистальнее верхней части прямой кишки, скорость утечки увеличивается примерно на 5%, в результате чего совокупная скорость составляет от 5% до 15%; самые высокие показатели утечки наблюдаются у пациентов с низким колоректальным или колоанальным анастомозом на расстоянии 5 см от анального края или ниже ^44,45 (рис. 18.4). Осложнения со стороны анастомоза можно разделить на острые (развивающиеся в ближайшем послеоперационном периоде) или хронические (развивающиеся до нескольких лет после создания анастомоза).Острые осложнения включают неисправность степлера, кровоизлияние, интрамуральную гематому, утечку, расхождение, ишемию и стеноз; хронические осложнения включают стеноз и дисфункцию (рис. 18.5), которые обычно лечатся консервативной дилатацией или, в конечном итоге, ревизией. При выполнении любого кишечного анастомоза, включая анастомоз пищевода и ануса, необходимо строго соблюдать два принципа: натяжение должно быть нулевым и кровоснабжение должно быть адекватным. По мнению авторов, большинство осложнений со стороны анастомоза может быть связано с нарушением одного из этих двух принципов.В этом разделе рассматриваются острые анастомотические осложнения.

Острые осложнения

Пропуски зажигания сшивателя, возникающие при использовании линейного сшивающего аппарата вне таза, менее клинически значимы, чем при внутритазовых колоректальных или анальных анастомозах. Пропуски сшивания сшивателя могут возникать как при перерезке кишечника, так и при восстановлении целостности. Чтобы избежать пропусков зажигания, необходимо позаботиться о том, чтобы обеспечить адекватное рассечение мезоректума, по существу скелетонируя стенку прямой кишки, чтобы уменьшить толщину ткани, обеспечивая подходящую высоту скобки и уплотнение.Верхняя и средняя части прямой кишки обычно имеют очень толстую мезоректум и, вероятно, делают уплотнение неполным, если оно включено в сшивающее устройство. Кроме того, диаметр верхней и средней прямой кишки в этих местах может быть очень широким, что потребует многократных повторных загрузок (увеличивая риск сшивания скобок, что увеличивает скорость утечки) или более продолжительной загрузки сшивателя. Если в сшивателе происходит пропуск зажигания, следует попытаться удалить сшиватель; если невозможно открыть челюсти сшивателя, возможно, потребуется резкое разделение дистального отдела прямой кишки.Если челюсти открываются, а степлер задействован, но кишечник не рассекается, можно выполнить рассечение между линиями скоб. Следует продолжить рассмотрение отклоняющей стомы.

Использование автоматического сшивающего устройства с кисетной нитью на проксимальном отделе кишечника для фиксации наковальни происходит быстро, но может дать сбой даже при минимальном натяжении наковальни. По этой причине авторы обычно закрепляют непрерывный ручной сшитый горизонтальный матрасный кисетный шов 2-0 Prolene на всю толщину матраса, начиная с внешней стороны кишечника в самом переднем отделе рассеченной толстой кишки.Хотя желательно наложение швов на всю толщину, хирург должен включать наружную серозную оболочку и минимальное количество слизистой оболочки при каждом проходе иглы. Это гарантирует, что вся стенка кишечника будет включена в круговой анастомоз, и не создаст ситуацию, при которой полученные пончики будут слишком толстыми. Если пончики слишком толстые, это, вероятно, отражает включение большого количества ткани, чрезмерную нагрузку на скобки и, возможно, увеличение скорости утечки, хотя ни одно исследование не подтвердило эту идею.Следует проявлять осторожность, чтобы не закрепить наковальню таким образом, чтобы в нее попал дивертикул, поскольку это также может способствовать утечкам.

Если для создания колоректального или анального анастомоза используется циркулярный степлер, следует помнить о нескольких ключевых моментах, чтобы снизить риск осложнений. Хотя нет данных, подтверждающих идеальное расположение, авторы пытаются продвинуть иглу сразу кзади от линии скобы. При слишком заднем расположении на конце прямой кишки может остаться участок нежизнеспособной кишки между анастомозом и линией скобки для линейного рассечения.Кроме того, если игла выходит кпереди от линейной линии скобки, анастомоз имеет больше шансов включить структуры, расположенные непосредственно кпереди, включая мочевой пузырь или влагалище. Как только игла будет видна в идеальном месте, можно использовать устройство для прижигания, чтобы прижечь отверстие на кончике иглы, облегчая прохождение иглы, не создавая ненужного натяжения на линейной линии скобки. Напряжение во время этого может привести к расхождению линии скрепки и, если это не заметить, может исключить часть прямой кишки из анастомоза, что приведет к утечке.

После наложения анастомоза выполняется цифровое обследование с последующей жесткой или гибкой проктоскопией для исследования целостности анастомоза, оценки уровня соединения и выявления любого кровоизлияния. Это выполняется с анастомозом под уровнем жидкости, чтобы оценить любую медленную, устойчивую утечку пузырьков. Если это произойдет, медленное всасывание жидкости до уровня, на котором выходят пузырьки, приведет хирурга к месту утечки, и, если место утечки четко идентифицировано, для герметизации можно использовать прерывистые швы Викрил на всю толщину. анастомоз.Если пузырьки видны, но их местоположение не определено, накладываются круговые прерывистые швы на всю толщину, чтобы потенциально закрыть утечку. Если утечка не исчезнет, ​​анастомоз следует полностью удалить и повторить. На этом этапе можно безопасно создать илеостому с отводящей петлей для защиты от клинических последствий тазового сепсиса, хотя это не предотвратит утечки. ⁴⁶ Кроме того, отводящую стому (толстую или тонкую кишку) следует использовать разумно, но надлежащим образом в случае несовершенного анастомоза при первоначальном создании или стойкой утечке.Использование отклоняющей стомы следует считать обычным делом после облучения таза, у пациентов с плохим питанием, неполными пончиками, у пациентов с активной болезнью Крона или язвенным колитом, у пациентов, получающих активную химиотерапию или высокие дозы стероидов, или при анастомозах в низком тазу. или анальный канал, обычно на уровне или ниже 7 см от края анального отверстия. После создания тазового анастомоза можно сформировать хорошо васкуляризованный сальниковый лоскут на ножке и поместить его в переднюю часть таза, чтобы исключить тонкую кишку или между анастомозом и влагалищем.

Хирургические степлеры и скобки — хирургия и удаление

Хирургические степлеры обычно изготавливаются из пластика и загружаются одноразовым картриджем хирургических скоб. Степлеры бывают как многоразовые, так и одноразовые. Они напоминают строительные или промышленные степлеры и предназначены для вставки и закрытия нескольких скоб одновременно.

Устройства можно использовать внутри для герметизации тканей во время операции. Они полезны в малоинвазивной хирургии, поскольку для них требуется только узкое отверстие, и они могут быстро разрезать и запечатывать ткани и кровеносные сосуды.Кожные степлеры используются снаружи, чтобы закрыть кожу под высоким напряжением, например, на черепе или туловище.

Хирургические скобки имеют несколько преимуществ перед швами.

• Их можно быстро вставить.
• Они сильные.
• Они легко удаляются хирургическим приспособлением для снятия скоб.
• Они сокращают время, в течение которого пациент находится в хирургическом вмешательстве и под наркозом.

Когда используются хирургические степлеры?

Хирургические степлеры часто используются для закрытия разрезов в брюшной полости и матке во время кесарева сечения или кесарева сечения, поскольку скобки позволяют женщинам быстрее заживать и уменьшать рубцовую ткань.Хирурги также могут полагаться на хирургические степлеры при удалении части органа или разрезании органов и тканей внутри тела.

Они также используются для соединения или повторного соединения внутренних органов в системе органов. Устройства часто используются при операциях на пищеварительном тракте, включая пищевод, желудок и кишечник, при которых часть этих трубчатых структур была удалена, а оставшиеся части должны быть повторно соединены.

Уход за хирургическими скобами

Пациенты должны обращать особое внимание на медицинские скобки на коже, чтобы избежать инфекции.Всегда следуйте инструкциям врача и не снимайте повязки, пока это не станет безопасным. Промывайте этот участок дважды в день, чтобы он оставался чистым. Ваш врач скажет вам, как и когда перевязать рану, чтобы предотвратить заражение.

Когда обращаться к врачу по поводу осложнений, связанных с хирургическими скобками

• Кровотечения достаточно, чтобы пропитать повязку
• Коричневый, зеленый или желтый гной с неприятным запахом вокруг разреза
• Изменение цвета кожи вокруг разреза
• Затруднения при движении в области разреза
• Сухость, потемнение кожи или другие изменения вокруг участка
• Температура 100 градусов и выше более 4 часов
• Новая сильная боль
• Холодная, бледная или покалывающая кожа возле места разреза
• Отечность или покраснение вокруг разреза

Удаление хирургических скоб

Хирургические скобки обычно остаются на месте от одной до двух недель, в зависимости от типа операции и расположения скоб.В некоторых случаях внутренние скобы удалить невозможно. Они либо абсорбируются, либо становятся постоянными добавками, скрепляющими внутренние ткани.

Удаление хирургических скоб с кожи обычно безболезненно. Но удалять их должен только врач. Никогда не пытайтесь удалить хирургические скобки самостоятельно.

Удаление требует стерильных условий и специального хирургического съемника скоб или экстрактора. Устройство протягивает по одной скобе за раз, позволяя врачу аккуратно удалить ее с кожи.

Обычно врач удаляет все скобки, и назначается второй прием для удаления остальных, если рана не зажила полностью.

Как работают хирургические степлеры

Хирургические степлеры работают путем сжатия ткани, соединения двух частей ткани с помощью расположенных в шахматном порядке рядов хирургических скоб B-образной формы и, в некоторых моделях, срезания лишней ткани для создания чистого закрытия хирургической раны.

Существуют различные конструкции для различных типов операций, большинство из которых делятся на линейные или круговые.

При использовании линейных степлеров хирург использует ручки на одном конце, чтобы закрыть «губки» степлера на другом конце над тканью. Когда хирург запускает степлер, ряд скоб связывает ткань вместе, а лезвие разрезает ткань между скобами. Открытая рана закрывается, чтобы предотвратить кровотечение.

Линейные степлеры используются для соединения тканей во время малоинвазивных операций или для удаления органа.Циркулярные степлеры часто используются при операциях на пищеварительном тракте от горла до толстой кишки.

Круглые степлеры выстреливают из круглого картриджа двумя рядами скоб, расположенных в шахматном порядке. Эта круглая компоновка позволяет степлеру соединять две части кишечника или другую трубчатую структуру после того, как часть была удалена. Скобы вызывают защемление тканей в виде колец или пончиков между скобками. Затем встроенное лезвие отрезает наложенную ткань, герметизируя новое соединение.

Хирурги наблюдают за закрытой раной в течение примерно 30 секунд, чтобы убедиться, что ткани сжаты должным образом, и убедиться в отсутствии кровотечения.

Из чего сделаны хирургические скобки?

Обычные материалы для хирургических скоб — нержавеющая сталь и титан. Это оба сильных металла, которые, как правило, не создают проблем для пациентов при хирургических вмешательствах.

Но пластиковые скобки часто используются для людей с аллергией на металл или для уменьшения рубцовой ткани.

Скобы из пластика или металлов не растворяются, как многие швы, поэтому необходимо уделять особое внимание предотвращению инфекции.

Скобы из сополимера полилактида и полигликолида предназначены для реабсорбции в организме. Их часто используют в косметической хирургии, потому что, как и пластиковые скобки, они меньше пугают.

Производители хирургических степлеров

Подразделение Ethicon Johnson and Johnson и Medtronic — два крупнейших производителя хирургических степлеров.Согласно анализу Future Market Insights, вместе они произвели около 80 процентов рынка степлеров в 2015 году. 3M также производит кожные степлеры, продаваемые в США.

Эти устройства принесли производителям около 2 миллиардов долларов выручки в 2016 году, при этом большинство из них было продано в Северной Америке.

Производители хирургических степлеров и избранные бренды

Этикон

Echelon series, Contour Curved Cutter, Endo-Surgery series, Proximate series

Медтроник

Сшивающая система

Signia, степлеры серии Endo GIA, степлеры iDrive Ultra Powered, серия DST, степлеры Premium Plus CEEA, одноразовый кожный степлер Appose, одноразовый фасциальный степлер DFS, серия ротикуляторов, серия DST для одноразового использования, серия ILA, GIA Single Многоразовая серия

Информация о судебном иске

Люди, подающие иски о хирургических степлерах, утверждают, что устройства вышли из строя, что привело к серьезным травмам и даже смерти.Узнайте больше об этом судебном процессе.

Посмотреть судебные иски

Отзывов и травм хирургического степлера

Ethicon, дочерняя компания Johnson & Johnson, отозвала 92 496 хирургических степлеров в апреле 2019 года из-за опасений, что они могут не сработать с достаточной силой для полного формирования скоб.

The U.Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США заклеймило отзыв как отзыв класса I, самый серьезный тип отзыва. Агентство предупредило в своем заявлении, что устройства могут вызвать серьезные травмы или смерть. Некоторые люди, получившие травмы из-за неисправных устройств, получили серьезные травмы и подали иски на хирургические степлеры.

Отзыв коснулся двух моделей внутрипросветных сшивающих аппаратов компании Endo-Surgery, используемых при операциях на желудочно-кишечном тракте.

Ethicon отозвала более 92000 эндохирургических внутрипросветных степлеров 11 апреля 2019 г.

Ethicon сообщил, что два пациента получили травмы от устройств, по данным FDA. В обоих случаях устройства давали сбои, разрезая участки прямой кишки. Пропуски зажигания или другие неисправности могут продлить операции или потребовать от врачей проведения незапланированной операции для устранения повреждений.

FDA предупредило, что пропуски зажигания могут увеличить осложнения от хирургических степлеров, включая риск кровотечения, инфекции и необратимого повреждения органов.

В 2015 году компания Ethicon отозвала 6744 сосудистых степлера Endopath Echelon Flex Powered с усовершенствованным наконечником для установки и перезагрузкой белого цвета. Аппараты применялись в гинекологических, урологических, торакальных, педиатрических и общих малоинвазивных операциях.

Компания сообщила, что инспекция показала, что картриджи хирургических степлеров не могут вставлять полный ряд скоб при выстреле.

Компания Medtronic дважды отозвала свои степлеры и картриджи для скрепок Endo GIA из выбранных производственных партий в 2018 и 2019 годах.Оба отзыва касались возможных отсутствующих компонентов. Компания заявила, что дефекты могут повлиять на выравнивание скоб и привести к серьезным осложнениям.

По данным компании, по меньшей мере пять человек пострадали от степлеров, включенных в отзыв 2018 года. Отзыв в 2019 году был связан с дефектами картриджей со скрепками, обнаруженными в процессе производства. Компания сообщила «об отсутствии подтвержденных жалоб» на устройства со стороны врачей или пациентов.

Действия FDA в отношении хирургических степлеров

The U.Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США начало ужесточать ограничения и сообщать о проблемах безопасности хирургических степлеров в 2019 году. Оно выпустило новое руководство по использованию этих устройств для врачей и больниц, предприняло шаги по реклассификации некоторых хирургических степлеров из устройств низкого и среднего риска и сообщило о десятках тысяч ранее неизвестных случаев неисправностей и травм степлера.

Новая классификация потребует предварительной проверки устройств и разрешения FDA, прежде чем производители смогут их продавать.

Действия FDA последовали за серией проблем с хирургическим сшивателем, выявленных ранее в 2019 году. Kaiser Health News сообщила, что более половины всех неисправностей хирургических сшивателей с 2011 по 2018 год, 56 000 из них, были зарегистрированы в скрытой базе данных FDA вместо база данных, доступная для общественности.

FDA объединило две базы данных, чтобы все отчеты могли быть доступны общественности. Общее количество зарегистрированных неисправностей хирургических сшивателей за восьмилетний период выросло с 41 000 до почти 110 000.

Хронология действий FDA

• с 1 января 2011 г. по 31 марта 2018 г.

  FDA получило более 41 000 отчетов об отдельных медицинских устройствах в свою общедоступную базу данных по хирургическим степлерам и скобам для внутреннего использования. В отчетах говорится о 366 случаях смерти, более 9 000 серьезных травм и более 32 000 неисправностей.

• 8 марта 2019

  FDA разослало медицинским работникам письмо, в котором выразило обеспокоенность ростом числа побочных эффектов, связанных с хирургическими скобами и скобами для внутреннего использования.

• 11 апреля 2019

  Ethicon отозвала круговые степлеры из-за недостаточного обжига и невозможности полного формирования скоб. FDA определило отзыв как класс I.

• 23 апреля 2019 г.

  FDA выпустило проект руководства, чтобы помочь производителям разработать маркировку с информацией о конкретных рисках, ограничениях и инструкциях по использованию устройства.

• 24 апреля 2019

  FDA издало предложенный приказ, согласно которому хирургические степлеры для внутреннего использования будут реклассифицироваться с медицинских устройств класса I (низкий риск) до класса II (средний риск) со специальными средствами контроля.

• 30 мая 2019 г.

  FDA провело открытое публичное заседание Группы по устройствам общей и пластической хирургии Консультативного комитета по медицинским устройствам, чтобы обсудить, будет ли уместна реклассификация хирургических степлеров для внутреннего использования в качестве медицинских устройств класса II.(Сообщается, что консультативная группа рекомендовала переключить устройства на классификацию повышенного риска с дополнительными требованиями безопасности.)

• 30 мая 2019 г.

  Отчет Kaiser Health News показал, что FDA признало, что в период с 2011 по 2018 год в агентство было незаметно сообщено о более чем 56 000 дополнительных неисправностях хирургических сшивателей, в результате чего общее число неисправностей или травм за этот период составило 110 000.

Применение скоб в абдоминальной хирургии (Материалы)

Для некоторых процедур в брюшной полости хирургические скобки могут быть подходящей альтернативой наложению швов. Хирургические скобки инертны и эффективны, и при правильном использовании скобки и сшивающие устройства сводят к минимуму манипуляции с тканями и их загрязнение, обеспечивают надежное и надежное закрытие и обеспечивают отличный гемостаз. Недостатки заключаются в том, что оборудование может быть дорогим, а ветеринары могут быть не так хорошо знакомы или удобны со сшиванием скобок, как с наложением швов.Наиболее распространенными степлерами, используемыми в общей хирургии мелких животных, являются сшивающий аппарат с лигированием и разделением (LDS), торакоабдоминальный степлер (TA) и сшивающий аппарат для желудочно-кишечного анастомоза (GIA). Менее часто используемые степлеры — это степлер для сквозного анастомоза (EEA) и степлер для кишечного линейного анастомоза (ILA).

LDS одновременно размещает два U-образных сосудистых зажима поперек и рассекает сосудистую ножку. Этот инструмент обычно используется во время спленэктомии для быстрой перевязки и разделения множества мелких сосудов селезенки.Его также можно использовать для лечения сосудов широкой связки во время овариогистерэктомии у крупных собак. Основным недостатком LDS является то, что его использование дороже, чем наложение швов. Однако это может быть компенсировано сокращением времени на операцию и анестезию.

Степлеры TA размещают два в шахматном порядке B-образных скоб. В-образная конфигурация достаточно сжимается, чтобы обеспечить гемостаз, но без сдавливания, что позволяет микроциркуляции достичь края раны и предотвратить некроз тканей.Картриджи бывают длиной 30, 55 и 90 мм и имеют разные цвета в зависимости от размеров скоб (Таблица 1).

Таблица 1. Характеристики ТА-скобок

ТА-степлеры обычно используются для лобэктомии легких, лобэктомии печени и частичной гастрэктомии, хотя существует множество других применений. Специальный сосудистый картридж (30 мм — V3; белый) можно использовать в сшивающем аппарате TA, который размещает три смещенных ряда B-образных скоб. Этот картридж показан для закрытия крупных сосудов или резекции сильно васкуляризованной ткани.Конкретными примерами использования ТА-степлера с картриджем V3 являются лобэктомия легкого, частичная спленэктомия, нефрэктомия и правая аурикулэктомия.

Хирургические степлеры можно использовать разными способами для создания сквозных кишечных анастомозов. Преимущества сшитых анастомозов включают повышенную скорость, более высокую прочность на разрыв и минимальное воспаление. Главный недостаток — дороговизна КИПиА и патронов; некоторые процедуры также требуют знания и опыта работы с оборудованием для правильного выполнения.Кроме того, небольшой размер тонкой кишки может ограничивать применение степлера. Методы сшивания кишечного анастомоза включают:

• Триангуляция анастомоза конец в конец с помощью ТА-степлера

• Функциональный анастомоз конец в конец или бок в бок с использованием степлеров GIA и TA

• Переворачивание конца в конец концевой анастомоз с использованием степлеров EEA и TA

Степлер GIA представляет собой линейное устройство с двумя соединяемыми деталями. Характеристики скоб для GIA аналогичны характеристикам для TA.Степлер GIA размещает два двойных ряда B-образных конюшен в шахматном порядке на расстоянии 3,5 мм друг от друга, а затем надрезает их. Чаще всего он используется в сочетании с ТА-степлером для создания функциональных анастомозов конец в конец.

Степлер EEA размещает круглые двойные ряды скоб. Степлер EEA идеален для создания анастомозов конец в конец или конец в бок. Круглый нож внутри картриджа резектирует избыточную перевернутую ткань для создания нового просвета. Этот степлер чаще всего используется в ветеринарной хирургии для выполнения субтотальной колэктомии у кошек.Однако доступный размер и несколько сложность применения степлера EEA ограничивают его использование.

Ссылки

Павлетик М.М., Шварц А: Инструменты для сшивания скоб. Ветеринарная клиника Северного Амер (Sm Anim Pract) 24: 247-278, 1994

Тобиас К. М…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………. Хирургические сшивающие устройства в ветеринарии: обзор. Vet Surg 36: 341-349, 2007

Методы сшивания и закрытия кишечника

Типы сшивающих устройств

Для хирургического сшивания создано множество различных типов устройств.В целом принципы работы каждого степлера одинаковы. Обычно они представляют собой систему из двух частей, съемных или несъемных (с двумя губками), в которой одна сторона загружена двумя или более рядами скоб, а другая сторона сгибает скобки в форме буквы «В» после обжига. Некоторые сшивающие устройства имеют режущее лезвие, а другие нет.

Линейные сшивающие и режущие устройства

Наиболее часто используемые линейные сшивающие аппараты — это инструмент для желудочно-кишечного анастомоза (Covidien, MA) и Proximate (Ethicon, OH).У них есть две челюсти, которые соединяются ручкой. Перезаряжаемый картридж сшивателя загружается с одной стороны, а другая служит основанием для создания формы «B». После того, как челюсти сомкнуты вокруг кишечника или другой ткани, оператор затем толкает скользящий механизм вниз по ручке, чтобы развернуть ряды скоб по обе стороны от режущего лезвия, проходящего по всей длине челюсти. Затем ткани и скобки разделяются с обеих сторон. После завершения ручка открывается, и ткань освобождается.

Эти степлеры бывают разной длины (наиболее часто используемые размеры — 75 или 80 мм для резекции кишечника или анастомоза).Кроме того, существуют скобки разной высоты, которые помогают подобрать степень сжатия в зависимости от толщины тканей. Три наиболее распространенных высоты: 2,5 мм (белый картридж), 3,8 мм (синий картридж) и 4,8 мм (зеленый картридж). Обычно белые нагрузки используются для рассечения сосудистой ткани, такой как брыжейка, синие нагрузки используются для тонкой кишки и толстой кишки, а зеленые нагрузки используются для толстых тканей, таких как желудок.

Эти же степлеры выпускаются в лапароскопической версии, называемой Endo GIA (Covidien) или Echelon (Ethicon).Они используют те же принципы, но доставляются и запускаются через лапароскопический троакар. Некоторые модели можно поворачивать и шарнирно соединять для лучшего позиционирования.

Линейные сшивающие устройства

Двумя наиболее распространенными типами являются степлер Proximate TL (Ethicon) и торакоабдоминальный сшивающий аппарат (TA) (Covidien). Оба этих инструмента запускают ряды скобок формы «B», но не разрезают ткань. Разделение выполняется вручную после срабатывания степлера. При абдоминальном применении они обычно используются для сшивания прямой кишки глубоко в тазу или для закрытия общей энтеротомии после создания анастомоза из стороны в сторону.У них есть штифт на дистальном конце степлера, который должен быть задействован перед выстрелом, и обычно они находятся на рукоятке, установленной под углом 90 градусов, что позволяет лучше использовать их в тазу. Как правило, длина скоб составляет 30–90 мм, и, как и в степлерах GIA, скобки имеют разную высоту для соответствия толщине ткани.

Циркулярные сшивающие устройства

Циркулярные сшивающие устройства состоят из двух частей, которые создают анастомоз (обычно конец в конец) и разрезают ткань одним движением.Их обычно называют степлерами EEA, они бывают разных размеров: 25, 28, 29 или 31 мм. Система состоит из ручки / кронштейна степлера и наковальни. Наковальня прикрепляется к одной стороне кишечника для анастомоза и фиксируется с помощью кошельковой нити. Затем в другой конец вставляется секция рукоятки / рычага и выводится штифт, который соединяется с наковальней. Два конца стягиваются, и степлер запускается, образуя два ряда скоб и разрезая ткань на внутренней стороне скоб.Затем ручка / рычаг и наковальня снимаются как одно целое. Примером использования этого типа степлера может быть колоректальный анастомоз, при котором ручка / рука будут помещены через анальный канал в прямую кишку, а наковальня будет размещена в проксимальном отделе толстой кишки. Как правило, эти инструменты имеют индикатор, показывающий, когда на ткани была достигнута соответствующая степень сжатия для создания линии скрепления. После удаления степлера устройство будет иметь два круглых «бублика» ткани от создания анастомоза.

Изогнутые режущие сшивающие устройства

Степлер TA-типа традиционно использовался для резекции кишечника в тазу, но его недостатком является только сшивание ткани скобами. Это создает риск, когда ткань рассекается вручную, как правило, длинным лезвием скальпеля. Чтобы лучше решить эти проблемы, был разработан изогнутый режущий степлер. Это устройство, обычно известное как контурный степлер (Ethicon), имеет ручку на руке, очень похожую на степлер TA. Сшивающее и режущее лезвие размещено в картридже с небольшим изгибом или изгибом, чтобы он лучше ложился в таз.На конце картриджа есть штифт, чтобы ткань не выталкивалась при срабатывании механизма. Затем, как и степлер GIA, он запускает несколько рядов скоб по обе стороны от режущего лезвия.

Новые технологии

Количество новых сшивающих устройств, выводимых на рынок, постоянно увеличивается. Все эти продукты соответствуют принципам, описанным выше, и образуют скобу в форме буквы «B». Некоторые из этих продуктов были созданы, чтобы помочь с низкими скобками в тазу, другие используют ручки с электроприводом или даже робототехнику для обеспечения согласованности движений устройства.Новые технологии требуют затрат, но также имеют потенциал для улучшения результатов, и их необходимо постоянно оценивать и сравнивать с продуктами, используемыми в настоящее время.

Более половины неисправностей хирургических сшивателей попали в скрытую базу данных FDA

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов признало, что с 2011 по 2018 год в агентство было незаметно сообщено о более чем 56 000 никогда не раскрываемых неисправностях хирургических сшивателей.

Новые признанные отчеты были подробно описаны в резюме для консультантов FDA.На этой неделе агентство созвало совещание экспертов, чтобы помочь определить, следует ли переводить хирургические степлеры из категории с наименьшим риском, предназначенной для простых устройств, таких как депрессоры для языка и повязки, на более высокий уровень, который может потребовать тестирования и дополнительного надзора. Хирургические степлеры используются для разрезания и герметизации сосудов и тканей внутри тела.

Когда FDA первоначально объявило о встрече в марте, оно признало в письме к врачам, что в агентство поступило «гораздо больше отчетов о неисправностях устройств», чем оно публично раскрыло.Исполнительное резюме FDA, опубликованное на этой неделе, показывает, что общее количество отчетов увеличилось более чем вдвое, когда агентство приняло во внимание закрытые отчеты, в общей сложности около 110 000 неисправностей или травм с 2011 по 2018 год.

«Это шокирует совесть», — сказал Чад Тушман, адвокат, представляющий 62-летнего Марка Леверинга из Толедо, штат Огайо, который получил серьезную черепно-мозговую травму после того, как сбой степлера вызвал сильное кровотечение в 2018 году. Хирург, больница и производитель устройств Covidien, подразделение Medtronic, все отрицали обвинения в правонарушениях в продолжающемся судебном деле.

Хирургические степлеры обладают уникальной способностью причинять вред пациентам в случае их неисправности. Часто используемые при малоинвазивных операциях, они предназначены как для разрезания тканей, так и для сосудов, а затем их быстрой герметизации. Пациенты серьезно пострадали, когда степлеры не сработали или не запечатали ткань, страдали от массивного кровотечения или инфекций, если желудки или кишечник не были герметизированы должным образом.

Неопубликованные отчеты были отправлены в FDA как «альтернативные сводные» отчеты — тема недавнего расследования Kaiser Health News, в котором основное внимание было уделено агентству, принимающему миллионы скрытых отчетов, связанных с медицинскими устройствами, в том числе с хирургическими степлерами.

Ранее агентство признавало, что в 2016 году, несмотря на то, что в общедоступной базе данных MAUDE было опубликовано менее 100 травм, связанных со степлером, оно приняло почти 10 000 отчетов в свою малоизвестную внутреннюю базу данных альтернативных сводных отчетов. (Данные в резюме FDA содержат отчеты для степлеров и скоб, которые, по словам экспертов, были просто разными названиями одной и той же проблемы.)

Тушман сказал, что был ошеломлен тем, что в резюме было больше скрытых отчетов, чем открытых.«Первый вопрос должен быть:« Почему? »Почему они имеют право отправлять данные в скрытую базу данных?»

Ведущие производители хирургических сшивателей включают подразделения Medtronic и Johnson & Johnson. Medtronic заявила, что FDA предоставило ей освобождение от неисправностей, связанных с сшивателем; Johnson & Johnson заявила, что нет. (Ethicon — это название дочерней компании по производству медицинского оборудования.)

В четверг консультативная группа рекомендовала перевести хирургические степлеры в категорию повышенного риска с дополнительными требованиями безопасности, по словам присутствующего на встрече Джека Митчелла, директора по политике в области здравоохранения некоммерческого Национального центра исследований в области здравоохранения.Пресс-секретарь FDA Стефани Каккомо отказалась подтвердить это, сославшись на политику СМИ, запрещающую рассказывать репортерам о том, что происходит на заседаниях консультативного комитета, которые открыты для общественности.

«У каждого хирурга, с которым я когда-либо работал, были сбои степлера», — сказал доктор Дуг Квазнески, хирург из Мичигана, который в 2013 году провел опрос о «неподтвержденных» проблемах сшивателя после поиска в общедоступной базе данных FDA об инцидентах с устройствами -ручный.

«Заниматься чем-то без данных опасно», — сказал Квазнески.«Если информация существует, мы должны иметь к ней доступ».

С 2011 года в публичной базе данных MAUDE FDA было зарегистрировано более 400 смертей; о несчастных случаях нельзя сообщать в альтернативную базу данных сводных отчетов. Смертельные случаи были связаны с продуктами Ethicon и Covidien.

В недавних сообщениях врачам о безопасности сшивателя FDA не рекомендовало использовать сшивающие устройства на крупных кровеносных сосудах.

Квазнески сказал, что хирургические степлеры — это инструмент, экономящий время, который, например, снижает риск осложнений, связанных с анестезией, во время операции.Но врачам важно помнить, что они могут потерпеть неудачу.

Диана Цукерман, президент Национального центра исследований в области здравоохранения, заявила, что альтернативные сводные отчеты являются «тщательно охраняемым секретом» и что любые отчеты, связанные с их существованием, «делались таким образом, который не понимался как хранилище для сотен тысячи сообщений о серьезных нежелательных явлениях ».

Митчелл сказал, что был удивлен, что FDA не реклассифицировало хирургические степлеры «давным-давно», учитывая, что у агентства были дополнительные 56 000 альтернативных сводных отчетов.«Они были единственными, у кого была эта информация, и она не была общедоступной».

Квазнески подозревал, что существует большое количество скрытых отчетов о неисправностях степлера, но он сказал, что цифры, указанные в исполнительном отчете FDA, по-прежнему шокируют.

«Я просто поразился величию возможности увидеть все сразу», — сказал он.

Степлеры

потеряли право сообщать о неисправностях через скрытую систему в феврале 2019 года, и FDA объявило о прекращении альтернативной программы сводных отчетов в начале этого месяца.Он пообещал обнародовать эти данные в «ближайшие недели».

Новое исследование

предполагает, что хирургический степлер может сыграть важную роль в уменьшении распространенных осложнений, связанных с хирургией легких 2019

— Недавнее исследование обнаружило значительные различия между технологиями хирургических сшивателей, когда дело доходит до влияния устройств на скорость утечки воздуха, одного из наиболее распространенных осложнений, связанных с лобэктомией, типом торакальной хирургии для лечения легких. рак.Исследование финансировалось компанией Ethicon *, входящей в состав Johnson & Johnson Medical Devices Companies **, и было объявлено на этой неделе на ежегодном собрании Общества торакальных хирургов (STS) 2019 года.

Используя новую физиологическую модель легких (PLM), которая имитирует интраоперационное и послеоперационное дыхание, исследователи впервые смогли напрямую наблюдать, отслеживать и количественно определять утечки воздуха из 110 комплектов вырезанных и сшитых скобами легких свиней. Ступенчатые штапельные линии или линии разной высоты, созданные с помощью Medtronic ENDO GIA с технологией Tri-Staple Technology (Tri-Staple), имели более чем вдвое большую частоту (44 процента против20 процентов) утечек воздуха через скобки при смоделированных физиологических условиях дыхания, как система ECHELON FLEX GST (GST) , компании Ethicon, система степлера, которую хирурги используют для установки одинаковой высоты закрытой линии скоб, согласно исследованию, опубликованному в Интернете в рецензированный журнал, Медицинское оборудование: доказательства и исследования в декабре. ^[1]

В дополнение к обнаружению более высоких показателей утечки воздуха для градуированных конструкций скоб, послеоперационные или естественные условия дыхания, имитируемые вентиляцией с отрицательным давлением, также были независимо связаны с более высокой частотой и величиной утечек воздуха, чем при положительном давлении. вентиляция, которая использовалась для воспроизведения условий дыхания с использованием искусственной вентиляции легких во время операции.ведущий автор исследования и руководитель отделения общей торакальной хирургии в Emory Healthcare в Атланте, штат Джорджия. «Наши результаты показывают, что легкие и любые связанные с ними скобки ведут себя по-разному при интраоперационной и послеоперационной вентиляции, что может потребовать различных соображений относительно конструкции скоб и более тщательного тестирования будущих степлеров».

Основываясь на своих выводах, исследователи выдвигают гипотезу, что ступенчатые линии скобок в более тонких тканевых областях легкого (внешний ряд) недостаточно сжимают ткань, чтобы предотвратить утечку воздуха, что, как было показано, происходит примерно в четверти лобэктомий и связаны с более длительной госпитализацией, более высокими затратами и почти вдвое большим риском больничной смертности. ^[2] Различия в конструкции сшивателя и то, как каждое устройство воздействует на ткань во время сшивания, также может способствовать утечке воздуха, заключили авторы исследования.

«Доказательства того, что не все хирургические степлеры созданы одинаково, когда дело доходит до снижения дорогостоящих и серьезных осложнений, связанных с торакальной хирургией, — продолжают расти», — сказал Эдмунд Кассис, доктор медицины, соавтор исследования и старший медицинский директор по торакальной хирургии в Этикон. «Выбор хирургического степлера может привести к лучшим результатам, снижению затрат и сокращению продолжительности пребывания пациентов в больнице.Хирурги должны сделать важный выбор ».

Другое недавнее реальное исследование осложнений утечки воздуха дополняет предыдущее исследование, опубликованное в Advances in Therapy , , которое показало, что степлеры ECHELON FLEX с питанием от Ethicon были связаны с уменьшением кровотечений, расходами на больницу и продолжительностью пребывания в больнице. лобэктомия при видеоторакоскопической хирургии (VATS) по сравнению с степлерами без электропитания производства Medtronic. ^[3] Осложнения, связанные с кровотечением, еще одно осложнение, связанное с торакальной хирургией, случаются от 2 до 10 процентов процедур. ^{[4] , [5]}

О физиологической модели легких (PLM)
Чтобы лучше понять утечки воздуха, Ethicon в сотрудничестве с ведущими специалистами в торакальной хирургии разработала новую физиологическую модель легких (PLM) для оценки и количественного определения утечек воздуха по частоте и объему. В отличие от любой предыдущей настольной модели, PLM приближает клинические условия, моделируя два режима дыхания в легочной ткани ex vivo — вентилируемое дыхание и физиологические, или естественные, условия дыхания, а также задействуя функциональные свойства органа, такие как газообмен.Никакая другая модель не может имитировать физиологическое дыхание пациента, позволяя исследовать утечки воздуха в имитируемых послеоперационных условиях. ^[6] PLM был впервые описан в статье «Ex vivo Моделирование периоперационных утечек воздуха в легких свиней», опубликованной в рецензируемом журнале IEEE Transactions on Biomedical Engineering, в марте 2018 г.

О компании Ethicon
Компания Ethicon, входящая в состав Johnson & Johnson Medical Devices Companies, внесла значительный вклад в хирургию на протяжении более 100 лет от создания первых швов до революционных изменений в хирургии с помощью минимально инвазивных процедур.Наша неизменная приверженность формированию будущего хирургии основана на нашем стремлении помочь решить самые насущные проблемы здравоохранения в мире, а также улучшить и спасти больше жизней. Благодаря хирургическим технологиям и решениям Ethicon, включая швы, степлеры, энергетические устройства, троакары и гемостаты, а также наше стремление лечить серьезные медицинские состояния, такие как ожирение и рак, во всем мире, мы внедряем инновации, которые меняют жизнь. Для получения дополнительной информации посетите www.ethicon.com.

О компаниях Johnson & Johnson Medical Devices
Являясь крупнейшим в мире производителем медицинского оборудования, мы опираемся на вековой опыт, объединяя науку и технологии, чтобы формировать будущее здоровья и приносить пользу еще большему количеству людей во всем мире.Обладая беспрецедентной широтой, глубиной и охватом в области хирургии, ортопедии, зрения и интервенционных решений, мы работаем над тем, чтобы коренным образом изменить способ оказания медицинской помощи. Мы живем в этом на всю жизнь.

###

* Ethicon представляет продукты и услуги Ethicon, Inc., Ethicon Endo-Surgery, LLC и некоторых их аффилированных лиц. Ethicon Endo-Surgery, Inc. является законным производителем степлеров ECHELON FLEX ™ Powered Staplers. Все остальные товарные знаки являются собственностью соответствующих владельцев.Доктор Форс является консультантом Ethicon, но не получил компенсации за его вклад в это исследование.

Ссылки

^[1] Чад Э. Эккерт, Джейсон Л. Харрис, Джордан Б. Вонг, Сюзанна Томпсон, ^{Эдмунд С. Кассис, Масахиро Цубои, Харальд Отт, Сет Форс.
— «Доклиническая количественная оценка утечек воздуха в физиологической модели легких: влияние способа вентиляции и скобы. Медицинское оборудование: доказательства и исследования . 14 декабря 2018 г .; Том 2018: 11 страниц 433—442 https: // www.dovepress.com/articles.php?article_id=43056
[2] Yoo A, Ghosh SK, Danker W. et al. Бремя осложнений утечки воздуха в торакальной хирургии оценено с использованием национальной базы данных больничных счетов. Клинико-экономика и исследования результатов . 2017; 9: 378-383.
[3] Miller DL, et al. Влияние технологии механического и тканеспецифического эндоскопического сшивания на клинические и экономические результаты процедур лобэктомии при торакальной хирургии с помощью видео: ретроспективное обсервационное исследование.В печати 13 февраля 2018 г.
[4] Kent M, et al. Открытая торакальная хирургия с использованием видео и роботизированная лобэктомия: обзор национальной базы данных. Ann Thorac Surg. 2014; 97: 236-444.
[5] На основе внутреннего анализа Ethicon (2016) данных 26 955 процедур лобэктомии, внесенных в базу данных Premier Perspective за период 2008-2014 гг.
[6] Классен C., Eckert CE, Wong J. et al. Ex vivo Моделирование периоперационных утечек воздуха в легких свиней. Транзакции IEEE по биомедицинской инженерии (2018). https://ieeexplore.ieee.org/document/8325303/}

© 2019 Ethicon, Inc. Все права защищены. 105611-1

•
  Контактное лицо для СМИ:
  Энн Лейбсон
  (513) 337-8180
  [email protected]


.
