Старые радиаторы отопления: Старые батареи отопления, их недостатки и возможность реставрации

Парадокс! Импортное производство чугунных радиаторов отопления появилось на российском рынке раньше отечественного и их первые модели не были адаптированы к экстремальным условиям функционирования в наших центральных системах отопления. Сегодня этот минус исправен и в продаже имеются не только российские чугунные радиаторы отопления, но и импортные, которые стали приспособлены для отечественных тепловых систем.

Довольно неприятным минусом чугунных радиаторов является их немалый вес. Так, вес одной секции чугунной батареи составляет примерно 7 кг, а если внутри есть отложения, то и больше. Еще батареи от мороза лопаются – вес их максимальный, поскольку внутри них находится лед. И потому старую чугунную батарею бывает сложно вытащить из комнаты. Другими словами, 8 секций имеют вес в 56 кг, а 16 весят аж 112 кг. Они такие тяжелые, т. к. из-за хрупкости материала их стенки требуется изготовлять толстыми. И при установке чугунной батареи приходится использовать более надежные крепежные элементы, чем для алюминия и биметалла. Тем самым, замена чугунных батарей под силу только специалистам.

Благодаря неприхотливости чугунных батарей старого образца в эксплуатации (покрасят и забывают об их существовании), использование таких радиаторов не только уместнее, но и является хорошим вариантом при центральной системе отопления.

Конечно, новые чугунные батареи, цена которых по карману рядовому покупателю, выглядят намного привлекательнее старомодных радиаторов, но и «старички» не утратили популярности и хорошо впишутся в многоэтажные дома советского типа, а также в частные жилые постройки. Либо есть альтернатива – можно использовать декоративный экран, чтобы скрыть их неказистый дизайн.

Как для многоквартирных домов, так и частных можно применять и другой тип батарей – эксклюзивные чугунные радиаторы ретро, которые изготовлены с использованием художественного литья, а также и приборы отопления нового образца.

Если выбирать лучшие чугунные радиаторы в зависимости от качества, то, несомненно, импортные модели будут практичнее и долговечнее, чем отечественного производства. Но стоимость чугунных батарей российского производства, соответственно, меньше, чем зарубежного.

Кроме того, есть множество объявлений в Рунете под категорией «чугунные батареи б/у продам». Поэтому можно даже приобрести чугунные радиаторы вовсе за копейки, что не скажешь о батареях из прочих материалов.

Актуальна до сих пор установка чугунной батареи на системы отопления с естественной циркуляцией воды. Кроме того, сегодня доказано, что от подобных батарей тепло полезнее, чем от прочих видов радиаторов.

И немаловажно, что производители теперь больше уделяют внимание внешнему батарей. Поэтому можно подобрать стильный чугунный радиатор, который отлично впишется именно в интерьер вашей отапливаемой комнаты. То есть, старые или новые чугунные батареи, импортные либо отечественные – это уж как вашей душе будет угодно!

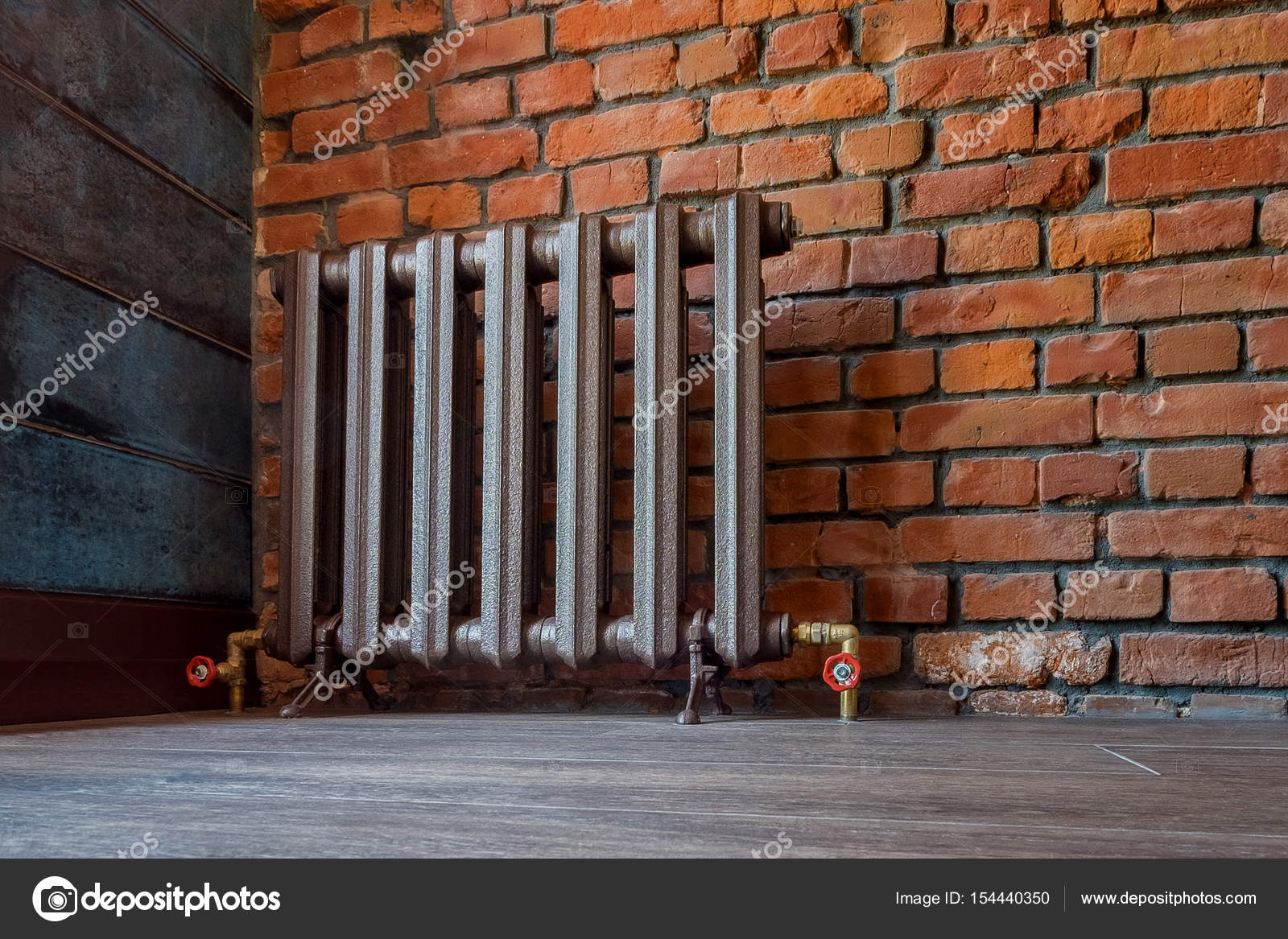

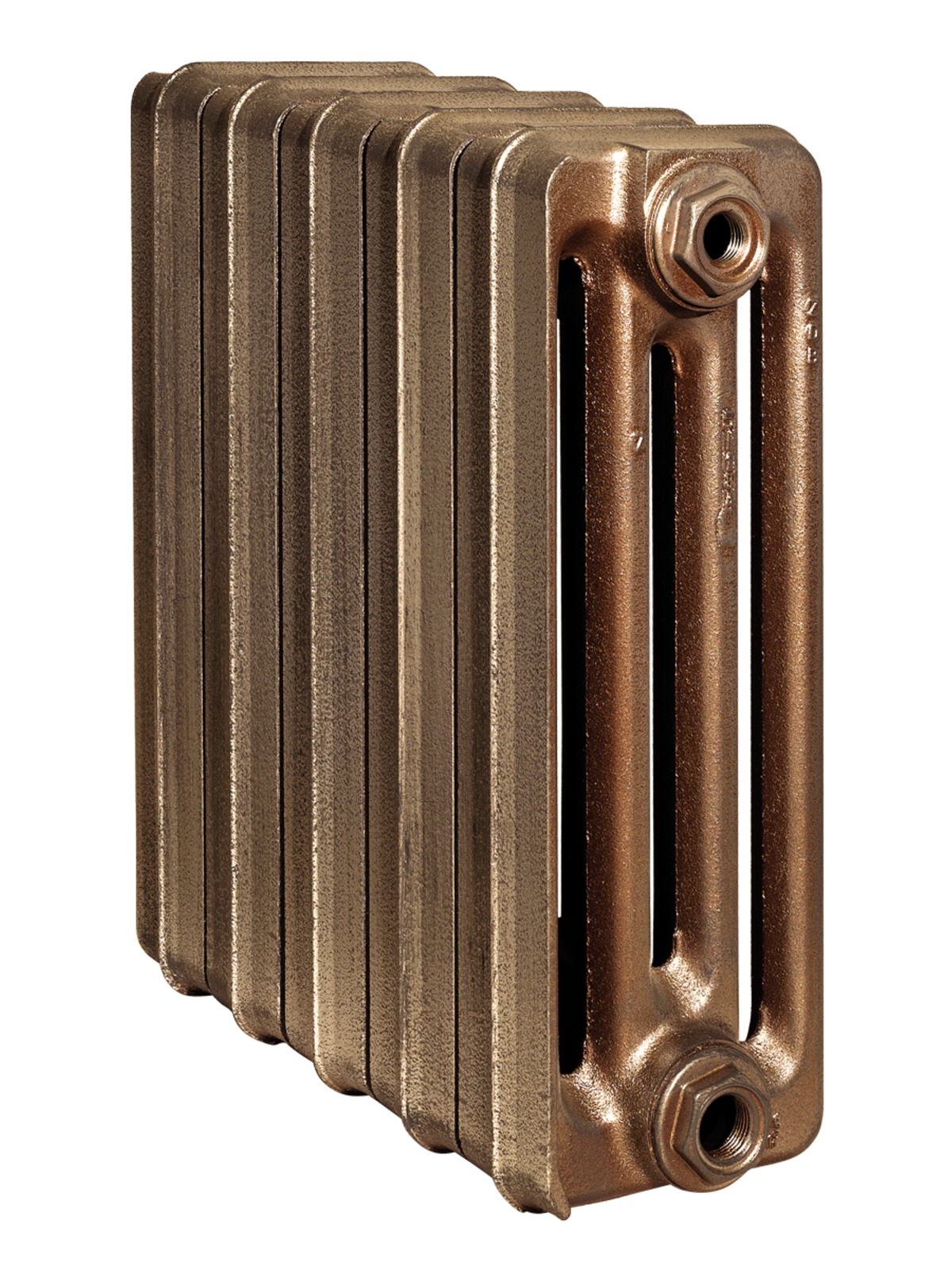

Старые батареи чугунные и нового образца − фотогалерея

Старые добрые, забытые всеми, чугунные радиаторы отопления

Эти батареи радиаторов отопления известны почти всем, если не практически, то хотя бы по советским комедийным фильмам. В этой статье будет рассмотрено применение их в качестве электрорадиаторов, расчёт количества, монтаж, разборка-сборка, оборудование электронагревательными элементами.

Тот, кто решится на электроотопление в своём помещении, должен знать, что это совсем не дешёвый способ для обогрева жилища. Но бывают случаи, когда никуда от такого способа не деться. Организовать отопление в помещении, где на вес золота каждый квадратный сантиметр, (например,  гараж, бытовка) или рядом находятся вещества с повышенной воспламеняемостью, нее так просто. Стационарная печь или «буржуйка» требуют пространства не только для себя, но и для соблюдения правил противопожарной безопасности. Выход один – только электроотопление.

И отличным вариантом будет чугунная  радиаторная батарея старого образца, в нижний коллектор которой (горизонтальный проток) вкручивается вместо пробки электротэн, имеющий резьбу соответствующего диаметра. Кроме того, тэн имеет регулятор нагрева, что очень удобно. А в качестве теплоносителя используется обычная пресная вода, лучше водопроводная, так как набранная в колодце — «жёсткая», и внутри радиаторов будет образовываться накипь, которая значительно ухудшает теплопередачу и уменьшает внутренние отверстия радиаторов.

Если помещение, где будут установлены такие радиаторы, будет подвергаться температурам ниже нуля градусов, то целесообразно, во избежание размораживания прибора (физическое повреждение радиатора вследствие замерзания в нём воды), в качестве теплоносителя использовать масло или какой-нибудь вид антифриза.

Каждую батарею нужно оснастить краном Маевского и оставлять его открытым, чтобы при нагревании не возникало внутреннего избыточного давления.

Для установки чугунных радиаторов отопления в качестве обогревателей нужно произвести несложные расчёты

Одно ребро предназначено на отопление площади помещения до 1,5 кв. метра.

Одна секция имеет теплоотдачу в 150 Вт.

Одно  ребро (секция) чугунного радиатора отопления высотой 60 см имеет вес около 7,5 кг. А вместимость – 1,5 литра.

Для примера рассмотрим помещение площадью 10 кв.м. Эту площадь делим на 1,5. Получаем 6,66. Округлим в большую сторону – это 7. Столько секций нужно для обогрева 10 кв.

Теперь определим массу всей батареи. Одна секция весит 7,5 кг + 1,5 кг воды = 9 кг. Умножаем на количество: 9 кг × 7 штук = 63 кг (приблизительный вес снаряжённой батареи отопления).

Теперь определим, какой мощности тэн нужен для неё: 150 Вт × 7 штук = 1050 Вт или 1 кВт. Для семисекционной батареи нам нужен тэн мощностью в 1 кВт, более мощный может вызвать проблемы в её практическом использовании.

Вывод: на комнату площадью 10 кв.м нужна семисекционная чугунная радиаторная батарея отопления с высотой ребра 60 см, оборудованная однокилловатным тэном.

А что делать если у готовой батареи нет необходимого количества рёбер (есть или больше, или меньше)?

Тогда нужно будет разбирать-собирать (если компоновкой из нескольких батарей проблему отопления одной комнаты невозможно решить).

Сам по себе этот процесс несложный, но занимает много времени при наличии только одного ключа и большого количества секций для монтажа. Для отвинчивания ребра, нужно сначала выкрутить пробки (с одного торца батареи пробки имеют правую резьбу, а с другой — левую).

И, напоследок, маленький совет. При креплении батарей лучше изготовить фанерный трафарет с отверстиями под костыли в нужных местах, который с лёгкостью может переносить из одного места в другое и приставлять к стене даже один человек одной рукой, в отличие от 30 – 100 киллограммового оригинала.

Вместо вывода. Чугунная батарея имеет ряд преимуществ над стальными и алюминиевыми аналогами: очень крепкая, очень долговечная, большая вместимость воды и большая масса рёбер позволяет накапливать много тепла и, соответственно, дольше остывать после отключения источника электроэнергии.

Когда делать демонтаж батарей отопления – до ремонта или после

Когда лучше всего демонтировать старые радиаторы отопления если в квартире делается отделочный ремонт?

Ремонтные работы в квартире начинаются конечно же с демонтажа старых батарей отопления и труб со стояками. После их замены в самую пору установить новые радиаторы, накрыть их защитной пленкой которая сохранит их новизну защищая от шлепков шпатлевки и обойного клея.

Есть и второй вариант сохранения новоустановленых радиаторов. Их можно снять на время ремонта квартиры если в обвязке радиатора присутствует байпас – перемычка с отсекающими кранами. Перекрыв которое появляется возможность снять новый радиатор в укромное место где его не обфаршмачат отделочники.

Вот так может выглядеть объвязка без радиатора.

В этой квартире сделали ремонт и поклеили обои при установленном радиаторе.

Так резонно поступать при условии если нет возможности снять радиаторы на время проведения ремонта/оклейки стен в комнате. При обвязке радиаторов отопления с байпасом и отсекающими кранами можно их снять на время ремонта квартиры. После полного окончания отделочных работ, можно с радиатора сорвать защитную полиэтиленовую пленку.

При грамотной обвязке радиаторов отопления при которой устанавливаются специальные радиаторные краны – шаровые либо под термоголовку. Если краны перекрыть радиатор вполне спокойно можно снять с американок (название разъемного соединения) и на время ремонта радиаторы отопления можно убрать в сохранное место что бы строители их не испачкали и не исцарапали.

Наличие перемычки в виде соединяющего контура обратки и подачи в батарее позволяет сколь угодно времени не устанавливать радиатор на свое место и спокойно сосредоточится на отделке. А после проведения всех отделочных работ в квартире можно установить новенькую батарею.

Не редко на практике монтажников встречаются ситуации когда внутренние отделочные работы в квартире уже произведены застройщиком а вместо радиаторов отопления установлены стандартные конвекторы которые неизбежно предстоит заменить.

В таком случае демонтаж радиаторов проводится аккуратно так что бы искры и грязь из под болгарки не испачкали обоев.  Основная причина замены стандартных конвекторов на биметалические радиаторы это недостаток тепла который выдают пластинчатые конвекторы.  Например представленный на рисунке выше конвектор выдает мощности около полукиловатта тепла. Что ровняется двум секциям обычных биметаллических радиаторов. К сожалению двумя секциями не обогреть комнату в 18 кв. м.   А значит демонтж тарой и монтаж новой батареи отопления.

Вот цены по которым можно поменять радиаторы отопления в Нижнем Новгороде

В стоимость сантехуслуг по установке новых радиаторов отопления уже заложены демонтажные работы старых радиаторов.

По вопросам сроков и назначения конкретного времени для замены батарей у сантехмастера, обращайтесь по телефону 8 904 053-18-66 (Теле 2 Нижний Новгород)

      Рекомендации

Старые чугунные радиаторы. Секреты восстановления

Как известно испокон веков: чугун относится к материалам, способным длительное время поддерживать заданную температуру. Именно по этому наши отцы и деды изготавливали ванны и радиаторы для отопления из чугуна.

На сегодняшний день в любом строительном магазине широко представлены самые различные радиаторы, но, к сожалению, чугунных вы днем с огнем не сыщите. У современных радиаторов есть одно существенное преимущество: они не подвергаются коррозийному процессу (иными словами не ржавеют) по сколько основным материалом для их изготовления является алюминий. Но при этом присущ и немаловажный недостаток: все получаемое тепло от проходящей воды они мгновенно отдают. По этому при малейшем падении температуры в системе вы сразу это почувствуете на себе.

К тому же стоимость стандартной десяти секционной батареи составит от 50 до 150 у.е.

Таким образом, если вы не располагаете лишней сотней и цените тепло в доме да к тому же у вас есть старые чугунные радиаторы – придется немного потрудиться.

Способы восстановления чугунных радиаторов

В квартирах советской постройки старые чугунные радиаторы служат уже как минимум 30 лет. За это время на них наносилось несколько слов эмалевой краски. Открою вам секрет: с каждой покраской поверх старого слоя вы снижаете коэффициент теплопроводности как минимум на 10%. По этому восстановление чугунных радиаторов – это процесс, направленный не только на придание им эстетичного вида, но и возвращение былой мощи.

Существует два способа восстановления старых чугунных радиаторов:

• поверхностный (снятие всех слоев краски),
• и капитальный (снятие краски плюс удаление коррозии из самой батареи).

Старинные чугунные радиаторы – поверхностный способ восстановления

Как вы уже поняли – это простой способ, не требующий вызова сантехника, т.к. нет необходимости отсоединения батареи от системы отопления. Все что вам понадобится для его реализации: растворитель для эмалевых красок типа ПФ-115, кисточка для краски и перчатки.

Помните: задача растворителей данного типа – разъедать старую краску. И все они благополучно с ней справляются. По этому не стоит гнаться за ценой.

Поскольку работа будет проводиться в помещении – настоятельно рекомендуем вам плотно закрыть дверь в комнату для предотвращения распространения запаха растворителя по всему жилищу и обзавестись промышленно-бытовым респиратором для собственной защиты от испарений. Не забудьте открыть окно для притока воздуха, в противном случае даже респиратор вас не спасет.

Сам процесс нанесения растворителя достаточно прост: налейте небольшое количество растворителя в стеклянную емкость. Не используйте пластиковую тару, так как растворитель достаточно «агрессивен» и способен ее « разъедать». Макайте кисточку в растворитель обильным слоем наносите на поверхность радиатора. Через 10-15 минут вы увидите, как краска под воздействием растворителя начнет пениться.

Через час вспененную краску можно без труда снять ветошью. Но не забываем при этом использовать натуральную ткань, так как синтетические волокна будут благополучно «съедены» все тем же растворителем.

Если после снятия краски на батарее остались нетронутые «островки», процедуру можно повторить на этих участках.

Вот и все! Теперь дайте радиатору «прийти в себя» (примерно сутки) и можно красить.

Старинные чугунные радиаторы – капитальный способ восстановления

Этот способ немного сложнее предыдущего, но результат будет более эффективным, так как мы еще и промоем батарею от старой ржавчины.

Первоначально необходимо убедиться, что в системе отсутствует вода, в противном случае ее придется спускать. Затем – отсоединить старый чугунный радиатор от системы теплоснабжения. После чего следует поставить заглушки на «входе» и «выходе» во избежание казусов.

Очистку поверхности от старой краски проводим по вышеописанному методу.

Для чистки «внутренностей» прибегаем к помощи моющего пылесоса, способного давать напор воды высокого давления. Если под рукой у вас такового не имеется – обращаемся за помощью на ближайшую автомойку. Процедура «побыть батарею» вам обойдется примерно в 3-5 у.е.

Пожалуй, все. Теперь ставим чугунный радиатор на свое место и можно приступать к покраске.

Расходные материалы

Подведем итоги наших затрат на восстановление чугунных радиаторов:

• Растворитель – 3-5$
• Кисточка – 0.5$
• Резиновые перчатки – 0.5$
• Респиратор – 3-5$
• Мойка радиатора – 3-5$

ИТОГО – 10-15$

Как видим затраты на восстановление старых чугунных радиаторов и покупку новых просто несоизмеримы.

Сравнение радиаторов по сроку службы

Характеристики долговечности радиаторов отопления:

Срок эксплуатации и надежность радиатора отопления относятся к числу главных факторов, которые необходимо учитывать при выборе отопительных приборов. Поэтому выбирая приборы для оснащения системы отопления, обязательно нужно узнать, сколько служат радиаторы определенного типа и от каких факторов зависит их долговечность.

Средний срок эксплуатации для радиаторов различного типа, изготовленных в соответствии с ГОСТ, приведен в таблице. Однако их фактический срок годности в значительной степени зависит от характеристик системы отопления и условий эксплуатации.

Основными внешними факторами, которые влияют на срок службы радиаторов отопления, являются:

• рабочее давление теплоносителя в системе;
• химический состав теплоносителя;
• температура теплоносителя в системе.

Также на долговечности радиаторов, установленных в квартирах многоквартирных домов, могут сильно сказываться гидроудары, которые возникают в момент запуска центральной системы отопления в осенний период.

Каждый из металлов, из которых изготавливаются отопительные приборы, обладает разной степенью устойчивости по отношению к воздействующим негативным факторам. Поэтому показатели долговечности и надежности у них будут разными.

Долговечность стальных радиаторов

Стальные радиаторы являются наименее долговечными. Их срок службы составляет в среднем 15-20 лет. Они отличаются невысокой коррозионной стойкостью. Особенно это характерно для панелей низкого качества, которые очень часто встречаются на отечественном рынке. Также для стальных радиаторов характерна высокая чувствительность к рабочему давлению в системе. Они выдерживают давление до 8,5 атмосфер. Превышение давления приводит к быстрому разрушению сварных швов.

Также эти батареи обладают крайне низкой устойчивостью к гидроударам. В связи с этим номинальный срок службы радиатора в 15-20 лет соблюдается только при эксплуатации в составе автономных систем отопления. При использовании в центральных системах отопления говорить о надежности таких батарей не приходится.

Долговечность чугунных радиаторов

Чугунные батареи обладают наиболее высокой долговечностью. Их номинальный срок службы в среднем составляет 25-35 лет. Однако многие батареи из качественного чугуна успешно эксплуатируются более 50 лет. Такой высокий срок службы чугунных радиаторов отопления достигается, главным образом, за счет высокой устойчивостью к коррозии благодаря толстым стенкам батарей и свойствам чугуна.

Высокая надежность и долговечность чугунных радиаторов отопления поддерживается в заданных условиях эксплуатации. Чугун представляет собой достаточно хрупкий сплав. Поэтому изготовленные из него приборы отопления не рассчитаны на высокое рабочее давление (до 9 атмосфер). Поэтому в системах домов высокой этажности, в которых действует значительное давление, чугунные батареи не демонстрируют высокую долговечность и надежность. Также они могут разрушаться при сильных гидроударах.

Таким образом, чугунные радиаторы смогут прослужить максимально долго при условии эксплуатации в системах отопления с относительно небольшим рабочим давлением и при обеспечении эффективной защиты от гидроударов.

Долговечность алюминиевых радиаторов

Срок службы алюминиевых радиаторов составляет в среднем 20-25 лет. Гарантийный срок на такие батареи, как правило, составляет 5 лет. Однако такой длительный срок работы обеспечивается только при соблюдении нормативных условий эксплуатации, к которым алюминиевые приборы очень чувствительны. Есть целый ряд факторов, которые могут существенно снижать долговечность этого вида радиаторов отопления.

В частности, они не рассчитаны на эксплуатацию при высоком рабочем давлении (хотя этот показатель и выше по сравнению с предыдущими типами батарей) и демонстрируют слабую устойчивость к гидроударам. В алюминиевых радиаторах может возникать коррозия при повышенной кислотности, поэтому при их эксплуатации необходимо контролировать показатель pH теплоносителя.

Также коррозия часто возникает, если в период между отопительными сезонами алюминиевые радиаторы остаются без воды. Поэтому сливать воду из них не рекомендуется.

Характеристики алюминиевых радиаторов позволяют их использовать только в системах автономного отопления, в которых поддерживается высокое качество теплоносителя и стабильное рабочее давление. В таких условиях они смогут показать наиболее высокую долговечность и прослужить не менее 20 лет.

Долговечность биметаллических радиаторов

Биметаллические батареи по своей долговечности лишь немного уступают чугунным. Срок эксплуатации радиаторов этого типа составляет 25-30 лет. Гарантия на них предоставляется, как правило, на срок не менее 10 лет. Такая долговечность достигается, прежде всего, благодаря высоким прочностным характеристикам, которые обеспечивает стальной сердечник биметаллической секции.

Биметаллические радиаторы легко выдерживают давление не менее 20 атмосфер и характеризуются высокой стойкостью к гидроударам. Некоторые ограничения на срок службы биметаллических радиаторов накладывает не самая высокая устойчивость к коррозии, но и этот показатель поддерживается на достаточно высоком уровне.

Биметаллические радиаторы обеспечивают высокую долговечность при эксплуатации в системах как автономного, так и централизованного отопления в высотных зданиях. Однако учитывая показатели эффективности и внутреннего объема, их целесообразней использовать в централизованных системах.

Радиаторы отопления Ogint

Компания Ogint выпускает алюминиевые, биметаллические и чугунные радиаторы. Все оборудование проходит тщательную проверку на каждом этапе производства. Дополнительной гарантией надежности служит система контроля и защиты качества Ogint Protect. Батареи Ogint способны прослужить максимально долго про соблюденни всех условий монтажа и эксплуатации. Это подтверждается гарантией от производителя.

Старый дом ~ Замена радиаторов на принудительный воздух

Я успешно заменил радиатор отопления в 3-х домах в Шорвуде и Уайтфиш-Бэй. Похоже, что миллениалы очень осторожно относятся к радиаторному отоплению в этих красивых старых домах на северном берегу Милуоки. Если вы не являетесь поклонником горячей воды и хотите заменить эти радиаторы, этот блог для вас.

Многие подрядчики очень опытны в выполнении этого проекта в Милуоки. Подрядчиков, которых я использовал в прошлом и рекомендовал покупателям и продавцам, можно получить, позвонив в мой офис.Вот как можно заменить старые радиаторы на принудительное воздушное отопление и охлаждение.

1. После того, как вы выбрали подрядчика, радиаторы и все трубопроводы удаляются из подвала вместе с котлом.

2. Если отвод котла выводился в дымоход, и вы планируете установить печь с прямым отводом воздуха, вы можете использовать дымоход в качестве отвода воздуха на чердак для воздуховода второго этажа.

3. После демонтажа печи воздуховод будет установлен в подвале между балками и по периметру чердака над вторым этажом.

4. После того, как воздуховоды установлены, пора решить, куда пойдет печь (и). В моем первом доме я удалил дымовую трубу и использовал дымоход в качестве вытяжного канала для печи в подвале, и смог установить только одну печь. Многим потребуется установка двух печей. Один в подвале и один на чердаке. Почему? Потому что вам нужно будет подавать тепло на первый этаж от печи в подвале и нагревать на второй этаж без вытеснения дымохода из печи на чердаке.Убедитесь, что ваш подрядчик установил КАПЕЛЬ для печи второго этажа!

5. После того, как печь (и) установлена ​​и работает, пора выбрать решетки для пола и потолка. У вашего подрядчика будет для вас несколько вариантов. Выберите деревянные решетки для деревянного пола и белые вентиляционные каналы для потолка.

6. Наконец-то пора отремонтировать полы и покрасить первый этаж. Удаление примерно 6 радиаторов и ремонт полов, на которых были эти радиаторы, обойдутся примерно в 1800 долларов.

7. Общая стоимость? Это около 18 000 долларов за весь объем работ в зависимости от размера вашего дома.

Спасибо за то, что следите за моим блогом об улучшении дома, за лучший «Bang for your Buck» при перепродаже! Я буду продолжать присылать настоящие вещи, чтобы помочь вам добиться наилучшего качества вашего дома!

Powers Realty Group — уникальный брокер по продаже недвижимости, ориентированный на потребности клиентов и обеспечивающий исключительные результаты. Мы — проверенные местные эксперты. Позвоните нам сегодня по поводу покупки или продажи вашего дома.

Старые чугунные радиаторы — Радиаторы водяного и парового отопления

Добро пожаловать в старые чугунные радиаторы.com. Мы канадская компания, которая поставляет чугунные радиаторы с паром или горячей водой более 100 лет. Независимо от вашего вкуса и требований, если вы хотите заменить старый чугунный радиатор, вы обратились по адресу! Мы предлагаем широкий ассортимент потрясающих устаревших старинных старых чугунных радиаторов, которые идеально подходят для ваших нужд. Просмотрите наш веб-сайт и убедитесь, что мы на расстоянии одного телефонного звонка и поможем вам приобрести именно тот чугунный радиатор, который вам нужен.

Служба поддержки клиентов: 1.800.361.1778 Канада и США

Подробнее

У нас есть широкая и интересная коллекция
викторианских чугунных радиаторов.
С ремонтом, проверкой и гарантией.

Для получения информации о чугунном радиаторе
Позвоните нам БЕСПЛАТНО: 1.800.361.1778

Все модели чугунных радиаторов доступны разной высоты, длины и глубины.Все чугунные радиаторы для воды или пара. Все чугунные радиаторы Радиаторы рассчитаны на тепло, необходимое для вашего дома.

Каждый чугунный радиатор можно подвергнуть пескоструйной очистке и покрасить в любой цвет.

Мы используем высококачественную краску Benjamin Moore, мы также используем краску Mettalic для потрясающей отделки под золото, серебро или медь.

Каждый чугунный радиатор профессионально покрыт 2 слоями грунтовки и 3 слоями цветной краски по вашему выбору. (1 слой в день) для получения наилучшего покрытия.

Пожалуйста, используйте нашу форму предложения радиатора, чтобы указать размеры комнаты, окон, дверей и наружных стен, чтобы мы могли рассчитать теплопотери. (Необходимое количество тепла)

Для получения информации о гарантии на наши чугунные радиаторы
щелкните здесь

Ремонт дома: отопление и охлаждение вашего старого дома

Домовладельцы тратят примерно 45% своих годовых счетов за электроэнергию на отопление. Знание типа системы, установленной в вашем старинном доме, может помочь согреть этот «большой старый дом» и сэкономить ваши деньги.

В различных старых системах отопления используются разные методы сжигания топлива и передачи тепла в жилые помещения. До наших дней камины были обычным источником тепла в помещениях. Поскольку уголь стал обычным явлением, дровяные камины часто заменяли чугунными вставками. Вы можете определить, был ли камин в вашем доме построен на дровах или угле, по глубине топки. Мелкая топка, с чугунной вставкой или без нее, обычно означает, что это был камин на угле. Сегодня мы не рекомендуем сжигать уголь, поэтому мы предлагаем использовать неглубокие отверстия для размещения газовых пожаров, добавив бревна без вентиляционных отверстий, чтобы создать приятный вид.

Дровяные камины вызывают романтику, но на самом деле они вызывают чистую потерю тепла в доме из-за попадания воздуха в дымоход. Кроме того, если вы планируете сжигать дрова в своем камине, обязательно осмотрите дымоход и, возможно, замените его облицовкой, потому что старые каменные дымоходы со временем могут испортиться и протечь.

Министерство энергетики США сообщает, что 14% воздуха проникает в дом через камин. Независимо от типа камина, убедитесь, что заслонка закрывается, чтобы предотвратить потерю воздуха, и подумайте о форме дополнительной заглушки для дымохода, такой как воздушный шар дымохода, который надувается, чтобы запечатать пространство (после того, как он остынет).

Пар, самая старая система механического отопления, датируется 1830-ми годами. Затем последовали системы горячего водоснабжения, затем гравитационные системы с подогревом воздуха и, наконец, системы с подогревом с принудительной подачей воздуха. В этих системах могли использоваться различные источники тепла, включая уголь, мазут или природный газ. Кондиционер, изобретенный в 1920 году Уиллисом Кэрриером, появился в жилых помещениях в 1920-х годах, но не получил широкого распространения до окончания Второй мировой войны. Конденсаторы кондиционера предназначены для работы в паре с воздухообрабатывающим устройством печи.

Тепло пара сжигает топливо, нагревая воду до горячего пара, который поднимается по трубам к радиаторам. Когда горячий пар касается более холодного радиатора, тепло передается, а вода конденсируется и возвращается в котел. Паровые системы известны своими ударами, бульканьем и шипением — все это свидетельствует о том, что систему необходимо сбалансировать. Паровые системы имеют только одну трубу к радиатору; он отводит пар вверх, а конденсат — обратно. Шумы могут указывать на скопление воды в подающей трубе или на дне радиатора (радиатор должен иметь небольшой уклон в сторону трубы) из-за осадки или другого движения.Закрепите конец радиатора напротив трубы, чтобы обеспечить необходимый уклон. Непрерывный шипящий звук может указывать на необходимость замены предохранительного клапана.

Системы горячего водоснабжения перекачивают нагретую воду в чугунные радиаторы, плинтусы из медных труб или современные напольные трубы, которые возвращают воду в котел для повторного нагрева. Системы горячего водоснабжения обозначаются двумя трубами — одна идет к верхней части радиатора, а другая выходит из нижней части на противоположном конце. Радиаторы этой системы могут быть связаны с воздухом, и вам потребуется удалить воздух из радиатора, чтобы вода могла двигаться.Вы можете установить температурные клапаны на отдельных радиаторах, чтобы регулировать тепло в каждой комнате.

Обернуть подводящие трубы для парового или водяного отопления изоляцией — это простой проект, который снизит ваши счета за тепло. При правильном обслуживании котлы могут прослужить десятилетия, а стабильный равномерный нагрев является плюсом, поэтому не спешите заменять систему, не исследуя возможности ремонта и технического обслуживания.

Печи с принудительной подачей воздуха, наиболее распространенная сегодня система, используют воздуходувку для подачи нагретого воздуха в жилые помещения.По приточным каналам нагретый (или охлажденный) воздух поступает в помещения, а по возвратным каналам воздух возвращается в топку. В более новой конструкции вентиляционные отверстия с подогревом появляются возле окон и на внешних стенах, с возвратом на внутренние стены. В старинных домах вы можете обнаружить перевернутую систему с вентиляционными отверстиями внутри и возвратами снаружи — это нелегко исправить, если вы не планируете серьезную реконструкцию.

Старинные печи с принудительной подачей воздуха часто были большими неповоротливыми хитростями с большими круглыми воздуховодами, расходящимися, как осьминоги. Сегодняшние высокоэффективные печи намного меньше по размеру и менее опасны. Независимо от того, молода ваша система или старая, вы можете обеспечить большую эффективность, заделав воздуховоды в неподготовленных частях подвала и в подвальных помещениях. Заклеивание швов лентой помогает воздуху поступать в жилые помещения, а не просачиваться наружу.

Для получения дополнительной информации о системах отопления и охлаждения, потенциальных способах экономии на коммунальных расходах и другой подробной информации посетите Министерство энергетики США.

Эта статья впервые была опубликована в South Bend Tribune.

Как старомодные радиаторы помогли бороться с болезнями

Если вы когда-либо жили в доме со старомодным чугунным радиатором, вы знаете, как быстро они могут превратить дом из холодного в адскую, душную печь менее чем за полторы секунды. час. Если да, то вы, вероятно, распахнули окна, возились с термостатами или разделись до нижнего белья и всю ночь вспотели, гадая, как якобы блестящим инженерам удалось сделать систему отопления настолько неспособной к умеренности.

Вы также почти наверняка недостаточно стары, чтобы помнить пандемию гриппа 1918-1919 годов, которая прокатилась по всему миру, убив около 50 миллионов человек и вызвав тошноту еще у сотен миллионов — даже если вы можете провести прямую грань между своими невыносимыми проблемами. перегретая квартира в Нью-Йорке в 2021 году и кризис общественного здравоохранения более века назад.

Пандемия гриппа 1918 года

В марте 1918 года, когда Первая мировая война подходила к своему ужасному, кровавому концу. Солдаты в Соединенных Штатах начали страдать относительно легкой респираторной болезнью.В Кэмп-Фанстон, штат Канзас, 1100 военнослужащих из 54000 были госпитализированы с этим гриппом, а 38 умерли в результате пневмонии. Неизвестно, возник ли этот оригинальный штамм h2N1, вируса гриппа, в Соединенных Штатах в 1918 году, но почти наверняка американские войска, пересекающие Атлантический океан, чтобы присоединиться к боевым действиям в Европе, принесли с собой грипп.

К маю, по оценкам, три четверти французских и до половины британских войск, дислоцированных на континенте, заболели этим более мягким штаммом h2N1. Солдаты страдали от высокой температуры, болей в теле и других типичных симптомов гриппа в течение примерно трех дней, прежде чем выздоровели, но, учитывая ужасное кровопролитие и гибель людей в окопах, три дня без очереди на восстановление от гриппа, вероятно, больше походили на ответ. молитва, чем опасная инфекция.

Однако где-то среди страданий изнуренной бородавкой Европы грипп превратился в гораздо более смертоносный штамм. В августе 1918 года британские корабли покинули Плимут, Англия, и отправились во Францию, США и Западную Африку.Сам того не зная, они также несли и распространяли этот более смертоносный штамм, который был способен убивать, казалось бы, здоровых взрослых людей в возрасте от 24 до 34 лет, а также очень молодых и пожилых людей в течение 24 часов с момента появления первых симптомов.

В октябре 1918 года только в США погибло 195000 человек, но, поскольку война в Европе все еще бушевала, официальные лица в США и Европе не решались принимать меры общественного здравоохранения, которые могли бы нанести ущерб военным усилиям, оставив гражданское население во власти вируса, а врачам и чиновникам здравоохранения приходится искать способы остановить болезнь.

Наше понимание болезней в 1918 году

К 1918 году медицина прошла долгий путь от тех времен, когда пытались уравновесить жидкости с помощью кровотечений и других ужасных практик. Луи Пастер, Джозеф Листер и Роберт Кох, среди прочих, продвинули современную теорию микробов до всеобщего признания в 20-м веке, но некоторые устаревшие медицинские идеи все еще оставались устойчивыми — отчасти потому, что они не были полностью ошибочными.

Одна из таких идей заключалась в том, что болезнь вызывается «плохим воздухом» и плохой вентиляцией, и лучший способ замедлить или остановить распространение инфекционного заболевания — впустить как можно больше свободного воздуха, чтобы удалить плохой воздух. ешьте и замените на хорошее.

Основным сторонником этой теории, согласно Bloomberg, был Луис Лидс, бывший санитарный инспектор армии Союза, который руководил полевыми госпиталями во время Гражданской войны. Лидс пришел к выводу, что «испорченный» воздух, выдыхаемый людьми в замкнутом пространстве, является причиной многих болезней. Он считал, что это «задержанное дыхание» было, по крайней мере, частично причиной почти половины смертей в Соединенных Штатах.

Другим крупным сторонником этой теории была Харриет Бичер-Стоу, автор книги Хижина дяди Тома. Writing in The American Woman’s Home , книга в соавторстве с ее сестрой Кэтрин. Сестры Стоу утверждали, что «тесные спальни и закрытые, герметичные печи теперь голодают и отравляют более половины этой нации».

Они не остановились на этом, сенсационно описав влияние испорченного воздуха на маленьких детей:

Маленький Джим, который только что после полуденной прогулки по полям вчера вечером послушно помолился и лег спать. спите в самом христианском образе, сегодня утром сидит в постели, его волосы встрепенуло от злости, бьет няню и заявляет, что не будет молиться — что он не хочет быть хорошим.Простая разница в том, что ребенок, спавший в тесноте комнаты, всю ночь питаясь ядом мозга, находится в легком состоянии морального безумия.

В Америке идея о том, что правильная вентиляция связана с хорошим здоровьем, восходит, по крайней мере, к Бенджамину Франклину, который регулярно выступал за принятие «воздушных ванн», когда можно сидеть обнаженным в комнате возле открытых окон. В письме голландскому физиологу Яну Ингенхушу в 1785 году он объяснил, что «я убежден, что никакой обычный воздух извне не так вреден, как воздух в тесной комнате, которая часто дышала и оставалась неизменной.»

К началу 20-го века многие были привлечены к участию в так называемом» Движении под открытым небом «и начали использовать вентиляцию в проектах многоквартирных домов, больниц и других общественных зданий. Были даже открытые площадки. школы для детей, помогающие бороться с туберкулезом. Возможно, наиболее важными из всех были законы, такие как Закон штата Нью-Йорк о многоквартирных домах 1901 года, который предписывал, чтобы в каждой комнате было окно, выходящее на улицу, для вентиляции жилого помещения.

Хотя эти сторонники » чистый воздух «в основном ошибался в науке о передаче болезней, правильная вентиляция — это , фактически, критически важная для остановки распространения респираторных инфекций. Проблема не в застоявшемся воздухе, а в каплях воды в виде аэрозоля, которые зараженные люди выдыхают при кашле, чихании, разговоре или даже при дыхании. Правильная вентиляция помещений важна для предотвращения вдыхания этих капель другими людьми и распространения инфекции.

То, что многие в Движении под открытым небом приписывали качеству воздуха, на самом деле было распространением переносимых по воздуху патогенов, но в любом случае медицинские работники знали, что вентиляция может значительно снизить распространение респираторных заболеваний, таких как туберкулез.Поэтому, когда пандемия гриппа 1918 года охватила мир, для многих лечение на открытом воздухе было единственным лечением, которое они могли получить.

Как эти неприлично горячие чугунные паровые радиаторы помогли бороться с гриппом

Когда разразилась пандемия гриппа 1918 года, открытый воздух и вентиляция все еще были лучшими вариантами общественного здравоохранения для вируса без вакцины и доступа к лекарства для лечения вторичных инфекций, таких как пневмония. Внутренние общественные места были закрыты, и людей поощряли как можно чаще выходить на улицу. Но во многих частях США гораздо более смертоносная вторая волна гриппа, обрушившаяся на конец 1918 года, произошла в то время, когда температура резко падала, и если держать все окна открытыми в разгар зимы, то вероятность того, что вас убьет. переохлаждение, чтобы спасти вас от гриппа.

Для борьбы с этим в зданиях начали устанавливать централизованное отопление и чугунные радиаторы под окнами.Они были спроектированы так, чтобы работать достаточно горячо, чтобы все окна в доме могли быть открыты в самые холодные дни года, а температура внутри оставалась комфортной, но при этом обеспечивалась надлежащая вентиляция. Другими словами, эти радиаторы старой школы могут быть удобными только в том случае, если все ваши окна открыты, вот как они были разработаны для использования.

Когда пандемия прошла и Движение под открытым небом уступило место более современным антибиотикам, вакцинам и другим лекарствам, назначение этих радиаторов исчезло из памяти людей, и все последующие поколения начали задаваться вопросом, почему в их домах стало так невыносимо жарко при включении централизованного отопления.

Оказывается, открытие окон для охлаждения вашей перегретой квартиры — это не реакция на неисправность вашей системы отопления, это именно то, что вы должны делать, мы просто полностью забыли об этом. По крайней мере, до 2020 года, когда еще одна респираторная пандемия напомнила нам всем о вентиляции, замкнутых пространствах и о том, что инженерия и архитектура являются часто упускаемым из виду инструментом в управлении кризисом общественного здравоохранения.

Модернизация с помощью высоких технологий Модернизируйте старые радиаторы

Здесь становится жарко, так что взлетайте — вообще-то, ничего не снимайте; вместо этого добавьте эту модернизацию на свои старые паровые радиаторы.

Radiator Labs, стартап из Нью-Йорка, разрабатывает модернизацию паровых и водяных радиаторов, которая позволит людям контролировать температуру в отдельных комнатах. Инженеры Radiator Labs надеются, что такой контроль снизит потери энергии в зданиях, отапливаемых паром и горячей водой, которые составляют 10 процентов жилого фонда США. Они также надеются, что их продукт сделает жителей квартир более комфортными зимой. Сейчас они тестируют идею в общежитии Колумбийского университета.

Любой, кто жил в старом здании в таких городах, как Бостон или Нью-Йорк, знает, насколько потрясающе звучит эта идея. Системы паровых радиаторов, которые были впервые разработаны столетие назад, как известно, трудно контролировать в отдельных комнатах или квартирах. Они направляют постоянный поток водяного пара из котла в подвале в радиаторы в отдельных комнатах, но сами радиаторы не имеют никаких средств управления, кроме «открытого» и «закрытого».

Из-за разницы в размерах комнат, утеплении и размещении квартиры нагреваются неравномерно.Некоторые жильцы квартир, не платящие за тепло, открывают окна, чтобы охладить перегретые помещения. По оценкам Radiator Labs, такая практика тратит от 15 до 30 процентов тепла, производимого котлом.

Прототип Radiator Labs покрывает радиаторы с изоляцией. Небольшой вентилятор в нижней части модификации пропускает тепло. Термостат в комнате управляет вентилятором, поэтому тепло включается только тогда, когда температура в комнате опускается ниже порогового значения, установленного ее обитателем.

Radiator Labs завершила первый этап испытаний Columbia, который состоял только из мониторинга температуры в помещениях испытательного здания и энергопотребления с сентября по декабрь 2012 года.Теперь Radiator Labs добавит свои модификации к радиаторам здания и посмотрит, что изменится. Инженеры также распространят опросы, чтобы выяснить, понравилась ли модернизация жильцам общежития.

Маршал Кокс, генеральный директор Radiator Labs, сказал Greentech Media, что хочет, чтобы к зимнему сезону 2013-2014 года были готовы к продаже более умные крышки радиаторов. По сообщению Greentech Media, для достижения своей цели ему потребуется дополнительное финансирование от инвесторов и улучшение дизайна крышек, чтобы они были привлекательными и доступными.

Проект ранее поддерживался конкурсным призом Министерства энергетики США и Массачусетского технологического института.

Следите за новостями TechNewsDaily в Twitter @ TechNewsDaily. Мы также в Facebook и Google+.

Старые чугунные радиаторы, преобразованные для электрического отопления

Все чаще можно увидеть, как регенерированные товары переделывают для других целей — например, из парусных дау в мебель или из баннеров в сумки. Реже наблюдаются попытки сохранить основные функциональные возможности оригинальных товаров.British Specialbike — один из таких примеров, а теперь Canadian EcoRad предлагает еще один, превращая старые чугунные радиаторы в экологически чистые системы электрического отопления. Чугунные радиаторы часто рассматриваются как остатки устаревших систем водяного или парового отопления, и поэтому домовладельцы, обновляющие свои дома, часто утилизируют их. Однако большая тепловая масса радиаторов делает их идеальными проводниками излучаемого электрического тепла, что является гораздо более энергоэффективной альтернативой. EcoRad использует экологически чистый процесс для восстановления и сохранения красоты старых радиаторов, преобразовывая их для использования с использованием электрического лучистого тепла. Специально изготовленный внутри установленный электрический элемент заменяет обширную систему водяных трубопроводов, необходимую для центральной печи; Кроме того, каждый радиатор подключен к программируемому термостату, который позволяет регулировать температуру в каждой комнате индивидуально для дополнительной эффективности. В производственном процессе компании используются 99 процентов переработанных материалов, и за счет переработки старых радиаторов вместо их плавления 44 кг парниковых газов не попадают в атмосферу на каждые 100 кг расплавленного чугуна.По словам EcoRad, получившееся устройство используется во многом как электрический обогреватель для плинтуса. Доступен ассортимент отделки, а переоборудование занимает от четырех до восьми недель. Цена EcoRad начинается с 475 канадских долларов за переоборудование старого радиатора; в качестве альтернативы, он также предлагает линейку уже отремонтированных домов, выполненных в стилях, восходящих к 1850 году, по цене от 695 канадских долларов. Предлагая множество экологических преимуществ, а также способ сохранить архитектурное наследие старых домов, EcoRad является прекрасным примером экологически чистых инноваций.Один, с которым можно сотрудничать или подражать в других холодных частях мира…? (Связано: деконструкция и утилизация, ориентированная на сообщества.) Обнаружен: R.P.

19 января 2010 г.

Эл. Почта: [email protected]

Веб-сайт: www.ecorad.ca

Когда старые технологии встречаются с новыми | 2018-07-08

В моей последней колонке мы обсуждали термостатические радиаторные клапаны. Я думаю, мы можем смело назвать TRV старой технологией. В конце концов, они существуют уже 75 лет.Другой пример — чугунные радиаторы.

Не то чтобы это делало их менее актуальными. Здесь, на Востоке, я до сих пор повсюду сталкиваюсь с ними.

Но что произойдет, если вы возьмете старую технологию, подобную этой, и попытаетесь объединить ее с новой технологией, такой как модернизированные котлы и интеллектуальные насосы с регулируемой скоростью?

Что ж, это может закончиться плачевно, если не будут приняты надлежащие меры предосторожности. Однако использование правильных методов может дать исключительные результаты.

Этот гигантский старый дом

Как я уже упоминал в конце моей последней колонки, меня наняли для обновления и модернизации системы отопления в этом гигантском старом доме.В подвале дома стоял гигантский старый газовый котел. Между ним и трубами он сам по себе занимал значительную часть подвала.

Изначально система работала на гравитационном потоке, но в какой-то момент, много лет назад, кто-то поставил на нее несколько насосов. Насосы были огромными, и из-за того, что они цеплялись за край котла, казалось, что они могли опрокинуть котел. Мне пришлось подавить желание поставить опору под моторную часть насоса, как только я ее увидел.

К котлу были подсоединены все эти гигантские старые стальные трубы. Они блуждали по подвалу, постоянно уходя вверх примерно от уровня подбородка до уровня лба. Идеально подходит для того, чтобы превратить ничего не подозревающего человека в звездочета.

Эти большие старые насосы, должно быть, послали воду через стальные магистрали с жадностью, подобной Ниагарским порогам. Эта система потребляла много газа и не способствовала оплате счетов за электроэнергию.

Новый владелец решил все это изменить.Он хотел оставить старые чугунные радиаторы в комнатах, но не хотел, чтобы котел и эти гигантские стальные трубы исчезли.

Профессиональный пианист и педагог по профессии, он также неплохо владел инструментами. Он был в процессе реконструкции всего дома и восстановления его первоначальной красоты. Все: от перемещения стен до восстановления планировки и поиска исходных деталей отделки.

Я был очень впечатлен его возможностями, и мне было комфортно проектировать его новую систему отопления.Его план состоял в том, чтобы установить все самостоятельно, кроме газопровода, вентиляции котла и установки для сжигания. Все, что ему было нужно, — это набор планов и некоторые рекомендации, и он был готов к работе.

Новый план

В качестве системы мы решили использовать котел Lochinvar WHN. Все радиаторы будут иметь трубопроводы homerun PAP, возвращающиеся к распределительным коллекторам, которые обеспечивают балансировку потока и визуальные расходомеры.

Каждый радиатор был оборудован TRV, позволяющим регулировать температуру в каждой комнате.Для системного насоса мы выбрали Grundfos Alpha и установили для него настройку Auto Adapt. У нас также есть и косвенный водонагреватель. См. Рисунок A для схемы системы.

Однако, прежде чем мы смогли определить размеры всего нового оборудования и труб, нужно было сделать много математических расчетов. Как всегда, сначала необходимо выполнить расчет тепловой нагрузки для каждой комнаты. Это основа, или корни, если хотите, для всех текущих расчетов и определения размеров оборудования.

При такой работе удобно разложить все в электронной таблице, как показано на рисунке B.

Он поддерживает все в порядке и позволяет настраивать расчеты и их результаты в правильном порядке. Его также легко отправить в архив для использования в будущем.

Следующей задачей было выяснить мощность каждого радиатора.

Сначала вы должны идентифицировать радиатор, а затем измерить размеры и подсчитать секции. Дэн Холохан написал книгу под названием «EDR (Every Darn Radiator)». Эта книга очень полезна для определения излучателей, и в ней приводится их «эквивалентное прямое излучение».Именно так в старину измеряли мощность радиаторов.

Когда у вас есть EDR для каждого радиатора, вы должны преобразовать его в наш текущий метод измерения, который составляет БТЕ / час.

Я снова сверяюсь с книгой Дэна. В нем есть удобные вычисления для преобразования EDR радиаторов в БТЕ / час. при различных температурах воды. Обычно вы начинаете вычисления, используя среднюю температуру воды 170 F. Это подразумевает, что система работает при 20 F Delta T, что является хорошей отправной точкой.

Записав всю эту информацию в свою электронную таблицу, теперь вы можете сравнить мощность радиаторов с требованиями к тепловой нагрузке помещения, в котором они находятся. Если все они имеют более высокую мощность, чем комнатная нагрузка, вы можете уменьшать среднюю температуру воды до тех пор, пока не достигнете достичь точки, в которой мощность радиатора соответствует тепловой нагрузке помещения.

На этой работе мне пришлось поддерживать среднюю температуру воды 170 F. В некоторых комнатах мне также пришлось установить дополнительные радиаторы, чтобы удовлетворить требованиям тепловой нагрузки.В других комнатах, однако, были радиаторы, которые были сильно завышены при такой средней температуре воды.

Чтобы бороться с этим, я уменьшил расход для этих радиаторов, что, в свою очередь, снижает среднюю температуру воды и увеличивает Delta T. Было несколько радиаторов со средней температурой воды 150 F и 60 F Delta T.

Вот где пригодится излучающий распределительный коллектор. Это позволяет быстро и легко настроить правильный поток, идущий к каждому из этих радиаторов, и сбалансировать систему.

После того, как все радиаторы уравновешены и установлен расход, вы можете рассчитать размер труб и вычислить потери напора для всей системы. Это необходимо, чтобы получить насос правильного размера и знать, какие будут правильные настройки для этого насоса. Существует множество источников от разных производителей, которые могут помочь с определением размеров труб, расходов и соответствующих им перепадов давления.

Вернуться к текущей системе.

Котел настроен на запуск кривой сброса наружного воздуха и подачи в систему воды 180 F в самый холодный день, следуя линейной кривой до 85 F, когда наружная температура достигает 68 F.Кроме того, при температуре 68 F функция отключения в теплую погоду активирует и предотвращает включение бойлера для обогрева помещения, в то же время позволяя ему включиться для нагрева косвенного водонагревателя.

В доме нет термостата, и клеммы TT перекидываются на котел, вызывая постоянный запрос на отопление помещения, пока он не нагреется снаружи и функция WWSD не отключит котел.

Система использует непрерывную циркуляцию и перекачку с переменной скоростью с технологией Auto Adapt. Кроме того, TRV на каждом радиаторе модулирует расход в зависимости от температуры воздуха в помещении.

Короткий цикл?

Одно из первых заявлений об этой установке: «Вы собираетесь убить котел! В доме станет тепло и все ТРВ закроются. Когда это произойдет, котел отключится от короткого цикла до смерти! »

Это правдоподобная проблема, но этого не происходит в такой системе. Причина, по которой этого не происходит, заключается в взаимодействии трех совершенно разных технологий.

• ODR
• Автоадаптация
• TRV

Чтобы понять, как все они взаимодействуют и заставляют систему функционировать, мы сначала должны изучить каждую технологию в отдельности.

ODR довольно прост, и я уверен, что большинство из вас, если не все, знают, как это работает.

ODR изменяет температуру подаваемой в систему воды в зависимости от температуры наружного воздуха. Это достигается путем регулирования горелки для добавления большего или меньшего количества тепла. Скорость модуляции горелки зависит от требуемой температуры воды и расхода воды, проходящей через котел.

Auto Adapt намного сложнее и может занять некоторое время, чтобы осознать это. Это заняло у меня время.

Auto Adapt состоит из трех частей:

• Системный анализатор
• Селектор кривой
• Пропорциональный контроль давления

Первой задачей

Auto Adapt является анализ системы отопления, в которой установлен циркуляционный насос. Системный анализатор делает это. Целью анализа является определение того, является ли давление в циркуляционном насосе слишком высоким, слишком низким или нормальным.

Вторая задача

Auto Adapt — использовать знания, полученные от System Analyzer, для выбора правильной кривой пропорционального давления для циркуляционного насоса.«Селектор кривой» делает это. Наконец, циркуляционный насос регулируется в соответствии с выбранной кривой пропорционального давления.

Чтобы анализатор мог измерить требуемое давление в системе, он измеряет и записывает общую гидравлическую проводимость. Общая гидравлическая проводимость, символически выраженная как K, является мерой общего падения давления в системе или сопротивления потоку от нагнетания насоса через всю систему и обратно к входу насоса.

В системе с TRV значение K имеет тенденцию изменяться в зависимости от требований тепловой нагрузки в помещениях.На модуляцию TRV реагирует насос, непрерывно оптимизируя расход.

Вот как работает System Analyzer: он отображает значение K системы в течение определенного периода времени.

Взгляните на диаграмму на рисунке C. На этой диаграмме давление насоса слишком высокое. Это можно увидеть, посмотрев на значение K. Тепловое насыщение происходит при почти закрытых ТРВ, что приводит к ухудшению контроля температуры и возможному скоростному шуму. В этом случае селектор кривой выберет новое, более низкое положение для кривой пропорционального давления.

Затем взгляните на диаграмму на рисунке D. На этой диаграмме тепловое насыщение происходит при почти открытых TRV. Это, опять же, мешает ТРВ точно контролировать температуру в помещении. Это также может привести к тому, что одна комната нагревается быстрее, чем другая комната в доме, если параллельные цепи не сбалансированы идеально.

В этом случае давление в насосе слишком низкое, и переключатель кривой изменит кривую пропорционального давления в сторону увеличения.

Наконец, давайте посмотрим на диаграмму на рисунке E. На этой диаграмме тепловое насыщение происходит в среднем центре между самым высоким значением K системы и самым низким значением K системы. Это означает, что TRV регулируются примерно на полпути между своим открытым и закрытым положениями.

В этом положении они обеспечивают максимальный контроль над расходом и уставкой в ​​помещении, а также снижают риск возникновения любого скоростного шума.

Вкратце, Auto Adapt стремится держать TRV близко к центру их хода, чтобы дать им лучший контроль над комнатной температурой.

Это также означает, что насос будет перекачивать наименьшее количество воды, необходимое для обогрева дома. При этом он также будет использовать наименьшее количество энергии.

Эти TRV

На TRV. В моей последней колонке мы заглянули внутрь TRV и изучили, как они работают.

Мы также узнали, что TRV обычно работают в пределах последнего миллиметра своего рабочего хода, что означает, что они почти закрыты большую часть отопительного сезона и открываются дальше только в том случае, если кто-то изменит заданное значение в помещении или система работает в условиях, близких к расчетным, когда полная протока обязательна к радиаторам.

Я хотел бы указать здесь, как работают TRV при использовании в системе, которая обеспечивает постоянную заданную температуру воды в течение всего сезона.

Однако

TRV ведут себя немного иначе в паре с ODR. Когда у вас есть система, использующая технологию ODR, температура воды регулируется пропорционально температуре наружного воздуха в попытке согласовать мощность котла с потребностями системы. Чтобы это работало должным образом, скорость потока в системе должна поддерживаться близкой к расчетной, чтобы радиаторы производили достаточно тепла при более низкой средней температуре воды.

Это означает, что TRV должны быть ближе к открытому положению во время нормальной работы. Поначалу это может быть трудно понять. Особенно, когда вы открываете руководство TRV и видите номера набора и соответствующие им заданные значения температуры.

Но посмотрите назад внутрь TRV. Когда вы поворачиваете ручку на головке TRV, чтобы установить температуру, все, что вы делаете, это изменяете положение диска клапана по отношению к температуре окружающей среды, которую измеряет TRV.

Решение простое.В системе, использующей правильно настроенную кривую ODR, ручку регулировки TRV следует установить на большее значение, чтобы обеспечить надлежащий поток. TRV по-прежнему будет работать так же, только с более высокой скоростью потока.

Когда вы соединяете эти три технологии, система работает прекрасно. Это очень упрощенно, но лежащие в основе технологии и их взаимодействие создают уровень производительности системы, с которым могут соперничать только самые сложные и дорогие электронные средства управления.

Операционные системы

Продолжим работу с системой.

Во-первых, котел получает запрос на тепло каждый раз, когда WWSD не активен. В свою очередь, он включает системный насос и запускает горелку, регулируя ее, для получения заданной температуры подаваемой воды, которая была рассчитана ODR.

Взгляните на рисунок F. Обратите внимание на оранжевую линию, вдоль которой рассчитывается температура подаваемой воды. Важно понимать, что хотя ODR пытается уравновесить тепловую нагрузку здания, на самом деле это только ориентировочно.

Условия окружающей среды влияют на тепловую нагрузку так, что ODR не может принять это. Некоторые из них — внутренняя выгода, ветреные условия и солнечная энергия. Чтобы бороться с этим, нам нужно что-то сказать системе отопления, что нам нужно больше или меньше тепла, чем рассчитывает ODR.

Войдите в контур обратной связи внутреннего блока. С некоторыми электронными элементами управления у вас будет датчик температуры внутри здания, обеспечивающий обратную связь по температуре в помещении. Эта обратная связь используется для пересчета целевой температуры подаваемой воды, позволяя ей отклоняться от температуры подаваемой воды, рассчитанной с помощью ODR.Это работает хорошо, но из-за этого котел может работать при более высокой температуре, чем это абсолютно необходимо.

В нашем случае скорость потока системы обеспечивает обратную связь внутри помещения с котлом, а температура подаваемой воды остается привязанной к целевому показателю, рассчитанному ODR.

Это работает следующим образом: котел пытается соответствовать тепловой нагрузке конструкции. TRV измеряют температуру воздуха в помещении и изменяют свое положение в открытое или закрытое положение для поддержания температуры в помещении.Auto Adapt определяет изменение значения K системы и выбирает новое положение на кривой пропорционального давления, чтобы вернуть TRV в их центральное положение.

При этом он изменяет скорость потока системы в соответствии с требованиями реального времени. Котел определяет изменение расхода в системе и, в свою очередь, изменяет частоту модуляции для поддержания заданной температуры подаваемой воды.

Это внутренняя обратная связь без проводов. Красивый!

Часто задаваемые вопросы

Что если температура в помещении удовлетворительна и все ТРВ закрыты, что тогда?

Этого не может быть.Для TRV установлено более высокое значение, чтобы учесть ODR, и они не будут закрыты до тех пор, пока температура комнаты не превысит заданное значение. Кроме того, у нас есть технология Auto Adapt, которая постоянно отслеживает значение K системы и регулирует скорость потока, чтобы TRV находились близко к их центральным положениям.

Что произойдет, когда котел достигнет минимальной мощности? Разве это не короткий цикл?

Если котел правильно подобран по размеру, категорически нет.

В этот момент котел будет работать с заданным перепадом температуры подаваемой воды.Циклы котла будут поддерживаться общей массой всей системы отопления, а также текущей тепловой нагрузкой конструкции.

На мой взгляд, это более эффективно, чем использование буферной емкости. С буферным резервуаром почти неизбежно предотвращение чрезмерного ускорения котла, когда ему необходимо пополнить резервуар.

Что делать, если расход в системе упадет ниже минимального расхода котла?

Это серьезная проблема, к которой следует подходить осторожно.Прежде всего, вы должны убедиться, что размер котла соответствует системе. Вы также хотите выбрать котел, который может работать с более низкой частотой модуляции, и сразу же начать модулировать оттуда вниз.

Вы также должны быть осторожны при установке кривой ODR. Вы хотите установить нижний конец кривой как можно ниже. Если вы обнаружите, что система не обеспечивает достаточно тепла при более высоких температурах наружного воздуха, вы можете пересматривать нижнюю часть кривой вверх на несколько градусов за раз, пока не достигнете правильной настройки.

Помните, что слишком высокая температура подаваемой воды приведет к снижению расхода системы. Если он слишком низкий, результатом будет более высокий расход системы.

При такой настройке котел никогда не будет страдать от низкого расхода.

В этой системе мы обнаружили, что 85 F — подходящая температура для нижнего конца кривой. Это будет варьироваться от системы к системе, и различные типы излучателей могут существенно повлиять на нее.

Эта система работает уже несколько лет без каких-либо проблем.Домовладелец доволен, и он должен быть счастлив! Он справился с установкой этой системы лучше, чем большинство профессиональных установок, которые я видел. Я полагаю, что профессиональная игра и обучение игре на фортепиано дает человеку больше внимания к деталям. л

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране.Свяжитесь с ним по адресу hrvramer@yahoo.

No related posts.
