Стандартные размеры бит для отверток 1 4: Стандартные размеры бит для отверток 1 4
Стандартные размеры бит для отверток 1 4
Посадочный размер в отвертках для бит – 6.35 мм (1/4 дюйма) или для наборов для точных работ — 4 мм. Этому стандарту придерживаются 95% производителей бит и отверток для бит по всему миру. Можно комбинировать с битами из других наборов и брендов, или дополнить редкой битой свой набор.
Размер бит 6.35 мм = 14 «.
Посадочный размер биты с отверткой имеет 1/4 дюйма (6.35 мм). Это самый распространенный размер шестигранника сменных бит для ручного и электроинструмента.
Используется и в быту и в профессиональной деятельности.
Посадочный размер бит 4 мм

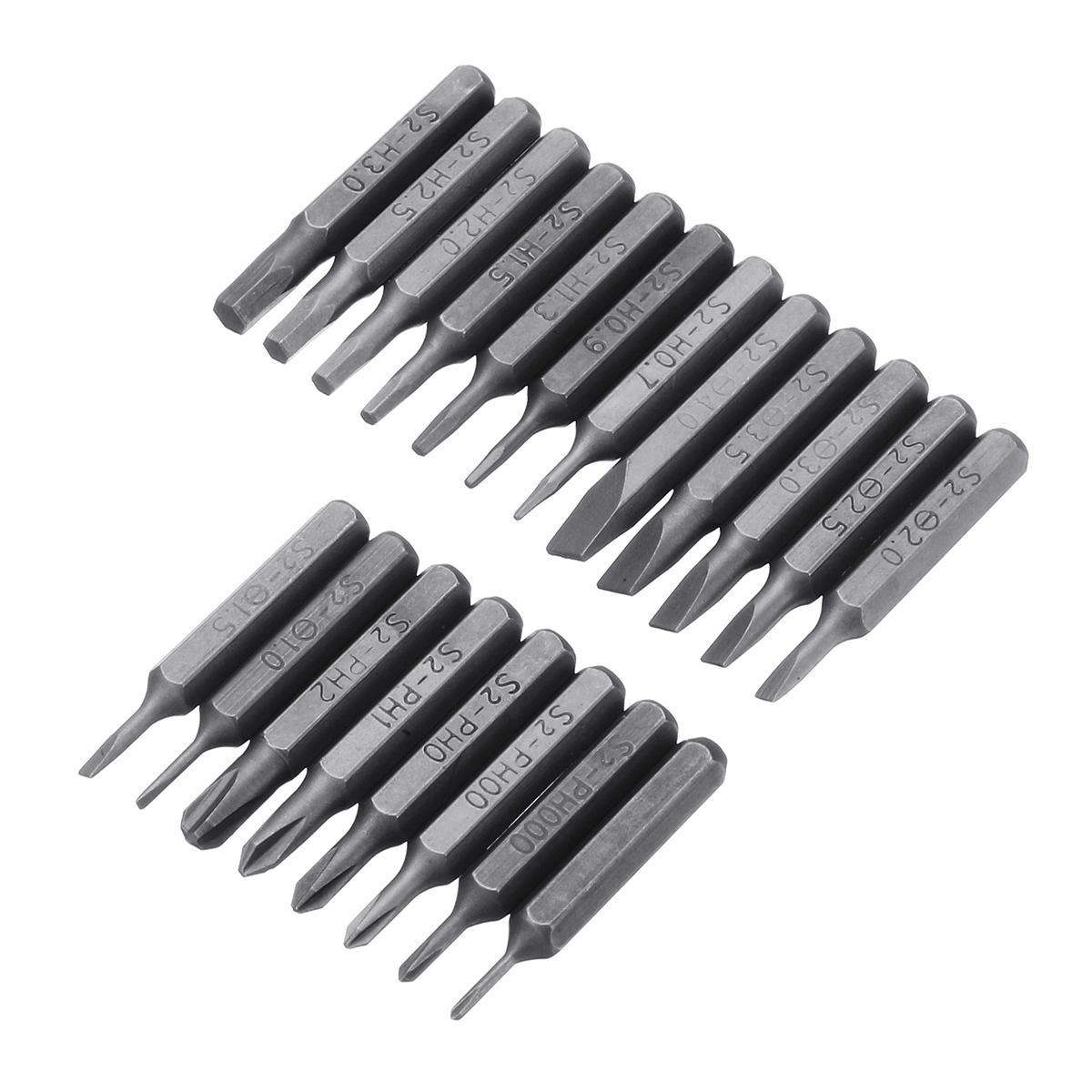

Размер посадочного шестигранника 4 мм стандартный для наборов точных отверток со сменными битами, инструментов для разборки ноутбуков, телефонов и различной электроники.
В наборах для точных работ Jakemy посадочный размер 4 мм .
В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт.

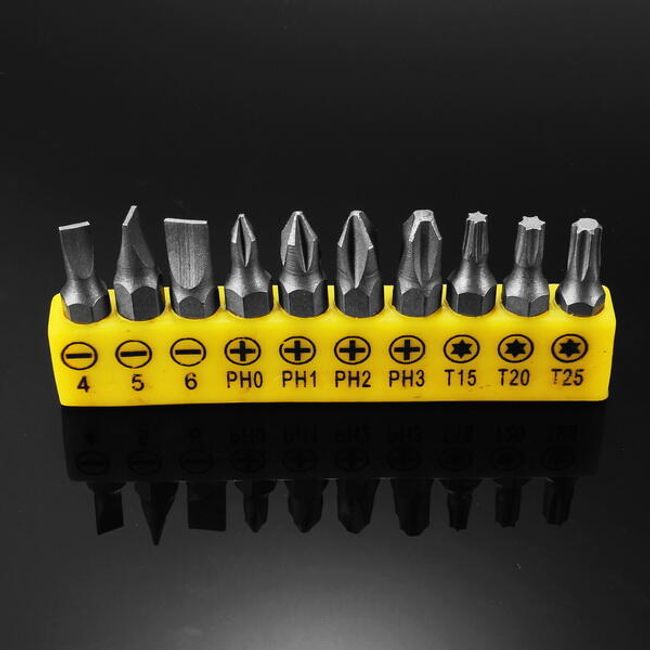

Биты под прямой шлиц (Slotted)
Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц».
Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:
Ширина, мм | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0; 6,5; 7,0 | 8,0 | 9,0 |
Толщина, мм | 0,3 – 0,4 | 0,4 | 0,5 | 0,5 – 0,6 | 0,6 – 0,8 | 0,6 | 0,8 | 0,8 – 1,0 | 1,0 – 1,2 | 1,2 – 1,6 | 1,4 – 1,6 |
Далее рассмотрим некоторые разновидности бит под прямой шлиц.
Классическая бита с прямым шлицем
Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.
Бита с прямым шлицем и TIN покрытием
Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.
Удлиненная бита под прямой шлиц
Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.
Крестообразные биты (Phillips)
Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.
Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.
Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.
Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:
Номер биты | 1 | 2 | 3 | 4 | |
Диаметр резьбы, мм | менее 2,0 | 2,1 – 3,0 | 3,1 – 5,0 | 5,1 – 7,0 | более 7,1 |

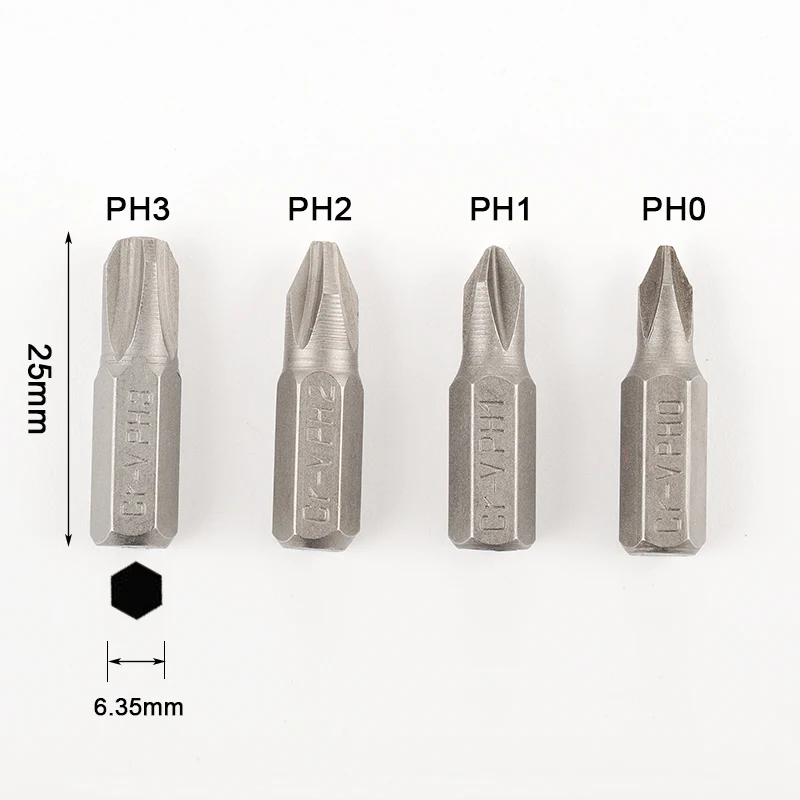

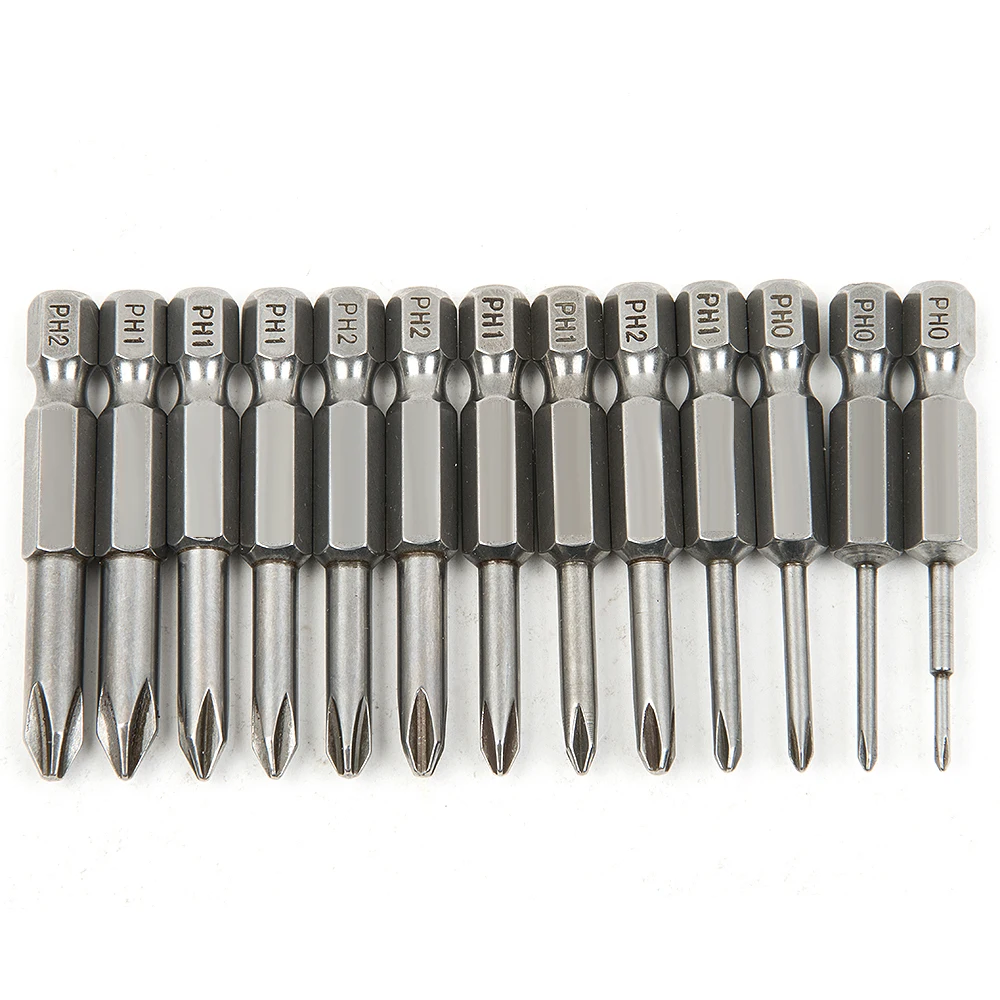

Классическая крестообразная бита PH
Данные насадки различаются между собой размерами, которые варьируются от 0 до 4.
Крестообразная бита со шлицем PH и TIN покрытием
Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.
Удлиненная крестообразная бита PH
Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.
Крестообразные биты (Pozidriv)
Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица.
Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.
Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.
Биты применяются в комплекте со специальными сборными отвертками, со стандартными системами сборного монтажного инструмента, с ударно-поворотными отвертками (только специальные биты с хвостовиком 5/16″) и с механизированным инструментом. При этом биты могут присоединяться либо непосредственно через встроенный адаптер инструмента, либо через адаптеры-переходники.
Все такие адаптеры по способу фиксации битов делятся на две группы: адаптер для бит магнитный и с механической фиксацией. Каждый из этих способов фиксации битов имеет свои преимущества и недостатки. Кроме того, встречаются дешевые державки, в которых специальные приспособления для фиксации бита вообще отсутствуют, и фиксация происходит из-за отклонения формы присоединительного шестигранника державки от номинала и возникающего за счет этого трения.
Переходники с магнитным фиксатором наиболее распространены по причине простоты конструкции и низкой стоимости. Кроме того, они существенно проще в обращении (некоторые механические системы фиксации требуют для демонтажа бита настолько большого усилия, что приходится применять какой-либо ручной инструмент, например, плоскогубцы). Магнитный фиксатор обычно намагничивает бит достаточной степени, чтобы удерживать крепежную деталь на наконечнике.
Главным недостатком магнитных фиксаторов является их способность притягивать металлическую пыль и стружку, которые забивают отверстие переходника и препятствуют точной посадке хвостовика бита. Очистка магнитного фиксатора от металлического мусора представляет собой серьезную проблему.
Механическая фиксация характерна для профессионального инструмента. Это связано с тем, что такой инструмент должен быть приспособлен к работе в условиях цеха или мастерской, где всегда присутствуют металлические пыль и стружка.
Визуально износ бита оценить трудно, но он легко отслеживается по проскальзыванию бита в рабочем профиле крепежа при высоких нагрузках.
Существует несколько вариантов конструкции механического фиксатора: цанговый зажим, пружинное кольцо и т.п. Предпочтительнее использовать те из них, которые имеют механизм снятия фиксации, хотя такие модели и дороже.
Особо следует упомянуть про модели с ограничительной втулкой, вылет которой регулируется. Втулка позволяет ограничить глубину заворачивания шурупа или самореза. Применение такого предмета может существенно повысить качество строительных и ремонтных работ.
Переходники для присоединительного квадрата 1/4″, 3/8″ и 1/2″ позволяют использовать отверточные биты с этими системами инструмента. Чаще всего используются переходники для квадрата 1/4″, более того, многие наборы инструмента в чемодане (кейсе) на 1/4” комплектуются переходником, в котором присутствует набор бит на самые распространенные профили (Phillips® № 1, 2, «прямой шлиц» и внутренний шестигранник нескольких размеров).
Переходники на шестигранный хвостовик 5/16″ предлагаются почти всеми производителями инструмента, но используются крайне редко. Ударно-поворотная отвертка с присоединительными квадратами 3/8″ или 1/2″ как правило, поставляется именно с ними.
Переходники с шестигранного хвостовика на присоединительный квадрат 1/4″ позволяют использовать весь ассортимент насадок и переходников систем с присоединительным квадратом 1/4″ вместе с приводами для шестигранника (в подавляющем большинстве случаев речь идет о шестиграннике 1/4″). Это могут быть, например, портативные аккумуляторные приводы. Два таких адаптера показаны на рисунке.
Биты
Сменная оснастка для шуруповёртов, гайковёртов и отвёрток позволяющая осуществить быстрый переход на наконечник инструмента необходимой формы.
Виды крепления
Форма хвостовика бит может отличаться, но в любом случае она будет соответствовать стандарту DIN 3126. Самый распространённый вариант – шестигранник 1/4″ (6.3 мм). Реже встречается размер шестигранника 5/16″ (8 мм) и 5.5мм. Компании AEG, Hilti, Bosh выпускают биты с хвостовиками SDS plus. Редкий, но существующий тип крепления биты – фиксация на метрическую резьбу М4, М5, М6 или дюймовую 10/32″.
Маркировка
- PH – крестообразный шлиц по стандарту разработанному компанией Philips. Производится 6 типоразмеров. От 0 до 5. Чем больше цифра, тем мощнее бита.
При работе с винтами размер крепежа может колебаться от 1.6мм до М12. ACR2 – маркировка Philips бит PH обозначающая технологию уменьшения выталкивания бит.
- PZ (Pozidriv) — усовершенствованная технология PH. Типоразмеры такие же. Отличается от PH наличием на шлице еще одной крестообразной насечки.
- SL — биты для плоского шлица. Цифры на маркировке указывают ширину «жала». Иногда далее указывается и его толщина.

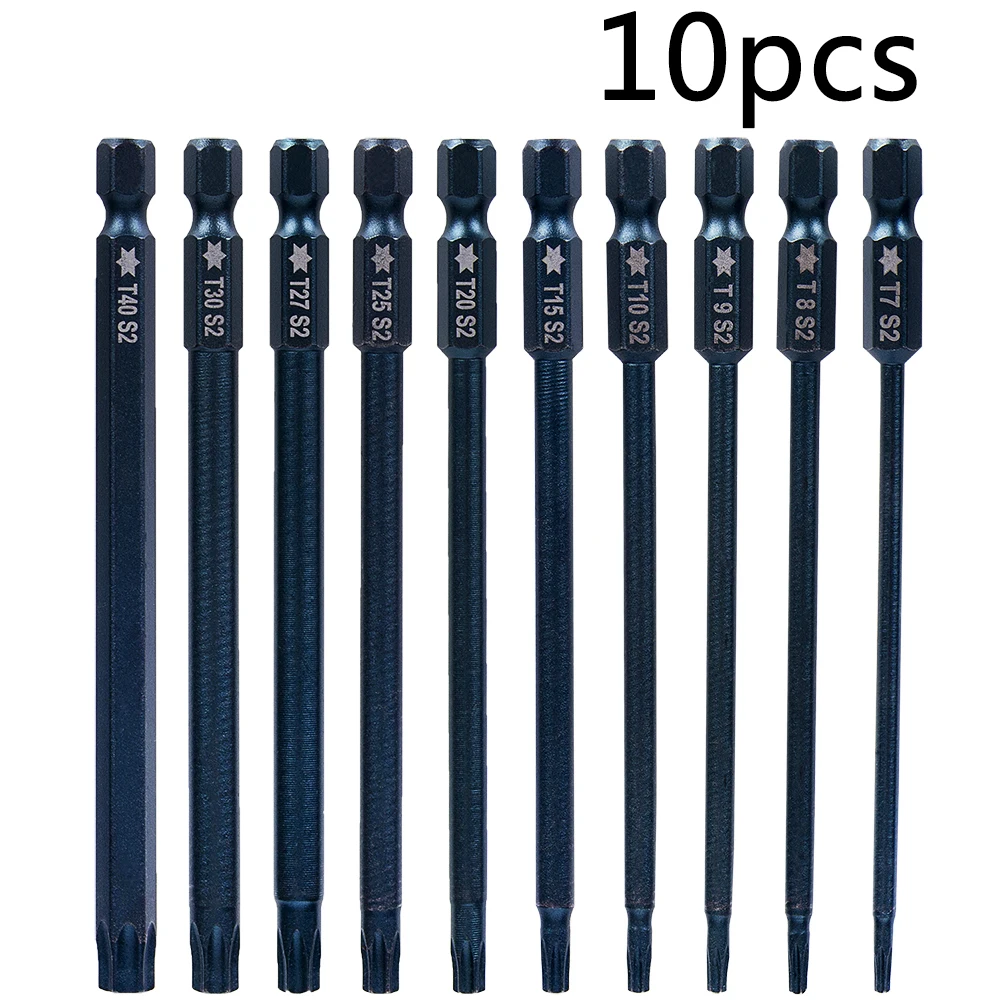

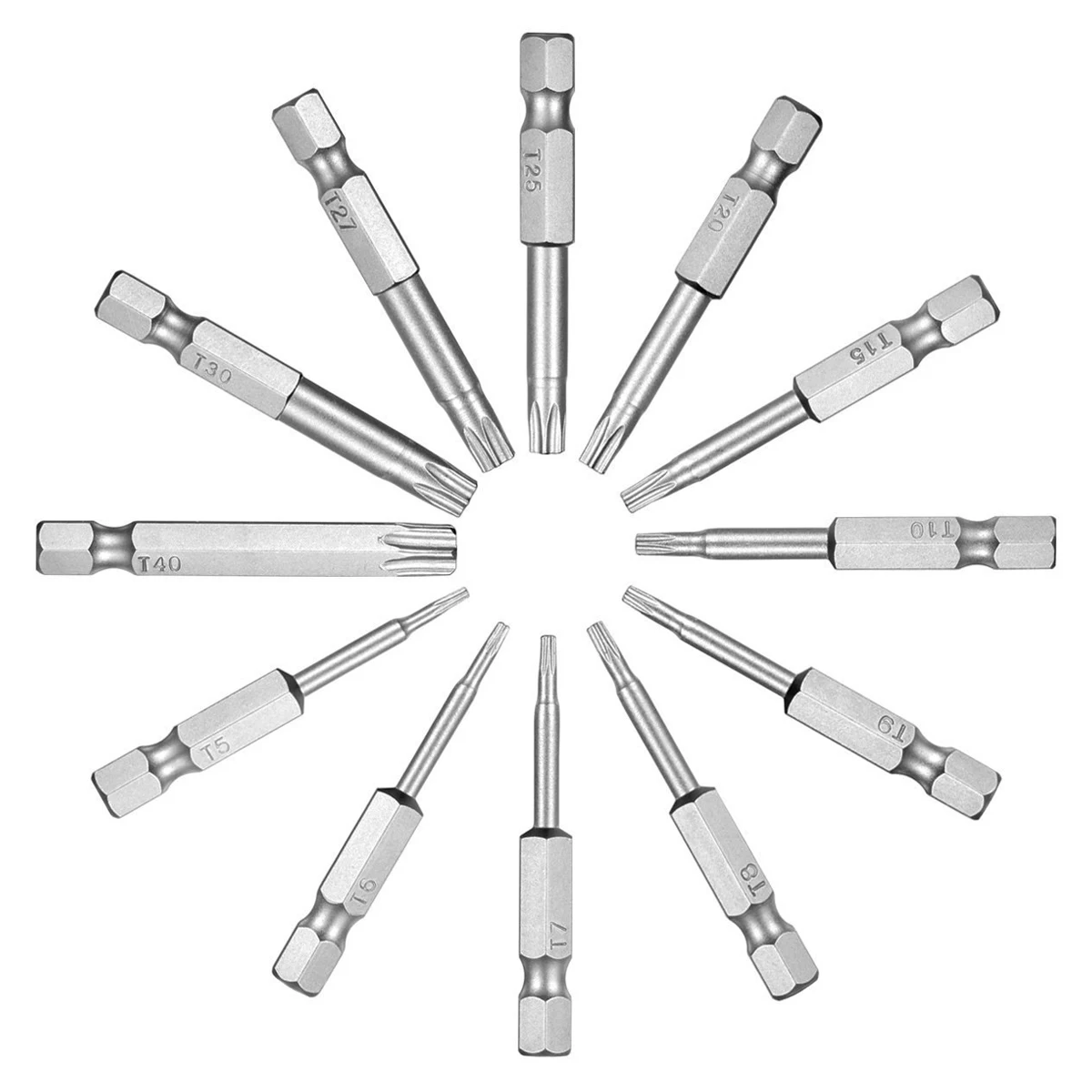

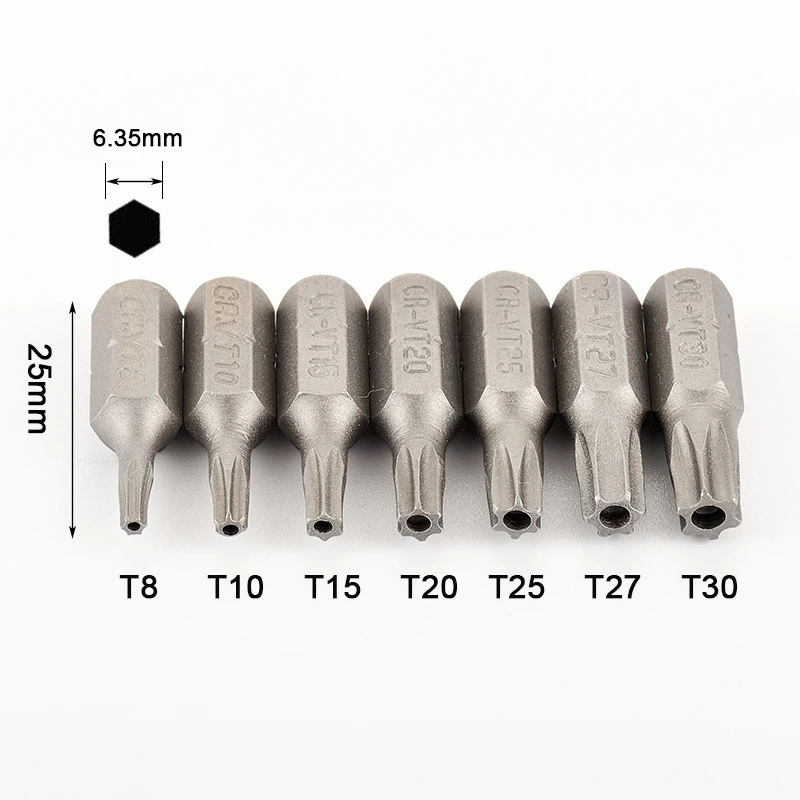

- T, TX – Torx-биты для шлицов в форме шестиконечной звезды. TR – антивандальный, более защищенный вариант. В центре углубления такого шлица находится штырёк. Соответственно в бите по центру есть выемка. Более редкий вариант – биты для шлицов в форме пятилучевой звезды.
- SW — маркировка для бит используемых при работе со шлицами в форме шестигранника. Также маркируются и головки (фактически это торцевые кличи для обычных шестигранных гаек и болтов). Основная характеристика таких бит – расстояние между противоположными сторонами шестигранника.
В профессиональные наборы иногда входят два комплекта: и в метрической, и в дюймовой системе измерений. По аналогии с Torx есть более защищенный вариант шлица с центральным штырём.
Компании Phillips Screw принадлежат патенты и на шлицы Tri-Wing и Torq-set. Найти такие биты можно только в узкоспециализированных магазинах.
В настоящее время значительно расширилось семейство «звёздочек». Есть восьми и двенадцатигранники.
Существует ещё минимум 10 видов шлицов, а значит и бит для них, но встречается такой крепёж редко. Основное его назначение — максимально сократить круг лиц имеющих доступ к определённым узлам или оборудованию.
Материал
Для изготовления бит используются инструментальные стали легированные добавками хрома, ванадия, вольфрама и молибдена. Часто на инструментальных сайтах упоминается о сталях S2, 45Х, R7 и R12. Не упоминается, о стандартах какой страны идет речь.
Есть способ увеличивающий срок службы инструмента – покрытие нитридом титана. Такие биты имеют характерный золотой цвет. Второй способ улучшения конструкции – алмазное напыление (значительно увеличивает сцепление биты с метизом).
Приспособления
Обычная длина большинства бит — 25 мм. Выпускаются другие размеры (до 150 мм), но удобнее и дешевле воспользоваться магнитным и механическим держателем для бит. У каждого из них есть свои плюсы и минусы. У магнитного очень простая замена биты, но он собирает металлическую пыль и стружку. Механический несколько громоздок. Есть комбинированные держатели, сочетающие в себе и механику, и магнит.
Для работы в труднодоступных местах удобны гибкие держатели. Эту же функцию выполняют угловые и шарнирные адаптеры. Для работы с мягкими материалами (гипсокартон, пластик) есть ограничители глубины ввинчивания саморезов.
Переходник с SDS plus на внутренний шестигранник позволяет использовать в качестве привода перфоратор.
Оптимальный вариант
При узкоспециализированной работе (монтаж гипсокартона, сайдинга, пластиковых панелей) часто хватает несколько разновидностей бит. Их постоянное использование предъявляет серьёзные требования к качеству.
Противоположная ситуация – ремонт бытовой техники и автомобилей. В данном случае требуется иметь под рукой все разновидности бит. Лучшее решение – приобрести набор. В некоторых комплектах число сменных насадок превышает сотню. Гнаться за уникальным качеством не стоит. Многие биты могут оказаться востребованными всего несколько раз.
Как подобрать размер отвертки или биты для самореза. Таблица
Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент — ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.
Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).
Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).
Винты1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.
Таблица 1
Диаметр винта, d, мм | М1,2 | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
Диаметр головки, dk, мм | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 |
Ширина шлица, n, мм | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
Размер отвертки SL, мм | 0,3х2,0 | 0,4х2,5 | 0,5х3 | 0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х6,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.
Таблица 2
Диаметр винта d, мм | М1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
Диаметр головки dk, мм | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
Ширина шлица n, мм | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2 | 2,5 |
Размер отвертки SL, мм | 0,4х2,5 | 0,5х3 | 0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х6,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.
Таблица 3
Диаметр винта d, мм | М1,2 | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
Диаметр головки dk, мм | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 10 | 9,2 | 14,7 | 18 |
Ширина шлица n, мм | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1,0 | 1,2 | 1,2 | 2 | 2,5 |
Размер отвертки SL, мм | 0,3х2 |
0,4х2,5 |
0,5х3 |
0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.
Таблица 4
Диаметр резьбы d, мм | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 | М12 |
Ширина шлица n, мм | 0,4 | 0,4 | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2 |
Размер биты SL, мм | 0,4х2 | 0,4х2 | 0,4х2,5 | 0,6х3 | 0,8х4 | 1,0х5 |
1,2х6.![]() |
1,6х8 | 1,6х8 |
Саморезы по металлу
1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.
Таблица 5
Диаметр самореза d, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
Диаметр головки dk, мм | 4,2 | 5,6 | 6,9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 |
Ширина шлица n, мм | 0,6 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 |
Размер биты SL, мм | 0,6х3,5 | 0,8х4 | 1х5,5 | 1х5,5 | 1,2х8 | 1,2х8 | 1,6х10 | 1,6х10 |
2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.
Таблица 6
Диаметр самореза d, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
Диаметр головки dk, мм | 4,3 | 5,5 | 7,3 | 7,5 | 8,4 | 9,5 | 10,8 | 12,4 |
Ширина шлица n, мм | 0,5 | 0,8 | 1,0 | 1,0 | 1,2 | 1,2 | 1,6 | 1,6 |
Размер биты SL, мм | 0,5х3 | 0,8х4 | 1,0х5,5 | 1,0х5,5 | 1,2х8 | 1,2х8 | 1,6х10 | 1,6х10 |
Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.
Таблица 7
Диаметр резьбы, d, мм | М1,6 | М1,8 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
Диаметр головки, dk, мм | 3,2 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 |
Размер (номер) крестовой отвертки | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.
Таблица 8
Размер резьбы, мм | М1.6 | М1.8 | М2 | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 |
Размер (номер) крестовой отвертки | 0 | 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
Саморезы для листового металла
1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.
2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.
3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.
Таблица 9
Диаметр резьбы самореза, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
Размер (номер) крестовой отвертки | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
Шурупы по дереву
1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.
2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.
Таблица 10
Размер резьбы шурупа, мм | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
Размер (номер) крестовой отвертки | 0 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)
Таблица 11
Диаметр резьбы, A, мм |
2,5 | 3,0 | 3,5 | 3,8 | 4,2 | 4,5 | 4,8 | 5,0 | 6,0 |
Размер отвертки (биты) Ph/PZ, номер |
1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 |
Как читается маркировка бит и отверток?
Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph2, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.
Для примера рассмотрим отвертку Ph3.
PH — рабочий профиль крест Phillips
2 — номер отвертки
Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 — 5 мм.
Таблица 12. Соотношение номера биты с наружной резьбой крепежа.
№ отверток PH и PZ | Диаметр крепежной детали, мм |
0 | до 2 |
1 | 2,1 — 3 |
2 | 3,1 — 5 |
3 | 5,1 — 7 |
4 | от 7,1 |
Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.
Например: SL 0.6х3.5 или SL 2.0
Таблица 13. Типовые размеры наконечников шлицевых бит.
Ширина наконечника, мм | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 6 | 5.5 | 6, 6.5, 7 | 8 | 9 |
Толщина наконечника, мм | 0.3-0.4 | 0.4 | 0.5 | 0.5-0.6 | 0.6 | 0.6 | 0.8 |
0.![]() |
1.0-1.2 | 1.2-1.6 | 1.4-1.6 |
Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.
Статьи о продукции Обновлено: 31.01.2020 09:20:31
Владимир
Спасибо за информацию
02.06.2021 13:23:11
Источник: http://krepcom. ru:443/blog/products-articles/tablitsy-sootvetstviya-diametra-krepezha-i-razmera-otvertki-bity/
Наши контакты:
E-mail: zakaz@krepcom.ru
Телефон: 8 (800) 333-21-68
Tom и Jim / Инструменты / iXBT Live
Всем привет! Сегодня коротко пробежимся сразу по двум наборам инструмента от Perfeo: на 39 и 69 предметов. Первый набор стандартный для произведения точечных работ, тогда как второй имеет усиленную отвертку, набор головок и бит под 1/4».
И первым на очереди будет набор инструмента Perfeo Tom для точечных работ. Набор имеет прозрачную верхнюю крышку, которая может трансформироваться в виде подставки.
Содержимое набора:
- отвертка – 1 шт. 120 мм
- удлинитель – 1 шт. h5x60 мм
- пинцет – 1 шт. 118 мм
- биты (насадки) – 36 шт. 4×28 мм
Наглядно выглядит так:
На обороте полный перечень имеющихся бит. Так же особенностью данного набора является:
- Материал бит сталь CR-V
- Гарантия прочности по Роквеллу (50-52 HRC)
- Шлиц — Pentalobe 0.
8, Spanner U2.6, Tri-wing 2, Triangle 2.0, Triangle 2.3, NEEDLE
- Шлиц прямой (Slotted) — SL 1 мм (прямой), SL 1.5 мм (прямой), SL 2 мм (прямой), SL 2.5 мм (прямой), SL 3 мм (прямой), SL 3.5 мм (прямой), SL 4 мм (прямой)
- Шлиц крестовой (Phillips) — PH 1 (крестообразный), PH 1.5 (крестообразный), PH 2 (крестообразный), PH 2.5 (крестообразный), PH 3 (крестообразный), PH 3.5 (крестообразный)
- Шлиц шестигранный (HEX) — HEX 0.9 мм, HEX 1.3 мм, HEX 1.5 мм, HEX 2 мм, HEX 2.5 мм, HEX 3 мм, HEX 3.5 мм, HEX 4 мм
- Шлиц TORX (шестилучевая звезда) — TORX T3, TORX T4, TORX T5, TORX T6, TORX T7, TORX T8, TORX T9, TORX T10, TORX T15, TORX T20
- Посадочный размер головки/биты (хвостовик) — Шестигранник h5 (4 мм)
- Посадочный размер для головки/биты (хвостовик) — Шестигранник h5 (4 мм)
Отвертка из пластика с прорезиненными элементами. Хвостовик с вращением для удобства эксплуатации, в основе находится втулка. Битодержатель под 1/8».
В комплекте предусмотрен удлинитель, материал идентичен битодержателю.

Так как набор подразумевает использование для мелких, точечных работ, то в комплекте так же предусмотрен пинцет. Схождение ровное, а вот качество изготовления хромает. Окрас с помощью порошковой краски.
Как было сказано ранее, биты изготовлены из стали CR-V, при этом если воспользоваться советским напильников, то весь «хром-ванадий» уходит на раз. А если верить значениям прочности в виде 50-52 HRC, то металл более мягкий, нежели используется в популярном наборе Xiaomi Wiha (заявленная твердость 58 ~ 62 hrc). Так что использовать можно, но с умом. Биты магнитные.В качестве теста разберем/соберем ноутбук и посмотрим на состояние бит под макро.
Бита в макро:
Вердикт. Perfeo Tom является вполне рабочим набором, который является перелицованным Jakemy. Есть вопрос к материалу изготовления бит, допустим, почему не использовали S2 сталь, а некое подобие CR-V. В остальном же набор для экстренных работ, который должен быть у любого.
Вторым обзоров будет усиленный набор Perfeo Jim, состоящий из 69 элементов. Обзор на данный набор я делал в 2016 году, поэтому основные проблемы уже известны.
Поставляется в картонной упаковке с обозначением всей доступной оснастки.
Внутри пластиковый кейс с якобы прорезиненными вставками, на деле используется просто матовый черный цвет. Цвет у чемодана насыщенный оранжевый, качество подгонки деталей хорошее, облоя нет.
Для фиксации двух половинок используется бегунок и графическое обозначение.
Внутри находится пластиковая формовка-подложка, и лист пенки для фиксации. Набор усиленный и помимо стандартных бит 1/8» имеются биты под 1/4», рычажно-реверсивная рукоятка и торцевые головки.
Если к мелким битам, удлинителям и реверсивной отвертке меньше всего вопросов, то рычажно-реверсивная рукоятка выделяется своей массивностью. Рукоятка имеет прорезиненную рукоятку с увеличенной частью в хвосте. Основной «изюминкой» является храповой механизм наклона, который теперь не имеет люфта в своей конструкции. У основания битодержателя находится реверсивный механизм, в простонародье — трещотка. Направление вращения имеет странное обозначение — Screw Tight и Screw Off.
Посадочное под 1/4 биты магнитное, держит уверенно. Посадка около 10мм.
В руке сидит хорошо, за счет прорезиненной рукоятки не скользит даже во влажных руках.
Набор бит 1/4:
- Slotted: 3mm, 4mm, 5mm, 6mm, 6.5mm.
- Phillips: 4mm, 5mm, 6mm, 6mm, 6.5mm.
- Torx: T4mm, T5mm, T6mm, T7mm, T8mm, T9mm, T10mm, T15mm, T20mm, T25mm, T30mm.
- Hex: h3.5mm, h4.0mm, h5.0mm, H5.0mm, H6.0mm.
- Pozi: Pz1mm, Pz2mm. Pz3mm.
- U-shaped: U6mm.
- Tri-wing: Y1
- SQ: R1
- Triangle: 2.3
Заявленный материал — CR-V, что на самом деле не ясно, но что-то слишком мягкий хром-ванадий. Как и в прошлом наборе, Perfeo Jim не может похвастаться тем, что биты могут легко извлекаться. Виной всему тесная компоновка и плотная подгонка посадочных мест. Некоторые биты проще достать с помощью пассатижей.
Данный набор удобен своей универсальностью, ведь помимо стандартных «больших» бит, в комплекте находятся торцевые головки. Размерность — 5, 6, 7, 9, 10, 11, 12, 13мм. С помощью прошлого набора периодически разбирал прошлый автомобиль (ваз 2114) и особых проблем выявлено не было. Со временем появился люфт трещотки, как здесь будет, неясно.
В комплекте предусмотрены 2 удлинителя: гибкий и металлический. Из-за конструкции, подлезть в узкие места будет затруднительно.
Биты под 1/8»:
- Slotted: 1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm.
- Phillips: 2.0mm, 2.5mm, 3.0mm, 3.5mm.
- Torx: T3mm, T4mm, T5mm, T6mm, T7mm, T8mm, T9mm, T10mm, T15mm, T20mm.
- Hex: h3.5mm, h4mm, h5mm.
Достаются еще тяжелее, чем большие биты. За все время использования прошлого набора, посадочные так и не «разработались». Так что доставать пальцами будет очень затруднительно.
Бита в макро:Вердикт. Усиленный набор Perfeo Jim является довольно универсальным, так как одновременно имеется возможность собирать мебель, а так же разбирать телефоны или любую другую бытовую технику.
Небольшое сравнение 4-мм бит
Не знаю почему до сих пор не появлялось подобных обзоров.Решил немного восполнить нишу. Начнём с 4-мм бит.
Существует не так уж и много изготовителей бит в этом форм-формате. Попытаюсь их перечислить:
1. Китайские и тайваньские изготовители
Объединю их вместе, чтобы не расстроить первых — их много больше.
Количество производителей и производимых ими разнообразного качества инструментов известно только им никому не известно. Побоюсь назвать каких либо производителей, т.к. они скрываются под различными брэндами.
2. Германские и якобы германские производители
a) Wiha
Промолчу про новейшую историю. Мои биты — Hergestellt in Deutschland.
b) Wera
Одна из первых фирм, «убежавших» из Германии, несмотря на очень положительное развитие бизнеса. На сегодняшний момент (почти) вся продукция производится в Чехии.
c) Athlet
Не сильно известный за пределами изготовитель из Wuppertal — одной из колыбельных немецкого машино — и инструментостроения.
d) Schröder
Так уж получилось что на ряду с Гердом в Германии одновременно существуют в мире и согласии под этим именем изготовители замечательных отвёрток ( Walter Schröder) и бит ( Robert Schröder — в последнее время и 4-миллиметровых).
e) Gedore
Производят много чего хорошего и даже несмотря на очень интенсивное движение в сторону Индии, Чехии и Словении.
После телефонного разговора мне удалось узнать, что мои биты родом из Тайваня. Позвонить может любой, никто там не скрывается.
Ввиду актуальности и доступности рассмотрю биты следующих брэндов:
Wiha — «Wi»
обозначив его так:
Gedore — «G»
обозначив его так:
Xiaomi Wiha — «X»
из вот этого набора
обозначив его так:
Nanch — «N»
из вот этого набора
обозначив его так:
«общекитайский» бит — «C»
из вот этого набора
обозначив его так:
«общетайваньcкий» бит для сравнения — «E»
из вот этого набора
обозначив его так:
Wera — «We» — вне конкурса т. к. больше не производятся
обозначив его так:
Стэнд
Болты/шурупы
много раз M2 в бронзе/латуни(messing) — т.к. наиболее распространeнны.
Чтобы быть объективным
Держалка с крутящим моментом
Range
Адаптер 4мм на 6,3мм (5/32″ на 1/4″)
и в этом случае несколько магнитов позади, т.к. даже с нормальными битами держалка выглядела вот так:
Чтобы быть и остаться объективным:
Тяжело, т.к. чтобы зафиксировать результат на каждой стадии, где изменяются условия (вариабельная нагрузка), пришлось бы на момент смещать процесс из поля зрения камеры и честность здесь, конечно же, бы не гарантировалась. Поэтому ввиду недостатка соответствующей аппаратуры я буду просто письменно констатировать тот либо иной факт происходящего на видеозаписи.
Для подробностей рекомендую посмотреть видео.
Кратко:
Крутящий момент 0. 6 Nm (минимум что должны выдержать биты по норме)
Никаких следов деформации, нигде.
Крутящий момент 1.0 Nm
Gedore — незначительная деформация
Крутящий момент 1.2 Nm
Xiaomi Wiha — едва заметная деформация
E-Top — заметная деформация
Gedore — сильная деформация
Крутящий момент 1.4 Nm
«общекитайский» бит — заметная деформация
«общетайваньcкий» бит — разрушение
Wiha — незначительная деформация
Nanch — сильная деформация
Xiaomi Wiha — разрушение
Wera — сильная деформация
Gedore — очень сильная деформация, но держится
Крутящий момент 1.6 Nm
«общекитайский» бит — разрушение
Nanch — разрушение
Wiha — разрушение
Wera — разрушение
Gedore — разрушение
Добавлю, что китайский герой обзора и Xiaomi Wiha биты являлись Torx TR битами (с дыркой), что несомненно повлияло на скорость разрушения, т. к. болты/шурупы были простыми Torx. К тому же чистый китаец был изготовлен с большими допусками и буквально болтался в головке шурупа, в которую свободно входил даже следующий номер из набора — Torx 7. Так что сильных надежд я на него не возлагал.
Целей никаких не преследовал, выводы делайте сами
Биты для отвертки Facom Стандартные насадки серии 1 под винты Torx Plus Tamper Resistant Resistorx Приводной шестигранник 1/4 6,35 мм EXP 106 IP6 25 5
Слесарно-монтажный ручной инструмент / Hand tools FACOM | Каталог FACOM 2014 Профессиональный инструмент (Всего 1106 стр.) | |||||
464 Каталог FACOM 2014 Профессиональный слесарно-монтажный ручной инструмент Стр.440 | |||||
Биты для отвертки Facom Стандартные насадки серии 1 под винты Torx Plus Tamper Resistant Resistorx Приводной шестигранник 1/4 6,35 мм EXP 106 IP6 25 5 Биты для отвертки Facom Стандартные насадки серии 1 под винты Torx Plus Tamper Resistant Resistorx Приводной шестигранник 1/4 6,35 мм EXP. | |||||
См.также / See also : | |||||
Отклонения размеров / Fit tolerance table | Соотношение твердостей Таблица / Hardness equivalent table | ||||
Типы резьб / Thread types and applications | Аналоги сталей / Workpiece material conversion table | ||||
Отверстия под резьбу / Tap drill sizes | Обороты в скорость / Surface speed to RPM conversion | ||||
Перевод дюймов в мм / Inches to mm Conversion table | Перевод единиц в систему СИ / SI unit conversion table | ||||
FACOM | |||||
| |||||
Каталог FACOM 2014 Профессиональный слесарный инструмент (1106 страниц) | |||||
Каталог FACOM 2013 Ручной инструмент и оборудование (англ. ![]() (1108 страниц) | |||||
Каталог FACOM 2009 Ручной инструмент (869 страниц) | Каталог FACOM 2005 Профессиональный ручной инструмент (англ. яз.) (899 страниц) | ||||
Каталоги ручного инструмента / Hand tools catalogs | |||||
Каталог FACOM 2014 Профессиональный инструмент (Всего 1106 стр.) | |||||
| |||||
461 Отверточные насадки Facom Слесарный инструмент для ручного прецизионного завинчивания Насадка-держатель головки 1/4 4мм в в Насадка для использования | 462 Стандартные отверточные насадки Facom серии 1 под крестовые винты Phillips Pozidriv ROBERTSON Torx Для ручного завинчивания Насадки для завинчивания Е | 463 Набор Facom из 3 отверточных стандартных насадок серии 1 под винты Torx Приводной шестигранник 1/4 6,35 мм Для ручного завинчивания EX108 J3 T8 25 EX | 465 Отверточные биты Facom для отверток Стандартные насадки серии 1 с круглой головкой под шестигранные полые винты Для ручного завинчивания ETS 102,5 2,5 | 466 | 467 Наборы стандартных отверточных насадок Facom для завинчивания серии 1 Приводной шестигранник 1/4 6,35 мм Для интенсивного ручного завинчивания ETOR 10 |
Разновидности бит для шуруповерта: маркировка, классификация
Классификация и виды бит для шуруповерта
В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт.
Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление.
Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта.
Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.
Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.
Латинская буква S является сокращением от английского слова slot, означающего “щель” или “шлиц”. Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает “шлицевая”. Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала.
В некоторых случаях дополнительно указывается его толщина.
Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:
Ширина, мм | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0; 6,5; 7,0 | 8,0 | 9,0 |
Толщина, мм | 0,3 – 0,4 | 0,4 | 0,5 | 0,5 – 0,6 | 0,6 – 0,8 | 0,6 | 0,8 | 0,8 – 1,0 | 1,0 – 1,2 | 1,2 – 1,6 | 1,4 – 1,6 |
Далее рассмотрим некоторые разновидности бит под прямой шлиц.
Классическая бита с прямым шлицем
Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм.
Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение.
Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.
Бита с прямым шлицем и TIN покрытием
Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность.
Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина.
Эта величина находится в пределах от 0,6 до 1,2 мм.
Удлиненная бита под прямой шлиц
Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.
Крестообразные биты (Phillips)
Впервые крестообразная бита появилось в первой половине 20-го века.
Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства.
Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.
Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом.
Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил.
После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.
Первая крестообразная насадка называлась “филлипс” в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.
Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:
Номер биты | 1 | 2 | 3 | 4 | |
Диаметр резьбы, мм | менее 2,0 | 2,1 – 3,0 | 3,1 – 5,0 | 5,1 – 7,0 | более 7,1 |
Классическая крестообразная бита PH
Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.
Крестообразная бита со шлицем PH и TIN покрытием
Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.
Удлиненная крестообразная бита PH
Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.
Крестообразные биты (Pozidriv)
Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив).
Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру.
В тоже время для работы с металлом больше подходят биты типа PH.
Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже.
Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов.
При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.
Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.
Классическая бита крестообразной формы PZ с насечками
Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.
Бита под крестообразный шлиц PZ с насечками и TIN покрытием
Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.
Удлиненная крестообразная насадка PZ
Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть – 50, 70, 90, 110, 125 и 150 мм.
Биты с шестигранным шлицем (Hex)
Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник.
Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание.
При этом отсутствует вероятность повреждения насадки и срыва шлица.
Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата.
Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем.
Его наличие позволяет предотвратить несанкционированную разборку соединения.
Классическая бита шестигранной формы
Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.
Бита шестигранной формы с отверстием внутри
Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.
Удлиненная бита шестигранной формы
Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством.
Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью.
Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 – 100 мм.
Биты в виде звездочки (Torx)
Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.
Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.
Классическая бита “Звездочка” (Torx)
В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.
Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента.
Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки “Звездочка” разных типоразмеров.
Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.
Бита “Звездочка” Torx Plus
Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.
Бита “Звездочка” с TIN покрытием
Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.
Бита “Звездочка” с отверстием внутри
Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.
Удлиненная бита “Звездочка”
Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длина может быть от 50 мм до 100 мм.
Биты с квадратным шлицем (Robertson)
Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название – Robertson square. Насадки такой формы обозначаются буквой R.
Классическая бита с четырьмя гранями
Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.
Удлиненная бита с четырьмя гранями
Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.
Биты с антивандальным шлицем (Spanner head)
Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.
Классическая бита “Вилка”
При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.
Удлиненная бита “Вилка”
Производится 4 размеров и может иметь длину от 50 мм до 100 мм.
Биты со шлицем Tri-Wing – трехлопастные
При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники.
Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company.
Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.
Биты – Torq-Set четырехлопастные
Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.
Некоторые редко встречающиеся шлицы и биты
Polydrive
Spline
One-Way
Источник: https://srbu.ru/instrumenty-i-oborudovanie/321-bity-dlya-shurupoverta-klassifikatsiya.html
Биты для шуруповерта – типы и особенности маркировки
Шуруповерты, дрели и перфораторы
01.06.2017
7.6 тыс.
5.1 тыс.
6 мин.
В готовый комплект бит для шуруповерта входят большое количество таких, которые вряд ли понадобятся обычному собственнику, а значит, деньги будут заплачены за ненужные вещи. Наиболее рациональный выход – приобретение только тех бит, которые действительно пригодятся в домашнем хозяйстве, а для этого нужно предварительно разобраться в их классификации, маркировке и назначении.
Отвертки под прямой шлиц появились самыми первыми, еще в далеком XVI веке, и активнее всего использовались вплоть до недавнего времени.
Биты для шуруповерта такого типа маркируются буквой S (slot или slotted). В русском языке маркировка означает шлицевую биту, причем рядом с буквой всегда указывается цифра, обозначающая ширину жала отвертки.
На некоторых изделиях также содержится информация о ширине шлица.
Классическая шлицевая бита и сегодня очень часто используется. На ней обычно указывают только ширину шлица, которая может составлять от 3 до 9 мм, а его толщина не описывается, так как имеет нормативное значение в диапазоне 0,5–1,6 мм. Поверхность таких насадок для шуруповертов должна иметь повышенную твердость и защиту от эрозии.
Биты под прямой шлиц появились раньше других
Второй тип шлицевых бит имеет золотистый цвет из-за TIN (нитрид титана) покрытия. Они отличаются повышенной прочностью и могут отличаться по ширине (4,5–6,5 мм). Маркировка бит TIN содержит информацию о толщине (0,6–1,2 мм).
Третий тип шлицевых насадок отличается удлиненной формой. Длинные изделия дают возможность плотно разместить насадку внутри винта или шурупа, а значит, выполнять с помощью шуруповерта более тонкие и точные работы. Их длина составляет от 5 до 10 см.
Крестообразные биты стали активно использовать в середине XX века. Популярность их обусловлена тем, что при закручивании шурупов с прямым шлицем отвертка может выскальзывать, что негативно сказывалось на качестве сборки многих изделий, включая мебель и даже автомобили.
Крестообразные насадки маркируются буквами PH в честь Генри Филипса, который приобрел патент на крепежи и стал причиной их активного распространения. После букв маркировка содержит цифры, обозначающие диаметр наружной резьбы крепежа.
Соотношение номера крестообразной PH вставки и диаметра наружной резьбы:
- 0 – до 2 мм;
- 1 – до 3 мм;
- 2 – до 5 мм;
- 3 – до 7 мм;
- 4 – до более 7,1 мм.
На крестообразных битах стоит маркировка PH
Классическим крестообразным видом бит для дрели и шуруповерта являются изделия с маркировкой от 0 до 4. Наиболее популярной в бытовых условиях является крестовина с номером 2, позволяющая работать с разными материалами и отличающаяся распространенным размером. Биты марки 3 и 4 чаще используются в промышленности, в автомобилестроении и на другом производстве.
Крестообразный тип креплений наиболее распространен, а потому таких бит для шуруповерта на рынке очень много. Они могут иметь TIN покрытие, которое обеспечивает изделию золотистый цвет. Подобные насадки выдерживают большие нагрузки, а потому считаются более функциональными и надежными. На рынке крестовины такого типа представлены в трех вариантах:
Удлиненные изделия крестообразной формы используют для закручивания крепежей в труднодоступных местах, они очень эффективны при отвинчивании любых, даже старых крепежей. Насадки выпускаются в трех стандартных размерах (1, 2 и 3) и могут иметь длину от 50 до 150 мм.
К крестовым битам относят также модели с маркировкой PZ (Позидрив). Они предназначены для работы с деревянными предметами и чаще всего применяются при сборке мебели.
Отличаются от стандартных PH изделий тем, что кромки рабочих поверхностей в них располагаются параллельно друг другу и имеют одинаковую по всей длине толщину, а сам шлиц у них значительно глубже, чем у аналогов.
Такая конструкция обеспечивает более плотный, хороший контакт между вставкой шуруповерта и закручиваемым шурупом, меньший износ крепежей и больший срок их службы.
Биты для шуруповерта PZ могут иметь специальные насечки, обеспечивающие максимальную продолжительность их службы.
PZ изделия представлены на рынке в широком ассортименте, включая насадки с TIN покрытием из закаленной стали и удлиненные насадки, длина которых может составлять от 5 до 15 см.
Это лучшие биты для бытового шуруповерта, позволяющие работать в сложных условиях и отличающиеся большой долговечностью.

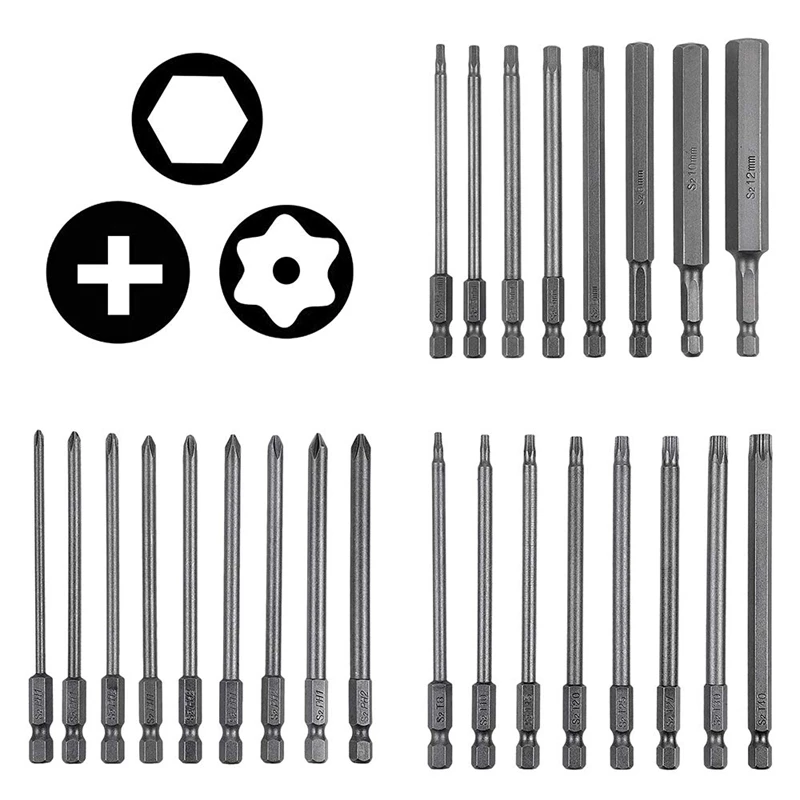

Шестигранная форма насечки появилась в начале XX века и получила название Hex socket, сохранившееся и сегодня, такие вставки маркируются буквами HEX.
Наиболее важная характеристика этих насадок – расстояние между сторонами шестигранного жала.
Существует разновидность защищенного шлица от несанкционированной разборки, она отличается специальным штырем в центре шлица и маркируется, как Hex-Pin.
Шестигранные насадки появились в начале двадцатого века
Классическими шестигранными битами для саморезов являются изделия размером от 1,5 до 10 мм. Их стали активно использовать в США, а после и по всему миру. Насадка может иметь небольшое отверстие внутри, благодаря которому во время работы шуруповертом крепеж не соскальзывает. Биты с отверстиями имеют размер до 6 мм.
На рынке можно найти удлиненные шестигранные насадки марки Hex-. Применяются они достаточно редко, хотя отличаются удобством использования и долговечностью, так как производятся из высококачественной стали. Размеры удлиненных насадок составляют от 3 до 8 мм, а длина – до 10 см.
Звездообразные виды бит маркируются буквами T или TX (Torx). Они активно применяются в машиностроении и при производстве бытовой техники. Рядом с буквой на изделиях указывается цифра, означающая размер насадки – расстояние между лучами звездочки. Классическая звездообразная форма шлица наиболее распространена в США и западноевропейских странах, что обусловлено ее высокой надежностью.
Звездообразные вставки в шуруповерты обеспечивают прекрасную сцепляемость биты с поверхностью крепежных изделий, за счет чего для закручивания не приходится прикладывать существенных усилий.
Звездообразная форма до минимума снижает вероятность соскальзывания шуруповерта, ведь нагрузка распределяется сразу на 6 граней, что еще и снижает износ насадки.
Наиболее распространенными размерами бит типа “звездочка” являются модели в маркировке TX8-TX40.
Звездообразные биты чаще всего используются в машиностроении и при производстве бытовой техники
На рынке представлены насадки именуемые Torx Plus, в них звездочка имеет острые лучи, которые по длине короче стандартных. Подобные вставки требуют при работе осторожности, хотя изготовлены из высококачественной стали и имеют продолжительный срок эксплуатации. Марки Torx Plus представлены на рынке в размерах стандартных звездообразных изделий от T10до T40.
Звездообразные вставки бывают также с покрытием на основе нитрида титана, удлиненные и с отверстием внутри.
TIN покрытие для изделий марок TX10-TX40 обеспечивает им большую надежность и продолжительный срок эксплуатации.
Благодаря отверстию внутри звездочки улучшается качество крепления, но вставки такого типа используются преимущественно на производстве. Удлиненные биты упрощают работу с шурупами и бывают длиной до 10 см.
Вставки в шуруповерт с квадратным шлицем относятся к специализированным изделиям, которые практически не используют при стандартном строительстве и ремонте. Маркируются они буквой R – Robertson square, имеют четыре грани и бывают 4 разных размеров. В большинстве случаев их применяют при сборке мебели. На рынке можно найти удлиненные R биты длиной до 70 мм.
Вилкообразные – второй тип нестандартных бит. Они имеют плоское шлицевое жало с прорезью посередине. Маркируются буквами GR и представлены на рынке в 4 размерах: 4, 6, 8, 10, стандартного и удлиненного типа. Второй вид изделий может достигать в длину 100 мм.
К необычным относят также трех- и четырехлопастные биты. Трехлопастные маркируются буквами TW и имеют на жале 3 лопасти. Чаще всего используются при сборке бытовой и цифровой техники, а также в авиакосмической промышленности. Четырехлопастные имеют 4 лопасти, применяются так же редко, как и трехлопастные.
При выборе бит для шуруповерта, всегда хочется узнать какие из них лучше, однако универсального совета их по покупке не существует. Собственникам рекомендуется использовать изделия только от известных производителей и не приобретать дешевые китайские подделки, ведь они не только не позволят нормально выполнить ремонт, но еще и могут повредить используемые крепежи.
Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/bity-dlya-shurupoverta.html
Какие биты для шуруповерта лучше: обозначения и разновидности
Сегодня в любом хозяйстве станет незаменимым шуруповерт электрического типа. С его помощью можно в несколько раз быстрее собирать мебель, делать ремонт или же что-то смастерить.
Огромную роль в работе инструмента играет бита.
На первый взгляд эта деталь инструмента может показаться совсем незначительной, но на самом деле именно от нее и зависит то, насколько удобно будет закручивать саморезы или же разного рода винты.
Если вы неправильно подберете биту для вашего шуруповерта, то это приведет к тому, что она будет все время соскакивать с головки или проворачиваться непосредственно во время работы. В результате наконечник биты будет сломлен или же поврежден преждевременно. Чтобы этого не произошло, необходимо знать биты для шуруповерта, какие лучше подходят.
Обзор бит для шуруповерта обозначения и виды
На сегодняшний день специалисты различают несколько разных форм бит для инструментов, а именно:
- комбинированные;
- специальные;
- основные.
В большинстве случаев в строительстве используют крестообразные биты основного типа. Они имеют несколько стандартов: PH и PZ. Обозначение PH — это сокращенный вариант от Phillips. Размеры могут быть от 0 и до 4, но чаще всего используют биты №2.
Стоит отметить, что бита имеет отличную форму, ведь тогда площадь контакта увеличивается в несколько раз и это позволяет равномерно распределить нагрузку.
Если использовать биты для шуруповертов этого типа, то в несколько раз меньше риск того, что будет сорвана головка инструмента или же испорчен шлиц.
PZ — это сокращение от Pozidrive. Такие биты также имеют рабочую часть в виде креста. Основным отличием есть то, что кроме наличия основных четырех ребер большого размера, есть еще четыре дополнительных ребра. Они располагаются по диагонали и имеют немного меньший размер. Таким образом площадь контакта увеличена еще больше.
В большинстве случаев бита для шуруповерта этого типа используют для того, чтобы выкрутить шурупы, которые стали ржавыми или, к примеру, заклинили в каком-то определенном материале. Профессионалы используют их в обязательном порядке, если объем работы слишком большой.
Размеры таких насадок также находятся в пределах от 0 и до 4, но в большинстве случаев используют №2 и №3.
Биты для шуруповерта, какие лучше? Если необходимо ремонтировать бытовую технику, автомобили, то нельзя обойтись без использования специальных Т-бит. Они позволяют закрутить или же, наоборот, открутить винты, которые имеют звездчатые поверхности.
Плоские биты используют для того, чтобы можно было работать с крепежами, которые используются для мягких материалов. Такие типы бит для шуруповерта являются эффективными при наличии большой нагрузки. Если говорить о маркировке данного типа, то SL, от Slot, размеры же бывают от 0 и до 7.
Если же необходимо иметь дело с разного рода болтами или гайками, то нельзя обойтись без биты, которая изготовлена в виде гаечного ключа.
В данной ситуации стоит отметить тот факт, что устанавливать такие насадки можно только на очень мощные шуруповерты.
Размеры биты могут быть разными (6-13 мм) и лучше всего выбирать ее нужно в соответствии с тем, с какими именно болтами придется в дальнейшем работать.
В свою очередь специальные биты используют для того, чтобы ремонтировать технику или же промышленное оборудование, специальные крепежи. Это значит, что их применяют в специальных достаточно узких областях.
Популярными считаются трехгранные биты для шуруповерта и те, которые имеют два небольших выступа в виде рогов. К специальным битам можно отнести те, которые специалисты используют для удобной работы с гипсокартоном.
В данной ситуации устанавливается некий ограничитель, который не позволяет слишком далеко вкручивать саморез, что может привести к порче поверхности.
Биты для шуруповерта: какие лучше? Также стоит рассмотреть еще и специализированные биты, которые имеют пружинные фиксаторы.
В таком случае винты можно закручивать под углом в 30 градусов, что очень часто используют во время работы в каких-то определенных труднодоступных местах.
Стоит сказать и о комбинированных битах, которые отличаются от остальных тем, что имеют две рабочие поверхности. Они могут быть разного типа и даже размера, в большинстве случаев комбинированные биты несколько длиннее обычных.
Важные моменты на которые нужно обращать внимание при выборе бит для шуруповерта
Для того чтобы работа с шуруповертом не приносила неудобств, результат был отличным, а сам инструмент можно было использовать достаточно долго — необходимо правильно выбрать биты для работы. Если вы планируете работать со многими типами материалов, то лучше всего приобрести специальный набор, в состав которого входят основные типы бит.
В первую очередь узнайте, из чего именно сделаны биты и имеют ли они специальное защитное покрытие непосредственно на элементе, который будет работать. Кроме того, огромную роль играет непосредственно место, где вы собираетесь приобрести инструмент и насадки к нему.
Если и покупать биты для шуруповертов, то лучше выбирать действительно качественные и те, которые смогут прослужить достаточно долго. В связи с этим, желательно отдать свое предпочтение специализированным и проверенным магазинам.
В таких магазинах на продукцию есть нужные сертификаты и у вас есть возможность дополнительно получить гарантию качества товара.
Другим очень важным вопросом, который нужно изучить до момента совершения покупки есть то, с какого именно материала изготовлены биты для шуруповерта и их рабочая часть.
На сегодняшний день только три сплава можно назвать наиболее надежными и качественными, которые смогут прослужить достаточно долго. Это сплав хрома и молибдена, хрома и ванадия, вольфрама и молибдена. Ни в коем случае не выбирайте биты, которые изготавливаются из стали.
Они достаточно быстро стираются, и нет никакой гарантии того, что у вас получится с первого раза качественно закончить выполняемую работу.
Специалисты говорят о том, что также большую роль играет и наличие покрытия на бите, которое бы защищало ее поверхность. Если данные детали сверху покрытие титаном, то в качестве бит для шуруповерта можно даже не сомневаться.
По стойкости титан можно сравнить только с алмазом или же никелем. Следует отметить, что таким же стойким будет покрытие из сплава вольфрама и никеля.
В данной ситуации, вольфрам будет делать деталь максимально прочной, а никель в свою очередь будет защищать биту от появления коррозии.
Обзор насадок для шуруповертов видео
Биты для шуруповерта какие лучше — однозначно сделать выбор достаточно сложный, особенно для того человека, который раньше никогда не сталкивался со строительными работами. В такой ситуации лучше прислушаться к советам специалиста и обратить внимание на три важных момента, которые были описаны немного выше.
Источник: http://masterok-remonta.ru/instrumenty/bity-dlya-shurupoverta-kakie-luchshe.html
Подбор бит для шуруповёрта, их классификация и маркировка
Ремонт и строительство в плане технологий, инструмента и отделочных материалов шагнуло вперёд.
От элементарного инструмента мастера стали использовать всевозможные приспособления, которые предназначаются для разных видов работ.
Для удобства и оперативности большинство ручных инструментов стали заменять механическими или электрическими. При необходимости использования отвёртки все чаще применяется шуруповёрт или дрель.
На замену советских шурупов приходит множество крепких саморезов, винтов, болтов, креплений, которые легко закручиваются с помощью электрического оборудования.
Производители предлагают всевозможные виды и размеры крепёжных элементов. Для удобства стали использоваться приспособления для шуруповёрта, которые представляют собой разные насадки.
В настоящее время их множество — и каждая имеет своё предназначение.
Общая характеристика насадок для шуруповёрта
Изготавливаются из специального прочного сплава, что даёт им возможность выдерживать нагрузки при использовании. На рынке имеются и некачественные изделия, которые произведены из некондиционного металла.
Они быстро выходят из строя, на них срываются грани. Поэтому при выборе необходимо пользоваться личным опытом, советами профессионалов и специалистов магазинов, а также не покупать инструмент на «блошиных» рынках.
Основной разновидностью являются биты с прямым и крестовым шлицем. Такие насадки используются в домашних условиях, на приусадебных участках, при осуществлении ремонтов и отделочных работ. Ещё одним видом являются насадки для болтов и гаек, которые имеют шестигранную головку.
Существуют и другие специфические биты: в форме звёздочки для ремонта автомобилей и в форме шестигранника для сборки мебели.
Производители бытовой техники или оборудования применяют болты нестандартной формы, предупреждая возможность самостоятельного ремонта, но это не помеха настоящему мастеру, потому что в свободной продаже имеется огромный выбор с нестандартным исполнением шлицов.
Преимущества использования бит
- При использовании набора бит для шуруповёрта уменьшается время проведения работ. Особенно это важно для тех людей, чья трудовая деятельность связана с постоянным раскручиванием и закручиванием метизов. Насадку можно легко вытащить из патрона шуруповёрта и быстро заменить на другую.
- Большой выбор насадок, имеющих маленький размер, исключает необходимость приобретения большого количества разнообразных отвёрток, что снижает финансовые затраты. Их можно приобрести набором или штучно, дополняя ассортимент при необходимости.
- Имеют разные толщины шлицов, что позволяет подобрать необходимую под нужный размер.
Могут быть длиннее обычного размера или использоваться с удлиняющей насадкой для работы в труднодоступных местах.
Маркировка насадок
Чтобы понять, какие биты для шуруповёрта лучше, нужно знать, что обозначает их маркировка. Нижеприведенные примеры не носят исчерпывающий перечень, в этом случае описаны маркировки часто используемых и существующих в продаже насадок для шуруповёрта.
Бита с прямым плоским шлицем. После буквенной маркировки указывается цифра, обозначающая в миллиметрах ширину шлица.
РН маркирует брендовая фирма Phillips. Распространённая насадка с крестообразным шлицом, имеющая диаметр от ph2 до ph5 в зависимости от расширения в сторону хвостовика.
Угол хвостовика биты составляет 55°. Самый маленький диаметр предназначен для мелких, а маркировка ph5 — для крупных саморезов.
Универсальной является бита ph3, которая подходит для большинства саморезов, используемых в работах.
PZ-маркировка обозначает стандарт Pozidrive, и отличие от РН заключается в наличии дополнительных шлицов небольшого размера, расположенных между основными.
Такое расположение увеличивает удерживающее усилие при использовании. РZ имеет разные размеры, о чём указывается цифрами от 0 до 4 после буквенного обозначения.
Ими удобно закручивать анкерные болты, где усилие при монтаже требуется гораздо больше, чем на саморез.
Насадка Torx hole используется для ремонта бытовой техники, радиоэлектроники, мобильных телефонов и иного оборудования.
Ряд автомобилей импортного производства имеет в части соединения агрегатов болты и шурупы в форме шестигранной звёздочки.
У данных бит существенно увеличен спектр размеров, и варьируется он от 8 до 40 мм. Маркируется шестигранная насадка буквой «Т», после которой указывается её размер.

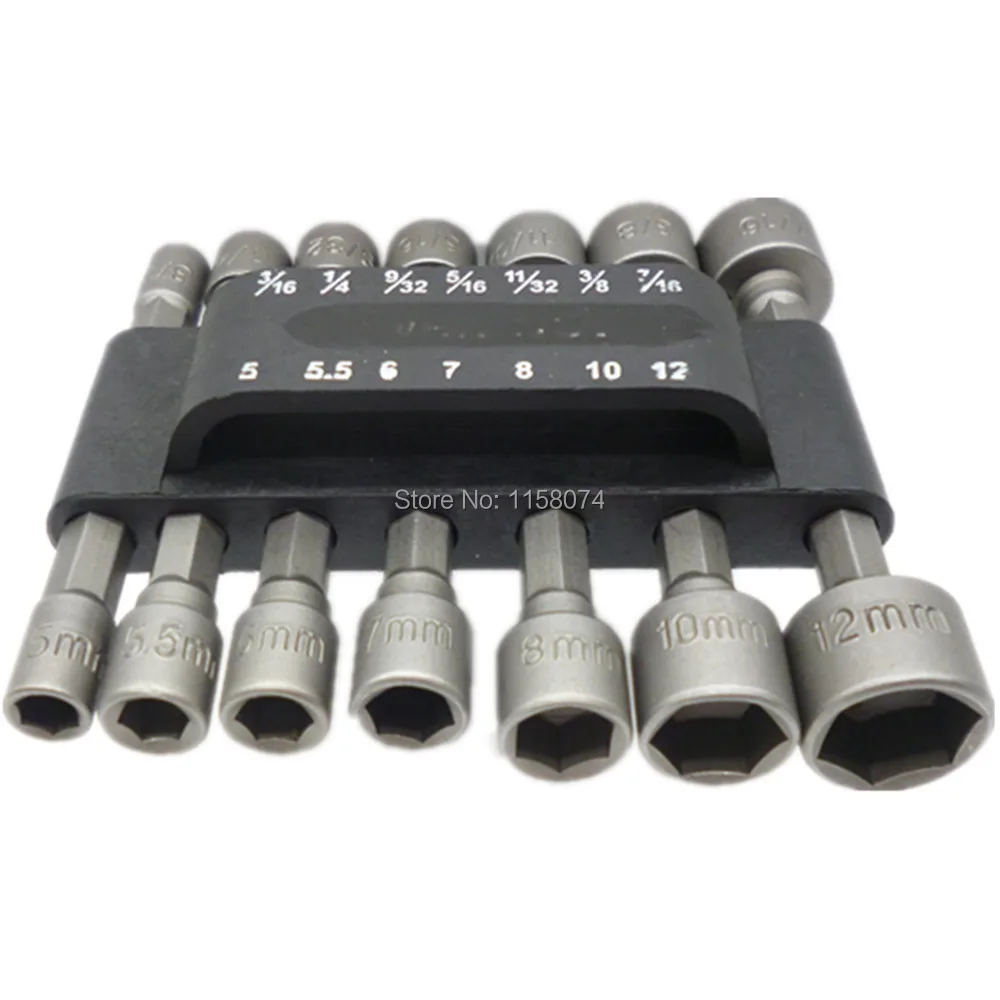

- Шестигранные насадки для болтов и гаек
Выглядят в виде обычных шестигранных бит и имеют разные размеры под головки с шестигранным выступом. Используются при ремонте автомобилей, крупного оборудования или монтаже кровельных материалов.
Некоторые виды насадок внутри чашки имеют магнитный элемент, который позволяет удерживать монтируемые болты или гайки.
Это очень удобно, особенно при работе с кровельными материалами, проводимыми на высоте.
Помимо основных перечисленных видов, бывают и иные формы, которые могут потребоваться в исключительных случаях. Например, такие биты:
- Для винтов со смещённым центром типа Torq-set.
- Шестигранной формы с отверстием внутри.
- С квадратным шлицем типа Robertson.
- Трехгранные для треугольных винтов.
И это далеко не вся классификация бит для шуруповёрта. Производители изобретают метизы и крепления разных форм, чтобы усложнить возможность их демонтажа, а производители насадок для шуруповёрта работают над изготовлением соответствующего инструмента.
Покрытие и защита насадок
Помимо стандартного производства металлических бит, применяются разные технологии их защиты и усиления, чтобы продлить их срок службы.
Используются разные сплавы для изготовления, такие, как хром-ванадий и хром-молибден.
Для дополнительной защиты от негативного воздействия применяют специальные покрытия вплоть до титановой составляющей, что придаёт прочность изделию и защищает металл от коррозии.
Таким образом, чтобы выбрать биты для шуруповёрта, следует внимательно отнестись к маркировке. Правильно подобранная насадка позволит удобно и быстро произвести необходимые работы, а вот используемая не по назначению бита может стать причиной травмирования человека и порчи материала или отверточного инструмента.
Кроме того, необходимо визуально осмотреть изделие и убедиться в прочности металла, его качественном исполнении. Не стоит приобретать дешёвые насадки, которые быстро придут в негодность. В настоящее время бренды немецких и японских производителей отлично зарекомендовали себя на рынке.
Источник: https://ObInstrumentah.info/podbor-bit-dlya-shurupovyorta-ih-klassifikatsiya-i-markirovka/
Выбираем биты для шуруповерта — виды, классификация и практические советы
Одни сменные насадки, без которых невозможно вкручивание/выкручивание крепежных деталей, частично дублируют уже имеющиеся в доме инструменты, другие же редко когда могут быть использованы в быту.
Именно поэтому специалисты-практики рекомендуют приобретать биты для шуруповерта по отдельности, только те, что действительно понадобятся при работе шуруповертом, а не тратить деньги на дорогой комплект, в который входит определенный (производителем, а не мастером!) набор бит.
Чтобы правильно выбрать биты, необходимо знать классификацию изделий данной группы. Но и здесь не все просто, иначе проблем с их соскальзыванием с головки крепежа, быстрым разрядом АКБ эл/инструмента и ряда других неприятностей не избежать. Какими бывают биты к шуруповерту, отличия в их применении – вопрос для рачительного хозяина немаловажный.
Классификация бит
Она довольно сложная, так как эти насадки отличаются по разным параметрам.
Форма наконечника (рабочей части)
- Основные. С этими битами в быту приходится сталкиваться чаще всего. Подразделяются на прямые (под шлиц), звездочки, крест и шестигранники. То есть подо все встречающиеся разновидности головок крепежных деталей – болтов, саморезов, винтов, шурупов.
- Специального назначения. Эти биты имеют сложную конструкцию. Например, фиксаторы пружинного типа, упорные ограничители. То есть насадки предназначены для решения узкого круга задач. Есть биты и трехгранные, но они используются крайне редко, поэтому и в продаже встречаются нечасто.
- Биты комбинированные. При правильном выборе – лучшее решение. Их рабочие части расположены на обоих торцах, причем концы отличаются как размерами, так и конфигурацией. Достаточно биту просто перевернуть (переустановить), и можно затягивать или откручивать другой крепеж.
Маркировка бит
Условные обозначения дают много информации по особенностям изготовления, характеристикам и специфике применения биты.
Конфигурация рабочей части
Torx hole (T-бита). Slot (Sl). Philips (Ph). Pozidrive (Pz). HEX.
Вид стали и покрытия
Это в первую очередь отражается на прочности биты и ее износостойкости. Сочетаний металлов достаточно, но лучшими считаются сплавы: молибден + хром, вольфрам + молибден, ванадий + хром. Более дешевые биты из стали довольно быстро развальцовываются – сминаются ребра, тупится кончик рабочей части. На пару-тройку раз хватит, а на перспективу приобретать не стоит.
Самые износостойкие покрытия – титановое напыление (желтый оттенок), никелевое и алмазное.
Рекомендации по выбору бит к шуруповерту
Самое правильное решение – при походе по торговым точкам иметь при себе по одному образцу крепежа, с которым предстоит работать. Определить «на глазок» и даже по размеру, подходит бита или нет, не всегда возможно.
Причины в том, что в производстве есть такое понятие, как допуск. Кроме того, зарубежные изготовители наделены правом устанавливать собственные стандарты, не идущие в разрез с общепринятыми нормами. Чтобы не было ошибки, целесообразно «примерять» биту прямо в магазине.
Если она в головке крепежа сидит плотно, значит, выбор сделан оптимальный.
Качество бит не в последнюю очередь зависит от репутации производителя. Нет смысла приобретать к шуруповерту слишком дешевые насадки, так как и время придется потратить на поиски новых, и деньги.
- Bosch. По этой марке бит комментировать нечего – высшее качество и надежность. Хотя цена устраивает не всех.
- DeWALT – более дешевый вариант, но это не означает, что эти биты хуже. Главное преимущество – ударопрочность. Такие биты можно использовать с шуруповертом годами.
- Magna и WhirlPower – неплохое решение, если биты используются в быту, а не столь интенсивно, как на производстве. При аккуратном обращении с шуруповертом прослужат достаточно долго, хотя и стоят значительно дешевле двух первых брендов.
А вот к битам Metabo, судя по отзывам на тематических сайтах, претензий довольно много. Большинство пользователей отмечают недостаточную прочность ребер. При повышенном усилии на головку крепежа они деформируются, срезая при этом шлицы.
На различных «блошиных рынках», которые встречаются на каждом углу, можно приобрести биты по более низкой цене. Но это приемлемо лишь для случаев, если насадка необходима для срочной, причем кратковременной работы, когда буквально «горит». Выбирая биты к шуруповерту для постоянного использования в быту, следует делать покупки только в специализированных точках продаж.
Если приходится работать шуруповертом в труднодоступных местах, или устанавливать/откручивать крепежные детали, «утопленные» в каналах, то следует выбирать биты с намагниченным наконечником.
Каждый хозяин работает со своим шуруповертом, с разными крепежными деталями и материалами. Поэтому главный советчик в этом вопросе – собственный опыт использования бит. Автор полагает, что и этих небольших подсказок будет достаточно, чтобы определиться с основными моментами и сделать оптимальное приобретение.
Но еще одна рекомендация лишней не будет. Если приходится работать с шуруповертом постоянно, интенсивно, с различными видами крепежа, то стоит приобрести комплект бит. Оптовая покупка однозначно обойдется дешевле, а надежные производители уже указаны.
Источник: http://WoodGuide.ru/instruments/bity-dlya-shurupoverta-vidy-klassifikaciya/
Биты HP и PZ
Биты для шуруповёртов PH и PZ
В моём детстве выбор инструментов был весьма ограничен – молоток, пила, гаечный ключ, а лучше универсальный велосипедный “семейный” ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов.
Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины.
Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач.
И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)
Однако, отвёртки в моём мире долго держались за понятия “крестовая” и “плоская”.
В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ – мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения.
Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!
Виды шлицов
Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как “Slot” и дословно переводится как “Шлиц”. Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 – это отвёртка с плоским шлицом шириной 6 мм – всё очень просто. Прямой шлиц – первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.
Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток – из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.
Минутка истории
Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре.
Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности.
Какое-то время эти винты использовал Генри Форд при производстве моделей “Форд Т” и “Форд А”, получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил.
Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.
Крестовой шлиц PH
В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили.
На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company.
Генри Филлипс (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения.
Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию.
Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.
В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac.
Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.
Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29.
В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт.
Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.
При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен.
А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера.
Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.
Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.
Достоинства шлица Филлипса (РН)
Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.
При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.
Недостатки шлица Филлипса (РН)
Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).
Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).
Крестовой шлиц PZ
Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV.
Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже.
В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу.
В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным – отвёртка практически не выталкивается – образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.
Достоинства шлица Позидрайв (РZ)
Уменьшенный износ шлицов вследствие более устойчивого сцепления.
Возможность достижения большого крутящего момента.
Недостатки шлица Позидрайв (РZ)
Внешнее сходство со шлицем Филлипс – из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей – это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.
Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки – в строительстве и мебельном производстве.
Размерный ряд бит и отвёрток
Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.
Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.
Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 “Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем”), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).
Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами.
Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными.
Если присмотреться к граням биты – то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.
На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.
“Чем дальше в лес, тем больше дров” – эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении.
Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица.
Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.
В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.
Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company.
И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента.
Если пытаться охватить все разновидности – придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.
Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:
Phillips II – усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR – anti-cam-out recess; отличительная маркировка – ACR2).
Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате – повреждение поверхности детали.
Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.
ACR RIBBED PHILLIPS – Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка – ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих.
Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 – это биты ACR, верхние – обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.
PHILLIPS SQUARE-DRIV – комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка – PSD – PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров.
Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение.
Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.
Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:
POZISQUARE-DRIV – это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD.
В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника.
Но, помимо этого, совместим с Канадскими системами квадратных винтов!
Frearson (Fr)
PH и PZ – не единственные крестовые шлицы. Был ещё Frearson – достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов.
Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.
Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.
Крестовой шлиц S
Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.
Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов.
Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах.
Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой “родной” шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH.
Верхняя картинка – это батарейный отсек японской камеры Canon EOS, средняя фотка – двигатель автофокуса объектива японской камеры Olympus и нижнее фото – крышка батарейного отсека китайской игрушки.
Источник: https://www.project-house.by/screw
Руководство по размерам отверток(с диаграммами)
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.
Обновлено 26 апреля 2021 г.
Вы когда-нибудь смотрели на набор отверток и думали: «Их больше, чем мне когда-либо понадобится», только чтобы прочитать отзывы и обнаружить, что они неполные?
Получение набора, который имеет наиболее нужные вам размеры, часто может быть более важным, чем покупка «полного набора», в котором отсутствуют один или два основных размера.Но как узнать, есть ли у вас все необходимые размеры?
Прочтите, чтобы узнать больше о различных размерах отверток, доступных для пяти наиболее распространенных форм головок винтов.
Отвертка с плоской головкой Размеры
Обычно называемые шлицевой отверткой, они имеют клиновидное лезвие, которое сразу же узнает любой ребенок. Вы можете часто использовать шлицевую отвертку для работы с головками с немного большим пазом или даже крестообразными (или другими крестообразными) головками в крайнем случае.
К сожалению, способ измерения отверток с плоской головкой может быть неприятным, так как редко указывается толщина наконечника. Хорошая новость заключается в том, что ширина наконечника и длина хвостовика указаны в предоставленных измерениях. Эти размеры представлены как ширина по длине (например, 1/8 ″ x 4 ″).
Длина хвостовика влияет на то, поместится ли отвертка в более глубокую выемку (идеально подходит для автомобильных работ) или она лучше всего работает там, где очень мало места для вашей руки.Обратите внимание, что длина ручки пропорциональна длине стержня, поэтому у приводов с коротким стержнем также есть короткие ручки.
См. Также: Детали отвертки
Таблица прецизионных размеров с прорезями
Ширина наконечника (SAE) | Ширина наконечника (метрическая) |
---|---|
0,8 мм | |
1 мм | |
1,2 мм | |
1,5 мм | |
1.8 мм | |
2 мм | |
3/32 « | 2,5 мм |
1/8″ | 3 мм |
3,5 мм | |
5/32 « | 4 мм |
Таблица стандартных размеров с прорезями
Ширина наконечника (SAE) | Ширина наконечника (метрическая система) |
---|---|
3/16 дюйма | |
4,5 мм | |
5 мм | |
7/32 « | 5.5 мм |
6 мм | |
1/4 « | 6,5 мм |
5/16″ | |
3/8 « |
Размер отвертки Phillips
Этот популярный крестообразный привод стал стандартом во многих странах. Менее склонный к проскальзыванию, чем шлицевые отвертки, конструкция все еще имеет некоторые проблемы с высоким крутящим моментом, которые с тех пор были решены в более новых крестообразных конструкциях.Как и шлицевые отвертки, крестообразные приводы популярны в мире. прецизионная работа, являющаяся основным элементом ноутбуков и другой электроники.
В некоторой степени отвертки Phillips можно использовать с любым крестообразным винтом, хотя существует повышенный риск выпадения кулачка и повреждения головки. Частично это связано с тем, что размер драйвера Phillips определяется числовым кодом, а не британской системой мер / SAE, и он может поместиться на два-пять размеров головки выше своего собственного.
Таблица прецизионных размеров Phillips
Phillips # | Ширина наконечника (метрическая) | Подходит для винтов |
---|---|---|
# 0000 | 1 мм | |
# 000 | 1.5 мм | |
# 00 | 2 мм | |
# 0 | 2,5 мм | 0-1 |
# 1 | 3 мм | 2-4 |
Phillips Таблица стандартных размеров
Phillips # | Ширина наконечника (метрическая) | Подходит для винтов |
---|---|---|
# 2 | 3,5 мм | 5-9 |
# 3 | 5 мм | 10-14, 16 |
# 4 | 6 мм | 18, 20, 24 |
# 5 | 8 мм | 5/8 «и 3/4» (крепежные винты) |
Размер отвертки Pozidriv
Этот винтовой привод часто называют улучшенной версией привода Phillips.Вместо заостренного наконечника Phillips, сужающихся боковых сторон и закругленных углов у Pozidriv есть тупой наконечник, параллельные боковые стороны и дополнительное небольшое ребро между каждым пазом. Это позволяет усилить захват между битой и застежкой.Хотя вы можете вставить биту Phillips в застежку Pozidriv, она, скорее всего, выйдет из строя, прежде чем вы сможете полностью затянуть ее. Бита Pozidriv не помещается в застежку Phillips. На битах Pozidriv есть отметка «PZ» вместе с пятью стандартными размерами.
Таблица размеров Pozidriv
Размер # | Шурупы по дереву | Машинные / самонарезающие винты | Метрические винты |
---|---|---|---|
# 0 | # 0, # 1 | # 0, # 1 | M1.6, M2 |
# 1 | # 2, # 3, # 4 | # 2, # 3, # 4 | M2.5, M3 |
# 2 | # 5 до # 9 | # 5 до # 10 | M3.5, M4, M5 |
# 3 | # 10 до # 16 | # 12 (или 1/4 «, 5/16») | M6 |
# 4 | # 18 до # 24 | от 5/16 «до 1/2» | M8, M10 |
Размер отвертки с шестигранной головкой
Шестигранные ключи названы потому, что они имеют гладкий шестигранный хвостовик нет головы.Эти отвертки, которые чаще называются шестигранными ключами, иногда бывают с L-образным хвостовиком без ручки, имеют несколько выдвижных размеров с центральной ручкой (как швейцарские армейские ножи) или даже с шаровидным наконечником.Измерения для шестигранных ключей выполняются через AF (сокращение от «поперек квартиры»). Например, чтобы измерить немаркированный ключ, вы должны измерить расстояние между двумя противоположными концами. Это позволяет легко определить ключ, необходимый для конкретного винта с шестигранной головкой, если вы не уверены в размере.
Таблица размеров шестигранных ключей
Ширина наконечника (SAE) | Ширина наконечника (метрическая) |
---|---|
,7 мм | |
,9 мм | |
3/64 « | 1,2 мм |
1,3 мм | |
1,5 мм | |
1/16 « | 1,6 мм |
5/64″ | 2 мм |
3/32 « | 2,4 мм |
2.5 мм | |
7/64 « | 2,8 мм |
3 мм | |
1/8″ | 3,2 мм |
9/64 « | 3,5 мм |
5 / 32 « | 4 мм |
11/64″ | 4,4 мм |
4,5 мм | |
3/16 « | 4,8 мм |
5 мм | |
13 / 64 « | 5,2 мм |
7/32″ | 5.5 мм |
15/64 « | 6 мм |
1/4″ | 6,4 мм |
7 мм | |
5/16 « | 8 мм |
9 мм | |
3/8 « | 9,5 мм |
10 мм | |
1/2″ | 12,7 мм |
Отвертка Робертсон Размеры
Популярны как в строительстве, так и в электротехнике полей, привод Робертсона (обычно называемый квадратным приводом) более распространен в Канаде, чем в США, из-за проблем с лицензированием, возникших ранее в его истории.Теперь, когда срок действия первоначальных патентов и лицензионных ограничений истекает, винты Робертсона приобретают все большую популярность во всем мире.
Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Однако их отличает то, что все размеры имеют цветовую кодировку для удобства использования.
Таблица размеров Robertson
Цветовой код | Размер # | Подходит для винтов |
---|---|---|
Оранжевый | # 00 | 1-2 |
Желтый | # 0 | 3- 4 |
Зеленый | # 1 | 5-7 |
Красный | # 2 | 8-10 |
Черный | # 3 | 12, 1/4 « |
Коричневый | # 4 | 5/16 «, 3/8» |
Размер отвертки Torx
Иногда его называют звездчатым приводом из-за его округлой формы с шестигранной звездой. работают при более высоких крутящих моментах и имеют более длительный срок службы, чем другие популярные типы отверток.Это сделало их довольно популярными как в электронной, так и в автомобильной промышленности. Их также можно использовать в качестве экстренной замены шестигранным приводам, хотя существует более высокий риск снятия головки.
В приводах Torx используется система нумерации, основанная на расстоянии между двумя противоположными точками. В отличие от других измерительных систем с отверткой, одинаковые числа на отвертке Torx применимы как к шкале SAE, так и к метрической шкале.
Вы можете определить размер, необходимый для произвольного винта, измерив ширину прорези и сравнив ее с таблицей размеров Torx.
Таблица размеров Torx
Размер Torx | Ширина (SAE) | Ширина (метрическая) |
---|---|---|
T1 | 0,031 « | 0,81 мм |
T2 | .036 « | .93 мм |
T3 | .046″ | 1,10 мм |
T4 | .050 « | 1,28 мм |
T5 | .055″ | 1,42 мм |
Т6 | .066 « | 1,70 мм |
T7 | .078″ | 1,99 мм |
T8 | .090 « | 2,31 мм |
T9 | .098″ | 2,50 мм |
T10 | .107 « | 2,74 мм |
T15 | .128″ | 3,27 мм |
T20 | .151 « | 3,86 мм |
T25 | .173″ | 4.43 мм |
T27 | ,195 « | 4,99 мм |
T30 | ,216″ | 5,52 мм |
T40 | ,260 « | 6,65 мм |
T45 | .306 « | 7,82 мм |
T50 | .346″ | 8,83 мм |
T55 | .440 « | 11,22 мм |
T60 | .519″ | 13,25 мм |
Т70 | .610 « | 15,51 мм |
T80 | .690″ | 17,54 мм |
T90 | .784 « | 19,92 мм |
T100 | .871″ | 22,13 мм |
Таблица размеров отверток | Garage Sanctum
Содержимое
- Размеры отвертки с плоской головкой
- Размеры отвертки с шестигранной головкой
- Размеры отвертки Robertson
- Размеры отвертки Phillips Отвертка Torx, размеры
9 Кажется, что у него гораздо больше размеров, чем вам когда-либо понадобится, но затем наступает день, когда вы понимаете, что в вашем наборе отверток не хватает размера, который вам отчаянно нужен.Таким образом, лучше покупать размеры, которые вам больше всего нужны, чем покупать полный набор, который вы позже обнаружите неполным.
Ниже вы найдете 5 наиболее распространенных форм головок винтов различных размеров.
Отвертка с плоской головкой Размеры
Отвертка с плоской головкой также иногда называется шлицевой отверткой. Эти отвертки легче всего узнать по клиновидному концу.
Ширина наконечника (SAE) | Ширина наконечника (метрическая система) |
---|---|
0.8 мм | |
1 мм | |
1,2 мм | |
1,5 мм | |
1,8 мм | |
2 мм | |
3/32 « | 2,5 мм |
1/8 « | 3 мм |
3,5 мм | |
5/32″ | 4 мм |
3/16 « | |
4,5 мм | |
5 мм | |
7/32 « | 5.5 мм |
6 мм | |
1/4 « | 6,5 мм |
5/16″ | |
3/8 « |
Размеры отвертки с шестигранной головкой
Эти шестигранные ключи иногда называют шестигранными ключами, и эти отвертки обычно имеют Г-образный ключ без ручки. Размеры шестигранных ключей измеряются на плоских частях шестигранника.
Ширина наконечника (SAE) | Ширина наконечника (метрическая система) |
---|---|
.7 мм | |
,9 мм | |
3/64 « | 1,2 мм |
1,3 мм | |
1,5 мм | |
1/16″ | 1,6 мм |
5/64 « | 2 мм |
3/32″ | 2,4 мм |
2,5 мм | |
7/64 « | 2,8 мм |
3 мм | |
1/8 дюйма | 3.2 мм |
9/64 « | 3,5 мм |
5/32″ | 4 мм |
11/64 « | 4,4 мм |
4,5 мм | |
3 / 16 « | 4,8 мм |
5 мм | |
13/64″ | 5,2 мм |
7/32 « | 5,5 мм |
15/64″ | 6 мм |
1/4 « | 6.4 мм |
7 мм | |
5/16 « | 8 мм |
9 мм | |
3/8″ | 9,5 мм |
10 мм | |
1/2 « | 12,7 мм |
Размер отвертки Robertson
Привод Робертсона обычно называют квадратным приводом и очень популярен как в электротехнике, так и в строительстве.Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Диски Robertson имеют соответствующие цветовые коды, чтобы упростить идентификацию каждого размера.
Цветовой кодРазмер # | Подходит для винтов | |
---|---|---|
Оранжевый | # 00 | 1-2 |
Желтый | # 0 | 3- 4 |
Зеленый | # 1 | 5-7 |
Красный | # 2 | 8-10 |
Черный | # 3 | 12, 1/4 « |
Коричневый | # 4 | 5/16 «, 3/8» |
Отвертка Phillips Размеры
Отвертка Phillips стала стандартом во многих странах.Приводы Phillips стали очень популярными, когда дело доходит до точной работы, поэтому они используются в электронике и ноутбуках. Крестообразные отвертки можно использовать с множеством различных крестообразных винтов.
Phillips # | Ширина наконечника (метрическая) | Подходит размер винта |
---|---|---|
# 0000 | 1 мм | |
# 000 | 1,5 мм | |
# 00 | 2 мм | |
# 0 | 2.5 мм | 0-1 |
# 1 | 3 мм | 2-4 |
# 2 | 3,5 мм | 5-9 |
# 3 | 5 мм | 10 -14, 16 |
# 4 | 6 мм | 18, 20, 24 |
# 5 | 8 мм | 5/8 «и 3/4» (крепежные винты) |
Отвертка Torx Размеры
Приводы Torx рассчитаны на работу с более высоким крутящим моментом, чем другие типы отверток, а также имеют более длительный срок службы.Привод Torx иногда называют звездообразным из-за сходства с шестигранной звездой. Приводы Torx имеют разные номера в зависимости от различного расстояния между двумя противоположными точками.
Размер Torx | Ширина (SAE) | Ширина (метрическая) |
---|---|---|
T1 | .031 « | ,81 мм |
T036 | « | 0,93 мм |
T3 | .046 « | 1,10 мм |
T4 | .050″ | 1,28 мм |
T5 | .055 « | 1,42 мм |
T6 | .066″ | 1,70 мм |
T7 | .078 « | 1,99 мм |
T8 | .090″ | 2,31 мм |
T9 | .098 « | 2,50 мм |
T10 | .107″ | 2.74 мм |
T15 | .128 « | 3,27 мм |
T20 | .151″ | 3,86 мм |
T25 | .173 « | 4,43 мм |
T27 | .195 « | 4,99 мм |
T30 | .216″ | 5,52 мм |
T40 | .260 « | 6,65 мм |
T45 | .306″ | 7,82 мм |
Т50 | .346 « | 8,83 мм |
T55 | .440″ | 11,22 мм |
T60 | .519 « | 13,25 мм |
T70 | .610″ | 15,51 мм |
T80 | .690 « | 17,54 мм |
T90 | .784″ | 19,92 мм |
T100 | .871 « | 22,13 мм |
Посмотреть другие размеры графики здесь.
5 типов отверток, которые должен знать каждый домашний мастер
Фото: istockphoto.com
Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки». Поскольку не существует единого универсального шурупа, который подходил бы для обрамления, настила или обработки дерева, совершенно необходимо иметь при себе множество отверток и насадок для отверток, готовых вставлять или извлекать любой тип шурупа, с которым вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические отвертки для домашнего обслуживания и деревообрабатывающих работ.Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.
Отвертка РаботаОтвертки служат только для двух целей: для ввинчивания винтов и для их удаления. Хотя типы отверток определяются наконечниками, которые соответствуют конкретной конструкции конкретных головок винтов, вы найдете дополнительные варианты в том, как работает отвертка. Понимание этих конструктивных различий позволит вам выбрать лучший метод работы с винтами в любом конкретном проекте и с любым типом отвертки.
• Ручные отвертки — самая узнаваемая разновидность ручного инструмента — состоит из толстой ручки и цилиндрического стального стержня, который заканчивается рабочим концом отвертки (который в некоторых случаях имеет сменную насадку, чтобы соответствовать количество шаблонов головок винтов). Поскольку ручка больше наконечника, для поворота винта требуется лишь умеренное усилие скручивания. При использовании ручной отвертки вам придется поднимать отвертку с головки винта после каждого поворота винта и перемещать ее перед следующим поворотом.
• Отвертки с храповым механизмом экономят время и уменьшают необходимость поднимать и перемещать наконечник отвертки после каждого поворота. Внутренний механизм на шарикоподшипниках позволяет пользователю делать несколько поворотов винта с помощью легкого движения запястья вперед и назад. Храповое действие можно менять с одного направления на другое, переключая кнопку на отвертке, так что мастер может как вставлять винты (движение по часовой стрелке), так и извлекать винты (движение против часовой стрелки).
• Одна специальная отвертка с храповым механизмом, называемая отверткой Yankee , работает по принципу подпружиненного храпового механизма.Вместо того, чтобы поворачивать отвертку с помощью запястья, вы просто поместите кончик отвертки Yankee в головку винта и сильно надавите на винт. Давление заставляет отвертку поворачиваться; когда вы его отпускаете, пружина растяжения внутри возвращает ручку в исходное положение. Отвертки Yankee существуют с конца 1800-х годов, но вы все еще можете найти их в магазинах DIY.
• С появлением дрели и возможностью менять сверла на биты для отверток, родилась переделанная дрель-отвертка .Электродрели / шуруповерты значительно сокращают время, необходимое для установки или удаления шурупов, которые быстро заменяют гвозди во многих строительных и ремонтных проектах благодаря прочной фиксации дерева, которую обеспечивают их ребристые стороны.
• Некоторые производители электроинструментов усовершенствовали стандартную дрель, выпустив специальные отвертки или инструменты для завинчивания винтов, предназначенные для конкретных применений. Например, шуруповерты для гипсокартона используются только для подвешивания гипсокартона, в то время как шуруповерты для чернового пола работают только с витками шурупов в ленте.
В конце концов, предпочитаете ли вы ручную отвертку или электрическую дрель, наиболее важным фактором является подгонка наконечника отвертки к головке винта.
Фото: amazon.com
ТИП ОТВЕРТКИ: Плоская / шлицеваяХотя винты с плоской головкой больше не используются широко в жилищном строительстве, их все еще можно найти в мебельном строительстве, небольших столярных работах и т. некоторые электрические приложения — и поэтому отвертки с плоской головкой подходят не только для снятия крышек с банок с краской.Они понадобятся вам для установки крышек пластин на розетки и выключатели, а также в других случаях, когда важно не затягивать винт слишком сильно.
Существуют отвертки с плоской головкой для отверток и дрелей с храповым механизмом, но неплохо иметь в сумке для инструментов пригоршню плоских ручных отверток. Они будут иметь маркировку по размеру наконечника и длине стального стержня. Размеры наконечников варьируются от долей миллиметров (которые достаточно малы, чтобы затянуть винты для очков) до дюйма или больше (подходят для винтов промышленного размера).Подбирая отвертку к плоскому винту, выберите ту, которая соответствует ширине и глубине паза на головке соответствующего винта.
Подходит для: Затягивание и ослабление винтов с шлицами. Набор отверток со шлицевой головкой из 5 частей Craftsman поставляется с пятью наконечниками разных размеров, которые подходят для самых распространенных винтов с шлицами, с которыми может столкнуться домашний мастер ( $ 14,95 на Amazon ). Отвертки имеют как короткие, так и длинные стержни, поэтому вы сможете достать винты даже в труднодоступных местах.
Фото: amazon.com
ТИП ОТВЕРТКИ: PhillipsВинты Phillips, обозначенные расширяющимся знаком «+» на головках, широко используются в строительстве и деревообработке. Отвертки и биты, которые подходят для винтов Phillips, имеют маркировку «Ph», за которой следует число в возрастающем размере от 0000 до числа 4, но размер отвертки не соответствует размеру отвертки ; вам нужно будет физически сопоставить наконечник отвертки с конкретным винтом.Ручная отвертка или отвертка с храповым механизмом отлично подойдут, когда вам нужно установить всего один или два винта, но в строительных проектах, как известно, используется несколько винтов. Выбирайте дрель со сменными насадками Phillips для наиболее эффективной сборки.
Подходит для: Многоцелевое строительство и реконструкция, особенно установка гипсокартона. Если вы планируете повесить много гипсокартона, обратите внимание на отвертку для гипсокартона DEWALT на 6 ампер ( 70 долларов на Amazon ). Эта отвертка с сетевым питанием специально разработана для установки шурупов для гипсокартона с крестообразным шлицем.Кроме того, это позволяет пользователю предварительно установить глубину шурупа и исключить вероятность того, что шуруп для гипсокартона не будет вставлен слишком глубоко или слишком сильно.
Фото: amazon.com
ТИП ОТВЕРТКИ: Шестигранный ключВинты с шестигранной головкой обычно маленькие и обычно используются в дверных ручках, держателях для полотенец, ручках смесителей и даже в некоторых механических установках и требуют отвертки с шестигранным ключом ( также называется отверткой с внутренним шестигранником) для затяжки или ослабления. Отвертки и биты различаются по размеру, чтобы соответствовать пазам под винты с шестигранной головкой примерно от 0.От 03 дюймов до 3/8 дюймов. Отвертки с внутренним шестигранником или гаечные ключи часто представляют собой ручные отвертки L- или T-образной формы, хотя биты с внутренним шестигранником доступны как для отверток с храповым механизмом, так и для сверл.
Подходит для: Установка небольших приспособлений, таких как вешалки для полотенец. Как и в случае со всеми ручными отвертками, стоит иметь в наличии наконечники разных размеров, поэтому вам не нужно бежать в строительный магазин за отверткой одного размера. Набор шестигранных отверток Xcelite, состоящий из 11 предметов, поставляется с набором из девяти сменных шестигранных головок размером от 0.От 050 до 3/16 дюймов, а также дополнительную удлинительную планку для доступа в ограниченные места ( 47,30 долл. США на Amazon ). С такой комплектацией вам никогда не понадобится покупать еще один шестигранный ключ или отвертку!
Фото: amazon.com
Тип отвертки: RobertsonВинт Robertson имеет явное преимущество — меньшее скольжение отвертки. Эта головка винта, также известная как «винт с квадратной выемкой», была разработана в начале 1900-х годов канадским изобретателем, который устал повредить винты со шлицами каждый раз, когда наконечник отвертки выскальзывал из отверстия.Хотя это и было значительным улучшением, в США он не прижился до тех пор, пока в качестве отверток не стали использоваться дрели. Сегодня винт Робертсона с размером выемки от 1/16 до 3/16 дюйма широко используется в проектах строительства и реконструкции. Вы можете найти ручные и храповые отвертки с квадратным углублением, но винт Робертсона чаще всего вставляется и удаляется с помощью дрели. Одно из наиболее распространенных применений шурупа Робертсона — это установка чернового пола, что происходит намного быстрее, если вы используете дрель и сверло Робертсона.
Подходит для: Используется с дрелью для деревообработки и строительства. Если вы ищете хороший набор сверл с квадратной выемкой для вашей дрели, попробуйте набор насадок Робертсона Picquic ( $ 7,49 на Amazon ). Он поставляется с четырьмя битами градуированных размеров для использования с наиболее распространенными винтами Робертсона.
Фото: amazon.com
Тип отвертки: TorxВинт Torx, который быстро завоевал популярность у строителей и серьезных домашних мастеров, иногда называют звездчатым винтом, имеет шестигранный утопленный звездообразный наконечник размером диапазон от 0.031–0,81 »и обозначаются цифрами« T »(от T1 до T100). Обычные размеры зданий — T15 и T25, и, независимо от размера винта, подойдет соответствующая отвертка или насадка Torx.
Доступны ручные и храповые отвертки Torx, но пользователям электродрелей нравятся винты Torx по той же причине, по которой им нравятся винты Робертсона, потому что они сопротивляются проскальзыванию при приложении мощности. Винты Torx обычно используются для каркаса конструкций, отделочных работ и даже в качестве крепежа для крепления дерева к бетону.
Подходит для: Многофункциональные конструкции и дома. В качестве универсального набора бит рассмотрите набор отверток Torx Torx, состоящий из 11 частей ( $ 12,95 на Amazon ). Он оснащен магнитными битами, которые помогают удерживать винты на наконечнике сверла.
Лучшая универсальная отвертка | Отзыв от Wirecutter
Наш выбор
MegaPro 13-in-1 храповая отвертка 211R2C36RD
Эта ручная отвертка сочетает в себе плавное храповое действие, отличное хранение бит и уникальную удобную ручку, что делает ее наиболее универсальным и функциональным инструментом в своем роде.
Варианты покупки
* На момент публикации цена составляла 24 доллара.
MegaPro 13-в-1 отлично справляется с заворачиванием шурупов, как и многие другие высококачественные инструменты. Что действительно отличает его, так это отличное хранилище битов, которое позволяет легко находить, хранить, менять местами — и никогда не ронять — шесть необычно жестких двусторонних битов. Эти биты хранятся в рукоятке, удобной прорезиненной рукоятке с уникальной особенностью: свободно вращающейся задней крышкой, которая позволяет вам поворачивать инструмент одной рукой, используя другую, чтобы вдавить его в винт (без трения, прожигающего огненное отверстие. в ладонь).Если вы заплатите около 30 долларов за отвертку, у вас может отвиснуть челюсть, но за пять лет, которые мы рекомендовали, мы получили больше положительных отзывов по этому поводу, чем о любом другом ключе Wirecutter. Если вы ее не потеряете, это, вероятно, последняя отвертка, которую вам когда-либо понадобится.
Мы протестировали MegaPro 13-в-1 вместе с многобитовой трещоткой Channellock 13-в-1, и они показали идентичные характеристики. Помимо цвета, это тот же инструмент; MegaPro подтвердила нам, что производит Channellock под частной торговой маркой.Мы рекомендуем покупать тот инструмент, который дешевле или проще для вас.
, занявшее второе место
MegaPro 211R1C36RD Автомобильная отвертка с храповым механизмом
Эта автомобильная версия, почти идентичная нашему основному выбору, оснащена универсальными 1-дюймовыми битами. Но обычно это стоит немного дороже, и выбор бит не так хорош.
Варианты покупки
* На момент публикации цена составляла 36 долларов.
Если MegaPro и Channellock 13-в-1 недоступны, мы рекомендуем автомобильную отвертку с храповым механизмом MegaPro 211R1C36RD.Почти во всех отношениях он совпадает с нашим выбором; та же ручка, та же красивая трещотка и тот же стиль системы хранения. Разница в том, что для этого нужны односторонние 1-дюймовые биты меньшего размера, а не двусторонние, как наш выбор. Приятно, что их легче заменить, но первоначальный набор отверток не так полезен. К тому же это обычно примерно на 10 долларов дороже.
Бюджетный выбор
Отвертка с трещоткой Husky с трещоткой
Это похоже на наш основной выбор, но далеко не так изысканно и удобно держать.Легкая доступность и пожизненная гарантия делают его лучшим вариантом в более низком ценовом диапазоне.
Варианты покупки
* На момент публикации цена составляла 13 долларов США.
Если у вас ограниченный бюджет, нам понравится многозадачная отвертка Husky с трещоткой. Он выделялся среди недорогих отверток своим хранилищем бит, пожизненной гарантией и доступностью в Home Depot. Он может хранить только шесть бит за раз, что немного ограничивает, а ручку держать не так удобно, как MegaPro.Но он по-прежнему выполняет свою работу.
Лучшая универсальная отвертка? Вот 14 рекомендаций
Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.
Кто-то недавно попросил рекомендации по многобитовой отвертке. Это и легкий, и трудный вопрос.
Это просто, потому что существует множество многогранных отверток, которые стоит порекомендовать. Сложность заключается в том, что есть так много многогранных отверток, которые стоит порекомендовать.Каждый из них немного отличается по форме, стилю, эргономике или типу бит, с которыми он совместим.
Что работает для меня, или вы можете не работать для кого-то другого.
Обычно я предпочитаю многогранные отвертки, которые работают со стандартными 1-дюймовыми отвертками. Конечно, есть исключения. Иногда конструкция настолько удобна и превосходна, что стоит иметь дело с проприетарными битами или трудно найти замену.
Имейте в виду, что здесь речь идет только о многобитовых отвертках , которые отличаются от держателей бит .Отвертки с несколькими битами имеют встроенное хранилище бит, что делает их в некотором роде автономными, без необходимости в незакрепленных битах, а в держателях бит — нет.
PB Swiss Insider
PB Swiss Insider — один из первых инструментов, которые я когда-либо рассматривал здесь, на ToolGuyd. Это также один из моих самых любимых инструментов EDC, отвертки и даже один из моих самых любимых инструментов, точка.
Mine не желтый, а красный, но сейчас на Amazon доступны только новые цвета с бесплатной доставкой.Вы можете найти инструменты PB Swiss через несколько независимых дистрибьюторов в США, но, как я проверял, доставка бесплатна только при заказе на Amazon, и это относится только к инструментам, разработанным Amazon.
PB Swiss Insider компактен и оснащен прочным магнитным держателем бит. Картридж для бит вмещает 10 прецизионных битов и ввинчивается в ручку Insider для безопасного хранения.
Существуют и другие версии Insider, но они стоят немного дороже. Некоторое время я жаждал некоторых из этих моделей, но, учитывая, что мой Insider 1 все еще пользуется успехом, я пока не могу оправдать обновление.
Я купил свой более 7 лет назад. Если что-нибудь случится с моим PB Swiss Insider, я без колебаний куплю еще один, с синей, желтой или черной ручкой.
Хотя цена кажется завышенной, большая часть стоимости связана с исключительно высококачественными насадками для отверток.
Цена: 40 долларов
Купить сейчас (через Amazon)
Wera Kraftform Kompakt 25
Многогранная отвертка Wera Kraftform Kompakt 25 — необычный зверь.Его патрон с битой находится посередине инструмента, доступ к нему осуществляется через подпружиненный спусковой люк.
Кроме того, есть выдвижной и даже съемный держатель бит с блокировкой Rapidaptor. Отвертки с насадкой Rapidaptor — одни из лучших стопорных отверток, которые я когда-либо обнаружил. Его можно заблокировать в двух местах (утопленное и выдвинутое), а также использовать его в совершенно отдельном инструменте, например, в аккумуляторной дрели.
Не забываем об эргономичной форме ручки. Он немного широкий и громоздкий, но не настолько, чтобы помешать сделке.
Вот несколько недавнее обсуждение Wera Kraftform Kompakt 25.
Его цена составляет около 30-35 долларов, что неплохо, если учесть, сколько стоит отдельно только держатель бит Rapidaptor — 21 доллар через Amazon.
Эта модель поставляется с сумкой для переноски на поясе.
Цена: 31,50 долларов США
Купить сейчас (через Amazon)
Irwin 9-в-1
Я купил одну из этих многогранных отверток Irwin много лет назад (по крайней мере, 7), и она продолжала служить мне при случайных и неожиданных затяжках или ослаблении крепежа.
Это отвертка со съемным стержнем, как и некоторые из приведенных здесь рекомендаций, что означает, что весь стержень сам по себе является двусторонним инструментом. Биты также двусторонние, с фиксаторами для шариков.
С помощью этой отвертки с несколькими битами вы, вероятно, замените все, когда несколько битов изношены или потеряны, вместо того, чтобы искать новые биты.
Это не лучшая отвертка с несколькими насечками в своем роде, но она работает хорошо, ее легко обнаружить в беспорядке с инструментами или в ящике для домашнего мусора, а ее цена не превышает 10 долларов.
Цена: $ 9
Купить сейчас (через Amazon)
Klein 11-в-1
Я использовал отвертки Klein X-in-1 с несколькими насадками, и они предлагают хорошее качество по разумной цене. Думаю, у меня есть только один 11-в-1 и еще пара 6-в-1, но все они мне нравятся.
С 11-в-1 или 10-в-1. вы получаете большинство размеров отверток и отверток, но иногда можно найти 5-в-1 или 6-в-1 по значительно более низкой цене.
Многобитные драйверыKlein мне больше не нравятся, но я всегда стараюсь найти хотя бы один в своем наборе инструментов.
Если я потеряю все свои многобитовые отвертки, это один из немногих вариантов замены, к которому я бы обратился, даже не задумываясь об этом.
Цена: $ 14
Купить сейчас (через Amazon)
МФУ Stanley
Я купил пару универсальных отверток Stanley, и они вполне приличны за свои деньги.Этот в настоящее время на Amazon стоит немногим более 4 долларов, хотя это дополнительный элемент , что означает, что его нужно покупать как часть более крупного заказа.
У меня была ручка с более сложной конструкцией, и древко заржавело. Стэнли предложил заменить его, но я не хотел тратить стоимость доставки, чтобы отправить его обратно даже для бесплатной замены. Думаю, мне не следовало оставлять его в багажнике машины на 2 года.
Поскольку этот такой недорогой, я не расстраиваюсь, когда бросаю его в ящик для мусора, в случайные стратегические места вокруг мастерской или дома или в перчаточный ящик моей машины.
То, что он дешевый, не означает, что он дешевый . Мне нравятся эти драйверы, и я чувствую, что получаю гораздо больше стоимости и качества, чем плачу. Шшш, никто не скажет об этом Стэнли, иначе они могут поднять цену.
Если вы покупаете несколько многоблочных отверток, скажем, по 4 за раз, то вам следует покупать именно эту.
Цена: 4,50 доллара США и дополнительный элемент
Купить сейчас (через Amazon)
Picquic SixPac
Picquic предлагает несколько различных отверток с несколькими насадками, в том числе SixPac Plus.Также есть Multique , который выглядит похожим, но рассчитан на меньшие руки и более компактные места для хранения.
Он поставляется с 7 битами и местом для хранения 6, плюс еще один, если вы держите бит в держателе бит.
И вам действительно нужно держать бит в держателе бит, так как эта 7-я бита нужна, чтобы вытолкнуть другие биты отвертки из отсеков для хранения ручки.
Это хорошие и удобные отвертки, которые можно носить с собой.
Последний раз, когда я проверял, рукоятки для отверток Picquic SixPac были произведены в Канаде, а насадки за границей — я полагаю, на Тайване.
Цена: $ 15
Купить сейчас (через Amazon)
Lutx 15-в-1
Я опробовал храповую отвертку Lutz 15-в-1 после рекомендации читателя, и хотя я понятия не имею, где находится моя, она недавно пришла мне в голову, когда я посещал местный хозяйственный магазин.
Вопрос: Вы покупаете инструменты и расходные материалы в домашних центрах Big Box или в независимых магазинах?
В нем отсутствуют навороты, характерные для отверток с храповым механизмом более высокого класса, и он работает с двусторонними битами с центрированными шариковыми фиксаторами, но это легко простить.
Если бы я мог потратить меньше 15 долларов на отвертку с храповым механизмом, она была бы в верхней части моего списка.
Хранение бит элегантно, но ручка немного короче, чем я бы хотел видеть у полноразмерной отвертки. С другой стороны, храповая отвертка Lutz более компактна, чем многие другие храповые и многогранные отвертки.
Цена: 14,50 долларов
Купить сейчас (через Amazon)
PB Швейцарский универсальный держатель бит с Т-образной рукояткой
Универсальный держатель бит 455 M с Т-образной рукояткойPB Swiss не совсем подходит для других инструментов, обсуждаемых здесь, но я не хотел, чтобы здесь было «всего» 13 рекомендаций.Нужен был еще один.
Но он немного вписывается, так как предлагает встроенное хранилище бит и работает со стандартными шестигранными битами 1/4 дюйма.
В отвертке PB Swiss Tools с T-образной рукояткой есть что полюбить, например, ее прочная конструкция, свободно вращающаяся втулка для быстрого поворота и отсек для хранения бит, доступный с помощью винта с накатанной головкой.
Несмотря на то, что он несколько большой, он также несколько плоский, что исключает необходимость хранения.
С конфигурацией с Т-образной рукояткой вы можете приложить больший крутящий момент, чем с большинством, если не всеми, показанными здесь многобитыми отвертками.
Цена: $ 43
Купить сейчас (через счетчик инструментов)
Фело Бит-Бой
Отвертки такого типаFelo найти сложнее, но похоже, что в Carbide Processors есть отвертки Felo 373 Bit-Boy с несколькими вариантами набора насадок.
Как и у Wera, у них довольно коренастая геометрия рукоятки, которая может вам понравиться, а может и не понравиться. Мне нравится мой, но не знаю, куплю ли я его снова.Он не так популярен, как Wera, но его можно найти менее чем за половину цены, в зависимости от вашего выбора битовой загрузки.
Цена: от 14 до 18 долларов
Купить сейчас (через Amazon)
Купить сейчас (через карбидные процессоры)
Megapro «Automotive» Ratcheting
В моем первом обзоре ToolGuyd была шестигранная отвертка Megapro 15-в-1. На одном из этих изображений вы можете увидеть мои многобитовые отвертки Irwin и Klein.
Мне не очень понравилась ручка, она большая и немного скользкая.
Когда компания Channellock выпустила отвертку с храповым механизмом производства Megapro, я был весьма доволен ее удобной и удобной ручкой. Эта отвертка работает с двусторонними битами Megapro, которые легко заменяются, по крайней мере, в том, что касается фирменных или специальных битов.
Эта «автомобильная» отвертка Megapro имеет такую же удобную ручку и отличный храповой механизм, но работает со стандартными шестигранными битами 1/4 дюйма.
Это дороговато, но качество и производительность Megapro того стоят.Это может быть первая и последняя отвертка с храповым механизмом, которая вам когда-либо понадобится.
Цена: $ 36
Купить сейчас (через Amazon)
Компактная отвертка с трещоткой Milwaukee
Компактная короткая отвертка с храповым механизмомMilwaukee, которую я рассмотрел в прошлом году, хорошо сконструирована и недорога.
Есть еще кое-что, что сломается от отвертки с храповым механизмом, но эта, похоже, годится для грубого и жесткого использования. Это не лучшая отвертка с храповым механизмом или мини-отвертка с несколькими битами, которую я использовал, но она обладает хорошим балансом между размером, комфортом, функциональностью, качеством и стоимостью.
Цена: $ 15
Купить сейчас (через Amazon)
Отвертка Stanley Stubby Bit
Всего за пенни более 5 долларов, это может быть самая дешевая отвертка с храповым механизмом, которую я когда-либо использовал, и мне еще предстоит бросить ее на землю в приступе ярости.
Она не так хороша, как любая из других упомянутых здесь многобитовых отверток, но вполне приличная и обойдется вам дешевле, чем еда в вашем любимом заведении быстрого питания.
Цена: 5 долларов и дополнительный элемент
Купить сейчас (через Amazon)
Многобитовый драйвер Wiha Stubby
Мне еще предстоит попробовать короткие многогранные отвертки Wiha, но они уже давно в моем списке желаний. Они маленькие, с памятью на 6 бит в их компактных и коротких ручках.
На Amazon доступны 3 версии: одна с крестообразными и шлицевыми битами, другая [более дорогая] с дробными шестигранными битами, а третья модель поставляется с крестообразными, шлицевыми битами и битами Pozidriv.
Я большой поклонник рукояток для отверток Wiha SoftFinish и довольно часто использую свои короткие цельные отвертки.
Цена: 21-28 долларов
Купить сейчас (через Amazon)
Аполлон Мистер 7 рук
Это еще одна отвертка с несколькими насадками, которую я еще не пробовал, но многие читатели уже много лет рекомендуют отвертку Mr. 7-Hands. У него уникальный дизайн складного рычага, но похоже, что биты не подлежат замене пользователем.
Цена: $ 12-15
Купить сейчас (через Amazon)
Ваша любимая многофункциональная отвертка?
Следующее, что я, вероятно, попробую, — это многобитовая отвертка Husky, которая стоит 5 долларов в местном магазине Home Depot.Кажется, я не могу найти тот, который, как я думал, оставил в перчаточном ящике или багажнике моей машины, поэтому мне нужна замена. За 5 долларов я не прочь оставить это в машине, пока оно мне не понадобится.
Я бы подумал о покупке другого МФУ Stanley, о котором говорилось выше, но я думаю, что жесткая рукоятка на этом могла бы быть более прочной, чем мягкая рукоятка Stanley.
У вас есть любимая многогранная отвертка?
И у вас есть разные фавориты для разных целей, как и у меня?
Хотя я очень люблю свою отвертку PB Swiss Insider, я обычно оставляю ее для EDC и креплений на ходу.Иногда я использую его и для домашних проектов. Но я не собираюсь покупать по одному на каждый перчаточный ящик, кухонный ящик для мусора, набор инструментов или другие места, где будет достаточно менее дорогого многобитового драйвера.
Типы головок винтов— Руководство по типу винтов? — Ресурсный блог Tanner
В Tanner Bolt & Nut мы получаем множество звонков от клиентов, пытающихся найти подходящую биту или тип винта.
Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.
Найдите все наши варианты винтов онлайн здесь
Щелкните изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.
Всегда используйте подходящую отвертку для головки винта, над которой вы работаете. Я знаю, что некоторые из них выглядят одинаково (вы можете отличить Pozidriv от Phillips на расстоянии 10 футов?), Но это не так — и вы рискуете повредить винт и в конечном итоге потратите много времени на его извлечение, если он получает повреждения.
Прорези
Это оригинальный винтовой привод.Вы найдете их повсюду, хотя практика использования винтов со шлицевыми дисками сокращается, потому что отвертка выскальзывает из гнезда, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .
Филипс
Этот тип винтовой передачи очень популярен — и, опять же, вы можете найти их в очень широком диапазоне приложений. Стандартные размеры — Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.
См. Доступные насадки Phillips
Phillips Защита от несанкционированного доступа
Не очень часто, но когда он вам нужен, он вам нужен. Такая же форма и размер, что и у Phillips, но в середине винта есть штифт, защищающий от несанкционированного доступа. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку конструкция не очень прочная, и биты не могут быть изготовлены в соответствии с высокими техническими характеристиками.
Quadrex
Комбинированный привод Phillips и квадратный шлиц.
Позидрив ®
Эту головку винта нечасто можно увидеть в США, хотя она очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Обычные размеры: Pozidriv # 1, # 2 и # 3.
Квадратная выемка
Квадратные выемки используются все чаще, так как они очень устойчивы к эксцентрику, что является причудливым способом сказать, что кончик инструмента не выскальзывает и не повреждает головку винта очень легко.Обычно встречается в двух размерах: квадрат №2 и №3.
См. Наши доступные насадки для квадратной выемки
Квадратная выемка с защитой от взлома
Конструкция и размер такие же, как у квадратной выемки, но с центрированным штифтом, защищенным от несанкционированного доступа.
TORX ®
TORX, забавный винт. Что ж, вы видите их во многих электронных устройствах здесь, в США, и они получают все большее распространение во множестве своих приложений.Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с приводом.
Защита от взлома TORX
Защищенный от взлома TORX имеет небольшую стойку в середине привода, которая препятствует работе обычного драйвера TORX.
См. Наши доступные насадки Torx с защитой от взлома
TORX Plus
TORX Plus — это усовершенствованная конструкция TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет приложить больший крутящий момент даже на высоких скоростях движения.Это довольно новый дизайн.
TORX Plus с защитой от взлома
TORX Plus с защитой от взлома — это лицензированная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих битов. Эта конструкция широко используется в исправительных учреждениях и других приложениях с повышенным уровнем безопасности. Он отличается от обычного TORX Plus, потому что в нем используется только ПЯТЬ лепестков с центральным штифтом.
Шестигранник с защитой от взлома
Инструменты для доступа к защищенному от взлома шестиграннику ограничены для общего распространения, чтобы защитить оборудование от доступа конечных пользователей.Как и в случае TORX с защитой от взлома, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Защищенные от взлома шестигранники обычно бывают следующих дробных размеров: 1 / 8,3 / 32, 3 / 16,1 / 4 и 5/16
См. Наши доступные шестигранные биты с защитой от взлома
Tri-Wing ®
Эта необычная конструкция Tri-Wing с тремя ножками выпускается в трех размерах: # 1, # 2, # 3. Мы не видим их слишком часто, хотя они доступны как часть нашего Master Security Bit Kit.
См. Доступные насадки Tri-Wing
Гаечный ключ
Иногда также называют «змеиные глаза» и «зубчатые». Хотя наша диаграмма показывает два отверстия в верхней части винта, они иногда также выглядят как винт с двумя выемками, вырезанными на краю на противоположных сторонах винта. Обычно используются головки винта, чтобы избежать несанкционированного доступа, мы видели, что они используются во всем, от электроники до дверей ванных комнат в общественных туалетах! Поставляется в 6 стандартных размерах: №4, №6, №8, №10, №12 и №14.
См. Доступные насадки для гаечных ключей
Инструмент для одностороннего снятия
Это, безусловно, специализированное приложение. Односторонний винт устанавливается с помощью насадки с прорезью, но, поскольку края прорези скошены в противоположном направлении, насадка с прорезью не будет зацепляться, чтобы удалить винт. Эту единственную в своем роде съемную насадку можно отрегулировать так, чтобы она соответствовала односторонним винтам и выкручивала их.
См. Наш доступный одноразовый инструмент для удаления винтов
Мы предлагаем все описанные приводы в различных форматах — вставные биты 1/4 дюйма, силовые биты и в виде комплектных отверток.Некоторые диски не указаны в нашем каталоге, пожалуйста, позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи, чтобы заказать любой из этих дисков по отдельности.
8 лучших наборов отверток 2021 года
Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.
Даже если вы не считаете себя мастером или мастером по дому, скорее всего, вы умеете работать отверткой.Отвертки, которые, вероятно, являются наиболее востребованным инструментом в вашем ящике для инструментов, справятся с самыми простыми задачами — затягивание ослабленной ручки или сборка мебели из ИКЕА — до сложных, например, установка электрического соединения.
Существует два основных типа отверток: Phillips с острием, имеющим форму креста, и плоскую или шлицевую, с одинарным клиновидным наконечником. Как правило, винты с головкой Phillips затягиваются только до определенного момента, прежде чем отвертка «соскользнет», что предотвращает чрезмерное затягивание и ослабление винта.Винты с плоской головкой выдерживают гораздо больший крутящий момент, прежде чем отвертка соскальзывает, а это означает, что они могут затягивать больше, чем винт с крестообразной головкой.
Для каждого базового ящика с инструментами требуются оба типа отверток различных размеров, чтобы соответствовать наиболее распространенным размерам винтов. Вот почему покупка набора отверток, а не случайного набора отдельных инструментов имеет смысл как с точки зрения удобства, так и с точки зрения бюджета.
Вот лучшие наборы отверток для различных целей дома.
Окончательный вердиктНабор отверток Craftsman из 17 предметов (см. На Amazon) — выигрышное сочетание высочайшего качества и исключительной универсальности делает его нашим лучшим выбором.Однако, если вы ищете набор отверток, предназначенный для ремонта электроники или других деликатных предметов, таких как ювелирные изделия, с очень маленькими застежками, вы оцените полноту и качество набора прецизионных отверток XOOL 80-в-1. (смотреть на Амазонке).
Размер комплекта
Поскольку винты бывают самых разных размеров, вам потребуются отвертки. Хотя небольшого набора, состоящего из двух отверток меньшего и большего размера, достаточно, если вы выламываете отвертку только один или два раза в год для простых задач, таких как закручивание незакрепленного винта на кухонном стуле, вы будете счастливее и гораздо продуктивнее. с большим набором, который включает отвертки различных размеров, если вы часто собираете мебель, делаете много ручной работы по дому или собственности, или просто хотите быть готовыми ко всему, что вам бросает жизнь.
Типы отверток
Винты с шлицевой головкой имеют одну прямую выемку для соответствующей отвертки с плоской или шлицевой головкой. Эти винты обычно используются в шкафах и мебели, а также в крышках розеток и других основных предметах домашнего обихода, которые привинчиваются. От самых маленьких до самых больших, самые распространенные размеры шлицевых отверток: 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, ¼ дюйма, 5/16 дюйма и ⅜ дюйма.
Винты с крестообразным шлицем имеют выемку в форме «+», для затягивания или ослабления которой требуется соответствующая отвертка с крестообразным шлицем.Эти винты обычно используются для всех способов крепления. От самых маленьких до самых больших отверток Phillips наиболее распространены: № 000, № 00, № 0, № 1, № 2 и № 3.
Полный набор отверток содержит оба типа отверток всех наиболее распространенных размеров. Прецизионный набор — эти крошечные отвертки используются для ремонта ювелирных изделий, электроники или очков — обычно содержит только самые маленькие размеры, в то время как механические или автомобильные наборы обычно наклоняются в противоположном направлении и содержат инструменты большего размера.Базовый набор, который пригодится для выполнения обычных домашних задач, содержит оба типа отверток среднего размера.
Хотя они и не так распространены, как шлицевые или крестовые отвертки, если вы много работаете с крупной бытовой техникой, автомобилями, компьютерами или системами безопасности, вы, вероятно, столкнетесь с винтами Torx, для которых требуется отвертка Torx. Винты Torx имеют шестиконечный паз «звездочки», а соответствующие отвертки имеют звездообразный наконечник.
Ручка
Большинство наборов отверток имеют пластиковые или акриловые ручки, иногда с резиновым покрытием для дополнительного захвата, но вы также найдете отвертки с деревянной ручкой.Какой бы тип ручки вы ни выбрали, она должна удобно лежать в руке, даже когда вы прикладываете давление для закручивания тугого винта, не соскальзывая и не вызывая боли. Ищите ручки с пометкой «эргономичный» или «удобный захват», если вы предпочитаете инструменты, которые легко держать в руках.
Тип наконечника
Большинство обычных отверток представляют собой одно целое: наконечник, стержень и ручка скреплены вместе. Однако отвертки с насадками состоят из одной рукоятки с прикрепленным стержнем и набора наконечников разного размера, которые можно вставлять или снимать с стержня по мере необходимости.Эти отвертки очень удобны, если вы не хотите загромождать ящик для инструментов множеством инструментов разных размеров. Часто в эти наборы входят как насадки Phillips, так и насадки с прорезями. С другой стороны, иногда бывает немного сложно удалить бит, и, если он вставлен неправильно, он может покачиваться или соскользнуть при использовании отвертки.
Эта статья написана Мишель Ульман, экспертом по инструментам компании The Spruce. Она имеет большой опыт не только в написании обо всех вещах, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт.
.
