Стабилизаторы напряжения для газовых котлов: Стабилизатор напряжения для газового котла — разбираемся в нюансах

Что это за устройство — стабилизатор?

Срок службы практически любого прибора, работающего на электричестве, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети. Но при этом не каждая электросеть может похвастаться постоянными показателями. Многие устройства выходят из строя исключительно из-за того, что получили чуть больше или меньше необходимых 220В. Если бы прибор был недорогим, его проще отремонтировать или заменить на новый. Но такой прибор, как газовый котел, можно отнести к разряду дорогих, и его ремонт тоже стоит очень дорого.

Падения напряжения резко негативно сказываются на работе автоматики и платы управления устройства. Он начинает работать с перебоями, а потом просто выходит из строя.Чтобы этого избежать, нужен регулятор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет всем системам работать без перегрузок и предотвращает их возможное выгорание. Кроме того, котлы, подключенные через стабилизатор, работают в наиболее экономичном режиме энергопотребления, а это снижает затраты на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузки и защищая его от перегорания

Виды стабилизаторов по принципу действия

Доступны несколько типов стабилизаторов. Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Существенными преимуществами таких устройств являются:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно долгий срок службы. Это зависит от качества графитового стержня в коллекторной системе.

К недостаткам устройства можно отнести:

• Чувствительность к низким температурам… Его нельзя использовать в холодных помещениях.
• Щетка скольжения требует регулярной замены, в среднем раз в 3-5 лет.
• Низкая скорость отклика.
• Шум двигателя при движении щетки.
• Обугливание пыли, попадающей в прибор.
• Возможность образования разомкнутой искры при размыкании / замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что нагревательный прибор относится к категории взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. Во время работы устройства может образоваться открытая искра, что крайне опасно при установке вместе с газовым котлом.

Тип №2 — электронное (реле)

Эти устройства не имеют движущихся частей.Они выгодно отличаются от электромеханических достаточно высокой скоростью срабатывания при скачках напряжения. К основным достоинствам устройств можно отнести:

• Легкий вес.
• Компактность.
• Быстрое реагирование, которое играет важную роль в экстренных случаях.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание подсветки при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, следует учитывать, что точность устройства зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток значительно увеличивает стоимость устройства. При этом разрешенная ГОСТом погрешность релейного стабилизатора для газового котла не превышает. Это в пределах 5%. В целом такие устройства считаются оптимальным вариантом с точки зрения соотношения цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их основные преимущества — высокая стоимость эксплуатации и устойчивость к частым скачкам напряжения.

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору массу преимуществ:

• Самая высокая скорость отклика.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и высоким температурам.
• Совершенно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электрических сетях.
• Высокая точность.

К недостаткам тиристорных стабилизаторов относятся возможные поломки платы управления, требующие ее полной переналадки или замены. А также довольно высокая стоимость самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшей скоростью срабатывания и высокой устойчивостью к перепадам температур, механическим воздействиям и помехам в сети.К тому же ресурс их использования практически неограничен.

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обратить внимание на несколько моментов.

Параметры сети, к которой подключено устройство

Каждая из моделей имеет определенные требования к напряжению питания оборудования. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения.Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств — это однофазные устройства, рассчитанные на стандартное напряжение 220 В. Для них стабилизатору хватит всего 10% отклонения. потерпеть неудачу.

Обязательно учитывать реальные колебания напряжения, которые происходят в сети в течение дня. Очень хорошо узнать нижнюю и верхнюю границу колебаний, ведь если верхняя граница «пробита», прибор сразу обесточит газовый котел.Выбранная модель стабилизатора должна выдерживать напряжение в строго заданных пределах с учетом допустимого отклонения.

Значение нагрузки

Для правильной работы устройства необходимо определить, выдержит ли оно ожидаемую нагрузку. Маломощная модель просто не выдерживает постоянных перегрузок. Покупка слишком мощного устройства — пустая трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Это можно посмотреть в паспорте устройства.

Здесь нужно быть очень осторожным, чтобы не перепутать тепловую и электрическую мощность. В этом случае вам понадобится электрический или вводной. Обозначается в разделе «Характеристики» цифрами с названием W. При этом тепловая мощность указывается в кВт. Стоимость, взятая из паспорта, должна быть увеличена на треть. Это будет запас, необходимый для правильной работы устройства.

Если к одному стабилизатору планируется подключить не только котел, но и насос, необходимо учитывать полную нагрузку от обоих устройств.Следует отметить, что специалисты не рекомендуют такую ​​установку, но на практике это часто случается. Важный нюанс заключается в учете величины пускового тока насоса, который в некоторых случаях может быть в три раза выше номинального. Для определения необходимой мощности стабилизатора нужно произвести следующие действия … Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножаем в 1,3 раза.

Стабилизатор напряжения для напольного газового котла более массивный.Такие устройства менее удобны в использовании, но и стоят меньше.

Способ установки

В зависимости от способа монтажа доступны три типа стабилизаторов:

• Настенный. Небольшие устройства, монтируемые прямо на стене.
• На открытом воздухе. Устройства предназначены для установки на любой горизонтальной поверхности.
• Универсальный. Их можно закрепить как на вертикальной, так и при необходимости на горизонтальной поверхности. Наиболее удобные модели, так как при необходимости их можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

• Имеют запас хода. Чаще всего будет достаточно устройства, рассчитанного на 250-600 ВА.
• Будьте защищены от перегрузки, короткого замыкания и перегрева.
• Имейте синусоидальное выходное напряжение, иначе двигатель насоса будет поврежден.
• Есть автозапуск при включении питания после выключения.
• Имеет функцию безопасного отключения в случае превышения напряжения за пределы безопасности, так называемое «отключение напряжения».
• Имеют клемму заземления.

И еще несколько советов от практикующих:

• В районах с интенсивным развитием и в районах, обслуживаемых старыми подстанциями, скачки напряжения очень распространены. В таких условиях оптимальный выбор — тиристорный стабилизатор.
• Если в паспорте понравившейся модели стабилизатора указано, что он работает в диапазоне примерно 200 В, а то и больше, к такому устройству стоит опасаться. Чаще всего качество выходного напряжения будет неудовлетворительным.В этом случае следует обратить особое внимание на страну сборки и производителя. Его репутация будет гарантией качества.

При выборе между напольным и настенным прибором предпочтение следует отдавать второму варианту. Такие устройства существенно экономят место, к тому же риск случайного механического повреждения минимален.

Настенные стабилизаторы напряжения очень удобны. Устройства компактны, устойчивы к механическим повреждениям, но их стоимость несколько выше, чем у напольных.

Монтаж и подключение

Перед подключением стабилизатора необходимо найти для него подходящее место. Нужно понимать, что электрик очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без лишней влаги в воздухе. Чаще всего приемлемые параметры указываются в инструкции к устройству. Если их нет, вы можете сосредоточиться на собственных чувствах. Если в помещении повышенная влажность, например, в подвале, оборудование здесь лучше не устанавливать.

В гараже тоже не будет оптимального места для размещения стабилизатора. Согласно инструкции, устройство не должно находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не годится. В теплое время года температура здесь часто поднимается очень сильно, что отрицательно скажется на работе прибора. Еще одно неподходящее место — ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора очень простое. К оборудованию подключается газовый котел, и его просто включают в сеть. Если вам необходимо установить несколько однофазных стабилизаторов одновременно, например, в случае, когда в комнату входят три фазы, вы не можете подключить их к одной розетке. Тогда первый при переключении создаст сетевую помеху, а другой заставит переключиться. Этот процесс практически бесконечен. Таким образом, необходимо подготовить розетку для каждого из приборов.

Место для установки стабилизатора напряжения необходимо выбрать правильно. В комнате не должно быть слишком влажно или слишком жарко. Кроме того, необходимо обеспечить естественную циркуляцию воздуха, иначе прибор может перегреться.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы, если их эксплуатационные требования не будут выполнены. На первом месте среди них чаще всего стоит качественное питание устройства.Роль стабилизатора напряжения в его обеспечении не следует недооценивать, поэтому к выбору устройства следует подходить очень ответственно. Грамотно подобранное оборудование позволит газовому котлу работать долгое время и без перебоев в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

В частном секторе не редкость скачков напряжения , а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребляемого тока.

Этот вопрос решает регулятор напряжения. В случае непредвиденных проблем с питанием этот прибор защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы отличаются как по конструкции, так и по принципу действия, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех типов: электромеханические, симисторные и релейные.

Как выбрать хороший регулятор напряжения для газового котла

Основными параметрами при выборе стабилизатора напряжения для газового котла являются — тип регулятора , электрическая мощность и диапазон напряжения .

Руководствуются при выборе паспортных данных приборов и результатами замера напряжения в сети В разное время суток.

На рынке представлено множество моделей регуляторов, и для выбора устройства, подходящего для системы отопления, учитываются следующие параметры.

Какую электрическую мощность можно использовать

Электрическая мощность котла указана в техническом паспорте. Входная мощность систем отопления составляет в среднем 100-200 Вт … В современных системах отопления, особенно в настенных котлах, есть встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз … При выборе стабилизатора рекомендуется мощность, указанную в паспорте котла , умножить на 5 и добавить еще 10% .. Это будет подходящее значение. Если в документации указана мощность 200 Вт, это означает, что стабилизатор подходит на 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как этот показатель будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в ваттах, нужно показатель в вольт-амперах умножить на 0,7.

Время регулирования, которое лучше

Срабатывание стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела выйти из строя.

Этот параметр указывает, насколько падение напряжения сможет компенсировать стабилизатор за период времени за одну секунду. Чем короче время регулирования, тем лучше для котла.

Индекс 20 Вт / с означает, что устройство исправит падение напряжения за одну секунду при 20 Вт, , что довольно мало и недостаточно для защиты электроники системы обогрева.

Самая медленно реагирующая Электромеханические стабилизаторы … Такие устройства не смогут надежно защитить плату котла от выгорания, поэтому трансформатор такого типа для котельной обычно не используется.

Релейные стабилизаторы быстрее реагируют на скачки напряжения, справляясь с скачком электрического тока в течение 0,1-0,2 с … Этой скорости достаточно для защиты газового котла.

Лучшими считаются симисторные регуляторы , скорость обработки у них падения напряжения 10-20 мс, такой скачок никак не повлияет на электронику нагревателя.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, такие как, например, удар молнии.

Охлаждение

Система охлаждения стабилизаторов трех типов:

В настоящее время на рынке все чаще можно встретить регуляторы с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумная, нет лопастей, засасывающих в систему пыль.Но такая конструкция более дорогая, так как в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения следует покупать, если он будет установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным охлаждением.

Большинство стабилизаторов имеют систему принудительного охлаждения , приводимую в действие высокопроизводительными малошумными вентиляторами, которые обдувают силовые части устройства воздухом. Система работает автоматически в ответ на критические показания температуры.

Масляное охлаждение редко. Этот метод в основном используется для уличного оборудования.

Подбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140-160 Вольт, , если показатель в сети еще ниже, то следует обращаться в организацию по обслуживанию локальных электрических сетей. Верхний порог даже для бюджетных регуляторов 250-260 Вольт … При выходе электрического тока в сети за этот диапазон предохранитель сработает и стабилизатор просто выключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котел будет постоянно отключаться , что недопустимо, особенно зимой. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестер измеряет показатели напряжения в сети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами , максимальное — непредсказуемо.К наименьшему и наибольшему значению добавляется определенный запас, и на основании полученных данных выбирается подходящий регулятор.

Средние диапазоны напряжения от регуляторов разных типов следующие:

• Реле: 120-260 Вольт.
• Механический: 150-250 Вольт.
• Симистор: 120-300 Вольт.

Вам также будет интересно:

Степень защиты

Данный показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т. Д.Обычно стабилизаторы для котлов имеют класс защиты IP20 , что означает герметичность.

Как выбрать тип стабилизатора

Тип стабилизатора следует выбирать исходя из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Коллектор перемещается по виткам трансформатора с помощью привода. Напряжение регулируется изменением количества витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресант».

Весь процесс контролируется автоматикой … Такие регуляторы закупаются в основном для телевизоров и холодильников; они не рекомендуются для котлов.

Внимание! Устанавливать данный трансформатор рядом с котлом с открытой газовой камерой запрещается! Во время работы устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

• Устойчивость к перегрузкам.
• При штатном обслуживании работают до 5 лет.
• Точность стабилизации 2–3%.

Минусы:

• Не может корректно работать на морозе.
• Щетку тележки необходимо заменять каждые 3-4 года.
• Время реакции — 10 Вольт в секунду.
• Шумы при работе.
• Образуется открытая искра.

Стабилизатор симистора

Наиболее предпочтительное оборудование типа для газовых котлов.Он работает по принципу образования множества электрических розеток из вторичной обмотки катушки.

Стабилизация тока происходит за счет симисторов и процессора.

Плюсы:

• Длительный срок службы, 10-15 лет.
• Скорость отклика 10-20 мс.
• Точность установки выходного напряжения 5… 8%.
• Устойчивость к холоду.
• Устойчивость к электрическим помехам.
• Совершенно бесшумный.
• Защищает котел даже в случае короткого замыкания в трансформаторе.
• Гладкая синусоида.

Минусы:

• Высокая цена.
• Возможность перегорания симисторов или плат управления, требующая дорогостоящего ремонта.

Релейные стабилизаторы

Самые дешевые регуляторы трех типов на рынке. Грубая пошаговая регулировка напряжения выполняется переключением между элементами с помощью реле.Этот прибор для котла подходит скорее как компромисс, при отсутствии средств на более дорогое устройство.

Плюсы:

• Компактные размеры.
• Легкий вес.

• Время реакции 50 Вольт в секунду.
• Устойчив к частым скачкам напряжения.

Минусы

• При работе слышны щелчки реле.
• Проблесковые маячки.
• Низкая точность настройки, 5–8%.
• Синусоидальная синхронизация отсутствует.

Размеры и вес

Релейные стабилизаторы имеют наименьшие вес и габариты, так как в них не используется ни охлаждение, ни радиаторы. Вес такого устройства 2-4 кг, и габариты в среднем 135 * 203 * 93 мм. Регуляторы Triac являются наиболее объемными по системе охлаждения и имеют наибольший вес, около 10 кг. Средние размеры таких трансформаторов 460 * 275 * 178 мм.

Выбор производителя

Один производитель не производит все типы устройств. Обычно фирма ориентирует на один вид устройств. Есть как импортные, так и отечественные стабилизаторы. Хорошее качество.

Лучше отдавать предпочтение проверенным фирмам, которые всем хорошо известны. Например: Ресанта, Лидер, Энергия, Свен, Люксон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; Volter, Lider, Luxeon, Calm, Progress — симисторные трансформаторы.Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые приборы часто оснащены электронным управлением. Такие отопительные котлы подключаются к сети, поэтому чувствительны к качеству электроэнергии. Доказано, что каждая четвертая поломка происходит из-за нестабильности сети. Сервисные центры отказываются ремонтировать технику после таких поломок. Поэтому на газовый котел необходимо установить стабилизатор напряжения.

Как правильно выбрать устройство для максимальной защиты котла? Расскажем в статье.

Нужен ли стабилизатор?

Многие модели отопительного оборудования «» (Baxi), «», «» включают в себя электронное управление и блок автоматики. Это включает в себя основной модуль с датчиками, которые он контролирует. Последние контролируют работу котлоагрегатов, обеспечивая безопасную работу.

Автоматика чувствительна к качеству напряжения. Для его нормальной работы требуется чистая синусоида, о которой мы писали в статье «».То есть подача тока должна быть постоянной и стабильной. Если при следующем прыжке доска сгорит, замена обойдется в 30-50% от общей стоимости снаряжения.

Установка стабилизатора необходима для защиты прибора. Он регулирует частоту тока, поэтому все системы работают без перегрузок и поломок.

Некоторые пользователи до сих пор эксплуатируют старые советские агрегаты с ручным зажиганием и полным отсутствием систем безопасности. Они утверждают, что дополнительное подключение защитных устройств — пустая трата денег.Одно из типичных возражений: «В нашем районе (доме) сетевые гонки редки. Они недостаточно значительны, чтобы нанести вред технологии. «

Вот факты:

1. Никто не застрахован от стихийных бедствий: шторм, ураган, сильный ветер, гроза — все это может перерезать ЛЭП.

1. Растет количество подключаемых к линии потребителей; это может вызвать нестабильность подачи. А если соседи затеяли ремонт и включили болгарку, то ваша сеть гарантированно получит «скачок».
2. Человеческий фактор играет роль: недобросовестная работа электрика, повреждение электропроводки при ремонте — всех аварий не избежать.

Знаете ли вы? При подключении котла без стабилизатора компания вправе отказать в гарантийном ремонте.

Какое защитное устройство подходит вам? Начнем с знакомства с их разновидностями.

Виды стабилизаторов

Рассмотрим типы по принципу действия.

Реле или электронное … Они подключаются к сети с диапазоном 135-315 В. Одно из самых дешевых устройств. К плюсам типа реле можно отнести:

• Хорошая скорость отклика (100 мс).
• Компактность и легкий вес.
• Стабильная синусоида. Точность выходного тока 7,5%.

• Довольно шумная работа (слышны щелчки).
• При переключении обмоток лампочка может мигать.
• Короткий срок службы.

Электромеханический или с сервоприводом … Напряжение регулируется щеткой, которая перемещается вокруг двигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком ассортименте.
• Плавная регулировка выходной частоты.
• Низкая стоимость.

Недостатки:

• Через три-четыре года регулировочную щетку необходимо будет заменить.
• Прибор не работает в холодном помещении.
• Медленный ответ.
• По принципу действия может открывать искру.

Симистор или тиристор … Это лучший прибор на сегодняшний день, хотя его стоимость выше, чем у двух предыдущих. Высокая точность срабатывания 2–3% за счет большого количества обмоток. Разбег — 214-226 В.

• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.

Двойная конверсия (инвентарь). Отдельный вид защиты, который можно назвать самым надежным. Вначале устройство преобразует переменный ток в постоянный, а затем обратно в переменный ток чистой синусоидой. Рабочий диапазон 120-300 В. Он сразу же реагирует на скачок или понижение напряжения.

К недостаткам можно отнести высокую стоимость устройства.

Ширина импульса (ШИМ). Устройство основано на срабатывании генератора импульсов. Он обеспечивает точный выходной ток.Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Какое устройство лучше выбрать, также зависит от количества фаз. Вы можете выбрать устройство со встроенным аккумулятором, которое продолжит работать в случае отключения электроэнергии.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если он однофазный, то необходимо такое же защитное устройство.

Однофазный … Подходит для оборудования настенного и напольного отопления. Его часто устанавливают в домах и квартирах с сетевым напряжением 220 В. Служит для выпрямления мощностью до 135 кВА.

Трехфазный … Применяется больше в промышленных целях для подключения в котельных. Диапазон мощностей — 380-400 В. Его также можно использовать в бытовых условиях, если параметры подключения соответствуют заявленным.

Что нужно учитывать при выборе

Чтобы выбрать лучшую модель, обратите внимание на следующие параметры:

• Мощность котла.Электрические модели разных марок «», «», «», «» имеют разный рабочий диапазон — он может составлять 10 или 24 кВт. Это необходимо учитывать при выборе.
• Время отклика. Указывается в миллисекундах (мс). Параметр подскажет, сколько времени нужно стабилизатору, чтобы выровнять напряжение во время скачка.
• Входное напряжение. Рекомендуемый диапазон 140-260 Вт.
• Точность коррекции вывода. Так вы узнаете, насколько хорошо ваш котел «кормит».
• Рабочая температура.Это относится к температуре окружающей среды, при которой методика работает нормально. Обычно это +5 — +40 градусов.
• Способ размещения. Настенные варианты легче и компактнее, занимают минимум места. Напольные чаще используются в промышленных целях для мощного оборудования.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

• Устройство находится в сухом помещении с температурой, указанной в паспорте.
• Агрегат размещен вдали от горючих веществ.
• Не размещайте прибор в закрытых шкафах, шкафах. Важно обеспечить адекватную циркуляцию воздуха.
• Подключение к котлу осуществляется через розетку с заземлением.

См. Схему ниже:

Где купить девайс? Сделать это можно в интернет-магазине или магазинах бытовой техники.

Чаще всего выходит из строя защитное устройство при длительной работе на низком напряжении (170 В).При подключении соблюдайте рабочее напряжение на входе.

Почему во время работы слышны щелчки

Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:

• Щелчки слышны при неправильном выборе мощности. Когда значения энергии выходят за пределы допустимого диапазона, стабилизатор отключается. Слышен щелчок. Выход — выбрать подходящее устройство.
• Плохая пайка контактов. Чаще встречается в недорогих версиях.Во время использования в месте пайки возникает трещина, что и является причиной посторонних звуков.
• Механический тип оборудования. Щелчки происходят при переключении режимов.

Теперь вы знаете, на что обращать внимание при выборе, сравнили достоинства и недостатки, принцип подключения. Осталось определиться с выбором модели, ее параметрами и стоимостью.

Рейтинг популярных моделей

Отзыв основан на отзывах клиентов.

«Ресанта АСН-500 Н / 1-Ц»

Стабилизатор однофазный релейный.Компактный корпус хорошо ложится на стену. Обеспечивает защиту оборудования от скачков напряжения в сети 220/380 В. Встроенный фильтр устраняет помехи, частота тока регулируется автоматически. «Ресанта» работает в широком диапазоне температур, но плохо переносит повышенную влажность в помещении.

Цена от 2000 руб.

Пол

Купил «Ресанту» для котла с циркуляционным насосом.Провел тест, пробовал подключить к нему телевизор и микроволновку — подходит для любой техники. После подключения к отопительному оборудованию уже год стабильно работает, без отключений. С инструкцией проблем не было, все подключил сам. Теперь я не переживаю, что электроника выйдет из строя, потому что ремонт стоит дорого. Всем друзьям советую.

«Spire InStab IS3500»

Модель инверторного преобразователя «ИнСтаб» от российского производителя «Штиль».Однофазный прибор отлично подходит для защиты газовых двухконтурных котлов, холодильного оборудования и бытовой техники. Доступны в настенном и напольном вариантах. ЖК-дисплей и светодиоды помогают отслеживать текущий режим.

• Мгновенно реагирует на изменения в сети.
• Не искажает напряжение в первичной сети.
• Выполняет двойное преобразование.
• Встроенная защита от короткого замыкания (короткого замыкания), перегрева, перегрузки.
• Принудительное охлаждение вентилятором.
• Установлен шумовой фильтр.

Стоимость от 22000 руб.

Александр

Изначально искал вариант инвертора. Он более надежен и дает качественную синусоиду в отличие от реле. В то время как он функционирует нормально, он находится на полу в горизонтальном положении. Правда, при работе шумит, что раздражает. Вероятно, из-за принудительного охлаждения вентиляторами. Лучше один раз обезопасить технику, чем потом вызывать мастера и переплачивать.Пока покупкой доволен, главное, чтобы все было под защитой.

«Бастион Теплоком СТ-5552»

Устройство однофазное настенное релейное. Защищает электроприборы, улучшая качество электроснабжения.

Возможна установка в частном секторе, квартире, офисе, компании. Корпус просто монтируется на стену с помощью трехточечных кронштейнов. Светодиодная подсветка мягко освещает панель в темноте.

Обеспечивает защиту от короткого замыкания, автоматическое отключение в случае аварии.

Цена от 3000 руб.

Виктор

У меня дома долгое время стоит двухконтурный агрегат Buderus. Он отлично нагревал воду и комнату, пока в один прекрасный день она не сломалась. Была осень, приближалась зима, поэтому мастера сразу вызвали. После проведения диагностики сообщил, что слетела электронная плата. Оказалось, что деталь чувствительна к отклонениям в сети. Рекомендуется установить стабилизатор.Выбрал бюджетный Теплоком Ст-555. Он порадовал четкой инструкцией, легким кузовом. Есть крепления для подвешивания, но у меня на полу. Производитель дает гарантию 5 лет!

Подключение простое: вилка подключается к сети, а розетка на кабеле к котлу. Пользуюсь уже 2 года, с оборудованием проблем нет. «Теплоком» постоянно включен, чаще всего нестабильность возникает ночью. Единственное неудобство — короткие провода.Но если учесть, сколько стоит устройство, этим недостатком можно пренебречь.

Осознав все достоинства и недостатки, а также ознакомившись с видами защитных устройств, можно отправиться за покупками. Следуйте нашим рекомендациям, соотносите мощность отопительного агрегата с параметрами стабилизатора. Учитывайте количество подключенного оборудования. Удачного выбора!

1. Что такое регулятор напряжения и зачем он нужен
2. Виды стабилизаторов и их характеристики
3. Формула расчета мощности стабилизатора
4. Рейтинг популярных моделей и отзывы

Энергозависимые газовые котлы отопления очень чувствительны к качеству электроснабжения.При скачках напряжения они легко могут выйти из строя, что доставит вам много хлопот и ненужных финансовых затрат. Учитывая, что качество электросетей в нашей стране оставляет желать лучшего, многие владельцы частных домов задаются вопросом, как правильно выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы, что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газового котла, а также дадим краткий обзор наиболее популярных модели.Итак, приступим.

Что такое регулятор напряжения и зачем он нужен

Большинство современных газовых котлов напичканы электроникой и автоматикой, которые очень чувствительны к питающему напряжению. Для стабильной и безотказной работы на входе ТЭН должно быть напряжение 220В с идеальной синусоидой.

Фото 1: Сетевой стабилизатор «Энергия» для бытовых газовых котлов

К сожалению, большинство российских электрических сетей очень низкого качества из-за устаревшего оборудования и нарушений в установке.Напряжение в них чаще всего меньше положенных 220В и форма у них далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть внезапный грозовой фронт, включение вами или вашими соседями в сеть мощных устройств, таких как дрели, сварочные аппараты, холодильники или электронагреватели.

По статистике ремонтных служб газовых котлов, 25% поломок происходит из-за ненадлежащего качества питающего напряжения. На все эти случаи гарантия не распространяется, и дорогостоящий ремонт оплачивается собственником за свой счет.

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход преобразователя поступает некачественное напряжение от сети, которое он преобразует в 220В с идеальной синусоидой, которые впоследствии питают электронику нагревателя.

Помимо газовых котлов, современные твердотопливные модели, такие как, например, также нуждаются в защите чувствительной электроники от некачественного напряжения.Их также лучше подключить к сети через стабилизатор.

Виды стабилизаторов и их характеристики

Перейдем непосредственно к выбору стабилизатора и для начала определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Давайте рассмотрим их по порядку:

Электромеханический

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам.Такие устройства недороги и выдают 220В с очень низкой погрешностью (около 2%), но они также имеют ряд недостатков, таких как шум, низкая скорость, малый срок службы механики и ее низкая надежность. Они не подходят для газовых котлов, так как помимо перечисленных недостатков при движении механических деталей возможно образование искр.

Реле

В стабилизаторах этого типа переключение между обмотками бустерной катушки происходит с помощью реле. Точность стабилизации зависит от того, сколько обмоток используется.Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации порядка 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут работать несколько секунд при перегрузках до 110%. . К их недостаткам можно отнести только подверженность реле износу и некоторую задержку стабилизации.

Электронный (тиристорный)

Этот тип стабилизатора самый быстрый.Полупроводниковые переключатели — тиристоры (симисторы) — отвечают за переключение в них обмоток автотрансформатора. Контроллер, входящий в состав устройства, сравнивает опорное напряжение 220 В (или 380 В) с входным напряжением и при необходимости корректирует его. Точность стабилизации зависит от количества корректирующих ступеней, чем их больше, тем ближе выходное напряжение к эталонному.

Тиристорные стабилизаторы напряжения обеспечивают абсолютную защиту от скачков напряжения. Они способны длительное время выдерживать перегрузки, работают практически бесшумно, имеют длительный срок службы и имеют компактные размеры.Единственный недостаток этих электронных устройств — высокая цена. В России на данный момент такое устройство можно купить по цене от 5000 руб.

Для использования совместно с газовым котлом оптимальным выбором являются реле и электронные стабилизаторы напряжения. Электромеханические устройства подходят, например, для соединения или подобных устройств на топливных таблетках с электронным управлением.

Формула расчета мощности стабилизатора

Итак, мы определились с типом регулятора напряжения. Теперь, чтобы выбрать подходящий прибор из линейки, предлагаемой производителем, нужно рассчитать мощность, на которую он должен быть рассчитан. Для этого необходимо выполнить следующие действия:

1. Определяем потребляемую электрическую мощность котла, значение которой обычно указывается в техническом паспорте на устройство.

   Внимание! Многие владельцы путают тепловую мощность с электрической мощностью. Значения первого для бытовых обогревателей обычно лежат в диапазоне 10 — 100 кВт, а второго в 1000 раз меньше и составляет примерно 100 — 200 Вт.

2. Если стабилизатор питает еще и внешний циркуляционный насос, то в расчетах необходимо учитывать его мощность, умноженную на 3. Это нужно делать для того, чтобы учесть пусковые токи, которые в момент пуска могут превышать номинальные в три раза. По этой причине не рекомендуется подключать газовый котел и насос отопления к одному стабилизатору, но многие владельцы пренебрегают этим требованием.
3. Сложите полученные значения и умножьте результат на 1.3. Полученное значение и будет необходимой мощностью стабилизатора, на которую нужно ориентироваться при выборе.

Чтобы лучше понять методику расчета, рассмотрим ее последовательность на примере простой задачи:

Задача: Необходимо выбрать стабилизатор напряжения для газового котла Viessmann Vitopend 100-W Wh2D с закрытой камерой сгорания и встроенным циркуляционным насосом.

Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт.Мощность стабилизатора = (63 + 65 * 3) * 1,3 = 335 Вт

Определившись с типом и мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы дадим краткий обзор самых популярных устройств на российском рынке.

Рейтинг популярных моделей и отзывы

В конце нашего рассказа представляем Ваш небольшой рейтинг стабилизаторов напряжения для отопительных котлов. Они подходят для большинства популярных газовых котлов, таких как Вилант, Бакси, Бош, Будерус, Аристон.Именно такие модели стабилизаторов чаще всего выбирают потребители:

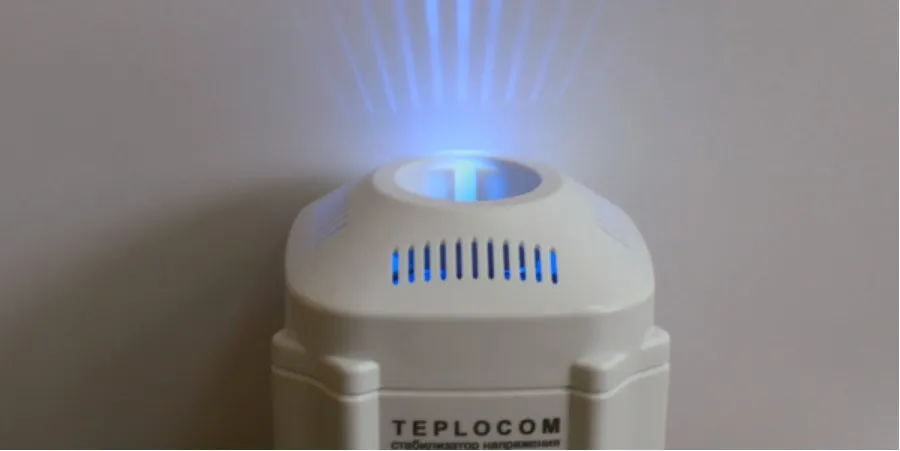

Теплоком

Стабилизаторы «Теплоком» от компании «Бастион» — одни из самых востребованных на российском рынке. Производитель выпускает две модели для внутреннего и одну для наружного использования. Устройства относятся к стабилизаторам релейного типа с микропроцессорным управлением и способны выдавать на выходе 220В с погрешностью 8-9% при входном напряжении в диапазоне 145-260В.

Помимо прочего, устройства оснащены молниезащитой и системой аварийного отключения, просты в установке и подключении, имеют небольшие габариты и привлекательный дизайн.Поставляется со специальным кронштейном для настенного монтажа. Ниже приведены их основные характеристики:

Примечание: Для многих моделей производитель указывает значение номинальной и максимальной мощности нагрузки в вольт-амперах (ВА). Чтобы преобразовать его в ватты (Вт), вам нужно умножить значение в вольт-амперах на 0,6.

Спокойствие

Группа компаний «Штиль» производит множество различных стабилизаторов напряжения, среди которых есть серии, специально разработанные для систем отопления.Модели серии T относятся к релейному типу и обеспечивают точность стабилизации 5,5%. Они удобно крепятся на стене, имеют отображение рабочих параметров и систему автоматического отключения.

В устройствах серии ST и SPT в качестве коммутирующих элементов используются симисторные полупроводниковые переключатели. Благодаря этому устройство работает бесшумно, отличается высокой прочностью и надежной системой аварийного отключения. В таблице ниже приведены технические характеристики этих устройств:

Небольшой отзыв владельца спокойной модели специально для сайта:

Купив газовый котел «Бакси» и ознакомившись с условиями гарантии, озадачился выбором стабилизатора напряжения.Перелистал форумы, посоветовался с продавцами и выбрал самую популярную модель от «Штиль». Его мощности мне хватает с запасом, он работает бесшумно и гармонично смотрится на стене, да и стоит он не так уж и дорого.

Дмитрий Сергеевич, Красноярск

Среди других производителей можно выделить модели «Ресанта», «Энергия», «Рысь», но они гораздо менее популярны, чем рассмотренные выше. Любой хороший стабилизатор успешно справится с нестабильным напряжением в электросети, однако для работы газового котла при полном отсутствии напряжения в сети хозяин загородного дома только сэкономит.

В заключение посмотрите небольшой видеоролик

В последнее время все большее распространение получают настенные газовые отопительные котлы. Они заменяют устаревшие наружные бытовые модели, благодаря простоте использования, встроенному дополнительному оборудованию, техническим характеристикам, хорошей производительности горячего водоснабжения, внешнему виду и другим показателям.

Но, как и любое технически сложное оборудование, у них есть свои достоинства и недостатки. Все нагревательные агрегаты летучие. Циркуляционный насос, электронная плата котла и турбина питаются от электричества.

В нашей стране, особенно в частном секторе, довольно часто случаются перебои в подаче электроэнергии, скачки напряжения, пониженное напряжение и т.д. Это очень плохо сказывается на работе импортного газового энергозависимого оборудования, в нашем случае настенных газовых котлов.

Для защиты котла от этих проблем необходимо обязательно купить стабилизатор напряжения 220В для газовых котлов для отопления дома … В этой статье мы рассмотрим и сравним основные типы и модели стабилизаторов напряжения, которые чаще всего встречаются на российский рынок.

Как выбрать надежный регулятор напряжения для газового котла

Стабилизаторы напряжения для отопительных котлов

— однофазный 220 В;

— трехфазный 380 В.

Напротив, все настенные газовые котлы имеют однофазное подключение 220 В, поэтому выбирать стабилизатор нужно именно из этой категории.

Потребляемая мощность стабилизатора от сети

Типовой стандартный настенный газовый котел мощностью 24 кВт потребляет 200-300 Вт.Это циркуляционный насос, электрощит и розжиг, турбина (если котел с наддувом).

На основании этого делаем вывод, что для газового котла нам понадобится стабилизатор напряжения с диапазоном потребляемой мощности 400 Вт. Некоторые перестраховываются и покупают более мощные модели, что разрешено.

Стабилизаторы напряжения различаются по типу:

— электромеханический ;

— тиристор ;

— реле .

Электромеханические используются для холодильников или телевизоров.У них высокий процент ошибок — 2-3%. Однако подключать их к газовым котлам запрещено. При коротком замыкании они могут вызвать искру, а в сочетании с газовым оборудованием это очень опасно. В нашем случае мы будем рассматривать только релейные и тиристорные стабилизаторы.

Тиристорный стабилизатор напряжения для отопительного котла имеет высокую скорость срабатывания при скачках напряжения, погрешность или точность не более 5%, в отличие от релейных, у которых этот параметр составляет 8%.

В целом этот показатель очень важен.Стабилизатор технических характеристик, он позволяет держать напряжение на нужном нам уровне.

Чем меньше погрешность, тем лучше для газового котла. Что это значит?

Возьмем, к примеру, типовой релейный регулятор напряжения 220В модели АСН-500/1-Ц. Допустим, в электрической сети вашего частного дома происходит скачок напряжения до 240 В. Этот стабилизатор на выходе будет передавать на котел напряжение в диапазоне от 202 до 238 В.

В этом случае есть вероятность, что, например, электронная плата вашего газового котла выйдет из строя.Стабилизатор напряжения для газового котла марки Бастион «Теплоком» также будет иметь примерные цифры: СТ-555, СТ-800, СТ-888.

Рассмотрим другой пример.

Тиристорный стабилизатор напряжения Штиль «Р-400 СТ» с точностью выравнивания около 5% на выходе покажет 210-231 В, эта погрешность считается нормой и рекомендуется для импортного отопления, что указано в инструкции по их эксплуатации.

Единственный недостаток тиристорных стабилизаторов — это цена.Тот же Calm R-400ST обойдется вам от 5500 рублей.

Стабилизаторы напряжения марки Ресанта — технические характеристики

Стабилизаторы напряжения Резанта: технические характеристики

Стабилизатор напряжения Теплоком: технические характеристики

Стабилизатор напряжения Штиль: технические характеристики

Коды ошибок газовых котлов Kiturami

Если не горит комнатная консоль — проверьте, что котел находится на панели управления и нажмите кнопку «Вкл / Перезапуск».Если ситуация не изменилась — проверьте регулятор напряжения и наличие напряжения в розетках. (Включите котел в розетку без регулятора напряжения, включите утюг или другой электроприбор.)

Неисправность

Методы ликвидации

Регулятор температуры в помещении работает в штатном режиме, но в помещении не становится теплее.

Неисправность циркуляционного насоса котла.

« 01», «02», «03» мигают

1. Возгорание не происходит из-за проблем с датчиком пламени или сразу после зажигания происходит аварийное отключение. Необходимо протереть детектор пламени (фотодатчик).

2. Проверить напряжение на стабилизаторе 220В + -5%.

3. Проверить наличие топлива и его подачу в котел.

4. Нажать на комнатной консоли кнопку «Перезагрузка» — перезапустить котел.

«04» мигает

1. Неисправность датчика температуры воды в бойлере.

2. Нажать кнопку «Перезагрузка» на комнатной консоли — перезапустить котел.

«08» мигает

1. Слишком длинное соединение распределительной сети с регулятором температуры в помещении (более 10 м) или замыкание телефонного провода. По возможности стоит пересмотреть раздачу сеть.

2. Нажать кнопку «Перезагрузка» на комнатной консоли — перезапустить котел.

Оклад «95»

1. Недостаточно воды в котле — долейте воду в систему отопления (давление не должно превышать 2,0 бар).

«96» миганий

1. Если температура теплоносителя слишком высока из-за срабатывания устройства защиты от перегрева, из соображений безопасности отключается котел — в это время циркуляционный насос. работает, температура воды в системе отопления понижена.

Мигает «98»

1. Проверить, достаточно ли топлива, поступает ли оно в котел.

«00» мигает

1. Неисправность комнатной консоли или провода к ней.

2. Нажать кнопку «Перезагрузка» на комнатной консоли — перезапустить котел.

«10» миганий

1. Загрязнение комнатной консоли.

2. Нажать кнопку «Перезагрузка» на комнатной консоли — перезапустить котел.

«11» миганий

1. Загрязнение воздуха в помещении (повышение окиси углерода). Помещение нужно проветривать.

(PDF) Оптимизация сжигания природного газа в топках паровых котлов

‒автоматическое поддержание температуры в воздуховодах при

смены режимов работы оборудования;

‒возможность точного дозирования и повышение эффективности процессов горения

.

В результате расход топлива снижается на 3-10% при

той же мощности котла. Комбинация горения топлива

при низких значениях и количества воздуха, равного

его теоретическому значению, с рециркуляцией продуктов сгорания

позволяет снизить количество образующихся оксидов азота

на 70-90% при сжигании газа

.

Литература

1. Чепель В.М., Шур И.А. Сжигание газов в топках

котлов и топок и обслуживание газового хозяйства

предприятий.- 8-е изд.,

доп. — С.-П .: Недра, 1990. — 591 с.

2. Имомназаров А.Т., Азамова Г.А. Энергосберегающие

режимов работы асинхронных двигателей. Монография.

— Т: ТошДТУ, 2014. — 140 с.

3. Хошимов О.О., Имомназаров А.Т. Энергосбережение

электромеханических систем. Т: Фан ва технологии,

2015. — 155 с.

4. Сыромятников И.А. Режимы работы асинхронных и синхронных электродвигателей

.- М .:

Госэнергоиздат, 1984. — 527 с.

5. Светозарова Г.И., Сигитов Е.В., Козловский А.В.

Практикум по программированию на алгоритмических языках.

М .: Наука, 1980. — 320 с.

6. Саидходжаев А.Г., Наджимова А.М., Биджанов А.

K 2019 Методика определения максимальной нагрузки

потребителей в городских системах электроснабжения E3S Web
