Выбираем лучший стабилизатор напряжения для газового котла

Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит. К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.

Нужно ли покупать или нет

Чаще всего дает сбой при перепадах тока плата управления — самая уязвимая и дорогостоящая деталь любого котла отопления. Но и это еще не самое опасное при эксплуатации газового котла. Всегда есть риск утечки газа, удушения парами, а также стихийного взрыва. Стабилизатор напряжения для котла обеспечивает бесперебойную работу электроники и программных процессов, четкое управление функциями и своевременное отключение от сети. За рабочие процессы внутри механизма отвечают специально установленные электронные датчики. Программное управление котлом обеспечивает стабильную работу котла и надежную техническую безопасность.

Покупать стабилизатор напряжения к газовому котлу отопления считается обязательным делом, еще по одной важной причине.  Сервисные центры по обслуживанию электронной техники, в случае поломки газового обогревателя, не будут ремонтировать такой агрегат, если он эксплуатировался без стабилизатора напряжения.

Покупка стабилизатора – совершенно правильное решение. Однако, есть факторы, когда стабилизатор не может помочь решить проблему. Подключение газового котла через стабилизатор напряжения не защищает потребителя абсолютно от всех бытовых неприятностей. Стихийные бедствия, во время которых может произойти попадание молнии в механизм или полное отключение электрической сети. В таком случае стабилизатор не поможет и не защитит котел от поломки. В остальном, стабилизатор нужный и важный прибор, обеспечивающий безопасную и надежную работу газового котла.

Как выбрать стабилизатор?

Все желающие выбрать стабилизатор напряжения к газовому котлу, сталкиваются с трудной задачей, как выбрать прибор хорошего качества из недорогого ценового сегмента. Что нужно учесть при выборе надежного стабилизатора, какие важные функции должен выполнять качественный и функциональный прибор, какими техническими характеристиками обладать?

Мощность стабилизатора

Для слаженной работы газового котла, идеально подойдут однофазные прибору. Они стоят дешевле трехфазных. Экономия финансов при выборе стабилизатора напряжения такого вида прибора, будет обеспечена. Выбирая в каталоге нужный стабилизатор под конкретный газовый котел, нужно учитывать мощность прибора, четырехсот ватный агрегат будет самым оптимальным вариантом для нормальных современных газовых котлов. Можно выбрать и помощнее модель, конечно, но и цена на него тоже будет намного выше.

Виды инновационных стабилизаторов напряжения

Современные стабилизаторы производят 4 видов:

  • электромеханические
  • релейные
  • электронные
  • инверторные

Какой стабилизатор лучше?

Электромеханические устройства не монтируются к котлу в одном жилище, это очень пожароопасный вариант, их нужно устанавливать в отдельном здании. Это большой жирный минус таких моделей, отодвинувший их на последнее место в рейтинге.

Релейные стабилизаторы современного производства ничем не хуже электронных, но есть у них в механизме один недостаток — это посторонний шумовой эффект. Постукивание во время перепадов напряжения в работе такого устройства отнесено к минусам его технических характеристик. Если же фоновые щелчки не раздражают, можно смело такой тип прибора покупать. Он ничем не отличается по результатам работы от более дорогих его аналогов.

Стандартное использование стабилизатора напряжения (он слева) с газовым настенным котлом Italtherm

Электронные и инверторные стабилизаторы напряжения вполне подходят к любому виду газового котла. Они обеспечат бесперебойную работу и полную безопасность нагревательного прибора.

Инверторные стабилизаторы сегодня являются передовыми на рынке электронного оснащения. Использование инновационных технологий в разработке современных стабилизаторов такого типа вывело их в топ лидеров по продажам. Это лучший выбор для газового котла.

Инверторных стабилизаторов существует два вида — первый трапециевидный с  модифицированной  синусоидой. Применяются для стабильной работы офисной техники. В основном идут в комплекте с аккумулятором.

Этот вид инверторного устройства идет с точной синусоидальной характеристикой, частота синусоиды выдержанную в стандартном формате.

Все стабилизаторы двойного преобразования защищены от короткого замыкания, ошибочного подключения системы питания и переключения батарей.

По весу они считаются одними из самых идеальных устройств для стабилизации напряжения.

 Преимущества и технические характеристики стабилизаторов:

  • мгновенное преобразование
  • отсутствие подвижных механизмов
  • тишина в процессе работы
  • отсутствие трансформаторного механизма
  • минимальные габариты
  • универсальный диапазон напряжения
  • улучшенный теплоотвод

Лучшие бренды современных стабилизаторов напряжения

На рынке современной электроники появилось много видов оборудования для стабилизации напряжения. Выбрать и купить стабилизатор для газового котла просто, если соблюдать основные правила и рекомендации производителей. Обращать внимание при выборе устройства нужно на мощность, уровень защиты, скорость реагирования и вес.

В линейке представленных на рынке стабилизаторов для котла есть напольные и настенные устройства. Выбирать нужно более удобный вариант, исходя от условий его эксплуатации и типа котла. Лучшие из них: Daewoo Power Products, Wester, LogicPower, Powercom, РЕСАНТА, БАСТИОН SKAT, Энерготех, OPTIMUM.

Одним из лидирующих в продаже сегодня являются инверторные стабилизаторы ШТИЛЬ. Штиль — идеальный инверторный агрегат, позволяющий надежно работать котлу при любом перепаде напряжения. Производителем указана высокая скорость стабилизации и это гарантированно правдивая информация. Такая модель имеет ряд универсальных качеств и уникальных функций.

Можно выбирать такое устройство, если нужно оборудовать загородный газовый котел, где часто падает напряжения и происходят резкие скачки напряжения. Прибор быстро реагирует на перепады в сети, обеспечивая таким образом защиту котлу и стабильную его работу. К плюсам устройства Штиль можно также отнести его бесшумность во время эксплуатации.

Если финансовые возможности небольшие, можно смело покупать знаменитые модели Maxxter или LogicPower — это китайские приборы, на которые никогда не бывает нареканий от покупателей. В интернете тысячи позитивных отзывов. Если же покупка планируется для дорогого котла на долгие годы эксплуатации, лучше заплатить один раз за брендовую электротехнику, чем каждый год покупать новое оборудование.

Основные рекомендации при покупке

Стабилизатор напряжения выбрать для газового котла можно, руководствуясь инструкцией на определенную модель и рекомендательным предписанием по технике безопасности.

Предпочтение нужно отдавать проверенным брендам, изучив их технические характеристики, все преимущества и недостатки на официальном сайте компании. Покупать стабилизатор нужно у официальных дилеров или представителей торговой марки, чтобы не нарваться на подделку.

Также, нужно побольше узнать о выбранной модели, ознакомившись с отзывами покупателей. Должен быть официальный сайт у продавца стабилизирующих электронных устройств. На главной странице размещаться каталог с полным описанием и техническими характеристиками каждой модели. В меню можно ознакомиться с популярными брендами и видами оборудования, а также с полезными статьями, помогающими покупателю определиться с выбором стабилизатора. На сайте должен быть указан гарантийный срок устройств и степень безопасности. Тогда покупка будет полезной, надежной и гарантированно безопасной. Лучше все узнать подробно, чем заплатить деньги за «кота в мешке».

Читайте так же:

Стабилизатор напряжения для газового котла отопления: выбор, монтаж

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбираются газовые котлы, вырабатывающие тепловую энергию для отопления всего здания. Такие устройства очень удобны в эксплуатации, они занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако для того, чтобы сложный прибор служил долго и не ломался, нужно точно соблюдать все рекомендации по его эксплуатации. В частности, следить за подаваемым на него напряжением. Именно для этого предназначено специальное устройство – стабилизатор напряжения для газового котла.

Что это за прибор такой — стабилизатор?

Срок службы практически любого прибора, который работает от электричества, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети. Но при этом далеко не каждая электросеть может похвастаться постоянными показателями. Множество устройств выходят из строя исключительно потому, что получили немного больше или меньше положенных 220В. Если прибор был недорогим, его проще отремонтировать или же заменить на новый.

Но такое устройство как газовый котел можно отнести к разряду дорогостоящих, и его ремонт так же очень недешев.

Перепады напряжения резко отрицательно сказываются на работе автоматики и управляющей платы прибора. Он начинает работать с перебоями, а позже просто выходит из строя. Чтобы этого избежать, необходим стабилизатор напряжения. Устройство корректирует напряжение и частоту тока, что дает возможность всем системам функционировать без перегрузок и предотвращает их возможное перегорание. Кроме того, котлы, которые подключены через стабилизатор, работают в максимально экономичном режиме энергопотребления, а это снижает расходы на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, корректирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Типы стабилизаторов по принципу действия

Выпускается несколько видов стабилизаторов. Рассмотрим наиболее востребованные модификации.

Тип #1 — электромеханические

Устройства с токосъемной щеткой, которая регулирует подачу напряжения. Значимыми преимуществами таких приборов считаются:

  • Широкий диапазон напряжений и устойчивость к перегрузкам.
  • Высокая точность с возможным отклонением от номинала в пределах 3%.
  • Достаточно длительный срок эксплуатации. Это зависит от качества исполнения графитового пальца в токосъемной системе.

К недостаткам прибора можно отнести:

  • Чувствительность к низким температурам. Его нельзя использовать в холодных помещениях.
  • Токосъемная щетка требует регулярной замены, в среднем раз в 3-5 лет.
  • Невысокая скорость срабатывания.
  • Шум от двигателя, в то время как щетка движется.
  • Обугливание попадающей внутрь прибора пыли.
  • Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что отопительный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. В ходе эксплуатации прибора возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип #2 — электронные (релейные)

Данные приборы не имеют движущихся частей. Выгодно отличаются от электромеханических достаточно высокой скоростью срабатывания в случае возникновения перепадов напряжения. К основным преимуществам устройств относят:

  • Малый вес.
  • Компактность.
  • Быстрота срабатывания, что играет важную роль в случае возникновения аварийной ситуации.
  • Высокая устойчивость к частым колебаниям входного напряжения.

Из числа недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, нужно учитывать, что точность работы прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем точность выше. Однако большое количество обмоток существенно повышает стоимость прибора. При этом разрешенную ГОСТом точность релейный стабилизатор для газового котла не превышает. Она находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению стоимости и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться у продавца о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому совершенно безопасны для установки с газовыми котлами. Их главные достоинства — высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

Тип #3 — тиристорные или симисторные

Прибор работает на тиристорах – полупроводниках, произведенных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

  • Высочайшая скорость срабатывания.
  • Практически неограниченный рабочий ресурс.
  • Повышенная устойчивость к низким и к высоким температурам.
  • Абсолютно бесшумная работа.
  • Устойчивость к механическим воздействиям и помехам в электросетях.
  • Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной перенастройки или же замены. А также достаточно высокая стоимость самого прибора.

Тиристорные стабилизаторы напряжения отличаются высочайшей скоростью срабатывания и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети. Кроме того, ресурс их использования, практически, безграничен

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов.

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В.

Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

  • Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
  • Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
  • Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

  • Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
  • Иметь защиту от перегрузки, от короткого замыкания и перегрева.
  • Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
  • Иметь автозапуск при включении электроснабжения после отключения.
  • Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
  • Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

  • В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор  – тиристорный стабилизатор.
  • Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным. Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

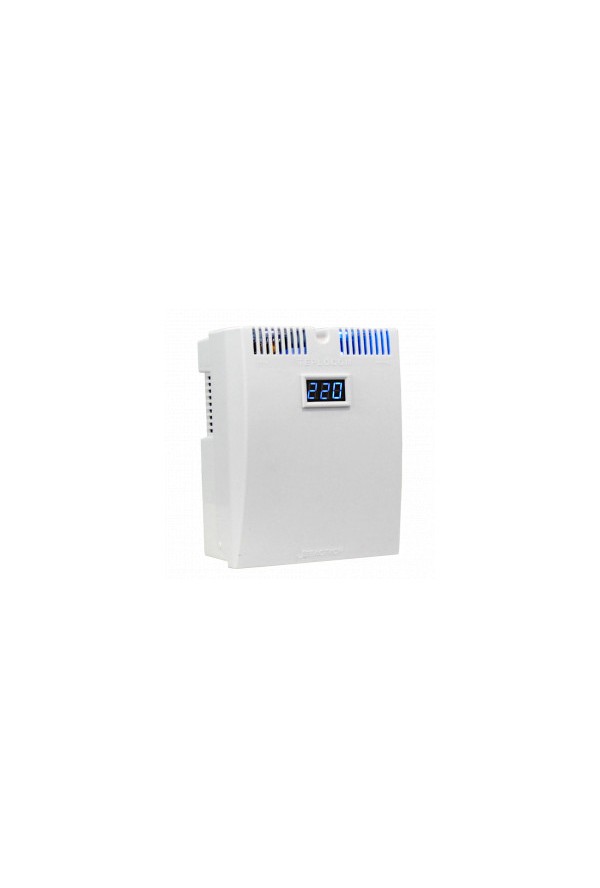

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

Технология монтажа и подключения

Прежде, чем подключить стабилизатор, нужно подобрать для него подходящее место. Нужно понимать, что электрика очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без избыточной влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно ориентироваться на собственные ощущения. Если в помещении, например, в подвале, чувствуется избыточная влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не станет оптимальным местом для размещения стабилизатора. По инструкции прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак так же не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что отрицательно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора проводится очень просто. К оборудованию подключается газовый котел, и оно просто включается в сеть. Если приходится одновременно устанавливать несколько однофазных стабилизаторов, например, в случае, когда в комнату заходит три фазы, нельзя включать их в одну розетку. Тогда первый при переключении будет создавать сетевую помеху, и заставлять переключаться другой. Этот процесс, практически, бесконечен. Таким образом, для каждого из приборов должна быть подготовлена розетка.

Место для установки стабилизатора напряжения должно быть выбрано правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна обеспечиваться естественная циркуляция воздуха, иначе устройству грозит перегрев

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы в случае невыполнения их требований по эксплуатации. На первом месте среди них чаще всего стоит качественное электропитание прибора. Нельзя недооценивать роль стабилизатора напряжения в его обеспечении, поэтому к выбору прибора стоит подойти очень ответственно. Грамотно подобранное оборудование позволит газовому котлу долго и бесперебойно работать в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Оцените статью: Поделитесь с друзьями!

Стабилизатор напряжения для газового котла

Автономные системы отопления получают все более широкое распространение в частных домах и даже городских квартирах. Котел такой системы управляется встроенным электронным блоком, для работы которого необходимо стабильное сетевое напряжение. Владельцы квартир решают эту проблему с использованием стабилизаторов различных типов.

Нужен ли котлу стабилизатор

На форумах, в темах, где обсуждается стабилизатор напряжения для газового котла, встречаются прямо противоположные мнения:

  1. Стабилизатор не нужен, котел прекрасно работает без него в течение всего срока эксплуатации.
  2. Котел обязательно подключать через стабилизатор, иначе вероятность выхода его из строя очень высока.

Обе точки зрения подкрепляются фактами.

В инструкциях по эксплуатации абсолютно всех котлов не указываются особые требования к питающему напряжению. В них сказано, что оборудование подключается к бытовой сети 230 (240, в зависимости от страны-производителя) В, 50 Гц. Дополнительные условия, такие как допустимые отклонения по величине напряжения и частоте, содержание высших гармонических (несинусоидальность напряжения) не оговариваются.

Сейчас в магазинах достаточно большой выбор стабилизаторов

В целом, это означает, что встроенный источник питания электронного блока обеспечивает необходимое напряжение питания схемы при сетевом напряжении, соответствующем стандарту. Гарантирована при этом и нормальная работа другого, входящего в состав котельной установки электрооборудования, в частности, насоса, создающего избыточное давление для принудительной циркуляции теплоносителя.

Европейский стандарт устанавливает номинальное значение напряжения сети 230 В при допустимых отклонениях +/- 5% в течение длительного времени и +/- 10% краткосрочно. Т.е. система будет работать без сбоев и выхода из строя компонентов в диапазоне сетевых напряжений 207-253В.

В настоящий момент российский стандарт сетевого напряжения согласован с европейским, номинальная величина составляет 230В, а допустимые отклонения не более 10% в любую сторону.

В то же время, производители не рассматривают как гарантийный случай выход котельного оборудования из строя при отклонения сетевого напряжения, более установленных стандартом. Соответственно, если просадки или перенапряжения в сети превышают разрешенные пределы (напряжение опускается ниже 207В или поднимается выше 253В), необходимой становится стабилизация.

Многие производители отопительного оборудования могут отказать в гарантии без наличия в системе отопления стабилизатора напряжения

Таким образом, пользователь должен принимать решение о приобретении стабилизатора на основании собственных данных о стабильности сети. Конечно, в случае отклонения от стандарта возможно предъявление претензий провайдеру, осуществляющему электроснабжение, в том числе, в судебном порядке, но процесс этот длительный и защитить котел от выхода из строя не поможет.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Некоторые производители котлов указывают в эксплуатационной документации допустимые отклонения напряжения питания. Как правило, делают это компании, чья продукция допускает работу при просадках/перенапряжениях больше стандартных.

Виды стабилизаторов напряжения для котла

Если замеры сетевого напряжение показали, что оно может выходить за допустимые пределы и покупка стабилизатора признана необходимой, следует, прежде всего, определиться с типом устройства. В настоящий момент выпускаются несколько вариантов схем, каждый из которых имеет собственные преимущества и недостатки.

Ферро-резонансные стабилизаторы

Ферро-резонансные устройства, хорошо известны в России еще со времен СССР. Именно по такой схеме были построены первые выпускаемые отечественной промышленностью стабилизаторы.

Схема такого стабилизатора включат расположенные на общем сердечнике 2 обмотки – первичную и вторичную. Причем, участок магнитопровода первичной обмоткой не насыщен, а со вторичной находится в режиме насыщения за счет меньшего поперечного сечения.

В результате при увеличении изменениях напряжения на первичной обмотке магнитный поток через вторичную обмотку остается практически неизменным, что обеспечивает стабилизацию выходного напряжения. Избыточный поток первичной обмотки замыкается через магнитный шунт.

Таким образом, схема стабилизатора:

  • Максимально проста, не имеет сложных электронных узлов, что обеспечивает высокую надежность и долговечность.
  • Обеспечивает высокую точность стабилизации выходного напряжения и сохранение синусоидальной формы в широком диапазоне отклонений (хотя искажения формы выходного напряжения не исключаются).
  • Легко переносит большинство внешних воздействий, в том числе достаточно высокие влажность и температуру, их перепады.
  • Не имеет задержек в регулировании при отклонениях питающего напряжения.

Достоинства схемы подтверждает и тот факт, что большинство выпущенных в 50-60е годы прошлого века устройств сохраняют работоспособность и характеристики и сегодня.

Однако присущи таким стабилизаторам и некоторые недостатки, из-за которых их сейчас редко используют:

  • Значительная масса и габариты.
  • Низкий КПД и, как следствие, выделение большого количества тепла на элементах схемы.
  • Шумная работа, характерная для всех устройств с мощными моточными узлами, рассчитанными на сетевое напряжение.
  • Неустойчивая работа в режимах токовой перегрузки и холостого хода.
  • Достаточно узкий диапазон отклонений входного напряжения, в котором возможна стабилизация.

Все это привело к повсеместной замене ферро-резонансных более современными аналогами.

Электромеханические стабилизаторы

Главным компонентом схем электромеханических стабилизаторов является автотрансформатор – устройство, позволяющее изменять коэффициент трансформации. Достигается это за счет перемещения по обмотке трансформатора токосъемного элемента – роликового, ползункового или щеточного типа.

Перемещение контакта осуществляется сервоприводом, который получает управление от электронной схемы, производящей измерение входного напряжения и сравнение его с заданным значением на выходе.

К достоинствам такой схемы относятся:

  • Широкий диапазон отклонений входного напряжения.
  • Высокая точность поддержания напряжения на выходе.
  • Стоимость, которая ниже любых представленных на рынке устройств стабилизации.

Главный недостаток электромеханических стабилизаторов – появление электрической дуги (искры) во время работы. Оно обусловлено разрывами цепи протекания тока при перемещении подвижного контакта по виткам обмотки трансформатора. Поскольку обмотка обладает солидной индуктивностью, прерывание тока вызывает дуговой разряд. Соответственно, использовать такое оборудование в одном помещении с газовыми приборами запрещено!

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Решить проблему можно, разместив стабилизатор в другом помещении и протянув отдельную линию с его выхода для питания котла.

Однако такое решение трудно назвать рациональным, тем более, что у схемы есть и другие недостатки:

  • Уже упомянутые разрывы в выходном напряжении при движении контакта.
  • Инерционность, связанная с временем срабатывания сервопривода, что не позволяет оперативно реагировать на изменения входного напряжения.
  • Значительная масса и габариты автотрансформатора.
  • Недостаточная надежность из-за наличия подвижного узла.
  • Необходимость частого обслуживания подвижного контакта.

Словом, при выборе стабилизатора для котла электромеханические устройства рекомендуется исключить из рассмотрения.

Релейные схемы

Релейные схемы работают с автотрансформатором или трансформатором с несколькими отводами в первичной и/или вторичной обмотке. В этом случае реле выступают в роли коммутаторов, которые подключают необходимые отводы трансформатора так, чтобы обеспечить на выходе устройства напряжение, максимально приближенное к заданному.

По сути, такой принцип работы напоминает электромеханические устройства, в которых стабилизация напряжения осуществляется также за счет изменения коэффициента трансформации, но не подвижным контактом, а переключением ключа (контактной группы реле).

Это позволило избавиться от основного недостатка электромеханических стабилизаторов – искрения.

Кроме того, для таких устройств характерны и другие достоинства:

  • Скорость реакции на изменения входного напряжения, зависящая от времени срабатывания реле (лежит в пределах 10-20 мс, что сравнимо с временем 0. 5-1 периода сетевого напряжения).
  • Простая и надежная схема управления.
  • Значительная наработка на отказ, зависящая от используемых реле.
  • Ремонтопригодность и низкая стоимость компонентов для замены.
  • Низкая чувствительность к токовым перегрузкам.

Основными недостатками схемы являются ступенчатое регулирование напряжения, что снижает точность стабилизации, сложность моточного узла.

Полупроводниковые (тиристорные и симисторные) схемы

Устройства с полупроводниковыми ключами – тиристорами и симисторами могут строиться по двум принципам:

  1. Аналогично релейной схеме. Различие состоит только в использовании в качестве ключа не контактов реле, а полупроводниковых приборов.
  2. С использованием трансформатора на входе и регулированием выходного напряжения за счет изменения угла открывания тиристоров (симисторов).

Первая схема по характеристикам аналогична релейной, но имеет более высокое быстродействие. При этом для управления полупроводниковыми ключами требуется более сложная схема, а сами они имеют более высокую стоимость, меньшую перегрузочную способность и наработку на отказ.

В схеме с регулятором переменного напряжения коэффициент трансформации остается неизменным. Действующее значение напряжения стабилизируется за счет управления моментом отпирания ключей. Такой подход позволяет упростить и удешевить моточный узел и конструкцию в целом.

Однако у такого способа регулирования есть собственные недостатки, главный из которых – несинусоидальность выходного напряжения и высокий уровень наводимых в сеть помех.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Оба варианта таких схем требует охлаждения ключей, потери мощности на которых выше чем на реле. Это сказывается на габаритах конструкции.

Двухзвенные (инверторные) стабилизаторы

Такие схемы строят по структуре – неуправляемый выпрямитель с фильтром – инвертор, как правило, с трансформатором на выходе для обеспечения стабилизации при просадках.

Схема обладает максимальным быстродействием, обеспечивает высокую защищенность в любых режимах, гарантирует точность стабилизации в широких пределах отклонений входного напряжения.

Ее основные недостатки:

  • Сложность системы управления;
  • Высокая стоимость.

Кроме того, в зависимости от выбранного способа управления ключами инвертора выходное напряжение может сильно отличаться от синусоидального, что отрицательно сказывается на работе насоса.

В целом именно инверторная схема может считаться лучшим вариантом для котла в случае, когда ее приобретение укладывается в бюджет владельца.

Выбор стабилизатора по параметрам котла

После выбора схемы стабилизатора необходимо определиться с конкретной моделью на основании электрических параметров котла.

Единственным условием выбора является потребляемая мощность. Ее можно найти в технических характеристиках котла. Покупателя интересует именно электрическая мощность, а не отдаваемая котлом тепловая.

Стабилизатор должен обеспечивать указанную мощность с запасом не менее 25-30%. Запас берется из расчета пусковых токов насоса, которые могут превышать номинальное значение в разы. Однако процесс этот кратковременный и указанных 25-30% оказывается вполне достаточно.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Некоторые производители указывают в документации не активную мощность (в Вт), а полную (в ВА). Для подбора стабилизатора это значение следует умножить на коэффициент 0.7.

Часто спрашивают

Кроме мощности, что нужно учитывать при выборе стабилизатора?

Мощность – единственный характеристический параметр. В остальном же стоит обратить внимание на систему защит и эргономику устройства.

Имеет ли значение расстояние между котлом и стабилизатором?

Поскольку мощность котла невелика (как правило, не превышает 500 Вт) потери на токоведущих проводниках мизерны, потому располагать стабилизатор можно практически на любом расстоянии от котла в пределах квартиры или дома.

Обязательно ли использовать трехпроводное подключение?

Многие производители оговаривают это как обязательное условие.

Что лучше использовать для питания котла – стабилизатор или ИБП?

С точки зрения обеспечения стабильного напряжения питания эти варианты равнозначны. Однако ИБП позволит штатно выключить котел при пропадании напряжения, в отличие от стабилизатора, который на такой режим не рассчитан. В то же время большинство бесперебойников формируют на выходе прямоугольное напряжение, которое далеко не лучший вариант для насоса.

Что такое латерный стабилизатор и можно ли его применять для котла?

Латерный – еще одно название электромеханических стабилизаторов, его использование в помещениях с газовыми приборами запрещено.

Стабилизатор для газового котла предотвратит выход из строя оборудования при значительных проблемах с питающей сетью. Чтобы обеспечить максимальную защиту следует выбрать оптимальную схемную реализацию и параметры.

Видео-советы по выбору стабилизатора напряжения для газового котла

Стабилизатор напряжения для газового котла отопления

Котёл является сердцем всей отопительной системы. Именно от него по трубам распространяется обогревающее весь дом тепло. Котлы бывают различных типов: газовые, электрические, а, также, жидко- и твёрдотопливные. По сравнению с оборудованием последних двух типов, котлы, работающие на газе, более комфортны и более технологичны в эксплуатации. Если же сравнивать их с электрическими, то газовые котлы более экономичны.

Принцип их работы следующий. Установленная в газовом котле автоматика с помощью датчиков и терморегуляторов фиксирует и регулирует потребность системы в тепле. Эта «умная» электроника отдаёт команду на включение горелки и циркулирующая в котле вода нагревается до необходимой температуры, после чего подаётся в контур отопления. Так работает оборудование одноконтурного типа. Его используют только для обогрева помещения. Но современной промышленностью выпускаются и двухконтурные газовые котлы, которые служат как для отопления, так и для подогрева водоснабжения (См. Рис.1).



Рис.1. Структурная схема двухконтурного котла.

Работать одновременно в режиме нагревания воды для бытовых нужд и для отопления оборудование двухконтурного типа работать не может. Но обитатели жилья похолодание  не заметят. Снижение температуры  будет наблюдаться лишь, когда котёл будет работать в режиме нагревания не менее 3 часов.

Стабилизатор напряжения для котла отопления Lider/Лидер.

Как мы говорили выше, управляет работой газового котла электронная система. Причём в современных образцах применяется элементная база последнего поколения, вплоть до микропроцессоров. Нарушить правильное функционирование такой сложной электроники способны даже самые незначительные перебои и скачки электропитания. А при её некорректной работе могут просто не сработать некоторые защитные системы данного отопительного оборудования, что чревато далеко идущими последствиями. Стабилизатор для котла Lider/Лидер поможет избежать возникновения  серьёзных проблем.


Рис.2. Стабилизатор напряжения для котла отопления Lider/Лидер, выпускаемый НПП «Интепс».

Такой агрегат не только обеспечивает защиту от перепадов питающего напряжения . Он выступает в качестве  дополнительного предохранительного элемента, который срабатывает при возникновении в подключённых к нему электроприборах коротких замыканий. Задержка реакции обычного стабилизатора на это явление не превышает 0,5 секунды. Как показывает практика, такого отрезка времени отключения вполне достаточно для предотвращения дополнительных необратимых поломок. В качестве сравнения приведём пример счётчиков электроэнергии, с которыми вы все хорошо знакомы. Устанавливаемые на них механические элементы предохранения срабатывают за 1,5 секунды, в течение которых могут расплавиться не только самые хрупкие компоненты электрической схемы. В случае же возникновения чрезмерных  нагрузок, с которыми стабилизатор напряжения для котла Lider/Лидер справиться не сможет, в нём сработает система аварийного отключения не позднее, чем через 40  миллисекунд, что более, чем на порядок лучше по сравнению с обычным устройством стабилизации.

Помните! При выборе конкретной модели стабилизатора необходимо учитывать не только общую мощность потребляемой котлом электроэнергии. Пусковой ток – вот ещё один немаловажный фактор.  Значение этого параметра может в 2-3 раза превышать номинальное. Поэтому стабилизатор для газового котла в момент запуска этого отопительного оборудования испытывает значительные перегрузки. Чтобы он прослужил вам верой и правдой на протяжении многих лет, покупать следует модель с 2-3-х кратным запасом мощности.

Выбираем.

Сегодня на российском рынке можно найти такие устройства,  как отечественного, так и зарубежного производства.  И если продукция западных ведущих фирм (Pilot, APC, Solby и др.) пользуется, практически,  одинаковой популярностью, то, по мнению экспертов, стабилизатор для котла Lider/Лидер, выпускаемый НПП «Интепс» является безусловным лидером (простите за тавтологию)  среди аналогичных приборов, в паспорте которых присутствует словосочетание «Сделано в России». Мы учитываем тот факт, что вы, безусловно, понимаете: так называемая «фазность» стабилизатора должна соответствовать количеству фаз питающей сети. Отметим, что в ассортименте НПП «Интепс» присутствуют приборы одно- и трёхфазные.

Одним из основных критериев выбора является диапазон  входного напряжения, которое стабилизатор для газового котла способен преобразовать в необходимое. Согласно действующему на территории Российской Федерации ГОСТу,  колебание амплитуды напряжения не должно превышать 10% от 220 вольт (min198 — max242 вольт). Но, к сожалению, это требование энергетики выполняют далеко не часто и далеко не во всех российских регионах. Причин данного явления множество: начиная от изношенности отечественных электросетей , включая природные катаклизмы и, закачивая пресловутым человеческим фактором. Так, если из-за небрежного припаивания отвалится нулевой провод трёхфазной сети, на электроприборы начнёт подаваться напряжение 380 вольт, выдержать которое большинство из них просто не в силах.

Большинство  однофазных стабилизаторов, выпускаемых НПП «Интепс», способны  преобразовывать в 220 вольт напряжение на входе, меняющееся в диапазоне 125-275 вольт. Но существуют приборы-уникумы, которые справляются с колебаниями напряжения на входе в пределах 100-320 вольт. Это такие, как PS900W-50, PS3000W-50 и некоторые другие.

Рис.3. Однофазный стабилизатор напряжения для котла Lider/Лидер PS900W-50.

В число основных характеристик данных устройств также относятся: номинальная мощность, перегрузочная способность, наличие режима байпас и проч. Эти данные вы найдёте в техническом описании конкретной модели стабилизатора.



«Мал, да удал» — наш стабилизатор для котла отопления

«Мал — да удал!» — красивое название для статьи, но правильнее было бы написать: «мал — да умен, да красив, да надежен, да хорош!». И всё это о стабилизаторе напряжения Teplocom ST – 555. Данная модель является модернизацией хорошо знакомой модели стабилизатора Teplocom ST – 400 для котлов отопления. Новый прибор стал мощнее, стройнее, эффективнее. Компания «Бастион» производит эти стабилизаторы напряжения для котлов отопления на протяжении нескольких лет. Десятки тысяч стабилизаторов Teplocom надежно защищают отопительные приборы в городах России, Украины, Белоруссии, Казахстана и других странах.

Для чего нужен стабилизатор напряжения для котла отопления?

Ответ на этот вопрос содержится в самом вопросе. Конечно, стабилизатор напряжения необходим для обеспечения стабильного и качественного электропитания котлов отопления. Конструкция современных котлов постоянно усложняется. Производители отопительного оборудования стремятся сделать приборы отопления более эффективными, экономичными и экологичными. В результате они применяют всё более сложную электронику, увеличивают количество различных датчиков, добавляют исполнительные устройства. Такие котлы отопления требуют для нормальной работы качественное электроснабжение. С другой стороны качество электроснабжения наших домов оставляет желать лучшего. Параметры питающей сети часто не соответствуют требованиям нормативной документации, наблюдаются скачки напряжения, занижение или увеличение значения напряжения в сети. Таким образом, использование стабилизатора напряжения для котла отопления становиться просто необходимым.

Чем хорош стабилизатор напряжения Teplocom ST-555 для котла отопления?

Стабилизатор напряжения Teplocom ST-555 для котла отопления обеспечивает качественное электропитание теплового оборудования. Стабилизатор не вносит изменений в форму выходного сигнала, обеспечивая «чистый синус». Напряжение правильной синусоидальной формы необходимо для корректной работы систем электронного управления котлов отопления и для нормальной работы циркуляционных насосов.
Стабилизатор для котла имеет высокую скорость срабатывания за счет применения микропроцессорного управления. В отличии от дешёвых аналоговых китайских приборов Teplocom ST-555 обеспечивает выбор оптимальной точки переключения режимов работы. Это позволяет существенно снизить износ силовых реле и увеличить срок работы устройства, а также исключить искрение в приборе (которое характерно для работы китайских стабилизаторов). Надёжная конструкция прибора, эффективная система отвода излишнего тепла и защиты от аварий в электрической сети, качественная элементная база позволяют данному стабилизатору для котла осуществлять работу длительное время. Современная схемотехника обеспечивает возможность работы с большой перегрузочной мощностью. Teplocom ST-555 для котла отопления обеспечивает работу теплового оборудования в широком диапазоне входных напряжений от 145 до 260 Вольт и соответствует международным требованиям безопасности и европейским нормам электросбережения.

Действительно ли мал и красив Teplocom «три пятерки»?

Размеры стабилизатора для котла отопления действительно малы: 128 х 170 х 85 мм. Размер прибора равен размеру толстого ежедневника. Это позволяет осуществить его монтаж практически в любом месте. Новый дизайн корпуса разработан специалистами профессиональной студии промышленного дизайна. Элегантный внешний вид позволяет красиво разместить стабилизатор рядом с корпусом газового котла отопления.
Teplocom ST-555 для котла отопления имеет современную светодиодную индикацию и простой способ подключения.

Наш стабилизатор напряжения для котла отопления рекомендуют иностранные инженеры

Teplocom ST-555 для котла отопления производится с соблюдением всех современных требований обеспечения качества электротехнических изделий. Прибор соответствует российским и международным требованиям безопасности. Стабилизатор производится в соответствии с требованиями международных стандартов ISO 9001, ISO 14001, OHSAS 18001. Teplocom ST-555 для котла отопления прошел многочисленные проверки и тестирования в современных испытательных лабораториях. Известные европейские и мировые бренды рекомендуют использовать стабилизаторы «Теплоком» для обеспечения стабильного электропитания отопительного оборудования:

  • стабилизатор сетевого напряжения Teplocom ST-555 рекомендован техническими специалистами компании Bosh для организации электрического питания газовых  котлов Bosh и другого оборудования компании;
  • стабилизатор сетевого напряжения Teplocom ST-555 рекомендован техническими специалистами компании Baxi для организации электрического питания газовых  котлов Baxi и другого оборудования компании;
  • стабилизатор сетевого напряжения Teplocom ST-555 рекомендован техническими специалистами компании Vaillant для организации электрического питания газовых  котлов Vaillant и другого оборудования компании;
  • стабилизатор сетевого напряжения Teplocom ST-555 рекомендован техническими специалистами компании Junkers для организации электрического питания газовых  котлов Junkers и другого оборудования компании.

Стабилизатор напряжения Teplocom ST-555 спроектирован для работы с российскими электрическими сетями и учитывает все особенности работы наших сетей. Он специально создан для надежной защиты электрических компонентов современных газовых котлов и удовлетворяет всем требованиям международных производителей газового оборудования.

Teplocom ST-555 для котла отопления был представлен на многих международных выставках и отмечен медалями и дипломами.

Доказательством высокого качества стабилизатора Teplocom ST-555 может служить длительная заводская гарантия — 5 лет.

Подробные характеристики современных стабилизаторов для котлов в разделе стабилизаторы для котлов.

Читайте также:

Как выбрать стабилизатор напряжения для котла отопления?

Современные стабилизаторы, которые используются наряду с газовыми котлами, имеют сложное устройство электронного управления с блоком автоматики. Каждый из компонентов устройства выполняет активные функции, позволяющие эксплуатировать отопительную технику удобно, эффективно и безопасно. Поскольку газовые котлы чувствительные к перепадам напряжения, использование такого устройства не обходится без подкрепляющей системы стабилизатора.

Пульсация напряжения для котла, подача пламени в котором осуществляется электрическим путем, может стать критичным показателем, ведущим к поломке изделия, а также несоответствие уровня напряжения негативно скажется на ресурс циркуляционного насоса. Исходя из этого, стабилизатор, предназначенный для этой группы техники должен строго отвечать ряду выставленных требований.

Главные моменты в выборе стабилизатора

Для слаженной работы отопительной установки должен быть сбалансированный уровень напряжения на выходе. Это основной пункт в выборе регулирующего устройства для газовой установки. Требования к стабилизаторам напряжения:

  • поддерживать режим работы 24/7;
  • работать в широком диапазоне входных напряжений;
  • показывать быструю реакцию на отклонения и моментально их стабилизировать.

Немаловажный аспект при выборе стабилизатора для котла – мощность регулирующего напряжение устройства.

Перед покупкой котла подготовьтесь и соберите следующую информацию:

  • потребляемая мощность настенного котла на газу;
  • перед покупкой стабилизатора напряжения желательно промониторить состояние электросети на протяжении суток.

Уровень пусковых токов, выдающихся отопительным оборудованием в момент пуска, превышает номинальное значение в 2-3 раза. Исходя из этого для котла, с потребляемой мощностью 100 Вт, потребуется защитное устройство мощностью от 250 Вт.

Критерии выбора стабилизатора напряжения для газового котла

Выбор прибора зависит от схемы подключения:

  • одна фаза – 220v;
  • три фазы – 380v.

Газовые котлы отопления подключаются к стабилизаторам с однофазным выходом питания. Электрические котлы в зависимости от модели питаются от сети 380 вольт.

Мощность – ещё один обязательный фактор в выборе стабилизатора. Если вы устанавливаете технику на дом, то кроме потребляемой мощности отопительного оборудования необходимо учитывать все приборы электропитания и, исходя из суммарного расчета мощности стабилизирующего устройства, выбирать модель прибора.

Перед тем как привести газовую отопительную систему с котлом во главе, обеспечьте главный узел надежным защитным устройством от перепадов напряжения! Каждый из производителей настенного газового оборудования порекомендует вам это сделать. Такой ход поможет уберечь установку от скачков напряжения в сети и позволит прослужить котлу на протяжении многих лет.

Перейти в каталог

рейтинг 2021 года и советы как выбрать

Для защиты и надежного функционирования электрического газового котла необходим сетевой стабилизатор.

Данный вариант подключения актуален при перепадах, неожиданных отключениях, повышенном или пониженном напряжении в сети.

Какой стабилизатор напряжения для газового котла выбрать и на что обратить внимание при выборе, рассмотрим в этом обзоре.

Навигация по странице:

Критерии выбора стабилизатора напряжения для газового котла

Наиболее распространены электромеханические с сервосистемой, релейные со ступенчатым регулированием напряжения, инверторные с двойным преобразованием энергии и гибридные модели.

Инверторные стабилизаторы — наиболее точные и прогрессивные, релейные — самые дешевые и распространенные.

При выборе данного оборудования необходимо учесть ряд моментов:

  • Количество фаз.
    Бытовые газовые котлы в основном рассчитаны на подключение к однофазной электрической сети 220 В.
    Мощное трехфазное оборудование предусматривает питание от трехфазной сети 380 В и выбор соответствующего стабилизатора.
  • Мощность нагрузки.
    Выходная мощность стабилизатора должна соответствовать аналогичной характеристике газового оборудования.
    Средняя мощность котла для небольшого частного дома составляет 150-200 Вт, при этом потребление при старте в 2-3 раза превышает номинальный параметр.
  • Скорость стабилизации.
    Характеристика отражает время, затрачиваемое на выравнивание выходного напряжения.
    Высокая скорость стабилизации со снижением времени срабатывания системы при отклонениях гарантирует защиту котла от поломок и его стабильное функционирование.
  • Входное напряжение.
    Экстремальные сетевые отклонения в большую или меньшую сторону могут запросто вывести подключаемое оборудование из строя.
    По этой причине для газового котла рекомендуется выбирать стабилизатор с наиболее широким диапазоном входного напряжения.
  • Выходное напряжение.
    Для работы с газовым котлом рекомендуется стабилизатор с допустимым отклонением ±10%.
    Существуют и более точные устройства, полностью исключающие сбои в функционировании и увеличивающие рабочий ресурс подключаемого оборудования.
  • Прочие параметры.
    Современные сетевые стабилизаторы оснащены рядом полезных опций и возможностей.
    Это, например, электронная защита от перегрева/перегрузки/короткого замыкания/сетевых аварий, автоматический перезапуск, сетевые фильтры, цифровая или светодиодная индикация.
    Расширенный функционал способствует удобству и более качественной работе стабилизатора.

Лучшие модели в соотношении цена/качество

Представленные модели выделяются доступной стоимостью, достаточной скоростью срабатывания и хорошей точностью стабилизации.

Рейтинг ТОП-5 стабилизаторов напряжения для газового котла в соотношении цены и качества.

Defender AVR Typhoon 1000

Однофазный стабилизатор Defender AVR Typhoon 1000 со встроенным сетевым фильтром — это одно из самых экономичных решений для газовых котлов бытового типа.

Аппарат оснащен автоматическим регулятором напряжения, защитой от перегрузки и перегрева, автоматическим несгораемым предохранителем.

Выходное напряжение при погрешности 10 процентов может варьироваться в допустимых от номинальных значениях 198-242 В.

Информативные светодиодные индикаторы позволяют осуществлять визуальный контроль состояния прибора.

Стабилизатор имеет компактные размеры и небольшой вес.

Технические характеристики:

  • тип стабилизатора — релейный;
  • номинальная мощность — 320 Вт;
  • входное напряжение — 175-285 В;
  • точность стабилизации — ±10%;
  • выходное напряжение — 198-242 В;
  • отображение информации — светодиодная индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 2 розетки;
  • габаритные размеры — 115×110×140 мм;
  • масса устройства — 1,5 кг.

Преимущества

  • компактные габариты;
  • две розетки для подключения;
  • кнопка включения с подсветкой;
  • наглядная индикация режимов;
  • хорошее качество сборки.

Недостатки

  • короткий шнур подключения;
  • высокий уровень шума;
  • невысокая мощность.

РЕСАНТА ACH-2000/1-Ц (2 кВт)

Модель РЕСАНТА ACH-2000/1-Ц (2 кВт) с защитой от перегрева и перегрузки позволит решить проблему нестабильного питания бытовых газовых котлов путем поддержания в сети оптимального напряжения.

Отверстия, расположенные на корпусе агрегата, обеспечивают естественное охлаждение компонентов. Внутренние элементы защищены от механических повреждений надежным корпусом.

Электронный дисплей однофазного устройства отображает рабочие параметры.

Система автоотключения отвечает за безопасность при превышении максимально допустимой мощности. Время срабатывания составляет 5-7 мс.

Технические характеристики:

  • тип стабилизатора — релейный;
  • номинальная мощность — 2000 Вт;
  • входное напряжение — 140-260 В;
  • точность стабилизации — ±8%;
  • выходное напряжение — 202-238 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 1 розетка;
  • габаритные размеры — 140×170×237 мм;
  • масса устройства — 5,8 кг.

Преимущества

  • стабильность работы;
  • небольшие размеры;
  • низкая цена;
  • малое потребление энергии;
  • эргономичность конструкции.

Недостатки

  • нет индикации текущего входного/выходного напряжения;
  • нагрев при работе;
  • громкое реле.

SVEN AVR SLIM 1000 LCD (0.8 кВт)

Компактный стабилизатор SVEN AVR SLIM 1000 LCD надежно защитит электрический газовый котел с активной мощностью 0,8 кВт от высоковольтных импульсов, коротких замыканий, перегрева и перегрузки.

Время переключения релейного оборудования не превышает 10 миллисекунд.

Входное напряжение может варьироваться от 140 до 260 В, на выходе обеспечиваются оптимальные 220 В с частотой 50 Гц.

Серый металлический корпус прибора снабжен элементами для настенного монтажа, встроенный цифровой вольтметр отображает входное и выходное напряжение.

Для подключения нагрузки предусмотрена стандартная розетка, термопрерыватель играет роль предохранителя.

Технические характеристики:

  • тип стабилизатора — релейный;
  • номинальная мощность — 800 Вт;
  • входное напряжение — 140-260 В;
  • точность стабилизации — ±10%;
  • выходное напряжение — 198-242 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 1 розетка;
  • габаритные размеры — 290×175×60 мм;
  • масса устройства — 2,9 кг.

Преимущества

  • стильный дизайн;
  • возможность монтажа на стену;
  • надежный металлический корпус;
  • индикация питания в электросети;
  • шаблон с разметкой крепежа в комплекте.

Недостатки

  • слышимые щелчки реле при переключении;
  • короткий шнур входа;
  • одна розетка на борту.

ЭРА СНПТ-2000-Ц

Прибор ЭРА СНПТ-2000-Ц с заявленным КПД до 95 процентов рекомендуется для стабилизации сети питания газовых котлов бытового типа и прочей чувствительной техники.

Стабилизатор способен справиться с активной нагрузкой суммарной мощностью в 2 кВт.

Подключение устройств-потребителей осуществляется к двум розеткам.

Агрегат дополнен цифровой индикацией, позволяющей определять основные параметры и контролировать работу устройства.

За охлаждение элементов отвечает естественное пассивное охлаждение в виде вентиляционных решеток на корпусе. Модель может устанавливаться на пол.

Технические характеристики:

  • тип стабилизатора — релейный;
  • номинальная мощность — 2000 Вт;
  • входное напряжение — 140-260 В;
  • точность стабилизации — ±8%;
  • выходное напряжение — 202-238 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 2 розетки;
  • габаритные размеры — 140×188×265 мм;
  • масса устройства — 4,7 кг.

Преимущества

  • качественная сборка и материалы;
  • относительно тихая работа;
  • две розетки для подключения;
  • небольшие габариты и вес.

Недостатки

  • неустойчивые ножки;
  • очень яркий дисплей.

TEPLOCOM ST-555-И, белый

Однофазный стабилизатор TEPLOCOM ST-555-И с возможностью навесного монтажа в непосредственной близости от прибора-потребителя предназначен для питания газовых котлов отопления мощностью до 0,4 кВт.

При разработке представленной модели учитывались основные требования к параметрам их электроснабжения.

Стабилизатор оснащен микропроцессорным управлением, системой защиты при аварии с автоматическим восстановлением, индикатором аварийной ситуации.

Прибор обеспечивает быстрое и простое подключение, для этого на борту имеется стандартная евророзетка.

Технические характеристики:

  • тип стабилизатора — релейный;
  • номинальная мощность — 400 Вт;
  • входное напряжение — 145-260 В;
  • точность стабилизации — ±9%;
  • выходное напряжение — 200-240 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/повышенного напряжения;
  • подключение нагрузки — 1 розетка;
  • габаритные размеры — 130×170×85 мм;
  • масса устройства — 1,8 кг.

Преимущества

  • компактные размеры;
  • индикация входного напряжения;
  • есть все необходимые функции;
  • легкость использования;
  • хорошо держит перегрузку.

Недостатки

  • короткий шнур;
  • всего одна розетка.

Лучшие трехфазные стабилизаторы для газового котла

Стабилизаторы этого класса используются для подключения бытовых и промышленных котлов с напряжением питания 380 В.

РЕСАНТА ACH-15000/3-ЭМ (15 кВт), черный

Трехфазное оборудование РЕСАНТА ACH-15000/3-ЭМ (15 кВт) предназначено для обеспечения качественным электропитанием бытовых и промышленных газовых котлов в условиях нестабильного напряжения в сети.

Данный стабилизатор оснащен электродвигателем, обеспечивающим регулировку выходного напряжения с высокой точностью.

Погрешность составляет всего 2 процента, или 4 В.

Суммарная мощность в 15 кВт позволяет питать одно или несколько устройств-потребителей и даже небольшие объекты в целом.

Стабилизатор защищен от короткого замыкания, перегрева, повышенного напряжения и импульсных сетевых помех.

Технические характеристики:

  • тип стабилизатора — электромеханический;
  • номинальная мощность — 15000 Вт;
  • входное напряжение — 140-260 В;
  • точность стабилизации — ±2%;
  • выходное напряжение — 216-224 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — выходные клеммы;
  • габаритные размеры — 360×840×360 мм;
  • масса устройства — 60,2 кг.

Преимущества

  • надежное микропроцессорное управление;
  • высокая скорость срабатывания защиты;
  • встроенные фильтры против помех;
  • стабильность выходного напряжения;
  • хорошо держит перегрузку.

Недостатки

  • внушительные габариты;
  • большой вес;
  • высокая стоимость.

РЕСАНТА ACH-9000/3-ЭМ (9 кВт), черный

Трехфазный стабилизатор РЕСАНТА ACH-9000/3-ЭМ предназначен для обеспечения питанием газовых установок и прочего оборудования с суммарным потреблением электроэнергии до 9 кВт.

Диапазон входных напряжений агрегата составляет 140–260 В (на одной фазе).

Данный стабилизатор оборудован электродвигателем, позволяющим регулировать выходное напряжение с более высокой точностью.

Погрешность в данной модели не превышает 2 процентов.

Устройство оснащено блоком защиты от короткого замыкания, перегрева и повышенного напряжения.

Контролировать работу прибора позволяет встроенный цифровой индикатор.

Технические характеристики:

  • тип стабилизатора — электромеханический;
  • номинальная мощность — 9000 Вт;
  • входное напряжение — 140-260 В;
  • точность стабилизации — ±2%;
  • выходное напряжение — 216-224 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения;
  • подключение нагрузки — выходные клеммы;
  • габаритные размеры — 330×770×330 мм;
  • масса устройства — 39,1 кг.

Преимущества

  • надежность;
  • точность работы;
  • отсутствие шума;
  • высокая мощность.

Недостатки

  • большой вес;
  • нагрев при работе.

Энергия Hybrid 15000/3 II, черный

Трехфазный стабилизатор напряжения Энергия Hybrid 15000/3 II — это улучшенная модель, оснащенная совершенной схемой управления регулировкой напряжения, идеально подходящая для питания газовых котлов.

Представленное устройство оснащено процессорной платой управления, обеспечивающей точность стабилизации с погрешностью не более 3 процентов от номинального значения.

Надежность и долгосрочную работу гарантирует рациональная компоновка внутренних узлов и инновационная технология намотки автотрансформатора.

Стабилизатор обладает расширенным диапазоном входного напряжения от 100 до 260 В.

Технические характеристики:

  • тип стабилизатора — гибридный;
  • номинальная мощность — 15000 Вт;
  • входное напряжение — 100-260 В;
  • точность стабилизации — ±3%;
  • выходное напряжение — 213-227 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания, перегрева, повышенного напряжения;
  • подключение нагрузки — выходные клеммы;
  • габаритные размеры — 230×380×545 мм;
  • масса устройства — 46 кг.

Преимущества

  • удобство использования;
  • информативная панель управления;
  • минимальная погрешность;
  • высокая мощность.

Недостатки

  • не демократичный ценник;
  • нагрев корпуса;
  • большой вес.

Лучшие инверторные однофазные модели

Представленные стабилизаторы используют принцип двойного преобразования энергии, который исключает большинство недостатков, присущих устройствам других типов.

Штиль IS350 (0.3 кВт)

Однофазный стабилизатор инверторного типа Штиль IS350 (0.3 кВт) предназначен для защиты газовых котлов, прочего чувствительного к качеству сетевого питания оборудования.

Модель имеет настенное/настольное исполнение, встроенную защиту от импульсных помех, защиту от неисправностей и сбоев.

Бесшумность работы обеспечивает естественное охлаждение.

Агрегат обладает мгновенной реакцией на изменение входного напряжения, высокой точностью стабилизации в районе 2 процентов от номинального значения, широким диапазоном входных напряжений.

Светодиодные индикаторы дают возможность контролировать состояние и режимы работы стабилизатора.

Технические характеристики:

  • тип стабилизатора — инверторный;
  • номинальная мощность — 300 Вт;
  • входное напряжение — 90-310 В;
  • точность стабилизации — ±2%;
  • выходное напряжение — 216-224 В;
  • отображение информации — светодиодная индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 1 розетка;
  • габаритные размеры — 155×223×80 мм;
  • масса устройства — 2 кг.

Преимущества

  • легкость использования;
  • трафарет для монтажа в комплекте;
  • отсутствие шума во время работы;
  • качественная сборка и материалы.

Недостатки

  • отсутствие информационного табло;
  • не съемный провод питания;
  • завышенный ценник.

Штиль IS5000 2020 (4.5 кВт), серый

Инверторный стабилизатор Штиль IS5000 2020 (4.5 кВт) — устройство нового поколения с двойным бестрансформаторным преобразованием энергии для защиты от повышенных и пониженных уровней входного напряжения газовых котлов и других электроприборов.

Стабилизатор выполнен в настенном исполнении и удобен для установки в небольших помещениях.

Подключение к сети и нагрузке осуществляется посредством клемм и вводного автомата.

Передняя панель изделия снабжена электронным дисплеем с цифровой индикацией.

Охлаждение в данной модели — принудительное вентиляторное с интеллектуальной системой регулировки скорости вращения.

Предусмотрена аварийная защита от коротких замыканий, импульсных помех, перегрузки и перегрева.

Технические характеристики:

  • тип стабилизатора — инверторный;
  • номинальная мощность — 4500 Вт;
  • входное напряжение — 90-310 В;
  • точность стабилизации — ±2%;
  • выходное напряжение — 216-235 В;
  • отображение информации — цифровая индикация;
  • защита — от короткого замыкания, перегрева, повышенного напряжения;
  • подключение нагрузки — выходные клеммы;
  • габаритные размеры — 246×358×101 мм;
  • масса устройства — 6 кг.

Преимущества

  • небольшой вес;
  • компактные размеры;
  • бесшумность работы;
  • отличное качество сборки;
  • достойная комплектация.

Недостатки

  • высокая стоимость;
  • нагрев при нагрузке.

Штиль IS550 (0.4 кВт), серый

Однофазное инверторное устройство Штиль IS550 (0.4 кВт), снабженное светодиодными индикаторами контроля состояния и режима работы, предназначено для питания газовых котлов, бытовой техники и холодильного оборудования.

Модель оснащена встроенной защитой от импульсных помех, неисправностей и сбоев в работе.

Оборудование характеризуется высокой скоростью реакции на изменения входного напряжения, повышенной точностью стабилизации, широким диапазоном входных напряжений.

Управление системой возложено на высокопроизводительный цифровой микропроцессор.

Электроника обеспечивает непрерывное регулирование выходного напряжения с отсутствием неприятных эффектов при переключении порогов стабилизации.

Технические характеристики:

  • тип стабилизатора — инверторный;
  • номинальная мощность — 400 Вт;
  • входное напряжение — 90-310 В;
  • точность стабилизации — ±2%;
  • выходное напряжение — 216-224 В;
  • отображение информации — светодиодная индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 1 розетка;
  • габаритные размеры — 155×245×82 мм;
  • масса устройства — 2 кг.

Преимущества

  • компактный агрегат;
  • низкий уровень шума;
  • малая погрешность;
  • легкость подключения.

Недостатки

  • ненадежная кнопка включения;
  • отсутствие цифровой индикации;
  • всего одна розетка для нагрузки.

РЕСАНТА ACH-600/1-И (0.6 кВт), серый

Инверторный стабилизатор РЕСАНТА ACH-600/1-И (0.6 кВт) в универсальном сером дизайне является компактным оборудованием для защиты газовых котлов от перепадов напряжения в электросети.

Масса представленного устройства составляет всего 4 кг, прибор легко переносится и транспортируется.

Уровень защиты корпуса соответствует классу IP20.

Представленный стабилизатор имеет охлаждение пассивного типа, оснащен двумя розетками, системой крепления на стену.

Коэффициент полезного действия агрегата достигает 97 процента. Номинальная мощность нагрузки равняется 0,6 кВт.

Технические характеристики:

  • тип стабилизатора — инверторный;
  • номинальная мощность — 600 Вт;
  • входное напряжение — 90-310 В;
  • точность стабилизации — ±1%;
  • выходное напряжение — 218-222 В;
  • отображение информации — светодиодная индикация;
  • защита — от короткого замыкания/перегрева/повышенного напряжения/помех;
  • подключение нагрузки — 2 розетки;
  • габаритные размеры — 410×225×125 мм;
  • масса устройства — 4 кг.

Преимущества

  • высокая точность;
  • яркая светодиодная индикация;
  • бесшумное естественное охлаждение;
  • возможность настенного монтажа;
  • две выходные розетки.

Недостатки

  • высокая стоимость;
  • короткий кабель подключения;
  • отсутствие цифровой индикации.

Отзывы

Если вы пользовались товарами, про которые шла речь в статье, оставьте, пожалуйста, отзыв в форме, которая находится ниже.

Ваш отзыв поможет кому-то сделать выбор. Спасибо, что делитесь опытом!

Отзывы покупателей

{{ reviewsOverall }} / 5 Оценка (3 всего оценили)

Всего отзывов: Добавьте ваш отзыв:

Сортировать по: Самые свежиеС вашим балломСамые полезныеС худшими оценками

Be the first to leave a review.

{{{ review.rating_title }}}

{{{review.rating_comment | nl2br}}}

Ответы на отзыв ({{review.rating_replies.length}})

This review has no replies yet.

Показать еще отзывы Показать еще отзывы Добавьте ваш отзыв:

Полезное видео

Из данного видео вы узнаете, какой стабилизатор напряжения для газового котла лучше выбрать:

Заключение

  • Стабилизатор необходим для защиты электрического газового котла от скачков, неожиданных отключений, высокого или низкого напряжения в сети.
  • Для газового котла подойдет электромеханический, релейный, инверторный, гибридный стабилизатор — каждый из типов имеет свои плюсы и минусы.
  • При выборе стабилизатора для газового котла следует учесть число фаз, мощность, скорость стабилизации, диапазон входного и выходного напряжения.

Настенный стабилизатор напряжения сервопривода переменного тока 500 ВА для газового котла — Китай Регулятор напряжения, стабилизатор напряжения

Настенный стабилизатор напряжения сервопривода переменного тока 500 ВА для газового котла

Описание продукта

ПК (компьютерное программное управление) Серия TFS УПРАВЛЕНИЕ СЕРВОМОТОРОМ Автоматический стабилизатор напряжения переменного тока , который является ведущим выбором нашей компании среди американских микросхем, использует компьютерную процедуру оцифровки для управления функциональным движением всей машины.Он устранил многие недостатки ранее смоделированного стабилизатора напряжения и сделал качество продукции более надежным, производительность — более стабильной, а функцию — более сложной.

Продукт имеет низкое энергопотребление, защиту от перенапряжения, защиту от низкого напряжения, защиту от перегрузки по току, защиту от перегрузки по мощности, защиту от перегрева, защиту от утечки и так далее. Он может похвастаться множеством функций защиты, интегрированных в один продукт.Он также имеет следующие функции: селективная задержка времени, защита от ударов, демонстрация нескольких светодиодов, сохранение энергии сбора и защита окружающей среды и т. Д. Это совершенно новый концептуальный продукт, который обладает множеством новых технологий! Продукция этой серии одновременно применяется во многих технических монополиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ УПРАВЛЕНИЯ СЕРВОПРИВОДОМ СЕРИИ PC-TFS, однофазный
1: Номинальная мощность: 500 ВА-2 кВА
2: Входное напряжение: AC150-260 В; 120-240 В
3: Выходное напряжение: 220 В ± 3%

ИСПОЛЬЗОВАНИЕ ДЛЯ ОБОРУДОВАНИЯ
Компьютер / Испытательное оборудование / Световая система / Безопасная система сигнализации / Лучевое оборудование / Медицинское оборудование / Копировальный аппарат / Стереооборудование / Станок с числовым программным управлением инструменты / Оборудование для промышленной автоматизации / Красящее и сушильное оборудование / Испытательное оборудование / Hi-Fi оборудование

Участие в зарубежной выставке
Canton Fair
HK Electric Fair
Moscow Electric Fair
India International Trade Fair
Nigeria Electronic Fair

Product Параметры





МОДЕЛЬ PC-TFS500VA PC-TFS1000VA PC-TFS1500VA PC-TFS2000VA
PC-THS500VA THS PC-THS500VA PC-THS500VAVA PC-THS2000VA
ТЕХНОЛОГИЯ Управление серводвигателем Styem + микрокомпьютерная программа ed Control

СВЕТОДИОДНЫЙ ДИСПЛЕЙ

 Информация Входное напряжение / Выходное напряжение / Использование нагрузки / Задержка времени / Нормальная работа / Защита

ЗАЩИТА

 Перенапряжение Выходное напряжение ≥ 243 ± 4 В
Низкое напряжение Выходное напряжение≤188В ± 4В
Перегрузка Более 120%
Превышение температуры 120ºC ± 10ºC
Время задержки Длительное время (255 секунд ) / Кратковременное (5 секунд)
Автоматический выключатель Регулятор / Байпас
Путь утечки
Язык Английский / Россия / Китайский
Входное напряжение AC150-260V ; 120-240 В
Выходное напряжение 220 ± 3% регулируется
Частота 50 Гц / 60 Гц
Фаза Однофазная
Эффективность ≥90%
Окружающая среда Температура -15ºC-45ºC
Относительная влажность <95%
Искажение формы волны Отсутствие дополнительной волны искажения
Сопротивление изоляции Обычно более 2 МОм
Мощность 500 ВА 1000 ВА 1500 ВА 2000 ВА
Размер упаковки (см) 60.3 * 27,2 * 34,9 46,0 * 31,7 * 35,5 46,0 * 31,7 * 35,5 46,0 * 31,7 * 35,5
Упаковка (шт.) 4 4 4 4
GM (KGS) 25,53 22,95 26,25 30,05

Сертификаты


Упаковка и доставка

УПАКОВКА И ОТПРАВКА
1.Внутренняя коробка 2.За пределами коробки;

Стандартная экспортная коробка

Профиль компании



ZHEJIANG TTN ELECTRIC CO., LTD

1) Профессиональный производитель стабилизатора напряжения / автомобильного инвертора / ИБП / солнечной системы управления, основанный в 1994 году, с площадью 33000 квадратных метров.
2) Лучший отдел исследований / разработок, один из наших технических специалистов имеет более чем 20-летний опыт производства стабилизаторов напряжения.
3) Строго проверяйте системы и оборудование печатной платы / трансформатора / готовой продукции, проверяйте каждый шаг, каждое изделие проходит стратегический проход.
4) Двенадцать производственных линий, ежедневный выпуск 2500 шт.Мы можем ускорить для вас каждый день, гарантируя, что не задержите время доставки.
5) Лучшее обслуживание OEM / ODM.

Послепродажное обслуживание

НАШ СЕРВИС
Сервис для образца:
Образец доступен для вашего тестирования

Сервис для настройки:
Мы можем выполнить ваши требования, мы принимаем OEM.

Послепродажное обслуживание
Политика: 1. отправка запасных частей, гарантия 2 года.
2. отправим вам документы о технических навыках ремонта груза.
отправим вам запчасти, например, светодиодный дисплей, печатную плату, угольную щетку в случае выхода из строя.Отправляется вместе с грузами.

FAQ

Q 1. Какие условия оплаты?
A. Мы принимаем LC, T / T, PayPal, Western Union, оплату небольшими суммами, Money Gram
Q 2. Как время доставки?
A. Обычно на производство уходит около двух недель.
Q 3. Скажите стандарт упаковки?
A. Для небольшой емкости используется картонная коробка, но для большой емкости следует использовать прочный деревянный ящик для защиты.
Q 4. Из какого материала трансформатор?
А.У нас есть два типа стабилизаторов сервопривода: один из 100% меди, а другой — из меди с алюминием. Это зависит от ваших требований. На самом деле, эти двое не имеют разницы, если нормально работают хорошо. Только кроме долгожительства. Медь лучше и дороже. Для стабилизатора релейного типа используются тороидальные катушки, материал — алюминий. по сравнению с квадратными катушками, ториодные катушки с высоким КПД.
Q 5. Не могли бы вы предложить форму A или C / O?
A. Это совершенно не проблема. Мы можем подготовить соответствующие документы в отдел по работе с клиентами или в другой офис, чтобы подать заявку на получение этого сертификата.
Q 6. Согласитесь ли вы использовать наш логотип?
A. Если у вас есть хорошее количество, это не проблема, чтобы сделать OEM.
Q 7. Мы хотим знать месячную емкость.
A. Это зависит от модели. Например, для реле малой емкости месячная емкость может достигать около 10000 шт., А большая емкость — около 2000 шт.
Q 8. Где находится ваш рынок?
A. Наши продукты популярны в Северной Америке, Южной Америке, Восточной Европе, Юго-Восточной Азии, Африке, Океании, Среднем Востоке, Восточной Азии, Западной Европе и так далее.Некоторые из них являются нашими постоянными клиентами, а некоторые развиваются. Мы надеемся, что вы присоединитесь к нам и получите взаимную выгоду от нашего сотрудничества.
Q 9. Какой у вас сертификат?
A. Наша компания уже соответствует стандарту ISO9001, а для продуктов у нас есть CE, ISO9001, SGS, Son cap

Сопутствующие товары

1. Настольный тип
2. Настенный (релейный)
3. Настенный (серво тип)
4. Тип шкафа (однофазный)
5. Тип шкафа (трехфазный)
6.Тип шкафа (50 кВА-100 кВА)

Обзор рынка и отзывы производителя

Для обеспечения теплом загородных усадеб, частных домов и загородных домов собственники недвижимости подключают газовые котлы, они работают, позволяя получать тепловую энергию в жилое помещение. Бесперебойная работа котла будет обеспечена за счет бесперебойного электроснабжения, когда напряжения и помехи в напряжении полностью исключены.

Необходимость использования стабилизатора

Стабилизатор для котла может понадобиться в тех местах, где качество электроэнергии очень низкое.Если вы не хотите столкнуться с выходом из строя котельного оборудования, который сократит срок эксплуатации котельного оборудования, то следует использовать вышеупомянутый элемент, позволяющий справиться со стрессовыми проблемами. Оборудование требует качественного напряжения, только тогда автоматика будет работать исправно, иначе может выйти из строя плата управления. Стабилизатор для котла способен корректировать напряжение и частоту тока, что позволяет системам работать без сильных перегрузок, исключая их перегрев.Дополнением к системе является оборудование для кормления. С его помощью можно решить проблему падения напряжения, это говорит о том, что проблема бесперебойного теплоснабжения будет решена. Если котел подключить с помощью стабилизатора, он будет работать в экономичном режиме, что снизит затраты на электроэнергию.

Обзор рынка стабилизаторов

Если вам нужен стабилизатор для котла, то изначально следует разобраться с разновидностями этих устройств, которые бывают тиристорные, электромеханические или релейные.Поскольку последний действует электронный, они лишены приводной части. В этом случае можно выделить множество преимуществ, среди которых небольшие габариты, быстрая работа, небольшой вес и высокая устойчивость к частым перепадам напряжения. Стоит отметить, что быстрое срабатывание очень важно при использовании техники, предполагающей наличие насосов и двигателей.

Однако у таких устройств есть свои недостатки, они выражаются в слышимости щелчков, которые могут возникать при переключении диапазонов реле.Нельзя не отметить точность, которая зависит от количества ступеней или ключей автотрансформатора. Точность, которая разрешена государственными стандартами и составляет 5%, не превышает точности стабилизатора. Однако чем больше обмоток трансформатора, тем выше точность. В этом случае вы можете обнаружить, что устройство дороже. Такой стабилизатор для котла также может отличаться миганием освещения в момент включения обмотки.

Обзор электромеханических стабилизаторов

В работе таких установок подача напряжения корректируется щеткой токосъемника.Основными преимуществами являются значительная точность, которая в среднем составляет 3%, время работы этого типа стабилизатора, которое зависит от качества графитового пальца токоприемника. Электромеханические устройства устойчивы к перегрузкам и имеют достаточно внушительный диапазон напряжений.

Недостатки электромеханических устройств

Если вы решили выбрать вышеуказанный стабилизатор для газового котла, то необходимо также знать о его недостатках, среди которых необходимо выделить необходимость замены щетки токосъемника через 5 лет.Эти устройства нельзя использовать при низких температурах. Для них характерна низкая скорость срабатывания, что недопустимо для бытовой техники, кроме того, пыль, которая попадает внутрь, обугливается. Следует быть готовым к тому, что для устройства характерно открытое искрение и гудение мотора при движении щетки.

Обзор симисторных устройств

Если вы решили приобрести стабилизатор для газового котла, то вы можете предпочесть симисторные устройства, которые еще называют тиристорами.У них есть преимущества, которые выражаются в высокой точности, отличной скорости работы и тихой, плавной работе. Однако следует учитывать и недостатки, а именно дороговизну и выход из строя платы, которая требует замены или перенастройки.

Отзывы производителей

Посетив магазин соответствующего товара, вы сможете выбрать хороший стабилизатор для бойлера. Однако, по мнению пользователей, важно учитывать некоторые параметры, а именно электрическую мощность, диапазон рабочего напряжения и пределы напряжения.Сегодня стабилизаторы марки «Ресанта» получили достаточно широкое распространение. Перед их покупкой нужно учитывать, какую электрическую мощность потребляет оборудование. Таким образом, котлу требуется входная мощность в диапазоне от 100 до 200 Вт. Ввиду того, что это значение может быть разным для некоторых марок котлов, необходимо уточнять мощность по паспорту изделия.

Производитель «Штиль», как подчеркивают покупатели, указывает в паспортных данных диапазон рабочего напряжения, который находится в пределах от 210 до 230 вольт.В связи с тем, что большинство котлов — однофазные устройства, рассчитанные на стандартное напряжение 220 вольт, всего 10% отклонения будет достаточно, чтобы устройство вышло из строя.

Если вы задумываетесь над вопросом, как выбрать стабилизатор, вам следует прислушаться к совету поставщика Mateus, в котором указано, что колебания напряжения в сети происходят в течение суток от низкого до высокого. Именно поэтому перед приобретением стабилизатора важно уточнить, какой предел напряжения наивысший.Устройства указанного производителя, как говорят пользователи, обеспечивают обесточивание газового котла при достижении верхнего предела напряжения.

Разновидности стабилизаторов по способу установки

Если вы хотите приобрести лучший стабилизатор напряжения для котла, рекомендуется ориентироваться не только на производителя, поставившего изделие, но и на способ установки прибора. Есть два способа крепления: напольный и настенный. Последний вариант считается более эстетичным, так как в подвесном варианте он плоский.Если устройство стоит на полу или на подставке, для больших размеров это не всегда удобно. Выбирая стабилизатор, следует обращать внимание на удобство использования и его размер. Другой стабилизатор должен иметь возможность перекрывать диапазон напряжений.

Если вы не очень разбираетесь в ограничениях по напряжению, лучше всего приобрести прибор с достаточно широким диапазоном изменения напряжения, это исключит выгорание как стабилизатора, так и котельного оборудования. Потребители отмечают, что стабилизатор 220В должен отличаться бесшумной работой, это обеспечит комфортность его использования.

Советы специалисту по продлению срока службы стабилизатора

Если вы уже определились с выбором стабилизатора, то стоит побеспокоиться о том, что нужно сделать, чтобы продлить срок его службы. Причиной поломки может служить длительная работа при пониженном напряжении, которое составляет 170 В и менее. Однако эти устройства могут выдерживать длительную нагрузку, которая называется допустимой нагрузкой. Этот параметр необходимо указать в паспорте. Стабилизатор для котла, цена которого 4000 руб., Должен как можно дольше оставаться в рабочем состоянии.Для этого рекомендуется следить за входным напряжением, это нужно делать перед подключением большой нагрузки. Такие действия позволяют сэкономить на ремонте и покупке новых, более мощных устройств стабилизации напряжения в сети, что нежелательно для потребителя с точки зрения экономии средств.

p>

Релейный стабилизатор напряжения SUNTEK PR 500 ВА

Этот стабилизатор напряжения популярен среди пользователей во многих странах. Тысячи газовых котлов защищены регуляторами напряжения SUNTEK PR 500 VA.Просто и надежно, пожаробезопасно и удобно. Мы получили много разных эпитетов к этой модели. Гарантия 3 года подтверждает наши слова и вселяет уверенность пользователя в надежности этого оборудования.

Что мы можем привлечь? Во-первых, качество. Люди устали от плохого качества, от несоответствия параметров и т. Д. Мы пошли другим путем. Мы не продаем по низкой цене, мы продаем по правильной цене. Установите такой регулятор напряжения у себя дома и вы сами во всем разберетесь.

А теперь факты:
1. Рабочий диапазон 120-285 Вольт
2. В диапазоне 140-270 Вольт стабилизатор полностью соответствует номиналу, это видно на видео!
3. Наличие молниезащиты позволяет использовать его в сложных погодных условиях в Индии, ОАЭ, странах Африки.
4. Установленные реле в стабилизаторе обеспечивают до 100 000 переключений каждое. Если каждое реле переключается 20 раз в сутки (всего 80 раз), даже в таких условиях ресурса хватит почти на 14 лет работы!
Серебро на контактах исключает их залипание.


Электронный блок регулятора напряжения SUNTEK представляет собой достаточно мощный микроконтроллер, в котором анализируется входное и выходное напряжение и формируются сигналы для управления ключами стабилизатора. При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет переключаться без перерывов. В результате форма волны напряжения на выходе релейного стабилизатора повторяет форму на входе. Регулятор напряжения SUNTEK будет индикатором состояния вашей сети.Если интересно, следите за состоянием сети, если не успеваете — стабилизатор сам все проконтролирует и подарит лучший вариант для данной ситуации.

Гарантия 3 года

График зависимости мощности стабилизатора напряжения от входного напряжения.

Помимо высокого качества, наша компания предлагает интересные условия сотрудничества. Если вы хотите развивать свой бизнес вместе с нами, отправьте нам свои контакты. Мы свяжемся с вами.Кроме того, на странице сотрудничества вы можете получить информацию о принципах сотрудничества с нашей компанией. Открытость и взаимопонимание — основа успешного совместного бизнеса.

10 лучших стабилизаторов для газовых котлов

Характеристики в рейтинге

Современные газовые котлы — это высокотехнологичное оборудование с процессорной системой контроля и регулировки рабочих параметров. Конечно, электроника чувствительна к колебаниям напряжения и любой незначительный скачок в сети может вывести из строя блок управления, стоимость которого в цене котла составляет 30-50%.Это приведет к отключению системы отопления (что в зимние месяцы крайне нежелательно) и незапланированным расходам, причем немалым. Для предотвращения таких последствий используются сетевые стабилизаторы, которые выравнивают различия, а в критических случаях просто отключают оборудование.

В нашем обзоре мы рассмотрим эти устройства различных типов (которые наиболее широко используются на рынке), которые лучше всего подходят для защиты отопительных котлов. Рейтинговый рейтинг сформирован на основании характеристик и опыта владельцев данной техники, заявленных производителем.

Лучшие стабилизаторы релейного типа для газовых котлов

Самыми популярными устройствами для стабильной работы газовых котлов в России являются модели релейного типа. Они относятся к классу автоматических трансформаторных устройств с механической регулировкой стабилизации. Важнейшей положительной характеристикой релейной продукции является быстрое реагирование на скачки напряжения (до 20 мс).

4 Powercom TCA-2000

Доступные релейные преобразователи напряжения для газовых котлов предлагают производители из Китая.Powercom TCA-2000 имеет компактный корпус с 4 розетками европейского типа. Они защищены от случайного проникновения людей или предметов. В целях полной безопасности все розетки имеют контур заземления.

Потребители отмечают наличие автоматического выключателя, который предотвращает перегрузку устройства и защищает его от коротких замыканий. После устранения неполадок с источником питания включите его одним нажатием кнопки. К достоинствам стабилизатора можно отнести способность выдерживать высокие нагрузки.Даже в условиях плохой работы электросети котел остается в хорошем рабочем состоянии. Модель бесшумна во время работы.

3 Huter 400GS

Релейный стабилизатор Huter 400gs имеет лучшую цену в этой категории и отлично подходит для защиты электронной части газового котла. Он работает в диапазоне от 110 до 260 В с максимально возможным отклонением стабилизации не более 8%. Легко подключается, имеет цифровую индикацию напряжения, небольшие габариты и крепится на стене.Но главное его преимущество в том, что он обеспечивает на выходе синусоидальный ток без искажений.

Владельцы, выбравшие этот стабилизатор, в своих отзывах указывают и другие сильные стороны Huter 400GS. Они выражаются в наличии защиты от короткого замыкания, высокого напряжения или перегрева проводки. Во всех этих аварийных ситуациях автоматика отключится от сети и предотвратит повреждение дорогостоящего оборудования.

Основные рабочие характеристики регуляторов напряжения различных типов

Рабочие характеристики

Услуги ретрансляции

Передача толкателей с сервоприводом

Симисторные системы

Инверторные системы

Входное напряжение, Вольт

Время отклика, миллисекунды

2 КОТЛА RUCELF-600

Релейный стабилизатор руцельф БОЙЛЕР-600, произведенный и разработанный в России, хорошо зарекомендовал себя на рынке электротехнической продукции.Простой, но надежный механизм защиты дорогостоящего блока управления газовым котлом отлично противостоит частым перепадам напряжения, сохраняя при этом точность работы до конца срока службы.

Владельцам нравится этот компактный настенный прибор. Несмотря на то, что он стоит дороже, чем аналогичные модели других брендов, стабилизатор rucelf выделяется более надежными компонентами и высокой производительностью. Он отлично подходит для газовых обогревателей, электрическая часть которых потребляет до 400 Вт (это практически все современные модели).Отзывы положительно оценивают совместную работу стабилизатора с таким оборудованием, как Baxi, Ariston, Ferolli и Vaillant. При наличии заземления, правильного подключения (фаза и ноль должны приходить на соответствующие разъемы), подключенный через него стабилизатор и котел отопления прослужат своему хозяину максимально возможный промежуток времени.

1 Daewoo Power Products DW-TM1kVA

Лучшим недорогим стабилизатором газовых котлов с хорошими техническими характеристиками является Daewoo Power Products DW-TM1kVA.По доступной цене он имеет высокий КПД (95%), приличную мощность (1 кВт), небольшую частоту ошибок (8%) и широкий предел падения напряжения (140-270 В). Время отклика составляет 20 мс, а устройство защищено от помех, перегрева, высокого напряжения и короткого замыкания.

Потребителям нравятся небольшие габаритные размеры настенной модели, небольшой вес (всего 3285 кг), стильный дизайн и цифровой дисплей. Единственный недостаток — это то, что многие считают электрический шнур коротким.

Лучшие электронные стабилизаторы для газовых котлов

В электронных устройствах вместо механического переключения стабилизации используются тиристоры и симисторы.Устройства этого типа отличаются надежностью, высокой точностью и быстродействием. К тому же они неприхотливы в эксплуатации и мало шумят.

3 IEK Prime 0,5 кВА (IVS31-1-00500)

Самым высокоточным стабилизатором напряжения в нашем обзоре оказался итальянский прибор Ortea Gemini 10-15 / 7-20. Он показывает уникальную погрешность 0,5%. Устройство предназначено для работы в однофазной бытовой сети при падении входного напряжения от 140 до 290 В.Стабилизатор быстро реагирует на скачки напряжения (20 мс), предусмотрена защита от перегрузки и короткого замыкания.

Отечественные потребители ценят возможность эксплуатации стабилизатора в широком диапазоне температур (-15. + 40 ° С). Цифровой дисплей четко показывает показания входного и выходного напряжения.

2 Лидер PS600W

Стабилизатор изготовлен с использованием комплектующих самого высокого качества, что обуславливает большой срок эксплуатации. Поддерживаемая мощность оптимальна для подключения отопительного котла или другого оборудования, чувствительного к колебаниям напряжения.Устройство генерирует выходной сигнал без искажений, надежно защищая электрические цепи более дорогих устройств. Точность стабилизации обеспечивается на уровне 4-5%, что стало одним из лучших показателей для автомобилей этого класса.

Владельцы отмечают довольно широкий диапазон колебаний в сети (155-265В), сохраняющий КПД выпрямителя. Наличие защиты от высокого напряжения и короткого замыкания также является одной из сильных сторон этого устройства.Отсутствие движущихся частей и достойный уровень сборки гарантирует безотказную работу при любых отклонениях в работе сети. В отзывах пользователей эта характеристика чаще всего упоминается как залог нормального функционирования газового котла и системы отопления.

1 Calm VoltSaver R1000

Это лучший стабилизатор в данной категории, который оптимально подходит для защиты газовых котлов и бесперебойной работы систем отопления. Негативного влияния колебаний сетевого напряжения на подключенную электронику можно избежать благодаря встроенному фильтру, выравнивающему входной сигнал на скорости 350 В / с с погрешностью не более 4%.

VoltSaver R1000 спокойный выполнен в виде настольной модели, отличается мгновенным срабатыванием и плавной регулировкой напряжения. Эта характеристика была достигнута благодаря многоступенчатой ​​системе стабилизации. Владельцы в своих отзывах также высоко оценивают дополнительную систему безопасности, отключающую запитанные устройства в различных аварийных ситуациях (короткое замыкание, перегрев проводов и т. Д.). Наличие на выходе двух розеток и более чем избыток мощности для работы газового котла позволяет подключить к стабилизатору кухонный телевизор или другое дорогостоящее устройство.

Лучшие инверторные регуляторы напряжения для газовых котлов

Стабилизаторы этого типа быстрее других (мгновенно) реагируют на изменение сетевого напряжения, что обеспечивает лучшую защиту оборудования от колебаний. Они работают по принципу двойного преобразования, что определяет уникальные характеристики устройства. В частном секторе из-за погодных условий или по другим причинам может легко произойти повышение напряжения до 380 В (междуфазное замыкание), что приведет к отключению даже электроники, подключенной через стабилизатор (с его низкой скоростью отклика).Кто не сталкивается с последствиями аварийной ситуации, так это владельцы инверторных защитных устройств, лучшие модели которых представлены ниже.

3 Энергия PN-500

Этот стабилизатор работает по принципу двойного преобразования входящего напряжения, обеспечивая надежное электроснабжение газового котла при колебаниях сети. Отзывы о работе данного устройства более чем положительные. Владельцы высоко ценят защиту подключенного оборудования при различных отклонениях в сети переменного тока.Стабилизатор немедленно прерывает соединение при нагреве проводки, коротком замыкании и скачках напряжения, выходящих за рамки безопасной эксплуатации.

Кроме того, при подключении специальных аккумуляторов это устройство может работать как источник бесперебойного питания. Расширенные таким образом параметры устройства (если емкость аккумулятора соответствует требуемым значениям) могут обеспечить автономную работу системы отопления до 12 часов. Благодаря такому техническому решению владельцы считают Energy PN-500 одним из лучших стабилизаторов для газовых котлов.

2 СДП-1 / 1-1-220-Т

Современный стабилизатор, работающий по принципу двойного преобразования, производится отечественной группой компаний Ruselt. Устройство имеет изрядную устойчивость к сетевым нагрузкам и, благодаря высокому качеству деталей, демонстрирует внушительный запас прочности. На выходе преобразователя формируется напряжение в диапазоне 218-222 В (наиболее точная стабилизация) с синусоидальным током, не имеющим высокочастотных сетевых помех.

Для надежной работы индивидуальных систем отопления некоторые владельцы успешно применяют СДП-1 / 1-1-220-Т, подключая газовое оборудование через стабилизатор. По их мнению, это одно из лучших устройств на рынке — именно так пользователи объясняют свой выбор в обзорах. Выходная мощность позволяет подключать устройства с суммарной нагрузкой до 700 Вт, а значит, вместе с котлом можно защитить другое дорогостоящее оборудование.

1 Штиль IS350

Отличительными особенностями этого стабилизатора являются наличие электронной защиты от короткого замыкания, внутреннего перегрева, перегрузки сети и фильтрации импульсных помех.Последний фактор определяет выходное напряжение с неискаженной синусоидой, что обеспечивает долговечность блока управления газовым котлом. Оборудование работает при входном напряжении от 90 до 310 В, в противном случае стабилизатор отключится от источника переменного тока. Выравнивание напряжения происходит мгновенно (даже обычная лампа накаливания не мерцает). Такое качество работы понравилось покупателям, выбравшим данную модель.

Calm IS350 обеспечит надежную работу системы отопления и защитит дорогостоящее оборудование (котел) от скачков напряжения.Стабилизатор, выполненный в элегантном металлическом корпусе, крепится к стене и не занимает много места. Его можно использовать для защиты газовых котлов, компьютерной техники, телевизоров, аудиотехники и других электроприборов с потребляемой мощностью менее 300 Вт. Эти характеристики подтверждаются и в отзывах владельцев стабилизатора Штиль, считающих свой выбор наиболее правильным решением. Несмотря на более высокую стоимость по сравнению с другими моделями, предлагаемый уровень защиты полностью оправдывает затраченные деньги.

Часто задаваемые вопросы / Устранение основных неисправностей | Гранд Дизайн

Слишком слабое или слишком сильное пламя горелки

  • Эти условия могут быть вызваны неисправным регулятором давления газа. Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Пищевые ожоги на дне

  • Духовка переполнена для нормальной циркуляции. Используйте сковороды меньшего размера или кладите в духовку меньше продуктов.

Запах газа

  • Проверьте все соединения с помощью раствора для течеискателя.

Духовка медленно нагревается

  • Эти условия могут быть вызваны неисправным регулятором давления газа. Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Духовка медленно нагревается, Плохая выпечка, Плохое зажигание горелок, Пилоты не горят, Звук лопания из верхних горелок, нагар на пилотном щите или пламя горелки слишком низкое или слишком высокое

  • Эти условия могут быть вызваны неисправным регулятором давления газа.Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Плохая выпечка

  • Эти условия могут быть вызваны неисправным регулятором давления газа. Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Плохое зажигание горелок, пилоты не горят

  • Эти условия могут быть вызваны неисправным регулятором давления газа.Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Лопающий звук от верхних горелок, уголь на пилотном кожухе

  • Эти условия могут быть вызваны неисправным регулятором давления газа. Проверьте регулятор у вашего дилера по газу или сертифицированного специалиста по жилью на колесах.

Верхняя конфорка или конфорка духовки не горит или не горит

  • Проверьте положение верхних горелок и трубки вспышки.
  • Очистите забитые отверстия горелки зубочисткой.
  • См. Руководство пользователя духовки для получения информации о надлежащем уходе и техническом обслуживании.

Брошюра Vguard

Электроника — стабилизаторы напряжения, инверторы, батареи и солнечные инверторы

Стабилизаторы напряжения

Инверторы, батареи и солнечные инверторы

Электрооборудование — домашние кабели, автоматические выключатели и автоматические выключатели, модульные переключатели, насосы и двигатели

Кабели для домашней электропроводки

MCB и DB

Модульные переключатели

Насосы и двигатели

Потребительские товары длительного пользования — электрический и солнечный водонагреватель, вентиляторы, воздухоохладители

Водонагреватели электрические

Солнечные водонагреватели

Вентиляторы

Воздухоохладители

Кухонная техника — миксеры-измельчители, газовые плиты, индукционные плиты, рисоварки

Миксер-измельчители

Газовые плиты

Индукционные варочные панели

Рисоварки

Умные продукты — вентилятор Imagina, интеллектуальный инвертор, водонагреватель Verano, стабилизатор переменного тока

Вентилятор Imagina

Интеллектуальный инвертор

Водонагреватель Verano

Типы генераторов для газовых котлов.Какой генератор для газового котла отопления лучше

Сегодня большинство моделей газовых котлов — летучие устройства. Статистика утверждает, что основная причина поломки котла — нестабильное электроснабжение. Автоматическая часть отопительных приборов сильно страдает от скачков напряжения. Как решение проблемы можно установить резервное питание котла от газогенератора.

Какой генератор выбрать

Газогенератор — это устройство, работающее на бензине и вырабатывающее электрическую энергию.
В конструкцию агрегата входит двухтактный или четырехтактный двигатель, а также генератор асинхронный или синхронный. Он преобразует механическую энергию, передаваемую двигателем, в электрическую.

Отличие синхронных генераторов от асинхронных — наличие обмоток. Они находятся на якоре синхронного генератора. Среди его достоинств — устойчивость к кратковременным нагрузкам и возможность более точно поддерживать напряжение в сети. Недостаток — щетки могут перегреваться и выгорать в процессе эксплуатации.

Асинхронный генератор не требует обмоток. Конструкция такого устройства более простая, корпус надежно защищает внутренности от пыли. Однако такой агрегат подвержен пусковым нагрузкам.

По сравнению с аналогами, как газовыми, так и дизельными, газогенератор имеет ряд преимуществ:

  • Низкая стоимость;
  • Мобильность. Благодаря относительно небольшому весу устройство довольно легко транспортировать с места на место;
  • Простота обслуживания и эксплуатации;
  • Низкий уровень шума при работе;
  • Экологичность.

Стоит учесть, что стоимость таких силовых установок в десять раз превышает цену резонансного фильтра. Поэтому основными критериями, по которым выбирается газогенератор, являются уровень выходной мощности, уровень качества, а также надежность устройства.

В последнее время значительную популярность приобрели инверторные электростанции. Размеры таких устройств примерно в полтора раза меньше, чем у стандартных моделей. В конструкцию включен специальный инверторный блок.Используя метод широтно-импульсной модуляции, он преобразует переменный электрический ток в постоянный.

После этого колебания волн стабилизируются, после чего d.C. переходит в переменную. Для стабилизации используются емкостные фильтры.

С помощью инвертора можно вырабатывать электроэнергию значительно более высокого качества … За счет стабилизированного выходного напряжения, а также частоты тока, такие генераторы обеспечат надежную работу газовых котлов Бакси.Выбор инвертора идеален, когда для приложений с низким энергопотреблением требуется высококачественная электроэнергия.

Как подключить генератор

Неправильное подключение газового котла к генератору может привести к тому, что ионизационный электрод не сможет распознать пламя в горелке. В установке используется ионизационный датчик пламени. Когда воздух ионизируется, ток начинает перемещаться между этим датчиком пламени и горелкой. Для правильного распознавания пламени требуется «ноль».

При подключении газогенератора к котлу корпус заземляется. Судя по конструктивным особенностям, большинство моделей выставляют «ноль». В противном случае один из двух контактов принимается равным нулю.

Котел заземлен. Это необходимо для достижения максимальной электробезопасности. Для контроля пламени нейтральный провод должен быть подключен к защитному заземлению. В исходном состоянии сеть имеет чистую фазу и ноль. Генератор с изолированной нейтралью имеет два одинаковых провода.Из соображений безопасности корпус генератора также заземлен. Достаточно подключить его к общему проводу.
При совмещении любого из одинаковых выходов генератора со специальным заземляющим проводом на агрегате появляются ярко выраженные нулевой и фазный проводники.

Если котел не запускается от генератора, необходимо проверить правильность подключения газогенератора к сети. Кроме того, нужно проверить исправность работающего газового котла. Также нельзя допускать, чтобы напряжение в сети превышало 250 вольт.В некоторых случаях внешняя электросеть нормализуется с помощью специального стабилизатора. В этом случае бензиновый генератор чаще всего подключают напрямую к сети, минуя стабилизатор.

Если уровень напряжения, вырабатываемого газогенератором, недостаточен для функционирования газового котла, необходимо обратиться в сервисную мастерскую. Очень часто в конструкцию бензинового агрегата входит встроенный автоматический регулятор напряжения. Следует учитывать, что при подключении внешнего стабилизатора сразу за газогенератором возможен конфликт обеих систем стабилизации.Этого конфликта нужно избегать.

В централизованной электросети всегда есть заземленный ноль. Благодаря этому газогенератор можно использовать без проведения работ по его заземлению.

Ручной переключатель фаз можно заменить автоматикой. Система автоматического управления может обеспечить полную автоматизацию как процедуры включения электрогенератора, так и ряда других функций. В этом случае полностью исключается обратное включение.

Перед подключением бензогенератора к котлу необходимо ознакомиться с инструкцией по установке.Лучше всего доверить определение объема, подключения и дальнейшего обслуживания устройства лицам с необходимой квалификацией.

Современные газовые котлы — это довольно сложное оборудование, оснащенное управляющей электроникой. Если раньше газовый котел имел максимум пьезоэлектрическую систему розжига и управляемый термопарой аварийный клапан для отключения газа после погасания пламени, то теперь управляющая электроника котла регулирует не только подачу газа в горелку, но и при пламя гаснет повторно зажигает пламя с помощью электрода, подключенного к умножителю напряжения.

Использование электронного управления позволило сделать газовые котлы полностью автономными, не требующими вмешательства человека для регулирования и поддержания горения. Но при этом котлы стали энергозависимыми — при отключении электроэнергии в сети котел тоже отключит.

Для поддержания работоспособности настенных и напольных газовых котлов используются либо мощные источники бесперебойного питания, либо автономные генераторы.

Предлагаем посмотреть полезный материал по теме

Типы и выбор генераторов

Современные генераторы отличаются, прежде всего, используемым топливом.

  • они дешевы и при небольших размерах двигателя могут развивать достаточную мощность.
  • прибор мало чем отличается от бензинового. Двигатель можно использовать так же, но вместо карбюратора он будет работать от газового смесителя. Более мощные используют турбину вместо поршневого двигателя … Большинство газовых установок с поршневыми двигателями либо двухтопливные (то есть могут работать на бензине), либо полностью усовершенствованы от чисто бензиновых. Выбирая генератор для газового котла, стоит обратить пристальное внимание на этот класс оборудования, так как использование того же топлива в качестве котла не только экономично, но и удобно в использовании: вам не нужно пополнять запас бензина в резервуар и следить за его свежестью.Кроме того, ресурс поршневого двигателя при работе на газе по ряду причин больше, чем при использовании бензина: не нарушается смазка стенок цилиндров (газ не может смыть масляную пленку), а сажа практически не образуется.
  • раскрывают свой потенциал только в мощных установках длительного использования, поскольку дизельный двигатель намного сложнее и дороже бензиновых и газовых двигателей.

Сама генераторная установка может работать как в синхронной, так и в асинхронной схеме.

  • Ротор синхронного генератора имеет обмотку возбуждения, ток в которой регулирует степень его намагниченности и, соответственно, напряжение на выходе генератора. Важным преимуществом синхронных генераторов является простота регулирования напряжения и их быстрое реагирование на внезапные скачки нагрузки. Проблемы с ресурсами из-за наличия коллекторных колец на роторе, которые изнашиваются от трения щеток, и необходимости замены самих щеток теперь решаются изобретением бесщеточных синхронных генераторов, хотя они значительно дороже обычных. .
  • имеют постоянно намагниченный статор, что означает меньшую стабильность выходного напряжения. При резких скачках нагрузки они дают заметное и продолжительное падение напряжения. При установке газового котла и циркуляционных насосов системы отопления это недопустимо — одновременное включение котла и насосов приведет к тому, что напряжение на выходе генератора упадет ниже порога работоспособности котла и он не загорится. .

Также следует отметить, что они набирают популярность.Их преимущество заключается в меньшем уровне шума при работе при малых нагрузках и меньшем расходе топлива, поскольку, в отличие от обычных генераторов, где для поддержания заданной частоты переменного тока двигатель должен вращаться со строго определенной частотой, в инверторных генераторах вырабатываемый ими ток выпрямляется. , а затем стабилизируется, и конечный каскад инвертора снова преобразуется в переменный, с заданными напряжением и частотой. Но, помимо более высокой цены по сравнению с устройствами традиционной схемы, инверторные в нашем случае имеют следующие недостатки:

  • Электроника газовых котлов чувствительна к форме и частоте питающего напряжения.Дешевые инверторы выдают сигнал, заметно отличающийся от идеальной синусоиды, что может стать причиной неисправности котла.
  • Более того, точность выходного сигнала влияет на работоспособность электродвигателей циркуляционных насосов — их высокая индуктивность сразу позволит увидеть отклонение формы питающего напряжения с гудением при работе и перегрев как инвертора, так и двигателей, с одновременным увеличением потребления электроэнергии.
  • В-третьих, насосы имеют значительный и продолжительный пусковой ток, так как сразу включаются под нагрузкой.Это потребует выбора дорогостоящего инверторного генератора с большим запасом мощности, поскольку менее мощный инвертор автоматически отключится в случае перегрузки.

Таким образом, можно сделать вывод: при выборе автономного генератора, обеспечивающего непрерывную работу газового котла и циркуляционных насосов отопления, в первую очередь стоит рассматривать газовые или двухтопливные генераторы с классическими синхронными генераторами.

Предлагаем посмотреть обзор устройства от Русской Инжиниринговой Группы, о котором речь пойдет ниже по тексту

Заслуживают внимания такие распространенные модели как:

Обзор вышеперечисленного в видео

Установка и эксплуатация

Автономность газового котла подталкивает к покупке генератора с устройством автозапуска — в этом случае при отключении электроэнергии восстановление работоспособности системы отопления произойдет автоматически, хотя такая установка будет стоить дороже.В этом случае подключение максимально простое: вход АВР (АВР) подключается к электросети, циркуляционные насосы и котел подключаются к выходам АВР. Система работает полностью автономно.

При запуске генератора вручную удобнее всего будет разместить два ряда розеток на стене возле котла: верхний ряд подключить к электросети, второй — к выходу генератора, а после запуска и прогрева двигателя , просто повторно подключите нагрузку из одной строки в другую.Причем насосы нужно включать первыми, а выключать последними, так как это вызывает сильные скачки напряжения, вредные для управляющей электроники котла.

Не подключайте дополнительные стабилизаторы напряжения между выходом генератора и котлом — это может привести к неадекватной работе регулирующего устройства, встроенного в генератор.

Возможные неисправности

При подключении котла к генератору часто возникают проблемы — некорректная работа или переход его в защитный режим.Почему это происходит, если генераторная установка полностью исправна?

  • Многие современные газовые котлы (Baxi Main Four, Baxi Slim HPS) фазозависимые , то есть в розетке должна быть строго выставлена ​​фаза и нейтраль. При этом на выходе из газогенератора оба провода фазные. При использовании синхронного генератора необходимо будет только заземлить один из его выходов, в то время как для инверторного устройства потребуется изолирующий трансформатор с заземленной вторичной обмоткой.Заземление розетки должно соответствовать положению нейтрали на вилке котла.
  • Кроме того, электроника управления котлом может выйти из строя, если напряжение питания и его частота отклонятся от заданных. Чтобы минимизировать влияние скачков напряжения, всегда подключайте котел после насосов и отключайте первым. Если он упорно отказывается работать даже при стабильном напряжении, проверьте частоту, которую выдает генераторная установка — возможно, ее нужно отрегулировать с помощью регулятора оборотов двигателя газогенератора.

С учетом вышеперечисленных нюансов выбор генератора для газового котла не должен вызвать особых затруднений.

При этом при покупке стоит сразу обсудить с продавцом или менеджером магазина возможность возврата генератора, если он не сможет корректно работать с вашим оборудованием (сильные отклонения формы и частоты сигнала, нестабильное напряжение).

Инверторный генератор для газового котла просто необходим для того, чтобы быть уверенным, что перебои в подаче электроэнергии никаким образом не повлияют на работу дорогостоящего оборудования.Такие генераторы являются гарантией бесперебойной работы импортных котлов, в которых установлена ​​сверхточная и чувствительная автоматика. Выход из строя этой автоматической системы грозит покупкой нового котла.

Устройство и особенности инверторного генератора для газового котла

Инверторный генератор для газового котла имеет встроенный блок — электронный стабилизатор, который способен выдавать абсолютно точную синусоидальную волну. Благодаря этому свойству такие генераторы довольно дороги.Особое, исключительное свойство инверторных генераторов дает возможность использовать их для работы с различными моделями котлов, которые могут нормально работать только при идеальном напряжении для работы дорогостоящего оборудования.

Генератор для отопительного котла смело можно назвать мини-электростанцией, которая имеет хорошее техническое решение и не создает неудобств обитателям дома. Все эти генераторы компактны, легки и способны работать автономно в течение определенного времени.Генератор для отопительного котла — лучшее решение для тех, кто хочет, чтобы оборудование работало без перебоев.

Покупка инверторного генератора для газового котла: трудности выбора

Перед тем, как купить генератор, нужно его хорошо изучить. технические свойства и характеристики, а лучше всего проконсультироваться у специалиста. Отличительной особенностью этого типа генераторов от обычных бензиновых является отсутствие маховика, который имеет очень большие размеры, что позволяет значительно снизить вес оборудования.С точки зрения экологических функций они также опережают существующие преобразователи других марок. Они не представляют опасности для здоровья человека и безопасны в использовании.

Электрогенераторы для фазозависимых котлов должны иметь фазу , которая очень четко выражена. Котел необходимо подключать строго по инструкции. Генератор может использоваться с фазозависимым оборудованием, например, с котлом. Для фазозависимых котлов очень важно подключить «ноль» к массе, без этого датчик пламени работать не будет.Если генератор подключен в автономном режиме, то нужно точно знать, где находится ноль котла, и позаботиться о его заземлении. Электрогенераторы для фазозависимых котлов не требуют особого ухода, просты в эксплуатации. Без них у вас не будет гарантии, что газовый котел будет исправно работать долгие годы.

Сделав свой выбор в пользу данного товара, вы обезопасите себя от поломки дорогостоящего газового оборудования … Внимательно продумайте выбор и установку инверторного генератора для газового котла и тогда оптимальная работа оборудования вам гарантирована .

Зачем нужен газогенератор для газового отопительного котла? Прочитав этот материал до конца, вы найдете ответ на этот вопрос, а также узнаете, какие типы бензиновых генераторов существуют на рынке, какой лучше купить и как подключить данный агрегат.

Для чего нужен газогенератор?

Газогенератор предназначен для обеспечения бесперебойной работы системы отопления помещений, горячего водоснабжения и, при необходимости, электроснабжения других электроприборов.

Ввиду того, что современные газовые котлы полностью зависят от бесперебойной подачи электроэнергии, бензиновый генератор обеспечивает стабильную работу котла в случае неожиданных перебоев в электроснабжении. А также служит основным источником питания в тех случаях, когда невозможно подключиться к центральной сети.

Виды газогенераторов для газового котла

По количеству тактов двигателя генераторы делятся на:

Первый тип имеет гораздо меньшие размеры и относительно невысокую стоимость.А второй тип более экономичный и надежный.

В конструкции двигателя различают:

  • Синхронные генераторы … Недостатком этого типа является небольшой срок службы контактных щеток (хотя самые современные модели уже оснащены бесщеточной системой). К достоинствам можно отнести устойчивость к пусковым нагрузкам и стабильное (без больших перепадов) напряжение в сети.
  • Генераторы асинхронные … Двигатели данного типа не имеют обмоток, что обеспечивает простоту конструкции и надежность. Недостатки этого типа: высокая чувствительность к пусковым токам и скачкам напряжения.

В порядке включения:

  • Бензогенераторы с ручным запуском. При прерывании подачи электроэнергии от основного источника требуется вручную запустить генератор, а после восстановления основного источника энергии выключить агрегат.
  • Газогенераторы с автоматическим запуском… С помощью электроники газогенератор автоматически включится при неисправностях в электросети, а также автоматически отключится при необходимости.

Инверторные газогенераторы для газового котла

На сегодняшний день это самый современный тип генератора. Его главное отличие и преимущество — наличие инвертора, обеспечивающего точное синусоидальное напряжение.

Преимущества газогенераторов инверторного типа:

  • Малые габариты устройства.Они имеют в полтора-два раза меньшие габариты, чем модели без инверторов.
  • Стабильное напряжение. Благодаря встроенному регулятору напряжения на выходе устройство вырабатывает электричество, практически идеальное по своим характеристикам (напряжение 220 вольт на частоте 50 герц). Поэтому производители дорогих газовых отопительных котлов рекомендуют использовать этот тип устройства со своим оборудованием.
  • Экономичный и энергоэффективный. Особенностью конструкции инверторов является наличие специального модуля, регулирующего обороты двигателя, что значительно увеличивает КПД агрегатов.

К основным недостаткам инверторов можно отнести их высокую стоимость.

Какой лучше выбрать газогенератор

Основными критериями выбора бензогенератора являются: мощность, цена, габариты, качество выходного тока, уровень шума и необходимая продолжительность автономной работы агрегата. Только определившись со всеми критериями, вы сможете выбрать оптимальное решение.

  • Мощность … Для выбора генератора по этому параметру необходимо знать потребляемую мощность газового котла, а также других устройств, которые планируется подключить (если есть).К полученному значению прибавьте 20-30% (запас хода).
  • Габаритные размеры … Здесь все упирается в площадь помещения, в котором будет установлен агрегат. Как правило, чем компактнее устройство, тем выше его стоимость.
  • Качество выходного тока … Импортные котлы очень чувствительны к качеству подаваемого тока, поэтому для таких моделей важно выбрать генератор, вырабатывающий стабильное напряжение с заданными параметрами.
  • Уровень шума … Обычные бензиновые генераторы имеют уровень шума 50-80 децибел, в то время как инверторные генераторы имеют немного более низкий уровень шума.
  • Срок службы батареи … Вы должны решить, сколько времени нужно генератору для работы, и выбрать правильную модель.
  • Цена … Очень важный показатель при выборе. Не стоит останавливать свой выбор на дешевом и некачественном оборудовании — это может привести к выходу из строя газового котла и других отопительных приборов!

Как подключить газогенератор к газовому котлу

В первую очередь, при подключении бензогенератора к котлу нужно внимательно ознакомиться с технической документацией на генератор и котел и строго ей следовать.

Обязательно заземлить и генератор, и котел отопления. Это нужно не только для обеспечения электробезопасности, но и для того, чтобы в генераторе появился ярко выраженный «ноль». Без этого система обнаружения пламени котла может не работать.

Для правильной работы котла синусоида выходного тока должна быть ровно 50 герц, иначе котел может не запуститься. С этой задачей поможет справиться регулятор напряжения или покупка качественного инверторного генератора.

Важным моментом в воде при работе бензогенератора является отвод выхлопных газов из помещения. Для этого нужно оборудовать в комнате дымоход или систему вентиляции.

Во многих частных домах газовые котлы являются основным источником тепла. Однако для их эффективной работы необходимо создание определенных условий. Большинство моделей современных газовых агрегатов летучие. Для них важно бесперебойное электроснабжение.

По статистике, в 85% случаев причина поломки котла — нестабильное электроснабжение.Это связано с тем, что современная автоматика чрезвычайно чувствительна к значительным скачкам напряжения в сети. Стабильную подачу напряжения на отопительное оборудование может обеспечить газогенератор для газового котла.

Особенности конструкции газогенераторов

Это устройства, использующие бензин в качестве топлива для выработки электроэнергии.

Определение! Принцип работы газогенератора основан на преобразовании механической энергии от вращения вала двигателя в электрическую энергию.

В конструкцию такого устройства входит двухтактный или четырехтактный двигатель:

    от
  • с двухтактным двигателем имеют меньшие габариты, массу и малый ресурс;
  • с четырехтактным двигателем рассчитаны на активную и длительную эксплуатацию.

По конструкции генераторы делятся на синхронные и асинхронные.

  • Синхронные имеют обмотки на якоре, на которые подается электричество … При изменении его величины изменяется магнитное поле, а, следовательно, и выходное напряжение.Регулировка мощности производится по простой электрической схеме … К недостаткам синхронных генераторов можно отнести наличие щеток, которые при работе перегреваются и перегорают. Достоинства — более точное, по сравнению с асинхронным двигателем, поддержание напряжения в сети и высокая устойчивость к кратковременным пусковым нагрузкам.

Внимание! Современные модели Генераторы этого типа имеют бесщеточные системы возбуждения на обмотке ротора.

  • Якорный асинхронный двигатель без обмоток. Это обеспечивает простоту конструкции, надежность, герметичность и защиту корпуса от влаги и пыли. Но такая техника не выдерживает пусковых нагрузок.

Внимание! В большинстве случаев используются синхронные генераторы.

Агрегаты легко заводятся вручную с помощью троса для ручного запуска. Запуск может производиться от аккумулятора или без вмешательства человека — в автоматическом режиме.

Новое поколение автономных источников питания — инверторные бензиновые генераторы

Эти устройства резервного электропитания способны обеспечить автоматику котлов, сварочное оборудование, морозильные камеры и электроинструменты качественным источником питания со стабильным напряжением.

Габариты инверторных устройств примерно в полтора раза меньше, чем у традиционных моделей.

Определение! В конструкции газогенераторов инверторного типа присутствует дополнительный элемент — инвертор, задача которого постепенно преобразовывать ток с помощью емкостных фильтров.

Принцип работы инверторного блока:

  • переменный ток подается от генератора;
  • проходящий по схеме выпрямления;
  • сглаживающая цепь используется для стабилизации тока;
  • преобразование в синусоидальный ток — схема преобразования;
  • генерация переменного тока со стабильным напряжением.

Определение! В инверторных бензиновых генераторах переменный ток с нестабильным напряжением преобразуется в постоянный ток.Далее постоянный ток преобразуется в переменный со стабильным значением напряжения 220 В. При этом потери мощности составляют всего около 2%.

Для бензиновых мини-электростанций инверторного типа характерен пониженный уровень шума — 50-60 дБ. Звук работающего оборудования слышен, но не вызывает раздражения или ухудшения самочувствия.


Еще одно важное преимущество таких электростанций — их экономичность. Мощность может достигать 2 кВт, а при интенсивном использовании за неделю расходуется всего 20 литров топлива.

Бензиновая мини-электростанция инверторного типа Elemax SHX (1000)

Если вы хотите приобрести качественный и надежный переносной источник питания для котла, то вам стоит обратить внимание на инверторный газогенератор Elemax SHX мощностью 1 кВт (производство Япония). Стоимость данной модели составляет примерно 800 долларов США.

При производстве мини-генератора была использована инновационная система управления. дроссель … С его помощью автоматически корректируются обороты двигателя в зависимости от нагрузки.Наличие этой функции позволяет экономить расход бензина.

Важным преимуществом является низкий уровень шума и отсутствие вибраций за счет качественной системы звукопоглощения.

Внимание! Агрегат также привлекателен своими небольшими размерами и массой, что делает его удобным для использования на дачных участках и в загородных коттеджах.


Преимущества бензинового генератора Kipor IG 1000


Модель Kipor IG 1000 (1 кВт) имеет ряд выгодных характеристик, аналогичных мини-силовой установке Elemax SHX — компактные размеры, низкий уровень шума, отсутствие вибрации.Однако стоимость китайского продукта несколько ниже — около 500 долларов.

Китайский газогенератор для котла прост в запуске, экономичен, дает гарантированно стабильную частоту на выходе.

Оборудование оснащено функцией аварийной остановки в случае резкого падения уровня масла. В комплекте однофазная розетка с заземлением.

Внимание! Однозначно ответить на вопрос о величине моторного ресурса газогенератора, так как он зависит от многих факторов: качества топлива, масла, интенсивности использования агрегата.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
