Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

Заключение

Если же котел ломается и приехавший по вызову мастер обнаруживает, что он работал без стабилизатора, владельцу отказывают в гарантийном ремонте, мотивируя это несоответствием условий эксплуатации техническим требованиям.

Чтобы не попасть впросак, подключайте котел через стабилизатор независимо от того, выдвигает ли такое требование производитель или продавец. В любом случае, такая мера продлит срок службы платы отопительного агрегата, которая стоит немалых денег. Наилучшую защиту обеспечивают тиристорные стабилизаторы.

Видео на тему

Убережет чувствительную технику от повреждений! Стабилизатор напряжения для газового котла Baxi

Работа любого современного газового котла контролируется электронной платой управления, которая может быть очень чувствительна к скачкам напряжения и шумовым помехам в сетях электроснабжения.

Конечно, производители устанавливают встроенные регуляторы напряжения в блоки питания для этих плат, но в российских условиях их может быть недостаточно. Чтобы обеспечить котёл идеальным напряжением и обезопасить его от сбоев и нужен стабилизатор.

У вас уже может стоять источник бесперебойного питания (ИБП) или даже резервный генератор — однако, стабилизатор также потребуется, потому что не все ИБП и тем более генераторы оборудованы хорошим блоком стабилизации, а в дешёвых моделях (off-line схемотехника) он и вовсе отсутствует.

Как выбрать стабилизаторы напряжения для газовых котлов Baxi

Многие компании-производители делают продукцию, предназначенную специально для российского рынка, адаптированную к нашим суровым климатическим и бытовым условиям.

То же касается и аппаратов отечественных производителей, но итальянские котлы Baxi часто отказываются работать в России именно из-за проблем с питающим напряжением.

Пользователи отмечают, что эти приборы «капризничают» даже с некоторыми стабилизаторами. Поэтому к выбору защитного регулятора для Baxi следует отнестись внимательно, особенно к рассмотренным далее техническим характеристикам.

Внимание! Сервисные центры, занимающиеся установкой котлов, зачастую предупреждают о необходимости установки стабилизирующего устройства для защиты электроники прибора от повреждения. В случае если оно было вызвано скачком напряжения, в гарантийном обслуживании газового котла может быть отказано.

Мощность

Хорошая новость: котлы Baxi очень экономичны и не потребляют больше 170 Вт, что позволяет не брать слишком мощный стабилизатор, переплатив при этом за его надёжность. Для устройств без встроенного циркуляционного насоса достаточно взять запас сверху в 15—20%. Для моделей с насосом, из-за пусковых токов электродвигателя, указанную в инструкции номинальную мощность умножаем на 3.

Важно! В противном случае, при пуске насоса регулятор напряжения может уходить в защиту, а котёл будет отключаться.

Диапазон входных напряжений

Показывает, в каких пределах стабилизатор может справляться со своей функцией.

Обычно при выходе за границы этого диапазона, стабилизатор уходит в защиту и отключает нагрузку от сети.

Выяснить диапазон скачков напряжения в вашей местности можно с помощью вольтметра или мультиметра, измеряя напряжение в розетке в разное время суток.

Нужно правильно подобрать данный параметр, иначе постоянное отключение котла приведёт к плохому отоплению.

Точность стабилизации

Важная характеристика, описывает, насколько точно устройство может поддерживать нужное выходное напряжение. Для Baxi необходима точность стабилизации 5—8%, меньше — лучше. Зависит точность от принципа работы (схемотехники) стабилизатора. Так, в стабилизаторах с трансформатором точность обусловлена количеством обмоток.

В это же понятие нужно включить время срабатывания стабилизирующего устройства на изменения в электроснабжении. Самое высокое (отсутствует) оно у инверторных приборов, а медленнее всего срабатывают электромеханические стабилизаторы. Рекомендованное значение для газовых котлоагрегатов — 30—40 мс (меньше — лучше).

Подходящие стабилизаторы для разных серий котлов Бакси

Для разных модельных рядов котлов Baxi нужны различные стабилизаторы.

Luna

Мощности, потребляемые котлами линейки Luna:

Все модели серии оборудованы встроенными циркуляционными насосами, поэтому увеличим эту мощность в 3 раза, получим максимальное значение в 510 Вт. Это минимальная требуемая мощность стабилизатора для котлов Baxi Luna (исключение составляет экономичный LUNA-3 COMFORT 240 i, для которого подойдёт регулятор в 240 Вт).

Фото 1. Два котла Baxi модельного ряда Luna. Приборы подключены к отопительному контуру.

БАСТИОН Teplocom ST-888

• Релейная схемотехника.
• Мощность: 480 Вт (@ cos φ = 0,8).
• Рабочий диапазон: 145—260 В.
• Выходные напряжения: 200—240 В.
• Время срабатывания: 20 мс.
• Точность: 8%.
• Стоимость: от 4200 руб.

RUCELF КОТЁЛ-600

• Релейная схемотехника.
• Мощность: 600 Вт.
• Рабочий диапазон: 150—250 В.
• Выходные напряжения: 202—238 В.
• Время срабатывания: 10 мс.
• Точность: 8%.
• Стоимость: от 2250 руб.

Фото 2. Автоматический стабилизатор напряжения Rucelf Котёл-600. Прибор изготовлен в России.

РЕСАНТА ACH-500/1-Ц

• Релейная схемотехника.
• Мощность: 500 Вт.
• Рабочий диапазон: 140—260 В.
• Выходные напряжения: 202—238 В.
• Время срабатывания: 7 мс.
• Точность: 8%.
• Стоимость: от 1500 руб.

ИнСтаб Штиль IS1000

• Инверторная схемотехника.
• Мощность: 750 Вт.
• Рабочий диапазон: 90—310 В.
• Выходные напряжения: 216—224 В.
• Точность: 2%.
• Стоимость: от 10600 руб.

Slim

Мощности, потребляемые популярными моделями линейки Slim:

В таблице указаны не все модели, но мощности неуказанных также не превышают 170 Вт.

Котлы Slim с индексом N не имеют встроенного насоса, поэтому если вы планируете систему с естественной циркуляцией, то при выборе стабилизатора нет необходимости брать запас по мощности в 3 раза, достаточно будет устройства в 100 Вт. Для котлов со встроенным насосом подойдут те же девайсы, что и для линейки Luna, рассмотрим модели, подходящие только для безнасосных котлов.

БАСТИОН Teplocom Рапан СТ-220

• Релейная схемотехника.
• Мощность: 200 Вт.
• Рабочий диапазон: 165—250 В.
• Выходные напряжения: 209—231 В.
• Время срабатывания: 20 мс.
• Точность: 5%.
• Стоимость: от 2200 руб.

ИнСтаб Штиль IS350

• Инверторная схемотехника.
• Мощность: 300 Вт.
• Рабочий диапазон: 90—310 В.
• Выходные напряжения: 209—231 В.
• Точность: 2%.
• Стоимость: от 3850 руб.

Полезное видео

Посмотрите видео, в котором рассказывается, как подобрать подходящий стабилизатор напряжения для газового котла.

Обеспечьте надёжную и долгую работу отопительного прибора

Газовые котлы Baxi экономичные и не требуют мощного и дорогого стабилизатора, а небольшая дополнительная трата на защитное устройство может спасти ваши нервы в холодные зимние дни. Устанавливая купленный стабилизатор, помните о технике безопасности:

​

• Нельзя размещать устройство вплотную к котлу и газовым магистралям, а также в сырых местах.
• Обеспечьте ему хорошую вентиляцию и охлаждение.
• Подключите заземление, соблюдайте фазировку.
• Привлеките квалифицированного специалиста, если не обладаете знаниями в электротехнике.

для настенного, двухконтурного котла, инверторный стабилизатор, какой выбрать

Содержание:

Большинство современных отопительных котлов представляют собой устройства, работой которых управляет преимущественно электроника, без вмешательства со стороны пользователя. Однако для ее корректного функционирования требуется достаточно мощная и стабильная линия электропитания. Как правило, для работы котла требуется синусоида с напряжением в 220 В, с возможным отклонением не более 5 %. В материале далее мы поговорим о том, как подобрать стабилизатор для котла, чтобы избежать его поломок в результате перепадов напряжения.

Примечательно, что большинство случаев неисправностей с отопительным оборудованием возникает в конце весны – начале лета. Связано это может быть с погодными факторами, например грозовыми дождями, либо с началом сезона строительных работ. Как известно, строительные инструменты, в частности, болгарка, дрель или сварочный аппарат, очень «прожорливы» в потреблении мощности. Они и провоцируют «просадки» напряжения в сети. Поэтому обязательно стоит установить электронный стабилизатор для котла, чтобы защитить его от неприятностей.

Обратите внимание, что можно поставить только стабилизатор для газ котла, включив устройство в сеть, и питая прибор через него. Однако стабилизатор может быть установлен и на всю квартиру. В этом случае проследите, чтобы в одну розетку с котлом не были подключены другие электроприборы. В противном случае для котла понадобится отдельное устройство.

Разновидности стабилизаторов

Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

• цифровые, или релейные;
• тиристорные, или электронные;
• электромеханические.

Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.

Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.

Разбег точности для разных устройств составляет:

• релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
• тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.

Какой стабилизатор напряжения лучше выбрать

Таким образом, определяясь, какой стабилизатор напряжения лучше для газового котла, выбор нужно сделать в пользу электронного устройства, поскольку оно сможет обеспечить большую стабильность. Примечательно, что такие стабилизаторы работают очень тихо, однако могут довольно ощутимо отразиться на бюджете.

Еще одна разновидность стабилизаторов – электромеханическая – отличается принципом действия. В данном случае по обмотке трансформатора «ходит» съемная угольная щетка или ролик. Они регулируют уровень напряжения. Хотя в данном случае регулирование напряжения происходит более плавно, однако времени на это затрачивается намного больше. Данные устройства могут эффективно работать только, если перепады напряжения в сети находятся в пределах 190-250 В. Замерить скачки напряжения можно тестером. Как правило, минимальные перепады происходят между 19 и 23 часами. А вот максимум угадать сложно.

Что касается цены, то электромеханические стабилизаторы занимают центральное положение между релейными и тиристорными. Помимо медленного реагирования, электромеханический стабилизатор для настенного котла будет нуждаться в периодическом обслуживании, поскольку щетки и ролики постепенно загрязняются и изнашиваются. Кроме того, при их контакте с обмоткой могут возникать искры, так что устанавливать такое оборудование возле газовых котлов нельзя.

Итак, если вы еще не определились, какой стабилизатор выбрать для газового котла, то обратите внимание на электронные приборы, даже если они и дороги. Цифровое оборудование лучше все же применять на других приборах, либо дополнить его on-line бесперебойником.

Есть еще одна разновидность приборов – это инверторный стабилизатор для котла. Принцип его работы заключается в двойном преобразовании. Сначала входящий поток преобразовывается в постоянный ток и накапливается в конденсаторах. Затем ток движется к инвертору, где преобразовывается в переменную синусоиду с частотой в 50 Гц и напряжением 220 В.

Подбираем стабилизатор для газовых котлов отопления

Следующим фактором, который влияет на выбор, является мощность стабилизатора напряжения для газового котла. Показатели мощности самого котла всегда указывают в техпаспорте. Как правило, она не превышает 100-200 Вт. Однако в момент запуска оборудования или его отключения мощность может «прыгнуть» в 4-5 раз. Поэтому паспортные данные нужно умножить на 5, добавить к этой цифре еще 10 % запаса прочности – это и будет необходимая мощность стабилизатора для газового котла.

Еще один момент при выборе электронного или инверторного стабилизатора напряжения для газового котла касается фирмы-производителя. Очень важно, чтобы у бренда была хорошая репутация на рынке и широкий ассортиментный перечень. Обращайте внимание на те модели, которые уже проверены временем, поскольку они гарантированно надежны. А вот с новинками могут быть проблемы – для тестирования нужно много времени.

Проверенные и надежные стабилизаторы производят российские фирмы Прогресс, Лидер и Штиль, украинская продукция представлена маркой Volter, Беларусь выпускает приборы под брендом ЗОРД, а из европейских изделий можно найти бренд Orion.

Определяясь, какой лучше стабилизатор для котла отопления, важно учесть такие технические характеристики:

• Период и скорость реагирования на перепад напряжения в сети. Время на отклик исчисляют в мс, и чем ниже его значение – тем лучше. Для измерения скорости используют единицы В/сек, то есть определяют на сколько Вольт оборудование может изменить напряжение за секунду. В данном случае лучше, если цифра будет выше.
• В каком диапазоне входящего напряжения может работать стабилизатор для газового двухконтурного котла. Имеется в виду минимальное и максимальное напряжение, с которым прибор сможет справиться. Если показатели напряжения в сети выходят за пределы рабочих значений стабилизатора, он отключает электрооборудование до нормализации показателей. Однако для работы газового котла это неприемлемо – в зимнее время отопление может промерзнуть. Чтобы этого избежать, следует замерить тестером наибольшее и наименьшее напряжение в системе, а затем брать прибор с небольшим запасом прочности. Отметим, что чем шире рабочий диапазон стабилизатора, тем он дороже.
• Число степеней коррекции. Эта характеристика важна для определения возможностей электронных и релейных стабилизаторов. В данном случае зависимость такова – чем больше таких степеней, тем точнее напряжение, но и выше цена.
• Тип монтажа. Как правило, стабилизатор напряжения для настенного котла выбирают не слишком мощный. Чаще всего их делают для установки на стену, однако встречаются и напольные модели.
• Рабочая температура. Обычно такие приборы могут исправно работать при температуре в пределах 5-40 ℃, следовательно, устанавливать их нужно в помещении. У моделей, приспособленных для работы снаружи, имеется специальный защитный кожух. Не верьте, если для обычного стабилизатора заявлена отрицательная рабочая температура – это, скорее всего, обман.

Обратите внимание, что маломощный стабилизатор для настенного газового котла предназначен для работы в однофазной сети 220 В. Если же используется трехфазный котел, то и стабилизатор для него нужен трехфазный.

Несколько примеров для подбора стабилизатора

Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.

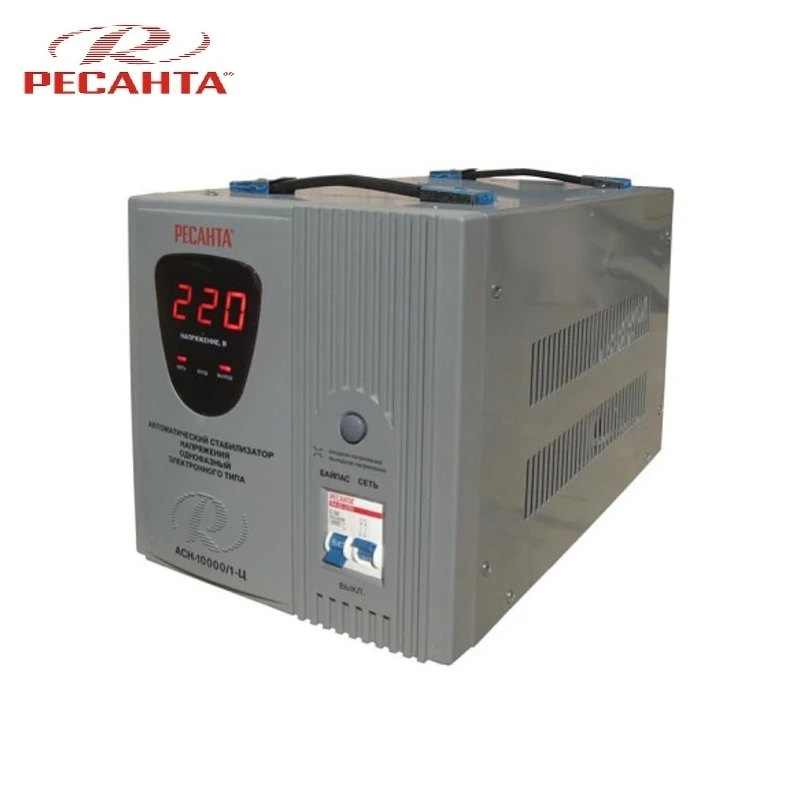

Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.

Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.

Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5. Гарантийное обслуживание такого прибора не производится, если он был подключен без стабилизатора – это очень важно уточнять в момент покупки. Если на вашем месте жительства очень часто возникают перепады с подачей электроэнергии и «просадки» напряжения в сети, оптимальным выходом станет установка on-line ИБП с аккумулятором.

Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку — 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.

Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт. Обратите внимание, что другие модификации данного бренда имеют совсем другие показатели потребляемой мощности. Так что расчет обязательно понадобится в каждом случае.

Советы на примерах конкретных моделей

Обратите внимание, что все газовые котлы с электронной автоматикой очень чувствительны к скачкам напряжения, поэтому им требуется стабилизатор. В некоторых моделях, например у Baxi, есть защитные платы для компенсации напряжения, однако с большими скачками они, как правило, не справляются. Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц. Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.

С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.

Подключение стабилизатора напряжения пошаговая инструкция

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также , чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Схема подключения всей квартиры через стабилизатор напряжения

Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.

Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.

При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)

Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).

При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.

Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Стабилизатор напряжения для навесных газовых котлов. Как выбрать лучший стабилизатор напряжения для котла? Способ установки и подключения

Автономные системы отопления очень часто используются для отопления загородных коттеджей и жилых домов. Для своего расположения многие выбирают газовые котлы, вырабатывающие тепловую энергию для отопления всего дома. Такие устройства очень удобны в эксплуатации, занимают мало места и лишены всех недостатков традиционных каминов и печей.Однако, чтобы сложное устройство служило долго и не ломалось, нужно четко соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Для этого есть специальное устройство — стабилизатор напряжения для газового котла.

Что это за прибор такой стабилизатор?

Срок службы практически любого устройства, работающего от электричества, в том числе и штатного газового котла, зависит от стабильности стабильности в сети.Но при этом не все электросети могут похвастаться постоянными показателями. Многие устройства выходят из строя только потому, что в них попало чуть более-менее проложенное 220В. Если бы прибор был недорогим, его проще отремонтировать или заменить на новый. Но такой прибор, как газовый котел, можно отнести к разряду дорогих, и его ремонт тоже очень тихий.

Падения напряжения резко отрицательно сказываются на работе автоматики и платы управления прибором. Он начинает работать с перебоями, а потом просто терпит неудачу.Чтобы этого избежать, потребуется стабилизатор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет работать без перегрузок всем системам и предотвращает их возможное выгорание. Кроме того, котлы, подключенные через стабилизатор, работают в режиме максимально экономичного энергопотребления, а это снижает затраты на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Виды стабилизаторов по принципу действия

Есть несколько типов стабилизаторов.Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Рассмотрены существенные преимущества таких устройств:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно долгий срок службы. Это зависит от качества работы графитового пальца в токовой системе.

К недостаткам устройства можно отнести:

• Чувствительность К. к низким температурам. Его нельзя использовать в холодных помещениях.
• Щетка для подливки требует регулярной замены, в среднем каждые 3-5 лет.
• Низкая скорость срабатывания.
• Шум от двигателя при движении щетки.
• Char, на котором скрывается пылеуловитель.
• Способность образовывать открытую искру при размыкании / замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом.Учитывая, что нагревательный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства других типов.

Конструкция электромеханического стабилизатора предполагает наличие токово-серых щеток. В процессе работы устройства возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип №2 — электронный (реле)

Эти устройства не имеют движущихся частей.Далее электромеханические отличаются высокой скоростью реакции в случае падения напряжения. К основным достоинствам устройств можно отнести:

• Малый вес.
• Компактность.
• Скорость срабатывания, играющая важную роль в случае возникновения аварийной ситуации.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание подсветки при переключении обмоток и явно громкие щелчки при переключении полос реле.

Кроме того, нужно учитывать, что точность устройства зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток значительно увеличивает стоимость устройства. При этом точность реле-стабилизатора для газового котла не превышает точности. Это в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их основные достоинства — высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору массу преимуществ:

• Наивысшая скорость срабатывания.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и высоким температурам.
• Совершенно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электрических сетях.
• Высокая точность.

К недостаткам тиристорных стабилизаторов относятся возможные поломки платы управления, что требует ее полной перенастройки или замены. А также дороговизна самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшей быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети.К тому же их ресурс используется, практически неограниченно

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обратить внимание на несколько моментов.

Параметры сети, к которым подключается устройство

Каждая из моделей предъявляет определенные требования к источникам питания. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств — это однофазные устройства, рассчитанные на стандартное напряжение в 220 В.Им хватит всего 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно учитывайте вибрацию фактического напряжения, которая имеет место в сети в течение дня. Очень хорошо узнать самый низкий и самый высокий предел колебаний, потому что если верхняя граница будет «ломаться», прибор сразу же обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах с учетом допустимого отклонения.

Величина нагрузки

Для корректной работы необходимо определить, выдержит ли он предполагаемую нагрузку. Маломощная модель просто не выдержит постоянных перегрузок. Покупка чересчур мощного устройства — бессмысленная трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно найти в паспорте устройства.

Здесь нужно быть очень внимательным и не путать тепловую и электрическую мощность. В этом случае вам понадобится электричество или подъезд.Обозначается в разделе «Характеристики» цифрами с названием ВТ. При этом тепловая мощность указывается в кВт. Размер паспорта необходимо увеличить на треть. Это будет необходимо для правильной работы аппарата.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих устройств. Следует отметить, что специалисты не рекомендуют такую ​​установку, но на практике это часто случается.Важный нюанс. Это учет величины тока накачки помпы, которая в некоторых случаях может увеличиваться втрое и превышать номинальную. Чтобы определить необходимую мощность стабилизатора, нужно произвести следующие действия. Мощность насоса умножается на три, к ней добавляется мощность котла. Полученное число умножаем на коэффициент 1,3.

Стабилизатор напряжения для газового котла в наружном исполнении более массивен. Такие устройства менее удобны в использовании, но стоимость их ниже

Способ установки

В зависимости от способа крепления выпускают стабилизаторы трех типов:

• Стенка.Крепление небольших устройств прямо к стене.
• На открытом воздухе. Устройства предназначены для установки на любой горизонтальной поверхности.
• Универсальный. Их можно закрепить как на вертикальной, а значит, при необходимости, так и на горизонтальной поверхности. Самые удобные модели, ведь при необходимости можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

• Имеют запас хода. Чаще всего хватит прибора на 250-600 ВА.
• Имеют защиту от перегрузки, от короткого замыкания и перегрева.
• Имейте синусоидальное выходное напряжение, иначе двигатель помпы будет поврежден.
• Имеет автозапуск при включении БП после отключения.
• Чтобы иметь функцию защитного отключения в случае выхода напряжения, так называемое «напряжение» «Cutter».
• Имеют заземляющий вывод.

И еще несколько советов практикующих:

• В районах с интенсивной застройкой и в районах, обслуживающих старые подстанции, часто возникают скачки напряжения.В таких условиях оптимальный выбор — тиристорный стабилизатор.
• Если модель стабилизатора стабилизатора верится в паспорт, указано, что он работает в порядке 200 В, а то и больше, следует относиться к такому объекту с осторожностью. Чаще всего качество выходного напряжения будет недостаточным. Особое внимание в этом случае следует уделить сборке и производителю. Его репутация будет гарантией качества.

Выбирая между уличным и настенным прибором, предпочтение стоит отдать второму варианту.Такие устройства существенно экономят место, к тому же риск их случайного механического повреждения минимален.

Очень удобные стабилизаторы напряжения. Устройства компактны, устойчивы к механическим повреждениям, но их стоимость немного выше, чем у напольных

Монтажная и соединительная техника

Перед тем, как подключить стабилизатор, нужно подобрать для него подходящее место. Следует понимать, что электрик очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без излишней влажности в воздухе.Чаще всего допустимые параметры указаны в инструкции к устройству. Если это не так, вы можете сосредоточиться на своих чувствах. Если в помещении, например, в подвале ощущается излишняя влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не лучшее место для размещения стабилизатора. Согласно инструкции, устройство не должно находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подходит.В теплое время года здесь часто очень сильно поднимается температура, что негативно скажется на работе прибора. Еще одно неподходящее место — ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

На самом деле подключить стабилизатор очень просто. Газовый котел подключается к оборудованию, и его просто включают в сеть. Если вам необходимо одновременно установить несколько однофазных стабилизаторов, например, в случае, когда в комнату приходят три фазы, вы не можете превратить их в одну розетку.Тогда первый при переключении создаст сетевую помеху, а второй сделает. Этот процесс практически бесконечен. Таким образом, розетка должна быть подготовлена ​​для каждого из устройств.

Место для установки стабилизатора напряжения необходимо выбрать правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна быть обеспечена естественная циркуляция воздуха, иначе устройству грозит перегрев.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут отменены в случае невыполнения их эксплуатационных требований.На первом месте среди них чаще всего стоит качественное питание устройства. Невозможно недооценить роль стабилизатора напряжения в его обеспечении, поэтому к выбору устройства нужно подходить очень ответственно. Грамотно подобранное оборудование позволит газовому котлу долгое время и беспрерывно проработать максимально долго, что позволит его владельцу сэкономить приличную сумму.

В частном секторе часто Скачки напряжения в электросети , а газовые котлы — это высокоточное оборудование, чувствительное к качеству потребления тока.

Этот вопрос решает регулятор напряжения. При неожиданных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по конструкции, так и по принципу работы, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла — Тип регулятора, электрическая мощность и диапазон напряжений .

Руководствуется при выборе паспортных данных приборов и результатов измерения напряжений в разное время суток.

На рынке представлено множество моделей регуляторов, и для выбора устройства, подходящего для системы отопления, необходимо учитывать следующие параметры.

Какую электрическую мощность можно использовать

Электрическую мощность котла укажите в техническом паспорте. Входная мощность систем отопления составляет в среднем 100-200 Вт. . В современных отопительных установках, особенно в настенных котлах, есть встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз . При выборе стабилизатора мощность, указанную в калийном паспорте, умножьте на 5 и прибавьте 10% больше . Это будет подходящее значение. Если в документации указана мощность 200 Вт, Это значит, что стабилизатор подходит на 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как этот показатель будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в ваттах, нужно показатель в вольт-амперах умножить на 0,7.

Время регулирования лучше

Срабатывание стабилизатора происходит не сразу. Важно, чтобы за это время не пришлось повредить электронику котла.

Этот параметр указывает, какое значение падения напряжения может компенсировать стабилизатор в течение периода времени в одну секунду. Чем меньше время регулирования, тем лучше для котла.

Индикатор 20 Вт / с Указывает, что устройство за одну секунду отрегулирует падение напряжения на 20 Вт Что довольно мало и недостаточно для защиты электроники системы обогрева.

Все медленнее реагируют Электромеханические стабилизаторы . Такие приборы не смогут защитить щит котла от смельчаков, поэтому трансформаторы такого типа для котельной обычно не применяют.

Релейные стабилизаторы быстрее реагируют на перепад напряжения, справляясь со скачком электрического тока 0,1-0,2 секунды . Такой скорости вполне достаточно для защиты газового котла.

Лучшими являются симисторные регуляторы , скорость обработки их падения напряжения — 10-20 мс, Этот скачок не повлияет на электронику нагревательного устройства.

Защита от высокого напряжения, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, такие как, например, разряд молнии.

Охлаждение

Система охлаждения в стабилизаторах — Три вида:

В настоящее время на рынке все еще можно встретить регуляторов с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумна, нет лопастей, засасывающих в систему пыль. Но такая конструкция более дорогая, потому что в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит покупать, если он установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового газового котла «ЧТИЛ» с естественным типом охлаждения.

Большинство стабилизаторов присутствуют , система принудительного охлаждения работает за счет высокопроизводительных малошумных вентиляторов, нагнетающих воздух к силовым частям устройства. Система работает автоматически, реагируя на критические температурные показатели.

Масляное охлаждение Редко. В основном такая техника используется для уличной техники.

Рабочее напряжение

Стабилизаторы имеют нижний порог напряжения 140-160 вольт, Если в сети еще ниже, то следует обратиться в организацию по обслуживанию локальных электрических сетей.Верхний порог даже в бюджетных регуляторах 250-260 VOLT . Когда индикатор электрического тока в сети выйдет на этот диапазон, сработает предохранитель и стабилизатор просто выключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котел будет постоянно отключаться Что недопустимо, особенно зимой. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестером измеряют показатели напряжения в электросети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами Наивысшее напряжение непредсказуемо. К наименьшему и наибольшему значению прибавляется некоторый резерв, и на основании полученных данных выбирается соответствующий регулятор.

В среднем диапазоны напряжений в регуляторах разных типов Далее:

• Реле: 120-260 вольт.
• Механический: 150-250 вольт.
• Симистор: 120-300 вольт.

Вам также будет интересно:

Степень защиты

Данный показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и др. Обычно стабилизаторы для котлов имеют класс защиты IP20, Что негерметично.

Как выбрать тип стабилизатора

Выбор типа стабилизатора следует из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Ток движется по виткам трансформатора С приводом. Напряжение регулируется за счет изменения количества витков обмотки задней катушки.

Фото 2. Стабилизатор напряжения для электромеханического газового котла. Производитель «Ресанта».

Все процессы управляет автоматизацией . Такие регуляторы закупаются в основном для телевизоров и холодильников, для котлов они не рекомендуются.

Внимание! Установить этот трансформатор рядом с котлом с открытой газовой камерой Нельзя! В процессе работы устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

• Устойчивость к перегрузкам.
• При регулярном техническом обслуживании до 5 лет.
• Стабилизация точности 2–3%.

Минусы:

• Не может корректно работать на морозе.
• Литьевая щетка требует замены Каждые 3-4 года.
• Время реакции — 10 вольт в секунду.
• Шум при работе.
• Образуется открытая искра.

Стабилизатор Symstorn

Наиболее предпочтительный тип оборудование для газовых котлов. Работает по принципу образования множества электроидов из вторичной обмотки катушки.

Текущее управление осуществляется симисторами и процессором.

Плюсы:

• Большой срок службы 10-15 лет.
• Скорость ответа 10-20 мс.
• Точность настройки выходного напряжения 5… 8%.
• Невосприимчивость к холоду.
• Устойчивость к электрическим помехам.
• Совершенно бесшумно.
• Защищает котел даже в замкнутом трансформаторе.
• Гладкая синусоида.

Минусы:

• Высокая цена.
• Возможность сжигания симисторов или платы управления, что требует дорогостоящего ремонта.

Релейные стабилизаторы

Самые дешевые регуляторы трех типов на рынке. Произвести грубую настройку напряжения скорости за счет переключения между элементами с помощью реле. Этот прибор для котла подходит скорее как компромисс, при отсутствии средств на более дорогое устройство.

Плюсы:

• Компактные размеры.
• Малый вес.

• Время реакции 50 вольт в секунду.
• Устойчивость к частым скачкам напряжения.

Минусы

• При работе слышны щелчки реле.
• Проблесковые лампы.
• Низкая точность настройки 5–8%.
• Нет синхронизации синусоид.

Размеры и вес

Самые короткие по весу и габаритам у релейных стабилизаторов, так как к ним не применяются ни системы охлаждения, ни радиаторы.Вес такого прибора 2-4 кг, и спецодежды в среднем 135 * 203 * 93 мм. Симисторные регуляторы — самые объемные по системе охлаждения и имеют наибольший вес, около 10 кг. Средние габариты таких трансформаторов 460 * 275 * 178 мм.

Выбор производителя

Один производитель не производит все типы устройств. Обычно фирма ориентирует на какую-то одну форму устройств. Есть как импортные, так и отечественные стабилизаторы хорошего качества.

Лучше отдавать предпочтение проверенным фирмам, которые у всех на слуху. Например: Ресанта, Лидер, Энерджи, Свен, Люксон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; VOLTER, LIDER, LUXEON, CHALL, PROGRESS — Симисторные трансформаторы. Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовое оборудование часто бывает с электронным управлением. Такие отопительные котлы подключаются к сети, поэтому электрическая мощность чувствительна.Доказано, что каждая четвертая поломка происходит из-за нестабильности сети. Сервисные центры отказывают в ремонте техники после такой поломки. Поэтому нужно установить стабилизатор напряжения на газовый котел.

Как правильно выбрать устройство для максимальной защиты котла? Подскажите в статье.

Нужен стабилизатор

Многие модели отопительной техники «» (BAXI), «», «» включают электронный блок управления и автоматики. Сюда входит основной модуль с управляемыми им датчиками.Последние контролируют работу котельных узлов, обеспечивая безопасность эксплуатации.

Автоматика чувствительна к качеству напряжения. Для ее нормальной работы требуется чистая синусоида, о которой мы писали в статье ». То есть подача тока должна быть постоянной и стабильной. Если при следующем скачке плата сгорит, то замена обойдется в 30-50% от номинала. общая стоимость оборудования.

Установка стабилизатора просто необходима для защиты устройства. Он регулирует частоту тока, поэтому все системы работают без перегрузок и поломок.

Некоторые пользователи до сих пор эксплуатируют старые советские агрегаты с ручным зажиганием и полным отсутствием систем безопасности. Они утверждают, что дополнительное подключение защитных устройств — пустая трата денег. Одно из типичных возражений звучит так: «В нашем районе (дома) скачки сети случаются редко. Они не столь значительны, чтобы нанести вред».

Для этого приводим факты:

1. Никто не застрахован от природных явлений: шторма, урагана, сильного ветра, грозы — все это может сломать линию передач.

1. Количество подключенных к линии потребителей растет, от этого питание может быть нестабильным. А если соседи начали ремонт и включили болгарку, то ваша сеть гарантированно получит «скачок».
2. Человеческий фактор играет роль: недобросовестная работа электрика, повреждение проводки при ремонте — всех случайностей не избежать.

Знаете ли вы? При подключении котла без стабилизатора компания вправе отказать в гарантийном ремонте.

Какие устройства безопасности вам нужны? Начнем с вашего знакомства с их разновидностями.

Типы стабилизаторов

Рассмотрим типы по принципу действия.

Реле или электронное . Подключайтесь к сети с диапазоном 135-315 В. Одни из самых дешевых устройств. К преимуществам релейного типа можно отнести:

• Хорошая скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильная синусоида.Точность выходного тока 7,5%.

• Достаточно шумная работа (щелчки).
• При переключении обмоток свет может мигать.
• Маленький срок службы.

Электромеханический или сервопривод . Напряжение регулируется щеткой, которая движется по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком ассортименте.
• Плавная регулировка выходной частоты.
• Низкая стоимость.

Недостатки:

• Через три-четыре года регулировочную щетку придется заменить.
• В холодном помещении прибор не работает.
• Медленная реакция.
• По принципу работы может открыто говорить.

Симсторн или тиристор . На сегодняшний день это лучший аппарат, хотя его стоимость выше, чем у двух предыдущих. Высокая точность срабатывания 2-3% благодаря большому количеству обмоток.Пробег — 214-226 В.

• Высокая скорость (10-20 мс) и точность.
• Стабильная и тихая работа.

Двойное преобразование (инвентарь). Отдельный вид защиты, который можно назвать наиболее надежным. Вначале устройство преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон 120-300 В. мгновенно реагирует на всплеск или понижение напряжения.

Из недостатков можно выделить дороговизну устройства.

Широта и импульс импульса (ШИМ). Устройство основано на выталкивании генератора импульсов. Он дает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Какое устройство лучше выбрать, зависит от количества фаз. Вы можете выбрать устройство со встроенным аккумулятором, которое будет поддерживать работу при отключении электричества.

Количество фаз

Выбор количества фаз зависит от параметров сети.Если он однофазный, то защитное устройство нужно такого же типа.

Однофазный . Подходит для навесного и напольного отопительного оборудования. Его часто устанавливают в домах и квартирах с сетевым напряжением 220 В. Он служит для снижения мощности до 135 кВА.

Трехфазный . Используется больше в промышленных целях для подключения в котлах. Диапазон мощности 380-400 В. Может использоваться в бытовых условиях, если параметры подключения соответствуют заявленным.

Что учитывать при выборе

Чтобы выбрать лучшую модель, обратите внимание на такие параметры:

• Мощность котла. Электрические модели разных марок «», «», «», «», различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.
• Время срабатывания. Он указывается в миллисекундах (МС). Параметр подскажет, на какое время стабилизатор выдает напряжение при скачке.
• Напряжение на входе. Рекомендуемый диапазон 140-260 Вт.
• Точность коррекции выхода. Так вы узнаете, насколько хорошо «кормит» ваш котел.
• Рабочая температура. Имеется в виду температура окружающей среды, при которой техника работает нормально. Обычно это +5 — +40 градусов.
• Способ размещения. Настенные варианты проще и компактнее, занимают минимум места. Наружные чаще используются в промышленных целях для мощной техники.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

• Устройство находится в сухом помещении с температурой, указанной в паспорте.
• Блок убран от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, диванах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу осуществляется через розетку с заземлением.

См. Схему ниже:

Где купить девайс? Сделать это можно в интернет-магазине или магазинах бытовой техники.

Чаще всего выходит из строя защитное устройство при длительной длительной работе (170 В). При подключении следите за входным рабочим напряжением.

Почему слышны щелчки при работе

Этот вопрос часто задают пользователи на форумах. На то есть несколько причин:

• Слышны щелчки при неправильном выборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. Слышен щелчок. Выход — подберите соответствующее устройство.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования места пайки возникает трещина, которая является причиной посторонних звуков.
• Механический тип оборудования. Щелчки происходят во время переключения режима.

Теперь вы знаете, на что обращать внимание при выборе, сравнили достоинства и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью.

Рейтинг популярных моделей

Обзор основан на отзывах потребителей.

«Ресанта АСН-500 Н / 1-С»

Стабилизатор однофазного релейного типа. Компактный корпус удачно размещается на стене. Обеспечивает защиту оборудования при скачках напряжения в сети 220/380 В. Встроенный фильтр устраняет помехи, частота тока регулируется автоматически. Ресанта работает в широком диапазоне температур, но плохо переносит повышенную влажность в помещении.

Цена от 2000 руб.

Павел

Купил «ресант» на котел с циркуляционным насосом.Провел тест, пробовал подключить к нему телевизор и микроволновку — подходит для любой техники. После подключения к отопительной технике уже стабильно работает, без дисков. По инструкции проблем не было, все подключил сам. Теперь меня не беспокоит, что электроника выйдет из строя, потому что ремонт стоит дорого. Всем друзьям советую.

«Spire Install IS3500»

Модель инверторного преобразователя «Инстаб» от российского производителя «ЧТИЛ».Однофазный аппарат отлично подходит для защиты газовых двухконтурных котлов, холодильного оборудования, бытовой техники. Доступен в настенном и напольном вариантах. ЖК-дисплей и светодиоды помогают отслеживать текущий режим.

• Мгновенно реагирует на различия в сети.
• Не искажает напряжения в первичной сети.
• Выполняет двойное преобразование.
• Встроенная защита от КЗ (короткого замыкания), перегрева, перегрузки.
• Принудительное вентиляторное охлаждение.
• Установлен интерференционный фильтр.

Стоимость от 22000 руб.

Александр

Изначально искал инверторный вариант. Он более надежен и дает качественную синусоиду в отличие от реле. В нормальном режиме он находится на полу в горизонтальном положении. Правда при работе шум, который напрягает. Наверное, из-за вентиляторов принудительного охлаждения. Лучше один раз защитить технику, чем потом вызвать мастера и переплатить.Пока покупкой доволен, главное, чтобы все было под защитой.

«Бастион Тепло Ст-5552»

Устройство настенное однофазное релейное. Защищает электроприборы, улучшая качество электроснабжения.

Возможна установка в частном секторе, квартире, офисе, на предприятии. Корпус просто крепится к стене с помощью трехточечных кронштейнов. Светодиодная подсветка мягко освещает панель в темноте.

Предусмотрена защита от КЗ, автоматическое отключение при аварии.

Цена от 3000 руб.

Виктор

У меня давно есть дальнобойный агрегат будерус. Вода была отлично нагрета и комната пока однажды не сломалась. Была осень, приближалась зима, поэтому сразу вызвали мастера. После диагностики сказал, что слетела электронная плата. Оказалось, что деталь чувствительна к отклонениям в сети. Рекомендуется установить стабилизатор. Остановил выбор на бюджетной версии Теплоком СТ-555.Порадовал четкой инструкцией, легким корпусом. Есть крепления для подвешивания, но у меня на полу. Производитель дает гарантию 5 лет!

Подключение светильника: Вилка входит в сеть, а розетка на кабеле к котлу. Пользуюсь 2 года, с техникой проблем нет. Постоянно включен «Тепловой», чаще всего нестабильность возникает ночью. Единственное неудобство — короткие провода. Но если учесть, сколько стоит устройство, этот минус можно не учитывать.

Осознав все достоинства и недостатки, а также ознакомившись с разновидностями защитных устройств, можно отправиться за покупками. Придерживайтесь наших рекомендаций, соотносите мощность отопительного агрегата с параметрами стабилизатора. Учитывайте количество подключенных техник. Удачный выбор!

1. Что такое стабилизатор напряжения и зачем он нужен
2. Виды стабилизаторов и их характеристики
3. Формула для расчета мощности стабилизатора
4. Рейтинг и отзывы популярных моделей

Энергозависимые газовые котлы отопления очень чувствительны к качеству электроснабжения.Из-за скачков напряжения они могут легко выйти из строя, доставив вам много хлопот и ненужных финансовых затрат. Учитывая то, что качество электросети в нашей стране оставляет желать лучшего, многие домовладельцы задаются вопросом, как выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы, что такое стабилизатор напряжения и зачем он нужен, какие виды выбрать и рассчитать мощность, потребляемую газовым котлом, а также дадим краткий обзор самых популярных моделей.Итак, приступим.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов имеют электронику и автоматику, очень чувствительную к питающему напряжению. Для стабильной и безотказной работы на входе в нагревательный прибор должно быть напряжение 220 В с идеальной синусоидой.

Фото 1: Стабилизатор сети «Энергия» для бытовых котлов на газе

К сожалению, российские электросети в большинстве своем очень слабые из-за устаревшего оборудования и неисправностей.Напряжение в них чаще всего меньше 220В и форма его далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть внезапный грозовой фронт, включение в сеть вами или вашими соседями мощных устройств, таких как дрели, сварочные аппараты, холодильники или электронагреватели.

По статистике службы ремонта газовых котлов, 25% поломок происходит из-за ненадлежащего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход инвертора поступает некачественное напряжение от электросети, которое он преобразует в 220В с идеальной синусоидой, которая впоследствии питает электронику нагревательного прибора.

Помимо газовых котлов для защиты чувствительной электроники от некачественной нагрузки, необходимы и современные модели на твердом топливе, такие как таковые.Подключить их к сети тоже лучше через стабилизатор.

Виды стабилизаторов и их характеристики

Переходим непосредственно к выбору стабилизатора и для начала определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Рассмотрим их по порядку:

Электромеханический

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам.Такие устройства недороги и на выходе выдают 220 В с очень низкой погрешностью (около 2%), но имеют ряд недостатков, таких как шум, низкая скорость, малый срок службы механики и ее низкая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов при перемещении механических частей велика вероятность искр.

Реле

В стабилизаторах этого типа переключение между обмотками питаемой катушки происходит с помощью реле.От того, сколько обмоток использовать, зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации порядка 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут работать несколько секунд при перегрузках до 110 %. К недостаткам их можно отнести разве что износ реле и некоторую задержку стабилизации.

Электронный (тиристорный)

Этот тип стабилизаторов отличается максимальной скоростью.Полупроводниковые ключи — тиристоры (симисторы) отвечают за переключение обмоток автотрансформатора. Контроллер, входящий в состав устройства, сравнивает опорное напряжение 220 В (или 380 В) с входным и при необходимости регулирует его. Точность стабилизации зависит от количества корректирующих шагов, чем их больше, чем ближе выходное напряжение к эталону.

Тиристорные стабилизаторы напряжения обеспечивают абсолютную защиту от перепадов напряжения в сети. Они способны долгое время выдерживать перегрузки, работают практически бесшумно, имеют длительный срок службы и компактные размеры.Единственный недостаток этих электронных устройств — высокая цена. В России на данный момент такое устройство можно купить по цене от 5000 руб.

Для использования совместно с газовым котлом оптимальным выбором являются релейные и электронные стабилизаторы напряжения. Электромеханический подойдет, например, для подключения или подобных устройств на топливных гранулах с электронным управлением.

Формула для расчета мощности стабилизатора

Так мы определились с типом стабилизатора напряжения.Теперь, чтобы правильно выбрать нужный прибор из линейки, предлагаемой производителем, необходимо рассчитать мощность, на которую он должен быть рассчитан. Для этого вам необходимо выполнить следующие действия:

1. Определяем потребляемую электрическую мощность котла, значение которой обычно указывается в техническом паспорте на устройство.

   Внимание! Многие владельцы путают тепловую мощность с электрической. Первые значения для бытовых обогревателей обычно лежат в пределах 10 — 100 кВт, а вторые в 1000 раз меньше и составляют примерно 100 — 200 Вт.

2. Если стабилизатор питает еще и внешний циркуляционный насос, то при расчете необходимо учитывать его мощность, умноженную на 3. Это нужно делать для того, чтобы учесть пусковые токи, которые на момент пуска могут превышать номинал трижды. По этой причине не рекомендуется подключать к одному стабилизатору газовый котел и насос системы отопления, но многие владельцы пренебрегают этим требованием.
3. Складываем полученные значения и умножаем результат на 1.3. Полученное значение и будет необходимой мощностью стабилизатора, на которую следует ориентироваться при выборе.

Чтобы лучше понять методику расчета, рассмотрим его последовательность на примере простой задачи:

Задание: Необходимо подобрать стабилизатор напряжения для газового котла VIESSMANN Vitopend 100-W Wh2D с закрытой камерой сгорания и встроенным циркуляционным насосом.

Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт.Стабилизатор мощности = (63 + 65 * 3) * 1,3 = 335 Вт

Определившись с типом и мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы сделаем краткий обзор самых популярных устройств на российском рынке.

Рейтинг и отзывы популярных моделей

В конце нашего рассказа представляем Ваш небольшой рейтинг стабилизаторов напряжения для отопительных котлов. Они подходят для большинства популярных газовых котлов, таких как Wilan, Buckuck, Bosch, Budrus, Ariston.Именно такие модели стабилизаторов чаще всего выбирают потребители:

Тепло

Стабилизаторы «Теплоком» от компании «Бастион» одни из самых востребованных на российском рынке. Производитель выпускает две модели для внутреннего и одну для наружного размещения. Устройства относятся к стабилизаторам релейного типа с микропроцессорным управлением и способны выдавать на выходе 220В с погрешностью 8-9% при входном напряжении в диапазоне 145-260В.

Помимо прочего, устройства оснащены молниезащитой и системой аварийного отключения, просты в установке и подключении, имеют небольшие габариты и привлекательный дизайн.Для настенного крепления комплектуются специальным кронштейном. Ниже приведены их основные характеристики:

Примечание: Для многих моделей производитель указывает значение номинальной и максимальной нагрузочной способности в вольт-амперах (ВА). Чтобы перевести его в ватты (Вт), необходимо умножить вольт-амперы на 0,6.

Спокойствие

Группа компаний «Штиль» производит множество различных стабилизаторов напряжения, среди которых есть серия, специально разработанная для систем отопления.Модели Т относятся к релейному типу и обеспечивают точность стабилизации с погрешностью 5,5%. Они удобно крепятся к стене, имеют панель индикации рабочих параметров и систему автоматического отключения.

В приборах серии СТ и СПТ в качестве коммутационных элементов используются полупроводниковые ключи Simistors. Благодаря этому устройство работает бесшумно, отличается высокой прочностью и наличием надежной системы аварийного отключения.В таблице ниже приведены технические характеристики этих устройств:

Небольшие отзывы владельца модели Штиль специально для сайта Сайт:

После покупки газового котла Baxi и ознакомления с условиями гарантии озадачился выбором стабилизатора напряжения.Запустил форумы и проконсультировался с продавцами и выбрал самую ходовую модель от «Чанг». Мощности мне хватает с запасом, на стене работает тихо и слаженно, да и стоит не так дорого.

Дмитрий Сергеевич, Красноярск

Среди других производителей можно выделить модели «Ресанта», «Энергия», «Рысь», но они гораздо менее популярны, чем рассмотренные выше. Любой хороший стабилизатор успешно справится с нестабильным напряжением в электросети, однако на работу газового котла при полном отсутствии напряжения в сети экономит только владелец загородного дома.

В заключение посмотрите немного видео

В последнее время все большее распространение получают настенные газовые котлы. Они приходят на смену устаревшим уличным бытовым моделям, благодаря простоте использования, встроенному в них дополнительному оборудованию, техническим характеристикам, хорошей производительности. горячая вода, внешний вид и другие показатели.

Но, как и любое технически сложное оборудование, у них есть свои достоинства и недостатки. Все отопление энергозависимое. Циркуляционный насос, электронная плата котла и турбина питаются от электричества.

В нашей стране, особенно в частном секторе, довольно часто бывают перебои с электричеством, скачки напряжения, пониженное напряжение и т.д. Это очень плохо отражается на работе импортного газового энергозависимого оборудования, в нашем случае настенных газовых котлов. .

Для защиты котла от этих проблем необходимо купить Стабилизатор напряжения 220В для газовых отопительных котлов Домашний . В этой статье мы рассмотрим и сравним основные типы и модели стабилизаторов напряжения, наиболее распространенные на российском рынке.

Как выбрать надежный стабилизатор напряжения для газового котла

Стабилизаторы напряжения для отопительных котлов

— однофазное 220 В;

— трехфазный 380 В.

В отличие от всех настенных газовых котлов однофазное подключение 220 В, поэтому выбирать стабилизатор нужно именно из этой категории.

Стабилизатор энергопотребления от сети

Типовой стандартный настенный газовый котел мощностью 24 кВт потребляет 200-300 Вт.Это циркуляционный насос, гальваника и розжиг, турбина (если котел с принудительной тягой).

На основании этого делаем вывод, что для газового котла нам нужен стабилизатор напряжения с диапазоном потребляемой мощности от 400 Вт. Некоторые перестраховываются и покупают более мощные модели, что разрешено.

Стабилизаторы напряжения различаются в зависимости от типа:

— электромеханический ;

— тиристор ;

— реле .

Электромеханический применяется для холодильников или телевизоров.У них высокий процент ошибок — 2-3%. Однако их запрещено подключать к газовым котлам. В закрытом состоянии могут вызвать искру, а в связке с газовым оборудованием это очень опасно. В нашем случае мы будем рассматривать только релейные и тиристорные стабилизаторы.

Тиристорный стабилизатор напряжения для котла отопления имеет высокую скорость срабатывания при скачках напряжения, погрешность или точность не более 5%, в отличие от реле, где этот параметр составляет 8%.

В целом этот показатель очень важен.техническая характеристика Стабилизатор, он позволяет держать напряжение на нужном нам уровне.

Чем меньше погрешность, тем лучше для газового котла. Что это значит?

Возьмем для примера типовой релейный стабилизатор напряжения 220В модели АСН-500/1-С. Допустим, в электросети вашего частного дома произошел скачок напряжения до 240 В. Этот выходной стабилизатор будет пропускать напряжение на котел в диапазоне от 202 до 238 В.

В этом случае есть вероятность, что вышла из строя, например, электронная плата вашего газового котла.Образцовыми показателями будет стабилизатор напряжения для газового котла марки Bastion «Жара»: СТ-555, СТ-800, СТ-888.

Рассмотрим другой пример.

А тиристорный стабилизатор напряжения Штиль «Р-400 СТ» с точностью юстировки около 5% на выходе покажет 210-231 В, эта погрешность считается нормой и рекомендуется для обогрева импортного производства, что также указано в их инструкция по эксплуатации.

Единственный недостаток тиристорных стабилизаторов — это цена. Тот же штиль Р-400СТ обойдется вам от 5 500 рублей.

Стабилизаторы напряжения марки Resanta — Технические характеристики

Стабилизатор напряжения Resanta: Технические характеристики

Нагреватель стабилизатора напряжения: Технические характеристики

Страна производитель стабилизатора напряжения: Технические характеристики

Виды стабилизаторов напряжения для газовых котлов. Выбор стабилизатора напряжения для газового котла

Обязательное условие для правильной работы европейских газовых котлов Ariston, Buckuck, Beretta, Bereyrus, Visman — поддержание стабильного напряжения в пределах 210-230В, что потребует приобретения стабилизатора.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывается от бесплатного ремонта, если не обеспечил соблюдение этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для газового котла

Автоматика чувствительна к перепадам напряжения. При очередном «скачке» напряжения в сети плата блока управления может просто сгореть. После этого потребуется заменить весь блок управления. Ремонт в зависимости от модели обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключать котел к электросети через стабилизатор. Без подключения электростабилизатора предприятие по продаже отопительного оборудования вправе отказать в гарантийном обслуживании.По этой причине включать газовый котел без стабилизатора напряжения даже для проверки исправности системы отопления не рекомендуется.

Типы стабилизаторов для газовых котлов

1. Стоимость.
2. Скорость.
3. Срок эксплуатации.
4. Диапазон входного и выходного напряжения.
5. Принцип работы.

Симсторны (тиристорные) стабилизаторы

• Скорость не более 10-20 мс., В зависимости от модели.
• Точность выходного напряжения 1-2,5%.
• Диапазон входного напряжения от 120 до 280 В.
• Точность контроля входного выходного напряжения с максимальной погрешностью 0.5%.
• Абсолютная осахариваемость в работе.
• Длительный срок службы.

Единственный недостаток моделей — относительно высокая стоимость по сравнению с аналогами. При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением стоимости и качества.

Одна из основных функций ступенчатого стабилизатора — поддержание работы устройства при выходе из строя одного из симисторов.В случае межзаводского закрытия автоматика котла сохранит работоспособность.

Преобразователь simistra подходит для сетей с постоянными скачками и падениями напряжения.

Реле (электронное) стабилизатора

• Скорость 100 мс.
• Точность выходного напряжения 7.5%.
• Диапазон 135-315 В.

Недостатком релейных моделей является относительно небольшой срок службы и низкое качество. Для увеличения продолжительности эксплуатации сравнительно недавно начали производить гибридные станции с использованием защитных резисторов.

Сервопривод колес (электромеханический) стабилизаторов

Достоинствами данного типа преобразователей являются:

• Высокая точность и плавная регулировка выходного напряжения.
• Способность выдерживать длительные предельные нагрузки и сохранять устойчивость при перегрузках.
• Недорогой стабилизатор.

Стабилизаторы двойного преобразования

Принцип действия основан на использовании двойного преобразования. Переменный ток преобразуется в постоянный. После этого происходит преобразование обратно в переменный ток, но уже со стабильной частотой.На выходе получается напряжение со стабильной синусоидой, что благоприятно сказывается на автоматике и процессоре котла.

При выборе подходящей модели необходимо учитывать следующие особенности стабилизатора двойного преобразования:

• Отсутствие электромеханических помех.
• Прочность.
• Диапазон входного напряжения 120-300 В.
• Скорость — устройство без задержки реагирует на любой всплеск или падение напряжения и выравнивает его.
• Dorganiza — стоимость устройства от 15 до 60 тысяч рублей.Некоторые хозяева газовых котлов принимают решение, что выгоднее купить ИБП, чем стабилизатор.
• Низкий КПД всего 90%, что довольно мало по сравнению с остальными моделями.

Стабилизаторы с ШиМ.

Основным преимуществом ШИМ-станции является возможность полной синхронизации с электриком техником. Стабилизатор напряжения ШИМ, используемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной эффективности процессора. Этот тип преобразователя наиболее востребован в условиях подключения котла к электросети низкого напряжения.

Стабилизаторы феррорезонанса

Феррорезонансный стабилизатор напряжения для работы с газовым котлом бытового назначения практически не применяется. Станции ставят в котельные большой мощности.

В качестве достоинств преобразователей можно выделить:

• Высокая точность выходного напряжения, погрешность не более 1-3%.
• Скорость отклика.

Сколько фаз должно быть в стабилизаторе

При трехфазной электросети необходимо будет поставить либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы

Допускается применение однофазных преобразователей и в промышленных целях. В этом случае трехфазная сеть потребует одновременного подключения сразу трех выпрямителей.Такое решение может быть оправдано, если учесть, что однофазные устройства обеспечивают ток с более стабильной частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазный прибор можно подключить в бытовых целях при условии, что сеть с напряжением в 380В подключена к частной. жилой дом.Но в целом для газового котла небольшой мощности в установке трехфазной модели нет необходимости.

Какой стабилизатор нужен для газового котла

• Время срабатывания — этот параметр указывается в технической документации и измеряется в МС (миллисекундах). Чем меньше коэффициент, тем лучше для автоматизации котла. Фактически, время отклика означает, на какой промежуток стабилизатор при следующем скачке может отрегулировать напряжение.
• Диапазон напряжения на входе — параметр, указывающий границы, в которых выпрямитель сможет работать. При достижении предельных значений прибор просто отключает газовый котел. Частые отключения в период отопления могут привести к размеру труб. Поэтому лучший стабилизатор напряжения для газового котла должен иметь разброс, примерно в 140-260 В.
• Уровни коррекции — от этого коэффициента зависит точность поддержания и стабильность выходного напряжения.Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
• Диапазон рабочих температур — требование к стабилизатору для сохранения работоспособности при температуре окружающей среды от +5 до + 40 ° С. Для промышленных устройств наличие специального кожуха дает возможность работать даже при минусовых значениях.

Еще один важный критерий — тип установки. Для газовых котлов в основном используют навесное оборудование, имеющее небольшой вес. Наружные (полочные) устройства предназначены для трехфазных котлов большой мощности.Оптимальным решением станет модуль с универсальным креплением.

Если учесть все вышеперечисленные требования, становится очевидным, для газового котла нужен электронный или релейный, или как опция стабилизатор инверторного типа. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность стабилизатора мощности

• Необходимо узнать электрическую мощность автоматического котла и циркуляционного насоса.Коэффициент указан в технической документации.
• Получите суммарную мощность всех точек энергопотребления, подключенных к станции.
• Умножьте полученную сумму на 1,3, чтобы учесть пусковой ток. При включении циркуляционного насоса фактическое потребление электроэнергии может увеличиться в три раза.

Как подключить стабилизатор к газовому котлу

Основные правила:

• Стабилизатор напряжения должен находиться в сухом месте. Категорически запрещается установка устройства в помещениях с повышенной влажностью: гаражах, санузлах и т. Д.
• Модуль нельзя размещать в непосредственной близости от горючих и легковоспламеняющихся веществ.
• Осуществлен свободный доступ свежего воздуха к корпусу устройства. По этой причине установка модуля в шкаф запрещена.

В частном секторе часто Скачки напряжения в электросети , а газовые котлы — это высокоточное оборудование, чувствительное к качеству потребления тока.

Этот вопрос решает регулятор напряжения. При неожиданных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по конструкции, так и по принципу работы, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла — Тип регулятора, электрическая мощность и диапазон напряжений .

Руководствуется при выборе паспортных данных приборов и результатов измерения напряжений в разное время суток.

На рынке представлено множество моделей регуляторов, и для выбора устройства, подходящего для системы отопления, необходимо учитывать следующие параметры.

Какую электрическую мощность можно использовать

Электрическую мощность котла укажите в техническом паспорте. Входная мощность систем отопления составляет в среднем 100-200 Вт. . В современных отопительных установках, особенно в настенных котлах, есть встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз . При выборе стабилизатора мощность, указанную в калийном паспорте, умножьте на 5 и прибавьте 10% больше . Это будет подходящее значение. Если в документации указана мощность 200 Вт, Это значит, что стабилизатор подходит на 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как этот показатель будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в ваттах, нужно показатель в вольт-амперах умножить на 0,7.

Время регулирования лучше

Срабатывание стабилизатора происходит не сразу. Важно, чтобы за это время не пришлось повредить электронику котла.

Этот параметр указывает, какое значение падения напряжения может компенсировать стабилизатор в течение периода времени в одну секунду. Чем меньше время регулирования, тем лучше для котла.

Индикатор 20 Вт / с Указывает, что устройство за одну секунду отрегулирует падение напряжения на 20 Вт Что довольно мало и недостаточно для защиты электроники системы обогрева.

Все медленнее реагируют Электромеханические стабилизаторы . Такие приборы не смогут защитить щит котла от смельчаков, поэтому трансформаторы такого типа для котельной обычно не применяют.

Релейные стабилизаторы быстрее реагируют на перепад напряжения, справляясь со скачком электрического тока 0,1-0,2 секунды . Такой скорости вполне достаточно для защиты газового котла.

Лучшими являются симисторные регуляторы , скорость обработки их падения напряжения — 10-20 мс, Этот скачок не повлияет на электронику нагревательного устройства.

Защита от высокого напряжения, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, такие как, например, разряд молнии.

Охлаждение

Система охлаждения в стабилизаторах — Три вида:

В настоящее время на рынке все еще можно встретить регуляторов с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумна, нет лопастей, засасывающих в систему пыль. Но такая конструкция более дорогая, потому что в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит покупать, если он установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового газового котла «ЧТИЛ» с естественным типом охлаждения.

Большинство стабилизаторов присутствуют , система принудительного охлаждения работает за счет высокопроизводительных малошумных вентиляторов, нагнетающих воздух к силовым частям устройства. Система работает автоматически, реагируя на критические температурные показатели.

Масляное охлаждение Редко. В основном такая техника используется для уличной техники.

Рабочее напряжение

Стабилизаторы имеют нижний порог напряжения 140-160 вольт, Если в сети еще ниже, то следует обратиться в организацию по обслуживанию локальных электрических сетей.Верхний порог даже в бюджетных регуляторах 250-260 VOLT . Когда индикатор электрического тока в сети выйдет на этот диапазон, сработает предохранитель и стабилизатор просто выключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котел будет постоянно отключаться Что недопустимо, особенно зимой. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестером измеряют показатели напряжения в электросети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами Наивысшее напряжение непредсказуемо. К наименьшему и наибольшему значению прибавляется некоторый резерв, и на основании полученных данных выбирается соответствующий регулятор.

В среднем диапазоны напряжений регуляторов разных типов следующие:

• Реле: 120-260 вольт.
• Механический: 150-250 вольт.
• Симистор: 120-300 вольт.

Вам также будет интересно:

Степень защиты

Данный показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и др. Обычно стабилизаторы для котлов имеют класс защиты IP20, Что негерметично.

Как выбрать тип стабилизатора

Выбор типа стабилизатора следует из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Ток движется по виткам трансформатора С приводом. Напряжение регулируется за счет изменения количества витков обмотки задней катушки.

Фото 2. Стабилизатор напряжения для электромеханического газового котла. Производитель «Ресанта».

Все процессы управляет автоматизацией . Такие регуляторы закупаются в основном для телевизоров и холодильников, для котлов они не рекомендуются.

Внимание! Установить этот трансформатор рядом с котлом с открытой газовой камерой Нельзя! В процессе работы устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

• Устойчивость к перегрузкам.
• При регулярном техническом обслуживании до 5 лет.
• Стабилизация точности 2–3%.

Минусы:

• Не может корректно работать на морозе.
• Литьевая щетка требует замены Каждые 3-4 года.
• Время реакции — 10 вольт в секунду.
• Шум при работе.
• Образуется открытая искра.

Стабилизатор Symstorn

Наиболее предпочтительный тип оборудование для газовых котлов. Работает по принципу образования множества электроидов из вторичной обмотки катушки.

Текущее управление осуществляется симисторами и процессором.

Плюсы:

• Большой срок службы 10-15 лет.
• Скорость ответа 10-20 мс.
• Точность настройки выходного напряжения 5… 8%.
• Невосприимчивость к холоду.
• Устойчивость к электрическим помехам.
• Совершенно бесшумно.
• Защищает котел даже в замкнутом трансформаторе.
• Гладкая синусоида.

Минусы:

• Высокая цена.
• Возможность сжигания симисторов или платы управления, что требует дорогостоящего ремонта.

Релейные стабилизаторы

Самые дешевые регуляторы трех типов на рынке. Произвести грубую настройку напряжения скорости за счет переключения между элементами с помощью реле. Этот прибор для котла подходит скорее как компромисс, при отсутствии средств на более дорогое устройство.

Плюсы:

• Компактные размеры.
• Малый вес.

• Время реакции 50 вольт в секунду.
• Устойчивость к частым скачкам напряжения.

Минусы

• При работе слышны щелчки реле.
• Проблесковые лампы.
• Низкая точность настройки 5–8%.
• Нет синхронизации синусоид.

Размеры и вес

Самые короткие по весу и габаритам у релейных стабилизаторов, так как к ним не применяются ни системы охлаждения, ни радиаторы.Вес такого прибора 2-4 кг, и спецодежды в среднем 135 * 203 * 93 мм. Симисторные регуляторы — самые объемные по системе охлаждения и имеют наибольший вес, около 10 кг. Средние габариты таких трансформаторов 460 * 275 * 178 мм.

Выбор производителя

Один производитель не производит все типы устройств. Обычно фирма ориентирует на какую-то одну форму устройств. Есть как импортные, так и отечественные стабилизаторы хорошего качества.

Лучше отдавать предпочтение проверенным фирмам, которые у всех на слуху. Например: Ресанта, Лидер, Энерджи, Свен, Люксон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; VOLTER, LIDER, LUXEON, CHALL, PROGRESS — Симисторные трансформаторы. Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые котлы часто используются как источник теплоснабжения в малоэтажном строительстве.Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котел Помимо отопительных функций, он обеспечивает горячую воду для проживания в доме.

Некоторые системы газового отопления требуют подключения к электрической сети, что необходимо для работы блока управления, управления и автоматизации котла. Кроме того, большинство моделей газовых котлов оснащаются циркуляционным насосом с электродвигателем. Существует большой выбор дорогих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла — важнейшая часть отопительного оборудования.

Необходимость использования стабилизатора

Котел отопительный газовый — это высокотехнологичное и сложное устройство. Электронные системы этого блока очень чувствительны к перепадам напряжения. Статистика показывает, что около трети всех неисправностей связаны с выбросами напряжения в питающей электросети. Кроме того, для питания системы управления и автоматики требуется переменное напряжение синусоидальной формы, которое отличается от 220В не более чем на 5-6%.

Такие параметры может обеспечить только качественный и надежный стабилизатор.Причем, если в системе отопления используется котел большой мощности и имеется один или два циркуляционных насоса, желательно установить отдельные стабилизаторы их мощности.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электрических устройств применяется давно. Самым простым устройством этого типа является автотрансформатор со ступенчатой ​​или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие системы автоматической стабилизации напряжения:

• Реле стабилизатора;
• Стабилизатор с сервоприводом;
• Тиристорный стабилизатор;
• Инвертор.

Есть современные, использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка ВольтДДД, подключенная к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует сетевое напряжение и в случае изменения напряжения на входе включает соответствующее реле.

Своими контактами реле подключает к выходу устройства любую из секций. Поскольку он работает в дискретном режиме, значение выходного напряжения может отличаться от 220В в большую или меньшую сторону на 5-8%.

Устройство надежно в эксплуатации, не требует обслуживания, и имеет следующие параметры:

• Регулировка напряжения — ступенчатая;
• Точность установки — 5-8%;
• Номинальное входное напряжение — от 190 до 250 В.

Сервопривод стабилизатора

Сервостабилизатор представляет собой электромеханическое устройство. Элемент регулирует напряжение металлическим или графитовым контактом, перемещающимся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и, если оно изменяет свой сигнал, поступает на электродвигатель. Ротор двигателя вращается на определенный угол, тем самым изменяя напряжение на выходе устройства.

Тиристор

Тиристорный стабилизатор — полностью электронное устройство.Принцип его работы аналогичен релейному устройству, только секции обмотки трансформатора переключаются нерелейными контактами, а полупроводниковыми ключами.

Ключи на тиристорах или симисторах обеспечивают резерв до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокую скорость отклика.

Стабилизатор инверторного типа

Постепенный стабилизатор считается стабилизатором инверторного типа или стабилизатором с двойным преобразованием.В нем нет такого громоздкого элемента, как автотрансформатор. Переменное напряжение, проходя через фильтр, выпрямляется, а определенная энергия усиливается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменное.

Каждый тип стабилизатора имеет свои преимущества и недостатки:

• Релейное устройство отличается невысокой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения невысока;

• Стабилизатор сервопривода выдает очень точное значение напряжения, но имеет низкую скорость срабатывания и требует постоянного обслуживания из-за быстрого износа элементов, не рекомендуется использовать с газовым оборудованием, так как контакты можно очистить ;

• Тиристорный регулятор имеет мгновенную скорость срабатывания, но он намного дороже релейного стабилизатора;

Критерии выбора стабилизирующего устройства для котельного отопления

Чтобы выбрать лучший стабилизатор для газового котла, необходимо знать его основные характеристики.Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

1. Мощность;
2. Скорость срабатывания;
3. Точность выходного напряжения;
4. Диапазон напряжения на входе.

Помимо этих параметров для потенциального пользователя может быть важна стоимость устройства, его надежность и дополнительные факторы, такие как шум и нагрев.

• Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключения нагрузки при значительном превышении входного напряжения.Мощность стабилизатора определяется мощностью газового котла, а также, если система отопления оснащена циркуляционным насосом, и мощностью насоса;

• Скорость отклика определяет, насколько быстро стабилизатор будет реагировать на изменение входного напряжения. В этом смысле самым медленным является устройство с серводвигателем, затем следует релейный стабилизатор. Электронные устройства осуществляют практически мгновенное переключение напряжения, поэтому риск газового оборудования в этом случае минимален;

• Иностранные газовые котлы обычно рассчитаны на небольшие колебания в электросети.Эта величина указывается в паспорте на приборе и может определяться при выборе стабилизатора напряжения;

• Наивысшую точность обеспечивают инверторные и сервостабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения переключаются ступенчато с определенными интервалами, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности достаточно для нормальной работы системы управления и автоматики газового котла;

• Важным параметром любого стабилизатора является допустимый диапазон входного напряжения.В зависимости от конструкции стабилизирующие устройства могут поддерживать постоянное напряжение на выходе только при определенных пределах входного напряжения;

• Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на товар и может незначительно отличаться. При значительном отклонении сетевого напряжения от допустимого электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;

• По стоимости разные стабилизаторы могут существенно отличаться.Мощные тиристоры или в несколько раз дороже реле, но это окупается своей высокой надежностью и полным отсутствием шума при работе;

• Для удобства пользователей большинство моделей стабилизаторов оснащено светодиодными индикаторами режимов работы и дисплеем, на котором указываются некоторые цифровые параметры.

Расчет мощности

Выбор стабилизатора напряжения для силового газового котла не такая простая задача, как может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики, а также мощностью вентилятора дымоудаления, если он установлен.Некоторые модели газовых котлов могут оснащаться электроклапанами.

В среднем электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдет стабилизатор мощностью 300-500Вт. При этом учитывается необходимый запас мощности (20%).

Совершенно иная ситуация возникает, когда в системе управления теплоносителем используется один или несколько циркуляционных насосов. Каждый насос снабжен электродвигателем, пусковой ток которого многократно превышает рабочий.

Для правильного выбора мощности стабилизатора следует использовать простую формулу:

(мощность котла + мощность насоса × 3) × 1,3

• Цифра 3 означает ток срабатывания электродвигателя;
• «1,3» — это поправочный коэффициент.

Например, мощность, потребляемая контуром управления газового котла 45 Вт, мощность циркуляционного насоса 80 Вт, тогда необходимая мощность стабилизатора будет — (45 + 80 × 3) × 1,3 = 488 Вт (500 Вт).

Какой стабилизатор подходит для газового котла?

Чтобы разобраться, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

• 20% запас хода;
• Защита от напряжения, короткого замыкания и перегрузки;
• Выходное напряжение близкое к синусоидальному;
• Функция автоматического перезапуска;
• Индикация параметров и режимов работы.

Специалисты не советуют использовать для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щеткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают наилучшие параметры выходного напряжения и отличаются длительным сроком безотказной работы.

Автономные системы отопления очень часто используются для отопления загородных коттеджей и жилых домов.Для своего расположения многие выбирают газовые котлы, вырабатывающие тепловую энергию для отопления всего дома. Такие устройства очень удобны в эксплуатации, занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство служило долго и не ломалось, нужно четко соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Для этого есть специальное устройство — стабилизатор напряжения для газового котла.

Что это за прибор такой стабилизатор?

Срок службы практически любого устройства, работающего от электричества, в том числе и штатного газового котла, зависит от стабильности стабильности в сети. Но при этом не все электросети могут похвастаться постоянными показателями. Многие устройства выходят из строя только потому, что в них попало чуть более-менее проложенное 220В. Если бы прибор был недорогим, его проще отремонтировать или заменить на новый. Но такой прибор, как газовый котел, можно отнести к разряду дорогих, и его ремонт тоже очень тихий.

Падения напряжения резко отрицательно сказываются на работе автоматики и платы управления прибором. Он начинает работать с перебоями, а потом просто терпит неудачу. Чтобы этого избежать, потребуется стабилизатор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет работать без перегрузок всем системам и предотвращает их возможное выгорание. Кроме того, котлы, подключенные через стабилизатор, работают в режиме максимально экономичного энергопотребления, а это снижает затраты на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Виды стабилизаторов по принципу действия

Есть несколько типов стабилизаторов. Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Рассмотрены существенные преимущества таких устройств:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно долгий срок службы. Это зависит от качества работы графитового пальца в токовой системе.

К недостаткам устройства можно отнести:

• Чувствительность к низким температурам. Его нельзя использовать в холодных помещениях.
• Щетка для подливки требует регулярной замены, в среднем каждые 3-5 лет.
• Низкая скорость срабатывания.
• Шум от двигателя при движении щетки.
• Char, на котором скрывается пылеуловитель.
• Способность образовывать открытую искру при размыкании / замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что нагревательный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства других типов.

Конструкция электромеханического стабилизатора предполагает наличие токово-серых щеток.В процессе работы устройства возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип №2 — электронный (реле)

Эти устройства не имеют движущихся частей. Далее электромеханические отличаются высокой скоростью реакции в случае падения напряжения. К основным достоинствам устройств можно отнести:

• Малый вес.
• Компактность.
• Скорость срабатывания, играющая важную роль в случае возникновения аварийной ситуации.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание подсветки при переключении обмоток и явно громкие щелчки при переключении полос реле.

Кроме того, нужно учитывать, что точность устройства зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток значительно увеличивает стоимость устройства.При этом точность реле-стабилизатора для газового котла не превышает точности. Это в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их основные достоинства — высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла.Элементы работают как электронные ключи, что дает стабилизатору массу преимуществ:

• Наивысшая скорость срабатывания.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и высоким температурам.
• Совершенно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электрических сетях.
• Высокая точность.

К недостаткам тиристорных стабилизаторов относятся возможные поломки платы управления, что требует ее полной перенастройки или замены.А также дороговизна самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшей быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети. К тому же их ресурс используется, практически неограниченно

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обратить внимание на несколько моментов.

Параметры сети, к которым подключается устройство

Каждая из моделей предъявляет определенные требования к источникам питания.Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств — это однофазные устройства, рассчитанные на стандартное напряжение в 220 В. Для них им хватит всего 10% отклонения, поэтому что стабилизатор выходит из строя.

Обязательно учитывайте вибрацию фактического напряжения, которая имеет место в сети в течение дня. Очень хорошо узнать самый низкий и самый высокий предел колебаний, потому что если верхняя граница будет «ломаться», прибор сразу же обесточит газовый котел.Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах с учетом допустимого отклонения.

Величина нагрузки

Для корректной работы необходимо определить, выдержит ли он предполагаемую нагрузку. Маломощная модель просто не выдержит постоянных перегрузок. Покупка чересчур мощного устройства — бессмысленная трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно найти в паспорте устройства.

Здесь нужно быть очень внимательным и не путать тепловую и электрическую мощность. В этом случае вам понадобится электричество или подъезд. Обозначается в разделе «Характеристики» цифрами с названием ВТ. При этом тепловая мощность указывается в кВт. Размер паспорта необходимо увеличить на треть. Это будет необходимо для правильной работы аппарата.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих устройств.Следует отметить, что специалисты не рекомендуют такую ​​установку, но на практике это часто случается. Важным нюансом является учет величины тока накачки насоса, который в некоторых случаях может увеличиваться втрое и превышать номинальный. Чтобы определить необходимую мощность стабилизатора, нужно произвести следующие действия. Мощность насоса умножается на три, к ней добавляется мощность котла. Полученное число умножаем на коэффициент 1,3.

Стабилизатор напряжения для газового котла в наружном исполнении более массивен.Такие устройства менее удобны в использовании, но стоимость их ниже

Способ установки

В зависимости от способа крепления выпускают стабилизаторы трех типов:

• Стенка. Крепление небольших устройств прямо к стене.
• На открытом воздухе. Устройства предназначены для установки на любой горизонтальной поверхности.
• Универсальный. Их можно закрепить как на вертикальной, а значит, при необходимости, так и на горизонтальной поверхности. Самые удобные модели, ведь при необходимости можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

• Имеют запас хода. Чаще всего хватит прибора на 250-600 ВА.
• Имеют защиту от перегрузки, от короткого замыкания и перегрева.
• Имейте синусоидальное выходное напряжение, иначе двигатель помпы будет поврежден.
• Имеет автозапуск при включении БП после отключения.
• Чтобы иметь функцию защитного отключения в случае выхода напряжения, так называемое «напряжение» «Cutter».
• Имеют заземляющий вывод.

И еще несколько советов практикующих:

• В районах с интенсивной застройкой и в районах, обслуживающих старые подстанции, часто возникают скачки напряжения. В таких условиях оптимальный выбор — тиристорный стабилизатор.
• Если модель стабилизатора стабилизатора верится в паспорт, указано, что он работает в порядке 200 В, а то и больше, следует относиться к такому объекту с осторожностью. Чаще всего качество выходного напряжения будет недостаточным.Особое внимание в этом случае следует уделить сборке и производителю. Его репутация будет гарантией качества.

Выбирая между уличным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, к тому же риск их случайного механического повреждения минимален.

Очень удобные стабилизаторы напряжения. Устройства компактны, устойчивы к механическим повреждениям, но их стоимость немного выше, чем у напольных

Монтажная и соединительная техника

Перед тем, как подключить стабилизатор, нужно подобрать для него подходящее место.Следует понимать, что электрик очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без излишней влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если это не так, вы можете сосредоточиться на своих чувствах. Если в помещении, например, в подвале ощущается излишняя влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не лучшее место для размещения стабилизатора.Согласно инструкции, устройство не должно находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подходит. В теплое время года здесь часто очень сильно поднимается температура, что негативно скажется на работе прибора. Еще одно неподходящее место — ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

На самом деле подключить стабилизатор очень просто.Газовый котел подключается к оборудованию, и его просто включают в сеть. Если вам необходимо одновременно установить несколько однофазных стабилизаторов, например, в случае, когда в комнату приходят три фазы, вы не можете превратить их в одну розетку. Тогда первый при переключении создаст сетевую помеху, а второй сделает. Этот процесс практически бесконечен. Таким образом, розетка должна быть подготовлена ​​для каждого из устройств.

Место для установки стабилизатора напряжения необходимо выбрать правильно.В помещении не должно быть слишком влажно или жарко. Кроме того, должна быть обеспечена естественная циркуляция воздуха, иначе устройству грозит перегрев.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут отменены в случае невыполнения их эксплуатационных требований. На первом месте среди них чаще всего стоит качественное питание устройства. Невозможно недооценить роль стабилизатора напряжения в его обеспечении, поэтому к выбору устройства нужно подходить очень ответственно.Грамотно подобранное оборудование позволит газовому котлу долгое время и беспрерывно проработать максимально долго, что позволит его владельцу сэкономить приличную сумму.

Китайский производитель стабилизаторов напряжения, стабилизаторов напряжения, поставщик АРН

Тип бизнеса:

Производитель / Завод

Бизнес Диапазон:

Электрика и электроника

Сертификация системы менеджмента:

ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007

Основные рынки:

Европа, Юго-Восточная Азия / Ближний Восток, Африка

Среднее время выполнения:

Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: один месяц

Обслуживание OEM / ODM

Образец доступен

Стабилизатор напряжения, регулятор напряжения, производитель / поставщик АРН в Китае, предлагающий PC-SVC 10 кВА 3-фазный сервомотор AVR с микрокомпьютерным программируемым автоматическим напряжением, PC-SVC 6 кВА 3-фазный серводвигатель с микрокомпьютером AVR, микрокомпьютерное программируемое автоматическое напряжение, заводская цена 12 кВА, однофазный Автоматический регулятор напряжения переменного тока / стабилизатор для дома и так далее.

Какая система отопления будет наиболее эффективной в 2021 году

В этой теме рассматриваются только системы центрального отопления. Если вы ищете высокоэффективные обогреватели, вы можете прочитать наше Руководство по покупке самых эффективных обогревателей.

Самая эффективная система отопления для вашего дома — это система, которая сокращает потребление энергии наиболее экономичным и реалистичным способом.
