Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

1. Что такое стабилизатор напряжения, и зачем он нужен
2. Какой стабилизатор напряжения выбрать для частного дома
3. Стабилизатор напряжения для частного дома: как выбрать
4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

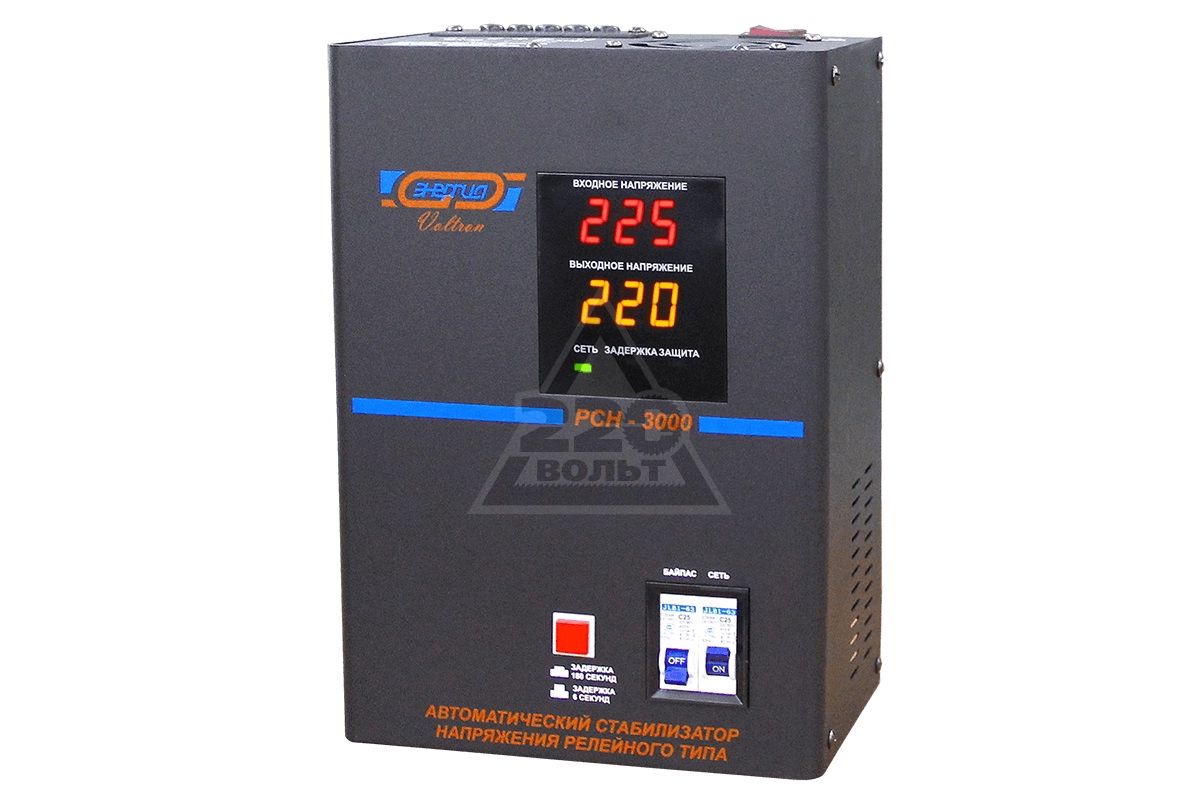

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

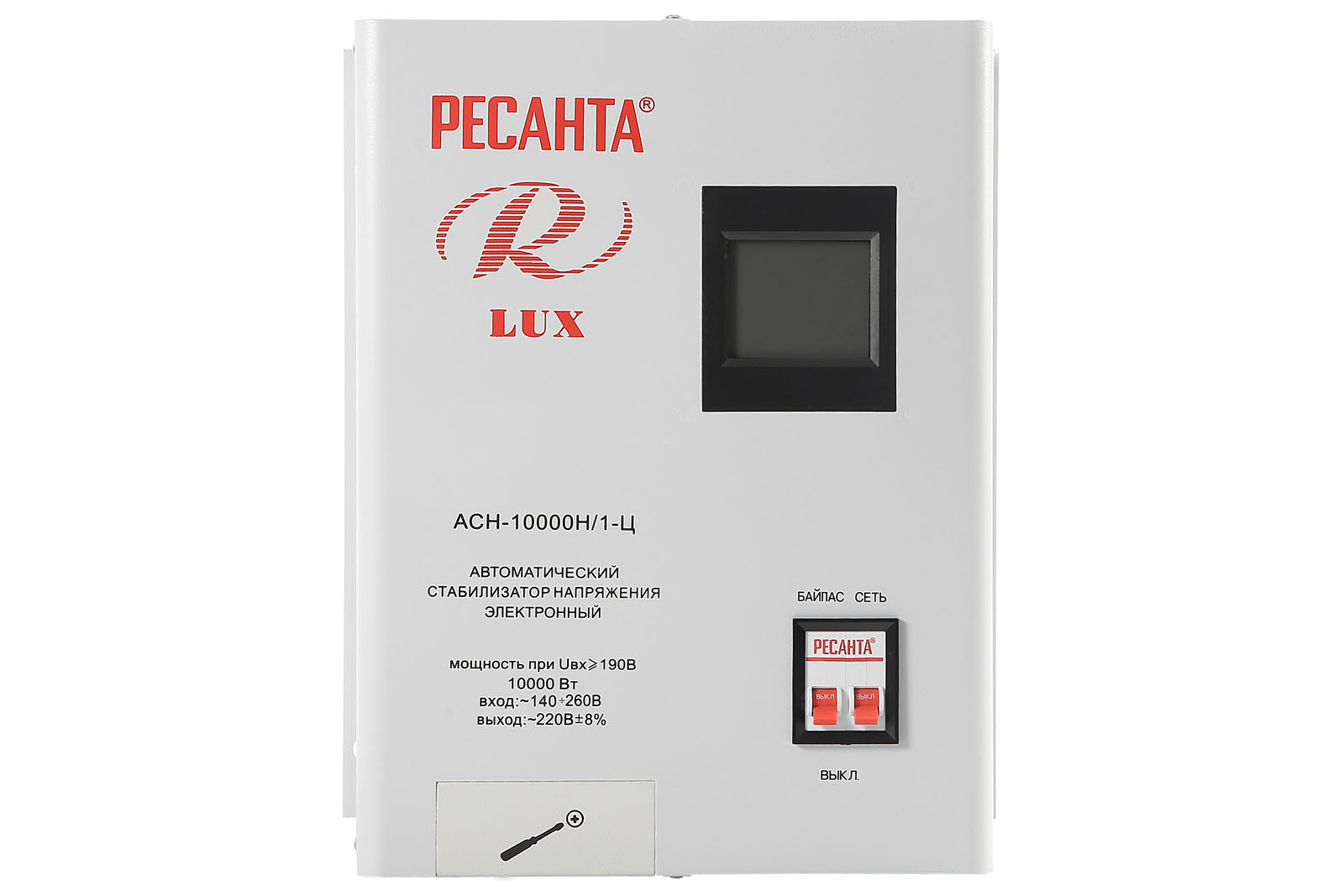

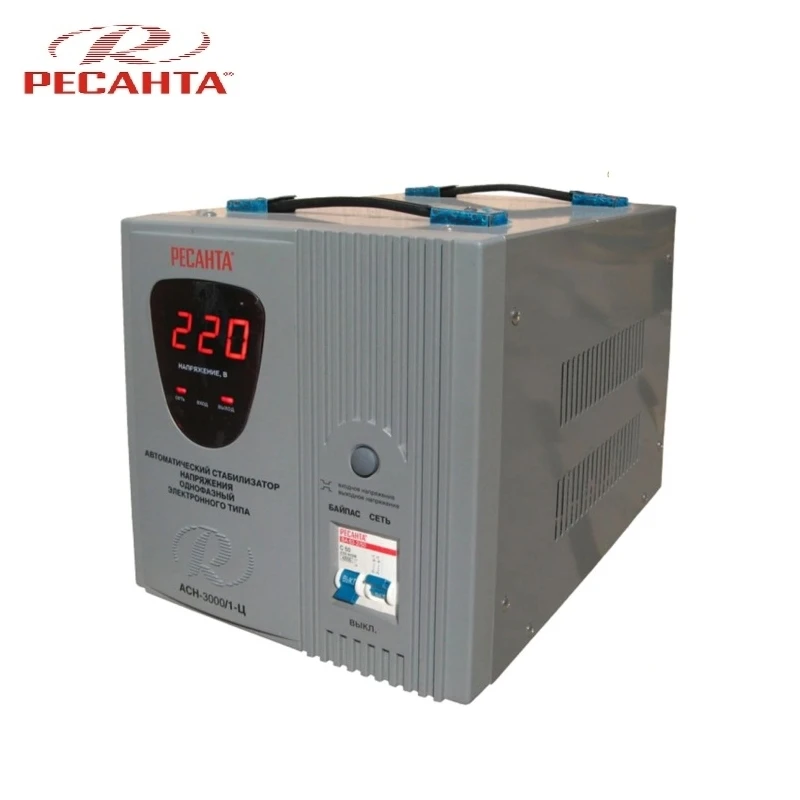

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

• Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
• Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
• Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
• Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
• Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
• Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

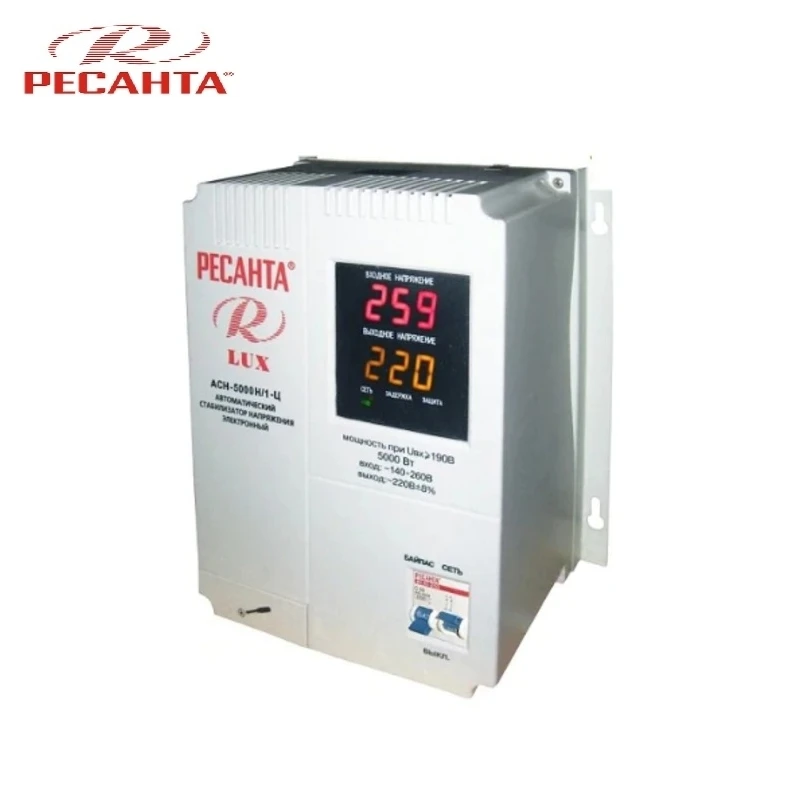

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Как правильно подобрать стабилизатор напряжения

Автор: Voltmarket

Время прочтения: 5 мин

В какой части Украины Вы бы ни жили, везде имеет место одна и та же проблема — нестабильная работа централизованной сети. Это приводит к постоянным колебаниям напряжения. К сожалению, многие не в курсе опасности, которую представляет нестабильное электропитание и принимают этот факт как должное. На самом деле, немалая часть поломок электроприборов, например компрессора холодильника, связана именно с некачественной электроэнергией, на работу с которой техника попросту не рассчитана. Вся сертифицированная в Украине бытовая техника гарантированно работает под напряжением 220В

с отклонением до 10%.  Производитель не может отвечать за исправность электроприбора, на который подается, например, 190 или 250 вольт. Следовательно, Вы должны позаботиться о защите бытовой техники от некачественной электроэнергии. Именно на этом и специализируется магазин стабильного электропитания «Вольтмаркет».

Самым популярным средством борьбы с некачественной электроэнергией являются стабилизаторы напряжения. Стабилизатор напряжения — это устройство, которое принимает на входе опасную нестабильную электроэнергию, а на выходе выдает качественный безопасный сигнал, пригодный для работы бытовой техники и электроники.

Рынок Украины полон самых разнообразных отечественных и импортных моделей. От выбора может закружиться голова, однако, мы выделим основные критерии, определившись с которыми масштабы поиска сузятся с сотен стабилизаторов напряжения до единиц.

Как выбрать стабилизатор напряжения — основные критерии выбора

1.Количество фаз

Первое, на что стоит обратить внимание при выборе стабилизатора напряжения — это тип нагрузки. Вся домашняя бытовая техника — телевизор, компьютер, холодильник — работают от однофазной сети 220В. Соответственно, если Вы выбираете стабилизатор напряжения для дома, то сужайте поиск до однофазных моделей. Специально для промышленного оборудования в каталоге интернет-магазина «Вольтмаркет» Вы сможете найти трехфазные стабилизаторы.

2. Мощность

Мощность стабилизатора напряжения — это крайне важный критерий. Если выбрать слишком слабую модель, то устройство будет регулярно «уходить в защиту» при превышении максимально допустимого тока. А купив излишне мощный стабилизатор напряжения, Вы банально переплатите за ненужные характеристики. Обычно, для квартир и небольших частных домов выбирают модели из среднего сегмента, такие как ЭЛЕКС АМПЕР 12-1/40 v2.0 или Укртехнология OPTIMUM 9000. Интернет-магазин «Вольтмаркет» осуществляет все стадии обслуживания своих клиентов: от консультации по выбору оборудования до подключения и настройки. Поэтому, если Вы не знаете, на какую мощность рассчитывать при выборе стабилизатора, обратитесь к нашим специалистам.

3. Тип стабилизации

Все особенности работы стабилизатора напряжения зависят от применяемого типа стабилизации. Самые популярные из них — это релейный, электронный и сервоприводный. Каждый обладает достоинствами и недостатками, взвесив которые Вы сможете легко и правильно выбрать стабилизатор.

• Электронные стабилизаторы напряжения являются самыми распространенными в нашей стране. Их принцип работы основан на ступенчатом тороидальном трансформаторе с множеством обмоток (ступеней), которые коммутируются полупроводниковыми тиристорами. В зависимости от выбранной ступени меняется коэффициент трансформации и, соответственно, выходное напряжения. К достоинствам данного типа стабилизаторов напряжения можно отнести отсутствие подвижных деталей, что делает их крайне надежными, практически бесшумную работу и высокую скорость реакции. Электронный стабилизатор реагирует на сетевые колебания в течение 20 миллисекунд, выдавая на выходе чистый сигнал. К минусам можно отнести ступенчатый принцип регулировки. Выходное напряжение меняется не плавно,а скачкообразно с разницей в одну ступень, которая, в зависимости от точности конкретной модели, в среднем составляет 5-10В. Этот недостаток никак не воспринимается холодильником и прочей бытовой техникой, отчего электронные стабилизаторы напряжения — крайне популярный выбор для дома и квартиры.
• Релейные стабилизаторы работают по тому же принципу, что и электронные, поэтому по большей части имеют те же достоинства и недостатки. Разница лишь в том, что коммутацию ступеней трансформатора производят не тиристоры, а электромагнитные реле, которые имеют меньше (но,тем не менее, тоже крайне большой) ресурс работы и издают характерный щелчок при каждом переключении. Их достоинством является самая низкая цена среди всех остальных типов, однако они постепенно уступают место электронным моделям.
• Сервоприводные, они же электромеханические стабилизаторы напряжения являются достойным конкурентом электронным моделям. Подробная информация поможет выбрать нужный. Особенностью сервопривода является то, что вместо ступени он коммутирует при помощи скользящего контакта каждый виток трансформатора. Как результат — максимально плавная регулировка напряжения и высокая точность выходного сигнала. Выбранные стабилизаторы отлично подходят для сетей, которым характерно стабильно завышенное или заниженное напряжение без резких перепадов, так как сервопривод не может мгновенно подстроиться под резкое изменение входного сигнала, как это делают электронные и релейные аналоги.
  Это происходит ввиду того, что при сильных колебаниях сетевого напряжения сервоприводу может потребоваться целая секунда, и даже больше, чтобы установить токопроводящий контакт в требуемое положение. Другим недостатком данных стабилизаторов является звук, издаваемый сервоприводом в момент вращения, поэтому их желательно подключать в отдельном помещении, например в котельной.

• Также существуют электронные бесступенчатые стабилизаторы, которые благодаря различным дополнительным схемам способны осуществлять стабилизацию электронного типа с высокой скоростью срабатывания, но без характерных для ступеней “шагов” регулирования. Основным недостатком данного типа стабилизаторов является высокая цена, отчего их затмили более дешевые аналоги, упомянутые выше.

4. Характеристики

С мощностью мы уже довольно легко определились, однако количество характеристик у отдельно взятого стабилизатора напряжения очень велико. Не стоит этого пугаться, ведь при выборе особо важными являются буквально несколько из них.

• Точность стабилизации

Как выбрать нужный аппарат опираясь на данный параметр? Ответ — легко! Именно он определяет, насколько выходное напряжение может отклоняться от требуемых 220В (или 380В в случае с трехфазными моделями). Стабильно высокой точностью обладают сервоприводные модели, у которых данный показатель обычно составляет 1-3%. Это просто отличный выбор для самых чувствительных электроприборов, однако домашняя бытовая техника, такая как холодильник или газовый котел, допускают отклонения до 10%, что и объясняет огромную популярность электронных стабилизаторов. Модели электронного типа в зависимости от количества ступеней стабилизации чаще всего обладают точностью 2,5-7%, чего вполне достаточно. Некоторые флагманские электронные стабилизаторы напряжения, например ЭЛЕКС ГЕРЦ 36-1/40 v3.0 благодаря наличию 36 ступеней достигают точности 1%, догнав, и уверенно обогнав сервоприводные аналоги.

• Рабочий диапазон стабилизации

Стабилизаторы напряжения не могут обеспечивать выход 220В при абсолютно любом номинале на входе. У каждой модели есть свой допустимый рабочий диапазон, на который следует обращать внимание. В наличии нашего интернет-магазина также есть особые стабилизаторы со сдвинутым в ту или иную сторону рабочим диапазоном, рассчитанные на сети, для которых характерны либо сильнейшие просадки, либо регулярные скачки напряжения. При выходе за рабочий диапазон, стабилизатор чаще всего отключает нагрузку и сообщает об аварии, поэтому данная характеристика является крайне важной при выборе конкретной модели.

• Прочие особенности и функции стабилизаторов

Каждый стабилизатор напряжения индивидуален. Поэтому, определившись с критично важными характеристиками, Вы вышли на финишную прямую и дальнейший выбор зависит от Ваших индивидуальных предпочтений в дизайне корпуса, типе монтажа, органах управления, функционале меню и так далее.

О том как выбрать стабилизатор напряжения для газового котла читайте рекомендации в нашей статье.

При покупке стабилизатора напряжения в интернет-магазине «Вольтмаркет», Вам не стоит волноваться за подключение и настройку устройства, с этим Вам с радостью помогут наши квалифицированные специалисты. Если Вы хотите разобраться как выбрать стабилизатор напряжения, лучше всего посетите одну из наших торговых точек в Киеве или Днепре, чтобы лично ознакомиться с функционалом интересующих моделей и получить ответы на все интересующие Вас вопросы.

Какой стабилизатор напряжения выбрать. Лучшие стабилизаторы напряжения для дома

Стабилизаторы бывают однофазными и трехфазными, а также цифровыми и электромеханическими (латерными).

В зависимости от типа питающей сети стабилизаторы подразделяются по значению выходного напряжения на однофазные (220 В) и трёхфазные (380 В). Выбор зависит от того, как напряжение подведено в дом. Если подведено однофазное напряжение, подойдет только однофазный стабилизатор. Если к вашему дому подведено трехфазное напряжение, есть 2 варианта: купить один трехфазный стабилизатор или три однофазных.

Цифровые или электронные стабилизаторы, в свою очередь, делятся по способу коммутации на релейные и тиристорные.

Релейные стабилизаторы – самые популярные, т. к. имеют ряд преимуществ:

— надежны

— выдерживают перегрузки

— долговечны

— быстро реагируют на перепады

— принимают входное напряжение в любом диапазоне

— не вносят радиопомех, поэтому подходят для использования с самыми разными электроприборами

— компактны – могут быть установлены в квартирах

Тиристорные модели используют для работы с оборудованием, требующим высокой точности выходного напряжения, например, медицинским. Но они менее надежны и не так удобны в эксплуатации. Еще один минус – цена самого стабилизатора и ремонта в случае поломки. Для работы телевизора, холодильника и другой бытовой техники чрезмерная точность не нужна – все эти приборы нормально работают при напряжении 220 В ± 10%.

Электромеханические стабилизаторы латерного типа отличаются высокой точностью (2-3 %) и плавной регулировкой напряжения, но гораздо медленнее срабатывают при изменениях в электросети. Такие модели не приспособлены к перегрузкам и не отличаются надёжностью, требуют регулярного техобслуживания, имеют сравнительно большие размеры. Доступная цена – вот главное преимущество электромеханических стабилизаторов.

Мощность

Чтобы сделать правильный выбор, нужно еще учитывать мощность стабилизатора. Для бесперебойной работы стандартного набора «чайник-холодильник-телевизор-плита» мощности 10-15 кВт более, чем достаточно. Для точного расчета следует сложить мощность всей домашней техники, которую вы собираетесь подключать к стабилизатору. Учитывайте пусковые токи некоторых приборов, например, кондиционера, холодильника, микроволновки. Мощность этих приборов при запуске превышает номинальную в несколько раз. Если не учесть данного факта, при включении техники с высоким пусковым током остальные приборы могут отключиться – сработает защита стабилизатора от перегрузки.

Стабилизатор напряжения для дома — как выбрать. Инструкция, отзывы, вопросы

Сегодня выбрать стабилизатор напряжения для дома не так просто, как кажется на первый взгляд. Это обусловлено большим количеством производителей и, соответственно, широким разнообразием моделей. А так же, нужно не запутаться в принципах работы данных устройств, и определить, какой подходит именно Вам (некоторые продавцы, не разбираясь, стараются продать именно свой товар). При помощи данной инструкции мы постараемся помочь Вам сделать правильный выбор.

Есть два пути выбора и покупки стабилизатора напряжения:

1. Если Вы только знаете, что стабилизатор вроде нужен, не хотите заниматься, и вникать в сам процесс подбора, ничего в этом не понимаете, тогда лучше всего прибегнуть к помощи грамотного электрика или нашего специалиста.
2. Если Вы решили всё сделать сами, тогда читайте инструкцию. Оставшиеся после прочтения вопросы, всегда можно задать написав нам, по телефону, или в офисе.

6 параметров для подбора

1. Количество фаз.

Бывает одна или три фазы (220 и 380 В соответственно). Стабилизаторы так же бывают однофазные и трёхфазные. Определить это легко. Но бывает и так, что в дом приходит три фазы, а стабилизируют только одну или две. Например, где находятся самое дорогостоящее оборудование. Или одна фаза вообще не используется. Бывают и другие примеры.

Признаки однофазной и трёхфазной сети:

• количество проводов, которые подводятся от столба к дому: два (три) или четыре (пять)

• счетчик электроэнергии: однофазный или трехфазный (написано на самом счётчике)

• вводной автоматический выключатель: однофазный и трехфазный


2. Мощность стабилизатора

Нужно определить суммарную мощность всего оборудования, которое Вы планируете подключать (для приблизительного расчёта можно использовать наш калькулятор). Её нужно умножить на коэффициент 0,7 (учитывает то, что все приборы одновременно не работают). Если же подключать планируется всего несколько приборов, и они включаются и работают одновременно, тогда нужно умножить на коэффициент 1,3 (предусматривает запас мощности стабилизатора).

При этом всегда следует учитывать пусковые токи в устройствах, где есть электродвигатель (насос, кондиционер, пылесос, мойка, косилка, и другие). Мощность в таких устройствах при включении, минимум в три раза, выше номинальной. Хотя, в некоторых современных насосах пусковые токи практически отсутствуют – лучше всегда посмотреть инструкцию на конкретный прибор.

Следите за тем, чтобы Вы считали мощность в одних и тех же единицах измерения (не забывайте переводить Вт в ВА, или наоборот). Средний коэффициент перевода для бытовых приборов — 0.8 (ВА нужно умножить на 0.8, чтобы получить Вт, и наоборот).

Если у Вас три фазы, то нужно определить мощность отдельно для каждой фазы (Бывает так, что общая мощность приборов в доме 15 кВА, на одной фазе 10 кВА, на второй 5 кВА, а на третьей вообще ничего не подключено. В таком случае Вам надо просто два однофазных стабилизатора).

3. Величина напряжения в сети

Делаете замер напряжения утром, вечером и в обед, в будние и выходные дни. Для этого Вам потребуется вольтметр, или человек, у которого этот вольтметр есть (продается он в любом строительном супермаркете, стоит совсем не дорого, и пользоваться им очень просто). После замеров записываете результат для каждой фазы. И затем в характеристиках стабилизаторов смотрите на номинальное входное напряжение. Ваши показатели должны входить в этот диапазон.

4. Точность стабилизации

Точности стабилизации в 5% достаточно для большинства оборудования, так как в ГОСТе обозначено, что величина номинального напряжения в сети должна отклоняться не более, чем на 5 процентов от 220 или 380 В соответственно. Однако, при таком показателе может «моргать свет». Поэтому, если есть возможность, рекомендуем купить стабилизатор с более высокой точностью. Так же эта рекомендация распространяется и для требовательного оборудования к качеству напряжения (станки, программные комплексы, чувствительные производственные линии, аудио и видео оборудование), где не просто обойтись без такого прибора.

5. Принцип работы стабилизаторов Какой купить?

На рынке присутствует три основных «типа» стабилизаторов. Ниже их кратко опишем.

Электромеханические

Сравнить его можно с обычным реостатом (в школе, на уроке физики все его видели). Только в качестве руки для передвижения ползунка используется электродвигатель. Производится измерение напряжения в сети. В зависимости от его величины, электродвигатель перемещает ползунок в ту, или иную сторону, тем самым изменяя напряжение на выходе стабилизатора.

Недостатки:

1. низкая реакция на изменение напряжения в сети
2. присутствуют движущиеся механические части: двигатель, шестеренки, медная обмотка, угольные щетки. Поэтому происходит быстрый механический износ при частой динамике
3. требуется регулярное обслуживание (раз в пол года), которое заключается в смазке и очистке щеток и медной обмотки от угольных остатков. По мере износа, требуется замена
4. при низких температурах требуется специальная смазка
5. при механических движениях издается шум
6. гарантийный срок, как правило, 1 год

Достоинства:

1. плавное изменение выходного напряжения (хорошо видно на графике)

2. выдерживают высокие пусковые токи
3. хорошо справляются со своей задачей при постоянно низком или высоком напряжении, когда щетки стоят на одном месте

Электронные ступенчатые (тиристорные или симмисторные)
Принцип работы этих стабилизаторов построен на основе переключения вторичных обмоток автотрансформатора силовыми ключами. Напряжение из сети поступает на первичную обмотку. При этом, микропроцессор производит замеры напряжения, и принимает решение о переключении той либо иной вторичной обмотки автотрансформатора, в зависимости от параметров.

Недостатки

1. при точности стабилизатора 4-5% заметно моргание ламп освещения (смотрите график)


Достоинства

1. высокое быстродействие
2. гарантийный срок 3-5 лет

Электронные ступенчатые (релейные)
Принцип работы такой же, как и в тиристорных стабилизаторах.

Отличия

• при переключении реле слышны щелчки
• ниже скорость реакции на изменение напряжения в сети
• срок службы реле ниже, чем у тиристора (как правило на такие стабилизаторы 1 год гарантии)

Инверторные стабилизаторы
Принцип их работы построен на генерации новой синусоиды напряжения, качество которой не зависит от сети. Многие пишут, что это самый лучший стабилизатор на сегодняшний день. Однако, это далеко не всегда так. Действительно качественным он будет очень дорогим. Часто заново сформированная синусоида бывает далеко не идеальной формы, что негативно сказывается на сроке службы подключаемых приборов. И еще одним недостатком является довольно низкий КПД (хотя часто говорят обратное).

Мы рекомендуем выбирать электронные ступенчатые (тиристорные) стабилизаторы напряжения для дома. Электромеханические требуют регулярного обслуживания, что, как правило, никто не делает. Будьте внимательны – часто электромеханические стабилизаторы называют тоже электронными.

6. Производители стабилизаторов

Сегодня при выборе стабилизатора напряжения для дома можно услышать массу названий, производителей, брендов, моделей. Ваша задача не запутаться в них. Мы рекомендуем остановиться на устройствах Российского производства, так как они более приспособлены к нашим условиям. Основные из них можно перечислить по пальцам. Все отличаются параметрами, назначением, но все равно, цена похожих по параметрам устройств приблизительно одного порядка.

1. НПП Интепс со стабилизаторами Лидер
2. ГК Штиль с приборами одноименного названия
3. ООО Энергия со стабилизаторами Прогресс
4. ГК Полигон производит Сатурн и Каскад

Куда хуже обстоят дела с устройствами китайского происхождения. Их цена гораздо ниже, но Вы всегда смотрите на параметры (хотя некоторые производители осознанно пишут мощность 10 кВт, а на самом деле там только 5, и проверить это очень трудно). Так что будьте осторожны. Выбирать стабилизатор по цене — это в корне не правильно.

Ну и третья категория, это «производители», которые купили стабилизаторы в Китае, приклеили свое название, и говорят, что это их разработки.

Если Вы определили и записали все вышеперечисленные параметры, тогда Вы уже можете самостоятельно сделать выбор стабилизатора напряжения (в нашем каталоге есть фильтр отбора, если ввести туда все Ваши данные, можно получить требуемый результат). Желаем Вам успехов в этом деле. Если что то Вам не понятно, остались сомнения или вопросы, не сомневайтесь, звоните или пишите. Мы поможем!

Какой выбрать стабилизатор напряжения для дома, телевизора, газового котла.

Внимание! Правильный выбор необходимой модели бытового или промышленного стабилизатора напряжения – сложная техническая задача. Данная рекомендация предназначена лишь для предварительной оценки.

Перед покупкой — обязательно проконсультируйтесь с нашими техническими специалистами!

Несколько рекомендаций по выбору стабилизатора напряжения Лидер

1. Количество фаз стабилизатора напряжения — однофазный (220В) или трёхфазный (380В)
   При наличии хотя бы одного потребителя, рассчитанного на 380 вольт (двигатели, насосы и пр.) — нужно выбирать трёхфазный стабилизатор (общий для сети либо только для конкретного трёхфазного прибора). В некоторых случаях (для большого количества однофазной техники, суммарной мощностью свыше 7 кВт) целесообразен вариант перехода на сеть 380В и подбора трёх стабилизаторов разной мощности, подключаемых по схеме «звезда», чтобы нагрузка на каждой из фаз не превышала допустимого значения мощности для стабилизатора напряжения на данной фазе.
2. Выбор мощности стабилизатора напряжения. Мощность стабилизаторов Lider рассчитывается в ВА (вольт-амперах). Для определения требуемой мощности стабилизатора необходимо рассчитать суммарную мощность, потребляемую всеми электроприёмниками (в вольт-амперах), которые Вы планируете подключить к сетевому стабилизатору напряжения и которые будут одновременно работать на данном участке сети. Мощность каждого конкретного электроприбора в ВА можно узнать из его эксплуатационной документации, или найти на табличке (шильдике) прибора. Однако, следует иметь ввиду, что чаще мощность электроприборов указывается в ваттах (W или Вт) — для грубого расчета их мощность в Вт можно разделить на 0,7 (т.н. реактивная нагрузка), а для осветительных и нагревательных приборов — на 1 (активная нагрузка). Например: компьютер + телевизор + обогреватель + чайник = (400 Вт / 0,7) + (300 Вт / 0,7) + (1500 Вт / 1) + (2000 Вт / 1) = 571,5 + 428,5 + 1500 + 2000 = 4500 ВА = стабилизатор на 5000 ВА. Сравнительная таблица мощностей некоторых приборов в ваттах(!) представлена в таблице ниже. Для обеспечения пусковых токов двигателей (например, электродвигатель погружного насоса, холодильника и т.п.) потребуется стабилизатор мощностью минимум в 3 раза большей, чем паспортная мощность электродвигателя, чтобы избежать перегрузки стабилизатора.
3. Точность стабилизации (диапазон выходного напряжения стабилизатора) Обычно этот параметр приводится в инструкции по эксплуатации или паспорте на электроприбор. Для большинства бытовой и оргтехники стабильность напряжения питания оптимальна в пределах 5% (серия W). Однако, например, для питания лабораторного или исследовательского оборудования (медицина, метрология и т.д.), домашнего кинотеатра или бытовых охранных систем требуется стабильность напряжения не хуже 1% (стабилизаторы серии Lider SQ и выше). Подобная же ситуация наблюдается и с системами освещения: физиология человеческого глаза такова, что он воспринимает изменение освещённости при изменении напряжения питания ламп в пределах 1%!. Если требования к питающему напряжению у электроприборов различные, то нужно брать за основу самый узкий диапазон питающего напряжения, или разделить электроприборы на группы по необходимому диапазону питающего напряжения и подключить эти группы к разным стабилизаторам напряжения с соответствующей точностью стабилизации напряжения. Следует понимать, что при наличии большого количества различных по своим характеристикам электроприборов достаточно сложно определить, какой диапазон выходного напряжения стабилизатора будет наиболее оптимальным. В данном случае подход к выбору стабилизатора напряжения более сложен.
4. Диапазон входного напряжения стабилизатора Объективно оценить величину напряжения в сети можно только с помощью калиброванных приборов. Для анализа напряжения питающей сети Вам необходимо подключить вольтметр к любой розетке и в течение 2-3 недель записывать значения напряжения в различное время суток, или воспользоваться специальными приборами, которые записывают все основные параметры напряжения автоматически. Диапазон входного напряжения выбираемого стабилизатора должен быть шире диапазона отклонения напряжения в питающей сети.

Существует два диапазона входного напряжения — рабочий и предельный. Заявленная точность стабилизации реализуется в пределах рабочего диапазона, а при напряжении выше или ниже предельного, стабилизатор защищает электроприборы, отключая их, сам оставаясь подключенным к сети для контроля (с возможностью подключения электроприборов при возвращении питающей сети в указанный диапазон напряжений).

Внимание! Другие параметры стабилизатора напряжения, такие как: перегрузочная способность,наличие защиты от перегрузки и короткого замыкания, возможность удалённого контроля и управления и прочие — мы рассматривать не будем.

Здесь мы привели лишь ряд полезных советов, которыми стоит руководствоваться при выборе стабилизатора Lider.

ТАБЛИЦА:

Потребляемая мощность (ватт) бытовых электроприборов:
Наименование мощность, Вт (ВА)
Ионизатор воздуха с вентилятором 5-25
Электролампа настольная ** 40-75
Сканер А4 10-50
Принтер струйный или матричный А4 100-200
Телевизор * 100-300
ЖК-монитор 150-200
Холодильник * 150-600
ЭЛТ монитор * 200-300
Системный блок компьютера 200-500
Дрель * 300-800
Принтер лазерный А4 500-1000
Водяной насос * 500-1000
Тостер ** 600-1500
Кофеварка 500-1500
Утюг ** 500-2000
Фен для волос 500-2000
Пылесос * 500-2000
Гриль * 1000-2000
Духовка ** 1000-2000
Электрочайник ** 1000-2000
СВЧ – печь * 1500-2000
Обогреватель ** 1000-2500
Электромоторы * 500-3000
Кондиционер * 1000-3000
Электроплита ** 1000-5000

• Оборудование имеет высокие пусковые (в момент включения) токи. При расчёте суммарной мощности – паспортную потребляемую мощность необходимо умножить на три.
• Активная мощность нагревательных и осветительных приборов может считаться в ВА.

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Главная » Электрика » Как выбрать стабилизатор напряжения для частного дома и квартиры

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Содержание статьи

Выбор по техническим характеристикам

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

• Если есть аппаратура, которая подключается сразу к трем фазам, то стабилизатор напряжения для дома нужен трехфазный.

  Схема подключения стабилизатора к однофазной цепи

• Если аппаратура подключается только к одной из фаз, нужны однофазные стабилизаторы на каждую из фаз. Причем мощность их не обязательно должны быть одинаковой, так как нагрузка обычно распределена неравномерно.

  На трехфазные цепи можно поставить три однофазных

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках).  Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная  и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

Электромеханические

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

• Широкий рабочий диапазон стабилизации. Нормальный показатель  — от 115-290 В.
• Малое время отклика — задержка составляет несколько миллисекунд.
• Высокая точность стабилизации: средние показатели в классе 0,5-1%.
• На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
• Подавление помех любого характера.
• Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

• Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
• Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.

  Чтобы проще было выбрать, какой стабилизатор напряжения лучше

• Купили новую технику, а она не хочет работать, выдает ошибку по питанию. Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название	Тип	Рабочее входное напряжение	Точность стабилизации	Тип размещения	Цена	Оценка пользователей по 5-балльной шкале	Примечания
RUCELF SRWII-12000-L	релейный	140-260 В	3,5%	настенный	270$	4,0
RUCELF SRFII-12000-L	релейный	140-260 В	3,5%	напольное	270$	5,0
Энергия Hybrid СНВТ-10000/1	гибридный	144-256 В	3%	напольное	300$	4,0	на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000	релейный	100-260 В	10%	напольное	300$	4,0
RUCELF SDWII-12000-L	электромеханический	140-260 В	1,5%	настенное	330$	4,5
РЕСАНТА ACH-10000/1-ЭМ	электромеханический	140-260 В	2%	напольное	220$	5. 0
РЕСАНТА LUX АСН-10000Н/1-Ц	релейный	140-260 В	8%	настенное	150$	4,5	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Ц	релейный	140-260 В	8%	напольное	170$	4.0	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20	электронный	187-253 В	0,5%	напольное	1550$	5,0
Штиль R 12000	электронный	155-255 В	5%	напольное	1030$	4,5
Штиль R 12000C	электронный	155-255 В	5%	напольное	1140$	4.5
Энергия Classic 15000	электронный	125-254 В	5%	настенное	830$	4,5
Энергия Ultra 15000	электронный	138-250 В	3%	настенное	950$	4,5
СДП-1/1-10-220-Т	электронный инверторный	176-276 В	1%	напольное	1040$	5	синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Стабилизаторы напряжения — однофазные, трехфазные. Выбрать стабилизатор напряжения.

Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки. По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного тока и переменного тока. Как правило, тип питания (постоянный либо переменный ток) такой же, как и выходное напряжение, хотя возможны исключения.

Однофазные стабилизаторы напряжения

Однофазный стабилизатор напряжения – это устройство, которое защищает технику и оборудование от скачков напряжения, выравнивание его в однофазной сети до нужных 220 В. Мощность однофазных стабилизаторов напряжения «Плюс Вольт» варьируется от 500 до 15000 Вт. Идеален для бытовых приборов, таких как телевизор, компьютер, аудиотехника, котельное оборудование и д.р.

Трехфазные стабилизаторы напряжения

Трехфазные стабилизаторы напряжения – это приборы, основная роль которых заключается в автоматическом поддержании на постоянном уровне фазного напряжении в 220 В трехфазной электрической сети. Диапазон мощности таких стабилизаторов – от 3 до 30 кВт. Такие устройства справятся с перепадами напряжения, постоянными нагрузками, защитят приборы от отклонений мощности, обеспечат их качественным электрическим питанием.

Промышленные стабилизаторы напряжения

Промышленные стабилизаторы напряжения устанавливаются на промышленных объектах, для стабилизации энергопитания целого комплекса электрооборудования. Возможна установка в жилые объекты, развлекательные центры, бизнес-центры, школы и т.д. Отличаются высокой удельной энергоемкостью, плавной регулировкой напряжения, отсутствием искажения формы выходного напряжения и выравниванием напряжения по фазам.

Автотрансформаторы однофазные (ЛАТР)

Автотрансформатор (ЛАТР) с плавным регулированием напряжения переменного тока частотой 50-60Гц от 0 до 250В под нагрузкой без разрыва цепи. Номинальные токи нагрузки 2,4,8,12,16,20,28, 40, 69,80А. В корпус автотрансформаторов встроен вольтметр. Трансформаторы такого типа находят применение при проведении различных электротехнических работ в научных лабораториях , а также для питания различных электробытовых приборов и инструментов.

Автотрансформаторы трехфазные ЛАТРы TSGС2

Трехфазные автотрансформаторы ЛАТРы TSGC2 состоят из трех однофазных автотрансформаторов. На передней панели расположен вольтметр измеряющий напряжение между фазами АВ. Применяются автотрансформаторы ЛАТР в конструкции некоторых моделей стабилизаторов напряжения; в качестве дополнительного устройства к транзисторным самописцам, станкам; на производствах, занимающихся проектированием и наладкой ТВ и т.д.

Автотрансформаторы однофазные 220В->110В

Автотрансформаторы предназначены для преобразования однофазного переменного напряжения 220В в 110В, для питания устройств расчитаных на американский или японсий стандарт.

Как правильно выбрать стабилизатор напряжения — поставщик стабилизатора напряжения, стабилизатора напряжения, АРН, сервостабилизатора в ОАЭ, Дубае, Омане и Катаре.

При выборе стабилизатора напряжения для вашей нагрузки мы должны обратить внимание на некоторые факторы, чтобы мы могли выбрать правильный тип и размер стабилизатора напряжения. Чтобы правильно выбрать стабилизатор напряжения, следуйте приведенным ниже инструкциям.

Шаги по выбору стабилизатора напряжения в ОАЭ.

1. В первую очередь следует знать, какой емкости стабилизатора напряжения вам потребуется.Емкость стабилизатора напряжения указывается в амперах или кВА. Если вы хотите использовать AVR (автоматический регулятор напряжения) для одиночных устройств, проверьте номинальный ток или номинальную мощность этого устройства в его руководстве или на табличке со спецификациями на нем, если вы собираетесь купить стабилизатор напряжения. Если вы собираетесь использовать один регулятор для нескольких устройств, просуммируйте их ток или номинальную мощность в ВА, чтобы получить общую оценку.
2. Запишите частоту и фазы (трехфазные или однофазные) на вашем предприятии и вашей нагрузке.По нему следует выбирать стабилизатор переменного напряжения той же частоты и фаз.
3. Запишите высокое и низкое напряжение, которое вы наблюдаете у себя дома. Это можно проверить с помощью мультиметра или получить данные с сайта электроснабжения. Это поможет нам выбрать стабилизатор с правильным окном входного напряжения.
4. Вам необходимо решить, какой процент колебаний напряжения может выдержать ваша нагрузка. Это зависит от типа и качества груза. Например, если вы хотите, чтобы стабилизатор напряжения питал нагреватель, вы можете выбрать стабилизатор с отклонением выходного напряжения ± 5%.Но если вы используете стабилизатор напряжения для чувствительной к питанию нагрузки, такой как сервер центра обработки данных, вам необходимо выбрать устройство с отклонением выходного напряжения ± 0,5%.

Где купить регулятор напряжения в ОАЭ, Омане, Катаре и на Ближнем Востоке.

После того, как вы сделаете домашнюю работу по стабилизатору, вы можете обратиться к местному дилеру CtrlTech, позвонить по телефону +971 6 5489626 или отправить электронное письмо по адресу [email protected]

Представитель CtrlTech доставит на дом блок стабилизатора напряжения. CtrlTech предлагает широкий ассортимент стабилизаторов в ОАЭ и странах Ближнего Востока.для поставки и монтажа комиссии регулятора напряжения большой мощности в ОАЭ у них есть полная квалифицированная команда.

Почему CtrlTech — надежный поставщик регуляторов напряжения в ОАЭ?

• CtrlTech предлагает стабилизаторы напряжения, соответствующие всем стандартам, обязательным для производителей стабилизаторов напряжения в ОАЭ и странах Ближнего Востока.
• CtrlTech проводит исследование нагрузки, чтобы понять точный характер, номинальные характеристики и тип без нагрузки, чтобы предложить стабилизатор напряжения с подходящими характеристиками.
• Перенапряжение, перегрузка по току, короткое замыкание. Защита является стандартным элементом для всех регуляторов напряжения CtrlTech в ОАЭ.

Это все о том, как выбрать стабилизатор напряжения.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа стабилизатора, типы и применение

Введение в стабилизатор:

Внедрение технологии микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к получению высоких -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания стабилизаторов или чувствительность стабилизаторов стали намного меньше, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением питания для многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который разработан для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания. Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Его также называют автоматическим регулятором напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

На сегодняшнем рынке доступно огромное количество автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа применения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они доступны либо как отдельные блоки для бытовых приборов, либо как большие блоки стабилизации для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частые причины колебаний напряжения — это освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

• Необратимое повреждение оборудования
• Повреждение изоляции обмоток
• Нежелательное прерывание нагрузки
• Повышенные потери в кабелях и сопутствующем оборудовании
• Снижение срока службы устройства

Длительное снижение напряжения приведет к

• Неисправность оборудования
• Более длительные периоды работы (как в случае резистивных нагревателей)
• Снижение производительности оборудования
• Вытягивание больших токов, которые в дальнейшем приводят к перегреву
• Ошибки вычислений
• Пониженная частота вращения двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования. Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не повлияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется посредством двух основных операций, а именно b операций понижения и понижения напряжения . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, в то время как понижающий режим снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации заключается в добавлении или вычитании напряжения в сети и из нее. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведена ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольты.

На приведенном выше рисунке трансформатор подключен в компенсирующей конфигурации, в которой полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в ​​эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения. Посредством переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но, в случае стабилизаторов типа автотрансформатора, двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых, промышленных и коммерческих электроприборов. Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. В таких стабилизаторах используются электромеханические реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения РПН. Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя.Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме наддува или противодействия. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть трансформатором с тороидальным или железным сердечником с отводами на его вторичной обмотке).Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других мелких компонентов.

Электронная схема сравнивает выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения. Всякий раз, когда напряжение повышается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 процентов до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.Этот тип стабилизаторов наиболее часто используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют небольшой вес и низкую стоимость. Однако они страдают от нескольких ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Сервоуправляемые стабилизаторы напряжения

Их просто называют сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего вольтодобавочного трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, который управляется серводвигателем. Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение напряжения и повышение напряжения путем сравнения входа со встроенным источником опорного напряжения. Когда схема обнаруживает ошибку, она запускает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными сбалансированными или трехфазными несимметричными. В однофазном исполнении серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов. В несимметричных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы имеют ряд преимуществ по сравнению со стабилизаторами релейного типа. Некоторые из них — это более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей, как механизм серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Преобразователь IGBT с микропроцессорным управлением генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, что оно может быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим источником питания и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогично, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением. Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением отводов и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие технического обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокая производительность. надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: какова именно разница (я) между стабилизатором и регулятором на ? Что ж. . Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения составляет :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. входящего напряжения.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?

Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильное напряжение), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

• Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта.
• Поскольку стабилизаторы рассчитаны на кВА (то же, что и в случае трансформатора с номинальной мощностью в кВА, а не в кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
• Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
• Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже — это живой и решенный пример , как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора (ов)

Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактическому номиналу, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.

Советы по выбору стабилизатора напряжения | by martin luthar

Стабилизаторы напряжения — оперативное решение всех проблем, возникающих из-за колебаний напряжения. Эти производители аппаратов для обработки коронным разрядом способны регулировать выходную мощность и, таким образом, предотвращать любые повреждения подключенных устройств. Стабилизатор напряжения хорошего качества помогает поддерживать постоянное напряжение в электрической цепи прибора и, таким образом, предотвращает выгорание его цепи из-за колебаний. Выбор регулятора мощности будет зависеть от типа устройства, к которому он будет подключаться, и требуемой мощности на выходе.

Советы и рекомендации по выбору стабилизатора напряжения:

Также различные типы автоматического стабилизатора напряжения подходят для различных применений в промышленных, коммерческих, медицинских, морских и других приложениях.Вот несколько советов по выбору правильного типа стабилизатора для ваших бытовых приборов:

· Первое, что нужно проверить перед поиском стабилизатора, — это узнать о ситуации с электропитанием и о том, сколько энергии требуется конкретному устройству. Можно проверить номинальную мощность устройства, которая указана в амперах или кВА, а также определить, является ли это однофазной или трехфазной линией. Перед выбором стабилизирующей машины также необходимо определить частоту и коэффициент мощности.

· Следующее, что нужно знать об уровне колебаний мощности, происходящих в вашем доме или офисе, и о том, какой ущерб они могут нанести конкретному прибору.

· Теперь вам нужно выбрать стабилизатор с правильной способностью к изменению входного сигнала, чтобы обеспечить непрерывное питание конкретного устройства. Цена стабилизатора будет зависеть от колебания входного напряжения, которое необходимо скорректировать.

· Когда электропитание прибора осуществляется через обычную электрическую линию, частота колебаний, вероятно, будет около +/- 2%.Но если мощность подается через генераторную линию, частота может быть выше, что означает, что вам нужно выбрать стабилизатор большей мощности.

· Ищите автоматический стабилизатор напряжения , который поставляется с автоматическими выключателями, чтобы предотвратить любые повреждения ваших электрических машин. Он хорошо работает с любой нагрузкой и состоит из детектора, блока переключения, моторизованного автотрансформатора и цепи отключения. Эти стабилизаторы посылают сигнал ошибки в случае отклонения от заданного уровня напряжения и исправляют его с помощью автотрансформатора.

Итак, если вы используете различные типы электрического оборудования, лучше всего убедиться, что питание каждого из них подходит для оптимального функционирования. Если нет, то приведенные выше советы помогут вам выбрать правильный тип стабилизатора для вашей техники.

Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение

Применение стабилизаторов напряжения стало необходимостью в каждом доме. Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой.Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили то, как мы видим стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию запуска / остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного напряжения на выходе нагрузки на ее выходных клеммах независимо от любых изменений / колебаний на входе i.е. входящая поставка.

Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения

также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается только домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, которые имеют собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выходное напряжение 220–230 вольт) или трехфазными (выходное напряжение 380/400 вольт) в зависимости от типа применения.Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения, и Т. Д.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис.2 — Проблемы, связанные с колебаниями напряжения

Помните, что нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания. Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения — очень эффективное решение для всех, кто желает получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние непрерывного / повторяющегося перенапряжения на бытовую технику

• Это может привести к необратимому повреждению подключенного устройства.
• Это может вызвать повреждение изоляции обмотки.
• Это может привести к ненужным сбоям в нагрузке
• Это может привести к перегреву кабеля или устройства.
• Это может снизить срок службы устройства

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

• Это может привести к неисправности оборудования.
• Это может привести к низкой эффективности устройства.
• В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
• Это может снизить производительность устройства.
• Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. Некоторые стабилизаторы напряжения используют трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Чтобы лучше понять обе концепции, мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции понижающего преобразователя полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается на конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения напряжения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции усиления в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной обмотки трансформатора устанавливается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной обмоток.

Рис. 7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация Buck и Boost работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки при повышенном и пониженном напряжении.

Рис. 8 — Принципиальная электрическая схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть повышенном и пониженном напряжении. Например — предположим, что на входе переменного тока 230 В переменного тока, а на выходе также требуется постоянное напряжение 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт стабилизации понижающего и повышающего напряжения, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Их:

• Релейные стабилизаторы напряжения
• Стабилизаторы напряжения на сервоприводах
• Стабилизаторы статического напряжения

Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

• Стоят дешевле.
• Они компактны по размеру.

Ограничения релейных стабилизаторов напряжения

• Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
• Они менее прочные
• Они менее надежны
• Они не способны выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
• При стабилизации напряжения, изменение цепи питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на сервоприводах

В стабилизаторах напряжения на базе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с обратной связью.

Как работает стабилизатор напряжения на сервоприводе?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать достижение желаемого выхода.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы довести выход до точного значения.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения предполагаемых функций.

Рис.10 — Внутренний вид серво стабилизатора напряжения

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на сервоприводе

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он запускает двигатель, который далее перемещает рычаг автотрансформатора.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выходным стабилизатором становится равным нуль. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Стабилизаторы напряжения на сервоприводах различных типов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —

Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения на базе сервопривода стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа на сервоприводах

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные стабилизаторы напряжения несимметричного типа на сервоприводах

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Рис. 12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения на сервоприводах

Использование / преимущества стабилизатора напряжения на основе сервопривода

• Они быстро реагируют на колебания напряжения.
• Имеют высокую точность стабилизации напряжения.
• Они очень надежные
• Они могут выдерживать скачки высокого напряжения.

Ограничения стабилизатора напряжения на сервоприводе

• Им требуется периодическое обслуживание.
• Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис.13 — Стабилизаторы статического напряжения

Выпрямитель статического напряжения

не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения обладают очень высокой точностью, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис.14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор

управляет преобразователем мощности IGBT, чтобы генерировать требуемый уровень напряжения, используя метод «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором до желаемого выходного напряжения. Это сгенерированное напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, нужно ли добавлять или вычитать напряжение в зависимости от повышения или понижения уровня входного источника питания.

Рис.15 — Схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной катушке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов относительно входного источника питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение теперь будет вычитаться из входного источника питания. Таким образом, стабилизированное пониженное напряжение будет подаваться на нагрузку.

Использование / преимущества статических стабилизаторов напряжения

• Они очень компактны по размеру.
• Они очень быстро реагируют на колебания напряжения.
• Обладают очень высокой точностью стабилизации напряжения.
• Поскольку подвижная часть отсутствует, обслуживание практически не требуется.
• Они очень надежны.
• Их КПД очень высок.

Ограничения стабилизатора статического напряжения

Дороже по сравнению со своими аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А

Регулятор напряжения — это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

• Требуемая мощность прибора (или группы приборов)
• Тип устройства
• Уровень колебаний напряжения в вашем районе
• Тип стабилизатора напряжения
• Рабочий диапазон стабилизатора напряжения, который вам нужен
• Отключение при повышении / понижении напряжения
• Тип стабилизации / цепи управления
• Тип крепления стабилизатора напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

• Проверьте номинальную мощность устройства, для которой необходим стабилизатор напряжения. Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

• Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
• Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
• Проверьте требования к монтажу и размер, который вам нужен.
• Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и кратковременные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и опыт работы в сфере информационных технологий для мэйнфреймов Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Как правильно выбрать стабилизатор напряжения за три простых шага

Чтобы эффективно защитить ваше оборудование, важно выбрать стабилизатор напряжения, который соответствует вашим конкретным потребностям.

Вот три шага, которые помогут вам выбрать стабилизатор напряжения; Однако мы всегда рекомендуем обращаться к специалисту.

Первый шаг: однофазный или трехфазный?

Сначала проверьте, должен ли стабилизатор напряжения работать в однофазной (230 В) или трехфазной (400 В) сети.

Второй шаг: рассчитать требуемую мощность

Для того, чтобы рассчитать общую мощность, потребляемую нагрузкой, нужно знать линию напряжение и номинальные параметры оборудования, которое необходимо защитить.Рейтинги обычно указываются в кВт, кВА или в амперах.

Обратите внимание, что мощность стабилизаторов напряжения указывается в кВА.

Это можно узнать энергопотребление конкретного устройства с его задней стороны этикетке или из ее инструкции.

В случае Потребляемая мощность указывается в кВА, никаких расчетов производить не нужно. Напротив, если указаны напряжение, ток или кВт, вы должны действовать как следует.

---

Расчеты для однофазных и трехфазных сетей

Однофазный определение мощности, если указано входное напряжение или номинальный ток.

• Определите входное напряжение (В) оборудования или цепи, которую необходимо защитить.
• Определите номинальную силу тока (А) для оборудования или цепи, которую вы хотите защитить.
• Умножьте напряжение на ток. Затем разделите его на 1000, чтобы получить номинальную мощность в кВА.
• Добавьте от 20% до 25% в качестве запаса прочности.

Пример:

Однофазное устройство имеет номинальные значения на паспортной табличке 220 В, 30 А. Тогда мощность однофазного устройства в кВА составляет:

• 220 (В) x 30 (A) = 6600 ВА
• 6600 (ВА) / 1000 = 6,6 кВА (приблизительно 7 кВА)
• 7 (кВА) x 1,25 (25%) = 8,75 кВА (приблизительно 9 кВА)

Однофазный Расчет мощности, если указано кВт .

1. Определите номинальную мощность в кВт оборудования или цепи, которую вы хотите защитить, и умножьте ее на 1000, чтобы получить Вт.
2. Определите коэффициент мощности (cosΦ) оборудования или цепи, которые необходимо защитить.
3. Если коэффициент мощности (cosΦ) не указан, считают его равным 0,7.
4. Разделите W на коэффициент мощности (cosΦ), а затем разделите на 1000, чтобы получить номинальную мощность в кВА.
5. Добавьте от 20% до 25% в качестве запаса прочности.

Пример:

Однофазное устройство имеет номинальную мощность 4 кВт, cosΦ = 0,85.Тогда мощность однофазной кВА составляет:

• 4 (кВт) x 1000 = 4000 Вт
• 4000 (Вт) / 0,85 = 4706 ВА
• 4706 (ВА) / 1000 = 4,7 кВА (приблизительно 5 кВА)
• 5 (кВА) x 1 , 25 (25%) = 6,25 кВА (приблизительно 6,5 кВА)

Трехфазный определение мощности, если указано входное напряжение или номинальный ток.

1. Определить входное напряжение (В) оборудования или цепи, которую необходимо защитить.
2. Определить номинальная сила тока (А).
3. Умножить напряжение на ток 1,732 и разделите на 1000, чтобы получить номинальный размер в кВА.
4. Добавьте 20% к 25% как запас прочности.

Пример:

Однофазное устройство имеет номинальные характеристики на паспортной табличке 400 В, 85 А. Тогда мощность однофазного устройства в кВА составляет:

• 400 (В) x 85 (A) x 1,73 = 58820 ВА
• 58820 ВА / 1000 = 58,82 кВА (приблизительно 60 кВА)
• 60 (кВА) x 1,25 (25%) = 75 кВА

Трехфазный Расчет мощности, если указано кВт .

1. Определить кВт рейтинг оборудования или цепи, подлежащей защите, и умножьте на 1000, чтобы получить Вт.
2. Определить мощность коэффициент (cosj) такое же оборудование или схема.
3. Если коэффициент мощности (cosj) есть не указано, считать равным 0,7.
4. Разделить W на коэффициент мощности (cosj) и разделите на 1000, чтобы получить номинальный размер в кВА.
5. Добавьте 20% к 25% как запас прочности.

Пример

Однофазное устройство имеет номинальную мощность 4 кВт, cosΦ не указана.Тогда трехфазная кВА составляет:

• 400 (кВт) x 1000 = 400000 Вт
• 400000 (Вт) / 0,7 = 571426 ВА
• 571426 (ВА) / 1000 = 571 кВА (приблизительно 580 кВА)
• 580 (кВА) x 1,20 (20%) = 696 кВА (приблизительно 670 кВА)

---

Шаг третий: выбираем точность стабилизатора напряжения.

Наконец, точность стабилизатора напряжения сильно влияет на его цену. Следовательно, вам необходимо определить необходимую точность в зависимости от оборудования, которое вы хотите защитить.

Для Например, если защищаемая нагрузка состоит из серверов или медицинского оборудования, точность должна быть не менее ± 3%.

С другой стороны, если нагрузка, которую необходимо защищать, не такая сложная (например, кондиционер, осветительное оборудование, такое как лампы, прожекторы, прожекторы и т. Д.), Рекомендуется подключить стабилизатор напряжения с точностью менее 3%. .

Расчет мощности в кВА | UST

Для одно- и трехфазных систем.

Вычислить размер стабилизатора мощности несложно. Самый сложный аспект — это определение силы тока (или силы тока).
Однофазный типоразмер

1. Определить входное напряжение для оборудования или цепи, подлежащей защите
2. Определите номинальную силу тока для оборудования или цепи, подлежащей защите
3. Умножьте напряжение на ток и разделите на 1000, чтобы получить номинальную мощность в кВА.

Пример

Однофазное устройство имеет номинальные значения на паспортной табличке 120 вольт, 40 ампер

Тогда мощность однофазной кВА составляет:

120 X 40 = 4800 вольт-ампер

4800 вольт-ампер ÷ 1000 = 4. 8 киловольт-ампер (примерно 5 кВА)

Расчет трехфазного тока

1. Определить входное напряжение для оборудования или цепи, подлежащей защите
2. Определить номинальную силу тока для защищаемого оборудования или цепи
3. Умножьте напряжение на ток на 1,732 и разделите на 1000, чтобы получить номинальную мощность в кВА.

Пример

Трехфазное устройство имеет номинальные значения на паспортной табличке 480 вольт, 60 ампер

Тогда мощность трехфазной кВА составляет:

480 х 60 х 1.732 = 49,882 вольт-ампер

49882 вольт-ампер ÷ 1000 = 49,9 киловольт-ампер (приблизительно 50 кВА)

Сила тока / пусковой ток

Сила переменного тока — это сила тока, протекающего в устройстве или в цепи. Электрические устройства потребляют различное количество тока в зависимости от их рабочего состояния или объема выполняемой работы. Например, ток в трехфазном электродвигателе изменяется от нуля (выключено) до пикового уровня (пиковый, заблокированный ротор, пусковой или пусковой ток) и падает до промежуточного уровня (ток полной нагрузки или установившийся ток. ).Пусковой ток трехфазного двигателя может в 5-10 раз превышать ток полной нагрузки. (См. Перегрузочная способность.)

Расчет силы тока

Определение силы тока для расчета мощности в кВА зависит от типа используемого стабилизатора мощности. Для стабилизаторов мощности с высокой перегрузочной способностью обычно используется установившийся режим или сила тока полной нагрузки. Для стабилизаторов мощности с низкой устойчивостью к условиям перегрузки обычно используется пусковой или пиковый ток.Нередко стабилизатор мощности с высокой устойчивостью к перегрузкам оказывается на 20-50% меньше, чем их нетерпимые аналоги.

Есть несколько способов определить силу тока.

Первый способ — получить значения силы тока из паспортной таблички или документации для каждого устройства. Этот метод довольно точен и прост.

Второй способ — определение номинальной силы тока автоматического выключателя для цепей, которые защищает кондиционер. Этот метод имеет тенденцию давать значения, которые слишком велики для устройств, устойчивых к перегрузке, и могут быть слишком низкими для устройств, устойчивых к перегрузке.

Третий способ — измерение тока защищаемых устройств или цепей. Этот метод должен использоваться только квалифицированными техниками или профессионалами, знакомыми с методами измерения и процедурами безопасности. Этот метод часто дает очень точные результаты при условии, что измеренная сила тока точно соответствует ожидаемому максимальному потреблению.

Во всех случаях целесообразно обеспечить некоторый запас при расчете силы тока, чтобы гарантировать, что номинал стабилизатора мощности не будет заниженным.

7 критериев выбора стабилизатора напряжения | EMMIS

Написано vafeiadaki 26 апреля 2018 . Размещено в БЛОГЕ

Одна из самых важных проблем, с которыми мы сталкиваемся в электросети, — это частые колебания напряжения питания.

частые и внезапные изменения напряжения могут вызывать различные проблемы, такие как увеличение затрат на техническое обслуживание, потребление энергии, разрушение чувствительной электроники — и не только их — и в целом проблемы оборудования установки.

Использование подходящего стабилизатора является решением вышеупомянутых проблем, вызванных повышением / понижением напряжения. Стабилизаторы напряжения обеспечивают на выходе стабильное напряжение питания, обеспечивающее бесперебойную и правильную работу установленного оборудования.

Каковы критерии выбора подходящего стабилизатора?

1. Высокая степень стабилизации

Колебания напряжения вызывают нагрузку на оборудование установки.Например, если машина постоянно работает под высоким напряжением, ее изоляция изнашивается быстрее, чем ожидалось, что приводит к увеличению затрат на техническое обслуживание или даже к необходимости замены.

Решением этой проблемы является стабилизатор напряжения с высокой степенью стабилизации, позволяющий снизить нагрузку на оборудование.

Стабилизация, достигаемая стабилизатором напряжения, измеряется его точностью. Чем выше точность, тем больше достигается стабилизация.

Погрешность в 5% недопустима, так как она может дестабилизировать установившееся напряжение, если колебания напряжения сети ниже.

Если стабилизатор имеет высокую точность, порядка 0,5%, обеспечивается стабильная работа нашего оборудования при номинальном напряжении. В результате его деформация снижается, поэтому необходимость в обслуживании и поломках, а также разрушении можно избежать для всего или части оборудования.

Высокую степень стабилизации предлагают как электромеханические, так и статические стабилизаторы.

2. Скорость стабилизации

В чувствительных сетях передачи данных, где скорость передачи данных велика, даже небольшое колебание напряжения может вызвать серьезные проблемы при обмене данными, такие как неполная передача данных или разрушение чувствительного оборудования (например, жесткие диски, серверы, ПК и т. Д.) .

«Медленный» стабилизатор (в высокоскоростной сети) не может устранить эти проблемы.

С другой стороны, высокоскоростной стабилизатор может регулировать напряжение достаточно быстро, чтобы предотвратить проблемы, упомянутые выше.

а какая скорость устраивает?

Основное правило состоит в том, что требуемая скорость стабилизатора должна быть достаточно высокой, чтобы оборудование не воспринимало колебания.

Статические стабилизаторы имеют более высокую скорость стабилизации по сравнению с электромеханическими стабилизаторами из-за их способа работы. Все элементы управления и регулировки выполняются с помощью цифровых карт и групп тиристоров на статическом стабилизаторе.

3. Возможность работы с полной нагрузкой во всем диапазоне напряжений

При сильных колебаниях, а именно при малых напряжениях при постоянной нагрузке, возникают высокие токи.В этих условиях нагрузка не меняется, и требуется стабильная подача.

следует учитывать, что стабилизатор, который вы выберете, должен обеспечивать непрерывную работу при полной нагрузке, даже в нижних пределах напряжения.

Качественные электромеханические стабилизаторы, благодаря своей конструкции и принципу действия, имеют большие допуски на большие токи по сравнению с электронными (статическими) стабилизаторами.

Таким образом, качественный электромеханический стабилизатор эффективно обеспечивает непрерывную работу при полной нагрузке.

4. Обеспечить бесперебойную работу оборудования

В случае прерывания напряжения стабилизатор должен обеспечивать правильный возврат напряжения, обеспечивая поглощение любых накопленных нагрузок. Для этого стабилизатор должен выдерживать высокие напряжения и работать в полном диапазоне напряжений при полной нагрузке.

Отключение стабилизатора само по себе является еще одним случаем нагрузки на оборудование установки. Если у вас есть стабилизатор на основе релейной технологии, он создает короткие прерывания при регулировке напряжения.Эти небольшие разрывы могут быть не видны человеческому глазу, но оборудование понимает мгновенные изменения.

Соответствующий стабилизатор напряжения должен управляться цифровыми микропроцессорами, которые непрерывно контролируют входное напряжение и желаемое напряжение, давая своевременную команду для требуемой стабилизации в регуляторе напряжения.

Стабилизаторы напряжения, обеспечивающие бесперебойную работу оборудования, могут быть электромеханическими или электронными, при условии, что регулирование напряжения не осуществляется через реле.

5. Качественное напряжение на выходе стабилизатора

Помимо постоянного напряжения, на качество питания оборудования также влияет качество напряжения. Например, вставка шума является сигналом низкого качества и может испортить результаты измерений и / или передачу данных.

Таким образом, выбранный вами стабилизатор должен гарантировать отсутствие деформаций и линейных шумов.

В целом вышеуказанному критерию удовлетворяют как электромеханические, так и электронные стабилизаторы, поскольку стабилизация напряжения выполняется — в обоих типах стабилизаторов — с помощью изолирующего трансформатора при действующем значении напряжения.

6. Ремонтные работы

Дополнительным критерием, который следует учитывать при выборе стабилизатора, является необходимость его обслуживания и затраты.

Электронные стабилизаторы

требуют очень небольшого обслуживания, поскольку они не содержат движущихся частей и состоят из цифровых карт и тиристоров.

В электромеханических стабилизаторах потребности в техническом обслуживании зависят от качества и конструкции стабилизатора.

Подвижные части качественного электромеханического стабилизатора изготовлены из материалов очень хорошего качества, что сводит к минимуму износ изоляционных материалов в автотрансформаторе, который выполняет регулировку напряжения.Это также сводит к минимуму потребность в техническом обслуживании.

7. Пригодность стабилизатора согласно монтажным требованиям

Наконец, для выбора подходящего стабилизатора вы должны учитывать характеристики напряжения в линии, такие как диапазон ее нагрузок, а также необходимость симметричной или асимметричной стабилизации.

Нагрузки, требующие стабилизации входного напряжения, могут быть от очень малых, 1 кВА, до центральных нагрузок 8000 кВА. Для нужд линии, питающей небольшие однофазные нагрузки, следует выбрать подходящий стабилизатор мощности.Еще лучше будет небольшое увеличение выбранной мощности, чтобы вы были защищены в случае расширения линии.

Если линия нужна для асимметричной стабилизации — всегда это относится к трехфазным нагрузкам — следует убедиться, что она может быть покрыта. Следовательно, в случае, когда одна линия имеет больше нагрузок, чем другая — например, в одной фазе подключено освещение комнаты, и есть трехфазные нагрузки, подключенные ко всем трем фазам (например, трехфазный двигатель) , фаза с освещением потребует более высокого тока, чем другие, как показано на следующем рисунке.

Для обеспечения надлежащей стабилизации эта асимметрия не должна влиять на стабилизатор.

Рисунок 1: Асимметричная стабилизация

Кроме того, возможно, наиболее важной частью выбора правильного экономичного решения является скорость изменения напряжения сети / источника питания, которая требует стабилизации. В сети с очень частыми и большими падениями, например, в промышленных зонах, требуются большие скорости погружения (например, до 35%) и более низкие скачки (например, + 15%).

В заключение, идеальным вариантом является наличие относительно большого разнообразия моделей стабилизаторов, так что варианты, доступные в соответствии со спецификациями установки, для которой стабилизатор предназначен, также увеличиваются.

Электромеханические стабилизаторы имеют большее разнообразие моделей входной дисперсии по сравнению с электронными стабилизаторами.

Для получения дополнительной информации или разъяснений о том, как правильно выбрать стабилизатор для вашей установки, вы можете связаться с нами по телефону +30 210 3460222 (контактное лицо: Панагиота Вафейадаки).

.

No related posts.
