Как выбрать стабилизатор напряжения (2018) | Блог

Вместо привычного с детства числа 220 в маркировке современных электроприборов все чаще попадается 230. С недавних пор именно 230 В является стандартным напряжением в России и многих других странах. Впрочем, для большинства электроприборов разницы между 230 и 220 В нет никакой. Стандартом допускаются отклонения напряжения сети на ±10%, т.е. от 207 до 253 В. Производители бытовой техники ориентируются именно на эти показатели.

Однако в реальности напряжение в этих рамках удерживается не всегда. В новых микрорайонах, в деревнях и поселках часто к старой подстанции, рассчитанной на определенную нагрузку, подключается много новых потребителей. Это приводит к падению напряжения до 190 В и даже ниже, что бывает хорошо заметно по горящим в полнакала лампочкам. К сожалению, снижением яркости лампочек проблема не исчерпывается. Возрастают токи в обмотках электродвигателей насосов, холодильников, стиральных машин, посудомоек и пр. Это может привести к выходу двигателя из строя.

Бывает в сети и повышенное напряжение, также довольно частое в загородных домах – иногда подстанции намеренно подстраиваются на выдачу повышенного напряжения, чтобы на удаленных потребителях оно поднялось до нормального. При этом на потребителях, близких к подстанции, оно может быть около 250 В. Если при этом еще и нулевой провод окажется не заземлен, то из-за перекоса фаз напряжение может подняться еще выше – до 260 В и даже больше. Ну и не так уж редки случаи, когда электрики случайно подключают в щитке вместо нулевого провода – еще одну фазу, выдавая потребителям 400 В вместо 230. Повышенное напряжение вредно всем потребителям без исключения, поскольку ведет к увеличению выделения тепла, перегреву деталей, выходу их из строя и даже воспламенению.

Можно защитить все электроприборы в доме, установив во входном щитке реле напряжения, но это не решит проблему полностью – при выходе напряжения за установленные рамки оно просто обесточит потребителей. Чтобы защититься от длительных просадок или повышений напряжения, следует ставить стабилизатор.

Конечно, можно поставить мощный стабилизатор на входе в дом и защитить всю технику скопом, но это будет стоить весьма недешево. Тем более что особой надобности в этом и нет – различные электроприборы по-разному реагируют на повышенное или пониженное напряжение. Вполне возможно, что не всей вашей технике нужна защита стабилизатором.

Защита электроприборов

Холодильники, морозильники и кондиционеры требуют защиты в первую очередь – пониженное напряжение в сети может стать причиной поломки компрессора и дорогостоящего ремонта.

Но еще одна особенность этой техники в том, что многие модели могут выйти из строя при быстром выключении-включении. Дело в том, что при выключении компрессора давление в системе выравнивается в течение некоторого времени (1-3 минуты). Если запустить компрессор раньше, его двигатель будет работать с повышенной нагрузкой (или вообще не сможет запуститься), что может привести к поломке. Современные холодильники и кондиционеры большей частью имеют встроенное реле задержки, но если у вас есть сомнения, или в руководстве указано, что перед повторным пуском следует выждать некоторое время, то стабилизатор обязательно должен иметь функцию задержки запуска минимум на 1 минуту.

Насосы, как погружные, так и поверхностные также требуют защиты от пониженного/повышенного напряжения и им тоже нужна задержка запуска. При пуске двигатель насоса в течение 1-2 секунд потребляет ток, в несколько раз превышающий номинальный. При этом обмотка двигателя нагревается. При обычном пуске излишки тепла снимаются прокачиваемой водой, но если напряжение в сети пропадает и появляется, то пусковые токи длятся дольше, а двигатель не успевает раскрутиться и прокачать воду. Контактирующая с насосом вода перегревается вплоть до закипания, что приводит к поломке насоса и перегоранию обмоток двигателя. Поэтому стабилизатор, защищающий насосы, должен также иметь задержку запуска в 5-10 секунд.

СВЧ-печь не выйдет из строя при падении напряжения, но эффективность её при этом снизится многократно. Если отвезенная на дачу «микроволновка» перестала греть, не спешите везти её в ремонт – возможно, дело в низком напряжении сети. Стабилизатор легко устранит эту проблему.

Электроника (компьютеры, современные телевизоры, аудиотехника), оснащенная импульсными блоками питания, пониженного напряжения не боится. Обычно это указывается в руководстве или прямо на блоке питания: «INPUT: 100-240 V». Так что, если ваша проблема состоит в пониженном напряжении, стабилизатор такой технике не нужен. Другое дело, если оно повышенное – при длительном воздействии напряжения от 240 В и выше, нагрузка (как тепловая, так и электрическая) на электронику БП сильно возрастает, что довольно быстро приводит к выходу его из строя.

Энергосберегающие лампы (как люминесцентные, так и светодиодные) к пониженному напряжению довольно лояльны, а вот повышенного не любят. Если всплески напряжения в вашей сети не редкость, то их лучше защитить стабилизатором. Тем более что потребляют они немного, и одного недорогого стабилизатора мощностью в 300-500 ВА хватит на освещение частного дома.

Нагревательным приборам, лампам накаливания, электрочайникам, утюгам и прочей подобной технике падения напряжения вообще не опасны – у них просто снизится эффективность. Повышенное напряжение может ускорить их износ, но в целом, напряжение, на 10-20% превышающее номинал, для большинства подобных приборов неопасно. Эти приборы можно включать в «проблемную» сеть без стабилизатора. Правда, это не относится ко многим современным моделям, оснащенным сложными электронными устройствами управления.

Определившись с тем, какие приборы следует защитить, следует определиться с характеристиками стабилизатора.

Характеристики стабилизаторов

Тип стабилизатора напряжения

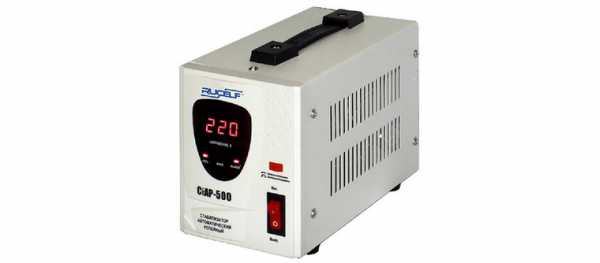

Релейные стабилизаторы напряжения представляют собой трансформатор с несколькими отводами входной или выходной обмотки, коммутируемыми силовыми реле.

При нормальном входном напряжении трансформатор работает как разделительный – не повышая и не понижая напряжение. При выходе входного напряжения за установленные границы, электроника включает соответствующее реле, превращая трансформатор в понижающий или повышающий.

Преимущества релейных стабилизаторов:

– Низкая цена.

– Высокая перегрузочная способность – даже самые простые модели выдерживают 200% перегрузки в течение нескольких секунд. Модели же с мощными силовыми реле, рассчитанные на высокие пусковые токи, выдерживают непродолжительные десятикратные перегрузки.

– Малое время переключения – напряжение полностью стабилизируется через 20-100 мс после выхода его за нормальные границы.

Недостатки:

– Ступенчатость регулирования. Трансформатор имеет ограниченное число отводов на обмотке, поэтому изменять напряжение может только ступенчато – по 5, 10, а на недорогих моделях – по 20 вольт на одну ступень регулирования. В целом это для техники неопасно, но на граничных напряжениях частые переключения реле, сопровождающиеся мерцанием ламп накаливания, могут раздражать.

– Шумность. Реле при переключении щелкает довольно громко.

– Износ контактов реле. Основной недостаток этого вида стабилизаторов – опасность прогара или пригара контактов реле. Если в первом случае напряжение на выходе стабилизатора просто пропадет, то второй вариант намного неприятнее. Если пригар случится во время пониженного входного напряжения, то при возврате напряжения в норму, реле останется включенным. Трансформатор продолжит работать, как повышающий и напряжение на выходе станет повышенным! Спокойный за свою электротехнику владелец стабилизатора даже не будет подозревать, что именно в этот момент он сжигает её высоким напряжением. Поэтому не стоит выбирать релейный стабилизатор, если в сети случаются частые перепады напряжения – чем чаще реле срабатывает, тем быстрее снижается его ресурс.

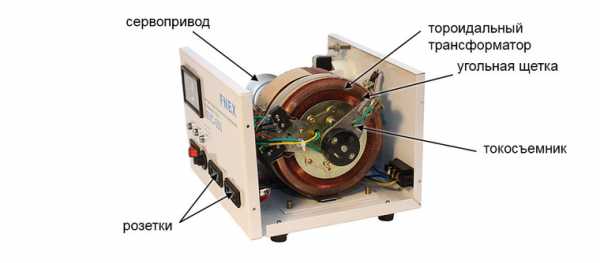

Электромеханические (сервоприводные) стабилизаторы напряжения представляют собой тороидальный трансформатор с передвигающимся над внешней обмоткой токосъемником, контактирующим с обмоткой с помощью угольной щетки. При падении или превышении входного напряжения сервопривод перемещает токосъемник, нормализуя выходное.

Преимущества электромеханических стабилизаторов:

– Высокая перегрузочная способность – 200% перегрузки в течение 4-х секунд.

– Плавность регулирования.

– Высокая точность регулирования.

– Низкий уровень шума при регулировании.

Недостатки:

– Большое время переключения – токосъемник движется по обмоткам довольно медленно. Чем больше перепад напряжения, тем медленнее стабилизатор его отрабатывает. Это может привести к появлению импульсных помех на выходе стабилизатора, вызывающих сбои в работе электротехники.

– Износ токосъемника. Токосъемник желательно периодически смазывать графитовой смазкой. Но даже своевременная смазка не предотвращает полностью износа трущихся деталей.

– Высокая цена.

Инверторный стабилизатор сделан на основе инвертора – ток сначала выпрямляется, потом, с помощью инвертора, вновь преобразуется в переменный.

Это позволяет достичь высокой точности регулирования и позволяет добиться полного отсутствия возмущений на выходе. Благодаря отсутствию движущихся контактов, у них низкий уровень шума, ресурс выше и опасности пригара контактов они лишены.

Недостатки инверторных стабилизаторов:

– Недорогие инверторы дают на выходе не чистую синусоиду, а ступенчатую. Некоторые электронные приборы (измерительные приборы, газовые котлы, аудио- и видеотехника) могут начать сбоить или вообще откажутся работать с такой синусоидой.

– Низкая перегрузочная способность. Допускается перегрузка 25-50% от номинала, в течение 1-4 секунд. Для защиты приборов, имеющих высокий пусковой ток, стабилизатор такого типа потребуется брать с большим запасом по мощности.

– Высокая чувствительность к мощным импульсным помехам. Впрочем, в бытовых сетях такие помехи — явление маловероятное.

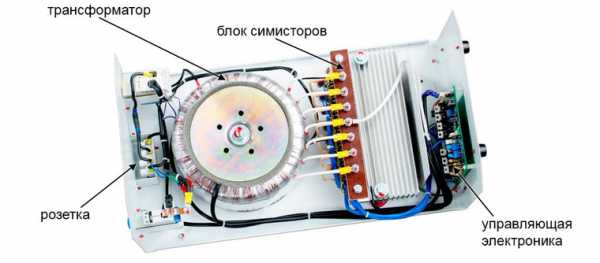

Ступенчатые электронные стабилизаторы конструктивно схожи с релейными, однако коммутирование обмоток в них производится не с помощью реле, а с помощью мощных полупроводниковых приборов.

Это позволяет добиться высочайшей скорости регулирования (5-40 мс на переключение) при достаточно низкой цене. Эти стабилизаторы тоже не имеют движущихся контактов, бесшумны и обладают высоким ресурсом.

Но свои недостатки есть и у этого вида стабилизаторов:

– Низкая перегрузочная способность. Допускается перегрузка 20-40% от номинала, и то весьма непродолжительное время.

– Ступенчатость регулирования.

– Высокая чувствительность к мощным импульсным помехам. Если в сети нередки сильные кратковременные всплески напряжения, прослужит такой стабилизатор недолго.

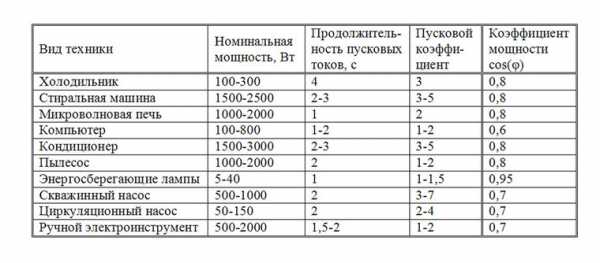

Необходимая полная выходная мощность стабилизатора рассчитывается исходя из мощностей всех подключенных к нему электроприборов. При подсчете полной мощности следует иметь в виду, что та мощность (в Ваттах), которая приводится в паспорте на электроприбор – это его активная мощность, т.е., выделяющаяся в виде тепла или света.

Нагревательные приборы и лампы накаливания имеют полную мощность, равную активной. Но некоторые потребители, содержащие в себе электродвигатели или трансформаторы, создают вдобавок к активной еще и реактивную нагрузку. Для определения их полной мощности следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте на электроприбор. Если найти это значение не удается, можно воспользоваться таблицей:

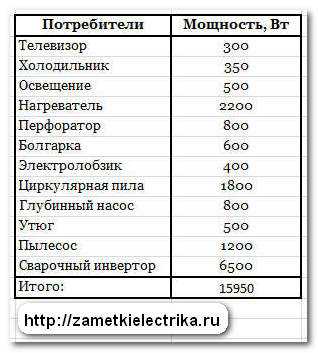

Полные мощности всех потребителей следует сложить и добавить к получившейся сумме 30% — дело в том, что мощность стабилизатора приводится для напряжения 220В. При выходе напряжения за пределы нормального, мощность стабилизатора падает на 20-30%. Именно это падение и следует компенсировать.

Но это еще не все – теперь полную мощность каждого потребителя следует помножить на пусковой коэффициент, также взяв его из паспорта или из таблицы. Сумма получившихся чисел (не забываем про 30%) – это пусковая мощность, и перегрузочная способность стабилизатора должна её обеспечивать.

Например, нам следует защитить холодильник мощностью 150 Вт, погружной насос мощностью 500 Вт и линию освещения со светодиодными лампочками суммарной мощностью 500 Вт. Необходимая полная мощность в ВА будет равна:

• 150/0,8=187,5
• 500/0,7=714,3
• 500/0,95=526,3

Суммируем полученные данные и прибавляем 30%. Итого 1857 ВА.

Пусковая мощность будет равна:

• 187,5*3=562,5
• 714,3*7=5000
• 526,3*1,5=790

Также суммируем, прибавляем 30%, получается 8258 ВА. Таким образом, нам нужен стабилизатор на 3000 ВА, способный выдержать перегрузку в три раза больше (релейный с усиленными реле), либо стабилизатор на 4500 ВА, способный выдержать в два раза больше перегрузки (релейный или электромеханический), либо электронный (ступенчатый или инверторный) на 9000 ВА.

Если такой подбор выглядит слишком сложным, то можно просто сложить активные мощности электроприборов (в Ваттах) и подобрать стабилизатор также по активной выходной мощности. Но такой подбор будет грубее: во-первых, этот метод не учитывает индивидуальных особенностей электроприборов, во-вторых, все производители по-разному рассчитывают зависимость полной и активной мощностей. И здесь также следует быть уверенным, что перегрузочная способность стабилизатора поможет ему выдержать пусковую мощность потребителей.

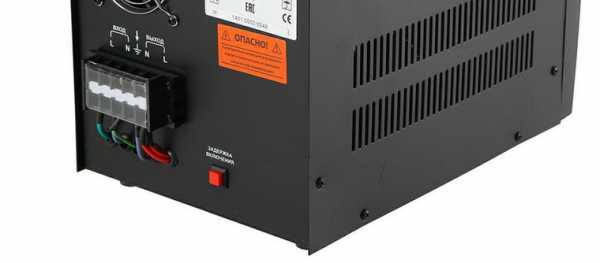

Разъем для подключения нагрузки может быть в виде клемм, либо в виде розеток. Если стабилизатор планируется использовать для защиты какой-либо линии электропитания (например, осветительной) предпочтительнее разъем в виде клемм.

Если же защищать планируется отдельных потребителей, то удобнее подключать их напрямую в евророзетки (СЕЕ 7), обратите внимание, чтобы количество розеток соответствовало количеству потребителей.

Некоторые стабилизаторы оснащены компьютерными розетками IEC 320 C13 – как правило, эти стабилизаторы предназначены для защиты персональных компьютеров и учитывают низкий коэффициент мощности этого вида техники.

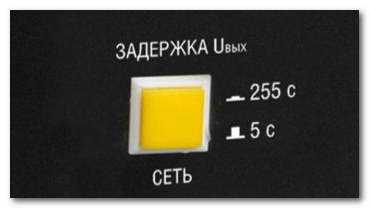

Задержка запуска, как указывалось выше, может потребоваться для защиты некоторых видов техники, не приемлющих частых включений-выключений: холодильников, кондиционеров, насосов и пр.

Варианты выбора стабилизаторов

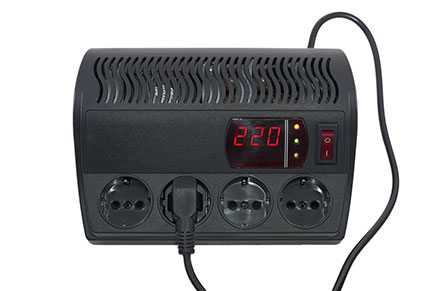

Для защиты отдельного маломощного потребителя – газового котла или циркуляционного насоса – будет достаточно стабилизатора полной мощностью до 1000 ВА.

Для защиты электроприборов, наиболее сильно подверженных влиянию пониженного или повышенного напряжения, будет достаточно стабилизатора в 3000-6000 ВА.

С защитой всех домашних электроприборов справится мощный стабилизатор.

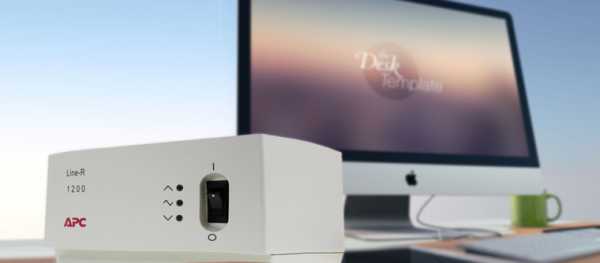

Для защиты компьютера и периферии удобно использовать специализированный стабилизатор с компьютерными розетками.

Релейные и электромеханические стабилизаторы обладают высокой перегрузочной способностью и хорошо подходят для защиты электроприборов с высокими пусковыми токами.

























club.dns-shop.ru

инверторный, релейный, электронный или сервоприводный, основные характеристики и особенности

16.09.2019

Чтобы выбрать подходящий стабилизатор напряжения для защиты бытовой техники, сначала важно понять, сколько фаз в электросети вашего дома.

Существуют сети трехфазного и однофазного переменного тока. Трехфазные сети чаще всего используются в электроснабжении промышленных предприятий различных отраслей, реже для объектов бытового сектора, например, частных коттеджей, загородных домов с большим потреблением электроэнергии.

Электроснабжение большинства наших квартир и жилых домов реализовано однофазными электрическими сетями, то есть питающими линиями с одним фазным и нулевым рабочим проводниками, напряжение между которыми составляет 220 В.

К сожалению, далеко не всегда у нас в доме значение напряжения соответствует этому вольтажу. Многие из нас сталкивались с пониженным или повышенным напряжением – его недопустимыми колебаниями, которые являлись причиной поломки или выхода из строя бытовой техники.

В этой статье мы расскажем об однофазных стабилизаторах – устройствах, которые защитят вашу технику от таких негативных последствий. Мы постараемся подробно описать их типы, особенности работы, плюсы и минусы. Ну и, конечно же, посоветуем, как правильно выбрать подходящее устройство.

Особенности однофазных стабилизаторов напряжения

Любой современный стабилизатор напряжения является достаточно сложным высокотехнологичным устройством с автоматическим режимом работы, не требующим никаких вмешательств пользователя.

Как работают?

Однофазные стабилизаторы с трансформаторным преобразованием (релейные, тиристорные, симисторные) имеют общий алгоритм построения защиты нагрузки от некачественного напряжения. Входное напряжение сети поступает на электронную плату управления, где происходит его измерение и сравнение с номинальным значением. При возникновении его недопустимого отклонения блок управления подает сигнал на исполнительный элемент, который корректирует напряжение.

Принципиально по-другому работают стабилизаторы инверторного типа. Преобразование напряжения в них проходит в две стадии: сначала выпрямитель преобразует нестабильное переменное напряжение в постоянное, а затем инвертор снова создает из него переменное напряжение требуемого значения со стабильным синусом.

Читатели, знакомые с принципом действия источников бесперебойного питания (ИБП) топологии online, могут отметить схожесть их работы с инверторными стабилизаторами: постоянное двойное преобразование напряжения, полностью исключающее задержку стабилизации.

Где применяются?

Довольно широкое применение однофазные стабилизаторы нашли в быту, ведь в основном питание квартир и жилых домов однофазное. Кроме того, устройства также эффективно могут применяться для защиты однофазных нагрузок производственных, торговых, складских, офисных или административных помещений.

Сфера их применения во многом определятся выходной мощностью. Так, стабилизаторы мощность до 1000 ВА чаще всего используются локально, то есть для защиты одного или нескольких электроприборов. Для магистрального использования в быту и питания нагрузок с высокими пусковыми токами подойдут устройства мощностью 1500-10000 ВА.

Как показывает практика, для защиты электроприборов квартиры или частного дома в среднем бывает достаточно стабилизатора мощностью 5000 ВА, используемого в качестве магистрального. Для мощного однофазного оборудования промышленных предприятий предполагается использование устройств мощностью до 100 кВА.

Как подключаются?

Известно, что любая однофазная электрическая цепь состоит всего из двух рабочих проводников (фазного L и нулевого N) и одного защитного заземляющего (PE). Поэтому для подключения однофазного стабилизатора (если говорить о мощном устройстве) достаточно присоединить эти проводники питающей сети к его входными клеммам на корпусе, а защищаемый электроприбор подключить к выходным клеммам, разумеется, не забыв о проводнике заземления.

Подключение маломощных стабилизаторов к сети еще более простой процесс, который не требует каких-то специальных знаний и выполняется обычным включением вилки в розетку. Аналогичным штепсельным соединением подключается и защищаемый электроприбор – к розетке, расположенной на панели стабилизатора.

Очевидно, что все однофазные стабилизаторы предназначены для защиты однофазных электроприборов. Однако это не говорит об их возможности работы лишь в однофазных сетях. Существует множество примеров организации защиты однофазных электроприборов в трехфазных сетях с помощью однофазных стабилизаторов.

Устройства при этом могут работать как магистральные (коррекция и стабилизация напряжения всей сети дома), так и локальные (защита только некоторых электроприборов). Ограничением на использование однофазных стабилизаторов в трехфазной сети может быть только наличие хотя бы одной трехфазной техники (например, электроплиты). Для ее корректной защиты должен применяться только трехфазный стабилизатор.

Типы однофазных стабилизаторов напряжения

Один из важных факторов при выборе стабилизатора – это его тип. По внутреннему устройству и принципу работы различают несколько типов однофазных стабилизаторов напряжения.

Электромеханические стабилизаторы

Преобразование и коррекция напряжения в них выполняется автотрансформатором тороидальной формы. Поступающее на автотрансформатор напряжение сети контролируется электронной схемой, которая при его отклонении подает управляющий сигнал на электродвигатель (сервопривод).

Сервопривод – это электродвигатель, который приводит в движение токосъемные графитовые щетки: они скользят по виткам катушки автотрансформатора и снимают вторичное напряжение. Очевидно, что разное количество задействованных витков обмотки автотрансформатора при размещении щеток в определенных его сегментах даст разный коэффициент трансформации, понижая или повышая напряжение сети до значения нормы.

Рисунок 1 – Схема электромеханического стабилизатора напряжения

Преимущества	Недостатки
Высокая точность стабилизации (благодаря возможности снять напряжение с любого витка обмотки). Плавность регулировки. Высокий КПД. Стойкость к перегрузкам. Невысокая стоимость.	Подверженность к механическим поломкам и износу узла сервопривода, необходимость проведения регулярного обслуживания, замены токосъемных щеток. Низкая скорость реагирования на отклонение напряжения в сети.

Релейные стабилизаторы

Преобразование напряжения в этих устройствах выполняется также автотрансформатором. Принципиальное их отличие от электромеханических состоит в способе передачи вторичного напряжения. В релейных стабилизаторах снятие вторичного напряжения выполняется не с витков катушки, а через выводы (отпайки от обмотки), каждому из которых соответствует свой коэффициент трансформации. На каждом таком выводе установлены силовые реле, которые переключают питание подключенных приборов на определенную секцию обмотки, в зависимости от уровня входного напряжения.

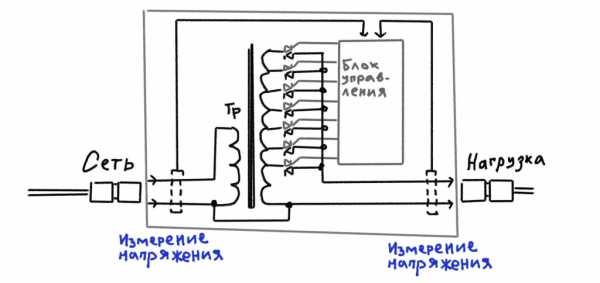

Рисунок 2 – Схема релейного стабилизатора напряжения

Преимущества	Недостатки
Отсутствие сервопривода и подвижной контактной системы. Высокая скорость стабилизации. Высокая надежность работы. Широкий диапазон рабочих температур. Небольшая стоимость.	Низкая точность коррекции выходного напряжения. Ступенчатость регулирования. Возможно кратковременное пропадание напряжения при переключении реле.

Электронные стабилизаторы

Принцип их работы во многом схож с релейными устройствами. Основным отличием между ними является способ коммутации выходного напряжения с отводов автотрансформатора. Применение электронных силовых ключей вместо реле и дало название стабилизаторам этого типа. В зависимости от используемых полупроводниковых ключей различают симисторные и тиристорные устройства.

Рисунок 3 – Схема электронного стабилизатора напряжения

Преимущества	Недостатки
Высокое быстродействие. Неплохая плавность регулирования на выходе (достигается увеличением количества силовых ключей – уменьшением диапазона напряжения ступеней). Точность коррекции. Бесшумность работы. Надежность в эксплуатации (полное отсутствие механических устройств и узлов исключает вероятность поломок и износа деталей). Способность работать при отрицательной температуре.	Невысокая стойкость к перегрузкам (при значительном превышении мощности нагрузки возможен выход силовых ключей из строя). Высокая стоимость.

Инверторные стабилизаторы

В настоящее время эти стабилизаторы по праву считаются наиболее совершенными. Используя передовой бестрансформаторный способ двойного преобразования напряжения, эти устройства превосходят аналоги других типов по всем техническим характеристикам.

Технология двойного преобразования предполагает две стадии преобразования переменного тока. Переменное напряжение сети, проходя через частотный фильтр, преобразуется выпрямителем в постоянное и скапливается на пластинах конденсаторов. Далее постоянное напряжение преобразуется инвертором в переменное с эталонным показателем напряжения, частотой и формой сигнала.

Используемая технология полностью исключает влияние негативных явлений в питающей сети на выходное напряжение, обеспечивая качественное электропитание, подходящее для любой нагрузки.

Рисунок 4 – Схема инверторного стабилизатора напряжения

Преимущества	Недостатки
Высочайшее быстродействие. Высокая точность стабилизации. Идеальная синусоида на выходе даже при значительно модифицированной на входе. Полное подавление коммутационных, импульсных и высокочастотных помех. Широкий диапазон входного напряжения. Высокий КДП.

Характеристики однофазных стабилизаторов

Скорость стабилизации	Важнейший для любой нагрузки параметр. Это промежуток времени, в течение которого стабилизатор при колебаниях напряжения в сети откорректирует его значение на выходе до нормального. Лучшими показателями быстродействия обладают инверторные устройства, у которых полностью отсутствует время задержки реагирования на скачки напряжения (0 мс).

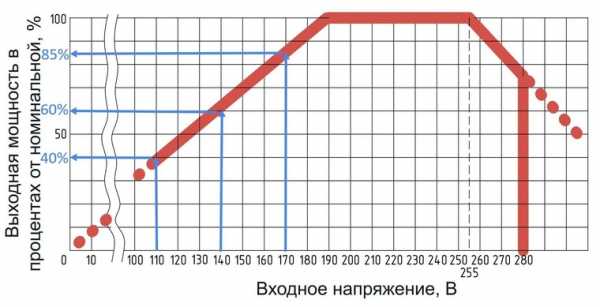

Диапазон рабочего напряжения	Не менее важная техническая характеристика, определяющая верхний и нижний пороги напряжения в сети, при которых возможна работа стабилизатора. Подбирается в соответствии с возможными отклонениями напряжения в сети.
Точность работы	Качественная характеристика, показывающая насколько точно устройство регулирует входное напряжение, то есть способность стабилизатора максимально приблизить значение выходного напряжения к номинальному.
Конструктивное исполнение и способ установки	Существуют устройства напольной и настенной установки, а также вертикального, горизонтального и универсального исполнения (Rack/Tower).
Набор защит	Наличие функций защитного отключения при выходе значения напряжения за пределы рабочего диапазона, возникновении токовых перегрузок в цепи питания нагрузки, недопустимого нагрева трансформатора и др.
Мониторинг и индикация	Функции, позволяющие отображать и анализировать работу стабилизатора, а также осуществлять удаленное управление, мониторинг процесса стабилизации. Стандартные средства индикации – светодиоды и/или ЖК-дисплей, отображающие текущий статус работы устройства и значения параметров стабилизации. Для организации удаленного управления и мониторинга работы современные модели стабилизаторов могут быть оснащены различными коммуникационными интерфейсами, поддерживающими наиболее востребованные протоколы передачи данных.
Мощность стабилизатора	Ее следует выбирать в соответствии с мощностью подключаемых электроприборов и с некоторым запасом. Только таким образом можно обеспечить качественную работу устройства. Выбор стабилизатора существенно завышенной мощности также нежелателен из-за необоснованно высоких финансовых расходов и неоправданно больших габаритных размеров устройств. Вполне разумный и рекомендуемый производителями резерв по мощности составляет треть от суммарной мощности подключаемых устройств. Кроме этого, необходимо учитывать и характер нагрузки. При наличии электроприборов с большой реактивной составляющей потребления, например, электродвигателей с высокими пусковыми токами, превышающими номинальные в несколько раз, резерв по мощности целесообразно увеличить.

Какой тип стабилизатора выбрать?

Правильный выбор однофазного стабилизатора напряжения предполагает руководствоваться типом устройства и необходимой мощностью. Эти факторы в свою очередь определяются видом нагрузки, характером проблем электрической сети (длительностью, величиной отклонения напряжения, частотой, искаженностью формы сигнала) и суммарной мощностью подключаемого оборудования.

Однофазный стабилизатор каждого из указанных типов имеет свои особенности технических характеристик, от которых зависят эффективность защиты и надежность эксплуатации подключенных электроприборов.

Применение электромеханических устройств возможно в сетях с продолжительными колебаниями напряжения (допустимо с большой амплитудой). Интенсивность режима работы сервопривода при кратковременных и частых скачках напряжения приводят к скорому износу щеток и сокращению его рабочего ресурса.

Кроме того, низкая скорость коррекции сервоприводных устройств при частых скачках напряжения не позволяет применять их для защиты чувствительной к питанию техники. Неплохим бюджетным решением будет использование сервоприводных стабилизаторов для защиты нетребовательной к питанию нагрузки, например, нагревательных или осветительных приборов.

Отличаясь гораздо большим быстродействием, устройства релейного типа более предпочтительны для применения в сетях с нестабильным напряжением. Однако ступенчатость и низкая точность коррекции также исключает возможность их использования для защиты требовательной к качеству электропитания нагрузки. Интенсивный режим работы в сетях с постоянными колебаниями напряжения, сопровождаемый частыми срабатываниями электромеханических реле способствует быстрому их износу и выходу из строя. Поэтому в сетях с плохими показателями качества электроэнергии от использования стабилизаторов этого типа стоит отказаться.

Надежную защиту способны обеспечить устройства электронного типа. Они выигрывают по показателях быстродействия и коммутационной стойкости у вышеперечисленных устройств и подойдут для работы в сетях с частыми колебаниями напряжения большой амплитуды для защиты практически любой техники. При покупке такого стабилизатора важно обращать внимание на количество полупроводниковых ключей в его схеме, определяющее количество ступеней переключения, а, следовательно, и точность стабилизации – приближенность значения выходного напряжения к номинальному.

Лучшая рекомендация для достижения максимально высокого уровня защиты и надежности эксплуатации любой нагрузки – это применение инверторных стабилизаторов. Превосходя аналоги других типов по всем техническим характеристикам, эти устройства гарантированно обеспечивают защиту самого ответственного оборудования, даже в сетях с крайне низким качеством напряжения. Устройства успешно справляются с эффективной защитой самого электрочувствительного оборудования – компьютеров и периферийных устройств, автоматики отопительных котлов, серверного, измерительного и медицинского оборудования.

Ознакомиться с модельным рядом однофазных инверторных стабилизаторов «Штиль».

Видеообзор инверторных стабилизаторов напряжения «Штиль»

www.shtyl.ru

Как выбрать стабилизатор напряжения — советы на Яндекс.Маркете

Перед приобретением стабилизатора необходимо замерить отклонения напряжения в электросети мультиметром. Если оно пониженное, следует искать модель с низким минимальным входным значением, например, в 90 В. Если же наблюдаются перегрузки, предпочтение нужно отдать устройству с высоким максимальным пределом входного напряжения, например, до 270 В.

Чтобы стабилизатор справлялся с поддержанием стабильного напряжения, нужно сложить мощность всех приборов, которые будут к нему подключаться.
При подключении потребителей с электродвигателями их мощность в момент начала работы в несколько раз превышает номинальную, поэтому при расчете нужно ориентироваться на значение полной мощности стабилизатора. Если среди потребителей — только приборы, преобразующие электроэнергию в тепло или свет, например, утюг, телевизор, лампочки, можно смотреть на значение активной мощности.
После определения суммарной мощности следует заложить 20% запаса, чтобы стабилизатор не работал на пределе своих возможностей. Допустим, значение суммарной потребляемой мощности составляет 3500 Вт. Прибавив 20% запаса, получим 4200 Вт.

Электромеханический стабилизатор корректирует напряжение с помощью встроенного автотрансформатора. Он используется в случае сезонных или суточных колебаний в сети, например, в многоквартирных домах вечером, когда увеличивается нагрузка на сеть, или на даче, когда сосед включает сварочный аппарат. Такой стабилизатор покупают, если напряжение пониженное и отсутствуют резкие его скачки. Невысокая скорость стабилизации около 10 В/с не дает возможности использовать его в сетях с резкими перепадами напряжения: оборудование не успеет среагировать, и электроприборы могут выйти из строя. Зато такой стабилизатор не вносит искажения во внешнюю сеть, а значит, не влияет на подключенные энергопотребители. Плавная стабилизация и высокая точность поддержания выходного напряжения (погрешность не более 2%) не дает мигать осветительным приборам. Стабилизатор не рассчитан на работу при минусовой температуре и требует регулярного обслуживания.

market.yandex.ru

Как выбрать стабилизатор напряжения: мифы и правда о приборе

Как и любое узкопрофильное сложное устройство, стабилизатор напряжения выступает в роли источника большого количества мифов и заблуждений. На самом деле, неспециалисту выбрать такое устройство будет достаточно сложно, но разбираться в принципе его работы и значении основных параметров стоит каждому, кто хочет приобрести стабилизатор для своего дома.

Что может и чего не может стабилизатор

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

• исправлять форму сигнала входного напряжения и выправлять синусоиду;
• фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
• полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

• активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
• реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
• диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
• точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;

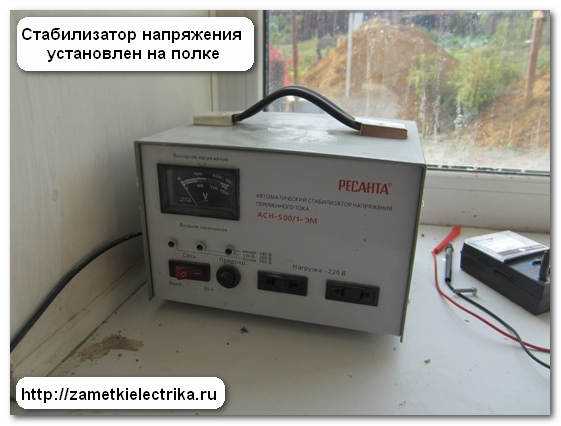

• тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

• мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
• пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
• сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
• точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
• некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;
• мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;
• для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Лучшие производители и модели

Чтобы понимать, какие стабилизаторы заслуживают доверия, а какие – нет, нужно хотя бы поверхностно ориентироваться в фирмах и моделях. Так мировым лидером в сфере изготовления таких устройств является итальянская компания Ortea. Вся ее продукция отлично переносит морозы, может похвастаться большой мощностью, точностью и другими плюсами. Самая популярная модель от компании – Ortea Vega 1.

Бастион – российская компания, которая обещает пожизненную гарантию на некоторые свои модели. Разработка, изготовление всех частей и сборка приборов полностью происходит на территории РФ, отсюда и относительно невысокая цена. Если вы заинтересовались этим брендом, то обратите внимание на модель Teplocom ST-555.

Ресанта – стабилизаторы китайского производства, бывают трехфазными и однофазными, разной мощности и точности, в общем, удовлетворяют самые разные потребности.

Если же рассматривать конкретные модели, то по ряду характеристик можно выделить следующие:

• QUATTRO ELEMENTI STABILIA 1000 – лучшая маломощная модель для бытовой техники, при этом, недорого стоит. Минус – невысокая точность;
• QUATTRO ELEMENTI STABILIA 12000 – лучшая высокомощная модель, точность стабилизации у которой также, увы, хромает;
• PROGRESS 8000ТR – лидер 2017 года в плане точности. При работе шумит, но при погрешности стабилизации всего в 3% это не критично;
• RUCELF SDWII-12000-L – лучшая электромеханическая модель и, в принципе, один из лучших стабилизаторов. Защищает не только от скачков напряжения, но и от короткого замыкания, перегрева и помех. Стоит недешево, зато надежность высокая.

Сравнить цены это оборудование удобно  тут.

Читайте также

media.price.ua

Какой стабилизатор напряжения выбрать для квартиры?| Статьи

14.05.2018

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, тем более, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но встречающиеся в них колебания все же меньше, чем в сельской местности и частном секторе. Однако даже небольшие перепады питающего напряжения могут помешать нормальному функционированию современной бытовой техники и электроники. Поэтому стабилизатор напряжения часто необходим и в городских условиях.

В каком случае стабилизатор напряжения нужен в квартиру?

Если для частного дома и дачи стабилизатор нужен практически всегда, то с городскими квартирами все не так однозначно. Во-первых, удаленность многоквартирных домов от электростанций меньше, следовательно – критически низкие показатели напряжения встречаются реже, чем за городом. Во-вторых, сильные сетевые перепады в городе скорее исключение, чем правило.

Наличие колебаний напряжения легко определить «невооруженным глазом». Помехи в динамиках и на экранах видеовоспроизводящих устройств, мигание лампочек, изменение звука работы холодильника или стиральной машины явно дают понять, что необходим стабилизатор напряжения.

Но что, если подобных признаков не наблюдается – можно ли быть уверенным в отсутствии перепадов сетевого напряжения и безопасности своего оборудования? К сожалению, нет. Небольшие колебания в сети могут не проявляться зрительно, но медленно «подтачивать» электронную начинку современной бытовой техники, пагубно сказываясь на её долговечности и производительности.

Проверить свою электросеть на предмет качества поступающей из неё электроэнергии можно прибегнув к помощи электрика или самостоятельно. Достаточно, используя мультиметр, измерить напряжение в розетке во время минимального потребления (например, в разгар рабочего дня) и во время максимальной загрузки (утром, вечером или в выходные). Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10% от номинального напряжения:

• для сетей 230 В – не менее 207 В и не более 253 В;
• для сетей 220 В – не менее 198 и не более 242 В.

Если измеренное напряжение находится в установленных приделах – стабилизация не требуется, за исключением оборудования, нуждающегося в электропитании, качество которого превосходит существующие нормы (для бытового сектора такая техника – явное исключение). В случае скачков напряжения выше или ниже указанных норм, стоит задуматься о покупке стабилизатора. Потребность в нём будет расти вместе с увеличением отклонения напряжения от стандартного значения.

Какая техника нуждается в первоочередной стабилизации напряжения?

Перед покупкой стабилизатора необходимо решить, какое именно оборудование будет подключаться к устройству. При этом следует понимать, что одни виды бытовой техники более устойчивы к колебаниям сетевой электроэнергии, чем другие. Рассмотрим влияние качества электроснабжения на работу наиболее распространённых в городских квартирах электроприборов:

• Холодильники. Современные модели отлично выполняют свои функции при изменениях напряжения в пределах 10%. В случае более существенных отклонений все-таки понадобиться стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться. Если холодильник всё-таки запустится при пониженном или повышенном входном напряжении, то длительная работа в таких условиях чревата сокращением рабочего ресурса компрессора. Более старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Сгоревший, вследствие сетевого перепада, электродвигатель является распространённой причиной их поломки.
• Телевизоры. Изделия последних поколений стабильно работают при плавающем напряжении. Встроенные в них импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений вплоть до 110 В снизу и 260 В сверху. Однако, если провалы ниже указанного значения в городской квартире практически невозможны, то скачки напряжения выше 260 В могут встречаться. Поэтому в ряде случаев стабилизатор напряжения для телевизора потребуется.
• ПК, ноутбуки и оргтехника. В современных ПК, ноутбуках и мониторах применяются импульсные блоки питания, схожие с телевизионными, поэтому в условиях небольших сетевых перепадов угрозы для таких устройств нет. Сильные скачки напряжения опасны для самого блока питания – он может выйти из строя. При наличии подобных явлений стоит позаботится о защите своего оборудования с помощью стабилизатора напряжения для ПК и оргтехники.
• Утюг. Будет работать практически при любых сетевых показателях, но при низком напряжении устройство не сможет нагреться до нужной температуры, а при высоком – быстро перегреется.
• Аудиотехника. Перепады напряжения в сети негативно воздействуют на качество звука. При небольших колебаниях для корректной работы достаточно сетевого фильтра. В случае сильных отклонений, улучшение звучания гарантирует только стабилизатор напряжения для аудиотехники.
• Климатическое оборудование. Кондиционеры, вентиляторы, тепловые пушки, увлажнители воздуха зависимы от параметров питающего напряжения. Отклонения от номинальных значений отрицательно влияют на надёжность и долговечность их электродвигателей. Например, кондиционер в условиях нестабильного электропитания будет работать на пониженной мощности или выйдет из строя. Поэтому такое оборудование при наличии любых сетевых колебаниях следует использовать только со стабилизатором напряжения.
• Пылесосы. Основным узлом любого пылесоса является компрессор, реализованный на базе чувствительного к качеству электроэнергии двигателя. Результатом скачков напряжения для пылесоса станет либо работа на неполную мощность, либо преждевременный выход из строя.
• Стиральные машины. Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети крайне неблагоприятно скажутся на их работе и сроке службы. Кроме того, резкие скачки напряжения вызовут постоянные срабатывания защитной автоматики и затронут встроенные водонагреватели, которые не прогреют воду или выйдут из строя. Бесспорно, стабилизатор напряжения для стиральной машины требуется даже при минимальных отклонениях сетевого напряжения от установленных норм.
• Посудомоечные машины. Принцип их работы и устройство во многом аналогичны стиральным машинам, соответственно, аналогичны и проблемы возникающие при колебаниях напряжения в электросети. Следовательно, для стабильной работы и продления срока эксплуатации, нужно обязательно подключать стабилизатор напряжения для посудомоечной машины. Он повысит качество её работы и продлит срок эксплуатации.
• Микроволновые печи. При пониженном напряжении не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения возможен выход из строя управляющей электроники и блока питания. Поэтому, чтобы не получить холодную пищу в горячей посуде, рекомендуется применять стабилизатор напряжения для микроволновой печи.
• Энергосберегающие лампы. Очень чувствительны и быстро сгорают при частых перепадах напряжения (в тех случаях, когда обычные лампы просто мигают). Кроме того, при низком напряжении они могут вообще не включиться.
• Светодиодные лампы. Практически не реагируют на перепады в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (границы допустимых значений зависят от качества встроенного регулятора тока).
• Лампы накаливания. Обычные лампы устойчивее к сетевым колебаниям, чем энергосберегающие. Но при низком напряжении их свет заметно тускнеет, а при высоком становится ярче, что негативно сказывается на зрении человека, а также снижает срок службы лампы и вызывает перерасход электроэнергии.
• Электрообогреватели. При просадке сетевого напряжения не смогут разогреться до необходимой температуры и не выполнят своих прямых функций. При повышенном напряжении модели, снабжённые автоматикой, отключатся, а более простые – могут перегреться и не только выйти из строя, но и стать причиной пожара.

Проанализировав вышесказанное, можно прийти к выводу, что вся бытовая техника в большей или меньшей степени зависит от качества питающего напряжения. Поэтому, если в электросети вашей квартиры наблюдаются какие-либо отклонения от установленных нормативных значений, целесообразно один раз потратиться на качественный и современный стабилизатор для бытовой техники, способный гарантировать корректное функционирование электроприборов.

Какой тип стабилизатора напряжения подходит для квартиры?

Сразу откинем технически устаревшие и непригодные для современного бытового использования феррорезонансные устройства. Остальные типы стабилизаторов рассмотрим подробнее:

• Релейные. Принцип работы основан на переключении обмоток трансформатора специальными реле. Выбирается та обмотка, напряжение на которой имеет значение наиболее близкое к номинальному. Главные достоинства: доступная цена и достаточно высокая скорость срабатывания. Существенный недостаток – не лучшая точность стабилизации, которой может не хватить для чувствительных электронных компонентов современной бытовой техники. Дополнительное неудобство при бытовом использовании релейных стабилизаторов доставляет шум, сопровождающий каждое срабатывание реле.
• Электромеханические. Осуществляют коррекцию напряжения за счёт перемещения по обмотке трансформатора специального контакта, приводимого в движение сервоприводом. Преимущества: повышенная (по сравнению с релейными аппаратами) точность стабилизации и низкая стоимость большинства моделей. Ряд серьёзных недостатков осложняет применение электромеханических стабилизаторов в городских квартирах. Речь идёт о низкой скорости срабатывания (за исключением некоторых дорогостоящих устройств), высоком уровне шума, ненадёжности механики и возможном искрении при работе. Кроме того, отдельных финансовых расходов потребуют периодическое обслуживание и замена изношенных токосъёмных контактов (графитовых щеток).
• Симисторные и тиристорные. По принципу действия схожи с релейными, но переключение между обмотками трансформатора осуществляют максимально увеличивающие быстродействие и делающие работу устройства практически бесшумной полупроводниковые ключи: тиристоры и симисторы. Характеристики стабилизаторов данного типа превосходят многие аналоги. Такие устройства могут успешно применяться в городских квартирах, но и они не способны гарантировать необходимое для устойчивого функционирования различной электроники, полностью независящее от внешних сетевых условий безразрывное электропитание идеальной синусоидальной формы.
• Инверторные. Инновационные стабилизаторы, конструктивно отличающиеся от всех вышеприведённых устройств. Их принцип работы, построенный на базе передовой технологии двойного преобразования энергии, не только нейтрализует все присущие стабилизаторам других типов недостатки, но и обеспечивает недоступные им технические характеристики.

Как определить мощность стабилизатора напряжения для бытовой техники в квартире?

Расчет мощности одинаков для всех типов стабилизаторов – суммируется мощность подключаемых потребителей и добавляется запас в 20-30%.

В таблице ниже приведены ориентировочные диапазоны мощностей (на основе каталогов отечественных торговых сетей) для самых распространённых в городских квартирах электроприборов.

Устройство	Диапазон мощностей, Вт
Пылесос	100 Вт – 2500 Вт
Холодильник	150 Вт – 600 Вт
Телевизор	50 Вт – 400 Вт
Системный блок ПК	200 Вт – 400 Вт
Ноутбук	20 Вт – 80 Вт
Стиральная машина	425 Вт – 3500 Вт
Обогреватель	800 Вт – 2500 Вт
Утюг	250 Вт – 3100 Вт
Кофемашина	500 Вт – 2300 Вт
Кондиционер	650 Вт – 2400 Вт
Микроволновая печь	600 Вт – 2000 Вт
Электроплита	1000 Вт – 10300 Вт
Фен	1000 Вт – 2500 Вт
Тостер	200 Вт – 1500 Вт
Чайник	650 Вт – 2400 Вт
Музыкальный центр	50 Вт – 500 Вт
Кухонная вытяжка	56 Вт – 8010 Вт
Мультиварка	500 Вт – 1600 Вт

Мощность отдельных моделей может отличаться от приведённых в таблице значений. Поэтому при подборе стабилизатора рекомендуем пользоваться данными актуальными конкретно для вашей бытовой техники, найти их можно в технических паспортах или на заводских этикетках.

Обратите внимание! Для устройства, имеющих в своём составе электродвигатели, характерны высокие пусковые токи. Примерами таких электроприборов из таблицы являются: пылесос, холодильник, стиральная машина, электродрель, кондиционер, электромясорубка. При расчёте общей мощности для подобных потребителей следует использовать не номинальное, а максимальное, пусковое значение мощности (обычно превышает штатное минимум в 3 раза). Некоторые производители для устройств, имеющих пусковые токи, сразу указывают максимальную мощность. Другие – приводят только номинальную, стараясь не привлекать внимание к неминуемым скачкам энергопотребления при пуске. Обязательно изучите техническую документацию любого оборудования на предмет наличия информации о потребляемой мощности в различных режимах работы. Стабилизатор следует выбирать по максимальному из возможных значений!

Также стоит обратить внимание и на точность стабилизации. Большая часть бытовой техники отлично работает со стабилизаторами, точность которых не превышает 7%. Но для устройств, работу которых регулирует автоматика (например, стиральная машина) или для устройств, в которых важен чистый звук и изображение, рекомендуется выбирать стабилизаторы с уровнем точности не более 5%.

Пример выбора стабилизатора напряжения для квартиры.

За основу возьмем среднестатистическую городскую квартиру, для неё возможны два решения:

• установка стабилизатора для защиты отдельных бытовых приборов;
• установка стабилизатора для централизованной защиты всей электросети.

В первом случае применяются небольшие стабилизаторы, включаемые в сеть через обычную розетку 220 В посредством вилки-шнура. От них запитываются единичные нагрузки, хотя возможно подключение и несколько электроприёмников – с использованием переходника.

Второй вариант реализуется на базе мощного стабилизатора и целесообразен для квартир с сильными колебаниями напряжения, которые опасны для всех видов бытовой техники. Мощный стабилизатор обладает крупными габаритами и в городской квартире может не хватить свободного пространства для его установки. В таком случае, питание потребителей следует организовать от отдельных менее мощных стабилизаторов. Если место для крупногабаритного устройства всё-таки нашлось, то настоятельно рекомендуем доверять его подключение только профессиональному-сертифицированному специалисту!

Итак, рассмотрим выбор стабилизатора на двух конкретных примерах:

Пример 1. Необходим стабилизатор для защиты современной стиральной машины, максимальная потребляемая мощность которой составляет 1900 Вт. Прибавляем к этому значению запас по мощности равный 30% и получаем итоговый показатель 2470 Вт. Таким образом, потребуется установка стабилизатора напряжения мощностью не менее 2500 Вт.

Пример 2. Стабилизатор выбирается для организации централизованной защиты. Пусть список и максимальная мощность подключаемого оборудования будет следующими:

• телевизор — 100 Вт;
• компьютер и ноутбук – 250 Вт + 40 Вт = 290 Вт;
• микроволновка – 1000 Вт;
• холодильник – 300 Вт;
• пылесос – 600 Вт;
• стиральная машина – 1900 Вт;
• электроплитка – 5000 Вт;
• освещение – 400 Вт;
• утюг – 1400 Вт;
• музыкальный центр – 50 Вт;
• кухонная вытяжка – 230 Вт;
• прочие электроприборы (бритва, миксер, роутер и т.п.) – 500 Вт.

Мы не включили в список кондиционер и обогреватель. Будем считать, что с обогревом квартиры справляется центральное отопление, а кондиционера просто нет. Суммарная мощность в нашем случае равна 11770 Вт. К этому значению добавим еще 30% запаса, учитывающего возможные перегрузки, и получим итоговый показатель 15301 Вт. Таким образом, для такой квартиры потребуется стабилизатор напряжения мощностью не менее 16 кВт.

И в первом и во втором примерах присутствует чувствительная техника, требующая повышенной точности стабилизации. Кроме того, необходим бесшумный стабилизатор, рассчитанный на долгосрочное использование без технического обслуживания. Указанным критериям в полной мере соответствуют только инверторные и симисторные/тиристорные модели. Стабилизаторы на основе полупроводниковых ключей обычно чуть дешевле, но инверторные устройства отличаются большей долговечностью, точностью и быстродействием. Это позволяет считать именно их эталоном защиты от большинства свойственным городским квартирам проблем электроснабжения.

Подробнее о стабилизаторах напряжения «Штиль» для бытовой техники в квартире.

Инверторные стабилизаторы напряжения «Штиль» для квартиры:

www.shtyl.ru

«стабилизатор напряжения 220в для дома какой лучше выбрать?» – Яндекс.Знатоки

Изменение показателей электрической сети отрицательно влияет на все оборудование. Вероятно, Вы замечали, что иногда свет ламп становится тусклым. Это явный признак того, что напряжение в сети пониженное. Наиболее опасны резкие скачки. Повышение напряжения на 10% сокращает срок службы приборов в 4 раза. Энергосберегающие лампы в таких условиях выходят из строя еще быстрее. Даже в наиболее благополучной Москве перепады в сети случаются часто. По данным Общества защиты прав потребителей по поводу сгоревшей бытовой техники фиксируется до 5 обращений в неделю.

Почему напряжение скачет?

Колебания в сети неизбежны, их вызывают изменения нагрузки. Так, резкое падение напряжения происходит во время пуска различных электроустановок. Например, вы включаете мощный электроприбор, и в квартире на короткое время тускнеет свет. Постепенное увеличение или уменьшение общей нагрузки тоже влияет на качество тока. Такие изменения могут происходить в одно и то же время суток. В жилых домах наибольшая нагрузка на сеть наблюдается вечером.
Кроме того, падение напряжения происходит из-за активного сопротивления в проводах. Чем длиннее линия, тем больше потери. По этой причине в деревнях, дачных поселках проблемы с электроэнергией не редкость.

Где необходимо стабильное напряжение?

На предприятиях стабилизаторы напряжения подключаются к высокочастотным генераторам, электронным микроскопам и измерительным приборам. В настоящее время покупка этих устройств для домашнего применения — вопрос личного выбора. А вот на производстве, в различных учреждениях и офисах они обязательны.

В электротехнике преобразователи напряжения подразделяются на несколько видов. В данном случае мы говорим о корректирующих стабилизаторах переменного тока. Они используются для регулирования сетевого напряжения, которое подается на холодильники, компьютеры, станки и прочую технику. Главная задача — привести ток в соответствие с нормальными показателями и тем самым создать условия для правильной эксплуатации электрооборудования. Таким образом, обеспечивается его исправная работа и долгий срок службы.

Чтобы понять, нужен ли Вам стабилизатор, необходимо произвести замеры с помощью тестера несколько раз в течение дня в будни и в выходные. Результат меньше 198 В или выше 242 В — критический, стабилизатор должен защищать всю сеть. Отклонение от нормы в 10% — электроприборы выдерживают, но при этом они быстрее изнашиваются. Чтобы не пришлось часто менять лампочки, напряжение не должно выходить за пределы 205-235 В. В противном случае, нужен общий стабилизатор. Если значение находится в пределах 210-230 В, разумно поставить защиту на один дорогостоящий прибор.

Коротко о видах

Защитное устройство включают в сеть так, что ток сначала проходит через него, а затем подается на остальную технику. Но у разных стабилизаторов, этот процесс происходит по-своему:

• Ферромагнитные – ток регулируется при помощи магнитного сердечника, обычно такие устройства применяются в частных домах и на дачах.

• Электромеханические – в них используются токосъемник и трансформатор, напряжение регулируется плавно. Точность поддержания составляет не более 3%, поэтому эти стабилизаторы подходят для измерительных приборов, музыкальной аппаратуры и т.д.

• Электронные – в них действуют электронные ключи. Как правило, обладают компактными габаритами и оснащаются цифровыми дисплеями, на которых отображаются показатели тока.

Принадлежность к определенному виду влияет на технические характеристики и на цену. В настоящее время наибольшее распространение получили модели электромеханического и электронного типа, которые применяют в быту и на производстве.

Подробнее в статье «Виды стабилизаторов и их отличия, устройства, функции»…

Что учесть при выборе стабилизатора напряжения?

В первую очередь, определяемся с количеством фаз. Для дома в однофазной сети нужен стабилизатор с рекомендуемым подключением на 220 В (однофазный стабилизатор), для трехфазной – 380 В (трехфазный стабилизатор). На основании сделанных в разное время суток замеров напряжения, определяем диапазон, на который должно быть рассчитано устройство (например, 160 – 230 В).

Самый ответственный момент – это подсчет суммарной потребляемой мощности всех приборов и техники, работающих от электросети. Приблизительные показатели представлены ниже:

кондиционер 1000 – 3000 Вт

компрессор 750 – 2800 Вт

дисковая пила, циркулярная пила 750 – 1600, 1800 – 2100 Вт

электромотор 550 – 3000 Вт

водяной насос, насос высокого давления 500 – 900, 2000 – 2900 Вт

дрель, перфоратор 400 – 800, 900 – 1400 Вт

электролобзик, электрорубанок 250 – 700, 400 – 1000 Вт

шлифмашинка 650 – 2200 Вт

телевизор 100 – 400 Вт

стиральная машина 1800 – 3000 Вт

фен, утюг 500 – 2000 Вт

тостер, кофеварка 700 – 1500 Вт

пылесос 400 – 2000 Вт

холодильник 150 – 600 Вт

духовка, микроволновка, электрочайник 1000 – 2000 Вт

компьютер 400 – 750 Вт

накопительный водонагреватель 1200 – 1500 Вт

проточный водонагреватель 5000 – 6000 Вт

обогреватель 1000 – 2400 Вт

электролампы 20 – 250 Вт

Более точную информацию о потребляемой мощности Вы найдете в инструкциях и технических паспортах используемой техники.

Теперь подсчитаем, какая мощность стабилизатора нужна для бытового использования. Например, чаще всего в квартире постоянно работают: холодильник (600 Вт)+ осветительные приборы (200 Вт)+ обогреватель (2400 Вт)+ компьютер (750 Вт).

Суммарная мощность всех потребителей составляет 3950 Вт.

Внимание! У электромоторов в момент запуска нагрузка на сеть увеличивается, поэтому необходимо использовать стабилизатор с небольшим запасом мощности. Это относится к холодильникам, стиральным машинам и другому оборудованию с высокими пусковыми токами. Поэтому нужно выбирать стабилизатор напряжения с запасом мощности не менее 20%.

Необходимо учитывать не только мощность стационарных электроприборов, но и тех, которые включаются периодически, например чайника, тостера или пылесоса. Допустим, одновременно с основной бытовой техникой могут работать утюг (2000 Вт)+ микроволновка (2000 Вт)+ телевизор (400 Вт)=4400 Вт. Поэтому к суммарной мощности нужно прибавить еще это значение. Таким образом, мы получим максимальное значение потребляемой мощности для всей электробытовой техники: 3950 Вт+4400 Вт=8350 Вт.

При выборе стабилизатора для предприятия схема расчета будет аналогичной, но необходимо учитывать следующее. Если Вы собираетесь подключать оборудование с асинхронными двигателями, компрессоры или насосы, мощность устройства должна быть в 3 раза выше номинальной.

После этого определяем коэффициент изменения напряжения в сети. Для этого нам понадобятся данные, которые Вы получили при замере входного напряжения. Сравниваем это значение с данными ниже:

Напряжение однофазной сети / Коэффициент отклонения

130 / 1,69

150 / 1,47

170 / 1,29

210 / 1,05

220 / 1

230 / 1,05

250 / 1,29

270 / 1,47

Определить коэффициент отклонения для трехфазной сети можно аналогичным образом, просто взять диапазон +/- 380 В.

Допустим, напряжение в сети составляет 150 В. Поэтому, коэффициент будет 1,47.

Умножаем максимальную суммарную мощность на коэффициент отклонения: 8350х1,47=12274,5 (Вт).

Значит, нужно покупать стабилизатор мощностью не менее 12 кВт. Подойдет, например, модель Ресанта АСН 12000/1 Ц или Ресанта АСН 12000/1-ЭМ.

И наконец, следует решить, какая точность стабилизации напряжения будет необходима. Погрешность регулирования выходного напряжения указывается в процентах. Чем выше процент, тем точность ниже. Но для большинства устройств это не играет решающей роли. Для дома допустимо 8-10%. Чтобы проверить, каким требованиям должно отвечать напряжение в сети, ознакомьтесь с инструкцией к бытовой технике. Если там указано 220±3%, то нужен стабилизатор с соответствующей характеристикой.

Подробнее в статье: «Технические характеристики стабилизаторов»…

Несколько полезных советов

• Качественный стабилизатор напряжения должен иметь систему защиты от перегрузки и короткого замыкания. Это является залогом долгой и бесперебойной работы. Некоторые модели могут быть оснащены системами самодиагностики и защиты от перегрева.

• При покупке обратите внимание на наличие гарантии. Как правило, у большинства устройств этот срок составляет 1 год. Компания Штиль дает 2 года гарантии на всю серии «Т» и на некоторые стабилизаторы из серии «R». Она действует, если на приборе нет механических повреждений и не вскрыта оболочка. В противном случае, бесплатному ремонту устройство не подлежит.

Подробнее в статье «Правила работы со стабилизаторами. Установка и ввод в эксплуатацию»..

• Стабилизатор устанавливают в соответствии с правилами, указанными в инструкции. Для подключения нужны качественные провода, а питающий кабель должен быть достаточно толстым.

Подробнее о расходных материалах в статье «Все, что нужно для стабилизаторов»…

Если у Вас возникли затруднения с выбором подходящего стабилизатора напряжения, обратитесь к менеджеру интернет-магазина «ВсеИнструменты.ру». Вам предложат необходимую информацию и помогут принять решение о покупке. У нас представлены стабилизаторы напряжения всех видов, с различными характеристиками и ценами. Вы обязательно найдете тот, который создаст надежную защиту для вашей техники.

yandex.ru

Выбор стабилизатора напряжения | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika.ru.

В прошлой статье я рассказывал Вам про необходимость установки стабилизатора напряжения для дома, показатели качества электрической энергии и типы стабилизаторов. Сегодня проведем выбор стабилизатора напряжения по мощности на примере своего дома (дачи) в деревне. В конце статьи я расскажу Вам про виды крепления и установку стабилизаторов напряжения.

Пример выбора стабилизатора напряжения для однофазной сети

Вы решили приобрести стабилизатор напряжения, но не знаете, как его правильно выбрать. Привожу наглядный пример выбора стабилизатора напряжения для своего «домика в деревне».

Пока речь завели про деревянный дом, то рекомендую Вам почитать мои следующие полезные статьи:

1. Однофазная или трехфазная сеть

Для начала необходимо узнать количество фаз питающего напряжения. В моем примере это однофазная сеть, поэтому мне будет достаточно выбрать один однофазный стабилизатор напряжения.

Если у Вас трехфазная сеть, то в таком случае необходимо выбирать трехфазный стабилизатор напряжения, либо три однофазных стабилизатора, соединив их  «звездой».

2. Мощность потребителей

Теперь нам нужно определиться с мощностью потребителей, для которых будем использовать стабилизатор напряжения. Это может быть один или несколько электроприемников. Также стабилизатор напряжения можно установить на вводе для абсолютно всех потребителей. Но об этом чуть позже.

Мощность всех потребителей выписываю в один список с указанием их активной мощности. Активная мощность измеряется в ваттах (Вт). Ее можно найти в руководстве (паспорте) на прибор или на корпусе самого прибора.

Вот мой составленный список:

Подход к расчету мощности для выбора стабилизатора напряжения должен быть рациональным, ведь у Вас не всегда включены в сеть все перечисленные выше потребители. Поэтому здесь нужно точно определиться, что у нас будет включено одновременно.

Если не хотите с этим «заморачиваться», то берите всю мощность.

Например, для себя я определил потребителей, которые могут быть включены одновременно:

Далее из полученного списка необходимо выбрать те приборы, в которых содержатся электродвигатели.

Это нужно нам для того, чтобы учесть их пусковые токи, которые достигают величину в 3-5 раз больше, чем номинальные. Пусковая мощность или пусковой ток этих потребителей можно найти в паспортах. Если паспортов уже давно нет, то можно воспользоваться приблизительным расчетом, умножив их номинальную мощность на 3. Я так и сделал.

Далее рассчитаем общую полную мощность. Полная мощность измеряется в вольт-амперах (ВА) и отличается от активной мощности на коэффициент мощности «косинус фи» (cosφ). Этот коэффициент всегда указан в паспортах на приборы. Опять же, если паспортов у Вас нет, то можно принять приближенный cosφ = 0,75.

Еще хочу заметить, что нагреватель и утюг имеют cosφ = 1, т.к. это чисто активная нагрузка, которая идет только на образование тепла.

Освещение в моем доме выполнено с помощью энергосберегающих ламп, у которых коэффициент мощности равен примерно cosφ = 0,9. Кому интересно, то можете почитать мою статью о том, почему мигают энергосберегающие лампы.

Для остальных потребителей принимаем средний коэффициент мощности, равный cosφ = 0,75.

Чтобы перевести активную мощность в полную мощность необходимо разделить активную мощность на cosφ.

В итоге получаем суммарную полную мощность наших потребителей: 12322,22 + 12600 = 24922,22 (ВА) или 24,9 (кВА).

Можно округлить до 25 (кВА).

3. Фактическое напряжение сети

После расчета потребляемой мощности необходимо измерить фактическое напряжение питающей сети. Сделать это можно самостоятельно, воспользовавшись мультиметром. Более подробно об этом я писал в статье: «Как пользоваться мультиметром при измерении напряжения».

Еще вариант, это пригласить специалистов для проведения энергоаудита, но это обойдется Вам дороже. Они установят приборы на 24 часа для анализа качества электрической энергии и в конце выдадут Вам подробный отчет.

Допустим Вы зафиксировали, что напряжение в сети в вечернее время у Вас составляет 180 (В).

4. Выбор мощности стабилизатора напряжения

Номинальная полная мощность стабилизатора напряжения всегда указывается в вольт-амперах (В) и соответствует питающему напряжению 220 (В).

При снижении питающего напряжения, соответственно, снижается его выходная мощность. Также хочу сказать Вам, что не допускается длительная работа стабилизатора напряжения при пониженном напряжении, т.к. это вызывает перегрузку и может привести к его отключению, что приведет к обесточиванию всех потребителей.

Чтобы избежать таких последствий, необходимо к полученной полной мощности наших потребителей 25 (кВА) добавить коэффициент нижнего предела напряжения стабилизатора, который равен 1,2 при 180 (В), и 1,3 — при напряжении 170 (В). В нашем случае напряжение в вечернее время составляет 180 (В), поэтому применяем коэффициент 1,2.

25 · 1,2 = 30 (кВА)

Чтобы была возможность использовать стабилизатор напряжения длительное время со всей включенной нагрузкой, необходимо к полученной выше мощности добавить коэффициент запаса по мощности, равный 1,25.

30 · 1,25 = 37,5 (кВА)

Остается только выбрать стабилизатор напряжения из предложенных моделей, зная его необходимую мощность. Например, нам подойдет стабилизатор напряжения мощностью 40 (кВА) и больше.



Как выбрать стабилизатор напряжения для трехфазной сети

Выбор стабилизатора напряжения для трехфазной сети практически аналогичен. Производим расчет мощности для какой-то одной фазы, желательно наиболее загруженной. По этой фазе замеряем фактическое напряжение в сети в часы пиковых нагрузок. Полную мощность в вольт-амперах, умножаем на 3 (количество фаз).

Запас по мощности делаем порядка 10%.

Полученное значение и есть полная мощность стабилизатора напряжения для трехфазной сети. По этой мощности из всего ассортимента предлагаемой продукции выбираем необходимый стабилизатор напряжения.

А вообще выбор стабилизатора напряжения лучше доверить специалистам. Так будет надежнее.

Иногда меня спрашивают, можно ли вместо трехфазного стабилизатора напряжения приобрести три однофазных? Да конечно можно, так будет даже дешевле и практичнее. Например, при обрыве одной питающей фазы, остальные фазы будут в рабочем состоянии. Но если у Вас в доме имеется хоть какая нибудь трехфазная нагрузка, то в любом случае Вам нужен трехфазный стабилизатор напряжения, потому что он ведет контроль фаз по линейному напряжению сети. И если хоть одна фаза оборвется, то стабилизатор полностью отключается.

Еще два не менее важных совета по выбору стабилизатора напряжения для трехфазной сети:

• стабилизаторы должны быть установлены в каждой фазе (оставлять без стабилизатора напряжения хоть одну фазу запрещено)
• нагрузка по каждому стабилизатору напряжения должна быть примерно равная, иначе в нуле пойдет большой ток, который может вывести стабилизатор из строя
• если разница линейных напряжений сети составляет более 25%, то стабилизаторы напряжений устанавливать запрещено

Функция BYPASS

Для начала давайте определимся что это за функция BYPASS (Байпас) и нужна ли она нам?

Практически во всех стабилизаторах мощностью от 3 (кВА) имеется функция BYPASS (Байпас). Включив автомат с этой надписью, стабилизатор на выходе выдает входное напряжение. Удобна эта функция тогда, когда напряжение в сети понижается не всегда, а например, только по вечерам, как в моем случае.



Выбор стабилизатора напряжения. Функция задержки

Еще одна из удобных функций стабилизатора напряжения, на которую стоит обратить внимание при покупке. Это функция задержки включения выходного напряжения, когда питающее напряжение вышло за пределы входного напряжения стабилизатора или совсем пропало. Существует несколько регулировок задержки — у разных производителей по-разному.

Крепление и установка стабилизатора напряжения

Стабилизатор напряжения можно крепить двумя способами:

• на полу
• на стене

Установка стабилизатора напряжения на полу или на полке применима к стабилизаторам небольшой мощности. У них малые габариты и вес. Например, мой небольшой и старенький стабилизатор напряжения «Ресанта» мощностью всего 0,5 (кВА) установлен прямо на подоконнике окна.

Более мощные стабилизаторы напряжения целесообразно размещать на стене, поэтому они выпускаются немного плоскими. Хотя по желанию их тоже можно установить на полу.



Заключение по выбору стабилизатора напряжения

В конце данной статьи хочу сделать небольшой вывод. Я показал пример расчета и выбора стабилизатора напряжения для однофазной сети. Мы получили, что стабилизатор напряжения для наших потребителей должен быть мощностью не ниже 37,5 (кВА). Можно идти покупать, но я задумался о его стоимости. Ведь стабилизатор напряжения такой мощности стоит совсем не дешево.

Как вариант можно через него не запитывать нагреватель и утюг, ведь при понижении напряжения в сети они будут лишь медленнее нагреваться. Остальным потребителям необходима только  качественная электрическая энергия. Если воспользоваться таким вариантом, то можно немного сэкономить.

P.S. На этом я заканчиваю статью на тему выбора стабилизатора напряжения. Если у Вас есть вопросы, то спрашивайте в комментариях. Можете поделиться данной статьей с друзьями и коллегами, особенно владельцев дач и домов. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru
