Составляющие бетона: Состав бетона — БЕТОНКОМПЛЕКТ

Состав бетона — БЕТОНКОМПЛЕКТ



Состав бетона — БЕТОНКОМПЛЕКТ

Обратный звонок

Оставьте свои контактные данные и мы свяжемся с Вами

Нажимая на кнопку, Вы даете согласие на обработку своих персональных данных. Условия политики конфиденциальности.

+7 (342) 201-95-95

Товарный бетон (приготовленная в заводских условиях бетонная смесь) состоит из 4 главных компонентов. Это цемент, песок, щебень и вода, которые замешивают, придерживаясь определенной пропорциональности. Без щебня смесь получится совершенно другой и будет называться цементным раствором или пескобетоном с той лишь оговоркой, что в пескобетоне используется песок большего модуля крупности.

Чтобы получить бетон, компоненты для его приготовления применяют в следующем весовом соотношении:

• цемент — 1 доля;
• песок — 2 доли;
• щебень — 4 доли;
• вода — 0,5 доли.

Например, с 330 кг цемента используется 600 кг песка, 1,25 т щебня и 180 л воды. Цифры неточные, так как на практике большое значение имеет требуемая марка бетона, свойства используемых песка и щебня, марка цемента, использование или неиспользование пластификаторов, иных добавок и многие другие факторы. Условно говоря, если использовать цемент марки М-400, бетон получится соответствующим марке М-250, а с цементом М-500 марка бетона тоже повысится — до М-350. Вот почему при изготовлении бетонной смеси на заводе в расчет берут несколько десятков параметров.

Цемент и вода

Вода и цемент — основные компоненты бетона, которые выполняют главную функцию: связывают все составляющие смеси в единую цельную структуру. Одна из главных задач при производстве бетона — добиться правильного водоцементного соотношения. Причем речь идет не просто о количестве этих компонентов, а об учете таких характеристик, как влажность применяемого щебня и песка, степень их влагопоглощения и других подобных.

В процессе гидратации (контактирования с водой) цемент может схватываться и твердеть, в результате образуется цементный камень. Многие потребители сталкиваются с этим явлением в быту, когда, например, открывают мешок цемента, пролежавший длительное время в условиях сырости. Казалось бы, камень и так самодостаточен, для чего в этом случае вводить в смесь и другие компоненты? Дело в том, что цементный камень склонен к деформациям. Его объемная усадка может доходить до 2 мм/м. Несмотря на невысокий показатель, усадочные процессы приводят к внутренним напряжениям и образованию микротрещин, которые не видны, но отрицательно сказываются на прочности и длительности службы цементного камня. Уменьшить такие деформации позволяет введение в состав готовящейся смеси заполнителей.

Щебень и песок

Щебень используется в качестве крупного заполнителя, песок — мелкого. Роль этих компонентов в составе бетонной смеси — создать структурный каркас, противостоящий усадочным напряжениям. Благодаря добавлению заполнителей готовый бетон характеризуется меньшей усадкой.

Кроме того, увеличивается его прочностной показатель и модуль упругости, т. е. конструкция меньше деформируется под воздействием нагрузки, уменьшается ползучесть, при которой бетон деформируется из-за длительных нагрузок. Помимо прочего, заполнители удешевляют материал, ведь цемент стоит намного дороже, чем песок или щебенка.

Прочность щебня подбирается исходя из расчетной марки бетона: щебень должен быть прочнее примерно в 2 раза. Объясняется эта закономерность тем обстоятельством, что проектная марка бетона всегда ниже реальных прочностных характеристик, которые он набирает спустя полгода-год. Тогда как прочность щебня со временем остается прежней. Поэтому на практике разницу между прочностными показателями стараются свести к минимуму, хотя делается это в виде нерегламентированного проектными нормативами запаса прочности.

При использовании щебня важно учитывать еще много других нюансов, в том числе лещадность, процентное количество зерен слабых пород. Большое внимание уделяется видам щебня, основные из которых следующие:

• Известняковый. Марка по прочности — 500-600. Отдельные виды наполнителя из известняка (до 800) подходят для производства бетона до марки по прочности М-350. Но из-за низкой морозостойкости известняк обычно не применяется при изготовлении высоких марок бетона. Его используют для получения марок от М-100 до М-300.
• Гравийный. Прочностных показателей основных видов гравия, как правило, достаточно для производства бетона до М-450. Это самый часто используемый вид наполнителя. Ему присущи все качества, нужные для получения разных типов бетонных смесей. Бетон на гравии получается в меру прочным и недорогим, что актуально для индивидуального строительства. К тому же радиационный фон такого материала меньше, чем гранитного.
• Гранитный. Относится к самым прочным среди других видов щебня. Отличается также более высокими показателями морозостойкости и низким водопоглощением. Поэтому используется в наиболее ответственных конструкциях, например, обязателен к применению (и не может быть заменен на другой в соответствии с ГОСТ) при строительстве дорог.

Процесс приготовления бетонной смеси

Если перевести весовые доли, указанные в начале статьи, в объемные, то получится, что для приготовления 1 м3 бетона требуется следующее количество материала:

• цемент при средней насыпной плотности 1300 кг/м3 — 0,25 м3;
• вода — 0,18 м3;
• щебень при плотности 1350 кг/м3 — 0,9 м3;
• песок при плотности 1400 кг/м3 — 0,43 м3.

При сложении показателей общий объем оказывается равным 1,76 м3. Как такой объем помещается в 1 м3 бетона, можно понять, рассмотрев простой пример. Если взять обычную литровую банку и заполнить щебенкой, то между зернами останется много межзерновой пустотности, т. е. свободного места. Эту пустотность можно засыпать, потряхивая и помешивая, двумя стаканами песка, стаканом цемента и залить стаканом воды. В результате всё вмещается и получается плотная консистенция. После этого бетон быстро начинает твердеть. Снова придать приготовленной смеси пластичности помогает вибрирование и перемешивание.

Готовая бетонная смесь имеет определенный буквенно-цифровой индекс и описывается с обязательным указанием марки (М) и класса (В) по прочности, подвижности (П), водонепроницаемости (W) и стойкости к морозу (F).

2022 Бетонкомплект

Отправить резюме

пропорции, соотношение компонентов на куб готового бетона

Бетон – строительный материал, широко применяемый в гражданском и промышленном строительстве. Существует множество его разновидностей.



Наиболее популярен тяжелый бетон, в котором в качестве вяжущего используется цемент. Его характеристики регламентирует ГОСТ 26633-2015. При высоких требованиях к теплоизоляционным свойствам используют легкие бетоны – газобетоны, пенобетоны, материалы на пористых заполнителях, соответствующие ГОСТу 25820-2014.

Среди легких бетонов индивидуальные застройщики чаще всего выбирают смеси с керамзитом в качестве заполнителя и цементом в качестве вяжущего.

Из чего состоит тяжелый бетон: основные компоненты смесей на цементном вяжущем

К тяжелым относятся бетонные смеси, плотность которых равна или превышает 2000 кг/м³. В состав тяжелого бетона входят: вяжущее, крупный и мелкий заполнители, модифицирующие добавки, красящий пигмент, вода.

Цемент

Чаще всего в строительстве в качестве вяжущего используется портландцемент марок М400 (В 32,5) и М500 (В42,5) с содержанием минеральных добавок 0-20 %. По новому ГОСТу 31108-2016 портландцементы с миндобавками обозначаются как ЦЕМ II с указанием класса прочности. В индивидуальном строительстве чаще всего используется вяжущее ЦЕМ II 32,5 (М400). Для сооружения объектов, рассчитанных на серьезные нагрузки, востребован ЦЕМ II 42,5 (М500).

При покупке вяжущего необходимо обращать внимание на целостность упаковки и срок годности материала. Свежий цемент представляет собой порошкообразный материал без комков и уплотнений.

Если в таре с вяжущим прощупываются уплотненные участки, то такой материал к употреблению не пригоден, поскольку он частично или полностью утратил вяжущие свойства.

Песок

В качестве мелкого заполнителя используется песок, соответствующий требованиям ГОСТа 8736-2014. Норматив ограничивает содержание в нем пылевидных и глинистых частиц, значительно ухудшающих характеристики пластичной бетонной смеси и готового бетона. В строительстве используется песок: карьерный сеяный или намывной, речной, промытый от илистых частиц. При приготовлении смеси необходимо учитывать влажность мелкого заполнителя. Все пропорции рассчитаны на использование сухого песка. Применение влажного сыпучего может нарушить оптимальное соотношение компонентов и привести к снижению прочности готового бетона.

Щебень

В качестве крупного заполнителя обычно применяется щебень – сыпучий материал, получаемый дроблением горных пород, гравия.

Оптимальная фракция щебня выбирается в соответствии с областью применения:

• 5-10 – это материал с самым мелким зерном. Используется при производстве тонкостенных ЖБИ, для оптимизации фракционного состава бетонной смеси с крупнофракционным заполнителем.
• 5-20 – сыпучее пользуется большим спросом при производстве ЖБИ, в малоэтажном строительстве, при сооружении мостовых конструкций.
• 20-40 – средняя фракция. Востребована при возведении фундаментов многоэтажных зданий, строительстве объектов производственного назначения, автомобильных и железных дорог.
• 40-70 – крупнозернистый материал. Используется при строительстве крупногабаритных объектов, автодорог. Таким щебнем отсыпают на участках строительства временные дороги, по которым будет передвигаться тяжелая техника.
• 70-120. Это крупнофракционное сыпучее применяется при создании габионов, строительстве сооружений, для отделки водоемов и бассейнов.

При выборе щебня учитывают не только его фракцию, но и другие параметры:

• Прочность. Эта характеристика зависит от прочности исходной породы. Наиболее прочными являются базальтовый и гранитный щебень марок 1200-1600. Недостатком гранитного щебня является высокий радиоактивный фон, присущий многим его месторождениям. Следующий по прочности – гравийный щебень марок 800-1000. Известняковый щебень М600-М800.
• Морозостойкость
  . Это способность выдерживать определенное количество циклов замораживания/оттаивания. Характеризуется маркой. В строительстве используется щебень не ниже марки F300.
• Радиоактивный фон. Для использования в жилом строительстве к использованию допускается только щебень I класса радиоактивности.

Вода

Для замешивания бетонной смеси используют воду из питьевого водопровода. Если питьевую воду достать в нужном количестве невозможно, то применять воду из других источников можно только после ее проверки в лаборатории. В ее составе не должны присутствовать вещества, способные негативно повлиять на характеристики пластичного раствора и отвердевшего бетона.

Добавки

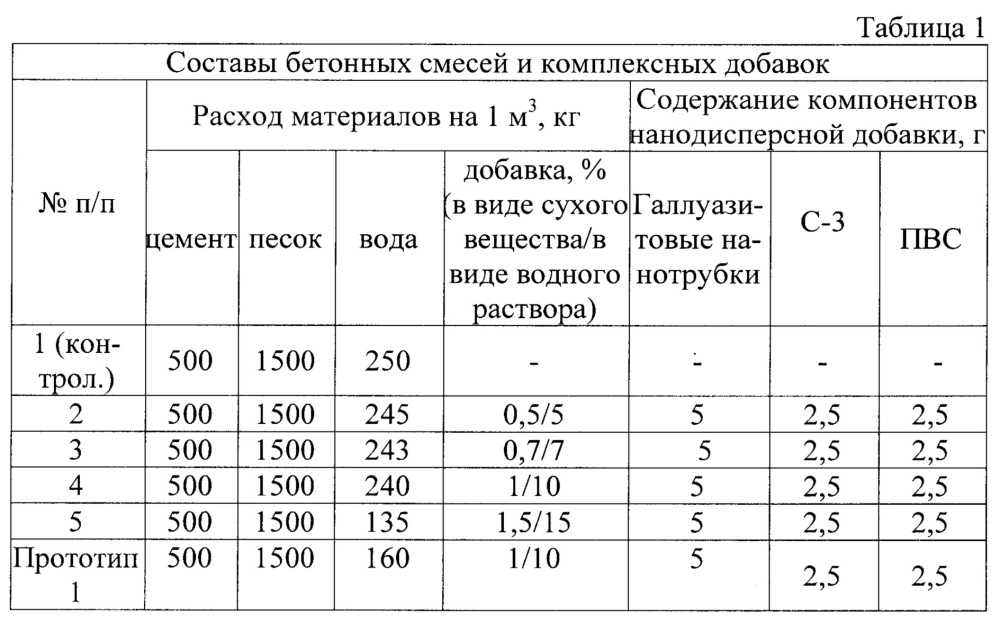

При необходимости в состав бетона вводят специальные добавки различного назначения – пластифицирующие, противоморозные, гидрофобизирующие.

Состав тяжелого бетона: пропорции компонентов в смесях разных марок прочности

Номенклатура и соотношение компонентов определяются требуемой маркой прочности, соответствующей конкретной области применения:

• М100 (В 7,5). Малопрочный материал, используемый на начальных этапах строительства для устройства подстилающего слоя перед заливкой ленточных и плитных фундаментов, установки бортового камня.
• М150 (В 10, В 12,5). Применяется в подготовительных строительных работах, для устройства стяжек пола, не предназначенных для восприятия серьезных нагрузок, в дорожном строительстве, для монтажа бортового камня.
• М200 (В 15) – М300 (В 22,5). Это популярные строительные материалы, используемые при возведении фундаментных конструкций, изготовлении ЖБИ, устройстве подпорных стен.
• М350 (В 20). Бетон, используемый при производстве ЖБИ, предназначенных для восприятия серьезных нагрузок, – плит перекрытия, колонн, балок, чаш бассейнов.
• М400 (В 30) и выше. Эти высокопрочные бетоны в рядовом гражданском и промышленном строительстве не используются. Их области применения – строительство мостов, банковских хранилищ, гидротехнических сооружений.

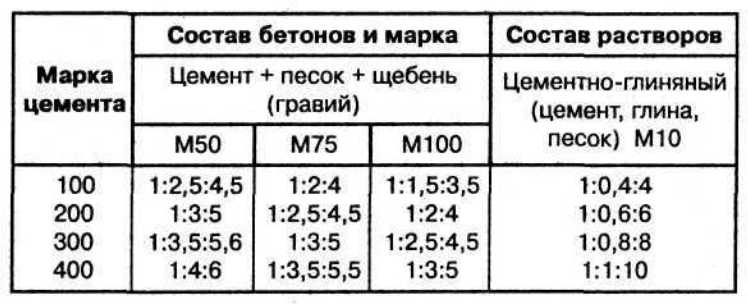

Таблица составов бетона разных марок прочности

Марка цемента	Марка бетона	Состав сухой бетонной смеси Ц/П/Щ по массе, кг	Состав сухой бетонной смеси Ц/П/Щ по объему, м3
400	100	1/4,6/7,0	10/41/61
500		1/5,8/8,1	10/53/71
400	150	1/3,5/5,7	10/32/50
500		1/4,5/6,6	10/40/58
400	200	1/2,8/4,8	10/25/42
500		1/3,5/5,6	10/32/49
400	250	1/2,1/3,9	10/19/34
500		1/2,6/4,5	10/24/39
400	300	1/1,9/3,7	10/17/32
500		1/2,4/4,3	10/22/32
400	400	1/1,2/2,7	10/11/24
500		1/1,6/3,2	10/14/28

Легкие бетоны на пористом заполнителе: области применения и пропорции компонентов

Из легких бетонов на пористом заполнителе наиболее популярен керамзитобетон.

По применению этого материала существуют определенные рекомендации, связанные с его свойствами:

• Низкий коэффициент теплопроводности. Благодаря ему, керамзитобетон используют в малоэтажном строительстве для возведения стен, устройства чернового пола, перемычек.
• Небольшая плотность. Это свойство позволяет использовать его в конструкциях, которые не должны оказывать серьезную нагрузку на основание.
• Высокое водопоглощение. Это отрицательная характеристика, ограничивающая применение керамзитобетона в местах, не защищенных от атмосферных осадков.

Соотношение количества компонентов при изготовлении керамзитобетона определяется требуемой маркой бетона по средней плотности и насыпной плотностью керамзита.

Таблица расхода компонентов на приготовление 1 куба керамзитового конструкционного бетона

Марка бетона по средней плотности	Марка керамзита по насыпной плотности	Расход материалов
		Цемент М400, кг	Керамзит, м3	Песок, кг
1500	700	430	0,8	420
1600	600	430	0,68	680
1600	700	400	0,72	640
1700	600	410	0,56	880
1700	700	380	0,62	830

Применение качественных сырьевых материалов, соблюдение пропорций компонентов и технологии изготовления бетонной смеси – важнейшие параметры, обеспечивающие качество готового бетонного элемента.

Бетон тяжелый класс М-300 (В22,5)Цены на бетон М-200 (В15) за кубСтоимость бетона М-100 (В7,5)Бетон тяжелый М-150 (В12,5)Бетон марки М-350 (В25)Бетон В30Бетон В35Стоимость бетона для фундамента

Основы бетона: основные ингредиенты для бетонной смеси

Основы бетона: основные ингредиенты для бетонной смеси

Бетон уже тысячи лет остается очень популярным строительным материалом.

Бетон, состоящий всего из нескольких основных компонентов, является наиболее широко используемым искусственным материалом на планете. Люди используют больше бетона, чем всех других строительных материалов вместе взятых.

Так что же такое бетон?

Бетон — это смесь цемента, воздуха, воды, песка и гравия — все просто!

Не совсем так. Типичная бетонная смесь состоит примерно из 10% цемента, 20% воздуха и воды, 30% песка и 40% гравия. Это называется правилом 10-20-30-40, хотя пропорции могут варьироваться в зависимости от типа цемента и других факторов.

Теперь давайте обсудим каждый ингредиент и важную роль, которую они играют в вашей смеси.

Ингредиенты бетонной смеси и их важные роли:

Цемент

0017 незаменимый компонент для бетона. Цемент служит клеем, который скрепляет все остальное. Это также то, что позволяет готовой смеси затвердевать после ее нанесения. Существует пять различных типов цемента в зависимости от типа бетона, который вы хотите сделать:

• Тип I используется для большинства жилых работ
• Тип II используется в умеренных сульфатных условиях
• Тип III используется в климатических условиях, где существует опасность замерзания
• Тип IV используется для специальных заказов, таких как промышленное размещение
• Тип V используется в экстремальных сульфатных условиях

Типы I и II наиболее широко используются в жилых помещениях в Соединенных Штатах из-за относительно умеренного климата, с которым мы здесь сталкиваемся.

Воздух и вода

Для того, чтобы смесь была эффективной, в бетоне необходимо некоторое количество воздуха (мельчайшие пузырьки воздуха). Цемент с воздухововлекающими добавками гарантирует, что лишняя вода имеет возможность расширяться при прохождении через цикл замораживания-оттаивания. Эти пузырьки воздуха, однако, должны быть микроскопически малы, иначе «захваченный» воздух превратится в «захваченный» воздух, что приведет к усадке и растрескиванию.

Среди всех других основных ингредиентов, участвующих в создании смеси, наибольшее влияние имеет вода. Как правило, чем больше воды вы добавите в смесь, тем меньше будет прочность затвердевшей смеси. Усадка и растрескивание также вероятны, когда задействовано слишком много воды. Избыток воды в конечном итоге испарится из затвердевшего бетона, что приведет к усадке бетона и, в конечном итоге, к растрескиванию.

Идеальное количество воды можно определить по отношению воды к цементу, которое должно варьироваться от 0,4 до 0,6. Чем выше соотношение, тем слабее бетон. Хороший способ проверить растворимость бетона — провести тест на осадку. Это поможет определить, содержит ли ваша смесь слишком много воды.

Гравий и песок

Как видите, гравий и песок составляют около 70% смеси. Такой высокий процент делает смесь более экономичной, поскольку гравий и песок прочнее и дешевле, чем цемент. Хорошая готовая смесь будет включать пропорциональные количества как крупного (гравия), так и мелкого (песка).

Причина этого в том, что гравий составляет большую часть готовой смеси, а более мелкие частицы песка хорошо справляются с заполнением любых дополнительных мест, которые в противном случае могли бы быть заполнены нежелательными воздушными карманами.

Ну вот и все, ингредиенты, которые в совокупности создают самый широко используемый строительный материал в мире – бетон. Как видите, каждый ингредиент и его соотношение влияет на качество и тип конечной готовой смеси. Важно, чтобы вы получили лучший готовый микс для вашей конкретной работы. Вот почему мы создали этот контрольный список готовых смесей, чтобы помочь вам и вашему поставщику готовых смесей создать именно то, что вам нужно. Загрузите контрольный список готовых смесей прямо сейчас.

Компания «Бетонные поставки» 2019-02-11T10:32:10-04:00

Бетонные компоненты — Sika Concrete

Бетон представляет собой смесь песка, гравия, щебня и/или других заполнителей, которые удерживаются вместе затвердевшей пастой из цемента и воды. Свойства бетона различаются в зависимости от используемых ингредиентов и их пропорций в смеси.

1. Цемент/Вяжущее

Цемент представляет собой гидравлическое вяжущее (гидравлическое = затвердевание при соединении с водой), которое используется для производства бетона. Цементная паста (цемент, смешанный с водой) схватывается и твердеет при гидратации как на воздухе, так и под водой. Основные базовые материалы, т.е. для портландцемента – это известняк, мергель и глина, которые смешиваются в определенных пропорциях. Эта сырьевая смесь обжигается при температуре около 1450 °C с образованием клинкера, который затем измельчается до хорошо известной крупности цемента.

В Европе на цементы распространяется стандарт EN 197-1 (состав, спецификации и критерии соответствия). Стандарт делит обычные цементы на пять основных типов, а именно:

• CEM I Портландцемент
• CEM II Композиционные цементы (в основном состоящие из портландцемента)
• CEM III Доменный цемент
• CEM IV Пуццолановый цемент
• CEM V Композитный цемент

2. Заполнители для бетона

Заполнители для бетона, состоящие из песка и гравия, представляют собой зерновой скелет бетона. Все полости внутри этого каркаса должны быть максимально заполнены связующей пастой. Бетонные заполнители в сумме составляют примерно 80% веса бетона и 70% объема бетона. Оптимальное использование размера и качества заполнителя улучшает качество бетона.

Заполнители могут встречаться в природе (речные или ледниковые), производиться промышленным способом, например легкие заполнители, а также переработанные заполнители. Для получения высококачественного бетона его очищают и сортируют на промышленных предприятиях с помощью механических процессов, таких как дробление, промывка, просеивание и смешивание. Бетонные заполнители должны иметь прочную связь с застывшим цементным тестом, не должны мешать твердению цемента и не должны отрицательно влиять на долговечность бетона.

3. Добавки в бетон

Добавки в бетон представляют собой жидкости или порошки, которые добавляются в бетон во время смешивания в небольших количествах. Дозировка обычно определяется на основе содержания цемента. Добавки в бетон оказывают значительное влияние на свойства свежего и/или затвердевшего бетона, а добавки могут действовать химически и/или физически.

4. Добавки в бетон и вспомогательные вяжущие материалы (SCM)

SCM в соответствии с европейскими стандартами определяются как мелкодисперсные материалы, используемые в бетоне для улучшения или получения желаемых свойств свежего и затвердевшего бетона. EN 206-1 перечисляет два типа неорганических добавок:

• Почти инертные добавки (тип I)
• Пуццолановые или латентные гидравлические добавки (тип II)

5. Вода

Пригодность воды для производства бетона зависит от ее происхождения.
Вода в соответствии с европейским стандартом (EN 1008) включает следующие типы:

Питьевая вода

Подходит для бетона. Не нужно тестировать.

---

Вода, извлеченная из процессов в бетонной промышленности (например, промывочная вода)

Обычно подходит для бетона, но должны выполняться требования Приложения А к стандарту (например, дополнительный вес твердых частиц в бетоне, возникающий при использовании воды, полученной в результате процессов в бетонной промышленности, должен составлять менее 1% от общего веса). вес заполнителя, содержащегося в смеси).

---

Грунтовые воды

Может подойти для бетона, но необходимо проверить.

Природные поверхностные воды и промышленные технологические воды

Может быть пригоден для бетона, но должен быть проверен.
