или сопло для краскораспылителя, дюза для краскопульта, дюза для краскораспылителя.

Первое, с чем в массовом сознании ассоциируется слово «сопло», ─ это космическая техника и авиация. Соплом, в частности, называют один из элементов реактивного двигателя. Хотя появилось это существительное в русском языке намного раньше, чем поднялись в воздух первые самолеты, и сумели вырваться из объятий земного притяжения космические корабли. В Энциклопедии Брокгауза и Ефрона сопло ─ это «сходящиеся конические насадки, по которым дутье поступает из воздухопровода в печь». Причем так называли не только саму насадку, но и «всю трубу, идущую от воздухопровода печи до фурмы». А вообще, сопло известно уже многие сотни лет. Сопла, т. е. металлические и керамические наконечники кузнечных мехов, использовали еще металлурги Древнего мира.

Сегодня термин «сопло» или его иноязычный аналог «дюза» (Düse ─ сопло, форсунка по-немецки), иногда используемый в русском языке без перевода, применяется в разных областях техники.

В гидравлике так называют наконечник фонтанной трубы или ствол брандспойта. Сопло ─ деталь турбин (газовых, паровых, водяных), а также газодинамических лазеров.

В общетехническом толковании сопло ─ это профилированный закрытый канал или профилированный насадок (патрубок, например), задача которого ─ разогнать рабочее тело (пар, жидкость, газ) до определенной скорости в нужном направлении. Благодаря струям раскаленного газа, вырывающимся из сопла, ракеты уносят космические корабли к звездам. Именно во второй половине 1950-х годов вместе с началом освоения космического пространства существительное сопло перестало быть специальным термином, перейдя в разряд общеупотребительной лексики.

Хотя ракеты были придуманы задолго до наступления космической эры. Достоверно известно, что после изобретения пороха использующие принцип реактивного движения снаряды использовали для устройства фейерверков в Китае, а в качестве вооружения их применяли уже в XI веке. Но тогдашний уровень технологий не позволял обеспечить точность попадания, и на многие столетия артиллерия стала ствольной.

Задачей сопла может быть не только преобразование внутренней энергии сгоревшего в рабочей камере топлива в кинетическую энергию движущегося тела, но и формирование самих струй. Именно в этом качестве оно применяется в технических устройствах, служащих для нанесения лакокрасочных материалов (ЛКМ) пневматическим (с помощью сжатого воздуха) или безвоздушным распылением. Сопло является важным компонентом краскопультов и краскораспылителей, широко используемых в самых разных технологиях, ─ машиностроении, деревообработке, строительстве и др.

Главные параметры любого сопла ─ размеры и форма поперечного сечения. Последнее может быть круглым, в виде кольца, многоугольника, эллипса. В свою очередь, диаметр сопла краскопульта (диаметр сопла краскораспылителя) является одной из важнейших характеристик самого краскопульта (краскораспылителя), поскольку правильный выбор сопла краскопульта имеет огромное значение, как для качества окраски, так и экономики процесса окрашивания.

Сопла в устройствах пневматического распыления

Нажав на курок (спусковой крючок) окрасочного пистолета, оператор заставляет запорную иглу открыть отверстиематериального сопла (в состоянии «покоя» она его закрывает) и тем самым освободить путь для поступления ЛКМ. Управляемое регулятором хода положение запорной иглы позволяет устанавливать требуемый расход краски. Но нажимать на курок можно только после того, как компрессор обеспечит поступление в воздушную головку (для этой детали также используют название «воздушное сопло») достаточного количества сжатого воздуха.

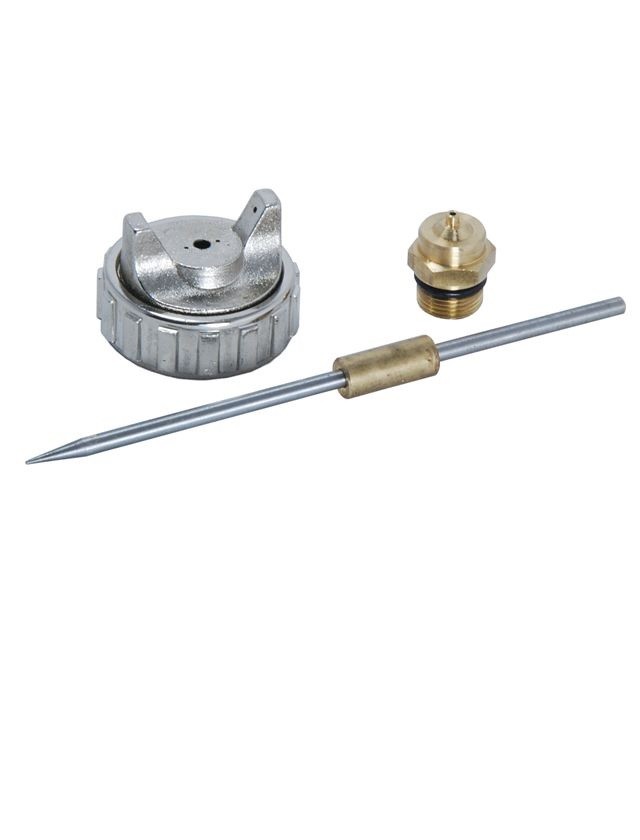

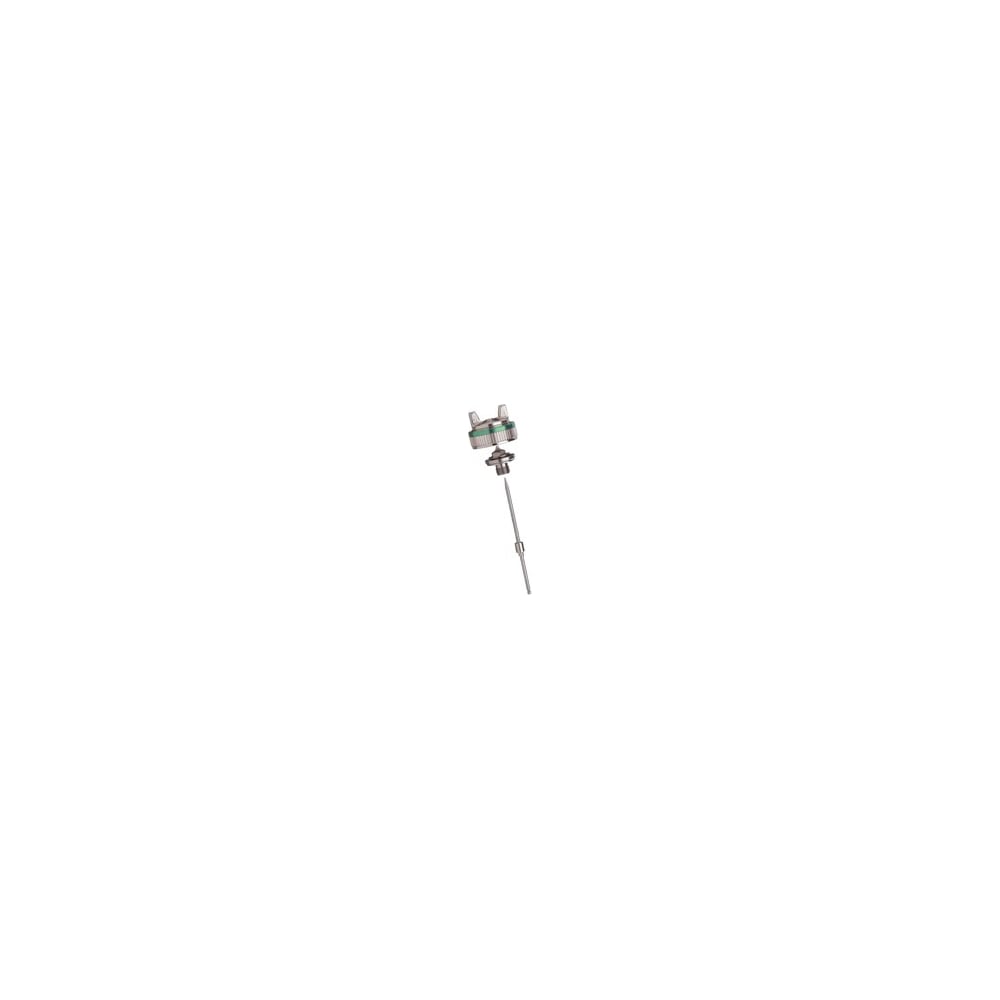

Материальное сопло (другие названия ─ дюза, жидкостная форсунка, форсунка для краски), воздушное сопло (воздушная головка) и запорная игла вместе образуют узел, называемый распылительной головкой пневматического распыления. Они же ─ воздушная головка, материальное сопло и игла ─ составляют основной ремонтный комплект пневматического краскораспылителя.

Сопла, а также иглы и уплотнения имеют более короткий, чем у краскопульта, срок службы и подлежат периодической замене в процессе его эксплуатации. Поэтому сопло для краскопульта купить можно отдельно.

Воздушно-материальная смесь образовывается как после выхода струй сжатого воздуха и ЛКМ из распределительной головки (краскопульты с внешним смешением), так и до того момента, когда воздух и распыляемый состав покинут распылительную головку (краскопульты с внутренним смешением).

Имеющий высокую скорость сжатый воздух вовлекает в свое движение перемешавшиеся с ним мелкие частички краски, разбиение которой на мелкие фрагменты происходит при его же (сжатого воздуха) непосредственном участии.

Если давление воздуха слишком высокое, при не надлежащей подготовке к окрашиванию в этот поток могут попасть не только фрагменты красочного состава, но и посторонние нежелательные компоненты, например, пыль, ухудшающая его качество. В зависимости от величины давления на выходе сопла, от которого зависит не только качество окрашивания, но также расход воздуха и ЛКМ, различают несколько систем и, соответственно, типов устройств пневматического распыления.

Параметры этого давления отражаются в передающих наименование систем аббревиатурах. HP ─ от high pressure (высокое давление), RP – от reduced pressure (пониженное давление). Сочетание букв LP ─ от low pressure (низкое давление) ─ встречается в названиях систем LVLP (Low Volume Low Pressure) и HVLP (High Volume Low Pressure). Давление на выходе из сопла в системах LVLP и HVLP низкое, но не в одинаковой степени. В первом случае его величина, как правило, меньше одного бара, а во втором ─ 2-3 бара.

Если в распылительной головке только один воздушный канал, отпечаток факела на окрашиваемой поверхности будет иметь форму круга. При наличии дополнительных боковых каналов (двух, четырех, восьми) «классический» круг превращается в эллипс. И чем больше этих каналов, тем более вытянутым он становится.

Наличие нескольких материальных сопел с разным диаметром отверстий (разными проходными сечениями), поставляемых вместе с краскопультом, позволяет добиваться заданной производительности, работая с лакокрасочными материалами различной вязкости, гарантируя их качественное распыление и равномерное нанесение.

Диапазон диаметров отверстий материальных сопел (дюз) в краскопультах пневматического распыления достаточно широк. У аэрографов, используемых для декоративной окраски и нанесения графических покрытий, в т. ч. ярких четких рисунков, диаметр сопла составляет несколько десятых миллиметра. Это позволяет рисовать ими не хуже, чем кистями, формируя изображение из линий миллиметровой толщины.

Для разных ЛКМ размер сопла краскопульта различный ─ пневматический краскопульт может иметь сопло диаметром 0,5, 1,0, 1,2, 1,5, 1,8, 2,2, 2,5, 3,0, 6,0 мм.

В частности, у сопла краскопульта для покраски интерьерными и фасадными красками диаметр составляет от 0,5 до нескольких миллиметров, для нанесения жидких обоев или каменной крошки ─ до 6 мм, штукатурки ─ до 8 мм.

Насколько от работы распылительной головки в целом и материального сопла в частности зависит качество окрашивания, настолько же неисправности этих деталей могут служить причиной его дефектов.

Достаточно частый недостаток работы пневматического краскопульта ─ прерывистый факел. Среди прочего его причиной становится недостаточно затянутое сопло, и тогда его следует дополнительно затянуть. Если имеет место повреждение сопла краскораспылителя, производится замена сопла.

Когда сопло оказалось забитым или получило повреждения, его необходимо очистить или установить новое.

Распространенный дефект ─ течь ЛКМ. Или непосредственно из сопла, или через отверстие распыляющей головки. В первом случае с самим соплом делать, скорее всего, ничего не придется ─ достаточно заменить уплотнение или пружину и поршень (плунжер), обеспечивающие движение запорной иглы. Во втором ─ сопло либо плохо затянуто, либо повреждено.

Засорение зазора между соплом и воздушной головкой или нарушение центровки между ними может быть причиной неравномерного с упором в одну сторону распыления. Другая причина неправильной формы отпечатка факела ─ несбалансированность подачи воздуха и краски.



Безвоздушные сопла или сопла безвоздушного распыления

При безвоздушном распылении распыляемые составы имеют высокое (в несколько сотен атмосфер) давление. Теряя его при прохождении сопла, они распадаются на мелкие частички и приобретают скорость, обеспечивающую их движение в направлении окрашиваемой поверхности. Эта скорость тем выше, чем больше давление распыления и меньше вязкость ЛКМ.

Распылительная головка устройства безвоздушного распыления ─ это сопло, помещенное в металлический корпус (его также называют соплодержатель).

Безвоздушное сопло определяет, каким будет ширина факела и расход ЛКМ, тем самым позволяя обеспечить требуемую производительность и качество работ, а также их максимальную экономическую эффективность. Чем диаметр отверстия больше, тем более вязкие составы можно использовать, а толщина пленки будет больше.

Размеры отверстия сопла должны соответствовать производительности насоса, подающего ЛКМ под давлением, ─ его максимальная производительность не может быть ниже максимальной пропускной способности сопла. Чем меньше давление, тем выше качество окрашивания. При относительно низком давлении легче контролировать толщину слоя и избегать подтеков, меньше краски расходуется впустую.

Ширина факела будет разной на различном расстоянии от сопла, а какой именно ─ при знании размеров отверстия и угла распыления определяется с помощью формул из школьного курса геометрии.

Многими ведущими производителями используется система обозначения безвоздушных сопел с помощью трехзначных чисел. Первая цифра указывает угол распыления и, соответственно, его ширину. Умножив ее на десять, можно получить угол распыления в градусах. В двух последних цифрах отражен диаметр отверстия. Например, № 211 означает, что угол распыления составляет 20 градусов, а размер отверстия ─ 0,011 дюйма или 0,279 мм. А № 516 ─ это угол распыления 50 градусов и размер отверстия 0,016 дюйма или 0,406 мм.

Для пользователя важно, какой будет ширина факела в момент его контакта с окрашиваемой поверхностью, т. е. на расстоянии 25-35 см от сопла. Очевидно, что чем шире факел, тем выше производительность. Чем он уже, тем больше времени потребуется для окрашивания, но зато и расход краски будет ниже. При избыточном расходе ЛКМ следует использовать сопло с меньшим диаметром отверстия или с увеличенным углом распыления.

Конструкция и размеры сопла зависят от того, для каких целей оно будет использоваться или какой тип лакокрасочного материала распылять.

Безвоздушные сопла с наименьшим диаметром распылительного отверстия (0,20-0,25 мм) потребуются для финишных составов, таких же, что наносятся с помощью кисти и валика. Чуть более крупные (0,25-0,35 мм) подойдут для распыления лаков, морилок, масляных красок. Для акриловых и силикатных красок потребуются еще большие размеры отверстия сопла. Для шпаклевок, мастик, огнезащитных пропиток используют сопла диаметром 0,68-1,20 мм, а для эпоксидных материалов и битумных покрытий ─ до 2,0 мм.

Реверсивные сопла поворачиваются на угол 180 градусов, что позволяет, продув их краской под давлением, устранить засор.

Безвоздушные сопла следует своевременно заменять. Основной причиной их износа является воздействие повышенного давления и абразивных материалов. При износе сопла ширина факела уменьшается, значит, возрастает трудоемкость и падает производительность. А увеличение диаметра приводит к перерасходу материала.

Сопла краскопультов испытывают высокие нагрузки, и хотя это детали сменные, для их изготовления используют самые прочные и надежные материалы, ─ легированную сталь и даже приближающийся по твердости к алмазу карбид вольфрама.

Сопло ─ деталь маленькая, но чрезвычайно важная. От нее в огромной мере зависит работа любой установки для окрашивания распылением. Поэтому так важно правильно выбрать, установить и эксплуатировать сопло краскопульта.

Сопло для краскопульта Wagner 268779; 4 mm — 268779 — Сопла для краскопультов

Производитель	Wagner
Ширина	4 mm
Для инструмента	Wagner PC-15, Wagner PC-25, Wagner PC-35, Wagner PC-430, Wagner PC-830, Wagner PlastMax

С момента своего основания в 1953 году Wagner GmBH специализируется на разработке удобных для потребителя инструментов покраски. В качестве альтернативы кисти или ролика компания предложила рынку краскораспылители. Такие инструменты не только сокращает время окраски, но и улучшает качество окрашеннои поверхности.

Ассортимент продукции Wagner включает:

• системы распыления краски под высоким давлением;
• ручные опрыскиватели;
• ролики;
• паровые инструменты для удаления обоев.

Продукты Wagner можно разделить на следующие категории:

1. Инструменты для работы с красками на водной основе: внутренние стены и потолки, наружные стены, углы и края.
2. Инструменты для работы с лакам для защиты поверхности от воздействия окружающеи среды: садовая мебель, коттеджи, ставни, дверные или оконные рамы, радиаторы, двери, мебель, велосипеды, запчасти для автомобилей или мотоциклов, заборы и поручни.
3. Инструменты для удаления обоев с помощью пара.

Кисть или распылитель краски — какой инструмент выбрать?

Изделия Wagner неотделимы от вопроса о том, какой инструмент лучше всего использовать для окраски — кисть / ролик или распылитель краски. Ниже приведены основные преимущества и недостатки каждого метода окраски:

Преимущества краскораспылителей:

• Окраска выполняется быстрее. Например, с краскораспылителем 4х4 м комнату можно покрыть краской за 15 минут, а покраска валиком и кистью (для углов) занимает 1 час.
• При использовании распылителя краски не нужно предварительно красить углы и края (как это надо делать работая с кистью).
• Краскораспылитель обеспечивает равномерное покритие лаком поверхностеи. Краскораспылители не оставляют следов, волокон кисти, на поверхностях не бывают потеков. Именно по этим причинам поверхность не обязательно должна быть окрашена во второй раз, достаточно нанести только один слои.
• Компания Wagner провела эксперимент и доказала, что лак остается на поверхности дольше, если он нанесен с распылителем а не с кистью.
• При использовании краскораспылителей удобнее окрашивать труднодоступные поверхности (подоконники, углы и т. д.).

Недостатки краскораспылителей:

• Подготовка распылителя для работы или обработки после окраски будет длиться дольше по сравнению с кистью.
• Большой расход краски.
• Качество распыления краски зависит от погодных условий. Не рекомендуется работать с краскопультом с наружи если погода ветренная.

Преимущества кисти / ролика:

• Болееее экономичное решение для окраски – на много ниже стоимость инструментов, нужно меньше краски.
• Работая с кистью легче контролировать сам процес окраски.

Недостатки кисти / ролика:

• Требуется больше времени для окраски.
• Возможно, потребуется нанести более чем два слоя краски.
• Следы от кисти могут остаться на поверхности.
• Качество покраски в большей степени зависит от навыков рабочего и консистенции краски.

Как подобрать сопло для безвоздушного распыления?

ВАЖНО ПРАВИЛЬНО ВЫБРАТЬ НУЖНОЕ СОПЛО ДЛЯ ПРЕДСТОЯЩЕЙ РАБОТЫ.

Это оптимизирует эффективность работы, улучшает качество и повышает производительность труда маляра.

КРАТКО:

Cопла обозначаются так называемым «номером сопла» — трехзначным числом в интервале от 109 до 943.

Пример:

Сопло с номером «417». Первая цифра в номере « 4 * * » обозначает угол распыления краски 40 градусов, при этом угле, можно приблизительно посчитать ширину отпечатка краски, она составит порядка 20 см, при условии, что вы придерживаетесь рекомендованного расстояния от краскопульта до окрашиваемой поверхности (30-35 см).
Чтобы на практике быстро вычислить ширину распыления, нужно умножить число угла распыления (в нашем примере « 4 * * ») на 5 (согласно геометрии точнее умножить надо на 5,6):

4 х 5 = 20 см ширины распыления.

Оставшиеся две цифры « * 17 » в номере сопла обозначают диаметр отверстия сопла (в тысячных долях дюйма) — 0,017”, если хотите понять сколько это отверстие будет в миллиметрах, то умножайте на 25,4 (1″ =25,4 мм) — получится ≈ 0,43 мм.

От диаметра отверстия безвоздушного сопла зависит реальный расход краски, скорость ее нанесения.

В зависимости от вязкость распыляемой краски подбирают и диаметр сопла — чем выше вязкость, тем больше должен быть диаметр.

Далее можно просто обратится к выбору сопла согласно таблицы

Таблица размеров реверсивных сопел

---

ПОДРОБНЕЕ:

Выбирая окрасочный агрегат безвоздушного распыления, зачастую возникает вопрос, как подобрать сопло к безвоздушному краскопульту. Понадеяться на честность менеджера и попросить у него выставить счет на набор сопел — не совсем правильное решение. Обычно в таких случаях вы можете получить либо неликвидные, либо завалявшиеся на складе сопла, которые реже всего берут. Чтобы избежать таких неприятностей, желательно самому немного разбираться в типах размеров сопел и понимать, хотя бы приблизительно, какие сопла для чего предназначены.

Краска  в безвоздушные краскопульты подается от специального насоса высокого давления и распыляется через сопла малого сечения. У всех основных производителей безвоздушных краскопультов и сопел к ним, таких как Wagner, Graco и т.д., сопла обозначаются трехзначным числом (см. выше).

Во-первых — определите тип материала для нанесения (см. Таблицу). Более низкая вязкость материала требует сопла с меньшим диаметром. Более вязкие материалы, как латекс, требуют сопла с большим диаметром. Для ЛКМ на основе смол, уретанов, полимеров, битумных и эпоксидных материалов требуются сопла размером от 0,029″ и более.

Во-вторых — убедитесь, что расход ЛКМ сопла сопоставим с производительностью аппарата (см. Таблицу). А также, что пистолет поддерживает данный вид сопла. Например, сопло размером 0,017” имеет расход ЛКМ 1,17 л/мин. Аппарат должен обладать большей или равной производительностью.
Размер отверстия определяет количество краски, проходящее через сопло. Оно обозначается двумя последними цифрами: в данном случае 17 соответствует диаметру отверстия в 0,017 дюйма (1 дюйм равен 25,4 мм) или 0,43 мм соответственно. Фактическая скорость расхода будет зависеть от давления и используемой краски: высокое давление означает больший поток, тогда как тяжелые краски дают меньший поток

В третьих — определитесь с шириной факела распыления. Первая цифра в номере сопла 417 это 4 — обозначает угол распыления краски 40 градусов, при этом угле, можно приблизительно посчитать ширину отпечатка краски, она составит порядка 20 см, при условии, что вы придерживаетесь рекомендованного расстояния от краскопульта до окрашиваемой поверхности (30-35 см). Чтобы вычислить ширину распыления, умножьте число угла распыления на 5 (пример см. выше). Чем более узкие детали красите, тем меньше должна быть первая цифра номера сопла

Не стоит пугаться того факта, что сопла такого малого размера. Это нормально, т.к. при безвоздушном распылении аппарат дает от 100-530 бар (в зависимости от модели), так что аппарат в любом случае «продавит» краску через такое сопло, главное, чтобы ему литража хватило.

Возьмем другое сопло, ну, например, 219. Первая цифра « 2 * * » — угол факела 20 градусов, ширину факела даст порядка 10 см, при выдерживании расстояния от краскопульта до окрашиваемой детали. « * 19 » — проходное сечение сопла, 0,019” — в миллиметрах — 0,47 мм.

Еще один вариант, сопло 415. Первая цифра « 4 * * » — угол факела краски 40 градусов, ширина отпечатка краски – 20 см, если выдерживаете правильное расстояние. «.15» — отверстие безвоздушного сопла, в миллиметрах — 0,38 мм.

Таким образом, при условии, что вы выдерживаете одинаковое расстояние до окрашиваемой поверхности, при распылении, например, краски ГФ 021 или ПФ 115 через сопло 317 вы получите средний по ширине факел при средней скорости нанесения. Таким факелом можно красить или грунтовать не очень габаритные изделия, металлические балки.

При использовании сопла 219 ширина факела будет уже, чем через 317 сопло, толщина слоя нанесения будет толще, и маляру придется работать быстрее, чтобы не было потеков. Зато краска будет реже забивать сопло, и часто прочищать его не будет необходимости.

Через 415 сопло получится самый широкий среди вышеописанных сопел факел, а из-за малого отверстия сопла скорость нанесения, самая низкая. Это чревато более частым забиванием сопла, но зато качество нанесения будет заметно лучше и потеков будет меньше.

Всеми вышеперечисленными соплами можно распылять грунт ГФ 021 или краску ПФ 115, но скорость распыления, качество распыления и ширина факела у всех будет разная.

Конечно, можно взять какое-то среднее сопло, и, если деталь узкая, больше приближать краскопульт к изделию, а при покраске широких изделий отводить его подальше. Но в этом случае может получиться перерасход краски за счет красочного тумана или пострадать качество поверхности.

В идеале нужно иметь некий набор сопел под каждую краску, чтобы всегда можно было подстроиться по месту под краску, которую необходимо распылить. Опять же, одна и та же краска может отличаться по вязкости банка от банки. Причин может быть много: различный срок годности краски в разных банках, разная степень разбавленности (зависит уже от вас), или даже температура окружающей среды— все это влияет на распыление краски через сопло. Поэтому лучше иметь 3-4 разных соседних сопла, чтобы в случае чего оперативно подстроиться, а не «играть» с растворителями, давлением окрасочного аппарата или постоянной чисткой сопла.

Чтобы узнать, какой угол распыления вам нужен, посмотрите внимательно на ваше изделие. Если это узкие балки, берите узкие сопла « 1 * * » , « 2 * * », « 3 * * » , если изделие — это фасад дома, то нужно более широкое безвоздушное сопло — « 4 * * », « 5 * *», « 6 * * ».

Чтобы понять, какое отверстие сопла вам нужно, посмотрите паспорт на краску или позвоните технологу от продавца краски, он должен дать свои рекомендации по распылению краски. Если технолог, допустим, скажет, что сопла для распыления должны быть от 0,021”-0,027”, как у большинства огнезащитных красок, берите сопла посередине этого разброса, 0,023”-0,025” , а потом, если что, подстроитесь по месту. Ну и опять же, основывайтесь на выбранные ранее необходимые вам углы распыления.

Если в паспорте на краску указано, что ее можно наносить безвоздушным распылением, но не указано, каким соплом, то ориентировочно используются следующие сопла:

• 0,007″ — 0,011″ — для покраски деревянных изделий лаками и морилками, для нанесения жидких грунтов, для нанесения красок вязкостью похожей на воду;
• 0,011″ — 0,013″ — для нанесения красок на окна и двери, для покраски мебельных фасадов, для покраски лакокрасочными материалами низкой вязкости;
• 0,015″ — 0,017″ — для нанесения грунтов, масляных красок и красок при покраске вагонов, автокранов, в авиастроении, при покраске вертолетов, при нанесении красок, например, ПФ 115 или ГФ 021;
• 0,019″ — 0,023″ — для нанесения фасадных красок, антикоррозионных покрытий, цинконаполненных составов типа (Цинол, Цинотан), жидкой теплоизоляции (типа Корунд, Атсратек), огнезащиты по дереву или по металлу;
• 0,023″ — 0,031″ — для нанесения огнезащитных составов для металла, например, Вуп 2, Феникс, Протерм Стил, Нулифаер, Огракс, Уникум, Джокер , Крауз и им подобных. Также данными соплами наносятся гидроизоляционные материалы, например, Гипердесмо;
• 0,033″ — 0,067″ — для нанесения вязких, пастообразных составов, сверхвязких или тягучих огнезащитных составов, гидроизоляции, распыляемой безвоздушным способом шпатлевки;

или же поискать описание краски в Интенете.

---

ВЫВОДЫ:

1. Если у вас уже есть какое-то сопло безвоздушного распыления, то, прежде чем купить еще одно, посмотрите на трехзначный номер на пластиковом флажке сопла. Он может быть выгравирован или висеть на отдельной металлической бирке. Вставьте это сопло в краскопульт и попробуйте «пыльнуть» краску:

• Если факел получается четкий, ширина устраивает, подтеков краски нет, то берите такое же сопло.
• Если не устраивает ширина, то берите сопло либо уже, либо шире.
• Если подтеки, то берите более тонкое сопло. Если ваше сопло постоянно забивается, то возьмите сопло с более крупным отверстием.
• Если факел полосит, то поиграйте давлением, посмотрите фильтр в ручке краскопульта (он там скорее всего забитый или неправильно подобран по размеру ячейки — см. Таблицу). Испробовав все, поиграйте растворителем.
• Если не поможет, покупайте соседние сопла, с ними, скорее всего, у вас все получится.

2. Если сопла нет, то делайте выбор согласно представленной выше информации. И см. Таблицу.

И последнее. Если все-таки вы полностью доверяете продавцу окрасочного оборудования и полагаетесь на его опыт, обязательно скажите ему при покупке краскопульта название краски, что конкретно вы будете красить, и ваши пожелания. Тогда он выпишет нужные вам сопла, а не продаст их абстрактным набором.

Переделка сопла 1.7 в 1.3

2011 год. Некоторое время назад начал искать новое сопло для своего пистолета. Приобретал краскопульт для грунтования и выбрал тогда по незнанию сопло 1. 7. Даже нормально грунтовать таким пистолетом оказалось не возможно. Не то, чтобы иногда красить неответственные детали. Т.е пистолет лежал без дела. Тем не менее, пистолет не из разряда самых дешёвых и я знаю, что им (в другой модификации) красят. Но имея более мелкое сопло 1.3-1.4.
Всё-таки собрался и переделал свой пистолет и в первый раз попробовал им покрасить.
Об этом и видео.
………….

Уменьшать сопло можно только сохранив форму родного сопла. Зазор между носиком сопла и воздушной головкой уменьшать нельзя. Исходя из этого остаётся один путь – сделать внутреннее сечение сопла меньше, оставив без изменения его внешнюю часть, обтекаемую выходящим воздухом. Значит надо либо :
1.заплавить-рассверлить (сомнительный вариант)
2. делать вставку меньшего диаметра.
Идём по второму пути. Берём подходящую трубку и её дорабатываем и закрепляем в головке.
Позже, возможно ещё что либо добавлю. Результат вполне оправдал ожидания.
Добавлено 25августа. Фирма ВЕЛКОМ идёт на встречу потребителю. Не было сопла 1.3 на мой пистолет SLIM HVLP в 2010 году, появилось в 2011-ом. Сьездил в магазин “Южный порт” и неожиданно нашёл его и купил. Первый этаж, отдел красок и оборудования. …
Надо что то ещё про что то написать, чего пока нет…

Добавлено 27 июля Новые сменные сопла на все итальянские пистолеты , на SATу и др. появились и тут Мне прислали эту ссылку. Но год это 2011-ый
В 2021 году восстанавливаем видео



Пистолет под распыляемый герметик RADEX PGS

Краскопульт под базу STAR EVO-T дюза 1.3
AURITA MP 500 LVLP
PROWIN KL 410 универсальный, дюза 1.4

Похожие записи

1. Переделка трамблёра 09 на Москвич

Эта запись опубликована в рубриках: Переделка сопла 1.7 в 1.3. Постоянная ссылка.

диаметр сопла, инструкция, видео и фото

Даже самый просто квартирный ремонт не обходится без отделки стен и потолков. Это может быть простая побелка, а может быть и окрашивание различными материалами. В последнем случае используя электрический краскопульт для водоэмульсионной краски, вы сможете гораздо быстрее и качественнее сделать намеченную работу.

Электрический краскораспылитель

Можно, конечно, отдать предпочтение знакомым всем кистям и валикам, если необходимо лишь слегка что-то подмазать или обновить. Но для больших площадей этот способ покраски станет сложным и трудоемким.

Преимущества

Рассмотрим плюсы от использования краскораспылителя:

• с его помощью обработка больших площадей не займет много времени, к тому же на это вы затратите меньше усилий;
• финишный слой краски получается тонким и ровным, что сокращает время на его высыхание;
• краскопульт расходует существенно меньше материала, чем валик или кисть;
• инструмент позволяет помимо красок работать со шпаклевкой и лаком;
• при нанесении краски на поверхность, вы не будете сталкиваться с ее потеками, поэтому вероятность попадания ее на пол или на одежду очень мала.

Современный строительный рынок предлагает потребителям большой ассортимент краскопультов различных модификаций. Поэтому выбор зависит только от вашего бюджета и предпочтений.

На фото – самостоятельная покраска водоэмульсионной краской краскопультом

Совет: не стоит переплачивать за профессиональный аппарат, если вы не предполагаете сделать окрашивание поверхностей своим бизнесом.

Достаточно купить самый простой инструмент, у которого не будет различных дополнительных функций. Помните, цена краскопульта для работы с водоэмульсионной краской часто зависит от его типа. Например, самый дешевый агрегат будет стоить $13-15.

Виды распылителей

Обычно различают три типа такого оборудования.

Рассмотрим подробнее:

1. Ручной вариант недорогой и достаточно простой в эксплуатации. Представляет собой систему – насос и «удочка». Первый создает давление в емкости, вторая распыляет пигмент на поверхность. Кроме водоэмульсионной краски, вы можете применять для обработки нужных мест водомеловые и водоизвестковые растворы, например, для побелки потолка. В среднем производительность ручного устройства составит 200-225 м²/в час.

2. Электрический вариант сегодня является наиболее востребованным среди покупателей, особенно тех, кто решил впервые заняться малярным делом у себя дома. Работает он от обычной розетки 220 Вольт, тем самым не представляя сложностей в его эксплуатации. Больше никакого дополнительного оборудования не потребуется. Строительный рынок готов предложить несколько модификаций данного аппарата.

Электрический краскораспылитель – покраска проще простого

Наиболее распространенные модели основываются на безвоздушном способе распыления краски.

Можно посоветовать таких производителей:

• Bosch ;
• Wagner;
• Paint Zoom;
• Elmos;
• Black& Decker.

3. Пневматический распылитель для водоэмульсионной краски считается уже профессиональным оборудование и может работать с любыми составами. Подавляющее количество моделей используют сжатый воздух.

Пистолеты для пневматического краскопульта

В торговых сетях представлены аппараты с нижним и верхним расположением бачка. При выборе это необходимо учитывать, так как для разного типа поверхностей требуется свой подход.  В среднем за час пневматическим краскораспылителем можно обработать 400 м².

Совет: диаметр сопла краскопульта для водоэмульсионной краски зависит от того, что вы намереваетесь покрасить, обычно он 1-1,2 мм.

Рекомендации

1. Начинайте любую малярную работу с подготовки краски к нанесению. Добавьте в водоэмульсионку воду и тщательно перемешайте раствор.
2. Используйте строительный миксер или насадку для дрели.

Акриловая водоэмульсионка

3. Колер добавляйте после тщательного перемешивания смеси. Делайте это небольшими дозами, и постоянно перемешивая раствор, постепенно ловя необходимый оттенок.

Совет: недопустимо оставлять разводы колера в готовой смеси.

4. Старайтесь взять объем краски с колером с запасом, так как во второй раз вам такой же оттенок получить не удастся.
5. Учитывайте средний расход водоэмульсионной краски: при площади комнаты 16 м² и высотой потолков 2,5 м необходимо на стены потратить 6-8 л краски.

Водоэмульсионная основа для колерования

Совет: учтите, в жидком виде смесь будет более глубокого и яркого оттенка, чем в нанесенном и просохшем на поверхности.

Как выбрать распылитель для краски

Большую роль играет компания-производитель инструмента, затем следует правильно определить задачи, которые он должен выполнять.

Ниже будут даны основные советы, на которые следует обратить внимание:

1. Корпус инструмента. Лучшим считается алюминий с никелевым антикоррозийным покрытием. Пластик легче, но у него не такой большой срок эксплуатации.
2. Отверстия на сопле должны быть также изготовлены из алюминия. Подойдет также латунь и нержавейка.
3. Прокладки выбирайте из тефлона, иначе растворитель в краске уничтожит некачественные.
4. Бачок – металлический легче промывать, нейлоновый позволяет контролировать расход.
5. Электрический краскопульт более компактен и удобен для работы на высоте и при переноске.

Окраска стен

1. Окрашивание производите в два слоя.
2. Рекомендуется большие по площади помещения обрабатывать от окна к противоположному их концу.
3. Наносите на стену водоэмульсионку параллельными вертикальными полосами.

Совет: отступите сверху и снизу по 20 мм, чтобы краска не попала на пол и потолок. Затем эти места закрасьте кистью или валиком.

4. Высыхает первый слой водоэмульсионной краски примерно 4 ч, второй – не менее 5 ч.

Силиконовая водоэмульсионка

Как самому сделать краскораспылитель

Если вы не хотите приобретать готовое изделие, можете изготовить краскопульт для водоэмульсионной краски самостоятельно.

Ниже предлагается инструкция процесса:

1. Приготовьте кусок плотного пенопласта, обычно он используется для утепления балкона.
2. Вырежьте из него элемент по форме сосуда для краски. Например, это может быть бутылка или банка нужного объема. Желательно, чтобы горлышко было широким.
3. Элемент из пенопласта должен плотно своей нижней частью входить в горлышко сосуда.
4. Просверлите в поверхности пенопласта два отверстия. Одно – с верхней части, куда будет вставлен полый стержень, например, корпус от шариковой ручки. Второе – сделайте в горизонтальной плоскости и установите корпус от стержня авторучки.

Совет: при изготовлении вертикального отверстия можно использовать в качестве упора пробку от бутылки, выступающую в роли сосуда.

Использование более дорогостоящих деталей нецелесообразно, так как проще тогда просто купить заводской аппарат.

Вывод

В статье было рассказано о преимуществе краскораспылителей в домашних условиях, а также об их основных видах. Вы также узнали, как изготовить краскопульт для водоэмульсионной краски своими руками.

Были даны рекомендации по использованию таких изделий. Видео в этой статье поможет вам найти дополнительную информацию по данной тематике.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

Как выбрать размер наконечника сопла пистолета-распылителя

Наконечник распылителя какого размера следует использовать с пистолетом-распылителем?

При выборе распылительного наконечника подходящего размера для каждой работы необходимо учитывать множество различных факторов. Объем информации по этому вопросу может быть огромным, поэтому мы в Bottom Paint Store сделали все возможное, чтобы облегчить вам этот шаг.

Есть три основных фактора, которые следует учитывать при определении размера наконечника, который даст наилучшие результаты.

1. Сначала осмотрите покрытие, на которое будет нанесено напыление. Проще говоря, для более тяжелых покрытий потребуется отверстие большего размера, чем для более легких. Например, грунтовки обычно толще сопутствующей краски, поэтому для грунтования большинства поверхностей следует использовать наконечник 1,7 или 1,8 мм. Большинство маляров будут придерживаться диапазона от 1,2 до 2,0 мм, если краска не является специализированной. (См. Таблицу ниже.)
2. Следующее, что нужно учитывать, — это площадь вашего проекта. Это определяет подходящую ширину вентилятора вашего распылителя, то есть форму, в которой продукт будет выходить из сопла пистолета.Пистолеты безвоздушного распыления имеют больший контроль над шириной вентилятора, чем обычные пистолеты-распылители, потому что покрытие проталкивается через наконечник без распыления воздухом. Это приводит к тому, что наконечник оказывает большое влияние на ширину и форму веера. Большинство проектов лодок состоят из больших поверхностей, поэтому широкий вентилятор увеличит покрытие распыления, а также обеспечит возможность распыления близко к поверхности без слишком большого скопления. Для небольших поверхностей потребуется вентилятор небольшой ширины, чтобы уменьшить чрезмерное распыление. Это также позволяет распылять дальше от поверхности без слишком большого спада, потому что вентилятор более сфокусирован.
3. Наконец, рассмотрим используемый распылитель . Убедитесь, что распылительный наконечник, который вы планируете использовать, будет опираться на пистолет. Большинство производителей пистолетов-распылителей предоставляют эту информацию в обзоре своей продукции. В нижнем магазине краски можно найти пистолеты-распылители для гелькоутов ES Manufacturing. Орудие ES G830 будет поддерживать диапазон 0,8 — 2,0 мм . Пистолеты для гелькоута ES G100 и G200 поддерживают диапазон наконечников 0,8–7,1 мм .Если вы не уверены в поддерживаемых размерах своего пистолета, обратитесь к производителю пистолета.

Распространенные размеры распылительных наконечников и их применение
Размер наконечника (мм)	Обычно используется для
0,8	Разделительные пленки — ПВА — очень мелкий туман
1,2	Clear Coats — супер тонкая отделка
1,4	All Around Tip — лаки, базовое покрытие, одноступенчатые краски
1.6	Общего назначения — материалы с низкой и высокой вязкостью
1,8	Грунтовки — нанесет грунтовку быстро
2,2 -2,5	Гель-коуты и смолы — для густых смол, а не красок

Библиография

http://boatpaintguide.com/gelcoat-spray-gun-the-right-tool-for-a-great-job/#.U_80dfldVWg

http://esmfg.com/aspnet_client/g860_hvlp_gelcoat_spray_gun.html

http://www.finishsystems.com/qanda.html

http://www.international-marine.com/paintguides/mpg_paintapplication.pdf

http://magnum.graco.com/products/M_Pages.nsf/Webpages/0Spray_Tip_Info

http://www.carcraft.com/howto/ccrp_0511_paint_spray_gun/#ixzz3Bheyr89Z

Эта запись была размещена в рубриках «Гелькоут», «Пистолеты-распылители для гелькоута» и помечена как размер наконечника пистолета-распылителя для гелькоута, пистолеты-распылители для гелькоута, пистолет-распылитель для гелькоута, размер наконечника пистолета-распылителя 2 сентября 2014 г. , автор: Джейсон Реви.

САМЕС КРЕМЛИН | ► Какая насадка для моего краскопульта?

Что нужно учитывать в первую очередь?

Сопло вместе с воздушной крышкой — это сердце вашего ручного пистолета-распылителя. Воздушный колпак будет определять форму вентилятора (плоский вентилятор, круглый вентилятор, полый конус …). Чтобы каждая форсунка из нашего широкого ассортимента, созданная на нашем производственном предприятии, давала наилучшие результаты, мы следуем точному процессу обработки, который гарантирует повторяемость расхода и формы струй краски.Наши форсунки изготовлены из тщательно отобранных материалов (нержавеющая сталь, карбид …), чтобы гарантировать постоянное производство в течение всего срока службы.

При выборе распылительного наконечника подходящего размера для каждой работы необходимо учитывать множество различных факторов. Чтобы максимально использовать возможности распылителя краски, вам необходимо убедиться, что у вас правильный размер сопла и форма угла веера. Если вы используете неправильный размер, это сильно повлияет на вашу работу, и ваша краска, скорее всего, слипнется или будет неравномерно растекаться.Колпачок определяет тип вентилятора: плоская форма, полый конус, круглая форма.

При определении размера наконечника, который даст наилучшие результаты, необходимо учитывать 2 основных фактора.

• Сначала осмотрите покрытие, которое будет распыляться. Для более тяжелых покрытий потребуется отверстие большего размера, чем для более легких. Например, грунтовки обычно толще сопутствующей краски, поэтому для грунтования большинства поверхностей следует использовать наконечник 1,7 или 1,8 мм. Большинство художников будут придерживаться диапазона 1.От 2 до 2,0 мм, если краска не является специальной.
• В секунду примите во внимание площадь вашего проекта. Это определяет подходящую ширину вентилятора вашего распылителя, то есть форму, в которой продукт будет выходить из сопла пистолета. Пистолеты безвоздушного распыления имеют больший контроль над шириной вентилятора, чем обычные пистолеты-распылители, потому что покрытие проталкивается через наконечник без распыления воздухом. Это приводит к тому, что наконечник оказывает большое влияние на ширину и форму веера. Большинство проектов лодок состоят из больших поверхностей, поэтому широкий вентилятор увеличит покрытие распыления, а также обеспечит возможность распыления близко к поверхности без слишком большого скопления.Для небольших поверхностей потребуется вентилятор небольшой ширины, чтобы уменьшить чрезмерное распыление. Это также позволяет распылять дальше от поверхности без слишком большого спада, потому что вентилятор более сфокусирован.

Какой размер наконечника вы выберете для своего пистолета-распылителя в зависимости от области применения?

Для систем распыления AIRSPRAY наилучшее качество распыления может быть достигнуто при единице скорости частиц от 1,5 м / с до 5 м / с. Следующая таблица поможет вам найти наиболее подходящую насадку для вашего приложения (например, для потока 120 куб.см / мин лучшим выбором будет 0.9 и 1.0)

Даже если мы предлагаем расширенный ассортимент форсунок, ниже приведены наиболее распространенные размеры для большинства красок:

• 0,8: Мелкодисперсный туман, подходит для рисования пленок или экранов.
• 1.2: чистовая отделка, прозрачные покрытия и морилки (для деревянных поверхностей)
• 1.4: Прозрачные слои, базовое покрытие или варианты окраски в один слой
• 1.6: Обычно подходит для большинства красок, универсальных покрытий и лаков средней вязкости. Обратите внимание: не подходит для светлых покрытий, так как существует риск появления апельсиновой корки.
• 1.8: Грунтовки, которые нужно наносить быстро
• 2.2-2.5: Смолы, гелькоуты, густые краски.

Полезно знать: наши пистолеты-распылители Fpro последнего поколения оснащены нашей технологией Vortex, которая позволяет окрашивать детали сложной формы в один слой (в отличие от 2–3 слоев, требуемых конкурентами) с высококачественной отделкой и идеальным покрытием лакокрасочного покрытия. . Поскольку Vortex снижает расход продукта, мы рекомендуем выбирать диаметр сопла больше обычного (например, выбрать 1.Форсунка диаметром 8 вместо диаметра 1,5)

Для системы распыления AIRMIX® s выбор правильной форсунки зависит от расхода и ширины вентилятора, которую вы хотите получить. Также нужно учитывать максимальное рабочее давление. Наша таблица чаевых даст вам идеальные советы для ваших конкретных потребностей. Мы предлагаем вам внимательно прочитать нашу документацию и никогда не пропускать основное содержание!

Для систем AIRLESS® , как и для насадок AIRMIX ® , вам необходимо учитывать расход и размеры ширины вентилятора, которые вы хотите получить, а также максимальное рабочее давление (поскольку распыление воздуха отсутствует). Что касается безвоздушных форсунок, в частности, вы можете выбрать стандартную или двустороннюю конструкцию, а это означает, что если одна сторона забивается краской, вы можете легко удалить ее, повернув ее, переключить форсунку на другую сторону и продолжить работу.

Насадки или форсунки — это сердце вашего краскопульта: К сожалению, ваши краскораспылители не прослужат вечно, даже если мы будем использовать материалы самого высокого качества. Скорость износа сопла распылителя зависит от типа красок (и их качества), которые вы используете, а также от проектов, над которыми вы работаете. Мы советуем вам использовать качественную краску, вы получите оптимальные результаты и сэкономите деньги в долгосрочной перспективе. Износ также будет происходить быстрее, если вы будете сильнее нажимать на сопло.

Как можно продлить срок службы наконечника / сопла?

• Очистка должна производиться без использования металлических инструментов.
• Очищайте форсунку и пистолет-распылитель после каждого использования.
• Используйте щетку с мягкой щетиной для очистки
• Если вы используете особенно зернистую краску, сначала процедите ее марлей, чтобы уменьшить зернистость.
• Всегда распыляйте с минимально возможным давлением
• Убедитесь, что вы не распыляете слишком близко или слишком далеко от объекта, над которым работаете.Хорошее практическое правило? Для большинства проектов вам нужно будет стоять на расстоянии 8–12 дюймов от того, над чем вы работаете.

Мы рекомендуем вам посетить наш веб-сайт перед покупкой, чтобы заполнить свою информацию, просмотрев наш каталог. Вы найдете дополнительную информацию о наших малярных машинах, обзорах спецификаций аксессуаров и товаров, гарантии и многом другом!

Выбор подходящей форсунки для жидкости для пистолета-распылителя

Обзор воздушных головок и сопел для жидкости

Воздушные колпачки

обеспечивают подачу воздуха для разрушения покрытия, а форсунки для жидкости контролируют количество жидкости, подаваемой пистолетом-распылителем.Количество доставляемого материала будет варьироваться между пистолетами-распылителями с гравитационной, всасывающей и напорной подачей. Порядок подачи жидкости для форсунки одного и того же размера: от наибольшего количества подаваемой жидкости к наименьшему — порядок следующий. Подача под давлением с наибольшим количеством подаваемой жидкости, на втором месте — гравитационная подача, на третьем — на всасывании . Воздушная крышка, используемая для каждого из этих пистолетов, также будет отличаться и должна быть отрегулирована вместе с жидкостным соплом для достижения оптимальных результатов отделки. . Пистолеты-распылители с подачей всасывания имеют специальные воздушные крышки, которые им требуются, которые отличаются от тех, которые используются с распылительными пистолетами с подачей под давлением или под действием силы тяжести.Показатель CFM воздушной головки определяет, сколько мощности воздушная головка будет обеспечивать при разрушении покрытия. Чем выше рейтинг CFM у воздушной крышки, тем более тяжелый и / или больший объем покрытия крышка сможет хорошо распылять. Более низкая воздушная крышка CFM будет иметь лучшую эффективность переноса и меньше отходов покрытия наряду с более мягким рисунком распыления, но с меньшей способностью хорошо распылять покрытие. С помощью этого общего обзора воздушных головок и форсунок мы можем перейти к определению размера, подходящего для вашего применения.

Определение правильного размера сопла для жидкости пистолета-распылителя

Пистолет-распылитель с подачей под давлением

• Шаг 1. Общие рекомендации относительно размера сопла и подачи жидкости для каждого размера см. В руководстве. Это предоставит справочную информацию о возможных размерах сопел для жидкости, которые следует учитывать.
• Шаг 2 — При использовании пистолета-распылителя с подачей давления важно, чтобы давление жидкости, прикладываемое к резервуару под давлением, не превышало 20 фунтов на квадратный дюйм. Если у вас давление больше, чем приложенное, рекомендуется попробовать жидкостную форсунку большего размера, чтобы жидкостная форсунка и игла на пистолете-распылителе оказывали на них меньшее давление и прослужили дольше. Если давление жидкости превышает 20 фунтов на квадратный дюйм, и вы можете увеличить форсунку для жидкости, вам следует это сделать. Если вы не получаете достаточного количества жидкости, но давление жидкости ниже 20 фунтов на квадратный дюйм, вы можете увеличить давление до 20 фунтов на квадратный дюйм или настроить более крупное сопло для жидкости . Чтобы получить обзор пистолета-распылителя с подачей давления и напорного резервуара, вы можете ознакомиться с этим руководством, чтобы получить представление о том, как набрать напорный резервуар. В целом, может потребоваться несколько попыток, чтобы определить форсунку жидкости лучшего размера для вашего приложения.Также может быть полезно поговорить с поставщиком оборудования, чтобы узнать его рекомендации относительно прошлых размеров. Обычно жидкостное сопло 1,4 мм является хорошей отправной точкой для большинства покрытий, и если вам нужно больше производства или покрытия, увеличьте размер сопла для жидкости или если вы хотите более точный контроль покрытия и разрушения, уменьшите размер сопла с 1,4.

Пистолет-распылитель с гравитационной подачей

1. Начните с рекомендаций руководства по эксплуатации для различных покрытий и посмотрите на диапазон размеров для вашего конкретного покрытия.По сути, чем тяжелее покрытие, тем больше должно быть сопло, и чем легче покрытие, тем меньше будет сопло. Большинство прозрачных лаков распыляются, например, из сопла 1,2 или 1,4 мм. Пятна для обработки дерева распыляются от 1,0 мм до 1,2 мм. Основы для автомобильной отделки часто распыляются из форсунки 1,6 или 1,4 мм.
2. Определите желаемую чистоту отделки — Сопло меньшего размера позволит получить более тонкий рисунок отделки (пока используется та же воздушная крышка). Это связано с тем, что больше воздуха будет подаваться на меньший объем покрытия, что приведет к более тонкий разрыв. Если вам нужна чистовая отделка, приклейте к самой маленькой форсунке для жидкости, через которую может протекать материал .
3. Какая толщина у покрытия? — Для покрытия с толстым корпусом потребуется большая форсунка для жидкости, и часто имеет смысл начать с форсунки 1.6 . Если вам нужно больше покрытия, поднимите сопло и если вам нужно меньше, чем уменьшить размер сопла, это лучше всего сделать, выполнив тестовые проходы на вашем продукте с соплом, чтобы определить, наносится ли покрытие на тяжелый или легкий . Если вы не можете заставить пистолет-распылитель с гравитационной подачей нанести достаточное количество покрытия, вам следует подумать о переходе на пистолет-распылитель с подачей под давлением . В конечном итоге для поиска подходящей форсунки потребуется метод проб и ошибок, чтобы увидеть, какой поток жидкости вам нужен. Лучше всего иметь образец продукта, чтобы попробовать несколько разных размеров сопел, чтобы определить, что лучше всего подойдет для вашего конкретного покрытия.

Пистолеты с всасывающей подачей

1. Снова начну с мануала. Руководство должно дать вам обзор идей для рассмотрения.Имейте в виду, что с распылительными пистолетами с всасывающей подачей, как правило, потребуются более крупные форсунки, чем распылительные пистолеты с гравитационным или напорным питанием для того же покрытия . Это связано с тем, что распылительному пистолету с подачей всасывания требуется, чтобы воздух перемещался через покрытие, чтобы протянуть его через сопло для жидкости. Итак, если у вас есть сопло, которое соответствует оборудованию с гравитационной или напорной подачей, я бы рекомендовал начать с сопла для жидкости, на один размер превышающего настройку силы тяжести или давления, которую вы использовали .
2. Определите, насколько качественная отделка вам нужна — Пистолет-распылитель с всасывающей подачей часто не будет иметь такого высокого качества отделки, как пистолет-распылитель с подачей под давлением или самотеком. Если вы обнаружите, что не можете добиться желаемой отделки с помощью пистолета-распылителя с всасывающей подачей, попробуйте уменьшить размер сопла для жидкости или увеличить CFM, обеспечиваемый воздушной головкой, если это не сработает, возможно, пришло время подумать о пистолете-распылителе с гравитационной или напорной подачей .
3. Насколько толсто покрытие? — Если покрытие очень вязкое, начните с сопла большего размера, например, с соплом для жидкости 1,6 мм. Если требуется большее количество покрытия, вам следует увеличить размер сопла для жидкости. Если требуется меньше, следует рассмотреть возможность уменьшения размера сопла для жидкости.Вы также можете в определенной степени увеличить или уменьшить поток жидкости, увеличивая или уменьшая количество воздуха, подаваемого в распылительный пистолет с всасывающим питанием, но это также приведет к увеличению количества распыляемого материала.

Если вам нужна помощь в выборе подходящей форсунки для вашей области применения, мы всегда готовы помочь.

Аккумуляторный электрический пистолет-распылитель HVLP с 3 форсунками с подсветкой размером 1,0 мм, 1,8 мм, 2,5 мм и емкостью 1200 мл

В электрическом распылителе краски используется беспроводная система для удаления кабелей, что позволяет вам работать свободно.Самое замечательное в краскопульте HVLP, оснащенном функцией освещения, лампа часто является источником света для использования без помощи рук, независимо от того, ярко или темно в комнате. Освещение и машины имеют независимую кнопку, и вы можете регулировать их в соответствии с их потребностями. Благодаря большой емкости аккумулятора 2000 мА, он может работать в течение длительного времени. Перед тем, как использовать спрей для краски, лучше полностью зарядить аккумулятор.

Доступны три метода распыления краскораспылителя: горизонтальное, вертикальное и круговое распыление.Основными характеристиками пистолета-распылителя HVLP, на которые вы можете обратить внимание при выборе расширяемой форсунки, являются: количество распыляемой жидкости, размер распыления, покрытие и материал для распылительной форсунки. Кроме того, вы будете использовать насадку для определения вязкости краски в соответствии с вашими потребностями.

Ручка регулировки потока: количество выходящей краски, которую вы получаете от лучшего электрического аэрозольного баллончика, позволяет вам регулировать ее, чтобы контролировать количество выходящей краски. Используйте сопло краскопульта, чтобы изменить положение струи с горизонтального на вертикальное, или поверните ручку, чтобы изменить форму струи с круглой на радиальную.

Конструкция профессионального краскораспылителя проста для выполнения задачи распыления; все, что вам нужно сделать, это добавить цвет. Любой из распыляющих компонентов пистолета-распылителя можно вынуть, чтобы вы могли быстро выполнить любое техническое обслуживание, которое вам может понадобиться.

Параметры продукта:

Мощность: 120 Вт

Аккумулятор: 2000 мАч

Время зарядки: 1,5 часа

Емкость лейки: 1200 мл

Насадка: 1,0 мм, 1,8 мм, 2,5 мм

В комплект входит:

1 * Электрический пистолет-распылитель

1 * аккумулятор

1 * зарядное устройство

1 * Вискозиметр

1 * емкость 1200 мл

1 * штифт

3 * насадка

1 * маленький гаечный ключ

1 * Руководство пользователя

Принадлежности для пистолетов-распылителей | SATA

Пара шлангов SATA 9 x 9 мм, 6 м, покрытая тканевой сеткой, G 3/8 «и G 1/2» (материал), G 1/4 «(воздух) (внутренняя резьба)	147520
Пара шлангов для распылительной смеси SATA, 6 x 4 мм, 5 м, G 1/4 «(внутренняя резьба) (материал и воздух)	19984
Пара шлангов с внутренним диаметром 9×9 мм… м длиной	36459
Воздушный шланг SATA, синий, 6 мм, длина 10 м, с быстроразъемным соединением и ниппелем	4754
Шланг из материала SATA, зеленый 9 мм, 6 м	49155
Шланг для воздуха SATA, синий, 9 мм, 6 м	50252
Шланг для воздуха SATA из ПВХ, прозрачный, длиной 2 м с мини-быстросъемным соединением, ниппель с G 1/4 «(внутренняя резьба) и быстроразъемный ниппель	54353
Пара шлангов для распылительной смеси SATA с тканевой обшивкой, 6 x 6 мм, 15 м, G 1/4 «(внутренняя резьба) (материал и воздух)	97030
Пара шлангов для распылительной смеси SATA, 6 x 4 мм, длина 10 м, соединение материала M16x1.5 (внутренняя резьба), штуцер для воздуха G 1/4 «(внутренняя резьба)	1006081
Пара шлангов SATA 9 x 9 мм, 10 м, с тканевой обшивкой, G 3/8″ и G 1 / 2 дюйма (материал), G 1/4 дюйма (воздух) (внутренняя резьба)	147512
Пара шлангов для распылительной смеси SATA, 6 x 4 мм, 10 м, G 1/4 дюйма (внутренняя резьба) ( материал и воздух)	19992
SATA Шланг для сжатого воздуха из ПВХ, прозрачный, длиной 3 м с G 1/4 «(внутренняя резьба), мини-быстроразъемным соединением и ниппелем	32987
SATA воздушный шланг , синий, 9 мм, 6 м с быстроразъемным соединением, красный и ниппель	37655
Шланг для материала SATA, зеленый, 9 мм, 10 м	49999
Воздушный шланг SATA, синий, 9 мм , 10 м	50591
Пара шлангов SATA 4 x 6 мм, 3 м, не устойчивый к растворителям	64998
SATA спрей пара шлангов смешивания с сеткой из обивочной ткани, 6 x 6 мм, 7.5 м, G 1/4 «(внутренняя резьба) (материал и воздух)	97022
Пара шлангов SATA 9 x 9 мм, 15 м, с сеткой для обшивки, G 3/8″ и G 1 / 2 «(материал), G1 / 4» (воздух) (внутренняя резьба)	147504
Пара шлангов SATA 6 x 6 мм, 10 м, G 1/4 «и G 1/2» (материал) , G 1/4 «(воздух) (внутренняя резьба)	187724
Воздушный шланг SATA, синий, 9 мм, 7,5 м с быстроразъемным соединением, красный и ниппель	195420
Смесь для распыления SATA пара шлангов, 6 x 4 мм, 15 м, G 1/4 «(внутренняя резьба) (материал и воздух)	20008
Шланг SATA, зеленый, 9 мм, 15 м	50161
Воздушный шланг SATA, синий, 9 мм, 15 м	50641
Пара шлангов для распылительной смеси SATA, 6 x 4 мм, длина 15 м, соединение материала M16x1.5 (внутренняя резьба), соединение для воздуха G 1/4 «(внутренняя резьба)	1006099
Пара шлангов SATA 6 x6 мм, 15 м, G 1/4″ и G 1/2 «(материал), G 1/4 «(воздух) (внутренняя резьба)	187732
Пара шлангов SATA 9 x 9 мм, 1,5 м, G 3/8″ и G 1/4 «(материал), G 1/4 «(воздух) (внутренняя резьба)	19869
SATA воздушный шланг, синий, 9 мм, 10 м с быстроразъемным соединением, красный и ниппель	53090
Шланг для материала 9×3.5 мм, устойчивый к растворителям, 50 м в рулонах, цена нетто за метр	54114
Пара шлангов SATA 6 x 6 мм, 3 м, G 1/4 «(внутренняя резьба) (материал и воздух)	187708
Воздушный шланг SATA, синий, 9 мм, 15 м, с быстроразъемным соединением, красный, с ниппелем	189068
Пара шлангов SATA 9×9 мм, 6 м, с тканевой сеткой, G3 / 8 «и G1 / 2 «(мат., Нержавеющая сталь), G1 / 4» (воздух) (внутренняя)	77834
Пара шлангов для распылительной смеси SATA, 6 x 4 мм, длина 5 м, соединение материала M16x1.5 (внутренняя резьба), соединение для воздуха G 1/4 «(внутренняя резьба)	1006106
Пара шлангов SATA 6 x 6 мм, 6 м, G 1/4″ и G 1/2 «(материал) , G 1/4 «(воздух) (внутренняя резьба)	187716
Пара шлангов SATA 9×9 мм, 10 м, с тканевой обшивкой, G 3/8″ и G 1/2 «(мат., Нержавеющая сталь ), G 1/4 «(воздух) (внутренняя)	77842
Воздушный шланг SATA, синий, 9 мм, длина 10 м, G 1/4″ (внутренняя резьба)	9902
Воздушный шланг SATA, синий, 13 мм, длина 10 м, G 1/2 «(внутренняя резьба)	51300
Пара шлангов SATA 9×9 мм, 15 м, с сеткой для покрытия, G 3/8″ и G 1/2 «(материал, нержавеющая сталь), G 1/4» (воздух)	77859
Воздушный шланг SATA синий 9 x 3,5 мм, DIN 8541, макс.20 бар, 50 м в рулоне	27300
SATA воздушный шланг синий 6×3 мм, DIN 8541, макс. 20 бар, 50 м в рулонах, цена нетто за метр	27318

Выбор и понимание насадок для безвоздушного распыления

Сочетание правильного распылительного наконечника Graco с вашим пистолетом играет большую роль в обеспечении профессионального уровня выполнения ваших требований. Мало того, что наконечник определяет, сколько жидкости выйдет из пистолета при нажатии на спусковой крючок, наконечник распылителя также определяет, насколько широкий распылитель создаст распылитель.

СМОТРЕТЬ: Выбор и понимание наконечников спрея (5:15)

Чтобы выбрать правильный наконечник для вашего проекта распыления, следуйте этим рекомендациям:

Выберите наконечник с размером отверстия, рассчитанным на краску или покрытие, которое вы собираетесь распылять. Легкие покрытия, такие как лаки, пятна и эмали, требуют небольшого наконечника, в то время как более тяжелые покрытия, такие как текстура, требуют более крупных распылительных наконечников. Многие производители красок указывают рекомендуемые размеры распылительных наконечников на упаковке или в спецификации продукта.

Размер наконечника распылителя должен соответствовать номинальному значению наконечника вашего распылителя. Убедитесь, что распылитель может поддерживать наконечник, который вы собираетесь использовать. Если вы планируете использовать несколько пистолетов-распылителей для своей работы, выберите размер наконечника, соответствующий номинальному значению нескольких наконечников вашего распылителя.

Большинство распылительных наконечников идентифицируются трехзначным кодом. Первое число, умноженное на 2, указывает на ширину веера, которую создаст наконечник при распылении на расстоянии 12 дюймов от поверхности.Вторые два числа — это размер отверстия наконечника в тысячных долях дюйма, который определяет, сколько жидкости выйдет из распылительного наконечника. Например, наконечник 515 будет распылять вентилятор шириной 10 дюймов и имеет отверстие 15 тысячных дюйма. Сочетание ширины веера и размера отверстия определяет толщину покрытия, которое вы будете распылять.

Показательный пример — наконечник 317 и наконечник 517 имеют одинаковый размер отверстия — 17 тысячных дюйма. Но наконечник 517 распыляет вентилятор шириной 10 дюймов, а наконечник 317 распыляет вентилятор шириной 6 дюймов.Поскольку такое же количество краски выходит из отверстия распылительного наконечника, но распределяется по более широкому вентилятору, наконечник 517 обеспечивает более тонкое покрытие с меньшим количеством милов.

Например, предположим, что краска стоит 15 долларов за галлон, рабочая сила стоит 25 долларов в час, а подрядчик распыляет 5 галлонов краски в час. Если подрядчик использует изношенный наконечник (12-дюймовый веер, изношенный до 9-дюймового), он потратит дополнительно 36,25 доллара на потраченную впустую краску и рабочую силу в час.Если маляр продолжит пользоваться изношенным наконечником, это будет стоить ему около 300 долларов в день!

Всегда уменьшайте давление до минимума, продолжая распылять хорошее пятно. Это не только экономит краску, уменьшая чрезмерное распыление, но также снижает износ наконечников и продлевает срок службы насоса, экономя ваши деньги.

Существует распылительный наконечник Graco, специально созданный для вашего случая применения. Понимание вариантов безвоздушных наконечников поможет вам выбрать распылительный наконечник Graco, наиболее подходящий для ваших нужд.

Насадки Reverse-A-Clean, также называемые насадками RAC, являются наиболее универсальными реверсивными насадками на рынке. Они доступны примерно в 200 размерах и могут использоваться для самых разных покрытий. С двусторонним наконечником вы можете легко очистить засорение наконечника, просто повернув наконечник на 180 градусов в положение очистки и затем запустив распылитель. А благодаря инновационному дизайну насадки RAC можно быстро заменить, не снимая защитный кожух и кожух.

Наконечники реле низкого давления и низкого давления для чистовой отделки Graco RAC-X обеспечивают лучшую в отрасли отделку при самом низком в мире давлении безвоздушного распыления! Эти насадки доступны в небольших размерах для чистовой отделки и больших размеров для больших поверхностей и для высокопроизводительных применений.Эта передовая технология позволяет распылять при меньшем давлении до 50% с меньшим избыточным распылением, обеспечивая стабильное смешанное качество отделки с полным распылением при половинном давлении. Это может удвоить срок службы наконечника и продлить срок службы насоса. Наконечники реле низкого и низкого давления для чистовой отделки Graco RAC-X подходят для всех безвоздушных распылителей.

Для более крупных опрыскивателей в условиях более высокой производительности Graco предлагает наконечники WideRAC SwitchTips. Они создают сверхширокий 24-дюймовый веер, позволяющий распылять в два раза большую поверхность по сравнению со стандартной насадкой.Для этих наконечников требуется отверстие большего размера, чтобы обеспечить толщину в миллиметрах, достаточную для покрытия такой большой площади за один проход.

Наконечники XHD RAC SwitchTips

Graco предназначены для использования с толстыми покрытиями, которые требуют более высокого давления для распыления. Их можно узнать по большой серой ручке, которая позволяет легко вращать их даже с очень толстыми покрытиями, такими как текстура и эластомеры.

После многих лет лидерства в отрасли по производству жидкостей Graco предлагает наконечники, идеально разработанные для выполнения работы с высочайшим профессиональным качеством отделки независимо от области применения.

Очистка сопла краскораспылителя

Сопла распылителей краски

можно легко очистить, используя подходящие инструменты, выбрав подходящий растворитель, промыв систему и разобрав пистолет для очистки сопла вручную. В зависимости от того, используете ли вы безвоздушный распылитель или распылитель HVLP (большого объема, низкого давления), шаги по очистке сопла краскораспылителя будут незначительно отличаться.

СОВЕТ: Специалист по покраске Пэм Эстабрук из ProTect Painters добавляет: «Не пренебрегайте этой частью вашего проекта и всегда следуйте инструкциям, прилагаемым к вашему распылителю.”

Шаг 1. Выбор чистящего растворителя

Для всех пистолетов-распылителей после покраски необходимо промывать распылитель растворителем. Для краски на водной основе промойте ее прохладной водой; для масляной краски используйте разбавитель для лака; для шеллака промойте денатурированным спиртом.

СОВЕТ: Пэм говорит: «Если вы планируете прекратить распыление на короткий период времени, вы можете погрузить пистолет в ведро с водой или растворителем, если используете масляную краску. Хорошо просушите его, снимите короткий тестовый образец на клочке бумаги и продолжайте работу над проектом.”

Шаг 2 — Промывка системы

Будьте готовы использовать около 5 галлонов растворителя или воды при промывке. После покраски сбросьте давление в шлангах, следуя инструкциям по безопасности для распылителя, который вы используете. Включите предохранительный выключатель и, если вы используете наконечник распылителя, снимите наконечник и защиту наконечника с сопла. Погрузите наконечник и спусковую скобу в соответствующий растворитель при промывке системы. Снимите заборную трубку с краски и поместите ее в емкость с растворителем.Выключите предохранительный выключатель и распыляйте пистолет в открытую банку с краской, пока не станет виден растворитель. Затем переключитесь на емкость для отходов и пропустите растворитель через систему до тех пор, пока в растворителе не останется видимых следов краски.

Распылители HVLP могут иметь колпачок для краски, прикрепленный к распылителю. В этом случае заборной трубки нет, и краска переносится в чашку и вытягивается прямо отсюда. При промывке удалите краску с чашки и замените ее растворителем. Кроме того, для распылителей HVLP не требуется снимать наконечник во время промывки.

Этап 3. Очистите щеткой, просушите и снова соберите

Снимите наконечник и защиту наконечника с растворителя и используйте щеточки для бутылок, пропитанные растворителем, чтобы очистить внутреннюю часть наконечника. Используйте щетки, чтобы очистить все оставшиеся отверстия на сопле, включая иглу сопла.

Пистолеты HVLP имеют воздушную крышку, которую необходимо снять, чтобы добраться до форсунки. Затем вы можете снять сопло гаечным ключом и очистить щеткой. Вытрите разобранные детали тканью или бумажным полотенцем, следя за тем, чтобы игла насадки не погнулась.Соберите пистолет-распылитель и храните его в надежном месте, пока вы снова не будете готовы к покраске.

Пэм Эстабрук, районный менеджер ProTect Painters, внесла свой вклад в эту статью.

.

No related posts.
