Как работает солнечный коллектор на вакуумных трубках • Ваш Солнечный Дом

Конструкция вакуумного солнечного коллектора

Поделиться ссылкой на статью

Обновлено 31 октября, 2021

Опубликовано автором

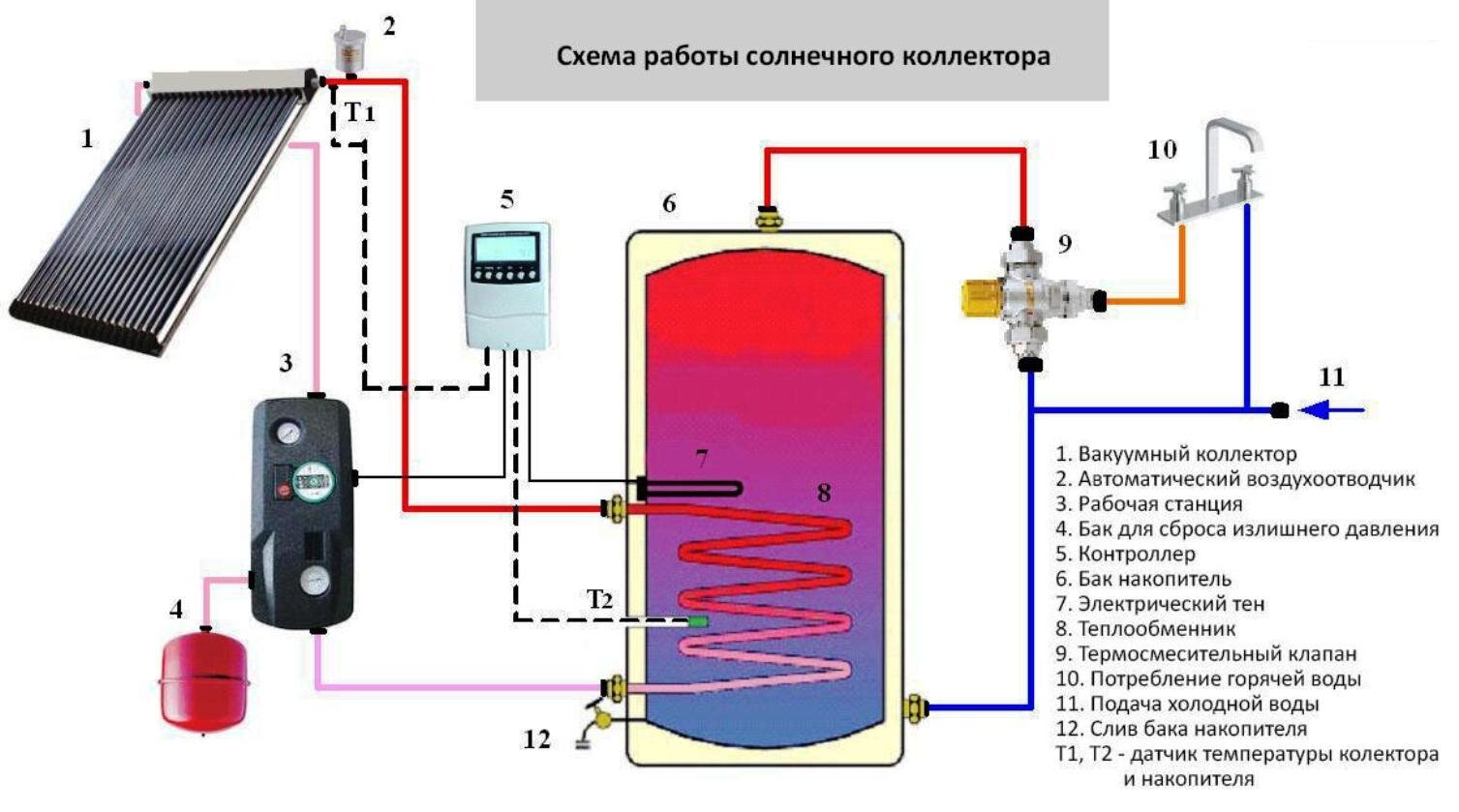

Принцип работы

Солнечный вакуумный коллектор (преобразователь тепловой энергии солнца) обеспечивает сбор солнечного излучения в любую погоду, вне зависимости от внешней температуры. Коэффициент поглощения энергии таких коллекторов, при степени вакуума 10ֿ, составляет 98 %. Солнечные коллекторы обычно устанавливаются непосредственно на крыше зданий таким образом, чтобы наиболее эффективно использовать площадь крыши для сбора энергии. Коллекторы монтируются практически под любым углом, от 5 до 90 градусов. Минимальный угол наклона необходим для обеспечения циркуляции теплоносителя Срок службы вакуумных коллекторов — не менее 20 лет.

Резервуар-теплообменник представляет собой автоматизированную систему преобразования, поддержания и сохранения тепла, полученного от энергии солнца, а также и от других источников энергии (например, традиционный водонагреватель, работающий на электричестве, газе или дизтопливе), которые страхуют систему при недостаточном количестве солнечной энергии.

Нагретая таким образом вода поступает из теплообменника внутреннего блока в радиаторы системы отопления, а вода из резервуара используется для горячего водоснабжения.

Блок управления предназначен для контроля температуры в солнечном коллекторе и резервуаре-теплообменнике, а также для выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток. При этом контроллер регулирует поток теплоносителя через теплообменник, определяет направление подачи тепла (на ГВС или на отопление). В ночное время автоматика системы обеспечивает минимально необходимое привлечение дополнительной энергии для поддержания заданной температуры внутри помещения. Система обладает малой инерционностью, быстрым выходом на рабочий режим и позволяет обеспечить:

Круглогодичное горячее водоснабжение;
Сезонное отопление с экономией традиционных источников тепловой энергии до 80% (в зависимости от географической широты и климатических условий).

Конструкция элементов

вакуумный коллектор

Конструкция коллекторов с вакуумными трубами состоит из параллельных рядов прозрачных трубчатых профилей. Используются трубы типа ”стекло-стекло”. Внутренняя труба покрыта специальным селективным слоем, который хорошо абсорбирует солнечную энергию и препятствует потерям тепла. Такие трубы функционируют и в пасмурную погоду, и при отрицательной температуре, они преобразуют прямые и рассеянные солнечные лучи в тепло. Инфракрасное излучение, которое проходит сквозь облака, также поглощается и преобразуется в тепло. Трубки обычно выполнены из боросиликатного стекла.

Конструкция вакуумных труб похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Для всесезонных систем в коллекторах применяются вакуумные трубы с встроенными термотрубками (тепловыми трубками). Термотрубка – это закрытая медная труба с небольшим содержанием легкокипящей жидкости. Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть – наконечник, где конденсируются и передают тепло теплоносителю основного контура водопотребления или незамерзающей жидкости отопительного контура.

Конденсат стекает вниз, и все повторяется снова.

Приемник солнечного коллектора медный с полиуретановой изоляцией, закрыт нержавеющим листом. Передача тепла происходит через медную „гильзу“ приемника. Благодаря этому отопительный контур отделен от трубок, при повреждении одной трубки коллектор продолжает работать. Процедура замены трубок очень проста, при этом нет необходимости сливать незамерзающую смесь из контура теплообменника.

Резервуар-теплообменник

Конструктивно выполнен в виде бойлера-накопителя. Предназначен для накопления и сохранения тепла, и обычно включает в себя одну или две внутренние теплообменные спирали. Остальное оборудование системы обычно включает насос, манометр, клапан давления, вентили, кран регулировки налива воды, соединители, манометр, вентиль безопасности на 6 атм., набор для безопасного подсоединения к отопительной системе. Как опция бак может оснащаться электронагревателем мощностью от 1 до 3 кВт.

При одновременной потребности в горячей воде и отоплении, солнечная энергия распределяется между нагревом главного котла и горячим водоснабжением. При достижении заданной температуры, автоматика переключает подачу тепла на отопительный контур. Такая последовательность работы системы может быть изменена на прямо противоположную, в зависимости от климатической зоны или времени года. Система сконструирована таким образом, что к ней легко могут подсоединяться другие нагревательные системы.

Системный контроллер для солнечных водонагревательных систем

Контроллер предназначен для контроля температуры в солнечном коллекторе, в резервуаре-теплообменнике и выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток.

Контроллер выполняет следующие основные функции:

Индикацию температуры коллектора;
Индикацию температуры в резервуаре;
Индикацию температуры обратного потока теплоносителя;
Установка температуры включения принудительной циркуляции теплоносителя;
Установка времени включения и выключения системы отопления;
Установка температуры и времени дополнительного подогрева;
Установка температуры «антизамерзания»;
Индикацию повреждения датчиков.

Типы гелиосистем

Различают два типа гелиосистем: сезонные и круглогодичные (всесезонные)

К сезонным системам относятся вакуумные коллекторы с прямой теплопередачей солнечной энергии воде. В таких системах вакуумные трубки расположены под определенным углом и соединены с накопительным баком. Из него вода протекает прямо в трубки, нагревается и возвращается обратно.

К преимуществам этой системы относится непосредственная передача тепла воде без участия других элементов. Минусом можно считать несколько больший объем воды контура теплообменника (60-200 литров). Основным преимуществом остается низкая стоимость и высокий КПД, до 98 %.

К всесезонным системам относятся вакуумные коллекторы с термотрубками. Принцип действия таких коллекторов прост и припоминает работу установки центрального отопления. Это закрытая система, в которой, через верхнюю часть коллектора и змеевик протекает, незамерзающая жидкость. Эта жидкость забирает тепло из медных наконечников, а затем горячая жидкость перекачивается через змеевик бака-аккумулятора и нагревает воду в баке.

Цикл передачи тепла из коллектора к аккумулятору длится до тех пор, пока длится день (и температура на выходе коллектора выше температуры в баке на уровне теплообменника). Работу насоса контролирует электронный контроллер. Датчики контроллера находятся в коллекторе и в баке-аккумуляторе. Они измеряют температуру в системе. Кроме того, расширительный бак предохраняет систему от слишком высокого давления, возникающего при возрастании температуры и не использовании воды потребителями.

Область применения

Обеспечение горячим водоснабжением жилых домов, коттеджей, дачных домиков, гостиниц, ресторанов, теплиц, бассейнов и т.д.;
Отопление помещений в весенне-осенний период и экономия энергоносителей системы отопления в зимний период до 50%.

Поддерживающее отопление помещений при применении с технологией «теплый пол»

Источник: http://forum.truba.ua/index.php?topic=2983.030 Апрель 2008

Эта статья прочитана 23039 раз(а)!

Продолжить чтение

66
Интересные ссылки по солнечным коллекторам Солнечные коллекторы: правда и мифы. Приведено сравнение плоских и вакуумных коллекторов. Написано все, на удивление, правильно, видно что писал не журналист, а практик. Видео о солнечных коллекторах https://youtu.be/Bm-hgBhgwL0 Процесс кипячения воды в вакуумной трубке Испытания…
62
Солнечное тепло: горячее водоснабжение и отопление с вакуумными солнечными коллекторами В вакуумном водонагревателе-коллекторе объем, в котором находится темная поверхность, поглощающая солнечное излучение, отделен от окружающей среды вакуумированным пространством, что позволяет практически полностью устранять потери теплоты в окружающую среду за счет…
60
Эскизный проект загородного сельского дома с отоплением от солнечного коллектора Вырезка из журнала «Наука и Жизнь», кажется №12 за 1985 год. Арх. А.Семенов. СОЛНЕЧНЫЙ ДОМ Возможность использования солнечной энергии для экономии топлива при обогреве характеризуют следующие цифры. Среднее за год…
58
ГОРЯЧАЯ? В ЛЮБОЕ ВРЕМЯ! Многие жители села и садоводы имеют на своих участках душ. Как правило, это небольшая отдельно стоящая закрытая постройка с баком на крыше. Из него самотеком по трубе к душевой сетке поступает холодная вода. Конечно, в жаркий…
55
Солнечное тепло: горячее водоснабжение и отопление В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в…
54
Какой коллектор лучше — вакуумный или плоский? Вакуумные коллекторы 1. Tрубчатый коллектор работает при рассеянном излучении, в том числе в зимний период и в пасмурную погоду, так как он способен абсорбировать диффузионную радиацию благодаря высокоселективной абсорбционной поверхности. Зависимость КПД коллекторов…

виды, принцип работы системы, правила установки солнечных коллекторов, сфера и специфика применения устройств

Солнечными коллекторами называют установки, предназначенные для сбора тепловой энергии солнца, используемой для нагрева теплоносителя. Как правило, их используют для отопления и горячего водоснабжения помещений. Основные объекты использования гелиоколлекторов – здания коммерческого назначения и частные дома.

Солнечный коллектор – своего рода уникальное устройство. Его покупка в будущем позволит избавиться от ежемесячных расходов на горячую воду и отопление. Однако в связи с его немалой стоимостью главное – не допустить ошибок при выборе соответствующего оборудования.

Следовательно, перед тем, как приобрести гелиоколлектор, необходимо располагать общей информацией о его видах, особенностях и принципах работы.

Преимущества солнечных коллекторов и гелиосистем Oventrop

Экономичность. Солнечные коллекторы существенно снижают расходы на горячее водоснабжение и обогрев коттеджа в холодное время года. Использование гелиоустановок сокращает годовые затраты на нагрев воды до 60%, а на отопление здания – до 30%;

Экологическая чистота. Гелиоколлектор абсолютно безопасен, т.к. не допускает загрязнения окружающей среды и не оказывает негативного влияния на здоровье человека. Кроме того, в воде, находящейся под действием высоких температур и вакуума, появление и распространение бактерий становится невозможным;

Длительный срок эксплуатации. Надежность и долговечность солнечных коллекторов Oventrop обусловлена применением современных высококачественных материалов. Стеклянные и металлические элементы гелиоустановки отличаются ударопрочностью и устойчивостью к резкой смене погоды, в частности порывам ветра;

Автономность. Гелиоустановка может отапливать здания даже в случае длительных перебоев в работе системы теплоснабжения. Аналогичная ситуация и при отключении горячей воды.

Специфика применения

В отличие от теплогенераторов и тепловых насосов, преобразующих энергию из согретых солнцем грунтовых вод и воздушных масс, солнечные коллекторы работают от прямых солнечных лучей, воздействующих на их поверхность. Единственный нюанс гелиоколлекторов заключается лишь в том, что ночью они находятся в пассивном режиме.

На суточную производительность гелиоустановки влияют такие факторы, как:

Продолжительность светового дня, которая в свою очередь зависит от географической широты региона и времени года. Так, например, в Центральной части России летом солнечный коллектор будет функционировать по максимуму, а зимой – по минимуму. Это связано не только с длительностью дня, но и изменением угла падения солнечных лучей на гелиопанели;

Климатические особенности региона. Как правило, на территории нашей страны имеется множество участков, над которыми больше 200 дней в году солнце скрывается за слоями туч или за пеленой тумана. Несмотря на то, что гелиоколлектор может улавливать даже рассеянные солнечные лучи, в пасмурную погоду его продуктивность значительно уменьшается.

Принцип работы и особенности устройства

Главным элементом гелиоколлектора является адсорбер. Он представляет собой медную пластину с присоединенной к ней трубой. При поглощении энергии воздействующих на гелиосистему прямых солнечных лучей, адсорбирующий элемент моментально нагревается, передавая тепло циркулирующему по трубопроводу теплоносителю.

От типа поверхности коллектора зависит его способность отражать или поглощать солнечные лучи. Так, например, устройство с зеркальной поверхностью превосходно отражает свет и тепло, в то время как черная пластина полностью поглощает их. Следовательно, для наибольшей эффективности медную пластину адсорбера чаще всего покрывают черной краской.

Чтобы также повысить количество излучаемой от солнца тепловой энергии, необходимо грамотно выбрать прикрывающее адсорбер стекло. Для солнечных коллекторов применяют специальное стекло с антибликовым покрытием и минимальным процентом содержащегося в нем железа. Такое стекло отличается от обыкновенного не только сниженной долей отражаемого света, но и увеличивает прозрачность.

Кроме того, для предотвращения загрязнения стекла, что тоже снижает эффективность работы гелиоустановки, корпус коллектора полностью герметизируют, либо наполняют инертным газом.

При всем этом часть получаемой тепловой энергии пластина адсорбера отдает в окружающую среду, нагревая взаимодействующий с гелиосистемой воздух. Для снижения теплопотерь адсорбирующий элемент следует изолировать. Поиски максимально эффективных способов теплоизоляции и привели к появлению множества разновидностей солнечных коллекторов. Одними из распространенных видов являются плоские и трубчатые, или вакуумные.

Плоские солнечные коллекторы: устройство

Гелиоколлектор плоского типа состоит из алюминиевого короба, сверху которого установлено защитное стекло с абсорбционным слоем. Внутри корпуса расположены медные трубки, впускной и выпускной патрубки. Дно и стенки короба защищены самым надежным теплоизолирующим элементом – минеральной ватой.

Некоторые модели плоских коллекторов могут также иметь под стеклом слой пропиленгликоля, который выполняет функцию поглотителя солнечных лучей. Это увеличивает его КПД, обеспечивая оборудованию максимальную производительность вне зависимости от сезона.

Достоинства и недостатки плоских гелиоколлекторов

К главным преимуществам плоских солнечных коллекторов относят:

Способность к самоочищению в случае выпадения осадков в виде снега или инея;
Высокие показатели в соотношении «цена/качество», что характерно для южных регионов с теплым климатом;
Высокий КПД при эксплуатации в летний сезон;
Сравнительно невысокая стоимость в отличие от других гелиоконструкций.

Основными недостатками таких систем являются:

Высокие теплопотери, обусловленные конструктивными признаками установок;
Небольшой КПД при функционировании осенью и зимой;
Сложности в ходе перевозки и монтажа гелиосистем;
Максимальные затраты в случае выполнения ремонтных работ;
Повышенная парусность гелиоустановки.

Сфера применения плоских солнечных коллекторов

Несмотря на недостатки, данный тип гелиосистем используется для сезонного нагрева горячей воды. Плоские гелиоколлекторы используются:

Для горячего водоснабжения летнего душа;
Для подогрева воды в бассейне до нужной температуры;
Для обогрева теплиц.

Вакуумные гелиоколлекторы

Вакуумный солнечный коллектор – это высокотехнологичное комплексное устройство, предназначенное для сбора тепловой солнечной энергии и последующей ее переработки в тепловую энергию, которая используется в быту и промышленных сферах для обеспечения отопления, подогрева воды в системах водоснабжения. Солнечный вакуумный коллектор высокоэффективен и эргономичен, обладает высоким КПД даже в условиях слабой освещенности и низких температур, что дает возможность использовать систему в любое время года. Устройство позволяет перерабатывать в тепло инфракрасное излучение, проникающее сквозь облака и рассеянные лучи. Солнечные коллекторы Oventrop способны даже при отрицательных температурах окружающей среды нагреть воду до ста градусов Цельсия.

Сфера применения вакуумных солнечных коллекторов

Использование конструкции значительно снижает затраты на отопление в зимний период года и гарантирует бесплатный подогрев воды в летний период года. Солнечный коллектор активно поглощает солнечную энергию и улавливает 98% энергии, когда степень вакуума — 10^—. Системы устанавливают на фасадах, плоских или скатных крышах. При расположении в произвольных местах угол наклона должен находиться в пределах 15-75⁰. Срок эксплуатации – не менее двадцати лет.

Системы широко используются для:

подогрева воды в бытовых и производственных водопроводах, бассейнах;
работы отопительных индивидуальных систем;
обогрев теплиц.

Коллекторы легко включаются в сети водо- и теплоснабжения. Для подключения системы используется станция Regusol X Duo с вмонтированным теплообменником и контроллером, которая благодаря послойному накоплению теплоносителя повышает эффективность всей энергосистемы.

Установка солнечного коллектора

От правильности установки коллектора напрямую зависит эффективность конструкции. Для избегания риска поднятия давления вследствие перегрева воды расчет солнечного коллектора выполняются исключительно в специальных программах. Расчеты производятся с учетом погодных условий в точке размещения коллектора и среднегодового расхода тепла. Мощность солнечного корректора вычисляется исходя из данных о площади, значения инсоляции системы и КПД коллектора.

Перед началом расчетов определяется, будет система круглогодичной или сезонной.

Солнечные корректоры сезонного типа предполагают использование в теплый период года (середина апреля – середина октября). Данная конструкция состоит из бака накопителя и коллектора. Теплоносителем служит вода, которая замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
Круглогодичные системы могут эффективно использоваться вне зависимости от температурного режима окружающей среды. В конструкции используется незамерзающая эфирная жидкость, которая обеспечивает высокий КПД солнечного коллектора даже в самые холодные дни года.

Вакуумные солнечные коллекторы при грамотной установке и монтаже покрывают до 60% среднестатистической семьи в горячей воде и обеспечивают отопление в период от второй половины весны до середины осени. Например, при установке системы в средних широтах России коллектор площадью в два квадратных метра обеспечивает ежедневный нагрев ста литров воды до 40-60⁰.

Эффективность установки в летний период года значительно выше. За один ясный световой день 1 м² коллектора будет прогревать около восьмидесяти литров воды до температуры + 65⁰. Среднегодовая производительность солнечного коллектора с поглощающей площадью в 3м² будет состоять в диапазоне 500-700 кВт/ч на 1м².

Устройство вакуумного солнечного коллектора

Компания Oventrop предлагает вакуумные солнечные коллекторы с тепловой трубкой. Системы с тепловой трубкой конструктивно напоминают термос: в стеклянную/металлическую трубку большего диаметра вставлена другая, меньшего диаметра. Пространство между ними вакуумированно, что обеспечивает максимально эффективную теплоизоляцию от воздействия внешних температур и минимальные потери на излучение. Вакуумная прослойка позволяет сохранить до 95% поглощенной тепловой энергии.

Все вакуумированные трубки оборудованы внутри медными пластинами поглотителя с эффективно собирающим солнечную энергию гелиотитановым покрытием. Заполненная специальной эфирной жидкостью тепловая труба установлена под поглотителем и присоединена к расположенному в теплообменнике конденсатору. Полученная поглотителем солнечная энергия превращает жидкость в пары, которые поднимаются в конденсатор и отдают тепло коллектору, конденсируется и возвращается в нижнюю часть колбы. Благодаря цикличности создается непрерывный процесс теплообмена.

Система способна вырабатывать значительные температуры и обеспечивает высокий КПД даже при слабой освещенности и t -30 — -45⁰С (в зависимости от вида коллектора с трубками из стекла или металла). Вакуумные солнечные коллекторы просты и недороги в эксплуатации. Специальные соединения конструкции позволяют заменять либо поворачивать трубки в заполненной находящейся под давлением установке.

преимущества, недостатки и эффективность работы| ECODOM|99

Солнечные коллекторы:

преимущества, недостатки

и эффективность работы

Любой владелец частного дома сталкивался с проблемой выбора системы отопления. Особенно данный вопрос актуален для удаленных от городов зон, где необходимо обогреть не только сам дом, но и теплицы, бытовые помещения и пр. Вопрос экономии тут — один из главных. Печи с котлами нагревания, электрические батареи, дровяные камины – распространенные, но не самые выгодные варианты. Расходные материалы для них (дерево, уголь, газ, электричество) обходятся дорого, а расходуются очень быстро.

Сегодня технический прогресс шагнул в сторону возобновляемых источников энергии. И одной из таких инноваций стали коллекторы, работающие за счет поглощения солнечного света.

Солнечное излучение — один из самых доступных и распространенных альтернативных источников тепла. А солнечные коллекторы, в свою очередь, — самый простой способ энергию преобразовать. С каждым годом все больше людей рассматривают их в качестве дополнительного источника энергии для дома.

Но что же представляют собой солнечные коллекторы, чем отличаются между собой и действительно ли они так эффективны? Попробуем разобраться вместе.

Ежедневно на землю падает огромное количество солнечного излучения большая часть которого не используется. Задача коллектора — «впитать» в себя определенную долю этого излучения и преобразовать его в пригодную для человеческих потребностей энергию.

При этом важно отличать: солнечное излучение может быть преобразовано в 2 вида энергии – тепловую и электрическую.

Солнечные коллекторы применяются для получения тепла и нагрева воды. Они нагревают воду которая используется для ГВС и отопления здания.

Солнечные батареи (они же фотоэлектрические модули) применяются для выработки электроэнергии. Они имеют совершенно другой принцип действия.

Существует также комбинированная технология. Панели, которые одновременно вырабатывают электрическую и тепловую энергию.

Основные принципы работы

Солнечные коллекторы работают по тому же принципу, что и бытовые водонагреватели – энергия действует на тепловой элемент, повышая температуру воды, воздуха или антифриза в полостях отопительных приборов. Руководящим элементом выступает сам корпус коллектора – плоская пластина площадью несколько квадратных метров. Погодная нестабильность породила идею совмещения энергий солнца и электричества у некоторых приборов такого класса.

При низкой освещенности и прохладной погоде площадь устройства только впитывает доступное тепло, нагревая комплект. Дальнейшее прогревание системы частного отопления проводится уже при участии электричества. Подобный подход позволяет выжать из установки максимум, хотя расчет затрат останется скромным. Технология получила название «принудительной циркуляции». Как правило, она характерна крупномасштабным коллекторам.

Созависимое функционирование в умеренных поясах планеты используются чаще автономного. Но в условиях преобладания годового активного солнца возможно использовать исключительно природную энергию. Для этого понадобиться только рациональный расчет с правильной теплоизоляцией постройки.

Зимой солнечный комплект способен обогреть до 30-40% жилых помещений.

Автоматизированные экземпляры улавливают и перерабатывают на отопление до 75% дневного света.

Типы солнечных коллекторов

Существует несколько видов солнечных коллекторов, которые отличаются назначением, внешним видом, принципом работы и так далее. Основные отличия можно классифицировать следующим образом:

По конструкции

Плоские светопоглощающие. Представляет собой темный алюминиевый ящик с медными трубками внутри. Снизу ограничен слоем теплоизоляции. Сверху закрыт закаленным стеклом и пропилен-гликолем, выполняющим работу поглотителя солнечных лучей. Функционален в любое время года, популярен ввиду доступной себестоимости.

Вакуумные коллекторы состоят из многочисленных медных трубок. Элементы уложены ровными рядами. Каждая трубка с поглощающим и отражающим веществами расположена внутри еще одной стеклянной колбы аналогичной формы, но большего диаметра. Между стенками емкостей образуется вакуум, выступающий теплоизолятором и проводником. Главным достоинством класса является большая принимающая площадь, а значит, высокий КПД.

По принципу работы

Самотечные — идеальный вариант для дачи или сезонного использования. Это автономная система, которая не требует подключения к электросети.

С принудительной циркуляцией. Этот вид солнечных коллекторов подключается к общей системе отопления и работает под давлением насоса.

По сезонности

Круглогодичные (летом — полноценное обеспечение горячей водой, зимой — поддержка отопления).

Сезонные – используются только летом и в межсезонье. Обычно внутри таких коллекторов течет вода, которая на холоде замерзает. Поэтому на зиму такие системы консервируются.

Плоский и трубчатый солнечный коллекторы.

Все классы подходят для отопления частных домов в равном соотношении. Конкретный тип выбирается исходя из собственных потребностей, финансовых возможностей, площади крыши (или иной поверхности) для установки.

Все виды коллекторов солнечного типа обладают недостатками и достоинствами. Выбирая устройство по своим потребностям, следует обращать внимание на некоторые нюансы. Плоские разновидности прочнее остальных, однако, не выгодны при ремонте. Поломка выводит из строя всю систему адсорбции, что увеличивает траты. Экземпляры данного класса способны нагревать воду на 20-40 градусов выше температуры окружающей среды.

Вакуумные виды коллекторов чувствительны к внешним действиям, быстрее поддаются повреждениям из-за хрупких полых трубок. Между тем, ремонт может быть произведен в виде замены конкретной колбы. Зимой эффективнее плоского типа, поскольку нагревает теплоноситель в более широком диапазоне и дольше поддерживает температуру.

Воздушные виды просты по конструкции, редко требуют ремонтных вмешательств. Стойко выдерживают очень низкие температуры, служат дольше остальных. В целом же, они слабее прогревают помещения.

Преимущества солнечных коллекторов

Экономия газа. Летом солнечные коллектора способны полностью закрыть потребность здания в горячей воде. В межсезонье – весной и осенью, коллекторы снижают нагрузку на газовый котел, что в конечном итоге сокращает потребление газа. В зимнее время коллекторы работают с очень низкой эффективностью.

Энергонезависимость. Используя солнечный коллектор для отопления вы снижаете собственную зависимость от газа. Коллектор является дополнительным источником тепла. Как минимум в летнее время вы сможете бесплатно получать горячую воду не используя для этого газ.

Доступность. Для установки солнечного коллектора не требуется разрешение. Все что нужно – сантехник с прямыми руками и компетентный продавец, знающий все особенности и тонкости монтажа.

Долгий срок службы. Срок службы коллектора – более 15 лет. А значит, вы очень долго сможете пользоваться бесплатным солнечным теплом.

Внешний вид. Любой гелио комплект прост в обслуживании, выглядит эстетично, облагораживает внешний облик частного дома.

Отсутствие грязи, отходов.

Недостатки

Стоимость. Цены на солнечные коллекторы для нагрева воды плавают от 500$ до 1000€ за штуку. А целая система «под ключ» состоящая из двух коллекторов будет стоить от 2500$. Немалые начальные вложения, со сроком окупаемости 7-10 лет.

Непостоянство. Солнце нельзя включать и выключать по собственному желанию. Поэтому коллекторы нельзя рассматривать как единственный источник тепла.

Подведем итоги

Солнечный коллектор для отопления — это один из самых распространенных и доступных альтернативных источников энергии для частного дома.

Коллекторы, в первую очередь, следует рассматривать как инвестицию в энергонезависимость. Их срок окупаемости очень велик – 7-10 и более лет. Поэтому ставить коллекторы только ради экономии газа нецелесообразно. Возможно, что с этой задачей лучше справятся и другие альтернативные газу источники тепла — камин с водяным контуром или тепловой насос. Все зависит от ситуации.

Наиболее оправдано использовать коллекторы в южных регионах, где высокая солнечная активность. Самую высокую эффективность они показывают летом и в межсезонье. Зимой вклад в систему отопления хоть и есть, но невелик.

Если вы рассматриваете коллекторы ради экономии газа и денег, то вероятно это будет одно из самых дорогих и наименее эффективных решений. В первую очередь, лучше всего обратить внимание на другие недорогие мероприятия. К счастью, таких множество.

Солнечный коллектор зимой. Эффективность использования плоского и вакуумного коллектора зимой.

В этой статье: Работает ли зимой солнечный коллектор? Сравнение эффективности работы зимой вакуумного и плоского солнечного коллектора. Плюсы и минусы гелиосистемы. Отзыв владельца. Видео по теме.

Солнечный коллектор зимой.

Эффективность использования плоского и вакуумного коллектора зимой.

В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников. Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика. Данная статья поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?

Работает ли зимой солнечный коллектор?

Как свидетельствует статистика (данные приведены в Википедии), на 1 тыс. россиян приходится примерно 0,2 кв. м применяемых у нас солнечных коллекторов, тогда как в Германии этот показатель составляет 140 кв. м, а в Австрии – целых 450 кв. м. на 1 тыс. жителей.

Столь значительную разницу нельзя объяснить одними только климатическими условиями. Ведь на большей части России за день поверхности земли достигает такое же количество солнечной энергии, как и на юге Германии – в теплое время эта величина составляет от 4 до 5 кВт*ч/кв. м.

Чем же вызвано наше отставание? Отчасти оно обусловлено сравнительно низкими доходами россиян (гелиоустановки являются пока довольно дорогим удовольствием), отчасти – наличием собственных крупных газовых месторождений и, как следствие, доступностью голубого топлива.

Но немалую роль сыграло и предвзятое отношение со стороны многих потенциальных пользователей, считающих установку солнечного коллектора нецелесообразной. Дескать, летом и так тепло, а зимой от подобной системы мало проку.

Вот какие аргументы выдвигают скептики касательно эксплуатации гелиоустановок зимой:

Установку постоянно засыпает снегом, так что солнечное излучение достигает её не так уж часто. Если, конечно, владелец не дежурит постоянно на крыше с веником или щеткой.
Холодный морозный воздух отбирает почти все тепло, накапливаемое коллектором.
Часто упоминают и всесезонный поражающий фактор – град, который может разнести гелиоустановку вдребезги.

Чтобы понять, насколько справедливы эти доводы, рассмотрим устройство различных видов солнечных коллекторов.

Устройство и область применения в быту.

На сегодняшний день наибольшее распространение нашли плоские и вакуумные солнечные коллекторы.

Плоские солнечные коллекторы

Плоский коллектор состоит из элемента, поглощающего солнечное излучение (абсорбер), прозрачного покрытия и термоизолирующего слоя.

Абсорбер связан с теплопроводящей системой. Он покрывается чёрной краской либо специальным селективным покрытием (обычно чёрный никель или напыление оксида титана) для повышения эффективности. Прозрачный элемент обычно выполняется из закалённого стекла с пониженным содержанием металлов, либо особого рифлёного поликарбоната. Задняя часть панели покрыта теплоизоляционным материалом (например, полиизоцианурат). Трубки, по которым распространяется теплоноситель, изготавливаются из сшитого полиэтилена либо меди. Сама панель является воздухонепроницаемой, для чего отверстия в ней заделываются силиконовым герметикой.

При отсутствии забора тепла (застое) плоские коллекторы способны нагреть теплоноситель до 190—210°C. Чем больше падающей энергии передаётся теплоносителю, протекающему в коллекторе, тем выше его эффективность. Повысить её можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре, эффективность которого может составлять около 95%. Стандартным решением повышения эффективности коллектора стало применение абсорбера из листовой меди из-за её высокой теплопроводности, поскольку применение меди против алюминия даёт выигрыш 4 % (хотя теплопроводность алюминия вдвое меньше, что означает значительное превышение «запаса мощности» по теплопередаче), что незначительно в сравнении с ценой). Также высокая эффективность достигается увеличением площади контакта трубки и медного листа: у формованного листа и паянного соединение она максимальна, у соединения ультразвуковой сваркой — меньше. Используется также алюминиевый экран.

Вакуумные солнечные коллекторы.

Возможно повышение температур теплоносителя вплоть до 250—300 °C в режиме ограничения отбора тепла. Добиться этого можно за счёт уменьшения тепловых потерь в результате использования многослойного стеклянного покрытия, герметизации или создания в коллекторах вакуума.

Фактически солнечная вакуумная труба имеет устройство, схожее с бытовыми термосами. Только внешняя часть трубы прозрачна, а на внутренней трубке нанесено высокоселективное покрытие, улавливающее солнечную энергию. Между внешней и внутренней стеклянной трубкой находится вакуум. Именно вакуумная прослойка даёт возможность сохранить около 95 % улавливаемой тепловой энергии.

Кроме того, в вакуумных солнечных коллекторах нашли применение медные тепловые трубки, выполняющие роль проводника тепла. При воздействии на коллектор солнечным светом жидкость, находящаяся в нижней части трубки, нагреваясь, превращается в пар. Пары поднимаются в верхнюю часть трубки (конденсатор), где конденсируясь передают тепло коллектору.

Использование данной схемы позволяет достичь большего КПД (по сравнению с плоскими коллекторами) при работе в условиях низких температур и слабой освещенности.

Современные бытовые солнечные коллекторы способны нагревать воду вплоть до температуры кипения даже при отрицательной окружающей температуре.

Видео сравнение работы плоского и вакуумного коллектора зимой

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления.

В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой? Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

Засыпание панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.

Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.

Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. Посмотрите видеоролик, снятый во время испытаний вакуумной трубки на ударную прочность.

Видео. Испытание солнечного коллектора на прочность.

Трубка выполнена из чрезвычайно крепкого боросиликатного стекла которое выдерживает удары града который падает со скоростью 18 м/с и имеет 35 мм диаметре.

Как видно, солнечные коллекторы зимой вполне работоспособны. Хотя, конечно, производительность их в сравнении с летним периодом ощутимо снижается.

Плюсы и минусы гелиосистемы

Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.

Усваиваемая с их помощью энергия является абсолютно бесплатной.

Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло — является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

Теперь укажем слабые места гелиоустановок:

Коллекторы стоят пока сравнительно дорого
Из-за переменчивости погодных условий производительность коллектора не стабильна.
Систему приходится оснащать довольно вместительным баком-накопителем с хорошей теплоизоляцией.

Отзыв владельца о работе солнечного коллектора зимой.

Видео о работе солнечной сплит-системы SH-200-24 торговой марки «АНДИ Групп»

Предлагаем Вашему вниманию всесезонные солнечные коллекторы торговой марки АНДИ Групп

Солнечная сплит-система ЭЛИТ

Система на основе вакумного солнечного коллектора: (объём бака от 200 до 1000л)

Солнечная сплит-система СТАНДАРТ

Система на основе вакумного солнечного коллектора: (объём бака от 100 до 500л)

Солнечный вакуумный коллектор ПАНЕЛЬ

Количество трубок в коллекторе: 12,15,18,20,24,30 (в зависимости о модели)

Солнечный коллектор УНИВЕРСАЛ

Количество трубок в коллекторе: 15,20,24,30 (в зависимости о модели)

Остались вопросы? Напишите нам!

Принцип работы вакуумного солнечного коллектора

Вакуумный гелиоколлектор преобразовывает энергию солнечных лучей в тепло, которое пригодно для бытового использования. Причем делает он это, в отличие от солнечных панелей, в любое время года, в любую погоду и с минимальными теплопотерями.

Устройство вакуумных солнечных коллекторов

Базовый набор элементов устройства:

длинная прозрачная труба, из которой выкачан воздух;
нагреваемый элемент в виде медного стержня, который размещен внутри прозрачной трубы с вакуумом;
система распределителей, которая объединяет стержни и внешние трубы, позволяет аккумулировать тепло со всех нагреваемых элементов;
каркас или рамка, на которую крепится под нужным углом конструкция из трубок.

Классифицируют их в зависимости от вида внешних трубок, а также свойств нагреваемых элементов. Трубки бывают перьевыми и коаксиальными, а элементы — прямоточными U-образными и типа heat pipe. Из-за вакуумной среды эти устройства сложно изготовить самостоятельно. Но есть несколько видов солнечных коллекторов, которые можно изготовить дома.

Основная характеристика солнечного коллектора — это мощность. На нее влияют два фактора: полезная площадь нагреваемого элемента и уровень инсоляции для конкретной местности, где будет установлен прибор. Уровень инсоляции измеряется в килоВаттах в час на метр квадратный. А примерная полезная площадь стандартной вакуумной трубки равняется 0,093 метрам квадратным. Перемножив эти два значения, вы получите показатель мощности гелиоколлектора.

Принцип работы вакуумного солнечного коллектора

Вакуумный гелиоколлектор можно представить себе как прозрачный термос с необычайно высокими термоизоляционными свойствами. Медный теплоноситель хорошо прогревается благодаря прозрачности внешней оболочки, а вакуумная среда не позволяет теплу уйти. Теплопотери, которые несет прибор, составляют всего 5%.

Поскольку все стержни соединены между собой, то мало того что тепло не уходит, так еще возникает аккумулирующий эффект. Поэтому даже при неблагоприятных для других солнечных устройств условиях (облачность, дождь, низкие температуры) такой гелиоколлектор собирает достаточно тепла для отопления дома.

Применяются вакуумные солнечные коллекторы для отопления дома зимой, а также для круглогодичного нагрева воды. Летом устройство может вырабатывать лишнее тепло, которое невозможно накопить и сохранить. Чтобы не разбирать конструкцию, несколько трубок коллектора нужно обернуть материей или закрыть чехлами. Это решит проблему с переизбытком тепла.

Преимущества и недостатки

Поскольку вакуум — один из самых эффективных природных изоляторов, то потери тепла в вакуумных приборах стремятся к нулю. Это главное достоинство подобных коллекторов. Но у них есть также другие преимущества:

высочайший уровень поглощения солнечных лучей;
способность к накоплению тепла до 300 градусов;
устойчивость к атмосферным явлениям, включая сильный ветер и низкие температуры;
высокий КПД даже в холодном климате с небольшим количеством ясных дней;
большой срок эксплуатации и возможность замены пришедших в негодность элементов.

К недостаткам можно отнести высокую стоимость как готовых устройств, так и отдельных элементов. Кроме того, вакуумные солнечные коллекторы зимой следует регулярно очищать от снега, а в другое время года протирать от пыли. Своевременный уход очень важен, так как прозрачность внешней оболочки влияет на производительность коллектора.

Вакуумный гелиоколлектор — это высокоэффективное устройство, которое служит для получения тепловой энергии из солнечной и помогает сэкономить на отоплении и нагреве воды.

Солнечный коллектор

Солнечный коллектор – установка для сбора и преобразования солнечной энергии в тепловую. Сегодня солнечные водонагреватели — это высокотехнологичные устройства, в которых применяются новейшие материалы. Солнечные коллекторы — неотъемлемый элемент современных систем солнечного отопления и горячего водоснабжения.
Легкость монтажа, удобство обслуживания, и самое главное, снижение затрат на отопление здания и нагрев воды, делает солнечные коллектора все более популярными.

Область применения солнечных коллекторов

- Дома, дачи, коттеджи
- Промышленные комплексы, сельскохозяйственные предприятия, теплицы
- Больницы, поликлиники, санаторно-профилактические учреждения и другие учреждения здравоохранения
- Спортивно-оздоровительные комплексы: стадионы, бассейны, туристические базы, зоны отдыха
- Детские заведения: школы, детские сады, центры детского творчества, лагеря
- Гостинично-туристические комплексы
- Торгово-развлекательные центры, магазины, пункты общественного питания (рестораны, кафе, столовые и т. д.)
- Офисы
- Объекты железнодорожного транспорта, портов, МЧС
- Автомойки, автозаправочные станции

Зачем нужен солнечный коллектор?

Солнечные коллекторы предназначены для нагрева воды. При попадании солнечного излучения на трубки коллектора осуществляется нагрев теплоносителя.

Виды солнечных коллекторов:

Сезонные солнечные коллектора
Всесезонные солнечные коллектора

Сезонные солнечные коллектора нагревают непосредственно воду, которая в последствии используется в системе горячего водоснабжения. Солнечные коллекторы долговечны и неприхотливы в обслуживании – минимальный срок эксплуатации составляет 15 лет без потери производительности.

Сезонный солнечный коллектор — самый простой вариант. Его корпус имеет трубчатое исполнение. Циркуляция теплоносителя в таких солнечных коллекторах происходит без использования насосов за счет термосифонного эффекта. Прямая передача тепла от солнца непосредственно к теплоносителю и низкая цена является основными преимуществами данного типа солнечных вакуумных коллекторов.

Преимущества сезонного коллектора:

Основные плюсы сезонного коллектора – в сезон с апреля по октябрь обеспечивают 75% всей горячей воды на объекте, а с мая по сентябрь -100%

Купить солнечный коллектор:

Стоимость всей системы сезонного коллектора с 200-литровым баком под ключ составляет 650 $

Принцип работы солнечного коллектора

Трубчатый элемент состоит из 2-х стеклянных трубок: одна расположена внутри другой, их торцы запаяны, а пространство между ними заполнено вакуумом. Наружная трубка прозрачная, на внутреннюю нанесено специальное покрытие для лучшего поглощения солнечной энергии. По внутренней трубке циркулирует вода, а вакуумная прослойка позволяет сохранять до 95% тепла.

Накопительный бак устроен по принципу термоса — он состоит из наружного и внутреннего резервуара, пространство между которыми заполнено теплоизоляцией из полиуретана. Внешний бак выполнен из обычного металла окрашенного порошковой краской. Внутренний бак изготовлен из нержавеющей стали, так как в нём циркулирует вода. Она поступает туда через отдельный приёмный бачок с отсекателем давления, расположенный сверху.

Циркулируя по трубкам, вставленным в бак, вода нагревается от энергии солнца, накапливается в баке и затем поступает в потребление

Всесезонный солнечный коллектор


Плоский солнечный коллектор Стоимость системы на основе плоского солнечного коллектора с 250-литровым баком под ключ составляет *1 700* $	Солнечный вакуумный коллектор Стоимость системы на основе вакуумного солнечного коллектора с 250-литровым баком под ключ составляет *1 850* $

Солнечный коллектор цена в Днепре

Узнать цену на солнечный коллектор можно связавшись с нами через удобные для вас контакты

Наши клиенты получили:

Бесплатную горячую воду и помощь системе отопления
Надежное оборудование европейского производителя Apricus и украинских производителей
Заводскую гарантию 5 лет
Расширенную клиентскую поддержку
Уменьшение первоначальных затрат
Экономию на коммунальных расходах

Наша компания предоставляет полный комплекс услуг «под ключ».

Принцип работы воздушного солнечного коллектора

Воздушный солнечный коллектор – оборудование для вентиляции и отопления строений различного назначения, работающее исключительно на солнечной энергии. Воздушные солнечные коллекторы Solar Fox делятся на два типа по своему назначению: для отопления и вентиляции (комплектующие для обоих типов входят в набор каждого коллектора). Но при этом устройства солнечной вентиляции и солнечного отопления незначительно отличаются принципом работы и спецификой монтажа.

Оглавление

Как работают приборы Solar Fox для отопления
Как работают солнечные устройства для вентиляции
Задачи, которые решают воздушные солнечные коллекторы

Как работает солнечный коллектор Solar Fox при отоплении

Как работают приборы солнечного отопления?

При попадании солнечных лучей на лицевую сторону коллектора, гелиоколлектор нагревается.
Солнечная панель вырабатывает ток и запускает вентилятор.
Через входные отверстия в коллектор из помещения втягивается воздух.
Воздух прогревается в гелиоколлекторе, его температура при этом поднимается на 10-40ºС.
Вентилятор нагнетает прогретый воздух в комнаты.
Разогретые воздушные массы вытесняют холодный воздух, который отводится через естественные зазоры или вытяжное отверстие.

Механический выключатель дает возможность отключать устройство, если отопление помещений не требуется. Обратный клапан, входящий в комплектацию коллектора, не позволяет теплым воздушным массам покидать помещение.
Как работают приборы солнечного отопления, зависит от соблюдения рекомендаций по расположению устройств.
При выборе места расположения учитывается количество падающей тени. Оптимальное положение для крепления коллектора – южная стена. Допустим монтаж на юго-восточной или юго-западной стороне. Рекомендуется горизонтальное расположение коллектора, но возможно и вертикальное размещение устройства.

Как работает вентиляция солнечными коллекторами Solar Fox

Как работают устройства солнечной вентиляции?

Солнечные лучи попадают на лицевую сторону коллектора, гелиоприемник нагревается.
Солнечная панель вырабатывает ток, включается вентилятор, который забирает воздух с улицы, через специальное отверстие. Внутри коллектора установлен фильтр, который дополнительно очищает воздух.
Воздух прогревается в гелиоприемнике и нагнетается внутрь помещения.
Возникает принудительная циркуляция воздушных масс в комнатах, за счет чего углекислый газ удаляется через естественные щели или специально предусмотренное выходное отверстие.

Существует несколько схем крепления воздушных солнечных коллекторов. Устройство можно разместить на стене или крыше. Схема крепления выбирается, исходя из характеристик объекта и пожеланий клиента. В любом случае обеспечивается качественное вентилирование и дополнительный прогрев помещений.

Задачи, которые решает солнечный коллектор

Воздушный солнечный коллектор подбирается исходя из целей клиента и площади дома. Многообразие отопительных и вентиляционных моделей позволяет найти эффективное решение для:

Жилых построек: домов, дач, загородных коттеджей сезонного или постоянного проживания, времянок.
Хозяйственных помещений: гаражей, бань, подвалов, чердаков, погребов, складов, ангаров, овощехранилищ.
Объектов специального назначения: оранжерей, питомников, теплиц.

Принцип действия воздушных солнечных коллекторов прост и понятен, при этом устройства способны заменить традиционное электрическое оборудование: кондиционеры, конвекторы, осушители воздуха (зависит от типа помещения). С помощью коллекторов с успехом решаются следующие задачи:

Установление в помещении здорового микроклимата: поддержание оптимального температурно-влажностного режима, комфортного для человека, животных, растений.
Создание дополнительного отопления, в том числе в домах временного проживания, на сезонных объектах, не электрифицированных зданиях.
Полноценный воздухообмен и вентилирование: постоянный приток свежего, чистого и теплого воздуха и удаление углекислого газа, неприятных запахов, застоявшихся воздушных масс.

Полезная информация о вентиляции и отоплении

Варианты применения солнечных устройств обогрева и вентиляции

Дилеры компании Solar Fox

Если вы хотите сотрудничать с производителем

Солнечные коллекторы

Как работает солнечный коллектор работает?

Солнечный коллектор представляет собой плоский ящик, состоящий из из трех основных частей, прозрачной крышки, трубок с охлаждающей жидкостью и утепленная задняя пластина. Солнечный коллектор работает на парниковом эффекте принцип; солнечное излучение падает на прозрачную поверхность солнечного коллектор проходит через эту поверхность. Внутри солнечной коллектор обычно откачивается, энергия, содержащаяся в солнечном коллекторе в основном задерживается и, таким образом, нагревает хладагент, содержащийся в трубках.В трубки обычно делаются из меди, а задняя панель окрашена в черный цвет, чтобы облегчить поглощают солнечное излучение. Солнечный коллектор обычно изолирован, чтобы избежать перегрева. убытки.

Активный солнечный водонагреватель

Основные компоненты активной солнечной системы водяного отопления

Солнечная коллектор для улавливания солнечной энергии и передачи ее теплоносителю средний
А система циркуляции, которая перемещает жидкость между солнечным коллектором и накопительный бак
Хранилище бак
Назад система отопления
Контроль система регулирования работы системы

Два основных типа солнечных водонагревательных систем: система с замкнутым контуром и система с открытым контуром. В системе с открытым контуром вода использовалась в качестве теплоноситель, вода циркулирует между солнечным коллектором и накопителем бак.

Существует два основных типа систем без обратной связи: система слива и система рециркуляции, основной принцип, лежащий в основе обоих системы — это активация циркуляции от коллектора к накопительному резервуару когда температура внутри солнечного коллектора достигает определенного значения.

В дренажной системе используется клапан, позволяющий коллектор заполнять водой, когда коллектор достигает определенной температуры.

В рециркуляционной системе вода перекачивается через коллектор, когда температура в накопительном баке достигает определенного критического ценность.

В приложениях, где вероятно повышение температуры ниже нуля градусов, тогда необходимо использовать замкнутую систему. В Основное отличие системы разомкнутого контура заключается в том, что вода заменяется на хладагент, который не замерзнет в диапазоне температур, установленных солнечным коллектором. может быть предметом.В качестве охлаждающей жидкости обычно используется хладагент, масло или дистиллированная жидкость. вода. Системы с замкнутым контуром, как правило, дороже, чем их разомкнутые. встречные части и следует проявлять большую осторожность, чтобы избежать загрязнения воды с хладагентом. Энергия, захваченная охладителем, затем передается горячая вода через теплообменник. В Система обратного слива охлаждающей жидкостью может быть дистиллированная вода. Система работает на принцип, что в коллекторе только вода, когда насос операционная. Это имеет то преимущество, что охлаждающая жидкость, используемая в системе, не будет иметь возможность остыть ночью, когда температура может упасть до уровень, который может привести к увеличению плотности охлаждающей жидкости и, следовательно, вызвать не будет таким свободным, как следовало бы.Единственная необходимая функция на Система обратного слива заключается в том, что солнечный коллектор находится на возвышении от тепла теплообменник или дренажный бак, чтобы охлаждающая жидкость вытекала из коллекционер. Эта система снова работает по принципу циркуляции воды. между коллектором и сливным баком, когда заданная температура достигнута между солнечным коллектором и горячей водой.

Активно солнечное отопление

Компоненты системы для обогрева помещений: то же самое для водяного отопления с добавлением радиаторов для отопления помещений или под змеевики напольного отопления или даже системы с принудительной подачей воздуха.

Радиаторная система обычно работает в очень симметричном Как и в случае применения горячей воды, основным отличием является включение бойлер, нагретая вода из коллектора пропускается через теплообменник или сливной резервуар, а затем передается в бойер, используется для пополнения требования к звуку воды перед тем, как попасть в радиаторы, которые будут использоваться для космическое отопление.

Системы распределения воздуха.

В поместье снова работает система распределения воздуха. аналогично системе горячего водоснабжения, основное отличие — включение воздуходувка и воздуховод.В системе используется дополнительный элемент управления, который позволить воздуху течь по змеевику при высокой температуре в накопительном баке достаточно, чтобы воздух, проходящий через змеевики в обратном канале аппарата, позволяют системе вносить положительный вклад в обогрев помещения требование.

При проектировании систем для крупных коммерческих или промышленных приложений немного отличается от жилых помещений. Стоит отметить, что рост температуры коллектора довольно постоянен, чтобы использовать пример, если температура подачи в коллектор составляет около 60F, а температура возврата составляет около 73 ° C или температура возврата составляет 173 ° F, а подача 160C, это в основном означает, что нельзя использовать высокотемпературные и низкотемпературные приложения. серия внутри петли.Низкотемпературное приложение в основном потянет вниз применение при более высоких температурах. Вакуумные коллекторы — отличные исполнители. в высокотемпературных приложениях коллекторный контур должен быть выделен применение при более высоких температурах до тех пор, пока нагрузка не будет удовлетворена. В приложениях например, для больниц, гостиниц или коммерческих офисных зданий может потребоваться для установки двух и более резервуаров, соединенных последовательно.

1. резервуар для хранения 2. резервуар для предварительного нагрева 3.холодная подача 4. смесительный клапан 5. подача и возврат в коллектор 6. отвод горячей воды

Работа системы: Горячая вода из коллектора проходит через змеевик в первом резервуаре ( 1 ), Затем, в зависимости от температуры, он отводится трехходовым клапаном (4) . к любому: змеевик в резервуаре (2) , если он выше установленного температура (имеется в виду бак (1) горячий) или коллектор, если он ниже установленной температуры смесительного клапана.

Соображения по поводу коммерческого и промышленного дизайна: Система может быть расширен за счет включения более одного резервуара предварительного нагрева, теплообменных змеевиков соединены трехходовыми клапанами, и вода, которая должна быть нагрета, течет в серия через резервуары в обратном направлении. Трехходовой клапан может либо с терморегулятором, либо с электрическим управлением. Не более 100 пробирок должны быть подключены последовательно. Необходимо соблюдать осторожность при проектировании трубопроводов в каждой секции, чтобы гарантировать, что каждая секция получает равный поток.

Солнечный коллектор — Energy Education

Рисунок 1. Солнечный коллектор. ^[1]

Солнечный коллектор — это устройство, которое собирает и / или концентрирует солнечное излучение. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. ^[2] Эти коллекторы обычно устанавливаются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. ^[2]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с использованием водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в домашних условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует много разных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки.В общем, есть материал, который используется для сбора и фокусировки энергии Солнца и использования ее для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечное излучение и, поскольку материал нагревает воду, он окружает. Это очень простой дизайн, но коллекционеры могут стать очень сложными. Пластины-поглотители можно использовать, если нет необходимости в повышении температуры, но, как правило, устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой простые металлические коробки с каким-то прозрачным стеклом в качестве крышки поверх темной поглощающей пластины. Боковые стороны и нижняя часть коллектора обычно покрываются изоляцией, чтобы минимизировать тепловые потери в другие части коллектора. Солнечное излучение проходит через прозрачное остекление и попадает на пластину-поглотитель. ^[4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, находящемуся между остеклением и пластиной-поглотителем.Иногда эти абсорбирующие пластины окрашиваются специальными покрытиями, которые лучше поглощают и удерживают тепло, чем традиционная черная краска. Эти пластины обычно делают из металла, который является хорошим проводником, обычно из меди или алюминия. ^[4]

Коллекторы вакуумные

Рисунок 3. Схема вакуумного трубчатого солнечного коллектора. ^[5]

В этом типе солнечных коллекторов используется серия откачанных трубок для нагрева воды для использования. ^[2] В этих трубках используется вакуум, или откачанное пространство, для улавливания солнечной энергии при минимизации потерь тепла в окружающую среду.У них есть внутренняя металлическая трубка, которая действует как пластина поглотителя, которая соединена с тепловой трубкой, чтобы переносить тепло, собираемое от Солнца, к воде. Эта тепловая труба, по сути, представляет собой трубу, в которой жидкое содержимое находится под очень определенным давлением. ^[6] При таком давлении на «горячем» конце трубы находится кипящая жидкость, а на «холодном» конце — конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца переходит от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия переносится в воду, которая нагревается для использования.^[2]

Коллекторы Line Focus

Рисунок 4. Схема солнечного коллектора с линейным фокусом. ^[7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. ^[8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. ^[2] Труба, по которой течет вода, помещается в центре этого желоба, так что солнечный свет, собираемый отражающим материалом, фокусируется на трубе, нагревая ее содержимое.Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для выработки тепла от Солнца, особенно те, которые могут поворачиваться, отслеживая Солнце в небе для обеспечения максимального сбора солнечного света. ^[2]

Коллекторы точечного фокуса

Рисунок 5. Точечный солнечный коллектор. ^[9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из некоторого отражающего материала, которые фокусируют энергию Солнца в одной точке.Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. ^[2] Хотя они очень эффективны для сбора солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь какую-либо ценность. Эти блюда могут работать по отдельности или быть объединены в группу, чтобы собрать еще больше энергии от Солнца. ^[10]

Коллекторы точечной фокусировки и аналогичные устройства также могут использоваться для концентрирования солнечной энергии для использования с концентрированной фотоэлектрической системой. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, специально разработанных для использования концентрированной солнечной энергии.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

↑ Wikimedia Commons [Online], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png
↑ ^2,0 ^2,1 ^2,2 ^2,3 ^2,4 ^2,5 ^2,6 Г. Бойл. Возобновляемые источники энергии: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.
↑ Wikimedia Commons. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
↑ ^4,0 ^4,1 Флазолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
↑ Wikimedia Commons. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: https: // upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
↑ RedSun. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
↑> Wikimedia Commons. (10 августа 2015 г.). Коллектор линейного фокуса [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
↑ Wikimedia Commons. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Интернет]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [Онлайн]. Доступно: http: //www.jc-solarhomes.ru / COLLECTORS / convertrators_vs_flat_plates.htm
