Силовой провод: Силовые кабели сечение 10 мм
Электрический силовой провод. Виды и назначение
Передача и распределение электрической энергии невозможна без проводов и кабелей. Кроме того, провода применяются и для сборки схем управления, защиты и автоматики. Рассмотрим, как они различаются и классифицируются в зависимости от конструкции и назначения.
Классификация проводов
Первым классификационным признаком, по которому различаются провода – это материал жилы. Они бывают медными и алюминиевыми. Кроме того, медные провода бывают жесткими или гибкими. У жесткого жила выполнена сплошной, круглого сечения. Начиная с некоторого сечения, жесткие проводники выполняются наборными, из круглых проволок. Связано это с тем, что согнуть при монтаже жилу такого сечения невозможно.
Провода повышенной гибкости состоят из тонких медных проволок, собранных в пучок. Достоинство их в том, что их можно плотно уложить в кабель-канале или собрать в пучок. К тому же их удобно применять для соединения элементов, находящихся на дверцах шкафов или пультов. Подключение гибких проводников к выводам электроаппаратуры возможно только с применением специальных наконечников. Хотя некоторые из устройств поддерживают непосредственное подключение гибких проводов, использование наконечников позволяет отключать и подключать их снова с максимальным удобством. К тому же отпадает необходимость при сборке следить за тем, чтобы ни одна из проволочек не выпала из пучка и не замкнулась на соседний вывод.
Алюминиевые проводники не делаются гибкими из-за чрезмерной ломкости алюминия. По тем же причинам не выпускаются провода с сечением ниже 1 мм2.
Жесткий провод, набранный из тонких проволокДальнейшие различия касаются материала изоляции, покрывающего токоведущие части.
Кроме того, провода изготавливаются многожильными. В этом случае в характеристику их входит количество жил (две, три или четыре) и материал оболочки, покрывающей конструкцию. Оболочка может и отсутствовать, как в проводе, в обиходе называемым «лапшой». К этой же категории относятся и шнуры, отличающиеся повышенной гибкостью как материала жилы, так и изоляции и предназначенные для подключения переносных электроприемников и бытовых приборов.
Маркировка проводов
Все перечисленные параметры указываются в типе провода. Он строится по принципу, показанному на рисунке.
Маркировка проводовМаркировка начинается с указания материала жилы. Для меди этот элемент пропускается, а для алюминия в начале шифра ставится буква «А».
В типе изделия могут стоять буквы, расшифрованные в таблице.
Буква «тип изделия» | Расшифровка |
П | провод |
Пу | провод установочный |
ПБ | провод бытовой |
Ш | шнур |
Самые распространенные материалы изоляции: поливинилхлорид (В) и резина (Р). То же самое относится и к материалу оболочки.
По категориям пожарной безопасности провода и кабели разделяются на исполнения, примеры обозначений которых указаны в таблице.
Обозначение исполнения | Расшифровка |
нг | при групповой прокладке не распространяют горение |
LS | Имеют пониженное выделение газа и дыма |
HF | Не выделяют при горении коррозионно- активных продуктов |
Некоторые производители отступают от общепринятых правил маркировки. Так, например, провод с моножилой в виниловой изоляции иногда обозначается как ПВ-1, а гибкий – ПВ-3.
Классификация кабелей
Кабели различаются по материалу токопроводящих жил. Медь – дорогостоящий материал, поэтому иногда для удешевления сознательно используют кабели с алюминиевыми жилами. Недостаток этого метода – увеличение сечения проводников, так как алюминий имеет меньшую электропроводность по сравнению с медью. К тому же он интенсивнее окисляется и более мягок, что приводит к необходимости стабилизации болтовых соединений, иначе контакты со временем будут ослаблены. Из-за риска получения гальванической пары между медью и алюминием соединение с медными выводами электроаппаратов возможно только с применением специальных смазок. Производители современного электрооборудования, чтобы обеспечить возможность подключения к нему жил из различных материалов, выполняют контактные площадки анодированными или лужеными.

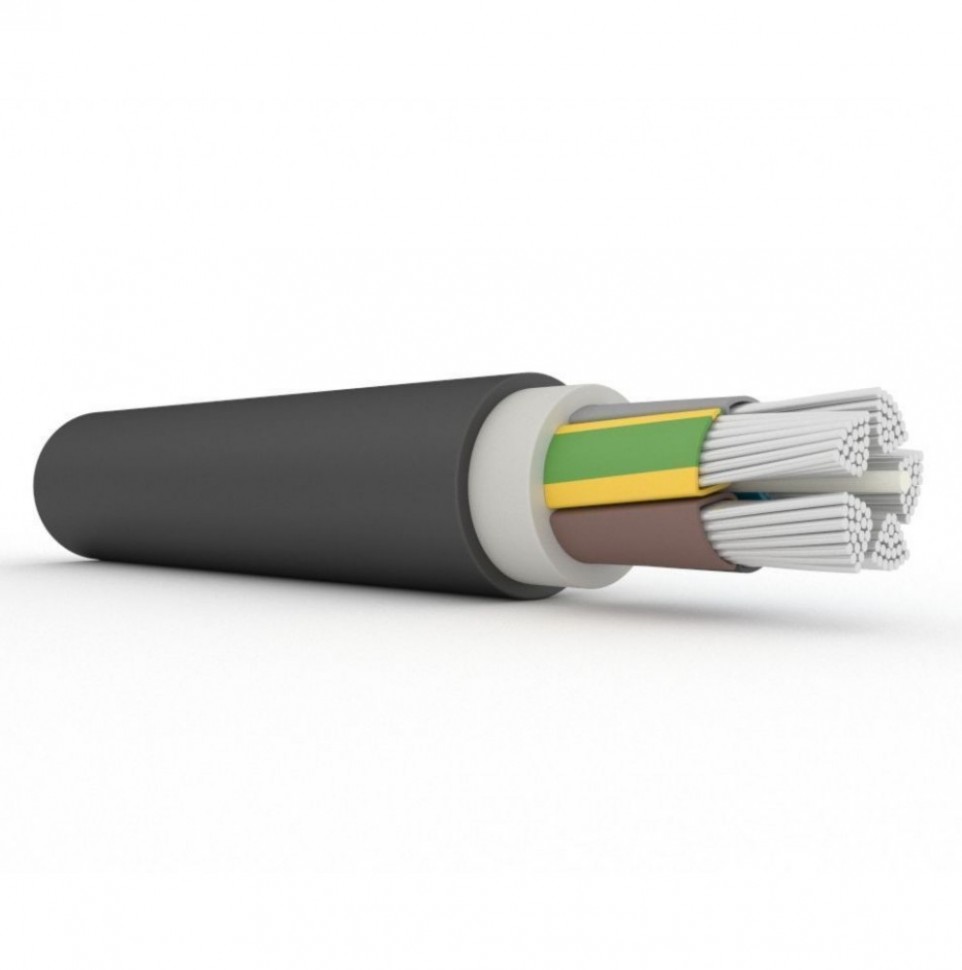

Кабели, так же как и провода, выпускаются с гибкими жилами и с моножилой. Для экономия места внутри кабеля жилы большого сечения выполняют секторными. Сами секторные жилы монолитные или состоят из группы плотно уложенных рядом проволок.
Кабель с секторными жиламиПрименение кабелей и проводов с алюминиевыми жилами сечением ниже 16 мм2 для монтажа электропроводок на бытовых объектах запрещено ПУЭ.
Жилы кабелей имеют изоляцию, полностью повторяющую их форму. Самый распространенный материал, из которого выполняется изоляция жил – поливинилхлорид (ПВХ), называемый для сокращения винилом. Распространены еще кабели с изоляцией из резины. Они имеют большую гибкость и применяются в устройствах, кабели которых перемещаются в процессе работы. Их используют для питания и управлениями кран-балками, подключения грейферных, колзловых и мостовых кранов. Резина на открытом воздухе деревенеет, трескается и ломается. Высыхает она и под действием повышенной температуры. Поэтому изоляцию жил из резины после разделки кабеля дополнительно защищают установкой ПВХ или термоусаживаемых трубок.
Раньше в электроустановках применялись кабели с бумажной пропитанной изоляцией. Специальная кабельная бумага наматывается на жилы в несколько слоев, а затем пропитывается специальным составом. Эти кабели предназначались для использования в электроустановках до и выше 1000 В, но имели ряд недостатков. Масса, которой пропитывались кабели, через щели в концевых муфтах и отверстия, появившиеся вследствие повреждения кабелей, выходила наружу, а ее место занимала влага из воздуха или земли. В результате изоляция ухудшалась, и кабель выходил из строя.
К тому же выполнение соединительных и концевых муфт на этих линиях занимало длительное время и требовало профессионализма работников.
Кабель с бумажной изоляцией жилНа смену этим кабелям приходят изделия из сшитого полиэтилена. Они лишены основных недостатков маслопропитанных кабелей, а технология установки муфт на них намного проще.
Кабель с изоляцией из сшитого полиэтиленаКабель минимально имеет в своем составе хотя бы одну общую для жил оболочку – поясную изоляцию. Обычно она изготавливается из того же материала, что и изоляция жил. Поверх нее может быть навита броня из стальных или оцинкованных лент, а далее – еще одна изоляционная оболочка. Броня кабелей обязательно соединяется с контуром заземления.
Отдельно стоит выделить контрольные кабели. Если силовые кабели включают в себя от трех до пяти жил, и сечение их варьируется от 1,5 до 240 мм2, то количество жил в контрольном кабеле измеряется десятками. Диапазон же их сечений неширок: от 1,0 до 4,0 мм2.
Контрольный кабельИх тоже иногда снабжают аналогом брони – экраном, состоящим либо из сплетенных тонких медных проволочек (как у антенных кабелей старого образца), либо из медных или алюминиевых лент. Необходимость в экранах продиктована развитием микропроцессорных устройств в схемах управления, чувствительных к электромагнитным помехам. Экраны кабелей соединяются с шиной РЕ, обычно – только с одной стороны.
Маркировка кабелей
Для маркировки кабелей используется буквенный шифр. В нем обозначена полная информация о материалах, из которых сделан кабель, его назначении и конструкции. Из маркировки можно точно узнать, какие оболочки, экраны или броня содержатся внутри изделия. Порядок, в котором расшифровывается информация, приведен в таблице.
Назначение | Примеры | |
Материал жил | нет буквы | Медь |
А | Алюминий | |
Дополнительная металлическая оболочка | А | Алюминиевая |
С | Свинцовая | |
Назначение | К | Контрольный |
Материал изоляции жил | В | Поливинилхлорид |
Р | Резина | |
НР | Резина, не поддерживающая горение | |
Материал оболочки | В | Поливинилхлорид |
Р | Резина | |
НР | Резина, не поддерживающая горение | |
Наличие брони | Б | Два слоя лент |
Бн | Ленты имеют защитную негорючую оболочку | |
Нет защитного покрова | Г | «голый» |
Кабели с изоляцией из сшитого полиэтилена маркируются по особым правилам.
Буквенный шифр, как у проводов, в случае необходимости дополняется маркировкой по пожарной безопасности. После буквенного кода указывается количество жил в кабеле, а затем – их сечение.
Оцените качество статьи:
Силовой кабель — это… Что такое Силовой кабель?
электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель). Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75
В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С.
Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).
Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.
В. М. Третьяков.
Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.
Что такое силовой кабель
Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.
Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:
- Жила, осуществляющая передачу тока;
- Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
- Внешняя оболочка, служащая для обеспечения безопасности все конструкции.
Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.
Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.
В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.
Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.
Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.
В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.
Затем следуют знаки, указывающие на тип изоляции:
- В – из поливинилхлорида
- Ц — бумажная, пропитанная не стекающим составом
- НР – резиновая, не поддерживающая горение
- П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный
Тип оболочки указывается следующими символами:
- С – свинцовая
- А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
- О – наличие оболочки у каждой жилы
- П – полиэтиленовая или из сополимера полиэтилена
- В – поливинилхлорид
Броневая защита обозначается и означает:
- Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
- Бн – то же, что и Б, но покрытие еще и не горючее
- БбГ – броня, выполненная из профильной стальной ленты
- К – из круглых, стальных, оцинкованных проволок с защитным покровом
- П – то же, что и К, только проволока плоская.
Экранирование обозначается:
- Э – медный по изолированной жиле
- Эо – общий экран сердечника из меди для трехжильного кабеля
- г – герметизация в продольном направлении набухающими в воде лентами
- га — поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами
Дополнительная информация и символы:
- нг – не горючий
- нг LS – не горючий, с низким дымовым и газовым выделением
- Г – гибкий
Кабель для улицы — подбираем телефонный, силовой, гибкий кабель для уличной прокладки
В качестве кабеля для улицы используются разные кабельные марки, в зависимости от поставленной задачи. Кабель для улицы должен соответствовать повышенным требованиям:
Кабель для улицы должен соответствовать повышенным требованиям:
- способность выдерживать серьёзные перепады температур,
- стойкость к длительному воздействию высокой или низкой температуры окружающей среды, а также повышенной влажности,
- устойчивость к продолжительным механическим нагрузкам растягивающего, раздавливающего, ударного и линейного типа,
- минимальное влияние на функциональность изделия неблагоприятных атмосферных условий, плесневых грибов, а также разрушительного ультрафиолетового излучения.
Телефонный кабель для улицы
Классической маркой телефонного кабеля, широко применяемой при монтаже в рамках создания местных городских абонентских сетей, является ТППэпЗ. Данный провод оснащается различным числом пар, от 5 до 600, и имеет гибкую медную жилу. Возможна воздушная прокладка, устойчив к влаге.Сегодня чаще всего телефонные линии прокладывают в шахтах и канализации
Более современной разновидностью телефонных кабелей является марка КСПП, позволяющая также передавать поток данных на скорости до 2048 кБит/с и дистанционное электропитание с постоянным напряжением до 500 В.
Открытым способом может прокладываться провод ПРППМт, в конструкции которого имеется специальный трос для подвешивания на опорах линий связи.
Силовой кабель для улицы
Уличная прокладка силовых марок, как правило, осуществляется двумя основными способами: в воздухе и под землёй. В первом случае производится подвешивание предварительно прикреплённого к несущему тросу изделия на особые поддерживающие опоры, располагаемые на расстоянии не более 25 м. Кабель ВВГ для улицы желательно прокладывать только в гофре, так как марка слабо устойчива к УФ. Для воздушной уличной прокладки лучше использовать СИП,который конструктивно уже содержит несущий элемент, поэтому его подвеска значительно упрощается.
Для подземного монтажа часто применяется бронированная марка ВБбШв или её алюминиевая разновидность АВБбШв, оснащаемая мощной защитной шланг-оболочкой и бронёй из пары стальных лент. Подземная прокладка небронированных марок, таких как ВВГ или провод ПВС для улицы, должна производиться только в специальных трубах или каналах-колодцах на глубинах не менее 60-70 см.
Интернет кабель для улицы
Наружные марки витых пар выпускаются по международным спецификациям с присвоением категорий CAT5e и CAT6. Монтаж уличных интернет кабелей осуществляется по стенам, крышам, по воздуху или в кабельной канализации, обязательно на отдалении от силовых линий. Среди основных разновидностей данного типа изделий выделяют:- UTP – обычная неэкранированная витая пара,
- FTP – с общим экраном из фольги,
- SFTP – с дополнительной общей оплёткой-экраном из меди,
- STP – с экранами из фольги для каждой из четырёх пар,
- SSTP – с общим экраном-оплеткой из меди.
Кроме указанных марок, для прокладки уличных дата-линий может применяться кабель НВПЭ, эффективно работающий в условиях повышенных электромагнитных помех, а также КСВППЭ, относящийся к группе высокочастотных изделий для СКС.
Гибкий кабель для улицы
Группа гибких кабелей отличается внушительным разнообразием и позволяет подобрать подходящую марку для выполнения практически любых задач. Все изделия данного кабельного семейства оснащаются гибкой резиновой изоляцией и оболочкой, что позволяет им эффективно функционировать в наиболее сложных, с точки зрения монтажа, условиях. Конструкция гибких марок предполагает применение резины типа РШ-1, РТИ-1, РШТ-2, РШТМ-2, РТИШМ, РТЭПИ-1 и других, отлично выдерживающих нагрузки, влияние ультрафиолетовых лучей, перепадов температур и прочих неблагоприятных для изделия природных воздействий.
Кабель КГ на улице может использоваться для подключения разнообразного передвижного оборудования и приборов, промышленного электроинструмента, осветительных устройств. Среди прочих марок, успешно применяемых на открытом воздухе, следует упомянуть кабель КПГТ с предельной рабочей температурой +85 °С, стойкий к повышенной влажности КТГ, КГН в резиновой маслостойкой негорючей оболочке и КПГ, рассчитанный на функционирование на суше и в воде.
Греющий кабель для улицы
С появлением на рынке кабельной продукции греющих кабелей, проводов и лент была решена серьёзная проблема проведения строительных и земельных работ в зимнее время, налажена защита кровли зданий от сосулек и наледи, улучшено функционирование трубопроводов и уличных электроустановок в холодное время года. К популярным маркам греющих кабелей относятся ПНСВ, используемый для прогрева бетона, ПНСФЭм и ЭНГЛ – для обогрева объектов нефте- и газодобычи, ПНРТВЭс-1 – уличной плитки, тротуаров и дорожек, ПНМФсЭФ и ПНМФсЭФв – для прогревания крыш и водостоков.
Нужен кабель для улицы? Подберем лучший вариант! |
Отправить заявку |
Wire, Cable & Accessories — WIRE — Провод питания / заземления — Страница 1
AllBatteries — Limitless (LiFePO4) — Серия Gorilla (LTO) — Аккумуляторы Powersports — SuperCaps — Обработанные детали — Аксессуары — Зарядные устройства — Пакетные предложения и специальные предложения BASS KNOB’S / RCA DISTRO — ВСЕ ОПЦИИ — ДИСТРО RCA — Светодиод RGB / Вольтметр — Светодиод / Вольтметр Провод, кабель и аксессуары — ВХОДЫ УСИЛИТЕЛЯ И КЛЕММЫ АККУМУЛЯТОРА —— Входы усилителя —- — Клеммы аккумулятора —— Клеммы аккумулятора машины —— Обработанные входы усилителя — Комплекты усилителя —— 1/0 —— 2/0 —— — 4ga —— 8ga — Регуляторы басов / RCA Distro —— SHCA —— Безграничный —— RCA Distro Slam Box —— Распределительные коробки RCA — Комплект для переноса батареи — Обновление Big 3 —— 1/0 —— 2/0 —— 4ga — ШИНЫ ШИНЫ —— Шина машины Штанги —— Необработанный материал шинопровода — Распределительные блоки —— Предохранители —— Не предохранители — ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ И ПРЕДОХРАНИТЕЛИ —— Предохранители и держатели предохранителей — — Механически обработанные держатели предохранителей — Люверсы — Термоусадка —— 1/0 —— 2/0 —— 4ga —— 8ga — РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА RCA — RCA —— DIY RCA —— Premium— —- Тройное экранирование —— Витая — Кольцевые клеммы с термоусадкой —— 1/0 —— 2/0 —— 4ga — — 8ga — Товары SHCA —— Одежда SHCA —— Шапки SHCA —— Шапка SHCA —— Ремешки SHCA —— SHCA Metal X Логотипы —— Наклейки SHCA —— Спортивные штаны SHCA —— Спортивные рубашки — Sound Deadener —— 120 мил —— 80 мил —— — Акустическая пена — Инструменты / аксессуары — ПРОВОД —— Многожильный провод —— Провод питания / заземления —— Дистанционный / основной провод —— Провод динамика Нововведения — Ohmie — Блок реле и реле — Переключатели DS18 — Сабвуферы —— 6. Серия 2 —— Серия KH —— Шива —— Буря — Звуковые решения Аудио —— Демон —— F8L —— GCON —— ЗНАЧОК —— ZCON — B2 —— (HN) Серия High Note —— (IS) Серия Illusion —— (XM) Серия Xtreme Music —— Сабвуферы Rage —— Серия RIOT —— — Усилители серии X26 — B2 — Sound Solutions Audio — ТАРАМПЫ —— Кроссоверы —— BASS SERIES —— DS SERIES —— DSP SERIES — —- СЕРИЯ HD —— СЕРИЯ MD —— СЕРИЯ TL —— СЕРИЯ TS Динамики — B2 — Звуковые решения AudioApparel — Срок службы басовой головки — Безлимитный литиевый SMD — Клемма коробки —— Медь —— Класс 8 —— Нержавеющая сталь — Держатели предохранителей —— Медь —— Предохранитель SMD Держатель —— XL Держатель предохранителя — Метры — Инструменты
для питания — распределитель
ФИО (обязательно)
Ваш телефон (обязательно)
Ваш адрес электронной почты (обязательно)
Название компании (обязательно)
Адрес компании (обязательно)
Твой город
Ваше государство Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming
Ваш почтовый индекс
Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Переработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественные учреждения ТранспортВода / Сточные воды Другое
Страна
Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,
Тип продукта
Укажите отрасль
Комментарии (обязательно)
Мощные дискретные розетки и сборки
Новая демонстрационная платформа сочетает в себе микросхему PAM4 со скоростью 112 Гбит / с от нашего партнера Alphawave и систему соединения передней панели ввода-вывода NovaRay® с исключительной производительностью и высокой плотностью от Samtec. В этом видео с SC21 (Super Computing 2021) Мэтт Бернс из Samtec проводит нас через демонов …
В этом месяце мы выпустили несколько новых частей контента, обновили наш отмеченный наградами конфигуратор на веб-сайте и сделали некоторые обновления UX для нашего решения для гибкого стекирования. Мы также выпустили на веб-сайт две совершенно новые функции: новый RF Solutionator и специальный проект…
PCI Express® (PCIe) — это магистральный интерфейс для соединения высокоскоростных компонентов в современных вычислениях. Материнские платы настольных ПК подключаются к графическим картам, картам RAID, картам Wi-Fi или дополнительным картам SSD через любое количество слотов расширения PCIe. Текущий настольный компьютер, ноутбук, сервер и игровой компьютер . ..
Я не тот человек, который много путешествовал, но у меня была возможность побывать в США несколько раз.Это всегда была увлекательная и приятная поездка. Иногда я играл роль типичного туриста, посещая места, которые мы ожидаем от туристов. Bos …
ПредложениеSamtec RF в последние несколько лет росло быстрыми темпами. От разъемов для плат до кабельных разъемов и кабельных сборок, а также от различных оригинальных решений для творческого решения проблем, а также от нашего ведущего в отрасли обслуживания и поддержки клиентов — Samtec предлагает хорошие решения…
A Руководство по цветовому кодированию электропроводки | Графическая продукция
Существует множество стандартов идентификации проводов, многие из которых основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.
Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды.На рабочем месте рекомендуется задокументировать применяемый цветовой код. Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.
Цветовые коды электрических соединений США
В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).
Цвета проводов переменного тока 120/208/240 В
Эти системы распространены в домашних и офисных помещениях.
- Фаза 1 — черный
- Фаза 2 — Красный
- Фаза 3 — Синий
- Нейтральный — белый
- Заземление — зеленый, зеленый с желтой полосой или неизолированный провод
Если в системе электропроводки одна фаза имеет более высокое напряжение, чем другие, с использованием соединения «с высокой ветвью», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высокой ветвью редко встречаются в новых установках.
Цвета проводов переменного тока 277/480 Вольт
Эти высоковольтные системы обычно используются в промышленных двигателях и оборудовании.
- Фаза 1 — Коричневый
- Этап 2 — Оранжевый
- , фаза 3 — желтый
- Нейтральный — серый
- Заземление — зеленый, зеленый с желтой полосой или неизолированный провод
Для случаев с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов. Более подробные метки могут включать такую информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.
Цвета проводов питания постоянного тока
Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).
- Положительный (незаземленный) — Красный
- Отрицательный (незаземленный) — черный
- Земля — белый или серый
Международные коды цветов электропроводки
Цветовые коды проводов могут различаться. В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.
Европейская (IEC) цветовая кодировка проводов
В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока.Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.
- Фаза 1 — Коричневый
- Фаза 2 — Черный
- Фаза 3 — Серый
- Нейтральный — синий
- Земля — зеленый с желтой полосой
Канадские цветовые коды проводов для сети переменного тока
В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC). Цветовой код для силовой проводки переменного тока аналогичен коду, используемому в Соединенных Штатах:
.- Фаза 1 — Красный
- Фаза 2 — Черный
- Фаза 3 — Синий
- Нейтральный — белый
- Земля — зеленый с желтой полосой
Цветовое кодирование провода данных
Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей передачи данных.Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов. Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.
Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.
Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.
Применение цветовых кодов к электропроводке
Самые узкие провода будут иметь цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.
Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.
Как правильно подключить ваш дом к электросети?
ПРИМЕЧАНИЕ: Обратите внимание, что подробности этих рекомендаций написаны с точки зрения американского рынка — система на 120 В. Пожалуйста, сделайте соответствующие настройки для системы 240 В.
ВНИМАНИЕ: Пожалуйста, прочтите эту рекомендацию полностью, а затем попросите электрика согласиться на выполнение работы. Если вы решите сделать это самостоятельно, то решите, действительно ли вы выполняли подобные работы с домашним напряжением раньше, имеете ли вы для этого необходимые полномочия и принимаете на себя риски, связанные с этим.MSB или Винсент Галбо не дают никаких гарантий и не принимают на себя никакой ответственности за какие-либо травмы или результаты или любой ущерб, вызванный рассмотрением или выполнением процедур, изложенных ниже. MSB или Винс Галбо не дают никаких гарантий, что информация верна или полна. Положитесь только на услуги квалифицированного персонала для интерпретации информации и безопасного ее выполнения. Читатель этого документа несет ответственность за принятие решения о том, кто имеет квалификацию для выполнения работы. Читатель этого документа несет ответственность за определение того, не нарушает ли какая-либо из этих рекомендаций какие-либо местные нормы.
Как подключить провод к дому для улучшения качества звука и видео — какова цель?
Во многих случаях, в зависимости от окисления соединений, возраста прерывателей, длины и толщины проводки в стене, указанные выше изменения мощности стены в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно с твердотельным электродом. усилители. Но даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.
Мне часто говорят: «У меня есть выделенные линии на 20 ампер».Согласно определениям электрического кодекса США, выделенная линия на 20 А будет иметь провод 12 калибра в стене. Таким образом, хотя у вас может быть «выделенная линия», провода 12-го калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь проволоку диаметром десять или больше. Это предмет и цель данной статьи. Калибр провода намного ВАЖНЕЕ, чем тот факт, что линия является «выделенной». Предмет этой статьи основан на теории о том, что меняющиеся музыкальные требования вашего усилителя фактически модулируют входящую линию электропередачи, отделенную от электросети (энергокомпании) некоторым сопротивлением (настенная проводка калибра 12 или 14 на некотором расстоянии от панели выключателя). имеет слишком большое сопротивление для аудио).Шум, исходящий от вашей электросети, вероятно, намного ниже, чем вы думаете, а калибр провода гораздо важнее. Усилитель требует увеличения и уменьшения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании. Эти требования предъявляются к линии, колеблющей входящее напряжение, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И для входного аудиосигнала. Это возможно, потому что настенная проводка, ведущая обратно к панели выключателя, имеет определенную степень сопротивления, зависящую от длины участка и калибра провода (12 калибра, а иногда даже 14 калибра).Кондиционеры питания и некоторые конструкции шнуров питания помогают, потому что они пытаются «шунтировать» этот шум (закоротить и убить) и потреблять нежелательные частоты. Лучшим ответом является уменьшение сопротивления обратно на панель прерывателя, что затрудняет для усилителя модуляцию мощности вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, уменьшение сопротивления на панели выключателя дает два преимущества.
Основная цель — снижение сопротивления
Самая большая цель в улучшении звука — это установить провод более толстого сечения, используя следующее руководство.
- От 1 до 40 футов: провод 10 калибра
- От 40 до 60 футов: провод 8 калибра
- Более 60 футов: провод 6 калибра
Все остальное в этой статье сделано для того, чтобы убедиться, что вы получите максимальную выгоду от более низкого сопротивления более тяжелого провода! Пропуск любых шагов — ложная экономия.
Выбор серебряной пасты
Серебряная паста важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с любыми, которые на самом деле являются этой жидкостью.У меня есть сообщения о миграции по крайней мере одной серебряной смазки для аудиофилов, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и заземленным. При одной из местных попыток она сожгла розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы, и, кажется, не окисляется с течением времени. Имеются сообщения об использовании серебряных паст для аудиофилов, которые окисляются, поэтому окисленное серебро становится хуже, чем вовсе не применять серебро.НЕ пытайтесь использовать этот материал для межкомпонентных соединений и т. Д. Хотя это может быть хорошо, его невозможно контролировать, и он размазывается при использовании, потому что он никогда не сохнет. Результат — частичное или полное короткое замыкание между сигналом «горячий» и «заземленный». Я добавил этот комментарий на основе одного аудиофила, который попробовал его на своих межблочных соединениях, но не получил звука в одном канале, слабый искаженный звук в другом и часами мыл разъемы RCA и чистил входные / выходные разъемы на своих компонентах. Я не думаю, что его можно полностью вычистить, и ему следовало заменить разъемы и вилки.Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендации.
- Макмастер
- Amazon
McMaster — паста из чистого серебра в минимальном количестве носителя. Это лучший из серебряных продуктов, который стоит около 85 долларов. Этого хватит на годы, так как вам понадобится совсем небольшое количество. Второй вариант — это возможные менее дорогие альтернативы.
Нанесение серебряной пасты
Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, которое выполняется, начиная с удаления прерывателей и нанесения ее на внутреннюю часть зажима на задней стороне прерывателя.Не нужно применять его к соединению шины, тем более что они всегда под напряжением !!! Зажим перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на выключателях, так и на дуплексных выходах. Тонкая пленка — это все, что нужно для всех этих соединений, и серебро действительно лучше работает как тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому не забудьте очистить его Goo Gone или другим подобным растворителем, поскольку он похож на жидкую проволоку.Если вы небрежно с этим справитесь, это может привести к удару пальцев, поэтому обязательно удалите излишки или смазанную пленку растворителем, например Goo Gone, даже если вы его не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для сохранения медного соединения, но не снижает сопротивление соединения где-либо рядом, как и серебряная паста. Паста электрика не подходит для наших целей. Единственный выбор — серебро или медные соединения, содержащие серебро.
Замена выключателя
Я рекомендую новые гидромолоты старше года или около того.(они дешевые). Если вы приобретете автоматические выключатели оригинального оборудования (например, Square D, Siemens и т. Д.) От электроснабжения (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные прерыватели, вероятно, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем окисляются, увеличивая сопротивление. Обратитесь к местному поставщику электроэнергии и попросите их найти материал контактов выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.
Новые схемы
Я рекомендую как минимум две цепи на 20 А и 120 В, размер которых зависит от расстояния пробега.
- От 1 до 40 футов: провод 10 калибра
- От 40 до 60 футов: провод 8 калибра
- Более 60 футов: провод 6 калибра
Для 8-го калибра (или 6-го калибра) необходимо вернуться к 10 калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет 10 калибр. Установите одну выделенную линию для всего входного оборудования и по одной для каждого усилителя.Если вы должны питать старые ответвительные цепи от одной из этих розеток, не обязательно, чтобы ваши аудиолинии были выделенными линиями, если путь провода в розетке, которую вы используете, идет прямо обратно к панели выключателя с использованием провода 10 калибра или более . При необходимости цепь может быть ответвлена на другие розетки от вашей аудио розетки. (некоторые не согласятся с этим).
Выберите ту же фазу
Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДЯТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ.У меня было несколько прямых опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание на 120 В от электрической сети, похоже, является хорошей антенной для приема радиочастот. Подключение вашей системы только к одной электрической фазе, похоже, предотвращает любые проблемы с радиочастотами, которые могут повредить оборудование в областях с высоким уровнем радиочастот. (Нет … у вас нет возможности узнать, находитесь ли вы на микроволновом тракте или в тракте передачи ТВ / радио, просто сделайте это!) Обычно все остальные прерыватели в стеке имеют ту же фазу. Другими словами, начиная с верхнего (первого) прерывателя в левом столбце, у вас будет фаза «А».Следующим выключателем (вторым) будет фаза «B», а затем следующая (третья) снова будет фазой «A» и т. Д. Таким образом, две выделенные линии должны быть разнесены на один прерыватель, чтобы они находились на одной фазе. Некоторые новые панели могут иметь одну фазу слева, а другую — справа. Если вы не знаете, обратитесь за помощью к электрику или сделайте работу. Решите, разбираетесь ли вы в вольтметре переменного тока, и вы не будете опасны для себя. Если у вас есть опыт работы с вольтметром переменного тока, измеряющим мощность в стене, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы доказать, что они находятся на одной фазе, проверив напряжение переменного тока на двух более коротких слотах в соответствующих розетках.(более длинный слот всегда нейтрален). Измеряя между двумя розетками, проверяя их соответствующие короткие гнезда, вы должны иметь показание, близкое к нулю вольт и, возможно, плавающее в районе нескольких милливольт (мВ). Если ваше показание составляет 220–240 вольт, значит, две розетки находятся на противоположных фазах и должны быть исправлены.
Затяните соединения
Рекомендуется попросить электрика обойти панель выключателя, когда он закончит, и затянуть все установочные винты, которые зажимают провода.Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него для этого подходящие изолированные инструменты с номинальным напряжением и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ поднимайте принадлежащие вам инструменты за пластиковые или резиновые ручки и не думайте, что вы можете сделать это самостоятельно. Ваши инструменты не подходят для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь соблазну. Пусть это сделает опытный, квалифицированный, лицензированный, застрахованный человек.
Заменить розетки
Попытайтесь найти розетки Hubbell для больниц с изолированной территорией или что-то вроде порта питания PS Audio или Furutech. Обычные торговые точки не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене — хорошее вложение, поскольку они более тяжелые, медные, имеют лучшее покрытие и надежно захватывают лезвия вилки шнура питания. У меня нет мнения об очень дорогих криогенных и т. Д. Торговых точках. Изолированные участки могут быть возвращены на панель индивидуально.
О стабилизаторах напряжения
Я не рекомендую использовать линейные кондиционеры на усилителях, если система устроена так, как описано выше. Как правило, лучше идти прямо в стену. Но если вы все-таки используете кондиционер для линии, убедитесь, что он НЕ ПРЕДНАЗНАЧЕН ДЛЯ ТОКА или ВОДЫ, и это прямоточная конструкция с любыми фильтрующими элементами ПО ЧЕРЕЗ линию. Если у него есть номинальная мощность или ток, то это будет означать, что в СЕРИИ проводится какое-то лечение с линией, которая почти никогда и никогда не бывает хороша для усилителей и может даже блокировать низкоэнергетические передачи, такие как передние части, в зависимости от конструкции кондиционера.Я действительно рекомендую кондиционирование для всего переднего оборудования. Для фронтальных контуров, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете выбрать умный кондиционер, у которого есть последовательно соединенные элементы, но нужно беспокоиться об ограничении мощности. (используйте свои уши). Если у вас только одна настенная линия электропередачи, подключите усилитель непосредственно к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной и той же фазе), потому что усилитель будет модулировать мощность на стене, колеблющуюся в зависимости от требований музыки, и фактически создавать шум в тихой линии электропередачи.Подключите усилитель напрямую к одному, а линейный кондиционер — к другому, к которому вы затем подключите свой передний конец. Линейные кондиционеры Shunyata и Ричард Грей — две хорошие модели, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричард Грей, потому что они фактически снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 — лучший вариант для усилителей. К сожалению, необходимы 2 или 3 RG 400, объединенные в звездную группу, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя.Один только RG 400 не годится для больших усилителей. Усилитель должен быть подключен к стене с помощью RG 400. Для этого требуется квадроцикл или высококачественный удлинитель для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много линейных кондиционеров. Я считаю, что общая теория, приведенная выше, все еще верна. Ищите сквозной неограниченный ток-мощность для усилителей, а затем сильноточную превосходную фильтрацию для входных каскадов). Shunyata — еще одна компания, специализирующаяся на сквозном дизайне.Они, кажется, больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу поделать с проводкой в стене. RG400 обеспечивают низкий импеданс и ведут себя как система, подключенная ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума мощности стены. Еще совсем недавно я добился успеха с БОЛЬШИМИ изолирующими трансформаторами.Они должны иметь номинальную мощность в ВА, по крайней мере, в два раза больше, чем у трансформаторов вашего усилителя. Лучше утроить рейтинг, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, лучше от 3000 до 5000 ВА (5 кВА). Я упоминаю только о линейных кондиционерах и изолирующих трансформаторах, чтобы они были полными. Я предпочитаю усилители прямо в стене и попробовать линейные кондиционеры на переднем конце, прежде чем покупать их.
Опция 240 В
Некоторые высококачественные усилители можно переключать и работать от 220 вольт, и я рекомендую, чтобы это звучало лучше.Первичные обмотки трансформатора и сердечник, кажется, работают немного более эффективно, что приводит к более низкому импедансу, поэтому питание может казаться немного более «жестким» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при вдвое большем напряжении, но вдвое меньшем (токе), настенная проводка выглядит для усилителя вдвое толще, чем при 120 В (закон по Ому). Теперь усилитель издает еще меньше звуковых шумов в линии и лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер и 10 галлонов.. Провода длиной до 80 футов, затем 8-го калибра.
Для линий 220 В электрик может знать или не знать о розетке NEMA и номере вилки, которые имеют тот же размер и форму, что и наша обычная дуплексная розетка на 120 В Эдисона, но широкий контакт вилки находится на противоположной стороне. дуплекс на 120 вольт. Хаббл или коммерческий Левитон отлично работают от 220 вольт, а серия 6-20 выглядит менее индустриальной в вашем доме.
Это вилка Nema № 6-20П. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.
ОБЯЗАТЕЛЬНО ЗАМЕНИТЕ УСИЛИТЕЛЬ ВНУТРЕННИХ УСИЛИТЕЛЕЙ, ЕСЛИ ВЫ ПРИНИМАЕТЕ РЕШЕНИЕ ЗАПУСТИТЬ 220 Вольт!
Последний трюк — Скрутите проводники
Наконец, вы можете попросить его скручивать проводники на один виток каждые 6-8 дюймов или около того. Каждую строчку следует перекручивать поочередно относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересечь их под прямым углом.
Заключительное слово
Если у вашего электрика есть какие-либо опасения по поводу всего этого, имейте в виду, что он всегда обеспокоен НЕПРЕРЫВНЫМ потреблением тока, оценивает все и разделяет нагрузки, такие как кондиционер и электрическая сушилка, в соответствии с доступной силой тока.Пожалуйста, объясните ему, что мы проектируем для невероятно коротких импульсов пикового тока, и нам нужно, чтобы сопротивление сети было как можно более низким для наилучшей производительности усилителя. С точки зрения электричества непрерывное потребление незначительно. Провод 10 калибра — это самый большой размер, который подходит к розетке, и, насколько мне известно, не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы убедиться, что это верно в вашем штате, округе и городе.
Убедитесь, что кабель динамика имеет сечение не менее 10.Вы должны выбрать калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и / или 4 Ом. Некоторые производители говорят: «Наш калибр 14 ведет себя как калибр 10 и т. Д.», Это может быть правдой, но я предпочитаю настоящие измерители.
Теперь, без исключения за последние 12 лет, в комментариях тех, кто занимался вышеупомянутыми модификациями электропитания из проводов большого диаметра, говорится, что наблюдается слышимое улучшение динамики, при этом звук становится еще более детальным, но при этом гораздо более расслабленным с темным фоном, оставляющим только ноты и музыка.Я был очень удивлен, когда впервые сделал этот мод для дома. Я не ожидал, что средние и высокие частоты очистятся и станут более связными, чем они. Конечно, басы и динамика лучше, чем и следовало ожидать с лучшей подачей тока.
.
