Что такое силовой кабель, для чего он служит и где используется
Определение
Силовой кабель – в широком смысле, это кабель для передачи электрической энергии, подключения потребителей к питанию от распределительных щитов промышленных и коммунальных объектов. Традиционно принято считать, что провод для подключения осветительных приборов, имеющий сечение менее 1,5 кв.мм является осветительным, а кабель для подключения более мощных приборов – силовым (к таким также не относят, акустический провод для усилителя, сетевой для компьютера, телевизионный).
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
В некоторых случая и провод освещения называют питающим. Например, при подключении мощных осветительных приборов. Также справедливо называть силовым кабелем витую пару для ретро-проводки.
Понятие жилы в электропроводке
Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная). Важной характеристикой является площадь сечения жилы.
Конструкция силового кабеля
Наличие брони, экрана и его материал, тип изоляции, степень гибкости, число жил и сечение силового кабеля определяют его условия прокладки. Но вне зависимости от эти факторов кабель включает как минимум 3 конструктивных элемента:
- токопроводящую жилу, по которой передается ток;
- изоляцию токопроводящей жилы, которая предотвращает междуфазное короткое замыкание;
- наружную оболочку, которая служит для защиты от механических повреждений и попадания влаги;
Для придания кабелю той или иной степени защиты и улучшения характеристик в конструкции могут быть использованы:
- внутренняя экструдированная оболочка для придания кабелю правильной круглой формы и одновременно выполняющая роль поясной изоляции;
- броня из двух стальных оцинкованных лент наложенных с перекрытием не менее 50%, обеспечивающих защиту от механических повреждений.
Токопроводящая жила
Алюминий или медь – это два основных материала, которые используют для изготовления токопроводящих жил. Выбор этих материалов обусловлен их высокими токопроводящими свойствами (низким сопротивлением).
В электрическом проводе может быть различное количество жил различной формы. Они могут состоять из одиночных проволок или с многопроволочными медными жилами.
Защитная оболочка
По характеру и составу защитной оболочки выделяют несколько основных видов исполнения:
- резиновая;
- полиэтиленовая;
- маслопропитанная бумажная;
- поливинилхлоридная.
С резиновой изоляцией используют при монтаже систем при максимальном напряжении на 10 кВ. Достоинствами данной изоляции является низкое впитывание влаги и хорошая гибкость, упрощающая монтаж сложных трасс. Главный недостаток – невозможность использовать в открытых сетях, в связи с неустойчивостью этого вида изоляции к ультрафиолетовым лучам и озону.
Силовой кабель с изоляцией из сшитого полиэтилена используется в сетях с любым напряжением и разделяется на группы по величине максимального напряжения. Первая группа используется при напряжении от 6 до 32 кВ, вторая – от 45 до 150 кВ и третья от 220 до 330 кВ. Такое покрытие выдерживает очень высокую температуру и влагу, а также имеет небольшой вес в сравнении с другими типами.
С маслопропитанной бумажной изоляцией электрический силовой кабель применяется для передачи электрической энергии в сетях с напряжением до 35 кВ. Для дополнительной защиты от влаги, механических и химических воздействий на бумажную изоляцию, в таком проводе имеется свинцовая оболочка. Алюминиевая оболочка не применяется в агрессивных химических средах, так как легко разрушается.
ПВХ — это один из самых распространенных на данный момент видов изоляционных материалов для электрического силового кабеля в бытовых и коммунальных сетях с напряжением до 660 Вольт, а также промышленных сетях низкого напряжения (1–6 кВ). Наибольшее распространение получила ввиду своей технологичности и низкой цены, а также высокой эластичности и негорючести.
Кабель помимо изоляции жил обычно имеет общую защитную оболочку, которая служит для объединения всех жил и защиты их от агрессивных сред, механических и других воздействий. Она так же выполняется из различных полимерных материалов, не проводящих электрический ток, может иметь различную толщину, гибкость и другие необходимые свойства.
Классификация силовых кабелей
Материал жилы
Как известно, в домашней проводке алюминий запрещен согласно ПУЭ:
2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.
Исключений больше, чем правил: алюминиевые провода нельзя применять, если коротко, в чердачных помещениях, в некоторых устройствах подстанций, в щитовых устройствах, в цепях управления лифтами, в цепях освещения некоторых помещений, в общественных зданиях и помещениях, на взрывоопасных объектах.
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Однако, недавно вышел Приказ Минэнерго России от 16.10.2017 N 968 о использовании алюминиевой электропроводки, где указаны нормы на провода с жилами из алюминиевых сплавов. Там приведены правила использования алюминиевых жил и требования к химическому составу алюминиевых сплавов.
Тем не менее, кабелей конкретных марок сечением 2,5, 4,0, 6,0 мм², удовлетворяющих этому приказу и пригодных для использования в электропроводке 0,4 кВ, я пока не встречал.
Медные
Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.
Алюминиевые
Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².
Количество проволок в жиле
Чем больше в жиле проволок, тем больше она годна к многократному изгибу. Конечно, в этом смысле медь более предпочтительна. Но подождем ещё отзывы про новые алюминиевые сплавы!
С другой стороны, кабели с однопроволочными жилами (в их названии есть буквы “ож”) проще подключать. Многожильные требуют обязательной опрессовки наконечниками, а для этого нужен специальный инструмент и опыт работы.
Опрессовка многожильных проводов
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Плюс одножильных кабелей – дешевизна, и поэтому их прокладывают при стационарной и скрытой электропроводке.
Изоляция и пожарная безопасность
Современные кабели изготавливаются в основном с изоляционной оболочкой из поливинилхлорида (ПВХ). Если в кабеле несколько проволок (проводов), то кроме индивидуальной, он имеет и общую изоляцию, предохраняющую его от внешних воздействий. Качественный кабель всегда имеет общую изоляцию из нескольких слоев и материалов.
Силовые кабели подготовлены к монтажу
Кроме изоляционных свойств, очень важная характеристика изоляции кабеля – поведение при пожаре. Для этого изоляцию выполняют из специальных материалов и определенной конструкции. Обозначения таких кабелей на примере распространенного кабеля ВВГ:
ВВГ нг – негорючий,
ВВГ нг LS – с пониженным дымообразованием (Low Smoke), другое его название – FR LS – «FireResistance»
ВВГ нг (а) – универсальный пожароустойчивый.
В проектах на строительство обычно указывается марка кабеля, и наиболее распространенные сейчас кабели – ВВГ FRLS и его аналог NYM.
Прокладка
При прокладке кабелей нужно руководствоваться маркой кабеля и ПУЭ, глава 2.1.
Следует выделить важные моменты при прокладке кабелей:
Прокладка должна быть выполнена таким образом, чтобы минимизировать механические и атмосферные воздействия. В случае прокладки на открытом воздухе должны применяться специально разработанные для этого марки кабелей (например, СИП).
Кабель должен быть по возможности сменяемым. Это – требование ПУЭ 7.1.37. Впрочем, в том же пункте говорится, что в случае скрытой проводки внутри стен из негорючих материалов допускается проводку делать несменяемой.
Пример прокладки кабелей в цеху
Согласно ПУЭ 2.1.23, все места соединения проводов должны быть доступны. Поэтому их делают в распределительных или установочных коробках, а также в электрощитках, к которым должен быть доступ для осмотра, ремонта и обслуживания. Это требование часто не выполняют в угоду дизайну помещения.
Силовые кабели
Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:
- одной или нескольких металлических жил, предназначенных для передачи тока;
- изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
- внешней оболочки, служащей для защиты всей конструкции кабеля в целом.
Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.
| Номер знака в маркировке силового кабеля | Назначение символа | Расшифровка символа |
| 1 | Материал токоведущих жил | А — алюминий Знак отсутствует — медь |
| 2 | Материал изоляционного слоя | В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен |
| 3 | Тип внешней оболочки жил | С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид |
| 4 | Броневая защита | Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой |
| 5 | Экранировка | Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой |
| 6 | Дополнительные характеристики | нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель |
Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.
Кабель ВВГ
Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.
Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.
Кабель NYM
Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.
В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.
Кабель СИП
Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.
Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.
Кабель ВББШв
Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.
Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.
Срок службы
Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.
Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет. На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.
Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.
Заключение
В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!
Вам помогла данная статья?
Конечно!Нет
Источники:
- https://samelectrik.ru/chto-takoe-silovoj-kabel-dlya-chego-on-sluzhit-i-gde-ispolzuetsya.html
- https://odinelectric.ru/wiring/wires/chto-takoe-silovoj-elektricheskij-kabel-i-iz-chego-on-sostoit
- https://www.boncom.by/papers/silovoj-kabel
- https://SamElectric.ru/spravka/silovye-kabeli-podrobnyj-obzor.html
- https://ProFazu.ru/provodka/cable-wire/vidy-kabelej.html
Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Москве
Кабель и провод
Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.
Кабель
Провод
Медный или алюминиевый?
 | Кабель может быть медным или алюминиевым.
|
Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.
Типы кабеля
Кабели условно можно разделить на несколько типов по их использованию.
 |
|
 |
|
 |
|
 |
|
 |
|
Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.
Сечение кабеля
 | Так же важным критерием при выборе электрокабеля является сечение его жилы. |
Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.
Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).
7
Оболочка кабеля
Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.
8
Виды оболочек
9
Маркировка электрокабелей
Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы в аббревиатуры.
 | А — (первая буква) алюминиевая жила, если буквы нет — жила медная. |
 | А (первая буква) — алюминиевая жила, если буквы нет — жила медная. |
 | А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. |
 | Силовой кабель: N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker). |
| | Y – ПВХ-изоляция. |
 | N — Изготовлен по немецкому стандарту VDE. |
 | N – Изготовлен согласно немецкому стандарту VDE. |
 | КСПВ — Кабели для Систем Передачи в Виниловой оболочке. |
Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Нижнем Новгороде
Кабель и провод
Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.
Кабель
Провод
Медный или алюминиевый?
| | Кабель может быть медным или алюминиевым.
|
Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.
Типы кабеля
Кабели условно можно разделить на несколько типов по их использованию.
| |
|
| |
|
| |
|
| |
|
| |
|
Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.
Сечение кабеля
| | Так же важным критерием при выборе электрокабеля является сечение его жилы. |
Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.
Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).
7
Оболочка кабеля
Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.
8
Виды оболочек
9
Маркировка электрокабелей
Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы в аббревиатуры.
| | А — (первая буква) алюминиевая жила, если буквы нет — жила медная. |
| | А (первая буква) — алюминиевая жила, если буквы нет — жила медная. |
| | А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. |
| | Силовой кабель: N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker). |
| | Y – ПВХ-изоляция. |
| | N — Изготовлен по немецкому стандарту VDE. |
| | N – Изготовлен согласно немецкому стандарту VDE. |
| | КСПВ — Кабели для Систем Передачи в Виниловой оболочке. |
«Как правильно выбрать силовой кабель?» – Яндекс.Кью
Выбор и монтаж кабеля необходимо доверять профессионалам.
*
При выборе кабеля руководствуются несколькими характеристикам.
1. Сечение кабеля (сумма поперечных сечений жил кабеля) выбирают в зависимости от назначенной нагрузки. Его рассчитывают по таблице «Допустимых токовых нагрузок».
Для кабелей с сечением до 6 кв.мм. используют формулу:
Сечение кабеля 1кв.мм. пропускает ток в 10А (10А*220В=2,2кВт). Например, для нагрузки в 8кВт (36А) понадобится кабель с сечением 4 кв.мм.
Неправильный выбор сечения (меньше, чем необходимо) приведет к нагреванию проводника. Запас по сечению необходим, но в разумных пределах.
Для проводки в квартире используют медный провод сечением 1,5-2,5кв.мм. Для розеток — 2,5 кв.мм. Для освещения 1,5 кв.мм.
Для стационарной проводки в квартире потребуется трехжильный кабель.
*
2. По материалу жил выбирают между медным и алюминиевым кабелем.
Медный кабель обладает высокими токопроводящими показателями и более низким сопротивлением. Медный кабель меньше нагревается. Срок службы дольше за счет пластичности и стойкости к коррозии.
Для квартирной проводки используют медный кабель как более надежный и подходящий к стандартным монтажным узлам.
3. По толщине изоляции.
Для бытовой проводки толщина изоляции составляет 0,6мм, но не ниже 0,44мм.
Изоляция может быть выполнена из ПВХ пластиката с разной степенью горючести, полимера или полиэтилена.
4. По толщине оболочки
Для бытового кабеля необходима двойная изоляция: на жиле и поверх всего пучка жил — собственно, это и отличает кабель от провода. Толщина оболочки больше изоляционного слоя и равна 1,8мм для многожильных кабелей, 1,4 мм для одножильных.
*
Что предусмотреть при покупке
чтобы убедиться в соответствии площади сечения заявленной в маркировке, возьмите с собой образец нужного кабеля
на срезе медной жилы не должно быть белых просветов. Такие отблески могут быть на низкокачественном алюминиевом кабеле, покрытом медью.
проверить качество кабеля можно механическим способом: сгибайте конец провода несколько раз — алюминий выдержит до 8 изгибов, медный — до 40. Далее повредится изоляция и жилы.
приобретайте кабель известных производителей
буквенно-числовая маркировка кабеля несет ценную информацию для специалистов. Новички могут изучить таблицы маркировок на профессиональных сайтах электрооборудования. Для квартирной электропроводки чаще используют кабель марок ВВГнг или ВВГнг-LS.
Силовой кабель — это… Что такое Силовой кабель?
- Силовой кабель
Силовой кабель – кабель, подключающийся напрямую к источнику питания.
Словарь строителя. 2008.
- Сиккативы
- Сифон
Смотреть что такое «Силовой кабель» в других словарях:
Кабель — получить на Академике активный купон Eltreco или выгодно кабель купить по низкой цене на распродаже в Eltreco
Силовой кабель — кабель, применяемый для передачи электроэнергии, трехфазного тока от трансформаторных подстанций к коммунальным и транспортным объектам, к промышленным предприятиям и других. Применяется в сухих или влажных помещениях в кабельных каналах под… … Википедия
силовой кабель — Ндп. бронекабель Кабель для передачи электрической энергии токами промышленных частот. [ГОСТ 15845 80] кабель силовой Электрический кабель, имеющий обычно три токопроводящие жилы по числу фаз, которые нормируются по площади сечения и… … Справочник технического переводчика
СИЛОВОЙ КАБЕЛЬ — электрический кабель для передачи электроэнергии, обычно при напряжении до 500 кВ. Жилы силового кабеля выполняют из Cu, Al, стали, изоляцию чаще всего из бумаги, пропитанной изоляционным составом, защитную оболочку из Pb, Al. Силовой кабель на… … Большой Энциклопедический словарь
Силовой кабель — кабель, подключающийся напрямую к источнику питания. Источник: Словарь архитектурно строительных терминов … Строительный словарь
силовой кабель — электрический кабель для передачи электроэнергии, обычно при напряжении до 500 кВ. Жилы силового кабеля выполняют из Cu, Al, стали, изоляцию чаще всего из бумаги, пропитанной изоляционным составом, защитную оболочку из Pb, Al. Силовой кабель на … Энциклопедический словарь
СИЛОВОЙ КАБЕЛЬ — 5.3.20. СИЛОВОЙ КАБЕЛЬ Ндп. Бронекабель Кабель для передачи электрической энергии токами промышленных частот ² Источник: РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85 141. Силовой кабель Ндп.… … Словарь-справочник терминов нормативно-технической документации
Силовой кабель — электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам.… … Большая советская энциклопедия
силовой кабель — galios kabelis statusas T sritis automatika atitikmenys: angl. power cable vok. Starkstromkabel, n rus. силовой кабель, m pranc. câble de force, m; câble de puissance, m; câble d énergie, m … Automatikos terminų žodynas
силовой кабель — galios kabelis statusas T sritis fizika atitikmenys: angl. power cable vok. Energiekabel, n; Kraftkabel, n; Starkstromkabel, n rus. силовой кабель, m pranc. câble de puissance, m; câble d’énergie, m … Fizikos terminų žodynas
СИЛОВОЙ КАБЕЛЬ — кабель для передачи электрич. энергии, обычно при напряжении до 500 кВ. Токопроводящие жилы С. к. изготовляют из меди, алюминия, реже стали. В зависимости от числа жил С. к. делятся на одно , двух , трёх и четырёхжильные; в связи с… … Большой энциклопедический политехнический словарь
СИЛОВОЙ КАБЕЛЬ — это… Что такое СИЛОВОЙ КАБЕЛЬ?
- СИЛОВОЙ КАБЕЛЬ
кабель для передачи электрич. энергии, обычно при напряжении до 500 кВ. Токопроводящие жилы С. к. изготовляют из меди, алюминия, реже — стали. В зависимости от числа жил С. к. делятся на одно-, двух-, трёх- и четырёхжильные; в связи с распространением перем. трёхфазного тока наиболее часто применяются трёхжильные С. к. В многожильных С. к. для изоляции обычно используют бумагу, пропитанную изоляц. составом, или полимерные материалы. Оболочку выполняют из свинца, алюминия или пластмассы. Защитными покровами служит пропитанная кабельная пряжа, ленточная металлич. броня и т. д. С. к. применяют для прокладки в кабельных сооружениях (каналы, туннели и т. п.) под водой, в земле, а также в шланговом исполнении — для подведения электрич. энергии к подвижным машинам. По способу обеспечения требуемой электрич. прочности изоляции С. к. различают кабели с вязкой пропиткой (с многослойной бум. изоляцией, пропитанной масло канифольным составом), маслонаполненные кабели и газонаполненные кабели. Разрабатываются С. к. с основной электрич. изоляцией сжатым газом (газоизолированные ЛЭП) и с охлаждением токопроводящих жил до криогенных темп-р. т. е. до темп-р ниже 120 К
Большой энциклопедический политехнический словарь. 2004.
- СИЛОВАЯ ФУНКЦИЯ
- СИЛОВОЙ МНОГОУГОЛЬНИК
Смотреть что такое «СИЛОВОЙ КАБЕЛЬ» в других словарях:
Кабель — получить на Академике активный купон Eltreco или выгодно кабель купить по низкой цене на распродаже в Eltreco
Силовой кабель — кабель, применяемый для передачи электроэнергии, трехфазного тока от трансформаторных подстанций к коммунальным и транспортным объектам, к промышленным предприятиям и других. Применяется в сухих или влажных помещениях в кабельных каналах под… … Википедия
силовой кабель — Ндп. бронекабель Кабель для передачи электрической энергии токами промышленных частот. [ГОСТ 15845 80] кабель силовой Электрический кабель, имеющий обычно три токопроводящие жилы по числу фаз, которые нормируются по площади сечения и… … Справочник технического переводчика
СИЛОВОЙ КАБЕЛЬ — электрический кабель для передачи электроэнергии, обычно при напряжении до 500 кВ. Жилы силового кабеля выполняют из Cu, Al, стали, изоляцию чаще всего из бумаги, пропитанной изоляционным составом, защитную оболочку из Pb, Al. Силовой кабель на… … Большой Энциклопедический словарь
Силовой кабель — кабель, подключающийся напрямую к источнику питания. Источник: Словарь архитектурно строительных терминов … Строительный словарь
Силовой кабель — – кабель, подключающийся напрямую к источнику питания … Словарь строителя
силовой кабель — электрический кабель для передачи электроэнергии, обычно при напряжении до 500 кВ. Жилы силового кабеля выполняют из Cu, Al, стали, изоляцию чаще всего из бумаги, пропитанной изоляционным составом, защитную оболочку из Pb, Al. Силовой кабель на … Энциклопедический словарь
СИЛОВОЙ КАБЕЛЬ — 5.3.20. СИЛОВОЙ КАБЕЛЬ Ндп. Бронекабель Кабель для передачи электрической энергии токами промышленных частот ² Источник: РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85 141. Силовой кабель Ндп.… … Словарь-справочник терминов нормативно-технической документации
Силовой кабель — электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам.… … Большая советская энциклопедия
силовой кабель — galios kabelis statusas T sritis automatika atitikmenys: angl. power cable vok. Starkstromkabel, n rus. силовой кабель, m pranc. câble de force, m; câble de puissance, m; câble d énergie, m … Automatikos terminų žodynas
силовой кабель — galios kabelis statusas T sritis fizika atitikmenys: angl. power cable vok. Energiekabel, n; Kraftkabel, n; Starkstromkabel, n rus. силовой кабель, m pranc. câble de puissance, m; câble d’énergie, m … Fizikos terminų žodynas
Кабель силовой — это… Что такое Кабель силовой?
Кабель — получить на Академике действующий промокод Самсунг или выгодно кабель купить со скидкой на распродаже в Самсунг
Кабель, силовой — Силовой кабель Ндп. Бронекабель Кабель для передачи электрической энергии токами промышленных частот Смотреть все термины ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ … Словарь ГОСТированной лексики
КАБЕЛЬ СИЛОВОЙ — электрический кабель, имеющий обычно три токопроводящие жилы по числу фаз, которые нормируются по площади сечения и сопротивлению изоляции (Болгарский язык; Български) силнотоков [енергиен] кабел (Чешский язык; Čeština) silový kabel (Немецкий… … Строительный словарь
кабель силовой цепи — [Интент] Параллельные тексты EN RU Power cables are used for interconnection between bus bar, step protection, switches, reactors and capacitors. [Schneider Electric] Кабели силовой цепи соединяют между собой сборные шины, устройства защиты… … Справочник технического переводчика
силовой кабель — Ндп. бронекабель Кабель для передачи электрической энергии токами промышленных частот. [ГОСТ 15845 80] кабель силовой Электрический кабель, имеющий обычно три токопроводящие жилы по числу фаз, которые нормируются по площади сечения и… … Справочник технического переводчика
КАБЕЛЬ — (от нидерл. kabel канат трос) электрический, один или несколько изолированных проводников (токопроводящих жил), заключенных в защитную (обычно герметичную) оболочку. См. также Контрольный кабель, Силовой кабель … Большой Энциклопедический словарь
кабель — я; м. [голл. kabel] Заключённый в защитную оболочку провод (несколько проводов), служащий для передачи электрической энергии, для передачи электрических, оптических и иных сигналов. ◁ Кабельный, ая, ое. К ая линия. К ое телевидение. К ая… … Энциклопедический словарь
Силовой кабель — кабель, применяемый для передачи электроэнергии, трехфазного тока от трансформаторных подстанций к коммунальным и транспортным объектам, к промышленным предприятиям и других. Применяется в сухих или влажных помещениях в кабельных каналах под… … Википедия
силовой гибкий кабель со вспомогательными жилами — силовой гибкий кабель с дополнительными жилами — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы силовой… … Справочник технического переводчика
СИЛОВОЙ КАБЕЛЬ — электрический кабель для передачи электроэнергии, обычно при напряжении до 500 кВ. Жилы силового кабеля выполняют из Cu, Al, стали, изоляцию чаще всего из бумаги, пропитанной изоляционным составом, защитную оболочку из Pb, Al. Силовой кабель на… … Большой Энциклопедический словарь
Силовой кабель — кабель, подключающийся напрямую к источнику питания. Источник: Словарь архитектурно строительных терминов … Строительный словарь
Что такое силовой кабель? Определение и конструкция кабеля
Определение: Кабель, используемый для передачи и распределения электрической энергии, называется кабелем электропитания. Силовой кабель состоит из двух или более электрических проводников, соединенных внешней оболочкой. Он используется для передачи сверхвысоких напряжений в местах, где невозможно использовать воздушные линии, например, на море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения, который является одним из основные отходы кабеля питания.
Прокладка кабеля
Силовой кабель в основном состоит из трех основных компонентов: проводника, диэлектрика и оболочки. Проводник в кабеле обеспечивает токопроводящий путь. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, огонь и т. Д. Основные компоненты силовых кабелей подробно описаны ниже.
Проводник
Проводник Медь и алюминиевая проволока используются в качестве проводящего материала в кабелях из-за их высокой электропроводности. Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.
Для проводника, имеющего более трех проводов, провод размещается вокруг центрального провода таким образом, что их шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество жил в жилах — 7, 19, 37, 61, 91 и т. Д., Размер проводника представлен как 7 / A, 19 / B, 37 / C и т. Д., В которых первые цифры представляют количество жил, а вторые цифры A, B, C и т. Д. Представляют диаметры в см или мм отдельного провода жилы.
Изоляция
Наиболее часто используемым диэлектриком в силовых кабелях является пропитанная бумага, бутилкаучук, поливинилхлоридный кабель, полиэтилен, сшитый полиэтилен. Кабели с бумажной изоляцией в основном предпочтительны, потому что их допустимая нагрузка по току высока, обычно надежна и имеет длительный срок службы.Диэлектрический состав, используемый для кабеля, должен иметь следующие свойства.
- Изолятор должен иметь высокое сопротивление изоляции.
- Он должен иметь высокую диэлектрическую прочность, чтобы не пропускать через него ток утечки.
- Материал должен иметь хорошую механическую прочность.
- Диэлектрический материал должен выдерживать высокие температуры.
- Он должен иметь низкое термическое сопротивление.
- Он должен иметь низкий коэффициент мощности.
Кабели, используемые для подводных лодок и влажных грунтов, должны использовать синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т. Д. Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Также такой тип диэлектрического материала имеет хорошую диэлектрическую прочность, низкие потери мощности и низкое тепловое сопротивление.
Внутренняя оболочка
Используется для защиты кабеля от влаги, которая может повлиять на изоляцию. Оболочка кабеля изготовлена из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей, находящихся под давлением.Материал, используемый для внутренней оболочки, должен быть немагнитным.
Алюминиевая оболочка также используется в силовых кабелях, поскольку она дешевле, меньше по весу и имеет более высокую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонах используется гофрированная бесшовная алюминиевая оболочка, поскольку она имеет лучшие свойства изгиба, меньшую толщину и меньший вес.
Защитное покрытие
Кабели со свинцовой оболочкой при прямой прокладке на земле повреждаются коррозией и электролитом.Для защиты кабелей от коррозии используются слои волокнистого материала, такого как бумага, гессиан и т. Д., Или поливинилхлорид. Слои волокнистого материала, покрытые водонепроницаемым составом снаружи электрического кабеля, называются сервировочными.
Армирование : Армирование — это процесс, при котором слои оцинкованной стальной проволоки или два слоя металлической ленты накладываются на оболочку для защиты от механических повреждений. Стальная проволока обычно используется для армирования, поскольку она имеет высокую продольную прочность.Для заземления кабеля также используется броня. Когда в кабеле происходит повреждение (из-за нарушения изоляции), ток повреждения проходит через броню и заземляется.
OverSheath
Придает кабелю механическую прочность. Он защищает кабель от общих повреждений, таких как влага, коррозия, грязь, пыль и т. Д. Для изготовления оболочки используется термореактивный или термопластический материал.
.Кабели и разъемы питания
Есть много разных разъемов для блоков питания. К счастью, они разработаны таким образом, что вы не ошибетесь при их установке. Кабель просто не войдет в разъем разъема, если вы попытаетесь подключить не тот разъем.
Тем не менее, может быть интересно узнать о различных типах разъемов и их применениях. Итак, приступим.
P1 (Основной разъем ПК / ATX)
Основная задача блока питания (PSU) — обеспечить питание материнской платы.Это осуществляется через 20-контактный или 24-контактный разъем.
24-контактный кабель обратно совместим с 20-контактной материнской платой, часто этот кабель можно разделить на 20- и 4-контактный (как на изображении выше).
P4 (разъем EPS)
В какой-то момент контактов материнской платы уже было недостаточно для обеспечения процессора (ЦП) питанием. При потреблении разогнанного процессора до 200 Вт возникла потребность в подаче питания непосредственно на процессор. В настоящее время для питания процессора используется разъем P4 или EPS.
Недорогие материнские платы оснащены 4-х контактным разъемом. Более дорогие материнские платы для «разгона» имеют 8-контактные разъемы. Дополнительные 4 контакта обеспечивают достаточную мощность для процессора при разгоне. При регулярном использовании дополнительные штифты не нужны.
Большинство блоков питания имеют два кабеля; один с 4 контактами и один с 8 контактами. Очевидно, вам нужно использовать только один из этих кабелей. Также возможно, что ваш 8-контактный кабель можно разделить на два сегмента для обеспечения обратной совместимости с более дешевыми материнскими платами.
Разъем PCI-E (6-контактный 6 + 2-контактный)
Материнская плата может обеспечить максимум 75 Вт через слот интерфейса PCI-E. Для более быстрых видеокарт требуется гораздо больше энергии. Для решения этой проблемы был введен разъем PCI-E.
Левые 2 контакта 6 + 2-контактного разъема справа отсоединены для обеспечения обратной совместимости с 6-контактными графическими картами.6-контактный разъем PCI-E может подавать дополнительно 75 Вт на кабель . Таким образом, если ваша графическая карта содержит один 6-контактный разъем, она может потреблять до 150 Вт (75 Вт от материнской платы + 75 Вт от кабеля).
Для более дорогих графических карт требуется разъем 6 + 2 pin PCI-E . Этот 8-контактный разъем может обеспечить мощность от до 150 Вт на кабель . Видеокарта с одним 6 + 2-контактным разъемом может потреблять до 225 Вт (75 Вт от материнской платы + 150 Вт от кабеля).
Molex (4-контактный разъем для периферийных устройств)
Разъемы Molexсуществуют очень давно и могут подавать напряжение 5 В (красный) или 12 В (желтый) на периферийные устройства. Раньше этих парней часто использовали для подключения жестких дисков, проигрывателей компакт-дисков и т. Д.Даже некоторые видеокарты, такие как Geforce 7800 GS, были оснащены Molex.
Однако их потребляемая мощность ограничена, поэтому в настоящее время большая часть их назначения заменена кабелями PCI-E и SATA. Осталось только запитать корпусные вентиляторы.
Благодаря угловатой стороне вы не ошибетесь при подключении кабеля Molex. Имейте в виду, что их бывает очень сложно отсоединить.
Разъем SATA
Разъем SATA сделал Molex устаревшим.Все современные DVD-плееры, жесткие диски и твердотельные накопители работают от SATA.
Благодаря L-образной форме разъем питания SATA можно подключать только правильно.
Разъем Mini-Molex / Floppy
Полностью устарело, но некоторые блоки питания все еще поставляются с разъемом mini-molex. Этих парней использовали для питания дисководов гибких дисков. Для тех из вас, кто не помнит; это были квадратные магнитные диски, которые могли содержать до 1,44 МБ данных. В основном они были заменены флешкой.
Адаптер: кабель питания Molex — SATA
Старый блок питания или просто отсутствует необходимое количество разъемов питания SATA? Используйте разъем Molex для SATA для питания новейшего жесткого диска.
Адаптер: Molex на 6-контактный PCI-E
Нужен еще один кабель PCI-6 pin для питания видеокарты? Используйте переходник «2x Molex на 1x 6-контактный PCI-E». Убедитесь, что вы подключили оба молекса к кабелям разной плотности. Это снижает риск перегрузки источника питания.Если вы этого не сделаете, через кабель Molex будет течь 75 Вт.
Адаптер: AT
.Полное руководство по установке силового кабеля
Установка силового кабеля
Кабели, проложенные в кабелепроводах или лотках, имеют параметров установки , таких как максимальное растягивающее усилие, давление на боковые стенки, зазор и заклинивание, которые необходимо учитывать. Другие установки, такие как подземные и воздушные, имеют другие параметры установки.
Полное руководство по установке силового кабеля (фото предоставлено ABB)В большинстве случаев при установке необходимо учитывать некоторые общие соображения, такие как обработка в полевых условиях, хранение, подготовка концов и размеры распределительной коробки.Эти и другие соображения могут сделать разницей между хорошей установкой и установкой, приводящей к повреждению кабеля .
Повреждение кабеля во время установки может вызвать сбои в обслуживании. Механические нагрузки во время установки, как правило, более сильные, чем при эксплуатации.
Следующая информация предоставляет руководство по распознаванию этих условий и предоставляет методологию, помогающую удерживать их в допустимых пределах .
Протягивание кабеля в воздуховодеОбщие полевые услуги
Мелкие детали могут иметь значение между успешной установкой и необходимостью удаления поврежденного кабеля. При подготовке к протяжке кабеля так же важно закрыть мелкие детали , как и убедиться, что кабель не превышает максимальное давление на боковые стенки; минимальный радиус изгиба и максимальное растягивающее усилие.
Общие полевые практики предназначены для помощи в подготовке к прокладке больших и малых кабелей.
Низкие температуры являются поводом для беспокойства при прокладке кабелей ! С кабелем следует обращаться осторожнее, а в холодную погоду тянуть медленнее. Если кабели должны быть проложены в холодную погоду, , они должны храниться в отапливаемом хранилище не менее 24 часов перед установкой .
В климатических условиях, где наблюдаются сильные колебания температуры либо с перерывами, либо с лета на зиму, на стыках и заделках может происходить смещение оболочки и ее сжатие.Вероятно, это связано с эффектом храпового механизма, связанным с циклами расширения и сжатия окружающей среды и кабеля.
ПРИМЕЧАНИЕ: При определенных условиях концевые заделки могут допускать попадание влаги и загрязняющих веществ в кабель, что приведет к нарушению изоляции.
Механические ограничители, такие как хомуты для шлангов и термоусадочные муфты, которые выступают за часть оболочки и концевой заделки, которые оказывают давление в этих точках, доказали свою эффективность в ограничении движения оболочки
Полное руководство по установке силового кабеля.Найдите подходящий адаптер питания и кабель для ноутбука Mac
Узнайте, какой адаптер питания, кабель и вилка подходят для вашего ноутбука Mac.
Адаптеры питаниядля ноутбуков Mac доступны в вариантах мощностью 29 Вт, 30 Вт, 45 Вт, 60 Вт, 61 Вт, 85 Вт, 87 Вт и 96 Вт.Вы должны использовать адаптер питания соответствующей мощности для вашего ноутбука Mac. Вы можете без проблем использовать совместимый адаптер питания большей мощности, но он не заставит ваш компьютер заряжаться быстрее или работать иначе. Если вы используете адаптер питания, мощность которого ниже, чем у адаптера, поставляемого с вашим Mac, он не обеспечит достаточной мощности для вашего компьютера.
Ноутбуки Mac, которые заряжаются через USB-C, поставляются с адаптером питания Apple USB-C со съемной вилкой переменного тока (или «утиной головкой») и зарядным кабелем USB-C.
Ноутбуки Mac, которые заряжаются через MagSafe, поставляются с адаптером переменного тока с разъемом MagSafe и съемной вилкой переменного тока, а также кабелем переменного тока.
На изображениях ниже показан стиль адаптера, который поставляется с каждым MacBook, MacBook Pro и MacBook Air. Если вы не уверены, какая у вас модель Mac, используйте эти статьи:
USB-C

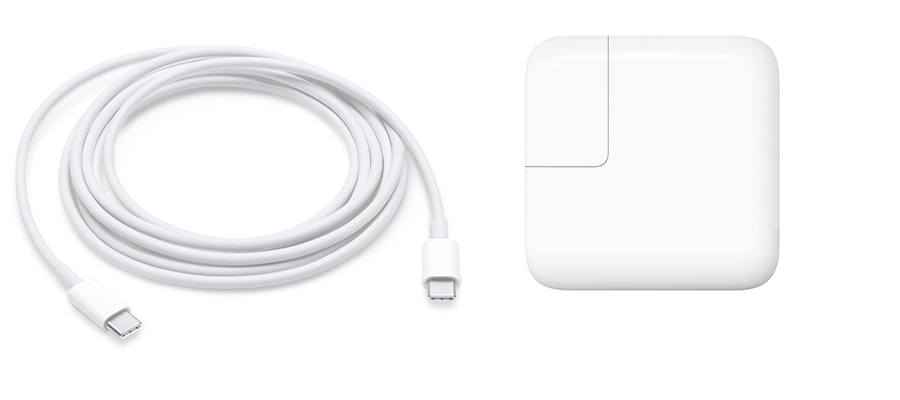

Адаптер питания Apple USB-C мощностью 29 Вт или 30 Вт и зарядный кабель USB-C
- Модели MacBook, представленные в 2015 году или позже
Адаптер питания Apple USB-C мощностью 30 Вт и зарядный кабель USB-C
- Модели MacBook Air, представленные в 2018 году или новее

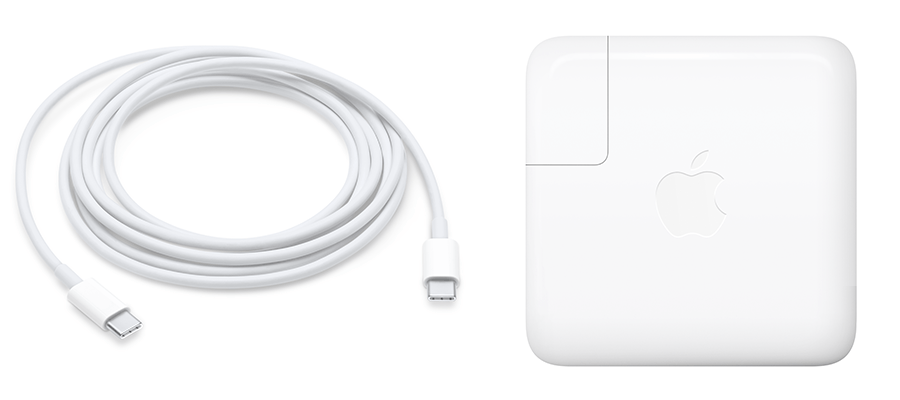

Адаптер питания Apple USB-C мощностью 61 Вт и зарядный кабель USB-C
- 13-дюймовые модели MacBook Pro, представленные в 2016 году или новее
Адаптер питания Apple USB-C мощностью 87 Вт и зарядный кабель USB-C
- 15-дюймовые модели MacBook Pro, представленные в 2016 году или позже
Адаптер питания Apple USB-C мощностью 96 Вт и зарядный кабель USB-C
- 16-дюймовые модели MacBook Pro, представленные в 2019 году
Убедитесь, что вы используете правильный кабель для зарядки USB-C.
Для оптимальной зарядки используйте зарядный кабель USB-C, который идет в комплекте с ноутбуком Mac.Если вы используете кабель USB-C большей мощности, ваш Mac по-прежнему будет заряжаться в обычном режиме. Кабели USB-C мощностью 29 Вт или 30 Вт будут работать с любым адаптером питания USB-C, но не обеспечат достаточной мощности при подключении к адаптеру питания мощностью более 61 Вт, например адаптеру питания USB-C мощностью 96 Вт.

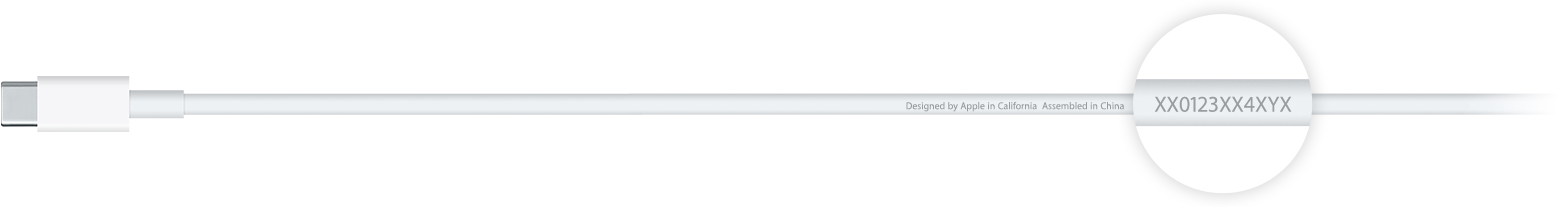

Вы можете убедиться, что используете правильную версию зарядного кабеля Apple USB-C с ноутбуком Mac и его адаптером переменного тока USB-C. Серийный номер кабеля напечатан на его внешнем корпусе рядом со словами «Разработан Apple в Калифорнии.Собран в Китае ».
- Если первые три символа серийного номера — C4M или FL4, кабель предназначен для использования с адаптером питания Apple USB-C мощностью до 61 Вт.
- Если первые три символа серийного номера — это DLC, CTC, FTL или G0J, кабель предназначен для использования с адаптером питания Apple USB-C мощностью до 100 Вт.
- Если на кабеле написано «Разработан Apple в Калифорнии. Собран в Китае», но нет серийного номера, возможно, вы имеете право на замену зарядного кабеля USB-C.
MagSafe 2

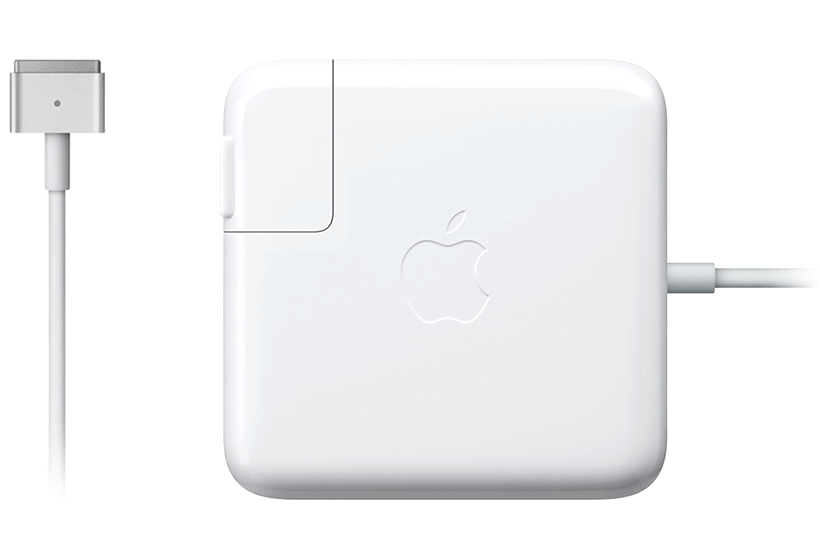

Адаптер питания MagSafe мощностью 85 Вт с разъемом типа MagSafe 2
- 15-дюймовые модели MacBook Pro, представленные в 2012–2015 годах
Адаптер питания MagSafe мощностью 60 Вт с разъемом типа MagSafe 2
- 13-дюймовые модели MacBook Pro, представленные в 2012–2015 годах
Адаптер питания MagSafe мощностью 45 Вт с разъемом типа MagSafe 2
- моделей MacBook Air, выпущенных с 2012 по 2017 год

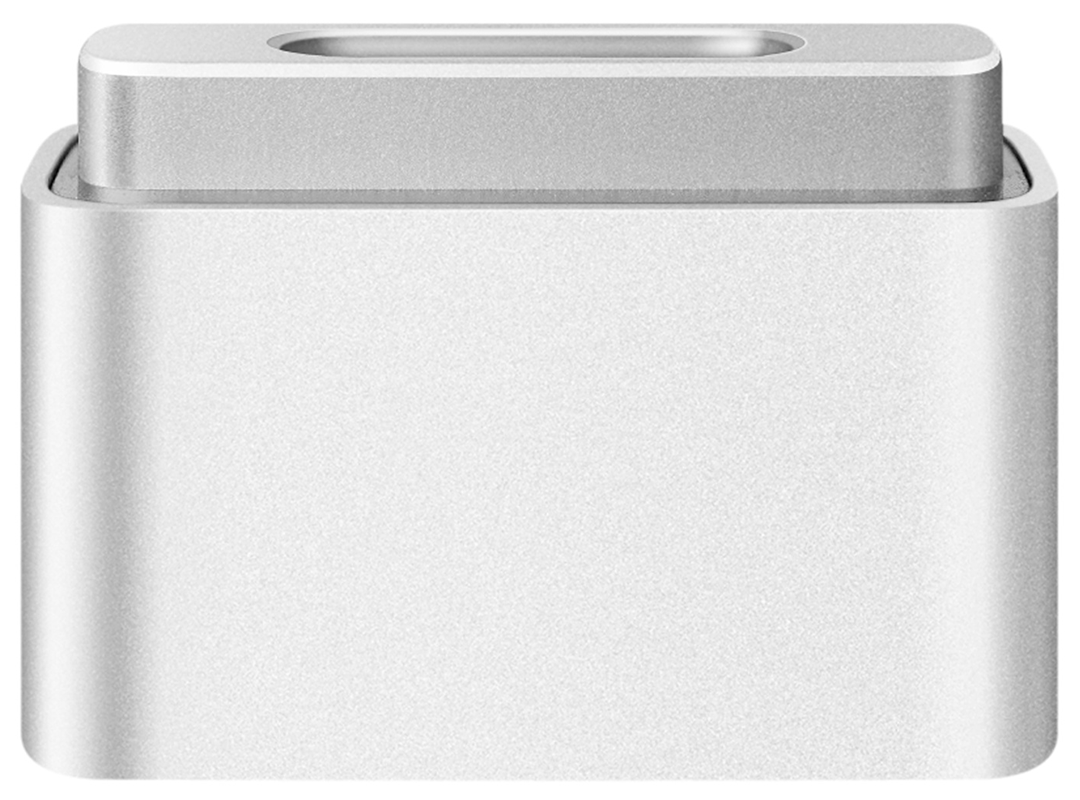

О преобразователе MagSafe в MagSafe 2
Если у вас есть более старый адаптер MagSafe, вы можете использовать его с новыми компьютерами Mac, имеющими порты MagSafe 2, с помощью преобразователя MagSafe в MagSafe 2 (показано).
MagSafe Г-образные и Т-образные адаптеры

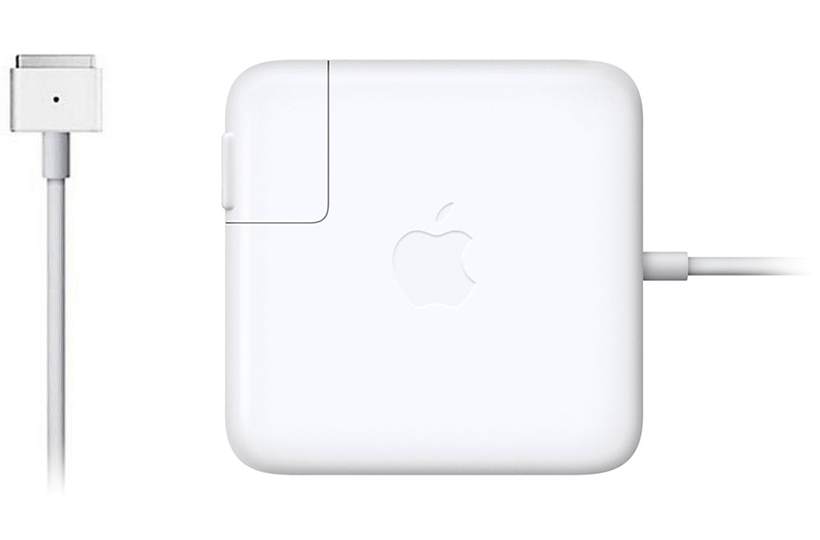

Адаптер питания MagSafe мощностью 60 Вт с Т-образным разъемом
- 13-дюймовые модели MacBook Pro, представленные в 2009 г.
- моделей MacBook, выпущенных с 2006 по середину 2009

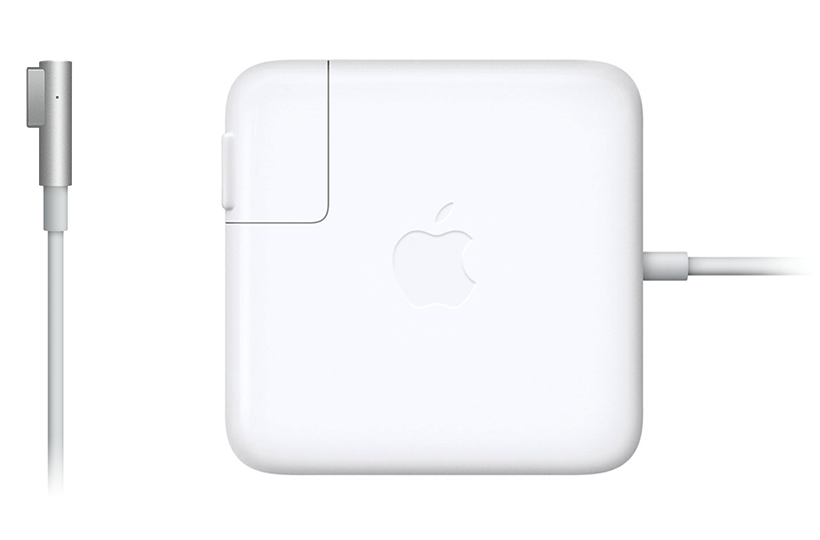

Адаптер питания MagSafe мощностью 60 Вт с L-образным разъемом
- 13-дюймовые модели MacBook Pro, представленные с 2010 по 2012 год
- моделей MacBook, выпущенных с конца 2009 по 2010 год

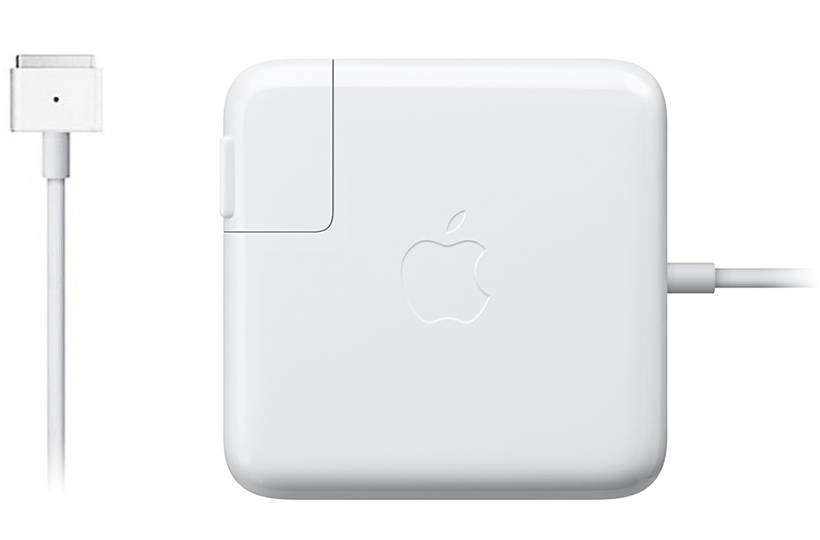

Адаптер питания MagSafe мощностью 85 Вт с Т-образным разъемом
- 15-дюймовые модели MacBook Pro, представленные в 2006–2009 годах
- 17-дюймовые модели MacBook Pro, представленные в 2006–2009 годах

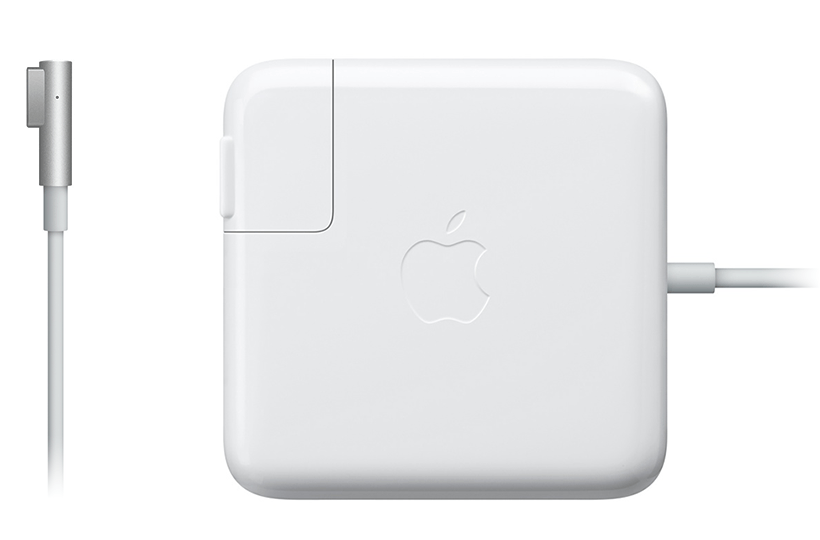

Адаптер питания MagSafe мощностью 85 Вт с L-образным разъемом
- 15-дюймовые модели MacBook Pro, представленные с 2010 по 2012 год
- 17-дюймовые модели MacBook Pro, представленные в 2010–2011 годах
Адаптер питания MagSafe мощностью 45 Вт с L-образным разъемом
- 13-дюймовые модели MacBook Air, представленные с 2008 по 2011 годы *
- 11-дюймовые модели MacBook Air, представленные в 2010–2011 годах
* Адаптеры, входящие в комплект поставки MacBook Air (оригинал), MacBook Air (конец 2008 г.) и MacBook Air (середина 2009 г.), не рекомендуется использовать с моделями MacBook Air (конец 2010 г.).По возможности используйте оригинальный адаптер вашего компьютера или более новый адаптер.
Дата публикации:
.
