12 вольт, li ion (литий ионные)

Аккумуляторный инструмент удобен на природе, местах, лишенных стабильного постоянного доступа к электропитанию. Отсутствие кабеля позволяет избежать неудобств с удлинителями, страха перегрузить сеть, запутывания проводами, невозможности подлезть к труднодоступным участкам.

Эксплуатация аккумуляторного инструмента имеет свои особенности. Как правильно зарядить аккумулятор, не испортив? Из чего состоят, чем отличаются? Ответы – в статье.

Устройство аккумулятора шуруповерта

Основные элементы конструкции:

  • Корпус, на котором размещены контакты (соединяют с з/у или электроинструментом).
  • «Банки» (как правило, их несколько), объединенные общей цепью.
  • Для безопасной эксплуатации есть температурный датчик, предотвращающий перегрев.

Характеристики АКБ для шуруповертов:

  • Напряжение (В) – это показатель, характеризующий возможности инструмента.
    Оно влияет на то, насколько сложные задачи получится выполнить с его помощью. Напряжение можно охарактеризовать как эквивалент мощности сетевых приборов. Показатель непостоянен: достигает пика при полностью заряженной батарее, постепенно снижается в процессе разрядки. Именно поэтому есть смысл выполнять работы, требующие высокой силы удара, вначале.
  • Емкость характеризует, какое количество энергии накапливает устройство. Влияет на продолжительность работы на одном заряде. Надо помнить – одно устройство с одной батареей будет работать разное время (зависит от сложности задач).
  • Масса и габариты влияют на то, насколько комфортно использовать их с инструментом. Устройство с тяжелой батареей продолжительно удерживать на весу будет неудобно, что скажется на производительности и качестве выполняемых работ.
  • Дополнительный функционал. Индикатор отражает, какое количество энергии осталось до полной разрядки. Полезен, чтобы распланировать рабочее время. Некоторые производители выпускают батареи, совместимые с рядом разнообразных инструментов: триммерами, шуруповертами, электропилами, лобзиками.

Какие типы аккумуляторов существуют?

Какие разновидности АКБ используются дрелями-шуруповертами?

  • Никель-кадмиевые (NiCd). Первый тип устройств, долго держит зарядку, оснащен достаточной емкостью. Есть эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопустима, это ведет к сокращению емкости АКБ. Перед первым использованием сначала полностью зарядите блок, потом начинайте работу с инструментом. Никель-кадмиевые используются шуруповертами бюджетного класса. Они дешевые. Подойдут для нечастого использования.
  • Никель-металл-гидридные (NiMH). Пришли на смену никель-кадмиевым. Более экологичны и меньше весят. Хуже сохраняют зарядку в режиме бездействия, за счет чего может быстро снизиться емкость батареи. Желательно подзаряжать перед каждым применением, всегда брать с собой зарядное устройство.
  • Литий-ионные (Li-Ion). Характерны достаточной емкостью батареи. Лишены эффекта памяти, рассчитаны на интенсивное и регулярное применение. Быстро заряжаются, циклов насчитывают до 1000. Отличаются сравнительно высокой стоимостью. Быстрее разряжаются, когда работают при низких температурах, давая нестабильный поток энергии. Хранить такие батареи нужно разряженными наполовину, периодически восполняя емкость.

Особенности и правила зарядки АКБ шуруповертов

Батареи произведены из разных материалов. Это влияет на размеры, вес, возможность сверлить при минусовых температурах, напряжение, емкость, подверженность эффекту памяти. Последний особенно влияет на принцип зарядки шуруповерта.

Эффект памяти – это потеря емкости, достигаемая неполной разрядкой аккумуляторной батареи. Если прекратить использование инструмента до того, как он разрядится полностью, устройство “запомнит” это и не будет использовать ресурс в полном объеме. Несоблюдение правил эксплуатации батареи сокращает емкость.

Сколько времени нужно заряжать аккумулятор шуруповерта?

Перед тем, как зарядить аккумуляторную дрель или шуруповерт, нужно определить, сколько времени потребуется для этой процедуры. Период прописан в инструкции, прилагающейся к инструменту. Некоторые модели имеют световую индикацию – она отобразит, когда прибор полностью заряжен. После завершения зарядки сразу отсоедините батарею от з/у.

Обычно время заряда составляет от получаса до 7 часов, в зависимости от типа батареи и зарядного устройства. Дольше всего подпитываются энергией никель-кадмиевые – 3-7 ч.

Правила хранения аккумулятора шуруповерта

Литий-ионные

Лишены эффекта памяти: можно подзаряжать на любой стадии. Не стоит допускать полного разряда – приводит к выключению защитных контроллеров, предотвращающих перегрузки. В результате этого устройство может не выдержать интенсивную эксплуатацию, выйти из строя.

Никель-кадмиевые

Аккумулятор перед хранением разряжают практически полностью (до состояния нерабочего инструмента). Чтобы убрать устройство на долгое хранение (более 6 месяцев), выполните от 3 до 5 полных курсов заряда-разрядки.

Никель-металл-гидридные

Больше остальных типов подвержены быстрому саморазряду. После длинного срока хранения нужно поставить АКБ на зарядное устройство минимум на сутки, чтобы восполнить запасы энергии. Отмечается снижение емкости после 300 циклов заряда-разрядки.

Заряжать аккумулятор перед хранением?

Как с прошлым пунктом, зависит от типа, есть ли смысл зарядка АКБ перед хранением.

Li-Ion

На хранение литий-ионный аккумулятор нужно убирать с зарядом в 50%, периодически (1 раз / 1-2 мес.) доставать и подзаряжать.

NiCd

Хранить в разряженном состоянии.

NiMH

Постоянно поддерживать уровень зарядки, периодически восполнять.

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях.

Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

  1. Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
  2. Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

Способы зарядки без использования зарядного устройства (нестандартные методы)

НАДО ЗНАТЬ! Не рекомендуем применять на практике информацию из данного пункта. Приводим в ознакомительных целях.

Существуют нестандартные методы, как заряжать аккумулятор шуруповерта без зарядного устройства:

  • зарядка от автомобиля,
  • универсального з/у,
  • внешнего источника энергии.

Эффективность таких действий может быть оправдана, если нет фирменной зарядки. Безопасность сомнительна – возможна перезарядка. Не советуем использовать эти методы – они могут привести к выходу из строя, поломке аккумуляторной батареи и опасны для пользователя. Приобретите фирменный АКБ аналогичной шуруповерту марки или подходящий по характеристикам.

Что делать, если АКБ шуруповерта не заряжается?

Условия хранения и эксплуатации выполнялись, экзотические способы зарядки не использовались, а АКБ перестал заряжаться. Что делать?

  1. Осмотрите контакты между клеммами аккумуляторного блока и з/у. Причина неработоспособности может оказаться в недостаточно высоком контакте. В этом случае рекомендуем разобрать зарядное устройство, после чего подогнуть клеммы.
  2. В корпус з/у могли попасть грязь, мелкие частицы пыли. Чтобы этого избежать, своевременно протирайте контактную группу. Признаки загрязнения – это уменьшенное время работы дрели-шуруповерта, восполнение заряда проходит быстрее.

НАДО ЗНАТЬ! Попытка самостоятельно разобрать инструмент и сопутствующие детали, отремонтировать лишит гарантии. Сомневаетесь в технических навыках – отнесите неработающее оборудование в сервис.

Что делать, если аккумулятор не держит заряд?

  • Заказать новый. Если аккумулятор не держит заряд, его циклы закончились. Нормально, что АКБ со временем изнашиваются.
  • Обратить внимание на условиях эксплуатации. Li-Ion для дрели-шуруповерта не держат при низкой температуре.
  • NiCd, NiMH подвержены эффекту памяти. Возможно, вы ставили заряжать аккумулятор шуруповерта до полной разрядки. Это становится причиной того, что аккумулятор не держит заряд – купите новый.
  • Инструмент куплен недавно, а аккумулятор не держит заряд? Возможно, попался бракованный экземпляр. Обратитесь в сервисный центр.

Замена литиевых аккумуляторов в шуруповерте

Автор: Voltmarket

Время прочтения: 5 мин

Практически в каждом доме имеется базовый набор инструментов для спонтанных ремонтных работ. Среди них практически наверняка имеется электрический шуруповерт. Современные шуруповерты поставляются в комплекте с зарядным устройством и сменными аккумуляторами, которые можно чередовать в процессе работы. Любой источник питания со временем деградирует и перестает выдавать требуемые характеристики, нуждаясь в замене. Это касается и аккумуляторов для шуруповерта. Если аккумулятор “сдох”, самый быстрый способ исправить ситуацию — это купить новый. А выгодно ли это вообще?

АКБ шуруповерта не содержит в себе проприетарных источников питания и представляет собой, по сути, сборку самых стандартных батарей. Замена литиевых аккумуляторов в шуруповерте куда выгоднее покупки нового блока, из-за чего к этому и прибегает большинство пользователей.

В общих чертах рассмотрим, как происходит ремонт старого блока и какие аккумуляторы следует подбирать для замены уже израсходовавших свой ресурс. Сложность процесса во многом зависит от модели шуруповерта, а точнее — его аккумуляторной сборки.

Простая замена аккумуляторов

Чтобы понять, получится ли обойтись обычной заменой литиевых аккумуляторов, достаточно посмотреть, какие батареи установлены в АКБ шуруповерта. Часто эту информацию можно узнать из характеристик прибора. В современных шуруповертах обычно установлены литий-ионные (Li-ion) аккумуляторы. Если это так — то Вам повезло и значительных трудозатрат не потребуется.

В таком случае самым очевидным решением будет посмотреть, из каких литиевых аккумуляторов состоит блок и подобрать либо точно такую же модель, либо аналог со схожими характеристиками. Вам очень повезет, если ячейки установлены в батарейные отсеки, а не припаяны к специальным шинам. Так получится отделаться “малой кровью” и просто заменить “уставшие” ячейки на новые. В большинстве же случаев ячейки впаяны и Вам потребуются базовые навыки работы с паяльником, чтобы сделать новую сборку. Тут очень важно соблюдать полярность и правильно соединить каждый элемент. Благо, в интернете очень много мануалов по спайке сборки аккумуляторов для самых разных моделей шуруповертов.

К слову, зачастую неисправность аккумулятора шуруповерта связана с выходом из строя отдельных ячеек, поэтому в определенных случаях достаточно определить неисправные элементы путем замера их напряжения под нагрузочной вилкой и осуществить выборочную замену. Хотя очевидно, что оптимальным решением будет полная замена всех ячеек.

К сожалению, если Ваш шуруповерт довольно стар, с высокой долей вероятности в нем установлены никель-кадмиевые аккумуляторы (Ni-Cd). В таком случае очевидным вариантом будет замена аккумуляторов в шуруповерте на литиевые типоразмера 18650. Li-ion отличается более высокой энергоемкостью, благодаря чему в одинаковый объем корпуса аккумулятора можно установить емкую сборку, имеющую еще и длительный срок службы.

Установка аккумуляторов другого типа

Никель-кадмиевые аккумуляторы значительно отличаются от литий-ионных. Так какие аккумуляторы 18650 лучше для шуруповерта? Тут важно учесть возможность элементов Ni-Cd как заряжаться, так и разряжаться высокими токами. Для таких АКБ вполне нормальными являются токи, при которых разряд происходит за 5 минут, чего нельзя сказать об обычных литий-ионных аналогах. Таким образом, к выбору следует подойти ответственно и подобрать именно высокотоковые Li-Ion аккумуляторы.

На этом трудности не заканчиваются. Так как основные характеристики (например, рабочее напряжение) ячеек Li-Ion и Ni-Cd значительно отличаются, заводским ЗУ заряжать блок литий-ионных АКБ нельзя. Вам потребуется приобрести контроллер BMS, который будет управлять зарядом и разрядом нового блока, а также балансировать заряд между ячейками. При отсутствии соответствующих знаний видео-инструкции из интернета снова приходят на помощь. В сети можно найти пошаговые инструкции для замены ячеек Ni-Cd на Li-Ion с подключением контроллера BMS.

Таким образом, даже отсутствие специальных знаний не делает такие, казалось бы, сложные операции невозможными для простого человека, слабо знакомого с радиоэлектроникой.

Подведем итог. В каких случаях выгодно заменить ячейки вместо покупки нового аккумулятора для шуруповерта? В случае с заменой одних литий-ионных элементов на другие экономия по отношению к покупке одного нового аккумулятора может составлять 40-50%. Понятное дело, что если Вы этим никогда раньше не занимались, придется раздобыть инструменты для пайки, что для первого раза несколько снижает экономический эффект. Что до замены Ni-Cd ячеек на Li-Ion, о серьезной экономии в связи с необходимостью приобретать BMS контроллер говорить не приходится, однако стоит учитывать, что благодаря своей энергоемкости сборка на литий-ионных элементах будет более эффективной и позволит дольше работать от одного заряда.

Какой бы ни была экономия при замене аккумуляторов, главный ресурс — это время. Если у Вас есть свободный вечер и интерес к процессу созидания, то сборка аккумуляторного блока своими руками может доставить немало удовольствия и принести полезный опыт, который можно использовать в других сферах. Например, различные виды электротранспорта, будь то электровелосипед или электросамокат, чаще всего используют сборки на основе литий-ионных аккумуляторных батарей типоразмера 18650. Получив определенный опыт сборки аккумуляторных блоков на основе элементов 18650, Вы много где сможете сэкономить, осуществляя ремонт/замену аккумулятора своими руками.

Переделка аккумуляторов электроинструмента с заменой NiCd, NiMh элементов на литиево-ионные аккумуляторные элементы

Переделка аккумуляторов электроинструмента на Li-Ion элементы

Производим замену NiCd или NiMh элементов батареи электроинструмента на Li-Ion аккумуляторные элементы.

При замене NiCd или NiMh элементов аккумуляторной батареи электроинструмента на литиевые элементы мы используем специальные силовые литий ионные элементы способные отдавать большие токи. При пуске электродвигателя инструмента потребляемые токи, кратковременно, могут превышать 70-80А, поэтому если использовать обычные литиевые элементы ICR-химии они будут быстро деградировать, терять емкость и выйдут из строя.

Внутрь корпуса аккумулятора мы устанавливаем плату контроля заряда/разряда литиевых элементов, которая не позволит, при эксплуатации, разряжать литиевые элементы ниже порогового значения, а также во время заряда не даст элементам перезарядиться выше нормы. Такой контроллер имеет встроенные защиты от:
— короткого замыкания (цепь разрывается, если положительный и отрицательный контакты батареи были замкнуты накоротко)
— перегрузки (цепь разрывается, если ток потребления превышает заданный порог, например: если при сверлении зажало сверло)
— переразряда — не даст разрядить аккумуляторные элементы ниже порогового значения (как правило, это 2.50 — 2,75 В)
— перезаряда — не даст зарядить аккумуляторные элементы выше порогового значения (как правило, это 4.20 — 4,35 В)
— встроенный балансир — обеспечивает баланс (одинаковость) напряжений аккумуляторных элементов, и как следствие большую емкость батареи и более продолжительное время работы электроинструмента от одной зарядки.
Все это обеспечивает безопасную эксплуатацию батареи.

Заряжать такой аккумулятор можно родным зарядным устройством, для заряда переделанной на литий батареи не потребуется отдельное зарядное устройство.

Однако перепаковка батареи с заменой элементов на литий-ионные возможна не для всех моделей аккумуляторов электроинструмента. Это связано с возможностью или невозможностью физического размещения литий ионных элементов и контроллера в корпус аккумулятора рассчитанного на другой размер. Размер элементов никелевой группы отличается от типа размера литий-ионных элементов.

  • В Ваш аккумулятор будут установлены только протестированные и недавно произведенные аккумуляторные элементы.
  • Увеличение емкости аккумулятора от 1,5Ач — 2,0Ач — 2,5Ач — 3,0Ач — 4,0Ач — 5,0Ач — до 6,0Ач.
  • Время выполнения: в день, либо на следующий.
  • Гарантия 6 месяцев.
  • Послегарантийное обслуживание.

    • Узнать стоимость и возможность переделки аккумуляторной батареи на литиевую вы можете по телефону +7 (395) 242-45-93.

    Список аккумуляторных батарей успешно переделанных с NiCd / NiMh на Li-Ion литий-ионные батареи:



    Список успешно восстановленных моделей аккумляторных батарей

    В качестве примера приводим список небольшой части успешно восстановленных моделей аккумуляторных батарей. Если в списке Вы не нашли свою модель батареи, возможно мы ее еще не внесли в этот список. Звоните, уточняте.

    • Шуруповерт AEG BS 12X, аккумулятор B1220 2,0Ah 12V
    • AEG B 1214G NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 1.5Ah)
    • Шуруповерт Bort BAB-12-P батарея 12В 1,1Ач (переделка аккумулятора на литиевый 2.0Ач)
    • переделка аккумулятора Bort BA-14-4 Art. 28101123 14,4В 1,3Ач
      установка контроллера заряда/разряда, замена на литиевые элементы, емкость 2,0Ач, токоотдача 20A
    • переделка аккумулятора Bort BA-12-4 Art. 28101122 12В 1,2Ач
      установка контроллера заряда/разряда, замена на LiFePo4 элементы, емкость 1,4Ач.
    • BORT 14,4V 1,3V NiCd, 14,4В, 1,3Ач (перепаковка на литий 2,5Ач)
    • Шуруповерт BOSCH GSR 12-2 (3601j18j20) profesional, замена на литиевые элементы, емкость: 3.0 Ач
    • Шуруповерт BOSCH GSR 12-V professional (3 601j95 500), батарея 2607335261 D-70745
    • Шуруповерт BOSCH GSR 14.4-2 Professional, батарея 2607335711 14.4V 1.5Ah NiCd 70745
    • батарея Bosch D-70745 2607335711 14,4v 1,5ah
    • батарея Bosch D-70745 2607335709 12v 1,5ah
    • BOSCH 2 607 335 709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 1.5Ah)
    • BOSCH 2 607 335 709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 2,5Ah)
    • батарея Bosch D-70745 2607335261 12v 2,0ah
    • батарея D-70771, Li-Ion 14,4V 1,3Ah (замена на литиевые элементы, емкость: 2600 мАч)
    • 5 Ач»>батарея 2 607 335 691, A78704T, 12 В, 3.0 Ач — замена на литиевые LiIon элементы
    • BOSCH 2607335273 12V 1,2Ah 4/5SS NiCd, 12В, 1,2Ач (перепаковка на Li-Ion 3s1p 2.5Ah)
    • BOSCH 12V 2,0Ah NiCd, 12В, 2Ач (перепаковка на литий 3,0Ач )
    • BOSCH 12V 2,6Ah DO1117T 2607335683 ni-mh, 12В, 2,6Ач (перепаковка на литий 12в 3.0Ач 3s2p )
    • BOSCH 14V 1,5Ah NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion 4s2p на 5.0Ач )
    • BOSCH 2 607 335 261 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3,0Ah )
    • BOSCH 2607335055 NiCd, 12В, 1,4Ач (перепаковка на литий 1500мАч)
    • ПРАКТИКА ДЛЯ БОШ 12В 2,0 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3s2p на 3.0Ач)
    • Аккумулятор 18 Вольт 1,3Ач для дрели DORKEL DRA-18/2 Арт. 1428 Zip 116
      замена на литиевые элементы Samsung INR18650-20R + 5S контроллер заряда/разряда, емкость: 2,0Ач, токоотдача 20А
    • Шуруповерт Dewalt DW907 12V type 2 D-65510, батарея 12 вольт 1,3Ач DE9074
    • Шуруповерт DWT ABS 12E, батарея 12В
      замена на 3S2P литиевые элементы Samsung INR18650-20R + 3S контроллер заряда/разряда с балансиром, емкость: 4,0Ач
    • Аккумуляторная дрель-шуруповерт Hitachi DS 12DVF3 12V,
      батарея EB1214S 12В 1,4Ач (высота основы батареи 40-45мм). Переделка возможна при удалении фиксирующего замка. Батарея хорошо держится в корпусе шуруповерта, в качестве дополнительной фиксации рекомендуем использовать резиновую ленту или кольцо.
    • Аккумуляторная дрель-шуруповерт Hitachi DS12DVF3.
      Батарея AKKU BCC 1215 12v 1.5Ah (высота основы батареи 50-53мм). Переделка возможна БЕЗ удаления фиксирующего замка.
    • HITACHI AKKU EB 1214 NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 3s1p 2.5Ah)
    • HITACHI AKKU EB 1414S NiCd, 14,4В, 1,4Ач (перепаковка на Li-Ion 1.5Ah)
    • HITACHI AKKU EB 1814SL NiCd, 18В, 1,4Ач (перепаковка на литий 2,5Ач)
    • HYUNDAI NiCd NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • KRESS B12CD NiCd, 12В, 1,7Ач (перепаковка на Li-Ion 1.5Ah)
    • батарея 1422, Ni-Cd 14,4V 2,0Ah
      замена на литиевые элементы, емкость: 2,0Ач, токоотдача 20А
    • батарея Makita PA14 14.4V 1.3Ah
    • MAKITA PA14 NiCd, 14,4В, 1,3Ач (перепаковка на Li-Ion 1.5Ah)
    • Шуруповерт Makita 6270D 12V
    • Шуруповерт Макита 6317D
    • Шуруповерт Макита 6281D 14,4V
    • Шуруповерт Makita 6260D 9,6V
    • Шуруповерт Makita 6271D, батарея 12В
    • Шуруповерт Makita 6337D, батарея 14. 4В
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 2,5Ah )
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • аккумулятор для ДА-12ЭР-01 (замена на литиевые элементы, емкость 2,6 Ач)
    • аккумулятор для ДА-14,4ЭР-Ф(замена на литиевые элементы, емкость 2,5 Ач)
    • аккумулятор Pitatel TSB-009-BOS18A-30M 18V 3.0Ah
    • аккумулятор Skil 2610388954 14.4v 1,0Ah замена на силовые литиевые элементы 2.0Ач с токоотдачей 20А
    • аккумулятор Skil 2610Z03362 14.4v 1,2Ah NICD для шуруповерта Skil F015201701
      переделка аккумулятора на литиевый с установкой контроллера с балансиром силовых литиевых элементов, емкостью 2. 0Ач (токоотдача 20А)
    • аккумулятор Sparky BR 12E-B1HR 12 вольт 1,5 Ач
    • аккумулятор Sparky BR 15E-B1HR NiCd 1,5Ah 14,4V
      для шуруповерта Sparky professinal BR 15E 14.4V
    • SPARKY BR12E-B1HR NiCd, 12В, 1,5Ач (перепаковка на литий 1500мАч)
    • аккумуятор Omax 14.4v 1,2Ah для Omax Cordless Drill model: 01205
      замена на силовые литиевые элементы 2.5Ач с токоотдачей 20А
    • аккумулятор для шуруповерта Sturm CD3012C 12V 1.3Ah NiCd
      Была произведена замена NiCd элементов на элементы LiIon 18650 емкостью 5.2 Ач с установкой в корпус аккумулятора контроллера заряда/разряда батареи. Для заряда аккумулятора не требуется дополнительного зарядного устройства, для заряда можно использовать штатную зарядку. Контроллер не позволяет разрядить элементы ниже порогового значения и не даст элементам перезарядиться выше нормы.
    • аккумулятор для шуруповерта Sturm CD3014C 14,4V 1.3Ah NiCd
    • аккумулятор для шуруповерта Sturm CD31181 18V 1.3Ah NiCd
      заменили элементы на литиевые 18650. Внутрь корпуса батареи установлена сборка из 5-ти последовательных Li-Ion 18650 элементов плюс контроллер заряда/разряда 5S.
    • ШТУРМ 18В NiCd, 18В, 1,3Ач (перепаковка на литий 5s1p 2500mAh)
    • аккумулятор для шуруповерта Зубр ЗДА-14.4 14.4в напряжение батареи 14.4 вольта, NiCd.
      Была произведена замена NiCd элементов на элементы LiIon 18650 с установкой в корпус аккумулятора контроллера заряда/разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • аккумулятор для аккумуляторной дрели ДА-14,4/2 напряжение батареи 14. 4 вольта, 1,2Ач,NiCd.
      Замена NiCd элементов на литиевые с установкой в корпус аккумулятора контроллера заряда/разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • аккумулятор для аккумуляторной дрели Prorab (Прораб) 1722 К2 напряжение батареи 12 вольт, 1,2Ач,NiCd.
      Замена NiCd элементов на литиевые емкостью 2,5Ач с установкой в корпус аккумулятора контроллера заряда/разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • РИТМ ДША-14,4(У) NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion на 2.5Ач)

    Выбираем качественный шуруповерт для дома

    Аккумуляторный шуруповерт — незаменимый инструмент для ремонта в квартире, сборки мебели, работы с гипсокартоном и пр. Электроинструмент понадобится для закручивания и выкручивания саморезов, шурупов, болтов, гаек; затягивания и удаления анкеров и дюбелей; сверления небольших отверстий в гипсокартоне и древесине.

    Бытовые аккумуляторные шуруповерты применяются для кратковременных работ. Профессиональные модели отличаются продолжительным временем непрерывной работы под нагрузкой на одном заряде аккумулятора.

    Рассмотрим, на что стоит обратить внимание при выборе аккумуляторного шуруповерта.

    АККУМУЛЯТОР

    Современные шуруповерты выпускаются с двумя видами аккумуляторов: Ni-cd (никель-кадмиевый) и Li-ion (литий-ионнный). Каждый из них имеет свои преимущества и недостатки:

    1.      Никель-кадмиевые аккумуляторы тяжелее и больше литиевых, имеют “эффект памяти”, их необходимо полностью разряжать и заряжать, всегда соблюдая полный цикл. В противном случае емкость аккумулятора не будет использоваться с максимальным эффектом, он станет быстро разряжаться. Преимуществом Ni-cd аккумуляторов является доступная цена и устойчивость к холоду (заряжаются даже при отрицательной температуре).

    2.      Литиевые аккумуляторы обладают низким саморазрядом, не имеют “эффекта памяти”, выдерживают больше циклов зарядки и разрядки. Они отличаются меньшим весом и размером, поэтому шуруповерты с таким аккумулятором комфортнее в эксплуатации.

     Шуруповерты KCD 14,4/2LC и KCD 18/2LC имеют Li-ion аккумуляторы емкостью 2 А·ч (аналоги 1,5 А·ч).

    Отдельно стоит отметить тип аккумулятора, он влияет на вес инструмента и форму рукоятки. Новинки KOLNER оснащены аккумулятором слайдерного типа, который придает устойчивость устройству и делает рукоятку более тонкой, обеспечивая комфортный хват. Время зарядки аккумулятора в этих моделях составляет 2-3 часа.

    Немаловажным преимуществом аккумуляторных шуруповертов KOLNER является дополнительный аккумулятор идущий в комплекте, который дает возможность дольше работать в непрерывном режиме.

    ЭЛЕКТРОМОТОР

    Мощность аккумуляторного инструмента и его производительности зависят от напряжения батареи — при прочих равных показателях, чем больше напряжение, тем больше крутящий момент шуруповерта. На рынке представлены модели с разным напряжением, и шуруповерт выбирается согласно задачам, которые планируется выполнить с его помощью.

    KCD 14,4/2LC и KCD 18/2LC имеют напряжение 14,4 и 18 соответственно, подходят для большинства видов ремонтных работ. Мощный электромотор с медными обмотками обеспечивает стабильную работу.

    КРУТЯЩИЙ МОМЕНТ

    Крутящий момент и количество ступеней его регулировки отвечают за силу воздействия инструмента на оснастку. От крутящего момента зависит, какой максимальной длины и диаметра шуруп или саморез можно закрутить. Число ступеней регулировки крутящего момента позволяет более точно настроить инструмент для работы с различными по плотности материалами. Для решения большинства бытовых задач, в среднем, достаточно крутящего момента в 14-17 Н·м.

    Оба ряда шестерен двухскоростного планетарного редуктора применяемого в новинках Kolner изготовлены из закаленной стали, что обеспечивает устойчивую работу с большим крутящим моментом.

    Одна скорость редуктора обеспечивает меньшее количество оборотов, но больший крутящий момент (подходит для закручивания шурупов), вторая – больше оборотов, меньше крутящий момент (удобно для сверления). Обе модели имеют режим сверления и 18 ступеней регулировки крутящего момента, обеспечивая широкое применение инструмента.

    Максимальный диаметр сверления:

    Дерево:
    •  KCD 14,4/2LC – 12 мм
    •  KCD 18/2LC – 14 мм
    		   Сталь:
    •  KCD 14,4/2LC – 12 мм
    •  KCD 18/2LC – 14 мм

     ПАТРОН

    Существует нескольких типов патронов для инструмента: с ключевым зажимом, бита фиксируется ключом; бесключевой, быстрозажимной патрон. Надежнее бита фиксируется в ключевом варианте устройства. Быстрозажимные узлы также имеют достаточную надёжность фиксации, при этом частая смена биты происходит значительно быстрее, а отсутствие на поверхности устройства зубцов создаёт наиболее безопасные условия для работы. Шуруповерты KCD 14,4/2LC и KCD 14,4/2LC имеют двухмуфтовый быстрозажимной патрон, с которым смена бит и сверл производится в считанные секунды.

     ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ шуруповертов KOLNER

    Светодиодная подсветка – обеспечивает отличную видимость рабочей зоны в условиях слабого освещения, позволяет комфортно работать в труднодоступных местах.

    Индикатор уровня заряда – позволяет оценить время работы инструмента без подзарядки.

    Переключатель числа оборотов холостого хода: 0-400 и 0 – 1450 об/мин., позволяет плавно менять скорость вращения патрона.

    Диаметр патрона: 0,8-10 мм.

    Эргономика – прорезиненная рукоятка обеспечивает удобный хват, снижает утомляемость, а держатель для бит и клипса на корпусе позволяют подвесить инструмент к поясу и комфортно работать на высоте.

    Комплектация – оба шуруповерта поставляются в пластиковом кейсе с дополнительным аккумулятором, зарядным устройством и двусторонними битами (2 шт.), установленными на корпусе.

    ВЫВОД

    Стильный дизайн, удобный хват, технические характеристики, отвечающие современным стандартам, два Li-ion аккумулятора в комплекте и наличие пластикового кейса делают новые шуруповерты KOLNER KCD 14,4/2LC и KOLNER KCD 18/2LC оптимальным электроинструментом для бесперебойной и комфортной работы домашнего мастера.

    Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

    Давно не было обзора переделки шуруповерта на литий 🙂
    Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650.
    Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте.
    ЗЫ: много текста, картинки без спойлеров.

    P.S. Обзор почти юбилейный на сайте — 58000-й, если верить адресной строке браузера 😉

    Зачем все это

    Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится 🙂

    Но вот его родные NiMH аккумуляторы так долго работать не захотели. Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами.
    Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — https://aliexpress.ru/item/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790. html
    Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули.
    И я понял, что придется все-таки заморочиться.

    Ну и теперь о главном 🙂

    Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:
    • Модель: 548604
    • Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
    • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
    • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
    • Задержка отключения по перезаряду: 0.1s
    • Температурный диапазон: -30-80
    • Задержка отключения по КЗ: 100ms
    • Задержка отключения по превышению тока: 500 ms
    • Ток балансировки ячеек: 60mA
    • Рабочий ток: 30A
    • Максимальный ток (срабатывание защиты): 60A
    • Работа защиты по КЗ: самовосстановление после отключения нагрузки
    • Размеры: 45x56mm
    • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.
    Вроде все отлично подходит для задуманного, наивно думал я 🙂 Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете 🙂

    Все компоненты платы размещены на одной стороне:

    Вторая сторона пустая и покрыта белой маской:

    Часть, отвечающая за балансировку при заряде:

    Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

    Мосфеты:

    Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

    Что еще заказал именно для этой переделки:
    Аккумуляторы — https://aliexpress.ru/item/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336. html
    Никелевые полоски для спайки аккумуляторов: https://aliexpress.ru/item/item/32962881106.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

    Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так:

    По задумке плата крепится сверху, одной стороной в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель сделан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там.
    Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки.
    Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово 🙂

    Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5:

    Брал тут — https://aliexpress.ru/item/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377.html
    Отличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкручивал в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для лучшей теплопередачи. Отверстия в пластике под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

    Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке:


    В держателе предусмотрена площадка для этой платки.

    Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0.2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (но можно и с водой) все залуженное и вокруг него, и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало, которое не остынет мгновенно при контакте с массивной железкой.
    Очень важно: во время пайки и при всех последующих операциях со спаянным блоком аккумуляторов нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! Кроме того, как указал в комментариях ybxtuj, очень желательно паять их разряженными, и я абсолютно согласен с ним, так последствия будут легче если все-таки что-то замкнется. КЗ такой батареи, даже разряженной, может привести к большим неприятностям.
    К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы BMS для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

    Кстати, я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню… Очень они мне нравятся, но есть и минус — силиконовая изоляция не слишком прочна механически и легко повреждается острыми предметами.

    Примерил аккумуляторы и плату в держателе — все превосходно:

    А вот для чего я оставлял запас по глубине пазов для аккумуляторов:

    Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и при этом в силу своей упругости не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика 🙂
    Брал эти ножки тут — https://aliexpress.ru/item/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556. html

    Примерил платку с разъемом, дремелем выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

    Теперь остается спаять все в кучу.
    На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине:

    Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем.
    Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь (держащая контакты) внутри ножки батареи поджимается одним аккумулятором, стоящим прямо под ней, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь:

    В конце концов взял кусок силикона (остался от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет.
    На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

    Зарядка и балансировка

    Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше. BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта.
    Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки 🙂
    Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

    А теперь о граблях

    Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» 🙂 Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ.
    «Вот же …», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений.
    И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

    И решил я попробовать все же доковыряться до корня проблемы.

    Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось.
    Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку. Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер.
    Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.zahranvane.com/Download?file=298&name=DW01B.pdf
    По даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык.
    «Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами.
    И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру.

    Вот что нарисовалось в итоге:

    В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд.
    Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю. Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки.
    Для проверки я сначала сделал симуляцию этой части схемы:

    И вот что получил по результатам ее работы:

    По оси X — время в миллисекундах, по Y — напряжение в вольтах.
    На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом.
    На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды.
    Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца 🙂
    Тут есть два варианта:
    1. Поставить небольшой конденсатор параллельно резистору R1, это:

    Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф.
    Результат симуляции в таком варианте:

    2. Убрать вообще резистор R6:

    Результат симуляции этого варианта:

    Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах.
    При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

    На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0.1 мкф (обвел его красным):

    ИТОГ

    Плата вполне оправдала ожидания, хотя и преподнесла сюрприз 🙂
    Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами 🙂

    ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор 🙂
    ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду 🙂

    ≡ Шуруповерт (Li-ion) литий-ионым аккумулятором

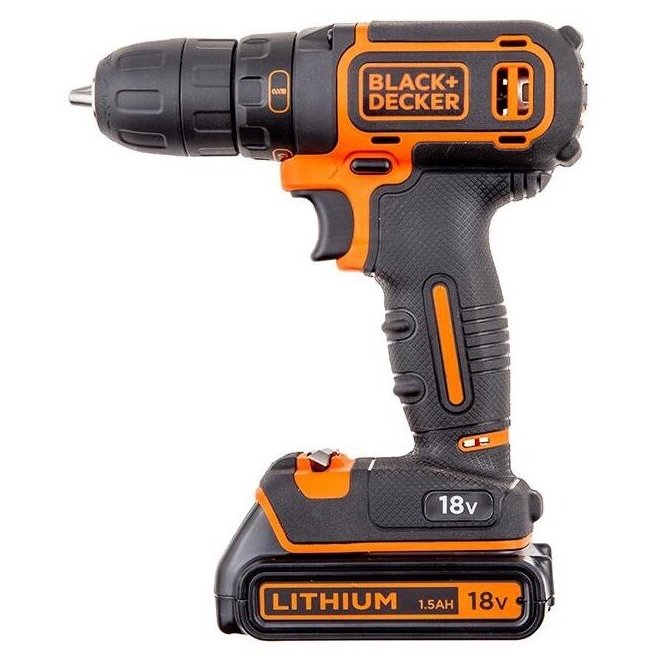

    Как выбрать электроинструмент: шуруповерт Li-Ion

    Чтобы работать не только в помещении, но и на улице, стоит приобрести шуруповерт с Li-Ion аккумулятором. Он не привязан к розетке, поэтому не ограничивает движений пользователя. В этих устройствах, в отличие от никель-кадмиевых моделей, отсутствует эффект памяти. Предусматривается возможность подзаряжать не полностью севшую батарею. Выключенный инструмент сохраняет заряд в течение 6 месяцев. Учитывайте, что производители не рекомендуют хранить агрегат в условиях низких температур.

    Технические характеристики

    Чтобы приобрести подходящий шуруповерт с литиевой батареей, обращайте внимание на мощность инструмента. Этот параметр влияет на производительность. Судя по отзывам пользователей, оптимальная мощность бытовой модели – 500-700 Вт. Этого достаточно для эпизодических работ. Учитывайте, что бытовой прибор необходимо отключать каждые 30 минут: это продлевает срок службы. Более мощный шуруповерт аккумуляторный стоит купить для профессионального применения. Время непрерывной работы такого варианта – 2-6 часов, поэтому и цена на него выше.

    Емкость заряда – параметр, который влияет на автономность. Для дома достаточно дрели от 0.6 до 2.5 А/ч. Для профессиональных строительных и ремонтных работ подойдет инструмент емкостью от 3 до 5 А/ч.

    При выборе шуруповерта с литиевым аккумулятором присмотритесь к типу патрона: быстрозажимной или ключевой. Первый вариант не требует использования дополнительных деталей, модели второго типа комплектуются специальным ключом. Учитывайте максимальный диаметр раскрытия губок патрона: чем он больше, тем толще сверло можно установить.

    Другие критерии

    • Регулятор крутящего момента – позволяет контролировать скорость вращения, что дает возможность работать с деревом, металлом, гипсокартоном, бетоном и другими материалами.
    • Прорезиненная ручка – препятствует скольжению.
    • Подсветка – обеспечивает точность в работе.
    • Обратный ход (реверс) – позволяет выкрутить винт, извлечь застрявшее сверло.

    Заказывайте инструменты в интернет-магазине «Фокстрот» с доставкой по Киеву и всей Украине.

    Аккумулятор для шуруповерта (18V,2500mAh) Li-ion универсальный Тип1

    Стоимость: 2305

    от 2 шт 2120

    В наличии: 4 шт

    Цена действительна только при заказе на Сайте! Стоимость в магазине может отличаться.

    Остались вопросы по товару? Звоните нам по телефону: +7 (4712) 54-22-09

    Способы оплаты:

    Наличные

    VISA, MasterCard
    Напряжение, В18
    Тип аккумулятораLi-ion
    Емкость АКБ, А/ч2.5
    КорпусUniversal
    Напряжение, В18
    Тип аккумулятораLi-ion
    Емкость АКБ, А/ч2.5

    Габарит: 68х55х40мм
    Переделка аккумулятора шуруповертав , это просто Вам понадобиться : аккумулятор шуруповерт и рем комплект » аккумулятор ремонт » для самостоятельной замены. Преимущества данного комплекта : уменьшение веса АКБ, увеличенная ёмкость и отсутствие эфекта памяти, в большинстве случаев используеться штатное зарядное устройство.Комплект состоит : АКБ SAMSUNG 18650-25R (3.7V,2500mAh постоянный ток отдачи 22A) 5шт, контроллер заряда — литиевых аккумуляторов , термозащита . Данный комплект хорошо подходит для замены 18V Ni-CD АКБ таких фирм как Festool Hilti Rebir Talon Maffel Duss Flex Fein Suhner Virutex Atlas Copco AEG Bosh DeWalt Elmos Hitachi Makita Metabo Milwaukee Panasonik Perles Protool Wurth Freud Baikal Black&Dacker Pit Kress Phiolent Ryobi Skil Sparky Stomer Worx Agojama Blaucraft Bort Cesals DeFort Dorkel DWT Hammer Hander Kinzo Novus Omax Packard Practyl Spens PowerG Prorab Roteri Shopfer Stayer Sturm Uragan Engy Cordless Driver Drill Dexter Falco Longyin Fit RedVerg Warsley Бикор

    ≡ Шуруповерт (Li-ion) литий-ионым аккумулятором

    Как выбрать электроинструмент: шуруповерт Li-Ion

    Чтобы работать не только в помещении, но и на улице, стоит приобрести шуруповерт с литий-ионным аккумулятором. Он не привязан к розетке, поэтому не ограничивает движений пользователя. В этих устройствах, в отличие от никель-кадмиевых моделей, отсутствует эффект памяти. Предусматривается возможность подзаряжать не полностью севшую батарею. Выключенный инструмент сохраняет заряд в течение 6 месяцев.Учитывайте, что производители не рекомендуют хранить агрегат в условиях низких температур.

    Технические характеристики

    Чтобы приобрести шуруповерт с литиевой батареей, обращайте внимание на мощность инструмента. Этот параметр на производительность. Судя по отзывам пользователей, оптимальная мощность бытовой модели — 500-700 Вт. Этого достаточно для эпизодических работ. Учитывайте, что бытовой прибор необходимо отключить каждые 30 минут: это продлевает срок службы.Более мощный шуруповерт аккумуляторный стоит для профессионального применения. Время непрерывной работы такого варианта — 2-6 часов, поэтому и цена на него выше.

    Емкость заряда — параметр, который влияет на автономность. Для дома достаточно дрели от 0.6 до 2.5 А / ч. Для профессиональных строительных и ремонтных работ подойдет инструмент емкостью от 3 до 5 А / ч.

    При выборе шуруповерта с литиевым аккумулятором присмотритесь к типу патрона: быстрозажимной или ключевой.Первый вариант не требует использования дополнительных деталей, модели второго типа комплектуются специальным ключом. Учитывайте максимальный диаметр раскрытия губок патрона: чем он больше, тем толще сверло можно установить.

    Другие

    • Регулятор крутящего момента — позволяет контролировать скорость вращения, что дает возможность работать с деревом, металлом, гипсокартоном, бетоном и другими материалами.
    • Прорезиненная ручка — препятствует скольжению.
    • Подсветка — обеспечивает точность в работе.
    • Обратный ход (реверс) — позволяет выкрутить винт, извлечь застрявшее сверло.

    Заказывайте инструменты в интернет-магазине «Фокстрот» с доставкой по Киеву и всей Украине.

    12 вольт, li ion (литийтийные)

    Аккумуляторный инструмент лишнего удобен на природе, в местах, стабильного постоянного доступа к электропитанию. Отсутствие кабеля позволяет избежать неудобств с удлинителями, страха перегрузить сеть, запутать провода, невозможности подлезть к труднодоступным участкам.

    Эксплуатация аккумуляторного инструмента имеет свои особенности. Как правильно зарядить аккумулятор, не испортив? Из чего состоят, чем отличаются? Ответы — в статье.

    Устройство аккумулятора шуруповерта

    Основные элементы конструкции:

    • Корпус, на котором размещены контакты (соединяют с / у или электроинструментом).
    • «Банки» (как правило, их несколько), объединенные общей цепью.
    • Для безопасной эксплуатации есть температурный датчик, предотвращающий перегрев.

    Характеристики АКБ для шуруповертов:

    • Напряжение (В) — это показатель, характеризующий возможности инструмента. Оно влияет на то, насколько сложные задачи получится с помощью его. Напряжение можно охарактеризовать как эквивалент мощности сетевых приборов. Показатель непостоянен: идет пика при полностью заряженной батарее, постепенно снижается в процессе разрядки. Именно поэтому есть смысл работы, требующие высокой силы удара, вначале.
    • Емкость обслуживает, какое количество энергии накапливает устройство. Влияет на продолжительность работы на одном заряде. Надо помнить — одно устройство с одной батареей будет работать разное время (зависит от сложности).
    • Масса и габариты на то, насколько эффективно использовать их инструментом. Устройство с тяжелой батареей продолжительно удерживать на весу будет неудобно, что скажется на производительности и качестве выполняемых работ.
    • Дополнительный функционал. Индикатор отображает, какое количество энергии до полной разрядки. Полезен, чтобы распланировать рабочее время. Производители выпускают батареи, совместимые с различными инструментами: триммерами, шуруповертами, электропилами, лобзиками.

    Какие типы аккумуляторов существуют?

    Какие разновидности АКБ используются дрелями-шуруповертами?

    • Никель-кадмиевые (NiCd).Первый тип устройств, держит зарядку, обладает достаточной емкостью. Есть эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопа, это ведет к сокращению емкости АКБ. Перед первым использованием сначала полностью зарядите блок, затем начинайте работу с инструментом. Никель-кадмиевые используются шуруповертами бюджетного класса. Они дешевые. Подойдут для нечастого использования.
    • Никель-металл-гидридные (NiMH).Пришли на смену Никель-кадмиевым. Более экологичны и меньше весят. Хуже сохраняют зарядку в режиме бездействия, за счет чего может быстро снизиться емкость батареи. Желательно подзаряжать перед каждым приложением, всегда брать с собой зарядное устройство.
    • Литий-ионные (Li-Ion). Характерны достаточной емкостью батареи. Лишены эффекта памяти, рассчитаны на интенсивное и регулярное применение. Быстро заряжаются, циклов насчитывают до 1000. Отличаются сравнительно высокой стоимостью.Быстрее разряжаются, когда работают при низких температурах, давая нестабильный поток энергии. Хранить такие батареи нужно разряженными наполовину, периодически восполняющая емкость.

    Особенности и правила зарядки АКБ шуруповертов

    Батареи произведены из разных материалов. Это влияет на размеры, вес, возможность сверлить при минусовых температурах, напряжение, емкость, подверженность эффекту памяти. Последний особенно влияет на принцип зарядки шуруповерта.

    Эффект памяти — это потеря емкости, достигаемая неполная разрядка аккумуляторной батареи. Использование инструмента полностью до того, как он разрядится, устройство «запомнит», это и не будет использовать ресурс в полном объеме. Несоблюдение правил эксплуатации батареи сокращает емкость.

    Сколько времени нужно заряжать аккумулятор шуруповерта?

    Перед тем, как зарядить аккумуляторную дрель или шуруповерт, нужно определить, сколько времени потребуется для этой процедуры.Период прописан в инструкции, прилагаемую к инструменту. Некоторые модели имеют световую индикацию — она ​​отображается, когда прибор полностью заряжен. После завершения зарядки сразу отсоедините батарею от з / у.

    Обычно время заряда составляет от получаса до 7 часов, в зависимости от типа батареи и зарядного устройства. Дольше всего подпитываются энергией никель-кадмиевые — 3-7 ч.

    Правила хранения аккумулятора шуруповерта

    Литий-ионные

    Лишены эффекта памяти: можно подзаряжать на любой стадии. Не стоит допускать полного разряда — приводит к выключению защитных контроллеров, предотвращающих перегрузки. В результате этого устройства может не выдержать интенсивную эксплуатацию, выйти из строя.

    Никель-кадмиевые

    Аккумулятор перед хранением разряжают практически полностью (до состояния нерабочего инструмента). Чтобы убрать устройство на долгое хранение (более 6 месяцев), выполните от 3 до 5 полных курсов заряда-разрядки.

    Никель-металл-гидридные

    Больше остальных типов подвержены быстрому саморазряду. После длинного срока хранения нужно поставить АКБ на зарядное устройство минимум на сутки, чтобы восполнить запасы энергии. Отмечается снижение емкости после 300 циклов заряда-разрядки.

    Заряжать аккумулятор перед хранением?

    Как с прошлым подарком, зависит от типа, есть ли смысл зарядка АКБ перед хранением.

    Литий-ионный

    На хранение литий-ионный аккумулятор нужно убирать с зарядом на 50%, периодически (1 раз / 1-2 мес.) Доставать и подзаряжать.

    NiCd

    Хранить в разряженном состоянии.

    NiMH

    Постоянно поддерживать уровень зарядки, периодически восполнять.

    Проверка состояния АКБ при помощи мультиметра

    Будет полезно определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: дополнительно мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

    1. Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
    2. Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и качественными элементами Показатели разнятся — АКБ имеет нерабочие части, которые требуется заменить.

    Способы зарядки без использования зарядного устройства (нестандартные методы)

    НАДО ЗНАТЬ! Не применять на практике информацию из данного пункта.Приводим в ознакомительных целях.

    Существуют нестандартные методы, как заряжать аккумулятор шуруповерта без зарядного устройства:

    • зарядка от автомобиля,
    • универсального з / у,
    • внешнего источника энергии.

    Эффективность таких действий может быть оправдана, если нет фирменной зарядки. Безопасность сомнительна — возможна перезарядка. Не советуем использовать эти методы — они могут привести к выходу из строя, аккумуляторной батареи и опасны для пользователя. Приобретите фирменный АКБ аналогичной шуруповерту марки или подходящий по характеристикам.

    Что делать, если АКБ шуруповерта не заряжается?

    Условия хранения и эксплуатации выполнялись, экзотические способы зарядки не использовались, а АКБ перестал заряжаться. Что делать?

    1. Осмотрите контакты между клеммами аккумуляторного блока и з / у. Причина неработоспособности может оказаться в высоком контакте .В этом случае рекомендуем разобрать зарядное устройство, после чего подогнуть клеммы.
    2. В корпусе з / у могли попасть грязь, мелкие частицы пыли . Чтобы этого избежать, своевременно протирайте контактную группу. Признаки загрязнения — это уменьшенное время работы дрели-шуруповерта, восполнение заряда быстрее проходит.

    НАДО ЗНАТЬ! Попытка самостоятельно разобрать инструмент и сопутствующие детали, отремонтировать лишит гарантии. Сомневаетесь в технических навыках — отнесите неработающее оборудование в сервис.

    Что делать, если аккумулятор не держит заряд?

    • Заказать новый. Если аккумулятор не держит заряд, его циклы закончились. Нормально, что АКБ со временем изнашиваются.
    • Обратить внимание на условиях эксплуатации. Li-Ion для дрели-шуруповерта не держат при низкой температуре.
    • NiCd, NiMH подвержены эффекту памяти. Возможно, вы ставили заряжать аккумулятор шуруповерта до полной разрядки.Это становится причиной того, что аккумулятор не держит заряд — купите новый.
    • Инструмент куплен недавно, а аккумулятор не держит заряд? Возможно, попался бракованный экземпляр. Обратитесь в сервисный центр.

    Как переделать шуруповерт на литий ионные аккумуляторы

    Шуруповерт настолько втиснулся в жизнь современного человека, что без него не обойтись ни один ремонт или строительные работы в доме и на производстве. Главное удобство инструмента в его мобильности, что возможно за счет съемного автономного аккумулятора. Именно поэтому рассматриваемое устройство и получило название «аккумуляторный шуруповерт». Часто при эксплуатации возникает вопрос о том, как переделать аккумулятор шуруповерта, так как никель-кадмиевые батареи имеют большой недостаток по сравнению с литиевыми — это низкий срок службы. Чтобы не покупать новый электроинструмент с литиевой батареей, можно модернизировать старую АКБ, заменив в ней никель-кадмиевые банки.

    Что такое аккумулятор шуруповерта и какими бывают АКБ

    Портативность шуруповерта обеспечивается за счет применения независимого источника питания. В качестве такового источника выступает аккумуляторная батарея, принцип работы которой используется обычная батарейка для часов или пульта дистанционного управления. Только аккумулятор для электроинструмента имеет напряжение в несколько десятков раз больше, чем обычная пальчиковая батарейка.

    Аккумулятор в действие приводит двигатель шуруповерта. При вращении якоря электромотора происходит передача момента вращения на редукторе. Редуктор понижает или повышает скорость вращения (в зависимости от установленного режима) рабочего органа — патрона, в котором фиксируются насадки. Независимый источник питания в роли аккумулятора на шуруповерте — это ключевой элемент, без которого работа устройства просто невозможна.

    Часто владельцы недорогих шуруповертов сталкиваются с такой ситуацией, как быстрый разряд батареи. Причина является материалом изготовления источника питания.Различают три основных вида аккумуляторов для шуруповерта:

    • Никель-кадмиевые — самые простые, недорогие и недолговечные. Еще одним недостатком такого материала является небольшой заряд
    • Никель-металлгидридные — усовершенствованная модификация кадмиевых, которые обладают повышенной устойчивостью к частым зарядам и разрядам (но при этом они быстро разряжаются). Воздействие низких температур негативно отражается на продолжительности работы источника
    • Литий-ионные — это новые эра аккумуляторов, которые не только держат долго заряд (медленное расходование за счет большой емкости), но еще и представлены не менее 10 лет

    Часто владельцы только после покупки шуруповерта, который поставляется с никель-кадмиевым аккумулятором, осознают о том, что «нужно было выбирать электроинструмент с литиевой батареей». Причину покупки электроинструмента с никель-кадмиевым устройством также легко объяснить, ведь с таким АКБ прибор стоит в несколько раз дешевле. Если не верите, можете сравнить цену на шуруповерты в интернет магазине Цилиндр.

    Никель-кадмиевые и металлгидридные — зачем нужно их заменять

    Одними из самых первых аккумуляторов, которые стали в электроинструментах, никель-гибридные источники. К достоинствам таких устройств относится система мобильных банок, если сравнивать их с гидридными.Кроме того, эти источники являются недорогими, и при этом эффективно справляется со своей задачей при их правильном применении.

    К достоинствам никель кадмиевых устройств связи:

    1. Низкий риск перегрева по сравнению с гидридными
    2. Никель-кадмиевые герметичные внутри металлического корпуса, высокие показатели устойчивости и качества
    3. Если правильно эксплуатировать, то никель-гидрид будет служить не менее 3-5 лет, однако именно по той причине, что прибором часто приходится пользоваться в экстремальных условиях, срок службы АКБ резко снижается с первого дня покупки
    4. Низкая стоимость, которая делает такие устройства востребованными
    5. Не боятся глубокого разряда

    Для продления эксплуатационного ресурса АКБ, чтобы не спрашивать себя, как переделать аккумулятор шуруповерта на литий, необходимо соблюдать простую инструкцию по применению Ni-Cd батарейки:

    • Работать инструментом можно и нужно до полного разряда АКБ
    • Заряжать источник нужно до полного восполнения емкости
    • В отличие от литиевых, хранить кадмиевые источники питания лучше в разряженном виде
    • Наличие «эффекта памяти» является недостатком, однако его можно легко устранить путем повторного проведения трехлового цикла «заряда-разряда»

    Гидридные появились после кадмиевых, однако они не получили большого опыта, так как быстро разряжаются, и не подходят для мощных моделей винтовертов. У гидридных отсутствует «эффект памяти», а также они менее вредны для окружающей среды, в отличие от кадмиевых. Эта батарея состоит из кадмиевых или гидридных источников, что рано или поздно возникает необходимость замены. Приобрести новую батарею на шуруповерт малоизвестной марки или устаревшей модели практически невозможно, поэтому возникает необходимость модернизировать старую. Из старой кадмиевой батарейки можно сделать еще более качественную, но для этого понадобится разобраться, как переделать аккумулятор шуруповерта.

    Можно ли переделывать АКБ шуруповерта достоинства и недостатки

    Итак, если поставлена ​​цель аккумулятора переделки старого электроинструмента на литий, то для начала этой сопоставим все достоинства и недостатки задумки. По сути переделка прибора является «самопалом», что в итоге может привести к поломке самого шуруповерта. Это нужно еще при размышлении до реализации задумки. Самое в таком подходе — это наличие вероятности сгорания электродвигателя, но уместно это только в том случае, если неправильно рассчитать подающее напряжение.

    Перед тем, как переделать шуруповерт на литий ионные аккумуляторы, нужно выяснить все достоинства (они же плюсы) такого подхода:

    • Малая энергетическая плотность литийных ионных источников, что отражается на весе АКБ. После переделки вес АКБ уменьшится на 100-180 грамм
    • Быстрый заряд литиевых аккумуляторов в отличие от кадмиевых
    • Полное отсутствие эффекта памяти у литий-ионных устройств. Если индикатор показывает, что остается немного заряда, то можно поставить батарею на зарядку, не дожидаясь ее полного разряда

    Все эти достоинства указывают на то, что все-таки есть смысл произвести переделывание АКБ шуруповерта с никель-кадмия на литий-ион.Однако не будем торопиться, и разберемся с недостатками литиевых источников питания:

    1. Трудности сборки АКБ соответствующего номинала. Такие трудности связаны с тем, что одна банка li-ion выдает 3,6-3,7 вольта, а аналогичные элементы Ni-Cd и Ni-MH имеют 1,2 вольта. В итоге получается, что для сбора 12-вольтового аккумулятора нужно взять 10 кадмиевых банок, а вот получить другое напряжение из лития не получится, так как 3,7 * 3 = 11,1 вольт, что недостаточно, а если использовать 4 элемента, то напряжение будет завышенным, что приведет к выходу из строя электромотора.Изготовить АКБ на шуруповерт, который имеет номинал 12 В, из литий ионных источников практически невозможно. При большом желании можно использовать микросхему для ограничения напряжения
    2. Размеры литиевых банок больше (они длиннее), чем кадмиевые, даже при условии, что их нужно в 2 раза меньше. Кроме банок, в конструкцию корпуса АКБ нужно также вместить контроллер заряда-разряда (это небольшая электронная плата)
    3. Необходимость переделывания не только аккумулятора, но еще и зарядного устройства, так как после переделки понадобится выходное напряжение.Что не переделывать заводской блок питания, хотя это не занимает много времени, можно купить универсальное зарядное устройство для аккумулятора шуруповертов
    4. Заряд снижается с понижением температуры, поэтому эксплуатировать прибор на улице в сильные морозы не рекомендуется
    5. Высокая стоимость литиевых банок в отличие от кадмиевых
    6. Контроль заряда в пределах от 2,7 до 4,2 вольта. Если не соблюдать эти параметры, то АКБ может выйти из строя

    У процесса перехода на литиевые источники есть много недостатков, поэтому после их уменьшения, у многих сразу отпадает желание переделывать аккумулятор шуруповерта, так как его проще отремонтировать.Если все эти недостатки не являются для вас преградой, тогда переходим к реализации задумки.

    Подготовка к переделке шуруповерта аккумулятора

    Процесс подготовки основывается на выборе источников питания. Для этого обязательно источник напряжения, какой параметр напряжения имеет старый аккумулятор. Если штатная АКБ не работает, то не спешите ее утилизировать. Ведь от нее нужен корпус, в котором и понадобится link новые литиевые банки.

    Если напряжение электроинструмента составляет 14 вольт или 18 вольт, то реализовать переделку будет проще, чем на 12 В.Выбирать для реализации типа задумки нужно литиевые банки 18650. При их покупке требуется емкость и разрядный ток, величина которого должна быть не менее 20-30 ампер. Если величина напряжения составляет 18В, тогда понадобится 5 литиевых банок.

    Это интересно! Чтобы узнать напряжение, которое выдает старый кадмиевый аккумулятор, нужно подключить его выводам щупы мультиметра и измерить разность потенциалов. Если батарея повреждена или нерабочая, то аналогичную манипуляцию нужно произвести для зарядного блока.

    На завершающем этапе подготовки понадобится также выбрать контроллер (микросхема для защиты новых элементов от перегрева). Выбирается он по номинальному напряжению и току. Если брать 4 банки по 3,7 вольт, тогда понадобится контроллер соответствующего номинала 14,5В. Величина рабочего тока должна быть меньше в 2 раза, чем предельно допустимое значение.

    Если предельно-допустимая величина тока составляет 25-30 Ампер (при подключении прибора на зарядку или в момент пуска электромотора инструмента), тогда контроллер нужно выбирать со значением тока в 2 раза меньше — 12-15А.Контроллер понадобится отдельно, как и литиевые банки. Теперь, когда известно, что нужно для переделки аккумулятора шуруповерта, можно приступать к реализации задачи.

    Как переделать аккумуляторный шуруповерт на литиевый аккумулятор

    Когда все необходимые материалы и инструменты подготовлены, можно выяснить, как переделать шуруповерт на литийные ионные аккумуляторы. Инструкция по переделке аккумулятора шуруповерта на литий имеет следующий вид:

    1. Для начала нужно разобрать пластиковый корпус штатного аккумулятора.Обычно шуруповерты, если комплектуются никель-кадмиевые АКБ, то в наборе их присутствует 2 штуки. Когда первый выходит из строя, значит использовать его в качестве донора, из которого изготавливается модернизированная версия источника питания
    2. Чтобы разобрать корпус источника, нужно вывинтить 3, 4 или 6 крепежных элементов. Внутри корпуса присутствует соответствующее количество никель-кадмиевых банок (10 и более штук)
    3. Все банки соединены последовательно, что в итоге позволяет получать суммарное напряжение. На этом этапе можно сделать паузу, и подумать о том, что намного проще вышедшую из строя никель-кадмиевую банку, и заменить ее. Для ремонта кадмиевой батареи можно купить аккумуляторную банку Ni-Cd на шуруповерт в Цилиндре, и запаять ее вместо той, которая имеет пониженное напряжение (не держит заряд)
    4. Наша основная не просто отремонтировать устаревшую кадмиевую батарею, а заменить в ней банки на литиевые источники. Для этого удаляем все путем перекусывания контактов
    5. На корпусе должен остаться только контактный разъем с плюсовой и минусовой клеммы, а также термодатчик
    6. Термодатчик не удаляется, так как если его выпаять, при подключении модернизированной батареи к зарядному блоку, он не включен (не будет заряжать)
    7. Если кто не силен в электронике, то контроллер нужен обязательно, так как его главное назначение — это защита элементов от перегрева
    8. Когда корпус аккумулятора шуруповерта готов к принятию новых литиевых банок, их необходимо спаять между собой. Для спаивания используется провод сечением не менее 2,5 кв. мм. Если использовать провод меньшего сечения, то при прохождении мощности больших токовых механизмов снижение устройства
    9. Спаивать банки литиевые нужно быстро, чтобы они не были заявлены, или же воспользоваться точечной сваркой. Чтобы быстро припаять провод к банке, мощный паяльник мощностью выше 60 Вт
    10. К соединенным банкам нужно припаять контроллер. Схема соединения на фото
    11. Даже если вы не разбираетесь в электронике, то согласно схеме на фото выше, не будет большого труда спаять соответствующие провода
    12. Теперь полученную конструкцию с припаянными клеммами нужно link внутри корпуса
    13. После того, как аккумулятор шуруповерта переделан, нужно собрать его, и произвести тестовое испытание на инструменте.Если работает шуруповерт с модернизированной батареей, то и будет ее заряжать блок

    Это интересно! По желанию можно в корпус аккумулятора установить цифровой вольтметр, который будет показывать напряжение. Только сразу же не забывайте установить переключатель, чтобы иметь возможность выключать измеритель напряжения, иначе он будет постоянно показывать показ и при этом разряжать батарею.

    Никаких трудностей в процессе реализации практически не возникает, если все составные детали выбраны правильно.Теперь, если собираетесь модернизировать портативный электроинструмент (причем не только шуоуроверт, но и портативные угловые дрели, болгарки), то с наличием инструкций, как переделывается аккумулятор шуруповерта, не составит большого труда процесс реализовать самостоятельно в домашних условиях.

    После сборки самодельного устройства, его можно установить в инструмент и испытать качество функционирования. Однако вскоре возникнет необходимость зарядить переделанный аккумулятор, поэтому разберемся, как это сделать.

    Зарядка переделанного аккумулятора шуруповерта

    Если при переделке аккумулятора термодатчик остался на месте, то можно смело подключить модернизированную батарейку к штатному зарядному блоку и заряжать его. Чтобы исключить перегревание банок, в конструкции АКБ предоставена установка микроконтроллера. При постановке на зарядку АКБ нужно один момент — это величина зарядного напряжения блока должна быть выше номинала аккумулятора. Если величина напряжения блоке меньше, тогда нужно произвести небольшую реконструкцию зарядного устрйоства.

    Инструкция по правильной зарядке литий-ионного аккумулятора обеспечивает соблюдение следующих рекомендаций:

    .
    1. Заряжать модернизированный аккумулятор теперь можно не только после полного разряда АКБ, но и в любой подходящий момент, например, во время перерыва при работе
    2. Литиевые аккумуляторы быстрее набирают заряд, поэтому время зарядки сокращается с 5-8 часов до 2-3, что зависит от устройства
    3. На зарядных индикаторах, которые сигнализируют о завершении заряда путем загорания зеленого светодиода

    Теперь с поставленной задачей, как переделать аккумуляторы шуруповерта, сможет справиться каждый, кто поставил себе такую ​​цель. Зачем переделывать источник питания от литий, многие не понимают, однако спустя несколько лет пользования электроинструментом, такой вопрос начинают швырять себе большинство владельцев винтовертов. Переделать под литий аккумулятор не составляет большого труда, тем более, если вам интересна эта процедура. И не важно, какой марки ваш инструмент — Макита или Эдон, главное, чтобы при переделке соблюдалась инструкция от самого начала и до конца.

    Переделка аккумуляторов электроинструмента с заменой NiCd, NiMh элементов на литиево-ионные аккумуляторные элементы

    Переделка аккумуляторов электроинструмента на Li-Ion элементы

    Производим замену NiCd или NiMh элементов батареи электроинструмента на Li-Ion аккумуляторные элементы.

    При замене NiCd или NiMh элементов аккумуляторной батареи электроинструмента на литиевые элементы мы используем специальные силовые литий ионные элементы, способные отдавать большие токи. При пуске электродвигателя потребляемые токи, кратковременно, могут включать 70-80А, поэтому используются обычные литиевые элементы ICR-химии, которые будут быстро деградировать, терять емкость и выйдут из строя.

    Внутрь корпуса аккумулятора мы устанавливаем плату контроля заряда / разряда литиевых элементов, которая не позволяет, при эксплуатации, разряжать литиевые элементы ниже порогового значения, а также во время заряда не дает элементам перезарядиться выше нормы.Такой контроллер имеет встроенные защиты от:
    — короткого замыкания (цепь разрывается, если положительный и отрицательный контакты батареи замкнуты накоротко)
    — перегрузки (цепь разрывается, если ток потребления заданный порог, например: если при сверлении зажало сверло)
    — переразряда — не даст разрядить аккумуляторные элементы ниже порогового значения (как правило, это 2.50 — 2,75 В)
    — перезаряда — не даст зарядить аккумуляторные элементы выше порогового значения (как правило, это 4.20 — 4,35 В)
    — встроенный балансир — обеспечивает баланс (одинаковость) напряжений аккумуляторных элементов, и как следствие большей емкости батареи и более продолжительное время работы электроинструмента от одной зарядки.
    Все это обеспечивает безопасную эксплуатацию батареи.

    Заряжать такой аккумулятор можно родным зарядным устройством, для заряда переделанной литийной батареи потребуется не отдельное зарядное устройство.

    Однако перепаковка батареи с заменой элементов на литий-ионные возможна для всех моделей аккумуляторов электроинструмента.Это связано с использованием или невозможностью установки литий ионных элементов и контроллера в корпус аккумулятора рассчитанного на другой размер. Размер элементов никелевой группы отличается от типа размера литий-ионных элементов.

  • В Ваш аккумулятор будут установлены только протестированные и недавно произведенные аккумуляторные элементы.
  • Увеличение емкости аккумулятора от 1,5Ач — 2,0Ач — 2,5Ач — 3,0Ач — 4,0Ач — 5,0Ач — до 6,0Ач.
  • Время выполнения: в день, либо на следующий.
  • Гарантия 6 месяцев.
  • Послегарантийное обслуживание.

    • Узнать стоимость и возможность переделки аккумуляторной батареи на литиевую вы можете по телефону +7 (395) 242-45-93.

    Список аккумуляторных батарей успешно переделанных с NiCd / NiMh на Li-Ion литий-ионные батареи:

    Список успешно восстановленных моделей аккумляторных батарей

    В качестве успешно восстановленных моделей аккумуляторных батарей.Если в списке Вы не нашли свою модель батареи, возможно, мы ее еще не внесли в этот список. Звоните, уточняте.

    • Шуруповерт AEG BS 12X, аккумулятор B1220 2,0Ah 12V
    • AEG B 1214G NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 1.5Ah)
    • Шуруповерт Bort BAB-12-P battery 12В 1,1Ач (переделка аккумулятора на литиевый 2.0Ач)
    • переделка аккумулятора Bort BA-14-4 Art. 28101123 14,4В 1,3Ач
      установка контроллера заряда / разряда, замена на литиевые элементы, емкость 2,0Ач, токоотдача 20А
    • переделка аккумулятора Bort BA-12-4 Art.28101122 12В 1,2Ач
      установка контроллера заряда / разряда, замена на элементы LiFePo4, емкость 1,4Ач.
    • BORT 14,4V 1,3V NiCd, 14,4В, 1,3Ач (перепаковка на литий 2,5Ач)
    • Шуруповерт BOSCH GSR 12-2 (3601j18j20) profesional, замена на литиевые элементы, емкость: 3,0 Ач
    • Шуруповерт BOSCH GSR 12-V professional (3 601j95 500), батарея 2607335261 D-70745
    • Шуруповерт BOSCH GSR 14.4-2 Professional, батарея 2607335711 14.4 В 1,5 Ач NiCd 70745
    • батарея Bosch D-70745 2607335711 14,4в 1,5ач
    • батарея Bosch D-70745 2607335709 12v 1,5ah
    • BOSCH 2607335709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 1.5Ah)
    • BOSCH 2607335709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 2,5Ah)
    • батарея Bosch D-70745 2607335261 12v 2,0ah
    • батарея D-70771, Li-Ion 14,4V 1,3Ah (замена на литиевые элементы, емкость: 2600 мАч)
    • батарея 2607335 691, A78704T, 12 В, 3.0 Ач — замена на литиевые LiIon элементы
    • BOSCH 2607335273 12V 1,2Ah 4 / 5SS NiCd, 12В, 1,2Ач (перепаковка на Li-Ion 3s1p 2.5Ah)
    • BOSCH 12V 2,0Ah NiCd, 12В, 2Ач (перепаковка на литий 3,0Ач)
    • BOSCH 12V 2,6Ah DO1117T 2607335683 ni-mh, 12В, 2,6Ач (перепаковка на литий 12в 3.0Ач 3s2p)
    • BOSCH 14V 1,5Ah NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion 4s2p на 5.0Ач)
    • BOSCH 2607335261 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3,0Ah)
    • BOSCH 2607335055 NiCd, 12В, 1,4Ач (перепаковка на литий 1500мАч)
    • ПРАКТИКА ДЛЯ БОШ 12В 2,0 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3s2p на 3.0Ач)
    • Аккумулятор 18 Вольт 1,3Ач для дрели DORKEL DRA-18/2 Арт.1428 Zip 116
      замена на литиевые элементы Samsung INR18650-20R + 5S контроллер заряда / разряда, емкость: 2,0Ач, токоотдача 20А
    • Шуруповерт Dewalt DW907 12V тип 2 D-65510, батарея 12 вольт 1,3Ач DE9074
    • Шуруповерт DWT ABS 12E, батарея 12В
      замена на 3S2P литиевые элементы Samsung INR18650-20R + 3S контроллер заряда / разряда с балансиром, емкость: 4,0Ач
    • Аккумуляторная дрель-шуруповерт Hitachi DS 12DVF3 12V,
      батарея EB1214S 12В 1,4Ач (высота основы батареи 40-45мм).Переделка возможна при удалении фиксирующего замка. Батарея хорошо держится в корпусе шуруповерта, в качестве дополнительной фиксации рекомендуем использовать резиновую ленту или кольцо.
    • Аккумуляторная дрель-шуруповерт Hitachi DS12DVF3.
      Батарея AKKU BCC 1215 12v 1.5Ah (высота основы батареи 50-53мм). Переделка возможна БЕЗ удаления фиксирующего замка.
    • HITACHI AKKU EB 1214 NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 3s1p 2.5Ah)
    • HITACHI AKKU EB 1414S NiCd, 14,4В, 1,4Ач (перепаковка на Li-Ion 1.5Ач)
    • HITACHI AKKU EB 1814SL NiCd, 18В, 1,4Ач (перепаковка на литий 2,5Ач)
    • HYUNDAI NiCd NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • KRESS B12CD NiCd, 12В, 1,7Ач (перепаковка на Li-Ion 1.5Ah)
    • батарея 1422, Ni-Cd 14,4V 2,0Ah
      замена на литиевые элементы, емкость: 2,0Ач, токоотдача 20А
    • батарея Makita PA14 14.4V 1.3Ah
    • MAKITA PA14 NiCd, 14,4В, 1,3Ач (перепаковка на Li-Ion 1.5Ач)
    • Шуруповерт Makita 6270D 12V
    • Шуруповерт Макита 6317D
    • Шуруповерт Макита 6281D 14,4V
    • Шуруповерт Makita 6260D 9,6V
    • Шуруповерт Makita 6271D, батарея 12В
    • Шуруповерт Makita 6337D, батарея 14.4В
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 2,5Ah)
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • аккумулятор для ДА-12ЭР-01 (замена на литиевые элементы, емкость 2,6 Ач)
    • аккумулятор для ДА-14,4ЭР-Ф (замена на литиевые элементы, емкость 2,5 Ач)
    • аккумулятор Pitatel TSB-009-BOS18A-30M 18V 3.0Ah
    • аккумулятор Skil 2610388954 14.4v 1,0Ah замена на силовые литиевые элементы 2.0Ач с токоотдачей 20А
    • аккумулятор Skil 2610Z03362 14.4v 1,2Ah NICD для шуруповерта Skil F015201701
      переделка аккумулятора на литиевый с установкой контроллера с балансиром силовых литиевых элементов, емкостью 2.0Ач (токоотдача 20А)
    • аккумулятор Sparky BR 12E-B1HR 12 вольт 1,5 Ач
    • аккумулятор Sparky BR 15E-B1HR NiCd 1,5Ah 14,4V
      для шуруповерта Спарки профессиональный BR 15E 14.4В
    • SPARKY BR12E-B1HR NiCd, 12В, 1,5Ач (перепаковка на литий 1500мАч)
    • аккумулятор Omax 14.4v 1,2Ah для Omax Cordless Drill модель: 01205
      замена на силовые литиевые элементы 2.5Ач с токоотдачей 20А
    • аккумулятор для шуруповерта Sturm CD3012C 12V 1.3Ah NiCd
      Была произведена замена NiCd элементов на элементы LiIon 18650 емкостью 5.2 Ач с установкой в ​​корпусе аккумулятора контроллера заряда / разряда батареи.Для заряда аккумулятора не требуется дополнительного зарядного устройства, для заряда можно использовать штатную зарядку. Контроллер не позволяет разрядить элементы ниже порогового значения и не даст элементов перезарядиться выше нормы.
    • аккумулятор для шуруповерта Sturm CD3014C 14,4V 1.3Ah NiCd
    • аккумулятор для шуруповерта Sturm CD31181 18V 1.3Ah NiCd
      заменили элементы на литиевые 18650. Внутрь корпуса батареи установлена ​​сборка из 5 последовательных Li-Ion элементов 18650 плюс контроллер заряда / разряда 5S.
    • ШТУРМ 18В NiCd, 18В, 1,3Ач (перепаковка на литий 5s1p 2500mAh)
    • аккумулятор для шуруповерта Зубр ЗДА-14.4 14,4в батареи напряжение 14,4 вольта, NiCd.
      Была произведена замена NiCd элементов аккумулятора на элементы LiIon 18650 с установкой в ​​корпус контроллера заряда / разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • аккумулятор для аккумуляторной дрели ДА-14,4 / 2 напряжение батареи 14.4 вольта, 1,2Ач, NiCd.
      Замена NiCd элементов на литиевые с установкой в ​​корпусе аккумулятора контроллера заряда / разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • аккумулятор для аккумуляторной дрели Prorab (Прораб) 1722 К2 напряжение батареи 12 вольт, 1,2Ач, NiCd.
      Замена NiCd элементов на литиевые емкостью 2,5Ач с установкой в ​​корпус контроллера заряда / разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • РИТМ ДША-14,4 (У) NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion на 2,5Ач)

    Ремонт батарейных шуруповертов в Новосибирске | Услуги

    У вас есть отличный, проверенный временем шуруповерт, но батарея «дохлая» или «уставшая» и садится очень быстро?
    Вы хотели купить новые аккумуляторы, но цена вас просто шокирует?
    Не беда, мы можем вам помочь. 😉
    …
    Осуществляем перевод старых Никель-Кадмиевых (NiCd) и Никель-Металлгидридных (NiMH)
    аккумуляторов на Литий-Ионные (Li-ion) высокотоковые аккумуляторы с безопасной химией INR известного бренда Samsung, Sony-Murata и ChinaCell формата 18650 различных емкости, от 2ah до 9ah.
    …
    Аккумуляторы соединяются контактной сваркой (не пайкой!), Что исключает их перегрев и быстрый выход из строя.
    …
    Перевод и изготовление зарядных устройств для литий-ионных аккумуляторов различной мощности.
    …
    Также возможна замена ваших старых литий-ионных аккумуляторов на новые.
    …
    Гарантия 6/12 месяцев
    …
    Цены на ремонт батарей шуруповертов:

    Замена NiCd и NiMh аккумуляторов на Литий-Ионные:

    12в 2ач (устанавливаются элементы питания ChinaCell) -1300руб
    12в 2,5ач (Samsung 25r) 1500р
    12в 3ач (Samsung 30q) -1750р

    Зарядное устройство 12v 1a- 350руб
    Зарядное устройство 12v 2a-500руб
    Зарядное устройство 12v 3a-600руб

    14.4в 2ач-1500руб
    14,4в 2,5ач-1750р
    14,4в 3ач-2000р

    Зарядное 14.4v 1a-400

    18v 2ач-2000руб
    18в 2,5ач-2200р
    18в 3ач-2500р

    Зарядное 18v 1a-450руб
    Зарядное 18v 2a-700руб
    …
    Так же возможен ремонт аккумуляторных батарей других устройств: робота-пылесоса, беспроводного пылесоса, электробритв, перфораторов, фонарей и пр.

    В ремонте принимаются полные комплекты (шуруповерт, батареи, зарядное устройство), для проверки после ремонта.
    …
    Отправлю по России сдэком.

    По ЛЮБЫМ вопросам пишите нам ватсап, онлайн 18часов в сутки)
    .
    .
    .
    Теги GЕSIРА Макита 18V, РЁВИ УРАГАН, интepcкoл, Энегпомаш, Bosch, DeWalt14,4, кaлибр, Dеfort, Eрмaк, пуш, скил, спапку, зубр, метабо, ВОSCH

    Выбираерт качественный шуруп

    0 Аккумуляторный шуруповерт — незаменимый инструмент для ремонта в квартире, сборки мебели, работы с гипсокартоном и пр. Электроинструмент для закручивания и выкручивания саморезов, шурупов, болтов, гаек; затягивания и удаления анкеров и дюбелей; сверления отверстий в гипсокартоне и древесине.

    Бытовые аккумуляторные шуруповерты применяются для кратковременных работ. Профессиональные модели продолжаются непрерывным периодом работы под нагрузкой на одном заряде аккумулятора.

    Рассмотрим, на что стоит обратить внимание при выборе аккумуляторного шуруповерта.

    АККУМУЛЯТОР

    Современные шуруповерты выпускаются с двумя видами аккумуляторов: Ni-cd (никель-кадмиевый) и Li-ion (литий-ионный).Каждый из них имеет свои преимущества и недостатки:

    1. Никель-кадмиевые аккумуляторы тяжелее и больше литиевых, имеют «эффект памяти», их необходимо полностью разряжать и заряжать, всегда соблюдая полный цикл. В случае отказа от аккумулятора, он будет быстро разряжаться. Ni-cd аккумуляторов является доступной ценой даже при отрицательной температуре холода.

    2. Литиевые аккумуляторы обладают большим саморазрядом, не имеют «эффекта памяти», выдерживают больше циклов зарядки и разрядки. Они отличаются меньшим весом и размером, поэтому шуруповерты с таким аккумулятором комфортнее в эксплуатации.

    Шуруповерты KCD 14,4 / 2LC и KCD 18 / 2LC имеют Li-ion аккумуляторы емкостью 2 А · ч (аналоги 1,5 А · ч).

    Отдельно стоит отметить тип аккумулятора, он влияет на вес инструмента и форму рукоятки.Новинки KOLNER типа «аккумулятором слайдерного, придает устойчивость» устройство и делает рукоятку более тонкой, способный комфортный хват. Время зарядки аккумулятора в этих моделях составляет 2-3 часа.

    Немаловажным преимуществом аккумуляторных шуруповертов KOLNER является дополнительный аккумулятор идущий в комплекте, который дает возможность дольше работать в непрерывном режиме.

    ЭЛЕКТРОМОТОР

    Мощность аккумуляторного инструмента и его производительность зависит от напряжения батареи — при прочих равных показателях, чем больше напряжение, тем больше крутящий момент шуруповерта.На рынке модели с разным напряжением, и шуруповерт выбирается согласно задачам, которые выполняются с его помощью.

    KCD 14,4 / 2LC и KCD 18 / 2LC имеют напряжение 14,4 и 18 соответственно, подходят для различных видов ремонтных работ. Мощный мотор с медными обмотками обеспечивает стабильную работу.

    КРУТЯЩИЙ МОМЕНТ

    Крутящий момент и количество ступеней его настраивает за силу воздействия инструмента на оснастку.От крутящего момента зависит, какой максимальный диаметр и диаметр шурупа или саморез можно закрутить. Число ступеней регулировки крутящего момента позволяет более точно настроить инструмент для работы с различными материалами. Для решения бытовых задач, в среднем, достаточно крутящего момента в 14-17 Н · м.

    Оба ряда шестого двухскоростного планетарного редуктора применяемого в новинках Kolner изготовлены из закаленной стали, что обеспечивает устойчивую работу с большим крутящим моментом.

    Одна скорость редуктора обеспечивает меньшее количество оборотов, но больший крутящий момент (подходит для закручивания шурупов), вторая — больше оборотов, меньше крутящий момент (удобно для сверления). Обе модели имеют режим сверления и 18 ступеней регулирования крутящего момента, широкое применение инструмента.

    Максимальный диаметр сверления:

    Дерево:
    • KCD 14,4 / 2LC — 12 мм
    • KCD 18 / 2LC — 14 мм
    		 Сталь:
    • KCD 14,4 / 2LC — 12 мм
    • KCD 18 / 2LC — 14 мм

    ПАТРОН

    Существует несколько типов патронов для инструмента: с помощью зажима фиксируется ключом; бесключевой, быстрозажимной патрон.Надежнее бита фиксируется в ключевом варианте устройства. Быстрозажимные узлы также имеют достаточную надёжность фиксации, при этом частая смена биты происходит значительно быстрее, отсутствие на поверхности устройства зуб создает наиболее безопасные условия для работы. Шуруповерты KCD 14,4 / 2LC и KCD 14,4 / 2LC имеют двухмуфтовый быстрозажимной патрон, с которым смена бит и сверл производится в считанные секунды.

    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ шуруповертов KOLNER

    Светодиодная подсветка — обеспечивает отличную видимость рабочей среды в условиях слабого, позволяет комфортно работать в труднодоступных местах.

    Индикатор уровня заряда — позволяет оценить время работы инструмента без подзарядки.

    Переключатель числа оборотов холостого хода : 0-400 и 0 — 1450 об / мин, позволяет плавно менять скорость вращения патрона.

    Диаметр патрона : 0,8-10 мм.

    Эргономика — прорезиненная рукоятка обеспечивает удобный держатель, снижает утомляемость, позволяет подвесить инструмент к поясу и комфортно работать на высоте.

    Комплектация — оба шуруповерта поставляются в пластиковом кейсе с дополнительным аккумулятором, зарядным устройством и двусторонними битами (2 шт.), Установленными на корпусе.

    ВЫВОД

    Стильный дизайн, удобный, технические характеристики, отвечающие требованиям стандартов, два литий-ионных аккумулятора в комплекте и наличие пластикового кейса делают новые шуруповерты KOLNER KCD 14,4 / 2LC и KOLNER KCD 18 / 2LC оптимальным электроинструментом для бесперебойной и комфортной работы домашнего хозяйства.

    Переделка шуруповёрта на литиевые аккумуляторы — Аккумуляторы WESTA

    В прошлый раз я рассказал как правильно переделать батарею для аккумуляторного инструмента. Также я писал, что расскажу об особенностях заряда, а предметом обзора на этом разряде выступает плата преобразователя постоянного тока. Кому интересно, прошу в гости.Изначально я планировал ограничить двумя частями, переделкой батареи и зарядного.

    . Но пока готовил обзор, в голове созрела идея для третьей части обзора, более сложной.А в этой части я расскажу как можно переделать родное трансформаторное зарядное, если оно еще работает, ну или если еще силовой трансформатор.

    Платка преобразователя была заказана довольно давно, несколько штук (про запас), заказывалась специально для этой переделки, потому что имеет некоторые особенности, впрочем не буду забегать далеко, будем последовательны.Для начала я разделю зарядные устройства не три основных типа: 1. Самые простые — трансформатор, диодный мост и несколько деталей.

    Такими зарядными комплектуют ультрабюджетный инструмент.2. Фирменные. По сути то же самое, но в состав уже входят простенькие «мозги», автоматические отключающие заряд в конце.3. «Продвинутые» — импульсный блок питания, контроллер заряда, иногда нескольких зарядов одновременно.

    Инструмент из первой категории редко попадает под переделку, так как часто проще (и дешевле) купить новый, третья категория обычно имеет свою сложность по переделке. В принципе, можно переделать и устройства третьей группы, но не в рамках статьи.

    В этот раз я буду переделывать зарядное устройство из второй группы, фирменное, хотя и простое. При этом переделка имеет много общего и с первой группой, потому что будет полезна большему количеству читателей.Для того, чтобы зарядить аккумулятор, надо не просто подключить его к блоку питания, такой эксперимент обычно заканчивается не очень хорошо. Надо подключить его к зарядному устройству.

    И здесь наступает небольшое непонимание, как довольно много людей привыкло называть зарядными устройствами небольшие блоки питания от которых они заряжают свои смартфоны, планшеты и ноутбуки.Это не зарядные устройства, а блоки питания.Чем же отличается зарядное устройство от блока питания.

    Блок питания предназначен для выдавать стабилизированное напряжение в диапазоне заявленных токов нагрузки. Зарядное устройство обычно сложнее, так как выходное напряжение у него зависит от тока, который в свою очередь ограничен. При этом в зарядном устройстве находится аккумулятор, который отключает заряд в конце, а также иногда и защищает от подключения к неправильной полярности.

    Самое простое зарядное устройство это просто блок питания и резистор (иногда лампа накаливания, что даже лучше) последовательно с аккумулятором. Такая схема ограничивает ток заряда, но как вы понимаете, больше, когда ставят еще и таймер, отключающий заряд после определенного времени, но такой принцип быстро «убивает» аккумуляторы.

    Например так сделано в одном из недорогих зарядных для шуруповертов (фото не мое) .Следующим классом идут более «умные» зарядные устройства, хотя по сути они не на много лучше предыдущего.Например, вот фото фирменного зарядного устройства Bosch, предназначенного для заряда NiCd аккумуляторов.Переделка шуруповерта на литий, часть вторая, заряжаем правильно Переделка шуруповерта на литий, часть вторая, заряжаем правильноКонечно последний вариант не совсем вписывается в нашу концепцию переделки, так как на желательно, чтобы наше зарядное не только заряжало правильно, а и стоило при этом минимальных денег.Зарядные устройства китайских шуруповертов выглядят конечно не в пример проще, но опять же, делать с нуля такое устройство вряд ли кто то захочет, хотя именно это я и планирую сделать в третьей части, правда корректнее.Переделка шуруповерта на литий, часть вторая, заряжаем правильноИ так, для начала предположим, что у нас в руках зарядное устройство, которое просто не под новый тип аккумуляторов. Как я писал выше, можно использовать просто резистор или лампочку, но это «не наш метод».Условная схема примерно такого недорогого зарядного устройства так: Трансформатор, диодный мост, тиристор и схема управления. Правда иногда вместо тиристора стоит реле, ток никак не ограничивается и может присутствовать схема термоконтроля от перегрева (хотя и она не всегда спасает. часть, она отмечена красным цветом и дальше меняться не будет.Диодный мост обычно находится на плате и при необходимости его можно использовать (если он исправен).Т.е. по большому счету можно выпаять из платы все радиоэлементы, оставить только четыре диода и клеммы для подключения батареи, саму плату использовать как основу. »Выводов — минус. К двум другим точкам соединения подключается трансформатор.Переделка шуруповерта на литий, часть вторая, заряжаем правильноПравда открывающееся зарядное устройство вы можете увидеть и такую ​​картину (не обращайте внимание на отсутствие трансформатора):Переделка шуруповерта на литий, часть вторая, заряжаем правильноДиоды на плате удобно заменить на готовый диодный мост, к выводам АС подключается трансформатор, + и — соответственно идут дальше в схему.Можно конечно сказать как подобрать конденсатор, но я советую не заморачиваться и поставить такой как на фото, емкость 1000мкФ, напряжение 35 Вольт. Емкость можно и больше, например, 2200, а напряжение 50 или 63 Вольта, большая емкость и напряжение смысла не имеют, а только увеличат габарит конденсатора.Конденсатор можно любой, подойдет даже «нонейм». Да, ставить его надо в любом случае, независимо от исправности диодного моста.Переделка шуруповерта на литий, часть вторая, заряжаем правильноТеперь переходим к самому зарядному, а точнее к его вариантам, узел помечен на последней схеме прямоугольником.

    Самый простой и правильный способ поставить микросхему стабилизатора напряжения LM317.

    Но как я писал выше, ток заряда надо ограничивать. Да, многие схемы могут не только ограничивать, а и стабилизировать его, но по большому счету заряда аккумулятора неважно, будет ток заряда 1, 2 или 3 Ампера, неважно будет ли он стабилен в процессе заряда или «плавать», чтобы ток заряда не превышал установленный для аккумуляторов.

    Хотя для аккумуляторов, которые ставят в шуруповерты, они превысят его тяжело, так как они могут работать не только при больших токах разряда, но и заряда.Простейшее решение, перевести микросхему LM317 из режима стабилизации напряжения в режим стабилизации тока, а если говорить точнее, то добавить режим стабилизации тока.

    Достигается это добавление одного резистора, как показано на схеме. Номинал резистора рассчитать очень просто: 1.25 / I (ток в Амперах) = R (номинал резистора в Омах).Например нужен ток 1.5 Ампера, тогда будет 1.25 / 1.5 = 0.83 Ома.

    Номиналы резисторов делителя напряжения также рассчитать довольно просто, но я бы советовал последовательно с верхним резистором поставить подстроечный, чтобы точно выставить напряжение, так как в отличии от тока здесь точность важна.

    Можно использовать специальным калькулятором напряжения, потому что предложу номиналы без него, для 12.6 Вольта (3 последовательных аккумулятора 3.7 Вольта) верхний резистор нужен 1.5кОм, последовательно с ним подстроечный 200 Ом, а нижний резистор 13кОм.

    Я специально, что подстроечный резистор ставит последовательно с верхним резистором. В случае обрыва на выходе будет минимальное напряжение. Если оборвать нижний резистор, то на выходе будет максимальное напряжение.

    Кстати, в распространенных платах преобразователей постоянного тока в постоянный делается наоборот, в случае обрыва подстроечного резистора они дадут на выход максимальное напряжение.

    Переделка шуруповерта на литий, часть вторая, заряжаем правильноВсе хорошо в вышеприведенной схеме, простота, но большая мощность сводит на нет все преимущества, так как радиатор будет нужен весьма внушительный, потому что для больших токов заряда она не очень подходит.

    Более правильным будет применить понижающий DC-DC преобразователь. Например: Конечно в исходном виде он не будет ограничивать ток, но при желании его можно доработать (на тот случай, если он уже есть).

    Доработка проста и я ее описал в одном из своих обзоров, правда там в конце я применял ее как драйвер светодиодов, но по сути это неважно.

    Надо: 1 транзистор типа BC557 или любой аналог (да хоть известный КТ361 или КТ3107) 2 резистора номиналом 33-200 Ом любой мощности.1 резистор в качестве токового шунта1 керамический конденсатор 0.1мкФ.Токоизмерительный резистор рассчитывается очень просто, как и в случае с LM317, только значения чуть другие.0,6 / I (ток в Амперах) = R (номинал резистора в Омах).Например нужен ток 1.5 Ампера, тогда будет 0,6 / 1.5 = 0.4 Ома.Выход добавочной схемы подключается к выводу 4 микросхемы LM2596, если применена другая микросхема, то ищем в описании вывод помеченный как FB и подключаем к нему. подстроечного резистора устанавливаем выходное напряжение (на холостом ходу). Правда такая схема может немного недозаряжать аккумуляторы, хотя и не сильно, но это плата за простоту. Чтобы заряжать полностью, надо переключить вход измерения напряжения (один из резисторов делителя напряжения) к выходу всей схемы.Все вышеприведенные способы заряда работоспособны, но не очень удобны.Более правильно будет применить систему, которая «умеет» не только стабилизировать выходное напряжение, а и ток.Например вот такая платка. Отличный подходящие платы от других весьма просто, в описании должен быть написано — DC-DC StepDown, а на плате присутствовать как минимум два подстрочных резистора.Переделка шуруповерта на литий, часть вторая, заряжаем правильноНо дополнительно регулировки выходного тока. виде индикации: 1.Светодиод вверху, показывает режим ограничения тока2. Пара светодиодов внизу, показывает окончание заряда.Индикация заряда аккумулятора реализована очень просто, переключение светодиодов происходит при падении тока ниже чем 1/10 от изначально установленного. Такой режим работы очень распространен и используется во многих простых зарядных устройств. Т.е. к примеру мы установили подключенный ток заряда в 1.5 Ампера, когда ток заряда упадет ниже чем 150мА, то один из светодиодов погаснет, а второй засветится, форм тем самым, что процесс заряда окончен.

    Обзоры данной платы делал коллега ksiman, потому что для более детального описания проще дать ссылку.

    Переделка шуруповерта на литий, часть вторая, заряжаем правильноСхема платы также из выше обзора, возможно будет полезна.

    Получается, что эта плата весьма неплохо подходит для заряда аккумуляторов, сначала выставляем напряжение окончания заряда из расчета 4,2 Вольта на элемент, а затем ток заряда.

    Для гурманов можно предложить такую ​​же плату, но с индикацией тока заряда и напряжения на батарее, но как по мне, то в данном случае это лишнее.

    Я делал обзор платы, собственно это и есть фото из обзора, там же я показывал как самому сделать импульсный блок питания.

    Переделка шуруповерта на литиевые аккумуляторы 12в

    Переделка шуруповерта на литиевые аккумуляторы 12в на примере Интерскол Да-12ЭР-02

    Что мы имеем: старый шуруповерт Интерскол Да-12ЭР-02 вполне бодро работающий, но с умеренными аккумуляторами. Наша цель: заменить старые аккумуляторы Ni-Cd на новые li-ion

    • — шуруповерт Интерскол Да-12ЭР-02)))
    • — паяльник от 60W т.к. менее мощным не пропаяешь
    • — мультиметр (тестер)
    • — «кислота паяльная» — вариаций их много, берем с кисточкой
    • — понижающий преобразователь DC-DC напряжения (XL4015). Статья об этих преобразователях читать
    • — макетная плата, например. Нам нужна толстенькая плата.
    • -4 диода от 100в 3А либо готовый диодный мост, я попробовать смотреть. Либо это возьмется с оригинальной зарядки.
    • — конденсатор от 470мкф 35В.Либо это возьмется с оригинальной зарядки.
    • — два светодиода разного цвета 5мм.
    • — термоклей
    • — провода длины и сечения.
    • — сверла 2мм
    • — при работе с ожогами, повреждением глаз, взрывам и пожарам, в момент замыкания в месте контакта могут быть огромные токи. А так же выхода из стоя всех комплектующих.
    • — при работе с кислотой необходимо быть предельно осторожными т.к. она может попасть в глаза на кожу и т.д. последствия могут быть очень печальными.
    • — требовать работы только на отключенном оборудовании от сети питания 220в. Необходимо так же учитывать, что в схемах питания используются конденсаторы, что накапливают заряд и когда вы отключили прибор от сети, это не означает, что плата обесточена…

    Если у вас что-то нет из перечисленного выше, то лучше не приступать к работам гемора вы себе создадите больше, чем сделаете работ.

    Можно использовать и 6шт. 18650, что потребует большую емкость аккумулятора в два раза, но потребует больший заряд, что потребует отказаться от родного блока питания без переделок, и наша зарядка будет длиться ооооооооочнь.

    Хочу обратить внимание на нашу косяк, батарейки на фото не подходят для нашей задачи, это мой косяк, я не подумав. Берите исключительно высокоамперные батареи. Но т.к. вариантов у меня не было, я делал на них.

    Почему нам нужны высокоамперные их батареи — литиевые батареи рассчитаны на использование в определенных условиях заряда разряда, те что на фото допускают разрежать токами 2С т.е. в данном случае это около 6А.

    шуруповерт в момент старта потребляет от 15А до 25А и при постоянной нагрузке около 10А. Как мы видим мы превысили требования производителя.

    Высокоамперные батареи рассчитаны на более высокие токи разряда от 10А, что гарантирует нам более долгий срок службы, а так же меньше сюрпризов в будущем от неправильной эксплуатации. О таких батарейках почитайте: читать

    Плата с защитой и балансировкой — позволит нам эксплуатировать литиевые аккумуляторы в тех пределах, что предлагают производители.Это защитит наши батареи от глубокого разряда, а так же от перезаряда, что для литиевых батарей очень критично и нарушение этого приведет к очень быстрой деградации батареи, т.е. потери своей емкости.

    Так же плата имеет схему балансировки, которая предназначена уравнивать заряд на каждую ячейку батареи. Наши батареи имеют последовательное соединение, что в ходе эксплуатации к их неравномерному заряду читать, что приводит к приведению.1, но плата позволяет устранить этот эффект.

    Представленная плата, модернизированная по просьбе трудящихся и самовосстанавливается при срабатывании защиты.

    Сборка:

    Внимание! Работа с батареями требует осторожного обращения. Перед началом работ надо уровнять / зарядить все батареи.

    Батареи мы используем с уже приваренными хвостиками. Первым делом снимаем защиту с хвостиков, дальше нам надо залудить концы. Залудить без использования кислоты (осторожно) вам не получиться так, что берем кислоту, паяльник и припой и лудим.Лудим с двух концов. Кислоту наносим тонким слоем, этого вполне в состоянии получить брызги разные стороны.

    Если вы купили кислоту без кисточки, то можно перелить ее в тюбик от лака для ногтей или же можно использовать, одноразовый шприц, где вы выдавливаете каплю и тут же ее назад втягиваете, оставляю тонкую пленку. Так же нам надо залудить плюсы первых двух батарей, в местах у нас будет производиться соединение между собой.

    Внимание! Паяльник мощностью 60 Вт или больше мощности и очень быстро лудим плюсовой контакт, припой дела с небольшой горочкой.Паяльник мощности не позволяет добиться этих условий до.

    После как вы все залудили, спаиваем последовательно батареи см .рис. На одну из батарейки язычок повернут в обратную сторону. Спайку также производим мощным паяльником, просто приложив язычок и прижав жалом паяльника. Вот что должно у нас получиться.

    Теперь фиксируем все изолентой или это можно сделать заранее перед пайкой.Клеем двухсторонний скотч для фиксации платы.

    Приступаем к припайке батарейки к плате.

    Внимание! Припаивать надо последовательно от площадки 0в до 12.6в т.е. вначале припаиваем к 0, потом к 4,2, далее 8,4 и т.д.

    Результат:

    Разбираем родную батарею. Вытаскиваем старые батареи (Осторожно).

    Внимание! Если мы будем использовать родную зарядку, то припаянный температурный датчик необходимо оставить, либо сделать перемычку с минуса на центральный штырь.

    Откусываем черную штуку и припаиваемся. Провода нам нужны толстые т.к. токи у нас будут до 25А периода и более, что при тонких проводах может привести к их возгоранию, а так же мы будем иметь потерю в мощности. Батареи аккуратно уберем в сторону.

    Внимание! Использования паролонки не есть хорошо, горючий материал, что может привести к возгоранию, но лучше я ничего не придумал.

    Теперь нам нужно найти толстую, широкую относительно мягкую прокладку 1.5- 2см. Я ее оторвал от упаковки некого гаджета.

    Вырезам по размерам корпуса и кладем ее на дно, клеем двусторонний скотч и приклеиваем батарейки.

    Фиксируем ту чёрную штуку, торчащий конец должен быть такой длины, чтоб упирался в наши батарейки и давал закрыть корпус с неким натягом. Не перепутайте полярность!

    В данном случае, коричневый провод у меня минус, а черный плюс. Коричневый на порядок толще, черного.

    Обрезаем провода, чтобы их можно было короче, чтобы не терять ток на потерях, но нужно учитывать, что нам надо еще припаяется к плате.Припаиваемся и собираем корпус, батарея готова.

    Использовать готовую батарею можно с имеющимся зарядным, но:

    • — есть жалобы на то, что корпус будет очень сильно греться, что многие опасаются. В конструкции зарядного устройства используется трансформатор и нагрев для него это нормальное явление. В моих экспериментах при токе 1А он грелся до 60С. В конструкции не предусмотрена система ограничения току так, что в системе может быть в разы выше и нагрев выше.В тоже время теперь нам требуется больше времени на заряд батарейки.
    • — в конструкции зарядного устройства присутствует система ограничения времени заряда и составляет она один час. Т.е. нам придется передергивать батарею для ее полного заряда.
    • — тяжко будет использовать родную зарядку, если мы решили использовать 6 элементов 18650 т.к. максимальный ток выдаваемый по заявлению производителя должен быть 1.8А. Т.е. длительное использование на токах более этого значения может привести к неизвестным последствиям.Для 3х элементов емкостью 3000мАч и рекомендуемым током заряда от 0,5С -1С (1,5А — 3А) мы укладываемся в параметры зарядника. Для 6 элементов нам надо ток заряда в два раза больше. И да, как я сказал раньше, в заряднике нет схемы ограничения тока т.е. В некий промежуток времени мы будем заряжать свои батареи на приделах возможности зарядника, что терпимо для 3х, но не для 6 элементов.

    В принципе это основные нюансы использования родного зарядного устройства.

    На холостом ходу ЗУ выдает нам 19-20В и ток короткого замыкания… не замерил.Производитель заявляет ток эксплуатации 1,8А.

    Схема ЗУ SD-C804S найденного на просторах интернета.

    Схема имеет, на мой взгляд, ряд некорректных обозначений, но не суть. В схеме нет узлов, которые бы следили и ограничивали ток заряда. Но есть схема слежения за напряжением выполнения на микросхеме U1 (не факт, подтвердить работоспособность этого узла не получилось), так же узел ограничения времени заряда выполненной на микросхеме U2.

    Что нам мешает: мешает нам схема ограничения по времени заряда, но ее можно просто отключить, в остальном как бы все устраивает.Но, мне не удалось заставить ЗУ показывать окончания заряда. Включив родную батарею на заряд, загорелся индикатор заряда, но разорвав цепь на аккумуляторе т.е.

    мы получили на выходе напряжение питания, индикатор так и не погас, а должен быть, если окончание заряда регулируется по напряжению на батарее (я не спец в электроники и понять как это полностью работает не могу). А для нас это критичный момент т.к.

    плата защиты наших литьевых аккумуляторов при окончании заряда просто разрывает цепь.

    Было много мыслей, как сделать зарядку — от текущей схемы, с автоматическим выбором какой аккумулятор вставлен старый или новый на простых элементах, до передки все на Ардуино с контролем всего и вся. Но на все это нужно много времени и сил…. Было решено не изобретать велосипед и пойти как все.

    В качестве контроля заряда был выбран преобразователь постоянного тока с контролем тока заряда на микросхеме XL4015 читать

    Переделка родного зарядного устройства (жуткий колхоз):

    Переделывать будем с расчетом возможности заряжать старый тип аккумуляторов.

    Берем нашу китайскую плату, подключаем ее к лабораторному БП выставляем 19в, либо разбираем зарядку и цепляемся на выходы диодов.

    Крутим подстроечный резистор напряжения и выставляем напряжение на выходе 15В т.к. родные Ni-Cd батареи имеют напряжение полного заряда 1,4в-1.5в, а их у нас 10. Для новой сборки батарей этот параметр безразличен, главное больше 12.6в.

    Переключаем мультиметр в режим измерения тока. Выкручиваем подстроечный резистор тока против часовой стрелки (вроде в эту сторону) до конца т.е. выставляем минимальный выходной ток.

    Подключаем концы мультиметра к выходу, замыкаем цепь, выставляем ток в 1А. Чем больше ток, тем быстрее будет заряжаться наша батарея, но и греться все будет больше. Не выставляете больше 1.5А от греха подальше.

    Настройка платы на этом закончена.

    Разбираем наше ЗУ. Для внедрения новой платы нам надо будет распаять родную плату ЗУ, убрать все кроме двух светодиодов, диодного моста, и сглаживающего конденсатора, а так же самого разъёма для батарейки.Это делается потому, что новая плата не сможем воткнуть т.к. мешает обвес платы. Я решил оставить в целости оригинальную плату и сделать колхоз.

    Берм макетную плату, диодный мост, конденсатор, два светодиода либо выпаиваем все это с родной платы. Так же выпаиваем контактные разъёмы.

    Далее нам надо на макетке собрать см. рис. (как смог) то, что обведено черной линией.

    И запаять наши светодиоды как на рисунке. Коричневый это у нас минус, а оранжевый это плюс (какие были).Чтоб у нас не отламывалось провода в месте пайки, мы их зальем термоклеем. Все запаиваем по схеме. Не перепутайте полярность конденсатора и всех подключений. Светодиоды в корпусе крепим на термоклей.

    В результате имеем вот такой колхоз.

    Теперь все проверяем, собираем и пользуемся. У меня защита с данной платой не срабатывает, но, возможно, заставить ее сработать. Лампа заряда выключиться когда ток заряда будет меньше 10% от установленного т.е. менее 0,1А

    Переделка шуруповерта на литиевые аккумуляторы 18650

    Каждый мастер с проблемой снижения работоспособности инструмента, или полного отказа из-за аккумулятора. Производители используют в 12-ти, 14-ти, 18-ти вольтовых шуруповертах аккумуляторы из никель-кадмиевых батареек.

    Схема последовательной сборки нескольких элементов создается нужное напряжение. Замена никель-кадмиевых батареек на литийевые увеличивает срок службы аккумулятора, облегчая конструкцию.Обязательная установка платы BMS печатная надежность.

    Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном, на форм-фактор 18650, оправдана.

    Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

    Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение.Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

    1. Каждая Ni-Cd банка дает 1,2 В, литий-ионная 18650 — 3,6 В.
    2. Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
    3. Перегретая литий-ионная батарейка грозит взрывом и возгоранием, поэтому установка равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят — производитель не заинтересован.
    4. У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
    5. Шуруповерт стал легче переделки литий-ионного аккумулятора, с использованием банок 18650.

    Есть только два препятствия для переделки, шуруповерта под литиевые аккумуляторы — с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

    Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере.Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

    Допустима необходима переделка 12 В шуруповерта, использующего литий-ионные банки Ni-Cd. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В.

    С 4-мя компонентами мощности аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость — сплошные плюсы.

    Но при демонтаже необходимо оставить клеммы и родной термодатчик.

    Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

    При переделке шуруповертов разной мощности и фонариков с Ni-Cd на литий-ионные, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

    Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения.Так как батарея имеет свой характер, их заряд корректируется балансиром.

    Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создание прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и инструмента его работоспособности.

    Больше всего для этих целей литиевые аккумуляторы 18650.

    При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующие BMS на нужное количество банок и не менее чем на 30 А.Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

    Комплектация:

    • Литий-ионные банки в количестве 4 шт.
    • Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
    • Термоклей, флюс для паяния ТАГС, припой.
    • Термостойкий скотч;
    • Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

    Порядок работы по переделке шуруповерта под 18650:

    • Разобрать корпус и извлечь из контейнера связку из 12 никель-кадмиевых элементов.
    • Убрать гирлянду, оставив вывод с выводами «+» и «-». Вместо термодатчика установится термопара от контроллера.
    • Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
    • Подключить балансировочные точки к контроллеру, согласно схеме.На плате разъемы предусмотрены.
    • Соединить сборку с выводами плюса и минуса.
    • Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер link в гнезде, закрепить с помощью герметика.

    Если ЗУ не универсальное, потребуется дополнительная переделка. Шуоверты на 12 В с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элемента.

    Переделка шуруповерта «Макита» на литиевый аккумулятор

    Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А / ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавленная мощность, так как напряжение поднимется до 10,8 В.

    Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий работу литиевых элементов в рабочих режимах.С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь используемый встроенный балансир.

    Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения на плате на 30 А Sony VTC4, рассчитанная на емкость 2100 А / ч.

    Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А / ч. Плата нужна для 3 элементов, что маркируется в классификации 3S.При этом в плате должно быть 2 контакта, плюс и минус.

    Если выводы имеют обозначения с буквами «Р-«, «Р +», «С-», они предназначены для более поздних моделей шуруповертов.

    Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

    1. Разобрать аккумулятор на клею можно, если на весу молоту обстукивать место соединенияком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
    2. Взять от старой сборки только контактные пластины, аккуратно отсоединить от батареи.Датчик и размыкатель нужно оставить.
    3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
    4. Собрать схему с контроллером, соединить блок питания с контактными разъемами проводами 1,5 квадрата.
    5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

    В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится.За уровнем заряда следит встроенный контроллер.

    ЗУ Макита DC1414 Т использовать для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное устройство мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.

    Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

    Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы.Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементов. Необходимо вырезать у перегородки одну сторону, чтобы плотно link 1 элемент.

    Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Установить литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

    Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

    Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х литий-ионных элементов. Подключить контроллер.

    Переделка литиевого 12-вольтового аккумулятора завершена, когда конструкция будет установлена ​​в блоке, закреплена, и индикатор зарядки загорится.После полной зарядки замеры показывают 12,17 вольт в наружной сети.

    Но этого достаточно для безотказной длительной работы прибора.

    Переделка шуруповерта «Интерскол» на литиевые аккумуляторы 18650

    Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современный ДШ «Интерскол» на литиевых аккумуляторах намного лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.

    Необходимо приобрести защиту на 5S, 3,7 В и 40-50 А. Потребуется балансировочная плата и сами источники энергии — 5 аккумуляторов литиевых 18650, можно оставить с заводскими терморезисторами, удлинив провода.

    Приказ создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Особенности сборки советы мастера подробно даны в видео.

    Здесь полная информация о переделке 18-вольтного литиевого шуруповерта

    Замена аккумуляторов в шуруповерте на литиевые: переделка зарядного устройства для литиевых аккумуляторов 18, 12 вольт своими руками

    Для того, чтобы переделать шуруповерт на литиевый аккумулятор, потребуется сам агрегат, батареи и нехитрый арсенал инструментов.Целостность трансформации эксплуатационных характеристик литий – ионных моделей.

    Их электрическая плотность превосходит показатели никель – кадмиевых батарей. Отмечается меньший вес и большая продолжительность работы. Вдобавок Li-Ion аккумуляторы лишены недостатка Ni-Mh аналогов как эффект памяти. Соответственно их зарядка может осуществляться в любое время независимо от действующего уровня.

    Но батареи Li-Ion хуже работают в холодную погоду.Уже при температуре 10 С они начинают быстро разряжаться. Если работа по преимуществу идет на открытом пространстве, то лучше обойтись без трансформации. При наличии базовых аккумуляторов замену шуруповерта на литиевые аккумуляторы можно своими руками.

    Особенности переделки

    В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» универсальные механизмы. Это означает, что зарядник для питания батарей Ni-Mh и Li-Ion типа.

    Особенности связаны с мощностью аккумуляторов.Новые и заменяемые изделия должны соответствовать друг другу. В случае возникновения сбоя или разрыва цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

    В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

    Наряду с этим существует универсальный способ трансформации ЗУ. Он использует с использованием платы BMS, стабилизирующую входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя платы P + и P- на плате и старые клеммы зарядки.

    Переделка на литиевые аккумуляторы 12 вольт

    Приведенный выше способ для всех аккумуляторов.Вольтаж предназначается блока питания. Отличия связаны с батарейками. Основная масса руководств по трансформации относится к 14 агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 устройств такого количества многовато. Здесь будет достаточно 3-х батарейки 18650.

    Переделка на литиевые аккумуляторы 18 вольт

    Аналогичный подход к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу.Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому проявляют 5-й аккумулятор нередко удаляют.

    Необходимые компоненты для переделки

    Предварительно необходимые компоненты, которые помогут трансформировать шуруповерт. Составлен особенностями процесса, а именно пайкой, с использованием специальной кассетной либо точечной сварки. Кассеты применять не рекомендуется в виду их уязвимости к воздействию тока. В остальном список включает:

    • аккумуляторы Li-ion18650;
    • защитная плата или модуль, обеспечивающий равномерную нагрузку при зарядке;
    • аппарат контактной сварки.Он предпочтительнее пайки, поскольку литиевые батареи чувствительны к нагреву и могут выйти из строя;
    • провода сечением 0,75 мм², 1,5 мм², 2,5 мм²;
    • термоусадка;
    • отвертка;
    • дисковый нож.

    Батарейка должна соответствовать мощности старых компонентов в пропорциях 1/3. Т.е. литиевый элемент является полноценной заменой 3-х никель-кадмиевых батарей. Обычно используют 3 шт. Li-ion вместо 10 Ni-Mh, что слегка снизит мощность агрегата.Можно установить 4 аккумулятора, но это сократит рабочий ресурс электродвигателя.

    Ключевое значение имеет показатель тока, приведенный в рабочем паспорте шуруповерта. Он колеблется в диапазоне 15-40 А, соответственно подбираются элементы со схожими режимами отдачи. Это касается как батарейки, так и защитных плат. Универсальный вариант модуля BMS на 25 А или 30 А. Нежелательно использовать аккумуляторы от старого ноутбука, поскольку на высокую нагрузку они не рассчитаны.

    Как переделать

    Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов.Процесс производится в несколько этапов аккумулятора, начинаясь с корпусной разборки.

    Разборка блока питания для зарядки

    Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.

    Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность аргументов в пользу успеха.Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.

    Пайка проводов к модулю стабилизации

    Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:

    1. Соединение провода идущего на плюс к соответствующему контакту платы, обозначенному B +;
    2. Соединения провода идущего на минус к соответствующему контакту платы, обозначенному B-;
    3. Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3.Количество соединений зависит от числа аккумуляторов.

    Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.

    Пайка проводов блока питания с модулем

    На самой плате BMS есть еще 2 контакта, обозначенные P + и P-. От них провода идут к соответствующим клеммам старой микросхемы.

    Установка напряжения

    На резисторе устанавливается выходное напряжение.Этот показатель на каждый элемент не должен быть 4,2 вольт.

    Размещение в корпусе

    Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.

    К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

    Отличие зарядного от блока питания заключается в установлении тока устройства. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.

    Трансформация состоит в дополнении ЗУ, куда входит такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых останавливается.Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.

    Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.

    Резюмируя, чтобы переделать АКБ шуруповерта на литий-ионный 12 вольт либо 14, 18 вольт, набор комплектующих, опыт работы с электрооборудованием и немного свободного времени.Целесообразно ориентировать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
