Кровля домов может иметь разную конструкцию и технологию возведения. Один из распространенных вариантов – односкатная крыша своими руками.

Другие статьи

Монтаж натяжного ПВХ потолка в каркасном потолок стал уже привычным и для слуха и практически. Многие из нас знакомы с ним, так как он установлен в вашем жилище. Монтируется он и в каркасном доме. Он практичен, удобен, ли гражданам России строить дома самостоятельно? недовольны уровнем качества индивидуальных домов, возведенных хозспособом. И хотят запретить такое строительство гражданам для фасада фибросайдинга Дековер для монтажа на фасады домов в Севастополе и Крыму. Долговечный стойкий цвет и вид вашего дома даже под воздействием УФ-лучей, активного крымского солнца. О сай… Как построить мансарду с двухскатной … Устройство крыши загородного дома … Односкатная крыша своими руками: как … Что такое двухскатная крыша с мансардой … Какая крыша лучше и дешевле для …

Односкатная крыша своими руками: как сделать, устройство, инструкция, монтаж. конструкция Стропильная система мансардной крыши: устройство, схемы, монтаж Устройство крыши загородного дома: односкатная, двускатная и мансардная кровли Стропильная система мансардной крыши: устройство, схемы, монтаж Стропильная система мансардной крыши: устройство, схемы, монтаж

Преимущества и недостатки мансардных крыш

По внешним признакам мансарда и чердак схожи, но применять одно название к другому ошибочно. Во-первых, она является отапливаемым помещением, во-вторых – жилым, в-третьих – ее вносят в проект, регистрируют в качестве функциональной части дома, к которой подведены все необходимые коммуникации. Главной особенностью является то, что кровля одновременно служит в качестве крыши, потолка и стен.

Главным отличием мансардного этажа от чердачного пространства считается минимальная высота стен в полтора метра, это следует из определений этой конструкции в нормативных документах, например, СНиП приложение 2, СП приложение Б, СНиП 31-01-2003, из других источников.

К основным достоинствам подобного сооружения можно отнести:

1. Эстетические свойства и дизайн. Использование более высокой, конструктивной кровли, оборудованной окнами, придает зданию законченный вид, делает его оригинальным.
2. Экономия на стройматериалах. Вес конструкции намного меньше полноценного этажа, поэтому нет необходимости делать усиленный фундамент.
3. Возможность достройки. При наличии хорошего основания можно переоборудовать готовое сооружение, увеличить его жилплощадь за счет чердака.
4. Скорость строительства. По сравнению с двухэтажными зданиями, возведение мансардной крыши занимает меньше времени.
5. Максимальное использование площади. Позволяет задействовать пустующее, неэксплуатируемое пространство.
6. Великолепный вид. В ночное время можно понаблюдать за небом, в дневное за движением облаков.

Не лишена конструкция и недостатков, рассматривая которые застройщики иногда отказываются от своих планов по ее оборудованию:

1. Скошенные потолки. Уменьшение используемой площади, сложно подойти к низкой стене, для обустройства внутреннего пространства потребуется специальная мебель.
2. Шумоизоляция. Даже при использовании наилучших материалов не получится полностью изолировать звук от падающих капель дождя, града, обдувающего ветра.
3. Затраты на отопление. По сравнению с обычным этажом, теплопотери здесь увеличиваются на 30-40%, что потребует больших затрат на обогрев в зимний период.
4. Ремонтопригодность. Кровельный пирог сверху закрыт покрытием, снизу слоем утеплителя и отделки. Чтобы проинспектировать состояние кровли, придется демонтировать облицовку.
5. Ограниченный выбор стройматериалов. Дерево, входящее в состав стропильной системы, меняет свои характеристики на протяжении всего периода эксплуатации, соответственно не исключены некоторые подвижки, передаваемые на отделку.
6. Тепло-, гидроизоляция. Для комфортного и уютного проживания необходимо выполнить сложные работы по утеплению и защите от влаги.
7. Сложное устройство. Выполнить правильно все расчеты, составить чертеж своими руками проблематично, потребуется помощь специалистов.

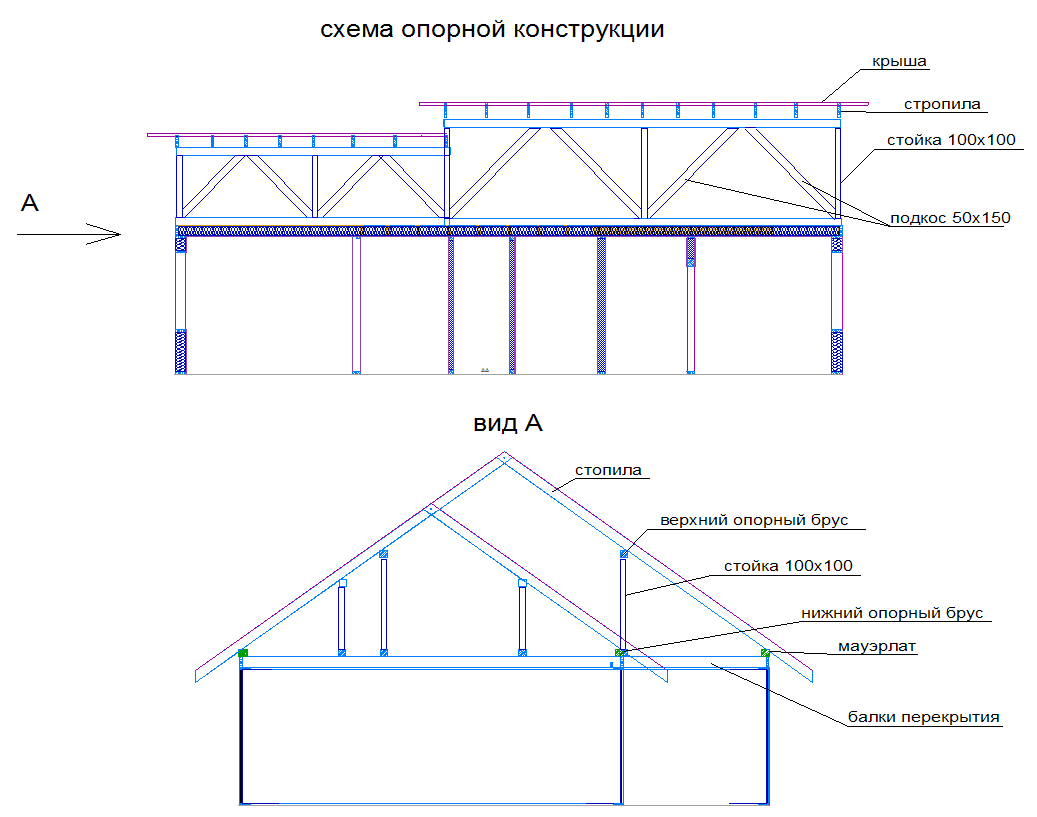

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену Источник

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды Источник

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Смотрите также: Каталог проектов домов с мансардой, представленных на выставке «Малоэтажная страна».

Установка двускатной крыши с наслонными стропилами

1. На внешние стены по длинной стороне здания укладывают мауэрлат – брус сечением 100х100 или 150х150 мм. Мауэрлат крепят к стене на анкерные болты, выравнивая брус по внутренней стороне стены. Под брус обязательно кладут двойной слой рубероида или другой рулонной гидроизоляции. На внутреннюю несущую стену аналогичным образом кладут лежень – брус такого же сечения, как мауэрлат, параллельный ему.
2. На мауэрлат и лежень укладывают балки перекрытия из доски 50х150 мм с шагом, равным расчетному шагу стропил – от 60 до 120 см. На балки настилают временный черновой пол из любых досок, достаточно прочных, чтобы по ним можно было ходить. Доски для безопасности передвижения закрепляют обычными гвоздями.
3. На лежень устанавливают опоры из бруса 100х150 мм стойки, с шагом 1,5-2 метра. Их выравнивают с помощью уровня и отвеса и временно закрепляют укосинами – любыми подходящими досками. Укосины ставят под углом в двух направлениях, так, чтобы стойки были надежно закреплены. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.
4. На стойки укладывают коньковый брус, или прогон, сечением 100х150 мм. Его закрепляют аналогичным образом: на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

   Установка конькового бруса

5. Из доски толщиной не менее 50 мм делают стропила. Сначала выполняют шаблон: прикладывают доску к коньковому брусу на уровне крайней стойки и к мауэрлату, размечают и выпиливают запилы. Глубина запила не должна превышать 1/3 ширины доски. Если позволяет длина стропил, оставляют свесы крыши не менее 0,3 м. Полученный шаблон прикладывают к обоим скатам крыши на уровне всех балок перекрытия, и если не требуется корректировка размеров, сразу выпиливают необходимое количество стропил.
6. Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

   Схема крепления стропил

7. При ширине крыши более 8 метров необходимо установить подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

   Установка подкосов для крыши

8. Если длина стропил не позволяет обеспечить свесы крыши, к стропилам крепят кобылки – доски, продолжающие их и выступающие за края крыши. С торцевых сторон делают карнизные кобылки, перпендикулярные стропилам. Кобылки изготавливают из такой же доски, как и стропила, крепят их на гвозди 100-150 мм. Подравнивают их по необходимости и прибивают карнизные и ветровые планки, после чего приступают к выполнению обрешетки.

   Варианты выполнения обрешетки под кровельные покрытия

Виды двухскатных крыш

Крыши двускатные бывают разных форм, каждая из которых отличается особенностями конструкции, дизайнерскими решениями и характеристиками подкровельного пространства.

Симметричная или простая двухскатная кровля

Щипцовая или симметричная классическая кровля представляет собой расположенные под нужным углом относительно постройки 2 плоских прямоугольных ската.

Свойства и функции сооружения определяются прежде всего величиной угла такой крыши:

1. Наиболее простым решением для домов с размерами стены в ширину до 8 м будет ферма со сторонами, имеющими наклон 45°.
2. Меньшие углы применяются в районах с большими ветровыми нагрузками и для небольших зданий.
3. Расположение скатов круче 45° – лучший вариант для строений, находящихся в регионах с большим количеством осадков в виде снега. Такой тип кровли является наиболее дорогостоящим.

Симметричная ломаная конструкция понадобится для увеличения места под крышей.

Крыша с разными углами наклона скатов

Двускатная крыша с разными скатами, в основе которой находится произвольный треугольник с отличающимися углами, более сложна в расчетах. Одинаковых элементов в стропильной системе меньше. Какие-то части понадобится усиливать.

Конструкции используются с целью:

• получить мансардное помещения требуемой формы;
• сделать балкон с нужной стороны и заданного размера;
• создать стильный оригинальный дизайн.

Появляются дополнительные возможности связать постройку с рельефом местности. Асимметричная крыша в некоторых случаях поможет разгрузить фундамент за счет отсутствия полноценного 2 этажа.

Крыша с большими свесами

С горных вершин Швейцарии и Франции в Россию пришло такое экстерьерное решение, как шале, когда под одной кровлей дома размещаются другие пристройки.

Подход позволяет соединить традиционный взгляд на архитектуру и новые строительные технологии. Большие свесы помогают защитить от влаги фундамент и стены, сэкономить на устройстве отдельных кровельных систем.

Двускатная крыша с разными скатами позволяет перекрыть несколько помещений, начиная от мансарды, и включая парковку, летнюю кухню, беседку или веранду, бассейн или хозяйственные постройки.

Двухскатная ломаная конструкция крыши

Чтобы приблизить форму мансардного помещения к классической жилой площади, кровельные скаты вверху делают более пологими, а книзу усиливают наклон – «ломают».

С помощью этих манипуляций под кровлей получают:

• высокий потолок;
• почти вертикально расположенные стены и окна;
• возможность сделать балкон во всю ширину;
• отсутствие острых углов в комнатах.

Изломы увеличивают пространство мансарды, делают его более привычным и уютным.

Ломаные конструкции также применяются при создании разноуровневых двускатных крыш, когда скаты не только отличаются по длине, но и расположены на разной высоте.

Двускатная крыша с мансардой

Кровля с двумя скатами позволяет создавать мансардные помещения с равномерным подъемом потолка.

В этом случае крыша располагается под одним углом к стенам, а в местах прилегания образуется площадь с минимальной высотой и функциональностью.

Для получения полноценной комнаты на крыше достаточно построить кровлю с углом в 45 градусов. Такая конструкция является оптимальной для домов, ширина которых не превышает 6 метров.

По мнению многих застройщиков считается, что уклон в 45 градусов — это слишком много. Предельно удобным считают угол ската в 40 градусов. Такой угол позволяет увеличить полезную площадь подкровельных помещений и комнат.

Довольно часто, при двухскатной конструкции оборудуется еще и чердак. Некоторые застройщики строят еще небольшой балкон.

Существует несколько вариантов создания балкона на мансардном этаже. Его можно обустроить на несущих балках, служащих опорой мансарды. Или построить колонны, на которые будет опираться балконная плита.

Дизайн интерьера мансардных помещений

До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.

Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.

Что должно быть:

1. Единый стиль интерьера;
2. Одинаковые материалы для отделки;
3. Цветовая гамма общая;
4. Проект единый;
5. Мебель под заказ одинаковая специальная;

Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.

Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.

Светильники здесь лучше ставить специальные встроенного типа, возле окна ставится обычно рабочий стол, а окна ставятся специальные на фронтоне и крыше. Окна зашторивать обычным тюлем и шторами не получится точно, для этого используются жалюзи или специальные шторы. Цветовая гамма оформления должна быть только светлый, особенно если помещение очень малого размера, это создаст уют, хорошее настроение и увеличит пространство комнаты. Желательно использовать в помещении одни и те же отделочные материалы, где цветовая гамма будет общей, а стиль единым.

Минусы односкатной крыши:

• Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
• Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Нюансы выбора крыши

В большинстве случаев важнейшим параметром при выборе типа крыши является цена вопроса – чем сложнее конструкция, тем она будет дороже. Самой бюджетной во всех отношениях считается простая двускатная крыша, угол наклона скатов которой не выходит за пределы 25-30⁰. Она может быть как холодной, так и мансардного типа, при таком конструктиве пространства внутри вполне достаточно.

Не менее важны и климатические условия в регионе строительства, так, плоские и пологие односкатные крыши, не лучший выбор в местностях с большой дождевой и снеговой нагрузкой. А там, где в месяце по пальцам пересчитать безветренные дни – стоит сто раз подумать, прежде чем делать крутые скаты. Что касается декоративности, то залогом эффектного вида является не столько вычурная форма и элитный кровельный материал, сколько гармоничность. Крыша должна соответствовать не только архитектурному стилю дома и стеновым материалам, но и окружающей действительности.

Особенности конструкции ломаных крыш

Ломаная крыша имеет более сложную конструкцию, нежели обычная двускатная. Здесь стропильная система так же состоит из отдельных секций, скрепленных для жесткости между собой. Но секции в данном случае имеют гораздо более сложное устройство.

Основой одной секции стропильного каркаса ломаной крыши является конструкция из двух вертикальных стоек, соединенных горизонтальной перемычкой. Стойки располагаются на несущих балках межэтажного перекрытия. Сверху этого основания устанавливается классическая треугольная ферма, образующая верхнюю часть крыши. В готовом виде на этих фермах сформируются два пологих ската ломаной крыши.

В конструкции стропильного каркаса ломаной крыши также присутствуют дополнительные стропильные ноги, которые нижней частью упираются в края несущих балок или мауэрлат. Верхняя же часть этих подпорок сводится в те места, где сходятся угловые части прямоугольного основания и треугольных ферм. В готовом виде эта часть стропильного каркаса образует нижний скат, который относительно горизонта располагается почти вертикально.

За счет того, что каждый из скатов такой кровли имеет излом, крыша и получила название ломаной. Однако такая конфигурация называется также мансардной. Это обусловлено тем, что под ломаной крышей очень выгодно обустраивать жилое помещение. За счет прямоугольного сечения, которое задается основными конструктивными элементами стропильной системы, стены и потолки мансарды получаются абсолютно ровными без наклонных плоскостей.

Двускатная или ломаная крыша – что лучше?

Угол наклона ската

Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.

При выборе и расчете угла необходимо учитывать все влияющие факторы. Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции.

Снеговые и ветровые нагрузки

Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.

В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.

Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.

Определение угла наклона

Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:

• Н – разница между высотами противоположных опорных стен,
• L – длина боковых стен, т.е. расстояние между опорными стенами.

Если необходимо обеспечить рекомендуемый угол наклона 20° при L=6 м, то потребуется надстроить дальнюю опорную стену на Н= LхtgA = 6хtg20 = 6х0,364 = 2,18 м, а при угле 6° – на 0,63 м.

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли.

Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.

Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

• максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
• возможность использования любого кровельного материала;
• незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

• небольшой вес;
• возможность экономить деньги и строительные материалы;
• при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

• скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
• то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство.

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.

Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.

А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

• строительными нормами и правилами СНиП , которые носят название «Общественные здания и сооружения»;

Возведение стропильной системы и контробрешетки

Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.

Стропильная система двускатной кровли

Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.

Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.

Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.

Размер стропильных ног, подкосов, обрешетки и пр. , определяет расчет кровли двухскатной крыши.

Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.

После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.

Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

• установка мауэрлата;
• укладка поперечных балок;
• монтаж вертикальных стоек;
• затяжка боковых стоек или установка конькового бруса;
• разметка шага и монтаж стропильных ног;
• установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
• обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

• монолитные дома. Лучший вариант – фиксация анкерными болтами;
• деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
• газобетон, пенобетон. Обычно используются шпильки или арматура;
• если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Как производится утепление кровли

Во время утепления крыши дома соблюдается определенная последовательность:

1. Сначала стоит измерить расстояние между стропилами.
2. После этого отмеряется утеплитель. Происходит это с расчетом, чтобы между стропилами и материалом оставался небольшой зазор.
3. Затем необходим закрепить гидроизоляционный материал.
4. На следующем этапе укладывается утеплитель. Стоит помнить, что данный материал должен укладываться снизу вверх. Важно следить за тем, чтобы между плитами утеплителя не оставались зазоры, так как это приведет к серьезным теплопотерям.

Между утеплителем и гидроизоляционным материалом должно оставаться расстояние около 2 см. Во время работ необходимо учесть особенность многих теплоизоляционных материалов, которое состоит в том, что они расширяются на 10-30 %.

Во время монтажа кровли необходимо помнить о том, что в конструкции должны оставаться вентиляционные зазоры. Благодаря этому можно предотвратить появление в системе конденсата.

Виды мансардных конструкций

Тип объекта зависит от возможностей и потребностей застройщика. Сегодня проектировщики выделяют два вида помещений: одноуровневые и двухуровневые.

Первые мансарды бывают трех типов:

1. Мансардная крыша под двускатной кровлей. Удобное расположение скатов не задерживает осадки, устройство теплого чердака не требует длительных расчетов, потому такие варианты считаются самыми простыми, практичными и надежными.
2. Мансардное помещение под ломаной крышей. Чуть сложнее в устройстве, помещение отличается повышенным объемом жилого пространства и выглядит весьма оригинально.
3. Дом с мансардой с выносными консолями. Этот вариант самый трудный в исполнении, но при этом на чердаке появляется обширное жилое пространство. Смещение крыши, образующее навес, используется для обустройства веранды, гаража.

Двухуровневый дизайн мансарды – это по сути две комнаты, которые располагаются на разных уровнях. Удобство формы не вызывает сомнений, однако нужны опоры смешанного типа.

Нормандский или французский стиль

Суровые климатические особенности северных регионов страны нашли отражение в фахверковых домах. Мансарды тут оснащены слуховыми окнами, фронтонами и при всей строгости смотрятся идеально.

А вот «гаражный» вариант мансарды

– чуть более спокойный и нежный. Добавить остекление и получится функционально, эстетично, в меру тонко и необычно. Крыша сложной формы дополняет французский шик, но вполне органично впишется и в наши просторы.

Альпийские шале – отдельный разговор. Тут двускатные деревянные крыши дополняются не только большими окнами, но и балконом. Внутреннее убранство выглядит особенно изыскано, если деревянные элементы не прикрыты облицовкой. Характерная особенность шале – удлиненные скаты, что объяснимо снежными покровами. При этом теплота увеличенных оконных проемов и просторные балконы позволяют наслаждаться теплом альпийского горного лета.

Средиземноморские мотивы диктуют свой дизайн крыши дома. В этом случае отмечается ограниченность формы, некая компактность. Лучше всего это смотрится в комбинации с многощипцовой формой и не одной, а двумя-тремя мансардами. Конечно, такая мансарда своими руками доступна не для каждого мастера, однако труды окупятся с лихвой: на малой площади получается две и более полноценных дополнительных теплых комнаты.

Староанглийская классика

Эта страна может оспорить первенство появления жилья под самой крышей. Чопорность классики ничуть не мешает коттеджам выглядеть более чем прелестно, а честь придания комфортности проживания и эстетике принадлежит как раз мансардным крышам. Они сглаживают строгость линий и дают достаточно света, благодаря большим окнам.

Характерными признаками данной формы крыш можно считать чуть изогнутые линии кровель на фронтонах, ассиметрию элементов.

И, конечно, следует тщательно выбирать оттенки облицовки: окна должны контрастировать с общим фоном, иначе не добиться «староанглийского шика».

Факт! Если хочется соблюсти английскую эстетику, следует при проектировании заложить увеличенный склон скатов, ассиметрию фронтонов. Новый шик – интерпретация викторианской вальмовой крыши.

Мансарда с большим количеством маленьких балконов. Дизайн потребует дополнительных расходов, зато дом точно будет выглядеть оригинально, а вы сможете наслаждаться видами сельских просторов.

Крыши из Ондулина

Один из самых оптимальных материалов для дачного дома — Ондулин. Такая кровля обойдется вам в небольшую сумму, а положить ее вы сможете даже своими руками.

В Европе нередко комбинируют крышу из Ондулина с фасадами, обшитыми тем же материалом и в том же цвете.

Ондулин антрацитового тона, использованный и для плоской кровли, и для фасадов, эффектно контрастирует с хвойной древесиной, которой обшит первый этаж дома. Такой дизайн придает коттеджу настоящий нордический характер.

Отличная альтернатива традиционному волнистому Ондулину для односкатной крыши — покрытие Ондувилла, имитирующее керамическую черепицу.

Оптимальный показатель для облегчения схода снега

Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:

1. Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
2. При значении, равном 45 градусов, снеговая нагрузка на поверхность ската достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
3. Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.

Учтите! Согласно строительной климатологии территория России разделяется на 8 климатических зон, каждой из которых соответствует своя среднегодовая снеговая нагрузка. Это справочное значение используют для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровельного покрытия.

Схемы сложных крыш. Устройство крыши частного дома – основные элементы и особенности различных видов кровли. Подготовка к возведению крыши дома

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

1. Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.

   Обрешётка служит основанием для фиксации утеплителя и кровельного материала

2. Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
3. Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.


   Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов

4. Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек.
   Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.


   Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка

5. Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
6. Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.


   Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой

7. Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.


   Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной.
   Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.


   Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м . Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.


   При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы.
   Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение . Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.


   Двускатная крыша позволяет обустроить чердачное помещение

4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

   В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.


   В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.


   Шатровая крыша подходит только для зданий квадратной формы
7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.


   Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

• железо;
• цементно-песчаная черепица;
• шифер;
• камыш, солома или тростник;
• деревянный гонт;
• металлочерепица;
• рубероид;
• металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

1. Расчётная ветровая нагрузка составляет 35 кг/м 2 . Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
2. Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м 3 . Если уклон больше, то нагрузку чаще всего не учитывают.
3. Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш.

Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

• угол наклона крыши был более 35°;
• размеры створок находились в пределах от 80х60 до 120х80 см;
• надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

• черепицу;
• медные листы;
• листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

• ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
• опоры должны быть той же толщины, что и стропильные рейки крыши;
• элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
3. Высокая цокольная часть, сделанная из камня.
4. Второй этаж, изготовленный из деревянных деталей.
5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

1. Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
2. Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
3. Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

1. Обвести линией план частного дома.
2. Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
3. Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
4. Обозначить линиями проекции коньков.
5. Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

• присоединение подкосов, стоек, затяжек и других элементов;
• фиксация стропильных ног к мауэрлату;
• крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

1. Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
2. Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
3. Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
4. Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов .

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

• конструктивные просчёты;
• архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

• для металлической черепицы допустимый угол наклона составляет от 30°;
• для профнастила минимальный уклон составляет 8°;
• для шифера оптимальный диапазон углов наклона — 25–30°;
• для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Мансардные крыши

В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

Выбор материала

Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

Фото крыш частных домов

Специализированная лексика «Схемы крыш, виды   конструкций»

Toiture, assemblage du bois Схемы крыш, виды   конструкций

• formes f et parties f du toit типы крыш  и их конструктивные элементы
• la moise double (le tirant moisé) двойная накладка
• la panne intermédiaire боковой опорный прогон
• le toit en selle f(le toit en dos m d’âne m, le toit à deux versants m, le toit à deux pans m) двускатная (щипцовая) крышаle comble polygonal комбинированная конструкция стропил двускатной крыши с боковыми подкосами, поддерживающими главные стропильные ноги
• le faîte, le faîtage, la ligne de faîtage m конёк
• l’entrait m затяжка
• l’avant-toit m (le dessous de toit m, la rive) свес кровли над щипцом (фронтоном)
• la poutre de plancher m балка междуэтажного перекрытия
• la gouttière (le chéneau) свес крыши над карнизом
• l’arbalétrier m главная стропильная нога (стропило)(карнизный свес кровли)
• le chevron intermédiaire промежуточная стропильная нога
• le pignon щипец (фронтон)
• la lucarne rampante слуховое окно
• le lien d’angle m угловой подкос опорного прогона
• le toit en appentis m (le toit à un pan, le toit à un versant) односкатная крыша
• la contre-fiche опорный подкос
• les moises f распорка
• la tabatière зенитный световой фонарь
• le toit en croupe f комбинированная конструкция стропил многоскатной крыши
• le pignon coupe-feu брандмауэр, противопожарная торцовая стена
• l’empannon m de long pan m нарожник
• le toit en croupe f (le toit à quatre arêtiers m) четырёхскатная (вальмовая) крыша
• l’arêtier m (le chevron d’arête f) накосник, диагональная стропильная нога
• la croupe вальма
• l’empan non m de croupe f нарожник
• l’arêtier m ребро вальмовой крыши
• l’empannon m à noulet m (le noulet, la noue) стропильная нога разжелобка (ендовы)
• la lucarne à croupe f слуховое окно в вальмовой крыше
• le lanterneau (la tourelle à cheval m, le cavalier) башенная надстройка над коньком крыши
• le comble à plancher m suspendu конструкция стропил двускатной крыши с подвесным перекрытием
• la noue ендова (разжелобок)
• l’entrait m suspendu главная балка чердачного перекрытия (подвеска)
• le toit à croupe f faîtière полувальмовая крыша
• la croupe faîtière полувальмовый скат
• la sous-poutre (la poutre inférieure, le soffite) прогон, связывающий балки чердачного перекрытия
• le toit à la Mansart ou Mansard (le comble mansardé)  мансардная крыша
• le poinçon (la clé pendante) боковая подвеска
• la fenêtre mansardée окно мансардной крыши
• la contre-fiche подкос
• le toit à sheds m (le toit en dents f de scie f, le toit à redents ou redans m) шедовая крыша
• le tirant ригель
• le chevêtre прогон между стропилами y проёма в крыше
• le vitrage (la rangée de vitres  f pour l’éclairage m par la toiture) остекление шеда
• la ferme à âme f pleine (le comble sur chandelles f) деревянная стропильная ферма со сплошной дощатой стенкой
• le toit en tente f(le toit en pavillon m) шатровая крыша
• la lucarne à tabatière f (la lucarne ronde, la chatière) полуконусное слуховое окно
• la semelle inférieure (la membrure inférieure) нижний пояс стропильной фермы
• le toit conique (la tourelle à base f ronde, le toit en poivrière f) конусная шатровая крыша
• la semelle supérieure (la membrure supérieure) верхний пояс стропильной фермы
• le dôme à bulbe f (la coupole bulbeuse) купольная крыша (крыша луковичного типа)
• le planchéiage (l’âme f) сплошная дощатая стенка фермы
• la girouette флюгер
• la panne прогон
• charpentes f de combles m (fermes f) несущие деревянные конструкции крыши
• le mur porteur extérieur (la paroi portante) несущая наружная стена здания
• le toit à chevrons m простейшие треугольные стропила
• la ferme à treillis m решётчатая деревянная стропильная ферма
• le chevron стропильная нога (стропило)
• l’entrait m затяжка для стропильных ног
• la semelle inférieure (la membrure inférieure) нижний пояс фермы
• l’écharpe f(l’entretoise f de contreventement m, le poinçon rampant) раскос
• la semelle supérieure (la membrure supérieure) верхний пояс [фермы]
• le coyau extérieur кобылка
• le mur extérieur наружная стена
• le poinçon (la chandelle) стойка фермы
• la tête de poutre f(le bout d’entrait m) оголовок затяжки
• la contre-fiche раскос фермы
• le mur d’appui m опорная стенка
• la ferme à entrait m retroussé висячие стропила с ригелем
• assemblages m des pièces f de bois m соединения элементов деревянных конструкций на врубках и крепёжные детали
• l’entrait m retroussé верхняя затяжка
• le chevron стропильная нога (стропило)
• l’assemblage m à tenon m et mortaise f(le tenon simple) шиповое соединение
• le comble à entrait m retroussé et à poinçons m latéraux треугольные стропила с верхней затяжкой (ригелем) и двумя боковыми подпорками
• l’assemblage m à enfourchement m (l’enfourchement m) врубка прорезным одинарным шипом (гребнем)
• les entraits m retroussés верхние затяжки
• l’assemblage m à entaille f (l’assemblage m à mi-bois m) врубка вполдерева
• la panne (la sablière supérieure) боковой опорный прогон
• le poinçon (le poteau, le montant) опорная стойка (подпорки)
• l’assemblage m à trait m de Jupiter droit врубка прямым замком
• l’aisselier m подкос
• l’assemblage m à trait m de Jupiter simple врубка накладным косым замком
• le comble à panne f et à poinçon m unique безраскосные стропила наслонного типа с центральной опорной стойкой
• l’assemblage m à mi-bois m à queue f d’aronde f врубка сквозным сковороднем (ласточкиным хвостом)
• la panne faîtière коньковый прогон
• l’assemblage m à embrèvement m simple(l’embrèvement m) лобовая врубка одним зубом
• la panne inférieure подстропильный брус (мауэрлат)
• la tête de chevron m нижний конец (свес) стропильной ноги
• l’assemblage m à double épaulement m лобовая врубка двойным зубом
• le comble à poinçons m latéraux et à jambettes f конструкция стропил наслонного типа с двумя боковыми опорными стойками и подстропильной опорной обвязкой
• la cheville de bois m деревянный нагель
• le goujon штырь
• la pointe à tête f large гвоздь с широкой шляпкой
• la jambette подстропильная опорная обвязка
• la pointe à tête f conique проволочный гвоздь
• le faîte (le madrier de faîtage m) коньковый прогон
• les coins de bois m dur клинья из твёрдой древесины
• la moise simple (le tirant haut) одинарная  (односторонняя) накладка
• le clameau à deux pointes f скоба
• le boulon fileté болт

Рейтинг 2,9 на основе 12 голосов

Разрез двухскатной крыши.

Обзор существующей схемы стропил двухскатной крыши. Установка конька двускатной крыши Подкосом. Верх крепят к стропило, низ — к бабке;

Двускатная крыша с давних времен является самым распространенным типом кровли при строительстве малоэтажного дома.
Простая конструкция, отличная устойчивость и приспособленность к различным климатическим условиям наряду со стандартным подходом в строительстве и быстротой возведения стропильной системы являются весомыми аргументами, проверенными многолетней строительной практикой.

Особенности и виды двускатных крыш

Двускатная (она же щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей – скатов, установленных под углом к наружным стенам постройки.
За счет наклона скатов происходит естественный сток природных вод (дождя, талого снега).
Существует три основных вида двускатных крыш:

1. Симметричная – выполняется в форме равнобедренного треугольника. Классическая конструкция и простота возведения сделали этот вид крыши самым популярным у строителей и частных застройщиков;
2. С неравномерными углами наклона – имеет несимметричные скаты, идущий не через центр дома конек и различную длину карнизных свесов. Такая кровля выражает архитектурную особенность строения и выглядит очень оригинально в плане дизайна, но обладает существенным недостатком – нерациональным использованием чердачного помещения;
3. Ломаная – верхняя часть такой крыши более пологая, а нижняя имеет крутой уклон. Такая кровля рекомендована в тех случаях, когда чердачное помещение планируется использовать под мансарду или жилую комнату.

Стропильные системы

Двухскатная кровля должна прочной и относительно легкой, поэтому большое внимание уделяется устройству стропильной конструкции.
Ее выполняют таким образом, чтобы крыша могла выдержать нагрузки и при этом не оказывала бы большого давления на фундамент здания.
Устройство стропильной системы щипцовой крыши различается использованием опорных оснований для стропил.
Существует три вида системы стропил:

• висячая
• наслонная
• гибридная.

Соответственно, в конструкциях стропильных систем используют висячие, наслонные или одновременно оба вида стропил.
используются, когда расстояние между опорами составляет максимум 6,5 метра.
устанавливаются при наличии несущей средней стены или столбчатых опор внутри.
В первом случае осуществляется с помощью стены и конька крыши, которые являются опорами для краев стропильных «ног».
Второй способ установки используется в домах, имеющих среднюю несущую стену (промежуточную опору), на которую опирается средняя часть наклонных стропил.

Конструкция висячих стропил работает не только на изгиб, но и на сжатие.

Для снижения распирающего усилия, создаваемого », их соединяют стяжкой.
Балки наклонных стропил работают лишь на изгиб.
При этом затраты значительно меньше, чем при строительстве любой другой кровли.
Самым лучшим вариантом считается гибридная стропильная система двускатной крыши, которая предполагает чередование висячих и наклонных стропил.
В некоторых случаях бывает невозможно устанавливать только висячие или только наслонные стропила.
Такая комбинированная система стропил укрепляет конструкцию и снижает затраты на материалы.
Справа на фото вы можете видеть чертеж (схему) стропильной системы двухскатной крыши.
Несущими элементами двускатной крыши являются:

• стропильная система, включающая в себя:
  • стропильные ноги
  • вертикальные стойки
  • ригели
  • распорки
  • наклонные подкосы
  • коньковой прогон
• мауэрлат – брус, который укладывается по периметру конструкции или подкладывается под стропильную ногу.

Монтаж и сборка стропил

До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов.
Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними.
Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов.
При использовании утеплителя необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше.
Установку стропил двускатной крыши производят в следующем порядке:

1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится , который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.
Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

• На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
• На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

• Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
• Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
• Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
• Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Как построить двускатную крышу с разными скатами

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

21.02.2017 1 Комментарий

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Общее устройство двускатной крыши

Основные понятия

Элементы конструкции стропильной системы двускатной крыши

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций , но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы. Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Система с висячими стропилами

Графически эту схему крыши можно изобразить примерно так:

Сразу бросается в глаза, что стропила опираются только на в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Расчет базовых параметров стропильной системы двускатной крыши

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

• Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
• Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
• Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
• Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

Цены на бензопилу

бензопила

Рассчитываем крутизну ската и высоту конька

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

• Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
• Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.

• Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2 ). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Устройство мягкой кровли, цена, технология, схемы плоских крыш

Современные архитекторы, проектируя многоэтажные жилые дома, офисные здания или производственные сооружения, предполагая в них устройство мягкой кровли, применяют такой элемент, как плоская крыша.

Бесспорно, что плоские крыши, в сравнении со скатными, обладают рядом преимуществ:

• при их сооружении используется меньше строительных материалов;
• на устройство плоского покрытия уходит меньше времени;
• данный тип крыш более устойчив к разрушению разнообразными природными явлениями, к примеру шквальным ветром.

Совершенно ровными, по отношению к линии горизонта, данный вид крыш не делают – атмосферные осадки не должны накапливаться на крыше и, желательно, чтобы они удалялись с ее поверхности самотеком. Для этого крышам придают небольшой уклон, обычно около 3 градусов. Создает этот уклон песчано-цементная или керамзито-цементная стяжки. Основой плоских крыш являются железобетонные плиты, которые могут быть как пустотелыми, так и монолитными, или профилированная сталь.

Традиционные плоские кровли

Классическую или традиционную плоскую кровлю составляют: бетонное основание с настеленным на него слоем пароизоляции, служащим защитой для утеплителя от проникающей из внутренней части помещения влаги. В виде пароизоляции применяют армированную стекловолокном битумно-полимерную мембрану или специальную паробарьерную пленку. Сверху пароизоляционный слой закрывают утеплителем. При этом, пароизоляционный слой устраивают таким образом, чтобы слой утеплителя был прикрыт и по краям кровли: пароизоляцию поднимают вертикально на высоту утеплителя. Весь этот «пирог» накрывается непрерывным слоем гидроизоляционных материалов.

В результате получаем устройство мягкой кровли, состоящее из следующих слоев:

• пароизоляции;
• теплоизоляции;
• выравнивающей стяжки;
• водоизолирующего слоя;
• защитного слоя.

Традиционные кровли плоских крыш прошли испытание временем и доказали свою практичность, но проявились и недостатки – гидроизоляция, укладываемая поверх кровельного пирога, довольно быстро разрушалась под воздействием солнечных лучей и атмосферных явлений. И тогда появились инверсионные кровли.

Устройство мягкой кровли инверсионного типа

Устройство мягкой кровли этого типа: на бетонные покрытия укладывается слой гидроизоляции, затем теплоизоляции (обычно из экструдированного пенополистирола, не реагирующего на влагу). Далее идут покрытие из геотекстиля и дренаж. Самый верхний слой (балластный) служит защитой кровли, его устраивают насыпным.

Кровельный пирог инверсионной плоской кровли.

Инверсионная плоская кровля обладает определенными преимуществами:

• гидроизоляция хорошо укрыта и разрушить ее не так-то просто;
• расположенный сверху утеплитель не дает образовываться конденсату;
• при текущих ремонтах плиты теплоизоляции легко убираются, обеспечивая прямой доступ к гидроизоляционному слою кровли.

Инверсионная кровля в готовом виде.

Дышащие кровли

Влага, проникающая в теплоизоляционный слой, заметно ухудшает защитные функции кровли. Именно проникшая в слои влага способствует образованию пузырей и трещин, особенно в летний период, когда утеплитель активно высыхает на солнце после влажного весеннего сезона. Кроме утеплителя, влага может собираться и под старыми слоями кровли, у бетонного основания, в стяжке. Как результат, без отсутствия вентиляции в слоях кровли, покрытие крыши начинает отходить от основания.

«Дышущая» кровля стала решением этой проблемы. Устройство мягкой кровли этого типа позволяет влаге, собирающейся в слоях кровельного пирога, свободно выходить наружу. Примененная здесь конструкция мягкой кровли из рулонных наплавляемых материалов дает высокую герметичность и продлевает срок службы кровли: утеплитель помещен между слоями битумной мастики, а вентиляция крыши осуществляется с помощью кровельных аэраторов, установленных из расчета 1 штука на 50 м² площади кровли.

Плюсы данного вида кровли:

• устройство мягкой кровли позволяет не снимать старый настил. Сплавляя старое покрытие с новыми слоями мы, напротив, усиливаем гидрозащиту;
• уложенный вторым, поверх старого покрытия, слой дает качественный отток влаги — этот слой укладывается с уклоном;
• данный метод можно использовать как в новом строительстве так и при ремонте старого здания.

Пример вентилируемой плоской кровли.

Уважаемые посетители!

Мы с удовольствием ответим на возникшие вопросы. Для этого Вы можете:

позвонить по номеру: +7 (495) 669 31 74

или отправить сообщение по адресу: [email protected]

и получить подробную консультацию.

технология, устройство, схемы и специфические особенности

При помощи мансарды можно довольно легко увеличить жилую площадь дома. Эта конструкция строится на чердаке и может использоваться для проживания, но только при условии, что правильно спроектирована стропильная система мансардной крыши. Технологию изготовления такой конструкции мы и рассмотрим в нашей статье. Ведь именно этому вопросу следует уделить большую часть своего внимания при проектировании.

Немного об особенностях

Мансарда – это такое помещение, которое располагается непосредственно под крышей дома. Фасад этой конструкции полностью или частично образован двумя поверхностями кровли. Это вполне полноценный этаж, может содержать как одну, так и несколько комнат, все зависит от того, какие параметры у системы.

Мансарда. Это слово пришло к нам из далекой Франции, в 1630 году один архитектор придумал такой несложный способ облагораживания чердачных помещений. Не удивительно, что архитектора звали Франсуа Мансар. Именно от фамилии и берет название конструкция.

Главная особенность стропильной системы – это то, что у конструкции оригинальный и непохожий ни на что внешний вид. Но так как помещение наверху жилое, необходимо под крышей укладывать несколько слоев паро- и влагоизоляции, утеплительного материала. Стоит также отметить и то, что нагрузка на стены и фундамент увеличивается при установке стропильной системы мансардной крыши на доме. Поэтому разумнее при строительстве использовать легкие материалы.

Плюсы и минусы мансард

Можно выделить положительные качества мансарды:

1. Инфраструктура используется от того здания, на котором осуществляется строительство.
2. Существенно увеличивается площадь дома.
3. Здание приобретает оригинальный и привлекательный вид.
4. Сокращаются потери тепла, а также существенно снижаются затраты на потребление энергии всего здания в холодное время года.

Но есть и два больших недостатка:

1. Потолки получаются скошенными, но, если правильно сделать планировку, это будет не очень заметно.
2. Мансардные окна имеют большую стоимость. При установке таких окон получается придать привлекательный вид дому, но если решите экономить, то можно отказаться от них.

Довольно часто используются такие конструкции при строительстве индивидуальных домов. Нужно привести немного цифр. Почти на 10 % снижаются потери тепла через крышу здания, а в условиях сильных холодов это крайне важно. Кроме того, затраты на строительство мансарды намного ниже, нежели стоимость возведения полноценного этажа.

Односкатная мансардная крыша

Односкатная мансардная крыша является самым простым вариантом обустройства кровли. Имеется всего один скат, который устанавливается на разноуровневых стенах дома. Именно так происходит формирование угла ската. Стоит отметить, что рекомендуется делать уклон не более 45 градусов. Но нужно, чтобы он был свыше 35 градусов. Если сделать маленький уклон, то на крыше будет скапливаться зимой снег, а это способно увеличить нагрузку на дом, поэтому придется устанавливать дополнительные опоры в мансарде.

Но если сделать слишком большой уклон, то удобства пользования этажом это не прибавит. Конструкция стропильной системы в данном случае очень простая. Стоит отметить, что не потребуются дополнительные подпорки, если расстояние между противоположными стенами будет менее 4,5 метров. Кровля выглядит весьма оригинально несмотря даже на то, что у нее очень простая конструкция. Как правило, со стороны высокой стены делается окно. С его помощью вы можете хорошо осветить все пространство комнаты.

Двухскатная крыша

Такой вариант тоже можно назвать простым, из-за этого он и получил широкое распространение. Главное – это добиться того, чтобы высота кровли давала возможность обустраивать под ней помещение для проживания. Стропильная конструкция очень похожа на систему двускатной крыши. Она может быть как симметричной, так и асиметричной. Зависит все от того, в каком месте располагается конек стропильной системы мансардного этажа.

Фронтоны обычно прямые и простые, комната изнутри имеет форму квадрата или трапеции. Высота стен в мансардном этаже получается порядка полутора метров, далее идет конусообразный скошенный потолок. Но у такой конструкции имеется один недостаток — очень много свободного пространства теряется. Другими словами, скатами кровли вы отсекаете очень большую долю свободного пространства. Но если учесть, что до установки мансарды у вас на чердаке ничего не было, то недостаток этот, прямо скажем, сомнительный. На рисунках в статье приведены чертежи конструкции двускатной крыши.

Ломаные конструкции

Если приглядеться, то окажется что ломаная крыша с мансардной стропильной системой является одним из видов двускатных конструкций. Но один скат у нее имеет как минимум две части, которые располагаются под различным углом по отношению к перекрытиям. С помощью такой конструкции вы получите просторное помещение на мансарде, которое по площади не будет уступать полноценному этажу. Потолки в высоту будут одинаковы по всему периметру – порядка 2,2 м. Площадь мансардного этажа будет меньше, чем у первого примерно на 15 %. А это относительно немного.

При изготовлении такой конструкции необходимо сооружать очень сложную стропильную систему. Ломаная мансардная крыша нуждается в тщательных расчетах. С такой задачей вряд ли справится начинающий мастер. Но, несмотря на это, ломаная кровля распространена при строительстве домов. Ведь всегда можно найти специалиста, который занимается изготовлением кровельных систем.

Мансардная четырехскатная вальмовая крыша

Это кровля является наиболее сложной, так как применяется очень «хитрая» стропильная система. При планировании необходимо очень тонко производить все расчеты. Кровельная поверхность имеет довольно большую площадь, поэтому придется тратиться на гидроизоляцию, пароизоляцию, утеплители. У мансарды, конечно, отсекается очень большая часть площади. Но все же она получится очень просторной за счет большого размера стропильной системы мансардной кровли.

Огромный плюс такой крыши — это высокая устойчивость к ветрам и снегу. Свесы можно изготовить большими, они защитят стены дома от негативного действия осадков. Внешний вид таких мансард очень привлекателен. Но стоит отметить, что при строительстве четырехскатных стропильных систем необходимо усиливать наклонные балки. Ведь именно на них воздействует максимальная нагрузка.

Конструкция стропильной системы

Когда изготавливаете мансардную кровлю, делайте стропильную систему из компонентов висячего или наклонного типов. В случае наклонного варианта необходимо стропила устанавливать так, чтобы они образовывали треугольник, у которого грани равны. Опору необходимо делать непосредственно на мауэрлат. Его закрепляете по всему периметру стен первого этажа. При этом одной из опорных точек является соединение двух брусьев возле конька.

Когда устанавливаются стропила висячего типа, не предусматривается наличие дополнительных балок для опор. Установка всех конструкций производится непосредственно на стены дома. Допускается использование затяжек. Стропилы при этом работают как на сжатие, так и на изгиб. При возведении мансарды необходимо создать качественную стропильную систему. Это первостепенная задача, которую нужно решить правильно. Сначала необходимо верно рассчитать и учесть все нюансы строительства. Давайте определимся с тем, какие основные элементы имеются в системе.

Основные компоненты стропильной системы

Этих элементов довольно много. Назвать какой-то главным или самым важным язык не поворачивается, все они влияют на работу конструкции. Итак, давайте перечислим все компоненты:

1. Мауэрлат — это доска или брус, при помощи которой производится фиксация на торцевой части стены дома кровельной системы. Именно на этом брусья производится крепление стропильных ног. Мауэрлат выполняет функцию опоры, передает максимальную нагрузку от кровельной системы до стены сооружения.
2. Стойки — это любые вертикально расположенные балки, которые являются опорой для стропильных ног. Ряд балок, которые укладываются в горизонтальной плоскости, и формируют пол этажа, они также называются перекрытиями. Стоит заметить, что они выполняют функцию потолка для первого этажа дома. Своими руками мансардную стропильную систему крыши монтировать несложно, но придерживайтесь рекомендаций, которые мы даем в статье.
3. Деревянная балки, расположенные горизонтально и выполняющие дополнительное укрепление, называются ригелем. Они также являются опорными компонентами для стропил. Иногда их называют затяжками.
4. «Стропильные ноги» иногда называют просто стропилами. С их помощью изготавливается каркас крыши, придается окончательная форма.
5. Сверху на стропила крепится влагозащитный материал, обрешетка и покрытие. Обрешетка — это большое количество листов фанеры или брусьев, которые закрепляются непосредственно на стропилах. На этих элементах производится крепление кровельного материала.
6. Под затяжкой или ригелем устанавливается доска, помогающая распределить нагрузку. Называется она подвеской.
7. Доска, при помощи которой формируются свес крыши, закрепленная на нижней части стропильных ног, называется кобылкой.

Как видите, конструкция мансардной стропильной системы не очень сложная. Но давайте перейдем к самому важному этапу — расчету и проектированию.

Проведение расчетов параметров мансардного этажа

А теперь о том, как выполняется расчет мансардной крыши дома. Расчет стропильной системы также необходимо выполнять на этапе подготовки. Для того чтобы при изготовлении мансардного этажа не были допущены ошибки, необходимо осуществить предварительные расчеты. Они зависят от того, какой тип стропильной системы и кровли используется. При желании можно использовать специальные программы, но если таких нет, сделайте все расчеты самостоятельно.

Вам необходимо правильно определить площадь конечной конструкции кровли, ширину перекрытий, размеры мансардного этажа. Расчет необходимо осуществлять, основываясь на таких параметрах:

1. Ширине и длине жилого дома.
2. Количестве осадков, выпадающих в летний и зимний период. С помощью этих параметров вы сможете выявить необходимый угол наклона крыши.
3. Ширине стыков между компонентами перекрытий.

Давайте рассмотрим пример, который показывает практический расчет элементов мансарды. Допустим, дом имеет ширину 3 м, а длину 12 м. Если в вашей местности довольно много выпадает осадков, то необходимо делать наклон кровли порядка 40 градусов. Расчет необходимо производить по формуле:

Нк = L x tgA.

Нк — это требуемая высота строения, L — это половина от ширины здания. А последний параметр — это тангенс угла наклона крыши. Проведя вычисление, мы получим высоту 1,26 м. Это означает, что крыша должна иметь максимальную высоту не более этого значения. Очень часто при строительстве мансардной крыши владельцы выбирают для изготовления ломаные стропильные системы. Мансардные крыши такой конструкции выглядят привлекательно и позволяют добиться меньших потерь полезной площади.

Пошаговое руководство по монтажу стропил

А теперь давайте рассмотрим, как сделать стропильную систему мансардной крыши. Можно выделить несколько шагов:

1. Сначала необходимо на торцевой части стен уложить гидроизоляционный материал. Идеально подойдет для этой цели обычный рубероид. Если нет желания его использовать, то допускается обработка битумной мастикой или аналогичными средствами. Если используете рубероид, то необходимо, чтобы ширина у него была такая же, как и торцевая часть здания. При необходимости нужно обрезать излишки материала.
2. Затем на рубероид необходимо произвести укладку доски. Именно она послужит вам мауэрлатом. Ее нужно выравнивать по внутреннему краю торца стенки. В этой доске нужно высверлить отверстия, которые необходимы для крепления. В стене также высверливают отверстия, в них устанавливаются анкерные болты. С помощью такого крепежа производится установка мауэрлата по периметру дома. Такие же действия нужно проводить и при изготовлении стропильной системы мансардной двускатной крыши.
3. Далее необходимо зафиксировать анкерами размером 130 х 10 мм доску на стене. Обязательно используется дополнительная широкая шайба, в этом случае вы обеспечите большую площадь прижимания материала. Гайка на анкер закручивается при помощи гаечного ключа. Старайтесь только не перетянуть, иначе древесина может лопнуть.
4. Изготавливаете балки перекрытий. Они делаются из трех брусьев, размер которых 200 х 50 мм. Они соединяются друг с другом при помощи саморезов.
5. Соедините все доски, необходимо их равномерно уложить на пролеты между противоположными стенами вашего дома. Расстояние между балками перекрытий должно быть около 40 см. Для крепления лаг на мауэрлате необходимо наличие металлических уголков. В них обязательно должна присутствовать перфорация. Желательно использовать саморезы длиной 90 мм. Только они способны обеспечить качественное соединение. В статье приведены схемы стропильных систем мансардных крыш, ориентируйтесь на них при монтаже.
6. Теперь начинается непосредственно установка стропильной конструкции. На временные укосины с опорой необходимо установить доски. Они сформируют будущий периметр всего мансардного этажа. Доски необходимо выровнять по уровню. В противном случае вы получите кривую крышу.
7. Теперь нужно изготовить укосины. Сначала монтируется первая, она фиксируется на установленных ранее досках и выносках лаг. В качестве крепежа используются металлические пластины и саморезы. Затем по первой укосине нужно сделать шаблон. Именно по нему изготавливаются остальные элементы в необходимом количестве.
8. Оставшиеся укосины необходимо установить на предназначенные для них места. Фиксация элементов осуществляется таким же образом, как и на предыдущем шаге. Устройство стропильной системы мансардной крыши несложное, но изготавливать все элементы нужно, ориентируясь на заранее подготовленный план.
9. Затем на смонтированные укосины застилается пароизоляционный материал. Его нужно закреплять при помощи брусьев 50 х 50 мм.
10. Поверх этих брусьев необходимо выполнить контробрешетку. Именно на нее последствии вы будете монтировать кровельный материал. Контробрешетка изготавливается из досок, фиксируется на ранее прибитую обрешетку.
11. Теперь можно сформировать конек. Чтобы на потолке доски не прогибались, нужно установить временные опоры. С такими элементами намного проще произведение работ. На доски необходимо произвести укладку нескольких брусьев, по которым вы будете свободно передвигаться во время проведения монтажа.
12. Теперь можно установить коньковую балку на необходимой высоте.
13. Заранее необходимо напилить стропила и установить их одной стороной на уже собранную конструкцию кровли с укосинами, а второй на балку конька. На противоположных краях крыши стропила необходимо стыковать друг с другом непосредственно над балкой конька.
14. Аналогично, как в 9 и 10 шагах, необходимо произвести укладку слоя пароизоляции, приколотить обрешетку. Но все это делается на установленные стропильные ноги. Не забудьте, что они должны быть надежно закреплены. Только после крепежа выполняется пароизоляция.
15. Аналогично необходимо сделать контробрешетку на стропильной системе мансардного дома.
16. Изготавливаете фронтальную часть крыши мансарды. Необходимо под прямым углом к лагам установить вынос из древесины. Длина должна быть около 50 см. Фиксация производится при помощи металлических уголков и саморезов к мауэрлату и лагам.
17. Необходимо, чтобы вынос имел одинаковую длину. Поэтому при необходимости доски можно подпиливать до нужного размера.
18. Производится монтаж стоек. Их нужно зафиксировать снизу к установленным выносам при помощи саморезов. Сверху они фиксируются на металлических пластинах. Если имеется в проекте мансардное окно, то его нужно сформировать на этом этапе.
19. Затем необходимо установить на свесе крыши брусья, которые соединяют отдельные элементы обрешетки.
20. Обработайте кровлю финишным покрытием. Это может быть шифер, металлочерепица, профлист и прочие материалы.

Снижаем нагрузку на фундамент

Если вы понимаете, что фундамент дома не может выдержать увеличенную нагрузку, то необходимо устанавливать дополнительные опоры. В этом случае мансардный этаж сможет оказывать меньшее влияние на стены и фундамент. В статье приведены чертежи стропильных систем мансардных крыш. Именно балки перекрытий нужно упирать в фундамент.

Выполнение работ можно осуществлять таким образом:

1. Сначала по периметру дома необходимо залить отдельный фундамент, обязательно его нужно армировать. Глубина должна составлять около 70 сантиметров. В нем необходимо заранее предусмотреть отверстия для монтажа дополнительных опор.
2. По всему периметру дома необходимо установить опоры — это брусья из дерева.
3. Обустраиваете перекрытия между домом и мансардой, после этого можно создавать стропильную систему кровли.
4. Затем необходимо обшить кровлю выбранным материалом.
5. Изнутри производится обшивка пароизоляцией.
6. Между стропилами производится укладка утеплительного материала.
7. Производите внутреннюю отделку мансардного этажа.

Это краткое руководство, как осуществить уменьшение нагрузки на существующий фундамент. В этом случае, конечно, потребуется выполнять изготовление дополнительного основания. Можно заливать не ленточный фундамент, а простой столбчатый. В этом случае вы сможете уменьшить затраты на изготовление дополнительных опор.

Основные правила монтажа

Перед тем, как начинать строительство мансарды, необходимо изучить все правила, которые соблюдать нужно в обязательном порядке. В противном случае у вас получится довольно хлипкая и ненадежная конструкция.

Старайтесь придерживаться таких правил:

1. Кровля мансарды должна быть хорошо утеплена. Конечно, если это не времянка или маленький домик на даче, который используется исключительно в летний период времени.
2. Прежде чем начинать работы, нужно создать чертеж всей стропильной системы, тщательно осуществить и расчеты. Все это можно выполнять как в электронном виде, так и в рукописном.
3. Деревянные компоненты необходимо подвергать обработке антисептическими средствами, а также составами, которые защищают от воздействия огня.
4. Стропильные ноги должны иметь сечение свыше 100 х 100 мм.
5. Обязательно сделайте качественную гидроизоляцию кровли. Только в этом случае вы получите надежную защиту от снега и дождей.

Чтобы понять, какая вам необходима крыша, нужно обращать внимание на все аспекты работы. Заранее ознакомьтесь с примерами и чертежами. Конечно, в проект можно внести какие-либо свои корректировки. Но отдавайте себе отчет, что допускается внесение правок, если они не повлияют на прочность всей конструкции. Теперь вы знаете все тонкости, которые необходимы при изготовлении своими руками стропильной системы двухскатной мансардной крыши. Только следуя всем рекомендациям, можно сделать качественную кровлю.

Лучшая цветовая схема экстерьера, подходящая к вашей крыше DaVinci — DaVinci Roofscapes

Хотите выбрать лучшую цветовую схему экстерьера, подходящую к вашей крыше DaVinci? Если вы чувствуете себя одновременно возбужденным и подавленным, вы не одиноки. Вы можете быть в восторге от обновления внешнего вида вашего дома. В то же время вы можете быть завалены сотнями цветов и бесконечным количеством цветовых комбинаций.

Я понимаю. За прошедшие годы с моей помощью сотни домовладельцев перестали чувствовать себя парализованными из-за большого количества вариантов и стали уверенно выбирать цвета.Теперь я хочу помочь вам испытать то же чувство удовлетворения, которое возникает при создании красивого внешнего вида дома.

Для каждого из великолепных цветов DaVinci есть вдохновляющие цветовые схемы, которые гармонируют с цветом вашей крыши.

Цветовая гамма экстерьера для осенней трясущейся крыши

Классическая крыша придает стильный вид всему дому. От побережья до фермы многогранный характер осеннего оттенка явно является заманчивым преимуществом.

Осень — одно из моих любимых времен года, и альтернатива коктейлю DaVinci «Осенний кедровый коктейль» также является одной из моих любимых цветовых смесей.Он хорошо сочетается со многими цветами, а осенние оттенки прекрасно сочетаются с окружающей средой.

Выберите цветовую схему экстерьера, подходящую к вашей крыше Autumn Shake

---

Цветовые схемы экстерьера для вашей Chesapeake Shake Roof

Представьте себе дом на берегу залива, полный семейных воспоминаний, с кровлей в стиле Чесапик Да Винчи. Это вызывает умиротворение в домашнем дизайне. Этот тон может сочетаться с еще более расслабляющими цветами краски для наружных работ, создавая неповторимый оазис.

Дома в любом регионе могут передать ощущение Чесапикского цвета Да Винчи, выбрав цветовую схему экстерьера, подходящую к сочетанию тонов этой классической крыши.

См. Цветовую схему экстерьера, подходящую к вашей крыше Chesapeake Shake

---

Цветовые схемы экстерьера для крыши Mountain Shake

Дом в этой серии — высокий по стилю, с крышей цвета горы. Путешествие на запад по цвету чудовищных гор, ручьев и ручьев в дикой местности придает землистый оттенок любой крыше.

Дома различаются в зависимости от региона, но цвет горы Да Винчи подходит для деревянных построек и домов в самых разных местах и ​​стилях. Выбрать цветовую схему экстерьера для вашего дома с этим насыщенным серо-коричневым цветом легко, потому что он хорошо сочетается со многими цветами. Трудно решить, какая цветовая схема вам больше нравится для вашего дома, из бесконечного количества цветовых комбинаций.

См. Цветовую схему экстерьера, подходящую к вашей крыше Mountain Shake

---

Цветовые схемы экстерьера для крыши Tahoe Shake

Tahoe — это землистое сочетание цветов со всеми видами живописности.Природные элементы Tahoe DaVinci Shake — от песчаного пляжа до горных хребтов с запахом сосны — неоспоримы.

Выбрать внешнюю цветовую схему для вашего дома с помощью коктейлей Tahoe несложно, потому что этот насыщенный коричневый цвет хорошо сочетается со многими популярными цветовыми схемами. Он отлично смотрится с таким количеством цветовых палитр, что вам может быть сложно решить, какая из них вам больше всего нравится.

Выберите цветовую схему экстерьера, подходящую к вашей крыше Tahoe Shake

---

Цветовые схемы экстерьера для вашей обветренной серой встряхиваемой крыши

От побережья океана до сельской местности сотрясение крыши DaVinci Weasted Grey придает особый стиль домам.Закаленный серый — вариант с меньшей контрастностью, который хорошо работает с нейтральными тонами, но может поддерживать практически любые настройки цвета. Более светлый оттенок крыши кажется невесомым и особенно полезен в более теплом климате.

См. Цветовую схему экстерьера, подходящую к вашей потрепанной серой встряхиваемой крыше

---

Цветовые схемы экстерьера для сланцевой крыши из коричневого камня

При первой добыче сланец никогда не бывает коричневым. После нескольких месяцев воздействия непогоды некоторые виды сланца становятся коричневыми.Если это произойдет неожиданно, это изменение цвета станет шоком для домовладельцев. Сланец DaVinci обеспечивает однородный коричневый цвет без каких-либо сюрпризов. Коричневый цвет остается таким же красивым, как и в первый день.

См. Цветовую схему экстерьера для соответствия сланцу Brownstone

---

Цветовые схемы экстерьера для европейской шиферной крыши

Крыша, как правило, не является центром внимания в доме, но с европейской черепицей DaVinci она может привлечь внимание публики. Крыша в европейском стиле шифера предлагает несколько оттенков цветов, основанных на черном и сером, с акцентом на глубокие красновато-пурпурные тона.Это упрощает выбор лучшего цвета кузова.

См. Цветовую схему экстерьера для соответствия европейскому шиферу

---

Цветовые схемы экстерьера для вашей сланцево-черной крыши

Slate Black — это вечный цвет кровли, применимый к любому стилю дома, от ультрасовременного до традиционного. Внешний вид камня, извлеченного из земли много веков назад, по-прежнему остается популярным. Его универсальность в цвете кузова является значительным преимуществом в домашнем дизайне.

См. Цветовую схему экстерьера для соответствия цвету Slate Black

---

Цветовые схемы экстерьера для вашей шиферно-серой крыши

Самым популярным выбором для кровли является серый цвет, и он пользуется популярностью среди красок для наружных работ.Сланцево-серый — это средний оттенок (светлый или темный) и самый теплый из сланцево-серых оттенков. Это очень универсальный цвет, который хорошо сочетается с самыми разными цветовыми палитрами.

См. Цветовую схему экстерьера в соответствии с цветом Slate Grey шифер

---

Цветовые схемы экстерьера для серо-дымчато-серой шиферной крыши

Smokey Grey идеально подходит, если вы не можете выбрать между черным и серым, потому что это не обязательно. Пусть решает естественный свет. Иногда крыша будет выглядеть более серой, иногда более черной, а иногда даже немного темно-синей.В этот привлекательный темно-серый сланец легко влюбиться.

См. Цветовую схему экстерьера, соответствующую дымчато-серому сланцу

---

Еще больше свежих цветовых схем для экстерьера вашего дома

• Чтобы получить дополнительную помощь в поиске идеальной цветовой схемы для вашего дома, загрузите одну из электронных книг, в которой вы найдете простой процесс выбора цветов для каждой части вашего дома. Скачать бесплатную книгу
• Визуализируйте от крыши до земли продукты и цвета для вашего дома. Перейти к визуализатору
• См. Фотографии домов и зданий с DaVinci Slate и Shake. Посетить фотогалерею

---

Об авторе

Кейт Смит — всемирно признанный эксперт по цвету, консультант и дизайнер. Она опытный колорист и консультант по цвету, в течение последнего десятилетия передавала свой опыт DaVinci Roofscapes. Кейт помогает ВАМ выбрать цвета, которые полюбятся вам долгие годы.

7 видов мошенничества с кровлей (и как их избежать)

Год за годом домовладельцы становятся жертвами кровельных афер.Эти схемы приводят к тому, что доверчивые семьи испытывают нехватку денег и остаются с плохой крышей в своем доме.

Мошенники обычно нацелены на экономных домовладельцев, пытающихся справиться с ремонтом дома, не разбивая банк. Эти аферисты часто ищут районы с высоким процентом пожилых людей; районы со старым жилым фондом; и места, которые подвержены сильным штормам или недавно подверглись их ударам.

Они питаются опасениями людей, что их дома в опасности или что авторитетные компании по ремонту домов слишком дороги.

Мошенник часто быстро работает с некачественными материалами, а иногда просто берет деньги и убегает.

Неэтичных кровельщиков трудно заметить, но есть несколько явных предупреждающих знаков, которые должны вызвать тревогу в вашей голове. Следите за этими семью типами распространенных мошенничеств с кровлей.

Мошенничество № 1: Охотники за штормом

Обеспокоенные домовладельцы могут стать легкой добычей для оппортунистических мошенников после сильной бури. Некоторые кровельщики, которых называют «охотниками за штормами», следят за погодными явлениями в поисках поврежденных крыш.Они часто ходят от двери к двери, раздавая листовки и предлагая отремонтировать или заменить крыши, которые кажутся поврежденными, или, в некоторых случаях, крыши, которые вообще не повреждены.

Это часть зла охотника за штормами: он убеждает домовладельцев в том, что они могут получить новую крышу с огромной скидкой (или даже бесплатно!), Подав страховое заявление после сильного шторма, такого как град или дождь.

Кровельщик получает зарплату, домовладелец получает новую крышу (даже если она не нужна), а огромная страховая компания с миллиардами долларов выплачивает чек, не мигая.Все выигрывают, правда?

Неправильно.

Осторожно: охотники за штормами часто плохо справляются с работой. Охотник за штормами врезается в район и хочет заменить как можно больше крыш с минимальными затратами, а затем уезжает из города. Срок службы этих наспех собранных крыш может быть вдвое меньше, чем у хорошо построенной крыши — или намного меньше.

Иногда охотник за штормом появляется у вашей двери без предупреждения и упоминает, что он только что закончил ремонт соседней крыши.Он утверждает, что у него есть дополнительные материалы, и может предложить вам специальную скидку на изготовление крыши. Это классическая афера с кровлей! Не поддавайтесь на это. Скажи этому аферисту, чтобы он заблудился!

Мошенничество № 2: низкая начальная ставка

Некоторые незаконные подрядчики предлагают вам соблазнительно низкую цену, которая часто намного ниже, чем у любого другого конкурента в вашем регионе. Но как только работы начнутся, эта цена может подскочить из-за «непредвиденных проблем» и завышенных материальных затрат.

Стоимость кровельных материалов действительно колеблется, но подрядчик не должен пытаться повысить цену на материалы в середине вашего проекта.

Прочтите: варианты финансирования кровли, которые следует учитывать при замене кровли

Мошенничество № 3: Таинственный урон

Кажется, что ваша крыша в хорошей форме — даже после сильного града или ливня. Затем однажды к вам в дверь стучится кровельщик, утверждая, что он просто не мог не заметить повреждения на вашей крыше.

Он указывает на нечеткие повреждения, которые вы не видите, но утверждает, что это большой красный флаг; может быть, он даже предложит присмотреться, а затем с мрачным лицом опускается вниз и заявляет, что там настоящий беспорядок.

Известно, что некоторые теневые кровельщики заявляют, что есть повреждения крыши, когда их нет, или, конечно, недостаточные повреждения, чтобы оправдать полную замену крыши. Другие были пойманы даже сами, нанося ущерб! Это люди, которые плохо отзываются о компаниях, занимающихся ремонтом домов.

Мошенничество № 4: Мошенничество со страховкой

Есть несколько способов, которыми подрядчик может попытаться совершить страховое мошенничество. Один из них заключается в отправке двух отдельных счетов-фактур: меньшего — домовладельцу, а более крупного — страховой компании.

Это мошенничество, по которому может быть возбуждено уголовное дело, а это значит для вас неприятности. Иногда подрядчик даже заявляет, что он получит достаточно денег за счет завышения счета вашей страховой компании, чтобы возместить вашу франшизу.

Мошенничество № 5: Продажи под высоким давлением

Один из наиболее распространенных случаев мошенничества с кровлей заключается в том, что подрядчик приходит на консультацию или торговую презентацию, предлагая специальную сделку «только сегодня», чтобы вынудить домовладельца подписать юридически обязывающий договор на месте без проведения дополнительных исследований.

Часто незаконный подрядчик делает ложные или вводящие в заблуждение заявления, если домовладелец оказывает какое-либо сопротивление.

Мошенничество № 6: дешевые материалы

Некоторые сомнительные подрядчики завышают свою прибыль, взимая приличную сумму за ремонт с использованием таких плохих материалов, что работу придется делать снова. Во многих случаях кажется, что этот ремонт косметически решил основную проблему, но на самом деле он просто скрывает усугубляющуюся проблему, которая в конечном итоге будет стоить домовладельцу намного больше денег, чтобы исправить ее в будущем.

Эти мошеннические действия по ремонту кровли со стороны незаконных кровельных подрядчиков может быть трудно обнаружить, пока не станет слишком поздно, поэтому так важно заранее изучить компанию.

Мошенничество № 7: крупный авансовый платеж

Явным признаком мошенничества с заменой крыши является то, что подрядчик требует большой первоначальный взнос перед началом любых работ на крыше домовладельца. Эти аферисты берут деньги домовладельцев и сбегают, чтобы о них больше никто не слышал.

Для подрядчика вполне разумно взимать небольшой первоначальный взнос для покрытия стоимости материалов. Однако этот первоначальный взнос не должен превышать 20 процентов от запланированной суммы счета.Если вы получаете оценку от подрядчика с 50-процентным авансовым платежом или выше, это большой красный флаг, вам не следует работать с этой компанией или физическим лицом.

Как избежать мошенничества с кровлей

Ни в чем не торопиться.

Охотники за штормом попытаются воспользоваться вашим беспокойством после шторма, настаивая на том, что работу нужно делать быстро. Вместо этого не торопитесь, попросите показать страховку и рекомендации в вашем районе, проверьте статус лицензии их кровельщика и посетите Better Business Bureau, чтобы узнать, есть ли какие-либо жалобы на них.

Сначала проведите исследование.

Обсудите с различными компаниями их модели ценообразования, чтобы получить более полное представление об отраслевых стандартах. Перед подписанием любой документации важно быть на одной странице с вашим подрядчиком относительно сроков и цен проекта, включая любой авансовый платеж. Как только вы подписываете юридически обязывающий контракт, его отмена становится очень грязным процессом. Подрядчик с хорошей репутацией никогда не будет скрывать информацию или уклоняться от вопросов о затратах или материалах.

Утомитесь Добрым Самарянином.

Насколько вероятно, что кто-то, имеющий опыт работы с кровлей, случайно проезжает мимо вашего дома и обнаруживает серьезные повреждения вашей крыши от движущегося транспортного средства? Не очень. Если вы думаете, что в этом утверждении что-то есть, узнайте второе мнение. Ни при каких обстоятельствах нельзя пускать незнакомца к себе на крышу или подписывать контракт, основанный на нестандартном подходе к продажам.

Внимательно слушайте то, что вам предлагают.

Если подрядчик предлагает оплатить вашу страховую франшизу или предлагает другие бесплатные льготы, это может быть признаком страхового мошенничества.

Не бойтесь сказать «нет».

То, что вы согласились встретиться с подрядчиком для запланированной встречи или консультации, не означает, что вы обязаны подписывать контракт. Если по какой-либо причине вы чувствуете себя некомфортно, попросите подрядчика уйти.

Эксперты по замене крыш, которым можно доверять

В Long Roofing мы гордимся своей репутацией в области мастерства, безопасности и надежности.На всю нашу кровельную систему распространяется 50-летняя непропорциональная, передаваемая гарантия и 100% гарантия.

Мы создаем доверие и душевное спокойствие в каждую крышу, которую мы устанавливаем. Позвоните нам по телефону 844-602-LONG или свяжитесь с нами онлайн сегодня.

соображений при выборе цвета кровли для замены асфальта

30 июля 2018 г. | Майк Гоне | Рубрика: Блог, Информация

Вопреки мнению большинства, у металлической кровли гораздо больше вариантов цвета, чем у кровли, заменяющей асфальт.Металлические кровли имеют самую широкую цветовую палитру из всех вариантов кровли жилых домов. Это связано с универсальностью самого материала и возможностью и технологией нанесения на материал определенных оттенков и тонов.

При выборе цветовой схемы для новой металлической крыши, которая заменит устаревшую асфальтовую крышу, необходимо учесть несколько моментов. Наши эксперты из Classic Metal Roofs поделятся несколькими советами в этом посте. Металлическая кровля предлагает домовладельцам широкий выбор стилей, в том числе шифер, тряску, бочкообразную крышу и крышу со стоячим фальцем во многих цветах.

Общие цветовые схемы

Есть несколько цветовых схем, которые стали основой при установке металлических кровель, особенно здесь, в Массачусетсе. Эти цвета можно увидеть на наших установках в Андовере, Северном Андовере, Бедфорде, Биллерике, Челмсфорде, Литтлтоне, Глостере, Рокпорте, Ипсвиче, Ньюберипорте, Беверли и почти в каждом городе Массачусетса. Их популярность объясняется как практичностью, так и привлекательностью этих цветовых решений. К ним относятся сланцево-серый, темно-бронзовый, лесной зеленый, угольно-серый, тера-красный, белый, матовый черный, мустанг-коричневый и шейк-серый, и это лишь некоторые из них.На выбор предлагается 40 или более цветов, и все они поставляются с заводской гарантией отсутствия выцветания.

Разница между темными и светлыми цветовыми решениями связана с тем, что металлические крыши от природы прохладны, поскольку они не поглощают столько тепла, если сравнивать его с асфальтом или деревом. В результате вы можете выбрать относительно более темные цвета, не опасаясь повышенного тепловыделения с металлическими крышами. Дело в том, что наши металлические крыши будут поддерживать температуру на чердаке примерно на 25%, в результате чего будет намного прохладнее жилое пространство и снизятся счета за кондиционирование воздуха.

Рассмотрим архитектурный стиль

Некоторые цветовые схемы больше подходят для определенных архитектурных стилей. Более светлые цветовые схемы лучше подходят для более традиционно выглядящих домов, поскольку они выделяются и привлекают внимание. Для современных и ультрасовременных домов лучше выбрать более приглушенную цветовую схему, поскольку главное правило этих свойств — простая и сдержанная эстетика. Матовый черный и темно-бронзовый — два цвета, которые чаще всего выбирают архитектурные бюро.Архитекторы, особенно архитекторы LEED, заменяют асфальтовую крышу алюминиевой металлической кровлей из-за воздействия на окружающую среду.

Климат и цвет

Наконец, при выборе цветовой схемы металлической крыши учитывайте климат. Как правило, вам нужны крыши более светлого цвета для более жаркого климата, так как вы хотите, чтобы крыша отражала как можно больше тепла. Более темные крыши чаще встречаются в более холодном климате, так как они более распространены в Новой Англии

Наша команда экспертов Classic Metal Roofs, являющаяся одним из ведущих подрядчиков по производству металлических кровель в Массачусетсе, готова помочь вам выбрать правильную цветовую схему для вашей новой металлической крыши.Позвоните нам сегодня по телефону (866) 303-2002, чтобы узнать больше о наших услугах. Мы устанавливаем металлическую кровлю в штатах Массачусетс, Коннектикут, Нью-Хэмпшир, Род-Айленд, а теперь и в округе Вестчестер, штат Нью-Йорк, и прибрежном штате Мэн.

Получите бесплатную консультацию по кровле

О Майке Гоне

Майк Гоне является старшим партнером по операциям в компании Classic Metal Roofs, где он стремится обеспечить надежные рабочие места для сотрудников и исключительный опыт для клиентов в плане обслуживания и установки продуктов.Он достигает этого благодаря постоянному контакту в процессе продаж и установки, а также поддержке сильного стороннего обзора в Интернете. Майк и его команда не заинтересованы в том, чтобы быть крупнейшей компанией по производству металлических кровель для жилых домов на юге Новой Англии, а только лучшей! Свяжитесь с Майком в LinkedIn.

Просмотреть все сообщения Майка Гоне

Теги: кровля для замены асфальта, цвета асфальтовой кровли, металлическая крыша, металлический кровель, металлическая кровля, цвета металлической кровли, подрядчик по металлической кровле, металлические крыши

Mini имеет новые схемы кровли — CLUNKERTURE

Мы все знаем Mini.Это бренд, который делает отличный хот-хэтч, но также имеет линейку, состоящую из мини-внедорожника (потому что вы любили свой старый Купер, но у вас были дети), мини-купе (если вы выбрали задние сиденья и / или практичность была не для вас), мини-родстер (когда из хот-хэтча уже сделали купе, не так уж и сложно отрубить крышу и назвать его родстером), вытянутый хэтчбек с третьим дверь на стороне пассажира (которая не работает в местах, где автомобили с правым рулем, что означает, что функция третьей двери бесполезна в Соединенном Королевстве, где она производится) и двухдверный мини-внедорожник (это совершенно бессмысленно).

Помимо множества различных вариаций «премиального» хот-хэтчбека, Mini также предлагает множество различных аксессуаров. Нигде это более верно, чем в конфигураторе автомобилей на веб-сайте MINIUSA, где вы можете фактически удвоить цену автомобиля, если выберете достаточно аксессуаров, установленных дилером, не говоря уже о списке дорогих заводских опций (и дополнительных 200 долларов за белый задние фонари).

Но ключевым моментом в «характере» Мини был тот факт, что вы могли настроить наклейку на крыше с помощью Юнион Джек, наклейку с посадочной площадки вертолета, клетчатый флаг или даже американский флаг.Итак, очевидно, что Mini будет пытаться заработать как можно больше денег, пытаясь апеллировать к чувству национализма людей, даже если они управляют автомобилем, сделанным на британском заводе, принадлежащем немецкой компании. При рекомендованной рекомендованной производителем цене 180 долларов без учета затрат на рабочую силу только Mini и ее дилеры будут рады продвигать новые варианты настройки.

Этот пресс-релиз был опубликован в ноябре 2002 года, после года, когда Mini оказал огромное влияние на рынок США, где никто не думал, что он будет продаваться так хорошо, как раньше.В конце концов, это был маленький , но при этом имел относительно высокую цену. В пресс-релизе они подробно рассказали о наличии трех новых флагов, которые можно было бы повесить на крышу. Это были канадский флаг, шотландский крест Святого Андрея и английский крест Святого Георгия.

Несмотря на все усилия по созданию различных схем крыши, Mini никогда не предлагала вариант с индийским флагом на крыше Cooper, заставляя своих владельцев использовать решения вторичного рынка или заказывать наклейку самостоятельно.Можно подумать, что с более чем миллиардом индейцев Mini в конечном итоге сделает такой доступным. И это единственная причина, по которой я написал пресс-релиз на столь малопонятную тему.

Пресс-релиз можно найти здесь.

Риски аренды схем крыши и бесплатных солнечных батарей

Все более распространенная практика аренды места на крыше компаниям для установки солнечных панелей может привести к более дешевым счетам, но есть юридические ловушки, которые означают, что вы можете остаться с домом, который нельзя продать.Солнечные батареи — обычное явление на крышах вокруг Ноттингема и Ноттингемшира, и они могут принести много пользы. Они безвредны для окружающей среды, а вырабатываемая ими энергия может значительно сократить расходы на электроэнергию в домах.

Несмотря на то, что за последние несколько лет цены упали, многих отпугивают затраты на установку. Некоторые компании установят солнечные панели бесплатно, чтобы владельцы жилой недвижимости могли получать выгоду от энергии, производимой панелями. Эти схемы аренды крыши звучат слишком хорошо, чтобы быть правдой — так в чем же загвоздка? В течение дня вы можете использовать столько электроэнергии, которую вырабатывают панели, сколько захотите, что может существенно повлиять на ваши счета.Но, как правило, ночью вы потребляете гораздо больше электроэнергии — на обогрев, освещение и так далее. Поскольку людей обычно нет дома в течение дня, чтобы добиться реальных результатов, вам нужно изменить способ использования своей энергии, чтобы вы использовали больше энергии в дневное время. Например, вы можете использовать стиральную и посудомоечную машины в светлое время суток.

В дополнение к этой экономии правительство производит платежи через схемы солнечных батарей. Эти платежи производятся за количество электроэнергии, которое система вырабатывает и возвращает в национальную сеть.Однако, согласно схеме аренды крыши, платежи производятся не владельцу жилой недвижимости, вместо этого она принадлежит установщику системы, и оплата будет идти ему, а не владельцу недвижимости.

Что еще более важно, схема аренды крыши требует, чтобы владелец недвижимости подписал договор о коммерческой аренде части своего дома. Это позволяет установщику получить доступ к крыше для установки и ремонта панелей, и именно он будет снимать панели при необходимости. Но договоренность в глазах закона рассматривается как аренда, которая является коммерческой арендой, и как таковая компания, установившая солнечные батареи, имеет право собственности на вашу землю.

Поскольку аренда действует как предоставление прав третьей стороне, это означает, что если у вас есть ипотечный кредит, вам нужно, чтобы банк или строительное общество дали на это согласие, и вы также должны сообщить об этом своему страховщику. Многие поставщики ипотечных кредитов очень неохотно дают свое согласие. Кроме того, когда вы приходите продавать, покупатель, желающий купить ваш дом, может столкнуться с трудностями, если не невозможностью получить ипотеку, если существует схема аренды крыши. Это означает, что вы можете остаться с домом, который нельзя продать, пока не уберут солнечные панели.Можно ли попросить их удалить, зависит от условий заключенного вами соглашения.

Вы все же можете подумать, что стоит подумать об аренде крыши по схеме, особенно если вы используете много электроэнергии в течение дня. Но есть подводные камни, и закон сложен. Вам необходимо четко представлять себе, на что вы можете рассчитывать с точки зрения экономии на счетах; Для получения дополнительной информации об экономии энергии, солнечных панелях и других технологиях использования возобновляемых источников энергии лучше всего начать с Energy Saving Trust (www.energysavingtrust.org.uk). Но вы должны точно так же четко понимать, каковы ваши законные права по любому юридическому соглашению.

Подняв крышу: жилищные схемы отмечены наградой RIBA | Искусство и дизайн

Количество домов, возводимых по всей стране, возможно, все еще находится на самом низком уровне с 1920-х годов, но завершенные схемы содержат, что удивительно, одни из лучших зданий, построенных в этом году, судя по результатам Королевского института строительства. Ежегодные награды британских архитекторов.

Из 37 проектов, получивших национальную премию — и которые продолжат борьбу за место в желанном шорт-листе Премии Стирлинга в конце этого года — почти четверть — это жилищные проекты, от крупномасштабных жилищных ассоциаций в Глазго до роскошных. башни на Южном берегу Лондона.Школы и университетские здания составляют еще один значительный кусок, в то время как здесь отсутствуют яркие культурные проекты, которые обычно доминируют в гонгах — вместо этого в списке признается тщательный ремонт и повторное использование.

«Рыбацкая хижина в Хэмпшире», автор — Найл Маклафлин. Фотография: Niall Mclaughlin Architects

«Великобритания страдает от некачественного нового жилья и ветхих школьных зданий, — сказал президент RIBA Стивен Ходдер, — поэтому мне особенно приятно наградить беспрецедентное количество жилищных проектов и вдохновляющих образовательных проектов.”

Среди жилищных схем заметна тенденция к использованию кирпича, наряду с сдержанным подходом к созданию хороших, обычных фоновых зданий с большим внутренним пространством, что само по себе стало экстраординарным на фоне обычного поляризованного фона скучного, подлого масштабный дом, построенный крупными застройщиками, или блестящие разрозненные заграничные инвестиции. После десятилетия схем восстановления, одетых в яркие костюмы из реечного дерева и красочных пластиковых панелей, каждая из которых выглядит как джазовая доска настроения из библиотеки образцов, приятно видеть жилье, которое не кричит о своем присутствии.

В районе Горбалс в Глазго, Elder and Cannon Architects и Page Park заново изобрели традиционный четырехэтажный многоквартирный дом, построив более 200 жилых домов, сдаваемых в социальную аренду, расположенных вокруг ряда дворов. С просторными балконами и эркерами здания возрождают тип жилья, который долгое время подвергался критике после того, как огромные участки многоквартирных домов были снесены в процессе постепенного управляемого упадка. Здесь архитекторы показали, каким может быть удачное, общительное жилье.

Brentford Lock West, Лондон, архитектор Duggan Morris Architects. Фотография: Джек Хобхаус,

На другом конце шкалы, в Уайтчепеле, восточный Лондон, Найл Маклафлин построил дом из 13 квартир на закладке бомбы для фонда Peabody Trust, создав здание, вдохновленное красивыми викторианскими блоками. в поместье Генри Дарбишира, первого архитектора Пибоди. Как и в Глазго, он извлекает уроки из контекста и преобразует его с помощью обнаженной современной руки — но вы можете даже не взглянуть на него вторым взглядом.Он выполняет свою работу тихо и уверенно.

Еще больше того же сдержанного, совершенного мастерства можно найти в многоквартирных домах Даггана Морриса на берегу канала в Брентфорде и в квартирах Parkside Эванса Веттори в Мэтлоке, Дербишир, — крепкой вещи, одетой в местную розоватую жерновую крошку.

Но за успехом этих схем скрывается жалкое обвинение в нашей катастрофической жилищной ситуации: многие из спроектированных архитектором кварталов не содержат «доступного» жилья. Во многих случаях они предоставляются сторонними лицами.

Нео Бэнксайд, группа роскошных башен стоимостью 400 млн фунтов стерлингов, которая балансирует над галереей Тейт Модерн в Саутварке на юге Лондона, спроектированная некогда социалистом Ричардом Роджерсом, была признана судьями «образцом хорошо воспитанного и выразительного структурного дизайна». . Подойдите к нему с запада, и вам будет сложно согласиться. Стеклянные мегалиты агрессивно вырисовываются над соседними богадельнями 18-го века, выпирая из своих стальных подпорок, как стадо толстых банкиров, с пышной чванливостью разбиваясь по окрестностям.Проект, увенчанный пентхаусами за 20 миллионов фунтов стерлингов, не предоставляет ни одной доступной квартиры на месте, вместо этого финансируется несколько домов в менее привлекательной части района.

Flint House, Waddesdon, автор — Скине Катлинг де ла Пенья. Фотография: Джеймс Моррис

Роджерс не должен был попадать в список, но есть драгоценные камни, вполне достойные признания. В Уоддесдоне, Бакингемшир, есть очаровательный Флинт-Хаус, созданный Скином Катлингом де ла Пенья, который возвышается над сельским пейзажем кремневым клином, как результат некоторого тектонического сдвига, вместе с красивой рыбацкой хижиной Найла Маклафлина.Затем есть школа Бернтвуда в Уондсворте, южный Лондон, авторства Олфорд Холл Монаган Моррис, чьи скошенные бетонные фасады напоминают скульптурную элегантность школы Мэдисон-Парк Марселя Брейера в Бостоне, штат Массачусетс, наряду с блестящей реконструкцией Хауорта Томпкинса и расширением Национального театра в Лондоне. .

Еще одно анахроничное дополнение, это даже самый большой книжный магазин, построенный в Великобритании в этом столетии в виде флагманского дома Фойлза в бывшем здании Central Saint Martins на Чаринг-Кросс-роуд в Лондоне, созданным Лифшуцем Дэвидсоном Сандилендсом.В этом году награды могут иметь ретроспективный оттенок, но если это возвращение к просторным, прочным зданиям, то это неплохо.

Фойлс, Лондон, Лифшуц Дэвидсон Сандилендс. Фотография: Хьюфтон и Кроу

Владелец калифорнийской кровельной компании участвовал в схеме мошенничества с рабочими картами на 4 млн долларов

71-летняя Джуди Хейн из Окснарда, Калифорния, была привлечена к уголовной ответственности по пяти пунктам обвинения в мошенничестве со страховкой после якобы занижения заработной платы ее кровельного бизнеса в Сими-Вэлли более чем на 4 миллиона долларов, что привело к убыткам Государственного компенсационного страхового фонда более чем на 2 миллиона долларов. .

Департамент страхования Калифорнии получил направление от Государственного фонда 19 декабря 2018 года, в котором утверждалось, что компания Хейна, Cal Roofing Inc., занижала данные о заработной плате, чтобы получить льготную ставку по страхованию вознаграждения своих работников.

Как сообщается, расследование обнаружило поисковые запросы в Интернете, которые показали, что количество кровельных проектов и доход от бизнеса не соответствовали заявленному количеству сотрудников Cal Roofing или расчетной годовой премии. Когда информация о заработной плате от Департамента развития занятости Cal Roofing сравнивалась с информацией о заработной плате в соответствующих аудиторских проверках политики Государственного фонда, были выявлены большие расхождения.

Следствие установило, что Хейн был ответственен за подачу мошеннических отчетов о заработной плате в Государственный фонд. Она также подписала документы EDD, которые выявили заниженную заработную плату в Государственный фонд, о чем она правильно сообщила EDD.

Результаты аудита и отчеты о заработной плате, поданные в Государственный фонд, показывают, что заработная плата за период с 2013 по 2018 год составила 831 788 долларов. В отчетах о заработной плате, поданных в EDD, и банковских записях якобы указано, что заработная плата за те же периоды полиса составила 4 948 114 долларов. Хейн якобы занизил платежную ведомость Cal Roofing на 4 116 326 долларов, чтобы получить зарплату рабочих по сниженной ставке.Предполагаемое мошенничество привело к предполагаемым убыткам в размере 2 171 330 долларов США в Государственный фонд в виде невыплаченных страховых взносов.

Хейн был привлечен к суду 17 ноября в Верховном суде Вентуры. Дело находится в ведении окружной прокуратуры округа Вентура.

Темы Калифорния Компенсация рабочим Мошенничество

Была ли эта статья ценной?

да Нет

Вот еще статьи, которые могут вам понравиться.

Заинтересованы в мошенничестве

?

Получать автоматические оповещения по этой теме.

.

No related posts.
