1. Виды крыш для частного дома
2. Конструкционные особенности чердачной крыши
3. Материалы для каркаса крыши
Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.
Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.
Такая кровля в зависимости от количества скатов и их формы бывает:
- односкатной;
- двухскатной;
- ломаной;
- шатровой;
- вальмовой;
- мансардной;
- многощипцовой.
Двускатные крыши.
Ломаные крыши. Представляют собой 4 поверхности, пересекающиеся под тупым углом.
Шатровые крыши. Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).
Вальмовые крыши. Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника. Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы»).
Полувальмовые крыши. Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные.
Многощипцовые крыши. План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие»).
Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.
Конструкционные особенности чердачной крыши
При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение.
Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:
- стропильные ноги;
- мауэрлат;
- коньковый брус;
- подкосы;
- стойки;
- обрешетка;
- крепежные металлические изделия;
- материал для покрытия поверхности крыши;
- внутренняя несущая стена.
Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.
В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.
В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.
В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.
В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».
Устройство крыши дома, видео инструкция:
Материалы для каркаса крыши
Когда составляется схема крыши дома, нужно при себе иметь миллиметровую бумагу, рулетку, линейку, карандаш и калькулятор.
Создание несущей части крыши предполагает использование:
- деревянных и металлодеревянных систем;
- железобетонных и стальных ферм.
Обычно в частном домостроении для несущих конструкций используют качественные пиломатериалы (прочитайте: «Строительство крыши частного дома — подготовка»).
Как показывает разрез кровли, состоит стропильная система из:
- деревянных балок (стропильных ног), на которые приходится нагрузка от кровельного покрытия;
- бруса (мауэрлата), являющегося опорой для монтажа стропил;
- стяжек;
- стоек;
- реек для обрешетки, иногда используется влагостойкая фанера.
Вид, который имеет стропильная система (наслонная или висячая), зависит от материала для создания поверхности кровли. В домах, построенных из камня или кирпичей, при монтаже наслонной системы используют мауэрлат, а в деревянных срубах – верхние венцы. Стропильные ноги устанавливают с интервалом от 0,6 до 2-х метров. Размер шага определяют с учетом степени нагрузки, сечения бруса и сорта древесины, как правило, хвойных пород.
Опорой для середины стропильной системы является внутренняя стена или столбчатая опора. Наслонные стропила используют, если между противоположными стенами расстояние не превышает 6 метровой отметки.
При наличии дополнительной опоры допустимая величина пролета увеличивается до 12 метров.
Висячие стропила применяют при наличии наружных несущих стен и отсутствии промежуточных опорных точек. Поскольку нагрузка в данном случае на стропильные ноги увеличивается, задействуют деревянные или металлические затяжки – их можно крепить не только у основания стропил, но и несколько выше.
При производстве металлодеревянных конструкций используют металл и древесину – из них создают фермы, арки и рамы. Верхний пояс делают из дерева, а нижний – из профильного проката, а также из арматуры (подробнее: «Как построить каркас односкатной крыши»). Они являются оптимальным вариантом создания каркаса при размерах пролета до 20 метров. Железобетонные стропила обычно встречаются на промышленных зданиях или на постройках сельскохозяйственного назначения.
Стальные фермы, состоящие из труб, имеющих квадратное сечение, и спаренных уголков необходимы для перекрытия пролетов длиной не более 30 метров.
у нас можно найти все!
Ни для кого не окажется секретом то, что возведение крыши невозможно осуществить, предварительно не составив схему крыши. Схема крыши дома нужна для того, чтобы быть уверенным, что вы не ошиблись с выбором.
Давайте для начала разберемся в том, какая крыша лучше: скатная или мансардная.
У скатных крыш наблюдается большое количество различных технических преимуществ, например, таких как предотвращения гниения и разрушения конструкции, ускоренный сток воды, а также на ней наблюдается меньшая снеговая нагрузка.
Кроме этого, у крыш, которые имеют уклон, превышающий 1/6 часть по сравнению с плоскими, обладают еще одним несомненным плюсом. Все пространство, которое находится под крышей, легко превратить в жилое помещение.
Также схемы крыш скатного типа позволяют осуществить монтаж мансардных окон. Если исходить из идеала, то размер окон должен быть таким, чтобы соответствовать расстоянию между стропилами, что позволит сэкономить материал и позволит не делать лишнюю работу.
В прочем, скатные крыши служат для того, чтобы сохранять тепло, отводить атмосферные осадки и защищать дом «сверху».
В настоящее время существуют следующие виды скатных крыш:
- Простые крыши;
- Многоскатные;
- Односкатные;
- Двускатная крыша.
Данный тип крыш является одной из разновидностей для покрытия зданий. Называют их так, потому что формируется такая крыша в системе пересекающихся скатов, которые помогают отводить дождевые и талые воды.
Обычно такие крыши имеют уклон более 10-ти градусов и обеспечивают не только защиту, но и эстетичность здания. Строятся такие крыши в основном там, где дома не имеют чердаков.
Что касается скатных крыш, то, пожалуй, о них хватит, и теперь поговорим о таком варианте, как крыши мансардного типа, ведь именно он начинает преобладать в последнее время.
МансардаМансарда представляет собой этаж, который расположен в чердачном пространстве, при этом фасад здания полностью или частично ломается или имеет наклон.
В принципе, именно это и является преимуществом мансард.
Если схема конструкции крыши выбрана правильно, то появляются лишние метры, которые позволяют сделать офисное помещение или уютную квартиру.
Вашему вниманию!У мансард есть одно неповторимое свойство: они создают уют и обладают большим простором. В связи с этим появляется возможность для полета фантазии, которая поможет выбрать помещение, которое разместиться в мансарде.
Например, можно создать уютный кабинет, прекрасную библиотеку, зимний сад или собственный боулинг. В этом случае все зависит лишь от вашей фантазии и, конечно, от материальных возможностей.
Кроме этого, устройство мансарды стоит не очень дорого, и обходится гораздо дешевле, чем строительство новой квартиры в новом доме.
Отсюда вытекает, что квадратный метр будет стоить примерно на 30 % дешевле. Кроме этого, во время оформления мансарды не нужно никого выселять из дома.
Кроме этого, нужно помнить о том, что крыша предназначена не только для того, чтобы защищать строение от атмосферных осадков, но и для того, чтобы придать красоту и изысканность дому.
Не зависимо от конфигурации крыши, в ней можно выделить несущую конструкцию, которая представлена обрешеткой и стропильными фермами, и кровлю.
Присутствуют ли в крыше те или иные элементы, зависит от ее формы и конструктивных особенностей.
Форма крыши зависит от размеров и назначения постройки.
Схема крыши односкатного типа предназначена для гаражей, хозяйственных построек и навесов. Для жилых же помещений чаще всего используются мансардные или двускатные крыши.
Изготавливаются они без особого труда, и для них подходит любой кровельный материал. Однако, для южных районов предпочтительнее устроить вальмовую крышу, так как она лучше противостоит ветру.
Кровельные материалыЧто же касается кровельных материалов, то самым долговечным будет шифер, правда, последнее время из-за своего неэстетического вида он используется все реже и реже.
Для малоэтажных домов подойдет черепица, правда, для нее требуются усиленные стропила, так как у черепицы не малый вес.
Совет!Если крыша имеет сложную конфигурацию, то применяется кровельная сталь. Для хозяйственных построек или для временной кровли можно использовать рулонные кровли.
Что же касается одноэтажных домов, то, как правило, в них устраиваются крыши, имеющие наклонные стропила, которые одним концом опираются на наружную стену, а вторым – на стойку или на прогон, которая устанавливается над средней стеной. Элементы в стропилах соединятся при помощи стропильных скоб или гвоздей.
В том случае, если стена рубленная, то для крепления стропил используются только скобы, а для каменных стен существует свой способ крепления:
- В стену забивается металлический ерш, вбить его нужно не ниже, чем четвертый шов кладки.
- К ершу при помощи скруток и будет крепиться стропила проволокой в две петли.
- Концы у стропил в каменном доме используют в качестве опоры брус, который ложится по длине стены. Именно он и распределяет нагрузку, которая идет от стропил.
В местах выхода домовой трубы, между обрешеткой и стропилами, необходимо оставить 13-ти см зазор.
В местах выхода домовой трубы, между обрешеткой и стропилами, необходимо оставить 13-ти см зазор.Стоит заметить, что практически у всех строительных ферм наблюдаются свои особенности.
Основу стропильной фермы представляет треугольник, который является самой жесткой и экономичной конструкцией. Образуется он из затяжки и двух стропильных ног.
Ноги крепятся к коньковому прогону. Нижние же концы ног крепятся к наружным стенам дома. Такая конструкция может выдержать лишь кровлю, имеющую небольшой вес.
Для того чтобы обеспечить надежность, фермы имеют внутренние подпорки.
Данные фермы нужны для того, чтобы создать нужный уклон крыши – схема которой должна быть составлена заранее.
В свою очередь уклон зависит от:
- Климатических условий: если наблюдается большое количество осадков, то уклон должен составлять порядка 45-ти градусов. Если же преобладают ветра, то уклон нужно делать намного ниже.
- Вида кровельного материала: если используется штучный кровельный материал, то уклон должен быть не менее 22-х градусов, 5-25 градусов для рулонных материалов, а для черепицы и шифера 25-35 градусов и выше.
Единственное, что нужно помнить, так это то, что при увеличении уклона крыши, расход кровельных материалов возрастет, а значит, вырастет и стоимость.
В зависимости от того, как крепятся фермы, бывают наклонные и висячие стропила.
Висячие стропила для крыши своими руками расположены в одной плоскости, опираются на наружные стены и жестко связаны друг с другом.
МауэрлатОпорой для концов стропил расположенных снизу, являются мауэрлаты, которые обтесываются на два канта. Если висячая стропильная ферма является простой, то она состоит из затяжки и стропильных ног.
Для того чтобы не произошел прогиб стропильных ног, если они имеют недостаточное сечение, вводятся решетка, сделанная из стойки, ригеля и подкосов.
Это позволяет увеличить жесткость конструкции. Стропильные ноги укрепляются при помощи скоб и привязываются к ершам проволокой с толщиной в 4-6 мм. Это поможет защитить крышу от срыва при сильном ветре.
После того, как стропильная конструкция завершена, делается прогон, который служит основой для конька.
Для изготовления конькового прогона используются или бревна, имеющие широкое сечение, или две доски, толщина которых около 5-ти см.

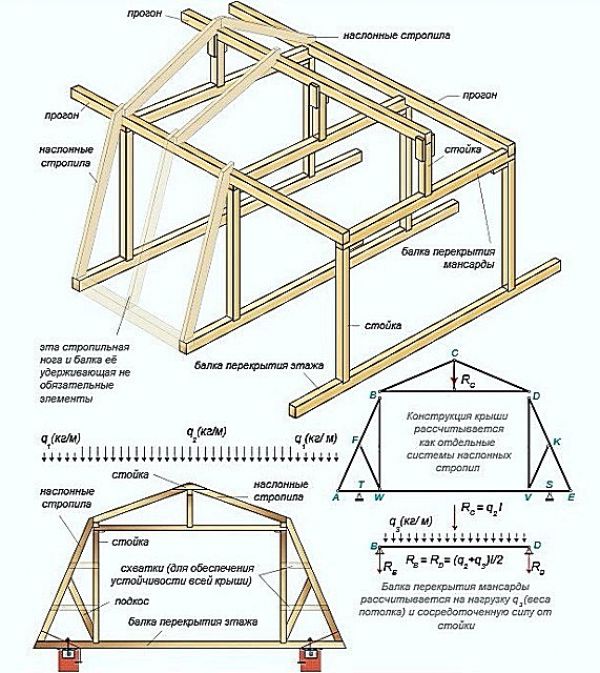

Для крыш мансардного типа требуется фермы с особой конструкцией. Также они могут быть с креплением на внутреннюю стену, или без него.
Особенностью для крыш такого типа является то, что у них отсутствует затяжка, а вместо этого присутствует междуэтажное перекрытие. Причина этого в том, что нижний пояс является основой для будущего пола.
Что же касается обрешетки, то она служит основой для кровельного настила и в зависимости от чего быть из брусков, досок или теса.
Она воспринимает нагрузку, идущую от кровельного материала, и давит на стропила, которые в свою очередь, передают тяжесть на несущие стены.
Обрешетка делается как сплошной, так и разреженной. В сплошной обрешетке зазор не больше одного мм и делается она из двух слоев: первый слой – разряженный, а второй – сплошной, сделанный из досок, которые укладываются под углом в 45 градусов относительно досок нижнего слоя.
Сплошная обрешетка чаще всего применяется для мягкой кровли, шифера, мягкой черепицы и металлочерепицы. Разреженная же чаще всего делается под стальную кровлю, цементно-песчаной и глиняной черепицы и для волнистых асбестоцементных листов.
Крепятся брусья обрешетки к стропилам при помощи гвоздей, которые по длине должны быть как два бруска по толщине. На стыках и пересечении скатов и свесам карнизов, всегда делается сплошная обрешетка.
Обычно для обрешетки используются хвойные породы древесины. Правда, если дом кирпичный или блочный, то она может быть металлической или железобетонной.
Оптимальными размерами для обрешетки являются бруски, имеющие размер 50 на 50 или 60 на
60 мм. Среднее расстояние примерно один метр.
Для крыш, имеющих уклон более 45-ти градусов, расстояние увеличивается до 120-140 мм, а в том случае, если дом расположен в снежном районе, то она уменьшается до 80-60 мм.
Существуют готовые стропильные конструкции, которые отражают в себе практически все существующие конфигурации крыш.
В любом случае в этом нет ничего сложного, так как нужно просто найти схемы крыш, в которых будет отражено, как должно осуществляться крепление.
Вениамин
Задать вопрос
Задавайте вопросы/пишите рекомендации
Помогла ли вам статья?
Как сэкономить время на подробных планах для подрядчиков и клиентов
Для новых домов, новых хозяйственных построек или пристроек к существующим домам архитектурный план крыши — это то, что связывает все элементы вместе. План крыши может быть простой 2D-схемой или 3D-визуализацией, в которой подробно показаны материалы, особенности и угол наклона крыши.
Подрядчик по кровельным работам и домовладелец обычно имеют разные ожидания от плана крыши. Но с помощью правильных инструментов дизайнеры и строители могут легко создавать планы крыш, которые удовлетворят как клиентов, так и подрядчиков.
В этом блоге мы рассмотрим:
- Что такое план крыши
- Что включает в себя план крыши
- Типы планов крыши
- Кто использует планы крыши
- Как нарисовать профессиональную крышу план
Начнем!
Что такое план крыши?
Для простой крыши план может быть просто масштабированным 2D-чертежем, на котором показаны размеры. Подробные планы крыши будут включать гораздо больше информации (о чем мы расскажем в следующем разделе).
Планы крыш часто меняются на этапе проектирования, особенно если клиенты делают запросы, которые изменяют площадь их дома. План крыши также может меняться в зависимости от таких факторов, как наличие материалов или местные строительные нормы и правила. Подрядчик по кровле, работающий над планом крыши жилого дома, должен быть готов внести изменения и представить новые проекты для подрядчиков и клиентов.
Что включает в себя план крыши
План крыши включает в себя размеры крыши, характеристики уклона/ската крыши, размещение вентиляционных отверстий и дренажа, а также спецификации материалов.
Он также может включать в себя детали кадра.
В зависимости от сложности крыши план каркаса крыши может включать:
- Размеры и стили окон и световых люков
- Форма (например, А-образная рама или двускатная)
- Цвета отделки
- Стили и отделка водосточных труб
- Тип оклада
- Рисунок черепицы или гонта
- Расположение и дизайн дымохода
- Виды слуховых окон
- Свесы и карнизы
- Начало и конек конька
- Шпигаты крыши
Планы многоскатных крыш также включают спецификации для переходов и водостоков. , поэтому клиенты могут просматривать крышу с нескольких ракурсов. Программное обеспечение для планирования крыш позволяет легко создавать визуализацию внутри компании без необходимости нанимать стороннюю фирму. Хранение плана крыши внутри компании также означает, что дизайнер может быстро вносить изменения на основе отзывов клиентов.
Типы планов крыш
Теперь, когда мы рассмотрели, что такое план крыши и какие типы деталей он обычно включает, давайте посмотрим на разницу между 2D и 3D планами крыши.
2D-планы крыши
Перед созданием 2D-плана крыши проектировщики должны либо создать план этажа, либо использовать существующий план этажа, чтобы убедиться, что крыша имеет правильные параметры.
2D-план каркаса крыши — это технический чертеж, на котором показаны детали и размеры крыши в виде сверху. Используя программное обеспечение для проектирования крыш, проектировщики могут «проверить» крышу, щелкнув поле и позволив программе проверить физические свойства крыши.
3D-планы крыши
После завершения 2D-плана крыши у вас есть несколько вариантов создания 3D-плана крыши:
- Экспорт 2D-проекта в отдельную программу 3D-моделирования
- Используйте программное обеспечение для проектирования САПР для визуализации
- Используйте функцию создания рендеринга в своей платформе проектирования
Универсальная платформа дизайна дома Cedreo позволяет создавать 3D-планы крыш всего несколькими щелчками мыши, а пока изображение обрабатывается, вы можете продолжать работу над другие проекты.
Вы можете хранить все результаты своего проекта — от чертежей до 3D-визуализации — на облачной платформе Cedreo.
Кто использует планы крыш
Дизайнеры , строители дома , ремонтники , а архитекторы используют планы крыш, чтобы убедиться, что любая крыша, которую они проектируют, является структурно надежной. Кровельные подрядчики и строители используют планы крыш, чтобы убедиться, что они строят крышу в соответствии с точными спецификациями. Они также используют планы крыш при перепроектировании существующей крыши.
В зависимости от строительных норм, местных постановлений и правил ассоциации домовладельцев строителям может потребоваться представить планы крыши на утверждение до начала строительства крыши.
Как нарисовать план крыши
Рисование крыши дома может показаться сложным, но это легко сделать, если у вас есть нужные инструменты. Cedreo позволяет домашним профессионалам проектировать крыши за считанные минуты — всего несколькими щелчками мыши — и вносить изменения по мере необходимости.
Чтобы создать план каркаса крыши, выполните следующие действия:
1. Импортируйте или начертите план этажа
Импортируйте существующий план этажа или начертите его в Cedreo. Нажмите кнопку «Трассировать изображение», чтобы импортировать план этажа с вашего компьютера, и затем вы можете отследить его, чтобы создать свою крышу. Если ваш проект предполагает добавление второго уровня к дому, вы можете просто продублировать план одноуровневого этажа, чтобы создать второй этаж, а затем вставить крышу.
2. Выберите тип крыши
Как показано на примере плана крыши ниже, вы можете нажать на вкладку «Крыша», затем выбрать тип крыши, которую вы хотите создать — многоскатная, односкатная, двускатная или двускатная. плоский.
3. Нарисуйте вручную или добавьте автоматически
Вы можете нарисовать свою крышу или сгенерировать ее автоматически — просто нажмите «
Автоматическое обнаружение крыши
», затем «Подтвердить», и Cedreo добавит крышу к вашим планам и покажет вам 3D-изображение здания и крыши.
Вы можете вращать 3D-изображение и просматривать его под разными углами.
4. Настройка параметров крыши
Независимо от того, нарисовали ли вы свою собственную крышу или создали ее автоматически, вы можете настроить свои параметры. (Не забудьте нажать «Подтвердить», когда закончите вносить изменения).
5. Задайте параметры кромки
Вы можете настроить свес, начало гребня, нижнюю сторону и ендову под заголовком «Параметры кромки» на правой боковой панели.
6. Добавьте и настройте внешние элементы
Выберите перетаскиваемые элементы из библиотеки Cedreo, чтобы настроить слуховые окна, фризы, желоба, водосточные трубы и шпигаты.
По мере добавления элементов в 2D-план крыши изображение для предварительного 3D-просмотра справа будет автоматически обновляться. Размеры самого последнего добавленного объекта появятся на правой боковой панели, где вы можете отрегулировать размеры.
7.
Настройка материалов поверхности Теперь можно добавить последние штрихи. Выберите тип кровли — например, черепицу, черепицу или гофрированный металл — и выберите цвета для своей крыши и кровельных приспособлений.
Вам не нужно программное обеспечение САПР для создания плана крыши. Простая платформа Cedreo для проектирования домов позволяет пользователям легко создавать облачные планы крыш, а с нашей функцией проверки крыши вы можете быть уверены, что конструкция вашей крыши структурно надежна. Завершайте свои проекты быстрее и создавайте планы крыш, которые порадуют клиентов и предоставят подрядчикам всю необходимую им информацию. Этот пошаговый проект своими руками представляет собой примерно План двускатной крыши 16×16 . Эта статья является ЧАСТЬЮ 2 проекта сарая 16×16, где я покажу вам, как обрамлять крышу. Обязательно ознакомьтесь с остальной частью проекта, чтобы узнать, как построить каркас сарая и как сделать двойные входные двери. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства. При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Building-A-16 × 16-Shed [Tabs Tab1 = ”Материалы” Tab2 = » Инструменты” tab3=”Время” tab4=”Связанные планы”] [tab id=1] [/tab] [tab id=2] Молоток, Рулетка, Квадрат, Уровень Торцовочная пила, Дрель, Отвертка, Шлифовальный станок Защитные перчатки, защитные очки [/tab] [tab id =3] Один день [/tab][tab id=4] [/tab][/tabs] Строительство стропил Первым этапом проекта крыши является изготовление стропил для ферм. Сборка ферм Положите стропила на ровную поверхность и прикрепите нижние компоненты. Убедитесь, что вы сделали 60-градусные надрезы на обоих концах нижних стропил, а затем прикрепите их к стропилам с помощью металлических пластин или фанерных косынок толщиной 1/2 дюйма. Не оставляйте зазоров между компонентами для аккуратного результата. Фронтонные концевые опоры Установите опоры 2×4 на фермы, расположенные на обоих концах крыши. Вам необходимо установить эти опоры, чтобы боковые панели могли иметь раму для фиксации. Обычные фермы Для остальных ферм можно установить всего несколько опор, как показано на схеме. Установка ферм Установите фермы в верхней части навеса 16×16 и разместите их на расстоянии 24″ от центра. Используйте спиртовой уровень, чтобы отвесить фермы, а затем прикрепите их к верхним пластинам сарая с помощью металлических скоб и винтов. Монтаж торцевых панелей Прикрепите 5/8″ сайдинг T1-11 к передней и задней части навеса. Не оставляйте зазоров между панелями, а затем закрепите их на месте шурупами 1 5/8″ или гвоздями 4d. Сборка свесов Соберите свесы из бруса 2×6. Как вы можете легко заметить на схеме, вы можете отрегулировать ширину свесов в соответствии с вашими потребностями. Установка выступов Прикрепите выступы к передней и задней части навеса 16×16. Внимательно выровняйте края, а затем закрепите их на месте винтами 3 1/2 дюйма, предварительно просверлив направляющие отверстия. Установка кровельных листов Прикрепите 3/4-дюймовые фанерные листы к крыше. Обрежьте панели по размерам, указанным на чертежах, а затем прикрепите их к стропилам шурупами 1 5/8″ через каждые 8″. Не оставляйте зазоров между листами для профессионального результата. Установка боковых обшивок Прикрепите обшивки 1×8 к боковым сторонам сарая. Используйте гвозди диаметром 1 1/2″, чтобы плотно закрепить планки на месте. Передняя и задняя обшивки крыши Вырежьте обшивку крыши из бруса 1×8. Сделайте 30-градусные надрезы на обоих концах планок, а затем отшлифуйте края наждачной бумагой. Монтаж обшивки крыши Прикрепите обшивку к передней и задней части односкатной крыши. Выровняйте края, а затем закрепите их на месте 1 1/2-дюймовыми гвоздями. Монтаж кровли Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. После этого прикрепите битумную черепицу к крыше, начиная с левой нижней стороны крыши. Прочтите инструкции производителя, чтобы понять, как правильно установить черепицу на место. Планы двускатной крыши 16×16 Не забудьте просмотреть ЧАСТЬ 1 и ЧАСТЬ 3, чтобы узнать, как построить каркас сарая, а также как установить двойные входные двери.
Покажите клиентам, как их дом будет выглядеть в разное время дня, изменив ориентацию солнца.
Функции планирования крыши Cedreo позволяют быстро вносить изменения на основе отзывов клиентов, чтобы они могли видеть обновления в режиме реального времени. Это означает, что вы можете ускорить процесс утверждения и сократить общие сроки проекта. Создайте план крыши сегодня
Зарегистрируйтесь на бесплатную пробную версию сегодня
и узнайте, как Cedreo упрощает планирование крыши. Планы двускатной крыши 16×16
Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Проекты, разработанные из этих планов
Здание A 16 × 16 Gable Sale Roof
– 11 1/2″ x 30 3/4″ в длину КРЫША 16×16 Чертежи кровельного навеса
Обрежьте оба конца 2 × 6, как показано на схеме. Кроме того, вам необходимо сделать вырезы для рта птиц в стропилах, чтобы они правильно подходили к верхним плитам. Выровняйте края заподлицо для профессионального результата.
