Схема обвязки пеллетного котла: схемы, правила подключения котла на пеллетах

схемы, правила подключения котла на пеллетах

Главная задача отопительной системы — это поддержание внутри дома комфортной для проживания температуры. Грамотно спроектированная обвязка пеллетного котла позволяет добиться равномерного распределения тепла по всей жилой площади, а также защищает оборудование от повреждений и перегрева.

Эту работу желательно доверить профессионалом. Однако, заручившись поддержкой специалистов, и изучив принципы подключения отопительного агрегата, можно выполнить обвязку самостоятельно. Сомневаетесь?

Мы поможем вам в решении этого вопроса. В статье описаны разные схемы обвязки, обозначены плюсы и минусы каждого варианта, приведены советы по выбору отопительного оборудования. Кроме того, мы подготовили подробную инструкцию по подключению котлов и введению их в эксплуатацию.

Содержание статьи:

Что такое обвязка котла?

Обвязка представляет собой все те элементы, которые располагается между радиаторами отопления и котлом. Сегодня многие домашние умельцы не уделяют ей особого внимания, организовывают, не придерживаясь никаких норм и рекомендаций специалистов.

Однако правильно реализованная обвязка позволяет решить множество проблем:

• давление в трубопроводе никогда не превысит максимально допустимый уровень;
• окалина, шлак, песок и им подобный мусор, который может находиться в воде, будет удален;
• излишнее тепловое расширение будет компенсировано;
• предоставляет возможность подключить к системе более одного контура;
• растворенный в теплоносителе воздухе будет выведен;
• позволяет автоматически включать бойлер и накапливать горячую воду, что поможет сэкономить.

Если говорить о пеллетных котлах, то они не всегда отличаются высокой автономностью работы. Но если ответственно подойти к прокладке трубопровода, то можно добиться большей эффективности от такого оборудования.

Правильная обвязка позволяет сделать систему обогрева дома более надежной, безопасной и производительной

Особенности работы пеллетных котлов

Отопительное оборудование, использующее в качестве топлива спресованные древесные гранулы, появилось относительно недавно. Но с момента своего изобретения такие котлы сразу же завоевали признание миллионов покупателей.

Если нет возможности установить в доме газовое оборудование, то рекомендуется покупка именно .

К преимуществам этого вида теплогенераторов следует отнести:

1. Автономность. Благодаря наличию блока управления и системы автоматического включения горелок, один раз загрузив топливо, можно забыть об этом на 2-4 недели.
2. Безопасность. Пеллетные котлы имеют многоступенчатую защиту, что позволяет избежать взрыва трубопровода и пожара.
3. Эффективность. В среднем коэффициент полезного действия оборудования колеблется от 87 до 97 %.
4. Дешевизна обслуживания. Пеллеты стоят недорого, а очищать зольник нужно не более одного раза в месяц.
5. Долговечность. Срок эксплуатации агрегатов составляет не менее 25 лет.
6. Компактность. Чаще всего модели имеют сравнительно небольшие размеры.

Если ознакомиться с преимуществами этого типа отопительного оборудования, то становится понятно, почему оно настолько быстро завоевало популярность среди жителей Европы и Америки.

Если верить статистике, то пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на отечественном, так и на мировом рынке

Повсеместному распространению агрегатов, работающих на пеллетах, мешает довольно высокая стоимость. Далеко не каждый желающий сможет вот так сразу выложить кругленькую сумму за сам котел, горелку и дополнительное оснащение.

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму (+)

К преимуществам такого решения следует отнести:

• низкую стоимость монтажа;
• дешевизну обслуживания;
• простоту установки;
• возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется . И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, теплоносителя обладают некоторыми значимыми минусами:

• дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
• сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
• необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
• зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — . Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

• владелец дома получает возможность отдельно контролировать каждый отопительный контур;
• в любой точке системы обогрева поддерживается стабильное водяное давление;
• к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод.

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.

Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Основные этапы процесса подключения

Как уже было сказано выше, грамотно уложенный трубопровод позволит значительно увеличить эффективность системы отопления и сделать ее эксплуатацию максимально безопасной. Поэтому, прежде чем идти в магазин или приступать к монтажу, рекомендуется во всех подробностях разобраться с каждым из этапов работы.

Выбор оборудования и необходимых деталей

Приступая к реализации схемы обвязки пеллетного котла, в первую очередь нужно правильно подобрать необходимые детали и дополнительное оборудование. Покупать рекомендуется качественные изделия от надежных производителей. Экономить не стоит, так как это приведет к частым поломкам и сделает эксплуатацию отопительной системы небезопасной.

Чтобы приступить к работе, необходимо купить следующие элементы:

1. Циркуляционный насос. Он предназначен для обеспечения бесперебойного движения теплоносителя по трубам.
2. Воздушные клапаны. Эти элементы удаляют воздух из системы, который попадает туда вместе с холодной водой.
3. Расширительный бак. В нем скапливаются излишки теплового носителя, которые в дальнейшем отводятся в канализацию.
4. Коллектор — распределяет горячую воду по контурам.
5. Грязевик. Главной его задачей является удаление из системы разнообразного мусора: шлака, песка, накипи и т. п.
6. Гидрострелка, она же гидравлический разделитель. Используется для подключения к системе контура, где движется теплоноситель с другими параметрами.

Также понадобятся . Они должны быть металлическими или биметаллическим. На сегодняшний день можно подобрать модели, идеально вписывающиеся в интерьер. Хоть и стоят они достаточно дорого, но прослужат несколько десятков лет.

Довольно популярен полипропиленовый трубопровод. Он легкий, дешевый, на его стенках не образуется налет, а с монтажом справится даже новичок. Но для пеллетного котла лучше отдать предпочтение металлическому

Обвязка пеллетного котла

Если имеются познания и опыт обустройства отопительного контура, то процессом подключения можно заняться самостоятельно. Здесь важно четко следовать рекомендациям производителя, приведенным в инструкции к конкретной модели пеллетного котла.

Первым делом устанавливают пеллетный котел, подсоединяя комплектующие:

1. Выбор помещения для расположения агрегата. Для этого нужно ознакомиться с прилагаемой производителем инструкцией. Чаще всего в ней изложены подробные рекомендации к обустройству помещения.
2. Присоединение горелки, которую предстоит приобрести наряду с котлом, выбрав нужный тип.
3. Установка емкости для топлива. Это бункер, продающийся вместе с отопительным агрегатом. От его размеров зависит площадь комнаты, которую предстоит выделить под котельную.
4. Подключение шнека – приспособления, отвечающего за подачу пеллет.
5. Подключение пульта автоуправления — он необходим для обеспечения бесперебойной автоматической работы.

Весь процесс обвязки пеллетного котла делится на несколько этапов. Так, сначала нужно выбрать месторасположение коллектора, после чего предстоит  его присоединение к радиаторам.

Для этого используется сантехническая арматура диаметром 1 дюйм. Если некоторые отверстия распределителя остались незанятыми, то их нужно закрыть заглушками.

В целях предотвращения возникновения пожароопасных ситуаций нужно подбирать комплектующие и переходники из негорючих материалов. А все соединения выполнять добросовестно, что поможет избежать возникновения протечек и других неприятностей

Затем совершают следующие действия:

1. Прокладка от котла трубы, диаметр которой составляет 1,25 дюйма.
2. Установка на входной магистрали распределительного патрубка.
3. Врезка в контур или  за распределительным клапаном. Устройство нужно установить в горизонтальном положении оси. Рекомендуется защитить его от мусора и грязи, которая может попасть извне, поставив сетчатый фильтр.

Первый этап закончен. Далее можно заниматься установкой таких дополнительных деталей, как датчики, расширительный бак и предохранительный клапан. Также не стоит забывать об организации дымохода.

Все работы рекомендуется проводить поэтапно, при этом убеждаясь в надежности и правильности монтажа уже собранной системы. Помните, главное — не спешить, делать все качественно и в соответствии со схемой

Установка расширительного бака

После нагрева занимаемый теплоносителем объем увеличивается, поэтому нужно позаботиться, чтобы обеспечить для него достаточно места и избежать взрыва. Именно для этого и нужен расширительный бак — все излишки горячей воды поступают в него. К тому же подобный элемент позволяет поддерживать стабильное давление в системе обогрева дома.

У неопытного покупателя, несомненно, возникнут вопросы, связанные с тем, какой расширительный бак лучше выбрать. Отличаются они между собой по цвету и назначению. Для отопительной системы используется оборудование, окрашенное в красный цвет.

При  особое внимание уделяется его размеру. Определить оптимальный объем не составит труда. Для этого нужно подсчитать, сколько воды будет использоваться в системе и добавить к полученному числу 10-12%.

Сразу после подключения расширительного бака в нем необходимо создать определенное давление. Не стоит надеяться на заводскую регулировку, так как в большинстве случаев она не соответствует стандартам

Предохранительный клапан: нужен ли он?

Главная задача этого элемента — защита котла от резкого повышения давления, что значительно продлевает срок эксплуатации. После того как он среагирует часть теплового носителя вытекает из системы обогрева — это позволяет снизить давление.

Выбирать запорную арматуру нужно в зависимости от производительности котла и максимальной температуры воды, перекачиваемой им. Лучше покупать модели, которые срабатывают, если давление на 20-30 % превысило рабочие параметры системы.

Стоит учитывать, что диаметр входного отверстия предохранительного клапана должен быть равен размеру трубы или быть большим.

Существует несколько видов защитной арматуры. Наиболее универсальной моделью является перепускной клапанный механизм защиты.

Производители модернизируют модели ТТ котлов, оснащая их встроенной группой безопасности. В ее состав входит манометр, предохранительный клапан и воздухоотводчик

В продаже имеются модели пеллетных котлов со встроенной  или без нее. В первом случае схема сборки системы будет значительно проще — не надо ставить манометр, предохранительный клапан и воздухоотводчик для отопительной линии.

Особенности подключения пеллетного котла

При покупке такого рода теплогенератора нужно понимать, что он не имеет функции регулировки подачи тепла. Если говорить проще, то сгорание пеллетного топлива остановить нельзя.

Это значит, что в случае отключения электроэнергии циркуляционный насос остановится и движение теплоносителя в системе тоже. Чтобы предотвратить дальнейший рост давления и выход системы из строя используется несколько аварийных схем.

Чтобы эксплуатация твердотопливного котла была максимально безопасной, необходимо обеспечить:

• своевременную подачу холодной воды в оборудование;
• во время работы держать закрытыми двери, смотровые люки, заливные патрубки отопительной системы;
• использовать лишь определенное топливо, указанное производителем в инструкции к своей модели;
• организовать еще один дополнительный аварийный контур.

Если учесть все нюансы при подключении пеллетного оборудования, то можно создать саморегулирующую и минимально зависимую от человека систему. Но на это придется потратить немного больше времени и денежных средств.

Правила монтажа дымохода

Эффективность работы котла во многом зависит от того, насколько хорошая присутствует тяга. Если дымоход был спроектирован правильно, то он обеспечит отличный воздухоотвод при любой температуре и силе ветра.

Первый нюанс, на который стоит обратить внимание, — это диаметр дымохода, который должен быть идентичен размеру выходного патрубка. Также необходимо установить элемент, отводящий лишнюю влагу.

Не стоит забывать и о колпаке. Если смонтировать его правильно, то он не будет перекрывать трубу или создавать аэродинамическую преграду.

На фото выше представлено два способа монтажа дымохода для пеллетного котла отопления. Слева — неправильный вариант, а справа — корректное решение

В большинстве случаев используют металлические . Поэтому их необходимо качественно утеплить и оборудовать люками для очистки — правильно каждое колено оснастить ревизионной дверцей, чтобы удобно было удалять сажу и прочие продукты сгорания.

Нужно помнить, что отопительное оборудование, работающее на пеллетах, не переносит как слишком малую, так и чрезмерно большую тягу. Важно внимательно следить за тягой в процессе эксплуатации.

Чтобы защитить помещение котельной от возгорания при опрокидывании тяги, производители ставят между бункером и котлом гофротрубку пластиковую — если возникнет обратная тяга, то пластик сгорит и топливо не будет поступать.

Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен котел, пора приступать к его настройке и подключению. Оборудование присоединяется ко всем коммуникациям: системе отопления и водопровода.

Многие современные модели пеллетных котлов оборудованы горелкой, работающей от электричества. Поэтому проверьте, нуждается ли устройство в подаче тока.

Если после запуска пеллетный котел начинает чадить, внезапно гаснуть или в зольнике можно найти не до конца сгоревшее топливо, то регулировка была сделана неверно. Еще может образовываться много сажи

К подключению и настройке нужно подходить с максимальной ответственностью. Не стоит надеяться на заводскую регулировку. Заниматься этим придется при первом запуске отопительного оборудования и при этом нужно учитывать тягу дымохода, состояние топлива и мощность оборудования.

Некорректная настройка приведет к возникновению разнообразных проблем, среди которых низкая эффективность, высокий расход топлива, частые поломки и многое другое.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы эти этапы проводились сотрудниками специализированных организаций, имеющих допуск на проведение подобного рода работ.

Часто встречающиеся проблемы и ошибки

Низкий коэффициент полезного действия и частые поломки отопительного оборудования — это яркий признак ошибок, допущенных при его обвязке.

Ошибка №1. Чаще всего проблемы возникают из-за недостаточного нагрева теплового носителя. В результате это приводит к появлению большого количества дегтя или нагара.

Ошибка №2. Некорректная регулировка или отсутствие защиты от закипания воды — одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что негативно сказывается на отопительных приборах, трубах и прочем оборудовании.

Ошибка №3. Если система обогрева не отличается высокой эффективностью, то стоит обратить внимание на качество герметизации. Для этого нужно проверить надежно ли изолирован котел и остальные конструктивные детали системы.

Ошибка №4. Нередко бывает так, что владелец дома выделяет для котельной всего несколько квадратных метров. В результате он сталкивается со следующей проблемой — обслуживать систему отопления становится крайне неудобно и даже небезопасно. Рекомендации по обустройству котельной приведены в .

Выводы и полезное видео по теме

Видео #1 обзор неправильной организации системы отопления:

Видео #2 разбор типичной схемы обвязки пеллетного котла:

Видео #3 монтаж твердотопливного теплогенератора и бойлера:

Пеллетные котлы зарекомендовали себя, как эффективное и удобное в обслуживании оборудование. Но чтобы такая система отопления раскрыла все свои достоинства, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору арматуры, оборудования, и качественно реализовать схему обвязки.

Поделитесь с читателями вашим опытом установки и эксплуатации пеллетных котлов. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Обвязка пеллетного котла, схемы, правила установки и подключения — Блог компании

Основная задача отопительной системы – это поддержание внутри помещения комфортабельной температуры для проживания. Правильно спроектированная обвязка пелетного котла дает возможность достичь равномерного распределения тепла, по всей жилой площади, а также защищает оборудование от повреждений и перегрева.

Впрочем, заручившись помощью специалистов-монтажников и выучив основы подключения отопительного устройства, возможно, исполнить обвязку. Наша компания, несомненно, поможет Вам в решении данного вопроса. В статье описаны различные схемы обвязки, плюсы и минусы, а также рекомендации по выбору отопительного оборудования. Но все же данную работу лучше поручить специалистам.

Содержание статьи

1. Обвязка котла

2. Особенности работы пеллетных котлов

3. Возможные варианты движения теплоносителя

3.1 Естественная циркуляция

3.2 Принудительная циркуляция

4. Этапы процесса подключения. Выбор оборудования и дополнительных элементов

4.1 Обвязка пеллетного котла

4.2 Правила монтажа дымохода

4.3 Подключение и настройка оборудования

5. Частые проблемы и ошибки

1. Обвязка отопительного котла

Обвязка котла являет собою все отопительные элементы, которые находятся в Вашей системе отопления, между котлом и отопительными радиаторами. На сегодняшнее время многие пользователи не уделяют особого внимания, а также не придерживаются никаких норм и рекомендаций, производителей и монтажников-специалистов.

Правильная установка и обвязка дает возможность решить множество проблем в системе отопления:

• давление в системе никогда не превысит максимальный допустимый уровень
• различные шлаки в теплоносителе будут удаленны<
• компенсировано излишнее тепловое расширение
• подключение к системе отопления более одного контура
• удаление излишнего воздуха из системы
• возможность автоматического включения бойлера и накапливает горячую воду, что дает возможность сэкономить
• если ответственно подойти к обвязке котла, то можно добиться максимальной эффективности от данного оборудования

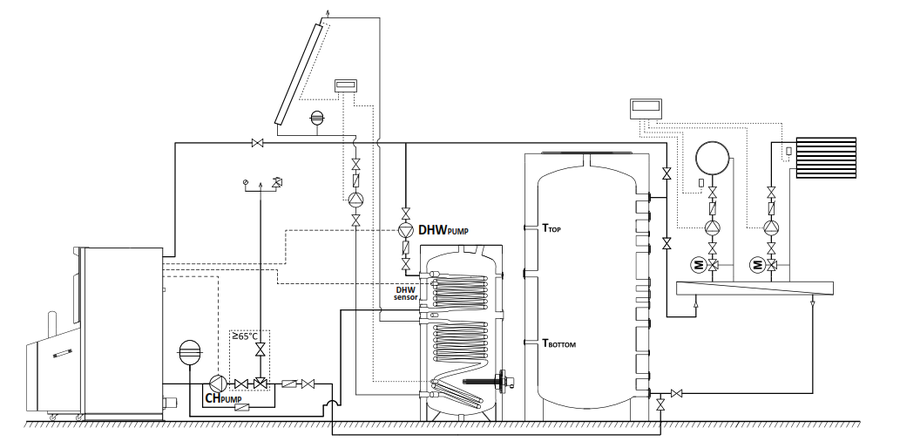

Рисунок №1 Обвязка пеллетного котла с автоматической подачей топлива с буферной емкостью

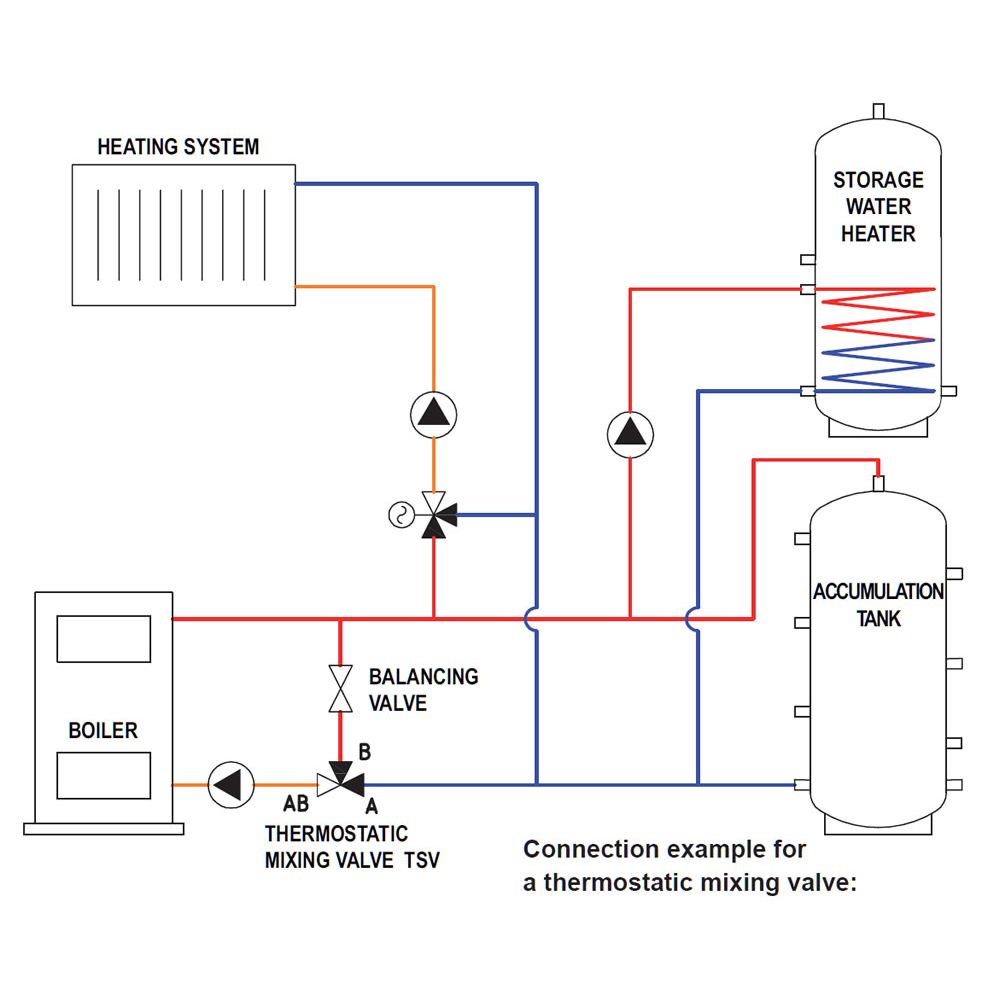

Некоторые монтажники говорят что теплоаккумулятор не нужен для пеллетного котла, Мы как производители пеллетных котлов и буферных емкостей рекомендуем обязательно монтировать данную емкость в систему за счет таких особенностей:

Значительная экономия энергоресурсов до 30%.

Защита от перегрева системы отопления за счет буферного объема теплоносителя.

Дает возможность работать котлу на максимальной мощности на постоянной основе, это в свою очередь увеличивает срок эксплуатации котла, уменьшение образования конденсата, а также способствует полному сгоранию топлива, а это снижает количество вредных выбросов, то есть уменьшается период его очистки.

2. Особенности работы пеллетного котла

Отопительное оборудование, которое использует в качестве топлива пеллеты, относительно появилось недавно. Но с момента выхода на рынок, данные котлы сразу, же завоевали признание многих пользователей. Если Вы хотите чтобы, был минимальный человеческий фактор, а также автоматизированная и эффективная робота, тогда рекомендуется покупка именно пеллетного котла.

К особенностям пеллетных котлов стоит отнести:

1. Автономность. Благодаря наличию блока автоматики и системы автоматического включения, также одна загрузка топлива на 1-2 недели.

2. Безопасность. Пеллетные котлы имеют многоуровневую защиту от взрыва котла, а также появления пожара.

3. Эффективность. В среднем коэффициент полезного действия таких котлов составляет от 87 до 97%.

4. Обслуживание. Пеллеты не дорогое топливо, очистка зольника не более одного раза в месяц.

5. Долговечность. Срок эксплуатации пеллетных котлов составляет не менее 25 лет.

Таблица 1. Удельная теплота сгорания различных видов топлива

Вид топлива	Еденица измерения	ккал	кВт	МДж
Пеллета из древесины	1 кг	4100	4,7	17,17
Пеллета из соломы	1 кг	3465	4,0	14,51
Пеллета из скорлупы подсолнуха	1 кг	4320	5,0	18,09
Свежесрубленная древесина (W=50. ..60%)	1 кг	1940	2,2	8,12
Высушенная древесина(W=20%)	1 кг	3400	3,9	14,24
Природный газ	м³	8000	9,3	33,50
Камяной уголь (W=10%)	1 кг	6450	7,5	27,00

Когда Вы узнали все преимущества и особенности котлов на пеллеты, то становится понятно, почему данное оборудование так быстро завоевало популярность в Европе.

3. Возможные варианты движения теплоносителя

На самом деле существует много схем подключения. Но их всех можно разделить на две основных группы, в зависимости от движения теплоносителя по системе. Поэтому требуемая схема подбирается в зависимости от того, используется в системе

естественная или принудительная циркуляция.

3.1 Естественная циркуляция теплоносителя

Рисунок №2 Схема подключения пеллетного котла с естественной циркуляцией

Наиболее простым и недорогим решением – является обвязка котла, когда теплоноситель будет двигаться по системе с помощью законов физики.

Особенность системы отопления с естественной циркуляцией теплоносителя заключается в отсутствии циркуляционного насоса. В этом случае движение теплоносителя в системе отопления происходит так: более холодный теплоноситель выталкивает более горячий и менее плотный.

Особенности подключения по естественной циркуляции:

• низкую стоимость монтажа
• дешевизна обслуживания
• простота установки
• возможность оперативно восстановить работу системы в случае обнаружения поломки

Схема с естественной циркуляцией имеет также и недостатки. Применять данную схему можно только в одноконтурной системе отопления, а также она буде эффективна только в небольших домах.

3.2 Система отопления с принудительной циркуляцией теплоносителя

Эти схемы подключения пользуются наиболее большим спросом, потому что в них используется циркуляционный насос. Данная схема отличается удобством, универсальностью, эффективностью, а также практичностью. Такая схема применяется в больших и малых жилых домах, производственных помещениях, и других объектах. Но даже, несмотря на уникальные преимущества, схема с принудительной циркуляцией имеет некоторые минусы.

Рисунок №3 Схема подключения котла на пеллеты с принудительной циркуляцией

• сложность реализации – схема состоит из большого количества элементов, что значительно затрудняет ее реализацию
• необходимость балансировки – все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга
• зависимость от наличия электроэнергии – циркуляционные насосы и автоматика котла будет работать только при условии подачи напряжения

Несмотря на данные минусы, при правильном подключении эта система будет работать правильно и эффективно долгое время.

При подключении котла с двумя или более отопительными контурами рекомендуется использовать схему подключения с принудительной циркуляцией теплоносителя. Однако в данном случае основным фактором производительности системы является мощность котла. Будьте бдительны, если мощности не будет достаточно, котел не сможет нагреть достаточное количество теплоносителя для отопительных контуров в системе отопления.

4. Этапы процесса подключения. Выбор оборудования и необходимых элементов

Приступая к обвязке пеллетного котла, требуется в первую очередь правильно подобрать необходимые элементы и дополнительное оборудование. Покупать рекомендуется исключительно качественные и оригинальные элементы от надежных производителей. На данном оборудовании экономить не стоит, потому, что это может привести к частым поломкам и не гарантируют качественную и эффективную работу системы отопления.

Для качественной и эффективной работы системы отопления требуются такие необходимые элементы.

1. Циркуляционный насос. Он выполняет функцию обеспечения бесперебойного потока теплоносителя по системе отопления. 2. Группы безопасности. Этот элементы предназначены для удаления избыточного давления, а также удаление воздуха из системы отопления. 3. Расширительный бак. В нем накапливаются излишки теплового носителя, который в дальнейшем отводится в канализацию. 4. Трехходовой клапан. Защищает котел от низкой температуры, которая возвращается из системы отопления в котел, минимальная рекомендуемая температура обратки должна составлять 55°С. 5. Буферная емкость. Выполняет функцию гидравлической стрелки (уравнивает колебания давления), а также дает возможность подключить несколько источников тепла, и работать для нагрева горячего водоснабжения. Также для отопления частного дома требуются радиаторы отопления. Они могут быть алюминиевыми, стальными, биметаллическими, и чугунными. На данное время существует много моделей, которые идеально вписываются в Ваш интерьер.

4.1 Обвязка пеллетного котла

Обвязку пеллетного котла с автоматической подачей топлива лучше всего доверить специалистам-монтажникам, которые имеют огромный опыт при монтаже пеллетных котлов с автоматической подачей топлива. Также очень важно следовать рекомендациям производителя и прочитать технический паспорт котла.

В первую очередь устанавливают пеллетный котел, затем присоединяются комплектующие:

1. Выбор помещения для расположения котла. Для данного этапа требуется ознакомиться с прилагаемой инструкцией, которую надает производитель. В данном техническом паспорте есть вся полезная информация по рекомендациям к обустройству помещения.

2. Присоединение горелки, которую требуется купить вместе с котлом, подобрав нужный тип.

5. Подключение контроллера. Очень важный элемент, он необходим для обеспечения правильной, эффективной, а также бесперебойной, автоматической работы пеллетного котла. Мы как компания производителя твердотопливных котлов рекомендуем купить пеллетный котел, в котором уже установлена горелка, и бункер для топлива. Так как покупать все элементы по отдельности будет значительно дороже и требуется больше времени на установку элементов. Остается только правильно настроить автоматику, для эффективной и бесперебойной работы оборудования.

Чтобы эксплуатация пеллетного котла была максимально безопасной необходимо обеспечить:

• своевременную подачу холодной воды в котел
• во время работы все двери, люки, заливные патрубки отопительной системы должны быть закрытыми
• использовать только один вид пеллеты во время отопительного сезона (если будет замена топлива, тогда необходимо менять настройки автоматики, так как каждая пеллета имеет различную калорийность)
• добавить еще один дополнительный аварийный контур

Когда учесть все нюансы при подключении данного оборудования и сделать все правильно, тогда можно создать саморегулирующую, правильную и практически независимую от человеческого фактора систему отопления. Но на это придется, потратит немного больше времени, а также денежных средств.

4.2 Правила монтажа дымохода

Эффективность работы пеллетного автоматического котла во многом зависит от того, насколько хорошая тяга. Когда, отлично спроектирована дымоходная система, то она обеспечит, отличный воздухоотвод при любой температуре и силе ветра.

Первое на что требуется обратить внимание – это диаметр дымохода, он должен быть такого же размера как диаметр выходного отверстия на котле. Также необходимо установить тройник с конденсатоотводом для чистки дымохода. Лучше всего использовать сэндвич дымоходы, которые качественно утеплены и оснащены люками для очистки от сажи. Нужно помнить что котлам, которые работают на пеллетах требуется оптимальная тяга, не малая и не слишком большая, важно внимательно следить за тягой в процессе эксплуатации пеллетного котла.

4.3 Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен пеллетный котел, пора приступать к его настройке и подключению. Отопительное устройство присоединяется ко всем коммуникациям: системе отопления, а также водопровода.

Современные модели пеллетных автоматических котлов оснащены горелками, которые работают от электричества. Нужно проверить требуется оборудованию подача тока.

К подключению, а также настройке оборудования нужно подходить максимально ответственно и не нужно надеяться на заводские настройки. Всем этим нужно заниматься на первом запуске пеллетного котла, при этом надо учитывать тягу дымохода, состояние топлива, и мощность устройства.

Неправильная настройка приведет к возникновению разных проблем, например: низкая эффективность котла, большой расход пеллеты, и другие неполадки.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы все этапы монтажа проводились специалистами монтажниками из специализированных компаний, которые имеют допуск на проведения данного типа работ.

5. Проблемы и ошибки

Низкий КПД и поломки отопительного оборудования – это признак ошибок, которые допустили при обвязке пеллетного котла.

1. Чаще всего проблемы возникают из-за недостаточно нагретого теплоносителя. В результате чего это приводит к появлению большого количества шлака и нагара.

2. Некорректная регулировка или отсутствие защиты от закипания воды. Это одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что отрицательно сказывается на отопительных устройствах.

3. Если система отопления не отличается высокой эффективностью, то требуется обратить внимание на качество герметизации. Для этого необходимо, проверить, надежно ли изолирован котел и остальные конструктивные элементы системы.

Таблица 2. Расход видов топлива на сезон*

Вид топлива	Единица измерения	Дом 60 кв.м	Дом 100 кв.м	Дом 150 кв.м	Дом 200 кв.м
Пеллеты	кг	2380	3970	5960	7950
Дрова	скл.м³	8	13	20	27
Газ	куб.м	1309	2181	3271	4362
Уголь ДГ	кг	2150	3580	4370	7170
Уголь антрацит	кг	1780	2970	4455	5940

Таблица 3.

Стоимость топлива за весь отопительный сезон y.e*

Вид топлива	Единица измерения	Дом 60 кв.м	Дом 100 кв.м	Дом 150 кв.м	Дом 200 кв.м
Пеллеты	грн	4264	7124	11466	14248
Дрова	грн	4706	7644	11752	15860
Газ	грн	7566	12584	18876	25168
Уголь ДГ	грн	8112	13520	16484	27066
Уголь антрацит	грн	9698	16198	24284	32370

*Цены топлива указанны на время написания статьи

Котлы на пеллеты зарекомендовали себя как эффективное и удобное в обслуживании оборудование с минимальным человеческим фактором. Но чтобы система отопления раскрыла все свои особенности, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору элементов отопительного оборудования, а также правильно и качественно создать схему обвязки.

Рекомендуем посмотреть пеллетные котлы от производителя

Принцип работы и схема подключения пеллетного котла

Потому что, если вам доступен магистральный газ по разумной цене или есть возможность отапливать дом электричеством по цене 0,85 рубля за киловатт, то отопление пеллетами по цене 2 рубля за киловатт выглядит, мягко говоря, непонятным.

А вот если у вас нет ни того, ни другого, то подключение пеллетного котла к вашей системе отопления – всего лишь вопрос времени. Потому что в отсутствие дешевого газа и дешевого электричества только автоматизированная и бесперебойная работа пеллетного котла способна обеспечить дом нормальным теплом в батареях и горячей водой в кране.

Рассмотрим кратко устройство пеллетного котла, его принцип работы и схему подключения.

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

В отличие от твердотопливного котла на дровах, где вся закладка топлива уже лежит в топливнике и либо горит вся, либо обгорает с одной стороны, в камеру сгорания пеллетного котла топливо подается порциями.

Делается это через механизм пеллетной горелки, которая бывает трех видов:

• дутьевая или факельная,
• ретортная или объемного горения,
• поточная или конвейерная.

Факельные горелки могут быть с принудительной подачей пеллет шнеком и гравитационные, в которых пеллеты «сваливаются» под своим весом в рабочую зону горелки на освобождающееся место от уже сгоревших пеллет.

Ярким представителем гравитационных горелок заводского изготовления является горелка Пеллетрон.

Каждый из указанных выше видов горелок нуждается в отдельном описании, потому каждому из них отведена отдельная статья – смотрите их на сайте в разделе «Горелки к котлам».

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.



Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. Лучшие пеллетные котлы используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Вообще, понятие «лучший пеллетный котел» зависит от многих факторов и в разных условиях лучшим котлом будет тот или иной теплогенератор.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

После того, как дымовые газы отдали свое тепло теплообменнику, они выводятся в дымоход. Дымоход для котла на пеллетах – это тема отдельного разговора, смотрите также ее на нашем сайте.

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то газовый котел или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

• подача топлива шнеком,
• подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То количество пеллет, которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

Естественно, на подаче котла должна стоять группа безопасности с манометром и аварийным клапаном.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Установка пеллетных котлов – некоторые особенности

Большинство пеллетных котлов изготавливается с применением котловой стали, доля чугунных котлов на пеллетах на рынке невелика. Это связано с тем, что высокая температура сгорания пеллет локализована либо в факеле дутьевой горелки, либо в чашке ретортной горелки. А потому нет необходимости делать весь котле из чугуна, как в случае с угольными или дровяными котлами.

Значит, для установки пеллетного котла не нужен отдельный фундамент или усиленные перекрытия. Обычный котел мощностью в 20-40 киловатт весит от 150 до 300 килограммов, что позволяет устанавливать его на перекрытие самой обычной котельной, без всякого усиления.

В случае, если к котлу вы монтируете бункер большого объема на 0,5 – 1,5 тонны пеллет, то под него придется таки сделать усиленное основание.

Далее, поскольку золы от сгорания пеллет образуется весьма и весьма немного, нет необходимости часто чистить котел и выгребать золу. Достаточно купить пеллетный котел с объемным зольником и чистить котел 1 раз в неделю. Некоторые товарищи подходят к своему котлу 1 раз в месяц, но это уже, я считаю, перебор. За котлом надо следить и обслуживать его.

обвязка котла отопления, схема дымохода, монтаж, подключение и настройка, пеллет мастер

При отсутствии отопления в частом доме можно использовать пеллетную установку

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой. Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Узнайте о преимуществах использования дымоотводов такого типа и особенностях монтажа из следующей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/koaksialnyj-dymokhod.

Если система для продуктов горения будет сделана неправильно, то это может повлечь за собой не только плохую эффективность рабочего процесса, но и угрозу для здоровья людей.

Обвязка пеллетного котла: основные требования

В основном монтаж котлов для отопления соответствует одной стандартной схеме. Она включает в себя ряд этапов.

А именно:

• Установка распределяющих гребенок;
• Установка необходимых контуров;
• Монтаж предохранителей;
• Монтаж расширяющего бака;
• Установка запорной арматуры;
• Подключение установки к контурам подающего и обратного типа;
• Оснащение контуров теплоносителями;
• Проверка работоспособности установки.

Нужно сразу сказать о том, что к обвязке пеллетной установки выдвигаются очень внушительные требования. Это объясняется тем, что влажность горючего должна быть низкой, а поскольку оно разогревается до весьма высокой температуры, то качественная эксплуатация может быть нарушена и установка перестанет работать.

Учитывая нормы пожарной безопасности, для обвязки пеллетного котла лучше использовать трубопроводы из негорючего вещества. От полипропиленовых материалов лучше отказаться. Как показала практика, такое применение является опасным и невыгодным, потому что температура на выходе иногда гораздо выше, чем может выдержать материал.

Пеллетная установка является достаточно сложной, поэтому специалисты не рекомендуют заниматься самодеятельностью и доверить монтаж и обвязку тем, кто работает в этой сфере.

Но если вы знаете основные этапы обвязки и определенные нюансы этого дела, то вы сможете проконтролировать качественность работы вызванных вами специалистов.

Оборудуя отопление в загородном доме своими руками, крайне важно тщательно продумать множество деталей, иначе качество и производительность смонтированной системы будут невысокими. О популярных вариантах отопления можно узнать из статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-zagorodnogo-doma

Качественная обвязка включает в себя следующие этапы:

• Монтаж котла;
• Установка соответствующей горелки;
• Установка бункера для пеллет;
• Подключение шнека для топлива;
• Подключение пульта;

После того как все действия выше будут выполнены можно приступать к следующим, которые являются основными.

Они включают в себя:

• Монтаж манометра, автоматического воздухоотводчика и сбросного клапана;
• Установку датчика для термоклапана;
• Установку дымохода;
• Монтаж устройств, которые контролируют и поддерживают обратный поток;
• Установка циркуляционного насоса и термоголовки.

Схема подключения не сложна, все действия комбинированные. Мастер с легкостью сможет установить и настроить любой котел. Категорически нельзя применять пеллетную установку, если теплоноситель обладает низкой температурой. Температура равная 55 градусам получила название «точка росы», при этом показателе образовывается большое количество конденсата, как результат количество сажи в теплообменнике увеличивается, а оборудование уменьшит свою мощность.

Дымоход для пеллетного котла: важность правильной установки

Благодаря хорошей тяге повышается эффективность работы пеллетной установки. Если же дымоход будет сделан, верно, то он сможет обеспечить требуемую тягу, не смотря на погодные условия.  Как выглядит самодельный дымоход, можно узнать из фото.

Очень важно помнить, что диаметр трубы для дымохода должен соответствовать выходному патрубку.

В данном дымоходе проводят монтаж устройства, которое будет отводить конденсат. Правильный подход к установке колпака станет залогом защиты от аэродинамического подпора или перекрытия трубы.

Для монтажа дымоотводящей системы нужно подобрать специальные трубы. Подробнее об этом читайте в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda

Чаще всего для дымохода выбирают металлические трубы, которые оснащают люками для чистки и утеплителем. Говоря о просвете между внешней поверхностью и кровлей, то он должен составлять не более 13 см. не лишним будет сказать, что для пеллетного котла опасной является как маленькая тяга, так и слишком большая. Чтобы этого избежать, потребуется дополнительная установка шиберной заслонки и стабилизатора.

Настройка пеллетного котла: распространенные ошибки

Те, кто еще не набрал достаточного опыта в монтаже пеллетных котлов, очень часто допускают ряд ошибок.

Вот самые частые из них:

• Пренебрежение установкой аппарата контроля над уровнем температуры обратной воды, это является причиной повышенного конденсата и появления дегтя и нагара;
• Плохая герметизация котла, дымохода или бункера, что влечет за собой утечку пиролизного газа и уменьшение КПД;
• Отсутствие теплоизоляции при установке основания, приведет к тому, что в зимний период котел начнет выделять вредный конденсат;
• Установка чаши, которая не предназначена для данного вида работы;
• Маленькие габариты помещения, которые не позволят вынуть шнек с пеллетами и очистить бункер;

Если же вы уверенны в том, что монтаж был проведен, верно, а котел все же коптит, гаснет или остаются несгоревшие пеллеты, то после того как котел был запущен он был настроен не правильно или вообще не была проведена настройка. Не надейтесь на заводские настройки, их нужно корректировать с учетом топлива и мощности котла.

Подключение пеллетная установка (видео)

Монтаж и настройка пеллетной установки является очень серьезным делом. Не следует приниматься за это, если у вас нет определенных навыков и знаний. Лучше ознакомиться с теорией и проконтролировать те действия, которые будут выполнять специалисты. Доверьте это дело профессионалам. Правильный подход к монтажу это залог исправной работы и долгой службы котла.

Примеры пеллетных котлов (фото)

Оцените статью: Поделитесь с друзьями!

Установка пеллетного котла: основные правила монтажа

Не каждое домостроение имеется возможность подключить к магистральному газопроводу, да и стоимость энергоресурсов с каждым годом увеличивается. Поэтому для отопления помещений потребители всё чаще используют твердотопливные котлы. Самыми популярными разновидностями среди них являются пеллетные.

Топливом для пеллетных котлов служат специальные прессованные гранулы из отходов дерева и сельского хозяйства, которые называют пеллеты.

Преимущества пеллетных котлов:

• Высокий КПД от 87 до 97%;
• Небольшое количество золы, поэтому очистку агрегата можно осуществлять один раза в неделю;
• Автономность. Отпадает необходимость в постоянной подаче топлива. Благодаря помещению пеллет в топливный отсек, из которого они автоматически поступают в печь;
• Длительный срок эксплуатации – более 25 лет;
• Экологичность.

Содержание статьи

Правила монтажа пеллетных котлов

Перед установкой пеллетного отопления, сначала следует рассчитать теплопотери, подобрать нужную производительность, в зависимости от отапливаемой площади помещения. Общие требования к монтажу пеллетных агрегатов приведены ниже.

Устанавливать пеллетное оборудование следует в обособленном помещении, таком как гараж или подвал, если такого не имеется, следует сделать пристройку. Напольное покрытие в котельной, согласно требованиям, следует делать прочным и из негорючего материала. Например, из бетона, так же можно выстелить листами из металла. Место, где будет установлен котёл, должно иметь бетонное возвышение, высотой 10–20 сантиметров.

Котельная должна быть отапливаемой, иметь температуру воздуха не ниже +10С˚, с умеренной влажностью, чтобы продлить срок эксплуатации оборудования. К оборудованию должен быть свободный доступ, чтобы можно было легко провести ремонт и техобслуживание. Вентиляцию в помещении следует сконструировать в соответствии с мощностью, указанной в паспорте на оборудование.

Монтаж оборудования производится на основании проектной документации, согласно СНиП и требований техники безопасности. Работы по установке имеют право выполнять работники с соответствующей квалификацией.

ВАЖНО: Недобросовестное проведение подключения, обвязки или настройки отопительного прибора может привести к увеличению потребления топлива, снижению КПД, а также к выходу из строя деталей котла.

Инструкция по установке пеллетного котла

Конечно, можно установить агрегат своими силами, если вы владеете специальными знаниями, но лучше всё же обратиться за квалифицированной помощью в специализированную организацию, имеющих строительную лицензию.

Главным и важным этапом при монтаже является профессионально выполненное проектирование. За ним следуют такие этапы по установке отопительного оборудования:

• Подготовительный этап. Включает в себя подготовку котельной, возведение возвышенности для котла, монтаж дымохода, вентиляции;
• Установка отопительного агрегата на возвышенность;
• Подсоединение к котлу труб отопительной системы и снабжения горячей водой;
• Подсоединение дымоотводного канала;
• Наладка и пуск отопительного прибора.

Подготовительные работы

Следует подготовить котельную – выровнять и укрепить основание, которое должно выдерживать вес до 200 килограмм. Согласно требованиям, котёл устанавливают вертикально, поэтому не должно быть никакого уклона. Основание должно иметь пожаробезопасную поверхность.

Прокладка электропроводки, нужна для автоматизации отопительного прибора и для освещения котельной, что обеспечит удобство в процессе эксплуатации. Возведение дымохода по типу сэндвич, высотой не менее 5 метров. Также устанавливается дымоход и вентиляция.

Установка котла и обвязка

Установка и обвязка происходит в такой последовательности:

• Привезённый котёл монтируется на подиум;
• Монтируется топливный отсек и шнек, подающий пеллеты;
• Подключается распределительная гребёнка;
• Производится установка расширительного бака и запорной арматуры;
• Котёл соединяется с контуром, подающим теплоноситель и обратным контуром.

Подключение дымохода, пуск и наладка

После того как систему заполнили теплоносителем (водой, этиленгликолем или пропиленгликолем), следует произвести подсоединение к дымоходу. Причём диаметр дымохода должен соответствовать диаметру выходного патрубка. А высота дымохода – техническим требованиям.

Соответствующий диаметр обеспечит хорошую тягу не зависимо от силы ветра и температуры воздуха. Хорошая тяга — залог эффективной работы пеллетного оборудования. Но такой вид котла боится сильной тяги, но и слишком маленькая не подойдёт. Поэтому для решения этой задачи используют стабилизатор тяги или шиберную заслонку.

Чаще всего, дымоход изготавливают из металлической трубы, в которых сооружают люки для дальнейшей очистки. Также дымоход следует оборудовать приспособлением для отвода конденсата и произвести его утепление. Важным этапом, является опрессовка, если она сделана некачественно, будет происходить утечка пироллизных газов, что приведёт к уменьшению КПД.

После осуществляют проверочный пуск и наладку. Неотлаженный прибор повлечёт за собой такие проблемы: котёл будет коптить, чадить, гаснуть и пеллеты не будут до конца сгорать.

ВАЖНО: Наладочные работы, в пеллетных агрегатах, следует осуществлять при первом запуске.

Подпишитесь на наши Социальные сети

Треходовой смесительный клапан в обвязке пеллетного котла

Обычному потребителю может показаться, что отопительная система на базе пеллетного котла, это сам котел и магистраль, по которой циркулирует теплоноситель. На самом деле, схема отопительной системы (обвязка) значительно сложнее и включает различные вспомогательные узлы, обеспечивающие оптимальный рабочий режим. Обвязка пеллетного котла это все, что расположено между ним, как источником тепловой энергии, и устройствами распределения тепла, будь то чугунные батареи, современные радиаторы или змеевик теплого пола. Одним из важнейших элементов обвязки является трехходовой смесительный (термостатический) клапан, без него не обходится ни одно высокотехнологичное оборудование, коим является и пеллетный котел.

Устройство и принцип работы трехходового клапана

По сути, трехходовой клапан, используемый в обвязке пеллетных котлов, иначе называемый трехходовой кран, является смесителем – регулирует температуру теплоносителя в контуре системы отопления, будь то чистая вода или вода с противоморозными и другими добавками. Независимо от конфигурации и наличия или отсутствия привода, у клапана стандартный принцип работы – он смешивает холодную и горячую воду, за счет чего поддерживается заданный потребителем температурный режим.

Конструкция представляет собой рабочую камеру с тремя отводами – по первому отводу подается горячая вода от нагревательного прибора, по второму поступает «обратка», успевшая остыть за время прохождения через весь контур. Жидкость смешивается в рабочей камере, в которой установлен распределяющий узел (шток), регулирующий подачу, и через третий отвод выходит уже заданной температуры. Основная масса клапанов изготавливается из металлических сплавов, характеризующихся устойчивостью к рабочей среде. Это может быть латунь, бронза, реже чугун, и уж совсем редко встречаются устройства из полимерных материалов.

Виды клапанов

При массе конфигураций существует три вида трехходовых термостатических клапанов:

• С термостатической головкой.
• Электромеханические.
• С ручным приводом.

Регулировка температуры носителя у первого вида клапанов осуществляется за счет выносного датчика, соединенного с термоголовкой капиллярной трубкой. Датчик заполнен специальной жидкостью, при повышении температуры воды, поступающей по подающему отводу, эта жидкость начинает увеличиваться в объеме, поднимаясь по трубке и заполняя резервуар в термоголовке. По мере заполнения резервуар начинает давить на шток, что провоцирует подмес остывшей воды из третьего отвода. Рабочие параметры задаются с помощью температурной шкалы на термоголовке, устанавливаемой в необходимое положение.

Электромеханические клапаны могут управляться двумя способами:

• посредством контроллера, подающего сигнал на прибавление или уменьшение потока при изменении температурного режима, фиксируемого выносными датчиками;
• посредством сервопривода, управляющего интенсивностью потока напрямую, без контроллера, по сути это упрощенная модель клапана, работающего от контроллера.

Что касается клапанов с ручным управлением, то они существуют, дешевле всего стоят, но и постоянно вручную устанавливать параметры и следить за ними удовольствие выше среднего, поэтому они используются значительно реже. Самые распространенные – с термоголовкой, так как они более-менее автоматизированы, чутко реагируют на колебания температуры и стоят значительно дешевле электромеханических. Однако если хочется полной автономности системы, придется потратиться на электрику.

Необходимость применения трехходового клапана в обвязке пеллетных котлов

Термостатический клапан выполняет несколько функций – это и экономия энергоносителей, за счет контроля температуры теплоносителя, и поддержание разной температуры на разных участках контура, и защита котла. Если экономия энергоносителей, это скорее желательный параметр, то поддержание определенной температуры в зависимости от типа системы и защита котла – обязательные условия.

В современных частных домах отопительные системы в основном смешанные и включают как радиаторы, так и контур теплого пола, обслуживаемый общим котлом. В контуре теплого пола температура теплоносителя в среднем составляет 45⁰С, тогда как в радиаторах и трубах возможен нагрев и до 60-80⁰С. Поэтому чтобы вся система функционировала в оптимальном режиме, используют трехходовые смесительные клапаны, которые обеспечивают каждому контуру рабочую среду.

Пеллетные котлы, более технологичное и совершенное оборудование, способное функционировать десятилетиями, но только при условии правильной эксплуатации. Отсутствие в обвязке трехходового клапана, соответственно, отсутствие контроля температуры обратной воды чревато не только повышенным расходом топлива, но и повышенным образованием нагара, соответственно – снижением КПД.

Кроме того, пеллетное оборудование, в силу своих высочайших характеристик, довольно дорогостоящее, приобретая такой котел, потребитель рассчитывает на максимально длительный срок службы. Конденсат, образующийся на внутренних поверхностях котла, при смешении с частицами сажи образует на поверхности субстанцию, похожую на нефть. Эта пленка не только снижает теплоотдачу, что выливается в потерю мощности, но и разъедает стенки и сварные швы за счет образования сернистой кислоты. Следовательно, котел значительно быстрее выйдет из строя, не отработав вложенных средств. Для защиты котла от конденсата как раз и предназначена обвязка, включающая байпас и трехходовой клапан. Вместо того чтобы циркулировать по основному контуру, теплоноситель сначала циркулирует по малому кругу, пока котел не прогреется. По мере прогрева клапан начинает подмешивать холодную воду из системы, постепенно выходя на рабочий режим.

Таким образом, включение в обвязку трехходового клапана, это обязательное условие, чтобы пеллетный котел работал с полной отдачей и полностью выработал заложенный ресурс. Согласитесь, не столь высока цена вопроса и не столь сложен процесс монтажа устройства, чтобы рисковать котлом и регулярно переплачивать за повышенный расход пеллет.

Обвязка твердотопливного котла — правильные схемы|☀Эксперты тепла

Варианты схем подключения твердотопливного котла

При покупке твердотопливного котла встает вопрос о правильном его подключении к системе отопления.
Отопительная система котла состоит из многих элементов, в том числе: твердотопливного котла в первую очередь, далее приборы отопления и регулирующая арматура, группа безопасности котла, в которую входят: автоматический воздухоотводчик, предохранительный клапан и визуальный манометр. Далее в систему отопления может входить бак аккумулятор, бойлер ГВС, бойлер косвенного нагрева, теплые полы и многое другое разделенное по самостоятельным контурам.

Выбор необходимой схемы подключения именно с Вашим оборудованием и применение основных принципов установки твердотопливного котла являются основными критериями бесперебойной и надежной эксплуатации твердотопливного котла и отопительной системы в течение всего отопительного сезона.
Установив твердотопливный котел в помещении систему отопления можно сделать как энергозависимой, так и энергонезависимой. В обоих способах подключения есть свои отличительные преимущества и недостатки.

Энергонезависимая схема подключения твердотопливного котла. Открытая система.

Сначала рассмотрим энергонезависимую систему подключения котла с естественной гравитационной циркуляцией теплоносителя открытого типа в трубопроводах системы отопления. Главное преимущество подключения котла по такой схеме это абсолютная независимость от источников электроэнергии в помещении, что очень удобно в удаленных районах необеспеченных линиями электропередач. Такая схема является самой простой в применении и монтаже, поскольку содержит нагревательные приборы практически без регулирующей арматуры. При организации системы отопления с естественной гравитационной циркуляцией необходимо учитывать необходимые требования к монтажу системы отопления. Подача теплоносителя от котла должна подниматься строго вверх в наивысшую точку дома, там располагается расширительный бачок, в котором должна быть вода, создающая естественный водяной столб для успешной циркуляции водного теплоносителя в системе отопления лучше всего использовать минимальное количество запорной арматуры и регулирующих устройств, которые уменьшают проходное сечение трубопроводов. От верхней точки трассируются горизонтальные трубопроводы диаметром, как минимум, 40 – 50 мм с уклоном в сторону протока теплоносителя от 2 до 4 градусов по отношению к горизонтальной плоскости.

Твердотопливный котел необходимо устанавливать по отношению к отопительным приборам на полметра ниже для естественной циркуляции отопительной системы.

К некоторым неудобствам можно отнести невозможность регулировки температуры теплоносителя на выходе из котлового контура и проникновение свободного кислорода из воздуха в теплоноситель из открытого емкостного бака. Попадание свободного кислорода в теплоноситель может вызывать у стальных котлов и металлических труб отопления коррозию внутренней поверхности и возникновение воздушных пробок.

Энергонезависимая схема подключения твердотопливного котла. Закрытая система.

Следующая схема подсоединения твердотопливного котла это применение закрытой системы отопления с естественной гравитационной циркуляцией. Эта система подсоединения значительно лучше предыдущей тем, что вместо открытого расширительного бака используется закрытый мембранный бак устанавливаемый, как правило, на обратной линии системы отопления, из расчета емкости, которая составляет 10% от емкости теплоносителя в данной системе отопления. При такой схеме подключения исключается возможность попадания свободного кислорода в систему отопления. Но обязательно, поскольку контур закрытый и создается давление, при использовании в монтаже такой схемы подключения твердотопливного котла на выходе из подающей трубы обязательно должна присутствовать группа безопасности, которая включает в себя автоматический воздухоотводчик, визуальный манометр и предохранительный клапан для сброса лишнего давления из котлового контура, который соединяется с системой канализации.

Рассмотрев схемы подсоединения твердотопливных котлов при естественной циркуляции, перейдем к схемам подключения с циркуляцией принудительной. Применение циркуляционных насосов ощутимо повышает коэффициент полезного действия работы системы отопления за счет использования различной терморегулирующей аппаратуры. Для бесперебойной работы циркуляционных насосов необходимо постоянное подключение к электросети и это делает нас зависимыми от поставок электроэнергии и увеличивает расход электроэнергии.

Система отопления с принудительной циркуляцией.

В системе отопления с принудительной циркуляцией появляется циркуляционный насос для возможности принудительной циркуляции теплоносителя по трубопроводам системы отопления, поскольку при системе принудительной циркуляции уклоны трубопроводов не применяются и могут быть даже контруклоны, но зато нет необходимости поднимать стояк подачи теплоносителя в верхнюю точку здания. Циркуляционный насос монтируется, как правило, на обратной линии возврата теплоносителя между выходной врезкой котла и мембранным расширительным баком. Работой циркуляционного насоса управляет накладной датчик температуры, закрепленный на линии обратного трубопровода отопительной системы.

Коллекторная cистема отопления с принудительной циркуляцией.

Если в системе отопления находиться не только радиаторное отопления, а и другие контура, например, низкотемпературный контур «теплые полы» или теплообменники на нужды вентиляции, то в таком случае применяется коллекторная система обвязки твердотопливного котла и связанной с ним системы отопления.

Коллектора — это замкнутые отрезки труб большего диаметра с одним входом (на подаче теплоносителя) или выходом (на обратном трубопроводе теплоносителя) в которые врезаны штуцера в количестве зависящем от контуров потребления тепла. На каждой врезке монтируется отдельный насос с запорными вентилями и обратным клапаном. Такой способ подключения дает возможность раздельного подключения и регулирования по объему и температурным показателям каждого циркуляционного контура, а также более динамично управлять их рабочими параметрами.

Cистема отопления с принудительной циркуляцией с бойлером косвенного нагрева.

Для производства горячего водоснабжения в схему монтажа твердотопливного котла необходимо включить бойлер (емкость) косвенного нагрева ГВС. Подсоединение твердотопливного котла по данной схеме подключения может применяться в системах с естественным и принудительным видом циркуляции данного теплоносителя. Подающий трубопровод котлового контура подключается параллельно к контурам отопления и теплообменнику (змеевику), вмонтированному в отдельный теплоизолированный бойлер (емкость), в котором, происходит нагрев воды для системы горячего водоснабжения. Таким образом, функциональные возможности твердотопливного котла расширяются и позволяют при его работе дополнительно обеспечивать дома горячим водоснабжением. На входном патрубке теплообменника бойлера косвенного нагрева может быть установлен термический клапан, перекрывающий подачу в бойлер теплоносителя при необходимом нагреве воды в бойлере. Для поддержания постоянно заданной температуры в бойлере косвенного нагрева монтируется отдельный циркуляционный насос для постоянной циркуляции объема воды проходящего через бойлер с целью ее постоянного догрева.

Cистема отопления с принудительной циркуляцией с теплоаккумулятором

Для снятия пиковых нагрузок с работы твердотопливного котла и его безаварийной работы в схему монтажа твердотопливных котлов включается бак теплоаккумулятор. При монтаже мы получаем два контура циркуляции: между котловым контуром и теплоаккумулятором и между теплоаккумулятором и контуром системы отопления. При работе твердотопливного котла нагретый теплоноситель поступает в теплоаккумулятор, представляющий собой отдельную накопительную емкость с термоизолированным корпусом. Данный теплоаккумулятор постепенно накапливает выработанное твердотопливным котлом тепло и по необходимости передает его в контуры системы отопления. После окончательного прогара твердого топлива горячий теплоноситель, находящийся в емкости теплоаккумулятора, постепенно циркулируя, продолжает поступать в отопительную систему еще некоторый промежуток времени, который зависит от емкостного объема бака теплоаккумулятора. Подключение по этой схеме позволяет значительно увеличить эффективность твердотопливного котла и сократить расход сжигаемого топлива, а также является средством защиты котла и всей отопительной системы от аварийной работы.

Фото галерея выполненных объектов Компании «Теплота».

Схема обвязки твердотопливного котла закрытой системы отопления с трехходовым смесительным клапаном. Распределительная гребенка (коллектор) на три контура обслуживает: высокотемпературный контур (радиаторы), низкотемпературный контур (теплые полы) и гонтур ГВС с бойлером косвенного нагрева, с циркуляционным насосом.На подпитке подачи холодной воды установлены фильтр грубой очистки и регулятор давления воды после себя.

Схема обвязки твердотопливного котла закрытой системы отопления с гидрострелкой. Распределительная гребенка (коллектор) на три контура обслуживает: высокотемпературный контур (радиаторы), низкотемпературный контур (теплые полы) и гонтур ГВС бойлером косвенного нагрева, с циркуляционным насосом и насосом рециркуляции. На отопительных контурах дополнительно установлены циркуляционные насосы для более точного распределения тепловых потоков. На подпитке подачи холодной воды установлены фильтр грубой очистки и регулятор давления воды после себя.

---

Схема обвязки твердотопливного котла укомплектованного «группой безопасноси», циркуляционным насосом, запорной арматурой, гидрострелкой с автоматическим воздухоотводчиком и шламоудалением и расширительным бачком закрытой системы отоплени. Распределительный коллектор на два контура укомплектован запорной арматурой и циркуляционными насосами.

Схема обвязки твердотопливного котла параллельно с газовым котлом закрытой системы отопления с гидрострелкой. Распределительная гребенка (коллектор) на три контура обслуживает: высокотемпературный контур (радиаторы), низкотемпературный контур (теплые полы) и гонтур ГВС бойлером косвенного нагрева, с циркуляционным насосом и насосом рециркуляции. На отопительных контурах дополнительно установлены циркуляционные насосы для более точного распределения тепловых потоков. На подпитке подачи холодной воды установлены фильтр грубой очистки, система химводоочистки с постфильтром и регулятор давления воды после себя.

---

Схема обвязки твердотопливного котла параллельно с газовы котлом закрытой системы отопления с трехходовым смесительным клапаном. Распределительная гребенка (коллектор) на два контура обслуживает: высокотемпературный контур (радиаторы), низкотемпературный контур (теплые полы). На ГВС идет подача холодной воды, которая нагревается в электрическом накопительном бойлере.На подпитке подачи холодной воды установлены фильтр грубой очистки и регулятор давления воды после себя.

Схема обвязки твердотопливного котла закрытой системы отопления с гидрострелкой. Распределительная гребенка (коллектор) на пять контуров обслуживает: два высокотемпературных контура (радиаторы), низкотемпературный контур (теплые полы), контур на потребление нужд приточной ветиляции и гонтур ГВС с бойлером косвенного нагрева, циркуляционным насосом и насосом рециркуляции. На всех контурах дополнительно установлены циркуляционные насосы для более точного распределения тепловых потоков. На подпитке подачи холодной воды установлены фильтр грубой очистки и регулятор давления воды после себя.

404

Топливо Биомасса Каменный уголь Электрический Газ Масло Пеллет Дерево Стиль Традиционный Современный Материал Чугун Стали Мыльный камень

Цвет Чернить Серый белый красный коричневый Мыльный камень Золото Никель Зеленый Синий Материал варочной панели Стали Эмаль Нержавеющая сталь Стекло Чугун

Опции водяного отопления Гидравлическая плита Бытовая горячая вода Резервуар для воды Ориентация дымохода Верхнее вентиляционное отверстие Заднее отверстие Характеристики Катлайтик Внешний воздух Одобрено передвижной дом Духовка с подогревом Вентиляция (газовые плиты) Вентиляция бесплатно Прямая вентиляция

Дизайн Высокая эффективность Декоративные Зона обзора Односторонняя Смотреть сквозь Полуостров Угол Остров Стиль интерьера Традиционный кирпич Кирпич в елочку Светоотражающие панели — черные

какая сантехника нужна котлу на биомассе? | Блог YouGen

Думаете об установке котла на биомассе? Вы считали, что с этим связана сантехника? На видео ниже SuperHomer Марк Браун показывает нам водопровод и буферный бак на 500 литров, установленные для его котла на древесных гранулах.

Марк выбрал этот котел на биомассе для дома с пятью спальнями в Южном Бакингемшире, где он живет с женой Лией и их детьми. Дом построен в начале 1980-х, котел установлен в 2009 году.

Что делает буферный резервуар?

Марка Брауна имеет систему под давлением, а буферный резервуар действует как накопитель тепла, обеспечивая наиболее эффективную работу котла. Температура воды в буферной емкости для воды может доходить до 95 ° C и есть насосные контуры для отопления и горячей воды.Контур отопления напрямую питает радиаторы. Контур горячей воды нагревает накопитель горячей воды.

Всем ли котлам на биомассе нужен буферный резервуар?

«В большинстве случаев только пеллетные котлы для обогрева больших помещений потребуют буферного резервуара», — объясняет установщик члена YouGen Марк Ховард из Sungift Solar.

«Если буферный резервуар установлен как часть системы под давлением, она не нуждается в его собственный резервуар для холодной воды. Это отличается от открытой вентилируемой системы, для которой требуется напорный бак.Система под давлением более эффективна и менее подвержена коррозии. Если в вашем накопителе горячей воды для бытового потребления отсутствует воздух, он может работать с контуром нагрева под давлением и не требует замены ».

«Системы котлов на дровах работают иначе, чем котлы на пеллетах, и для них потребуется накопительный бак».

Придется ли мне заменять трубопровод центрального отопления и радиаторы, если я установлю котел на биомассе?

Ответ — нет. Марк Ховард объясняет: «Вы можете использовать существующие трубопроводы центрального отопления и водонагреватель с бойлером, работающим на биомассе, при условии, что они находятся в хорошем рабочем состоянии, поскольку требования не отличаются от требований любого другого современного котла.Это может быть хорошее время для обновления вашего цилиндра, радиаторов и трубопроводов, если вы уже думали об этом ».

Сколько будет стоить водопровод для котла на биомассе?

«Средняя стоимость установки котла в размере 15 000 фунтов стерлингов должна включать все расходы на водопровод, при условии, что существующая система в основном в порядке», — говорит Марк Ховард. «Вещи, которые могут потребовать дополнительных затрат, включают протяженность подземных трубопроводов, добавление бестарного хранилища топлива или модернизацию радиаторов и цилиндров для горячей воды».

Увеличит ли мой счет за воду водонагреватель, работающий на биомассе?

«При вводе в эксплуатацию ваша система отопления потребует наполнения, очистки и промывки, поэтому на этапе установки потребуется дополнительное количество воды», — говорит Марк Ховард. «В большинстве случаев это несущественно, однако дровяному котлу с большим аккумуляторным баком может потребоваться довольно много воды для правильного ввода в эксплуатацию.

«Если вы живете в районе с жесткой водой, вашу систему следует обработать ингибитором накипи и коррозии, чтобы уменьшить образование накипи».

Какая поддержка мне понадобится в случае поломки котла или его отключения?

На видео Марк Браун показывает, что у него есть конденсационный газовый котел, подчиненный котлу, работающему на биомассе. Включается для обогрева буферной емкости, если в котле закончилось топливо или он выключен.

Пеллетный котел хорошего качества очень надежен и обычно имеет длительную гарантию, поэтому резервный котел устанавливается редко. Если у вас есть существующий котел в хорошем состоянии, имеет смысл оставить его в качестве резервного.

Марк Ховард добавляет, что «в случае коммерческих клиентов, таких как дома престарелых, где требуется гарантированная непрерывная работа, рекомендуется установка двойного котла на биомассе или резервного котла на ископаемом топливе».

SuperHomers Марк и Лия Браун стремятся сократить свой углеродный след и достигли 90% экономии углерода за счет инвестиций в солнечную тепловую и фотоэлектрическую системы, изоляцию всего дома и, конечно же, котел на биомассе.

Для получения дополнительной информации посетите страницу Марка и Лии SuperHome.

Видео предоставлено: SuperHome 59 на YouTube

Дополнительная информация о котлах на биомассе и энергосбережении и возобновляемых источниках энергии на YouGen.

Найти установщика котла на биомассе

Вы можете найти актуальный список местных поставщиков древесного топливного оборудования и поставщиков топлива в нашей базе данных Log Pile.

Об авторе: Триш — автор веб-материалов в Национальном энергетическом фонде.

Если у вас есть вопрос по поводу чего-либо в указанном выше блоге, задайте его в разделе комментариев ниже.

Добавление пеллетного котла и буферной емкости

Проблемы с парной диаграммой? S2 = 165? S2 — наружная температура, не так ли? Тогда на внешнем контроллере сброса, что происходит с S1?

Предостережение: я могу не знать, что делаю.

Подводя итог концепции, во время работы пеллетного котла температура нижнего бака изменяется в зависимости от наружной температуры.Если котел на пеллетах не работает, резервный режим mod / con поддерживает только верхнюю часть резервуара в тепле, а когда возникает потребность в тепле, он срабатывает для удовлетворения потребности, возможно, нагревая буферный резервуар (только в той степени, в которой производится больше тепла чем используется, когда резервный котел регулируется полностью вниз?). Похоже, использование резервного котла аналогично тому, когда не используется буферная емкость.

Мне кажется, что идея состоит в том, чтобы сохранить как можно меньшее количество тепла, хранящегося в буферном резервуаре, используя только вспомогательный котел для нагрева зон, а не резервуара, когда котел на пеллетах недоступен.

Эта концепция может быть не самой лучшей в данном случае, поскольку резервный котел выглядит как чугунный котел без модульного / конического типа.

В моем случае с чугунным котлом, работающим на жидком топливе, я подумал, что это может быть хорошо с точки зрения образования сажи и (возможно, потерь в режиме ожидания из-за рубашки и трубопроводов масляного котла), чтобы он горел реже, но дольше продолжительность. Обычно на то, чтобы нагреть мой бак на 120 галлонов с помощью масляного бойлера, 45 минут. Я также полностью нагреваю резервуар (без сброса) с помощью пеллетного котла, полагая, что для него также подходят большие пробеги.

Насколько я помню, HF60 сбрасывается.

Думаете, куда поставить выхлоп HF60, да? Есть правила, такие как зазор до окон и дверей, и я думаю, вам тоже нужна небольшая высота для тяги на случай, если отключится электричество — все обычные гранулы, которые, я думаю, есть в руководстве.

Я не совсем понимаю, как насос Taco VT2218 используется для защиты котла — может, вы могли бы об этом поговорить. Вода в гранулах по-прежнему будет циркулировать, верно? Я использовал предохранительный клапан котла Callefi.

Очень жаль, что вы не смогли установить какую-то автоматическую заправку для пеллетного котла. Я построил для себя бокс 4х4х4, но котел имел возможность автоматического вакуумного наполнения. Может быть, вы могли бы подумать, где бы вы поместили такую ​​коробку в своем макете, или нет. Кроме того, вероятно, лучше располагать компоненты как можно ближе и оставлять место для обслуживания. Да, не забывайте о доступе для обслуживания. И хранение пеллет. Поскольку вам нужно кормить вручную, вы можете взять домкрат для поддонов и переместить один поддон ближе к котлу, чтобы у вас было место для этого.

Я много раз мучился (и до сих пор, смеется), как вы можете видеть по ссылке для установки в моей подписи.

На форумах был парень, который установил HF60 и помог мне: VT_Bubba, я думаю.

Схема трубопроводов пеллетного котла

— School Cool Electrical

куплен дровяной котел с контролем сантехнической схемы. 15 11 2012 Моя текущая установка представляет собой масляный котел, питающий три зоны, одна из которых является косвенным водонагревателем, дом на 2600 квадратных футов нагревается двумя гидро-воздушными агрегатами, составляющими 2-ю и 3-ю зоны соответственно, существующую схему котла можно увидеть с подключенной мощностью подается на аквастат 18418, который, как я полагаю, действует как первичный контроллер.

центральная котельная продукция центральный котел. В центральном котле есть все детали и аксессуары, необходимые для завершения установки и обслуживания печи. Изолированные трубы из термопласта. Простота установки. Термопекс — лучшая система изолированных трубопроводов для вашей наружной печи, позволяющая экономить энергию и повышать эффективность. пеллетные котлы kepo. Пеллетный котел обеспечивает гораздо больший комфорт при отоплении, чем обычный твердотопливный котел. Вам нужны радиаторы, радиаторные клапаны и трубопроводы, следовательно, вы можете расслабиться и наслаждаться новым способом отопления. Прочтите часто задаваемые вопросы по котлам и диаграмме пеллет для подключения термостата Heimeier. смесительный клапан.изображения схемы трубопроводов пеллетного котла. бойлер байпас требуется для систем, спроектированных для работы с расходом, превышающим максимально рекомендованный расход бойлера, этот метод трубопровода не рекомендуется для систем, предназначенных для работы с температурами обратной воды ниже 140 ° F см. Рекомендуемый метод трубопровода для низких модель системы нагрева температуры фунт типичный трубопровод для обычного одиночного котла. электрическая схема, поставляемая с компоновкой котельной водяной котельной. Перегрузка и транспортировка древесных пеллет для насыпных топливных пеллет. Горелки на пеллетах идеальны для сжигания древесных гранул. дровяные и пеллетные котлы.Схема трубопроводов внутреннего дровяного котла wordpress com. Ниже вы можете скачать каталог запчастей и принадлежностей центрального котла, который включает схемы и иллюстрации системы, которые помогут в установке, а также брошюру по водяным конвекторам с вентилятором Comfort tech. Обратите внимание, что запчасти и принадлежности можно приобрести только у авторизованного центрального котла.

детали и принадлежности центрального котла центрального котла. 21 05 2015 секторы рынка излучающая гидроника блоги и колонки гидронные технологии обозреватели из мастерской джона зигенталера по гидронике экологичные водопроводные и механические трубопроводы для систем котлов, работающих на биомассе, часть 1 В Северной Америке растет рынок высокоэффективных котлов, сжигающих древесные гранулы или древесную щепу.трубопровод для дровяных котлов на биомассе, часть 1. 11 сен 2017 изучить схемы установки котла на открытом воздухе на доске соломенных ферм на pinterest увидеть больше идей о схеме котла и конструкции крыши дома на открытом воздухе чертежи дома умный дом печь на гранулах живые крыши пеллеты пассивный котел отопления дома газовая вода водонагреватель водонагреватели сантехника труба сантехника холодная. 20 лучших изображений схем монтажа уличных котлов. 19 04 2008 вот что я считаю идеальным трубопроводом. В нем используется много насосов, но они дешевы в электронном отсеке. Ищите трехскоростные версии. Вот некоторые особенности. зарядите буфер, если файл.первичный вторичный трубопровод для очага котлов com forum home. Диаграмма трубопроводов и контрольно-измерительных приборов Трубопровод котла № 1 и представляет собой продолжение кода трубы от подключенного к технологическому оборудованию котла и элементов управления p id отчет Slideshare от 27 июня 2014 года, основанный на управлении технологическим процессом котла и контрольно-измерительной аппаратуре. p id котел промышленная котельная компания.

pellet adalah, pellet aartinya, pellet aartinya axolotl, pelet apung, pelet air ludah, пеллетная зола, котел adalah, котельный воздух panas, котел atmindo, котел animoto, котел adalah pdf, аксессуары для котла, крышка котла и отопления, крышка котла и центрального отопления, антифриз котла, обслуживающий котел, трубопровод adalah, схема трубопроводов и контрольно-измерительных приборов, схема трубопроводов и контрольно-измерительных приборов в формате pdf, разработка схем трубопроводов и контрольно-измерительных приборов, схема трубопроводов и контрольно-измерительных приборов adalah, критерии приемки центровки трубопроводов, символы схем трубопроводов и контрольно-измерительных приборов, pdf, сплавы трубопроводов, символы схем трубопроводов и контрольно-измерительных приборов, трубопроводы и оборудование, диаграмма алир, диаграмма алир пенелитян, диаграмма адалах, диаграмма активности, диаграмма алир адалах, диаграмма активитас, диаграмма алир про ses, диаграмма alir proses produksi, диаграмма анализа swot, диаграмма arus data

Наш системный подход к установке котлов Guntamatic

Treco поставляет Guntamatic котельные системы на биомассе с диапазоном тепловой мощности от 12 до 100 кВт в одном блоке.

Эти системы будут сжигать различные виды топлива, от бревен до древесных гранул, древесной щепы, а также зерна и мискантуса.

Поскольку Guntamatic разрабатывает и производит котлы на биомассе уже более 50 лет, их процесс настолько усовершенствован, что их котлы являются одними из лучших по качеству на рынке.

Как работают котлы на биомассе?

Однако успешная биомасса — это не просто наличие правильного котла — это процесс проектирования системы, и каждое решение неизменно создается на заказ, в зависимости от конкретных требований клиента.

Вот почему мы не только поставляем котлы на биомассе, но и создаем подробные чертежи в САПР, а затем управляем проектом и устанавливаем всю систему отопления котлов на биомассе от начала до конца.

Так как же работает этот процесс?

Мы купим подходящие сантехнические и электрические компоненты по конкурентоспособным ценам, наряду с любыми другими продуктами или услугами для отопления, работающими на биомассе, которые требуются в соответствии с требованиями вашего проекта.

Потребность в тепле и профиль

Прежде всего, это потребность в тепле и профиль тепла i.е. общая или пиковая потребность в тепле на предлагаемом участке, а также распределение или профиль используемого тепла. Это во многом будет зависеть от типа использования здания.

Школа, такая как Shebbear College в Северном Девоне, может иметь совсем другой профиль отопления, чем гостиница, например Friar’s Carse в Дамфрисе или больница, такая как South Petherton в Сомерсете.

Например, в школе могут быть продолжительные периоды по вечерам, в выходные и праздничные дни, когда здания пусты.Отель или больница могут иметь довольно ровный тепловой профиль, при котором круглосуточно требуется комфортная фоновая температура.

Размер котла и теплового накопителя

Тепловая нагрузка и профиль тепла затем помогают нам определить размер котла и связанный с ним тепловой накопитель s izing. Тепловой накопитель (также известный как «буферный резервуар» — это большой запас горячей воды. Он действует как буфер и аккумулятор, действуя как батарея или резервуар тепла, чтобы сгладить потребность и обеспечить подачу тепла для удовлетворения потребностей пользователя. профиль.

Проектирование системы дымохода

Кроме того, проектирование и расчет системы дымохода также имеют первостепенное значение для разработки хорошо работающей системы. Достижение правильного расхода необходимо для чистой работы и неотъемлемой части эффективного сжигания в котле и предотвращения образования дыма и летучей золы.

Тип топлива и размер топливного бака

Как тип топлива, так и размер топливного бака являются ключом к сокращению эксплуатационных расходов до абсолютного минимума. Совершите ошибку, и вы значительно увеличите свои жизненные расходы без необходимости, а исправить это будет дорого.Мы всегда рекомендуем привлекать потенциальных поставщиков для посещения объекта на этапе разработки концепции, чтобы убедиться в соблюдении всех практических соображений — от сохранения топлива в сухом состоянии до обеспечения легкого доступа бензовозу и места для его поворота.

Конструкция гидравлической системы

В качестве следующего шага проектирование гидравлической системы и, в конечном итоге, определение размеров насоса и управление им важны для эффективной передачи тепла и управления системой, чтобы обеспечить эффективный отвод тепла к точке использования, когда это необходимо .

Подземная теплотрасса

Эта проблема становится гораздо более серьезной, если используется подземная теплотрасса, и, хотя эти магистрали по своей природе имеют низкие потери и эффективны, передача тепла на большие расстояния может стать значительной, если система спроектирована неправильно.

Тепловой интерфейс

Последний важный вопрос — это тепловой интерфейс со зданием или зданиями, которые будут поставляться. Это управляется либо непосредственно в отдельном здании, либо через пластинчатый теплообменник в каждое здание в сети централизованного теплоснабжения.

Мы объединяем основные элементы интерфейса теплообменника, интерфейс для управления отоплением здания и счетчик тепла как для получения платежей RHI, так и для продажи тепла в единый блок размером с комбинированный котел.

Заключение:

Котел — Насосы — Трубы — Интерфейсы

Подводя итог, все дело в правильном проектировании системы, соблюдении национальных стандартов и продумывании всего решения с клиентом от Woodland до топки

In Таким образом, хорошо спроектированная система отопления на биомассе сводится к хорошему дизайну в четырех ключевых областях:

1. Котел подходящего размера
2. Насосы правильного размера
3. Трубы нужного размера
4. Правильный интерфейс

Все дело в каждом часть системы, индивидуально и коллективно доставляющая нужное количество тепла, чтобы у клиента не было отрицательного опыта использования биомассы.Свяжитесь с нами, чтобы обсудить лучший подход для включения биомассы в ваш проект.

Для получения дополнительной информации о любой из систем в нашем ассортименте вы также можете обратиться к нашей странице котлов на биомассе.

Котлы на биомассе: руководство для начинающих

Котел, работающий на биомассе, не может быть очевидным выбором для каждого домашнего хозяйства, но во многих сценариях он предлагает отличное решение для возобновляемого и устойчивого отопления.

Котлы и технологии, работающие на биомассе, сильно развились за последние несколько лет, и если у вас есть доступ к топливу, то котел на биомассе может работать на вас.

С тех пор, как тариф стимулирования возобновляемого тепла (RHI) был ограничен для бытовых потребителей, произошло небольшое снижение биомассы, но в новых зданиях и переоборудовании, которые подходят для биомассы (более крупные объекты), вклад RHI в сочетании с низкой стоимостью топлива по-прежнему реальный бонус.

Plus Биомасса теперь включена в схему грантов для зеленых домов.

Ниже мы рассмотрим все, от топлива для котлов на биомассе до затрат и установки.

( ПОДРОБНЕЕ : Узнайте ценовое предложение для вашего нового котла)

Что такое биомасса?

Котлы, работающие на биомассе, сжигают природные материалы, такие как древесные гранулы, щепа или бревна, для отопления и питания водогрейных котлов.

Короче говоря, биомасса — это любой органический материал, который может использоваться в качестве топлива, и на внутреннем рынке Великобритании и Европы котлы на древесных гранулах являются наиболее распространенными.

Основными продуктами биомассы, которые мы используем в наших домах, являются продукты на основе древесины из-за потенциально чистого ожога .

Биомасса считается углеродно-нейтральным топливом, CO2 поглощается деревьями по мере их роста (фотосинтез), это очень хорошо, поскольку она удаляет CO2 из атмосферы.

CO2 выделяется при сжигании топлива, однако его количество измеряется как количество, поглощенное во время роста, и любое дополнительное количество углерода, образовавшееся при производстве и транспортировке топлива.

( БОЛЬШЕ : Выбор нового котла)

(Изображение предоставлено Getty Images)

44% биомассы, используемой сегодня, составляет древесина, такая как бревна, щепа, кора, пеллеты и опилки

Пеллеты являются наиболее стабильным топливом из биомассы в том смысле, что они обычно имеют очень одинаковые размеры и плотность и могут автоматически подаваться в горелку, а также легко храниться, хотя и занимают довольно много места.Плюс гранулы имеют очень низкую зольность.

Древесные пеллеты обычно производятся из лесных отходов или побочных продуктов, обычно это ветви и верхушка дерева, которые не подходят для основного рынка древесины / мебели.

В Великобритании стандартом являются пеллеты диаметром 6 мм из мягкой древесины с низким содержанием влаги. Древесина прессуется и превращается в опилки перед прессованием в гранулы.

Топливо имеет тепловую мощность 5 000 кВт / тонну и влажность менее 10%.Гранулы, одобренные для использования в Великобритании и соответствующие требованиям RHI, должны иметь рейтинг EN Plus A1.

Они доступны в мешках — обычно мешки по 10 или 15 кг доставляются на поддоне, которые затем еженедельно заливаются во встроенный бункер на котле, или они могут быть доставлены навалом, дуть прямо на ваш топливный склад, очень похоже на масло или Доставка СУГ.

Сколько стоит котел на биомассе?

Стоимость котлов, работающих на биомассе, намного больше, чем у котлов на жидком топливе или газе.Стоимость также зависит от типа котла, уровня автоматизации и сложности, а также от размера и качества.

Однако полностью автоматизированные котлы на древесных гранулах, установленные с использованием типичного варианта еженедельной ручной подачи, должны стоить от £ 11,000 до 15,000 £

Полностью установленная автоматизированная система с бункером для пеллет и системой подачи топлива обычно будет стоить от £ 20,000 до £ 15,000 25 000 .

Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими специалистами по котлам, чтобы соответствовать вашим требованиям с их продуктами и услугами.Просто ответьте на несколько вопросов о том, что вам нужно от теплового насоса, и мы свяжем вас с подходящим партнером.

Типы котлов на биомассе

Котлы на дровах и пеллетах — единственные реальные варианты для домашних проектов.

Пеллетный котел обычно имеет рядом с собой ящик, известный как бункер. Этот ящик вмещает несколько сотен килограммов гранул и имеет шнек (немного похожий на штопор), который доставляет гранулы в камеру сгорания.

Котлы, работающие на биомассе, работают в основном так же, как котлы, работающие на жидком топливе, в том, что бункер для топлива загружается, а котел переходит оттуда.

Пеллетные котлы:

Малый котел на биомассе Windhager (Изображение предоставлено Windhager)

• Это наиболее распространенные, поскольку они предлагают более высокий уровень удобства, очень похожий на любой котел на ископаемом топливе
• Стоимость будет варьируются от примерно 5000 фунтов стерлингов за довольно простую машину с ручной загрузкой топлива до 20000 фунтов стерлингов за сложную машину с автоматической подачей топлива
• Как и на мазутных котлах, требуется ежегодное обслуживание
• Техническое обслуживание — это удаление золы — обычно один или два раза в год , зола является калийной золой и обеспечивает хорошие питательные вещества для сада / компостной кучи

Верхний совет

При всех видах топлива из биомассы качество является ключевым фактором, и необходимо обращать внимание на содержание влаги, насыпную плотность и золу.В любом случае, чем ниже, тем лучше.

Бревенчатые котлы:

• Обычно бревенчатые котлы представляют собой газовые котлы периодического действия. Они работают при гораздо более высоких температурах, газифицируя бревна, повышая эффективность до более чем 90%
• Эти котлы имеют камеру сжигания бревен, в которую необходимо загружать бревна одинаковой длины и толщины, а затем дверь закрывается на время горения
• Цены обычно варьируются от 7000 до 15000 фунтов стерлингов плюс установка котла и сопутствующего оборудования
• Поскольку бревна загружаются партиями, котел обычно требует загрузки раз в день или, возможно, через день
• Бревенчатые котлы должны быть загружается вручную, что может быть трудоемкой задачей
• Зола обычно должна опорожняться ежемесячно
• В идеале одного «сжигания» или партии бревен достаточно для обогрева дома и накопителя горячей воды в течение не менее 24 часов в зимние месяцы

Как и где я могу купить топливо для котла, работающего на биомассе?

Древесная щепа часто производится из самых разных древесных материалов, включая бревна, корни, ветки, кору и листья.

Поиск древесных гранул в Интернете позволит найти сотни потенциальных поставщиков.

Что касается древесных пеллет, всегда ищите аккредитацию ENplus A1, так как это обеспечивает качество и согласованность, от поставщика, аккредитованного Списком поставщиков биомассы (BSL), чтобы вы могли претендовать на RHI.

Вам необходимо не только надежное качество продукта (котел и топливо), но и постоянная доступность. Реальность такова, что нам всегда нужна доставка топлива в течение нескольких дней после того, как мы заметили, что оно нам нужно, и ваш поставщик должен выполнить это требование.

Список поставщиков, которые занимаются производством или поставкой древесины из экологически безопасных источников, ведет Ofgem.Чтобы заявить о правах на RHI, необходимо, чтобы ваш поставщик был в этом списке.

Как выбрать правильный котел на биомассе?

При выборе котла на биомассе учитывайте следующее:

• Репутация: Как давно производитель производит котлы и сколько их установлено в Великобритании?
• Элементы управления: Управляет ли система управления всем домом или отдельными зонами? Есть ли у него удаленный мониторинг и можно ли им управлять с ПК или из приложения?
• Автоматизация: Сколько работы придется выполнять пользователю, чтобы он работал?
• Автомат горения: Качество горелки определяет КПД котла.Хорошие котлы автоматически регулируют поток воздуха над горелкой, гарантируя, что она всегда работает с оптимальной эффективностью и позволяет выработке тепла соответствовать потребности (так называемая модуляция)
• КПД: Не выбирайте котел с КПД менее 90%
• Загрузка топлива: Все системы, кроме полностью автоматизированных, нуждаются в ручной загрузке топлива. Размер бункера определяет, как часто владелец должен его загружать.
• Техническое обслуживание: Сколько работы пользователь должен выполнить с точки зрения очистки? Некоторые из них очищаются автоматически, некоторые — частично, а некоторые — полностью вручную.Все котлы нуждаются в обслуживании, но оно должно стоить не дороже, чем газовый или масляный котел.
• Гарантия: На хорошие котлы предоставляется гарантия не менее двух лет (детали и работа), а некоторые предлагают до пяти лет
• Соответствие: Аккредитация Microgeneration Certification Scheme (MCS) необходима для RHI, но фактически не говорит нам, насколько хороша машина.

Экономически мало оправданий для бревенчатого котла, если только у вас нет достаточного количества свободного топлива, даже в этом случае нужно помнить, что зажигание и загрузка бревенчатого котла — это «образ жизни».

Сколько места мне нужно для котла на биомассе?

Сам котел будет размером примерно с четырехъярусный шкаф для хранения документов , но большой проблемой будет хранение топлива. Котлы на древесных гранулах подойдут для большинства подсобных помещений, но дровяной котел — довольно мясистый зверь, и вы, вероятно, захотите разместить его в специальном помещении для установки.

В любом случае топливный склад должен находиться рядом, чтобы облегчить загрузку.

Древесные гранулы поставляются в мешках или насыпью.

Мешки обычно продаются на поддонах по 960 кг, для раздува навалом потребуется минимум 8 м³ (куб 2x2x2 м), чтобы оправдать стоимость перевозки.

Оптовый склад должен быть достаточно доступным, так как транспортное средство должно быть в пределах как минимум 20 м, оптовые поставки осуществляются грузовиком, а древесные гранулы выдуваются в топливный склад.

Система подачи древесных пеллет из топливного склада в котел, как правило, осуществляется с помощью вакуума, при этом подающий может быть поставлен производителем котла или изготовлен на заказ на месте.

Вариант, где мало места, — это подземный склад и «луковичный» резервуар, который можно использовать для этого.

Подходит ли котел на биомассе для моего дома?

Знаете ли вы?

Тепловая мощность бревенчатого котла и потребность дома в тепле сбалансированы по размеру «буфера» горячей воды, который действует как батарея, произведенная энергия сохраняется в буфере и при необходимости распределяется по системе отопления. .

Экономика бытовых котлов, работающих на биомассе, сильно изменилась за последние годы.Цена на древесные гранулы сейчас примерно такая же, как и на природный газ, однако капитальные затраты по-прежнему значительно выше.

Внутренний тариф RHI упал, но он по-прежнему остается очень привлекательным вариантом. Котлы на биомассе — это хорошая и надежная технология, обеспечивающая нулевые выбросы CO2 и стабильный рост цен на топливо, не зависящий от мировых цен на нефть.

Биомасса с большими и труднопогреваемыми свойствами является хорошим вариантом, но для более типичных новостроек или переделок. Точно так же и в более крупных новых постройках биомасса может быть и остается жизнеспособным вариантом, особенно если вы хотите меньше зависеть от ископаемого топлива.

(Изображение предоставлено Getty Images)

Требования к техническому обслуживанию котла на биомассе

Техническое обслуживание зависит от уровня сложности и представляет собой проблему, которую необходимо направить поставщику и четко понять для каждой конкретной машины.

В общих чертах, котлы потребуют ежегодного технического обслуживания от установщика, но в противном случае дровяным котлам, вероятно, потребуется регулярная (возможно, ежемесячная) чистка и удаление золы.

Котлы на древесных гранулах могут иметь интервалы удаления золы от одного до двух раз в год.

К каждой машине предъявляются очень индивидуальные требования.

Как найти хорошего установщика биомассы

Хороший установщик будет иметь следующие атрибуты:

• Быть сантехником. Это котел, поэтому для его установки нужен сантехник.
• Будьте зарегистрированы в HETAS — точно так же, как установщик газового котла должен быть зарегистрирован в Gas Safe, а установщик масляного котла должен быть зарегистрирован в OFTEC.
• Работайте в рамках приемлемого диапазона бюджета. Цена на котлы варьируется в зависимости от производителя (среди прочего), и хороший установщик будет работать с оборудованием в вашем бюджетном диапазоне.
• Знакомьтесь с оборудованием более чем одного производителя.Это необходимо, чтобы убедиться, что они обладают обширными знаниями.
• Имейте список ссылочных сайтов. Поговорите с ними и убедитесь, что установщик действительно хорошо поработал, а не просто придумывает имена и адреса.
• Наконец, установщик не должен запугивать или действовать диктаторски. Вы должны быть в состоянии обсудить свои потребности и понять ответы.

Viessmann предложил склад топлива и установку котла (Изображение предоставлено Viessmann)

Нужен ли мне водонагреватель?

Простой ответ — да, и для древесных гранул, и для дровяного котла потребуется водонагреватель, обычно внутри дома (сушильный шкаф).

Котел на древесных пеллетах является полностью автоматическим и требует наличия водонагревателя (это не комбинированные котлы). Обычного бытового баллона обычно достаточно в большинстве случаев, но разумно посоветоваться с установщиком по вашим требованиям.

У котла, работающего на биомассе, не больше шансов выйти из строя, чем у любого другого котла.

Фактически, котел на биомассе будет сохранять свою эффективность (более 90%), может быть, вдвое дольше, чем котел на газе или жидком топливе.

( БОЛЬШЕ: Накопление горячей воды)

Котлы на биомассе и поощрение за счет возобновляемого тепла

Котлы на биомассе имеют право на поощрение за счет возобновляемого тепла (RHI), государственную схему, по которой тем, кто использует технологии возобновляемого отопления, выплачивают за тепло, которое они генерировать.Печи и котлы, работающие на древесных гранулах, также подходят.

Дровяные печи, однако, не подходят.

Текущий тариф RHI составляет 6,74 песо / кВтч. Если мы предположим, что потребность в тепле составляет 20 000 кВт / ч в год — это минимум для котла, работающего на биомассе, — текущие расходы составят около 1200 фунтов стерлингов в год с доходностью RHI около 1350 фунтов стерлингов в год.

Это «прибыль» около 150 фунтов стерлингов в год в течение семи лет.

Но для получения этой «прибыли» потребуется вложение в котел более 10 000 фунтов стерлингов.Топка-котел на древесных гранулах может стоить всего 2000 фунтов стерлингов и давать такую ​​же «прибыль».

Масляный котел, для сравнения, может стоить 5000 фунтов стерлингов, включая резервуар для хранения масла, и будет стоить около 1100 фунтов стерлингов в год в эксплуатации (на данный момент) — очевидно, без возврата RHI.

Спасибо Виндхагеру за помощь с этой статьей.

Подходит ли вам печь на пеллетах?

Последнее обновление 22.01.2020

Пеллетные печи — это инновационная технология отопления, но они могут подходить не для всех домов.Важно понимать плюсы и минусы печей на гранулах, а также то, как уникальные характеристики вашей собственности могут помочь определить, подходит ли вам установка печи на гранулах.

Факторы, которые необходимо учитывать перед установкой пеллетной печи

Важно понять, что делает недвижимость более или менее подходящей для установки, до подписания контракта. Несколько основных соображений при принятии решения о том, стоит ли устанавливать печь на гранулах, включают: хранение гранул, качество теплоизоляции вашей собственности и планировку вашей собственности.

Хранилище пеллет

В отличие от большинства домашних систем отопления, пеллетные печи (обычно) требуют, чтобы вы вручную загружали в них топливо и хранили это топливо (то есть пеллеты) на вашей территории. С другой стороны, традиционные источники топлива, такие как нефть и газ, транспортируются по подземным трубам прямо в вашу печь или котел. При использовании пеллетных печей вам нужно будет приобрести 40-фунтовые мешки с пеллетами и хранить их на своей территории, если вы не хотите, чтобы вам приходилось бегать в магазин и обратно каждые несколько дней, чтобы поддерживать тепло в вашем доме.

Для того, чтобы пережить среднюю снежную зиму, вам понадобится более одной тонны гранул, которые могут занять довольно много места. Более того, гранулы необходимо хранить в прохладном сухом месте, чтобы они оставались высокого качества до того, как вы начнете их использовать.

Качество изоляции

Для печей на пеллетах больше, чем для любого другого типа отопления, необходима хорошая изоляция. Большинство пеллетных печей не используют никаких воздуховодов для распределения тепла; вместо этого они полагаются на теплый воздух, естественным образом циркулирующий из комнаты в комнату в вашем доме, иногда с помощью одного или двух вентиляторов.Таким образом, любые участки с плохой изоляцией означают, что печь на гранулах будет гораздо менее эффективна при обогреве вашего дома.

К счастью, домашние энергетические аудиты часто проводятся бесплатно вашим коммунальным предприятием или местной некоммерческой организацией. Всегда полезно проконсультироваться с профессиональным энергоаудитором, чтобы оценить вашу изоляцию, прежде чем вкладывать средства в новую систему отопления и охлаждения.

План объекта

Хотя печи на пеллетах подходят практически для всех объектов, есть несколько физических характеристик, которые делают некоторые дома более подходящими.Во-первых, помещения и недвижимость с высокими потолками традиционно труднее отапливать с помощью пеллетных печей. Это связано с тем, что горячий воздух поднимается вверх, а это означает, что всей комнате потребуется больше времени, чтобы достичь желаемой температуры.

Еще один важный фактор, который следует учитывать при оформлении вашего дома, — это наличие и расположение вентиляционных отверстий. Чтобы правильно отапливать многоэтажный дом, вам следует разместить печь на гранулах под вентиляционными отверстиями, которые соединяют каждый этаж друг с другом.

Использование печи на пеллетах в качестве вторичного источника тепла

Пеллетные печи не обязательно должны быть вашим основным источником тепла — фактически, они часто идеальны в качестве дополнительного источника тепла. Как и обогреватель, вы можете разместить небольшую печь на гранулах в главной комнате вашего дома для дополнительного тепла в особенно холодные зимы. Это может быть особенно эффективным вариантом, если у вас также установлены тепловые насосы, поскольку чрезвычайно низкие температуры могут ограничивать эффективность тепловых насосов в некоторых регионах.

Плюсы и минусы пеллетных печей

Как и в случае любого другого важного энергетического решения, существует ряд плюсов и минусов, которые следует учитывать при рассмотрении вариантов вашей печи на гранулах. Вот несколько главных, о которых следует помнить:

Плюсы пеллетных печей	Минусы пеллетных печей
Низкая первоначальная стоимость	Топливо на пеллетах может быть неудобным
Экономьте деньги по сравнению с традиционными вариантами	Большинство требует регулярной очистки
Углеродно-нейтральный источник энергии	Требуется электрическое подключение

С другой стороны, пеллетные печи имеют относительно низкую начальную стоимость и экономят ваши деньги, работая как источник энергии с нулевым выбросом углерода.С другой стороны, заправка и чистка вашей печи на гранулах могут быть дополнительными неудобствами, и вам все равно необходимо быть подключенным к электричеству для работы печи на гранулах.

Ниже мы рассмотрим эти плюсы и минусы более подробно.

Преимущества печи на пеллетах

Вот некоторые из главных преимуществ установки печи на гранулах:

Низкая начальная стоимость

По сравнению с другими чистыми вариантами отопления, такими как воздушный источник или геотермальные тепловые насосы, печь на гранулах имеет гораздо более низкую первоначальную стоимость.В первую очередь это связано с меньшей сложностью установки печи на гранулах по сравнению с тепловыми насосами. Хотя вы не сможете добиться такой же долгосрочной экономии, как с тепловыми насосами, печи на пеллетах не обязательно станут краткосрочным бременем для вашего бюджета.

Экономьте деньги

Пеллетные печи — это еще один способ сэкономить деньги. По данным Министерства энергетики, по сравнению с традиционными источниками топлива, такими как нефть и пропан, пеллетные печи почти всегда дешевле в эксплуатации.

Углеродно-нейтральный источник энергии

Хотя древесные гранулы действительно выделяют небольшое количество углерода при сжигании, многие считают их углеродно-нейтральными, потому что они сделаны из переработанной биомассы, такой как древесные отходы и опилки. Если вы покупаете пеллеты у известного производителя, печи на пеллетах можно считать «чистым» способом обогреть дом.

Недостатки печи на пеллетах

Следует помнить о некоторых недостатках установки печи на гранулах:

Топливо на пеллетах может быть неудобным

Для того, чтобы запустить печь на гранулах, вам нужно будет как хранить топливные гранулы, так и вручную транспортировать его от хранилища к самой печи.Учитывая, что древесные гранулы поставляются в 40-фунтовых мешках, это может быть проблемой. Хранение также может быть проблемой — вам понадобится прохладное сухое место на вашем участке, чтобы хранить более одной тонны гранул в любой момент времени.

Кроме того, печи на пеллетах требуют частой перезаправки. Вы можете рассчитывать на то, что одного 40-фунтового мешка для гранул хватит примерно на день, а это значит, что вы будете наполнять бункер печи вручную не реже одного раза в день.

Регулярная чистка

Если вы хотите получить максимальную отдачу от своей печи на гранулах, вам необходимо регулярно чистить горелку и стеклянное окно, чтобы предотвратить чрезмерное накопление золы.Очистка не займет много времени, но вы можете рассчитывать на чистку печи на гранулах примерно раз в неделю, чтобы убедиться, что ваша печь работает с максимальной эффективностью. Некоторые топовые печи на гранулах поставляются с автоматическим очистителем горшка, который может уменьшить, но не устранить необходимость чистить его самостоятельно.

Требуется электрическое подключение

Пеллетные печи — это в основном высокотехнологичные дровяные печи, которые используют электроэнергию для контроля и непрерывной регулировки количества выделяемого тепла.
