Раздвижная дверь в стену:плюсы, минусы, установка своими руками пенала

В малогабаритной квартире настолько недостаточно места, что даже открывающаяся створка межкомнатной двери создаёт неудобство. Частично решить проблему помогают откатные системы, но уходящее за перегородку полотно мешает устанавливать мебель. Лучшим вариантом считается кассетная конструкция, у которой предусмотрен откат раздвижной двери в стену за счёт пенала.

Как устроена кассетная раздвижная система?

По принципу работы кассетные межкомнатные двери ничем не отличаются от конструкций, предусматривающих откат створки за стену. Механизмом служат ролики и направляющие рельсы. Основное отличие — возможность спрятать дверное полотно внутри стены. Такая конструкция называется кассетой или пеналом. Выполнена она в форме плоского короба, заменяющего часть стены. Кроме створки, внутри кассеты спрятаны направляющие рельсы и роликовая система.

Польза

от пенала для раздвижных дверей – это создание свободного пространства внутри стены, откатывающаяся в кассету створка не мешает устанавливать мебель вплотную к межкомнатной перегородке. Пенал защищает дверное полотно от загрязнений, царапания домашними животными и других повреждений.

Для нормальной работы откатной двери требуется толщина стены, соответствующая параметрам кассеты. Конструкция должна образовать нишу, не выступающую за плоскость простенка. В раздвижной системе учитывают толщину створки и боковых стоек пенала, а также зазоры между элементами для свободного движения полотна. Ширина кассеты всегда делается в два раза больше дверного проёма. Половина, предназначенная для отката полотна, прячется за фальшстеной из гипсокартона.

Разновидности и особенности

По конструкции все раздвижные системы одинаковые. Различаться могут габаритами, материалом, исполнением роликов и направляющей рельсы. В размерах придерживаются стандартов, где подразумевается высота полотна 1,9–2 м и ширина от 0,6 до 1 м. На большие проёмы устанавливают встроенные двойные двери купе в стену. Если нужно отойти от стандартов, кассету изготавливают нужных размеров под заказ.

Заводская конструкция поставляется целиком. Пенал уже сложен и готов к установке. При самостоятельном изготовлении кассету собирают из толстой доски, бруса, оцинкованного профиля. Дверное полотно приспосабливают любое, подходящее по размеру.

Из дополнительных приспособлений чаще всего оснащают систему доводчиком. Механизм создаёт плавное закрывание створки. Для полного удобства раздвижную межкомнатную дверь, скрытую в стене, оборудуют автоматикой. Полотно открывается, когда приближается человек, и закрывается после его прохождение через дверной проём. Срабатывает автоматика от сигналов датчиков. Полотно двигает электромотор.

Автоматика редко устанавливается в жилых помещениях из-за стоимости и нецелесообразности. Автономные системы востребованы в магазинах и других зданиях, где за день проходит большой поток людей.

Основные преимущества и недостатки

Решившись установить раздвижную дверь в пенал, нужно взвесить все плюсы и минусы конструкции. Преимуществом можно считать следующие факторы:

• Экономия места. Отсутствие распашной створки избавляет от образования мёртвой зоны. К простенку можно вплотную ставить мебель и она не будет мешать открыванию полотна.
• Уменьшается вероятность получения травмы. Идущий в темноте человек иногда ударяется о торец открытой распашной створки. Ощущения неприятные, а порой опасные. О торец раздвижного полотна при всем желании не получится удариться.
• Увеличение срока эксплуатации. За счёт роликов тяжесть дверного полотна равномерно распределяется по перемычкам рамы. Коробка становится устойчивее к расшатыванию и не перекашивается. Скрытое внутри пенала полотно защищено от домашних животных и его не вымажут дети.
• Раздвижная конструкция зрительно расширяет пространство, создаёт эффект зонирования, подчёркивает в интерьере современный стиль.

Недостатком является высокая стоимость. Качественный роликовый механизм дорогой. Дополнительно учитываются расходы на приобретение или изготовление пенала. Самостоятельно кассету для раздвижной двери сложно установить. При отсутствии опыта придётся нанимать специалистов.

Ещё одним минусом является снижение звукоизоляции. Снизу и сверху торца дверного полотна получается зазор. Обеспечить тишину в комнате не получится. Дополнительно через зазоры из кухни будут проникать запахи. Проблему придётся решать установкой мощной вытяжки.

Монтаж кассетной двери своими руками

Прежде чем приступить к изготовлению пенала для раздвижной двери, определяют ширину проёма. От этого параметра будет зависеть конструкция всей системы. Кассетные купе бывают двух типов:

• Одностворчатые. Дверные блоки предназначены для стандартных узких проходов в спальню, кухню, санузел.
• Двустворчатые. Дверные блоки предназначены для широких проходов. Часто такие проёмы обустраивают в гостиной или при совмещении комнат. Конструкция состоит из двух отдельных кассет, устанавливаемых по разные стороны прохода. Получаются совмещённые одностворчатые системы, где каждая створка откатывается в противоположную сторону.

При изготовлении пенала для раздвижных дверей своими руками учитывают тип стены. Обычную ненесущую межкомнатную перегородку полностью демонтируют. На её месте возводят конструкцию с нишей. Раздвижная дверь с перегородкой из гипсокартона образует фальшивую стену, являющуюся кассетой. Возведение нового простенка позволяет сэкономить полезную площадь из-за сохранения первоначальной толщины.

Несущую стену нельзя демонтировать. Каркас пенала придётся крепить к поверхности, а сверху обшивать гипсокартоном. Получится двойное утолщение стены и уменьшение пространства, но другого выхода нет.

Устанавливают кассетную дверь купе после обустройства чистового пола. К этому времени должно быть выполнено финишное выравнивание, а также учтена толщина напольного покрытия.

Порядок монтажных работ

1. Чтобы конструкция межкомнатной двери купе при самостоятельном изготовлении получилась без ошибок, потребуется нарисовать чертёж, а потом перенести его на стену. С помощью разметки определяют, какие участки нужно демонтировать.
2. При составлении чертежа надо рассчитать габариты пенала раздвижной двери. Замер начинают со створки. Её ширину умножают на 2, что определяет длину направляющей рельсы. Высоту стоек пенала рассчитывают с учётом толщины перемычки, направляющей, а также зазоров около 5 мм сверху и снизу торца полотна. Пенал делают на 2 см шире створки. Глубина кассеты обычно ограничивается 8 см.
3. После выполнения расчётов на чертеже указывают размеры всех элементом. Для изготовления фальшстены подготавливают профиль. Если пенал крепится на несущую стену, то понадобится один ряд стоек. При сборе фальшстены вместо удалённого простенка, ставят два ряда опор, образующих нишу. Длина стоек равна расстоянию от пола до потолка, так как в этих местах крепят профили.
4. Внутри ниши устанавливают верхнюю перемычку, к ней фиксируют направляющую. Аналогичный элемент монтируют к полу. Под рельс желательно подложить резиновую ленту для гашения звука передвигающихся роликов.
5. Сборка раздвижной системы зависит от её типа. Ролики могут стоять с обеих сторон створки или только на верхнем торце полотна, а снизу закреплён направляющий нож. После установки роликового механизма и фурнитуры створку навешивают на рельс. Между торцами полотна и направляющим элементом должен получиться зазор 5 мм.

Навешенную дверь пробуют прокатывать на роликах. Движение должно быть плавное, лёгкое, без грохота и скачков. Важно не забыть об ограничителях, служащих упором откатывающейся створки.

После успешного испытания раздвижной конструкции каркас ниши обшивают листами гипсокартона. Дальнейшие действия направляются на декоративную отделку фальшстены и обрамление торцов кассеты, образующих дверную коробку.

dvernoiguru.ru

монтаж своими руками, механизм для параллельно передвигающихся полотен

Разделы статьи:

Сдвижные двери имеют массу преимуществ, которых не хватает многим другим конструкциям распашного типа. Производители утверждают, что сдвижные межкомнатные двери ценны не только как декоративный элемент, но и очень функциональны. Что же, изучим особенности подобных дверей как с положительной стороны, так и с отрицательной.

Особенности эксплуатации

Ну, начнём с хорошего:

Сдвижные двери очень компактны. По названию уже понятно, что принцип их открывания отличается от обычных дверей. Это позволяет сэкономить пространство, увеличив полезную площадь помещения. Кроме того, визуально расширяется пространство, что особенно актуально для малогабаритных квартир, где каждый метр на вес золота.

Такая конструкция является прекрасной альтернативой, когда возникает необходимость подобрать дверь для нестандартных проемов, что бывает довольно проблематично. Разнообразие дизайнерских решений предоставляет возможность выбрать именно ту модель дверей, которая максимально гармонично впишется в общий интерьер.

Благодаря использованию современных сдвижных механизмов процесс движения дверного полотна осуществляется практически бесшумно. Срок эксплуатации, который может про служить сдвижная дверь, зависит от качества и надежности выбранного механизма.

Такие двери — отличный вариант для людей-инвалидов. Они существенно упрощают жизнь людям с ограниченными возможностями. Сделать подобную конструкцию можно и самому. Можно даже просто переделать старые двери, вдохнув тем самым в них новую жизнь.

Не обходится, конечно же, и без плохого:

Со временем двери может заклинивать при движении. Процесс монтажа такой конструкции двери достаточно сложный. В случае, если будет устанавливаться «дверь-пенал», требуется провести демонтаж части стены для обустройства конструкции.

Недостаточно плотное прилегание двери к проему не обеспечивает достаточную звуко- и теплоизоляцию помещению. Чтобы улучшить эти показатели требуется крепление дополнительных уплотнительных элементов. Если сдвижная дверь изготовлена из пластика или стекла, то поставить на нее замок довольно сложно.

После продолжительной эксплуатации механизмы попросту могут износиться, что требует либо проведения ремонтных работ, либо осуществления замены движущих элементов. Общий срок службы сдвижных конструкций значительно меньше, чем у распашных дверей. Стоимость раздвижных моделей дверей достаточно высокая, что сужает круг сбыта, в результате чего теряется часть потенциальных покупателей.

Разнообразие конструкций

Дверь сдвижного типа может быть изготовлена из многих материалов, таких как:

• Натуральное дерево – может использоваться массив сосны, ольхи, ясеня, дуба, клена, бука и т.п.;
• Пластик – изделие имеет очень легкий вес, можно подобрать текстуру и расцветку полотен с имитацией натуральной древесины;
• Стекло – вариантов использования стекла может быть несколько, но наиболее популярен все же прозрачный вариант, матовый, цветной либо же витраж;
• Эконом вариант – параллельно-сдвижная дверь может быть сделана из бюджетных материалов, а ее поверхность будет покрыта шпоном, ДСП и т.п.

Конструкция, заходящая в стену, считается наиболее популярной и удобной разновидностью данных дверей, однако не единственной. Рассмотрим все виды более подробно:

«Купе» представляет собой конструкцию, состоящую из 1 либо же 2 полотен, передвигающихся по направляющей. Обрамление вокруг дверей, как правило, делают из такого же материала и расцветки, как и основное полотно.

«Пенал» – отличаются от варианта «купе» тем, что створки размещаются при закрытии в специальной кассете, служащей своеобразной маскировкой конструкции. Каждая устанавливаемая сдвижная дверь, а если быть точнее – ее полотна, должны иметь свою нишу для движения в стену. Зато можно ставить мебель вплотную к стене, поскольку движению дверей она не мешает.

Перегородка – данная конструкция выполняет роль своеобразного разделителя комнатного пространства – деления помещения на функциональные зоны. Направляющие в таком случае размещаются на потолке.

Поворотно-сдвижная дверь имеет специальный телескопический механизм, позволяющий ей открываться в любом направлении и передвигаться вдоль проема.

Качество – цена – целесообразность

Параллельно-сдвижные двери хорошего качества стоят достаточно дорого. В зависимости от используемых материалов двери могут прослужить очень долго, сохраняя свой изначальный облик. Стоимость формируется еще и с учетом того, какие установлены элементы фурнитуры, кто их производитель.

Безусловно, зарубежные модели подобных дверей стоят очень дорого, но при этом обладают великолепным качеством и полным соблюдением технических процессов при их изготовлении. Это, в свою очередь, выступает надежной гарантией качества.

Борьба с пылью

Основным недостатком эксплуатации в бытовых условиях таких дверей является скопление пыли, которая попадает не только на само дверное полотно, но и в глубину фальшстены. Добраться туда и вытереть влажной тряпкой пыль фактически невозможно. При значительном скоплении загрязнений единственным выходом является демонтаж части конструкции с последующим возвращением всех ее элементов на исходные позиции.

При том, оставлять пыль тоже нельзя. Ведь у многих людей бывает аллергическая реакция на нее.

Что будет, если сломается дверь-пенал?

Со временем даже самая высококачественная модель сдвижной двери может прийти в негодность, что требует незамедлительно проведения ее ремонта. Поскольку дверь укомплектована всевозможными механизмами и фурнитурой, а также сложной системой фальш-стены, придется выполнить следующие шаги:

• Упаковать либо же тщательно прикрыть все предметы мебели в комнате и отнести их на достаточное расстояние от стены, где установлена дверь;
• Если ранее был сделан навесной потолок, то его также лучше снять;
• Напольное покрытие также находиться в зоне риска, поэтому его потребуется временно демонтировать;
• Часть фальш-стены придется попросту разобрать.

Как вы видите, предстоят довольно сложные ремонтные мероприятия, потом не будучи профессиональным строителем, обратитесь за помощью к квалифицированным специалистам. Они за короткий промежуток проведут все необходимые работы, а механизм вашей сдвижной двери будет функционировать очень быстро и качественно.

Как выполнить монтаж

Сдвижные двери вполне реально установить самостоятельно, без привлечения сторонних сил. Как правило, приобретая подобную конструкцию, продавец в обязательном порядке предоставляет подробную инструкцию по сборке. Придерживаясь всех описанных там рекомендаций, можно произвести монтаж сдвижной двери своими руками.

Первым делом подгоняется по заданному размеру направляющая. Далее к стенке нужно закрепить деревянный брус, к которому впоследствии будет прикручена сама направляющая. Крепеж бруса стоит выполнять с постоянной проверкой горизонтальности, что можно осуществить при помощи уровня. Зазор над уровнем пола должен быть не менее 10-15 мм.

Для крепежа направляющей нужно использовать уголки. Хотя вполне возможен вариант ее крепления непосредственно к поверхности стены без дополнительных защитных элементов. Тем временем подготавливаем сдвижные двери, закрепляя к дверному полотну все необходимую фурнитуру – ролики, ручку и замок и т.п.

После чего навешиваем полотно к направляющей. Достаточно завести ролики в пазы, установленные непосредственно на дверном полотне. Двери установлены и осталось лишь закрепить упоры. Для этого следует несколько раз открыть и закрыть полотно, чтобы сориентироваться, на каком расстоянии заканчивается путь движения створки.

Приблизительно таким же образом можно закрепить и параллельно-сдвижные двери, поскольку принцип работы конструкций практически одинаков.

o-dveryah.ru

межкомнатные и кассетные с фальш панелью

Разделы статьи:

Наряду с привычными раздвижными дверями есть кассетные двери. Это особенная раздвижная система, которая представляет собой единый блок, который устанавливается внутрь стены. После монтажа дверное плотно уходит не вдоль стены, как в привычных конструкциях, а прямо в стену. Если раздвижная дверь обычной конструкции и занимает немного лишнего пространства, то раздвижные двери в стену – не воруют ни миллиметра свободного пространства квартир.

Такие раздвижные конструкции имеют множество достоинств по сравнению с обычными раздвижными моделями, а также с распашными дверями. Кассетные купе также существенно отличаются другим устройством дверного блока. Недостатки у этого решения тоже есть.

Как устроена кассетная раздвижная система

Если говорить о принципе работы, то здесь трудно найти хоть какие-то отличия от обыкновенных роликовых раздвижных систем. Двери, уходящие в стену также двигаются посредством роликов и рельсов. Но отличие все-таки есть, и довольно существенное. Все дело в кассете или пенале.

Это большой плоский короб, в котором спрятаны все подвижные элементы. Также в этой самой коробке прячется и дверное полотно. Если хочется закрыть дверь, то уйдут раздвижные двери в стену полностью.

Такая система дает возможность решить сразу несколько важных задач. Так, одна из этих задач – это то, что дверной блок находится в стене. Такая кассетная конструкция защищает и само полотно и механизмы от различных повреждений. Это грязь, пыль, шалости маленьких детей или домашних животных. Щенки собак крупных пород могут нанести существенный вред элитному дверному полотну с красивой декоративной отделкой.

А так – полотно надежно защищено, и его не достанет растущий любопытный щенок немецкой овчарки, например.

Что представляет собой пенал или кассета? Размеры ее вдвое больше, чем ширина дверного проема. С одной стороны находится полностью герметичная коробка, в которую прячется дверь. С другой стороны расположена рамка. Рамка эта состоит из верхнего и нижнего рельса, а также притворной планки. В целом, это цельная система, которая включает в себя дверное полотно. Еще одно достоинство – отсутствие необходимости в сборке перед монтажными работами.

Преимущества и недостатки кассетного решения

Преимуществ, которыми обладают раздвижные кассетные межкомнатные двери, уходящие в стену – достаточно много. Сама конституция по умолчанию имеет все ценные качества.

Первым делом среди достоинств необходимо выделить максимальную экономию драгоценного жизненного пространства, которого всегда не хватает. Система компактно располагается внутри проема и ни выступает оттуда ни на одни миллиметр.

Благодаря такой конструкции, эту дверь можно закрыть очень и очень плотно. Если попытаться добиться плотного закрывания у подвесной раздвижной системы, то успеха в этом деле добиться не получится. Двери-купе в этом плане немного лучше. Однако, только кассетную конструкцию можно закрыть по настоящему.

Дверное полотно не пропускает запахов и звуков, что очень важно для, к примеру, кухни.

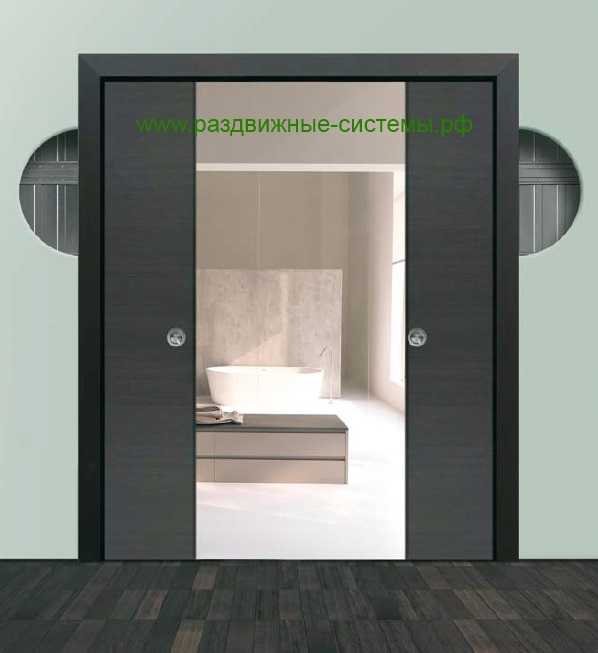

Дверь, которая удобно прячется в стену, может быть не только одностворчатой. Существует множество моделей двухстворчатых конструкций. Это важно. Ведь наряду с узкими проемами, есть и широкие проемы, которые необходимо закрывать.

Кассетные двери можно изготовить по индивидуальному заказу – это позволяет решить вопрос закрытия нестандартных проемов в нестандартных квартирах или домах.

Также стоит отметить и небольшие, но от этого не менее приятные мелочи, такие как полное отсутствие необходимости хоть как-нибудь облицовывать проем. Достаточно простой шпаклевки стены и поклейки обоев. Еще одно приятное преимущество – доводчики, а если точнее, то системы авто-закрывания. Ими оборудованы только дорогие модели, но эти системы полностью скрыты от глаз. Доводчики бывают как на электрическом приводе, так и на механическом.

А теперь следует сказать о недостатках. Но их немного, а точнее, всего два. Первый недостаток – чисто экономический. Цена кассетных дверей – довольно высокая. А второй минус – очень специфические технологии, которые применяются при монтаже этой конструкции.

Разновидности кассетных раздвижных дверей

Видов этих систем совсем немного, ведь это стандартное изделие, которое различается лишь габаритными размерами, видом полотна, а также конструктивными элементами.
Межкомнатная раздвижная дверь в стену типа купе может изготавливаться в стандартных размерах или же в нестандартных по индивидуальному заказу. Под стандартными размерами понимают ширину полотен – это 400, 500, 600, 700, 800, 800 и 1000 мм. В проемы от 1м и более устанавливают двухстворчатые конструкции.

Кассету можно оснастить практически любыми полотнами. Нередкий вариант, когда и кассета, и полотно приобретаются отдельно, а затем уже производится сборка. Собрать из деталей единую конструкцию не сложно – пенал не разбирается, а поставляется целиком.

Если говорить о дополнительных приспособлениях, которые добавляют какие-то функции, то раздвижная дверь в стену можно быть укомплектована доводчиком или системой автоматического закрывания.

Это все. Большего просто не существует. Но и этого достаточно для того, чтобы оборудовать красивыми, компактными и функциональными решениями любые типы жилых и нежилых помещений. Очень редко, но все-таки, в продаже можно встретить входные двери, работающие по такому принципу. Однако, они не предназначены для монтажа в домах или квартирах. Ими оснащены входы в супермаркеты и другие подобные здания.

Монтаж кассетной двери своими руками

Можно смело заявить, и это будет чистейшая правда, что процесс монтажа раздвижной двери в стену очень сложен. Технология также включает некоторые нюансы. Своими руками с этим справиться можно, однако следует понимать, а главное уверенно знать технологический процесс.

Первым делом следует подготовить проем. На этом этапе следует разобрать или же разломать часть простенка. Даже если придется ломать, делать это следует максимально аккуратно, а процесс должен контролироваться измерительным инструментом.

Затем с кассеты-пенала снимают длину и ширину. По этим размерам затем расчерчивают контуры для нового дверного проема и вырезают его с максимальной точностью. Очень важно, чтобы был соблюден уровень и боковых частей, и верхней части – здесь очень важна точность. Точный проем – более простой монтаж пенала-кассеты. Также не следует забывать и про зазор, который предусмотрен между проемом двери и кассетой. Идеально – оставить по 2 сантиметра и одной стороны, и с другой. Зазоры эти затем помогут нивелировать всю конструкцию.

Далее – кассета монтируется в получившийся проем.

Чем лучше будут соблюдены все уровни, тем легче и без шума будет работать дверь и механизм.

Также, от того, насколько качественно будет нивелирована кассета-пенал, зависят сроки эксплуатации. Крепить кассету можно при помощи специальных изделий, либо же конструкция просто усаживается с помощью монтажной пены. Применяют два способа крепления сразу.

Далее – устраивается фальш-стена для раздвижной двери. Здесь вся тонкость в выборе правильного способа крепежа, а также в технологии монтажа гипса. По большей части технология зависит от толщины того простенка, в который установлена кассета с полотном. Если толщина достаточная, тогда делают каркас при помощи профиля, если толщина не позволяет, то гипсокартон можно нарастить непосредственно на кассету. Не стоит использовать для крепежа длинные саморезы – это может повредить дверное полотно. Достаточно будет, если длина их будет 16 мм.

Это все, что можно сказать о этих кассетных дверях. Для большинства людей технология монтажа может показаться излишней сложной, но на самом деле это не так. Имея определенные навыки, можно без труда соорудить эту конструкцию. Но и не стоит думать, что процесс очень прост – это тоже не правда.

Старания всегда окупаются и это выражается не только в красоте двери или комфорте эксплуатации. Это еще и моральное удовлетворение от качественно проделанной работы, а кассетная дверь целиком и полностью стоит этих трудозатрат. Конструкция имеет множество достоинств, не пропускает шум и запахи, доводчики делают эксплуатацию еще более комфортной, а жители городских компактных квартир смогут на 100% оценить такое решение.

o-dveryah.ru

Пеналы для раздвижных дверей

• Мы поставляем пеналы (кассеты) для раздвижных дверей, сделанных из дерева, стекла или алюминия
• Существует возможность изготовления пеналов (кассет) для дверей шириной от 400 мм до 1500 мм и высотой от 1900 мм до 3000 мм
• Раздвижные дверь пенал могут быть сделаны для конструкций, состоящих от одного до четырех полотен
• Пеналы (кассеты) для раздвижных дверей могут поставляться в нескольких вариациях: под отделку гипсокартоном, под отделку штукатуркой, пеналы «без обрамления» (сравнительная характеристика)
• Пеналы (кассеты) для раздвижных дверей есть в наличии в стандартном размере и под заказ на нестандартные размеры



Пенал для раздвижных дверей одинарный			Пенал для раздвижных дверей двойной
Основные характеристики пеналов одинарных: Для дверей из: дерева Для дверей шириной: 600-1500 мм Для дверей высотой: 1900-3000 мм Нестандартные размеры: под заказ  Особенность: обрамление в комплекте Толщина пенала: 100 мм Итоговая толщина стены: 125 мм Розничная цена пенала от 9 000 р подробнее о пенале			Основные характеристики пеналов двойных: Для дверей из: дерева Для дверей шириной: 600-1500 мм Для дверей высотой: 1900-3000 мм Нестандартные размеры: под заказ  Дополнительно: синхронный механизм Толщина пенала: 100 мм Итоговая толщина стены: 125 мм Розничная цена пенала от 17 000 р подробнее о пенале
Пенал для двух раздвижных дверей телескопический			Пенал для двух раздвижных дверей сантехнический
Основные характеристики пеналов телескопических: Для дверей из: дерева Для дверей шириной: 600-1200 мм Для дверей высотой: 1900-2500 мм Изготовление: под заказ  Особенность: дверь 1 цепляет дверь 2 и тащит за собой Толщина пенала: 140 мм Итоговая толщина стены: 165 мм Розничная цена пенала от 16 000 р подробнее о пенале			Основные характеристики пеналов сантехнических: Для дверей из: дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 1900-2500 мм Изготовление: под заказ  Особенность: обе двери задвигаются в центральную нишу Толщина пенала: 160 мм Итоговая толщина стены: 185 мм Розничная цена пенала от 20 000 р подробнее о пенале
Пенал для четырех раздвижных дверей
Основные характеристики пеналов сантехнических: Для дверей из: дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 1900-2500 мм Изготовление: под заказ Применение: для больших помещений Толщина пенала: 140 мм Итоговая толщина стены: 165 мм Розничная цена пенала от 20 000 р подробнее о пенале
Пенал для стеклянной раздвижной двери			Пенал для стеклянных раздвижных дверей двойной
Основные характеристики пеналов для стеклянных дверей: Для дверей из: стекла Для дверей шириной: 600-1500 мм Для дверей высотой: 1900-3000 мм Толщина пенала: 70 мм Итоговая толщина стены: 90-100 мм Розничная цена пенала от 14 000 р подробнее о пенале			Основные характеристики пеналов для стеклянных дверей: Для дверей из: стекла Для дверей шириной: 600-1500 мм Для дверей высотой: 1900-3000 мм Толщина пенала: 70 мм Итоговая толщина стены: 90-100 мм Розничная цена пенала от 22 000 р подробнее о пенале
Пенал для одной двери под штукатурку			Пенал для двойной двери под штукатурку
Основные характеристики пеналов под штукатурку: Для дверей из: стекла или дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 2000-2400 мм Изготовление: в наличии Толщина пенала: 100 мм Итоговая толщина стены: 125 мм Розничная цена пенала от 15 500 р подробнее о пенале			Основные характеристики пеналов под штукатурку: Для дверей из: стекла или дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 2000-2400 мм Изготовление: в наличии Толщина пенала: 100 мм Итоговая толщина стены: 125 мм Розничная цена пенала от 31 000 р подробнее о пенале
Пенал для одной двери без обрамления			Пенал для двух дверей без обрамления
Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-900 мм Для дверей высотой: 2000-2600 мм Изготовление: в наличии Итоговая толщина стены: 125 мм Розничная цена пенала от 33 000 р подробнее о пенале			Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-900 мм Для дверей высотой: 2000-2600 мм Изготовление: в наличии Итоговая толщина стены: 125 мм Розничная цена пенала от 66 000 р подробнее о пенале
Пенал для одной двери Unico Eclisse			Пенал для двух дверей Unico Eclisse
Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-900 мм Для дверей высотой: 2000-2600 мм Изготовление: в наличии Итоговая толщина стены: 100-125 мм Розничная цена пенала от 15 000 р подробнее о пенале			Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-900 мм Для дверей высотой: 2000-2600 мм Изготовление: в наличии Итоговая толщина стены: 100-125 мм Розничная цена пенала от 30 000 р подробнее о пенале
Пенал для одной двери MASTER			Пенал для двух дверей MASTER
Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 2000-2400 мм Изготовление: в наличии Итоговая толщина стены: 100-125 мм Розничная цена пенала от 11 500 р подробнее о пеналах			Основные характеристики пеналов без обрамления: Для дверей из: стекла или дерева Для дверей шириной: 600-1000 мм Для дверей высотой: 2000-2400 мм Изготовление: в наличии Итоговая толщина стены: 100-125 мм Розничная цена пенала от 23 000 р подробнее о пеналах

 Видео на тему пеналы для раздвижных дверей:



Пенал для раздвижных дверей устанавливается в проем в стене на уровень чистового пола:



Что такое пенал для раздвижных дверей?

Пеналы (кассеты) для раздвижных дверей — это специальный короб с раздвижной системой для установки раздвижных дверей, который устанавливается в дверной проем (проем в стене) и обшивается гипсокартоном (отделывается штукатуркой) для последующей отделки чистовыми отделочными материалами (краской, обоями, плиткой и т.п.). При установке пенала для раздвижных дверей вы получите идеальную конструкцию раздвижных дверей, когда установленное раздвижное полотно задвигается в стену, что значительно экономит пространство Вашего помещения, так как ранее это пространство было не полезным. Раздвижные двери задвигающиеся в стену это идеальные вариант раздвижной двери. В закрытом положении — выглядит так же как и распашная дверь, в открытом положении — дверь задвинута в стену (скрыта в стене). Для процесса открывания раздвижная дверь не требует дополнительного пространства. Другими словами, пенал для раздвижных дверей — это раздвижные двери задвигающиеся в стену (в проем стене).

Каркас пенала в стене	Конечный результат двери пенал



Где используются пеналы для раздвижных дверей:

Пенал для раздвижных дверей задвигающихся в стену будет удобен для установки дверей, как в малогабаритных квартирах, так и в просторных домах и помещениях. В малогабаритках можно сэкономить примерно 1,8 квадратных метра (с одного пенала), что при нынешних ценах на жилье делает незаменимыми раздвижные двери задвигающиеся в стену.  Пенал станет незаменимым помощником для установки раздвижных дверей в стену в квартирах свободной планировки, будет красивым и креативным решением в просторных домах и квартирах.



Принцип работы пенала для раздвижных дверей:

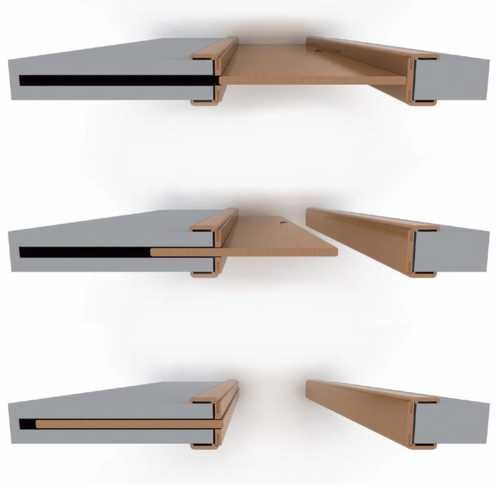

Принцип работы пенала очень прост: в коробку-каркас (пенал) устанавливается раздвижной механизм (ролики и направляющие), а так же к роликам подсоединяется дверное полотно. Получается, что дверное полотно двигается на роликах, ролики в свою очередь — по верхней алюминиевой направляющей, которая прикрепляется в короб-каркас (пенал для раздвижных дверей). Для более наглядного понимания принципа работы пенала для раздвижных дверей в стену взгляните на рисунок.



Чем комплектуется пенал для раздвижных дверей серии PN и из чего состоит:

	1.Каркас пенала выполнен из прочного материала PLYWOOD повышенной влагостойкости, что позволяет устанавливать пенал даже в ванную комнату
	2. Конструкция ответного столба и верхней направляющей позволяет в любой момент снять каретки (ролики) для технического обслуживания или замены дверного полотна
	3. Универсальная форма основы под обрамляющие элементы ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ ПОГОНАЖ ЛЮБОГО ПРОИЗВОДИТЕЛЯ дверных полотен для финишной облицовки проема
	4. Вертикальные стойки из стали квадратного сечения с толщиной стенки 1,5 мм обеспечивают максимальное сопротивление нагрузкам
	5. Нижний направляющий профиль (крепится к нижнему торцу дверного полотна) способствует плавному скольжению двери без ударов о стенки пенала
	6. Наличие щеточного уплотнителя, плотно прилегающего к дверному полотну, позволяет создавать дополнительную звукоизоляцию
	7. Ровная поверхность конструкции позволяет плотно прижать листы гипсокартона в процессе зашивки пенала





ПРЕИМУЩЕСТВО НАШИХ ПЕНАЛОВ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ: в пенал можно установить абсолютно любые межкомнатные двери  возможность установить в пенал дверное полотно с большой площадью остекления пенал вшивается в стену и раздвижная дверь в открытом состоянии получается убрана в стену в комплекте пенала есть внутренняя дверная коробка и щеточный уплотнитель (для пеналов из фанеры) возможность установить ручку с запирающим устройством свободный пол — нет нижней напольной направляющей можно установить доводчик и отталкиватель



 СРАВНИТЕЛЬНАЯ ТАБЛИЦА ПЕНАЛОВ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ (берем в рассмотрение только одинарные пеналы с установкой наличников):

	PN серия	SN серия	Eclisse серия	GN серия
Под отделку	гипсокартонов	штукатуркой	гипсокартоном	гипсокартоном
Материал	PLYWOOD — влагостойкая фанера	профилированная сталь толщиной от 0,8 мм + сетка для штукатурки	профилированная сталь толщиной от 0,8 мм	профилированная сталь толщиной от 0,8 мм
Упаковка	в разобранном виде	в собрамном или разобраном	в разобранном	в разобранном
Сборка	на саморезы	клёпки	саморезы	клёпки
Толщина пенала без ГКЛ (штукатурки) под дверь 40 мм толщиной	100 мм	125 мм	75 мм или 100 мм	100 мм
Шумоизоляция (без доработки)	5	3	3	3
Сложность сборки	лекая	сложная	легкая	легкая +
ЦЕНА МОНТАЖА (пенал+дверь+обрамление) минимальный набор опций	7500 р	11 500 р	10 000 р	10 000 р
В наличии	пеналы под высоту 2000 и 2100 мм	под заказ 2-3 дня высота 2000 мм	пеналы под высоту 2000  мм	пеналы под высоту 2000  мм
Пенал под нестандартный размер двери	7 рабочих дней	7-14 рабочих дней	под высоту 2100 и 2600 -3 дня	7-10 рабочих дней
Дополнительная комплектация	Щеточный уплотнитель встроен и база под обрамление, которая дает удобство при установки СТАНДАРТНЫХ НАЛИЧИНИКОВ И ДОБОРОВ	—	—	—
Дополнительные опции	отталкиватель (1200 р) и доводчик (1200 р)	доводчик (1200 р)	доводчик (6500 р)	доводчик (1200 р)
ЦЕНА ПЕНАЛА НА ОДНУ ДВЕРЬ	от 9 000 р	от 15 500 р	от 15 000 р	от 11 500 р

xn—-7sbghgbefld9bh6axbq1mi.xn--p1ai

деревянные конструкции для дома, установка своими руками

Разделы статьи:

Многие думают, что откатные и раздвижные двери это одно и то же, на самом деле это далеко не так. Откатные двери имеют принцип откатывания дверного полотна в сторону при его открывании. У таких межкомнатных дверей есть колесики, которые принимают на себя всю тяжесть конструкции.

Иначе говоря, у откатных дверей имеется надежная точка опоры. У раздвижных межкомнатных дверей такой точки опоры нет. Они просто закреплены на верхней направляющей. Поэтому раздвижные и откатные двери имеют абсолютно разные эксплуатационные характеристики.

Разновидности

Раздвижные межкомнатные двери впервые появились в станах Азии, а затем и Европе. Япония и Китай такую конструкцию межкомнатных дверей используют уже очень давно, связано это в первую очередь с особенностями их культуры. Жители Востока не использовали цельные полотна или какие-либо вставки при обустройстве межкомнатных дверей, а просто крепили на каркас обычную бумагу.

На сегодняшний день межкомнатные раздвижные двери достигли пика своей популярности и оценены по достоинству во многих странах мира. Очень многие производители предлагают широкий выбор раздвижных дверей стандартных или нестандартных размеров.

Все имеющиеся раздвижные двери можно поделить на несколько подвидов. Среди них можно выделить параллельно сдвигающиеся и складывающиеся.

Одностворчатые межкомнатные двери хорошо подходят для небольших дверных проемов, а двустворчатые наоборот -устанавливаются в основном в больших помещениях.

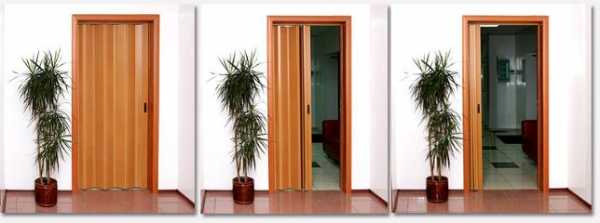

Раздвижные двери по типу гармошки при открывании складываются как жалюзи. Они подходят для любых помещений, даже ванной комнаты и кладовки.

Межкомнатные двери с конструкцией пенал способны с легкостью спрятаться в любой стене. Они обладают хорошей шумоизоляцией и очень удобны при использовании. Дверное полотно такой системы просто уходит в стену помещения, не занимая при этом никакого пространства.

Наибольшей популярностью пользуется дверь-купе. Такие двери передвигаются вдоль стены, имеют простую конструкцию и красивый внешний вид, подходят для любых интерьеров и комнат.

Раздвижная перегородка применяется в качестве разделителя функциональных зон в помещении, при том занимает минимум пространства.

Стилистические решения

От правильности выбранного материала будет зависеть насколько долго прослужит конструкция, ее эксплуатационные свойства. Очень важно, чтобы материал, из которого изготавливается раздвижная межкомнатная дверь, подходил под стилистическое направление всего помещения.

Классический стиль способен облагородить любое помещение, сделав его более утонченным и респектабельным. Наиболее подходящий материал для такого направления в дизайне всегда было и будет дерево. В нем сочетается природная простота и изысканность фактуры, с помощью которых можно легко подчеркнуть отменный вкус владельца.

Абсолютно противоположным классике направлением является хай-тек. В нем раздвижные двери должны выглядеть ярко и колоритно. Для достижения такого эффекта используются декоративные вставки из стекла, зеркала, металлические пластины и рисунки. Можно использовать профили из алюминия и пластика. Межкомнатные двери в таком стиле отлично смотрятся с современной бытовой техникой и прекрасно дополнят оригинальный дизайн помещения.

Стиль модерн состоит только из ровных четких линий, матовой либо гладкой поверхности и ярких цветных рисунков. Рама раздвижной двери в стиле модерн должна быть изготовлена из дерева или пластика. Комната в стиле модерн сочетает в себе стиль и многофункциональность деталей в помещении.

Для любителей дорогих элементов интерьера и роскошного оформления помещения подойдет стиль барокко. Раздвижные межкомнатные двери должны иметь в себе элементы резьбы и витражи. В основном такие двери оформляют в белый цвет с золотистой рамой или вставками.

Японский стиль оформления раздвижной двери подразумевает под собой наличие в нем большого пространств остекления, как правило — матированного. Такие двери не подойдут для ванных комнат и туалетов, но отлично впишутся в гостиную либо коридор. Следует помнить, что двери в японском стиле имеют плохую шумоизоляцию и пропускают в помещение посторонние запахи.

Межкомнатные раздвижные двери на роликах без рамы, состоящие полностью из стеклянного полотна, очень оригинально и изыскано смотрятся в любых помещениях. Они имеют хорошую звукоизоляцию и могут быть выполнены из стекла любого цвета.

Основные характеристики

Многие считают, что раздвижные и откатные двери имеют абсолютно одинаковую конструкцию и ничем друг от друга не отличаются. На самом деле это не так. Различия у них все-таки есть и состоят они в наличии нижней опоры у дверей.

Откатные двери могут быть и одностворчатыми, и двустворчатыми за счет использования разных механизмов.

Откатные двери делаются из самых разнообразных материалов, в основном это дерево, шпон, ДСП. Створки изготавливаются из прочного стекла, но может быть использована конструкция из дерева со стеклом.

Фурнитура откатных дверей состоит из направляющей рельсы, набора креплений, роликов, необходимых для передвижения дверного полотна, специальных замочных систем, дверных ручек, наличников, фиксаторов положения створок, планок и ограничителей движения дверного полотна.

Преимущества

Надежность. Откатные двери отличаются от других своей высокой изностойкостью, из-за наличия опоры они могут прослужить достаточно долгое время.

Длительность эксплуатации

Также в процессе эксплуатации они не будут заклинивать и перекашиваться, но это в большей степени будет зависеть от правильности установки.

Бесшумность

Откатные межкомнатные двери на резиновых роликах передвигаются намного более бесшумно и легче, чем изделия схожих конструкций.

Легкость в использовании

Створки из-за не большого веса полотен открываются очень просто и легко, не нужно прилагать для этого особых усилий.

Конструкция такой модели не позволяет сильному ветру или сквозняку открыть створки, что, несомненно, очень удобно.

Автоматизация

Фурнитура откатной двери позволяет ее легко автоматизировать, в отличие от дверей с верхней роликовой системой.

Недостатки

Помимо положительных моментов в использовании откатных дверей, имеется и ряд недостатков, которые тоже требуют к себе особого внимания.

Межкомнатные двери плохо хранят тепло

Из-за простой конструкции строения откатной двери она неплотно прилегает к стене и дверному проходу, поэтому сохранять долго тепло в помещении она просто-напросто не сможет.

Плохая шумоизоляция

Плохая звукоизоляция присутствует по той же причине, что описана выше. Стены, расположенные рядом с дверью, должны быть всегда свободны, так как наличие каких – либо препятствий будет мешать работе двери (кроме варианта с дверью, заходящей в специальный пенал).

Высокая стоимость замков

Цена на замочную систему откатных дверей намного выше, чем у распашных конструкций.

Установка своими руками

Благодаря простой технологии изготовления конструкции, откатные двери очень просто самостоятельно установить у себя дома. Можно сказать, что механизм у такой двери попросту отсутствует. Вся система просто состоит из нескольких роликов и направляющих. Приобрести их можно уже в комплекте или же по отдельности.

Дверное полотно подойдет любое, можно использовать даже старое, оставшееся от простой распашной межкомнатной двери. Следует помнить, что монтаж стеклянных откатных дверей потребует приобретения специальных роликов.

В целом никаких трудностей возникнуть не должно, достаточно соблюдать правила безопасности и все делать аккуратно.
Сначала прикрепляем ролики к дверному полотну, а если необходимо обойтись минимальным зазором между дверью и напольным покрытием, придется врезать ролики в само дверное полотно. Затем стамеской вырезаются посадочные пазы на торце двери. Сами роли должны быть установлены на одном расстоянии от края, примерно в 100 мм от каждого.

На втором этапе работ устанавливается нижняя направляющая. Для надёжного функционирования системы требуется идеально ровный пол. Если на полу имеется уклон, то это не так уж и страшно, просто в этом случае его нужно перенести на верхнюю направляющую. В любом случае, необходимо следить, чтобы верхние и нижние направляющие были параллельны друг другу.

Далее устанавливаем верхнюю направляющую, предварительно рассчитав ее положение. Если вам сделать это слишком трудно, можно просто прикрепить дверное полотно на напольную рельсу и уже от него определить будущее положение верхней направляющей.

На последнем этапе монтируется дверное полотно. С установленными роликами оно просто вставляется в пазы, после чего вставляются ограничители хода. Это необходимо для того, чтобы откатная дверь при движении не выходила из направляющей рельсы.

Кроме того, откатные межкомнатные двери можно установить, вмонтировав их в стену, или же сделать заметную конструкцию, которая будет двигаться вдоль стены.

o-dveryah.ru

Раздвижные двери задвигающиеся в стену: встроенные двери-купе

Известная проблема – малогабаритные квартиры. Хорошее решение – двери-купе – подходит не всегда: иногда места настолько мало, что все стены заставлены мебелью и некуда сдвигать полотно. Но если перегородка не несущая и ее можно частично демонтировать, то вариант все-таки есть: раздвижные двери, задвигающиеся в стену.

Конструктивно встроенные межкомнатные двери не отличается от купе, в основе те же самые составляющие: полотно (одно или два), направляющие-рельсы, каретки с роликами и фурнитура. При желании – электропривод. Отличие только в том, что при открытии полотно скрывается с глаз. В переделанном участке стены располагается кассета, в которую на роликах въезжает дверь.

Само полотно может быть любым: деревянным, стеклянным, пластиковым. Можно подобрать вариант, который будет идеально гармонировать с остальными дверями и интерьером в целом. Роликовый механизм тоже не отличается от стандартного.

Отличие в фурнитуре: замки и ручки не должны мешать смещению полотна в стену. С ручками и замками нужно определиться заранее. Если раздвижная дверь в стену будет уходить полностью, для закрытия потребуется замок с кнопкой.

Второе отличие – раздвижные двери, задвигающиеся в стену требуют большую энергоемкость монтажа, чем купе. Нужно демонтировать часть стены, зафиксировать кассету, обшить конструкцию гипоскартоном и завершить ремонт финишной отделкой. Будет много строительного мусора, к этому нужно приготовиться заранее.

Лучше покупать встроенные двери в стену сразу в комплекте с кассетой. Докупать кассету впоследствии и устанавливать отдельно получится слишком дорого и энергоемко. В комплекте двери пенал уже есть все необходимое – полотно, механизм, фурнитура и кассета.

Внимание: для перегородок из кирпича и гипсокартона пеналы разные. Это нужно уточнять при покупке.

Последовательность установки

1. Проверить вертикальность стен и тщательно рассчитать проем (две ширины полотна).

2. Демонтировать необходимый участок, по возможности без лишних разрушений.

3. Обработать проем, заделать трещины.

4. Установить пенал и закрепить с помощью закладных. Верхние закладные послужат надежной фиксации полотна, предотвращая смещения конструкции.

5. Зашить кассету гипсокартоном: верхний край располагают по охватывающей коробке.

6. Установить встроенные двери и фурнитуру.

7. Произвести финишную отделку стены.

8. Установить наличники.

Раздвижные двери, задвигающиеся в стену — хороший вариант сэкономить место занимаемое обычной дверью, но отбирают сантиметров 10 толщины комнаты за счет кассеты. Поэтому идеальный вариант для их установки — монтировать встроенные двери вместо самонесущих стен.

enoza.ru

Раздвижные двери на роликах своими руками

Теснота стандартных городских квартир вынуждает их владельцев использовать разнообразные приспособления и конструкции, эксплуатация которых поможет сэкономить драгоценное жилое пространство. Изготовив раздвижные двери на роликах своими руками и установив их вместо традиционных распашных, хозяин сможет освободить место для установки предметов мебели или просто увеличить свободное пространство помещений. Кроме этого, раздвижные конструкции нередко устанавливаются в большие проемы между комнатами и становятся своеобразными мобильными перегородками, позволяя, при необходимости, разделить их на разные помещения или объединить в один большой зал.

Раздвижные двери на роликах своими руками

Разобравшись в принципах монтажа подобной конструкции, самостоятельно собрать и установить раздвижные двери, сэкономив на привлечении мастеров, вполне возможно, если под рукой есть необходимые инструменты, а сам хозяин обладает устойчивыми навыками столярных и слесарных работ и должной аккуратностью.

Достоинства и недостатки раздвижных дверных конструкций

Выбор конкретных моделей раздвижных дверей зависит от планировки квартиры, а также от дизайнерского оформления комнат. Но прежде чем приобретать межкомнатные раздвижные системы, необходимо узнать не только об их положительных качествах, но и об их слабых сторонах.

Итак, раздвижные двери обладают следующими положительными качествами:

• Они дают немалую экономию пространства помещений.
• В отличие от распашной конструкции, раздвижная дверь никогда не будет хаотично открываться и закрываться от сквозняков.
• Такие двери помогают даже визуально расширить небольшое пространство квартиры.
• Достоинством является отсутствие в некоторых видах подобных конструкций порогов, что крайне удобно, если в квартире проживают люди пожилого возраста или с ограниченными возможностями, а также маленькие дети.
• Раздвижная двустворчатая дверь способна разделить помещение на отдельные зоны, что помогает оптимально использовать пространство однокомнатной квартиры.

Раздвижные двери позволяют экономить пространство комнаты и становятся неплохим украшением интерьера

• При грамотном подходе раздвижная дверь не столь сложна в установке и проста в эксплуатации.
• Раздвижная конструкция способна внести в стандартную планировку квартиры индивидуальность, эстетически ее преобразить.
• Благодаря современным технологиям, раздвижные двери несложно автоматизировать, и эту отличительную особенность можно назвать одним из ключевых преимуществ перед распашными конструкциями.

Однако, не менее важно знать и «минусы» таких дверей, так как, установив их, нужно будет соблюдать некоторые условия их эксплуатации:

• Роликовую систему и направляющий рельс, по которому будет передвигаться дверное полотно, необходимо всегда поддерживать в исправном и чистом состоянии, иначе они могут выйти из строя, и однажды дверь заклинит в одном положении.
• Обычно стандартная раздвижная конструкция, в отличие от распашной, неспособна качественно звукоизолировать разделенные помещения, так как между дверной коробкой и дверным полотном будут оставаться, хотя бы небольшие зазоры.
• Дверь не сможет сдержать и запахи от приготовления пищи, если ее планируется установить на входе в кухонное помещение.
• Все параметры конструкции при ее монтаже должны быть хорошо промерены, а ее элементы – установлены идеально точно по вертикали и горизонтали, иначе дверь может переклинить. Впрочем, это требование, наверное, распространяется на любые типы дверных конструкций.
• Установка двухстворчатой двери – более сложный процесс, чем состоящей из одной створки, так как подвижные полотна нужно будет очень точно подогнать не только к дверному проему, но и друг к другу.
• Высокую стоимость раздвижных конструкций также нельзя отнести к достоинствам.

Разновидности раздвижных дверей

Существуют несколько типов раздвижных дверей. Они отличаются друг от друга конструкцией, внешним видом и установкой рабочего механизма.

Все разновидности раздвижных дверей имеют общий принцип работы, который и отличает их от распашных конструкций — они двигаются по горизонтальной линии, вдоль двери и стены. Но, эти системы подразделяются между собой на различные типы и могут быть:

— традиционными раздвижными;

— каскадными;

— складными — «гармошка»;

— радиусными раздвижными.

 Любая из существующих конструкций может быть одностворчатой или многостворчатой. Так, в многостворчатую систему может быть включено от двух до четырех дверных полотен.

Если дверь еще не выбрана, то стоит рассмотреть особенности каждого типа, и только после этого определиться с конструкцией.

Традиционные раздвижные двери-купе

Традиционные раздвижные двери подразделяют на подвесные, кассетные подвесные, и имеющие две направляющих — верхнюю и нижнюю.

• Конструкция с нижней и верхней направляющей

Этот вид раздвижных дверей – самый распространенный, и чаще всего выбирается для установки в квартирах, так как считается наиболее надежным, безусловно, при правильно выставленных и закрепленных направляющих. В этой конструкции одна или несколько створок передвигаются по верхним и нижним рельсам.

Двери с верхними и нижними направляющими рельсами

Следует сразу отметить, что этот вид раздвижных дверей достаточно сложен для самостоятельного монтажа, так как необходимо идеально подогнать друг к другу верхние и нижние направляющие.

Узнайте вполне выполнимую задачу, как сделать двери купе своими руками, из новой статьи на нашем портале.

Недостатком этой системы является и то обстоятельство, что нижний рельс монтируется на поверхности пола, то есть или будет образовываться порог, или придется вырезать углубление. В направляющем профиле, которая установлен в полу, будет обязательно собираться пыль и мелкий мусор, способный затруднять, замедлять, а иногда даже блокировать перемещение дверного полотна, поэтому нужно будет постоянно очень внимательно следить за чистотой этого узла.

• Подвесные раздвижные двери

Подвесные конструкции тоже достаточно популярны, так как не требуют установки рельса в полу и не имеют порога, а передвигаются только по верхней направляющей.

Раздвижные двери подвесной конструкции

Рельс закрепляется на стене над дверным проемом или к потолку, в зависимости от высоты выбранной двери и помещения. Направляющая может располагаться открыто или же закрываться маскирующим или декоративным кожухом.

Дверное полотно в данном варианте конструкции будет находиться в подвешенном состоянии, на расстоянии 10÷15 мм от стены, поэтому нужно учесть то, что к стене в сторону которой будет открываться дверь, поставить один из предметов мебели не получится.

В зависимости от того, как будет оформлен интерьер, фальшь-панель, которая будет закрывать верхнюю направляющую, можно закрепить только на отрезке перемещения двери или же от стены до стены, а иногда подобный «бордюр» располагают и по всему периметру комнаты. В последнем случае, она будет выполнять роль декоративного элемента интерьера и послужит, кроме того, маскировкой карниза для штор. Вариант закрепления бордюра по всем стенам комнаты возможен, если дверная направляющая будет находиться достаточно высоко на стене.

• Подвесные раздвижные кассетные двери

Этот вариант раздвижных дверей может иметь подвесную конструкцию или передвигаться по двум направляющим. Его основное отличие от предыдущих разновидностей заключается в расположении рельсов и полотна внутри дверного проема. То есть при перемещении двери по направляющим, она будет уходить в нишу, устроенную в стене специальной для этих целей.

Раздвижная дверь кассетного типа прячется в закрытую стеновую нишу

Если выбирается подобная конструкция в частном доме, то ее обычно предусматривают заранее, при постройке стен или перегородок. Ну а в квартире такая ниша формируется из гипсокартонной конструкции, но в этом случае, нужно учесть, что размер комнаты уменьшится, примерно на 100÷120 мм.

Преимуществом этого варианта можно назвать более плотное прилегание торцевой стороны двери при ее закрытии и отсутствие открытого зазора между стеной и полотном, а это значит, что звукоизоляция комнат будет на порядок выше, чем в любой другой раздвижной конструкции.

Кроме этого, установив подобную разновидность дверей, можно освободить стену и пространство перед ней, добавив в интерьер эстетичности и комфорта.

Однако, учитывая все переделки, которые необходимо будет произвести, устанавливая кассетные раздвижные двери, понятно, что общие затраты на их установку будут достаточно высокими, даже при условии выполнения всех работ самостоятельно.

Каскадные раздвижные конструкции

Каскадный вариант раздвижных дверей устроен по тому же принципу, что и традиционный, с верхними и нижними направляющими, но отличается тем, что состоит из нескольких полотен, каждое из которых передвигается по своему отдельному рельсу. Поэтому такая система может раздвигаться в виде перегородки, разделяя помещение на две зоны, или быть собрана около одной из стен и перекрывать комнату только на ширину одного полотна.

Каскадная раздвижная дверь-перегородка

Такие системы обычно используют в качестве перегородок, но они вполне могут стать и стеной с дверью, если будет сдвинута только одна из панелей. Изготавливаются подобные раздвижные конструкции чаще всего из натурального или полимерного стекла разных оттенков, и имеет высоту от потолка до пола, поэтому нижние направляющие встраиваются в пол, а верхние закрепляются на потолке.

Очень часто такие системы применяются для создания застекленных веранд или террас – всегда есть возможность превратить помещение в открытую летнюю зону отдыха.

Как можно рационально использовать веранду или террасу

Современные оконные и дверные конструкции позволяют полноценно использовать помещения дома или пристроек в зимнее время, а в летний период превращать их открытые уютные зоны отдыха. Пример – раздвижные окна для террасы, про которые рассказывается в специальной публикации нашего портала.

Раздвижная конструкция — «гармошка»

Раздвижная система «гармошка» может выполнять роль перегородки или двери. Состоит она из нескольких полотен, соединенных между собой торцевыми петлями.

Раздвижная складная конструкция двери — «гармошка»

Это достаточно сложная конструкция для самостоятельного изготовления, и сборку лучше всего проводить с приглашением опытного специалиста.

Ширина дверных полотен может быть различной – это зависит от размера проема и свободного места, которое может быть выделено для конструкции в сложенном виде.

Система «гармошка» может устанавливаться в стандартный или широкий дверной проем, а также в качестве перегородки, разделяющей комнату на зоны. При установке ее для выполнения роли перегородки, направляющие монтируются на пол и потолок.

К характерным недостаткам этой конструкции можно отнести практически полное отсутствие звуко- и теплоизоляции.

Радиусные раздвижные конструкции

Раздвижные радиусные системы придают интерьеру любой комнаты особый шарм, но для их установки придется создать гипсокартонную полукруглую стену. Эта разновидность конструкций может быть использована для установки в дверном проеме или служить полноценной перегородкой комнаты, устанавливаемой от потолка до пола.

Оригинальная раздвижная дверь радиусной конструкции

Радиусный вариант монтируется на верхнюю и нижнюю направляющую, и может ходить по внешней или внутренней стороне стены, а также быть встроенной в нее, то есть пустые внутри стены станут кассетой, в которую будут прятаться полотна дверей при их открывании.

Качественно изготовленная и правильно установленная конструкция подобного типа способна создать достаточно высокую звуко- и теплоизоляцию. Однако, если нет опыта работы в монтаже радиусной системы раздвижных дверей и гипсокартонных конструкций, но есть большое желание иметь такой декоративно-функциональный элемент в интерьере своей квартиры, то лучше доверить его установку опытному мастеру – самостоятельная установка будет крайне сложна.

Изготовление и установка раздвижной двери на роликах

Материалы для сборки подвесной дверной конструкции

Подвесная конструкция является самым простым вариантом для самостоятельного монтажа, поэтому и стоит рассмотреть, как проводятся все работы, и какие материалы будут для них необходимы.

• В зависимости от размера дверного проема потребуется одно или два полотна двери. При этом следует обязательно учитывать массивность полотен, так как по этому параметру будут подбираться элементы фурнитуры, которые должны удерживать их на весу.

Для подвесной конструкции полотно должно иметь больший размер, нежели дверной проем.

• Верхняя направляющая — рельс, по которой будут передвигаться полотна дверей с помощью закрепленных на них роликовых механизмов. Длина направляющей должна быть равна двойной ширине одного или двух полотен двери.

Верхняя направляющая — металлический профиль. К нему необходим брус такой же длины

• Деревянный брус, равный по длине рельсу, и имеющий размер в сечении не менее 50×50 мм — на него будет закрепляться направляющая.
• Комплект роликов и креплений, подобранных по весу и толщине одного или двух полотен.

Ролики продаются комплектами, со всеми необходимыми для установки деталями

• Качественные доски или панели для обрамления дверного проема — изготовления коробки.
• Три наличника — два вертикальных и один горизонтальный, для дверного проема, и фальшь-панель, которая будет закрывать брус и направляющую, закрепленные над дверным проемом.
• В конструкцию, при желании, может быть встроен доводчик, он устанавливается для более легкого закрытия дверного полотна.
• Один или два комплекта ручек для двери.

Ручки для раздвижных дверей, как правило, выбираются утопленные

• Анкеры для закрепления бруса к стене.
• Саморезы.
• Крепежные элементы для установки наличников и фальшь-панели.
• Монтажная полиуретановая пена для заполнения просветов между дверной коробкой и стеной.

Расположенная ниже таблица представляет размеры полотен раздвижной конструкции с одной створкой и соответствующие им размеры дверных проемов:

Размер двери-купе (ширина × высота, мм)	Размер дверного проема (ширина × высота, мм)		Внешний размер дверного блока с наличниками (ширина × высота, мм)	Высота крепления закладного бруса от чистого пола, мм	Длина закладного бруса, мм
	без обрамления	с обрамлением
600×2000	540×1975	565×1975	704×2042	2047	1300
700×2000	640×1975	665×1975	804×2042	2047	1500
800×2000	740×1975	765×1975	904×2042	2047	1700
900×2000	840×1975	865×1975	1004×2042	2047	1900
600×2100	540×2075	565×2075	704×2142	2147	1300
700×2100	640×2075	665×2075	804×2142	2147	1500
800×2100	740×2075	765×2075	904×2142	2147	1700
900×2100	840×2075	865×2075	1004×2142	2147	1900
600×2200	540×2175	565×2175	704×2242	2247	1300
700×2200	640×2175	665×2175	804×2242	2247	1500
800×2200	740×2175	765×2175	904×2242	2247	1700
900×2200	840×2175	865×2175	1004×2242	2247	1900

А эта таблица показывает аналогичные параметры, но уже для двустворчатой раздвижной двери:

Размер двери-купе (ширина × высота, мм)	Размер дверного проема (ширина × высота, мм)		Внешний размер дверного блока с наличниками (ширина × высота, мм)	Высота крепления закладного бруса от чистого пола, мм	Длина закладного бруса, мм
	без обрамления	с обрамлением
600+600×2000	1143×1975	1165×1975	1304×2042	2047	2500
700+700×2000	1343×1975	1365×1975	1504×2042	2047	2900
800+800×2000	1543×1975	1565×1975	1704×2042	2047	3300
900+900×2000	1743×1975	1765×1975	1904×2042	2047	3700
600+600×2100	1143×2075	1165×2075	1304×2142	2147	2500
700+700×2100	1343×2075	1365×2075	1504×2142	2147	2900
800+800×2100	1543×2075	1565×2075	1704×2142	2147	3300
900+900×2100	1743×2075	1765×2075	1904×2142	2147	3700
600+600×2200	1143×2175	1165×2175	1304×2242	2247	2500
700+700×2200	1343×2175	1365×2175	1504×2242	2247	2900
800+800×2200	1543×2175	1565×2175	1704×2242	2247	3300
900+900×2200	1743×2175	1765×2175	1904×2242	2247	3700

Если нет уверенности, что дверное полотно будет изготовлено самостоятельно с необходимым качеством, то лучше приобрести его в готовом виде, так как двери, произведенные на профессиональном оборудовании, будут смотреться гораздо эффектнее.

Инструменты для работы

Теперь об инструментах, без которых не получится изготовить дверную систему и произвести ее монтаж.

Для работы необходимо подготовить качественный инструмент

Список минимально необходимого включает следующие наименования:

• Электрическая дрель (перфоратор) со сверлами по дереву и бетону.
• Циркулярная пила, электрический лобзик и ручная ножовка.
• Шуруповерт.
• Строительный уровень, отвес, линейка на 1000 мм, угольник, рулетка, складной метр.
• Электрический или обычный рубанок.
• Ручной фрезерный станок с набором необходимых фрез.
• Молоток, стамеска, плоскогубцы.

Изготовление дверного полотна

Если дверь будет изготавливаться самостоятельно, то необходимо знать, из чего ее можно сделать, и какие модели полотен могут быть использованы в данной конструкции.

Подвесные двери могут быть сплошными, филенчатыми или с применением искусственного стекла, установленного в раму с различным количеством перемычек. Сплошное полотно может быть сделано из массивных досок, ДСП или хорошо обработанного деревянного бруса и фанеры. Нужно отметить, что все эти материалы имеют достаточно большую массивность, поэтому готовые варианты полотен для подвесных дверей часто делают с применением высококачественного пластика или металла, который используется в качестве рамы для установки в нее прозрачных вставок из синтетического стекла.

Дверное полотно может быть сплошным. Но можно и облегчить его, изготовив каркасную конструкцию, или вырезав окна и вставив в них стеклянные вставки или фанерные филенки

В любом случае, будут ли двери приобретаться в готовом виде или изготавливаться самостоятельно, параметры полотна должно подбираться в зависимости от размера дверного проема. Точные соотношения этих размеров можно найти в выше представленных таблицах.

Например, для дверного проема с одним полотном размером 865×2175 мм, с установленной в него коробкой, потребуется дверь, имеющая размер 900×2200 мм, а при установке двустворчатой конструкции в проем размером 1765×2175 мм, полотна должны иметь размер 900+900×2200 мм.

Если в качестве заготовки для двери приобретена панель ДСП нужного размера, ее можно сделать легче, вырезав в ней одно или несколько окон, затем обработать их края фрезером и установить в них тонкую фанеру или стекло.

Процесс изготовления остекленного или облегченного полотна из ДСП выполняется следующим образом:

• Панель для начала размечается. При этом нужно соблюдать условие, заключающееся в том, что от краев в любом случае необходимо отступить не менее 150 мм. Таким образом, обрамление дверного полотна, сделанного из ДСП, не должно быть уже этого размера.
• После проведенной разметки, внутренние части панели выпиливаются электрическим лобзиком. Для того чтобы произвести этот процесс, в одном из углов разметки просверливается отверстие, затем в него вставляется полотно лобзика, и производится аккуратное вырезание отмеченных частей панели.
• Далее, нужно качественно обработать внутренние края, получившиеся после выпиливания проемов, иначе они будут выглядеть неаккуратно. Эту работу можно произвести двумя способами — обработать края фрезером или же облагородить рельефным штапиком. Штапик нарезается по размеру окошек, затем приклеивается или прибивается по всему периметру с одной стороны панели.

Закрепление стекла или легких фанерных вставок с помощью штапиков. Штапики не должны выступать над плоскостью дверного полотна

• Далее, по размеру окна вырезается стекло или вставка из фанеры, и устанавливается в него, прижимаясь к закрепленному штапику. После этого вставки с другой стороны фиксируются вторым штапиком.
• Торцевые поверхности дверного полотна из ДСП можно облагородить специальной декоративной термолентой, которая приклеивается с помощью обычного утюга.
• Если в вырезанные окна устанавливаются фанерные вставки, их перед монтажом можно подогнать к общему цвету с помощью окраски, морения или ламинирования. Штапики тоже должны иметь приближенный ко всем элементам конструкции двери цвет.
• Двери также могут быть сделаны из бруса разного размера в сечении, но толщина рамы каркаса не должна составлять более 30 мм.

Брус для изготовления такого дверного полотна должен быть качественным и хорошо обработанным.

Несколько вариантов каркасных конструкций дверей

Брус, из которого будут изготавливаться внутренние перемычки каркаса, должен иметь меньшую или такую же толщину, что и рама. Размер штапика и толщину панелей, которые будут устанавливаться в образованные окна, нужно продумать заранее, так как первый не должен выступать наружу относительно поверхности всего полотна двери.

Следует отметить, что изготовление каркасной двери из бруса – более сложный процесс, так как все элементы рамы скрепляются между собой с предельной точностью и надежностью, иначе готовое полотно может «повести», то есть его каркас деформируется.

Соединения брусьев в каркасной конструкции дверного полотна

• Существует несколько приемов соединения бруса, но самыми популярными являются в «полдерева» и «в лапу». Они достаточно несложные в выпиливании, хорошо удерживают конструкцию от деформации и надежно скрепляют элементы между собой.

Лучше, если бруски будут скреплены между собой не металлическими саморезами или тем более – гвоздями, а специальными деревянными нагелями, которые вбиваются в просверленные насквозь отверстия нужно диаметра в узлах клеевого соединения брусков. Для каждого из таких узлов дверного каркаса необходимо использовать по два нагеля, устанавливаемых по диагонали.

Фиксация соединительного узла нагелем

• В нижней торцевой части полотна, на всю его ширину, фрезеруется паз для флажкового ролика или, как его называют по-другому, нижнего фиксатора двери.

Монтаж подвесной системы

Когда дверное полотно будет готово, на него нужно закрепить фурнитурные элементы – это роликовые механизмы, специальные замки или ручки, которые отличные от тех, что устанавливаются в привычные распашные конструкции. В любых раздвижных дверях ручки утапливаются в полотно, так как они не должны мешать его движению.

• Первым шагом проводится разметка расположения ручки с двух сторон полотна двери. Она должна располагаться на расстоянии 35÷50 мм от вертикального края панели.
• После этого, от отмеченной линии размечается ширина гнезда и его высота. Далее, от верхней точки разметки вымеряется расстояние, равное половине ширины будущего отверстия — эта точка и будет центром окружности, которую высверливают с помощью сверла-коронки нужного диаметра.

Сверло-коронка

• Такой же процесс проводится и с нижней стороны, размеченного гнезда для ручки. Должно получиться два несквозных углубления, имеющих глубину, на которую ручка будет утоплена в полотно.
• Затем, древесина между двумя намеченными коронками круглыми углублениями выбирается с помощью фрезера или стамески и молотка.

Вырезанное гнездо для установки утопленной дверной ручки

• Ручки в раздвижных конструкциях закрепляются в вырезанных с помощью клея, например «жидкие гвозди», или защелкиваются на специальные крепления, которые предварительно прикручиваются в получившемся проеме.
• Следующим шагом на верхней торцевой стороне дверного полотна, нужно разметить и закрепить с помощью саморезов роликовые механизмы. Под них, скорее всего, придется фрезером (стамеской) выбрать фигурные пазы.
• Ролики должны быть закреплены на определенном расстоянии от краев дверного полотна. Этот параметр указывается в инструкции, приложенной к комплекту металлической фурнитуры.

Пример установки роликовой системы на верхнем торце дверного плотна

• Теперь готовую дверь можно пока отставить в сторону, и заняться облагораживанием дверного проема, конечно же, если в нем уже не установлена дверная коробка.
• Собрать и установить коробку для раздвижных дверей – гораздо проще, чем для распашных конструкций, так как она состоит из трех абсолютно ровных элементов – двух вертикальных и одной горизонтальной досок (панелей), скрепляемых между собой с помощью длинных саморезов.

Коробка может быть изготовлена из массивной доски или ДСП – этот фактор не играет в данном случае большой роли, так как на монтируемую конструкцию не выпадает никакой нагрузки. Ее единственное предназначение заключается в придании дверному проему аккуратного и эстетичного вида.

Сборка дверной коробки

• Скрепленную коробку устанавливают в дверной проем и расклинивают ее деревянными распорками, которые вбиваются между ее панелями и стеной для достижения идеальной вертикальности и горизонтальности стенок.

Предварительная установка коробки перед окончательной фиксацией

Контроль положения панелей коробки ведется с помощью строительного уровня и отвеса. Когда конструкция будет установлена идеально точно, ее фиксируют к стенам. Это можно сделать, просверлив в досках коробки сквозные отверстия или же прикрутив металлические накладки к торцевым сторонам досок и к стене.

• Далее, на подготовленный брус, длиной равный двойной ширине полотна двери, с помощью саморезов закрепляется металлическая направляющая для роликов.
• В брусе заранее просверливаются отверстия, через которые он будет зафиксирован на стене.
• После этого в направляющий рельс вставляются роликовые механизмы, закрепленные на двери.

Выставление верхнего бруса с закрепленной направляющей и установленным дверным полотном

• Вся конструкция приставляется к дверному проему, выставляется по уровню, при необходимости временно подпирается деревянными клиньями, а затем брус «намертво» прикручивается к стене.
• Далее, дверь перемещается в одну и другую сторону направляющей, чтобы определить места в начале и конце рельса, где будут закрепляться ограничители хода или стопоры для полотна. Стопоры в разных моделях дверей могут иметь различную конструкцию.

Стопор ограничит движение двери по горизонтали

• Следующим шагом впереди открытой двери, в нижней торцевой ее части, в вырезанный паз, устанавливается и прикручивается к полу флажковый ролик. Он должен находиться идеально ровно под верхним направляющим рельсом.

Установка нижнего флажкового стопора

Этот нижний стопор не позволяет полотну двери уходить в сторону, то есть не допускает его поперечных колебаний.

Флажковый направляющий стопор исключит поперечные колебания дверного полотна снизу

• Далее, зазоры между стеной и досками дверной коробки заполняются монтажной пеной. После ее высыхания выступившие излишки срезаются.
• Затем брус и направляющий рельс декорируется фальшь-панелью, а просветы между дверной коробкой и стеной – наличниками.

Работа завершается установкой фальшь-панели и наличников

В рассмотренном случае был представлен монтаж самой простой раздвижной подвесной конструкции, не осложненной лишними элементами. Поэтому установка такой системы видится вполне доступной для самостоятельного выполнения любым домашним мастером, естественно, при условии учета всех нюансов и выполнения технологических рекомендаций.

Узнайте, как самостоятельно установить межкомнатную дверь, из новой статьи на нашем портале.

Видео: Еще один пример установки подвесной роликовой дверной конструкции

stroyday.ru
