Розетка размер: диаметр и параметры изделий для скрытого монтажа

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

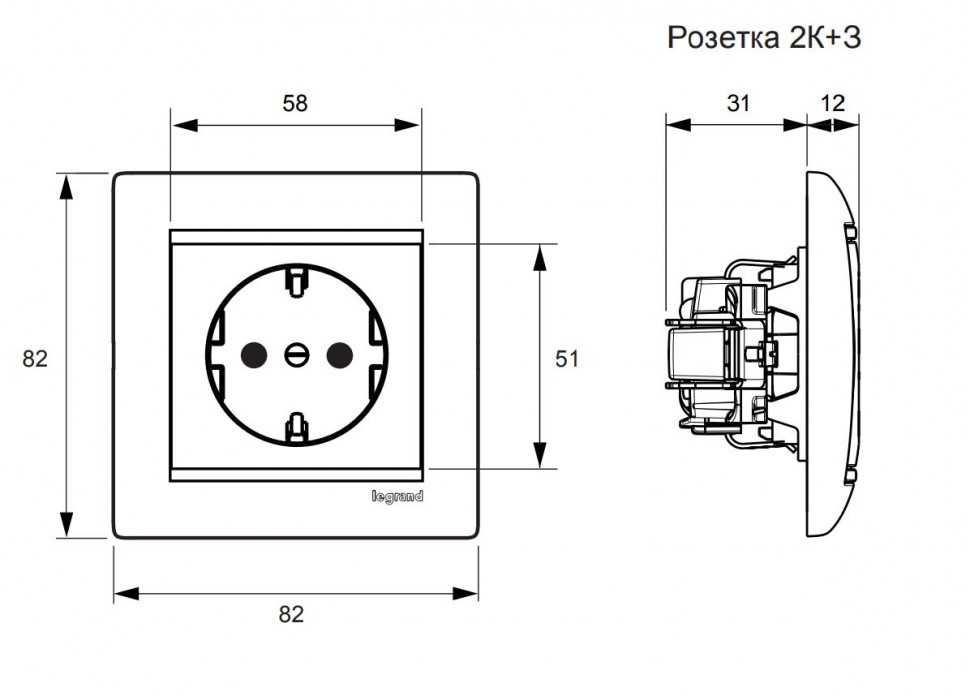

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Диаметр подрозетника, его размеры и особенности установки

Такое понятие как диаметр подрозетника не совсем правильное, когда речь идет именно про монтаж. Если размеры розетки и подрозетника подходят друг к другу, то высчитывать надо диаметр отверстия, которое необходимо высверлить в стене. Здесь уже надо смотреть на ее материал (к примеру, есть много нюансов при монтажу на керамическую плитку), какое будет установлено количество розеток и насколько близко они будут располагаться друг к другу.

Что надо знать про монтаж подрозетника для выбора диаметра отверстия

Установка с некоторыми нюансами может производиться в стены из любых материалов. Основные отличия есть между сверлением отверстий в бетоне, кирпичах, гипсокартоне и дереве, а монтаж в стенах из других материалов будет проводиться по аналогии с перечисленными.

Существенная разница есть между установкой одной единственной розетки и их блоком, состоящих из двух и более точек подключения. Во втором случае кроме расположения надо рассчитывать расстояние между центрами подрозетников, впрочем, это несложно, так как оно будет равно расстоянию между центрами декоративных накладок крышек розеток.

Монтаж одиночного подрозетника

Вся разметка, что делается в этом случае, касается расположения самой розетки, а угол ее наклона регулируется уже при установке внутренней части.

Значительно облегчает работу наличие нужных инструментов, таких как хорошая дрель и коронка для подрозетников, с помощью которой сделать отверстие в стене становится делом двух-трех минут. Если коронка дрели под розетку в бетоне не входит в имеющийся набор инструментов, то подойдет сверло с победитовым наконечником.

Диаметр самого подрозетника выбирается с таким расчетом, чтобы в него свободно (но без особого просвета) заходила внутренняя часть розетки. Это совсем не сложно – размеры подавляющего большинства устройств делается по единому стандарту, а редкие исключения скорее всего будет видно невооруженным глазом. Что касается диаметра самих отверстий для подрозетников, то их размеры зависят от материала стены, в которой их будут вырезать.

Делая разметку центральные линии можно и нужно расчерчивать немного дальше, чем необходимый диаметр окружности, по которой будет подбираться коронка. Если вдруг сверло соскочит с центра, то это будет заметно и впоследствии можно будет выровнять сам подрозетник при замазывании его раствором. Лишние линии, даже если они не сотрутся, закроются декоративной крышкой розетки.

Бетон

Самое главное, что надо помнить – коронка по бетону подбирается такого диаметра, чтобы между подрозетником и стеной был зазор 0,5-1 см. Это нужно для того, чтобы туда можно было натолкать раствора, который после застывания будет надежно удерживать подрозетник в стене. Больше не рекомендуется, в таком случае есть вероятность, что раствор не зацепится как положено за стену и вся конструкция рано или поздно выпадет.

Само сверление отверстий делается очень просто – в центре разметки сверлом делается небольшое углубление, чтобы там закрепить центральную ось коронки. Сверление начинается на небольших оборотах, чтобы коронка прорезала первоначальный канал.

Обязательно следует учитывать эффект нагревания и расширения материалов от трения – чтобы этого избежать, при сверлении надо лить на коронку воду. Для этого можно пригласить помощника, либо сделать приспособление, надевающееся на саму дрель.

Когда коронка углубится в стену на требуемую глубину, то остается вынуть ее, выбить вырезаемый кусок и подровнять само отверстие.

Если коронки для розеток нет, то можно использовать «дедовской» способ как сделать отверстие под розетку – по диаметру размеченной окружности насверлить углублений (как можно ближе друг к другу) а внутреннюю часть уже удалить зубилом или перфоратором.

Эти два способа можно объединить, если коронка уже старая или бетон слишком твердый. Надо насверлить сверлом отверстий по периметру окружности, после чего уже будет применяться коронка под розетку.

В этом видео показан пример установки подрозетников в бетонную стену:

Кирпич

Методы высверливания здесь такие же, как и для бетонной поверхности и размеры отверстия подбираются по тому же принципу – оно делается несколько большим по ширине, чтобы можно было натолкать туда раствора. Различие в том, что по другому высчитывается глубина подрозетника, ведь по кирпичу должна делаться дополнительная отделка – в основном штукатурка, а корпус подрозетника должен быть заподлицо к стене.

Самый простой метод, позволяющий решить этот вопрос, это прокладка провода в стене, еще до ее оштукатуривания. Когда ложится штукатурка, то конец провода выводится наружу, а когда раствор застынет, то выполняется монтаж подрозетника. Отверстие под него сверлится чуть ниже провода и очень осторожно, чтобы его не зацепить. Потом зубилом или перфоратором пробивается канавка к проводке и можно устанавливать подрозетник.

Керамическая плитка

Кроме того, что надо решить как сделать отверстие в плитке под розетку, здесь есть такая же сложность, как и при монтаже подрозетника в оштукатуренную стену – он должен быть заподлицо к поверхности стены.

Более сложный вариант предполагает укладывать плитку в последнюю очередь, а установку подрозетника проводить с самого начала на основной стене. Здесь придется высчитать на сколько он должен из нее выступать – учитывается слой плиточного клея и толщина самой плитки. Недостаток такого способа – вероятность плохого крепления подрозетника, ведь раствор будет связывать его только с несущей стеной, а остальная часть будет закреплена не так жестко, как требуется.



Дополнительная сложность это необходимость точного расчета места, где должна быть вырезана дырка в самой плитке – несколько миллиметров несоответствия и подрозетник просто не встанет на свое место – придется пересверливать стену или резать другую плитку.

Упрощенный вариант делается по тому же принципу, но несколько в другом порядке. В основной стене сверлится отверстие, в котором прячется провод (штробу самой проводки на входе в подрозетник при этом надо сделать по возможности глубже), а сама дырка закрывается. Это место запоминается (высота от пола и расстояние до стены) и дальше делаются работы по оштукатуриванию стены (если надо) и укладке плитки. Когда штукатурка и плиточный клей полностью застынут, то можно вырезать отверстие под подрозетник.

Основных способов как вырезать отверстие в плитке когда она уже наклеена на стену, два – это использование коронки с алмазным напылением (она вместе с плиткой прорежет и стену) или применение «балеринки» – инструмента, предназначенного именно для плитки. В первом случае методика такая же, как и для бетонной стены, а во втором на сверло надевается подобие циркуля, который будет процарапывать в плитке отверстие заданного диаметра – потом надо будет отдельно сверлить стену.

Самое главное здесь это вовремя остановиться, чтобы не испортить провод. Если есть уверенность в расчетах, то можно высверливать дырку сверху уже имеющейся, где спрятан провод. Также можно сделать отверстие для подрозетника в стороне, достать провод, в дырку, где он находился, натолкать раствора.

Подробнее о нюансах установки подрозетников в стену облицованную плиткой можно посмотреть в этом видео:

Гипсокартон

Обычный подрозетник сюда не подойдет – для этого материала надо приобретать стаканы с прижимными лапками. Их отличительной особенностью является то что отверстия в гипсокартоне надо сверлить точно по размеру подрозетника – его не надо будет «сажать» на раствор. Фиксация происходит за счет окантовки, которая прижимается к гипсокартону снаружи, и крепежных лапок, что притягиваются к нему изнутри.

Единственным исключением в этой процедуре может быть случай, когда используется лист гипсокартона, из которого розетка может выломаться. В таком случае изнутри его надо усилить фанерой – лапки подрозетника упрутся в нее и усилие распределится по большей площади.

Подробная инструкция по установке подрозетников в гипсокартон в этом видео:

Монтаж двух и больше подрозетников

Все выполняется точно в таком же порядке, в зависимости от материала стены, на которой производится монтаж. Единственное различие в необходимости вычислять расстояние между устанавливаемыми подрозетниками, для чего есть три основных метода.

• Проще всего использовать блок подрозетников. Это все те же пластиковые стаканы, но между ними есть перемычка – она делается там изначально и отрезается в магазине, если человеку нужно купить только один подрозетник. В этом случае уже все высчитано заранее и остается только перенести на стену размеры между центрами подрозетников.
• Примерно так же можно делать с крышками от розеток. Они ведь будут устанавливаться вплотную друг к другу, поэтому надо просто выложить их на стол, измерить расстояние между центрами и перенести это на разметку.
• Электромонтажники, которые постоянно занимаются установкой, чтобы не измерять каждый раз расстояние между розетками, делают трафареты. Для этого берется гладкая дощечка, по ее центру проводится горизонтальная линия, на которой размечается расстояние между центрами будущих розеток. Теперь осталось высверлить в рамке дырки, чтобы в них можно было вставить коронку. При сверлении стен главной задачей становится выставить рамку и высверлить центральные углубления на которые равняется коронка.

готовый шаблон для установки подрозетников

В этом видео рассмотрен рабочий способ установки подрозетников с помощью самодельных шаблонов:

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

ROZETKA — Таблица размеров одежды и аксессуаров для спорта

Одежда
Артикул	DKP Black p.M	DKP Black p.S	JKP Black p.M	JKP Black p.S	Color (LY) Blue p.L	Color (LY) Blue p.M	Color (LY) Pink p.S	Color (LY) Red p.L	Color (LY) Red p.M
Производитель	СК	СК	СК	СК	MAXCITY	MAXCITY	MAXCITY	MAXCITY	MAXCITY
Рост	155-170	140-155	155-170	140-155	150 и ниже	140 и ниже	110 и ниже	150 и ниже	140 и ниже
Вес	больше 50	от 25 до 50	больше 50	от 25 до 50	до 40	до 30	до 20	до 40	до 30
Возраст					до 12	до 9	до 6	до 12	до 9
Коньки
	Размер	30-33	34-37
		41	42	43	44	45	46
Производитель		25	26	27	28	29	30	31	32	33	34	35	36	37	38	39
СК (Гонконг)	Длинна стельки	17	17. 2	17.5	17.7	18	19	20	20.5	21	21.5	22	22.5	23.5	24.5	25
MAXCITY (Гонконг)		14.5	15.5	16.5
MAXCITY (Гонконг)		26	27	28	29	30	31
MAXCITY (Гонконг)		18	21
MAXCITY (Гонконг)		18	21
Послеродовые и дородовые бандажи
Тип 110. 113. 114. 114П
Размер	1	2	3	4
Обхват бедер	88-95	96-105	106-117	117-125
Бандажи послеоперационные
Тип 150. 150-0 (детский)
Размер	0 (детский)	1	2	3	4	5	6	7
Обхват талии	60-70	60-70	71-80	81-90	91-100	101-110	111-120	121-130
Тип 150-П. 150-П-0 (детский)
Размер	0 (детский)	1	2	3	4	5	6	7
Обхват талии	58-68	60-70	71-80	81-90	91-100	101-110	111-120	121-130
Тип 151. 154
Размер	1	2	3	4	5	6
Обхват талии	75-85	86-95	96-105	106-115	116-125	126-140
Тип 152. 153
Размер	1	2	3	4	5	6	7
Обхват талии	60-70	71-80	81-90	91-100	101-110	111-120	121-130
Корректоры осанки
Тип 651
Размер	1	2	3	4	5
Обхват талии	60-70	71-80	81-90	91-100	101-110
Тип 652
Размер	1	2	3
Длина корсетной вставки	15	20	25
Обхват талии	42-52	50-60	58-68
Тип 652 (кот серый, кот розовый, насекомые)
Размер	1	2	3	4
Длина корсетной вставки	20	20	25	30
Обхват талии	42-52	50-60	58-68	58-68
Тип 653
Размер	1	2	3	4	5
Возраст	5-6	7-12	от 13 лет
Обхват грудной клетки	50-60	61-75	76-100	101-1120	121-135
Тип 654
Размер	1	2
Обхват грудной клетки	72-95	96-120
Тип 655
Размер	1	2	3
Обхват грудной клетки	71-89	90-120	121-139
Тип 656-А
Размер	0 (детский)	1	2	3	4	5
Длина корсетной вставки	28	40	40	42	44	44
Обхват талии	51-59	60-70	71-80	81-90	91-100	101-110
Тип 656-П. 656-ПР
Размер	1	2	3	4	5
Обхват талии	до 85	86-95	96-105	106-115	116-125
Бандаж для шейных позвонков
Тип 710. 710-НЖ
Размер	00	01	1	2	3	4
Высота шеи	3.4	4	6	8	10	12
Возрастная группа	младенцы	младенцы	детский	детский	взрослый	взрослый
Бандажи для суставов
Бандажи для голеностопного сустава
Тип 409
Размер	1	2	3	4	5
Обхват голеностопного сустава под косточкой	19-21	21-23	23-25	25-29	29-32
Тип 410
Размер	1	2	3	4
Обхват голеностопного сустава под косточкой	21-25	26-32	33-38	38-42
Тип 413
Размер	1	2	3	4
Обхват голеностопного сустава под косточкой	20-23	24-26	27-31	28-34
Тип 414
Размер	1	2
	до 32	до 38
Тип 415. 415-0 (детский)
Размер	0 (детский)	1	2	3	4	5
Обхват голеностопного сустава под косточкой	20-22	21-23	23-25	25-27	27-29	29-31
Бандаж для голени
Тип 521
Размер	1	2
Обхват голени	до 35	36-49
Бандаж для бедренных суставов (детский)
Тип 450
Размер	1	2	3
Рост	49-59	60-67	68-74
Обхват грудной клетки	44-50	46-52	54-62
Бандажи для коленного сустава
Тип 508
Размер	1	2	3	4	5
Обхват колена	33-36	36-39	39-42	42-47	47-53
Тип 509
Размер	1	2	3	4	5
Обхват колена	33-36	36-39	39-42	42-45	45-48
Тип 510
Размер	1	2	3	4	5
Обхват колена	33-36	36-39	39-42	42-46	46-50
Тип 511
Размер	1	2	3	4	5
Обхват колена	36-38	39-42	43-45	46-50	51-54
Тип 513
Размер	1	2	3	4	5
Обхват колена	32-35	36-38	39-41	42-45	46-49
Тип 514. 515. 515-0 (детский). 517. 518
Размер	0	1	2
Обхват колена	22-23	32-43	44-54
Тип 516
Обхват колена	до 46
Тип 519
Обхват колена	до 45
Тип 520
	A	B	C	D
1	30	45	13	15
2	38	55	15	15
3	45	65	18	15
Бандажи для лучезапястного сустава
Тип 500
Обхват запястья	до 23
Тип 552. 552-0 (детский)
Размер	0 (детский)	1	2	3
Обхват запястья	13-15	14-16	17-19	20-23
Тип 559
Размер	1	2	3	4	5
Обхват запястья	15-16	16-17	17-18	18-20	20-22
Бандажи для фиксации пальцев
Тип 553
Размер	1	2	3
Обхват запястья	до 18	до 22	до 28
Тип 555
Размер	1	2
Обхват запястья	13-17	17. 5-21
Тип 557
Размер	1	2	3	4	5
Обхват кисти	15-16	16-17	17-18	18-20	20-22
Бандажи для локтевого сустава
Тип 600
Обхват локтя	до 33
Тип 609
Размер	1	2	3	4	5
Обхват локтевого сустава	22-25	25-27	27-30	30-33	33-36
Бандажи для руки поддерживающие
Тип 610.610-0 (детский). 610-С. 610-С-0 (детский). 611. 611-0 (детский)
Размер	0 (детский)	1	2	3
Длина предплечья	18-24	21-27	28-33	34-40
Бандажи для фиксации плечевого сустава
Тип 612
Размер	1	2
Обхват грудной клетки	80-100	100-140
Тип 612-Д
Размер	00	01
Возраст	3-6	7-11
Обхват грудной клетки	53-58	56-69
Тип 614. 615
Размер	1	2	3	4	5	6
Обхват бицепса	21-25	26-30	31-35	36-40	41-45	46-51
Бандажи поддерживающие
Тип 210
Размер	1	2	3	4	5
Обхват талии	71-80	81-90	91-100	101-110	111-120
Тип 211
Размер	1	2	3
Обхват талии	70-90	91-110	111-135
Тип 212. 213. 213П. 214. 215. 216. 217
Размер	1	2	3	4	5	6
Обхват талии	75-85	86-95	96-105	106-115	116-125	126-140
Тип 250-Н
Размер	1	2	3	4	5
Обхват талии	71-80	81-90	91-100	101-110	111-120
Товары для похудения
Тип 250
Размер	1	2	3	4	5
Обхват талии	до 83	до 96	до 111	до 124	до 137
Тип 252
Размер	1	2
Обхват бедер	до 58	до 80
Тип 613
Размер	1	2
Обхват бицепса	до 38	до 43
Тип 253
Размер	1	2
Обхват бедер	до 116	117-137
Бандажи противогрыжевые
Тип 350. 351. 353
Размер	1	2	3	4
Обхват бедер	88-97	98-107	108-117	118-125
Тип 352
Размер	1	2	3	4	5
Обхват бедер	78-88	89-98	99-108	109-118	119-128
Тип 353-0
Обхват талии	до 52
Бандажи
Серия Outdoors
Размер	S	M	L	XL
Запястье	One size
Колено (обхват колена)	32-34	34-36	36-39	39-42
Плечо (обхват бицепса)	22-24	24-27	27-30	30-34
Голеностоп (обхват голени)	23-25	25-27	27-30	30-33

▷ Как выбрать розетки — в ✔ E-katalog. ru ✔ , советы по выбору, характеристики в каталоге розеток

Назначение

— Электрическая. Подключение представлено штепсельным соединением. Это обыкновенная вилка, которая крепится к токоведущему проводу потребителя электроэнергии. Существует множество разновидностей штепсельных розеток. Большое распространение получили как одинарные, так и сдвоенные (строенные) модели. Производители электрооборудования предлагают традиционные и «умные» (smart) розетки. Некоторые модели классических (традиционных) розеток комплектуются встроенным программатором.

— Компьютерная (RJ45). Компьютерная розетка использует разъем Ethernet, под коннектор RJ45. С ее помощью можно подключать компьютерную или другую цифровую технику к локальной сети (домашней или корпоративной) и выходить в Интернет. Как правило, розетки этого типа монтируются рядом с рабочим столом или в месте стационарного размещения цифровой/периферийной техники. Нередко компьютерная розетка используется для подключения кабельного телевидения или IPTV. Подавляющее большинство моделей используют встраиваемую конструкцию (скрытый монтаж), хотя некоторые производители электротехники все же выпускают наружные розетки RJ45 для накладного монтажа.

— Телефонная. Телефонные розетки используют разъем под коннектор RJ11 или RJ12. При помощи розеток этого типа подключаются стационарные городские телефоны, а также устройства внутренней линии телефонной связи (корпоративной). Дополнительно телефонные розетки могут исп…ользоваться для ADSL-подключения к сети Интернет. Как правило, модели этого типа монтируются рядом с местом установки стационарных телефонов, а также маршрутизаторов (роутеров) с ADSL-подключением.

— Компьютер + телефон. Розетки комбинированного типа. Контактная группа, как и лицевая декоративная поверхность, рассчитана на установку нескольких разнотипных коннекторов (RJ45 + RJ11), подробнее о каждом из них можно прочесть в соответствующих пунктах. Розетки этого типа нередко устанавливаются вблизи рабочего стола.

— Компьютер + телевизор. Розетка оснащается разнородными интерфейсами: RJ-45 и коаксиальный ТВ-разъем. Предназначена для монтажа рядом с мультимедиа развлекательной системой, в состав которой обязательно входят телевизор и вспомогательная цифровая/компьютерная аппаратура (игровая консоль, медиа плейер и пр). ТВ-разъем используется для передачи телевизионного сигнала, а интерфейс RJ-45 предназначен для выхода в Интернет или подключения к локальной сети. В некоторых случаях компьютерный разъем RJ-45 может использоваться для передачи телевизионного сигнала IPTV.

— Электричество + USB. Розетки этого типа рассчитаны как на традиционное штепсельное подключение, так и на соединение при помощи USB-порта. Комбинация штепсель + USB позволяет изделию обслуживать широкий спектр устройств, включая гаджеты и цифровые девайсы, которые зачастую лишены стационарного токоведущего провода со штепсельной вилкой.

— USB. USB-розетки предназначены для подзарядки смартфонов, планшетов и других компьютерных/цифровых устройств. В зависимости от конкретной модели, изделие может иметь 2-4 USB-разъема для подключения нескольких девайсов одновременно. На рынке представлены модели как для скрытого монтажа, так и для накладной установки. Нередко USB-разъем совмещается с традиционным штепсельным соединением (комбинированные розетки).

— HDMI. Интерфейс HDMI (High-Definition Multimedia Interface) предназначен для передачи мультимедиа данных в высоком разрешении. HDMI-розетка позволяет аккуратно и практично соединять между собой элементы домашнего кинотеатра или развлекательного центра — это может быть телевизор с большим экраном и компьютер. Как правило, монтируются в местах стационарного размещения экрана и сервера медиатеки. Подавляющее большинство моделей являются встраиваемыми и устанавливаются в монтажные коробки.

— Аудио. Аудио-розетки позволяют эстетично, надежно и безопасно соединять между собой главные элементы звукового тракта домашнего кинотеатра, стерео- или мультимедийной системы. Посредством аудио-розеток можно подключить колонки к усилителю или напрямую к источнику звука (плееру, музыкальному центру, DVD-проигрывателю и пр).

— Телевизионная TV. TV — стандарт передачи наземного телевизионного вещания. Телевизионные розетки TV используют аналоговый сигнал, полученный от радиоантенны, которая может работать как в метровом, так и в дециметровом диапазоне частот. При выборе розетки этого типа следует учесть тип электрофурнитуры. Существуют проходные и оконечные розетки. Дополнительно необходимо брать во внимание и схему подключения (шлейфовая или «звездочка»).

— Телевизионная SAT. SAT – интерфейс для передачи спутникового телевизионного сигнала. Телевизионные розетки SAT используют цифровой сигнал со спутниковой антенны. Стандарт телевещания SAT работает в частотном диапазоне 950-2400 МГц. Как правило, сигнал SAT транслируется без помех, при недостаточной силе спутникового сигнала канал блокируется. Существуют проходные и оконечные SAT-розетки. Интерфейс SAT нередко совмещается с другими разъемами телевизионного и радиовещания, TV и R.

— Телевизионная TV-SAT. Комбинированные розетки, позволяющие использовать сигнал и от традиционных антенн для наземного радиовещания (TV), и от спутниковых тарелок (SAT). Телевизионные розетки TV-SAT чаще всего устанавливаются на тех объектах, которые оснащены различными типами антенн (метровой/дециметровой + спутниковой). Могут быть как проходными, так и оконечными. Тандем интерфейсов TV-SAT может быть дополнен разъемом для подключения FM/AM-радио.

— Телевизионная TV-R. Телевизионные розетки TV-R работают как с сигналом от классической метровой/дециметровой антенны, так и с сигналом от радиоантенны AM/FM-диапазона. Розетку TV-R целесообразно использовать в том случае, когда телевизор, проигрыватель или ресивер оснащен радиотюнером. Различают несколько типов: проходные и оконечные. Телевизионные розетки могут дополнительно комплектоваться разъемом спутниковой связи SAT.

— Телевизионная TV-R-SAT. Комбинация интерфейсов TV-R-SAT предполагает использование сигналов от метровой/дециметровой антенны, радиоантенны AM/FM-частот и спутниковой тарелки. Комбинированные розетки TV-R-SAT предназначены для установки на тех объектах, где задействуется полный комплект антенн телевизионного и радиовещания. При выборе розетки TV-R-SAT следует обратить внимание на конструктивное исполнение электрофурнитуры. Существуют проходные и оконечные модели.

Комплектация

— Розетка (модуль в сборе). Модуль в сборе предполагает использование и электроконтактной группы, и декоративной панели (лицевой рамки). Некоторые розетки дополнительно комплектуются еще и монтажной коробкой. Розетки в сборе являются полностью готовыми к установке в монтажную коробку. Электрофурнитура этого типа удобна тем, что при ее выборе отпадает надобность отдельно подбирать лицевую декоративную панель.

— Розетка без рамки. Розетки без рамки комплектуются электроконтактной группой и лицевой декоративной панелью, а лицевую декоративную рамку пользователю необходимо заказывать отдельно. Как правило, розетки без рамки заказываются в том случае, когда к дизайну электрофурнитуры предъявляются определенные требования. Таким образом у заказчика появляется возможность выбрать тот вариант лицевой панели, который будет наиболее удачно гармонировать с интерьером помещения, где будет монтироваться розетка. Производители розеток без рамки предлагают и широкий выбор отдельных лицевых панелей, которые полностью совместимы с электроконтактной группой.

— Только механизм. Розетка представлена только электроконтактной группой и лишена лицевой декоративной панели. Этот вариант подойдет скорее для случаев, когда у пользователя уже есть в наличии лицевая панель, полностью совместимая с конструкцией электроконтактной группы. Некоторые производители розеток предлагают шир…окий выбор лицевых декоративных панелей к своей продукции, поэтому к отдельно продающейся электроконтактной группе можно подобрать различные варианты облицовки. В таком случае у пользователя появляется выбор, какую декоративную панель установить на розетку, чтобы ее дизайн соответствовал интерьеру помещения.

Установка

— Скрытый (в монтажную коробку). Розетка для скрытой установки размещается в монтажной коробке, которая в свою очередь встраивается в стену. Скрытый монтаж позволяет разместить розетку заподлицо с поверхностью стены, такие модели отлично гармонируют с любым интерьером, за что и ценятся. Розетки для скрытого монтажа — это стационарные точки подключения (электропитания), так просто их не перенести с места на место и не демонтировать.

— Наружный. У розеток для наружного монтажа предусмотрен собственный корпус, они не требуют размещения в монтажной коробке. Наружные розетки используются в том случае, когда нет возможности встроить электроконтактную группу во внутреннюю полость кирпичной/бетонной стены. Как правило, размещаются на поверхностях (перегородках) из древесины, пластика и прочих материалов и фиксируются при помощи саморезов — на корпусе предусматриваются проушины под крепеж. Для питания наружной розетки чаще всего используется проводка без скрытого монтажа.

— Наружная угловая. Угловые розетки предназначены для накладного монтажа в месте сопряжения стен (перегородок), а также в месте стыковки стен с поверхностью столешницы или пола. Угловая конструкция предполагает размещение рабочей плоскости розетки под углом 45˚. В таком положении открывается возможность удобно и безопасно подключать/отключать штепсель. Как правило, угловая розетка имеет не менее 2 штепсельных разъемов. Дополните…льно может комплектоваться выключателем.

— На DIN-рейку. DIN-рейка — металлический профиль, который позволяет надежно и аккуратно смонтировать различные модели электрофурнитуры в одну линию. Розетки с креплением на DIN-рейку предназначены для установки в распределительные щиты, электрошкафы и пр. По своей сути розетки всего они внешние накладные модели. Электроконтактная группа таких розеток заключена в герметичный корпус. DIN-рейка позволяет разместить розетки и другие типы электрофурнитуры максимально плотно друг к другу. Для устранения зазоров между электрооборудованием использует специальные вкладыши/перегородки.

Размер модуля

— 1/2 места. Розетки с типовым размером 1/2 — это самые компактные модели электрофурнитуры. Корпус розетки на 1/2 места устанавливается не в традиционную монтажную коробку, а в специальный подразетник, который нередко врезается в плинтус или встраивается в монтажную коробку.

— 2 места. 2-местные розетки имеют несколько штепсельных гнезд для подключения электроприборов. При этом гнезда имеют один общий корпус. Электроконтактная группа розеток на 2 места помещается в классической монтажной коробке, сама же декоративная лицевая рамка увеличена, что позволяет более-менее свободно включать/отключать штепсельные вилки. Розетки этого типа могут совмещать в себе разнородные разъемы: штепсельное соединение может дополняться телевизионными разъемами, USB, аудиопортами и пр.

— 3 места. 3-местная розетка представлена длинным блоком. Встраиваемые модели этого типа устанавливаются в монтажную коробку нестандартного размера. Среди длинных розеток на 3 места встречаются и накладные решения, которые фиксируются напрямую к стене/перегородке или устанавливаются на монтажную пластину. Трехместные розетки позволяют запитывать множество потребителей, при этом отпадает надобность использовать тройники и переноски. Одно из мест трехмодульной розетки может быть отведено под выключатель или же отличный от штепсельного соединения разъем или разъемы (USB, HDMI, mini-Jack и пр).

— 4 места. Как правило, 4-местные розетки используются для…обслуживания стационарных рабочих мест и всевозможных технологических линий, где задействуется широкий спектр электротехники. Среди розеток этого типа встречаются как встраиваемые, так и накладные модели. Чаще всего модели рассчитаны только на штепсельное подключение. Но встречаются 4-местные модели, где один из модулей отведен под выключатель. Дополнительно существуют 4-местные розетки, в которых штепсельное соединение сочетается с другими разъемами: аудио, телевизионными, USB, HDMI и пр.

Назначение

— Проходная. TV-розетки проходного типа используют более сложную схему подключения, чем классические оконечные аналоги. Проходная телевизионная розетка имеет дополнительный контакт, позволяющий передавать антенный радиосигнал на дополнительную TV-розетку. Модели этого типа используются в том случае, когда от одной антенны работают два или более того телевизора. Разумеется, качество антенного сигнала будет снижаться от розетки к розетке. Как правило, проходные TV-розетки способны обслуживать до 3-4 телевизоров от одной антенны.

— Оконечная. Оконечные TV-розетки используют простейший тип подключения — одна телевизионная розетка оконечного типа обслуживает одну антенну. Предназначены для тех объектов, где используется всего один телевизор. TV-розетки с оконечным устройством отличаются высоким качеством передачи антенного сигнала. Нередко такие модели совмещаются со штепсельными аналогами, а также USB и Ethernet (RJ45).

— Индивидуальная. Индивидуальная телевизионная розетка используется для обслуживания одной единственной точки подключения, от нее не получится передавать сигнал на дальнейшие точки подключения, как в проходных. Модель этого типа отличается и от оконечной электрофурнитуры — если оконечная розетка завершает линию распределения радиосигнала между двумя и более точками подключения, то индивидуальная работает на обслуживание только одной единстве…нной точки подключения.

— Индивидуальная Male. Маркировка male («папа») указывает на тип контактного соединителя. Деталь male представлена штыревым соединителем. В прошлом все телевизионные розетки оснащались соединителем male. Сегодня же существует большой выбор розеток и с соединителем female («мама»). При выборе телевизионной розетки с соединителем male необходимо удостовериться, будет ли поддерживать кабель телевизора подобную схему подключения.

— Индивидуальная Female. Маркировка female («мама») указывает на тип контактного соединителя, который в данном случае представлен гнездовым контактом. Телевизионные розетки с соединителем female появились относительно недавно. Стандартом принято считать розетки с контактом male, а отход от стандарта был продиктован скорее маркетинговыми соображениями, то есть с целью расширения ассортимента электрофурнитуры. Телевизионную розетку с гнездовым контактом female стоит заказывать в том случае, когда оригинальный кабель телевизора предусматривает соответствующее подключение к антенне.

— Затухание. Эффект затухания выражается в ослаблении телевизионного сигнала. Исчисляется затухание в децибелах (дБ) на каждые 100 метров. Чем выше значение затухания, тем меньшим качеством будет обладать антенный сигнал при его выводе на телевизор. Наименьшим значением затухания обладают оконечные розетки, в то время как проходные используют более сложную схему подключения, что ведет к многократному увеличению затухания антенного радиосигнала.

Точное значение зависит от дальности передачи сигнала, а также качества самого провода, соединяющий антенну с розеткой. Принято считать, что должным качеством обладает антенный радиосигнал с затуханием 1-3 дБ. Но проходные телевизионные розетки нередко имеют значение затухания на уровне 10-15 дБ и даже более того.

Заземление

Розетки с заземлением предназначены для обслуживания производственной техники и другого оборудования. Штепсельная вилка техники, которая требует заземления, имеет дополнительную контактную поверхность (заземляющую). Благодаря заземлению розетка защищает обслуживаемую технику от короткого замыкания и других перебоев с электропитанием. Для установки моделей этого типа необходимо, чтобы электрический распределительный щит был оснащен работающим выводом на заземление, а кабель электросети обладал вспомогательной жилой, подключаемой к заземлению в электрощитовой.

Номинальный ток

От силы тока розетки зависит, насколько мощную технику она сможет питать. Стандартная бытовая розетка на 16 А позволяет безопасно обслуживать оборудование мощностью до 3,52 кВт. Предельная мощность потребителей рассчитывается по формуле: напряжение сети (220 В) * сила тока розетки.

В прошлом стандартные бытовые розетки использовали номинальную силу тока 6,3 А. Но с течением времени в домах стало использоваться больше электроприборов, вынудив производителей повысить планку стандарта номинальной силы тока. Если в розетку 16 А подключить разветвитель (переноску), обслуживающий оборудование суммарной мощностью свыше 3,52 кВт, то розетка может расплавиться.

Розетки с номинальной силой тока 25 и 32 А предназначены для установки на производственных и промышленных объектах. Как правило они используют 3-фазную сеть 380 В.

Максимальная мощность

Значение максимальной мощности розетки определяет суммарную мощность потребителей, которые запитываются от нее.

Этот параметр неразрывно связан с номинальной силой тока розетки. Так, обыкновенная бытовая розетка с номинальной силой тока 16 А способна обслуживать оборудование мощностью до 3,52 кВт. Максимальная мощность определяется по формуле: напряжение (220 В) * номинальная сила тока. Так, например, W = 220 * 16 = 3520 Вт. Если к розетке с максимальной мощностью 3,52 кВт подключить более мощную технику, то розетка расплавится.

Категория кабеля

— CAT 5e. Спецификация соединения CAT 5e предусматривает использование кабеля, в состав которого входит 4 витые пары. Для подключения используется коннектор RJ45. Производительность стандарта 5е достигает 100-125 МГц. Розетки под кабельное соединение CAT 5e рассчитаны на работу в сетях: 10BASE-T, 100BASE-TX (Fast Ethernet), и 1000BASE-T (Gigabit Ethernet). При подключении двух пар предельная скорость передачи данных составляет 100 Мбит/с. При подключении 4 пар предельная скорость передачи данных возрастает до 1000 Мбит/с. Для коммутации розеток CAT 5e следует использовать экранированный фольгой кабель витая пара. Примером оптимального кабеля для соединения 5е может служить провод КВПЭф-5е 4х2х0,52.

— CAT 6. Стандарт CAT 6 предполагает использование специальной разновидности кабеля витая пара, которая отличается от классического варианта уменьшенным шагом витков и утолщенными жилами. Данная модификация витой пары позволяет существенно снизить перекрестные помехи и уменьшить системный шум. Кабельное соединение CAT 6 использует коннектор 8P8C, который внешне очень похож на RJ45. Производительность кабельного подключения CAT 6 достигает 250-350 МГц. Спецификация CAT 6 поддерживает широчайший спектр сетевых соединений: 10BASE-T, 100BASE-TX (Fast Ethernet), 1000BASE-T/1000BASE-TX (Gigabit Ethernet) и 10GBASE-T (10-Gigabit Ethernet). Прокладка сети CAT 6 обходится дороже на 30-50%, чем монтаж кабельной линии CAT 5e. Но подключение CAT 6 обеспечивает более высокое качество…соединения и большую пропускную способность. Для подключения CAT 6 следует использовать витую пару специальной модификации. Примером оптимального кабеля может служить провод КВП-6 4х2х0,57.

— CAT 5e/6. Маркировка CAT 5e/6 может свидетельствовать, что розетка использует либо комбинированное подключение 5е + 6, либо съемный модуль KeyStone. В случае со съемным модулем, KeyStone для подключения CAT 5e можно заменить на аналогичную модель KeyStone CAT 6. Телекоммуникационные розетки CAT 5e/6 предназначены для обустройства объектов после капитального ремонта или модернизации существующей локальной компьютерной сети.

Ток заряда USB

Максимальная сила тока зарядки может составлять от 0,5 до 3,4 А, зависимо от модификации USB-розетки. Для сравнения, компьютерный порт USB 2.0 имеет зарядный ток 0,5 А, а порт USB 3.0 заряжает девайсы с силой тока до 0,9 А.

Если USB-розетка использует 2 или большее количество гнезд, то максимальная сила зарядного тока будет равномерно распределена по гнездам, к которым подключены девайсы. То есть, 2-амперная USB-розетка с двумя гнездами, от которых уже питаются девайсы, выделит для каждого порта силу зарядного тока 1 А.

От силы зарядного тока USB-розетки зависит скорость подзарядки девайсов. Конечно, скорость подзарядки устройств будет зависеть и от рабочих параметров их блока питания. Если БП девайса имеет ограничение на силу зарядного тока в 2 А, то при подключении к 3-амперной USB-розетке гаджет будет использовать для зарядки не более 2 А.

Индикатор работы

Индикатор розетки может выполнять множество функций, конкретное предназначение зависит от модификации розетки. Среди наиболее популярных решений выделим:

Исправность сети — многие розетки с индикатором используют лампочку для определения работоспособности сети. Если индикатор работает, значит в электросеть можно смело подключать оборудование.

Ночной режим — индикатор позволяет определять точное местонахождение розетки в ночное время, при условии выключенного или слабого комнатного освещения.

Подключенный прибор — индикатор работает только в тот момент, когда к розетке подключен потребитель.

Перегрузка сети — индикатор оповещает о срабатывании встроенного в розетку предохранителя.

Подсветка

Подсветка позволяет определять точное месторасположение розетки в условиях недостаточной видимости. Дополнительно подсветка электрофурнитуры может выступать и в качестве ночника. Розетки этого типа практически всегда оснащаются встроенным датчиком освещения, который активирует и отключает подсветку электрофурнитуры. Для подсветки применяются LED-светодиоды, а запитывается она непосредственно от электроконтактной группы розетки.

Экранирование

Экранирование позволяет снизить негативное влияние наводок от расположенных рядом токоведущих проводов и различного электрооборудования. Благодаря экранированию передаваемый посредством розетки сигнал сохраняет свои подлинные характеристики качества. Особенно актуально экранирование для тех розеток, которые работают с сигналами радио- и телевещания, а также пакетной передачей данных. Так, экранированием чаще всего оснащаются телевизионные розетки, а также компьютерные/телекоммуникационные. Дополнительно экранирование часто встречается в HDMI-розетках и аудиоэлектрофурнитуре.

Защитные шторки

Защитные шторки перекрывают свободный доступ к электроконтактной группе. Чтобы воспользоваться розеткой со шторками, пользователю сперва нужно убрать сами шторки. Модели этого типа главным образом предназначены для установки на объектах, где есть маленькие дети. Защитные шторки предотвращают случаи, когда ребенок просовывает в штепсельные отверстия металлические тонкие предметы (заколки, иглы, спицы и пр).

Защитная крышка

Защитная крышка заметно повышает степень герметичности розетки. Модели с защитной крышкой нередко устанавливаются на улице, а также в помещениях с повышенной влажностью (ванных и душевых комнатах, например). Дополнительно крышка позволяет обезопасить любопытных детей от электроконтактной группы розетки. Как правило, защитная крышка оснащается торсионной пружиной, что позволяет ей прижиматься к лицевой панели с достаточно высоким усилием.

Уровень защиты

Степень защиты электроприборов регламентируется международным стандартом IP (International/Ingress Protection Rating). Для розеток чаще всего используются следующие стандарты защиты: IP0, IP20, IP44, IP54, IP55 и IP67.

Не имеют защиты только рядовые бытовые розетки. Модели розеток из категории IP20 обладают базовой защитой от пыли, но от влаги они не защищены. Розетки с защитой от IP44 и выше способны противостоять как пыли, так и влаге. Модели этого класса можно смело устанавливать в ванных комнатах и других помещениях с повышенным уровнем влажности. Дополнительно защита от IP44 и выше позволяет задействовать розетки на улице, под продуваемыми навесами.

Подключение проводов

— Винтовое. Винтовое подключение предполагает фиксацию каждого провода специальной пластиной, которая прижимается к оголенной части провода под действием вкручивания болтика (винтика). Подключение этого типа хоть и считается сегодня устаревшим, но все еще часто используется даже производителями продвинутой электрофурнитуры. Зажим винтового типа позволяет контролировать силу прижима проводки, но из-за нестабильности температуры резьбовые соединения электроконтактной группы подвержены самораскручиванию. Этот момент ведет к ослаблению прижима проводки и ухудшению контакта.

— Зажимное. Самозажимной клемм фиксирует оголенную часть провода за счет силы натянутой пружины. Для подключения провода необходимо предварительно отжать рукой лапку клеммного зажима, а отпустив лапку зажим надежно зафиксирует контактную часть провода. Подключение проводки при помощи зажимов считается более современным и надежным решением, чем классический винтовой метод фиксации, поскольку клеммные зажимы не подвержены самоослаблению. Среди недостатков можно выделить невозможность контроля силы прижима.

Макс. сечение подключаемого провода

Для обыкновенной штепсельной бытовой розетки используются провода сечением 2,5 мм2. Проводка этого типа выдерживает силовую нагрузку до 3,5 кВт на каждую из розеток. Касательно розеток, которые обслуживают крупную бытовую технику, их электроконтактная группа рассчитана на провода с более крупным сечением.

Материал

— Пластик. Пластик для розеток проявляет высокую устойчивость к ультрафиолету, легко чистится и обладает эффектным внешним видом. Подавляющее большинство встраиваемых розеток имеют пластиковую облицовку. Касательно наружных моделей, практически все внешние (корпусные) розетки изготавливаются в пластиковой оболочке.

— Керамика. Корпус розетки, а также ее лицевая панель и рамка изготавливаются из высококачественной керамики или фарфора. Главным преимуществом керамики является высокая устойчивость к воздействию ультрафиолета, высоких и низких температур. На керамике практически не остается царапин и потертостей. Но керамика слабо переносит ударные нагрузки. Многие розетки из керамики декорируются в стиле ретро. Но среди керамической электрофурнитуры есть и розетки с классическим современным дизайном.

— Металл. Практически все розетки с металлической лицевой панелью принадлежат к категории дизайнерских. Металл хорошо гармонирует с интерьером в стиле Hi-Tech. Розетки с металлической лицевой поверхностью обладают не только удачным дизайном, но и высоким уровнем практичности. Ведь металл не требует дополнительного ухода, при этом материал обладает предельной прочностью. Единственным ограничением является запрет на монтаж в помещениях с повышенным уровнем влажности, а также на улице.

Исполнение

— Горизонтальное. Конструкция розетки предусматривает монтаж электрофурнитуры в горизонтальной плоскости. Штепсельные разъемы располагаются один за другим, в ряд, по горизонтали. Преимуществом горизонтального расположения розеток является возможность удобной подводки штепсельных подключений. Вилки не будут мешать друг другу при одновременном подключении в соседние разъемы.

— Вертикальное. Вертикальная конструкция розеток предусматривает расположение штепсельных разъемов один над другим. Подавляющее большинство встраиваемых вертикальных розеток имеют не более 2 штепсельных разъемов. Дело в том, что в вертикальных розетках на 3, 4 и более того посадочных мест неудобно реализовано одновременное подключение средних разъемов, если штепсельные вилки имеют Г-образный профиль. Широкое распространение получили накладные вертикальные розетки с повернутыми под углом 45˚ штепсельными разъемами. Подобные модели лишены недостатков встраиваемых аналогов. Угловое расположение штепселей позволяет одновременно подключать неограниченное число Г-образных вилок.

Глубина встраивания

Глубина встраивания розетки должна соответствовать глубине монтажной коробки. Как правило, стандартной глубиной монтажа считается 40 мм. Но встречаются модели как с меньшей, так и с большей глубиной монтажа. Например, узкие розетки требуют от монтажной коробки всего 25 мм глубины. Дополнительно существует серия розеток, которые требуют от монтажной коробки не менее 60 или даже 80 мм глубины.

Толщина рамки

Этот параметр применим к электрофурнитуре встраиваемого типа. Толщина рамки определяет, насколько розетка будет выпирать из стены. У среднестатистической модели этот показатель находится в пределах 7-10 мм. Чем тоньше рамка, тем более аккуратно будет смотреться розетка.

Страна происхождения бренда

В данном случае указывается страна происхождения бренда, а не страна производства. Так, розетки, которые многие считают немецкими будут принадлежать совершенно другой стране. На данный момент на рынке представлены следующие страны: Германия, Китай, Польша, Турция, Франция, Швеция.

Виды, устройство, схема и стандарный размер розетки

Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным. Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.

Виды электрических розеток

Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными — для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.

Как работает розетка?

Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.

Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.

Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.

Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.

Как устроена штепсельная розетка?

Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления. Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.

Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.

В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты. Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.

В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Классификация розеток

Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.

Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.

Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.

Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.

Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.

Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.

Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Особенности отечественных моделей

Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).

Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.

Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.

Заключение

Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.

Розетка 380 В – виды, характеристики и подключение

Выбираем розетку на 380В

Для подключения мощных временных электроприемников достаточно часто используют розетки на 380 вольт. Этот вид коммутационных устройств позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25кВт.

При это розетки данного типа имеют достаточно широкую номенклатуру и позволяют обеспечивать их подключение практически в любых электрических сетях. А конструкция большинства розеток обеспечивает защиту от неправильных действий обслуживающего персонала. Но давайте обо всем по порядку.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Разбираемся в маркировке розеток на 380В

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

• Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Определяем уровень защиты розетки от пыли и влаги

Обратите внимание! Каждая на 380 в розетка должна содержать информацию о отсутствии или наличие блокировочного устройства. Если оно имеется, то должна быть информация механическая она или электрическая. Данная блокировка необходима для исключения ошибочных действий по извлечению вилки из розетки при работающем электроприборе или инструменте.

• Так же обязательно обратите внимание на тип крепления розетки. Ведь на рынке достаточно широко представлены как стационарные, так и розетки с вилками для переносок. Цена у этих моделей иногда достаточно сильно отличается, что связано с тем, что розетки для переносок имеют зачастую более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

На фото представлено расположение контактов у розеток различных конфигураций

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

• Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Обратите внимание! Некоторых смущает тот факт, что сеть 380В может быть образована двумя проводниками. Ведь как известно наша сеть имеет трехфазное исполнение. Но для некоторых приборов достаточно только двух фаз, ведь линейное напряжение между ними будет те самые 380В. Третий же проводник просто остается не задействованным.

• Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Особенности розеток на 380В

Для многих может показаться неважным какие силовые розетки 380в и где использовать. Главное наличие необходимого количества контактов, а там мы уж сами разберемся что и куда подключать. Но все не так просто.

Нормы расположения заземляющего контакта различных видов розеток на 380В

• Дело в том, что вилку, предназначенную для розетки 2Р+N+PE вы не вставите в розетку 3Р+N. Хотя количество контактов у них одинаково. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
• Каждая розетка в нижней части имеет направляющую, которая не позволяет вставлять вилки неправильным положением. Ведь многие мощные потребители электроэнергии достаточно трепетно относятся к чередованию фаз и допустить изменения здесь никак нельзя.
• Кроме того, во всех розетках инструкция требует соблюдать нормы ПУЭ, которые требуют обеспечить первоочередное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке данный контакт несколько длиннее.
• Ну и на последки строго нормируется расположение фазных, нулевых и защитных контактов в розетках разных типов. Для розеток разных типов угол между этими контактами разный, что не позволит вам использовать разные вики и розетки. Более подробно с этой особенностью вы можете познакомится на видео.

Подключение розеток на 380В

Ну и напоследок хотелось бы коснуться вопроса подключения розетки и вилки на 380 вольт. Дело в том, что данные коммутационные приборы достаточно требовательны не только к качеству, но и соблюдению норм подключения.

Схема подключения розетки 3Р+N+PE

• Прежде всего остановимся на вопросе используемого провода или кабеля. Согласно табл. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения провода сечением от 1,5 до 4 мм² (см. Выполняем расчет сечения провода по мощности), вилка от 1,5 до 2,5 мм², а заземляющего проводника в обоих случаях до 6 мм². Соответствующие нормы действуют и для других типоразмеров розеток и вилок.
• Если вы решили выполнить подключение своими руками, то прежде всего вам следует вскрыть розетку и завести кабель. После этого производим подключение фазных проводников. Их необходимо подключить к контактам L1, L2 и L3 для розеток 3Р.
• Затем при наличие соответствующих контактов подключаем нулевой провод и провод заземления. Они имеют обозначение согласно норм ПУЭ.
• После этого приступаем к подключению вилки. Здесь мы проделываем те же операции. Сначала вскрываем вилку и заводим кабель. Затем подключаем фазные проводники к соответствующим контактам. Они имеют такую же маркировку, как и розетка силовая 380в.
• После этого производим подключение нулевого (см. Заземление и нулевой провод: как отличить) и защитного провода при их наличии. На этом весь процесс подключения окончен. Здесь важно отметить, что следует соблюдать чередование фаз при подключении. Но так как фазировку мы проверить не можем, то правильность чередования фаз проверяется только пробным включением.

Вывод

Как видите силовые розетки 380в имеют достаточно много отличий от обычных розеток на 220В. И они заключаются не только во внешнем различии.

Ведь это уже достаточно ответственный коммутационный аппарат, к которому предъявляются повышенные требования. Поэтому еще на стадии выбора розетки и вилки советуем вам ознакомится со всеми аспектами, дабы в последствии не ошибиться.

размеров сокетов в порядке от наименьшего к наибольшему (с диаграммами переходов)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Можно подумать, что список размеров сокетов по порядку довольно прост. Что ж, есть кое-что еще. Наряду с двумя разными стандартами измерения (метрическим и SAE) вы также должны учитывать, какой размер диска вы используете.

Независимо от того, приобрели ли вы свой первый набор сокетов, хотите узнать, каких размеров вам не хватает в органайзере сокетов, или просто нуждаетесь в быстрой справке, чтобы узнать, преобразуется ли метрический размер в SAE, просмотрите таблицы ниже, чтобы увидеть все размеры розеток от самых маленьких до самых больших.

Примечание: Ни один набор розеток не будет включать все размеры, перечисленные ниже, и они вам никогда не понадобятся. Могут быть доступны и другие размеры, но они, вероятно, слишком малозаметны, чтобы включать их.

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в формате PDF.

Таблица размеров метрических гнезд

900 мм 60 мм 9 0024

39

39 90

9020 7

Привод 1/4 «	Привод 3/8″	Привод 1/2 «	3/4″ Привод	Привод 1 «
4 мм	5.5 мм	8 мм	19 мм	36 мм
4,5 мм	6 мм	9 мм	20 мм	38 мм
5 мм	7 мм	10 мм	21 мм	41 мм
8 мм	11 мм	22 мм	46 мм
6 мм	9 мм	12 мм	23 мм	50 мм
7 мм	10 мм	13 мм	24 мм	54 мм	8 мм	11 мм	14 мм	25 мм	55 мм
9 мм	12 мм	15 мм	26 мм	58 мм
10 мм	13 мм	16 мм	27 мм
11 мм	14 мм	17 мм	28 мм	63 мм
12 мм	15 мм	18 мм	29 мм	65 мм
13 мм	16 мм	19 мм	30 мм	67 мм
14 мм	17 мм	20 мм	31 мм
15мм	18мм	21мм	32мм	71мм
	19мм	22мм	33мм	75мм
	20мм	23мм	34мм	77мм	21 мм	24 мм	35 мм	80 мм
	22 мм	25 мм	36 мм
		26 мм	38 мм
		27 мм		27 мм		28 мм	41 мм
	30 мм	42 мм

Таблица размеров гнезд SAE

Привод 1/4 «	3/8″ Привод	1/2 «Привод	3/4″ Привод	1 «Привод
5/32″	1/4 «	3/8″	7/8 «	1-5 / 8″
3/16 «	5 / 16 «	7/16″	15/16 «	1-11 / 16″
7/32 «	3/8″	1/2 «	1″	1 -3/4 «
1/4″	7/16 «	9/16″	1-1 / 16 «	1-13 / 16″
9/32 «	1/2 «	19/32″	1-1 / 8 «	1-7 / 8″
5/16 «	9/16″	5/8 «	1 -3/16 «	2″
11/32 «	5/8″	21/32 «	1-1 / 4 «	2-1 / 8″
3/8 «	11/16″	11/16 «	1-5 / 16″	2-3 ​​/ 16 «
7/16 «	3/4″	3/4 «	1-3 / 8″	2-1 / 4 «
1/2″	13/16 «	25 / 32 «	1-7 / 16″	2-3 ​​/ 8 «
9/16″	7/8 «	13/16″	1-1 / 2 «	2 -1/2 «
	15/16″	7/8 «	1-5 / 8″	2-5 / 8 «
	1″	15/16 «	1-11 / 16 «	2-3 ​​/ 4″
		1 «	1-3 / 4″	2-15 / 16 «
		1-1 / 16 «	1-13 / 16″	3 «
		1-1 / 8″	1-7 / 8 «	3-1 / 8″
		1-3 / 16 «	2″
		1-1 / 4 «	2-1 / 8″
		1-1 / 2 «	2-3 ​​/ 16″
			2 -1/4 «

Таблица преобразования SAE в метрическую систему

Когда-нибудь сталкивались с гайкой или болтом, где вам нужны два гаечных ключа одинакового размера? Не можете найти стандартный гаечный ключ или головку определенного размера и хотите узнать, какой метрический эквивалент (или наоборот)? Эта диаграмма поможет. 0,256

Размер SAE	Метрический размер	Дюймы в десятичной системе
5/32 «		0,156	5/32 дюйма и 4 мм достаточно близко
	4 мм	0,157
	4,5 мм	0,177
3/16 «		0,188
	5 мм	0,197
	5.5 мм	0,216
7/32 «		0,219
	6 мм	0,236
1/4″		0,250
	6,5 мм
	7 мм	0,276
9/32 «		0,281
5/16″		0,313	5/16 «и 8 мм закрыть достаточно
	8 мм	0.315
11/32 «		0,344
	9 мм	0,354
3/8″		0,375
	10 мм	0,394
13/32 «		0,406
	11 мм	0,433	7/16″ и 11 мм достаточно близко
7/16 «		0.438
15/32 «		0,469	15/32″ и 12 мм достаточно близко
	12 мм	0,472
1/2 «		0,500
	13 мм	0,512
17/32 «		0,531
	14 мм	0,551
9/16″		0.563
	15 мм	0,591	19/32 «и 15 мм достаточно близко
19/32″		0,594
5/8 «		0,625	5/8 дюйма и 16 мм достаточно близко
	16 мм	0,630
21/32 дюйма		0,656
	17 мм	0.669
11/16 «		0,688
	18 мм	0,709
23/32″		0,719
	19 мм	3/4 «и 19 мм достаточно близко
3/4″			0,750
25/32 «		0,781
	20 мм	0.787
13/16 «		0,813
	21 мм	0,827
27/32″		0,844
	22 мм	0,8663540
7/8 «		0,875
	23 мм	0,906	29/32 дюйма и 23 мм достаточно близко
29/32″		0.906
15/16 «		0,938
	24 мм	0,945
1″		1.000

См. Также: Размеры патрона лампы / Таблицы)

Размеры привода

Размер привода храповика (также известного как торцевой ключ) — это небольшой квадратный соединительный элемент на конце храповика. В этот фитинг можно установить розетки одинакового размера. В магазинах и домашних гаражах используются храповики трех размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для всех целей дома. Он позволяет приложить довольно небольшой крутящий момент, но при этом умещается в местах, недоступных для привода 1/2 дюйма.

Как правило, вы хотите использовать гнезда от 12 до 18 мм (или больше, если крутящий момент не будет слишком высоким).Для розеток свечей зажигания почти всегда требуется привод 3/8 дюйма.

1/2 ″ Привод

Используется в случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок диаметром 19 мм и больше или ударных головок.

Разъемы других размеров

В то время как большинству людей никогда не понадобится ничего, кроме дисков трех размеров, указанных выше, трещотки с дисками 3/4 ″, 1 ″, 1-1 / 2 ″ и выше все же существуют.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

Ищете список размеров гаечных ключей и таблицу преобразования?

См .: Размеры гаечных ключей в порядке от наименьшего к наибольшему

---

См. Также: Таблица размеров кольцевой пилы

Связанные сообщения:

Размер гнезда Основные сведения — Tien-i Co.

Как измерить размер головного диска

На приведенной выше схеме три основных размера розетки обозначены как Drive Hole, L, и S .Эти ключевые размеры определяют использование этой розетки следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для отвертки» или «квадратным отверстием»), который определяет величину крутящего момента инструмента для отвертки, который вам понадобится. Например, вы бы использовали приводную головку ½ дюйма с трещоткой ½ дюйма.

L указывает общую длину гнезда. Длина, которая вам понадобится, будет зависеть от вашей рабочей среды. Для шурупов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, от которого зависит, какая головка вам понадобится. Например, для гайки 5 мм вам потребуется торцевая головка на 5 мм.

Размер приводного отверстия

Размер приводного отверстия определяется использованием и требуемым крутящим моментом. Общие размеры следующие:
1/4 дюйма (6,3 мм), 3/8 дюйма (9,5 мм), 1/2 дюйма (12,7 мм), 3/4 дюйма (19,0 мм) и 1 дюйм (25,4 мм). 。

Зачем нужен дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с храповым механизмом и другие гаечные ключи с указанными выше размерами отверстий. Чем больше отверстие для привода, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9,5 мм) — самый популярный размер в индустрии ремонта автомобилей. Однако это меняет страну за страной.

Размеры розеток: SAE (дюймовые, дробные) и метрические (мм)

На современном рынке размеры розеток делятся на две системы: SAE (британская, измеряется в дюймах) и метрическая (измеряется в миллиметрах).С помощью этих двух систем измеряются и 6-гранные, и 12-гранные головки. Популярный диапазон составляет 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система используется в основном в Европе и Азии.

Преобразовать: 1 дюйм = 25,4 мм

Длина патрона

Розетки доступны в глубоких, полуглубоких и стандартных размерах. Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8 дюйма DR.

.

Как ведущий производитель розеток и ударных головок, Tien-I предлагает полный ассортимент розеток и деталей для обработки металлов по индивидуальному заказу.Для получения дополнительной информации свяжитесь с нашим отделом продаж.

дюймов VS. Метрические Tien-I поставляют как системные ударные, так и хромированные головки

Как преобразовать размер гнезда между SAE и Imperial?

Есть два разных метода измерения шестигранных головок. В системе SAE (Общество автомобильных инженеров) используются дюймы, а в британской или метрической системе — миллиметры.

В строительном магазине вы можете спросить: «Почему это гнездо не подходит к этой гайке? Похоже, они очень близки по размеру! »

Если у вас нет четкого представления о размерах гнезда, легко выбрать не тот инструмент.Без инструмента правильного размера вы не сможете правильно закрепить или заблокировать гайку. Как определить подходящий размер?

Многие клиенты признают, что не знают, как в точности преобразовать единицы измерения SAE (дюймы) в британские или метрические (миллиметры). Например, какова реальная разница в размерах между шестигранной гайкой 11/16 дюйма и шестигранной гайкой 17 мм? Подойдут ли оба размера для торцевой головки 17 мм?

Приведенная ниже таблица преобразования показывает соотношение между измерениями SAE (дюймы) и британской системой мер (мм).

Tien-I имеет более чем десятилетний опыт проектирования и производства ручных инструментов, ударных головок и комплектующих оригинального оборудования для удовлетворения особых требований своих клиентов. Если у вас есть особые требования к дизайну, свяжитесь с нашим отделом продаж сегодня.

В таблице ниже показано преобразование миллиметров в дюймы и наоборот. (Обратите внимание, что это приблизительные значения, предназначенные для грубых расчетов, не требующих высокой точности.)

Торцовый ключ и гаечный ключ Размеры
SAE	Метрическая система		SAE	Метрическая система
(дюймы)	(мм)		(дюймы)	(мм)
1/8	3.18		29/32	23,02
5/32	3,97		15/16	23,81
	4			24
3/16	4,76		31/32	24,61
	5			25
13/64	5.16		1	25,4
7/32	5,56			26
	6		1 1/16	26,99
15/64	6,05			27
1/4	6.35			28
17/64	6,75		1 1/8	28,58
	7			29
9/32	7,14			30
5/16	7.94		1 3/16	30,16
	8			31
11/32	8,73		1 1/4	31,75
	9			32
3/8	9.53			33
	10		1 5/16	33,34
	11			34
7/16	11,11		1 3/8	34,93
15/32	11.91			35
	12			36
1/2	12,7		1 7/16	36,51
	13			38
17/32	13.49		1 1/2	38,1
	14			39
9/16	14,29		1 9/16	39,69
	15			40
19/32	15.08			41
5/8	15,88		1 5/8	41,28
	16		1 11/16	42,86
21/32	16,67		1 3/4	44,45
	17			46
11/16	17.46		1 13/16	46,04
	18		1 7/8	47,63
	19		1 15/16	49,21
3/4	19,05			50
25/32	19.84		2	50,8
	20			51
13/16	20,64		2 1/8	53,96
	21			54
	22		2 1/4	57.15
7/8	22,23		2 3/8	60,33
	23		2 1/2	63,5
Чтобы преобразовать дюймы в миллиметры, умножьте на 25,4;
Чтобы преобразовать миллиметры в дюймы, умножьте на 0,03937

10 мм в дюймы — и другие преобразования размеров гнезда

Как часто вы работали на работе, где вам нужны две розетки одинакового размера?

Вместо того, чтобы тянуться к разводному или рожковому ключу, как насчет использования метрической системы или эквивалента SAE?

Большое количество наборов розеток имеет в одном корпусе как SAE, так и метрические розетки.Но знаете ли вы, что большое количество розеток примерно одинакового размера. Фактически, они часто настолько близки, что в более дешевых наборах иногда не учитывается метрический эквивалент.

В таблице ниже гаечные ключи SAE (дюймовая система) преобразованы в гаечные ключи стандартного метрического размера. Итак, теперь вы можете вставить метрическую головку на головку болта и использовать головку SAE на конце гайки. Повесьте эту таблицу на стену в мастерской или на крышку ящика для инструментов, чтобы подобрать подходящий гаечный ключ.

Важно понимать, что приведенные ниже совпадения не всегда являются точными.Тем не менее, они, безусловно, достаточно близки, чтобы их можно было менять местами — если вы не используете динамометрический ключ или прерыватель. Я также не стал бы использовать эквивалентный размер, если болт затянут, застрял или поврежден каким-либо образом.

В большинстве случаев лучше всего использовать шестигранные торцевые головки — 12-гранные головки вызывают большее проскальзывание и могут повредить болт или гайку.

Подходят следующие размеры (разница менее 1%):

SAE	Метрическая система
5/32 ″	4 мм
5/16 ″	8 мм
7/16 ″	11 мм
15/32 ″	12 мм
19/32 ″	15 мм
5/8 ″	16 мм
3/4 ″	19 мм
25/32 ″	20 мм
7/8 ″	22 мм
29/32 ″	23 мм
15/16 ″	24 мм
1-1 / 16 ″	27 мм
1-3 / 16 ″	30 мм
1-1 / 4 ″	32 мм
1-5 / 16 ″	33 мм
1-3 / 8 ″	35 мм
1-1 / 2 ″	38 мм
1-5 / 8 ″	41 мм
1-3 / 4 ″	44 мм

Следующие размеры не подходят, поэтому следует проявлять особую осторожность:

ВНИМАНИЕ: розетки с большей положительной разницей могут повредить застежку из-за закругления головки.Отрицательные различия могут означать, что розетка слишком мала для крепления.

SAE	Метрическая система	Разница
9/32 ″	7 мм	+ 2,05%
3/8 ″	10 мм	-4,75%
1/2 ″	13 мм	-2,31%
9/16 ″	14 мм	+ 2,05%
21/32 ″	17 мм	+1.95%
11/16 ″	17 мм	+ 2,72%
13/16 ″	21 мм	-1,73%
1 ″	25 мм	+ 1,60%
1-1 / 8 ″	29 мм	-1,47%
1-7 / 16 ″	37 мм	-1,32%

Как преобразовать размеры SAE в метрические

Преобразование размеров гнезда SAE в метрические измерения довольно просто, если у вас есть под рукой калькулятор или вы отлично умеете считать в уме.

В большинстве случаев размеры розеток записываются в долях дюйма (например, 5/8 ″). Это также называется измерением SAE или британской системой мер.

Чтобы преобразовать SAE меньше дюйма в метрическую систему, нам нужно разделить верхнее число на нижнее число и умножить его на 25,4

Причина, по которой мы используем 25,4, заключается в том, что в дюйме 25,4 миллиметра (это число никогда не меняется).

Например, 5/8 ″ преобразуется в метрическую систему следующим образом:

5 разделить на 8 и умножить на 25.4

На калькуляторе: 5 ÷ 8 × 25,4 = 15,875

Когда мы посмотрим на этот пример, вы увидите, что 16 мм и 5/8 ″ не являются точным соответствием.

Но когда мы округляем результат до 16 мм, они разделяются всего на 0,125 миллиметра. Когда это выражается в процентах разницы, результат составляет всего 0,78 процента (очень небольшая величина — менее 1%).

Как показывает практика, если разница в преобразованном размере превышает 1%, нужно быть осторожным, чтобы не закруглить головку застежек.

Розетки большего размера обозначаются как 1-3 / 8 ″ или 1 3/8 ″

Есть дополнительный шаг для преобразования розеток размером от дюйма или больше.

Чтобы преобразовать сокеты размером в дюйм и более, вам нужно игнорировать первую цифру и разделить верхнее число дроби на нижнее число. Получив это, умножьте ответ на 25,4, а затем ДОБАВЬТЕ еще 25,4 для первого дюйма.

На калькуляторе 1-3 / 8 ″ рассчитывается как:

3 ÷ 8 × 25.4 + 25,4 = 34,925 мм (округляет до 35 мм)

Все размеры розеток от самых маленьких до самых больших

Розетка Размер	1/4 ″ Привод	3/8 ″ Привод	1/2 ″ Привод	3/4 ″ Привод	1 ″ Привод	мм	дюймов dec	Альтернативный Розетка	Вариант дюйм dec
3 мм	Y					3.000	0,118
3,2 мм	Y					3.200	0,126
3,5 мм	Y					3.500	0,138
5/32 ″	Y					3,969	0,156	4 мм	-0,001
4 мм	Y					4.000	0,157	5/32 ″	0,001
4,5 мм	Y					4.500	0,177
3/16 ″	Y					4,763	0,188
5 мм	Y					5.000	0,197
5.5 мм	Y	Y				5.500	0,217
7/32 ″	Y	Y				5,556	0,219
6 мм	Y	Y				6.000	0,236
1/4 ″	Y	Y				6.350	0,250
7 мм	Y	Y				7.000	0,276
9/32 ″	Y	Y				7,144	0,281
5/16 ″	Y	Y				7,938	0,313	8 мм	-0.002
8 мм	Y	Y	Y			8.000	0,315	5/16 ″	0,002
11/32 ″	Y	Y	Y			8,731	0,344
9 мм	Y	Y	Y			9.000	0,354
3/8 ″	Y	Y	Y			9.525	0,375
10 мм	Y	Y	Y			10.000	0,394
11 мм	Y	Y	Y			11.000	0,433	7/16 ″	-0,004
7/16 ″	Y	Y	Y			11.113	0,438	11 мм	0,004
15/32 ″	Y	Y	Y			11,906	0,469	12 мм	-0,004
12 мм	Y	Y	Y			12.000	0,472	15/32 ″	0,004
1/2 ″	Y	Y	Y			12.700	0,500
13 мм	Y	Y	Y			13,000	0,512
14 мм	Y	Y	Y			14 000	0,551
9/16 ″	Y	Y	Y			14,288	0.563
15 мм	Y	Y	Y			15 000	0,591	19/32 ″	-0,003
19/32 ″			Y			15.081	0,594	15 мм	0,003
5/8 ″		Y	Y			15,875	0.625	16 мм	-0,005
16 мм		Y	Y			16,000	0,630	5/8 ″	0,005
21/32 ″			Y			16,669	0,656
17 мм		Y	Y			17,000	0,669
11/16 ″		Y	Y			17.463	0,688
18 мм		Y	Y			18,000	0,709
19 мм		Y	Y	Y		19,000	0,748	3/4 ″	-0,002
3/4 ″		Y	Y	Y		19.050	0.750	19 мм	0,002
25/32 ″			Y	Y		19,844	0,781	20 мм	-0,006
20 мм		Y	Y	Y		20.000	0,787	25/32 ″	0,006
13/16 ″		Y	Y	Y		20.638	0,813
21 мм		Y	Y	Y		21,000	0,827
22 мм		Y	Y	Y		22,000	0,866	7/8 ″	-0,009
7/8 ″			Y	Y		22,225	0.875	22 мм	0,009
23 мм			Y	Y		23,000	0,906	29/32 ″	-0,001
29/32 ″			Y	Y		23.019	0,906	23 мм	0,001
15/16 ″			Y	Y		23.813	0,938	24 мм	-0,007
24 мм			Y	Y		24,000	0,945	15/16 ″	0,007
25 мм			Y	Y		25,000	0,984
1 ″			Y			25 400 900 40	1.000
26 мм			Y	Y		26,000	1.024
1-1 / 16 ″			Y	Y		26.988	1.063	27 мм	0,000
27 мм			Y	Y		27,000	1.063	1-1 / 16 ″	0.000
28 мм			Y	Y		28,000	1,102
1-1 / 8 ″			Y	Y		28,575	1,125
29 мм			Y	Y		29,000	1,142
30 мм			Y	Y		30.000	1,181	1-3 / 16 ″	-0,006
1-3 / 16 ″			Y	Y		30,163	1,188	30 мм	0,006
31 мм				Y		31,000	1,220
1-1 / 4 ″			Y	Y		31,750	1.250	32 мм	-0,010
32 мм				Y		32,000	1,260	1-1 / 4 ″	0,010
33 мм				Y		33,000	1,299	1-5 / 16 ″	-0,013
1-5 / 16 ″				Y		33,338	1,313	33 мм	0.013
34 мм				Y		34,000	1,339
1-3 / 8 ″				Y		34,925	1,375	35 мм	-0,003
35 мм				Y		35.000	1,378	1-3 / 8 ″	0,003
36 мм				Y	Y	36.000	1,417
1-7 / 16 ″				Y		36,513	1,438
38 мм				Y	Y	38.000	1.496	1-1 / 2 ″	-0,004
1-1 / 2 ″			Y	Y		38.100	1,500	38 мм	0.004
41 мм				Y	Y	41,000	1,614	1-5 / 8 ″	-0,011
1-5 / 8 ″				Y	Y	41,275	1,625	41 мм	0,011
42 мм				Y		42,000	1.654
1-11 / 16 ″				Y	Y	42.863	1.688
44 мм				Y		44,000	1,732	1-3 / 4 ″	-0,018
1-3 / 4 ″				Y	Y	44,450	1,750	44 мм	0,018
46 мм					Y	46,000	1.811	1-13 / 16 ″	-0,001
1-13 / 16 ″				Y	Y	46.038	1,813	46 мм	0,001
1-7 / 8 ″				Y	Y	47,625	1,875
50 мм					Y	50,000	1,969
2 ″				Y	Y	50.800	2.000	2-1 / 8 ″	-0,125
2-1 / 8 ″				Y	Y	53,975	2,125	54 мм	0,125
54 мм					Y	54,000	2,126
55 мм					Y	55,000	2.165
2-3 ​​/ 16 ″				Y	Y	55,563	2,188
2-1 / 4 ″				Y	Y	57,150	2,250
58 мм					Y	58,000	2,283
60 мм					Y	60.000	2,362	2-3 ​​/ 8 ″	-0,013
2-3 ​​/ 8 ″					Y	60,325	2,375	60 мм	0,013
63 мм					Y	63,000	2,480
2-1 / 2 ″					Y	63,500	2,500
65 мм					Y	65.000	2,559
2-5 / 8 ″					Y	66,675	2,625
67 мм					Y	67,000	2,638
2-3 ​​/ 4 ″					Y	69,850	2,750
70 мм					Y	70.000	2,756
71 мм					Y	71,000	2,795
2-15 / 16 ″					Y	74,613	2,938
75 мм					Y	75,000	2,953
3 ″					Y	76.200	3.000
77 мм					Y	77,000	3,031
3-1 / 8 ″					Y	79,375	3,125
80 мм					Y	80,000	3,150

Размер розетки

— это… Что такое размер розетки?

торцевой ключ — № гаечный ключ с цилиндрической головкой, который надевается на гайку или болт определенного размера и формы… Словарь английского мира

Торцевой гаечный ключ — Торцевой гаечный ключ, чаще называемый храповым механизмом, представляет собой тип гаечного ключа или зажимного инструмента, в котором используются отдельные съемные головки для фитингов и крепежных деталей различных размеров, чаще всего гаек и болтов . Обычно он включает…… Википедию

Socket B — Имя сокета ЦП = Формфакторы Socket B = Флип-чип земельный массив | contacts = 1366 type = протокол LGA = шина ядра Intel QuickPath Interconnect = 4800 MT / s, 6400 MT / s fsb = от 1 × до 2 × Напряжение Quickpath = процессоры = Intel Nehalem CPU s:…… Wikipedia

торцевой гаечный ключ — существительное Тип гаечного ключа с несколькими сменными торцевыми головками (каждая из которых предназначена для установки на головку болта определенного размера или другой крепежный элемент), которые могут быть прикреплены с помощью торцевого устройства к рукоятке гаечного ключа с храповым механизмом или другой отвертке.Syn:…… Викисловарь

Гнездо для трубки — Слева направо: восьмеричные (вид сверху и снизу), местные и миниатюрные (вид сверху и сбоку) гнезда. Для сравнения включены ранний транзисторный разъем и разъем IC. Трубные розетки — это электрические розетки, в которые вставляются электронные лампы (также известные как…… Wikipedia

Шарнирный шарнир — Ball Ball (b [add] l), n. [OE. бал, балле; сродни OHG. балла, палла, G. ball, исель. b [o] llr, мяч; ср.F. balle. Ср. 1st {Bale}, n., {Pallmall}.] 1. Любое круглое или округлое тело или массу; шар или глобус; как, клубок шпагата; снежный шар. [1913… Международный коллаборативный словарь английского языка

Список микропроцессоров Intel Core 2 — Торговая марка Core 2 относится к микропроцессорам Intel x86 / x86 64 с микроархитектурой Core, ориентированной на потребительский и деловой рынок (кроме серверов) выше Pentium. Отдельная ветвь Core 2 охватывает одноядерные процессоры для ноутбуков,…… Wikipedia

Xeon — Новый логотип Intel Xeon, используемый в 2011 г. Произведено с 1998 г. по настоящее время Общие производители… Википедия

Винт — Эта статья о креплении.Для использования в других целях, см Винт (значения). Винты бывают разных форм и размеров для разных целей. Четверть монеты США (диаметр 24 мм) показана в масштабе. Винт или болт — это тип крепежа…… Wikipedia

Вилки и розетки переменного тока — См. Также: Промышленные и многофазные силовые вилки и розетки Вилки и розетки иногда могут сочетать штыревые и розеточные контакты, но т… Википедия

Разъем TRS — разъем TRS 1/4 дюйма Отключение… Википедия

Лучший инструмент размера гнезда — отличные предложения на инструмент размера гнезда от глобальных продавцов инструмента размера гнезда

Отличные новости !!! Вы находитесь в нужном месте для инструмента размера гнезда.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот инструмент с лучшим размером гнезда в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструмент размера розетки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в выборе размера гнезда и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести socket size tool по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
