В данном обзоре будем делать приспособление с центроискателем для ручного фрезера. Пригодится, когда надо делать пазы в деревянных брусках.

Для изготовления этой приспособы потребуются оргстекло и деревянные рейки.

Первым делом вырезаем по размеру кусок оргстекла. Затем отпиливаем четыре деревянных рейки и приклеиваем их по контуру.

С обратной стороны автор дополнительно крепит рейки на саморезы.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Настройка глубины фрезерования

Средняя глубина фрезерования должна быть 4-6 мм. Для проверки подходящей глубины используют пробную заготовку, которую потом можно выбросить и откорректировать неточности установки. Чтобы настроить глубину, инструмент устанавливают на плоскую поверхность с опущенным основанием, а фрезу опускают до упора и фиксируют. Указатель глубины должен стоять на нулевой метке. Ограничитель глубины фиксируют винтом на нужной величине. Затем фрезу опять опускают до упора в регулировочный винт и фиксируют в таком положении.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Закрепление фрезы

При изменении вида работ с деревом возникает потребность в замене вида фрезы. Для удобства выполнения этой процедуры фрезер нужно положить на бок. Заблокировать шпиндель, а в случае отсутствия такой функции, отключить фрезер и зафиксировать шпиндель ключом. Затем надо открутить цангу и вытянуть фрезу. Взять нужную и вставить ее в цангу. После этого затянуть гайку и проверить правильность установки на наличие биения, включив механизм на минимальные обороты. Установить фрезер в рабочее положение и произвести регулировку высоты обработки дерева.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

• фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Основные этапы работ

По центру оргстекла с помощью ручного фрезера надо будет сделать паз.

Далее изготавливаем четыре детали, из которых будем собирать сам центроискатель. Кстати, вместе деревянных реек можно использовать фанеру.

Соединяем подготовленные детали между собой. А потом прикручиваем центроискатель к ранее изготовленной рамке с оргстеклом.

На следующем этапе прикручиваем к оргстеклу еще один кусок оргстекла. В нем также необходимо будет сделать паз по центру.

Затем наносим разметку, которая выступает в качестве ориентира. Наша самоделка полностью готова — можно испытать ее в работе.

• Подробно о том, как своими руками сделать эту полезную приспособу для ручного фрезера, рекомендуем посмотреть в видеоролике на нашем сайте.
• Если у вас есть какие-либо соображения или замечания, как можно доработать данное приспособление, пишите об этом в х под видео.

Оцените запись

Источник: https://sdelairukami.ru/delaem-svoimi-rukami-poleznaya-prisposoba-dlya-frezera/

Дёшево и сердито

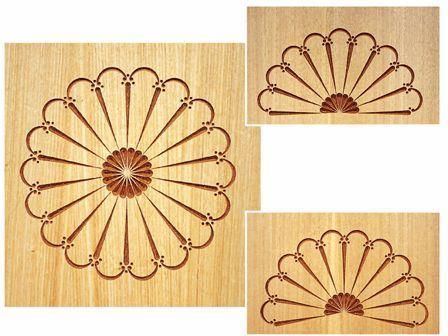

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Как сделать станок по металлу?

При фрезеровке металла возникают большие напряжения и вибрация. Деревянная станина их не выдержит. Необходимо использовать чугунную плиту и металлопрофиль из низкоуглеродистой стали.

Вариант №1

Станок состоит:

• основание;
• стойка;
• салазки с направляющими поперечного перемещения;
• рабочий стол, передвигающийся в продольном направлении;
• шпиндельная головка;
• стойка с вертикальными направляющими;
• электродвигатель.

Чугунное основание выравнивается по плоскости. В нем прорезается поперечный паз «ласточкин хвост». В задней части крепится стойка под каретку шпинделя. Салазки заводятся в продольный паз. Они перемещаются в поперечном направлении за счет вращения винта. Подойдут готовые с токарного станка. Сверху устанавливается стол. Он перемещается по фигурным направляющим салазок. Вертикально инструмент движется вместе с кареткой по направляющим стойки. На массивной плите впереди устанавливается шпиндельная головка, сбоку крепится двигатель. Оба узла соединены ременной передачей.

Вариант №2

Используя в качестве фрезерной головки электродрель, можно создать простую и легкую модель вертикально-фрезерного станка.

1. Сделать основание в виде рамки из профильной трубы.
2. На нем поместить салазки с винтом для продольного перемещения.
3. Сверху устанавливается резцедержка с токарного станка с поперечным винтом и тиски.
4. К основанию прикреплены 2 стойки. Они для жесткости соединены 3 поперечинами. Нижняя у основания. 2 верхние служат опорой для каретки шпинделя.

Вертикально дрель перемещается по направляющим каретки. Для изготовления станка используется прямоугольный металлопрофиль. Все соединения выполнены болтами. За счет 2 стоек, конструкция устойчивая и прочная.

Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

• штанги, которые вставляются в специальные отверстия в корпусе фрезера;
• стопорный винт, посредством которого штанги фиксируются в требуемом положении;
• винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
• опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

• вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
• ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления.

В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

• основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
• два башмака, которые перемещаются по пересекающимся направляющим;
• две монтажные штанги;
• кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

• корпус;
• передвижная фрезерная каретка;
• диск, при помощи которого выполняется установка угла поворота;
• винты, обеспечивающие фиксацию обрабатываемой заготовки;
• стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Фрезы по дереву для ручного фрезера: виды, конструкция

Древесина — материал натурального происхождения. Высоко ценится за уникальные технические, гигиенические характеристики, внешний вид. При этом она достаточно легко обрабатывается, поэтому среди домашних поделок, утвари, мебели занимает лидирующие места.

Значительно ускоряется процесс обработки, если есть фрезы по дереву для ручного фрезера. Его можно сегодня приобрести по умеренной цене. Добиться хорошего результата можно, скомплектовав оборудование необходимыми для выполнения всех видов работ по дереву устройствами.

Разновидности диаметра хвостовика

Первое, на что нужно обратить внимание, это — совместимость основного инструмента и оснастки. В специализированных магазинах широкий выбор сменных фрез различной конструкции, и при покупке нужно уточнить диаметр хвостовика. Для этого стоит посмотреть в паспорте изделия стандарт, по которому он сделан.

Обычно в комплекте предусмотрено два вида крепления. В метрической системе это размеры 6,8 и 12 мм. Почти все отечественные производители предлагают этот стандарт. Импортные изделия часто имеют дюймовые комплектующие. Цанги имеют размеры 6,35 и 12,7 мм. Оснастку разных стандартов менять нельзя. Рабочий ход цанги всего несколько десятых миллиметра.

Типы конструкции фрез

Ручной фрезерной машиной можно выполнить практически все операции по дереву, за исключением художественной резьбы. В комплекте есть параллельный упор, центровочное приспособление для выполнения окружностей, базовый набор режущей оснастки.

Однако не всегда имеющихся устройств хватает для реализации задуманной идеи. Приходится докупать нужные модели отдельно. Конструктивно типы фрез для ручного фрезера по дереву разделены на три категории.

Сборные

Состоит такая конструкция из нескольких частей. Возможно несколько вариантов исполнения. Универсальный хвостовик в нижней части имеет фиксирующую гайку. Можно поменять и подшипник, и рабочую часть с напаянными режущими кромками. Удобно проводить работу, когда конструкция зафиксирована во фрезере. Только необходимо удостовериться, что устройство отключено от сети.

Со сменными режущими кромками

Инструмент этой категории широко используется на больших производствах. А вот фрезы по дереву для ручного фрезера аналогичной конструкции встречаются редко. Инструмент востребован у профессионалов, умеющих пользоваться преимуществами технологии.

Сменные кромки можно ремонтировать, затачивать, заменять. Сложности у неопытных мастеров могут возникнуть при установке. Требуется навык правильно регулировать положение.

Монолитные

Цельная конструкция, готовая к применению сразу после покупки. Регулируется только по глубине. Для получения нужного рисунка профиля приобретается соответствующая фреза. Цанговый зажим позволяет быстро менять модели. Качественная заводская заточка позволяет выполнять операции с высоким качеством и производительностью.

Большой ассортимент изделий разнообразных конфигураций: прямые, угловые, фигурные фрезы. Доступная цена делает их очень популярными. Не все мастера их даже затачивают, поскольку при обработке меняется геометрия режущих кромок. Проще купить на фрезер новую деталь.

Типы лезвий

Высокая скорость вращения, до 30 000 об/мин делает невозможным использование в качестве режущего инструмента углеродистых сталей. При изготовлении всех видов фрез по дереву для ручного фрезера применяются сплавы, способные выдержать рабочую температуру возникающую в процессе трения на высоких скоростях:

• Инструментальная сталь. Хорошие показатели по износостойкости. Невысокая цена привлекают покупателей. Даже древесина твердых пород не изнашивает быстро инструмент, но для работы по ДСП, МДФ не подойдет. Затупить его можно в первую же минуту.

• Твердосплавные напайки. Обойдется режущий инструмент этого класса дороже, но и результат будет заметно лучше. Высокое качество и долговечность являются главными преимуществами изделий с твердосплавной режущей кромкой. К минусам можно отнести выкрашивание композита при больших нагрузках во время обработки некоторых пород дерева высокой прочности и вязкости. Детали из ДСП такой опасности не представляют, обрабатываются легко.

Обычные фрезы по дереву для ручного фрезера из инструментальной стали затачивать можно обычным абразивным инструментом. Для восстановления твердосплавных изделий нужен алмазный круг.

Обработка поверхности требует высокого показателя по чистоте и шероховатости. Сделать это в дома, в бытовых условиях затруднительно. Нужно профессиональное оборудование или соответствующие навыки.

Видео: Виды фрез по дереву и их назначение

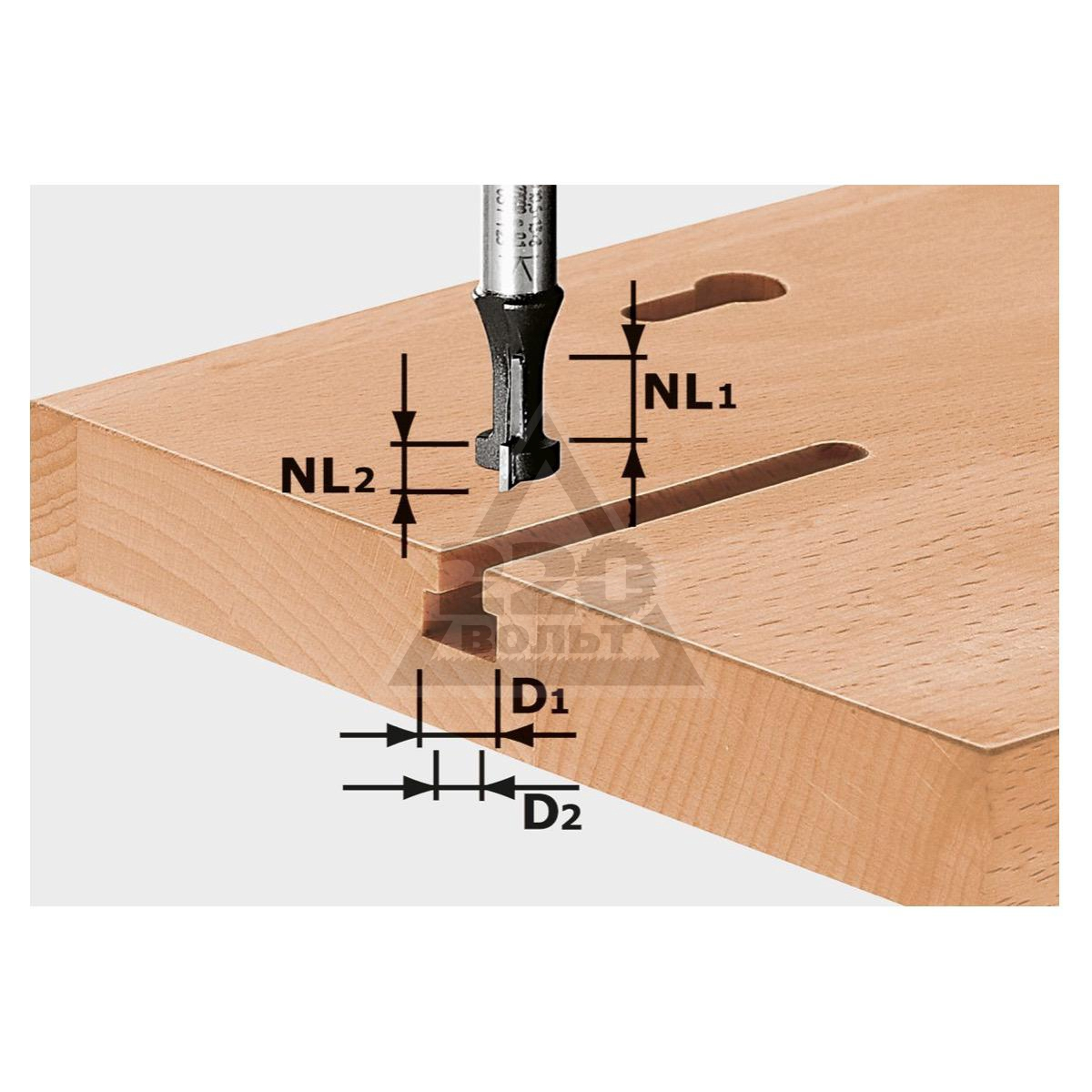

Фрезы пазовые

В стандартный набор фрез по дереву для ручного фрезера обязательно входит хотя бы одно изделие из этой категории. Однако для выполнения сложных операций этого будет мало. В продаже есть широкий выбор пазовых фрез, делящихся на следующие виды:

• Прямые. Предназначены для изготовления паза прямоугольной формы.

• Угловые. Ими делают треугольный паз.

• Конусные. Используют для изготовления шиповых соединений, например, «ласточкин хвост».

• Составные. Набор из отдельных элементов на одном хвостовике. Часто предлагаются в комплекте. Из отдельных деталей можно собрать две фрезы, которые отображаются зеркально. В результате обработки получается замковое соединение. Удобный метод изготовления в домашних условиях вагонки, панелей, при сборке щитов.

По объему продаж, пазовые фрезы по дереву для ручного фрезера находятся среди лидеров. Работы по дереву часто связаны с необходимостью соединять детали из этого материала в единую конструкцию. Данные устройства предназначены именно для этого. Многократно сокращается время операции. К тому же паз сделанный вручную обычно уступает и по качеству.

Фрезы кромочные

Самая большая категория изделий. Нужны кромочные фрезы по дереву для ручного фрезера при формировании торца детали нужной формы. Используются для изготовления элементов мебели, реек. Характерной особенностью является возможность использовать кромку заготовки в качестве опоры.

Подшипник перемещаясь по ней обрабатывает дерево на заданное конструкцией расстояние. Регулировкой высоты положения можно добиваться нужной глубины обработки и соответствующей формы детали. К этой категории относят и копировальные фрезы.

Подшипник одного диаметра с режущей кромкой передвигается по шаблону, зафиксированному на обратной стороне заготовки. В результате получается точная копия нужных размеров. Удобно при производстве большого количество одинаковых деталей.

Фрезы комбинированные

Изделие представляется собой конструкцию из нескольких видов фрез, собранных на одном хвостовике. При этом можно менять их положение, с помощью втулок, прокладок увеличивать/уменьшать расстояние между ними. Технология позволяет получать заданные по чертежу профили, сделать нужную форму с учетом габаритов заготовки.

Сборка не занимает много времени, важно правильно по размерам подобрать комплектующие, поскольку изменить расстояние от оси вращения до крайней точки устройства нельзя.

Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми.

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

Ручной фрезер. Как выбрать?

Ручной фрезер служит для деревообработки. С его помощью можно скруглить кромку, вырезать паз или просверлить отверстие. Этот инструмент с успехом заменит молоток и стамеску, а работу выполнит гораздо качественнее, быстрее и аккуратнее.

Сегодня можно купить фрезеры, различных конструкций и с разными характеристиками. Большой ассортимент моделей существенно расширяет возможности мастера. Выбор зависит от вида планируемой работы. Характеристики, конструкция и оснастка инструмента должны соответствовать поставленной задаче.

Классификация фрезеров по направлению оси фрезы

Фрезеры различаются между собой даже внешним видом, но их объединяет одна особенность – рабочим элементом в каждом является фреза. Эта деталь, в большинстве случаев, имеет зубья, при включении прибора она начинает вращаться и обрабатывать дерево методом резки. В зависимости от того, как располагаются фреза и заготовка относительно друг друга, ручные фрезеры различают на вертикальные и горизонтальные.

1. Вертикальный фрезер по дереву

В вертикальных устройствах ось фрезы направлена вертикально, а относительно обрабатываемой поверхности ходит перпендикулярно. Это самый распространенный вид фрезера по дереву. Такой инструмент еще называют погружным или штанговым и не случайно. Основное отличие конструкции – наличие штанг, а погружной – потому что рабочий элемент опускается по штангам вниз.

Штанги являются основой вертикального фрезера. Сверху на них устанавливается корпус с двигателем и рабочим элементом, снизу закреплено основание. Штанги служат направляющими для корпуса. Для выполнения работы мастер должен нажать на специальные рукояти, чтобы корпус опустился, и фреза начала обрабатывать заготовку. Как только давление на корпус прекращается, механизм с помощью пружин возвращается в исходное положение.

За счет штанг режущий элемент располагается строго перпендикулярно поверхности изделия. Вертикальные фрезеры по дереву универсальны, они могут выполнять множество функций: вырезать узоры, делать пазы, прорезать отверстия под замок и т.п. Особенно этот инструмент хорош для фрезерования замкнутых контуров.

2. Горизонтальный фрезер

Инструмент не имеет штанг, корпус жестко соединен с основанием, а фреза выступает за всю конструкцию сбоку. Ее ось располагается горизонтально. Таким прибором чаще обрабатывают кромки деревянных изделий.

3. Специализированные фрезеры

Электроинструмент предназначен для какой-то одной работы, например можно купить фрезер, которым делают только ламельные соединения, применяемые в мебельном производстве.

Оснастка фрезера по дереву

В универсальные фрезеры можно ставить разные фрезы. Для каждого вида работ подбирается определенная оснастка:

• концевая фреза напоминает сверло, она позволяет делать пазы и обрабатывать поверхности, расположенные под прямым углом;
• угловая фреза нужна для проделывания канавок, бывает с одним или двумя углами;
• торцевая режет дерево зубчатым торцом в направлении перпендикулярном своей оси;
• цилиндрическая фреза ведет обработку в вертикально направлении.

Есть еще червячные, конические и другие виды оснастки.

Однако прежде, чем купить фрезу по дереву, нужно определиться не только с ее геометрией. Есть еще один важный нюанс – диаметр хвостовика фрезы. В каждом фрезере есть зажимы, в которые и закрепляется режущий инструмент. Диаметр его хвостовика должен соответствовать диаметру вставок на зажимах.

То есть каждый фрезер работает с какой-то конкретной оснасткой, а каждая оснастка предназначена для определенной работы. Так фреза с хвостовиком 6 мм используется для кромочных работ, 8 или 12 мм чаще применяются в вертикальных работах. Но и это еще не все премудрости, которые нужно учитывать при покупке фрезера и фрез к нему.

Если диаметр хвостовика 6 мм, то диаметр режущей части – 3 мм, при хвостовике 12 мм этот показатель увеличивается до 10 мм.

Классификация фрезера по оснастке

Фрезер, рассчитанный на хвостовик:

• 8 мм предназначен для легких работ, таких как изготовление мебели. К инструменту подходят разные по виду и диаметру фрезы. Можно сменить цанги с 8 мм на 6 мм.
• 12 мм используют для проделывания широких и глубоких пазов, например под петли. Прибор предназначен для тяжелых работ, сверлит твердые породы дерева, используется в производстве окон, дверей, филенок. К нему можно купить фрезу для сращивания или фигирейную (горизонтальную сложной конфигурации). Цанга 12 мм меняется на цангу 8 мм.

Технические характеристики ручного фрезера

• Мощность – это самый важный показатель производительности любого устройства. Чем выше мощность, тем больше работы проделает фрезер за меньший промежуток времени. Однако мощность влияет на вес и цену фрезера. С ценой все понятно, а вот вес имеет большое значение, если фрезер, к примеру, нужно во время работы перемещать. Так, кромочный фрезер держат одной рукой, поэтому производители стараются сделать такой прибор как можно легче. Его мощность – не более 720 Вт, вес – менее 2 кг. Для сравнения: фрезеры мощностью 2300 Вт весят 7 кг. Если Вам предоставляется возможность купить фрезер, выбирая между моделями примерно одинаковыми по весу, но разной мощности, отдайте предпочтение более мощному прибору.
• Рабочий ход – параметр, который указывает, на какую глубину может выполняться фрезерование. Глубже рабочего хода обработать поверхность не получится, а вот фрезеровать на меньшую глубину можно. Для регулировки существует специальный упор, его опускают на нужную глубину и фиксируют рычагом. Если нужно сделать углубления или отверстия с точностью до миллиметра и даже десятых долей миллиметра, то стоит купить фрезер с вращающимся регулятором. Цена его значительно выше традиционных моделей.
• Скорость вращения фрезы влияет на быстроту обработки, однако, на высоких оборотах дерево может загореться, а фреза сломаться. Поэтому выбирайте фрезер с возможностью регулировки скорости.

Комплектация фрезера по дереву

Некоторые работы по дереву выполняются фрезером только при наличии специальных комплектующих:

• Параллельный упор позволяет делать пазы, канавки и отверстия параллельно краю изделия. Упор прикрепляется к основанию с помощью штанг и передвигается по ним на нужное расстояние от края. Точность работы зависит от жесткости конструкции. В одних моделях параллельный упор крепится двумя винтами, в других – четырьмя.
• Направляющий шип нужен для фрезерования по прямой линии. Крепится, как и упор, с помощью штанг. На конце штанг находится башмак, который по ним передвигается.
• Копировальное кольцо входит в стандартный комплект. Оно закрывает отверстие для копировальной втулки.
• Копировальная втулка применяется для выполнения работ со сложной траекторией по шаблону. Когда возникает такая необходимость, копировальное кольцо снимают и устанавливают копировальную втулку.
• Циркуль, как и в школе, служит для изображения кругов, только в нашем случае они вырезаются в деревянных заготовках.

Как видим, фрезер нужно выбирать по его техническим характеристикам, назначению, оснастке. Чтобы потребители могли выбрать подходящий для себя по функционалу и цене фрезер, производители выпускают варианты, различные по качеству и комплектации. Например, в продаже есть и простые устройства, но с дополнительными функциями и набором фрез, и продвинутые высокотехнологичные фрезеры с минимальной комплектацией.

Если фрезер продается без оснастки, обязательно интересуйтесь, что к нему подходит.

Интернет-магазин «Город-Инструмента.Ру» предлагает Вам широкий ассортимент различных видов станков по достойным ценам ведущих мировых и российских производителей.

ЗВОНИ УВЕРЕННО — КАЧЕСТВО ПРОВЕРЕНО!

Виды фрез и приспособлений для работы по дереву, камню, металлу ручным фрезером

Фреза является режущим инструментом, с помощью которого ручная фрезерная машина или стационарный агрегат производят обработку поверхности различных материалов (дерево, пластик, металл). Поскольку оснастка рассчитана на вращательное движение, то и базовая форма у нее будет дискообразной либо цилиндрической. В то же время, режущие кромки инструмента могут иметь довольно замысловатую форму. Фрезы для ручного фрезера делятся на несколько видов. Наиболее распространенные среди них – для обработки древесины. При этом фрезы по дереву также имеют свою классификацию. Рассмотрим, какие виды фрез предназначены для обработки деревянных поверхностей, и как их правильно выбирать.

Пазовые фрезы

Если нужно выбрать паз какой-либо глубины и ширины, то для этой цели как нельзя лучше подойдет пазовая фреза. Ее конструкция позволяет производить данную операцию как на пласти (грани) детали, так и на ее кромке. Пазовая фреза в основном используется при соединении деталей на шип. Также, применяя насадки для фрезера по дереву, идущие по линейке, можно прорезать ровные пазы любой ширины.

Фасонные

Позволяют придавать пазу определенные формы, похожие на фигурные скобки. Инструментом выбирают не только пазы внутри заготовки, но и изменяют форму ребер кромки. Изготавливая сложный рисунок на пласти заготовки, сначала делается проход по нему прямым резаком (пазовым). В дальнейшем это упрощает центровку фасонной оснастки.

На следующих рисунках показаны основные разновидности пазовых фасонных фрез.

Конструкционные

После обработки заготовки данной оснасткой получается паз, похожий на трапецию (ласточкин хвост) или перевернутую букву “Т”.

Этот метод соединения деталей считается одним из самых надежных, поскольку шипы задвигаются в пазы такой же формы, и другим методом их не разъединить.

Галтельные V-образные

Несмотря на то, что слово “галтель” обозначает какую-либо полукруглую выемку или желобок, V-образные резаки также относятся к данной категории. Инструмент позволяет выбирать не только вертикальные пазы, но и пазы под определенным углом. Также галтельная фреза часто используется для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Галтельные

Имеют скругленную режущую часть. Если посмотреть на паз после ее прохождения в разрезе, то он будет напоминать литеру “U”.

Фрезу применяют для декоративной отделки кромок и торцов изделий из дерева, создания сложных рисунков на пласти заготовки либо различных галтельных выемок (желобков) на пласти изделия и на его ребрах.

Прямые

Это самый простой инструмент, имеющий форму цилиндра. Паз, полученный в заготовке, имеет прямоугольное сечение.

Оснастку чаще всего используют с погружными фрезерами.

Прямые пазовые (пальчиковые) фрезы применяют, если требуется выбрать прямоугольный паз с чистым дном, например, для врезки дверных замков и петель.

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Также к этой категории можно отнести кромочную фрезу, угол наклона лезвий у которой 45 градусов.

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Также калевочными резаками можно создавать орнаменты сложной формы на ребрах и торцах детали из дерева.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

При нижнем расположении подшипника шаблон закрепляется под заготовкой, а при верхнем расположении – над заготовкой.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Комбинированные фрезы

Сращивание заготовок считается наиболее эффективным, если использовать комбинированную оснастку. Данные типы фрез состоят одновременно из шиповых и пазовых элементов: благодаря такой конструкции оснастки за один проход аппаратом получают оба профиля. В результате площадь кромки, предназначенная для склеивания, увеличивается, что положительным образом сказывается на прочности соединения.

Рамочные

Рамочные фрезы являются составными инструментами. Все режущие элементы устанавливаются на основу, и мастер может размещать их в нужном порядке. Наборные фрезы имеют следующие составляющие:

• основание;
• режущие элементы;
• подшипник;
• шайба;
• фиксирующая гайка.

При смене расположения режущих элементов вынимать хвостовик из цанги агрегата не требуется. Достаточно лишь открутить крепеж, расположенный в нижней части оснастки, и все ее элементы снимаются. Благодаря разборной конструкции оснастки величина вылета инструмента остается прежней, и повторная ее регулировка не требуется.

Пазо-шиповые

Комплект содержит 2 фрезы, одна для выборки паза, а вторая – для шипа.

Пазо-шиповые фрезы имеют зеркально-идентичный профиль режущих элементов, благодаря чему обработанные детали сращиваются максимально точно.

Единственный минус данной оснастки в том, что пазы и шипы изготавливаются разными резаками, которые приходится менять и снова корректировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления вагонки по своему принципу действия похожи на пазо-шиповой инструмент, но с той лишь разницей, что при соединении деталей образуется V-образный паз между ними для имитации бруса. Чтобы изготовить соединение, также требуется комплект из 2 элементов.

Универсальные

После прохода инструмента получают 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних располагаются под углом друг к другу.

Для сращивания деталей также применяется микрошиповая фреза.

Оснастку можно применять как для продольного сращивания заготовок (при изготовлении щитов), так и для торцевого сращивания деталей.

Для углового сращивания древесины также используется оснастка из серии комбинированных, позволяющая подготовить места соединения под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо срастить, применяют одну и ту же комбинированную фрезу. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также значительно экономит время, поскольку менять инструмент не нужно.

Фигирейные фрезы

Применяют инструмент при изготовлении филенок, а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.

Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.

В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).

Горизонтальные

Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.

Вертикальные

Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.

Горизонтальные двухсторонние

Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.

Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео.

Критерии выбора режущего инструмента по дереву

При выборе фрез по дереву для ручного агрегата, следует уделить внимание следующим параметрам оснастки.

Диаметр и размер хвостовика

Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах. В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оснастки не будет, конечно же, при условии, что диаметр цанги соответствует диаметру хвостовика.

Важно знать, что цанга ручного агрегата – это не кулачковый патрон дрели, в который можно зажимать инструмент разного диаметра. Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика оснастки. Трудности могут возникнуть, если купить оснастку с хвостовиком 1/2ʺ (12,7 мм) и попытаться ее вставить в цангу с диаметром 12 мм. В то же время, хвостовик с диаметром 6 мм без проблем зажмется в цанге на 1,4ʺ (6,35 мм).

Перед покупкой фрезы, особенно дорогостоящей, изучите инструкцию к агрегату и узнайте, какая цанга на нем установлена.

Длина хвостовика оснастки также имеет большое значение. Не вся она имеет удлиненные хвостовики, и порой их размеров не хватает, чтобы использовать инструмент, например, при расширении глубоких пазов. Также длинные хвостовики оснастки могут понадобиться при закреплении агрегата под столом. В таком случае принято использовать удлинитель фрезы, который зажимается в цанге агрегата.

Материал лезвий

Это важный критерий при выборе оснастки. Изделие может быть изготовлено из быстрорежущей стали (HSS) или из твердосплавной (HM). Лезвия из быстрорежущей стали без труда справляются с мягкими породами древесины невысокой плотности. Но для обработки твердых пород дерева данные резаки не подойдут. В таком случае их можно заменить оснасткой с твердосплавными лезвиями.

Расположение режущих элементов

Лезвия на инструменте могут располагаться вертикально, то есть параллельно оси хвостовика, либо под определенным углом к ней. Вертикально расположенные лезвия работают по принципу рубанка и в большей мере рубят древесину, чем ее режут. Поэтому, если лезвия немного затупились, они будут оставлять следы на обработанной ими поверхности, которые придется вышлифовывать.

Лезвия, расположенные под углом к оси инструмента, работают намного чище и не образовывают сколов.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

Фреза “антиперелив”

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

Пазовая под инкрустацию

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Фрезы по металлу

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

1. Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.

2. Конические (60°). Применяют для зенкования отверстий.

3. Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.

4. Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.

5. Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.

6. Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.

7. Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.

8. Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.

9. Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.

10. Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.

11. Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.

12. Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.

13. Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Параллельный упор

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Направляющая шина

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

Циркуль

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

• заготовка укладывается под установленный в пантографе агрегат;
• на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
• указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
• все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальные кольца и шаблон

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Если отверстие в шаблоне превышает размеры подошвы аппарата, то его можно установить на площадку подходящих размеров.

Обработка тел вращения

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Шипорезное приспособление

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Стол для фрезера

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

Приспособление для филенок

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Если приготовленная под заточку оснастка имеет упорный подшипник, то его необходимо снять до начала процесса.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

креативных дизайнов с маршрутизатором и шаблоном

Использование маршрутизатора и шаблона для создания креативных дизайнов. Я хотел бы поделиться некоторыми мыслями о создании повторяющихся дизайнов с помощью маршрутизатора и шаблона. Чтобы создать шаблон, мы опираемся на навыки наших предков — создателей узоров. Я имею в виду людей, которые вырезали узоры вручную до эпохи компьютеров. Маршрутизатор и шаблон максимально приближены к высокотехнологичному дублированию. Нам все еще предстоит изготовить и сформировать шаблон вручную.(Фото 1)

Фото 2. Ландшафтный дизайн плантаторов.

В этой статье я создам дизайн, сделаю шаблон и создам этот дизайн для проекта. Мы пройдемся по каждому шагу вместе. (Фото 2) показывает несколько примеров дизайна, который я использовал для создания ландшафтных горшков.

Фото 3. Нарисуйте эскиз и увеличьте его до нужного вам размера. Копировальная бумага хорошо подходит для переноса дизайна на другую бумагу.

Шаг 1. Определитесь с проектом и дизайном, которые могут быть продублированы. Думаю, если вы собираетесь создать дизайн один раз, сделайте шаблон или шаблон. Если шаблон получился удачным, то следующий будет проще. Кроме того, вам не нужно шлифовать или раскрашивать шаблоны, их просто делать весело. Раньше я искал точную форму или узор, который, как мне казалось, мне нужен, и тщательно увеличивал или дублировал его. Но я обнаружил, что если вы потянетесь, вы можете создать фигуру или кривую, которая будет выглядеть круто. Мне нравится использовать кусок картона или плотной бумаги, чтобы набросать дизайн.Затем я могу вырезать его и использовать как трафарет для материала шаблона. Если это небольшой дизайн, подойдет обычная бумага. Дизайн можно передать с помощью копировальной бумаги. Вы можете видеть на (фото 3), что я набросал идею, увеличил ее, а затем усовершенствовал вручную, пока не получил то, что хотел. Не забудьте увеличить размер конструкции на толщину направляющего кольца (1/16 дюйма). Когда я доволен, я использую копировальную бумагу, чтобы перенести его в кусок папки с файлами. Используя жесткую бумагу, я могу поиграть с макетом, пока не получу то, что хочу для шаблона.Обратите внимание, что на шаблоне есть несколько контрольных линий, которые помогают в размещении макета и помогают центрировать шаблон на работе перед трассировкой.

Шаг 2. Выберите материал шаблона. Фанера 1/4 ″, мазонит или МДФ (1/2 ″ или 3/8 ″) хорошо подходят для шаблонов. Преимущество МДФ в том, что он легко обрабатывается и быстро шлифуется. Недостатком является то, что небольшое «уп» в мгновение ока может превратиться в большое «уп». Я использовал фанеру 1/2 дюйма, потому что у меня валялась куча, но с ней сложно работать.Если в дизайне много деталей, я займусь чем-нибудь другим. Фанера действительно прочна для таких вещей, как ножки стола или когда вы будете фрезеровать простой рисунок на внешней стороне шаблона. Я хочу поделиться с вами трассировкой внутри шаблона, как трафарет, поэтому лучше всего подходит фанера 1/4 дюйма или МДФ.

Фото 4.

Шаг 3. Раскладываем выкройку. Вырежьте из трафарета то, что вы не хотите (фото 4).

Фото 5.Настройте свой шаблон с помощью напильников, деревянных рашпилей, напильников с крысиным хвостом и наждачной бумаги.

Для черновых пропилов можно использовать копировальную пилу, спиральную пилу или лобзик. Затем я тонко подгоняю и сглаживаю края с помощью напильников, рашпилей, напильников и наждачной бумаги. (Здесь мы вступаем в контакт с нашими предками, создающими выкройки) (Фото 5)

Фото 6.

Шаг 4. Настройте шаблон. Мне нравится создавать пространство между шаблоном и деревом, чтобы бита не увязла в опилках.Иногда вам нужно приклеить распорки посередине конструкции, потому что материал шаблона не выдерживает веса фрезера и вызывает прогиб шаблона. Основание фрезера и направляющая втулка не допускают прогибов (фото 6).

Я принимаю во внимание выравнивание и закрепление при разработке шаблона. Планируйте достаточно большую поверхность, чтобы удерживать маршрутизатор и закрепить шаблон на проекте. Опять же, обратите внимание на центральную линию и контрольные метки, чтобы разместить шаблон на работе. Двусторонний скотч или горячий клей хорошо удерживают шаблон на месте.

Фото 7.

Шаг 5. Взять на тест-драйв. Учитывайте направление движения фрезера в шаблоне. Для этого шаблона лучше всего подходит по часовой стрелке. Обратите внимание на положение моей правой руки. (Фото 7)

Фото 8. Просмотрите тестовую резку, чтобы определить, нужно ли вносить какие-либо изменения в шаблон или фрезу, которую вы используете.

Это необходимо для контроля надреза и плотного прилегания фрезера к шаблону — изгибы могут быть очень сложными.На этом изображении (фото 8) вы увидите, что я пробовал использовать шаблон с двумя разными битами и нашел в шаблоне места, которые необходимо отрегулировать.

Фото 9. Исправьте дефекты шаблона перед повторным вырезом.

Итак, мы вернулись к нашему наследию создателей моделей — «подслащивать» изгибы вручную (фото 9).

Фото 10.

Потом я попробовал еще раз с обоими фрезами (фото 10)

Фото 11. Если вы вносите изменения в свой шаблон, обязательно дважды проверьте, чтобы воротник продолжал соответствовать любому из пространств колготок.

Дизайн был недостаточно смелым, поэтому я выбрал более крупный вариант. Первое, что мне нужно было сделать, это убедиться, что воротник большего размера поместится в труднодоступных местах (фото 11).

Фото 12а. Я использовал 1/2

Но вот загвоздка: размер воротника 1/2 ″, а V-бит — 5/8 ″. (Фото 12а)

Чтобы эта сложная операция сработала, мне пришлось опустить фрезер и зафиксировать его в гайке с буртиком (но не касаться и оставить достаточно места, чтобы вставить гаечный ключ и затянуть биту) (Фото 12b).

12с.Чтобы рассчитать глубину, необходимую для пропила, возьмите толщину шаблона + зазор между шаблоном и деревом + желаемую глубину пропила = расстояние от основания фрезы до конца V-образной фрезы.

Затем я установил фрезу на нужную глубину (фото 12c) (толщина шаблона + зазор между шаблоном и деревом + желаемая глубина резания = расстояние от основания фрезы до конца V-образной фрезы). Настоящее мастерство заключается в том, чтобы вставить сверло в шаблон на узком конце, соприкоснуться с деревом, включить фрезер и вручную погрузить сверло в работу.Это короткое путешествие, примерно 3/8 дюйма. Затем просто водите фрезером по шаблону.

Фото 13.

Стоит ручной шаг. Если бы я использовал воротник большего размера, я бы не смог сделать такой же узкий радиус. Это, конечно, гораздо более смелое заявление в лесу (фото 13).

Фотография 14. Добавление краски может помочь выделенному изображению выделиться и является приятным завершающим штрихом.

Шаг 6. Завершите свой проект. После того, как шаблон стал хорошо работать, я нанес несколько слоев полиуретана, чтобы защитить его.

По готовому изделию вы можете увидеть, что окрашенный широкий глубокий V-образный вырез подчеркивает смелость (фото 14). Он не будет выглядеть таким большим, если станет частью сеялки с верхней и нижней декоративными элементами. Если вам подходит более тонкий вид, также подойдет V-образная коронка меньшего диаметра.

Фото автора

Джерри «Джейк» Сибо является зарегистрированным членом WWGOA. Другие работы Джейка по дереву можно найти на его веб-сайте Saw Dust by Jake.

Отправьте свой любимый совет или технику обработки дерева по адресу: editor @ wwgoa. com, и вы можете заработать 100 долларов, если мы опубликуем вашу идею.

Чертежи динамического фрезерного станка с ЧПУ Для бизнеса Местное послепродажное обслуживание

Исключительное качество. Чертежи фрезерного станка с ЧПУ , предлагаемые на Alibaba.com по привлекательным сделкам, представляют собой отличный способ добиться невероятных результатов в производстве мебели. Они содержат множество передовых инноваций и технологий, которые способствуют повышению эффективности. Они превращают изготовление мебели в простую задачу. При их изготовлении используются прочные материалы. Чертежи фрезерного станка с ЧПУ делают их очень прочными и долговечными.

Звездный. Чертежи фрезерных станков с ЧПУ , доступные на Alibaba.com, входят в впечатляюще разнообразную коллекцию, в которой собрано множество моделей, дизайнов и размеров. Эта продуманная коллекция гарантирует, что каждый покупатель найдет для себя наиболее подходящий продукт, отвечающий всем функциональным требованиям для его бизнеса. Они могут похвастаться высокоэффективными функциями резки и соединения, которые потребляют умеренное количество электрической и топливной энергии, что позволяет пользователям экономить на счетах.

Установка этих топовых. Чертежи фрезерного станка с ЧПУ — это просто, особенно если следовать рекомендациям производителя. Их обслуживание также несложно, потому что они редко ломаются, а их части легко ремонтировать, когда требуется замена. Поскольку их легко чистить, пыль и другие частицы не накапливаются без надобности до такой степени, которая может ухудшить их работу. Они очень безопасны в эксплуатации, поскольку оснащены передовыми функциями безопасности, обеспечивающими максимальную защиту операторам.

Путешествуя по Alibaba.com, покупатели откроют для себя прекрасное. чертежей фрезерных станков с ЧПУ возможности вывести свои операции на новый уровень. Покупки на веб-сайте очень полезны, потому что покупатели получают качественные товары этой категории, которые соответствуют или превосходят их ожидания. Они подходят как для мелкосерийного, так и для крупного производства мебели, требующего максимальной эффективности.

Творить чудеса с маршрутизатором

Маршрутизатор — это не только универсальный инструмент для магазина, он может творить чудеса.Маршрутизаторы могут быть ручными или постоянно фиксироваться в столе маршрутизаторов для выполнения любого количества рутинных операций. Они могут иметь фиксированные основания, которые идеально подходят для фрезерования кромок, или они могут иметь основание врезного типа.

Маршрутизаторы

также доступны в комбинированных наборах с фиксированными и врезными основаниями, так что вы можете переключаться по мере необходимости. Некоторые маршрутизаторы, такие как триммеры для ламината, являются одноразовыми инструментами.

Маршрутизаторы

доступны в размерах, рассчитанных на мощность от 2 до 3-1 / 2. Компромисс заключается в том, что чем больше мощность, тем крупнее и тяжелее маршрутизатор.Однако для выполнения определенных задач необходимы более мощные маршрутизаторы.

Регулятор скорости необходим для использования с долотами большего диаметра. Электронный регулятор скорости — лучший выбор. Маршрутизаторы доступны с цангами разного размера, чтобы принимать хвостовики фрез разного размера. Наиболее распространенные размеры — 1/4, 3/8 и 1/2 дюйма. Некоторые маршрутизаторы поставляются с цангами разного размера.

Чаще всего фрезер используется для придания формы кромкам, как показано на этой настенной табличке.

Обычные отрубы

Фрезеры

чаще всего используются для придания формы кромкам, например для кромок стола, и для создания профилей.Используя определенные фрезы или сопоставляя несколько профилей фрез, вы можете создать практически любой тип кромки или формы, какой только можете себе представить. Фрезеры также используются для обрезки кромок пластикового ламината на столешницах. Также доступны специальные насадки для создания вырезов с закругленными углами или углублениями, а также вырезов раковин в материалах с твердой поверхностью.

Некоторые из наиболее распространенных битов для формирования кромок.

Маршрутизаторы

также можно использовать для создания самых разнообразных стыков.Склеенные кромки, например, при склейке широких досок из узких, можно легко создать с помощью фрезера с использованием различных стилей бит. К ним относятся паз-паз, паз-паз с V-кромкой для сайдинга автомобилей, насадки с наружной и внутренней резьбой с V-образной пазом 90 градусов и специальные насадки для клеевого соединения. Фрезеры, оснащенные долотом для прорезания, также могут быть использованы для вырезания зубцов для соединения задних стенок шкафов с боковыми стенками, для вырезания канавок, прорезей и пазов для соединения днищ ящиков с ящиками. Другие шарнирные насадки включают в себя: фиксатор ящика, используемый для создания клеевых соединений для соединения сторон и фасадов ящиков; насадки для канавок и бус для создания обшивки лодок; угловые фиксаторы для угловых соединений под углом 90 градусов, например, в шкатулках для драгоценностей; и угловые биты для торцовки.

Рама и панель — очень популярный стиль дверей для шкафов и мебели, который изготавливается с использованием фрезерного станка в фрезерном столе и различных фрез.

Один из наиболее популярных стилей дверей для шкафов и мебели — рама и панель. Обычно это делается с использованием фрез для рельсов и стоек для создания стыков рельсов и стоек, а также с помощью приподнятых фрез для создания панелей. Они предназначены только для использования со столом маршрутизатора, и у вас должен быть маршрутизатор для тяжелых условий эксплуатации.

Соединения типа «ласточкин хвост» являются традиционными и популярными.Их легко и аккуратно изготовить с помощью зажимного приспособления «ласточкин хвост» Porter Cable 4200 и маршрутизатора, такого как Porter-Cable Model 892, который оснащен двухпозиционным переключателем, который позволяет выключить маршрутизатор, не отрывая рук от ручек.

Еще одним очень популярным и распространенным соединением является соединение типа «ласточкин хвост», также популярное для конструкции ящиков, а также некоторых типов мебели и небольших ящиков. Приспособления типа «ласточкин хвост», такие как серия Porter Cable 4200, показанная на стр. 14, позволяют фрезеровать все типы соединений «ласточкин хвост», в том числе: через ласточкин хвост, полуслепой ласточкин хвост, полуслепой ласточкин хвост с пазом и даже соединения коробки или пальца.

Более тяжелые маршрутизаторы иногда не могут удерживать ровно при обрезке кромок. Основание TurnLock Offset Base от Milescraft создает большую стабильную основу для обработки кромок.

Хорошим выбором среди маршрутизаторов для приспособления является модель 892 Porter-Cable Model 892, которая не только оснащена 12-амперным двигателем с плавным пуском, но и быстро перемещается от фиксированных оснований к погружным и спиральным основаниям, последние два продаются как аксессуары. Двухпозиционный переключатель позволяет отключать питание, не отпуская ручки.Кроме того, тонкая настройка глубины с помощью микрокнопки позволяет легко настроить битовую глубину.

Вам понадобится опорная плита маршрутизатора, на которую можно установить направляющую втулку. Опорная плита TurnLock подходит для большинства маршрутизаторов и поставляется с поворотными втулками.

Для фрезерования ласточкин хвоста вам также понадобится опорная пластина фрезы, которая принимает направляющую втулку, и направляющие втулки, соответствующие размеру хвостовика фрезы. Опорная плита TurnLock Router от Milescraft подходит для большинства маршрутизаторов с круглым основанием, проста в установке и поставляется с двумя поворотными втулками.Дополнительные втулки также доступны в наборе от 5/16 до 1 дюйма.

Формовочные насадки доступны для любого количества работ

Еще одно распространенное применение маршрутизатора — создание нестандартной формовки. Доступен широкий ассортимент насадок для создания всех типов молдингов, а также материалов для обрамления картин. К ним относятся молдинг короны, бухта, комплекты оконных створок и комплекты поручней. Биты Multi-Form используются для создания обрамления изображений.

Фрезеры

также можно использовать для создания любого количества деревянных швов. Показаны некоторые из наиболее распространенных типов шарниров и бит.

Плунжерная маршрутизация

Врезная фрезеровка добавляет еще больше универсальности, позволяя «выравнивать поверхность», создавать канавки и выполнять широкий спектр декоративных надрезов. При врезании фрезерный станок включается, когда бита не касается рабочей поверхности. Затем сверло подается или «погружается» в рабочую поверхность на заданную глубину. В большинстве случаев требуются какой-либо шаблон и направляющая втулка. И снова доступно большое количество разнообразных шаблонов.

Еще одно удобное приспособление — круговой или дуговой резак, такой как показанный Milescraft. Он направляет фрезер по дуге или окружности.

Волшебство проявляется в большом разнообразии техник и приспособлений, которые можно использовать с погружным фрезерным станком. Одним из очень практичных способов использования погружного фрезерного станка является прорезание пазов для петель. Вы можете быстро и легко вырезать точные внутренние и внешние пазы для дверных петель с помощью фрезерного станка и набора Milescraft Hinge Mortise Guide.

В комплект TurnLock SpiroCrafter Kit входит вращающийся шаблон с вырезанными на нем рисунками.

Одна забавная техника — создание инкрустаций. Это также легко сделать с помощью набора Milescraft TurnLock Inlay. В цангу фрезы устанавливается спиральная фреза диаметром 1/8 дюйма, и обрабатываемая деталь прикрепляется к столу. «Собачий» зажим Kreg, установленный в паз верстака, упрощает эту задачу. Выбранный шаблон затем прикрепляется к заготовке двусторонней лентой. Установлена ​​глубина, и фрезер прошелся по внутреннему краю шаблона. Затем излишки материала направляются в шаблон для создания кармана.Материал вставки должен быть такой же или немного толще, чем глубина кармана. Установите глубину резания так, чтобы сверло полностью проходило через материал вставки. Закрепите вкладыш на подложку, затем прикрепите шаблон к материалу вкладыша. Осторожно сделайте один проход вокруг направляющей шаблона. Насухо поместите вкладыш в карман и отшлифуйте вкладыш или карман, чтобы он хорошо прилегал, затем приклейте на место.

После определения рисунка, который вы хотите фрезеровать, вы фрезеруете рисунок, поворачиваете шаблон в следующую позицию и продолжаете фрезеровку, пока не завершите рисунок.Затем вставка приклеивается на место.

TurnLock SpiroCrafter — это забавный набор для создания «розовых» узоров для обработки дерева. Хотя он лучше всего работает с Milescraft Plunger Model 1000 или Dremel Model 330, его можно использовать практически с любым фрезером для создания тысяч уникальных дизайнов из дерева и пластика. На маршрутизаторе установлена ​​опорная плита TurnLock и установлена ​​направляющая втулка. Сначала сделайте дизайн на бумаге, а затем выберите шаблон и выкройку. У шаблона есть вращающийся центр, который вставляется в зубцы.Определите интервал вращения из Руководства по проектированию. Поместите бумажный шаблон на заготовку и закрепите его на месте. Отцентрируйте основание шаблона и закрепите его на рабочей поверхности зажимами. Выровняйте шаблон так, чтобы окно выбранного шаблона находилось в желаемом начальном положении, и закрепите шаблон на месте, вставив зубцы шаблона в соответствующие канавки основания шаблона. Поместите направляющую на карандаш так, чтобы нужный конец был направлен к стержню. Отметьте рисунок, позволяя направляющей карандаша следовать за краем выбранного рисунка.Поверните шаблон в следующее желаемое положение и повторите шаги. После завершения проектирования выберите подходящую коронку и направляющую втулку. Установите фрезу на соответствующую глубину, поместите фрезу и направляющую втулку в окно выбранного шаблона, включите фрезер и фрезеруйте шаблон по часовой стрелке. Затем поверните шаблон в следующую позицию.

С Milescraft Router SignCrafter легко создавать собственные фрезерованные вывески из дерева.Приспособление удерживает буквы на месте в качестве шаблона для маршрутизатора.

Вы также можете создать свои собственные фрезерные вывески из дерева или пластика с помощью Router SignCrafter от Milescraft. После того, как инструмент собран, вы выбираете буквы, которые вам нужно написать по буквам, которые вы собираетесь выгравировать, и поместить их в слот для букв. Используйте опорную пластину фрезера TurnLock и направляющую втулку. Прикрепите шаблон к заготовке и закрепите рабочую доску на верстаке зажимами. Выберите соответствующую фрезу, включите фрезер, опустите фрезу в шаблон, позволяя направляющей втулке следовать шаблону буквы и фрезеровать букву.Повторите то же самое для остальных букв.

Создание вкладок — это увлекательная техника с использованием набора Milescraft TurnLock Inlay Kit. Выемка вырезается по предоставленному шаблону, затем по тому же шаблону вырезается вкладка.

Другие крутые инструменты

У меня есть два старых фрезерных инструмента от Craftsman, которые больше не производятся. Однако они оба хороши, если вы можете найти их на гаражных распродажах или на барахолках. Желаю, чтобы кто-нибудь еще их сделал. Edge Crafter разработан для использования со столом для фрезерования и может использоваться с предоставленными шаблонами для создания столешниц «пирог-корка», а также для фрезерования других круглых, овальных или зубчатых конструкций.

Индексируемое приспособление для удержания точеной заготовки и направления фрезера может использоваться для резки канавок в колоннах, ножках стульев и столов.

Craftsman Router Crafter позволяет выполнять контурное точение с помощью фрезерного станка, прямую канавку и рифление, правую и левую спираль, а также конструкции веревок. Если у вас есть токарный станок с индексирующей головкой, вы также можете сделать приспособление для установки на станину токарного станка для установки фрезерного станка для фрезерования колонн. Или вы можете сделать показанное приспособление для гофрирования.

Широкий выбор бит маршрутизатора доступен для любого количества методов маршрутизации.CMT Sommerfeld Set — это идеальный вариант для создания фальшпанельных дверей. Все включено.

Еще один забавный инструмент — это система CMT 3D Router Carver. Его можно использовать с фрезером для погружения для создания акцентов ручной работы на ящиках, дверях или панелях. Система поставляется с шаблонами и фиксирующими рамками, насадкой для резчика 3D-маршрутизатора, видео для 3D-резчика и полными инструкциями.

Фрезерование по образцу используется для создания ряда точно вырезанных, дублированных деталей, таких как арочные верхние части дверей шкафа.Используется шаблон и бит шаблона для обрезки заподлицо.

С помощью шаблона ручной работы вы можете фрезеровать практически любой дизайн, который вы можете придумать, например, этот шаблон дверцы шкафа, который создает декор с фрезерованными канавками на лицевых сторонах двери.

Фрезеровка по образцу — отличный способ дублировать элементы, например, для создания изогнутых верхних направляющих и панелей для дверей с приподнятыми панелями. Шаблоны рам и панелей от Woodcraft позволяют легко вырезать нужное количество деталей. Шаблоны включают собор или арку.Каждый набор обработан для точной подгонки. После черновой распиловки заготовки прикрепляются к заготовке с помощью двусторонней ленты, а для точной фрезерования формы используется фреза заподлицо. Вы также можете сделать свои собственные шаблоны из 3/8-дюймового пластика, HDPE или фанеры для других форм.

Многие рутинные операции по маршрутизации требуют использования таблицы маршрутизатора.

Многие методы фрезерования, особенно молдинги, направляющие и стойки, а также профилирование панелей, требуют использования фрезерного стола. А некоторые техники просто невозможно выполнить без стола.Woodcraft имеет два отличных стола для фрезерования вместе с аксессуарами или «системами» для использования со столами. К ним относятся чугунный фрезерный стол Bench Dog ProMax и фрезерный стол JessEm Mast-R-Lift Excel. Я также использовал большой настольный фрезерный стол Craftsman Professional с отличными результатами.

---

Рекомендуемые статьи

5 вещей, которые нужно сделать с маршрутизатором

Фрезерный станок — это инструмент, используемый для выдолбления участка в куске дерева, металла или пластика.Его можно использовать для вырезания причудливых краев, узоров и канавок, а также для изготовления краснодеревщиков и декоративной лепнины.

Электроинструмент в виде фрезы состоит из шпинделя с приводом от электродвигателя. Использование фрезы превращает маршрутизатор в инструмент, который можно использовать для множества проектов. Учитывая, что доступны буквально сотни фрез, многие плотники считают фрезерный станок самым универсальным доступным инструментом для деревообработки.

Доступно два типа маршрутизаторов: маршрутизатор с фиксированной базой и маршрутизатор с погружной базой.Фрезерный станок с фиксированным основанием позволяет вам установить глубину пропила, при которой фреза выходит за основание маршрутизатора. Фрезерный станок с врезным основанием также позволяет установить глубину пропила. Однако вы погружаете фрезу в пропил, когда основание фрезы ровно лежит на поверхности материала.

Оцените стационарные маршрутизаторы и погружные маршрутизаторы на Amazon

Владение обоими типами маршрутизаторов, безусловно, даст вам гораздо больше разнообразия в ваших проектах. Однако, если вы хотите выполнить простые домашние проекты, вам может подойти роутер с погружной базой.У вас будет больше возможностей, и вы всегда можете заблокировать базовый маршрутизатор для использования в качестве маршрутизатора с фиксированной базой.

Вот 5 вещей, которые вы можете делать с маршрутизатором.

1. Создайте закругленную кромку

Если вы делаете стол, тумбочку или скамью, которые начинаются с квадратного края, вы можете закруглить его с помощью фрезера. Закругленные края часто более эстетичны, чем прямые. Это также может быть полезно, если у вас есть маленькие дети и вы хотите убрать острые края мебели для их безопасности.

Хотите знать, как создать закругленную кромку? Во-первых, вам нужно прикрепить фрезу к цанге вашего маршрутизатора и зафиксировать ее на месте. Затем вы захотите установить глубину вашего бита. Наконец, вам нужно провести маршрутизатор по краю леса. Это так просто.

2. Срезание рамы со скосом

Вы можете создать рамку для картины со скошенным краем из кусков дерева и фрезы. Для начала поищите в Интернете «изготовление рамок для картин».

Используйте свой маршрутизатор для придания формы внешним и внутренним краям рамы.Затем соедините части вместе, следуя инструкциям, которые вы нашли.

3. Сделайте вывеску

С помощью маршрутизатора можно делать красивые вывески. Будь то номер дома или деловой знак, кусок дерева и маршрутизатор — все, что вам нужно.

Начните с нанесения рисунка на кусок дерева. Вы можете использовать фрезу с круглым носком, V-образной канавкой или квадратным концом для выдолбления надписи. Другие биты можно использовать для вырезания замысловатых узоров. Вы также можете скруглить края вашего знака или использовать более декоративную кромку.

4. Изготовление разделочной доски

Вы можете быстро сделать разделочную доску из прямоугольного куска дерева. Начните с закругления краев доски. Закончите деталь, проделав канавку на расстоянии одного или двух дюймов от края доски по всему периметру.

Лучшими породами древесины для разделочных досок являются клен, орех, вишня и тик. Все они из мелкозернистой древесины и прослужат дольше всех. Как только вы закончите, у вас останется отличный подарок.

5. Изготовление панельных дверей с приподнятыми стенками

Панельные двери с приподнятыми стенками — отличное дополнение к книжным полкам.Вы также можете заменить старые дверцы шкафа на приподнятые дверцы из панелей. Этот проект немного более продвинутый, но выполнимый со временем и некоторым предшествующим опытом работы с маршрутизаторами.

Вам понадобится несколько фрез, приспособлений и шаблонов дверей. Поищите в Интернете более подробные инструкции по запросу «изготовление панельных дверей с помощью маршрутизатора».

Что еще может делать маршрутизатор?

• Вырезать канавки и выступы
• Создание декоративных канавок
• Кромки профиля
• Вставки нарезные
• Обрезка дерева
• Профильная древесина
• Просверлить чистые отверстия
• Петли встраиваемые
• Нарезать резьбу винта
• Вырезать традиционные швы

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Планы маршрутизаторов

| Чертежи мастера по дереву

Получите 1 год для Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

ПОДПИСАТЬСЯ СЕГОДНЯ! (*Предложение действительно только для новых абонентов)

---

Загрузите нашу таблицу маршрутизаторов и планы приспособлений для ручных маршрутизаторов и приступайте к сборке с помощью нашей пошаговой инструкции сегодня. Фрезерный станок — незаменимый инструмент для любого деревообрабатывающего цеха, а стол или приспособление для фрезерования могут сделать его более безопасным и эффективным инструментом.Столы маршрутизатора доступны во многих конфигурациях, от простых настольных столов до законченных автономных рабочих станций, которые включают системы хранения и сбора пыли. Фрезерный станок — незаменимый инструмент для любого деревообрабатывающего цеха, а стол для фрезерного станка может сделать его более безопасным и эффективным инструментом.

Таблицы маршрутизаторов

Настольная пила / фрезерная тележка

С этой удобной рабочей станцией вы получите большие результаты в небольшом корпусе.Он превращает вашу портативную настольную пилу и фрезерный станок в надежные «стационарные» инструменты.

Маршрутизатор

Фрезерный станок с ЧПУ

Превратите свой деревообрабатывающий цех в центр обработки, резки, резьбы и фрезерования с помощью нашего специализированного станка с ЧПУ.

Приспособления и приспособления

Долбежный станок

Фрезерование прецизионных пазов менее чем за минуту с помощью этого простого станка заводского изготовления.

Приспособления и приспособления

Фрезерный станок по индивидуальному заказу

С помощью ручного фрезерного станка и этого приспособления вы можете фрезеровать самые разные декоративные узоры в своих проектах. Металлический штифт и шаблон, изготовленный в магазине, направляют заготовку во время фрезерования рисунка.

Приспособления и приспособления

Фрезерный станок для магазинов

Мы покажем вам, как создать уникальный настольный аксессуар, который превращает обычный фрезерный станок и отрезную фрезу заподлицо в мощный инструмент для фуганка.

Приспособления и приспособления

Маршрутизатор Dado Jig

С помощью этого приспособления, сделанного в магазине, вы будете фрезеровать дадо и канавки, которые идеально подходят друг другу. Кроме того, он оснащен удобным встроенным зажимом, который упрощает настройку.

Таблицы маршрутизаторов

Настольный модульный маршрутизатор

Этот стол маршрутизатора выполняет двойную функцию. Это может быть настольный маршрутизаторный стол или автономная маршрутизаторная станция.

Таблицы маршрутизаторов

Стол Quick & Easy Router Table

Этот простой стол-маршрутизатор поможет вам быстро приступить к работе с деревом, но позже вы можете добавить несколько опций для еще большего расширения возможностей!

Приспособления и приспособления

Основания вспомогательного маршрутизатора

Ручной маршрутизатор — невероятно адаптивный инструмент.Увеличьте эту универсальность, создав это трио аксессуаров, чтобы получить от своего еще больше.

Таблицы маршрутизаторов

Маршрутизатор Стол шкаф для хранения

Заполните неиспользуемое пространство под столом маршрутизатора шкафом для хранения всех фрез и принадлежностей для маршрутизатора.

Приспособления и приспособления

Фрезерное приспособление для резьбы

Вы можете сделать множество красивых деревянных мисок из лежащих у вас обрезков, используя наш приспособление для резьбы по дереву.

Мастерская и гараж

Шкаф для бит для фрезерного станка

Шпонки «ласточкин хвост» по углам укрепляют соединения, чтобы сделать шкаф более прочным. Кроме того, прозрачная пластиковая дверная панель позволяет видеть, что находится внутри.

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы связывать людей с этой страницей и получать за это кредит:

Как сделать деревянные вывески с помощью фрезерного станка 2021

Как сделать деревянные вывески фрезером? Фрезерный станок — один из самых важных и универсальных инструментов для деревообработки.С помощью этого инструмента вы сможете выполнить любую работу по дереву. Есть ли у вас какие-либо знания в области изготовления изделий из дерева? Ведь изготовление деревянных знаков своими руками — это не только задача, с которой могут справиться только профессионалы. Что вам нужно для выполнения этой задачи? Вам больше не нужен только маршрутизатор, чтобы действительно справиться с этой задачей.

Прочтите о Best Wood Router

Как использовать фрезерный станок по дереву для создания удивительных деревянных знаков

Так же, как с помощью универсального маршрутизатора, куска дерева и нескольких обычных инструментов, вы можете изготовить деревянные вывески для своих родственников, друзей или себя.Если вы профессионально занимаетесь этим, то можете продавать их на выставках ремесел.

Почему мы используем маршрутизаторы для выполнения этой задачи? Используйте фрезер, чтобы деревянные вывески выглядели более изысканными и профессиональными. Весь процесс очень прост, и он позволит вам создать уникальный дизайн для вашей собственности.

Что нужно для изготовления деревянных табличек с помощью фрезы?

То, что вам нужно

Вот несколько вещей, которые вам понадобятся для создания деревянных вывесок с помощью фрезера.

1. Маршрутизатор
2. Карандаш
3. Фреза с V-образной канавкой
4. Защитные очки
5. Дизайн-шаблон или письмо
6. Пад
7. Копировальная бумага

Как сделать деревянные указатели с помощью фрезы

Здесь я представляю вам пошаговое руководство о том, как сделать деревянные вывески с помощью фрезера. Вы также узнаете о резьбе по дереву. Это руководство предоставит вам очень простой способ выполнить эту задачу.

Принятие решений

На что в первую очередь нужно обратить внимание при изготовлении деревянной вывески с помощью фрезера? Первое, на что вам нужно взглянуть, это решить, что вы делаете? Это важный шаг для определения размера знака, а также размера буквы.Но в большинстве случаев вы не можете получить и то, и другое.

Что самое главное? Если для вас важнее всего размер буквы, то важно определить размер вывески по количеству слов. А если вы считаете, что в вашем случае важен размер вывески, то букву нужно подогнать под нужный размер.

Вам также может понравиться Как использовать маршрутизатор Таблица

Выберите большой размер

После того, как вы определились с размером письма, теперь ваша обязанность выбрать доску, которая больше, чем размер.Вы должны решить, сможете ли вы закончить работу с таким же или большим размером. Использование доски точного размера несколько затруднит выполнение этой задачи, в зависимости от размера и количества слов.

Как подготовить эту доску? Вы можете подготовить свою доску путем шлифования, обрезки и строгания грубых концов древесины. Это действительно требовало участия в уравнении того, как делать деревянные вывески с помощью фрезерного станка.

Нарисуйте знак

Как использовать карандаш во время этой задачи?

После второго шага настало время нарисовать знак рукой, по трафарету или с помощью компьютерной распечатки.

Вывески в стиле кантри или самоделки выглядят очень элегантно, потому что нарисованы от руки.

Деловые или нормативные знаки, а также более традиционные или формальные знаки выглядят как очень хороший трафарет. Лучше всего для большего количества слов, причудливых шрифтов, изображений и лучшего макета с использованием компьютера. Как использовать эти изображения или слова? Надпись может быть сделана смело карандашом или спреем, приклеенным непосредственно к доске.

Самая простая деталь в маршруте

Теперь поместите доску на прочный верстак.Вы можете зажать его или положить на кусок поролонового ковра. Это нужно делать так, чтобы он не скользил.

Теперь выберите фрезу с V-образной канавкой, круглым или квадратным концом. Все биты маршрутизатора, используемые для создания вывесок, описаны должным образом. Если вы хотите узнать об этих битах маршрутизатора и их работе, ознакомьтесь с полным руководством в статье Какой бит маршрутизатора использовать для создания знаков?

Эти фрезы легче погружать, а также ими легче резать. Если резать слишком глубоко, то дерево будет гореть или задымиться.Эти биты покажут такое поведение, если бит слишком тупой. Поэтому для этого просто купите хорошую твердосплавную коронку и проверьте ее на ломе.

Поскольку погружной маршрутизатор может выполнить эту задачу с меньшими усилиями по сравнению со стационарным маршрутизатором. Для этого возьмитесь за маршрутизатор обеими руками, посмотрите на предплечья и коснитесь рабочего стола.

Теперь сделайте разрез запястьями, чтобы направлять движение силы. Не рекомендуется прикасаться к маршрутизатору вниз, не удерживая руками положение на столе.Причина в том, что вышедший из-под контроля роутер всегда опасен и для пользователя. Итак, перед этим вы должны соблюдать правила техники безопасности.

Завершить знак

После этого закончите понравившуюся вывеску. Что я знаю? Закрасьте буквы и зачистите или отшлифуйте лишнее, когда оно высохнет. Что касается рисования, то фон отнимает много времени и к тому же сложен. Итак, что лучше? Лучше всего нанести прозрачную отделку и позволить всей древесине показать свою красоту.

Теперь вы также можете регулярно смазывать его маслом и время от времени покрывать полиуретаном или лаком. Если вы ничего не делаете, то пусть это будет естественно, а также поседеть. Вы можете создавать множество дизайнов с помощью своего воображения.

Ремесленные выставки

Какое место лучше для крафта? Поскольку выставки ремесел — отличное или хорошее место для всего этого ремесла. Если вы хотите инвестировать в необходимое оборудование, то крытый прицеп, фрезерный станок по дереву, краска и распылитель краски, генератор, пылеуловитель, лицензия, разрешение, верстак, палатка продавца, а также сборы за шоу, вы можете заработать много денег. в выходные с легкостью.Для этого вам понадобится постоянный источник бесплатного леса, хорошая погода, хороший помощник, а также отличная толпа.

Идеальный подарок

Как ваш деревянный комплектный. Видно, что люди любят свои забавные приметы. Нет сомнений в том, что знаки маршрутизатора станут идеальным подарком вашим друзьям, родственникам, дому, туристу, офису, магазину и лодкам. Вы можете создавать адреса, имена, награды, а также говорить с помощью маршрутизаторов.

С другой стороны, вы также можете создать любое изображение или все, что захотите.Это полностью зависит от ваших потребностей и профессиональных навыков. Всегда рекомендуется использовать маршрутизатор для движения вперед, а не назад. Также очень медленно толкайте маршрутизатор и также отслеживайте линии с помощью битов.

Предупреждения и советы

Перед выполнением этой задачи вы должны знать несколько предупреждений и советов, чтобы ответить на вопрос, как сделать деревянные вывески с помощью фрезера. Вот несколько советов и предупреждений по этому поводу.

Перед тем, как начать, потренируйте фрезер на древесных отходах.Вы должны сделать это, чтобы проверить поток маршрутизатора, а также сверла, прежде чем приступить к работе с деревянной табличкой. Если вы профессиональны в этом отношении, рекомендуется попробовать разные советы. С помощью этих специальных советов вы можете создавать разные типы узоров и букв.

Всегда старайтесь носить защитные очки при работе с деревом и фрезером.

Попытайтесь включить маршрутизатор до того, как коснетесь дерева. Рекомендуется не устанавливать сверло на дерево, а затем запускать маршрутизатор после этого.

Окончательный приговор

Сделать деревянную вывеску с помощью фрезы всегда весело. Вы можете сделать вывески, изображения, имена, адреса и многое другое, чтобы увеличить красоту продукта. Если вы хотите создать роскошный дизайн, рекомендуем вам прочитать наше руководство о том, как сделать деревянные вывески с помощью фрезера. Мы постарались предоставить вам простой и элегантный облик, чтобы с легкостью справиться с этой задачей.

Здесь у нас есть все, что касается изготовления деревянных табличек с помощью фрезера.Мы надеемся, что это руководство поможет вам лучше понять, как создавать эти конструкции. Если у вас есть какие-либо вопросы по этой теме, вы можете написать нам в комментариях ниже.

Быстро и легко сделать

Работая с , фрезерный станок всегда был одним из любимых столярных изделий. Причина в том, что маршрутизатор может создавать множество интересных профилей. Количество профилей, которые могут быть применены к кромке доски, бесконечно, будь то создание сложного профиля или создание серии профилей с помощью базовых профилей фрезы.

Если вы планируете начать проект по деревообработке, первое, что вам нужно сделать, это выбрать проект, который соответствует вашим способностям или уровню квалификации. Ниже перечислены 30 классных проектов по деревообработке, которые вы можете выполнить самостоятельно.

Подробнее …

Связанные проекты по деревообработке:

1. Деревянная рама

Эта деревянная рама, построенная с помощью фрезерного станка, выглядит так привлекательно для глаз. Многие люди будут рады взглянуть на свои фотографии с этим простым, но элегантным дизайном.Попробуйте сами сделать этот деревянный каркас. Вы можете легко сделать это с помощью роутера.

2. Аккуратный табурет

Аккуратный табурет от Семейный разнорабочий

Эта деревянная поделка олицетворяет ценность множества знаков. Если вам понравилась идея, сделайте ее, используя этот дизайн; это произведение искусства представляет ценность таких знаков. Это может быть одна из лучших версий этого искусства. Деревянный табурет хорош для одного человека.

3. Деревянная игрушечная лодка своими руками

Деревянная игрушечная лодка своими руками от Scrap Wood City

Эта лодка понравится вашим детям. Более того, он сделан из дерева. Он похож на игрушечную лодку, но может отображаться как украшение. Это такая исключительная идея. Сделайте один и используйте маршрутизатор в качестве основного материала. Посмотрите, как проработаны детали на видео.

4. Custom Wine Rack

Custom Wine Rack by DIY Network

Были ли у вас проблемы, когда приходилось вешать бутылки на полках? Этот проект обязательно облегчит работу вашей кухни своим современным дизайном.Конструкция предназначена для хранения ваших бутылочек в недоступном для детей месте, уберегая их от повреждений или травм. Сделайте один из дерева и поставьте столько бутылок, сколько сможете.

5. Детская кроватка

Детская кроватка от Crafted Workshop

Разве не было бы отлично сделать кроватку для вашего ребенка? Ваш ребенок может играть и спать в нем, пока вы чувствуете себя комфортно с собой. Сделайте детскую кроватку с помощью маршрутизатора и создайте оригинальный дизайн, приятный для глаз.Посмотрите видео на YouTube о том, как сделать детскую кроватку, чтобы получить подробное руководство.

6. Лоток для маршрутизатора

Лоток для маршрутизатора Блейк Хаскинс

Найти прочный и гладкий лоток довольно сложно. Поэтому этот проект идеален с точки зрения бюджета; сэкономить при создании современного лотка. Постройте его и используйте на кухне, хотя было бы неплохо, если бы вы поставили его на журнальный столик. Чтобы добиться большего комфорта и простоты, используйте для этого проекта лучшую древесину.Посмотрите обучающее видео для получения дополнительной информации.

7. Классный кухонный шкаф

Классный кухонный шкаф от Мастера

Создайте уникальный, стильный кухонный шкаф. Используйте свою гостиную и храните в ней необходимые вещи. Сделайте один или сделайте его самостоятельно с помощью маршрутизатора и подъемника для маршрутизатора. Однако это сложная задача. Будьте осторожны при его создании. Посмотрите обучающее видео для получения более подробной информации.

8. Ящик с ящиками

Ящик с ящиками от WoodworkersJournal

Защитите свои кухонные принадлежности с помощью этих ящиков. Этот полезный предмет поставляется с прочным ящиком для хранения важных вещей. А если вы хотите навести порядок, этот ящик может вам помочь. Создайте тот, который идеально впишется в вашу кухню. Деревянный ящик убережет ваши вещи от детей и повреждений.

9. Игрушечная машинка и грузовик

Игрушечная машинка и грузовик от Деревообрабатывающее оборудование Legacy

Разве не было бы круто создать игрушечную машинку или грузовик из дерева? Используйте свой маршрутизатор, чтобы сделать это возможным. Сделайте его колеса и шины подвижными, чтобы можно было играть с транспортными средствами. Довольно необычно и интересно, чтобы у вас дома была выставлена ​​деревянная машина или грузовик. Но вашим детям это понравится.

10.DIY Sugar Skull Table

DIY Sugar Skull Table by ThePoultryPeople

Исключительный и странный дизайн может вызвать любопытство у людей. Вот почему вы должны сделать этот стол из сахарного черепа своими руками для своего крыльца или сада, чтобы любой, кто его увидит, захотел сесть рядом с ним. Этот стол наверняка привлечет посетителей. Ознакомьтесь с деталями этой таблицы в видео на YouTube.

11. Деревянные кольца

Деревянные кольца Selandry1

Некоторым людям нравится носить кольца, которые часто бывают привлекательными.Деревянное кольцо на картинке выше сделано новаторски из дерева с помощью обычного фрезерного станка. Следуйте инструкциям в видео, и вы удивитесь, насколько легко это сделать. Наслаждайтесь сложностью этого произведения, когда закончите с ним.

12. Дубовая подставка для книг

Дубовая подставка для книг от The Spruce Crafts

Хотите иметь идеальное место для вертикального размещения книг? Эта дубовая подставка для книг, состоящая из двух одинаковых половинок, хранит ваши любимые книги в одном месте.Уловка? Регулируется! Посмотрите, как пара петель удерживает книги вместе. Если вы любитель книг и плотник, вам бы очень хотелось, чтобы это изделие было в вашей библиотеке.

13. Стойка для обуви Unique

Стойка для обуви Unique Molarin

Вы когда-нибудь мечтали хранить обувь и сандалии в надежном месте? В этой стойке квадратной формы вы можете хранить их в одном месте. Сделайте эту поделку из дерева, где ваши туфли и сандалии можно регулировать.Гид расскажет, как делается роутер, персонализированный под владельца. Вы можете самостоятельно применить к дизайну множество приемов и настроек.

14. Коробка для хлеба

Коробка для хлеба от Bellman Woodworking And Designs

Коробка для хлеба — уникальное дополнение к вашей кухне. Он чем-то похож на сервировочный контейнер, но если вы заметили дверь, он сделан из деревянных реек. Храните хлеб в этой коробке и при необходимости несите его близким.Они будут признательны за новую презентацию.

15. Садовая скамейка

Садовая скамья от King’s Fine Woodworking

Используйте эту скамейку в саду, на парковочных местах или на лужайке вашего дома — вы можете установить где угодно. Он сделан из прочного дерева, поэтому вы можете полностью расслабиться на нем. Получите несколько советов о том, как его создать, с помощью обучающего видео на YouTube от King’s Fine Woodworking.

16.Разделочная доска из твердых пород дерева

Разделочная доска из твердых пород древесины от The Spruce Crafts

Мастерам по дереву нравится работать с такими проектами, как разделочная доска из твердых пород дерева. Создание этой поделки набирает много просмотров на видео. Вы можете использовать различные породы дерева, чтобы создать прочную разделочную доску, каждая из которых будет иметь свой внешний вид. Этот проект с закругленными краями и макетным концом является образовательным, практичным и развлекательным.

17.Комбинированная тележка

Комбинированная тележка от Старый дом

Эта тележка для коммунальных услуг сделана из дерева. Создайте это произведение искусства, чтобы носить и перевозить вещи внутри дома. Одна удивительная особенность этого предмета — это то, что в нем достаточно места для хранения и перемещения вещей внутри дома. Он простой, прочный и создан для работы.

18. Жалюзийные двери и оконные ставни

Жалюзи и оконные ставни Ремесла из ели

Оконные ставни или двери с жалюзи обеспечивают поток воздуха в проемы, обеспечивая при этом уединение заодно дверное полотно в старинном стиле.Это довольно просто, потому что жалюзи нетрудно построить, если у вас есть необходимые материалы для вырезания пазов стоек.

В этой поделке вы можете узнать, как построить решающие приспособления для фрезерного станка, а также научиться конструировать жалюзи из приспособлений.

19. Деревянный кукольный домик

Деревянный кукольный домик от Iscahstar

Зачем покупать кукольный домик своим детям, если вы можете сделать его самостоятельно? Обратите внимание на эту новую версию кукольного домика, сделанную художником.Внутри кукольного домика видны ступеньки, и в нем достаточно места для хранения других маленьких игрушек. Посмотрите, как ловко это сделал мастер, и попробуйте изготовить его самостоятельно.

20. Скругленное зеркало

Скругленное зеркало by Angela Marie Made

В каждой гардеробной должно быть хотя бы зеркало в полный рост. И каждый раз, когда вы смотрите на него, он должен иметь замысловатый вид, потому что именно здесь люди будут смотреть на себя с головы до ног.Для этой изделия из дерева вы узнаете, как создать округлую раму для зеркала, которая, несомненно, улучшит внешний вид зеркала в вашей гардеробной.

21. Деревянные банки для монет с животными своими руками

Деревянные банки для монет с животными своими руками от Sarah

Эти уникальные деревянные банки для монет с животными обязательно пригодятся вам и вашим близким. Создайте его с помощью маршрутизатора и добавьте оттенок. Этот банк монет очень прост в сборке и очень полезен для хранения ваших дополнительных монет.Обратитесь к обучающему видео Сары для вашего руководства.

22. Knick Knack Shelf

Knick Knack Shelf от Chris Parker

У всех есть случайные предметы, которые они купили или нашли с течением времени: трофеи, маленькие фотографии, брелки, сувениры и т. Д. другие элементы, которые они хотели бы отобразить. Вместо того, чтобы хранить их на чердаке, почему бы не разместить их на красиво оформленной полке, демонстрируя свой талант в области деревообработки.Узнайте, как создать несколько полочных дисплеев, которые идеально подходят для того, что вы хотели бы выставить напоказ.

23. Современная чаша

Современная чаша от Garage Woodworks

Создайте современную чашу и добавьте текстуры в соответствии с вашими предпочтениями. Создание этой части с помощью маршрутизатора не должно быть трудным; Посмотрите, как чаша изгибается с каждой стороны, придавая ей гладкий вид. Посмотрите на детали этого изделия в руководстве и постарайтесь сделать его самостоятельно.

24. Вешалка для глиняных горшков

Вешалка для глиняных горшков от Ремесла из ели

У каждого, кто любит садоводство, есть хотя бы несколько горшков из терракотовой глины для начала занятий семенами или другими видами деятельности. Однако проблема здесь в том, что они занимают слишком много места на прилавке или полу. Чтобы решить эту проблему, создайте хорошо продуманную деревянную вешалку для горшков, в которой можно разместить четыре глиняных горшка разного размера, чтобы они выглядели великолепно, а не только для освобождения места.

25. Овальная подставка под телевизор

Овальная подставка под телевизор от Trend Routing Technology

Большинство подставок под телевизор в настоящее время изготавливают из металла, но эта из дерева? А этот овальной формы. Сделайте такую ​​подставку под телевизор дома, чтобы украсить свою гостиную. Обратите внимание на гладкость и элегантность дизайна, так как вы будете делать его с помощью маршрутизатора.

26. Beautiful Name Texture

Beautiful Name Texture от Popo’s Woodworks

Многие люди находят элегантным написание своих имен на дереве.Измените имена своих близких и напишите их на дереве. Это произведение обязательно их поразит. А если вы достаточно креативны, напишите на дереве любую текстуру, которая вам нравится! Выберите имя, которое представляет вашего персонажа или девиз.

27. Элегантная подставка для шкафа

Элегантная подставка для шкафа от Burton’s Attic

Сделайте деревянную подставку для шкафа, чтобы облегчить домашнюю жизнь. Его практичный дизайн предпочитают многие люди, и они находят его удивительным произведением искусства из дерева.Он будет держать ваши вещи в порядке. Настройте его размер в соответствии с размерами вашего пространства. Вы также можете сделать такой для своей кухни.

28. Переносной ящик для инструментов

Переносной ящик для инструментов от Дарбин Орвар

В этом проекте вы можете создать не просто любой ящик для инструментов, а тот, который удовлетворит различные потребности столяра. Это отличная особенность настройки. Создание собственного деревянного ящика для инструментов, предназначенного для вас и вашего магазина, может оказаться более полезным, чем тот, который вы покупаете в магазине.

29. Настольный органайзер

Настольный органайзер от Kim Six Fix

Этот элегантный проект деревообработки от Kim Six Fix привлекает внимание. В органайзер поместятся заметки, карандаши и телефон. Хотя для выполнения этого проекта вам понадобятся некоторые инструменты, такие как маршрутизатор, дрель, зажим для прутка и торцовочная пила, все, что вам понадобится для материалов, — это одна доска. Пошаговое руководство упростит вам весь процесс создания этого замечательного настольного органайзера.

30. Деревянная док-станция для iPad

Деревянная док-станция для iPad от Дэвид Баккер

Меня всегда впечатляли люди, которые создают крутые вещи из одного дерева. Намного больше, если они создадут что-то простое, но полезное. Док-станция для iPod, которая удерживает ваше устройство в нужном положении, чтобы вы могли использовать его лучше, вероятно, является одним из самых полезных проектов в области деревообработки, которые вы можете реализовать в наши дни.

Выполняли ли вы раньше какой-либо проект по деревообработке? Если нет, тогда начинайте работать с проектами по деревообработке, такими как некоторые из простых предметов, которые мы перечислили в этом посте, — ящик, миска, поднос и т. Д., являются правдоподобным выбором.

Другими предметами, которые могут стать хорошим началом, могут быть шкатулка для драгоценностей, собачья будка, детский стол или стул, журнальный столик, скворечник и разделочная доска. Все эти предлагаемые проекты идеально подходят для начинающих из-за своей простоты и полезности.

Перед тем, как выбрать проект деревообработки, необходимо принять во внимание следующие соображения:

• Подробные инструкции
• Советы по безопасности?
• Варианты отделки
• Схемы проекта
• Список поставок
• Необходимые инструменты
• Список покупок

Вам нужен проект, содержащий все функции.Если в проекте не более трех из этих соображений, вам нужно найти другие ресурсы, чтобы заполнить недостающие функции или просто опустить их. Вы также можете проверить отзывы клиентов вместе с плюсами и минусами проекта.

Каким бы ни был ваш лучший выбор, всегда помните, что вы ищете проект для начинающих и что другие проекты, независимо от того, насколько они привлекательны или заманчивы, могут не подходить для вашего уровня навыков. Вы хотите избежать каких-либо сложностей, которые могут привести к потере вашего времени и ресурсов, поэтому лучше сначала сделать это простым.

Все проекты в этом списке отлично подходят для начинающих и зависят от ваших потребностей и с учетом соображений, изложенных в этом разделе; Затем вы можете выбрать, над каким проектом вы хотите работать в первую очередь.

Теперь у вас есть список проектов по деревообработке, которые можно выполнять с помощью маршрутизатора. Если вы будете следовать нашим советам о том, как выбрать подходящий для вас проект, вы должны приобрести тот, который подходит именно вам — такой, который легко нанести на карту, собрать и дополнить всем списком материалов, инструментов, диаграмм и инструкций.

Составьте подробный план вашего проекта, прежде чем работать над ним. Вы должны знать этот процесс, начиная с первого надреза до последнего гвоздя. Хорошо продуманный проект имеет больше шансов на успех, и в конечном итоге он принесет вам большее вознаграждение.

Маршрутизатор можно использовать по-разному; используйте основание для погружного фрезера, а затем забейте сверло по длине пропила; использовать стационарный базовый маршрутизатор, ослабляя сверло в прорези на краю доски; установите стационарный базовый фрезерный станок на столе фрезерного станка в обратном порядке, а затем переместите древесину мимо фрезы.

Деревообработка — это приятное времяпрепровождение, и вы получите удовольствие, совершенствуя свои навыки и создавая отличные изделия.

No related posts.
