Размеры шамотного кирпича: Размеры шамотного кирпича — Размеры Инфо

17.09.2021 автор alexxlab

Содержание

  • стандартные параметры огнеупорного изделия марки ША-5, ША-8 и ША-6, размеры клинового кирпича по ГОСТу
    • Характеристика изделия
    • Маркировка и условные обозначения по ГОСТу
    • Вес кирпича
    • Размеры
  • свойства и характеристики, размеры огнеупорного кирпича
    • Шамотный кирпич
      • Применение
      • Изготовление
      • Характеристики
      • Свойства
    • Огнеупорный кирпич
      • Размеры
      • Кладка огнеупорного кирпича
  • Размеры огнеупорного кирпича
      • Свойства, обязательные для материалов огнеупорного типа:
      • Разнообразие видов
      • Маркировка и характеристики
      • Компоненты
      • Габаритные параметры
    • Узнайте больше
  • Габариты шамотного кирпича — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков
    • Особенности классификации
  • ФОРМЫ И РАЗМЕРЫ ШАМОТНЫХ ИЗДЕЛИЙ
  • Размеры и характеристики кирпича шамотного по ГОСТу
    • Кирпич шамотный: размеры по ГОСТу и другие характеристики огнеупорных изделий
    • Особенности
    • Спецификация
    • Параметры
    • Маркировка
    • Советы по применению
  • Шамотный огнеупорный кирпич: размеры, вес, раствор
    • Расшифровываем маркировку
    • Особый раствор
  • Стандартный размер / стандартные размеры FireClay Bricks Котировки в реальном времени, цены последней продажи -Okorder.com
    • Описание продукта:
  • Firebricks — тяжелый плотный огнеупорный кирпич
    • ТИПИЧНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — ПЛОТНЫЙ ПОЖАРНЫЙ КИРПИЧ
    • Названия огнеупорных кирпичей могут отличаться
  • Огненных кирпичей — Свойства, типы и применение
    • Огненная глина для изготовления огнеупорных кирпичей
    • Свойства огнеупорного кирпича
    • Виды огнеупорного кирпича
      • 1.Кислотный огнеупорный кирпич
      • 2. Основные огнеупорные кирпичи
      • 3. Нейтральный огнеупорный кирпич
    • Использование огнеупорного кирпича
  • Формы шамотных кирпичей | KCIPL
    • КИРПИЧ ФОРМЫ:
      • Формы шамотных кирпичей — Фундамент:
  • Кирпич и плитка | строительный материал
    • История кирпичного производства
  • Огненные кирпичи и блоки
    • Введение
    • Рыночный потенциал
    • Основания и предположения
    • График реализации
      • Деятельность
      • Период (в месяцах)
    • Технические аспекты
    • Процесс производства
    • Контроль качества и стандарты
    • Производственная мощность (в год)
    • Контроль загрязнения
    • Энергосбережение
    • Финансовые аспекты
    • A. Основной капитал
      • Земля и здание
      • Сведения
      • кв. Счетчики
      • Ставка (рупии)
      • Стоимость (рупии)
    • Машины и оборудование
      • Описание
      • Имп / Инд.
      • Кол. (№)
      • Ставка (рупии)
      • Стоимость (рупии)
    • Оборотный капитал (в месяц)
      • Персонал (в месяц)
      • Обозначение
      • №
      • Заработная плата / (рупий.)
      • Итого (рупии)
    • Сырье
      • Сведения
      • Имп / Инд
      • Кол-во
      • Ставка (рупий.)
      • Стоимость (рупии)
      • Коммунальные услуги (в месяц)
      • (рупий.)
      • Прочие условные расходы (в месяц)
      • Сведения
      • Стоимость (руп.)
      • Итого капитальные вложения
    • Итого капитальные вложения
    • Использование машинного оборудования
    • Финансовый анализ
      • Себестоимость продукции (в год)
      • Описание
      • Стоимость (рупии)
    • Оборот (в год)
      • Арт.
      • Кол-во
      • Ставка (рупии)
      • Стоимость (рупии)
    • Рентабельность
    • Чистая прибыль (в год)
    • Коэффициент чистой прибыли
    • Доходность
    • Точка безубыточности (% от общего запланированного производства)
      • Фиксированная стоимость (в год)
      • Описание
      • Стоимость (рупии)
    • B.E.P
    • Адреса поставщиков машин и оборудования
    • Поставщики сырья
    • За дополнительной информацией обращайтесь по телефону
  • шамотных кирпичей — Refrasil s.r.o.
      • Маркировка огнеупорного кирпича:
      • Допуски на размеры:
      • Прямоугольные формы:
      • Боковые арки:
      • Клин арок:

стандартные параметры огнеупорного изделия марки ША-5, ША-8 и ША-6, размеры клинового кирпича по ГОСТу

При создании печей и других сооружений, которые в процессе эксплуатации подвергаются сильному нагреванию, часто используют кирпичи. Однако обычный красный кирпич здесь не подойдет – при высокой температуре он легко может начать плавиться, а при остывании, особенно резком, быстро приходит в негодность. Поэтому вместо обычного, предпочтительнее использоваться термостойкий шамотный кирпич.

Характеристика изделия

Шамотное изделие относится к категории глиноземных огнеупоров. Своё название он получил благодаря шамоту. Эту разновидность обожжённой глины получают путём обжига до потери пластичности. В её состав может добавляться корунд и цирконий, которые придают дополнительную прочность материалу.

Все шамотные кирпичи очень плотные – от 1,9 до 2,1 г/см3.

Шамотный кирпич не крошится под действием высоких и низких температур, не реагирует на температурные перепады, а также на изменения влажности.

Совершенно спокойно его можно использовать в том числе в тех местах, где кирпич соприкасается с чугунными плитами, металлическими дверцами и прочими подобными элементами. Он незаменим для строительства печей, каминов и бань.

Маркировка и условные обозначения по ГОСТу

Шамотный кирпич повсеместно используется в строительстве уже не одно десятилетие. Поэтому при первой же возможности в СССР появился стандарт качества этого огнеупорного материала. Он регламентируется документом ГОСТ 8691-73, где прописаны виды шамотного кирпича, его вес, плотность и размеры, а также рядом других смежных ГОСТов.

Основные разновидности, которые чаще всего используются в строительстве, имеют следующие артикулы: ША-5, ША-6 и ША-8. По этим буквам и цифрам легко узнать о свойствах той или иной марки.

Всего основных категорий у шамота шесть. Каждая из них имеет собственный буквенный код – ША, ШБ, ШАК, ШЛ, ШВ или ШУС. Буква «Ш» говорит о том, что изделие относится к категории огнеупорных шамотных кирпичей.

«А» и «Б» – это классы огнеупорности. Кирпичи с буквой «А» в коде способны выдержать до +1750°C, а класс «Б» до 1400°C. Высокая теплостойкость обеспечивается в этих марках большим содержанием оксида алюминия. Кроме этого, они легко переносят высокую влажность.

Буква «Л» в маркировке обозначает, что кирпич относится к легковесным.

А вот числовую номенклатуру лучше сверять, так как категорий в ней очень много. Они отражают форму, вес и размеры, которые легко сверить с ГОСТом.

При выборе строительного материала стоит обращать внимание и на другие отметки. В первую очередь проверьте упоминания ГОСТ. Сейчас заводы часто производят продукцию, руководствуясь не им, а собственными ТУ, однако, в таком случае они должны это указать.

На кирпичах, сделанных по техническим условиям (ТУ), после буквы «Ш» не будет дополнительных букв, которые указывают класс.

Иногда можно встретить и другие буквы – это часто личная маркировка завода. Например, БГ – Богдановский завод, СЛ – Сухоложский огнеупорный завод.

Вес кирпича

Одна из самых легких и популярных марок шамотного огнеупорного кирпича – это ШБ-6. Удельный вес единичного элемента этой категории всего 2,7 кг. У кирпичей ША-5 и ШБ-5 вес 3,4 кг, а у ША-8 и ШБ-8 – 4 кг.

Размеры

Размеры шамотного кирпича должны соответствовать стандарту каждой марки. Большие расхождения крайне нежелательны, так как это может затруднить использование изделия и спровоцирует кривизну кладки. Небольшие огрехи поверхности кирпичей можно сгладить шпатлевкой, однако, для изделий, которые планируется сильно нагревать, толщина швов должна быть как можно меньше. Идеальный вариант – 1–2 мм.

Основные марки шамота имеют следующие размеры длины, ширины и высоты (толщины) соответственно:

  • ША-5: 230х114х65 мм,

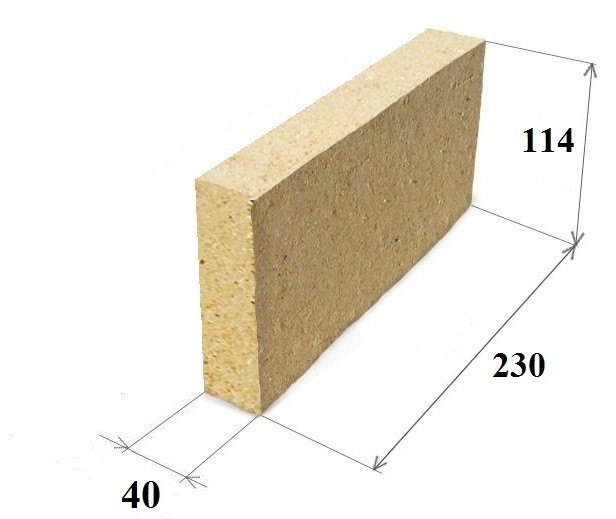

  • ША-6: 230х114х40 мм,
  • ША-8: 250х124х65 мм,
  • ШБ-5: 230х114х65 мм,
  • ШБ-8: 250х124х65 мм,
  • ШЛ-8: 230х114х65 мм.

Как можно заметить, различия между размерами совсем небольшие, поэтому лучше сверяться с ними, когда подбираете кирпичи для своей печи или другого сооружения. При этом между ША-6 и ША-8, например, разница заключается только в размерах, остальные качества у них абсолютно одинаковые. Но такие различия помогают выбрать оптимальную толщину кирпичной кладки.

Самые большие по размеру марки ША-8 и ШБ-8 чаще всего используются в строительстве, когда работу необходимо сделать как можно быстрее. А также размеры этих кирпичей позволяют экономнее расходовать шпатлевку по сравнению с другими вариантами. И в сумме в стенах будет меньше проёмов между кирпичами, что увеличит жаропрочность конечного сооружения.

Отдельная категория – это шамотные клиновые кирпичи. Они отличаются от стандартных тем, что некоторые их стороны сделаны не перпендикулярно друг другу, а со скосом. Такие кирпичи применяются там, где нужно сделать полукруглую конструкцию. Например, их часто используют при строительстве арок камина.

Клиновые кирпичи включают торцевые и ребровые. Самые популярные – ША-22, ША-23, ША-24, ША-44, ША-45 и ША-46. За основу для них взяты стандартные кирпичи, поэтому размеры по основным плоскостям соответствуют первичным маркам, но добавляются дополнительные размеры из-за скосов. У большинства марок размер скоса находится в пределах 1–2 см.

О том, какие бывают размеры шамонтного кирпича, смотрите в следующем видео.

свойства и характеристики, размеры огнеупорного кирпича

Когда требуется выложить новую печь, то самым лучшим материалом для такой работы считается шамотный кирпич. Он обладает характеристиками, являющимися лучшими среди существующих огнеупорных материалов — температура плавления 1600ºC, низкая гигроскопичность, целостность структуры не нарушается из-за перепада температур.

Шамотный кирпич

Применение

Сегодня известно много различных типов огнеупорного материала. Только шамотный кирпич отличается самой высокой прочностью. Именно поэтому он используется для строительства:

  1. Печных топок;
  2. Каминов;
  3. Дымоходов.

То есть, в тех местах, где приходится постоянно соприкасаться с открытым пламенем.

Так как шамотный кирпич выдерживает 1600ºC, его стали использовать при футеровке пиролизных котлов. Благодаря повышенной стойкости к высоким температурам, он является надежной защитой металлического котла, отводя от него тепловой удар. В результате сильно повышается срок эксплуатации котла.

Этот вид материала наиболее стоек при контакте с агрессивными щелочными средами, такими как известь. Поэтому его применяют в промышленных установках, в которых продукты горения выделяют активные вещества.

В шамотном кирпиче нуждается промышленная сфера, особенно металлургические предприятия. Строительство любой доменной печи не обходится без огнеупорного материала. Без него просто невозможно обойтись на производстве фарфора и стекла. Ведь он способен переносить сверхвысокие температуры, когда плавится стекло. Надо сказать, что его можно также использовать, когда рабочие температуры менее 1300 градусов.

Изготовление

Специально для кладки шамотный кирпич изготавливают из специальной огнеупорной глины, которую перемешивают с мелким шамотным порошком.

При изготовлении требуется точное соблюдение технологического процесса. Малейший пережог делает его стекловидным, недожог понизит влагостойкость.

Все размеры стандартизированы:

  1. «230х114х65 мм»,
  2. «230х114х55 мм».

Характеристики

В основном такой огнеупорный материал имеет вид стандартного прямоугольника. Его размер 230х114х65 миллиметров оптимально подходит для создания кирпичной кладки. Такие размеры дают возможность получить наименьшее количество швов, а сама кладка получится очень гладкой.

Однако потребителей не всегда устраивают такие размеры, поэтому изготовитель, учитывая потребности клиентов, выпускает шамотный материал другой формы и габаритов.

Сегодня в строительных магазинах продается материал самой разной формы. Чаще всего встречается:

  1. Трапеция;
  2. Арка;
  3. Клин.

Благодаря такому разнообразию формы, выкладываются печи необычного вида, которые становятся украшением интерьера. Причем эффектный внешний вид, позволяет обойтись без штукатурных работ.

В состав огнеупорного материала входит оксид алюминия. Он придает ему характерные свойства. На него не действует щелочная среда и агрессивные химические вещества. Концентрация этого вещества влияет на пористость, а она влияет на его теплопроводность.

Свойства

Имея небольшой вес, шамотный кирпич остается устойчивым к открытому пламени и высоким температурам. Причем его масса, не оказывает большого давления на фундамент.

Его выпускают по ГОСТу 390-96. Согласно стандарту, у него должна быть:

  1. Зернистая основа;
  2. Желтый цвет;
  3. Прямоугольная форма;
  4. Небольшие вкрапления, красного цвета.

По своей форме он может быть:

  1. Прямым;
  2. Клиновидным;
  3. Трапециевидным.

При раскалывании он никогда не крошится, просто разлетается на несколько кусков.

Его легко отличить от других видов. Он обладает характерным песчаным цветом и зернистой структурой.

Используя стандартные размеры ( 230х114х65) , легко получить ровную поверхность стенок камер сгорания.

Огнеупорный кирпич

Судя по названию, этот материал обладает несколькими преимуществами над его аналогами. Он способен выдержать температуру, которая будет критической для многих стройматериалов.

Этот вид кирпича получается из специальной огнеупорной глины. Технологический процесс изготовления достаточно сложен и трудоемок. Все операции делаются при нагреве печи до температуры более 1300 градусов.

Нашел применение этот материал и в ландшафтном дизайне. Из него выкладывают камины, печи для бани, внутренние стенки печи-барбекю. Для такой работы размеры кирпича выпускаются по соответствующему стандарту.

Другим преимуществом является его высокая теплопроводность. Он не боится резких скачков температуры, поэтому считается самым оптимальным материалом для строительства отопительных конструкций.

По форме огнеупорный кирпич подразделяется на:

  • Клиновидные;
  • Прямые.

У клиновидного имеется небольшое закругление, которое позволяет обкладывать арочные сооружения. Клиновидный также подразделяется на несколько форм. Он может быть:

  • Торцевым;
  • Реберным.

Форма прямого имеет вид обыкновенного параллелепипеда, которая оптимально подходит для обкладки внутренней части печей.

Размеры

Огнеупорный кирпич маркируется буквой «Ш» и цифрой, показывающей размер кирпича.

Прямой обозначается:

  1. «Ш-5» (230x114x 65)
  2. «Ш-8» (250x124x 65)
  3. «Ш-9» «300x150x 65)

В маркировке клиновидного добавляется слово «Торцевой и Ребровой»:

  1. «Торцевой Ш-22» (230×114х 65/55)
  2. «Торцевой Ш-23» (230x114x 65/45)
  3. «Ребровой Ш-44» (230x114x 65/55)
  4. «Ребровой Ш-45» (230x 114x 65/45)

Кладка огнеупорного кирпича

Выполнение такой работы намного сложнее, чем кладка обыкновенным кирпичом. Это связано с тем, что шов раствора имеет меньшую прочность, чем огнеупорный кирпич. По этой причине приходится делать толщину шва минимальной.

Чтобы достичь такого значения, используют только хорошие кирпичи. Не допускаются сколы или отбитые углы. Все детали должны иметь абсолютно одинаковые размеры. Это даст возможность не компенсировать разницу, применяя лишнее количество раствора.

Для изготовления раствора также применяются огнеупорные материалы, смесь которых делается с соблюдением точно установленных пропорций.

Надо сказать, что вариантов габаритов огнеупорного материала очень много. Сегодня их насчитывается больше десяти. Выбор размера полностью зависит от вида строительства, и будущего здания.

Если помещение будет возводиться в качестве домашней постройки, можно использовать кирпичи небольшого размера. При строительстве зданий для производственных нужд, оптимальными будут наиболее большие размеры кирпича.

В заключение можно сказать, что размер шамотного и огнеупорного кирпича очень важен при строительстве любых помещений. Ведь от этого зависит и вес всей конструкции, а значит дополнительная нагрузка на фундамент. Необходимо при выборе такого кирпича не забывать об этом и обязательно учитывать такой нюанс.

Оцените статью: Поделитесь с друзьями!

Размеры огнеупорного кирпича

Размеры огнеупорного кирпича Industriel par defaut pour les produits specifiques ! NO DELETE !

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.



Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.
К подобным объектам относят печи как бытовые, так и промышленные, камины, дымоотводные каналы, дымовые трубы, топочные камеры.
Жаростойкие материалы имеют способность одинаково распределять тепло в помещении. Это увеличивает эффективность сгорания топлива.

Свойства, обязательные для материалов огнеупорного типа:


  • Устойчивость к жару. Кирпич не должен терять прочность при долгом нагреве.
  • Хорошая теплоемкость. Способность аккумулировать тепло.
  • Тепловая инерция. Черта, позволяющая медленно нагреваться и остывать кирпичной кладке.
  • Термостойкость. Сохранение прочностных характеристик в процессе многократного накаливания и остывания.
  • Слабая теплопроводность. Кладка обязана удерживать тепло внутри конструкции.

Разнообразие видов

Печи любого назначения считаются сложным инженерным сооружением. Размеры кирпича для печи и его конфигурации многообразны.
Есть специальные фасонные кирпичи. Подвесные, сводовые, оконные, пяточные изделия участвуют в выполнении архитектурных особенностей конструкции.
Например, сводовый подвесной кирпич имеет сложную конфигурацию. Им облицовывают внутренние поверхности печей, каминов.
В каждом случае обязательно соответствие стандарту размеров огнеупорного кирпича.
Чаще других в ход идут кирпичи в виде бруска — стандартный прямой кирпич. В качестве вспомогательных элементов при возведении сложных геометрических элементов привлекают блоки трапециевидной и клиновидной формы.

Маркировка и характеристики

Как правило, готовый кирпич имеет клеймо. В нем отражены технические данные изделия. Размеры кирпича для печи, отношение к определенному классу, геометрические показатели. Наносится название компании производителя.

Компоненты

Помимо формы огнеупорный кирпич различается и составом.
  1. Наиболее распространен шамотный (глиноземный) кирпич. Это обусловлено простотой его изготовления и доступностью материала коим является шамот — огнеупорная глина, обработанная по определенной технологии. Очень крепкий и надежный материал. Изделия из него тоже соответствуют стандарту размеров печного кирпича. Наивысшая температура, при которой шамот можно использовать зависит от класса и достигает 14000 С.
  2. Кварцевый кирпич делают из песчаника или кварца (отсюда название). Отличается однородностью, не имеет полостей и пор. Широко применяется при устройстве каминов.
  3. Специальный углеродистый — по сути, это прессованный кокс или графит. Выпускается для промышленного применения. Например, в доменных печах.
  4. Основной — встречается в металлургии. Из него возводят печи для обработки фосфористой руды, стеклодувные установки, устройства для обжига фарфора.

Габаритные параметры

Размеры огнеупорного кирпича, наиболее востребованного в бытовом строительстве:
МаркаДлинаШиринаВысота
Ш-5230 мм114 мм65 мм
Ш-8230 мм124 мм65 мм

Допустимы некоторые отклонения от нормы, они составляют 2-3 мм. Это не критично.
Помимо классического типа существуют кирпичи полуторный и трехчетвертной. Они схожи по форме с прямым огнеупорным, отличаются габаритами. Но эти параметры входят в стандарт размеров огнеупорного кирпича.

НаименованиеДлинаВысоташирина

Прямой

230-300 мм65-100 мм65-150 мм

Полуторный

230-300 мм65-75 мм172-225 мм

Трехчетвертной

172-187 мм65-75 мм114-124 мм

Форма, размеры и стандарты печного кирпича закреплены нормами ГОСТ 8691–73. Химико-физические параметры регулирует ГОСТ 390–96.
Место хранения огнеупорных строительных материалов должно иметь навес, лучше использовать крытый склад. Особенно актуально для шамота. Попавшая на него влага ведет к потере свойств и разрушению.


Узнайте больше

Габариты шамотного кирпича — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков

Дата: 17. 09.2014

Одним из популярных видов огнеупорных кирпичей является шамотный или глиноземный. Его производят из смеси глины и особого порошка путем обжига в специальной печи при очень высоких температурах. Размеры шамотного кирпича и его конструктивные особенности регламентируются положениями ГОСТ 8691-73, а эксплуатационные свойства и область применения определяются составом и маркировкой.

Оглавление:

  1. Классификация
  2. Цена

Характеристики

К основным преимуществам строительного материала относят возможность выдерживать воздействие высокой температуры длительное время и способность сохранять все свойства при значительных ее перепадах. Благодаря этому он широко используется не только в бытовом, но и в промышленном строительстве.

Шамотный кирпич производится из качественной огнеупорной глины, поэтому не разрушается под воздействием щелочей и некоторых кислот. Это позволяет применять его для футеровки и кладки котлов, сооружения домен, топливных камер и конструкций для обжига изделий из металла и стекла.

Кроме того, он отличается:

  • небольшим весом;
  • хорошей теплопроводностью;
  • прочностью;
  • декоративностью.

Разнообразие форм дает возможность подобрать стройматериал для сооружений любого назначения. Для дымохода понадобится купить кирпич прямой шамотный, а своды и арки возводят из клиновидного или трапециевидного.

Особенности классификации

В зависимости от применения глиноземный кирпич маркируют следующими аббревиатурами:

  • общего назначения — ША и ШБ;
  • ковшовый — ШКУ;
  • ваграночный — ШАВ;
  • доменный для горнов — ШПД;
  • двусторонний для футеровки печей — ШЦУ.

Наиболее востребован в строительстве материал общего назначения. В промышленности он применяется для кладки печей, топливом которым служат нефть, горючий газ и пылевидные смеси, а в быту — для возведения топок и каминов различной конструкции. Шамотный кирпич имеет точные размеры, при его использовании легко рассчитать нужное количество и придерживаться разработанной технологии сооружения объектов любой сложности.

Состав и свойства изделий общего назначения определяются нормами ГОСТ 390-96. По сравнению с ШБ ША отличается более высоким содержанием оксида алюминия, около 30% вместо 28%. Поэтому он может выдерживать температуру не менее 1690°C. Сопротивляемость воздействию открытого пламени у материала с маркировкой ШБ несколько ниже и составляет 1650°C. При этом его показатели прочности на растяжение, температуры начала размягчения и пористости совпадают с аналогичными параметрами ША.

Кроме букв в маркировке используются и цифры. Они определяют габариты, которые указаны в таблице в ГОСТ 8691-73. Согласно ей стандартный размер огнеупорного кирпича ШБ-8 составляет 250х124х65 мм, что позволяет легко подсчитать необходимое количество для кладки камина или других отопительных приборов определенной конструкции.

Для сооружения производственных объектов, которые служат для преобразования энергии сгорания топлива, необходимо использовать изделия со значительным содержанием оксида алюминия. Это обеспечит надежную защиту различных установок. Поэтому в промышленности обычно применяется кирпич ША-5 шамотный, габариты которого равны 230х114х65 мм.

Изделия больших габаритов позволяют снизить трудоемкость возведения производственных печей и уменьшить затраты на строительство. Шамотный кирпич ША-8 имеет размеры 250х124х65 мм, что дает возможность сооружать промышленные установки несколько быстрее.

Стоимость шамотного кирпича

МаркировкаРазмер, ммОгнеупорность, °CЧисло кирпичей в поддоне, штукОптовая цена, руб/штукаРозничная цена, руб/штука
ША5230х114х651 6903852836
ША6230х114х601 6905952834
ША8250х124х651 6903303239
ШБ5230х114х651 6903852735
ШБ8250х124х651 6903303138
Легковесный
ШЛ№5230х114х651 3004203949
ШЛ№8250х124х651 3003244454
Ультралегковесный
ШЛ№5230х114х651 1504205879
Пенодиатомовый
КПД-400230х114х651 4659004959


ФОРМЫ И РАЗМЕРЫ ШАМОТНЫХ ИЗДЕЛИЙ

Размер огнеупорного кирпича и его форма может быть различна. Только по ГОСТ таких типоразмеров  может быть более сотни.

Марка строительного материала зависит от максимальной температуры применения его в ходе эксплуатации.

Таблица: Предельные температуры применения шамотных изделий.

Марка огнеупорного изделияМаксимальная температура применения (градусов С)
ШАК, ША1400
ШБ1350
ШВ, ШУС1250
ПБ1350
ПВ1250

По свой форме шамотный кирпич может быть —  прямой, клиновой ребровой, клиновой торцевой, трапецеидальный, подвесной и фасонный.



                   Размеры и формы шамотных кирпичей общего назначения (марки ША, ШБ).

1. Кирпич прямой


Номер изделияРазмеры, ммОбъем, см3
абв
12306565972
223085651271
32301141002622
4230114751967
5230114651704
6230114401049
7230124752325
8250124652015
9250150652925
10300150753881

 2. Кирпич прямой полуторный

Номер изделияРазмеры, ммОбъем, см3
абв
11230172752967
12230172652571
13250187753506
14250187653039
15300225654388



3. Кирпич торцевой (двусторонний и односторонний)

Номер изделияРазмеры, ммОбъем, см3
абвв1
2023011475651835
2123011475551704
2223011465551573
2323011465451442
2425012475652170
2525012465551860
2625012465451705
2717211465551176
2817211465451078
2930015065552700
3030015065452475
3134515075653622
3234515075553364

4. Кирпич ребровой (двусторонний и односторонний)

Номер изделияРазмеры, ммОбъем, см3
абвв1
4223011475651835
4323011475551704
4423011465551573
4523011465451442
4625012475652170
4725012465551860
4825012465451705

Размеры и характеристики кирпича шамотного по ГОСТу

Кирпич шамотный: размеры по ГОСТу и другие характеристики огнеупорных изделий

Кирпич традиционно является одним из самых востребованных материалов для строительства. Однако существуют задачи, с которыми не может справиться обычные изделия. Для решения особых проблем, связанных с воздействием высоких температур, разработан шамотный кирпич. Он применяется при строительстве печей, каминов, труб и других сооружений, которые подвергаются сильному нагреву. Параметры термостойкого кирпича регламентируются ГОСТ 8691-2018.

Особенности

Такие огнеупорные изделия имеют ряд отличительных характеристик, среди которых можно назвать:

  1. • Небольшой вес.
  2. • Способность выдерживать высокие температуры.
  3. • Огромная тепловая емкость и инерция (нагревается очень длительное время, а потом очень медленно остывает).
  4. • Высокая сопротивляемость перепадам температуры и воздействию враждебным окружающим условиям.
  5. • Эстетичный внешний вид.

Среди минусов всего два пункта:

  • • из-за высокой прочности могут возникнуть проблемы с резкой;
  • • более высокая цена, чем у других видов кирпича.

Спецификация

Технические условия, вес и параметры огнеупорных изделий четко определены ГОСТах 390-2018 и 8691-2018. По своей форме они бывают не только прямоугольными, а также арочными, клиновидными и трапециевидными. Фигурные варианты используются для строительства арок и других видов сооружений, где требуется скругление. Рядовой кирпич применяется во всех остальных случаях.

Параметры

Согласно эталону, в линейке имеется около сотни различных размеров шамотного кирпича. Современные производители предлагают широкий выбор изделий не только по размеру, виду и массе, но и по классу термостойкости. Самым популярным и востребованным являются обладающие такими параметрами:

  • • длина, ширина, высота в см — 23х11,4х6,5 и 25х12,4х6,5;
  • • термостойкость от 1100 до 1800°C;
  • • плотность 1700–1900 кг/см2;
  • • теплопроводность – 0,6 Вт/м °С;
  • • морозостойкость – от 15 до 50 циклов заморозки и оттаивания;
  • • пористость от 3 до 85%.

Возможен выпуск изделий по массе начиная от 2,8 кг. Максимально допустимый вес, согласно эталону 3.7 кг.

Если изделие производилось по ТУ, то масса может достигать 4.5 кг.

Маркировка

Всего насчитывается несколько основных типов для шамотного кирпича (ШАК, ША, ШБ, ШВ, ШУС).

В названии каждого присутствует буква Ш, это говорит о том, что кирпич относится к группе термостойких шамотных.

Вторая буква в маркировке указывает на термостойкость изделия. Если в названии шамотного блока отсутствует эта буква, то это означает, что изделие выполнено не по ГОСТ, а по ТУ завода-изготовителя.

После второй буквы следует цифра, она указывает на размеры кирпича согласно ГОСту 8691-2018.

Третья литера несет в себе информацию о производителе.

Советы по применению

При покупке обязательно нужно проверить маркировку, чтобы не попасть на некачественные изделия.

Поверхность кирпича не должна иметь никаких внешних дефектов, трещин и т.д. Очень важно проверить изделие на пустоту внутри. Для этого следует слегка ударить по нему металлическим молотком. Если изделие не имеет полостей в теле, то оно издаст звонкий звук.

Все кирпичи должны быть правильной формы и одинакового размера. Так как они применяются для кладки в особо ответственных местах, то даже малейший брак недопустим. В случае, когда выбран материал сомнительного качества камин, печь или другое сооружение будет функционировать плохо, да и сам кирпич раскрошится от частой перемены температур.

Шамотный огнеупорный кирпич: размеры, вес, раствор

Если вы задумали выложить барбекю, мангал, печь или камин, то материалом может стать только огнеупорный кирпич. Существует несколько его разновидностей, в числе которых диатомитовый, магнезитовый, углеродистый и кварцевый. Однако по своим свойствам выделяется шамотный кирпич, применяемый в местах с температурами порядка 1300 С.

Этот материал обладает универсальными характеристиками. Он хорошо переносит резкие перепады температур при нагревании, демонстрирует отличную теплопроводность, не реагирует на щелочи и ряд других агрессивных химических соединений. Шамотный кирпич несет и эстетическую функцию – изделия из такого материала всегда привлекают взгляд благодаря своему многообразию форм (прямоугольные, арочные, клино- и трапециевидные) и оттенков (от почти белого до светло-коричневого).

Примечание: Чем темнее цвет шамотного кирпича, тем лучше он подходит для строительства топливника печи.

К минусам шамотного кирпича можно отнести следующее:

  • его пористый материал быстро впитывает влагу, что приводит к увеличению веса, а также снижению прочности в период нагрева;
  • плохо переносит промерзание, так что при нерегулярном использовании печи может начать крошиться;
  • сложен в обработке, в частности, плохо режется из-за высокой плотности и требует применения специального раствора во время кладки.

Еще одним серьезным недостатком с точки зрения потребителя является высокая цена на шамотный кирпич.

Расшифровываем маркировку

Шамотный кирпич выпускаются по ГОСТу с размерами 230х113х 65 мм, а также по ТУ, где, в соответствии с современными стандартами, геометрические параметры могут изменяться в любую сторону.

Огнеупорный шамотный кирпич бывает разных марок. Так ковшевый, доменный, торцевой двусторонний и ваграночный применяются на производствах, а вот в частном строительстве в дело идет кирпич с маркировкой ША и ШБ. Здесь буква «Ш» обозначает шамотный, а буква «Б» указывает на класс огнеупорности и говорит о том, что кирпич можно использовать при температуре до 1350 С.

Кирпич с маркировкой ШБКирпич с маркировкой ША-5

Кирпич с маркировкой ШБ является безусловным лидером в возведении печей, каминов и мангалов для индивидуального пользования. Стандартные размеры такого кирпича – ШБ-5 и ШБ-8. Цифры помогают сориентироваться в размерах. Так у ШБ-5 длина составляет 230 мм, ширина 114 мм, высота 65 мм. ШБ-8 крупнее: при аналогичной высоте в 65 мм его длина достигает 250 мм, а ширина – 124 мм.

Кроме вышеперечисленных, в продаже также можно найти шамотный кирпич с маркировкой ШБ-45, ШБ-6, ШБ-94. Каждый из этих видов имеет отличия в габаритах. Например, ШБ-6 при длине в 230 мм и ширине в 114 мм имеет высоту всего 40 мм.

Для грамотного распределения нагрузки на фундамент перед началом кладки следует учесть вес огнеупорного кирпича. Этот показатель для каждой маркировки разный. Если говорить о весе шамотного кирпича, то одним из самых легких является ШБ-6, который «тянет» всего на 2700 гр. Потяжелее будет ШБ-5 со своими 3400 гр., а масса ШБ-8 и вовсе достигает полноценных 4000 гр.

Стандартные размеры становятся одним из критериев выбора огнеупорного кирпича.

Примечание: При покупке этого стройматериала следует обращать внимание на то, чтобы кирпичи были без сколов, трещин и вмятин, с равномерным окрасом.

Кроме того, при постукивании железным предметом качественный кирпич звучит звонко (глухой звук говорит о том, что кирпич пережжен), а при ударе молотком не крошится, распадаясь на крупные куски.

Покупая стройматериал своими силами, убедитесь в его грамотном хранении – шамотный кирпич должен стоять на деревянных поддонах в сухом помещении с хорошей вентиляцией. Правильная транспортировка огнеупорного кирпича производиться в полиэтиленовой упаковке.

Особый раствор

Для кладки огнеупорного кирпича требуется специальный раствор. Его можно купить или сделать своими силами. Если вы отдаете предпочтение готовой сухой смеси, то идите в строительный магазин и покупайте шамотный мертель. В него достаточно добавить чистой воды и перемешать миксером или бетономешалкой до сметанообразной консистенции. Далее мертелю дают настояться около часа, а потом снова мешают и только после этого приступают к работе.

Опытные каменщики рекомендуют для прочности добавлять в эту смесь около 15% портландцемента. А еще лучше сделать раствор своими руками, поскольку шамотный мертель вызывает нарекания по усадке кладки.

Самостоятельно приготовленный раствор из огнеупорной глины и шамотного песка позволяет добиться высокой прочности соединения кирпичей. Однако такая смесь требует больших временных затрат за счет необходимости длительного замачивания глины.

Для огнеупорного раствора подходит молотая белая каолиновая или голубая кембрийская глина. Перед смешиванием раствора глину замачивают, полностью покрыв водой, и оставляют в таком состоянии минимум на 12 часов (а можно и до трех суток) с регулярным перемешиванием. Размоченная глина протирается через сито с размером ячейки не более 3 мм. Отдельно просеивают песок (шамотный или горный). После этого ингредиенты смешиваются в пропорции одна часть глины на две части песка.

Примечание: На сто кирпичей нужно 40 гр. сухого шамотного мертеля, либо три ведра приготовленного своими руками раствора.

Секреты мастерства: для повышения прочности самодельного раствора на одно ведро можно добавить порядка 150 гр. поваренной соли, а для пластичности — около 200 гр. жидкого стекла. Однако надо помнить, что та же соль может позже «выйти» на кладке белесыми разводами. В целом же качественно сделанный глиняно-песчаный раствор будет крепко держать шамотный кирпич без всяких добавок.

Стандартный размер / стандартные размеры FireClay Bricks Котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Кирпич шамотный с высоким содержанием глинозема

Кирпич шамотный с высоким содержанием глинозема для нагревательных печей — это своего рода изоляционный материал, использующий органические вещества в качестве вещества, препятствующего возгоранию, с целью увеличения пористости огнеупора, который имеет такие преимущества, как высокая пористость, небольшая объемная плотность, хорошая изоляция эффект, высокая механическая интенсивность, малая теплопроводность и длительный срок службы.Для различных промышленных печей и печей это своего рода незаменимый огнеупор для экономии энергии и сохранения температуры.

Эта серия шамотных кирпичей с высоким содержанием глинозема для нагревательных печей изготовлена ​​из отобранного высокоглиноземистого боксита, каолина, полых микросфер в качестве основного материала. Путем формования при высоком давлении и спекания при высокой температуре.

Кирпич шамотный представляет собой фасонный огнеупорный продукт. Он изготовлен из кремневого глиняного клинкера и связующего вещества путем спекания при высоких температурах.Содержание Al2O3 от 28% до 48%. Огнеупорность от 1580 ° С до 1750 ° С (СК-30СК-32СК-34СК-35).

Области применения продукта:

Высокоглиноземистый шамотный кирпич идеально подходит для использования в следующих областях применения.

Печи металлургической промышленности, печи термообработки

Печи химической промышленности и строительства.

Печь для сжигания мусора, печь с рециркуляционным псевдоожиженным слоем

Стандартные размеры: 230 x 114 x 65 мм другие по желанию клиента

Преимущества продукта:

CNBM успешно выпускает шамотный кирпич благодаря их рентабельности и отличные изоляционные свойства.CNBM также имеет опыт применения одеял из керамического волокна и хотела бы помочь вам в выборе продукта, проектировании системы и методах установки.

Основные характеристики продукта:

Высокая огнеупорность, стойкость к высоким температурам.

Хорошая коррозионная стойкость.

Хорошая стойкость к растрескиванию и износостойкость.

Хорошая стойкость к тепловому удару.

Высокая механическая прочность.

Низкая скорость ползучести при высоких температурах.

Хорошая стабильность объема при высокой температуре.

Технические характеристики продукта:

24

под нагрузкой

0.2 МПа) , ℃

0,4

ПУНКТ

UNF42

UNF46

ZGN42

RN40

TDL45-12

4

TDL45-12

4℃

1730

1750

1750

1730

1760

Насыпная плотность, г / см3

2.15

2,25

2,3

2,15

2,37

Кажущаяся пористость,%

22

20

0004

12

CCS, МПа

30

35

58

28

68

1400

1420

1450

1430

1500

Линейное изменение температуры повторного нагрева,%

1430 ℃ x2h 0 ~ -0,1

1450 ℃ x2h 0 -0,2

1350 ℃ x2h 0 ~ -0,3

1450 ℃ x2h -0.1 ~ + 0,05

Содержание Al2O3,%

42

46

42

40

45

45

Общие размеры

Прямой тип

Арочный тип

Клиновидный

Д × Ш × В (мм)

230 × 114 × 65

230 114 × 75

230 × 114 × 32

220 × 110 × 60

220 × 110 × 50

220 × 110 × 40

220 × 110 × 30

Д × Ш × В / в ( мм)

230 × 114 × 65/55

230 × 114 × 65/45

230 × 114 × 65/59

220 × 110 × 65/50

220 × 110 × 75/65

220 × 110 × 60/40

Д × Ш × В / в (мм)

230 × 114 × 65/55

230 × 114 × 65/45

220 × 110 × 75/65

220 × 110 × 60/40

Другие размеры в соответствии с требованиями заказчика

FAQ:

Q1: Как насчет годовой производственной мощности вашего завода?

A1: Годовое производство CMAX составляет около 310 000 тонн.

Q2: Сколько производственных линий на вашем заводе?

A2: CMAX имеет 26 производственных линий, в том числе восемь линий по производству кремниевого кирпича, каждая из которых производит муллитовый кирпич, кирпич с высоким содержанием глинозема, изоляционный кирпич и линию монолитного производства.

Q3: Насколько велик масштаб вашего завода?

A3: CMAX занимает почти 200 000 квадратных метров, включая заводскую площадь 180 000 квадратных метров.

Q4: Каков объем продукции вашей фабрики?

A4: Основными продуктами CMAX являются: огнеупор для доменной печи, огнеупор для коксовой печи, огнеупор для стекловаренной печи, огнеупор для печи обжига углерода, огнеупор для линии кислотного травления, огнеупор для цементной печи, огнеупор для доменной печи, огнеупор для цветных металлов. металлическая печь и основное огнеупорное сырье.

Изображение продукта

Обработка продукции

Дробление

На этом этапе массивное сырье, которое хранится, измельчается и классифицируется до нужных размеров, что облегчает их формование.

Смешивание

Измельченное сырье заданного размера взвешивается и смешивается с определенным количеством воды и формообразователя.

Формование

Затем смесь выливают в форму для формования под высоким давлением.

Сушка

На этом этапе из фасонных кирпичей удаляется вода. Это помогает предотвратить деформацию или растрескивание кирпичей, которые могут возникнуть из-за быстрого испарения.

Обжиг

Это наиболее важный процесс в производстве огнеупоров. Смоделированные кирпичи обжигаются при высокой температуре, чтобы завершить термохимическую реакцию, чтобы они не деформировались.

Инспекция

Физические и химические свойства кирпичей проверяются очень тщательно в соответствии с жесткими процедурами управления качеством.

Упаковка отгрузка

Мы всегда гарантируем оперативную доставку.

Упаковка

Мы также поставляем (нажмите на следующую картинку, если хотите):

Firebricks — тяжелый плотный огнеупорный кирпич

В настоящее время их называют тяжелыми и плотными Firebricks , но старые мастера все еще называют их огнеупорными глиняными кирпичами только потому, что они сделаны из простой шамотной глины (которая на самом деле является самой обыкновенной глиной.) Огнеупорная глина может быть легко обнаружена в природе, но она должна обладать правильными огнеупорными свойствами, подходящим соотношением содержания кремнезема и глинозема. Некоторые магазины называют эти кирпичи каминными кирпичами . Они используются, например, для создания варочной камеры в дровяных печах, для создания каминов, всевозможных топок и облицовки дровяных обогревателей, футеровки в небольших или самых больших промышленных печах, что угодно. Кирпичи из огнеупорной глины очень тяжелые / плотные, с низкой пористостью и даже при различных повторных нагревах, а при постоянном нагревании они прослужат очень / очень долго.

Некоторые могут спутать их с изоляционными легкими огнеупорными кирпичами , которые используются в различных приложениях. Плотные огнеупорные кирпичи можно разрезать только алмазным кругом, установленным на высокоскоростных ручных угловых шлифовальных машинах, на обычной строительной кирпичной пиле или скользящей пиле для резки кирпичей. Огненный кирпич можно легко разрезать пополам, используя долото для кирпича и пару ударов более тяжелым молотком. Это весело и быстро, но если вы хотите добиться точных, хороших резов, наймите торговый станок или купите себе хотя бы небольшой шлифовальный станок.Перед резкой замочите кирпич в воде, погрузив его в ведро с водой или в тачку, если у вас их слишком много. Оставьте кирпичи в этой воде минимум на 5 минут. Режущий алмазный круг прослужит вам долгое время, если огнеупорные кирпичи разрезать мокрыми, и вы не будете дышать пылью, и, конечно, резка станет намного проще и быстрее!

Когда дело доходит до состава огнеупорных кирпичей и плотных огнеупорных продуктов, часто рассматривается ингредиент глинозема (AL), который обычно составляет от 18% до 40% глинозема в теле современного продукта.Процентный диапазон важен для выбора правильного продукта для правильной температуры или конуса Ортона, но в основном, если применяются высокие температуры. Глинозем сильно влияет на насыпную плотность и, следовательно, на пористость, или, если вам нравится, на вес огнеупорных кирпичей. Нет необходимости применять более 26% в диапазоне температур дровяной печи, но вы можете это сделать, если низкосортный продукт недоступен для покупки. Абсолютно безопасно огнеупорные кирпичи с содержанием 18% AL можно использовать в дровяных печах (в них также можно плавить и отливать цветные металлы). Строение камеры печи из 18% будет работать и прослужить так же, как продукт из 30% глинозема.

Помимо более высокой стоимости, более высокие классы содержания глинозема делают эти кирпичи более твердыми и хрупкими (более глянцевыми, если хотите), заставляя их поглощать меньше пара, например из-под готовящейся основы для пиццы или хлеба. Однако к приготовлению в такой духовке можно быстро привыкнуть.

Несмотря на то, что вы можете услышать другие слова от нескольких поставщиков, которые продают продукцию не местного производства, на проводимость и способность поглощения тепла совсем не влияет более высокое или более низкое содержание глинозема.Более высокие сорта не создадут волшебной разницы температур в среде приготовления пищи и, соответственно, стихах. Основными причинами этого являются современный импорт, одна линейка глинозема с высоким содержанием глинозема подходит для любого бизнеса и приложений, меньшее количество разновидностей на складе, более высокая наценка и маржа — вот причины, по которым в магазине не продается кирпич от 18% до 26%. Ищите продукцию местного производства, производство более низких сортов обходится дешевле, и они продают их по более низкой цене. Где я покупаю огнеупорный кирпич 26% AL по цене 1,98 доллара за кирпич.

Минерал BTW Графит не содержит оксида алюминия (глинозем, формула Al2O3 — плотность: 3.95 г / см3) и вдвое легче по сравнению с глиноземным минеральным или огнеупорным кирпичом. И даже в этом случае графит поглощает гораздо больше тепла, чем огнеупорный кирпич — больше информации о теплопроводности огнеупорных кирпичей.

Альтернативная страница замены огнеупорного кирпича удобна, а также отличная статья, содержащая технические данные со всеми физическими свойствами мыльного камня — мыльного камня.

  • Огнеупорный кирпич из 21% глинозема: 1850 тонн Насыпная плотность на кг / м³: Теплопроводность: 0.98 Вт / м. ° K: 23-Ортон 1620 градусов Цельсия = 2948 градусов Фаренгейта
  • Огнеупорный кирпич из глинозема, 24%: 1,925 тонн Насыпная плотность на кг / м³: Теплопроводность: 1,02 Вт / м. ° K: 27-Ортон 1640 ° C = 2984 ° F
  • Огнеупорный кирпич из 27% глинозема: 2 тонны Насыпная плотность на кг / м³: Теплопроводность: 1,05 Вт / м. ° K: 30-Ортон 1670 ° C = 3038 ° F
  • Огнеупорный кирпич из глинозема 33%: 2,15 тонны Насыпная плотность на кг / м³: Теплопроводность: 1,07 Вт / м. ° K: 31 ½ -Ортон 1700 ° C = 3092 ° F
  • 38% огнеупорный кирпич из глинозема: 2.2 тонны Насыпная плотность на кг / м³: Теплопроводность: 1,13 Вт / м. ° K: 32 ½ -Ортон 1720 ° C = 3128 ° F
  • Огнеупорный кирпич из 40% глинозема: 2,25 тонны Насыпная плотность на кг / м³: Теплопроводность: 1,13 Вт / м. ° K: 32 ½ -Ортон 1720 ° C = 3128 ° F

ТИПИЧНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — ПЛОТНЫЙ ПОЖАРНЫЙ КИРПИЧ

  • Насыпная плотность: 1915 кг / м³
  • Модуль упругости при разрыве: 5 МПа
  • Постоянное линейное изменение при повторном нагреве 5 часов. При 1400 ° C: -0,35%
  • Прочность на сжатие в холодном состоянии: 15 МПа
  • Теплопроводность при 750 ° C: 1.01 Вт / м. ° K
  • Видимая пористость: 28%
  • Глинозем: 23%
  • Кремнезем: 73%
  • Оксид железа: 1,4%
  • Дополнительные оксиды: 1,1%
  • Титания: 1%
  • Fused Frits (керамическая композиция)

Массовые плотности, веса объемов и тисков для различных типов жаропрочных материалов могут быть легко рассчитаны с помощью калькуляторов огнеупорных материалов.

Кто ваш поставщик огнеупорного кирпича или огнеупора, есть ли у вас контакты и где вы находитесь? Вы замечали, что где-то продаются обломки или секундные огнеупорные кирпичи по более выгодной цене? Пожалуйста, оставьте свои комментарии для других ниже…

Названия огнеупорных кирпичей могут отличаться

Огненные кирпичи нельзя называть разными определениями.Смотря кто с ними работает, называет тоже. Да, разные сущности — одна особенная, чем другая 🙂

Прямо сейчас из моей головы:
огнеупорный кирпич = огнеупорный кирпич = огнеупорный кирпич = шамотный кирпич = каминный кирпич = термостойкий кирпич = дымоходный кирпич = плотный / тяжелый обжиговый кирпич (для строительных печей) = промышленный керамический кирпич (тяжелый) .

Огненных кирпичей — Свойства, типы и применение

🕑 Время чтения: 1 минута

Огнеупорный кирпич — это особый тип кирпича, изготовленный из огнеупорной глины и обладающий хорошей устойчивостью к высоким температурам, которые используются в печах, футеровочных печах, каминах и топках.Эти кирпичи производятся так же, как и обычные кирпичи, за исключением процесса обжига — огнеупорные кирпичи подвергаются воздействию очень высоких температур.

Состав огнеупорной глины для изготовления огнеупорных кирпичей, свойства, типы и применение огнеупорных кирпичей описаны в этой статье.

Огненная глина для изготовления огнеупорных кирпичей

Огненная глина используется для изготовления огнеупорных кирпичей и обычно находится под угольными пластами. Огненная глина содержит два основных компонента — кремнезем и глинозем, процентное содержание кремнезема колеблется от 60 до 70%, а глинозема — от 25 до 35%.

Некоторые другие составляющие, такие как оксиды кальция, магния, железа, калия и титана, также присутствуют в шамоте. Однако процентное содержание компонентов, отличных от кремнезема и глинозема, не превышает 5% в случае хорошей огнеупорной глины.

Рис 1: Огненная глина

Огнестойкая глина может быть разделена на три типа в зависимости от ее огнестойкости:

  1. Высококачественные огнестойкие глины
  2. Средние огнестойкие глины
  3. Низкие огнестойкие глины

Огнестойкость различных огнестойких глин представлена ​​в таблице ниже.

Сорт огнеупорной глины Диапазон температурной стойкости ( o C)
Высокая 1482–1648
Средняя 1315 — 1482
Низкая До 870

Свойства огнеупорного кирпича

  • Они желтовато-белого или белого цвета.
  • Они доступны в различных размерах от 9 X 4,5 X 2,5 дюйма до 9 X 2.75 х 2,25 дюйма.
  • Один общий огнеупорный кирпич весит от 30 до 35 Н.
  • Прочность на сжатие огнеупорных кирпичей составляет от 200 до 220 кг / см 2 .
  • Процент водопоглощения колеблется от 5 до 10%.
  • Обладают хорошей химической стойкостью.
Рис.2: Огненные кирпичи

Виды огнеупорного кирпича

Огненные кирпичи в основном подразделяются на три типа:

  1. Кирпич кислый огнеупорный
  2. Кирпич основной огнеупорный
  3. Кирпич нейтральный огнеупорный

1.Кислотный огнеупорный кирпич

Кирпич

Acidic Fire, также называемый кислотостойким кирпичом, используется, в частности, для защиты от кислотного воздействия химикатов или погодных условий.

Как правило, обычный огнеупорный кирпич из натуральной огнеупорной глины ничем не хуже кислотного кирпича, но если требуется повышенная кислотостойкость, в огнеупорную глину добавляют дополнительное количество кремнезема, которое может составлять до 97% от ее состава. Для связующего может быть добавлено от 1 до 2% извести. Кислотные кирпичи долго обжигают при высоких температурах.

Рис 3: Кислотостойкая кирпичная футеровка

2. Основные огнеупорные кирпичи

Они обладают хорошей стойкостью к коррозии и химическим воздействиям. Они содержат большое количество магнезии, а также в качестве связующего материала используется известь. Доступны различные основные огнеупорные кирпичи: магнезитовые кирпичи, магнезиально-углеродные, магнезиально-хромовые кирпичи и т. Д.

Рис 4: Магнезия / Базовые Огненные Кирпичи

3. Нейтральный огнеупорный кирпич

Они подходят как для кислотной, так и для щелочной облицовки. Они обладают хорошей устойчивостью к кислотным парам, а также к коррозионным воздействиям.Нейтральные кирпичи бывают двух типов: высокоглиноземистые и хромитовые.

Кирпичи с высоким содержанием глинозема содержат глинозем в больших количествах, а кирпичи из хромита содержат хром, оксид железа, кремнезем, боксит и железную руду в различных пропорциях.

Рис.5: Нейтральный огнеупорный кирпич с высоким содержанием глинозема

Использование огнеупорного кирпича

Огненные кирпичи используются для следующих целей.

  • Используются для внутренней облицовки печей, печей, дымоходов и т. Д.
  • Для создания огнестойких конструкций, снижая тем самым повреждения конструкции от пожаров.
  • Для внутренней облицовки дровяных печей.
  • В качестве изоляционного материала для печей из-за их более низкой теплопроводности.
Рис. 6: Внутренняя футеровка печи огнеупорным кирпичом

Формы шамотных кирпичей | KCIPL

Кирпич шамотный

имеет полужидкую структуру, основная функция которой состоит в том, чтобы служить барьером и обеспечивать защиту мембраны и другого материала под ней от коррозионного и термического воздействия.

Kyodiyar Ceramics, производитель шамотного кирпича, экспортирующий продукцию высочайшего качества согласно ASTM C-279, C-980, C-410.Наши кирпичи очень популярны в нескольких сферах применения, например, когда требуется кислотостойкость или даже коррозионная стойкость.

Стандартный размер шамотных кирпичей составляет 38 мм и 75 мм (толщина), однако они также доступны в нескольких других размерах и нестандартных размерах. Наш ассортимент кирпичей отличается высокой прочностью на сжатие, растворимостью в кислотах и ​​водопоглощением. Каждый параметр оптимизирован для производства кирпича самого высокого качества.

В следующей таблице показаны различные размеры, размеры и формы шамотного химически стойкого кирпича.У нас есть стандартный шамотный кирпич и фундаментный кирпич, которые производятся методом экструзии и резки проволокой. Стандартные формы шамотного кирпича включают в себя следующие размеры:

Длина 230 мм, ширина 114 мм, толщина от 25 мм до 115 мм.

KCIPL также производит фундамент шамотный кирпич, размеры от

230 мм Длина X 230 мм Ширина X 50 мм Толщина до размеров 80 мм.

КИРПИЧ ФОРМЫ:

Размеры шамотного кирпича — стандартные:
Длина ширина Толщина кг за штуку.
230 114 25 1,52
230 114 30 1,80
230 114 38 2.30
230 114 40 2,40
230 114 50 3,10
230 114 65 3.90
230 114 75 4,50
230 114 100 6,10
230 114 115 6,95
240 114 25 1,56
240 114 30 1,87
240 114 38 2.37
240 114 40 2,50
240 114 50 3,12
240 114 65 4,05
240 114 75 4,68
240 114 100 6,24
240 114 115 7.17
250 114 25 1,62
250 114 30 1,95
250 114 38 2,47
250 114 40 2,60
250 114 50 3,25
250 114 65 4.22
250 114 75 4,87
250 114 100 6.50
250 114 115 7,47

Формы шамотных кирпичей — Фундамент:

Размеры форм шамотного кирпича — Основание:
Длина ширина Толщина кг за штуку.
230 230 50 6,10
230 230 65 7,91
230 230 75 9,13
230 230 80 9,37

Все размеры указаны в миллиметрах.

Кирпич и плитка | строительный материал

Полная статья

Кирпич и плитка , изделия из конструкционной глины, выпускаемые в виде стандартных единиц, используемые в строительстве.

Кирпич, впервые произведенный в высушенной на солнце форме не менее 6000 лет назад и предшественник широкого спектра конструкционных изделий из глины, используемых сегодня, представляет собой небольшую строительную единицу в форме прямоугольного блока, сформированного из глины или сланца. или смеси и обожжены (обожжены) в печи или печи для получения прочности, твердости и термостойкости. Первоначальная концепция древних кирпичных мастеров заключалась в том, что блок не должен быть больше, чем то, с чем может легко справиться один человек; Сегодня размер кирпича варьируется от страны к стране, и кирпичная промышленность каждой страны производит кирпичи разных размеров, которые могут исчисляться сотнями.Большинство кирпичей для большинства строительных целей имеют размеры примерно 5,5 × 9,5 × 20 см (2 1 / 4 × 3 3 / 4 × 8 дюймов).

Структурная глиняная плитка, также называемая терракотовой, представляет собой более крупную строительную единицу, содержащую множество полых пространств (ячеек), и используется в основном в качестве подкладки для облицовки кирпичом или для оштукатуренных перегородок.

Структурную облицовочную плитку из глины часто глазируют для использования в качестве открытой отделки. Настенная и напольная плитка — это тонкий шамотный материал с натуральной или глазурованной отделкой.Карьерная плитка — это плотный шампунь для полов, террас и промышленных помещений, где требуется высокая стойкость к истиранию или воздействию кислот.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

шамотный кирпич используется в мусоросжигательных печах, котельных, промышленных и домашних печах, каминах. Канализационная труба обжигается и покрывается глазурью для использования в канализационных системах, системах промышленных сточных вод и общей канализации. Дренажная плитка бывает пористой, круглой, а иногда и перфорированной, и используется в основном для сельскохозяйственного дренажа.Кровельная черепица изготавливается в виде полукруглой (испанская черепица) и различной плоской черепицы, напоминающей сланец или кедр; он широко используется в странах Средиземноморья.

Существует также множество изделий из цемента и заполнителей, которые заменяют и обычно выполняют те же функции, что и изделия из конструкционной глины, перечисленные выше. Эти изделия из неглинистого кирпича и плитки кратко описаны в конце статьи. Однако основная тема этой статьи — кирпич и плитка из шамота.

шамотный кирпич и плитка — два самых важных продукта в области промышленной керамики. Для получения справочной информации о природе керамических материалов см. Статьи, представленные в Industrial Ceramics: Outline of Coverage, особенно статьи о традиционной керамике. О длительном рассмотрении основного применения шамотного кирпича и плитки см. Статью «Строительство зданий».

История кирпичного производства

Глиняный кирпич, высушенный на солнце, был одним из первых строительных материалов.Вполне возможно, что на реках Нил, Евфрат или Тигр после наводнения отложившаяся грязь или ил потрескались и образовали лепешки, которые можно было бы превратить в грубые строительные блоки для постройки хижин для защиты от непогоды. В древнем городе Ур в Месопотамии (современный Ирак) первая настоящая арка из обожженного на солнце кирпича была построена около 4000 г. до н. Э. Сама арка не сохранилась, но ее описание включает первое известное упоминание о минометах, отличных от грязи. Для скрепления кирпичей использовалась битумная слизь.

Обожженный кирпич, без сомнения, уже производили просто путем тушения огня с помощью сырцовых кирпичей. В Уре гончары открыли принцип закрытой печи, в которой можно было контролировать тепло. Зиккурат в Уре — образец ранней монументальной кирпичной кладки, возможно построенной из высушенного на солнце кирпича; через 2500 лет (около 1500 г. до н.э.) ступени были заменены обожженным кирпичом.

По мере того, как цивилизация распространялась на восток и запад от Ближнего Востока, росло производство и использование кирпича.Великая Китайская стена (210 г. до н. Э.) Была построена из обожженных и высушенных на солнце кирпичей. Ранними примерами кирпичной кладки в Риме были реконструкция Пантеона (123 г. н.э.) с беспрецедентным кирпичным и бетонным куполом, 43 метра (142 фута) в диаметре и высоте, а также Ванны Адриана, где для строительства использовались терракотовые столбы. поддерживающие полы, подогреваемые ревущими пожарами.

Эмалирование, или остекление кирпича и плитки, было известно вавилонянам и ассирийцам еще в 600 г. до н.э., опять же, благодаря гончарному искусству.Великие мечети Иерусалима (Купол Скалы), Исфахана (в Иране) и Теграна являются прекрасными примерами глазурованной плитки, используемой в качестве мозаики. Некоторые из голубых оттенков этих глазурей не могут быть воспроизведены с помощью существующих производственных процессов.

Западная Европа, вероятно, использовала кирпич как строительную и архитектурную единицу больше, чем в любой другой области мира. Это было особенно важно в борьбе с разрушительными пожарами, которые хронически поражали средневековые города. После Великого пожара 1666 года Лондон превратился из деревянного города в город из кирпича исключительно для защиты от огня.

Кирпичи и кирпичные постройки были привезены в Новый Свет первыми европейскими поселенцами. Коптские потомки древних египтян, живших в верховьях Нила, назвали свою технику изготовления сырцового кирпича tōbe. Арабы передали это имя испанцам, которые, в свою очередь, принесли искусство производства сырцовых кирпичей в южную часть Северной Америки. На севере Голландская Вест-Индская компания построила первое кирпичное здание на острове Манхэттен в 1633 году.

Огненные кирпичи и блоки

Код товара 29105, 529107, 29111 и 29112
Качество и стандарты Н.А.
Производственная мощность: Кол-во. Май 2007 г.

Введение

Огнеупоры из огнеупорной глины — самые распространенные из всех огнеупоров. Огнеупоры из огнеупорной глины, содержащие менее 40% глинозема, подразделяются на: (1) огнеупоры из огнеупорной глины со средним тепловым режимом и (2) огнеупоры из огнеупорной глины с высоким тепловым режимом с содержанием глинозема более 30%, но менее 40%. Огнеупоры из шамота производятся в виде кирпичей и блоков различных стандартных размеров и форм, а также в соответствии с конкретными требованиями отраслей промышленности.


Рыночный потенциал

Огнеупорные изделия из огнеупорной глины используются почти во всех отраслях промышленности, в которых используется термическая обработка в производственном процессе. Промышленность производства чугуна и стали, цемента, нефтехимии, сахара, цветных металлов, стекла и керамики — вот некоторые из отраслей промышленности, в которых они используются. На долю черной металлургии приходится 75% потребления огнеупоров. Таким образом, спрос на огнеупоры зависит от роста черной металлургии в стране.


Основания и предположения

КПД: считается 75% КПД рабочей силы и оборудования.Предполагается, что печь будет работать без перерывов в полном цикле: операции прессования в 3 смены в день и другие операции в одну смену продолжительностью 8 часов и 300 дней в году.

Срок: Ожидается, что полная загрузка производственных мощностей будет достигнута в течение одного года с начала производства.

Заработная плата: Учитывается минимальная применимая заработная плата.

Процентная ставка: Учитывается 13% годовых от суммы инвестиций.

Деньги на марже: 25% от общей суммы инвестиций могут быть внесены промоутерами.

Срок окупаемости: около 3½ лет.

Стоимость земли и строительства:

а) Стоимость земли: рупий. 2000 за кв.м тр.

б) Стоимость строительства: Офис и магазины: 5000 рупий за кв.м. и рабочий навес: рупий. 5000 за кв.мтр.


График реализации

Деятельность

Период (в месяцах)

Выбор сайта Предварительная регистрация из DIC 2
Наличие финансирования Строительство здания Закупка машин и оборудования Наличие электроэнергии Монтаж и ввод в эксплуатацию 4
Набор персонала Пробные запуски и начало промышленного производства 2
Общий срок реализации 8

Технические аспекты

Процесс производства

Сырье: Огнеупорные глины как пластиковых, так и непластических разновидностей, огнеупорные гроги (битые огнеупорные кирпичи) и другие минералы с высоким содержанием глинозема, такие как кианит, силлиманит и боксит, являются сырьем для производства огнеупорных глиняных кирпичей и блоков.

Обработка: Огненные глины, пластмассовые глины, непластические материалы, такие как грог и другие материалы с высоким содержанием глинозема, поставляются в порошкообразной форме. Непластические материалы просеиваются на вибрационном грохоте на частицы различного размера, а именно крупные, средние и мелкие. Мелкоизмельченные огнеупорные глины и непластические материалы с различными размерами частиц смешиваются в подходящих пропорциях, чтобы сформировать партию. Партия добавляется в смеситель Muller. Добавление воды варьируется для образования однородной смеси для сухого или полусухого прессования в случае огнеупорных глиняных кирпичей стандартного размера или для пневматического набивки в случае огнеупорных глиняных блоков и специальных форм.

Сушка: В то время как сухие прессованные кирпичи из огнеупорной глины готовы к укладке в печь для обжига с минимальным временем высыхания или без него, блоки из огнеупорной глины и особые формы, отформованные с помощью пневматического трамбовки и ручного формования, загружаются в печь только после того, как они будут достаточно просушены. .

Обжиг: Как и для любых других огнеупоров, для обжига огнеупорных кирпичей и блоков соблюдается заданный температурный цикл времени 1350–1400 ° C, что является оптимальной температурой обжига.


Контроль качества и стандарты

Бюро стандартов Индии сформулировало и опубликовало следующие спецификации на различный химический фарфор для руководства и поддержания качества продукта:

IS 1526 Размеры и форма огнеупорного глиняного кирпича (серия 230 мм)
IS 5459 Размеры и форма огнеупорных блоков (серия 300 мм и выше)
IS 6 Огнеупоры из огнеупорной глины средней температуры, группа А
IS 8 Огнеупоры из огнеупорной глины высокотемпературные
НС 4041 Глоссарий терминов, относящихся к огнеупорным материалам.

Производственная мощность (в год)

Кол-во шамотные кирпичи и блоки: 550000 №
Значение 24300000


Контроль загрязнения

Циклонные пылеуловители, дымосос и регулятор горения должны быть установлены вместе с оборудованием.


Энергосбережение

Указано в смете для печи, работающей на жидком топливе.Предполагается, что в печь будет встроена соответствующая печь для отверждения кирпича / керамического волокна и топливосберегающая система сжигания.


Финансовые аспекты

A. Основной капитал

Земля и здание

Сведения

кв. Счетчики

Ставка (рупии)

Стоимость (рупии)

Земля 2500 2000 5000000
Застроенная зона Офисы и магазины 100 5000 500000
Рабочий кабинет 600 5000 3000000
Итого 8500000

Машины и оборудование

Описание

Имп / Инд.

Кол. (№)

Ставка (рупии)

Стоимость (рупии)

Производственное подразделение
Вибрационный грохот с двигателем 3 л.с. и другими принадлежностями Инд. 1 33000 33000
Двухвальный U-образный смеситель (производительность: 2 тонны в смену) с двигателем 10 л.с. и другими принадлежностями Ind. 1

Смеситель Muller (размер сковороды 6 дюймов) с двигателем 10 л. прочие аксессуары Инд. 1 105000 105000
Фрикционный винтовой пресс (150 тонн) с двигателем 20 л.с. и другими принадлежностями Инд. 1 700000 700000
Печь на жидком топливе (45-50 кубометров) в комплекте с дымовой трубой, резервуаром для хранения масла, системой подачи сжатого воздуха и масла и подогрева, а также 4-6 горелок Ind. 1 1300000 1300000
Трамбовки пневматические Инд. 4 25000 25000
Итого 2328000
Испытательное оборудование
Испытательная машина CCS Ind. 1 45000 45000
ПРАВИЛЬНАЯ машина 200000 200000
Муфельная печь Инд. 1 220000 220000
Сушильный шкаф Ind. 1 50000 50000
Оборудование для встряхивания Сито Инд. 1 30000 30000
Разное. лаборатория. Предметы Инд. LS 30000 30000
Итого 575000
Плата за электрификацию и установку @ 10% от стоимости машин и оборудования 2

Общая стоимость машин и оборудования 3193300
Стоимость пресс-форм, инструмента и других приспособлений 200000
Стоимость оргтехники / рабочих столов и др. 200000
Предоперационные расходы 60000
Итого основной капитал 3653300

Оборотный капитал (в месяц)

Персонал (в месяц)

Обозначение

№

Заработная плата / (рупий.)

Итого (рупии)

Администрация и надзор
Управляющий 1 8000 16000
Руководитель 2 7000 14000
Продавец 1 8000 8000
Делопроизводитель 2 5000 10000
Сторож 2 3000 6000
Технические специалисты: квалифицированные и полу- или неквалифицированные
Квалифицированные рабочие 10 5000 50000
Разнорабочие 15 4000 60000
Техник (механик) 1 6000 6000
Итого зарплата 164000
Условия @ 22% от заработной платы 36080
Итого 200080

Сырье

Сведения

Имп / Инд

Кол-во

Ставка (рупий.)

Стоимость (рупии)

Огненные глины Инд. 150 т 1500 / тонна 225000
Грог с высоким содержанием глинозема « 60 т 2000 г / т 120000
Кианит / силлиманит « 40 т 8000 / т 320000
Итого 665000

Коммунальные услуги (в месяц)

(рупий.)

Печное масло или LDO: 20 кл @ рупий. 35000 за киловатт 700000
Мощность: 2300 кВтч при руп. 5,00 за кВтч 11500
Вода: 200 KL @ Rs. 25,00 за kL 5000
Итого 716500

Прочие условные расходы (в месяц)

Сведения

Стоимость (руп.)

Почтовые расходы, канцелярские товары, телефон, налоги 7000
Расходные материалы, ремонт и обслуживание 10000
Транспортные расходы 10000
Рекламные и рекламные расходы и коммерческие расходы 5000
Разное. расходы 5000
Страхование 2000
Итого непредвиденные расходы 39000
Итого текущих расходов в месяц 1620580
Итого оборотный капитал (на основе 2 месяцев) 3241160

Итого капитальные вложения

Основной капитал 11693300
Оборотный капитал 3241160
Итого 14934460

Итого капитальные вложения

Основной капитал 18331400
Оборотный капитал 20
Итого 21254840

Использование машинного оборудования

В проекте учитывалась 75-процентная загрузка оборудования.


Финансовый анализ

Себестоимость продукции (в год)

Описание

Стоимость (рупии)

Итого текущие расходы 19446960
Амортизация здания @ 5% 425000
Амортизация печи при 20% 260000
Амортизация пресс-форм и инструментов @ 25% 50000
Амортизация машин и оборудования @ 10% 102800
Амортизация испытательного оборудования и оргтехники на 20% 155000
проценты на капитальные вложения по ставке 13% 1941479.8
Итого 22381239,8

Оборот (в год)

Арт.

Кол-во

Ставка (рупии)

Стоимость (рупии)

Огнеупоры шамотные для средних тепловых режимов 1200 тонн
шамотный кирпич 150000 № 30 4500000
Блоки шамотные 100000 № 60 6000000
Огнеупоры шамотные высокотемпературные 1600 тонн
шамотный кирпич 200000 № 35 7000000
Блоки шамотные 100000 № 68 6800000
Итого 24300000

Рентабельность

Продажа — себестоимость продукции
21368469-24000000
2631531

Чистая прибыль (в год)

0,2

рупий.24300000 — 22381239,8

1

Коэффициент чистой прибыли

Чистая прибыль в год х 100
———————-

Оборот продаж в год

1918 760,2 х 100
———————-

24300000

7.9


Доходность

Чистая прибыль в год х 100
———————————

Итого капитальные вложения

1918 760,2 × 100
———————-

14934460

12.85


Точка безубыточности (% от общего запланированного производства)

Фиксированная стоимость (в год)

Описание

Стоимость (рупии)

Итого амортизация 9
Проценты от общей суммы инвестиций 1941479,8
Страхование 24000
40% от заработной платы 960384
40% прочих условных расходов (без страхования) 177600
Итого 4096263.8

Чистая прибыль (за год) 1918 760,2

B.E.P

0.2

4096263.8 x 100

————————
6015024

68,1

Фиксированная стоимость × 100
—————————

Фиксированная стоимость + чистая прибыль

4096 26 3,8 х 100

——————————-
4096263.8 +1

Адреса поставщиков машин и оборудования

  • М / с. Amic Industries (P) Ltd.
    10, BT Road,
    Калькутта-700 036.
  • М / с. Hindustan Engineering Co.
    1 и 3/7, Gopalal Tagore Road,
    Калькутта-700 035.
  • М / с.Кешаб Машинери (Пвт.) Лтд.
    Bose Park, Сухар,
    24 Парганаса (Западная Бенгалия)
  • М / с. Simplicity Engineers (Pvt.) Ltd.
    LB-99, Маяпури,
    Нью-Дели-110 064.
  • М / с. Wesman Thermal Engg. Process Pvt. ООО
    269, 18-я главная дорога,
    Расширение RMV,
    Бангалор-560 080.
  • М / с. Консультанты Cerakiln
    № 1, 9-я главная, 30-й крест,
    БСК II этап,
    Бангалор-560 050.

Поставщики сырья

  • М / с. Mysore Minerals Ltd.
    39, M G Road,
    Бангалор-560 001.
  • М / с. Maruthi Enterprises
    LF 13/9, 4-я главная,
    Макет БТМ, II этап,
    Бангалор-560 076.
  • М / с. Минерально-перерабатывающая промышленность
    Участок №180, III очередь, 11-я основная,
    Peanya Indl. Площадь,
    Бангалор-562 140.

За дополнительной информацией обращайтесь по телефону

Информационный менеджер
Проект TIMEIS
Эл. Почта: [email protected]

шамотных кирпичей — Refrasil s.r.o.

Кирпич шамотный TRISAM производится на основе кальцинированного шамота высшего качества, огнеупорных глин и каолинов.

При производстве используются два разных технологических процесса — сухое и полусухое прессование.

Это выполняется на производственных линиях с компьютерным управлением.

Они предназначены, прежде всего, для использования в металлургической промышленности. Там они используются для футеровки доменных печей, доменных печей, ковшей, стопорных стержней, пустотелых изделий, керамических рекуператоров, нагревательных печей и т. Д. Кроме того, эти продукты используются в керамической и химической промышленности и других отраслях, где применяются огнеупоры. материалы необходимы.


TRISAM Температура нанесения Огнеупорность Chem.композиция Насыпная плотность Кажущаяся пористость Прочность на холодное измельчение Огнеупорность под нагрузкой

Označení

( 0 С)

Ž / SK

Al 2 O 3

(%)

Fe 2 O 3

(%)

(г * см — ³)

(%)

(МПа)

( 0 С)

ST40T 1460 173/33 40 2,00 2,20 15,0 60,0 1400

ST40

1460

173/33

40

2,00

2,10

18,0

35,0

1380

СТ40К 1400 173/33 40 1,50 2,15 16,0 50,0 1300

ST35

1440

169/31

35

2,20

2,10

18,0

35,0

1360

ST30

1420

165/29

30

2,40

2,10

18,0

30,0

1340

SP40

1450

173/33

40

2,00

2,00

21,0

20,0

1320

SP35

1420

169/31

35

2,20

2,00

21,0

20,0

1300

SP30

1350

165/29

30

2,60

2,00

21,0

20,0

1280

SP28 1300 163/28 28 2,4 2,00 24,0 15,0 1300

Маркировка огнеупорного кирпича:

  1. СТ — глина огнеупорная высокоплотная
    СП — глина огнеупорная
  2. 40 — содержание Al 2 O 3 в%
  3. K — кислотостойкость

Допуски на размеры:

Марка

Размер < 150 мм

Размер> 150 мм

СТ, СП

+ 2,0 мм

+ 1,5%

Другие характеристики качества по согласованию между заказчиком и поставщиком.


Прямоугольные формы:

Этикетка Refrasil Международная маркировка Размеры (д × ш × в), мм
C25 NF2 250x123x65
C25 / 76 НФ2-76 250x123x76
2C25 2Д 250x250x65
п20 НФ2-20 250x123x20
п30 НФ2-30 250x123x30
п.40 НФ2-40 250x123x40
п50 НФ2-50 250x123x50
P100 (PP1) НФ2-100 250x123x100
В 2Б 250x187x65
В / 40 2Б-40 250x187x40
В / 50 2Б-50 250x187x50
C23 NF1 230x114x65
C23 / 19 НФ1-19 230x114x19
C23 / 25 НФ1-25 230x114x25
C23 / 38 НФ1-38 230x114x38
C23 / 52 НФ1-52 230x114x52
C23 / 60 НФ1-60 230x114x60
C30 NF3 300x148x65
C30 / 90 НФ3-90 300x148x90
C30 / 100 НФ3-100 300x148x100

Боковые арки:

Этикетка Refrasil Международная маркировка Размеры (h × c × a / b), мм
K6 2H6 123x250x68 / 62
K10 2х20 123x250x70 / 60
К16 216 123x250x73 / 57
K26 2х36 123x250x78 / 52

Клин арок:

Этикетка Refrasil Международная маркировка Размеры (h × c × a / b), мм
D4 2Г4 250x123x67 / 63
D6 2Г6 250x123x68 / 62
D10 2Г10 250x123x70 / 60
D16 2Г16 250x123x73 / 57
D26 2Г26 250x123x78 / 52
2Д4 2GG4 250x250x67 / 63
2Д6 2GG6 250x250x68 / 62
2Д10 2GG10 250x250x70 / 60
2Д16 2GG16 250x250x73 / 57
2Д26 2GG26 250x250x78 / 52

Другая форма по согласованию между заказчиком и поставщиком.

No related posts.

Навигация по записям

Предыдущая запись:

Постельное белье икеа отзывы 2018: Постельное белье ИКЕА НАТТЭСМИН | Отзывы покупателей

Следующая запись:

Как работает газовый котел лемакс: технические характеристики и принцип работы

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Дизайн
  • Дом
  • Интерьер
  • Кухня
  • Стиль
  • Эко
  • Разное
Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
