размеры и вес 1 м2 волнистого, плоского прессованного и непрессованного листа шифера

Асбестоцементные листы, по-другому называемые шифером, являются традиционными кровельными материалами для скатных крыш.

Они состоят из цемента с содержанием волокон асбеста.

Выпускаются плоские и волнистые варианты материала.

Для обустройства скатных крыш применяется волнистый профиль, плоские плиты находят применение при установке

перегородок, плит перекрытий, при отделке стен.

Содержание статьи

Асбестоцементные листы: достоинства и недостатки

Высокий спрос на асбестовый шифер определяется большим числом достоинств:

Устойчивость к воздействию солнечных лучей.
Огнеупорность.
Низкая электропроводность.
Дешевизна.
Хорошая шумоизоляция.
Устойчивость к коррозии.
Устойчивость к воздействию щелочей.
Простота монтажа, обслуживания и ремонта асбестоцементной кровли.

Достоинства шифер асбеста

Имеются у асбестоцемента и недостатки, которые делают приоритетным выбор более технологичных материалов.

Относительно небольшой срок службы, в среднем составляющий 20-30 лет. Но он зависит от погодных условий и качества обслуживания кровли. В сухом климате при регулярных заменах испортившихся плит и покраске шифера материал может прослужить 40 лет.
Хрупкость: при ударных воздействиях и деформациях обрешетки листы трескаются и осыпаются.
Большой вес: в одиночку устанавливать плиты шифера на крышу затруднительно, нужна помощь других людей.
Вред для экологии. Амфиболовый асбест признан токсичным канцерогеном. Асбестоцементный шифер со временем выделяет все больше асбестовой пыли в воздух, отравляя его. Минимизировать выделения позволяет правильная покраска кровли.

ВАЖНО!

Вред хризотилового асбеста не был доказан в ходе научных исследований. Но найти его на рынке сложнее, амфиболовая разновидность распространена более широко.

Разновидности и технические характеристики

Асбестоцементные листы могут быть плоскими и волнистыми, плоские материалы подразделяются на прессованные и непрессованные, а разновидности профилированных листов различаются по количеству волн.

Прессование асбестоцементных листов увеличивает технические характеристики материала. Прессованные плоские листы в ходе производства дополнительно уплотняются, что увеличивает их плотность, вес, прочность при изгибе и морозостойкость.

Асбестоцементные листы: характеристики	Прессованный лист	Непрессованный
Прочность при изгибе, МПа	23	18
Толщина, мм	3600, 3000 и 1200	3600, 3000 и 1200
Ширина, мм	1500 и 1200	1200 и 1500
Толщина, мм	6, 7, 8 и 10	6, 7, 8 и 10
Плотность, г/см³	1,75 и 1,8	1,6 и 1,7
Число циклов оттаивания и размораживания	50	25

Как видно из таблицы, размеры прессованных и непрессованных листов идентичны, материалы отличаются характеристиками плотности, прочности и долговечности.

Для обустройства скатных крыш плоские листы не используются, так как их монтаж усложняется необходимостью в правильном устройстве и укреплении нахлестов. В этой сфере широко применяются асбестоцементные волнистые плиты.

Выпускаются 5-, 6-, 7- и 8-волновые разновидности профилированного асбестоцементного шифера.

Асбестоцементный лист плоский прессованный гост 18124 95

Наиболее распространенными являются 7- и 8-волновые разновидности. Размеры асбестоцементного волнистого листа отличаются друг от друга шириной: у 7-волнового листа она составляет 980 мм, у 8-волнового – 1130 мм. Остальные параметры практически идентичны.

Асбестоцементный лист размеры:

Длина: 1750 мм.
Толщина: 5,8 мм.
Прочность при изгибе: 16 МПА.
Плотность: 1,6 г/см³.
Число циклов заморозки: 25.
Вес: 26,1 килограмм по ГОСТу, вес асбестоцементного листа на м2 — 10,47 кг.

ОБРАТИТЕ ВНИМАНИЕ!

Характеристики длины, ширины и толщины листа могут незначительно различаться в зависимости от производителя

, так как выше представлены лишь универсальные требования государственных стандартов.

Устройство обрешетки

Обрешетка под волнистые листы асбоцемента должна быть разреженной, оптимальное расстояние между досками составляет 50-70 сантиметров, для обустройства конструкции используются бруски с сечением 50×50 мм.

Обрешетка укладывается на стропильные ноги и прикрепляется к ним на саморезы по дереву или обычные гвозди.

Длина крепежных элементов должна превосходить толщину досок в три раза.

Наиболее качественные конструкции получаются из сосны и лиственницы. Эти породы дерева отличаются низкой влажностью. Перед началом монтажа обрешетки бруски обрабатываются антисептическим раствором – это предотвратит гниение и поражение грибками.

Четные и нечетные доски в обрешетке должны находиться на разных высотах. Нечетные элементы устанавливаются выше четных на 4-6 мм. Это позволяет избежать деформации шиферных листов при их монтаже.

Установка обрешетки проходит в направлении от свеса крыши к ее коньку. Для выравнивания элементов, выходящих за пределы свесов, используется натянутый шнур, по его линии доски обрезаются по лишней длине.

ОСТОРОЖНО!

В областях конька и ендов доски настилаются вплотную даже в разреженных конструкциях, что связано с повышенной нагрузкой на обрешетку в этих местах.

После установки основной конструкции свесы и фронтоны обшиваются вагонкой, в областях свесов устанавливаются лобовые доски, монтируются водосточные желобки.

Обрешетка под плоский шифер должна быть сплошной. Для ее устройства используются обрезные доски, укладываемые цельным ковром. Вместо обрезных досок можно использовать листы фанеры.

Монтаж обрешетки

Установка шифера

Перед началом работ нужно рассчитать количество необходимого материала. Для этого длина и ширина скатов перемножаются, полученное значение делится на площадь одного листа, результат умножается на 10%. Эта надбавка связана с тем, что шифер укладывается внахлест. Кровля из асбестоцементных волнистых листов укладывается по следующей схеме:

Покраска асбестоцементных листов увеличивает их эксплуатационный потенциал. Первый слой краски наносится перед их установкой на крышу, нанесение второго слоя проходит после завершения монтажа кровли.
Нахлест между листами в горизонтальной плоскости равен одной или двум волнам. Второй вариант требует больших затрат средств, но он повышает надежность конструкции.
Шифер прикрепляется к обрешетке на специальные саморезы или шурупы
, отличающиеся большей по сравнению со стандартными изделиями шляпкой и наличием резиновой подкладки под ней. Такая конструкция элементов обусловлена требованиями к гидроизоляции областей крепежа.
Отверстия под крепежные элементы размечаются и просверливаются заранее перед укладкой шифера на крышу, чтобы избежать порчи материала при его монтаже. Диаметр отверстий должен превосходить диаметр крепежных элементов на 3 мм. Места установки шурупов или саморезов должны чередоваться от нижнего угла одной волны к верхней впадине другой волны. Фиксация листа, как правило, идет в трех точках: по краям и по центральной линии.
Так как шифер – это тяжелый и хрупкий материал, при его установке нужно соблюдать технику безопасности. Листы асбестоцемента удобней всего поднимать на крышу с помощью системы блоков и троса из капрона . Если работы ведутся на невысоком здании, то можно обойтись помощью других людей без сооружения таких конструкций. Поверх кровли монтируются деревянные подмостки со ступеньками – это позволит перемещаться по крыше и выполнять ремонтные работы.
Более подробная схема монтажа представлена на видео ниже.

Последовательность укладки

Как правильно обрезать углы

Полезное видео

Секреты монтажа асбестоцементного листа смотрите на видео:

Заключение

Асбестоцемент – это материал, использующийся в строительстве на протяжении десятилетий. Он зарекомендовал себя как устойчивый к негативным внешним воздействиям материал, который легко устанавливается и нетребователен к обслуживанию.

Для монтажа скатных кровель используются профилированные листы асбестоцемента. Основным недостатком шифера является возможный экологический вред и низкая долговечность по сравнению с современными кровельными элементами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

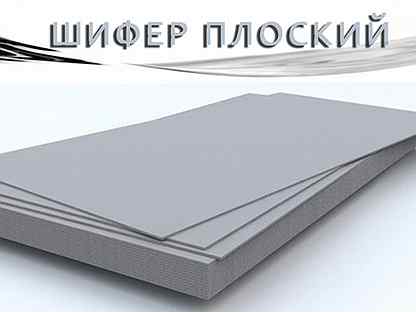

Виды плоского шифера и области применения материала

Плоский шифер активно используется в стройке и отделке готовых конструкций. Асбестовые волокна, которые входят в его состав, делают материал более крепким и стойким к воздействиям внешней среды.

Разновидности плоского шифера

Несмотря на то, что листы плоского шифера похожи друг на друга визуально, имеются некоторые различия в их производстве. Разделяют прессованный и непрессованный шифер.

Главными особенностями этих двух видов являются:

Прессованный лист обладает высокой прочностью. Он устойчив к ударам, а также растрескиванию. Качественный стройматериал может эксплуатироваться не менее 50 лет, так как способен перенести 50 циклов замораживания и разморозки. В конечном счете лист сохраняет около 40% своей изначальной прочности.

Непрессованный лист менее прочный, но практически не уступает по своим характеристикам другим разновидностям. Выдерживает он до 25 циклов, но сохраняет до 70 – 80% прочности по истечению этого срока.

Цена зависит не только от производителя, но и от размера листа. Чаще всего используют стройматериал размером 60 на 40 см и толщиной 8 – 10 мм. При таких габаритах шифер выдерживает до 70 – 90 кг веса. Реже выпускают узкие листы 36 на 15 см. Их проще транспортировать, но для покрытия большого пространства они не подходят.

Особенности

Плоский шифер имеет ряд преимуществ, которые оправдывают его повсеместное использование. Этот материал довольно крепкий и устойчивый к воздействию внешней среды. Несмотря на это, он способен впитывать влагу, хоть и незначительно. Этого достаточно для того, чтоб изделие могло покрыться мхом или плесенью. Во избежание этого шифер нужно обрабатывать специальными средствами.

К весомым преимуществам материала можно отнести:

устойчивость к гниению;
отличную шумоизоляцию;
долговечность;
относительную дешевизну;
пожаробезопасность.

В сравнении с волновым шифером, изделие может выдерживать меньший вес. Также стоит учитывать размеры и вес самого листа. Транспортировать и монтировать его в одиночку довольно проблематично.
При резке рекомендуется использовать средства индивидуальной защиты глаз и дыхательных путей, так как волокна хризотила могут попадать на слизистые, вызывая их раздражение. Человека мучает зуд, кашель, обильное слюноотделение и слезоточивость. Для предотвращения этого нужно надевать марлевую повязку на рот ни нос, по возможности её смачивают водой. Глаза защищают очками.

Где используется

Наиболее привычное применение плоского шифера – это кровля крыш. Листы хорошо сохраняют свои физические характеристики, несмотря на воздействие прямых солнечных лучей и резких перепадов температур.
Применяют материал для возведения различных хозяйственных построек – сараев, загонов, будок, денников. Также им обшивают беседки. Плоский шифер может использоваться для «панелей-сендвичей», а внутрь ниш укладывается утеплитель.
Высокая прочность стройматериала позволяет использовать его в закладке фундамента.

Им обшивают каркас из арматуры с внутренней стороны постройки. Это придаёт конструкции дополнительную жёсткость.
Делают из листов плоского шифера заборы и ограждения. В отличие от других материалов он довольно просто монтируется, и нет необходимости приобретать специальные приспособления для резки. По листу карандашом чертят разметку и делают небольшой надрез. После лист укладывают так, чтоб один его край находился над полом. Равномерно распределяя силу, лист разламывают. Забор из плоского шифера можно красить и просверливать декоративные отверстия. Это даёт свободный полёт фантазии для умельцев.

Виды, характеристики и способы изготовления плоского шифера

Для облицовки здания, создания ограждения на участке и для настила кровли можно использовать плоский шифер. Материал называют плоским из-за ровной поверхности. Сделан такой шифер из смеси портландцемента, асбеста и небольшого количества воды, что наделяет плиты прочностью и долговечностью. Кроме этого, таким материалом можно закрыть нижнюю часть балконов, выполнить отделку потолка, стен в нежилом помещении.

Что за материал

Ровный шифер не уступает по техническим характеристикам волнистому варианту, но у него больше возможностей для использования. Он имеет низкую цену, долгий срок службы — свыше 50 лет, что позволяет забыть о ремонте крыши на долгое время. Работать с листами удобно, так как их можно нарезать при помощи обычной пилы. При этом шифер от такого воздействия не портится, не ломается и не трескается.

На долю асбеста в составе листового материала приходится до 18%. Поэтому нарезая плиты, придется соблюдать технику безопасности, чтобы частицы тонковолокнистого материала не попали в дыхательные пути.

ВАЖНО!

Асбестоцементный лист имеет разные размеры, что позволяет без труда подобрать нужную величину шифера. Именно поэтому этот материал стараются брать чаще, так как волнистые плиты не отличаются таким разнообразием габаритов. После работы с плоскими плитами остается меньше отходов.

Особенности строительного материала

Основа шифера — асбест, который влияет на прочность листа. Для связи всех элементов в составе материала используется портландцемент. В него добавляют воду и асбест, а после все элементы перемешиваются, чтобы получилась строительная смесь. Когда состав полностью застывает, то получается прочный шифер с плоской поверхностью.

Если говорить по теххарактеристики асбестоцементных листов, то важно уточнить тип изготовления материала:

При помощи пресса.
Без прессования листов.

Готовая продукция получает маркировку:

П — прессованные модели.
ПЛ — плоские листы.
НП — плоские плиты непрессованного шифера.

Последний вариант менее плотный, так что его лучше задействовать для отделки внутри помещения. Его прочностные характеристики более низкие − только 18 мПа, чем у продукции маркировки ПЛ и П, а морозоустойчивость — в два раза ниже. Показатели плотности составляет 1,6 г/м3, а показатель ударной вязкости − 2 кДж/м2. Зато стоимость такой плиты в 2 раза ниже, чем у стандартного шифера. Такой вариант покрытия сохраняет свои свойства свыше 25 лет, и показатели будут лучше, чем у прессованных листов в 2 раза.

Прессованные варианты считаются более практичными. На свойства будущей плиты влияет качество и количества асбеста. Он равномерно распределяется в общем массе смеси, за счет чего создается прочная армирующая основа. Все это придает прессованным листам дополнительную прочность на растяжение (23 мПа), износоустойчивость, высокую плотность — 1,8 г/м3, а также ударную вязкость на уровне 2,5 кДж/м2. Материал может быть подвержен скачкам температуры и сменам сезона в течение пятидесяти раз подряд. После этого прочность листа снижается до 40% от изначального показателя.

ВАЖНО!

Вес одной большой плиты может быть от 25-30 г. Поэтому следует провести дополнительные мероприятия по усилению конструкции под таким покрытием.

Плюсы и минусы плоского шифера

Материал часто используется в строительной среде, так что важно знать плюсы и минусы такого вида шифера.

К преимуществам использования плоского шифера можно отнести:

низкую цену;
устойчивость материала к скачкам температуры;
долгий срок службы − до 40 лет;
прочность;
простой уход;
после монтажа не нужно обрабатывать поверхность;
легкость установки, наложения заплат на повреждения;
хорошая звукоизоляция;
невоспламеняющийся состав;
стойкость к коррозии и электричеству, так что можно использовать листы в виде диэлектрика.

Наряду с плюсами можно выделить и минус. К ним относят относительную хрупкость асбестоцементных листов, податливость состава к биовоздействию (например, к плесени и мху), необходимость в создании дополнительного покрытия материала.

Для защиты поверхности можно использовать специальную краску и прочие составы, которые будут защищать покрытие от влаги, сделают крышу более привлекательной. Расход ЛКМ на 1м2 можно легко рассчитать с учетом вида краски и количества слоев.

Сфера применения плоского шифера

Обычно листовой материал берут для покрытия крыши в доме. Кровля тогда получается долговечная и надежная. Толщина материала должна быть на уровне 8-10 мм, а вот размера плит не имеют значения. Дерево на обрешетке нужно обработать антисептиками, чтобы блокировать появления и размножение микроорганизмов, загнивания досок. Горизонтальный ряд такого материала кладут встык, а вертикальный − внахлест половины плиты небольшого размера. Крепить изделия нужно на саморезы по металлу, на которые надевают уплотнитель и пресс-шайбу. Отверстия придется для них высверливать не ближе 7-10 см к краю.

Для нежилых помещений можно купить современный вариант плоского шифера, который делают из пластика. Он считается прочным и легким материалом, который можно покрыть крышу сторожки, сарая, сделать целую беседку, навес и пр. Если планируете украсить помещение, то можно использовать шифер с каменной крошкой и прочими текстурами. Иногда берут цветной вариант под имитацию натурального камня. Такое покрытие не просто улучшает поверхность шифера, но и повышает его качественные характеристики, защищает от внешнего воздействия.

Из чего делают шифер с плоским основанием

Для получения прочного материала нужно использовать хризотиловый асбест и портландцемент. Оба этих вещества тщательно смешивают, добавляют небольшое количество воды. После смесь заливают в специальные формы. В зависимости от емкостей выходят большие или маленькие плиты. Толщина изделий регулируется еще на этапе заливки.

Важной составляющей прочности будущего материала является равномерное распределение асбестовых волокон по всему раствору.

Схема работы следующая:

Сначала заливают первый слой.
После наливают цементный состав.
Далее формируют толщину плиты.
После того как раствор подсыхает, его прессуют при помощи специального оборудования.
Затем лист отправляют в сушилку.

Важно учесть все требования ГОСТов, чтобы в каждом листе было 18% асбеста.

Размеры готовых изделий

Габариты асбестоцементного листа могут быть разными. Толщина влияет на массу продукции, в особенности если речь идет о большой плите. Самым тонким является шифер толщиной в 6 мм, более толстые варианты — 6 мм и 10 мм.

Вот нормы ГОСТ:

3,6 на 1,5 м;
2,5 на 1,2 м;
3 на 1,5 м.

ВАЖНО!

Каждый из предложенных выше вариантов имеет разную толщину изделий. Первый вариант предполагает габариты от 8 мм до 10 мм, второй — от 6 мм до 8 мм, а последний — от 8 мм до 10 мм. При этом прессованные листы выпускают более тонкими и легкими по весу.

Толщина и размеры непрессованных разновидностей плоского шифера такие:

3000×1500 мм с толщиной от 8 мм до 20 мм.
2000×1500 мм с толщиной от 8 мм до 10 мм.
1500×1000 мм с толщиной от 6 мм до 10 мм.
1500×900 мм с толщиной 8 мм.

Вес непрессованного листа выше прессованного, как и толщина, так что важно подбирать готовые изделия в зависимости от этих параметров.

Цвета листовой продукции

Стандартным цветом для шифера с плоским основанием является серый, как и у волнистого материала. Были попытки внести разнообразие в эту палитру. Можно использовать акриловые красители для получения других цветов — от ярко-красного до желтого. При этом поверхность может быть глянцевой, матовой, что позволяет подобрать изделие под любые нужды.

Добавки улучшают технические свойства материала, придают изделия красивый вид. Дополнительно они защищают от УФ-лучей, другого внешнего воздействия, продлевают срок службы шифера. При покупке готовых изделий следует обращать внимание на качество покраски. Если цвет ровный, нет проплешин, он равномерно распределен по поверхности, то изделие отвечает всем стандартам. Важно обратить внимание на идентичность цветовой гаммы обеих сторон плиты. У качественной продукции оттенок со всех сторон одинаковый.

Из пластика делают шифер плотным цветным или прозрачным. Основа — поликарбонат, который считается эко-материалом. Такие товары имеют малый вес, так что с ними удобно работать на высоте, легко монтировать на деревянные конструкции, не усиливая их.

Как выбрать шифер с плоской основой

Чтобы правильно подобрать материал, важно понимать цели использования листового шифера. Ориентируйтесь при этом на толщину и вес плиты, ее вес и способы крепления. Обязательно уточните маркировку продукции, чтобы понимать характеристики товара. Для покрытия крыши подойдут листы больших размеров, желательно брать их небольшого веса, что сократит процесс перекрытия и давление на здание.

Для стен снаружи лучше брать толстый вариант, но размеры — небольшие. Это связано с тем, что на пути монтажа будут дополнительные препятствия в виде окон и дверей, поэтому неудобно каждый раз пилить кусок шифера.

Что влияет на цену плиты

На качество плоского шифера оказывает не только состав асбеста, но и другие параметры:

Состав и количество минералов.
Тонкость помола.
Распределение асбеста в смеси.

Технические характеристики также зависят от оборудования, которое используется для изготовления листов. Оно должно отвечать всем современным требованиям.

Советы ухода за кровельным материалом

Чтобы плоский шифер прослужил отведенное ему производителем время, не требовал капитального или частичного ремонта, важно сразу правильно смонтировать материал, провести все необходимые работы. Если шифер идет на кровлю, то нужно озаботиться его защитой. Крыша дома подвержена внешнему воздействию, летом влияет высокая температура, прямые лучи солнца, а зимой — влага и холод. Именно поэтому не поленитесь обработать покрытие специальной краской для шифера. Тогда окрашенная кровля прослужит дольше.

Краски для крыши выпускают разных цветов и свойств, главное берите тот вариант, который предназначен как раз для плоского шифера с целью зашиты и пропитки поверхности. Любые другие ЛКМ не помогут. Если допустили такую ошибку ранее, то придется зачистить покрытие от старого состава, а после — покрыть крышу новой специализированной краской.

Размеры плоского шифера — ширина листа

Асбестоцементный плоский шифер широко применяется в современном строительстве. Этот материал востребован благодаря своей прочности, огнеупорности и долговечности. Асбест, который входит в состав, создает волокна, а те в свою очередь формируют армирующую сетку, что делает материал податливым при растяжении и одновременно крепким.

Содержание

Маркировка, размеры, технология производства плоского шифера
Кратко о том, где применяется такой вид шифера
Как и чем резать шифер
Видео

Обсудим какими бывают размеры плоского шифера, виды, где и как применяется, чтобы вам было проще ориентироваться на рынке, подбирая подходящий вариант.

Маркировка, размеры, технология производства плоского шифера

Обычно параметры шифера производитель указывает в виде маркировки – это такие буквы и цифры, которые и предоставят всю необходимую информацию. Например, вы видите две буквы ЛП – это лист плоский. Затем может быть буква Н или П – первая говорит о том, что лист непрессованный, а вторая, что прессованный.

Важно: помните, что производитель обязан соблюдать требования, основанные на стандартах ГОСТ18124-95 – при необходимости должен предъявить.

Если вы видите вот такое значение ЛПП3*1,2*35 – это означает, что перед вами лист плоский прессованный с размерами 3000х1200х35. Понимая эту расшифровку, вам легче будет разобраться при покупке шифера плоского из асбоцемента и найти то, что вам нужно. Ну, или проконсультироваться с продавцом, он обязательно поможет.

Технология производства плоского шифера

Вернемся к нашим буквам П и Н – прессованный и непрессованный тип шифера. Тут применяются различные способы производства, у каждого из видов свои преимущества. Само сырье состоит на 10% из тонковолокнистого хризолитового асбеста – именно такое количество обеспечивает листу жесткость и гибкость. Особенно крепким и долговечным считается прессованный шифер, но он и дороже по стоимости. Непрессованный шифер имеет меньший вес, чаще используется, как экономичный вариант строительного материала.

Размеры и толщина, которые обычно используются в строительстве:

• 6 мм
• 8 мм
• 10 мм

Плоским шифером толщиной в 6 мм в основном пользуются для установки пола, наружных работ. Толщина листа 8 миллиметров, благодаря своих параметров огнеупорности, долгому сроку службы и ударопрочности отлично подходит для промышленных построек. Ну, а для строительства заборов, установки кровли, перегородок внутри постройки, наружной отделки и т.д. хорошо зарекомендовала себя толщина листа 10 мм – гладкая и ровная поверхность позволяет без проблем сочетаться с разными отделочными материалами.

Размер, мм	Вес, кг	Средние цены, рубли
Асбестоцементный лист плоский непрессованный (ЛНП)
3000х1500х12	104	1200
3000х1200х12	83	950
3000х1500х10	87	800
3000х1200х10	78	700
Асбестоцементный лист прессованный-монолитный (ЛПП)
3000х1200х40	348,10	6400
3000х1200х35	293,98	5500
3000х1500х25	250	4100
3000х1500х20	180	3200

Важно: вес материала исходит из его габаритов, чем они выше, тем лист тяжелее. Также помните, что разница между прессованным и непрессованным колеблется на 3-4 кг. – прессованный тяжелее.

Кратко о том, где применяется такой вид шифера

Область применения огромна. Но стоит заметить, что плоский асбестоцементный лист мало используется в качестве кровельного покрытия. Для этой цели лучше использовать волнистый лист – он легче и не перегружает стропильную систему.

Плоский шифер отлично подходит для:

• Отделки фасада
• Используется в «сендвич» панелях для утепления
• Обшивки лоджий, балконов, отделки погреба
• Идеальное решение в возведении сплошного забора либо другого ограждения и перегородок
• Для постройки технических кабин и зданий с повышенной санитарией
• В промышленных постройках и т.д.

Как и чем резать шифер

Важно: соблюдите все меры предосторожности – запаситесь маской, которая защитит от пыли во время резки, а также перчатками.

Специалисты рекомендуют использовать для этого диск для камня или болгарку. Если толщина листа не очень большая – например, для 6 миллиметров можно сделать насечки с помощью долота и линейки. Положить лист на что-нибудь острое в местах надрезов, и аккуратно переломать. Но лучше все же не рисковать и использовать болгарку с алмазным диском.

Видео

Добавить комментарий

Плоский шифер: размеры, вес, стоимость

На чтение 3 мин. Просмотров 1.2k.

При устройстве крыш в частном домостроении владельцы часто выбирают плоский шифер.

Данный элемент имеет ряд преимуществ:

Низкая стоимость.
Отличные шумоизоляционные свойства.
Плоский шифер является не горючим материалом.

Промышленность выпускает два вида плоского шифера:

Прессованный.
Не прессованный.

Данные виды отличаются способом производства и техническими характеристиками.

Технические характеристики плоского шифера

Вышеуказанные особенности зависят от главного составляющего компонента – асбеста, а также от производственного оборудования, которое используется для изготовления этого стройматериала.

На качество листов влияют следующие факторы:

Размер частиц помола.
Химический состав использующихся компонентов.
Длина волокон.
Плотность исходного асбеста.

Основные технические характеристики прессованного плоского листа:

Ударная вязкость, кжд /м2 до 2.5.
Остаточная прочность % не более 90.
Количество циклов морозоустойчивости не менее 60.
Плотность, мпа не менее 22

Основные технические характеристики не прессованного листа:

Ударная вязкость, кжд /м2 до 2.
Прочность на изгиб, кгс/см3 до 160.
Остаточная прочность % не более 40.
Количество циклов морозоустойчивости не менее 20.
Плотность, мпа не менее 17.

Толщина

Данный элемент по толщине выпускается в пределах от 0,05 до 0,5 см., но наиболее востребованные листы имеют толщину 6,8 и 10 мм.:

Листы толщиной 0,6 сантиметров обычно применяют для облицовки фасадов в частном домостроении, монтаже перегородок, и устройстве половых оснований.
Листовой материал, имеющий толщину 0,8 сантиметров, применяются при строительстве производственных зданий.
Элементы по толщине 1 сантиметр используют в основном для строительства заборов.

Размеры

Листы плоского шифера выпускаются следующих размеров:

Длина бывает 350;300;250;175 мм.
Ширина 120 и 150 мм.

Вес

При строительстве кровельного покрытия вес материала, закрывающего кровлю, имеет ключевое значение.

Данная величина имеет прямо пропорциональную зависимость от габаритов:

3000х1200х12 мм. – 83 кг.
3000х1500х10 мм. – 87 кг.
3000х1200х10 мм. – 78 кг.
3000х1200х35 мм. – 293 кг.
3000х1500х25 мм. – 250 кг.
3000х1500х20 мм. – 180 кг.

Область применения

Этот элемент применяется во многих направления строительного производства:

Для облицовки фасадных поверхностей. Данная технология отличается довольно низкой стоимостью. Также фасады из этого материала обладают достаточной прочностью, долговечностью, а также имеют высокие огнезащитные характеристики. После монтажа наружную плоскость шифера покрываю различными декоративными покрытиями
Для устройства кровли. В данном случае наклон скатов кровли не должен быть менее 30 градусов. Для того чтобы не продавить материал саморезами, следует при монтаже применять широкие плоские шайбы.
Для возведения стен и перегородок. В качестве каркаса для таких перегородок следует использовать деревянные брусочки.

Особенности работы с данным материалом

Главной особенностью работы с этим стройматериалом является тот факт, что при монтаже листы плоского шифера приходится нередко нарезать в размер.

При резке данных листов образуется довольно ядовитая пыль, которая вредит не только режущему инструменту, но и органам дыхания резчика. Поэтому данную работу нужно проводить с использованием средств защиты дыхания и глаз.

Следующий негативный фактор — это наматывание волокон шифера на вращающийся режущий инструмент, что негативно сказывается на его долговечности.

Использование этого элемента в частном строительстве позволит значительно сэкономить денежные средства при возведении здания. Его можно применить для покрытия крыши, облицовке фасадов, при строительстве заборов. Также данный материал, при соблюдении технологии строительства, будет радовать хозяев многие годы.

Размеры 7-ми и 8-ми волнового листа шифера (фото, видео)

Всем русскоязычным людям, хотя бы отдаленно знакомым со строительной терминологией, «шифер» известен как волнистый кровельный материал серого цвета. Хотя в переводе с немецкого языка этот термин обозначает «сланец», производится он уже давно из асбестоцемента или хризотилцемента. Разнообразные размеры шифера и доступная цена на кровлю из него обеспечивают материалу высокую популярность среди застройщиков. Даже в условии конкуренции с более современными и долговечными аналогами, он уверенно занимает тереть этого рынка. В этой статье мы поговорим о разновидностях и типовых размерах листа шифера.

Содержание статьи

Разновидности

Шифером называют кровельный материал, производимый из портландцемента и воды с добавлением асбеста или хризотила. В процессе изготовления ингредиенты замешиваются в необходимой пропорции так, чтобы получилась густая, вязкая смесь, которая впоследствии разливается по формам. Там она застывает и приобретает волнистую или прямую форму. Затем производители разрезают шифер, размеры которого регламентирует ГОСТ 303040-95 и ГОСТ 18124-95. Согласно этим стандартам различают 2 вида асбестоцементного листа:

Волновой. Волновой шифер имеет характерный волнистый рельеф, он используется для перекрытия крыш. Благодаря желобам, он эффективнее и быстрее отводит талую и дождевую воду со ската. Производители выпускают 5-ти, 6-ти, 7-ми и 8-ми волновой шифер. От количества волн зависит размер шифера, высота гребней, а также расстояние между ними. Производители рекомендуют монтировать материал такого типа на крыши с углом наклона скатов не менее 12 градусов.
Волновой лист
Плоский. Плоский шифер представляет собой обычный лист асбестоцемента прямоугольной формы. Он используется для обшивки стен, сооружения опалубки фундаментов, а также как кровельный материал. Размеры листа такого материала имеют широкий диапазон, они определяются техническим регламентом, принятым производителем. Плоский шифер обладает большей механической прочностью, но впитывает больше влаги. Поэтому не рекомендуется применять такое покрытие на крышах с уклоном менее 19-22 градусов.
Плоский лист
Размеры плоских листов из асбестоцемента

Обратите внимание! Согласно требованиям ГОСТ, основными параметрами листа шифера являются высота волны и расстояние между двумя соседними гребнями. Эти показатели отражаются в принятой маркировке. Шифер выпускают в двух типоразмерах: 40-150 и 54-200. В каждом типоразмере существуют 7-ми и 8-ми волновые марки покрытия из асбестоцемента.

Достоинства и недостатки

В былые времена у шифера было не так много конкурентов, однако в настоящий момент строительный рынок завален кровельными материалами, которые служат дольше и эффективнее. Несмотря на этот факт, более 30% крыш все еще покрывают асбестоцементными покрытиями. Дело в том, что шифер существенно сокращает затраты на кровельные работы. Но не только доступная цена заставляет строителей выбирать этот материал. Годы эксплуатации в суровом российском климате выявили следующие преимущества использования шифера:

Устойчивость к влаге, ультрафиолетовому излучению, перепадам температур и морозу. Шифер является одним из самых устойчивых к внешним факторам среды кровельным материалом. Он не боится низких отрицательных температур, жары, не горит, не выцветает на солнце.
Универсальность. Покрытия из асбестоцемента применяют для возведения любых скатных крыш, уклон которых больше 12 градусов. Они имеют достаточно широкий диапазон возможных углов наклона скатов.
Широкий ассортимент размеров. Разнообразные размеры, различная высота волны и толщина листа делает шифер оптимальным вариантом для любого вида строительства. Материал с большой площадью покрытия применяют для сооружения крыш производственных построек большой площади. Материал с маленьким размером листа хорошо подходит для частного строительства.
Простота монтажа. Технология укладки шифера не предполагает использования сложных инструментов. Резка листа выполняется обычной болгаркой или ножовкой. Поэтому такой вид покрытия подходит для самостоятельного монтажа и ремонта кровли.
Доступная цена. Стоимость шифера зависит от размера и толщины листа, однако, она в 2-2,5 раза меньше, чем металлочерепица, профнастил или ондулин.

Сомнения вызывает безопасность использования этого покрытия, так как асбест представляет опасность для здоровья человека при попадании в дыхательные пути или на слизистые оболочки. Ученые, проводившие многолетние исследования материала, заверят, что при эксплуатации, когда асбестовая пыль находится в связанном состоянии, никаких поводов для беспокойства нет. Но при монтаже или резке шифера нужно пользоваться респиратором и другими средствами индивидуальной защиты.

ГОСТ на кровельную продукцию из асбестоцемента

Окрашенное шиферное покрытие

Важно! Производители выпускают обычный и прессованный шифер. Кровельный материал из асбестоцемента, проходящий в процессе производства стадию прессовки, устраняет главный недостаток этого покрытия – хрупкость. Он менее уязвим к точечным ударам, выдерживает большие нагрузки, а также служит дольше.

Стандартные размеры

В СССР, где вопрос стандартизации в строительной отрасли решался комплексно, было проще ориентироваться в кровельной продукции из асбестоцемента, так как все предприятия руководствовались ГОСТом. В настоящее время этот материал не подлежит обязательной сертификации, а значит не имеет типовых размеров листа. Производители выпускают собственный технические условия, регулирующие габариты и качество шифера. Однако, большая часть продукции имеет следующие размеры:

Пятиволновой шифер имеет размер 1130х1750 см при толщине 5,8 мм, что соответствует габаритам 8- ми волнового материала. Отличает его высота и количество волн в профиле. Эта разновидность асбестоцементных листов выпускается одним предприятием на территории России, она пока не пользуется популярностью из-за маленькой полезной площади.
5-волновой лист
Шестиволновой асбестоцементный лист выпускается в размере 1125х1750 см при толщине 7,5 мм. Он называется покрытием с усиленным профилем, так как имеет большую несущую способность, а также служит дольше.
6-волновой лист
7-ми волновой шифер пользуется популярностью в частном строительстве, где крыша обычно имеет небольшую площадь, так как его размер составляет 850х1750 см. Он компактнее и легче 8-ми волнового аналога, поэтому при монтаже остается меньше обрезков.
7-волновой и 8-волновой лист
Шифер 8-волновой выпускают в размере 1130х1750 см, толщина материала составляет 5,8 мм или 5,2 мм. Он используется в производственном строительстве, благодаря большому размеру и полезной площади покрытия. Шифер 8-ми волновой подходит для перекрытия крыш простой геометрии и формы.

Вес основных марок

Опытные кровельщики утверждают, что при выборе кровельного материала из асбестоцемента нужно обращать внимание на полезную площадь листа. Так как при монтаже они укладываются в нахлест на 1-2 волны, из-за разной ширины гребней, у двух марок с одинаковым размером может быть разная полезная площадь. Меньше всего этот показатель у 5-ти волнового материала, у которого при монтаже 40% листа уходит на нахлесты.

Видео-инструкция

HP Slate 8 Pro — ширина

дюймов) HP Slate 7 Beats Special Edition

HP 9000 Pro Slate 10 EE

HP 7 G2	188,2 мм (0,617 фута, 7,409 дюйма)
HP Slate 7 VoiceTab	189 мм (0,62 фута,
HP 7 VoiceTab	192,05 мм (0,63 фута, 7,561 дюйма)
HP 7 Plus	192,53 мм (0,632 фута, 7,58 дюйма)
HP Stream 7	9000 мм (0,633 фута, 7.591 дюйм)
HP Slate 7 Plus	194,7 мм (0,639 фута, 7,665 дюйма)
HP Slate 7	197,1 мм (0,647 футов, 7,76 дюйма)
200 мм (0,656 фута, 7,874 дюйма)
HP Slate 7 Extreme	200 мм (0,656 фута, 7,874 дюйма)
HP 8 G2	20 мм (0,663 фута, 7,953 дюйма)
HP Pro Slate 8	206. 99 мм (0,679 фута, 8,149 дюйма)
Планшет HP Pro 608 G1	207 мм (0,679 фута, 8,15 дюйма)
HP Stream 8	209 мм (0,686 фута, 8,228 дюйма) )
Планшет HP Pro 8	210,7 мм (0,691 фута, 8,295 дюйма)
HP Slate 8 Plus	214,4 мм (0,703 фута, 8,441 дюйма)
Envy 8 Примечание	218 мм (0.715 футов, 8,583 дюйма)
HP Slate 8 Pro	220 мм (0,722 фута, 8,661 дюйма)
Сенсорная панель HP	240 мм (0,787 фута, 9,449 дюйма)
HP Touchpad 4G	240 мм (0,787 фута, 9,449 дюйма)
HP Slate 10 HD	259 мм (0,85 фута, 10,197 дюйма)
HP ProPad 600 G1 (32-бит )	259,6 мм (0,852 фута, 10.22 дюйма)
HP ProPad 600 G1 (64-бит)	259,6 мм (0,852 фута, 10,22 дюйма)
HP ElitePad 1000 G2	261 мм (0,856 фута, 10,276 дюйма)
HP ElitePad 900 G1	261 мм (0,856 фута, 10,276 дюйма)
HP 10 Plus 2201	265 мм (0,869 фута, 10,433 дюйма)
280 мм (0. 919 футов (11,024 дюйма)
Планшет HP Pro 10 EE	280 мм (0,919 футов, 11,024 дюйма)
HP Pro Slate 12	300,3 мм (0,985 футов, 11,823 дюйма)

HP Slate 8 Pro — толщина

9000 HP Tablet 9004 HP Сенсорная панель

Veer 4G

HP Pro Slate 8	7,99 мм (0,026 фута, 0,315 дюйма)
HP 7 Plus	8,13 мм (0,027 фута, 0,32 дюйма)
HP 8 G2	8.2 мм (0,027 фута, 0,323 дюйма)
Планшет HP Pro 608 G1	8,35 мм (0,027 фута, 0,329 дюйма)
HP 7 G2	8,7 мм (0,029 фута, 0,343 дюйма) )
HP Stream 8	8,9 мм (0,029 фута, 0,35 дюйма)
HP Slate 6 VoiceTab	8,98 мм (0,029 фута, 0,354 дюйма)
60005 VoiceTab II	8,98 мм (0.029 футов (0,354 дюйма)
HP ElitePad 1000 G2	9,2 мм (0,03 фута, 0,362 дюйма)
HP ElitePad 900 G1	9,2 мм (0,03 футов, 0,362 дюйма) 9000
HP Slate 7 Beats Special Edition	9,2 мм (0,03 фута, 0,362 дюйма)
HP Slate 7 Extreme	9,4 мм (0,031 фута, 0,37 дюйма)
HP Slate 7 VoiceTab	9. 5 мм (0,031 фута, 0,374 дюйма)
HP Slate 10 HD	9,7 мм (0,032 фута, 0,382 дюйма)
HP ProPad 600 G1 (32-бит)	9,9 мм ( 0,032 фута (0,39 дюйма)
HP ProPad 600 G1 (64-бит)	9,9 мм (0,032 фута, 0,39 дюйма)
HP Slate 8 Pro	9,9 мм (0,032 фута, 0,39 дюйма)
HP Stream 7	9.9 мм (0,032 фута, 0,39 дюйма)
HP 10 Plus 2201	10,1 мм (0,033 фута, 0,398 дюйма)
HP 7 VoiceTab	10,15 мм (0,033 фута, 0,4 дюйма)
HP Slate 7	10,7 мм (0,035 фута, 0,421 дюйма)
HP Slate 7 Plus	10,7 мм (0,035 фута, 0,421 дюйма)
HP Pro 8	11,9 мм (0,039 фута, 0.469 дюймов)
HP iPAQ Glisten	13,4 мм (0,044 фута, 0,528 дюйма)
HP iPAQ Voice Messenger	13,6 мм (0,045 фута, 0,535 дюйма)
13,7 мм (0,045 фута, 0,539 дюйма)
Сенсорная панель HP 4G	13,7 мм (0,045 фута, 0,539 дюйма)
HP Pro Slate 10 EE	7 14,4 мм (0,045 дюйма) футов, 0. 567 дюймов)
Планшет HP Pro 10 EE	14,4 мм (0,047 фута, 0,567 дюйма)
HP Veer	15,1 мм (0,05 фута, 0,594 дюйма)
		15,1 мм (0,05 фута, 0,594 дюйма)
HP iPAQ 910c	16 мм (0,052 фута, 0,63 дюйма)
HP Pre3	16 мм (0,052 фута) 0,63 дюйма)

HP Slate 8 Plus — толщина

Huawei MediaPad T1 8.

0 LTE

мм 0,026 фута, 0,311 дюйма) Allview Viva H8 Plus

0,026 фута, 0,315 дюйма)0 LG G Pad 8.3 LTE V507L

0 Lenovo Miix0 2 8

NEC LaVie Tab S TS708 / T1W	7.9 мм (0,026 фута, 0,311 дюйма)
Huawei MediaPab T1 8,0	7,9 мм (0,026 фута, 0,311 дюйма)
Huawei MediaPad M1	7,9 мм (0,026 фута, 0,311 дюйма)
Huawei MediaPad M1 dtab d-01G	7,9 мм (0,026 фута, 0,311 дюйма)
Huawei MediaPad T1 8,0	7,9 мм (0,026 фута, 0,311 дюйма)
7,9 мм (0,026 фута, 0,311 дюйма)
Alcatel OneTouch Pop 8	7,9 мм (0,026 фута, 0,311 дюйма)
Kyocera Qua tab 01	7,
Lenovo Tab S8	7,9 мм (0,026 фута, 0,311 дюйма)
Chuwi Vi8	7,9 мм (0,026 фута, 0,311 дюйма)
7.9 мм (0,026 фута, 0,311 дюйма)
Chuwi VX8 3G Buisness Edition	7,9 мм (0,026 фута, 0,311 дюйма)
Teclast X80h	7,9 мм (0,026 фута) 7,9 мм (0,026 фута)
Samsung Galaxy Tab 4 8,0	7,95 мм (0,026 фута, 0,313 дюйма)
Samsung Galaxy Tab 4 8.0 3G	7,95 мм (0,026 фута, 0,313 дюйма)
9000 Вкладка Samsung Galaxy Tab 4 8.0 LTE	7,95 мм (0,026 фута, 0,313 дюйма)
HP Slate 8 Plus	7,95 мм (0,026 фута, 0,313 дюйма)
Alcatel OneTouch Pop 8S	70007
Vodafone Smart Tab 4G	7,99 мм (0,026 фута, 0,315 дюйма)
iBall Slide Octa A41	8 мм (0,026 фута, 0,315 дюйма)
Wexler Tab 8iQ	8 мм (0. 026 футов, 0,315 дюйма)
Bluboo B311	8,2 мм (0,027 фута, 0,323 дюйма)
KingZone KingPad 1	8,2 мм (0,027 фута, 0,323 дюйма)
8,3 мм (0,027 фута, 0,327 дюйма)
LG G Pad 8.3 LTE VK810	8,3 мм (0,027 фута, 0,327 дюйма)
LG G Pad 8.3 V500	8,3 мм (0.027 футов (0,327 дюйма)
Asus MeMo Pad 7 ME572C	8,3 мм (0,027 фута, 0,327 дюйма)
Asus MeMo Pad 7 ME572CL	8,3 мм (0,027 фута, 0,327 дюйма)
Asus MeMO Pad 8 ME181C	8,3 мм (0,027 фута, 0,327 дюйма)
DEXP Ursus 8X 4G	8,3 мм (0,027 фута, 0,327 дюйма)
8.35 мм (0,027 фута, 0,329 дюйма)
Acer Iconia One 8 B1-810	8,5 мм (0,028 фута, 0,335 дюйма)
Acer Iconia Tab 8	8,5 мм (0,028 фута) , 0,335 дюйма)

Размеры фланца Ansi B16. 5, класс 150, мм, Размеры фланца 150 фунтов

От

Сертификаты испытаний материалов (MTC) согласно EN 10204 3.1 и EN 10204 3.2, Сертификаты испытаний, подтверждающие NACE MR0103, NACE MR0175
Технические характеристики	Фланцы класса 150
ASME B16.5 Class 150 Диапазон размеров фланца	1/2 дюйма (15 NB) до 48 дюймов (1200NB) DN10 ~ DN5000
ansi b16.5 Стандарты фланцев класса 150	B16.47 серии A и B, ANSI / ASME B16.5, BS4504, B16.48, EN-1092, BS 10, DIN, фланцы ANSI, фланцы BS, фланцы ASME, фланцы EN, фланцы DIN, фланцы ГОСТ.
ANSI b16.5, класс 150, фланец, стандарт DIN	6 бар 10 бар 16 бар 25 бар 40 бар / PN6 PN10 PN16 PN25 PN40, PN64
ansi b16.5, класс 150, стандартный фланец JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
ANSI b16. 5, класс 150, фланец Стандартный UNI	6 бар 10 бар 16 бар 25 бар 40 бар
ANSI b16.5, класс 150, фланец, стандарт EN	6 бар 10 бар 16 бар 25 бар 40 бар
Основные типы	Резьбовой / кованый / пластинчатый / резьбовой
Опорный материал фланца	Кольцо, прокладка, фланцевые болты
ansi b16.5 Сертификаты испытаний фланцев труб класса 150	EN 10204 / 3.1B Сертификат сырья Отчет о 100% радиографическом испытании Отчет о проверке третьей стороной и т. Д.
Наиболее распространенные типы ansi b16.5 Class 150 Фланцы	Фланец со съемным кольцом (SORF), класс 150 Фланец с приварной шейкой и кольцом (WNRF), класс 150 Фланец с резьбовым кольцом, класс 150 Фланец под приварное кольцо (SWRF), класс 150 Фланец с глухим кольцом (BLRF), класс 150 Соединительный фланец кольцевого типа (RTJF), класс 150 Фланец с кольцевым соединением внахлест (LJRF), класс 150
Техника	Кованые, термообработанные и механически обработанные
Тип соединения / Тип фланца	Кольцевое соединение (RTJ), с выступом (RF), большой мужчина-женщина (LMF), плоское лицо (FF), маленький мужчина-женщина (SMF), лицо внахлестку (LJF), большой язык и паз, маленький Язык, паз
Специальная конструкция	По вашему чертежу AS, ANSI, BS, DIN и JIS 15 NB (1/2 «) до 200 NB (8») Равная и редуцирующая конфигурации Класс 150 Фланец с резьбой, фланец под приварку, надвижной фланец, глухой фланец, фланец под приварку
Тест	Спектрограф с прямым считыванием, машина для гидростатических испытаний, детектор рентгеновского излучения, тразвуковой дефектоскоп UI, детектор магнитных частиц
Оборудование	Гибочная машина, Пресс-машина, электрическая машина для снятия фасок, Толкающая машина, Пескоструйная машина и т. Д.
Происхождение	Индия / Западная Европа / Япония / США / Корея
Специализированный производитель	DIN 2566 PN16 Rtj фланец PN16 Фланец DIN 2566 PN10 DIN 2566 и 1092 1 Глухие фланцы, класс 150 Фланец большого диаметра, класс 150 Класс 150 Фланцы стола Класс 150 Фланец Сорфа Фланцы под приварку, класс 150 Фланцы с резьбой, класс 150 Фланцы с приварной шейкой, класс 150 Надвижные фланцы, класс 150 Свободные фланцы класса 150 Класс 150 AS 4087 Фланцы для воды Фланцы внахлест, класс 150 Пластинчатые фланцы, класс 150 Диафрагменные фланцы, класс 150
Фланцы класса 150 Стандартные	ANSI DIN, ГОСТ, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т. Д. Фланец BS, Фланец EN, Фланец API 6A, Фланец ANSI, Фланец ASME, Фланец DIN, Фланец EN1092-1, Фланец UNI, Фланец JIS / KS, Фланец BS4504, Фланец GB, Фланец AWWA C207, Фланец ГОСТ, Фланец PSI ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи AS 2129: Таблица D; Таблица E; Стол H Б.С.: BS4504, BS3293, BS1560, BS10 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 Немецкий (DIN) Американский стандарт (ANSI) Любые другие специальные фланцы Британский стандарт (BS) Другой стандарт: AWWA C207; EN1092-1, ГОСТ12820, JIS B2220; КС В1503, САБС1123; NFE29203; UNI2276 DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635 , DIN 2636, DIN 2637, DIN 2638
Ключевые рынки и отрасли производства фланцев класса 150	Атомная энергетика (в основном бесшовная). Заводы по переработке тяжелой нефти. Битумные улучшители. Нефтехимия и кислоты.
Экспорт в	Корея, Таиланд, Иран, Дубай, Египет, Ирландия, Канада, США, Индонезия, Испания, Сингапур, Индия, Украина, Оман, Бразилия, Перу, Саудовская Аравия и т. Д.
Фланцы класса 150 Применение	Для соединения труб в химической, нефтяной, энергетической, газовой, строительной, судостроительной, металлургической отраслях и т. Д.

Размеры глухого фланца — от класса 150 до класса 2500

Размеры глухого фланца указаны в стандарте ASME B16. 5, который охватывает фланцы труб и фланцевые фитинги для размеров от ½ до 24 дюймов для размеров от NPS от 26 до 60 дюймов. соответствовать ASME B16.47.

Во время проверки размеров фланца необходимо проверить следующее;

Внешний диаметр корпуса
Диаметр круга под болт и диаметр отверстия под болт
Прямолинейность и соосность отверстия под болт
Толщина заглушки

Размеры заглушки класса 150

58007 635 749.3

Размер Размер	дюймов 907 в мм	Наружный диаметр	Фланец Толстый.	RF Диаметр.	RF Высота	PCD	Количество болтов	Размер болта UNC	Машинный болт Длина	RF Шпилька Длина	Размер отверстия	Шпилька ISO 68 Размер
		A	B	C	D	E
1/2	15	90 9000. 6	34,9	2	60,3	4	1/2	50	55	5/8	M14	0,9
3/4		200004 11,2	42,9	2	69,9	4	1/2	50	65	5/8	M14	0,9
1	250007	25	50.8	2	79,4	4	1/2	55	65	5/8	M14	0,9
1 1/4	32	115	63,5	2	88,9	4	1/2	55	70	5/8	M14	1,4
1 1/2	40	73	2	98.4	4	1/2	65	70	5/8	M14	1,8
2	50	150	17,5	92,1	4	5/8	70	85	3/4	M16	2. 3
2 1/2	65	180	20.7	104,8	4	5/8	75	90	3/4	M16	3.2
3	80	190	22,3	127	2	152,4	4	5/8	75	90 67				3/4
3 1/2	90	215	22,3	139,7	2	177,8	8	5/8	75	90 67					9000
4	100	230	22.3	157,2	2	190,5	8	5/8	75	90	3/4	M16	7,7
5	185,7	2	215,9	8	3/4	85	95	7/8	M20	9,1
6	150		150	. 9	2	241,3	8	3/4	85	100	7/8	M20	11,8
8	200	2	298,5	8	3/4	90	110	7/8	M20	20,5
10	250		8	2	362	12	7/8	100	115	1	M24	32
12	300		431,8	12	7/8	100	120	1	M24	50
14	350	535	33,43	12	1	115	135	1 1/8	M27	64
16	400	595	35				16	1	115	135	1 1/8	M27	82
18	450	635	38,1	533,4		9	16	1 1/8	125	145	1 1/4	M30	100
20	500	700	41. 3	20	1 1/8	140	160	1 1/4	M30	130
24	600	815	46.1 0002	20	1 1/4	150	170	1 3/8	M33	196

Класс 300 Размеры глухого фланца

000000 .900090000009 2 18 533.

4 584,2 692.2

дюймов Размер	35 дюймов в мм	Наружный диаметр	Фланец Толстый.	RF Диаметр.	RF Высота	PCD	Кол-во болтов	Размер болта UNC	Машинный болт Длина	RF Шпилька Длина	Отверстие Размер	Шпилька ISO Размер	кг
		A	B	C	D	E
1/2	15		7	34,9	2	66,7	4	1/2	55	65	5/8	M14	1,4
3/4		200004 14,3	42,9	2	82,6	4	5/8	65	75	3/4	M16	1,4
1		50. 8	2	88,9	4	5/8	65	75	3/4	M16	1,4
1 1/4	32	32		63,5	2	98,4	4	5/8	70	85	3/4	M16	1,8
1 1/2	40 1	73	2	114.3	4	3/4	75	90	7/8	M20	2,7
2	50	165	20.7	00040004	8	5/8	75	90	3/4	M16	3,7
2 1/2	65	190	23.9	104,8	8	3/4	85	100	7/8	M20	5.5
3	80	210	27	127	2	168,3	8	3/4	90	110
3 1/2	90	230	28,6	139,7	2	184,2	8	3/4	95	110
4	100	255	30. 2	157,2	2	200	8	3/4	95	115	7/8	M20	12,3
5		185,7	2	235	8	3/4	110	120	7/8	M20	15.9
6
6	320	2	269.9	12	3/4	110	120	7/8	M20	22.7
8	200	2	330,2	12	7/8	120	140	1	M24	36
10	250	445	445		2	387,4	16	1	140	160	1 1/8	M27	57
12	300	450,8	16	1 1/8	145	170	1 1/4	M30	84
14	350	585		585	8	2	514,4	20	1 1/8	160	180	1 1/4	M30	113
16	400	469,9	2	571,5	20	1 1/4	165	190	1 3/8	M33	134
004	9104	2	628,6	24	1 1/4	170	195	1 3/8	M33	181
20	500 775	2	685,8	24	1 1/4	185	205	1 3/8	M33	230
24	6004		2	812,8	24	1 1/2	205	230	1 5/8	M39	359
