Ширина профлиста общая и рабочая – правила расчета материала + Видео
Как и для любого металлопроката, размеры профлиста являются одними из важнейших его характеристик. И если на выбор по целевому назначению в первую очередь влияет высота профиля листа, а также длина последнего, то количество этого материала, необходимое для тех или иных работ, главным образом зависит от ширины, а нередко – только от нее. У этого параметра для профлиста каждого типоразмера два значения, и следует знать различия между ними и правильно ими оперировать.
1 Общая и рабочая ширина профилированного листа – в чем разница?
Фактическая ширина листа и является общей. То есть наравне с высотой профиля (волны) изделия и длиной последнего это один из габаритных размеров. Если профлист стандартной длины (2,4–12 м), то общая ширина замеряется по узкой стороне. Но изделие может быть нарезано кусками, которые значительно короче минимальных 2,4 м. В этом случае ширину всегда отмеряют поперек гофров (профилей) листа, даже если эта сторона является более длинной.
Технологически правильный монтаж профлиста производится внахлест. Одна волна профиля следующего изделия накладывается на одну предыдущего по порядку установки. Вследствие этого происходит частичное «поглощение» ширины, и фактический расход листов увеличивается. Для этого размера профлиста была введена дополнительная характеристика. Назвали ее рабочая или полезная ширина. Она как раз-таки в точности соответствует длине просвета, которую фактически перекроет 1 профлист после монтажа внахлест.
Монтаж профлиста внахлест
Производители профилированного листа обычно, во всяком случае согласно ГОСТ обязаны, в обозначении своей продукции указывают именно рабочую ширину, причем в мм.
Это позволяет конечному потребителю и реализующим компаниям сразу по названию конкретного изделия сделать вывод об одной из его рабочих характеристик – какую площадь оно фактически может закрыть при монтаже.
Расчет количества профлистов для установки забора
Возьмем, к примеру, изделие для стеновой установки С10-1000-0,6:
- С обозначает, что это стеновой материал;
- 10 – высота профиля листа в мм;
- 1000 – рабочая ширина в мм;
- 0,6 – толщина листа в мм.
Причем общая ширина у этого изделия, согласно ГОСТ 24045, составляет 1022 мм. Нетрудно подсчитать, что разница с рабочей составляет 22 мм. Для каждого вида и конкретного типоразмера профлиста общая и рабочая ширина отличаются на свое определенное расстояние. Разница может достигать 60 мм. Зависит она от высоты, размера и геометрии профилей, а также от их количества на листе.
2 Как самостоятельно определить полезную ширину профлиста?
Приобретая профлист в какой-либо торговой точке, можно столкнуться со случаями, когда продавцы указывают не рабочую, а общую ширину.
Выявить это очень просто – достаточно замерить изделие. Если указанная в магазине ширина совпадает с общей фактической, значит, именно последнюю и вписал продавец в наименование листа. В подобной ситуации придется определять рабочую характеристику материала самостоятельно. Сделать это несложно.
Ширина листов профнастила
Следует взять 2 профлиста и найти прямо на полу место, где их можно будет положить. Сначала кладем первый лист, а затем на него с нахлестом в 1 профиль (волну) – второй. Сделать это надо так, как если бы уже проводился их монтаж. Листы должны плотно прилегать друг к другу, края их надо взаимно подравнять. После этого замеряем на 2-ом изделии расстояние от его свободно лежащей кромки до накрытой им стороны первого. Делаем это сбоку, вдоль краев профильной продукции. Это и будет рабочая ширина выбранных листов.
3 Как подсчитать количество материала по рабочей ширине?
Это можно сделать как по длине застилаемого или обшиваемого профлистом участка, так и по его площади.
В первом случае следует разделить величину протяженности, например, забора, который должен быть смонтирован из вертикально установленных листов, на рабочую ширину последних. Если длина объекта 50 м, а материал, как в примере выше – С10-1000-0,6, то 50/1 = 50.
Монтаж забора из вертикально установленных листов
Потребуется 50 листов. Если получится нецелое число, округляем в большую сторону. Кроме того, в каждом случае следует брать с запасом, и если для забора, то по одному листу на каждый угол или поворот. По площади расчет сложнее. Он обычно выполняется для стен, кровли и иногда для заборов. Одним словом, всякий раз, когда при монтаже происходит нахлест профлиста не только по ширине, но и по длине.
Нахлест профильных изделий по длине и ширине
В этом случае сначала следует отнять от длины материала величину его взаимного наложения по вертикали при установке. Полученное значение умножаем на рабочую ширину – это будет полезная площадь листов. Делим на нее площадь покрываемого материалом объекта.
Полученную величину округляем в большую сторону. Затем добавляем к ней немного про запас, если ширина объекта в каком-то месте больше суммарной рабочей целого количества листов, уложенных там, или поверхность его имеет сложную геометрию и тому подобное. В каждом случае надо смотреть индивидуально, заранее прикидывая, где и как ляжет материал.
4 Пример расчета количества листов по площади
Возьмем тот же С10-1000-0,6 для монтажа на участок стены площадью 83,5 м2 и высотой 3,5 м. Допустим, что профлист был приобретен длиной по 1,5 м. Нахлест по высоте (длине листа), предположим, должен быть 10 см.
Профиль С10 для монтажа на стену
- А теперь – рабочая площадь листов: 1,4 * 1 = 1,4 м2.
- Определяем полезную длину материала: 1,5 – 0,1 = 1,4 м.
- Вычисляем количество материала: 83,5/1,4 = 59,64. Округляем до 60.
- Теперь выясняем, с каким запасом необходимо приобрести профлист. Для этого сначала рассчитываем длину участка стены: 83,5/3,5 = 23,86 м.
- Определяем, во сколько рядов ляжет материал при заданной высоте участка стены в 3,5 м: 3,5/1,4 = 2,5, где 1,4 м – полезная длина наших изделий С10.
- Полученное значение округляем до 3 рядов. Длина каждого 23,86 м, а рабочая ширина листов 1 м, значит, их количество в одном: 23,86/1 = 23,86 шт.
- Округляем до 24. А общее нужное количество листов определяем умножением этой величины на число рядов: 24*3 = 72 шт, а сначала было рассчитано 60.
- Материал, по площади примерно равный в сумме 12 листам, пойдет в обрезь (отходы), так как, уложенный в ряды, он будет выше необходимых 3,5 м.
Из этого примера хорошо видно, что прежде, чем начать расчет нужного количества листов, следует определить основные характеристики не только материала (рабочие размеры), но и покрываемой им поверхности – длину и ширину. Затем, приблизительно прикинув соотношение последних к просуммированным параметрам используемых изделий, можно выбрать способ вычислений – по длине, ширине, рядам или площади.
Рабочие размеры материала
Выполнив расчет, все-таки следует сделать проверку другим методом и при необходимости добавить еще какое-то количество про запас. Оптимальный способ, чтобы было поменьше отходов – сначала подобрать профлист с размерами, которые позволят его наилучшим образом разместить на покрываемой площади, а уже потом делать вычисления нужного количества материала.
размер металлопрофиля, выбор в зависимости от применения прокатного листа
Металлопрофилем называют материал для создания закрытых контуров, представляющий защищённый от коррозии стальной лист, имеющий рёбра жёсткости, создающие монотонный повторяющийся узор. Таким узором может быть волна, имитирующая шиферную, или набор трапециевидных профилей, создающих гребень разной высоты и ширины.
Основные параметры металлопрофиля
Если согнуть бумажный лист, то он по ребру получит дополнительную жёсткость и не станет обвисать в руке.
Точно так же металлический тонкий лист получает новое качество и вид с каждым новым изгибом. Такое свойство материалов было использовано при производстве профилированного листа, который пропускали через листогибочные пресса и получали новый материал, получивший дополнительную жёсткость.
Такой материал называется металлопрофилем. При этом основой всегда является сталь с антикоррозийным покрытием. В качестве защиты может быть двусторонняя оцинковка или современное покрытие полимерами с окрашиванием наружной поверхности.
Характерными параметрами для использования материала станут:
- толщина листа;
- размер волны или гофры по высоте гребня;
- расстояние между двумя гребнями;
- состав антикоррозийного покрытия;
- металлопрофиль размеры листа;
- особенности проката гофр и толщина нижнего участка.
При этом любой металлопрофиль имеет соответствие ГОСТ для всех видов изделий в зависимости от материала основного слоя.
Так, ГОСТ 24045–94 определяет размеры изделия и даёт расшифровку маркировки, которая сопровождает каждую партию материала.
ГОСТ 24045–2010 обозначил требования к Профлисту из оцинкованной стали. ГОСТ 14918–80 даёт основные требования при листе с цинковым покрытием, а ГОСТ 30246–94 создаёт стандартизацию металлопрофиля, виды полимерной антикоррозийной обработкой.
Так как металлопрофиль производится из ленты сплошным полотном, то ширина его стандартна и зависит от ширины стола, а длину можно изменять. Выполнять разрезание можно, как и на более узкие полосы по ширине, так и по заказу производителя работ и согласно проекту длина листа может быть до 14 метров. Стандартным считается лист шириной в 980 и длиной в 1850 мм.
Толщина листа и маркировка металлопрофиля
Толщина основного слоя металла является определяющим показателям при выборе материала. Изготавливается металлопрофиль из листа толщиной от 0,45 до 1,0 мм.
От толщины применяемого материала зависит вес одного квадрата материала, его прочностные качества и стоимость.
Прочность и устойчивость металлопроката к внешнему воздействию меняются при различной частоте и глубине профиля материала. Поэтому весь ряд разделяется на категории:
- н – несущий, означает возможность его использования при укладке кровли;
- с – применяется для стен, заборов и различных перегородок и фальшстен;
- нс — универсальный материал.
Определяющим в применение материала при одинаковой толщине основания станет высота гребней и их расстояние друг от друга. В маркировке изделий стоящие вслед за буквой цифры указывают на высоту гофры в миллиметрах. Чем показатель больше, тем выше несущая способность листа. При этом минимальным показателем является 20, 44 и больше это гофра для кровельного материала.
Расстояние между гребнями двух профилей называется высотой. Это расстояние определяет частоту гребней и от этого параметра зависит прочность и вес листа.
Профлист с редкой гофрой применяется для заборов и внутренних перегородок.
Защитные покрытия металлопрофиля
Основанием Профлиста является сталь. Использовать этот металл можно только после проведения антикоррозийной защиты. Одним из способов является применение ленты из оцинкованной стали. При этом покрытие наносится до поступления на станок для профилирования материала.
Обработка методом напыления или окраска также являются защитным покрытием. При этом окраску необходимо возобновлять по мере разрушения слоя. Наиболее часто применяется в современных условиях двустороннее покрытие стали полимерным материалом при этом с нанесением слоя красящего пигмента в верхний слой. Такое покрытие долговечно и не требует дополнительного ухода.
Размеры металлопрофиля
При выполнении строительных работ задачей проектировщиков является использование материала с минимальным количеством стыковочных швов. Профильный лист может быть разрезан на нужную длину по заказу.
И при укладке кровли она может оказаться сплошным ковром без стыковок по скату. Поэтому маркировка листа по ширине имеет два размера. Так, 1060/1000 означает, что габаритный размер листа 1060 мм, а полезный, который следует брать при расчётах нужного количества материала -1000.
Разница идёт за счёт наложения одной гофры для герметичного и прочного соединения. Считая расход материала, следует исходить из полезной площади листа. Она может уменьшиться в том случае, если длины не хватает на закрывание всего ската кровли и придётся укладывать материал внахлёст.
Вывод
Итак, стандартный лист имеет ширину 980 и длину 1850 мм. По заказу на заводе могут выполнить любую продольную нарезку до 14 метров. Можно заказать покрытие определённого цвета или из оцинкованной стали. Материал выбирается по количеству гофр и по высоте гребня, в зависимости от его назначения. Стоимость Профлиста увеличивается в зависимости от толщины основного металла, от веса одного квадратного метра металлопрофиля и рода антикоррозийной защиты.
Размеры металлопрофиля для кровли, виды и советы по выбору
data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>
Металлопрофиль представлен в большом ассортименте. Отличий у образцов много – по параметрам «волны», толщине, размерам, оттенку и особенностям защитного покрытия. Какой мкталлопрофиль рекомендуется использовать для кровельных работ? Без знания этого не имеет смысла приступать к оформлению крыши.
Общая информация
Кровельный материал, наряду с другими свойствами, должен обладать достаточной прочностью. В первую очередь, выдерживать значительную снеговую нагрузку, что характерно для большей части территории РФ. В этом плане лучшим профнастилом является продукция, маркировка которой начинается с литеры «Н». Расшифровывается просто – несущая. Такие листы могут использоваться для обустройства любого типа кровли.
Металлопрофиль, обозначенный как «НС», считается универсальным, так как используется и при кровельных работах, и при облицовке стен, и в ряде других случаев.
Поэтому толщина и высота «волны» профиля этих листов имеют средние значения. Их применение в качестве материала для покрытия крыши имеет некоторые ограничения, но в частном секторе они более популярны. В основном по причине приемлемой стоимости, которая ниже, чем у аналогов группы «Н».
data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>
Размеры кровельного металлопрофиля
Выбор зависит от конструктивных особенностей кровли, схемы обрешетки и местных климатических условий. Но ряд полезных рекомендаций помогут читателю определиться с оптимальным вариантом профнастила.
Все приведенные размеры – в мм.
Габариты металлопрофиля
Листы, используемые для покрытия кровли, могут иметь стороны с размерами в диапазоне 980 – 1 850. Определяясь с количеством изделий, необходимо учитывать, что они укладываются с перехлестом. Следовательно, полезная площадь образцов уменьшается примерно на 60 – 80, в зависимости от формы профиля и схемы монтажа.
Толщина
Ее значение для профнастила – от 0,4 до 1,2. Для кровли выбирается металлопрофиль, у которого данный параметр в пределах 0,5 – 1. Использование более тонких листов (а значит, и меньшей стоимости) не рекомендуется. Подобная экономия обернется дополнительными затратами. Во-первых, на обустройство «плотной» (с минимальным шагом) обрешетки. Как результат, повышенный расход пиломатериалов и возрастание нагрузки на стропильную систему, которую придется усиливать. Во-вторых, тонкие листы легко деформируются (под весом снега, льда), и внепланового ремонта кровли не избежать.
Приведенные рисунки и таблицы наглядно показывают, какие листы целесообразно использовать при обустройстве не только кровли, но и для иных видов работ.
Оптимальный выбор подразумевает, что желательно приобретать такой металлопрофиль, который подходит для разных случаев. Обоснование простое – при закупке большой партии товара вступает в силу система различных скидок.
Следовательно, выбирая профнастил для кровли, имеет смысл учесть, где эти же листы можно использовать еще – ограждение, навесы и тому подобное.
Для частного дома с прилегающей территорией всегда найдется объем работ.
data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»8527752561″>
Размеры заборов профилированного нстила и его характеристики
Профнастил – универсальный материал, который используется для различных строительных и промышленных целей.
Однако широкую известность этот материал получил в частном хозяйстве благодаря своим преимуществам:
- Высокая прочность.
- Небольшая цена.
- Легкий и оперативный монтаж.
- Длительный срок эксплуатации.
Размеры профилированного листа могут варьироваться, за счет чего можно возвести конструкцию любой высоты. Для возведения забора подойдет не только специальный лист (профнастил), но и универсальный.
Выбор профнастила
Важными являются свойства:
- Размер.
- Толщина.
- Качество.
Заборный лист высокого качества должен обладать толщиной не менее 0,6 мм.
0,6-0,7 мм – диапазон стандартной толщины. Если она менее, то лучше материал не использовать. Забор обычно не подвергается самой высокой нагрузке. Но есть участки конструкции, которые требуют повышенной прочности. К примеру, местность, где преобладают частые и сильные ветра. Размеры стенового профильного листа и его толщина должны выбираться для таких конструкций очень тщательно.
Приставка «проф-» имеет значение волнообразности листа, его профилирование. Это качество делает материал прочнее, а также способствует фиксированному соостоянию. Глубина волн может варьироваться.
Металлопрофиль для забора выбирается с маркировкой С. Последующие цифры имееют значение высоты. Профнастил с глубиной волны больше 21 мм не используется.
Размеры профлиста
Чтобы будущая конструкция отличалась качеством, необходимы одинаковые листы. Помимо однородности в размерах, весь используемый материал должен происходить из одного сплава металла и одного цвета. Контур качественного металлического профиля должен быть ровным, без заусениц и сколов.
Высота в 2 м является классической, а также стандартным размером заборного профлиста. Стандартом можно считать и высоту 1,8-2,5 м. Металлопрофиль для ограждения, выше чем 2,5 м, изготавливается под заказ и используется редко. Пролет имеет традиционную длину в 3-3,5 м. Длина менее 3 м неэкономна, так как это увеличивает количество столбов.
Полезная информация
Металлопрофиль: размеры листа
Одним из самых недорогих, но в то же время качественных и надежных стройматериалов является металлопрофиль. Под этим материалом могут подразумеваться листы профнастила или рейки из металла, которые, как правило, используются для создания каркасов различных конструкций.
Благодаря прекрасным эксплуатационным характеристикам металлопрофиль, размеры листа которого позволяют легко и быстро смонтировать необходимую конструкцию, нередко выбирают в качестве строительного материала для различных ограждений или отделки строений.
Металлический профиль практически не подвержен воздействию окружающей среды, имеет отличную прочность и жесткость, а также отличается долгим сроком службы.
Листы металлопрофиля
Полотна, изготовленные из металлопрофиля, широко используют для отделки как стен, так и крыши или строительства забора из профлиста. При этом во время выбора материала нередко встает вопрос о том, какое именно полотно необходимо в конкретном случае. Дело в том, что металлопрофиль, размеры которого более чем разнообразны, различают на несущий, стеновой и универсальный. И каждый из них имеет свою толщину и высоту гофры, наиболее подходящую для определенного вида строительных работ и обеспечивающую требуемую жесткость.
Использование профнастила
Для правильного выбора материала необходимо понимать, в чем заключается различие между типами профнастила и в каких случаях предпочтительнее применять тот или иной металлопрофиль.
Размеры листа профнастила имеют два параметра ширины: общая и рабочая.
Эти величины обусловлены особенностями монтажа профнастила, так как во время установки каждый лист захлестывается на предыдущее полотно минимум на одно ребро жесткости. Поэтому при расчете необходимого количества листов для отделки поверхности или строительства ограждения этот нюанс обязательно нужно учитывать. В зависимости от вида профлиста размеры металлопрофиля для забора могут отличаться на 50-60 мм.
Длина листа зависит от пожеланий клиента, как правило, профнастил на производстве нарезается полотнами длиной 1,5; 1,8 или 2,0 м. Однако возможно изготовление профлиста на заказ: желаемая высота будущего забора определит, какой размер металлопрофиля будет нарезан.
Разновидности металлопрофиля
Профнастил подразделяют на три основных вида в зависимости от их размеров, толщины листа и высоты гофры. От этих параметров зависит жесткость материала, благодаря которой металлопрофиль используют для различных строительных и отделочных работ:
- Самым распространенным является стеновой металлопрофиль (размеры гофры порядка 8-44 мм в высоту), применяющийся для отделки жилых домов, обустройства легкой кровли, а также строительства заборов из профнастила.
- Универсальный металлопрофиль с высотой гофры 35-44 мм используется для перекрытий, ограждений и обшивки различных сооружений хозяйственного назначения.
- Несущий металлопрофиль, размеры гофры которого начинаются от 60 мм, чаще всего применяется в промышленном строительстве, для капитальной кровли, а также в качестве постоянной опалубки при постройке масштабных производственных сооружений.
Характеристики стенового профнастила
Этот металлопрофиль маркируется буквой «С» и отличается небольшой высотой ребра жесткости (гофры). От этого размера зависит прочность, эксплуатационные характеристики и стоимость материала. Чем меньше ребро, тем более низкие все эти параметры. Сама гофра имеет трапециевидную форму, которая гарантирует устойчивость полотна. Размеры металлопрофиля для забора:

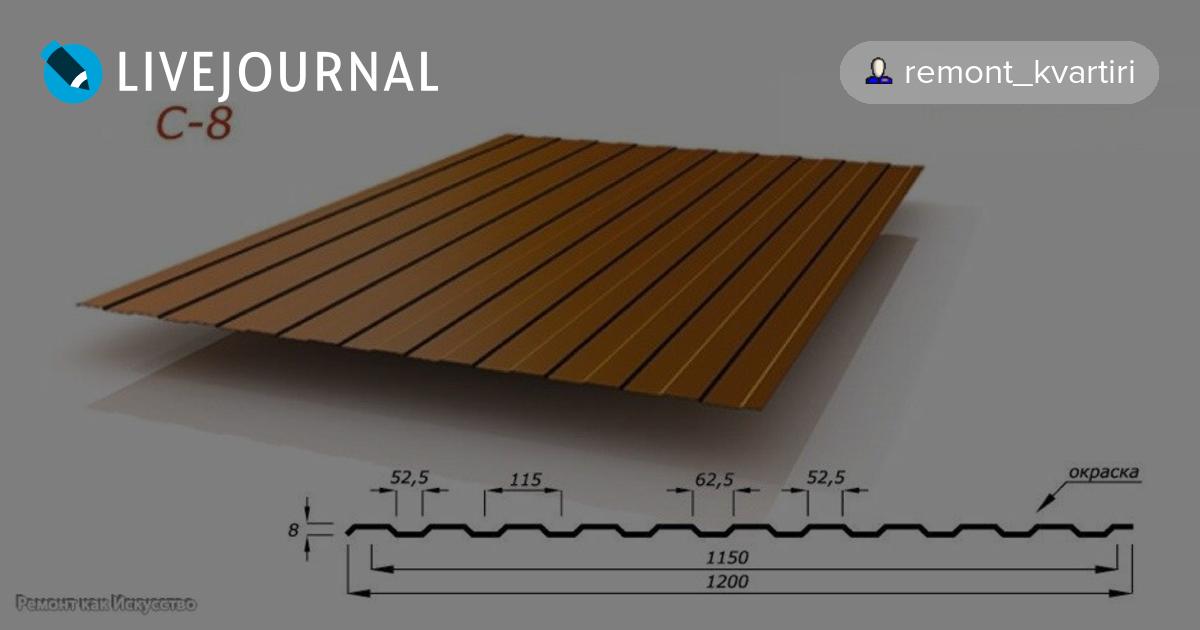

- Лист с высотой ребра 8 мм является наиболее экономичным вариантом, толщина варьируется от 0,5 до 0,8 мм. Заявленная производителем ширина составляет 1,2 м, в то время как рабочая – 1,15 м.

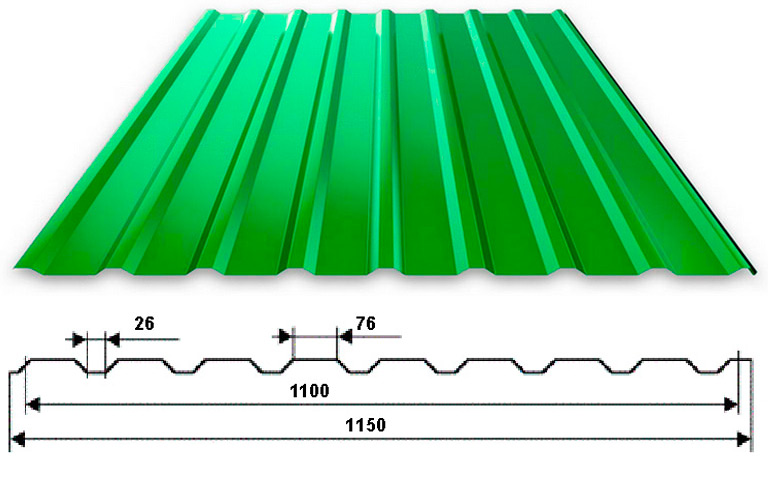

- Профнастил под маркой «С10» и «С20», то есть с высотой ребра жесткости в 10 и 20 мм соответственно. Именно этот размер листа металлопрофиля для забора используется чаще всего благодаря отличному соотношению стоимости и эксплуатационных характеристик. Как правило, применяется для заборов различной высоты и наружной отделки зданий. Общая ширина такого листа – 1,15 м, рабочая – 1,1 м.
Универсальный и несущий профлист
«НС 35» относится уже к универсальному металлопрофилю и используется для ограждений, испытывающих повышенную ветровую нагрузку, кровли и перегородок. Благодаря высокой гофре в 35 мм и толщине листа в 0,4-1 мм отличается хорошей прочностью и устойчивостью. Ширина листов (заявленная и реально используемая) составляет 1,06 м и 1,0 м соответственно.
Несущий профнастил в частном строительстве используется в основном для создания капитальной кровли. Небольшая популярность такого металлопрофиля обусловлена в первую очередь довольно высокой стоимостью материала.
Стандартная ширина листа составляет 1,06 м, толщина — 0,6-1,0 мм.
Как понятно, ориентировочно рабочая ширина листов профнастила составляет порядка 1-1,1 м. При этом обязательно обратите внимание на толщину материала.
Для частного строительства рекомендуется приобретать металлопрофиль, размеры гофры которого составляют 10-20 мм из листа толщиной 0, 5-0,8 мм. Более тонкий даже при большой высоте гофры не будет иметь достаточной жесткости, слишком толстый обойдется довольно дорого.
Металлопрофиль может выпускаться не только в листах, но и в виде профиля для создания конструкций, имеющих небольшой вес и в то же время обладающих достаточной прочностью и надежностью. Наиболее часто этот материал применяется для созданий каркасов под обшивку гипсокартоном. С помощью такого металлопрофиля можно быстро возвести перегородку или ненесущую стену в помещении.
Такой металлопрофиль для гипсокартона, размеры и форма которого различаются в зависимости от предназначения, подразделяют на стоечный (ПС/CW), направляющий (ПН/UW и ПНП/UD), потолочный (ПП/CD) и маячковый.
Каждый профиль используется по своему назначению, при этом все размеры реек, которые используются для его производства, связаны между собой. Так как стойка каркаса при монтаже вставляется в направляющий или потолочный профиль, то стандартные габариты обоих видов выполняются с учетом этой особенности.
Типовые размеры металлопрофилей для конструкций из гипсокартона
При строительстве различных конструкций, например перегородок, ниш или ненесущих стен, в первую очередь рассчитывают примерную прочность сооружения. В зависимости от требуемой жесткости и способности воспринимать заданную нагрузку определяют, какой применить металлопрофиль для гипсокартона. Размеры реек классифицируются по ширине спинки профиля. Как правило, выбор начинают с направляющего профиля, который может иметь ширину 50, 75, 100 мм и стандартную глубину в 40 мм, длина варьируется от 3 м до 4 м.
В зависимости от выбранного направляющего профиля подбирают стоечный. Несмотря на то что производители заявляют ширину такого профиля в 50, 65, 75 и 1000 мм, реальный размер металлопрофиля на 1-2 миллиметра меньше.
Это необходимо для того, чтобы беспрепятственно вставить стойку в потолочный профиль. Глубина стоечной рейки всегда равна 50 мм, длина — 3-4 м.
Кроме этих основных материалов, еще есть угловой металлопрофиль, предназначенный для защиты кромок гипсокартона и углов конструкции, а также маячковый – для выравнивания стен, пола и потолка.
Размеры кровельного профнастила | Энциклопедия строительства YouSpec
Стальные профилированные листы сегодня являются самым распространенным видом кровельного материала. Размеры и тип этого материала зависят от области их применения. Профнастил производится из листов оцинкованной стали с предварительно нанесенным на них полимерным покрытием.
Кровли из металлопрофиля отличаются длительным эксплуатационным сроком, высокими техническими характеристиками, отличным качеством, а также невысокой стоимостью.
Стальной профлист, размеры которого могут быть самыми разными, изготавливается в соответствии с действующим ГОСТом 24045–94.
Профлисты выпускаются на специальных профилегибочных станках. Они широко используются для обустройства кровли как в частном, так и промышленном строительстве.
Профнастил, размеры листа которого имеют стандартную величину, отличаются между собой формой и высотой профиля. Чем выше трапеция или волна профиля, тем большей несущей способностью обладает материал и, следовательно, тем большие нагрузки он способен выдержать без ущерба для своей целостности.
Особенности металлопрофиля
Крыши, изготовленные при помощи металлопрофиля, отличаются невысокой стоимостью и привлекательным внешним видом. Этот кровельный материал идеально подходит для обустройства кровельных систем различного типа.
При этом выбор металлопрофиля выполняется с обязательным учетом особенностей стропильной системы, типа обрешетки, предполагаемых ветровых нагрузок, угла кровельных свесов и размеров кровли.
Перед покупкой металлопрофиля для максимально точного расчета требуемого количества материала необходимо более детально ознакомиться с его видами.
Размеры профлиста
В современном строительстве широко используется профлист, размеры которого колеблются в достаточно широком диапазоне. Это в первую очередь связано с тем, что материалом для его изготовления служит рулонная сталь.
При покупке материала важное значение имеет как ширина профлиста, так и толщина, а также длина материала. Не следует забывать о том, что при приобретении профлиста необходимо учитывать не только длину, но и ширину скатов крыши, размеры козырька, а также то, что любой кровельный материал должен выступать за крайние точки скатов крыши, как минимум, на 400 мм.
В принципе, ширина профнастила напрямую зависит от производителя и может варьироваться в пределах от 980 мм и до 1850 мм. При покупке профлистов для обустройства кровли необходимо обязательно учитывать, что полезная ширина материала будет на 40 до 80 мм меньше чем, реальные размеры листа.
Это связано с тем, что технология монтажа кровли из этого материала требует расположения его внахлест как по длине, так и по ширине с перекрытием материала минимум на ширину одного профиля.
Преимущества профлиста
Профлист – это легкий кровельный материал, монтаж которого не требует использования мобильной грузоподъемной техники, что значительно снижает стоимость работ и его доставку. Помимо этого профнастил, благодаря наличию двойного покрытия из оцинкованной стали и полимерного покрытия считается еще и долговечным материалом.
Он не подвержен коррозии и обладает достаточным запасом прочности, чтобы выдержать атаку любых атмосферных осадков.
Металлопрофиль на рынке представлен более чем 30 различными оттенками полимерного покрытия, что позволяет каждому потребителю выбрать наиболее подходящий для себя цвет. Также достойным уважения является качество покрытия, которое не изменяет свой цвет даже в процессе длительной эксплуатации.
Благодаря особенностям укладки и строению профиля, этот кровельный материал позволяет создавать абсолютно водонепроницаемые крыши, не позволяющие проникать влаге в подкровельное пространство даже во время проливного дождя.
Профилированный лист вполне подходит под категорию универсального строительного материала, так как он полностью отвечает всем современным требованиям, предъявляемым к этим материалам.
Он с одинаковой эффективностью может использоваться как для обустройства крыши на жилых и производственных зданиях, так и формирования оградительных сооружений и возведения временных нежилых помещений.
Его популярность с каждым годом увеличивается параллельно с расширением области его применения и разработкой новых, более стойких видов покрытия.
А помимо всего остального, крыши из профнастила характеризуются высокой термической устойчивостью, эстетически привлекательным внешним видом и долговечностью.
Профнастил, размеры листа которого выбираются исходя из каждой конкретной ситуации строго индивидуально, способен значительно улучшить внешние характеристики сооружения.
Это тоже нужно почитать:
гофрированных металлических кровельных изделий 4,2-дюймовые гофрированные металлические панели |
(показана панель 4.
2, сверху вниз, оцинкованная, окрашенная под бронзу, алюминий (с лепным тиснением) и окрашенная в бежевый цвет Kynar)
Гофрированная панель 4.2 — это высокопрофильная гофрированная панель волнистого типа, которая используется и может использоваться практически для любой кровли, сайдинга или декоративного применения. Панельный паз (4.2) аналогичен стандартному гофрированному 2-1 / 2 ″ пазу и основан на той же предпосылке, но имеет более крупный и выраженный вид.Первоначально этот профиль был сделан в бетонной версии и использовался в качестве замены асбеста, теперь он используется в промышленности для многих других применений, где требуется гофрированный вид. 4,2 дюйма обозначают расстояние от одного пика до следующего пика и имеют общую высоту 1-1 / 16 дюйма, если они лежат плоско на земле, это самый глубокий «волнистый» стиль гофрированного картона, доступный где-либо.
Профиль 4.2 является предпочтительным выбором во многих случаях, когда традиционные «гофрированные» панели будут работать, но не будут выглядеть так же хорошо, или иметь такую прочность.
Не многие компании в стране даже имеют волнистый гофрированный материал 4.2, так что не смотрите дальше, поскольку мы также храним его и можем изготовить практически из любого материала, который могут себе представить наши клиенты. Ниже указаны стандартные размеры, но почти все можно сделать из простой стали или из стандартной оцинкованной стали. Мы также можем предложить его в окрашенной версии или из нержавеющей стали (как T304 и T316, так и в отделках 2-B и # 4), а также из алюминия с гладкой (гладкой) отделкой или Stucco-Embossed (отделка галькой). ).Теперь мы предлагаем эту панель длиной до 40 футов. Мы также первыми предлагаем это в перфорированных и гофрированных панелях, которые являются одним из лучших вариантов для архитекторов и дизайнеров. Позвоните нам по телефону 215-860-3600 и изучите все возможности использования гофрированной кровельной панели / сайдинга (4.2).
РАЗМЕРЫ ЗАПАСА — Оцинковка
18/20/22/24 калибра
Все 42 дюйма в ширину — 8 дюймов / 10 дюймов / 12 дюймов (макс.
)
Стальные профилированные листы для облицовки | Панели и профили Thomas
Основные особенности
Сильный
Легкий
Длительный
Относительно проста в установке с помощью простых инструментов
Доступен в различных цветах и вариантах отделки, а заказы могут быть адаптированы к вашим требованиям.
Стальные профилированные листы также могут быть адаптированы.Когда необходим тепловой барьер для предотвращения конденсации (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или отапливаемых помещениях) на нижнюю сторону листа можно нанести антиконденсационный флис.
Как это сделано?
Мы производим листы из рулонов стали с плоским покрытием, которые обрабатываются на профилегибочной машине, укладывая профили (или шаблон) и придавая листу прочность.
Мы можем изготавливать лист практически любой длины от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных листов.
Возможность выбора точной длины означает, что соединение листов по длине крыши осталось в прошлом!
Покрытие с эффектом плитки проходит через пресс-пресс для придания им вида плитки, но, как и в случае с другими профилями, все начинается с того же основного материала.
Цвета и покрытия
Под верхним слоем из полиэстера и пластика весь материал перед цинкованием подвергается ряду основных покрытий, а затем покрывается верхним слоем.Поскольку они наиболее популярны, мы предлагаем стандартный диапазон цветов, которые подбираются так, чтобы гармонировать с окружающим миром, и доступны многие другие цвета. Если вам или вашему клиенту требуется специальный цвет, мы можем нанести покрытие по номеру Ral, но это может повлиять на цену и время выполнения заказа.
Для покрытий существуют разные допуски, мы можем посоветовать наиболее подходящее для вашего проекта.
ТПП Пластизоль
TPP Plastisol — это стальной продукт с покрытием, специально разработанный Thomas для обеспечения превосходных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.
Это более прочное покрытие, чем полиэстер, и его всегда указывали на проектах, где требуется гарантия срока службы. Многие подрядчики по облицовке предпочитают использовать эту более жесткую отделку, поскольку она упрощает установку. Мы ожидаем 15-25 лет, хотя мы полагаем, что это может быть намного дольше.
N.b. Гарантия производителя на срок службы покрытия зависит от продолжающейся обработки и очистки.
* Цвета на экранах могут отличаться — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета
См.
Цвета пластизоляTPP Полиэстер
TPP Полиэстер — продукт со стальным покрытием, разработанный для агрессивных требований сельскохозяйственного сектора.
В целом полиэфирная или окрашенная отделка — более дешевый вариант, чем пластиковое покрытие, и, хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
Факторы, влияющие на ожидаемый срок полезного использования, включают
Аспект
Близость к морю
Загрязнение
Физические повреждения (из-за свисающих веток и т. Д.)
Одно огромное преимущество заключается в том, что по прошествии x лет, если отделка нуждается в уходе, это просто вопрос слоя краски.
При подгонке к листам полиэстера необходимо осторожно обращаться, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие по-прежнему будет обеспечивать защиту от элементов, и можно будет нанести краску для подкраски.
Мы тщательно выбрали наш многослойный полиэстер различных цветов, чтобы он гармонировал с окружающей средой в сельской местности. В результате получается продукт, который предлагает превосходный внешний вид и долговечные характеристики по конкурентоспособной цене.
* цвета на экранах могут отличаться — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета
См. Цвета полиэстера
Какой профиль?
Доступно более 300 коробчатых профилей и гофрированных рисунков, поэтому есть много разнообразия! Но если вы специально не подбираете существующий лист (т. Е. Если вам нужно подогнать его «встык», чтобы увеличить пробег крыши), фактический профиль, который вы используете, обычно не является критичным.Большинство из них характеризуется охватом, который листы дают при наложении друг на друга, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм.
Итак, этот профиль известен как 1000-32. Многие рисунки незначительно отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас будет что-то подходящее для вас, даже если ваши требования носят особый характер.
Если требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации.Все, что нам нужно, это след на бумаге профиля и некоторые основные измерения. Пожалуйста, звоните для получения более подробной информации.
ТПП 1000-32 Форвард
Облицовка коробчатым профилем— это современная альтернатива гофрированному металлу. Обладая более современным внешним видом, он становится все более популярным среди сельскохозяйственных зданий и сооружений.
Коробчатый профиль TPP 1000-32 имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм. Он имеет капиллярную канавку на одном крае, что исключает необходимость использования уплотнительных лент и защищает от атмосферных воздействий.
TPP 1000-32 Диапазон нагрузки вперед
Изображение передней секции ТПП 1000-32
ТПП 1000-32 Передняя без нервюр
ТПП 1000-32 Передний (без ребер) Диапазон нагрузки
ТПП 1000-32 Передний (без ребер) Изображение сечения
ТПП 1000-32 Реверс
Все TPP 1000-32 могут использоваться в качестве однослойной пленки или поверх облицовки существующей крыши или части многослойной изолированной системы.
Это — Экономичный и прочный
Может изготавливаться длинной длины
Легкий
Быстро и легко устанавливается
TPP 1000-32 Диапазон обратной нагрузки
TPP 1000-32 Изображение обратной секции
ТПП 1000-32 Реверс без ребер
ТПП 1000-32 Реверс (без ребер) Диапазон нагрузки
TPP 1000-32 Реверс (без ребер) Изображение сечения
ТПП 1000-34 Форвард
ТПП 1000-34 Диапазон нагрузки вперед
Изображение передней секции ТПП 1000-34
ТПП 1000-34 Реверс
TPP 1000-34 Диапазон обратной нагрузки
TPP 1000-34 Изображение обратной секции
ТПП Гофрированный 14/3
Этот традиционный гофрированный профиль используется уже более века.
Его можно использовать в качестве однослойной пленки и облицовки, поверх облицовки существующей крыши или части застроенной изолированной системы. Гофрированные листы не требуют особого ухода, их можно изгибать, и мы можем нанести противоконденсатный флис на нижнюю часть, если под листами будет находиться домашний скот.
В последнее время гофрированные листы снова стали популярны в жилых домах в Европе и Великобритании.
ТПП 14-3 Пролет нагрузки гофрированной кровли
Изображение гофрированного профиля TPP 14-3
ТЭЦ 1000-19 над железной дорогой
Изображение сечения надрельсового лайнера ТЭС 1000-19
ТЭЦ 1000-19 под рельсом
Изображение разреза под рельсовым вкладышем ТЭС 1000-19
TPP 1000-32 Лайнер с ходовой частью без ребер
ТПП 1000-32 Прогулочная футеровка (без ребер) Изображение сечения
ТПП 1000-32 Лайнер пешеходный
ТПП 1000-32 Изображение подвижной секции футеровки
ТПП 1000-20 Лайнер
Изображение секции хвостовика ТПП 1000-20
ТПП 1000-20 Гильза без ребер
Футеровка TPP 1000-20 (без ребер) Изображение в разрезе
Лайнер для птицы TPP 1000-20
TPP 1000-20 Изображение разреза гильзы для птицы
ТПП 1000-32 Облицовка птицы
ТПП 1000-32 Изображение участка оболочки птичника
TPP Pro — Плитка
Изображение профиля TPP Pro-Tile
ТПП 1000-35 Форвард
ТПП 1000-35 Диапазон нагрузки вперед
Изображение передней секции ТПП 1000-35
ТПП 1000-32 Перфорированная
Иллюстрация перфорированного профиля TPP 1000-32
Гофрированная нержавеющая сталь | BS Stainless
Гофрированная нержавеющая сталь может использоваться для облицовки стен или кровли, а также в самых разных отраслях промышленности.
Предлагаем два вида профнастила и профнастила. Оригинальный лист представляет собой круглую или криволинейную гофру (синусоидальную), профиль которой существует уже давно, примерно с 1820 года. Обычно этот лист имеет шаг около 76 мм (3 дюйма) и высоту около 18 мм (3/4 дюйма). . В результате прокатки плоского листа получается более жесткий материал, обеспечивающий прочность, устойчивость к ветру и коррозионную стойкость. Типичная толщина этого профиля составляет 0,5 мм (24 дюйма) и 0,7 мм (22 дюйма).
Второй вариант — коробчатый профиль или трапециевидный узор, этот материал обычно двусторонний для использования в качестве облицовки стен или кровли. Опять же, профилирование придает зданиям или резервуарам жесткость и устойчивость к ветру, более подробную информацию об этом профиле можно найти здесь. Доступна нержавеющая сталь марки 304 (1.4301) и 316 (1.4404), вариант 316 обеспечивает более высокую устойчивость к коррозии, поэтому в любом месте вблизи моря или химикатов это может быть лучшим вариантом.
Для крепления существует ряд вариантов, мы можем поставить саморезы, саморезы и заклепки.Для промышленной изоляции, где проникновение влаги является проблемой, можно использовать ленты и уплотнения из нержавеющей стали или в сочетании с винтами с шайбами из EPDM / неопрена или водонепроницаемыми заклепками.
Гофрированный материал используется в широком спектре отраслей промышленности, включая резервуары для хранения нефти и газа для защиты от ветра, подземные станции и кровлю над наземной платформой, архитектурные приложения, трубопроводы и воздуховоды, фильтрацию, убежища для животных, автобусные остановки, масло- и водоотделители и металлическая оболочка для СПГ и СПГ.
Наша гофрированная / профилированная облицовка из нержавеющей стали 316 используется для облицовки жилых модулей для морских платформ в Северном море, используемых такими компаниями, как Conoco Philips. Также называется металлической оболочкой.
Нержавеющая сталь обеспечивает защиту от элементов, устойчивость к коррозии и защиту от огня.
В дополнение к этому мы можем предложить другие решения, такие как внешняя окраска (PVDF), тедларовое покрытие (PVF), гидроизоляционный барьер Surlyn внутри (Drymet) или ряд других материалов, таких как алюминий, алюцинк, алюминизированная сталь типа 1 и типа. 2 или оцинкованная сталь.
Кровельные листы с коробчатым профилем | Купить сейчас
Общие вопросы
Что такое кровельные листы коробчатого профиля?
Эти листы похожи на любые другие металлические кровельные листы, но имеют отличительные коробчатые сечения, а не типичные изогнутые гофры. Это обычное явление на сельскохозяйственных зданиях, а также на коммерческих складах.
См. Рисунок ниже, демонстрирующий секции листа коробчатого профиля. Эти секции могут различаться по ширине и высоте, но обычно доступны в профиле 32/1000 или 34/1000.
Где можно использовать эти листы?
Эти кровельные листы могут использоваться практически для любых кровельных или облицовочных работ, где угол наклона составляет от 10 ° до 90 °.
Они особенно подходят для использования в сельскохозяйственных зданиях, таких как конюшни и хранилища тюков. Хотя вы также увидите, что они используются на коммерческих складах, таких как распределительные центры и складские помещения.
Поскольку они изготовлены из стали толщиной 0,5 или 0,7 мм, они значительно легче, чем многие альтернативы (т.е.е. фиброцемент). Несмотря на то, что это значительно снижает требуемую конструктивную поддержку, эти листы могут весить более 4,78 кг на квадратный метр.
Сколько стоят эти листы?
Стоимость этих металлических кровельных листов начинается примерно от 7 фунтов стерлингов за квадратный метр. Однако эта цена может варьироваться в зависимости от толщины стали и выбранного покрытия.
В то время как первоначальная стоимость кровельных листов коробчатого профиля выше по сравнению с некоторыми альтернативами, долгосрочная стоимость значительно ниже.Это связано с тем, что они практически не требуют обслуживания и предлагают ожидаемый срок службы от 10 до 25 лет в зависимости от покрытия.
Какое покрытие лучше всего?
Мы стали партнерами Cladco и Hornsey Steel, чтобы предложить эти кровельные листы с различными покрытиями. Сюда входят полиэфирная краска и покрытия из ПВХ-пластизоля, которые помогают продлить срок службы вашего листа и предотвратить появление царапин.
Полиэфирная краска с покрытием
При ожидаемом сроке службы от 10 до 15 лет, наши листы с покрытием из полиэфирной краски обеспечивают дополнительную защиту от непогоды и мелких царапин без каких-либо дополнительных затрат.Однако, решив покрыть листы полиэстером, вы также можете выбрать один из популярных цветов. К ним относятся черный, зеленый, серый, синий и белый.
Пластизоль с ПВХ покрытием
Покрывая наши кровельные листы коробчатого профиля пластизолом из ПВХ, они обеспечивают до 10 лет дополнительного срока службы. Они также обеспечивают дополнительную защиту от суровых погодных условий и сильных царапин. Вы также можете выбрать из ряда популярных цветов.
К ним относятся черный, зеленый, серый, синий и белый.
Во-первых, мы рекомендуем разрезать эти листы лицевой стороной вниз на плоской поверхности, которая приподнята над землей с помощью мягких опор. Это сделано для вашей собственной безопасности, а использование твердых опор или резка на месте увеличивает риск повреждения структуры листов.
- Нарисуйте линию, которую вы хотите вырезать, с помощью прямого края и маркера.
- Используя лезвие с мелкими зубьями, используйте циркулярную пилу, чтобы очень аккуратно пропилить кромку, которую вы отметили.
- Протрите срезанный край наждачной бумагой, чтобы разгладить его.
Клиенты часто спрашивают нас, как измерить их листы коробчатого профиля, запутавшись в гофре. К счастью, на самом деле это очень простой процесс. Просто измерьте листы от края до края, как если бы они были плоскими и не имели коробчатого профиля.
Не забудьте измерить толщину, так как это важный компонент прочности и пригодности для определенных применений.
Таблица толщины и веса изделий из листового металла
Ниже вы найдете таблицу толщины и веса металла. Обычно используемые металлы для изготовления в нашем магазине:
Алюминий: 0,025 дюйма, 0,032 дюйма, 0,040 дюйма, 0,050 дюйма, 0,063 дюйма, 0,080 дюйма, 1/8 дюйма (0,125 дюйма) и 1/4 дюйма (0,25 дюйма).
Сталь холодная и горячекатаная: калибр 16, калибр 14, 1/8 дюйма и 1/4 дюйма.
Медь: 48 унций, 24 унции, 20 унций и 16 унций.
Оцинкованная сталь: 24 калибра, 20 калибра, 18 калибра и 16 калибра.
Нержавеющая сталь: 26 калибр, 24 калибр, 20 калибр, 18 калибр, 16 калибр,
14 калибр, 1/8 дюйма и 1/4 дюйма.
Kynar Galvalume (Сталь) для металлических кровель и водостоков: 24 калибра.
Kynar Алюминий для металлической кровли: 0,032 дюйма или 0,040 дюйма.
Алюминий для желобов: 0,027 дюйма или 0,032 дюйма для бесшовных желобов и любой другой толщины для желобов по индивидуальному заказу.
Цинк: 0,7 мм, 0,8 мм и 1,5 мм.
Инструменты для измерения листового металла.Щелкните здесь, чтобы узнать больше.
Щелкните здесь, чтобы загрузить pdf-версию таблицы размеров и веса листового металла
Единая диаграмма стала возможной благодаря некоторым приблизительным значениям
| Калибр | Стандартный калибр США | Сталь (горячекатаная и холоднокатаная) | Оцинкованная сталь | Нержавеющая сталь | Алюминий | Медь | Цинк | ||||||
| (дюймы) | Десятичный датчик (дюймы) | Вес (фунт / фут 2 ) | Десятичный датчик (дюймы) | Вес (фунт / фут 2 ) | Десятичный датчик (дюймы) | Вес (фунт / фут 2 ) | Десятичный датчик (дюймы) | Вес (фунт / фут 2 ) | Десятичный датчик (дюймы) | Вес (унции / фут 2 ) | Калибр Десятичный (мм) | Вес (фунт / фут 2 ) | |
| 44 | 0. 0047 | ||||||||||||
| 43 | 0,0049 | ||||||||||||
| 42 | 0,0051 | ||||||||||||
| 41 | 0.0053 | ||||||||||||
| 40 | 0,0055 | ||||||||||||
| 39 | 0,0059 | ||||||||||||
| 38 | 0. 0063 | 0,0060 | 0,0062 | 0,0040 | |||||||||
| 37 | 0,0066 | 0,0064 | 0,0066 | 0,0045 | |||||||||
| 36 | 0,0070 | 0.0067 | 0,0070 | 0,0050 | 0,0050 | 4 | |||||||
| 35 | 0,0078 | 0,0075 | 0,0078 | 0,0056 | |||||||||
| 34 | 0,0086 | 0.0082 | 0,0086 | 0,0063 | |||||||||
| 33 | 0,0094 | 0,0090 | 0,0094 | 0,0071 | |||||||||
| 32 | 0,0102 | 0,0097 | 0. 0102 | 0,0080 | |||||||||
| 31 | 0,0109 | 0,0105 | 0,0109 | 0,0089 | 0,0108 | 8 | |||||||
| 30 | 0,0125 | 0,0120 | 0,500 | 0,016 | 0.656 | 0,0125 | 0,0100 | 0,141 | |||||
| 29 | 0,0141 | 0,0135 | 0,563 | 0,017 | 0,719 | 0,0141 | 0,0113 | 0,160 | |||||
| 28 | 0,0156 | 0,0149 | 0,625 | 0.019 | 0,781 | 0,0156 | 0,0126 | 0,178 | 0,0135 | 10 | |||
| 27 | 0,0172 | 0,0164 | 0,688 | 0,020 | 0,844 | 0,0172 | 0,0142 | 0. 200 | 0,0160 | 12 | |||
| 26 | 0,0188 | 0.0179 | 0,750 | 0,022 | 0,906 | 0,0187 | 0,756 | 0,0159 | 0,224 | ||||
| 25 | 0,0219 | 0,0209 | 0,875 | 0,025 | 1.031 | 0,0219 | 0,0179 | 0,253 | |||||
| 24 | 0.0250 | 0,0239 | 1.000 | 0,028 | 1,156 | 0,0250 | 1,008 | 0,0201 | 0,284 | 0,0216 | 16 | 0,7 | 1,02 |
| 23 | 0,0281 | 0,0269 | 1,125 | 0,031 | 1,281 | 0,0281 | 0,0226 | 0,319 | |||||
| 22 | 0. 0313 | 0,0299 | 1,250 | 0,034 | 1.406 | 0,0312 | 1,26 | 0,0253 | 0,357 | 0,0270 | 20 | 0,8 | 1,18 |
| 21 | 0,0344 | 0,0329 | 1,375 | 0,037 | 1,531 | 0,0344 | 0,0285 | 0,402 | 0,0320 | 24 | |||
| 20 | 0.0375 | 0,0359 | 1,500 | 0,040 | 1,656 | 0,0375 | 1,512 | 0,0320 | 0,452 | 1 | 1,48 | ||
| 19 | 0,0438 | 0,0418 | 1,750 | 0,046 | 1.906 | 0,0437 | 0,0359 | 0,507 | 0,0430 | 32 | |||
| 18 | 0.0500 | 0,0478 | 2. 000 | 0,052 | 2,156 | 0,0500 | 2,016 | 0,0403 | 0,569 | 0,0485 | 36 | ||
| 17 | 0,0563 | 0,0538 | 2,250 | 0,058 | 2.406 | 0,0562 | 0,0453 | 0,639 | |||||
| 16 | 0.0625 | 0,0598 | 2,500 | 0,064 | 2,656 | 0,0625 | 2,52 | 0,0508 | 0,717 | 0,0647 | 48 | 1,5 | 2,21 |
| 15 | 0,0703 | 0,0673 | 2,813 | 0,071 | 2,969 | 0,0703 | 0,0571 | 0,806 | 0,0750 | 56 | |||
| 14 | 0.0781 | 0,0747 | 3,125 | 0,079 | 3,281 | 0,0781 | 3,15 | 0,0641 | 0,905 | 0,0863 | 64 | ||
| 13 | 0,0938 | 0,0897 | 3,750 | 0,093 | 3. 906 | 0,0937 | 0,0720 | 1.016 | 0,0930 | 72 | |||
| 12 | 0.1094 | 0,1046 | 4,375 | 0,108 | 4,531 | 0,1094 | 4,41 | 0,0808 | 1,140 | 0,1080 | 80 | ||
| 11 | 0,1250 | 0,1196 | 5.000 | 0,123 | 5,156 | 0,1250 | 5,04 | 0,0907 | 1,280 | ||||
| 10 | 0.1406 | 0,1345 | 5,625 | 0,138 | 5,781 | 0,1406 | 5,67 | 0,1019 | 1,438 | 0,1250 | 96 | ||
| 9 | 0,1563 | 0,1495 | 6.250 | 0,153 | 6,406 | 0,1562 | 0,1144 | 1,614 | |||||
| 8 | 0. 1719 | 0,1644 | 6,875 | 0,168 | 7.031 | 0,1719 | 6,93 | 0,1285 | 1,813 | ||||
| 7 | 0,1875 | 0,1793 | 7,500 | 0,1875 | 7,871 | 0,1443 | 2,036 | ||||||
| 6 | 0.2031 | 0,1943 | 8,125 | 0,2031 | 0,1620 | 2,286 | |||||||
| 5 | 0,2188 | 0,2092 | 8,750 | 0,2187 | 0,1819 | ||||||||
| 4 | 0.2344 | 0,2242 | 9,375 | 0,2344 | 0,2043 | ||||||||
| 3 | 0,2500 | 0,2391 | 10,00 | 0,2500 | 0,2294 | ||||||||
| 2 | 0. 2656 | 0,2656 | 0,2576 | ||||||||||
| 1 | 0,2813 | 0,2812 | 0,2893 | ||||||||||
| 1/0 (0) | 0,3125 | 0.3125 | 0,3249 | ||||||||||
| 2/0 (00) | 0,3438 | 0,3437 | 0,3648 | ||||||||||
| 3/0 (000) | 0,3750 | 0.3750 | 0,4096 | ||||||||||
| 4/0 (0000) | 0,4063 | 0,4062 | 0,4600 | ||||||||||
| 5/0 (00000) | 0,4375 | 0. 4375 | 0,5165 | ||||||||||
| 6/0 (000000) | 0,4688 | 0,4687 | 0,5800 | ||||||||||
| 7/0 (00000000) | 0,5000 | ||||||||||||
СООТВЕТСТВУЮЩИЙ ВЫБОР ТОЛЩИНЫ МЕТАЛЛА… / соответствующий-выбор-толщины металла.pdf / PDF4PRO
1 СООТВЕТСТВУЮЩИЙ ВЫБОР ИЗ МЕТАЛЛ ТОЛЩИНА ДЛЯ ИСПОЛЬЗОВАНИЯ В СТЕНАХ И КРОВЛЯХ SCI / SfBRh3 (4-) СЕНТЯБРЬ 2010 MCRMA Технический документ № 20 Содержание Стр. Калибр Сталь Алюминий Нормальный диапазон толщин Обычно используемые значения ширины рулона Предел текучести Конструкционные цели Допуск спецификации Потенциал несоответствия Сталь Кровельный защитный лист Стеновой погодозащитный лист Алюминиевый защитный лист Облицовочный лист Измерение ТОЛЩИНЫ рулона или листа Маркировка CE, гарантирующая, что доставляется правильный материал Безопасная рабочая нагрузка в зависимости от материала ТОЛЩИНА Использование таблиц диапазонов нагрузок Не хрупкость Возможность ходьбы Использование таблиц диапазонов нагрузок Форма профиля Режим крепления Противопожарные характеристики Кровельные работы Применение стен Взаимодействие с другими компонентами здания Выводы Библиография 15 The METAL 9 0018 Ассоциация производителей облицовки и кровли с ограниченной ответственностью
2 Panels in Construction Limited.
Сентябрь 2010 г. Для получения актуальной информации о кровле и стеновой обшивке METAL , включая загружаемые сведения о конструкции, посетите, что влияние ТОЛЩИНА (калибр) на производительность систем METAL в строительстве нельзя недооценивать, и ответственность за не только обеспечение того, что СООТВЕТСТВУЮЩИЕ материалы указаны, но и правильно выбранные и используемые материалы размещается на всех сторонах в рамках поставки. В отношении ВЫБОР рулона или листа для использования в приложениях для профилирования, особенно важно, чтобы выбранный материал и используется полностью соответствует стандартам APPROPRIATE допусков по размеру и форме: BS EN 10143: 2006 для предварительно обработанной стали и BS EN 485 Часть 4 для холоднокатаного алюминия с нормальным допуском как минимум те, которые определяют и используют материалы ключевые баллы должны быть: — Указать применяемый стандарт.
3 Убедитесь, что заказываемый и используемый материал: — Соответствует требованиям стандарта. Поставляется правильно. Убедитесь, что используемые структурные расчеты соответствуют предлагаемому профилю и номинальной ТОЛЩИНА предлагаемого материала. Убедитесь, что характеристики реакции на огонь действительны для номинальной толщины ТОЛЩИНА материала МЕТАЛЛ для кровельных и стеновых конструкций путем расчетов конструкции и в течение периода успешной эксплуатации определила толщину материала, которая является допустимой. Обычно характеристики этих материалов при использовании (включая этап строительства) определяются нагрузкой, возникающей в результате положительных и отрицательных сил, ветра, собственного веса и точечной нагрузки или удара, при этом основными требованиями являются: — Безопасность при использовании.Атмосферостойкость Водопроницаемость Воздухонепроницаемость Прочные детали Внешний вид и способность выдерживать длинные материалы, которые выходят за пределы допустимых допусков, создают возможность того, что конструктивные характеристики здания не будут соблюдены, и, хотя это может привести к краткосрочной экономии, может добавить значительно сокращает затраты на весь срок службы здания из-за плохой работы и возможности проведения ремонтных работ или METAL Ассоциация производителей облицовки и кровли представляет ведущих производителей кровельной и облицовочной промышленности METAL и стремится способствовать и развивать лучшее понимание среди специалистов по спецификациям и конечных пользователей как наиболее эффективное использование МЕТАЛЛ строительных продуктов, компонентов и ассоциации имеет две основные цели: -1.
4 Убедиться, что опубликованные в Великобритании и Европе стандарты для кровли и стен METAL соответствуют передовой практике, чтобы обеспечить общеевропейский стандарт качества продукции, который можно вписать в спецификации продукта. 2. Обеспечить основу для технического совершенства, включая разработку продукта, проектирование компонентов и деталей, улучшение производства и сотрудничество по методам и стандартам установки. Резюме3. Это четко сформулированная позиция MCRMA и его членов, что лучшая гарантия соответствия стандарту СООТВЕТСТВУЮЩИЕ стандарты и ожидаемые рабочие характеристики предназначены для систем и продуктов от известных производителей, которые могут продемонстрировать родословную используемых материалов и поддержать проектные требования с помощью специальных систем облицовки, обеспечивающих эффективное, привлекательное и надежное решение для широкого спектра внешних ограждающих конструкций.
5 За эти годы они превратились из однослойной облицовки METAL , часто ассоциируемой с сельскохозяйственными зданиями, до сложных систем, которые используются в промышленности, торговле и развлечениях по всей территории США, как и все строительные компоненты, способность облицовка для удовлетворения своих функциональных требований зависит от ее правильной спецификации и установки и, что не менее важно, от ее взаимодействия с другими элементами ограждающей конструкции здания и постоянного стремления к повышению рентабельности во всех формах бизнеса в целом и строительстве в частности, В сочетании с необходимостью соблюдения бюджетных ограничений рассмотрение альтернативных методов и выбор материалов для достижения заданного желаемого результата является действенным и необходимым процессом, который необходимо предпринять.
На завершенную стоимость строительства напрямую влияет стоимость материалов, используемых в процессе строительства.
6 Однако на каждом этапе этого процесса ключевым моментом является понимание того, что любой выбор типа материала или компонента не существует изолированно и потенциально имеет более широкие последствия для других аспектов характеристик завершенных отдельных компонентов, которые Составные части системы облицовки часто указываются и поставляются отдельно, при этом существует вероятность того, что недостаточное внимание будет уделяться тому, как они будут сфокусированы на потенциальных эффектах стремления уменьшить эффективную толщину стального листа, используемого при производстве внешняя облицовка будет учитывать следующее: — Номинальная ТОЛЩИНА и соблюдение соответствующих стандартов.Спецификация допуска и возможность несоответствия нормальному распределению. Безопасная рабочая нагрузка в зависимости от толщины материала. Использование СООТВЕТСТВУЮЩИХ таблиц диапазона нагрузок в качестве руководства для определения характеристик облицовки с учетом изгибающих моментов.
7 Потенциальное влияние на производительность и другие компоненты в здании Введение Хотя толщина ТОЛЩИНА для МЕТАЛЛ , выбранная для использования, будет варьироваться в зависимости от продукта и области применения, номинальные значения в таблице 1 обычно принимаются как обычно используемые в 1 миллиметрах ( мм) SteelAluminiumRoof Weather to Weather to Liner sheet МЕТАЛЛ изготавливается на заводе и производится с заданной или номинальной ТОЛЩИНОЙ .Однако, как и во всех производственных процессах, неизбежны вариации в производственном процессе и, как таковые, вариации конечной ТОЛЩИНЫ готового материала является Сталь. Что касается ВЫБОРА стали для использования в МЕТАЛЛ кровельные и облицовочные покрытия допуски размеров для изделий, погруженных горячим способом, определены в стандарте BS EN 10143: 2006, Стальные листы и полосы с непрерывным горячим покрытием: допуски на размеры и форму, а также допустимые положительные или отрицательные отклонения (допуски) по сравнению с номинальная ТОЛЩИНА материала изменяется в зависимости от номинальной ТОЛЩИНЫ , ширины рулона и марки стали (определяемой ее минимальным заданным пределом текучести).
8 При нормальных обстоятельствах стальной рулон, используемый на рынках Великобритании, обычно находится в следующих диапазонах: — Номинальная толщина стали от и ширина рулона: — менее 1200 мм, более 1200 мм и менее или равная 1500 мм. : — менее 260 МПа (260 МН / мм2) Алюминий Стандарт, на основании которого могут быть определены допуски на ТОЛЩИНА алюминиевого листа, следующий: — BS EN 485: Алюминий и алюминиевые сплавы, листы, полосы и пластины.Часть 4 допуски по форме и размерам для холоднокатаного проката Положительные и отрицательные допуски варьируются в зависимости от группы сплавов (I или II), которые связаны с химическим составом материалов и определяются в соответствии с BS EN 573: 3. Материал, принадлежащий к группе сплавов I, обычно используется для профилирования и строительства в номинальном нормальном диапазоне толщин5. С точки зрения Великобритании и Европы ключевой проблемой с точки зрения характеристик под нагрузкой является изгибающий момент любой силы, предел текучести сталь, поставляемая для изготовления стеновых или кровельных профилей, находится в диапазоне менее 260 МПа и обычно имеет предел текучести 220, указанный выше, алюминий, используемый для гнутых изделий, относится к группе сплавов I и обычно из сплавов серий 3000 и 5000, для которых максимальное указанное содержание магния и марганца не более%, а их сумма не более%.
9 Что касается стандартов, применяющих допуски на ТОЛЩИНА (в миллиметрах), допустимые для стальных материалов с этими типичными характеристиками, как показано ниже: — Профиль готового продукта будет иметь тенденцию диктовать требования производителя в отношении ВЫБОР ширины рулона материала в первых общих чертах, большинство производителей стремятся достичь ширины покрытия готового продукта 1 метр со стальными кровельными и стеновыми изделиями.Утеплители с типичной глубиной профиля 31 мм или 32 мм создают потребность в рулонах шириной порядка от 1220 мм до 1250 мм. Листы футеровки с типичной глубиной профиля 19 мм или 20 мм создают потребность в рулонах шириной порядка 1110 мм, поскольку листовые изделия, доступные на рынке, обычно обеспечивают ширину покрытия готового продукта до 500 мм и, как таковые, требуют ширины рулона до до 700 мм, хотя для некоторых профилей может потребоваться ширина рулона меньше, чем стоит отметить, что алюминиевые профили, изготовленные из рулонов большей ширины, доступны для обычно используемых рулонов Предел текучести для целей строительства Таблица 2 Номинальная толщина ТОЛЩИНА Допуск в мм для данной ширины Нормальные допуски Специальные допуски МинМакс 12001200 1500 12001200 Сводка допусков на ТОЛЩИНА , допустимая для алюминия из группы сплавов I, содержится в следующей таблице.
10 -Таблица 3 Заданная ТОЛЩИНА Допуск в мм для заданной ширины Мин-Макс 10001000 12501250 можно увидеть из вышеупомянутых ключевых моментов в отношении спецификации материала. При выборе материала (-ов) необходимо учитывать несколько факторов. Сталь С точки зрения ширины рулона и предела текучести диапазоны соответствия относительно номинальной ТОЛЩИНА для МЕТАЛЛ важно, чтобы: — Материал был указан с СООТВЕТСТВУЮЩИМ допуском .Материал поставляется согласно спецификации. Понятно, что измеряется, и для того, чтобы подчеркнуть возможность несоответствия, имеет смысл рассмотреть случай для каждой номинальной ТОЛЩИНЫ , используемой в повседневных обстоятельствах, следующим образом: Кровельный погодостойкий лист Обычно внешний лист крыши будет использовать профиль изготовлены из рулона шириной 1250 мм с номинальной ТОЛЩИНОЙ и минимальным заданным пределом текучести 220 BS EN 10143.
35, 0,40, 0,45, 0,50, 0,60
4384, 3,048, 3,6576, 4,2672, 4,8768, 5,4864, 6,096, 6,7056, 7,3152
