Размеры доборных элементов кровли – Размеры доборных элементов кровли — Всё о кровле

19.11.2019 автор alexxlab

Содержание

для крыши и фасада, названия аксессуаров, лобовая доска и прижимная планка «ТехноНИКОЛЬ», комплектующие для покрытия из профлиста и проходные кровельные

Даже качественно построенная крыша может разрушиться при тяжелых погодных условиях. Но подобрав нужные доборные элементы, можно избежать подобных проблем и обеспечить себя надежной крышей над головой.

Особенности

Доборные элементы нужны в качестве обшивки фасада, без них провести кровельные работы нереально. Они играют защитную роль – не позволяют осадкам просачиваться внутрь кровли, и препятствуют выходу тепла. Очень важно точно знать предназначение элементов, способы их крепления, а также очередность работ. Все эти маленькие детали выполняют очень важную роль. Помимо защитной, они также играют декоративную роль, так как любое кровельное покрытие, не имея этих деталей, будет иметь недостойный вид. Для подбора нужного оттенка используют каталог RAL, включающий в себя большое разнообразие цветовых вариантов, а также стандартные цвета.

Доборные элементы разделяют на три типа: кровельные, фасадные, для парапетов и заборов. Делят их в зависимости от применения. Но это деление является условным, так как некоторые детали применяют для других видов конструкций. Тем не менее, любое изделие создано для определенных функций, из-за этого доборные элементы нельзя назвать взаимозаменяемыми. Человеку, не имеющему опыта, самостоятельно выбрать элементы будет довольно проблематично.

Виды и их применение

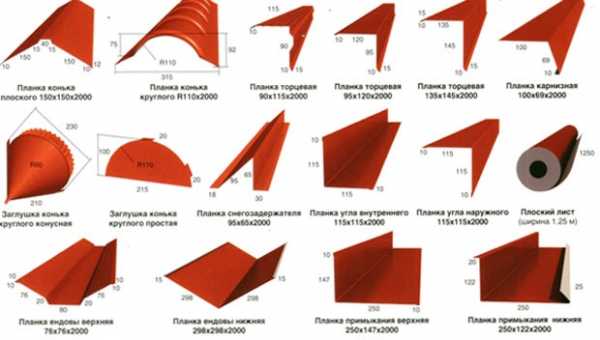

Доборные элементы имеют разные размеры, назначение, названия и формы. Как правило, все они выполняются из разных материалов.

Выпускаются такие виды, как:

Торцевая планка. Данную деталь применяют в качестве защиты стыков кровельного материала от затекания влаги внутрь. Фронтонные свесы оборудуют также при помощи этой детали. Перекрытие последнего листа профнастила составляет 50-100 мм, что не позволяет осадкам просачиваться во внутреннюю часть конструкции. Крепят такую планку либо на кровельные, либо на коньковые саморезы.
Нащельники. Эти элементы с внутренним и внешним углом используют в качестве защиты узлов от сопряжения кровельного материала с трубой, стеной, а также от проникновения осадков и пыли.

Карнизная планка. Ее функция состоит в отведении воды в водосточную систему. Также эта планка маскирует карнизную доску. Этот элемент устанавливают на самой последней рейке обрешетки с помощью кровельных саморезов.
Сэндвич-панель. Этот материал имеет трехслойную структуру, которая состоит из двух жестких листов и утеплительного слоя. Листы ондулина изготавливают и из целлюлозы, и из битума, и из минеральных веществ. Такой материал долговечен и очень качественен. Используют его обычно для покрытия частных построек или дач.
Ендовы. Эти элементы используют для оборудования стыков между смежными скатами крыш. В продаже имеются верхние и нижние ендовы. Верхние играют декоративную роль, а нижние выполняют гидроизоляционную функцию.

Конек. Данный элемент используется при оборудовании стыка скатов в самой верхней точке. Гидроизоляционную и декоративную функцию также выполняет он. Большей популярностью пользуются коньковые профили, карнизные и торцевые планки. Их используют для возведения не только крыш сложной конструкции, но и крыш, имеющих простое строение.
Карнизная планка, способная предотвратить попадание влаги во внутрь лобовой доски, а также на ее поверхность. Она представляет собой продольную часть кровли, край металлочерепицы которой подведен. Карнизную планку монтируют перед тем, как накрыть крышу металлочерепицей.
Коньковый профиль. Коньковый профиль по сравнению с другими фасонными изделиями имеет большое разнообразие видов и форм. Он выполняет целых 3 функции в конструкции из профлиста. Защита от проникновения воды и пыли также лежит на данном профиле. В целом, он заметно улучшает внешний вид крыши, циркуляцию воздуха и образует вентиляционный зазор.

Чтобы выполнить монтаж конькового профиля, применяют специальный уплотнитель, который копирует контур профиля кровельного материала. Кроме того, данный уплотнитель способен защитить конек от проникновения осадков, пыли и воздушных потоков.

Коньковые профили разделяют на 3 вида:

Простой. Это простой уголок, сделанный из окрашенной оцинкованной стали с крепежными полками размером 100-300 мм. В зависимости от ширины полки определяется эффективность защиты от попадания влаги. Чем большую ширину имеют полки изделия, тем лучше оно будет защищать стыки скатов. Простой коньковый профиль монтируется довольно легко, поэтому данную работу можно провести самостоятельно.
П-образный. Такой профиль можно применить для крыш, изготовленных из профлиста с П-образным ребром между двумя крепежными полками. Но сначала на эту деталь крепят вспомогательный деревянный брус.
Полукруглый профиль. Имеет вид полукруга, что придает этому профилю необычный вид, но и стоимость его выше, чем у других профилей. Используется он для крыш, имеющих разный уклон, именно поэтому у него имеются крепежные полки различной длины. Чтобы защитить торцы конька, применяют заглушки, так как при установке торцы можно повредить.

Обычно ее выполняют в цвете всего кровельного покрытия и даже отдельных ее элементов. Но многие выделяют ее другим цветовым оттенком.

Все элементы необходимо монтировать по окончанию укладки металлочерепицы по всей площади крыши.

Карнизная планка бывает нескольких видов:

Торцевая планка. Как и другие, торцевая планка защищает поверхность крыши от проникновения влаги. Помимо этого, она имеет свойство расширять площадь кровельного пространства, а также создает изящный вид крыши. Изготавливают ее в виде согнутого листа, обработанного специальным металлическим изделием, имеющим плоскую форму.
Ветровая планка. Еще один вид планок, который устанавливают по окончанию устройства крыши. Так как многие потребители используют металлочерепицу в качестве кровельного материала, значение ветровых планок несколько возросло. Металлочерепица – материал легкий, способный легко деформироваться под воздействием сильных ветряных порывов. Ветровые планки способны предотвратить такую ситуацию, более того, они способны защитить подкровельное пространство от насекомых, птиц, пыли и прочего.

Также при помощи данной конструкции под крышей создается особый микроклимат, при этом неважно, какой кровельный материал используется.

Все эти элементы необходимы для изоляции переломов кровли, карнизов, ветровых торцов, а также защищают от пыли, ветра, дождя и других осадков.

Многие используют доборные элементы в качестве герметизации покрытия.

Стоит обратить внимание на то, что почти все перечисленные выше элементы изготавливают из профнастила.

В строительстве данный материал высоко ценится за счет своих безупречных характеристик. Его используют как и в качестве покрытия, так и в качестве облицовочного материала.

На профнастиловых кровлях нередко можно заметить некоторые детали, а именно:

вспомогательные элементы;
дефлектор вентиляции;
элементы конькового узла;
снегозадержатели;
нижняя планка;
торцевая планка.

Профнастил точно так же, как и другие материалы, делят на типы:

Профнастил для кровли без полимерного покрытия. В основном, его используют для оборудования заборов или навесных крыш. Этот материал имеет вид обыкновенного стального листа, подверженного холодному прокату. Наверное, из-за этого он и имеет столь низкую цену.
Профнастил, в основу которого входят черные металлы. Защитное покрытие отсутствует, поэтому данный профнастил сильно подвержен коррозии, быстро разрушающей его. Используют его только при оформлении гаражей.

Профнастил из цветных металлов. Медь либо алюминий выступают сырьем при изготовлении этого профнастила. Если в качестве сырья используется медь, то потребитель может быть на 100% уверен в качестве продукта. Внешний вид также выглядит достаточно презентабельно. Со временем окрас становится темного цвета, а качество по-прежнему не меняется. Прослужить такой материал способен примерно 150 лет.
Профнастил из стали с применением полимеров.
Листы профнастила, имеющие различные формы.

Существуют также проходные элементы – специальные приспособления, предназначенные для вывода вентиляционных коммуникаций наружу, а также для предотвращения проникновения влаги.

Проходные элементы делят на:

предназначенные для цементно-песчаной черепицы;
для керамической черепицы;
для фальцевой кровли;
для мягкой кровли;
для металлочерепицы.

Данные элементы подбирают по диаметру трубы, выбранной для монтажа.

Нельзя забывать и о комплектующих для доборных элементов. Например, корректор для ремонта царапин. Такие корректоры используются при работе с полимерными покрытиями.

Помимо всех этих элементов, стоит задуматься об использовании капельников. Крепят их вдоль нижней кромки карниза.

Немаловажную функцию, а именно отвод дождя от стен здания, выполняет отлив, отходящий от крыш. Подбирают его под цвет оконной рамы.

Для крыши из разных материалов

Материал, пользующийся большим спросом – профнастил (он же профлист) является оптимальным вариантом при обустройстве любой крыши, так как из него получается надежное покрытие, способное прослужить долгие годы. Еще одним достоинством является легкий монтаж, выполнить который можно самостоятельно.

Профлист отлично подходит крышам, которые отличаются сложными или нестандартными формами. Но чем сложнее крыша, тем больше доборных элементов понадобится при постройке. Коньки, ендовы или узлы примыкания – элементы, способные придать крыше совершенный вид, а также обеспечить потребителя долговечностью и прочностью обустраиваемой крыши.

Профнастиловые элементы имеют множество разных вариантов и изготавливаются они, как правило, из различных материалов:

Оцинкованные без слоя краски. Оцинкованную сталь, которую используют при создании данных элементов, не покрывают никаким красящим слоем. Повредить данный материал нетрудно, за счет этого его стоимость невысока, следовательно, срок службы тоже недлительный.
Оцинкованные со слоем краски. Здесь применяется оцинкованная сталь, имеющая покрытие из качественной краски. Особый состав создает отличное покрытие, способное вынести любые погодные условия. За отсутствие коррозии на данном материале отвечает лакокрасочное покрытие.
Оцинкованные элементы с полимерным покрытием. Наиболее предпочитаемый среди потребителей вариант среди всех доборных элементов, так как он обеспечивает полную защиту от влаги, что говорит о том, что возникновение коррозии на таком материале точно не произойдет. При всех плюсах этого элемента стоит заметить, что цена его достаточно высокая, но и срок эксплуатации немаленький.

Еще один более дорогой и роскошный вариант – полиэстер. Прочный он за счет защитного покрытия полиэстеру, поэтому ему не страшны низкие или высокие температуры, обилие осадков или ультрафиолет.
Более надежным покрытием, чем полиэстер, является пластизол. С таким покрытием потребитель не только никогда не узнает, что такое протекание кровли, но еще и приобретет продукт, служащий не один десяток лет.

Тем не менее, стандартные профилированные листы используются чаще, чем профнастиловая продукция. Происходит это потому, что доборные элементы данной кровли увеличивают герметичность и надежность застраиваемой крыши.

Для фасада

Доборные элементы для фасада нередко называют фасонными элементами. Они представляют собой часть фасада и образуют совокупность элементов, обеспечивающих соединение и защиту проблемных участков от повреждений. Даже самая мелочь способна начать разрушение крыши или фасадной части в результате вмешательства внешних факторов.

При отделке фасада применяются следующие виды доборных элементов:

начальная и завершающая планки, известные так же как П-образные;
угловые планки для обустройства внешнего и внутреннего простых углов;
угловые планки для обустройства внешнего и внутреннего сложных углов;
Н-образная и П-образная доборные планки;
доборные планки стыковочные;
доборные элементы на участки примыкания.

Как выбрать: советы

Для правильного выбора доборных элементов и аксессуаров для них необходимо обратить внимание на материал, взятый в качестве сырья – этим определяется цена и качество продукта.

Также нужна и подходящая расцветка, способная не только подчеркнуть внешний вид дома, придав ему изящество, но и испортить его при неправильном сочетании.

Помимо этого, при желании приобрести самый качественный товар стоит обратиться к маркировкам, указанным на таком материале, как профнастил:

Маркировка С-21 обозначает чрезвычайную жесткость, что позволяет использовать материал не только при постройке крыши, но и в качестве облицовочного материала.
С-44. Такая маркировка указывает на дополнительные ребра жесткости.
НС-34 и 44. Этот вид способен защитить крышу от любых погодных условий. Создан он только лишь для кровельного покрытия. Однако укладывая такие листы, стоит позаботиться о некоторых условиях. Одним из них является шаг обрешетки, составляющий не более восьмидесяти сантиметров.
RN-20. У этих листов есть особая канавка для отвода воды. Обрешетку для такого сооружения можно укладывать немного шире, чем обрешетку предыдущего, сантиметров 110.

Внимательно изучив маркировку, стоит обратить внимание и на другие факторы:

целостность приобретаемого товара;
цена;
полимеры, используемые в качестве защитного слоя.

Перед покупкой материала лучшего всего узнать о защитном слое.

Помимо вышесказанного, стоит помнить, что гарантия на кровельные материалы действует только в том случае, если технология укладки была правильно соблюдена. Чтобы не возникало лишних проблем, следует обращаться только к профессионалам.

Разумнее всего приобретать доборные элементы у той же фирмы, где был приобретен кровельный материал, так как это позволит подобрать элементы одной цветовой гаммы, а также сэкономить на транспортных перевозках.

При покупке доборных элементов необходимо позаботиться и о креплениях к ним, так как фиксация гвоздями в этом случае исключена. Болты, шурупы, саморезы – крепежные элементы, способные помочь получить качественное и надежное кровельное покрытие.

Как установить?

Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.

На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.

Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.

Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.

Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.

Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.

Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.

Кровельные изломы бывают прямыми и обратными. При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли.

В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.

Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.

Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.

При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.

Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.

Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.

При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.

Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.

Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.

Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.

Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.

При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.

Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.

Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.

Производители

При производстве доборных элементов используется специальное гибочное оборудование, с помощью которого можно добиться точных размеров. Для изготовления этих элементов обычно используют оцинкованную или окрашенную листовую сталь.

На данный момент существует огромное множество компаний, способных изготовить нестандартные доборные элементы самых замысловатых форм и самой высокой сложности.

Одной из них является «Технониколь». Это один из крупнейших производителей строительных материалов. Эта компания способна мастерски среагировать на любые запросы потребителей и выполнить любое его желание.

Еще одним крупным производителем считается компания «Пеноплэкс», начавшая свою деятельность в 1998 году. Ее по праву можно считать представителем нового поколения строительных и теплоизоляционных материалов.

Также стоит отметить завод «ВладМеталлПрофиль», который так же как и вышеперечисленные производители, является одним из ведущих российских производителей. «ВладМеталлПрофиль» предлагает свои доборные элементы по ценам производителя, исключая ненужные наценки.

Покупку прижимной планки, предназначенной для фиксации гидроизоляционных материалов, можно осуществить в интернет-магазинах или же у популярных производителей.

Существует три типа прижимных планок:

краевая алюминиевая;
прижимная алюминиевая;
стальная.

Самое важное и при установке и выборе доборных материалов – высокий уровень опыта. Человек, не имеющий знаний в данной области, способен совершить множество ошибок и потратить все свои сбережения впустую. Именно поэтому такую сложную и трепетную работу лучше всего доверить профессионалам, которые сделают все грамотно и без ошибок.

О том, где используются доборные элементы кровли и фасада, смотрите в следующем видео.

stroy-podskazka.ru

обзор и объяснение кровельных аксессуаров

Современные кровельные аксессуары отвечает за вентиляцию, герметизацию, снегозадержание и отвод воды для всей кровельной системы. Их главная задача – максимально продлить срок службы самой крыши и ее покрытия. И для каждого вида кровельной системы есть свои комплектующие, и оттого, насколько грамотно вы подберете их, зависит долговечность и эстетичность вашего дома. Поэтому давайте вместе разберемся, какие доборные элементы кровли вам понадобятся на финальной стадии строительства и как не запутаться в их многообразии.

Ведь чтобы обеспечить полную надежность и эстетичность вашей кровли, необходим комплексный подход к ее обустройству. К счастью, широкий ассортимент доборных элементов кровли, который предоставлен на современном рынке, позволит вам соорудить достаточно качественные кровли любой геометрии.

Все кровельные аксессуары по своему функциональному назначению бывают такие: доборные кровельные элементы, элементы безопасности кровли, кровельные выходы, система слива дождевой воды и кровельный крепеж.

В этой статье мы будем говорить именно о доборных элементах. А они применяются именно для того, чтобы защитить кровлю от протечек и механических повреждений:

Дело в том, что, какой бы ни был шикарный интерьер, и каким бы ни был дорогой ремонт дома, все это легко можно перечеркнуть первой же протечкой кровли. А поэтому крыша должна быть не только красивой, но и выполнять все свои главные функции. И больше ответственности всего на себя берут здесь именно доборные элементы кровли.

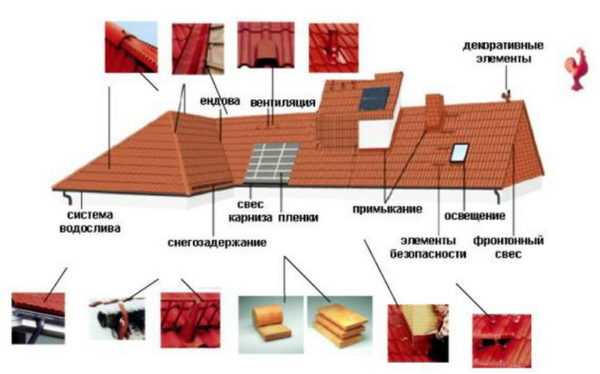

Доборные элементы – это коньки, примыкание, ендовы, соединительные ветровые планки и уплотнительные манжеты. Главное задача всех доборных элементов – закрыть все слабые участки кровли и не дать проникнуть туда снегу и дождю. А уже вторая функция, но не менее важная –декоративная. Ведь чаще всего именно по доборным элементам узнается определенный стиль дизайна кровли и ее национальная принадлежность. Отметим, что на Руси дизайну доборных элементов уделялось особое внимание и именно по ним судили о мастерстве хозяев дома и их социальном положении.

Что немаловажно, доборные элементы кровли создают последний штрих ее дизайна. Кроме того, среди доборных элементов также такие, которые выполняют исключительно декоративную функцию. Например флюгер, который показывает направление ветра и украшает дом, или шпили, которые туда же относится.

Вам будет приятно узнать, что многие современные компании активно сотрудничают с проектировщиками строительных фирм. Главное для них – это продвижение собственных материалов, а спрос на них нужно создавать. Поэтому здесь больше действует принцип не «спрос –предложение», а «предложение – спрос», когда кровельные элементы производятся таких привлекательных видов и необычных форм, со своими функциональными бонусами, что многие хотят их приобрести, только увидев. Хотя до этого момента даже не задумывались об этом!

Такая продукция чаще всего представлена на ежегодных специализированных выставках, которые особенно охотно посещают архитекторы и дизайнеры, создающие новые концепции для глянцевых строительных журналов. А ведь многие ноу-хау еще решают целый ряд проблем с герметизацией и протечками!

Конек крыши – это угловой защитный металлический элемент, который защищает кровлю от попадания влаги и пыли вовнутрь. Он соединяет верхние ребра покрытия крыши и выполняет важные декоративные функции.

Современный рынок представляет коньки угловой, или более сложной формы, с вентиляционными отверстиями. И даже со специальными заглушками, которые блокирует доступ в подкровельное пространство насекомым, птицам и грязи.

Треугольный конек – это элемент кровли, который закрывает стык двух скатов кровли на наклонных ребрах. Главное его задача – не позволить атмосферным осадкам и грязи попасть в подкровельное пространство. Красивее всего такой смотрится на кровлях с наклоном около 30 градусов и на четырехскатных конструкциях.

Плоский конек, как и треугольный, подходят больше для кровель меньше 30 градусов, а также для пристроек с небольшими уклонами и небольшими скатами.

Полукруглый конек – самый декоративный из других видов. Им хорошо защищать края листов металлочерепицы или профнастила от подрыва ветром. Особенно привлекателен такой конек смотрится на сложных кровлях.

Еще один важный элемент крыши – это снегозадержатели. Их главная задача – максимально предотвратить быстрое схождение снега по крыше, задержать его или «разрезать» на более мелкие и безопасные части. Придерживая большие части снега и льда от падения вниз, такие доборные элементы защищают фасад здания и людей, которые идут внизу.

Выбор современных снегозадержателей на сегодняшний день огромный: это и пластинчатые, и решетчастые, и зубчатые, и точечные системы. Их подбирают с учетом и эстетической функции, что тоже немаловажно. Особенно отводят душу при изготовлении снегозадержателей домашние мастера, вырезая из этих элементов причудливых героев мифических сказаний или просто симпатичных существ, которая как-бы заселяют поверхность крыши и в темноте пугают своими темными фигурами на ночном небе.

Разные снегозадержатели отличаются прежде всего специальной подковкой, на которой они крепятся. Именно она предотвращает риск лавинообразного схода снега. Снегорезы по типу зубьев просто разрезают снег на более мелкие части, но не особо задерживают его на крыше. В итоге снег падает на землю в безопасном количестве и не оказывает большого давления на саму кровлю. Для самых северных снежных регионов России без таких элементов обойтись невозможно.

А вот снегозадержатели в своем прямом назначении представляют собой стопоры для снега, максимально задерживая его на крыше. В доме, который расположен возле улицы или проходной зоны, такие должны быть обязательно.

Ендовы бывает нижние и верхние, и применяются для отвода воды со скатов крыши. Это –незаменимый элемент для крыш сложной формы. По сути, ендовы представляют собой угловые элементы, которые крепятся между скатами в самых уязвимых для влаги местах, а верхние еще и выполняют декоративные функции.

Открытая ендова – это самая простая конструкция. Но использовать ее можно только на кровлях без особо крутых скатов. А закрытая ендова используется на крышах, у которой острые углы – между параллельными плоскостями. Переплетенные ендовы тоже закрыты кровлей.

Декоративная ендова – это элемент кровельной системы, который монтируется на металлочерепицу вместо внутреннего стыка. Он закрывает косой срез металлочерепицы и профнастила, и защищает при этом срез от попадания грязи и листвой.

Внутренняя ендова предназначен для отвода влаги атмосферных осадков с наклоных скатов. У него практически нет никакой декоративной функции, ведь поверх он обычно прикрыт планкой декоративной ендовы.

Уплотнители кровельных проходов – это необходимые элементы для дымоходов, каменных выходов, электрических телевизоре телевизионных антенн и систем вентиляции. По сути, это гибкие материалы, которые прилипают к кровле и обеспечивают ее 100% герметичность. Кроме того, они частично гасят вибрации смещения, поглощая температурное расширение и сжатие. А также выдерживают давление большой массой снега.

Основные различия между современными уплотнительными элементами для кровли состоят в том, что разные материалы имеют разный диапазон температур, при котором еще сохраняет свои свойства. Например, для силикона это – 350°, а вот для EPDM – только 135°. В зависимости от этих свойств и различаются их сферы применения.

Так, для дымохода или каменные трубы целесообразно использовать силикон, пусть он и стоит дороже. А для всех остальных вариантов вполне подходит EPDM.

Прямые уплотнители: для мягких кровель

Прямые уплотнительные манжеты используются для плоской кровли: мастичной, мембранной или рулонной. Такие манжеты изготавливаются из особых материалов, которые не подвержены коррозии и атмосферному влиянию.

В сочетании с алюминием, такая конструкция позволяет устанавливать уплотнители на любую кровлю! Тем более, что диаметр этого уплотнителя варьирует от нескольких миллиметров до целых двух метров.

Вот хороший видео-ролик про такие манжеты:

Комбинированные уплотнители: для сложных участков

Комбинированная уплотнительная манжета применяется для кровли из металлочерепицы или металлопрофиля. Использовать ее допустимо на крыше с углами наклона кровли от 0 до 45 градусов. Главное преимущество этого элемента в том, что в процессе установки комбинированная манжета деформируется намного меньше, чем другие виды. И все за счет того, что у такой манжеты фланец полностью резиновый (EPDM) или изготовлен из высокотемпературного силикона, еще и прикрыт алюминиевой полоской. Преимущества такого устройства – в быстром и надежном монтаже. Также такая манжета имеет более эстетичный вид, что для многих – немаловажный момент.

А применяются комбинированные манжеты на кровле из металлочерепицы, металлопрофиля и фальца с наклоном от 10 до 30 градусов.

Угловые уплотнители: для рельефных кровельных материалов

Угловая уплотнительная манжета используется для кровли из керамической, сланцевой и гибкой черепицы, а также ондулина, шифера и композитных материалов. А вот более новая для российского рынка манжета «Ультра угол» разработана для кровель с наклоном до 50-55 градусов и с увеличенным размером фланца.

Для северных регионов России уплотнители нужно брать толщиной не менее 3 мм, чтобы они могли выдержать суровые зимы. Причем для разного вида крови нужно подбирать разные элементы. Главное выбрать уплотнители, которые будут устойчивы к погодным условиям, снегу, льду и воздействию ультрафиолетовых лучей.

Чтобы минимизировать негативное влияние дождя на фасад жилого дома, используют специальные отходят отливы для крыши. Речь идет о важной части водосточной системы – желобах и их соединительных элементах.

Оконный отлив – это функциональное декоративное изделие, из стали, которая защищает кирпичную каменную кладку подоконника от прямого дождя и предупреждают их разрушение. Чаще всего подбирается под цвет оконной рамы.

Водосточные желоба обеспечивает сбор всей дождевой воды и направляют ее подальше от дома.

Еще одним решением для вас будет выступающий желоб. Просто выведите его за пределы крыши не менее, чем на 50 сантиметров. А для того, чтобы такой длинный желоб был закреплен надежно, на краях такой крыши увеличьте количество кронштейнов хотя бы на две-три штуки.

Дымники – это металлические колпаки, которые надеваются на дымоходы и вентиляционные трубы сверху. Они предназначены для защиты таких труб от попадания внутри снега и дождя. А еще – и для создания достаточной тяги, что необходимо для отвода продуктов сгорания из дома.

И, наконец, разберемся с кровельными планками:

Перечислим планки для крыши:

Наружная планка перегиба – это элемент кровельной системы, который защищает горизонтальные наружные изломы от подтеков.
Торцевая планка – это функциональный элемент кровли, который закрывает торцевые части крыши. Эта планка помогает защитить торец от дальнейшего набухания из-за влаги и не дает сорвать ветром кровельное покрытие со стороны фронтона.
Прямая торцевая планка для металлочерепицы предназначена для вскрытия торцевой части, особенно края обрешетки, чтобы защитить ее от пыли, грязи и влаги. Именно она придает кровле законченный вид и защищает боковую часть металлочерепицы. Ее отдельные разновидности – это торцевая планка для металлочерепицы с ребром, у которой запись дополнительные элементы жесткости и особый декоративный эффект.
А вот планка примыкания предназначена для защиты примыкания кровли к трубе дымохода. Плюс служит еще и дополнительной гидроизоляцией. Обычно такая планка монтируется под кровельный профнастил и металлочерепицу, которые в виду своего устройства не прилегают плотно к крыше.
Лобовая планка – это и функциональный, и декоративный элемент кровельной системы. Главная задача – защита лобовой доски на фронтоне карниза от воздействия окружающей среды.
Горизонтальная планка служит опорой для подшивки профнастила или сайдинга карнизов и фронтонных свесов.
Внутренняя планка перегиба – это элемент кровельной системы, который защищает горизонтальные внутренние изломы кровли от подтеков.
Коньковая планка защищает стропильную систему в области конька от влаги. Чаще всего коньковую планку ставят на крышу из металлочерепицы.
Ветровая планка ставится на торцы кровельного материала и защищает края обрешетки от грязи, разносимой ветром, влаги и пыли.
Планка примыкания под металлочерепицу – это элемент, который защищает место примыкания черепицы или профнастила к стене и дымоходу. В этих местах обычно применяются лента на битумной основе, а сама планка служит для них прижимным элементом и дополнительной гидроизоляцией.
Капельник, или карнизная планка – это декоративный, и одновременно функциональный элемент кровли. Он защищает торцевую часть низа обрешетка и контробрешетки от влаги и направляют дождевую воду в желоба водосточной системы. Обычно капельники монтируются на кровельный профнастил и металлочерепицу.

Обычно кровельный материал известных производителей поставляется уже со всеми необходимыми комплектующими, которые идеально подходят для конкретной кровли. Как правило они сделаны из того же материала, и того же цвета, что и сам кровельный материал, и смотрится такая кровля в целостности и стилевом единстве.

Но, если вы приобрели сначала кровельное покрытие, то подобрать к нему все необходимое поможет наша статья! Если же у вас остались какие-либо вопросы – пишите их в комментариях!

krovgid.com

Доборные кровельные элементы (аксессуары)

Крышу необходимо оснастить доборными элементами

Трудоемкие места крыши

Давайте начнем с «трудных» мест, требующих дополнительных строительных изделий. Это выходы для труб, ендовы, коньки, фронтоны, хребты, места примыканий и т.д.

Ендова — внутренний угол в месте стыковки двух скатов.

Доборные элементы герметизируют сложные участки, сохраняя эстетическую привлекательность кровельного покрытия. Для примера рассмотрим традиционный набор кровельных комплектующих.

Комплектующие для устройства ендовы

Для обустройства ендовы предусмотрены желобки, по бокам которых с нахлёстом кладут, скажем, черепицу.
Желобок фиксируется на дистанции 1-2 см от верхнего края гвоздями или специальными скобами.
Чтобы исключить попадание влаги под покрытие, специалисты рекомендуют воспользоваться самоклеящимися синтетическими полосами.

Слева: Желобок для устройства ендовы черепичной крыши. Фото: braas.ru.
Справа: Самоклеящаяся поролоновая полоса для защиты от снега, грязи и воды.

Отрадно, что последние могут пропускать воздух и тем самым поддерживать его естественную замену в подкровельном пространстве. Надо отметить, что в последние годы самоклеящиеся полимерные ленты, армированные алюминиевой сеткой, или гофрированные ленты из алюминия, свинца и меди решили многие проблемы герметизации на крыше. Суть укладки сводится к следующему:

Верхний край ленты заводят за элемент, примыкающий к покрытию;
Нижний край профилируют – скажем, по черепице;
Чтобы до конца обеспечить гидроизоляцию примыкания, верхний край ленты прижимают металлической планкой, а на отбортовку планки наносят герметик.

Это только небольшой пример грамотного решения узкого кровельного места.

Крепления для коньковой обрешетки

Иной технический прием – установка коньковой, или хребтовой, обрешётки. Для этого предусмотрен специальный металлический кронштейн. Казалось бы, копеечная деталь. Но она несет на себе технологическую культуру производства, обеспечивая безупречную геометрию конструкции крыши и гарантированную вентиляцию в близлежащем подкровельном пространстве.

Завершение монтажа конька. Batimat-2007

Специалисты предусмотрели и пассивную борьбу с возможным конденсатом на кровельном покрытии, вернее, на его внутренней стороне. Этому способствуют и различные аэрационные устройства, устанавливаемые на различных частях крыши.

Если кровля имеет сложные очертания со множеством ендов, примыканий и мансардных окон, то рекомендуется устанавливать аэроэлементы на коньке или хребте. В зависимости от длины ската, угла наклона и предполагаемой площади вентиляции подбираются вентиляционные сечения.

Проходные варианты

Трудно найти крышу дачи, которую не пронзали бы проходки различного назначения. Грамотный специалист, глядя на крышу дачи, расскажет вам обо всех ее инженерных «наворотах», не открывая входную дверь.

Перечислим претендентов на беспроблемную проходку сквозь кровельную плоскость. Это:

кухонные вытяжки и вентиляционные системы,
дымоходы,
антенны («тарелки») и др.

Вентиляционный выход на крыше

Причем, постоянно находясь под открытым небом, они должны сохранять стопроцентную герметичность долгие годы, а лучше – десятилетия.

Слева: проходка через кровлю для вентиляционных стояков.
Справа: проходка через кровлю штыря антенны. Фото: braas.ru.

Среди производителей проходного оборудования на российских строительных рынках лидирует финский бренд VILPE.

Проходной элемент Vilpe для металлочерепицы

Его характерное преимущество – разработка универсальной конструкции «проходного элемента», которая меняется в зависимости от вида кровли.

Кровельные аэраторы

Согласитесь, то, что хорошо для тонкого металлического листа, вряд ли подойдет для увесистой керамической черепицы. Разумеется, размер «проходника» выбирается в зависимости от диаметра трубы.

Кто рискнет залезть на крышу?

Дачная кровля не вечна. Эту истину подтвердит любой дачник. Поэтому о ее эксплуатации стоит подумать еще на стадии проектирования крыши.

Как передвигаться по такой крыше? Крыша выполнена Н. Савченко.

Если она плоская, то проблем с передвижением по ней не предвидится. Однако таких кровель – по пальцам одной руки пересчитать. Поэтому для скатных крыш следует предусмотреть свои элементы обслуживания:

крюки безопасности;
приспособления для передвижения по кровле.

Крюки
Они предназначены для фиксации на них кровельных лестниц и страховочных приспособлений. Причем крюки могут использоваться на любой крыше, независимо от типа кровли. Они устанавливаются на ее несущей части с достаточным запасом прочности. Практика показывает, что расстояние между соседними крюками не должно превышать 5 м.

Крышная лестница
Чтобы безопасно передвигаться по наклонной крыше, предусматривают площадки (иногда с перилами), ступеньки безопасности и опорные ступеньки. У каждой из них свое назначение. Излишне говорить, что плоскость их установки должна быть практически горизонтальной. Поверхность ступенек (площадок) выполнена из перфорированного металла. Отогнутые края отверстий не дают обуви проскальзывать по ним. Для каждого типа кровли разработаны собственные конструкции таких приспособлений.
Снегозадержание на крыше
Не в обиду будет сказано патриотам города на Неве, но каждый год зимой оттуда приходят печальные известия о гибели 1-2 жителей от упавших сосулек. Да и каждый из читателей сможет вспомнить случай, когда с крыши срывался либо снег, либо ледышка увесистых размеров.

Вот так и сошел снег с этой крыши
Чтобы исключить такие «случайности», стоит украсить крышу специальными приспособлениями для снегозадержания. Их придумали не вчера. В горных районах Европы, к примеру, издревле на крышах крепили бревна. Они лежат там и до сих пор, добавляя экзотики в облик альпийских деревень.

В Южных Альпах снегозадержание выполняется таким образом
На современных дачах на смену снегозадерживающим бревнам пришли железные решетки, трубы и бугели. Уже выявилась специализация таких систем:

Крепежным элементом решетки служит опора. Интересно, что для черепичной кровли спроектированы опоры, интегрированные в металлические пластины, по виду схожие с черепицей. Однако не всегда удается окрасить их в один тон с титульным покрытием, что несколько выделяет их на общем фоне.
Российская практика показала, что сплошная «плотина» от снежной массы проигрывает решетчатой. Снегозадерживающие трубки целесообразно применять для фальцевых кровель. Дело в том, что для крепления остроумно используется сам фальц, как опорный элемент, к которому прикручивают несущие клеммы. Снегозадерживающие бугели (снегостопперы) призваны дополнить уже перечисленные рубежи обороны. Они по определению могут сдержать лишь нижний пласт снега.

Водосточные системы
Водостоки – неотъемлемый компонент любой крыши. А их герметичность – залог длительной эксплуатации как крыши, так и фасада дачи.

Водосток Линдаб.
Изящный графический рисунок водостока и выбор цветов для окраски превращают его в декоративный атрибут, который гармонично обрамляет дачный дом. В качестве образца для подражания приведу водосточные системы компании RUUKKI (Финляндия). Она производит стальные водостоки с двухсторонним полимерным покрытием Pural толщиной 50 мкм на основе полиуретана. Благодаря акриловым добавкам оно наиболее стойко к УФ-излучению и значительно меньше выгорает на солнце. Следовательно, ремонтопригодность у него выше, чем у других покрытий. Максимальная температура эксплуатации: +120ºС. Минимальная температура монтажа: -15 ºС, что куда ниже, чем у аналогов. Это позволяет монтировать такие водостоки практически круглый год. На них выдается 15-летняя письменная гарантия. И, конечно, «фирменный» скандинавский срок службы — 50 лет.

Как придать оригинальности своему дому
Зрительно выделить свой дом из множества соседних дач, добавить тонкий штрих к его внешнему облику помогают кровельные украшения.

Это работа выполнена Николаем Савченко
Они придают законченность и индивидуальность дому, хотя прагматики назовут их необязательными элементами. В старину дома украшались охлупнем. Это «конёк» на крыше русской избы, бревно-оберег, который сверху фиксировал кровельные тесовые доски. В подавляющем большинстве его «вырубали» под голову коня, так как последнего почитали за священного животного.

Охлупень. Фото с сайта semenkovo.ru
В более поздние времена было принято, например, украшать заглушку конька вензелем, семейным гербом, годом основания дома.
Ныне украшения для черепичной крыши логично создавать из той же глины, что и сама кровля. А для металлочерепицы – из сходного стального листа. Вновь входят в моду флюгеры и шпили.

Дом с таким флюгером-петушком не спутаешь с другим коттеджем
В качестве материала чаще используется медь или цинк. Ведь этим металлам не страшны ветра, в какую-либо сторону они бы ни дули.
Ну и последнее «украшение», которое носит более чем функциональный характер. Это солнечные панели, генерирующие постоянный электрический ток.

Солнечные панели
Разумеется, ими стоит «украшать» кровельные скаты, обращенные в южную сторону и не затененные окружающими деревьями. Уже сейчас вы можете «прикинуть», сколько электроэнергии можно будет получить с вашей крыши. Лучшие образцы кровельных электростанций позволяют получить 1 кВт с 17 кв. м панелей. Так что «берите в руки карандаш», как поется в одной беспечной песенке. Разве плохо иметь альтернативный источник энергии прямо над головой? Да еще украшающий вашу дачу?
7dach.ru
Доборные элементы кровли для разных видов крыш
Автор Валентина Трубич На чтение 19 мин. Опубликовано 29.08.2017
При строительстве нового дома или реконструкции старого все сталкиваются с таким понятием, как доборы кровли и фасада. Но многие не уделяют им должного внимания, ошибочно полагая, что это декоративные элементы, без которых можно обойтись, тем более что стоят они довольно прилично. И совершают ошибку — оставляют дом без лишней защиты, обрекают его на скорый ремонт, а себя — на немалые дополнительные расходы. Избежать этого помогут доборные элементы, о которых и пойдёт речь в этой статье.
Доборные элементы
Доборы — важные составляющие кровельных и фасадных конструкций, которые обеспечивают выполнение эксплуатационных функций кровли (фасада) в полном объёме и придают дому ухоженный и завершённый вид.
Доборные кровельные элементы надёжно защищают крышу и придают всему дому привлекательный вид
В процессе монтажа кровли или возведения фасада возникает необходимость в стыковке элементов различной конфигурации, что сопровождается, как правило, образованием зазоров и щелей. Это зоны риска — «открытые ворота», которые не только портят внешний вид строения, но и способствуют проникновению влаги, грязи, мусора в подкровельное или внутристенное пространство.
И если своевременно эти ворота не закрыть, то постепенно всё здание придёт в негодность — отсыревшие стены, плесень и грибок, трещины по всему дому, крены и перекосы, потери тепла и баснословные счета за энергоресурсы на обогрев дома. О комфорте и уюте, увы, придётся только мечтать. Чтобы всего этого не случилось, нужно изначально ответственно отнестись к выбору и установке доборных элементов.
Помимо защитных функций, доборы играют декоративную роль — используются как отделочный материал для оформления изломов, примыканий, стыков скатов или стен любых архитектурных решений. Без них не обходятся даже самые удивительные крыши и фасады.
Фотогалерея: необычные формы крыш и фасадов
Особенности доборных элементов разных кровель
Укрывных кровельных материалов сегодня существует великое множество — профнастил, разного вида черепица, полимерно-битумные рулонные настилы и т. д. Отсюда и такой же огромный выбор доборных элементов — всякой кровле полагается собственный добор.
В основном доборы используют при монтаже или реконструкции твёрдых кровель — металлических, шиферных, керамических, сланцевых. Рулонные кровельные покрытия, от рубероида до полимеров, мало нуждаются в доборных элементах. Они хорошо изгибаются и легко повторяют любой самый причудливый рельеф крыши, поэтому места примыканий и стыков достаточно просто оклеить несколькими слоями настила. Минимальный комплект доборов для мягких кровель состоит из коньков с вентиляционными отверстиями, карнизных планок, вакуумных вентиляторов, кровельных гвоздей и крючков.
Для большинства кровельных покрытий существует почти два десятка доборных элементов на самые разные случаи
Доборы металлических крыш
Для кровельного металлочерепичного или листового профилированного покрытия изготавливают доборы из оцинкованной стали толщиной 0,5–0,7 мм с полимерным покрытием, которую лакируют или красят в тон кровельному железу. Для сложных архитектурных конструкций доборные элементы делают индивидуально, стоимость их зависит от сложности фасада и крыши. Чаще всего на металлических кровлях устанавливают:
коньки. Их размер зависит от покатости кровли — чем меньше угол наклона, тем конёк шире, а под прямой угол непременно подкладывается универсальный (треугольный) уплотнитель;
ендовы нижняя и верхняя;
карнизные, угловые и переходные планки;
водосточные желоба и элементы примыкания;
уголки. Они предназначены для мест стыков кровли с печными или вентиляционными трубами и стенами.
Доборные элементы для металлических крыш окрашиваются в тот же цвет, что и основное покрытие
Доборы черепичных крыш
Черепичные натуральные кровли отделывают глиняными доборными элементами — коньки в виде лилий, крестов, орлов и прочее, узлы для вентсистем, Y-образные, Т-образные и X-образные детали для обшивки нестандартных участков. Остальные доборы — ребристые желобки, насадки, противоосадочные зонты и прочее могут быть алюминиевыми, медными, из ПВХ или свинца.
Но из какого бы материала ни были сделаны доборные элементы для финишной отделки настоящей черепичной кровли, все они должны составлять единую чёткую кровельную систему, где продуманы до мелочей все соединения, узлы и сопряжения, а также обеспечивать высокую прочность черепичной крыше.
Основные доборные элементы для черепичной крыши изготавливаются из глины
Доборы для фальцевых крыш
При обустройстве фальцевой кровли, которую больше используют на объектах с непростой геометрией крыши или фасада, самым сложным является:
монтаж ендовы;
оформление конькового узла;
устройство мест примыкания к домовым коммуникационным системам;
соединение с карнизной планкой.
Фальцевое покрытие способно накапливать статическое электричество, поэтому при монтаже такой кровли нужно обязательно устраивать молниеотвод.
Номенклатура доборных элементов для фальцевой кровли в целом повторяет набор аналогичных изделий для металлочерепицы
Доборы для вальмовых и полувальмовых (датских) крыш
Вальмовые кровли имеют довольно сложную конструкцию, и выбор доборных элементов для них зависит в основном от укрывного материала — медь, профнастил, натуральная черепица или оцинкованный металл. Особое внимание при обустройстве таких кровель нужно уделить установке элементов водостока, ограждений и снегозадержания.
Для вальмовых кровель важно наличие доборных элементов для систем отвода осадков
Доборы для других видов крыш
Сводчатые и купольные кровли редко используются в частном строительстве. Их возведение связано с большими отходами кровельных материалов и наличием специфических доборных элементов, изготовленных на заказ, что влечёт за собой серьёзное увеличение стоимости.
Кроме того, строительство таких кровель без грамотно составленного проекта, знаний и опыта невозможно. Простой пример: многие полагают, что поскольку у куполообразных крыш отсутствуют некоторые доборные звенья — конёк, фронтон и т. д. — значит, не будет скопления снега в зимнее время и нагрузка на кровлю будет маленькой. Из-за этого делают её небольшой по высоте. Вот тут и скрыт подвох, ведь именно от высоты (пика) кровли зависит строение распоров и упоров стропил.
Немаловажное значение имеет также форма здания, материал стропильной системы и несущая способность фундамента.
Купольную или сферическую кровлю нельзя делать низкой, иначе не получится построить полноценную стропильную систему
Видео: доборные элементы кровли и фасада
Виды и предназначение доборных элементов
Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:
ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
карнизные рейки — для защиты кровельных карнизов от осадков;
коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
снеговой барьер — удерживает снег и лёд от обвала;
торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
водосточные желоба — предназначены для отвода воды с крыши;
парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.
При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.
Доборные элементы позволяют реализовать многие интересные архитектурные решения
Расчёт количества доборных элементов
Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.
Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
Длина торцевой планки равна протяжённости всех торцов кровли.
Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.
Выбор доборных элементов
При покупке доборов нужно руководствоваться определёнными правилами:
Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.
Установка доборных кровельных элементов
Для самостоятельной установки кровельных доборов понадобятся:
крепёжные элементы;
карандаш и рулетка;
строительный уровень, молоток и шуруповёрт;
ножницы по металлу, ручная электропила или болгарка.
Поскольку кровельные работы проводятся на высоте, нужно использовать специальную оснастку для кровельщиков и сумку для инструментов.
Установка торцевой планки
Работы начинают с нижнего участка крыши и двигаются вверх по направлению к коньку:
Прибивают деревянный брус (4х4 см) к торцу обрешётки и пропитывают его антисептиком.
Замеряют конструктивный элемент, учитывая, что торцевая (ветровая) планка должна перекрывать лист металлочерепицы по верхнему гребню волны, а также торцевой угол кровли.
Затем планку аккуратно подрезают ножницами по металлу и саморезами через 50 см плотно крепят к торцевому брусу.
Крепление торцевой планки начинают с нижнего участка крыши, постепенно поднимаясь вверх и фиксируя планку через каждые 50 см
В местах стыковки делают накладку планок друг на друга длиной не менее 10 см.
Видео: монтаж карнизной и торцевой планки
Установка ендовы
Верхняя (наружная) ендова служит для отвода влаги с линии углового примыкания сопредельных скатов и одновременно является декоративным элементом, придающим месту стыка ухоженный вид.
Любая ошибка при установке ендовы может привести к существенному ущербу — от протечек до обрушения конструкции из-за скопления снега
Крепится наружная ендова саморезами под цвет кровельного настила и самих ендов. Важно в процессе крепления не затронуть нижнюю (внутреннюю) ендову, чтобы не повредить гидроизоляционную прослойку. Между пластиной наружной ендовы и листами кровельного покрытия укладывают саморасширяющийся уплотнитель.
Видео: монтаж ендовы по учащённой обрешётке и основные ошибки при её монтаже
Установка планок примыкания
Планки примыкания нужны для закрытия стыков при сопряжении кровельного покрытия со стенами здания или трубами, а также на участках излома кровли.
Вначале обустраивают внутренний фартук, который состоит из нижних планок примыкания. Начинают работы с нижней части трубы, заводя под планку так называемый галстук, предназначенный для отвода воды.
Затем укладывают боковые нижние и верхнюю планки примыкания и закрепляют их к обрешётке саморезами.
Настилают кровельное покрытие и обустраивают наружный фартук из верхних планок примыкания по той же схеме, что и внутренний.
В месте стыка кровельного покрытия с печной трубой сначала укладывают внутренний фартук, а после монтажа кровельного покрытия делают внешнее примыкание
Для дополнительной герметизации при примыкании к стене между планкой и стеной используется силиконовый герметик.
Видео: монтаж планок примыкания
Установка кровельных отливов
Водосточная система продлевает жизнь кровли, обеспечивает сухость отмостки вокруг дома, а значит и фундамента. К тому же при умелом подходе она экономит водные ресурсы за счёт использования талой и дождевой воды для полива растений на приусадебном участке.
Желательно закрепить кронштейны для сборки системы водоотлива до укладки гидроизоляционного слоя кровельного «пирога».
После обустройства стропильной системы по низу ската протягивают уровень с заданным углом наклона водоотлива.
Обрешётку укрывают уплотнителем и по уровню монтируют кронштейны (если это не было сделано ранее) с шагом 50–70 см в зависимости от веса материала отлива. Для тяжёлых доборов, к примеру, медных в местах крепления кронштейнов обрешётку усиливают доской 50х150 мм.
После установки всех кронштейнов монтируют желоба, вставляя их поочерёдно в кронштейны, фиксируют между собой и обрабатывают соединения герметиком.
Кронштейны под водосточные желоба лучше смонтировать до укладки элементов кровельного покрытия
Лучшая форма отливов — круглая. При такой конфигурации желоба, а вместе с ними и вся система водоотведения, меньше забиваются мусором и грязью, что позволяет реже проводить чистку.
Видео: монтаж водосточного жёлоба
https://youtube.com/watch?v=WWfcnf2sxS4
Установка снегозадержателей
Ключевая функция снеговых барьеров — предотвращение лавинного схода с крыши наледи и снега во время оттепели. Они бывают универсальные — решётчатые и трубчатые, которые можно монтировать на крыше из любого кровельного настила, и индивидуальные — уголковые, пластинчатые, черепичные, предназначенные для определённых видов кровель.
В отдельных случаях, например, при большом наклоне скатов, снегозадержатели устанавливают в несколько рядов
Монтаж универсальных снегозадержателей происходит следующим образом:
На кровле намечают отверстия и просверливают их дрелью. Устанавливают доборы чаще всего параллельно или в шахматном порядке. Если имеются чердачные или мансардные окна, то снегозадержатели монтируются и под ними.
Если на кровле есть мансардные окна, над ними обязательно монтируют снегозадержатели
Собирают комплект, не затягивая болты.
Закрепляют кронштейны через кровельный настил к обрешётке, уплотняя отверстия прокладками.
Кронштейны снегозадержателей устанавливаются на кровельное покрытие через резиновые проставки
Нижний ряд снегозадержателей монтируют на уровне несущей стены около карниза. Если снегозадержатели трубчатые, прокладывают трубы, заводя их в установленные кронштейны.
Соединяют соседние блоки и затягивают болты.
Видео: установка снегозадержателей на профнастил
Установка коньков
При огромном разнообразии доборов основные виды коньков — П-образный (трапециевидный), угловой и полукруглый конёк. Стандартная длина до трёх метров, ширина — 10–30 см.
Устройство коньков начинают с подъёма и укрепления его первого звена в верхней гофре профилированного листа (или верхнем гребне черепичной волны) к обрешётке или к подложенным параллельно коньку с двух сторон зазора брускам.
Кровельный конёк защищает чердачное (мансардное) помещение от сырости, потери тепла и скопления конденсата
Фиксируют коньковый добор саморезами с гидроизолирующей шайбой, что значительно усиливает гидроизоляцию кровли. Шаг крепления зависит от вида укрывного материала, но не меньше 30 см.
Окончательно закрепляют конёк после проверки правильности установки всех его звеньев по уровню. Отдельные элементы сначала просто «наживляются», финальная затяжка производится в самом конце. При использовании конька полукруглой формы в его торцевых частях вставляют заглушки.
Полукруглый доборный коньковый элемент на краю закрывается декоративной заглушкой
Монтаж коньков — последний и очень важный этап обустройства крыши, поскольку коньки призваны защищать подкровельное пространство от сырости, пыли, мусора и обеспечивать вентиляцию.
Видео: установка конька и торцевых планок
Доборные фасадные элементы
Фасадные доборы выполняют те же функции что и кровельные — защита строений и облагораживание его внешнего вида. Комплектующие для фасадов — всевозможные планки (J-планка, рейка финишная, соединительная, стартовая), откосы, внутренние и внешние уголки, наличники и прочее. Их выбор зависит от материала фасадной облицовки: для винилового сайдинга имеется один комплект, для металлического — другой. Необязательно выдерживать цвет комплектующих в общем тоне с облицовкой. Использование планок и уголков в контрастном цвете с облицовочными панелями дома даёт поразительный эффект.
Для каждого отделочного материала выпускаются свои модификации фасадных доборов
Приоконные и J-планки
Типичный размер оконного плинтуса 144х14 см по европейским нормам. Самостоятельно рассчитать объём доборов несложно — длина верхних откосов плюс длина боковых плюс запас по 5 см с каждой стороны плюс длина нижних откосов, если не намечен монтаж отливов. При покупке ориентируются на длину самой планки и величину откосов — планку подрезать можно, но стыковать не желательно, иначе испортится общий вид дома.
При использовании в обшивке околооконной планки на нижнем откосе не нужно дополнительно обустраивать отливы. Конструкция планки рассчитана на отвод конденсата.
Когда нужна реконструкция или замена окон в старых домах, то вначале все неровности на откосах заполняют полимерным герметиком, благодаря чему планки по необходимости будут сужаться или расширяться.
Существуют три варианта сборки планок — оконные проёмы находятся на одном уровне со стеной (откосов нет), ширина откосов до 20 см и ширина откосов более 20 см.
Если стена и окна расположены в единой плоскости, то околооконные планки желательно заменить J-фасками и грамотно соединить все угловые части.
По высоте оконной рамы укрепляют J-фаски по бокам проёма.
Поверх них в верхней зоне проёма горизонтально укладывают одну J-планку, длина которой должна выходить с обеих сторон за пределы рамы на 6 см.
В нижней части этой горизонтальной планки вырезают полоску и отгибают вниз.
В горизонтальной планке отгибают полоску для стока воды
Чтобы выступ на этой горизонтальной рейке был не слишком заметным, на боковых (вертикальных) рейках делают двухсантиметровые вырезы и срезают под углом в 45° каждую боковую сторону верхней планки.
Боковые фаски соединяют с верхней.
При желании J-планку устанавливают под окно. Это придаст завершённый вид оконной облицовке.
Для футеровки откосов шириной до 20 см подойдут приоконные планки, которые вставляют в финишные. При обшивке глубоких откосов применяют доборную планку или обрезки сайдинга и устанавливают гибкий отлив, утепляя пространство монтажной пеной.
Видео: обшивка наружных откосов приоконным профилем
Монтаж софитов
Софиты — удивительно красивые отделочные элементы, которые не только защищают дом, но и придают ему неповторимую изюминку. Они бывают разными — пластиковыми, металлическими, деревянными, фанерными. Но самые привлекательные, конечно же, медные — из-за особых свойств этого металла, который при окислении меняет цвет, постепенно приобретая налёт благородной старины. Но увы, такое удовольствие дорого стоит. Поэтому больше востребованы софиты попроще.
Медные софиты с течением времени покрываются благородным зеленоватым оттенком — патиной
Подшивают свесы софитами либо прямо по стропилам (этот вариант самый лёгкий), либо горизонтально, если у кровли крутой скат. Фронтонные свесы подшивают всегда по обрешётке сплошным полотном:
Делают обрешётку, на которую будут крепиться все составляющие.
Отмеряют J-профиль нужного размера, отрезают болгаркой и крепят на саморезы к каркасу. После установки всех профилей измеряют промежуток между двумя соседними, чтобы узнать требуемый размер софитов.
Нарезают софитные панели по размеру и закрепляют саморезами к обрешётке.
Софиты крепятся к кровельной обрешётке и закрываются с лицевой стороны J-фасками
Фронтальную часть свеса тоже подшивают софитами, если при обшивке не использовали J-фаску.
Видео: монтаж кровельных софитов
https://youtube.com/watch?v=1j4vtdvIpEQ
Установка оконных (дверных) наличников
Наличники закрывают места соединения стен здания и оконных или дверных рам, чтобы дом внешне смотрелся гармонично. В какой-то степени они предохраняют от проникновения внутрь помещения влаги и пыли и от потерь тепла, но здесь многое зависит от материала изготовления наличников.
Эти доборные элементы бывают плоскими, фасонными, профилированными и деревянными резными. Последние, конечно же, очень красиво смотрятся на фасаде. Но они требуют большего ухода, поэтому чаще приобретают плоские пластиковые, как недорогие, в меру надёжные и функциональные.
Монтируют универсальный (общий) скос по границе проёма. При необходимости делают подгонку по размеру, отпиливая часть откоса ножовкой или электрической пилой.
Укрепляют, используя стартовый молдинг — одну сторону откоса вставляют в молдинг, а другую саморезами или шурупами крепят к стене. Чтобы стыковка получилась плотной, концы откосов запиливают под 45°.
Начинают монтировать наличники с углов, запиливая под 45° аналогично установке откоса.
Деревянные наличники красиво смотрятся на фасаде, но требуют более сложного ухода
Обрабатывают стыки углов термопистолетом.
После завершения работ по углам проёма, компонуют наличники по периметру, вставляя одну сторону в паз откоса и фиксируя другую к стене дома или обрешётке.
Видео: оконный наличник своими руками
В основном доборные элементы устанавливаются на завершающих этапах строительства или реконструкции, но на некоторых типах крыш ряд доборов по инструкции крепится до укладки кровельного покрытия. Поэтому желательно определиться с выбором доборов заранее.
Нужны или не нужны доборные элементы и стоит ли платить 10–15% стоимости кровли лишь за красоту? Надеемся, что после прочтения нашей статьи этот вопрос отпал. Нужны и стоит. Поскольку эстетика и декор — это второстепенно, попутно. А на первом месте — защита, сохранность, прочность креплений в особо сложных местах, безопасность. И всё это обеспечивают доборные элементы.
roofs.club
Доборные элементы для кровли из металлочерепицы: виды комплектующих деталей
При составлении сметы на новую металлическую черепичную крышу стоит помнить, что отдельной строкой нужно запланировать и докупить доборные элементы для кровли из металлочерепицы. Без небольших, но крайне важных вспомогательных деталей черепичная крыша довольно быстро превратится в металлолом. Доборные элементы для металлочерепицы приходится устанавливать не менее тщательно, постоянно следить за их состоянием и по мере возможности обновлять. Других способов защитить кровельный пирог еще не придумали.
Виды доборных элементов для металлочерепицы
Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.
В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:
Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
Фронтонную и торцевую накладки;
Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
Карниз и капельник;
Доборные элементы для оформления обхода дымохода;
Систему аэрации подкровельного пространства;
Элементы снегозадержания, в том числе уголки и бугеля.
Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.
Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.
Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.
Причина такого подхода довольно проста. Во-первых, появляется возможность экономить и штамповать доборные элементы на том же оборудовании и из того же материала, что и металлочерепица, а во вторых, использование металла одной толщины существенно снижает нагрузку на саморезы и уплотнитель.
Коньковая планка
Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.
Конструкция доборной коньковой планки
Коньковая доборная накладка выпускается в трех вариантах:
Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.
Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов. Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.
В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.
Уплотнитель для конька
В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.
Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.
Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.
Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.
Планка ендовы
Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.
После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.
Ветровая планка
Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.
Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.
Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.
Планка примыкания
Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.
Для кровли из металлочерепицы используют несколько типов добора:
Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
Планка примыкания В — модель имеет полку с отогнутой кромкой;
Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.
При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.
Планка торцевая
Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.
Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.
Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.
Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.
Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.
Карнизная планка
Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135^о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.
Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.
Снегозадержатель
Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.
Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.
Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.
Планка уголка
Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».
Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.
Кровельный аэратор
Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12^о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.
Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.
Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.
Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.
Обход дымохода
В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.
Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.
Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.
Колпак
Дымоход нельзя оставлять без защиты от дождя и снега. Если обход поверхности и верхней кромки дымовой трубы выполнен из готовых доборных элементов, то установка колпака упрощается в разы.
Потребуется лишь правильно выбрать размер и высоту установки защиты. Сам монтаж выполняется на стойках из нержавеющей стали, закрепленных на облицовке и обтяжке нижнего уровня дымохода.
Фронтон
С помощью фронтонного элемента зашивается свободное пространство между скатом кровли и стеной дома. Зачастую мастера пытаются заменить фронтон кусками уголка или другого доборного элемента, но это только портит внешний вид крыши. Если фронтоны получились достаточно большими, то к планке дополнительно устанавливают подшивку из шпунтованной доски или пластика.
Заключение
Доборные элементы для кровли из металлочерепицы спроектированы таким образом, чтобы уменьшить трудоемкость установки без использования специального оборудования и инструмента. Зачастую хозяева используют уголки и накладки на кровельном покрытии даже в случае, когда в них нет реальной потребности. По их мнению, доборы облагораживают и улучшают вид крыши так, как никакой другой вид отделки.
bouw.ru
Доборные элементы для кровли
Содержание страницы:
Даже самая лучшая кровля не обеспечит защиту вашему дому, если не позаботиться о её слабых местах, таких как карнизные и боковые свесы, ендовы, примыкание кровли к стенам и трубам, места сопряжения с мансардными окнами. Доспехами для этих участков служат так называемые доборные элементы, которые можно приобрести у производителей кровельных материалов.
Доборные элементы могут быть универсальными (стандартными) или изготовленными по спецзаказу. Стандартный добор обычно продают в комплекте с кровельным покрытием, для того чтобы избежать несовпадений в размерах при монтаже.
Кровли, как известно, делают из различных материалов: полимерно-битумных рулонных, керамической, цементно-песчаной, битумной, металлической черепицы, металлических оцинкованных листов и т. д. Для каждого вида требуются свои доборные элементы.
Доборные элементы для битумной черепицы

Бытует мнение, что для мягких материалов доборные элементы не нужны. Дескать, они, будучи гибкими, и так повторяют неправильный рельеф элементов крыши. Это не совсем верно.
Так, одной лишь битумной черепицей крышу качественно не «отделать». Понадобится ещё подкладочный ковер, который представляет собой рулонный битумный материал, как правило, на той же основе, что и сама мягкая черепица. Его назначение — дополнительная гидроизоляция кровли и обеспечение защиты наиболее проблемных узлов, а также сглаживание возможных неровностей на кровле (например, стыки листов фанеры).
Укладывают подкладочный ковер либо по всей кровле, либо по периметру, а также в проблемных местах, описанных выше. Первый вариант (по всей поверхности кровли) предпочтителен, а при малом уклоне кровли даже обязателен.
Для обустройства ендовы битумной черепичной кровли применяют специальный ковер. Ковры для ендов выпускают все компании, однако если одни производители настаивают на их применении в местах схождения скатов под внутренним углом, то другие предлагают ендовный ковер лишь как один из способов укладки ендовы, наряду с перехлёстом рядовых черепиц мягкой кровли.
Края ендовного ковра приклеиваются к подкладочному битумной мастикой и фиксируются гвоздями. Кроме того, с помощью такого ковра могут выполняться примыкания к трубам, стенам и прочих элементо. Одна его половина приклеивается к стене или трубе, другая — к покрытию. Верхний край ковра прижимается металлической планкой, имеющей изогнутый профиль, которая обеспечивает надёжную гидроизоляцию конструкции. Место соединения планки со стеной промазывается герметиком, чтобы исключить протечки.
Материал ендовного ковра — чаще всего полиэстер, пропитанный специальным модификатором. В отличие от подкладочного, снаружи посыпка из базальтового гранулята, придающая ковру цвет рядовых мягких черепиц.
Узел примыкания может выполняться и без ендовного ковра. В углу, образуемом примыканием, монтируют угловую планку (фартук), который накрывают вторым фартуком — закрёпленным в штробе на примыкающей поверхности. А конструкция из двух фартуков и особых деревянных брусков позволяет создать даже вентилируемое примыкание.
К доборным элементам битумной черепицы относят ещё, к примеру, карнизный элемент (другое его название — стартовая полоса), который применяется в качестве начального (первого) ряда. Коньковые элементы укладываются на конёк и рёбра.
По всей длине карнизного свеса кровли устанавливается карнизная планка. Её назначение — защита основания от стекающей с кровли воды, а также направление потока воды в водосточный желоб. Фронтонная (торцевая, ветровая) планка устанавливается на фронтонах. Она защищает от влаги торцевую часть основания кровли, отводит воду с края крыши и защищает от задувания под кровельный материал дождя и снега при сильном ветре. Вдобавок ветровая планка выполняет декорирующую функцию. У различных производителей конфигурация планки может несколько отличаться, но её функции от этого не меняются.
Так называемые планки примыкания устанавливаются в местах сопряжения кровли со стенами и трубами. Конфигурации таких планок разные.
Не стоит забывать, что в любой кровле есть отверстия, необходимые для прокладки коммуникаций: вентиляционные шахты, печные трубы, антенные выходы и т.д. Для обеспечения герметичности таких узлов используются кухонные вентиляционные выходы, элементы вентиляции кровли канализационных стояков, уплотнители труб и антенные проходки.
Доборные элементы для металлочерепицы

Доборные элементы для кровли из металлочерепицы или профилированного листа железа изготавливают из оцинкованной стали с полимерным покрытием (под цвет основной поверхности). Для металлических крыш наиболее распространены: уголок (внутренний и наружный), уже упомянутые планка примыкания, отлив цоколя, карнизная планка, переходные планки, которые служат для заделки сложных переходов разных скатов и закрытия тех мест, где сходятся стена и кровля, а так же снегозадержатели, водосточные желоба.
Защита ендов у металлочерепицы решается следующим образом. Перед монтажом листов металлочерепицы в место схождения скатов под внутренним углом устанавливается особая планка — внутренняя ендова. Именно она выполняет защитную функцию. По бокам её накрывают листами металлочерепицы (скаты полностью не смыкают). Поверх внутренней ендовы и металлочерепицы монтируется внешняя ендова (фальшендова). Это сугубо декоративная планка, не спасающая кровлю от протечек, так что обойтись одной только фальшендовой нельзя.
Для отделки внутренних и наружных углов фасада применяются угловые планки. Они герметизируют углы и придают эстетичный вид стыкам профлиста на углах. Уголками защищаются от проникновения влаги также стыки кровли с вертикальными поверхностями печных труб из кирпича, стен. Сначала по периметру трубы кладётся уголок, отогнутый край которого вставляется в паз, заполняемый силиконовым герметиком. В местах сгибов уголок надрезается. Там, где надрез примыкает к обрешётке, шов герметизируется. После укладки листов металлочерепицы или профилированного стального листа кровля вокруг трубы защищается дополнительным элементом — сквозным листом. Для защиты дымохода от дождя и снега и улучшения тяги на трубу устанавливается металлический дефлектор.
Зимой с кровель из металочерепицы может лавинообразно сходить снег, поэтому обязательные комплектующие для них — элементы снегозадержания. Чаще всего это овальные трубы из оцинкованной стали, которые крепятся к опорам, вмонтированным в кровлю, либо специальные профилированные планки.
Проблема вывода на кровлю коммуникаций решается с помощью проходного элемента в виде повторяющего тот или иной профиль металлочерепицы пластикового фартука, снабженного насадкой под коммуникации различного диаметра.
Основные функции некоторых доборных элементов
Планка карнизная крепится на обрешётку по нижнему краю крыши перед укладкой листов металлочерепицы или профнастила для исключения попадания влаги в подкровельное пространство при сильном боковом дожде. Планка карнизная служит для сбора и направления капель влаги в желоб водосточной системы и тем самым защищает выступающую карнизную доску от стекающей с крыши воды и талого снега.
Ендова нижняя устанавливается в местах стыков отрицательных углов и защищает стык от попадания воды в подкровельное пространство. Ендова нижняя устанавливается до укладки листов металлочерепицы или профнастила. У этого элемента есть с краёв подгибы, служащие для предотвращения перелива воды.
Ендова верхняя в основном является декоративным элементом и служит для скрытия внутренних стыков листов металлочерепицы и профнастила, а также как направляющая для воды, стекающей со скатов кровли. В середине ендовы верхней сформирован сливной желоб, одновременно придающий ему жёсткость. В отличие от ендовы нижней, ендова верхняя крепится сверху листов металлочерепицы или профнастила. Место крепления необходимо выбрать таким образом, чтобы не повредить середину нижней ендовы.
Планка примыкания верхняя или нижняя устанавливается при прямых или обратных изломах кровли. На изломе один край планки примыкания находится под верхним листом, другой — сверху нижнего листа. Планка примыкания защищает стык от попадания воды в подкровельное пространство.
Барьер снеговой (снегозадержатель) препятствуют лавинообразному сходу снега, используются на скатных крышах не только в качестве установки для удерживания снега, но и как система для задержки непреднамеренно падающего кровельного материала, что, к сожалению, иногда случается во время ремонтных работ при сильных порывах ветра или по каким-либо техническим причинам. Снегозадержатель устанавливается в местах нежелательного схода снега и крепится параллельно карнизу по линии опирания стропил на стену. Для повышения жёсткости барьера используется уголок барьерный.
Планка ветровая защищает листы от ветровой нагрузки, разбалтывания крепежа и попадания в подкровельное пространство воды, снега, насекомых и птиц. Планка ветровая закрывает по торцам листы металлочерепицы. Планка ветровая используется как декоративный элемент, призванный создать законченный вид кровли.
Конёк простой используется как декоративный элемент для закрытия стыков металлочерепицы и профнастила. Конёк простой защищает вентиляционный зазор по коньку и ребрам кровли.
Конёк кровельный фигурный используется как декоративный элемент для закрытия стыков металлочерепицы и профнастила. Конёк фигурный защищает вентиляционный зазор по коньку и рёбрам кровли. Конёк фигурный отличается от конька простого наличием четырех продольных рёбер жёсткости, поддерживающих постоянство формы элемента.
Конёк заборный защищает верхнее окончание забора от попадания и скапливания влаги.
Угол внутренний является декоративным стеновым и кровельным элементом. Угол внутренний служит для скрытия угловых стыков внутренних углов металлочерепицы или профнастила.
Угол наружный служит для скрытия угловых стыков внешних углов металлочерепицы или профнастила.
Стеновая планка устанавливается поверх металлочерепицы в местах примыкания к вертикальным поверхностям (стенам). По бокам стеновой планки проходят полки для завода элемента в штробу.
Стеновая прямая, в отличие от просто стеновой, используется для изоляции стыка без штробления стен. В ряде случаев это требует дополнительной герметизации примыкания.
Стеновая нижняя устанавливается под металлочерепицу в местах примыкания к вертикальным поверхностям (стенам). Стеновая нижняя имеет с одной стороны подгиб, не дающий отводимой воде переливаться через край доборного элемента.
Отлив оконный предназначается для того, чтобы предотвращать попадание воды на линию стыка окна и стены здания.
www.bus-rus.com
Доборные элементы для кровли — изготовление, как сделать чертежи и подобрать размеры, смотрите фото +видео
Содержание статьи:
Для того, чтобы получить прочное и качественное покрытие крыши, необходимо приобрести не только качественный кровельный материал, но также и такие детали, как доборные элементы для кровли. Давайте более подробно рассмотрим что они собой представляют, как их необходимо выбирать и устанавливать.
Что такое доборные элементы крыши дома?
Независимо от того, какой материал для покрытия кровли был использован, без монтажа доборных элементов просто не обойтись. Эти детали изготавливаются в большинстве случаев из оцинкованной стали. Элементы подбирают в тон цвету основного покрытия крыши.

Доборные кровельные элементы выполняют две основные функции:
защитную;

декоративную.

Доборные элементы позволяют оформить вертикальные примыкания, усилить швы и стыки, возникающие в процессе монтажа. Подобная защита позволяет увеличить степень герметичности покрытия, предотвращается проникновение под кровлю пыли, влаги и мелкого мусора. Кроме того, доборные элементы для кровли позволяют декоративно оформить поверхности, придав ей оригинальности. Благодаря таким деталям крыша становится гораздо привлекательнее.
Ассортимент доборных элементов

Выбор доборных элементов достаточно богат. Набор деталей зависит от выбранного кровельного материала и конструкции крыши.

Вот те доборные элементы кровли чертежи которых встречаются наиболее часто:
фронтовая планка. Этот элемент защиты обрешетки устанавливается на торцах крыши;

примыкания. Необходимы для защиты наиболее уязвимых частей — примыканий кровли к вертикальным поверхностям — парапетам, трубам и т. д.;

конек крыши. Угловое металлическое изделие, которое призвано защищать место стыка скатов кровли;

ендовы и уголки. Элементы используются для оформления внутренних и внешних углов крыши, которые образовываются пересечением скатов. Особенно уязвим ко всяческим повреждениям и протечкам внутренний угол между скатами;

отливы. Элемент кровли, который перенаправляет потоки дождевой и талой воды. Установка отливов выполняется лишь после выполнение расчетов;

переходники. Элементы, которые необходимы при наличии на поверхности кровли нестандартных элементов;

водосточные желоба. Перенаправляют воду в систему водоотвода;

снегозадержатели. Элементы которые предотвращают схождений снежных масс и глыб льда.

Все перечисленные выше доборные элементы необходимы для того, чтобы защищать слабые места поверхности кровли и обеспечить ее надлежащее функционирование. Указанный перечень вовсе не является полным, так как при монтаже кровли может понадобится огромное количество других дополнительных элементов — уплотнителей, прокладок и т. д. Каждая крыша уникальна, поэтому иногда необходимо заказывать индивидуальное изготовление доборных элементов кровли.

Кроме функциональных элементов, к числу доборных частей можно отнести различные украшения для кровли. К ним относятся шпили, флюгеры и другие декоративные детали. Они не несут никакой практической нагрузки, а просто помогают придать дому индивидуальность и стиль. Перед тем, как сделать флюгер или другой элемент, нужно учесть место расположения этих конструкций.
Советы по выбору доборных элементов
Заказывая комплект доборных элементов, следует прислушаться к таким рекомендациям специалистов:
Покупать доборные детали разумно у той же фирмы, где приобретается кровельный материал. В этом случае поставщик может подобрать все элементы в одном цвете. Также это позволяет значительно сэкономить на транспортных расходах — доставка оплачивается только один раз.

Необходимо помнить, что гарантия на материалы кровли распространяется только в случае, если технология укладки была полностью соблюдена. Поэтому работая с доборными элементами лучше воспользоваться услугами профессионалов. К тому же рекомендуется не экономить, а покупать действительно качественные материалы.

Если хочется сократить расходы, то можно поступить следующим образом. Нижнюю часть ендовы делают из оцинкованной стали. Так как она будет монтироваться под кровельный материал, то ее не будет видно. Верхняя же часть доборного элемента подбирается в цвет основного покрытия. Для простых крыш экономия не будет существенной, но если ее форма сложная, с большим количеством углов, то такая хитрость позволяет сократить затраты на материалы.

Покупая доборные элементы, не забывайте о приобретении креплений к ним. Современные технологии строительства в большинстве случаев исключают фиксацию доборных элементов гвоздями. В роли крепежных элементов выступают болты, саморезы или шурупы с прокладками. Только при их использовании можно получить качественное покрытие кровли.


Размеры доборных элементов кровли зависят от конкретного проекта и конфигурации крыши, поэтому стоит это учесть при покупке материалов. В большинстве же случаев необходимо просто иметь готовый проект. Это позволяет подобрать определенный тип и размер доборных элементов под конкретную крышу и условия эксплуатации.
Доборные элементы для кровли, детально на видео:

Выводы
Подобные конструктивные элементы кровли являются жизненно важными для любого покрытия. Вид материала и форма кровли не имеют значения. Для подбора правильных и качественных элементов лучше обратиться к поставщику, у которого приобретается основной кровельный материал. Установка и изготовление кровельных элементов требует определенного уровня опыта и знаний, а поэтому ее лучше доверить профессионалам.

kryshadoma.com
No related posts.
