Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

  1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
  2. ГОСТ Р 50571.11-96
  3. СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
  • На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
  • Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения.

На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное место размещения всей мебели в комнате;
  • виды бытовой техники с ее точным местом размещения;
  • области прохождения газо- и водопровода;
  • трасса прохождения электропроводки по стенам;
  • окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них.

Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

Евро размеры розеток и выключателей. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты. Розетки иного назначения

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.


    Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.

  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.


    Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.

  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.


    Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:

H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.


Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7. 1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т. д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только «евро».
● Лучше сделать побольше так называемых «проходных» выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки «в пол».

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле «звёздное небо» лучше не устанавливать.

Весь этот «креатив» быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно «закусится» в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

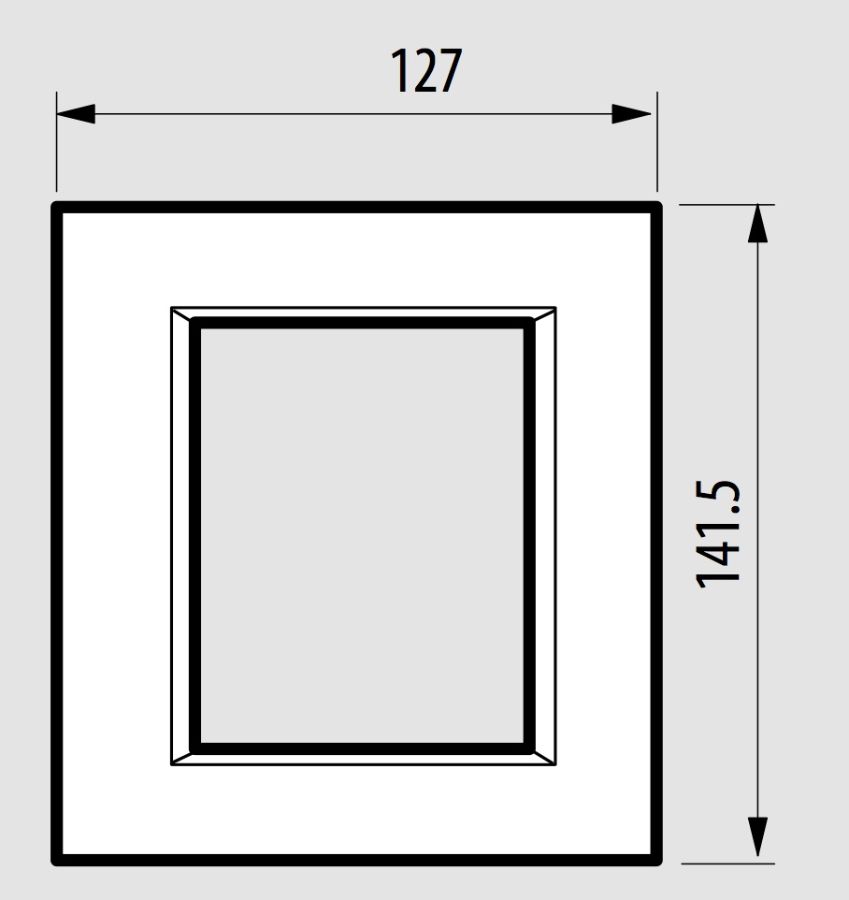

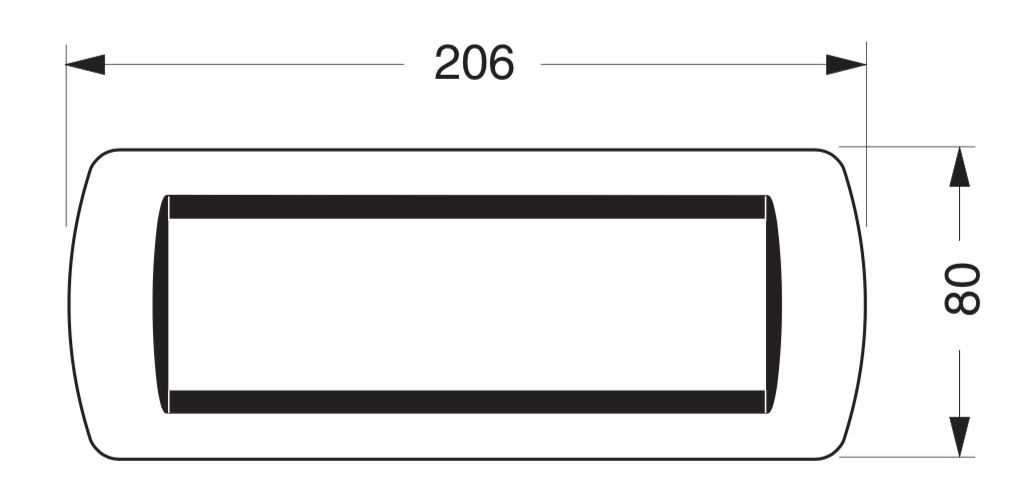

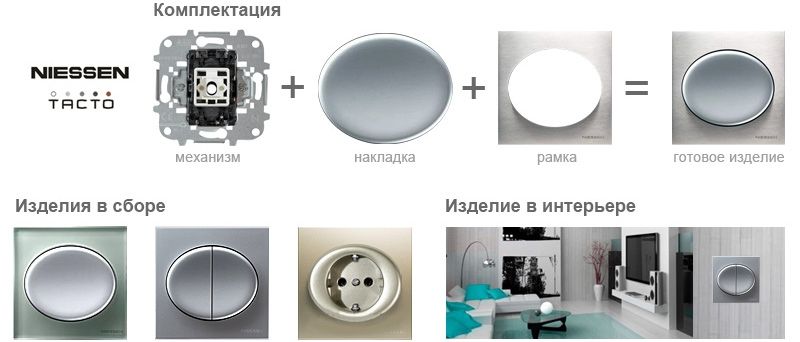

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

Галерея изображений

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой , а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:


Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
  • На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
  • Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

  • для на стене – 1,5 метра;
  • для фена и бритвы – 1 метр;
  • стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное место размещения всей мебели в комнате;
  • виды бытовой техники с ее точным местом размещения;
  • области прохождения газо- и водопровода;
  • трасса прохождения электропроводки по стенам;
  • окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1. 3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

  1. Заранее продумать расстановку мебели и электроприборов по квартире.
  2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
  3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
  4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

розетка у тумбочки, кровати, телевизора

Розеток много не бывает, по этому розетки в спальне — это выражение особенно актуально. Современная жизнь подразумевает использование в быту не только источников искусственного освещения, но и большого количества требующих систематической подзарядки электронных устройств, а также всевозможных электроприборов. Расположение розеток в спальне — вопрос не праздный. Причем не следует забывать, что далеко не все из них отличаются малой потребляемой мощностью!

Сколько розеток необходимо в спальне

Минимальное комфортное количество и расположение розеток в спальне следующее:

  • По одной розетке возле каждой прикроватной тумбочки.
  • Две розетки для телевизора и сопутствующего ему оборудования.
  • «Точка» возле входной двери.
  • Розетка для подключения утюга.
  • Розетка возле туалетного столика.


Итого – не менее пяти обязательных «точек»; обычно же их получается несколько больше – все зависит от конкретного расположения мебели в комнате и от площади помещения.

Розетка у прикроватной тумбочки

Назначение розетки возле прикроватной тумбы очевидно – подключение бра или небольшого светильника, используемого в качестве ночника. Однако крайне желательно иметь возле кровати и вторую розетку – для подключения зарядки от телефона или планшета. Обычно розетки устанавливают на высоте 10-15 см над тумбочкой.

В идеале же необходима ещё и третья «точка» — для подключения ноутбука, электронных часов-будильников или аналогичного электронного прибора с питанием от сети 220 вольт. Естественно, что в случае двуспальной кровати все перечисленное удваивается.

Розетки для телевизора

Телевизор в современной спальне – явление достаточно распространенное. Однако «сам по себе» он работает крайне редко – количество эфирных каналов и скудость их «программного обеспечения» оставляют желать лучшего даже в больших городах. Чаще всего телевизор используется в качестве монитора, подключаемого к тюнеру спутникового или цифрового телевидения, либо для просмотра программ и передач через интернет. Так же необходимо провести установку и подключение ТВ розетки для антенны. О разновидностях телевизионных розеток читайте отдельную статью.

Соответственно, и число розеток для «телевизорной» зоны редко ограничивается одной. Немного чаще устанавливается пара «точек» (телевизор плюс тюнер) — но и это не лучший вариант. Значительно чаще в спальне монтируется полноценный «блок» из четырех-пяти розеток, позволяющий без хлопот подключать не только сам телеприемник, но сопутствующую ему аудио- и видеоаппаратуру.

Розетки общего назначения

Необходимость электрической розетки возле входной двери в спальню не слишком очевидна, но проверена временем… ее назначение – подключение мощных бытовых электроприборов вроде пылесоса или обогревателя. Конечно, в малометражных комнатах старого многоквартирного жилого фонда без нее, в общем-то, вполне можно обойтись – но в больших спальнях она просто обязательна!

Мало того, в больших помещениях крайне желательно иметь две такие розетки, расположенные в противоположных по диагонали углах комнаты. Желательно предусмотреть ещё и третью «мощную» розетку – к ней при необходимости можно будет подключить кондиционер.

Розетка для утюга

Розетка для утюга, в отличие от «пылесосной», обязательно предусматривается в небольших квартирах с малометражными спальнями. В коттеджах и больших домах обычно устраиваются гардеробные или бельевые комнаты, а в спальных помещениях необходимость в глажке белья отсутствует… утюг же – электроприбор мощный, с большим потреблением электроэнергии. И поэтому для него крайне желательно устанавливать отдельную розетку.

Высота, на которой она монтируется, выбирается в пределах 100-120 см, немного выше поверхности гладильной доски. Установка выше или ниже затрудняет пользование утюгом и создает проблемы с его вечно путающимся и за все цепляющимся шнуром.

Розетка у туалетного столика

Розетка возле туалетного столика необходима для подключения фена и других крайне необходимых каждой женщине электроприборов понятного только им назначения. Одной «точкой» дело ограничивается редко – обычно монтируется блок из двух-четырех розеток. В любом случае располагаются они на несколько сантиметров выше уровня столешницы.

В некоторых случаях они используются «многофункционально» — для подключения того же пылесоса, например… в таких случаях линия питания этих электроустановочных изделий должна быть рассчитана на соответствующую нагрузку.

Высота расположения розеток в спальне

Высота расположения выключателей и розеток в спальне определяется исключительно двумя факторами: удобством пользования и органичностью вписывания в интерьер помещения. Пресловутый «европейский стандарт», согласно которому электророзетки располагаются не выше пары десятков сантиметров от уровня пола, в спальне неприменим – в этих помещениях ВСЕ имеющиеся места для подключения электроприборов должны быть легкодоступны.

В некоторой мере стандартизированным является только расположение розеток возле прикроватных тумбочек – на 10…15 см выше столешницы (примерно 0,6 м от пола) и не менее 25 см от края кровати. При отсутствии прикроватных столиков розетки устанавливаются на высоте 0,5-1 м от уровня пола. В некоторых случаях вполне возможно разделение прикроватных розеток – одна-две размещаются ниже столешницы, одна-две — выше.

Очень низкое (не более 20 см от пола) размещение розеток в спальне категорически не рекомендуется по одной простой причине: такое помещение довольно часто подвергается влажной уборке, и риск заливания низко расположенных электрических контактов весьма высок…

По мере возможности следует предусмотреть «точку» возле большого платяного или одежного шкафа – она пригодится для оборудования внутри этого шкафа подсветки. В противном случае громоздкий предмет мебели может оказаться «привязанным» к системе электропроводки и переместить его в другое место станет затруднительно.

Дизайн розеток в спальне

Определенные сложности вызывает «вписывание» электрических розеток в интерьер спальной комнаты. Используемый в европейских странах стандарт для этих электроустановочных изделий делает их удобными и безопасными в эксплуатации, но крайне заметными на любом фоне. И это приводит к необходимости не маскировать розетки в спальне, а делать самостоятельным, акцентированным элементом общего интерьера. Особенно – при открытом типе проводки. Примером может служить установка ретро розеток, ретро выключателей и соответствующая проводка.

Заключение

Вообще же спальня, как и кухня – помещение, в котором для правильного распределения розеток необходимо точно знать габаритные размеры и места расположения мебели, осветительных приборов и больших тканевых полотнищ. Схему некоего универсального размещения точек, при которой можно будет перемещать мебель и менять обстановку в спальне без потери комфорта, продумать очень сложно, если не сказать – нереально…

Часто при планировании электрики и монтаже розеток и выключателей в квартире многое не предусматривается. Эти недочеты хорошо видны на видео ниже. Посмотрите это видео и учтите ошибки при планировании электрики в своей квартире.

как разместить и как расположить розетки, подробная схема

Современный человек полностью зависим от электрической энергии. Обусловлено это тем, что он использует очень много бытовых устройств, работоспособность которых обеспечивается этим источником энергии. Необходимо правильно подобрать расположение розеток в спальне, так как человек много времени проводит именно здесь.

Сколько должно быть розеток?

Розетка представляет собой специальный механизм, позволяющий использовать все преимущества электроэнергии. Количество подобных систем может варьироваться в зависимости от комнаты и потребностей человека.

Нет какого-либо единого стандарта, который указывает, сколько розеток можно устанавливать в спальне. Важно организовать их таким образом, чтобы получить оптимальный комфорт. Подсчитывать количество розеток желательно на этапе ремонта в комнате. Чтобы узнать точное количество этих устройств, следует вспомнить несколько простых правил:

  1. Определитесь с количеством и типом приборов, которые вы планируете использовать в спальне. Зачастую это не только пылесос и ночные светильники, но и телефоны, ноутбук и прочие приборы.
  2. Когда вы решили, что будете использовать, следует уточнить, какие из устройств будут работать одновременно. Учитывая эти показатели, уже можно подсчитать минимальное количество розеток.
  3. Обратите внимание на размер спальни. Если комната небольшая, не следует устанавливать большое количество розеток. Зачастую их нужно не больше 5-6 штук, которые будут расположены по всему периметру комнаты.

При планировании размещения розеток следует учитывать наличие нескольких функциональных зон:

  1. Кровать. Возле нее располагают 2-3 розетки. Если изделие двуспальное, тогда желательно продублировать элементы с каждой стороны.
  2. Туалетный столик. Здесь также понадобится минимум 2 розетки. Это позволяет одновременно эксплуатировать несколько бытовых приборов (светильники, фен и другие).
  3. Гардероб. Зачастую здесь устанавливают 1 розетку, которая предназначается для подключения отпаривателя или утюга.
  4. Телевизор. Он предполагает использование нескольких дополнительных устройств. Если вы планируете устанавливать телевизор в спальне, вам понадобится еще дополнительно около 5-ти розеток (все зависит от модели и функций).
  5. Подключение бытовых приборов. Для таких систем нужно еще обустроить несколько розеток, которые будут располагаться в различных функциональных зонах.

Обратите внимание на то, что некоторые из этих элементов могут эксплуатироваться с несколькими приборами. Розетка возле туалетного столика прекрасно подойдет для подключения пылесоса или утюга. Важно специально не увеличивать количество этих систем. Желательно оптимизировать их под конкретные потребности.

Такой алгоритм можно отнести и к расчету количества выключателей. Следует понимать, что таких элементов будет немного меньше, чем розеток. Обусловлено это тем, что многие бытовые приборы не нуждаются в этих системах. Зачастую количество выключателей не превышает 3-х (подвесные светильники, основное освещение).

Как и где расположить?

Еще один важный вопрос при установке розеток – где делать разъемы под них. Начинается эта процедура из составления схемы размещения элементов. Этот процесс довольно простой и состоит из нескольких последовательных шагов:

  1. Определяются места, где будет располагаться мебель (кровати, гарнитур).
  2. На основе полученной схемы планируется размещение розеток. Зачастую здесь учитываются функциональные зоны, которые были описаны ранее. Важно при этом учитывать не только количество элементов, но и их место фиксации на поверхности стен. К ним человек должен получать быстрый доступ, поэтому не следует устанавливать розетки за шкафами или под столом.

Над тумбочкой

Очень часто розетки устанавливают над тумбочками. Специалисты рекомендуют размещать их на высоте минимум 10 см от поверхности мебели. Если элементов несколько, их можно расположить как вертикально, так и горизонтально.

Оптимальным параметром считается высота в 20 см от верхней части тумбочки. В некоторых случаях розетки могут крепиться непосредственно возле тумбы. Тогда они размещаются таким образом, чтобы пользователь мог с легкостью дотянуться до них. Минимальной высотой считается значение в 30 см.

Возле кровати

Многие специалисты утверждают, что следует размещать устройства близко к кровати. Это даст возможность с легкостью эксплуатировать такие устройства, как зарядка для мобильного или ноутбука. Прикроватные элементы могут располагаться в нескольких местах. Если возле кровати установлены тумбочки, тогда розетки крепят с учетом ранее указанных правил.

Когда не планируется использование мебели в прикроватной зоне, тогда крепить устройства можно на высоте от 30 до 90 см от пола. Здесь важно учитывать не только характеристики человека, но и технические особенности эксплуатируемых приборов.

Обратите внимание на то, что расстояние между кроватью и этими конструкциями подбирается в индивидуальном порядке. Для этого оценивается тип приборов, которые планируется эксплуатировать (зарядка для мобильного, ноутбук, торшер).

Под телевизор

Розетки под телевизор – спорный вопрос, так как этот атрибут не всегда учитывают при планировании спальни. Если они отсутствуют, владельцы вынуждены использовать дополнительные переходники и удлинители.

Оптимальным местом для размещения телевизора считается стена напротив кровати. Розетки здесь располагаются относительно места крепления этого устройства. Зачастую оптимальной высотой является значение в 130 см от пола. Размещать эти атрибуты нужно таким образом, чтобы иметь полный доступ к ним. В некоторых случаях совместно с телевизором могут использоваться вспомогательные устройства, которые устанавливаются на тумбочки под ним. Очень важно, чтобы шнур от них мог доставать до розеток, закрепленных на стене.

Рабочее место

Если спальня большая, многие устанавливают здесь стол, за которым они могут поработать при необходимости. Для оптимальной работы в этом месте нужно примерно 2-3 разъема. Установить их можно непосредственно над поверхностью стола или снизу под ним. Оптимальной высотой считается значение 75 см от пола (15 см над столом).

Обратите внимание на то, что размещать розетки не стоит очень низко возле пола. Это не только влияет на комфорт, но и может привести к замыканию при случайном попадании воды.

Интересные дизайнерские решения

Стандартные разъемы этого вида обычно имеют квадратную или прямоугольную форму. Однако сегодня этот атрибут является не только необходимостью, но и возможностью украсить интерьер. По этой причине производители выпускают множество различных модификаций:

  1. Корпус изделия имеет различную декоративную форму.
  2. Конструкция дополняется уникальными накладками, которые прячут отверстия. Они прекрасно вписываются в любой интерьер.
  3. Встроенные розетки. Монтируются они непосредственно в стол или другую поверхность. Особенностью таких розеток является то, что их можно легко спрятать. Это идеальный вариант для людей, которые предпочитают максимальную функциональность и практичность.

Розетки в спальне очень важны, они обеспечивают оптимальную работу бытовых приборов.

Важно при установке учитывать не только их дизайн, но и технические характеристики бытовых приборов. Это позволит обеспечить безопасную и надежную работу всей системы. Учитывайте все полезные рекомендации, и тогда получится сделать все идеально.

О том, как не стоит размещать розетки в спальне, смотрите далее.

Legrand Inspiria — серия розеток и выключателей на официальном сайте Legrand

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку — начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам. Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2.

ТВ-зона


Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной — за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно.  Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня


По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно.  Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:
  • Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще…

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

Список инструментов курса

| CNM

Список инструментов курса Список инструментов курса для курсов автомобильных технологий. Включает информацию о размерах гаечных ключей и головок. https://www.cnm.edu/programs-of-study/programs-a-z/automotive-technology/tool-list https://www.cnm.edu/@@site-logo/logo-blue-transparent-200px.png

Список инструментов для курсов по автомобильным технологиям. Включает информацию о размерах гаечных ключей и головок.

Квадратный привод 1/4 дюйма:

  • Стандартные шестигранные головки (5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 1/2)
  • Шестигранные метрические головки (4, 5, 6, 7, 8, 9, 10, 11, 12, 13)
  • Приводные инструменты (1/4 дюйма):
    • Трещотка
    • Удлинитель 1 1/2 ”
    • Удлинитель 3 дюйма
    • Удлинитель 6 дюймов
    • Карданный шарнир

Квадратный привод 3/8 дюйма:

  • Стандартные шестигранные головки (5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16)
  • Шестигранные метрические головки (8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21)
  • Шестигранные метрические глубокие головки (8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19)
  • Стандартные головки с шестигранной головкой (5/32, 3/16, 7/32, 1/4, 5/16, 3/8)
  • Метрические головки с шестигранной головкой (4, 5, 6, 7, 8, 10)
  • Головки Torx Bit (T-15, T-20, T-25, T-30, T-40, T-45, T-50) Примечание: меньшие размеры могут составлять 1/4 дюйма
  • Головки свечей зажигания (5/8, 13/16)
  • Приводные инструменты (3/8 дюйма)
    • Трещотка
    • Удлинитель 3 дюйма
    • Удлинитель 6 дюймов
    • Приводной адаптер с 3/8 дюйма на 1/2 дюйма
    • Карданный шарнир

Квадратный привод 1/2 дюйма:

  • Стандартные шестигранные головки (3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
  • Шестигранные метрические головки (9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21)
  • Шестигранные стандартные глубокие головки (1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
  • Шестигранные метрические глубокие головки (15, 16, 17, 18, 19, 21, 22)
  • Приводные инструменты (1/2 дюйма)
    • Трещотка
    • Удлинитель 2 дюйма
    • Удлинитель 6 дюймов

Ключи:

  • Стандартные комбинированные ключи (1/4, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
  • Метрические комбинированные ключи (6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19)
  • Стандартные гаечные ключи с накидной гайкой (3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 7/8) Примечание: каждый ключ может сочетаться с двумя размерами
  • Ключи с метрической накидной гайкой (9, 10, 11, 12, 13, 14, 15, 17) Примечание: каждый гаечный ключ может сочетаться с двумя размерами

Отвертки:

  • Отвертки со шлицевой головкой (1/8 «x4», 1/4 «x4», 3/16 «x4»)
  • Отвертки Phillips (# 0x2. 5 ”, # 1×3”, # 2×4 ”)

Плоскогубцы:

  • Arc Joint, 10 ”
  • Диагональная резка, 6 дюймов
  • Длинный нос, 6 дюймов
  • Муфта скольжения, 6 дюймов
  • Пружинное стопорное кольцо
  • Внешнее стопорное кольцо
  • Инструмент для зачистки / обжима проводов

Разное:

  • Защитные очки, ANSI Z-87.1
  • Смотровое зеркало
  • Магнитный съемник
  • Контрольная лампа 12 В постоянного тока
  • 12 унций. Шаровой ударный молот
  • Ящик для инструментов с замком
  • Автомобильный цифровой вольт / омметр (ДВОМ)

Klein® Tools сокращает время, необходимое на работу, с новыми ударными головками разного размера | Klein Tools

Янв.22 августа 2018 г. (Линкольншир, Иллинойс, ) — Klein Tools (www.kleintools.com), предназначенная для профессионалов с 1857 г., представляет три новых ударных головки. И 6-гранные, и 12-гранные ударные головки 2-в-1 отлично подходят для установки и снятия опоры с двумя коаксиальными подпружиненными шестигранными головками в одном инструменте. Более длинный стержень квадратной ударной головки 4-в-1 предназначен для использования на длинных болтах с резьбой. Все модели оснащены автоматической регулировкой размеров розеток, что позволяет экономить время, затрачиваемое специалистами на выполнение каждой задачи.

Ударные головки 2-в-1 (Кат. Номера 66004, 66001)

  • Две соосные подпружиненные шестигранные головки ¾ ”и 9/16” в одном инструменте
  • Ударная головка односторонняя с регулировкой между головками без помощи рук
  • Глубокая розетка с полудюймовым приводом упрощает установку и снятие опоры
  • Конструкция с перекрестными отверстиями предотвращает непреднамеренное разделение адаптера и розетки
  • Высокомоментный, 6-гранный дизайн уменьшает закругление контактов с плоскими сторонами шестигранных креплений (Кат. № 66004)
  • 12-гранная конструкция с высоким крутящим моментом, удобство установки и использование квадратных крепежных элементов (Кат. № 66001)
  • Разработано для использования с ударными гайками

Ударная головка квадратного сечения 4-в-1 (Кат. № NRHD4)

  • Односторонняя ударная головка с регулировкой без помощи рук между размерами головок обеспечивает эффективность работы
  • Две коаксиальных подпружиненных головки в одном инструменте
  • Включает квадратные головки ¾ «, 13/16», 1 «и 1-1 / 8», а также дополнительный быстросменный шестигранный адаптер 7/16 «.
  • Подходит для крепления на стойке ½ ”, 5/8” и ¾ ”
  • Длинный полый вал для длинных болтов с резьбой
  • Разработано для использования с ударными гайками
  • Доступен сменный адаптер (NRHDA4)

«Klein Tools стремится постоянно предлагать новые решения для рабочих площадок, которые повышают эффективность и удобство работы», — говорит Козета Топчян, менеджер по продукции Klein Tools. «Ударные гнезда 2-в-1 и 4-в-1 позволяют регулировать размер гнезда без помощи рук, поэтому профессионалы могут переключаться между размерами, даже не снимая перчаток. Эти продукты помогают торговцам выполнять ту же работу, используя вдвое меньше инструментов, которые им требовались раньше ».

Для получения дополнительной информации посетите сайт www.kleintools.com или обратитесь к местному дистрибьютору.

О компании Klein Tools

С 1857 года Klein Tools, семейная компания, занимающаяся проектированием, разработкой и производством высококачественных ручных инструментов профессионального уровня.Большинство инструментов Klein производится на заводах по всей территории Соединенных Штатов и является выбором № 1 среди профессиональных электриков и других специалистов. Для получения дополнительной информации посетите www.kleintools.com.

Klein является зарегистрированным товарным знаком Klein Tools, Inc.

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) разрешены электрические розетки. оборудование для подключения к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это и не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Рисунок 1.Планировки торговых точек со всего мира. [1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют основную схему создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. [2]

Большинство розеток поляризованы для безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важным элементом безопасности). В Северной Америке это достигается за счет наличия двух разъемов разного размера в дополнение к скругленному разъему заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. [4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий конец. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. [5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. [6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячим и нейтральным (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. [4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подсоединен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. [3] Кроме того, заземляющий контакт будет длиннее, чем нейтральный и горячий контакты, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Где устанавливать электрические розетки и выключатели

Где следует размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми. Основная цель — обеспечить соответствие выполняемых работ Строительным нормам 2010 года. В утвержденном документе P содержится рекомендация, согласно которой электрические установки должны быть спроектированы и установлены в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.

Электрооборудование и кабельная разводка

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для нормального домашнего использования.”

При прокладке кабелей кабели с ПВХ-покрытием не должны соприкасаться с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

  • Кухня / подсобка — 8 точек
  • Столовая — 4 выхода
  • Гостиная или семейная комната — 8 розеток
  • Спальня (основная) — 6 розеток
  • Спальня (другая) — 4 выхода
  • Лендинг — 2 выхода
  • Зал — 2 выхода

Кулинария

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30 А.Если имеется плита для плиты, ее необходимо расположить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ поступает в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка для освещения. На площадях более 25м2 должны быть установлены две стационарные розетки.

Залы, площадки и лестничные клетки обеспечить розетками освещения и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не должны устанавливаться через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости для собственности.

Если осветительные приборы установлены на потолках под пустотами в крыше (за исключением соломенных крыш), необходимо принять меры для предотвращения риска возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.

Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

5 Конструктивные особенности при замене розеток и выключателей

Замена простых белых пластиковых розеток и выключателей может стать отличным способом отделки комнаты или придания ей элегантности.

Уловка состоит в том, чтобы убедиться, что все, что вы делаете с отделкой розеток и выключателей, гармонирует с остальной частью комнаты, в конце концов, теперь они станут элементом дизайна вашей комнаты.

Замена простых розеток и выключателей в комнате может преобразить пространство, добавив комнате более изысканной отделки. Замена панелей переключателей может быть дешевым способом подарить вам новую жизнь.

Итак, что нужно учитывать при выборе новых розеток и выключателей?

1. Другая металлическая отделка в помещении

Будь то дверные ручки или осветительная арматура, оконные защелки вокруг камина, вы должны учитывать, как новые розетки и выключатели будут сочетаться с другими металлическими изделиями в комнате.

Типичная доступная отделка — это никель, латунь, хром, нержавеющая сталь и черные розетки, хотя медь и розовое золото стали намного более популярными в последние годы. У нас также были люди, покупающие наши цветные розетки и выключатели, чтобы они соответствовали их тостерам и чайникам.

Очевидно, есть еще освещение. Всегда лучше придерживаться темы, поэтому, если вы можете привязать освещение к розеткам и выключателям, это должно помочь.

2. Состояние стены

Розетки и выключатели с плоской пластиной могут стать прекрасным завершением комнаты, но будьте осторожны!

Они очень неумолимы, поэтому, если у вас есть что-то, кроме плоских стен, держитесь подальше, и если спиртовой уровень не ваш любимый инструмент для самостоятельного изготовления, он, вероятно, не для вас.

Они легко обнаруживают аномалии, поэтому их необходимо надевать прямо или, по крайней мере, параллельно двери и плинтусу. Не отчаивайтесь, ведь помимо плоских тарелок существует множество других стилей тарелок. Также помните, что если вы устанавливаете плоские пластины или пластины без винтов, при установке им потребуются более глубокие задние коробки.

3. Недавно оштукатуренные стены

Нет ничего лучше, чем нанять высококачественного штукатура, который очистит стену, чтобы избавиться от этой старой артерии или выровнять старые стены, но не забывайте, что недавно оштукатуренные стены сохнут в течение нескольких месяцев. Я уверен, что ваш штукатур сказал, что не стоит наклеивать обои на 6 месяцев, но предупреждал ли он, что процесс высыхания может испачкать некоторые розетки и выключатели?

У нас есть множество розеток и выключателей, которые можно установить на свеже оштукатуренные стены, но, пожалуйста, не пытайтесь использовать медь (кроме кованой меди) или плиты Varilight, так как они не покрыты свеже оштукатуренными стенами и не устанавливаются на них. аннулирует вашу гарантию. В случае сомнений позвоните в нашу службу поддержки клиентов. Они будут рады направить вас в правильном направлении.

4. Общее впечатление от комнаты

Розетки и выключатели бывают всех форм и размеров, в том числе овальные, в георгианском, викторианском стиле и все, что между ними, но убедитесь, что они соответствуют стилю комнаты! или викторианские и георгианские тарелки намеренно нацелены на более традиционный дом, поэтому стоит иметь это в виду, если у вас современный или современный вид.

Также подумайте, собираетесь ли вы разносить дизайн по всему дому. Многие из наших стилей тарелок (форма самой тарелки) имеют много разных цветов и отделок, поэтому вы можете выбрать свой стиль тарелок и продолжить его по всему дому, только в другом цвете.Например, полированные хромированные переключатели могут подойти для светлой прихожей, но оловянная отделка лучше подходит для темных комнат. Контурная тарелка доступна в обоих вариантах отделки, поэтому вы можете получить тарелку с одинаковым стилем, только в разных цветах.

Другой вариант — поместить в одну комнату два разных цвета. Одна из самых популярных комбинаций с have — это плоские белые выключатели и плоские черные розетки, которые находятся в одной комнате.

5. Проводка заземления

Может показаться, что это отличный план — перейти от белых розеток и выключателей к другому стилю или цвету, но будьте осторожны с более старыми домами.Многие (фактически большинство) наших розеток и выключателей сделаны из металла. Это означает, что они должны быть оснащены заземляющим проводом . В некоторых старых домах нет соответствующей заземляющей проводки. В этом случае не должен подходить к металлическим пластинам . Не волнуйтесь, есть и другие пластиковые розетки и выключатели, например, серые пластины Retrotouch.

В случае сомнений вызовите квалифицированного электрика. Уверяем вас, это будут потраченные деньги не зря.

Размеры розеток

в порядке от наименьшего к наибольшему — таблицы преобразования включены

Сортировка розеток по размерам в порядке от наименьшего к наибольшему не так проста, как можно было бы подумать.Во-первых, вам нужно знать, какой размер диска вы используете.

Наиболее распространенные размеры погружения:

  • Привод 1/4 ″
  • 3/8 ″ привод
  • 1/2 ″ привод
  • другие размеры приводов

Кроме того, существует 2 основных стандарта измерения:

Вот несколько обзорных статей, которые мы сделали о наборах розеток:

0833px»> 7 лучших наборов розеток за деньги Обзор

11 Обзор лучших розеток

Возможно, у вас уже есть розетка или набор.Скорее всего, вам не хватает одного или нескольких размеров, и вам нужно получить их, чтобы завершить набор. Чуть ниже вы найдете справочные таблицы, чтобы вы могли быстро определить, какие размеры сокетов вам не хватает. Они также отсортированы по размеру, от самого маленького до самого большого.

Pro Совет: не ожидайте, что какой-либо набор будет иметь абсолютно все размеры из списка диаграммы, и вам никогда не понадобятся все они. Итак, сначала подумайте о необходимых вам инструментах, чтобы определить, какие размеры вам нужны в наборе розеток.

Вы можете скачать PDF-версию таблиц здесь.

Таблица размеров метрических головок

9034 9034 903 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 9034 1334 9034 9034 9034 904 9033 9034 9034 9034 904 77 904 904 904 904 904 904 904 904 904 904 904 904 904 904
Привод 1/4 « Привод 3/8″ Привод 1/2 « Привод 3/4″ Привод 1 «
4 мм 5,5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 904 33 5 мм 5. 5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
9034 9034 9034 904 904 904 904 8 мм 11 мм 14 мм 25 мм 55 мм
9 мм 12 мм 15 мм 26 мм 58 мм 26 мм 58 мм
11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 384 9034 9034 9034 9034 904
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

20 1/4
20 1/4
20 1/4 Привод 2 « Привод 3/4″ Привод 1 «
5/32″ 90 434 1/4 дюйма 3/8 дюйма 7/8 дюйма 1-5 / 8 дюйма
3/16 дюйма 5/16 дюйма 7/16 дюйма 15 / 16 « 1-11 / 16″
7/32 « 3/8″ 1/2 « 1″ 1-3 / 4 «
1/4″ 7/16 « 9/16″ 1-1 / 16 « 1-13 / 16″
9/32 « 1/2″ 19/32 « 1-1 / 8 « 1-7 / 8″
5/16 « 9/16″ 5/8 « 1-3 / 16″ 2 «
11/32 « 5/8″ 21/32 « 1-1 / 4″ 2-1 / 8 «
3/8″ 11/16 « 11 / 16 « 1-5 / 16″ 2-3 / 16 «
7/16″ 3/4 « 3/4″ 1-3 / 8 « 2- 1/4 «
1/2″ 13/16 « 25/32″ 1-7 / 16 « 2-3 / 8″
9/16 « 7/8″ 13/16 « 1- 1/2 « 2-1 / 2″
15/16 « 7/8″ 1-5 / 8 « 2-5 / 8″
1 » 15/16 « 1-11 / 16″ 2-3 / 4 «
1″ 1-3 / 4 « 2-15 / 16″
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8″ 1-7 / 8 « 3-1 / 8″
1-3 / 16 « 2″
1-1 / 4 « 2-1 / 8″
1-1 / 2 « 2-3 / 16 «
2-1 / 4″

Таблица преобразования SAE в метрическую систему

9000 2 В этом мире, где двойные стандарты в инженерии сосуществуют вместе, вы часто будете иметь болт или гайку и не будете знать, какой точный размер головки или гаечный ключ использовать. Если у вас, например, есть гайка с диаметром 5/16 дюйма (ANSI или британские единицы), и у вас есть гаечный ключ с метрической единицей измерения, вам потребуется ключ на 8 мм, чтобы затянуть ее. Это то, что показывает таблица преобразования SAE в метрическую систему.

276 9034 904 904 904 903 904 903 904 904 904 903 904 904 904 904 904 903 904 / 32 «33 0,51233 0,512 «656 904 «» 0.906
Размер SAE Метрический размер Дюймы Десятичные
5/32 « 0,156 5/32 дюйма и 4 мм достаточно близко
4.5 мм 0,177
3/16 дюйма 0,188
5 мм 0,197
5,5 мм 0,216 9042 0,216 9042 0,216 9042 0,219
6 мм 0,236
1/4 « 0,25
6,5 мм 0,256
9/32 « 0,281
5/16″ 0,313 5/16 «и 8 мм достаточно
8 мм
8 мм 904
11/32 « 0,344
9 мм 0,354
3/8″ 0,375 0. 406
11 мм 0,433 7/16 дюйма и 11 мм составляют
7/16 дюйма 0,438 достаточно близко
0,433 904 15/32 дюйма и 12 мм —
12 мм 0,472 достаточно близко
1/2 дюйма 0,5
13 мм 0.531
14 мм 0,551
9/16 « 0,563
15 мм 0,591 19/16 мм 0,591 19/19 « 0,594 достаточно близко
5/8″ 0,625
16 мм 0,633
21/32 «
17 мм 0,669
11/16 дюйма 0,688
18 мм 0,709 18 мм 0,709
19 мм 0,748 3/4 дюйма и 19 мм равны
3/4 дюйма 0,75 достаточно близко
25/32 дюйма 0. 781
20 мм 0,787
13/16 « 0,813
21 мм 0,827 904 904 904 904 904
22 мм 0,866
7/8 « 0,875
23 мм 0,906 29/32″ и 23 мм
достаточно близко
15/16 « 0,938
24 мм 0,945
1″

33 1

9025 902 Размер на трещотке (также известный как торцевой ключ) — это небольшой квадратный соединительный элемент на конце трещотки. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для универсального использования дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма. Как правило, вам нужно использовать торцевые головки от 12 до 18 мм (или больше, если крутящий момент не будет слишком большим).

1/2 ″ Привод

Используется в случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Вот видео, которое дополнительно и подробно объясняет различные типы трещоток и розеток:

Разъемы других размеров

Хотя большинству людей никогда не понадобится ничего, кроме трех размеров приводов, указанных выше, трещотки с дисками 3/4 ″, 1 ″, 1-1 / 2 ″ и больше.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

После того, как вы определились с размерами сокетов, подумайте о том, чтобы объединить их с одним из лучших организаторов сокетов, чтобы каждый сокет хранился в подходящем месте.

Розетки и переключатели большого размера

Щелкните изображение ниже, чтобы увидеть все более крупные выключатели, розетки и варианты отделки, доступные в каждом из представленных стилей.

Гранде

Одиночный 95 мм x 95 мм
Двойной 153 мм x 95 мм

Deco

Одиночный 94 мм x 94 мм
Двойной 154 мм x 94 мм

Mondo

Одиночный 94 мм x 94 мм
Двойной 154 мм x 94 мм

Виктория

Одиночный 94 мм x 94 мм
Двойной 154 мм x 94 мм

Черный Гранд

Одиночный 95 мм x 95 мм
Двойной 153 мм x 95 мм

Кромка каната

Одинарный 93 мм x 93 мм
Двойной 153 мм x 93 мм

Бронза с кромкой каната

Одиночный 95 мм x 95 мм
Двойной 155 мм x 95 мм

Стиль

Одинарный 92 мм x 92 мм
Двойной 148 мм x 92 мм

Вам нужны розетки и выключатели большего размера, чтобы закрыть то, что уже есть?

Со временем край стены вокруг многих розеток и выключателей изнашивается, трескается или рвутся обои. У нас есть решение с нашими более широкими диапазонами, которые покрывают границы существующих розеток / выключателей, чтобы снова сделать идеальную отделку.

Вместо стандартного размера одинарной пластины 85 мм и размера двойной пластины 146 мм, в большом ассортименте имеются пластины размером от 92 до 95 мм для одинарной и от 148 до 155 мм для двойной розетки или переключателя. Это дает вам дополнительные 10 мм по периметру, чтобы скрыть эти пятна и обеспечить отличную отделку.

В том маловероятном случае, если вы не сможете найти нужный диапазон, позвоните нам по номеру 01926 257257.


© 2021 Авторские права Super Sockets

Super Sockets, Блок A5, Карьерный парк, Олд Милвертон-лейн, Блэкдаун, Лимингтон-Спа, Уорикшир, CV32 6RW | [email protected] .

No related posts.

Навигация по записям

Предыдущая запись:

Отзывы о варочной панели гефест: Отзывы о Варочных панелях GEFEST от покупателей и мастеров, какую модель лучше выбрать

Следующая запись:

Болгарка для резки металла: Резка металла болгаркой: основные правила — РИНКОМ

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Дизайн
  • Дом
  • Интерьер
  • Кухня
  • Стиль
  • Эко
  • Разное
Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
