Виды, устройство, схема и стандарный размер розетки
Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным. Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.
Виды электрических розеток
Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными — для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.
Как работает розетка?
Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.
Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.
Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.
Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.
Как устроена штепсельная розетка?
Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления.
Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.
Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.
В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты. Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.
В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.
Материалы
Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.
Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам.
Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.
Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.
Классификация розеток
Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения.
Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.
Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.
Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.
Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов.
Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.
В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.
Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.
Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.
Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

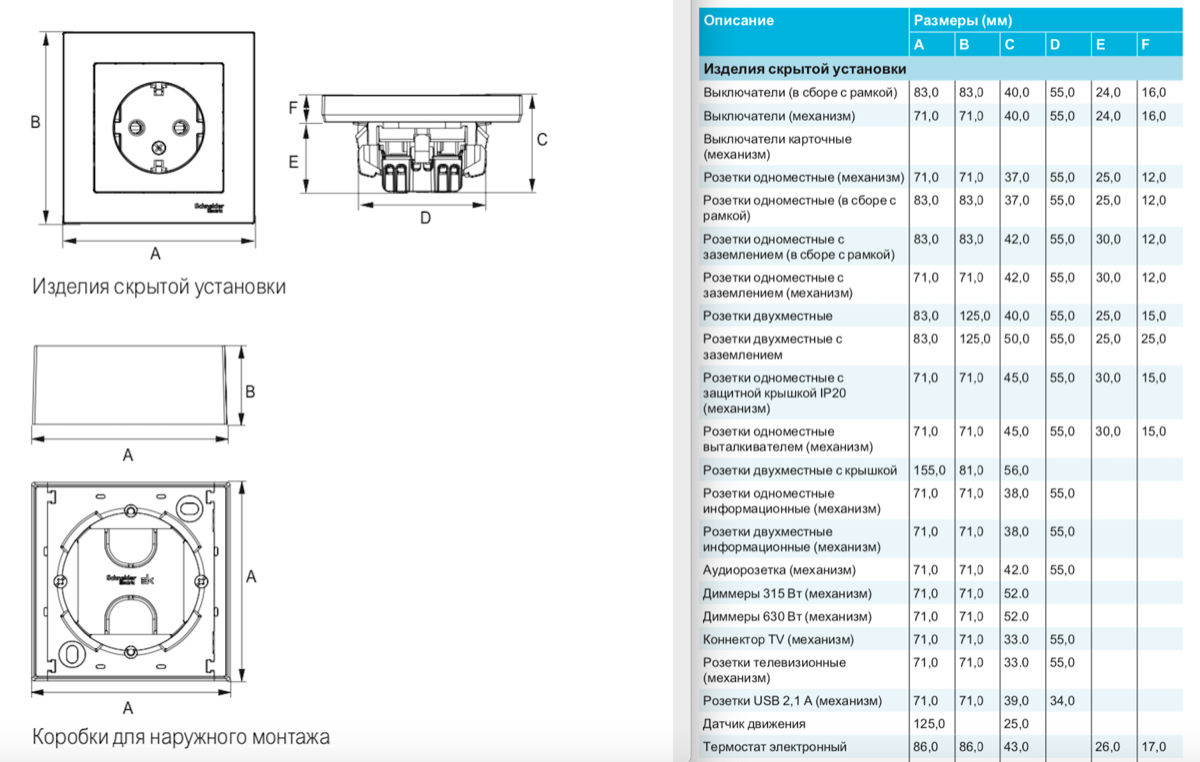

Стандартные размеры розеток
Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.
Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.
Особенности отечественных моделей
Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).
Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт).
У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.
Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.
Заключение
Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.
ЭКОПЛАСТ EM60 — Суппорт для розетки креп. размер 60 мм Соединительный элемент
ЭКОПЛАСТ EM60 — Суппорт для розетки креп. размер 60 мм для розеток в кабель-канал 100*40, предназначен для закрепления розетки в пазах кабель канала.
Выполнен из композиции российского ПВХ и немецких, устойчивых к воздействию ультрафиолета, добавок. Кабель-канал обладает высокой механической гибкостью и пластичностью, повышенной ударопрочностью (выдерживает нагрузки 6Дж). Кабель-канал химически стабилен в цветности и устойчив к солнечному свету. Материал кабель-каналов не поддерживает горения и является отличным дополнительным изолятором. Поверхность кабель-каналов системы INSTA устойчива к загрязнению и легко очищается от пыли. Система коробов является эргономичной и эстетичной, поэтому легко сочетается с любыми видами интерьера. Система кабель-каналов INSTA является модульной, т.е. в короб предельно быстро монтируются и демонтируются суппорта под стандарт 45х45 или евростандарт с посадочным диаметром 60мм.
При коммутации нескольких приборов, суппорта устанавливаются в ряд без ограничений. При этом расширить или переместить установленные розетки и разъемы не составит труда, т.к. использован принцип «конструктора». Суппорта имеют с коробом единый дизайн и скрывают места подключений.
Система кабель-канала полностью укомплектована внешними и внутренними (от 60 до 120°), плоскими и Т-образными углами, скобами для соединения секций короба, заглушками и суппортами. Упаковка кабель-канала прочна и компактна, что облегчает транспортировку, хранение и защиту от пыли. Система EM60 — Суппорт для розетки креп. размер 60 мм кабельных каналов «INSTA» продумана до мелочей, что снижает издержки при установке электропроводки и сокращает время монтажа.
Система сертифицирована в соответствии со стандартами:
- Системой сертификации в области пожарной безопасности Государственной противопожарной службой МВД РОССИИ
- Системой сертификации ГОСТ-Р Госстандарта РФ
- Системой сертификации Государственной Санитарно-эпидемиологической Российской Федерации
*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.
Розетки с вилками для электроплит 20-32A
Подключение розеток и вилок для электроплит
Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать
Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.
Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.
От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер.
Номинальная потребляемая мощность доходит до двенадцати киловатт. Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.
Розетки и вилки для подключения электроплит
Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.
Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.
Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен.
Розетки и вилки для подключения электроплит бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро — и пожаробезопасность, высокая токопроводность.
Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.
Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.
Выпускаются вилки и розетки для подключения электроплит в России, Белоруссии, во Франции.
Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.
Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.
При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.
Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.
И еще одно — перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста.
Только он сможет провести все работы грамотно, качественно и безопасно.
Расположение розеток и выключателей в помещении…
сегодня: %d %M %h~:~%m
Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.
На какой высоте от пола крепятся розетки?
В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.
Вся Европа работает по нормам МЭК ( международная энергетическая комиссия.
) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.
Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома.
Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.
Документация
Определение размеров стеновых панелей
Для корректного определения геометрии стеновой панели нужно определить размеры ниши, в которую будет производиться монтаж стеновой панели. Основные размеры необходимые для изготовления панели:
— длина ниши. По нижней кромке и с шагом 600 мм до верхней кромки, включая длину по верхней кромке. При отсутствии установленного кухонного гарнитура за нижнюю кромку считается длина поверхности на высоте 900 мм от пола
— высота ниши. По левой кромке и с шагом 600 мм до правой кромки, включая высоту по правой кромке.
Например: L1 = 2402 мм; L2 = 2404 мм; h2 = 561 мм; h3 = 562 мм; h4 = 560 мм; h5 = 563 мм; H5 = 563 мм (рис. 1). Для расчетов берутся наименьшие значения длины и высоты Lmin и Hmin. В данном случае L1 = 2402 и h4 = 560 мм.
При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота – 560 или 600 мм. В таком случае порядок монтажа следующий: сначала монтируется база, потом стеновая панель, после панели монтируются навесные шкафы с зазором 2 мм от верхнего края панели. Наилучший вариант — монтаж панели ПОСЛЕ установки кухонного гарнитура
Определение размеров и расположения выреза под розетку
Стандартный вырез. При стандартном размере розетки (D= 68 мм) делается вырез стандартного размера по одинарную, двойную, тройную розетку или блок на 4 розетки (рис. 2). В заявке указывается расстояние от центра выреза до края панели — по высоте (Н) и по ширине (L) с учетом необходимых допусков
Нестандартный вырез. В случае, если розетка имеет нестандартные размеры, рассчитываем размер выреза. Для этого определяем размеры лицевой накладки (рис. 3) — длину (Lн) и высоту (Нн). Размеры выреза под розетку в стекле Lв и Нв (рис. 4) должны быть меньше размера лицевой накладки минимум на 4 мм меньше с каждой стороны.
Т. е., если размер накладки 156 х 80 мм, то размер выреза 148 х 72 мм. Переверните розетку обратной стороной (рис. 5) и обратите внимание на размер и расположение закладных элементов. Размеры выреза должны быть не менее габаритных размеров закладной коробки (Lз и Нз) и выступающих частей крепежных элементов коробки (Lк и Нк). Только в этом случае розетка может быть установлена в сделанный вырез (рис. 6)
Линейные размеры панелей со сквозным крепежом
Для того, чтобы стеклянные панели вписались в требуемую нишу, необходимо вычитать из чистых линейных размеров поверхности (стены) следующие допуски:
— для изделия длиной до 1 метра – длина = Lmin — 1 мм; длиной до 2х метров – Lmin — 2 мм;
для изделия длиной до 3х метров – длина = Lmin — 3 мм; длиной более 3х метров – Lmin — 5 мм
— если стеновая панель прилегает к плоскости, которая конечна, то дополнительный допуск составляет минус 2 мм (рис. 7)
— при отличии угла стены к полу более 5° дополнительный допуск на длину панели – длина изделия = Lmin — допуск — 1 мм
— по высоте стандартный допуск = Hmin — 2 мм
— если измерения по высоте отличаются более 3 мм, то допуск составляет минус (2 мм + разница измерения – 3 мм)
— при угловой стыковке панелей из длины панели Б дополнительно вычитается 6 мм (рис.
8) и 8-10 мм для GlassGuardPico
— стеновая панель всегда заводится за плинтус
— если нужно завести панель за нижние и верхние шкафы, это делается с помощью скрытого крепежа, который поставляется в комплекте (рис. 9)
Если столешница из искусственного камня, и плинтус прилегает к столешнице, из высоты панели нужно вычесть 10-15 мм, чтобы излишки клея не приклеили плинтус к панели. При наличии каменной столешницы не допускается установка панели над плинтусом, т. к. возможно образование зазора из-за кривизны плинтуса.
Решения по оформлению вытяжки для панелей со сквозным крепежом
1. Заказ стеновых панелей с выступом под вытяжку (рис. 10). Такая форма менее удобна при монтаже панели. После установки остаются заметные зазоры между выступом стеновой панели и боковинами верхних шкафов, если нет вырезов R10/90
2. Добор под вытяжку (рис. 11) Экономит деньги, но на небольшом кусочке будут размещены 2 верхних видимых крепления, а также горизонтальный стык между добором и основной панелью.
Внимание! Невозможно гарантировать точное совпадение рисунка на этом стыке, поэтому лучше, чтобы рисунок в этом месте не имел четких линий или просто сделать добор однородным
3. Разбивка одной панели на 3 части (рис. 12) Экономит деньги, но появляются два дополнительных вертикальных стыка (при длинной панели это оптимальное разделение)
4. Заведение панели за шкафы — наиболее эстетичное решение. (рис. 13). Внимание! В этом случае шкафы не прилегают к стене, остаются щели равные толщине панели
Размеры выпуска под вытяжку
Если панель необходимо завести между верхними шкафами, ее форма предусматривает выпуск под вытяжку. Для панелей GlassGuard и GlassGuardLux выпуск делается с двумя вырезами R 10/90 (рис. 14). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 4 мм (по 2 с каждой стороны), шкафы максимально близко прилегают к панели. Однако, вырезы R 10/90 не рекомендуется делать при транспортировке панели на дальние расстояния, особенно при общей длине панели более 2 метров.
Для панелей Оптима вырез делается только со скруглениями (рис. 15). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 24 мм (по 12 с каждой стороны), остаются видимые зазоры между шкафами и панелью, но при меньшем допуске высок риск, что панель не встанет в нишу.
Технологические особенности и ограничения для панелей со сквозным крепежом
- минимальный диаметр отверстия на стеновой панели 8 мм, для стекла толщиной 10 мм мин. диаметр 10 мм (рис. 16)
- максимальный диаметр отверстия на 30 мм. Отверстия большего диаметра считаются технологическими вырезами
- минимальное расстояние между краями отверстий – 10 мм*
- минимальное расстояние от края стекла до края отверстия диаметром больше 10 мм – 50 мм*
- минимальный отступ от края панели до крепежного отверстия – 25 мм*
- минимальное расстояние от высверливаемого отверстия до внешней кромки выреза – 12 мм*
- минимальный радиус скруглений – 10 мм
- все углы притупляются 2мм*45°
- минимальное расстояние от края стекла до выреза равно половине ширины выреза, но не менее 50мм
- минимальное расстояние между вырезами равно половине ширины большего выреза, но не менее 50 мм
- минимальный размер стекла 210*300 мм
- максимальный размер изделия 3050*2500 мм
- минимальное соотношение сторон изделия 1:7.
Например, допустимый размер 300*2100 мм, но не 200*3000 мм
* данные значения могут быть изменены в зависимости от сочетания вырезов на конкретной панели. Любые размеры, отличные от приведенных, выполняются по запросу
Для отверстий указывайте их размеры и расстояния от центра отверстия до края панели. Учитывайте технологические зазоры для установки готового изделия. Все размеры на утвержденном Вами чертеже являются окончательными. Коробки-стаканы под розетки монтируются в стену после прихода стеновых панелей с использованием их в качестве шаблона разметки мест установки
Монтаж панелей со сквозным крепежом
1) Проверьте соответствие комплектность поставляемого крепежа спецификации изделия
2) При наличии электрических розеток, выключателей и прочих элементов – снимите с них декоративную накладку в случае, если эти элементы будут крепиться поверх установленной панели.
3) Не снимая с тыльной стороны изделия транспортировочной стрейч-пленки, приложите изделие к поверхности, на которую будет осуществлен монтаж.
При этом не допускается скольжение изделия по поверхности. Разметьте все отверстия
4) Уберите панель и просверлите отверстия диаметром, соответствующим назначению. Для держателя, поставляемого в комплекте, необходимо отверстие диаметром 6 мм, перпендикулярно стене на глубину 55-60 мм
5) Вставьте в отверстие для крепежа универсальный дюбель и закладные элементы для прочих отверстий
6) Приставьте к стене панель с удаленной транспортировочной стрейч-пленкой
7) Вставьте в крепежные отверстия ответную резьбовую часть с пластиковым уплотнителем
8) Закрепите ответную часть к стене, используя крепежный шуруп
9) Не отпуская панель, закрепите декоративные заглушки, которые окончательно зафиксируют панель
10) Закрепите снятые ранее накладки на розетки и выключатели
При оформлении заказа панелей со сквозным крепежом необходимо указать
1. При составлении заявки для верного расположения отверстий под крепеж важно указать:
— высоту плинтуса
— наличие и расположение в стене электрического кабеля (уточнять у клиентов), чтобы при монтаже в него не попасть
— наличие угловой стыковки — внутренней и/или внешней
2.
Для удобства монтажа применимо следующее расположение крепежных отверстий:
— расстояние до центра отверстий от верхней кромки – 25 мм, если есть навесные шкафы, то 70 мм
— расстояние до центра отверстий от нижней кромки – высота плинтуса + 25 мм при расположении крепежей над плинтусом
— расстояние до центра отверстий при прилегании панели к стене или угловой стыковке – 70 мм от кромки, прилегающей к стене или стыкующейся с угловой панелью
— расстояние до центра отверстий при стыковке панелей по плоскости — 25 мм
— если в заявке не указано иное, то по умолчанию расположение крепежных отверстий 70х70 мм от краев панели
— максимальное расстояние между крепежами 1250 мм (т. е. на панель 2500х600 мм необходимо 6 крепежей) Если необходимо иное расположение, это нужно указать в заявке.
3. Панель может заводиться за вытяжку, при этом необходимо указать все отверстия для крепежа вытяжки. Однако, мы не рекомендуем заводить панель под вытяжку ввиду сложности при замере и монтаже
Встраиваемые выдвижные и врезные розетки для столешницы вертикального и горизонтального исполнения
Перейти в интернет магазин КупитьАвтоматически выдвигаемый блок розеток с голубой LED подсветкой 2 розетками Schoku 230 вольт и USB-разъемом (2.
000 мА). Высота над столешницей всего: 85 мм.!
Легким нажатием пальца VoltPort можно опустить и зафиксировать. Для открытия достаточно короткого нажатия на крышку из нержавеющей стали и VoltPort выезжает автоматически. Монтажный размер 102 мм, в основном подходит для большинства существующих отверстий для обычных розеток ручного выдвижения.
Характеристики:
- Общая высота: 308 мм
- Над столешницей: 85 мм
- Монтажный размер: 102 мм прибл.
- Подсветка: голубая LED по кругу
- Штекерные блоки: 2 x max. 16A 230V AC + USB порт (2.000 мА)
- Длина соединительного кабеля (3-жильный): 1,80 м плоская черная вилка Schuko в комплекте!
Инновационная розетка для любителей музыки. Музыка и телефонная связь с мобильным Bluetooth-динамиком и встроеннымй блоком громкой связи для смартфонов.
Автоматически выдвигаемый блок розеток с голубой LED подсветкой 2 розетками Schoku 230 вольт и USB-разъемом (2.000 мА) и все это в одной розетке VoltPort. Высота над столешницей (без Bluetooth динамика) всего: 85 мм.!
Легким нажатием пальца VoltPort можно опустить и зафиксировать. Для открытия достаточно короткого нажатия на крышку из нержавеющей стали и VoltPort выезжает автоматически. Монтажный размер 102 мм, в основном подходит для большинства существующих отверстий для обычных розеток ручного выдвижения.
Характеристики:
Общая высота: 308 мм
Над столешницей: 85 мм
Монтажный размер: 102 мм прибл.
Подсветка: голубая LED по кругу
Штекерные блоки: 2 x max. 16A 230V AC + USB порт (2.000 мА)
Длина соединительного кабеля (3-жильный): 1,80 м плоская черная вилка Schuko в комплекте!
— Выдвижная встраиваемая розетка с 4 розетками, qi беспроводная зарядка, 2 USB порта и 2 порта RJ45 Ethernet
— Автоматически выдвигается под давлением
— Защита от Перенапряжения, максимальная выходная мощность 3500 Вт, защита от короткого замыкания, перегрузки и перегрева
— Уникальный дизайн, практические функции, легкая установка — идеально подходит для офиса, рабочего места, мастерской и кухни
Идеально подходит для офиса, кухни и домашней мастерской.
Для открытия достаточно короткого нажатия на крышку так же легким нажатием руки розетку TETRABOX можно опустить и зафиксировать. Минимальная глубина розетки 102мм!
Простой монтаж без винтов: просверлите соответствующее отверстие в столе или столешнице. Вставьте розеточный блок благодаря регулируемой гайке зафиксируйте его в один миг.
Две комплектации розеток: 4 розетки Schuko либо 3 розетки Schuko + 2 x USB 2.100mA
Характеристики:
- Цвет: серебро / черный
- Материал Пластик
- Общая высота: 160 мм
- Мощность Подключения: 3.680 W / 16 A
- Защита от короткого замыкания, Перегрузки и Перегрева
- Кабель питания: 1,5 м
- Размеры: (Ш х в) 117 x 160 мм, Диаметр отверстия выреза: 100 мм
- Монтажная глубина 102мм
- Инструкция по монтажу на удлинитель в комплекте. Инструкция на немецком языке
- 4 х розетки 16А либо 3 х розетки 16А + 2 x USB 2. 100mA
100mAУгловой светодиодный светильник с розеткой DesignLight CORNER ALU
Практичный угловой удлинитель со светодиодной лампой, розеткой Schuko и выключателем.
— Светодиодный светильник 7 Вт-450 лм.
— Выключатель для светильника
— Силовая розетка 250 V макс. 16 А
— Степень защиты: IP 20
— Для монтажа в помещении
— 45 см соединительный кабель без разъема
— Одобрен для Германии
— Материал: алюминий и пластик.
— Размеры (ДхШхВ): 420 X 64 x 64 мм.
— Цвет: серо-белый.
— Класс Энергоэффективности А.
Круглая врезная розетка с USB DesignLight SINGLE BOX
— Штепсельная Вилка 220-240 В Тип Schuko
— USB разъем зарядка 5V/max. 2 А.
— Класс защиты: IP20 Цвет: Серебро Длина сетевого кабеля: 1,5 м
— Крышка пластик
Комплектации: 3 розетки + 2 x USB 1.
2 A. Материал Нерж.сталь/Пластик
Revolt FlipTop врезная розетка горизонтального исполнения max. толщина столешницы до 40 мм
Встраиваемый блок розеток Revolt FlipTop устанавливается в один уровень со столешницей , создавая тем самым ровную поверхность. В закрытом положении крышка блока оставляет зазор для пропуска кабелей подключенных приборов. Удобное коммутирование — крышка открывается на 60 °. Ворсяная шторка прикрывает зазор, защищая розетки от грязи, мусора и случайных капель.
Характеристики:
- Крышка и корпус выполнены из анодированного алюминия серебристого цвета боковые вставки из пластика черного цвета
- Простой монтаж без винтов
- 3 либо 4 электрические розетки с заземлением 16 A max. 3500 Вт 220 В из пластика чёрного цвета
- Длина кабеля 1,6 м
- Толщина столешницы до 40 мм
- Размеры выреза под блок : 197х131мм и 240 х 131 мм
3500 Вт 220 В из пластика чёрного цветаУниверсальный офисный удлинитель с 2-кратным USB-хаб и 2 RJ 45. Две сетевые розетки RJ 45 обеспечивают быстрый Интернет- просто подключите удлинитель к маршрутизатору, коммутатору или точке доступа. Быстрая установка без винтов.
Характеристики:
- Выдвижной блок из алюминия
- Разъемы: 3x розетки шуко, 2x USB 2.0 (Hub), 2x LAN (RJ-45 CAT 5Е)
- Идеально подходит для рабочего стола или кухонной столешницы
- Быстрый и простой монтаж: Монтажная глубина не менее 450 мм, Диаметр отверстия 60 мм
- Кабель длина кабеля питания: 120 см, кабель USB: 150 см, сетевой кабель (2x): 160 см
- Для столешниц толщиной до 64 мм
- Класс Защиты I. Дополнительная защита от перенапряжения SPD (surge protection device)
Дополнительная защита от перенапряжения SPD (surge protection device)Активный 3-х USB 2.0 Hub для настольного монтажа, с розеткой, 80 мм.
Передача данных и разъемы питания все под рукой. Теперь у вас есть блок питания и USB-разъемы точно там, где нужно — прямо на рабочем столе! Подключение периферийных устройств: активный концентратор USB 2.0, подсоедините принтер, USB-накопитель и многое другое. Функция быстрой зарядки для смартфонов и планшетных ПК в кратчайшие сроки с удвоенной энергией.
Быстрая установка на любом столе с существующим с 80-мм-отверстием. Подключите только USB и кабель питания — и готово!
Характеристики:
- Активный USB-концентратор с 220-вольтовой розеткой
- 3 порта USB 2.0: 5 V, выходное напряжение: Макс. 2 A
- Скорость передачи: до 40 МБ/с
- Для Windows, Mac OS / OS X, Linux
- USB-кабель: 115 см
- Электрическая розетка, защита от детей: 220 вольт, 10 A
- 230 в подвод Кабеля: 180 см
- Монтажный диаметр: 80 мм (общий: 97 мм)
- Монтажная глубина: 90 мм. Цвет: черный. Вес: 438
Цвет: черный. Вес: 438Xystec Настольная розетка с встроенный USB-концентратором карт ридером и аудио разъемами
Практичная розетка с 3 USB HAB карт-ридером и аудио разъемами 3,5мм для наушников и микрофона.
— 3 порта USB 2.0: До 480 Мбит скорость передачи данных
— Встроенный мульти-кард-ридер: SD / MMC/SDHC/MS/MS pro/MS Duo / MS pro Duo
— Хорошо доступ до аудио портов: аудио выход, микрофон (3,5 мм разъем)
— Быстрй старт. Plug & Play с Windows 2000 (Windows 7 только 32-разрядная версия)
— Включает в себя USB-кабель (120 см), кабель 3,5″, немецкое руководство
— Для отверстия D 60 мм
— Общий размер 70 мм, глубина установки 20 мм
Steelcase немецкая фирма занимающаяся производством эргономичной мебели и комплектующих для офиса. Встраиваемая поворотная розетка Steelcase In & Out выполнена из анодированного алюминия с боковыми вставками из пластика в цвет корпуса.
Установка на любую толщину столешницы от 16мм.
Характеристики:
- Мощность Подключения: 3500 W макс
- Schuko розетки: 2 x max. 16A 250V AC
- Кабель 0,8 м с разъемом GST18i3 с фиксатором, сетевой кабель GST18-евровилка, сечение 1,5 мм2 длина 4 м
- Цвет Корпуса: Серебристый
- Внутренний Цвет: Черный
- Материал Корпуса: Алюминий
- Монтаж: боковое крепление в столешницу на шурупы
- Класс защиты: IP20
- Размеры изделия Длина: 300mm, Ширина: 150мм, Глубина: 95 мм
- Размеры встройки Длина: 270мм, Ширина: 132mm
- 2 комп.кабеля черного цвета длина 5 м с RJ45-штекерами (Cat 6)
Розетка для встраивания в столешницу — выдвижная. На 3 штекера, с заземлением и USB зарядкой.
Алюминиевый корпус убирается вниз под столешницу. Для того чтобы достать розетки, нужно нажать на кольцо и потянуть за центральную кнопку вверх.
Рабочее напряжение — 220 В. Тип тока — переменный. Частота — 50-60 Гц. Максимальная сила тока — 16 А. Максимальная нагрузка — 4000 Вт. Гнездо — евро. Количество гнезд — 3 шт. Две USB зарядки. Длина провода 1,5м.
Сертифицировано для Европы.
Производитель — Китай.
Цвет серый
Оптимально цена-качество
Поворотный блок розеток для подключения мультимедийных устройств 2 x Schuko, 2 x USB 1 x RJ45 1 x HDMI с переключателем. Легкая установка — винтовая распорка
Характеристики:
- Мощность Подключения: 3.680 W / 16 A
- Напряжения: AC 250V ~ 16A
- Цвет Корпуса: Серебристый
- Внутренний Цвет: Черный
- Материал Корпуса: Алюминий
- Кабель питания: 1,5 Метра
- Монтаж: Резьбовое (на распор)
- Класс защиты: IP20
Комплектация:
- Schuko розетки: 2 x max. 16A 250V AC
- USB порт: 2 x 2.1 A DC 5V
- Разъем HDMI: 1 x HDMI стандартный
- Данные подключения: 1 x RJ45 (Cat 6)
16A 250V ACРазмеры Изделия:
- Длина: 299mm, Ширина: 110мм, Глубина: 111,5 мм
Размеры встройки:
- Длина: 270мм, Ширина: 104mm, Глубина: 104мм
Поставляются в комплекте с монтажной коробкой
Характеристики:
— Внешний размер рамки: 145x145mm и 120х120mm
— Размер выреза: 120x120mm и 95х95mm
— Монтажная глубина 55 — 65мм
— Степень защиты: IP20
— Оцинкованная монтажная коробка с винтами
— 2 x Schuko-розетка с защитой от детей и 1 x Schuko-розетка +RJ45
— Подходит для стены, пола, стола, столешницы, верстаков и т. д.
— Выдвигается при нажатиикнопки
— Цвет матовый хром
FlipTop
11 фактов о напольных лючках от OBO Bettermann
Всё, что вы хотели знать об инновационной электроустановке!
1.
Лючок с розетками – это инструмент зарабатывания денег
В каждом торговом центре мы видим «островки» с витринами, которые располагаются в проходах. А где же провода, как к «острову» подводится электричество?
Кабели проложены в полу, а выводятся на поверхность при помощи лючков с розетками. Чем больше потребуется розеток силовых или компьютерных, тем большей ширины потребуется лючок. К лючкам подключают холодильники с мороженым, витрины, кассовые аппараты, компьютеры и другую оргтехнику.
Владелец торгового центра понимает, что благодаря лючкам в полу он создаёт возможность организовать новую торговую точку, сдав место в аренду. Таким образом, он инвестирует в инструменты для получения дохода.
2. Лючок – это безопасность и экономия
Если по полу в торговом центре или офисе растянуты провода, то посетители могут споткнуться и упасть, получить травмы. Могут даже подать в суд и потребовать выплаты компенсаций.
В торговых центрах много детей, поэтому такие ситуации просто недопустимы!
С этой точки зрения для владельцев коммерческой недвижимости напольные лючки с розетками – это «палочка-выручалочка», спасательный вариант, как обезопасить себя от несчастных случаев и судебных разбирательств, сэкономить нервы и деньги. Благодаря лючкам работа, отдых, шопинг становятся безопаснее и удобнее.
3. Лючки – это способ проложить много кабелей и защитить их
В больших офисах, где очень много компьютеров и другой техники, тянуть кабели от стен, которые расположены далеко, – это неудобно, непрактично, непрезентабельно. Кроме того, есть опасность, что кто-нибудь повредит кабели во время эксплуатации. Профессионалы в таких случаях всегда выбирают умное решение – оснастить рабочие места напольными лючками с розетками, а все кабели проложить в полу в стальных кабельных каналах, которые будут находиться или под стяжкой, или вровень с поверхностью пола.
4. Полированный бетон для пола – тренд, для которого идеально подходит продукция OBO Bettermann
Мода, в том числе интерьерная, не стоит на месте. Сегодня архитекторы и дизайнеры всё чаще хотят видеть на своих проектах бесшовные полы из полированного бетона (мозаичный пол, терраццо). С ними оптимально использовать кассетные рамки OBO Bettermann с розетками внутри.
5. Лючки используются в проектировании элитной недвижимости и офисов класса А
У этих лючков много преимуществ: благородные материалы (латунь и нержавеющая сталь), продуманный дизайн и надёжная конструкция. OBO Bettermann – партнёр и помощник для дизайнеров, архитекторов, проектировщиков, девелоперов. Например, лючки серии UDHome устанавливаются вровень с полом, поэтому их часто применяют при проектировании сымых разных объектов: жилых апартаментов, частных домов, офисов, музеев, шоурумов, салонов красоты.
6.
Есть лючки, подходящие для влажной уборки пола
В России действует ГОСТ, согласно которому степень защиты от проникновения воды должна быть не менее IPX4 у тех лючков, которые расположены в помещениях, где пол планируется регулярно мыть. Лючок должен защитить электрические розетки от попадания к воды. Особенно это важно там, где бывает образование луж и промокание покрытия пола, пусть даже кратковременно.
Если на полу будет ковролин или другое ковровое покрытие, то такой пол будут пылесосить – это сухая уборка. Для сухой уборки пола подойдут любые лючки.
Но если пол будет часто и сильно загрязняться и его планируют мыть, то надо выбирать лючки внимательно. Обращайте внимание на характеристики: степень защиты от пыли и воды должна быть с цифрой «4» на конце или больше.
7. Лючки с самой большой степенью защиты от пыли и воды IP66 есть у OBO Bettermann
В ассортименте OBO Bettermann есть серия лючков GES R2, у которых высокая степень пылевлагозащиты.
Они популярны и в России, и во всём мире: например, эти лючки вы увидите в в аэропорту Дюссельдорфа и в Шереметьево.
8. Сколько розеток можно установить в лючок IP66
В любой из лючков серии GES R2 можно установить 2 силовые розетки и 2 коннектора RJ45. Кстати, у OBO Bettermann широкий ассортимент электроустановочных изделий для монтажа в лючки, а также в кабель-каналы, колонны, напольные башенки.
9. Есть решения, которые выдерживают нагрузку 2 тонны
В ассортименте OBO Bettermann есть широкий ряд кассетных рамок, которые в усиленном исполнении выдерживают статическую нагрузку 20 кН, то есть 2 000 кг. Благодаря таким замечательным характеристикам кассетные рамки OBO Bettermann применяются в автосалонах, аэропортах, на вокзалах, в торговых и офисных центрах .
10. Сколько розеток можно поставить в один лючок?
В лючки серии GES, которые производятся прямоугольной и круглой формы, а также в другие серии лючков и кассетные рамки можно установить максимум 12 силовых розеток.
Размер одной розетки 45х45 мм. Вместо силовых розеток можно поставить двойные компьютерные розетки, двойные зарядки USB, мультимедийные розетки (HDMI, VGA, Video, Audio и т.д.).
11. Самый широкий ассортимент лючков производит компания OBO Bettermann
Во всём мире, в том числе и в России, самый большой ассортимент лючков, кассетных рамок, напольных боксов и других решений организации рабочих мест в полу предлагает OBO Bettermann.
OBO Bettermann – это компания со столетней историей, созданная в далёком 1911 году. Благодаря огромному опыту и ассортименту OBO Bettermann – лидер на рынке решений прокладки кабелей под полом.
Кстати, знаете ли вы, что сегодня компания OBO Bettermann присутствует более чем в 60 странах и представляет около 30 000 товаров, в том числе кабеленесущие системы, системы крепления и монтажа, системы, препятствующие распространению огня, системы молниезащиты.
Компания «АВС-электро» – официальный дистрибьютор OBO Bettermann.
Продукция бренда доступна под заказ, уточняйте подробности у менеджеров по телефону 8 800 555 88 59.
Автоматический контроль размера гнезда протеза для людей с транстибиальной ампутацией: реализация и оценка
Задача: Цель состояла в том, чтобы спроектировать, внедрить и протестировать систему управления протезной розеткой на кабельной панели с приводом от двигателя, которая автоматически поддерживает посадку розетки за счет непрерывной регулировки размера розетки.
Методы: Для участников с транстибиальной ампутацией были изготовлены розетки с регулируемыми панелями с электроприводом.Пропорционально-интегральная система управления была реализована для регулировки размера розетки на основе данных Socket Fit Metric (SFM), собранных индуктивным датчиком, встроенным в стенку розетки.
Ощущаемое расстояние было репрезентативным для расстояния от конечности до сустава. Тестирование проводилось с участниками, которые ходили по беговой дорожке, чтобы охарактеризовать способность системы поддерживать заданное значение и реагировать на изменение заданного значения.
Полученные результаты: Результаты тестирования 10 участников с транстибиальной ампутацией показали, что интеграл абсолютной ошибки (IAE) для поддержания заданного значения находится в диапазоне от 0.001 до 0,046 мм со средним значением 0,003 мм. Когда уставка была изменена, ошибки IAE варьировались от 0,001 до 0,005 мм со средним значением 0,003 мм. IAE 0,003 мм соответствовало приблизительно 0,08% погрешности объема лунки, что считалось клинически приемлемым.
Заключение: Способность системы управления поддерживать и реагировать на изменение уставки указывает, что она готова к оценке вне лаборатории.
Значение: Интеграция разработанной системы управления в повседневные протезы может улучшить качество жизни пользователей протезов, избавив их от бремени постоянной регулировки размера гнезда для поддержания посадки.
Размеры розеток в порядке от наименьшего к наибольшему (список отсортирован по порядку)
Многие могут подумать, что размеры сокетов — это всего лишь вопрос измерений и их расположения в возрастающем или убывающем порядке.
Что ж, надеюсь, ты не из их числа.
Есть еще кое-что, что может быть довольно техническим. Есть несколько вещей, которые вам следует тщательно обдумать.
Во-первых, это разные стандарты измерений, которые являются метрическими и SAE.
Кроме того, вам также необходимо учитывать размер диска, который вы будете использовать. Так что, возможно, у вас есть компиляция сокетов кулаков, и все, что вам нужно сделать, это подтвердить, что у вас есть правильные размеры сокетов.
Кроме того, вы также можете узнать размеры, которые вам понадобятся.
Одна из ключевых вещей, на которую следует обратить внимание, это то, что некоторые из предлагаемых размеров сокетов не будут использоваться, поскольку они неясны.
Размер зависит от размера диска, и в этой статье я приведу два размера дисков и их размеры разъемов в порядке возрастания.
Во-первых, у нас есть ¼ ”привод с головками 4, 4.5, 5, 5.5, 6, 7, 8, 9–10 мм.
| Привод 1/4 | Привод 3/8 | 1/2 Привод | Привод 3/4 | 1 Привод | |||||
|---|---|---|---|---|---|---|---|---|---|
| 4 мм | 5.5 мм | 8 мм | 19 мм | 36 мм | |||||
| 4,5 мм | 6 мм | 9 мм | 20 мм | 38 мм | |||||
| 5 мм | 7 мм | 10 мм | 21 мм | 41 мм | 21 мм | 41 мм | 21 мм | 41 мм | мм | 8 мм | 11 мм | 22 мм | 46 мм |
| 6 мм | 9 мм | 12 мм | 23 мм | 50 мм | |||||
| 7 мм | 10 мм | 13 мм | 24 мм | 54 мм | 8мм | 11мм | 14мм | 25мм | 55мм |
| 9мм | 12мм | 15мм | 26мм | 58мм | |||||
| 10мм | 13мм | 16мм | 27мм | 60мм | 16мм | 27мм | 60 | ||
| 11 мм | 14 мм | 17 мм | 28 мм | 63 мм | 12мм | 15мм | 18мм | 29мм | 65мм |
| 13мм | 16мм | 19мм | 30мм | 67мм | |||||
| 14мм | 17мм | 20мм | 31мм | ||||||
| 15мм | 18мм | 21мм | 32мм | 71мм | |||||
| 19мм | 22мм | 33мм | 75мм | ||||||
| 20мм | 23мм | 34мм | 77мм | ||||||
| 21 мм | 24 мм | 35 мм | 80 мм | ||||||
| 22 мм | 25 мм | 36 мм | |||||||
| 26 мм | 38 мм | 40 мм | 9 0055 | ||||||
| 28 мм | 41 мм | ||||||||
| 30 мм | 42 мм |
Самые полезные розетки
Посмотрим правде в глаза, не все из нас — славные механики, которым нужен полный комплект для работы на их многочисленных машинах.
А пока мы рассмотрим самые полезные розетки, чтобы вам не пришлось покупать те, которые вы не будете использовать.
Размер 10 мм — это наиболее полезный , когда речь идет о болтах крыла, креплении номерных знаков в автомобилях и решетках, а также антеннах.
Список длинный, что делает его удобным инструментом.
Для болтов кронштейна наверняка поможет торцевая головка 13 мм.
Кроме того, для болтов бампера, лобового стекла, болтов капота и болтов ремня безопасности пригодятся 7 мм, и их всегда следует держать в машине.
Известно, что противотуманные фары и винты крыльев крепятся достаточно хорошо.
Это один из очень многих инструментов, в которые вы можете инвестировать.
Кронштейны бампера и противотуманные фары также имеют головку 15 мм , которую можно использовать для их повторной фиксации или для затяжки.
Кроме того, он также удваивается при креплении лобовых стекол, , болтов капота и может использоваться в доме для крепления дверных панелей или филенки.
Головка 6,5 мм может использоваться для крепления большинства гаек как внутри, так и снаружи.
В основном они фиксируют сиденья и все важные аксессуары, которые сопровождают эти места, например, ремни безопасности.
5 мм , хотя может показаться, что имеет небольшой диаметр, он удобен для крепления внутренних винтов крыла и большинства внутренних винтов .
Наиболее распространенные сокеты
В зависимости от функциональности существует широкий выбор розеток.
Они предлагают простой и эффективный способ затяжки гаек, болтов и т.п.
Они необходимы большинству механиков, и если вы собираетесь что-то исправить или занимаетесь новым хобби, обязательно подключите их к торцевым ключам.
С ними вы получите множество, которое различается по размерам и формам.
Метрические головки
Розетки измеряются в метрических, стандартных или британских единицах измерения, например дюймах.
Они могут казаться похожими, но имейте в виду, что у них разные функции.
Как известно, розетки чаще всего используются с гайками или болтами. Для метрических гаек вы строго используете метрические головки, и, следовательно, стандартные гайки фиксируются с помощью утвержденных устройств.
Смешивание этих функций испортит захват гнезда и уничтожит инструмент. Используйте его только на правильном оборудовании .
Всегда важно следовать инструкциям производителя , чтобы не повредить розетку.
Стандартные розетки
Далее идут стандартные розетки.Для простоты использования эти розетки соответствуют определенным стандартам при установке на болты и гайки.
Иногда необходимо отремонтировать сложное оборудование.
Если вы попали в такую ситуацию, не беспокойтесь, есть модифицированные розетки, которые подходят для большинства материалов.
Существует широкий выбор стандартных приводов, которые работают с самыми запатентованными гайками и болтами, независимо от их формы, размера и размеров.
Пока вы используете диски правильно, но вы можете быть уверены, что получите бесперебойную работу.
Головки ударные
Они приходят в сопровождении других дев. Обычно они применяются при значительных нагрузках.
Они изготовлены из специальных материалов, которые позволяют им выдерживать большой вес и эффективно работать вместе с другими розетками.
Они приходят в сопровождении других дев.
Обычно они применяются при значительных нагрузках. Они изготовлены из специальных материалов, которые позволяют им выдерживать большой вес и эффективно работать вместе с другими розетками.
Ударные головки бывают самых разных форм.
Во-первых, у нас есть точки, напоминающие двойной шестиугольник. Раньше использовались восьмиугольные, но из-за изменений в гайках и болтах возникла необходимость в шестиугольных.
Головка специальная ударная
Еще одна обычная розетка — это индивидуальные ударные головки.
Они получили свое название из-за уникальных материалов, из которых они изготовлены.
Раньше при изготовлении розетки требовалось множество элементов.Это только усложняло работу, особенно из-за разницы в плотности.
С годами патроны изготавливаются из мягкой, но прочной стали, которая помогает сбалансировать массу.
Итак, вы приступите к своей деятельности по порядку, а затем определите тип розетки, которая будет для вас наиболее полезной.
Верхние рекомендуемые наборы головок
51 шт. — Набор головок для приводов TEKTON 1/4 дюйма- Мастер-набор любого размера от 5/32 до 9/16 дюйма и от 5 до 14 мм как для мелкой, так и для большой длины
- Включает универсальный шарнир, адаптер для отвертки и удлиненный 6-дюймовый удлинитель, инструменты, которых нет в большинстве других комплекты
- Трещотке с 72 зубьями с точным зацеплением требуется только рабочая дуга поворота 5 градусов
- 6-гранные головки с высоким крутящим моментом захватывают плоские стороны крепежа, а не углы, предотвращая закругление
- Все инструменты изготовлены из хромованадия высшего качества сталь с зеркальным хромированием
35 PCS — TACKLIFE Master Hex Bit Socket Set
- Обладая превосходной твердостью и вязкостью, шестигранные биты из легированной стали S2 могут эффективно снижать износ и обеспечивать долговечность; Обработка пескоструйной обработкой защищает коронки от ржавчины и коррозии
- Термически обработанные головки Cr-V обеспечивают превосходный крутящий момент для большей мощности поворота; Головки с матовой отделкой обеспечивают отличную износостойкость и водонепроницаемость, защищают от ржавчины.
- Фрезы с ЧПУ обеспечивают точные размеры; Скошенные концы позволяют плавно вставлять биты в крепежные детали, уменьшая износ и повреждение; Четкие, долговечные, штампованные маркировки размеров позволяют легко читать и выбирать размер.
- В комплекте с прочным пластиковым футляром для надежной защиты и портативности; Шестигранный стержень отвертки встроен в шестигранную втулку и не сваливается и не соскальзывает
- TACKLIFE обещает, что клиенты смогут наслаждаться нашим лучшим и дружелюбным обслуживанием (просто напишите нам по электронной почте через Amazon)
142 шт. — DEWALT Mechanics Tools Kit & Набор головок
- Цельный набор включает головки, ключи, шестигранные ключи и многое другое.
- 72-зубчатая зубчатая передача для храпового механизма с высоким крутящим моментом.
- Низкопрофильный рычаг направления помогает уменьшить количество точек захвата и упрощает работу одной рукой. От наименьшего к наибольшему | 8 Socket
Знаете ли вы классификацию размеров розеток от самых маленьких до самых больших? Это конкретное руководство покажет правильное расположение розеток на основе их размеров.
Если вы постоянно работаете с дисководами , возможно, у вас уже есть обширное хранилище коллекций. У вас есть от больших до самых маленьких. У вас могут быть даже единицы необычной формы.
Собирать все эти предметы довольно весело, потому что это не спонтанно. Поиск всех профессиональных ударных головок и гаечных ключей требует времени и усилий. Более того, повседневная работа с этими инструментами делает их чрезвычайно полезными и удобными.Поэтому забыть о них уже почти невозможно.
Изначально размеры сокетов от наименьшего до наибольшего могут показаться странными, если вы не знаете формы и области применения. Если вам нужно использовать их в повседневной работе, возможно, вы уже знакомы с ними. Но тем, кто не знаком с формами и размерами отверстия для винта, им нужно научиться. Фактически, вы не можете угадать размер по их внешнему виду. Собрать все размеры под один оттенок тоже непросто. Получение исчерпывающих представлений о размерах сокетов поможет выбрать правильный и сэкономить время.
Специалисты рекомендуют знать заказные размеры розеток. Это ключ к успеху.Однако расположить инструменты, особенно размеры розеток от самых маленьких до самых больших, довольно сложно. Уложить их будет сложно, особенно если вы собираетесь угадывать их размеры по внешнему виду. Было бы правильно, если бы вы знали точные размеры каждой розетки от самого маленького до самого большого, которые присутствуют сегодня, и посмотрите, где они попадают на стол. Таким образом, вы можете легко зарегистрировать эти компоненты на основе их точных размеров.Это также позволит вам определить, какой именно сокет-накопитель вам нужен для конкретного приложения.
Таким образом, если вам очень любопытен порядковый номер размеров сокетов от наименьшего к наибольшему, приведенная ниже таблица даст вам ясное представление. Проверьте это сейчас!
Часто задаваемые вопросы — Измерение шестигранных метрических головок
Размеры головок в порядке от наименьших до наибольших
Головки приводов (размер 1/4 дюйма)
- Шестигранные метрические размеры головок:
4 мм , 4.5 мм, 5 мм, 5,5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм
- Измерение Общества автомобильных инженеров (SAE):
5/32 дюйма, 3/16 дюйма / 7/32 дюйма, 1/4 дюйма, 9/32 дюйма, 5/16 дюйма, 11/32 дюйма, 3/8 дюйма, 7/16 дюйма, 1/2 дюйма
Головки привода (размер 3/8 дюйма)
Метрическое измерение по шести точкам
5,5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм , 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм, 23 мм, 24 мм
- Измерение Общества автомобильных инженеров (SAE)
1/4 дюйма, 5/16 дюйма, 11/32 дюйма, 3/8 дюйма, 7/16 дюйма, 1/2 дюйма, 9/16 дюйма, 5/8 дюйма, 11/16 дюйма, 3/4 дюйма дюйма, 13/16 дюйма, 7/8 дюйма
Гнезда привода (размер 1/2 дюйма)
- Шеститочечное метрическое измерение
8 мм, 9 мм, 10 мм, 11 мм, 12 мм , 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм, 23 мм, 24 мм, 25 мм, 26 мм, 27 мм, 28 мм, 30 мм, 32 мм
- Измерение Общества автомобильных инженеров (SAE)
3/8 дюйма, 7/16 дюйма, 1/2 дюйма, 9/16 дюйма, 5 / 8 дюйма, 11/16 дюйма, 3/4 дюйма, 13/16 дюйма, 7/8 дюйма, 15/16 дюйма, 1 дюйм, 1-1 / 16 дюйма, 1-1 / 8 дюйма, 1-3 / 16 дюймов, 1-1 / 4 дюйма
Головки привода (размер 3/4 дюйма)
- Шеститочечные метрические измерения:
19 мм, 22 мм, 24 мм, 26 мм, 27 мм, 28 мм, 30 мм, 32 мм, 34 мм , 36 мм, 38 мм, 41 мм, 42 мм, 45 мм, 46 мм, 48 мм, 50 мм
- Измерение Общества автомобильных инженеров (SAE):
5/16 дюйма, 1-1 / 8 дюйма , 1-3 / 16 дюйма, 1-1 / 4 дюйма, 1-5 / 16 дюйма, 1-3 / 8 дюйма, 1-7 / 16 дюйма, 1-1 / 2 дюйма, 1-5 / 8 дюйма, 1-3 / 4 дюйма
Головки привода (размер 1 дюйм)
- Метрическое измерение по шести точкам
36 мм, 38 мм, 41 мм, 46 мм, 50 мм, 54 мм, 55 мм, 58 мм, 60 мм, 63 мм, 65 мм, 67 мм, 70 мм, 71 мм, 75 мм, 77 мм, 80 мм
- Измерение Общества автомобильных инженеров (SAE)
15/16 дюйма, 1 дюйм, 1-1 / 16 дюйма, 1-1 / 8 дюйма, 1-1 / 4 дюйма, 1-5 / 16 дюйма, 1-1 / 2 дюйма
Учтите, что гнезда бывают разной длины и глубины.Однако многие производители классифицируют свои розетки по одной из этих категорий: глубокие и стандартные.
На торце розеток имеется выемка квадратной формы. Туда подходят стандартные ключи. В случае потребительских гаечных ключей эти квадратные выемки делятся на следующие размеры: 3/4 дюйма, 1/2 дюйма, 3/8 дюйма и 1/4 дюйма. В прошлом мы видели некоторых производителей, которые создавали диски с разъемом 5/16 дюйма. Сегодня это уже редкие вариации. Однако для специального применения их мало кто производит.
Заключение
Как и в случае с тем, что я уже упоминал, важно знать порядок размеров этих разъемов. Они позволяют вам постоянно работать с соответствующими розетками, не страдая от задержек из-за сомнений и догадок. Поначалу может быть сложно запомнить эти размеры, но если вы будете использовать их время от времени, со временем вы освоите их.
Вы узнали из этой статьи? Если у вас есть другие вопросы и предложения, не стесняйтесь оставлять их ниже.
Списки наборов розеток с самым высоким рейтингом на Amazon
NEIKO 02440A Набор головок для ударных головок 3/8 «| 44 шт. | Стандартный …- [HEAVY DUTY]: Компоненты этого основного набора с высокой ударопрочностью изготовлены из штампованной хромованадиевой стали премиум-класса Cr-V, чтобы выдерживать экстремальные изменения крутящего момента крепежных элементов.
- [КОНСТРУКЦИЯ]: Конструкция с шестигранной головкой с шестигранной головкой предотвращает закругление гаек и болтов при высоком крутящем моменте и ударных нагрузках из-за использования ударного или электрического гаечного ключа с большим выходом.
- [ВИДИМОСТЬ]: хорошо различимая маркировка, нанесенная лазером на черном фосфатном покрытии, позволяет легко определить размеры и размеры гнезда привода, что обеспечивает быстрое нанесение, эффективность и …
- Набор инструментов для механиков имеет храповик на 72 зубца, обеспечивающий поворот по дуге 5 градусов для маневренности в ограниченных зонах
- Противоскользящая рукоятка водителя обеспечивает максимальный комфорт для механических инструментов
- Набор инструментов DEWALT для механиков помещен в прочный металлический футляр для переноски защелки
- Мастер-набор любого размера от 5/32 до 9/16 дюйма и от 5 до 14 мм как для мелкой, так и для большой длины
- Включает универсальный шарнир, адаптер для отвертки и удлиненный 6-дюймовый удлинитель, инструменты, которых нет в большинстве других комплекты
- Трещотке с 72 зубьями с точным зацеплением требуется только рабочая дуга поворота 5 градусов
- Конструкция с шестигранной головкой с высоким крутящим моментом обеспечивает захват плоских сторон крепежа, а не только углов, предотвращая закругление
- Стандартная глубина муфты обеспечивает доступ к крепежным элементам в ограниченном пространстве
- Высококонтрастная долговечная маркировка размеров, нанесенная лазером легко читается даже при слабом освещении
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Этот адаптер / удлинитель для ударных головок ARES поставляется с тремя шестигранными хвостовиками 1/4 дюйма и 3-дюймовыми переходниками для торцевых головок, так что вы можете превратить любую ударную дрель-шуруповерт в отвертку для розеток …
- КОНСТРУКЦИЯ : Каждый адаптер изготовлен из термообработанной хромованадиевой стали и покрыт фосфатом марганца для промышленного или механического использования и соответствует или превосходит стандарты ANSI / ASME. …
- УДАРНАЯ СТЕПЕНЬ: Эти ударопрочные коррозионно-стойкие адаптеры идеально подходят для проектов с повышенным крутящим моментом, помогая предотвратить поломку и повреждение розеток.
Последнее обновление 2021-08-10 в 09:43 PST — Подробности
Набор розеток для механиков: сколько розеток вам действительно нужно?
Пройдите по проходу в вашем любимом магазине товаров для дома, и вы получите набор механических розеток, состоящий из 40 или 400 штук. Сколько вам действительно нужно?
10-секундная сводка
- Домашние мастера могут обойтись без базового набора торцевых головок 3/8 ″ и 1/2 ″ и добавлять размеры по мере необходимости.
- Pro может легко иметь 400, 500 или более штук, включая:
- 3 размера привода: 1/4 ″, 3/8 ″ и 1/2 ″
- Стандартные, короткие, с длинной ручкой и трещотки с гибкой головкой
- Расширения
- Метрическая система и SAE
- Torx и E-Torx
- Головки ударные
[adsenseyu1]
С чего начать?
Мастера-мастера
Ваш набор механических розеток для домашнего мастера не обязательно должен быть таким полным, как у профессионалов.Начните с набора головок 3/8 ″ и 1/2 ″, в котором не используются тонны шестигранных ключей в качестве наполнителя. Вы можете начать работу менее чем за 100 долларов.
Оттуда добавляйте детали по мере необходимости для машин, над которыми вы работаете. Со временем вы создадите красивый набор, в котором у каждой части есть цель и история.
Плюсы
Трещотки
Подавляющее большинство того, что вам понадобится для поворота с головкой, будет включать в себя наковальню на 1/4 ″, 3/8 ″ или 1/2 ″ на храповике. Все они охватывают разный диапазон размеров розеток.Вы увидите некоторое перекрытие между ними, так что вы получите гнезда одинакового размера на разных трещотках.
Pro потребуется по крайней мере по одному каждого размера, так как вы столкнетесь с широким спектром застежек для их использования.
Однако это абсолютный минимум. Вам также понадобятся трещотки с короткими ручками, длинными ручками и гибкими головками, чтобы покрыть все ваши основания.
Вы по достоинству оцените дополнительное усилие, которое обеспечивает более длинная ручка, а гибкие головки и короткие ручки помогут вам попасть в места, недоступные для стандартных трещоток.
Пока мы говорим о труднодоступных местах, вам потребуются удлинители для каждого размера приводного вала. Поскольку розетки не подходят абсолютно везде, вы можете добавить приличный набор гаечных ключей в свой список покупок.
Наборы ключей с трещоткой: почему все их любят
Наборы головок
Вместо того, чтобы весь мир принял единый стандарт для измерения размеров розеток, у нас есть два набора стандартов: SAE и метрические.Вы будете сталкиваться с обоими этими стандартами довольно часто, и вам понадобятся оба набора для каждого размера вашего диска. Не забудьте несколько углублений для более длинных болтов.
Некоторые производители любят фантазировать и использовать конструкции Torx. Добавьте в список головки Torx и E-Torx.
Розетки предназначены не только для трещоток. Вам нужно иметь под рукой хороший набор ударопрочных головок для ударного ключа. Хотя выход из строя хромированной розетки не такой взрывоопасный, как утверждают некоторые, он определенно не выдерживает ударного инструмента.
[adsenseyu2]
Последние мысли
Как новый механик, просто ошеломляюще осознавать, сколько деталей вам нужно для набора гнезд для механики. Именно поэтому эти многофункциональные устройства выглядят так красиво… и устрашающе дорого.
Мы выступаем за то, чтобы не отказываться от оплаты первого года использования инструментов премиум-класса. Вы можете выполнить эту работу с набором гнезд для мастерской механики от Home Depot или Lowe’s за четверть стоимости или меньше. Эти премиальные инструменты приятно иметь, но нужно собрать их вместе, поскольку у вас есть деньги, чтобы за них заплатить, а не быть рабом долга.
Детали и ремонт ламп | Доктор лампы: размеры патронов и формы ламп
При ремонте, реставрации и создании освещения важно использовать продукты, предназначенные для правильного применения. Розетка — это не просто розетка. Это может быть фарфоровая розетка E39 без ключа. И лампочка — это не просто лампочка. Для розетки E39 вам понадобится подходящая лампочка.К счастью, в осветительной промышленности существуют стандарты, в которых детали изготавливаются в соответствии со спецификациями.Куски старой лампы, которые вышли из строя, можно заменить почти точной заменяемой деталью. Изношенные розетки и выключатели можно заменить. Лампочки производятся в соответствии с этими стандартами и подходят для розетки.
Объяснение форм ламп Формы лампочек сложно объяснить. Стандарты формы колбы относятся к ширине, высоте и кривизне. Для лампы A-19 части A описывают форму, а 19 — размер лампы. Для ламп серии A ширина измеряется в 1/8 дюйма, а у A19 — 2 3/8 дюйма (19 умноженных на 1/8 дюйма).A-19, Стандартная цоколь, универсальная лампа для дома и бытовой техники Другие формы луковиц, такие как G, PS, CT или T, описывают форму, а соответствующее число — это размер. Эти стандарты являются частью номенклатуры ANSI C79.1-2002 для стеклянных колб, предназначенных для использования с электрическими лампами. Если вы хотите узнать больше, удачи в этом путешествии.
Объяснение размеров розеток
Размеры гнезда подчиняются более простому правилу размера шрифта.Розетки типа Е являются наиболее распространенными. Буква E обозначает Эдисон и обозначает головку винтового типа. Размер — это простое измерение ширины в миллиметрах. Розетка E26 (наиболее распространенный тип) имеет внутреннюю резьбу Эдисона и имеет ширину 26 миллиметров. Этот сокет также называется средним сокетом.
Три наиболее распространенных розетки в США — E12 (канделябры), E26 (средние) и E39 (могул).Как видно из этой таблицы, есть несколько розеток между этими размерами. Для традиционного освещения чаще всего используются эти три.48226 — Бесключевое соединение для свечи со средним основанием, 3 дюйма
Источник: Википедия: Edison Screw 5-31-2017E5 5 мм Lilliput Edison Screw (LES) Контрольные лампы, декоративные светильники 7004-25 [12] E10 10 мм Miniature Edison Винт (MES) Фонари, велосипедные фонари 7004-22 E11 11 мм Мини-канделябр Винт Эдисона (мини-банка) Галогенный мини-канделябр на 120 В (7004-6 -1) E12 12 мм Винт Канделябра Эдисона (CES), C7 Канделябр 120 В / ночник 7004-28 E14 14 мм Малый винт Эдисона ( SES) Канделябры / люстра 230 В, ночники и некоторые подвесные светильники. 7004-23 E17 17 мм Промежуточный винт Эдисона (IES), C9 Устройство на 120 В 7004-26 E26 26 мм [Средний] (один -дюйм) Винт Эдисона (ES или MES) Стандартные лампы на 120 В 7004-21A-2 E27 27 мм [Средний] Винт Эдисона (ES) Стандартные лампы на 230 В 7004-21 E29 29 мм [Admedium] Винт Эдисона (ES) E39 39 мм Одноконтактный (Mogul — в Америке) Винт Голиафа Эдисона (GES) 120 В 250+ Вт промышленный 7004-24-A1 E40 40 мм (Mogul) Винт Голиафа Эдисона (GES) 230 В 250+ Вт промышленный 7004-24 Калифорния требует ремонта, и в новой конструкции используется разъем GU24 (двухштырьковый).Эти типы розеток требуют подходящих лампочек и могут ограничиваться лампами CFL или LED. Традиционные розетки могут быть адаптированы к розеткам GU24 с помощью простого адаптера.
48707 — Гнездо E26 со средней базой для переходника гнезда GU-24 Некоторые стандарты не применяются
Как всегда, есть исключения из правил. Единственным исключением может быть неисправный шарнир на старой лампе. Как бы вы ни старались, запасного элемента не существует.Это верно, но вертлюги, ручки, корпуса и основания являются декоративными элементами, а не электрическими частями. Стандарты для этих деталей являются частью размеров резьбы. Другая тема.Другая жалоба может быть связана с европейским приспособлением. Может быть, у него байонетные гнезда или резьбовое гнездо странного размера. Стандарты все еще действуют, но зависят от региональных предпочтений. Некоторые старые европейские светильники имеют разъемы E17 Intermediate. Если вы находитесь в процессе ремонта для рынка США, замените розетки на E12 Candelabra, так как эти лампы легче найти.
47624 — Одноконтактная латунная байонетная розетка с наружной резьбой 1/8 дюйма Вывод
Эта статья лишь поверхностно описывает стандарты ламп и розеток. Мы не касались мощности, измерения энергопотребления лампочек. Мы также не рассмотрели специализированный античный стиль или формы и стили декоративных ламп.
Что вы можете сделать с этими новыми знаниями? Мы предлагаем использовать его для легкой беседы на следующем званом ужине.
Таблица преобразования набора головок— Tool Grotto
Как часто вы работали на работе, где вам нужны две розетки одинакового размера?
Вместо того, чтобы тянуться к разводному или рожковому ключу, как насчет использования метрической системы или эквивалента SAE?
В большом количестве наборов розеток имеются розетки SAE и метрические в одном корпусе. Но знаете ли вы, что большое количество розеток примерно одинакового размера. Фактически, они часто настолько близки, что в более дешевых наборах иногда не учитывается метрический эквивалент.
В приведенной ниже таблице показаны ключи SAE (дюймовая система) для преобразования гаечных ключей стандартного метрического размера. Итак, теперь вы можете вставить метрическую головку на головку болта и использовать головку SAE на конце гайки. Повесьте эту таблицу на стену в мастерской или на крышку ящика для инструментов, чтобы подобрать подходящий гаечный ключ.
Важно понимать, что приведенные ниже совпадения не всегда являются точными. Однако они, безусловно, достаточно близки, чтобы их можно было менять местами — если вы не используете динамометрический ключ или прерыватель.Я бы также не стал использовать эквивалентный размер, если болт затянут, застрял или поврежден каким-либо образом.
В большинстве случаев лучше всего использовать шестигранные торцевые головки — 12-гранные головки вызовут большее проскальзывание и могут повредить болт или гайку.
Подходят следующие размеры (разница менее 1%):
SAE Метрическая система 5/32 ″ 4 мм 5/16 ″ 8 мм 7/16 ″ 11 мм 15/32 ″ 12 мм 19/32 ″ 15 мм 5/8 ″ 16 мм 3/4 ″ 19 мм 25/32 ″ 20 мм 7/8 ″ 22 мм 29/32 ″ 23 мм 15/16 ″ 24 мм 1-1 / 16 ″ 27 мм 1-3 / 16 ″ 30 мм 1-1 / 4 ″ 32 мм 1-5 / 16 ″ 33 мм 1-3 / 8 ″ 35 мм 1-1 / 2 ″ 38 мм 1-5 / 8 ″ 41 мм 1-3 / 4 ″ 44 мм Следующие размеры подходят неаккуратно, поэтому следует проявлять особую осторожность:
ВНИМАНИЕ: розетки с большей положительной разницей могут повредить застежку из-за закругления головки.Отрицательные различия могут означать, что розетка слишком мала для крепления.
SAE Метрическая система Разница 9/32 ″ 7 мм + 2,05% 3/8 ″ 10 мм -4,75% 1/2 ″ 13 мм -2,31% 9/16 ″ 14 мм + 2,05% 21/32 ″ 17 мм +1.95% 11/16 ″ 17 мм + 2,72% 13/16 ″ 21 мм -1,73% 1 ″ 25 мм + 1,60% 1-1 / 8 ″ 29 мм -1,47% 1-7 / 16 ″ 37 мм -1,32% Как преобразовать размеры SAE в метрические
Преобразование размеров гнезда SAE в метрические единицы довольно просто, если у вас есть под рукой калькулятор или вы отлично умеете считать в уме.
В большинстве случаев, если вы обнаружите, что размеры розеток записываются в долях дюйма (например, 5/8 ″). Это также называется измерением SAE или британской системой мер.
Чтобы преобразовать SAE меньше дюйма в метрическую систему, нам нужно разделить верхнее число на нижнее число и умножить его на 25,4
Причина, по которой мы используем 25,4, заключается в том, что в дюйме 25,4 миллиметра (это число никогда не меняется).
Например, 5/8 ″ преобразуется в метрическую систему следующим образом:
5 разделить на 8 и умножить на 25.4
На калькуляторе: 5 ÷ 8 × 25,4 = 15,875
Когда мы посмотрим на этот пример, вы увидите, что 16 мм и 5/8 ″ не являются точным соответствием.
Но когда мы округляем результат до 16 мм, их разделяет всего 0,125 миллиметра. Когда это выражается в процентах, результат составляет всего 0,78 процента (очень небольшая величина — менее 1%).
Как показывает практика, если разница в преобразованном размере превышает 1%, нужно быть осторожным, чтобы не закруглить головку застежек.
Гнезда большего размера записываются как 1-3 / 8 ″ или 1 3/8 ″
Есть дополнительный шаг для преобразования розеток размером от дюйма или больше.
Чтобы преобразовать сокеты размером в дюйм и более, вам нужно игнорировать первую цифру и разделить верхнее число дроби на нижнее число. Получив это, умножьте ответ на 25,4, а затем ДОБАВЬТЕ еще 25,4 для первого дюйма.
На калькуляторе 1-3 / 8 ″ рассчитывается как:
3 ÷ 8 × 25.4 + 25,4 = 34,925 мм (округляет до 35 мм)
Все размеры розеток в порядке от наименьшего до наибольшего
Специалисты рекомендуют знать заказные размеры розеток. Это ключ к успеху.
